Brother KE-430HX / BE-438HX — Part Book

Brother KE-430HX / BE-438HX — parts catalog

Page 1 (cover): This is the cover page for the Brother Parts Book for models KE-430HX, KE-430HS, and BE-438HX, which are electronic direct drive lockstitch bar tacker and button sewer machines.
Page 2 (diagram): This page shows the nameplate details for three Brother sewing machine models: KE-430HX-0, KE-430HS-0, and BE-438HX. It also includes a key for material types: 1: Thin, 3: Medium, 5: Thick, and K: Knit, Mesh.
Page 3 (text): This page describes model plates for various Brother Industries sewing machines, including the ELECTRONIC DIRECT DRIVE LOCKSTITCH BAR TACKER models KE-430HX and KE-430HS, and the ELECTRONIC DIRECT DRIVE LOCKSTITCH BUTTON SEWER model BE-438HX. It also lists material types associated with different codes.
Page 4 (toc): This page contains the table of contents for the parts book, listing sections from "A. Main Body Assembly" to "Index" with corresponding page numbers.
Page 5 (toc): This page contains the table of contents for the parts book, listing sections from "A. Machine body" to "Index" with corresponding page numbers.
Page 6 (diagram): This page displays a diagram of the machine body and its components, with numbered parts and their corresponding details for models KE-430HX, KE-430HS, and BE-438HX.
Page 7 (parts_list): This page lists machine parts with their reference numbers, codes, quantities, descriptions, and names. It includes parts like rubber caps, screws, plates, and labels, with some parts specified for models like KE-430HX and BE-438HX.
Page 9 (parts_list): This page lists parts for the Upper shaft and needle bar mechanism, including part numbers, descriptions, quantities, and remarks for various components.
Page 10 (diagram): This page displays a diagram of the upper shaft and needle bar mechanism, detailing various components with reference numbers and some part numbers.
Page 11 (parts_list): This page lists parts for the Upper shaft and needle bar mechanism, including part numbers, descriptions, quantities, and applicable models.
Page 14 (diagram): This page displays a diagram of the feed mechanism for KE-430HX and KE-430HS sewing machines, with numbered parts and their corresponding references.
Page 15 (parts_list): This page lists parts for the Feed mechanism, including part numbers, descriptions, and quantities for models KE-430HX and KE-430HS.
Page 16 (diagram): This page displays a diagram of the feed mechanism (option parts) for the KE-430HX and 430HS-202 sewing machine models, with numbered parts indicated.
Page 17 (parts_list): This page lists parts for the Feed mechanism (Option parts) with reference numbers, codes, descriptions, and names of parts.
Page 18 (diagram): This page displays a diagram of the work clamp lifter mechanism, detailing various parts with reference numbers and specific model applicability for KE-430HX, KE-430HS, and BE-438HX models.
Page 19 (parts_list): This page lists parts for the Work Clamp Lifter Plate Assy, including part numbers, descriptions, and quantities.
Page 20 (diagram): This page displays a diagram of the button clamp mechanism, illustrating various parts with reference numbers and some optional parts.
Page 21 (parts_list): This page lists button clamp parts with their corresponding part numbers, descriptions, and quantities. It includes items like button clamp holders, screws, nuts, washers, and springs.
Page 22 (diagram): This page displays a diagram of the lower shaft mechanism, illustrating various components with reference numbers and part details.
Page 23 (parts_list): This page lists parts for the Lower Shaft Mechanism, including part numbers, descriptions, and quantities.
Page 24 (diagram): This page displays a diagram of lubrication components for the KE-430HS sewing machine, with numbered parts and their corresponding references.
Page 25 (parts_list): This page lists parts for lubrication and oiling systems, including oil tank assemblies, nuts, plates, bolts, washers, joints, and various screws and holders, with part numbers, descriptions, and quantities.
Page 26 (diagram): This page displays a diagram of the threading mechanism for KE-430HX, 430HS, and BE-438HX sewing machines, detailing various components with reference numbers.
Page 27 (parts_list): This page lists parts for threading mechanism, including part numbers, descriptions, and quantities. It also specifies applicable models for some parts.
Page 28 (diagram): This page displays a diagram of the bobbin winder mechanism, illustrating various parts labeled with reference numbers and associated part numbers.
Page 29 (parts_list): This page lists parts for the Bobbin winder mechanism, including part numbers, descriptions, and quantities.
Page 30 (diagram): This page displays a diagram of the thread trimmer mechanism, with numbered parts and associated details for specific machine models.

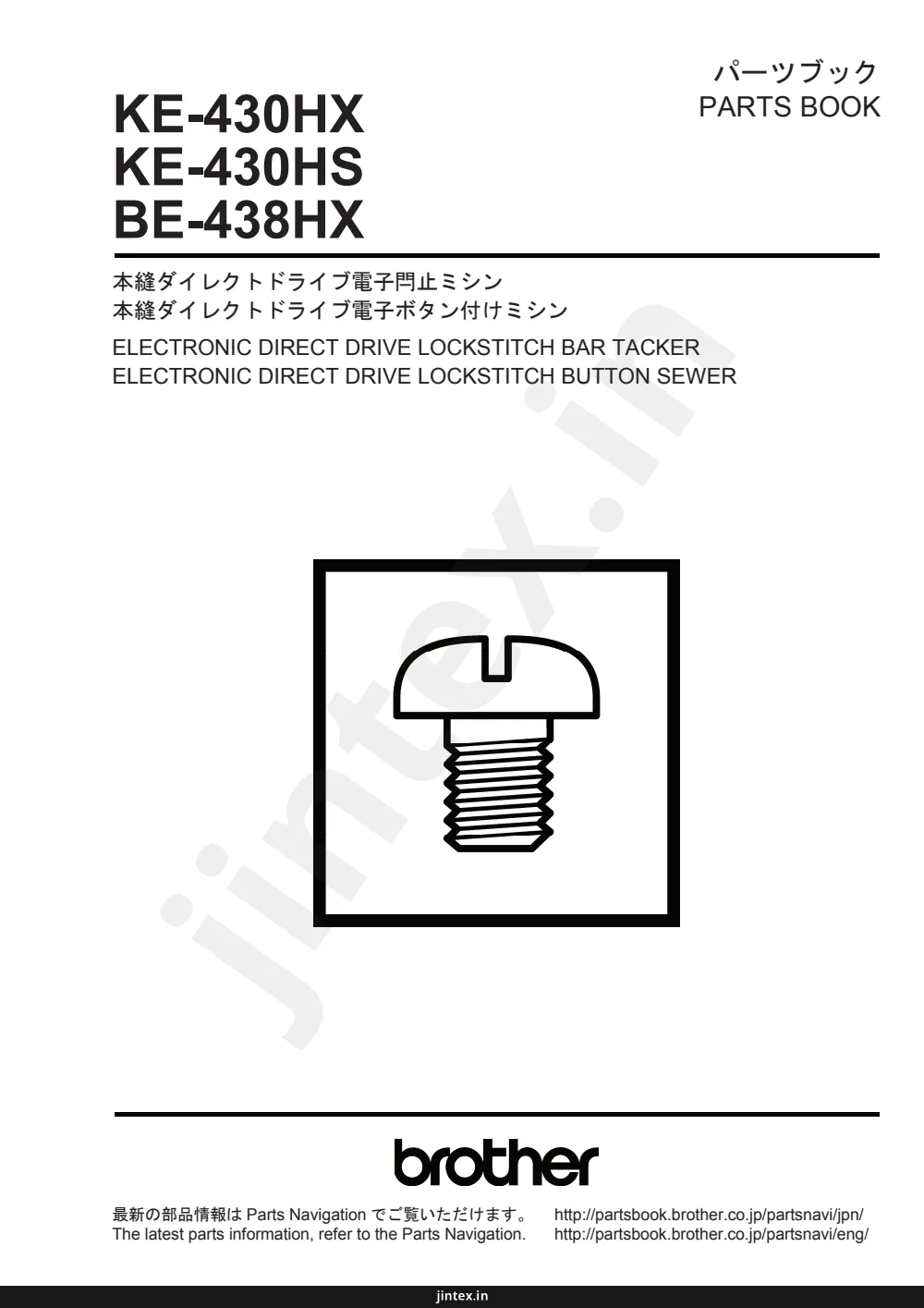

Page 1

KE-430HX KE-430HS BE-438HX パーツブック PARTS BOOK 本縫ダイレクトドライブ電子門止ミシン本縫ダイレクトドライブ電子ボタン付けミシン ELECTRONIC DIRECT DRIVE LOCKSTITCH BAR TACKER ELECTRONIC DIRECT DRIVE LOCKSTITCH BUTTON SEWER brother 最新の部品情報は Parts Navigation でご覧いただけます。 The latest parts information, refer to the Parts Navigation. http://partsbook.brother.co.jp/partsnayi/jpn/ http://partsbook.brother.co.jp/partsnayi/eng/ jintex.in

Page 2 — 型式板の見方

Brother KE-430HX / BE-438HX parts on page 2
Ref	Part number	Part name	Qty
	KE-430HX-0	BROTHER INDUSTRIES, LTD.
	KE-430HS-0	BROTHER INDUSTRIES, LTD.
	BE-438HX	BROTHER INDUSTRIES, LTD.

型式板の見方本縫ダイレクトドライブ電子閂止ミシン BROTHER INDUSTRIES, LTD. KE-430HX-0 1: 薄物 3: 中厚物 5: 厚物 K: ニット, メリヤス本縫ダイレクトドライブ電子閂止ミシン (微量給油仕様) BROTHER INDUSTRIES, LTD. KE-430HS-0 3: 中厚物 5: 厚物本縫ダイレクトドライブ電子ボタン付けミシン BROTHER INDUSTRIES, LTD. BE-438HX jintex.in

Page 3 — Description of model plate

Brother KE-430HX / BE-438HX parts on page 3
Ref	Part number	Part name	Qty
	KE-430HX-0	ELECTRONIC DIRECT DRIVE LOCKSTITCH BAR TACKER
	KE-430HS-0	ELECTRONIC DIRECT DRIVE LOCKSTITCH BAR TACKER(Minimum lubrication type)
	BE-438HX	ELECTRONIC DIRECT DRIVE LOCKSTITCH BUTTON SEWER

Description of model plate ELECTRONIC DIRECT DRIVE LOCKSTITCH BAR TACKER BROTHER INDUSTRIES, LTD. KE-430HX-0 1: Light-weight materials 3: Medium-weight materials 5: Heavy-weight materials K: Knitted materials ELECTRONIC DIRECT DRIVE LOCKSTITCH BAR TACKER(Minimum lubrication type) BROTHER INDUSTRIES, LTD. KE-430HS-0 3: Medium-weight materials 5: Heavy-weight materials ELECTRONIC DIRECT DRIVE LOCKSTITCH BUTTON SEWER BROTHER INDUSTRIES, LTD. BE-438HX jintex.in

Page 4 — 目次

Brother KE-430HX / BE-438HX parts on page 4
Ref	Part number	Part name	Qty
	A	主体関係
	B	上軸・針棒関係
	C1	送り関係
	C2	送り関係(オプション部品)
	D	押上げ関係
	E	ボタンつかみ関係
	F	下軸関係
	G	給油潤滑関係
	H	糸通し関係
	J	糸巻関係
	K	糸切り関係
	L	糸払い関係
	M	糸ゆるめ関係
	N	糸つかみ関係(KE-430HX-3,-K,-1用)
	P1	コントロールボックス関係
	P2	コントロールボックス関係
	Q	電装品・モーター関係
	R	操作パネル関係
	S	踏板関係(オプション部品)
	T	補助装置関係(BE-438H用オプション部品)
	Z	付属品関係
	Wa	警告ラベル
	Sp	仕様別部品一覧表
	Ga	ゲージ部品一覧表
	索引	索引

パーツブックご利用に際して 1. この本は、2017年9月のデータに基づいて作成されたものです。 2. 部品は予告なしに設計変更される場合があります。 3. 組単位で補給する部品は、破線で示してあります。 4. イラスト中で数字(REF.NO)に“+”がついている部品は、仕様により異なります。詳細は、リストを参照してください。目次 A. 主体関係 3 B. 上軸・針棒関係 7 C1. 送り関係 11 C2. 送り関係(オプション部品) 13 D. 押上げ関係 15 E. ボタンつかみ関係 17 F. 下軸関係 19 G. 給油潤滑関係 21 H. 糸通し関係 23 J. 糸巻関係 25 K. 糸切り関係 27 L. 糸払い関係 29 M. 糸ゆるめ関係 31 N. 糸つかみ関係(KE-430HX-3,-K,-1用) 33 P1. コントロールボックス関係 35 P2. コントロールボックス関係 37 Q. 電装品・モーター関係 39 R. 操作パネル関係 41 S. 踏板関係(オプション部品) 43 T. 補助装置関係(BE-438H用オプション部品) 45 Z. 付属品関係 49 Wa. 警告ラベル 51 Sp. 仕様別部品一覧表 53 Ga. ゲージ部品一覧表 56 索引 jintex.in

Page 5 — CONTENTS

Brother KE-430HX / BE-438HX parts on page 5
Ref	Part number	Part name	Qty
	A	Machine body
	B	Upper shaft and needle bar mechanism
	C1	Feed mechanism
	C2	Feed mechanism (Option parts)
	D	Work clamp lifter mechanism
	E	Button clamp mechanism
	F	Lower shaft mechanism
	G	Lubrication
	H	Threading mechanism
	J	Bobbin winder mechanism
	K	Thread trimmer mechanism
	L	Thread wiper mechanism
	M	Tension release mechanism
	N	Thread nipper mechanism (For KE-430HX-3,-K,-1)
	P1	Control box
	P2	Control box
	Q	Power supply equipment and motor mechanism
	R	Operation panel
	S	Foot switch pedal mechanism (Option parts)
	T	Auxiliary device (Option parts for BE-438H)
	Z	Accessories
	Wa	Warning labels
	Sp	Different parts list
	Ga	Gauge parts list
	Index	Index

Notes for using this parts book 1. This book was prepared based on information available in September 2017. 2. Parts are subject to changes in design without prior notice. 3. Parts supplied as complete assemblies are circled by a dotted line. 4. The part which has the symbol "+" on its number (REF.NO) in the figure differs depending on the specification. For details, refer to the parts list. CONTENTS A. Machine body B. Upper shaft and needle bar mechanism C1. Feed mechanism C2. Feed mechanism (Option parts) D. Work clamp lifter mechanism E. Button clamp mechanism F. Lower shaft mechanism G. Lubrication H. Threading mechanism J. Bobbin winder mechanism K. Thread trimmer mechanism L. Thread wiper mechanism M. Tension release mechanism N. Thread nipper mechanism (For KE-430HX-3,-K,-1) P1. Control box P2. Control box Q. Power supply equipment and motor mechanism R. Operation panel S. Foot switch pedal mechanism (Option parts) T. Auxiliary device (Option parts for BE-438H) Z. Accessories Wa. Warning labels Sp. Different parts list Ga. Gauge parts list Index 1 3 7 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 43 45 49 51 53 56 jintex.in

Page 6 — A. 主体関係 / Machine body

Brother KE-430HX / BE-438HX parts on page 6
Ref	Part number	Part name
4	4	41+
3+	3+	3+
1	1	1
2	2	2
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
16	16	16
17	17	17
18	18	18
19	19	19
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30
31	31	31
32	32	32
33	33	33
34	34	34
35	35	35
36	36	36
37	37	37
38	38	38
39	39	39
40	40	40
41+	41+	41+

A. 主体関係 / Machine body < KE-430HX用 / For KE-430HX > -41+ 4 3+ 1 2 15 14 13 12 33 34 32 31 37 5 6 3+ 11 10 2 9 35 8 36 41+ 38 39 40 7 36 22 24 23 25 26 28 27 25 26 28 27 29 30 19 17 25 26 28 27 16 21 20 18 KE-430HX,430HS/BE-438HX-050 1 jintex.in

Page 7 — A. 主体関係 / Machine body

Brother KE-430HX / BE-438HX parts on page 7
Part number	Part name	Qty
SB0788001	ゴムセン23	1
117934001	ゴムセン13.5	2
S32263001	ゴムセン8.5	3
SB7739001	ゴムセン8.5	1
S32263001	ゴムセン8.5	4
SB6811001	ゴムセン8.9	1
S20878000	ゴムセン5.3	6
S32263001	ゴムセン8.5	2
S23337001	ゴムセン18.5	1
SB6697001	メンタ	1
SB6698001	メンタパッキン	1
062500816	ナベコ5X8	3
SB1277001	テンビンカバー	1
062401016	ナベコ4X10	1
SB6699001	サイドカバー	1
062501216	ナベコ5X12	4
SA3262202	オオカマカバー	1
SA3263101	オオカマカバーフックD	1
004300513	+サラコ3X5	2
SA3264101	イタナット	1
SA3265101	ダンネジ8-2	2
109239002	ナミバネザガネ	2
SA3266201	オオカマカバーフックU	1
062300416	ナベコ3X4	2
SB3847001	ヒラザガネチュウ3	2
SB4504001	クッションゴムH	3
SB6680101	カラー	3
062402016	ナベコ4X20	3
025040136	ヒラザガネショウ4	3
SB1169101	クッションウケイタ	1
S25310101	サラネジ4	2
SB7918001	マクラ	1
SB0984101	カラー	2
018062036	アナボルト6X20	2
025060236	ヒラザガネチュウ6	2
SA9957001	ワーニングマーク	1
SA9957002	ワーニングマーク	2
SB3421001	マークチュウイ23	2
SA9826001	ソウサチュウイラベル	1
S37060001	アースマーク	2
118550001	ミゾツキピン	2
SB7911001	マークチュウイ15X15	2
SB7911001	マークチュウイ15X15	1

A. 主体関係 / Machine body REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB0788001 1 ゴムセン23 RUBBER CAP 23 2 117934001 2 ゴムセン13.5 RUBBER CAP, 13.5 <KE-430HX用> <For KE-430HX> 3+ S32263001 3 ゴムセン8.5 RUBBER CAP 8.5 4 SB7739001 1 ゴムセン8.5 RUBBER CAP 8.5 <KE-430HS用> <For KE-430HS> <BE-438HX用> <For BE-438HX> 3+ S32263001 4 ゴムセン8.5 RUBBER CAP, 8.5 5 SB6811001 1 ゴムセン8.9 RUBBER CAP 8.9 6 S20878000 6 ゴムセン5.3 RUBBER CAP, 5.3 7 S32263001 2 ゴムセン8.5 RUBBER CAP, 8.5 8 S23337001 1 ゴムセン18.5 RUBBER CAP, 18.5 9 SB6697001 1 メンタ FACE PLATE 10 SB6698001 1 メンタパッキン FACE PLATE PACKING 11 062500816 3 ナベコ5X8 SCREW PAN M5X8 12 SB1277001 1 テンビンカバー THREAD TAKE-UP LEVER COVER 13 062401016 1 ナベコ4X10 SCREW PAN M4X10 14 SB6699001 1 サイドカバー SIDE COVER 15 062501216 4 ナベコ5X12 SCREW PAN M5X12 16 SA3262202 1 オオカマカバー SHUTTLE RACE COVER 17 SA3263101 1 オオカマカバーフックD SHUTTLE RACE COVER HOOK D 18 004300513 2 +サラコ3X5 SCREW, FLAT M3X5 19 SA3264101 1 イタナット NUT PLATE 20 SA3265101 2 ダンネジ8-2 SHOULDER SCREW 8-2 21 109239002 2 ナミバネザガネ WASHER, WAVE SPRING 22 SA3266201 1 オオカマカバーフックU SHUTTLE RACE COVER HOOK U 23 062300416 2 ナベコ3X4 SCREW PAN M3X4 24 SB3847001 2 ヒラザガネチュウ3 WASHER, PLAIN, M_3 25 SB4504001 3 クッションゴムH RUBBER CUSHION H 26 SB6680101 3 カラー SPACER 27 062402016 3 ナベコ4X20 SCREW PAN M4X20 28 025040136 3 ヒラザガネショウ4 WASHER PLAIN S 4 29 SB1169101 1 クッションウケイタ CUSHION PLATE 30 S25310101 2 サラネジ4 SCREW, FLAT M4 31 SB7918001 1 マクラ HEAD REST 32 SB0984101 2 カラー COLLAR 33 018062036 2 アナボルト6X20 BOLT SOCKET M6X20 34 025060236 2 ヒラザガネチュウ6 WASHER PLAIN M 6 35 SA9957001 1 ワーニングマーク INJURY MARK 36 SA9957002 2 ワーニングマーク INJURY MARK 37 SB3421001 2 マークチュウイ23 MARK ATTENTION 23 38 SA9826001 1 ソウサチュウイラベル LABEL CAUTION 39 S37060001 2 アースマーク LABEL GROUNDING 40 118550001 2 ミゾツキピン PIN DOWEL <KE-430HX用> <For KE-430HX> 41+ SB7911001 2 マークチュウイ15X15 MARK ATTENTION 15X15 <KE-430HS用> <For KE-430HS> <BE-438HX用> <For BE-438HX> 1 マークチュウイ15X15 MARK ATTENTION 15X15 KE-430HX, 430HS/BE-438HX-050 2 jintex.in

Page 9 — B. 上軸・針棒関係 / Upper shaft and needle bar mechanism

Brother KE-430HX / BE-438HX parts on page 9
Ref	Part number	Part name	Qty
	SB7621001	クランクロッドセット
	SB7466001	ツギテクセミ
	S23651001	アナヒラ6X6ホソメ
	SB7463001	オイルシール
	018501636	アナボルト5X16
	SB6832001	ベアリングブッシュMクミ
	S23651001	アナヒラ6X6ホソメ
	SB7464001	オイルシール
	SB7135001	プーリギヤR
	012500536	アナヒラ5X5
	SB7484001	プーリジククミ
	SB1037101	プーリジク
	SB1038001	プーリメタル
	SB1041001	プーリバネ
	SB1040002	プーリネシ
	047402042	スプリングピンAW4
	SB7134001	プーリギヤL
	012500536	アナヒラ5X5
	SB0910201	プーリ
	048280142	トメワクジヨウC28
	SB6713001	ツリアイクランククミ
	SB6718001	ハリボウクランク
	SB6721001	テンビンクミ
	SB6711001	ツリアイクランクUクミ
	SB6717001	ハリボウクランクU
	SB6720001	テンビンUクミ
	SB6715001	ツリアイクランクBクミ
	SB1018301	ハリボウクランクB
	SB6722001	テンビンB
	S25235001	シメネジ8
	S23651001	アナヒラ6X6ホソメ
	110367001	ザガネ
	SB6729101	テンビンササエジクDクミ
	SB6730001	テンビンササエジクD
	062500616	ナベコ5X6
	028050246	バネザガネ2-5
	SB6734001	スラストザガネ9
	048090142	トメジヨウC9
	012500536	アナヒラ5X5
	SA9650101	ハリボウダキ
	SB6736001	カクコマ
	SB6732001	テンビンササエジクSクミ
	SB4789001	ハリボウダキクミ
	102630001	ハリボウアンナイカクコマ
	SB6735001	セットカラー
	012500536	アナヒラ5X5
	012060636	アナヒラ6X6
	SB6726001	ハリボウレンカンクミ
	SB1034101	ハリボウレンカンクミ
	SA2422001	シメネジ3.57L
	140004001	シメネジ3.57

B. 上軸・針棒関係 / Upper shaft and needle bar mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB7621001 1 クランクロッドセット CRANK ROD SET 2 SB7466001 1 ツギテクセミ JOINT ASSY 3 S23651001 4 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 4 SB7463001 1 オイルシール OIL SEAL SC15-47-7 5 018501636 2 アナボルト5X16 BOLT SOCKET M5X16 6 SB6832001 1 ベアリングブッシュMクミ BALL BEARING BUSH M ASSY 7 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 8 SB7464001 1 オイルシール OIL SEAL SC15-47-7 9 SB7135001 1 プーリギヤR PULLEY GEAR R 10 012500536 2 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 11 SB7484001 1 プーリジククミ PULLEY SHAFT 12 SB1037101 1 プーリジク PULLEY SHAFT 13 SB1038001 1 プーリメタル PULLEY BUSH 14 SB1041001 1 プーリバネ PULLEY SPRING 15 SB1040002 1 プーリネシ SCREW 16 047402042 1 スプリングピンAW4 PIN SPRING ROLL AW4 17 SB7134001 1 プーリギヤL PULLEY GEAR L 18 012500536 2 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 19 SB0910201 1 プーリ PULLEY 20 048280142 1 トメワクジヨウC28 RETAINING RING EXTERNAL C28 <KE-430HX-3,-5,-K用> <For KE-430HX-3,-5,-K> <KE-430HS用> <For KE-430HS> 21+ SB6713001 1 ツリアイクランククミ THREAD TAKE-UP CRANK ASSY 22+ SB6718001 1 ハリボウクランク NEEDLE BAR CRANK 23+ SB6721001 1 テンビンクミ THREAD TAKE-UP LEVER ASSY <KE-430HX-1用> <For KE-430HX-1> 21+ SB6711001 1 ツリアイクランクUクミ THREAD TAKE-UP CRANK U ASSY 22+ SB6717001 1 ハリボウクランクU NEEDLE BAR CRANK U 23+ SB6720001 1 テンビンUクミ THREAD TAKE-UP LEVER U ASSY <BE-438HX用> <For BE-438HX> 21+ SB6715001 1 ツリアイクランクBクミ THREAD TAKE-UP CRANK B ASSY 22+ SB1018301 1 ハリボウクランクB NEEDLE BAR CRANK B 23+ SB6722001 1 テンビンB NEEDLE BAR TAKE-UP LEVER B ASSY 24 S25235001 1 シメネジ8 SCREW M8 25 S23651001 4 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 26 110367001 1 ザガネ WASHER, PLAIN SPECIAL 8 <KE-430HX, BE-438HX用> <For KE-430HX, BE-438HX> 27+ SB6729101 1 テンビンササエジクDクミ THREAD TAKE-UP S-SHAFT D ASSY 28 SB6730001 1 テンビンササエジクD THREAD TAKE-UP SUPPORT SHAFT D 29 062500616 1 ナベコ5X6 SCREW PAN M5X6 30 028050246 1 バネザガネ2-5 WASHER SPRING 2-5 31 SB6734001 1 スラストザガネ9 THRUST WASHER 9 32 048090142 1 トメジヨウC9 RETAINING RING EXTERNAL C9 33 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 34 SA9650101 1 ハリボウダキ NEEDLE BAR CLAMP 35 SB6736001 1 カクコマ SLIDE BLOCK <KE-430HS用> <For KE-430HS> 27+ SB6732001 1 テンビンササエジクSクミ THREAD TAKE-UP S-SHAFT S ASSY 34 SB4789001 1 ハリボウダキクミ NEEDLE BAR CLAMP ASSY 35 102630001 1 ハリボウアンナイカクコマ NEEDLE BAR GUIDE SLIDE BLOCK 36 SB6735001 1 セットカラー SET SCREW COLLAR 37 012500536 2 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 38 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 <KE-430HX, KE-430HS用> <For KE-430HX, KE-430HS> 39+ SB6726001 1 ハリボウレンカンクミ NEEDLE BAR CONNECTING ROD ASSY <BE-438HX用> <For BE-438HX> 39+ SB1034101 1 ハリボウレンカンクミ NEEDLE BAR CONNECTING ROD ASSY 40 SA2422001 1 シメネジ3.57L SCREW, SM3.57L 41 140004001 1 シメネジ3.57 SCREW, SM3.57-40X7 KE-430HX, 430HS/BE-438HX-123 4

Page 10 — B. Upper shaft and needle bar mechanism

Brother KE-430HX / BE-438HX parts on page 10
Ref	Part number	Part name	Qty
	1	Upper shaft
	2	Needle bar bush
	3	Screw
	4	Bearing
	5	Screw
	6	Needle bar connecting arm
	7	Screw
	8	Needle bar bush
	9	Needle bar bush
	10	Screw
	11	Needle bar bush
	12	Shaft
	13	Needle bar bush
	14	Spring
	15	Screw
	16	Pin
	17	Needle bar bush
	18	Screw
	19	Pulley
	20	Ring
	21+	Needle bar bush
	22+	Needle bar bush
	23+	Needle bar bush
	24	Needle bar connecting arm
	25	Screw
	26	Screw
	27+	Oil tube
	28	Needle bar
	29	Screw
	30	Screw
	31	Needle bar bush
	32	Screw
	33	Screw
	34+	Connecting rod
	35+	Needle bar bush
	36	Screw
	37	Screw
	38	Screw
	39+	Connecting rod
	40	Screw
	41	Screw
	42	Needle bar connecting arm
	43	Screw
	44+	Tube
	45	Screw
	46	Needle bar bush
	47	Screw
	48+	Tube
	49	Oil tube fitting
	50	Screw
	51	Screw
	52	Needle bar bush
	53+	Needle bar bush
	54+	Screw
	55	Oil tube
	56	Screw
	57	Screw
	58+	Needle bar

B. 上軸・針棒関係 / Upper shaft and needle bar mechanism 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21+ 22+ 23+ 24 25 26 27+ 28 29 30 31 32 33 34+ 35+ 36 37 38 39+ 40 41 42 43 44+ 45 46 47 48+ 49 50 51 52 53+ 54+ 55 56 57 < KE-430HS 用 / For KE-430HS > 27+ < KF-430HX 用 / For KF-430HX > KE-430HX, 430HS/BE-438HX-123 5 jintex.in

Page 11 — B. 上軸・針棒関係 / Upper shaft and needle bar mechanism

Brother KE-430HX / BE-438HX parts on page 11
Part number	Part name	Qty
SB1949001	カクコマアンナイ	1
018401636	アナボルト4X16	2
SB7472101	ハリボウDクミ	1
SB4149001	ハリボウS	1
SB1021101	ハリボウD	1
144458001	アタマツキトメネジ3.57	1
SB1024001	ハリボウメタルD	1
012500536	アナヒラ5X5	1
SB7483001	ハリボウメタルUC	1
SB7476001	エアシリンダーフタクミ	1
SB7558001	チュウカンイタ	1
062401016	ナベコ4X10	2
149547000	コードオサエ	1
S00480000	コードホルダ#5	1
0A5401006	+ナベザクミ4X10DB	2
SB7473101	エアノズルクミ	1
012400436	アナヒラ4X4	1
0A5401006	+ナベザクミ4X10DB	2
SB6768001	ハリボウメタルU	1
S10243000	ナイロンクランプNK-3N	1
0A5401006	+ナベザクミ4X10DB	1
107415014	ミシンハリDPX5	1
S37928019	ミシンハリDPX17NY	1
107415009	ミシンハリDPX5	1
S37928012	ミシンハリDPX17NY	1

B. 上軸・針棒関係 / Upper shaft and needle bar mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 42 SB1949001 1 カクコマアンナイ SLIDE BLOCK GUIDE 43 018401636 2 アナボルト4X16 BOLT SOCKET M4X16 <KE-430HX用> <For KE-430HX> 44+ SB7472101 1 ハリボウDクミ NEEDLE BAR D ASSY <KE-430HS用> <For KE-430HS> 44+ SB4149001 1 ハリボウS NEEDLE BAR S <BE-438HX用> <For BE-438HX> 44+ SB1021101 1 ハリボウD NEEDLE BAR D 45 144458001 1 アタマツキトメネジ3.57 SET SCREW SM3.57-40X4.5 46 SB1024001 1 ハリボウメタルD NEEDLE BAR BUSH D 47 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 <KE-430HX用> <For KE-430HX> 48+ SB7483001 1 ハリボウメタルUC NEEDLE BAR BUSH UC 49 SB7476001 1 エアシリンダーフタクミ AIR CYLINDER CAP ASSY 50 SB7558001 1 チュウカンイタ MIDDLE PLATE 51 062401016 2 ナベコ4X10 SCREW PAN M4X10 52 149547000 1 コードオサエ CORD HOLDER 4N 53+ S00480000 1 コードホルダ#5 CORD HOLDER 5N 54+ 0A5401006 2 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 55 SB7473101 1 エアノズルクミ AIR NOZZLE ASSY 56 012400436 1 アナヒラ4X4 SET SCREW SOCKET (FT) M4X4 57 0A5401006 2 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 <KE-430HS用> <For KE-430HS> <BE-438HX用> <For BE-438HX> 48+ SB6768001 1 ハリボウメタルU NEEDLE BAR BUSH U 53+ S10243000 1 ナイロンクランプNK-3N CORD CLAMP NK-3N 54+ 0A5401006 1 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 <KE-430HX-3,-1用> <For KE-430HX-3,-1> <KE-430HS-3用> <For KE-430HS-3> 58+ 107415014 1 ミシンハリDPX5 NEEDLE, DPX5 <KE-430HX-5用> <For KE-430HX-5> <KE-430HS-5用> <For KE-430HS-5> 58+ S37928019 1 ミシンハリDPX17NY NEEDLE, DPX17NY <KE-430HX-K用> <For KE-430HX-K> <BE-438HX用> <For BE-438HX> 58+ 107415009 1 ミシンハリDPX5 NEEDLE, DPX5 58+ S37928012 1 ミシンハリDPX17NY NEEDLE, DPX17NY KE-430HX, 430HS/BE-438HX-123 6

Page 14 — C1. 送り関係 / Feed mechanism

Brother KE-430HX / BE-438HX parts on page 14
Ref	Part number	Part name	Qty
	58	58
	60	60
	57	57
	59	59
	55+	55+
	56+	56+
	62+	62+
	61+	61+
	63+	63+
	18	18
	3	3
	4	4
	31+	31+
	15	15
	17	17
	21	21
	20	20
	16	16
	22	22
	32	32
	33	33
	36	36
	35	35
	55+	55+
	54+	54+
	46	46
	51	51
	47	47
	48	48
	46	46
	39	39
	56+	56+
	50	50
	34	34
	40	40
	41	41
	40	40
	50	50
	52	52
	43	43
	54+	54+
	38	38
	37	37
	44	44
	45	45
	49	49
	26	26
	25	25
	14	14
	13	13
	12	12
	11	11
	10	10
	9	9
	8	8
	8	8
	23	23
	24	24
	14	14
	13	13
	29	29
	30	30
	7	7
	6	6
	2	2
	5	5
	1	1

C1. 送り関係 / Feed mechanism < KE-430HX 用 / For KE-430HX > 58 60 57 59 55+ 56+ 62+ 61+ 63+ 18 3 4 31+ 15 17 21 20 16 22 < BE-438HX 用 / For BE-438HX > 32 33 < KE-430HX,KE-430HS 用 / For KE-430HX,KE-430HS > 55+ 54+ 36 35 57 60 58 59 56+ 46 51 47 48 46 39 50 34 40 41 40 50 28 52 43 54+ 38 37 44 45 49 26 25 14 13 12 11 10 9 8 8 23 24 14 13 29 30 7 6 2 5 1 KE-430HX, 430HS/BE-438HX-202 9 jintex.in

Page 15 — C1. 送り関係 / Feed mechanism

Brother KE-430HX / BE-438HX parts on page 15
Part number	Part name	Qty
SB6819001	QCオサエウデレバー-R	1
SB6820001	QCオサエウデレバー-L	1
SB4692001	QCオサエウデレバーシ゛ック	1
SA3423101	QCLハ゛ーシ゛クササエ	2
062500816	ナヘ゛コ5X8	2
028050246	ハ゛ナサ゛ガネ2-5	2
026050136	ヒラサ゛ガネコ゛タ5	2
SB6821001	オサエウテ゛レバー-R	1
SB6822001	オサエウテ゛レバー-L	1
SB0929101	QCオサエウテ゛レバーシ゛ック	1
P.52-54	オサエアシ゛ンR	1
P.52-54	オサエアシ゛ンL	1
P.52-55	オクリイタ	1
153057101	オクリイタシメナヘ゛シ゛	2

C1. 送り関係 / Feed mechanism REF.NO CODE QTY 品名 NAME OF PARTS RM 54+ SB6819001 1 <KE-430HX用> QCオサエウデレバー-R <For KE-430HX> WORK CLAMP ARM LEVER R 55+ SB6820001 1 QCオサエウデレバー-L WORK CLAMP ARM LEVER L 56+ SB4692001 1 QCオサエウデレバーシ゛ック WORK CLAMP ARM LEVER SHAFT 57 SA3423101 2 QCLハ゛ーシ゛クササエ WORK CLAMP LEVER SUPPORT 58 062500816 2 ナヘ゛コ5X8 SCREW PAN M5X8 59 028050246 2 ハ゛ナサ゛ガネ2-5 WASHER SPRING 2-5 60 026050136 2 ヒラサ゛ガネコ゛タ5 WASHER PLAIN S 5 54+ SB6821001 1 <KE-430HS用> オサエウテ゛レバー-R <For KE-430HS> WORK CLAMP ARM LEVER R 55+ SB6822001 1 オサエウテ゛レバー-L WORK CLAMP ARM LEVER L 56+ SB0929101 1 QCオサエウテ゛レバーシ゛ック WORK CLAMP ARM LEVER SHAFT 61+ P.52-54 1 オサエアシ゛ンR WORK CLAMP R 62+ P.52-54 1 オサエアシ゛ンL WORK CLAMP L 63+ P.52-55 1 オクリイタ FEED PLATE 64 153057101 2 オクリイタシメナヘ゛シ゛ SCREW, ROUND W/SOCKET SM4.37 KE-430HX, 430HS/BE-438HX-202 10

Page 16 — C2. 送り関係 (オプション部品) / Feed mechanism (Option parts)

Brother KE-430HX / BE-438HX parts on page 16
Ref	Part number	Part name	Qty
	20	FEED MECHANISM (OPTION PARTS)
	28	FEED MECHANISM (OPTION PARTS)
	27	FEED MECHANISM (OPTION PARTS)
	26	FEED MECHANISM (OPTION PARTS)
	21	FEED MECHANISM (OPTION PARTS)
	25	FEED MECHANISM (OPTION PARTS)
	24	FEED MECHANISM (OPTION PARTS)
	22	FEED MECHANISM (OPTION PARTS)
	23	FEED MECHANISM (OPTION PARTS)
	2	FEED MECHANISM (OPTION PARTS)
	3	FEED MECHANISM (OPTION PARTS)
	4	FEED MECHANISM (OPTION PARTS)
	5	FEED MECHANISM (OPTION PARTS)
	6	FEED MECHANISM (OPTION PARTS)
	7	FEED MECHANISM (OPTION PARTS)
	8	FEED MECHANISM (OPTION PARTS)
	9	FEED MECHANISM (OPTION PARTS)
	10	FEED MECHANISM (OPTION PARTS)
	11	FEED MECHANISM (OPTION PARTS)
	12	FEED MECHANISM (OPTION PARTS)
	14	FEED MECHANISM (OPTION PARTS)
	15	FEED MECHANISM (OPTION PARTS)
	13	FEED MECHANISM (OPTION PARTS)
	16	FEED MECHANISM (OPTION PARTS)
	17	FEED MECHANISM (OPTION PARTS)
	18	FEED MECHANISM (OPTION PARTS)
	19	FEED MECHANISM (OPTION PARTS)

C2. 送り関係 (オプション部品) / Feed mechanism (Option parts) 1+ 20 28 27 26 21 25 24 22 23 25 24 25 22 24 23 22 25 24 25 2 3 4 5 6 7 8 9 10 8 9 10 11 12 14 15 13 16 17 18 19 15 19 KE-430HX, 430HS-202 11 jintex.in

Page 17 — C2. 送り関係 (オプション部品) / Feed mechanism (Option parts)

Brother KE-430HX / BE-438HX parts on page 17
Ref	Part number	Part name
	SB7777001	50X40セット
	SB77770E1	50X40セット
2	SB7776001	オクリダイカバーWクミ
3	SB7761001	オクリダイカバーW
4	SB7762001	スライドカバー
5	SB7763001	カバーオサエ
6	026040236	ヒラザガネミギ4
7	06240416	ナベコ4X4
8	SB7764001	バネカケ
9	021300306	シュナット3
10	SB7765001	モドシバネ
11	SB7897001	ゲンテンセンサオオクミ
12	SB7896001	ゲンテンセンサクミ
13	SB7893001	Xセンサトリツケイタ
14	SB7894001	Yセンサトリツケイタ
15	062300616	ナベコ3X6
16	SB7895001	Xセンサベース
17	026040236	ヒラザガネ4X4
18	017400802	ボルト4X8
19	0A0401006	+ナベザクミ4X10DB
20	SB7772001	フィンガーガードW
21	SB7773001	ハリイタホジヨイタ
22	SB7774001	ホジヨイタサユエ
23	SB7775001	カラー
24	SB3849001	ヒラザガネチュウ5
25	062501216	ナベコ5X12
26	SA3538001	シメネジ4X8
27	S5909001	オサエアシW
28	S59892001	アナボルト437-40X5

C2. 送り関係 (オプション部品) / Feed mechanism (Option parts) REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1+ SB7777001 1 <輸出一般用> <For General export> 50X40セット 50X40 SEWING AREA SET 1+ SB77770E1 1 <欧州用> <For Europe> 50X40セット 50X40 SEWING AREA SET 2 SB7776001 1 オクリダイカバーWクミ FEED BAR COVER W ASSY 3 SB7761001 1 オクリダイカバーW FEED BAR COVER W 4 SB7762001 1 スライドカバー SLIDE COVER 5 SB7763001 1 カバーオサエ GUIDE 6 026040236 4 ヒラザガネミギ4 WASHER PLAIN M 4 7 06240416 4 ナベコ4X4 SCREW, PAN M4X4 8 SB7764001 2 バネカケ SPRING HOOK 9 021300306 2 シュナット3 NUT 3 M3 10 SB7765001 2 モドシバネ SPRING 11 SB7897001 1 ゲンテンセンサオオクミ HOME POSITION SENSOR ASSY 12 SB7896001 1 ゲンテンセンサクミ HOME POSITION SENSOR SET 13 SB7893001 1 Xセンサトリツケイタ X SENSOR SETTING PLATE 14 SB7894001 1 Yセンサトリツケイタ Y SENSOR SETTING PLATE 15 062300616 2 ナベコ3X6 SCREW PAN M3X6 16 SB7895001 1 Xセンサベース X SENSOR BASE 17 026040236 2 ヒラザガネ4X4 WASHER PLAIN M 4 18 017400802 2 ボルト4X8 BOLT M4X8 19 0A0401006 4 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 20 SB7772001 1 フィンガーガードW FINGER GUARD W 21 SB7773001 1 ハリイタホジヨイタ NEEDLE PLATE AUXILIARY PLATE 22 SB7774001 4 ホジヨイタサユエ AUXILIARY PLATE SUPPORT 23 SB7775001 4 カラー COLLAR 24 SB3849001 4 ヒラザガネチュウ5 WASHER_PLAIN_M_5 25 062501216 4 ナベコ5X12 SCREW PAN M5X12 26 SA3538001 4 シメネジ4X8 SCREW,M4X8 27 S5909001 2 オサエアシW WORK CLAMP WIDE 28 S59892001 2 アナボルト437-40X5 BOLT, SOCKET SM4.37-40X5 KE-430HX, 430HS-202 12 jintex.in

Page 18 — D. 押え上げ関係 / Work clamp lifter mechanism

Brother KE-430HX / BE-438HX parts on page 18
Ref	Part number	Part name	Qty
	1	Main shaft
	2	Lever
	3	Bracket
	4	Shaft
	5	Washer
	6	Washer
	7	Screw
	8	Roller
	9	Link
	10	Screw
	11	Shaft
	12	Screw
	13	Bearing
	14	Screw
	15	Screw
	16	Shaft
	17	Screw
	18	Washer
	19	Clip
	20	Gear
	21	Screw
	22	Shaft
	23	Clip
	24	Cam
	25	Screw
	26	Base
	27	Screw
	28	Spring
	29	Bracket
	30	Screw
	31	Shaft
	32	Screw
	33	Shaft
	34	Screw
	35	Bush
	36	Washer
	37	Nut
	38	Lever
	39	Screw
	40	Lever
	41	Shaft
	42	Clip
	43	Clip
	44	Screw

D. 押え上げ関係 / Work clamp lifter mechanism < KE-430HX,KE-430HS 用 / For KE-430HX,KE-430HS > < BE-438HX用 / For BE-438HX > 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 21 22 23 24 25 25 26 27 28 29 30 31 32 32 33 34 35 36 37 37 38 39 40 41 42 43 44 13 KE-430HX, 430HS/BE-438HX-204 jintex.in

Page 19 — D. 押え上げ関係 / Work clamp lifter mechanism

Brother KE-430HX / BE-438HX parts on page 19
Part number	Part name	Qty
SB6803001	オサエアゲオサエイツタケミ	1
SB1080101	オサエアゲレバークミ	1
102630001	ハリボウアンナイカクコマ	1
SB0962101	オサエアゲレバーシク	1
S20356001	ヒラザガネ10	1
048080342	トメワE8	1
012060536	アナヒラ6X5	1
SB0961001	オサエアゲレバーメタル	1
SB0963101	オサエアゲリンク	1
SB0705101	オサエアゲリンクダンネジ	2
SB6806101	オサエアゲドウレバー	1
SB0965101	バネカケM5	1
SB4435001	オサエアゲコロ	1
SA3441101	オサエアゲコロジク	1
012500536	アナヒラ5X5	1
SB6807001	オサエアゲカムレバージク	1
012500536	アナヒラ5X5	2
S20356001	ヒラザガネ10	2
048080342	トメワE8	1
SB4164001	オサエアゲカムギヤS	1
012060536	アナヒラ6X5	2
SB6808001	オサエアゲカムジク	1
048060346	トメワE6	1
SA3231002	セットカラーB	1
012060536	アナヒラ6X5	2
SB6809001	モーターブラケットクミ	1
018062036	アナボルト6X20	3
SB0964001	オサエアゲバネ	1
SB0968101	バネカケ	1
018400836	アナボルト4X8	2
SB4160001	クドウギヤ16S	1
012060536	アナヒラ6X5	2
SA3628001	ボタンツカミロツド	1
SA3629001	ボタンツカミコロジク	1
10774001	コロ	1
SB3848001	ヒラザガネチユウ4	1
021400216	シュナツト4	2
SB1078001	ボタンツカミレバーホルダ	1
018061636	アナボルト6X16	1
SA3631001	ボタンツカミレバー	1
SB1079001	ボタンツカミレバージク	1
110367001	ザガネ	1
048060346	トメワE6	1
012060636	アナヒラ6X6	1

D. 押え上げ関係 / Work clamp lifter mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB6803001 <KE-430HX, KE-430HS> 1 オサエアゲオサエイツタケミ <For KE-430HX, KE-430HS> WORK CLAMP LIFTER PLATE ASSY 2 SB1080101 1 オサエアゲレバークミ LIFTER LEVER ASSY 3 102630001 1 ハリボウアンナイカクコマ NEEDLE BAR GUIDE SLIDE BLOCK 4 SB0962101 1 オサエアゲレバーシク LEVER SHAFT 5 S20356001 1 ヒラザガネ10 WASHER, PLAIN 10 6 048080342 1 トメワE8 RETAINING RING E8 7 012060536 1 アナヒラ6X5 SET SCREW, SOCKET (FT) M6X5 8 SB0961001 1 オサエアゲレバーメタル W-CLAMP LIFTER LEVER BUSH 9 SB0963101 1 オサエアゲリンク LINK 10 SB0705101 2 オサエアゲリンクダンネジ LINK SHOULDER SCREW 11 SB6806101 1 オサエアゲドウレバー W-CLAMP DRIVING LEVER 12 SB0965101 1 バネカケM5 SPRING HOLDER M5 13 SB4435001 1 オサエアゲコロ W-CLAMP LIFTER ROLLER 14 SA3441101 1 オサエアゲコロジク W-CLAMP LIFTER ROLLER SHAFT 15 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M6X5 16 SB6807001 1 オサエアゲカムレバージク W-CLAMP CAM LEVER SHAFT 17 012500536 2 アナヒラ5X5 SET SCREW SOCKET (FT) M6X5 18 S20356001 2 ヒラザガネ10 WASHER, PLAIN 10 19 048080342 1 トメワE8 RETAINING RING E8 20 SB4164001 1 オサエアゲカムギヤS CAM GEAR S 21 012060536 2 アナヒラ6X5 SET SCREW, SOCKET (FT) M6X5 22 SB6808001 1 オサエアゲカムジク W-CLAMP CAM SHAFT 23 048060346 1 トメワE6 RETAINING RING E6 24 SA3231002 1 セットカラーB SET SCREW COLLAR,B 25 012060536 2 アナヒラ6X5 SET SCREW SOCKET (FT) M6X5 26 SB6809001 1 モーターブラケットクミ MOTOR BRACKET ASSY 27 018062036 3 アナボルト6X20 BOLT SOCKET M6X20 28 SB0964001 1 オサエアゲバネ SPRING 29 SB0968101 1 バネカケ SPRING HOOK 30 018400836 2 アナボルト4X8 BOLT SOCKET M4X8 31 SB4160001 1 クドウギヤ16S GEAR 16S 32 012060536 2 アナヒラ6X5 SET SCREW, SOCKET (FT) M6X5 <BE-438HX用> <For BE-438HX> 33 SA3628001 1 ボタンツカミロツド BUTTON CLAMP ROD 34 SA3629001 1 ボタンツカミコロジク BUTTON CLAMP ROLLER SHAFT 35 10774001 1 コロ ROLLER 36 SB3848001 1 ヒラザガネチユウ4 WASHER, PLAIN_M_4 37 021400216 2 シュナツト4 NUT 2 M4 38 SB1078001 1 ボタンツカミレバーホルダ BUTTON CLAMP LEVER HOLDER 39 018061636 1 アナボルト6X16 BOLT SOCKET M6X16 40 SA3631001 1 ボタンツカミレバー BUTTON CLAMP LEVER 41 SB1079001 1 ボタンツカミレバージク BUTTON CLAMP LEVER SHAFT 42 110367001 1 ザガネ WASHER, PLAIN SPECIAL 8 43 048060346 1 トメワE6 RETAINING RING E6 44 012060636 1 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 KE-430HX, 430HS/BE-438HX-204 14 Jinttex.in

Page 20 — E. ボタンつかみ関係 / Button clamp mechanism

Brother KE-430HX / BE-438HX parts on page 20
Ref	Part number	Part name	Qty
	1	BASE
	2	PIN
	3	SPRING
	4	BRACKET
	5	ARM
	6	COLLAR
	7	WASHER
	8	NUT
	9	SCREW
	10	SCREW
	11	WASHER
	12	KNOB
	13	ROD
	14	SPRING
	15	WIRE
	16	SCREW
	17, 50	SPRING
	18	PLATE
	19, 51	ARM
	20, 52	SPRING
	21	NUT
	22	PIN
	23, 53	PLATE
	24, 54	PLATE
	25	SCREW
	26	NUT
	27	ARM
	28	BASE
	29	SCREW
	30	SCREW
	31	NUT
	32	ARM
	33, 55	PLATE
	34	SCREW
	35	KNOB
	36	BASE
	37	BRACKET
	38	NUT
	39	BASE
	40	BRACKET
	41	BASE
	42	BRACKET
	43	BASE
	44	BRACKET
	45	SPRING
	46	OPTION PARTS
	47	PLATE
	48	WIRE
	49	SPRING

E. ボタンつかみ関係 / Button clamp mechanism 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17, 50 18 19, 51 20, 52 21 22 23, 53 24, 54 25 26 27 28 29 30 31 32 33, 55 34 35 36 37 38 <オプション用 / Option parts > 46 47 48 49 <オプション用 / Option parts > 39 40 41 42 43 44 45 BE-438HX-214 15 jintex.in

Page 21 — E. ボタンつかみ / Button clamp mechanism

Brother KE-430HX / BE-438HX parts on page 21
Part number	Part name	Qty
153830100	ボタンツカミホルダー	1
153827001	ボタンツカミホルダーシジク	1
014680632	アナクボミ437-40X6	2
151968001	ボタンホルダーフッククミ	1
151969001	ボタンホルダーフック	1
107744001	コロ	2
SB2330001	ヒラザガネショウ4.76	1
105234003	ナット4.37	2
014760632	アナクボミ595-28X6	1
017711412	ボルト476-32X14	2
146354001	ザガネ	2
146994001	オサエバネチヨウシネジ	2
115148201	オサエバネチヨウセツネジ	1
115147001	ボタンツカミオサエバネ	1
S49998001	フィンガーガード	1
011679312	トメネジ3.57ヒラ	2
SA9287201	ボタンツカミクミS	1
SA9288001	ボタンツカミヘー	1
SB7748001	ボタンツカミL-S	1
SB7749001	ボタンツカミR-S	1
SA9291001	ボタンツカミアンナイピン	2
047250642	スプリングピンAW2.5	2
SB7750001	ボタンツカミLイタバネ-S	1
SB7751001	ボタンツカミRイタバネ-S	1
062400416	ナベコ4X4	2
SA9294001	ボタンツカミダンネジ4	2
SB6951001	ボタンツカミM	1
SA9303001	ボタンツカミイタカム	1
052400816	ナベコ4X8	2
SA9296001	シメネジ4	1
SA9297001	マルナット4	1
SB7752001	ボタンツカミバネS	1
SA9298001	ボタンツカミチヨウセツイタ	1
SA9299001	ダンネジ4	1
SA9300001	チヨウセツイタダンネジ4	1
SB7755001	ボタンツカミスペーサBL	1
SB7758001	ボタンツカミスペーサBR	1
S01694101	サラネジ2.38X4	2
SB7753001	ボタンツカミスペーサAL	1
SB7754001	ボタンツカミスペーサAR	1
SB7757001	ボタンツカミスペーサCL	1
SB7758001	ボタンツカミスペーサCR	1
SB7759001	ボタンツカミスペーサDL	1
SB7760001	ボタンツカミスペーサDR	1
S59321001	ボタンツカミバネ	1
SB7247001	ボタンウカシバネNセット	1
SB7058001	ハリアナイタ1.6	1
SB7061001	ボタンウカシバネN	1
012300336	アナクボミ3X3	1
SA9303201	ボタンツカミミL	1
SA9304001	ボタンツカミL-L	1
SA9305001	ボタンツカミR-L	1
SA9306001	ボタンツカミLイタバネ-L	1
SA9307001	ボタンツカミRイタバネ-L	1
SA9308001	ボタンツカミチヨウセツイタ	1

E. ボタンつかみ / Button clamp mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 153830100 1 ボタンツカミホルダー BUTTON CLAMP HOLDER 2 153827001 1 ボタンツカミホルダーシジク BUTTON CLAMP HOLDER SHAFT 3 014680632 2 アナクボミ437-40X6 SET SCREW SOCKET SM4.37-40X6 4 151968001 1 ボタンホルダーフッククミ BUTTON CLAMP HOLDER HOOK ASSY 5 151969001 1 ボタンホルダーフック B-CLAMP HOLDER HOOK 6 107744001 2 コロ ROLLER 7 SB2330001 1 ヒラザガネショウ4.76 WASHER PLAIN S SM4.76 8 105234003 2 ナット4.37 NUT SM4.37 9 014760632 1 アナクボミ595-28X6 SET SCREW SOCKET SM5.95-28X6 10 017711412 2 ボルト476-32X14 BOLT SM4.76-32X14 11 146354001 2 ザガネ WASHER, PLAIN 12 146994001 2 オサエバネチヨウシネジ NUT, ROUND SM6.35-40 13 115148201 1 オサエバネチヨウセツネジ ADJUSTING SCREW SM6.35-40 14 115147001 1 ボタンツカミオサエバネ COMPRESSION SPRING 15 S49998001 1 フィンガーガード FINGER GUARD 16 011679312 2 トメネジ3.57ヒラ SET SCREW, (FT) SM3.57 17 SA9287201 1 ボタンツカミクミS BUTTON CLAMP ASSY S 18 SA9288001 1 ボタンツカミヘー BUTTON CLAMP BASE 19 SB7748001 1 ボタンツカミL-S BUTTON CLAMP L-S 20 SB7749001 1 ボタンツカミR-S BUTTON CLAMP R-S 21 SA9291001 2 ボタンツカミアンナイピン BUTTON CLAMP GUIDE PIN 22 047250642 2 スプリングピンAW2.5 PIN SPRING ROLL AW2.5 23 SB7750001 1 ボタンツカミLイタバネ-S BUTTON CLAMP L PLATE SPRING S 24 SB7751001 1 ボタンツカミRイタバネ-S BUTTON CLAMP R PLATE SPRING S 25 062400416 2 ナベコ4X4 SCREW, PAN M4X4 26 SA9294001 2 ボタンツカミダンネジ4 SHOULDER SCREW 4 27 SB6951001 1 ボタンツカミM BUTTON CLAMP M 28 SA9303001 1 ボタンツカミイタカム BUTTON CLAMP PLATE CAM 29 052400816 2 ナベコ4X8 SCREW PAN M4X8 30 SA9296001 1 シメネジ4 SCREW 4 31 SA9297001 1 マルナット4 NUT ROUND 4 32 SB7752001 1 ボタンツカミバネS BUTTON CLAMP SPRING S 33 SA9298001 1 ボタンツカミチヨウセツイタ BUTTON CLAMP ADJUSTING PLATE 34 SA9299001 1 ダンネジ4 SHOULDER SCREW 4 35 SA9300001 1 チヨウセツイタダンネジ4 SHOULDER SCREW 4 36 SB7755001 1 ボタンツカミスペーサBL BUTTON CLAMP SPACER BL 37 SB7758001 1 ボタンツカミスペーサBR BUTTON CLAMP SPACER BR 38 S01694101 2 サラネジ2.38X4 SCREW FLAT SM2.38X4 <オプション部品> <OPTION PARTS> 39 SB7753001 1 ボタンツカミスペーサAL BUTTON CLAMP SPACER AL 40 SB7754001 1 ボタンツカミスペーサAR BUTTON CLAMP SPACER AR 41 SB7757001 1 ボタンツカミスペーサCL BUTTON CLAMP SPACER CL 42 SB7758001 1 ボタンツカミスペーサCR BUTTON CLAMP SPACER CR 43 SB7759001 1 ボタンツカミスペーサDL BUTTON CLAMP SPACER DL 44 SB7760001 1 ボタンツカミスペーサDR BUTTON CLAMP SPACER DR 45 S59321001 1 ボタンツカミバネ SPRING 46 SB7247001 1 ボタンウカシバネNセット SPRING N SET 47 SB7058001 1 ハリアナイタ1.6 NEEDLE HOLE PLATE 1.6 48 SB7061001 1 ボタンウカシバネN SPRING N 49 012300336 1 アナクボミ3X3 SET SCREW SOCKET (FT) M3X3 50 SA9303201 1 ボタンツカミミL BUTTON CLAMP ASSY L 51 SA9304001 1 ボタンツカミL-L BUTTON CLAMP L-L 52 SA9305001 1 ボタンツカミR-L BUTTON CLAMP R-L 53 SA9306001 1 ボタンツカミLイタバネ-L BUTTON CLAMP L PLATE SPRING L 54 SA9307001 1 ボタンツカミRイタバネ-L BUTTON CLAMP R PLATE SPRING L 55 SA9308001 1 ボタンツカミチヨウセツイタ BUTTON CLAMP ADJUSTING PLATE BE-438HX-214 16 jintex.in

Page 22 — F. Lower shaft mechanism

Brother KE-430HX / BE-438HX parts on page 22
Ref	Part number	Part name
3	3	Screw
2	2	Bracket
1	1	Housing
12	12	Pin
8	8	Shaft
22	22	Nut
21	21	Washer
23+	23+	Spring
24+	24+	Clutch
25+	25+	Spring
26+	26+	Pulley
10	10	Tube
9	9	Tube
11	11	Shaft
7	7	Washer
6	6	Washer
5	5	Spring
4	4	Pin
19	19	Pin
18	18	Pin
20	20	Screw
52	52	Washer
53	53	Nut
17	17	Lever
13	13	Plate
14	14	Screw
15	15	Bracket
16	16	Screw
34	34	Gear
32	32	Ring
31	31	Screw
30	30	Housing
31	31	Screw
33	33	Shaft
36	36	Drum
41	41	Gear
40	40	Screw
42	42	Washer
40	40	Screw
28	28	Screw
27	27	Shaft
28	28	Screw
29	29	Bearing
31	31	Screw
31	31	Screw
35	35	Shaft
47	47	Washer
37	37	Pulley
43	43	Shaft
44	44	Screw
44	44	Screw
46	46	Washer
45	45	Shaft
48	48	Spring
49	49	Spring
50	50	Bolt
51	51	Washer
38	38	O-ring
39	39	Bearing

F. 下軸関係 / Lower shaft mechanism 1 22 21 23+ 26+ 25+ 24+ 16 15 17 13 14 12 8 3 2 10 9 11 7 6 5 19 18 20 52 53 34 32 31 30 31 33 36 41 40 42 40 43 28 27 28 29 31 31 34 35 47 37 45 46 48 49 50 51 38 39 40 44 44 KE-430HX, 430HS/BE-438HX-305 17 jintex.in

Page 23 — F. 下軸関係 / Lower shaft mechanism

Brother KE-430HX / BE-438HX parts on page 23
Part number	Part name	Qty
SB1652201	オオカマタイクミセット	1
SB1285001	カマイトアンナイ	1
SA4199001	シメナジ3X4	2
SB4158001	オオカマトリツケツメS	2
152684101	オオカマトリツケバネ	2
026030136	ヒラザガネコガタ3	2
062300616	ナベコ3X6	2
SA9396001	フエルト	2
SB1044001	フエルト	2
SB1050001	オイルクチパイプS	2
SB1048101	オイルクチパイプM	1
SA9397001	ゴムセン5.5	2
SB1047001	フエルトササエ	1
SA9191001	シメナジM3X5.5	2
SA3274101	フエルトササエ	1
S47307001	シメナジ3X4	2
SB1049001	ハイユフエルトクミ	1
SB1054001	ビニルチューブ	2
SB1055001	ビニルチューブ	2
012060636	アナヒラ6X6	1
SA6448301	ドライバー-E	1
018501036	アナボルト5X10	1
P.51	オオカマ	1
P.51	ナカマハコクミ	1
P.51	ボビンケースクミ	1
P.51	ボビン	1
SB7487001	ベアリングブツシユクミ	1
S23651001	アナヒラ6X6ホソメ	2
SB7497001	オイルシール	1
SB4742001	ベアリングブツシユクミ	2
S23651001	アナヒラ6X6ホソメ	4
SB1258001	オイルシール	1
SB7009101	シタジクオオクミ	1
S23651001	アナヒラ6X6ホソメ	2
012400436	アナヒラ4X4	1
SB8587001	ヨウドウギヤカラーN	1
SB8588001	ゴムセン43.2	1
081040070	OリングP40	1
SB7496001	オイルシール	1
012060636	アナヒラ6X6	4
SB4163001	ヨウドウギヤS	1
S23651001	アナヒラ6X6ホソメ	2
SB7901001	ヨウドウギヤFクミ	1
S23651001	アナヒラ6X6ホソメ	2
SB7902101	ヨウドウギヤRクミ	1
SB7909001	ヒラザガネ20	1
048200142	トメワジクヨウC20	1
SB7494001	ハネカケイタ	1
S55481001	アナボルトザクミ4X12	2
017061006	ボルト6X10	1
SB1051001	クランクロツドザガネ	1
SA3238401	カマチヨウセツジク	1
081003670	OリングPW3	1

F. 下軸関係 / Lower shaft mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB1652201 1 オオカマタイクミセット SHUTTLE RACE BASE SET 2 SB1285001 1 カマイトアンナイ SHUTTLE RACE THREAD GUIDE 3 SA4199001 2 シメナジ3X4 SCREW M3X4 4 SB4158001 2 オオカマトリツケツメS S-RACE BASE SETTING CLAW S 5 152684101 2 オオカマトリツケバネ COMPRESSION SPRING 6 026030136 2 ヒラザガネコガタ3 WASHER PLAIN S 3 7 062300616 2 ナベコ3X6 SCREW PAN M3X6 8 SA9396001 2 フエルト FELT 9 SB1044001 2 フエルト FELT 10 SB1050001 2 オイルクチパイプS OIL FEEDING PIPE S 11 SB1048101 1 オイルクチパイプM OIL FEEDING PIPE M 12 SA9397001 2 ゴムセン5.5 RUBBER CAP 5.5 13 SB1047001 1 フエルトササエ FELT HOLDER 14 SA9191001 2 シメナジM3X5.5 SCREW M3X5.5 15 SA3274101 1 フエルトササエ FELT HOLDER 16 S47307001 2 シメナジ3X4 SCREW, M3X4 17 SB1049001 1 ハイユフエルトクミ FELT ASSY 18 SB1054001 2 ビニルチューブ OIL TUBE L=340 19 SB1055001 2 ビニルチューブ OIL TUBE L=430 20 012060636 1 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 21 SA6448301 1 ドライバー-E DRIVER E 22 018501036 1 アナボルト5X10 BOLT SOCKET M5X10 23+ P.51 1 オオカマ SHUTTLE RACE BASE 24+ P.51 1 ナカマハコクミ SHUTTLE HOOK ASSY W/BOX 25+ P.51 1 ボビンケースクミ BOBBIN CASE ASSY 26+ P.51 1 ボビン BOBBIN 27 SB7487001 1 ベアリングブツシユクミ BEARING BUSH ASSY 28 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 29 SB7497001 1 オイルシール OIL SEAL SC8-7 30 SB4742001 2 ベアリングブツシユクミ BEARING BUSH ASSY 31 S23651001 4 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 32 SB1258001 1 オイルシール OIL SEAL 33 SB7009101 1 シタジクオオクミ LOWER SHAFT SET 34 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 35 012400436 1 アナヒラ4X4 SET SCREW SOCKET (FT) M4X4 36 SB8587001 1 ヨウドウギヤカラーN ROCK GEAR COLLAR N 37 SB8588001 1 ゴムセン43.2 RUBBER CAP 43.2 38 081040070 1 OリングP40 O RING P40 39 SB7496001 1 オイルシール OIL SEAL SC20-37-7 40 012060636 4 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 41 SB4163001 1 ヨウドウギヤS ROCK GEAR S 42 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 43 SB7901001 1 ヨウドウギヤFクミ ROCK GEAR SHAFT F ASSY 44 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 45 SB7902101 1 ヨウドウギヤRクミ ROCK GEAR SHAFT R ASSY 46 SB7909001 1 ヒラザガネ20 WASHER PLAIN 20 47 048200142 1 トメワジクヨウC20 RETAINING RING EXTERNAL C20 48 SB7494001 1 ハネカケイタ SPLASH PLATE 49 S55481001 2 アナボルトザクミ4X12 BOLT SOCKET (S/P WASHER)M4X12 50 017061006 1 ボルト6X10 BOLT M6X10 51 SB1051001 1 クランクロツドザガネ WASHER CRANK LID 52 SA3238401 1 カマチヨウセツジク ADJUSTING STUD 53 081003670 1 OリングPW3 O RING PW3 KE-430HX, 430HS/BE-438HX-305 18 jintex.in

Page 24 — G. 給油潤滑関係 / Lubrication

Brother KE-430HX / BE-438HX parts on page 24
Ref	Part number	Part name
1	1	Oil reservoir
2	2	Cover
3	3	Screw
4	4	Screw
5	5	Washer
6	6	Screw
7	7	Oil plug
8	8	Oil tube
9	9	Oil tube
10	10	Oil tube
11	11	Oil tube
12	12	Screw
13	13	Oil tube
14	14	Screw
15	15	Oil tube
16	16	Oil tube
17	17	Screw
18	18	Cover
19	19	Screw
20	20	Oil tube
21	21	Screw
22	22	Screw
23	23	Oil tube
24	24	Oil tube
25	25	Oil pan
26	26	Gasket
27	27	Screw
28	28	Oil feeder
29	29	Oil feeder
30	30	Oil feeder
31	31	Screw
32	32	Screw
33	33	Washer

G. 給油潤滑関係 / Lubrication < KE-430HS 用 / For KE-430HS > 19 18 16 17 15 14 13 8 9 10 2 7 1 12 3 6 5 4 21 24 23 20 22 28 29 30 31 27 26 25 33 32 KE-430HX, 430HS/BE-438HX-350 19 jintex.in

Page 25 — G. 給油潤滑関係 / Lubrication

Brother KE-430HX / BE-438HX parts on page 25
Part number	Part name	Qty
SB6777101	オイルタンククミ	1
SB1053101	オイルタンクナット	1
SB1056101	オイルタンクトリツケイタ	1
017401015	ボルト4X10	2
SB3848001	ヒラザガネチユウ4	2
018400836	アナボルト4X8	2
SB0911001	キュウユツギテ	1
SA9917001	キュウユクチフタ	1
SB1276001	ビニルチューブササエ	1
062400616	ナベコ4X6	1
SA1394101	コードオサエU3	1
062400616	ナベコ4X6	1
SB6752001	トウシンホルダークミ	1
062500816	ナベコ5X8	1
SB7907001	ハリボウフエルト	1
140647101	コードオサエ	1
062400616	ナベコ4X6	1
SB7906001	クランクカバークミ	1
062401016	ナベコ4X10	10
SB6759001	クランクジユウクミ	1
062400616	ナベコ4X6	2
018400636	アナボルト4X6	2
SB6764101	チューブササエ	1
062400616	ナベコ4X6	1
SB6757201	ベッドソフタクミ	1
SB7557101	ソフタクパツキン	1
062501216	ナベコ5X12	10
SB7498001	シタジクフエルトクミ	1
SB7499001	シタジクフエルトオサエ	1
SB7491001	シタジクフエルト	1
062400616	ナベコ4X6	2
SA1303101	シメナジ8	1
081008070	OリングP8	1

G. 給油潤滑関係 / Lubrication REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB6777101 1 オイルタンククミ OIL TANK ASSY 2 SB1053101 1 オイルタンクナット OIL TANK NUT 3 SB1056101 1 オイルタンクトリツケイタ OIL TANK PLATE 4 017401015 2 ボルト4X10 BOLT M4X10 5 SB3848001 2 ヒラザガネチユウ4 WASHER_PLAIN_M_4 6 018400836 2 アナボルト4X8 BOLT SOCKET M4X8 7 SB0911001 1 キュウユツギテ JOINT 8 SA9917001 1 キュウユクチフタ OIL FEEDING POCKET COVER 9 SB1276001 1 ビニルチューブササエ OIL TUBE SUPPORT 10 062400616 1 ナベコ4X6 SCREW PAN M4X6 11 SA1394101 1 コードオサエU3 CORD HOLDER U3 12 062400616 1 ナベコ4X6 SCREW PAN M4X6 <KE-430HS用> <For KE-430HS> 13 SB6752001 1 トウシンホルダークミ WICK HOLDER ASSY 14 062500816 1 ナベコ5X8 SCREW PAN M5X8 15 SB7907001 1 ハリボウフエルト NEEDLE BAR FELT 16 140647101 1 コードオサエ CORD HOLDER 17 062400616 1 ナベコ4X6 SCREW PAN M4X6 18 SB7906001 1 クランクカバークミ CRANK COVER ASSY 19 062401016 10 ナベコ4X10 SCREW PAN M4X10 20 SB6759001 1 クランクジユウクミ CRANK LUB ASSY 21 062400616 2 ナベコ4X6 SCREW PAN M4X6 22 018400636 2 アナボルト4X6 BOLT SOCKET M4X6 23 SB6764101 1 チューブササエ TUBE HOLDER 24 062400616 1 ナベコ4X6 SCREW PAN M4X6 25 SB6757201 1 ベッドソフタクミ BED BOTTOM COVER ASSY 26 SB7557101 1 ソフタクパツキン BOTTOM COVER PACKING 27 062501216 10 ナベコ5X12 SCREW PAN M5X12 28 SB7498001 1 シタジクフエルトクミ L SHAFT FELT ASSY 29 SB7499001 1 シタジクフエルトオサエ L SHAFT FELT CLAMPER 30 SB7491001 1 シタジクフエルト L SHAFT FELT 31 062400616 2 ナベコ4X6 SCREW PAN M4X6 32 SA1303101 1 シメナジ8 SCREW M8 33 081008070 1 OリングP8 O RING P8 KE-430HX, 430HS/BE-438HX-350 20

Page 26 — H. 糸通し関係 / Threading mechanism

Brother KE-430HX / BE-438HX parts on page 26
Ref	Part number	Part name
21	21	Screw
24	24	Pulley
23	23	Spring
22	22	Nut
26	26	Nut
2	2	Screw
3	3	Clip
20+	20+	Washer
25	25	Lever
4	4	Clip
2	2	Screw
5	5	Bracket
1	1	Bracket
2	2	Screw
43	43	Screw
42	42	Spring
41	41	Shaft
39	39	Housing
40	40	Spring
27	27	Hook
29+	29+	Ring
28	28	Pin
17	17	Shaft
19	19	Washer
16	16	Spring
6+	6+	Spring
7	7	Shaft
11	11	Pulley
13	13	Pulley
14	14	Pulley
10	10	Pulley
8	8	Pulley
12	12	Screw
9	9	Pulley
31	31	Shaft
30	30	Shaft
6+	6+	Spring
32	32	Shaft
33	33	Pulley
34	34	Pulley
38+	38+	Spring
35	35	Pulley
36	36	Pulley
37+	37+	Spring

H. 糸通し関係 / Threading mechanism 21 24 23 22 26 2 3 2 20+ 25 4 2 <オプション用 / Option parts > 5 1 2 43 42 41 39 40 27 29+ 28 17 19 16 6+ 7 11 13 14 10 8 12 9 31 30 6+ 32 33 34 35 36 37+ < KE-430HS 用 / For KE-430HS > < KE-430HX,BE-438HX 用 / For KE-430HX,BE-438HX > KE-430HX, 430HS/BE-438HX-401 21 jintex.in

Page 27 — H. 糸通し関係 / Threading mechanism

Brother KE-430HX / BE-438HX parts on page 27
Ref	Part number	Part name	Qty
	SA3250001	アームイトミチA
	062500616	ナベコ5X6
	SA4333001	アームイトミチB
	SA6391001	アームイトミチC
	SB1086001	アームイトミチD
	P.51	イトトリバネ
	SB1084001	DTチョウシンボウ
	SB1088101	セットカラー-DT
	SB1180201	キリリジック
	SB1181001	DTクツシヨン
	SA6190001	DTイトチョウシサラ
	SB1267001	コイルバネ
	145446001	イトチョウシサラ
	SB1281001	テーパサラオサエ
	018301036	アナボルト3X10
	SB1182101	DTイトチョウシダイクミ
	012400436	アナヒラ4X4
	021500316	3シュナット5
	SB2330001	ヒラザガネショウ4.76
	SA4143001	アナトメネジ6
	SA1229101	アナトメネジ6トガリ
	SA3256001	イトチョウシンボウA
	100136001	イトチョウシナツト
	SA4146101	フクチョウシバネ
	145446001	イトチョウシサラ
	SB1087001	アームイトカケ
	021400306	3シュナット4
	SB1058001	ハリボウメタルDイトアンナイ
	S50384101	イトユルミピン
	P.52	ハリボウイトアンナイ
	SB1600001	イトチョウシンボウタイ
	100402004	トメネジ3.57
	116922001	イトチョウシンボウ
	145446021	イトチョウシサラ
	159805001	イトチョウシサラオサエ
	SB4216001	チョウシバネウエザガネ
	SB4038001	イトチョウシナツト
	SB4442101	イトチョウシンボウダイクミ
	104525103	イトチョウシバネ
	SB4443101	イトチョウシンボウダイクミ
	107606101	イトチョウシバネ
	152881101	エキレイタイクミ
	012060636	アナヒラ6X6
	152883000	フエルト8X15.5
	152884001	エキレイトカケ
	062670412	ナベコ357-40X4

H. 糸通し関係 / Threading mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA3250001 1 アームイトミチA ARM THREAD GUIDE,A 2 062500616 4 ナベコ5X6 SCREW PAN M5X6 3 SA4333001 1 アームイトミチB ARM THREAD GUIDE,B 4 SA6391001 1 アームイトミチC ARM THREAD GUIDE,C 5 SB1086001 1 アームイトミチD ARM THREAD GUIDE,D 6+ P.51 1 イトトリバネ THREAD TAKE-UP SPRING 7 SB1084001 1 DTチョウシンボウ <KE-430HX, BE-438HX用> <For KE-430HX, BE-438HX> DT TENSION STUD 8 SB1088101 1 セットカラー-DT SET COLLAR-DT 9 SB1180201 1 キリリジック SHAFT 10 SB1181001 1 DTクツシヨン DT CUSHION 11 SA6190001 1 DTイトチョウシサラ DISC DT 12 SB1267001 1 コイルバネ COIL SPRING 13 145446001 1 イトチョウシサラ DISC PRESSER 14 SB1281001 1 テーパサラオサエ TAPER DISC PRESSER 15 018301036 1 アナボルト3X10 BOLT SOCKET M3X10 16 SB1182101 1 DTイトチョウシダイクミ TENSION BRACKET ASSY 17 012400436 1 アナヒラ4X4 SET SCREW SOCKET (FT) M4X4 18 021500316 1 3シュナット5 NUT 3 M5 19 SB2330001 1 ヒラザガネショウ4.76 WASHER PLAIN S M4.76 20+ SA4143001 1 アナトメネジ6 SET SCREW, (FT) M6X6 <KE-430HS用> <For KE-430HS> SA1229101 1 アナトメネジ6トガリ SET SCREW (FT) M6X6 21 SA3256001 1 イトチョウシンボウA TENSION STUD A 22 100136001 1 イトチョウシナツト TENSION NUT 23 SA4146101 1 フクチョウシバネ SUB TENSION SPRING 24 145446001 2 イトチョウシサラ DISC TENSION 25 SB1087001 1 アームイトカケ THREAD GUIDE ARM 26 021400306 1 3シュナット4 NUT 3 M4 27 SB1058001 1 ハリボウメタルDイトアンナイ N-BAR BUSH THREAD GUIDE D 28 S50384101 1 イトユルミピン TENSION RELEASE PIN 29+ P.52 1 ハリボウイトアンナイ NEEDLE BAR THREAD GUIDE <KE-430HS用> <For KE-430HS> 30 SB1600001 1 イトチョウシンボウタイ THREAD TENSION BRACKET 31 100402004 1 トメネジ3.57 SET SCREW SM3.57 32 116922001 1 イトチョウシンボウ TENSION STUD 33 145446021 2 イトチョウシサラ DISC TENSION 34 159805001 1 イトチョウシサラオサエ TENSION DISC PRESSER 35 SB4216001 1 チョウシバネウエザガネ WASHER 36 SB4038001 1 イトチョウシナツト TENSION NUT 37+ SB4442101 1 <KE-430HS-3用> イトチョウシンボウダイクミ <For KE-430HS-3> THREAD TENSION BRACKET ASSY 38+ 104525103 1 イトチョウシバネ TENSION SPRING H 37+ SB4443101 1 <KE-430HS-5用> イトチョウシンボウダイクミ <For KE-430HS-5> THREAD TENSION BRACKET ASSY 38+ 107606101 1 イトチョウシバネ TENSION SPRING 39 152881101 1 <オプション部品> エキレイタイクミ <OPTION PARTS> NEEDLE COOLER ASSY 40 012060636 1 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 41 152883000 1 フエルト8X15.5 FELT, 8X15.5 42 152884001 1 エキレイトカケ NEEDLE COOLER THREAD GUIDE 43 062670412 1 ナベコ357-40X4 SCREW PAN SM3.57-40X4 KE-430HX, 430HS/BE-438HX-401 22 jintex.in

Page 28 — J. 糸巻関係 / Bobbin winder mechanism

Brother KE-430HX / BE-438HX parts on page 28
Ref	Part number	Part name
8	8	Screw
9	9	Washer
6	6	Bobbin winder mechanism
7	7	Base
3	3	Screw
2	2	Lever
1	1	Base
4	4	Bobbin winder
5	5	Screw

J. 糸巻関係 / Bobbin winder mechanism 8 9 6 7 3 2 1 4 5 KE-430HX, 430HS/BE-438HX-402 23 jintex.in

Page 29 — J. 糸巻関係 / Bobbin winder mechanism

Brother KE-430HX / BE-438HX parts on page 29
Part number	Part name	Qty
SB7495101	ウワフタ	1
SA3299001	メス	1
062500616	ナベコ5X6	1
SB3571101	イトマキチョウシクミ	1
062500816	ナベコ5X8	4
SB4589001	イトマキユニット	1
SB3543001	ゴムリング	1
062401016	ナベコ4X10	2
SB3848001	ヒラザガネチュウ4	2

J. 糸巻関係 / Bobbin winder mechanism REF.NO CODE QTY 品名 NAME OF PARTS RM 1 SB7495101 1 ウワフタ TOP COVER 2 SA3299001 1 メス KNIFE 3 062500616 1 ナベコ5X6 SCREW PAN M5X6 4 SB3571101 1 イトマキチョウシクミ BOBBIN WINDER TENSION ASSY 5 062500816 4 ナベコ5X8 SCREW PAN M5X8 6 SB4589001 1 イトマキユニット BOBBIN WINDER UNIT 7 SB3543001 1 ゴムリング RUBBER RING 8 062401016 2 ナベコ4X10 SCREW PAN M4X10 9 SB3848001 2 ヒラザガネチュウ4 WASHER_PLAIN_M_4 KE-430HX, 430HS/BE-438HX-402 24 jintex.in

Page 30 — K. 糸切り関係 / Thread trimmer mechanism

Brother KE-430HX / BE-438HX parts on page 30
Ref	Part number	Part name
1	1	PULLEY
2	2	SCREW
3	3	BRACKET
4	4	WASHER
5	5	COLLAR
6	6	SCREW
7	7	BRACKET
8	8	SHAFT
9	9	WASHER
10	10	SPRING WASHER
11	11	SCREW
12	12	SCREW
13	13	BRACKET
14	14	BRACKET
15	15	COLLAR
16	16	SCREW
17	17	SCREW
18	18	NUT
19	19	ROD
20	20	SCREW
21	21	ROD
22	22	BRACKET
23	23	SCREW
24	24	SCREW
25	25	SCREW
26	26	SCREW
27	27	SCREW
28+	28	BASE PLATE
29	29	BRACKET
30	30	COLLAR
31	31	COLLAR
32	32	WASHER
33+	33	WASHER
34	34	BRACKET
35	35	SCREW
36	36	WASHER
37+	37	WASHER
38	38	SCREW
39	39	SCREW
40	40	SCREW
41	41	BRACKET
42	42	WASHER
43	43	SCREW
44	44	WASHER

K. 糸切り関係 / Thread trimmer mechanism 28+ 34 36 35 38 37+ 39 40 33+ 32 31 30 29 24 25 22 21 23 20 19 < KE-430HX-3,-K,-1用 / For KE-430HX-3,-K,-1 > < KE-430HS-3 用 / For KE-430HS-3 > 3 6 7 12 11 11 13 9 6 2 5 4 1 18 8 17 10 14 15 16 KE-430HX, 430HS/BE-438HX-403 25 jintex.in

Part Books

Search

Ref	Part number	Part name
4	4	41+
3+	3+	3+
1	1	1
2	2	2
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
16	16	16
17	17	17
18	18	18
19	19	19
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30
31	31	31
32	32	32
33	33	33
34	34	34
35	35	35
36	36	36
37	37	37
38	38	38
39	39	39
40	40	40
41+	41+	41+

Ref	Part number	Part name	Qty
	58	58
	60	60
	57	57
	59	59
	55+	55+
	56+	56+
	62+	62+
	61+	61+
	63+	63+
	18	18
	3	3
	4	4
	31+	31+
	15	15
	17	17
	21	21
	20	20
	16	16
	22	22
	32	32
	33	33
	36	36
	35	35
	55+	55+
	54+	54+
	46	46
	51	51
	47	47
	48	48
	46	46
	39	39
	56+	56+
	50	50
	34	34
	40	40
	41	41
	40	40
	50	50
	52	52
	43	43
	54+	54+
	38	38
	37	37
	44	44
	45	45
	49	49
	26	26
	25	25
	14	14
	13	13
	12	12
	11	11
	10	10
	9	9
	8	8
	8	8
	23	23
	24	24
	14	14
	13	13
	29	29
	30	30
	7	7
	6	6
	2	2
	5	5
	1	1

Ref	Part number	Part name
4	4	41+
3+	3+	3+
1	1	1
2	2	2
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
16	16	16
17	17	17
18	18	18
19	19	19
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30
31	31	31
32	32	32
33	33	33
34	34	34
35	35	35
36	36	36
37	37	37
38	38	38
39	39	39
40	40	40
41+	41+	41+

Ref	Part number	Part name	Qty
	58	58
	60	60
	57	57
	59	59
	55+	55+
	56+	56+
	62+	62+
	61+	61+
	63+	63+
	18	18
	3	3
	4	4
	31+	31+
	15	15
	17	17
	21	21
	20	20
	16	16
	22	22
	32	32
	33	33
	36	36
	35	35
	55+	55+
	54+	54+
	46	46
	51	51
	47	47
	48	48
	46	46
	39	39
	56+	56+
	50	50
	34	34
	40	40
	41	41
	40	40
	50	50
	52	52
	43	43
	54+	54+
	38	38
	37	37
	44	44
	45	45
	49	49
	26	26
	25	25
	14	14
	13	13
	12	12
	11	11
	10	10
	9	9
	8	8
	8	8
	23	23
	24	24
	14	14
	13	13
	29	29
	30	30
	7	7
	6	6
	2	2
	5	5
	1	1
