Page 1 — 一、机壳部分/Machine Bed Frame

Jack E4 (4 pages) parts on page 1
RefPart numberPart nameQty
PG3017销
20703064上钩后轴套(粉末)
20703063上钩后轴套(粉末)
20628023送布抽油封
20701002下顶座
207S13003螺钉M6×25
PG3018销
20703004上钩后轴套
206S30001支柱
20126001工艺孔销
20703061差动轴套
20703007主轴轴套
20703062送布右轴套(粉末)
20703067上钩左轴套(粉末)
20703065上钩右轴套(粉末)
PG3010销
R03001弹簧钉
13837003机型牌
302704机壳(喷漆)
20113013管
PG3019开口销
20726018下刀座定位销
20703009上刀刃轴套

Page 2

Jack E4 (4 pages) parts on page 2
RefPart numberPart nameQty
400039针杆连杆
207S11016螺钉M4×16
207S14007螺钉M4×6
H05008门销圈
20628014十字架装片
207S14001螺钉M4×4
20708004上轴挡圈
20626003曲柄销
S05018螺钉M6×0.75×12
207S17003螺钉M4×7.5
XXXXXXXXXX针板
207S11007螺钉M4×7.5
20709003针板装件(后)
20709002针板装件(后)
20622003防震垫
20701033托架
XXXXXXXXXX螺钉M4×10
XXXXXXXXXX机针护针(后)
S01027螺钉M3×6
XXXXXXXXXX链空针护针
20128019W07垫圈
XXXXXXXXXX机针护针(前)
207S12005螺钉
207S1002螺钉M3
W03004垫圈
XXXXXXXXXX护针(后)
207S11004螺钉M4×10
W02001上弯针半圆
20628006垫圈
20702004下弯针轴
20708007衬套
20708006衬套
S05018螺钉M6×0.75×12
400036上弯针曲柄
400037上弯针曲柄
S05018螺钉M6×0.75×12
207S1016螺钉M4×16
207S1005螺钉M1×17.5
201S12007油封
20704007下弯针架
207S15001下弯针
XXXXXXXXXX下弯针
207S11028螺钉M3.5×6.5
400388弯针
207S11042螺钉M5×5
20128021垫圈
20713039过线管
20629003过线管头
20128021垫片
207S11007螺钉M4×7.5
207S11007过线管
2061205700直弯针齿组件
XXXXXXXXXX旋线手柄
30127016弹簧
20612055张力线片
206530015螺钉M3
20612057打线凸轮架
20613017过线管
207S11020螺钉M3×4
20629004过线管
S01031螺钉
20612056开线管
207S20002螺钉
20128015垫圈
20612058打线凸轮架
207S14009螺钉M3×3
20713026过线管
20629005卡簧
20729004过线管夹
S01060螺钉M6×10
2070500400送料连杆
20710003送布偏心
207S11042螺钉M5×5
207S14003螺钉M5×4
207S14000螺钉M5×4
20712018弹簧盖板
20626003曲柄销
20629006卡簧
20705004送料连杆
207S05004螺钉M4×6
207S11042螺钉M4×6
H08001针杆盖(26×22×10)
20710004开针偏心凸轮
20727003弹簧
207S20005螺钉M2
20709006滑块
20722005油封
001027O型圈4×1.3
20728001垫片
20727004弹簧
207S30001螺钉
20702005开针旋钮轴
207S20006螺钉M5×5
20705005差动连片
S05018螺钉M6×0.75×12
20704008差动曲柄
20622010差动轴0型圈

Page 3 — 二十二、HR装置机构部件/H. R. Device

Jack E4 (4 pages) parts on page 3
RefPart numberPart nameQty
212112011挡油板
21123002毛毡
21123003毛毡
21222002上硅油盒盖
21211002上硅油盒
21211205过线架
21212006过线架
207S11012螺钉M4×10
2071101600下硅油盒组件
20723009油毡
20712025别针
207S11008螺钉M4×12
20701027针线冷却器
20709014滚珠
20712041油管夹
401213013油线
20711017油管盖
20711016下硅油盒
207S30003组合螺钉M4×12
207S11007螺钉M4×7.5
20701038针线冷却器
2070103000下硅油盒组件A

Page 4 — 二十七、机架部件/machine stand table assy

Jack E4 (4 pages) parts on page 4
RefPart numberPart nameQty
20131028托盘盘固定螺母
20722018托盘盘防震连接块
20711058托盘
20712064减震垫圈
30122031弹簧垫
20131030防震套
20131029天线圈
20131027托盘盘内六角螺钉
2123100400落料斗安装
21231034排料槽螺钉
21231005排料槽螺钉
21231006排料槽I
21231007排料槽II
207S11046螺钉
207S11019螺钉M4×7.5

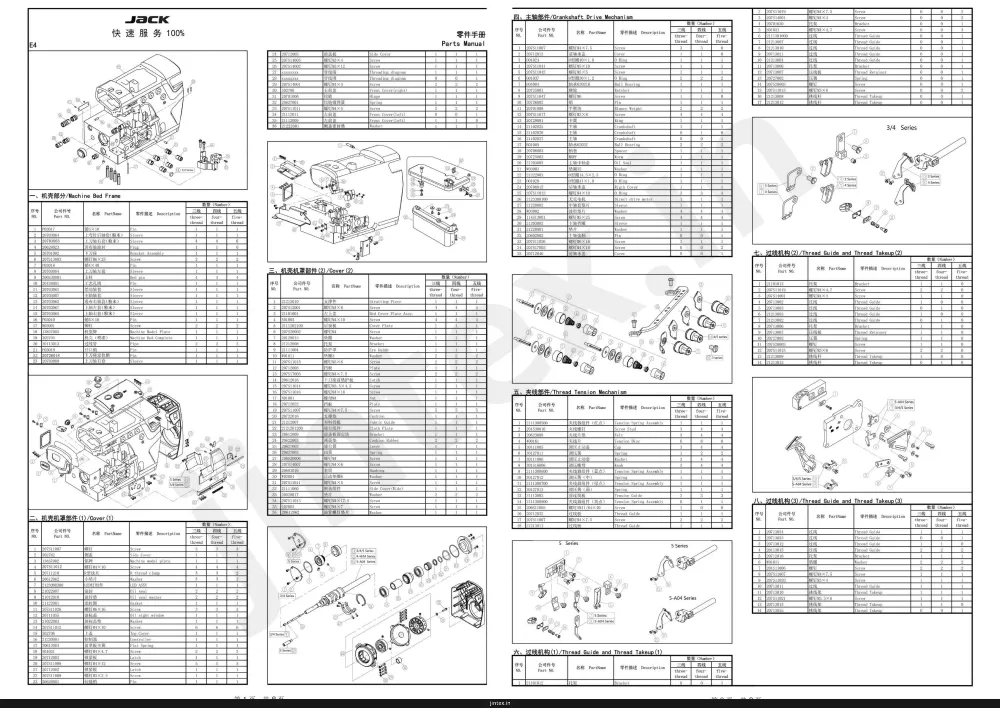

Jack E4 (4 pages) — parts catalog

Page 1 — 一、机壳部分/Machine Bed Frame

JACK 快速服务 100% E4 一、机壳部分/Machine Bed Frame 序号 NO. 公司件号 Part NO. 名称 PartName 零件描述 Description 数量 (Number) 三线 three- thread 四线 four- thread 五线 five- thread 1 PG3017 销 Pin 1 1 1 2 20703064 上钩后轴套(粉末) Sleeve 1 1 1 3 20703063 上钩后轴套(粉末) Sleeve 4 4 6 4 20628023 送布抽油封 Plug 1 1 0 5 20701002 下顶座 Bracket Assembly 1 1 1 6 207S13003 螺钉M6×25 Screw 2 2 2 7 PG3018 销 Pin 1 1 1 8 20703004 上钩后轴套 Sleeve 1 1 1 9 206S30001 支柱 Bed pin 4 4 4 10 20126001 工艺孔销 Pin 1 1 1 11 20703061 差动轴套 Sleeve 1 1 1 12 20703007 主轴轴套 Sleeve 1 1 1 13 20703062 送布右轴套(粉末) Sleeve 1 1 1 14 20703067 上钩左轴套(粉末) Sleeve 1 1 1 15 20703065 上钩右轴套(粉末) Sleeve 1 1 1 16 PG3010 销 Pin 1 1 1 17 R03001 弹簧钉 Screw 2 2 2 18 13837003 机型牌 Machine Model Plate 1 1 1 19 302704 机壳(喷漆) Machine Bed Complete 1 1 1 20 20113013 管 Pipe 2 2 2 21 PG3019 开口销 Pin 1 1 1 22 20726018 下刀座定位销 Pin 1 1 1 23 20703009 上刀刃轴套 Sleeve 1 1 1

Page 2

九、针杆部件(1)/Needle Drive Mechanism (1) 序号 NO. 公司件号 Part No. 名称 PartName 零件描述 Description 数量(Number) three- thread four- thread five- thread 1 400039 针杆连杆 Connection 1 1 1 2 207S11016 螺钉M4×16 Screw 2 2 2 3 207S14007 螺钉M4×6 Screw 1 1 1 4 H05008 门销圈 Ring 1 1 1 5 20628014 十字架装片 Washer 1 1 1 6 207S14001 螺钉M4×4 Screw 2 2 2 7 20708004 上轴挡圈 Collar 1 1 1 8 20626003 曲柄销 Pin 1 1 1 9 S05018 螺钉M6×0.75×12 Screw 1 1 1 十、针杆部件(3)/Needle Drive Mechanism (3) 序号 NO. 公司件号 Part No. 名称 PartName 零件描述 Description 数量(Number) three- thread four- thread five- thread 1 207S17003 螺钉M4×7.5 Screw 2 2 2 2 XXXXXXXXXX 针板 Needle Plate 1 1 1 3 207S11007 螺钉M4×7.5 Screw 5 5 5 4 20709003 针板装件(后) Bracket 1 1 1 5 20709002 针板装件(后) Bracket 1 1 1 6 20622003 防震垫 Cushion Rubber 2 2 2 7 20701033 托架 Bracket 0 0 1 8 XXXXXXXXXX 螺钉M4×10 Screw 0 0 2 9 XXXXXXXXXX 机针护针(后) Needle Guard 0 0 1 10 S01027 螺钉M3×6 Screw 0 0 4 11 XXXXXXXXXX 链空针护针 Needle Guard 0 0 1 12 20128019 W07垫圈 Spring 1 1 1 13 XXXXXXXXXX 机针护针(前) Needle Guard 1 1 1 14 207S12005 螺钉 Screw 1 1 1 15 207S1002 螺钉M3 Screw 1 1 1 16 W03004 垫圈 Spring 1 1 1 17 XXXXXXXXXX 护针(后) Needle Guard 1 1 1 十三、下弯针部件/Lower Looper Drive Mechanism 序号 NO. 公司件号 Part No. 名称 PartName 零件描述 Description 数量(Number) three- thread four- thread five- thread 1 207S11004 螺钉M4×10 Screw 1 1 1 2 W02001 上弯针半圆 Spring Washer 1 1 1 3 20628006 垫圈 Washer 1 1 1 4 20702004 下弯针轴 Shaft 1 1 1 5 20708007 衬套 Spacer 1 0 1 6 20708006 衬套 Spacer 0 1 0 7 S05018 螺钉M6×0.75×12 Screw 1 1 1 8 400036 上弯针曲柄 Crank 0 1 0 9 400037 上弯针曲柄 Crank 1 1 1 10 S05018 螺钉M6×0.75×12 Screw 2 2 2 11 207S1016 螺钉M4×16 Screw 2 2 2 12 207S1005 螺钉M1×17.5 Screw 1 1 1 13 201S12007 油封 Oil Seal 1 1 1 14 20704007 下弯针架 Lower Looper Holder 1 1 1 15 207S15001 下弯针 Lower Looper 1 1 1 16 XXXXXXXXXX 下弯针 Lower Looper 1 1 1 17 207S11028 螺钉M3.5×6.5 Screw 1 1 1 18 400388 弯针 Crank 0 0 1 19 207S11042 螺钉M5×5 Screw 0 0 1 20 20128021 垫圈 Washer 1 1 1 十五、二重弯针机构(2)/Chainstitch Looper Drive Mechanism (2) 序号 NO. 公司件号 Part No. 名称 PartName 零件描述 Description 数量(Number) three- thread four- thread five- thread 1 20713039 过线管 Thread Guide 0 0 1 2 20629003 过线管头 Holder 0 0 2 3 20128021 垫片 Washer 0 0 1 4 207S11007 螺钉M4×7.5 Screw 0 0 1 5 207S11007 过线管 Thread Guide 0 0 1 6 2061205700 直弯针齿组件 Looper Thread Takeup Assy 0 0 1 7 XXXXXXXXXX 旋线手柄 Knob 0 0 1 8 30127016 弹簧 Spring 0 0 1 9 20612055 张力线片 Tension Disc 0 0 2 10 206530015 螺钉M3 Screw 0 0 1 11 20612057 打线凸轮架 Looper Thread Takeup Assy 0 0 1 12 20613017 过线管 Thread Guide 0 0 1 13 207S11020 螺钉M3×4 Screw 0 0 2 14 20629004 过线管 Thread Guide 0 0 1 15 S01031 螺钉 Screw 0 0 1 16 20612056 开线管 Thread Guide 0 0 1 17 207S20002 螺钉 Screw 0 0 1 18 20128015 垫圈 Washer 0 0 1 19 20612058 打线凸轮架 Looper Thread Takeup 0 0 1 20 207S14009 螺钉M3×3 Screw 0 0 2 21 20713026 过线管 Tread Guide 0 0 1 22 20629005 卡簧 Spring 0 0 1 23 20729004 过线管夹 Holder 0 0 1 24 S01060 螺钉M6×10 Screw 0 0 1 十六、差动送针机构/Feed Mechanism 序号 NO. 公司件号 Part No. 名称 PartName 零件描述 Description 数量(Number) three- thread four- thread five- thread 1 2070500400 送料连杆 Connection 1 1 1 2 20710003 送布偏心 Regulator 1 1 1 3 207S11042 螺钉M5×5 Screw 2 2 2 4 207S14003 螺钉M5×4 Screw 2 2 2 5 207S14000 螺钉M5×4 Screw 2 2 2 6 20712018 弹簧盖板 Flat Spring 1 1 1 7 20626003 曲柄销 Pin 1 1 1 8 20629006 卡簧 Ring 1 1 1 9 20705004 送料连杆 Connection 1 1 1 10 207S05004 螺钉M4×6 Screw 1 1 1 11 207S11042 螺钉M4×6 Screw 1 1 1 12 H08001 针杆盖(26×22×10) Needle Bearing 1 1 1 13 20710004 开针偏心凸轮 Eccent Assembly 1 1 1 14 20727003 弹簧 Spring 1 1 1 15 207S20005 螺钉M2 Screw 1 1 1 16 20709006 滑块 Screw 1 1 1 17 20722005 油封 Gasket 1 1 1 18 001027 O型圈4×1.3 O Ring 1 1 1 19 20728001 垫片 Washer 1 1 1 20 20727004 弹簧 Spring 1 1 1 21 207S30001 螺钉 Screw 1 1 1 22 20702005 开针旋钮轴 Push Button 1 1 1 23 207S20006 螺钉M5×5 Screw 1 1 1 24 20705005 差动连片 Link 1 1 1 25 S05018 螺钉M6×0.75×12 Screw 1 1 1 26 20704008 差动曲柄 Lever 1 1 1 27 20622010 差动轴0型圈 O Ring 1 1 1 第1页共9页

Page 3 — 二十二、HR装置机构部件/H. R. Device

二十二、HR装置机构部件/H. R. Device 序号 NO. 公司件号 Part NO. 名称 PartName 零件描述 Description 数量 (Number) 三线 three- thread 四线 four- thread 五线 five- thread 1 212112011 挡油板 Cover 1 1 1 2 21123002 毛毡 Felt 1 1 0 3 21123003 毛毡 Felt 0 1 1 4 21222002 上硅油盒盖 Cover 1 1 1 5 21211002 上硅油盒 Silicone Oil Reservoir 1 1 1 6 21211205 过线架 Thread Guide 1 1 0 7 21212006 过线架 Thread Guide 0 1 1 8 207S11012 螺钉M4×10 Screw 1 1 0 9 2071101600 下硅油盒组件 Silicone Oil Reservoir 1 1 1 10 20723009 油毡 Oil Felt 1 1 1 11 20712025 别针 Pin 1 1 1 12 207S11008 螺钉M4×12 Screw 2 2 0 13 20701027 针线冷却器 Needle Thread Lubricator 1 1 0 14 20709014 滚珠 Plug 1 1 1 15 20712041 油管夹 Clamp 2 2 2 16 401213013 油线 Oil Wick 1 1 1 17 20711017 油管盖 Cover 1 1 1 18 20711016 下硅油盒 Silicone Oil Reservoir 1 1 1 19 207S30003 组合螺钉M4×12 Screw 1 1 1 20 207S11007 螺钉M4×7.5 Screw 0 0 2 21 20701038 针线冷却器 Needle Thread Lubricator 0 0 1 22 2070103000 下硅油盒组件A Silicone Oil Reservoir 0 0 1

Page 4 — 二十七、机架部件/machine stand table assy
