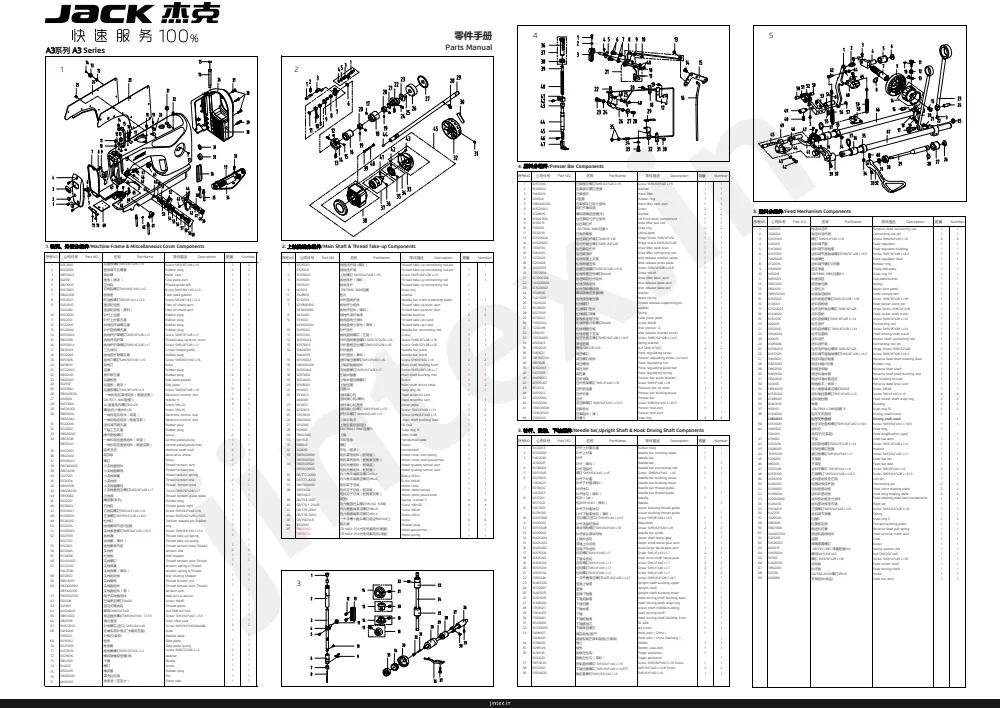

Page 1 — 5. 送料分组件/Feed Mechanism Components
5 送料分组件/Feed Mechanism Components 序号NO. 公司件号 Part NO. 名称 PartName 零件描述 Description 数量 Number 1 11405015 倒送料连杆 Reverse feed connecting rod 1 1 2 11426021 倒送料连杆销 Connecting rod pin 1 1 3 101S1005 螺钉SM9/64"x40 L=6 Screw SM9/64"x40 L=6 6 6 4 11401015 送料调节点 Feed regulator 1 1 5 11403043 送料调节点调心套 Feed regulator bushing 1 1 6 13810026 送料调节点 Feed regulator stud 1 1 7 10122016 橡胶圈 Rubber ring 1 1 8 H05018 固定压盘 Fixing dial plate 1 1 9 13811009 立止挡销 Dial limit button 1 1 10 13827002 上限位片 Upper limit patch 1 1 11 1381100700 送料旋钮组件 Knob component 1 1 12 101S1022 送料曲柄销SM3/16"x28 L=18 Screw SM3/16"x28 L=18 1 1 13 10152005 送料曲柄 Hinge Screw SM3/16"x28 L=18 1 1 14 10104002 送料曲柄 Feed roller shaft crank 1 1 15 4000916 送料连杆 Connecting rod 1 1 16 10104004 送料后柄 Feed driving shaft crank 1 1 17 400091 送料连杆 Rocker shaft connecting rod 1 1 18 13802010 倒送料连杆 Reverse feed shaft 1 1 19 13803020 倒送料连杆销套 Reverse feed shaft bushing 1 1 20 1322056 中套 Mid bushing seal 1 1 21 302665 倒送料止逆套 Reverse feed lever asm. 1 1 22 138S10010 内六角螺钉SM1/4"x40 L=5 Screw SM5x8 4 4 23 101S1002 送料油孔螺钉SM1/4"x40 L=6 Screw SM1/4"x40 L=6 2 2 24 H040301 套筒 Bushings 2 2 25 138197-1986 挡圈 Snap ring 15 1 1 26 101S1001 送料牙盘螺钉SM1/4"x40 L=6 Screw SM1/4"x40 L=6 2 2 27 10151010 送料牙盘 Feed shaft snap ring 1 1 28 1141002 送料牙盘 Feed dog (brother type) 1 1 29 470060 送料牙盘(兄弟款) Feed bar asm. 1 1 30 101S1016 螺钉SM3/16"x28 L=14 Screw SM3/16"x28 L=14 1 1 31 10128003 送料牙盘 Washer 1 1 32 101S1025 复位螺钉SM1/4"x40 L=7 Screw SM1/4"x40 L=7 1 1 33 11401015 送料牙盘 Feed bar pin 1 1 34 480095 牙盘销 Feed bar bed. 1 1 35 101S1018 螺钉SM1/4"x44 L=6 Screw SM1/4"x44 L=6 1 2 36 1381000400 螺钉 Thread tension asm. 2 2 37 138S100400 小支线螺母 Thread tension nut 1 1 38 138S100500 小支线弹簧 Thread tension spring 1 1 39 11227001 小支线弹簧 Thread tension spring 1 1 40 13810004 小支线螺母 Thread tension post 2 2 41 13812004 小支线固定螺钉SM3/16"x28 L=7 Screw SM3/16"x28 L=7 1 1 42 138S08005 小支线固定螺钉 Thread guide plate 1 1 43 11222001 过线板 Rubber plug 1 1 44 101S1007 右旋螺钉SM1/4"x40 L=6 Thread guide right 1 1 45 101S1004 左旋螺钉SM1/4"x40 L=6 Screw SM1/4"x40 L=6 1 1 46 10126002 松线钩 Ring 1 1 47 101S1004 松线钩 Thread release pin 1 1 48 101S1005 松线钩 Thread take-up spring 1 1 49 10127001 松线钩 Thread take-up spring 1 1 50 10130031 松线钩 Thread tension base Thread 1 1 51 1012005 松线钩 Tension disk 2 2 52 10130002 松线钩 Thread tension post Thread 1 1 53 10127002 夹线弹簧 tension spring A Thread 1 1 54 11A27050 夹线弹簧(厚料) tension spring A Thread 1 1 55 10112007 夹线制动销 Disk rotating stopper 1 1 56 138S10013 夹线螺母 Thread tension nut 1 1 57 1381300700 夹线组件(厚) Thread tension asm. Thread 1 1 58 1381300500 夹线组件(厚) Tension asm. 1 1 59 1383002000 电子夹线组件 Nest less e-device 1 1 60 62 510008 11413011 圆盘锁紧螺钉M4x6 下线导板 Screw M4x6 Thread guide 1 1 1 1 63 101S1001 螺钉SM9/64"x40 Nut SM9/64"x40 1 1 64 138S1002 卷边螺钉SM1/4"x40 L=5.5 Screw SM1/4"x40 L=5.5 1 1 65 13812019 卷边螺钉 Ruler stop seat 1 1 66 104S17002 针织螺钉(进口)SM1/64"x40 Needle Screw SM1/64"x40 Needle 2 1 67 1141006 定位导板(进口) plate Needle plate 1 1 68 11415001 针板(兄弟款) Needle plate 1 1 69 101S1002 推板 slide plate 1 1 70 10151009 推板 slide plate spring 1 1 71 10127010 推板 slide plate spring 2 2 72 13820007 螺钉SM3/32"x56 L=2 Screw SM3/32"x56 L=2 1 1 73 13820015 螺钉 Washer 1 1 74 504021 卡簧 Buckle 1 1 75 13826009 螺钉 Pin 1 1 76 14011002 面板座(亚克力) Panel seat 1 1
