Page 1 — PARTS LIST

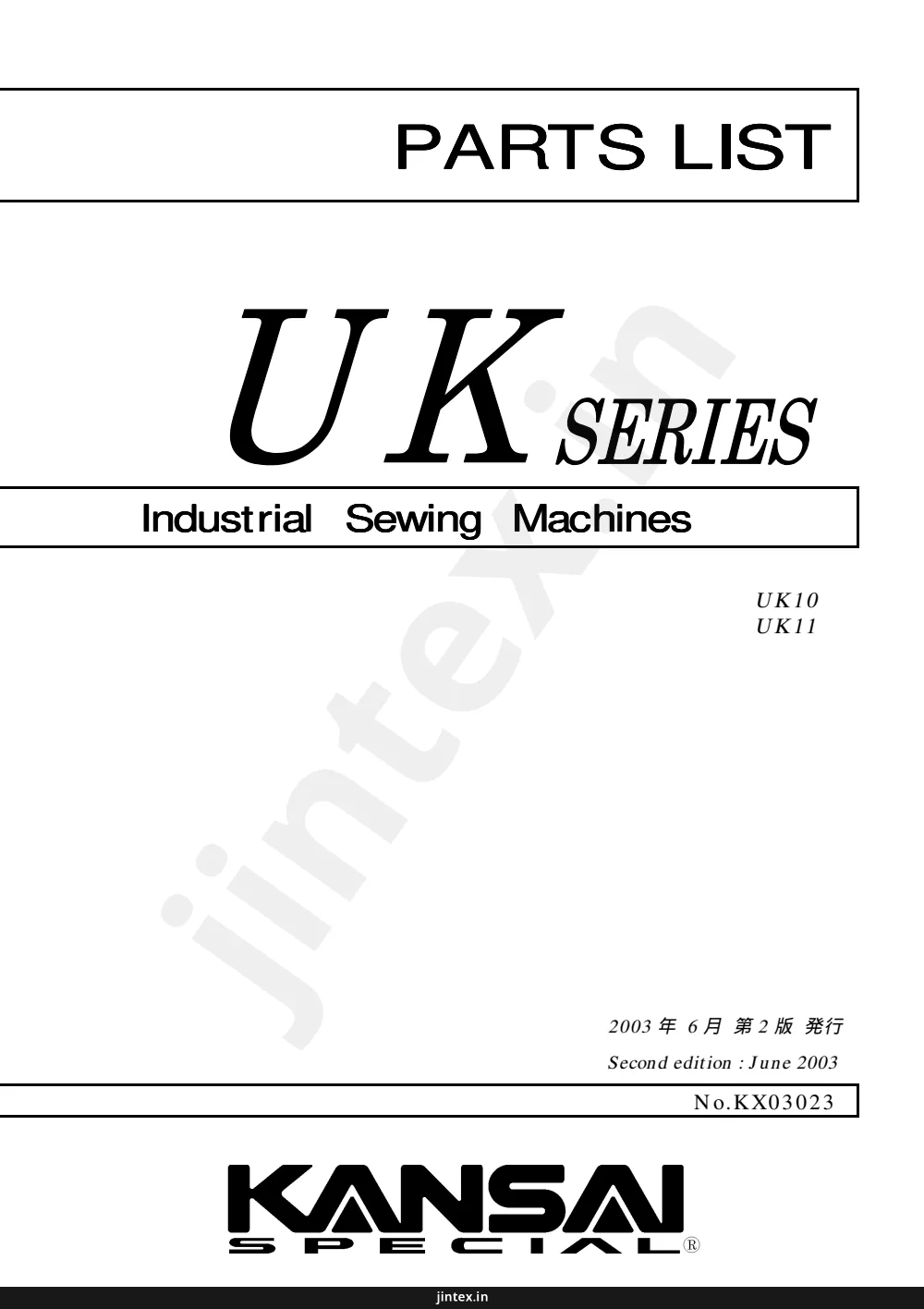

PARTS LIST UK SERIES Industrial Sewing Machines UK10 UK11 2003 年 6 月 第 2 版 発行 Second edition : June 2003 No.KX03023 KANSAI SPECIAL jintex.in
Parts index — Kansai Special UK10 / UK11tap a row to open its page
Page 2
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| UK1005S-10M | SPECIFIC PARTS (1) | ||
| UK1014H-40M | SPECIFIC PARTS (2) | ||
| UK1116S-30M | SPECIFIC PARTS (3) |
Page 3 — 1. フレーム関係 FRAME ASSEMBLY
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 01-0156-076 | 機番ステッカー | ||
| 01-0256-377 | 糸案内パイプ | ||
| 01-0356-865 | メス土台 | ||
| 01-0471-207 | ピン | ||
| 01-0556-866 | ピン | ||
| 01-0687-062 | 支柱ネジ | ||
| 01-0787-171 | 六角穴付きボルト | ||
| 01-0893-053 | スプリングピン | ||
| 01-0993-701 | ピン |
Page 4 — COVER ASSEMBLY (1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 02-01 | 波金 | ||
| 02-02 | Oリング | ||
| 02-03 | ゴム栓 | ||
| 02-05 56-002 | トップカバー | ||
| 02-06 56-003 | オイルゲージ | ||
| 02-08 56-008 | トップカバーパッキン | ||
| 02-09 56-009 | 面板 | ||
| 02-10 56-031 | カバー取付板 | ||
| 02-11 56-032 | アイガード(オーバー) | ||
| 02-12 56-033 | アイガード(インター) | ||
| 02-13 56-035 | スクリワ付皿小ネジ M4 | ||
| 02-14 56-051 | フロントカバー | ||
| 02-15 56-052 | 切屑カバー(インター) | ||
| 02-16 56-053 | 切屑カバー(オーバー) | ||
| 02-17 56-054 | カバーフック | ||
| 02-18 56-055 | カバーラッチ(A) | ||
| 02-19 56-056 | カバーヒンジ軸 | ||
| 02-20 56-057 | カバー圧縮バネ | ||
| 02-21 56-058 | カバーヒンジ | ||
| 02-22 56-060 | カバーラッチ(B) | ||
| 02-23 56-065 | サイドカバー(右) | ||
| 02-24 56-066 | 布案内 | ||
| 02-25 56-073 | ブラケット | ||
| 02-26 56-901 | プーリーカバー | ||
| 02-27 84-574 | ネジ | ||
| 02-28 87-042 | プラマイナベスM3x5L | ||
| 02-29 87-046 | プラマイナベスM4x5L | ||
| 02-30 87-047 | プラマイナベスM4x6L | ||
| 02-31 87-048 | プラマイナベスM4x8L | ||
| 02-32 87-049 | プラマイナベスM4x10L | ||
| 02-33 87-050 | プラマイナベスM4x16L | ||
| 02-34 87-055 | スリワ付丸皿小ネジM4 | ||
| 02-35 87-065 | プラマイナベスM4x35L | ||
| 02-36 87-066 | 段ネジ | ||
| 02-37 87-104 | ネジ |
Page 5 — 3. カバー関係 (2) COVER ASSEMBLY (2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 02-118 | 波ワッシャ | ||
| 23-425 | クッションゴム | ||
| 56-061 | ベットカバー | ||
| 56-062 | ベットカバーパッキン | ||
| 56-063 | 針板支えラバー | ||
| 56-064 | 後カバー | ||
| 56-065 | 糸数表示板(二重環用) | ||
| 56-072 | 後カバーパッキン | ||
| 56-077 | ブランド銘板シール | ||
| 56-101 | クロスプレート(幅広) | ||
| 56-102 | クロスプレート(幅狭) | ||
| 56-104 | 開閉レバーナット | ||
| 56-105 | ブッシング | ||
| 56-106 | クロスプレート軸カラー | ||
| 56-107 | サイドカバー | ||
| 56-108 | サイドカバーゴム | ||
| 56-109 | クロスプレート開閉レバー | ||
| 56-110 | コイルバネ | ||
| 56-117 | メス土台カバー | ||
| 56-259 | 針板台 | ||
| 56-267 | 針板ブロック | ||
| 75-388 | 平座金 | ||
| 75-468 | ワッシャ | ||
| 84-062 | スリワリ付き丸小ネジ | ||
| 84-362 | ネジ | ||
| 87-048 | プラマイナベ小ネジ M4×8L | ||
| 87-049 | プラマイナベ小ネジ M4×10L | ||
| 87-051 | プラマイナベ小ネジ M5×10L | ||
| 87-059 | スリワリ付六角ボルト M4 | ||
| 87-063 | 段ネジ | ||
| 87-104 | ネジ | ||
| 87-242 | ネジ | ||
| 87-261 | ネジ |
Page 6 — 4. ブッシュ機構 BUSHING
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 23-168 | 蓋ゴム | ||
| 56-041 | ゴム栓 | ||
| 56-042 | つば付ゴム栓 | ||
| 56-043 | つば付ゴム栓 | ||
| 56-153 | 主軸ブッシュ | ||
| 56-208 | 針振りブッシュ | ||
| 56-462 | 上ルーバー軸ブッシュ | ||
| 56-218 | 針棒ブッシュ | ||
| 56-370 | 上ルーバー軸ブッシュ | ||
| 56-462 | 下ルーバーブッシュ(前) | ||
| 56-463 | 下ルーバーブッシュ(後) | ||
| 56-505 | 二重環ルーバー軸ブッシュ | ||
| 56-516 | 二重環ルーバー軸ブッシュ | ||
| 56-625 | 差動レバー軸ブッシュ | ||
| 94-052 | オイルシール | ||
| 94-222 | オイルシール | ||
| 94-231 | オイルシール |
Page 7 — 5. CRANKSHAFT MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 02-120 | WAVE WASHER | 3 | |
| 23-072 | O-RING | 1 | |
| 23-073 | O-RING | 1 | |
| 23-074 | O-RING | 1 | |
| 56-151 | BEARING HOLDER | 1 | |
| 56-152 | BEARING HOLDER | 1 | |
| 56-154 | SEAL COLLAR | 1 | |
| 56-155 | FLANGE | 1 | |
| 56-156 | COOLING FAN | 1 | |
| 56-157 | CAM | 1 | |
| 56-158 | MACHINE PULLEY | 1 | |
| 56-159 | PUMP DRIVING WARM | 1 | |
| 56-160 | CRANKSHAFT | 1 | |
| 56-161 | WASHER | 4 | |
| 56-162 | BALANCE WEIGHT | 3 | |
| 56-163 | PLUG | 1 | |
| 87-044 | SCREW M3×8L | 6 | |
| 87-048 | SCREW M4×8L | 3 | |
| 87-049 | SCREW M4×10L | 3 | |
| 87-058 | SCREW M5×5L | 2 | |
| 87-188 | BOLT | 1 | |
| 87-242 | SCREW | 3 | |
| 91-052 | BALL BEARING | 1 | |
| 91-053 | BALL BEARING | 1 | |
| 91-109 | BEARING | 1 | |
| 93-051 | RING | 1 | |
| 94-051 | OIL SEAL | 1 |
Page 8 — 6. 針棒機構 NEEDLE BAR MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 23-341 | フェルト | ||
| 56-201 | 針振りレバー | ||
| 56-202 | 針振りリンク | ||
| 56-203 | 針振りリンクピン | ||
| 56-204 | 針棒泡き | ||
| 56-205 | 針振り駆動軸 | ||
| 56-210 | カラー | ||
| 56-213 | 針棒クランクレバー (H) | ||
| 56-214 | 針棒クランクレバー (S) | ||
| 56-215 | リンクピン | ||
| 56-216 | ゴム栓 | ||
| 56-217 | 針棒 | ||
| 56-219 | 針棒キャップ | ||
| 56-2400-1 | 針棒クランクロッド"セット | ||
| 56-241 | 針棒クランクロッド | ||
| 87-049 | プラマイナベ小ネジ M4x10L | ||
| 87-057 | 六角穴付ボルト M6x14L | ||
| 87-058 | 六角穴付止めネジ M5x5L | ||
| 87-061 | フランジ付六角ボルト M6 | ||
| 87-104 | ネジ | ||
| 87-106 | ネジ | ||
| 87-299 | 六角穴付きボルト |
Page 9 — 7. 上ルーバー機構 UPPER LOOPER MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 23-341 | フェルト | ||
| 23-427 | ゴム栓 | ||
| 56-210 | カラー | ||
| 56-351 | 上ルーバーロット球(S) | ||
| 56-352 | 上ルーバーロット球(H) | ||
| 56-353 | 上ルーバー振りレバー | ||
| 56-354 | 上ルーバー軸 | ||
| 56-360 | ルーバー・クランクロット セット | ||
| 56-361 | 上下ルーバーロッド | ||
| 56-363 | 上ルーバー台 | ||
| 56-364 | 上ルーバー連結ピン | ||
| 56-365 | 上ルーバー案内土台 | ||
| 56-366 | 上ルーバー台フェルト | ||
| 56-367 | 上ルーバー台スペーサー | ||
| 56-372 | フェルト | ||
| 56-373 | フェルト止め | ||
| 56-375 | 上ルーバー案内玉 | ||
| 56-376 | 上ルーバー案内玉カバー | ||
| 75-061 | ワッシャー | ||
| 75-520 | ワッシャー | ||
| 84-362 | ネジ | ||
| 87-051 | プラマイナベスネジ M5×10L | ||
| 87-054 | スリワリ付皿小ネジ M3×6L | ||
| 87-057 | 六角穴付ボルト M6×14L | ||
| 87-058 | 六角穴付止めネジ M5×5L | ||
| 87-060 | フランジ付六角ボルト M6 | ||
| 87-090 | ネジ | ||
| 87-106 | ネジ | ||
| 87-214 | 六角穴付きボルト | ||
| 87-252 | 六角穴付きボルト |
Page 10 — 8. 下ルーパー機構 LOWER LOOPER MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 56-360 | ルーバー・クランクロット セット | ||
| 56-361 | 上下ルーパーロッド | ||
| 56-451 | 下ルーパーロッド球 | ||
| 56-452 | 下ルーパーロッド球 | ||
| 56-455 | 下ルーパー軸 | ||
| 56-456 | カラー | ||
| 56-457 | 下ルーパー台 | ||
| 56-464 | 位置決めピン | ||
| 56-467 | スペーサー | ||
| 84-061 | 六角穴付きボルト | ||
| 87-057 | 六角穴付ボルトM6×14L | ||
| 87-058 | 六角穴付止めネジ M5×5L | ||
| 87-060 | フランジ付六角ボルトM6 | ||
| 87-172 | ネジ | ||
| 87-214 | 六角穴付きボルト |
Page 11 — 9. 送り機構 (1) FEED MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 23-188 | Oリング | ||
| 51-805 | スペーサーカラー | ||
| 51-806 | 皿バネ | ||
| 51-807 | 段ネジ | ||
| 51-808 | ナット | ||
| 51-846 | ストッパー- | ||
| 51-877 | 差動連結ピン | ||
| 56-512 | Ø 10用カラー | ||
| 56-601 | 送りエキセンセット | ||
| 56-602 | ホイールブラケット | ||
| 56-603 | ラチェットホイール | ||
| 56-604 | ストッパーネジ | ||
| 56-605 | ラチェットベース (組) | ||
| 56-606 | ラチェットベース | ||
| 56-607 | ラチェット | ||
| 56-608 | 送りエキセン | ||
| 56-609 | 送り調節エキセン | ||
| 56-610 | 針返しエキセン | ||
| 56-611 | エキセン位置決めカラー | ||
| 56-612 | 送りエキセンコマ | ||
| 56-613 | 平行ピン | ||
| 56-614 | 送りエキセン押えバネ | ||
| 56-615 | ラチェットバネ | ||
| 56-616 | 送りロッド | ||
| 56-617 | 送りレバー | ||
| 56-618 | プッシュボタン | ||
| 56-619 | プッシュボタンバネ | ||
| 56-620 | 送り量調節板 | ||
| 56-621 | 差動連結レバー | ||
| 56-622 | 差動連結リンク | ||
| 56-623 | 差動レバー軸 | ||
| 56-624 | 差動レバー戻しバネ | ||
| 56-626 | 差動目盛り板 | ||
| 56-627 | 差動微調節ネジ | ||
| 56-628 | スライドピン | ||
| 56-629 | 圧縮コイルバネ | ||
| 56-630 | ピン | ||
| 75-455 | ワッシャ | ||
| 75-467 | ワッシャ | ||
| 87-043 | プラマイナベ小ネジ M3×6L | ||
| 87-046 | プラマイナベ小ネジ M4×5L | ||
| 87-047 | プラマイナベ小ネジ M4×6L | ||
| 87-057 | 六角穴付ボルト M6×14L | ||
| 87-058 | 六角穴止めネジ M5×5L | ||
| 87-064 | プラマイナベ小ネジ M4×14L | ||
| 87-104 | ネジ | ||
| 87-139 | ネジ | ||
| 87-171 | 六角穴付きボルト | ||
| 87-177 | 六角穴付きボルト | ||
| 91-054 | ニードルベアリング | ||
| 91-411 | 前メスベアリング | ||
| 93-052 | スプリングピン | ||
| 93-201 | Eリング | ||
| 93-202 | Eリング | ||
| 93-211 | Eリング |
Page 12 — 10. 送り機構 (2) FEED MECHANISM (2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 23-501 | ゴム栓 | ||
| 56-210 | カラー | ||
| 56-640 | 差動調節レバーセット | ||
| 56-641 | 差動調節レバー | ||
| 56-642 | 差動調節スライド | ||
| 56-643 | スライドカバー | ||
| 56-644 | 送りレバー | ||
| 56-645 | 主送り連結ピン | ||
| 56-646 | ワッシャー | ||
| 56-647 | 送り軸 | ||
| 56-648 | 送り台角コマ | ||
| 56-649 | 送り台内角コマ | ||
| 56-650 | 送り台組 | ||
| 56-651 | 主送り台 | ||
| 56-652 | 差動送り台 | ||
| 56-653 | 送り台リンク | ||
| 56-654 | 主送りリンク | ||
| 56-655 | 差送りリンク | ||
| 56-656 | 差動送りリンク | ||
| 56-657 | 差動送りリンク | ||
| 56-658 | 主送り歯車ブラケット | ||
| 56-659 | 送り調節ピン | ||
| 56-660 | 送り調節ワッシャー | ||
| 56-661 | 送り台支点駒ブツシュ | ||
| 56-662 | 送り台シール | ||
| 56-663 | 送り台シールカバー | ||
| 75-520 | ワッシャー | ||
| 84-061 | スリワリ付き六角ボルト | ||
| 84-362 | ネジ | ||
| 87-041 | プラマイナベ小ネジ M3×3 L | ||
| 87-048 | プラマイナベ小ネジ M4×8 L | ||
| 87-054 | スリワリ付皿小ネジ M3×6 L | ||
| 87-057 | 六角穴付ボルト M6×14 L | ||
| 87-058 | 六角穴止めネジ M5×5 L | ||
| 87-090 | ネジ | ||
| 87-171 | 六角穴付きボルト | ||
| 87-242 | ネジ | ||
| 87-245 | 六角穴付きボルト | ||
| 87-252 | 六角穴付きボルト | ||
| 88-157 | ナット | ||
| 93-720 | スプリングピン |
Page 13 — 11. 上下メス機構 KNIFE MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 56-210 | カラー | ||
| 56-215 | リンクピン | ||
| 56-851 | 上メスクランクレバー | ||
| 56-852 | 上メスクランクレバー | ||
| 56-853 | 上メス台 | ||
| 56-854 | 上メスホルダー固定ピン | ||
| 56-855 | 上メスホルダー | ||
| 56-856 | 上メスホルダー | ||
| 56-857 | 上メス | ||
| 56-858 | 下メス台 (インター) | ||
| 56-859 | 下メス台 (オーバー) | ||
| 56-860 | 下メス | ||
| 56-861 | 下メス押エ | ||
| 56-862 | 下メスバネ受ケ | ||
| 56-863 | 下メス圧縮バネ | ||
| 56-864 | 下メス台ガイド | ||
| 56-880 | 上メスロッド"セット | ||
| 56-881 | 上メスクランクロッド | ||
| 75-063 | ワッシャー | ||
| 84-061 | スリワリ付き六角ボルト | ||
| 87-048 | プラマイナベ小ネジ M4x8L | ||
| 87-049 | プラマイナベ小ネジ M4x10L | ||
| 87-056 | プラマイナベ小ネジ M4x12L | ||
| 87-057 | 六角穴付ボルト M6x14L | ||
| 87-058 | 六角穴止めネジ M5x5L | ||
| 87-117 | 六角穴付きボルト | ||
| 87-177 | 六角穴付きボルト | ||
| 87-299 | 六角穴付きボルト | ||
| 88-136 | ナット |
Page 14 — 12. 押え揚げ機構 PRESSER FOOT MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 12-01 | 23-501 | PLUG | |
| 12-02 | 23-533 | PLUG | |
| 12-03 | 56-010 | LEVER | |
| 12-04 | 56-011 | SPRING | |
| 12-05 | 56-013 | PRESSER BAR | |
| 12-06 | 56-014 | PIN | |
| 12-07 | 56-015 | THUMB SCREW | |
| 12-08 | 56-016 | SPRING | |
| 12-09 | 56-017 | STOPPER | |
| 12-10 | 56-301 | PRESSER ARM | |
| 12-11 | 56-302 | PIN | |
| 12-12 | 56-303 | SHAFT | |
| 12-13 | 56-304 | CHAIN CUTTER | |
| 12-14 | 56-305 | FINGER GUARD | |
| 12-15 | 56-309 | COLLAR | |
| 12-16 | 56-310 | BUSHING | |
| 12-17 | 56-311 | LEVER | |
| 12-18 | 56-312 | SPRING | |
| 12-19 | 56-313 | LINK | |
| 12-20 | 56-314 | LEVER | |
| 12-21 | 56-315 | SPRING | |
| 12-22 | 56-316 | STOPPER | |
| 12-23 | 87-042 | SCREW M3×5L | |
| 12-24 | 87-045 | SCREW M4×5L | |
| 12-25 | 87-048 | SCREW M4×8L | |
| 12-26 | 87-063 | SCREW | |
| 12-27 | 87-106 | SCREW | |
| 12-28 | 87-182 | SCREW | |
| 12-29 | 87-213 | BOLT | |
| 12-30 | 87-242 | SCREW | |
| 12-31 | 87-404 | SCREW | |
| 12-32 | 88-145 | NUT | |
| 12-33 | 87-047 | SCREW M4×6L |
Page 15 — 13. 給油機構 LUBRICATION MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 17-8010-G | ピン | ||
| 23-058 | Oリング | ||
| 23-188 | Oリング | ||
| 23-341 | フェルト | ||
| 17-8010-G | ピン | ||
| 31-705 | アウターローター | ||
| 31-707 | インナーローター | ||
| 35-505 | 片口継手 | ||
| 35-528 | 管継手ボルト | ||
| 56-005 | フィルター枠蓋 | ||
| 56-006 | 給油パイプ | ||
| 56-034 | フィルター枠パッキン | ||
| 56-371 | 給油ピン | ||
| 56-751 | オイルタンク | ||
| 56-752 | Oリング | ||
| 56-761 | オイルゲージ | ||
| 56-762 | フロート | ||
| 56-764 | フロート受け板 | ||
| 56-769 | ジョイント | ||
| 56-770 | 針棒フェルト | ||
| 56-771 | オイルタンクドレンシール | ||
| 56-781 | 給油ピン | ||
| 56-801 | ポンプセット | ||
| 56-802 | ポンプハウジング | ||
| 56-803 | ポンプ軸 | ||
| 56-804 | ポンプ裏板 | ||
| 56-805 | ポンプメッシュ | ||
| 56-806 | ポンプメッシュ押え | ||
| 56-807 | ポンプギヤ | ||
| 56-808 | ビニールチューブ | ||
| 56-809 | シールワッシャー | ||
| 75-062 | ワッシャー | ||
| 87-047 | プラマイナベ小ネジ M4×6L | ||
| 87-049 | プラマイナ小ネジ M4×10L | ||
| 87-053 | スリワリ付小ネジ M6×6L | ||
| 87-058 | 六角穴付止めネジ M5×5L | ||
| 87-106 | ネジ | ||
| 87-113 | 六角穴付きボルト | ||
| 87-181 | ネジ | ||
| 87-225 | 六角穴付きボルト | ||
| 87-311 | フタネジ | ||
| 88-146 | ナット | ||
| 35-413 | 止め金具 |
Page 16 — 14. 糸調子機構 (1) THREAD TENSION (1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 14-0141-105 | チャンポン皿ラチェット | ||
| 14-0241-509 | チャンポン皿 | ||
| 14-0341-701 | チャンポン調子バネ (強) | ||
| 14-0441-702 | チャンポン調子バネ (弱) | ||
| 14-0556-007 | 糸案内板 | ||
| 14-0656-251 | 糸調子ダイヤルD | ||
| 14-0756-252 | 糸調子ダイヤルC | ||
| 14-0856-253 | 糸調子台糸道 | ||
| 14-0956-266 | 糸調子台 | ||
| 14-1056-268 | 取付フェルト | ||
| 14-1156-269 | 大ケース | ||
| 14-1256-271 | 糸調子セット (A) | ||
| 14-1356-272 | 糸調子セット (B) | ||
| 14-1456-273 | 糸調子セット (C) | ||
| 14-1556-274 | 糸調子セット (D) | ||
| 14-1656-275 | 糸調子セット (E) | ||
| 14-1756-378 | 糸調子ダイヤルB | ||
| 14-1856-468 | 糸調子ダイヤルA | ||
| 14-1956-469 | 糸調子台糸道(大) | ||
| 14-2087-047 | プラマイナベ小ネジ M4×6L | ||
| 14-2188-157 | ナット |
Page 17 — 15. 糸調子機構 (2) THREAD TENSION (2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 15-01 | 56-222 | BRACKET | |
| 15-02 | 56-223 | THREAD GUIDE BRACKET | |
| 15-03 | 56-224 | THREAD GUIDE BRACKET | |
| 15-04 | 56-225 | THREAD GUIDE BRACKET | |
| 15-05 | 56-226 | THREAD NIPPER | |
| 15-06 | 56-227 | SPRING | |
| 15-07 | 56-228 | SCREW | |
| 15-08 | 56-254 | NEEDLE THREAD TAKEUP (OVER) | |
| 15-09 | 56-255 | NEEDLE THREAD TAKEUP (INTER) | |
| 15-10 | 56-256 | THREAD EYELET (A) | |
| 15-11 | 56-257 | THREAD EYELET (A) | |
| 15-12 | 56-258 | THREAD EYELET (B) | |
| 15-13 | 56-765 | SILICONE TANK | |
| 15-14 | 56-766 | THREAD GUIDE | |
| 15-15 | 56-767 | FELT | |
| 15-16 | 56-768 | COVER | |
| 15-17 | 87-043 | SCREW M4x6L | |
| 15-18 | 87-046 | SCREW M4x5L | |
| 15-19 | 87-047 | SCREW M4x6L | |
| 15-20 | 87-048 | SCREW M4x8L | |
| 15-21 | 87-104 | SCREW |
Page 18 — 16. 糸調子機構 (3) THREAD TENSION (3)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 56-355 | 上ルーパー天秤 | ||
| 56-356 | 下ルーパー天秤 A | ||
| 56-357 | 糸調子ブラケット | ||
| 56-358 | 上ルーパー糸道 | ||
| 56-359 | 下ルーパー糸道 A | ||
| 56-368 | 上ルーパーカバー | ||
| 56-369 | 上下ルーパー糸道 | ||
| 56-374 | 上ルーパー糸道 B | ||
| 56-459 | 下ルーパー糸道 B | ||
| 56-466 | 下ルーパー天秤 B | ||
| 75-224 | ワッシャ | ||
| 87-041 | プラマイナベ小ネジ M3×3L | ||
| 87-047 | プラマイナベ小ネジ M4×6L | ||
| 87-048 | プラマイナベ小ネジ M4×8L | ||
| 87-049 | プラマイナベ小ネジ M4×10L | ||
| 94-052 | オイルシール |
Page 19 — 17. 二重環ルーバー機構 (1) CHAINSTITCH LOOPER MECHANISM (1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 56-453 | 連結ピン | ||
| 56-454 | 連結リンク | ||
| 56-456 | カラー | ||
| 56-467 | スペーサー | ||
| 56-502 | ルーバー前後リレーバー | ||
| 56-503 | ルーバー左右振リレバー | ||
| 56-504 | 二重環ルーバー軸 | ||
| 56-506 | 二重環ルーバー台 | ||
| 56-507 | 調節座金 | ||
| 56-509 | 前後量調節レバー | ||
| 56-510 | 前後調節レバーピン | ||
| 56-511 | 前後駆動軸 | ||
| 56-512 | Ø10用カラー | ||
| 56-513 | 前後駆動ロツト | ||
| 56-514 | スラストワツシヤー | ||
| 56-515 | スプリワツト付ネ | ||
| 56-517 | 針返レバーピン | ||
| 56-518 | 角ゴマ | ||
| 56-519 | 針返ショルダー | ||
| 75-520 | ワツシヤー | ||
| 84-362 | ネシ | ||
| 87-057 | 六角穴付ポルトM6x14L | ||
| 87-058 | 六角穴付止めネジM5x5L | ||
| 87-060 | フランジ付六角ポルトM6 | ||
| 87-102 | ネシ | ||
| 87-106 | ネシ | ||
| 87-252 | 六角穴付きボルト | ||
| 88-157 | ナット |
Page 20 — 18. 二重環ルーバー機構 (2) CHAINSTITCH LOOPER MECHANISM (2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 02-119 | 波金全 | ||
| 25-217 | パイプ取付金具 | ||
| 41-154 | ナット | ||
| 41-155 | チャンポン皿 | ||
| 56-501 | 下糸カム | ||
| 56-551 | 環縫い糸道 | ||
| 56-552 | 環縫い糸案内パイプ | ||
| 56-553 | 環縫い糸調子棒 | ||
| 56-554 | 環縫い糸調子台 | ||
| 56-555 | ブラケット | ||
| 56-556 | 下糸道 | ||
| 56-557 | 下糸カム案内 | ||
| 56-558 | ストッパー | ||
| 56-559 | ストッパーバネ | ||
| 56-560 | 環縫い糸道 | ||
| 79-534 | ハネ | ||
| 87-046 | プラマイナベ小ネジ M4x5L | ||
| 87-047 | プラマイナベ小ネジ M4x6L | ||
| 87-052 | スリワリ付き小ネジ M3x3L | ||
| 87-264 | 段ネジ | ||
| 87-274 | ネジ |
Page 21 — 19. 針冷却装置 NEEDLE THREAD DEVICE
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 35-413 | 止め金具 | ||
| 56-261 | 針受台(インター) | ||
| 56-262 | 針受台(オーバー) | ||
| 56-753 | シリコンタンク | ||
| 56-754 | シリコンタンク蓋 | ||
| 56-755 | ニードルクーラー | ||
| 56-756 | ニードルクーラー | ||
| 56-757 | ニードルクーラーフェルト | ||
| 56-758 | ニードルクーラーフェルト | ||
| 56-759 | ビニールチューブ | ||
| 23-341 | フェルト | ||
| 87-047 | プラマイナベ小ネジ M4×6L | ||
| 87-049 | プラマイナベ小ネジ M4×10L | ||
| 87-102 | ネジ | ||
| 93-624 | フェルトピン |
Page 22 — 20. 糸立台 THREAD STAND
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 20-01 56-913 | 3本糸立セット | ||
| 20-02 56-914 | 4本糸立セット | ||
| 20-03 56-915 | 5本糸立セット | ||
| 20-04 56-916 | 6本糸立セット |
Page 23 — 21. 当定規 EDGE GUIDE
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 21-01 56-955 | クロスガイドセット | ||
| 21-02 56-956 | クロスガイドセット | ||
| 21-03 56-957 | クロスガイドブラケット | ||
| 21-04 56-958 | ガイドブラケット | ||
| 21-05 56-959 | エッジガイドブラケット | ||
| 21-06 56-960 | エッジガイド(インター) | ||
| 21-07 56-961 | エッジガイド(オーバー) | ||
| 21-08 56-962 | 板バネ | ||
| 21-09 56-963 | ピン | ||
| 21-10 56-964 | 段ネジ | ||
| 21-11 65-555 | ストッパー | ||
| 21-12 75-468 | ワッシャ | ||
| 21-13 79-922 | 皿バネ | ||
| 21-14 64-352 | ネジ | ||
| 21-15 87-041 | プラマイナベ小ネジ M3x3L | ||
| 21-16 87-045 | プラマイナベ小ネジ M4x5L | ||
| 21-17 87-047 | プラマイナベ小ネジ M4x6L | ||
| 21-18 87-048 | プラマイナベ小ネジ M4x8L | ||
| 21-19 88-146 | ナット |
Page 24 — 22. アクセサリー ACCESSORIES
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 20-6200 | 警告ラベルシール | ||
| 28-011 | ピンセット | ||
| 28-312 | 六角レンチ 2.5mm | ||
| 28-313 | 六角レンチ 3mm | ||
| 28-314 | 六角レンチ 5mm | ||
| 28-317 | 柄付き六角レンチ 1.5mm | ||
| 28-610 | 気化性防錆剤 | ||
| 28-612 | シリコンオイル | ||
| 28-613 | オイル | ||
| 28-616 | ガイド"スレッド" | ||
| 28-920 | チェーン | ||
| 31-222 | フィルター | ||
| 42-503 | 本体取付ナット | ||
| 42-507 | スペーサー | ||
| 56-860 | 下メス | ||
| 56-902 | ダスターシュート(組) | ||
| 56-906 | マウントベース | ||
| 56-907 | クッションゴム | ||
| 56-909 | クッションゴム(強) | ||
| 56-910 | マウントベースネジセット | ||
| 56-951 | ダストカバー | ||
| 56-952 | 付属品箱 | ||
| 56-953 | スパナ(7mm) | ||
| 56-954 | スパナ(8mm) | ||
| 56-966 | ドライバー大 | ||
| 75-225 | スプリングワッシャ | ||
| 75-535 | ワッシャ | ||
| 87-226 | 六角穴付きボルト |
Page 25 — 23. 專用部品(1) UK1005S-10M SPECIFIC PARTS (1) UK1005S-10M
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 23-01 | 56-700 | CLOTH GUIDE ASSEMBLY | |
| 23-02 | 56-701 | BRACKET | |
| 23-03 | 56-702 | STOPPER | |
| 23-04 | 56-703 | CLOTH GUIDE | |
| 23-05 | 56-704 | ADJUSTING PLATE | |
| 23-06 | 56-705 | SCREW | |
| 23-07 | 56-710 | FOLDER ASSEMBLY (40mm) | |
| 23-08 | 56-711 | AUXILIARY PLATE | |
| 23-09 | 56-712 | FLAT SPRING | |
| 23-10 | 56-713 | GUIDE | |
| 23-11 | 56-714 | FOLDER ASSEMBLY (40mm) | |
| 23-12 | 56-715 | HINGE | |
| 23-13 | 56-716 | PIN | |
| 23-14 | 56-717 | FOLDER | |
| 23-15 | 5-520 | WASHER | |
| 23-16 | 84-115 | SCREW | |
| 23-17 | 84-167 | SCREW | |
| 23-18 | 84-379 | SCREW | |
| 23-19 | 84-553 | SCREW | |
| 23-20 | 87-077 | SCREW |
Page 26 — 24. 専用部品 (2) UK1014H-40M SPECIFIC PARTS (2) UK1014H-40M
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 24-0156-741 | テープ 操り | ||
| 24-0256-742 | テープガイド | ||
| 24-0356-917 | テープ立てセット | ||
| 24-0487-043 | プラマイナベ小ネジ M3x6L |
Page 27 — 25. 専用部品 (3) UK1116S-30M SPECIFIC PARTS (3) UK1116S-30M
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 25-0141-105 | チャンポン皿ラチェット | ||
| 25-0256-266 | Screw stud | ||
| 25-0356-400 | ひだ取り装置(組) | ||
| 25-0456-401 | ブラケット | ||
| 25-0556-402 | ブラケット | ||
| 25-0656-403 | 軸 | ||
| 25-0756-405 | バネ案内 | ||
| 25-0856-406 | 圧縮バネ | ||
| 25-0956-407 | ステー | ||
| 25-1056-407 | 手揚げレバー | ||
| 25-1156-408 | スペーサー | ||
| 25-1256-409 | 圧縮バネ | ||
| 25-1356-410 | 調子ダイヤル | ||
| 25-1456-411 | ストッパー | ||
| 25-1556-412 | 板バネ | ||
| 25-1656-413 | 板バネ | ||
| 25-1756-414 | スペーサー | ||
| 25-1856-415 | 段ネジ | ||
| 25-1956-416 | さらばね | 2 | |
| 25-2056-417 | ワッシャー | ||
| 25-2156-418 | ワイヤーケーブル | ||
| 25-2256-419 | ケーブル受け | ||
| 25-2356-420 | 圧縮バネ | ||
| 25-2456-421 | 段付ネジ | ||
| 25-2556-422 | 連結板 | ||
| 25-2656-423 | 連結ピン | ||
| 25-2756-424 | 布案内 | ||
| 25-2856-425 | ブレード | ||
| 25-2956-426 | クロスプレート(幅広) | ||
| 25-3056-427 | ストッパー | ||
| 25-3175-064 | 平座 3.5 | 2 | |
| 25-3275-356 | ワッシャー | 2 | |
| 25-3375-452 | ワッシャー | ||
| 25-3475-522 | ワッシャー | ||
| 25-3575-561 | カラー | ||
| 25-3684-064 | すりわり付き平小ネジ | 3 | |
| 25-3784-164 | ネジ | 2 | |
| 25-3884-364 | ネジ | 2 | |
| 25-3987-050 | プラマイナベ小ネジ M4x16L | ||
| 25-4087-056 | プラマイナベ小ネジ M4x12L | 2 | |
| 25-4187-106 | ネジ | 2 | |
| 25-4287-295 | ネジ | ||
| 25-4388-165 | 六角ナット | 2 | |
| 25-4488-166 | ナット | 2 | |
| 25-4593-213 | E型止め輪 | 3 |
Page 28 — 26. UK10 ゲージ部品一覧表 UK10 GAUGE PARTS TABLE 27. UK11 ゲージ部品一覧表 UK11 GAUGE PARTS TABLE
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 57-001 | 57-001 | NEEDLE PLATE | 4 |
| 57-1010-1 | 57-1010-1 | MAIN FEED DOG ASS'Y | 4 |
| 57-105 | 57-105 | MAIN FEED DOG | 4 |
| 57-106 | 57-106 | AUXILIARY FEED DOG | 4 |
| 57-201 | 57-201 | DIFFERENTIAL FEED DOG | 4 |
| 57-3010-1 | 57-3010-1 | PRESSER FOOT ASS'Y | 4 |
| 56-344 | 56-344 | STOPPER | 4 |
| 57-401 | 57-401 | UPPER LOOPER | 4 |
| 56-458 | 56-458 | LOWER LOOPER | 4 |
| 57-011 | 57-011 | NEEDLE PLATE | 3 |
| 57-1110-1 | 57-1110-1 | MAIN FEED DOG ASS'Y | 3 |
| 57-115 | 57-115 | MAIN FEED DOG | 3 |
| 57-116 | 57-116 | AUXILIARY FEED DOG | 3 |
| 57-211 | 57-211 | DIFFERENTIAL FEED DOG | 3 |
| 57-3110-1 | 57-3110-1 | PRESSER FOOT ASS'Y | 3 |
| 57-011 | 57-011 | NEEDLE PLATE | 4 |
| 57-1110-1 | 57-1110-1 | MAIN FEED DOG ASS'Y | 4 |
| 57-115 | 57-115 | MAIN FEED DOG | 4 |
| 57-116 | 57-116 | AUXILIARY FEED DOG | 4 |
| 57-211 | 57-211 | DIFFERENTIAL FEED DOG | 4 |
| 57-3110-1 | 57-3110-1 | PRESSER FOOT ASS'Y | 4 |
| 57-031 | 57-031 | NEEDLE PLATE | 1.5 |
| 57-1210-1 | 57-1210-1 | MAIN FEED DOG ASS'Y | 1.5 |
| 57-115 | 57-115 | MAIN FEED DOG | 1.5 |
| 57-126 | 57-126 | AUXILIARY FEED DOG | 1.5 |
| 57-211 | 57-211 | DIFFERENTIAL FEED DOG | 1.5 |
| 57-3210-1 | 57-3210-1 | PRESSER FOOT ASS'Y | 1.5 |
| 57-041 | 57-041 | NEEDLE PLATE | 4 |
| 57-1010-1 | 57-1010-1 | MAIN FEED DOG ASS'Y | 4 |
| 57-105 | 57-105 | MAIN FEED DOG | 4 |
| 57-106 | 57-106 | AUXILIARY FEED DOG | 4 |
| 57-201 | 57-201 | DIFFERENTIAL FEED DOG | 4 |
| 57-3310-1 | 57-3310-1 | PRESSER FOOT ASS'Y | 4 |
| 57-051 | 57-051 | NEEDLE PLATE | 5 |
| 57-1010-1 | 57-1010-1 | MAIN FEED DOG ASS'Y | 5 |
| 57-105 | 57-105 | MAIN FEED DOG | 5 |
| 57-106 | 57-106 | AUXILIARY FEED DOG | 5 |
| 57-201 | 57-201 | DIFFERENTIAL FEED DOG | 5 |
| 57-3310-1 | 57-3310-1 | PRESSER FOOT ASS'Y | 5 |
| 57-061 | 57-061 | NEEDLE PLATE | 4 |
| 57-1310-1 | 57-1310-1 | MAIN FEED DOG ASS'Y | 4 |
| 57-105 | 57-105 | MAIN FEED DOG | 4 |
| 57-116 | 57-116 | AUXILIARY FEED DOG | 4 |
| 57-201 | 57-201 | DIFFERENTIAL FEED DOG | 4 |
| 57-3410-1 | 57-3410-1 | PRESSER FOOT ASS'Y | 4 |
| 56-265 | 56-265 | NEEDLE GUARD FRONT | 4 |
| 56-465 | 56-465 | NEEDLE GUARD REAR | 4 |
| 57-501 | 57-501 | NEEDLE HOLDER | 4 |
| DCx27 #11 | DCx27 #11 | NEEDLE | 4 |
| 56-265 | 56-265 | NEEDLE GUARD FRONT | 3 |
| 56-465 | 56-465 | NEEDLE GUARD REAR | 3 |
| 57-501 | 57-501 | NEEDLE HOLDER | 3 |
| DCx27 #9 | DCx27 #9 | NEEDLE | 3 |
| 56-265 | 56-265 | NEEDLE GUARD FRONT | 4 |
| 56-465 | 56-465 | NEEDLE GUARD REAR | 4 |
| 57-501 | 57-501 | NEEDLE HOLDER | 4 |
| DCx27 #9 | DCx27 #9 | NEEDLE | 4 |
| 56-265 | 56-265 | NEEDLE GUARD FRONT | 1.5 |
| 56-465 | 56-465 | NEEDLE GUARD REAR | 1.5 |
| 57-501 | 57-501 | NEEDLE HOLDER | 1.5 |
| DCx27 #9 | DCx27 #9 | NEEDLE | 1.5 |
| 56-265 | 56-265 | NEEDLE GUARD FRONT | 4 |
| 56-465 | 56-465 | NEEDLE GUARD REAR | 4 |
| 57-511 | 57-511 | NEEDLE HOLDER | 4 |
| DCx27 #11 | DCx27 #11 | NEEDLE | 4 |
| 56-265 | 56-265 | NEEDLE GUARD FRONT | 5 |
| 56-465 | 56-465 | NEEDLE GUARD REAR | 5 |
| 57-511 | 57-511 | NEEDLE HOLDER | 5 |
| DCx27 #11 | DCx27 #11 | NEEDLE | 5 |
| 56-265 | 56-265 | NEEDLE GUARD FRONT | 4 |
| 56-465 | 56-465 | NEEDLE GUARD REAR | 4 |
| 57-511 | 57-511 | NEEDLE HOLDER | 4 |
| DCx27 #11 | DCx27 #11 | NEEDLE | 4 |
| 57-002 | 57-002 | NEEDLE PLATE | 4 |
| 57-1020-1 | 57-1020-1 | MAIN FEED DOG ASS'Y | 4 |
| 57-107 | 57-107 | MAIN FEED DOG | 4 |
| 57-108 | 57-108 | AUXILIARY FEED DOG | 4 |
| 57-202 | 57-202 | DIFFERENTIAL FEED DOG | 4 |
| 57-3020-1 | 57-3020-1 | PRESSER FOOT ASS'Y | 4 |
| 56-341 | 56-341 | SPRING | 4 |
| 57-401 | 57-401 | UPPER LOOPER | 4 |
| 56-458 | 56-458 | LOWER LOOPER | 4 |
| 57-002 | 57-002 | NEEDLE PLATE | 4 |
| 57-1020-1 | 57-1020-1 | MAIN FEED DOG ASS'Y | 4 |
| 57-107 | 57-107 | MAIN FEED DOG | 4 |
| 57-108 | 57-108 | AUXILIARY FEED DOG | 4 |
| 57-202 | 57-202 | DIFFERENTIAL FEED DOG | 4 |
| 57-3120-1 | 57-3120-1 | PRESSER FOOT ASS'Y | 4 |
| 56-343 | 56-343 | SPRING | 4 |
| 57-401 | 57-401 | UPPER LOOPER | 4 |
| 56-458 | 56-458 | LOWER LOOPER | 4 |
| 57-012 | 57-012 | NEEDLE PLATE | 5 |
| 57-1120-1 | 57-1120-1 | MAIN FEED DOG ASS'Y | 5 |
| 57-117 | 57-117 | MAIN FEED DOG | 5 |
| 57-108 | 57-108 | AUXILIARY FEED DOG | 5 |
| 57-212 | 57-212 | DIFFERENTIAL FEED DOG | 5 |
| 57-3220-1 | 57-3220-1 | PRESSER FOOT ASS'Y | 5 |
| 56-341 | 56-341 | SPRING | 5 |
| 57-402 | 57-402 | UPPER LOOPER | 5 |
| 56-458 | 56-458 | LOWER LOOPER | 5 |
| 57-022 | 57-022 | NEEDLE PLATE | 5 |
| 57-1220-1 | 57-1220-1 | MAIN FEED DOG ASS'Y | 5 |
| 57-127 | 57-127 | MAIN FEED DOG | 5 |
| 57-118 | 57-118 | AUXILIARY FEED DOG | 5 |
| 57-222 | 57-222 | DIFFERENTIAL FEED DOG | 5 |
| 57-3320-1 | 57-3320-1 | PRESSER FOOT ASS'Y | 5 |
| 56-342 | 56-342 | SPRING | 5 |
| 57-402 | 57-402 | UPPER LOOPER | 5 |
| 56-458 | 56-458 | LOWER LOOPER | 5 |
| 57-032 | 57-032 | NEEDLE PLATE | 6 |
| 57-1220-1 | 57-1220-1 | MAIN FEED DOG ASS'Y | 6 |
| 57-127 | 57-127 | MAIN FEED DOG | 6 |
| 57-118 | 57-118 | AUXILIARY FEED DOG | 6 |
| 57-222 | 57-222 | DIFFERENTIAL FEED DOG | 6 |
| 57-3320-1 | 57-3320-1 | PRESSER FOOT ASS'Y | 6 |
| 56-342 | 56-342 | SPRING | 6 |
| 57-402 | 57-402 | UPPER LOOPER | 6 |
| 56-458 | 56-458 | LOWER LOOPER | 6 |
| 57-042 | 57-042 | NEEDLE PLATE | 4 |
| 57-1320-1 | 57-1320-1 | MAIN FEED DOG ASS'Y | 4 |
| 57-137 | 57-137 | MAIN FEED DOG | 4 |
| 57-108 | 57-108 | AUXILIARY FEED DOG | 4 |
| 57-232 | 57-232 | DIFFERENTIAL FEED DOG | 4 |
| 57-3420-1 | 57-3420-1 | PRESSER FOOT ASS'Y | 4 |
| 56-341 | 56-341 | SPRING | 4 |
| 57-401 | 57-401 | UPPER LOOPER | 4 |
| 56-458 | 56-458 | LOWER LOOPER | 4 |
| 57-012 | 57-012 | NEEDLE PLATE | 5 |
| 57-1420-1 | 57-1420-1 | MAIN FEED DOG ASS'Y | 5 |
| 57-147 | 57-147 | MAIN FEED DOG | 5 |
| 57-108 | 57-108 | AUXILIARY FEED DOG | 5 |
| 57-232 | 57-232 | DIFFERENTIAL FEED DOG | 5 |
| 57-3520-1 | 57-3520-1 | PRESSER FOOT ASS'Y | 5 |
| 56-341 | 56-341 | SPRING | 5 |
| 57-401 | 57-401 | UPPER LOOPER | 5 |
| 56-458 | 56-458 | LOWER LOOPER | 5 |
| 57-052 | 57-052 | NEEDLE PLATE | 4 |
| 57-1120-1 | 57-1120-1 | MAIN FEED DOG ASS'Y | 4 |
| 57-117 | 57-117 | MAIN FEED DOG | 4 |
| 57-108 | 57-108 | AUXILIARY FEED DOG | 4 |
| 57-242 | 57-242 | DIFFERENTIAL FEED DOG | 4 |
| 57-3620-1 | 57-3620-1 | PRESSER FOOT ASS'Y | 4 |
| 56-341 | 56-341 | SPRING | 4 |
| 57-401 | 57-401 | UPPER LOOPER | 4 |
| 56-458 | 56-458 | LOWER LOOPER | 4 |
| 56-508 | 56-508 | CHAINSTITCH LOOPER | 4 |
| 56-264 | 56-264 | OVERLOCK NEEDLE GUARD FRONT | 4 |
| 56-465 | 56-465 | OVERLOCK NEEDLE GUARD REAR | 4 |
| 56-260 | 56-260 | CHAINSTITCH NEEDLE GUARD FRONT | 4 |
| 56-263 | 56-263 | CHAINSTITCH NEEDLE GUARD REAR | 4 |
| 57-502 | 57-502 | NEEDLE HOLDER | 4 |
| DCx27 #11 | DCx27 #11 | NEEDLE | 4 |
| 56-508 | 56-508 | CHAINSTITCH LOOPER | 4 |
| 56-264 | 56-264 | OVERLOCK NEEDLE GUARD FRONT | 4 |
| 56-465 | 56-465 | OVERLOCK NEEDLE GUARD REAR | 4 |
| 56-260 | 56-260 | CHAINSTITCH NEEDLE GUARD FRONT | 4 |
| 56-263 | 56-263 | CHAINSTITCH NEEDLE GUARD REAR | 4 |
| 57-502 | 57-502 | NEEDLE HOLDER | 4 |
| DCx27 #11 | DCx27 #11 | NEEDLE | 4 |
| 56-508 | 56-508 | CHAINSTITCH LOOPER | 5 |
| 56-264 | 56-264 | OVERLOCK NEEDLE GUARD FRONT | 5 |
| 56-465 | 56-465 | OVERLOCK NEEDLE GUARD REAR | 5 |
| 56-260 | 56-260 | CHAINSTITCH NEEDLE GUARD FRONT | 5 |
| 56-263 | 56-263 | CHAINSTITCH NEEDLE GUARD REAR | 5 |
| 57-512 | 57-512 | NEEDLE HOLDER | 5 |
| DCx27 #11 | DCx27 #11 | NEEDLE | 5 |
| 56-508 | 56-508 | CHAINSTITCH LOOPER | 5 |
| 56-264 | 56-264 | OVERLOCK NEEDLE GUARD FRONT | 5 |
| 56-465 | 56-465 | OVERLOCK NEEDLE GUARD REAR | 5 |
| 56-260 | 56-260 | CHAINSTITCH NEEDLE GUARD FRONT | 5 |
| 56-263 | 56-263 | CHAINSTITCH NEEDLE GUARD REAR | 5 |
| 57-512 | 57-512 | NEEDLE HOLDER | 5 |
| DCx27 #21 | DCx27 #21 | NEEDLE | 5 |
| 56-508 | 56-508 | CHAINSTITCH LOOPER | 5 |
| 56-264 | 56-264 | OVERLOCK NEEDLE GUARD FRONT | 5 |
| 56-465 | 56-465 | OVERLOCK NEEDLE GUARD REAR | 5 |
| 56-260 | 56-260 | CHAINSTITCH NEEDLE GUARD FRONT | 5 |
| 56-263 | 56-263 | CHAINSTITCH NEEDLE GUARD REAR | 5 |
| 57-512 | 57-512 | NEEDLE HOLDER | 5 |
| DCx27 #21 | DCx27 #21 | NEEDLE | 5 |
| 56-508 | 56-508 | CHAINSTITCH LOOPER | 3 |
| 56-264 | 56-264 | OVERLOCK NEEDLE GUARD FRONT | 3 |
| 56-465 | 56-465 | OVERLOCK NEEDLE GUARD REAR | 3 |
| 56-260 | 56-260 | CHAINSTITCH NEEDLE GUARD FRONT | 3 |
| 56-263 | 56-263 | CHAINSTITCH NEEDLE GUARD REAR | 3 |
| 57-502 | 57-502 | NEEDLE HOLDER | 3 |
| DCx27 #11 | DCx27 #11 | NEEDLE | 3 |
| 56-508 | 56-508 | CHAINSTITCH LOOPER | 5 |
| 56-264 | 56-264 | OVERLOCK NEEDLE GUARD FRONT | 5 |
| 56-465 | 56-465 | OVERLOCK NEEDLE GUARD REAR | 5 |
| 56-260 | 56-260 | CHAINSTITCH NEEDLE GUARD FRONT | 5 |
| 56-263 | 56-263 | CHAINSTITCH NEEDLE GUARD REAR | 5 |
| 57-512 | 57-512 | NEEDLE HOLDER | 5 |
| DCx27 #11 | DCx27 #11 | NEEDLE | 5 |
| 56-508 | 56-508 | CHAINSTITCH LOOPER | 3x2 |
| 56-264 | 56-264 | OVERLOCK NEEDLE GUARD FRONT | 3x2 |
| 56-465 | 56-465 | OVERLOCK NEEDLE GUARD REAR | 3x2 |
| 56-260 | 56-260 | CHAINSTITCH NEEDLE GUARD FRONT | 3x2 |
| 56-263 | 56-263 | CHAINSTITCH NEEDLE GUARD REAR | 3x2 |
| 57-522 | 57-522 | NEEDLE HOLDER | 3x2 |
| DCx27 #11 | DCx27 #11 | NEEDLE | 3x2 |
Kansai Special UK10 / UK11 — parts catalog
- Page 1 (cover): This is the cover page for the KANSAI SPECIAL UK SERIES Industrial Sewing Machines parts list, edition June 2003.
- Page 2 (cover): This is the cover page of the UK series parts book, published in June 2003. It includes an introduction to the parts book and a table of contents.
- Page 3 (diagram): This page displays a diagram of the frame assembly for an industrial sewing machine, along with a parts list detailing components such as stickers, pipes, brackets, pins, bolts, and spring pins.
- Page 4 (diagram): This page displays a diagram of cover components for an industrial sewing machine, with a corresponding parts list detailing part numbers, descriptions, and quantities.
- Page 5 (diagram): This page displays a diagram of cover assembly components for an industrial sewing machine, with a corresponding parts list detailing reference numbers, part numbers, descriptions, and quantities.
- Page 6 (diagram): This page contains a diagram and parts list for the bushing mechanism of a sewing machine, detailing various plugs, bushings, and oil seals with their corresponding part numbers and quantities.
- Page 7 (diagram): This page displays a diagram of the crankshaft mechanism, with a detailed parts list including reference numbers, part numbers, descriptions, and quantities.
- Page 8 (diagram): This page displays a diagram of the needle bar mechanism, along with a parts list detailing components such as felt, levers, links, pins, plugs, and screws with their respective part numbers and descriptions.
- Page 9 (diagram): This page displays a diagram of the upper looper mechanism, with numbered parts corresponding to a detailed parts list.
- Page 10 (diagram): This page displays a diagram of the lower looper mechanism, along with a parts list detailing components such as rod assemblies, connecting rods, cranks, shafts, collars, pins, washers, and various screws and bolts.
- Page 11 (parts_list): This page contains a parts list for the FEED MECHANISM (1) with part numbers, descriptions, quantities, and reference numbers.
- Page 12 (diagram): This page contains a diagram and parts list for the feed mechanism (2) of an industrial sewing machine, detailing components like plugs, collars, levers, pins, and screws with their respective part numbers and quantities.
- Page 13 (diagram): This page contains a diagram of the upper and lower knife mechanism, with a parts list detailing components like collars, pins, levers, and screws.
- Page 14 (diagram): This page contains a diagram of the presser foot mechanism, with numbered parts and a corresponding parts list detailing part numbers and descriptions.
- Page 15 (parts_list): This page contains a parts list for the lubrication mechanism, detailing part numbers, descriptions, quantities, and reference numbers for various components.
- Page 16 (diagram): This page displays a diagram of the thread tension mechanism (1) for sewing machine models UK1004, UK1005, UK1014, UK1116, and UK1143, along with a detailed parts list for these components.
- Page 17 (parts_list): This page lists parts for thread tension mechanisms (2) for models UK10, UK1004, UK1005, and UK11, including part numbers, descriptions, and quantities.
- Page 18 (diagram): This page contains a diagram of the thread tension mechanism (3) with a parts list detailing reference numbers, part numbers, descriptions, and quantities.
- Page 19 (diagram): This page displays a diagram of the CHAINSTITCH LOOPER MECHANISM (1) with numbered parts and a corresponding parts list detailing part numbers, descriptions, and quantities.
- Page 20 (diagram): This page contains a diagram and parts list for the CHAINSTITCH LOOPER MECHANISM (2) of an industrial sewing machine, detailing components like washers, latches, nuts, discs, and various screws with their respective part numbers and quantities.
- Page 21 (parts_list): This page contains a parts list for the Needle Thread Device, including part numbers, descriptions, and quantities for various components.
- Page 22 (diagram): This page displays diagrams of thread stands with part numbers and descriptions for various spool configurations, including 3, 4, 5, and 6 spool assemblies, and indicates compatibility with specific machine models.
- Page 23 (diagram): This page displays diagrams for EDGE GUIDE components, specifically for models UK10 and UK11, along with a detailed parts list including part numbers, descriptions, and quantities.
- Page 24 (parts_list): This page lists accessories for the sewing machine, including various tools like Allen keys, wrenches, and screwdrivers, as well as maintenance items like oil and filters, and other components like chains and dust covers.
- Page 25 (parts_list): This page lists specific parts for the UK1005S-10M blind hemming machine, including part numbers, descriptions, and quantities.
- Page 26 (parts_list): This page contains a parts list for specific parts of the UK1014H-40M machine, including tape attaching components like tape take-up, tape guide, and tape stand assembly, along with screws.
- Page 27 (parts_list): This page contains a parts list for specific parts (3) UK1116S-30M, including part numbers, descriptions, and quantities.
- Page 28 (parts_list): This page lists parts for UK10 and UK11 gauge parts tables, including machine type, gauge, needle plate, feed dog, needle holder, and needle information.
Page 2
パーツブック御利用に際して INTRODUCTION ■このパーツブックは、2003年6月製造中のUKシリーズ のデーターに基づいて作成されたものです。 ■各機種別に収録され、左側のページに分解イラスト図、右側の ページに部品番号、名称、及び数量が記載されています。 ■この本の最後に部品番号インデックスを記載しています。 部品番号からの図解、名称の検索に御利用下さい。 ■部品は、予告なく変更される場合がありますので、 あらかじめ御了承下さい。 This parts book is based on data current JUNE 2003. Each mechanism is arranged on facing pages. You will find listed for parts number, names, and quantities. A parts number index is attached to the back of this book for convenience. Parts are subject to change without notice. 目次 CONTENTS 1. フレーム関係 FRAME ASSEMBLY 1-2 2. カバー関係(1) COVER ASSEMBLY (1) 3-4 3. カバー関係(2) COVER ASSEMBLY (2) 5-6 4. ブッシュ機構 BUSHING 7-8 5. 下軸機構 CRANKSHAFT MECHANISM 9-10 6. 針棒機構 NEEDLE BAR MECHANISM 11-12 7. 上ルーバー機構 UPPER LOOPER MECHANISM 13-14 8. 下ルーバー機構 LOWER LOOPER MECHANISM 15-16 9. 送り機構(1) FEED MECHANISM (1) 17-18 10. 送り機構(2) FEED MECHANISM (2) 19-20 11. 上下メス機構 KNIFE MECHANISM 21-22 12. 押え上げ機構 PRESSER FOOT MECHANISM 23-24 13. 給油機構 LUBRICATION MECHANISM 25-26 14. 糸調子機構(1) THREAD TENSION (1) 27-28 15. 糸調子機構(2) THREAD TENSION (2) 29-30 16. 糸調子機構(3) THREAD TENSION (3) 31-32 17. 二重鎖ルーバー機構(1) CHAINSTITCH LOOPER MECHANISM (1) 33-34 18. 二重鎖ルーバー機構(2) CHAINSTITCH LOOPER MECHANISM (2) 35-36 19. 針冷却装置 NEEDLE THREAD DEVICE 37-38 20. 糸立て台 THREAD STAND 39-40 21. 当定規 EDGE GUIDE 41-42 22. アクセサリー ACCESSORIES 43-44 23. 専用部品(1) UK1005S-10M SPECIFIC PARTS (1) UK1005S-10M 45-46 24. 専用部品(2) UK1014H-40M SPECIFIC PARTS (2) UK1014H-40M 47-48 25. 専用部品(3) UK1116S-30M SPECIFIC PARTS (3) UK1116S-30M 49-50 26. UK10 ゲージ部品一覧表 UK10 GAUGE PARTS TABLE 51 27. UK11 ゲージ部品一覧表 UK11 GAUGE PARTS TABLE 52 UKシリーズ 表示方法 UK SERIES INFORMATION UK1004S-01M-4/?/ モデルの分類 縫目形式 縫容量 オーバーロック (ISO) S:スタンダードリフト UK10 503:03 (1本針、2本針 H:ハイリフト インターロック Serging) Sewing capacity UK11 504:04 (1本針、3本針 S:Standard lift Plain seaming) H:High lift 505:05 (1本針、3本針 Blindstitch hemming) 514:14 (2本針、4本針 Plain seaming) 516:16 (2本針、5本針 Safety stitch) 401 + :43 (3本針、6本針 Safety stitch) Model type Overlock UK10 Interlock UK11 Seam type (ISO) 01-Plain seaming 10-Blindstitch hemming 20-Turn down hemming 30-Shirring 40-Attaching tape (50-Backlatching) 90-Multi-use 02-Keen curved seaming available 03-With tractor foot 用 途 ゲ ージ 特殊仕様 かがり幅 アタッチメント 針幅×かがり幅 省力装置 Sewing gauge その他 Seam width Needle space x Seam width Needle space x Seam width Special description Attachment Labor sewing device Another 生地の厚さ Material thickness F:薄物 F:Fine M:薄物~中厚 M:Fine~Medium H:厚物 H:Heavy X:極薄物 X:Extra heavy
Page 3 — 1. フレーム関係 FRAME ASSEMBLY
1. フレーム関係 FRAME ASSEMBLY REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 01-0156-076 機番ステッカー SERIAL NO. PLATE 1 01-0256-377 糸案内パイプ PIPE 2 01-0356-865 メス土台 BRACKET 1 01-0471-207 ピン PIN 1 01-0556-866 ピン PIN 2 01-0687-062 支柱ネジ PIN 4 01-0787-171 六角穴付きボルト BOLT 2 01-0893-053 スプリングピン SPRING PIN 1 01-0993-701 ピン PIN 2 -1- -2-
Page 4 — COVER ASSEMBLY (1)
2. カバー関係(1) COVER ASSEMBLY (1) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 02-01 02-119 波金 WASHER 1 02-02 23-059 Oリング O RING 1 02-03 23-059 ゴム栓 PLUG 1 02-04 02-05 56-002 トップカバー TOP COVER 1 02-06 56-003 オイルゲージ OIL GAUGE 1 02-08 56-008 トップカバーパッキン O-RING 1 02-09 56-009 面板 HEAD COVER 1 02-10 56-031 カバー取付板 BRACKET 1 02-11 56-032 アイガード(オーバー) EYE GUARD (OVER) 1 02-12 56-033 アイガード(インター) EYE GUARD (INTER) 1 02-13 56-035 スクリワ付皿小ネジ M4 SCREW M4 4 02-14 56-051 フロントカバー FRONT COVER 1 02-15 56-052 切屑カバー(インター) FRONT COVER LEFT (INTER) 1 02-16 56-053 切屑カバー(オーバー) FRONT COVER LEFT (OVER) 1 02-17 56-054 カバーフック LATCH 1 02-18 56-055 カバーラッチ(A) LATCH (A) 1 02-19 56-056 カバーヒンジ軸 PIN 1 02-20 56-057 カバー圧縮バネ SPRING 1 02-21 56-058 カバーヒンジ HINGE 1 02-22 56-060 カバーラッチ(B) LATCH (B) 1 02-23 56-065 サイドカバー(右) FAN COVER 1 02-24 56-066 布案内 FABRIC GUIDE 1 02-25 56-073 ブラケット BRACKET 1 02-26 56-901 プーリーカバー PULLEY COVER 1 02-27 84-574 ネジ SCREW 2 02-28 87-042 プラマイナベスM3x5L SCREW M3x5L 2 02-29 87-046 プラマイナベスM4x5L SCREW M4x5L 2 02-30 87-047 プラマイナベスM4x6L SCREW M4x6L 4 02-31 87-048 プラマイナベスM4x8L SCREW M4x8L 8 02-32 87-049 プラマイナベスM4x10L SCREW M4x10L 4 02-33 87-050 プラマイナベスM4x16L SCREW M4x16L 3 02-34 87-055 スリワ付丸皿小ネジM4 SCREW M4x6.5L 1 02-35 87-065 プラマイナベスM4x35L SCREW M4x35L 2 02-36 87-066 段ネジ SCREW 1 02-37 87-104 ネジ SCREW 2 FOR UK11 -3- -4- jinte.in
Page 5 — 3. カバー関係 (2) COVER ASSEMBLY (2)
3. カバー関係 (2) COVER ASSEMBLY (2) REF. NO. PART NO. DESCRIPTION Q'TY 03-01 02-118 波ワッシャ WASHER 4 03-02 23-425 クッションゴム RUBBER 1 03-03 56-061 ベットカバー BET COVER 1 03-04 56-062 ベットカバーパッキン Q-RING 1 03-05 56-063 針板支えラバー CUSHION RUBBER 1 03-06 56-064 後カバー COVER PLATE 1 03-07 56-065 糸数表示板(二重環用) THREADING 1 03-08 56-072 後カバーパッキン GASKET 1 03-09 56-077 ブランド銘板シール BRAND NAME PLATE 1 03-10 56-101 クロスプレート(幅広) CLOTH PLATE (WIDE) 1 03-11 56-102 クロスプレート(幅狭) CLOTH PLATE (NARROW) 1 03-12 56-104 開閉レバーナット NUT 1 03-13 56-105 ブッシング BUSHING 1 03-14 56-106 クロスプレート軸カラー COLLAR 1 03-15 56-107 サイドカバー SIDE COVER 1 03-16 56-108 サイドカバーゴム SIDE COVER RUBBER 1 03-17 56-109 クロスプレート開閉レバー LEVER 1 03-18 56-110 コイルバネ SPRING 1 03-19 56-117 メス土台カバー COVER 1 03-20 56-259 針板台 BRACKET 2 03-21 56-267 針板ブロック GUIDE BLOC 1 03-22 75-388 平座金 WASHER 2 03-23 75-468 ワッシャ WASHER 2 03-24 84-062 スリワリ付き丸小ネジ SCREW 1 03-25 84-362 ネジ SCREW 1 03-26 87-048 プラマイナベ小ネジ M4×8L SCREW M4x8L 12 03-27 87-049 プラマイナベ小ネジ M4×10L SCREW M4x10L 3 03-28 87-051 プラマイナベ小ネジ M5×10L SCREW M5x10L 2 03-29 87-059 スリワリ付六角ボルト M4 SCREW M4x8L 2 03-30 87-063 段ネジ SCREW 1 03-31 87-104 ネジ SCREW 2 03-32 87-242 ネジ SCREW 1 03-33 87-261 ネジ SCREW 2 FOR UK11 EXCEPT UK1116S-30M -6-
Page 6 — 4. ブッシュ機構 BUSHING
4. ブッシュ機構 BUSHING REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 04-01 23-168 蓋ゴム PLUG 2 04-02 56-041 ゴム栓 PLUG 1 04-03 56-042 つば付ゴム栓 PLUG 1 04-04 56-043 つば付ゴム栓 PLUG 1 04-05 56-153 主軸ブッシュ BUSHING 1 04-06 56-208 針振りブッシュ BUSHING 1 04-07 56-462 上ルーバー軸ブッシュ BUSHING 4 04-08 56-218 針棒ブッシュ BUSHING 2 04-09 56-370 上ルーバー軸ブッシュ BUSHING 3 04-10 56-462 下ルーバーブッシュ(前) BUSHING (FRONT) 2 04-11 56-463 下ルーバーブッシュ(後) BUSHING (REAR) 2 04-12 56-505 二重環ルーバー軸ブッシュ BUSHING 1 04-13 56-516 二重環ルーバー軸ブッシュ BUSHING 1 04-14 56-625 差動レバー軸ブッシュ BUSHING 1 04-15 94-052 オイルシール OIL SEAL 2 04-16 94-222 オイルシール OIL SEAL 1 04-17 94-231 オイルシール OIL SEAL 1 -1- -8-
Page 7 — 5. CRANKSHAFT MECHANISM
5. 下軸機構 CRANKSHAFT MECHANISM REF. NO. PART NO. 05-01 02-120 05-02 23-072 05-03 23-073 05-04 23-074 05-05 56-151 05-06 56-152 05-07 56-154 05-08 56-155 05-09 56-156 05-10 56-157 05-11 56-158 05-12 56-159 05-13 56-160 05-14 56-161 05-15 56-162 05-16 56-163 05-17 05-18 87-044 05-19 87-048 05-20 87-049 05-21 87-058 05-22 87-188 05-23 87-242 05-24 91-052 05-25 91-053 05-26 91-109 05-27 93-051 05-28 94-051 品 名 波ワッシャー Oリング Oリング Oリング ベアリングホルダー ベアリングホルダー 油切カラー フランジ 冷却ファン 下糸カム軸 プーリー ポンプ駆動ギャ クランクシャフト 振れ止め バランスウエイト ゴム栓 プラマイナベ小ネジ M3×8L プラマイナベ小ネジ M4×8L プラマイナベ小ネジ M4×10L 六角穴付止めネジ M5×5L 六角穴付きボルト ネジ ボールベアリング ボールベアリング ボールベアリング ハウジング用止め輪 オイルシール DESCRIPTION WAVE WASHER O-RING O-RING O-RING BEARING HOLDER BEARING HOLDER SEAL COLLAR FLANGE COOLING FAN CAM MACHINE PULLEY PUMP DRIVING WARM CRANKSHAFT WASHER BALANCE WEIGHT PLUG SCREW M3×8L SCREW M4×8L SCREW M4×10L SCREW M5×5L BOLT SCREW BALL BEARING BALL BEARING BEARING RING OIL SEAL Q' TY 3 1 1 1 1 1 1 1 1 1 1 1 1 4 3 1 6 3 3 2 1 3 1 1 1 1 -9- -10-
Page 8 — 6. 針棒機構 NEEDLE BAR MECHANISM
6. 針棒機構 NEEDLE BAR MECHANISM REF. NO. PART NO. 06-01 23-341 06-02 56-201 06-03 56-202 06-04 56-203 06-05 56-204 06-06 56-205 06-07 56-210 06-08 56-213 06-09 56-214 06-10 56-215 06-11 56-216 06-12 56-217 06-13 56-219 06-14 56-2400-1 06-15 56-241 06-16 87-049 06-17 87-057 06-18 87-058 06-19 87-061 06-20 87-104 06-21 87-106 06-22 87-299 品 名 フェルト 針振りレバー 針振りリンク 針振りリンクピン 針棒泡き 針振り駆動軸 カラー 針棒クランクレバー (H) 針棒クランクレバー (S) リンクピン ゴム栓 針棒 針棒キャップ 針棒クランクロッド"セット 針棒クランクロッド プラマイナベ小ネジ M4x10L 六角穴付ボルト M6x14L 六角穴付止めネジ M5x5L フランジ付六角ボルト M6 ネジ ネジ 六角穴付きボルト DESCRIPTION FELT NEEDLE DRIVE LEVER NEEDLE DRIVE LINK LINK PIN NEEDLE BAR GUIDE NEEDLE DRIVE SHAFT COLLAR NEEDLE CRANK LEVER (H) NEEDLE CRANK LEVER (S) LINK PIN PLUG NEEDLE BAR NEEDLE CAP ROD ASSY NEEDLE BAR CONNECTING ROD SCREW M4x10L SCREW M6x14L SCREW M5x5L SCREW M6x20L SCREW SCREW BOLT Q'TY 2 1 1 2 1 1 2 1 1 1 1 1 1 1 1 5 1 5 1 1 2 2 -11- -12- Jinte x.in
Page 9 — 7. 上ルーバー機構 UPPER LOOPER MECHANISM
7. 上ルーバー機構 UPPER LOOPER MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 07-01 23-341 フェルト FELT 1 07-02 23-427 ゴム栓 PLUG 1 07-03 56-210 カラー COLLAR 1 07-04 56-351 上ルーバーロット球(S) CRANK (S) 1 07-05 56-352 上ルーバーロット球(H) CRANK (H) 1 07-06 56-353 上ルーバー振りレバー LEVER 1 07-07 56-354 上ルーバー軸 SHAFT 1 07-08 56-360 ルーバー・クランクロット セット ROD ASSY 1 07-09 56-361 上下ルーバーロッド CONNECTIN 1 07-10 56-363 上ルーバー台 UPPER LOOPER HOLDER 1 07-11 56-364 上ルーバー連結ピン LINK PIN 1 07-12 56-365 上ルーバー案内土台 UPPER LOOPER BRACKET 1 07-13 56-366 上ルーバー台フェルト FELT 1 07-14 56-367 上ルーバー台スペーサー WASHER 1 07-15 56-372 フェルト FELT 1 07-16 56-373 フェルト止め PLATE 1 07-17 56-375 上ルーバー案内玉 UPPER LOOPER HOLDER GUIDE 1 07-18 56-376 上ルーバー案内玉カバー COVER 1 07-19 75-061 ワッシャー WASHER 1 07-20 75-520 ワッシャー WASHER 2 07-21 84-362 ネジ SCREW 1 07-22 87-051 プラマイナベスネジ M5×10L SCREW M5×10L 1 07-23 87-054 スリワリ付皿小ネジ M3×6L SCREW M3×6L 2 07-24 87-057 六角穴付ボルト M6×14L SCREW M6×14L 1 07-25 87-058 六角穴付止めネジ M5×5L SCREW M5×5L 2 07-26 87-060 フランジ付六角ボルト M6 SCREW M6×14L 1 07-27 87-090 ネジ SCREW 1 07-28 87-106 ネジ SCREW 1 07-29 87-214 六角穴付きボルト BOLT 4 07-30 87-252 六角穴付きボルト BOLT 2 -13- -14- FOR HIGH LIFT FOR HIGH LIFT
Page 10 — 8. 下ルーパー機構 LOWER LOOPER MECHANISM
8. 下ルーパー機構 LOWER LOOPER MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 08-01 56-360 ルーバー・クランクロット セット ROD ASSY 1 08-02 56-361 上下ルーパーロッド CONNECTING ROD 1 08-03 56-451 下ルーパーロッド球 CRANK (INT) 1 08-04 56-452 下ルーパーロッド球 CRANK (OVE) 1 08-05 56-455 下ルーパー軸 SHAFT 1 08-06 56-456 カラー COLLAR 1 08-07 56-457 下ルーパー台 LOWER LOD 1 08-08 56-464 位置決めピン PIN 2 08-09 56-467 スペーサー WASHER 1 08-10 84-061 六角穴付きボルト SCREW 2 08-11 87-057 六角穴付ボルトM6×14L SCREW M6x14L 1 08-12 87-058 六角穴付止めネジ M5×5L SCREW M5x5L 2 08-13 87-060 フランジ付六角ボルトM6 SCREW M6x14L 1 08-14 87-172 ネジ SCREW 2 08-15 87-214 六角穴付きボルト BOLT 4 FOR UK11 -15- -16-
Page 11 — 9. 送り機構 (1) FEED MECHANISM
9. 送り機構 (1) FEED MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 09-01 23-188 Oリング O-RING 2 09-02 51-805 スペーサーカラー COLLAR 1 09-03 51-806 皿バネ SPRING 1 09-04 51-807 段ネジ SCREW 1 09-05 51-808 ナット NUT 1 09-06 51-846 ストッパー- STOPPER 1 09-07 51-877 差動連結ピン DIFFERENTIAL CONNECTING PIN 1 09-08 56-512 Ø 10用カラー COLLAR 1 09-09 56-601 送りエキセンセット RATCHET WHEEL BRACKET ASSY 1 09-10 56-602 ホイールブラケット RATCHET WHEEL BRACKET 1 09-11 56-603 ラチェットホイール RATCHET WHEEL 1 09-12 56-604 ストッパーネジ SCREW 1 09-13 56-605 ラチェットベース (組) RATCHET BASE ASSY 1 09-14 56-606 ラチェットベース RATCHET BASE 1 09-15 56-607 ラチェット RATCHET 1 09-16 56-608 送りエキセン ECCENTRIC 1 09-17 56-609 送り調節エキセン ECCENTRIC 1 09-18 56-610 針返しエキセン ECCENTRIC 1 09-19 56-611 エキセン位置決めカラー COLLAR 1 09-20 56-612 送りエキセンコマ BLOCK 1 09-21 56-613 平行ピン PIN 1 09-22 56-614 送りエキセン押えバネ FLAT SPRING 1 09-23 56-615 ラチェットバネ SPRING 1 09-24 56-616 送りロッド CONNECTING ROD 2 09-25 56-617 送りレバー LEVER 1 09-26 56-618 プッシュボタン PUSH BUTTON 1 09-27 56-619 プッシュボタンバネ SPRING 1 09-28 56-620 送り量調節板 PLATE 1 09-29 56-621 差動連結レバー LEVER 1 09-30 56-622 差動連結リンク LINK 1 09-31 56-623 差動レバー軸 SHAFT 1 09-32 56-624 差動レバー戻しバネ SPRING 1 09-33 56-626 差動目盛り板 BRACKET 1 09-34 56-627 差動微調節ネジ ADJUSTING SCREW 1 09-35 56-628 スライドピン PIN 1 09-36 56-629 圧縮コイルバネ SPRING 1 09-37 56-630 ピン PIN 1 09-38 75-455 ワッシャ WASHER 1 09-39 75-467 ワッシャ WASHER 1 09-40 87-043 プラマイナベ小ネジ M3×6L SCREW M3×6L 2 09-41 87-046 プラマイナベ小ネジ M4×5L SCREW M4×5L 1 09-42 87-047 プラマイナベ小ネジ M4×6L SCREW M4×6L 2 09-43 87-057 六角穴付ボルト M6×14L SCREW M6×14L 1 09-44 87-058 六角穴止めネジ M5×5L SCREW M5×5L 7 09-45 87-064 プラマイナベ小ネジ M4×14L SCREW M4×14L 2 09-46 87-104 ネジ SCREW 1 09-47 87-139 ネジ SCREW 2 09-48 87-171 六角穴付きボルト BOLT 1 09-49 87-177 六角穴付きボルト BOLT 1 09-50 91-054 ニードルベアリング NEEDLE BEARING 1 09-51 91-411 前メスベアリング BEARING 1 09-52 93-052 スプリングピン SPRING PIN 1 09-53 93-201 Eリング E-RING 2 09-54 93-202 Eリング E-RING 1 09-55 93-211 Eリング E-RING 1 -17- -18-
Page 12 — 10. 送り機構 (2) FEED MECHANISM (2)
10. 送り機構 (2) FEED MECHANISM (2) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 10-01 23-501 ゴム栓 PLUG 1 10-02 56-210 カラー COLLAR 1 10-03 56-640 差動調節レバーセット DIFFERENTIAL LEVER SET 2 10-04 56-641 差動調節レバー LEVER 1 10-05 56-642 差動調節スライド ADJUST SLIDER 1 10-06 56-643 スライドカバー COVER 1 10-07 56-644 送りレバー LEVER 1 10-08 56-645 主送り連結ピン PIN 1 10-09 56-646 ワッシャー WASHER 1 10-10 56-647 送り軸 SHAFT 1 10-11 56-648 送り台角コマ BLOCK 1 10-12 56-649 送り台内角コマ BLOCK 1 10-13 56-650 送り台組 FEED BAR 1 10-14 56-651 主送り台 MAIN FEED BAR 1 10-15 56-652 差動送り台 DIFFERENTIAL FEED BAR 1 10-16 56-653 送り台リンク GUIDE BLOCK 1 10-17 56-654 主送りリンク MAIN FEED LINK 1 10-18 56-655 差送りリンク DIFFERENTIAL FEED LINK 1 10-19 56-656 差動送りリンク DIFFERENTIAL FEED LINK 1 10-20 56-657 差動送りリンク PIN 1 10-21 56-658 主送り歯車ブラケット BRACKET 1 10-22 56-659 送り調節ピン PIN 1 10-23 56-660 送り調節ワッシャー WASHER 1 10-24 56-661 送り台支点駒ブツシュ BUSHING 1 10-25 56-662 送り台シール OIL SEAL 2 10-26 56-663 送り台シールカバー PLATE 1 10-27 75-520 ワッシャー WASHER 2 10-28 84-061 スリワリ付き六角ボルト SCREW 1 10-29 84-362 ネジ SCREW 1 10-30 87-041 プラマイナベ小ネジ M3×3 L SCREW M3×3 L 3 10-31 87-048 プラマイナベ小ネジ M4×8 L SCREW M4×8 L 4 10-32 87-054 スリワリ付皿小ネジ M3×6 L SCREW M3×6 L 3 10-33 87-057 六角穴付ボルト M6×14 L SCREW M6×14 L 1 10-34 87-058 六角穴止めネジ M5×5 L SCREW M5×5 L 4 10-35 87-090 ネジ SCREW 2 10-36 87-171 六角穴付きボルト BOLT 1 10-37 87-242 ネジ SCREW 1 10-38 87-245 六角穴付きボルト BOLT 1 10-39 87-252 六角穴付きボルト BOLT 1 10-40 88-157 ナット NUT 1 10-41 93-720 スプリングピン PIN 1 -19- -20- Jinte.in
Page 13 — 11. 上下メス機構 KNIFE MECHANISM
11. 上下メス機構 KNIFE MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 11-01 56-210 カラー COLLAR 2 11-02 56-215 リンクピン LINK PIN 1 11-03 56-851 上メスクランクレバー CRANK LEVER (INTER) 1 11-04 56-852 上メスクランクレバー CRANK LEVER (OVER) 1 11-05 56-853 上メス台 UPPER KNIFE 1 11-06 56-854 上メスホルダー固定ピン PIN 1 11-07 56-855 上メスホルダー UPPER KNIFE HOLDER (INTER) 1 11-08 56-856 上メスホルダー UPPER KNIFE HOLDER (OVER) 1 11-09 56-857 上メス UPPER KNIFE 1 11-10 56-858 下メス台 (インター) LOWER KNIFE HOLDER (INTER) 1 11-11 56-859 下メス台 (オーバー) LOWER KNIFE HOLDER (OVER) 1 11-12 56-860 下メス LOWER KNIFE 1 11-13 56-861 下メス押エ LOWER KNIFE CLAMP 1 11-14 56-862 下メスバネ受ケ PLATE 1 11-15 56-863 下メス圧縮バネ SPRING 1 11-16 56-864 下メス台ガイド GUIDE 1 11-17 56-880 上メスロッド"セット ROD ASSY 1 11-18 56-881 上メスクランクロッド CONNECTING ROD 1 11-19 75-063 ワッシャー WASHER 1 11-20 84-061 スリワリ付き六角ボルト SCREW 1 11-21 87-048 プラマイナベ小ネジ M4x8L SCREW M4x8L 2 11-22 87-049 プラマイナベ小ネジ M4x10L SCREW M4x10L 2 11-23 87-056 プラマイナベ小ネジ M4x12L SCREW M4x12L 1 11-24 87-057 六角穴付ボルト M6x14L SCREW M6x14L 1 11-25 87-058 六角穴止めネジ M5x5L SCREW M5x5L 5 11-26 87-117 六角穴付きボルト BOLT 1 11-27 87-177 六角穴付きボルト BOLT 1 11-28 87-299 六角穴付きボルト BOLT 2 11-29 88-136 ナット NUT 1 -22-
Page 14 — 12. 押え揚げ機構 PRESSER FOOT MECHANISM
12. 押え揚げ機構 PRESSER FOOT MECHANISM REF. NO. PART NO. 12-01 23-501 12-02 23-533 12-03 56-010 12-04 56-011 12-05 56-013 12-06 56-014 12-07 56-015 12-08 56-016 12-09 56-017 12-10 56-301 12-11 56-302 12-12 56-303 12-13 56-304 12-14 56-305 12-15 56-309 12-16 56-310 12-17 56-311 12-18 56-312 12-19 56-313 12-20 56-314 12-21 56-315 12-22 56-316 12-23 87-042 12-24 87-045 12-25 87-048 12-26 87-063 12-27 87-106 12-28 87-182 12-29 87-213 12-30 87-242 12-31 87-404 12-32 88-145 12-33 87-047 品 名 ゴム栓 ゴム栓 押上げレバー 押エバネ 押エ棒 押エ旋案内ピン 押エ調節ネジ 押エバネ 押上げゲストッパー 押エ腕 ピン 押上げゲ軸 糸切ナイフ 安全カバー カラー 押上げゲブッシュ レバー 巻バネ リンク 押上げゲレバー 巻バネ ストッパー プラマイナベ小ネジ M3×5L プラマイナベ小ネジ M4×5L プラマイナベ小ネジ M4×8L 段付ネジ ネジ 六角ボルト M4×15L 六角穴付きボルト ネジ 段付ネジ ナット プラマイナベ小ネジ M4×6L DESCRIPTION PLUG PLUG LEVER SPRING PRESSER BAR PIN THUMB SCREW SPRING STOPPER PRESSER ARM PIN SHAFT CHAIN CUTTER FINGER GUARD COLLAR BUSHING LEVER SPRING LINK LEVER SPRING STOPPER SCREW M3×5L SCREW M4×5L SCREW M4×8L SCREW SCREW SCREW BOLT SCREW SCREW NUT SCREW M4×6L Q'TY 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 2 2 1 1 1 1 1 1 2 EXCEPT UK1116S-30M -23- -24-
Page 15 — 13. 給油機構 LUBRICATION MECHANISM
13. 給油機構 LUBRICATION MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 13-01 17-8010-G ピン PIN 1 13-02 23-058 Oリング O RING 1 13-03 13-04 23-188 Oリング Q-RING 1 13-05 23-341 フェルト FELT 2 13-06 13-07 17-8010-G ピン PIN 1 13-08 31-705 アウターローター OUTER ROTER 1 13-09 31-707 インナーローター INNER ROTER 1 13-10 35-505 片口継手 PIPE 1 13-11 35-528 管継手ボルト JOINT SCREW 2 13-12 56-005 フィルター枠蓋 OIL DISTRIBUTOR 1 13-13 56-006 給油パイプ PIPE 1 13-14 56-034 フィルター枠パッキン GASKET 1 13-15 56-371 給油ピン PIN 1 13-16 56-751 オイルタンク OIL TANK 1 13-17 56-752 Oリング Q-RING 1 13-18 56-761 オイルゲージ OIL SIGHT GAUGE 1 13-19 56-762 フロート FLOAT 1 13-20 56-764 フロート受け板 SUPPORT PLATE 1 13-21 56-769 ジョイント JOINT 1 13-22 56-770 針棒フェルト FELT 1 13-23 56-771 オイルタンクドレンシール SEAL WASHER 1 13-24 56-781 給油ピン PIN 1 13-25 56-801 ポンプセット PUMP ASSY 1 13-26 56-802 ポンプハウジング PUMP BODY 1 13-27 56-803 ポンプ軸 SHAFT 1 13-28 56-804 ポンプ裏板 PLATE 1 13-29 56-805 ポンプメッシュ FILTER 1 13-30 56-806 ポンプメッシュ押え PLATE 1 13-31 56-807 ポンプギヤ WORM WHEEL 1 13-32 56-808 ビニールチューブ TUBE 1 13-33 56-809 シールワッシャー SEAL WASHER 1 13-34 75-062 ワッシャー WASHER 1 13-35 87-047 プラマイナベ小ネジ M4×6L SCREW M4×6L 4 13-36 87-049 プラマイナ小ネジ M4×10L SCREW M4×10L 2 13-37 87-053 スリワリ付小ネジ M6×6L SCREW M6×6L 5 13-38 87-058 六角穴付止めネジ M5×5L SCREW M5×5L 1 13-39 87-106 ネジ SCREW 2 13-40 87-113 六角穴付きボルト BOLT 2 13-41 87-181 ネジ SCREW 3 13-42 87-225 六角穴付きボルト BOLT 1 13-43 87-311 フタネジ SCREW 4 13-44 88-146 ナット NUT 1 13-45 35-413 止め金具 CLAMP 2 -26-
Page 16 — 14. 糸調子機構 (1) THREAD TENSION (1)
14. 糸調子機構 (1) THREAD TENSION (1) UK1004 UK1005 UK1014 UK1116 UK1143 -27- REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 14-0141-105 チャンポン皿ラチェット SPRING POST 1 14-0241-509 チャンポン皿 TENSION DISC 2 14-0341-701 チャンポン調子バネ (強) SPRING (HEAVY) 1 14-0441-702 チャンポン調子バネ (弱) SPRING (LIGHT) 1 14-0556-007 糸案内板 THREAD GUIDE PLATE 1 14-0656-251 糸調子ダイヤルD POST NUT (D) 1 14-0756-252 糸調子ダイヤルC POST NUT (C) 1 14-0856-253 糸調子台糸道 THREAD GUIDE 3~4 14-0956-266 糸調子台 SCREW STUD 1 14-1056-268 取付フェルト FELT 1 14-1156-269 大ケース CUP 1 14-1256-271 糸調子セット (A) TENSION SET (A) 1 14-1356-272 糸調子セット (B) TENSION SET (B) 1 14-1456-273 糸調子セット (C) TENSION SET (C) 1 14-1556-274 糸調子セット (D) TENSION SET (D) 1 14-1656-275 糸調子セット (E) TENSION SET (E) 1 14-1756-378 糸調子ダイヤルB POST NUT (B) 1 14-1856-468 糸調子ダイヤルA POST NUT (A) 1 14-1956-469 糸調子台糸道(大) THREAD GUIDE 1 14-2087-047 プラマイナベ小ネジ M4×6L SCREW M4×6L 2 14-2188-157 ナット NUT 1 -28-
Page 17 — 15. 糸調子機構 (2) THREAD TENSION (2)
15. 糸調子機構 (2) THREAD TENSION (2) FOR UK10 FOR UK1004 UK1005 FOR UK11 REF. NO. 15-01 15-02 15-03 15-04 15-05 15-06 15-07 15-08 15-09 15-10 15-11 15-12 15-13 15-14 15-15 15-16 15-17 15-18 15-19 15-20 15-21 PART NO. 56-222 56-223 56-224 56-225 56-226 56-227 56-228 56-254 56-255 56-256 56-257 56-258 56-765 56-766 56-767 56-768 87-043 87-046 87-047 87-048 87-104 品 名 針棒クランプ台 針棒調子皿 針棒調子皿 針棒調子皿 針棒調子皿 B 針棒調子バネ 針棒調子ネジ M2x0.4 糸締ネジ (オーバー) 糸締ネジ (インナー) 上糸締道A (オーバー) 上糸締道A (インナー) 上糸締道B 上糸シリコンタンク 上糸フェルト押工 上糸フェルト 上糸シリコンタンク蓋 プラマイナベ小ネジ M4x6L プラマイナベ小ネジ M4x5L プラマイナベ小ネジ M4x6L プラマイナベ小ネジ M4x8L ネジ DESCRIPTION BRACKET THREAD GUIDE BRACKET THREAD GUIDE BRACKET THREAD GUIDE BRACKET THREAD NIPPER SPRING SCREW NEEDLE THREAD TAKEUP (OVER) NEEDLE THREAD TAKEUP (INTER) THREAD EYELET (A) THREAD EYELET (B) SILICONE TANK THREAD GUIDE FELT COVER SCREW M4x6L SCREW M4x5L SCREW M4x6L SCREW M4x8L SCREW Q'TY 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 1 1~3 -29- -30-
Page 18 — 16. 糸調子機構 (3) THREAD TENSION (3)
16. 糸調子機構 (3) THREAD TENSION (3) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 16-01 56-355 上ルーパー天秤 THREAD TAKEUP 1 16-02 56-356 下ルーパー天秤 A THREAD TAKEUP (A) 1 16-03 56-357 糸調子ブラケット BRACKET 1 16-04 56-358 上ルーパー糸道 THREAD EYELET (A) 1 16-05 56-359 下ルーパー糸道 A THREAD EYELET (A) 1 16-06 56-368 上ルーパーカバー COVER 1 16-07 56-369 上下ルーパー糸道 THREAD EYELET 1 16-08 56-374 上ルーパー糸道 B THREAD EYELET (B) 1 16-09 56-459 下ルーパー糸道 B THREAD EYELET (B) 1 16-10 56-466 下ルーパー天秤 B THREAD TAKEUP (B) 1 16-11 75-224 ワッシャ WASHER 2 16-12 87-041 プラマイナベ小ネジ M3×3L SCREW M3×3L 3 16-13 87-047 プラマイナベ小ネジ M4×6L SCREW M4×6L 1 16-14 87-048 プラマイナベ小ネジ M4×8L SCREW M4×8L 6 16-15 87-049 プラマイナベ小ネジ M4×10L SCREW M4×10L 1 16-16 94-052 オイルシール OIL SEAL 1 -31- -31-
Page 19 — 17. 二重環ルーバー機構 (1) CHAINSTITCH LOOPER MECHANISM (1)
17. 二重環ルーバー機構 (1) CHAINSTITCH LOOPER MECHANISM (1) REF. NO. PART NO. 17-01 56-453 17-02 56-454 17-03 56-456 17-04 56-467 17-05 56-502 17-06 56-503 17-07 56-504 17-08 56-506 17-09 56-507 17-10 56-509 17-11 56-510 17-12 56-511 17-13 56-512 17-14 56-513 17-15 56-514 17-16 56-515 17-17 56-517 17-18 56-518 17-19 56-519 17-20 75-520 17-21 84-362 17-22 87-057 17-23 87-058 17-24 87-060 17-25 87-102 17-26 87-106 17-27 87-252 17-28 88-157 品 名 連結ピン 連結リンク カラー スペーサー ルーバー前後リレーバー ルーバー左右振リレバー 二重環ルーバー軸 二重環ルーバー台 調節座金 前後量調節レバー 前後調節レバーピン 前後駆動軸 Ø10用カラー 前後駆動ロツト スラストワツシヤー スプリワツト付ネ 針返レバーピン 角ゴマ 針返ショルダー ワツシヤー ネシ 六角穴付ポルトM6x14L 六角穴付止めネジM5x5L フランジ付六角ポルトM6 ネシ ネシ 六角穴付きボルト ナット DESCRIPTION LINK PIN LINK COLLAR SPACER LEVER LEVER SHAFT CHAINSTITCH LOOPER HOLDER WASHER LEVER PIN SHAFT COLLAR CONNECTING ROD WASHER SCREW PIN BLOCK HOLDER WASHER SCREW SCREW M6x14L SCREW M5x5L SCREW M6x14L SCREW SCREW BOLT NUT Q'TY 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 2 7 1 1 4 1 -33- -34- jintex.in
Page 20 — 18. 二重環ルーバー機構 (2) CHAINSTITCH LOOPER MECHANISM (2)
18. 二重環ルーバー機構 (2) CHAINSTITCH LOOPER MECHANISM (2) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 18-01 02-119 波金全 WASHER 1 18-02 25-217 パイプ取付金具 LATCH 2 18-03 41-154 ナット NUT 1 18-04 41-155 チャンポン皿 DISC 2 18-05 56-501 下糸カム THREAD TAKEUP 1 18-06 56-551 環縫い糸道 THREAD EYELET 1 18-07 56-552 環縫い糸案内パイプ PIPE 1 18-08 56-553 環縫い糸調子棒 SCREW STUD 1 18-09 56-554 環縫い糸調子台 THREAD GUIDE 1 18-10 56-555 ブラケット BRACKET 1 18-11 56-556 下糸道 THREAD EYELET 2 18-12 56-557 下糸カム案内 THREAD GUIDE 1 18-13 56-558 ストッパー STOPPER 1 18-14 56-559 ストッパーバネ SPRING 1 18-15 56-560 環縫い糸道 THREAD EYELET 1 18-16 79-534 ハネ SPRING 2 18-17 87-046 プラマイナベ小ネジ M4x5L SCREW M4x5L 2 18-18 87-047 プラマイナベ小ネジ M4x6L SCREW M4x6L 4 18-19 87-052 スリワリ付き小ネジ M3x3L SCREW M3x3L 1 18-20 87-264 段ネジ SCREW 2 18-21 87-274 ネジ SCREW 2 -35- -36-
Page 21 — 19. 針冷却装置 NEEDLE THREAD DEVICE
19. 針冷却装置 NEEDLE THREAD DEVICE REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 19-01 35-413 止め金具 CLAMP 2 19-02 56-261 針受台(インター) BRACKET (INTER) 1 19-03 56-262 針受台(オーバー) BRACKET (OVER) 1 19-04 56-753 シリコンタンク SILICONE TANK 1 19-05 56-754 シリコンタンク蓋 COVER 1 19-06 56-755 ニードルクーラー NEEDLE COOLER 1 19-07 56-756 ニードルクーラー FELT (INTER) 1 19-08 56-757 ニードルクーラーフェルト FELT (OVER) 1 19-09 56-758 ニードルクーラーフェルト FELT 1 19-10 56-759 ビニールチューブ TUBE 1 19-11 23-341 フェルト FELT 1 19-12 87-047 プラマイナベ小ネジ M4×6L SCREW M4×6L 2 19-13 87-049 プラマイナベ小ネジ M4×10L SCREW M4×10L 3 19-14 87-102 ネジ SCREW 4 19-15 93-624 フェルトピン PIN 1 FOR UK10 FOR UK11 -37- -38-
Page 22 — 20. 糸立台 THREAD STAND
20. 糸立台 THREAD STAND REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 20-01 56-913 3本糸立セット THREAD STAND ASSEMBLY (3-SPOOLS) 1 20-02 56-914 4本糸立セット THREAD STAND ASSEMBLY (4-SPOOLS) 1 20-03 56-915 5本糸立セット THREAD STAND ASSEMBLY (5-SPOOLS) 1 20-04 56-916 6本糸立セット THREAD STAND ASSEMBLY (6-SPOOLS) 1 FOR UK1004 UK1005 FOR UK1014 FOR UK1116 FOR UK1143 -39- -40-
Page 23 — 21. 当定規 EDGE GUIDE
21. 当定規 EDGE GUIDE REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 21-01 56-955 クロスガイドセット CLOTH GUIDE ASSY (INTER) 1 21-02 56-956 クロスガイドセット CLOTH GUIDE ASSY (OVER) 1 21-03 56-957 クロスガイドブラケット BRACKET 1 21-04 56-958 ガイドブラケット BRACKET 1 21-05 56-959 エッジガイドブラケット BRACKET 1 21-06 56-960 エッジガイド(インター) EDGE GUIDE (INTER) 1 21-07 56-961 エッジガイド(オーバー) EDGE GUIDE (OVER) 1 21-08 56-962 板バネ SPRING 1 21-09 56-963 ピン PIN 1 21-10 56-964 段ネジ SCREW 1 21-11 65-555 ストッパー STOPPER 1 21-12 75-468 ワッシャ WASHER 3 21-13 79-922 皿バネ 皿バネ SPRING 1 21-14 64-352 ネジ SCREW 2 21-15 87-041 プラマイナベ小ネジ M3x3L SCREW M3x3L 1 21-16 87-045 プラマイナベ小ネジ M4x5L SCREW M4x5L 1 21-17 87-047 プラマイナベ小ネジ M4x6L SCREW M4x6L 1 21-18 87-048 プラマイナベ小ネジ M4x8L SCREW M4x8L 1 21-19 88-146 ナット NUT 1 FOR UK10 FOR UK11 -41- -42-
Page 24 — 22. アクセサリー ACCESSORIES
22. アクセサリー ACCESSORIES REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 22-01 20-6200 警告ラベルシール INFORMATION SEAL 1 22-02 28-011 ピンセット TWEEZERS 1 22-03 28-312 六角レンチ 2.5mm ALLEN KEY (2.5mm) 1 22-04 28-313 六角レンチ 3mm ALLEN KEY (3mm) 1 22-05 28-314 六角レンチ 5mm ALLEN KEY (5mm) 1 22-06 22-07 28-317 柄付き六角レンチ 1.5mm ALLEN KEY (1.5mm) 1 22-08 28-610 気化性防錆剤 CORROSION INHIBITOR 1 22-09 28-612 シリコンオイル SILICON OIL 1 22-10 28-613 オイル OIL 1 22-11 22-12 22-13 28-616 ガイド"スレッド" GUIDE THREAD 1 22-14 28-920 チェーン CHAIN 1 22-15 31-222 フィルター OIL FILTER 1 22-16 42-503 本体取付ナット NUT 4 22-17 42-507 スペーサー SPACER 4 22-18 56-860 下メス LOWER KNIFE 1 22-19 56-902 ダスターシュート(組) WASTE CHUTE ASSEMBLY 1 22-20 22-21 56-906 マウントベース REST BORA 1 22-22 56-907 クッションゴム CUSHION RUBBER 3 22-23 56-909 クッションゴム(強) CUSHION RUBBER 1 22-24 56-910 マウントベースネジセット SCREW SET 1 22-25 56-951 ダストカバー DUST COVER 1 22-26 56-952 付属品箱 ACCESSORIES BOX 1 22-27 56-953 スパナ(7mm) WRENCH (7mm) 1 22-28 56-954 スパナ(8mm) WRENCH (8mm) 1 22-29 56-966 ドライバー大 DRIVER (L) 1 22-30 22-31 75-225 スプリングワッシャ SPRING WASHER 4 22-32 75-535 ワッシャ WASHER 4 22-33 87-226 六角穴付きボルト BOLT 4 テーブル板厚35mm用 For 35mm thickness -44-
Page 25 — 23. 專用部品(1) UK1005S-10M SPECIFIC PARTS (1) UK1005S-10M
23. 專用部品(1) UK1005S-10M SPECIFIC PARTS (1) UK1005S-10M 裾 引き (Blindhemming ) REF. NO. PART NO. 23-01 56-700 23-02 56-701 23-03 56-702 23-04 56-703 23-05 56-704 23-06 56-705 23-07 56-710 23-08 56-711 23-09 56-712 23-10 56-713 23-11 56-714 23-12 56-715 23-13 56-716 23-14 56-717 23-15 5-520 23-16 84-115 23-17 84-167 23-18 84-379 23-19 84-553 23-20 87-077 品 名 裾引規定合(組) 裾引ガイドブラケット ストッパー 裾引規定合 裾引調節板 調節ネジ 定規(組) 補助羽根 板バネ 定規駒 定規羽根(組) 定規羽根ヒンジ ピン 定規羽根 ワッシャ ネジ ネジ ネジ ネジ DESCRIPTION CLOTH GUIDE ASSEMBLY BRACKET STOPPER CLOTH GUIDE ADJUSTING PLATE SCREW FOLDER ASSEMBLY (40mm) AUXILIARY PLATE FLAT SPRING GUIDE FOLDER ASSEMBLY (40mm) HINGE PIN FOLDER WASHER SCREW SCREW SCREW SCREW Q'TY 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 -45- -46-
Page 26 — 24. 専用部品 (2) UK1014H-40M SPECIFIC PARTS (2) UK1014H-40M
24. 専用部品 (2) UK1014H-40M SPECIFIC PARTS (2) UK1014H-40M テープ付 (Tape attaching ) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 24-0156-741 テープ 操り TAPE TAKE-UP 1 24-0256-742 テープガイド TAPE GUIDE 1 24-0356-917 テープ立てセット TAPE STAND ASSY. 1 24-0487-043 プラマイナベ小ネジ M3x6L SCREW M3x6L 2 -47- -48-
Page 27 — 25. 専用部品 (3) UK1116S-30M SPECIFIC PARTS (3) UK1116S-30M
25. 専用部品 (3) UK1116S-30M SPECIFIC PARTS (3) UK1116S-30M ヒダ取り (Shirring) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 25-0141-105 チャンポン皿ラチェット SPRING POT 1 25-0256-266 Screw stud 1 25-0356-400 ひだ取り装置(組) SHIRRING ATTACHMENT 1 25-0456-401 ブラケット BRACKET 1 25-0556-402 ブラケット BRACKET 1 25-0656-403 軸 SHAFT 1 25-0756-405 バネ案内 SPRING GUIDE 1 25-0856-406 圧縮バネ SPRING 1 25-0956-407 ステー STECER 1 25-1056-407 手揚げレバー LEVER 1 25-1156-408 スペーサー SPACER 1 25-1256-409 圧縮バネ SPRING 1 25-1356-410 調子ダイヤル POST NUT 1 25-1456-411 ストッパー STOPPER 1 25-1556-412 板バネ FLAT SPRING 1 25-1656-413 板バネ FLAT SPRING 1 25-1756-414 スペーサー SPACER 1 25-1856-415 段ネジ SCREW 1 25-1956-416 さらばね SPRING WASHER 2 25-2056-417 ワッシャー WASHER 1 25-2156-418 ワイヤーケーブル CABLE 1 25-2256-419 ケーブル受け CABLE SUPPORT 1 25-2356-420 圧縮バネ SPRING 1 25-2456-421 段付ネジ SCREW 1 25-2556-422 連結板 PLATE 1 25-2656-423 連結ピン PIN 1 25-2756-424 布案内 CLOTH GUIDE 1 25-2856-425 ブレード BLADE 1 25-2956-426 クロスプレート(幅広) CLOTH PLATE 1 25-3056-427 ストッパー STOPPER 1 25-3175-064 平座 3.5 WASHER 2 25-3275-356 ワッシャー WASHER 2 25-3375-452 ワッシャー WASHER 1 25-3475-522 ワッシャー WASHER 1 25-3575-561 カラー COLLAR 1 25-3684-064 すりわり付き平小ネジ SCREW 3 25-3784-164 ネジ SCREW 2 25-3884-364 ネジ SCREW 2 25-3987-050 プラマイナベ小ネジ M4x16L SCREW M4x16L 1 25-4087-056 プラマイナベ小ネジ M4x12L SCREW M4x12L 2 25-4187-106 ネジ SCREW 2 25-4287-295 ネジ SCREW 1 25-4388-165 六角ナット NUT 2 25-4488-166 ナット NUT 2 25-4593-213 E型止め輪 E-RING 3 -49- -50-
Page 28 — 26. UK10 ゲージ部品一覧表 UK10 GAUGE PARTS TABLE 27. UK11 ゲージ部品一覧表 UK11 GAUGE PARTS TABLE
26. UK10 ゲージ部品一覧表 UK10 GAUGE PARTS TABLE ミシン形式 ゲージ 針板 主送り歯(組) 主送り歯 補助送り歯 差動送り歯 押え(組) 押えストッパー 上ループー 下ループー MACHINE TYPE GAUGE NEEDLE MAIN FEED DOG ASS'Y MAIN FEED DOG AUXILIARY FEED DOG DIFFERENTIAL FEED DOG PRESSER FOOT ASS'Y STOPPER UPPER LOOPER LOWER LOOPER /SPEC NG SW PLATE UK1004S-01M - 4 57-001 57-1010-1 57-105 57-106 57-201 57-3010-1 56-344 57-401 56-458 UK1005S-10M - 3 57-011 57-1110-1 57-115 57-116 57-211 57-3110-1 56-344 57-401 56-458 UK1005S-10M - 4 57-011 57-1110-1 57-115 57-116 57-211 57-3110-1 56-344 57-401 56-458 UK1004S-20F - 1.5 57-031 57-1210-1 57-115 57-126 57-211 57-3210-1 56-344 57-401 56-458 UK1014H-01M 2 4 57-041 57-1010-1 57-105 57-106 57-201 57-3310-1 56-344 57-401 56-458 UK1014H-01M 2 5 57-051 57-1010-1 57-105 57-106 57-201 57-3310-1 56-344 57-401 56-458 UK1014H-40M 2 4 57-061 57-1310-1 57-105 57-116 57-201 57-3410-1 56-344 57-401 56-458 ミシン形式 ゲージ 針受け 針株 針 MACHINE TYPE GAUGE NEEDLE GUARD NEEDLE HOLDER NEEDLE /SPEC FRONT REAR UK1004S-01M - 4 56-265 56-465 57-501 DCx27 #11 UK1005S-10M - 3 56-265 56-465 57-501 DCx27 #9 UK1005S-10M - 4 56-265 56-465 57-501 DCx27 #9 UK1004S-20F - 1.5 56-265 56-465 57-501 DCx27 #9 UK1014H-01M 2 4 56-265 56-465 57-511 DCx27 #11 UK1014H-01M 2 5 56-265 56-465 57-511 DCx27 #11 UK1014H-40M 2 4 56-265 56-465 57-511 DCx27 #11 27. UK11 ゲージ部品一覧表 UK11 GAUGE PARTS TABLE ミシン形式 ゲージ 針板 主送り歯(組) 主送り歯 補助送り歯 差動送り歯 押え(組) 押工補助バネ 上ループー 下ループー MACHINE TYPE GAUGE NEEDLE MAIN FEED DOG ASS'Y MAIN FEED DOG AUXILIARY FEED DOG DIFFERENTIAL FEED DOG PRESSER FOOT ASS'Y SPRING UPPER LOOPER LOWER LOOPER /SPEC NG SW PLATE UK1116S-01M 3 4 57-002 57-1020-1 57-107 57-108 57-202 57-3020-1 56-341 57-401 56-458 UK1116S-02M 3 4 57-002 57-1020-1 57-107 57-108 57-202 57-3120-1 56-343 57-401 56-458 UK1116S-01H 5 5 57-012 57-1120-1 57-117 57-108 57-212 57-3220-1 56-341 57-402 56-458 UK1116H-03X 5 5 57-022 57-1220-1 57-127 57-118 57-222 57-3320-1 56-342 57-402 56-458 UK1116H-03X 5 6 57-032 57-1220-1 57-127 57-118 57-222 57-3320-1 56-342 57-402 56-458 UK1116S-30M 3 4 57-042 57-1320-1 57-137 57-108 57-232 57-3420-1 56-341 57-401 56-458 UK1116S-30M 5 5 57-052 57-1420-1 57-147 57-108 57-232 57-3520-1 56-341 57-401 56-458 UK1143H-90M 3x2 4 57-052 57-1120-1 57-117 57-108 57-242 57-3620-1 56-341 57-401 56-458 ミシン形式 ゲージ 二重環ルーバー オーバーロック受け 二重環受け 針株 針 MACHINE TYPE GAUGE CHAINSTITCH OVERLOCK NEEDLE GUARD CHAINSTITCH NEEDLE GUARD NEEDLE HOLDER NEEDLE LOOPER FRONT REAR FRONT REAR /SPEC NG SW UK1116S-01M 3 4 56-508 56-264 56-465 56-260 56-263 57-502 DCx27 #11 UK1116S-02M 3 4 56-508 56-264 56-465 56-260 56-263 57-502 DCx27 #11 UK1116S-01H 5 5 56-508 56-264 56-465 56-260 56-263 57-512 DCx27 #11 UK1116H-03X 5 5 56-508 56-264 56-465 56-260 56-263 57-512 DCx27 #21 UK1116H-03X 5 6 56-508 56-264 56-465 56-260 56-263 57-512 DCx27 #21 UK1116S-30M 3 4 56-508 56-264 56-465 56-260 56-263 57-502 DCx27 #11 UK1116S-30M 5 5 56-508 56-264 56-465 56-260 56-263 57-512 DCx27 #11 UK1143H-90M 3x2 4 56-508 56-264 56-465 56-260 56-263 57-522 DCx27 #11 jintex.in
