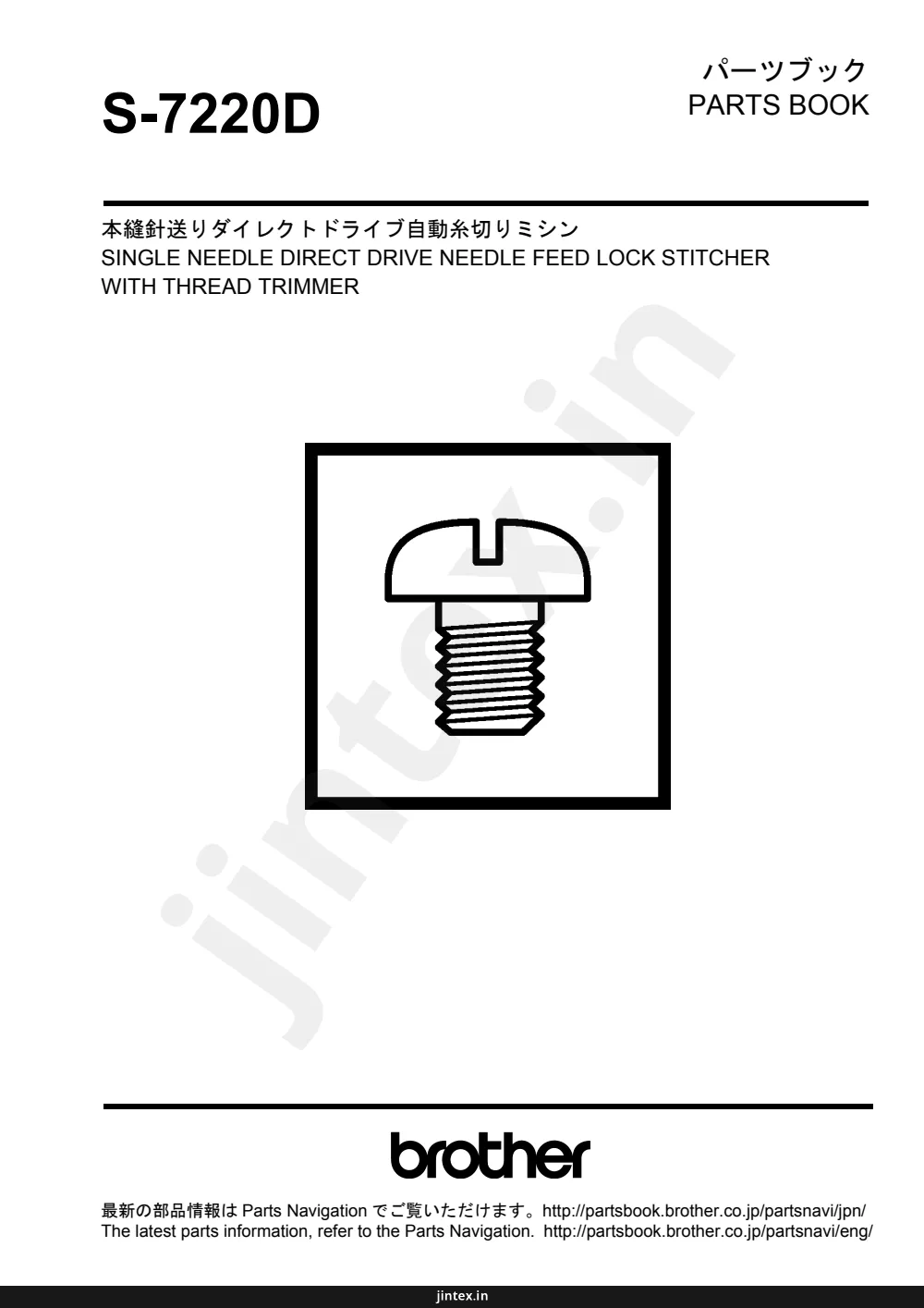

Brother S-7220D — Part Book

Brother S-7220D — parts catalog

Page 16 (diagram): This page displays a diagram of the needle feed mechanism, with numbered parts and their corresponding references for identification.
Page 17 (parts_list): This page lists parts for the needle feed mechanism, including part numbers, descriptions, quantities, and model applicability.
Page 18 (diagram): This page displays a diagram of the presser foot mechanism, illustrating various components with reference numbers and part numbers.
Page 19 (parts_list): This page lists parts for the Presser foot mechanism, including part numbers, descriptions, quantities, and reference numbers.
Page 20 (diagram): This page displays a diagram of the feed mechanism for an industrial sewing machine, with numbered parts and their corresponding details.
Page 21 (parts_list): This page lists parts for the Feed mechanism, including part numbers, descriptions, and quantities, with specific entries for models like "-4[3]" and "-405".
Page 22 (diagram): This page displays a diagram of the feed mechanism components for an industrial sewing machine, with numbered parts and their corresponding references.
Page 23 (parts_list): This page lists parts for the feed mechanism, including screws, caps, regulators, and various assemblies, with part numbers, descriptions, and quantities.
Page 24 (diagram): This page displays a diagram of the knee lifter mechanism, with numbered parts including a lever, bracket, bolts, and a disc.
Page 25 (parts_list): This page lists parts for the Knee lifter mechanism, including part numbers, descriptions, and quantities.
Page 26 (diagram): This page displays a diagram of the quick reverse mechanism, illustrating various components with reference numbers for identification.
Page 27 (parts_list): This page lists parts for the quick reverse mechanism, including solenoids, screws, pins, washers, and retaining rings, with their corresponding codes and names.
Page 28 (diagram): This page displays a diagram of the rotary hook mechanism for the sewing machine, including various parts labeled with reference numbers and some part numbers.
Page 29 (parts_list): This page lists parts for the Rotary hook mechanism, including part numbers, names, quantities, and remarks.
Page 30 (diagram): This page displays a diagram of lubrication-related components for a sewing machine, with numbered parts and their corresponding details.

Page 16 — C. 針送り関係 / Needle feed mechanism

Brother S-7220D parts on page 16
Ref	Part number	Part name	Qty
	40	ROD
	44	COLLAR
	42	SCREW
	45	COLLAR
	12	BRACKET
	26	SCREW
	25	BRACKET
	17	SCREW
	19	WASHER
	14	SCREW
	18	WASHER
	16	LINK
	20	LINK
	21	SHAFT
	24	SCREW
	23	COLLAR
	22	BRACKET
	27+	SHAFT
	28	SCREW
	29	COLLAR
	13	PIN
	15	BRACKET
	30	COLLAR
	36	SCREW
	33	PIN
	35	SCREW
	34	COLLAR
	38	SCREW
	39	WASHER
	37	BRACKET
	48+	BRACKET
	59	SCREW
	62	BRACKET
	61	WASHER
	57	WASHER
	60	SCREW
	56	SCREW
	58	BRACKET
	63	RING
	54	BRACKET
	51	NEEDLE PLATE
	52	PLATE
	53	BRACKET
	67	BRACKET
	68	SCREW
	32	SCREW
	31	COLLAR
	11	WASHER
	8	SCREW
	7	BRACKET
	47	SCREW
	41	COLLAR
	43	COLLAR
	46	BRACKET
	9	BRACKET
	10	WASHER
	4	LINK
	6	SCREW
	5	PIN
	3	WASHER
	2	SCREW
	1	BRACKET
	65	COLLAR
	64	BRACKET
	66	SCREW
	71	PLATE
	72	PLATE
	73	SCREW
	49	BRACKET
	50	SCREW
	55	SCREW
	69	BRACKET
	70	SCREW

C. 針送り関係 / Needle feed mechanism 12 26 25 40 19 14 17 18 19 16 44 16 19 18 14 28 29 21 24 23 22 14 13 17 15 30 36 28 27+ 28 33 35 34 37 38 39 48+ 59 62 61 57 60 56 58 63 54 < - 40[ ]用 / For - 40[ ] > 50 49 55 69 70 71 72 73 32 31 8 47 41 43 46 47 46 47 6 10 9 7 4 65 64 66 5 3 2 1 2 6 S-7220D-107 11 jintex.in

Page 17 — C. 針送り関係 / Needle feed mechanism

Brother S-7220D parts on page 17
Ref	Part number	Part name	Qty
	SA7403401	ハリボウダイソウクミ
	SA4499001	トウシンホルダー
	062400616	ナベコ4X6
	SA4346001	クミヒモ3X3
	SA4503001	クミヒモオサエタ
	060400416	バインド4X4
	SA7390401	ハリボウダイソウクミ
	012400436	アナヒラ4X4
	012400436	アナヒラ4X4
	SA7842001	フタネジM4
	110367001	ザガネ
	014500536	アナボルト6X16
	018061636	アナボルト6X16
	SA7558001	ハリオリウデジク
	SA4420001	ザガネ
	SA7401201	ハリオリウデジク下メ
	048040142	トメワジクヨウC4
	SA4295001	ハリボウダイメタルR
	SA4294001	ハリボウダイメタルL
	062500616	ナベコ5X6
	SA8403001	カクコマアンナイ
	018501636	アナボルト5X16
	SA4298001	ハリボウダイアンナイ
	062401216	ナベコ4X12
	SA4300001	ゴムパツキン
	SA4301001	ゴムパツキンフタ
	S25310101	サラネジ4

C. 針送り関係 / Needle feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 48+ SA7403401 1 <--40用--> ハリボウダイソウクミ <For -40[]> N-BAR BASE UNIT 49 SA4499001 1 トウシンホルダー WICK HOLDER 50 062400616 1 ナベコ4X6 SCREW PAN M4X6 51 SA4346001 1 クミヒモ3X3 WICK 3X3 52 SA4503001 1 クミヒモオサエタ WICK SETTING PLATE 53 060400416 1 バインド4X4 SCREW, BIND M4X4 48+ SA7390401 1 <--433用--> ハリボウダイソウクミ <For -433> N-BAR BASE UNIT 54 012400436 1 アナヒラ4X4 SET SCREW SOCKET (FT) M4X4 55 012400436 1 アナヒラ4X4 SET SCREW SOCKET (FT) M4X4 56 SA7842001 2 フタネジM4 SCREW M4 57 110367001 2 ザガネ WASHER, PLAIN SPECIAL 8 58 014500536 1 アナボルト6X16 SET SCREW SOCKET (CP) M6X5 59 018061636 1 アナボルト6X16 BOLT SOCKET M6X16 60 SA7558001 1 ハリオリウデジク NF ARM SHAFT 61 SA4420001 1 ザガネ WASHER 62 SA7401201 1 ハリオリウデジク下メ N-F ARM SHAFT STOPPER 63 048040142 1 トメワジクヨウC4 RETAINING RING EXTERNAL C4 64 SA4295001 1 ハリボウダイメタルR BUSH,R 65 SA4294001 1 ハリボウダイメタルL BUSH,L 66 062500616 1 ナベコ5X6 SCREW PAN M5X6 67 SA8403001 1 カクコマアンナイ SLIDE BLOCK GUIDE 68 018501636 1 アナボルト5X16 BOLT SOCKET M5X16 69 SA4298001 1 ハリボウダイアンナイ NEEDLE BAR BRACKET GUIDE 70 062401216 1 ナベコ4X12 SCREW PAN M4X12 71 SA4300001 1 ゴムパツキン RUBBER PACKING 72 SA4301001 1 ゴムパツキンフタ RUBBER PACKING PLATE 73 S25310101 3 サラネジ4 SCREW, FLAT M4 S-7220D-107 12 jintex.in

Page 18 — D. Presser foot mechanism

Brother S-7220D parts on page 18
Ref	Part number	Part name
1+	1+	Presser bar
2+	2+	Presser spring
3	3	Presser bar holder
4	4	Screw
5	5	Washer
6	6	Screw
7	7	Screw
8	8	Washer
9+	9+	Presser foot
10+	10+	Presser foot
11	11	Screw
12	12	Washer
13	13	Spring
14	14	Lever
15	15	Link
16	16	Screw
17	17	Lever
18	18	Pin
19	19	Screw
20	20	Bracket
21	21	Bracket
22	22	Screw
23	23	Washer
24	24	Spring
25	25	Screw
26	26	Spring
27	27	Screw
28	28	Screw
29	29	Rod
30	30	Screw
31	31	Lever
32	32	Screw
33	33	Pin
34	34	Presser bar holder
35	35	Screw
36	36	Screw
37	37	Nut

D. 押え関係 / Presser foot mechanism 13 S-7220D-201 jintex.in

Page 19 — D. 押え関係 / Presser foot mechanism

Brother S-7220D parts on page 19
Part number	Part name	Qty
SA9359001	オサエボウ
S13561101	オサエバネ
SA1173101	オサエボウ
141728001	オサエバネ
SA7242001	オサエボウメタル
062500616	ナベコ5X6
026050136	ヒラザガネコガタ5
SB2265002	オサエチョウセツネジクミ
SA8707101	オサエバネアンナイ
140407001	ザガネ
P.57-60	オサエクミ
P.57-60	オサエクミ (フィンガーガード付き)
S13385001	シメネジ3.57X10
025350132	ヒラザガネショウ3.5
SA8100001	フィンガーガード
SA4483001	オサエアグレーバー
SA11407001	ヒザアゲレンカン
SA1180001	ダンネジ5
SA7406201	ヒザアグレーバー
SA1173101	オサエアグレーバーシク
012500536	アナヒラ5X5
SA9154001	イトユルメイタ
SA8069001	イトユルメイタ
040050532	アナボルト4X5
025040232	ヒラザガネチュウ4
SA1186001	オサエアグレーバーバネ
S07350001	ザガネ
048050342	トメワE5	2
SA1179001	ダンネジ5
SA2165001	ダンネジ6
SA7408101	ヒザアゲボウ
SA1179001	ダンネジ5
S31006002	オサエアゲテコ
S39051001	ナベザクミ35X12
S45837001	オサエアゲクランク
SB2919001	オサエボウダキクミ
SA8903001	シメネジ4X12
SA4256201	チョウセツネジ6
021060306	3シュナット6

D. 押え関係 / Presser foot mechanism REF. NO CODE Q'TY 品名 NAME OF PARTS RM 1+ SA9359001 1 <--4[3用]--> オサエボウ <For -4[3]> PRESSER BAR 2+ S13561101 1 オサエバネ PRESSER BAR SPRING <--405用--> <For -405> 1+ SA1173101 1 オサエボウ PRESSER BAR 2+ 141728001 1 オサエバネ PRESSER BAR SPRING 3 SA7242001 1 オサエボウメタル PRESSER BAR BUSH 4 062500616 1 ナベコ5X6 SCREW PAN M5X6 5 026050136 1 ヒラザガネコガタ5 WASHER PLAIN S 5 6 SB2265002 1 オサエチョウセツネジクミ PRESSER ADJUSTING SCREW ASSY 7 SA8707101 1 オサエバネアンナイ SPRING GUIDE 8 140407001 1 ザガネ WASHER 9+ P.57-60 1 オサエクミ PRESSER FOOT ASSY 10+ P.57-60 1 オサエクミ(フィンガーガード付き) PRESSER FOOT ASSY W/F-GUARD 11 S13385001 1 シメネジ3.57X10 SCREW, SM3.57-40X10 12 025350132 1 ヒラザガネショウ3.5 WASHER PLAIN S 3.5 13 SA8100001 1 フィンガーガード FINGER GUARD 14 SA4483001 1 オサエアグレーバー PRESSER BAR LIFTER LEVER 15 SA11407001 1 ヒザアゲレンカン KNEE LIFTER CONNECTING ROD 16 SA1180001 1 ダンネジ5 SHOULDER SCREW, M5 17 SA7406201 1 ヒザアグレーバー KNEE LIFTER LEVER 18 SA1173101 1 オサエアグレーバーシク PRESSER BAR LIFTER LEVER SHAFT 19 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 20 SA9154001 1 イトユルメイタ TENSION RELEASE PLATE 21 SA8069001 1 イトユルメイタ T-RELEASE PLATE 22 040050532 1 アナボルト4X5 BOLT SOCKET M4X5 23 025040232 1 ヒラザガネチュウ4 WASHER PLAIN M 4 24 SA1186001 1 オサエアグレーバーバネ P-BAR LIFTER LEVER SPRING 25 S07350001 1 ザガネ WASHER PLAIN 26 048050342 2 トメワE5 RETAINING RING E5 27 SA1179001 1 ダンネジ5 SHOULDER SCREW, M5 28 SA2165001 1 ダンネジ6 SHOULDER SCREW, M6 29 SA7408101 1 ヒザアゲボウ KNEE LIFTER BAR 30 SA1179001 1 ダンネジ5 SHOULDER SCREW, M5 31 S31006002 1 オサエアゲテコ LIFTING LEVER 32 S39051001 1 ナベザクミ35X12 SCREW, PAN (S/P W) M3.5X12 33 S45837001 1 オサエアゲクランク PRESSER BAR LIFTER CRANK 34 SB2919001 1 オサエボウダキクミ PRESSER BAR GUIDE BRACKET ASSY 35 SA8903001 1 シメネジ4X12 SCREW M4X12 36 SA4256201 1 チョウセツネジ6 ADJUSTING SCREW M6 37 021060306 1 3シュナット6 NUT 3 M6 S-7220D-201 14 jintex.in

Page 20 — E. 送り関係 / Feed mechanism

Brother S-7220D parts on page 20
Ref	Part number	Part name
1+	1+	ADJUSTING KNOB
2	2	SPRING
3	3	SCREW
4	4	WASHER
5	5	PIN
6	6	SPRING
7	7	BRACKET
8	8	SHAFT
9	9	PIN
10	10	COLLAR
11	11	SHAFT
12	12	SCREW
13	13	SHAFT
14	14	BUSHING
15	15	COLLAR
16	16	SPRING
17	17	PLATE
18	18	SCREW
19	19	ARM
20	20	SPRING
21	21	SPRING
22	22	PIN
23	23	SHAFT
24	24	SCREW
25	25	SCREW
26	26	BRACKET
27	27	SHAFT
28	28	SCREW
29	29	SHAFT
30	30	SCREW
31	31	SCREW
32	32	BUSHING
33	33	SCREW
34	34	COLLAR
35	35	SCREW
36	36	SCREW
37	37	SHAFT
38	38	SCREW
39	39	SHAFT
40	40	SHAFT
41	41	COLLAR
42	42	BUSHING
43	43	SHAFT
44	44	SCREW
45	45	SCREW
46	46	PLATE
47	47	SHAFT
48	48	SHAFT
49	49	SPRING
50+	50+	SCREW
51	51	BASE
52	52	BUSHING
53	53	COLLAR
54	54	SCREW
55	55	SCREW
56	56	PIN
57	57	SCREW
58	58	SCREW
59	59	COLLAR
60	60	SCREW
61	61	SCREW
62	62	SCREW
63	63	PLATE
64	64	BUSHING
65	65	SHAFT
66	66	SHAFT
67	67	COLLAR
68	68	SHAFT
69	69	SCREW
70	70	COLLAR
71	71	COLLAR
72	72	SHAFT
73	73	SCREW
74	74	ARM
75	75	SHAFT
76	76	BRACKET
77	77	SCREW
78	78	COLLAR
79	79	SCREW
80	80	SPRING
81+	81+	FEED DOG
82	82	SCREW
83+	83+	FEED DOG
84+	84+	FEED DOG
85	85	COLLAR
86	86	PLATE
87	87	SCREW
88	88	FEED DOG
89	89	SCREW
90	90	SCREW
91	91	COVER
92	92	SPRING
93	93	PIN
94	94	BRACKET
95	95	NUT
96	96	BRACKET
97	97	SCREW
98	98	SCREW
99	99	BRACKET
100	100	SPRING
101	101	SPRING
102	102	BRACKET
103	103	SCREW
104	104	COLLAR

E. 送り関係 / Feed mechanism 7 9 10 1+ 91 92 93 4 2 3 95 94 26 8 27 28 30 29 104 17 18 21 25 23 14 13 15 16 20 19 50+ 51 83+ 87 86 59 58 88 60 89 84+ 54 39 42 52 43 40 41 47 44 46 45 48 55 102 103 81+ 57 56 60 61 81+ 74 78 65 100 101 99 98 97 66 67 35 34 32 31 37 33 36 38 77 75 79 76 69 70 71 72 73 68 62 64 63 62 S-7220D-202 15 jintex.in

Page 21 — E. 送り関係 / Feed mechanism

Brother S-7220D parts on page 21
Ref	Part number	Part name	Qty
	SA7428102	オクリメモリダイヤル4
	SA7426102	オクリメモリダイヤル5
	SA7858001	オクリチョウセツネシクミ
	SA4494001	シメナゲ4.76
	108549001	Oリング
	S50098201	ポジショニングピン
	100328001	メモリイチギメピンバネ
	SA7660001	メモリイチギメピンクミ
	SA2849001	レンカンジク12.5
	151308102	レンカンジク12.5
	012500536	アナヒラ5X5
	SA7635001	オクリチョウセツキジク
	012060636	アナヒラ6X6
	SA1206001	カエシイレバーシク
	S25469100	ドライブツシュ
	025100132	ヒラザガネシヨウ10
	048080342	トメワE8
	SA1207001	カンザ
	062500816	ナベコ5X8
	SA13210001	カエシイレバー
	062501416	ナベコ5X14
	SA1209001	カエシイイレバーバネ
	153132000	ナイロンチューブ
	SA1210101	ハンドルジクウデクミ
	012500536	アナヒラ5X5
	018501636	アナボルト5X16
	SA9746001	キリカエキジクウデ
	SA7661101	キリカエキジク
	018061636	アナボルト6X16
	SA2851001	ヘンシンピン
	012500536	アナヒラ5X5
	SA7670001	キリカエキジクメタルRクミ
	SA7253101	キリカエキジクメタルL
	012060536	アナヒラ6X5
	SA1269001	オイルシール
	SA7697101	キリカエレンカン S
	SA1218001	キリカエキジクツギテ
	151308102	レンカンジク12.5
	012500536	アナヒラ5X5
	SA9823101	キリカエキクミ
	SA9824001	オクリリンクジク
	012500536	アナヒラ5X5
	SA1223001	スイヘイオクリレンカン
	SA7254001	リンクジク
	012500536	アナヒラ5X5
	S16335001	スイヘイオクリリンククミ
	S16337001	スイヘイオクリウデリンククミ
	156958021	スイヘイオクリウデジク
	SA1225001	スイヘイオクリウデ
	048040342	トメワE4
	SA1261001	スイヘイヘンシンリンネジツキ
	SA1263001	スイヘイヘンシンリンネジツキ
	S25236001	アナヒラ6X10ホソメ
	S12915001	ニードルジクウケ25

E. 送り関係 / Feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1+ SA7428102 1+ SA7426102 <--4[3]用--> 1 オクリメモリダイヤル4 <--405用--> 1 オクリメモリダイヤル5 <For -4[3]> STITCH LENGTH DIAL 4 <For -405> STITCH LENGTH DIAL 5 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50+ 50+ 51 52 SA7858001 SA4494001 108549001 S50098201 100328001 SA7660001 SA2849001 151308102 012500536 SA7635001 012060636 SA1206001 S25469100 025100132 048080342 SA1207001 062500816 SA13210001 062501416 SA1209001 153132000 SA1210101 012500536 018501636 SA9746001 SA7661101 018061636 SA2851001 012500536 SA7670001 SA7253101 012060536 SA1269001 SA7697101 SA1218001 151308102 012500536 SA9823101 SA9824001 012500536 SA1223001 SA7254001 012500536 S16335001 S16337001 156958021 SA1225001 048040342 SA1261001 SA1263001 S25236001 S12915001 1 オクリチョウセツネシクミ 1 シメナゲ4.76 1 Oリング 1 ポジショニングピン 1 メモリイチギメピンバネ 1 メモリイチギメピンクミ 1 レンカンジク12.5 1 アナヒラ5X5 1 オクリチョウセツキジク 2 アナヒラ6X6 1 カエシイレバーシク 2 ドライブツシュ 1 ヒラザガネシヨウ10 1 トメワE8 1 カンザ 2 ナベコ5X8 1 カエシイレバー 1 ナベコ5X14 1 カエシイイレバーバネ 1 ナイロンチューブ 1 ハンドルジクウデクミ 1 アナヒラ5X5 1 アナボルト5X16 1 キリカエキジクウデ 1 キリカエキジク 1 アナボルト6X16 1 ヘンシンピン 1 アナヒラ5X5 1 キリカエキジクメタルRクミ 1 キリカエキジクメタルL 1 アナヒラ6X5 1 オイルシール 1 キリカエレンカン S 1 キリカエキジクツギテ 1 レンカンジク12.5 1 アナヒラ5X5 1 キリカエキクミ 1 オクリリンクジク 2 アナヒラ5X8 1 スイヘイオクリレンカンリンクジク 2 アナヒラ5X8 1 スイヘイオクリリンククミ 1 スイヘイオクリウデリンククミ 1 スイヘイオクリウデジク 1 スイヘイオクリウデ 1 トメワE4 <--4[3]用--> 1 スイヘイヘンシンリンネジツキ <--405用--> 1 スイヘイヘンシンリンネジツキ 2 アナヒラ6X10ホソメ 1 ニードルジクウケ25 FEED REGULATING STUD ASSY SCREW SM4.76 O RING POSITIONING PIN NOTCH SPRING FEED REGULATOR ASSY F-REGULATOR CONNECTING ROD STUD 12.5 SET SCREW SOCKET (FT) M5X5 FEED REGULATOR SHAFT SET SCREW SOCKET (FT) M6X6 REVERSE SEWING SHAFT BUSH DRY :L=12 WASHER PLAIN S 10 RETAINING RING E8 SPACER SCREW PAN M5X8 REVERSE LEVER SCREW PAN M5X14 REVERSE LEVER SPRING NYLON TUBE L=13.5 HANDLE SHAFT ARM ASSY SET SCREW SOCKET (FT) M5X5 BOLT SOCKET M5X16 FEED REGULATOR SHAFT ARM FEED REGULATOR SHAFT BOLT SOCKET M6X16 ECCENTRIC PIN SET SCREW SOCKET (FT) M5X5 FEED REGULATOR SHAFT R ASSY FEED REGULATOR SHAFT BUSH(L) SET SCREW SOCKET (FT) M5X5 OIL SEAL CONNECTING ROD S FEED REGULATOR SHAFT JOINT STUD 12.5 SET SCREW SOCKET (FT) M5X5 FEED REGULATOR ASSY FEED LINK SHAFT SET SCREW SOCKET (FT) M5X5 LEVEL FEED CONNECTING ROD LINK SHAFT SET SCREW SOCKET (FT) M5X5 LEVEL FEED LINK ASSY FEED ROCK ARM LINK ASSY FEED ROCK ARM SHAFT FEED ROCK ARM RETAINING RING E4 <For -4[3]> ECCENTRIC WHEEL, W/SCREW <For -405> ECCENTRIC WHEEL, W/SCREW SET SCREW SOCKET (FT) M6X10 ROLLER BEARING RADIAL 25 S-7220D-202 16

Page 22 — E. 送り関係 / Feed mechanism

Brother S-7220D parts on page 22
Ref	Part number	Part name
95	95	NUT
94	94	BRACKET
7	7	BRACKET
9	9	PIN
10	10	SHAFT
12	12	SCREW
11	11	SHAFT
91	91	COVER
92	92	SPRING
93	93	PIN
4	4	RING
2	2	SHAFT
1+	1+	DIAL
3	3	SCREW
6	6	SPRING
5	5	PIN
26	26	BRACKET
8	8	SHAFT
29	29	SHAFT
27	27	SHAFT
30	30	SCREW
28	28	SCREW
104	104	RING
17	17	PLATE
18	18	SCREW
21	21	SPRING
22	22	PIN
24	24	RING
25	25	SCREW
13	13	SHAFT
14	14	COLLAR
15	15	RING
16	16	RING
19	19	LEVER
20	20	SCREW
50+	50+	SHAFT
51	51	COLLAR
83+	83+	BRACKET
87	87	SHAFT
86	86	PLATE
59	59	COLLAR
58	58	SCREW
88	88	BRACKET
60	60	SCREW
89	89	SCREW
81+	81+	FOOT
84+	84+	BRACKET
54	54	SCREW
39	39	SHAFT
102	102	BRACKET
40	40	SHAFT
103	103	SPRING
82	82	SCREW
90	90	SCREW
57	57	PIN
56	56	PIN
41	41	SHAFT
47	47	SHAFT
43	43	SHAFT
48	48	COLLAR
55	55	SCREW
100	100	SPRING
101	101	SPRING
60	60	SCREW
61	61	SCREW
46	46	BRACKET
45	45	BRACKET
44	44	SHAFT
49	49	RING
99	99	BRACKET
98	98	SCREW
97	97	COLLAR
74	74	SHAFT
78	78	RING
65	65	SHAFT
66	66	SHAFT
67	67	COLLAR
35	35	SHAFT
34	34	RING
32	32	COLLAR
31	31	BRACKET
77	77	SHAFT
75	75	BRACKET
76	76	BRACKET
37	37	SHAFT
33	33	SCREW
36	36	BRACKET
38	38	SCREW
79	79	SCREW
80	80	SPRING
68	68	SHAFT
70	70	RING
71	71	RING
73	73	SCREW
72	72	COLLAR
69	69	SCREW
62	62	SCREW
64	64	COLLAR
63	63	PLATE
62	62	SCREW
96	96	BRACKET

E. 送り関係 / Feed mechanism 7 9 10 12 11 91 92 93 4 2 3 1+ 6 5 26 8 29 27 30 28 104 17 18 21 24 25 13 14 15 16 19 20 50+ 51 83+ 87 86 59 58 88 60 89 81+ 84+ 54 39 102 40 103 81+ 90 57 56 41 43 48 55 100 60 61 46 45 44 101 74 78 65 49 98 97 66 67 35 34 32 31 77 75 76 79 68 70 71 73 72 37 33 36 38 69 62 64 63 62 17 jintex.in S-7220D-202

Page 23 — E. 送り関係 / Feed mechanism

Brother S-7220D parts on page 23
Part number	Part name	Qty
S25321001	レンカンオサエ	1
062350616	ナベコ35X6	2
062501416	ナベコ5X14	1
SA1226401	キリカエジク L	1
104449001	ゴムセン 15.5	1
SA1227501	キリカエササエジク	1
SA1228001	ゴムセン 14.5	1
012060536	アナヒラ6X5	2
SA1229101	アナトメネジ6トガリ	1
S23651001	アナヒラ6X6ホソメ	2
SA2377001	ゴムセンラベル	1
S34352101	ゴムセン 13.5	1
SA1230001	スイエイオクリジククミ	1
SA7255101	オクリジクメタル R	1
SA1231101	オイルシール	1
SA1233101	オクリジクメタル L	1
012061036	アナヒラ6X10	1
156243021	オクリジクストリング	1
048150142	トメワジクヨウ C15	1
SA1234001	セットカラークミ	1
S23651001	アナヒラ6X6ホソメ	2
SA7674001	オクリダイ	1
SA1330001	スイエイオクリダイワデ	1
SA2400101	オクリダイジクオオクミ	1
014300432	アナクボミ3X4	1
158722001	ザガネ4.2	1
SA1242001	アタマトメクボミ5X7	1
SA7257001	シメネジ5X12	2
* P.57-60	オクリバ	1
100080004	シメネジ3.18	2
SA9661101	ジョウゲヘンシンリンクミ	1
SA1247101	ヘンシンリンネジツキ	1
SA9666101	ジョウゲヘンシンリンクミ	1
SA1251101	ヘンシンリンネジツキ	1
S25236001	アナヒラ6X10ホソメ	2
S25339301	オクリダイウデオサエ	1
062300616	ナベコ3X6	2
SA2400101	ジョウゲオクリダイジクオオクミ	1
014300432	アナクボミ3X4	1
SA1242001	アタマトメクボミ5X7	1
S47508101	ダイヤルロックレバー	1
S39830101	ダイヤルロックレバーバネ	1
SA7422001	ロックレバーピン	1
SA9672001	コンデンスストッパ	1
021060306	ナット3M6	1
SA7664201	バネカケウデクミ	1
S23651001	アナヒラ6X6ホソメ	2
S25427101	ダンネジ4	1
SA7675001	ヒキバネクミ	1
SA7676001	ヒキバネ	1
SA3114001	ビニルチューブ	1
SA7679001	バネトリツケイタ	1
062500816	ナベコ5X8	1
048100142	トメワジクヨウC10	1

E. 送り関係 / Feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 53 S25321001 1 レンカンオサエ HOLDER 54 062350616 2 ナベコ35X6 SCREW PAN M3.5X6 55 062501416 1 ナベコ5X14 SCREW PAN M5X14 56 SA1226401 1 キリカエジク L FEED REGULATOR SHAFT L 57 104449001 1 ゴムセン 15.5 RUBBER CAP, 15.5 58 SA1227501 1 キリカエササエジク FEED REGULATOR SUPPORT SHAFT 59 SA1228001 1 ゴムセン 14.5 RUBBER CAP, 14.5 60 012060536 2 アナヒラ6X5 SET SCREW SOCKET (FT) M6X5 61 SA1229101 1 アナトメネジ6トガリ SET SCREW (FT) M6X6 62 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 63 SA2377001 1 ゴムセンラベル RUBBER CAP LABEL 64 S34352101 1 ゴムセン 13.5 RUBBER CAP, 13.5 65 SA1230001 1 スイエイオクリジククミ FEED ROCK SHAFT ASSY 66 SA7255101 1 オクリジクメタル R FEED SHAFT BUSH(R) 67 SA1231101 1 オイルシール OIL SEAL 68 SA1233101 1 オクリジクメタル L FEED SHAFT BUSH L 69 012061036 1 アナヒラ6X10 SET SCREW SOCKET (FT) M6X10 70 156243021 1 オクリジクストリング THRUST RING 71 048150142 1 トメワジクヨウ C15 RETAINING RING EXTERNAL C15 72 SA1234001 1 セットカラークミ SET SCREW COLLAR 73 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 74 SA7674001 1 オクリダイ FEED BAR 75 SA1330001 1 スイエイオクリダイワデ FEED ROCK BRACKET ARM 76 SA2400101 1 オクリダイジクオオクミ FEED BAR SET 77 014300432 1 アナクボミ3X4 SET SCREW SOCKET (CP) M3X4 78 158722001 1 ザガネ4.2 WASHER PLAIN 4.2 79 SA1242001 1 アタマトメクボミ5X7 SET SCREW 5X7 80 SA7257001 2 シメネジ5X12 SCREW 5X12 81+ * P.57-60 1 オクリバ FEED DOG 82 100080004 2 シメネジ3.18 SCREW, SM3.18-44X6.5 83+ SA9661101 1 <-4[ ]3用> ジョウゲヘンシンリンクミ <For -4[ ]3> F-LIFTING ECCENTRIC WHEEL ASSY 84+ SA1247101 1 ヘンシンリンネジツキ ECCENTRIC WHEEL, W/SCREW 83+ SA9666101 1 <-405用> ジョウゲヘンシンリンクミ <For -405> F-LIFTING ECCENTRIC WHEEL ASSY 84+ SA1251101 1 ヘンシンリンネジツキ ECCENTRIC WHEEL, W/SCREW 85 S25236001 2 アナヒラ6X10ホソメ SET SCREW SOCKET (FT) M6X10 86 S25339301 1 オクリダイウデオサエ FEED BAR ARM PRESSER 87 062300616 2 ナベコ3X6 SCREW PAN M3X6 88 SA2400101 1 ジョウゲオクリダイジクオオクミ LIFTING FEED SHAFT ASSY 89 014300432 1 アナクボミ3X4 SET SCREW SOCKET (CP) M3X4 90 SA1242001 1 アタマトメクボミ5X7 SET SCREW 5X7 91 S47508101 1 ダイヤルロックレバー DIAL LOCK LEVER 92 S39830101 1 ダイヤルロックレバーバネ SPRING 93 SA7422001 1 ロックレバーピン ROCK LEVER PIN 94 SA9672001 1 コンデンスストッパ CONDENSED STOPPER 95 021060306 1 ナット3M6 NUT 3 M6 96 SA7664201 1 バネカケウデクミ SPRING HOOK ARM ASSY 97 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 98 S25427101 1 ダンネジ4 SHOULDER SCREW, M4 99 SA7675001 1 ヒキバネクミ SPRING ASSY 100 SA7676001 1 ヒキバネ SPRING 101 SA3114001 1 ビニルチューブ VINYL TUBE 102 SA7679001 1 バネトリツケイタ SPRING SET PLATE 103 062500816 1 ナベコ5X8 SCREW PAN M5X8 104 048100142 1 トメワジクヨウC10 RETAINING RING EXTERNAL C10 S-7220D-202 jintex.in 18

Page 24 — F. 膝上げ関係 / Knee lifter mechanism

Brother S-7220D parts on page 24
Ref	Part number	Part name
1	1	S-7220D-203
2	2	BRACKET
3	3	BOLT
4	4	BOLT
5	5	LEVER
6	6	DISC
7	7	BRACKET
8	8	BRACKET
9	9	BOLT
10	10	DISC

F. 膝上げ関係 / Knee lifter mechanism 1 2 3 4 5 6 7 8 9 10 S-7220D-203 19 jintex.in

Page 25 — F. 膝上げ関係 / Knee lifter mechanism

Brother S-7220D parts on page 25
Part number	Part name	Qty
SB3854101	ヒザアテアッスミ	1
SB1603001	ヒザアテツギテ	1
SB1604001	ボルト6X15	1
SB1605001	ボルト6X24	1
SB3480001	ヒザアゲテタジク	1
SB1607001	ヒザアテ	1
SB1608001	ヒザアテササエ	1
SB1609001	ヒザアテテストツパ	1
SB1610001	ボルト6X12	1
SB1611001	ヒザアテカバー	1

F. 膝上げ関係 / Knee lifter mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB3854101 1 ヒザアテアッスミ KNEE LIFTER ASSY 2 SB1603001 1 ヒザアテツギテ KNEE LIFTER BRACKET 3 SB1604001 1 ボルト6X15 BOLT 6X15 4 SB1605001 1 ボルト6X24 BOLT 6X24 5 SB3480001 1 ヒザアゲテタジク KNEE LIFTER BAR 6 SB1607001 1 ヒザアテ KNEE LIFTER PLATE 7 SB1608001 1 ヒザアテササエ KNEE LIFTER SUPPORT 8 SB1609001 1 ヒザアテテストツパ KNEE LIFTER PLATE STOPPER 9 SB1610001 1 ボルト6X12 BOLT 6X12 10 SB1611001 1 ヒザアテカバー KNEE LIFTER PLATE COVER S-7220D-203 jintex.in 20

Page 26 — G. 逆転関係 / Quick reverse mechanism

Brother S-7220D parts on page 26
Ref	Part number	Part name
6	6	SCREW
7	7	SCREW
4	4	SCREW
3	3	BRACKET
5	5	BRACKET
15	15	COLLAR
8	8	SHAFT
9	9	LEVER
17	17	PIN
16	16	SPRING
11	11	SCREW
10	10	BRACKET
2	2	BRACKET
1	1	MOTOR
14	14	WASHER
12	12	PIN
13	13	WASHER

G. 逆転関係 / Quick reverse mechanism 6 7 4 3 5 7 15 8 9 17 16 11 11 10 2 4 1 14 12 13 21 S-7220D-205 jintex.in

Page 27 — G. 逆転関係 / Quick reverse mechanism

Brother S-7220D parts on page 27
Ref	Part number	Part name	Qty
1	SB9913001	ギャクテンソレノイドクミ	1
2	SA7904001	ソレノイドトリツケイタ F	1
3	SA7907001	ソレノイドトリツケイタ B	1
4	062500816	ナベコ5X8	4
5	SB4177001	ソレノイドダイ	1
6	062500816	ナベコ5X8	4
7	062061016	ナベコ6X10	2
8	SA9813001	ソレノイドレバー	1
9	SA2844101	ソレノイドレバーシク	1
10	SA2848001	セットカラークミ	2
11	012508636	アナヒラ5X5	4
12	SA2992001	レンケツピン	1
13	153138001	ザガネ	1
14	048060142	トメワジクヨウC6	1
15	SA7854001	ゴムクツシヨン	1
16	012061036	アナヒラ6X10	1
17	012500536	アナヒラ5X5	1

G. 逆転関係 / Quick reverse mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB9913001 1 ギャクテンソレノイドクミ QUICK REVERSE SOLENOID ASSY 2 SA7904001 1 ソレノイドトリツケイタ F SOLENOID PLATE F 3 SA7907001 1 ソレノイドトリツケイタ B SOLENOID PLATE B 4 062500816 4 ナベコ5X8 SCREW PAN M5X8 5 SB4177001 1 ソレノイドダイ SOLENOID BASE 6 062500816 4 ナベコ5X8 SCREW PAN M5X8 7 062061016 2 ナベコ6X10 SCREW PAN M6X10 8 SA9813001 1 ソレノイドレバー SOLENOID LEVER 9 SA2844101 1 ソレノイドレバーシク SOLENOID LEVER SHAFT 10 SA2848001 2 セットカラークミ SET COLLAR ASSY 11 012508636 4 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 12 SA2992001 1 レンケツピン PIN 13 153138001 1 ザガネ WASHER, PLAIN 6.5 14 048060142 1 トメワジクヨウC6 RETAINING RING EXTERNAL C6 15 SA7854001 1 ゴムクツシヨン RUBBER CUSHION 16 012061036 1 アナヒラ6X10 SET SCREW SOCKET (FT) M6X10 17 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 S-7220D-205 22

Page 28 — H. かま関係 / Rotary hook mechanism

Brother S-7220D parts on page 28
Ref	Part number	Part name
19	19	ボビンケース
17+	17+	ボビンケース
16+	16+	ボビンケース
21	21	ボビンケース
22	22	ボビンケース
23	23	ボビンケース
24	24	ボビンケース
25	25	ボビンケース
18	18	ボビン
17+	17+	ボビンケース
3	3	ボビンケース
6	6	ボビンケース
4	4	ボビンケース
5	5	ボビンケース
7	7	ボビンケース
8	8	ボビンケース
1	1	ボビンケース
2	2	ボビンケース
9	9	ボビンケース
10	10	ボビンケース
11	11	ボビンケース
12	12	ボビンケース
13	13	ボビンケース
14	14	ボビンケース
15	15	ボビンケース
28	28	ボビンケース
29	29	ボビンケース
30	30	ボビンケース
31	31	ボビンケース
32	32	ボビンケース
33	33	ボビン
27	27	ボビンケース
26	26	ボビンケース

H. かま関係 / Rotary hook mechanism < -405用 / For -405 > 19 17+ 16+ 21 22 23 24 25 18 17+ 16+ 3 6 4 5 7 8 1 2 9 10 11 12 13 14 15 < オプション部品:太糸用 / Option parts: For Thick thread > 28 29 30 31 32 33 27 26 S-7220D-301 23 jintex.in

Page 29 — H. かま関係 / Rotary hook mechanism

Brother S-7220D parts on page 29
Ref	Part number	Part name	Qty
	SA9682101	カマジク
	SA9945201	オイルアナフタネジクミ
	SA8471201	ポンプメタルオタクミ
	SA8472201	ポンプメタルクミ
	081025870	OリングS25
	SA7200001	オイルシール
	142274201	ゴムセン4.2
	SA9684001	オイルシール
	SA7554101	ベアリングブツシユクミ
	S23651001	アナヒラ6X6ホソメ
	SA1284101	オイルシール
	SA1285001	カマジクギヤメタル
	012061036	アナヒラ6X10
	SB2405001	カマジクギヤクミ
	S23651001	アナヒラ6X6ホソメ
	SA7830001	ウチカマトメ
	SB1305001	SB3338カマハコウミ
	146290001	ボビン
	SA7829001	ウチカマトメ
	SB1677001	SB1678カマハコウミ
	117132001	ボビン
	SA9003001	シメネジ4X12
	S20553101	ボビンケースクミ
	183291001	ボビンケースチヨウシバネ
	18329101	チヨウシバネチヨウセツネジ
	183293001	チヨウシバネトメネジ
	148967101	クウテンボウシバネ
	SA1719001	S53203カマハコセット
	SA1718001	S53203カマハコウミ
	S24904201	ボビンケースクミ1.7
	S24905101	ボビンケースチヨウシバネ
	183809001	チヨウシバネチヨウセツネジ
	183810001	チヨウシバネトメネジ
	183811001	クウテンボウシバネ
	S23848001	ボビン1.7

H. かま関係 / Rotary hook mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA9682101 1 カマジク ROTARY HOOK SHAFT 2 SA9945201 1 オイルアナフタネジクミ SCREW CAP W/HOLE ASSY 3 SA8471201 1 ポンプメタルオタクミ PUMP BUSH UNIT 4 SA8472201 1 ポンプメタルクミ PUMP BUSH ASSY 5 081025870 1 OリングS25 O RING S25 6 SA7200001 1 オイルシール OIL SEAL 7 142274201 1 ゴムセン4.2 RUBBER CAP 4.2 8 SA9684001 1 オイルシール OIL SEAL 9 SA7554101 1 ベアリングブツシユクミ BEARING BUSH ASSY 10 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 11 SA1284101 1 オイルシール OIL SEAL 12 SA1285001 1 カマジクギヤメタル ROTARY HOOK SHAFT GEAR BUSH 13 012061036 1 アナヒラ6X10 SET SCREW SOCKET (FT) M6X10 14 SB2405001 1 カマジクギヤクミ ROTARY HOOK SHAFT GEAR ASSY 15 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 <For 4[3]> <For 4[3]> 16+ SA7830001 1 ウチカマトメ HOOK STOPPER 17+ SB1305001 1 SB3338カマハコウミ ROTARY HOOK ASSY W/BOX SB3338 18 146290001 1 ボビン BOBBIN <For 405> <For 405> 16+ SA7829001 1 ウチカマトメ HOOK STOPPER 17+ SB1677001 1 SB1678カマハコウミ ROTARY HOOK ASSY W/BOX SB1678 19 117132001 1 ボビン BOBBIN 20 SA9003001 1 シメネジ4X12 SCREW M4X12 21 S20553101 1 ボビンケースクミ BOBBIN CASE ASSY 22 183291001 1 ボビンケースチヨウシバネ TENSION SPRING 23 18329101 1 チヨウシバネチヨウセツネジ ADJUSTING SCREW 24 183293001 1 チヨウシバネトメネジ SET SCREW 25 148967101 1 クウテンボウシバネ ANTI-SPIN SPRING <オプション部品:太糸用> <Option parts: For Thick thread> 26 SA1719001 1 S53203カマハコセット ROTARY HOOK SET, W/BOX S53203 27 SA1718001 1 S53203カマハコウミ ROTARY HOOK ASSY, W/BOX S53203 28 S24904201 1 ボビンケースクミ1.7 BOBBIN CASE ASSY, 1.7 29 S24905101 1 ボビンケースチヨウシバネ TENSION SPRING 30 183809001 1 チヨウシバネチヨウセツネジ ADJUSTING SCREW 31 183810001 1 チヨウシバネトメネジ SET SCREW 32 183811001 1 クウテンボウシバネ ANTI-SPIN SPRING 33 S23848001 1 ボビン1.7 BOBBIN, 1.7 S-7220D-301 24

Page 30 — J. 給油潤滑関係 / Lubrication

Brother S-7220D parts on page 30
Ref	Part number	Part name	Qty
	3	3
	57	57
	58	58
	2	2
	1	1
	59	59
	56	56
	10	10
	60	60
	8	8
	9	9
	4	4
	6	6
	5	5
	7	7
	11	11
	20	20
	12	12
	14	14
	13	13
	22	22
	16	16
	15	15
	25	25
	24	24
	26	26
	28	28
	27	27
	31	31
	33	33
	32	32
	29	29
	30	30
	35	35
	36	36
	37	37
	38	38
	34	34
	39	39
	40	40
	51	51
	49	49
	50	50
	48	48
	41	41
	47	47
	46	46
	42	42
	43	43
	44	44
	45	45
	52	52
	53	53
	54	54
	62	62
	63	63
	63	63
	74	74
	73	73
	67	67
	68	68
	66	66
	70	70
	69	69
	68	68
	69	69
	70	70
	71	71
	72	72
	65	65
	64	64
	61	61

J. 給油潤滑関係 / Lubrication 33 32 29 30 57 58 2 1 59 59 56 10 60 8 9 4 6 5 7 11 20 12 14 13 22 16 15 25 24 < - 40[用 /For - 40[]> 26 28 27 < - 433[用 /For - 433 > 31 35 36 37 38 34 39 40 49 50 48 41 47 46 42 43 44 45 52 53 54 62 63 63 61 66 70 69 68 74 73 67 72 71 65 64 68 69 70 72 S-7220D-350 25

Part Books

Search

Ref	Part number	Part name	Qty
	3	3
	57	57
	58	58
	2	2
	1	1
	59	59
	56	56
	10	10
	60	60
	8	8
	9	9
	4	4
	6	6
	5	5
	7	7
	11	11
	20	20
	12	12
	14	14
	13	13
	22	22
	16	16
	15	15
	25	25
	24	24
	26	26
	28	28
	27	27
	31	31
	33	33
	32	32
	29	29
	30	30
	35	35
	36	36
	37	37
	38	38
	34	34
	39	39
	40	40
	51	51
	49	49
	50	50
	48	48
	41	41
	47	47
	46	46
	42	42
	43	43
	44	44
	45	45
	52	52
	53	53
	54	54
	62	62
	63	63
	63	63
	74	74
	73	73
	67	67
	68	68
	66	66
	70	70
	69	69
	68	68
	69	69
	70	70
	71	71
	72	72
	65	65
	64	64
	61	61

Ref	Part number	Part name	Qty
	3	3
	57	57
	58	58
	2	2
	1	1
	59	59
	56	56
	10	10
	60	60
	8	8
	9	9
	4	4
	6	6
	5	5
	7	7
	11	11
	20	20
	12	12
	14	14
	13	13
	22	22
	16	16
	15	15
	25	25
	24	24
	26	26
	28	28
	27	27
	31	31
	33	33
	32	32
	29	29
	30	30
	35	35
	36	36
	37	37
	38	38
	34	34
	39	39
	40	40
	51	51
	49	49
	50	50
	48	48
	41	41
	47	47
	46	46
	42	42
	43	43
	44	44
	45	45
	52	52
	53	53
	54	54
	62	62
	63	63
	63	63
	74	74
	73	73
	67	67
	68	68
	66	66
	70	70
	69	69
	68	68
	69	69
	70	70
	71	71
	72	72
	65	65
	64	64
	61	61

Ref	Part number	Part name	Qty
	3	3
	57	57
	58	58
	2	2
	1	1
	59	59
	56	56
	10	10
	60	60
	8	8
	9	9
	4	4
	6	6
	5	5
	7	7
	11	11
	20	20
	12	12
	14	14
	13	13
	22	22
	16	16
	15	15
	25	25
	24	24
	26	26
	28	28
	27	27
	31	31
	33	33
	32	32
	29	29
	30	30
	35	35
	36	36
	37	37
	38	38
	34	34
	39	39
	40	40
	51	51
	49	49
	50	50
	48	48
	41	41
	47	47
	46	46
	42	42
	43	43
	44	44
	45	45
	52	52
	53	53
	54	54
	62	62
	63	63
	63	63
	74	74
	73	73
	67	67
	68	68
	66	66
	70	70
	69	69
	68	68
	69	69
	70	70
	71	71
	72	72
	65	65
	64	64
	61	61
