Parts index — Brother S-7220Dtap a row to open its page

Page 2 — 型式板の見方

Brother S-7220D parts on page 2

Ref	Part number	Part name	Qty
	3	中厚物用
	5	厚物用
		微量給油タイプ
	3	セミドライタイプ
	4	糸切り + 逆転 + 糸払い

Page 3 — Description of model plate

Brother S-7220D parts on page 3

Ref	Part number	Part name	Qty
	S-7220D-	BROTHER INDUSTRIES, LTD.
	S-7220D-	BROTHER INDUSTRIES, LTD.
	S-7220D-	BROTHER INDUSTRIES, LTD.
	S-7220D-	BROTHER INDUSTRIES, LTD.
	S-7220D-	BROTHER INDUSTRIES, LTD.

Page 4 — 目次

Brother S-7220D parts on page 4

Ref	Part number	Part name	Qty
	A	主体関係
	B1	針棒・天秤関係
	B2	針棒・天秤関係
	C	針送り関係
	D	押え関係
	E	送り関係
	F	膝上げ関係
	G	逆転関係
	H	かま関係
	J	給油潤滑関係
	K	糸通し関係
	L	糸巻関係
	M	糸切り関係
	N	糸緩め関係
	P	糸払い関係
	Q1	コントロールボックス関係
	Q2	コントロールボックス関係
	R	逆転スイッチ関係
	S	電装品関係
	T	操作パネル関係
	U	モーター関係
	Z	付属部品関係
	Wa	警告ラベル
	Sp	仕様別部品一覧表
	Ga	ゲージ部品一覧表
	索引

Page 5 — CONTENTS

Brother S-7220D parts on page 5

Ref	Part number	Part name	Qty
	A	Machine body
	B1	Needle bar and thread take-up mechanism
	B2	Needle bar and thread take-up mechanism
	C	Needle feed mechanism
	D	Presser foot mechanism
	E	Feed mechanism
	F	Knee lifter mechanism
	G	Quick reverse mechanism
	H	Rotary hook mechanism
	J	Lubrication

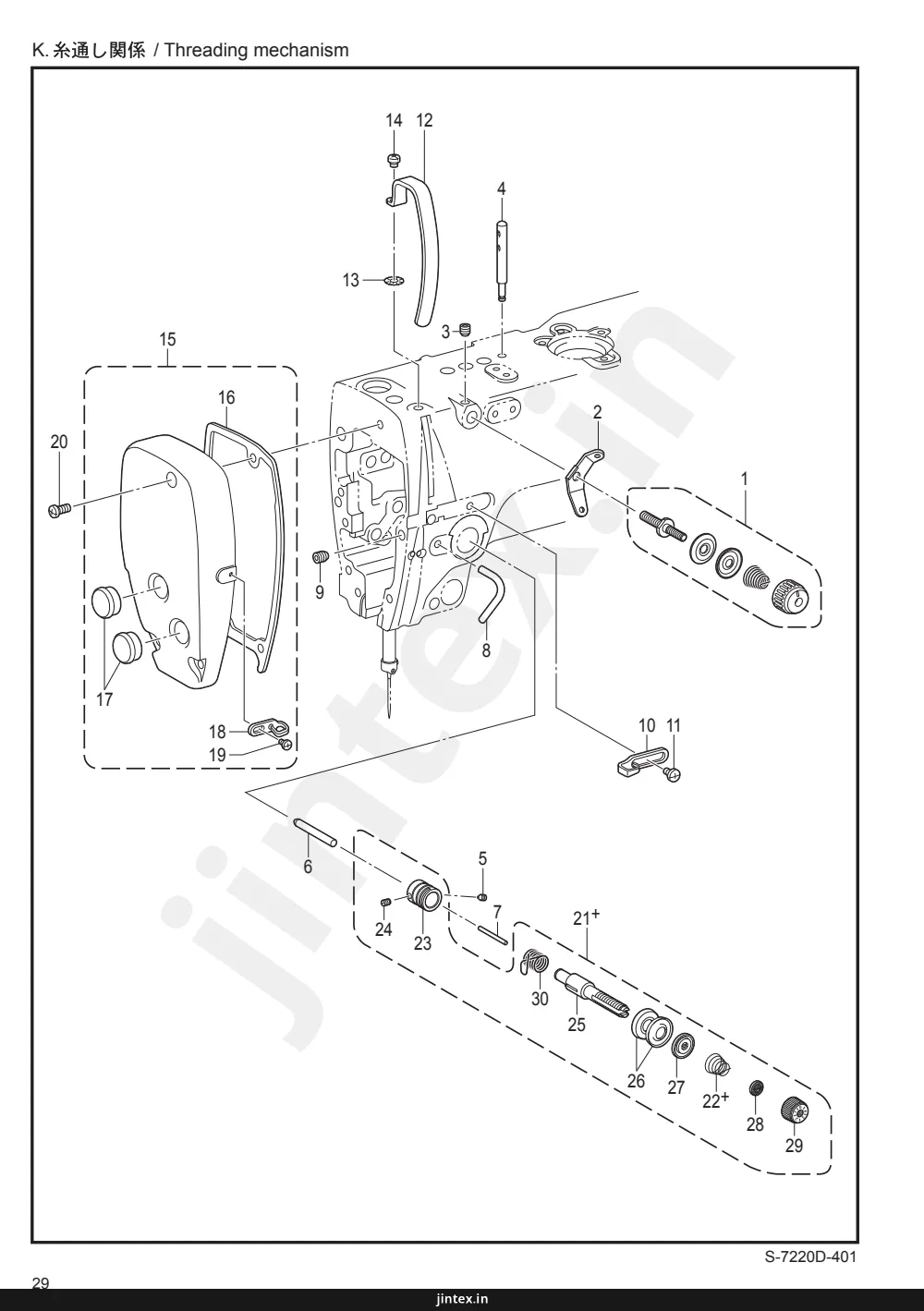

	K	Threading mechanism
	L	Bobbin winder mechanism
	M	Thread trimmer mechanism
	N	Tension release mechanism
	P	Thread wiper mechanism
	Q1	Control box
	Q2	Control box
	R	Quick reverse switch mechanism
	S	Power supply equipment
	T	Operation panel
	U	Motor mechanism
	Z	Accessories
	Wa	Warning labels
	Sp	Different parts list
	Ga	Gauge parts list
	Index

Page 6 — A. 主体関係 / Machine body

Brother S-7220D parts on page 6

Ref	Part number	Part name	Qty
1	1	Shaft
2	2	Shaft
3	3	Shaft
4	4	Housing
5	5	Screw
6	6	Cover
7	7	Screw
8	8	Screw
9	9	Screw
10	10	Screw
11	11	Screw
12	12	Screw
13	13	Screw
14	14	Screw
15	15	Screw
16	16	Screw
17	17	Shaft
18	18	Screw
19	19	Screw
20	20	Label
21	21	Screw
22	22	Screw
23	23	Screw
24	24	Screw

Page 7 — A. 主体関係 / Machine body

Brother S-7220D parts on page 7

Ref	Part number	Part name	Qty
	SA1106001	キャクチュウR
	SA2170001	キャクチュウRF
	SA1107001	キャクチュウL
	SB9815101	モータカバー
	0A4501606	+ナベザクミ5X16DA
	SA7336102	ガワイタ
	SB3849001	ヒラザガネチュウ5
	062501216	ゴムセン8
	104450101	ゴムセン8.5
	S32263001	ゴムセン8
	104450101	ゴムセン15.5
	104449001	ゴムセン11.5
	S12717000	ゴムセン9.4
	117936001	ゴムセン9.4
	117936001	ゴムセン20.5
	159150000	ゴムセン20
	SA7814001	ジョウギイタ
	SB3850001	ジョウギイタ
	062400616	ナベコ4X6
	SA9826001	ソウサチュウイラベル
	S37060001	アースマーク
	SA9857001	ワーニングマーク
	SA9857001	ワーニングマーク
	062500616	ナベコ5X6
	SB2408101	コードオサエ

Page 8 — B1. 針棒・天秤関係 / Needle bar and thread take-up mechanism

Brother S-7220D parts on page 8

Ref	Part number	Part name	Qty
1	1	NEEDLE BAR
2	2	NEEDLE BAR BUSH
3	3	SCREW
4	4	NEEDLE BAR GUIDE
5	5	THREAD TAKE-UP LEVER SHAFT
6	6	THREAD TAKE-UP LEVER
7	7	COLLAR
8+	8+	THREAD TAKE-UP LEVER
9+	9+	CONNECTING ROD
10	10	CONNECTING ROD
11	11	CONNECTING ROD
12	12	CONNECTING ROD
13	13	CONNECTING ROD
14	14	SCREW
15	15	WASHER
16	16	SPRING
17	17	SCREW
18	18	SCREW
19	19	SCREW
20	20	SCREW
21	21	SCREW
22	22	BRACKET
23+	23+	NEEDLE BAR
24+	24+	NEEDLE BAR BUSH
25	25	SCREW
26	26	THREAD TAKE-UP LEVER SHAFT
27	27	THREAD TAKE-UP LEVER
28	28	THREAD TAKE-UP LEVER
29	29	COLLAR
30	30	THREAD TAKE-UP LEVER
31	31	SCREW
32	32	COLLAR
33+	33+	NEEDLE PLATE
34	34	SCREW
35	35	NEEDLE PLATE
36	36	NEEDLE PLATE
37	37	SCREW
38	38	THREAD TAKE-UP LEVER SHAFT
39	39	THREAD TAKE-UP LEVER SHAFT
40	40	COLLAR
41	41	COLLAR
42	42	GEAR
43	43	GEAR
44	44	GEAR
45	45	SCREW
46	46	COLLAR
47	47	COLLAR
48	48	COLLAR
49	49	THREAD TAKE-UP LEVER
50	50	COLLAR
51	51	COLLAR
52	52	COLLAR

Page 9 — B1. 針棒・天秤関係 / Needle bar and thread take-up mechanism

Brother S-7220D parts on page 9

Ref	Part number	Part name	Qty
	SB9830001	ウワジククミ
	S25235001	シメネジ8
	S23651001	アナヒラ6X6ホソメ
	S25236001	アナヒラ6X10ホソメ
	SA1120001	イトマキドウリン
	S23651001	アナヒラ6X6ホソメ
	110367001	ザガネ
	SB2914001	ハリボウレンカンソウクミ
	SA7628001	ハリボウクランク
	SB2916001	ハリボウレンカンソウクミ
	SA7626001	ハリボウクランク
	SB2915101	ハリボウレンカンソウクミ
	SA7628001	ハリボウクランク
	SA8061001	アナクボミ3X4シール
	SA2422001	シメネジ3.57L
	012400436	アナヒラ4X4
	SA2161001	ザガネ
	048060342	トメワE6
	SA7239101	ストッパーピン
	012500536	アナヒラ5X5
	012061036	アナヒラ6X10
	SA9650101	ハリボウダキ
	140004001	シメネジ3.57
	SB1029101	カクコマD
	* P.57	ハリボウ
	* P.57	ミシンハリDBX1…(#14)
	* P.57	ミシンハリDBX1…(#22)
	* P.57	ミシンハリDPX5…(#14)
	* P.57	ミシンハリDPX5…(#22)
	140553102	アタマツキメネジ3.18
	SB1537001	ツギテソーウミ
	S23651001	アナヒラ6X6ホソメ
	SA2250101	タイミングプーリU
	S38712001	フランジ
	S38713100	ファン
	SA2404001	ナベザクミ4X35DB
	151594001	ハリボウイトアンナイ
	* P.57-60	ハリイタ
	151267001	サラネジ4.37
	180018251	スベリイタクレ
	114561001	スベリイタウラバネ
	SA9523001	シメネジ2.38
	SA5278001	シタクジクミ
	048120142	トメワジクヨウC12
	SA25401100	オイルシール
	SA1317101	オイルシール
	SB2403001	シタクジギアアクミ
	S23651001	アナヒラ6X6ホソメ
	SA2251001	タイミングプーリD
	S23651001	アナヒラ6X6ホソメ
	SA2378001	カンサ4.8

Page 10 — B1. 針棒・天秤関係 / Needle bar and thread take-up mechanism

Brother S-7220D parts on page 10

Ref	Part number	Part name	Qty
	1	NEEDLE BAR AND THREAD TAKE-UP MECHANISM
	2	SCREW
	3	SCREW
	4	NEEDLE BAR BUSH
	5	NEEDLE BAR
	6	NEEDLE BAR GUIDE
	7	SCREW
	8+	THREAD TAKE-UP LEVER
	9+	THREAD TAKE-UP LEVER
	10	THREAD TAKE-UP LEVER
	11	SCREW
	12	SCREW
	13	LINK
	14	SCREW
	15	WASHER
	16	SPRING
	17	SCREW
	18	SCREW
	19	SCREW
	20	SCREW
	21	SCREW
	22	BRACKET
	23+	NEEDLE BAR AND THREAD TAKE-UP MECHANISM
	24+	NEEDLE BAR AND THREAD TAKE-UP MECHANISM
	25	SCREW
	26	SCREW
	27	SCREW
	28	GEAR
	29	GEAR
	30	FAN
	31	SCREW
	32	SCREW
	33+	NEEDLE BAR AND THREAD TAKE-UP MECHANISM
	34	SCREW
	35	BASE PLATE
	36	BASE PLATE
	37	SCREW
	38	NEEDLE BAR AND THREAD TAKE-UP MECHANISM
	39	NEEDLE BAR AND THREAD TAKE-UP MECHANISM
	40	BEARING
	41	BEARING
	42	GEAR
	43	GEAR
	44	GEAR
	45	SCREW
	46	SCREW
	47	SCREW
	48	BEARING
	49	NEEDLE BAR AND THREAD TAKE-UP MECHANISM
	50	SCREW
	51	BEARING
	52	BEARING

Page 11 — B1. 針棒・天秤関係 / Needle bar and thread take-up mechanism

Brother S-7220D parts on page 11

Ref	Part number	Part name	Qty
47	SA1150201	ベアリングブツシュクミ	1
48	S23651001	アナヒラ6X6ホソメ	2
49	SA2252201	タイミングベルト	1
50	S23651001	アナヒラ6X6ホソメ	2
51	SA2254101	シタジクメタル	1
52	SB1538001	タマジクウケ6200ZZ	1

Page 12 — B2. 針棒・天秤関係 / Needle bar and thread take-up mechanism

Brother S-7220D parts on page 12

Ref	Part number	Part name	Qty
	1	Needle bar and thread take-up mechanism
	2	Washer
	3	Screw
	4	Nut
	5	Bracket
	6	Thread take-up lever
	7	Screw
	8	Washer
	9	Needle bar bush
	10	Screw

Page 13 — B2. 針棒・天秤関係 / Needle bar and thread take-up mechanism

Brother S-7220D parts on page 13

Ref	Part number	Part name	Qty
	SA80585001	テンションプーリーリソウクミ
	S50165001	テンションプーリーカラー
	018102536	アナボルト10X25
	021100302	3シュナット10
	SA8059101	プーリーダイ
	SA8060201	テンションプーリーイタ
	018061036	アナボルト6X10
	025060136	ヒラサガネショウ6
	SA9763101	テンションプーリークミ
	018061032	アナボルト6X10

Page 15 — C. 針送り関係 / Needle feed mechanism

Brother S-7220D parts on page 15

Ref	Part number	Part name	Qty
1	SA7358101	ハリオリクリカエキウデD	1
2	S23651001	アナヒラ6X6ホソメ	2
3	110367001	ザガネ	1
4	SA7359101	ハリオリクリカエキレンカン	1
5	151308102	レンカンジク12.5	1
6	012500536	アナヒラ5X5	2
7	SA7361101	ハリオリクリカエキウデU	1
8	018501436	アナボルト5X14	1
9	SA7725001	キリカエウデヘンシンピン	1
10	110367001	ザガネ	1
11	S20356001	ヒラザガネ10	1
12	SA7362401	ハリオリクリカエキソウクミ	1
13	SA7364101	キリカエリンクジクS	2
14	012500536	アナヒラ5X5	7
15	S23651001	アナヒラ6X6ホソメ	2
16	SA7368001	リンクSクミ	1
17	SA7842001	フタネジM4	3
18	048080142	トメワジクヨウC8	2
19	110367001	ザガネ	3
20	SA7370201	リンクL	1
21	SA7371201	ハリオリクリレンカンクミ	1
22	SA7374001	リンクジククミ	1
23	113024000	クミヒモフタ	1
24	014300432	アナボルト3X4	1
25	SA7377201	ハリオリクリウデR	1
26	062061616	ナベコ6X16	1
27+	SA7378101	ハリオリクリヘンシンリンネジツキ	1
28	SA7380101	ハリオリクリヘンシンリンネジツキ	1
29	S23651001	アナヒラ6X6ホソメ	3
30	SA7382001	レンカンオサエ	1
31	062350616	ナベコ35X6	2
32	SA7383301	ハリオリクリカエキジクメタル	1
33	012060536	アナヒラ6X5	1
34	SA7384201	キリカエキササエクミ	1
35	113024000	クミヒモフタ	1
36	012400436	アナヒラ4X4	1
37	012060536	アナヒラ6X5	1
38	SA8356001	サポ-ター	1
39	062501216	ナベコ5X12	2
40	SB3849001	ヒラザガネチュウ5	1
41	SA8026001	ハリオリジク	1
42	012060536	アナヒラ6X5	1
43	012060536	アナヒラ6X5	1
44	SA7986001	ハリオリジクメタルR	1
45	SA7988001	ハリオリジクメタルL	1
46	SA4588001	ハリオリジクメタルM	1
47	012500536	アナヒラ5X5	4

Page 16 — C. 針送り関係 / Needle feed mechanism

Brother S-7220D parts on page 16

Ref	Part number	Part name	Qty
	40	ROD
	44	COLLAR
	42	SCREW
	45	COLLAR
	12	BRACKET
	26	SCREW
	25	BRACKET
	17	SCREW
	19	WASHER
	14	SCREW
	18	WASHER
	16	LINK
	20	LINK
	21	SHAFT
	24	SCREW
	23	COLLAR
	22	BRACKET
	27+	SHAFT
	28	SCREW
	29	COLLAR
	13	PIN
	15	BRACKET
	30	COLLAR
	36	SCREW
	33	PIN
	35	SCREW
	34	COLLAR
	38	SCREW
	39	WASHER
	37	BRACKET
	48+	BRACKET
	59	SCREW
	62	BRACKET
	61	WASHER
	57	WASHER
	60	SCREW
	56	SCREW
	58	BRACKET
	63	RING
	54	BRACKET
	51	NEEDLE PLATE
	52	PLATE
	53	BRACKET
	67	BRACKET
	68	SCREW
	32	SCREW
	31	COLLAR
	11	WASHER
	8	SCREW
	7	BRACKET
	47	SCREW
	41	COLLAR
	43	COLLAR
	46	BRACKET
	9	BRACKET
	10	WASHER
	4	LINK
	6	SCREW
	5	PIN
	3	WASHER
	2	SCREW
	1	BRACKET
	65	COLLAR
	64	BRACKET
	66	SCREW
	71	PLATE
	72	PLATE
	73	SCREW
	49	BRACKET
	50	SCREW
	55	SCREW
	69	BRACKET
	70	SCREW

Page 17 — C. 針送り関係 / Needle feed mechanism

Brother S-7220D parts on page 17

Ref	Part number	Part name	Qty
	SA7403401	ハリボウダイソウクミ
	SA4499001	トウシンホルダー
	062400616	ナベコ4X6
	SA4346001	クミヒモ3X3
	SA4503001	クミヒモオサエタ
	060400416	バインド4X4
	SA7390401	ハリボウダイソウクミ
	012400436	アナヒラ4X4
	012400436	アナヒラ4X4
	SA7842001	フタネジM4
	110367001	ザガネ
	014500536	アナボルト6X16
	018061636	アナボルト6X16
	SA7558001	ハリオリウデジク
	SA4420001	ザガネ
	SA7401201	ハリオリウデジク下メ
	048040142	トメワジクヨウC4
	SA4295001	ハリボウダイメタルR
	SA4294001	ハリボウダイメタルL
	062500616	ナベコ5X6
	SA8403001	カクコマアンナイ
	018501636	アナボルト5X16
	SA4298001	ハリボウダイアンナイ
	062401216	ナベコ4X12
	SA4300001	ゴムパツキン
	SA4301001	ゴムパツキンフタ
	S25310101	サラネジ4

Page 18 — D. Presser foot mechanism

Brother S-7220D parts on page 18

Ref	Part number	Part name	Qty
1+	1+	Presser bar
2+	2+	Presser spring
3	3	Presser bar holder
4	4	Screw
5	5	Washer
6	6	Screw
7	7	Screw
8	8	Washer
9+	9+	Presser foot
10+	10+	Presser foot
11	11	Screw
12	12	Washer
13	13	Spring
14	14	Lever
15	15	Link
16	16	Screw
17	17	Lever
18	18	Pin
19	19	Screw
20	20	Bracket
21	21	Bracket
22	22	Screw
23	23	Washer
24	24	Spring
25	25	Screw
26	26	Spring
27	27	Screw
28	28	Screw
29	29	Rod
30	30	Screw
31	31	Lever
32	32	Screw
33	33	Pin
34	34	Presser bar holder
35	35	Screw
36	36	Screw
37	37	Nut

Page 19 — D. 押え関係 / Presser foot mechanism

Brother S-7220D parts on page 19

Ref	Part number	Part name	Qty
	SA9359001	オサエボウ
	S13561101	オサエバネ
	SA1173101	オサエボウ
	141728001	オサエバネ
	SA7242001	オサエボウメタル
	062500616	ナベコ5X6
	026050136	ヒラザガネコガタ5
	SB2265002	オサエチョウセツネジクミ
	SA8707101	オサエバネアンナイ
	140407001	ザガネ
	P.57-60	オサエクミ
	P.57-60	オサエクミ (フィンガーガード付き)
	S13385001	シメネジ3.57X10
	025350132	ヒラザガネショウ3.5
	SA8100001	フィンガーガード
	SA4483001	オサエアグレーバー
	SA11407001	ヒザアゲレンカン
	SA1180001	ダンネジ5
	SA7406201	ヒザアグレーバー
	SA1173101	オサエアグレーバーシク
	012500536	アナヒラ5X5
	SA9154001	イトユルメイタ
	SA8069001	イトユルメイタ
	040050532	アナボルト4X5
	025040232	ヒラザガネチュウ4
	SA1186001	オサエアグレーバーバネ
	S07350001	ザガネ
	048050342	トメワE5	2
	SA1179001	ダンネジ5
	SA2165001	ダンネジ6
	SA7408101	ヒザアゲボウ
	SA1179001	ダンネジ5
	S31006002	オサエアゲテコ
	S39051001	ナベザクミ35X12
	S45837001	オサエアゲクランク
	SB2919001	オサエボウダキクミ
	SA8903001	シメネジ4X12
	SA4256201	チョウセツネジ6
	021060306	3シュナット6

Page 20 — E. 送り関係 / Feed mechanism

Brother S-7220D parts on page 20

Ref	Part number	Part name	Qty
1+	1+	ADJUSTING KNOB
2	2	SPRING
3	3	SCREW
4	4	WASHER
5	5	PIN
6	6	SPRING
7	7	BRACKET
8	8	SHAFT
9	9	PIN
10	10	COLLAR
11	11	SHAFT
12	12	SCREW
13	13	SHAFT
14	14	BUSHING
15	15	COLLAR
16	16	SPRING
17	17	PLATE
18	18	SCREW
19	19	ARM
20	20	SPRING
21	21	SPRING
22	22	PIN
23	23	SHAFT
24	24	SCREW
25	25	SCREW
26	26	BRACKET
27	27	SHAFT
28	28	SCREW
29	29	SHAFT
30	30	SCREW
31	31	SCREW
32	32	BUSHING
33	33	SCREW
34	34	COLLAR
35	35	SCREW
36	36	SCREW
37	37	SHAFT
38	38	SCREW
39	39	SHAFT
40	40	SHAFT
41	41	COLLAR
42	42	BUSHING
43	43	SHAFT
44	44	SCREW
45	45	SCREW
46	46	PLATE
47	47	SHAFT
48	48	SHAFT
49	49	SPRING
50+	50+	SCREW
51	51	BASE
52	52	BUSHING
53	53	COLLAR
54	54	SCREW
55	55	SCREW
56	56	PIN
57	57	SCREW
58	58	SCREW
59	59	COLLAR
60	60	SCREW
61	61	SCREW
62	62	SCREW
63	63	PLATE
64	64	BUSHING
65	65	SHAFT
66	66	SHAFT
67	67	COLLAR
68	68	SHAFT
69	69	SCREW
70	70	COLLAR
71	71	COLLAR
72	72	SHAFT
73	73	SCREW
74	74	ARM
75	75	SHAFT
76	76	BRACKET
77	77	SCREW
78	78	COLLAR
79	79	SCREW
80	80	SPRING
81+	81+	FEED DOG
82	82	SCREW
83+	83+	FEED DOG
84+	84+	FEED DOG
85	85	COLLAR
86	86	PLATE
87	87	SCREW
88	88	FEED DOG
89	89	SCREW
90	90	SCREW
91	91	COVER
92	92	SPRING
93	93	PIN
94	94	BRACKET
95	95	NUT
96	96	BRACKET
97	97	SCREW
98	98	SCREW
99	99	BRACKET
100	100	SPRING
101	101	SPRING
102	102	BRACKET
103	103	SCREW
104	104	COLLAR

Page 21 — E. 送り関係 / Feed mechanism

Brother S-7220D parts on page 21

Ref	Part number	Part name	Qty
	SA7428102	オクリメモリダイヤル4
	SA7426102	オクリメモリダイヤル5
	SA7858001	オクリチョウセツネシクミ
	SA4494001	シメナゲ4.76
	108549001	Oリング
	S50098201	ポジショニングピン
	100328001	メモリイチギメピンバネ
	SA7660001	メモリイチギメピンクミ
	SA2849001	レンカンジク12.5
	151308102	レンカンジク12.5
	012500536	アナヒラ5X5
	SA7635001	オクリチョウセツキジク
	012060636	アナヒラ6X6
	SA1206001	カエシイレバーシク
	S25469100	ドライブツシュ
	025100132	ヒラザガネシヨウ10
	048080342	トメワE8
	SA1207001	カンザ
	062500816	ナベコ5X8
	SA13210001	カエシイレバー
	062501416	ナベコ5X14
	SA1209001	カエシイイレバーバネ
	153132000	ナイロンチューブ
	SA1210101	ハンドルジクウデクミ
	012500536	アナヒラ5X5
	018501636	アナボルト5X16
	SA9746001	キリカエキジクウデ
	SA7661101	キリカエキジク
	018061636	アナボルト6X16
	SA2851001	ヘンシンピン
	012500536	アナヒラ5X5
	SA7670001	キリカエキジクメタルRクミ
	SA7253101	キリカエキジクメタルL
	012060536	アナヒラ6X5
	SA1269001	オイルシール
	SA7697101	キリカエレンカン S
	SA1218001	キリカエキジクツギテ
	151308102	レンカンジク12.5
	012500536	アナヒラ5X5
	SA9823101	キリカエキクミ
	SA9824001	オクリリンクジク
	012500536	アナヒラ5X5
	SA1223001	スイヘイオクリレンカン
	SA7254001	リンクジク
	012500536	アナヒラ5X5
	S16335001	スイヘイオクリリンククミ
	S16337001	スイヘイオクリウデリンククミ
	156958021	スイヘイオクリウデジク
	SA1225001	スイヘイオクリウデ
	048040342	トメワE4
	SA1261001	スイヘイヘンシンリンネジツキ
	SA1263001	スイヘイヘンシンリンネジツキ
	S25236001	アナヒラ6X10ホソメ
	S12915001	ニードルジクウケ25

Page 22 — E. 送り関係 / Feed mechanism

Brother S-7220D parts on page 22

Ref	Part number	Part name	Qty
95	95	NUT
94	94	BRACKET
7	7	BRACKET
9	9	PIN
10	10	SHAFT
12	12	SCREW
11	11	SHAFT
91	91	COVER
92	92	SPRING
93	93	PIN
4	4	RING
2	2	SHAFT
1+	1+	DIAL
3	3	SCREW
6	6	SPRING
5	5	PIN
26	26	BRACKET
8	8	SHAFT
29	29	SHAFT
27	27	SHAFT
30	30	SCREW
28	28	SCREW
104	104	RING
17	17	PLATE
18	18	SCREW
21	21	SPRING
22	22	PIN
24	24	RING
25	25	SCREW
13	13	SHAFT
14	14	COLLAR
15	15	RING
16	16	RING
19	19	LEVER
20	20	SCREW
50+	50+	SHAFT
51	51	COLLAR
83+	83+	BRACKET
87	87	SHAFT
86	86	PLATE
59	59	COLLAR
58	58	SCREW
88	88	BRACKET
60	60	SCREW
89	89	SCREW
81+	81+	FOOT
84+	84+	BRACKET
54	54	SCREW
39	39	SHAFT
102	102	BRACKET
40	40	SHAFT
103	103	SPRING
82	82	SCREW
90	90	SCREW
57	57	PIN
56	56	PIN
41	41	SHAFT
47	47	SHAFT
43	43	SHAFT
48	48	COLLAR
55	55	SCREW
100	100	SPRING
101	101	SPRING
60	60	SCREW
61	61	SCREW
46	46	BRACKET
45	45	BRACKET
44	44	SHAFT
49	49	RING
99	99	BRACKET
98	98	SCREW
97	97	COLLAR
74	74	SHAFT
78	78	RING
65	65	SHAFT
66	66	SHAFT
67	67	COLLAR
35	35	SHAFT
34	34	RING
32	32	COLLAR
31	31	BRACKET
77	77	SHAFT
75	75	BRACKET
76	76	BRACKET
37	37	SHAFT
33	33	SCREW
36	36	BRACKET
38	38	SCREW
79	79	SCREW
80	80	SPRING
68	68	SHAFT
70	70	RING
71	71	RING
73	73	SCREW
72	72	COLLAR
69	69	SCREW
62	62	SCREW
64	64	COLLAR
63	63	PLATE
62	62	SCREW
96	96	BRACKET

Page 23 — E. 送り関係 / Feed mechanism

Brother S-7220D parts on page 23

Ref	Part number	Part name	Qty
	S25321001	レンカンオサエ	1
	062350616	ナベコ35X6	2
	062501416	ナベコ5X14	1
	SA1226401	キリカエジク L	1
	104449001	ゴムセン 15.5	1
	SA1227501	キリカエササエジク	1
	SA1228001	ゴムセン 14.5	1
	012060536	アナヒラ6X5	2
	SA1229101	アナトメネジ6トガリ	1
	S23651001	アナヒラ6X6ホソメ	2
	SA2377001	ゴムセンラベル	1
	S34352101	ゴムセン 13.5	1
	SA1230001	スイエイオクリジククミ	1
	SA7255101	オクリジクメタル R	1
	SA1231101	オイルシール	1
	SA1233101	オクリジクメタル L	1
	012061036	アナヒラ6X10	1
	156243021	オクリジクストリング	1
	048150142	トメワジクヨウ C15	1
	SA1234001	セットカラークミ	1
	S23651001	アナヒラ6X6ホソメ	2
	SA7674001	オクリダイ	1
	SA1330001	スイエイオクリダイワデ	1
	SA2400101	オクリダイジクオオクミ	1
	014300432	アナクボミ3X4	1
	158722001	ザガネ4.2	1
	SA1242001	アタマトメクボミ5X7	1
	SA7257001	シメネジ5X12	2
	* P.57-60	オクリバ	1
	100080004	シメネジ3.18	2
	SA9661101	ジョウゲヘンシンリンクミ	1
	SA1247101	ヘンシンリンネジツキ	1
	SA9666101	ジョウゲヘンシンリンクミ	1
	SA1251101	ヘンシンリンネジツキ	1
	S25236001	アナヒラ6X10ホソメ	2
	S25339301	オクリダイウデオサエ	1
	062300616	ナベコ3X6	2
	SA2400101	ジョウゲオクリダイジクオオクミ	1
	014300432	アナクボミ3X4	1
	SA1242001	アタマトメクボミ5X7	1
	S47508101	ダイヤルロックレバー	1
	S39830101	ダイヤルロックレバーバネ	1
	SA7422001	ロックレバーピン	1
	SA9672001	コンデンスストッパ	1
	021060306	ナット3M6	1
	SA7664201	バネカケウデクミ	1
	S23651001	アナヒラ6X6ホソメ	2
	S25427101	ダンネジ4	1
	SA7675001	ヒキバネクミ	1
	SA7676001	ヒキバネ	1
	SA3114001	ビニルチューブ	1
	SA7679001	バネトリツケイタ	1
	062500816	ナベコ5X8	1
	048100142	トメワジクヨウC10	1

Page 24 — F. 膝上げ関係 / Knee lifter mechanism

Brother S-7220D parts on page 24

Ref	Part number	Part name	Qty
1	1	S-7220D-203
2	2	BRACKET
3	3	BOLT
4	4	BOLT
5	5	LEVER
6	6	DISC
7	7	BRACKET
8	8	BRACKET
9	9	BOLT
10	10	DISC

Page 25 — F. 膝上げ関係 / Knee lifter mechanism

Brother S-7220D parts on page 25

Ref	Part number	Part name	Qty
	SB3854101	ヒザアテアッスミ	1
	SB1603001	ヒザアテツギテ	1
	SB1604001	ボルト6X15	1
	SB1605001	ボルト6X24	1
	SB3480001	ヒザアゲテタジク	1
	SB1607001	ヒザアテ	1
	SB1608001	ヒザアテササエ	1
	SB1609001	ヒザアテテストツパ	1
	SB1610001	ボルト6X12	1
	SB1611001	ヒザアテカバー	1

Page 26 — G. 逆転関係 / Quick reverse mechanism

Brother S-7220D parts on page 26

Ref	Part number	Part name	Qty
6	6	SCREW
7	7	SCREW
4	4	SCREW
3	3	BRACKET
5	5	BRACKET
15	15	COLLAR
8	8	SHAFT
9	9	LEVER
17	17	PIN
16	16	SPRING
11	11	SCREW
10	10	BRACKET
2	2	BRACKET
1	1	MOTOR
14	14	WASHER
12	12	PIN
13	13	WASHER

Page 27 — G. 逆転関係 / Quick reverse mechanism

Brother S-7220D parts on page 27

Ref	Part number	Part name	Qty
1	SB9913001	ギャクテンソレノイドクミ	1
2	SA7904001	ソレノイドトリツケイタ F	1
3	SA7907001	ソレノイドトリツケイタ B	1
4	062500816	ナベコ5X8	4
5	SB4177001	ソレノイドダイ	1
6	062500816	ナベコ5X8	4
7	062061016	ナベコ6X10	2
8	SA9813001	ソレノイドレバー	1
9	SA2844101	ソレノイドレバーシク	1
10	SA2848001	セットカラークミ	2
11	012508636	アナヒラ5X5	4
12	SA2992001	レンケツピン	1
13	153138001	ザガネ	1
14	048060142	トメワジクヨウC6	1
15	SA7854001	ゴムクツシヨン	1
16	012061036	アナヒラ6X10	1
17	012500536	アナヒラ5X5	1

Page 28 — H. かま関係 / Rotary hook mechanism

Brother S-7220D parts on page 28

Ref	Part number	Part name	Qty
19	19	ボビンケース
17+	17+	ボビンケース
16+	16+	ボビンケース
21	21	ボビンケース
22	22	ボビンケース
23	23	ボビンケース
24	24	ボビンケース
25	25	ボビンケース
18	18	ボビン
17+	17+	ボビンケース
3	3	ボビンケース
6	6	ボビンケース
4	4	ボビンケース
5	5	ボビンケース
7	7	ボビンケース
8	8	ボビンケース
1	1	ボビンケース
2	2	ボビンケース
9	9	ボビンケース
10	10	ボビンケース
11	11	ボビンケース
12	12	ボビンケース
13	13	ボビンケース
14	14	ボビンケース
15	15	ボビンケース
28	28	ボビンケース
29	29	ボビンケース
30	30	ボビンケース
31	31	ボビンケース
32	32	ボビンケース
33	33	ボビン
27	27	ボビンケース
26	26	ボビンケース

Page 29 — H. かま関係 / Rotary hook mechanism

Brother S-7220D parts on page 29

Ref	Part number	Part name	Qty
	SA9682101	カマジク
	SA9945201	オイルアナフタネジクミ
	SA8471201	ポンプメタルオタクミ
	SA8472201	ポンプメタルクミ
	081025870	OリングS25
	SA7200001	オイルシール
	142274201	ゴムセン4.2
	SA9684001	オイルシール
	SA7554101	ベアリングブツシユクミ
	S23651001	アナヒラ6X6ホソメ
	SA1284101	オイルシール
	SA1285001	カマジクギヤメタル
	012061036	アナヒラ6X10
	SB2405001	カマジクギヤクミ
	S23651001	アナヒラ6X6ホソメ
	SA7830001	ウチカマトメ
	SB1305001	SB3338カマハコウミ
	146290001	ボビン
	SA7829001	ウチカマトメ
	SB1677001	SB1678カマハコウミ
	117132001	ボビン
	SA9003001	シメネジ4X12
	S20553101	ボビンケースクミ
	183291001	ボビンケースチヨウシバネ
	18329101	チヨウシバネチヨウセツネジ
	183293001	チヨウシバネトメネジ
	148967101	クウテンボウシバネ
	SA1719001	S53203カマハコセット
	SA1718001	S53203カマハコウミ
	S24904201	ボビンケースクミ1.7
	S24905101	ボビンケースチヨウシバネ
	183809001	チヨウシバネチヨウセツネジ
	183810001	チヨウシバネトメネジ
	183811001	クウテンボウシバネ
	S23848001	ボビン1.7

Page 30 — J. 給油潤滑関係 / Lubrication

Brother S-7220D parts on page 30

Ref	Part number	Part name	Qty
	3	3
	57	57
	58	58
	2	2
	1	1
	59	59
	56	56
	10	10
	60	60
	8	8
	9	9
	4	4
	6	6
	5	5
	7	7
	11	11
	20	20
	12	12
	14	14
	13	13
	22	22
	16	16
	15	15
	25	25
	24	24
	26	26
	28	28
	27	27
	31	31
	33	33
	32	32
	29	29
	30	30
	35	35
	36	36
	37	37
	38	38
	34	34
	39	39
	40	40
	51	51
	49	49
	50	50
	48	48
	41	41
	47	47
	46	46
	42	42
	43	43
	44	44
	45	45
	52	52
	53	53
	54	54
	62	62
	63	63
	63	63
	74	74
	73	73
	67	67
	68	68
	66	66
	70	70
	69	69
	68	68
	69	69
	70	70
	71	71
	72	72
	65	65
	64	64
	61	61

Page 31 — J. 給油潤滑関係 / Lubrication

Brother S-7220D parts on page 31

Ref	Part number	Part name	Qty
	SA4270001	フェルト	1
	SA6025001	フェルトオサエ	1
	081004070	OリングP4	1
	144875001	プランジャー	1
	S25380601	ポンプフタネジ	1
	S52764001	プランジャー・スプリング	1
	104821001	ゴムセン10.5	1
	SA9792001	オイルチョウセツネジ	1
	081004070	OリングS4	1
	140327001	ゴムセン6.3	1
	S25382001	オイルクチ	2
	SA8991001	オイルタンククミ	1
	SA8990001	オイルクチ9	1
	S51815001	オイルクチ8.6	1
	SA1303101	シメネジ8	1
	081008070	OリングP8	1
	SA8989001	オイルクチ	1
	081006670	OリングPW6	1
	SA8987001	フィルタ	1
	SA8991001	ゴムセン35-12	1
	SA1300001	ビニルチューブ	1
	SA8997001	ビニルチューブ	1
	SA8992001	ビニルチューブ	1
	104450101	ゴムセン8	1
	0A5501205	+ナベザクミ5X12DB	2
	SA6130001	ビニルチューブクミ	1
	SA7562001	ビニルチューブ	1
	S25382001	オイルクチ	1
	SB9823001	チューブホルダー-L	1
	060500616	バインド5X6	1
	062500816	ナベ5X8	1
	SA7337001	チューブホルダー-R	1
	060400516	バインド4X5	1
	SA1306001	サブタンククミ	1
	SA1307001	サブタンク	1
	S51815001	オイルクチ8.6	1
	081022870	OリングS22	1
	SA9795101	オイルゲージクミ	1
	SA7509001	ユリヨウケイマド	1
	SA4552101	ベッドソフコンウクミ	1
	SA5127201	ベッドソフコンクミ	1
	S5127100	ソコフタマド	1
	081015870	OリングS15	1
	SA1313101	マドフタ	1
	062500616	ナベ5X6	4
	SA1303101	シメネジ8	1
	081008070	OリングP8	1
	SA1315301	ソコフタフエルト	1
	062400616	ナベ4X6	3
	025040332	ヒラザガネダイ4	1
	SA1314001	ソコフタパツキン	1
	062501216	ナベ5X12	9
	SA9694001	コードオサエイタ	1
	062500616	ナベ5X6	1
	081029870	OリングS29	1

Page 32 — J. Lubrication

Brother S-7220D parts on page 32

Ref	Part number	Part name	Qty
	1	NEEDLE BAR BUSHING
	2	NEEDLE BAR BUSHING
	3	NEEDLE BAR BUSHING
	4	NEEDLE BAR BUSHING
	5	NEEDLE BAR BUSHING
	6	NEEDLE BAR BUSHING
	7	NEEDLE BAR BUSHING
	8	NEEDLE BAR BUSHING
	9	NEEDLE BAR BUSHING
	10	NEEDLE BAR BUSHING
	11	NEEDLE BAR BUSHING
	12	NEEDLE BAR BUSHING
	13	NEEDLE BAR BUSHING
	14	NEEDLE BAR BUSHING
	15	NEEDLE BAR BUSHING
	16	NEEDLE BAR BUSHING
	17	NEEDLE BAR BUSHING
	18	NEEDLE BAR BUSHING
	19	NEEDLE BAR BUSHING
	20	NEEDLE BAR BUSHING
	21	NEEDLE BAR BUSHING
	22	NEEDLE BAR BUSHING
	23	NEEDLE BAR BUSHING
	24	NEEDLE BAR BUSHING
	25	NEEDLE BAR BUSHING
	26	NEEDLE BAR BUSHING
	27	NEEDLE BAR BUSHING
	28	NEEDLE BAR BUSHING
	29	NEEDLE BAR BUSHING
	30	NEEDLE BAR BUSHING
	31	NEEDLE BAR BUSHING
	32	NEEDLE BAR BUSHING
	33	NEEDLE BAR BUSHING
	34	NEEDLE BAR BUSHING
	35	NEEDLE BAR BUSHING
	36	NEEDLE BAR BUSHING
	37	NEEDLE BAR BUSHING
	38	NEEDLE BAR BUSHING
	39	NEEDLE BAR BUSHING
	40	NEEDLE BAR BUSHING
	41	NEEDLE BAR BUSHING
	42	NEEDLE BAR BUSHING
	43	NEEDLE BAR BUSHING
	44	NEEDLE BAR BUSHING
	45	NEEDLE BAR BUSHING
	46	NEEDLE BAR BUSHING
	47	NEEDLE BAR BUSHING
	48	NEEDLE BAR BUSHING
	49	NEEDLE BAR BUSHING
	50	NEEDLE BAR BUSHING
	51	NEEDLE BAR BUSHING
	52	NEEDLE BAR BUSHING
	53	NEEDLE BAR BUSHING
	54	NEEDLE BAR BUSHING
	55	NEEDLE BAR BUSHING
	56	NEEDLE BAR BUSHING
	57	NEEDLE BAR BUSHING
	58	NEEDLE BAR BUSHING
	59	NEEDLE BAR BUSHING
	60	NEEDLE BAR BUSHING
	61	NEEDLE BAR BUSHING
	62	NEEDLE BAR BUSHING
	63	NEEDLE BAR BUSHING
	64	NEEDLE BAR BUSHING
	65	NEEDLE BAR BUSHING
	66	NEEDLE BAR BUSHING
	67	NEEDLE BAR BUSHING
	68	NEEDLE BAR BUSHING
	69	NEEDLE BAR BUSHING
	70	NEEDLE BAR BUSHING
	71	NEEDLE BAR BUSHING
	72	NEEDLE BAR BUSHING
	73	NEEDLE BAR BUSHING
	74	NEEDLE BAR BUSHING

Page 33 — J. 給油潤滑関係 / Lubrication

Brother S-7220D parts on page 33

Ref	Part number	Part name	Qty
	SA7503001	ビニルチューブ	1
	SA7505001	ビニルチューブ	1
	SA7410301	チューブアンナイ	1
	062500616	ナベコ5X6	2
	S08004021	クミヒモササエ	1
	SA1321701	オイルパンクミ	1
	SA1321801	オイルパン	1
	149578000	ヨコジクブッシュ	4
	SA1323101	ヒザゲヨコジクL	1
	SA1324001	ヒザゲヨコジクR	1
	SA1325101	ヒザゲ	1
	SA1326101	ヒザゲR	1
	S25344001	ボルト6	2
	SB0687001	トメネジ6	2
	021060306	3シュナット6	2
	SA3508001	ヒザゲゲネジリバネ	1
	146293001	トメワE10	2
	SA1327101	ヒザゲゲレンケツカン	1
	SA1179001	ダンネジ5	2

Page 34

Brother S-7220D parts on page 34

Ref	Part number	Part name	Qty
	1	THREAD TAKE-UP LEVER ASSEMBLY
	2	BRACKET
	3	SCREW
	4	PIN
	5	SPRING
	6	PIN
	7	PIN
	8	GUIDE
	9	SCREW
	10	BRACKET
	11	SCREW
	12	HANDLE
	13	SCREW
	14	WASHER
	15	COVER ASSEMBLY
	16	COVER
	17	SCREW
	18	SPRING
	19	SCREW
	20	SCREW
	21+	SPRING
	22+	SPRING
	23	SPRING
	24	SPRING
	25	SPRING
	26	SPRING
	27	SPRING
	28	SPRING
	29	SPRING
	30	SPRING

Page 35 — K. 糸通し関係 / Threading mechanism

Brother S-7220D parts on page 35

Ref	Part number	Part name	Qty
	SB6626001	プレテンションコクセミ
	SB6627001	イトアンナイ
	012500536	アナヒラ5X5
	SA1359001	イトタテボウ
	SA1359001	アナトメネジ6トガリ
	SA1343001	イトユルメボウ
	S01419000	イトユルメピン
	116112001	イトアンナイ
	012500536	アナヒラ5X5
	SA1345001	アームイトアンナイR
	060500616	バインド5X6
	SA9854001	テンビンカバー
	SB9540001	マワリトメ
	062500816	ナベコ5X8
	SB9816001	メンイタクミ
	SA7413001	メンイタパッキン
	SA7849001	ゴムセン
	SA7271001	メンイタイトアンナイ
	060350616	バインド35X6
	062501816	ナベコ5X18
	SA7273202	イトチョウシボウダイクミ
	SA7275001	イトチョウシバネ
	SA9788001	イトチョウシボウダイクミ
	S04632101	イトチョウシバネ
	SA9786001	イトチョウシボウダイクミ
	100402004	トメネジ3.57
	11692201	イトチョウシホウ
	145446002	イトチョウシサラ
	159805001	イトチョウシサラオサエ
	S12441001	チョウシバネウエザガネ
	S31032002	イトチョウシナツト
	S02620401	イトトリバネ

Page 36 — L. 糸巻関係 / Bobbin winder mechanism

Brother S-7220D parts on page 36

Ref	Part number	Part name	Qty
2	2	SCREW
6	6	BOBBIN WINDER
3	3	SHAFT
5	5	SPRING
4	4	BRACKET
1	1	BOBBIN WINDER

Page 37 — L. 糸巻関係 / Bobbin winder mechanism

Brother S-7220D parts on page 37

Ref	Part number	Part name	Qty
	SB3529301	イトマキユニット	1
	SA1992101	イトマキコテイネジ	3
	SA1359001	イトタテボウ	1
	SA1360101	メス	1
	062500616	ナベコ5X6	1
	SB3571101	イトマキチョウシクミ	1

Page 38 — M. 糸切り関係 / Thread trimmer mechanism

Brother S-7220D parts on page 38

Ref	Part number	Part name	Qty
	1	SHAFT
	2	WASHER
	3	SPRING
	4	LEVER
	5	SCREW
	6	SPRING
	7	CAP
	8	LEVER
	9	WASHER
	10	SCREW
	11	BRACKET
	12	SHAFT
	13	SCREW
	14	WASHER
	15	WASHER
	16	SHAFT
	17	SHAFT
	18	PIN
	19	LEVER
	20	SPRING
	21	BRACKET
	22	SCREW
	23	SCREW
	24	PLATE
	25	SCREW
	26	SHAFT
	27	SPRING
	28	SPRING
	29	SPRING
	30	BRACKET
	31	SCREW
	32	NUT
	33	SCREW
	34	SPRING
	35	SHAFT
	36	SPRING
	37	WASHER
	38	SPRING
	39	WASHER
	40	WASHER
	41	SPRING
	42	ROLLER
	43	SCREW
	44	BRACKET
	45	BRACKET
	46	BRACKET
	47	LEVER
	48	SCREW
	49	SPRING
	50	WASHER
	51	NUT
	52	SCREW
	53	WASHER
	54	WASHER
	55	SCREW
	56	SCREW
	57	CONNECTOR
	58	WIRE HARNESS
	59	SCREW
	60	WIRE
	61	BRACKET
	62	SCREW

Page 39 — M. 糸切り関係 / Thread trimmer mechanism

Brother S-7220D parts on page 39

Ref	Part number	Part name	Qty
	SA7552201	イトキリカム	1
	154567000	カンザシ5.3	2
	014771032	アナボミ635-40X10	2
	S45900101	コテイハ	1
	102843004	サラネジ3.57	1
	012300632	アナヒラ3X6	1
	142274201	ゴムセン4.2	1
	154569001	イトサバキ	1
	026040236	ヒラザガネミガキ4	1
	062400616	ナベコ4X6	1
	SA9643001	イトキリホルダ	1
	S25426101	イトキリレンカン	1
	060401016	バインド4X10	2
	SA5329001	カラー	2
	100645003	ザガネ	2
	021400306	3シュナット4	3
	SA9755001	イトキリレバー	1
	SA7285101	レバーストツパ	1
	SA7341401	イトキリストツパーイタ	1
	062400616	ナベコ4X6	1
	159541001	イドウハ	1
	159915001	イドウハS	1
	148537101	サラネジ4.37	2
	062501416	イトナベコ5X14	1
	SA7287001	イトキリホルダオサエイタ	1
	004301016	フタマタジク	3
	SB3802001	フタマタジク	1
	SA970001	フタマタジクメタル	1
	012060536	アナヒラ6X5	1
	SA1362201	イトキリカムレバーソウクミ	1
	SA1363001	イトキリカムレバークミ	1
	SA2258101	コロジクCクミ	1
	105234003	ナット4.37	1
	S23651001	アナヒラ6X6ホソメ	1
	SA9371101	イトキリレバーバネ	1
	154593321	イトキリカムレバージク	1
	154594000	カラー	1
	S25434000	クツションゴム	1
	154595001	カムレバーモドシバネ	1
	154596000	イトキリカムレバークツション	1
	110367001	ザガネ	1
	048060342	トメワE6	1
	SA1366101	カムレバージクメタル	1
	012060536	アナヒラ6X5	1
	SB9915001	イトキリソレノイドクミ	1
	SB9914001	イトキリソレノイド	1
	SA9715101	イトキリソレノイドダイ	1
	SA9800101	ソレノイドレバー	1
	018062536	アサボルト6X25	1
	SA9801001	カラー	1
	SA9827001	ザガネ	2
	021060306	3シュナット6	1
	SA9716001	レンケツピン	1
	026050136	ヒラザガネコガタ5	1
	048050142	トメワジクヨウC5	1
	062400816	ナベコ4X8	4
	062501216	ナベコ5X12	3
	S38687000	コネクタ5557-14R	1

Page 40 — M. 糸切り関係 / Thread trimmer mechanism

Brother S-7220D parts on page 40

Ref	Part number	Part name	Qty
1	1	SHAFT
2	2	WASHER
3	3	SPRING
4	4	LEVER
5	5	SCREW
6	6	SPRING
7	7	CAP
8	8	LEVER
9	9	WASHER
10	10	SCREW
11	11	BRACKET
12	12	SHAFT
13	13	SCREW
14	14	WASHER
15	15	COLLAR
16	16	PIN
17	17	SHAFT
18	18	PIN
19	19	LEVER
20	20	SPRING
21+	21+	SCREW
22	22	SPRING
23	23	SCREW
24	24	COLLAR
25	25	COLLAR
26	26	SHAFT
27	27	SPRING
28	28	SPRING
29	29	SPRING
30	30	BRACKET
31	31	SHAFT
32	32	NUT
33	33	SCREW
34	34	SPRING
35	35	SHAFT
36	36	SPRING
37	37	SPRING
38	38	SPRING
39	39	WASHER
40	40	WASHER
41	41	SPRING
42	42	COLLAR
43	43	COLLAR
44	44	BRACKET
45	45	BRACKET
46	46	BRACKET
47	47	BRACKET
48	48	SCREW
49	49	SPRING
50	50	WASHER
51	51	NUT
52	52	SCREW
53	53	NUT
54	54	WASHER
55	55	SCREW
56	56	SCREW
57	57	CONNECTOR
58	58	WIRE HARNESS
59	59	SCREW
60	60	WIRE
61	61	BRACKET
62	62	SCREW

Page 41 — M. 糸切り関係 / Thread trimmer mechanism

Brother S-7220D parts on page 41

Ref	Part number	Part name	Qty
58	SB8436001	アースセンAWG8	1
59	062400816	ナベコ4X8	1
60	SB4155001	バンド	3
61	SA1394101	コードオサエU3	1
62	062500816	ナベコ5X8	1

Page 42 — N. 糸緩め関係 / Tension release mechanism

Brother S-7220D parts on page 42

Ref	Part number	Part name	Qty
1	1	Cable
2	2	Bracket
3	3	Screw
4	4	Lever
5	5	Screw
6	6	Bracket
7	7	Screw
8	8	Nut

Page 43 — N. 糸緩め関係 / Tension release mechanism

Brother S-7220D parts on page 43

Ref	Part number	Part name	Qty
1	SB0434001	イトユルメワイヤー	1
2	SA7414101	ワイヤー-ホルダー-U	1
3	062500816	ナベコ5X8	2
4	SA1373001	ワイヤー-オサエU	1
5	060400516	バインド4X5	1
6	154607101	イトユルメワイヤー-オサエD	1
7	060400816	バインド4X8	2
8	110161004	ナット4.76	2

Page 44 — P. 糸払い関係 / Thread wiper mechanism

Brother S-7220D parts on page 44

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26

Page 45 — P. 糸払い関係 / Thread wiper mechanism

Brother S-7220D parts on page 45

Ref	Part number	Part name	Qty
	SA9777002	イトハライセット
	SA9768102	イトハライウチクミ
	SB2084001	イトハライソレノイド
	SA9771001	イトハライバネ
	SA41205001	ヒラサガネ
	062300616	ナベコ3X6
	026030136	ヒラサガネコガタ3
	SB4155001	バンド
	SA9356001	イトハライドイ
	SA9773001	ソレノイドカバー
	060400516	バインド4X5
	SA9774001	イトハライクランククミ
	048040342	トメワE4
	SA9352001	ワイパーバネ
	SA9770101	イトハライロッド
	110735002	ザガネ
	048030342	トメワE3
	S25456001	プランジャピン
	SB4244001	イトハライ
	060400516	バインド4X5
	14628021	イトハライジクカラー
	SA8085001	ザガネ
	S25456001	プランジャピン
	S41207000	スペーサゴム
	SA1394101	コードオサエU3
	062500816	ナベコ5X8

Page 46 — Q1. コントロールボックス関係 / Control box

Brother S-7220D parts on page 46

Ref	Part number	Part name	Qty
	2	2
	1	1
	6	6
	7	7 PE
	9	9
	3	3
	4	4
	8	8
	10	10
	5	5
	11+	11+
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	24	24
	25	25
	23	23

Page 47 — Q1. コントロールボックス関係 / Control box

Brother S-7220D parts on page 47

Ref	Part number	Part name	Qty
	SC0068001	メインキバンクミ84D	1
	SB3275001	GFUSE10A	2
	0A4400806	+ナベザクミ4X8DA	7
	SC0069001	デンデンキバンクミ84D	1
	0A4400806	+ナベザクミ4X8DB	4
	S37060001	アースマーク	3
	S37059001	PEマーク	1
	SB8096001	ラベルカンデン6カコク	1
	J04100001	セメントR40/220クミ#6	1
	0A5400806	+ナベザクミ4X8DB	2
	SB4587301	フミコミユニット-US	1
	SB3817401	フミコミユニット-EX	1
	J00353001	+ナベセット5X14DB	4
	SA9893001	カクネボルト8X65	4
	021080206	2シュナット8	8
	025080336	ヒラザガネダイ8	4
	028080246	バネザガネ2-8	4
	SC0298001	アースコードネジタイクミ	1
	0A4400806	+ナベザクミ4X8DA	1
	J02825001	リピートタイRF140	1
	SC0296001	CEフィルタクミTYPE8	1
	SB7074001	CEフィルタケース	1
	SB7065001	CEフィルタキバンクミ	1
	S03816001	+マルモク45X16	4
	SC0185001	コアGRFC-13	1
	LNA409001	コアGRFC-6	1

Page 48 — Q2. コントロールボックス関係 / Control box

Brother S-7220D parts on page 48

Ref	Part number	Part name	Qty
	1	Control box
	2	Control box
	3	Power cord for Japan
	4	Transformer

Page 49 — Q2. コントロールボックス関係 / Control box

Brother S-7220D parts on page 49

Ref	Part number	Part name	Qty
	SA9616001	<三相 200V AC 用> <日本向用> 1 デンSW クミ SJT
	SA9831001	<三相 220V AC 用> <北米・メキシコ向用> 1 デンSW クミ SJT#2
	SA9535001	<単相 100V用> <アジア・一般・中国向用> 1 デンSWクミCCC
	BMP3010-1000000-2ST1	1 トランスボックス
	BMP3010-1000000-AST1	1 トランスボックス
	SA9914001	1 ラベルカンデン25X28

Page 50 — R. 逆転スイッチ関係 / Quick reverse switch mechanism

Brother S-7220D parts on page 50

Ref	Part number	Part name	Qty
10	10	SCREW
11	11	LEVER
12	12	LEVER
9	9	SCREW
1	1	SWITCH
8	8	SPRING
2	2	COVER
6	6	CONNECTOR
3	3	SWITCH
5	5	SWITCH
4	4	BUTTON
7	7	BRACKET

Page 51 — R. 逆転スイッチ関係 / Quick reverse switch mechanism

Brother S-7220D parts on page 51

Ref	Part number	Part name	Qty
	SB9827001	Rアクチュエータタクミ	1
	SB4178001	スイッチトリツケダイ	1
	SA9723001	Rスイッチダイ	1
	SB4123001	アクチュエーター	1
	SA9724001	Rスイッチバネ	1
	SB9883001	Rスイッチクミ	1
	060300606	バインド3X6	1
	SB4155001	バンド	1
	062500816	ナベコ5X8	2
	062500816	ナベコ5X8	3
	SA2689101	コードオサエ	1
	SA1394101	コードオサエU3	2

Page 52 — S. 電装品関係 / Power supply equipment

Brother S-7220D parts on page 52

Ref	Part number	Part name	Qty
1	1	POWER SUPPLY EQUIPMENT
2	2	HARNESS
3	3	BRACKET
4	4	BRACKET
5	5	SWITCH
6	6	SCREW
7	7	BRACKET
8	8	KEY
9	9	SCREW
10	10	WASHER

Page 53 — S. 電装部品関係 / Power supply equipment

Brother S-7220D parts on page 53

Ref	Part number	Part name	Qty
	SB0100001	セーフティー スイッチ アセン SAFETY SWITCH ASSY	1
	SA7325001	マイクロ スイッチ アセン MICRO SWITCH ASSY	1
	SA7292101	アンゼン スイッチ イタ SAFETY SWITCH PLATE	1
	SA9865001	アンゼン スイッチ ベース SAFETY SWITCH BASE	1
	SA9866001	アンゼン スイッチ レバー SAFETY SWITCH LEVER	1
	SA9867001	アンゼン スイッチ バネ SAFETY SWITCH SPRING	1
	SA7293001	ナベ ザク M3X12 SCREW PAN (S/P W) M3X12	2
	S04159000	バイン ド 1M BAND 1M	1
	062060816	ナベコ 6X8 SCREW PAN M6X8	1
	025060136	ヒラ ザガネ ショウ 6 WASHER PLAIN S 6	1

Page 54 — T. 操作パネル関係 / Operation panel

Brother S-7220D parts on page 54

Ref	Part number	Part name	Qty
	1+	Operation panel

Page 55 — T. 操作パネル関係 / Operation panel

Brother S-7220D parts on page 55

Ref	Part number	Part name	Qty
1+	SC0066001	<輸出一般向用> 1 ソウサパネルクミ
1+	SC0066002	<輸出一般向用以外> 1 ソウサパネルクミ

Page 56 — U. E-タ-関係 / Motor mechanism

Brother S-7220D parts on page 56

Ref	Part number	Part name	Qty
	1+	Motor mechanism
	2	Connector
	3	Motor housing
	4	Screw
	5	Wire
	6	Washer

Page 57 — U. モーター関係 / Motor mechanism

Brother S-7220D parts on page 57

Ref	Part number	Part name	Qty
	SB8903001	<欧州用以外> モータタクミ	1
	SB9946001	<欧州向用> モータタクミEU	1
	SA2354001	+ナベセットネジ5X18	3
	SB8940101	プーリー	1
	060501016	バインド5X10	3
	SB4155001	バンド	2
	SA9452001	プーリーワッシャー	3

Page 58

Brother S-7220D parts on page 58

Ref	Part number	Part name	Qty
	1	1
	2	2
	3A	3A
	3	3
	4	4
	5A	5A
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	31	31
	32	32
	33	33
	34	34
	34	34
	35	35
	35	35
	36	36

Page 59 — Z. 付属品関係 / Accessories

Brother S-7220D parts on page 59

Ref	Part number	Part name	Qty
	146290001	ボビン	1
	SA7453201	デアアイゲージ	1
	117132001	ボビン	1
	SA7454301	デアアイゲージ	1
	S06055009	マクラス	1
	SB3831001	ヒザアゲオシボウ	1
	SC0031001	ラバーヒンジクミ	1
	SB3627001	トウブヒンジ	2
	SB3628001	トウブヒンジウケゴム	2
	SA1962001	トウブシキゴム…<左側用>	2
	SA1963001	トウブシキゴム…<右側用>	2
	SA8239301	オイルタンククミ	1
	SB1270001	オイルケイコララベル エイブン	1
	SB1271101	オイルケイコララベル ワブン	1
	144226001	トウブカバー	1
	S02763702	イトタダイクミ2DR	1
	S51283001	ウケザラ	2
	150182000	スプールマット	2
	S51282101	スプールクッション	2
	S02747101	イトカケバネ	1
	150179002	スプールジクB	2
	SB4170001	バネザガネ2-5	2
	SB4119001	2シュナット5	2
	SA6607001	スプールホルダー-2	1
	SA6607001	スプールホルダー-2	1
	150183000	イトカケハンガーダイ	2
	142990001	スレッドラツシユ	2
	SA6609001	スプールホルダーササエ	2
	062061603	ナベコ6X16	2
	S40765001	レンケツカンクミ	1
	021060103	1シュナット6	2
	017081603	ポルト8X16	2
	021080103	1シュナット8	2
	S36119021	1シュナット6	2
	S36121021	バネザガネ2-6	2
	SB6659101	グリスグミ	1

Page 61 — 警告ラベル / Warning labels

Brother S-7220D parts on page 61

Ref	Part number	Part name	Qty
	SB1271-101	オイル警告ラベル和文 Oil warning label JP
	SB1270-001	オイル警告ラベル英文 Oil warning label EN

Page 62 — Sp. 仕様別部品一覧表 / Different parts list

Brother S-7220D parts on page 62

Ref	Part number	Part name	Qty
	SA7449101	針棒 / Needle bar
	DBX1 (#14)	ミシン針 / Needle
	143855001	針板 (DBX1) / Needle plate (DBX1)
	S13561101	押えバネ / Presser bar spring
	SA4484001	押え組 / Presser foot assy
	159521001	送り歯 / Feed dog
	SA7830001	内かま止め / Hook stopper
	SB1305001	かま箱組 / Rotary hook assy, w/box
	146290001	ボビン / Bobbin
	---	ボビン / Bobbin
	117132001	ボビン / Bobbin
	SA7450101	針棒 / Needle bar
	DBX1 (#22)	ミシン針 / Needle
	148842001	針板 (DBX1) / Needle plate (DBX1)
	S13101001	押えバネ / Presser bar spring
	SA4489001	押え組 / Presser foot assy
	159521001	送り歯 / Feed dog
	SA7829001	内かま止め / Hook stopper
	SB1677001	かま箱組 / Rotary hook assy, w/box
	---	ボビン / Bobbin
	117132001	ボビン / Bobbin
	SA7450101	針棒 / Needle bar
	DPX5 (#14)	ミシン針 / Needle
	143855001	針板 (DPX5) / Needle plate (DPX5)
	S13561101	押えバネ / Presser bar spring
	SA8110001	押え組 / Presser foot assy
	159521001	送り歯 / Feed dog
	SA7830001	内かま止め / Hook stopper
	SB1305001	かま箱組 / Rotary hook assy, w/box
	146290001	ボビン / Bobbin
	---	ボビン / Bobbin
	117132001	ボビン / Bobbin

Page 63 — Ga. ゲージ部品一覧表 / Gauge parts list

Brother S-7220D parts on page 63

Ref	Part number	Part name	Qty
	143855-001	Needle plate
	S03357-001	Feed dog
	159521-001	Feed dog
	159522-001	Feed dog
	S01988-001	Needle plate
	S01988N	Needle plate
	159914-001	Feed dog
	SA4484-001	Presser foot assy
	SA8110-001	Presser foot assy

Page 64 — Ga. ゲージ部品一覧表 / Gauge parts list

Brother S-7220D parts on page 64

Ref	Part number	Part name	Qty
	143857N	Needle plate
	143857-001	Needle plate
	159523-001	Feed dog
	SA4484-001	Presser foot assy
	SA8110-001	Presser foot assy

Page 65 — Ga. ゲージ部品一覧表 / Gauge parts list

Brother S-7220D parts on page 65

Ref	Part number	Part name	Qty
148842N	148842-001	Needle plate
	159525-001	Feed dog
	SA4489-001	Presser foot assy
	S13101-001	Needle plate
	S13102-101	Feed dog
	SA8111-001	Presser foot assy
	S13101N	Needle plate
	S01988-001	Needle plate
	S01989-001	Feed dog
	S01988N	Needle plate
	SA8240-001	Needle plate
	SA8277-001	Feed dog
	SA8370-001	Presser foot assy
	SA8240	Needle plate
	SA8423-001	Presser foot assy

Page 66

Brother S-7220D parts on page 66

Ref	Part number	Part name	Qty
42	0A4400806	Q1 - 18
34	004301016	M - 25
10	012060536	C - 32
48	025080336	Q1 - 15
14	141728001	D - 2+
16	025100132	E - 15
24	142274201	H - 7
10	012060536	C - 36
40	026030132	P - 7
54	142990001	Z - 27
10	012060536	C - 41
40	026030136	P - 7
57	143855001	Sp
10	012060536	C - 42
34	026050136	S - 5
58	143857001	Ga
16	012060536	E - 33
34	026040236	M - 53
59	143857001	Ga
18	012060536	E - 60
42	048030342	Q1 - 16
59	143857001	Ga
16	012060636	E - 12
12	048040142	C - 63
54	144226001	Z - 15
4	012060636	E - 19
12	048040142	C - 63
26	144875001	J - 4
18	012060636	E - 69
16	048040342	P - 49
30	145446002	K - 26
34	012061036	G - 22
16	048040342	P - 49
40	146288021	P - 21
24	012061036	H - 13
34	048050142	M - 54
24	146290001	H - 18
34	012300632	M - 6
30	062501816	K - 20
54	146290001	Z - 1
4	012400436	B1 - 14
26	081004070	J - 3
57	146293001	Sp
10	012500536	C - 54
26	081006670	J - 18
34	148537101	M - 72
12	012500536	C - 55
26	081008070	J - 16
57	148842001	Ga
10	012500536	C - 54
26	081015870	J - 43
24	148967101	H - 25
12	012500536	C - 55
26	081022870	J - 37
28	149578000	J - 63
10	012500536	C - 14
24	081025870	H - 5
54	149770002	Z - 21
14	012500536	D - 19
26	081029870	J - 55
54	150182000	Z - 18
16	012500536	E - 10
42	0A4400806	Q1 - 3
54	150183000	Z - 26
16	012500536	E - 24
42	0A4501606	A - 5
54	150183001	Z - 26
16	012500536	E - 30
42	0A5400806	Q1 - 5
10	151308102	C - 5
16	012500536	E - 38
42	0A5501205	Q1 - 10
16	151308102	E - 37
16	012500536	E - 41
18	100080004	E - 82
4	151594001	B1 - 32
16	012500536	E - 44
34	100645003	M - 15
4	151594001	B1 - 32
22	012500536	G - 11
34	102843004	M - 5
4	151594001	B1 - 32
22	012500536	G - 17
34	104449001	A - 12
4	151594001	B1 - 32
30	012500536	K - 3
18	104449001	E - 57
4	151594001	B1 - 32
30	012500536	K - 9
11	104450101	A - 9
4	151594001	B1 - 32
10	014300432	C - 24
26	104821001	J - 7
34	154567000	M - 2
18	014300432	E - 77
34	105234003	M - 32
34	154569001	M - 8
18	014300432	E - 89
16	108549001	E - 4
34	154593321	M - 35
12	014500536	C - 58
38	110161004	N - 8
34	154594000	M - 36
34	014771032	M - 3
4	110367001	B1 - 7
34	154595001	M - 39
54	017081603	Z - 32
4	110367001	B1 - 7
34	154595001	M - 39
8	018061032	B2 - 10
10	110367001	C - 3
34	154595001	M - 39
8	018061036	B2 - 7
10	110367001	C - 10
57	159522001	Sp
12	018061636	C - 59
10	110367001	C - 19
58	159523001	Ga
16	018061636	E - 28
12	110367001	C - 57
57	159525001	Sp
34	018062536	M - 48
40	110735002	P - 16
60	159526001	Ga
8	018102536	B2 - 3
10	113024000	C - 23
60	159526001	Ga
14	018400532	D - 22
4	114561001	B1 - 36
34	159541001	M - 21+
10	018501436	C - 8
30	116112001	K - 8
30	159580001	K - 27
12	018501636	C - 68
26	116922201	K - 25
58	159915001	Ga
54	021060103	Z - 31
24	117132001	H - 19
34	159915001	M - 21+
14	021060306	D - 37
24	117936001	A - 14
4	180018251	B1 - 35
18	021060306	E - 95
24	117936001	A - 15
24	183291001	H - 22
28	021060306	J - 70
4	140004001	B1 - 21
24	183292101	H - 23
34	021060306	M - 51
26	140327001	J - 10
24	183293001	H - 24
54	021080103	Z - 33
14	140407001	D - 8
24	183809001	H - 30
42	021080206	Q1 - 14
4	140553102	B1 - 25
24	183810001	H - 31
8	021100302	B2 - 4
22	153138001	G - 13
24	183811001	H - 32
34	021400306	M - 16
22	153138001	G - 11
44	BMP3010-1000000-AST1	Q2 - 3+
14	025040232	D - 23
22	153138001	G - 17
44	BMP3010-1000000-AST1	Q2 - 3+
26	025040332	J - 50
34	060401016	J - 13
8	025060136	B2 - 8

Page 67 — 索引 / Index

Brother S-7220D parts on page 67

Ref	Part number	Part name	Qty
44	J00353001	Q2 - 3+
42	J02825001	Q1 - 12
42	J04100001	Q1 - 9
42	LNA409001	Q1 - 25
30	S01419000	K - 7
58	S01988001	Ga
60	S01989001	Ga
30	S02620401	K - 30
54	S02747101	Z - 20
54	S02763702	Z - 16
58	S03357001	Ga
42	S03816001	Q1 - 23
48	S04159000	S - 8
30	S04632101	K - 22+
54	S06055009	Z - 5
14	S07350001	D - 25
28	S08004021	J - 60
30	S12441001	K - 28
2	S12717000	A - 13
16	S12915001	E - 52
57	S13101001	Sp
60	S13101001	Ga
57	S13102101	Sp
60	S13102101	Ga
14	S1335001	D - 11
14	S13561101	D - 2+
57	S13561101	Sp
16	S16335001	E - 45
16	S16337001	E - 46
10	S20356001	C - 11
24	S20553101	H - 21
4	S23651001	B1 - 3
4	S23651001	B1 - 6
4	S23651001	B1 - 27
4	S23651001	B1 - 43
4	S23651001	B1 - 45
6	S23651001	B1 - 50
10	S23651001	C - 2
10	S23651001	C - 15
10	S23651001	C - 28
18	S23651001	E - 62
18	S23651001	E - 97
24	S23651001	H - 10
24	S23651001	H - 15
24	S23848001	H - 33
24	S24904201	H - 28
24	S24905101	H - 29
4	S25235001	B1 - 2
4	S25236001	B1 - 4
16	S25236001	E - 51
18	S25236001	E - 85
12	S25310101	C - 73
18	S25321001	E - 53
18	S25339301	E - 86
28	S25344001	J - 68
26	S25380601	J - 5
26	S25382001	J - 11
26	S25382001	J - 28
4	S25401100	B1 - 40
34	S25426101	M - 12
18	S25427101	E - 98
34	S25434000	M - 37
40	S25456001	P - 18
16	S25469100	E - 14
14	S31006002	D - 31
2	S32263001	A - 10
18	S352101	E - 64
54	S36119021	Z - 34
54	S36121021	Z - 35
42	S37059001	Q1 - 7
55	S37059001	Wa
2	S37060001	A - 21
42	S37060001	Q1 - 6
55	S37060001	Wa
34	S38687000	W - 57
4	S38712001	B1 - 29
4	S38713100	B1 - 30
14	S39051001	D - 32
18	S39830101	E - 92
54	S40765001	Z - 30
40	S41205001	P - 5
40	S41207000	P - 24
14	S45837001	D - 33
34	S45900101	D - 4
18	S47508101	E - 91
16	S50098201	E - 5
8	S50165001	B2 - 2
8	S50165001	B2 - 2
26	S51272100	J - 42
54	S51282101	Z - 19
54	S51283001	Z - 17
26	S51815001	J - 14
26	S52764001	J - 6
2	SA1106001	A - 1
2	SA1107001	A - 3
4	SA1120001	B1 - 5
6	SA1150201	B1 - 47
14	SA1173101	D - 1+
14	SA1179001	D - 16
14	SA1179001	D - 27
14	SA1179001	D - 30
16	SA1206001	E - 13
16	SA1207001	E - 17
16	SA1209001	E - 21
16	SA1210101	E - 23
16	SA1218001	E - 36
16	SA1223001	E - 42
16	SA1225001	E - 48
18	SA1226401	E - 56
18	SA1227501	E - 58
18	SA1228001	E - 59
18	SA1229101	E - 61
18	SA1230001	E - 65
18	SA1233101	E - 68
18	SA1234001	E - 72
18	SA1237101	E - 67
18	SA1242001	E - 79
18	SA1247101	E - 84+
18	SA1251101	E - 84+
16	SA1261001	E - 50+
16	SA1263001	E - 50+
12	SA1284101	H - 11
12	SA1285001	H - 12
26	SA1300001	J - 21
26	SA1303101	J - 15
26	SA1306001	J - 46
26	SA1307001	J - 34
26	SA1311201	J - 41
26	SA1313101	J - 44
26	SA1314001	J - 51
26	SA1315301	J - 48
4	SA1317101	B1 - 41
28	SA1321701	J - 61
28	SA1322401	J - 62
28	SA1323101	J - 64
28	SA1324001	J - 65
28	SA1325101	J - 66
28	SA1326101	J - 67
28	SA1327101	J - 73
30	SA1345001	K - 10
30	SA1359001	K - 6
32	SA1360101	L - 3
32	SA1362201	M - 29
34	SA1363001	M - 30
34	SA1366101	M - 42
38	SA1373001	N - 4
36	SA1394101	M - 61
24	SA1718001	H - 27
24	SA1719001	H - 26
54	SA1962001	Z - 10
54	SA1963001	Z - 11
32	SA1992101	L - 2
4	SA2161001	B1 - 15
14	SA2165001	D - 28
2	SA2170001	A - 2
4	SA2250101	B1 - 28
16	SA2849001	E - 8
16	SA2851001	E - 29
22	SA2992001	G - 12
18	SA3114001	E - 101
28	SA3508001	J - 71
14	SA4256201	D - 36
26	SA4270001	J - 1
12	SA4294001	C - 65
12	SA4295001	C - 64
12	SA4298001	C - 69
12	SA4300001	C - 71
12	SA4301001	C - 72
12	SA4302001	C - 61
12	SA4346001	C - 51
14	SA4483001	D - 14
57	SA4484001	Sp
58	SA4484001	Ga
57	SA4489001	Sp
60	SA4489001	Ga
16	SA4494001	E - 3
12	SA4499001	C - 49
12	SA4503001	C - 52
26	SA4552101	J - 40
10	SA4588001	C - 46
4	SA5278001	B1 - 38
34	SA5837001	M - 33
14	SA5900101	D - 33
26	SA6025001	J - 2
26	SA6130001	J - 26
54	SA6607001	Z - 24
54	SA6609001	Z - 28
4	SA7239101	B1 - 17
14	SA7242001	D - 3
16	SA7253101	E - 32
16	SA7254001	E - 43
18	SA7255101	E - 66
18	SA7257001	E - 80
30	SA7271001	K - 18
30	SA7273202	K - 21+
30	SA7275001	K - 22+
34	SA7285101	M - 18
34	SA7287001	M - 24
48	SA7292101	S - 3
48	SA7293001	S - 7
24	SA7320001	H - 6
16	SA7321002	E - 19
48	SA7325001	S - 2
18	SA7330001	E - 75
2	SA7336102	A - 6
26	SA7337001	J - 32
34	SA7341401	M - 19
10	SA7358101	C - 1
10	SA7359101	C - 4
10	SA7361101	C - 7
10	SA7362401	C - 12
10	SA7364101	C - 13
10	SA7368001	C - 16
10	SA7370201	C - 20
10	SA7371201	C - 21
10	SA7374001	C - 22
10	SA7377201	C - 25
10	SA7378101	C - 27+

Page 68

Brother S-7220D parts on page 68

Ref	Part number	Part name	Qty
- 27+	SA7380101	C
- 29	SA7382001	C
- 31	SA7383301	C
- 33	SA7384201	C
- 48+	SA7390401	C
- 62	SA7401201	C
- 48+	SA7403401	C
- 17	SA7406201	D
- 15	SA7407201	D
- 29	SA7408101	D
- 58	SA7410301	J
- 16	SA7413001	K
- 2	SA7414101	N
- 93	SA7422001	E
- 1+	SA7426102	E
- 1+	SA7428102	E
	SA7449101	Sp
	SA7450101	Sp
- 2	SA7453201	Z
- 4	SA7454301	Z
- 56	SA7503001	J
- 57	SA7505001	J
- 1	SA7552201	M
- 9	SA7554101	H
- 27	SA7562001	J
- 27	SA7562001	J
- 9+	SA7600001	B1
- 9+	SA7600001	B1
- 11	SA7600001	B1
- 11	SA7635001	E
- 7	SA7660001	E
- 27	SA7661101	E
- 96	SA7664201	E
- 31	SA7670001	E
- 74	SA7674001	E
- 99	SA7675001	E
- 100	SA7676001	E
- 102	SA7679001	E
- 35	SA7697101	E
- 9	SA7725001	C
- 17	SA7814001	A
- 16+	SA7829001	H
	SA7830001	Sp
- 16+	SA7830001	H
- 17	SA7840001	C
- 17	SA7840001	C
- 17	SA7840001	K
- 15	SA7854001	G
- 2	SA7858001	E
- 2	SA7904001	G
- 3	SA7907001	G
- 43	SA7984001	C
- 45	SA7985001	C
- 44	SA7986001	C
- 40	SA8026001	C
- 1	SA8058501	B2
- 5	SA8059101	B2
- 6	SA8060201	B2
- 12	SA8061001	B1
- 21	SA8069001	D
- 22	SA8085001	P
- 13	SA8100001	D
	SA8110001	Sp
	SA8110001	Ga
	SA8111001	Sp
	SA8111001	Ga
- 12	SA8239301	Z
	SA8240001	Ga
	SA8356001	Ga
	SA8370001	Ga
- 67	SA8403001	C
	SA8423001	Ga
- 3	SA8471201	H
- 4	SA8472201	H
- 35	SA8903001	D
- 12	SA8985101	J
- 19	SA8987001	J
- 17	SA8989001	J
- 20	SA8990001	J
- 23	SA8991001	J
- 22	SA8997001	J
- 20	SA9154001	D
- 14	SA9352001	P
- 9	SA9356001	P
- 14	SA9359001	P
- 34	SA9371101	D
- 67	SA9452001	C
- 37	SA9535001	B1
- 2	SA9551001	Q2
- 1+	SA9616001	Q2
- 11	SA9643001	M
- 20	SA9650101	B1
- 83+	SA9661101	B1
- 83+	SA9661101	E
- 94	SA9672001	E
- 1	SA9682101	H
- 8	SA9684001	H
- 53	SA9694001	J
- 27	SA9710001	M
- 46	SA9716001	M
- 52	SA9716001	M
- 3	SA9723001	R
- 5	SA9724001	R
- 26	SA9746001	C
- 17	SA9755001	M
- 9	SA9763101	B2
- 2	SA9768102	P
- 4	SA9771001	P
- 10	SA9773001	P
- 12	SA9774001	P
- 1	SA9777002	P
- 15	SA9778101	P
- 23+	SA9786001	K
- 21+	SA9788001	K
- 8	SA9792001	J
- 38	SA9795101	J
- 47	SA9800101	M
- 49	SA9801001	M
- 8	SA9813001	D
- 39	SA9823101	E
- 40	SA9824001	E
- 20	SA9826001	A
- 50	SA9827001	M
- 1+	SA9831001	Q2
- 12	SA9854001	K
- 4	SA9865001	S
- 5	SA9866001	S
- 6	SA9867001	S
- 13	SA9893001	Q1
- 4	SA9914001	Q2
- 2	SA9945201	H
- 22	SA9957001	A
- 23	SA9957002	A
- 1	SB0100001	S
- 1	SB0434001	N
- 13	SB0544001	K
- 69	SB0687001	J
- 22	SB1029101	B1
- 13	SB1270001	Z
- 14	SB1271101	Z
- 17+	SB1305001	H
- 26	SB1537001	B1
- 52	SB1538001	B1
- 3	SB1604001	F
- 4	SB1605001	F
- 6	SB1607001	F
- 7	SB1608001	F
- 8	SB1609001	F
- 9	SB1610001	F
- 10	SB1611001	F
- 17+	SB1677001	H
- 3	SB2084001	P
- 6	SB2265002	D
- 42	SB2403001	B1
- 14	SB2405001	H
- 25	SB2408101	A
- 8+	SB2914001	B1
- 10	SB2915101	B1
- 8+	SB2916001	B1
- 34	SB2919001	D
- 2	SB3275001	Q1
- 5	SB3480001	F
- 1	SB3529301	L
- 6	SB3571101	L
- 8	SB3627001	Z
- 9	SB3628001	Z
- 26	SB3802001	M
- 11+	SB3817401	Q1
- 6	SB3831001	Z
- 7	SB3849001	A
- 18	SB3850001	A
- 1	SB3854101	F
- 22	SB4117001	Z
- 23	SB4119001	Z
- 4	SB4123001	R
- 60	SB4155001	M
- 8	SB4177001	R
- 5	SB4178001	R
- 2	SB4179001	U
- 6	SB4180001	R
- 19	SB4244001	P
- 11+	SB4587301	Q1
- 1	SB6626001	K
- 2	SB6627001	K
- 36	SB6695101	Z
- 22	SB7065001	Q1
- 21	SB7074001	Q1
- 8	SB8096001	Q1
- 58	SB8436001	M
- 1+	SB8903001	U
- 3	SB8940101	U
- 4	SB9815101	A
- 15	SB9816001	K
- 29	SB9823001	J
- 1	SB9827001	R
- 1	SB9830001	B1
- 6	SB9883001	R
- 1	SB9913001	G
- 45	SB9914001	M
- 44	SB9915001	M
- 1+	SB9946001	U
- 7	SC0031001	Z
- 1+	SC0066001	T
- 1+	SC0066002	T
- 1	SC0068001	Q1
- 4	SC0069001	Q1
- 20	SC0185001	Q1
- 20	SC0296001	Q1
- 17	SC0298001	Q1

Part BooksPartsSearchNotes

Part Books

×

Search

×

Brother S-7220D — parts catalog

• Page 1 (cover): This is the cover page for the Brother S-7220D Parts Book, which describes a single needle direct drive needle feed lock stitcher with thread trimmer.
• Page 2 (diagram): This page shows a diagram explaining the meaning of the codes on the model plate of the BROTHER INDUSTRIES, LTD. S-7220D machine.
• Page 3 (diagram): This page contains a diagram illustrating the model plate for the BROTHER INDUSTRIES, LTD. S-7220D- machine, with labels indicating different material types, lubrication options, and features like a thread trimmer.
• Page 4 (toc): This page is a table of contents for a parts book, listing sections from "Main Body" to "Index" with corresponding page numbers.
• Page 5 (toc): This page contains the table of contents for the parts book, listing various mechanisms and components with their corresponding page numbers.
• Page 6 (diagram): This page displays a diagram of the machine body and related components, with numbered parts indicated for identification.
• Page 7 (parts_list): This page lists parts for the Machine body, including part numbers, descriptions, quantities, and names of parts.
• Page 8 (diagram): This page displays a diagram of the needle bar and thread take-up mechanism, with numbered parts for models -403, -405, and -433.
• Page 9 (parts_list): This page lists parts for the needle bar and thread take-up mechanism, including part numbers, descriptions, and quantities.
• Page 10 (diagram): This page displays a diagram of the needle bar and thread take-up mechanism, with numbered parts and sub-assemblies for different machine models.
• Page 11 (parts_list): This page lists parts for the needle bar and thread take-up mechanism, including part numbers, descriptions, quantities, and reference numbers.
• Page 12 (diagram): This page displays a diagram of the needle bar and thread take-up mechanism for an industrial sewing machine, with numbered parts indicated.
• Page 13 (parts_list): This page lists parts for the needle bar and thread take-up mechanism, including part numbers, descriptions, and quantities.
• Page 15 (parts_list): This page lists parts for the Needle Feed Mechanism, including part numbers, descriptions, and quantities.
• Page 16 (diagram): This page displays a diagram of the needle feed mechanism, with numbered parts and their corresponding references for identification.
• Page 17 (parts_list): This page lists parts for the needle feed mechanism, including part numbers, descriptions, quantities, and model applicability.
• Page 18 (diagram): This page displays a diagram of the presser foot mechanism, illustrating various components with reference numbers and part numbers.
• Page 19 (parts_list): This page lists parts for the Presser foot mechanism, including part numbers, descriptions, quantities, and reference numbers.
• Page 20 (diagram): This page displays a diagram of the feed mechanism for an industrial sewing machine, with numbered parts and their corresponding details.
• Page 21 (parts_list): This page lists parts for the Feed mechanism, including part numbers, descriptions, and quantities, with specific entries for models like "-4[3]" and "-405".
• Page 22 (diagram): This page displays a diagram of the feed mechanism components for an industrial sewing machine, with numbered parts and their corresponding references.
• Page 23 (parts_list): This page lists parts for the feed mechanism, including screws, caps, regulators, and various assemblies, with part numbers, descriptions, and quantities.
• Page 24 (diagram): This page displays a diagram of the knee lifter mechanism, with numbered parts including a lever, bracket, bolts, and a disc.
• Page 25 (parts_list): This page lists parts for the Knee lifter mechanism, including part numbers, descriptions, and quantities.
• Page 26 (diagram): This page displays a diagram of the quick reverse mechanism, illustrating various components with reference numbers for identification.
• Page 27 (parts_list): This page lists parts for the quick reverse mechanism, including solenoids, screws, pins, washers, and retaining rings, with their corresponding codes and names.
• Page 28 (diagram): This page displays a diagram of the rotary hook mechanism for the sewing machine, including various parts labeled with reference numbers and some part numbers.
• Page 29 (parts_list): This page lists parts for the Rotary hook mechanism, including part numbers, names, quantities, and remarks.
• Page 30 (diagram): This page displays a diagram of lubrication-related components for a sewing machine, with numbered parts and their corresponding details.
• Page 31 (parts_list): This page lists parts for lubrication and related components, including various screws, O-rings, tubes, and covers, with their corresponding part numbers and descriptions.
• Page 32 (diagram): This page displays a diagram of lubrication and related components for an industrial sewing machine, with numbered parts and their corresponding references.
• Page 33 (parts_list): This page lists lubrication and related parts for industrial sewing machines, including part numbers, descriptions, and quantities.
• Page 34 (diagram): This page displays a diagram of the threading mechanism for an industrial sewing machine, with numbered parts and their corresponding references.
• Page 35 (parts_list): This page lists parts for the threading mechanism, including part numbers, descriptions, and quantities.
• Page 36 (diagram): This page displays a diagram of the bobbin winder mechanism with numbered parts.
• Page 37 (parts_list): This page lists parts for the Bobbin winder mechanism, including part numbers, quantities, and names.
• Page 38 (diagram): This page displays a diagram of the thread trimmer mechanism, illustrating various components with reference numbers and part details.
• Page 39 (parts_list): This page lists parts for the Thread Trimmer Mechanism, including part numbers, descriptions, and quantities.
• Page 40 (diagram): This page displays a diagram of the thread trimmer mechanism, with numbered parts and their corresponding details.
• Page 41 (parts_list): This page lists parts for the thread trimmer mechanism, including reference numbers, part codes, quantities, and names.
• Page 42 (diagram): This page displays a diagram of the tension release mechanism with numbered parts, including a cable, bracket, screws, and nuts.
• Page 43 (parts_list): This page lists parts for the Tension release mechanism, including part numbers, quantities, and names.
• Page 44 (diagram): This page displays a diagram of the thread wiper mechanism, with numbered parts and their corresponding references.
• Page 45 (parts_list): This page lists parts related to the thread wiper mechanism, including part numbers, quantities, and names in both Japanese and English.
• Page 46 (diagram): This page displays a diagram of the control box and its components, including various parts labeled with reference numbers and some with part numbers.
• Page 47 (parts_list): This page lists parts for the Control Box, including part numbers, descriptions, and quantities. It covers items from reference number 1 to 25.
• Page 48 (diagram): This page displays a diagram of the control box and related components, including a switch, a transformer, and a power cord for Japan.
• Page 49 (parts_list): This page lists parts for the Control Box, including part numbers, quantities, and names for various models and regions.
• Page 50 (diagram): This page displays a diagram of the quick reverse switch mechanism, with numbered parts including screws, levers, and a switch assembly.
• Page 51 (parts_list): This page lists parts for the R. Quick reverse switch mechanism, including part numbers, codes, quantities, and names.
• Page 52 (diagram): This page displays a diagram of power supply equipment components, including items numbered 1 through 10.
• Page 53 (parts_list): This page lists parts for power supply equipment, including safety switches, micro switches, screws, and washers, with their corresponding codes and quantities.
• Page 54 (diagram): This page displays a diagram of the operation panel, labeled with reference number 1+.
• Page 55 (parts_list): This page lists parts for the operation panel, including part numbers SC0066001 and SC0066002, with descriptions for general export and except for general export.
• Page 56 (diagram): This page displays a diagram of the motor mechanism, illustrating various components with reference numbers.
• Page 57 (parts_list): This page lists parts for the U. Motor mechanism, including motor assemblies, screws, pulleys, and washers, with part numbers, descriptions, and quantities for different regions.
• Page 58 (diagram): This page displays a diagram of accessories and option parts for the sewing machine, including various small components, tools, and a cloth bag.
• Page 59 (parts_list): This page lists accessories and related parts for industrial sewing machines, including part numbers, descriptions, and quantities.
• Page 61 (parts_list): This page lists two warning labels for Brother lubricating oil, one in Japanese and one in English, along with their respective sizes and codes.
• Page 62 (parts_list): This page lists parts for different destinations including Japan, USA/China/General Export, and Europe/Canada, with specifications for medium-weight and heavy-weight materials.
• Page 63 (parts_list): This page lists parts for medium-weight materials, including needle plates, feed dogs, and presser foot assemblies with their respective part numbers and diagrams.
• Page 64 (parts_list): This page lists parts for medium-weight materials, including needle plates, feed dogs, and presser foot assemblies with their respective part numbers and diagrams.
• Page 65 (parts_list): This page lists parts for heavy-weight materials, including needle plates, feed dogs, and presser foot assemblies with their respective part numbers and dimensions.
• Page 66 (index): This page contains an index of parts for an industrial sewing machine, listing part numbers, reference numbers, and corresponding page numbers.
• Page 67 (index): This page contains an index of parts for industrial sewing machines, listing part codes, reference numbers, and corresponding page numbers.
• Page 68 (index): This page contains an index of part numbers and their corresponding reference numbers and page numbers, organized into three columns.
• Page 69 (unknown): This page contains a watermark with the text "jintex.in" and a black bar at the bottom with the same text. There is no other discernible content on the page.
• Page 70 (cover): This is the cover page of a Brother Parts Book. It features the Brother logo, an illustration of a screw, and the text "PARTS BOOK". The bottom of the page includes company information and copyright details.

Page 1

S-7220D パーツブック PARTS BOOK 本縫いダイレクトドライブ自動糸切りミシン SINGLE NEEDLE DIRECT DRIVE NEEDLE FEED LOCK STITCHER WITH THREAD TRIMMER brother 最新の部品情報は Parts Navigation でご覧いただけます。http://partsbook.brother.co.jp/partnavi/jpn/ The latest parts information, refer to the Parts Navigation. http://partsbook.brother.co.jp/partnavi/eng/ jintex.in

Page 2 — 型式板の見方

型式板の見方 BROTHER INDUSTRIES, LTD. S-7220D- 3: 中厚物用 5: 厚物用 0: 微量給油タイプ 3: セミドライタイプ 4: 糸切り + 逆転 + 糸払い jintex.in

Page 3 — Description of model plate

Description of model plate BROTHER INDUSTRIES, LTD. S-7220D- 3: Medium-weight materials 5: Heavy-weight materials 0: Minimum lubrication type 3: Semi dry type 4: Thread Trimmer + Quick Reverse + Thread Wiper jintex.in

Page 4 — 目次

パーツブックご利用に際して 1. この本は、2019年6月のデータに基づいて作成されたものです。 2. 部品は予告なしに設計変更される場合があります。 3. 組単位で補給する部品は、破線で示してあります。 4. イラスト中で数字(REF.NO)に“+”がついている部品は、仕様により異なります。 詳細は、リストを参照してください。 目次 A. 主体関係 1 B1. 針棒・天秤関係 3 B2. 針棒・天秤関係 7 C. 針送り関係 9 D. 押え関係 13 E. 送り関係 15 F. 膝上げ関係 19 G. 逆転関係 21 H. かま関係 23 J. 給油潤滑関係 25 K. 糸通し関係 29 L. 糸巻関係 31 M. 糸切り関係 33 N. 糸緩め関係 37 P. 糸払い関係 39 Q1. コントロールボックス関係 41 Q2. コントロールボックス関係 43 R. 逆転スイッチ関係 45 S. 電装品関係 47 T. 操作パネル関係 49 U. モーター関係 51 Z. 付属部品関係 53 Wa. 警告ラベル 55 Sp. 仕様別部品一覧表 57 Ga. ゲージ部品一覧表 58 索引 61 jintex.in

Page 5 — CONTENTS

Notes for using this parts book 1. This book was prepared based on information available in June 2019. 2. Parts are subject to changes in design without prior notice. 3. Parts supplied as complete assemblies are circled by a dotted line. 4. The part which has the symbol "+" on its number (REF.NO) in the figure differs depending on the specification. For details, refer to the parts list. CONTENTS A. Machine body 1 B1. Needle bar and thread take-up mechanism 3 B2. Needle bar and thread take-up mechanism 7 C. Needle feed mechanism 9 D. Presser foot mechanism 13 E. Feed mechanism 15 F. Knee lifter mechanism 19 G. Quick reverse mechanism 21 H. Rotary hook mechanism 23 J. Lubrication 25 K. Threading mechanism 29 L. Bobbin winder mechanism 31 M. Thread trimmer mechanism 33 N. Tension release mechanism 37 P. Thread wiper mechanism 39 Q1. Control box 41 Q2. Control box 43 R. Quick reverse switch mechanism 45 S. Power supply equipment 47 T. Operation panel 49 U. Motor mechanism 51 Z. Accessories 53 Wa. Warning labels 55 Sp. Different parts list 57 Ga. Gauge parts list 58 Index 61 jintex.in

Page 6 — A. 主体関係 / Machine body

A. 主体関係 / Machine body 1 2 3 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 S-7220D-050 jintex.in

Page 7 — A. 主体関係 / Machine body

A. 主体関係 / Machine body REF.NO CODE QTY 品名 NAME OF PARTS RM 1 SA1106001 1 キャクチュウR STAND R 2 SA2170001 1 キャクチュウRF STAND RF 3 SA1107001 2 キャクチュウL STAND L 4 SB9815101 1 モータカバー MOTOR COVER 5 0A4501606 3 +ナベザクミ5X16DA SCREW PAN (S/P WASHER) M5X16 6 SA7336102 1 ガワイタ SIDE PLATE 7 SB3849001 2 ヒラザガネチュウ5 WASHER_PLAIN_M_5 8 062501216 8 ゴムセン8 SCREW PAN M5X12 9 104450101 2 ゴムセン8.5 RUBBER CAP, 8.5 10 S32263001 1 ゴムセン8 RUBBER CAP, 8 11 104450101 3 ゴムセン15.5 RUBBER CAP, 15.5 12 104449001 3 ゴムセン11.5 RUBBER CAP, 11.5 13 S12717000 1 ゴムセン9.4 RUBBER CAP, 9.4 14 117936001 1 ゴムセン9.4 RUBBER CAP, 9.4 15 117936001 1 ゴムセン20.5 RUBBER CAP, 20.5 16 159150000 1 ゴムセン20 RUBBER CAP 20 17 SA7814001 1 ジョウギイタ RULER PLATE 18 SB3850001 1 ジョウギイタ RULER PLATE 19 062400616 1 ナベコ4X6 SCREW PAN M4X6 20 SA9826001 1 ソウサチュウイラベル LABEL CAUTION 21 S37060001 1 アースマーク LABEL, GROUNDING 22 SA9857001 1 ワーニングマーク INJURY MARK 23 SA9857001 1 ワーニングマーク INJURY MARK 24 062500616 2 ナベコ5X6 SCREW PAN M5X6 25 SB2408101 1 コードオサエ CORD HOLDER S-7220D-050 jintex.in

Page 8 — B1. 針棒・天秤関係 / Needle bar and thread take-up mechanism

B1. 針棒・天秤関係 / Needle bar and thread take-up mechanism < -403,-405 用 / For -403,-405 > < -433 用 / For -433 > 3 jintex.in S-7220D-106

Page 9 — B1. 針棒・天秤関係 / Needle bar and thread take-up mechanism

B1. 針棒・天秤関係 / Needle bar and thread take-up mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB9830001 1 ウワジククミ UPPER SHAFT ASSY 2 S25235001 1 シメネジ8 SCREW M8 3 S25236001 1 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 4 S25236001 1 アナヒラ6X10ホソメ SET SCREW SOCKET (FT) M6X10 5 SA1120001 1 イトマキドウリン BOBBIN WINDER DRIVING WHEEL 6 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 7 110367001 1 ザガネ WASHER, PLAIN SPECIAL 8 8+ SB2914001 1 ハリボウレンカンソウクミ <403用> NEEDLE BAR CONNECTING ROD SET 9+ SA7628001 1 ハリボウクランク NEEDLE BAR CRANK 8+ SB2916001 1 ハリボウレンカンソウクミ <For -403> NEEDLE BAR CONNECTING ROD SET 9+ SA7626001 1 ハリボウクランク NEEDLE BAR CRANK 10 SB2915101 1 ハリボウレンカンソウクミ <For -433> NEEDLE BAR CONNECTING ROD SET 11 SA7628001 1 ハリボウクランク NEEDLE BAR CRANK 12 SA8061001 1 アナクボミ3X4シール SET SCREW SOCKET(CP)M3X4 SEAL 13 SA2422001 1 シメネジ3.57L SCREW, SM3.57L 14 012400436 2 アナヒラ4X4 SET SCREW SOCKET (FT) M4X4 15 SA2161001 1 ザガネ WASHER 16 048060342 1 トメワE6 RETAINING RING E6 17 SA7239101 1 ストッパーピン STOPPER PIN 18 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 19 012061036 2 アナヒラ6X10 SET SCREW SOCKET (FT) M6X10 20 SA9650101 1 ハリボウダキ NEEDLE BAR CLAMP 21 140004001 1 シメネジ3.57 SCREW, SM3.57-40X7 22 SB1029101 1 カクコマD SLIDE BLOCK D 23+ * P.57 1 ハリボウ NEEDLE BAR 24+ * P.57 <欧州向以外:-403> <Except for Europe: -403> ミシンハリDBX1…(#14) NEEDLE DBX1…(#14) 24+ * P.57 <欧州向以外:-405> <Except for Europe: -405> ミシンハリDBX1…(#22) NEEDLE DBX1…(#22) 24+ * P.57 <欧州向用:-403> <For Europe only: -403> ミシンハリDPX5…(#14) NEEDLE, DPX5…(#14) 24+ * P.57 <欧州向用:-405> <For Europe only: -405> ミシンハリDPX5…(#22) NEEDLE, DPX5…(#22) 25 140553102 1 アタマツキメネジ3.18 SET SCREW, SM3.18 26 SB1537001 1 ツギテソーウミ JOINT UNIT 27 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 28 SA2250101 1 タイミングプーリU TIMING PULLEY U 29 S38712001 1 フランジ FLANGE 30 S38713100 1 ファン FAN 31 SA2404001 3 ナベザクミ4X35DB SCREW, PAN (S WASHER) M4X35 32 151594001 1 ハリボウイトアンナイ NEEDLE BAR THREAD GUIDE 33+ * P.57-60 1 ハリイタ NEEDLE PLATE 34 151267001 2 サラネジ4.37 SCREW, FLAT SM4.37-40X8 35 180018251 1 スベリイタクレ SLIDE PLATE ASSY 36 114561001 1 スベリイタウラバネ SPRING, PLATE 37 SA9523001 2 シメネジ2.38 SCREW SM2.38 38 SA5278001 1 シタクジクミ LOWER SHAFT ASSY 39 048120142 1 トメワジクヨウC12 RETAINING RING EXTERNAL C12 40 SA25401100 1 オイルシール OIL SEAL 41 SA1317101 1 オイルシール OIL SEAL 42 SB2403001 1 シタクジギアアクミ LOWER SHAFT GEAR ASSY 43 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 44 SA2251001 1 タイミングプーリD TIMING PULLEY D 45 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 46 SA2378001 2 カンサ4.8 SPACER,4.8 S-7220D-106 jintex.in 4

Page 10 — B1. 針棒・天秤関係 / Needle bar and thread take-up mechanism

B1. 針棒・天秤関係 / Needle bar and thread take-up mechanism < -403,-405 用 / For -403,-405 > < -433 用 / For -433 > S-7220D-106 5 jintex.in

Page 11 — B1. 針棒・天秤関係 / Needle bar and thread take-up mechanism

B1. 針棒・天秤関係 / Needle bar and thread take-up mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 47 SA1150201 1 ベアリングブツシュクミ BEARING BUSH ASSY 48 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 49 SA2252201 1 タイミングベルト TIMING BELT 50 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 51 SA2254101 1 シタジクメタル LOWER SHAFT BUSH 52 SB1538001 1 タマジクウケ6200ZZ BALL BEARING RADIAL 6200ZZ S-7220D-106 jintex.in 6

Page 12 — B2. 針棒・天秤関係 / Needle bar and thread take-up mechanism

B2. 針棒・天秤関係 / Needle bar and thread take-up mechanism 1 2 3 4 5 6 7 8 9 10 S-7220D-106 7

Page 13 — B2. 針棒・天秤関係 / Needle bar and thread take-up mechanism

B2. 針棒・天秤関係 / Needle bar and thread take-up mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA80585001 1 テンションプーリーリソウクミ TENSION PULLEY UNIT 2 S50165001 1 テンションプーリーカラー COLLAR 3 018102536 1 アナボルト10X25 BOLT SOCKET M10X25 4 021100302 1 3シュナット10 NUT 3 M10 5 SA8059101 1 プーリーダイ PULLEY BASE 6 SA8060201 1 テンションプーリーイタ TENSION PULLEY PLATE 7 018061036 2 アナボルト6X10 BOLT SOCKET M6X10 8 025060136 2 ヒラサガネショウ6 WASHER PLAIN S 6 9 SA9763101 1 テンションプーリークミ TENSION PULLEY ASSY 10 018061032 2 アナボルト6X10 BOLT SOCKET M6X10 S-7220D-106 jintex.in 8

Page 15 — C. 針送り関係 / Needle feed mechanism

C. 針送り関係 / Needle feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA7358101 1 ハリオリクリカエキウデD N F REGULATOR ARM D 2 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 3 110367001 1 ザガネ WASHER, PLAIN SPECIAL 8 4 SA7359101 1 ハリオリクリカエキレンカン N F REGULATOR CONNECTING ROD 5 151308102 1 レンカンジク12.5 STUD 12.5 6 012500536 2 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 7 SA7361101 1 ハリオリクリカエキウデU N F REGULATOR ARM U 8 018501436 1 アナボルト5X14 BOLT SOCKET M5X14 9 SA7725001 1 キリカエウデヘンシンピン REGULATOR ARM ELECTRIC PIN 10 110367001 1 ザガネ WASHER, PLAIN SPECIAL 8 11 S20356001 1 ヒラザガネ10 WASHER, PLAIN 10 12 SA7362401 1 ハリオリクリカエキソウクミ NEEDLE FEED REGULATOR UNIT 13 SA7364101 2 キリカエリンクジクS FEED REGULATOR LINK STUD S 14 012500536 7 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 15 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 16 SA7368001 1 リンクSクミ LINK S ASSY 17 SA7842001 3 フタネジM4 SCREW M4 18 048080142 2 トメワジクヨウC8 RETAINING RING EXTERNAL C8 19 110367001 3 ザガネ WASHER, PLAIN SPECIAL 8 20 SA7370201 1 リンクL LINK L 21 SA7371201 1 ハリオリクリレンカンクミ N F CONNECTING ROD ASSY 22 SA7374001 1 リンクジククミ LINK STUD ASSY 23 113024000 1 クミヒモフタ PUSHER 24 014300432 1 アナボルト3X4 SET SCREW SOCKET (CP) M3X4 25 SA7377201 1 ハリオリクリウデR NEEDLE FEED ARM R 26 062061616 1 ナベコ6X16 SCREW PAN M6X16 27+ SA7378101 1 ハリオリクリヘンシンリンネジツキ <For -4[]3> N F ECCENTRIC WHEEL W/SCREW 28 SA7380101 1 ハリオリクリヘンシンリンネジツキ <For -405> N F ECCENTRIC WHEEL W/SCREW 29 S23651001 3 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 30 SA7382001 1 レンカンオサエ HOLDER 31 062350616 2 ナベコ35X6 SCREW PAN M3.5X6 32 SA7383301 1 ハリオリクリカエキジクメタル N F REGULATOR SHAFT BUSH 33 012060536 1 アナヒラ6X5 SET SCREW, SOCKET (FT) M6X5 34 SA7384201 1 キリカエキササエクミ FEED REGULATOR SUPPORT ASSY 35 113024000 1 クミヒモフタ PUSHER 36 012400436 1 アナヒラ4X4 SET SCREW SOCKET (FT) M4X4 37 012060536 1 アナヒラ6X5 SET SCREW, SOCKET (FT) M6X5 38 SA8356001 1 サポ-ター SUPPORTER 39 062501216 2 ナベコ5X12 SCREW PAN M5X12 40 SB3849001 1 ヒラザガネチュウ5 WASHER, PLAIN, M_5 41 SA8026001 1 ハリオリジク NEEDLE FEED SHAFT 42 012060536 1 アナヒラ6X5 SET SCREW, SOCKET (FT) M6X5 43 012060536 1 アナヒラ6X5 SET SCREW, SOCKET (FT) M6X5 44 SA7986001 1 ハリオリジクメタルR N FEED SHAFT METAL R 45 SA7988001 1 ハリオリジクメタルL N FEED SHAFT METAL L 46 SA4588001 1 ハリオリジクメタルM N FEED SHAFT METAL 47 012500536 4 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 S-7220D-107 jintex.in 10

Page 16 — C. 針送り関係 / Needle feed mechanism

C. 針送り関係 / Needle feed mechanism 12 26 25 40 19 14 17 18 19 16 44 16 19 18 14 28 29 21 24 23 22 14 13 17 15 30 36 28 27+ 28 33 35 34 37 38 39 48+ 59 62 61 57 60 56 58 63 54 < - 40[ ]用 / For - 40[ ] > 50 49 55 69 70 71 72 73 32 31 8 47 41 43 46 47 46 47 6 10 9 7 4 65 64 66 5 3 2 1 2 6 S-7220D-107 11 jintex.in

Page 17 — C. 針送り関係 / Needle feed mechanism

C. 針送り関係 / Needle feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 48+ SA7403401 1 <--40用--> ハリボウダイソウクミ <For -40[]> N-BAR BASE UNIT 49 SA4499001 1 トウシンホルダー WICK HOLDER 50 062400616 1 ナベコ4X6 SCREW PAN M4X6 51 SA4346001 1 クミヒモ3X3 WICK 3X3 52 SA4503001 1 クミヒモオサエタ WICK SETTING PLATE 53 060400416 1 バインド4X4 SCREW, BIND M4X4 48+ SA7390401 1 <--433用--> ハリボウダイソウクミ <For -433> N-BAR BASE UNIT 54 012400436 1 アナヒラ4X4 SET SCREW SOCKET (FT) M4X4 55 012400436 1 アナヒラ4X4 SET SCREW SOCKET (FT) M4X4 56 SA7842001 2 フタネジM4 SCREW M4 57 110367001 2 ザガネ WASHER, PLAIN SPECIAL 8 58 014500536 1 アナボルト6X16 SET SCREW SOCKET (CP) M6X5 59 018061636 1 アナボルト6X16 BOLT SOCKET M6X16 60 SA7558001 1 ハリオリウデジク NF ARM SHAFT 61 SA4420001 1 ザガネ WASHER 62 SA7401201 1 ハリオリウデジク下メ N-F ARM SHAFT STOPPER 63 048040142 1 トメワジクヨウC4 RETAINING RING EXTERNAL C4 64 SA4295001 1 ハリボウダイメタルR BUSH,R 65 SA4294001 1 ハリボウダイメタルL BUSH,L 66 062500616 1 ナベコ5X6 SCREW PAN M5X6 67 SA8403001 1 カクコマアンナイ SLIDE BLOCK GUIDE 68 018501636 1 アナボルト5X16 BOLT SOCKET M5X16 69 SA4298001 1 ハリボウダイアンナイ NEEDLE BAR BRACKET GUIDE 70 062401216 1 ナベコ4X12 SCREW PAN M4X12 71 SA4300001 1 ゴムパツキン RUBBER PACKING 72 SA4301001 1 ゴムパツキンフタ RUBBER PACKING PLATE 73 S25310101 3 サラネジ4 SCREW, FLAT M4 S-7220D-107 12 jintex.in

Page 18 — D. Presser foot mechanism

D. 押え関係 / Presser foot mechanism 13 S-7220D-201 jintex.in

Page 19 — D. 押え関係 / Presser foot mechanism

D. 押え関係 / Presser foot mechanism REF. NO CODE Q'TY 品名 NAME OF PARTS RM 1+ SA9359001 1 <--4[3用]--> オサエボウ <For -4[3]> PRESSER BAR 2+ S13561101 1 オサエバネ PRESSER BAR SPRING <--405用--> <For -405> 1+ SA1173101 1 オサエボウ PRESSER BAR 2+ 141728001 1 オサエバネ PRESSER BAR SPRING 3 SA7242001 1 オサエボウメタル PRESSER BAR BUSH 4 062500616 1 ナベコ5X6 SCREW PAN M5X6 5 026050136 1 ヒラザガネコガタ5 WASHER PLAIN S 5 6 SB2265002 1 オサエチョウセツネジクミ PRESSER ADJUSTING SCREW ASSY 7 SA8707101 1 オサエバネアンナイ SPRING GUIDE 8 140407001 1 ザガネ WASHER 9+ P.57-60 1 オサエクミ PRESSER FOOT ASSY 10+ P.57-60 1 オサエクミ(フィンガーガード付き) PRESSER FOOT ASSY W/F-GUARD 11 S13385001 1 シメネジ3.57X10 SCREW, SM3.57-40X10 12 025350132 1 ヒラザガネショウ3.5 WASHER PLAIN S 3.5 13 SA8100001 1 フィンガーガード FINGER GUARD 14 SA4483001 1 オサエアグレーバー PRESSER BAR LIFTER LEVER 15 SA11407001 1 ヒザアゲレンカン KNEE LIFTER CONNECTING ROD 16 SA1180001 1 ダンネジ5 SHOULDER SCREW, M5 17 SA7406201 1 ヒザアグレーバー KNEE LIFTER LEVER 18 SA1173101 1 オサエアグレーバーシク PRESSER BAR LIFTER LEVER SHAFT 19 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 20 SA9154001 1 イトユルメイタ TENSION RELEASE PLATE 21 SA8069001 1 イトユルメイタ T-RELEASE PLATE 22 040050532 1 アナボルト4X5 BOLT SOCKET M4X5 23 025040232 1 ヒラザガネチュウ4 WASHER PLAIN M 4 24 SA1186001 1 オサエアグレーバーバネ P-BAR LIFTER LEVER SPRING 25 S07350001 1 ザガネ WASHER PLAIN 26 048050342 2 トメワE5 RETAINING RING E5 27 SA1179001 1 ダンネジ5 SHOULDER SCREW, M5 28 SA2165001 1 ダンネジ6 SHOULDER SCREW, M6 29 SA7408101 1 ヒザアゲボウ KNEE LIFTER BAR 30 SA1179001 1 ダンネジ5 SHOULDER SCREW, M5 31 S31006002 1 オサエアゲテコ LIFTING LEVER 32 S39051001 1 ナベザクミ35X12 SCREW, PAN (S/P W) M3.5X12 33 S45837001 1 オサエアゲクランク PRESSER BAR LIFTER CRANK 34 SB2919001 1 オサエボウダキクミ PRESSER BAR GUIDE BRACKET ASSY 35 SA8903001 1 シメネジ4X12 SCREW M4X12 36 SA4256201 1 チョウセツネジ6 ADJUSTING SCREW M6 37 021060306 1 3シュナット6 NUT 3 M6 S-7220D-201 14 jintex.in

Page 20 — E. 送り関係 / Feed mechanism

E. 送り関係 / Feed mechanism 7 9 10 1+ 91 92 93 4 2 3 95 94 26 8 27 28 30 29 104 17 18 21 25 23 14 13 15 16 20 19 50+ 51 83+ 87 86 59 58 88 60 89 84+ 54 39 42 52 43 40 41 47 44 46 45 48 55 102 103 81+ 57 56 60 61 81+ 74 78 65 100 101 99 98 97 66 67 35 34 32 31 37 33 36 38 77 75 79 76 69 70 71 72 73 68 62 64 63 62 S-7220D-202 15 jintex.in

Page 21 — E. 送り関係 / Feed mechanism

E. 送り関係 / Feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1+ SA7428102 1+ SA7426102 <--4[3]用--> 1 オクリメモリダイヤル4 <--405用--> 1 オクリメモリダイヤル5 <For -4[3]> STITCH LENGTH DIAL 4 <For -405> STITCH LENGTH DIAL 5 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50+ 50+ 51 52 SA7858001 SA4494001 108549001 S50098201 100328001 SA7660001 SA2849001 151308102 012500536 SA7635001 012060636 SA1206001 S25469100 025100132 048080342 SA1207001 062500816 SA13210001 062501416 SA1209001 153132000 SA1210101 012500536 018501636 SA9746001 SA7661101 018061636 SA2851001 012500536 SA7670001 SA7253101 012060536 SA1269001 SA7697101 SA1218001 151308102 012500536 SA9823101 SA9824001 012500536 SA1223001 SA7254001 012500536 S16335001 S16337001 156958021 SA1225001 048040342 SA1261001 SA1263001 S25236001 S12915001 1 オクリチョウセツネシクミ 1 シメナゲ4.76 1 Oリング 1 ポジショニングピン 1 メモリイチギメピンバネ 1 メモリイチギメピンクミ 1 レンカンジク12.5 1 アナヒラ5X5 1 オクリチョウセツキジク 2 アナヒラ6X6 1 カエシイレバーシク 2 ドライブツシュ 1 ヒラザガネシヨウ10 1 トメワE8 1 カンザ 2 ナベコ5X8 1 カエシイレバー 1 ナベコ5X14 1 カエシイイレバーバネ 1 ナイロンチューブ 1 ハンドルジクウデクミ 1 アナヒラ5X5 1 アナボルト5X16 1 キリカエキジクウデ 1 キリカエキジク 1 アナボルト6X16 1 ヘンシンピン 1 アナヒラ5X5 1 キリカエキジクメタルRクミ 1 キリカエキジクメタルL 1 アナヒラ6X5 1 オイルシール 1 キリカエレンカン S 1 キリカエキジクツギテ 1 レンカンジク12.5 1 アナヒラ5X5 1 キリカエキクミ 1 オクリリンクジク 2 アナヒラ5X8 1 スイヘイオクリレンカン リンクジク 2 アナヒラ5X8 1 スイヘイオクリリンククミ 1 スイヘイオクリウデリンククミ 1 スイヘイオクリウデジク 1 スイヘイオクリウデ 1 トメワE4 <--4[3]用--> 1 スイヘイヘンシンリンネジツキ <--405用--> 1 スイヘイヘンシンリンネジツキ 2 アナヒラ6X10ホソメ 1 ニードルジクウケ25 FEED REGULATING STUD ASSY SCREW SM4.76 O RING POSITIONING PIN NOTCH SPRING FEED REGULATOR ASSY F-REGULATOR CONNECTING ROD STUD 12.5 SET SCREW SOCKET (FT) M5X5 FEED REGULATOR SHAFT SET SCREW SOCKET (FT) M6X6 REVERSE SEWING SHAFT BUSH DRY :L=12 WASHER PLAIN S 10 RETAINING RING E8 SPACER SCREW PAN M5X8 REVERSE LEVER SCREW PAN M5X14 REVERSE LEVER SPRING NYLON TUBE L=13.5 HANDLE SHAFT ARM ASSY SET SCREW SOCKET (FT) M5X5 BOLT SOCKET M5X16 FEED REGULATOR SHAFT ARM FEED REGULATOR SHAFT BOLT SOCKET M6X16 ECCENTRIC PIN SET SCREW SOCKET (FT) M5X5 FEED REGULATOR SHAFT R ASSY FEED REGULATOR SHAFT BUSH(L) SET SCREW SOCKET (FT) M5X5 OIL SEAL CONNECTING ROD S FEED REGULATOR SHAFT JOINT STUD 12.5 SET SCREW SOCKET (FT) M5X5 FEED REGULATOR ASSY FEED LINK SHAFT SET SCREW SOCKET (FT) M5X5 LEVEL FEED CONNECTING ROD LINK SHAFT SET SCREW SOCKET (FT) M5X5 LEVEL FEED LINK ASSY FEED ROCK ARM LINK ASSY FEED ROCK ARM SHAFT FEED ROCK ARM RETAINING RING E4 <For -4[3]> ECCENTRIC WHEEL, W/SCREW <For -405> ECCENTRIC WHEEL, W/SCREW SET SCREW SOCKET (FT) M6X10 ROLLER BEARING RADIAL 25 S-7220D-202 16

Page 22 — E. 送り関係 / Feed mechanism

E. 送り関係 / Feed mechanism 7 9 10 12 11 91 92 93 4 2 3 1+ 6 5 26 8 29 27 30 28 104 17 18 21 24 25 13 14 15 16 19 20 50+ 51 83+ 87 86 59 58 88 60 89 81+ 84+ 54 39 102 40 103 81+ 90 57 56 41 43 48 55 100 60 61 46 45 44 101 74 78 65 49 98 97 66 67 35 34 32 31 77 75 76 79 68 70 71 73 72 37 33 36 38 69 62 64 63 62 17 jintex.in S-7220D-202

Page 23 — E. 送り関係 / Feed mechanism

E. 送り関係 / Feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 53 S25321001 1 レンカンオサエ HOLDER 54 062350616 2 ナベコ35X6 SCREW PAN M3.5X6 55 062501416 1 ナベコ5X14 SCREW PAN M5X14 56 SA1226401 1 キリカエジク L FEED REGULATOR SHAFT L 57 104449001 1 ゴムセン 15.5 RUBBER CAP, 15.5 58 SA1227501 1 キリカエササエジク FEED REGULATOR SUPPORT SHAFT 59 SA1228001 1 ゴムセン 14.5 RUBBER CAP, 14.5 60 012060536 2 アナヒラ6X5 SET SCREW SOCKET (FT) M6X5 61 SA1229101 1 アナトメネジ6トガリ SET SCREW (FT) M6X6 62 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 63 SA2377001 1 ゴムセンラベル RUBBER CAP LABEL 64 S34352101 1 ゴムセン 13.5 RUBBER CAP, 13.5 65 SA1230001 1 スイエイオクリジククミ FEED ROCK SHAFT ASSY 66 SA7255101 1 オクリジクメタル R FEED SHAFT BUSH(R) 67 SA1231101 1 オイルシール OIL SEAL 68 SA1233101 1 オクリジクメタル L FEED SHAFT BUSH L 69 012061036 1 アナヒラ6X10 SET SCREW SOCKET (FT) M6X10 70 156243021 1 オクリジクストリング THRUST RING 71 048150142 1 トメワジクヨウ C15 RETAINING RING EXTERNAL C15 72 SA1234001 1 セットカラークミ SET SCREW COLLAR 73 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 74 SA7674001 1 オクリダイ FEED BAR 75 SA1330001 1 スイエイオクリダイワデ FEED ROCK BRACKET ARM 76 SA2400101 1 オクリダイジクオオクミ FEED BAR SET 77 014300432 1 アナクボミ3X4 SET SCREW SOCKET (CP) M3X4 78 158722001 1 ザガネ4.2 WASHER PLAIN 4.2 79 SA1242001 1 アタマトメクボミ5X7 SET SCREW 5X7 80 SA7257001 2 シメネジ5X12 SCREW 5X12 81+ * P.57-60 1 オクリバ FEED DOG 82 100080004 2 シメネジ3.18 SCREW, SM3.18-44X6.5 83+ SA9661101 1 <-4[ ]3用> ジョウゲヘンシンリンクミ <For -4[ ]3> F-LIFTING ECCENTRIC WHEEL ASSY 84+ SA1247101 1 ヘンシンリンネジツキ ECCENTRIC WHEEL, W/SCREW 83+ SA9666101 1 <-405用> ジョウゲヘンシンリンクミ <For -405> F-LIFTING ECCENTRIC WHEEL ASSY 84+ SA1251101 1 ヘンシンリンネジツキ ECCENTRIC WHEEL, W/SCREW 85 S25236001 2 アナヒラ6X10ホソメ SET SCREW SOCKET (FT) M6X10 86 S25339301 1 オクリダイウデオサエ FEED BAR ARM PRESSER 87 062300616 2 ナベコ3X6 SCREW PAN M3X6 88 SA2400101 1 ジョウゲオクリダイジクオオクミ LIFTING FEED SHAFT ASSY 89 014300432 1 アナクボミ3X4 SET SCREW SOCKET (CP) M3X4 90 SA1242001 1 アタマトメクボミ5X7 SET SCREW 5X7 91 S47508101 1 ダイヤルロックレバー DIAL LOCK LEVER 92 S39830101 1 ダイヤルロックレバーバネ SPRING 93 SA7422001 1 ロックレバーピン ROCK LEVER PIN 94 SA9672001 1 コンデンスストッパ CONDENSED STOPPER 95 021060306 1 ナット3M6 NUT 3 M6 96 SA7664201 1 バネカケウデクミ SPRING HOOK ARM ASSY 97 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 98 S25427101 1 ダンネジ4 SHOULDER SCREW, M4 99 SA7675001 1 ヒキバネクミ SPRING ASSY 100 SA7676001 1 ヒキバネ SPRING 101 SA3114001 1 ビニルチューブ VINYL TUBE 102 SA7679001 1 バネトリツケイタ SPRING SET PLATE 103 062500816 1 ナベコ5X8 SCREW PAN M5X8 104 048100142 1 トメワジクヨウC10 RETAINING RING EXTERNAL C10 S-7220D-202 jintex.in 18

Page 24 — F. 膝上げ関係 / Knee lifter mechanism

F. 膝上げ関係 / Knee lifter mechanism 1 2 3 4 5 6 7 8 9 10 S-7220D-203 19 jintex.in

Page 25 — F. 膝上げ関係 / Knee lifter mechanism

F. 膝上げ関係 / Knee lifter mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB3854101 1 ヒザアテアッスミ KNEE LIFTER ASSY 2 SB1603001 1 ヒザアテツギテ KNEE LIFTER BRACKET 3 SB1604001 1 ボルト6X15 BOLT 6X15 4 SB1605001 1 ボルト6X24 BOLT 6X24 5 SB3480001 1 ヒザアゲテタジク KNEE LIFTER BAR 6 SB1607001 1 ヒザアテ KNEE LIFTER PLATE 7 SB1608001 1 ヒザアテササエ KNEE LIFTER SUPPORT 8 SB1609001 1 ヒザアテテストツパ KNEE LIFTER PLATE STOPPER 9 SB1610001 1 ボルト6X12 BOLT 6X12 10 SB1611001 1 ヒザアテカバー KNEE LIFTER PLATE COVER S-7220D-203 jintex.in 20

Page 26 — G. 逆転関係 / Quick reverse mechanism

G. 逆転関係 / Quick reverse mechanism 6 7 4 3 5 7 15 8 9 17 16 11 11 10 2 4 1 14 12 13 21 S-7220D-205 jintex.in

Page 27 — G. 逆転関係 / Quick reverse mechanism

G. 逆転関係 / Quick reverse mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB9913001 1 ギャクテンソレノイドクミ QUICK REVERSE SOLENOID ASSY 2 SA7904001 1 ソレノイドトリツケイタ F SOLENOID PLATE F 3 SA7907001 1 ソレノイドトリツケイタ B SOLENOID PLATE B 4 062500816 4 ナベコ5X8 SCREW PAN M5X8 5 SB4177001 1 ソレノイドダイ SOLENOID BASE 6 062500816 4 ナベコ5X8 SCREW PAN M5X8 7 062061016 2 ナベコ6X10 SCREW PAN M6X10 8 SA9813001 1 ソレノイドレバー SOLENOID LEVER 9 SA2844101 1 ソレノイドレバーシク SOLENOID LEVER SHAFT 10 SA2848001 2 セットカラークミ SET COLLAR ASSY 11 012508636 4 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 12 SA2992001 1 レンケツピン PIN 13 153138001 1 ザガネ WASHER, PLAIN 6.5 14 048060142 1 トメワジクヨウC6 RETAINING RING EXTERNAL C6 15 SA7854001 1 ゴムクツシヨン RUBBER CUSHION 16 012061036 1 アナヒラ6X10 SET SCREW SOCKET (FT) M6X10 17 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 S-7220D-205 22

Page 28 — H. かま関係 / Rotary hook mechanism

H. かま関係 / Rotary hook mechanism < -405用 / For -405 > 19 17+ 16+ 21 22 23 24 25 18 17+ 16+ 3 6 4 5 7 8 1 2 9 10 11 12 13 14 15 < オプション部品:太糸用 / Option parts: For Thick thread > 28 29 30 31 32 33 27 26 S-7220D-301 23 jintex.in

Page 29 — H. かま関係 / Rotary hook mechanism

H. かま関係 / Rotary hook mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA9682101 1 カマジク ROTARY HOOK SHAFT 2 SA9945201 1 オイルアナフタネジクミ SCREW CAP W/HOLE ASSY 3 SA8471201 1 ポンプメタルオタクミ PUMP BUSH UNIT 4 SA8472201 1 ポンプメタルクミ PUMP BUSH ASSY 5 081025870 1 OリングS25 O RING S25 6 SA7200001 1 オイルシール OIL SEAL 7 142274201 1 ゴムセン4.2 RUBBER CAP 4.2 8 SA9684001 1 オイルシール OIL SEAL 9 SA7554101 1 ベアリングブツシユクミ BEARING BUSH ASSY 10 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 11 SA1284101 1 オイルシール OIL SEAL 12 SA1285001 1 カマジクギヤメタル ROTARY HOOK SHAFT GEAR BUSH 13 012061036 1 アナヒラ6X10 SET SCREW SOCKET (FT) M6X10 14 SB2405001 1 カマジクギヤクミ ROTARY HOOK SHAFT GEAR ASSY 15 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 <For 4[3]> <For 4[3]> 16+ SA7830001 1 ウチカマトメ HOOK STOPPER 17+ SB1305001 1 SB3338カマハコウミ ROTARY HOOK ASSY W/BOX SB3338 18 146290001 1 ボビン BOBBIN <For 405> <For 405> 16+ SA7829001 1 ウチカマトメ HOOK STOPPER 17+ SB1677001 1 SB1678カマハコウミ ROTARY HOOK ASSY W/BOX SB1678 19 117132001 1 ボビン BOBBIN 20 SA9003001 1 シメネジ4X12 SCREW M4X12 21 S20553101 1 ボビンケースクミ BOBBIN CASE ASSY 22 183291001 1 ボビンケースチヨウシバネ TENSION SPRING 23 18329101 1 チヨウシバネチヨウセツネジ ADJUSTING SCREW 24 183293001 1 チヨウシバネトメネジ SET SCREW 25 148967101 1 クウテンボウシバネ ANTI-SPIN SPRING <オプション部品:太糸用> <Option parts: For Thick thread> 26 SA1719001 1 S53203カマハコセット ROTARY HOOK SET, W/BOX S53203 27 SA1718001 1 S53203カマハコウミ ROTARY HOOK ASSY, W/BOX S53203 28 S24904201 1 ボビンケースクミ1.7 BOBBIN CASE ASSY, 1.7 29 S24905101 1 ボビンケースチヨウシバネ TENSION SPRING 30 183809001 1 チヨウシバネチヨウセツネジ ADJUSTING SCREW 31 183810001 1 チヨウシバネトメネジ SET SCREW 32 183811001 1 クウテンボウシバネ ANTI-SPIN SPRING 33 S23848001 1 ボビン1.7 BOBBIN, 1.7 S-7220D-301 24

Page 30 — J. 給油潤滑関係 / Lubrication

J. 給油潤滑関係 / Lubrication 33 32 29 30 57 58 2 1 59 59 56 10 60 8 9 4 6 5 7 11 20 12 14 13 22 16 15 25 24 < - 40[用 /For - 40[]> 26 28 27 < - 433[用 /For - 433 > 31 35 36 37 38 34 39 40 49 50 48 41 47 46 42 43 44 45 52 53 54 62 63 63 61 66 70 69 68 74 73 67 72 71 65 64 68 69 70 72 S-7220D-350 25

Page 31 — J. 給油潤滑関係 / Lubrication

J. 給油潤滑関係 / Lubrication REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA4270001 1 フェルト FELT 2 SA6025001 1 フェルトオサエ FELT SUPPORT 3 081004070 1 OリングP4 O RING P4 4 144875001 1 プランジャー PLUNGER 5 S25380601 1 ポンプフタネジ CAP SCREW PUMP 6 S52764001 1 プランジャー・スプリング SPRING COMPRESSION 7 104821001 1 ゴムセン10.5 RUBBER CAP, 10.5 8 SA9792001 1 オイルチョウセツネジ ADJUSTING SCREW 9 081004070 1 OリングS4 O RING S4 10 140327001 1 ゴムセン6.3 RUBBER CAP, 6.3 11 S25382001 2 オイルクチ OIL FEEDING PIPE 12 SA8991001 1 オイルタンククミ OIL TANK ASSY 13 SA8990001 1 オイルクチ9 OIL FEEDING PIPE 9 14 S51815001 1 オイルクチ8.6 OIL FEEDING PIPE 8.6 15 SA1303101 1 シメネジ8 SCREW M8 16 081008070 1 OリングP8 O RING P8 17 SA8989001 1 オイルクチ OIL FEEDING PIPE 18 081006670 1 OリングPW6 O RING PW6 19 SA8987001 1 フィルタ FILTER 20 SA8991001 1 ゴムセン35-12 RUBBER CAP 35-12 21 SA1300001 1 ビニルチューブ VINYL TUBE 22 SA8997001 1 ビニルチューブ VINYL TUBE L=122 23 SA8992001 1 ビニルチューブ VINYL TUBE L=110 24 104450101 1 ゴムセン8 RUBBER CAP, 8 25 0A5501205 2 +ナベザクミ5X12DB SCREW PAN (S/P WASHER) M5X12 <40用> <For -40[]> 26 SA6130001 1 ビニルチューブクミ OIL TUBE ASSY 27 SA7562001 1 ビニルチューブ VINYL TUBE 28 S25382001 1 オイルクチ OIL FEEDING PIPE 29 SB9823001 1 チューブホルダー-L TUBE HOLDER L 30 060500616 1 バインド5X6 SCREW BIND M5X6 <433用> <For -433> 31 062500816 1 ナベ5X8 SCREW PAN M5X8 32 SA7337001 1 チューブホルダー-R TUBE HOLDER R 33 060400516 1 バインド4X5 SCREW BIND M4X5 34 SA1306001 1 サブタンククミ SUB TANK ASSY 35 SA1307001 1 サブタンク SUB TANK 36 S51815001 1 オイルクチ8.6 OIL FEEDING PIPE 8.6 37 081022870 1 OリングS22 O RING S22 38 SA9795101 1 オイルゲージクミ FLOAT ASSY 39 SA7509001 1 ユリヨウケイマド OIL GAUGE WINDOW 40 SA4552101 1 ベッドソフコンウクミ BED BOTTOM COVER UNIT 41 SA5127201 1 ベッドソフコンクミ BED BOTTOM COVER ASSY 42 S5127100 1 ソコフタマド OIL WINDOW B-COVER 43 081015870 1 OリングS15 O RING S15 44 SA1313101 1 マドフタ WINDOW COVER 45 062500616 4 ナベ5X6 SCREW PAN M5X6 46 SA1303101 1 シメネジ8 SCREW M8 47 081008070 1 OリングP8 O RING P8 48 SA1315301 1 ソコフタフエルト BOTTOM COVER FELT 49 062400616 3 ナベ4X6 SCREW PAN M4X6 50 025040332 1 ヒラザガネダイ4 WASHER PLAIN L 4 51 SA1314001 1 ソコフタパツキン BOTTOM COVER PACKING 52 062501216 9 ナベ5X12 SCREW PAN M5X12 53 SA9694001 1 コードオサエイタ CORD HOLDER PLATE 54 062500616 1 ナベ5X6 SCREW PAN M5X6 55 081029870 1 OリングS29 O RING S29 S-7220D-350 26 jintex.in

Page 32 — J. Lubrication

J. 給油潤滑関係 / Lubrication 33 32 29 30 59 57 58 2 1 56 10 60 3 8 9 4 6 5 7 11 20 12 14 13 22 16 15 25 21 19 18 23 24 < - 40 用 /For - 40[]> 26 28 27 < - 433 用 /For - 433 > 31 35 36 34 38 37 39 40 49 50 48 41 47 46 42 43 44 45 51 52 53 54 62 63 68 74 73 67 66 70 69 71 72 65 61 68 69 70 72 64 S-7220D-350 27

Page 33 — J. 給油潤滑関係 / Lubrication

J. 給油潤滑関係 / Lubrication REF.NO CODE Q'TY 品名 NAME OF PARTS RM 56 SA7503001 1 ビニルチューブ < -40[]> VINYL TUBE L=65 57 SA7505001 1 ビニルチューブ VINYL TUBE L=95 58 SA7410301 1 チューブアンナイ TUBE GUIDE 59 062500616 2 ナベコ5X6 SCREW PAN M5X6 60 S08004021 1 クミヒモササエ WICK SUPPORT 61 SA1321701 1 オイルパンクミ OIL PAN ASSY 62 SA1321801 1 オイルパン OIL PAN 63 149578000 4 ヨコジクブッシュ BUSH 64 SA1323101 1 ヒザゲヨコジクL KNEE LIFTER SHAFT L 65 SA1324001 1 ヒザゲヨコジクR KNEE LIFTER SHAFT R 66 SA1325101 1 ヒザゲ KNEE LIFTER 67 SA1326101 1 ヒザゲR KNEE LIFTER, R 68 S25344001 2 ボルト6 BOLT M6 69 SB0687001 2 トメネジ6 SET SCREW M6X24 70 021060306 2 3シュナット6 NUT 3 M6 71 SA3508001 1 ヒザゲゲネジリバネ TWIST SPRING 72 146293001 2 トメワE10 RETAINING RING E10 73 SA1327101 1 ヒザゲゲレンケツカン KNEE LIFTER CONNECTING ROD 74 SA1179001 2 ダンネジ5 SHOULDER SCREW, M5 S-7220D-350 jintex.in 28

Page 34

K. 糸通し関係 / Threading mechanism 14 12 13 4 15 16 20 9 8 1 2 6 5 24 23 7 21+ 30 25 26 27 22+ 28 29 S-7220D-401 97 jintex.in

Page 35 — K. 糸通し関係 / Threading mechanism

K. 糸通し関係 / Threading mechanism REF.NO CODE QTY 品名 NAME OF PARTS RM 1 SB6626001 1 プレテンションコクセミ PRE-TENSION SUB ASSY 2 SB6627001 1 イトアンナイ THREAD GUIDE 3 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 4 SA1359001 1 イトタテボウ SPOOL PIN 5 SA1359001 1 アナトメネジ6トガリ SET SCREW (FT) M6X6 6 SA1343001 1 イトユルメボウ TENSION RELEASE STUD 7 S01419000 1 イトユルメピン TENSION RELEASE PIN 8 116112001 1 イトアンナイ THREAD GUIDE 9 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 10 SA1345001 1 アームイトアンナイR ARM THREAD GUIDE, R 11 060500616 1 バインド5X6 SCREW BIND M5X6 12 SA9854001 1 テンビンカバー THREAD TAKE-UP LEVER COVER 13 SB9540001 1 マワリトメ WASHER 14 062500816 1 ナベコ5X8 SCREW PAN M5X8 15 SB9816001 1 メンイタクミ FACE PLATE ASSY 16 SA7413001 1 メンイタパッキン FACE PLATE PACKING 17 SA7849001 2 ゴムセン RUBBER CAP 18 SA7271001 1 メンイタイトアンナイ FACE PLATE THREAD GUIDE 19 060350616 1 バインド35X6 SCREW BIND M3.5X6 20 062501816 3 ナベコ5X18 SCREW, PAN M5X18 21+ SA7273202 1 イトチョウシボウダイクミ <For -4[3]> THREAD TENSION BRACKET ASSY 22+ SA7275001 1 イトチョウシバネ TENSION SPRING 21+ SA9788001 1 イトチョウシボウダイクミ <For -405> THREAD TENSION BRACKET ASSY 22+ S04632101 1 イトチョウシバネ TENSION SPRING 23 SA9786001 1 イトチョウシボウダイクミ TENSION BRACKET ASSY 24 100402004 1 トメネジ3.57 SET SCREW SM3.57 25 11692201 1 イトチョウシホウ TENSION STUD 26 145446002 1 イトチョウシサラ DISC TENSION 27 159805001 1 イトチョウシサラオサエ TENSION DISC PRESSER 28 S12441001 1 チョウシバネウエザガネ WASHER 29 S31032002 1 イトチョウシナツト TENSION NUT 30 S02620401 1 イトトリバネ THREAD TAKE-UP SPRING S-7220D-401 20 jintex.in

Page 36 — L. 糸巻関係 / Bobbin winder mechanism

L. 糸巻関係 / Bobbin winder mechanism 31 jintex.in S-7220D-402

Page 37 — L. 糸巻関係 / Bobbin winder mechanism

L. 糸巻関係 / Bobbin winder mechanism REF.NO CODE QTY 品名 NAME OF PARTS RM 1 SB3529301 1 イトマキユニット BOBBIN WINDER UNIT 2 SA1992101 3 イトマキコテイネジ BOBBIN WINDER FIXED SCREW 3 SA1359001 1 イトタテボウ SPOOL PIN 4 SA1360101 1 メス KNIFE 5 062500616 1 ナベコ5X6 SCREW PAN M5X6 6 SB3571101 1 イトマキチョウシクミ BOBBIN WINDER TENSION ASSY S-7220D-402 jintex.in 22

Page 38 — M. 糸切り関係 / Thread trimmer mechanism

M. 糸切り関係 / Thread trimmer mechanism 21+ 22 11 18 19 20 24 25 13 14 16 34 27 26 28 7 6 12 17 23 35 41 40 39 4 5 31 30 32 33 8 9 10 42 37 36 38 52 50 49 47 50 48 45 53 54 46 55 51 56 59 60 58 61 62 57 33 jintex.in S-7220D-403

Page 39 — M. 糸切り関係 / Thread trimmer mechanism

M. 糸切り関係 / Thread trimmer mechanism REF.NO CODE Q'TY 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21+ 21+ 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 SA7552201 154567000 014771032 S45900101 102843004 012300632 142274201 154569001 026040236 062400616 SA9643001 S25426101 060401016 SA5329001 100645003 021400306 SA9755001 SA7285101 SA7341401 062400616 159541001 159915001 148537101 062501416 SA7287001 004301016 SB3802001 SA970001 012060536 SA1362201 SA1363001 SA2258101 105234003 S23651001 SA9371101 154593321 154594000 S25434000 154595001 154596000 110367001 048060342 SA1366101 012060536 SB9915001 SB9914001 SA9715101 SA9800101 018062536 SA9801001 SA9827001 021060306 SA9716001 026050136 048050142 062400816 062501216 S38687000 1 2 2 1 1 1 1 1 1 1 1 1 2 2 2 3 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 イトキリカム カンザシ5.3 アナボミ635-40X10 コテイハ サラネジ3.57 アナヒラ3X6 ゴムセン4.2 イトサバキ ヒラザガネミガキ4 ナベコ4X6 イトキリホルダ イトキリレンカン バインド4X10 カラー ザガネ 3シュナット4 イトキリレバー レバーストツパ イトキリストツパーイタ ナベコ4X6 <403用> イドウハ <405用> イドウハS サラネジ4.37 イトナベコ5X14 イトキリホルダオサエイタ フタマタジク フタマタジクメタル アナヒラ6X5 イトキリカムレバーソウクミ イトキリカムレバークミ コロジクCクミ ナット4.37 アナヒラ6X6ホソメ イトキリレバーバネ イトキリカムレバージク カラー クツションゴム カムレバーモドシバネ イトキリカムレバークツション ザガネ トメワE6 カムレバージクメタル アナヒラ6X5 イトキリソレノイドクミ イトキリソレノイド イトキリソレノイドダイ ソレノイドレバー アサボルト6X25 カラー ザガネ 3シュナット6 レンケツピン ヒラザガネコガタ5 トメワジクヨウC5 ナベコ4X8 ナベコ5X12 コネクタ5557-14R THREAD TRIMMER CAM SPACER 5.3 SET SCREW SOCKET SM6.35-40X10 FIXED KNIFE SCREW, FLAT SM3.57 SET SCREW SOCKET (FT) M3X6 RUBBER CAP, 4.2 LOWER THREAD FINGER WASHER PLAIN M4 SCREW PAN M4X6 HOLDER M-KNIFE THREAD TRIMMER CONNECTING ROD SCREW BIND M4X10 COLLAR WASHER NUT 3 M4 THREAD TRIMMER LEVER LEVER STOPPER THREAD TRIMMER STOPPER BASE SCREW PAN M4X6 <For -4[3]> MOVABLE KNIFE <For -405> MOVABLE KNIFE, S SCREW, FLAT (W/SOCKET) SM4.37 SCREW PAN M5X14 KNIFE HOLDER PRESSER PLATE SCREW FLAT M5X10 FORKED SHAFT FORKED SHAFT BUSG SET SCREW, SOCKET (FT) M6X5 THREAD TRIMMER LEVER UNIT THREAD TRIMMER LEVER ASSY ROLLER SHAFT, C ASSY NUT SM4.37 SET SCREW SOCKET (FT) M6X6 THREAD TRIMMER LEVER SPRING THREAD TRIMMER CAM LEVER SHAFT COLLAR RUBBER CUSHION SPRING, EXTENSION CUSHION WASHER, PLAIN SPECIAL 8 RETAINING RING E6 CAM LEVER SHAFT BUSH SET SCREW, SOCKET (FT) M6X5 THREAD TRIMMER SOLENOID ASSY THREAD TRIMMER SOLENOID THREAD TRIMMER SOLENOID BASE SOLENOID LEVER BOLT SOCKET M6X25 COLLAR WASHER PLAIN NUT M3 6 PIN WASHER PLAIN S 5 RETAINING RING EXTERNAL C5 SCREW PAN M4X8 SCREW PAN M5X12 CONNECTOR 5557-14R S-7220D-403 34 jintex.in

Page 40 — M. 糸切り関係 / Thread trimmer mechanism

M. 糸切り関係 / Thread trimmer mechanism 21+ 22 11 1 2 3 18 19 20 24 25 13 14 16 34 27 26 28 12 17 41 40 39 23 35 31 30 29 32 33 42 37 36 38 52 50 49 47 50 48 45 46 55 51 54 53 44 60 59 58 56 61 62 57 35 jintex.in S-7220D-403

Page 41 — M. 糸切り関係 / Thread trimmer mechanism

M. 糸切り関係 / Thread trimmer mechanism REF. NO CODE Q'TY 品名 NAME OF PARTS RM 58 SB8436001 1 アースセンAWG8 GROUND WIRE AWG8 59 062400816 1 ナベコ4X8 SCREW PAN M4X8 60 SB4155001 3 バンド BAND 61 SA1394101 1 コードオサエU3 CORD HOLDER U3 62 062500816 1 ナベコ5X8 SCREW PAN M5X8 S-7220D-403 jintex.in 36

Page 42 — N. 糸緩め関係 / Tension release mechanism

N. 糸緩め関係 / Tension release mechanism 37 S-7220D-404 jintex.in

Page 43 — N. 糸緩め関係 / Tension release mechanism

N. 糸緩め関係 / Tension release mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB0434001 1 イトユルメワイヤー TENSION RELEASE WIRE 2 SA7414101 1 ワイヤー-ホルダー-U WIRE HOLDER U 3 062500816 2 ナベコ5X8 SCREW PAN M5X8 4 SA1373001 1 ワイヤー-オサエU WIRE HOLDER, U 5 060400516 1 バインド4X5 SCREW BIND M4X5 6 154607101 1 イトユルメワイヤー-オサエD WIRE HOLDER D 7 060400816 2 バインド4X8 SCREW BIND M4X8 8 110161004 2 ナット4.76 NUT SM4.76 S-7220D-404 jintex.in 38

Page 44 — P. 糸払い関係 / Thread wiper mechanism

P. 糸払い関係 / Thread wiper mechanism 1 2 3 10 11 23 4 5 24 6 7 18 9 8 15 16 17 12 13 19 14 25 26 20 21 22 39 jintex.in S-7220D-405

Page 45 — P. 糸払い関係 / Thread wiper mechanism

P. 糸払い関係 / Thread wiper mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA9777002 1 イトハライセット THREAD WIPER SET 2 SA9768102 1 イトハライウチクミ THREAD WIPER DEVICE ASSY 3 SB2084001 1 イトハライソレノイド THREAD WIPER SOLENOID 4 SA9771001 1 イトハライバネ THREAD WIPER SPRING 5 SA41205001 1 ヒラサガネ WASHER, PLAIN 6 062300616 2 ナベコ3X6 SCREW PAN M3X6 7 026030136 2 ヒラサガネコガタ3 WASHER PLAIN S 3 8 SB4155001 1 バンド BAND 9 SA9356001 1 イトハライドイ THREAD WIPER BASE 10 SA9773001 1 ソレノイドカバー SOLENOID COVER 11 060400516 1 バインド4X5 SCREW BIND M4X5 12 SA9774001 1 イトハライクランククミ THREAD WIPER CRANK ASSY 13 048040342 1 トメワE4 RETAINING RING E4 14 SA9352001 1 ワイパーバネ WIPER SPRING 15 SA9770101 1 イトハライロッド THREAD WIPER ROD 16 110735002 1 ザガネ WASHER 17 048030342 1 トメワE3 RETAINING RING E3 18 S25456001 1 プランジャピン PLUNGER PIN 19 SB4244001 1 イトハライ THREAD WIPER 20 060400516 1 バインド4X5 SCREW BIND M4X5 21 14628021 1 イトハライジクカラー THREAD WIPER STUD COLLAR 22 SA8085001 1 ザガネ WASHER 23 S25456001 2 プランジャピン PLUNGER PIN 24 S41207000 1 スペーサゴム SPACER RUBBER 25 SA1394101 2 コードオサエU3 CORD HOLDER U3 26 062500816 2 ナベコ5X8 SCREW PAN M5X8 S-7220D-405 jintex.in 40

Page 46 — Q1. コントロールボックス関係 / Control box

Q1. コントロールボックス関係 / Control box <単相 230V AC 用 / For Single phase 230V AC > <欧州向用 / For Europe > 23- 21 22 1 2 6 7 PE 9 3 4 8 19 20 25 24 13 15 16 14 6 10 5 11+ 12 19 18 <欧州向以外 / Except for Europe > 17 41 jintex.in S-7220D-502

Page 47 — Q1. コントロールボックス関係 / Control box

Q1. コントロールボックス関係 / Control box REF.NO CODE QTY 品名 NAME OF PARTS RM 1 SC0068001 1 メインキバンクミ84D MAIN PCB ASSY 84D 2 SB3275001 2 GFUSE10A GLASS FUSE 10A-50T100H 3 0A4400806 7 +ナベザクミ4X8DA SCREW PAN (S/P WASHER) M4X8 4 SC0069001 1 デンデンキバンクミ84D POWER PCB ASSY 84D 5 0A4400806 4 +ナベザクミ4X8DB SCREW PAN (S/P WASHER) M4X8 6 S37060001 3 アースマーク LABEL GROUNDING 7 S37059001 1 PEマーク LABEL, PE 8 SB8096001 1 ラベルカンデン6カコク LABEL ELECTRICAL SHOCK 36X150 9 J04100001 1 セメントR40/220クミ#6 CEMENT RESISTOR ASSY 401220#6 10 0A5400806 2 +ナベザクミ4X8DB SCREW PAN (S/P WASHER) M4X8 <米州、欧州向用> <For the Americas and Europe> 11+ SB4587301 1 フミコミユニット-US TREADLE UNIT-US <日本向用> <For Japan> <アジア・一般・中国向用> <For Asia, General and China> 11+ SB3817401 1 フミコミユニット-EX TREADLE UNIT-EX 12 J00353001 4 +ナベセット5X14DB SCREW PAN (S/P WASHER) M5X14 13 SA9893001 4 カクネボルト8X65 BOLT M8X65 14 021080206 8 2シュナット8 NUT 2 M8 15 025080336 4 ヒラザガネダイ8 WASHER PLAIN L 8 16 028080246 4 バネザガネ2-8 WASHER SPRING 2-8 <欧州向用以外> <Except for Europe> 17 SC0298001 1 アースコードネジタイクミ EARTH CORD SCREW TIE ASSY 18 0A4400806 1 +ナベザクミ4X8DA SCREW PAN (S/P WASHER) M4X8 19 J02825001 1 リピートタイRF140 REPEAT CABLE TIE, RF140 <単相 230V AC用> <For single phase 230V AC> <欧州向用> <For Europe> 20 SC0296001 1 CEフィルタクミTYPE8 CE FILTER UNIT TYPE8 21 SB7074001 1 CEフィルタケース CE FILTER CASE 22 SB7065001 1 CEフィルタキバンクミ CE FILTER PCB ASSY TYPE3 23 S03816001 4 +マルモク45X16 WOOD SCREW M4.5X16 24 SC0185001 1 コアGRFC-13 FERRITE CORE GRFC-13 25 LNA409001 1 コアGRFC-6 FERRITE CORE GRFC-6 S-7220D-502 42

Page 48 — Q2. コントロールボックス関係 / Control box

Q2. コントロールボックス関係 / Control box < 日本向用 / For Japan > 3+ 1+ 2 4 43 S-7220D-502 jintex.in

Page 49 — Q2. コントロールボックス関係 / Control box

Q2. コントロールボックス関係 / Control box REF.NO CODE QTY 品名 NAME OF PARTS RM 1+ SA9616001 <三相 200V AC 用> <日本向用> 1 デンSW クミ SJT <For Three phase 200V AC> <For Japan> POWER SWITCH ASSY SJT 1+ SA9831001 <三相 220V AC 用> <北米・メキシコ向用> 1 デンSW クミ SJT#2 <For Three phase 220V AC> <For USA, Canada and Mexico> POWER SWITCH ASSY SJT#2 2 SA9535001 <単相 100V用> <アジア・一般・中国向用> 1 デンSWクミCCC <For Single phase 220V AC> <For Asia, General and China> POWER SUPPLY SWITCH ASSY CCC 3+ BMP3010-1000000-2ST1 <単相 100V/110V> <For Single phase 100V/110V> 1 トランスボックス TRANSFORMER BOX 3+ BMP3010-1000000-AST1 <日本向用> <For Japan> 1 トランスボックス TRANSFORMER BOX 4 SA9914001 1 ラベルカンデン25X28 LABEL ELECTRICAL SHOCK 25X28 S-7220D-502 jintex.in 44

Page 50 — R. 逆転スイッチ関係 / Quick reverse switch mechanism

R. 逆転スイッチ関係 / Quick reverse switch mechanism 10 10 10 10 11 12 12 9 1 8 2 6 3 5 4 7 45 S-7220D-508 jintex.in

Page 51 — R. 逆転スイッチ関係 / Quick reverse switch mechanism

R. 逆転スイッチ関係 / Quick reverse switch mechanism REF.NO CODE QTY 品名 NAME OF PARTS RM 1 SB9827001 1 Rアクチュエータタクミ R-ACTUATOR ASSY 2 SB4178001 1 スイッチトリツケダイ SWITCH SETTING BASE 3 SA9723001 1 Rスイッチダイ REVERSE SWITCH BRACKET 4 SB4123001 1 アクチュエーター ACTUATOR 5 SA9724001 1 Rスイッチバネ REVERSE SWITCH SPRING 6 SB9883001 1 Rスイッチクミ R-SWITCH ASSY 7 060300606 1 バインド3X6 SCREW BIND M3X6 8 SB4155001 1 バンド BAND 9 062500816 2 ナベコ5X8 SCREW PAN M5X8 10 062500816 3 ナベコ5X8 SCREW PAN M5X8 11 SA2689101 1 コードオサエ CORD HOLDER 12 SA1394101 2 コードオサエU3 CORD HOLDER U3 S-7220D-508 jintex.in 46

Page 52 — S. 電装品関係 / Power supply equipment

S. 電装品関係 / Power supply equipment 4 7 1 5 6 3 2 8 10 9 47 jintex.in S-7220D-515

Page 53 — S. 電装部品関係 / Power supply equipment

S. 電装部品関係 / Power supply equipment REF.NO CODE QTY 品名 NAME OF PARTS RM 1 SB0100001 1 セーフティー スイッチ アセン SAFETY SWITCH ASSY 2 SA7325001 1 マイクロ スイッチ アセン MICRO SWITCH ASSY 3 SA7292101 1 アンゼン スイッチ イタ SAFETY SWITCH PLATE 4 SA9865001 1 アンゼン スイッチ ベース SAFETY SWITCH BASE 5 SA9866001 1 アンゼン スイッチ レバー SAFETY SWITCH LEVER 6 SA9867001 1 アンゼン スイッチ バネ SAFETY SWITCH SPRING 7 SA7293001 2 ナベ ザク M3X12 SCREW PAN (S/P W) M3X12 8 S04159000 1 バイン ド 1M BAND 1M 9 062060816 1 ナベコ 6X8 SCREW PAN M6X8 10 025060136 1 ヒラ ザガネ ショウ 6 WASHER PLAIN S 6 S-7220D-515 jintex.in 49

Page 54 — T. 操作パネル関係 / Operation panel

T. 操作パネル関係 / Operation panel 1+ S-7220D-530 49 jintex.in

Page 55 — T. 操作パネル関係 / Operation panel

T. 操作パネル関係 / Operation panel REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1+ SC0066001 <輸出一般向用> 1 ソウサパネルクミ <For General export> OPERATION PANEL ASSY 1+ SC0066002 <輸出一般向用以外> 1 ソウサパネルクミ <Except for General export> OPERATION PANEL ASSY S-7220D-530 jintex.in 50

Page 56 — U. E-タ-関係 / Motor mechanism

U. E-タ-関係 / Motor mechanism 1+ 2 3 4 6 5 51 S-7220D-650 jintex.in

Page 57 — U. モーター関係 / Motor mechanism

U. モーター関係 / Motor mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1+ SB8903001 1 <欧州用以外> モータタクミ <Except for Europe> MOTOR ASSY 1+ SB9946001 1 <欧州向用> モータタクミEU <For Europe> MOTOR ASSY EU 2 SA2354001 3 +ナベセットネジ5X18 SCREW PAN M5X18 3 SB8940101 1 プーリー PULLEY 4 060501016 3 バインド5X10 SCREW BIND M5X10 5 SB4155001 2 バンド BAND 6 SA9452001 3 プーリーワッシャー PULLEY WASHER S-7220D-650 jintex.in 52

Page 58

Z. 付属品関係 / Accessories < オプション部品 / Option parts > < -4[ ]3用 / For -4[ ]3 > 1 2 3A < -405用 / For -405 > 3 4 5A 5 6 7 8 9 10 11 11 12 13 14 15 broc 16 17 18 19 20 21 22 23 24 25 26 27 28 29 53 jintex.in S-7220D-910

Page 59 — Z. 付属品関係 / Accessories

Z. 付属品関係 / Accessories REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 146290001 1 ボビン <For 4[3]用> BOBBIN 2 SA7453201 1 デアアイゲージ TIMING GAUGE 3 117132001 1 ボビン <For -405> BOBBIN 4 SA7454301 1 デアアイゲージ TIMING GAUGE 5 S06055009 1 マクラス HEAD REST, S 6 SB3831001 1 ヒザアゲオシボウ KNEE LIFTER COMPLYING BAR 7 SC0031001 1 ラバーヒンジクミ RUBBER HINGE ASSY 8 SB3627001 2 トウブヒンジ HEAD HINGE 9 SB3628001 2 トウブヒンジウケゴム RUBBER CUSHION 10 SA1962001 2 トウブシキゴム…<左側用> HEAD CUSHION...<For left side> 11 SA1963001 2 トウブシキゴム…<右側用> HEAD CUSHION...<For right side> 12 SA8239301 1 オイルタンククミ OIL TANK ASSY 13 SB1270001 1 オイルケイコララベル エイブン OIL WARNING LABEL EN 14 SB1271101 1 オイルケイコララベル ワブン OIL WARNING LABEL JP 15 144226001 1 トウブカバー HEAD COVER 16 S02763702 1 イトタダイクミ2DR COTTON STAND ASSY 2DR 17 S51283001 2 ウケザラ SPOOL STAND BASE 18 150182000 2 スプールマット SPOOL MAT 19 S51282101 2 スプールクッション SPOOL CUSHION 20 S02747101 1 イトカケバネ SPRING 21 150179002 2 スプールジクB SPOOL SHAFT B 22 SB4170001 2 バネザガネ2-5 WASHER SPRING 2-5 23 SB4119001 2 2シュナット5 NUT 2 M5 24 SA6607001 1 スプールホルダー-2 SPOOL HOLDER 2 25 SA6607001 1 スプールホルダー-2 SPOOL HOLDER 2 26 150183000 2 イトカケハンガーダイ THREAD HANGER BASE 27 142990001 2 スレッドラツシユ THREAD BUSH 28 SA6609001 2 スプールホルダーササエ SPOOL HOLDER SUPPORTER 29 062061603 2 ナベコ6X16 SCREW PAN M6X16 30 S40765001 1 レンケツカンクミ <Option parts> CONNECTING ROD ASSY 31 021060103 2 1シュナット6 NUT 1 M6 32 017081603 2 ポルト8X16 BOLT M8X16 33 021080103 2 1シュナット8 NUT 1 M8 34 S36119021 2 1シュナット6 NUT 1 M6 35 S36121021 2 バネザガネ2-6 WASHER SPRING 2-6 36 SB6659101 1 グリスグミ GREASE UNIT S-7220D-910 jintex.in 54

Page 61 — 警告ラベル / Warning labels

Wa. 警告ラベル / Warning labels 警告ラベル / Warning labels 品名 / Name of parts Size(mm) Code brother ミシン用潤滑油 ▲注意 目に入ったり皮膚につくと、 炎症を起こすことがあります。 保護めがね、手袋を使うこと。 飲み込むと、下痢、嘔吐する。 飲み込まないこと。 ●子供の手の届かない所に 置いてください。 ●目に入った場合は、清浄な 水で15分間洗浄し、 医師の診断を受けてください。 ●皮膚に触れた場合は、水と 石けんで十分に洗ってください。 ●飲み込んだ場合は、 無理に吐かせずに、直ちに 医師の診断を受けてください。 第4類 第3石油類 危険等級III 火気厳禁 ブラザー工業株式会社 〒448-0803 愛知県刈谷市野田町北地蔵山1番地5 電話:0566-95-0085 オイル警告ラベル和文 Oil warning label JP 68 X 30 SB1271-101 brother Lubricating Oil for Machining ▲CAUTION Lubricating oil may cause inflammation to eye and skin. Wear protective glasses and gloves. Swallowing oil can cause diarrhoea and vomiting. Do not swallow. Keep away from children. FIRST AID Eye contact: -Rinse with plenty of cold water. -Seek medical help. Skin contact: -Wash with soap and water. If swallowed: -Seek medical help immediately. -Do not induce vomiting. オイル警告ラベル英文 Oil warning label EN 68 X 30 SB1270-001 S-7220D-Wa jintex.in 56

Page 62 — Sp. 仕様別部品一覧表 / Different parts list

Sp. 仕様別部品一覧表 / Different parts list 仕向 / Destination REF.NO 品名 / Name of parts 仕様 / Specification -403, 433 -405 中厚物用 / Medium-weight materials 厚物用 / Heavy-weight materials 日本向 / For Japan B1-23+ B1-24+ B1-33+ D-2+ D-10+ E-81+ H-16+ H-17+ H-18 H-19 針棒 / Needle bar ミシン針 / Needle 針板 (DBX1) / Needle plate (DBX1) 押えバネ / Presser bar spring 押え組 / Presser foot assy 送り歯 / Feed dog 内かま止め / Hook stopper かま箱組 / Rotary hook assy, w/box ボビン / Bobbin ボビン / Bobbin SA7449101 DBX1 (#14) 143855001 S13561101 SA4484001 159521001 SA7830001 SB1305001 146290001 --- 117132001 SA7450101 DBX1 (#22) 148842001 141728001 SA4489001 159525001 SA7829001 SB1677001 仕向 / Destination REF.NO 品名 / Name of parts 仕様 / Specification -403, 433 -405 USA・中国・ 輸出一般向 / For USA, China, General export B1-23+ B1-24+ B1-33+ D-2+ D-10+ E-81+ H-16+ H-17+ H-18 H-19 針棒 / Needle bar ミシン針 / Needle 針板 (DBX1) / Needle plate (DBX1) 押えバネ / Presser bar spring 押え組 / Presser foot assy 送り歯 / Feed dog 内かま止め / Hook stopper かま箱組 / Rotary hook assy, w/box ボビン / Bobbin ボビン / Bobbin SA7449101 DBX1 (#14) 143855001 S13561101 SA4484001 159521001 SA7830001 SB1305001 146290001 --- 117132001 SA7450101 DBX1 (#22) S13101001 141728001 SA4489001 159521001 SA7829001 SB1677001 仕向 / Destination REF.NO 品名 / Name of parts 仕様 / Specification -403, 433 -405 欧州・カナダ向 / For Europe & Canada B1-23+ B1-24+ B1-33+ D-2+ D-9+ E-81+ H-16+ H-17+ H-18 H-19 針棒 / Needle bar ミシン針 / Needle 針板 (DPX5) / Needle plate (DPX5) 押えバネ / Presser bar spring 押え組 / Presser foot assy 送り歯 / Feed dog 内かま止め / Hook stopper かま箱組 / Rotary hook assy, w/box ボビン / Bobbin ボビン / Bobbin SA7450101 DPX5 (#14) 143855001 S13561101 SA8110001 159521001 SA7830001 SB1305001 146290001 --- 117132001 SA7450101 DPX5 (#22) S13101001 141728001 SA8110001 S13102101 SA7829001 SB1677001 57 jintex.in S-7220D-Sp

Page 63 — Ga. ゲージ部品一覧表 / Gauge parts list

Ga. ゲージ部品一覧表 / Gauge parts list 仕様 Specification 針板 Needle plate 記号 Mark 送り歯 Feed dog P 押え組 Presser foot assy 中厚物用 Medium- weight materials 143855N 143855-001 3.2 10.6 19 18 S03357-001 35 26 11.5 10 10.4 7 14.7 9.8 11 159521-001 35 26 11.5 10 10.4 7 14.7 9.8 11 159522-001 35 26 11.5 10 10.4 7 14.7 9.8 11 S01988-001 S01988N 3.2 10.6 11.7 19 18 159914-001 35 26 11.5 10 7 14.7 9.8 11 Ø1.4 Ø2 1.15 7 2 3.6 Ø2.1 SA4484-001 35.2 11 3.4 SA8110-001 35.2 11 3.4 S-7220D-Ga jintex.in 58

Page 64 — Ga. ゲージ部品一覧表 / Gauge parts list

Ga. ゲージ部品一覧表 / Gauge parts list 仕様 Specification 針板 Needle plate 記号 Mark 送り歯 Feed dog 押え組 Presser foot assy 中厚物用 Medium- weight materials 143857N 143857-001 3.2 10.8 5.6 18 17 10.6 159523-001 35 11.5 10 10.4 1.15 02 7 14.7 9.8 SA4484-001 35.2 11 3.4 SA8110-001 35.2 11 3.4 59 jintex.in S-7220D-Ga

Page 65 — Ga. ゲージ部品一覧表 / Gauge parts list

Ga. ゲージ部品一覧表 / Gauge parts list 仕様 Specification 針板 Needle plate 記号 Mark 送り歯 Feed dog 押え組 Presser foot assy T P Ø H 148842N 148842-001 159525-001 35 25.75 11.25 10 9.6 7 14.7 9.8 1.25 Ø2.8 SA4489-001 36.2 14.6 3.2 19 10.6 19 18 159526-001 35 26.4 11.2 9.6 9.6 7 14.7 9.8 1.6 2 3.6 11 19 18 11 SA8111-001 36.2 14.6 1.25 Ø2.8 厚物用 Heavy-weight materials S13101-001 S13102-101 35 26 10 8 12.7 7 14.7 9.8 2.0 3.6 11 S13101N 3.2 19 18 11 S01988-001 S01989-001 35 26 12 10 11.7 7 14.7 9.8 2.0 2.4 Ø2.4 S01988N 3.2 19 18 11 SA8240-001 SA8277-001 37 31.3 15.4 10.4 12.4 7 14.7 9.7 1.5 1.7 2.4 SA8240 21.2 10.65 18 11 SA8370-001 39.8 14.6 1.3 SA8423-001 39.8 14.6 S-7220D-Ga 60 jintex.in

Page 66

索引 / Index CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page 0A4400806 Q1 - 18 42 025080336 Q1 - 15 48 004301016 M - 25 34 141728001 D - 2+ 14 012060536 C - 32 10 025100132 E - 15 16 025080336 S - 10 48 142274201 H - 7 24 C - 36 10 026030132 P - 7 40 025100132 E - 15 16 142990001 Z - 27 54 C - 41 10 026030136 P - 7 40 026030132 D - 12 14 143855001 Sp 57 C - 42 10 026050136 S - 5 34 062501216 R - 9 40 143857001 Ga 58 E - 60 18 026040236 M - 53 34 062501216 A - 8 40 143857001 Ga 59 E - 33 16 048030342 Q1 - 16 42 062501216 C - 38 10 143857001 Ga 59 E - 60 18 048040142 C - 63 12 062501216 J - 52 34 144226001 Z - 15 54 012060636 E - 12 16 048040142 C - 63 12 062501416 E - 20 16 144875001 J - 4 26 E - 19 4 048040342 P - 49 16 062501416 M - 56 34 145446002 K - 26 30 E - 69 18 048040342 P - 49 16 062501416 E - 55 16 146288021 P - 21 40 012061036 G - 22 048050142 M - 54 34 062501816 K - 20 30 146290001 H - 18 24 H - 13 24 062501816 K - 20 30 146290001 Z - 1 54 012300632 M - 6 34 048060342 S - 14 48 081004070 J - 3 26 146293001 Sp 57 012400436 B1 - 14 4 048060342 B1 - 16 4 081006670 J - 18 26 148537101 M - 72 34 C - 54 10 048080142 E - 10 48 081008070 J - 16 26 148842001 Ga 57 C - 55 12 048080142 E - 10 48 081015870 J - 43 26 148967101 H - 25 24 012500536 C - 54 10 048100142 E - 104 16 081022870 J - 37 26 149578000 J - 63 28 C - 55 12 048100142 B1 - 39 4 081025870 H - 5 24 149770002 Z - 21 54 C - 14 10 048150142 E - 71 18 081029870 J - 55 26 150182000 Z - 18 54 D - 19 14 060300606 K - 7 46 0A4400806 Q1 - 3 42 150183000 Z - 26 54 E - 10 16 060350616 K - 19 30 0A4501606 A - 5 42 150183001 Z - 26 54 E - 10 16 060400416 C - 53 12 0A5400806 Q1 - 5 42 151308102 C - 5 10 E - 24 16 060400516 J - 33 26 0A5501205 Q1 - 10 42 151308102 E - 37 16 E - 30 16 060400816 N - 5 38 100080004 E - 82 18 151594001 B1 - 32 4 E - 38 16 P - 11 40 100080004 E - 82 18 151594001 B1 - 32 4 E - 41 16 P - 20 40 100080004 E - 82 18 151594001 B1 - 32 4 E - 44 16 060400816 N - 7 38 100080004 E - 82 18 151594001 B1 - 32 4 G - 11 22 060401016 J - 13 34 100645003 M - 15 34 151594001 B1 - 32 4 G - 17 22 060500616 K - 30 30 102843004 M - 5 34 151594001 B1 - 32 4 K - 3 30 060501016 C - 24 10 104449001 A - 12 34 151594001 B1 - 32 4 K - 9 30 060501016 J - 4 4 104449001 E - 57 18 151594001 B1 - 32 4 014300432 C - 24 10 06206016 C - 66 12 104450101 A - 9 11 151594001 B1 - 32 4 E - 77 18 062061603 Z - 29 54 104450101 A - 9 11 151594001 B1 - 32 4 E - 89 18 062061603 Z - 29 54 104821001 J - 7 26 154567000 M - 2 34 014500536 C - 58 12 062061616 E - 87 18 105234003 M - 32 34 154569001 M - 8 34 014771032 M - 3 34 062061616 P - 6 40 108549001 E - 4 16 154593321 M - 35 34 017081603 Z - 32 54 062061616 E - 87 18 110161004 N - 8 38 154595001 M - 36 34 018061032 B2 - 10 8 062300616 C - 54 10 110367001 B1 - 7 4 154595001 M - 39 34 018061036 B2 - 7 8 062350616 A - 19 2 110367001 B1 - 7 4 154595001 M - 39 34 018061636 C - 59 12 062400616 J - 50 26 110367001 C - 3 10 159522001 Sp 57 E - 28 16 062400616 M - 10 34 110367001 C - 10 10 159523001 Ga 58 018062536 M - 48 34 062400816 M - 20 34 110367001 C - 19 10 159525001 Sp 57 018102536 B2 - 3 8 062400816 M - 55 34 110367001 C - 57 12 159526001 Ga 60 018400532 D - 22 14 062500616 J - 30 26 110735002 P - 16 40 159526001 Ga 60 018501436 C - 8 10 062500616 A - 24 12 113024000 C - 23 10 159541001 M - 21+ 34 018501636 C - 68 12 062500816 C - 66 12 114561001 B1 - 36 4 159580001 K - 27 30 021060103 Z - 31 54 062500816 E - 4 16 116112001 K - 8 30 159915001 Ga 58 021060306 D - 37 14 062500816 E - 4 16 116922201 K - 25 26 159915001 M - 21+ 34 E - 95 18 062500816 J - 45 26 117132001 H - 19 24 180018251 B1 - 35 4 J - 70 28 062500816 L - 5 32 117936001 A - 14 24 183291001 H - 22 24 M - 51 34 062500816 E - 18 16 117936001 A - 15 24 183292101 H - 23 24 021080103 Z - 33 54 140004001 B1 - 21 4 183293001 H - 24 24 021080206 Q1 - 14 42 140327001 J - 10 26 183809001 H - 30 24 021100302 B2 - 4 8 140407001 D - 8 14 183810001 H - 31 24 021400306 M - 16 34 140553102 B1 - 25 4 183811001 H - 32 24 025040232 D - 23 14 153138001 G - 13 22 BMP3010-1000000-AST1 025040332 J - 50 26 153138001 G - 11 22 BMP3010-1000000-AST1 025060136 B2 - 8 8 153138001 G - 17 22 61 jintex.in

Page 67 — 索引 / Index

索引 / Index CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page J00353001 Q2 - 3+ 44 S25401100 B1 - 40 4 SA1234001 E - 72 18 SA2849001 E - 8 16 J02825001 Q1 - 12 42 S25426101 M - 12 34 SA1237101 E - 67 18 SA2851001 E - 29 16 J04100001 Q1 - 19 42 S25427101 E - 98 18 SA1242001 E - 79 18 SA2992001 G - 12 22 LNA409001 Q1 - 25 42 S25434000 M - 37 34 SA1247101 E - 84+ 18 SA3050001 J - 71 28 S01419000 K - 7 30 S25456001 P - 18 40 SA1251101 E - 84+ 18 SA3508001 J - 36 14 S01988001 Ga 58 S25469100 E - 14 16 SA1261001 E - 50+ 16 SA4256201 D - 36 14 S01989001 Ga 60 S31006002 D - 31 14 SA1263001 E - 50+ 16 SA4294001 C - 65 12 S02620401 K - 30 30 S32263001 A - 10 2 SA1284101 H - 11 12 SA4300001 C - 71 12 S02747101 Z - 20 54 S352101 E - 64 18 SA1285001 H - 12 12 SA4301001 C - 72 12 S02763702 Z - 16 54 S36119021 Z - 34 54 SA1300001 J - 21 26 SA4302001 C - 61 12 S03357001 Ga 58 S36121021 Z - 35 54 SA1303101 J - 15 26 SA4346001 C - 51 12 S03816001 Q1 - 23 42 S37059001 Q1 - 7 42 SA1306001 J - 46 26 SA4483001 D - 14 14 S04159000 S - 8 48 Wa SA1307001 J - 34 26 SA4484001 Sp 57 S04632101 K - 22+ 30 S37060001 A - 21 2 SA1311201 J - 41 26 Ga 58 S06055009 Z - 5 54 Q1 - 6 42 SA1313101 J - 44 26 SA4489001 Sp 57 S07350001 D - 25 14 Wa 55 SA1314001 J - 51 26 Ga 60 S08004021 J - 60 28 S38687000 W - 57 34 SA1315301 J - 48 26 SA4494001 E - 3 16 S12441001 K - 28 30 S38712001 B1 - 29 4 SA1317101 B1 - 41 4 SA4499001 C - 49 12 S12717000 A - 13 2 S38713100 B1 - 30 4 SA1321701 J - 61 28 SA4503001 C - 52 12 S12915001 E - 52 16 S39051001 D - 32 14 SA1322401 J - 62 28 SA4552101 J - 40 26 S13101001 Sp 57 S39830101 E - 92 18 SA1323101 J - 64 28 SA4588001 C - 46 10 Ga 60 S40765001 Z - 30 54 SA1324001 J - 65 28 SA5278001 B1 - 38 4 S13102101 Sp 57 S41205001 P - 5 40 SA1325101 J - 66 28 SA5837001 M - 33 34 Ga 60 S41207000 P - 24 40 SA1326101 J - 67 28 SA5900101 D - 33 14 S1335001 D - 11 14 S45837001 D - 33 14 SA1327101 J - 73 28 SA7253101 E - 32 16 S13561101 D - 2+ 14 S45900101 D - 4 34 SA1345001 K - 10 30 SA7254001 E - 43 16 Sp 57 S47508101 E - 91 18 SA1359001 K - 6 30 SA7255101 E - 66 18 S16335001 E - 45 16 S50098201 E - 5 16 SA1360101 L - 3 32 SA7257001 E - 80 18 S16337001 E - 46 16 S50165001 B2 - 2 8 SA1362201 M - 29 32 SA7271001 K - 18 30 S20356001 C - 11 10 S50165001 B2 - 2 8 SA1363001 M - 30 34 SA7273202 K - 21+ 30 S20553101 H - 21 24 S51272100 J - 42 26 SA1366101 M - 42 34 SA7275001 K - 22+ 30 S23651001 B1 - 3 4 S51282101 Z - 19 54 SA1373001 N - 4 38 SA7285101 M - 18 34 B1 - 6 4 S51283001 Z - 17 54 SA1394101 M - 61 36 SA7287001 M - 24 34 B1 - 27 4 S51815001 J - 14 26 SA1718001 H - 27 24 SA7292101 S - 3 48 B1 - 43 4 SA2251001 B1 - 44 4 SA1719001 H - 26 24 SA7293001 S - 7 48 B1 - 45 4 S52764001 J - 6 26 SA1962001 Z - 10 54 SA7320001 H - 6 24 B1 - 50 6 SA1106001 A - 1 2 SA1963001 Z - 11 54 SA7321002 E - 19 16 C - 2 10 SA1107001 A - 3 2 SA1992101 L - 2 32 SA7325001 S - 2 48 C - 15 10 SA1120001 B1 - 5 4 SA2161001 B1 - 15 4 SA7330001 E - 75 18 C - 28 10 SA1150201 B1 - 47 6 SA2165001 D - 28 14 SA1206001 E - 13 16 E - 62 18 SA1173101 D - 1+ 14 SA2170001 A - 2 2 SA1207001 E - 17 16 E - 97 18 SA1179001 D - 16 14 SA2250101 B1 - 28 4 SA1209001 E - 21 16 H - 10 24 D - 27 14 SA1210101 E - 23 16 H - 15 24 D - 30 14 SA1218001 E - 36 16 M - 33 34 SA1223001 E - 42 16 S23848001 H - 33 24 SA1201010 D - 74 28 SA1225001 E - 48 16 S24904201 H - 28 24 SA1210101 E - 23 16 SA1226401 E - 56 18 S24905101 H - 29 24 SA1210101 E - 23 16 SA1227501 E - 58 18 S25235001 B1 - 2 4 SA1210101 E - 23 16 SA1228001 E - 59 18 S25236001 B1 - 4 4 SA1210101 E - 23 16 SA1229101 E - 61 18 E - 51 16 SA1210101 E - 23 16 K - 5 30 E - 85 18 SA1225001 E - 48 16 SA1230001 E - 65 18 C - 73 12 SA1226401 E - 56 18 SA1233101 E - 68 18 E - 53 18 SA1227501 E - 58 18 E - 86 18 SA1228001 E - 59 18 J - 68 28 SA1229101 E - 61 18 J - 5 26 K - 5 30 J - 11 26 SA1230001 E - 65 18 J - 28 26 SA1233101 E - 68 18 62

Page 68

索引 / Index CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page SA7380101 C - 27+ 10 SA8100001 D - 13 14 SA9824001 E - 40 16 SB4119001 Z - 23 54 SA7382001 C - 29 10 SA8110001 Sp 57 SA9826001 A - 20 46 SB4123001 R - 4 36 SA7383301 C - 31 10 Ga 58 SA9827001 M - 50 54 SB4155001 M - 60 36 SA7384201 C - 33 10 Ga 59 SA9831001 Q2 - 1+ 44 SB4177001 R - 8 46 SA7390401 C - 48+ 12 SA8111001 Sp 57 SA9854001 K - 12 30 SB4178001 R - 5 52 SA7401201 C - 62 12 Ga 60 SA9865001 S - 4 48 SB4179001 U - 2 46 SA7403401 C - 48+ 12 SA8239301 Z - 12 54 SA9866001 S - 5 48 SB4180001 R - 6 46 SA7406201 D - 17 14 SA8240001 Ga 60 SA9867001 S - 6 48 SB4244001 P - 19 40 SA7407201 D - 15 14 SA8356001 Ga 60 SA9893001 Q1 - 13 42 SB4587301 Q1 - 11+ 42 SA7408101 D - 29 14 SA8370001 Ga 60 SA9914001 Q2 - 4 44 SB6626001 K - 1 30 SA7410301 J - 58 28 SA8403001 C - 67 12 Wa 55 SB6627001 K - 2 30 SA7413001 K - 16 30 SA8423001 Ga 60 SA9945201 H - 2 24 SB6695101 Z - 36 54 SA7414101 N - 2 38 SA8471201 H - 3 24 SA9957001 A - 22 42 SB7065001 Q1 - 22 42 SA7422001 E - 93 18 SA8472201 H - 4 24 SA9957002 A - 23 42 SB7074001 Q1 - 21 42 SA7426102 E - 1+ 16 SA8903001 D - 35 14 SA9957002 A - 23 42 SB8096001 Q1 - 8 42 SA7428102 E - 1+ 16 SA8985101 J - 12 26 Wa 55 SB8436001 M - 58 55 SA7449101 Sp 57 SA8987001 J - 19 26 SB0100001 S - 1 42 SB8903001 U - 1+ 52 SA7450101 Sp 57 SA8989001 J - 17 26 SB0434001 N - 1 42 SB8940101 U - 3 52 SA7453201 Z - 2 54 SA8990001 J - 20 26 SB0544001 K - 13 30 SB9815101 A - 4 2 SA7454301 Z - 4 54 SA8991001 J - 23 26 SB0687001 J - 69 26 SB9816001 K - 15 30 SA7503001 J - 56 28 SA8997001 J - 22 26 SB1029101 B1 - 22 26 SB9823001 J - 29 26 SA7505001 J - 57 28 SA9154001 D - 20 26 SB1270001 Z - 13 54 SB9830001 R - 1 46 SA7552201 M - 1 34 SA9352001 P - 14 40 Wa 55 SB9830001 B1 - 1 4 SA7554101 H - 9 24 SA9356001 P - 9 40 SB1271101 Z - 14 54 SB9883001 R - 6 46 SA7562001 J - 27 26 SA9359001 P - 14 40 SB1305001 H - 17+ 24 SB9913001 G - 1 22 SA7562001 J - 27 26 SA9371101 D - 34 40 SB1537001 B1 - 26 52 SB9914001 M - 45 34 SA7600001 B1 - 9+ 4 SA9452001 C - 67 12 SB1538001 B1 - 52 34 SB9915001 M - 44 34 SA7600001 B1 - 9+ 4 SB1604001 F - 3 42 SB9946001 U - 1+ 52 SA7600001 B1 - 11 4 SA9535001 B1 - 37 34 SB1605001 F - 4 42 SC0031001 Z - 7 54 SA7635001 E - 11 16 SA9551001 Q2 - 2 44 SB1607001 F - 6 42 SA7660001 E - 7 16 SA9616001 Q2 - 1+ 44 SB1608001 F - 7 42 SA7661101 E - 27 16 SA9643001 M - 11 34 SB1609001 F - 8 42 SA7664201 E - 96 18 SA9650101 B1 - 20 4 SB1610001 F - 9 20 SA7670001 E - 31 16 SA9661101 B1 - 83+ 18 SB1611001 F - 10 20 SA7674001 E - 74 18 SA9661101 E - 83+ 18 SB1677001 H - 17+ 24 SA7675001 E - 99 18 SA9672001 E - 94 18 Sp 57 SA7676001 E - 100 18 SA9682101 H - 1 24 SB2084001 P - 3 40 SA7679001 E - 102 18 SA9684001 H - 8 24 SB2265002 D - 6 14 SA7697101 E - 35 16 SA9694001 J - 53 26 SB2403001 B1 - 42 34 SA7725001 C - 9 10 SA9710001 M - 27 34 SB2405001 H - 14 34 SA7814001 A - 17 2 SA9716001 M - 46 34 SB2408101 A - 25 4 SA7829001 H - 16+ 24 SA9716001 M - 52 34 SB2914001 B1 - 8+ 4 SA7830001 Sp 57 SA9723001 R - 3 46 SB2915101 B1 - 10 4 SA7830001 H - 16+ 57 SA9724001 R - 5 46 SB2916001 B1 - 8+ 4 SA7840001 C - 17 10 SA9746001 C - 26 12 SB2919001 D - 34 14 SA7840001 C - 17 10 SA9755001 M - 17 34 SA7840001 K - 17 12 SA9763101 B2 - 9 8 SA7854001 G - 15 22 SA9768102 P - 2 40 SB3275001 Q1 - 2 42 SA7858001 E - 2 16 SA9771001 P - 4 40 SB3480001 F - 5 20 SA7904001 G - 2 22 SA9773001 P - 10 40 SB3529301 L - 1 32 SA7907001 G - 3 22 SA9774001 P - 12 40 SB3571101 L - 6 32 SA7984001 C - 43 10 SA9777002 P - 1 40 SB3627001 Z - 8 54 SA7985001 C - 45 10 SA9778101 P - 15 40 SB3628001 Z - 9 54 SA7986001 C - 44 10 SA9786001 K - 23+ 30 SB3802001 M - 26 34 SA8026001 C - 40 10 SA9788001 K - 21+ 30 SB3817401 Q1 - 11+ 42 SA8058501 B2 - 1 8 SA9792001 J - 8 26 SB3831001 Z - 6 42 SA8059101 B2 - 5 8 SA9795101 J - 38 26 SB3849001 A - 7 2 SA8060201 B2 - 6 8 SA9800101 M - 47 34 SA8061001 B1 - 12 4 SA9801001 M - 49 34 SB3850001 A - 18 2 SA8069001 D - 21 14 SA9813001 D - 8 22 SB3854101 F - 1 20 SA8085001 P - 22 40 SA9823101 E - 39 16 SB4117001 Z - 22 54 63 jintex.in

Page 69

jintex.in jintex.in

Page 70

brother パーツブック PARTS BOOK ブラザー工業株式会社 http://www.brother.co.jp/ 〒448-0003 刈谷市野田町北地蔵山1番地5 TEL:0566-95-0085 BROTHER INDUSTRIES, LTD. http://www.brother.com/ 1-5, Kitajizoyama, Noda-cho, Kariya 448-0803, Japan. Phone: 81-566-95-0088 © 2019 Brother Industries, Ltd. All Rights Reserved. S-7220D 19081366Z J/E 2019.08.Z (1) jintex.in
