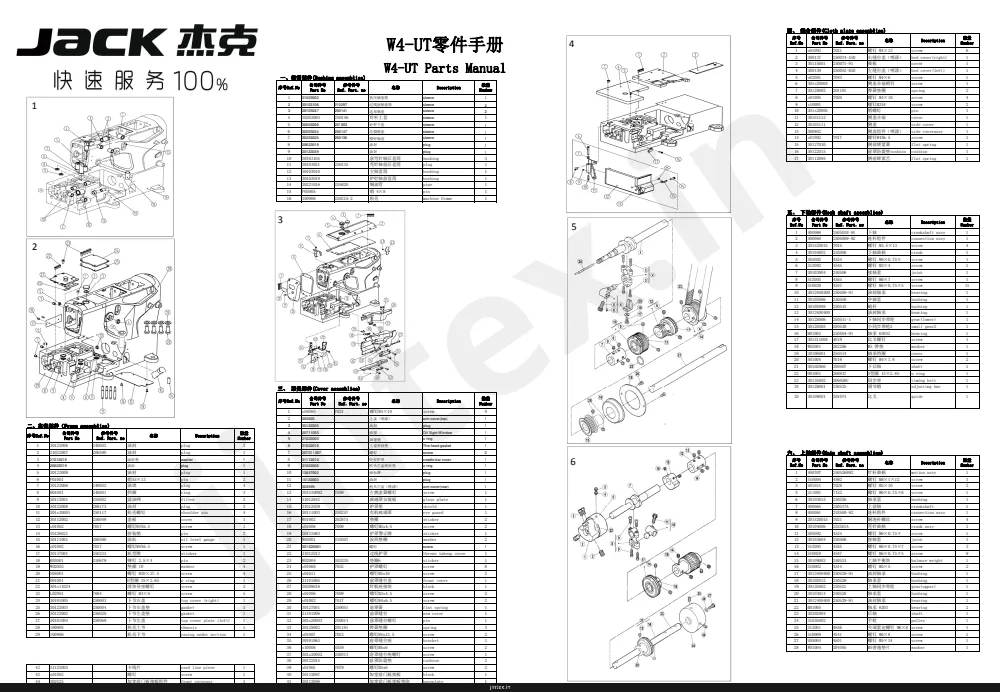

Jack W4-UT (8 pages) — Part Book

Jack W4-UT (8 pages) — parts catalog

Page 3 (parts_list): This page contains parts lists for sections 13 (Needle feeding assemblies), 14 (Thread loosing assemblies), 15 (Thread loosing assemblies), 16 (Outside cam assemblies), 17 (Lubrication assemblies), and 18 (Oil pump assemblies).
Page 4 (parts_list): This page contains parts lists for sections 19, 20, 21, 22, 23, 24, and 25, detailing components for oil plate assemblies, thread spool assemblies, machine table mechanisms, DI specific parts, and specific parts.
Page 5 (parts_list): This page contains parts lists and diagrams for various components of the sewing machine, including reel stand assembly, bracket, rod, nut, screw, collar, guide, and more, with part numbers, descriptions, and quantities.

Page 3

Jack W4-UT (8 pages) parts on page 3
Ref	Part number	Part name
1	30117005	喂针
2	30104022	喂针架
3	S01005	螺钉 M4×10
1	31013010	松线架
2	31012200	松线钢丝软轴
3	31012048	松线拉板
4	S04010	螺钉
5	S01004	螺钉
6	3012044	钢丝发排板
7	30101025	钢丝发排板
8	S01005	螺钉
9	31013007	过线架
10	301013016	陶瓷过线管
11	30113007	二孔过线板
12	31013022	松线板
13	30103041	调节套
14	3011400	调线弹簧
15	3011300500	调线组件(中)
16	3011300600	调线组件(中)
17	301S30010	夹线延
18	30128016	过线片
19	30123027	松线夹线片垫
20	30111005	调压盖
21	30127011	调压盖(强)
22	30111006	调压盖
23	301S16006	调压帽
24	30127010	调压盖(中)
25	30127013	调压盖(弱)
26	3101300700	调压夹
27	31009004	松线夹
1	S01004	螺钉 M4×7.8
2	3013006	过线板
3	S05004	螺钉
4	W02001	垫圈
5	30101018	过线座
6	20622019	油缸
7	301S12001	曲柄轴螺钉
8	30108005	挡圈
9	30128008	挡圈架
10	31002001	过线座(中轴)
11	30128019	垫片
12	W02002	M4垫圈
13	S010048	螺钉 M4×10
14	S010027	螺钉 M3×6
15	301013017	三孔过线板
16	31112009	护线罩
17	S01006	垫圈
18	30128034	过线板
19	31013005	过线板
20	206S30016	螺钉
21	S01004	螺钉 M4×7.8
22	3012045	U型夹线螺钉
23	30112033	过线螺钉
24	S10026	螺钉 M3×3
25	30112025	夹线板
26	30127014	调压簧
27	30112026	压线簧
28	301S2009	调线螺钉
29	S10001	螺钉 M3×4
30	30113012	杆过线板
31	30113013	过线板
32	30112027	油缸固定架
33	W01001	M4垫圈
34	S01006	螺钉 M3×4
1	30102065	打线凸轮
2	H03004	挡圈
3	B04017	挡圈6001Z
4	H01011	挡圈 28
5	30125004	小同步带轮1
6	30122100	油缸
7	S10029	螺钉 M6×0.75×5
8	B0135005	小同步带
9	S10002	螺钉
10	30103071	打线凸轮组件
11	201515003	挡圈螺钉
12	H03004	挡圈21
13	30130033	油缸套
14	30112231	打线架
15	B06004	挡圈 6801RS
16	30108011	挡圈
17	H013045	过线
18	S01001	螺钉 M4×7
19	30113016	过线
20	30213045	过线
21	301S30055	调压螺钉
22	10128001	毛毡垫
23	12928036	小夹线垫片
24	12927012	小夹线弹簧
25	129S30012	夹线螺母
26	L02001	螺钉 M4×8
27	30112230	打线座
28	30227031	卡簧片
29	S04021	螺钉
30	207S11020	螺钉 M3×4
31	30112233	过线片
32	3013019	过线片(左)
33	3013020	过线片(右)
34	W03007	垫圈
35	301S20020	螺钉
1	30121012	铜油管
2	30123010	油缸
3	30123025	针杆毛毡
4	S10002	螺钉 M5×5
5	30123009	油缸
6	301S11024	滑块导座螺钉
7	30127045	回油缸毛毡
8	S01004	螺钉 M4×7.8
9	30127060	毛缸卡簧
10	30112186	油管固定架
11	12921002	维尼龙油管
12	20429001	油管卡簧
13	30112039	接油盘
14	S01002	螺钉 M4×6.5
15	3012101500	喷油管组件
16	N01001	螺母 M4
17	30121022	Φ4×Φ6油管
18	W01001	垫圈4
19	20121009	喷油管
20	20122033	垫片
21	30121022	Φ4×Φ6油管
22	30136004	双头油管接头
23	301S30013	过油螺钉
24	30136003	铜油管接头
25	301S30012	油管螺钉
26	30121022	Φ4×Φ6油管
27	30136001	油管接头
28	201S30004	过油螺钉
1	3012000100	油泵组件
2	30102031	油泵轴
3	30120004	主动轮2
4	30120007	主动轮1
5	30120005	从动轮
6	30120008	油泵盖
7	301S20011	油泵螺钉
8	S05006	螺钉 M4×25
9	30125003	油泵解轮
10	S10002	螺钉 M5×5
11	S05004	螺钉
12	301S30014	过油螺钉
13	30101023	油盘
14	301S11015	堵油螺钉
15	20528014	垫圈
16	S05007	螺钉 M8×20
17	30122025	油泵密封圈
18	20136001	滤油器
19	201530030	油泵接头
20	30120010	O型圈 38.7×3.55
21	S01003	螺钉 M4×12
22	30123004	滤油塞
23	30131004	油泵固定板
24	301220002	油泵体(上)
25	30120006	油泵体(下)

13 十三、喂针部件 (Needle feeding assemblies) 序号Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 30117005 257565 喂针 spreader 1 2 30104022 254516 喂针架 lever/assy 1 3 S01005 7020 螺钉 M4×10 screw 1 14 十四、松线部件 (Thread loosing assemblies) 序号Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 31013010 松线架 Loose thread stand 1 2 31012200 松线钢丝软轴 1 3 31012048 松线拉板 Loose line board 1 4 S04010 螺钉 screw 2 5 S01004 螺钉 screw 4 6 3012044 钢丝发排板 wire rope clamp 1 7 30101025 钢丝发排板 screw 1 8 S01005 螺钉 screw 1 9 31013007 过线架 Loose line board 1 10 301013016 陶瓷过线管 The ceramic tube thread 5 11 30113007 二孔过线板 thread guide 5 12 31013022 松线板 Loose line board 1 13 30103041 206202 调节套 spacer 1 14 3011400 调线弹簧 tension spring 3 15 3011300500 调线组件(中) tension spring assembly 1 16 3011300600 调线组件(中) tension spring assembly(light) 1 17 301S30010 夹线延 screw stud 2 18 30128016 过线片 tension disc 1 19 30123027 松线夹线片垫 felt 1 20 30111005 208450-UA 调压盖 cup 1 21 30127011 调压盖(强) spring (heavy) 3 22 30111006 208448 调压盖 ratchet 1 23 301S16006 调压帽 nut 1 24 30127010 调压盖(中) spring (medium) 1 25 30127013 调压盖(弱) spring (light) 1 26 3101300700 201068 调压夹 tension 1 27 31009004 松线夹 block 1 十五、过线部件 (Thread loosing assemblies) 序号Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 S01004 7019 螺钉 M4×7.8 screw 5 2 3013006 253505A 过线板 thread take-up 1 3 S05004 4501 螺钉 screw 1 4 W02001 303067 垫圈 washer 1 5 30101018 253504 过线座 lever 1 6 20622019 油缸 plug 1 7 301S12001 5084 曲柄轴螺钉 screw 2 8 30108005 240201 挡圈 ring 1 9 30128008 挡圈架 washer 1 10 31002001 253503 过线座(中轴) shaft 1 11 30128019 204107 垫片 washer 1 12 W02002 201252 M4垫圈 washer 1 13 S010048 4527 螺钉 M4×10 screw 1 14 S010027 7009 螺钉 M3×6 screw 1 15 301013017 253507 三孔过线板 thread guide 1 16 31112009 护线罩 screw 1 17 S01006 垫圈 washer 1 18 30128034 过线板 thread guide 1 19 31013005 过线板 thread guide 1 20 206S30016 7170 螺钉 screw 2 21 S01004 7018 螺钉 M4×7.8 screw 4 22 3012045 U型夹线螺钉 thread tension bracket 1 23 30112033 253511 过线螺钉 thread guide 1 24 S10026 4554 螺钉 M3×3 screw 1 25 30112025 234561 夹线板 thread guide 1 26 30127014 253517 调压簧 spring 1 27 30112026 253595 压线簧 tension disc 1 28 301S2009 OW09070-2 调线螺钉 screw 1 29 S10001 4535 螺钉 M3×4 screw 3 30 30113012 253521 杆过线板 thread guide 3 31 30113013 234521 过线板 thread guide 1 32 30112027 253544 油缸固定架 washer 1 33 W01001 303448 M4垫圈 washer 2 34 S01006 7009 螺钉 M3×4 screw 1 16 十六、打线凸轮外部部件 (Outside cam assemblies) 序号Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 30102065 打线凸轮 shaft 1 2 H03004 挡圈 ring 1 3 B04017 挡圈6001Z bracket 2 4 H01011 挡圈 28 ring 2 5 30125004 小同步带轮1 small gearl 1 6 30122100 油缸 plug 1 7 S10029 螺钉 M6×0.75×5 screw 4 8 B0135005 小同步带 small timing belt 2 9 S10002 螺钉 screw 1 10 30103071 打线凸轮组件 thread takeup 1 11 201515003 挡圈螺钉 screw 2 12 H03004 挡圈21 ring 1 13 30130033 油缸套 oil baffle set 1 14 30112231 打线架 bracket 1 15 B06004 挡圈 6801RS bracket 1 16 30108011 挡圈 washer 1 17 H013045 过线 thread guide 1 18 S01001 螺钉 M4×7 screw 1 19 30113016 过线 thread guide 1 20 30213045 过线 thread guide 1 21 301S30055 调压螺钉 screw 1 22 10128001 毛毡垫 felt 2 23 12928036 小夹线垫片 thread guide disc 2 24 12927012 小夹线弹簧 pretension spring 1 25 129S30012 夹线螺母 tension nut 1 26 L02001 螺钉 M4×8 screw 1 27 30112230 打线座 bracket 1 28 30227031 卡簧片 clamp 1 29 S04021 螺钉 screw 2 30 207S11020 螺钉 M3×4 screw 3 31 30112233 过线片 thread guide 1 32 3013019 过线片(左) thread guide 1 33 3013020 过线片(右) thread guide 1 34 W03007 垫圈 washer 2 35 301S20020 螺钉 screw 1 17 十七、润滑部件 (Lubrication assemblies) 序号Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 30121012 255003 铜油管 oil pipe 1 2 30123010 240136 油缸 felt 1 3 30123025 针杆毛毡 felt 1 4 S10002 4514 螺钉 M5×5 screw 5 5 30123009 255021 油缸 felt 1 6 301S11024 滑块导座螺钉 screw 1 7 30127045 200136 回油缸毛毡 clamp 1 8 S01004 螺钉 M4×7.8 screw 1 9 30127060 毛缸卡簧 supporting structure 1 10 30112186 油管固定架 tube 1 11 12921002 240135 维尼龙油管 clamp 1 12 20429001 202199 油管卡簧 tube 1 13 30112039 255006 接油盘 oil guard 1 14 S01002 螺钉 M4×6.5 screw 2 15 3012101500 255007-91 喷油管组件 oil distributor 1 16 N01001 4821 螺母 M4 nut 1 17 30121022 240134 Φ4×Φ6油管 tube 1 18 W01001 303448 垫圈4 ring 1 19 20121009 255010-91 喷油管 oil distributor 1 20 20122033 垫片 washer 1 21 30121022 240134 Φ4×Φ6油管 tube 1 22 30136004 240136 双头油管接头 joint 1 23 301S30013 200152 过油螺钉 joint screw 1 24 30136003 255035-91 铜油管接头 pipe 1 25 301S30012 255037 油管螺钉 screw 1 26 30121022 240134 Φ4×Φ6油管 tube 1 27 30136001 200136 油管接头 joint 1 28 201S30004 200152 过油螺钉 joint screw 1 18 十八、油泵部件 (Oil pump assemblies) 序号Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 3012000100 255040-91 油泵组件 oil pump assy 1 2 30102031 255024 油泵轴 shaft 1 3 30120004 255025 主动轮2 rotor 1 4 30120007 255026 主动轮1 rotor 1 5 30120005 255027 从动轮 cover 1 6 30120008 255028 油泵盖 cover 1 7 301S20011 7105 油泵螺钉 screw 2 8 S05006 7026 螺钉 M4×25 screw 2 9 30125003 255019 油泵解轮 worm wheel 1 10 S10002 4514 螺钉 M5×5 screw 2 11 S05004 4501 螺钉 screw 2 12 301S30014 过油螺钉 joint screw 1 13 30101023 255000 油盘 oil reservoir 1 14 301S11015 5138B 堵油螺钉 screw 1 15 20528014 202287A 垫圈 washer 1 16 S05007 4501 螺钉 M8×20 screw 5 17 30122025 255001 油泵密封圈 o ring 1 18 20136001 206233 滤油器 filter element 1 19 201530030 210200 油泵接头 bracket/filter 1 20 30120010 206431 O型圈 38.7×3.55 o ring 1 21 S01003 7021 螺钉 M4×12 screw 3 22 30123004 9A3002 滤油塞 filter seal 1 23 30131004 油泵固定板 fixed plank 1 24 301220002 油泵体(上) oil pump (up) 1 25 30120006 油泵体(下) oil pump (down) 1

Page 4

Jack W4-UT (8 pages) parts on page 4
Part number	Part name	Qty
3010103200	安装螺钉(一套)	1
301020628	托板螺母	4
30131027	托板内六角螺钉	4
301029	大垫圈	8
3013030	油振套	4
30122031	减震垫圈	4
30131056	内六角扳手(5mm)	1
30112198	rest board	2
301S30018	螺钉	4
30122029	油振垫板	4
30112041	链条挡板	2
S01011	螺钉 M5×10	4
3103000300	LED灯	1
3103300100	电机会	1
20131063	警示牌	1
953000108	plug	1
21111018	logo	1
W01001	垫片	2
20130836	垫片	2
S01005	螺钉 M4×10	2
30110009	凸轮	1
S10006	螺钉 M5×6	2
400062	连杆螺钉	1
S01008	螺钉 M3.5×13	1
S01010	螺钉 M4×8	2
30104007	弯针柄	1
301S12001	螺钉	1
30126003	pin	1
400063	弯针拨动连杆	1
S01008	螺钉 M3.5×13	1
30102038	曲柄轴	1
30128008	护衬轴垫圈	1
H05001	垫圈10	1
302009009	球	1
30123014	油线	1
30122019	油封	1
30104028	摆臂曲柄	1
S05004	螺钉 M5×14	5
30112049	挡板	1
S10006	螺钉 M3×4.5	1
30123015	油线	2
30102039	摆臂轴	1
30123008	毛毡	1
30101040	bracket assy	1
S12002	螺钉 M3×4	1
3010104000	刀座组件	1
30101085	刀座套筒	1
30102040	下刀座轴	1
S05019	螺钉 M5×16	2
30127022	弹簧	1
30108006	挡圈	1
209S14008	螺钉	1
H05013	挡圈	1
30128026	垫片	1
30101037	上刀架	1
S12003	螺钉 M6×0.75×5	1
30119001	上刀架	1
301S11017	上刀固定螺钉	1
30101039	下刀架	1
301S11025	护针柄曲柄螺钉	1
20619004	下刀	1
301S11017	下刀挡板	1
301S30021	调节螺钉	1
30112051	挡片	1
30112050	切除铜片	1

19 20 21 二十、油盘部件 (Oil plate assemblies) 序号 Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 3010103200 9048 安装螺钉(一套) screw(set) 1 2 301020628 206336 托板螺母 nut 4 3 30131027 4512 托板内六角螺钉 bolt 4 4 301029 205764 大垫圈 washer 8 5 3013030 油振套 rubber cushion 4 6 30122031 205467 减震垫圈 spacer 4 7 30131056 272 内六角扳手(5mm) allen key driver/5mm 1 8 30112198 259000 rest board 2 9 301S30018 7093 螺钉 screw 4 10 30122029 206338 油振垫板 rubber cushion 4 11 30112041 206329 链条挡板 treadle chain guide 2 12 S01011 7027 螺钉 M5×10 screw 4 22 二十二、DI部件专用件(DI specific parts) 序号 Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 3103000300 LED灯 LED light 1 2 3103300100 电机会 electrical machine 1 3 20131063 警示牌 warning plate 1 4 953000108 plug 1 5 21111018 logo 1 6 W01001 垫片 washer 2 23 20130836 垫片 washer 2 24 S01005 7020 螺钉 M4×10 screw 2 25 二十五、05专用部件(05 specific parts) 序号 Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 30110009 255500 凸轮 eccentric assy 1 2 S10006 4539 螺钉 M5×6 screw 2 3 400062 连杆螺钉 eccentric assy 1 4 S01008 螺钉 M3.5×13 screw 1 5 S01010 螺钉 M4×8 screw 2 6 30104007 弯针柄 crank 1 7 301S12001 螺钉 screw 1 8 30126003 pin 1 9 400063 弯针拨动连杆 connection assy 1 10 S01008 螺钉 M3.5×13 screw 1 11 30102038 255502 曲柄轴 shaft 1 12 30128008 240102 护衬轴垫圈 washer 1 13 H05001 垫圈10 ring 1 14 302009009 球 ball 1 15 30123014 油线 oil wick 1 16 30122019 油封 oil seal 1 17 30104028 255503 摆臂曲柄 lever assy 1 18 S05004 螺钉 M5×14 screw 5 19 30112049 255504 挡板 latch 1 20 S10006 7009 螺钉 M3×4.5 screw 1 21 30123015 油线 oil wick 2 22 30102039 255505 摆臂轴 shaft 1 23 30123008 毛毡 felt 1 24 30101040 bracket assy 1 25 S12002 螺钉 M3×4 screw 1 26 3010104000 刀座组件 bracket assy 1 27 30101085 刀座套筒 needle bearing 1 28 30102040 255508-2 下刀座轴 shaft 1 29 S05019 螺钉 M5×16 screw 2 30 30127022 306105 弹簧 spring 1 31 30108006 192024 挡圈 ring 1 32 209S14008 W00024-1 螺钉 screw 1 33 H05013 202522 挡圈 ring 1 34 30128026 207045 垫片 washer 1 35 30101037 255507-91 上刀架 upper knife holder 1 36 S12003 螺钉 M6×0.75×5 screw 1 37 30119001 上刀架 upper knife 1 38 301S11017 5109 上刀固定螺钉 screw 1 39 30101039 255509 下刀架 lower knife holder 1 40 301S11025 7036 护针柄曲柄螺钉 screw 1 41 20619004 204161 下刀 lower knife 1 42 301S11017 下刀挡板 lower knife clamp 1 43 301S30021 255513 调节螺钉 screw 1 44 30112051 255511 挡片 guide 1 45 30112050 255515 切除铜片 chip guard 1 2017.7

Page 5

Jack W4-UT (8 pages) parts on page 5
Ref	Part number	Part name	Qty
	3010204100	带子缸组件
	30103047	支柱盘
	30102042	支柱
	N02001	螺母SM3/4×16
	30111008	棒架
	S04003	螺钉 M4×25
	N01005	螺母 M4
	S04004	螺钉 M4×15
	30122027	棒帽
	30102043	带架直立棒
	30103048	轴舌
	S01068	螺钉 M4×8
	30103064	导轨
	30111009	固定架
	30113020	带架棒
	301S30022	木螺钉
	300144	压带架座
	30103055	套筒
	30112058	压带连接板
	301S11020	压带轴螺钉
	300143	压带架支座
	S05019	螺钉 M6×16.3
	3010305700	压带轮组件
	S10005	螺钉 M3×3
	30103059	压带轮
	30102045	压带短轴
	30109018	夹带轴
	S10002	螺钉 M5×5
	30102046	夹带长轴
	30113021	带架工
	30112059	手柄
	S01027	螺钉 M3×5
	301S30027	调节螺钉
	301S16011	调节螺母
	30127024	弹簧
	30126013	销钉
	H05002	挡圈
	30112055	压带板
	30113022	压带工
	S01002	螺钉 M4×6.5
	301S16010	位置挡块
	301S11018	螺钉
	S01004	螺钉 M4×7.8
	30128028	偏心座
	S01004	螺钉 M4×7.8
	3011205600	夹带架组件
	30128020	垫片
	S05048	螺钉 M4×10
	N01001	螺母 M4
	30105017	夹带连杆I
	W01004	垫圈5
	300953	左线台盖(喷
	S01003	螺钉 M4×12
	S02001	螺钉 M4×6
	300952	侧盖组件(喷漆)
	30101111	侧盖
	30101112	侧盖
	301S20005	铜螺钉
	S01005	螺钉 M4×10
	S10001	螺钉 M3×4
	30128002	弹簧垫圈
	301S20004	螺钉
	30127030	平垫圈
	30122015	前置防振垫
	S01002	螺钉 M4×6.5
	300951	前置盖板组件
	30101063	前置盖台座
	30110110	前门板
	301S20003	前置台座螺钉
	S01009	螺钉 M3×4.5
	30209018	针板接块
	30112097	加宽前门板接板
	S01065	螺钉 M5×6
	30112098	加宽前门板接板
	301S20002	前置台座螺钉
	S01007	螺钉 M4×13.5
	30112095	侧前锁紧舌
	302525	加宽前门板接板
	300955	盖板
	302109	机壳
	3011900300	下切刀组件
	30109035	下切刀盘
	301S30044	下切刀盘螺钉
	301212128	垫片
	S05047	螺钉 M3×4
	208s11009	螺钉 M3.5×4
	30127053	弹簧
	S01031	螺钉 M4×4.7
	W01090	垫片
	30112111	摆杆
	301S20018	螺钉 M5
	30105025	连接板
	30112156	压板
	30112157	压板
	30112158	压板
	30112159	压板
	30109037	上切刀台
	30112091	缓冲挡板
	P01031	销3×5
	S05217	内六角头螺钉
	30128041	垫片
	30119010	上切刀
	30102051	摆轴
	30122008	油封
	30102050	连杆偏心轴
	30128030	偏心轴垫
	S02007	螺钉 M3×5
	400308	针杆曲柄
	30126016	针距调整按钮
	30127026	弹簧
	12928008	平垫圈
	30101162	下节盖
	3010308900	调节器套组(大针距)
	30103150	送布调节器
	B07043	偏心轴承(大针距)
	30104060	差动送布架(大针距)
	30109025	左挡板
	30114028	送布牙(356/364)
	30114029	差动牙(356/364)
	30115041	23GB针板(356)
	30115042	23GB针板(364)
	30114030	送布牙(356/364)
	30114031	差动牙(356/364)
	30115045	2302BB针板(356)
	30115046	2302BB针板(364)
	30102051	摆轴
	400308	针杆曲柄

26 8569A-05, 07 (LR10) 二十六、05, 07专用部件(05, 07 specific parts) 序号 Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 3010204100 306469A9S 带子缸组件 reel stand assy 1 2 30103047 306468-SA 支柱盘 bracket 1 3 30102042 306466-SA 支柱 rod 1 4 N02001 螺母SM3/4×16 nut 1 5 30111008 383-SA 棒架 bracket 1 6 S04003 螺钉 M4×25 screw 4 7 N01005 螺母 M4 nut 1 8 S04004 螺钉 M4×15 screw 3 9 30122027 386 棒帽 rod cap 1 10 30102043 带架直立棒 shaft 1 11 30103048 306463 轴舌 collar 2 12 S01068 螺钉 M4×8 screw 2 13 30103064 306462 导轨 reel guide 2 14 30111009 233-SA 固定架 bracket 1 15 30113020 306467 带架棒 rod 1 16 301S30022 4913 木螺钉 screw 3 二十七、05、07专用部件(05, 07 specific parts) 序号 Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 300144 压带架座 bracket assy 1 2 30103055 套筒 bushing 2 3 30112058 压带连接板 bracket 1 4 301S11020 255515 压带轴螺钉 screw 2 5 300143 压带架支座 bracket 1 6 S05019 螺钉 M6×16.3 screw 4 7 3010305700 压带轮组件 roller assy 1 8 S10005 螺钉 M3×3 screw 6 9 30103059 压带轮 rooler 1 10 30102045 压带短轴 shaft 2 11 30109018 255502 夹带轴 bracket 1 12 S10002 螺钉 M5×5 screw 4 13 30102046 夹带长轴 shaft 1 14 30113021 带架工 lace guide 1 15 30112059 手柄 lever 1 16 S01027 螺钉 M3×5 screw 2 17 301S30027 调节螺钉 screw 1 18 301S16011 255503 调节螺母 nut 1 19 30127024 弹簧 spring 1 20 30126013 255504 销钉 shaft 1 21 H05002 7009 挡圈 ring 5 22 30112055 压带板 guide 1 23 30113022 255505 压带工 lace guide 1 24 S01002 螺钉 M4×6.5 screw 2 25 301S16010 位置挡块 guide 2 26 301S11018 螺钉 screw 2 27 S01004 螺钉 M4×7.8 screw 2 28 30128028 偏心座 stopper 1 29 S01004 螺钉 M4×7.8 screw 2 30 3011205600 306105 夹带架组件 bracket assy 1 31 30128020 垫片 spring 1 32 S05048 192024 螺钉 M4×10 screw 1 33 N01001 W00024-1 螺母 M4 nut 1 34 30105017 202522 夹带连杆I lace guide 1 35 W01004 207045 垫圈5 washer 2 29 二十九、W4N专用部件(W4N specific parts) 序号 Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 300953 左线台盖(喷 bed cover (left) 1 2 S01003 螺钉 M4×12 screw 2 3 S02001 7043 螺钉 M4×6 screw 1 4 300952 侧盖组件(喷漆) side cover assy 1 5 30101111 侧盖 side cover 1 6 30101112 侧盖 cover 1 7 301S20005 铜螺钉 pin 1 8 S01005 7020 螺钉 M4×10 screw 4 9 S10001 螺钉 M3×4 screw 2 10 30128002 201191 弹簧垫圈 spring 5 11 301S20004 螺钉 screw 1 12 30127030 平垫圈 flat spring 1 13 30122015 前置防振垫 cushion 1 14 S01002 螺钉 M4×6.5 screw 2 15 300951 前置盖板组件 front cover assy 1 16 30101063 前置盖台座 bracket 1 17 30110110 前门板 front cover 1 18 301S20003 250014 前置台座螺钉 pin 1 19 S01009 螺钉 M3×4.5 screw 2 20 30209018 针板接块 block 1 21 30112097 加宽前门板接板 block 1 22 S01065 7079 螺钉 M5×6 screw 2 23 30112098 加宽前门板接板 baseplate 1 24 301S20002 250013 前置台座螺钉 screw 1 25 S01007 螺钉 M4×13.5 screw 2 26 30112095 侧前锁紧舌 flat spring 1 27 302525 加宽前门板接板 front coverasy 1 28 300955 盖板 cover 1 29 302109 机壳 machine frame 1 30 三十、33专用部件(33 specific parts) 序号 Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 3011900300 下切刀组件 knife holder assembly 1 2 30109035 下切刀盘 bracket 1 3 301S30044 下切刀盘螺钉 screw 4 4 301212128 垫片 washer 1 5 S05047 螺钉 M3×4 screw 1 6 208s11009 螺钉 M3.5×4 screw 1 7 30127053 弹簧 spring 1 8 S01031 螺钉 M4×4.7 screw 1 9 W01090 垫片 washer 1 10 30112111 摆杆 lever 1 11 301S20018 螺钉 M5 screw 2 12 30105025 连接板 link 1 13 30112156 压板 flat spring 1 14 30112157 压板 washer 1 15 30112158 压板 flat spring 1 16 30112159 压板 flat spring 1 17 30109037 上切刀台 upper knife lever 1 18 30112091 缓冲挡板 screw 1 19 P01031 销3×5 screw 1 20 S05217 内六角头螺钉 screw 1 21 30128041 垫片 washer 1 22 30119010 上切刀 upper knife 1 31 二十八、21、22专用部件(21, 22 specific parts) 序号 Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 30102051 252004A 摆轴 shaft 1 2 30122008 油封 oil seal 1 3 30102050 251010A 连杆偏心轴 eccentric pin 1 4 30128030 205097 偏心轴垫 washer 1 5 S02007 螺钉 M3×5 screw 1 6 400308 针杆曲柄 motion assy 1 30 三十一、23专用部件(23 specific parts) 序号 Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 30126016 针距调整按钮 pin 1 2 30127026 弹簧 spring 1 3 12928008 平垫圈 washer 1 4 30101162 下节盖 cover 1 5 3010308900 调节器套组(大针距) eccentric retainer 1 6 30103150 送布调节器 regulator 1 7 B07043 偏心轴承(大针距) eccentric 1 8 30104060 差动送布架(大针距) Link/main feed 1 9 30109025 左挡板 guide (left) 1 10 挡板 guide (lower) 1 11 30114028 送布牙(356/364) main feed dog 1 12 30114029 差动牙(356/364) differntial feed 1 13 30115041 23GB针板(356) needle plate 1 14 30115042 23GB针板(364) needle plate 1 15 30114030 送布牙(356/364) main feed dog 1 16 30114031 差动牙(356/364) differntial feed 1 17 30115045 2302BB针板(356) needle plate 1 18 30115046 2302BB针板(364) needle plate 1 19 30102051 摆轴 shaft 1 20 400308 针杆曲柄 motion assy 1 31 From the library of: Superior Sewing Machine & Supply LLC - www.supsew.com jintan.ex
