Brother DT6-B927 / DT6-B928 — Part Book

Brother DT6-B927 / DT6-B928 — parts catalog

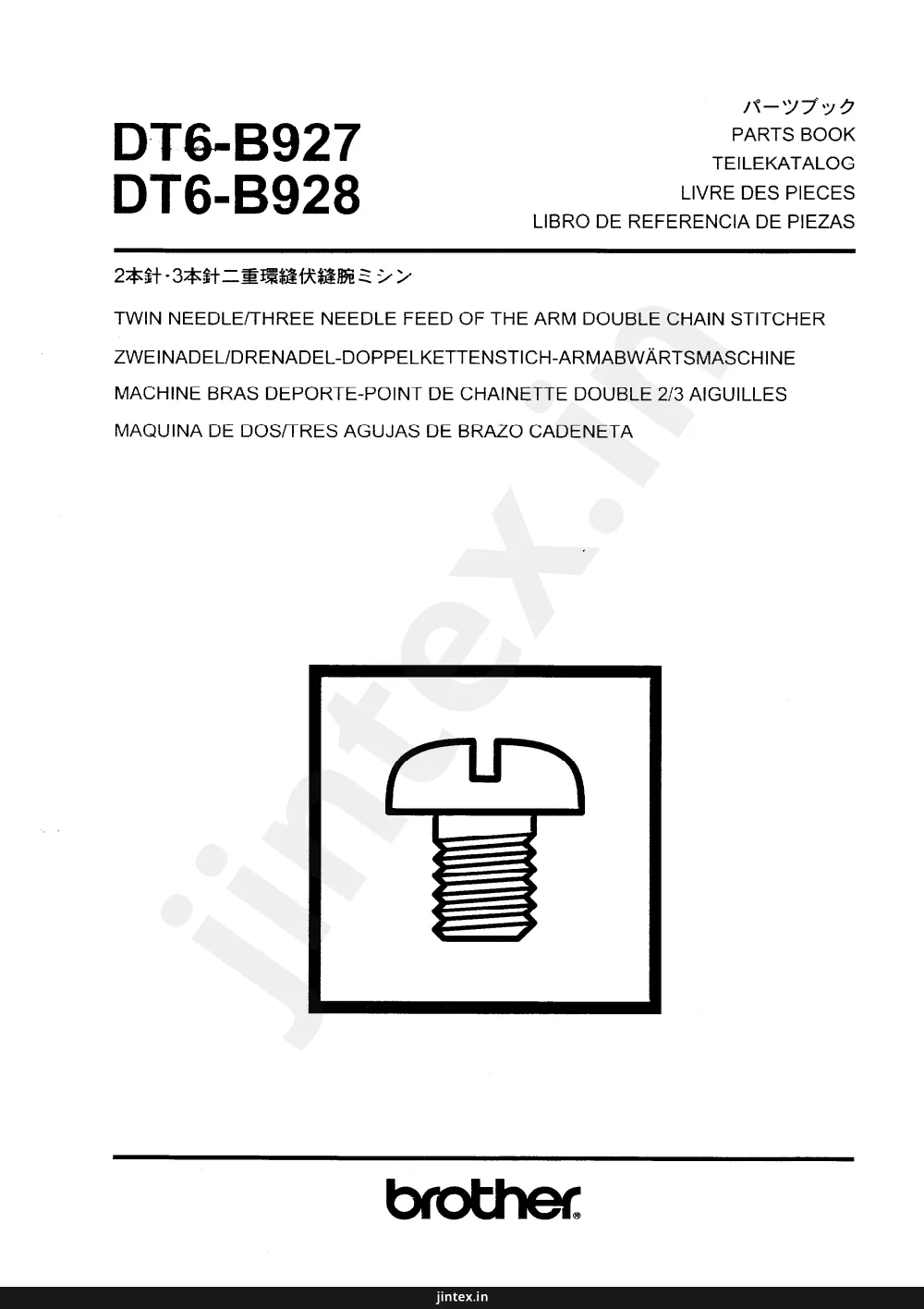

Page 1 (cover): This is the cover page for the Brother DT6-B927 and DT6-B928 parts book, which is also available in Japanese, German, French, and Spanish.
Page 2 (toc): This page contains the table of contents for the manual, listing sections and their corresponding page numbers.
Page 3 (diagram): This page contains diagrams of the machine body and upper shaft mechanism, with numbered parts for identification.
Page 4 (parts_list): This page contains parts lists for the Machine body and Upper shaft mechanism sections of the industrial sewing machine.
Page 5 (diagram): This page contains diagrams and parts lists for the needle bar mechanism and the presser bar mechanism of a sewing machine, with part numbers and descriptions provided for various components.
Page 6 (parts_list): This page lists parts for the needle bar mechanism and the presser bar mechanism for models B927 and B928, including part numbers, descriptions, and quantities.
Page 7 (diagram): This page displays a diagram of the presser bar mechanism (B928) with various parts labeled with reference numbers and some part numbers indicated.
Page 8 (parts_list): This page lists parts for the Presser Bar Mechanism (B928), including part numbers, descriptions, and quantities.
Page 9 (diagram): This page displays a diagram of the pulley mechanism, including various components like pulleys, belts, brackets, and screws, with reference numbers for each part.
Page 10 (parts_list): This page lists parts for Pulley mechanism / Gürtelradmechanismus / Poulie / Polea, including part numbers, descriptions, and quantities.
Page 11 (diagram): This page displays a diagram of the feed mechanism, including various sub-assemblies and individual parts with their corresponding reference numbers and part numbers.
Page 12 (parts_list): This page lists parts for the feed mechanism, including various screws, pins, and assemblies for models B927 and B928.
Page 13 (diagram): This page displays a diagram of gauge parts for the B927 Standard and B927 Norma sewing machine models, with various components labeled with reference numbers and part numbers.
Page 14 (parts_list): This page lists parts for Gauge parts (B927 Standard) / Lehren (B927 Norm) with part numbers, descriptions, and quantities.
Page 15 (diagram): This page displays a diagram of gauge parts for sewing machine models B927"-7, -8" and related components, with various parts numbered for identification.
Page 16 (parts_list): This page lists parts for Gauge (B927 "-7, -8") including reference numbers, codes, quantities, Japanese descriptions, and English names of parts.
Page 17 (diagram): This page displays a diagram of gauge parts for B928 Standard and B928 Norma sewing machines, with various components labeled with reference numbers and part numbers.
Page 18 (parts_list): This page lists gauge parts (B928 Standard) with part numbers, descriptions, and quantities. It includes various screws, needles, and other components.
Page 19 (diagram): This page displays a diagram of gauge parts for the B928 "-5" model, including various components labeled with reference numbers and part numbers.
Page 20 (parts_list): This page lists parts for gauge components (B928 "-5"), including reference numbers, codes, quantities, Japanese descriptions, and English names of parts.
Page 21 (diagram): This page displays a diagram of gauge parts for the B928 "-6" model, including various screws, plates, and assembly components labeled with reference numbers.
Page 22 (parts_list): This page lists parts for gauge parts (B928 "-6"), including part numbers, descriptions, and quantities. It also includes sections for export and domestic use.
Page 23 (diagram): This page displays a diagram of gauge parts for the B928 "-7" model, including various screws, plates, and specialized components with reference numbers.
Page 24 (parts_list): This page lists parts for G6. Gauge parts (B928 "-7"). It includes reference numbers, codes, quantities, Japanese descriptions, and English names of parts.
Page 25 (diagram): This page displays diagrams of various sewing machine parts, including gauge parts, with reference numbers and some descriptive text in multiple languages.
Page 26 (parts_list): This page lists parts for gauge components (B928 "-8") including needle clamp assy, set screws, needle plate, needle guard, loppers, and feed dogs.
Page 27 (diagram): This page displays a diagram of the puller device mechanism, showing various components with their corresponding part numbers and reference numbers.
Page 28 (parts_list): This page lists parts for the H. プーラ装置関係 (-7, -8) / Puller device mechanism (-7, -8) / Ziehvorrichtung (-7, -8) / Mecanismo del dispositivo de arrastre (-7, -8) with columns for reference number, code, quantity, description in Japanese, and name of parts in English.
Page 29 (diagram): This page displays a diagram of the puller device mechanism, detailing various components with their corresponding reference numbers and part numbers.
Page 30 (parts_list): This page lists parts for the puller device mechanism, including part numbers, descriptions, quantities, and reference numbers.

Page 1

DT6-B927 DT6-B928 パーツブック PARTS BOOK TEILEKATALOG LIVRE DES PIECES LIBRO DE REFERENCIA DE PIEZAS 2本針・3本針二重環状伏縫ミシン TWIN NEEDLE/THREE NEEDLE FEED OF THE ARM DOUBLE CHAIN STITCHER ZWEINADEL/DRENADEL-DOPPELKETTENSTICH-ARMABWÄRTSMASCHINE MACHINE BRAS DEPORTE-POINT DE CHAINETTE DOUBLE 2/3 AIGUILLES MAQUINA DE DOS/TRES AGUJAS DE BRAZO CADENETA brother. jintex.in

Page 2 — TABLE DES MATIERES

Brother DT6-B927 / DT6-B928 parts on page 2
Ref	Part number	Part name	Qty
	1	Corps de la machine
	1	Mécanisme de l'arbre supérieur
	3	Mécanisme de la barre à aiguille
	3	Mécanisme du la barra de presser (B927)
	5	Mécanisme du la barra de presser (B928)
	7	Poulie
	9	Mécanisme de l'entraînement
	11	Pièces du jauge (B927 Standard)
	13	Pièces du jauge (B927 "-7, -8")
	15	Pièces du jauge (B928 Standard)
	17	Pièces du jauge (B928 "-5")
	19	Pièces du jauge (B928 "-6")
	21	Pièces du jauge (B928 "-7")
	23	Pièces du jauge (B928 "-8")
	25	Mécanisme due puller (-7, -8)
	29	Mécanisme de l'arbre inférieur
	31	Mécanisme des griffes
	33	Mécanisme de l'enfilage supérieur (B927)
	37	Mécanisme de l'enfilage supérieur (B928)
	41	Mécanisme de l'enfilage inférieur (B927)
	45	Mécanisme de l'enfilage inférieur (B928)
	49	Accessoires
	51	Accessoires
	55	LISTE DES PIECES ACCESSOIRES (B927)
	57	LISTE DES PIECES ACCESSOIRES (B928)
	60	PIÈCES EN OPTION (B928)
	61	Etiquettes d'avertissement
	62	Index

Notes sur l'utilisation de ce manuel de pièces détachées 1. Ce manuel a été fait d'après les renseignements valables au mois de Décembre 1996. 2. Les pièces peuvent être sujettes à des modifications sans préavis. 3. Les pièces fournies en tant qu'assemblages complets sont encadrées avec un trait pointillé. 4. Si le symbole se trouve dans la colonne "Parts No. (N° de pièce)" veuillez la vous référer à la LISTE DES PIECES ACCESSOIRES page 55~59. TABLE DES MATIERES A. Corps de la machine 1 J. Mécanisme de l'arbre inférieur 29 B. Mécanisme de l'arbre supérieur 1 K. Mécanisme des griffes 31 C. Mécanisme de la barre à aiguille 3 L1. Mécanisme de l'enfilage supérieur (B927) 33 D1. Mécanisme du la barra de presser (B927) 3 L2. Mécanisme de l'enfilage supérieur (B928) 37 D2. Mécanisme du la barra de presser (B928) 5 M1. Mécanisme de l'enfilage inférieur (B927) 41 E. Poulie 7 F. Mécanisme de l'entraînement 9 M2. Mécanisme de l'enfilage inférieur (B928) 45 G1. Pièces du jauge (B927 Standard) 11 Z1. Accessoires 49 G2. Pièces du jauge (B927 "-7, -8") 13 Z2. Accessoires 51 G3. Pièces du jauge (B928 Standard) 15 LISTE DES PIECES ACCESSOIRES (B927) 55 G4. Pièces du jauge (B928 "-5") 17 LISTE DES PIECES ACCESSOIRES (B928) 57 G5. Pièces du jauge (B928 "-6") 19 PIÈCES EN OPTION (B928) 60 G6. Pièces du jauge (B928 "-7") 21 Etiquettes d'avertissement 61 G7. Pièces du jauge (B928 "-8") 23 Index 62 H. Mécanisme due puller (-7, -8) 25 -iv- jintex.in

Page 3

Brother DT6-B927 / DT6-B928 parts on page 3
Ref	Part number	Part name
A	118-927-050	Machine body
B	118-927-109	Upper shaft mechanism
2	2	Part 2
3	3	Part 3
4	4	Part 4
5	5	Part 5
12	12	Part 12
13	13	Part 13
1	1	Part 1
9	9	Part 9
2	2	Part 2
3	3	Part 3
6	6	Part 6
8	8	Part 8
10-5	10-5	Part 10-5
10-6	10-6	Part 10-6
10-8	10-8	Part 10-8
10-4	10-4	Part 10-4
10-3	10-3	Part 10-3
10-2	10-2	Part 10-2
10-7	10-7	Part 10-7
10-1	10-1	Part 10-1
10	10	Part 10
7	7	Part 7
4	4	Part 4
3	3	Part 3
5	5	Part 5

A. 主体関係 / Machine body / Maschinengehäuse / Corps de la machine / Cuerpo de la máquina 4 3 2 5 13 12 118-927-050 B. 上軸関係 / Upper shaft mechanism / Obere Welle / Mécanisme de l'arbre supérieur / Mecanismo del eje superior 9 2 3 6 8 10-5 10-6 10-8 10-4 10-3 10-2 10-7 10-1 10 7 118-927-109 -1- jintex.in

Page 4

Brother DT6-B927 / DT6-B928 parts on page 4
Part number	Part name	Qty
105337001	クツションクミ	2
105146001	シメネジ6.35	2
0B0622502	+マルモク62X25	2
105341051	ボウクツション	2
150697001	オイルボツトマド	1
104449009	ゴムセン15.5	1
S40314001	ウワジク	1
076302850	タマジクウケ6302ZZ	1
072630260	ベアリング6302VV	2
048420242	トメワアナウケC42	1
S40315051	ベアリングスペーサ	1
S40316051	ベアリングオサエ	1
062711012	ナベコ476-32X10	3
S40318051	ウワジクカラー	1
S40317001	シメネジ9.52	1
S40812001	オイルタンククミ	1
S40383001	オイルタンク	1
104547001	ユリヨウケイマド	1
081014670	OリングPW14	1
1074009	ユリヨウケイフタ	1
100257010	シメネジ3.57	4
111193001	オイルフイードフタ	1
105071001	オイルタンクハツキン	1
111194001	Oリング	1

A. 主体関係 / Machine body / Maschinenengehäuse / Corps de la machine REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 2 105337001 2 クツションクミ CUSHION ASSY 3 105146001 2 シメネジ6.35 SCREW, SM6.35 4 0B0622502 2 +マルモク62X25 WOOD SCREW, ROUND M6.2X25 5 105341051 2 ボウクツション BASE CUSHION 12 150697001 1 オイルボツトマド OIL GAUGE WINDOW 13 104449009 1 ゴムセン15.5 RUBBER CAP, 15.5 118-927-050 B. 上軸関係 / Upper shaft mechanism / Obere Welle / Mécanisme de l'arbre supérieur / Mecanismo del eje superior REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 1 S40314001 1 ウワジク UPPER SHAFT 2 076302850 1 タマジクウケ6302ZZ BALL BEARING, 6302ZZ 3 072630260 2 ベアリング6302VV BALL BEARING, 6302VV 4 048420242 1 トメワアナウケC42 RETAINING RING, C42 5 S40315051 1 ベアリングスペーサ BEARING SPACER 6 S40316051 1 ベアリングオサエ BEARING PRESSER 7 062711012 3 ナベコ476-32X10 SCREW, PAN SM4.76-32X10 8 S40318051 1 ウワジクカラー UPPER SHAFT COLLAR 9 S40317001 1 シメネジ9.52 SCREW, SM9.52 10 S40812001 1 オイルタンククミ OIL TANK ASSY 10-1 S40383001 1 オイルタンク OIL TANK 10-2 104547001 1 ユリヨウケイマド OIL GAUGE WINDOW 10-3 081014670 1 OリングPW14 O RING, PW14 10-4 1074009 1 ユリヨウケイフタ OIL GAUGE COVER 10-5 100257010 4 シメネジ3.57 SCREW, SM3.57 10-6 111193001 1 オイルフイードフタ OIL FEEDING PIPE CAP 10-7 105071001 1 オイルタンクハツキン OIL TANK PACKING 10-8 111194001 1 Oリング O RING -2- jintex.in 118-927-109

Page 5

Brother DT6-B927 / DT6-B928 parts on page 5
Ref	Part number	Part name	Qty
	1	Needle bar mechanism
	1-1	Needle bar mechanism
	1-2	Needle bar mechanism
	2	Needle bar mechanism
	3	Needle bar mechanism
	4	Needle bar mechanism
	5	Needle bar mechanism
	6	Needle bar mechanism
	7	Needle bar mechanism
	8	Needle bar mechanism
	9-1	Needle bar mechanism
	9-2	Needle bar mechanism
	9-3	Needle bar mechanism
	10	Needle bar mechanism
	11-1	Needle bar mechanism
	11-2	Needle bar mechanism
	12	Needle bar mechanism
	13	Needle bar mechanism
	14	Needle bar mechanism
	15	Needle bar mechanism
	16	Needle bar mechanism
	3-1	Presser bar mechanism
	1-1	Presser bar mechanism
	1-2	Presser bar mechanism
	3-2	Presser bar mechanism
	13	Presser bar mechanism
	14	Presser bar mechanism
	15	Presser bar mechanism
	16	Presser bar mechanism
	17	Presser bar mechanism
	19	Presser bar mechanism
	20	Presser bar mechanism
	21	Presser bar mechanism
	2	Presser bar mechanism
	6	Presser bar mechanism
	7	Presser bar mechanism
	8	Presser bar mechanism
	9	Presser bar mechanism
	10	Presser bar mechanism
	11	Presser bar mechanism
	12	Presser bar mechanism

C. 針棒関係 / Needle bar mechanism / Nadelstangenvorrichtung / Mécanisme de la barre à aiguille / Mecanismo de la barra de aguja 14 15 7 16 13 6 1-2 1-1 2 5 4 3 9-1 11-1 <B927用薄物用、中厚物用 1/8.5.32.3/16> 9-2 11-1 <B927用中厚物用 1/4> 9-3 11-2 12 <B928用> D1. 押工棒関係 (B927) / Presser bar mechanism (B927) / Stoffdrückerstange (B927) / Mécanisme du la barra de presser (B927) / Mecanismo de la barra del prensatelas (B927) 14 8 15 3-1 13 15 1-1 21 19 20 6 1-2 3-2 <スタンダード STANDARD> 10 11 9 2 17 16 118-927-118 -3- jintex.in 118-927-210

Page 6 — C. 針棒関係 / Needle bar mechanism / Nadelstangenvorrichtung / Mécanisme de la barre à aiguille / Mecanismo de la barra de aguja D1. 押工棒関係 (B927) / Presser bar mechanism (B927) / Stoffdrückerstange (B927) / Mécanisme du la barra de presser (B927) / M

Brother DT6-B927 / DT6-B928 parts on page 6
Part number	Part name	Qty
S40268001	ハリボウレンカンクミ	1
142274009	ゴムセン 4.2	1
140004001	シメネジ 3.57	1
107153001	ザガネ	1
102630001	ハリボウアンナイカクコマ	1
145688000	ハリボウアンナイ	1
062670612	ナベコ 357-40X6	2
113605051	ハリボウ	1
S18874001	ハリボウメタルU	1
111024101	ハリボウメタルD	1
014771022	アトメネジ 6.35クボミ	2
11863001	ハリボウセン	1
140890009	オイルカップ	1
151927001	クラッチフエルト	1
109993001	ハトメ	1
S40271051	テンピンクランク M	1
100251001	トメネジ 6.35	3
S40272051	テンピンクランク MH	1
100251001	トメネジ 6.35	3
S40273051	テンピンクランク H	1
100251001	トメネジ 6.35	1
123006001	トメネジ 6.35クボミ	2
S40299001	オサエチヨウセツネジ	1
S40798050	オサエボウダキ	1
014760622	アナトメネジ 5.95	1
S40298051	オサエバネ	1
105103001	オサエボウアゲ	1
105104001	ダンネジ 5.95	1
105105009	ヒザアゲテコ	1
102921002	ダンネジ 7.94	1
105106001	ヒザアゲネジリバネ	1
105333001	クサリAクミ	1
S40301001	メンイタバツキン	1
S40279001	ソクメンイタ	1
062680512	ナベコ 437-40X5	2
117934009	ゴムセン 13.5	1
159150009	ゴムセン 20.5	1
S06259001	オサエボウ	1
111025001	オサエボウメタルD	1
S40300001	メンイタ	1
062681012	ナベコ 437-40X10	3
S06261001	オサエボウ	1
150665001	オサエボウメタルD	1

C. 針棒関係 / Needle bar mechanism / Nadelstangenvorrichtung / Mécanisme de la barre à aiguille / Mecanismo de la barra de aguja REF. NO. CODE QTY ヒンメイ NAME OF PARTS RM 1 S40268001 1 ハリボウレンカンクミ THREAD TAKE-UP LEVER ASSY 1-1 142274009 1 ゴムセン 4.2 RUBBER CAP, 4.2 1-2 140004001 1 シメネジ 3.57 SCREW, SM3.57 2 107153001 1 ザガネ WASHER 3 102630001 1 ハリボウアンナイカクコマ NEEDLE BAR GUIDE SLIDE BLOCK 4 145688000 1 ハリボウアンナイ NEEDLE BAR GUIDE 5 062670612 2 ナベコ 357-40X6 SCREW, PAN SM3.57-40X6 6 113605051 1 ハリボウ NEEDLE BAR 7 S18874001 1 ハリボウメタルU NEEDLE BAR BUSH, U 8 111024101 1 ハリボウメタルD NEEDLE BAR BUSH, D 10 014771022 2 アトメネジ 6.35クボミ SET SCREW, SOCKET (CP) SM6.35 13 11863001 1 ハリボウセン NEEDLE BAR CORK 14 140890009 1 オイルカップ OIL CAP 15 151927001 1 クラッチフエルト CLUTCH FELT 16 109993001 1 ハトメ WICK NIPPER <B927薄物・中厚物用 1/8, 5/32, 3/16> <For B927 Thin & Medium materials "1/8, 5/32, 3/16"> 9-1 S40271051 1 テンピンクランク M THREAD TAKE-UP CRANK, M 11-1 100251001 3 トメネジ 6.35 SET SCREW, SM6.35 <B927中厚物用 1/4> <For B927 Medium materials "1/4"> 9-2 S40272051 1 テンピンクランク MH THREAD TAKE-UP CRANK, MH 11-1 100251001 3 トメネジ 6.35 SET SCREW, SM6.35 <B928用> <FOR B928> 9-3 S40273051 1 テンピンクランク H THREAD TAKE-UP CRANK, H 11-2 100251001 1 トメネジ 6.35 SET SCREW, SM6.35 12 123006001 2 トメネジ 6.35クボミ SET SCREW, (CP) SM6.35 118-927-118 D1. 押工棒関係 (B927) / Presser bar mechanism (B927) / Stoffdrückerstange (B927) / Mécanisme du la barra de presser (B927) / Mecanismo de la barra del prensatelas (B927) REF. NO. CODE QTY ヒンメイ NAME OF PARTS RM 2 S40299001 1 オサエチヨウセツネジ ADJUST SCREW 4 S40798050 1 オサエボウダキ PRESSER BAR CLAMP 5 014760622 1 アナトメネジ 5.95 SET SCREW, SOCKET SM5.95 6 S40298051 1 オサエバネ SPRING 7 105103001 1 オサエボウアゲ PRESSER BAR LIFTER 8 105104001 1 ダンネジ 5.95 SHOULDER SCREW, SM5.95 9 105105009 1 ヒザアゲテコ KNEE LIFTER LEVER 10 102921002 1 ダンネジ 7.94 SHOULDER SCREW, SM7.94 11 105106001 1 ヒザアゲネジリバネ TWIST SPRING 12 105333001 1 クサリAクミ PRESSER FOOT LIFTER CHAIN ASSY 14 S40301001 1 メンイタバツキン PACKING 16 S40279001 1 ソクメンイタ FRONT LID 17 062680512 2 ナベコ 437-40X5 SCREW, PAN SM4.37-40X5 19 117934009 1 ゴムセン 13.5 RUBBER CAP, 13.5 20 159150009 1 ゴムセン 20.5 RUBBER CAP, 20.5 < スタンダード用 > <FOR STANDARD> 1-1 S06259001 1 オサエボウ PRESSER BAR 3-1 111025001 1 オサエボウメタルD PRESSER BAR BUSH, D 13 S40300001 1 メンイタ FACE PLATE 15 062681012 3 ナベコ 437-40X10 SCREW, PAN SM4.37-40X10 <-7,-8用> <FOR "-7, -8"> 1-2 S06261001 1 オサエボウ PRESSER BAR 3-2 150665001 1 オサエボウメタルD PRESSER BAR BUSH, D 118-927-210 -4- jintex.in

Page 7 — D2. 押工棒関係 (B928) / Presser bar mechanism (B928) / Stoffdrückerstange (B928) / Mécanisme du la barra de presser (B928) / Mecanismo de la barra del prensatelas (B928)

Brother DT6-B927 / DT6-B928 parts on page 7
Ref	Part number	Part name
3-1	1-1	OPTION PARTS
3-2	1-3	STANDARD
3-3	1-2	OPTION PARTS
2	2	PRESSER BAR MECHANISM (B928)
4	4	PRESSER BAR MECHANISM (B928)
5	5	PRESSER BAR MECHANISM (B928)
6	6	PRESSER BAR MECHANISM (B928)
7	7	PRESSER BAR MECHANISM (B928)
8	8	PRESSER BAR MECHANISM (B928)
9	9	PRESSER BAR MECHANISM (B928)
10	10	PRESSER BAR MECHANISM (B928)
11	11	PRESSER BAR MECHANISM (B928)
12	12	PRESSER BAR MECHANISM (B928)
13	13	PRESSER BAR MECHANISM (B928)
14	14	PRESSER BAR MECHANISM (B928)
15	15	PRESSER BAR MECHANISM (B928)
16	16	PRESSER BAR MECHANISM (B928)
17	17	PRESSER BAR MECHANISM (B928)
18	18	PRESSER BAR MECHANISM (B928)
19	19	PRESSER BAR MECHANISM (B928)
20	20	PRESSER BAR MECHANISM (B928)
21	21	PRESSER BAR MECHANISM (B928)
22	22	PRESSER BAR MECHANISM (B928)
23	23	PRESSER BAR MECHANISM (B928)
25	25	PRESSER BAR MECHANISM (B928)
26	26	PRESSER BAR MECHANISM (B928)
27	27	PRESSER BAR MECHANISM (B928)
28	28	PRESSER BAR MECHANISM (B928)

D2. 押工棒関係 (B928) / Presser bar mechanism (B928) / Stoffdrückerstange (B928) / Mécanisme du la barra de presser (B928) / Mecanismo de la barra del prensatelas (B928) <オプションパーツ> <スタンダード -5,-6> <--3-1 1-1 <--3-3 1-2 28 25 27 2 4 5 20 22 23 19 21 21 14 13 17 15 16 18 6 8 7 9 12 10 11 -5- 118-928-210 jintex.in

Page 8 — D2. 押工棒関係 (B928) / Presser bar mechanism (B928) / Stoffdrückerstange (B928) / Mécanisme du la barra de presser (B928) / Mecanismo de la barra del prensatelas (B928)

Brother DT6-B927 / DT6-B928 parts on page 8
Ref	Part number	Part name	Qty
2	105091001	オサエボウメタルU	1
4	S40798050	オサエボウダキ	1
5	014760622	アナトメネジ5.95	1
6	105094009	オサエイタバネ	1
7	105095001	オサエイタバネピン	1
8	105096009	カサネイタバネクミ	1
9	105100001	カサネイタバネトメザガネ	1
10	148006001	オサエチョウセツネジ	1
11	021710212	ナツト2シユ4.76	1
12	148007051	チヨウナツト4.76	1
13	105103001	オサエボウアゲ	1
14	105104001	ダンネジ5.95	1
15	105105009	ヒザアゲテコ	1
16	102921002	ダンネジ7.94	1
17	105106001	ヒザアゲネジリバネ	1
18	105333001	クサリクミ	1
20	S40301001	メンイタハツキン	1
22	S40279001	ソクメンイタ	1
23	062680512	ナベコ437-40X5	2
25	117934009	ゴムセン13.5	1
26	159150009	ゴムセン20.5	1
27	071063550	コウキュウ1/4	1
28	159150009	ゴムセン20.5	1
1-3	S06260001	オサエボウ	1
3-2	147865001	オサエボウメタルD	1
19	S40300001	メンイタ	1
1-2	S06261001	オサエボウ	1
3-3	150665001	オサエボウメタルD	1
1-1	S06259001	オサエボウ	1
3-1	111025001	オサエボウメタルD	1

D2. 押工棒関係 (B928) / Presser bar mechanism (B928) / Stoffdrückerstange (B928) / Mécanisme du la barra de presser (B928) / Mecanismo de la barra del prensatelas (B928) REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 2 105091001 1 オサエボウメタルU PRESSER BAR BUSH, U 4 S40798050 1 オサエボウダキ PRESSER BAR CLAMP 5 014760622 1 アナトメネジ5.95 SET SCREW, SOCKET SM5.95 6 105094009 1 オサエイタバネ PRESSER PLATE SPRING 7 105095001 1 オサエイタバネピン PIN 8 105096009 1 カサネイタバネクミ PLATE SPRING ASSY 9 105100001 1 カサネイタバネトメザガネ WASHER 10 148006001 1 オサエチョウセツネジ ADJUST SCREW 11 021710212 1 ナツト2シユ4.76 NUT, 2 SM4.76 12 148007051 1 チヨウナツト4.76 WING NUT, SM4.76 13 105103001 1 オサエボウアゲ PRESSER BAR LIFTER 14 105104001 1 ダンネジ5.95 SHOULDER SCREW, SM5.95 15 105105009 1 ヒザアゲテコ KNEE LIFTER LEVER 16 102921002 1 ダンネジ7.94 SHOULDER SCREW, SM7.94 17 105106001 1 ヒザアゲネジリバネ TWIST SPRING 18 105333001 1 クサリクミ PRESSER FOOT LIFTER CHAIN ASSY 20 S40301001 1 メンイタハツキン PACKING 22 S40279001 1 ソクメンイタ FRONT LID 23 062680512 2 ナベコ437-40X5 SCREW, PAN SM4.37-40X5 25 117934009 1 ゴムセン13.5 RUBBER CAP, 13.5 26 159150009 1 ゴムセン20.5 RUBBER CAP, 20.5 27 071063550 1 コウキュウ1/4 BEARING BALL, 1/4 28 159150009 1 ゴムセン20.5 RUBBER CAP, 20.5 <スタンダード、-5,-6用> <FOR STANDARD, -5 & -6> 1-3 S06260001 1 オサエボウ PRESSER BAR 3-2 147865001 1 オサエボウメタルD PRESSER BAR BUSH, D 19 S40300001 1 メンイタ FACE PLATE <7,-8用> <FOR -7, -8> 1-2 S06261001 1 オサエボウ PRESSER BAR 3-3 150665001 1 オサエボウメタルD PRESSER BAR BUSH, D "オプション部品" "OPTION PARTS" 1-1 S06259001 1 オサエボウ PRESSER BAR 3-1 111025001 1 オサエボウメタルD PRESSER BAR BUSH, D -6- 118-928-210 jintex.in

Page 9 — E. プーリー関係 / Pulley mechanism / Gürtelradmechanismus / Poulie / Polea

Brother DT6-B927 / DT6-B928 parts on page 9
Ref	Part number	Part name
19	19	SCREW
20	20	SCREW
21	21	WASHER
14	14	BASE PLATE
15	15	SCREW
16	16	WASHER
18	18	CLAMP
2	2	PULLEY
8	8	PULLEY
9	9	SCREW
4	4	SCREW
5	5	GEAR
6	6	SCREW
10	10	BRACKET
11	11	NUT
12	12	BRACKET
7	7	SCREW
13	13	SCREW
25	25	BRACKET
22	22	PULLEY
26	26	SCREW
24	24	BELT
23	23	SCREW

E. プーリー関係 / Pulley mechanism / Gürtelradmechanismus / Poulie / Polea 19 20 21 17 21 14 15 16 18 19 2 8 9 4 5 6 10 11 12 7 13 25 22 26 24 23 1-1 <B927. B928 国内用> 1-2 <B928 輸出用> 3-1 <スタンダード、 B928用-5、-6> 3-2 <--7、-8> -7- 118-927-120 jintex.in

Page 10 — E . プーリー関係 / Pulley mechanism / Gürtelradmechanismus / Poulie / Polea

Brother DT6-B927 / DT6-B928 parts on page 10
Part number	Part name	Qty
014781032	アナボミ635-28X10	2
014770622	アナトメネジ6.35クボミ	2
S40818001	シタベルトクルマ	1
014770622	アナトメネジ6.35クボミ	2
S40819000	タイミングベルト	1
S40258001	ベルトカバー	1
062711612	ナベコ476-32X16	6
S40259001	ベルトカバー	1
116577051	カマジクフタ	1
105141001	ベルトカバーフタハツケン	1
062710812	ナベコ476-32X8	2
S40796001	プーリーカバーダイ	1
105144001	ボルト11.11	2
142627001	ザガネ	2
S40261001	プーリーカバーA	1
S40262001	プーリーカバーB	1
062680712	ナベコ437-40X7	3
15558001	ダンネジ6.35	4
S40797000	プーリーカバーシート	8
S40800001	プーリMクミ	1
S4081001	プーリHクミ	1
S40265001	ウエベルトクルマクミ	1
S41312001	プーラウエベルトクルマクミ	1
150659001	タイミングベルトBクミ	1
014760622	アナトメネジ5.95	2
150661001	プーラタイミングベルトA	1
S40264001	プーリーベルトカバー	1
062680812	ナベコ437-40X8	2

E . プーリー関係 / Pulley mechanism / Gürtelradmechanismus / Poulie / Polea REF.NO. CODE QTY ヒンメイ NAME OF PARTS RM 2 014781032 2 アナボミ635-28X10 SET SCREW, SOCKET (CP) SM6.35 4 014770622 2 アナトメネジ6.35クボミ SET SCREW, SOCKET (CP) SM6.35 5 S40818001 1 シタベルトクルマ TIMING BELT WHEEL ASSY, LOWER 6 014770622 2 アナトメネジ6.35クボミ SET SCREW, SOCKET (CP) SM6.35 7 S40819000 1 タイミングベルト TIMING BELT 8 S40258001 1 ベルトカバー BELT COVER 9 062711612 6 ナベコ476-32X16 SCREW, PAN SM4.76-32X16 10 S40259001 1 ベルトカバー BELT COVER PLATE 11 116577051 1 カマジクフタ ROTARY HOOK SHAFT COVER 12 105141001 1 ベルトカバーフタハツケン PACKING 13 062710812 2 ナベコ476-32X8 SCREW, PAN SM4.76-32X8 14 S40796001 1 プーリーカバーダイ PULLEY COVER BASE 15 105144001 2 ボルト11.11 BOLT, SM11.11 16 142627001 2 ザガネ WASHER 17 S40261001 1 プーリーカバーA PULLEY COVER, A 18 S40262001 1 プーリーカバーB PULLEY COVER, B 19 062680712 3 ナベコ437-40X7 SCREW, PAN SM4.37-40X7 20 15558001 4 ダンネジ6.35 STUD SCREW, SM6.35 21 S40797000 8 プーリーカバーシート PULLEY COVER SHEET <B927用,B928国内用> <FOR B927 & B928 Japan> 1-1 S40800001 1 プーリMクミ PULLEY ASSY, M <B928輸出用> <FOR B928 EXPORT> 1-2 S4081001 1 プーリHクミ PULLEY ASSY, H <スタンダード,B928-5,-6用> <FOR STANDARD, B928-5 & -6> 3-1 S40265001 1 ウエベルトクルマクミ TIMING BELT WHEEL ASSY, UPPER <-,7,-8用> <FOR "-,7,-8"> 3-2 S41312001 1 プーラウエベルトクルマクミ PULLER TIMING BELT WH. ASSY, U 22 150659001 1 タイミングベルトBクミ TIMING BELT ASSY, B 23 014760622 2 アナトメネジ5.95 SET SCREW, SOCKET SM5.95 24 150661001 1 プーラタイミングベルトA PULLER TIMING BELT, A 25 S40264001 1 プーリーベルトカバー PULLEY BELT COVER 26 062680812 2 ナベコ437-40X8 SCREW, PAN SM4.37-40X8 -8- 118-927-120 jintex.in

Page 11 — F. 送り関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Mecanismo de la alimentación

Brother DT6-B927 / DT6-B928 parts on page 11
Ref	Part number	Part name
1-1-4	1-1-4	SPRING
1-1-5	1-1-5	SCREW
1-1-1-1	1-1-1-1	SHAFT
1-1-3	1-1-3	COLLAR
1-1-2-1	1-1-2-1	CAM
1-2-4	1-2-4	SPRING
1-2-5	1-2-5	SCREW
1-2-1-1	1-2-1-1	SHAFT
1-2-3	1-2-3	COLLAR
1-2-2-1	1-2-2-1	CAM
1-3-4	1-3-4	SPRING
1-3-5	1-3-5	SCREW
1-3-1-1	1-3-1-1	SHAFT
1-3-3	1-3-3	COLLAR
1-3-2-1	1-3-2-1	CAM
4-1-1	4-1-1	BOLT
4-2-1	4-2-1	BOLT
9	9	SHAFT
10	10	WASHER
11	11	PIN
12	12	BOLT
13	13	SPRING
14	14	WASHER
15	15	WASHER
16	16	CIR-CLIP

F. 送り関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Mecanismo de la alimentación 11 9 10 4-1-1 4-2-1 7 6 5 3 8 2 <B927 薄物用> 1-1-4 1-1-5 1-1-1-1 1-1-3 1-1-2-1 <B927 中厚物用> 1-2-4 1-2-5 1-2-1-1 1-2-3 1-2-2-1 <B928用> 1-3-4 1-3-5 1-3-1-1 1-3 1-3-3 1-3-2-1 4-1 4-2 16 14 15 13 12 -9- 118-927-202 jintex.in

Page 12

Brother DT6-B927 / DT6-B928 parts on page 12
Ref	Part number	Part name	Qty
1-1	S40274001	ヘンシンリンクミ M	1
1-1-1-1	047301242	スプリングピン AW3	2
1-1-2-1	047301242	スプリングピン AW3	1
1-1-3	S38309001	ラチエットストッパ	1
1-1-4	S39585001	ラチエットトメネジリバネ	1
1-1-5	S39586001	バネトメネジ 3	1
1-2	S40274002	ヘンシンリンクミ M	1
1-2-1-1	047301242	スプリングピン AW3	2
1-2-2-1	047301242	スプリングピン AW3	1
1-2-3	S38309001	ラチエットストッパ	1
1-2-4	S39585001	ラチエットトメネジリバネ	1
1-2-5	S39586001	バネトメネジ 3	1
1-3	S40291001	ヘンシンリンクミ H	1
1-3-1-1	047301242	スプリングピン AW3	2
1-3-2-1	047301242	スプリングピン AW3	1
1-3-3	S38309001	ラチエットストッパ	1
1-3-4	S39585001	ラチエットトメネジリバネ	1
1-3-5	S39586001	バネトメネジ 3	1
4-1	183949001	ヘンシンリンネジツキ M	1
4-1-1	014770622	アナトメネジ 6.35クボミ	2
4-2	183950001	ヘンシンリンネジツキ H	1
4-2-1	014770622	アナトメネジ 6.35クボミ	2
2	012060632	アナヒラ6X6	2
3	S40282000	ヘンシンリンスリーブ	1
5	S40285001	オクリダイカクコマクミ	1
6	S40288000	ジョウゲオクリレンカン	1
7	S40289051	ジョウゲオクリジク	1
8	014760622	アナトメネジ 5.95	1
9	S41111051	オクリダイヘンシンジク	1
10	081006070	Oリング P6	1
11	014761030	アナクミ5.95-28X10	1
12	S40290051	プッシュボタン	1
13	S40800001	ボタンジクバネ	1
14	081005070	Oリング P5	1
15	025710132	ヒラザガネショウ4.76	1
16	048040342	トメワE4	1

F. 送り関係 /Feed mechanism /Transportvorrichtung / Mécanisme de l'entraînement / Mecanismo de la alimentación REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 1-1 S40274001 1 <B927薄物用> <FOR B927 "THIN MATERIALS"> 1-1-1-1 047301242 2 ヘンシンリンクミ M スプリングピン AW3 ECCENTRIC WHEEL ASSY, M PIN, SPRING AW3 1-1-2-1 047301242 1 スプリングピン AW3 PIN, SPRING AW3 1-1-3 S38309001 1 ラチエットストッパ RACHTER STOPPER 1-1-4 S39585001 1 ラチエットトメネジリバネ TWIST SPRING 1-1-5 S39586001 1 バネトメネジ 3 SCREW, M3 1-2 S40274002 1 <B927中厚物用> ヘンシンリンクミ M <FOR B927 "MEDIUM MATERIALS"> ECCENTRIC WHEEL ASSY, M 1-2-1-1 047301242 2 スプリングピン AW3 PIN, SPRING AW3 1-2-2-1 047301242 1 スプリングピン AW3 PIN, SPRING AW3 1-2-3 S38309001 1 ラチエットストッパ RACHTER STOPPER 1-2-4 S39585001 1 ラチエットトメネジリバネ TWIST SPRING 1-2-5 S39586001 1 バネトメネジ 3 SCREW, M3 1-3 S40291001 1 <B928用> ヘンシンリンクミ H <FOR B928> ECCENTRIC WHEEL ASSY, H 1-3-1-1 047301242 2 スプリングピン AW3 PIN, SPRING AW3 1-3-2-1 047301242 1 スプリングピン AW3 PIN, SPRING AW3 1-3-3 S38309001 1 ラチエットストッパ RACHTER STOPPER 1-3-4 S39585001 1 ラチエットトメネジリバネ TWIST SPRING 1-3-5 S39586001 1 バネトメネジ 3 SCREW, M3 4-1 183949001 1 <B927用> ヘンシンリンネジツキ M <FOR B927> ECCENTRIC WHEEL WITH SCREW, M 4-1-1 014770622 2 アナトメネジ 6.35クボミ SET SCREW, SOCKET (CP) SM6.35 4-2 183950001 1 <B928用> ヘンシンリンネジツキ H <FOR B928> ECCENTRIC WHEEL WITH SCREW, H 4-2-1 014770622 2 アナトメネジ 6.35クボミ SET SCREW, SOCKET (CP) SM6.35 2 012060632 2 アナヒラ6X6 SET SCREW, SOCKET (FT) M6X6 3 S40282000 1 ヘンシンリンスリーブ ECCENTRIC WHEEL SLEEVE 5 S40285001 1 オクリダイカクコマクミ FEED BAR SLIDE BLOCK ASSY 6 S40288000 1 ジョウゲオクリレンカン FEED LIFTING CONNECTING SHAFT 7 S40289051 1 ジョウゲオクリジク FEED LIFTING ROCK SHAFT 8 014760622 1 アナトメネジ 5.95 SET SCREW, SOCKET SM5.95 9 S41111051 1 オクリダイヘンシンジク FEED BAR ECCENTRIC SHAFT 10 081006070 1 Oリング P6 O RING, P6 11 014761030 1 アナクミ5.95-28X10 SET SCREW, SOCKET (CP) SM5.95 12 S40290051 1 プッシュボタン PUSH BUTTON 13 S40800001 1 ボタンジクバネ SPRING 14 081005070 1 Oリング P5 O RING, P5 15 025710132 1 ヒラザガネショウ4.76 WASHER, PLAIN S 4.76 16 048040342 1 トメワE4 RETAINING RING, E4 118-927-202

Page 13 — G1. ゲージ関係 (B927 スタンダード) / Gauge parts (B927 Standard) / Lehren (B927 Norm) / Pièces du jauge (B927 Standard) / Piezas de calibradores (B927 Norma)

Brother DT6-B927 / DT6-B928 parts on page 13
Ref	Part number	Part name
1	1-1	Screw
2	2	Needle
3	3	Needle Plate
4	4	Screw
6	6	Presser Foot
7	7	Feed Dog
8	8	Screw
11	11	Plate
12	12	Plate
14	14	Screw
20-1	20-1	Lever
20-2	20-2	Lever
21	21	Screw
21	21	Screw
22-1	22-1	Support
22-2	22-2	Support
23	23	Screw
23	23	Screw
5-1-1	5-1-1	Spring
5-1-2	5-1-2	Guide
5-1	5-1	Presser Foot
5-2-1	5-2-1	Spring
5-2-2	5-2-2	Screw
5-2-2	5-2-2	Screw
5-2-3	5-2-3	Guide
5-2	5-2	Presser Foot
5-3-1	5-3-1	Presser Foot
5-3-2	5-3-2	Spring
5-3-4	5-3-4	Screw
5-3-5	5-3-5	Screw
5-3-6	5-3-6	Guide
5-3	5-3	Presser Foot
9-1	9-1	Screw
10-1	10-1	Support
9-2	9-2	Screw
10-2	10-2	Lever
17	17	Support
18	18	Nut
19	19	Screw
13-1-1	13-1-1	Presser Foot
13-1	13-1	Presser Foot
13-2-1	13-2-1	Presser Foot
13-2	13-2	Presser Foot
13-3	13-3	Presser Foot

G1. ゲージ関係 (B927 スタンダード) / Gauge parts (B927 Standard) / Lehren (B927 Norm) / Pièces du jauge (B927 Standard) / Piezas de calibradores (B927 Norma) 1 1-1 4 2 3 7 8 6 14 12 21 20-2 20-1 11 23 22-2 21 23 22-1 <中厚物 3/16 固定針受用> 5-1-1 5-1-2 5-1 5-2-1 5-2-3 5-2-2 5-2 <固定針受用> 9-1 10-1 <移動針受用> 9-2 17 18 19 10-2 <1/8.5/32用> 13-1-1 13-1 <3/16.1/4MH用> 13-2-1 13-2 <1/4M用> 13-3 -11- 118-927-231 jintex.in

Page 14 — G1.ゲージ関係 (B927 スタンダード) / Gauge parts (B927 Standard) / Lehren (B927 Norm)

Brother DT6-B927 / DT6-B928 parts on page 14
Part number	Part name	Qty
103408002	SET SCREW, SM4.37	2
100032004	SCREW, FLAT SM4.37	3
060670812	SCREW, BIND SM3.57-40X8	1
105173004	LAPPER GUIDE PLATE	1
S40399001	LAPPER GUIDE PLATE WASHER	1
105129001	SCREW, SM4.57	2
105130001	SCREW, SM4.57	2
062680612	SCREW, PAN SM4.37-40X6	2
S06315001	LOOPER HOLDER, S	1
S06314001	LOOPER HOLDER, L	1
062681012	SCREW, PAN SM4.37-40X10	2
101491101	PRESSER FOOT ASSY, 3/16"	1
105118000	SPRING	1
156792001	FINGER GUARD	1
106160101	PRESSER FOOT ASSY, 1/4"H	1
105118000	SPRING	1
111140001	SCREW, SM2.38	2
156792001	FINGER GUARD	1
147871001	PRESSER FOOT ASSY	1
147871001	PIN	4
S40358001	SPRING	1
111105002	SCREW, SM2.38	1
S40360001	SPRING	1
147932001	SHOULDER SCREW, SM2.38	1
S40374001	FINGER GUARD	1
105303001	SCREW, SM3.57	1
111443003	SET SCREW, SM3.57	1
148876001	NEEDLE GUARD BRACKET	1
021670102	NUT, 1 SM3.57	1
062671012	SCREW, PAN SM3.57-40X10	1
062670412	SCREW, PAN SM3.57-40X4	1
105130001	SCREW, SM3.57	1
S09679001	LAPPER ASSY, 1/4" M	1

G1.ゲージ関係 (B927 スタンダード) / Gauge parts (B927 Standard) / Lehren (B927 Norm) /Pièces du jauge (B927 Standard) / Piezas de calibradores (B927 Norma) REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 1 ※ 1 ハリダキネジツキ NEEDLE CALMP ASSY W/S 1-1 103408002 2 トメネジ4.37 SET SCREW, SM4.37 2 ※ 2 ミシンハリ NEEDLE 3 ※ 1 ハリイタ NEEDDLE PLATE 4 100032004 3 サラネジ4.37 SCREW, FLAT SM4.37 060670812 1 バインド357-40X8 SCREW, BIND SM3.57-40X8 6 1 オクリバ FEED DOG 7 ※ 1 シメネジ4.76 SCREW, SM4.76 8 105173004 1 ラッパーアンナイイタ LAPPER GUIDE PLATE 11 S40399001 1 ラッパーアンナイイタガネ LAPPER GUIDE PLATE WASHER 12 105129001 2 シメネジ4.57 SCREW, SM4.57 14 105130001 2 シメネジ4.57 SCREW, SM4.57 20-1 ※ 1 ルーパL LOPPER, L 20-2 ※ 1 ルーパL LOPPER, L 21 062680612 2 ナベコ4.37-40X6 SCREW, PAN SM4.37-40X6 22-1 S06315001 1 ルーパホルダS LOOPER HOLDER, S 22-2 S06314001 1 ルーパホルダL LOOPER HOLDER, L 23 062681012 2 ナベコ437-40X10 SCREW, PAN SM4.37-40X10 C <中厚物3/16固定針受用> <For medium materials 3/16"Fix needle support > 5-1 101491101 1 オサエ1/16クミ PRESSER FOOT ASSY, 3/16" 5-1-1 105118000 1 オシバネ SPRING 5-1-2 156792001 1 フィンガーガード FINGER GUARD <中厚物1/4用> <For medium materials 1/4> 5-2 106160101 1 オサエ1/4Hクミ PRESSER FOOT ASSY, 1/4"H 5-2-1 105118000 1 オシバネ SPRING 5-2-2 111140001 2 シメネジ2.38 SCREW, SM2.38 5-2-3 156792001 1 フィンガーガード FINGER GUARD <中厚物3/16固定針受、1/4以外用> <For without medium materials 3/16, 1/4 > 5-3 ※ 1 オサエクミ PRESSER FOOT ASSY 5-3-1 147871001 4 オサエピン PIN 5-3-2 S40358001 1 オサエMバネ SPRING 5-3-3 111105002 1 シメネジ2.38 SCREW, SM2.38 5-3-4 S40360001 1 オサエFバネ SPRING 5-3-5 147932001 1 ダンネジ2.38 SHOULDER SCREW, SM2.38 5-3-6 S40374001 1 フィンガーガード FINGER GUARD <固定針受用> <FOR FIXED NEEDLE GUARD> 9-1 105303001 1 シメネジ3.57 SCREW, SM3.57 10-1 ※ 1 ルーパトアーンナイウデ LOOPER THREAD GUIDE ARM <移動針受用> <FOR MOVEABLE NEEDLE GUARD> 9-2 111443003 1 マルヒラトメネジ3.57 SET SCREW, SM3.57 10-2 ※ 1 ハリワケ NEEDLE GUARD 17 148876001 1 ハリウケトツケダイ NEEDLE GUARD BRACKET 18 021670102 1 ナット1シュ3.57 NUT, 1 SM3.57 19 062671012 1 ナベコ357-40X10 SCREW, PAN SM3.57-40X10 <1/8, 5/32用> <FOR "1/8, 5/32"> 13-1 ※ 1 ラツパークミ LAPPER ASSY 13-1-1 062670412 1 ナベコ357-40X4 SCREW, PAN SM3.57-40X4 <3/16, 1/4MH用> <FOR "3/16, 1/4MH"> 13-2 ※ 1 ラツパークミ LAPPER ASSY 13-2-1 105130001 1 シメネジ3.57 SCREW, SM3.57 <1/4M用> <FOR "1/4M"> 13-3 S09679001 1 ラツパー-1/4クミ LAPPER ASSY, 1/4" M -12- 118-927-231 jintex.in

Page 15

Brother DT6-B927 / DT6-B928 parts on page 15
Ref	Part number	Part name	Qty
	4	Gauge parts
	3	Gauge parts
	6	Gauge parts
	8	Gauge parts
	7	Gauge parts
	17	Gauge parts
	9	Gauge parts
	19	Gauge parts
	10	Gauge parts
	14	Gauge parts
	12	Gauge parts
	11	Gauge parts
	20-2	Gauge parts
	1-1-1	Gauge parts
	1-1	Gauge parts
	20-1	Gauge parts
	21-1	Gauge parts
	22-1	Gauge parts
	22-2	Gauge parts
	21-1	Gauge parts
	23-1	Gauge parts
	1-2-1	Gauge parts
	20-4	Gauge parts
	20-3	Gauge parts
	20-5	Gauge parts
	21-2	Gauge parts
	23-2	Gauge parts
	22-4	Gauge parts
	22-3	Gauge parts
	22-5	Gauge parts
	2-1	Gauge parts
	2-2	Gauge parts
	5-1-5	Gauge parts
	5-1-6	Gauge parts
	13-1-1	Gauge parts
	5-1-3	Gauge parts
	5-1-2	Gauge parts
	5-1-4	Gauge parts
	5-1	Gauge parts
	5-1-1	Gauge parts
	13-1	Gauge parts
	5-2-4	Gauge parts
	5-2-5	Gauge parts
	5-2-3	Gauge parts
	13-2	Gauge parts
	5-2-2	Gauge parts
	5-2	Gauge parts
	5-2-1	Gauge parts

G2. ゲージ関係 (B927 "-7, -8") / Gauge parts (B927 "-7, -8") / Lehren (B927 "-7, -8") / Pièces du jauge (B927 "-7, -8") / Piezas de calibradores (B927 "-7, -8") 4 3 6 8 7 17 9 19 10 14 12 11 <-7用> 20-2 1-1 1-1-1 21-1 22-2 23-1 20-1 22-1 21-1 <-8用> 1-2-1 20-4 20-3 20-5 21-2 23-2 22-4 22-3 22-5 2-1 2-2 <3/16用> 5-1-5 5-1-6 5-1-4 5-1-1 13-1-1 5-1-3 5-1-2 5-1 13-1 <-1/4,1/8×2用> 5-2-4 5-2-5 5-2-3 13-2 5-2-2 5-2 -13- 118-927-231 jintex.in

Page 16 — G2. ゲージ関係 (B927 "-7, -8") / Gauge parts (B927 "-7, -8") / Lehren (B927 "-7, -8") / Pièces du jauge (B927 "-7, -8") / Piezas de calibradores (B927 "-7, -8")

Brother DT6-B927 / DT6-B928 parts on page 16
Part number	Part name	Qty
※	ハリイタ
100032004	サラネジ4.37	3
014760622	アナトメネジ5.95	1
※	オクリバ	1
105173004	シメネジ4.76	1
111443003	マルヒラトメネジ3.57	1
※	ハリウケ	1
S40399001	ラツバーアンナイタ	1
105129001	アンナイイタザガネ	1
105130001	シメネジ3.57	2
148876001	ハリウケトリツケダイ	1
021670102	ナツト1シュ3.57	1
062671012	ナベコ357-40X10	1
※	ハリダキネジツキ
103408002	トメネジ4.37	2
※	ミシンハリTVX64NY	2
※	ルーハS	1
※	ルーハL	1
062680612	ナベコ4.37-40X6	2
S06315001	ルーハホルダS	1
S06314001	ルーハホルダL	1
062681012	ナベコ437-40X10	2
※	ハリダキネジツキ
146427001	アナトメネジ3.18クボミ	3
※	ミシンハリTVX64NY	3
S40375001	ルーハS1/8X2-6	1
S40376001	ルーハM-6	1
S40377001	ルーハL1/8X2-6	1
111443003	マルヒラトメネジ3.57	3
S40378051	ルーハホルダS	1
S40379051	ルーハホルダM	1
S40380051	ルーハホルダL	1
062671012	ナベコ357-40X10	3
S06303101	オサエ3/16-7クミ	1
147871001	オサエピン	4
S06309001	オサエFバネ	1
147932001	ダンネジ2.38	1
062630612	ナベコ238-56X6	1
S09180101	フィンガーガード	1
060660512	バインド318-40X5	1
101494001	ラツパー3/16Mクミ	1
105130001	シメネジ3.57	1
※	オサエクミ
147871001	オサエピン	4
S06309001	オサエFバネ	1
147932001	ダンネジ2.38	1
S09180101	フィンガーガード	1
060660512	バインド318-40X5	1
S09679001	ラツパー1/4Mクミ	1

G2. ゲージ関係 (B927 "-7, -8") / Gauge parts (B927 "-7, -8") / Lehren (B927 "-7, -8") / Pièces du jauge (B927 "-7, -8") / Piezas de calibradores (B927 "-7, -8") REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 3 ※ 1 ハリイタ NEEDLE PLATE 4 100032004 3 サラネジ4.37 SCREW, FLAT SM4.37 6 014760622 1 アナトメネジ5.95 SET SCREW, SOCKET SM5.95 7 ※ 1 オクリバ FEED DOG 8 105173004 1 シメネジ4.76 SCREW, SM4.76 9 111443003 1 マルヒラトメネジ3.57 SET SCREW, SM3.57 10 ※ 1 ハリウケ NEEDLE GUARD 11 S40399001 1 ラツバーアンナイタ LAPPER GUIDE PLATE 12 105129001 1 アンナイイタザガネ LAPPER GUIDE PLATE WASHER 14 105130001 2 シメネジ3.57 SCREW, SM3.57 17 148876001 1 ハリウケトリツケダイ NEEDLE GUARD BRACKET 18 021670102 1 ナツト1シュ3.57 NUT, 1 SM3.57 19 062671012 1 ナベコ357-40X10 SCREW, PAN SM3.57-40X10 < -7用 > <FOR "-7"> 1-1 ※ 1 ハリダキネジツキ NEEDLE CLAMP ASSY W/S 1-1-1 103408002 2 トメネジ4.37 SET SCREW, SM4.37 2-1 ※ 2 ミシンハリTVX64NY NEEDLE, TVX64NY 20-1 ※ 1 ルーハS LOPPER, S 20-2 ※ 1 ルーハL LOPPER, L 21-1 062680612 2 ナベコ4.37-40X6 SCREW, PAN SM4.37-40X6 22-1 S06315001 1 ルーハホルダS LOOPER HOLDER, S 22-2 S06314001 1 ルーハホルダL LOOPER HOLDER, L 23-1 062681012 2 ナベコ437-40X10 SCREW, PAN SM4.37-40X10 < -8用 > <FOR "-8"> 1-2 ※ 1 ハリダキネジツキ NEEDLE CLAMP ASSY W/S 1-2-1 146427001 3 アナトメネジ3.18クボミ SET SCREW, SOCKET (CP) SM3.18 2-2 ※ 3 ミシンハリTVX64NY NEEDLE, TVX64NY 20-3 S40375001 1 ルーハS1/8X2-6 LOPPER, S 1/8"X2-6 20-4 S40376001 1 ルーハM-6 LOPPER, M-6 20-5 S40377001 1 ルーハL1/8X2-6 LOPPER, L 1/8"X2-6 21-2 111443003 3 マルヒラトメネジ3.57 SET SCREW, SM3.57 22-3 S40378051 1 ルーハホルダS LOOPER HOLDER, S 22-4 S40379051 1 ルーハホルダM LOOPER HOLDER, M 22-5 S40380051 1 ルーハホルダL LOOPER HOLDER, L 23-2 062671012 3 ナベコ357-40X10 SCREW, PAN SM3.57-40X10 <3/16用> <FOR "3/16"> 5-1 S06303101 1 オサエ3/16-7クミ PRESSER FOOT ASSY, 3/16"-7 5-1-1 147871001 4 オサエピン PIN 5-1-2 S06309001 1 オサエFバネ SPRING 5-1-3 147932001 1 ダンネジ2.38 SHOULDER SCREW, SM2.38 5-1-4 062630612 1 ナベコ238-56X6 SCREW, PAN SM2.38-56X6 5-1-5 S09180101 1 フィンガーガード FINGER GUARD 5-1-6 060660512 1 バインド318-40X5 SCREW, BIND SM3.18-40X5 13-1 101494001 1 ラツパー3/16Mクミ LAPPER ASSY, 3/16" M 13-1-1 105130001 1 シメネジ3.57 SCREW, SM3.57 <1/4, 1/8X2用> <FOR "1/4, 1/8X2"> 5-2 ※ 1 オサエクミ PRESSER FOOT ASSY 5-2-1 147871001 4 オサエピン PIN 5-2-2 S06309001 1 オサエFバネ SPRING 5-2-3 147932001 1 ダンネジ2.38 SHOULDER SCREW, SM2.38 5-2-4 S09180101 1 フィンガーガード FINGER GUARD 5-2-5 060660512 1 バインド318-40X5 SCREW, BIND SM3.18-40X5 13-2 S09679001 1 ラツパー1/4Mクミ LAPPER ASSY, 1/4" M -14- 118-927-231 jintex.in

Page 17

Brother DT6-B927 / DT6-B928 parts on page 17
Ref	Part number	Part name	Qty
	1-1	1
	2
	3
	4
	6
	7
	8
	9
	10
	11
	12
	13
	14-1
	14-1-1
	14-2
	14-2-1
	15
	16
	17
	18-1
	18-2
	18-3
	19
	20-1
	20-2
	20-3
	21
	5-1
	5-1-1
	5-1-2
	5-1-3
	5-1-4
	5-1-5
	5-1-6
	5-1-7
	5-1-8
	5-1-9
	5-1-10
	5-1-12
	5-1-13
	5-2
	5-2-1
	5-2-2
	5-2-3

GS.7-7/ン関係(B928 スタンダード) / Gauge parts (B928 Standard) / Lehren (B928 Norm) / Pièces du jauge (B928 Standard) / Piezas de calibradores (B928 Norma) 1-1 1 2 3 8 7 6 18-2 18-1 18-3 19 21 20-2 20-1 20-3 10 17 15 16 11 9 <1/8×2.5/32×2.3/16×2用> 5-1-12 5-1-13 5-1-3 5-1-6 5-1-2 5-1-10 5-1-9 5-1-4 5-1-5 5-1-1 5-1-8 5-1-7 <厚物用(H)> <中厚物用(MH)> -14-1-1 -14-1 <7/64×2用> 5-2-3 14-2-1 5-2-1 5-2-2 14-2 5-2 -15- 118-928-231 jintex.in

Page 18 — G3. ゲージ関係 (B928 スタンダード) / Gauge parts (B928 Standard) / Lehren (B928 Norm) / Pièces du jauge (B928 Standard) / Piezas de calibradores (B928 Norma)

Brother DT6-B927 / DT6-B928 parts on page 18
Part number	Part name	Qty
146427001	ハリダキクミ
S43401021	アナトメネジ3.18クボミ	3
S43401021	ミシンハリTVX5	3
100032004	サラネジ4.37	3
060670812	バインド357-40X8	1
105173004	シメネジ4.76	1
144875001	ハリウケケ-6	1
11443003	マルヒラトメネジ3.57	1
S40399001	アンナイイタザガネ	1
105129001	アンナイイタザガネ	1
105130001	シメネジ3.57	2
148876001	ハリウケトツケダイ	1
021670102	ナット1シュ3.57	1
062671012	ナベコ357-40X10	1
111443003	マルヒラトメネジ3.57	3
S40378051	ルーパホルダS	1
S40379051	ルーパホルダM	1
S40380051	ルーパホルダL	1
062671012	ナベコ357-40X10	1
147871001	オサエニクミ	1
147872001	オサエビ	6
S01295001	シメネジ2.38X3.5	1
147890001	オサエFバネ	1
147932001	ダンネジ2.38	1
147875001	オサエBLバネ	1
147877001	ツマミナット3.18	1
147878001	オサエBSバネ	1
062660512	ナベコネジ318-40X5	1
111105002	シメネジ2.38	1
151572101	フィンガーガード	1
S40804001	オサエBSS/16	1
147876001	オサエBS	1
S40788001	オサエ7/64X2クミ	1
S09397001	オサエオシバネ	1
153787001	シメネジ2.38	2
151571001	フィンガーガード	1
105130001	ラツパー-MHクミ	1
105130001	シメネジ3.57	1
122771001	ラツパー-Hクミ	1
122771001	シメネジ2.38	2

G3. ゲージ関係 (B928 スタンダード) / Gauge parts (B928 Standard) / Lehren (B928 Norm) / Pièces du jauge (B928 Standard) / Piezas de calibradores (B928 Norma) REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 1 ハリダキクミ NEEDLE CLAMP ASSY 1-1 146427001 3 アナトメネジ3.18クボミ SET SCREW, SOCKET (CP) SM3.18 2 S43401021 3 ミシンハリTVX5 NEEDLE, TVX5 (#21) 3 ※ 1 ハリイタ NEEDLE PLATE 4 100032004 3 サラネジ4.37 SCREW, FLAT SM4.37 6 060670812 1 バインド357-40X8 SCREW, BIND SM3.57-40X8 7 ※ 1 オクリバ FEED DOG 8 105173004 1 シメネジ4.76 SCREW, SM4.76 9 144875001 1 ハリウケケ-6 NEEDLE GUARD, -6 10 11443003 1 マルヒラトメネジ3.57 SET SCREW, SM3.57 11 S40399001 1 アンナイイタザガネ LAPPER GUIDE PLATE 12 105129001 1 アンナイイタザガネ LAPPER GUIDE PLATE WASHER 13 105130001 2 シメネジ3.57 SCREW, SM3.57 15 148876001 1 ハリウケトツケダイ NEEDLE GUARD BRACKET 16 021670102 1 ナット1シュ3.57 NUT, 1 SM3.57 17 062671012 1 ナベコ357-40X10 SCREW, PAN SM3.57-40X10 18-1 ※ 1 ルーパS LOPPER, S 18-2 ※ 1 ルーパM LOPPER, M 18-3 ※ 1 ルーパL LOPPER, L 19 111443003 3 マルヒラトメネジ3.57 SET SCREW, SM3.57 20-1 S40378051 1 ルーパホルダS LOPPER HOLDER, S 20-2 S40379051 1 ルーパホルダM LOPPER HOLDER, M 20-3 S40380051 1 ルーパホルダL LOPPER HOLDER, L 21 062671012 1 ナベコ357-40X10 SCREW, PAN SM3.57-40X10 <1/8X2, 5/32X2, 3/16X2用> <FOR "1/8X2, 5/32X2, 3/16X2"> 5-1 ※ <1/8X2, 5/32X2, 3/16X2用> <FOR "1/8X2, 5/32X2, 3/16X2"> 5-1-1 147871001 1 オサエニクミ PRESSER FOOT ASSY 5-1-2 147872001 6 オサエビ SPRING 5-1-3 S01295001 1 シメネジ2.38X3.5 SCREW, SM2.38X3.5 5-1-4 147890001 1 オサエFバネ SPRING 5-1-5 147932001 1 ダンネジ2.38 SHOULDER SCREW, SM2.38 5-1-6 147875001 1 オサエBLバネ SPRING 5-1-7 147877001 1 ツマミナット3.18 NUT, SM3.18 5-1-8 147878001 1 オサエBSバネ SPRING 5-1-9 062660512 1 ナベコネジ318-40X5 SCREW, PAN SM3.18-40X5 5-1-10 111105002 1 シメネジ2.38 SCREW, SM2.38 5-1-12 151572101 1 フィンガーガード FINGER GUARD <5/32X2, 3/16X2用> <FOR "5/32X2, 3/16X2"> 5-1-7 S40804001 1 オサエBSS/16 PRESSER FOOT, BS 5/16" <1/8X2用> <FOR "1/8X2"> 5-1-7 147876001 1 オサエBS PRESSER FOOT, BS <7/64X2用> <FOR "7/64X2"> 5-2 S40788001 1 オサエ7/64X2クミ PRESSER FOOT ASSY, 7/64"X2 5-2-1 S09397001 1 オサエオシバネ SPRING 5-2-2 153787001 2 シメネジ2.38 SCREW, SM2.38 5-2-3 151571001 1 フィンガーガード FINGER GUARD <中厚物用(MH)> <FOR MEDIUM MATERIALS "MH"> 14-1 ※ 1 ラツパー-MHクミ LAPPER ASSY, MH 14-1-1 105130001 1 シメネジ3.57 SCREW, SM3.57 <厚物用(H)> <FOR THICK MATERIALS "H"> 14-2 ※ 1 ラツパー-Hクミ LAPPER ASSY, H 14-2-1 122771001 2 シメネジ2.38 SCREW, SM2.38 -16- 118-928-231 jintex.in

Page 19 — G4. ゲージ関係 (B928 "-5") / Gauge parts (B928 "-5") / Lehren (B928 "-5") / Pièces du jauge (B928 "-5") / Piezas de calibradores (B928 "-5")

Brother DT6-B927 / DT6-B928 parts on page 19
Ref	Part number	Part name	Qty
	1-1	Gauge parts (B928 "-5")
	1	Gauge parts (B928 "-5")
	2	Gauge parts (B928 "-5")
	3	Gauge parts (B928 "-5")
	4	Gauge parts (B928 "-5")
	8	Gauge parts (B928 "-5")
	15	Gauge parts (B928 "-5")
	10	Gauge parts (B928 "-5")
	16	Gauge parts (B928 "-5")
	17	Gauge parts (B928 "-5")
	9	Gauge parts (B928 "-5")
	7-1-1	Gauge parts (B928 "-5")
	7-1-2	Gauge parts (B928 "-5")
	7-1	Gauge parts (B928 "-5")
	14-1	Gauge parts (B928 "-5")
	5-11	Gauge parts (B928 "-5")
	5-3	Gauge parts (B928 "-5")
	5-6	Gauge parts (B928 "-5")
	5-10	Gauge parts (B928 "-5")
	5-9	Gauge parts (B928 "-5")
	5-1	Gauge parts (B928 "-5")
	5-12	Gauge parts (B928 "-5")
	5-13	Gauge parts (B928 "-5")
	5-2	Gauge parts (B928 "-5")
	5-4	Gauge parts (B928 "-5")
	5-7	Gauge parts (B928 "-5")
	5-8	Gauge parts (B928 "-5")
	5-5	Gauge parts (B928 "-5")
	13	Gauge parts (B928 "-5")
	12	Gauge parts (B928 "-5")
	11	Gauge parts (B928 "-5")
	18-1	Gauge parts (B928 "-5")
	18-3	Gauge parts (B928 "-5")
	19	Gauge parts (B928 "-5")
	21	Gauge parts (B928 "-5")
	20-1	Gauge parts (B928 "-5")
	20-3	Gauge parts (B928 "-5")
	7-2-1	Gauge parts (B928 "-5")
	7-2-2	Gauge parts (B928 "-5")
	7-2	Gauge parts (B928 "-5")
	14-2	Gauge parts (B928 "-5")
	14-1-1	Gauge parts (B928 "-5")

G4. ゲージ関係 (B928 "-5") / Gauge parts (B928 "-5") / Lehren (B928 "-5") / Pièces du jauge (B928 "-5") / Piezas de calibradores (B928 "-5") 1-1 1 2 3 4 8 15 10 16 17 9 <1/4用> 7-1-1 7-1-2 7-1 14-1 5-11 5-3 5-6 5-10 5-9 5-1 5-12 5-13 5-2 5-4 5-7 5-8 5-5 13 12 11 18-1 18-3 19 21 20-1 20-3 <3/16用> 7-2-1 7-2-2 7-2 14-2 14-1-1 -17- 118-928-231 jintex.in

Page 20 — G4 . ゲージ関係 (B928 "-5") / Gauge parts (B928 "-5") / Lehren (B928 "-5") / Pièces du jauge (B928 "-5") / Piezas de calibradores (B928 "-5")

Brother DT6-B927 / DT6-B928 parts on page 20
Ref	Part number	Part name	Qty
1-1	103408002	SET SCREW, SM4.37	2
5-3	501295001	SCREW, SM2.38X3.5	1
5-5	147932001	SHOULDER SCREW, SM2.38	1
5-8	147877001	NUT, SM3.18	1
5-10	062660512	SCREW, PAN SM3.18-40X5	1
5-11	147879001	SET SCREW, SM3.18	1
5-12	111105002	SCREW, SM2.38	1
5-13	151572101	FINGER GUARD	1
6	060670812	SCREW, BIND SM3.57-40X8	1
8	105173004	SCREW, SM4.76	1
9	148973001	NEEDLE GUARD, -5	1
10	111443003	SET SCREW, SM3.57	1
11	S40399001	LAPPER GUIDE PLATE	1
12	105129001	LAPPER GUIDE PLATE WASHER	1
15	105130001	SCREW, SM3.57	2
16	148876001	NEEDLE GUARD BRACKET	1
17	021671012	NUT, 1 SM3.57	1
18-1	062671012	SCREW, PAN SM3.57-40X10	1
18-3	S40375001	LOPPER, L 1/8"X2-6	1
19	111443003	SET SCREW, SM3.57	3
20-1	S40378051	LOPPER HOLDER, S	1
20-3	S40380051	LOPPER HOLDER, L	1
21	02671012	SCREW, PAN SM3.57-40X10	2
5-7	147876001	PRESSER FOOT, BS	1
7-1	14897001	FEED DOG ASSY, 1/4"	1
7-1-1	147307001	SUB FEED DOG	1
7-1-2	147880001	SCREW, SM1.98	2
14-1	147302001	LAPPER ASSY, 1/4" XH	1
14-1-1	122771001	SCREW, SM2.38	2
5-7	159587001	PRESSER FOOT, BS 3/18"	1
7-2	159588001	FEED DOG ASSY, 3/16"	1
7-2-1	159590001	SUB FEED DOG	1
14-2	159590001	SCREW, SM1.98	1
14-2	159609001	LAPPER ASSY, 3/16" H	1

G4 . ゲージ関係 (B928 "-5") / Gauge parts (B928 "-5") / Lehren (B928 "-5") / Pièces du jauge (B928 "-5") / Piezas de calibradores (B928 "-5") REF. NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 1 ※ 1 ハリダキネジツキ NEEDLE CLAMP ASSY W/S 1-1 103408002 2 トメネジ4.37 SET SCREW, SM4.37 2 ※ 3 ミシンハリTVX5 NEEDLE, TVX5 3 ※ 3 ハリイタ NEEDLE PLATE 100032004 3 サラネジ4.37 SCREW, FLAT SM4.37 5 ※ 1 オサエエクリ PRESSER FOOT ASSY 5-1 147871001 6 オサエヒン PIN 5-2 147872001 1 オサエMバネ SPRING 5-3 501295001 1 シメネジ2.38X3.5 SCREW, SM2.38X3.5 5-4 147890001 1 オサエFバネ SPRING 5-5 147932001 1 ダンネン2.38 SHOULDER SCREW, SM2.38 5-6 147875001 1 オサエBLバネ SPRING 5-8 147877001 1 ツマミナツト3.18 NUT, SM3.18 5-9 147878001 1 オサエBSバネ SPRING 5-10 062660512 1 ナベコネジ318-40X5 SCREW, PAN SM3.18-40X5 5-11 147879001 1 トメネジ3.18 SET SCREW, SM3.18 5-12 111105002 1 シメネジ2.38 SCREW, SM2.38 5-13 151572101 1 フィンガーガード FINGER GUARD 6 060670812 1 バインド357-40X8 SCREW, BIND SM3.57-40X8 8 105173004 1 シメネジ4.76 SCREW, SM4.76 9 148973001 1 ハリウケー5 NEEDLE GUARD, -5 10 111443003 1 マルヒラトメネジ3.57 SET SCREW, SM3.57 11 S40399001 1 ラツバーアンナイイタ LAPPER GUIDE PLATE 12 105129001 1 アンナイイタザガネ LAPPER GUIDE PLATE WASHER 15 105130001 2 シメネジ3.57 SCREW, SM3.57 16 148876001 1 ハリウケトツリツケダイ NEEDLE GUARD BRACKET 17 021671012 1 ナツト1シュ3.57 NUT, 1 SM3.57 18-1 062671012 1 ナベコ357-40X10 SCREW, PAN SM3.57-40X10 18-3 S40375001 1 ルーパL1/8X2-6 LOPPER, L 1/8"X2-6 19 111443003 3 マルヒラトメネジ3.57 SET SCREW, SM3.57 20-1 S40378051 1 ルーパホルダS LOPPER HOLDER, S 20-3 S40380051 1 ルーパホルダL LOPPER HOLDER, L 21 02671012 2 ナベコ357-40X10 SCREW, PAN SM3.57-40X10 <1/4用> <FOR"1/4"> 5-7 147876001 1 オサエBS PRESSER FOOT, BS 7-1 14897001 1 オクリバ1/4クミ FEED DOG ASSY, 1/4" 7-1-1 147307001 1 トリツケバ SUB FEED DOG 7-1-2 147880001 2 シメネジ1.98 SCREW, SM1.98 14-1 147302001 1 ラツバー1/4XHクミ LAPPER ASSY, 1/4" XH 14-1-1 122771001 2 シメネジ2.38 SCREW, SM2.38 <3/16用> <FOR"3/16"> 5-7 159587001 1 オサエBS3/18 PRESSER FOOT, BS 3/18" 7-2 159588001 1 オクリバ3/16クミ FEED DOG ASSY, 3/16" 7-2-1 159590001 1 トリツケバ SUB FEED DOG 14-2 159590001 1 シメネジ1.98 SCREW, SM1.98 14-2 159609001 1 ラツバー3/16Hクミ LAPPER ASSY, 3/16" H -18- jintex.in 118-928-231

Page 21 — G5. ゲージ関係 (B928 "-6") / Gauge parts (B928 "-6") / Lehren (B928 "-6") / Pièces du jauge (B928 "-6") / Piezas de calibradores (B928 "-6")

Brother DT6-B927 / DT6-B928 parts on page 21
Ref	Part number	Part name
1	1	1-1
	2	2
	3	3
	4	4
	5-1	5-1
	5-2	5-2
	5-3	5-3
	5-4	5-4
	5-5	5-5
	5-6	5-6
	5-7	5-7
	5-8	5-8
	5-9	5-9
	5-10	5-10
	5-11	5-11
	5-12	5-12
	5-13	5-13
	6	6
	7-1	7-1
	7-1-1	7-1-1
	7-1-2	7-1-2
	7-2	7-2
	7-2-1	7-2-1
	7-2-2	7-2-2
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	14-1	14-1
	15	15
	16	16
	17	17
	18-1	18-1
	18-2	18-2
	18-3	18-3
	19	19
	20-1	20-1
	20-2	20-2
	20-3	20-3
	21	21

G5. ゲージ関係 (B928 "-6") / Gauge parts (B928 "-6") / Lehren (B928 "-6") / Pièces du jauge (B928 "-6") / Piezas de calibradores (B928 "-6") 1-1 1 2 4 3 5-11 5-12 5-13 5-3 5-6 5-10 5-9 5-2 5-4 5-1 5-5 5-7 5-8 6 15 10 16 17 19 21 20-2 20-1 20-3 14 14-1 11 12 13 <1/8×2 輸出、5/32×2, 3/16×2> <1/8×2 国内> 7-1 7-2 7-1-1 7-2-1 7-1-2 7-2-2 -19- 118-928-231 jintex.in

Page 22 — G5 .ゲージ関係(B928 "-6") / Gauge parts (B928 "-6") / Lehren (B928 "-6") / Pièces du jauge (B928 "-6") / Piezas de calibradores (B928 "-6")

Brother DT6-B927 / DT6-B928 parts on page 22
Part number	Part name	Qty
146427001	ハリダキクミ
111128022	アナトメネジ3.18クボミ	3
111128022	ミシンハリTVX5	3
100032004	サラネジ4.37	3
147871001	オサエビン	1
147872001	オサエMバネ	6
S01295001	シメネジ3.38X3.5	1
147890001	ダンネジ2.38	1
147932001	ダンネジ2.38	1
147875001	オサエBLバネ	1
147876001	オサエBS	1
147877001	ツマミナット3.18	1
147878001	オサエBSバネ	1
062660512	ナベコネジ318-40X5	1
147879001	トメネジ3.18	1
111105002	シメネジ2.38	1
151572101	フィンガーガード	1
060670812	バインド357-40X8	1
105173004	シメネジ4.76	1
148876001	ハリウケ-6	1
111443003	マルヒラトメネジ3.57	1
S40399001	ラツパーアンナイイタ	1
105129001	アンナイイタザガネ	1
105130001	シメネジ3.57	2
122771001	シメネジ2.38	2
148876001	ハリウケトツケダイ	1
021670102	ナツト1シユ3.57	1
062671012	ナベコ357-40X10	1
S40375001	ルーパS1/8X2-6	1
S40376001	ルーパM-6	1
S40377001	ルーパL1/8X2-6	1
111443003	マルヒラトメネジ3.57	3
S40378051	ルーパホルダS	1
S40379051	ルーパホルダM	1
S40380051	ルーパホルダL	1
062671012	ナベコ357-40X10	3
147307001	オクリバクミ	1
147880001	トリツケバ	1
147880001	シメネジ1.98	2
S18084101	オクリバ1/8X2 D1	1
501637001	トリツケバ	1
147880001	シメネジ1.98	2

G5 .ゲージ関係(B928 "-6") / Gauge parts (B928 "-6") / Lehren (B928 "-6") / Pièces du jauge (B928 "-6") / Piezas de calibradores (B928 "-6") REF. NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 1 ※ ハリダキクミ NEEDLE CLAMP ASSY 1-1 146427001 3 アナトメネジ3.18クボミ SET SCREW, SOCKET (CP) SM3.18 111128022 3 ミシンハリTVX5 NEEDLE, TVX5 (#22) 2 ※ ハリイタ NEEDLE PLATE 3 100032004 3 サラネジ4.37 SCREW, FLAT SM4.37 4 ※ オサエクミ PRESSER FOOT ASSY 5 147871001 1 オサエビン PIN 5-1 147872001 6 オサエMバネ SPRING 5-2 S01295001 1 シメネジ3.38X3.5 SCREW, SM2.38X3.5 5-3 147890001 1 ダンネジ2.38 SPRING 5-4 147932001 1 ダンネジ2.38 SHOULDER SCREW, SM2.38 5-5 147875001 1 オサエBLバネ SPRING 5-6 147876001 1 オサエBS PRESSER FOOT, BS 5-7 147877001 1 ツマミナット3.18 NUT, SM3.18 5-8 147878001 1 オサエBSバネ SPRING 5-9 062660512 1 ナベコネジ318-40X5 SCREW, PAN SM3.18-40X5 5-10 147879001 1 トメネジ3.18 SET SCREW, SM3.18 5-11 111105002 1 シメネジ2.38 SCREW, SM2.38 5-12 151572101 1 フィンガーガード FINGER GUARD 6 060670812 1 バインド357-40X8 SCREW, BIND SM3.57-40X8 8 105173004 1 シメネジ4.76 SCREW, SM4.76 9 148876001 1 ハリウケ-6 NEEDLE GUARD, -6 10 111443003 1 マルヒラトメネジ3.57 SET SCREW, SM3.57 11 S40399001 1 ラツパーアンナイイタ LAPPER GUIDE PLATE 12 105129001 1 アンナイイタザガネ LAPPER GUIDE PLATE WASHER 13 105130001 2 シメネジ3.57 SCREW, SM3.57 14 ※ ラツパークミ LAPPER ASSY 14-1 122771001 2 シメネジ2.38 SCREW, SM2.38 15 148876001 1 ハリウケトツケダイ NEEDLE GUARD BRACKET 16 021670102 1 ナツト1シユ3.57 NUT, 1 SM3.57 17 062671012 1 ナベコ357-40X10 SCREW, PAN SM3.57-40X10 18-1 S40375001 1 ルーパS1/8X2-6 LOPPER, S 1/8"X2-6 18-2 S40376001 ルーパM-6 LOPPER, M-6 18-3 S40377001 1 ルーパL1/8X2-6 LOPPER, L 1/8"X2-6 19 111443003 3 マルヒラトメネジ3.57 SET SCREW, SM3.57 20-1 S40378051 1 ルーパホルダS LOPPER HOLDER, S 20-2 S40379051 1 ルーパホルダM LOPPER HOLDER, M 20-3 S40380051 1 ルーパホルダL LOPPER HOLDER, L 21 062671012 3 ナベコ357-40X10 SCREW, PAN SM3.57-40X10 <1/8X2輸出用,5/32X2,3/16X2用> <FOR EXPORT "1/5X2" & 5/32X2,3/16X2> 7-1 ※ 1 オクリバクミ FEED DOG ASSY 7-1-1 147307001 1 トリツケバ SUB FEED DOG 7-1-2 147880001 2 シメネジ1.98 SCREW, SM1.98 <1/8X2国内用> <FOR JAPAN ONLY> 7-2 S18084101 1 オクリバ1/8X2 D1 7-2-1 501637001 1 トリツケバ 7-2-2 147880001 2 シメネジ1.98 118-928-231 jintex.in

Page 23

Brother DT6-B927 / DT6-B928 parts on page 23
Ref	Part number	Part name
1	1-1	SCREW
2	2	PIN
4	4	SCREW
3	3	BASE PLATE
8	8	SCREW
5-1	5-1	PIN
5-5	5-5	SCREW
5-4	5-4	SPRING
6	6	SCREW
5-3	5-3	BRACKET
5-2	5-2	SPRING
5	5	BRACKET
15	15	PLATE
16	16	SPRING
18-1	18-1	LEVER
18-3	18-3	SPRING
19	19	SCREW
21	21	SCREW
20-1	20-1	HOLDER
20-3	20-3	HOLDER
12	12	PLATE
13	13	SCREW
11	11	PLATE
7-1	7-1-1	GAUGE
7-1-2	7-1-2	SCREW
14-1	14-1	BASE
14-1-1	14-1-1	SPRING
7-2	7-2-1	GAUGE
7-2-2	7-2-2	SCREW
14-2	14-2	BASE

G6. ゲージ関係 (B928 "-7") / Gauge parts (B928 "-7") / Lehren (B928 "-7") / Pièces du jauge (B928 "-7") / Piezas de calibradores (B928 "-7") 1 1-1 2 4 3 8 15 10 16 17 9 <1/4用> 7-1-1 7-1-2 14-1 5-1 5-4 5-5 6 5 5-3 5-2 18-1 18-3 19 21 20-1 20-3 11 13 12 <3/16用> 7-2-1 7-2-2 7-2 14-1-1 14-2 -21- 118-928-231 jintex.in

Page 24 — G6. ゲージ関係 (B928 "-7") / Gauge parts (B928 "-7") / Lehren (B928 "-7") / Pièces du jauge (B928 "-7") / Piezas de calibradores (B928 "-7")

Brother DT6-B927 / DT6-B928 parts on page 24
Ref	Part number	Part name	Qty
	103408002	ハリダキネツツキ
	103408002	トメネジ4.37
	※	ミシンハリTVX5
	※	ハリイタ
	100032004	サラネジ4.37
	※	オサエクミ
	150670001	オサエピン
	150671001	オサエピン
	147932001	ダンネジ2.38
	156211101	フィンガーガード
	060660512	バインド318-40X5
	014760622	アナトメネジ5.95
	105173004	シメネジ4.76
	148973001	ハリウケ-5
	111443003	マルヒラトメネジ3.57
	S40399001	ラツパーアンナイイタ
	105129001	アンナイイタザガネ
	105130001	シメネジ3.57
	148876001	ハリウケトリツケダイ
	021670102	ナツト1シ3.57
	062671012	ナベコ357-40X10
	S40375001	ルーパS1/8X2-6
	S40377001	ルーパL1/8X2-6
	111443003	マルヒラトメネジ3.57
	S40378051	ルーパホルダS
	S40380051	ルーパホルダL
	062671012	ナベコ357-40X10
	150673001	オクリバ1/4-7クミ
	147307001	トリツケバ
	147880001	シメネジ1.98
	147303001	ラツパー1/4XHクミ
	122771001	シメネジ2.38
	159616001	オクリバ3/16-7クミ
	159590001	トリツケバ
	147880001	シメネジ1.98
	159609001	ラツパー3/16Hクミ

G6 . ゲージ関係 (B928 "-7") / Gauge parts (B928 "-7") / Lehren (B928 "-7") / Pièces du jauge (B928 "-7") / Piezas de calibradores (B928 "-7") REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 1 103408002 1 ハリダキネツツキ NEEDLE CLAMP ASSY W/S 1-1 2 トメネジ4.37 SET SCREW, SM4.37 2 ※ 2 ミシンハリTVX5 NEEDLE, TVX5 3 ※ 1 ハリイタ NEEDLE PLATE 4 100032004 3 サラネジ4.37 SCREW, FLAT SM4.37 5 ※ 1 オサエクミ PRESSER FOOT ASSY 5-1 150670001 2 オサエピン PIN 5-2 150671001 1 オサエピン SPRING 5-3 147932001 1 ダンネジ2.38 SHOULDER SCREW, SM2.38 5-4 156211101 1 フィンガーガード FINGER GUARD 5-5 060660512 1 バインド318-40X5 SCREW, BIND SM3.18-40X5 6 014760622 1 アナトメネジ5.95 SET SCREW, SOCKET SM5.95 8 105173004 1 シメネジ4.76 SCREW, SM4.76 9 148973001 1 ハリウケ-5 NEEDLE GUARD, -5 10 111443003 1 マルヒラトメネジ3.57 SET SCREW, SM3.57 11 S40399001 1 ラツパーアンナイイタ LAPPER GUIDE PLATE 12 105129001 1 アンナイイタザガネ LAPPER GUIDE PLATE WASHER 13 105130001 2 シメネジ3.57 SCREW, SM3.57 15 148876001 1 ハリウケトリツケダイ NEEDLE GUARD BRACKET 16 021670102 1 ナツト1シ3.57 NUT, 1 SM3.57 17 062671012 1 ナベコ357-40X10 SCREW, PAN SM3.57-40X10 18-1 S40375001 1 ルーパS1/8X2-6 LOPPER, S 1/8"X2-6 18-3 S40377001 1 ルーパL1/8X2-6 LOPPER, L 1/8"X2-6 19 111443003 2 マルヒラトメネジ3.57 SET SCREW, SM3.57 20-1 S40378051 1 ルーパホルダS LOPPER HOLDER, S 20-3 S40380051 1 ルーパホルダL LOPPER HOLDER, L 21 062671012 2 ナベコ357-40X10 SCREW, PAN SM3.57-40X10 <1/4用> <FOR "1/4"> 7-1 150673001 1 オクリバ1/4-7クミ FEED DOG ASSY, 1/4"-7 7-1-1 147307001 1 トリツケバ SUB FEED DOG 7-1-2 147880001 2 シメネジ1.98 SCREW, SM1.98 14-1 147303001 1 ラツパー1/4XHクミ LAPPER ASSY, 1/4" XH 14-1-1 122771001 2 シメネジ2.38 SCREW, SM2.38 <3/16用> <FOR "3/16"> 7-2 159616001 1 オクリバ3/16-7クミ FEED DOG ASSY, 3/16"-7 7-2-1 159590001 1 トリツケバ SUB FEED DOG 7-2-2 147880001 2 シメネジ1.98 SCREW, SM1.98 14-2 159609001 1 ラツパー3/16Hクミ LAPPER ASSY, 3/16" H -22- 118-928-231 jintex.in

Page 25 — G7. ゲージ関係 (B928 "-8") / Gauge parts (B928 "-8") / Lehren (B928 "-8") / Pièces du gauge (B928 "-8") / Piezas de calibradores (B928 "-8")

Brother DT6-B927 / DT6-B928 parts on page 25
Ref	Part number	Part name
1	1-1	1
	2	2
	3	3
	4	4
	6	6
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	14-1	14-1
	15	15
	16	16
	17	17
	18-1	18-1
	18-2	18-2
	18-3	18-3
	19	19
	20-1	20-1
	20-2	20-2
	20-3	20-3
	21	21
	5-1	5-1
	5-1-1	5-1-1
	5-1-2	5-1-2
	5-1-3	5-1-3
	5-1-4	5-1-4
	5-1-5	5-1-5
	5-2	5-2
	5-2-1	5-2-1
	5-2-2	5-2-2
	5-2-3	5-2-3
	5-2-4	5-2-4
	5-2-5	5-2-5
	5-3	5-3
	5-3-1	5-3-1
	5-3-2	5-3-2
	5-3-3	5-3-3
	5-3-4	5-3-4
	5-3-5	5-3-5
	5-3-6	5-3-6
	7-1	7-1
	7-1-1	7-1-1
	7-1-2	7-1-2
	7-2	7-2
	7-2-1	7-2-1
	7-2-2	7-2-2
	7-3	7-3

G7. ゲージ関係 (B928 "-8") / Gauge parts (B928 "-8") / Lehren (B928 "-8") / Pièces du gauge (B928 "-8") / Piezas de calibradores (B928 "-8") 1-1 1 2 3 8 10 17 9 15 16 6 14 18-2 18-1 18-3 19 21 20-2 20-1 20-3 11 13 12 14-1 <デニム用 1/8×2 輸出(段差1.9)> 5-1-4 5-1-5 5-1-3 5-1-2 5-1-1 5-1 <デニム用 1/8×2(段差1.9),5/32×2,3/16×2> 7-1-1 7-1-2 7-1 <デニム用 5/32×2,3/16×2> 5-2-4 5-2-3 5-2-2 5-2-1 5-2 <デニム用 1/8×2(段差1.0)> 7-2-1 7-2-2 7-2 <厚物用 1/8×2, デニム用 1/8×2(段差1.0)> 5-3-5 5-3-6 5-3-2 5-3-4 5-3-3 5-3-1 5-3 <厚物用> 7-3 -23- 118-928-231 jintex.in

Page 26

Brother DT6-B927 / DT6-B928 parts on page 26
Ref	Part number	Part name	Qty
1-1	146427001	アナトメネジ3.18クボミ	3
4	100032004	サラネジ4.37	3
6	014760622	アナトメネジ5.95	1
8	105173004	シメネジ4.76	1
9	148875001	ハリウケ-6	1
10	111443003	マルヒラトメネジ3.57	1
11	S40399001	ラツパーアンナイイタ	1
12	105129001	アンナイイタガネ	1
13	105130001	シメネジ3.57	2
14-1	122771001	シメネジ2.38	2
15	148876001	シウケツトツケダイ	1
16	021670102	ナツト1シュウ3.57	1
17	062671012	ナベコ357-40X10	1
19	111443003	マルヒラトメネジ3.57	3
20-1	S40378051	ルーバホルダS	1
20-2	S40379051	ルーバホルダM	1
20-3	S40380051	ルーバホルダL	1
21	062671012	ナベコ357-40X10	3
5-1	150672101	オサエ1/8X2-8クミ	1
5-1-1	150670001	オサエピン	2
5-1-2	150671001	オサエバネ	1
5-1-3	147932001	ダンネジ2.38	1
5-1-4	156211101	フィンガーガード	1
5-1-5	060660512	バインド318-40X5	1
5-2	151487101	オサエ5/32X2-8クミ	1
5-2-1	151481001	オサエピン	2
5-2-2	151482001	オサエバネ	1
5-2-3	147932001	ダンネジ2.38	1
5-2-4	156211101	フィンガーガード	1
5-2-5	060660512	バインド318-40X5	1
5-3-1	150670001	オサエピン	2
5-3-2	142747002	シメネジ4.76	1
5-3-3	150671001	オサエバネ	1
5-3-4	147932001	ダンネジ2.38	1
5-3-5	156211101	フィンガーガード	1
5-3-6	060660512	バインド318-40X5	1
7-1-1	147307001	オクリバクミ	1
7-1-2	147880001	トリツケバ	1
7-2	S01635101	オクリバ1/8X2-8クミ	1
7-2-1	S01637001	トリツケバ	1
7-2-2	147880001	シメネジ1.98	2
7-3	156182101	オクリバ1/8X2-8	1

G7. ゲージ関係 (B928 "-8") / Gauge parts (B928 "-8") / Lehren (B928 "-8") / Pièces du jauge (B928 "-8") / Piezas de calibradores (B928 "-8") REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 1 ハリダキクミ NEEDLE CLAMP ASSY 1-1 146427001 3 アナトメネジ3.18クボミ SET SCREW, SOCKET (CP) SM3.18 2 ※ NEEDLE, TVX5 3 ミシンハリTVX5 NEEDLE, TVX5 3 3 ミシンハリTVX5 NEEDLE PLATE 4 100032004 3 サラネジ4.37 SCREW, FLAT SM4.37 6 014760622 1 アナトメネジ5.95 SET SCREW, SOCKET SM5.95 8 105173004 1 シメネジ4.76 SCREW, SM4.76 9 148875001 1 ハリウケ-6 NEEDLE GUARD, -6 10 111443003 1 マルヒラトメネジ3.57 SET SCREW, SM3.57 11 S40399001 1 ラツパーアンナイイタ LAPPER GUIDE PLATE WASHER 12 105129001 1 アンナイイタガネ NEEDLE PLATE WASHER 13 105130001 2 シメネジ3.57 SCREW, SM3.57 14 ※ LOOPER ASSY 14-1 122771001 2 シメネジ2.38 SCREW, SM2.38 15 148876001 1 シウケツトツケダイ NEEDLE GUARD BRACKET 16 021670102 1 ナツト1シュウ3.57 NUT, 1 SM3.57 17 062671012 1 ナベコ357-40X10 SCREW, PAN SM3.57-40X10 18-1 ※ 1 ルーバS LOPPER, S 1/8"X2-6 18-2 ※ 1 ルーバM LOPPER, M 1/8"X2-6 18-3 ※ 1 ルーバL LOPPER, L 1/8"X2-6 19 111443003 3 マルヒラトメネジ3.57 SET SCREW, SM3.57 20-1 S40378051 1 ルーバホルダS LOPPER HOLDER, S 20-2 S40379051 1 ルーバホルダM LOPPER HOLDER, M 20-3 S40380051 1 ルーバホルダL LOPPER HOLDER, L 21 062671012 3 ナベコ357-40X10 SCREW, PAN SM3.57-40X10 <デニム用 1/8X2段差1.9> <For Export Denim "1/8X2"> 5-1 150672101 1 オサエ1/8X2-8クミ PRESSER FOOT ASSY, 1/8"X2-8 5-1-1 150670001 2 オサエピン PIN 5-1-2 150671001 1 オサエバネ SPRING 5-1-3 147932001 1 ダンネジ2.38 SHOULDER SCREW, SM2.38 5-1-4 156211101 1 フィンガーガード FINGER GUARD 5-1-5 060660512 1 バインド318-40X5 SCREW, BIND SM3.18-40X5 <デニム用 5/32X2, 3/16X2> <For Denim 5/32X2, 3/16X2> 5-2 151487101 1 オサエ5/32X2-8クミ PRESSER FOOT ASSY, 5/32"X2-8 5-2-1 151481001 2 オサエピン PIN 5-2-2 151482001 1 オサエバネ SPRING 5-2-3 147932001 1 ダンネジ2.38 SHOULDER SCREW, SM2.38 5-2-4 156211101 1 フィンガーガード FINGER GUARD 5-2-5 060660512 1 バインド318-40X5 SCREW, BIND SM3.18-40X5 <厚物用 1/8X2, デニム 1/8X2段差 1.0> <For Thick & Denim materials "1/8X2"> 5-3 ※ 1 オサエ1/8X2-8クミ PRESSER FOOT ASSY, FT 1/8"X2-8 5-3-1 150670001 2 オサエピン PIN 5-3-2 142747002 1 シメネジ4.76 SET SCREW, SM4.76 5-3-3 150671001 1 オサエバネ SPRING 5-3-4 147932001 1 ダンネジ2.38 SHOULDER SCREW, SM2.38 5-3-5 156211101 1 フィンガーガード FINGER GUARD 5-3-6 060660512 1 バインド318-40X5 SCREW, BIND SM3.18-40X5 7-1 ※ <デニム用 1/8X2段差 1.9, 5/32X2, 3/16X2> <For Denim "1/8X2,5/32X2 &3/16X2"> 7-1-1 147307001 1 オクリバクミ FEED DOG ASSY, 1/4"-7 7-1-2 147880001 1 トリツケバ SUB FEED DOG <デニム用 1/8X2段差 1.0> SCREW, SM1.98 7-2 S01635101 1 オクリバ1/8X2-8クミ <For Denim "1.8X2"> 7-2-1 S01637001 1 トリツケバ FEED DOG ASSY, 1/8"X2-8 7-2-2 147880001 2 シメネジ1.98 SUB FEED DOG <厚物用> SCREW, SM1.98 7-3 156182101 1 オクリバ1/8X2-8 <FOR HEAVY MATERIALS> FEED DOG, 1/8"X2-8 -24- 118-928-231 jintex.in

Page 27 — H. プーラ装置関係 (-7, -8) / Puller device mechanism (-7, -8) / Ziehvorrichtung (-7, -8) / Mécanisme due puller (-7, -8) / Mecanismo del dispositivo de arrastre (-7, -8)

Brother DT6-B927 / DT6-B928 parts on page 27
Ref	Part number	Part name
1-39	1-39	SCREW
1-37	1-37	BRACKET
1-45	1-45	WASHER
1-46	1-46	WASHER
1-38	1-38	COVER
1-40	1-40	PLUNGER
1-43	1-43	SPRING
1-42	1-42	SLEEVE
1-41	1-41	PIN
1-44	1-44	RING
1-36	1-36	BRACKET
1-9	1-9	BRACKET
4	4	WASHER
2	2	BOLT
3	3	BOLT
1-10	1-10	SPRING
1-26	1-26	PIN
1-29	1-29	PIN
1-32	1-32	SPRING
1-31	1-31	SCREW
1-33	1-33	SPRING
1-17	1-17	COLLAR
1-18	1-18	COLLAR
1-20	1-20	COLLAR
1-16	1-16	SPRING
1-15	1-15	SPRING
1-19	1-19	COLLAR
1-21	1-21	SCREW
1-27	1-27	SPRING
1-24	1-24	HOLDER
1-25	1-25	SPRING
1-2	1-2	BEARING
1-3	1-3	COLLAR
1-12	1-12	SLEEVE
1-11	1-11	SLEEVE
1-13	1-13	SHAFT
1-14	1-14	SHAFT
1-35	1-35	COLLAR
1-34	1-34	COLLAR
1-6	1-6	COLLAR
1-5	1-5	COLLAR
1-4	1-4	COLLAR
1-28	1-28	HOLDER
1-22	1-22	COLLAR
1-23	1-23	COLLAR
1-1	1-1	SHAFT
1-7	1-7	FLANGE
1-1-1	1-1-1	PIN
5-7	5-7	SHAFT
5-4	5-4	BOLT
5-6	5-6	SPRING
5-9	5-9	LEVER
5-8	5-8	BODY
5-1	5-1	SPRING
5-10	5-10	PIN
5-28	5-28	SPRING
5-29	5-29	WASHER
5-30	5-30	SCREW
7	7	SHAFT
6	6	COLLAR
5-2	5-2	SHAFT
5-3	5-3	SHAFT
5-13	5-13	SHAFT
5-26	5-26	COVER
5-17	5-17	SCREW
5-16	5-16	COLLAR
5-18	5-18	COLLAR
5-15	5-15	COLLAR
5-14	5-14	COLLAR
5-24	5-24	COLLAR
5-23	5-23	COLLAR
9-1	9-1	PULLEY
5-2	5-2	COLLAR
5-12	5-12	BODY
5-27	5-27	COLLAR
5-21	5-21	SHAFT
5-22-1	5-22-1	PULLEY
5-19	5-19	COLLAR
5-20	5-20	COLLAR
5-25	5-25	COLLAR
5-11	5-11	HOLDER
9-2	9-2	PULLEY
11	11	SCREW
5-22-2	5-22-2	PULLEY

H. プーラ装置関係 (-7, -8) / Puller device mechanism (-7, -8) / Ziehvorrichtung (-7, -8) / Mécanisme due puller (-7, -8) / Mecanismo del dispositivo de arrastre (-7, -8) 1-39 1-37 1-45 1-46 1-38 1-40 1-43 1-42 1-41 1-44 1-36 1-9 4 2 3 1-10 1-26 1-29 1-32 1-31 1-33 1-17 1-18 1-20 1-16 1-15 1-19 1-21 1-27 1-24 1-25 1-2 1-3 1-2 1-12 1-11 1-13 1-14 1-35 1-34 1-6 1-5 1-4 1-28 1-22 1-23 1-1 1-7 1-1-1 5-7 5-4 5-6 5-9 5-8 5-1 5-10 5-28 5-29 5-30 7 6 5-2 5-13 5-26 5-17 5-16 5-18 5-15 5-14 5-24 5-23 9-1 5-23 5-12 5-27 5-21 5-22-1 5-19 5-20 5-25 5-11 9-2 11 5-22-2 11 -25- jintex.in 119-927-241

Page 28

Brother DT6-B927 / DT6-B928 parts on page 28
Ref	Part number	Part name	Qty
1-1	150679001	ヘンシンリングクミ	1
1-1-1	047201640	スプリングビンAW2	1
1-2	072600040	タマジクウケ6000DD	2
1-3	150682000	ベアリングカラー	1
1-4	150683000	ベアリングブシュ	1
1-5	014760622	アナトメネジ5.95	1
1-6	150684001	オイルシール	1
1-7	S25125001	ベアリングフタ	1
1-8	062670712	ナベコ357-40X7	3
1-9	150686101	タイミングカラー	1
1-10	014760622	アナトメネジ5.95	2
1-11	150687000	ヘンシンリングメタル	1
1-12	117934009	ゴムセン13.5	1
1-13	150688101	ヘンシンリングミ	1
1-14	150690101	オクリジク	1
1-15	S36058001	クラッチメタルクミ	1
1-16	014760622	アナトメネジ5.95	2
1-17	014760622	アナトメネジ5.95	1
1-18	081025570	OリングP25.5	1
1-19	150693000	パッキン	1
1-20	S25126001	クラッチメタルフタ	1
1-21	062670712	ナベコ357-40X7	3
1-22	150608001	セットカラー	1
1-23	014760622	アナトメネジ5.95	2
1-24	S36061001	クラッチクミ	1
1-25	014760622	アナトメネジ5.95	2
1-26	109153001	ピン	1
1-27	014680422	アナトメネジ4.37クボミ	1
1-28	150611001	プレーキイタバネ	1
1-29	062680712	ナベコ437-40X5	2
1-30	150612001	ブレーキバネ	1
1-31	150613001	ブレーキバネカケ	1
1-32	150614001	ブレーキバネカケブシュ	1
1-33	148294001	アナトメネジ3.57クボミ	1
1-34	150695000	オクリジクメタル	1
1-35	150696001	オイルシール	1
1-36	150697001	オイルボツトマド	1
1-37	150698001	プーラソウチウフタ	1
1-38	150699000	パッキン	1
1-39	062671012	ナベコ357-40X10	8
1-40	150641001	オクリチヨウセツボタン	1
1-41	150700001	チヨウセツボタンブシュ	1
1-42	081003670	OリングPW3	1
1-43	150701001	オクリチヨウセツボタンバネ	1
1-44	048040342	トメワE4	1
1-45	105113001	シメネジ12.70	1
1-46	105215001	パッキン	1
2	017822212	ボルト7.94X22	1
3	017821813	ボルト7.94X18	2
4	025080132	ヒラガネシヨウ8	3
5-1	062681012	ナベコ437-40X10	4
5-2	150704001	プーラサエボウ	1
5-3	S41314000	オサエボウメタルD	1
5-4	100279109	オサエチヨウセツネジ	1
5-6	106794001	オサエバネ	1
5-7	141099001	オサエバネザガネ	1
5-8	183128001	オサエボウアンナイグミ	1
5-8-1	062680712	ナベコ437-40X7	1
5-9	112618001	オサエアゲ	1

H. プーラ装置関係 (-7, -8) / Puller device mechanism (-7, -8) / Ziehvorrichtung (-7, -8) / Mecanismo del dispositivo de arrastre (-7, -8) REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 1-1 150679001 1 ヘンシンリングクミ ECCENTRIC WHEEL SHAFT ASSY 1-1-1 047201640 1 スプリングビンAW2 PIN, SPRING ROLL AW2 1-2 072600040 2 タマジクウケ6000DD BALL BEARING, 6000DD 1-3 150682000 1 ベアリングカラー BEARING COLLAR 1-4 150683000 1 ベアリングブシュ BEARING BUSH 1-5 014760622 1 アナトメネジ5.95 SET SCREW, SOCKET SM5.95 1-6 150684001 1 オイルシール OIL SEAL 1-7 S25125001 1 ベアリングフタ BEARING COVER 1-8 062670712 3 ナベコ357-40X7 SCREW, PAN SM3.57-40X7 1-9 150686101 1 タイミングカラー TIMING COLLAR 1-10 014760622 2 アナトメネジ5.95 SET SCREW, SOCKET SM5.95 1-11 150687000 1 ヘンシンリングメタル ECCENTRIC WHEEL SHAFT BUSH 1-12 117934009 1 ゴムセン13.5 RUBBER CAP, 13.5 1-13 150688101 1 ヘンシンリングミ ECCENTRIC WHEEL ASSY 1-14 150690101 1 オクリジク FEED SHAFT 1-15 S36058001 1 クラッチメタルクミ CLUTCH BUSH ASSY 1-16 014760622 2 アナトメネジ5.95 SET SCREW, SOCKET SM5.95 1-17 014760622 1 アナトメネジ5.95 SET SCREW, SOCKET SM5.95 1-18 081025570 1 OリングP25.5 O RING, P25.5 1-19 150693000 1 パッキン PACKING 1-20 S25126001 1 クラッチメタルフタ CLUTCH BUSH CAP 1-21 062670712 3 ナベコ357-40X7 SCREW, PAN SM3.57-40X7 1-22 150608001 1 セットカラー SET SCREW COLLAR 1-23 014760622 2 アナトメネジ5.95 SET SCREW, SOCKET SM5.95 1-24 S36061001 1 クラッチクミ CLUTCH ASSY 1-25 014760622 2 アナトメネジ5.95 SET SCREW, SOCKET SM5.95 1-26 109153001 1 ピン PIN 1-27 014680422 1 アナトメネジ4.37クボミ SET SCREW, SOCKET (CP) SM4.37 1-28 150611001 1 プレーキイタバネ PLATE SPRING 1-29 062680712 2 ナベコ437-40X5 SCREW, PAN SM4.37-40X5 1-30 150612001 1 ブレーキバネ SPRING 1-31 150613001 1 ブレーキバネカケ SPRING HOOK 1-32 150614001 1 ブレーキバネカケブシュ SPRING HOOK BUSH 1-33 148294001 1 アナトメネジ3.57クボミ SET SCREW, SOCKET (CP) SM3.57 1-34 150695000 1 オクリジクメタル FEED SHAFT BUSH 1-35 150696001 1 オイルシール OIL SEAL 1-36 150697001 1 オイルボツトマド OIL GAUGE WINDOW 1-37 150698001 1 プーラソウチウフタ PULLER DEVICE TOP COVER 1-38 150699000 1 パッキン PACKING 1-39 062671012 8 ナベコ357-40X10 SCREW, PAN SM3.57-40X10 1-40 150641001 1 オクリチヨウセツボタン FEED ADJUST BUTTON 1-41 150700001 1 チヨウセツボタンブシュ FEED REGURATE BUTTON BUSH 1-42 081003670 1 OリングPW3 O RING, PW3 1-43 150701001 1 オクリチヨウセツボタンバネ SPRING 1-44 048040342 1 トメワE4 RETAINING RING, E4 1-45 105113001 1 シメネジ12.70 SCREW, SM12.70 1-46 105215001 1 パッキン PACKING 2 017822212 1 ボルト7.94X22 BOLT, SM7.94X22 3 017821813 1 ボルト7.94X18 BOLT, SM7.94X18 4 025080132 3 ヒラガネシヨウ8 WASHER, PLAIN S 8 5-1 062681012 4 ナベコ437-40X10 SCREW, PAN SM4.37-40X10 5-2 150704001 1 プーラサエボウ PULLER PRESSER BAR 5-3 S41314000 1 オサエボウメタルD PRESSER BAR BUSH, D 5-4 100279109 1 オサエチヨウセツネジ PRESSER ADJUST SCREW 5-6 106794001 1 オサエバネ SPRING 5-7 141099001 1 オサエバネザガネ SPRING WASHER 5-8 183128001 1 オサエボウアンナイグミ PRESSER BAR GUIDE ASSY 5-8-1 062680712 1 ナベコ437-40X7 SCREW, PAN SM4.37-40X7 5-9 112618001 1 オサエアゲ PRESSER FOOT LIFTER -26- jintex.in 118-927-241

Page 29 — H. プーラ装置関係 (-7, -8) / Puller device mechanism (-7, -8) / Ziehvorrichtung (-7, -8) / Mécanisme due puller (-7, -8) / Mecanismo del dispositivo de arrastre (-7, -8)

Brother DT6-B927 / DT6-B928 parts on page 29
Ref	Part number	Part name
1-39	1-39	SCREW
1-37	1-37	BRACKET
1-45	1-45	WASHER
1-46	1-46	WASHER
1-38	1-38	COVER
4	4	WASHER
2	2	BOLT
1-36	1-36	BRACKET
1-40	1-40	PLUNGER
1-43	1-43	SPRING
1-42	1-42	COLLAR
1-41	1-41	PIN
1-44	1-44	WASHER
1-9	1-9	BRACKET
3	3	BOLT
1-10	1-10	SCREW
1-26	1-26	PIN
1-29	1-29	PIN
1-32	1-32	SPRING
1-31	1-31	SCREW
1-33	1-33	SPRING
1-17	1-17	COLLAR
1-18	1-18	COLLAR
1-20	1-20	SCREW
1-16	1-16	COLLAR
1-15	1-15	COLLAR
1-19	1-19	COLLAR
1-21	1-21	SCREW
1-2	1-2	BEARING
1-3	1-3	COLLAR
1-8	1-8	COLLAR
1-27	1-27	BRACKET
1-24	1-24	BRACKET
1-25	1-25	SCREW
1-34	1-34	SPRING
1-13	1-13	COLLAR
1-14	1-14	COLLAR
1-35	1-35	COLLAR
1-6	1-6	COLLAR
1-4	1-4	COLLAR
1-5	1-5	COLLAR
1-12	1-12	COLLAR
1-11	1-11	COLLAR
1-30	1-30	SPRING
1-28	1-28	BRACKET
1-22	1-22	COLLAR
1-23	1-23	COLLAR
1-1	1-1	SHAFT
1-7	1-7	COLLAR
1-1-1	1-1-1	PIN
5-7	5-7	SPRING
5-6	5-6	COLLAR
5-4	5-4	BOLT
5-9	5-9	LEVER
5-8	5-8	BRACKET
5-1	5-1	BRACKET
5-10	5-10	PIN
5-28	5-28	COLLAR
5-29	5-29	COLLAR
5-30	5-30	SCREW
7	7	SHAFT
6	6	COLLAR
5-26	5-26	COLLAR
5-17	5-17	COLLAR
5-16	5-16	COLLAR
5-18	5-18	COLLAR
5-15	5-15	COLLAR
5-14	5-14	COLLAR
5-24	5-24	COLLAR
5-2	5-2	COLLAR
5-12	5-12	COLLAR
5-13	5-13	SHAFT
9-1	9-1	COLLAR
5-23	5-23	COLLAR
5-23	5-23	COLLAR
5-21	5-21	COLLAR
5-22-1	5-22-1	COLLAR
5-19	5-19	COLLAR
5-20	5-20	COLLAR
5-25	5-25	COLLAR
9-2	9-2	COLLAR
5-11	5-11	COLLAR
11	11	SCREW
5-11	5-11	COLLAR
5-22-2	5-22-2	COLLAR
11	11	SCREW

H. プーラ装置関係 (-7, -8) / Puller device mechanism (-7, -8) / Ziehvorrichtung (-7, -8) / Mécanisme due puller (-7, -8) / Mecanismo del dispositivo de arrastre (-7, -8) 1-39 1-37 1-45 1-46 1-38 4 2 1-36 1-40 1-43 1-42 1-41 1-44 1-9 3 1-10 1-26 1-29 1-32 1-31 1-33 1-17 1-18 1-20 1-16 1-15 1-19 1-21 1-2 1-3 1-2 1-27 1-24 1-25 1-34 1-13 1-14 1-35 1-6 1-4 1-5 1-12 1-11 1-30 1-28 1-22 1-23 1-1 1-7 1-1-1 5-7 5-6 5-4 5-9 5-8 5-1 5-10 5-28 5-29 5-30 7 6 5-3 5-26 5-17 5-16 5-18 5-15 5-14 5-24 5-2 5-12 5-13 9-1 5-23 5-23 5-21 5-22-1 5-19 5-20 5-25 9-2 5-11 11 5-11 5-22-2 11 -27- jintex.in 118-927-241

Page 30 — H. プーラ装置関係 (-7, -8) / Puller device mechanism (-7, -8) / Ziehvorrichtung (-7, -8) / Mécanisme due puller (-7, -8) / Mecanismo del arrastre (-7, -8)

Brother DT6-B927 / DT6-B928 parts on page 30
Ref	Part number	Part name
5-10	150705001	テコササエジク
5-12	014770622	アナトメネジ6.35クボミ
5-13	150711001	タイミングプーリジケ
5-14	150712001	タイミングプーリCクミ
5-15	014680422	アナトメネジ4.37クボミ
5-16	150715001	フランジB
5-17	106568003	シメネジ3.57
5-18	150716001	プーラタイミングベルトB
5-19	150717000	タイミングプーリ D
5-20	014680422	アナトメネジ4.37クボミ
5-21	150718001	フランジク
5-24	150720001	カバーD
5-25	150721001	スタッド
5-26	150722001	カバーU
5-27	153965001	ダンネジ3.57
5-28	025060232	プーラオサエボウアケ
5-29	062761012	ヒラガネチュウ6
5-30	062761012	ナベコ595-28X10
6	150725001	カバーツキジザイツギテ
7	150726001	ツギテジク
10	S16488001	プーラササエジク
5-11	150706001	プーラササエジク
5-22-1	S06311201	プーラ
5-23	014680622	アナトメネジ4.37クボミ
5-22-2	S41315001	プーラ
11	014760622	アナトメネジ5.95
9-1	154344201	プーラ
5-23	014680422	アナトメネジ4.37クボミ
9-2	150719001	プーラ
11	014760622	アナトメネジ5.95

H. プーラ装置関係 (-7, -8) / Puller device mechanism (-7, -8) / Ziehvorrichtung (-7, -8) / Mécanisme due puller (-7, -8) / Mecanismo del arrastre (-7, -8) REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 5-10 150705001 1 テコササエジク SUPPORT STUD 5-12 014770622 1 アナトメネジ6.35クボミ SET SCREW, SOCKET (CP) SM6.35 5-13 150711001 1 タイミングプーリジケ TIMING PULLEY 5-14 150712001 1 タイミングプーリCクミ TIMING PULLEY ASSY, C 5-15 014680422 2 アナトメネジ4.37クボミ SET SCREW, SOCKET (CP) SM4.37 5-16 150715001 1 フランジB FLANGE, B 5-17 106568003 3 シメネジ3.57 SCREW, SM3.57 5-18 150716001 1 プーラタイミングベルトB PULLER TIMING BELT, B 5-19 150717000 1 タイミングプーリ D TIMING PULLEY, D 5-20 014680422 2 アナトメネジ4.37クボミ SET SCREW, SOCKET (CP) SM4.37 5-21 150718001 1 フランジク PULLER SHAFT 5-24 150720001 1 カバーD TIMING BELT COVER, D 5-25 150721001 1 スタッド STUD 5-26 150722001 1 カバーU TIMING BELT COVER, U 5-27 153965001 1 ダンネジ3.57 SHOULDER SCREW SM3.57 5-28 025060232 1 プーラオサエボウアケ PULLER PRESSER BAR LIFTER 5-29 062761012 1 ヒラガネチュウ6 WASHER, PLAIN M 6 5-30 062761012 1 ナベコ595-28X10 SCREW, PAN SM5.95-28X10 6 150725001 2 カバーツキジザイツギテ UNIVERSAL JOINT ASSY 7 150726001 1 ツギテジク UNIVERSAL JOINT SHAFT 10 S16488001 <B927用> <FOR B927> 1 プーラササエジク PULLER SUPPORT ASSY 5-11 150706001 <B928用> 1 プーラササエジク <FOR B928> PULLER SUPPORT ASSY 5-22-1 S06311201 <B927-7 3/16"用> <FOR B927-7, 3/16"> 5-23 014680622 1 プーラ PULLER 2 アナトメネジ4.37クボミ SET SCREW, SOCKET (CP) SM4.37 5-22-2 S41315001 <B928用 -7, -8デニム仕様> <FOR B928-7 1/4", -8 & B928 Heavy materials> 11 014760622 1 プーラ PULLER 2 アナトメネジ5.95 SET SCREW, SOCKET SM5.95 9-1 154344201 <B927-7 1/4用,-8,B928厚物用> <FOR B927-7 1/4", -8 & B928 Heavy materials> 5-23 014680422 1 プーラ PULLER 2 アナトメネジ4.37クボミ SET SCREW, SOCKET (CP) SM4.37 9-2 150719001 <B928用 -8 1/8X2 国内用> <FOR B928-8 1/8X2 Japan> 11 014760622 1 プーラ PULLER 2 アナトメネジ5.95 SET SCREW, SOCKET SM5.95 -28- jintex.in 118-927-241

Part Books

Search
