Jack K4-UT / K5 (6 pages) — Part Book | Jintex

Jack K4-UT / K5 (6 pages) — parts catalog

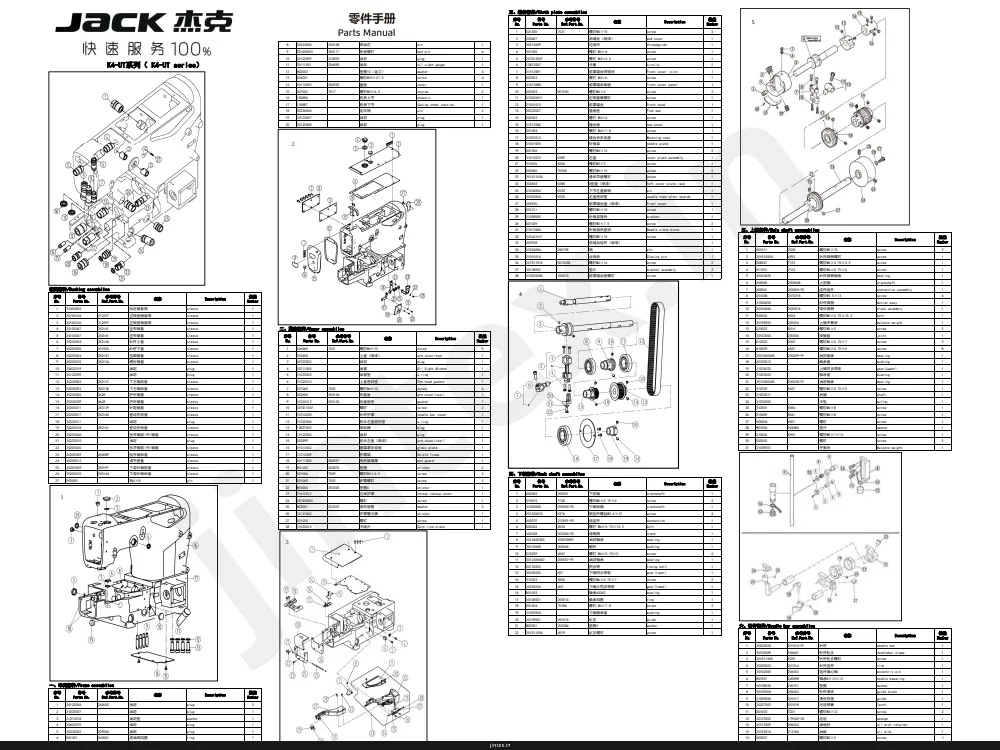

Page 1

Jack K4-UT / K5 (6 pages) parts on page 1
RefPart numberPart nameQty
30122006油封
301S2001油封
20622019W03001垫圈
20908430222002油封
240001H01001油密封圈
30122009油封
30122007油封
30122008油封
30122005油封
30122004油封
30122003油封
30122001油封
30122002油封
30122000油封
30122010油封
30122011油封
30122012油封
30122013油封
30122014油封
30122015油封
30122016油封
30122017油封
30122018油封
301S2001螺钉
210307W03001波形垫圈
20131063护罩警示牌
S01055螺钉
31022014卡线片

一、车壳部件/Frame assemblies 序号 No. 件号 Parts No. 参考件号 Ref. Part. No. 名称 Description 数量 Number 1 30122006 240052 油封 plug 1 2 301S2001 油封 plug 1 3 W03001 20622019 垫圈 washer 1 4 30222002 209084 油封 plug 1 5 H01001 240001 油密封圈 ring 1 6 30122009 油封 plug 1 7 30122007 油封 plug 1 8 30122008 油封 plug 1 9 30122005 油封 plug 1 10 30122004 油封 plug 1 11 30122003 油封 plug 1 12 30122001 油封 plug 1 13 30122002 油封 plug 1 14 30122000 油封 plug 1 15 30122010 油封 plug 1 16 30122011 油封 plug 1 17 30122012 油封 plug 1 18 30122013 油封 plug 1 19 30122014 油封 plug 1 20 30122015 油封 plug 1 21 30122016 油封 plug 1 22 30122017 油封 plug 1 23 30122018 油封 plug 1 24 301S2001 螺钉 screw 2 25 W03001 210307 波形垫圈 washer 2 26 20131063 护罩警示牌 sticker 1 27 S01055 螺钉 screw 1 28 31022014 卡线片 Card line piece 1

Page 2 — 松线部件(一)/Thread loosing assemblies (one)

Jack K4-UT / K5 (6 pages) parts on page 2
RefPart numberPart nameQty
3101300700夹线器
31013014松线架
31009004松线垫块
S01004螺钉M4×7.8
S04010螺钉M4×5.5
31013022夹线器过线
S04010螺钉M4×5.5
31012048松线垫板
31013007过线器
30113007调节板簧
30113007二孔过线板
31013022松线板
30113041调节套
3011300500调线组件(部)
3011300500调线组件(强)
301S30010夹线延
30128016调线片套
30123027松线夹线片垫
30111005调压止动盖
30127011调压簧(强)
30111006调压板簧
301S16006调压螺母
30127012调压簧(中)
30127013调压簧(弱)

松线部件(一)/Thread loosing assemblies (one) 序号 No. 件号 Parts No. 参考件号 Ref. Part. No. 名称 Description 数量 Number 3101300700 201068 夹线器 tension 1 31013014 松线架 Loose thread stand 1 31009004 松线垫块 block 2 S01004 螺钉M4×7.8 screw 2 S04010 螺钉M4×5.5 screw 2 31013022 夹线器过线 Loose line board 1 S04010 螺钉M4×5.5 screw 2 31012048 松线垫板 Loose line board 1 31013007 过线器 Loose line board 1 30113007 调节板簧 reset spring 1 30113007 二孔过线板 thread guide 5 31013022 松线板 Loose line board 1 30113041 调节套 adjusting set 5 3011300500 254010A9U 调线组件(部) tension spring assembly (heavy) 3 3011300500 254010A9U 调线组件(强) tension spring assembly (light) 1 301S30010 001817-2A 夹线延 screw stud 1 30128016 210319 调线片套 tension disc 2 30123027 松线夹线片垫 Felt 1 30111005 208450-UA 调压止动盖 cup 1 30127011 调压簧(强) spring (heavy) 3 30111006 208448 调压板簧 ratchet 1 301S16006 208447-UA 调压螺母 nut 1 30127012 201086 调压簧(中) spring (medium) 1 30127013 201068 调压簧(弱) spring (light) 1

Page 3 — 十三、松线部件(二)thread loosing assemblies (two)

Jack K4-UT / K5 (6 pages) parts on page 3
RefPart numberPart nameQty
3102700331027003松线扭簧
S01004S01004螺钉M4×7.8
3100400231004002螺钉曲柄
3102600331026003轴销
3100300531003005轴套
7170Z06S30016螺钉
7018S01004螺钉M4×7.8
3101204531012045U型夹线座
25351131012033螺钉小过线
4554S10026螺钉M3×3
23456131012025夹线板
253517310127014调压簧
25359331012026压线板
OW09070-2301S20009螺钉
4535S10001螺钉M3×4
25354530113012针杆过线座
23452130113013过线杆
25354430112027硅油固定座
303448W01001垫片
7009S01006螺钉M4×4.5
302S16005302S16005调压螺母
301S30055301S30055调压螺钉
13710912927012夹线簧
13710812928036夹线片
25354730112032螺钉-眼过线板
25354831012046螺钉过线板
3101201831012018过线板
25351430112029过线板
25351530113011过线板
31012046003101204600螺钉过线组件

十三、松线部件(二)thread loosing assemblies (two) 序号 Parts No. 件号 Part No. 参考件号 Ref. Part. No. 名称 Description 数量 Number 1 31027003 31027003 松线扭簧 Loose wire torsion spring 1 2 S01004 S01004 螺钉M4×7.8 Screw 2 3 31004002 31004002 螺钉曲柄 Crank 1 4 31026003 31026003 轴销 Shaft pin 1 5 31003005 31003005 轴套 Spacer 1 20 Z06S30016 7170 螺钉 screw 2 21 S01004 7018 螺钉M4×7.8 screw 4 22 31012045 31012045 U型夹线座 thread tension bracket 1 23 31012033 253511 螺钉小过线 thread guide 1 24 S10026 4554 螺钉M3×3 screw 3 25 31012025 234561 夹线板 thread guide 1 26 310127014 253517 调压簧 spring 1 27 31012026 253593 压线板 tension disc 1 28 301S20009 OW09070-2 螺钉 screw 1 29 S10001 4535 螺钉M3×4 screw 3 30 30113012 253545 针杆过线座 holder 1 31 30113013 234521 过线杆 thread guide 3 32 30112027 253544 硅油固定座 thread guide 1 33 W01001 303448 垫片 washer 2 34 S01006 7009 螺钉M4×4.5 screw 3 35 302S16005 302S16005 调压螺母 adjusting screw 1 36 301S30055 301S30055 调压螺钉 adjusting screw 1 37 12927012 137109 夹线簧 spring 1 38 12928036 137108 夹线片 thread retainer 2 39 30112032 253547 螺钉-眼过线板 thread guide 1 40 31012046 253548 螺钉过线板 thread guide 1 41 31012018 31012018 过线板 thread guide 1 42 30112029 253514 过线板 thread guide 1 43 30113011 253515 过线板 thread guide 1 44 3101204600 3101204600 螺钉过线组件 thread guide 1

Page 4 — 二十、线架部件/Thread spool assemblies

Jack K4-UT / K5 (6 pages) parts on page 4
RefPart numberPart nameQty
20131019棒管
20131001上管
20131020导线环螺钉
20131016导线环
20131016导线环
201S16006导线环螺钉
20131018过线环
20131021棒架螺钉
20131009棒架
201S16004螺母
20131011导线棒
30113019过线棒
20131017托线架
20122049防震垫
20128025下管垫圈
201S16005螺母
20131004托线架
20128018垫圈

二十、线架部件/Thread spool assemblies No. 件号 Parts No. 参考件号 Ref. Part. No. 名称 Description 数量 Number 1 20131019 棒管 Rod Cap 1 2 20131001 上管 Upper thread column 1 3 20131020 导线环螺钉 Screw 4 4 20131016 导线环 Thread spool tray bracket 1 4 20131016 导线环 Thread spool tray bracket 1 201S16006 导线环螺钉 Thread guide hook nut 4 20131018 过线环 Thread guide hook 5 20131021 棒架螺钉 Screw 2 9 20131009 棒架 Clamp plate 1 10 201S16004 螺母 Nut 4 11 20131011 导线棒 Thread guide rod 1 12 30113019 过线棒 Thread guide 4 13 20131017 托线架 Thread spool tray bracket 1 14 20122049 防震垫 Plate dog link washer 2 15 20128025 下管垫圈 Lower washer 1 16 201S16005 螺母 Nut 1 17 20131004 托线架 Thread spool tray bracket 1 18 20128018 垫圈 Washer 5

Page 5 — 二十六、附件/Accessories assemblies

Jack K4-UT / K5 (6 pages) parts on page 5
RefPart numberPart nameQty
20131037油壺(大)
20131038油壺(尖嘴)
20131039漏斗
30135004皮带(非直驱专用)
20131051镊子
20131007内六角扳手(1.5mm)
20131046内六角扳手(2mm)
20131010内六角扳手(2.5mm)
20131012内六角扳手(3mm)
20131047内六角扳手(4mm)
20131056内六角扳手(5mm)
30131026内六角扳手(6mm)
20731047螺钉(大)
20131004螺钉(小)
$10005螺钉 M3×3
20131044内六角扳手(1.5mm直柄)
30131018链条(非直驱、DI专用)
1013005the cover
30117001机针
20136001感油器
3013005扳手(7mm-9mm)
30131006扳手(8mm-10mm)
3103000500直驱控制器配件
S010060螺钉 M6×10
31012054缝纫台板(左)
31012053缝纫台板(右)

二十六、附件/Accessories assemblies Ref. No 序号 公司件号 Part No. 参考件号 Part Ref. No. 名称 Name Description 数量 Number 1 20131037 油壺(大) oil container 1 2 20131038 油壺(尖嘴) oiler 1 3 20131039 漏斗 oil funnel 1 4 30135004 皮带(非直驱专用) leather belt 5 5 20131051 镊子 tweezers 1 6 20131007 内六角扳手(1.5mm) allen key driver/1.5mm 1 7 20131046 内六角扳手(2mm) allen key driver/2mm 1 8 20131010 内六角扳手(2.5mm) allen key driver/2.5mm 1 9 20131012 内六角扳手(3mm) allen key driver/3mm 1 10 20131047 内六角扳手(4mm) allen key driver/4mm 1 11 20131056 内六角扳手(5mm) allen key driver/5mm 1 12 30131026 内六角扳手(6mm) allen key driver/6mm 1 13 20731047 螺钉(大) screwdriver(large) 1 14 20131004 螺钉(小) screwdriver(small) 1 15 $10005 螺钉 M3×3 screw 3 16 20131044 内六角扳手(1.5mm直柄) allen key driver/1.5mm 1 17 30131018 链条(非直驱、DI专用) chain 1 18 1013005 the cover 1 19 30117001 机针 needle 1 20 20136001 感油器 filter element 1 21 3013005 扳手(7mm-9mm) wrench/(7mm-9mm) 1 22 30131006 扳手(8mm-10mm) wrench/(8mm-10mm) 1 23 3103000500 直驱控制器配件 DI Special Part 1 24 S010060 螺钉 M6×10 screw 4 25 31012054 缝纫台板(左) machine table(left) 1 26 31012053 缝纫台板(右) machine table(right) 1
