Page 1
一、车壳部件/Frame assemblies
序号
No.
件号
Parts No.
参考件号
Ref. Part. No.
名称
Description
数量
Number
1
30122006
240052
油封
plug
1
2
301S2001
油封
plug
1
3
W03001
20622019
垫圈
washer
1
4
30222002
209084
油封
plug
1
5
H01001
240001
油密封圈
ring
1
6
30122009
油封
plug
1
7
30122007
油封
plug
1
8
30122008
油封
plug
1
9
30122005
油封
plug
1
10
30122004
油封
plug
1
11
30122003
油封
plug
1
12
30122001
油封
plug
1
13
30122002
油封
plug
1
14
30122000
油封
plug
1
15
30122010
油封
plug
1
16
30122011
油封
plug
1
17
30122012
油封
plug
1
18
30122013
油封
plug
1
19
30122014
油封
plug
1
20
30122015
油封
plug
1
21
30122016
油封
plug
1
22
30122017
油封
plug
1
23
30122018
油封
plug
1
24
301S2001
螺钉
screw
2
25
W03001
210307
波形垫圈
washer
2
26
20131063
护罩警示牌
sticker
1
27
S01055
螺钉
screw
1
28
31022014
卡线片
Card line piece
1
Page 2 — 松线部件(一)/Thread loosing assemblies (one)
松线部件(一)/Thread loosing assemblies (one)
序号
No.
件号
Parts No.
参考件号
Ref. Part. No.
名称
Description
数量
Number
3101300700
201068
夹线器
tension
1
31013014
松线架
Loose thread stand
1
31009004
松线垫块
block
2
S01004
螺钉M4×7.8
screw
2
S04010
螺钉M4×5.5
screw
2
31013022
夹线器过线
Loose line board
1
S04010
螺钉M4×5.5
screw
2
31012048
松线垫板
Loose line board
1
31013007
过线器
Loose line board
1
30113007
调节板簧
reset spring
1
30113007
二孔过线板
thread guide
5
31013022
松线板
Loose line board
1
30113041
调节套
adjusting set
5
3011300500
254010A9U
调线组件(部)
tension spring assembly (heavy)
3
3011300500
254010A9U
调线组件(强)
tension spring assembly (light)
1
301S30010
001817-2A
夹线延
screw stud
1
30128016
210319
调线片套
tension disc
2
30123027
松线夹线片垫
Felt
1
30111005
208450-UA
调压止动盖
cup
1
30127011
调压簧(强)
spring (heavy)
3
30111006
208448
调压板簧
ratchet
1
301S16006
208447-UA
调压螺母
nut
1
30127012
201086
调压簧(中)
spring (medium)
1
30127013
201068
调压簧(弱)
spring (light)
1
Page 3 — 十三、松线部件(二)thread loosing assemblies (two)
十三、松线部件(二)thread loosing assemblies (two)
序号
Parts No.
件号
Part No.
参考件号
Ref. Part. No.
名称
Description
数量
Number
1
31027003
31027003
松线扭簧
Loose wire torsion spring
1
2
S01004
S01004
螺钉M4×7.8
Screw
2
3
31004002
31004002
螺钉曲柄
Crank
1
4
31026003
31026003
轴销
Shaft pin
1
5
31003005
31003005
轴套
Spacer
1
20
Z06S30016
7170
螺钉
screw
2
21
S01004
7018
螺钉M4×7.8
screw
4
22
31012045
31012045
U型夹线座
thread tension bracket
1
23
31012033
253511
螺钉小过线
thread guide
1
24
S10026
4554
螺钉M3×3
screw
3
25
31012025
234561
夹线板
thread guide
1
26
310127014
253517
调压簧
spring
1
27
31012026
253593
压线板
tension disc
1
28
301S20009
OW09070-2
螺钉
screw
1
29
S10001
4535
螺钉M3×4
screw
3
30
30113012
253545
针杆过线座
holder
1
31
30113013
234521
过线杆
thread guide
3
32
30112027
253544
硅油固定座
thread guide
1
33
W01001
303448
垫片
washer
2
34
S01006
7009
螺钉M4×4.5
screw
3
35
302S16005
302S16005
调压螺母
adjusting screw
1
36
301S30055
301S30055
调压螺钉
adjusting screw
1
37
12927012
137109
夹线簧
spring
1
38
12928036
137108
夹线片
thread retainer
2
39
30112032
253547
螺钉-眼过线板
thread guide
1
40
31012046
253548
螺钉过线板
thread guide
1
41
31012018
31012018
过线板
thread guide
1
42
30112029
253514
过线板
thread guide
1
43
30113011
253515
过线板
thread guide
1
44
3101204600
3101204600
螺钉过线组件
thread guide
1
Page 4 — 二十、线架部件/Thread spool assemblies
二十、线架部件/Thread spool assemblies
No.
件号
Parts No.
参考件号
Ref. Part. No.
名称
Description
数量
Number
1
20131019
棒管
Rod Cap
1
2
20131001
上管
Upper thread column
1
3
20131020
导线环螺钉
Screw
4
4
20131016
导线环
Thread spool tray bracket
1
4
20131016
导线环
Thread spool tray bracket
1
201S16006
导线环螺钉
Thread guide hook nut
4
20131018
过线环
Thread guide hook
5
20131021
棒架螺钉
Screw
2
9
20131009
棒架
Clamp plate
1
10
201S16004
螺母
Nut
4
11
20131011
导线棒
Thread guide rod
1
12
30113019
过线棒
Thread guide
4
13
20131017
托线架
Thread spool tray bracket
1
14
20122049
防震垫
Plate dog link washer
2
15
20128025
下管垫圈
Lower washer
1
16
201S16005
螺母
Nut
1
17
20131004
托线架
Thread spool tray bracket
1
18
20128018
垫圈
Washer
5

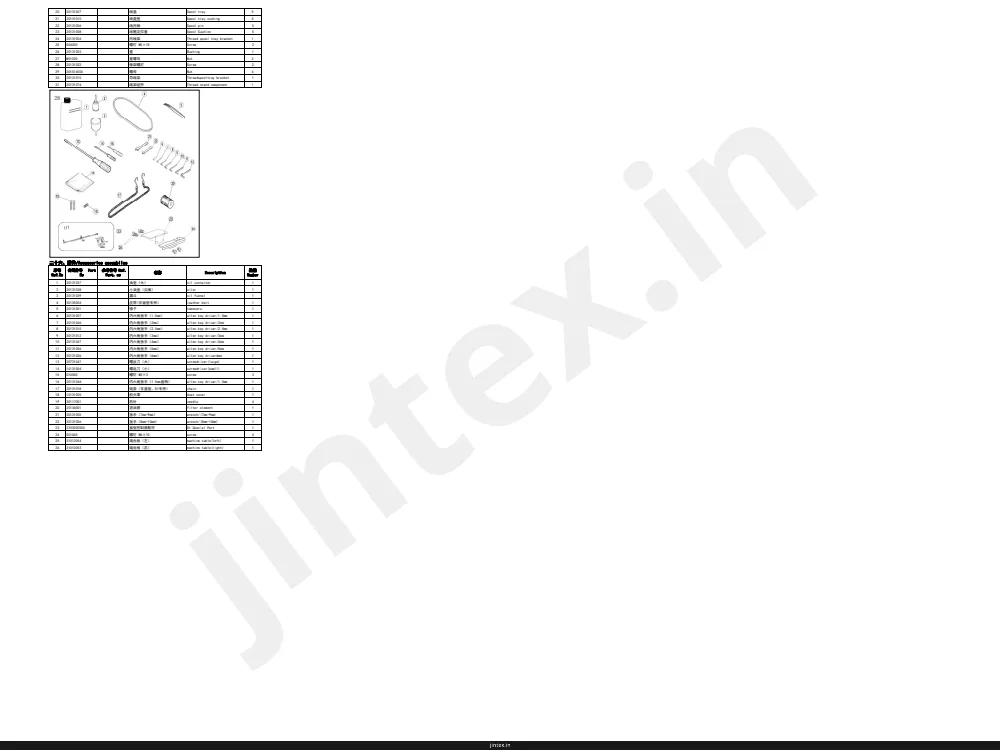

Page 5 — 二十六、附件/Accessories assemblies
二十六、附件/Accessories assemblies
Ref. No
序号
公司件号
Part
No.
参考件号
Part
Ref. No.
名称
Name
Description
数量
Number
1
20131037
油壺(大)
oil container
1
2
20131038
油壺(尖嘴)
oiler
1
3
20131039
漏斗
oil funnel
1
4
30135004
皮带(非直驱专用)
leather belt
5
5
20131051
镊子
tweezers
1
6
20131007
内六角扳手(1.5mm)
allen key driver/1.5mm
1
7
20131046
内六角扳手(2mm)
allen key driver/2mm
1
8
20131010
内六角扳手(2.5mm)
allen key driver/2.5mm
1
9
20131012
内六角扳手(3mm)
allen key driver/3mm
1
10
20131047
内六角扳手(4mm)
allen key driver/4mm
1
11
20131056
内六角扳手(5mm)
allen key driver/5mm
1
12
30131026
内六角扳手(6mm)
allen key driver/6mm
1
13
20731047
螺钉(大)
screwdriver(large)
1
14
20131004
螺钉(小)
screwdriver(small)
1
15
$10005
螺钉 M3×3
screw
3
16
20131044
内六角扳手(1.5mm直柄)
allen key driver/1.5mm
1
17
30131018
链条(非直驱、DI专用)
chain
1
18
1013005
the cover
1
19
30117001
机针
needle
1
20
20136001
感油器
filter element
1
21
3013005
扳手(7mm-9mm)
wrench/(7mm-9mm)
1
22
30131006
扳手(8mm-10mm)
wrench/(8mm-10mm)
1
23
3103000500
直驱控制器配件
DI Special Part
1
24
S010060
螺钉 M6×10
screw
4
25
31012054
缝纫台板(左)
machine table(left)
1
26
31012053
缝纫台板(右)
machine table(right)
1
