Brother CB3-B916 — Part Book

Brother CB3-B916 — parts catalog

Page 16 (parts_list): This page lists accessories and optional parts for sewing machines, including items like vinyl bags, screwdrivers, spanners, and various assemblies with their corresponding part numbers and quantities.
Page 17 (parts_list): This page lists optional parts for the sewing machine, including feed plates, label attachment assemblies, and various screws and bolts, with their corresponding part numbers and quantities.
Page 18 (parts_list): This page contains parts lists for button clamp assemblies, including part numbers, descriptions, quantities, and reference numbers for various models.
Page 19 (parts_list): This page contains parts lists for sections 7 and 8 of the sewing machine, detailing snap button clamp components and various other parts with their corresponding part numbers and quantities.
Page 20 (parts_list): This page contains a parts list for various components of the sewing machine, including Shank Button Clamp Assembly, Presser Foot, Feed Plate, and Pedal Assembly, with corresponding part numbers and quantities.
Page 22 (parts_list): This page lists different parts for sewing machines, including their part numbers, names, and associated stitch forms and models. It details components like worm assemblies and cam assemblies.

Page 16 — Z. 付属関係(1) / Accessories (1) / Zubehör (1) Accessoires (1) / Accesorios (1)

Brother CB3-B916 parts on page 16
Part number	Part name	Qty
122991-001	Vinyl Bag	1
105344-001	Screw Driver 2.8×70	1
118837-001	Screw Driver 3.4×70	1
101572-101	Screw Driver 5×190	1
107780-001	Spanner 10×12	1
142205-001	Spanner 7×8	1
100473-001	Wrench 10×14	1
142721-001	Spanner 1	1
146049-001	Spanner 2	1
118064-001	Spanner 4	1
115053-014	Needle TQX1 #4	2
115053-016	Needle TQX1 #16	2
181031-001	Cotton Stand	1
109854-001	Spool Stand	1
100447-001	Screw 5×32	7
116185-202	Pedal Assembly	1
117437-102	Pedal	1
021400-106	Nut 4	2
001401-416	Screw 4×16	2
116016-001	Pedal Stopper	1
142656-001	Chain Assembly	1
144543-001	Bolt 6×53	4
025060-232	Washer 6	4
021060-102	Nut 6	4
115947-001	Washer	4
144224-001	Head Cover (for Export)	1
S03570-001	Needle Bar Cover	1
115270-004	Button Tray	1
115160-001	Button Tray Leg	2
100251-001	Screw 6.35	1
S01603-002	Pedal Assembly (for Z Type Stand)	1
S01199-002	Pedal	1
133188-001	Pedal Shaft	1
119707-001	Pedal Shaft Bracket	2
119708-001	Pedal Shaft Collar	2
017082-206	Bolt 8×22	2
116694-001	Spring Washer 8	2
028080-240	Washer 8	2
025080-236	Washer 1	2
S03571-001	Eye Guard Assembly	1
S03572-001	Eye Guard Hinge	1
143966-001	Eye Guard	1
S01700-001	Screw 3.18×7	2
025030-232	Washer 3	2
021660-102	Nut 3.18	2
119270-001	Pulley 65 Assembly (for 60HZ)	1
119271-001	Pulley 75 Assembly (for 50HZ)	1
133330-001	Screw 5.95	2
133624-001	Cushion Rubber	1
082102-490	V Belt M24	1
018400-622	Bolt 4×6	1

Z. 付属関係(1) / Accessories (1) / Zubehör (1) Accessoires (1) / Accesorios (1) 参照番号 Ref No 部品コード Parts No 名 Name of parts 参照番号 Ref No 名 Name of parts 部品コード Parts No 1 フゾクヒンポリクロ Vinyl Bag 122991-001 7-1 ペダルクミ Pedal Assembly 116185-202 2-1 ネジマワシ2.8×70 Screw Driver 2.8×70 105344-001 7-1-1 オサエアゲゲフミイタ Pedal 117437-102 2-2 ネジマワシ3.4×70 Screw Driver 3.4×70 118837-001 7-1-2 シュナツト4 Nut 4 021400-106 2-3 ネジマワシ5×190 Screw Driver 5×190 101572-101 7-1-3 ナベネジ4×16 Screw 4×16 001401-416 3-1 スパナ10×12 Spanner 10×12 107780-001 7-1-4 ペダルトメ Pedal Stopper 116016-001 3-2 スパナ7×8 Spanner 7×8 142205-001 8 クサリクミ Chain Assembly 142656-001 3-3 メガネレンチ10×14 Wrench 10×14 100473-001 9 ボルト6×53 Bolt 6×53 144543-001 4-1 6カクボウスパナ1 Spanner 1 142721-001 10 ヒラザガネチュウシ Washer 6 025060-232 4-2 6カクボウスパナ2 Spanner 2 146049-001 11 ナット6 Nut 6 021060-102 4-3 6カクボウスパナ4 Spanner 4 118064-001 12 ワッシャー Washer 115947-001 5 ミシンハリTQ×1 #4 Needle TQX1 #4 115053-014 16 トウブカバー(ユシュツヨウ) Head Cover (for Export) 144224-001 5 ミシンハリTQ×1 #16 Needle TQX1 #16 115053-016 20 ハリボウカバー Needle Bar Cover S03570-001 6 イトタテダイクミ Cotton Stand 181031-001 21 ボタンサラ Button Tray 115270-004 6-1 イトタテダイクミ Spool Stand 109854-001 22 ボタンサラレッグ Button Tray Leg 115160-001 6-2 サラモクネジ5×32 Screw 5×32 100447-001 23 トメネジ6.35 Screw 6.35 100251-001 *付属品の明細は変更することがあります *The details of included accessories are subject to change *Aenderungen in der Aufstellung der mitgelieferten Zubehöre sind vorbehalten *Les details des accessoires inclus sont sujets a des changements *Los detalles de los accesorios incluidos pueden variar Z. 付属関係(2) (オプション) / Accessories (2) (Option) / Zubehör (2) (Option) Accessoires (2) (Option) / Accesorios (2) (Opción) 参照番号 Ref No 名 Name of parts 参照番号 Ref No 名 Name of parts 1-2 オサエアゲゲフミイタ(Zキヤクヨウ) Pedal Assembly (for Z Type Stand) S01603-002 24 アイガードクミ Eye Guard Assembly S03571-001 1-2-1 オサエアゲゲフミイタ Pedal S01199-002 24-1 アイガードチョウバン Eye Guard Hinge S03572-001 1-2-2 オサエアゲゲフミイタジク Pedal Shaft 133188-001 24-2 アイガード Eye Guard 143966-001 1-2-3 フミイタジクウケ Pedal Shaft Bracket 119707-001 24-3 マルサラネジ3.18×7 Screw 3.18×7 S01700-001 1-2-4 フミイタジクウケカラー Pedal Shaft Collar 119708-001 24-4 ヒラザガネチュウ1 Washer 3 025030-232 1-2-5 ボルト8×22 Bolt 8×22 017082-206 24-5 ナット3.18 Nut 3.18 021660-102 1-2-6 カクナット8 Spring Washer 8 116694-001 25 N65プーリークミ (60HZヨウ) Pulley 65 Assembly (for 60HZ) 119270-001 1-2-7 バネザガネ2-8 Washer 8 028080-240 25-1 プーリー Pulley 1 1-2-8 ヒラザガネチュウ1 Washer 1 025080-236 25-2 トメネジ5.95 Screw 5.95 133330-001 26 モータークツシヨン Cushion Rubber 133624-001 27 VベルトM24 V Belt M24 082102-490 40 アナボルト4×6 Bolt 4×6 018400-622 - 12 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

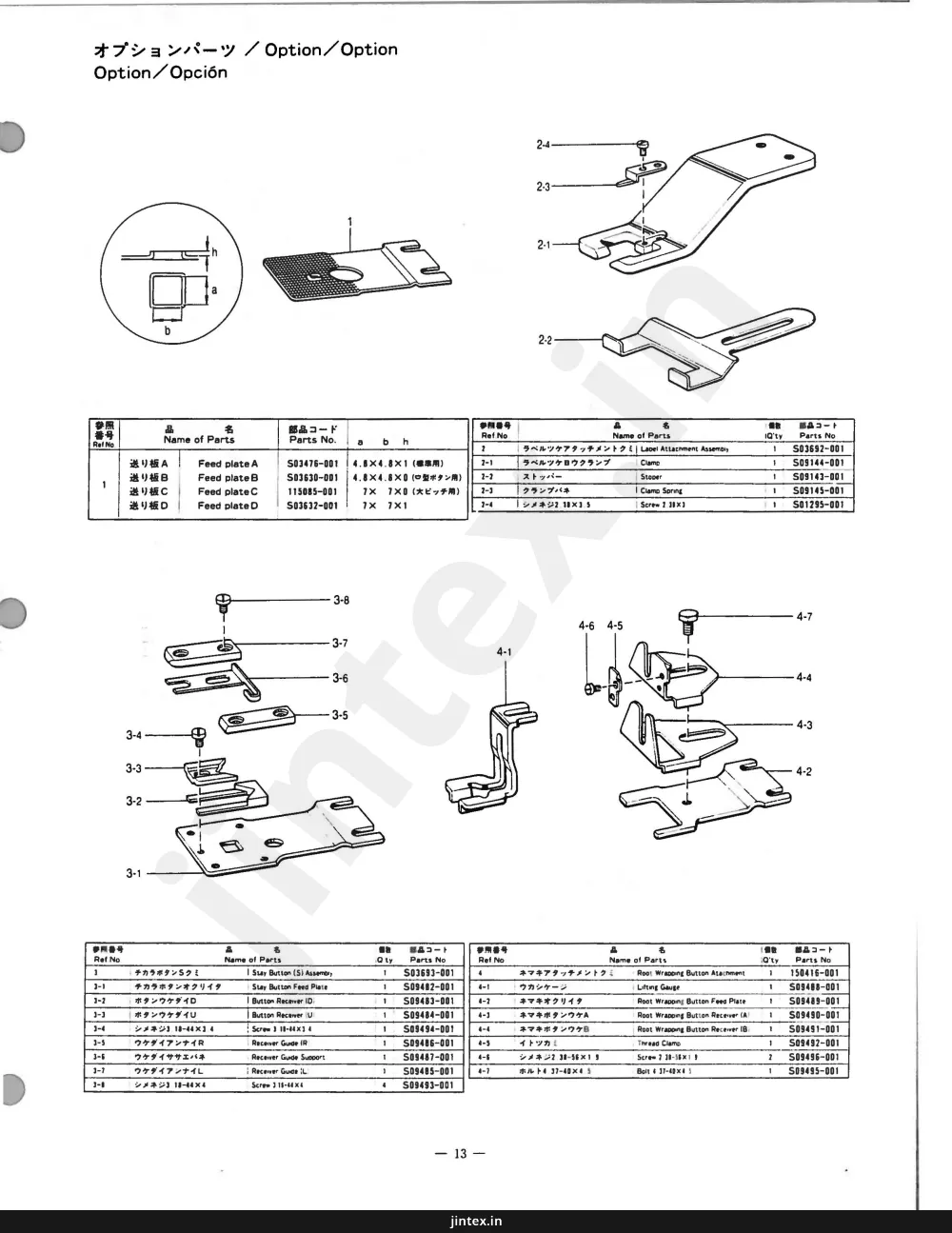

Page 17

Brother CB3-B916 parts on page 17
Part number	Part name	Qty
S03476-001	Feed plate A
S03630-001	Feed plate B
115085-001	Feed plate C
S03632-001	Feed plate D
S03693-001	Stay Button (S) Assem
S09482-001	Stay Button Feed Plate
S09483-001	Button Receiver D
S09484-001	Button Receiver U
S09494-001	Screw 18-44×34
S09486-001	Recover Guide IR
S09487-001	Recover Guide Support
S09485-001	Recover Guide (L
S09493-001	Screw 18-44×4
S03692-001	Label Attachment Assembly
S09144-001	Clamp
S09143-001	Stoper
S09145-001	Clamp Spring
S01295-001	Screw 2 18×3.5
150416-001	Root Wrapping Button Atachment
S09488-001	Lifting Gauge
S09489-001	Root Wrapping Button Feed Plate
S09490-001	Root Wrapping Button Receiver (A
S09491-001	Root Wrapping Button Receiver (B
S09492-001	Thread Clamp
S09496-001	Screw 2 38-56×19	2
S09495-001	Bolt 4 37-40×45

オプションパーツ / Option Option/Opción 参照番号 Ref No 品名 Name of Parts 部品コード Parts No a b h 送り板A Feed plate A S03476-001 4.8×4.8×1 (標準用) 送り板B Feed plate B S03630-001 4.8×4.8×0 (中型ボタン用) 送り板C Feed plate C 115085-001 7×7×0 (大ピッチ用) 送り板D Feed plate D S03632-001 7×7×1 参照番号 Ref No 品名 Name of Parts 個数 Q'ty 部品コード Parts No 1 チカラボタンSクミ Stay Button (S) Assem 1 S03693-001 3-1 チカラボタンFeed plate Stay Button Feed Plate 1 S09482-001 3-2 ボタンウケダイD Button Receiver D 1 S09483-001 3-3 ボタンウケダイU Button Receiver U 1 S09484-001 3-4 シメネジ 18-44×34 Screw 18-44×34 1 S09494-001 3-5 ウケダイアンナイR Recover Guide IR 1 S09486-001 3-6 ウケダイササエバネ Recover Guide Support 1 S09487-001 3-7 ウケダイアンナイL Recover Guide (L 1 S09485-001 3-8 シメネジ 18-44×4 Screw 18-44×4 4 S09493-001 参照番号 Ref No 品名 Name of Parts 個数 Q'ty 部品コード Parts No 2 ラベルツケアタッチメントクミ Label Attachment Assembly 1 S03692-001 2-1 ラベルツケウクランプ Clamp 1 S09144-001 2-2 ストッパー Stoper 1 S09143-001 2-3 クランプバネ Clamp Spring 1 S09145-001 2-4 シメネジ 2 18×3.5 Screw 2 18×3.5 1 S01295-001 4 ネマキアタッチメントクミ Root Wrapping Button Atachment 1 150416-001 4-1 ウカシケージ Lifting Gauge 1 S09488-001 4-2 ネマキオクリイタ Root Wrapping Button Feed Plate 1 S09489-001 4-3 ネマキボタンウケA Root Wrapping Button Receiver (A 1 S09490-001 4-4 ネマキボタンウケB Root Wrapping Button Receiver (B 1 S09491-001 4-5 イトツカミ Thread Clamp 1 S09492-001 4-6 シメネジ 2 38-56×19 Screw 2 38-56×19 2 S09496-001 4-7 ボルト4 37-40×45 Bolt 4 37-40×45 1 S09495-001 - 13 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 18

Brother CB3-B916 parts on page 18
Part number	Part name	Qty
S03701-001	Button Clamp Set (A)	1
S03633-001	Button Clamp Set (B)	1
S03463-001	Button Clamp Assembly (A)	1
S03634-001	Button Clamp Assembly (B)	1
S03464-001	Button Clamp Bracket	1
S03465-101	Button Clamp (L)	1
S03650-001	Button Clamp (LB)	1
150398-101	Button Clamp (L) Plate Spring	1
S03466-101	Button Clamp (R)	1
S03649-001	Button Clamp (RB)	1
150401-101	Button Clamp (R) Plate Spring	1
115156-001	Button Clamp Guide Pin	2
062680-512	Screw 437-40×5	2
047250-642	Spring Pin AW 2.5	2
115158-001	Stud Screw 4.76	2
S03467-001	Button Clamp (M) Assembly	1
S03468-001	Screw 4.37	1
S03657-001	Nut 4.37	1
115163-001	Button Clamp Plate Spring	1
115164-001	Button Clamp Adjusting Plate	1
115165-001	Stud Screw 4.37	1
115166-001	Stud Screw 4.37	1
S03659-001	Button Clamp Plate Cam	1
062680-812	Screw 437-40×5	2
S03610-001	Spring	1
S09148-001	Button Clamp Assembly (D)	1
S03464-101	Button Clamp Bracket	1
S08612-001	Button Clamp (L) Assembly	1
S08613-001	Button Clamp (L)	1
150398-101	Button Clamp (L) Plate Spring	1
S08615-001	Button Clamp (L) Plate Spring (D)	1
062681-012	Screw 437-40×10	1
103978-002	Nut 3.18	1
047250-642	Spring Pin AW 2.5	1
021660-102	Nut 3.18	1
S08616-001	Button Clamp (R) Assembly	1
S08617-001	Button Clamp (R)	1
150401-101	Button Clamp (R) Plate Spring	1
S08619-001	Button Clamp (R) Plate Spring (D)	1
062681-012	Screw 437-40×10	1
021660-102	Nut 3.18	1
047250-642	Spring Pin AW 2.5	1
115156-001	Button Clamp Guide Pin	2
115158-001	Stud Screw 4.76	2
S03467-001	Button Clamp (M) Assembly	1
S03659-001	Button Clamp Plate Cam	1
062680-812	Screw 437-40×1	2
S03657-001	Nut 4.37	1
115163-001	Button Clamp Plate Spring	1
115164-001	Button Clamp Adjusting Plate	1
115165-001	Stud Screw 4.37	1
115166-001	Stud Screw 4.37	1

ボタツツマミセットA Button Clamp Set (A) 1 S03701-001 ボタツツマミセットB Button Clamp Set (B) 1 S03633-001 ボタツツカミクミA Button Clamp Assembly (A) 1 S03463-001 ボタツツカミクミB Button Clamp Assembly (B) 1 S03634-001 ボタツツカミブラケット Button Clamp Bracket 1 S03464-001 ボタツツカミL Button Clamp (L) 1 S03465-101 ボタツツカミLB Button Clamp (LB) 1 S03650-001 ボタツツカミLイタバネ Button Clamp (L) Plate Spring 1 150398-101 ボタツツカミR Button Clamp (R) 1 S03466-101 ボタツツカミRB Button Clamp (RB) 1 S03649-001 ボタツツカミRイタバネ Button Clamp (R) Plate Spring 1 150401-101 ボタツツカミアンナイピン Button Clamp Guide Pin 2 115156-001 ナベコ437-40×5 Screw 437-40×5 2 062680-512 スプリングピンAW2.5 Spring Pin AW 2.5 2 047250-642 ダンネジ4.76 Stud Screw 4.76 2 115158-001 ボタツツカミ(M)クミ Button Clamp (M) Assembly 1 S03467-001 Screw 4.37 1 S03468-001 マルナット4.37 Nut 4.37 1 S03657-001 ボタツツカミイタバネ Button Clamp Plate Spring 1 115163-001 ボタツツカミチョウセツイタ Button Clamp Adjusting Plate 1 115164-001 ダンネジ4.37 Stud Screw 4.37 1 115165-001 ダンネジ4.37 Stud Screw 4.37 1 115166-001 ボタツツカミイタバネ Button Clamp Plate Cam 1 S03659-001 ナベコ437-40×5 Screw 437-40×5 2 062680-812 ボタツツカミモドシバネ Spring 1 S03610-001 Ref. No Name of Parts Q'ty Parts No ボタンツカミDクミ Button Clamp Assembly (D) 1 S09148-001 ボタンツカミブラケット Button Clamp Bracket 1 S03464-101 ボタンツカミLクミ Button Clamp (L) Assembly 1 S08612-001 ボタンツカミL Button Clamp (L) 1 S08613-001 ボタンツカミLイタバネ Button Clamp (L) Plate Spring 1 150398-101 ボタンツカミLイタバネD Button Clamp (L) Plate Spring (D) 1 S08615-001 ナベコ437-40×10 Screw 437-40×10 1 062681-012 ナット1シュ3.18 Nut 3.18 1 103978-002 スプリングピンAW2.5 Spring Pin AW 2.5 1 047250-642 ナット1シュ3.18 Nut 3.18 1 021660-102 ボタンツカミRクミ Button Clamp (R) Assembly 1 S08616-001 ボタンツカミR Button Clamp (R) 1 S08617-001 ボタンツカミRイタバネ Button Clamp (R) Plate Spring 1 150401-101 ボタンツカミRイタバネD Button Clamp (R) Plate Spring (D) 1 S08619-001 ナベコ437-40×10 Screw 437-40×10 1 062681-012 ナット1シュ3.18 Nut 3.18 1 021660-102 スプリングピンAW2.5 Spring Pin AW 2.5 1 047250-642 ボタンツカミアンナイピン Button Clamp Guide Pin 2 115156-001 ダンネジ4.76 Stud Screw 4.76 2 115158-001 ボタツツカミ(M)クミ Button Clamp (M) Assembly 1 S03467-001 ボタンツカミイタバネ Button Clamp Plate Cam 1 S03659-001 ナベコ437-40×1 Screw 437-40×1 2 062680-812 ナット4.37 Nut 4.37 1 S03657-001 ボタツツカミイタバネ Button Clamp Plate Spring 1 115163-001 ボタツツカミチョウセツイタ Button Clamp Adjusting Plate 1 115164-001 ダンネジ4.37 Stud Screw 4.37 1 115165-001 ダンネジ4.37 Stud Screw 4.37 1 115166-001 -- 14 -- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 19

Brother CB3-B916 parts on page 19
Part number	Part name	Qty
S03635-001	スナップツマミセット	1
S03636-001	ボタンツカミタイ	1
S03464-101	スナップツマミL	1
118541-001	スナップツマミR	1
118539-001	ボタンツカミアンナイピン	1
115156-001	ダンネジ4.76	2
115158-001	スナップツマミクミ	2
S03712-001	シメネジ4.37	1
S03468-001	マルナット4.37	1
S03657-001	ボタンツカミイタバネ	1
115163-001	ボタンツカミチョウセイイタ	1
115164-001	ダンネジ4.37	1
115165-001	ダンネジ4.37	1
115166-001	ボタンツカミイタカム	1
S03659-001	ナベコ437-40×8	2
062680-812	ボタンツカミモドシバネ	1
S03610-001	Spring	1
142570-301	シャンクアタッチメントクミ	1
142689-206	シャンクボタンツカミタイクミ	1
154684-006	ボタンツマミA	1
142677-001	ボタンツマミB	1
142678-001	ナベコ357-40×8	1
102707-003	ザガネ	1
142681-001	ボタンオサエジク	1
154685-001	ボタンオサエジクバネ	1
142706-001	セットカラー	1
062670-712	ナベコ476-32×10	1
154686-001	ボタンオサエワテ	1
013719-412	トメネジ4.76クボミ	1
142680-001	ボタンオサエ	1
120990-001	アタマツキメネジ4.37	1
142683-101	ボタンオサエワデヤゲ	1
142684-001	オサエワデヤゲク	1
120990-001	アタマツキメネジ4.37	1
062711-012	ナベコ476-32×10	1
156336-001	シャンクボタンオクリイタ	1
060670-512	バインド357-40×5	1
142686-001	ヌノウケダイS	1
S03641-001	ボタンツカミD	1
142687-001	ヌノウケダイM	1
142688-001	ヌノウケダイL	1

7-1-11 7-1-15 7-1-16 7-1-14 7-1-1 7-1-2 7-1-10 7-1-4 7-1-9 7-1-13 7-1-17 7-1-18 7-1-12 7-2 7-1-6 参用番号 Ref. No. 1 7-1 7-1-1 7-1-2 7-1-4 7-1-6 7-1-9 7-1-10 7-1-11 7-1-12 7-1-13 7-1-14 7-1-15 7-1-16 7-1-17 7-1-18 7-2 B-5 B-1-12 B-1-13 B-1-10 B-4 B-3 B-2 B-1-14 B-1-5 B-1-2 B-1-3 B-10 B-7 B-1-1 B-8 B-6 B-9 参用番号 Ref. No. 8-1 8-1-1 8-1-2 8-1-3 8-1-4 8-1-5 8-1-6 8-1-7 8-1-8 8-1-9 8-1-10 8-1-11 Name of Parts スナップツマミセットボタンツカミタイスナップツマミL スナップツマミR ボタンツカミアンナイピンダンネジ4.76 スナップツマミクミシメネジ4.37 マルナット4.37 ボタンツカミイタバネボタンツカミチョウセイイタダンネジ4.37 ダンネジ4.37 ボタンツカミイタカムナベコ437-40×8 ボタンツカミモドシバネ Name of Parts シャンクアタッチメントクミシャンクボタンツカミタイクミボタンツマミA ボタンツマミB ナベコ357-40×8 ザガネボタンオサエジクボタンオサエジクバネセットカラーナベコ357-40×7 ボタンオサエワテトメネジ4.76クボミ部品コード Parts No S03635-001 S03636-001 S03464-101 118541-001 118539-001 115156-001 115158-001 S03712-001 S03468-001 S03657-001 115163-001 115164-001 115165-001 115166-001 S03659-001 062680-812 S03610-001 個数 Q'ty 1 1 1 1 2 2 1 1 1 1 1 1 1 1 2 1 個数 Q'ty 1 1 1 1 1 1 1 1 1 1 1 1 部品コード Parts No 142570-301 142689-206 154684-006 142677-001 142678-001 102707-003 142681-001 154685-001 142706-001 062670-712 154686-001 013719-412 参用番号 Ref. No. 8-1-12 8-1-13 0-2 0-3 0-4 0-5 0-6 0-7 0-8 0-9 0-10 0-11 Name of Parts ボタンオサエアタマツキメネジ4.37 ボタンオサエワデヤゲオサエワデヤゲクアタマツキメネジ4.37 ナベコ476-32×10 シャンクボタンオクリイタバインド357-40×5 ヌノウケダイS ボタンツカミD ヌノウケダイM ヌノウケダイL 部品コード Parts No 142680-001 120990-001 142683-101 142684-001 120990-001 062711-012 156336-001 060670-512 142686-001 S03641-001 142687-001 142688-001 -- 15 -- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 20

Brother CB3-B916 parts on page 20
Part number	Part name	Qty
S07877-001	Shank Button Clamp Assembly	1
142689-206	Shank Button Clamp Assembly	1
154684-006	Shank Button Clamp Bracket	1
142677-001	Button Clamp (A)	1
142678-001	Button Clamp (B)	1
062670-812	Screw 357-48×10	1
102707-003	Washer	1
142681-001	Button Presser Seal	1
154685-001	Spring	1
142706-001	Set Collar	2
062670-712	Screw 357-48×7	2
142683-101	Screw 4.37×6	1
142684-001	Screw 4.37×6	1
120990-001	Bolt 8×10	1
S03458-001	Washer	1
018061-022	Bolt 4.76×14	1
S03695-001	Washer	1
017711-412	Screw 4.37×6	2
146354-001	Button Presser Arm	1
014680-622	Button Presser Arm	2
S03707-001	Guide Plate	1
062710-612	Screw 476-32×16	1
S03625-001	Presser Lift Lever	1
110161-004	Spring Hanger	1
018061-422	Screw 476-32×16	2
S03625-001	Spring Hanger	1
S03624-001	Nut 4.76	1
118185-202	Screw 8×14	1
117437-102	Spring Hanger	1
021400-106	Lever Spring	2
062401-416	Pedal Assembly	2
116016-001	Pedal	1
142656-001	Nut 4	2
142656-001	Screw 4×14	2
142656-001	Pedal Stopper	2
142656-001	Chain Assembly	1

10-2 10-1 10-4 10-3 10-1-2 10-1-5 9-1-3 9-1-6 9-1-7 10-1-6 9-1-8 9-1-2 10-5-3 10-5-4 10-5-2 9-1-1-12 9-1-1-13 9-1-1-10 9-1-1-11 9-1-1-4 9-1-1-5 9-1-1-2 9-1-1-1 9-1-1-3 9-1-7 9-1-6 9-1-5 9-1-4 9-3 9-2 9-1-1-9 9-1-1-9 9-1-1-8 9-1-1-8 9-1-1-7 9-1-1-6 9-1-1-5 9-1-1-4 9-1-1-3 9-1-1-2 9-1-1-1 9-1 9-1-1 9-1-1-1 9-1-1-2 9-1-1-3 9-1-1-4 9-1-1-5 9-1-1-6 9-1-1-7 9-1-1-8 9-1-1-9 9-2 9-3 9-1-1-10 9-1-1-11 9-1-1-12 9-1-1-13 9-1-2 9-1-3 9-1-4 9-1-5 9-1-6 9-1-7 9-1-8 9-9 9-10 9-11 10-1 10-1-1 10-1-2 10-1-3 10-1-4 10-1-5 10-1-6 10-2 10-3 10-4 10-5 10-5-1 10-5-2 10-5-3 10-5-4 10-6 参照番号 Ref No 部品コート Parts No. 名 Name of Parts 名 Name of Parts 部品コート Parts No. 参照番号 Ref No 9-1 シャンクボタンクツマミクミ Shank Button Clamp Assembly 1 S07877-001 10-1 ガイドプレート Guide Plate 1 S03707-001 9-1-1 シャンクボタンクツマミクミ Shank Button Clamp Assembly 1 142689-206 10-1-1 ナベコ476-32×16 Screw 476-32×16 1 062710-612 9-1-1-1 シャンクボタンクツマミタイ Shank Button Clamp Bracket 1 154684-006 10-1-2 オサエアレバー Presser Lift Lever 1 S03625-001 9-1-1-2 ボタンツマミA Button Clamp (A) 1 142677-001 10-1-3 バネカケ Spring Hanger 1 110161-004 9-1-1-3 ボタンツマミB Button Clamp (B) 1 142678-001 10-1-4 ナベコ476-32×16 Screw 476-32×16 2 018061-422 9-1-1-4 ナベコ357-48×10 Screw 357-48×10 1 062670-812 10-1-5 バネカケ Spring Hanger 1 S03625-001 9-1-1-5 ザガネ Washer 1 102707-003 10-1-6 ナット4.76 Nut 4.76 1 S03624-001 9-1-1-6 ボタンオサエツクミ Button Presser Seal 1 142681-001 10-2 アナボルト8×14 Screw 8×14 1 118185-202 9-1-1-7 スプリング Spring 1 154685-001 10-3 バネカケ Spring Hanger 1 117437-102 9-1-1-8 セットカラー Set Collar 2 142706-001 10-4 イトキリレバーバネ Lever Spring 2 021400-106 9-1-1-9 ナベコ357-48×7 Screw 357-48×7 2 062670-712 10-5 ペダルクミ Pedal Assembly 2 062401-416 9-1-2 オサエツマツトメネジ Screw 4.37×6 1 142683-101 10-5-1 ペダル Pedal 1 116016-001 9-1-3 オサエツマツトメネジ Screw 4.37×6 1 142684-001 10-5-2 シユナツト4 Nut 4 2 142656-001 9-1-4 アナボルト8×10 Bolt 8×10 1 120990-001 10-5-3 ナベコ4×14 Screw 4×14 1 142656-001 9-1-5 ザガネ Washer 1 S03458-001 10-5-4 ペダルトメ Pedal Stopper 1 142656-001 9-1-6 ボルト4.76×14 Bolt 4.76×14 1 018061-022 10-6 クサリクミ Chain Assembly 1 142656-001 9-1-7 ザガネ Washer 1 S03695-001 9-1-8 アナメキジ3.7クボミ Screw 4.37×6 2 017711-412 9-2 ボタンオサエツケアー Button Presser Arm 1 146354-001 9-3 オサエツアゲツマクシ Button Presser Arm 2 014680-622 - 16 - From the library of: Superior Sewing Machine & Supply LLC jinttex.in

Page 22 — 仕様別部品一覧表 / Different parts list / Zubehörliste Liste des pieces / Linta de piezas accesorias

Brother CB3-B916 parts on page 22
Ref	Part number	Part name	Qty
	S03528-001	Worm Assembly
	S03431-001	Stitch Control Cam Assembly
	S03445-001	Worm Gear Assembly
	S03446-001	Transverse-Feed Cam Assembly
	S03451-001	Back & Forth Feed Cam Assembly
	S03447-001	Transverse-Feed Cam Assembly
	S03452-001	Back & Forth Feed Cam Assembly
	S03446-001	Transverse-Feed Cam Assembly
	S03596-001	Back & Forth Feed Cam Assembly
	S03448-001	Transverse-Feed Cam Assembly
	S03451-001	Back & Forth Feed Cam Assembly
	S03449-001	Transverse-Feed Cam Assembly
	S03653-001	Worm Assembly
	S03434-001	Stitch Control Cam Assembly
	S03651-001	Worm Gear Assembly
	S03454-001	Back & Forth Feed Cam Assembly
	S03448-001	Transverse-Feed Cam Assembly
	S03597-001	Back & Forth Feed Cam Assembly

仕様別部品一覧表 / Different parts list / Zubehörliste Liste des pieces / Linta de piezas accesorias 参照番号 Ref. No. 仕様 Sub- class 縫目形状 Stitch Form 計数 Number of Stitch ウオームクミ Worm Assembly ハリカズヘンカンカムクミ Stitch Control Cam Assembly ウオームギヤクミ Worm Gear Assembly ヨコオリカムクミ Transverse-Feed Cam Assembly タテオリカムクミ Back & Forth Feed Cam Assembly E-9 F-1 G-5 G-6 G-7 B916 B917 -1 B916 B917 -3 S03528-001 S03431-001 S03445-001 S03446-001 S03451-001 16 S03447-001 B916 B917 -5 32 S03452-001 B916 B917 -7 (仮ラベル付 Attach label) S03446-001 S03596-001 B916 B917 -2 S03448-001 S03451-001 B916 B917 -4 S03449-001 6 12 S03653-001 S03434-001 S03651-001 B916 B917 -6 24 S03454-001 S03448-001 B917 -8 (仮ラベル付 Attach label) S03597-001 - 18 - From the library of: Superior Sewing Machine & Supply LLC jintex.in
