Brother RH-9820 — Part Book

Brother RH-9820 — parts catalog

Page 16 (diagram): This page displays a diagram of the zigzag mechanism for an industrial sewing machine, with numbered parts and their corresponding references.
Page 17 (parts_list): This page lists parts for the D. 針振り関係 / Zigzag mechanism, including part numbers, quantities, and names.
Page 18 (diagram): This page displays a diagram of the needle bar rocking mechanism, illustrating various components with reference numbers for identification.
Page 19 (parts_list): This page lists parts for the needle bar rocking mechanism, including part numbers, descriptions, and quantities.
Page 21 (parts_list): This page lists parts for the F1. Presser foot mechanism, including part numbers, descriptions, quantities, and model applicability.
Page 23 (parts_list): This page lists parts for the F1. Presser foot mechanism, including part numbers, descriptions, and quantities.
Page 24 (diagram): This page displays diagrams of the presser foot mechanism, labeled as F2, with two sub-sections: < -00 > and < -01 >. It includes various numbered parts and their corresponding references.
Page 25 (parts_list): This page lists parts for the F2. Presser foot mechanism, including part numbers, descriptions, and quantities.
Page 26 (diagram): This page displays diagrams of the presser foot mechanism, with two distinct assemblies labeled '<-02 : L2230 >' and '<-02 : L1826 >', each detailing various components with reference numbers.
Page 27 (parts_list): This page lists parts for the F3. Presser foot mechanism, including part numbers, names, and quantities.
Page 28 (diagram): This page displays a diagram of the feed mechanism, illustrating various components and their assembly.
Page 29 (parts_list): This page lists parts for the Feed mechanism, including part numbers, descriptions, and quantities.
Page 30 (diagram): This page displays a diagram of the feed mechanism, illustrating various components with reference numbers and part details.

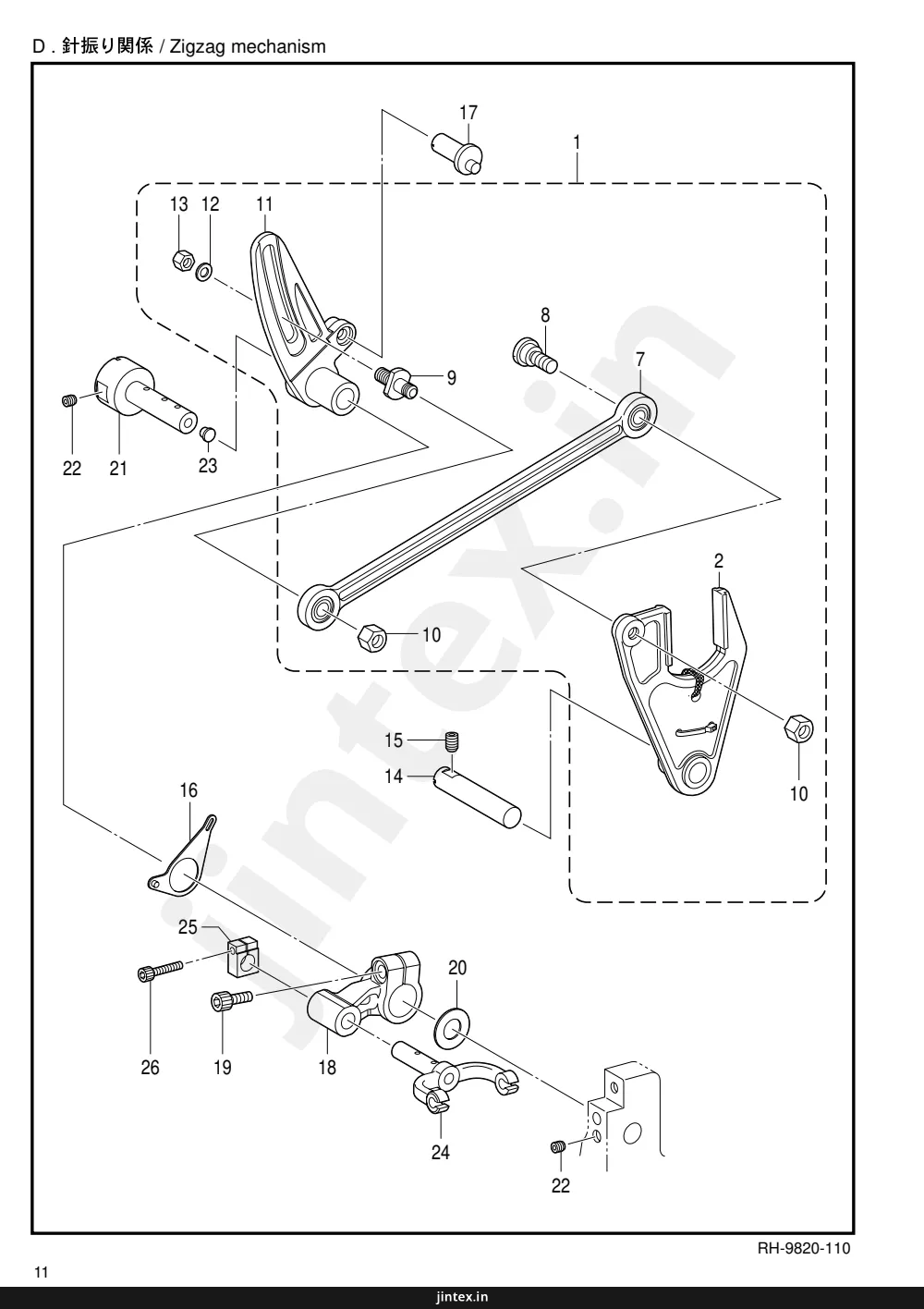

Page 16 — D . 針振り関係 / Zigzag mechanism

Brother RH-9820 parts on page 16
Ref	Part number	Part name
1	1	BRACKET
2	2	BRACKET
7	7	LINK
8	8	SHAFT
9	9	SCREW
10	10	NUT
11	11	LEVER
12	12	WASHER
13	13	NUT
14	14	PIN
15	15	SCREW
16	16	BRACKET
17	17	COLLAR
18	18	SHAFT
19	19	SCREW
20	20	COLLAR
21	21	SHAFT
22	22	SCREW
23	23	COLLAR
24	24	FORK
25	25	BRACKET
26	26	BRACKET

D . 針振り関係 / Zigzag mechanism 11 RH-9820-110 jintex.in

Page 17 — D. 針振り関係 / Zigzag mechanism

Brother RH-9820 parts on page 17
Ref	Part number	Part name	Qty
1	SA6677001	ハリフリユニット	1
2	SA6678001	ハリフリフタマタクミ	1
7	SA6682001	ハリフリレンカンクミ	1
8	SA6684001	ダンネジM6	1
9	SA6685001	ハリフリクランクダンネジ	1
10	021060106	1シュナット6	2
11	SA6686001	ハリフリクランク	1
12	155559001	ヒラザガネ	1
13	S35251101	ナット6	1
14	SA6687001	ハリフリフタマタササエジク	1
15	012061036	アナヒラ6X10	1
16	SA6688001	ハイポジションコントロールプレートアツミ	1
17	S35252001	ハリフリヘンシンピン	1
18	SA6691001	ハリフリクドウレバー	1
19	018061636	アナボルト8X16	1
20	SA6692001	スペーサ	1
21	SA6693001	ハリフリヨウドウジク	1
22	012500536	アナヒラ5X5	2
23	156482000	セン4	1
24	SA6694001	ハリフリウデ	1
25	S35332001	ハリボウダキ	1
26	018301236	アナボルト3X12	1

D. 針振り関係 / Zigzag mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA6677001 1 ハリフリユニット ZIGZAG UNIT 2 SA6678001 1 ハリフリフタマタクミ ZIGZAG FORK ASSY 7 SA6682001 1 ハリフリレンカンクミ ZIGZAG CONNECTING ROD ASSY 8 SA6684001 1 ダンネジM6 SHOULDER SCREW M6 9 SA6685001 1 ハリフリクランクダンネジ ZIGZAG CRANK SCREW 10 021060106 2 1シュナット6 NUT 1 M6 11 SA6686001 1 ハリフリクランク ZIGZAG CRANK 12 155559001 1 ヒラザガネ WASHER PLAIN 13 S35251101 1 ナット6 NUT M6 14 SA6687001 1 ハリフリフタマタササエジク ZIGZAG FORK SUPPORT SHAFT 15 012061036 1 アナヒラ6X10 SET SCREW SOCKET (FT) M6X10 16 SA6688001 1 ハイポジションコントロールプレートアツミ N-POSITION CONTROL PLATE ASSY 17 S35252001 1 ハリフリヘンシンピン Z-ECCENTRIC PIN 18 SA6691001 1 ハリフリクドウレバー ZIGZAG DRIVING LEVER 19 018061636 1 アナボルト8X16 BOLT SOCKET M8X16 20 SA6692001 1 スペーサ SPACER 21 SA6693001 1 ハリフリヨウドウジク ZIGZAG COAXIAL ROCK SHAFT 22 012500536 2 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 23 156482000 1 セン4 CAP, 4 24 SA6694001 1 ハリフリウデ ZIGZAG LEVER 25 S35332001 1 ハリボウダキ NEEDLE BAR CLAMP 26 018301236 1 アナボルト3X12 BOLT SOCKET M3X12 RH-9820-110 12

Page 18 — E . 針棒揺動関係 / Needle bar rocking mechanism

Brother RH-9820 parts on page 18
Ref	Part number	Part name	Qty
	32	32
	30	30
	20	20
	21	21
	29	29
	27	27
	22	22
	17	17
	26	26
	16	16
	24	24
	14	14
	25	25
	15	15
	28	28
	13	13
	10	10
	3	3
	2	2
	12	12
	18	18
	19	19
	4	4
	9	9
	7	7
	8	8
	9	9
	11	11
	5	5
	5	5
	31	31
	1	1

E . 針棒揺動関係 / Needle bar rocking mechanism 32 30 20 21 29 27 22 17 26 16 24 14 25 15 28 13 10 3 2 12 18 19 4 9 7 8 9 11 5 5 31 13 RH-9820-115 jintex.in

Page 19 — E. 針棒揺動関係 / Needle bar rocking mechanism

Brother RH-9820 parts on page 19
Part number	Part name	Qty
SA6542001	パルスモータRクミ PULSE MOTOR ASSY R	1
J03663001	ラベルコウオン13X20 LABEL, HIGH TEMP. 13X20	1
S55487001	アナボルトザクミ5X16 BOLT SOCKET (S/P WASHER)M5X16	4
SA6695001	シータMプーリクミ THETA M PULLEY ASSY	1
012060636	アナヒラ6X6 SET SCREW SOCKET (FT) M6X6	2
S35284101	テンションプーリ TENSION PULLEY	1
SA5574001	タマシクウケ6000ZZ BALL BEARING 6000ZZ	1
048260242	トメワアナヨウC26 RETAINING RING INTERNAL C26	2
SA5552001	Tプーリホルダクミ T PULLEY HOLDER ASSY	1
048100142	トメジクヨウC10 RETAINING RING EXTERNAL C10	1
S55481001	アナボルトザクミ4X12 BOLT SOCKET (S/P WASHER)M4X12	2
SA6699001	レースカイドウジククミ DRIVING LOOPER SHAFT ASSY	1
SA6702001	タマシクウケ6201ZZ BALL BEARING 6201ZZ	1
048260242	トメワアナヨウC32 RETAINING RING INTERNAL C32	1
SA6703001	セツトカラー SET SCREW COLLAR	1
012060636	アナヒラ6X6 SET SCREW SOCKET (FT) M6X6	2
SA6704001	モータストツパ MOTOR STOPPER	1
018061236	アナボルト6X12 BOLT SOCKET M6X12	2
SA6705001	タマシクウケ6001ZZNR BALL BEARING 6001ZZNR	1
SA6707001	タテジクTプーリUクミ V-PULLEY T-PULLEY ASSY	1
018401036	アナボルト4X16 BOLT SOCKET M4X16	1
SA6711001	テンションプーリU TENSION PULLEY U	1
SA5574001	タマシクウケ6000ZZ BALL BEARING 6000ZZ	1
048260242	トメワアナヨウC26 RETAINING RING INTERNAL C26	2
SA5552001	Tプーリホルダクミ T PULLEY HOLDER ASSY	1
048100142	トメジクヨウC10 RETAINING RING EXTERNAL C10	1
S55481001	アナボルトザクミ4X12 BOLT SOCKET (S/P WASHER)M4X12	2
SA6712001	Tベルト580-5GT T BELT 580-5GT	1
SA6713001	Tベルト810-5GT T BELT 810-5GT	1
SA6714001	ゴムセン32.5 RUBBER CAP 32.5	1

E. 針棒揺動関係 / Needle bar rocking mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA6542001 1 パルスモータRクミ PULSE MOTOR ASSY R 2 J03663001 1 ラベルコウオン13X20 LABEL, HIGH TEMP. 13X20 3 S55487001 4 アナボルトザクミ5X16 BOLT SOCKET (S/P WASHER)M5X16 4 SA6695001 1 シータMプーリクミ THETA M PULLEY ASSY 5 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 7 S35284101 1 テンションプーリ TENSION PULLEY 8 SA5574001 1 タマシクウケ6000ZZ BALL BEARING 6000ZZ 9 048260242 2 トメワアナヨウC26 RETAINING RING INTERNAL C26 10 SA5552001 1 Tプーリホルダクミ T PULLEY HOLDER ASSY 11 048100142 1 トメジクヨウC10 RETAINING RING EXTERNAL C10 12 S55481001 2 アナボルトザクミ4X12 BOLT SOCKET (S/P WASHER)M4X12 13 SA6699001 1 レースカイドウジククミ DRIVING LOOPER SHAFT ASSY 14 SA6702001 1 タマシクウケ6201ZZ BALL BEARING 6201ZZ 15 048260242 1 トメワアナヨウC32 RETAINING RING INTERNAL C32 16 SA6703001 1 セツトカラー SET SCREW COLLAR 17 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 18 SA6704001 1 モータストツパ MOTOR STOPPER 19 018061236 2 アナボルト6X12 BOLT SOCKET M6X12 20 SA6705001 1 タマシクウケ6001ZZNR BALL BEARING 6001ZZNR 21 SA6707001 1 タテジクTプーリUクミ V-PULLEY T-PULLEY ASSY 22 018401036 1 アナボルト4X16 BOLT SOCKET M4X16 24 SA6711001 1 テンションプーリU TENSION PULLEY U 25 SA5574001 1 タマシクウケ6000ZZ BALL BEARING 6000ZZ 26 048260242 2 トメワアナヨウC26 RETAINING RING INTERNAL C26 27 SA5552001 1 Tプーリホルダクミ T PULLEY HOLDER ASSY 28 048100142 1 トメジクヨウC10 RETAINING RING EXTERNAL C10 29 S55481001 2 アナボルトザクミ4X12 BOLT SOCKET (S/P WASHER)M4X12 30 SA6712001 1 Tベルト580-5GT T BELT 580-5GT 31 SA6713001 1 Tベルト810-5GT T BELT 810-5GT 32 SA6714001 1 ゴムセン32.5 RUBBER CAP 32.5 RH-9820-115 14 jintex.in

Page 21 — F1. 押え関係 / Presser foot mechanism

Brother RH-9820 parts on page 21
Part number	Part name	Qty
SA5690001	<- 00, -01, -02用>	1
SA5677001	オクリダイ	1
SA7176001	ヒラキレンカンLクミ	1
102630001	シテンレバープレート	1
SA5557001	ハリボウアンナイカクマ	1
SA5579001	ヨウドウレバー	1
109763002	ヒラキクドウレバー-Lクミ	1
048050342	ザガネ	1
SA5678001	トメワE5	1
SA7176001	ヒラキレンカンRクミ	1
102630001	シテンレバープレート	1
SA5557001	ハリボウアンナイカクマ	1
SA5579001	ヨウドウレバー	1
109763002	ヒラキクドウレバー-Rクミ	1
048050342	ザガネ	1
SA7527001	トメワE5	6
S35429101	ダンネジM5	1
SA5583001	ヒラキバネ	2
026040236	ヒラキストツパイタ	2
062400816	ヒラザガネミガキ4	2
062301016	ナベコ4X8	2
S34968000	ナベコ3X10	2
S35328001	スピードナットM3	2
S34969001	ヒラキストツパイテタ	2
048030342	シリンダロツドピンB	4
SA5584001	トメワE3	2
048050142	シリンダーネジ	2
S35239101	トメワジクヨウC5	2
S35240001	クランプレバージク	2
018501236	クランプレバー-B	2
SA5582001	アナボルト5X12	2
062501202	オサエトウレバー	2
S35350000	シリンダ16X10	1
S53488000	ツギテ	1
S13955000	エアマフラ	1
SA5558001	オサエシリンダロッド	1
S35457001	バネカケL	1
S35350000	シリンダ16X10	1
S53488000	ツギテ	1
S13955000	エアマフラ	1
SA5558001	オサエシリンダロッド	1
S35458001	バネカケR	1
S35305001	シリンダロッドピン	2
048030342	トメワE3	4
S35304001	クランプシリンダササエ	2
014400532	アナクボミ4X5	2
S35456101	オサエモドシバネ	2
SA5675001	プレートガイドイタA	5
S06696004	プレートガイドイタB	1
S35327001	サラコネジ3X6	13
017401616	ヒラキシリンダストツパ	2
021400202	ボルト4X16	2
062400816	ナット2 M4	4
062400816	ナベコ4X8	4
028040242	バネザガネ2-4	4
S12004000	リニアブツシュ	4
S02460001	トメワジクヨウC19	8
S12004000	リジウケ	1
S02460001	リニアブツシュ	2
SA5690001	トメワジクヨウC19	1
S12004000	Yガイドジク	1
SA5691001	アナヒラ5X5	2
012500536	アナーヒラ5X5	2

F1. 押え関係 / Presser foot mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA5690001 1 <- 00, -01, -02用> <For -00, -01 & -02> 2 SA5677001 1 オクリダイ FEED BAR 3 SA7176001 1 ヒラキレンカンLクミ OPENING CONNECTING ROD ASSY L 4 102630001 1 シテンレバープレート FULCRUM LEVER PLATE 5 SA5557001 1 ハリボウアンナイカクマ NEEDLE BAR GUIDE SLIDE BLOCK 6 SA5579001 1 ヨウドウレバー ROCKER LEVER 7 109763002 1 ヒラキクドウレバー-Lクミ OPENING DRIVING LEVER ASSY L 8 048050342 1 ザガネ WASHER 9 SA5678001 1 トメワE5 RETAINING RING E5 10 SA7176001 1 ヒラキレンカンRクミ OPENING CONNECTING ROD ASSY R 11 102630001 1 シテンレバープレート FULCRUM LEVER PLATE 12 SA5557001 1 ハリボウアンナイカクマ NEEDLE BAR GUIDE SLIDE BLOCK 13 SA5579001 1 ヨウドウレバー ROCKER LEVER 14 109763002 1 ヒラキクドウレバー-Rクミ OPENING DRIVING LEVER ASSY R 15 048050342 1 ザガネ WASHER 16 SA7527001 6 トメワE5 RETAINING RING E5 17 S35429101 1 ダンネジM5 SHOULDER SCREW M5 18 SA5583001 2 ヒラキバネ EXTENSION SPRING 19 026040236 2 ヒラキストツパイタ STOPPER PLATE OPENING 20 062400816 2 ヒラザガネミガキ4 WASHER PLAIN M 4 21 062301016 2 ナベコ4X8 SCREW PAN M4X8 22 S34968000 2 ナベコ3X10 SCREW PAN M3X10 23 S35328001 2 スピードナットM3 SPEED NUT M3 24 S34969001 2 ヒラキストツパイテタ STOPPER PLATE 25 048030342 4 シリンダロツドピンB ROD PIN, B :CYLINDER 26 SA5584001 2 トメワE3 RETAINING RING E3 27 048050142 2 シリンダーネジ CYLINDER SCREW 28 S35239101 2 トメワジクヨウC5 RETAINING RING EXTERNAL C5 29 S35240001 2 クランプレバージク CLAMP LEVER SHAFT 30 018501236 2 クランプレバー-B CLAMP LEVER, B 31 SA5582001 2 アナボルト5X12 BOLT SOCKET M5X12 32 062501202 2 オサエトウレバー CLAMP DRIVING LEVER 33 S35350000 1 シリンダ16X10 CYLINDER 16X10 34 S53488000 1 ツギテ JOINT 35 S13955000 1 エアマフラ AIR BOLSTER 36 SA5558001 1 オサエシリンダロッド CLAMP CYLINDER ROD 37 S35457001 1 バネカケL SPRING HOOK, L 38 S35350000 1 シリンダ16X10 CYLINDER 16X10 40 S53488000 1 ツギテ JOINT 41 S13955000 1 エアマフラ AIR BOLSTER 42 SA5558001 1 オサエシリンダロッド CLAMP CYLINDER ROD 43 S35458001 1 バネカケR SPRING HOOK, R 44 S35305001 2 シリンダロッドピン CYLINDER ROD PIN 45 048030342 4 トメワE3 RETAINING RING E3 46 S35304001 2 クランプシリンダササエ CLAMP CYLINDER SUPPORT 47 014400532 2 アナクボミ4X5 SET SCREW SOCKET (CP) M4X5 48 S35456101 2 オサエモドシバネ SPRING 49 SA5675001 5 プレートガイドイタA GUIDE PLATE A 50 S06696004 1 プレートガイドイタB GUIDE PLATE B 51 S35327001 13 サラコネジ3X6 SCREW, FLAT M3X6 52 017401616 2 ヒラキシリンダストツパ OPENING CYLINDER STOPPER 53 021400202 2 ボルト4X16 BOLT M4X16 54 062400816 4 ナット2 M4 NUT 2 M4 55 062400816 4 ナベコ4X8 SCREW PAN M4X8 56 028040242 4 バネザガネ2-4 WASHER SPRING 2-4 57 S12004000 4 リニアブツシュ LINEAR BUSH 58 S02460001 8 トメワジクヨウC19 RETAINING RING, EXTERNAL C19 59 S12004000 1 リジウケ Y BEARING 60 S02460001 2 リニアブツシュ LINEAR BUSH 61 SA5690001 1 トメワジクヨウC19 RETAINING RING, EXTERNAL C19 62 S12004000 1 Yガイドジク Y GUIDE SHAFT 63 SA5691001 2 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 64 012500536 2 アナーヒラ5X5 SET SCREW SOCKET (FT) M5X5 RH-9820-201 16

Page 23 — F1. 押え関係 / Presser foot mechanism

Brother RH-9820 parts on page 23
Part number	Part name	Qty
SA5681001	エアーホース4X2.5-24	1
SA5682001	エアーホース4X2.5-23	1
SA5683001	エアーホース4X2.5-15	1
SA5684001	エアーホース4X2.5-16	1
SA7973001	エアーホース4X2.5-21	1
SA7974001	エアーホース4X2.5-22	1
SA7975001	エアーホース4X2.5-18	1
S12104000	ユニオンワイ4	1
S04557000	パンタイPLT1M	1
SA5688101	スパイラルL	1
SA5435001	アースセン550	1
052400606	ナベコバネヒラ4X6	1
SA6727001	プレートオサエ	2
S35324201	ダンネジM4	2
S36345000	マグワッシャー	2
SA7043001	シリンダ16X15クミT	1
SA1828001	ツギテKQ2T04-M5	2
S34970001	ヒラシリンダロッド	1
SA7050001	シリンダ16X15クミL	1
S11426000	エルボユニオン4M5	2
S34970001	ヒラシリンダロッド	1
SA5679001	シリンダ16X30クミB	1
S12150000	ホースエルボM-5HL-4	2
SA6527001	シタOFFセンサコードクミ	1
S34914101	イトキリシリンダササエイタ	1
S34913001	イトキリシリンダツメ	1
018400836	アナボルト4X8	2
SA5680001	エアーホース4X2.5-19	1
SA5561001	エアーホース4X2.5-20	1
SA7053001	シンイットリカラー	1
SA7054001	シンイットリジク	1
048050142	トメワジクヨウC5	1
014400532	アナクボミ4X5	1
SA7555001	オクリダイイタバネ	1
062400816	ナベ34X8	2
SA7043001	シリンダ16X15クミT	2
SA1828001	ツギテKQ2T04-M5	4
S34970001	ヒラシリンダロッド	2
SA6719001	シリンダ10X15クミ	1
S12150000	ホースエルボM-5HL-4	2
SA6720001	ホジヨサエヒヨルド	1
S35351001	シリンダロッド	1
062400816	ナベ34X8	2
SA6721001	ホジヨサエレンカンクミ	1
025060236	ヒラガネチュウ6	1
048060142	トメワジクヨウC6	1
SA6726001	シリンダロットピン	1
048030342	トメワE3	2
SA7131001	エアーホース4X2.5-150	2
SA7795001	クイックエキゾースト	2
SA7793001	ストレートシボリ4	2
SA7976001	エアーホース4X2.5-25	1
SA7977001	エアーホース4X2.5-26	1
SA7978001	エアーホース4X2.5-27	2

F1. 押え関係 / Presser foot mechanism REF.NO CODE QTY 品名 NAME OF PARTS RM 65 SA5681001 1 エアーホース4X2.5-24 AIR TUBE 4X2.5-24 66 SA5682001 1 エアーホース4X2.5-23 AIR TUBE 4X2.5-23 67 SA5683001 1 エアーホース4X2.5-15 AIR TUBE 4X2.5-15 68 SA5684001 1 エアーホース4X2.5-16 AIR TUBE 4X2.5-16 69 SA7973001 1 エアーホース4X2.5-21 AIR TUBE 4X2.5-21 70 SA7974001 1 エアーホース4X2.5-22 AIR TUBE 4X2.5-22 71 SA7975001 1 エアーホース4X2.5-18 AIR TUBE 4X2.5-18 72 S12104000 1 ユニオンワイ4 UNION Y4 73 S04557000 1 パンタイPLT1M BAND, PLT1M 74 SA5688101 1 スパイラルL SPIRAL L 75 SA5435001 1 アースセン550 GROUND WIRE 550 76 052400606 1 ナベコバネヒラ4X6 SCREW, PAN (S/P WASHER) M4X6 77 SA6727001 2 プレートオサエ PLATE PRESSER 78 S35324201 2 ダンネジM4 SHOULDER SCREW M4 79 S36345000 2 マグワッシャー WASHER, BENDING <00、-01用> <00 & -01> 81 SA7043001 1 シリンダ16X15クミT CYLINDER ASSY T 16X15 82 SA1828001 2 ツギテKQ2T04-M5 JOINT, KQ2T04-M5 83 S34970001 1 ヒラシリンダロッド CYLINDER ROD OPENING 85 SA7050001 1 シリンダ16X15クミL CYLINDER ASSY L 16X15 86 S11426000 2 エルボユニオン4M5 ELBOW UNION 4M5 87 S34970001 1 ヒラシリンダロッド CYLINDER ROD OPENING <01、-02用> <For -01 & -02> 89 SA5679001 1 シリンダ16X30クミB CYLINDER ASSY B 16X30 90 S12150000 2 ホースエルボM-5HL-4 TUBE ELBOW, M-5HL-4 91 SA6527001 1 シタOFFセンサコードクミ LOWER OFF SENSOR ASSY 92 S34914101 1 イトキリシリンダササエイタ T-TRIM. CYLINDER SUPPORT PLATE 93 S34913001 1 イトキリシリンダツメ THREAD TRIMMER CYLINDER CLAW 94 018400836 2 アナボルト4X8 BOLT SOCKET M4X8 95 SA5680001 1 エアーホース4X2.5-19 AIR TUBE 4X2.5-19 96 SA5561001 1 エアーホース4X2.5-20 AIR TUBE 4X2.5-20 <01用> <For -01> 97 SA7053001 1 シンイットリカラー G-THREAD TAKE-UP GUIDE COLLER 98 SA7054001 1 シンイットリジク G-THREAD TAKE-UP GUIDE SHAFT 99 048050142 1 トメワジクヨウC5 RETAINING RING EXTERNAL C5 100 014400532 1 アナクボミ4X5 SET SCREW SOCKET (CP) M4X5 101 SA7555001 1 オクリダイイタバネ FEED BAR PLATE SPRING 102 062400816 2 ナベ34X8 SCREW PAN M4X8 <02用> <For -02> 81 SA7043001 2 シリンダ16X15クミT CYLINDER ASSY T 16X15 82 SA1828001 4 ツギテKQ2T04-M5 JOINT, KQ2T04-M5 83 S34970001 2 ヒラシリンダロッド CYLINDER ROD OPENING 103 SA6719001 1 シリンダ10X15クミ CYLINDER ASSY 10X15 104 S12150000 2 ホースエルボM-5HL-4 TUBE ELBOW, M-5HL-4 105 SA6720001 1 ホジヨサエヒヨルド AUX CLAMP S HOLDER 106 S35351001 1 シリンダロッド CYLINDER ROD 107 062400816 2 ナベ34X8 SCREW PAN M4X8 108 SA6721001 1 ホジヨサエレンカンクミ AUX CLAMP CONNECTING ROD ASSY 109 025060236 1 ヒラガネチュウ6 WASHER PLAIN M6 110 048060142 1 トメワジクヨウC6 RETAINING RING EXTERNAL C6 111 SA6726001 1 シリンダロットピン CYLINDER ROD PIN 112 048030342 2 トメワE3 RETAINING RING E3 113 SA7131001 2 エアーホース4X2.5-150 AIR TUBE 4X2.5-150 114 SA7795001 2 クイックエキゾースト QUICK EXHAUST 115 SA7793001 2 ストレートシボリ4 SPEED CONTROLLER 116 SA7976001 1 エアーホース4X2.5-25 AIR TUBE 4X2.5-25 117 SA7977001 1 エアーホース4X2.5-26 AIR TUBE 4X2.5-26 118 SA7978001 2 エアーホース4X2.5-27 AIR TUBE 4X2.5-27 RH-9820-201 18 jintex.in

Page 24 — F2 . 押え関係 / Presser foot mechanism

Brother RH-9820 parts on page 24
Ref	Part number	Part name
54	54	54
53	53	53
45	45	45
46	46	46
47	47	47
44	44	44
51	51	51
50	50	50
55	55	55
56	56	56
19	19	19
43	43	43
48	48	48
8	8	8
11	11	11
9	9	9
10	10	10
40	40	40
41	41	41
42	42	42
5	5	5
1	1	1
4	4	4
2	2	2
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30
31	31	31
32	32	32
33	33	33
34	34	34
35	35	35
36	36	36
37	37	37
38	38	38
39	39	39
20	20	20
17	17	17
12	12	12
16	16	16
15	15	15
13	13	13

F2 . 押え関係 / Presser foot mechanism < -00 > 54 53 45 46 47 44 51 50 55 56 19 43 48 8 11 9 10 40 41 42 5 1 4 2 < -00 > 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 < -01 > 54 53 45 46 47 44 51 50 55 56 19 43 48 20 40 41 42 17 12 16 15 13 < -01 > RH-9820-201 19 jintex.in

Page 25 — F2. 押え関係 / Presser foot mechanism

Brother RH-9820 parts on page 25
Part number	Part name	Qty
SA7079001	オサエプレートR30ソウクミ	1
SA7080001	オサエプレートRクミ	1
SA7082101	オサエプレートL30ソウクミ	1
SA7083001	オサエプレートLクミ	1
SA7149001	イタバネ	1
S35326101	シメネジM3.5	1
SA7150101	イトキリA	1
SA7151101	イトキリB	1
S35326101	シメネジM3.5	1
SA7055001	オサエプレートRS30ソウクミ	1
SA7056001	ヌノサエプレートRSクミ	1
S35330001	キジオサエイヤR	1
SA7060001	オサエプレートLS30ソウクミ	1
SA7061001	ヌノサエプレートLSクミ	1
S35329001	キジオサエイヤL	1
S06696004	サラコネジ3X6	2
S35315001	ヒラキカクコマ	1
S35316001	カクコマササエイヤ	1
060020416	バインド2X4	2
SA5673001	ハリイタR-42	1
S06696004	サラコネジ3X6	2
S39932101	ヌノサエヤーR-30	1
S35236000	マグザガネ3.2	1
S35235001	クランプササエピン	1
021300306	3シュナット3	1
SA5560001	クランプジクウケ	1
062400816	ナベコ4X8	2
SA5674001	クランプテンジク	1
048060142	トメワジクヨウC6	2
SA5585001	クランプレバー-R	1
018501236	アナボルト5X12	1
SA5576001	クランプアームR	1
01400532	アナクボミ4X5	2
SA7550001	ヌノガイドR	1
S35326101	シメネジM3.5	1
S35315001	ヒラキカクコマ	1
S35316001	カクコマササエイヤ	1
060020416	バインド2X4	2
SA5672001	ハリイタL-42	1
S39931101	ヌノサエヤーL-30	1
S35236000	マグザガネ3.2	1
S35235001	クランプササエピン	1
021300306	3シュナット3	1
SA5560001	クランプジクウケ	1
062400816	ナベコ4X8	2
SA5674001	クランプテンジク	1
048060142	トメワジクヨウC6	2
SA5671001	クランプレバー-L	1
018501236	アナボルト5X12	1
SA5577001	クランプアームL	1
01400532	アナクボミ4X5	2
SA7551001	ヌノガイドL	1
S35326101	シメネジM3.5	1

F2. 押え関係 / Presser foot mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA7079001 1 <--00用> オサエプレートR30ソウクミ <For -00> WORK CLAMP PLATE R30 UNIT SA7080001 1 オサエプレートRクミ WORK CLAMP PLATE R ASSY SA7082101 1 オサエプレートL30ソウクミ WORK CLAMP PLATE L30 UNIT SA7083001 1 オサエプレートLクミ WORK CLAMP PLATE L ASSY SA7149001 1 イタバネ PLATE SPRING S35326101 1 シメネジM3.5 SCREW M3.5 SA7150101 1 イトキリA THREAD TRIMMER A SA7151101 1 イトキリB THREAD TRIMMER B S35326101 1 シメネジM3.5 SCREW M3.5 12 SA7055001 1 <--01用> オサエプレートRS30ソウクミ <For -01> WORK CLAMP PLATE RS30 UNIT 13 SA7056001 1 ヌノサエプレートRSクミ WORK CLAMP PLATE RS ASSY 15 S35330001 1 キジオサエイヤR WORK CLAMP PLATE R 16 SA7060001 1 オサエプレートLS30ソウクミ WORK CLAMP PLATE LS30 UNIT 17 SA7061001 1 ヌノサエプレートLSクミ WORK CLAMP PLATE LS ASSY 20 S35329001 1 キジオサエイヤL WORK CLAMP PLATE, L 19 S06696004 2 サラコネジ3X6 SCREW, FLAT M3X6 21 S35315001 1 ヒラキカクコマ OPENING SLIDE BLOCK 22 S35316001 1 カクコマササエイヤ SLIDE BLOCK SUPPORT PLATE 23 060020416 2 バインド2X4 SCREW BIND M2X4 24 SA5673001 1 ハリイタR-42 NEEDLE PLATE R-42 25 S06696004 2 サラコネジ3X6 SCREW, FLAT M3X6 26 S39932101 1 ヌノサエヤーR-30 CLOTH WORK CLAMP, R-30 27 S35236000 1 マグザガネ3.2 WASHER, BENDING 3.2 28 S35235001 1 クランプササエピン SUPPORT PIN, CLAMP 29 021300306 1 3シュナット3 NUT 3 M3 30 SA5560001 1 クランプジクウケ CLAMP SHAFT HOLDER 31 062400816 2 ナベコ4X8 SCREW PAN M4X8 32 SA5674001 1 クランプテンジク CLAMP FULCRUM SHAFT 33 048060142 2 トメワジクヨウC6 RETAINING RING EXTERNAL C6 34 SA5585001 1 クランプレバー-R CLAMP LEVER R 35 018501236 1 アナボルト5X12 BOLT SOCKET M5X12 36 SA5576001 1 クランプアームR CLAMP ARM R 37 01400532 2 アナクボミ4X5 SET SCREW SOCKET (CP) M4X5 38 SA7550001 1 ヌノガイドR CROTH GUIDE R 39 S35326101 1 シメネジM3.5 SCREW M3.5 40 S35315001 1 ヒラキカクコマ OPENING SLIDE BLOCK 41 S35316001 1 カクコマササエイヤ SLIDE BLOCK SUPPORT PLATE 42 060020416 2 バインド2X4 SCREW BIND M2X4 43 SA5672001 1 ハリイタL-42 NEEDLE PLATE L-42 44 S39931101 1 ヌノサエヤーL-30 CLOTH WORK CLAMP, L-30 45 S35236000 1 マグザガネ3.2 WASHER, BENDING 3.2 46 S35235001 1 クランプササエピン SUPPORT PIN, CLAMP 47 021300306 1 3シュナット3 NUT 3 M3 48 SA5560001 1 クランプジクウケ CLAMP SHAFT HOLDER 49 062400816 2 ナベコ4X8 SCREW PAN M4X8 50 SA5674001 1 クランプテンジク CLAMP FULCRUM SHAFT 51 048060142 2 トメワジクヨウC6 RETAINING RING EXTERNAL C6 52 SA5671001 1 クランプレバー-L CLAMP LEVER L 53 018501236 1 アナボルト5X12 BOLT SOCKET M5X12 54 SA5577001 1 クランプアームL CLAMP ARM L 55 01400532 2 アナクボミ4X5 SET SCREW SOCKET (CP) M4X5 56 SA7551001 1 ヌノガイドL CROTH GUIDE L 57 S35326101 1 シメネジM3.5 SCREW M3.5 RH-9820-201 20 jintex.in

Page 26 — F3 . 押え関係 / Presser foot mechanism

Brother RH-9820 parts on page 26
Ref	Part number	Part name
4	4	Presser foot mechanism
54	54	Lever
53	53	Screw
45	45	Washer
46	46	Screw
52	52	Presser foot bar
47	47	Screw
7	7	Lever
44	44	Spring
55	55	Screw
57	57	Screw
50	50	Presser foot holder
56	56	Presser foot
48	48	Screw
49	49	Base plate
5	5	Base plate
41	41	Screw
42	42	Washer
43	43	Screw
1	1	Presser foot mechanism
15	15	Base plate
30	30	Shaft
29	29	Screw
28	28	Lever
22	22	Screw
21	21	Washer
23	23	Screw
31	31	Screw
20	20	Lever
2	2	Lever
32	32	Base plate
26	26	Shaft
27	27	Screw
35	35	Screw
37	37	Screw
25	25	Screw
36	36	Rod
39	39	Spring
38	38	Screw
14	14	Lever
13	13	Base plate
12	12	Base plate
11	11	Presser foot mechanism
10	10	Lever
9	9	Lever
8	8	Presser foot mechanism
58	58	Rod

F3 . 押え関係 / Presser foot mechanism <-02 : L2230 > 4 54 53 45 46 52 47 7 44 55 57 50 56 48 49 5 41 42 43 1 15 30 29 28 22 21 23 31 20 2 32 26 27 35 37 25 36 39 38 <-02 : L2230 > <-02 : L1826 > 54 53 45 46 52 47 14 55 57 51 56 50 13 48 49 12 44 11 30 29 28 22 21 23 31 10 20 9 32 26 27 35 37 25 36 39 38 <-02 : L1826 > 8 15 21 RH-9820-201 jintex.in

Page 27 — F3. 押え関係 / Presser foot mechanism

Brother RH-9820 parts on page 27
Part number	Part name	Qty
SA6728001	<02:L2230用>	1
SA6731001	オサエプレートR2230クミ	1
SA6732001	ハリタL2230R	1
SA6738001	ヌノサエプレートJL2230	1
SA6739001	オサエプレートJLクミ	1
SA6741001	ハリタL2230	1
SA6742001	ヌノサエプレートL-JL2230	1
SA7187001	<02:L1826用>	1
SA7105001	オサエプレートR1826クミ	1
SA7095001	ハリタL1826R	1
SA7186001	ヌノサエプレートR-JL1826	1
SA6738001	オサエプレートL1826クミ	1
SA6741001	オサエプレートJLクミ	1
SA7090001	ハリタL2230L	1
SA6729001	ヌノサエエール-JL1826	1
S35315001	ヌノサエプレートJRクミ	1
S35316001	ヒラキカクコマ	1
060020416	カクコマササエイタ	1
S06696004	バインド2X4	2
S35236000	サラコネジ3X6	2
S35235001	マガザガネ3.2	1
021300306	クランプササエピン	1
SA5560001	3シュナット3	1
062400816	クランプジクウケ	1
SA6733001	ナベコ4X8	2
048060142	クランプテンジクJ	1
SA5585001	トメワジクヨウC6	2
018501036	クランプレバーR	1
SA6734001	アナボルト5X12	1
014400532	クランプアームR-J	1
SA7550001	アナクボミ4X5	2
S35326101	ヌノガイドR	1
SA6735001	シメネジM3.5	1
048060142	ホジヨオサエアー	1
SA6736001	トメワジクヨウC6	1
018401036	ホジヨオサエウデ	1
S05356000	アナボルト4X10	1
SA6737001	ボタンオサエA	1
S35315001	ホジヨオサエモドシバネ	1
S35316001	ヒラキカクコマ	1
060020416	カクコマササエイタ	1
S06696004	バインド2X4	2
S35236000	サラコネジ3X6	2
S35235001	マガザガネ3.2	1
021300306	クランプササエピン	1
SA5560001	3シュナット3	1
SA5674001	クランプジクウケ	1
048060142	クランプテンジク	2
SA5671001	トメワジクヨウC6	1
018501236	クランプレバーL	1
SA6743001	アナボルト5X12	1
014400532	クランプアームL-J	1
SA7551001	アナクボミ4X5	2
S35326101	ヌノガイドL	1
SA7152001	<オプション用>	1

F3. 押え関係 / Presser foot mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA6728001 <02:L2230用> 1 <For -02 : L2230> 2 SA6731001 1 オサエプレートR2230クミ WORK CLAMP PLATE R2230 UNIT 3 SA6732001 1 ハリタL2230R NEEDLE PLATE L 2230R 4 SA6738001 1 ヌノサエプレートJL2230 WORK CLAMP PLATE JL2230 5 SA6739001 1 オサエプレートJLクミ WORK CLAMP PLATE JL ASSY 6 SA6741001 1 ハリタL2230 NEEDLE PLATE L 2230 7 SA6742001 1 ヌノサエプレートL-JL2230 WORK CLAMP L-JL2230 <02:L1826用> <For -02 : L1826> 8 SA7187001 1 オサエプレートR1826クミ WORK CLAMP PLATE R1826 ASSY 9 SA7105001 1 ハリタL1826R NEEDLE PLATE L1826R 10 SA7095001 1 ヌノサエプレートR-JL1826 WORK CLAMP R-JL1826 11 SA7186001 1 オサエプレートL1826クミ WORK CLAMP PLATE L1826 ASSY 12 SA6738001 1 オサエプレートJLクミ WORK CLAMP PLATE JL ASSY 13 SA6741001 1 ハリタL2230L NEEDLE PLATE L 2230L 14 SA7090001 1 ヌノサエエール-JL1826 WORK CLAMP L-JL1826 15 SA6729001 1 ヌノサエプレートJRクミ WORK CLAMP PLATE JR UNIT 17 S35315001 1 ヒラキカクコマ OPENING SLIDE BLOCK 18 S35316001 1 カクコマササエイタ SLIDE BLOCK SUPPORT PLATE 19 060020416 2 バインド2X4 SCREW BIND M2X4 20 S06696004 2 サラコネジ3X6 SCREW, FLAT M3X6 21 S35236000 1 マガザガネ3.2 WASHER, BENDING 3.2 22 S35235001 1 クランプササエピン SUPPORT PIN, CLAMP 23 021300306 1 3シュナット3 NUT 3 M3 24 SA5560001 1 クランプジクウケ CLAMP SHAFT HOLDER 25 062400816 2 ナベコ4X8 SCREW PAN M4X8 26 SA6733001 1 クランプテンジクJ CLAMP FULCRUM SHAFT J 27 048060142 2 トメワジクヨウC6 RETAINING RING EXTERNAL C6 28 SA5585001 1 クランプレバーR CLAMP LEVER R 29 018501036 1 アナボルト5X12 BOLT SOCKET M5X12 30 SA6734001 1 クランプアームR-J CLAMP ARM R-J 31 014400532 2 アナクボミ4X5 SET SCREW SOCKET (CP) M4X5 32 SA7550001 1 ヌノガイドR CROTH GUIDE R 33 S35326101 1 シメネジM3.5 SCREW M3.5 34 SA6735001 1 ホジヨオサエアー AUX CLAMP ARM 35 048060142 1 トメワジクヨウC6 RETAINING RING EXTERNAL C6 36 SA6736001 1 ホジヨオサエウデ SUB AUX CLAMP WRIST 37 018401036 1 アナボルト4X10 BOLT SOCKET M4X10 38 S05356000 1 ボタンオサエA BUTTON CLAMP, A 39 SA6737001 1 ホジヨオサエモドシバネ AUX CLAMP TSIST SPRING 41 S35315001 1 ヒラキカクコマ OPENING SLIDE BLOCK 42 S35316001 1 カクコマササエイタ SLIDE BLOCK SUPPORT PLATE 43 060020416 2 バインド2X4 SCREW BIND M2X4 44 S06696004 2 サラコネジ3X6 SCREW, FLAT M3X6 45 S35236000 1 マガザガネ3.2 WASHER, BENDING 3.2 46 S35235001 1 クランプササエピン SUPPORT PIN, CLAMP 47 021300306 1 3シュナット3 NUT 3 M3 48 SA5560001 1 クランプジクウケ CLAMP SHAFT HOLDER 49 062400816 2 ナベコ4X8 SCREW PAN M4X8 50 SA5674001 1 クランプテンジク CLAMP FULCRUM SHAFT 51 048060142 2 トメワジクヨウC6 RETAINING RING EXTERNAL C6 52 SA5671001 1 クランプレバーL CLAMP LEVER L 53 018501236 1 アナボルト5X12 BOLT SOCKET M5X12 54 SA6743001 1 クランプアームL-J CLAMP ARM L-J 55 014400532 2 アナクボミ4X5 SET SCREW SOCKET (CP) M4X5 56 SA7551001 1 ヌノガイドL CROTH GUIDE L 57 S35326101 1 シメネジM3.5 SCREW M3.5 <オプション用> <Option parts> 58 SA7152001 1 ホジヨオサエウデL SUPPORT WORK CLAMP ARM L RH-9820-201 22

Page 28 — G. 送り関係 / Feed mechanism

Brother RH-9820 parts on page 28
Ref	Part number	Part name	Qty
	1	SHAFT
	2	BRACKET
	3	COVER
	4	SCREW
	5	BRACKET
	6	SHAFT
	7	BRACKET
	8	SCREW
	9	SHAFT
	10	BRACKET
	11	SHAFT
	12	SHAFT
	13	SCREW
	14	SCREW
	15	WASHER
	16	COLLAR
	17	CLIP
	18	SCREW
	19	SHAFT
	20	BRACKET
	21	MOTOR
	22	CONNECTOR
	23	SCREW
	24	WASHER
	25	GEAR
	26	SCREW
	27	BRACKET
	28	SCREW
	29	PULLEY
	30	SCREW
	31	BEARING
	32	SHAFT
	33	BEARING
	34	SCREW
	35	RING
	36	SHAFT
	37	BEARING
	38	BRACKET
	39	GEAR
	40	BELT
	41	BRACKET
	42	SCREW
	43	BRACKET
	44	SCREW
	45	SCREW
	46	SHAFT
	47	BRACKET
	48	SCREW
	49	COLLAR
	50	CLIP
	51	SCREW
	52	SCREW
	53	MOTOR UNIT
	54	MOTOR
	55	CONNECTOR
	56	COLLAR
	57	SCREW
	58	SCREW
	59	WASHER
	60	BRACKET
	61	GEAR
	62	SCREW
	63	BEARING
	64	RING
	65	SHAFT
	66	SCREW
	67	BRACKET
	68	RING
	69	BOLT
	70	SCREW

G. 送り関係 / Feed mechanism < -01 > 69 23 jintex.in RH-9820-202

Page 29 — G. 送り関係 / Feed mechanism

Brother RH-9820 parts on page 29
Part number	Part name	Qty
SA6744001	オクリダイカバー-L	1
SA6745001	オクリダイカバー-R	1
SA8121001	オクリダイカバー-Uクミ	1
004401003	+サラコ4X10	12
SA6747001	X オクリジクウケ S	1
SA6748001	X オクリジクウケ N	1
SA6749001	X ラック	2
018501636	アナボルト5X16	4
SA6750001	Y オクリアンナイジク	2
012060636	アナヒラ6X6	4
SA6751101	X オクリアンナイジク A	1
SA6752101	X オクリアンナイジク B	1
012060636	アナヒラ6X6	2
018401636	アナボルト4X14	4
025040136	ヒラザガネショウ4	4
S35183000	リニアブツシュ12	4
SA5562001	タマジクウケトメイタ	4
062300416	ナベコ3X4	4
SA6753001	Y オクリクミ	1
SA6754001	Y オクリベース	1
SA6521001	パルスモータクミ	1
SA6522001	モーターハーネス Y	1
018401436	アナボルト4X14	4
026040136	ヒラザガネコガタ4	4
SA6755001	クドウギア20	1
012060636	アナヒラ6X6	2
SA6756001	Y プーリーリササエ	1
3A6001001	アナツキザクミ5X20DB	2
SA6757001	Y タイミングプーリークミ	2
012060636	アナヒラ6X6	2
048160242	トメワアナヨウC16	2
SA6760001	Y プーリーリシクR	1
530138001	マイクロベアリング8	2
018502536	アナボルト5X25	1
048080142	トメワジクヨウC8	2
SA6761001	Y プーリーリシクF	1
070688850	Rタマジクウケ688ZZ	2
SA6762001	アイドルギヤ40	1
012060636	アナヒラ6X6	2
SA6763001	Tベルト320-5GT	1
SA6764001	ベルトホルダ	1
018400836	アナボルト4X8	2
SA6765001	Y ドウジクホルダ	1
018501636	アナボルト5X16	1
018061636	アナボルト6X16	3
SA6766001	Yジク	1
SA6767001	Yジクホルダ	1
018501436	アナボルト5X14	1
S12004000	リニアブツシュ	2
SA5562001	タマジクウケトメイタ	2
062300416	ナベコ3X4	2
S5476001	アナボルトザクミ6X12	2
SA6768001	X オクリクミ	1
SA6517001	パルスモータクミ	1
SA6518001	モーターハーネス X	1
SA4197001	オクリギヤ	1
012060636	アナヒラ6X6	2
018401436	アナボルト4X14	4
026040136	ヒラザガネコガタ4	4
SA6769001	X モータササエ	1
SA6770001	アイドルギヤ	2
012060636	アナヒラ6X6	4
SA6771001	タマジクウケ6001ZZ	2

G. 送り関係 / Feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA6744001 1 オクリダイカバー-L FEED BAR COVER L 2 SA6745001 1 オクリダイカバー-R FEED BAR COVER R 3 SA8121001 1 オクリダイカバー-Uクミ FEED BAR COVER U ASSY 4 004401003 12 +サラコ4X10 SCREW, FLAT M4X10 5 SA6747001 1 X オクリジクウケ S X FEED SHAFT HOLDER S 6 SA6748001 1 X オクリジクウケ N X FEED SHAFT HOLDER N 7 SA6749001 2 X ラック X RACK 8 018501636 4 アナボルト5X16 BOLT SOCKET M5X16 9 SA6750001 2 Y オクリアンナイジク Y FEED GUIDE SHAFT 10 012060636 4 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 11 SA6751101 1 X オクリアンナイジク A X FEED GUIDE SHAFT A 12 SA6752101 1 X オクリアンナイジク B X FEED GUIDE SHAFT B 13 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 14 018401636 4 アナボルト4X14 BOLT SOCKET M4X14 15 025040136 4 ヒラザガネショウ4 WASHER PLAIN S 4 16 S35183000 4 リニアブツシュ12 LINEAR BUSH, 12 17 SA5562001 4 タマジクウケトメイタ BALL BEARING STOPPER 18 062300416 4 ナベコ3X4 SCREW PAN M3X4 19 SA6753001 1 Y オクリクミ Y FEED ASSY 20 SA6754001 1 Y オクリベース Y FEED BASE 21 SA6521001 1 パルスモータクミ PULSE MOTOR ASSY Y 22 SA6522001 1 モーターハーネス Y MOTOR HARNESS Y 23 018401436 4 アナボルト4X14 BOLT SOCKET M4X14 24 026040136 4 ヒラザガネコガタ4 WASHER PLAIN S 4 25 SA6755001 1 クドウギア20 DRIVING GEAR 20 26 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 27 SA6756001 1 Y プーリーリササエ Y PULLEY SUPPORT 28 3A6001001 2 アナツキザクミ5X20DB BOLT SOCKET (S/P WASHER) M5X20 29 SA6757001 2 Y タイミングプーリークミ Y TIMING PULLEY ASSY 30 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 31 048160242 2 トメワアナヨウC16 RETAINING RING INTERNAL C16 32 SA6760001 1 Y プーリーリシクR Y PULLEY SHAFT R 33 530138001 2 マイクロベアリング8 BALL BEARING MICRO 8 34 018502536 1 アナボルト5X25 BOLT SOCKET M5X25 35 048080142 2 トメワジクヨウC8 RETAINING RING EXTERNAL C8 36 SA6761001 1 Y プーリーリシクF Y PULLEY SHAFT F 37 070688850 2 Rタマジクウケ688ZZ BALL BEARING RADIAL 688ZZ 38 SA6762001 1 アイドルギヤ40 IDLER GEAR 40 39 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 40 SA6763001 1 Tベルト320-5GT T BELT 320-5GT 41 SA6764001 1 ベルトホルダ BELT HOLDER 42 018400836 2 アナボルト4X8 BOLT SOCKET M4X8 43 SA6765001 1 Y ドウジクホルダ Y DRIVING SHAFT HOLDER 44 018501636 1 アナボルト5X16 BOLT SOCKET M5X16 45 018061636 3 アナボルト6X16 BOLT SOCKET M6X16 46 SA6766001 1 Yジク Y SHAFT 47 SA6767001 1 Yジクホルダ Y SHAFT HOLDER 48 018501436 1 アナボルト5X14 BOLT SOCKET M5X14 49 S12004000 2 リニアブツシュ LINEAR BUSH 50 SA5562001 2 タマジクウケトメイタ BALL BEARING STOPPER 51 062300416 2 ナベコ3X4 SCREW PAN M3X4 52 S5476001 2 アナボルトザクミ6X12 BOLT SOCKET (S/P WASHER)M6X12 53 SA6768001 1 X オクリクミ X FEED ASSY 54 SA6517001 1 パルスモータクミ PULSE MOTOR ASSY X 55 SA6518001 1 モーターハーネス X MOTOR HARNESS X 56 SA4197001 1 オクリギヤ FEED GEAR 57 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 58 018401436 4 アナボルト4X14 BOLT SOCKET M4X14 59 026040136 4 ヒラザガネコガタ4 WASHER PLAIN S 4 60 SA6769001 1 X モータササエ X MOTOR SUPPORT 61 SA6770001 2 アイドルギヤ IDLER GEAR 62 012060636 4 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 63 SA6771001 2 タマジクウケ6001ZZ BALL BEARING 6001ZZ RH-9820-202 24

Page 30 — G . 送り関係 / Feed mechanism

Brother RH-9820 parts on page 30
Ref	Part number	Part name	Qty
	1	SHAFT
	2	BRACKET
	3	COVER
	4	SCREW
	5	COLLAR
	6	SHAFT
	7	BRACKET
	8	SCREW
	9	SCREW
	10	BRACKET
	11	SHAFT
	12	SHAFT
	13	SCREW
	14	SCREW
	15	WASHER
	16	COLLAR
	17	COLLAR
	18	SCREW
	19	SHAFT
	20	BRACKET
	21	MOTOR
	22	HARNESS
	23	SCREW
	24	WASHER
	25	GEAR
	26	SCREW
	27	BRACKET
	28	SCREW
	29	PULLEY
	30	SCREW
	31	COLLAR
	32	SHAFT
	33	COLLAR
	34	SCREW
	35	COLLAR
	36	SHAFT
	37	COLLAR
	38	GEAR
	39	SCREW
	40	BELT
	41	BRACKET
	42	SCREW
	43	BRACKET
	44	SCREW
	45	SCREW
	46	SHAFT
	47	BRACKET
	48	SCREW
	49	COLLAR
	50	COLLAR
	51	SCREW
	52	SCREW
	53	MOTOR
	54	MOTOR
	55	BRACKET
	56	SCREW
	57	COLLAR
	58	SCREW
	59	WASHER
	60	BRACKET
	61	GEAR
	62	SCREW
	63	COLLAR
	64	COLLAR
	65	SHAFT
	66	SCREW
	67	BRACKET
	69	SCREW
	70	SCREW

G . 送り関係 / Feed mechanism < -01 > RH-9820-202 25 jintex.in

Part Books

Search

Ref	Part number	Part name	Qty
	32	32
	30	30
	20	20
	21	21
	29	29
	27	27
	22	22
	17	17
	26	26
	16	16
	24	24
	14	14
	25	25
	15	15
	28	28
	13	13
	10	10
	3	3
	2	2
	12	12
	18	18
	19	19
	4	4
	9	9
	7	7
	8	8
	9	9
	11	11
	5	5
	5	5
	31	31
	1	1

Ref	Part number	Part name
54	54	54
53	53	53
45	45	45
46	46	46
47	47	47
44	44	44
51	51	51
50	50	50
55	55	55
56	56	56
19	19	19
43	43	43
48	48	48
8	8	8
11	11	11
9	9	9
10	10	10
40	40	40
41	41	41
42	42	42
5	5	5
1	1	1
4	4	4
2	2	2
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30
31	31	31
32	32	32
33	33	33
34	34	34
35	35	35
36	36	36
37	37	37
38	38	38
39	39	39
20	20	20
17	17	17
12	12	12
16	16	16
15	15	15
13	13	13

Ref	Part number	Part name	Qty
	32	32
	30	30
	20	20
	21	21
	29	29
	27	27
	22	22
	17	17
	26	26
	16	16
	24	24
	14	14
	25	25
	15	15
	28	28
	13	13
	10	10
	3	3
	2	2
	12	12
	18	18
	19	19
	4	4
	9	9
	7	7
	8	8
	9	9
	11	11
	5	5
	5	5
	31	31
	1	1

Ref	Part number	Part name
54	54	54
53	53	53
45	45	45
46	46	46
47	47	47
44	44	44
51	51	51
50	50	50
55	55	55
56	56	56
19	19	19
43	43	43
48	48	48
8	8	8
11	11	11
9	9	9
10	10	10
40	40	40
41	41	41
42	42	42
5	5	5
1	1	1
4	4	4
2	2	2
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30
31	31	31
32	32	32
33	33	33
34	34	34
35	35	35
36	36	36
37	37	37
38	38	38
39	39	39
20	20	20
17	17	17
12	12	12
16	16	16
15	15	15
13	13	13

Ref	Part number	Part name	Qty
	32	32
	30	30
	20	20
	21	21
	29	29
	27	27
	22	22
	17	17
	26	26
	16	16
	24	24
	14	14
	25	25
	15	15
	28	28
	13	13
	10	10
	3	3
	2	2
	12	12
	18	18
	19	19
	4	4
	9	9
	7	7
	8	8
	9	9
	11	11
	5	5
	5	5
	31	31
	1	1

Ref	Part number	Part name
54	54	54
53	53	53
45	45	45
46	46	46
47	47	47
44	44	44
51	51	51
50	50	50
55	55	55
56	56	56
19	19	19
43	43	43
48	48	48
8	8	8
11	11	11
9	9	9
10	10	10
40	40	40
41	41	41
42	42	42
5	5	5
1	1	1
4	4	4
2	2	2
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30
31	31	31
32	32	32
33	33	33
34	34	34
35	35	35
36	36	36
37	37	37
38	38	38
39	39	39
20	20	20
17	17	17
12	12	12
16	16	16
15	15	15
13	13	13
