Parts index — Brother S-7200Ctap a row to open its page

Page 2 — 型式板の見方

Brother S-7200C parts on page 2

Ref	Part number	Part name	Qty
	S	薄物・難素材用
	3	中厚物用
	5	厚物用
		微量給油タイプ
	3	セミドライタイプ
	5	完全ドライタイプ
	3	糸切り + 逆転
	4	糸切り + 逆転 + 糸払い

Page 3 — Description of model plate

Brother S-7200C parts on page 3

Ref	Part number	Part name	Qty
	S	Light-weight Materials & Difficult-to-sew Materials
	3	Medium-weight materials
	5	Heavy-weight materials
		Minimum lubrication type
	3	Semi dry type
	5	Complete dry type
	3	Thread Trimmer + Quick Reverse
	4	Thread Trimmer + Quick Reverse + Thread Wiper

Page 4 — 目 次

Brother S-7200C parts on page 4

Ref	Part number	Part name	Qty
	1	Sp2. 仕様別部品一覧表
	3	(アメリカ向、中国向、輸出一般向)
	54	Sp3. 仕様別部品一覧表
	7	(欧州向)
	9	Ga1. ゲージ部品一覧表
	13	(薄・中厚物用:3枚菌)
	15	Ga2. ゲージ部品一覧表
	17	(薄・中厚物用:3枚菌)
	19	Ga3. ゲージ部品一覧表
	23	(厚物用:3枚菌)
	25	Ga4. ゲージ部品一覧表
	27	(難素材・新素材用:4枚菌)
	29	Ga5. ゲージ部品一覧表
	31	(薄・中厚物用:4枚菌)
	33	Ga6. ゲージ部品一覧表
	35	(薄・中厚物用:4枚菌)
	37	Ga7. ゲージ部品一覧表
	39	(薄・中厚物用:4枚菌)
	41	Ga8. ゲージ部品一覧表
	43	(薄・中厚物用:4枚菌)
	45	Ga9. ゲージ部品一覧表
	47	(厚物用:4枚菌)
	49	Wa. 警告ラベル
	53	索引

Page 6

Brother S-7200C parts on page 6

Ref	Part number	Part name	Qty
1	1	Screw
2	2	Screw
3	3	Cover
4	4	Screw
5	5	Screw
6	6	Screw
7	7	Cover
8	8	Screw
9	9	Screw
10	10	Screw
11	11	Screw
12	12	Screw
13	13	Screw
14	14	Screw
15	15	Screw
16	16	Screw
17	17	Screw
18	18	Screw
19	19	Screw
20	20	Screw
21	21	R.P.

Page 7 — A. 主体関係 / Machine body

Brother S-7200C parts on page 7

Ref	Part number	Part name	Qty
	SA1106001	キャクチュウR	2
	SA1107001	キャクチュウL	2
	SA9622101	モータカバー	1
	062501816	ナベコ5X18	5
	028050246	バネザガネ2-5	5
	026050136	ヒラザガネコガタ5	5
	SA9623101	ガイタ	1
	062501216	ナベコ5X12	8
	104450101	ゴムセン8	2
	104450101	ゴムセン8	1
	S32263001	ゴムセン8.5	1
	104450101	ゴムセン8	1
	104449001	ゴムセン15.5	2
	117936001	ゴムセン9.4	1
	S09621151	ジョウギタイタ	1
	062400616	ナベコ4X6	1
	S37060001	アースマーク	1
	SA9826001	ソウサチュウイラベル	1
	SA9957001	ワーニングマーク	1
	SA9957002	ワーニングマーク	1
	S45050001	RPマーク	1

Page 8

Brother S-7200C parts on page 8

Ref	Part number	Part name	Qty
1	1	NEEDLE BAR
2	2	SCREW
3	3	SPRING
4	4	COLLAR
5	5	NEEDLE BAR BUSHING
6	6	SCREW
7	7	NEEDLE BAR BUSHING
8+	8+	THREAD TAKE-UP LEVER
9+	9+	THREAD TAKE-UP LEVER
10	10	SCREW
11	11	SCREW
12	12	SCREW
13	13	COLLAR
14	14	COLLAR
15	15	SCREW
16	16	NEEDLE BAR GUIDE
17	17	SCREW
18	18	SCREW
19	19	COLLAR
20+	20+	NEEDLE BAR
21	21	NEEDLE BAR
22+	22+	NEEDLE BAR
23	23	SCREW
24	24	NEEDLE BAR
25	25	SCREW
26	26	SCREW
27	27	THREAD TAKE-UP PULLEY
28	28	COLLAR
29	29	THREAD TAKE-UP PULLEY
30	30	SCREW
31	31	SCREW
32	32	SCREW
33	33	NEEDLE PLATE
34	34	NEEDLE PLATE
35	35	SCREW
36	36	NEEDLE BAR
37	37	NEEDLE BAR
38	38	COLLAR
39	39	SCREW
40	40	COLLAR
41	41	COLLAR
42	42	COLLAR
43	43	COLLAR
44	44	SCREW
45	45	COLLAR
46	46	COLLAR
47	47	COLLAR
48	48	BELT
49	49	SCREW
50	50	COLLAR
51	51	BELT PULLEY
52	52	BELT PULLEY
53	53	COLLAR
54	54	SCREW
55	55	NUT
56	56	BRACKET
57	57	BRACKET
58	58	SCREW
59	59	COLLAR
60	60	SCREW
61+	61+	SCREW
62+	62+	NEEDLE BAR

Page 9 — B. 針棒・天秤関係 / Need le bar and thread take-up mechanism

Brother S-7200C parts on page 9

Ref	Part number	Part name	Qty
	SA7209201	ウワジククミ	1
	S23651001	アナヒラ6X6ホソメ	3
	S25235001	シメネジ8	1
	S25236001	アナヒラ6X10ホソメ	1
	SA1120001	イトマキドウリン	1
	S23651001	アナヒラ6X6ホソメ	2
	110367001	ザガネ	1
	SA9646001	ハリボウレンカンソウクミ	1
	SA7625001	ハリボウクランク	1
	SA9651001	ハリボウレンカンソウクミ	1
	SA7626001	ハリボウクランク	1
	SA9748001	ハリボウレンカンオオクミ	1
	SA7625001	ハリボウクランク	1
	SA9751001	ハリボウレンカンオオクミ	1
	SA7627001	ハリボウクランク	1
	SA8061001	アナクボミ3X4シール	1
	SA2422001	シメネジ3.57L	1
	012400436	アナヒラ5X4	2
	SA2161001	ザガネ	1
	048060342	トメワE6	1
	140004001	シメネジ3.57	1
	SA7239101	ストツパーピン	1
	012500536	アナヒラ5X5	1
	012061036	アナヒラ6X10	2
	102630001	ハリボウアンナイカクコマ	1
	SA2194201	ハリボウメタルU	1
	SA1138101	ハリボウメタルD	1
	SA1139101	ハリボウメタルD	1
	012500536	アナヒラ5X5	1
	062500616	ナベコ5X6	1
	140553102	アタマツキトメネジ3.18	1
	S23651001	アナヒラ6X6ホソメ	2
	SA2250101	タイミングプーリU	1
	S38712001	フランジ	1
	SA9377001	フアン	1
	SA2404001	ナベサクミ4X35DB	3
	151594001	ハリボウホワイトアンナイ	1
	151267001	サラネジ4.37	2
	180018151	スベリイタクミ	1
	114561001	スベリイタウラバネ	1
	122771051	シメネジ2.38	2
	SA1143101	シタジククミ	1
	SA1144001	シタジク	1
	048120142	トメワジクヨウC12	1
	S25401100	オイルシール	1
	SA1317101	オイルシール	1
	SA1167001	シタジクギア	1
	S23651001	アナヒラ6X6ホソメ	2
	SA2251001	タイミングプーリD	1

Page 10

Brother S-7200C parts on page 10

Ref	Part number	Part name	Qty
1	1	NEEDLE BAR
2	2	SCREW
3	3	SPRING
4	4	COLLAR
5	5	NEEDLE BAR BUSHING
6	6	SCREW
7	7	WASHER
8+	8+	THREAD TAKE-UP LEVER
9+	9+	THREAD TAKE-UP LEVER
10	10	SCREW
11	11	SCREW
12	12	SCREW
13	13	WASHER
14	14	COLLAR
15	15	SCREW
16	16	NEEDLE BAR GUIDE
17	17	SCREW
18	18	SCREW
19	19	COLLAR
20+	20+	NEEDLE BAR
21	21	NEEDLE BAR
22+	22+	NEEDLE BAR
23	23	SCREW
24	24	NEEDLE BAR
25	25	SCREW
26	26	SCREW
27	27	UPPER SHAFT GEAR
28	28	WASHER
29	29	UPPER SHAFT GEAR
30	30	SCREW
31	31	SCREW
32	32	SCREW
33	33	NEEDLE PLATE
34	34	NEEDLE PLATE
35	35	SCREW
36	36	NEEDLE BAR
37	37	NEEDLE BAR
38	38	NEEDLE BAR
39	39	SCREW
40	40	UPPER SHAFT GEAR
41	41	UPPER SHAFT GEAR
42	42	UPPER SHAFT GEAR
43	43	UPPER SHAFT GEAR
44	44	SCREW
45	45	SCREW
46	46	UPPER SHAFT GEAR
47	47	UPPER SHAFT GEAR
48	48	BELT
49	49	SCREW
50	50	UPPER SHAFT GEAR
51	51	BELT
52	52	BELT
53	53	SCREW
54	54	BELT
55	55	NUT
56	56	BRACKET
57	57	BRACKET
58	58	SCREW
59	59	WASHER
60	60	SCREW
61+	61+	NEEDLE PLATE
62+	62+	NEEDLE

Page 11 — B. 針棒・天秤関係 / Needle bar and thread take-up mechanism

Brother S-7200C parts on page 11

Ref	Part number	Part name	Qty
	S23651001	アナヒラ6×6ホソメ	2
	SA2378001	カンザ4.8	2
	SA1150101	ベアリングブツシュクミ	1
	S23651001	アナヒラ6×6ホソメ	2
	SA2252101	タイミングベルト	1
	S23651001	アナヒラ6×6ホソメ	2
	SA2254101	シタジクメタル	1
	SA8058301	テンションプーリーリソウクミ	1
	SA9763001	テンションプーリークミ	1
	S50165001	テンションプーリーカラー	1
	018102536	アナボルト10X25	1
	021100302	3シュナット10	1
	SA8059101	プーリーダイ	1
	SA8060201	テンションプーリーイタ	1
	018061036	アナボルト6X10	2
	025060136	ヒラザガネショウ6	2
	018061236	アナボルト6X12	2
	*P. 53-64	ハリイタ	1
	*P. 49, 53-55	ミシンハリ	1

Page 12 — C. 押え関係 / Presser foot mechanism

Brother S-7200C parts on page 12

Ref	Part number	Part name	Qty
1+	1+	Presser foot bar
2	2	Presser foot
3	3	Screw
4	4	Washer
5	5	Presser bar spring
6	6	Presser bar
7+	7+	Presser bar guide
8	8	Presser bar spring collar
9+	9+	Presser foot holder
10+	10+	Presser foot
11	11	Screw
13	13	Lever
14	14	Link
15	15	Screw
16	16	Lever
17	17	Screw
18	18	Screw
19	19	Lever
20	20	Screw
21	21	Lever
22	22	Screw
23	23	Washer
24	24	Screw
25	25	Lever
26	26	Spring
27	27	Screw
28	28	Screw
29	29	Rod
30	30	Screw
31	31	Lever
32	32	Screw
33	33	Screw
34	34	Spring
35	35	Presser foot holder
36	36	Spring
37	37	Washer
38	38	Screw
39	39	Screw
40	40	Washer

Page 13 — C. 押え関係 / Presser foot mechanism

Brother S-7200C parts on page 13

Ref	Part number	Part name	Qty
	SA9359001	オサエボウ
	SA1173001	オサエボウ
	SA7242001	オサエボウメタル
	062500616	ナベ5X6
	026050136	ヒラザガネコガタ5
	SA1174002	オサエチョウセツネジナ14
	SA7607101	オサエバネアンナイ
	S13561101	オサエバネ
	141728001	オサエバネ
	147514001	オサエバネ
	SA2893001	オサエバネ
	SA2348001	オサエバネ
	140407001	ザガネ
	*P. 53-64	オサエクミ
	*P. 53-64	オサエクミ
	S13385001	シメネジ3.57X10
	SA1176101	オサエアゲレバークミ
	SA1177001	オサエアゲレバー
	SA1178101	オサエアゲレバーコン
	SA3980101	ダンネジ5
	SA3980101	ヒザアゲレバー
	SA1181101	オサエアゲレバージク
	015000536	アナヒラ5X5
	SA1182201	イトユルメイタクミ
	SA1154001	イトユルメイタ
	SA8900001	イトユルメイタ
	018400532	アナボルト4X5
	025040232	ヒラザガネチュウ4
	SA1186001	オサエアゲレバーバネ
	S07350001	ザガネ
	048050342	トメワE5	2
	SA2165001	ダンネジ5
	SA2165001	ダンネジ6
	SA1190001	ヒザアゲボウ
	SA1179001	ダンネジ5
	S31006002	オサエアゲテコ
	S39051001	ナベザクミ35X12
	SA11837001	オサエアゲクランク
	SA1175002	チョウセツネジナットM14
	SA9657001	オサエアゲクミダ
	SA8100001	フィンガーガード
	025350132	ヒラザガネショウ3.5
	SA8903001	シメネジ4X12
	SA1189101	チョウセツネジ6
	021060306	3シュナット6

Page 14

Brother S-7200C parts on page 14

Ref	Part number	Part name	Qty
103	103	NUT
102	102	SCREW
11	11	WASHER
8	8	BRACKET
9	9	LINK
10	10	PIN
31	31	SHAFT
32	32	SHAFT
33	33	SCREW
35	35	WASHER
99	99	LEVER
100	100	SPRING
1	1	DIAL
3	3	SCREW
5	5	SPRING
4	4	SHAFT
13	13	SPRING
12	12	SHAFT
15	15	WASHER
14	14	COLLAR
101	101	PIN
7	7	SPRING
6	6	PIN
2	2	DIAL
20	20	WASHER
21	21	SPRING
24	24	SPRING
25	25	PIN
22	22	BRACKET
23	23	SHAFT
17	17	COLLAR
18	18	WASHER
19	19	SPRING
56+	56+	SCREW
57	57	SPRING
26	26	SHAFT
29	29	SPRING
30	30	SCREW
27	27	BRACKET
28	28	PIN
16	16	SHAFT
112	112	WASHER
34	34	COLLAR
48	48	SHAFT
58	58	COLLAR
59	59	SPRING
44	44	BRACKET
50	50	SPRING
46	46	SHAFT
45	45	COLLAR
47	47	COLLAR
52	52	COLLAR
53	53	SHAFT
51	51	BRACKET
65	65	COLLAR
64	64	SPRING
66	66	WASHER
49	49	SHAFT
54	54	COLLAR
61	61	SPRING
55	55	SPRING
71	71	SHAFT
72	72	SHAFT
73	73	PIN
74	74	COLLAR
75	75	COLLAR
80	80	SHAFT
81	81	SPRING
76	76	SHAFT
78	78	COLLAR
79	79	SPRING
77	77	SCREW
41	41	BRACKET
43	43	SPRING
42	42	PIN
40	40	SHAFT
36	36	SHAFT
104	104	COLLAR
105	105	SPRING
37	37	COLLAR
39	39	SPRING
38	38	WASHER
106	106	BRACKET
109	109	SPRING
108	108	SHAFT
107	107	BRACKET
110	110	BRACKET
111	111	SCREW
82	82	SCREW
84	84	BRACKET
88	88	SPRING
87	87	SCREW
83	83	SHAFT
86	86	COLLAR
85	85	BRACKET
95	95	SCREW
89+	89+	BRACKET
96	96	BRACKET
98	98	SCREW
94	94	SPRING
93	93	COLLAR
92	92	SHAFT
91+	91+	BRACKET
97	97	SCREW
63	63	COLLAR
62	62	SHAFT
67	67	SPRING
60	60	SPRING
68	68	SPRING
69	69	BRACKET
70	70	COLLAR

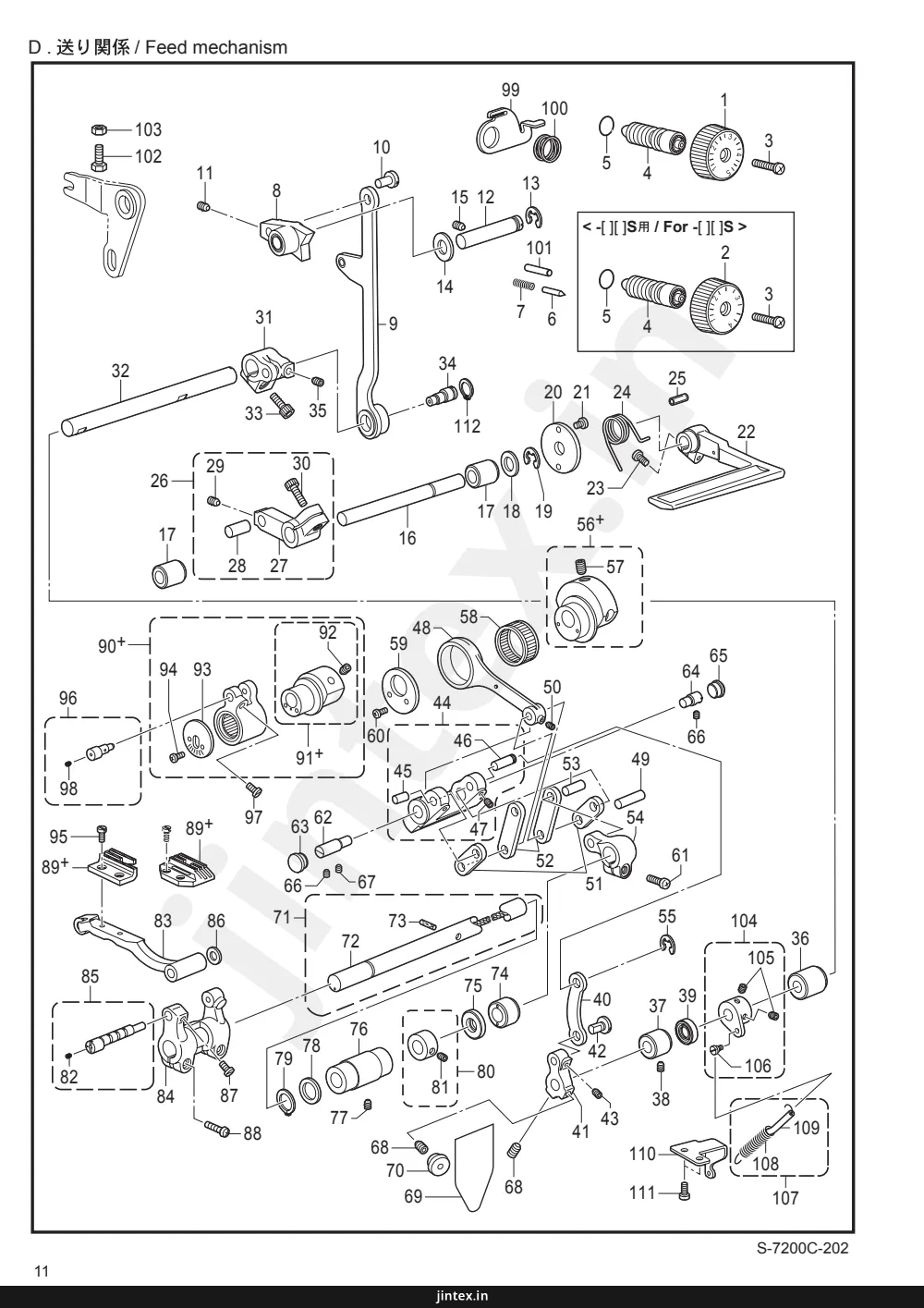

Page 15 — D. 送り関係 / Feed mechanism

Brother S-7200C parts on page 15

Ref	Part number	Part name	Qty
	SA7245002	オクリメメモリダイヤル
	SA7247002	オクリメメモリダイヤル
	SA4449001	シメネジ4.76	1
	SA7244001	オクリチョウセツネジ	1
	108549001	Oリング	1
	S50098101	メモリイチギメピン	1
	100328001	メモリイチギメピンバネ	1
	SA9944001	オクリチョウセツキコミグミ	1
	SA9817001	キリカエキレンカン	1
	SA9818001	レンカンジク	1
	012500536	アナヒラ5X5	1
	SA1205001	オクリチョウセツキジク	1
	048080342	トメワE8	1
	S20356001	ヒラザガネ10	1
	012060536	アナヒラ6X5	2
	SA1206001	カエシヌイレーバジク	1
	S25469100	ドライプツシュ	2
	025100132	ヒラザガネショウ10	1
	048080342	トメワE8	1
	SA1207001	カンザ	1
	062500816	ナベコ5X8	2
	SA7321002	カエシヌイレーバー	1
	062501416	ナベコ5X14	1
	SA9712001	カエシヌイレーバーバネ	1
	153132000	ナイロンチューブ	1
	SA1210101	ハンドルジクウデクミ	1
	SA1211101	ハンドルジクウデ	1
	156958021	スイイオクリウデジク	1
	012500536	アナヒラ5X5	1
	018501636	アナボルト5X16	1
	SA9746001	キリカエキジクウデ	1
	SA9747001	キリカエキジク	1
	018061636	アナボルト6X16	1
	SA9819001	ヘンシンピン	1
	012500536	アナヒラ5X5	1
	SA7253101	キリカエキジクメタルR	1
	SA7253101	キリカエキジクメタルL	1
	012060536	アナヒラ6X5	1
	SA1269001	オイルシール	1
	SA9821001	キリカエキレンカンS	1
	SA9858001	キリカエキジクツギテ	1
	SA9818001	レンカンジク	1
	012500536	アナヒラ5X5	1
	SA9823001	キリカエキクミ	1
	SA9824001	オクリリンクジク	1
	SA9825001	オクリリンクジクR	1
	012500536	アナヒラ5X5	2
	SA1223001	スイイオクリレンカン	1
	SA7254001	リンクジク	1
	012500536	アナヒラ5X5	2
	S16335001	スイイオクリリンククミ	1
	S16337001	スイイオクリウデリンククミ	1
	156958021	スイイオクリウデジク	1
	SA1225001	スイイオクリウデ	1
	048040342	トメワE4	1
	SA1263001	スイイヘンシンリンネジツキ	1
	SA1261001	スイイヘンシンリンネジツキ	1

Page 16 — D. 送り関係 / Feed mechanism

Brother S-7200C parts on page 16

Ref	Part number	Part name	Qty
103	103	NUT
102	102	BOLT
11	11	WASHER
8	8	BRACKET
31	31	SHAFT
32	32	SHAFT
33	33	SCREW
35	35	WASHER
26	26	PIN
29	29	WASHER
30	30	SCREW
28	28	PIN
27	27	BRACKET
17	17	BUSH
99	99	PLATE
100	100	SPRING
5	5	RING
4	4	SHAFT
1	1	DIAL
3	3	SCREW
10	10	PIN
15	15	WASHER
12	12	SHAFT
14	14	WASHER
9	9	ARM
13	13	SPRING
101	101	PIN
7	7	SPRING
6	6	PIN
2	2	DIAL
20	20	PLATE
21	21	WASHER
24	24	SPRING
25	25	PIN
22	22	BRACKET
23	23	SPRING
18	18	WASHER
19	19	SPRING
56+	56+	SCREW
57	57	NUT
90+	90+	BRACKET
94	94	WASHER
93	93	PLATE
92	92	SHAFT
60	60	PIN
48	48	SHAFT
58	58	GEAR
59	59	SPRING
44	44	BRACKET
50	50	SCREW
46	46	SHAFT
45	45	BRACKET
91+	91+	BRACKET
47	47	PLATE
53	53	PIN
49	49	PIN
54	54	PLATE
52	52	PLATE
51	51	BRACKET
97	97	SCREW
66	66	WASHER
67	67	SPRING
63	63	PIN
62	62	PIN
71	71	SHAFT
73	73	PIN
72	72	SHAFT
75	75	WASHER
74	74	SHAFT
79	79	WASHER
78	78	RING
76	76	SHAFT
80	80	SHAFT
81	81	SCREW
89+	89+	BRACKET
83	83	ARM
86	86	WASHER
87	87	SCREW
88	88	SPRING
84	84	BRACKET
82	82	SCREW
89+	89+	BRACKET
95	95	SCREW
96	96	BRACKET
98	98	SCREW
65	65	CAP
64	64	PIN
40	40	BRACKET
37	37	SHAFT
39	39	BEARING
38	38	SCREW
55	55	RING
104	104	BRACKET
36	36	CYLINDER
105	105	SPRING
43	43	SPRING
42	42	PIN
41	41	BRACKET
106	106	BRACKET
109	109	SPRING
108	108	SPRING
110	110	PLATE
111	111	SCREW
107	107	BRACKET

Page 17 — D. 送り関係 / Feed mechanism

Brother S-7200C parts on page 17

Ref	Part number	Part name	Qty
	S25236001	アナヒラ6X10ホソメ	2
	S12915001	ニードルジクウケ25	1
	S25321001	レンカンオサエ	1
	062350616	ナベコ35X6	2
	062501416	ナベコ5X14	1
	SA1226201	キリカエジク L	1
	104449001	ゴムセン15.5	1
	SA1227301	キリカエササエジク	1
	SA1228001	ゴムセン14.5	1
	012060536	アナヒラ6X5	2
	SA1229101	アナトメネジ6トガリ	1
	S23651001	アナヒラ6X6ホソメ	2
	SA2377001	ゴムセンラベル	1
	SA34352101	ゴムセン13.5	1
	SA1230001	スイヘイオクリジククミ	1
	SA1231001	スイヘイオクリジク	1
	SA2162001	フエルト	1
	SA7255101	オクリジクメタルR	1
	SA1237101	オイルシール	1
	SA9357001	オクリジクメタル L	1
	012061036	アナヒラ6X10ホソメ	1
	156243021	オクリジクスクラストリング	1
	048150142	トメワジクヨウC15	1
	SA1234001	セットカラークミ	1
	S23651001	アナヒラ6X6ホソメ	2
	014300432	アナクボミ3X4	1
	SA1239201	オクリダイ	1
	SA7330001	スイヘイオクリダイウデ	1
	SA2400101	オクリダイジクオオクミ	1
	158722001	ザガネ4.2	1
	SA1242001	アタマトメクボミ5X7	1
	SA7257001	シメネジ5X12	2
	*P. 53-64	オクリバ	1
	SA9661001	ジョウゲヘンシンリンクミ	1
	SA1247101	ヘンシンリンネジツキ	1
	SA9666001	ジョウゲヘンシンリンクミ	1
	SA1251101	ヘンシンリンネジツキ	1
	SA9669001	ジョウゲヘンシンリンクミ	1
	SA1254101	ヘンシンリンネジツキ	1
	S25236001	アナヒラ6X10ホソメ	2
	S25339301	オクリダイウデオサエ	1
	062300616	ナベコ3X6	2
	100080004	シメネジ3.18	2
	SA2401001	ジョウゲオクリダイジクオオクミ	1
	SA1242001	アタマトメクボミ5X7	1
	014300432	アナクボミ3X4	1
	SA7508101	ダイヤルロックレバー	1
	S39830101	ダイヤルロックレバーバネ	1
	SA7422001	ロックレバーピン	1
	SA9672001	コンデンスストッパ	1
	021060306	3シュナツト6	1
	SA9749001	バネカケウデクミ	1
	S23651001	アナヒラ6X6ホソメ	2
	S25427101	ダンネジ4	1
	SA3152001	ヒキバネクミ	1
	SA2294101	ヒキバネ	1
	SA3114001	ビニルチューブ	1
	SA2293101	バネトリツケイタ	1
	062500816	ナベコ5X8	2
	048100142	トメワジクヨウC10	1

Page 18 — E . 膝上げ関係 / Knee lifter mechanism

Brother S-7200C parts on page 18

Ref	Part number	Part name	Qty
1	1	BLOCK
2	2	BOLT
3	3	BOLT
4	4	ARM
5	5	PLATE
6	6	BRACKET
7	7	BOLT
8	8	COVER

Page 19 — E. 膝上げ関係 / Knee lifter mechanism

Brother S-7200C parts on page 19

Ref	Part number	Part name	Qty
1	SA9674001	ヒザアゲツギテ	1
2	017061413	ボルト6X14	1
3	017062013	ボルト6X20	1
4	S38278001	ヒザアゲダテジク	1
5	S34756021	ヒザアゲ	1
6	SA9676001	ヒザアゲテストッパ	1
7	017060813	ボルト6X8	1
8	S31885001	ヒザアテカバー	1

Page 20 — F . 逆転関係 / Quick reverse mechanism

Brother S-7200C parts on page 20

Ref	Part number	Part name	Qty
3	3	SCREW
2	2	BRACKET
4	4	SCREW
1	1	SOLENOID
6	6	SPRING
5	5	LEVER
8	8	SPRING
8	8	SPRING
7	7	SHAFT
13	13	SPRING
12	12	SPRING
11	11	CIRCLIP
9	9	PIN
10	10	WASHER

Page 21 — F. 逆転関係 / Quick reverse mechanism

Brother S-7200C parts on page 21

Ref	Part number	Part name	Qty
1	SA9677001	ギャクテンソレノイドクミ	1
2	SA9680001	ソレノイドダイ	1
3	062500816	ナベコ5X8	3
4	062061016	ナベコ6X10	2
5	SA9813001	ソレノイドレバー	1
6	SA8083001	ソレノイドレバーシク	1
7	SA2848001	セットカラークミ	1
8	012500536	アナヒラ5X5	2
9	SA2992001	レンケツピン	1
10	153138001	ザガネ	1
11	048060142	トメワジクヨウC6	1
12	012061036	アナヒラ6X10	1
13	012500536	アナヒラ5X5	1

Page 22 — G . かま関係 / Rotary hook mechanism

Brother S-7200C parts on page 22

Ref	Part number	Part name	Qty
	1	Shaft
	2	Shaft
	3	Screw
	4	Shaft
	5	Motor
	6	O-ring
	7	Washer
	8	Screw
	9	Bearing
	10	Shaft
	11	Motor
	12	Screw
	13	Shaft
	14	Screw
	15	Gear
	16	Gear
	17	Screw
	18	Gear
	19	Screw
	20+	Lever
	21	Screw
	22	Shaft
	23	Hook
	24	Screw
	25	Screw
	26	Hook
	27	Bobbin winder
	28	Bobbin winder
	29+	Rotary hook
	30	Rotary hook

Page 23 — G. かま関係 / Rotary hook mechanism

Brother S-7200C parts on page 23

Ref	Part number	Part name	Qty
	SA9682101	カムジク
	SA9945001	オイルアナフタネシクミ
	SA8055001	フエルト
	SA7263401	ポンプメタルオオクミ
	SA7879101	ポンプメタルクミ
	081025870	OリングS25
	SA7320001	オイルシール
	142274101	ゴムセン4.2
	SA9684001	オイルシール
	SA1273001	カムジク
	SA7266201	カムメタルソウクミ
	S23651001	アナヒラ6X6ホソメ
	SA7554101	ベアリングブツシユクミ
	S23651001	アナヒラ6X6ホソメ
	SA1284101	オイルシール
	SA1285001	カムジクギヤメタル
	012061036	アナヒラ6X10
	SA1287001	カムジクギヤ
	S23651001	アナヒラ6X6ホソメ
	S02602001	ウチカマトメ
	159324001	ウチカマトメ
	SA8903001	シメネジ4X12
	S03245001	ボビンケースクミ
	183388001	テンションスプリング
	183389001	チヨウシバネチヨウセツネジ
	183390001	チヨウシバネトメネジ
	S03246001	クウテンボウシバネ
	146290001	ボビン
	117132001	ボビン
	*P. 53-55	カムコウミ
	SA2875001	SA2876ウチカマハコウミ

Page 24 — H.給油潤滑関係 / Lubrication

Brother S-7200C parts on page 24

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6+	6+
	7	7
	8	8
	9	9
	10	10
	11	11
	12+	12+
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49
	50	50
	51	51
	52	52
	53	53
	54	54
	55	55
	56	56
	57	57
	58	58
	59	59
	60	60
	61	61
	62	62
	63	63
	64	64
	65	65
	66	66
	67	67
	68	68
	69	69
	70	70
	71	71
	72	72
	73	73
	74	74
	75	75
	76	76
	77	77
	78	78
	79	79

Page 25 — H. 給油潤滑関係 / Lubrication

Brother S-7200C parts on page 25

Ref	Part number	Part name	Qty
	SA1292001	WICK HOLDER ASSY	1
	SA1295001	CORD HOLDER, T2	1
	062500816	SCREW PAN M5X8	1
	SA9689001	OIL TUBE ASSY	1
	S25382001	OIL FEEDING PIPE	1
	SA9671001	OIL TANK SET	1
	SA9670001	OIL TANK SET	1
	062500816	SCREW PAN M5X8	1
	062500816	SCREW PAN M5X6	1
	S38769000	FELT	1
	145737001	FELT SUPPORT	1
	081004070	O RING P4	1
	S04630000	NEEDLE BAR CORK	1
	111863001	NEEDLE BAR CORK	1
	144875001	PLUNGER	1
	SA7636201	PUMP CAP SCREW ASSY	1
	S25380601	CAP SCREW PUMP	1
	S52764001	SPRING COMPRESSION	1
	104821001	RUBBER CAP, 10.5	1
	SA9792001	ADJUSTING SCREW	1
	081004870	O RING S4	1
	140327001	RUBBER CAP, 6.3	1
	S25382001	OIL FEEDING PIPE	1
	SA9735001	OIL TANK MIDDLE UNIT	1
	S25382001	OIL FEEDING PIPE	1
	S51815001	OIL FEEDING PIPE, 8.6	1
	SA1303101	SCREW M8	1
	081008070	O RING P8	1
	SA9898001	OIL FEEDING PIPE	1
	081006670	O RING PW6	1
	SA9887001	FILTER	1
	SA9696001	RUBBER CAP 35-12	1
	SA9696001	VINYL TUBE	1
	SA9793001	VINYL TUBE L=122	1
	SA9794001	VINYL TUBE L=110	1
	0A4501206	SCREW PAN (S/P WASHER) M5X12	2
	SA1306001	SUB TANK ASSY	1
	SA1307001	SUB TANK	1
	S51815001	OIL FEEDING PIPE, 8.6	1
	081022870	O RING S22	1
	SA9795101	FLOAT ASSY	1
	SA7509001	OIL GAUGE WINDOW	1
	SA2779002	OIL GAUGE WINDOW	1
	SA9828101	OIL GAUGE WINDOW	1

Page 26 — H.給油潤滑関係 / Lubrication

Brother S-7200C parts on page 26

Ref	Part number	Part name	Qty
	1	BRACKET
	2	BRACKET
	3	BRACKET
	4	NIPPLE
	5	TUBE
	6+	BRACKET
	7	NIPPLE
	8	BRACKET
	9	BRACKET
	10	BRACKET
	11	BRACKET
	12+	BRACKET
	13	BRACKET
	14	BRACKET
	15	BRACKET
	16	BRACKET
	17	BRACKET
	18	SCREW
	19	WASHER
	20	BRACKET
	21	SCREW
	22	BRACKET
	23	BRACKET
	24	BRACKET
	25	BRACKET
	26	BRACKET
	27	BRACKET
	28	BRACKET
	29	BRACKET
	30	BRACKET
	31	TUBE
	32	BRACKET
	33	BRACKET
	34	SCREW
	35	BRACKET
	36	BRACKET
	37	BRACKET
	38	BRACKET
	39	BRACKET
	40	BRACKET
	41	BRACKET
	42	BRACKET
	43	GASKET
	44	BRACKET
	45	BRACKET
	46	BRACKET
	47	BRACKET
	48	BRACKET
	49	BRACKET
	50	BRACKET
	51	BRACKET
	52	SCREW
	53	WASHER
	54	GASKET
	55	SCREW
	56	BRACKET
	57	BRACKET
	58	BRACKET
	59	BRACKET
	60	BRACKET
	61	SCREW
	62	BRACKET
	63	BRACKET
	64	BRACKET
	65	BRACKET
	66	BRACKET
	67	BRACKET
	68	BRACKET
	69	SCREW
	70	BRACKET
	71	BRACKET
	72	SPRING
	73	PIN
	74	BRACKET
	75	BRACKET
	76	BRACKET
	77	BRACKET
	78	BRACKET
	79	BRACKET

Page 27 — H. 給油潤滑関係 / Lubrication

Brother S-7200C parts on page 27

Ref	Part number	Part name	Qty
	SA9691001	BED BOTTOM COVER UNIT	1
	S51272100	OIL WINDOW, B-COVER	1
	081015870	O RING S15	1
	SA1313101	WINDOW COVER	1
	062500616	SCREW PAN M5X6	4
	SA1303101	SCREW M8	1
	081008070	O RING P8	1
	SA9639001	BOTTOM COVER FELT	1
	SA1315301	BOTTOM COVER FELT	1
	062400616	SCREW PAN M4X6	3
	025040332	WASHER PLAIN L 4	3
	SA1314001	BOTTOM COVER PACKING	1
	062501216	SCREW PAN M5X12	9
	SA9694001	CORD HOLDER PLATE	1
	062500616	SCREW PAN M5X6	1
	081029870	O RING S29	1
	SA9942001	OIL PAN UNIT	1
	SA9943001	EARTH CORD	1
	0A5400806	SCREW PAN (S/P WASHER) M4X8	1
	SA1321701	OIL PAN ASSY	1
	SA1322401	OIL PAN	1
	149578000	BUSH	4
	SA1323101	KNEE LIFTER SHAFT L	1
	SA1324001	KNEE LIFTER SHAFT R	1
	SA1325101	KNEE LIFTER	1
	SA1326101	KNEE LIFTER, R	1
	S25344001	BOLT M6	2
	S25475101	SET SCREW M6X19	2
	021060306	NUT 3 M6	2
	SA3508001	TWIST SPRING	1
	146293001	RETAINING RING, E10	1
	SA1327101	KNEE LIFTER CONNECTING ROD	1
	SA1179001	SHOULDER SCREW, M5	2
	SA9753101	OIL FEEDING POCKET UNIT	1
	SA9697001	TUBE HOLDER	1
	062500616	SCREW PAN M5X6	1
	SA9917001	OIL FEEDING POCKET COVER	1

Page 28 — J. 糸通し関係 / Threading mechanism

Brother S-7200C parts on page 28

Ref	Part number	Part name	Qty
	1	Lever
	2+	Spring
	3+	Spring
	4	Screw
	5	Washer
	6	Knob
	7	Pin
	8	Pin
	9	Screw
	10	Shaft
	11	Bracket
	12	Screw
	13	Lever
	14	Screw
	15	Handle
	16	Screw
	17	Cover
	18	Cover
	19	Cover
	20	Washer
	21	Screw
	22	Screw
	23	Shaft
	24+	Spring
	25+	Spring
	26+	Spring
	27	Shaft
	28	Shaft
	29	Screw
	30	Washer
	31	Washer
	32	Washer
	33	Knob

Page 29 — J. 糸通し関係 / Threading mechanism

Brother S-7200C parts on page 29

Ref	Part number	Part name	Qty
1	SA9699001	イトアンナイ	1
2+	SA9698001	プレテンションクミB	1
3+	SA2358101	プレテンションバネB	1
2+	SA9701001	プレテンションクミA	1
3+	SA2356101	プレテンションバネA	1
4	SA9700001	イトアンナイチョウシボウ	1
5	144504001	イトアンナイサラ	2
6	SA6167002	イトチョウシナット	1
7	SA1359001	イトタテボウ	1
8	S01419000	イトユルピン	1
9	SA1229101	アナトメネジ6トガリ	1
10	SA1343001	イトユルメボウ	1
11	SA2417301	オサエボウダキイトアンナイ	1
12	060400816	バインド4X8	1
13	SA1345001	アームイトアンナイR	1
14	060500616	バインド5X6	1
15	SA9854001	テンビンカバー	1
16	062500816	ナベコ5X8	1
17	SA9702001	メンイタクミ	1
18	SA9704001	メンイタパッキン	1
19	SA7849001	ゴムセン	2
20	SA7271001	メンイタイトアンナイ	1
21	060350616	バインドM3.5X6	1
22	062501216	ナベコ5X12	3
23	SA7272201	ハリボウメタルDイトアンナイ	1
24+	SA7273202	イトチヨウシボウダイクミ	1
25+	SA7275001	イトチヨウシバネ	1
26+	S02620401	イトトリバネ	1
24+	SA9788001	イトチヨウシボウダイクミ	1
25+	S04632101	イトチヨウシバネ	1
26+	S02620401	イトトリバネ	1
24+	SA9789001	イトチヨウシボウダイクミ	1
25+	115188101	シュイトチヨウシバネ	1
26+	SA9960001	イトトリバネ	1
27	116922001	イトチヨウシボウ	1
28	SA9786001	イトチヨウシボウダイクミ	1
29	100402004	トメネジ3.57	1
30	145446001	イトチヨウシサラ	2
31	159805001	イトチヨウシサラオサエ	1
32	S12441001	チョウシバネウエザガネ	1
33	S31032002	イトチヨウシナット	1

Page 30 — K. 糸巻関係 / Bobbin winder mechanism

Brother S-7200C parts on page 30

Ref	Part number	Part name	Qty
19	19	Screw
18	18	Washer
16	16	Lever
14	14	Circlip
15	15	Washer
17	17	Screw
20	20	Cover
5	5	Spring
6	6	Shaft
4	4	Shaft
34	34	Base
24	24	Washer
21	21	Lever
22	22	Spring
3	3	Shaft
23	23	Spring
12	12	Shaft
11	11	Base
13	13	Support
10	10	Base
2	2	Clip
28	28	Spool
31	31	Spool
32	32	Washer
30	30	Spring
29	29	Washer
29	29	Washer
25	25	Screw
27	27	Shaft
35	35	Shaft
8	8	Base
7	7	Screw
9	9	Screw
26	26	Lever
33	33	Spring

Page 31 — K. 糸巻関係 / Bobbin winder mechanism

Brother S-7200C parts on page 31

Ref	Part number	Part name	Qty
1	SA1971402	イトマキユニット	1
2	048040342	トメワE4	1
3	SA8508001	イトマキジクウケケミ	1
4	SA8511101	イトマキジク	1
5	108549001	Oリング	1
6	SA9563001	ボビンコテイバネ	1
7	SA8507001	イトマキクルマ	1
8	012400636	アナヒラ4X6	2
9	SA8503001	ゴムリング	1
10	SA1981301	ボビンサエカムクミ	1
11	SA1982101	ボビンサエカム	1
12	SA1983201	イトマキウデジク	1
13	012500536	アナヒラ5X5	1
14	048040342	トメワE4	1
15	025060136	ヒラザガネシヨウデ	2
16	SA1984001	ボビンサエウデ	1
17	018401236	アナボルト4X12	1
18	SA1985001	ボビンサエ	1
19	S23418002	シメネジ4X5	1
20	SA8510101	ボビンウケ	1
21	SA8512101	イトマキレバー	1
22	SA1990101	モドシバネ	1
23	SA8509001	イトマキダイバネ	1
24	SA2190001	OリングSS5	1
25	SA1992101	イトマキコテイネジ	3
26	SA1360101	メス	1
27	062500616	ナベコ5X6	1
28	SA9973001	イトマキチョウシクミ	1
29	145446002	イトチョウシサラ	2
30	SA9855001	イトチョウシバネ	1
31	S31032002	イトチョウシナット	1
32	S12441001	チョウシバネウエザガネ	1
33	012500536	アナヒラ5X5	1
34	SA8982102	イトマキダイ	1
35	SA1359001	イトタテボウ	1

Page 32 — L. 糸切り関係 / Thread trimmer mechanism

Brother S-7200C parts on page 32

Ref	Part number	Part name	Qty
62	62	Option parts
19	19	19
20	20	20
9	9	9
14	14	14
16	16	16
17	17	17
18	18	18
23	23	23
22	22	22
13	13	13
12	12	12
25	25	25
26	26	26
24	24	24
10	10	10
15	15	15
21	21	21
33	33	33
39	39	39
38	38	38
37	37	37
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
27	27	27
29	29	29
28	28	28
30	30	30
31	31	31
40	40	40
35	35	35
34	34	34
36	36	36
41	41	41
51	51	51
44	44	44
49	49	49
48	48	48
46	46	46
47	47	47
43	43	43
50	50	50
52	52	52
53	53	53
54	54	54
45	45	45
55	55	55
59	59	59
57	57	57
56	56	56
61	61	61
60	60	60
58	58	58
1	1	1
2	2	2
3	3	3

Page 33 — L. 糸切り関係 / Thread trimmer mechanism

Brother S-7200C parts on page 33

Ref	Part number	Part name	Qty
	SA7552101	イトキリカム	1
	154567000	カンザ5.3	2
	014771032	アナクボミ635-40X10	2
	S02637101	コテイハ	1
	102643004	サラネジ3.57	1
	S02643001	イトサバキ	1
	026040236	ヒラガネミガキ4	1
	062400616	ナベコ4X6	1
	SA9643001	イトキリホルダ	1
	S25426101	イトキリレンカン	1
	060401016	バインド4X10	2
	SA5329001	カラー	2
	100645003	ザガネ	2
	021400306	シュナット4	2
	SA9755001	イトキリレバー	1
	SA7285101	レバーストツパ	1
	SA7341301	イトキリストツパーイタ	1
	062400616	ナベコ4X6	1
	S02645001	イドウハ	1
	148537101	サラネジ4.37	2
	062501416	ナベコ5X14	1
	SA7287001	イトキリホルダオサエイタ	1
	004301016	+サラコ3X10	3
	S02647021	フタマタジク	1
	SA9710001	フタマタジクメタル	1
	012060536	アナヒラ6X5	1
	SA1362201	イトキリレバーソウクミ	1
	SA1363001	イトキリレバークミ	1
	SA2258101	コロジクCクミ	1
	105234003	ナット4.37	1
	S23651001	アナヒラ6X6ホソメ	1
	SA9371101	イトキリレバーバネ	1
	154593001	イトキリカムレバーバジク	1
	154594000	カラー	1
	S25434000	クツションゴム	1
	154595001	カムレバーモドシバネ	1
	154596000	イトキリレバークツション	1
	110367001	ザガネ	1
	048060342	トメワE6	1
	SA1366101	カムレバジクメタル	1
	012060536	アナヒラ6X5	1
	SA9798001	イトキリソレノイドクミ	1
	SA9798001	イトキリソレノイド	1
	S36893150	ゴムクツション	1
	SA9715001	イトキリソレノイドダイ	1
	SA9800001	ソレノイドレバー	1
	018062536	アナボルト6X25	1
	SA9801001	カラー	1
	SA9827001	ザガネ	2
	021060306	シュナット6	1
	SA9716001	レンケツピン	1
	06050136	ヒラガネコガタ5	1
	048050142	トメワジクヨウC5	1
	062400816	ナベコ4X8	4
	062501216	ナベコ5X12	3
	S38687000	コネクタ5557-14R	1
	SA1998001	アースセンクミ	1
	062500816	ナベコ5X8	1
	S04159000	バインド1M	3
	SA1394101	コードオサエU3	1
	062500816	ナベコ5X8	1
	S02646001	イドウハS	1

Page 34 — M . 糸緩め関係 / Tension release mechanism

Brother S-7200C parts on page 34

Ref	Part number	Part name	Qty
1	1	TENSION RELEASE MECHANISM
2	2	BRACKET
3	3	SCREW
4	4	BRACKET
5	5	SCREW
6	6	WASHER
7	7	BRACKET
8	8	BRACKET

Page 35 — M. 糸緩め関係 / Tension release mechanism

Brother S-7200C parts on page 35

Ref	Part number	Part name	Qty
	SA1371501	イトユルメワイヤー	1
	SA9718001	ワイヤー・オサエU	1
	062401216	ナベコ4X12	1
	SA9719001	イトユルメワイヤー・オサエD	1
	060400816	バインド4X8	1
	110161004	ナット4.76	2
	SA9720001	ワイヤー・コードホルダ	1
	062500816	ナベコ5X8	1

Page 36 — N. 糸払関係 (-4[ ] [ ] )またはオプション部品) / Thread wiper mechanism (-4[ ] [ ] or Option parts)

Brother S-7200C parts on page 36

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	WIPER MECHANISM
3	3	SHAFT
4	4	SPRING
5	5	WASHER
6	6	SCREW
7	7	WASHER
8	8	SPRING
9	9	BRACKET
10	10	COVER
11	11	SCREW
12	12	SHAFT
13	13	LINK
14	14	SPRING
15	15	ARM
16	16	COLLAR
17	17	PIN
18	18	SCREW
19	19	SPRING
20	20	SCREW
21	21	WASHER
22	22	WASHER
23	23	PIN
24	24	BRACKET
25	25	SCREW

Page 37 — N. 糸払い関係 (-4口またはオプション部品) / Thread wiper mechanism (-4□ or Option parts)

Brother S-7200C parts on page 37

Ref	Part number	Part name	Qty
	SA9777001	イトハライセット	1
	SA9769001	イトハライソレノイドクミ	1
	SA9853001	プランジャゴム	1
	SA9771001	イトハライバネ	1
	SA1205001	ヒラザガネ	1
	062300616	ナベコ3X6	2
	026030136	ヒラザガネコガタ3	2
	S04159000	バインド1M	1
	SA9356001	イトハライドダイ	1
	SA9773001	ソレノイドカバー	1
	060400516	バインド4X5	1
	SA9774001	イトハライクランククミ	1
	048040342	トメワE4	1
	SA9352001	ワイパーバネ	1
	SA9770001	イトハライロッド	1
	110735002	ザガネ	1
	048030342	トメワE3	1
	S25456001	プランジャピン	1
	SA9779001	イトハライ	1
	060400516	バインド4X5	1
	146288001	イトハライジクカラー	1
	SA8085001	ザガネ	1
	S25456001	プランジャピン	2
	SA1394101	コードオサエU3	2
	062500816	ナベコ5X8	2

Page 38 — P1. コントロールボックス、モータ関係 / Control box and motor mechanism

Brother S-7200C parts on page 38

Ref	Part number	Part name	Qty
24	24	Screw
23	23	Control box
22	22	Screw
11	11	Screw
15	15	Washer
14	14	Bearing
21	21	Motor
20	20	Motor housing
13	13	Stator
12	12	Rotor
19	19	Screw
1	1	Motor bracket
28	28	Cord holder
3	3	Switch
4	4	Switch bracket
5	5	Switch
6	6	Screw
2	2	Switch
8	8	Cord
16	16	Clamp
17	17	Clamp
18	18	Screw
26	26	Screw
27	27	Washer
25	25	Pulley
10	10	Washer
9	9	Screw

Page 39 — P1. コントロールボックス、モータ関係 / Control box and motor mechanism

Brother S-7200C parts on page 39

Ref	Part number	Part name	Qty
1	SB0100001	セーフティスイッチクミ	1
2	SA7325001	マイクロスイッチクミ	1
3	SA7292101	アンゼンスイッチイタ	1
4	SA9865001	アンゼンスイッチベース	1
5	SA9866001	アンゼンスイッチレバー	1
6	SA9867001	アンゼンスイッチバネ	1
7	SA7293001	ナベザクミM3X12	2
8	S04159000	バインド1M	1
9	062060816	ナベコ6X8	1
10	025060136	ヒラザガネショウ6	1
11	SA9442001	モータSホキュウ	1
12	SA9437001	レゾルバステータクミ	1
13	0A4301206	+ナベザクミ3X12DA	3
14	SA9443001	プーリホルダSクミ	1
15	012501032	アナヒラ5X10	2
16	SA9447001	コードオサエA	1
17	SA9448001	コードオサエB	1
18	0A4401606	+ナベザクミ5X16DA	2
19	0A4401006	+ナベザクミ4X10DA	2
20	SA9449001	レゾルバカバー	1
21	0A4300806	+ナベザクミ3X8DA	3
22	SA9856001	+ナベセットネジ5X20	3
23	SA9759001	トウケンシュウユニット#4	1
24	0A4501206	+ナベザクミ5X12DA	2
25	SA9384001	プーリ	1
26	SA9452001	プーリワッシャー	3
27	060501016	バインド5X10	3
28	S04159000	バインド1M	2

Page 41 — P2. コントロールボックス関係 / Control box mechanism

Brother S-7200C parts on page 41

Ref	Part number	Part name	Qty
	BMP206A-0000000-JG10	<日本向> G10パネル
	BMP206A-0000000-CG10	<中国向> G10パネル
	BMP206A-0000000-0G10	<輸出一般向> G10パネル
	BMP206A-0000000-JG50	<日本向> G50パネル
	BMP206A-0000000-CG50	<中国向> G50パネル
	BMP206A-0000000-EG50	<欧州向> G50パネル
	BMP206A-0000000-0G50	<輸出一般向> G50パネル

Page 42 — P3. コントロールボックス関係 / Control box mechanism

Brother S-7200C parts on page 42

Ref	Part number	Part name	Qty
8	8	8
2	2	2
7	7	7
6+	6+	6+
11	11	11
11	11	11
3	3	3
4	4	4
5	5	5
1	1	1
9	9	9
10	10	10
12	12	12

Page 43 — P3. コントロールボックス関係 / Control box mechanism

Brother S-7200C parts on page 43

Ref	Part number	Part name	Qty
	SA9546001	ハコカバー-7200C	1
	SA9549001	セメントR60/220クミ	1
	SA9727001	SWデンゲンキバンクセミ	1
	SA9553001	ドライブキバンクセミ	1
	SA9575001	Sキバンクセミ	1
	SA9587001	フミコミユニット-コク	1
	SA9602001	フミコミユニット-ユー	1
	SA9564001	CEフィルターケース	1
	SA9565001	CEフィルターケース	1
	J04210101	カクネ8X65 クミ	1
	SA9894001	リピートタイクミ	1
	S37060001	アースマーク	2
	SA9725001	ラベルカンデン6カコク	1

Page 44 — P4. コントロールボックス関係 (オプション部品) / Control box mechanism (Option parts)

Brother S-7200C parts on page 44

Ref	Part number	Part name	Qty
1	1	CONTROL BOX MECHANISM
2	2	CONTROL BOX MECHANISM
3	3	CONTROL BOX MECHANISM
4	4	CONTROL BOX MECHANISM
5	5	CONTROL BOX MECHANISM
6	6	CONTROL BOX MECHANISM
7	7	CONTROL BOX MECHANISM
8	8	CONTROL BOX MECHANISM
9	9	CONTROL BOX MECHANISM
10	10	CONTROL BOX MECHANISM
11	11	CONTROL BOX MECHANISM
12	12	CONTROL BOX MECHANISM
13	13	CONTROL BOX MECHANISM
14+	14+	CONTROL BOX MECHANISM
15	15	CONTROL BOX MECHANISM

Page 45 — P4. コントロールボックス関係 (オプション部品) / Control box mechanism (Option parts)

Brother S-7200C parts on page 45

Ref	Part number	Part name	Qty
	SA9982001	OPアクチュエータセット	1
	SA9983001	オプションアクチュエータタクミ	1
	SA9723001	Rスイッチダイ	1
	SA4098201	アクチュエーター	1
	SA4098201	Rスイッチバネ	1
	SA9984001	オプションスイッチトリツケケイタ	1
	SA9985001	オプションスイッチクミ	1
	060300606	バインド3X6	1
	S04159000	バインド1M	1
	062500616	ナベコ5X6	2
	SA1388101	コードオサエ	1
	SA2390101	コードオサエU4	1
	S04159000	バインド1M	2
	J803800E0	DDタチペダル3Pカヘン40	1
	J80380040	DDタチペダル3Pカヘン40	1
	J04099101	フットプラグクミCDD	1

Page 46 — Q . 電装部品関係 / Power supply equipment mechanism

Brother S-7200C parts on page 46

Ref	Part number	Part name	Qty
1	1+	Power supply equipment mechanism
2	2+	Power supply equipment mechanism
4	4	For Three phase 380V / 400V
3	3	For Single phase 100V / 110V
5	5	brother
6	6	Warning symbol

Page 47 — Q. 電装品関係 / Power supply equipment mechanism

Brother S-7200C parts on page 47

Ref	Part number	Part name	Qty
	SA9616001	<三相 200V AC用> <日本向用> 1 デンSW クミ SJT
	SA9831001	<三相 220V AC用> <北米・メキシコ向用> 1 デンSW クミ SJT#2
	SA9535001	<単相 220V AC用> <アジア一般向用> 1 デンSWクミCCC
	BMP3010-00000001-3S00	<単相 220V AC用> <中国向用> 1 デンSW クミ CCC#2
	SA9923001	<単相 100V/110V用> 1 トランス100/220V
	SA9901001	<三相 380V/400V用> 1 トランス400/230V
	SA9896001	1 トランスBOXカバー
	SA9914001	1 ラベルカンデン 25 X 28

Page 48 — R. 膝スイッチ関係 (オプション部品) / Knee switch mechanism (Option parts)

Brother S-7200C parts on page 48

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	ROD
3	3	BRACKET
4	4	BOLT
5	5	BRACKET
6	6	BRACKET
7	7	BRACKET
8	8	SPRING
9	9	WASHER
10	10	BOLT
11	11	NUT
12	12	BRACKET
13	13	BRACKET
14	14	CONNECTOR
15	15	CONNECTOR
16	16	CONNECTOR
17	17	CONNECTOR
18	18	BRACKET
19	19	SCREW

Page 49 — R. 膝スイッチ関係 (オプション部品) / Knee switch mechanism (Option parts)

Brother S-7200C parts on page 49

Ref	Part number	Part name	Qty
	S25457101	ヒザスイツチクミ KNEE SWITCH ASSY	1
	142026003	ヒザスイツチタテジク KNEE SWITCH SHAFT	1
	142027001	ヒザスイツチタテジクウケ BRACKET	1
	100463001	4クボルト7.94 BOLT, SQUARE SM7.94	1
	114967001	ヒザアテトツパ KNEE LIFTER PLATE STOPPER	1
	110087001	ボルト5.95 BOLT, SM5.95-28X8	1
	S07027001	ヒザスイツチトリツケイタ K-LIFTER SWITCH SETTING PLATE	1
	062401006	ナベコ4X10 SCREW PAN M4X10	4
	025040233	ヒラガネチュウ4 WASHER, PLAIN M 4	4
	028040243	バネガネ2-4 WASHER, SPRING 2-4	4
	021400164	1シュナット4 NUT, 1 M4	4
	S31938001	スイツチコードクミ SWITCH CORD ASSY	1
	S31939001	フツトスイツチクミ FOOT SWITCH ASSY	1
	143549000	ピンーミナルオス TERMINAL PIN MALE	2
	143548000	ピンーミナルメス TERMINAL PIN FEMALE	1
	146046000	ナイロンコネクター NYLON CONNECTOR	2
	146194000	ナイロンコネクター NYLON CONNECTOR	1
	149799000	タイラップS BEAD BAND, S	1
	034422503	+2サラモク41X25 WOOD SCREW, FLAT 2 M4.1X25	4

Page 50 — S. 逆転スイッチ関係 / Quick reverse switch mechanism

Brother S-7200C parts on page 50

Ref	Part number	Part name	Qty
10	10	SCREW
13	13	BRACKET
11	11	BRACKET
12	12	BRACKET
9	9	SCREW
1	1	SWITCH
8	8	SPRING
2	2	WIRE
6	6	CONNECTOR
3	3	SWITCH
7	7	SPRING
5	5	COVER
4	4	LEVER

Page 51 — S. 逆転スイッチ関係 / Quick reverse switch mechanism

Brother S-7200C parts on page 51

Ref	Part number	Part name	Qty
	SA9721101	Rアクチュエ-タクミ	1
	SA9722101	Rスイッチサエ	1
	SA9723001	Rスイッチダイ	1
	SA4098201	アクチュエ-ター	1
	SA9724001	Rスイッチバネ	1
	SA1390001	Rスイッチクミ	1
	060300606	バインド3X6	1
	S04159000	バインド1M	1
	062500816	ナベコ5X8	2
	062500816	ナベコ5X8	3
	SA1388101	コードオサエ	1
	SA1394101	コードオサエU3	2
	SA1388101	コードオサエ	2
	SA2689101	コードオサエ	1

Page 52 — T. 電磁押え上げセット関係(オプション部品) / Presser foot lifting set mechanism (Option parts)

Brother S-7200C parts on page 52

Ref	Part number	Part name	Qty
23	23	23
10	10	10
9	9	9
4	4	4
17	17	17
16	16	16
11	11	11
6	6	6
5	5	5
7	7	7
15	15	15
8	8	8
3	3	3
24	24	24
21	21	21
22	22	22
20	20	20
19	19	19
14	14	14
12	12	12
13	13	13
19	19	19
20	20	20
18	18	18
2+	2+	2+
25	25	25
1+	1+	1+

Page 53 — T. 電磁押え上げセット関係 (オプション部品) / Presser foot lifting set mechanism (Option parts)

Brother S-7200C parts on page 53

Ref	Part number	Part name	Qty
	SA96640E1	デンジオサエアゲセットB	1
	SA96650E1	デンジオサエアゲクミ	1
	SA9664001	デンジオサエアゲセットB	1
	SA9665001	デンジオサエアゲクミ	1
3	SA1942001	オサエアゲソレノイドクミ	1
4	S16625050	ゴムストッパー	1
5	S38803051	Bコード100クミ	1
6	S38804050	Wコード100クミ	1
7	SA2177001	コネクタ5557-6R	1
8	SA1335001	ソレノイドダイR	1
9	S16629151	ソレノイドストッパー	1
10	018761832	アナボルト595-28X18	3
11	SA1336001	ソレノイドダイL	1
12	SA9667001	ガワイタクミ	1
13	SA2296001	ナット20	1
14	017061216	ボルト6X12	4
15	021060216	シュナット6	4
16	S1660051	ピン	1
17	048050142	トメジクヨウC5	2
18	SA1332001	オサエアゲジク	1
19	S20356001	ヒラザガネ10	1
20	048080342	トメワE8	2
21	SA1338001	オサエアゲウデ	1
22	SA9111001	アナボルト5X15	1
23	S16643009	カバー	1
24	062670612	ナベコ357-40X6	2
25	SA2165001	ダンネジ6	1

Page 54

Brother S-7200C parts on page 54

Ref	Part number	Part name	Qty
	1	SCREWDRIVER
	2+	NEEDLE
	3	BOBBIN CASE
	4	BOBBIN
	5	NEEDLE BAR
	6	NEEDLE BAR BUSH
	7	POWER CORD
	8	SWITCH
	9	SWITCH BRACKET
	10	SCREW
	11	SCREW
	12	BRACKET
	13	OIL BOTTLE
	14	CLOTH
	15	BRUSH
	16	PLATE
	17	PLATE
	18	SCREW
	19	WASHER
	20	WASHER
	21	WASHER
	22	WASHER
	23	POST
	24	POST
	25	SPRING
	26	POST
	27	SCREW
	28	SCREW
	29	SCREW
	30	WASHER
	31	WASHER
	32	SCREW
	33	BRACKET
	34	BRACKET
	35	BRACKET
	36	BRACKET
	37	SCREW
	38	SCREW
	39	SCREW
	40	SCREWDRIVER
	41	SCREWDRIVER
	42	WRENCH
	43	WRENCH
	44	WRENCH
	45	WRENCH
	46	WRENCH
	47	WRENCH
	48	OPTION PARTS
	49	POST
	50	BRACKET
	51	SCREW
	52	BRACKET
	53	NUT
	54	WASHER
	55	BRACKET
	56	GREASE

Page 55 — Z. 付属関係 / Accessories

Brother S-7200C parts on page 55

Ref	Part number	Part name	Qty
	S17774001	ネジマワシ4.7X250
	SA9969011	100265ハリ2コイリクミ･･････<#11>
	SA9969014	100265ハリ2コイリクミ･･････<#14>
	SA9970014	107415ハリ2コイリクミ･･････<#14>
	SA9969022	100265ハリ2コイリクミ･･････<#22>
	SA9970022	107415ハリ2コイリクミ･･････<#22>
	SA9971010	S35775ハリ2コイリクミ･･････<#10>
	SA9972010	S37061ハリ2コイリクミ･･････<#10>
	146290001	ボビン
	117132001	ボビン
	S06055009	マクラS
	S09634000	ヒザアゲオンボウ
	SA1969001	ラバーヒンジクミ
	143882001	トウブヒンジ
	143910009	トウブヒンジウケゴム
	SA1962001	トウブシキゴム･･････<左側用>
	SA1963001	トウブシキゴム･･････<右側用>
	109714000	クギ
	SA8239101	オイルタンククミ
	144226001	トウブカバー
	S02763602	コットンダイクミ2DR
	S51283001	ウケザラ
	150182000	スプールマット
	S51282101	スプールクツシヨン
	150206002	ヒラザガネ16
	SA6629001	6カクナットM16
	150174000	コラムキャップ
	S01005000	イトタゴム
	S02747101	イトケバネ
	150172003	コラムパイプ
	150174000	コラムキャップ
	150207001	コラムパイプネジツキ
	150206002	ヒラザガネ16
	SA6606001	コラムジョイント
	150179002	スプールジクB
	028050244	バネザガネ2-5
	021500104	1シュナット5
	SA6607001	スプールホルダー-2
	SA6607001	スプールホルダー-2
	150183000	イトカケハンガーダイ
	142990001	スレッドブツシュ
	SA6609001	スプールホルダーササエ
	021500104	1シュナット5
	062061604	ナベコ6X16
	062501404	ナベコ5X14
	142443101	ネジマワシ1.9X52
	118837001	ネジマワシ3.4X70
	100887001	スパナ8X9
	142002001	6クボウスパナ2
	142721001	6クボウスパナ3
	107780001	スパナ10X12
	154125001	6クボウスパナ2.5
	S07783001	6クボウスパナ1.5

Page 56 — Z. 付属品関係 / Accessories

Brother S-7200C parts on page 56

Ref	Part number	Part name	Qty
	1	SCREWDRIVER
	2+	NEEDLE
	3	BOBBIN
	4	BOBBIN CASE
	5	NEEDLE BAR
	6	NEEDLE CLAMP SCREW
	7	BASE PLATE
	8	BRACKET
	9	COVER
	10	SCREW
	11	SCREW
	12	SCREW
	13	OIL
	14	CLOTH
	15	CLOTH
	16	WASHER
	17	WASHER
	18	SCREW
	19	WASHER
	20	WASHER
	21	WASHER
	22	WASHER
	23	POST
	24	POST
	25	SPRING
	26	POST
	27	SCREW
	28	SCREW
	29	SCREW
	30	WASHER
	31	WASHER
	32	SCREW
	33	BRACKET
	34	BRACKET
	35	BRACKET
	36	BRACKET
	37	SCREW
	38	SCREW
	39	SCREW
	40	SCREWDRIVER
	41	SCREWDRIVER
	42	WRENCH
	43	WRENCH
	44	WRENCH
	45	WRENCH
	46	WRENCH
	47	WRENCH
	48	OPTION PARTS
	49	POST
	50	BRACKET
	51	SCREW
	52	SCREW
	53	NUT
	54	WASHER
	55	GREASE
	56	NEEDLE

Page 57 — Z. 付属部品関係 / Accessories

Brother S-7200C parts on page 57

Ref	Part number	Part name	Qty
48	S40765001	CONNECTING ROD ASSY	1
49	021060106	NUT 1 M6	2
50	119101001	CONNECTING ROD CLAMP	2
51	017081606	BOLT M8X16	2
52	021080106	NUT 1 M8	2
53	S36119021	NUT 1 M6	2
54	S36121021	WASHER SPRING 2-6	2
55	114859001	COLLAR	1
56	SA8837001	GREASE UNIT	1

Page 59 — Sp2. 仕様別部品一覧表 (アメリカ向, 中国向, 輸出一般向) / Different parts list (For USA, China and General export )

Brother S-7200C parts on page 59

Ref	Part number	Part name	Qty
	SA9353001	針棒 / Needle bar
	SA9541001	針棒 / Needle bar
	SA9969014	ミシン針(袋入り) / Needle, w/bag
	SA9969022	ミシン針(袋入り) / Needle, w/bag
	111859301	針板 / Needle plate
	150792101	針板 / Needle plate
	S13561101	押えバネ / Presser bar spring
	141728001	押えバネ / Presser bar spring
	153037201	押え組 / Presser foot assy
	153037201	押え組 / Presser foot assy
	SA2346001	送り歯 / Feed dog
	150789101	送り歯 / Feed dog
	S02602001	内かま止め / Hook stopper
	59324001	内かま止め / Hook stopper
	SA7686102	かま箱組 / Rotary hook assy, w/box
	SA7686101	かま箱組 / Rotary hook assy, w/box
	146290001	ボビン / Bobbin
	---	ボビン / Bobbin
	117132001	ボビン / Bobbin
	SA9642001	針棒 / Needle bar
	SA9971010	ミシン針(袋入り) / Needle, w/bag
	SA9969014	ミシン針(袋入り) / Needle, w/bag
	S03883201	針板 / Needle plate
	111859301	針板 / Needle plate
	147514001	押えバネ / Presser bar spring
	S13561101	押えバネ / Presser bar spring
	S35777101	押え組 / Presser foot assy
	153037201	押え組 / Presser foot assy
	SA2346001	送り歯 / Feed dog
	SA2345001	送り歯 / Feed dog
	S02602001	内かま止め / Hook stopper
	---	内かま止め / Hook stopper
	SA7687101	かま箱組 / Rotary hook assy, w/box
	SA7686102	かま箱組 / Rotary hook assy, w/box
	146290001	ボビン / Bobbin
	---	ボビン / Bobbin
	SA9642001	針棒 / Needle bar
	SA9971010	ミシン針(袋入り) / Needle, w/bag
	SA9969014	ミシン針(袋入り) / Needle, w/bag
	S03883201	針板 / Needle plate
	111859301	針板 / Needle plate
	147514001	押えバネ / Presser bar spring
	S13561101	押えバネ / Presser bar spring
	S35777101	押え組 / Presser foot assy
	153037201	押え組 / Presser foot assy
	SA2346001	送り歯 / Feed dog
	SA2345001	送り歯 / Feed dog
	S02602001	内かま止め / Hook stopper
	---	内かま止め / Hook stopper
	S52936001	かま箱組 / Rotary hook assy, w/box
	---	かま箱組 / Rotary hook assy, w/box
	146290001	ボビン / Bobbin
	---	ボビン / Bobbin

Page 60 — Sp3 . 仕様別部品一覧表 (欧州向) / Different parts list (For Europe)

Brother S-7200C parts on page 60

Ref	Part number	Part name	Qty
	SA9731001	針棒 / Needle bar
	SA9641001	針棒 / Needle bar
	SA9970014	ミシン針(袋入り) / Needle, w/bag
	SA9970022	ミシン針(袋入り) / Needle, w/bag
	111859301	針板 / Needle plate
	150792101	針板 / Needle plate
	S13561101	押えバネ / Presser bar spring
	141728001	押えバネ / Presser bar spring
	SA8102001	押え組 / Presser foot assy
	SA8103001	押え組 / Presser foot assy
	SA2345001	送り歯 / Feed dog
	150793001	送り歯 / Feed dog
	S02602001	内かま止め / Hook stopper
	159324001	内かま止め / Hook stopper
	SA7686102	かま箱組 / Rotary hook assy, w/box
	SA7688101	かま箱組 / Rotary hook assy, w/box
	146290001	ボビン / Bobbin
	117132001	ボビン / Bobbin
	SA9640001	針棒 / Needle bar
	SA9970014	ミシン針(袋入り) / Needle, w/bag
	S03883201	針板 / Needle plate
	147514001	押えバネ / Presser bar spring
	SA8096001	押え組 / Presser foot assy
	SA2346001	送り歯 / Feed dog
	S02602001	内かま止め / Hook stopper
	SA7687101	かま箱組 / Rotary hook assy, w/box
	146290001	ボビン / Bobbin
	SA9640001	針棒 / Needle bar
	SA9972010	ミシン針(袋入り) / Needle, w/bag
	S03883201	針板 / Needle plate
	147514001	押えバネ / Presser bar spring
	SA8096001	押え組 / Presser foot assy
	SA2346001	送り歯 / Feed dog
	S02602001	内かま止め / Hook stopper
	S52936001	かま箱組 / Rotary hook assy, w/box
	146290001	ボビン / Bobbin
	SA9970014	ミシン針(袋入り) / Needle, w/bag
	111859301	針板 / Needle plate
	S13561101	押えバネ / Presser bar spring
	SA8102001	押え組 / Presser foot assy
	SA2345001	送り歯 / Feed dog
	SA7686102	かま箱組 / Rotary hook assy, w/box

Page 61 — Ga1 . ゲージ部品一覧表 (薄・中厚物用 : 3枚菌) / Gauge parts list (Light & medium-weight materials : 3ROW)

Brother S-7200C parts on page 61

Ref	Part number	Part name	Qty
B12	153147-001	Needle plate
B12	146231-001	Feed dog
B12	SA8102-001	Presser foot assy
B12	153037-201	Presser foot assy
B14	146233-001	Needle plate
B14	SA8105-001	Presser foot assy
B14	113280-101	Presser foot assy
NB14M	S29649-001	Needle plate
NB14M	SA8108-001	Presser foot assy
NB14M	147531-101	Presser foot assy
NB16M	S29646-001	Needle plate
NB16M	SA8109-001	Presser foot assy
NB16M	111856-101	Presser foot assy
B14	146050-001	Needle plate
B14	S07649-001	Feed dog
B14	SA8106-001	Presser foot assy
B14	140957-101	Presser foot assy
B14	147238-001	Needle plate
B14	SA8107-001	Presser foot assy
B14	143711-101	Presser foot assy
B16	153190-001	Needle plate
B16	S02742-001	Feed dog
B16	S01904-101	Presser foot assy

Page 62 — Gauge parts list (Light & medium-weight materials : 3ROW)

Brother S-7200C parts on page 62

Ref	Part number	Part name	Qty
	S29645-001	Needle plate
	S07649-001	Feed dog
	SA8102-001	Presser foot assy
	153037-201	Presser foot assy
	145971-101	Needle plate
	S02742-001	Feed dog
	SA8105-001	Presser foot assy
	113280-101	Presser foot assy
	S29645-001	Needle plate
	SA8108-001	Presser foot assy
	147531-101	Presser foot assy
	100266-101	Needle plate
	SA8109-001	Presser foot assy
	111856-101	Presser foot assy
	146232-001	Needle plate
	146231-001	Feed dog
	SA8106-001	Presser foot assy
	140957-101	Presser foot assy
	141096-001	Needle plate
	117442-001	Feed dog
	SA8107-001	Presser foot assy
	143711-101	Presser foot assy
	S11222-001	Needle plate
	S07649-001	Feed dog
	S01904-101	Presser foot assy

Page 63 — Ga3 . ゲージ部品一覧表 (厚物用 : 3枚歯) / Gauge parts list (Heavy-weight materials : 3ROW)

Brother S-7200C parts on page 63

Ref	Part number	Part name	Qty
B22	100267-001	Needle plate
	S02743-001	Feed dog
	SA8105-001	Presser foot assy
	145157-101	Presser foot assy
B26	111241-001	Needle plate
	S02743-001	Feed dog
	113280-101	Presser foot assy
C26	111508-001	Needle plate
	154742-001	Feed dog
C26	147322-201	Needle plate
	S02743-001	Feed dog
C26M	S29644-001	Needle plate

Page 64 — Ga4 . ゲージ部品一覧表 (難素材・新素材用 : 4枚菌) / Gauge parts list (Difficult-to-sew materials & Shin-gosen : 4ROW)

Brother S-7200C parts on page 64

Ref	Part number	Part name	Qty
AB12N1	S38760-001	Needle plate
	S02748-001	Feed dog
	SA8096-001	Presser foot assy
	S35777-101	Presser foot assy
AB14M1	S35776-101	Needle plate

Page 65 — Ga5 .ゲージ部品一覧表 (薄・中厚物用 : 4枚菌)/ Gauge parts list (Light & medium-weight materials : 4ROW

Brother S-7200C parts on page 65

Ref	Part number	Part name	Qty
E12N1	S03882-201	Needle plate
P: 0.9 H: 6	SA2346-001	Feed dog
	SA8102-001	Presser foot assy
	153037-201	Presser foot assy
E14N1	S03883-201	Needle plate
	SA8105-001	Presser foot assy
	113280-101	Presser foot assy
E12	S01107-101	Needle plate
P: 1.6 H: 6.7	S13684-001	Feed dog
	SA8108-001	Presser foot assy
	147531-101	Presser foot assy
	SA8109-001	Presser foot assy
	111856-101	Presser foot assy
AB14N1	S02999-201	Needle plate
P: 0.9 H: 6	S02748-001	Feed dog
	SA8106-001	Presser foot assy
	140957-101	Presser foot assy
AB16N1	S03000-201	Needle plate
P: 1.15 H: 6	S02744-001	Feed dog
	SA8107-001	Presser foot assy
	143711-101	Presser foot assy
	S01904-101	Presser foot assy

Page 66 — Ga6 . ゲージ部品一覧表 (薄・中厚物用 : 4枚菌) / Gauge parts list (Light & medium-weight materials : 4ROW)

Brother S-7200C parts on page 66

Ref	Part number	Part name	Qty
	156115-001	Needle plate
	S13684-001	Feed dog
	SA8102-001	Presser foot assy
	153037-201	Presser foot assy
	156116-001	Needle plate
	SA8105-001	Presser foot assy
	113280-101	Presser foot assy
	531910-001	Needle plate
	SA8108-001	Presser foot assy
	147531-101	Presser foot assy
	503884-301	Needle plate
	SA2346-001	Feed dog
	SA8109-001	Presser foot assy
	111856-101	Presser foot assy
	529648-101	Needle plate
	SA2345-001	Feed dog
	SA8106-001	Presser foot assy
	140957-101	Presser foot assy
	111859-301	Needle plate
	SA8107-001	Presser foot assy
	143711-101	Presser foot assy
	529647-101	Needle plate
	S01904-101	Presser foot assy

Page 67 — Ga7.ゲージ部品一覧表 (薄・中厚物用 : 4枚菌)/Gauge parts list (Light & medium-weight materials : 4ROW)

Brother S-7200C parts on page 67

Ref	Part number	Part name	Qty
A14	155676-001	Needle plate
AB14	156114-001	Needle plate
	S13684-001	Feed dog
	SA8102-001	Presser foot assy
	153037-201	Presser foot assy
	SA8105-001	Presser foot assy
	113280-101	Presser foot assy
	SA8108-001	Presser foot assy
	147531-101	Presser foot assy
	SA8109-001	Presser foot assy
	111856-101	Presser foot assy
	SA8106-001	Presser foot assy
	140957-101	Presser foot assy
	SA8107-001	Presser foot assy
	143711-101	Presser foot assy
	S01904-101	Presser foot assy

Page 68 — Ga8. ゲージ部品一覧表 (薄・中厚物用 : 4枚菌) / Gauge parts list (Light & medium-weight materials : 4ROW)

Brother S-7200C parts on page 68

Ref	Part number	Part name	Qty
	E18N1	Needle plate
E18N1	111859-301	Needle plate
Ø: 1.8	S13684-001	Feed dog
	SA8102-001	Presser foot assy
	153037-201	Presser foot assy
	E18M1	Needle plate
E18M1	529647-101	Needle plate
Ø: 1.8	SA2346-001	Feed dog
	SA8105-001	Presser foot assy
	113280-101	Presser foot assy
H18	S30103-001	Needle plate
Ø: 1.8	SA2345-001	Feed dog
	SA8108-001	Presser foot assy
	147531-101	Presser foot assy
Ø: 1.8	S25822-001	Feed dog
	SA8106-001	Presser foot assy
	111856-101	Presser foot assy
	SA8107-001	Presser foot assy
	143711-101	Presser foot assy
	S01904-101	Presser foot assy

Page 69 — Ga9.ゲージ部品一覧表 (厚物用 : 4枚菌) / Gauge parts list (Heavy-weight materials : 4ROW)

Brother S-7200C parts on page 69

Ref	Part number	Part name	Qty
	150792-101	Needle plate
	150793-001	Feed dog
	SA8103-001	Presser foot assy
	150789-101	Presser foot assy
	S25821-001	Needle plate
	525822-001	Feed dog

Page 70 — Wa. 警告ラベル / Warning labels

Brother S-7200C parts on page 70

Ref	Part number	Part name	Qty
	SA9725-001	ラベル感電 6ヶ国 Label electrical shock 36 X 150
	SA9914-001	ラベル感電 25 X 28 Label electrical shock 25 X 28
	SA9826-001	操作注意ラベル Label caution
	SA9957-001	ワーニングマーク Injury mark
	SA9957-002	ワーニングマーク Injury mark
	S37060-001	アースマーク Label, grounding

Page 72

Brother S-7200C parts on page 72

Ref	Part number	Part name	Qty
	144504001	J
	144875001	J
	145157101	Sp1
	145446001	J
	145446002	K
	145737001	H
	145971101	Sp1
	146046000	R
	146050001	Ga1
	146194000	R
	146231001	Ga1
	146232001	Ga2
	14628001	Ga1
	146288001	N
	146290001	G
	146290001	Z
	146290001	Sp1
	146290001	Sp2
	146290001	Sp3
	146233001	Ga1
	147238001	Ga1
	147245101	Sp1
	147245101	Ga3
	147322201	Ga3
	147514001	Sp1
	147514001	Sp2
	147514001	Sp3
	147531101	Ga1
	147531101	Ga2
	147531101	Ga5
	147531101	Ga6
	147531101	Ga7
	147531101	Ga8
	148537101	L
	149578000	H
	149799000	R
	150172003	Z
	150174000	Z
	150174000	Z
	150179002	Z
	150182000	Z
	150183000	Z
	150206000	Z
	150207001	Z
	150789101	Sp2
	150789101	Ga9
	150792101	Sp2
	150792101	Sp3
	150792101	Ga9
	150793001	Sp2
	150793001	Sp3
	150793001	Ga9
	151267001	B
	151594001	B
	153037201	Sp1
	153037201	Sp2
	153037201	Ga1
	153037201	Ga5
	153037201	Ga2
	153037201	Ga5
	153037201	Ga6
	153037201	Ga7
	153037201	Ga8
	153132000	D
	153138001	F
	153147001	Ga1
	153190001	G
	154125001	Z
	154567000	L
	154593201	L
	154594000	L
	154595001	L
	154742001	G
	155676001	Ga7
	156114001	Ga7
	156115001	Ga6
	156116001	Ga6
	156958021	D
	156958021	D
	158722001	D
	159324001	G
	159805001	J
	159859201	B
	160018151	B
	163388001	G
	163389001	G
	163390001	G
	BMP206A-000000-0G10	P2
	BMP206A-000000-0G50	P2
	BMP206A-000000-CG10	P2
	BMP206A-000000-CG50	P2
	BMP206A-000000-EG50	P2
	BMP206A-000000-JG10	P2
	BMP206A-000000-JG50	P2
	BMP3010-000001-3S00	P2
	J04099101	Q
	J04210101	P3
	J80380040	P4
	J803800E0	P4
	S01005000	Z
	S01107101	Ga5
	S01419000	J
	S01904101	Ga1
	S02602001	G
	S02602001	Sp1
	S02602001	Sp2
	S02602001	Sp3
	S02620401	J
	S02637101	L
	S02643001	L
	S02645001	L
	S02646001	L
	S02647021	L
	S02742001	Sp1
	S02742001	Ga1
	S02742001	Ga2
	S02743001	Sp1
	S02744001	Ga3
	S02747101	Z
	S02748001	Sp1
	S02763602	Z
	S02999201	Ga5
	S03000201	Ga5
	S03245001	G
	S03246001	G
	S03882201	Ga5
	S03883201	Sp2
	S03884301	Ga6
	S04159000	L
	S04630000	H
	S04632101	J
	S06055009	Z
	S07027001	R
	S07350001	C
	S07649001	Ga1
	S07783001	Z
	S09621151	A
	S09634000	Z
	S11222001	Ga2
	S12441001	J
	S12915001	D
	S13385001	C
	S13561101	C
	S13684001	Ga5
	S16335001	D
	S16337001	D
	S16625050	T
	S16629151	T
	S16630051	T
	S16643009	T
	S17774001	Z
	S20356001	D
	S20356001	T
	S23418002	K
	S23651001	B
	S23651001	B
	S23651001	B
	S23651001	B
	S23651001	B
	S23651001	B
	S23651001	B
	S23651001	D
	S23651001	D
	S23651001	D
	S23651001	G
	S23651001	G
	S23651001	G
	S23651001	L
	S25235001	B
	S25236001	B
	S25236001	D
	S25321001	D
	S25339301	D
	S25344001	H
	S25380601	H
	S25382001	H
	S25382001	H
	S25401100	B
	S25426101	L
	S25427101	D
	S25434000	L
	S25456001	N
	S25456001	N
	S25457101	R
	S25469100	D
	S25475101	H
	S25821001	Ga9
	S25822001	Ga8
	S25822001	Ga9
	S29644001	Ga3
	S29645001	Ga2
	S29646001	Ga1
	S29647101	Ga6
	S29648101	Ga8
	S30103001	Ga8
	S31006002	C
	S31032002	J
	S31032002	K
	S31885001	E
	S31910001	Ga6
	S31938001	R
	S31939001	R
	S32263001	A
	S34352101	D
	S34756021	E
	S35776101	Sp1

Page 73 — 索引 / Index

Brother S-7200C parts on page 73

Ref	Part number	Part name	Qty
59	S35776101	Ga4
53	S35777101	Sp1
54	S35777101	Sp2
59	S35777101	Ga4
-53	S36119021	Z
-54	S36121021	Z
-44	S36893150	L
-17	S37060001	A
-11	S37060001	P3
65	S37060001	Wa
-4	S38278001	E
-56	S38687000	L
-28	S38712001	B
59	S38712001	Ga4
-9	S38769000	H
-5	S38803051	T
-6	S38804050	T
-32	S39051001	C
-100	S39830101	D
-48	S40765001	Z
-5	S41205001	N
-7+	S42893001	C
-21	S45050001	A
-33	S45837001	C
-99	S47508101	D
-40	S47509001	H
-53	S50165001	B
-44	S51272100	H
-18	S51281001	Z
-16	S51283001	Z
-24	S51815001	H
-37	S51815001	H
-16	S52764001	H
53	S52936001	Sp1
54	S52936001	Sp2
55	S52936001	Sp3
-1	SA1106001	A
-2	SA1107001	A
-5	SA1120001	B
-22+	SA1138101	B
-22+	SA1139101	B
-36	SA1143101	B
-37	SA1144001	B
-46	SA1150101	B
-41	SA1167001	B
-1+	SA1173001	C
-5	SA1174002	C
-34	SA1175002	C
-12	SA1176101	C
-13	SA1177001	C
-14	SA1178101	C
-15	SA1179001	C
-27	SA1179001	C
-30	SA1179001	C
-17	SA1181101	C
-19	SA1182201	C
-24	SA1186001	C
-39	SA1189101	C
-29	SA1190001	C
-12	SA1205001	D
-16	SA1206001	D
-20	SA1207001	D
-26	SA1210101	D
-27	SA1211101	D
-48	SA1223001	D
-54	SA1225001	D
-62	SA1226201	D
-64	SA1227301	D
-65	SA1228001	D
-67	SA1229101	D
-71	SA1230001	D
-72	SA1231001	D
-80	SA1234001	D
-75	SA1237101	D
-83	SA1239201	D
-87	SA1242001	D
-91+	SA1247101	D
-91+	SA1251101	D
-91+	SA1254101	D
-56+	SA1261001	D
-56+	SA1263001	D
-39	SA1269001	D
-10	SA1273001	G
-15	SA1284101	G
-16	SA1285001	G
-18	SA1287001	G
-1	SA1292001	H
-2	SA1295001	H
-25	SA1303101	H
-35	SA1306001	H
-36	SA1307001	H
-46	SA1310101	H
-54	SA1313101	H
-54	SA1314001	H
-51	SA1315301	H
-40	SA1317101	B
-62	SA1321701	H
-63	SA1322401	H
-65	SA1323101	H
-66	SA1324001	H
-67	SA1325101	H
-68	SA1326101	H
-74	SA1327101	H
-18	SA1332001	T
-8	SA1335001	T
-11	SA1336001	T
-21	SA1338001	T
-10	SA1343001	J
-13	SA1345001	J
-7	SA1359001	J
-35	SA1360101	K
-27	SA1362201	L
-28	SA1363001	L
-40	SA1366101	L
-1	SA1371501	M
-11	SA1388101	P4
-11	SA1390001	S
-6	SA1390001	S
-60	SA1394101	L
-24	SA1394101	N
-12	SA1394101	S
-28	SA6606001	Z
-32	SA6607001	Z
-33	SA6607001	Z
-36	SA6609001	Z
-20	SA6629001	Z
-1	SA7209201	B
-16	SA7239101	B
-2	SA7242001	C
-4	SA7244001	D
-1	SA7245002	D
-2	SA7247002	D
-36	SA7252101	D
-37	SA7253101	D
-49	SA7254001	D
-74	SA7255101	D
-88	SA7257001	D
-4	SA7263401	G
-11	SA7266201	G
-20	SA7271001	J
-23	SA7272201	J
-24+	SA7273202	J
-25+	SA7275001	J
-16	SA7285101	L
-22	SA7287001	L
-3	SA7292101	P1
-7	SA7293001	P1
-7	SA7320001	G
-22	SA7321002	D
-2	SA7325001	P1
-84	SA7330001	D
-17	SA7341301	L
-101	SA7422001	D
-13	SA7554101	G
-6	SA7607101	C
-9+	SA7625001	B
-9+	SA7626001	B
-9+	SA7627001	B
-14	SA7636201	H
53	SA7686102	Sp1
53	SA7687101	Sp1
54	SA7687101	Sp2
55	SA7687101	Sp3
53	SA7688101	Sp1
54	SA7688101	Sp2
55	SA7688101	Sp3
-19	SA7849001	J
-5	SA7879101	G
-3	SA8055001	G
-51	SA8058301	B
-56	SA8059101	B
-57	SA8060201	B
-10	SA8061001	B
-21	SA8069001	C
-6	SA8083001	F
-22	SA8085001	N
55	SA8096001	Sp3
-36	SA8100001	C
55	SA8102001	Sp3
56	SA8102001	Ga1

Page 74 — 索引 / Index

Brother S-7200C parts on page 74

Ref	Part number	Part name	Qty
57	SA8102001	Ga2
60	SA8102001	Ga5
61	SA8102001	Ga6
62	SA8102001	Ga7
63	SA8102001	Ga8
55	SA8103001	Sp3
64	SA8104001	Ga3
56	SA8105001	Ga1
57	SA8105001	Ga2
58	SA8105001	Ga3
60	SA8105001	Ga5
61	SA8105001	Ga6
62	SA8105001	Ga7
63	SA8105001	Ga8
56	SA8106001	Ga1
57	SA8106001	Ga2
58	SA8106001	Ga3
60	SA8106001	Ga5
61	SA8106001	Ga6
62	SA8106001	Ga7
63	SA8106001	Ga8
56	SA8107001	Ga1
57	SA8107001	Ga2
60	SA8107001	Ga5
61	SA8107001	Ga6
62	SA8107001	Ga7
63	SA8107001	Ga8
56	SA8108001	Ga1
57	SA8108001	Ga2
60	SA8108001	Ga5
61	SA8108001	Ga6
62	SA8108001	Ga7
63	SA8108001	Ga8
56	SA8109001	Ga1
57	SA8109001	Ga2
60	SA8109001	Ga5
61	SA8109001	Ga6
62	SA8109001	Ga7
63	SA8109001	Ga8
- 13	SA8239101	Z
- 9	SA8503001	K
- 7	SA8507001	K
- 3	SA8508001	K
- 23	SA8509001	K
- 20	SA8510101	K
- 4	SA8511101	K
- 21	SA8512101	K
- 56	SA8837001	Z
- 38	SA8903001	C
- 21	SA8982102	G
- 29	SA8987001	H
- 27	SA8989001	H
- 30	SA8991001	H
- 22	SA9111001	T
- 20	SA9154001	C
- 14	SA9352001	N
53	SA9353001	Sp1
- 9	SA9356001	N
- 76	SA9357001	D
- 1+	SA9359001	C
- 32	SA9371101	L
- 29	SA9377001	B
- 25	SA9384001	P1
- 12	SA9437001	P1
- 11	SA9442001	P1
- 14	SA9443001	P1
- 16	SA9447001	P1
- 17	SA9448001	P1
- 20	SA9452001	P1
- 2+	SA9535001	Q
- 1	SA9535001	P3
- 2	SA9546001	P3
- 4	SA9553001	P3
- 6	SA9565001	P3
- 7	SA9565001	P3
- 8	SA9565001	P3
- 5	SA9575001	P3
- 6+	SA9590001	P3
- 6+	SA9602001	P3
- 1+	SA9622101	Q
- 3	SA9623101	A
- 7	SA9631001	A
- 50	SA9639001	H
55	SA9640001	Sp3
53	SA9641001	Sp1
54	SA9641001	Sp2
55	SA9641001	Sp3
53	SA9642001	Sp1
54	SA9642001	Sp2
- 9+	SA9643001	B
- 8+	SA9646001	B
- 8+	SA9651001	B
- 90+	SA9657001	D
- 90+	SA9661001	D
- 1+	SA96640E1	T
- 1+	SA9665001	T
- 2+	SA96650E1	T
- 2+	SA9666001	D
- 90+	SA9667001	D
- 12	SA9669001	T
- 90+	SA9670001	H
- 6+	SA9671001	D
- 102	SA9672001	D
- 1	SA9674001	E
- 6	SA9676001	E
- 1	SA9677001	F
- 2	SA9680001	F
- 1	SA9682101	G
- 9	SA9684001	G
- 4	SA9690001	H
- 43	SA9691001	H
- 56	SA9694001	H
- 31	SA9696001	H
- 77	SA9697001	H
- 2+	SA9698001	J
- 1	SA9699001	J
- 4	SA9700001	J
- 17	SA9701001	J
- 18	SA9702001	J
- 25	SA9704001	J
- 28	SA9710001	L
- 24	SA9712001	D
- 42	SA9713001	L
- 45	SA9715001	L
- 51	SA9716001	L
- 2	SA9718001	M
- 4	SA9719001	M
- 7	SA9720001	M
- 1	SA9721101	S
- 2	SA9722101	S
- 3	SA9723001	P4
- 3	SA9723001	S
- 5	SA9724001	S
- 12	SA9725001	P3
65	SA9725001	Wa
38	SA9731001	Sp3
- 22	SA9735001	H
- 31	SA9746001	D
- 32	SA9747001	D
- 8+	SA9748001	B
- 104	SA9749001	D
- 8+	SA9751001	B
- 76	SA9753101	H
- 15	SA9755001	L
- 23	SA9759001	P1
- 52	SA9763001	B
- 2	SA9769001	N
- 4	SA9771001	N
- 10	SA9773001	N
- 12	SA9774001	N
- 1	SA9777001	N
- 15	SA9778001	N
- 19	SA9779001	N
- 28	SA9780001	N
- 24+	SA9788001	J
- 24+	SA9789001	J
- 18	SA9792001	H
- 32	SA9793001	H
- 33	SA9794001	H
- 39	SA9795101	H
- 43	SA9798001	L
- 46	SA9800001	L
- 48	SA9801001	L
- 5	SA9813001	F
- 9	SA9817001	D
- 10	SA9818001	D
- 42	SA9819001	D
- 40	SA9821001	D
- 44	SA9823001	D
- 45	SA9824001	D
- 46	SA9825001	D
- 18	SA9826001	A
65	SA9826001	Wa
- 49	SA9827001	L
- 42	SA9828101	H
- 1+	SA9831001	Q
- 3	SA9853001	N
- 15	SA9854001	J
- 30	SA9855001	K
- 22	SA9856001	P1
- 41	SA9858001	D
- 4	SA9865001	P1
- 5	SA9866001	P1
- 6	SA9867001	P1
- 10	SA9894001	P3
- 5	SA9896001	Q
- 4	SA9901001	Q
- 6	SA9914001	Q
65	SA9914001	Wa
- 79	SA9917001	H
- 3	SA9923001	Q
- 60	SA9940001	H
- 60	SA9943001	H
- 8	SA9944001	D
- 2	SA9945001	G
- 19	SA9957001	A
- 20	SA9957002	A
65	SA9957002	Wa
- 26+	SA9960001	J
- 2+	SA9969011	Z
53	SA9969011	Sp1
- 2+	SA9969014	Z
54	SA9969014	Sp2
- 2+	SA9969022	Z
53	SA9969022	Sp1
54	SA9969022	Sp2
- 2+	SA9970014	Z
55	SA9970014	Sp3
- 2+	SA9970022	Z
55	SA9970022	Sp3
- 2+	SA9971010	Z
53	SA9971010	Sp1
54	SA9971010	Sp2
- 2+	SA9972010	Z
55	SA9972010	Sp3
- 28	SA9973001	K
- 1	SA9982001	P4
- 2	SA9983001	P4
- 6	SA9984001	P4
- 7	SA9985001	P4
- 1	SB0100001	P1

Part BooksPartsSearchNotes

Part Books

×

Search

×

Brother S-7200C — parts catalog

• Page 1 (cover): This is the cover page for the S-7200C Parts Book for the SINGLE NEEDLE DIRECT DRIVE STRAIGHT LOCK STITCHER WITH THREAD TRIMMER.
• Page 2 (diagram): This page shows a diagram explaining the meaning of the codes on the nameplate of the Brother S-7200C sewing machine, detailing different material types, lubrication systems, and sewing functions.
• Page 3 (text): This page describes the model plate for the Brother S-7200C sewing machine, detailing different configurations for material types, lubrication, and thread trimming.
• Page 4 (toc): This page is a table of contents for a parts manual, listing various sections and their corresponding page numbers, including sections on main components, linkages, switches, and special parts for different regions.
• Page 6 (diagram): This page displays a diagram of the machine body and miscellaneous cover components, with numbered parts indicated for reference.
• Page 7 (parts_list): This page lists parts for the Machine body, including part numbers, descriptions, quantities, and names of parts, with reference numbers from 1 to 21.
• Page 8 (diagram): This page displays a diagram of the needle bar and thread take-up mechanism, with various components numbered for identification.
• Page 9 (parts_list): This page lists parts for the needle bar and thread take-up mechanism, including part numbers, descriptions, and quantities.
• Page 10 (diagram): This page displays a diagram of the needle bar and thread take-up mechanism, with numbered parts and their corresponding details.
• Page 11 (parts_list): This page lists parts for the needle bar and thread take-up mechanism, including set screws, spacers, bearing bushes, timing belts, and pulleys.
• Page 12 (diagram): This page displays a diagram of the presser foot mechanism, illustrating various components with reference numbers for identification.
• Page 13 (parts_list): This page lists parts for the Presser foot mechanism, including part numbers, descriptions, and quantities.
• Page 14 (diagram): This page displays a diagram of the feed mechanism for an industrial sewing machine, with numbered parts and their corresponding part numbers and descriptions.
• Page 15 (parts_list): This page lists parts for the feed mechanism, including part numbers, descriptions, and quantities.
• Page 16 (diagram): This page displays a diagram of the feed mechanism for an industrial sewing machine, with numbered parts and their corresponding references.
• Page 17 (parts_list): This page lists parts for the feed mechanism, including part numbers, descriptions, and quantities. It covers items from reference number 57 to 112.
• Page 18 (diagram): This page displays a diagram of the knee lifter mechanism, showing various components labeled with reference numbers.
• Page 19 (parts_list): This page lists parts for the Knee lifter mechanism, including part numbers, descriptions, and quantities.
• Page 20 (diagram): This page displays a diagram of the quick reverse mechanism, illustrating various components labeled with reference numbers for identification.
• Page 21 (parts_list): This page lists parts for the Quick reverse mechanism, including part numbers, descriptions, and quantities.
• Page 22 (diagram): This page displays a diagram of the rotary hook mechanism, illustrating various components with reference numbers and some part details.
• Page 23 (parts_list): This page lists parts for the Rotary Hook mechanism, including part numbers, descriptions, and quantities.
• Page 24 (diagram): This page displays a diagram of lubrication-related components for an industrial sewing machine, with numbered parts and their corresponding details.
• Page 25 (parts_list): This page lists lubrication and related parts for the sewing machine, including various screws, O-rings, filters, and oil gauge components, with their corresponding part numbers and descriptions.
• Page 26 (diagram): This page displays a diagram of lubrication-related components for the sewing machine, including various fittings, tubes, and related parts.
• Page 27 (parts_list): This page lists lubrication and related parts for industrial sewing machines, including part numbers, descriptions, and quantities.
• Page 28 (diagram): This page displays a diagram of the threading mechanism for a Brother sewing machine, with numbered parts and their corresponding references.
• Page 29 (parts_list): This page lists parts for the threading mechanism, including part numbers, descriptions, and quantities, with some parts specified for different models or applications.
• Page 30 (diagram): This page displays a diagram of the bobbin winder mechanism, illustrating various components with reference numbers and part numbers.
• Page 31 (parts_list): This page lists parts for the Bobbin winder mechanism, including part numbers, descriptions, and quantities.
• Page 32 (diagram): This page displays a diagram of the thread trimmer mechanism, with numbered parts and their corresponding references.
• Page 33 (parts_list): This page lists parts for the thread trimmer mechanism, including part numbers, names, and quantities.
• Page 34 (diagram): This page displays a diagram of the tension release mechanism for an industrial sewing machine, with numbered parts indicated.
• Page 35 (parts_list): This page lists parts for the Tension release mechanism, including part numbers, descriptions, and quantities.
• Page 36 (diagram): This page displays a diagram of the thread wiper mechanism, including various components labeled with reference numbers and part numbers.
• Page 37 (parts_list): This page lists parts related to thread wiper mechanism, including part numbers, descriptions, and quantities.
• Page 38 (diagram): This page displays a diagram of the control box and motor mechanism, with numbered parts including a motor, control box components, and various fasteners.
• Page 39 (parts_list): This page lists parts for the Control box and motor mechanism, including part numbers, descriptions, and quantities.
• Page 40 (diagram): This page displays diagrams of control box mechanisms for models G10 and G50, illustrating various buttons and indicators.
• Page 41 (parts_list): This page lists parts for the Control box mechanism, including part numbers, descriptions, and applicable regions.
• Page 42 (diagram): This page displays a diagram of the control box mechanism for an industrial sewing machine, with various components labeled with reference numbers.
• Page 43 (parts_list): This page lists parts for the Control box mechanism, including part numbers, descriptions, and quantities.
• Page 44 (diagram): This page displays a diagram of control box mechanism and option parts, with numbered components and associated part numbers.
• Page 45 (parts_list): This page lists parts for control box mechanism (option parts), including part numbers, descriptions, quantities, and remarks.
• Page 46 (diagram): This page displays a diagram of power supply equipment mechanisms, including transformers and a control box, with reference numbers and descriptions for each component.
• Page 47 (parts_list): This page lists power supply equipment mechanism parts, including their codes, quantities, names, and applicable models.
• Page 48 (diagram): This page displays a diagram of the knee switch mechanism, including various components labeled with reference numbers.
• Page 49 (parts_list): This page lists parts for the Knee switch mechanism (Option parts) with reference numbers, codes, quantities, and names of parts.
• Page 50 (diagram): This page displays a diagram of the quick reverse switch mechanism, illustrating various components with reference numbers.
• Page 51 (parts_list): This page lists parts for the quick reverse switch mechanism, including part numbers, descriptions, and quantities.
• Page 52 (diagram): This page displays a diagram of the presser foot lifting set mechanism, including various components labeled with reference numbers.
• Page 53 (parts_list): This page lists parts for the Presser foot lifting set mechanism (Option parts), including part numbers, descriptions, and quantities for different regions.
• Page 54 (diagram): This page displays a diagram of accessories and option parts for a sewing machine, with numbered components and their corresponding part numbers and descriptions.
• Page 55 (parts_list): This page lists accessories and parts for the Z. section, including screws, needles, bobbins, head rests, and various other components with their corresponding part numbers and descriptions.
• Page 56 (diagram): This page displays a diagram of accessories and option parts for the sewing machine, including screwdrivers, bobbins, oil, and various mounting hardware.
• Page 57 (parts_list): This page lists accessories and their corresponding part numbers, including connecting rod assemblies, nuts, bolts, washers, collars, and grease units.
• Page 59 (parts_list): This page lists parts for different specifications including minimum lubrication type, medium-weight materials, and semi dry type, with part numbers and descriptions.
• Page 60 (parts_list): This page lists parts for different lubrication types and material weights, including needle bars, needle plates, presser bar springs, feed dogs, hook stoppers, rotary hook assemblies, and bobbins.
• Page 61 (parts_list): This page lists parts for light and medium-weight materials for 3-row machines, including needle plates, feed dogs, and presser feet with their corresponding part numbers and diagrams.
• Page 62 (parts_list): This page lists gauge parts for light and medium-weight materials for 3-needle/3-row configurations, including needle plates, feed dogs, and presser foot assemblies with their respective part numbers and diagrams.
• Page 63 (parts_list): This page lists gauge parts for heavy-weight materials and 3ROW applications, including needle plates, feed dogs, and presser foot assemblies with their respective part numbers and specifications.
• Page 64 (parts_list): This page lists gauge parts for difficult-to-sew materials and Shin-gosen for 4-needle, 4-row configurations, including needle plates, feed dogs, and presser foot assemblies with their respective part numbers and dimensions.
• Page 65 (parts_list): This page lists gauge parts for light and medium-weight materials for 4-row applications, including needle plates, feed dogs, and presser foot assemblies with their respective part numbers and diagrams.
• Page 66 (parts_list): This page lists gauge parts for light and medium-weight materials for 4-row applications, including needle plates, feed dogs, and presser foot assemblies with their respective part numbers and dimensions.
• Page 67 (parts_list): This page lists gauge parts for light and medium-weight materials for 4-row applications, including needle plates, feed dogs, and presser foot assemblies with their respective part numbers and descriptions.
• Page 68 (parts_list): This page lists parts for sewing machine gauge parts for light and medium-weight materials in 4 rows, including needle plates, feed dogs, and presser foot assemblies with their respective part numbers and diagrams.
• Page 69 (parts_list): This page lists parts for heavy-weight materials for 4ROW, including needle plates, feed dogs, and presser foot assemblies with their respective part numbers and dimensions.
• Page 70 (parts_list): This page lists various warning labels for industrial sewing machines, including their descriptions, sizes, and part codes.
• Page 72 (index): This page is an index of parts for an industrial sewing machine, listing part numbers, reference numbers, and corresponding page numbers.
• Page 73 (index): This page contains an index of parts for an industrial sewing machine, listing part numbers, reference numbers, and corresponding page numbers.
• Page 74 (index): This page is an index of parts for an industrial sewing machine, listing part numbers, reference numbers, and corresponding page numbers.
• Page 75 (cover): This is the cover page of the manual, titled "MEMO".
• Page 76 (cover): This is the cover page of the Brother Parts Book, featuring the Brother logo, an illustration of a screw, and contact information for Brother Industries, Ltd. in Japan. It also includes document identifiers like S-7200C and SA9810-001.J/E.

Page 1

S-7200C パーツブック PARTS BOOK 本縫ダイレクトドライブ自動糸切りミシン SINGLE NEEDLE DIRECT DRIVE STRAIGHT LOCK STITCHER WITH THREAD TRIMMER brother. 最新の部品情報は Parts Navigation でご覧いただけます。 http://partsbook.brother.co.jp/partnavi/jpn/ The latest parts information, refer to the Parts Navigation. http://partsbook.brother.co.jp/partnavi/eng/ jintex.in

Page 2 — 型式板の見方

型式板の見方 BROTHER INDUSTRIES, LTD. S-7200C- S: 薄物・難素材用 3: 中厚物用 5: 厚物用 0: 微量給油タイプ 3: セミドライタイプ 5: 完全ドライタイプ 3: 糸切り + 逆転 4: 糸切り + 逆転 + 糸払い jintex.in

Page 3 — Description of model plate

Description of model plate BROTHER INDUSTRIES, LTD. S-7200C- S: Light-weight Materials & Difficult-to-sew Materials 3: Medium-weight materials 5: Heavy-weight materials 0: Minimum lubrication type 3: Semi dry type 5: Complete dry type 3: Thread Trimmer + Quick Reverse 4: Thread Trimmer + Quick Reverse + Thread Wiper

Page 4 — 目 次

パーツブックご利用に際して 1. この本は、2008年7月のデータに基づいて作成されたものです。 2. 部品は予告なしに設計変更される場合があります。 3. 組単位で補給する部品は、破線で示してあります。 4. イラスト中で数字(REF.NO)に“+”がついている部品は、仕様により異なります。 詳細は、リストを参照してください。 目 次 A. 主体関係 1 Sp2. 仕様別部品一覧表 B. 針棒・天秤関係 3 (アメリカ向、中国向、輸出一般向) 54 C. 押え関係 7 Sp3. 仕様別部品一覧表 D. 送り関係 9 (欧州向) 55 E. 膝上げ関係 13 Ga1. ゲージ部品一覧表 F. 逆転関係 15 (薄・中厚物用:3枚菌) 56 G. かま関係 17 Ga2. ゲージ部品一覧表 H. 給油潤滑関係 19 (薄・中厚物用:3枚菌) 57 J. 糸通し関係 23 Ga3. ゲージ部品一覧表 K. 糸巻関係 25 (厚物用:3枚菌) 58 L. 糸切り関係 27 Ga4. ゲージ部品一覧表 M. 糸締め関係 29 (難素材・新素材用:4枚菌) 59 N. 糸払い関係 Ga5. ゲージ部品一覧表 (-4□□またはオプション部品) 31 (薄・中厚物用:4枚菌) 60 P1. コントロールボックス、モータ関係 33 Ga6. ゲージ部品一覧表 P2. コントロールボックス関係 35 (薄・中厚物用:4枚菌) 61 P3. コントロールボックス関係 37 Ga7. ゲージ部品一覧表 P4. コントロールボックス関係 (薄・中厚物用:4枚菌) 62 (オプション部品) 39 Ga8. ゲージ部品一覧表 Q. 電装品関係 41 (薄・中厚物用:4枚菌) 63 R. 膝スイッチ関係 Ga9. ゲージ部品一覧表 (オプション部品) 43 (厚物用:4枚菌) 64 S. 逆転スイッチ関係 45 Wa. 警告ラベル 65 T. 電磁押え上げセット関係 索引 66 (オプション部品) 47 Z. 付属品関係 49 Sp1. 仕様別部品一覧表(日本向) 53 jintex.in

Page 6

A. 主体関係 / Machine body S-7200C-050 1 jintex.in

Page 7 — A. 主体関係 / Machine body

A. 主体関係 / Machine body REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA1106001 2 キャクチュウR STAND R 2 SA1107001 2 キャクチュウL STAND L 3 SA9622101 1 モータカバー MOTOR COVER 4 062501816 5 ナベコ5X18 SCREW, PAN M5X18 5 028050246 5 バネザガネ2-5 WASHER SPRING 2-5 6 026050136 5 ヒラザガネコガタ5 WASHER PLAIN S 5 7 SA9623101 1 ガイタ SIDE PLATE 8 062501216 8 ナベコ5X12 SCREW PAN M5X12 9 104450101 2 ゴムセン8 RUBBER CAP, 8 10 104450101 1 ゴムセン8 RUBBER CAP, 8 11 S32263001 1 ゴムセン8.5 RUBBER CAP, 8.5 12 104450101 1 ゴムセン8 RUBBER CAP, 8 13 104449001 2 ゴムセン15.5 RUBBER CAP, 15.5 14 117936001 1 ゴムセン9.4 RUBBER CAP, 9.4 15 S09621151 1 ジョウギタイタ RULER PLATE 16 062400616 1 ナベコ4X6 SCREW PAN M4X6 17 S37060001 1 アースマーク LABEL, GROUNDING 18 SA9826001 1 ソウサチュウイラベル LABEL CAUTION 19 SA9957001 1 ワーニングマーク INJURY MARK 20 SA9957002 1 ワーニングマーク INJURY MARK 21 S45050001 1 RPマーク <- 5S, 53用> MARK, RP S-7200C-050 2 jintex.in

Page 8

B. 針棒・天秤関係 / Needle bar and thread take-up mechanism <-[ ]03用/For-[ ]03 > <-[ ]05用/For-[ ]05 > <-[ ]33用/For-[ ]33 > <-[ ]S用/For-[ ]S > <-[ ]53用/For-[ ]53 > S-7200C-101 3 jintex.in

Page 9 — B. 針棒・天秤関係 / Need le bar and thread take-up mechanism

B. 針棒・天秤関係 / Need le bar and thread take-up mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA7209201 1 ウワジククミ UPPER SHAFT ASSY 2 S23651001 3 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 3 S25235001 1 シメネジ8 SCREW M8 4 S25236001 1 アナヒラ6X10ホソメ SET SCREW SOCKET (FT) M6X10 5 SA1120001 1 イトマキドウリン BOBBIN WINDER DRIVING WHEEL 6 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 7 110367001 1 ザガネ WASHER, PLAIN SPECIAL 8 <03用> 8+ SA9646001 1 ハリボウレンカンソウクミ NEEDLE BAR CONNECTING ROD UNIT 9+ SA7625001 1 ハリボウクランク NEEDLE BAR CRANK <05用> 8+ SA9651001 1 ハリボウレンカンソウクミ NEEDLE BAR CONNECTING ROD UNIT 9+ SA7626001 1 ハリボウクランク NEEDLE BAR CRANK <33, 53用> 8+ SA9748001 1 ハリボウレンカンオオクミ NEEDLE BAR CONNECTING ROD SET 9+ SA7625001 1 ハリボウクランク NEEDLE BAR CRANK <05用> 8+ SA9751001 1 ハリボウレンカンオオクミ NEEDLE BAR CONNECTING ROD SET 9+ SA7627001 1 ハリボウクランク NEEDLE BAR CRANK <30, 50用> 10 SA8061001 1 アナクボミ3X4シール SET SCREW SOCKET(CP)M3X4 SEAL 11 SA2422001 1 シメネジ3.57L SCREW, SM3.57L 12 012400436 2 アナヒラ5X4 WASHER 13 SA2161001 1 ザガネ WASHER 14 048060342 1 トメワE6 RETAINING RING E6 15 140004001 1 シメネジ3.57 SCREW, SM3.57-40X7 16 SA7239101 1 ストツパーピン STOPPER PIN 17 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 18 012061036 2 アナヒラ6X10 SET SCREW SOCKET (FT) M6X10 19 102630001 1 ハリボウアンナイカクコマ NEEDLE BAR GUIDE SLIDE BLOCK 20+ *P. 53-55 1 ハリボウ NEEDLE BAR 21 SA2194201 1 ハリボウメタルU NEEDLE BAR BUSH U <05, 03用> 22+ SA1138101 1 ハリボウメタルD NEEDLE BAR BUSH D <05用> 22+ SA1139101 1 ハリボウメタルD NEEDLE BAR BUSH D 23 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 24 062500616 1 ナベコ5X6 SCREW PAN M5X6 25 140553102 1 アタマツキトメネジ3.18 SET SCREW, SM3.18 26 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 27 SA2250101 1 タイミングプーリU TIMING PULLEY, U 28 S38712001 1 フランジ FLANGE 29 SA9377001 1 フアン FAN 30 SA2404001 3 ナベサクミ4X35DB SCREW, PAN (S WASHER) M4X35 31 151594001 1 ハリボウホワイトアンナイ NEEDL BAR THREAD GUIDE 32 151267001 2 サラネジ4.37 SCREW, FLAT SM4.37-40X8 33 180018151 1 スベリイタクミ SLIDE PLATE ASSY 34 114561001 1 スベリイタウラバネ SPRING, PLATE 35 122771051 2 シメネジ2.38 SCREW, SM2.38 36 SA1143101 1 シタジククミ LOWER SHAFT ASSY 37 SA1144001 1 シタジク LOWER SHAFT 38 048120142 1 トメワジクヨウC12 RETAINING RING EXTERNAL C12 39 S25401100 1 オイルシール OIL SEAL 40 SA1317101 1 オイルシール OIL SEAL 41 SA1167001 1 シタジクギア LOWER SHAFT GEAR 42 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 43 SA2251001 1 タイミングプーリD TIMING PULLEY, D S-7200C-101 4 jintex.in

Page 10

B. 針棒・天秤関係 / Needle bar and thread take-up mechanism <-[ ]03用/For-[ ]03 > <-[ ]05用/For-[ ]05 > <-[ ]33用/For-[ ]33 > <-[ ]S用/For-[ ]S > <-[ ]53用/For-[ ]53 > S-7200C-101 5 jintex.in

Page 11 — B. 針棒・天秤関係 / Needle bar and thread take-up mechanism

B. 針棒・天秤関係 / Needle bar and thread take-up mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 44 S23651001 2 アナヒラ6×6ホソメ SET SCREW SOCKET (FT) M6X6 45 SA2378001 2 カンザ4.8 SPACER,4.8 46 SA1150101 1 ベアリングブツシュクミ BEARING BUSH ASSY 47 S23651001 2 アナヒラ6×6ホソメ SET SCREW SOCKET (FT) M6X6 48 SA2252101 1 タイミングベルト TIMING BELT 49 S23651001 2 アナヒラ6×6ホソメ SET SCREW SOCKET (FT) M6X6 50 SA2254101 1 シタジクメタル LOWER SHAFT BUSH 51 SA8058301 1 テンションプーリーリソウクミ TENSION PULLEY UNIT 52 SA9763001 1 テンションプーリークミ TENSION PULLEY ASSY 53 S50165001 1 テンションプーリーカラー COLLAR 54 018102536 1 アナボルト10X25 BOLT SOCKET M10X25 55 021100302 1 3シュナット10 NUT 3 M10 56 SA8059101 1 プーリーダイ PULLEY BASE 57 SA8060201 1 テンションプーリーイタ TENSION PULLEY PLATE 58 018061036 2 アナボルト6X10 BOLT SOCKET M6X10 59 025060136 2 ヒラザガネショウ6 WASHER PLAIN S 6 60 018061236 2 アナボルト6X12 BOLT SOCKET M6X12 61+ *P. 53-64 1 ハリイタ NEEDLE PLATE 62+ *P. 49, 53-55 1 ミシンハリ NEEDLE S-7200C-101 6 jintex.in

Page 12 — C. 押え関係 / Presser foot mechanism

C. 押え関係 / Presser foot mechanism 19 22 23 21 20 32 18 31 17 15 14 13 25 24 26 27 28 16 39 40 30 29 5 34 6 7+ 8 1+ 35 38 4 3 11 37 36 2 9+ 10+ 11 7 S-7200C-201 jintex.in

Page 13 — C. 押え関係 / Presser foot mechanism

C. 押え関係 / Presser foot mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1+ SA9359001 1 <--S, --3用> 1オサエボウ <For --S and --3> PRESSER BAR 1+ SA1173001 1 <--5用> 1オサエボウ <For --5> PRESSER BAR 2 SA7242001 1 オサエボウメタル PRESSER BAR BUSH 3 062500616 1 ナベ5X6 SCREW PAN M5X6 4 026050136 1 ヒラザガネコガタ5 WASHER PLAIN S 5 5 SA1174002 1 オサエチョウセツネジナ14 PRESSER ADJUSTING SCREW, M14 6 SA7607101 1 オサエバネアンナイ SPRING GUIDE 7+ S13561101 1 <--3用> 1オサエバネ <For --3> PRESSER BAR SPRING 7+ 141728001 1 <--5用> 1オサエバネ <For --5> PRESSER BAR SPRING 7+ 147514001 1 <--SS用> 1オサエバネ <For difficult to sew materials SS> PRESSER BAR SPRING 7+ SA2893001 1 <--S用> 1オサエバネ <For difficult to sew materials S> PRESSER BAR SPRING 7+ SA2348001 1 オサエバネ PRESSER BAR SPRING 8 140407001 1 ザガネ WASHER 9+ *P. 53-64 1 オサエクミ PRESSER FOOT ASSY 10+ *P. 53-64 1 オサエクミ PRESSER FOOT ASSY W/F-GUARD 11 S13385001 1 シメネジ3.57X10 SCREW, SM3.57-40X10 12 SA1176101 1 オサエアゲレバークミ PRESSER BAR LIFTER LEVER ASSY 13 SA1177001 1 オサエアゲレバー PRESSER BAR LIFTER LEVER 14 SA1178101 1 オサエアゲレバーコン PRESSER CONNECTING ROD 15 SA3980101 1 ダンネジ5 SHOULDER SCREW, M5 16 SA3980101 1 ヒザアゲレバー KNEE LIFTER LEVER 17 SA1181101 1 オサエアゲレバージク PRESSER BAR LIFTER SHAFT 18 015000536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 19 SA1182201 1 イトユルメイタクミ TENSION RELEASE PLATE ASSY 20 SA1154001 1 イトユルメイタ TENSION RELEASE PLATE 21 SA8900001 1 イトユルメイタ T-RELEASE PLATE 22 018400532 1 アナボルト4X5 BOLT SOCKET M4X5 23 025040232 1 ヒラザガネチュウ4 WASHER PLAIN M 4 24 SA1186001 1 オサエアゲレバーバネ P-BAR LIFTER LEVER SPRING 25 S07350001 1 ザガネ WASHER PLAIN 26 048050342 2 トメワE5 RETAINING RING E5 27 SA2165001 1 ダンネジ5 SHOULDER SCREW, M5 28 SA2165001 1 ダンネジ6 SHOULDER SCREW, M6 29 SA1190001 1 ヒザアゲボウ KNEE LIFTER BAR 30 SA1179001 1 ダンネジ5 SHOULDER SCREW, M5 31 S31006002 1 オサエアゲテコ LIFTING LEVER 32 S39051001 1 ナベザクミ35X12 SCREW, PAN (S/P W) M3.5X12 33 SA11837001 1 オサエアゲクランク PRESSER BAR LIFTER CRANK 34 SA1175002 1 チョウセツネジナットM14 ADJUST SCREW NUT 35 SA9657001 1 オサエアゲクミダ PRESSER BAR GUIDE BRACKET ASSY 36 SA8100001 1 <欧州向以外> フィンガーガード <Except for Europe> FINGER GUARD 37 025350132 1 ヒラザガネショウ3.5 WASHER PLAIN S 3.5 38 SA8903001 1 シメネジ4X12 SCREW M4X12 39 SA1189101 1 チョウセツネジ6 ADJUSTING SCREW M6 40 021060306 1 3シュナット6 NUT 3 M6 S-7200C-201 8 jintex.in

Page 14

D. 送り関係 / Feed mechanism 9 jintex.in S-7200C-202

Page 15 — D. 送り関係 / Feed mechanism

D. 送り関係 / Feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA7245002 1 <- 1 オクリメメモリダイヤル <- オクリメメモリダイヤル <For-□□3 and -□□5> STITCH LENGTH DIAL <For-□□S> STITCH LENGTH DIAL 2 SA7247002 3 SA4449001 1 シメネジ4.76 SCREW SM4.76 4 SA7244001 1 オクリチョウセツネジ FEED REGULATING STUD 5 108549001 1 Oリング O RING 6 S50098101 1 メモリイチギメピン POSITIONING PIN 7 100328001 1 メモリイチギメピンバネ NOTCH SPRING 8 SA9944001 1 オクリチョウセツキコミグミ FEED REGULATOR SMALL ASSY 9 SA9817001 1 キリカエキレンカン F-REGULATOR CONNECTING ROD 10 SA9818001 1 レンカンジク STUD 11 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 12 SA1205001 1 オクリチョウセツキジク FEED REGULATOR SHAFT 13 048080342 1 トメワE8 RETAINING RING E8 14 S20356001 1 ヒラザガネ10 WASHER, PLAIN 10 15 012060536 2 アナヒラ6X5 SET SCREW SOCKET (FT) M5X5 16 SA1206001 1 カエシヌイレーバジク REVERSE SEWING SHAFT 17 S25469100 2 ドライプツシュ BUSH DRY :L=12 18 025100132 1 ヒラザガネショウ10 WASHER, PLAIN S 10 19 048080342 1 トメワE8 RETAINING RING E8 20 SA1207001 1 カンザ SPACER 21 062500816 2 ナベコ5X8 SCREW PAN M5X8 22 SA7321002 1 カエシヌイレーバー REVERSE LEVER 23 062501416 1 ナベコ5X14 SCREW PAN M5X14 24 SA9712001 1 カエシヌイレーバーバネ SPRING 25 153132000 1 ナイロンチューブ NYLON TUBE, L=13.5 26 SA1210101 1 ハンドルジクウデクミ HANDLE SHAFT ARM ASSY 27 SA1211101 1 ハンドルジクウデ HANDLE SHAFT ARM 28 156958021 1 スイイオクリウデジク FEED ROCK ARM SHAFT 29 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 30 018501636 1 アナボルト5X16 BOLT SOCKET M5X16 31 SA9746001 1 キリカエキジクウデ FEED REGULATOR SHAFT ARM 32 SA9747001 1 キリカエキジク FEED REGULATOR SHAFT 33 018061636 1 アナボルト6X16 BOLT SOCKET M6X16 34 SA9819001 1 ヘンシンピン ECCENTRIC PIN 35 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 36 SA7253101 1 キリカエキジクメタルR FEED REGULATOR SHAFT BUSH(R) 37 SA7253101 1 キリカエキジクメタルL FEED REGULATOR SHAFT BUSH(L) 38 012060536 1 アナヒラ6X5 SET SCREW, SOCKET (FT) M5X5 39 SA1269001 1 オイルシール OIL SEAL 40 SA9821001 1 キリカエキレンカンS F-REGULATOR CONNECTING ROD S 41 SA9858001 1 キリカエキジクツギテ FEED REGULATOR SHAFT JOINT 42 SA9818001 1 レンカンジク STUD 43 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 44 SA9823001 1 キリカエキクミ FEED REGULATOR ASSY 45 SA9824001 1 オクリリンクジク FEED LINK SHAFT 46 SA9825001 1 オクリリンクジクR FEED LINK SHAFT R 47 012500536 2 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 48 SA1223001 1 スイイオクリレンカン LEVEL FEED CONNECTING ROD 49 SA7254001 1 リンクジク LINK SHAFT 50 012500536 2 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 51 S16335001 1 スイイオクリリンククミ LEVEL FEED LINK ASSY 52 S16337001 1 スイイオクリウデリンククミ FEED ROCKER ARM LINK ASSY 53 156958021 1 スイイオクリウデジク FEED ROCK ARM SHAFT 54 SA1225001 1 スイイオクリウデ FEED ROCK ARM 55 048040342 1 トメワE4 RETAINING RING E4 56+ SA1263001 1 <- スイイヘンシンリンネジツキ <- <For-□□3 and -□□5> ECCENTRIC WHEEL, W/SCREW 56+ SA1261001 1 スイイヘンシンリンネジツキ <For-□□S> ECCENTRIC WHEEL, W/SCREW S-7200C-202 10

Page 16 — D. 送り関係 / Feed mechanism

D. 送り関係 / Feed mechanism 103 102 11 8 31 32 33 26 17 29 30 28 27 99 100 5 4 1 3 10 15 12 14 9 13 101 7 6 < - [ ] S 用 / For - [ ] [ ] S > 2 3 5 4 20 21 24 25 22 23 19 18 17 56+ 57 90+ 94 93 92 60 48 58 59 44 50 46 45 91+ 47 53 49 54 52 51 97 66 67 63 62 71 73 72 75 74 79 78 76 80 81 89+ 83 86 87 88 84 82 89+ 95 96 65 64 66 61 55 104 36 105 37 39 38 43 42 41 40 106 109 108 110 111 107 11 S-7200C-202 jintex.in

Page 17 — D. 送り関係 / Feed mechanism

D. 送り関係 / Feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 57 S25236001 2 アナヒラ6X10ホソメ SET SCREW SOCKET (FT) M6X10 58 S12915001 1 ニードルジクウケ25 ROLLER BEARING RADIAL 25 59 S25321001 1 レンカンオサエ HOLDER 60 062350616 2 ナベコ35X6 SCREW PAN M3.5X6 61 062501416 1 ナベコ5X14 SCREW PAN M5X14 62 SA1226201 1 キリカエジク L FEED REGULATOR SHAFT, L 63 104449001 1 ゴムセン15.5 RUBBER CAP, 15.5 64 SA1227301 1 キリカエササエジク FEED REGULATOR SUPPORT SHAFT 65 SA1228001 1 ゴムセン14.5 RUBBER CAP, 14.5 66 012060536 2 アナヒラ6X5 SET SCREW, SOCKET (FT) M6X5 67 SA1229101 1 アナトメネジ6トガリ SET SCREW (FT) M6X6 68 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 69 SA2377001 1 ゴムセンラベル RUBBER CAP LABEL 70 SA34352101 1 ゴムセン13.5 RUBBER CAP, 13.5 71 SA1230001 1 スイヘイオクリジククミ FEED ROCK SHAFT ASSY 72 SA1231001 1 スイヘイオクリジク FEED ROCK SHAFT 73 SA2162001 1 フエルト FELT 74 SA7255101 1 オクリジクメタルR FEED SHAFT BUSH(R) 75 SA1237101 1 オイルシール OIL SEAL 76 SA9357001 1 オクリジクメタル L FEED SHAFT BUSH L 77 012061036 1 アナヒラ6X10ホソメ SET SCREW, SOCKET (FT) M6X10 78 156243021 1 オクリジクスクラストリング THRUST RING 79 048150142 1 トメワジクヨウC15 RETAINING RING EXTERNAL C15 80 SA1234001 1 セットカラークミ SET SCREW COLLAR 81 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 82 014300432 1 アナクボミ3X4 SET SCREW SOCKET (CP) M3X4 83 SA1239201 1 オクリダイ FEED BAR 84 SA7330001 1 スイヘイオクリダイウデ FEED ROCK BRACKET ARM 85 SA2400101 1 オクリダイジクオオクミ FEED BAR SHAFT SET 86 158722001 1 ザガネ4.2 WASHER PLAIN 4.2 87 SA1242001 1 アタマトメクボミ5X7 SET SCREW 5X7 88 SA7257001 2 シメネジ5X12 SCREW 5X12 89+ *P. 53-64 1 オクリバ FEED DOG <--003用> <For 003> 90+ SA9661001 1 ジョウゲヘンシンリンクミ F-LIFTING ECCENTRIC WHEEL ASSY 91+ SA1247101 1 ヘンシンリンネジツキ ECCENTRIC WHEEL, W/SCREW <--005用> <For 005> 90+ SA9666001 1 ジョウゲヘンシンリンクミ F-LIFTING ECCENTRIC WHEEL ASSY 91+ SA1251101 1 ヘンシンリンネジツキ ECCENTRIC WHEEL W/SCREW <--00S用> <For 00S> 90+ SA9669001 1 ジョウゲヘンシンリンクミ F-LIFTING ECCENTRIC WHEEL ASSY 91+ SA1254101 1 ヘンシンリンネジツキ ECCENTRIC WHEEL W/SCREW 92 S25236001 2 アナヒラ6X10ホソメ SET SCREW SOCKET (FT) M6X10 93 S25339301 1 オクリダイウデオサエ FEED BAR ARM PRESSER 94 062300616 2 ナベコ3X6 SCREW PAN M3X6 95 100080004 2 シメネジ3.18 SCREW, SM3.18-44X6.5 96 SA2401001 1 ジョウゲオクリダイジクオオクミ LIFTING FEED SHAFT ASSY 97 SA1242001 1 アタマトメクボミ5X7 SET SCREW 5X7 98 014300432 1 アナクボミ3X4 SET SCREW SOCKET (CP) M3X4 99 SA7508101 1 ダイヤルロックレバー DIAL LOCK LEVER 100 S39830101 1 ダイヤルロックレバーバネ SPRING 101 SA7422001 1 ロックレバーピン ROCK LEVER PIN 102 SA9672001 1 コンデンスストッパ CONDENSED STOPPER 103 021060306 1 3シュナツト6 NUT 3 M6 104 SA9749001 1 バネカケウデクミ SPRING HOOK ARM ASSY 105 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 106 S25427101 1 ダンネジ4 SHOULDER SCREW, M4 107 SA3152001 1 ヒキバネクミ SPRING ASSY 108 SA2294101 1 ヒキバネ SPRING 109 SA3114001 1 ビニルチューブ VINYL TUBE 110 SA2293101 1 バネトリツケイタ SPRING SET PLATE 111 062500816 2 ナベコ5X8 SCREW PAN M5X8 112 048100142 1 トメワジクヨウC10 RETAINING RING EXTERNAL C10 S-7200C-202 12

Page 18 — E . 膝上げ関係 / Knee lifter mechanism

E . 膝上げ関係 / Knee lifter mechanism 1 2 3 4 5 6 7 8 13 S-7200C-203 jintex.in

Page 19 — E. 膝上げ関係 / Knee lifter mechanism

E. 膝上げ関係 / Knee lifter mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA9674001 1 ヒザアゲツギテ KNEE LIFTER BRACKET 2 017061413 1 ボルト6X14 BOLT M6X14 3 017062013 1 ボルト6X20 BOLT M6X20 4 S38278001 1 ヒザアゲダテジク KNEE LIFTER BAR 5 S34756021 1 ヒザアゲ KNEE LIFTER PLATE 6 SA9676001 1 ヒザアゲテストッパ KNEE LIFTER PLATE STOPPER 7 017060813 1 ボルト6X8 BOLT M6X8 8 S31885001 1 ヒザアテカバー KNEE LIFTER PLATE COVER S-7200C-203 14 jintex.in

Page 20 — F . 逆転関係 / Quick reverse mechanism

F . 逆転関係 / Quick reverse mechanism S-7200C-205 15

Page 21 — F. 逆転関係 / Quick reverse mechanism

F. 逆転関係 / Quick reverse mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA9677001 1 ギャクテンソレノイドクミ QUICK REVERSE SOLENOID ASSY 2 SA9680001 1 ソレノイドダイ SOLENOID BASE 3 062500816 3 ナベコ5X8 SCREW PAN M5X8 4 062061016 2 ナベコ6X10 SCREW PAN M6X10 5 SA9813001 1 ソレノイドレバー SOLENOID LEVER 6 SA8083001 1 ソレノイドレバーシク SOLENOID LEVER SHAFT 7 SA2848001 1 セットカラークミ SET COLLAR ASSY 8 012500536 2 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 9 SA2992001 1 レンケツピン PIN 10 153138001 1 ザガネ WASHER, PLAIN 6.5 11 048060142 1 トメワジクヨウC6 RETAINING RING EXTERNAL C6 12 012061036 1 アナヒラ6X10 SET SCREW, SOCKET (FT) M6X10 13 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 S-7200C-205 16

Page 22 — G . かま関係 / Rotary hook mechanism

G . かま関係 / Rotary hook mechanism < - [ ] 5 用 / For - [ ] 5 [ ] > 10 11 12 < - [ ] 5 用 / For - [ ] 5 [ ] > < 補給用部品 / For supply parts > < - [ ] 5 用 / For - [ ] 5 [ ] > 28 30 5 6 7 4 9 8 22 23 26 27 29+ 20+ 21 24 25 2 1 13 15 16 17 18 19 14 17 jintex.in S-7200C-301

Page 23 — G. かま関係 / Rotary hook mechanism

G. かま関係 / Rotary hook mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA9682101 1 <- 3, -00> 1 <For-3 and -00> ROTARY HOOK SHAFT 2 SA9945001 1 カムジク オイルアナフタネシクミ 1 3 SA8055001 1 フエルト SCREW CAP WHOLE ASSY FELT 4 SA7263401 1 ポンプメタルオオクミ PUMP BUSH UNIT 5 SA7879101 1 ポンプメタルクミ PUMP BUSH ASSY 6 081025870 1 OリングS25 O RING S25 7 SA7320001 1 オイルシール OIL SEAL 8 142274101 1 ゴムセン4.2 RUBBER CAP, 4.2 9 SA9684001 1 オイルシール OIL SEAL 10 SA1273001 1 <- カムジク 5用> <For-5> ROTARY HOOK SHAFT 11 SA7266201 1 カムメタルソウクミ ROTARY HOOK UNIT 12 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 13 SA7554101 1 ベアリングブツシユクミ BEARING BUSH ASSY 14 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 15 SA1284101 1 オイルシール OIL SEAL 16 SA1285001 1 カムジクギヤメタル ROTARY HOOK SHAFT GEAR BUSH 17 012061036 1 アナヒラ6X10 SET SCREW, SOCKET (FT) M6X10 18 SA1287001 1 カムジクギヤ ROTARY HOOK SHAFT GEAR 19 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 20+ S02602001 1 <- ウチカマトメ 3, -005用> <For-3 and -005> HOOK STOPPER 20+ 159324001 1 ウチカマトメ <For-05> HOOK STOPPER 21 SA8903001 1 シメネジ4X12 SCREW M4X12 22 S03245001 1 ボビンケースクミ BOBBIN CASE ASSY 23 183388001 1 テンションスプリング TENSION SPRING 24 183389001 1 チヨウシバネチヨウセツネジ ADJUSTING SCREW 25 183390001 1 チヨウシバネトメネジ SET SCREW 26 S03246001 1 クウテンボウシバネ ANTI-SPIN SPRING 27 146290001 1 <- ボビン 3, -00S用> <For-3 and -00S> BOBBIN 28 117132001 1 <- ボビン 5用> <For-5> BOBBIN 29+ *P. 53-55 1 カムコウミ ROTARY HOOK ASSY W/BOX 30 SA2875001 1 <補給用部品> <For-05用> SA2876ウチカマハコウミ <For supply parts> <For-05> I-ROTARY HOOK,W/BOX SA2876 S-7200C-301 18

Page 24 — H.給油潤滑関係 / Lubrication

H.給油潤滑関係 / Lubrication 12+ <-[ ]0[, -[ ]3]用 / For-[ ]0[ &-[ ]3]> 58 3 2 39 76 1 10 9 8 11 20 19 18 14 13 16 15 17 21 21 6+ 34 22 30 24 23 26 25 28 27 33 32 31 77 78 38 36 37 35 43 51 50 49 48 45 44 46 47 56 57 55 63 64 69 75 74 68 66 73 65 72 71 70 67 69 60 61 62 59 <-[ ]5[]用 / For-[ ]5[]> 42 41 79 40 54 S-7200C-350 19 jintex.in

Page 25 — H. 給油潤滑関係 / Lubrication

H. 給油潤滑関係 / Lubrication REF.NO CODE Q'TY NAME OF PARTS RM 1 SA1292001 1 <- 00> 1 <For-00> WICK HOLDER ASSY 2 SA1295001 1 コードオサエT2 1 CORD HOLDER, T2 3 062500816 1 ナベコ5X8 1 SCREW PAN M5X8 4 SA9689001 1 ビニルチューブクミ 1 OIL TUBE ASSY 5 S25382001 1 オイルクチ 1 OIL FEEDING PIPE 6+ SA9671001 1 <- 00> 1 <For-00> オイルタンクオオクミ 1 OIL TANK SET 6+ SA9670001 1 <- 30> 1 <For-30> オイルタンクオオクミ 1 OIL TANK SET 7 062500816 1 ナベコ5X8 1 SCREW PAN M5X8 8 062500816 1 ナベコ5X6 1 SCREW PAN M5X6 9 S38769000 1 フエルト 1 FELT 10 145737001 1 フエルトオサエ 1 FELT SUPPORT 11 081004070 1 OリングP4 1 O RING P4 12+ S04630000 1 <- 003,00S> 1 <For-003 and -00S> ハリボウセン 1 NEEDLE BAR CORK 12+ 111863001 1 ハリボウセン 1 NEEDLE BAR CORK 13 144875001 1 <- 00, -00> 1 <For-00 and -00> プランジャー 1 PLUNGER 14 SA7636201 1 ポンプフタネジクミ 1 PUMP CAP SCREW ASSY 15 S25380601 1 ポンプフタネジ 1 CAP SCREW PUMP 16 S52764001 1 スプリングバネ 1 SPRING COMPRESSION 17 104821001 1 ゴムセン10.5 1 RUBBER CAP, 10.5 18 SA9792001 1 オイルチョウセツネジ 1 ADJUSTING SCREW 19 081004870 1 OリングS4 1 O RING S4 20 140327001 1 ゴムセン6.3 1 RUBBER CAP, 6.3 21 S25382001 1 オイルクチ 1 OIL FEEDING PIPE 22 SA9735001 1 オイルタンクナカグミ 1 OIL TANK MIDDLE UNIT 23 S25382001 1 オイルクチ 1 OIL FEEDING PIPE 24 S51815001 1 オイルクチ8.6 1 OIL FEEDING PIPE, 8.6 25 SA1303101 1 シメネジ8 1 SCREW M8 26 081008070 1 OリングP8 1 O RING P8 27 SA9898001 1 オイルクチ 1 OIL FEEDING PIPE 28 081006670 1 OリングPW6 1 O RING PW6 29 SA9887001 1 フイルタ 1 FILTER 30 SA9696001 1 ゴムセン35-12 1 RUBBER CAP 35-12 31 SA9696001 1 ビニルチューブ 1 VINYL TUBE 32 SA9793001 1 ビニルチューブ 1 VINYL TUBE L=122 33 SA9794001 1 ビニルチューブ 1 VINYL TUBE L=110 34 0A4501206 2 +ナベザクミ5X12DA 1 SCREW PAN (S/P WASHER) M5X12 35 SA1306001 1 サブタンククミ 1 SUB TANK ASSY 36 SA1307001 1 サブタンク 1 SUB TANK 37 S51815001 1 オイルクチ8.6 1 OIL FEEDING PIPE, 8.6 38 081022870 1 OリングS22 1 O RING S22 39 SA9795101 1 オイルゲジクミ 1 FLOAT ASSY 40 SA7509001 1 ユリヨウケイマド 1 OIL GAUGE WINDOW 41 SA2779002 1 <- 05> 1 <For-05> ユリヨウケイマド 1 OIL GAUGE WINDOW 42 SA9828101 1 キュウクチセン 1 OIL GAUGE WINDOW S-7200C-350 20 jintex.in

Page 26 — H.給油潤滑関係 / Lubrication

H.給油潤滑関係 / Lubrication 12+ <-[ ]0[ ], -[ ]3[ ]用 / For-[ ]0[ ] &-[ ]3[ ]> 58 <-[ ]0[ ]用 / For-[ ]0[ ]> 4 5 <-[ ]3[ ]用 / For-[ ]3[ ]> 7 39 76 77 38 58 36 37 43 54 51 50 49 48 45 44 46 47 55 56 57 79 42 41 40 35 21 18 19 14 13 16 15 17 21 30 24 23 29 28 27 33 32 31 63 64 69 75 74 68 73 72 66 67 71 70 69 65 59 60 61 62 S-7200C-350 21 jintex.in

Page 27 — H. 給油潤滑関係 / Lubrication

H. 給油潤滑関係 / Lubrication REF.NO CODE Q'TY 品名 NAME OF PARTS RM 43 SA9691001 1 ベッドソフタクウミ BED BOTTOM COVER UNIT 44 S51272100 1 オイルウィンドウ OIL WINDOW, B-COVER 45 081015870 1 Oリング S15 O RING S15 46 SA1313101 1 マドフタ WINDOW COVER 47 062500616 4 ナベコ5X6 SCREW PAN M5X6 48 SA1303101 1 シメナゲ8 SCREW M8 49 081008070 1 Oリング P8 O RING P8 50 SA9639001 1 ソフタフエルト BOTTOM COVER FELT 51 SA1315301 1 ソフタフエルト BOTTOM COVER FELT 52 062400616 3 ナベコ4X6 SCREW PAN M4X6 53 025040332 3 ヒラザガネダイ4 WASHER PLAIN L 4 54 SA1314001 1 ソフタフエルトパツキン BOTTOM COVER PACKING 55 062501216 9 ナベコ5X12 SCREW PAN M5X12 56 SA9694001 1 コードオサエイヤ CORD HOLDER PLATE 57 062500616 1 ナベコ5X6 SCREW PAN M5X6 <For-□□ and □3□> 58 081029870 1 Oリング S29 O RING S29 59 SA9942001 1 オイルパンソウクミ OIL PAN UNIT 60 SA9943001 1 アースコード EARTH CORD 61 0A5400806 1 +ナベザクミ4X8DB SCREW PAN (S/P WASHER) M4X8 62 SA1321701 1 オイルパンクミ OIL PAN ASSY 63 SA1322401 1 オイルパン OIL PAN 64 149578000 4 ヨコジクブツシユ BUSH 65 SA1323101 1 ヒザアゲヨコジクL KNEE LIFTER SHAFT L 66 SA1324001 1 ヒザアゲヨコジクR KNEE LIFTER SHAFT R 67 SA1325101 1 ヒザアゲ KNEE LIFTER 68 SA1326101 1 ヒザアゲR KNEE LIFTER, R 69 S25344001 2 ボルト6 BOLT M6 70 S25475101 2 トメネジ6 SET SCREW M6X19 71 021060306 2 3シュナット6 NUT 3 M6 72 SA3508001 1 ヒザアゲネジリバネ TWIST SPRING 73 146293001 1 トメワE10 RETAINING RING, E10 74 SA1327101 1 ヒザアゲレンケツカン KNEE LIFTER CONNECTING ROD 75 SA1179001 2 ダンネジ5 SHOULDER SCREW, M5 <For-□□ and □3□> 76 SA9753101 1 キュウクチオオクミ OIL FEEDING POCKET UNIT 77 SA9697001 1 チューブホルダ TUBE HOLDER 78 062500616 1 ナベコ5X6 SCREW PAN M5X6 79 SA9917001 1 キュウクチフタ OIL FEEDING POCKET COVER S-7200C-350 22 jintex.in

Page 28 — J. 糸通し関係 / Threading mechanism

J. 糸通し関係 / Threading mechanism 16 15 7 17 18 22 19 20 21 12 11 23 1 2+ 4 5 3+ 6 13 14 10 9 8 24+ 29 28 26+ 27 30 31 32 33 23 S-7200C-401 jintex.in

Page 29 — J. 糸通し関係 / Threading mechanism

J. 糸通し関係 / Threading mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA9699001 1 イトアンナイ THREAD GUIDE <--003, --005用> PRE-TENSION ASSY B 2+ SA9698001 1 プレテンションクミB 3+ SA2358101 1 プレテンションバネB PRE-TENSION SPRING B <--005用> PRE-TENSION ASSY A 2+ SA9701001 1 プレテンションクミA 3+ SA2356101 1 プレテンションバネA PRE-TENSION SPRING A 4 SA9700001 1 イトアンナイチョウシボウ THREAD GUIDE TENSION STUD 5 144504001 2 イトアンナイサラ THREAD GUIDE DISC 6 SA6167002 1 イトチョウシナット THREAD GUIDE NUT 7 SA1359001 1 イトタテボウ SPOOL PIN 8 S01419000 1 イトユルピン TENSION RELEASE PIN 9 SA1229101 1 アナトメネジ6トガリ SET SCREW (FT) M6X6 10 SA1343001 1 イトユルメボウ TENSION RELEASE STUD 11 SA2417301 1 オサエボウダキイトアンナイ THREAD GUIDE P-BAR BRACKET 12 060400816 1 バインド4X8 SCREW BIND M4X8 13 SA1345001 1 アームイトアンナイR ARM THREAD GUIDE, R 14 060500616 1 バインド5X6 SCREW BIND M5X6 15 SA9854001 1 テンビンカバー THREAD TAKE-UP LEVER COVER 16 062500816 1 ナベコ5X8 SCREW PAN M5X8 17 SA9702001 1 メンイタクミ FACE PLATE ASSY 18 SA9704001 1 メンイタパッキン FACE PLATE PACKING 19 SA7849001 2 ゴムセン RUBBER CAP 20 SA7271001 1 メンイタイトアンナイ FACE PLATE THREAD GUIDE 21 060350616 1 バインドM3.5X6 SCREW BIND M3.5X6 22 062501216 3 ナベコ5X12 SCREW PAN M5X12 23 SA7272201 1 ハリボウメタルDイトアンナイ THREAD GUIDE D <--003用> <For--003> 24+ SA7273202 1 イトチヨウシボウダイクミ THREAD TENSION BRACKET ASSY 25+ SA7275001 1 イトチヨウシバネ TENSION SPRING 26+ S02620401 1 イトトリバネ THREAD TAKE-UP SPRING <--005用> <For--005> 24+ SA9788001 1 イトチヨウシボウダイクミ THREAD TENSION BRACKET ASSY 25+ S04632101 1 イトチヨウシバネ TENSION SPRING 26+ S02620401 1 イトトリバネ THREAD TAKE-UP SPRING <--005用> <For--005> 24+ SA9789001 1 イトチヨウシボウダイクミ THREAD TENSION BRACKET ASSY 25+ 115188101 1 シュイトチヨウシバネ TENSION SPRING 26+ SA9960001 1 イトトリバネ THREAD TAKE-UP SPRING 27 116922001 1 イトチヨウシボウ TENSION STUD 28 SA9786001 1 イトチヨウシボウダイクミ TENSION BRACKET ASSY 29 100402004 1 トメネジ3.57 SET SCREW, SM3.57 30 145446001 2 イトチヨウシサラ DISC, TENSION 31 159805001 1 イトチヨウシサラオサエ TENSION DISC PRESSER 32 S12441001 1 チョウシバネウエザガネ WASHER 33 S31032002 1 イトチヨウシナット TENSION NUT S-7200C-401 24

Page 30 — K. 糸巻関係 / Bobbin winder mechanism

K. 糸巻関係 / Bobbin winder mechanism 1 19 20 5 18 16 6 14 4 15 17 34 24 15 21 22 3 12 23 11 13 10 2 28 31 32 30 29 29 25 27 35 8 7 9 26 33 25 S-7200C-402 jintex.in

Page 31 — K. 糸巻関係 / Bobbin winder mechanism

K. 糸巻関係 / Bobbin winder mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA1971402 1 イトマキユニット BOBBIN WINDER UNIT 2 048040342 1 トメワE4 RETAINING RING, E4 3 SA8508001 1 イトマキジクウケケミ B-WINDER SHAFT SUPPORT ASSY 4 SA8511101 1 イトマキジク BOBBIN WINDER SHAFT 5 108549001 1 Oリング O RING 6 SA9563001 1 ボビンコテイバネ BOBBIN FIXED SPRING 7 SA8507001 1 イトマキクルマ BOBBIN WINDER WHEEL 8 012400636 2 アナヒラ4X6 SET SCREW SOCKET (FT) M4X6 9 SA8503001 1 ゴムリング RUBBER RING 10 SA1981301 1 ボビンサエカムクミ BOBBIN PRESSER CAM ASSY 11 SA1982101 1 ボビンサエカム BOBBIN PRESSER CAM 12 SA1983201 1 イトマキウデジク BOBBIN WINDER ARM SHAFT 13 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 14 048040342 1 トメワE4 RETAINING RING E4 15 025060136 2 ヒラザガネシヨウデ WASHER PLAIN S 6 16 SA1984001 1 ボビンサエウデ BOBBIN PRESSER ARM 17 018401236 1 アナボルト4X12 BOLT SOCKET M4X12 18 SA1985001 1 ボビンサエ BOBBIN PRESSER 19 S23418002 1 シメネジ4X5 SCREW M4X5 20 SA8510101 1 ボビンウケ BOBBIN SUPPORT 21 SA8512101 1 イトマキレバー BOBBIN WINDER LEVER 22 SA1990101 1 モドシバネ SPRING 23 SA8509001 1 イトマキダイバネ BOBBIN WINDER BASE SPRING 24 SA2190001 1 OリングSS5 O RING, SS5 25 SA1992101 3 イトマキコテイネジ BOBBIN WINDER FIXED SCREW 26 SA1360101 1 メス KNIFE 27 062500616 1 ナベコ5X6 SCREW, PAN M5X6 28 SA9973001 1 イトマキチョウシクミ BOBBIN WINDER TENSION ASSY 29 145446002 2 イトチョウシサラ DISC, TENSION 30 SA9855001 1 イトチョウシバネ TENSION SPRING 31 S31032002 1 イトチョウシナット TENSION NUT 32 S12441001 1 チョウシバネウエザガネ WASHER 33 012500536 1 アナヒラ5X5 SET SCREW, SOCKET (FT) M5X5 34 SA8982102 1 イトマキダイ BOBBIN WINDER BASE 35 SA1359001 1 イトタテボウ SPOOL PIN S-7200C-402 26 jintex.in

Page 32 — L. 糸切り関係 / Thread trimmer mechanism

L. 糸切り関係 / Thread trimmer mechanism <オプション部品 / Option parts > 62 19 20 9 14 16 17 18 14 32 23 22 13 12 25 26 24 10 15 21 33 39 38 37 27 29 28 31 30 4 5 6 7 8 40 35 34 36 41 51 44 49 48 46 49 47 43 50 52 53 54 45 55 59 57 56 61 60 58 27 S-7200C-403 jintex.in

Page 33 — L. 糸切り関係 / Thread trimmer mechanism

L. 糸切り関係 / Thread trimmer mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA7552101 1 イトキリカム THREAD TRIMMER CAM 2 154567000 2 カンザ5.3 SPACER, 5.3 3 014771032 2 アナクボミ635-40X10 SET SCREW SOCKET SM6.35-40X10 4 S02637101 1 コテイハ FIXED KNIFE 5 102643004 1 サラネジ3.57 SCREW, FLAT SM3.57 6 S02643001 1 イトサバキ LOWER THREAD FINGER 7 026040236 1 ヒラガネミガキ4 WASHER PLAIN M4 8 062400616 1 ナベコ4X6 SCREW PAN M4X6 9 SA9643001 1 イトキリホルダ HOLDER M-KNIFE 10 S25426101 1 イトキリレンカン THREAD TRIMMER CONNECTING ROD 11 060401016 2 バインド4X10 SCREW BIND M4X10 12 SA5329001 2 カラー COLLAR 13 100645003 2 ザガネ WASHER 14 021400306 2 シュナット4 NUT M4 15 SA9755001 1 イトキリレバー THREAD TRIMMER LEVER 16 SA7285101 1 レバーストツパ LEVER STOPPER 17 SA7341301 1 イトキリストツパーイタ THREAD TRIMMER STOPPER BASE 18 062400616 1 ナベコ4X6 SCREW PAN M4X6 19 S02645001 1 イドウハ MOVABLE KNIFE 20 148537101 2 サラネジ4.37 SCREW, FLAT (W/SOCKET) SM4.37 21 062501416 1 ナベコ5X14 SCREW PAN M5X14 22 SA7287001 1 イトキリホルダオサエイタ KNIFE HOLDER PRESSER PLATE 23 004301016 3 +サラコ3X10 SCREW FLAT M3X10 24 S02647021 1 フタマタジク FORKED SHAFT 25 SA9710001 1 フタマタジクメタル FORKED SHAFT BUGH 26 012060536 1 アナヒラ6X5 SET SCREW, SOCKET (FT) M6X5 27 SA1362201 1 イトキリレバーソウクミ THREAD TRIMMER LEVER UNIT 28 SA1363001 1 イトキリレバークミ THREAD TRIMMER LEVER ASSY 29 SA2258101 1 コロジクCクミ ROLLER SHAFT C ASSY 30 105234003 1 ナット4.37 NUT SM4.37 31 S23651001 1 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 32 SA9371101 1 イトキリレバーバネ THREAD TRIMMER LEVER SPRING 33 154593001 1 イトキリカムレバーバジク THREAD TRIMMER CAM LEVER SHAFT 34 154594000 1 カラー COLLAR 35 S25434000 1 クツションゴム RUBBER CUSHION 36 154595001 1 カムレバーモドシバネ SPRING, EXTENSION 37 154596000 1 イトキリレバークツション CUSHION 38 110367001 1 ザガネ WASHER, PLAIN SPECIAL 8 39 048060342 1 トメワE6 RETAINING RING E6 40 SA1366101 1 カムレバジクメタル CAM LEVER SHAFT BUSH 41 012060536 1 アナヒラ6X5 SET SCREW, SOCKET (FT) M6X5 42 SA9798001 1 イトキリソレノイドクミ THREAD TRIMMER SOLENOID ASSY 43 SA9798001 1 イトキリソレノイド THREAD TRIMMER SOLENOID 44 S36893150 1 ゴムクツション RUBBER CUSHION 45 SA9715001 1 イトキリソレノイドダイ THREAD TRIMMER SOLENOID BASE 46 SA9800001 1 ソレノイドレバー SOLENOID LEVER 47 018062536 1 アナボルト6X25 BOLT SOCKET M6X25 48 SA9801001 1 カラー COLLAR 49 SA9827001 2 ザガネ WASHER PLAIN 50 021060306 1 シュナット6 NUT 3 M6 51 SA9716001 1 レンケツピン PIN 52 06050136 1 ヒラガネコガタ5 WASHER PLAIN S 5 53 048050142 1 トメワジクヨウC5 RETAINING RING EXTERNAL C5 54 062400816 4 ナベコ4X8 SCREW PAN M4X8 55 062501216 3 ナベコ5X12 SCREW PAN M5X12 56 S38687000 1 コネクタ5557-14R CONNECTOR 5557-14R 57 SA1998001 1 アースセンクミ GROUND WIRE ASSY 58 062500816 1 ナベコ5X8 SCREW PAN M5X8 59 S04159000 3 バインド1M BAND 1M 60 SA1394101 1 コードオサエU3 CORD HOLDER U3 61 062500816 1 ナベコ5X8 SCREW PAN M5X8 <オプション部品> <OPTION PARTS> 62 S02646001 1 イドウハS MOVABLE KNIFE, S S-7200C-403 28

Page 34 — M . 糸緩め関係 / Tension release mechanism

M . 糸緩め関係 / Tension release mechanism S-7200C-404 29 jintex.in

Page 35 — M. 糸緩め関係 / Tension release mechanism

M. 糸緩め関係 / Tension release mechanism REF.NO CODE QTY 品名 NAME OF PARTS RM 1 SA1371501 1 イトユルメワイヤー TENSION RELEASE WIRE 2 SA9718001 1 ワイヤー・オサエU WIRE HOLDER U 3 062401216 1 ナベコ4X12 SCREW PAN M4X12 4 SA9719001 1 イトユルメワイヤー・オサエD WIRE HOLDER D 5 060400816 1 バインド4X8 SCREW BIND M4X8 6 110161004 2 ナット4.76 NUT, SM4.76 7 SA9720001 1 ワイヤー・コードホルダ WIRE CORD HOLDER 8 062500816 1 ナベコ5X8 SCREW PAN M5X8 S-7200C-404 30 jintex.in

Page 36 — N. 糸払関係 (-4[ ] [ ] )またはオプション部品) / Thread wiper mechanism (-4[ ] [ ] or Option parts)

N. 糸払関係 (-4[ ] [ ] )またはオプション部品) / Thread wiper mechanism (-4[ ] [ ] or Option parts) 1 2 10 11 18 3 4 5 23 6 7 9 8 15 17 16 12 13 19 14 24 25 25 22 21 20 31 S-7200C-405 jintex.in

Page 37 — N. 糸払い関係 (-4口またはオプション部品) / Thread wiper mechanism (-4□ or Option parts)

N. 糸払い関係 (-4口またはオプション部品) / Thread wiper mechanism (-4□ or Option parts) REF.NO CODE Q'TY 部品 NAME OF PARTS RM 1 SA9777001 1 イトハライセット THREAD WIPER SET 2 SA9769001 1 イトハライソレノイドクミ THREAD WIPER SOLENOID ASSY 3 SA9853001 1 プランジャゴム PLUNGER RUBBER 4 SA9771001 1 イトハライバネ THREAD WIPER SPRING 5 SA1205001 1 ヒラザガネ WASHER, PLAIN 6 062300616 2 ナベコ3X6 SCREW PAN M3X6 7 026030136 2 ヒラザガネコガタ3 WASHER PLAIN S3 8 S04159000 1 バインド1M BAND 1M 9 SA9356001 1 イトハライドダイ THREAD WIPER BASE 10 SA9773001 1 ソレノイドカバー SOLENOID COVER 11 060400516 1 バインド4X5 SCREW BIND M4X5 12 SA9774001 1 イトハライクランククミ THREAD WIPER CRANK ASSY 13 048040342 1 トメワE4 RETAINING RING E4 14 SA9352001 1 ワイパーバネ WIPER SPRING 15 SA9770001 1 イトハライロッド THREAD WIPER ROD 16 110735002 1 ザガネ WASHER 17 048030342 1 トメワE3 RETAINING RING E3 18 S25456001 1 プランジャピン PLUNGER PIN 19 SA9779001 1 イトハライ THREAD WIPER 20 060400516 1 バインド4X5 SCREW BIND M4X5 21 146288001 1 イトハライジクカラー THREAD WIPER STUD COLLAR 22 SA8085001 1 ザガネ WASHER 23 S25456001 2 プランジャピン PLUNGER PIN 24 SA1394101 2 コードオサエU3 CORD HOLDER U3 25 062500816 2 ナベコ5X8 SCREW PAN M5X8 S-7200C-405 jintex.in 32

Page 38 — P1. コントロールボックス、モータ関係 / Control box and motor mechanism

P1. コントロールボックス、モータ関係 / Control box and motor mechanism 24 23 22 11 15 14 21 20 13 12 19 1 28 3 4 5 6 2 8 16 17 18 26 27 25 10 9 33 S-7200C-502 jintex.in

Page 39 — P1. コントロールボックス、モータ関係 / Control box and motor mechanism

P1. コントロールボックス、モータ関係 / Control box and motor mechanism REF.NO CODE QTY 品名 NAME OF PARTS RM 1 SB0100001 1 セーフティスイッチクミ SAFETY SWITCH ASSY 2 SA7325001 1 マイクロスイッチクミ MICRO SWITCH ASSY 3 SA7292101 1 アンゼンスイッチイタ SAFETY SWITCH PLATE 4 SA9865001 1 アンゼンスイッチベース SAFETY SWITCH BASE 5 SA9866001 1 アンゼンスイッチレバー SAFETY SWITCH LEVER 6 SA9867001 1 アンゼンスイッチバネ SAFETY SWITCH SPRING 7 SA7293001 2 ナベザクミM3X12 SCREW PAN (S/P W) M3X12 8 S04159000 1 バインド1M BAND 1M 9 062060816 1 ナベコ6X8 SCREW PAN M6X8 10 025060136 1 ヒラザガネショウ6 WASHER PLAIN S 6 11 SA9442001 1 モータSホキュウ MOTOR S SUPPLY 12 SA9437001 1 レゾルバステータクミ RESOLVER STATOR ASSY 13 0A4301206 3 +ナベザクミ3X12DA SCREW PAN (S/P WASHER) M3X12 14 SA9443001 1 プーリホルダSクミ PULLEY HOLDER S ASSY 15 012501032 2 アナヒラ5X10 SET SCREW SOCKET (FT) M5X10 16 SA9447001 1 コードオサエA CORD HOLDER A 17 SA9448001 1 コードオサエB CORD HOLDER B 18 0A4401606 2 +ナベザクミ5X16DA SCREW PAN (S/P WASHER) M4X16 19 0A4401006 2 +ナベザクミ4X10DA SCREW PAN (S/P WASHER) M4X10 20 SA9449001 1 レゾルバカバー RESOLVER COVER 21 0A4300806 3 +ナベザクミ3X8DA SCREW PAN (S/P WASHER) M3X8 22 SA9856001 3 +ナベセットネジ5X20 SCREW PAN M5X20 23 SA9759001 1 トウケンシュウユニット#4 HEAD DETECTOR UNIT #4 24 0A4501206 2 +ナベザクミ5X12DA SCREW PAN (S/P WASHER) M5X12 25 SA9384001 1 プーリ PULLEY 26 SA9452001 3 プーリワッシャー PULLEY WASHER 27 060501016 3 バインド5X10 SCREW BIND M5X10 28 S04159000 2 バインド1M BAND 1M S-7200C-502 34

Page 40 — P2. コントロールボックス関係 / Control box mechanism

P2. コントロールボックス関係 / Control box mechanism G10 1+ G50 2+ 35 jintex.in S-7200C-502

Page 41 — P2. コントロールボックス関係 / Control box mechanism

P2. コントロールボックス関係 / Control box mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1+ BMP206A-0000000-JG10 <日本向> G10パネル <For Japan only> G-10-PANEL-JAPAN 1+ BMP206A-0000000-CG10 <中国向> G10パネル <For China only> G-10-PANEL-CHINA 1+ BMP206A-0000000-0G10 <輸出一般向> G10パネル <For General export> G-10-PANEL 2+ BMP206A-0000000-JG50 <日本向> G50パネル <For Japan only> G-50-PANEL-JAPAN 2+ BMP206A-0000000-CG50 <中国向> G50パネル <For China only> G-50-PANEL-CHINA 2+ BMP206A-0000000-EG50 <欧州向> G50パネル <For Europe only> G-50-PANEL-EU 2+ BMP206A-0000000-0G50 <輸出一般向> G50パネル <For General export> G-50-PANEL S-7200C-502 jintex.in 36

Page 42 — P3. コントロールボックス関係 / Control box mechanism

P3. コントロールボックス関係 / Control box mechanism 8 2 7 6+ 11 11 3 4 5 1 9 10 12 37 jintex.in S-7200C-502

Page 43 — P3. コントロールボックス関係 / Control box mechanism

P3. コントロールボックス関係 / Control box mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA9546001 1 ハコカバー-7200C BOX COVER 7200C 2 SA9549001 1 セメントR60/220クミ CEMENT RESISTOR ASSY 60/220 3 SA9727001 1 SWデンゲンキバンクセミ SW POWER PCB ASSY 4 SA9553001 1 ドライブキバンクセミ D PCB ASSY 5 SA9575001 1 Sキバンクセミ S PCB ASSY 6+ SA9587001 1 <前段、後一段タイプ> フミコミユニット-コク <Type forward 1 step, backward 1 step> TREADLE UNIT -DM 6+ SA9602001 1 <前二段、後二段タイプ> フミコミユニット-ユー <Type forward 2 step, backward 2 step> TREADLE UNIT -EX 7 SA9564001 1 <欧州向用> CEフィルターケース <For Europe> CE FILTER CASE 8 SA9565001 1 CEフィルターケース CE FILTER PCB ASSY 9 J04210101 1 カクネ8X65 クミ BOLT ASSY SQUARE M8X65 10 SA9894001 1 リピートタイクミ REPEAT CABLE TIE ASSY 11 S37060001 2 アースマーク LABEL, GROUNDING 12 SA9725001 1 ラベルカンデン6カコク LABEL, ELECTRICAL SHOCK 36 X 150 S-7200C-502 38 jintex.in

Page 44 — P4. コントロールボックス関係 (オプション部品) / Control box mechanism (Option parts)

P4. コントロールボックス関係 (オプション部品) / Control box mechanism (Option parts) 1 13 2 10 6 7 9 3 8 5 4 14+ brother 15 39 jintex.in S-7200C-502

Page 45 — P4. コントロールボックス関係 (オプション部品) / Control box mechanism (Option parts)

P4. コントロールボックス関係 (オプション部品) / Control box mechanism (Option parts) REF.NO CODE QTY 品名 NAME OF PARTS RM 1 SA9982001 1 OPアクチュエータセット OPTION ACTUATOR SET 2 SA9983001 1 オプションアクチュエータタクミ OPTION ACTUATOR ASSY 3 SA9723001 1 Rスイッチダイ REVERSE SWITCH BRACKET 4 SA4098201 1 アクチュエーター ACTUATOR 5 SA4098201 1 Rスイッチバネ REVERSE SWITCH SPRING 6 SA9984001 1 オプションスイッチトリツケケイタ OPTION SWITCH SETTING PLATE 7 SA9985001 1 オプションスイッチクミ OPTION SWITCH ASSY 8 060300606 1 バインド3X6 SCREW BIND M3X6 9 S04159000 1 バインド1M BAND, 1M 10 062500616 2 ナベコ5X6 SCREW, PAN M5X6 11 SA1388101 1 コードオサエ CORD HOLDER 12 SA2390101 1 コードオサエU4 CORD HOLDER, U4 13 S04159000 2 バインド1M BAND, 1M 14+ J803800E0 1 DDタチペダル3Pカヘン40 <欧州向> PEDAL STAND OPE DD 3P VARI 40 14+ J80380040 1 DDタチペダル3Pカヘン40 <欧州向以外> <Except for Europe> PEDAL STAND OPE DD 3P VARI 40 15 J04099101 1 フットプラグクミCDD FOOT PLUG ASSY CDD S-7200C-502 40 jintex.in

Page 46 — Q . 電装部品関係 / Power supply equipment mechanism

Q . 電装部品関係 / Power supply equipment mechanism 1+ 2+ < 三相 380V / 400V 用 For Three phase 380V / 400V > 4 < 単相 100V / 110V 用 For Single phase 100V / 110V > 3 brother 5 6 41 S-7200C-515 jintex.in

Page 47 — Q. 電装品関係 / Power supply equipment mechanism

Q. 電装品関係 / Power supply equipment mechanism REF.NO CODE QTY 品名 NAME OF PARTS RM 1+ SA9616001 <三相 200V AC用> <日本向用> 1 デンSW クミ SJT <For Three phase 200V AC> <For Japan> POWER SWITCH ASSY SJT 1+ SA9831001 <三相 220V AC用> <北米・メキシコ向用> 1 デンSW クミ SJT#2 <For Three phase 220V AC> <For USA, Canada and Mexico> POWER SWITCH ASSY SJT#2 2+ SA9535001 <単相 220V AC用> <アジア一般向用> 1 デンSWクミCCC <For Single phase 220V AC> <For General of Asia> POWER SUPPLY SWITCH ASSY CCC 2+ BMP3010-00000001-3S00 <単相 220V AC用> <中国向用> 1 デンSW クミ CCC#2 <For Single phase 220V AC> <For China> POWER SUPPLY SWITCH ASSY CCC#2 3 SA9923001 <単相 100V/110V用> 1 トランス100/220V <For Single phase 100V/110V> TRANSFORMER 100/110/220V 4 SA9901001 <三相 380V/400V用> 1 トランス400/230V <For Three phase 380V/400V> TRANSFORMER 400/230V 5 SA9896001 1 トランスBOXカバー TR BOX COVER 6 SA9914001 1 ラベルカンデン 25 X 28 LABEL ELECTRICAL SHOCK 25 X 28 S-7200C-515 jintex.in 42

Page 48 — R. 膝スイッチ関係 (オプション部品) / Knee switch mechanism (Option parts)

R. 膝スイッチ関係 (オプション部品) / Knee switch mechanism (Option parts) 43 jintex.in S-7200C-507

Page 49 — R. 膝スイッチ関係 (オプション部品) / Knee switch mechanism (Option parts)

R. 膝スイッチ関係 (オプション部品) / Knee switch mechanism (Option parts) REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 S25457101 1 ヒザスイツチクミ KNEE SWITCH ASSY 2 142026003 1 ヒザスイツチタテジク KNEE SWITCH SHAFT 3 142027001 1 ヒザスイツチタテジクウケ BRACKET 4 100463001 1 4クボルト7.94 BOLT, SQUARE SM7.94 5 114967001 1 ヒザアテトツパ KNEE LIFTER PLATE STOPPER 6 110087001 1 ボルト5.95 BOLT, SM5.95-28X8 7 S07027001 1 ヒザスイツチトリツケイタ K-LIFTER SWITCH SETTING PLATE 8 062401006 4 ナベコ4X10 SCREW PAN M4X10 9 025040233 4 ヒラガネチュウ4 WASHER, PLAIN M 4 10 028040243 4 バネガネ2-4 WASHER, SPRING 2-4 11 021400164 4 1シュナット4 NUT, 1 M4 12 S31938001 1 スイツチコードクミ SWITCH CORD ASSY 13 S31939001 1 フツトスイツチクミ FOOT SWITCH ASSY 14 143549000 2 ピンーミナルオス TERMINAL PIN MALE 15 143548000 1 ピンーミナルメス TERMINAL PIN FEMALE 16 146046000 2 ナイロンコネクター NYLON CONNECTOR 17 146194000 1 ナイロンコネクター NYLON CONNECTOR 18 149799000 1 タイラップS BEAD BAND, S 19 034422503 4 +2サラモク41X25 WOOD SCREW, FLAT 2 M4.1X25 S-7200C-507 44

Page 50 — S. 逆転スイッチ関係 / Quick reverse switch mechanism

S. 逆転スイッチ関係 / Quick reverse switch mechanism 10 10 13 11 12 9 1 8 2 6 3 7 5 4 45 S-7200C-508 jintex.in

Page 51 — S. 逆転スイッチ関係 / Quick reverse switch mechanism

S. 逆転スイッチ関係 / Quick reverse switch mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA9721101 1 Rアクチュエ-タクミ R-ACTUATOR ASSY 2 SA9722101 1 Rスイッチサエ REVERSE SWITCH BRACKET 3 SA9723001 1 Rスイッチダイ REVERSE SWITCH BRACKET 4 SA4098201 1 アクチュエ-ター ACTUATOR 5 SA9724001 1 Rスイッチバネ REVERSE SWITCH SPRING 6 SA1390001 1 Rスイッチクミ R-SWITCH ASSY 7 060300606 1 バインド3X6 SCREW BIND M3X6 8 S04159000 1 バインド1M BAND 1M 9 062500816 2 ナベコ5X8 SCREW PAN M5X8 10 062500816 3 ナベコ5X8 SCREW PAN M5X8 11 SA1388101 <400用> 1 コードオサエ <For -400> CORD HOLDER 12 SA1394101 2 コードオサエU3 CORD HOLDER U3 11 SA1388101 <300用> 2 コードオサエ <For -300> CORD HOLDER 13 SA2689101 1 コードオサエ CORD HOLDER S-7200C-508 46 jintex.in

Page 52 — T. 電磁押え上げセット関係(オプション部品) / Presser foot lifting set mechanism (Option parts)

T. 電磁押え上げセット関係(オプション部品) / Presser foot lifting set mechanism (Option parts) 47 S-7200C-943

Page 53 — T. 電磁押え上げセット関係 (オプション部品) / Presser foot lifting set mechanism (Option parts)

T. 電磁押え上げセット関係 (オプション部品) / Presser foot lifting set mechanism (Option parts) REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1+ SA96640E1 1 <欧州向> デンジオサエアゲセットB <For Europe Only> SOLENOID P-FOOT LIFTER SET B 2+ SA96650E1 1 デンジオサエアゲクミ SOLENOID P-FOOT LIFTER ASSY <欧州以外> <Except for Europe> 1+ SA9664001 1 デンジオサエアゲセットB SOLENOID P-FOOT LIFTER SET B 2+ SA9665001 1 デンジオサエアゲクミ SOLENOID P-FOOT LIFTER ASSY 3 SA1942001 1 オサエアゲソレノイドクミ P-FOOT LIFTER SOLENOID ASSY 4 S16625050 1 ゴムストッパー RUBBER STOPPER 5 S38803051 1 Bコード100クミ B-CORD ASSY 100 6 S38804050 1 Wコード100クミ W-CORD ASSY 100 7 SA2177001 1 コネクタ5557-6R CONNECTOR:5557-6R 8 SA1335001 1 ソレノイドダイR SOLENOID BASE R 9 S16629151 1 ソレノイドストッパー SOLENOID STOPPER 10 018761832 3 アナボルト595-28X18 BOLT, SOCKET SM5.95-28X14 11 SA1336001 1 ソレノイドダイL SOLENOID BASE L 12 SA9667001 1 ガワイタクミ REAR PLATE ASSY 13 SA2296001 1 ナット20 NUT M20 14 017061216 4 ボルト6X12 BOLT M6X12 15 021060216 4 シュナット6 NUT 2 M6 16 S1660051 1 ピン PIN 17 048050142 2 トメジクヨウC5 RETAINING RING EXTERNAL C5 18 SA1332001 1 オサエアゲジク KNEE LIFTER SHAFT 19 S20356001 1 ヒラザガネ10 WASHER, PLAIN 10 20 048080342 2 トメワE8 RETAINING RING E8 21 SA1338001 1 オサエアゲウデ PRESSER FOOT LIFTER ARM 22 SA9111001 1 アナボルト5X15 BOLT SOCKET M5X15 23 S16643009 1 カバー COVER 24 062670612 2 ナベコ357-40X6 SCREW PAN SM3.57-40X6 25 SA2165001 1 ダンネジ6 SHOULDER SCREW, M6 S-7200C-943 48 jintex.in

Page 54

Z. 付属品関係 / Accessories 2+ 1 41 40 42 43 45 44 46 47 < オプション部品 / Option parts > 48 53 50 51 54 53 50 54 49 52 55 56 9 10 11 11 10 6 5 15 13 14 brot 3 4 12 8 7 25 24 36 35 33 34 23 37 28 29 18 17 16 30 31 32 27 26 39 38 22 19 20 21 49 jintex.in S-7200C-910

Page 55 — Z. 付属関係 / Accessories

Z. 付属関係 / Accessories REF.NO CODE Q'TY NAME OF PARTS RM 1 S17774001 1 ネジマワシ4.7X250 SCREW-DRIVER, 4.7X250 2+ SA9969011 1 100265ハリ2コイリクミ･･････<#11> <For-□□3> NEEDLE 2PIECE ASSY 100265...<#11> 2+ SA9969014 1 100265ハリ2コイリクミ･･････<#14> NEEDLE 2PIECE ASSY 100265...<#14> 2+ SA9970014 1 107415ハリ2コイリクミ･･････<#14> NEEDLE 2PIECE ASSY 107415...<#14> 2+ <For-□□5> <For-□□5> SA9969022 1 100265ハリ2コイリクミ･･････<#22> NEEDLE 2PIECE ASSY 100265...<#22> 2+ SA9970022 1 107415ハリ2コイリクミ･･････<#22> NEEDLE 2PIECE ASSY 107415...<#22> 2+ <For-□□S> <For-□□S> SA9971010 1 S35775ハリ2コイリクミ･･････<#10> NEEDLE 2PIECE ASSY S35775...<#10> 2+ SA9972010 1 S37061ハリ2コイリクミ･･････<#10> NEEDLE 2PIECE ASSY S37061...<#10> 3 146290001 1 ボビン <For-□□3 and -□□S> BOBBIN 4 117132001 1 ボビン <For-□□5> BOBBIN 5 S06055009 1 マクラS HEAD REST, S 6 S09634000 1 ヒザアゲオンボウ KNEE LIFTER COMPLYING BAR 7 SA1969001 1 ラバーヒンジクミ RUBBER HINGE ASSY 8 143882001 2 トウブヒンジ HEAD HINGE 9 143910009 2 トウブヒンジウケゴム RUBBER CUSHION 10 SA1962001 2 トウブシキゴム･･････<左側用> HEAD CUSHION･･････<For left side> 11 SA1963001 2 トウブシキゴム･･････<右側用> HEAD CUSHION･･････<For right side> 12 109714000 4 クギ NAIL 13 SA8239101 1 オイルタンククミ OIL TANK ASSY 14 144226001 1 トウブカバー HEAD COVER 15 S02763602 1 コットンダイクミ2DR COTTON STAND ASSY 2DR 16 S51283001 1 ウケザラ SPOOL STAND BASE 17 150182000 2 スプールマット SPOOL MAT 18 S51282101 2 スプールクツシヨン SPOOL CUSHION 19 150206002 1 ヒラザガネ16 WASHER PLAIN 16 20 SA6629001 1 6カクナットM16 NUT M16 21 150174000 1 コラムキャップ COLUMN CAP 22 S01005000 2 イトタゴム RUBBER WASHER 23 S02747101 1 イトケバネ SPRING 24 150172003 1 コラムパイプ COLUMN PIPE 25 150174000 1 コラムキャップ COLUMN CAP 26 150207001 1 コラムパイプネジツキ COLUMN PIPE W/SCREW 27 150206002 1 ヒラザガネ16 WASHER PLAIN 16 28 SA6606001 1 コラムジョイント COLUMN JOINT 29 150179002 2 スプールジクB SPOOL SHAFT B 30 028050244 2 バネザガネ2-5 WASHER SPRING 2-5 31 021500104 2 1シュナット5 NUT 1 M5 32 SA6607001 1 スプールホルダー-2 SPOOL HOLDER 2 33 SA6607001 1 スプールホルダー-2 SPOOL HOLDER 2 34 150183000 2 イトカケハンガーダイ THREAD HANGER BASE 35 142990001 2 スレッドブツシュ THREAD BUSH 36 SA6609001 2 スプールホルダーササエ SPOOL HOLDER SUPPORTER 37 021500104 2 1シュナット5 NUT 1 M5 38 062061604 2 ナベコ6X16 SCREW PAN M6X16 39 062501404 2 ナベコ5X14 SCREW PAN M5X14 40 142443101 1 ネジマワシ1.9X52 SCREW-DRIVER, 1.9X52 41 118837001 1 ネジマワシ3.4X70 SCREW-DRIVER, 3.4X70 42 100887001 1 スパナ8X9 WRENCH, 8X9 43 142002001 1 6クボウスパナ2 HEXAGONAL WRENCH, 2 44 142721001 1 6クボウスパナ3 HEXAGONAL WRENCH, 3 45 107780001 1 スパナ10X12 WRENCH, 10X12 46 154125001 1 6クボウスパナ2.5 HEXAGONAL WRENCH, 2.5 47 S07783001 1 6クボウスパナ1.5 HEXAGONAL WRENCH, 1.5 S-7200C-910 50 jintex.in

Page 56 — Z. 付属品関係 / Accessories

Z. 付属品関係 / Accessories 2+ 1 40 41 42 45 43 44 46 47 < オプション部品 / Option parts > 48 53 54 50 51 54 53 50 49 52 49 55 56 9 12 8 7 10 11 11 6 5 13 14 15 25 24 36 35 33 23 34 37 28 39 18 29 16 32 26 38 38 27 22 30 31 19 20 21 51 S-7200C-910 jintex.in

Page 57 — Z. 付属部品関係 / Accessories

Z. 付属部品関係 / Accessories REF.NO CODE Q'TY 品名 NAME OF PARTS RM 48 S40765001 1 <オプション部品> <OPTION PARTS> 49 021060106 2 レンケツカンクミ CONNECTING ROD ASSY 50 119101001 2 レンケツナット6 NUT 1 M6 51 017081606 2 レンカンダキ CONNECTING ROD CLAMP 52 021080106 2 ボルト8×16 BOLT M8X16 53 S36119021 2 シュナット8 NUT 1 M8 54 S36121021 2 シュナット6 NUT 1 M6 55 114859001 2 バネザガネ2-6 WASHER SPRING 2-6 56 SA8837001 1 レンカンカラー COLLAR 1 グリスクミ GREASE UNIT S-7200C-910 52 jintex.in

Page 59 — Sp2. 仕様別部品一覧表 (アメリカ向, 中国向, 輸出一般向) / Different parts list (For USA, China and General export )

Sp2. 仕様別部品一覧表 (アメリカ向, 中国向, 輸出一般向) / Different parts list (For USA, China and General export ) 仕様 / Specification Minimum lubrication type REF.NO 品名 / Name of parts 微量給油タイプ / -03 -05 中厚物用 / Medium-weight materials 厚物用 / Heavy-weight materials B-20 針棒 / Needle bar SA9353001 SA9541001 B-62 ミシン針(袋入り) / Needle, w/bag SA9969014 SA9969022 B-61 針板 / Needle plate 111859301 150792101 C-7 押えバネ / Presser bar spring S13561101 141728001 C-9 押え組 / Presser foot assy 153037201 153037201 D-89 送り歯 / Feed dog SA2346001 150789101 G-20 内かま止め / Hook stopper S02602001 59324001 G-29 かま箱組 / Rotary hook assy, w/box SA7686102 SA7686101 G-27 ボビン / Bobbin 146290001 --- G-28 ボビン / Bobbin 117132001 仕様 / Specification セミドライタイプ / Semi dry type REF.NO 品名 / Name of parts -03S -033 薄物・難素材用 / Light-weight materials & for Difficult-to- sew materials 中厚物用 / Medium-weight materials B-20 針棒 / Needle bar SA9642001 B-62 ミシン針(袋入り) / Needle, w/bag SA9971010 SA9969014 B-61 針板 / Needle plate S03883201 111859301 C-7 押えバネ / Presser bar spring 147514001 S13561101 C-9 押え組 / Presser foot assy S35777101 153037201 D-89 送り歯 / Feed dog SA2346001 SA2345001 G-20 内かま止め / Hook stopper S02602001 --- G-29 かま箱組 / Rotary hook assy, w/box SA7687101 SA7686102 G-27 ボビン / Bobbin 146290001 --- 仕様 / Specification 完全ドライタイプ / Complete dry type REF.NO 品名 / Name of parts -05S -053 薄物・難素材用 / Light-weight materials & for Difficult-to- sew materials 中厚物用 / Medium-weight materials B-20 針棒 / Needle bar SA9642001 B-62 ミシン針(袋入り) / Needle, w/bag SA9971010 SA9969014 B-61 針板 / Needle plate S03883201 111859301 C-7 押えバネ / Presser bar spring 147514001 S13561101 C-9 押え組 / Presser foot assy S35777101 153037201 D-89 送り歯 / Feed dog SA2346001 SA2345001 G-20 内かま止め / Hook stopper S02602001 --- G-29 かま箱組 / Rotary hook assy, w/box S52936001 --- G-27 ボビン / Bobbin 146290001 --- S-7200C-Sp2 jintex.in 54

Page 60 — Sp3 . 仕様別部品一覧表 (欧州向) / Different parts list (For Europe)

Sp3 . 仕様別部品一覧表 (欧州向) / Different parts list (For Europe) REF.NO 品名 / Name of parts 仕様 / Specification 微量給油タイプ / Minimum lubrication type -□03 -□05 中厚物用 / Medium-weight materials 厚物用 / Heavy-weight materials B-20 針棒 / Needle bar SA9731001 SA9641001 B-62 ミシン針(袋入り) / Needle, w/bag SA9970014 SA9970022 B-61 針板 / Needle plate 111859301 150792101 C-7 押えバネ / Presser bar spring S13561101 141728001 C-9 押え組 / Presser foot assy SA8102001 SA8103001 D-89 送り歯 / Feed dog SA2345001 150793001 G-20 内かま止め / Hook stopper S02602001 159324001 G-29 かま箱組 / Rotary hook assy, w/box SA7686102 SA7688101 G-27 ボビン / Bobbin 146290001 --- G-28 ボビン / Bobbin 117132001 REF.NO 品名 / Name of parts 仕様 / Specification セミドライタイプ / Semi dry type -□3S -□33 薄物・難素材用 / Light-weight materials & for Difficult-to- sew materials 中厚物用 / Medium-weight materials B-20 針棒 / Needle bar SA9640001 B-62 ミシン針(袋入り) / Needle, w/bag SA9970014 SA9970014 B-61 針板 / Needle plate S03883201 111859301 C-7 押えバネ / Presser bar spring 147514001 S13561101 C-9 押え組 / Presser foot assy SA8096001 SA8102001 D-89 送り歯 / Feed dog SA2346001 SA2345001 G-20 内かま止め / Hook stopper S02602001 --- G-29 かま箱組 / Rotary hook assy, w/box SA7687101 SA7686102 G-27 ボビン / Bobbin 146290001 --- REF.NO 品名 / Name of parts 仕様 / Specification 完全ドライタイプ / Complete dry type -□5S -□53 薄物・難素材用 / Light-weight materials & for Difficult-to- sew materials 中厚物用 / Medium-weight materials B-20 針棒 / Needle bar SA9640001 B-62 ミシン針(袋入り) / Needle, w/bag SA9972010 SA9970014 B-61 針板 / Needle plate S03883201 111859301 C-7 押えバネ / Presser bar spring 147514001 S13561101 C-9 押え組 / Presser foot assy SA8096001 SA8102001 D-89 送り歯 / Feed dog SA2346001 SA2345001 G-20 内かま止め / Hook stopper S02602001 --- G-29 かま箱組 / Rotary hook assy, w/box S52936001 --- G-27 ボビン / Bobbin 146290001 --- 55 jintex.in S-7200C-Sp3

Page 61 — Ga1 . ゲージ部品一覧表 (薄・中厚物用 : 3枚菌) / Gauge parts list (Light & medium-weight materials : 3ROW)

Ga1 . ゲージ部品一覧表 (薄・中厚物用 : 3枚菌) / Gauge parts list (Light & medium-weight materials : 3ROW) 3枚菌 / 3ROW 用途 Application 針板 Needle plate 送り歯 Feed dog 押え組 Presser foot assy 記号 Mark R T P H B12 153147-001 Ø: 1.2 R: 0.2 T: 2.1 146231-001 P: 1.15 H: 6 SA8102-001 153037-201 薄・中厚物用 Light & medium-weight materials 9.5 2.5 8.7 20.7 15.7 10.6 11.2 33.4 長溝 Slot 11.9 9 3.5 14.7 4 B14 146233-001 Ø: 1.4 R: 0.2 T: 2.1 SA8105-001 113280-101 9.5 2.5 20.7 15.7 8.7 10.6 11.2 33.4 面取り大 Chamfering(L) NB14M S29649-001 Ø: 1.4 R: 0.2 T: 2.1 SA8108-001 147531-101 9.5 2.5 20.7 15.7 8.7 10.6 11.2 33.4 面取り小 Chamfering(S) NB16M S29646-001 Ø: 1.6 R: 0.2 T: 2.1 SA8109-001 111856-101 9.5 2.5 20.7 15.7 8.7 10.6 11.2 28.3 長溝 Slot B14 146050-001 Ø: 1.4 R: 0.2 T: 2.8 S07649-001 P: 1.15 H: 6.7 SA8106-001 140957-101 9.5 2.5 21 6 14 10.6 11.2 面取り小 Chamfering(S) 3.5 14.7 4 B14 147238-001 Ø: 1.4 R: 1 T: 2.8 SA8107-001 143711-101 9.5 2.5 21 6 14 10.6 11.2 28.3 面取り小 Chamfering(S) B16 153190-001 Ø: 1.6 R: 0.2 T: 2.8 S02742-001 P: 1.6 H: 6.7 S01904-101 9.5 2.5 21 6 14 10.6 11.2 30 テフロン押え Teflon 12.5 S-7200C-Ga1 jintex.in 56

Page 62 — Gauge parts list (Light & medium-weight materials : 3ROW)

Ga2. ゲージ部品一覧表 (薄・中厚物用 : 3枚菌) / Gauge parts list (Light & medium-weight materials : 3ROW) 3枚菌/3ROW 用途 Needle plate 針板 送リ歯 Feed dog 押え組 Presser foot assy Application 記号 Mark 薄・中厚物用 Light & medium-weight materials B18M S29645-001 Ø: 1.8 R: 0.2 T: 2.8 S07649-001 P: 1.15 H: 6.7 SA8102-001 153037-201 9.5 10.6 2.5 21 6 14 長溝 Slot 中厚物用 B18 145971-101 Ø: 1.8 R: 0.2 T: 2.8 S02742-001 P: 1.6 H: 6.7 SA8105-001 113280-101 medium-weight materials 9.5 10.6 2.5 21 6 14 面取り大 Chamfering(L) B18M S29645-001 Ø: 1.8 R: 0.2 T: 2.8 SA8108-001 147531-101 9.5 10.6 2.5 21 6 14 面取り小 Chamfering(S) B18 100266-101 Ø: 1.8 R: 1 T: 2.8 SA8109-001 111856-101 9.5 10.6 2.5 21 14 長溝 Slot B18 146232-001 Ø: 1.8 R: 0.2 T: 2.1 146231-001 P: 1.15 H: 6 SA8106-001 140957-101 9.5 10.6 2.5 20.7 8.7 15.7 11.9 面取り小 Chamfering(S) H18 141096-001 Ø: 1.8 R: 1 T: 2.8 117442-001 P: 1.15 H: 6.7 SA8107-001 143711-101 9.5 10.6 5 21 6 14 28.3 面取り小 Chamfering(S) B20 S11222-001 Ø: 2 R: 1 T: 2.8 S07649-001 P: 1.15 H: 6.7 S01904-101 9.5 10.6 2.5 21 6 14 テフロン押え Teflon 57 jintex.in S-7200C-Ga2

Page 63 — Ga3 . ゲージ部品一覧表 (厚物用 : 3枚歯) / Gauge parts list (Heavy-weight materials : 3ROW)

Ga3 . ゲージ部品一覧表 (厚物用 : 3枚歯) / Gauge parts list (Heavy-weight materials : 3ROW) 3枚歯 / 3ROW 用途 Application 針板 Needle plate 記号 Mark 送り Feed dog 押え組 Presser foot assy 厚物用 Heavy-weight materials B22 100267-001 Ø: 2.2 R: 1 T: 2.8 S02743-001 P: 2.1 H: 6.7 SA8105-001 145157-101 9.5 2.5 6 11.2 21 14 針落ち部のみ 面取りあり These presser foot have chamfering needle location B26 111241-001 Ø: 2.6 R: 1(溝) T: 2.8 3.5 14.7 4 SA8105-001 113280-101 9.5 2.5 6 10.6 21 14 10.6 面取り大 Chamfering(L) C26 111508-001 Ø: 2.6 R: 1 T: 2.8 154742-001 P: 1.6 H: 6.8 9.5 2.5 6 11.2 23 16 3.8 14.7 3.5 C26 147322-201 Ø: 2.6 R: 1(溝) T: 2.8 S02743-001 P: 2.1 H: 6.7 9.5 2.5 6 11.2 23 16 3.5 14.7 4 C26M S29644-001 Ø: 2.6 R: 1 T: 2.8 9.5 2.5 6 10.6 23 16 ◎ ネジ穴中心から歯部中心まで11.9mm の送り歯を使用する場合、水平送り台腕と上下送り台腕を0.7mm左側へ 移動させて下さい。 ◎ If a feed dog measuring 11.9mm from the screw hole center to tooth center is be use, shift the feed bar crank and feed lifting crank 0.7mm to the left. S-7200C-Ga3 jintex.in 58

Page 64 — Ga4 . ゲージ部品一覧表 (難素材・新素材用 : 4枚菌) / Gauge parts list (Difficult-to-sew materials & Shin-gosen : 4ROW)

Ga4 . ゲージ部品一覧表 (難素材・新素材用 : 4枚菌) / Gauge parts list (Difficult-to-sew materials & Shin-gosen : 4ROW) 4枚菌 / 4ROW 用途 Application 針板 Needle plate 記号 Mark 難素材用 Difficult-to- sew materials AB12N1 S38760-001 Ø: 1.2 R: 0.2 T: 2.1 8.5 2.4 2.1 18 14.3 10.6 新素材用 Shin-gosen AB14M1 S35776-101 Ø: 1.4 R: 0.2 T: 2.1 8.5 2.4 2.1 18 14.3 10.6 送り歯 Feed dog S02748-001 35 25.3 5.1 6.4 8 11.2 14.7 16.2 P: 0.9 H: 6 押え組 Presser foot assy SA8096-001 S35777-101 長溝 Slot 11.2 33.4 59 jintex.in S-7200C-Ga4

Page 65 — Ga5 .ゲージ部品一覧表 (薄・中厚物用 : 4枚菌)/ Gauge parts list (Light & medium-weight materials : 4ROW

Ga5 .ゲージ部品一覧表 (薄・中厚物用 : 4枚菌)/ Gauge parts list (Light & medium-weight materials : 4ROW 4枚菌/4ROW 用途 Application 針板 Needle plate 記号 Mark 薄・中厚物用 Light & medium-weight materials E12N1 S03882-201 8.5 4.7 1.6 18 13.3 Ø: 1.2 R: 1 T: 2.1 10.6 送り歯 Feed dog Ø: 1.4 R: 1(溝) (Slot) T: 2.1 E14N1 S03883-201 8.5 4.7 1.6 18 13.3 10.6 E12 S01107-101 8.5 4.7 2.1 18 13.3 Ø: 1.2 R: 1 T: 2.8 10.6 送りピッチ 4mm以下で使用 Use the feed dog and needle plate with a stitch length of 4mm or less AB14N1 S02999-201 8.5 2.4 2.1 18 14.3 Ø: 1.4 R: 0.2 T: 2.1 10.6 AB16N1 S03000-201 8.5 2.4 2.1 18 14.3 Ø: 1.6 R: 0.2 T: 2.1 10.6 S-7200C-Ga5 jintex.in 60

Page 66 — Ga6 . ゲージ部品一覧表 (薄・中厚物用 : 4枚菌) / Gauge parts list (Light & medium-weight materials : 4ROW)

Ga6 . ゲージ部品一覧表 (薄・中厚物用 : 4枚菌) / Gauge parts list (Light & medium-weight materials : 4ROW) 4枚菌 / 4ROW 用途 Application 針板 Needle plate 記号 Mark 送リ菌 Feed dog 押え組 Presser foot assy 薄・中厚物用 Light & medium-weight materials AB16 156115-001 Ø: 1.6 R: 0.2 T: 2.8 S13684-001 P: 1.6 H: 6.7 SA8102-001 153037-201 長溝 Slot 8.5 2.4 2.1 10.6 18 13.3 8 11.2 33.4 16.2 14.7 AB18 156116-001 Ø: 1.8 R: 0.2 T: 2.8 SA8105-001 113280-101 AB18 8.5 2.4 2.1 10.6 18 13.3 面取り大 Chamfering(L) AB18M 531910-001 Ø: 1.8 R: 0.2 T: 2.8 SA8108-001 147531-101 8.5 2.4 2.1 10.6 18 13.3 11.2 33.4 面取り小 Chamfering(S) E16N1 503884-301 Ø: 1.6 R: 1 T: 2.1 SA2346-001 P: 0.9 H: 6 SA8109-001 111856-101 8.5 4.7 1.6 18 13.3 10.6 8 11.2 24.2 14.7 長溝 Slot E16M1 529648-101 Ø: 1.6 R: 1 T: 2.1 SA2345-001 P: 1.15 H: 6 SA8106-001 140957-101 8.5 4.7 1.6 18 13.3 10.6 8 11.2 24.2 14.7 面取り小 Chamfering(S) E18N1 111859-301 Ø: 1.8 R: 1 T: 2.1 SA8107-001 143711-101 8.5 4.7 1.6 18 13.3 10.6 11.2 28.3 面取り小 Chamfering(S) E18M1 529647-101 Ø: 1.8 R: 1 T: 2.1 S01904-101 8.5 4.7 1.6 18 13.3 10.6 テフロン押え Teflon 12.5 30 61 S-7200C-Ga6 jintex.in

Page 67 — Ga7.ゲージ部品一覧表 (薄・中厚物用 : 4枚菌)/Gauge parts list (Light & medium-weight materials : 4ROW)

Ga7.ゲージ部品一覧表 (薄・中厚物用 : 4枚菌)/ Gauge parts list (Light & medium-weight materials : 4ROW) 4枚菌/4ROW 用途 Application 針板 Needle plate 記号 Mark 薄・中厚物用 Light & medium-weight materials A14 155676-001 AB14 156114-001 押え組 Presser foot assy R ø T ø: 1.4 R: 0.2 T: 2.8 8.5 2.5 1.8 14.5 13.3 ø: 1.4 AB14 10.6 送り歯 Feed dog ø: 1.4 R: 1.4 T: 2.6 10.6 P H S13684-001 35 25.3 4.1 6.4 8 11.2 16.2 14.7 SA8102-001 11.2 153037-201 長溝 Slot 11.2 SA8105-001 113280-101 面取り大 Chamfering(L) SA8108-001 147531-101 面取り小 Chamfering(S) SA8109-001 111856-101 長溝 Slot SA8106-001 140957-101 11.2 面取り小 Chamfering(S) SA8107-001 143711-101 11.2 面取り小 Chamfering(S) S01904-101 30 12.5 テフロン押え Teflon S-7200C-Ga7 jintex.in 62

Page 68 — Ga8. ゲージ部品一覧表 (薄・中厚物用 : 4枚菌) / Gauge parts list (Light & medium-weight materials : 4ROW)

Ga8. ゲージ部品一覧表 (薄・中厚物用 : 4枚菌) / Gauge parts list (Light & medium-weight materials : 4ROW) 4枚菌 / 4ROW 用途 Application 針板 Needle plate 記号 Mark 薄・中厚物用 Light & medium-weight materials E18N1 111859-301 8.5 4.7 1.6 13.3 18 E18M1 529647-101 10.6 Ø: 1.8 R: 1 T: 2.1 Ø: 1.8 R: 0.5 T: 3.2 10.6 17.2 16.1 4 3 送リ歯 Feed dog Ø: 1.8 S13684-001 28.3 4.1 6.4 8 14.7 16.2 18.4 SA2346-001 Ø: 1.8 25.3 9.3 4.4 8 11.2 14.7 18.4 押え組 Presser foot assy P: 0.9 H: 6 P: 1.15 H: 6 SA8102-001 153037-201 33.4 11.2 長溝 Slot SA8105-001 113280-101 SA2345-001 SA8108-001 147531-101 面取り大 Chamfering(L) 33.4 11.2 面取り小 Chamfering(S) H18 S30103-001 Ø: 1.8 R: 0.5 T: 3.2 10.5 10.6 S25822-001 37.8 25.3 20.2 5.2 10 11.8 16.7 18.4 P: 1.8 H: 6.8 SA8106-001 111856-101 11.2 面取り大 Chamfering(S) SA8107-001 143711-101 28.3 11.2 面取り小 Chamfering(S) S01904-101 30 11.2 テフロン押え Teflon 63 jintex.in S-7200C-Ga8

Page 69 — Ga9.ゲージ部品一覧表 (厚物用 : 4枚菌) / Gauge parts list (Heavy-weight materials : 4ROW)

Ga9.ゲージ部品一覧表 (厚物用 : 4枚菌) / Gauge parts list (Heavy-weight materials : 4ROW) 4枚菌 / 4ROW 用途 Application 針板 Needle plate 送リ菌 Feed dog 押え組 Presser foot assy 記号 Mark 厚物用 Heavy-weight Materials H26 150792-101 Ø: 2.6 R: 1 T: 3.2 12.8 4 3 19 17.2 16.1 H26 S25821-001 Ø: 2.6 R: 1 T: 3.2 10.5 4 3 19 17.2 16.1 150793-001 37.8 25.3 7.95 10.35 12.5 16.65 11.3 14.7 525822-001 37.8 25.3 7.95 10.35 12.5 16.65 11.3 14.7 P: 1.8 H: 6.8 P: 1.8 H: 6.8 SA8103-001 150789-101 36 14.6 面取り大 Chamfering(L) S-7200C-Ga9 jintex.in 64

Page 70 — Wa. 警告ラベル / Warning labels

Wa. 警告ラベル / Warning labels 警告ラベル / Warning labels 品名 / Name of parts Size(mm) Code 危険 危険 Label electrical shock 36 X 150 SA9725-001 DANGER GEFAHR DANGER PELIGRO Hazardous voltage will cause injury. Turn off main switch and wait 5 minutes before opening this cover. Hochspannung verletzungsgefahr! Bitte schalten sie den hauptschalter aus und warten sie 5 minuten bevor sie diese abdeckung öffnen. Un voltage non adapte provoque des blessures. Eteindre I'lnterrupteur et attendre 5 minutes avant d'ouvrir le capot. Un voltaje inadecuado puede provocar las heridas. Apagar el interruptor principal y esperar 5 minutos antes de abrir esta cubierta. ラベル感電 6ヶ国 ラベル感電 25 X 28 Label electrical shock L=28.4 SA9914-001 25 X 28 操作注意ラベル Label caution 56 X 43 SA9826-001 ワーニングマーク ワーニングマーク L=16 SA9957-001 Injury mark Injury mark L=25 SA9957-002 アースマーク Label, grounding Φ 12 S37060-001 65 S-7200C-Wa Jинtex.in

Page 72

索引 / Index CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page 144504001 J -5 24 153037201 Ga5 57 S02602001 G - 20+ 18 S16629151 T -9 48 144875001 J - 13 20 Ga2 60 Sp1 53 S16630051 T - 16 48 145157101 Sp1 Ga5 58 Sp2 54 S16643009 T - 23 48 Ga3 58 Sp3 55 S17774001 Z -1 50 145446001 J - 30 24 Ga8 63 S02630001 J - 26+ 24 S20356001 D - 14 10 145446002 K - 29 26 153132000 D - 25 10 S02637101 L -4 28 T - 19 48 145737001 H - 10 20 153138001 F - 10 16 S02643001 L -6 28 S23418002 K - 19 26 145971101 Sp1 53 153147001 Ga1 56 S02645001 L - 19 28 S23651001 B -2 4 Ga2 57 153190001 G - 26+ 24 S02646001 L - 62 28 B -6 4 146046000 R - 16 44 154125001 Z - 46 50 S02647021 L - 24 28 B - 26 4 146050001 Ga1 56 154567000 L -2 28 S02742001 L - 28 28 B - 42 4 146194000 R - 17 44 154593201 L - 33 28 Sp1 53 B - 44 6 146231001 Ga1 56 154594000 L - 34 28 Ga1 56 B - 47 6 Ga2 57 154595001 L - 36 28 S02743001 Ga2 57 S02744001 Ga3 58 154742001 G - 37 28 Sp1 53 B - 48 6 146232001 Ga2 57 154742001 G - 37 58 S02744001 Ga3 58 D - 81 12 14628001 Ga1 56 154742001 G - 37 58 S02744001 Ga3 58 D - 105 12 146288001 N - 21 32 155676001 Ga7 62 S02747101 Z - 23 50 D - 12 12 146290001 G - 27 18 156114001 Ga7 62 S02748001 Sp1 53 G - 12 18 Z -3 50 156115001 Ga6 61 Ga1 56 G - 14 18 Sp1 53 156116001 Ga6 61 Ga2 57 G - 19 18 Sp2 54 156958021 D - 78 12 S02763602 Z - 15 50 L - 31 28 Sp3 55 156958021 D - 78 10 S02999201 Ga5 60 S25235001 B -3 4 146233001 Ga1 56 158722001 D - 53 10 S03000201 Ga5 60 S25236001 B -4 4 147238001 Ga1 56 159324001 G - 20+ 53 S03245001 G - 22 18 D - 57 12 147245101 Sp1 53 Sp1 53 S03882201 G - 26 18 S25321001 D - 92 12 Ga3 58 Sp2 54 S03883201 Sp2 54 S25339301 D - 93 12 147322201 Ga3 58 Sp3 55 S25344001 H - 69 22 147514001 Sp1 53 159805001 J - 31 24 Ga5 60 S25380601 H - 15 20 Sp2 54 159859201 B - 33 4 S03884301 Ga6 61 S25382001 H - 5 20 Sp3 55 160018151 B - 33 4 S04159000 L - 59 28 H - 21 20 147531101 Ga1 56 163388001 G - 23 18 N - 8 32 Ga2 57 163389001 G - 24 18 S25401100 B - 39 4 Ga5 60 163390001 G - 25 18 P1 - 28 34 S25426101 L - 10 28 Ga6 61 BMP206A-000000-0G10 P1 - 8 40 S25427101 D - 106 12 Ga7 62 P2 - 1+ 36 P4 - 13 40 S25434000 L - 35 28 Ga8 63 BMP206A-000000-0G50 S -8 40 S25456001 N - 18 32 148537101 L - 20 28 BMP206A-000000-CG10 S04630000 H - 12+ 20 N - 23 32 149578000 H - 64 22 P2 - 2+ 36 S04632101 J - 25+ 24 S25457101 R - 1 44 149799000 R - 18 44 BMP206A-000000-CG50 S06055009 Z -5 50 S25469100 D - 17 10 150172003 Z - 24 50 P2 - 2+ 36 S07027001 R -7 44 S25475101 H - 70 22 150174000 Z - 21 50 BMP206A-000000-EG50 S07350001 C - 25 8 S25821001 Ga8 63 Z - 25 50 P2 - 2+ 36 S07649001 Ga1 56 Ga9 64 150179002 Z - 29 50 BMP206A-000000-JG10 S07783001 Z - 47 50 S29644001 Ga3 58 150182000 Z - 17 50 P2 - 1+ 36 S09621151 A - 15 2 S29645001 Ga2 57 150183000 Z - 34 50 BMP206A-000000-JG50 S09634000 Z -6 50 S29646001 Ga1 56 150206000 Z - 27 50 P2 - 2+ 36 S11222001 Ga2 57 Ga9 64 150207001 Z - 19 50 BMP3010-000001-3S00 S12441001 J - 32 24 S29647101 Ga6 61 150789101 Sp2 54 J04099101 Q - 2+ 42 S12915001 D - 58 12 S29648101 Ga8 63 Ga9 64 J04210101 P3 -9 40 S13385001 C - 11 8 S30103001 Ga8 63 150792101 Sp2 54 J80380040 P4 - 14+ 40 S13561101 C - 7+ 53 S31006002 C - 31 8 Sp3 55 J803800E0 P4 - 14+ 40 Sp1 53 S31032002 J - 33 24 Ga9 64 S01005000 Z - 22 50 Sp2 54 K - 31 26 150793001 Sp2 54 S01107101 Ga5 60 Sp3 55 S31885001 E - 8 14 Sp3 55 S01419000 J - 8 24 S13684001 Ga5 60 S31910001 Ga6 61 Ga9 64 S01904101 Ga1 56 Ga6 61 S31938001 R - 12 44 151267001 B - 32 4 Ga2 57 Ga7 62 S31939001 R - 13 44 151594001 B - 31 4 Ga5 60 Ga8 63 S32263001 A - 11 2 153037201 Sp1 53 Ga6 61 S16335001 D - 51 10 S34352101 D - 70 12 Sp2 54 Ga7 62 S16337001 D - 52 10 S34756021 E - 5 14 Ga1 56 Ga8 63 S16625050 T - 4 48 S35776101 Sp1 53 67 jintex.in

Page 73 — 索引 / Index

索引 / Index CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page S35776101 Ga4 59 SA1207001 D -20 10 SA1942001 T -3 48 SA6606001 Z -28 50 S35777101 Sp1 53 SA1210101 D -26 10 SA1962001 Z -10 50 SA6607001 Z -32 50 Sp2 54 SA1211101 D -27 10 SA1963001 Z -11 50 Z -33 50 Ga4 59 SA1223001 D -48 10 SA1969001 Z -7 50 SA6609001 Z -36 50 S36119021 Z -53 52 SA1225001 D -54 10 SA1971402 K -1 26 SA6629001 Z -20 50 S36121021 Z -54 52 SA1226201 D -62 12 SA1981301 K -10 26 SA7209201 B -1 4 S36893150 L -44 28 SA1227301 D -64 12 SA1982101 K -11 26 SA7239101 B -16 4 S37060001 A -17 2 SA1228001 D -65 12 SA1983201 K -12 26 SA7242001 C -2 8 P3 -11 2 SA1229101 D -67 12 SA1984001 K -16 26 SA7244001 D -4 10 Wa 65 SA1230001 D -71 12 SA1985001 K -18 26 SA7245002 D -1 10 S38278001 E -4 14 SA1231001 D -72 12 SA1990101 K -22 26 SA7247002 D -2 10 S38687000 L -56 28 SA1234001 D -80 12 SA1992101 K -25 26 SA7252101 D -36 10 S38712001 B -28 4 SA1234001 D -80 12 SA1998001 L -57 28 SA7253101 D -37 10 Ga4 59 SA1237101 D -75 12 SA2161001 B -13 4 SA7254001 D -49 10 S38769000 H -9 20 SA1239201 D -83 12 SA2162001 D -73 12 SA7255101 D -74 12 S38803051 T -5 48 SA1242001 D -87 12 SA2165001 C -28 8 SA7257001 D -88 12 S38804050 T -6 48 SA1247101 D -91+ 12 SA2177001 T -7 48 SA7263401 G -4 18 S39051001 C -32 8 SA1251101 D -91+ 12 SA2190001 K -24 26 SA7266201 G -11 18 S39830101 D -100 12 SA1254101 D -91+ 12 SA2194201 B -21 26 SA7271001 J -20 24 S40765001 Z -48 52 SA1261001 D -56+ 10 SA2250101 B -27 4 SA7272201 J -23 24 S41205001 N -5 32 SA1263001 D -56+ 10 SA2251001 B -43 4 SA7275001 J -25+ 24 S42893001 C -7+ 8 SA1269001 D -39 10 SA2252101 B -48 4 SA7285101 L -16 28 S45050001 A -21 2 SA1273001 G -10 18 SA2254101 B -50 6 SA7287001 L -22 28 S45837001 C -33 8 SA1284101 G -15 18 SA2258101 L -29 28 SA7292101 P1 -3 34 S47508101 D -99 12 SA1287001 G -16 18 SA2293101 D -110 12 SA7293001 P1 -7 34 S47509001 H -40 20 SA1292001 H -1 20 SA2294101 D -108 12 SA7320001 G -7 18 S50165001 B -53 6 SA1295001 H -2 20 SA2296001 T -13 48 SA7321002 D -22 10 S51272100 H -44 22 SA1303101 H -25 20 SA2345001 Sp2 54 SA7325001 P1 -2 34 S51281001 Z -18 50 SA1306001 H -35 20 Sp3 55 SA7330001 D -84 12 S51283001 Z -16 50 SA1307001 H -36 20 Ga6 61 SA7341301 L -17 28 S51815001 H -24 20 SA1310101 H -46 22 SA2346001 Sp2 55 SA7422001 D -101 12 H -37 20 SA1313101 H -54 22 Sp3 55 SA7554101 G -13 18 S52764001 H -16 20 SA1314001 H -54 22 Ga5 60 SA7607101 C -6 8 S52936001 Sp1 53 SA1315301 H -51 22 Ga6 61 SA7625001 B -9+ 4 Sp2 54 SA1317101 B -40 4 SA2348001 C -7+ 8 SA7626001 B -9+ 4 Sp3 55 SA1321701 H -62 22 SA2356101 J -3+ 24 SA7627001 B -9+ 4 SA1106001 A -1 2 SA1322401 H -63 22 SA2358101 J -3+ 24 SA7636201 H -14 20 SA1107001 A -2 2 SA1323101 H -65 22 SA2377001 D -69 12 SA7686102 Sp1 53 SA1120001 B -5 4 SA1324001 H -66 22 SA2378001 B -45 6 SA7687101 Sp1 54 SA1138101 B -22+ 4 SA1325101 H -67 22 SA2390101 P4 -12 40 SA7688101 Sp1 55 SA1139101 B -22+ 4 SA1326101 H -68 22 SA2400101 D -85 12 Sp2 54 SA1143101 B -36 4 SA1327101 H -74 22 SA2401001 D -96 12 Sp3 55 SA1144001 B -37 4 SA1332001 T -18 48 SA2404001 B -30 4 SA7689101 Sp1 53 SA1150101 B -46 6 SA1335001 T -8 48 SA2417301 J -11 24 Sp2 54 SA1167001 B -41 4 SA1336001 T -11 48 SA2422001 B -11 4 Sp3 55 SA1173001 C -1+ 8 SA1338001 T -21 48 SA24269101 J -13 46 SA7849001 J -19 24 SA1174002 C -5 8 SA1343001 J -10 24 SA2779002 H -41 20 SA7879101 G -5 18 SA1175002 C -34 8 SA1345001 J -13 24 SA2848001 F -7 16 SA8055001 G -3 18 SA1176101 C -12 8 SA1359001 J -7 26 SA2875001 G -30 18 SA8058301 B -51 6 SA1177001 C -13 8 SA1360101 K -35 26 SA2992001 F -9 16 SA8059101 B -56 6 SA1178101 C -14 8 SA1362201 L -27 28 SA3114001 D -109 12 SA8060201 B -57 6 SA1179001 C -15 8 SA1363001 L -28 28 SA3152001 D -107 12 SA8061001 B -10 4 C -27 8 SA1366101 L -40 28 SA3508001 H -72 22 SA8069001 C -21 8 C -30 8 SA1371501 M -1 30 SA3980101 C -16 8 SA8083001 F -6 16 H -75 22 SA1388101 P4 -11 40 SA4098201 P4 -4 40 SA8085001 N -22 32 SA1181101 C -17 8 S -11 46 SA4099001 P4 -5 46 SA8096001 Sp3 55 SA1182201 C -19 8 S -6 46 SA4494001 D -3 10 SA8100001 C -36 8 SA1186001 C -24 8 SA1390001 S -6 46 SA5329001 L -12 28 SA8102001 Sp3 55 SA1189101 C -39 8 SA1394101 L -60 28 SA6167002 J -6 24 Ga1 56 SA1190001 C -29 10 SA1394101 N -24 32 SA1205001 D -12 10 S -12 46 SA1206001 D -16 10 68 jintex.in

Page 74 — 索引 / Index

索引 / Index CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page SA8102001 Ga2 57 SA9377001 B - 29 4 SA9713001 L - 42 28 SA9867001 P1 - 6 34 Ga5 60 SA9384001 P1 - 25 34 SA9715001 L - 45 28 SA9894001 Q - 4 42 Ga6 61 SA9437001 P1 - 12 34 SA9716001 L - 51 28 SA9896001 Q - 10 42 Ga7 62 SA9442001 P1 - 11 34 SA9718001 M - 2 30 SA9901001 Q - 4 42 Ga8 63 SA9443001 P1 - 14 34 SA9719001 M - 4 30 SA9914001 Q - 6 42 SA8103001 Sp3 55 SA9447001 P1 - 16 34 SA9720001 M - 7 30 Wa 65 SA8104001 Ga3 64 SA9448001 P1 - 17 34 SA9721101 S - 1 46 SA9917001 H - 79 22 SA8105001 Ga1 56 SA9452001 P1 - 20 34 SA9722101 S - 2 46 SA9923001 Q - 3 42 Ga2 57 SA9535001 Q - 2+ 42 SA9723001 P4 - 3 46 SA9940001 H - 60 22 Ga3 58 SA9535001 P3 - 1 38 S - 3 46 SA9943001 H - 60 22 Ga5 60 SA9546001 P3 - 2 38 SA9724001 S - 5 46 SA9944001 D - 8 10 Ga6 61 SA9553001 P3 - 4 38 SA9725001 P3 - 12 38 SA9945001 G - 2 18 Ga7 62 SA9565001 P3 - 6 26 Wa 65 SA9957001 A - 19 2 Ga8 63 SA9565001 P3 - 7 38 SA9731001 Sp3 38 SA9957002 A - 20 2 SA8106001 Ga1 56 SA9565001 P3 - 8 38 SA9735001 H - 22 20 Wa 65 Ga2 57 SA9575001 P3 - 5 38 SA9746001 D - 31 10 SA9960001 J - 26+ 24 Ga3 58 SA9590001 P3 - 6+ 38 SA9747001 D - 32 10 SA9969011 Z - 2+ 50 Ga5 60 SA9602001 P3 - 6+ 38 SA9748001 B - 8+ 4 Sp1 53 Ga6 61 SA9622101 Q - 1+ 42 SA9749001 D - 104 12 SA9969014 Z - 2+ 50 Ga7 62 SA9623101 A - 3 2 SA9751001 B - 8+ 4 Sp2 54 Ga8 63 SA9631001 A - 7 2 SA9753101 H - 76 22 SA9969022 Z - 2+ 50 SA8107001 Ga1 56 SA9639001 H - 50 22 SA9755001 L - 15 28 Sp1 53 Ga2 57 SA9640001 Sp3 55 SA9759001 P1 - 23 32 Sp2 54 Ga5 60 SA9641001 Sp1 53 SA9763001 B - 52 6 SA9970014 Z - 2+ 50 Ga6 61 Sp2 54 SA9769001 N - 2 32 Sp3 55 Ga7 62 Sp3 55 SA9771001 N - 4 32 SA9970022 Z - 2+ 50 Ga8 63 SA9642001 Sp1 53 SA9773001 N - 10 32 Sp3 55 SA8108001 Ga1 56 Sp2 54 SA9774001 N - 12 32 SA9971010 Z - 2+ 50 Ga2 57 Sp3 55 SA9777001 N - 1 32 Sp1 53 Ga5 60 SA9643001 B - 9+ 4 SA9778001 N - 15 32 Sp2 54 Ga6 61 SA9646001 B - 8+ 4 SA9779001 N - 19 32 SA9972010 Z - 2+ 50 Ga7 62 SA9651001 B - 8+ 4 SA9780001 N - 28 28 Sp3 55 Ga8 63 SA9657001 D - 90+ 12 SA9788001 J - 24+ 24 SA9973001 K - 28 26 SA8109001 Ga1 56 SA9661001 D - 90+ 12 SA9789001 J - 24+ 24 SA9982001 P4 - 1 40 Ga2 57 SA96640E1 T - 1+ 48 SA9792001 H - 18 28 SA9983001 P4 - 2 40 Ga5 60 SA9665001 T - 1+ 48 SA9793001 H - 32 20 SA9984001 P4 - 6 40 Ga6 61 SA96650E1 T - 2+ 48 SA9794001 H - 33 20 SA9985001 P4 - 7 40 Ga7 62 SA9666001 D - 2+ 48 SA9795101 H - 39 20 SB0100001 P1 - 1 34 Ga8 63 SA9667001 D - 90+ 12 SA9798001 L - 43 28 SA8239101 Z - 13 50 SA9669001 T - 12 48 SA9800001 L - 46 28 SA8503001 K - 9 26 SA9670001 H - 90+ 12 SA9801001 L - 48 28 SA8507001 K - 7 26 SA9671001 D - 6+ 20 SA9813001 F - 5 10 SA8508001 K - 3 26 SA9676001 H - 6+ 20 SA9817001 D - 9 10 SA8509001 K - 23 26 SA9677001 D - 102 12 SA9818001 D - 10 10 SA8510101 K - 20 26 SA9678001 E - 1 14 SA9819001 D - 42 10 SA8511101 K - 4 26 SA9679001 E - 6 14 SA9821001 D - 40 10 SA8512101 K - 21 26 SA9681001 F - 1 16 SA9823001 D - 44 10 SA8903001 C - 38 8 SA9682101 F - 2 16 SA9824001 D - 45 10 SA8982102 G - 21 18 SA9684001 G - 1 18 SA9825001 D - 46 10 SA8987001 H - 29 20 SA9690001 H - 9 20 SA9826001 A - 18 2 SA8989001 H - 27 20 SA9691001 H - 43 22 Wa 65 SA8991001 H - 30 20 SA9694001 H - 56 22 SA9827001 L - 49 28 SA9111001 T - 22 48 SA9697001 H - 77 22 SA9828101 H - 42 20 SA9154001 C - 20 8 SA9698001 J - 2+ 24 SA9831001 Q - 1+ 4 SA9352001 N - 14 32 SA9699001 J - 1 24 SA9853001 N - 3 32 SA9353001 Sp1 53 SA9700001 J - 4 24 SA9854001 J - 15 20 Sp2 54 SA9701001 J - 17 24 SA9855001 K - 30 20 SA9356001 N - 9 32 SA9702001 J - 18 24 SA9856001 P1 - 22 34 SA9357001 D - 76 12 SA9704001 J - 25 24 SA9858001 D - 41 10 SA9359001 C - 1+ 8 SA9710001 L - 28 28 SA9865001 P1 - 4 34 SA9371101 L - 32 28 SA9712001 D - 24 10 SA9866001 P1 - 5 34 69 jintex.in

Page 75 — MEMO

MEMO jintex.in 70

Page 76

brother. パーツブック PARTS BOOK ブラザー工業株式会社 http://www.brother.co.jp/ 〒467-8561 名古屋市瑞穂区苗代町 15 番 1 号 TEL : 0120-33-2392 BROTHER INDUSTRIES, LTD. http://www.brother.com/ 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japan. Phone : 81-52-824-2177 ©2008 Brother Industries, Ltd. All Rights Reserved. jintex.in S-7200C SA9810-001.J/E 2008.07.B (1)
