Dürkopp Adler 558 — parts catalog
- Page 16 (parts_list): This page contains a parts list for Klasse/Class 0558, Tafel/Table 006, with part numbers, descriptions, and quantities for various components.
- Page 17 (diagram): This page displays a diagram of various machine parts, with reference numbers pointing to specific components. It includes parts numbered 1 through 30, illustrating their arrangement and connections within the machine.
- Page 18 (parts_list): This page contains a parts list for Klasse/ Class: 0558, Tafel/ Table: 007, Ausgabe/ Edition: 01/2003, Seite/ Page: 1 von/ of 1. It lists parts with their position, part number, and denomination.
- Page 19 (diagram): This page displays a diagram of sewing machine parts, with numbered components and their corresponding part numbers and descriptions.
- Page 20 (parts_list): This page contains a parts list for Klasse/Class: 0558, Tafel/Table: 008, Ausgabe/Edition: 01/2003, Seite/Page: 1 von/of 1. It lists parts with their corresponding part numbers and denominations.
- Page 21 (diagram): This page displays a diagram of various sewing machine parts, including levers, screws, nuts, and structural components, with reference numbers for identification.
- Page 22 (parts_list): This page contains a parts list for Klasse/Class 0558, Tafel/Table 009, Ausgabe/Edition 01/2003, Seite/Page 1 von/of 1. It lists parts with their corresponding part numbers and denominations.
- Page 23 (diagram): This page displays a diagram of various machine parts, including screws, nuts, brackets, and other components, with reference numbers for identification.
- Page 24 (parts_list): This page contains a parts list for Class/Class: 0558, Tafel/Table: 010, with part numbers, descriptions, and quantities for various components. It also includes edition and page information.
- Page 25 (diagram): This page displays a diagram of various machine parts, including a flywheel, shafts, bearings, and other components, with reference numbers for each part.
- Page 26 (parts_list): This page contains a parts list for Klasse/Class: 0558, Tafel/Table: 011, Ausgabe/Edition: 01/2003, Seite/Page: 1 von/of 2. It lists various parts with their corresponding part numbers and denominations.
- Page 27 (parts_list): This page contains a parts list for Klasse/ Class: 0558, Tafel/ Table: 011, Ausgabe/ Edition: 01/2003, Seite/ Page: 2 von/ of 2. It lists parts with their corresponding Pos., Teile-Nr., Benennung, and Denomination.
- Page 28 (diagram): This page displays a diagram of various sewing machine parts, including screws, springs, washers, nuts, and specialized components like gears and plates, each identified by a reference number.
- Page 29 (parts_list): This page contains a parts list for Class 0558, Table 012, with part numbers, descriptions, and quantities.
- Page 30 (diagram): This page displays a diagram of various machine parts, including levers, screws, and mounting components, with reference numbers and some dated information.
Page 16 — Tafel/ Table: 006
Dürkopp Adler 558 parts on page 16| Ref | Part number | Part name | Qty |
|---|
| 0578 000573 | SCHNEIDBALKEN K | |
| 0558 000473 | SCHNEIDBALKEN K ** | |
| 0578 000575 | SCHNEIDBALKEN | |
| 0558 000475 | DRUCKSTIFT | |
| 0557 000992 | DECKPLATTE | |
| 9203 003048 | ZYL.SCHRAUBE 84 | |
| 0558 000478 | DRUCKKEIL | |
| 0558 000479 | SCHRAUBE | |
| 9330 200098 | SCHEIBE | |
| 0558 000481 | DRUCKFEDER | |
| 0557 001004 | KLEMMFEDER | |
| 9203 003078 | ZYL.SCHRAUBE | |
| 9203 003048 | ZYL.SCHRAUBE 84 | |
| 0569 003612 | DISTANZHUELSE | |
| 1001 009247 | SCHEIBE | |
| 0578 000591 | BLATTFEDER | |
| 0558 000484 | KLEMME ** | |
| 9203 003961 | ZYL.SCHRAUBE | |
| 0558 000485 | RÄNDELSCHRAUBE ** | |
| 0244 000823 | SCHEIBE | |
| 0558 000951 | ZUGFEDER | |
| 0558 000494 | ACHSE | |
| 0223 000238 | GEW.STIFT | |
| 0558 000495 | GEW.STIFT | |
| TG42 000073 | 6KT.MUTTER | |
| 9203 100001 | LINSENSCHRAUBE | |
| 0578 001503 | AMBOSSKOERPER | |
| 0578 001504 | BLATTFEDER | |
| 9201 100001 | 6KT. SCHRAUBE | |
| 0244 000823 | SCHEIBE | |
| 0558 001249 | SPREIZERBLOCK | |
| 0558 000732 | ZAPFENSCH | |
| 0558 001252 | PLATTE | |
| 0558 001253 | LASCHE | |
| 0911 000339 | FL.RD.SCHR. | |
| 0578 001515 | ANSCHLAG | |
| 0556 001686 | ZYL.SCHRAUBE | |
| 9203 003668 | ZYL.SCHRAUBE | |
| 9330 000088 | SCHEIBE | |
| 0211 000511 | FEDERSTIFT | |
| 0558 000503 | ANSCHLAG | |
| 0558 007215 | ANSCHLAG | |
| 0558 000501 | ABFALLROHR V | |
| 9203 003668 | ZYL.SCHRAUBE | |
| 0902 000731 | STIFT** (OHNE ABB.) | |
| 0578 008649 | ANSCHLAG | |
| 9203 100002 | FLACHKOPFSCHR. | |
Klasse/ Class: 0558
Tafel/ Table: 006
Ausgabe/ Edition: 01/2003
Seite/ Page: 1 von/ of 1
Pos.
Teile-Nr.
Benennung
Denomination
Pos.
Teile-Nr.
Benennung
Denomination
Grundtyp
Basic type
1
0578 000573
SCHNEIDBALKEN K
(MIT POS. 2-17, 20)
1
0558 000473
SCHNEIDBALKEN K **
(MIT POS.2-17, 20)
2
0578 000575
SCHNEIDBALKEN
3
0558 000475
DRUCKSTIFT
4
0557 000992
DECKPLATTE
5
9203 003048
ZYL.SCHRAUBE 84
6
0558 000478
DRUCKKEIL
7
0558 000479
SCHRAUBE
8
9330 200098
SCHEIBE
9
0558 000481
DRUCKFEDER
10
0557 001004
KLEMMFEDER
11
9203 003078
ZYL.SCHRAUBE
12
9203 003048
ZYL.SCHRAUBE 84
13
0569 003612
DISTANZHUELSE
14
1001 009247
SCHEIBE
15
0578 000591
BLATTFEDER
15
0558 000484
KLEMME **
16
9203 003961
ZYL.SCHRAUBE
16
0558 000485
RÄNDELSCHRAUBE **
17
0244 000823
SCHEIBE
18
0558 000951
ZUGFEDER
19
0558 000494
ACHSE
20
0223 000238
GEW.STIFT
21
0558 000495
GEW.STIFT
22
TG42 000073
6KT.MUTTER
23
9203 100001
LINSENSCHRAUBE
25
0578 001503
AMBOSSKOERPER
26
0578 001504
BLATTFEDER
27
9201 100001
6KT. SCHRAUBE
28
0244 000823
SCHEIBE
29
0558 001249
SPREIZERBLOCK
30
0558 000732
ZAPFENSCH
32
0558 001252
PLATTE
33
0558 001253
LASCHE
34
0911 000339
FL.RD.SCHR.
35
0578 001515
ANSCHLAG
36
0556 001686
ZYL.SCHRAUBE
37
9203 003668
ZYL.SCHRAUBE
38
9330 000088
SCHEIBE
39
MESSER *
40
SCHNEIDBLOCK *
41
0211 000511
FEDERSTIFT
42
0558 000503
ANSCHLAG
43
0558 007215
ANSCHLAG
nur für KI.558-231391
nur für KI.558-331391
44
0558 000501
ABFALLROHR V
45
9203 003668
ZYL.SCHRAUBE
46
0902 000731
STIFT** (OHNE ABB.)
47
0578 008649
ANSCHLAG
48
9203 100002
FLACHKOPFSCHR.
* TEILE NR. SIEHE E-
EINRICHTUNT.
**TEILE FÜR KL. 558-21301 -
31391
**TEILE FÜR KL. 558-41291,-
51301
***TEILE FÜR KL. 558-331391
FÜR KL. 558-231391
FÜR KL. 558-251301
jinte.in
Page 17 — KL.558 Tafel 7
Dürkopp Adler 558 parts on page 17| Ref | Part number | Part name | Qty |
|---|
| 1 | 1 | |
| 2 | 2 | |
| 3 | 3 | |
| 4 | 4 | |
| 5 | 5 | |
| 6 | 6 | |
| 7 | 7 | |
| 8 | 8 | |
| 9 | 9 | |
| 10 | 10 | |
| 11 | 11 | |
| 12 | 12 | |
| 13 | 13 | |
| 14 | 14 | |
| 15 | 15 | |
| 16 | 16 | |
| 17 | 17 | |
| 18 | 18 | |
| 19 | 19 | |
| 20 | 20 | |
| 21 | 21 | |
| 22 | 22 | |
| 23 | 23 | |
| 24 | 24 | |
| 25 | 25 | |
| 26 | 26 | |
| 27 | 27 | |
| 28 | 28 | |
| 29 | 29 | |
| 30 | 30 | |
KL.558 Tafel 7
1
13
12
10
5
2
3
4
11
6
7
8
19
20
21
23
26
25
24
14
15
16
30
28
27
29
17
18
22
jintex.in
Page 18 — Tafel/ Table: 007
Dürkopp Adler 558 parts on page 18| Ref | Part number | Part name | Qty |
|---|
| 0558 006011 | GRUNDPLATTE K | |
| 0558 006012 | PLATTE V | |
| 9203 100631 | FLACHKOPFSCHR. | |
| 9330 000088 | SCHEIBE | |
| 0558 006021 | HEBEL V | |
| 0558 006027 | FAENGER V | |
| 0558 006031 | KLEMMFEDER | |
| 0558 006032 | FILZTEIL | |
| 9203 002421 | SCHRAUBE | |
| 9357 000040 | SICH.SCHEIBE | |
| 0558 006036 | FEDER | |
| 0558 006037 | ZUGSTANGE | |
| 0556 001676 A | ANSATZSCHRAUBE | |
| 0578 004821 | FINGERSCHUTZ K | |
| 0578 004823 | SCHUTZBLECH | |
| 0558 006041 | FINGERSCHUTZ K * | |
| 9203 003022 | ZYL.SCHR. | |
| 0578 004825 | HALTEWINKEL | |
| 0420 000368 | ANSATZSCHRAUBE | |
| 0578 004827 | HALTEWINKEL | |
| 0578 004828 | ZAPFENSCHRAUBE | |
| 0578 004829 | DREHFEDER | |
| 0578 004831 | AUGENSCHUTZ | |
| 9204 201827 | LINSENSCHR. | |
| 9205 101938 | GEWINDESTIFT | |
| 9330 000087 | SCHEIBE | |
| 9231 110057 | 6KT.MUTTER | |
| 0558 010177 | SCHUTZBLUEGEL | |
| 9204 201827 | FI.KOPFSCHR. | |
| 0558 000229 | SCHUTZBLUEGEL | |
| 0578 000612 | KOPFDECKEL | |
Klasse/ Class: 0558
Tafel/ Table: 007
Ausgabe/ Edition: 01/2003
Seite/ Page: 1 von/ of 1
Pos.
Teile-Nr.
Benennung
Denomination
Grundtyp
Basic typ
1
0558 006011
GRUNDPLATTE K
(mit Pos. 2 - 13)
PLATTE V
2
0558 006012
3
9203 100631
FLACHKOPFSCHR.
4
9330 000088
SCHEIBE
5
0558 006021
HEBEL V
6
0558 006027
FAENGER V
7
0558 006031
KLEMMFEDER
8
0558 006032
FILZTEIL
9
9203 002421
SCHRAUBE
10
9357 000040
SICH.SCHEIBE
11
0558 006036
FEDER
12
0558 006037
ZUGSTANGE
13
0556 001676 A
ANSATZSCHRAUBE
14
0578 004821
FINGERSCHUTZ K
(MIT POS 15 BIS 28, 30)
15
0578 004823
SCHUTZBLECH
15
0558 006041
FINGERSCHUTZ K *
16
9203 003022
ZYL.SCHR.
17
0578 004825
HALTEWINKEL
18
0420 000368
ANSATZSCHRAUBE
19
0578 004827
HALTEWINKEL
20
0578 004828
ZAPFENSCHRAUBE
21
0578 004829
DREHFEDER
22
0578 004831
AUGENSCHUTZ
23
9204 201827
LINSENSCHR.
24
9205 101938
GEWINDESTIFT
25
9330 000087
SCHEIBE
26
9231 110057
6KT.MUTTER
27
0558 010177
SCHUTZBLUEGEL
28
9204 201827
FI.KOPFSCHR.
29
0558 000229
SCHUTZBLUEGEL
30
0578 000612
KOPFDECKEL
* TEILE FÜR 558-21301,-31391,
jintex.in

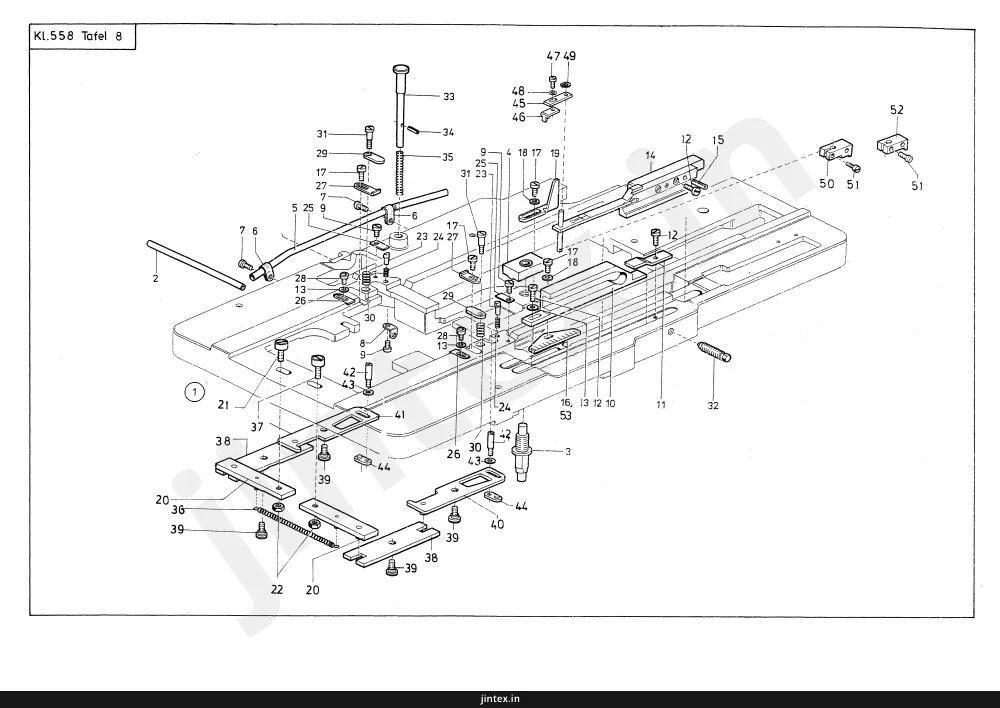

Page 19 — KL.558 Tafel 8
Dürkopp Adler 558 parts on page 19| Ref | Part number | Part name | Qty |
|---|
| 2 | Rod | |
| 3 | Screw | |
| 4 | Screw | |
| 5 | Screw | |
| 6 | Lever | |
| 7 | Screw | |
| 8 | Bracket | |
| 9 | Screw | |
| 10 | Screw | |
| 11 | Screw | |
| 12 | Screw | |
| 13 | Screw | |
| 14 | Base | |
| 15 | Screw | |
| 16 | Screw | |
| 17 | Screw | |
| 18 | Screw | |
| 19 | Lever | |
| 20 | Spring | |
| 21 | Plate | |
| 22 | Spring | |
| 23 | Screw | |
| 24 | Screw | |
| 25 | Screw | |
| 26 | Screw | |
| 27 | Screw | |
| 28 | Screw | |
| 29 | Bracket | |
| 30 | Bracket | |
| 31 | Screw | |
| 32 | Screw | |
| 33 | Plunger | |
| 34 | Pin | |
| 35 | Spring | |
| 36 | Spring | |
| 37 | Plate | |
| 38 | Plate | |
| 39 | Screw | |
| 40 | Screw | |
| 41 | Plate | |
| 42 | Screw | |
| 43 | Washer | |
| 44 | Screw | |
| 45 | Plate | |
| 46 | Lever | |
| 47 | Screw | |
| 48 | Screw | |
| 49 | Washer | |
| 50 | Block | |
| 51 | Screw | |
| 52 | Block | |
| 53 | Screw | |
KL.558 Tafel 8
33
34
35
31
29
17
27
7
5 25 9
6
2
7 6
1
21
37
38
39
20
22
20
41
44
39
38
39
40
44
43
42
26
28
13
30
8
9
29
28
13
26
27
23 24
17
31
25
9
35
47 49
48
45
46
4
18 17
19
12
15
14
12
11
53
16, 13
10
32
3
50
51
52
51
26
43
30
24
Page 20 — Tafel/ Table: 008
Dürkopp Adler 558 parts on page 20| Ref | Part number | Part name | Qty |
|---|
| 0558 000521 | STOFFTRAGEPLATTE V | |
| 0557 000018 | FUEHRUNGSROHR | |
| 0558 000737 | FUEHRUNGSBOLZEN | |
| 0558 001021 | FUEHR.STEIN K | |
| 0557 001976 | FUEHRUNGSROHR | |
| 9840 120027 | BEF. SCHELLE | |
| 9203 003653 | ZYL. SCHR. | |
| 0558 000527 | WINKEL | |
| 9203 003648 | ZYL. SCHR. | |
| 0558 000531 | REGULIERSCHIENE | |
| 0558 000535 | HALTESTUECK | |
| 9203 003668 | ZYL. SCHR. | |
| 9330 000088 | SCHEIBE | |
| 0558 007231 | SCHIEBER | |
| 9305 002450 | SPANNSTIFT | |
| 0558 000551 | LAENGENSKALA | |
| 9202 002063 | ZYL. SCHRAUBE | |
| 9330 200098 | SCHEIBE | |
| 0557 000855 | GELENKANISCHLAG | |
| 0558 000706 | DRUCKSCHIENE V | |
| 0558 000710 | SCHRAUBE | |
| 9231 000378 | 6KT.MUTTER | |
| 0558 000566 | BOLZEN | |
| 0558 000567 | DRUCKFEDER | |
| 0558 000568 | HALTEBLECH | |
| 0557 001824 | ANSCHLAG | |
| 0557 000350 | EINSTELLSTUECK | |
| 0219 000353 | LINSENSCHRAUBE | |
| 0557 000352 | PLATTENHALTER | |
| 0557 000353 | DRUCKFEDER | |
| 0558 000610 | SCHRAUBE | |
| 0558 000547 | SCHRAUBE | |
| 0558 000698 | DRUCKKNOPF | |
| 1001 000194 | SPANSTIFT | |
| 0557 000315 | FEDER | |
| 0557 000326 | ZUGFEDER | |
| 0558 006131 | SCHRAUBE | |
| 0557 000329 | FUEHR.SCHIENE | |
| 0558 000718 | ANSATZSCHRAUBE | |
| 0558 000721 | FUEHR.SCHIENE K | |
| 0558 000724 | FUEHRUNGSSCHIENE | |
| 0558 000732 | SCHRAUBE | |
| 9330 000088 | SCHEIBE | |
| 0558 000734 | GEGENPLAETTCHEN | |
| 0558 007820 | LASCHE | |
| 0558 007821 | WINKEL | |
| 9203 003048 | ZYL-SCHRAUBE 84 | |
| 9330 000068 | SCHEIBE | |
| 0265 008555 | GREIFRING | |
| 0558 007241 | KLEMMSTUECK K | |
| 9203 003668 | ZYL.SCHRAUBE | |
| 0558 007240 | SKALABLECH | |
Klasse/ Class: 0558
Tafel/ Table: 008
Ausgabe/ Edition: 01/2003
Seite/ Page: 1 von/ of 1
Pos.
Teile-Nr.
Benennung
Denomination
Grundtyp
Basic type
1
0558 000521
STOFFTRAGEPLATTE V
(MIT POS 2, 3, 4)
2
0557 000018
FUEHRUNGSROHR
3
0558 000737
FUEHRUNGSBOLZEN
4
0558 001021
FUEHR.STEIN K
5
0557 001976
FUEHRUNGSROHR
6
9840 120027
BEF. SCHELLE
7
9203 003653
ZYL. SCHR.
8
0558 000527
WINKEL
9
9203 003648
ZYL. SCHR.
10
0558 000531
REGULIERSCHIENE
11
0558 000535
HALTESTUECK
12
9203 003668
ZYL. SCHR.
13
9330 000088
SCHEIBE
14
0558 007231
SCHIEBER
(MIT POS 12 15)
15
9305 002450
SPANNSTIFT
16
0558 000551
LAENGENSKALA
17
9202 002063
ZYL. SCHRAUBE
18
9330 200098
SCHEIBE
19
0557 000855
GELENKANISCHLAG
20
0558 000706
DRUCKSCHIENE V
21
0558 000710
SCHRAUBE
22
9231 000378
6KT.MUTTER
23
0558 000566
BOLZEN
24
0558 000567
DRUCKFEDER
25
0558 000568
HALTEBLECH
26
0557 001824
ANSCHLAG
27
0557 000350
EINSTELLSTUECK
28
0219 000353
LINSENSCHRAUBE
29
0557 000352
PLATTENHALTER
30
0557 000353
DRUCKFEDER
31
0558 000610
SCHRAUBE
32
0558 000547
SCHRAUBE
33
0558 000698
DRUCKKNOPF
Pos.
Teile-Nr.
Benennung
Denomination
34
1001 000194
SPANSTIFT
35
0557 000315
FEDER
36
0557 000326
ZUGFEDER
37
0558 006131
SCHRAUBE
38
0557 000329
FUEHR.SCHIENE
39
0558 000718
ANSATZSCHRAUBE
40
0558 000721
FUEHR.SCHIENE K
(MIT POS 42 43 44)
41
0558 000724
FUEHRUNGSSCHIENE
41
(MIT POS. 42, 43, 44)
42
0558 000732
SCHRAUBE
43
9330 000088
SCHEIBE
44
0558 000734
GEGENPLAETTCHEN
45
0558 007820
LASCHE
46
0558 007821
WINKEL
47
9203 003048
ZYL-SCHRAUBE 84
48
9330 000068
SCHEIBE
49
0265 008555
GREIFRING
50
0558 007241
KLEMMSTUECK K
(MIT POS 51)
51
9203 003668
ZYL.SCHRAUBE
53
0558 007240
SKALABLECH
jintexi.in
Page 21 — Kl.558 Tafel 9
Dürkopp Adler 558 parts on page 21| Ref | Part number | Part name | Qty |
|---|
| 55 | 55 | 55 | |
| 53 | 53 | 53 | |
| 59 | 59 | 59 | |
| 58 | 58 | 58 | |
| 57 | 57 | 57 | |
| 65 | 65 | 65 | |
| 64 | 64 | 64 | |
| 63 | 63 | 63 | |
| 62 | 62 | 62 | |
| 61 | 61 | 61 | |
| 60 | 60 | 60 | |
| 51 | 51 | 51 | |
| 52 | 52 | 52 | |
| 48 | 48 | 48 | |
| 45 | 45 | 45 | |
| 4 | 4 | 4 | |
| 30 | 30 | 30 | |
| 26 | 26 | 26 | |
| 56 | 56 | 56 | |
| 35 | 35 | 35 | |
| 36 | 36 | 36 | |
| 40 | 40 | 40 | |
| 37 | 37 | 37 | |
| 54 | 54 | 54 | |
| 28 | 28 | 28 | |
| 66 | 66 | 66 | |
| 67 | 67 | 67 | |
| 3 | 3 | 3 | |
| 47 | 47 | 47 | |
| 27 | 27 | 27 | |
| 13 | 13 | 13 | |
| 34 | 34 | 34 | |
| 42 | 42 | 42 | |
| 5.5 | 5.5 | 5.5 | |
| 38 | 38 | 38 | |
| 39 | 39 | 39 | |
| 43 | 43 | 43 | |
| 31 | 31 | 31 | |
| 29 | 29 | 29 | |
| 5 | 5 | 5 | |
| 6 | 6 | 6 | |
| 10 | 10 | 10 | |
| 9 | 9 | 9 | |
| 32 | 32 | 32 | |
| 33 | 33 | 33 | |
| 24 | 24 | 24 | |
| 25 | 25 | 25 | |
| 13 | 13 | 13 | |
| 21 | 21 | 21 | |
| 23 | 23 | 23 | |
| 15 | 15 | 15 | |
| 14 | 14 | 14 | |
| 16 | 16 | 16 | |
| 11 | 11 | 11 | |
| 17 | 17 | 17 | |
| 15 | 15 | 15 | |
| 14 | 14 | 14 | |
| 18 | 18 | 18 | |
| 28 | 28 | 28 | |
| 29 | 29 | 29 | |
| 49 | 49 | 49 | |
| 50 | 50 | 50 | |
| 20 | 20 | 20 | |
| 22 | 22 | 22 | |
| 22 | 22 | 22 | |
| 12 | 12 | 12 | |
| 2 | 2 | 2 | |
| 19 | 19 | 19 | |
Kl.558 Tafel 9
65 64 63 62 61 60 51 52 59 53 55 58 57 55 53 59
48
45
4 30 26
45
35
36
40
37
54
28
66
67
3
47
27
13
34
42
5.5
38
39
43
31
29
5
6
10
9
32
33
24
25
13 21
23
15 14 16
11
17 15 14
18
28
29
49
50
20 22
22
12
2
19
jntex.in
Page 22 — Tafel/ Table: 009
Dürkopp Adler 558 parts on page 22| Ref | Part number | Part name | Qty |
|---|
| 0558 001874 | WELLE | |
| 0558 001877 | HEBEL | |
| 0558 000950 | KERBSTIFT 1469 | |
| 9202 002908 | ZYL.SCHRAUBE | |
| 9380 710520 | PASSFEDER 8885 | |
| 0570 000664 | STELLSCHRAUBE | |
| Z118 000016 | DRUCKSTUCK | |
| 9231 110128 | 6KT.MUTTER | |
| 0557 001843 A | SCHEIBE | |
| 0558 001887 | SEITENTEIL | |
| 0558 001890 | SEITENTEIL | |
| 0558 001891 | BOLZEN | |
| 9203 004277 | ZYL-SCHRAUBE | |
| 9305 002450 | SPANNSTIFT | |
| 0558 000621 | KLAMMERARM | |
| 0558 000622 | KLAMMERARM | |
| 0558 001897 | STELLRING | |
| 0570 000055 | GEWINDESTIFT | |
| 0558 001902 | KLEMME | |
| 0558 001905 | KLEMME | |
| 9202 003307 | ZYL.SCHR. | |
| 9202 002908 | ZYL.SCHR. | |
| 9231 000388 | 6KT MUTTER | |
| 9330 000108 | SCHEIBE | |
| 0558 001911 | SCHEIBE | |
| 9380 520220 | TELLERFEDER 2093 | |
| 0578 000758 | LAGERBOCK V | |
| 9202 003178 | ZYL.SCHR. | |
| 0558 000637 | ZUGFEDER | |
| 0558 000650 | LAGERSCHRAUBE | |
| 9330 000127 | SCHEIBE | |
| 9231 110137 | 6KT MUTTER | |
| 0558 000656 | HANDHEBEL V | |
| 0570 001282 | KUGELKNOPF | |
| 0558 000660 A | SCHLAUCH | |
| 0556 005040 | GEWINDESTIFT | |
| 9203 113701 | FLACHKOPFSCHR. | |
| 9231 110058 | 6KT.MUTTER | |
| 0558 000664 | LAGERBOLZEN | |
| 0558 000666 | VERB.BOLZEN | |
| 0558 000649 | KLAMMERSCHL.HEBEL | |
| 0578 000731 | STELLSCHRAUBE V | |
| 0578 000731 A | STELLSCHRAUBE | |
| 9231 000388 | 6KT.MUTTER | |
| 0578 000732 A | DRUCKFEDER | |
| 0578 001614 | ABDECKUNG | |
| 0219 000353 | LINSENSCHRAUBE | |
| 0557 000418 | DRUCKFEDER | |
| 0558 000681 | AUSSCHALTHEBEL V | |
| 9339 000098 | SCHEIBE | |
| 0558 000687 | SCHALTZAHN | |
| 9203 003958 | ZYL.SCHRAUBE | |
| 0558 000691 | BOLZEN | |
| 9201 112878 | 6KT.SCHRAUBE | |
| 0558 000693 | SCHEIBE | |
| 0558 005016 | ANSCHLAG | |
| 0223 000648 | GEW.STIFT | |
| 0558 000676 | DREHFEDER | |
| 0558 000674 | HULSE | |
| 0558 000671 | EINSCHALTHEBEL | |
| 9330 000098 | SCHEIBE | |
| 9203 004011 | ZYL.SCHRAUBE | |
| 0558 000685 | BUCHSE | |
| 0244 000401 | SCHEIBE | |
| 9203 002477 | ZYL.SCHRAUBE. | |
Klasse/ Class: 0558
Tafel/ Table: 009
Ausgabe/ Edition: 01/2003
Seite/ Page: 1 von/ of 1
Pos.
Teile-Nr.
Benennung
Denomination
Grundtyp
Basic type
2
0558 001874
WELL
3
0558 001877
HEBEL
4
0558 000950
KERBSTIFT 1469
5
9202 002908
ZYL.SCHRAUBE
6
9380 710520
PASSFEDER 8885
7
0570 000664
STELLSCHRAUBE
8
Z118 000016
DRUCKSTUCK
9
9231 110128
6KT.MUTTER
10
0557 001843 A
SCHEIBE
11
0558 001887
SEITENTEIL
12
0558 001890
SEITENTEIL
13
0558 001891
BOLZEN
14
9203 004277
ZYL-SCHRAUBE
15
9305 002450
SPANNSTIFT
16
0558 000621
KLAMMERARM
17
0558 000622
KLAMMERARM
18
0558 001897
STELLRING
19
0570 000055
GEWINDESTIFT
20
0558 001902
KLEMME
21
0558 001905
KLEMME
22
9202 003307
ZYL.SCHR.
23
9202 002908
ZYL.SCHR.
24
9231 000388
6KT MUTTER
25
9330 000108
SCHEIBE
26
0558 001911
SCHEIBE
27
9380 520220
TELLERFEDER 2093
28
0578 000758
LAGERBOCK V
29
9202 003178
ZYL.SCHR.
30
0558 000637
ZUGFEDER
31
0558 000650
LAGERSCHRAUBE
32
9330 000127
SCHEIBE
33
9231 110137
6KT MUTTER
34
0558 000656
HANDHEBEL V
(MIT POS. 35, 36)
35
0570 001282
KUGELKNOPF
Pos.
Teile-Nr.
Benennung
Denomination
36
0558 000660 A
SCHLAUCH
37
0556 005040
GEWINDESTIFT
38
9203 113701
FLACHKOPFSCHR.
39
9231 110058
6KT.MUTTER
40
0558 000664
LAGERBOLZEN
42
0558 000666
VERB.BOLZEN
43
0558 000649
KLAMMERSCHL.HEBEL
45
0578 000731
STELLSCHRAUBE V
(MIT POS. 46,47,48)
46
0578 000731 A
STELLSCHRAUBE
47
9231 000388
6KT.MUTTER
48
0578 000732 A
DRUCKFEDER
49
0578 001614
ABDECKUNG
50
0219 000353
LINSENSCHRAUBE
51
0557 000418
DRUCKFEDER
52
0558 000681
AUSSCHALTHEBEL V
53
9339 000098
SCHEIBE
54
0558 000687
SCHALTZAHN
55
9203 003958
ZYL.SCHRAUBE
56
0558 000691
BOLZEN
57
9201 112878
6KT.SCHRAUBE
58
0558 000693
SCHEIBE
59
0558 005016
ANSCHLAG
60
0223 000648
GEW.STIFT
61
0558 000676
DREHFEDER
62
0558 000674
HULSE
63
0558 000671
EINSCHALTHEBEL
64
9330 000098
SCHEIBE
65
9203 004011
ZYL.SCHRAUBE
66
0558 000685
BUCHSE
67
0244 000401
SCHEIBE
68
9203 002477
ZYL.SCHRAUBE.
Page 23 — KL.558 Tafel 10
Dürkopp Adler 558 parts on page 23| Ref | Part number | Part name | Qty |
|---|
| 14 | 14 | SCREW | |
| 15 | 15 | SCREW | |
| 16 | 16 | BRACKET | |
| 17 | 17 | SCREW | |
| 18 | 18 | SPRING | |
| 19 | 19 | WASHER | |
| 20 | 20 | NUT | |
| 21 | 21 | COVER | |
| 22 | 22 | BRACKET | |
| 23 | 23 | SCREW | |
| 24 | 24 | SCREW | |
| 25 | 25 | NUT | |
| 26 | 26 | SPRING | |
| 27 | 27 | WASHER | |
| 28 | 28 | SPRING | |
| 29 | 29 | WASHER | |
| 30 | 30 | NUT | |
| 31 | 31 | PIN | |
| 32 | 32 | SCREW | |
| 33 | 33 | SCREW | |
| 34 | 34 | SCREW | |
| 35 | 35 | BRACKET | |
| 36 | 36 | SCREW | |
| 37 | 37 | SCREW | |
| 38 | 38 | NUT | |
| 39 | 39 | WASHER | |
KL.558 Tafel 10
20 18 14 16 17 20 19 20
17
16
18
15
7
9
10
21
8
28
29 30
31 32
3
39
33
34
2
4
39
6
5 24
25 22 23 27 26
11
12 13
12 13
35
38
37
36
1
Page 24 — Tafel/ Table: 010
Dürkopp Adler 558 parts on page 24| Ref | Part number | Part name | Qty |
|---|
| 0558 000753 | STEUERKURVENGEH. K | |
| 9305 003300 | SPANNSTIFT | |
| 0558 000766 | ANSATZSCHRAUBE | |
| 0557 000057 | FUEHRUNGSSCHUH | |
| 0558 000769 | GEWINDESTIFT | |
| 9231 011137 | 6KT.MUTTER | |
| 0558 000793 | KURVENSCHEIBE* | |
| 9203 003653 | SCHLIESSNOCKEN | |
| 0558 000799 | ROLLE K | |
| 0557 000105 | LAGER | |
| 9201 113697 | 6KT.SCHR. | |
| 9330 000127 | SCHEIBE | |
| 0558 000814 | FUEHRUNGSBLECH | |
| 0558 000822 | LASCHE | |
| 9202 043297 | ZYL.SCHR. | |
| 0558 000820 | GEWINDESTIFT | |
| 9400 000168 | FED.DRUCKSTUCK | |
| 9231 000397 | 6KT.MUTTER | |
| 0558 000824 | BREMSBAND V | |
| 0558 000830 | KLOBEN | |
| 9203 003961 | ZYL.SCHR. | |
| 0558 000832 | GEWINDESTIFT | |
| 9231 110128 | 6KT.MUTTER | |
| 0558 000834 | DRUCKFEDER | |
| 9330 000088 | SCHEIBE | |
| 0558 000931 | RIEMENSCHUTZ V | |
| 9201 113267 | 6KT.SCHR. | |
| 0244 000604 A | SCHEIBE | |
| 0558 000008 | BOLZEN | |
| 9202 003358 | ZYL.SCHR. | |
| 9202 003323 | ZYL.SCHR. | |
| 0558 000007 | SCHRAUBE | |
| 0558 000762 | KLOBEN | |
| 0578 001493 | ANSCHLAGPUFFE | |
| 0558 000766 | ANSATZSCHRAUBE | |
| 9231 110128 | 6KT.MUTTER | |
| 0558 001088 | SCHEIBE | |
Klasse/ Class: 0558
Tafel/ Table: 010
Ausgabe/ Edition: 01/2003
Seite/ Page: 1 von/ of 1
Pos.
Teile-Nr.
Benennung
Denomination
Grundtyp
Basic type
1
0558 000753
STEUERKURVENGEH. K
(MIT POS 2)
SPANNSTIFT
ANSATZSCHRAUBE
FUEHRUNGSSCHUH
GEWINDESTIFT
6KT.MUTTER
2
9305 003300
3
0558 000766
4
0557 000057
5
0558 000769
6
9231 011137
KURVENSCHEIBE*
7
0558 000793
SCHLIESSNOCKEN
8
9203 003653
ZYL.SCHR.
9
0558 000799
ROLLE K
10
0557 000105
LAGER
11
9201 113697
6KT.SCHR.
12
9330 000127
SCHEIBE
13
0558 000814
FUEHRUNGSBLECH
14
0558 000822
LASCHE
16
9202 043297
ZYL.SCHR.
17
0558 000820
GEWINDESTIFT
18
9400 000168
FED.DRUCKSTUCK
19
9231 000397
6KT.MUTTER
20
0558 000824
BREMSBAND V
21
(bis 31.12.2000)
(up to 31.12.2000)
22
0558 000830
KLOBEN
(bis 31.12.2000)
(up to 31.12.2000)
23
9203 003961
ZYL.SCHR.
(bis 31.12.2000)
(up to 31.12.2000)
24
0558 000832
GEWINDESTIFT
(bis 31.12.2000)
(up to 31.12.2000)
25
9231 110128
6KT.MUTTER
(bis 31.12.2000)
(up to 31.12.2000)
26
0558 000834
DRUCKFEDER
(bis 31.12.2000)
(up to 31.12.2000)
27
9330 000088
SCHEIBE
(bis 31.12.2000)
(up to 31.12.2000)
28
0558 000931
RIEMENSCHUTZ V
Pos.
Teile-Nr.
Benennung
Denomination
29
9201 113267
6KT.SCHR.
30
0244 000604 A
SCHEIBE
31
0558 000008
BOLZEN
32
9202 003358
ZYL.SCHR.
33
9202 003323
ZYL.SCHR.
34
0558 000007
SCHRAUBE
35
0558 000762
KLOBEN
36
0578 001493
ANSCHLAGPUFFE
37
0558 000766
ANSATZSCHRAUBE
38
9231 110128
6KT.MUTTER
39
0558 001088
SCHEIBE
* SIEHE TAFEL 25
Page 25 — KL.558 Tafel 11
Dürkopp Adler 558 parts on page 25| Ref | Part number | Part name | Qty |
|---|
| 31 | 32 | 33 | |
| 31 | 34 | 30 | |
| 48 | 28 | 29 | |
| 1 | 35 | 50 | |
| 15 | 16 | 6 | |
| 25 | 16 | 22 | |
| 13 | 23 | 24 | |
| 15 | 10 | 6 | |
| 64 | 65 | |
| 66 | 69 | |
| 69 | 68 | 67 | |
| 63 | 14 | |
| 51 | 8 | 54 | |
| 52 | 53 | |
| 4 | 5 | |
| 12 | 9 | 11 | |
| 7 | 13 | |
| 47 | 45 | |
| 49 | 50 | |
| 46 | 44 | |
| 43 | 42 | |
| 41 | 40 | |
| 39 | 38 | |
| 36 | 37 | |
| 56 | 55 | |
| 57 | 58 | |
| 61 | 59 | 60 | |
| 15 | 62 | 6 | |
| 18 | 2 | 3 | |
| 70 | 71 | |
| 72 | 73 | |
| 74 | | |
| 21 | | |
| 20 | | |
| 15 | 16 | 6 | |
| 25 | 16 | 22 | |
| 13 | 23 | 24 | |
| 15 | 10 | 6 | |
| 64 | 65 | |
| 66 | 69 | |
| 69 | 68 | 67 | |
| 63 | 14 | |
| 51 | 8 | 54 | |
| 52 | 53 | |
| 4 | 5 | |
| 12 | 9 | 11 | |
| 7 | 13 | |
| 47 | 45 | |
| 49 | 50 | |
| 46 | 44 | |
| 43 | 42 | |
| 41 | 40 | |
| 39 | 38 | |
| 36 | 37 | |
| 56 | 55 | |
| 57 | 58 | |
| 61 | 59 | 60 | |
| 15 | 62 | 6 | |
| 18 | 2 | 3 | |
| 70 | 71 | |
| 72 | 73 | |
| 74 | | |
| 21 | | |
| 20 | | |
KL.558 Tafel 11
32 33 31 75
28
29 48
34 30 31 32
35 50 1
16
6
15
6
20
22
74
72 73
71
70
16
22
25
23
24
13
10
64
65
66 69
68
67 69
63
14
8
54
51 52
53
4
5
9
11 12 7
47
45
49
46 44
43
42
41
40
39 38
36
37
BIS 4.95 !
BIS 1.1999
56
55
57
58
59
60
61
62
6
15
16
2
3
18
13
10
5
4
9
11
12
7
8
14
51
52
53
54
63
64
65
66
67
68
69
70
71
72
73
74
75
76
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
jntex.in
Page 26 — Tafel/ Table: 011
Dürkopp Adler 558 parts on page 26| Ref | Part number | Part name | Qty |
|---|
| 1 | 0558 000864 | SCHNECK.WELLE | |
| 2 | 9041 100203 | OELDOCHT | |
| 3 | 9041 100203 | OELDOCHT | |
| 0578 000948 | SPERRGETR.RING | |
| 5 | 0578 000868 | PASSVERB.-STIFT | |
| 6 | 9380 700540 | PASSFEDER 6885 | |
| 0558 000870 K | STELLRING | |
| 8 | 0244 000700 | GEWIND.STIFT | |
| 9 | 0911 000675 | SICH.RING | |
| 10 | 0578 000951 | SCHEIBE | |
| 11 | 0557 001531 | TRANSP.RADGEH. | |
| 12 | 9202 002507 | ZYL.SCHRAUBE | |
| 13 | 9231 000377 | 6KT.MUTTER | |
| 14 | 0557 000764 | SPLINT DIN 84 | |
| 0558 000884 | SCHNECKE K | |
| 16 | 9205 102783 | GEWIND.STIFT | |
| 0558 000892 | SCHNECKE | |
| 0558 000901 | BREMSKLAMMER K | |
| 20 | 0558 000902 | BREMSKLAMMER * | |
| 21 | 0558 000903 | BREMSKLAMMER | |
| 22 | 0558 000901 | BLATTFEDER * | |
| 23 | 0558 000901 | BLATTFEDER * | |
| 24 | 0376 000132 | BEF.SCHRAUBE * | |
| 25 | 0558 000907 | SCHRAUBE * | |
| 26 | 9231 000368 | 6KT.MUTTER * | |
| 0558 000911 A | RIEMENSCHEIBE K | |
| 28 | 9202 013328 | ZYL.SCHRAUBE | |
| 29 | 0558 000913 | HALTER | |
| 30 | 0558 000914 | BLATTFEDER | |
| 32 | 0558 000915 | BLATTFEDER | |
| 33 | 0558 000916 | BLATTFEDER | |
| 34 | 9202 003178 | ZYL.SCHR. | |
| 35 | 0558 000918 | BUCHSE | |
| 36 | 0558 000919 | KUPPLUNGSRING V | |
| 37 | 0558 000920 | FEDER | |
| 38 | 0558 000921 | SICH.BLECH 462 | |
| 39 | 9352 000250 | SICH.RING | |
| 40 | 0558 000922 | BUCHSE | |
| 41 | 0558 000923 | KUPPLUNGSRING | |
| 42 | 0558 000924 | KUPPLUNGSBELAG | |
| 43 | 0558 000925 | SCHEIBE | |
| 44 | 0558 000926 | RING | |
| 45 | 0558 000834 | DRUCKFEDER | |
| 46 | 9330 000207 | SCHEIBE | |
| 47 | 9231 011218 | 6KT.MUTTER | |
| 48 | 0558 000938 | MITNEHMER | |
| 49 | 0558 000939 | HALTEBLECH | |
| 50 | 9203 003948 | ZYL.SCHR. | |
| 0578 000944 | GETRIEBERAD K | |
| 52 | 0223 000646 | GEW.STIFT | |
| 53 | 0578 000950 A | ROLLENLAGER | |
| 54 | 0558 000950 | FREILAUF | |
| 55 | 0558 200719 | WELLE | |
| 0576 001833 | HANDK | |
| 0577 100093 | HANDK | |
| 57 | 0576 001836 | LAGER | |
| 58 | 0556 000729 | KURBELARM V | |
| 59 | 1001 009108 | ANSATZSCHRAUBE | |
| 60 | 0556 000738 | ANSATZSCHRAUBE | |
| 61 | 0556 000737 | DREHFEDER | |
| 62 | 0556 000736 | SPERRSTUECK | |
| 63 | 0998 881630 | PASZSCH | |
| 64 | 0557 001530 | TRANSP.GEHÄUSE ** | |
| 65 | 0557 001529 | SPERRGETR.RING ** | |
Klasse/ Class: 0558
Tafel/ Table: 011
Ausgabe/ Edition: 01/2003
Seite/ Page: 1 von/ of 2
Pos.
Teile-Nr.
Benennung
Denomination
Grundtyp
Basic type
1
0558 000864
SCHNECK.WELLE
2
9041 100203
OELDOCHT
3
9041 100203
OELDOCHT
4
0578 000948
SPERRGETR.RING
(MIT POS. 5)
5
0578 000868
PASSVERB.-STIFT
6
9380 700540
PASSFEDER 6885
7
0558 000870 K
STELLRING
(MIT POS. 8)
8
0244 000700
GEWIND.STIFT
9
0911 000675
SICH.RING
10
0578 000951
SCHEIBE
11
0557 001531
TRANSP.RADGEH.
12
9202 002507
ZYL.SCHRAUBE
13
9231 000377
6KT.MUTTER
14
0557 000764
SPLINT DIN 84
15
0558 000884
SCHNECKE K
(MIT POS.16)
16
9205 102783
GEWIND.STIFT
18
0558 000892
SCHNECKE
(MIT POS. 16)
18
0558 000901
BREMSKLAMMER K
(MIT POS.22,70-74)
20
0558 000902
BREMSKLAMMER *
21
0558 000903
BREMSKLAMMER
22
0558 000901
BLATTFEDER *
23
0558 000901
BLATTFEDER *
24
0376 000132
BEF.SCHRAUBE *
25
0558 000907
SCHRAUBE *
26
9231 000368
6KT.MUTTER *
27
0558 000911 A
RIEMENSCHEIBE K
(MIT POS 29)
28
9202 013328
ZYL.SCHRAUBE
29
0558 000913
HALTER
30
0558 000914
BLATTFEDER
Pos.
Teile-Nr.
Benennung
Denomination
32
0558 000915
BLATTFEDER
33
0558 000916
BLATTFEDER
34
9202 003178
ZYL.SCHR.
35
0558 000918
BUCHSE
36
0558 000919
KUPPLUNGSRING V
37
0558 000920
FEDER
38
0558 000921
SICH.BLECH 462
39
9352 000250
SICH.RING
40
0558 000922
BUCHSE
41
0558 000923
KUPPLUNGSRING
42
0558 000924
KUPPLUNGSBELAG
43
0558 000925
SCHEIBE
44
0558 000926
RING
45
0558 000834
DRUCKFEDER
46
9330 000207
SCHEIBE
47
9231 011218
6KT.MUTTER
48
0558 000938
MITNEHMER
49
0558 000939
HALTEBLECH
50
9203 003948
ZYL.SCHR.
51
0578 000944
GETRIEBERAD K
(MIT POS.52)
52
0223 000646
GEW.STIFT
53
0578 000950 A
ROLLENLAGER
54
0558 000950
FREILAUF
55
0558 200719
WELLE
56
0576 001833
HANDK
(MIT POS 57-62)
56
0577 100093
HANDK
/ AB 02. 1999
57
0576 001836
LAGER
58
0556 000729
KURBELARM V
59
1001 009108
ANSATZSCHRAUBE
60
0556 000738
ANSATZSCHRAUBE
61
0556 000737
DREHFEDER
62
0556 000736
SPERRSTUECK
63
0998 881630
PASZSCH
64
0557 001530
TRANSP.GEHÄUSE **
65
0557 001529
SPERRGETR.RING **
jntex.in
Page 27 — Tafel/ Table: 011
Dürkopp Adler 558 parts on page 27| Ref | Part number | Part name | Qty |
|---|
| 0558 000866 | SPERRGETR.RAD K ** | |
| 0557 001526 | BLATTFEDER ** | |
| 0557 001528 | ROLLE ** | |
| 0223 000646 | GEW.STIFT ** | |
| 0211 003028 | MUTTER | |
| 0933 078999 | GEW.STIFT | |
| 9357 000060 | SICHER.SCHEIBE | |
| 0718 000099 | BOLZEN | |
| 9380 500100 | TELLERFEDER | |
| 9202 002908 | ZYL. SCHR. | |
| 0558 200920 | HANDKURBEL MIT WELLE | |
Klasse/ Class: 0558
Tafel/ Table: 011
Ausgabe/ Edition: 01/2003
Seite/ Page: 2 von/ of 2
Pos.
Teile-Nr.
Benennung
Denomination
66
0558 000866
SPERRGETR.RAD K **
(MIT POS.69)
67
0557 001526
BLATTFEDER **
68
0557 001528
ROLLE **
69
0223 000646
GEW.STIFT **
70
0211 003028
MUTTER
71
0933 078999
GEW.STIFT
72
9357 000060
SICHER.SCHEIBE
73
0718 000099
BOLZEN
74
9380 500100
TELLERFEDER
75
9202 002908
ZYL. SCHR.
76
0558 200920
HANDKURBEL MIT WELLE
* NUR FÜR BREMSKLAMMER
(bis 04.95)
** NUR FÜR 558-21301,-31391,
** NUR FÜR 558-41291,-51301
(up to 04.95)
jinte
x.in
Page 28 — KL.558 Tafel 12
Dürkopp Adler 558 parts on page 28| Ref | Part number | Part name | Qty |
|---|
| 58 | 58 | Plate | |
| 59 | 59 | Plate | |
| 29 | 29 | Nut | |
| 7 | 7 | Nut | |
| 20 | 20 | Spring | |
| 31 | 31 | Spring | |
| 1 | 1 | Shaft | |
| 32 | 32 | Collar | |
| 33 | 33 | Collar | |
| 2 | 2 | Screw | |
| 5 | 5 | Washer | |
| 4 | 4 | Spring | |
| 6 | 6 | Screw | |
| 60 | 60 | Bracket | |
| 3 | 3 | Nut | |
| 8 | 8 | Plate | |
| 14 | 14 | Plate | |
| 15 | 15 | Plate | |
| 16 | 16 | Screw | |
| 18 | 18 | Washer | |
| 17 | 17 | Washer | |
| 11 | 11 | Screw | |
| 9 | 9 | Screw | |
| 10 | 10 | Screw | |
| 30 | 30 | Screw | |
| 27 | 27 | Screw | |
| 25 | 25 | Washer | |
| 26 | 26 | Washer | |
| 24 | 24 | Plate | |
| 23 | 23 | Screw | |
| 22 | 22 | Plate | |
| 48 | 48 | Plate | |
| 62 | 62 | Plate | |
| 46 | 46 | Screw | |
| 47 | 47 | Washer | |
| 45 | 45 | Screw | |
| 43 | 43 | Ring | |
| 44 | 44 | Shaft | |
| 53 | 53 | Shaft | |
| 54 | 54 | Shaft | |
| 52 | 52 | Pin | |
| 51 | 51 | Screw | |
| 50 | 50 | Screw | |
| 61 | 61 | Washer | |
| 55 | 55 | Washer | |
| 56 | 56 | Nut | |
| 49 | 49 | Collar | |
| 42 | 42 | Shaft | |
| 41 | 41 | Collar | |
| 40 | 40 | Collar | |
| 38 | 38 | Gear | |
| 36 | 36 | Screw | |
| 39 | 39 | Screw | |
| 35 | 35 | Screw | |
| 37 | 37 | Screw | |
KL.558 Tafel 12
58
59
29
7
20
31
1
32
33
2
5
4
6
60
3
7
8
14
15
16
18
17
11
9
10
30 27
25
26
24
23
22
48, 62
46
47
45
43 44 53
54
52
51
50
61
55
56
49
42
41
40
38
36 39
35
37
41 40
jintex.in
Page 29 — Tafel/ Table: 012
Dürkopp Adler 558 parts on page 29| Ref | Part number | Part name | Qty |
|---|
| 1 | 0558 000841 | SCHLIESSHEBEL | |
| 2 | 0558 000843 | LAGERBOLZEN | |
| 3 | 9231 110147 | 6KT.MUTTER | |
| 4 | 0558 000846 | ZUGFEDER | |
| 5 | 0557 000259 | ROLLE | |
| 6 | 0558 000850 | ZAPFENSCHRAUBE | |
| 7 | 9231 110128 | 6KT.MUTTER | |
| 8 | 0558 000853 | VERLAENGERUNG | |
| 9 | 0558 000528 | 6KT.SCHR. | |
| 10 | 0558 000529 | SCHRAUBE | |
| 11 | 0211 000539 | ABSTANDSRING | |
| 12 | 9202 002893 | ZYL.SCHR. | |
| 13 | 9330 000108 | SCHEIBE | |
| 14 | 0557 003002 | AUFLAGEPLATTE | |
| 15 | 0557 003003 | ANSCHLAG | |
| 16 | 0557 003004 | ANSCHLAG | |
| 17 | 0224 001219 | SCHRAUBE | |
| 18 | 9330 000068 | SCHEIBE | |
| 20 | 0558 000947 | STEUERHEBEL V | |
| 22 | 0558 003825 | DRUCKSTUECK | |
| 23 | 9203 003653 | ZYL.SCHR. | |
| 24 | 0557 000158 | FILZTEIL | |
| 25 | 9203 003648 | ZYL.SCHR. | |
| 26 | 9330 000088 | SCHEIBE | |
| 27 | 0558 000941 | KUGELBOLZEN | |
| 29 | 9330 000108 | SCHEIBE | |
| 30 | 9330 400067 | SCHEIBE | |
| 31 | 0558 000951 | ZUGFEDER | |
| 32 | 0556 000103 | STELLRING | |
| 33 | 0702 000020 | GEWINDESTIFT | |
| 35 | 9203 004288 | ZYL-SCHRAUBE 84 | |
| 36 | 0558 000966 | OELFAENGER | |
| 37 | 9203 004258 | ZYL-SCHRAUBE 84 | |
| 38 | 0558 000971 | SCHNECKENRAD K | |
| 39 | 9205 102783 | GEWINDESTIFT | |
| 40 | 0558 000976 | STELLRING | |
| 41 | 0244 000700 | GEWINDESTIFT | |
| 42 | 0578 001032 | ANTRIEBSWELLE | |
| 43 | 9357 000140 | SICH.SCHEIBE | |
| 44 | 0558 000984 | SCHEIB HALTER K | |
| 45 | 9202 013318 | ZYL.SCHR. | |
| 46 | 0558 000989 | STIFTSCHRAUBE | |
| 47 | 9231 110108 | 6KT.MUTTER | |
| 48 | 0558 000993 | NOCKENSCHEIBE | |
| 49 | 0558 000995 | STEUERHEBEL V | |
| 50 | 9203 003701 | ZYL.SCHRAUBE | |
| 51 | 9231 110058 | 6KT.MUTTER | |
| 52 | 0558 001009 | ZAPFENSCHRAUBE | |
| 53 | 0558 001010 | ZUGFEDER | |
| 54 | 0558 001011 | ROLLENBOLZEN K | |
| 55 | 0557 001843 A | SCHEIBE | |
| 56 | 9231 011177 | 6KT.MUTTER | |
| 57 | 0558 001021 | FUEHR.STEIN K | |
| 58 | KURVENSCHEIBE * | KURVENSCHEIBE * | |
| 59 | KURVENSCHEIBE * | KURVENSCHEIBE * | |
| 60 | 0558 000856 | SCHALTSTUECK | |
| 61 | 0216 000073 | SCHEIBE | |
| 62 | 0558 007259 | NOCKENSCHEIBE | |
Klasse/ Class: 0558
Tafel/ Table: 012
Ausgabe/ Edition: 01/2003
Seite/ Page: 1 von/ of 1
Pos.
Teile-Nr.
Benennung
Denomination
Pos.
Teile-Nr.
Benennung
Denomination
Grundtyp
Basic type
1
0558 000841
SCHLIESSHEBEL
39
9205 102783
GEWINDESTIFT
(MIT POS.39)
2
0558 000843
LAGERBOLZEN
40
0558 000976
STELLRING
3
9231 110147
6KT.MUTTER
41
0244 000700
GEWINDESTIFT
4
0558 000846
ZUGFEDER
42
0578 001032
ANTRIEBSWELLE
5
0557 000259
ROLLE
43
9357 000140
SICH.SCHEIBE
6
0558 000850
ZAPFENSCHRAUBE
44
0558 000984
SCHEIB HALTER K
7
9231 110128
6KT.MUTTER
(MIT POS.45)
8
0558 000853
VERLAENGERUNG
45
9202 013318
ZYL.SCHR.
9
0558 000528
6KT.SCHR.
46
0558 000989
STIFTSCHRAUBE
10
0558 000529
SCHRAUBE
47
9231 110108
6KT.MUTTER
11
0211 000539
ABSTANDSRING
48
0558 000993
NOCKENSCHEIBE
12
9202 002893
ZYL.SCHR.
49
0558 000995
STEUERHEBEL V
13
9330 000108
SCHEIBE
50
9203 003701
ZYL.SCHRAUBE
14
0557 003002
AUFLAGEPLATTE
51
9231 110058
6KT.MUTTER
15
0557 003003
ANSCHLAG
52
0558 001009
ZAPFENSCHRAUBE
16
0557 003004
ANSCHLAG
53
0558 001010
ZUGFEDER
17
0224 001219
SCHRAUBE
54
0558 001011
ROLLENBOLZEN K
18
9330 000068
SCHEIBE
(MIT POS. 55 u. 56)
20
0558 000947
STEUERHEBEL V
55
0557 001843 A
SCHEIBE
22
0558 003825
DRUCKSTUECK
56
9231 011177
6KT.MUTTER
23
9203 003653
ZYL.SCHR.
57
0558 001021
FUEHR.STEIN K
24
0557 000158
FILZTEIL
58
KURVENSCHEIBE *
25
9203 003648
ZYL.SCHR.
59
KURVENSCHEIBE *
26
9330 000088
SCHEIBE
60
0558 000856
SCHALTSTUECK
27
0558 000941
KUGELBOLZEN
61
0216 000073
SCHEIBE
29
9330 000108
SCHEIBE
62
0558 007259
NOCKENSCHEIBE
30
9330 400067
SCHEIBE
* TEILE NR. SIEHE E- EINRICHT.
31
0558 000951
ZUGFEDER
32
0556 000103
STELLRING
(MIT POS. 33)
33
0702 000020
GEWINDESTIFT
35
9203 004288
ZYL-SCHRAUBE 84
36
0558 000966
OELFAENGER
37
9203 004258
ZYL-SCHRAUBE 84
38
0558 000971
SCHNECKENRAD K
jinte
Page 30 — Kl.558, Tafel 13
Dürkopp Adler 558 parts on page 30| Ref | Part number | Part name | Qty |
|---|
| 44 | 44 | Lever | |
| 43 | 43 | Spring | |
| 42 | 42 | Screw | |
| 41 | 41 | Bracket | |
| 39 | 39 | Housing | |
| 46 | 46 | Screw | |
| 38 | 38 | Motor | |
| 37 | 37 | Bearing | |
| 45 | 45 | Shaft | |
| 40 | 40 | Bracket | |
| 7 | 7 | Screw | |
| 11 | 11 | Lever | |
| 10 | 10 | Shaft | |
| 3 | 3 | Lever | |
| 8 | 8 | Screw | |
| 5 | 5 | Nut | |
| 4 | 4 | Screw | |
| 1 | 1 | Lever | |
| 35 | 35 | Pin | |
| 2 | 2 | Screw | |
| 34 | 34 | Roller | |
| 32 | 32 | Washer | |
| 33 | 33 | Spring | |
| 31 | 31 | Shaft | |
| 24 | 24 | Bracket | |
| 22 | 22 | Screw | |
| 23 | 23 | Screw | |
| 28 | 28 | Washer | |
| 26 | 26 | Screw | |
| 27 | 27 | Screw | |
| 25 | 25 | Screw | |
| 16 | 16 | Screw | |
| 21 | 21 | Washer | |
| 14 | 14 | Screw | |
| 15 | 15 | Screw | |
| 18 | 18 | Screw | |
| 19 | 19 | Washer | |
| 20 | 20 | Screw | |
| 17 | 17 | Bracket | |
| 30 | 30 | Washer | |
| 29 | 29 | Screw | |
| 12 | 12 | BIS 30.06.1996 | |
| 6 | 6 | Lever | |
| 36 | 36 | Washer | |
| 9 | 9 | Nut | |
Kl.558, Tafel 13
37
AB 1.07.1996
43
42
41
42
39
46
38
44
45
40
7
11
10
24 22 23 28 26
27 25
16
21
14
15
18 19 20
12 BIS 30.06.1996
17
30
29
7
11
3
8
5
1
35
2
34
32
33
31
6
36
9
