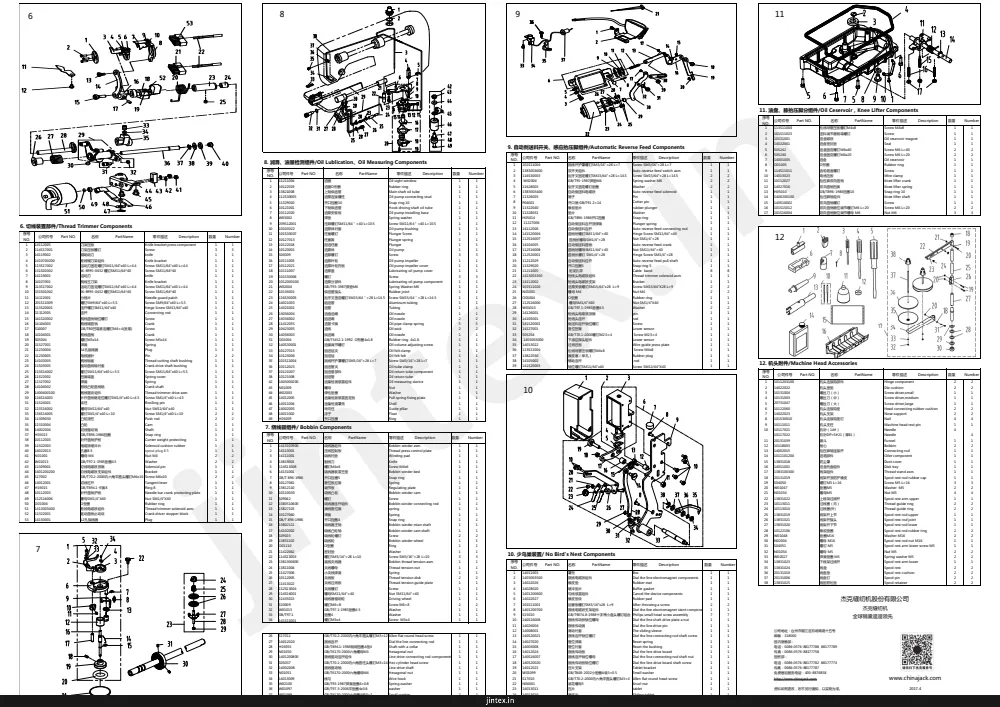

Page 1 — 5.送料分组件/Feed Mechanism Components
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 114050L5 | 倒送料连杆 | ||
| 11426021 | 倒送料连杆销 | ||
| 101511005 | 螺钉SM9/64"x40 L=6 | ||
| 11401015 | 送料调节器 | ||
| 10403015 | 送料调节器轴套 | ||
| 101511005 | 螺钉SM9/64"x40 L=6 | ||
| 13826005 | 标盘螺钉 | ||
| 10122016 | 送料调节器螺钉 | ||
| 13811008 | 固定张紧盘 | ||
| H05018 | GB/T1896-1986挡圈3.5 | ||
| 13811009 | 拨片挡圈 | ||
| 13827002 | 推出挡圈 | ||
| 13812009 | 上限位片 | ||
| 1381100700 | 标盘定位组件 | ||
| 101511022 | 送料曲柄销SM3/16"x28 L=18 | ||
| 10104002 | 送料曲柄销 | ||
| 101511016 | 送料曲柄销 | ||
| 400093 | 连接销 | ||
| 101511016 | 送料曲柄销SM3/16"x28 L=14 | ||
| 10104004 | 送料连杆 | ||
| 400091 | 连接销 | ||
| 10126006 | 送料连杆销 | ||
| 101511023 | 送料曲柄销SM9/32"x28 | ||
| 11351003 | 送料曲柄销SM9/64"x40 L=6.5 | ||
| 10126005 | 连接销 | ||
| 13803021 | 倒送料曲柄后挡套 | ||
| 13822003 | 倒送料曲柄O形圈 | ||
| 13802010 | 倒送料曲柄中套 | ||
| 13803010 | 倒送料曲柄中套 | ||
| 13802056 | 倒送料曲柄中套油封 | ||
| 302665 | 倒送料曲柄(旋紧) | ||
| 138510010 | 内六角圆头螺钉TMSX8 | ||
| 1383300900 | 电机光组件(配线圈克斯) | ||
| 101515002 | 送料曲柄圆头螺钉SM1/4"x40 L=6 | ||
| 10108003 | 送料曲柄圆头 | ||
| 10403015 | 挡圈 | ||
| H03001 | GB/T1894-1986挡圈15 | ||
| 10104003 | 拨叉曲柄销 | ||
| 13813007 | 送料曲柄销 | ||
| 11414020 | 送料斗 | ||
| 470600 | 牙架 | ||
| 101511018 | 送料曲柄销SM3/16"x28 L=14 | ||
| 10128003 | 牙架螺钉 | ||
| 101511025 | 牙架螺钉SM1/4"x40 L=7 | ||
| 11226001 | 牙架压板 | ||
| 480095 | 牙架 | ||
| 101511018 | 左牙架螺钉SM1/8"x44 L=6 | ||
| 101515010 | 左牙架螺钉SM1.5/64"x28 L=10.5 | ||
| 10126009 | 左牙架 | ||
| 10126007 | 连接销 | ||
| 10109005 | 送料长动分板 | ||
| 10109004 | 送料长动分板 | ||
| 101200100 | 送料长动分板定位组件 | ||
| 10126010 | 送料摆动石销 | ||
| 113514010 | 送料曲柄销SM9/64"x28 L=12 | ||
| 11427011 | 送料调节销 | ||
| 11329020 | 送料调节销 | ||
| 14012005 | 油量检定装置固定板 | ||
| 13827006 | 倒送料曲柄组件 | ||
| 1140402700 | 倒送料曲柄组件 | ||
| 11321005 | 油管 | ||
| 114530007 | 弹簧盖螺钉 | ||
| W02015 | GB/T93-1987 弹簧垫圈M4 | ||
| 114516004 | 螺母SM11/64"x40 | ||
| S01102 | 螺钉SM3/16"x28 L=18 | ||
| 14002003 | 送料曲柄 | ||
| 14002002 | 扭力分油 | ||
| S10035 | 螺钉 | ||
| 400689 | 牙架组件(成品) | ||
| 14022003 | 送料油孔盖 | ||
| 14022004 | 右斜孔塞 | ||
| 14220800 | 油缸注油孔22 | ||
| 14003002 | 止转套 | ||
| 12422001 | 橡皮塞15.5 |
5.送料分组件/Feed Mechanism Components 序号 NO. 公司件号 Part NO. 名称 PartName 零件描述 Description 数量 Number 1 114050L5 倒送料连杆 Reverse feed connecting rod 1 1 2 11426021 倒送料连杆销 Connecting rod pin 1 1 3 101511005 螺钉SM9/64"x40 L=6 Screw SM9/64"x40 L=6 6 6 4 11401015 送料调节器 Feed regulator 1 1 5 10403015 送料调节器轴套 Feed regulator bushing 1 1 6 101511005 螺钉SM9/64"x40 L=6 Screw SM9/64"x40 L=6 1 1 7 13826005 标盘螺钉 Feed regulator stud 1 1 8 10122016 送料调节器螺钉 Feed regulator screw 1 1 9 13811008 固定张紧盘 fixing dial plate 1 1 10 H05018 GB/T1896-1986挡圈3.5 Snap ring 3.5 1 1 11 13811009 拨片挡圈 Dial plate button 1 1 12 13827002 推出挡圈 Spring 1 1 13 13812009 上限位片 Upper limit patch 1 1 14 1381100700 标盘定位组件 Knob component 1 1 15 101511022 送料曲柄销SM3/16"x28 L=18 Screw SM3/16"x28 L=18 1 1 16 10104002 送料曲柄销 Hinge screw SM3/16"x28 L=14 1 1 17 101511016 送料曲柄销 Screw SM3/16"x28 L=14 1 1 18 400093 连接销 Connecting rod 1 1 19 101511016 送料曲柄销SM3/16"x28 L=14 Screw SM3/16"x28 L=14 1 1 20 10104004 送料连杆 Feed driving shaft 1 1 21 400091 连接销 Rocking shaft connecting rod 1 1 22 10126006 送料连杆销 Connecting rod pin 1 1 23 101511023 送料曲柄销SM9/32"x28 Hinge screw SM9/32"x28 1 1 24 11351003 送料曲柄销SM9/64"x40 L=6.5 Screw SM9/64"x40 L=6.5 1 1 25 10126005 连接销 Connecting rod 1 1 26 13803021 倒送料曲柄后挡套 Reverse feed shaft bushing back 1 1 27 13822003 倒送料曲柄O形圈 Rubber ring 1 1 28 13802010 倒送料曲柄中套 Reverse feed shaft 1 1 29 13803010 倒送料曲柄中套 Reverse feed shaft bushing mid 1 1 30 13802056 倒送料曲柄中套油封 Mid bearing oil seal 1 1 31 302665 倒送料曲柄(旋紧) Reverse feed lever asm. 1 1 32 138510010 内六角圆头螺钉TMSX8 Screw TMSX8 1 1 33 1383300900 电机光组件(配线圈克斯) Motor cover asm.powermax 1 1 34 101515002 送料曲柄圆头螺钉SM1/4"x40 L=6 Screw SM1/4"x40 L=6 4 4 35 10108003 送料曲柄圆头 Feed rocker shaft ring 2 2 36 10403015 挡圈 Snap ring 15 2 2 37 H03001 GB/T1894-1986挡圈15 Snap ring 15 2 2 38 10104003 拨叉曲柄销 Driving shaft cam 1 1 39 13813007 送料曲柄销 Feed dog 1 1 40 11414020 送料斗 Feed dog (Brother type) 1 1 41 470600 牙架 Feed bar asm. 1 1 42 101511018 送料曲柄销SM3/16"x28 L=14 Screw SM3/16"x28 L=14 1 1 43 10128003 牙架螺钉 Washer 1 1 44 101511025 牙架螺钉SM1/4"x40 L=7 Screw SM1/4"x40 L=7 1 1 45 11226001 牙架压板 Feed bar pin 1 1 46 480095 牙架 Feed bar bed. 1 1 47 101511018 左牙架螺钉SM1/8"x44 L=6 Screw SM1/8"x44 L=6 2 2 48 101515010 左牙架螺钉SM1.5/64"x28 L=10.5 Screw SM1.5/64"x28 L=10.5 1 1 49 10126009 左牙架 Left pin 2 2 50 10126007 连接销 Connecting pin 2 2 51 10109005 送料长动分板 Feed long shaking plate 2 2 52 10109004 送料长动分板 Feed long shaking plate 2 2 53 101200100 送料长动分板定位组件 Feed shaking plate bed components 1 1 54 10126010 送料摆动石销 Right pin 1 1 55 113514010 送料曲柄销SM9/64"x28 L=12 Screw SM9/64"x28 L=12 1 1 56 11427011 送料调节销 Spring 2 2 57 11329020 送料调节销 Spring 5 5 58 14012005 油量检定装置固定板 fixed plate 1 1 59 13827006 倒送料曲柄组件 Reverse feed pull spring 1 1 60 1140402700 倒送料曲柄组件 Feed reverse crank asm. 1 1 61 11321005 油管 Tube 1 1 62 114530007 弹簧盖螺钉 Screw 1 1 63 W02015 GB/T93-1987 弹簧垫圈M4 Spring washer M4 1 1 64 114516004 螺母SM11/64"x40 Nut SM11/64"x40 1 1 65 S01102 螺钉SM3/16"x28 L=18 Screw SM3/16"x28 L=18 1 1 66 14002003 送料曲柄 Feed rocker shaft 1 1 67 14002002 扭力分油 Feed driving shaft 1 1 68 S10035 螺钉 Screw 1 1 69 400689 牙架组件(成品) Feed bar asm. 1 1 70 14022003 送料油孔盖 spout plug 1 1 71 14022004 右斜孔塞 spout plug 2 2 72 14220800 油缸注油孔22 oil seal 2 2 73 14003002 止转套 axle sleeve 2 2 74 12422001 橡皮塞15.5 Rubber plug 2 2
