Jack W4-D — Part Book

Jack W4-D — parts catalog

Page 1 (parts_list): This page contains parts lists for "Bushing assemblies", "Cloth plate assemblies", "Hook shaft assemblies", "Frame assemblies", "Cover assemblies", "Main shaft assemblies", and "Needle bar assemblies". Each section lists part numbers, descriptions, and quantities.
Page 2 (parts_list): This page contains parts lists for Needle guard assemblies, Looper assemblies, Differential assemblies, Feed dog assemblies, Presser assemblies, and Needle feeding assemblies.
Page 3 (parts_list): This page lists parts for the Thread Loosening Assemblies, Lubrication Assemblies, Oil Pump Assemblies, and Silicon Oil Device Assemblies, with part numbers, descriptions, and quantities.

Page 1 — W4-D零件手册 W4-D Parts Manual

Jack W4-D parts on page 1
Ref	Part number	Part name
	31003002	拍压轴套筒
210297	30103106	过线座轴套筒
250141	20103047	送布轴套
250146	30203004	针杆上套
251003	30203005	针杆下套
250147	30203024	压脚轴套
250136	30203025	吸针杆轴套
	30122039	油封
	30103105	前弯针杆后套筒
250135	30103021	前弯针杆后套筒
	30103010	主轴套筒
	30103019	护针杆前套筒
255020	30221016	铜油封
	P03005	钢4×8
250215-2	100506	机壳
240052	30122006	油封
206590	21022007	油封
	21012018	油封
	20622019	油封
	30122008	油封
	P01001	销A5×13
240052	30122006	油封
240001	H01001	挡圈
255002	30112001	滤油网
208173	30122008	油封
	301s30001	油标
250049	30112002	盖板
7017	s01002	螺钉M4X6.5
	10126021	销
206590	30111001	油标
7017	s01002	螺钉M4X6.5
250233	30137001	机型牌
210679	R03001	销钉2.5×4
	W02003	垫圈10
	s05001	螺钉M10×27.5
	001001	O型圈15×2.65
	301s11024	滑块导座螺钉
	L02001	螺钉M4×8
250003	30101005	下节右盖
250004	30122003	下节右盖垫
	31101005	前罩台盖
	30209018	针板座接头
7009	s01006	螺钉M3×4.5
7017	s01002	螺钉M4×6.5
250051	30127001	前罩簧
	31101006	前罩台
250014	301s20003	前罩台螺钉
201191	30128002	弹簧垫圈
7023	s0101063	螺钉M4×13.5
	30101029	前罩台座
4539	s10006	螺钉M5×6
250013	301s20002	前罩台座螺钉
	30122015	前罩防震垫
7079	s10065	螺钉M5×6
	30112097	加宽前板接头
	30112098	加宽前板接头
	31122003	卡线片
	s01002	螺钉
	302525	加宽前板接头组件
7021	s04060	螺钉M4×10
	303600	上盖(喷漆)
7089	301s30002	左侧盖螺钉
7089	301s20002	左侧盖螺钉
	30122005	上盖(喷漆)
	31022010	上盖密封垫
	207s1007	螺钉
	31112010	护针杆罩
	31022006	机头左盖密封垫
	13837002	商标牌
	10122003	油封
	303599	左侧盖(喷漆)
7089	301s30002	左侧盖螺钉
7089	301s20002	左侧盖螺钉
	30122005	上盖(喷漆)
250257	30111003	有机玻璃罩
202875	W01002	垫圈
7009	s01006	螺钉M3×4.5
	20131063	护罩警示牌
210307	W03001	波形垫圈
	31012012	过滤护罩
303335	W02004	垫圈6
7052	s01060	护罩螺钉
	s01011	螺钉M5×10
	31101005	前罩台盖
	30209018	针板座接头
7009	s01006	螺钉M3×4.5
7017	s01002	螺钉M4×6.5
250051	30127001	前罩簧
	31101006	前罩台
250014	301s20003	前罩台螺钉
201191	30128002	弹簧垫圈
7023	s0101063	螺钉M4×13.5
	30101029	前罩台座
4539	s10006	螺钉M5×6
250013	301s20002	前罩台座螺钉
	30122015	前罩防震垫
7079	s10065	螺钉M5×6
	30112097	加宽前板接头
	30112098	加宽前板接头
250509-92	400068	下轴
	400060	连接杆件
7015	201520015	螺钉M3.5×13
252008	30104002	下轴曲柄
4534	S05002	螺钉M6×0.75×
4545	S12002	螺钉M3×4
250506	30103004	接轴套
4555	S12003	螺钉M6×7
4547	S10029	螺钉M6×0.75×5
250508-91	3012400300	油封轴承
250508	30103006	中轴套
250521	30125002	上轴回带轮
250543	30103014	轴承
250529-91	3012400400	油封轴承
250511-1	30125005	下同步带轮
250504-91	B01003	轴承6304Z
4019	301s11004	比义螺钉
202286	W02001	M5 弹垫
250514	30108001	抽水挡圈
7019	s01004	螺钉M4×7.8
250507	30102066	下后轴
206837	001001	O型圈15×2.65
206050C	30135002	同步带
250525	30126001	调节前
201074	30109001	比义
250520B92	400307	针杆曲柄
4592	s10004	螺钉M8×12
7028	s01011	螺钉M5×10
7152	s11001	螺钉M6×7.5×6
250526	30103015	抽承套
250517A	400065	上前轴
250500-92	400061	连接组件
7021	301s20015	铜齿轮螺钉
253501A	30103004	弯针杆曲柄
4534	505002	螺钉M6×0.75×
4555	30103004	接轴套
4555	s12003	螺钉M6×7
4547	s10029	螺钉M6×0.75×7
250524	30109003	上轴平衡块
4514	s10002	螺钉M6×5
250529-91	3012400400	油封轴承
250529	30103012	轴承套
250521	30125002	上轴回带轮
251000-91	30102008	针杆杆头
206061	30102009	针杆头螺钉
5325	301s11005	针杆头螺钉
206052	30105005	针杆连杆
250597	30128030	偏心轴垫块
240098	B07001	轴承8×12×12
206063	30102050	选针偏心轴
206063	30109004	针杆滑动块
206062	30109005	滑块导座
7082	301s11024	导块废螺钉
7021	s01003	螺钉M4×12
251009	30127003	毛毡弹簧
179040-05	30221002	毛毡
257518-56	30134001	针管古
4554	s10026	螺钉M3×3
	30115002	356针板
5373-HC	301s17001	针板螺钉

JACK 杰克 W4-D零件手册 W4-D Parts Manual 一、套筒部件 (Bushing assemblies) 序号 Ref. No 公司件号 Part. No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 31003002 拍压轴套筒 sleeve 1 2 30103106 210297 过线座轴套筒 sleeve 2 3 20103047 250141 送布轴套 sleeve 2 4 30203004 250146 针杆上套 sleeve 1 5 30203005 251003 针杆下套 sleeve 1 6 30203024 250147 压脚轴套 sleeve 1 7 30203025 250136 吸针杆轴套 sleeve 1 8 油封 plug 1 9 30122039 油封 plug 1 10 30103105 前弯针杆后套筒 bushing 3 11 30103021 250135 前弯针杆后套筒 plug 1 12 30103010 主轴套筒 bushing 1 13 30103019 护针杆前套筒 bushing 1 14 30221016 255020 铜油封 pin 1 15 P03005 钢4×8 pipe 1 16 100506 250215-2 机壳 machine frame 1 二、车壳部件 (Frame assemblies) 序号 Ref. No 公司件号 Part. No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 30122006 240052 油封 plug 1 2 21022007 206590 油封 plug 1 3 21012018 油封 washer 1 4 20622019 油封 plug 1 5 30122008 油封 plug 1 6 P01001 销A5×13 pin 1 7 30122006 240052 油封 plug 1 8 H01001 240001 挡圈 ring 1 9 30112001 255002 滤油网 filter 1 10 30122008 208173 油封 plug 1 11 301s30001 油标 shoulder pin 1 12 30112002 250049 盖板 cover 1 13 s01002 7017 螺钉M4X6.5 screw 1 14 10126021 销 pin 1 15 30111001 206590 油标 oil level gauge 1 16 s01002 7017 螺钉M4X6.5 screw 1 17 30137001 250233 机型牌 sticker 1 18 R03001 210679 销钉2.5×4 pin 1 19 W02003 垫圈10 washer 1 20 s05001 螺钉M10×27.5 screw 1 21 001001 O型圈15×2.65 o ring 1 22 301s11024 滑块导座螺钉 screw 1 23 L02001 螺钉M4×8 screw 1 24 30101005 250003 下节右盖 top cover (right) screw 8 25 30122003 250004 下节右盖垫 gasket 2 26 31101005 前罩台盖 front cover 1 27 30209018 针板座接头 block 1 28 s01006 7009 螺钉M3×4.5 screw 2 29 s01002 7017 螺钉M4×6.5 screw 2 30 30127001 250051 前罩簧 flat spring 1 31 31101006 前罩台 arm cover 1 32 301s20003 250014 前罩台螺钉 pin 1 33 30128002 201191 弹簧垫圈 spring 3 34 s0101063 7023 螺钉M4×13.5 screw 2 35 30101029 前罩台座 bracket 1 36 s10006 4539 螺钉M5×6 screw 2 37 301s20002 250013 前罩台座螺钉 screw 1 38 30122015 前罩防震垫 cushion 2 39 s10065 7079 螺钉M5×6 screw 2 40 30112097 加宽前板接头 block 1 41 30112098 加宽前板接头 baseplate 1 42 31122003 卡线片 card line piece 1 43 s01002 螺钉 screw 1 44 302525 加宽前板接头组件 front coverasy 1 四、缝合部件 (Cloth plate assemblies) 序号 Ref. No 公司件号 Part. No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 s04060 7021 螺钉M4×10 screw 9 2 303600 上盖(喷漆) arm cover (top) 1 3 301s30002 7089 左侧盖螺钉 screw 1 4 301s20002 7089 左侧盖螺钉 screw 1 5 30122005 上盖(喷漆) arm cover (rear) 1 6 31022010 上盖密封垫 The head gasket 1 7 207s1007 螺钉 screw 2 8 31112010 护针杆罩 needle bar cover 1 9 31022006 机头左盖密封垫 o ring 1 10 13837002 商标牌 plug 1 11 10122003 油封 plug 1 12 303599 左侧盖(喷漆) arm cover (rear) 1 13 301s30002 7089 左侧盖螺钉 screw 1 14 301s20002 7089 左侧盖螺钉 screw 1 15 30122005 上盖(喷漆) arm cover (rear) 1 16 30111003 250257 有机玻璃罩 eye guard 1 17 W01002 202875 垫圈 sticker 2 18 s01006 7009 螺钉M3×4.5 screw 2 19 20131063 护罩警示牌 sticker 1 20 W03001 波形垫圈 washer 2 21 210307 螺钉 screw 1 22 31012012 过滤护罩 threan takeout cover 1 23 W02004 303335 垫圈6 sticker 1 24 s01060 7052 护罩螺钉 screw 8 25 s01011 螺钉M5×10 screw 2 26 31101005 前罩台盖 front cover 1 27 30209018 针板座接头 block 1 28 s01006 7009 螺钉M3×4.5 screw 2 29 s01002 7017 螺钉M4×6.5 screw 2 30 30127001 250051 前罩簧 flat spring 1 31 31101006 前罩台 arm cover 1 32 301s20003 250014 前罩台螺钉 pin 1 33 30128002 201191 弹簧垫圈 spring 3 34 s0101063 7023 螺钉M4×13.5 screw 2 35 30101029 前罩台座 bracket 1 36 s10006 4539 螺钉M5×6 screw 2 37 301s20002 250013 前罩台座螺钉 screw 1 38 30122015 前罩防震垫 cushion 2 39 s10065 7079 螺钉M5×6 screw 2 40 30112097 加宽前板接头 block 1 41 30112098 加宽前板接头 baseplate 1 五、下轴部件 (Hook shaft assemblies) 序号 Ref. No 公司件号 Part. No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 400068 250509-92 下轴 crankshaft assy 1 2 400060 连接杆件 connection assy 1 3 201520015 7015 螺钉M3.5×13 screw 4 4 30104002 252008 下轴曲柄 crank 1 5 S05002 4534 螺钉M6×0.75× screw 1 6 S12002 4545 螺钉M3×4 screw 1 7 30103004 250506 接轴套 joint 1 8 S12003 4555 螺钉M6×7 screw 1 9 S10029 4547 螺钉M6×0.75×5 screw 11 10 3012400300 250508-91 油封轴承 bearing 1 11 30103006 250508 中轴套 bushing 1 12 30125002 250521 上轴回带轮 gear (upper) 1 13 30103014 250543 轴承 bearing 1 14 3012400400 250529-91 油封轴承 bearing 1 15 30125005 250511-1 下同步带轮 gear (lower) 1 16 B01003 250504-91 轴承6304Z bearing 1 17 301s11004 4019 比义螺钉 screw 1 18 W02001 202286 M5 弹垫 washer 1 19 30108001 250514 抽水挡圈 cover 1 20 s01004 7019 螺钉M4×7.8 screw 2 21 30102066 250507 下后轴 shaft 1 22 001001 206837 O型圈15×2.65 o ring 1 23 30135002 206050C 同步带 timing belt 1 24 30126001 250525 调节前 adjusting bar 1 25 30109001 201074 比义 guide 1 六、主轴部件 (Main shaft assemblies) 序号 Ref. No 公司件号 Part. No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 400307 250520B92 针杆曲柄 motion assy 1 2 s10004 4592 螺钉M8×12 screw 1 3 s01011 7028 螺钉M5×10 screw 2 4 s11001 7152 螺钉M6×7.5×6 screw 1 5 30103015 250526 抽承套 bushing 1 6 抽承套 bushing 1 7 400065 250517A 上前轴 crankshaft 1 8 400061 250500-92 连接组件 connection assy 1 9 301s20015 7021 铜齿轮螺钉 screw 4 10 30103004 253501A 弯针杆曲柄 crank assy 1 11 505002 4534 螺钉M6×0.75× screw 1 12 30103004 4555 接轴套 joint 1 13 s12003 4555 螺钉M6×7 screw 3 14 s10029 4547 螺钉M6×0.75×7 screw 9 15 30109003 250524 上轴平衡块 balance weight 1 16 s10002 4514 螺钉M6×5 screw 2 17 3012400400 250529-91 油封轴承 bushing 1 18 30103012 250529 轴承套 bearing 1 19 30125002 250521 上轴回带轮 gear (upper) 1 七、针杆部件 (Needle bar assemblies) 序号 Ref. No 公司件号 Part. No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 30102008 251000-91 针杆杆头 needle bar pin 1 2 30102009 206061 针杆头螺钉 screw 1 3 301s11005 5325 针杆头螺钉 screw 1 4 30105005 206052 针杆连杆 link/needle bar 1 5 30128030 2505097 偏心轴垫块 washer 1 6 B07001 240098 轴承8×12×12 needle bearing 1 7 30102050 选针偏心轴 eccentric pin 1 8 30109004 206063 针杆滑动块 block 1 9 30109005 206062 滑块导座 guide block/needle 1 10 301s11024 7082 导块废螺钉 screw 1 11 s01003 7021 螺钉M4×12 screw 2 12 30127003 251009 毛毡弹簧 spring 1 13 30221002 179040-05 毛毡 felt 1 14 30134001 257518-56 针管古 needle holder 1 15 s10026 4554 螺钉M3×3 screw 3 16 30115002 356针板 needle plate 1 17 301s17001 5373-HC 针板螺钉 screw 2

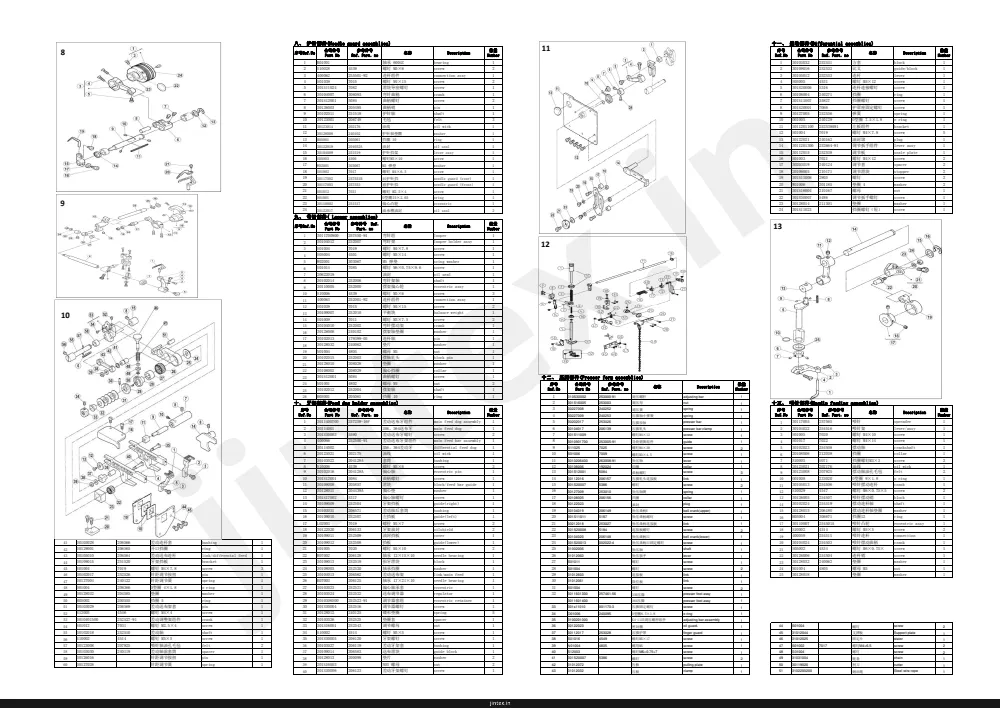

Page 2

Jack W4-D parts on page 2
Ref	Part number	Part name	Qty
	B01001	轴承
	S10028	螺钉 M5×6
	400062	连杆组件
	S01039	螺钉 M4×15
	S011024	滑块座螺钉
	30104007	曲柄曲柄
	S012001	曲柄螺钉
	30126003	曲柄销
	30102011	护针轴
	30123001	毛毡
	30123014	油线
	30128008	护针轴垫圈
	H05001	挡圈 10
	30122019	油封
	30104009	护针挡架
	S05003	螺钉 M5×10
	W02001	垫圈
	S01002	螺钉 M4×6.5
	30117002	后护针挡
	30117003	前护针挡
	S01012	螺钉 M5×10
	001001	O型圈15×2.65
	30110002	偏心油轮
	30122017	油封
	3011700900	弯杆组
	30104012	弯杆组装架
	S01004	螺钉 M4×7.8
	S05004	螺钉 M5×14
	30117009	弯杆组
	20622019	油封
	30102014	弯杆架轴
	30102014	探架偏心轮
	S10006	螺钉 M5×6
	400063	连杆组件
	S01039	螺钉 M4×15
	30109007	平衡块
	30110005	螺钉 M3×7.5
	30104010	弯杆摆动架
	30128008	摆杆垫圈
	30102013	连杆销
	30128032	垫圈
	N01004	螺母 M5
	30102015	摆杆轴头
	30128010	垫圈
	30108002	偏心挡圈
	301S12001	曲柄螺钉
	N01001	螺母 M4
	30102012	摆杆架轴
	H05001	挡圈 10
	3011400700	差动牙架组件
	30114001	差动牙架
	301S30003	差动牙架组件
	400066	差动牙架组件
	30114002	356,4差动牙架
	20123021	油线
	30103022	套筒
	S10006	螺钉 M5×6
	30102016	偏心销
	30110005	螺钉摆动连杆
	301S12001	曲柄螺钉
	S10029	螺钉 M6×0.75×5
	30117005	偏心轴挡圈
	30109009	牙架挡圈
	30103031	左动套筒后套筒
	30109010	左挡圈
	L02003	螺钉 M4×7
	30122020	油封
	30109011	油封挡板
	30109012	挡板
	S01005	螺钉 M4×10
	B07002	螺钉 M4×15×10
	30109013	拍牙滑块
	30108003	垫圈
	30104013	差动连杆
	B070025	螺钉 M4×21×10
	30103023	偏心轴承套
	30103024	送布调节器
	3010300500	调节器套组
	301S30004	螺钉
	30112012	圆形垫圈
	301S10026	挡圈套
	301S16001	调节螺母
	S10002	螺钉 M5×5
	301S30005	差动牙架螺钉
	30103027	差动牙架套
	30109014	送布滑块
	30128013	垫圈
	201S16003	N03 螺母
	301S30006	差动牙架螺钉
	310S30002	调压杆
	30227008	调压簧
	30227005	调压簧
	30202017	压脚步轴
	30104017	压脚头
	3011009	螺钉 M4×12
	S11025	导块
	S01006	螺钉 M4×20
	3010206400	压杆轴
	301S12001	挡圈
	30112016	压脚头连接板
	301S20007	螺钉
	30108005	挡圈
	30122023	油封
	30104019	压脚柄上
	301S11011	压脚柄螺钉
	30212018	压脚柄连接板
	301S20008	连接板螺钉
	30104020	压脚柄II
	301S20013	压脚曲柄II固定螺钉
	31002006	压脚轴
	301012060	压脚扳手
	S01011	螺钉
	S01004	螺钉
	31012603	连接板
	31012004	限位板
	S01004	螺钉
	311601300	整针压脚
	311601400	整针压脚
	301S11010	压脚固定螺钉
	Q01006	O型圈8.5×1.8
	3010201000	K1-1125 调压杆组件
	30122023	密封圈
	S01017	压脚护罩
	S01016	螺钉 M5×17
	N01004	螺母 M5
	S12003	螺钉 M6×0.75×7
	3010401500	差动调整架组件
	30128014	垫圈
	31012032	压板
	S10005	螺钉 M3×3
	30123021	油线
	30123008	毛毡
	001008	O型圈9×1.8
	30105013	螺钉摆动连杆
	S10029	螺钉 M6×0.75×5
	30126005	挡圈
	30102024	摆动连杆轴
	30128015	摆动连杆垫圈
	H05004	挡圈
	30110007	偏心凸轮
	S10002	螺钉 M5×5
	400059	螺钉连杆
	30104024	螺钉摆动曲柄
	S05002	螺钉
	30126006	连杆销
	30128032	垫圈
	N01004	螺母 M5
	400059	螺钉连杆
	30104024	螺钉摆动曲柄
	S05002	螺钉
	30126006	连杆销
	30128032	垫圈
	N01004	螺母 M5
	30128018	垫圈
	S01004	螺钉
	301012044	支撑盘
	301012025	固定片
	S01002	螺钉 M4×6.5
	S01004	螺钉
	31031004	链条
	30119020	剪刀
	3102200200	钢丝绳

八、护针部件(Needle guard assemblies) 序号 Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 B01001 4539 轴承 bearing 1 2 S10028 螺钉 M5×6 screw 2 3 400062 255501-92 连杆组件 connection assy 1 4 S01039 7015 螺钉 M4×15 screw 2 5 S011024 7082 滑块座螺钉 screw 1 6 30104007 306093 曲柄曲柄 crank 1 7 S012001 5084 曲柄螺钉 screw 2 8 30126003 205495 曲柄销 pin 1 9 30102011 251518 护针轴 shaft 1 10 30123001 206748 毛毡 felt 3 11 30123014 202176 油线 oil wick 1 12 30128008 240102 护针轴垫圈 washer 1 13 H05001 205061 挡圈 10 ring 1 14 30122019 204052A 油封 oil seal 1 15 30104009 257551B 护针挡架 lever assy 1 16 S05003 1500 螺钉 M5×10 screw 1 17 W02001 303067 垫圈 washer 1 18 S01002 7017 螺钉 M4×6.5 screw 1 19 30117002 257551B 后护针挡 needle guard (rear) 1 20 30117003 257553 前护针挡 needle guard (front) 1 21 S01012 7031 螺钉 M5×10 screw 1 22 001001 O型圈15×2.65 oring 1 23 30110002 251517 偏心油轮了 eccentric 1 24 30122017 油封 oil seal 2 九、弯杆部件(Looper assemblies) 序号 Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 3011700900 257550-91 弯杆组 looper 1 2 30104012 252007 弯杆组装架 looper holder assy 1 3 S01004 7019 螺钉 M4×7.8 screw 1 4 S05004 4501 螺钉 M5×14 screw 1 5 30117009 257550-91 弯杆组 looper 1 6 20622019 7085 油封 oil seal 1 7 30102014 252006 弯杆架轴 shaft 1 8 30102014 252006 探架偏心轮 eccentric assy 1 9 S10006 4539 螺钉 M5×6 screw 3 10 400063 252001-92 连杆组件 connection assy 1 11 S01039 7015 螺钉 M4×15 screw 2 12 30109007 252010 平衡块 balance weight 1 13 30110005 7011 螺钉 M3×7.5 screw 2 14 30104010 252002 弯杆摆动架 crank 1 15 30128008 240102 摆杆垫圈 washer 1 16 30102013 179399-05 连杆销 pin 1 17 30128032 240062 垫圈 washer 1 18 N01004 4805 螺母 M5 nut 1 19 30102015 252003 摆杆轴头 block pin 1 20 30128010 208028 垫圈 washer 1 21 30108002 208029 偏心挡圈 collar 1 22 301S12001 5084 曲柄螺钉 screw 1 23 N01001 4802 螺母 M4 nut 2 24 30102012 252004 摆杆架轴 shaft 1 25 H05001 205061 挡圈 10 ring 1 十、牙架部件(Feed dog assemblies) 序号 Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 3011400700 257259-16F 差动牙架组件 main feed dog assembly 1 2 30114001 差动牙架 main feed dog 1 3 301S30003 5590 差动牙架组件 screw 2 4 400066 252500-91 差动牙架组件 main feed bar assembly 1 5 30114002 356,4差动牙架 differential feed dog 1 6 20123021 202175 油线 oil wick 1 7 30103022 204129A 套筒 bushing 1 8 S10006 1539 螺钉 M5×6 screw 1 9 30102016 204128A 偏心销 eccentric pin 1 10 30110005 254506 螺钉摆动连杆 crank 1 11 301S12001 5084 曲柄螺钉 screw 1 12 S10029 4547 螺钉 M6×0.75×5 screw 2 13 30117005 5317 偏心轴挡圈 screw 1 14 30109009 252504 牙架挡圈 guide(right) 1 15 30103031 206571 左动套筒后套筒 bushing 1 16 30109010 252507 左挡圈 guide (Left) 1 17 L02003 7019 螺钉 M4×7 screw 2 18 30122020 206133 油封 oilshield 2 19 30109011 252509 油封挡板 cover 1 20 30109012 252508 挡板 guide (lower) 1 21 S01005 7020 螺钉 M4×10 screw 2 22 B07002 206128 螺钉 M4×15×10 needle bearing 1 23 30109013 252519 拍牙滑块 block 1 24 30108003 252520 垫圈 washer 1 25 30104013 206562 差动连杆 link/differential feed 1 26 B070025 206125 螺钉 M4×21×10 needle bearing 1 27 30103023 252521 偏心轴承套 eccentric 1 28 30103024 252522 送布调节器 Regulator 1 29 3010300500 252523-91 调节器套组 eccentric retainer 1 30 301S30004 252523 螺钉 screw 1 31 30112012 240125 圆形垫圈 spring 5 32 301S10026 252525 挡圈套 spacer 1 33 301S16001 252543 调节螺母 nut 1 34 S10002 4514 螺钉 M5×5 screw 1 35 301S30005 206120 差动牙架螺钉 screw 1 36 30103027 206119 差动牙架套 bushing 1 37 30109014 205563 送布滑块 guide block 1 38 30128013 200098 垫圈 washer 2 39 201S16003 N03 螺母 nut 2 40 301S30006 206123 差动牙架螺钉 screw 1 十二、压脚部件(Presser assemblies) 序号 Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 310S30002 253000-91 调压杆 adjusting bar 1 2 30227008 240253 调压簧 spring 1 3 30227005 240252 调压簧 spring 1 4 30202017 253026 压脚步轴 presser bar 1 5 30104017 206139 压脚头 presser bar clamp 1 6 3011009 253005-91 螺钉 M4×12 screw 1 7 S11025 7025 导块 guide 1 8 S01006 7009 螺钉 M4×20 screw 2 9 3010206400 263008-91 压杆轴 lever 1 10 301S12001 192024 挡圈 collar 1 11 30112016 206157 压脚头连接板 link 1 12 301S20007 5386 螺钉 screw 2 13 30108005 206156 挡圈 collar 1 14 30122023 202176 油封 plug 1 15 30104019 206149 压脚柄上 bell crank(upper) 1 16 301S11011 5187 压脚柄螺钉 screw 1 17 30212018 253027 压脚柄连接板 link 2 18 301S20008 5184 连接板螺钉 screw 1 19 30104020 206148 压脚柄II bell crank(lower) 1 20 301S20013 002022-4 压脚曲柄II固定螺钉 screw 1 21 31002006 252536 压脚轴 shaft 1 22 301012060 252537 压脚扳手 lever 1 23 S01011 螺钉 screw 1 24 S01004 螺钉 screw 2 25 31012603 连接板 link 1 26 31012004 限位板 link 1 27 S01004 螺钉 screw 2 28 311601300 257461-56 整针压脚 presser foot assy 1 29 311601400 整针压脚 presser foot assy 1 30 301S11010 001170-3 压脚固定螺钉 screw 1 31 Q01006 240095 O型圈8.5×1.8 o ring 1 32 3010201000 K1-1125 调压杆组件 adjusting bar assembly 1 33 30122023 密封圈 oil guard 1 34 S01017 253028 压脚护罩 finger guard 1 35 S01016 4549 螺钉 M5×17 screw 1 36 N01004 4805 螺母 M5 nut 1 37 S12003 螺钉 M6×0.75×7 screw 2 38 3010401500 252527-91 差动调整架组件 crank 1 39 30128014 211301 垫圈 washer 1 40 31012032 压板 clamp 1 十三、喂纱部件(Needle feeding assemblies) 序号 Ref. No 公司件号 Part No 参考件号 Ref. Part. no 名称 Description 数量 Number 1 S10005 S071 螺钉 M3×3 screw 2 2 30123021 202176 油线 oil wick 1 3 30123008 207925 毛毡 felt 2 4 001008 233020 O型圈9×1.8 o ring 1 5 30105013 254506 螺钉摆动连杆 crank 1 6 S10029 4547 螺钉 M6×0.75×5 screw 2 7 30126005 254507 挡圈 block 1 8 30102024 254519 摆动连杆轴 shaft 1 9 30128015 206180 摆动连杆垫圈 washer 1 10 H05004 206180 挡圈 ring 1 11 30110007 254501A 偏心凸轮 eccentric assy 1 12 S10002 4514 螺钉 M5×5 screw 2 13 400059 254511 螺钉连杆 connection 1 14 30104024 254503 螺钉摆动曲柄 crank 1 15 S05002 4534 螺钉 screw 1 16 30126006 254504 连杆销 screw 1 17 30128032 240062 垫圈 washer 1 18 N01004 4805 螺母 M5 nut 1 19 400059 254511 螺钉连杆 connection 2 20 30104024 254503 螺钉摆动曲柄 crank 1 21 S05002 4534 螺钉 screw 1 22 30126006 254504 连杆销 screw 1 23 30128032 240062 垫圈 washer 1 24 N01004 4805 螺母 M5 nut 1 25 30128018 240062 垫圈 washer 1 44 S01004 螺钉 screw 2 45 301012044 支撑盘 Support plate 1 46 301012025 固定片 stator 1 47 S01002 7017 螺钉 M4×6.5 screw 2 48 S01004 螺钉 screw 2 49 31031004 链条 chain 1 50 30119020 剪刀 cutter 1 51 3102200200 钢丝绳 Steel wire rope 1

Page 3

Jack W4-D parts on page 3
Ref	Part number	Part name
	31013014	松线架
	3102200200	松线钢丝软轴
	31012048	松线拉板
	S04010	螺钉
	S01004	螺钉
	31012044	钢丝支撑板
	31012025	钢丝绳压板
	S01005	螺钉
	31013007	过线架
	31013016	陶瓷过线管
	31130022	孔过线板
	31013022	松线板
206202	3103041	调节套
254010A9U	3011300400	调线组件(别)
254010B9U	3011300500	调线组件(中)
254010C9U	3011300600	调线组件(强)
001817-2A	3015300010	光线延
210319	301128016	光线片
	30123027	调线夹线片垫
208450-UA	30111005	调压盖(盖)
31037	30127011	调压盖(弹)
208448	30111006	调压止动套
208447-UA	301S16006	调压螺钉
201086	30127012	调压盖(中)
255037	30113012	调压盖(弱)
201068	3101300700	光线器
	31009004	松线垫块
255003	30121012	铜油管
240136	30123010	油毡
	30123025	针杆毛毡
4514	S0002	螺钉 M5×5
	30123009	油毡
	301S11024	滑块导座螺钉
200136	30127045	回油毡卡簧
255005	S01004	螺钉 M4×7.8
	30127060	毛毡卡簧
	3112186	油管固定架
240135	12921002	维尼龙油管
200199	20429001	油管卡簧
	30112039	缓冲盖
7017	30112009	螺钉 M4×6.5
255007-91	3012101500	喷油管组
4821	N01001	螺母 M4
240134	30121022	Φ4×6油管
301448	W01001	垫圈 4
255010-91	30121009	喷油管组
	20122033	垫片
240134	30121022	Φ4×6油管
200136	30136004	双头油管接头
200152	301S30013	过油螺钉
255035-91	30136003	铜油管接头
255037	301S30012	油管螺钉
240134	30121022	Φ4×6油管
200136	30136001	油管接头
0W09070-2	301S20004	过油螺钉
255013	30101027	机针冷却器
7010	S01027	螺钉 M3×6
255014	30123012	油棉
210766	30126009	销
240117	30121021	Φ5×7油管
206115	30127020	油管压簧片
7019	S01004	螺钉 M4×7.8
202175	20123021	油线
202199	20429001	油管卡簧(小)
255015	30101026	下硅油盒
255016	30122026	下硅油盒盖
7020	S01005	螺钉 M4×10
207066-UD	30111070	上硅油盒(塑料)
207067-UD	30112040	硅油盒盖
206781	P03008	销
207068	30123011	油棉
7009	S01006	螺钉 M3×4.5
303448	W01001	垫圈 4

十四、松线部件(Thread loosing assemblies) 序号 Ref. No. 公司件号 Part No. 参考件号 Ref. Part. no 名称 Description 数量 Number 1 31013014 松线架 Loose thread stand 1 2 3102200200 松线钢丝软轴 1 3 31012048 松线拉板 Loose thread board 1 4 S04010 螺钉 screw 2 5 S01004 螺钉 screw 4 6 31012044 钢丝支撑板 1 7 31012025 钢丝绳压板 Wire rope clamp 1 8 S01005 螺钉 screw 1 9 31013007 过线架 Loose line board 1 10 31013016 陶瓷过线管 The ceramic tube thread 5 11 31130022 孔过线板 thread guide 5 12 31013022 松线板 Loose line board 1 13 3103041 206202 调节套 spacer 5 14 3011300400 254010A9U 调线组件(别) tension spring assembly 3 15 3011300500 254010B9U 调线组件(中) tension spring assembly 1 16 3011300600 254010C9U 调线组件(强) tension spring assembly(tight) 1 17 3015300010 001817-2A 光线延 screw stud 1 18 301128016 210319 光线片 tension disc 2 19 30123027 调线夹线片垫 felt 1 20 30111005 208450-UA 调压盖(盖) cup 1 21 30127011 31037 调压盖(弹) spring(heavy) 3 22 30111006 208448 调压止动套 ratchet 1 23 301S16006 208447-UA 调压螺钉 nut 1 24 30127012 201086 调压盖(中) spring(medium) 1 25 30113012 255037 调压盖(弱) spring(light) 1 26 3101300700 201068 光线器 tension 1 27 31009004 松线垫块 block 1 十七、油泵部件(Lubrication assemblies) 序号 Ref. No. 公司件号 Part No. 参考件号 Ref. Part. no 名称 Description 数量 Number 1 30121012 255003 铜油管 oil pipe 1 2 30123010 240136 油毡 felt 1 3 30123025 针杆毛毡 felt 1 4 S0002 4514 螺钉 M5×5 screw 1 5 30123009 油毡 felt 1 6 301S11024 滑块导座螺钉 screw 1 7 30127045 200136 回油毡卡簧 clamp 1 8 S01004 255005 螺钉 M4×7.8 screw 1 9 30127060 毛毡卡簧 ring 1 10 3112186 油管固定架 supporting 1 11 12921002 240135 维尼龙油管 tube 1 12 20429001 200199 油管卡簧 clamp 8 13 30112039 缓冲盖 oil guard 1 14 30112009 7017 螺钉 M4×6.5 screw 2 15 3012101500 255007-91 喷油管组 oil distributor 1 16 N01001 4821 螺母 M4 nut 1 17 30121022 240134 Φ4×6油管 tube 1 18 W01001 301448 垫圈 4 ring 1 19 30121009 255010-91 喷油管组 oil distributor 1 20 20122033 垫片 washer 6 21 30121022 240134 Φ4×6油管 tube 1 22 30136004 200136 双头油管接头 joint 1 23 301S30013 200152 过油螺钉 joint screw 2 24 30136003 255035-91 铜油管接头 pipe 1 25 301S30012 255037 油管螺钉 screw 1 26 30121022 240134 Φ4×6油管 tube 1 27 30136001 200136 油管接头 joint 2 28 301S20004 200152 过油螺钉 joint screw 2 十九、硅油盒部件(Silicon oil device assemblies) 序号 Ref. No. 公司件号 Part No. 参考件号 Ref. Part. no 名称 Description 数量 Number 1 30101027 255013 机针冷却器 needle cooler 1 2 S01027 7010 螺钉 M3×6 screw 2 3 30123012 255014 油棉 felt 1 4 30126009 210766 销 pin 1 5 30121021 240117 Φ5×7油管 tube 1 6 30127020 206115 油管压簧片 bracket 1 7 S01004 7019 螺钉 M4×7.8 screw 1 8 20123021 202175 油线 oil wick 1 9 20429001 202199 油管卡簧(小) clamp 2 10 30101026 255015 下硅油盒 silicone oil 1 11 30122026 255016 下硅油盒盖 cap 1 12 S01005 7020 螺钉 M4×10 screw 1 13 30111070 207066-UD 上硅油盒(塑料) silicone oil 1 14 30112040 207067-UD 硅油盒盖 cap 2 15 P03008 206781 销 pin 1 16 30123011 207068 油棉 felt 1 17 S01006 7009 螺钉 M3×4.5 screw 2 18 W01001 303448 垫圈 4 washer 1
