Page 1 — PARTS LIST

JUKI High-speed, 1-Needle, Lockstitch Industrial Sewing Machine 高速一本針本縫ミシン DDL-8700 Series PARTS LIST 29346509 No.1305-04 jintex.in

Page 2 — HOW TO MAKE USE OF THIS PARTS LIST

HOW TO MAKE USE OF THIS PARTS LIST 1. Explanation of codes 1) "*" mark...........means this part is changed from the previous parts book. As to the details of the change,refer to "List for information of change". 2) "01" ...................refer to "Note" explanation at bottom of page. 2. Codes on the "Qty" column Each numeral indicates the number of parts required. "0.1" and "2.5" indicate the length (in meters) of the respective parts. 3. Parentheses mean that the corresponding part is a subpart that constructs an assembly part. 4. Dotted lines on the Figures indicate assembly parts. パーツリストご利用に際して 1. "注記" 欄の記号説明 1) "*" 印..................前回 のパーツブックに比較して今回変更された部品を意味します。 変更内容は" 変更情報リスト" を参照してください。 2) "01" ...................ページ下の" 注記" の説明を参照してください。 2. 数量欄の ( ) は、個数を表し、0.1、2.5等の数値は、長さ (単位メートル) を表します。 3. 数量欄の ( ) は、組部品を構成している子部品であることを意味します。 4. イラストページのー ー ー ー ー ー 枠は、組構成であることを意味します。 jintex.in

Page 3 — CONTENTS

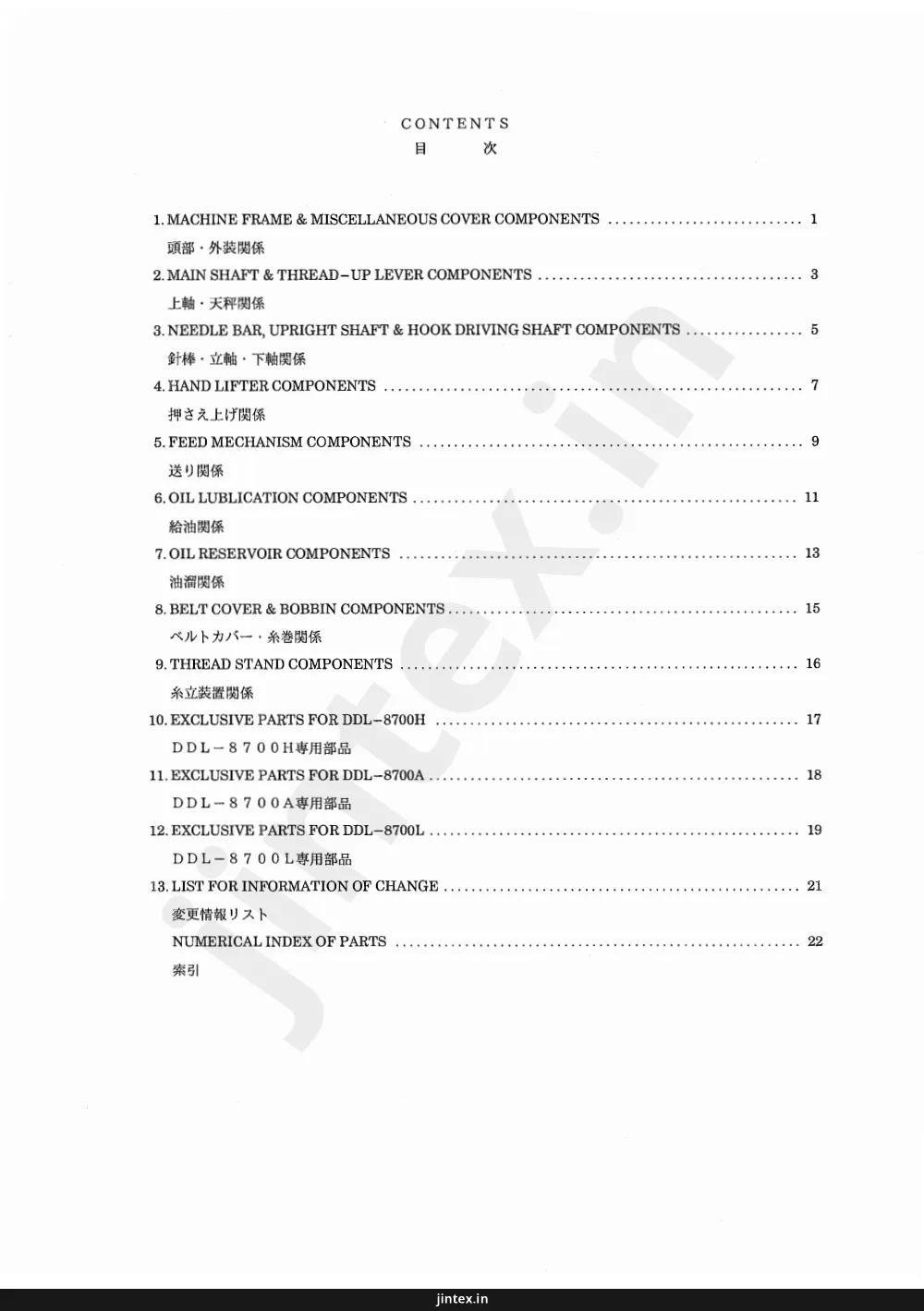

CONTENTS 目 次 1. MACHINE FRAME & MISCELLANEOUS COVER COMPONENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . and here's the JSON I came up with:```json{

Page 4 — 1. MACHINE FRAME & MISCELLANEOUS COVER COMPONENTS

1. MACHINE FRAME & MISCELLANEOUS COVER COMPONENTS 頭部・外装関係 12 13 14 15 16 7 8 9 19 6 20 5 18 47 10 11 17 48 21 22 33 32 3 34 50 39 36 49 31 30 35 29 23 28 27 26 25 40 37 38 24 41 45 46 42 43 44 - 1 - jintex.in

Page 5

Juki DDL-8700 parts on page 5
RefPart numberPart nameQty
1229-02159FACE PLATE ASM.1
2229-02209FACE PLATE GASKET1
3SS-6080410-SPSCREW 1/8-44 L=41
4229-00757FACE PLATE OIL SHIELD ASM.1
5TA-0850604-RORUBBER PLUG2
6TA-1250705-RORUBBER PLUG1
7SS-4120915-SPSCREW 3/16-28 L=98
8229-00401WINDOW PLATE1
9110-00619GASKET1
10TA-2000502-RORUBBER PLUG1
11TA-2101002-RORUBBER PLUG1
12229-32552NEEDLE THREAD GUIDE PIN ASM.1
13229-32503THREAD GUIDE ROD(1)
14229-32602THREAD GUIDE DISK(2)
15229-32701THREAD GUIDE DISK SPRING(1)
16SD-0380552-SLHINGE SCREW D=3.8 H=5.5(1)
17229-20706TWO EYELET1
18229-00609THREAD TAKE-UP LEVER COVER1
19SS-4120615-SPSCREW 3/16-28 L=61
20SS-4120615-SPSCREW 3/16-28 L=61
21229-20508ARM THREAD GUIDE A1
22229-21001SCREW1
23229-45356THREAD TENSION ASM.1
24229-21308THREAD TENSION NUT(1)
25229-21407ROTATION STOPPER(1)
26229-21704THREAD TENSION SPRING, A(1)
27229-21803DISK STOPPER(1)
28229-21506THREAD TENSION DISK(2)
29229-21209THREAD TENSION POST(1)
30229-21605THREAD TAKE-UP SPRING(1)
31229-45307THREAD TENSION POST BASE(1)
32SS-8090670-SPSCREW 9/64-40 L=5.5(1)
33SS-8150710-TPSCREW 15/64-28 L=71
34229-20904PIN1
35B1109-552-000THROAT PLATE1
36SS-2110920-TPSCREW 11/64-40 L=8.52
37229-20607ARM THREAD GUIDE B1
38SS-6110610-TPSCREW 11/64-40 L=61
39TA-1250406-RORUBBER PLUG D=12.5 L=42
40SS-4120915-SPSCREW 3/16-28 L=93
41229-01250SLIDE PLATE ASM.1
42229-01201SLIDE PLATE(1)
43229-01300SLIDE PLATE SPRING(1)
44SS-6060210-SPSCREW 3/32-56 L=1.9(2)
45229-01003BED SCREW STUD4
46110-28008THROAT PLATE1
47114-15205THREAD TAKE-UP LEVER COVER(JE)1
48CM-3002000-01ATTENTION SEAL1
49229-02605RULER STOP SEAT1
50SS-7110540-SPSCREW 11/64-40 L=52
51CM-3002001-A1SAFETY LABEL...3 (SMALL).1
52229-01805GROUND MARK1

REF. NO. NOTE PART NO. D E S C R I P T I O N Qty. 1 229-02159 FACE PLATE ASM. 1 2 229-02209 FACE PLATE GASKET 1 3 SS-6080410-SP SCREW 1/8-44 L=4 1 4 229-00757 FACE PLATE OIL SHIELD ASM. 1 5 TA-0850604-RO RUBBER PLUG 2 6 TA-1250705-RO RUBBER PLUG 1 7 SS-4120915-SP SCREW 3/16-28 L=9 8 8 229-00401 WINDOW PLATE 1 9 110-00619 GASKET 1 10 TA-2000502-RO RUBBER PLUG 1 11 TA-2101002-RO RUBBER PLUG 1 12 229-32552 NEEDLE THREAD GUIDE PIN ASM. 1 13 229-32503 THREAD GUIDE ROD (1) 14 229-32602 THREAD GUIDE DISK (2) 15 229-32701 THREAD GUIDE DISK SPRING (1) 16 SD-0380552-SL HINGE SCREW D=3.8 H=5.5 (1) 17 229-20706 TWO EYELET 1 18 229-00609 THREAD TAKE-UP LEVER COVER 1 19 SS-4120615-SP SCREW 3/16-28 L=6 1 20 SS-4120615-SP SCREW 3/16-28 L=6 1 21 229-20508 ARM THREAD GUIDE A 1 22 * 229-21001 SCREW 1 23 229-45356 THREAD TENSION ASM. 1 24 229-21308 THREAD TENSION NUT (1) 25 229-21407 ROTATION STOPPER (1) 26 229-21704 THREAD TENSION SPRING, A (1) 27 229-21803 DISK STOPPER (1) 28 229-21506 THREAD TENSION DISK (2) 29 229-21209 THREAD TENSION POST (1) 30 229-21605 THREAD TAKE-UP SPRING (1) 31 229-45307 THREAD TENSION POST BASE (1) 32 SS-8090670-SP SCREW 9/64-40 L=5.5 (1) 33 SS-8150710-TP SCREW 15/64-28 L=7 1 34 229-20904 PIN 1 35 01 B1109-552-000 THROAT PLATE 1 36 SS-2110920-TP SCREW 11/64-40 L=8.5 2 37 229-20607 ARM THREAD GUIDE B 1 38 SS-6110610-TP SCREW 11/64-40 L=6 1 39 TA-1250406-RO RUBBER PLUG D=12.5 L=4 2 40 SS-4120915-SP SCREW 3/16-28 L=9 3 41 229-01250 SLIDE PLATE ASM. 1 42 229-01201 SLIDE PLATE (1) 43 229-01300 SLIDE PLATE SPRING (1) 44 SS-6060210-SP SCREW 3/32-56 L=1.9 (2) 45 229-01003 BED SCREW STUD 4 46 02 110-28008 THROAT PLATE 1 47 *02 114-15205 THREAD TAKE-UP LEVER COVER(JE) 1 48 02 CM-3002000-01 ATTENTION SEAL 1 49 229-02605 RULER STOP SEAT 1 50 SS-7110540-SP SCREW 11/64-40 L=5 2 51 01 CM-3002001-A1 SAFETY LABEL...3 (SMALL). 1 52 229-01805 GROUND MARK 1 NOTE (注記) 01....EXCEPT JE 02....FOR JE - 2 - jintex.in

Page 6

2. MAIN SHAFT & THREAD-UP LEVER COMPONENTS 上軸・天秤関係 1 2 3 4 6 5 8 6 7 9 16 34 17 18 19 20 21 27 10 25 24 22 23 11 15 12 13 14 31 29 28 26 33 30 32 - 3 - jintex.in

Page 7

Juki DDL-8700 parts on page 7
RefPart numberPart nameQty
1SS-8151150-TPSCREW 15/64-28 L=10.51
2229-19559THREAD TAKE-UP CRANK SHAFT ASM1
3229-19203OIL PROTECTING RUBBER1
4110-39070THREAD TAKE-UP LEVER ASM.1
5110-39062THREAD TAKE-UP LEVER ASM.(1)
6B1905-541-B00NEEDLE BEARING(2)
7110-05204NEEDLE BAR CRANK(1)
8B1408-552-000NEEDLE BAR CRANK ROD(1)
9B1903-552-000LEFT SCREW(1)
10229-03157COUNTER WEIGHT ASM.1
11SS-8681650-TPSCREW 9/32-28 L=16(1)
12SS-8660610-TPSCREW 1/4-40 L=6(2)
13RO-0442401-00RUBBER RING(1)
14SS-7681650-TPSCREW 9/32-28 L=16(1)
15229-03108COUNTER WEIGHT(1)
16229-10053FEED DRIVE ECCENTRIC CAM ASM.1
17SS-6661110-SPSCREW 1/4-40 L=11(2)
18229-10004FEED DRIVE ECCENTRIC CAM(1)
19SS-4090615-SPSCREW 9/64-40 L=62
20229-03405MAIN SHAFT BUSHING, REAR1
21110-02508OIL SEAL1
22RC-1850001-KPSNAP RING 18.51
23229-04155MAIN SHAFT THRUST COLLAR ASM.1
24SS-8660610-TPSCREW 1/4-40 L=6(2)
25229-03207MAIN SHAFT BUSHING, FRONT1
26B1215-552-000OIL ADJUSTING COLLAR1
27229-03306BUSHING, INTERMEDIATE1
28110-02904ROLLER FELT1
29229-27206HAND WHEEL1
30SS-8151550-SPSCREW 15/64-28 L=152
31229-03009MAIN SHAFT1
32229-03900ADJUSTING PIN1
33RO-0291801-00RUBBER RING1
34229-10103THRUST COLLAR1

REF. NO. NOTE PART NO. DESCRIPTION Qty 1 SS-8151150-TP SCREW 15/64-28 L=10.5 1 2 229-19559 THREAD TAKE-UP CRANK SHAFT ASM 1 3 229-19203 OIL PROTECTING RUBBER 1 4 110-39070 THREAD TAKE-UP LEVER ASM. 1 5 110-39062 THREAD TAKE-UP LEVER ASM. (1) 6 01 B1905-541-B00 NEEDLE BEARING (2) 7 110-05204 NEEDLE BAR CRANK (1) 8 B1408-552-000 NEEDLE BAR CRANK ROD (1) 9 B1903-552-000 LEFT SCREW (1) 10 229-03157 COUNTER WEIGHT ASM. 1 11 SS-8681650-TP SCREW 9/32-28 L=16 (1) 12 SS-8660610-TP SCREW 1/4-40 L=6 (2) 13 RO-0442401-00 RUBBER RING (1) 14 SS-7681650-TP SCREW 9/32-28 L=16 (1) 15 229-03108 COUNTER WEIGHT (1) 16 229-10053 FEED DRIVE ECCENTRIC CAM ASM. 1 17 SS-6661110-SP SCREW 1/4-40 L=11 (2) 18 229-10004 FEED DRIVE ECCENTRIC CAM (1) 19 * SS-4090615-SP SCREW 9/64-40 L=6 2 20 229-03405 MAIN SHAFT BUSHING, REAR 1 21 110-02508 OIL SEAL 1 22 RC-1850001-KP SNAP RING 18.5 1 23 229-04155 MAIN SHAFT THRUST COLLAR ASM. 1 24 SS-8660610-TP SCREW 1/4-40 L=6 (2) 25 229-03207 MAIN SHAFT BUSHING, FRONT 1 26 B1215-552-000 OIL ADJUSTING COLLAR 1 27 229-03306 BUSHING, INTERMEDIATE 1 28 110-02904 ROLLER FELT 1 29 229-27206 HAND WHEEL 1 30 SS-8151550-SP SCREW 15/64-28 L=15 2 31 229-03009 MAIN SHAFT 1 32 229-03900 ADJUSTING PIN 1 33 RO-0291801-00 RUBBER RING 1 34 229-10103 THRUST COLLAR 1 NOTE (注記) 01....SELECTIVE PARTS 選択部品 - 4 - jintex.in

Page 8 — 3. NEEDLE BAR, UPRIGHT SHAFT & HOOK DRIVING SHAFT COMPONENTS

3. NEEDLE BAR, UPRIGHT SHAFT & HOOK DRIVING SHAFT COMPONENTS 針棒・立軸・下軸関係 1 2 3・43・44 4 5 6 7・45 8 9 10 11・34 15 14 13 16 17 19 20 18 21 22 12 25 23 26 27 29 28 32 31 35 33 30 36 38 24 40 41 39 37 42 - 5 - jintex.in

Page 9

Juki DDL-8700 parts on page 9
RefPart numberPart nameQty
1229-01409NEEDLE BAR UPPER BUSH CAP1
2229-06101NEEDLE BAR BUSHING, UPPER1
3229-06002NEEDLE BAR1
4229-06457NEEDLE BAR HOLDER ASM.1
5SS-6090670-TPSCREW 9/64-40 L=6(1)
6B1414-555-000SLIDE BLOCK1
7229-20805NEEDLE BAR THREAD GUIDE1
8229-06200NEEDLE BAR BUSHING, LOWER1
9SS-7080510-TPSCREW 1/8-44 L=4.51
10229-06309NEEDLE BAR THREAD GUIDE1
11MDB-100B1400NEEDLE DBX1 #141
12B1306-155-0C0GEAR & PINION ASM.1
13B1306-155-0B0GEAR & PINION ASM., UPPER(1)
14B1305-012-0A0GEAR ASM.(1)
15SS-8660810-TPSCREW 1/4-40 L=8(2)
16B1306-155-0A0PINION ASM.(1)
17SS-8660810-TPSCREW 1/4-40 L=8(2)
18B1307-155-0B0GEAR & PINION ASM., LOWER(1)
19B1307-155-0A0GEAR ASM. LARGE(1)
20SS-8660810-TPSCREW 1/4-40 L=8(2)
21B1308-155-0A0PINION ASM.(1)
22SS-8660810-TPSCREW 1/4-40 L=8(2)
23229-05004UPRIGHT SHAFT1
24B1830-127-0A0HOOK ASM.1
25229-05103UPRIGHT SHAFT BUSHING, UPPER1
26229-05202UPRIGHT SHAFT BUSHING, LOWER1
27229-16308HOOK DRIVING SHAFT BUSH, REAR1
28SS-4120915-SPSCREW 3/16-28 L=91
29229-17157THRUST COLLAR ASM., REAR1
30SS-6110420-TPSCREW 11/64-40 L=4.8(2)
31229-16001HOOK DRIVING SHAFT1
32229-16407BOBBIN CASE POSITIONING FINGER1
33SS-4110915-TPSCREW 11/64-40 L=91
34MC-2005009-00NEEDLE 134 901
35229-16100HOOK DRIVING SHAFT BUSH, FRONT1
36229-17058THRUST COLLAR ASM., FRONT1
37SS-6110410-TPSCREW 11/64-40 L=3.5(2)
38229-16555OIL SEAL SCREW ASM.1
39110-15906OIL WICK(1)
40229-16506SET SCREW(1)
41229-32909BOBBIN1
42B1837-012-0A0BOBBIN CASE ASM.1
43229-06705NEEDLE BAR B1
44400-10007NEEDLE BAR1
45400-12444NEEDLE BAR THREAD GUIDE1

REF. NO NOTE PART NO. DESCRIPTION Qty 1 229-01409 NEEDLE BAR UPPER BUSH CAP 1 2 229-06101 NEEDLE BAR BUSHING, UPPER 1 3 02 229-06002 NEEDLE BAR 1 4 229-06457 NEEDLE BAR HOLDER ASM. 1 5 SS-6090670-TP SCREW 9/64-40 L=6 (1) 6 B1414-555-000 SLIDE BLOCK 1 7 229-20805 NEEDLE BAR THREAD GUIDE 1 8 229-06200 NEEDLE BAR BUSHING, LOWER 1 9 SS-7080510-TP SCREW 1/8-44 L=4.5 1 10 229-06309 NEEDLE BAR THREAD GUIDE 1 11 MDB-100B1400 NEEDLE DBX1 #14 1 12 B1306-155-0C0 GEAR & PINION ASM. 1 13 B1306-155-0B0 GEAR & PINION ASM., UPPER (1) 14 B1305-012-0A0 GEAR ASM. (1) 15 SS-8660810-TP SCREW 1/4-40 L=8 (2) 16 B1306-155-0A0 PINION ASM. (1) 17 SS-8660810-TP SCREW 1/4-40 L=8 (2) 18 B1307-155-0B0 GEAR & PINION ASM., LOWER (1) 19 B1307-155-0A0 GEAR ASM. LARGE (1) 20 SS-8660810-TP SCREW 1/4-40 L=8 (2) 21 B1308-155-0A0 PINION ASM. (1) 22 SS-8660810-TP SCREW 1/4-40 L=8 (2) 23 229-05004 UPRIGHT SHAFT 1 24 B1830-127-0A0 HOOK ASM. 1 25 229-05103 UPRIGHT SHAFT BUSHING, UPPER 1 26 229-05202 UPRIGHT SHAFT BUSHING, LOWER 1 27 229-16308 HOOK DRIVING SHAFT BUSH, REAR 1 28 SS-4120915-SP SCREW 3/16-28 L=9 1 29 229-17157 THRUST COLLAR ASM., REAR 1 30 SS-6110420-TP SCREW 11/64-40 L=4.8 (2) 31 229-16001 HOOK DRIVING SHAFT 1 32 229-16407 BOBBIN CASE POSITIONING FINGER 1 33 SS-4110915-TP SCREW 11/64-40 L=9 1 34 01 MC-2005009-00 NEEDLE 134 90 1 35 229-16100 HOOK DRIVING SHAFT BUSH, FRONT 1 36 229-17058 THRUST COLLAR ASM., FRONT 1 37 SS-6110410-TP SCREW 11/64-40 L=3.5 (2) 38 229-16555 OIL SEAL SCREW ASM. 1 39 * 110-15906 OIL WICK (1) 40 229-16506 SET SCREW (1) 41 229-32909 BOBBIN 1 42 B1837-012-0A0 BOBBIN CASE ASM. 1 43 01 229-06705 NEEDLE BAR B 1 44 03 400-10007 NEEDLE BAR 1 45 04 400-12444 NEEDLE BAR THREAD GUIDE 1 NOTE (注記) 01....FOR JE JE用 02....FOR JA JA用 03....FOR ST,SH ST,SH用 04....FOR SH SH用 - 6 - jintex.in

Page 10 — 4. HAND LIFTER COMPONENTS

4. HAND LIFTER COMPONENTS 押さえ上げ関係 12 2 1 3 4 29 30 7 13 14 15 9 34 31 26 24 33 25 32 35 27 28 5 23 17 18 17 11 10 6 22 16 21 19 8 20 - 7 - jintex.in

Page 11

Juki DDL-8700 parts on page 11
RefPart numberPart nameQty
1229-07802HAND LIFTER1
2B1521-555-000SCREW1
3RO-0371801-00RUBBER RING1
4229-08552HAND LIFTER CAM ASM.1
5229-07000PRESSER BAR1
6229-07307THREAD GUIDE1
7229-08701LINK SHAFT1
8SS-7091110-TPSCREW 9/64-40 L=10.51
9RE-0500000-KOE-RING3
10SS-8660810-TPSCREW 1/4-40 L=81
11SS-6090910-SPSCREW 9/64-40 L=92
12229-08909HINGE SCREW1
13SD-0720331-SPHINGE SCREW D= 7.24 H= 3.31
14229-08800KNEE LIFTER LINK1
15229-09006KNEE LIFTER CONNECTING ROD1
16400-14007PRESSER BAR BUSHING LOWER1
17RE-0500000-KOE-RING2
18229-20201RETURN SPRING1
19229-20409THREAD RELEASE PIN SPRING1
20B1524-012-OBAPRESSER FOOT ASM.1
21229-20300THREAD RELEASE SUPPORTING PIN1
22229-20003THREAD RELEASE PLATE1
23229-20102TENSION RELEASE SHAFT1
24229-07554PRESSER SPRING REG NUT ASM.1
25229-07604PRESSER SPRING REGULATOR NUT(1)
26229-07505PRESSER SPRING REGULATOR(1)
27229-07406PRESSER SPRING1
28229-07208PRESSER BAR GUIDE BRACKET1
29229-08354KNEE LIFTING CROSS ROD ASM.1
30229-08156LIFTING LINK ASM.(1)
31RE-0500000-KOE-RING(1)
32229-08008LIFTING PLATE(1)
33RE-0500000-KOE-RING(1)
34229-08305KNEE LIFTING CROSS ROD(1)
35229-07703PRESSER GUIDE BAR1

REF NO. NOTE PART NO. D E S C R I P T I O N Qty 1 229-07802 HAND LIFTER 1 2 B1521-555-000 SCREW 1 3 RO-0371801-00 RUBBER RING 1 4 229-08552 HAND LIFTER CAM ASM. 1 5 229-07000 PRESSER BAR 1 6 229-07307 THREAD GUIDE 1 7 * 229-08701 LINK SHAFT 1 8 SS-7091110-TP SCREW 9/64-40 L=10.5 1 9 RE-0500000-KO E-RING 3 10 SS-8660810-TP SCREW 1/4-40 L=8 1 11 SS-6090910-SP SCREW 9/64-40 L=9 2 12 229-08909 HINGE SCREW 1 13 SD-0720331-SP HINGE SCREW D= 7.24 H= 3.3 1 14 229-08800 KNEE LIFTER LINK 1 15 229-09006 KNEE LIFTER CONNECTING ROD 1 16 400-14007 PRESSER BAR BUSHING LOWER 1 17 RE-0500000-KO E-RING 2 18 229-20201 RETURN SPRING 1 19 229-20409 THREAD RELEASE PIN SPRING 1 20 B1524-012-OBA PRESSER FOOT ASM. 1 21 229-20300 THREAD RELEASE SUPPORTING PIN 1 22 229-20003 THREAD RELEASE PLATE 1 23 * 229-20102 TENSION RELEASE SHAFT 1 24 229-07554 PRESSER SPRING REG NUT ASM. 1 25 229-07604 PRESSER SPRING REGULATOR NUT (1) 26 229-07505 PRESSER SPRING REGULATOR (1) 27 229-07406 PRESSER SPRING 1 28 229-07208 PRESSER BAR GUIDE BRACKET 1 29 229-08354 KNEE LIFTING CROSS ROD ASM. 1 30 229-08156 LIFTING LINK ASM. (1) 31 RE-0500000-KO E-RING (1) 32 229-08008 LIFTING PLATE (1) 33 RE-0500000-KO E-RING (1) 34 229-08305 KNEE LIFTING CROSS ROD (1) 35 229-07703 PRESSER GUIDE BAR 1 - 8 - jintex.in

Page 12 — 5. FEED MECHANISM COMPONENTS

5. FEED MECHANISM COMPONENTS 送り関係 - 9 - jintex.in

Page 13

Juki DDL-8700 parts on page 13
RefPart numberPart nameQty
1229-11408FEED REGULATOR CONNCCTING ROD
2229-11507WALKING FOOT PIN C
3SS-6090670-TPSCREW 9/64-40 L=6
4229-11606FEED REGULATOR
5229-11705FEED REGULATOR BUSHING
6SS-7120770-SHSCREW 3/16-28 L=7
7229-11804FEED REGULATOR SCREW
8229-12109FEED REGULATOR PIN SPRING
9229-12000FEED REGULATOR PIN
10229-11903FEED DIAL
11SS-6121860-SPSCREW 3/16-28 L=18
12229-10202ROCKER SHAFT CONNECTING ROD
13229-11101WALKING FOOT PIN C
14SS-6090620-TPSCREW
15229-15003CONNECTING ROD
16RO-0922702-00RUBBER RING
17110-10311FEED LEVER SPRING
18RE-050000-KOE-RING
19229-12257FEED REVERSE ARM ASM.
20229-12505FEED REVERSE ARM SCREW
21RE-050000-KOE-RING
22229-11309ADJUSTING LINK SPRING
23229-10806ADJUST LINK FULCRUM SHAFT A
24229-10905WALKING FOOT PIN A
25229-10707CONNECTING LINK B
26229-10608CONNECTING LINK A
27229-10459FEED ADJUSTING LINK ASM.
28229-12752FEED LEVER ASM.
29SM-8061050-TPSCREW
30SM-8061010-TPSCREW
31229-40803FEED BAR SHAFT
32RC-0150001-KPRETAINING RING 13.8
33B1613-012-A00FEED DOG A
34SS-4080620-TPSCREW 1/8-44 L=6
35229-71857FEED BASE ASM.
36229-41306REGULATOR LINK SPRING HOOK
37SS-4110515-SPSCREW 11/64-40 L=5
38229-13701FEED SPRING HOOK
39229-12901FEED ROCKER SHAFT
40229-11002WALKING FOOT PIN B
41SS-6090620-TPSCREW
42NS-6680410-SPNUT 9/32-28
43229-10350FEED ROCKER SHAFT CRANK ASM.
44SS-7121410-TPSCREW 3/16-28 L=14
45229-15151FEED ARM COMPL.
46SS-7121610-SPSCREW 3/16-28 L=15.5
47SD-1000801-SHHINGE SCREW D=10 H=8
48229-15201FEED DRIVING SHAFT
49229-04155MAIN SHAFT THRUST COLLAR ASM.
50SS-8660610-TPSCREW 1/4-40 L=6
51229-13008FEED ROCKER SHAFT BUSHING
52229-14105BEARING C
53SS-7110740-TPSCREW 11/64-40 L=7
54RC-0150001-KPRETAINING RING 13.8
55229-13008FEED ROCKER ASM.
56SS-7121410-TPSCREW 3/16-28 L=14
57WP-0480856-SPWASHER 4.8X8.4X0.8
58B1613-012-I00ROCKER SHAFT CONNECTING ROD B
59B1613-012-I00FEED DOG 1
60229-13008FEED ROCKER SHAFT BUSHING
61229-04155MAIN SHAFT THRUST COLLAR ASM.
62SS-8660610-TPSCREW 1/4-40 L=6
63RO-0781901-00RUBBER RING
64229-12604FEED REVERSE SHAFT
65229-12802FEED LEVER SHAFT BUSHING
66SS-8150710-TPSCREW 15/64-28 L=7
67SS-6090620-TPSCREW
68229-15359DRIVING SHAFT CRANK ASM.
69SS-7111120-SPSCREW 11/64-40 L=10.5

REF. NO NOTE PART NO. DESCRIPTION Qty 1 229-11408 FEED REGULATOR CONNCCTING ROD 1 2 229-11507 WALKING FOOT PIN C 1 3 SS-6090670-TP SCREW 9/64-40 L=6 2 4 229-11606 FEED REGULATOR 1 5 229-11705 FEED REGULATOR BUSHING 1 6 SS-7120770-SH SCREW 3/16-28 L=7 1 7 229-11804 FEED REGULATOR SCREW 1 8 229-12109 FEED REGULATOR PIN SPRING 1 9 229-12000 FEED REGULATOR PIN 1 10 229-11903 FEED DIAL 1 11 SS-6121860-SP SCREW 3/16-28 L=18 1 12 229-10202 ROCKER SHAFT CONNECTING ROD 1 13 229-11101 WALKING FOOT PIN C 1 14 * SS-6090620-TP SCREW 1 15 229-15003 CONNECTING ROD 1 16 RO-0922702-00 RUBBER RING 1 17 110-10311 FEED LEVER SPRING 1 18 RE-050000-KO E-RING 1 19 229-12257 FEED REVERSE ARM ASM. 1 20 229-12505 FEED REVERSE ARM SCREW 1 21 RE-050000-KO E-RING 1 22 229-11309 ADJUSTING LINK SPRING 1 23 229-10806 ADJUST LINK FULCRUM SHAFT A 2 24 229-10905 WALKING FOOT PIN A 2 25 229-10707 CONNECTING LINK B 2 26 229-10608 CONNECTING LINK A 2 27 229-10459 FEED ADJUSTING LINK ASM. 1 28 * 229-12752 FEED LEVER ASM. 1 29 SM-8061050-TP SCREW (1) 30 SM-8061010-TP SCREW (1) 31 229-40803 FEED BAR SHAFT 1 32 RC-0150001-KP RETAINING RING 13.8 1 33 04 B1613-012-A00 FEED DOG A 1 34 SS-4080620-TP SCREW 1/8-44 L=6 2 35 229-71857 FEED BASE ASM. 1 36 229-41306 REGULATOR LINK SPRING HOOK 1 37 SS-4110515-SP SCREW 11/64-40 L=5 2 38 229-13701 FEED SPRING HOOK 1 39 229-12901 FEED ROCKER SHAFT 1 40 229-11002 WALKING FOOT PIN B 1 41 SS-6090620-TP SCREW 1 42 NS-6680410-SP NUT 9/32-28 1 43 229-10350 FEED ROCKER SHAFT CRANK ASM. 1 44 SS-7121410-TP SCREW 3/16-28 L=14 (1) 45 229-15151 FEED ARM COMPL. 1 46 SS-7121610-SP SCREW 3/16-28 L=15.5 (1) 47 SD-1000801-SH HINGE SCREW D=10 H=8 1 48 229-15201 FEED DRIVING SHAFT 1 49 229-04155 MAIN SHAFT THRUST COLLAR ASM. 1 50 SS-8660610-TP SCREW 1/4-40 L=6 (2) 51 229-13008 FEED ROCKER SHAFT BUSHING 1 52 *02 229-14105 BEARING C 1 53 SS-7110740-TP SCREW 11/64-40 L=7 1 54 RC-0150001-KP RETAINING RING 13.8 1 55 229-13008 FEED ROCKER ASM. 1 56 SS-7121410-TP SCREW 3/16-28 L=14 (1) 57 01 WP-0480856-SP WASHER 4.8X8.4X0.8 (1) 58 03 B1613-012-I00 ROCKER SHAFT CONNECTING ROD B 1 59 03 B1613-012-I00 FEED DOG 1 1 60 229-13008 FEED ROCKER SHAFT BUSHING 1 61 229-04155 MAIN SHAFT THRUST COLLAR ASM. 1 62 SS-8660610-TP SCREW 1/4-40 L=6 (1) 63 RO-0781901-00 RUBBER RING 1 64 229-12604 FEED REVERSE SHAFT 1 65 229-12802 FEED LEVER SHAFT BUSHING 1 66 SS-8150710-TP SCREW 15/64-28 L=7 2 67 SS-6090620-TP SCREW 2 68 229-15359 DRIVING SHAFT CRANK ASM. 1 69 SS-7111120-SP SCREW 11/64-40 L=10.5 (1) NOTE (注記) 01....FOR JE, JA JE,JA用 02....SELECTIVE PARTS (FOR JE, JA) 選択部品(JE,JA用) 03....FOR JA, ST JA,ST用 04....FOR JE JE用 - 10 - jintex.in

Page 14 — 6. OIL LUBRICATION COMPONENTS

6. OIL LUBRICATION COMPONENTS 給油関係 1 2 3 29 6 17 9 8 7 11 28 12 4 27 26 13 19 10 14 18 25 20 15 24 23 16 22 21 - 11 - jintex.in

Page 15

Juki DDL-8700 parts on page 15
RefPart numberPart nameQty
1229-24708OIL SIGHT WINDOW1
2RO-1952401-00RUBBER RING1
3229-24401MAIN SHAFT OIL TUBE1
4SS-4150915-SPSCREW 15/64-28 L=91
5229-24609RUBBER JOINT1
6SS-4120615-SPSCREW 3/16-28 L=61
7229-25101OIL FELT PRESSER1
8229-24153RETURN PIPE ASM.1
9229-24302RETURN PIPE HOLDER(1)
10CQ-2520000-00OIL WICK0.3
11229-24500HOOK OIL TUBE1
12229-24807PIPE HOLDER, LOWER1
13SS-4150915-SPSCREW 15/64-28 L=91
14229-24906OIL REGULATOR SCREW SPRING1
15229-25002OIL REGULATOR SCREW1
16229-23056OIL PUMP ASM.1
17229-23304PUMP BODY INSTALLING PLATE(1)
18SL-4030851-SFSCREW M3 L=8(3)
19229-23007PUMP BODY(1)
20229-23700IMPELLER(1)
21SE-4301041-SRSCREW D=3 L=10(3)
22229-23205PUMP BODY COVER(1)
23229-23809PUMP BODY SUPPORT PLATE(1)
24229-23403PLUNGER(1)
25229-23601PLUNGER SPRING(1)
26229-23502PLUNGER SCREW(1)
27229-23908HOOK DRIVING SHAFT OILING PIPE(1)
28SS-6111010-TPSCREW 11/64-40 L= 9.51
29229-24005PUMP BODY STRUT1

REF. NO. NOTE PART NO. DESCRIPTION Qty 1 229-24708 OIL SIGHT WINDOW 1 2 RO-1952401-00 RUBBER RING 1 3 229-24401 MAIN SHAFT OIL TUBE 1 4 SS-4150915-SP SCREW 15/64-28 L=9 1 5 229-24609 RUBBER JOINT 1 6 SS-4120615-SP SCREW 3/16-28 L=6 1 7 229-25101 OIL FELT PRESSER 1 8 229-24153 RETURN PIPE ASM. 1 9 229-24302 RETURN PIPE HOLDER (1) 10 CQ-2520000-00 OIL WICK 0.3 11 229-24500 HOOK OIL TUBE 1 12 229-24807 PIPE HOLDER, LOWER 1 13 SS-4150915-SP SCREW 15/64-28 L=9 1 14 229-24906 OIL REGULATOR SCREW SPRING 1 15 229-25002 OIL REGULATOR SCREW 1 16 229-23056 OIL PUMP ASM. 1 17 229-23304 PUMP BODY INSTALLING PLATE (1) 18 SL-4030851-SF SCREW M3 L=8 (3) 19 229-23007 PUMP BODY (1) 20 229-23700 IMPELLER (1) 21 SE-4301041-SR SCREW D=3 L=10 (3) 22 229-23205 PUMP BODY COVER (1) 23 229-23809 PUMP BODY SUPPORT PLATE (1) 24 229-23403 PLUNGER (1) 25 229-23601 PLUNGER SPRING (1) 26 229-23502 PLUNGER SCREW (1) 27 229-23908 HOOK DRIVING SHAFT OILING PIPE (1) 28 SS-6111010-TP SCREW 11/64-40 L= 9.5 1 29 229-24005 PUMP BODY STRUT 1 - 12 -

Page 16

7. OIL RESERVOIR COMPONENTS 油溜関係 25 26 3 4 1 2 JUKI HIGH LOW 6 5 7 11 8 12 17 13 10 9 10 14 9 15 16 20 24 19 23 18 22 21 - 13 - jintex.in

Page 17

Juki DDL-8700 parts on page 17
RefPart numberPart nameQty
1229-31851OIL RESERVOIR ASM.
2229-31802OIL RESERVOIR
3229-31901OIL RESERVOIR GASKET
4229-32008RUBBER CUSHION
5SS-6700710-SHSCREW 5/16-24 L=7
6RO-1082401-00RUBBER RING
7229-32156KNEE LIFTER ROTATION ARM ASM.
8229-32107KNEE LIFTING ROTATING ARM
9NM-6060001-SENUT M6
10SM-8063012-TRSCREW M6 L=30
11229-32206SPRING
12RE-1000000-KOE-RING 10
13229-32453BRACKET ASM.
14229-32404VERTICAL SHAFT FITTING ARM
15229-34707SCREW
16SM-9061853-SRSCREW M6 L=17.5
17229-32305KNEE PRESS CROSS SHAFT
18229-34251KNEE PAD PLATE ASM.
19229-34509KNEE PAD PLATE COVER
20229-34608KNEE PAD UPRIGHT SHAFT
21229-34400KNEE PAD PLATE RUBBER
22229-34202KNEE PAD PLATE
23229-34301KNEE PAD PLATE SUPPORT
24SM-9061203-SESCREW M6 L=12
25229-31703KNEE LIFTER PUSH ROD
26B8228-125-000OIL RESERVOIR MAGNET

REF. NO. NOTE PART NO. DESCRIPTION Qty 1 229-31851 OIL RESERVOIR ASM. (1) 2 229-31802 OIL RESERVOIR (1) 3 229-31901 OIL RESERVOIR GASKET (1) 4 229-32008 RUBBER CUSHION (4) 5 SS-6700710-SH SCREW 5/16-24 L=7 (1) 6 RO-1082401-00 RUBBER RING (1) 7 * 229-32156 KNEE LIFTER ROTATION ARM ASM. (1) 8 229-32107 KNEE LIFTING ROTATING ARM (1) 9 NM-6060001-SE NUT M6 (2) 10 SM-8063012-TR SCREW M6 L=30 (2) 11 229-32206 SPRING (1) 12 RE-1000000-KO E-RING 10 (1) 13 * 229-32453 BRACKET ASM. (1) 14 229-32404 VERTICAL SHAFT FITTING ARM (1) 15 229-34707 SCREW (2) 16 SM-9061853-SR SCREW M6 L=17.5 (1) 17 229-32305 KNEE PRESS CROSS SHAFT (1) 18 229-34251 KNEE PAD PLATE ASM. (1) 19 229-34509 KNEE PAD PLATE COVER (1) 20 229-34608 KNEE PAD UPRIGHT SHAFT (1) 21 229-34400 KNEE PAD PLATE RUBBER (1) 22 229-34202 KNEE PAD PLATE (1) 23 229-34301 KNEE PAD PLATE SUPPORT (1) 24 SM-9061203-SE SCREW M6 L=12 (1) 25 229-31703 KNEE LIFTER PUSH ROD (1) 26 * B8228-125-000 OIL RESERVOIR MAGNET 1 - 14 -

Page 18 — 8. BELT COVER & BOBBIN COMPONENTS

Juki DDL-8700 parts on page 18
RefPart numberPart nameQty
1229-33451BELT COVER ASM.1
2229-33402BELT COVER A(1)
3229-33501BELT COVER A CAP(1)
4229-33659BELT COVER B COMPL.(1)
5229-33600BELT COVER B(1)
6229-33758BELT COVER B LID ASM.(1)
7229-33907BELT COVER STRUT(1)
8229-34004SET SCREW(2)
9SS-4121415-SPSCREW 3/16-28 L=14(1)
10WP-0501016-SDWASHER 5X10.5X1(1)
11SK-3412000-SCWOOD SCREW D=4.1 L=20(2)
12WP-0450826-SCWASHER 4.5X10X0.8(2)
13229-27354BOBBIN WINDER COMPL.1
14229-28501THREAD TENSION POST BASE(1)
15SS-4110515-SPSCREW 11/64-40 L=5(1)
16229-28907THREAD TENSION DISK(2)
17229-29004THREAD TENSION SPRING(1)
18229-28808NUT(1)
19SS-7110350-SPSCREW 11/64-40 L=3.5(1)
20229-28402CONTROL RUBBER HOLDING PLATE(1)
21229-28303CONTROL RUBBER(1)
22229-28105BOBBIN PRESSER(1)
23SD-0490261-SPHINGE SCREW D=4.9 H=2.6(1)
24SS-7081310-SPSCREW 1/8-44 L=12.5(1)
25SS-8110510-SPSCREW 11/64-40 L=5(1)
26229-28709THREAD TENSION POST(1)
27229-27305BOBBIN WINDER BASE(1)
28229-27404BOBBIN WINDER(1)
29229-27602BOBBIN WINDER SPINDLE(1)
30SK-3412000-SCWOOD SCREW D=4.1 L=202
31WP-0450826-SCWASHER 4.5X10X0.82

8. BELT COVER & BOBBIN COMPONENTS ベルトカバー・糸巻関係 1 8 3 10 9 2 11 12 6 4 5 7 13 18 17 16 26 14 15 28 25 29 22 24 23 30 31 19 20 21 27 REF. NO. NOTE PART NO. DESCRIPTION Qty 1 229-33451 BELT COVER ASM. ベルトカバー(クミ) 1 2 229-33402 BELT COVER A ベルトカバー-A (1) 3 229-33501 BELT COVER A CAP ベルトカバー-Aキャップ (1) 4 229-33659 BELT COVER B COMPL. ベルトカバー-B(ケツゴウ) (1) 5 229-33600 BELT COVER B ベルトカバー-B (1) 6 229-33758 BELT COVER B LID ASM. ベルトカバー-Bフタ(クミ) (1) 7 229-33907 BELT COVER STRUT ベルトカバー-シチュウ (1) 8 229-34004 SET SCREW ベルトカバー-アトメネジ (2) 9 SS-4121415-SP SCREW 3/16-28 L=14 ナベネジ 3/16-28 L=14 (1) 10 WP-0501016-SD WASHER 5X10.5X1 ヒラザガネ 5X10.5X1 (1) 11 SK-3412000-SC WOOD SCREW D=4.1 L=20 マルモクネジ D=4.1 L=20 (2) 12 WP-0450826-SC WASHER 4.5X10X0.8 ヒラザガネ 4.5X10X0.8 (2) 13 229-27354 BOBBIN WINDER COMPL. イトマキソウチ(ケツゴウ) 1 14 229-28501 THREAD TENSION POST BASE イトマキイトチョウシボウダイ (1) 15 SS-4110515-SP SCREW 11/64-40 L=5 ナベネジ 11/64-40 L=5 (1) 16 229-28907 THREAD TENSION DISK イトチョウシザラ (2) 17 229-29004 THREAD TENSION SPRING イトチョウシバネ (1) 18 229-28808 NUT イトチョウシナツト (1) 19 SS-7110350-SP SCREW 11/64-40 L=3.5 マルヒラネジ 11/64-40 L=3.5 (1) 20 229-28402 CONTROL RUBBER HOLDING PLATE セイギョゴムオサエイタ (1) 21 229-28303 CONTROL RUBBER セイギョゴム (1) 22 229-28105 BOBBIN PRESSER ボビンオサエ (1) 23 SD-0490261-SP HINGE SCREW D=4.9 H=2.6 ダンネジ D=4.9 H=2.6 (1) 24 SS-7081310-SP SCREW 1/8-44 L=12.5 マルヒラネジ 1/8-44 L=12.5 (1) 25 SS-8110510-SP SCREW 11/64-40 L=5 トメネジ 11/64-40 L=5 (1) 26 229-28709 THREAD TENSION POST イトマキイトチョウシボウ (1) 27 229-27305 BOBBIN WINDER BASE イトマキダイ (1) 28 229-27404 BOBBIN WINDER イトマキクルマ (1) 29 229-27602 BOBBIN WINDER SPINDLE イトマキジク (1) 30 SK-3412000-SC WOOD SCREW D=4.1 L=20 マルモクネジ D=4.1 L=20 2 31 WP-0450826-SC WASHER 4.5X10X0.8 ヒラザガネ 4.5X10X0.8 2 - 15 - jintex.in

Page 19 — 9. THREAD STAND COMPONENTS

Juki DDL-8700 parts on page 19
RefPart numberPart nameQty
1229-30358THREAD STAND ASM.1
2229-31109SPOOL RETAINER(2)
3229-31000SPOOL PIN(2)
4229-30903SPOOL REST CUSHION(2)
5229-30804SPOOL REST(2)
6SM-6061610-SCSCREW M6 L=16(2)
7229-30705THREAD GUIDE ARM JOINT(2)
8229-31406SPOOL REST ROD RUBBER CAP(1)
9229-30507SPOOL REST ARM(2)
10229-30408SPOOL REST ROD, UPPER(1)
11229-31307SPOOL REST ROD JOINT(1)
12SM-4051405-SESCREW M5 L=14(2)
13NM-6050001-SENUT M5(2)
14229-30309SPOOL REST ROD, LOWER(1)
15229-31208THREAD GUIDE(2)
16WS-0510002-KNSPRING WASHER(2)
17NM-6050001-SENUT M5(2)
18NM-6160511-SENUT M16X1.5(1)
19WP-1612616-SEWASHER 16X30X2.6(2)
20WS-1643202-KRSPRING WASHER(1)

9. THREAD STAND COMPONENTS 糸立装置関係 REF. NO. NOTE PART NO. DESCRIPTION Qty 1 229-30358 THREAD STAND ASM. 1 2 229-31109 SPOOL RETAINER (2) 3 229-31000 SPOOL PIN (2) 4 229-30903 SPOOL REST CUSHION (2) 5 229-30804 SPOOL REST (2) 6 SM-6061610-SC SCREW M6 L=16 (2) 7 229-30705 THREAD GUIDE ARM JOINT (2) 8 229-31406 SPOOL REST ROD RUBBER CAP (1) 9 229-30507 SPOOL REST ARM (2) 10 229-30408 SPOOL REST ROD, UPPER (1) 11 229-31307 SPOOL REST ROD JOINT (1) 12 SM-4051405-SE SCREW M5 L=14 (2) 13 NM-6050001-SE NUT M5 (2) 14 229-30309 SPOOL REST ROD, LOWER (1) 15 229-31208 THREAD GUIDE (2) 16 WS-0510002-KN SPRING WASHER (2) 17 NM-6050001-SE NUT M5 (2) 18 NM-6160511-SE NUT M16X1.5 (1) 19 WP-1612616-SE WASHER 16X30X2.6 (2) 20 WS-1643202-KR SPRING WASHER (1) - 16 - jintex.in

Page 20 — 10. EXCLUSIVE PARTS FOR DDL-8700H

Juki DDL-8700 parts on page 20
RefPart numberPart nameQty
1110-91659LINK THREAD TAKE-UP LEVER ASM.1
2110-91600NEEDLE BAR CRANK H(1)
3B1114-012-000THREAD GUIDE PIN1
4229-70206NEEDLE BAR1
5B1505-552-000-APRESSER SPRING1
6229-62054THREAD TENSION ASM.1
7229-62005THREAD TENSION SPRING(1)
8229-62203FEED SPRING RACK1
9110-91204ADJUST LINK SPRING1
10229-70313NEEDLE BAR BUSHING, LOWER1
11B1419-553-000NEEDLE BAR THREAD GUIDE1
12110-91709POSITIONING FINGER1
13B1109-555-H0BTHROAT PLATE (H)1
14B1613-555-H00FEED DOG (H)1
15B1213-552-000-AOIL ADJUSTING PIN1
16110-92459LUBRICATING BOBBIN ASM.1
17SS-6080320-SPSCREW 1/8-44 L=2.51
18MC-2005013-00NEEDLE 134 NM1301
19MDB-100B2100NEEDLE DBX1 #211
20D1524-555-EBLPRESSER FOOT ASM.1

10. EXCLUSIVE PARTS FOR DDL-8700H DDL-8700H専用部品 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 REF. NO NOTE PART NO. DESCRIPTION リンクテンビンクミ ハリボウ クランク H イトアンナイボー ハリボウ オサエ チョーセツバネ イトチョウシ(クミ) イトチョウシバネ オクリバネカケ チョウセツ リンクバネ ハリボウシタメタル ハリボウ イトアンナイ ナカガマ オサエ H ハリイタ H オクリバ H クランクユリヨーチョーセツピン キュウユガマ クミ ヒラネジ 1/8-44 L=2.5 ハリ DBX1 #21 ジユウオサエ クミ (ハリガードツキ) Qty 1 (1) 1 1 1 1 (1) 1 1 1 1 1 1 1 1 1 1 1 1 1 110-91659 110-91600 B1114-012-000 229-70206 B1505-552-000-A 229-62054 229-62005 229-62203 110-91204 229-70313 B1419-553-000 110-91709 B1109-555-H0B B1613-555-H00 B1213-552-000-A 110-92459 SS-6080320-SP MC-2005013-00 MDB-100B2100 D1524-555-EBL LINK THREAD TAKE-UP LEVER ASM. NEEDLE BAR CRANK H THREAD GUIDE PIN NEEDLE BAR PRESSER SPRING THREAD TENSION ASM. THREAD TENSION SPRING FEED SPRING RACK ADJUST LINK SPRING NEEDLE BAR BUSHING, LOWER NEEDLE BAR THREAD GUIDE POSITIONING FINGER THROAT PLATE (H) FEED DOG (H) OIL ADJUSTING PIN LUBRICATING BOBBIN ASM. SCREW 1/8-44 L=2.5 NEEDLE 134 NM130 NEEDLE DBX1 #21 PRESSER FOOT ASM. NOTE (注記) 01....FOR JE JE用 - 17 - jintex.in

Page 21 — EXCLUSIVE PARTS FOR DDL-8700A

Juki DDL-8700 parts on page 21
RefPart numberPart nameQty
1229-40506FEED DIAL1
2B1613-012-I00FEED DOG I1
3229-64001BOBBIN (A)1
4B1109-552-000THROAT PLATE1
5110-92558HAND LIFTER CAM ASM.1
6B1505-227-T00-APRESSER SPRING T1
7MDA-100B0900NEEDLE DAX1 #91
8400-11503THREAD TENSION ASM.1
9D3128-555-D00TAKE-UP SPRING(1)
10229-45307THREAD TENSION POST BASE(1)
11D3129-555-D00THREAD TENSION SPRING(1)

11.EXCLUSIVE PARTS FOR DDL-8700A DDL-8700A専用部品 REF.NO. NOTE PART NO. DESCRIPTION Qty 1 229-40506 FEED DIAL 1 2 B1613-012-I00 FEED DOG I 1 3 * 229-64001 BOBBIN (A) 1 4 B1109-552-000 THROAT PLATE 1 5 110-92558 HAND LIFTER CAM ASM. 1 6 B1505-227-T00-A PRESSER SPRING T 1 7 MDA-100B0900 NEEDLE DAX1 #9 1 8 400-11503 THREAD TENSION ASM. 1 9 D3128-555-D00 TAKE-UP SPRING (1) 10 229-45307 THREAD TENSION POST BASE (1) 11 D3129-555-D00 THREAD TENSION SPRING (1) - 18 - jintex.in

Page 22 — 12. EXCLUSIVE PARTS FOR DDL-8700L

12. EXCLUSIVE PARTS FOR DDL-8700L DDL-8700L専用部品 1 2 3 8 9 10 11 4 12 13 14 15 16 17 18 19 26 27 28 29 30 31 32 33 6 36 35 34 37 23 25 24 7 20 38 39 49 42 44 43 45 40 41 50 52 51 22 46 21 21 5 47 48 - 19 - jintex.in

Page 23

Juki DDL-8700 parts on page 23
RefPart numberPart nameQty
1110-62858LINK THREAD TAKE-UP LEVER ASM.1
2110-62809NEEDLE BAR CRANK(1)
3229-58300NEEDLE THREAD GUIDE PIN1
4110-62007THROAT PLATE, A1
5110-23504BELT COVER SUPPORT, A1
6D1524-126-WBAPRESSER FOOT ASM.1
7110-62601FEED DOG1
8229-70206NEEDLE BAR1
9229-70313NEEDLE BAR BUSHING, LOWER1
10229-70404NEEDLE BAR THREAD HOOK1
11MDB-100B2100NEEDLE DBX1 #211
12SS-6080320-SPSCREW 1/8-44 L=2.51
13B1505-552-000-APRESSER SPRING1
14229-62054THREAD TENSION ASM.1
15229-62005THREAD TENSION SPRING(1)
16114-03805THREAD GUIDE C FITTING PLATE1
17WP-0371016-SDWASHER 3.7X8X11
18NS-6090310-SPNUT 9/64-401
19113-05513ARM THREAD GUIDE, C1
20229-70958FEED ADJUST LINK ASM.1
21110-23603BELT COVER COLLAR2
22SS-7120640-SPSCREW 3/16-28 L=61
23229-70552FEED ECCENTRIC CAM ASM.1
24229-70503FEED ECCENTRIC CAM L(1)
25229-72806FEED ECCENTRIC CAM SETSCREW(2)
26229-45455THREAD TENSION ASM. ,NO.11
27229-45406THREAD TENSION POST(1)
28229-45604THREAD TENSION GUIDE(1)
29229-45802THREAD TENSION DISK(2)
30229-45505THREAD TENSION SPRING(1)
31229-45703THREAD TENSION NUT(1)
32229-71550FEED LEVER ARM ASM.1
33SS-7121410-TPSCREW 3/16-28 L=14(1)
34229-71105FEED REGULATOR ROD1
35229-71204FEED REGULATOR BASE PIN1
36229-71303FEED REGULATOR BASE1
37229-71402FEED DIAL1
38113-02619SPRING1
39229-71709FEED REVERSE SPRING1
40229-70602FEED SPRING HOOK1
41229-70701HORIZONTAL FEED ROD1
42229-70859HORIZONTAL FEED ARM ASM.1
43SS-6121610-SPSCREW 3/16-28 L=15.5(1)
44229-72251VERTICAL FEED ARM ASM.1
45SS-6121610-SPSCREW 3/16-28 L=15.5(1)
46229-70156HAND WHEEL ASM.1
47229-70107HAND WHEEL(1)
48SS-8151550-SPSCREW 15/64-28 L=15(2)
49110-62759OIL HOOK ASM.1
50110-72907BELT COVER, A1
51110-73004BELT COVER, B1
52SS-4701415-SDSCREW2

REF. NO. NOTE PART NO. DESCRIPTION Qty 1 110-62858 LINK THREAD TAKE-UP LEVER ASM. 1 2 110-62809 NEEDLE BAR CRANK (1) 3 229-58300 NEEDLE THREAD GUIDE PIN 1 4 110-62007 THROAT PLATE, A 1 5 110-23504 BELT COVER SUPPORT, A 1 6 D1524-126-WBA PRESSER FOOT ASM. 1 7 110-62601 FEED DOG 1 8 229-70206 NEEDLE BAR 1 9 229-70313 NEEDLE BAR BUSHING, LOWER 1 10 229-70404 NEEDLE BAR THREAD HOOK 1 11 MDB-100B2100 NEEDLE DBX1 #21 1 12 SS-6080320-SP SCREW 1/8-44 L=2.5 1 13 B1505-552-000-A PRESSER SPRING 1 14 229-62054 THREAD TENSION ASM. 1 15 229-62005 THREAD TENSION SPRING (1) 16 114-03805 THREAD GUIDE C FITTING PLATE 1 17 WP-0371016-SD WASHER 3.7X8X1 1 18 NS-6090310-SP NUT 9/64-40 1 19 113-05513 ARM THREAD GUIDE, C 1 20 229-70958 FEED ADJUST LINK ASM. 1 21 110-23603 BELT COVER COLLAR 2 22 SS-7120640-SP SCREW 3/16-28 L=6 1 23 229-70552 FEED ECCENTRIC CAM ASM. 1 24 229-70503 FEED ECCENTRIC CAM L (1) 25 229-72806 FEED ECCENTRIC CAM SETSCREW (2) 26 229-45455 THREAD TENSION ASM. ,NO.1 1 27 229-45406 THREAD TENSION POST (1) 28 229-45604 THREAD TENSION GUIDE (1) 29 229-45802 THREAD TENSION DISK (2) 30 229-45505 THREAD TENSION SPRING (1) 31 229-45703 THREAD TENSION NUT (1) 32 229-71550 FEED LEVER ARM ASM. 1 33 SS-7121410-TP SCREW 3/16-28 L=14 (1) 34 229-71105 FEED REGULATOR ROD 1 35 229-71204 FEED REGULATOR BASE PIN 1 36 229-71303 FEED REGULATOR BASE 1 37 229-71402 FEED DIAL 1 38 113-02619 SPRING 1 39 229-71709 FEED REVERSE SPRING 1 40 229-70602 FEED SPRING HOOK 1 41 229-70701 HORIZONTAL FEED ROD 1 42 229-70859 HORIZONTAL FEED ARM ASM. 1 43 SS-6121610-SP SCREW 3/16-28 L=15.5 (1) 44 229-72251 VERTICAL FEED ARM ASM. 1 45 SS-6121610-SP SCREW 3/16-28 L=15.5 (1) 46 229-70156 HAND WHEEL ASM. 1 47 229-70107 HAND WHEEL (1) 48 SS-8151550-SP SCREW 15/64-28 L=15 (2) 49 110-62759 OIL HOOK ASM. 1 50 110-72907 BELT COVER, A 1 51 110-73004 BELT COVER, B 1 52 SS-4701415-SD SCREW 2 - 20 - jintex.in

Page 24 — 13. LIST FOR INFORMATION OF CHANGE

Juki DDL-8700 parts on page 24
RefPart numberPart nameQty
22110-01500Parts No. 品 番
47229-01904Parts No. 品 番
49229-01607Parts No. 品 番
19SS-6090650-SPParts No. 品 番
39229-16605Parts No. 品 番
7110-06509Parts No. 品 番
23110-18108Parts No. 品 番
14SS-6090620-SPParts No. 品 番
28229-12703Parts No. 品 番
52B1636-581-C00Parts No. 品 番
3B9117-552-A00Parts No. 品 番
22229-21001Parts No. 品 番
47114-15205Parts No. 品 番
19SS-4090615-SPParts No. 品 番
39110-15906Parts No. 品 番
7229-08701Parts No. 品 番
23229-20102Parts No. 品 番
14SS-6090620-TPParts No. 品 番
28229-12752Parts No. 品 番
52229-14105Parts No. 品 番
7229-32156Parts No. 品 番
10229-32453Parts No. 品 番
26B8228-125-000Parts No. 品 番
3229-64001Parts No. 品 番

13. LIST FOR INFORMATION OF CHANGE 変更情報リスト As to the place changed, refer to the corresponding Rev. No. When previous parts (Obsoleted part) and new parts (Added parts) are not interchangeable with each other: In this case, even obsoleted parts (D.) can be ordered with the obsoleted part number, so select the parts with changed dates and place your orders. 変更箇所は、該当Rev. No. 版をご参照ください。 部品の互換性がない変更の場合は、削除された品番 29346509 No. 1305-04 Rev. No. *A: Added parts追加部品/D: Obsoleted parts削除部品/E: Erratum訂正 * Rev. No. Page No. Ref. No. Parts No. 品 番 D 03 2 22 110-01500 D 03 2 47 229-01904 D 03 2 49 229-01607 D 03 4 19 SS-6090650-SP D 03 6 39 229-16605 D 03 8 7 110-06509 D 03 8 23 110-18108 D 03 10 14 SS-6090620-SP D 03 10 28 229-12703 D 03 10 52 B1636-581-C00 D 03 18 3 B9117-552-A00 * Rev. No. Page No. Ref. No. Parts No. 品 番 A 04 2 22 229-21001 A 04 2 47 114-15205 A 04 4 19 SS-4090615-SP A 04 6 39 110-15906 A 04 8 7 229-08701 A 04 8 23 229-20102 A 04 10 14 SS-6090620-TP A 04 10 28 229-12752 A 04 10 52 229-14105 A 04 14 7 229-32156 A 04 14 10 229-32453 A 04 14 26 B8228-125-000 A 04 18 3 229-64001 - 21 - jintex.in

Page 25 — NUMERICAL INDEX OF PARTS

Juki DDL-8700 parts on page 25
RefPart numberPart nameQty
35B1109-552-000
4B1109-552-000
13B1109-555-H0B
3B1114-012-000
15B1213-552-000-A
26B1215-552-000
14B1305-012-0A0
16B1306-155-0A0
13B1306-155-0B0
12B1306-155-0C0
19B1307-155-0A0
18B1307-155-0B0
21B1308-155-0A0
8B1408-552-000
6B1414-555-000
11B1419-553-000
6B1505-227-T00-A
5B1505-552-000-A
13B1505-552-000-A
20B1521-555-000
33B1524-012-0BA
59B1613-012-A00
2B1613-012-100
14B1613-012-100
24B1613-555-H00
42B1830-127-0A0
9B1837-012-0A0
6B1903-552-000
26B1905-541-B00
48B8228-125-000
51CM-3002000-01
10CM-3002001-A1
6CQ-2520000-00
20D1524-126-WBA
9D1524-555-EBL
11D3128-555-D00
34D3129-555-D00
18MC-2005009-00
7MC-2005013-00
11MDA-100B0900
19MDB-100B1400
13MDB-100B2100
17MDB-100B2100
9NM-6050001-SE
18NM-6050001-SE
18NM-6060001-SE
42NM-6160511-SE
32NS-6090310-SP
54NS-6680410-SP
22RC-0150001-KP
9RC-0150001-KP
17RC-1850001-KP
31RE-0500000-K0
33RE-0500000-K0
18RE-0500000-K0
21RE-0500000-K0
33RE-0500000-K0
3RE-1000000-K0
10RO-0291801-00
63RO-0371801-00
16RO-0442401-00
6RO-0781901-00
2RO-0922702-00
16RO-1082401-00
23RO-1952401-00
13SD-0380552-SL
47SD-0490261-SP
21SD-0720331-SP
11SD-1000801-SH
30SE-4301041-SR
18SK-3412000-SC
12SK-3412000-SC
6SL-4030851-SF
30SM-4051405-SE
10SM-6061610-SC
24SM-8061010-TP
16SM-8063012-TR
34SM-9061203-SE
19SM-9061853-SR
37SS-4080620-TP
33SS-4090615-SP
19SS-4110515-SP
20SS-4110915-TP
6SS-4120615-SP
7SS-4120615-SP
28SS-4120915-SP
9SS-4120915-SP
4SS-4120915-SP
13SS-4120915-SP
52SS-4121415-SP
44SS-4150915-SP
17SS-4150915-SP
12SS-4701415-SD
3SS-6060210-SP
14SS-6080320-SP
41SS-6080320-SP
67SS-6080410-SP
5SS-6090620-TP
3SS-6090620-TP
11SS-6090670-TP
30SS-6090670-TP
38SS-6090910-SP
28SS-6110610-TP
43SS-6111010-TP
45SS-6121610-SP
11SS-6121610-SP
17SS-6121860-SP
5SS-6661110-SP
9SS-6700710-SH
24SS-7080510-TP
8SS-7081310-SP
19SS-7091110-TP
50SS-7110350-SP
53SS-7110540-SP
69SS-7110740-TP
22SS-7111120-SP
6SS-7120640-SP
44SS-7120770-SH
56SS-7121410-TP
33SS-7121410-TP
46SS-7121610-SP
14SS-7681650-TP
32SS-8090670-SP
37SS-8110410-TP
25SS-8110510-SP
33SS-8150710-TP
66SS-8150710-TP
1SS-8151150-TP
30SS-8151550-SP
48SS-8151550-SP
12SS-8660610-TP
24SS-8660610-TP
50SS-8660610-TP
62SS-8660610-TP
15SS-8660810-TP
17SS-8660810-TP
20SS-8660810-TP
10SS-8660810-TP
11SS-8681650-TP
5TA-0850604-R0
39TA-1250406-R0
10TA-1250705-R0
11TA-2000502-R0
17TA-2101002-R0
12WP-0371016-SD
31WP-0450826-SC
57WP-0480656-SP
10WP-0501016-SD
19WS-1612616-SE
16WS-0510002-KN
20WS-1643202-KR
9110-00619
21110-02508
28110-02904
7110-05204
10110-10311
17110-15906
39110-23504
5110-23603
21110-28008
46110-39062
4110-39070
7110-62007
49110-62601
1110-62759
50110-62809
51110-62858
9110-72907
1110-73004
12110-91204
16110-91659
5110-91709
38110-92459
19110-92558
16113-02619
47113-05513
8114-03805
18114-15205
4229-00401
45229-00609
42229-00757
41229-01003
43229-01201
1229-01250
52229-01300
1229-01409
49229-01805
31229-02159
15229-02209
10229-02605
25229-03009
27229-03108
32229-03157
23229-03207
49229-03306
61229-03405
23229-03900
25229-04155
26229-04155
3229-04155
2229-05004
8229-05103
10229-05202
4229-06002
229-06200229-06101
43229-06309
5229-06457
28229-06705
6229-07000
27229-07208
26229-07307
24229-07406
25229-07505
35229-07554
1229-07604
32229-07703
30229-07802
31229-08008
29229-08156
4229-08305
7229-08354
14229-08552
12229-08701
15229-08800
18229-08909
16229-09006
34229-10004
12229-10053
43229-10103
27229-10202
26229-10350
25229-10459
23229-10608
24229-10707
40229-10806
13229-10905
22229-11002
1229-11101
2229-11309
4229-11408
5229-11507
7229-11606
10229-11705
9229-11804
8229-11903
19229-12000
20229-12109
64229-12257
28229-12505
65229-12604
39229-12752
51229-12802
60229-12901
38229-13008
58229-13008
52229-13701
15229-13800
45229-14105
48229-15003
68229-15151
31229-15201
35229-15359
27229-16001
32229-16100
40229-16308
38229-16407
36229-16506
29229-16555
3229-17058
2229-17157
22229-19203
18229-19559
21229-20003
19229-20102
21229-20201
37229-20300
17229-20409
7229-20508
34229-20607
22229-20706
43229-20805
5229-20904
28229-21001

N U M E R I C A L I N D E X O F P A R T S PART NO 品番 PAGE 頁 REF NO PART NO 品番 PAGE 頁 REF NO PART NO 品番 PAGE 頁 REF NO 索引 B1109-552-000 B1109-552-000 B1109-555-H0B B1114-012-000 B1213-552-000-A B1215-552-000 B1305-012-0A0 B1306-155-0A0 B1306-155-0B0 B1306-155-0C0 B1307-155-0A0 B1307-155-0B0 B1308-155-0A0 B1408-552-000 B1414-555-000 B1419-553-000 B1505-227-T00-A B1505-552-000-A B1505-552-000-A B1521-555-000 B1524-012-0BA B1613-012-A00 B1613-012-100 B1613-012-100 B1613-555-H00 B1830-127-0A0 B1837-012-0A0 B1903-552-000 B1905-541-B00 B8228-125-000 CM-3002000-01 CM-3002001-A1 CQ-2520000-00 D1524-126-WBA D1524-555-EBL D3128-555-D00 D3129-555-D00 MC-2005009-00 MC-2005013-00 MDA-100B0900 MDB-100B1400 MDB-100B2100 MDB-100B2100 NM-6050001-SE NM-6050001-SE NM-6060001-SE NM-6160511-SE NS-6090310-SP NS-6680410-SP RC-0150001-KP RC-0150001-KP RC-1850001-KP RE-0500000-K0 RE-0500000-K0 RE-0500000-K0 RE-0500000-K0 RE-0500000-K0 RE-1000000-K0 RO-0291801-00 RO-0371801-00 RO-0442401-00 RO-0781901-00 RO-0922702-00 RO-1082401-00 RO-1952401-00 SD-0380552-SL SD-0490261-SP SD-0720331-SP SD-1000801-SH 2 18 17 17 17 4 6 6 6 6 6 6 6 4 6 17 18 17 20 8 8 10 10 18 17 6 6 4 4 14 2 2 12 20 17 18 18 6 17 18 6 17 20 16 16 14 16 20 10 10 10 4 8 8 8 8 10 14 4 4 4 10 10 14 12 2 15 8 10 35 4 13 3 15 26 14 16 13 12 19 18 21 8 6 11 6 5 13 20 33 59 2 14 24 42 9 6 26 48 51 10 6 20 9 11 34 18 7 11 19 13 17 9 18 18 42 32 54 22 9 17 31 33 18 21 33 3 10 63 16 6 2 16 23 13 47 SE-4301041-SR SK-3412000-SC SK-3412000-SC SL-4030851-SF SM-4051405-SE SM-6061610-SC SM-8061010-TP SM-8063012-TR SM-9061203-SE SM-9061853-SR SS-4080620-TP SS-4090615-SP SS-4110515-SP SS-4110915-TP SS-4120615-SP SS-4120615-SP SS-4120915-SP SS-4120915-SP SS-4120915-SP SS-4120915-SP SS-4121415-SP SS-4150915-SP SS-4150915-SP SS-4701415-SD SS-6060210-SP SS-6080320-SP SS-6080320-SP SS-6080410-SP SS-6090620-TP SS-6090620-TP SS-6090620-TP SS-6090670-TP SS-6090670-TP SS-6090910-SP SS-6110610-TP SS-6111010-TP SS-6121610-SP SS-6121610-SP SS-6121860-SP SS-6661110-SP SS-6700710-SH SS-7080510-TP SS-7081310-SP SS-7091110-TP SS-7110350-SP SS-7110540-SP SS-7110740-TP SS-7111120-SP SS-7120640-SP SS-7120770-SH SS-7121410-TP SS-7121410-TP SS-7121610-SP SS-7681650-TP SS-8090670-SP SS-8110410-TP SS-8110510-SP SS-8150710-TP SS-8150710-TP SS-8151150-TP SS-8151550-SP SS-8151550-SP SS-8660610-TP SS-8660610-TP SS-8660610-TP SS-8660610-TP SS-8660810-TP SS-8660810-TP SS-8660810-TP SS-8660810-TP 12 15 15 12 16 16 10 14 14 14 10 4 10 6 2 2 12 2 2 6 15 12 12 20 2 17 20 2 10 10 10 10 6 8 2 12 20 20 10 4 14 6 15 8 15 2 10 10 20 10 10 20 10 4 2 6 15 2 10 4 4 4 20 4 4 10 10 6 6 6 8 21 11 30 18 12 6 30 10 24 16 34 19 37 33 19 20 6 7 28 9 4 13 52 44 17 12 3 14 41 67 5 3 11 30 38 28 43 45 11 17 5 9 24 8 19 50 53 69 22 6 44 56 46 14 32 37 25 33 66 1 30 48 12 24 50 62 15 17 20 10 SS-8681650-TP TA-0850604-R0 TA-1250406-R0 TA-1250705-R0 TA-2000502-R0 TA-2101002-R0 WP-0371016-SD WP-0450826-SC WP-0480656-SP WP-0501016-SD WS-1612616-SE WS-0510002-KN WS-1643202-KR 110-00619 110-02508 110-02904 110-05204 110-10311 110-15906 110-23504 110-23603 110-28008 110-39062 110-39070 110-62007 110-62601 110-62759 110-62809 110-62858 110-72907 110-73004 110-91204 110-91659 110-91709 110-92459 110-92558 113-02619 113-05513 114-03805 114-15205 229-00401 229-00609 229-00757 229-01003 229-01201 229-01250 229-01300 229-01409 229-01805 229-02159 229-02209 229-02605 229-03009 229-03108 229-03157 229-03207 229-03306 229-03405 229-03900 229-04155 229-04155 229-04155 229-05004 229-05103 229-05202 229-06002 229-06101 229-06200 229-06309 229-06457 4 2 2 2 2 2 20 15 15 10 16 16 16 2 4 4 4 10 20 20 20 4 20 20 20 20 20 20 20 20 17 17 17 18 20 20 20 20 2 2 2 2 2 2 2 6 2 2 2 2 4 4 4 4 4 4 4 10 10 10 6 6 6 6 6 6 6 11 5 39 10 11 17 12 31 57 10 19 16 20 9 21 28 7 10 17 39 5 21 46 4 7 49 1 50 51 9 1 12 16 5 38 19 16 47 8 18 4 45 42 41 43 1 52 8 2 49 31 15 10 25 27 32 23 49 61 23 25 26 3 2 8 10 4 229-06705 229-07000 229-07208 229-07307 229-07406 229-07505 229-07554 229-07604 229-07703 229-07802 229-08008 229-08156 229-08305 229-08354 229-08552 229-08701 229-08800 229-08909 229-09006 229-10004 229-10053 229-10103 229-10202 229-10350 229-10459 229-10608 229-10707 229-10806 229-10905 229-11002 229-11101 229-11309 229-11408 229-11507 229-11606 229-11705 229-11804 229-11903 229-12000 229-12109 229-12257 229-12505 229-12604 229-12752 229-12802 229-12901 229-13008 229-13008 229-13701 229-13800 229-14105 229-15003 229-15151 229-15201 229-15359 229-16001 229-16100 229-16308 229-16407 229-16506 229-16555 229-17058 229-17157 229-19203 229-19559 229-20003 229-20102 229-20201 229-20300 229-20409 229-20508 229-20607 229-20706 229-20805 229-20904 229-21001 6 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 4 4 4 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 6 6 6 6 6 6 6 6 6 4 4 8 8 8 8 8 2 2 2 2 2 43 5 28 6 27 26 24 25 35 1 32 30 31 29 4 7 14 12 15 18 16 34 12 43 27 26 25 23 24 40 13 22 1 2 4 5 7 10 9 8 19 20 64 28 65 39 51 60 38 58 52 15 45 48 68 31 35 27 32 40 38 36 29 3 2 22 18 21 19 21 37 17 7 34 22 - 22 - jintex.in

Page 26 — NUMERICAL INDEX OF PARTS

Juki DDL-8700 parts on page 26
RefPart numberPart nameQty
29229-21209
24229-21308
25229-21407
28229-21506
30229-21605
26229-21704
27229-21803
17229-22056
19229-23007
16229-23056
22229-23205
17229-23304
24229-23403
26229-23502
25229-23601
20229-23700
23229-23809
27229-23908
29229-24005
8229-24153
9229-24302
3229-24401
11229-24500
5229-24609
1229-24708
12229-24807
14229-24906
15229-25002
7229-25101
29229-27206
27229-27305
13229-27354
28229-27404
29229-27602
22229-28105
21229-28303
20229-28402
14229-28501
26229-28709
18229-28808
16229-28907
17229-29004
14229-30309
1229-30358
10229-30408
9229-30507
7229-30705
5229-30804
4229-30903
3229-31000
2229-31109
15229-31208
11229-31307
8229-31406
25229-31703
2229-31802
1229-31851
3229-31901
4229-32008
8229-32107
7229-32156
11229-32206
17229-32305
14229-32404
13229-32453
13229-32503
12229-32552
14229-32602
15229-32701
41229-32909
2229-33402
1229-33451
3229-33501
5229-33600
4229-33659
6229-33758
7229-33907
8229-34004
22229-34202
18229-34251
23229-34301
21229-34400
19229-34509
20229-34608
15229-34707
1229-40506
55229-40654
31229-40803
36229-41306
31229-45307
10229-45356
27229-45406
26229-45455
30229-45505
28229-45604
31229-45703
29229-45802
3229-58300
7229-62005
15229-62005
6229-62054
14229-62054
8229-62203
3229-64001
47229-70107
46229-70156
4229-70206
8229-70206
10229-70313
9229-70313
10229-70404
24229-70503
23229-70552
40229-70602
41229-70701
42229-70859
20229-70958
34229-71105
35229-71204
36229-71303
37229-71402
32229-71550
39229-71709
35229-71857
44229-72251
25229-72806
44400-10007
8400-11503
45400-12444
16400-14007

NUMERICAL INDEX OF PARTS 索引 PART NO 品番 PAGE 頁 REF NO PART NO 品番 PAGE 頁 REF NO PART NO 品番 PAGE 頁 REF NO 229-21209 229-21308 229-21407 229-21506 229-21605 229-21704 229-21803 229-22056 229-23007 229-23056 229-23205 229-23304 229-23403 229-23502 229-23601 229-23700 229-23809 229-23908 229-24005 229-24153 229-24302 229-24401 229-24500 229-24609 229-24708 229-24807 229-24906 229-25002 229-25101 229-27206 229-27305 229-27354 229-27404 229-27602 229-28105 229-28303 229-28402 229-28501 229-28709 229-28808 229-28907 229-29004 229-30309 229-30358 229-30408 229-30507 229-30705 229-30804 229-30903 229-31000 229-31109 229-31208 229-31307 229-31406 229-31703 229-31802 229-31851 229-31901 229-32008 229-32107 229-32156 229-32206 229-32305 229-32404 229-32453 229-32503 229-32552 229-32602 229-32701 229-32909 229-33402 229-33451 229-33501 229-33600 229-33659 229-33758 229-33907 2 2 2 2 2 2 2 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 4 15 15 15 15 15 15 15 15 15 15 15 15 16 16 16 16 16 16 16 16 16 16 14 14 14 14 14 14 14 14 14 2 2 2 2 2 6 15 15 15 15 15 15 15 29 24 25 28 30 26 27 17 19 16 22 17 24 26 25 20 23 27 29 8 9 3 11 5 1 12 14 15 7 29 27 13 28 29 22 21 20 14 26 18 16 17 14 1 10 9 7 5 4 3 2 15 11 8 25 2 1 3 4 8 7 11 17 14 13 13 12 14 15 41 2 1 3 5 4 6 7 229-34004 229-34202 229-34251 229-34301 229-34400 229-34509 229-34608 229-34707 229-40506 229-40654 229-40803 229-41306 229-45307 229-45356 229-45406 229-45455 229-45505 229-45604 229-45703 229-45802 229-58300 229-62005 229-62005 229-62054 229-62054 229-62203 229-64001 229-70107 229-70156 229-70206 229-70206 229-70313 229-70313 229-70404 229-70503 229-70552 229-70602 229-70701 229-70859 229-70958 229-71105 229-71204 229-71303 229-71402 229-71550 229-71709 229-71857 229-72251 229-72806 400-10007 400-11503 400-12444 400-14007 15 14 14 14 14 14 14 14 18 10 10 10 2 18 20 20 20 20 20 20 20 17 20 17 20 17 18 20 20 17 20 17 20 20 20 20 20 20 20 20 20 20 20 20 10 20 20 6 18 6 8 8 22 18 23 21 19 20 15 1 55 31 36 31 10 27 26 30 28 31 29 3 7 15 6 14 8 3 47 46 4 8 10 9 10 24 23 40 41 42 20 34 35 36 37 32 39 35 44 25 44 8 45 16 - 23 - jintex.in

Page 27

jintex.in

Page 28

JUKI JUKI CORPORATION MARKETING & SALES H.Q. 8-2-1, KOKURYO-CHO, CHOFU-SHI TOKYO 182-8655, JAPAN PHONE : (81)3-3480-2357.2358 FAX : (81)3-3430-4909.4914 Copyright © 2001-2005 JUKI CORP. 本書の内容を無断で転載、複写することを 禁止します。 All rights reserved throughout the world. JUKI 株式会社 〒182-8655 東京都調布市国領町8-2-1 TEL. 03-3480-1111(代表) お買い求め、ご相談は To order or for further information, please contact : 営業本部 TEL. 03-3480-2357(ダイヤルイン) ※このパーツリストは商品改良のため予告なく変更する事があります。 *The description covered in this parts list is subject to change for improvement of the commodity without notice. ※このパーツリストは、2005年12月現在の商品仕様で編集したものです。 *This parts list is edited in accordance with the product specifications as of December 2005. Printed in Japan jintex.in
