Parts index — Juki DLM-5200 / DLM-5210tap a row to open its page

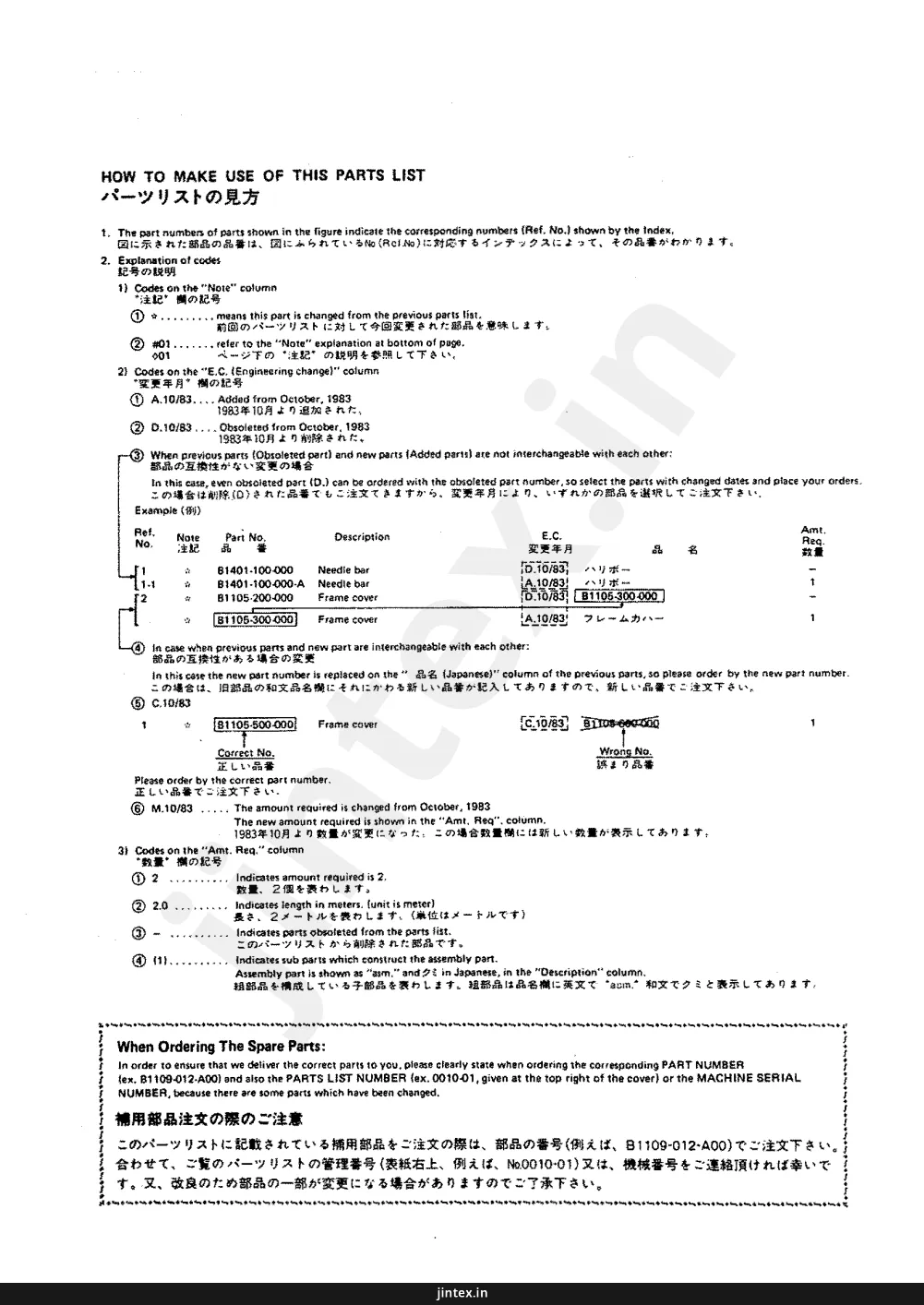

Page 2

Juki DLM-5200 / DLM-5210 parts on page 2
RefPart numberPart nameQty
B1401-100-000Needle bar
B1401-100-000-ANeedle bar
B1105-200-000Frame cover
B1105-300-000Frame cover
B1105-500-000Frame cover
B1105-500-000Frame cover

Page 3 — CONTENTS

Juki DLM-5200 / DLM-5210 parts on page 3
RefPart numberPart nameQty
1FRAME & MISCELLANEOUS COVER COMPONENTS 頭部外装関係
3MAIN SHAFT COMPONENTS 上軸関係
5UPRIGHT SHAFT & HOOK DRIVING SHAFT COMPONENTS 立軸・下軸関係
7HAND LIFTER COMPONENTS 押上げ関係
9FEED MECHANISM COMPONENTS 送り関係
11KNIFE COMPONENTS メス関係
13OIL LUBRICATION COMPONENTS 給油関係
15OIL RESERVOIR COMPONENTS 油壺関係
17BELT COVER & BOBBIN WINDER COMPONENTS ベルトカバー・糸巻関係
18THREAD STAND COMPONENTS 糸立装置関係
19FOLDER COMPONENTS (EXCLUSIVE PARTS FOR DLM-5210 ) バインダー関係 (DLM-5210 専用部品 )
20TABLE OF EXECHANGING GAUGES FOR DLM-5200 DLM-5200ゲージ一覧表
20TABLE OF EXECHANGING GAUGES FOR DLM-5210 DLM-5210ゲージ一覧表
21NUMERICAL INDEX OF PARTS 索引

Page 4 — 1. FRAME & MISCELLANEOUS COVER COMPONENTS

Juki DLM-5200 / DLM-5210 parts on page 4
RefPart numberPart nameQty
1FRAME & MISCELLANEOUS COVER COMPONENTS
2COVER
3COVER
4COVER
5COVER
6COVER
7SCREW
8SCREW
9SCREW
10COVER
11COVER
12COVER
13COVER
14SCREW
15SCREW
16COVER
17ROLLER
18ROLLER
19COVER
20COVER
21COVER
22COVER
23COVER
24SCREW
25COVER
26COVER
27COVER
28COVER
29COVER
30COVER
31COVER
32COVER
33COVER
34COVER
35COVER
36PIN
37COVER
38SCREW
39COVER
40COVER
41COVER
42SCREW
43COVER
44COVER
45COVER
46COVER
47COVER
48COVER
49COVER
50COVER
51COVER
52COVER
53HANDLE

Page 5

Juki DLM-5200 / DLM-5210 parts on page 5
RefPart numberPart nameQty
113-30552FACE PLATE ASM.1
110-00304FACE PLATE GASKET1
SS-6080410-SPSCREW 1/8-44 L=41
SS-1110840-SPSCREW 11/64-40 L=83
SS-6080410-SPSCREW 1/8-44 L=41
110-00858ARM OIL SHIELD ASM.1
TA-0850504-RORUBBER PLUG2
TA-1250705-RORUBBER PLUG1
SS-4120915-SPSCREW 12/64-28 L=98
110-00610SIDE PLATE1
110-00619GASKET1
B1113-155-000NEEDLE THREAD GUIDE PIN ASM.1
B1113-155-000NEEDLE THREAD GUIDE PIN(1)
B3148-123-000TENSION DISC(2)
B3149-123-A00TENSION SPRING(1)
SD-0380552-SLHINGE SCREW D=3.8 H=5.5(1)
TA-2000502-RORUBBER PLUG1
TA-2101002-RORUBBER PLUG1
110-18702THREE-HOLE THREAD EYELET1
110-00700THREAD TAKE-UP LEVER COVER1
SS-4120615-SPSCREW 3/16-28 L=61
SS-4120615-SPSCREW 3/16-28 L=61
110-18504ARM THREAD GUIDE A1
110-01500SCREW1
110-18959THREAD TENSION ASM.1
110-18900TENSION NUT(1)
B3120-125-000TENSION DISC STOPPER(1)
B3129-012-A00TENSION SPRING(1)
B3132-552-000THREAD GUIDE HOLDER(1)
B3126-012-000TENSION DISC(2)
B3115-552-000TENSION POST(1)
B3128-012-000TAKE-UP SPRING(1)
B3111-552-B00TENSION POST SOCKET(1)
SS-8090670-SPSCREW 9/64-40 L=5.5(1)
SS-8150710-SPSCREW 15/64-28 L=7(1)
B3118-552-E00THREAD RELEASE PIN1
B1190-522-S00GAUGE PLATE 1/8 S1
SS-2110915-SPSCREW 11/64-40 L=8.52
113-31402THREAD GUIDE B1
SS-6110610-TPSCREW 11/64-40 L=61
TA-1250405-RORUBBER PLUG2
SS-4121615-SPSCREW 3/32-56 L=1.93
110-01658BED SLIDE ASM.1
B1110-012-000SLIDE PLATE(1)
110-01609BRED SLIDE SPRING(1)
SS-6060210-SPSCREW 3/32-56 L=1.9(2)
110-01104SCREW STUD4
B1190-523-000GAUGE PLATE1
SS-2110915-SPSCREW 11/64-40 L=8.51
113-40304THROAT PLATE1
B1191-523-000WASTE MATERIAL GUARD1
SS-4080310-SPSCREW 1/8-44 L=3.42
111-41801THREAD TAKE UP LEVER COVER1

Page 6 — 2. MAIN SHAFT COMPONENTS

Juki DLM-5200 / DLM-5210 parts on page 6
RefPart numberPart nameQty
3030Pulley
2929Pulley
2323Washer
2626Bearing
2525Shaft
2424Screw
44Shaft
1010Shaft
55Shaft
66Shaft
33Shaft
22Shaft
99Shaft
1919Screw
1818Screw
1717Shaft
1616Shaft
2727Screw
2828Ring
2222Shaft
2121Shaft
2020Shaft
3131Shaft
3232Shaft
3333Screw
4444Shaft
4343Screw
4242Screw
4141Shaft
3939Shaft
4040Shaft
3838Shaft
3737Shaft
3636Shaft
3535Shaft
3434Shaft
1515Screw
1414Ring
1313Shaft
1212Screw
4747Shaft

Page 7

Juki DLM-5200 / DLM-5210 parts on page 7
RefPart numberPart nameQty
SS-8151150-SPSCREW 15/64-28 L=10.51
110-17209THREAD TAKE-UP CRANK SHAFT1
CQ-3500000-POOIL FELT0.1
110-39070THREAD TAKE-UP LEVER ASM.1
110-39062THREAD TAKE-UP LEVER ASM.(1)
B1905-541-B00NEEDLE BEARING, B
110-05204NEEDLE BAR CRANK(1)
B1408-552-000NEEDLE BAR CRANK ROD(1)
B1903-552-000END SCREW LEFT(1)
B1909-500-000BUSHING.
SS-8681650-TPSCREW 9/32-28 L=161
SS-860610-TPSCREW 1/4-40 L=61
B1212-552-A00COUNTERWEIGHT PROTECTING PLATE1
RO-0442401-00RUBBER RING1
SS-7681650-TPSCREW 9/32-28 L=161
113-49107BUSHING, FRONT1
B1177-522-000BALANCER1
SS-7150940-SPSCREW 15/64-28 L=92
SS-8150912-THSCREW1
110-02300BUSHING, INTERMEDIATE1
CS-147121A-SHTHRUST COLLAR ASM. D=14.72 W=121
SS-860610-TPSCREW 1/4-40 L=6(2)
110-08059FEED DRIVE ECCENTRIC CAM ASM.1
SS-6661110-SPSCREW 1/4-40 L=11(2)
110-08000FEED DRIVE ECCENTRIC CAM1
110-08109THRUST COLLAR(1)
SS-6090670-TPSCREW 9/64-40 L=6(2)
RC-1850001-KPSNAP RING 18.51
110-02409MAIN SHAFT BUSHING, REAR1
110-02508OIL SEAL1
113-49008MAIN SHAFT1
110-02607HAND WHEEL1
SS-8151550-SPSCREW 15/64-28 L=152
B1213-552-0A0-AOIL AMOUNT ADJUSTING PIN ASM.1
RO-0291801-00RUBBER RING(1)
110-02904ROLLER FELT1
113-46400WASTE MATERIAL GUIDE2
SS-4080310-SPSCREW 1/8-44 L=3.41
B1193-530-000WASTE MATERIAL GUARD PLATE1
113-46905WASTE MATERIAL GUARD, E1
113-46004NEEDLE PLATE, A1
SS-2110915-SPSCREW 11/64-40 L=6.82
SS-4080310-SPSCREW 1/8-44 L=3.42
B1115-530-00FTHROAT PLATE COVER F1
B1115-522-000-AOPEN COVER SPRING1
SS-6080320-SPSCREW 1/8-44 L=2.51
113-31154COUNTERWEIGHT ASM.1

Page 8 — 3. UPRIGHT SHAFT & HOOK DRIVING SHAFT COMPONENTS

Juki DLM-5200 / DLM-5210 parts on page 8
RefPart numberPart nameQty
1UPRIGHT SHAFT & HOOK DRIVING SHAFT COMPONENTS
2立軸・下軸関係
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47

Page 9

Juki DLM-5200 / DLM-5210 parts on page 9
RefPart numberPart nameQty
B1405-012-000CAP1
B1402-552-000-ANEEDLE BAR BUSHING, UPPER1
B1401-522-A00-ANEEDLE BAR (A)1
B1414-555-000SLIDE BLOCK1
B1411-552-0A0NEEDLE BAR CONNECTION ASH.1
SS-6090670-TPSCREW 9/64-40 L=6(1)
110-05105NEEDLE BAR BUSHING, LOWER1
SS-7080510-TPSCREW 1/8-44 L=4.51
113-31204NEEDLE BAR THREAD GUIDE1
HDB-10081400NEEDLE BOX #141
B1306-155-0C0GEAR & PINION ASH.(1)
B1306-155-0B0GEAR & PINION ASH., UPPER1
B1305-012-0A0GEAR ASM.1
SS-8660810-TPSCREW 1/4-40 L=82
B1306-155-0A0PINION ASH.1
SS-8660810-TPSCREW 1/4-40 L=82
B1307-155-0B0GEAR & PINION ASM., LOWER1
B1307-155-0A0GEAR ASM., LARGE1
SS-8660810-TPSCREW 1/4-40 L=82
B1308-155-0A0PINION ASM.1
SS-8660810-TPSCREW 1/4-40 L=82
110-04009UPRIGHT SHAFT1
SS-4120915-SPSCREW 12/64-28 L=91
110-04306BUSHING, UPPER1
110-04207UPRIGHT SHAFT BUSHING, LOWER1
110-15807BUSHING, REAR1
SS-4120915-SPSCREW 12/64-28 L=91
CS-079101A-SHTHRUST COLLAR ASH. D=7.94 W=10(2)
SS-6110420-TPSCREW 11/64-40 L=4.8(2)
110-15605HOOK DRIVING SHAFT1
110-15609POSITIONING FINGER1
SS-6111010-SPSCREW 11/64-40 L=9.51
B1808-552-0A0OIL SEAL SCREW ASH.(1)
B1810-552-000OIL WICK1
B1830-127-0A0HOOK ASM.1
B9117-012-000BOBBIN1
B1837-012-0A0BOBBIN CASE ASM.1
CS-079073A-SHTHRUST COLLAR1
SS-6110410-TPSCREW 11/64-40 L=3.5(2)
110-15104BUSHING ASH., FRONT1
SS-8150432-THSCREW1
TA-0180401-MOPIN1
#01B1835-523-000POSITIONING FINGER1
#02B1401-522-B00-ANEEDLE BAR (B)1
#03NC-2005007-50NEEDLE 134 751
#03HDP-500B1400NEEDLE DPX5 #141
#04113-31303NEEDLE BAR THREAD GUIDE1

Page 10 — 4. HAND LIFTER COMPONENTS

Juki DLM-5200 / DLM-5210 parts on page 10
RefPart numberPart nameQty
11HAND LIFTER COMPONENTS
22HAND LIFTER COMPONENTS
33HAND LIFTER COMPONENTS
44HAND LIFTER COMPONENTS
55HAND LIFTER COMPONENTS
66HAND LIFTER COMPONENTS
77HAND LIFTER COMPONENTS
88HAND LIFTER COMPONENTS
99HAND LIFTER COMPONENTS
1010HAND LIFTER COMPONENTS
1111HAND LIFTER COMPONENTS
1212HAND LIFTER COMPONENTS
1313HAND LIFTER COMPONENTS
1414HAND LIFTER COMPONENTS
1515HAND LIFTER COMPONENTS
1616HAND LIFTER COMPONENTS
1717HAND LIFTER COMPONENTS
1818HAND LIFTER COMPONENTS
1919HAND LIFTER COMPONENTS
2020HAND LIFTER COMPONENTS
2121HAND LIFTER COMPONENTS
2222HAND LIFTER COMPONENTS
2323HAND LIFTER COMPONENTS
2424HAND LIFTER COMPONENTS
2525HAND LIFTER COMPONENTS
2626HAND LIFTER COMPONENTS
2727HAND LIFTER COMPONENTS
2828HAND LIFTER COMPONENTS
2929HAND LIFTER COMPONENTS
3030HAND LIFTER COMPONENTS
3131HAND LIFTER COMPONENTS
3232HAND LIFTER COMPONENTS
3333HAND LIFTER COMPONENTS
3434HAND LIFTER COMPONENTS
3535HAND LIFTER COMPONENTS
3636HAND LIFTER COMPONENTS
3737HAND LIFTER COMPONENTS
3838HAND LIFTER COMPONENTS
3939HAND LIFTER COMPONENTS
4040HAND LIFTER COMPONENTS
4141HAND LIFTER COMPONENTS
4242HAND LIFTER COMPONENTS
4343HAND LIFTER COMPONENTS

Page 11

Juki DLM-5200 / DLM-5210 parts on page 11
RefPart numberPart nameQty
1B1520-552-000-AHAND LIFTER
2B1521-555-000SCREW
3RO-0371801-00RUBBER RING
4110-92558HAND LIFTER CAM ASM.
5110-06508HAND LIFTER LINK
6RE-0500000-KOE-RING
7110-06509LINK SHAFT
8110-06608GASKET
9RE-0500000-KOE-RING
10110-07309LIFTING LEVER
11110-07309LIFTING LEVER RING
12110-07101HINGE SCREW
13110-06905LIFTING LEVER CONNECTING ROD
14110-07200CONNECTING ROD VERTICAL
15110-07002LIFTING LEVER LINK
16SD-0720332-SPHINGE SCREW D= 7.24 H= 3.3
17RE-0500000-KOE-RING
18110-18207TENSION RELEASE RETURN SPRING
19110-2405TENSION RELEASE PIN SPRING
20RE-0400000-KOE-RING
21110-18306TENSION RELEASE SUPPORTING PIN
22110-18009TENSION RELEASE PLATE
23110-18108TENSION RELEASE SHAFT
24B1509-555-000PRESSER SPRING REGULATOR
25B1511-555-000NUT 1/2-28
26B1510-227-000PRESSER GUIDE BAR
27B1505-227-000PRESSER SPRING
28110-06004NEEDLE BAR GUIDE BRACKET
29B1501-522-000PRESSER BAR
30110-06103PRESSER BAR THREAD GUIDE
31SS-8660810-TFSCREW 1/4-40 L= 8
32SS-7090910-SPSCREW 9/64-40 L= 8.5
33B1502-541-000PRESSER BAR BUSHING, LOWER
34SS-7091110-SPSCREW 9/64-40 L= 10.5
35B1524-522-NA0-APRESSER FOOT ASM., N
36B1524-522-NB0-APRESSER FOOT ASM.
37B1524-523-0A0PRESSER FOOT ASM.
38VP-0460556-SDWASHER 4.6X7.5X0.5
39SD-0450401-SPHINGE SCREW D= 4.5 H= 4
40B1524-523-00ESPRING
41B1421-523-000FINGER PROTECTOR
42CQ-2020000-00OIL WICK
43110-19007WASHER PLATE

Page 12 — 5. FEED MECHANISM COMPONENTS

Juki DLM-5200 / DLM-5210 parts on page 12
RefPart numberPart nameQty
11
22
33
44
55
66
77
88
99
1010
1111
1212
1313
1414
1515
1616
1717
1818
1919
2020
2121
2222
2323
2424
2525
2626
2727
2828
2929
3030
3131
3232
3333
3434
3535
3636
3737
3838
3939
4040
4141
4242
4343
4444
4545
4646
4747
4848
4949
5050
5151
5252
5353
5454
5555
5656
5757
5858
5959
6060
6161
6262
6363
6464
6565
6666
6767
6868
6969
7070

Page 13

Juki DLM-5200 / DLM-5210 parts on page 13
RefPart numberPart nameQty
110-09503FEED REGULATOR CONNECTING ROD1
110-09602FEED REGULATOR PIN1
SS-6090670-TPSCREW 9/64-40 L=62
110-09701FEED REGULATOR1
110-09800FEED REGULATOR BUSHING1
SS-7120770-SHSCREW1
110-09909FEED REGULATOR SCREW1
B1148-555-000SPRING1
110-52701PIN1
110-10006FEED DIAL1
SS-6120930-TPSCREW 3/16-28 L=9.01
110-08208ROCKER SHAFT CONNECTING ROD1
110-09206WALKING FOOT PIN C1
SS-6090620-TPSCREW1
110-14008CONNECTING ROD1
RE-0922702-00RUBBER RING1
110-10303FEED REVERSE SPRING1
RE-0500000-KOE-RING1
110-10154FEED REVERSE ARM ASH.1
110-10404FEED REVERSE ARM SCREW1
RE-0500000-KOE-RING1
110-09404ADJUSTING LINK SPRING1
110-09008WALKING FOOT PIN A2
110-08703WALKING FOOT LINK2
110-08604CONNECTING LINK A2
110-08455WALKING FOOT ADJUSTING LINK1
110-08802ADJUSTING LINK FULCRUM SHAFT A1
SS-8150710-SPSCREW 1/4-40 L=72
SS-6090620-TPSCREW1
110-11103FEED BAR SHAFT1
RC-1381001-KPRETAINING RING1
B1613-522-H00-AFEED DOG1
SS-4080620-TPSCREW 1/8-44 L=62
110-11251FEED BAR ASH.1
110-09305ADJUSTING LINK SPRING GUIDE1
SS-7110510-SPSCREW 11/64-40 L=52
110-11301FEED SPRING HOOK1
110-10808FEED ROCKER SHAFT1
110-09107WALKING FOOT PIN B1
SS-6090620-TPSCREW1
NS-6680410-SPNUT 9/32-281
110-08356FEED ROCKER SHAFT CRANK ASH.1
SS-6121610-SPSCREW 3/16-28 L=15.51
110-14156REAR CRANK ASH.1
SS-6121210-SPSCREW 3/16-28 L=121
SD-1000801-SHHINGE SCREW1
110-14206FEED DRIVING SHAFT1
CS-147121A-SHADJUST COLLAR ASM. D=14.72 W=121
SS-8660610-TPSCREW 1/4-40 L=61
110-10907FEED ROCKER SHAFT BUSHING1
SS-8150432-THSCREW1
SS-7110740-TPSCREW 11/64-40 L=71
RC-1381001-KPRETAINING RING1
110-11004FEED ROCKER1
SS-7121410-TPSCREW 3/16-28 L=141
VP-0480856-SPMAGNET BASE SPRING WASHER1
110-14354DRIVING SHAFT CRANK ASM., FRONT1
SS-7111120-SPSCREW 11/64-40 L=10.51
SS-4120915-SPSCREW 12/16-28 L=91
110-10907FEED ROCKER SHAFT BUSHING1
CS-147121A-SHADJUST COLLAR ASM. D=14.72 W=121
SS-8660610-TPSCREW 1/4-40 L=61
RO-0781901-00RUBBER RING1
110-10519FEED REVERSE SHAFT1
110-10709FEED LEVER METAL1
SS-8660810-TPSCREW 1/4-40 L=81
SS-8661040-TPSCREW 1/4-40 L=101
110-10600REVERSE FEED CONTROL LEVER1
#01110-37009FEED DIAL1
#01B1613-523-000FEED DOG1

Page 14 — 6. KNIFE COMPONENTS

Juki DLM-5200 / DLM-5210 parts on page 14
RefPart numberPart nameQty
1KNIFE COMPONENTS
2メス関係
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49

Page 15

Juki DLM-5200 / DLM-5210 parts on page 15
RefPart numberPart nameQty
113-32400KNIFE POSITIONING PLATE1
B4131-522-000FELT1
SS-4090815-SPSCREW 9/64-40 L=81
B4133-522-000TENSION SPRING1
NS-6090310-SPNUT1
SS-4090815-SPSCREW 9/64-40 L=81
NS-6090310-SPNUT1
NS-6120310-SPNUT1
B4119-522-000TENSION SPRING1
SS-6121010-SPSCREW 3/16-28 L=101
SS-6111010-SPSCREW 11/64-40 L=9.51
NS-6110420-SPNUT 11/64-401
SS-4080610-SPSCREW 1/8-44 L=6.42
B4122-522-000WASHER1
B4121-522-000KNIFE1
B4120-522-000KNIFE HOLDER1
SS-6110810-TPSCREW 11/64-40 L=81
B4113-522-080KNIFE DRIVING BLOCK ASM.(1)
B4117-522-000BUSHING1
SS-8110510-SPSCREW 11/64-40 L=5(1)
B4111-522-000KNIFE DRIVING BLOCK STUD1
B4115-522-000GUIDE STUD FOR KNIFE DRIVING BLOCK1
WP-0480856-SPMAGNET BASE SPRING WASHER2
SS-9121010-TPSCREW2
B4111-522-000KNIFE DRIVING ROD CLUTCH PIN1
B4125-522-000SPRING1
RE-0200000-KOE-RING2
B4124-522-000KNIFE RELEASE LEVER1
B4126-522-000PIN1
B4103-522-000KNIFE DRIVING ROD CLUTCH RETAINER1
B4116-530-000BUSHING1
B4102-522-000KNIFE DRIVING STUD1
SS-6090810-TPSCREW 9/64-40 L=7.51
113-32202KNIFE DRIVING ROD CONNECTION1
113-32501KNIFE DRIVING ROD1
B4123-522-000KNIFE NEEDLE BEARING1
B4106-522-000-BKNIFE CAM1
B4132-522-000-ATHRUST PLATE1
B4107-522-000PIN1
B4108-522-000SLIDE BLOCK GUIDE1
SS-6121060-SPSCREW2
B1414-555-000SLIDE BLOCK1
B4109-522-000KNOB1
NS-6110310-SPNUT 11/64-401
B4112-522-000CAP1
B4110-522-000SPRING1
B4121-523-000KNIFE1
B4135-523-000CUTTING CLOTH SEPARATOR1
SS-5060410-SPSCREW 3/32-56 L=3.52

Page 16 — 7. OIL LUBRICATION COMPONENTS

Juki DLM-5200 / DLM-5210 parts on page 16
RefPart numberPart nameQty
11CAP
22PACKING
33TUBE
44SPRING
55SCREW
66BRACKET
77BRACKET
88BRACKET
99SCREW
1010BRACKET
1111BRACKET
1212BRACKET
1313SCREW
1414SPRING
1515PLUG
1616BASE
1717BRACKET
1818SCREW
1919BRACKET
2020SHAFT
2121SCREW
2222BASE
2323COVER
2424SPRING
2525SPRING
2626SPRING
2727SHAFT
2828SCREW
2929TUBE
3030SCREW
3131BRACKET

Page 17

Juki DLM-5200 / DLM-5210 parts on page 17
RefPart numberPart nameQty
B3530-555-000OIL SIGHT WINDOW1
RO-1952401-00RUBBER RING1
110-21201MAIN SHAFT OIL TUBE1
110-21607TUBE HOLDER (UPPER)1
SS-4120415-SPSCREW 3/16-28 L=61
SS-4120615-SPSCREW 3/16-28 L=61
B3529-226-000OIL FELT PRESSER1
113-31758OIL RETURN TUBE ASM.1
B3536-122-000HOLDER B1
110-20908OIL WICK0.2
110-21300OIL TUBE1
110-21706TUBE HOLDER (LOWER)1
SS-4150915-SPSCREW 15/64-28 L=91
B2616-372-000SPRING1
B3514-412-000OIL ADJUSTING SCREW1
110-20054LUBRICATING OIL PUMP ASM.1
110-20302OIL PUMP INSTALLING BASE(1)
SL-4030851-SFSCREW(3)
110-20005OIL PUMP(1)
110-20708OIL PUMP IMPELLER(1)
SE-4301041-SRSCREW(3)
110-20203LUBRICATING OIL PUMP COVER(1)
110-20807OIL PUMP IMPELLER COVER(1)
110-20401PLUNGER(1)
110-20609PLUNGER SPRING(1)
110-20500PLUNGER SCREW(1)
110-20906HOOK DRIVING SHAFT OIL TUBE1
SS-6111010-TPSCREW 11/64-40 L= 9.5(1)
110-21003OIL PUMP SUPPORT1
SS-4150915-SPSCREW 15/64-28 L=91
110-21409RUBBER JOINT1

Page 18 — 8. OIL RESERVOIR COMPONENTS

Juki DLM-5200 / DLM-5210 parts on page 18
RefPart numberPart nameQty
11OIL RESERVOIR
22GASKET
33BOLT
44WASHER
55PLUG
66DRAIN PLUG
77BRACKET
88SHAFT
99SPRING
1010PIN
1111BRACKET
1212NUT
1313SPRING
1414SPRING
1515SHAFT
1616COVER
1717DIAPHRAGM
1818COVER
1919BOLT
2020WASHER
2121SPRING
2222BOLT
2323PLUG
2424BRACKET
2525BOLT
2626BRACKET
2727BRACKET
2828BOLT
2929WASHER
3030BRACKET
3131BOLT
3232BRACKET
3333BOLT
3434BRACKET
3535BOLT
3636BRACKET
3737OIL RESERVOIR
3838GASKET
3939BOLT
4040BRACKET
4141SHAFT
4242SPRING
4343PIN
4444BRACKET
4545BOLT
4646SPRING
4747NUT
4848SHAFT
4949BOLT

Page 19

Juki DLM-5200 / DLM-5210 parts on page 19
RefPart numberPart nameQty
113-32855OIL RESERVOIR ASM.1
113-60708OIL RESERVOIR(1)
110-23108GASKET(1)
110-23207RUBBER CUSHION(4)
SS-6700710-SHRUBBER RING(1)
RO-0982401-00RUBBER RING(1)
110-24007CONNECTING ROD, VERTICAL(1)
110-24106SPRING(1)
RE-1000000-KOE-RING(1)
110-24502KNEE PRESS LOD BEARING BRACKET(1)
SS-9182010-SNSCREW 9/32-20 L=20(2)
NS-6150430-SRNUT 15/64-28(2)
SS-8153010-SRSCREW 15/64-28 L=30(2)
SS-9151610-SRSCREW 15/64-28 L=16(1)
110-24205KNEE PRESS ROD(1)
110-23751KNEE PRESS PLATE ASH.(1)
B3431-552-000-AKNEE PRESS PLATE COVER(1)
B3419-122-000KNEE LIFTER PLATE ROD(1)
110-24403RUBBER(1)
110-23702KNEE PRESS PLATE(1)
110-23801KNEE PRESS PLATE HOLDER(1)
SS-9151540-SRSCREW 15/64-28 L=15(1)
110-24304KNEE PRESS LIFTER ROD(1)
113-61003OIL PUSH GUIDE(1)
SS-4110715-SPSCREW 11/64-40 L=72
B8226-522-000WASTE MATERIAL CHUTE HOLDER1
SK-3412000-SCWOOD SCREW D=4.1 L=203
SS-7090610-SPSCREW 9/64-40 L=64
NS-8090310-SPNUT 9/64-408
B8224-523-000WASTE MATERIAL CHUTE (LARGE)1
113-41708HOOK OIL COVER1
SS-4110715-SPSCREW 11/64-40 L=72
113-41807WASTE MATERIAL CHUTE, SMALL1
SS-4110515-SPSCREW 11/64-40 L=52
113-41559OIL RESERVOIR ASM.1
113-41500OIL RESERVOIR(1)
110-23108GASKET(1)
110-23207RUBBER CUSHION(1)
110-24007CONNECTING ROD, VERTICAL(1)
110-24106SPRING(1)
RE-1000000-KOE-RING(1)
110-24502KNEE PRESS LOD BEARING BRACKET(1)
SS-9182010-SNSCREW 9/32-20 L=20(2)
NS-6150430-SRNUT 15/64-28(2)
SS-8153010-SRSCREW 15/64-28 L=30(1)
SS-9151610-SRSCREW 15/64-28 L=16(1)
110-24205KNEE PRESS ROD(1)
SS-7091110-SPSCREW 9/64-40 L=10.54

Page 20 — 9. BELT COVER & BOBBIN WINDER COMPONENTS

Juki DLM-5200 / DLM-5210 parts on page 20
RefPart numberPart nameQty
110-23363BELT COVER ASM.
110-23355BELT COVER ASM.
110-23356BELT COVER A
SS-7701010-SPSCREW 5/16-24 L=10
110-23405BELT COVER B
110-23504BELT COVER SUPPORT
SS-7120640-SPSCREW 3/16-28 L=6
110-23603BELT COVER COLLAR
D3201-555-DAOBOBBIN WINDER ASM.
D3213-555-DAOTHREAD TENSION BRACKET ASM.
SS-4110515-SPSCREW 11/64-40 L=5
B3126-012-000TENSION DISC
B3126-012-B00TENSION SPRING B
B3125-012-000THREAD TENSION STUD NUT
SS-7110350-SPSCREW 11/64-40 L=3
B3212-555-000PRESSER PLATE
B3211-555-000RUBBER BRAKE
B3209-555-000POSITIONING FINGER
SD-0490261-SPHINGE SCREW D=4.9 H=2.6
SS-7081310-SPSCREW 1/8-44 L=12.5
WP-0501018-SDWASHER 5X10.5X1
SK-3482500-SCWOOD SCREW D=4.8 L=25

Page 21 — 11. FOLDER COMPONENTS ( EXCLUSIVE PARTS FOR DLM-5210 )

Juki DLM-5200 / DLM-5210 parts on page 21
RefPart numberPart nameQty
MAT-11801NAOBINDER ASM.
MAN-011010A0SINGLE FOLD BIAS FOLDER ASM.
MAT-11803NOATAPE GUIDE
SS-7090510-SPSCREW 9/64-40 L= 4.6
WP-0450000-SDWASHER 4.5X8X0.5
SS-7090710-SPSCREW 9/64-40 L= 6.8
WP-0371026-SDWASHER 3.7X7X1
MAT-11901NAOBINDER ASH.
MAN-015010A0DOUBLE FOLD BIAS FOLDER ASM.
MAT-11903NOATAPE GUIDE B
SS-7090510-SPSCREW 9/64-40 L= 4.6
WP-0450000-SDWASHER 4.5X8X0.5
SS-7090710-SPSCREW 9/64-40 L= 6.8
WP-0371026-SDWASHER 3.7X7X1

Page 22 — 10. THREAD STAND COMPONENTS

Juki DLM-5200 / DLM-5210 parts on page 22
RefPart numberPart nameQty
111-81054THREAD STAND ASM.
111-81062THREAD STAND ASM.
B3307-012-000THREAD GUIDE
B3310-012-000POSITION CUP SET SCREW
WS-0641560-KRSPRING WASHER 6.4X11.9X1.5
B3309-012-000POSITION CUP
B3308-012-000ROD WASHER
B3306-012-000SPOOL ROD
NM-6061061-SENUT M6
B3302-012-000SPOOL REST ROD
111-81906SPOOL RETAINER
B3320-704-L00-ASPOOL PIN
B3311-012-000SPOOL REST CUSHION
111-81153SPOOL REST ASM.
WP-0560860-SEWASHER 5.6X12X0.8
WS-0531060-KRSPRING WASHER 5.3X8.3X1
NS-6123881-SENUT 3/16-28
SM-9061080-SESCREW M6 L=10
NM-6100663-SENUT M10
SK-3452000-SEWOOD SCREW D=4.5 L=20
111-81005THREAD STAND
WS-1002560-KRSPRING WASHER 10X18X2.5

Page 25 — NUMERICAL INDEX OF PARTS

Juki DLM-5200 / DLM-5210 parts on page 25
RefPart numberPart nameQty
20SS-8150510-SP
41SS-8150432-TH
51SS-8150432-TH
35SS-8150710-SP
28SS-8150710-SP
19SS-8150912-TH
25SS-8150912-TH
32SS-8151150-SP
26SS-8151150-SP
22SS-8151550-SP
10SS-8151550-SP
62SS-8660610-TP
14SS-8660610-TP
16SS-8660610-TP
19SS-8660610-TP
21SS-8660610-TP
31SS-8660810-TP
66SS-8660810-TP
67SS-8661040-TP
11SS-8681650-TP
24SS-9121010-TP
22SS-9151540-SR
14SS-9151610-SR
47SS-9151610-SR
11SS-9182010-SN
44SS-9182010-SN
42TA-0180401-NO
47TA-0850604-RO
41TA-1250406-RO
8TA-1250705-RO
17TA-2000502-RO
18TA-2101002-RO
7WP-0371026-SD
14WP-0371026-SD
5WP-0450000-SD
12WP-0450000-SD
38WP-0460556-SD
56WP-0480856-SP
23WP-0480856-SP
21WP-0501016-SD
15WP-0560860-SE
16VS-0531060-KR
5VS-0641560-KR
22VS-1002560-KR
2110-00304
10110-00510
11110-00619
20110-00700
6110-00858
47110-01104
24110-01500
45110-01609
43110-01658
20110-02300
29110-02409
30110-02508
32110-02607
36110-02904
22110-04009
25110-04207
24110-04306
7110-05105
7110-05204
28110-06004
30110-06103
10110-06202
5110-06350
7110-06509
8110-06608
13110-06905
12110-07101
14110-07200
11110-07309
23110-08059
26110-08109
12110-08208
26110-08356
26110-08455
24110-08703
27110-08802
23110-09008
39110-09107
13110-09206
35110-09305
22110-09404
1110-09503
2110-09602
4110-09701
5110-09800
7110-09900
10110-10000
19110-10154
17110-10303
20110-10410
64110-10519
68110-10600
65110-10709
38110-10808
50110-10907
60110-10907
54110-11004
30110-11103
34110-11251
37110-11301
15110-14008
47110-14206
57110-14354
30110-15005
40110-15104
31110-15609
26110-15807
2110-17209
23110-18108
18110-18207
21110-18306
19110-18405
23110-18504
19110-18702
26110-18900
25110-18959
43110-19007
19110-20005
16110-20054
22110-20203
17110-20302
24110-20401
26110-20500
25110-20609
20110-20708
23110-20807
27110-20906
29110-21003
3110-21201
11110-21300
31110-21409
4110-21607
12110-21706
3110-23108
38110-23207
4110-23207
3110-23308
2110-23355
1110-23363
6110-23405
7110-23504
20110-23702
16110-23751
21110-23801
40110-24007
8110-24007
41110-24106
48110-24205
15110-24205
19110-24403
43110-24502
9110-24502
4110-37009
5110-39062
4110-39070
8110-92558
21111-41801
2111-81005
5111-81054
3111-81062
14111-81153
11111-81906
1113-30552
47113-31154
4113-31204
47113-31303
34113-31758
12113-32202
35113-32301
1113-32855
5113-40304
39113-41500
50113-41559
36113-41708
34113-41807
1113-46004
1-CA113-46004
1-D113-46004
1-E113-46004
1-F113-46004
1-H113-46004
1-HA113-46004
1-K113-46004
1-M113-46103
37113-46400
5-C113-46400
5-CA113-46400
5-D113-46400
5-E113-46400
5-F113-46509
5-H113-46509
5-HA113-46509
5-K113-46905
5-M113-46905
40113-46905
4-C113-46905
4-CA113-46905
4-D113-46905
4-E113-47101
4-H113-47101
4-HA113-47101
4-K113-47309
31113-49008
10113-49107
2113-60708
24113-61003
4-F133-46905

Juki DLM-5200 / DLM-5210 — parts catalog

Page 1 — PARTS LIST

JU KI 1-Needle, Lockstitch Sewing Machine With Vertical Edge Trimmer 高速一本針メス付ミシン DLM-5200 1-Needle, Lockstitch Sewing Machine With Vertical Edge Trimmer (Front Type) 高速一本針メス付ミシン(前メス方式) DLM-5210 PARTS LIST 19514306 No.0380-00 From the library of: Superior Sewing Machine & Supply LLC Jinttex.in

Page 2

HOW TO MAKE USE OF THIS PARTS LIST パーツリストの見方 1. The part numbers of parts shown in the figure indicate the corresponding numbers (Ref. No.) shown by the index. 図に示された部品の番号は、図にふれられているNo (Ref. No.)に対応するインデックスによって、その品番がわかりま す。 2. Explanation of codes 記号の説明 1) Codes on the "Note" column "注記"欄の記号 ① ☆ ... means this part is changed from the previous parts list. この記号は、前回のパーツリストから変更された部品を表します。 ② #01 ... refer to the "Note" explanation at bottom of page. #01 ... ページ下の"注記"欄の記号を参照して下さい。 2) Codes on the "E.C. (Engineering change)" column "変更年月"欄の記号 ① A.10/83 ... Added from October, 1983 1983年10月より追加された。 ② D.10/83 ... Obsoleted from October, 1983 1983年10月より削除された。 ③ When previous parts (Obsoleted part) and new parts (Added parts) are not interchangeable with each other. 部品の互換性がない変更の場合 In this case, even obsoleted part (D.) can be ordered with the obsoleted part number, so select the parts with changed dates and place your orders. この場合は、旧品番(D.)された品番でご注文できますから、変更年月により、いずれかの部品を選択してご注文下さい。 Example (例) Ref. No. Note 注記 Part No. 品番 Description E.C. 変更年月 Amt. Req. 数量 1 ☆ B1401-100-000 Needle bar ☆ B1401-100-000-A Needle bar A.10/83 ハリボー B1105-300-000 1 1.1 ☆ B1105-200-000 Frame cover D.10/83 ハリボー 1 2 ☆ B1105-300-000 Frame cover A.10/83 フレームカバー 1 In case when previous parts and new parts are interchangeable with each other. 部品の互換性がある場合 When the part number is replaced on the "品番 (Japanese)" column of the previous part, so please order by the new part number. この場合は、旧部品の和品番名欄にかわしい新しい品番が記入してありますので、新しい品番でご注文下さい。 C.10/83 B1105-500-000 Frame cover C.10/83 B1105-500-000 1 Correct No. 正しい品番 Wrong No. 誤り品番 Please order by the correct part number. 正しい品番でご注文下さい。 ⑥ M.10/83 ... The amount required is changed from October, 1983 M.10/83 ... The new amount required is shown in the "Amt. Req." column. この数量が変更になった、この場合数量欄には新しい数量が表示してあります。 3) Codes on the "Amt. Req." column "数量"欄の記号 ① 2 ... Indicates amount required is 2. 数量、2個をを表します。 ② 2.0 ... Indicates length in meters. (unit is meter) 長さ、2メートルを表します。(単位はメート ルです) ③ - ... Indicates parts obsoleted from the parts list. このパーツリストから削除された部品です。 ④ (1) ... Indicates sub parts which construct the assembly part. Assembly part is shown as "asm." and クミ in Japanese, in the "Description" column. 組立部品を構成している子部品を表します。組立部品は品番欄に英文で "asm." とクミで表示してあります。 When Ordering The Spare Parts: In order to ensure that we deliver the correct parts to you, please clearly state when ordering the corresponding PART NUMBER (ex. B1109-012-A00) and also the PARTS LIST NUMBER (ex. 0010-01, given at the top right of the cover) or the MACHINE SERIAL NUMBER, because there are some parts which have been changed. 補用部品注文の際のご注意 このパーツリストに記載されている補用部品をご注文の際は、部品の番号(例えば、B1109-012-A00)でご注文下さい。 合わせて、ご覧のパーツリストの管理番号(表紙右上、例えば、No0010-01)又は、機械番号をご連絡頂ければ幸いで す。又、改良のため部品の一部が変更になる場合がありますのでご了承下さい。 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 3 — CONTENTS

CONTENTS 目 次 1. FRAME & MISCELLANEOUS COVER COMPONENTS 頭部外装関係 2. MAIN SHAFT COMPONENTS 上軸関係 3. UPRIGHT SHAFT & HOOK DRIVING SHAFT COMPONENTS 立軸・下軸関係 4. HAND LIFTER COMPONENTS 押上げ関係 5. FEED MECHANISM COMPONENTS 送り関係 6. KNIFE COMPONENTS メス関係 7. OIL LUBRICATION COMPONENTS 給油関係 8. OIL RESERVOIR COMPONENTS 油壺関係 9. BELT COVER & BOBBIN WINDER COMPONENTS ベルトカバー・糸巻関係 10. THREAD STAND COMPONENTS 糸立装置関係 11. FOLDER COMPONENTS (EXCLUSIVE PARTS FOR DLM-5210 ) バインダー関係 (DLM-5210 専用部品 ) 12. TABLE OF EXECHANGING GAUGES FOR DLM-5200 DLM-5200ゲージ一覧表 13. TABLE OF EXECHANGING GAUGES FOR DLM-5210 DLM-5210ゲージ一覧表 NUMERICAL INDEX OF PARTS 索引 1 3 5 7 9 11 13 15 17 18 19 20 20 21

Page 4 — 1. FRAME & MISCELLANEOUS COVER COMPONENTS

1. FRAME & MISCELLANEOUS COVER COMPONENTS 頭部外装関係 BLM-5200 JUKI From the library of: Superior Sewing Machine & Supply LLC Jinte.in

Page 5

REF. NO. NOTE PART NO. D E S C R I P T I O N ヒ ン メ イ AMT. 1 113-30552 FACE PLATE ASM. メンイタ クミ 1 2 110-00304 FACE PLATE GASKET メンイタハツキン 1 3 SS-6080410-SP SCREW 1/8-44 L=4 ヒラネジ 1/8-44 L=4 1 4 SS-1110840-SP SCREW 11/64-40 L=8 サラネジ 11/64-40 L=8 3 5 SS-6080410-SP SCREW 1/8-44 L=4 ヒラネジ 1/8-44 L=4 1 6 110-00858 ARM OIL SHIELD ASM. メンブユホウキン クミ 1 7 TA-0850504-RO RUBBER PLUG トメセン 2 8 TA-1250705-RO RUBBER PLUG トメセン 1 9 SS-4120915-SP SCREW 12/64-28 L=9 ナベネジ 3/16-28 L=9 8 10 110-00610 SIDE PLATE メンイタ 1 11 110-00619 GASKET マトイタパツキン 1 12 B1113-155-000 NEEDLE THREAD GUIDE PIN ASM. イトアンナイボ- クミ 1 13 B1113-155-000 NEEDLE THREAD GUIDE PIN イトアンナイボ- (1) 14 B3148-123-000 TENSION DISC イトアンナイ サラ (2) 15 B3149-123-A00 TENSION SPRING イトアンナイ スプリング (1) 16 SD-0380552-SL HINGE SCREW D=3.8 H=5.5 ダンネジ D=3.8 H=5.5 (1) 17 TA-2000502-RO RUBBER PLUG トメセン 1 18 TA-2101002-RO RUBBER PLUG トメセン 1 19 110-18702 THREE-HOLE THREAD EYELET ミツメイトカケ 1 20 110-00700 THREAD TAKE-UP LEVER COVER テンビンカバ- 1 21 SS-4120615-SP SCREW 3/16-28 L=6 ナベネジ 3/16-28 L=6 1 ? SS-4120615-SP SCREW 3/16-28 L=6 ナベネジ 3/16-28 L=6 1 23 110-18504 ARM THREAD GUIDE A アームイトアンナイ A 1 24 110-01500 SCREW アームイトアンナイ A トメネジ 1 25 110-18959 THREAD TENSION ASM. イトチョウシ クミ 1 26 110-18900 TENSION NUT イトチョウシナット (1) 27 B3120-125-000 TENSION DISC STOPPER イトチョージシヨラ カイデントメ (1) 28 B3129-012-A00 TENSION SPRING イトチョージシヨラ スプリング (1) 29 B3132-552-000 THREAD GUIDE HOLDER イトチョージシヨラ ホルダ (1) 30 B3126-012-000 TENSION DISC イトチョージシヨラ ディスク (2) 31 B3115-552-000 TENSION POST イトチョージシヨラ ホスト (1) 32 B3128-012-000 TAKE-UP SPRING イトトリハツキ (1) 33 B3111-552-B00 TENSION POST SOCKET イトチョージシヨラ ホスト (1) 34 SS-8090670-SP SCREW 9/64-40 L=5.5 トメネジ 9/64-40 L=5.5 (1) 35 SS-8150710-SP SCREW 15/64-28 L=7 トメネジ 15/64-28 L=7 (1) 36 B3118-552-E00 THREAD RELEASE PIN ピン 1 37 B1190-522-S00 GAUGE PLATE 1/8 S ゲージ 1/8 S 1 38 SS-2110915-SP SCREW 11/64-40 L=8.5 マルサラネジ 11/64-40 L=8.5 2 39 113-31402 THREAD GUIDE B アームイトアンナイ B 1 40 SS-6110610-TP SCREW 11/64-40 L=6 ヒラネジ 11/64-40 L=6 1 41 TA-1250405-RO RUBBER PLUG トメセン D=12.5 L=4 2 42 SS-4121615-SP SCREW 3/32-56 L=1.9 ナベネジ 3/32-56 L=1.9 3 43 110-01658 BED SLIDE ASM. スペリライタ (クミ) 1 44 B1110-012-000 SLIDE PLATE スペリライタ (1) 45 110-01609 BRED SLIDE SPRING スペリライタ カン (1) 46 SS-6060210-SP SCREW 3/32-56 L=1.9 ヒラネジ 3/32-56 L=1.9 (2) 47 110-01104 SCREW STUD ペツトシチュウ 4 48 #01 B1190-523-000 GAUGE PLATE マエメス. ゲージ 1 49 #01 SS-2110915-SP SCREW 11/64-40 L=8.5 マルサラネジ 11/64-40 L=8.5 1 50 #01 113-40304 THROAT PLATE ハリイタ 1 51 #01 B1191-523-000 WASTE MATERIAL GUARD ハリイタ チユウリヨウ 1 52 SS-4080310-SP SCREW 1/8-44 L=3.4 ナベネジ 1/8-44 L=3.4 2 53 #02 111-41801 THREAD TAKE UP LEVER COVER テンビンカバ- 1 Note(注記)#01...For DLM-5210 (A, Specification) DLM-5210用 (A 仕様) #02...For JE JE用 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 6 — 2. MAIN SHAFT COMPONENTS

2. MAIN SHAFT COMPONENTS 上軸関係 30 29 23 26 25 24 4 10 5 6 3 2 9 19 18 17 16 27 28 22 21 20 31 32 33 44 43 42 41 39 40 38 37 36 35 34 15 14 13 12 47 -3-

Page 7

REF.NO. NOTE PART NO. DESCRIPTION HIN MEI AMT. 1 SS-8151150-SP SCREW 15/64-28 L=10.5 トメネジ 15/64-28 L=10.5 1 2 110-17209 THREAD TAKE-UP CRANK SHAFT テンビンサオシヤフト 1 3 CQ-3500000-PO OIL FELT ユシ 0.1 4 110-39070 THREAD TAKE-UP LEVER ASM. リンクテンビンクミ 1 5 110-39062 THREAD TAKE-UP LEVER ASM. リンクテンビンクミ (1) 6 #01 B1905-541-B00 NEEDLE BEARING, B テンビンニードルベアリング (1) 7 110-05204 NEEDLE BAR CRANK ハリボウクランク (1) 8 B1408-552-000 NEEDLE BAR CRANK ROD ハリボウクランクロッド (1) 9 B1903-552-000 END SCREW LEFT ヒダリネジ (1) 10 B1909-500-000 BUSHING. モンルンブツシユン (1) 11 SS-8681650-TP SCREW 9/32-28 L=16 トメネジ 9/32-28 L=16 1 12 SS-860610-TP SCREW 1/4-40 L=6 トメネジ 1/4-40 L=6 1 13 B1212-552-A00 COUNTERWEIGHT PROTECTING PLATE ツリアイオモリイタ 1 14 RO-0442401-00 RUBBER RING Oリング 1 15 SS-7681650-TP SCREW 9/32-28 L=16 マルヒラネジ 9/32-28 L=16 1 16 113-49107 BUSHING, FRONT ウラジク マエメタル 1 17 B1177-522-000 BALANCER バランサー 1 18 SS-7150940-SP SCREW 15/64-28 L=9 マルヒラネジ 15/64-28 L=9 2 19 SS-8150912-TH SCREW トメネジ 1 20 110-02300 BUSHING, INTERMEDIATE ウラジク ウラジクメタル 1 21 CS-147121A-SH THRUST COLLAR ASM. D=14.72 W=12 スラストウケ D=14.72 W=12 クミ 1 22 SS-860610-TP SCREW 1/4-40 L=6 トメネジ 1/4-40 L=6 (2) 23 110-08059 FEED DRIVE ECCENTRIC CAM ASM. オクリヘンシンカムクミ 1 24 SS-6661110-SP SCREW 1/4-40 L=11 ヒラネジ 1/4-40 L=11 (2) 25 110-08000 FEED DRIVE ECCENTRIC CAM オクリヘンシンカム 1 26 110-08109 THRUST COLLAR オクリヘンシンカム スラストウケ (1) 27 SS-6090670-TP SCREW 9/64-40 L=6 ヒラネジ 9/64-40 6=6 (2) 28 RC-1850001-KP SNAP RING 18.5 Cカメトメネジ 18.5 1 29 110-02409 MAIN SHAFT BUSHING, REAR ウラジクウシロメタル 1 30 110-02508 OIL SEAL メタル オイルシール 1 31 113-49008 MAIN SHAFT ウラジク 1 32 110-02607 HAND WHEEL ハズミクルマ 1 33 SS-8151550-SP SCREW 15/64-28 L=15 トメネジ 15/64-28 L=15 2 34 B1213-552-0A0-A OIL AMOUNT ADJUSTING PIN ASM. ケランク ユリチョーセツピン クミ 1 35 RO-0291801-00 RUBBER RING Oリング (1) 36 110-02904 ROLLER FELT ユリヨウ チョウセツフェルト 1 37 113-46400 WASTE MATERIAL GUIDE メノクス カバートメイツ 2 38 SS-4080310-SP SCREW 1/8-44 L=3.4 ナベネジ 1/8-44 L=3.4 1 39 B1193-530-000 WASTE MATERIAL GUARD PLATE メノクス カバートメイツ 1 40 113-46905 WASTE MATERIAL GUARD, E メノクス カバートメイツ E 1 41 113-46004 NEEDLE PLATE, A ハリイタ A 1 42 SS-2110915-SP SCREW 11/64-40 L=6.8 マルサラネジ 11/64-40 L=8.5 2 43 SS-4080310-SP SCREW 1/8-44 L=3.4 ナベネジ 1/8-44 L=3.4 2 44 B1115-530-00F THROAT PLATE COVER F カリイタフタ F 1 45 B1115-522-000-A OPEN COVER SPRING ハリイタ カイヘンフタスプリング 1 46 SS-6080320-SP SCREW 1/8-44 L=2.5 ヒラネジ 1/8-44 L=2.5 1 47 113-31154 COUNTERWEIGHT ASM. ツリアイオモリ クミ LM 1 Note(注記)#01...Selective part (A~D) 選択部品 (A~D) From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 8 — 3. UPRIGHT SHAFT & HOOK DRIVING SHAFT COMPONENTS

3. UPRIGHT SHAFT & HOOK DRIVING SHAFT COMPONENTS 立軸・下軸関係 1 2 3 5 6 7 8 9 10 44 47 45 46 13 14 15 16 18 19 20 21 12 11 17 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 5 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 9

REF.NO. NOTE PART NO. DESCRIPTION ヒン メ イ AMT. 1 B1405-012-000 CAP キャプソ 1 2 B1402-552-000-A NEEDLE BAR BUSHING, UPPER ハリボー・ウワメタル 1 3 B1401-522-A00-A NEEDLE BAR (A) ハリボー・A 1 4 B1414-555-000 SLIDE BLOCK ハリボー・ターキ アンナイユウ 1 5 B1411-552-0A0 NEEDLE BAR CONNECTION ASH. ハリボー・ターキ クミ 1 6 SS-6090670-TP SCREW 9/64-40 L=6 ヒラネジ 9/64-40 6=6 (1) 7 110-05105 NEEDLE BAR BUSHING, LOWER ハリボー・ウシタメタル 1 8 SS-7080510-TP SCREW 1/8-44 L=4.5 マルヒラネジ 1/8-44 L=4.5 1 9 113-31204 NEEDLE BAR THREAD GUIDE ハリボー・イトカケ 1 10 HDB-10081400 NEEDLE BOX #14 ハリボー・ボックス #14 1 11 B1306-155-0C0 GEAR & PINION ASH. カサクマルマ ジョーグ クミ (1) 12 B1306-155-0B0 GEAR & PINION ASH., UPPER カサクマルマ クミ 1 13 B1305-012-0A0 GEAR ASM. ウワカサクマルマ ダイ クミ 1 14 SS-8660810-TP SCREW 1/4-40 L=8 トメネジ 1/4-40 L=8 2 15 B1306-155-0A0 PINION ASH. ウワカサクマルマ ショー クミ 1 16 SS-8660810-TP SCREW 1/4-40 L=8 トメネジ 1/4-40 L=8 2 17 B1307-155-0B0 GEAR & PINION ASM., LOWER シタカサクマルマ クミ 1 18 B1307-155-0A0 GEAR ASM., LARGE カサクマルマ ダイ クミ 1 19 SS-8660810-TP SCREW 1/4-40 L=8 トメネジ 1/4-40 L=8 2 20 B1308-155-0A0 PINION ASM. カサクマルマ ショー クミ 1 21 SS-8660810-TP SCREW 1/4-40 L=8 トメネジ 1/4-40 L=8 2 22 110-04009 UPRIGHT SHAFT タテジク 1 23 SS-4120915-SP SCREW 12/64-28 L=9 ナベネジ 3/16-28 L=9 1 24 110-04306 BUSHING, UPPER タテジク ウシタメタル B 1 25 110-04207 UPRIGHT SHAFT BUSHING, LOWER タテジク クシタメタル 1 26 110-15807 BUSHING, REAR シモジク クマエメタル 1 27 SS-4120915-SP SCREW 12/64-28 L=9 ナベネジ 3/16-28 L=9 1 28 CS-079101A-SH THRUST COLLAR ASH. D=7.94 W=10 スラストウク D=7.94 W=10 クミ (2) 29 SS-6110420-TP SCREW 11/64-40 L=4.8 ヒラネジ 11/64-40 L=4.8 (2) 30 110-15605 HOOK DRIVING SHAFT シタジク 1 31 110-15609 POSITIONING FINGER ナカガマ オサエ 1 32 SS-6111010-SP SCREW 11/64-40 L=9.5 ヒラネジ 11/64-40 L=9.5 1 33 B1808-552-0A0 OIL SEAL SCREW ASH. タジクク マエ トメネジ ユシン (1) 34 B1810-552-000 OIL WICK シタジク クマエ トメネジ ユシン 1 35 B1830-127-0A0 HOOK ASM. カマ クミ 1 36 B9117-012-000 BOBBIN ホビーン 1 37 B1837-012-0A0 BOBBIN CASE ASM. ホビーンケース クミ 1 38 CS-079073A-SH THRUST COLLAR スラストウク クミ 1 39 SS-6110410-TP SCREW 11/64-40 L=3.5 トメネジ 11/64-40 L=3.5 (2) 40 110-15104 BUSHING ASH., FRONT シタジク クマエメタル 1 41 SS-8150432-TH SCREW トメセン 1 42 TA-0180401-MO PIN トメセン 1 43 #01 B1835-523-000 POSITIONING FINGER ナカガマ オサエ 1 44 #02 B1401-522-B00-A NEEDLE BAR (B) ハリボー・B 1 45 #03 NC-2005007-50 NEEDLE 134 75 ハリ DPX5 #14 1 46 #03 HDP-500B1400 NEEDLE DPX5 #14 ハリ DPX5 #14 1 47 #04 113-31303 NEEDLE BAR THREAD GUIDE ハリボー・イトアンナイ 1 Note(注記)#01...For DLM-5210 DLM-5210用 #02...For JE JE用 #03...For JO JO用 #04...For JO JO用 -6- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 10 — 4. HAND LIFTER COMPONENTS

4. HAND LIFTER COMPONENTS 押上関係 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 43 - 7 - From the library of: Superior Sewing Machine & Supply LLC Jinttex.in

Page 11

REF.NO. NOTE PART NO. DESCRIPTION ヒン メ イ ANT. 1 B1520-552-000-A HAND LIFTER オサエアゲレバー 1 2 B1521-555-000 SCREW オサエアゲレバー トメネジ 1 3 RO-0371801-00 RUBBER RING Oリングベ 1 4 110-92558 HAND LIFTER CAM ASM. オサエアゲ カム (クミ) 1 5 110-06508 HAND LIFTER LINK アサエアゲリンク 1 6 RE-0500000-KO E-RING Eガタトメワ 5 1 7 110-06509 LINK SHAFT ヒキアゲリンクシヤフト 1 8 110-06608 GASKET リンクシヤツキン 2 9 RE-0500000-KO E-RING Eガタトメワ 5 3 10 110-07309 LIFTING LEVER アサエアゲレバー 1 11 110-07309 LIFTING LEVER RING ヒキアゲ レリンク リング 1 12 110-07101 HINGE SCREW ヒナゲヨコネジ 1 13 110-06905 LIFTING LEVER CONNECTING ROD ヒキアゲ レバー コネクテイング ロツド 1 14 110-07200 CONNECTING ROD VERTICAL ヒキアゲ コネクテイング ロツド 1 15 110-07002 LIFTING LEVER LINK ヒキアゲ レバーリンク 1 16 SD-0720332-SP HINGE SCREW D= 7.24 H= 3.3 ダンネジ D= 7.24 H= 3.3 1 17 RE-0500000-KO E-RING Eガタトメワ 5 2 18 110-18207 TENSION RELEASE RETURN SPRING イトユルメイシヤスプリング 1 19 110-2405 TENSION RELEASE PIN SPRING イトユルメイピンバネ 1 20 RE-0400000-KO E-RING Eガタトメワ 4 1 21 110-18306 TENSION RELEASE SUPPORTING PIN イトユルメイヨウピン 1 22 110-18009 TENSION RELEASE PLATE イトユルメイテ 1 23 110-18108 TENSION RELEASE SHAFT イトユルメイシヤフト 1 24 B1509-555-000 PRESSER SPRING REGULATOR オサエアチヨウセツネジナ 1 25 B1511-555-000 NUT 1/2-28 オサエアチヨウセツネジナ ナツト 1 26 B1510-227-000 PRESSER GUIDE BAR オサエ アンナイバー 1 27 B1505-227-000 PRESSER SPRING オサエ チヨウバネ 1 28 110-06004 NEEDLE BAR GUIDE BRACKET オサエバエウデ 1 29 B1501-522-000 PRESSER BAR オサエアバー 1 30 110-06103 PRESSER BAR THREAD GUIDE オサエアバー ウデイトアンナイ 1 31 SS-8660810-TF SCREW 1/4-40 L= 8 トメネジ 1/4-40 L=8 2 32 SS-7090910-SP SCREW 9/64-40 L= 8.5 マルヒラネジ 9/64-40 L=8.5 2 33 B1502-541-000 PRESSER BAR BUSHING, LOWER オサエアバー ブツシング、ロワー 1 34 SS-7091110-SP SCREW 9/64-40 L= 10.5 マルヒラネジ 9/64-40 L=10.5 1 35 B1524-522-NA0-A PRESSER FOOT ASM., N ジユウ オサエ (ハリツトケミ) 1 36 #01 B1524-522-NB0-A PRESSER FOOT ASM. オサエ フト アシ 1 37 #02 B1524-523-0A0 PRESSER FOOT ASM. マエメスコウ ジユウオサエ クミ 1 38 #02 VP-0460556-SD WASHER 4.6X7.5X0.5 ヒラタカブネ 4.6X7.5X0.5 (1) 39 #02 SD-0450401-SP HINGE SCREW D= 4.5 H= 4 ダンネジ D= 4.5 H= 4 (1) 40 #02 B1524-523-00E SPRING ウオオオオエバネ (1) 41 #03 B1421-523-000 FINGER PROTECTOR ハリカンー 1 42 CQ-2020000-00 OIL WICK ユシン 0.2 43 110-19007 WASHER PLATE イトユルメイシヤプレート 1 Note(注記)#01...For Export 輸出用 #02...For DLM-5210 DLM-5210用 #03...Special order part 特別注文部品 From the library of: Superior Sewing Machine & Supply LLC Jinttex.in

Page 12 — 5. FEED MECHANISM COMPONENTS

5. FEED MECHANISM COMPONENTS 送り関係 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 From the library of: Superior Sewing Machine & Supply LLC Jinttex.in

Page 13

REF. NO. NOTE PART NO. DESCRIPTION HIN AMT. 1 110-09503 FEED REGULATOR CONNECTING ROD オクリチョウセツロツド 1 2 110-09602 FEED REGULATOR PIN オクリチョウセツダイ 1 3 SS-6090670-TP SCREW 9/64-40 L=6 ヒラネシ 9/64-40 L=6 2 4 110-09701 FEED REGULATOR オクリチョウセツダイ 1 5 110-09800 FEED REGULATOR BUSHING オクリチョウセツダイメタル 1 6 SS-7120770-SH SCREW オクリチョウセツネシ 1 7 110-09909 FEED REGULATOR SCREW オクリチョウセツピン 1 8 B1148-555-000 SPRING オクリチョウセツピン 1 9 110-52701 PIN オクリチョウダイヤル 1 10 110-10006 FEED DIAL ヒラネシ 3/16-28 L=9.0 1 11 SS-6120930-TP SCREW 3/16-28 L=9.0 1 12 110-08208 ROCKER SHAFT CONNECTING ROD スイヘイオクリロツド 1 13 110-09206 WALKING FOOT PIN C スイヘイオクリピン C 1 14 SS-6090620-TP SCREW ヒラネシ 1 15 110-14008 CONNECTING ROD シヨウクオクリロツド 1 16 RE-0922702-00 RUBBER RING Oリング 1 17 110-10303 FEED REVERSE SPRING オクリレバーバネ 1 18 RE-0500000-KO E-RING Eガタトメワ 5 1 19 110-10154 FEED REVERSE ARM ASH. オクリレバーウデクミ 1 20 110-10404 FEED REVERSE ARM SCREW オクリレバーウデトメネジ 1 21 RE-0500000-KO E-RING Eガタトメワ 5 1 22 110-09404 ADJUSTING LINK SPRING チョウヨウセツリンク バネ 1 23 110-09008 WALKING FOOT PIN A スイヘイオクリピン A 2 24 110-08703 WALKING FOOT LINK レンケツリンク B 2 25 110-08604 CONNECTING LINK A レンケツリンク クミ 2 26 110-08455 WALKING FOOT ADJUSTING LINK オクリチョウセツリンク クミ 1 27 110-08802 ADJUSTING LINK FULCRUM SHAFT A チョウヨウセツリンクフルクラムシヤフト A 1 28 SS-8150710-SP SCREW 1/4-40 L=7 トメネジ 1/4-40 L=7 2 29 SS-6090620-TP SCREW ヒラネシ 1 30 110-11103 FEED BAR SHAFT オクリタシヤフト 1 31 RC-1381001-KP RETAINING RING Cガタトメワ 1 32 B1613-522-H00-A FEED DOG オクリバ 1 33 SS-4080620-TP SCREW 1/8-44 L=6 ナベネジ 1/8-44 L=6 2 34 110-11251 FEED BAR ASH. オクリバクミ 1 35 110-09305 ADJUSTING LINK SPRING GUIDE チョウヨウセツリンク バネ 1 36 SS-7110510-SP SCREW 11/64-40 L=5 マルヒラネシ 11/64-40 L=5 2 37 110-11301 FEED SPRING HOOK オクリバネフツク 1 38 110-10808 FEED ROCKER SHAFT スイヘイオクリロツド 1 39 110-09107 WALKING FOOT PIN B スイヘイオクリピン B 1 40 SS-6090620-TP SCREW ヒラネシ 1 41 NS-6680410-SP NUT 9/32-28 ロツカクナット 9/32-28 1 42 110-08356 FEED ROCKER SHAFT CRANK ASH. スイヘイオクリダシヤフトクミ 1 43 SS-6121610-SP SCREW 3/16-28 L=15.5 ヒラネシ 3/16-28 L=15.5 (1) 1 44 110-14156 REAR CRANK ASH. シヨウクオクリクミ 1 45 SS-6121210-SP SCREW 3/16-28 L=12 ヒラネシ 3/16-28 L=12 (1) 1 46 SD-1000801-SH HINGE SCREW ダンネジ 1 47 110-14206 FEED DRIVING SHAFT シヨウクオクリクミ 1 48 CS-147121A-SH ADJUST COLLAR ASM. D=14.72 W=12 クミ スラストクミ D=14.72 W=12 クミ 1 49 SS-8660610-TP SCREW 1/4-40 L=6 トメネジ 1/4-40 L=6 (1) 1 50 110-10907 FEED ROCKER SHAFT BUSHING オクリジヤクミメタル 1 51 SS-8150432-TH SCREW トメネジ 1 52 SS-7110740-TP SCREW 11/64-40 L=7 マルヒラネシ 11/64-40 L=7 1 53 RC-1381001-KP RETAINING RING Cガタトメワ 1 54 110-11004 FEED ROCKER オクリタ 1 55 SS-7121410-TP SCREW 3/16-28 L=14 マルヒラネシ 3/16-28 L=14 1 56 VP-0480856-SP MAGNET BASE SPRING WASHER ヒラネシ 4.8X8.4X0.8 1 57 110-14354 DRIVING SHAFT CRANK ASM., FRONT シヨウクオクリフタマクミ 1 58 SS-7111120-SP SCREW 11/64-40 L=10.5 ナベネジ 11/64-40 L=10.5 (1) 1 59 SS-4120915-SP SCREW 12/16-28 L=9 ナベネジ 3/16-28 L=9 1 60 110-10907 FEED ROCKER SHAFT BUSHING オクリジヤクミメタル 1 61 CS-147121A-SH ADJUST COLLAR ASM. D=14.72 W=12 クミ スラストクミ D=14.72 W=12 クミ (2) 1 62 SS-8660610-TP SCREW 1/4-40 L=6 トメネジ 1/4-40 L=6 1 63 RO-0781901-00 RUBBER RING Oリング 1 64 110-10519 FEED REVERSE SHAFT オクリレバーシヤフト 1 65 110-10709 FEED LEVER METAL オクリレバーメタル 1 66 SS-8660810-TP SCREW 1/4-40 L=8 トメネジ 1/4-40 L=8 1 67 SS-8661040-TP SCREW 1/4-40 L=10 トメネジ 1/4-40 L=10 1 68 110-10600 REVERSE FEED CONTROL LEVER オクリレバー 1 69 #01 110-37009 FEED DIAL オクリタダイヤル 1 70 #01 B1613-523-000 FEED DOG オクリバ 1 Note(注記) #01...For DLM-5210 DLM-5210用 - 10 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 14 — 6. KNIFE COMPONENTS

6. KNIFE COMPONENTS メス関係 1 2 3 4 5 6 7 10 9 8 11 12 20 19 18 13 14 15 16 17 21 22 23 24 25 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 26 27 28 29 -- 11 -- From the library of: Superior Sewing Machine & Supply LLC Jinatex.in

Page 15

REF.NO. NOTE PART NO. D E S C R I P T I O N ヒ ン メ イ AMT. 1 113-32400 KNIFE POSITIONING PLATE メス セツトバン 1 2 B4131-522-000 FELT メス セツトイタ フエルト 1 3 SS-4090815-SP SCREW 9/64-40 L=8 ナベネツ 9/64-40 L=8 1 4 B4133-522-000 TENSION SPRING メスセツトイタ ヒキアゲバネ 1 5 NS-6090310-SP NUT カクナット 9/64-40 1 6 SS-4090815-SP SCREW 9/64-40 L=8 ナベネツ 9/64-40 L=8 1 7 NS-6090310-SP NUT カクナット 9/64-40 1 8 NS-6120310-SP NUT ロツカクナット 3/16-28 1 9 B4119-522-000 TENSION SPRING メス ヨートバ-ダイ アゲバネ 1 10 SS-6121010-SP SCREW 3/16-28 L=10 ヒラネツ 3/16-28 L=10 1 11 SS-6111010-SP SCREW 11/64-40 L=9.5 ヒラネツ 11/64-40 L=9.5 1 12 NS-6110420-SP NUT 11/64-40 ロツカクナット 11/64-40 1 13 SS-4080610-SP SCREW 1/8-44 L=6.4 ナベネツ 1/8-44 L=6.4 2 14 B4122-522-000 WASHER メス オサエガネ 1 15 B4121-522-000 KNIFE メス 1 16 B4120-522-000 KNIFE HOLDER メス ササエ 1 17 SS-6110810-TP SCREW 11/64-40 L=8 トメネジ 1 18 B4113-522-080 KNIFE DRIVING BLOCK ASM. メス ヨートバ-ダイ クミ (1) 19 B4117-522-000 BUSHING クラサチピシユ 1 20 SS-8110510-SP SCREW 11/64-40 L=5 トメネジ 11/64-40 L=5 (1) 21 B4111-522-000 KNIFE DRIVING BLOCK STUD メス ヨートバ-ダイ ジク 1 22 B4115-522-000 GUIDE STUD FOR KNIFE DRIVING BLOCK メス ヨートバ-ダイ アンナイジク 1 23 WP-0480856-SP MAGNET BASE SPRING WASHER ヒラサカバネ 4.8X8.4X0.8 2 24 SS-9121010-TP SCREW ロツカクボルト 2 25 B4111-522-000 KNIFE DRIVING ROD CLUTCH PIN クラサチピソ 1 26 B4125-522-000 SPRING メス ノツクバネ 1 27 RE-0200000-KO E-RING Eガ タトメワ 2 28 B4124-522-000 KNIFE RELEASE LEVER メス ノツク 1 29 B4126-522-000 PIN ノツクピン 1 30 B4103-522-000 KNIFE DRIVING ROD CLUTCH RETAINER クラサチ ササエ 1 31 B4116-530-000 BUSHING メスジクメ 1 32 B4102-522-000 KNIFE DRIVING STUD メスジク 1 33 SS-6090810-TP SCREW 9/64-40 L=7.5 ヒラネツ 9/64-40 L=7.5 1 34 113-32202 KNIFE DRIVING ROD CONNECTION メスジク タテキ 1 35 113-32501 KNIFE DRIVING ROD メスロツト 1 36 B4123-522-000 KNIFE NEEDLE BEARING ニードルローラー 1 37 B4106-522-000-B KNIFE CAM メスカム (ヒヨウジユン) 1 38 B4132-522-000-A THRUST PLATE メスカム スラストウケイタ 1 39 B4107-522-000 PIN カムピン 1 40 B4108-522-000 SLIDE BLOCK GUIDE メスロツト アンナイダイ 1 41 SS-6121060-SP SCREW ヒラネツ 2 42 B1414-555-000 SLIDE BLOCK ハリホ-タ-アンナイコウ 1 43 B4109-522-000 KNOB クラツチサマミ 1 44 NS-6110310-SP NUT 11/64-40 ロツカクナット 11/64-40 1 45 B4112-522-000 CAP クラツチ キャツプ 1 46 B4110-522-000 SPRING クラツチバネ 1 47 #01 B4121-523-000 KNIFE メス 1 48 #01 B4135-523-000 CUTTING CLOTH SEPARATOR キリクズ スガキ 1 49 #01 SS-5060410-SP SCREW 3/32-56 L=3.5 トラスネツ 3/32-56 L=3.5 2 Note(注記)01...For DLM-5210 DLM-5210B

Page 16 — 7. OIL LUBRICATION COMPONENTS

7. OIL LUBRICATION COMPONENTS 給油関係 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 - 13 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 17

REF.NO. NOTE PART NO. D E S C R I P T I O N ヒ ン メ イ AKT. 1 B3530-555-000 OIL SIGHT WINDOW アプミラマド 1 2 RO-1952401-00 RUBBER RING Oリンク 1 3 110-21201 MAIN SHAFT OIL TUBE ウワジクキュウ パイプ 1 4 110-21607 TUBE HOLDER (UPPER) パイプオサエ (ウエ) 1 5 SS-4120415-SP SCREW 3/16-28 L=6 ナベネジ 3/16-28 L=6 1 6 SS-4120615-SP SCREW 3/16-28 L=6 ナベネジ 3/16-28 L=6 1 7 B3529-226-000 OIL FELT PRESSER カンリユウ フエルトオサエ 1 8 113-31758 OIL RETURN TUBE ASM. カンリユウ パイプ クミ 1 9 B3536-122-000 HOLDER B キユウニユウ パイプオサエ 1 10 110-20908 OIL WICK エツシ 0.2 11 110-21300 OIL TUBE カマキユウ 1 12 110-21706 TUBE HOLDER (LOWER) パイプオサエ (シタ) 1 13 SS-4150915-SP SCREW 15/64-28 L=9 ナベネジ 15/64-28 L=9 1 14 B2616-372-000 SPRING バネ 1 15 B3514-412-000 OIL ADJUSTING SCREW シタジク クマエメタル ユリヨーチョーセツネジ 1 16 110-20054 LUBRICATING OIL PUMP ASM. ポンプ タイ クミ 1 17 110-20302 OIL PUMP INSTALLING BASE ポンプ タイ トリツケイタ (1) 18 SL-4030851-SF SCREW ナベネジ セムス (3) 19 110-20005 OIL PUMP ポンプ タイ (1) 20 110-20708 OIL PUMP IMPELLER インペラー (1) 21 SE-4301041-SR SCREW タツプ タイトネジ (3) 22 110-20203 LUBRICATING OIL PUMP COVER ポンプ タイフタ (1) 23 110-20807 OIL PUMP IMPELLER COVER ポンプ タイウケイタ (1) 24 110-20401 PLUNGER プランジヤ (1) 25 110-20609 PLUNGER SPRING プランジヤ バネ (1) 26 110-20500 PLUNGER SCREW プランジヤ ネジ (1) 27 110-20906 HOOK DRIVING SHAFT OIL TUBE シタジク クキユウ パイプ 1 28 SS-6111010-TP SCREW 11/64-40 L= 9.5 ヒラネジ 11/64-40 L=9.5 (1) 29 110-21003 OIL PUMP SUPPORT ポンプ タイシユ 1 30 SS-4150915-SP SCREW 15/64-28 L=9 ナベネジ 15/64-28 L=9 1 31 110-21409 RUBBER JOINT キユウニユウ パイプ ツギテ 1 - 14 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 18 — 8. OIL RESERVOIR COMPONENTS

8. OIL RESERVOIR COMPONENTS 油溜関係 1 23- 2 3 4 5 7 8 9 10 15 13 12 11 13 12 24 25 26 49 27 29 30 28 29 31 16 17 18 19 20 21 22 36 37 38 39 40 41 42 43 44 45 46 47 46 45 33 32 34 35 15 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 19

REF. NO. NOTE PART NO. DESCRIPTION HIN MEI ANT. 1 113-32855 OIL RESERVOIR ASM. アブフ*ラタ*マリ ケツコウ 1 2 113-60708 OIL RESERVOIR アブフ*ラタ*マリ (1) 3 110-23108 GASKET アブフ*ラト*メ パ*サキン (1) 4 110-23207 RUBBER CUSHION トウフ*サエ*ゴム (4) 5 SS-6700710-SH RUBBER RING ヒラ*ネ*ジ (1) 6 RO-0982401-00 RUBBER RING Oリング* (1) 7 110-24007 CONNECTING ROD, VERTICAL ヒサ*アケ* カイテンウデ* (1) 8 110-24106 SPRING ヒサ*アケ* カイテンハ*ネ (1) 9 RE-1000000-KO E-RING E*カ*タトメリ (1) 10 110-24502 KNEE PRESS LOD BEARING BRACKET ヒサ*アデタテジ*クトリツケウデ* (1) 11 SS-9182010-SN SCREW 9/32-20 L=20 ロツカクボルト 9/32-20 L=20 (2) 12 NS-6150430-SR NUT 15/64-28 ロツカナツト 15/64-28 (2) 13 SS-8153010-SR SCREW 15/64-28 L=30 トメネジ* 15/64-28 L=30 (2) 14 SS-9151610-SR SCREW 15/64-28 L=16 ロツカクボルト 15/64-28 (1) 15 110-24205 KNEE PRESS ROD ヒサ*アデヨコジ*ク (1) 16 110-23751 KNEE PRESS PLATE ASH. ヒサ*アダイタ クミ (1) 17 B3431-552-000-A KNEE PRESS PLATE COVER ヒサ*アダイタ カバー* (1) 18 B3419-122-000 KNEE LIFTER PLATE ROD ヒサ*アデ タテジ*ク (1) 19 110-24403 RUBBER ヒサ*アデ ゴム (1) 20 110-23702 KNEE PRESS PLATE ヒサ*アタイタ (1) 21 110-23801 KNEE PRESS PLATE HOLDER ヒサ*アダイタサ*サエ* (1) 22 SS-9151540-SR SCREW 15/64-28 L=15 ロツカクボルト 15/64-28 L=15 (1) 23 110-24304 KNEE PRESS LIFTER ROD ヒサ*アケ*オシボウ* (1) 24 113-61003 OIL PUSH GUIDE ハイユ* カイト* (1) 25 SS-4110715-SP SCREW 11/64-40 L=7 ナベネジ* 11/64-40 L=7 2 26 B8226-522-000 WASTE MATERIAL CHUTE HOLDER ヌノクス* シユート* サ*エ* 1 27 SK-3412000-SC WOOD SCREW D=4.1 L=20 マルモ*ネ*ジ D=4.1 L=20 3 28 SS-7090610-SP SCREW 9/64-40 L=6 マルヒラ*ネジ* 9/64-40 L=6 4 29 NS-8090310-SP NUT 9/64-40 ロツカナツト 9/64-40 8 30 B8224-523-000 WASTE MATERIAL CHUTE (LARGE) ヌノクス* シユート* (タイ)* 1 #01 113-41708 HOOK OIL COVER ハイユ* カイト* (シヨウ)* 1 #01 SS-4110715-SP SCREW 11/64-40 L=7 ナベネジ* 11/64-40 L=7 2 #01 113-41807 WASTE MATERIAL CHUTE, SMALL ヌノクス* シユート* (タイ)* 1 #01 SS-4110515-SP SCREW 11/64-40 L=5 ナベネジ* 11/64-40 L=5 2 #01 113-41559 OIL RESERVOIR ASM. アブフ*ラタ*マリ ケツコウ 1 37 113-41500 OIL RESERVOIR アブフ*ラタ*メ (1) 38 110-23108 GASKET アブフ*ラト*メ パ*サキン (1) 39 110-23207 RUBBER CUSHION トウフ*サエ*ゴム (1) 40 110-24007 CONNECTING ROD, VERTICAL ヒサ*アケ* カイテンウデ* (1) 41 110-24106 SPRING ヒサ*アケ* カイテンハ*ネ (1) 42 RE-1000000-KO E-RING E*カ*タトメリ (1) 43 110-24502 KNEE PRESS LOD BEARING BRACKET ヒサ*アデタテジ*クトリツケウデ* (1) 44 SS-9182010-SN SCREW 9/32-20 L=20 ロツカクボルト 9/32-20 L=20 (2) 45 NS-6150430-SR NUT 15/64-28 ロツカナツト 15/64-28 (2) 46 SS-8153010-SR SCREW 15/64-28 L=30 トメネジ* 15/64-28 L=30 (1) 47 SS-9151610-SR SCREW 15/64-28 L=16 ロツカクボルト 15/64-28 (1) 48 110-24205 KNEE PRESS ROD ヒサ*アデヨコジ*ク (1) 49 SS-7091110-SP SCREW 9/64-40 L=10.5 マルヒラ*ネジ* 9/64-40 L=10.5 4 Note(注記)$01...For DLM-5210 DLM-5210用 - 16 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 20 — 9. BELT COVER & BOBBIN WINDER COMPONENTS

9. BELT COVER & BOBBIN WINDER COMPONENTS ベルトカバー・糸巻関係 REF.NO. NOTE PART NO. DESCRIPTION ヒンメイ AMT. 1 110-23363 BELT COVER ASM. ベルトカバー クミ (1) 2 110-23355 BELT COVER ASM. ベルトカバー クミ (1) 3 110-23356 BELT COVER A ベルトカバー A (1) 4 SS-7701010-SP SCREW 5/16-24 L=10 マルヒラネジ 5/16-24 L=10 (2) 5 110-23405 BELT COVER B ベルトカバー B (1) 6 110-23504 BELT COVER SUPPORT ベルトカバー シチュウ (1) 7 SS-7120640-SP SCREW 3/16-28 L=6 マルヒラネジ 3/16-28 L=6 (1) 8 110-23603 BELT COVER COLLAR ベルトカバー カラー (2) 9 D3201-555-DAO BOBBIN WINDER ASM. イトマキソーチ クミ (1) 10 D3213-555-DAO THREAD TENSION BRACKET ASM. イトマキ イトチョーシボーダイ クミ (1) 11 SS-4110515-SP SCREW 11/64-40 L=5 マルヒラネジ 11/64-40 L=5 (1) 12 B3126-012-000 TENSION DISC イトチョーシディスク (1) 13 B3126-012-B00 TENSION SPRING B イトチョーシ バネ B (1) 14 B3125-012-000 THREAD TENSION STUD NUT イトチョーシ ナツト (1) 15 SS-7110350-SP SCREW 11/64-40 L=3 マルヒラネジ 11/64-40 L=3.5 (1) 16 B3212-555-000 PRESSER PLATE セイドー ゴム オサイタ (1) 17 B3211-555-000 RUBBER BRAKE セイドー ゴム (1) 18 B3209-555-000 POSITIONING FINGER オベピン オサエ (1) 19 SD-0490261-SP HINGE SCREW D=4.9 H=2.6 タンネジ D=4.9 H=2.6 (1) 20 SS-7081310-SP SCREW 1/8-44 L=12.5 マルヒラネジ 1/8-44 L=12.5 (1) 21 WP-0501018-SD WASHER 5X10.5X1 ヒラザガネ 5X10.5X1 (2) 22 SK-3482500-SC WOOD SCREW D=4.8 L=25 マルモクネジ D=4.8 L=25 (2) From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 21 — 11. FOLDER COMPONENTS ( EXCLUSIVE PARTS FOR DLM-5210 )

11. FOLDER COMPONENTS ( EXCLUSIVE PARTS FOR DLM-5210 ) バインダー関係 ( DLM-5210 専用部品 ) REF. NO. NOTE PART NO. DESCRIPTION ヒン メ イ AMT. 1 MAT-11801NAO BINDER ASM. タテマキマエメス バインダー 1 2 MAN-011010A0 SINGLE FOLD BIAS FOLDER ASM. バインダー クミ (1) 3 MAT-11803NOA TAPE GUIDE アンナイ (1) 4 SS-7090510-SP SCREW 9/64-40 L= 4.6 ネジ 9/64-40 L=4.6 (2) 5 WP-0450000-SD WASHER 4.5X8X0.5 ガメキ 4.5X8X0.5 (2) 6 SS-7090710-SP SCREW 9/64-40 L= 6.8 ネジ 9/64-40 L=6.8 2 7 WP-0371026-SD WASHER 3.7X7X1 ヒラサカガネ 3.7X7X1 2 8 MAT-11901NAO BINDER ASH. リヨウマキ タマフタ マエメス バインダー 1 9 MAN-015010A0 DOUBLE FOLD BIAS FOLDER ASM. ダブル バインダー クミ (1) 10 MAT-11903NOA TAPE GUIDE B アンナイ B (1) 11 SS-7090510-SP SCREW 9/64-40 L= 4.6 ネジ 9/64-40 L=4.6 (2) 12 WP-0450000-SD WASHER 4.5X8X0.5 ガメキ 4.5X8X0.5 (2) 13 SS-7090710-SP SCREW 9/64-40 L= 6.8 ネジ 9/64-40 L=6.8 2 14 WP-0371026-SD WASHER 3.7X7X1 ヒラサカガネ 3.7X7X1 2 - 19 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 22 — 10. THREAD STAND COMPONENTS

10. THREAD STAND COMPONENTS 糸立装置関係 REF.NO. NOTE PART NO. DESCRIPTION ヒン メ イ AMT. 1 #01 111-81054 THREAD STAND ASM. イトタテ ソウチ A (1) 2 #02 111-81062 THREAD STAND ASM. イトタテ ソウチ B (1) 3 B3307-012-000 THREAD GUIDE イトタテ イトアンナイ (2) 4 B3310-012-000 POSITION CUP SET SCREW イトタテ イトアンナイ シメネジ (1) 5 WS-0641560-KR SPRING WASHER 6.4X11.9X1.5 ハガネ ヨウ 6.4X11.9X1.5 (1) 6 B3309-012-000 POSITION CUP イトタテ イトアンナイ マワリトメ (1) 7 B3308-012-000 ROD WASHER イトタテ イトアンナイ (1) 8 B3306-012-000 SPOOL ROD イトタテ ウエカン (1) 9 NM-6061061-SE NUT M6 ロツカクナツト M6 10X11.5X10 (1) 10 B3302-012-000 SPOOL REST ROD イトタテ シタカン (2) 11 #02 111-81906 SPOOL RETAINER イトマキ フレトメ (2) 12 B3320-704-L00-A SPOOL PIN イトマキ ウエノケ (2) 13 B3311-012-000 SPOOL REST CUSHION イトマキ ウエノケ (2) 14 111-81153 SPOOL REST ASM. イトマキ ウエノケ (1) 15 WP-0560860-SE WASHER 5.6X12X0.8 ヒラザガネ 5.6X12X0.8 (2) 16 WS-0531060-KR SPRING WASHER 5.3X8.3X1 ハガネ ヨウ 5.3X8.3X1 (2) 17 NS-6123881-SE NUT 3/16-28 ロツカクナツト 3/16-28 (2) 18 SM-9061080-SE SCREW M6 L=10 ロツカクボルト M6 L=10 (1) 19 NM-6100663-SE NUT M10 ロツカクナツト M10 3ツメ (2) 20 SK-3452000-SE WOOD SCREW D=4.5 L=20 マルモクネジ D=4.5 L=20 (3) 21 111-81005 THREAD STAND イトタテダイ (1) 22 WS-1002560-KR SPRING WASHER 10X18X2.5 ハガネ ヨウ 10X18X2.5 (1) Note(注記)#01...For Export 輸出用 #02...For domestic use 国内用 18 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 25 — NUMERICAL INDEX OF PARTS

NUMERICAL INDEX OF PARTS Part No. Page Ref. 品 番 頁 No. SS-8150510-SP 12 20 SS-8150432-TH 6 41 SS-8150432-TH 10 51 SS-8150710-SP 2 35 SS-8150710-SP 10 28 SS-8150912-TH 4 19 SS-8150912-TH 10 25 SS-8151150-SP 4 32 SS-8151150-SP 10 26 SS-8151550-SP 4 22 SS-8151550-SP 10 10 SS-8660610-TP 4 62 SS-8660610-TP 10 14 SS-8660610-TP 6 16 SS-8660610-TP 6 19 SS-8660610-TP 6 21 SS-8660810-TP 8 31 SS-8660810-TP 10 66 SS-8661040-TP 10 67 SS-8681650-TP 4 11 SS-9121010-TP 12 24 SS-9151540-SR 16 22 SS-9151610-SR 16 14 SS-9151610-SR 16 47 SS-9182010-SN 16 11 SS-9182010-SN 16 44 TA-0180401-NO 6 42 TA-0850604-RO 2 47 TA-1250406-RO 2 41 TA-1250705-RO 2 8 TA-2000502-RO 2 17 TA-2101002-RO 2 18 WP-0371026-SD 19 7 WP-0371026-SD 19 14 WP-0450000-SD 19 5 WP-0450000-SD 19 12 WP-0460556-SD 8 38 WP-0480856-SP 10 56 WP-0480856-SP 12 23 WP-0501016-SD 17 21 WP-0560860-SE 18 15 VS-0531060-KR 18 16 VS-0641560-KR 18 5 VS-1002560-KR 18 22 110-00304 2 2 110-00510 2 10 110-00619 2 11 110-00700 2 20 110-00858 2 6 110-01104 2 47 110-01500 2 24 110-01609 2 45 110-01658 2 43 110-02300 4 20 110-02409 4 29 110-02508 4 30 110-02607 4 32 110-02904 4 36 110-04009 6 22 110-04207 6 25 110-04306 6 24 110-05105 6 7 110-05204 4 7 110-06004 8 28 110-06103 8 30 110-06202 8 10 110-06350 8 5 110-06509 8 7 110-06608 8 8 110-06905 8 13 110-07101 8 12 Part No. Page Ref. 品 番 頁 No. 110-07200 8 14 110-07309 8 11 110-08059 4 23 110-08109 4 26 110-08208 10 12 110-08356 10 26 110-08455 10 26 110-08703 10 24 110-08802 10 27 110-09008 10 23 110-09107 10 39 110-09206 10 13 110-09305 10 35 110-09404 10 22 110-09503 10 1 110-09602 10 2 110-09701 10 4 110-09800 10 5 110-09900 10 7 110-10000 10 10 110-10154 10 19 110-10303 10 17 110-10410 10 20 110-10519 10 64 110-10600 10 68 110-10709 10 65 110-10808 10 38 110-10907 10 50 110-10907 10 60 110-11004 10 54 110-11103 10 30 110-11251 10 34 110-11301 10 37 110-14008 10 15 110-14206 10 47 110-14354 10 57 110-15005 6 30 110-15104 6 40 110-15609 6 31 110-15807 6 26 110-17209 4 2 110-18108 8 23 110-18207 8 18 110-18306 8 21 110-18405 8 19 110-18504 2 23 110-18702 2 19 110-18900 2 26 110-18959 2 25 110-19007 8 43 110-20005 14 19 110-20054 14 16 110-20203 14 22 110-20302 14 17 110-20401 14 24 110-20500 14 26 110-20609 14 25 110-20708 14 20 110-20807 14 23 110-20906 14 27 110-21003 14 29 110-21201 14 3 110-21300 14 11 110-21409 14 31 110-21607 14 4 110-21706 14 12 110-23108 16 3 110-23207 16 38 110-23207 16 4 110-23308 17 3 110-23355 17 2 110-23363 17 1 Part No. Page Ref. 品 番 頁 No. 110-23405 17 6 110-23504 17 7 110-23702 16 20 110-23751 16 16 110-23801 16 21 110-24007 16 40 110-24007 16 8 110-24106 16 41 110-24205 16 48 110-24205 16 15 110-24403 16 19 110-24502 16 43 110-24502 16 9 110-37009 10 4 110-39062 4 5 110-39070 4 4 110-92558 4 8 111-41801 18 21 111-81005 18 2 111-81054 18 5 111-81062 18 3 111-81153 18 14 111-81906 18 11 113-30552 2 1 113-31154 4 47 113-31204 6 4 113-31303 6 47 113-31758 14 34 113-32202 12 12 113-32301 12 35 113-32855 16 1 113-40304 2 5 113-41500 16 39 113-41559 16 50 113-41708 16 36 113-41807 16 34 113-46004 4 1 113-46004 20 1-CA 113-46004 20 1-D 113-46004 20 1-E 113-46004 20 1-F 113-46004 20 1-H 113-46004 20 1-HA 113-46004 20 1-K 113-46103 20 1-M 113-46400 20 37 113-46400 20 5-C 113-46400 20 5-CA 113-46400 20 5-D 113-46400 20 5-E 113-46509 20 5-F 113-46509 20 5-H 113-46509 20 5-HA 113-46905 20 5-K 113-46905 20 5-M 113-46905 20 40 113-46905 20 4-C 113-46905 20 4-CA 113-46905 20 4-D 113-47101 20 4-E 113-47101 20 4-H 113-47101 20 4-HA 113-47309 20 4-K 113-49008 4 31 113-49107 16 10 113-60708 16 2 113-61003 16 24 133-46905 20 4-F From the library of: Superior Sewing Machine & Supply LLC jintex.in
