Page 1 — PARTS LIST

PARTS LIST LK-1900B Series PARTS LIST 下記 URL(PARTS Website/PC サイト)より、便利な検索機能のついた Web Parts Book をご利用頂けます。 ご利用には会員登録が必要です。(無料) https://juki.aftama.com/JUKI/JA You can use a Web Parts Book with a convenient search function from the URLs (PARTS Website/PC-site) below. To use the PARTS Website, free membership registration is required. https://juki.aftama.com/JUKI/EN No.1653-05 jintex.in

Page 2

jinttex.in jintex.in

Page 3 — HOW TO MAKE USE OF THIS PARTS LIST

HOW TO MAKE USE OF THIS PARTS LIST 1.Explanation of codes 1)" * "mark..................means this part is changed from the previous parts book. As to the details of the change,refer to "List for information of change". 2)"#01"..................refer to "Note" explanation at bottom of page. 2.Codes on the "Qty" column Each numeral indicates the number of parts required. "0.1" and "2.5" indicate the length (in meters) of the respective parts. 3.Parentheses mean that the corresponding part is a subpart that constructs an assembly part. 4.Dotted lines on the Figures indicate assembly parts. 5.As to the parts with marks of "☆"(consumable parts) and "◎"(optional parts)on the respective parts, it is recommended to prepare spares. パーツリストご利用に際して 1."注記"欄の記号説明 1) " * "印..................前回のパーツブックに比較して今回変更された部品を意味します。 変更内容は"変更情報リスト"を参照してください。 2)"#01"..................ページ下の"注記"の説明を参照してください。 2.数量欄の数字は、個数を表し、0.1、2.5等の数値は、長さ(単位メートル)を表します。 3.数量欄の( )は、組部品を構成している子部品であることを意味します。 4.イラストページのーーーーー枠は、組構成であることを意味します。 5.リストページの"☆"(消耗部品)、"◎"(オプション部品)の印がついた部品は、 予備を準備しておくことをお奨めします。 jintex.in

Page 6 — 1. FRAME & MISCELLANEOUS COVER COMPONENTS

1. FRAME & MISCELLANEOUS COVER COMPONENTS 頭部・外装関係 67 68 66 62 72 65 69 64 60 61 63 70 59 70 71 58 75 76 78 76 56 73 74 27 26 25 23 24 28 22 21 1 2 44 3 46 30 9 45 7 82 81 54 50 54 48 49 55 51 51 48 79 10 53 12 11 39 40 17 16 18 15 19 20 83 84 13 14 55 52 5 6 47 31 32 33 34 43 87 9 41 42 50 37 38 36 35 35 8 -1- jintex.in

Page 7

REF.NO NOTE PART NO DESCRIPTION 品 名 Qty 1 400-06475 MOTOR COVER モータカバー 1 2 SM-5040855-SN SCREW バインドねじ 4 3 400-06478 UPSIDE COVER 上面カバー 1 4 SM-4061255-SP SCREW M6 L=12 なべねじ M6 L=12 6 5 400-10404 PROTECTION_PLATE 頭部保護カバー 1 6 SM-4050855-SP SCREW なべねじ M5 L=8 3 7 400-06487 BED COVER LEFT ベッドカバー(左) 1 8 400-06488 BED COVER RIGHT ベッドカバー(右) 1 9 SM-6040650-TP SCREW M4 L=6 平ねじ M4 L=6 5 10 400-06481 FACE COVER 面板 1 11 229-02506 FACE PLATE 面板化粧板 1 12 SM-4041055-SP SCREW M4 L=10 なべねじ M4 L=10 2 13 400-10405 CRANK_ROD_COVER クランクロッドカバー 1 14 SL-6040892-TN CYLINDER_ARM_CAP ASM. 盃カバー組 2 15 401-42674 HOOK COVER PRESSER SPRING PIN 盃カバー押えばねピン (1) 16 135-08700 HOOK COVER PRESSER SPRING A 盃カバー押えばね(A) (1) 17 262-21101 CYLINDER ARM CAP PLATE 盃カバー支持板 (1) 18 401-42677 SCREW M3 L=5 丸ねじ M3 L=5 (2) 19 SM-3030552-TN CYLINDER ARM CAP 盃カバー (1) 20 401-42675 HINGE STUD メス棒リンプピン 2 21 400-09290 SCREW M6 L=6 止めねじ M6 L=6 4 22 SM-8060612-TP BOBBIN THREAD TENSION ASM. 糸巻き調子(組) 1 23 141-13468 BOBBIN THREAD TENSION ROD ASM. 糸巻き調子棒(結合) (1) 24 141-13450 THREAD TENSION ROD DISK 糸調子皿 (2) 25 B3126-012-000 SCREW 止めねじ (1) 26 D7133-555-B00 CONNECTING ROD SPRING 下連結棒ばね (1) 27 110-72402 THREAD TENSION NUT 第一糸調子ナット 11/64-40 (1) 28 NS-6110310-SP NUT 11/64-40 六角ナット 1 (1) 29 #01 400-30828 THREAD_TAKE_UP_LEVER_COVER 天秤カバー 1 30 SM-4030855-SN SCREW M3 L=8 なべねじ M3 L=8 2 31 400-10414 THREAD_GUIDE_NO.1 第一糸案内 1 32 SM-4061255-SP SCREW M6 L=12 なべねじ M6 L=12 1 33 262-11904 THREAD GUIDE PLATE 第二糸案内 1 34 SM-4061255-SP SCREW M6 L=12 なべねじ M6 L=12 1 35 400-10571 L_SHAPED_THREAD_GUIDE_A L形糸案内 1 36 NM-6040000-SN NUT M4 六角ナット M4 1 37 229-20508 ARM_THREAD_GUIDE_A アーム糸案内A 1 38 SM-6040650-TP SCREW M4 L=6 平ねじ M4 L=6 1 39 137-05108 TAKE-UP_THREAD_GUIDE_B 天秤糸案内B 1 40 SM-6040650-TP SCREW 平ねじ M4 1 41 B1129-210-000 FRAME_THREAD_GUIDE_(B) アーム糸案内B 1 42 * CM-3002000-02 SCREW 平ねじ M4 L=6 1 43 SM-4030601-SN CAUTION LABEL(25) 指が注意シール (25) 1 44 401-02261 SAFETY_LABEL_S なべ小ねじ M3X0.5 L=6 1 45 105-02300 SAFETY_LABEL 安全ラベル 1 46 229-01805 THREAD CUTTER 糸切り保持板 1 47 229-01805 GROUND MARK グランドマーク 1 48 TA-0750704-R0 RUBBER PLUG 止め栓 2 49 TA-0850604-R0 RUBBER PLUG 止め栓 3 50 TA-1050504-R0 RUBBER PLUG D=12.5 L=4 止め栓 D=12.5 L=4 3 51 TA-1250406-R0 SCREW M4 L=11 平ねじ M4 L=11 3 52 SM-6041150-TP OIL SHIELD CAP ワイパー油防キャップ 1 53 135-09807 PLUG 止め栓 D=15.5 L=9 2 54 TA-1550902-R0 RUBBER PLUG 止め栓 2 55 TA-2100904-R0 BOBBIN_WINDER_UNIT 糸巻き装置 1 56 401-42740 RETAINING RING C形止め輪 (1) 57 RC-0560711-KP E-RING 4 E形止め輪 4 (1) 58 RE-0400000-KO BTW BEARING SPACER ベアリングスペーサー (1) 59 262-60802 BOBBIN SPRING ボビンばね (1) 60 262-61602 BTW SPRING 糸巻きばね (1) 61 262-61701 BTW BASE 糸巻き取付台 (1) 62 262-60109 BTW CAM PLATE 糸巻き調子板 (1) 63 262-60208 BTW SHAFT 糸巻き軸 (1) 64 262-60901 BTW LEVER SHAFT 糸巻きレバー軸 (1) 65 262-61008 BTW LEVER 糸巻きレバー (1) 66 262-61107 SCREW バインドねじ (1) 67 SM-5040655-SN WASHER 4.5X10X0.8 平座金 4.5X10X0.8 (1) 68 WP-0450826-SC BTW BASE SHAFT 糸巻き調節板軸 (1) 69 262-60307 BTW BEARING 糸巻き軸ベアリング (2) 70 262-61305 BTW_SHAFT_BASE 糸巻き腕 (1) 71 401-42773 BTW SPACER ボビン座 (1) 72 262-60505 BTW CAM LEVER 糸巻きカム (1) 73 262-60604 SCREW M5 L=5 止めねじ (1) 74 SM-8050502-TP BTW WHEEL 糸巻き車 (1) 75 262-60604 SCREW M4X8 止めねじ M4X0.7 L=8 (2) 76 SM-8040802-TP BTW TORSION SPRING 糸巻き腕ばね (1) 77 262-60703 BTW WHEEL RUBBER 糸巻き摩擦車 (1) 78 ☆ 262-61503 FACE COVER CUSHION 面板クッション (1) 79 401-42812 ATTENTION SEAL 指が注意シール (16) 1 80 CM-3002000-01 NEEDLE BAR UPPER BUSH CAP 針棒上メタルキャップ 1 81 229-01409 OIL INJECTION PROHIBITION LABEL 油注入禁止ラベル 1 82 CM-1001000-01 HOOK COVER PRESSER SPRING B 盃カバー押えばね(B) 1 83 ☆ 262-21200 SCREW バインドねじ 1 84 SM-5040855-SN THREAD_TAKE_UP_LEVER_COVER 天秤カバー 1 85 #02 401-44258 RUBBER PLUG 止め栓 1 86 TA-1470704-R0 RUBBER PLUG 止め栓 1 87 #03 TA-2100904-R0 NOTE(注記) #01...EXCEPT LK-1903B LK-1903B を除く 1 #02....FOR LK-1903B LK-1903B 用 #03....FOR LK-1901B,LK-1903B LK-1901B, LK-1903B 用 - 2 - jintex.in

Page 8 — 2. MAIN SHAFT & NEEDLE BAR COMPONENTS

2. MAIN SHAFT & NEEDLE BAR COMPONENTS 上軸・針棒関係 38 27 27 25 28 19 34 22 23 33 20 24 32 30 29 47 2 3 64 65 66 67 3 37 48 69 46 68 35 49 51 50 52~54 60 59 63 61 18 45 62 39.40 43 44 36 55 43 41.42 15 10 8 7 15 6 9 16 14 17 12 13 11 16 5 58 57 56 -3- jintex.in

Page 9

REF.NO NOTE PART NO 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 ☆ 36 37 38 39 #05 40 #06 41 #05 42 #06 43 44 45 46 47 48 49 50 ☆ #02 51 ☆ #03 52 ☆ #04 53 ☆ #01 54 ☆ #03 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 401-42678 401-42685 400-10417 401-42686 SM-8480652-TP 401-12990 401-10825 SM-1030601-SP SM-8480652-TP SM-8480652-TP 401-12993 400-30939 SM-6060550-TP 400-26818 SM-8060812-TP 101-08009 RE-0800000-KO GAF-01007000 401-42689 401-42691 400-10424 400-10425 400-10426 WP-0820516-SP 401-10841 401-10842 SM-80506A2-TP 401-42692 401-42701 401-42697 401-42693 401-42696 401-42806 RE-0300000-KO SM-7030550-TP SM-8040310-SS 401-38137 400-10470 401-36292 401-44697 401-36293 401-44696 SM-80506A2-TP 400-06516 SM-8040310-SS SS-6090670-TP 400-90058 401-42705 401-42706 400-10574 D1405-L7A-M00 MDP-500B1100 MDP-500B1400 MDP-170B2100 400-06515 SL-6052592-TN 401-42681 SM-80608A2-TP B1212-210-D00 B1144-210-000 265-00306 PS-0400142-KH A1230-500-00A 401-10812 400-10439 400-0440 401-10813 401-42704 B1411-552-000 NOTE(注記) DESCRIPTION MAIN_SHAFT FRONT_BEARING BEARING_BUSH_SCREW BACK_BEARING SCREW CRANK_ROD_ALL_ASM. CRANK_ROD_SUPPORT_PLATE SCREW M3 L=6 SCREW SCREW OSCILLATOR_ARM OSCILLATOR_PIN SCREW M6 L=4.5 WASHER SCREW M6 L=8 OIL SEAL E-SHAPED SNAP RING (8MM) SPRING COUNTER_WEIGHT_COMPL. COUNTER_WEIGHT COUNTER_WEIGHT_SCREW_A COUNTER_WEIGHT_SCREW_B COUNTER_WEIGHT_SCREW_C WASHER 11.6X8.2X0.6 THRUST_COLLAR_ASM. THRUST_COLLAR SCREW M5 L=6 THREAD_TAKE_UP_COMPL. LEFT_HAND_SCREW NEEDLE_BAR_CRANK_ROD_COMPL. THREAD_TAKE_UP_ASM. NEEDLE_BAR_CRANK TAKE_UP_CRANK_ASM. E-RING 3 SCREW M3 L=4.5 SCREW M4 L=3 IPM550W MOTOR SHUTTLE_ASM._SCREW BTW_DRIVING_WHEEL_ASM. BTW_DRIVING_WHEEL 03 ASM. BTW_DRIVING_WHEEL BTW_DRIVING_WHEEL SCREW M5 L=6 GEAR B SCREW M4 L=3 SCREW 9/64-40 L=6 SLIDE BLOCK NEEDLE_BAR_METAL NEEDLE_BAR_LOWER_METAL THREAD_GUIDE NEEDLE BAR THREAD GUIDE NEEDLE DPX5 #11 MDP-500B1100 MDP-170B2100 GEAR A BOLT COUPLING ASM. SCREW M6 L=8 PULLEY REVOLVING DIRECTION LABEL HAND PULLEY SHAFT SPRING PIN 4X14 SET-SCREW CRANK_BALANCER_ASM. CRANK_BALANCER_FIX_PLATE CRANK_BALANCER_FIX_PLATE_SCREW CRANK_BALANCER NEEDLE_BAR NEEDLE_BAR_CLAMP #01....FOR LK-1900BS #02....EXCEPT LK-1900BH,BW #03....FOR LK-1900BH,BW #04....FOR LK-1900BF,BM #05....FOR LK-1903B #06....FOR LK-1903B 品 名 上軸 前ベアリング ベアリングブツシュねじ 後ベアリング 止めねじ M6X0.75 L=6 クランククロツド(総組) クランククロツド蓋 皿ねじ M3 L=6 止めねじ M6X0.75 L=6 止めねじ M6X0.75 L=6 大振子腕 大振子ピン 平小ねじ M6 L=4.5 大振子ピン座 止めねじ M6 L=8 逆送りレバー軸オイルシール E形止め輪 8 送り固定ばね 釣合錘(結合) 釣合錘 釣合錘止めねじA 釣合錘止めねじB 釣合錘止めねじC 平座金 8.2X11.6X0.6 スラスト受(組) スラスト受 六角穴付き止めねじ M5 L=6 天秤(結合) 左ねじ クランククロツド(結合) 天秤組 針棒クランク 天秤クランク組 E形止め輪 3 丸平小ねじ M3 L=4.5 止めねじ IPM550Wモータ 釜(組)止めねじ 糸巻き駆動車(組) 糸巻き駆動車 03 糸巻き駆動車 糸巻き駆動車 六角穴付き止めねじ M5 L=6 ギヤー B 止めねじ 平ねじ 9/64-40 L=6 針棒案内コロ 針棒メタル 針棒下メタル 針棒案内 針棒案内(H仕様) 針 DPX5 #11 針 DPX5 #14 針 DPX17 #21 手元プーリギヤA 座金付き六角ボルト カップリング組 止めねじ M6 L=8 手元プーリ 回転方向ラベル 手元プーリ軸 スプリングピン 4X14 はすみ車止めねじ クランクバランサー、ASM. クランクバランサー、FIX、PLATE クランクバランサー、FIX、PLATE、SCREW クランクバランサー 針棒 針棒抱き LK-1900 BS用 EXCEPT LK-1900BH,BW LK-1900 BH, BW用 FOR LK-1900BF,BM LK-1903 B用 FOR LK-1903B Qty 1 2 (4) 1 (2) (1) (3) (2) (1) (1) (1) (1) (1) (2) (1) 1 1 (1) (1) (2) (1) (1) (1) (1) (1) (1) (2) (1) (1) (1) (1) (1) (2) 1 2 1 2 1 1 (1) 1 4 1 (4) 1 1 1 1 1 (1) (2) - 4 - jintex.in

Page 10 — 3. PRESSER LIFTER & WIPER COMPONENTS

3. PRESSER LIFTER & WIPER COMPONENTS 押え上げ・ワイパー関係 35 26 25 34 36 24 28 38 39 37 30 27 33 32 29 41 21 44 45 43 42 10 31 20 8 22 46 48 47 13 12 16 11 18 19 17 15 14 15 49 3 2 1 - 5 - jintex.in

Page 11

REF.NO NOTE PART NO DESCRIPTION 品 名 Qty 1 401-39178 PRESSER LIFTING MOTOR 押え上げモータ 1 2 SM-6051602-TP SCREW M5X0.8 L=16 六角穴付ボルト M5X0.8 L=16 4 3 SB-1100024-00 BEARING ころがり軸受 1 4 SM-6040802-TP SCREW M4X0.7 L=8 六角穴付ボルト 1 5 400-04254 UTT_CAM_ROLLER 上糸切り 1 6 400-40256 CAM ROLLER SHAFT カムコロ軸 1 7 NM-6040001-SP NUT M4X0.7 六角ナット 2 8 400-06661 LIFTER LINK A ASM. 押え上げリンクA (組) 1 9 400-06716 THREAD TRIMMER SHAFT 押え上げリンク軸 1 10 SM-8060812-TP SCREW M6 L=8 止めねじ M6 L=8 1 11 400-23831 SPRING_RACK ばね掛け 1 12 SM-4040855-SP SCREW なべねじ 1 13 262-26209 SPRING 糸切り補助カム戻しばね 1 14 400-06666 SENSOR SLIT ASM. 押え上げセンサースリット (組) 1 15 SM-8050402-TP SCREW 止めねじ 2 16 400-10443 SENSOR_INSTALLING_BASE 押え上げセンサー取付板 1 17 SM-6040802-TP SCREW M4X0.7 L=8 六角穴付ボルト 1 18 HD-0005700-0A PHOTO SENSOR フォトセンサー 1 19 SL-4031291-SC SCREW M3X0.5 L=12 なべねじセムス M3X0.5 L=12 1 20 400-06665 LIFTER LINK B 押え上げリンク 1 21 SD-0800327-TP HINGE SCREW D=8 H=3.2 段ねじ D=8 H=3.2 1 22 NM-6050001-SP NUT M5 六角ナット M5X0.8 1種 1 23 SD-0700406-TP HINGE SCREW D=7 H=4 段ねじ D=7 H=4 1 24 400-06671 CONNECTING ARM 連動連結腕 1 25 SM-6061802-TP SCREW M6 L=18 六角穴付ボルト 1 26 400-83882 CONNECTING SHAFT 押え上げ連結軸 (DLC) 1 27 400-08693 LOWERING ARM 押し下げ腕 1 28 SM-6061802-TP SCREW M6 L=18 六角穴付ボルト 1 29 SD-0790606-TP HINGE SCREW D=7.94 H=6 段ねじ D=7.94 H=6 1 30 NM-6060001-CP NUT M6 六角ナット M6 1 31 400-10450 LOWERING_FOOT 押し下げ足 1 32 141-04400 CONNECTING LINK 連結桿 1 33 SD-1000406-TP HINGE SCREW D=10 H=4 段ねじ D=10 H=4 2 34 400-10460 WIPER_CONNECTING_LINK ワイパー連結リンク 1 35 SD-0600206-TP HINGE SCREW D=6 H=2 段ねじ D=6 H=2 1 36 262-18008 SPRING ワイヤー連結ばね 1 37 400-10451 WIPER_CONNECTING_ARM_ASM. ワイパー連結腕 (組) 1 38 RC-0470611-KP RETAINING RING 4.7 C形止め輪 4.7 1 39 400-10455 WIPER_CONNECTING_LINK_SHAFT ワイパー連結リンク軸 1 40 400-10457 WIPER_STOPPER ワイパーストッパー 1 41 400-10458 WIPER_CONNECTING_PLATE ワイパー連結板 1 42 400-17202 WIPER C ASM. ワイパーC (組) 1 43 NM-6060003-SC NUT M6 ナット M6 1 44 ☆ RC-0470611-KP RETAINING RING 4.7 C形止め輪 4.7 1 45 SD-0640216-TP HINGE SCREW D=6.35 H=2.1 段ねじ D=6.35 H=2.1 1 46 400-06678 WIPER BASE PLATE ワイパー台板 1 47 SM-4040855-SP SCREW なべねじ 1 48 WP-0450801-SP WASHER 平座金 1 49 WP-0450801-SP WASHER 平座金 1 - 6 - jintex.in

Page 12 — 4. SHUTTLE DRIVER SHAFT COMPONENTS

4. SHUTTLE DRIVER SHAFT COMPONENTS 下軸関係 48 49 50 60 62 1 45 47 51 52 2 3 15 54 70 16 53 69 72 66 68 44 30 32 33 39 42 19 37 31 36 35 5 20 34 23 4 22 76 21 18 71 28 29 27 25 26 7 9 12 8 8 10 11 59 73 74 73 17 64 63 65 13 57 56 55 14 75 58 - 7 - jintex.in

Page 13

REF.NO NOTE PART NO DESCRIPTION 品 名 Qty 1 HX-0015000-0D CABLE CLIP ケーブルクリップ 1 2 400-12127 OIL_PIPE_HOLDER 給油パイプ押え 1 3 SM-6040502-TP SCREW M4X0.7 L=5 六角穴ボルト M4 L=5 1 4 400-13721 TUBE_CLAMP 給油パイプ押え 1 5 SL-4040891-SC SCREW M4 L=8 座金付きなべ小ねじ M4 L=8 1 6 401-69068 THRUST_COLLAR_ASM. 大振り子軸スラストカラー組 1 7 401-69069 THRUST_COLLAR 大振り子軸スラストカラー (1) 8 SM-8480652-TP SCREW 止めねじ M6X0.75 L=6 (2) 9 SB-1100024-00 BEARING ころがり軸受 3 10 401-10830 LOWER_SHAFT_GEAR_ASM. 下軸ギア(組) 1 11 401-12994 OSCILLATOR_SHAFT 大振り子軸 1 12 SM-8060612-TP SCREW M6 L=6 止めねじ M6 L=6 2 13 400-10575 LOWER SHAFT 下軸 1 14 EA-9500B01-00 CABLE BAND 束線バンド 1 15 400-06578 OIL WICK PRESSER 釜給油フィルター 1 16 SM-8061010-TP SCREW 止めねじ M6 L=10 1 17 SM-8060812-TP SCREW M6 L=8 止めねじ M6 L=8 2 18 400-10471 SHUTTLE_RACE_ADJUSTING_SHAFT 大釜調節軸 1 19 401-81174 SHUTTLE_ASM. 大釜(組) 1 20 B1820-210-D00 SHUTTLE OIL FELT A 大釜給油フェルトA (2) 21 B1822-215-P00 SHUTTLE OIL FELT B 大釜給油フェルトB (1) 22 RE-0300000-KO E-RING 3 E形止め輪 3 (2) 23 265-01858 INNER HOOK PRESSER SPRING 中釜押えバネ (2) 24 141-04004 INNER HOOK PRESSER ASM. 中釜押えフック(組) (1) 25 SM-6020460-TP ONCE THROUGH OIL FELT PRESSER 大釜還流フェルト (2) 26 141-03907 SHUTTLE ONCE THROUGH OIL FELT 大釜還流フェルト (1) 27 400-06577 SHUTTLE LUBRICATING PLATE 大釜給油板 (2) 28 SM-4030455-SP SCREW なべ小ねじ M3 L=4 (2.6) 29 CQ-2000000-00 OIL WICK 油芯 (1.4) 30 CQ-2000000-00 OIL WICK 油芯 (1) 31 236-30007 TUBE チューブ (0.6) 32 236-30007 TUBE チューブ (2) 33 135-29607 SHUTTLE PACKING 大釜パッキン (2) 34 401-42719 FELT 大釜フェルト (2) 35 400-89365 SHUTTLE 大釜 (1) 36 401-10856 SHUTTLE BEARING RING 大釜ベアリング止め輪 2 37 400-06575 SUTTLE_OIL_SEAL オイルシール 2 38 401-10856 BEARING ころがり軸受 2 39 SB-3080010-CA BEARING ころがり軸受 2 40 SB-3080010-CB BEARING ころがり軸受 1 41 SB-3080010-CC BEARING ころがり軸受 2 42 SB-3080010-CD BEARING ころがり軸受 2 43 B1815-210-000 INNER HOOK UPPER SPRING 大釜上ばね 1 44 SM-6020460-TP SCREW M2 L=3.5 平ねじ M2 L=3.5 2 45 141-03253 INNER HOOK PRESSER ASM. A 中釜押えA(組) 1 46 141-03352 INNER HOOK PRESSER ASM. B 中釜押えB(組) 1 47 141-03659 SHUTTLE RACE RING ASM. C 中釜押えC(組) 1 48 400-11512 DRIVER_ASM. ドライバー(組) 1 49 400-14963 SCREW 3/16-28 L=12 六角穴ボルト 3/16-28 L=12 (1) 50 SS-6121212-TP SHUTTLE_DRIVER ドライバー (1) 51 400-11511 SHUTTLE DRIVER ドライバー (1) 52 401-10879 BOBBIN CASE ASM. (RACING PREVENTION) ボビンケース(組)(空転防止) 1 53 B1828-980-0BB BOBBIN ボビン 1 54 138-12102 LOWER_SHAFT_GEAR_COVER_ASM. 下軸ギアカバー(組) 1 55 401-42687 LOWER_SHAFT_GEAR_COVER 下軸ギアカバー 1 56 401-42688 LOWER_SHAFT_GEAR_FELT 下軸ギアフェルト (1) 57 400-10475 SCREW M4 L=8 座金付きなべ小ねじ M4 L=8 2 58 SL-4040891-SC OSCILLATOR 大振子(はす歯) 1 59 401-10827 SCREW M4 L=8 座金付きなべ小ねじ M4 L=8 1 60 SL-4040891-SC SCREW M4 L=8 座金付きなべ小ねじ M4 L=8 2 61 HX-0015000-0B CABLE CLIP ケーブルクリップ 2 62 SL-4040891-SC SCREW M4 L=6 平ねじ M4 L=6 1 63 SM-6040650-TP SCREW M4 L=8 座金付きなべ小ねじ M4 L=8 2 64 400-06840 RUBBER BUSH 給油パイプブッシュ 1 65 400-06836 OIL TANK ASM. オイルタンク(組) 1 66 401-10846 SHUTTLE 中釜(水用) 1 67 401-12995 SHUTTLE(H) 中釜(太針用) 1 68 400-14965 SHUTTLE(H) 中釜(太針用) 1 69 B1828-210-DAA BOBBIN CASE ASM. ボビンケース(組) 1 70 B1806-210-D00 BOBBIN ボビン 1 71 400-10470 SHUTTLE_ASM_SCREW 大釜(組) 止めねじ 1 72 SM-8061050-TP SCREW 止めねじ M6 L=10 1 73 SM-8480652-TP SCREW 止めねじ M6X0.75 L=6 2 74 SM-8480652-TP SCREW 止めねじ M6X0.75 L=6 2 75 A4078-009-000 BAND (SMALL) 束線バンド 1 76 SM-6040650-TP SCREW M4 L=6 平ねじ M4 L=6 1 NOTE(注記) #01... SELECTIVE PARTS 選択部品 LK-1900 BF, BM用 #02... FOR LK-1900BF,BM LK-1900 BS用 #03... FOR LK-1900BS LK-1900 BH, BWを除く #04... FOR LK-1900BH LK-1900 BH, BW用 #05... EXCEPT LK-1900BH,BW LK-1900 BWを除く #06... FOR LK-1900BH,BW #07... FOR LK-1900BW #08... EXCEPT LK-1900BW - 8 - jintex.in

Page 14 — 5. THREAD TENSION COMPONENTS

5. THREAD TENSION COMPONENTS 糸調子関係 22 21 23 24 17 20 26 20 11 19 16 15 18 25 46 45 1 5 4 3 7 6 44 40 39 47 27 28 30 31 29 13 14 18 19 12 18 19 2 10 9 8 33 38 43 41 41 41 32 36 37 35 34 42 - 9 - jintex.in

Page 15

REF.NO NOTE PART NO 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 401-42273 SM-6040802-TP RE-0900000-KO 400-06625 400-06617 400-10477 SM-8030412-TP 400-10479 SM-6040802-TP WP-0450801-SD 400-10482 400-10492 400-10495 SM-6040602-TP 400-10486 SM-6041050-TP 400-10487 NM-6040003-SC 400-10489 400-10490 400-10497 400-10489 400-10498 NM-6030001-SC 400-10500 400-06622 400-10503 400-10504 229-28808 229-21506 262-18602 400-10508 400-10510 400-10511 400-10512 400-10513 400-10514 400-10515 400-10478 229-21605 400-10521 400-10522 400-10523 400-10509 400-13967 SL-4040681-SC SM-80606A2-TP DESCRIPTION AT SOLENOID SCREW M4X0.7 L=8 E-RING 9 SPRING AT SOL PIN AT_SOL_COLLAR SCREW AT_PLATE SCREW M4X0.7 L=8 WASHER 4.5X10X0.8 AT_DRIVE_LINK(F)_ASM. AT_DRIVE_LINK(R)_ASM. AT_PIVOT_BASE(R) SCREW M4 L=6 AT_PIVOT_BASE(F) SCREW M4 L=10 AT_PIVOT_SCREW NUT M4 AT_PIVOT_SCREW_WASHER AT_PIVOT_BEARING AT_JOINT AT_PIVOT_SCREW_WASHER AT_JOINT_BEARING NUT M3X0.5 TYPE1 AT_CONNECTION_BAR AT SNAP PIN THREAD_TENSION_1_ASM. THREAD_TENSION_SHAFT NUT THREAD TENSION DISK FIRST_THREAD_TENSION_SPRING THREAD_TENSION_2_ASM. THREAD_TENSION_POST_BASE DISK_STOPPER_HOLDER_CAP THREAD_TENSION_SHAFT_COLLAR DISK_STOPPER_SPRING DISK_STOPPER ASSY_THREAD_TENSION_POST AT_SOL_COLLAR_SCREW THREAD TAKE-UP SPRING HOLD_CAP_SCREW SHAFT_NUT POST_BASE_C_RING THREAD_TENSION_SHAFT AT-FELT SCREW M4 L=6 SCREW M6 L=6 品 名 Qty ATソレノイド 1 六角穴ボルト 4 E形止め輪 9 1 ATソレノイド戻しばね 1 ATソレノイドピン 1 ATソレノイドストッパーカラー 1 止めねじ M3 L=4 2 ATソレノイド取付板 1 六角穴ボルト 2 平座金 4.5X10X0.8 2 AT駆動リンク前(組) 1 AT駆動リンク後(組) 1 AT駆動リンク後支点台 1 六角ボルト M4 X0.7 L=6 2 AT駆動リンク前支点台 1 平ねじ M4 L=10 2 AT駆動リンク支点ねじ 2 六角ナット M4 3 AT駆動リンク支点ねじ座金 2 AT駆動リンク支点ベアリング 2 AT駆動継手 2 AT駆動リンク支点ねじ座金 2 AT駆動継手ベアリング 2 ナット M3X0.5 1種 2 AT連結棒 1 AT松葉ピン 2 第一糸調子(組) (1) 糸調子軸 (1) 糸調子ナット (1) 糸調子皿 (2) 第一糸調子ばね (1) 第二糸調子(組) 1 糸調子台 (1) 糸調子キャップ (1) 糸緩めピン調節カラー (1) 糸調子皿戻しばね (3) 皿押え板 (1) 糸調子棒(組) (1) ATソレノイドストッパーカラー止めねじ (1) 糸取りばね (1) 糸緩めピン止めねじ (1) 糸緩めピン調節カラーナット (1) ストッパーCリング (1) 糸緩めピン 1 AT防振フェルト 1 座金付きべべねじ M4 L=6 1 六角付き止めねじ M6 L=6 1 - 10 - jintex.in

Page 16 — 6. THREAD TRIMMER MECHANISM COMPONENTS

6. THREAD TRIMMER MECHANISM COMPONENTS 糸切り関係 1 2 4 44~47 10 17 16 14 15 9 8 12 3 6 5 7 11 25 22~24 A 26 27 21 28 29 30 31 36~40 41 42 32 33 34 35 18~20 - 11 - jintex.in

Page 17

REF.NO NOTE PART NO DESCRIPTION 品 名 Qty 1 401-42728 THREAD_TRIMMER_CAM 糸切りカム 1 2 SM-8050592-TP SCREW 止めねじ M5 L=5 くぼみ先 2 3 WP-0450801-SP WASHER 平座金 1 4 400-40256 CAM ROLLER SHAFT カムコロ軸 1 5 NM-6040001-SP NUT M4X0.7 六角ナット M4X0.7 1種 2 6 400-06712 THREAD TRIMMER LINK ASM. 糸切りリンク(組) 1 7 SD-0800327-TP HINGE SCREW D=8 H=3.2 段ねじ D=8 H=3.2 1 8 NM-6050001-SP NUT M5 六角ナット M5X0.8 1種 1 9 400-06716 THREAD TRIMMER SHAFT 糸切りリンク軸 1 10 SM-8060812-TP SCREW M6 L=8 止めねじ M6 L=8 2 11 400-06717 CONNECTING BAR 糸切り連結棒 1 12 400-10525 THREAD_TRIMMER_SENSOR_SLIT 糸切りセンサー スリット 1 13 SM-6040802-TP SCREW M4X0.7 L=8 六角ボルト 1 14 HD-0022300-00 PHOTO SENSOR フォトインタラプタ 1 15 SL-4041291-SC SCREW M4 L=12 なべ小ねじ M4 L=12 1 16 400-10526 THREAD_TRIMMER_SENSOR_BASE 糸切りセンサー取付板 1 17 SM-4040855-SP SCREW なべねじ 2 18 #01 401-42720 NEEDLE PLATE ASM A 針板組A (1) 19 #02 401-42721 NEEDLE PLATE ASM H 針板組H (1) 20 #03 401-42722 NEEDLE PLATE ASM E 針板組E (1) 21 B2417-280-000 THREAD CUTTER LEVER SHAFT 糸切りレバー軸 (1) 22 ☆ #01 B2426-280-000 NEEDLE HOLE GUIDE 針穴ガイド (1) 23 ☆ #02 141-09607 NEEDLE HOLE GUIDE 針穴ガイド (1) 24 ☆ #03 D2426-282-C00 NEEDLE HOLE GUIDE 針穴ガイド (1) 25 ☆ SS-1060210-TP SCREW 3/32-56 L=2.2 皿ねじ 3/32-56 L=2.2 (2) 26 401-42725 NEEDLE PLATE 針板 (1) 27 ☆ B2424-280-000 FIXING KNIFE 固定メス (1) 28 SS-7090410-SP SCREW 9/64-40 L=3.5 丸平ねじ 9/64-40 L=3.5 (2) 29 B2418-280-000 MOVING KNIFE LINK 動メスリンク (1) 30 B2416-280-000 THREAD CUTTING LEVER RING 糸切りレバーリング (1) 31 B2415-280-0A0 THREAD CUTTER LEVER ASM. (SMALL) 糸切りレバー(組)(小) (1) 32 B2414-280-0A0 THREAD CUTTER LEVER ASM. (LARGE) 糸切りレバー(組)(大) (1) 33 SS-6110430-TP SCREW 11/64-40 L=4.0 平ねじ 11/64-40 L=4 (1) 34 WP-0450846-SP WASHER 平座金 (1) 35 SS-7110740-TP SCREW 11/64-40 L=7 丸平ねじ 11/64-40 L=7 (1) 36 #04 B2423-280-00C MOVING KNIFE WASHER C 動メス座金 C (1) 37 #04 B2423-280-00A MOVING KNIFE WASHER A 動メス座金 A (1) 38 #04 B2423-280-00B MOVING KNIFE WASHER B 動メス座金 B (1) 39 #04 B2423-280-00D MOVING KNIFE WASHER D 動メス座金 D (1) 40 #04 B2423-280-00E MOVING KNIFE WASHER E 動メス座金 E (1) 41 ☆ B2421-280-0A0 MOVING KNIFE ASM. 動メス(組) (1) 42 SD-0500091-TP HINGE SCREW D=5.0 H=0.9 段ねじ D=5 H=0.9 (1) 43 SM-1040650-TP SCREW M4 L=6 皿ねじ M4 L=6 4 44 * #04 401-50756 CAM_ROLLER_A 糸切りカムコロA 1 45 * #04 401-50757 CAM_ROLLER_B 糸切りカムコロB 1 46 * #04 401-50758 CAM_ROLLER_C 糸切りカムコロC 1 47 * #04 401-50759 CAM_ROLLER_D 糸切りカムコロD 1 NOTE(注記) #01...FOR LK-1900BS LK-1900BS用 #02...FOR LK-1900BH,BW LK-1900BH,BW用 #03...FOR LK-1900BF,BM LK-1900BF,BM用 #04...SELECTIVE PARTS 選択部品 - 12 - jintex.in

Page 18 — 7. FEED MECHANISM COMPONENTS

7. FEED MECHANISM COMPONENTS 送り関係 57 67 49 48 52 45 36 60 55 56 62 64 66 61 63 65 58 59 1 50 2 3 4 4 16 14 12 13 19 21 29 34 35 24 23 22 26 25 53 42 43 41 40 39 27 69 70 54 49 48 45 68 57 51 28 53 30 31 32 33 71 18 17 9 10 10 18 5 38 6 37 - 13 - jintex.in

Page 19

REF.NO NOTE PART NO DESCRIPTION 1 401-39176 X FEED MOTOR 2 SM-4041655-SP SCREW M6 X0.75 L=16 3 401-42729 X FEED GEAR 4 SM-8480662-TP SCREW M6X0.75 L=6 5 401-39177 Y FEED MOTOR 6 SM-4041655-SP SCREW M4 L=16 7 400-10536 Y_FEED_MOTOR_BASE 8 SM-6041150-TP SCREW M4 L=11 9 265-01502 Y FEED GEAR 10 SM-8060602-TP SCREW M6X6 11 401-42731 CLOTH_FEED_ARM 12 262-22703 FEED DRIVING ARM SHAFT 13 SM-8060812-TP SCREW M6 L=8 14 262-23305 SLIDE BLOCK STUD 15 B1414-232-000 #01 SQUARE BLOCK 16 SM-8060812-TP SCREW M6 L=8 17 400-06738 Y FEED SHAFT 18 B2509-704-000 BUSHING REAR 19 401-42733 LENGTHWISE FEED ARM 20 SM-8060612-TP SCREW M6 L=6 21 262-23503 HINGE STUD 22 400-06740 CLOTH FEED SUPPORT PLATE 23 SM-6040650-TP SCREW 24 400-06737 CLOTH FEED PLATE 25 400-06739 CLOTH FEED PRESSER PLATE 26 SM-1040650-TP SCREW M4 L=6 27 401-42735 SLIDER SHEET 28 SM-4030601-SN #* SCREW M3 X 6 29 141-16107 #06 FEED PLATE A 30 141-16206 #05 FEED PLATE B 31 135-54803 #03 FEED PLATE 32 141-16800 #07 FEED PLATE H 33 141-16404 #08 FEED PLATE D 34 SM-3061052-TP SCREW M6 L=10 35 WP-0621016-SD WASHER 6.2X13X1 36 400-83883 LIFTING LEVER SHAFT B 37 SM-4042055-SP SCREW M4 L=20 38 WP-0450801-SP WASHER 39 401-42734 SUPPORT PLATE 40 SM-6040802-TP SCREW M4X0.7 L=8 41 400-39013 FEED BRACKET B 42 401-42736 SLIDER 43 262-24808 BALL RETAINER 44 SS-8150510-TP SCREW 15/64-28 L=4.7 45 400-83885 WASHER 46 B1414-232-00A #01 CRANK SLIDE BLOCK 47 B1414-232-00B #01 GUIDE ROLLER 48 400-83884 THRUST COLLAR D=8 W=8 49 SM-8050512-TP SCREW M5 L=5 50 WP-0450801-SP WASHER 51 262-04008 LIFTING LEVER (RIGHT) 52 262-04107 LIFTING LEVER (LEFT) 53 141-05407 CLOTH PRESSER SPRING 54 135-18501 SPRING SUSPENSION 55 262-24105 WORK CLAMP FOOT FACE PLATE 56 SS-2110930-SP SCREW 11/64-40 L=8.7 57 SS-7110740-TP SCREW 11/64-40 L=7 58 262-24204 #02 FINGER GUARD 59 135-48300 #03 FINGER GUARD 60 SS-8080310-TP SCREW 1/8-44 L=2.8 61 135-18709 #04 WORK CLAMP FOOT (LEFT) 62 135-18600 #04 WORK CLAMP FOOT (RIGHT) 63 135-48201 #03 WORK CLAMP FOOT (LEFT) 64 135-48102 #03 WORK CLAMP FOOT (RIGHT) 65 135-43012 #05 WORK CLAMP FOOT (LEFT) 66 135-42915 #05 WORK CLAMP FOOT (RIGHT) 67 401-03155 LEVER DRIVING PLATE L ASM. 68 401-03154 LEVER DRIVING PLATE R ASM. 69 SM-6061802-TP SCREW M6 L=18 70 WP-0621016-SD WASHER 6.2X13X1 71 400-10570 HIDDEN_PLATE NOTE(注記) #01....SELECTIVE PARTS #02....EXCEPT LK-1900BH,BW #03....FOR LK-1900BH,BW #04....FOR LK-1900BS,BF #05....FOR LK-1900BM #06....FOR LK-1900BS #07....FOR LK-1900BF(EXCEPT BB) #08....FOR LK-1900BF,BB - 14 - jintex.in 品 名 Qty X送モータ 1 なべねじ 4 X送ギア 1 止めねじ M6X0.75 L=6 2 Y送モータ 1 なべねじ 2 縦送りモータ取付板 1 平ねじ M4 L=11 2 縦送りギア 1 止めねじ M6 L=6 2 横送り腕 1 横送り駆動軸 1 止めねじ M6 L=8 1 角駒 1 止めねじ M6 L=8 1 縦送り軸 1 後部メタル 2 縦送り腕 1 止めねじ M6 L=6 2 布送り支点板 1 布送り受板 1 平ねじ M4 L=6 3 布送り板 1 布送り押え板 1 止めねじ M4 L=6 6 スライダー受けシート 1 なべ小ねじ M3X0.5 L=6 2 布押え下板 A 1 布押え下板 B 1 布押え下板 1 布押え下板 H 1 布押え下板 D 1 丸ねじ M6 L=10 1 平座金 6.2X13X1 1 押上げ軸B 1 なべねじ M4 L=20 2 平座金 4 スライダー受 1 六角穴ボルト 2 布送り台 B 1 スライダー 1 布送り台ボー 1 止めねじ 15/64-28 L=4.7 1 スラスト座金 2 針棒抱案内コロ 1 針棒抱案内コロ 1 スラスト受 D=8 W=8 2 止めねじ M5 L=5 4 平座金 4 押上げレバー(右) 1 押上げレバー(左) 1 布押えばね 2 布押えばね掛け 1 布送り滑り板 1 丸皿ねじ 11/64-40 L=8.7 5 丸平ねじ 11/64-40 L=7 4 指ガード 1 指ガード 1 止めねじ 1/8-44 L=2.8 2 布押え足(左) 1 布押え足(右) 1 布押え足(左) 1 布押え足(右) 1 布押え足(左) 1 布押え足(右) 1 レバー駆動板左組 1 レバー駆動板右組 1 六角穴ボルト 1 平座金 6.2X13X1 1 送り台後カバー 1 選択部品 LK-1900 BH, BWを除く LK-1900 BH, BW用 LK-1900 BS, BF用 LK-1900 BM用 LK-1900 BS用 LK-1900 BF用(BBを除く) LK-1900 BF, BB用

Page 20 — TC CLAMP COMPONENTS

8. TC CLAMP COMPONENTS 糸掴み関係 13 12 20 19 3 22 11 2 4 1 14 16 6 7 24 21 9 17 15 23 18 10 5 8 32 29 25 26 27 27 30 31 - 15 - jintex.in

Page 21

REF.NO NOTE PART NO DESCRIPTION 品名 Qty 1 401-42737 THREAD_CLAMP_UNIT_ASM. 糸掴み組 (1) 2 NM-6030003-SC NUT M3 六角ナット (1) 3 400-76233 TC_CLAMP_PLATE_ASM. 糸掴み板組 (1) 4 400-76238 TC_SUPPORT_PLATE 糸掴み支え板 (1) 5 400-15800 TC_LINK_ASM. 糸掴みリンク (組) (1) 6 WP-0320500-SC WASHER M3 平座金小形 M3 (2) 7 RE-0200000-KO E-RING E形止め輪 2 (2) 8 SD-0400266-TP HINGE SCREW D=4 H=2.6 段ねじ D=4 H=2.6 (1) 9 400-76237 TC_BASE 糸掴み土台 (1) 10 400-10590 TC_CAM_PLATE 糸掴みカム板 (1) 11 400-06780 TC_SPRING 糸掴みばね (1) 12 400-76236 TC_BASE_COVER 糸掴み土台カバー (1) 13 SM-6020350-SP SCREW M2 L=2.5 平ねじ M2 L=2.5 (4) 14 * 401-55049 TC_OPEN_PLATE 糸掴み解放板 (1) 15 400-30943 TC_NOTCH_R_H 糸掴みノッチ R H (1) 16 400-76232 TC_OPEN_SPRING 糸掴み開放板ばね (1) 17 400-30942 TC_NOTCH_F_H 糸掴みノッチ F H (1) 18 SM-4020600-SP SCREW M2 L=6 なべ小ねじ M2 L=6 (2) 19 400-12815 TC JOINT ASM. 糸掴み継手(組) (1) 20 SM-2360110-TP SCREW 丸皿ねじ M1.6X0.2 L=1.35 (2) 21 SM-6040650-TP SCREW 平ねじ M4 L=6 (3) 22 400-06761 TC CLAMP 糸掴み (1) 23 SM-6020450-TP SCREW 平ねじ (2) 24 SD-0350156-TP SHOULDER SCREW 段ねじ D=3.5 H=1.5 (1) 25 400-10527 TC_DRIVING_ARM_ASM. 糸掴み駆動腕(組) 1 26 401-42739 TC_DRIVING_ARM 糸掴み駆動腕 (1) 27 400-11152 TC_ARM_SCREW 糸掴み駆動腕ねじ (2) 28 SD-0800407-TP SHOULDER SCREW 段ねじ D=8 H=4 1 29 400-06776 TC_CONNECTING_LINK 糸掴み連結リンク 1 30 401-39179 THREAD CLAMP MOTOR 糸掴みモータ 1 31 SM-6041202-TP SCREW M4X0.7 L=12 六角ボルト 4 32 SD-0350156-TP SHOULDER SCREW 段ねじ D=3.5 H=1.5 1 - 16 - jintex.in

Page 22 — 9. SENSOR COMPONENTS

9. SENSOR COMPONENTS センサー関係 REF.NO NOTE PART NO DESCRIPTION 品名 Qty 1 EA-9500B01-00 CABLE BAND 結束バンド 2 2 EA-9500B02-00 CABLE BAND 150 結束バンド 150 2 3 400-05732 PF SENSOR CABLE ASM. 外押えセンサーケーブル (組) 1 4 KX-0000003-80 SPACER スペーサ 1 5 401-42747 TT SENSOR CABLE ASM. 糸切りセンサーケーブル組 1 6 400-06495 SAFETY SW ASM. 安全スイッチ (組) (1) 7 400-06496 SAFETY SW BASE 安全スイッチ土台 (1) 8 236-38109 SAFETY SW ARM. 安全スイッチ腕 (1) 9 400-06497 SAFETY SW ARM SHAFT 安全スイッチ腕支点軸 (1) 10 236-38208 SAFETY SW SPRING 安全スイッチ戻しばね (1) 11 236-38406 SAFETY SWITCH NUT 安全スイッチ止め板 (1) 12 400-05734 SAFETY SW CABLE ASM. 安全スイッチコード (組) (1) 13 SM-4021201-SC SCREW M2 L=12 なべ小ねじ M2 L=12 (2) 14 EA-9500B01-00 CABLE BAND 結束バンド 1 15 SM-4050855-SP SCREW なべ小ねじ M5 L=8 1 16 401-37370 INT PCB ASM. INT PCB基板組 1 17 HX-0015000-0K CABLE CLIP ケーブルクリップ 1 18 SM-4040855-SP SCREW なべねじ 1 19 SL-4040881-SF SCREW M4 L=8 なべ小ねじセムス M4 L=8 4 20 141-15554 HEAD GROUND CABLE A ASM. 頭部アースケーブル A (組) 1 21 SM-4040855-SP SCREW なべねじ 1 - 17 - jintex.in

Page 23 — 10. THREAD STAND COMPONENTS

10. THREAD STAND COMPONENTS 糸立て装置関係 REF.NO NOTE PART NO DESCRIPTION 品名 Qty 1 400-96354 THREAD STAND ASM. 糸立て装置(組) (1) 2 400-85784 SPOOL REST ROD (LOWER) 糸立て棒(下) (1) 3 400-85785 SPOOL REST ROD (UPPER) 糸立て棒(上) (1) 4 400-85786 SPOOL REST ARM (LOWER) 糸立て腕(下) (1) 5 400-85787 SPOOL REST ARM (UPPER) 糸立て腕(上) (1) 6 400-85788 SPOOL REST 糸立て皿 (2) 7 400-85789 SPOOL REST CUSHION 糸巻受皿クッション (2) 8 400-85790 SPOOL PIN 糸巻棒 (2) 9 400-85791 SPOOL RETAINER 糸巻振れ止め (2) 10 400-85792 SPOOL REST ROD JOINT 糸立て棒継手 (1) 11 400-85793 SPOOL REST ROD RUBBER CAP 糸立て棒保護キャップ (1) 12 400-85794 THREAD GUIDE 糸道 (2) 13 400-85795 THREAD GUIDE BUSHING 糸道ブッシュ (2) 14 400-96325 SPOOL REST ROD NUT 糸立て棒止ナット (1) 15 WP-1612616-SE WASHER 16X30X2.6 平座金 (2) 16 400-85796 SPOOL REST ROD RUBBER CUSHION 糸立て棒防振ゴム (2) 17 400-96326 SPOOL REST ARM LOWER SCREW 糸立て腕(下) 止ねじ (1) 18 NM-6050001-SE NUT M5 六角ナット M5 (2) 19 400-96327 SPOOL REST ARM UPPER SCREW 糸立て腕(上) 止ねじ (1) 20 NM-6050001-SE NUT M5 六角ナット M5 (2) 21 WS-0510002-KN SPRING WASHER M5 ばね座金 M5 (2) 22 WP-0531001-SC WASHER M5 平座金みがき M5 (2) 23 SM-4051405-SE SCREW M5 L=14 ねじ M5 L=14 (2) 24 NM-6050001-SE NUT M5 六角ナット M5 (2) - 18 - jintex.in

Page 24 — 11. TABLE STAND COMPONENTS (JT-K46)

11. TABLE STAND COMPONENTS (JT-K46) 脚卓関係 (JT-K46) 1 2 3 33 32 31 34 6 7 10 13 12 13 4 8 5 9 16 17 13 10 30 29 28 27 11 14 22 21 20 19 18 23 25 24 15 17 13 13 30 29 28 27 11 13 30 29 28 27 10 19 - jintex.in

Page 25

REF.NO NOTE PART NO DESCRIPTION 品 名 Qty 1 401-43093 TABLE テーブル 1 2 141-18053 T-STAND COMPL. T脚(結合) 1 3 ST-9053511-SR TAPPING SCREW M5X35 タップねじ (4) 4 141-18152 UPPER STAND ASM. (RIGHT) 上脚(結合)(右) (1) 5 141-18251 STAND ASM. (RIGHT) 支柱(結合)(右) (1) 6 B8101-210-AAB UPPER STAND ASM. 上脚(結合) (1) 7 B8105-210-AAA STAND ASM. 支柱(結合) (1) 8 111-58300 STAND SIDE SUPPORT 横支柱 (1) 9 111-58409 STAND SIDE SUPPORT 下支柱 (1) 10 111-58607 RUBBER CAP 脚土台キャップ (4) 11 170-07402 NUT 44角ナット (2) 12 111-58516 UPPER STAND PLATE 上脚止め板 (2) 13 SL-9082091-SE WASHER HEXAGONAL BOLT 座金付き六角ボルト (12) 14 138-17754 Z-STAND PEDAL ASM. Z脚用ペダル(結合) (1) 15 111-59001 PEDAL SHAFT BRACKET 踏板軸受 (1) 16 B8153-771-000 PEDAL CONNECTING ROD ペダル軸 (1) 17 D8113-555-B00 PEDAL BUSHING 踏板ブッシュ (2) 18 GPF-06080000 PEDAL ADJUSTING PLATE 踏板調節板 (2) 19 GPF-060600A0 PEDAL ASM. ペダル(結合) (1) 20 SM-9061203-SE SCREW M6 L=12 六角ボルト M6 L=12 (2) 21 WP-0671016-SE WASHER 6.7X13X1 平座金 6.7X13X1 (2) 22 WS-0621210-KR SPRING WASHER 6.2X11.4X1.2 ばね座金 6.2X11.4X1.2 (2) 23 SM-9082023-SE SCREW M8 L=20 六角ボルト M8 L=20 (2) 24 WP-0871602-SE WASHER 8.7X18X1.6 平座金 8.7X18X1.6 (4) 25 WS-0861410-KR SPRING WASHER 8.6X15X1.4 ばね座金 8.6X15X1.4 (2) 26 NM-6080721-SE NUT M8 六角ナット M8 (2) 27 B8108-555-0A0 ADJUSTING SCREW ASM. WITH CAP キャップ付き調節ねじ(組) (4) 28 NM-6120001-SE NUT M12 六角ナット (4) 29 WP-1302501-SE WASHER M12 平座金 (4) 30 WS-1253010-KN SPRING WASHER 12.5X21.5X3 ばね座金 12.5X21.5X3 (4) 31 111-55108 DRAWER 引出し 1 32 111-55207 DRAWER SUPPORT 引出し支え 2 33 D8204-555-D00 DRAWER STOPPER 引出しストッパー 1 34 SK-3311601-SE WOOD SCREW D=3.1 L=16 丸木ねじ D=3.1 L=16 6 - 20 - jintex.in

Page 26 — 12. CONTROL BOX COMPONENTS

12. CONTROL BOX COMPONENTS 電装ボックス関係 1~6 61 28 12 36.48 22 15.35 30 26 A 7 45 27 50 51 52 53 54 38 16 24 13.14 17 8 25 10 23 55 56 57 11 29 37 24 25 20 19 31 47 41 18 39 40 42 43 34 33 60 58.59 62 - 21 - jintex.in

Page 27

REF.NO NOTE PART NO DESCRIPTION 品 名 Qty 1 #01 401-42663 CONTROL BOX A ASM. 電装ボックスA組 1 2 #02 401-42664 CONTROL BOX B ASM. 電装ボックスB組 1 3 #03 401-42665 CONTROL BOX C ASM. 電装ボックスC組 1 4 401-53140 CONTROL BOX A ASM. 電装ボックスA組 1 5 #07 401-53141 CONTROL BOX B ASM. 電装ボックスB組 1 6 #08 401-53142 CONTROL BOX C ASM. 電装ボックスC組 1 7 401-15874 FAN PLATE ファン取付板 (1) 8 401-43990 STUD 電装ボックススタッド (2) 9 401-15876 PLATE B コード出口板 (1) 10 401-15877 MAIN PLATE メイン基板取付板 (1) 11 401-15878 PLATE C 電源コード取付板 (1) 12 401-15879 FAN COVER ファンカバー (1) 13 ☆ 401-37360 MAIN PCB ASSY M A I N基板組 (1) 14 ☆ #09 401-05465 MAIN PCB ASSY M A I N基板組 (1) 15 #10 401-14398 FLT-T PCB ASSY F L T-T基板組 (1) 16 401-11214 MAIN COOL SHEET M A I N放熱シート (2) 17 KX-000003-20 FAN MOTOR ASSY ファンモータ組 (1) 18 KX-000002-60 BUSH ブッシュ (1) 19 HX-0022200-00 SADDLE TYPE TIE MOUNT サドルタイプ タイマウント (1) 20 HX-0029200-0A WIRE SADDLE ワイヤーサドル (1) 21 HX-0033900-0M CONNECTING PART 電線パーツ (1) 22 #05 SL-4040881-SC SPACER スペーサー (6) 23 SL-4040881-SC SCREW M4 L=8 座付きねじ M4 L=8 (8) 24 SL-4040881-SC SCREW M4 L=8 座付きねじ M4 L=8 (4) 25 SL-4040881-SC SCREW M4 L=8 座付きねじ M4 L=8 (2) 26 SL-4040881-SC SCREW M4 L=8 座付きねじ M4 L=8 (2) 27 SL-4040881-SC SCREW M4 L=8 座付きねじ M4 L=8 (2) 28 SL-4040881-SC SCREW M4 L=8 座付きねじ M4 L=8 (2) 29 SL-4040881-SC SCREW M4 L=8 座付きねじ M4 L=8 (1) 30 #05 SL-4040881-SC SCREW M4 L=8 座付きねじ M4 L=8 (6) 31 SL-4040881-SC SCREW M4X0.7 L=20 なべ小ねじセムス M4X0.7 L=20 (1) 32 SL-4042091-SC SCREW M4X0.7 L=12 なべ小ねじセムス M4X0.7 L=12 (2) 33 SL-4041281-SC SCREW M4X0.7 L=12 なべ小ねじセムス M4X0.7 L=12 (4) 34 M8002-430-000 STOPPER ねじストッパー (4) 35 401-45901 FRAME A 電装筐体 単相 (1) 36 #01 401-43988 FRAME A 電装筐体 単相 (3) 37 SL-4040881-SC SCREW M4 L=8 座付きねじ M4 L=8 (1) 38 #02 SL-4030881-SC SCREW M3 L=8 座付きねじ M3 L=8 (1) 39 #04 CM-3001000-01 LABEL 危険電圧警告 (1) 40 CM-3004006-02 VOLTAGE CAUTION LABEL L=25 電圧注意シール L=25 (1) 41 #02 CM-3001004-02 VOLTAGE DANGER LABEL 3 (SMALL) 電撃危険ラベル3 (小) (1) 42 #03 CM-6001001-01 WEEE MARK LABEL S WEEE マークラベル S (1) 43 #03 401-50131 EAC_MARK_LABEL_S EACマークラベルS (1) 44 EA-9500B01-00 CABLE BAND 結束バンド (1) 45 E8760-452-S00 TUBE スミチューブ (0.055) 46 401-42267 SDC PCB ASSY SDC基板組 (1) 47 #05 WP-0430800-SC WASHER M4 平座金小形丸 (1) 48 #05 401-43989 FRAME B 電装筐体 3相 (1) 49 401-14136 COVER 電装カバー (1) 50 401-41488 AC_POWER_CORD_B_ASM. 電装電源コードB組 (1) 51 401-46295 AC_POWER_CORD_C_L_ASM. 電装電源コードC_L組 (1) 52 401-41487 AC POWER CORD A ASM. 電装電源コードA組 (1) 53 401-14373 SDC-MAIN P1 CORD ASM. SDC-MAINコードP1組 (1) 54 401-14375 SDC-MAIN S CORD ASM. SDC-MAINコードS組 (1) 55 WP-0852086-SC WASHER M8 平座金 M8 2種 4 56 WS-0820002-KR SPRING WASHER M8 ばね座金 8. 2X15. 4X2 4 57 NM-6080002-SC NUT M8 六角ナット M8 2種 1 58 HF-0013050-P0 FUSE 5A ヒューズ 5A 1 59 HF-0030002-00 FUSE 2A (220/240V) 即断ヒューズ 1 60 M3004-511-00A VOLTAGE INDICATION CARD A 電圧表示札A 1 61 MTS-HJ100003 BOLT モータ取付ボルト 4 62 401-44511 CORE SET UP MANUAL コア取付マニュアル 1 NOTE(注記) #01. FOR 1-PHASE 220~240V 単相 220~240V 用 #02. FOR 3-PHASE 220~240V 単相 200~240V 用 #03. FOR 1-PHASE CE 220~240V 単相 CE 220~240V 用 #04. FOR 1-PHASE 220~240V, 単相 CE 220~240V. 1-PHASE 220~240V(FOR CHINA) 単相 220~240V (中国向け) 用 #05. FOR 3-PHASE 200~240V 単相 200~240V 用 #06. FOR 1-PHASE 220~240V(MC-670) 単相 CE 220~240V 用 #07. FOR 3-PHASE 200~240V(MC-670) 単相 200~240V (MC-670) 用 #08. FOR 1-PHASE CE 220~240V(MC-670) 単相 CE 220~240V (MC-670) 用 #09. FOR MC-672 単相 MC-672 用 #10. FOR 3-PHASE 200~240V(MC-670), 単相 200~240V (MC-670), 3-PHASE 200~240V(MC-672) 単相 200~240V (MC-672) 用 #11. 1-PHASE CE 220~240V(MC-670) 単相 CE 220~240V (MC-670), 1-PHASE CE 220~240V(MC-672) 用 - 22 - jintex.in

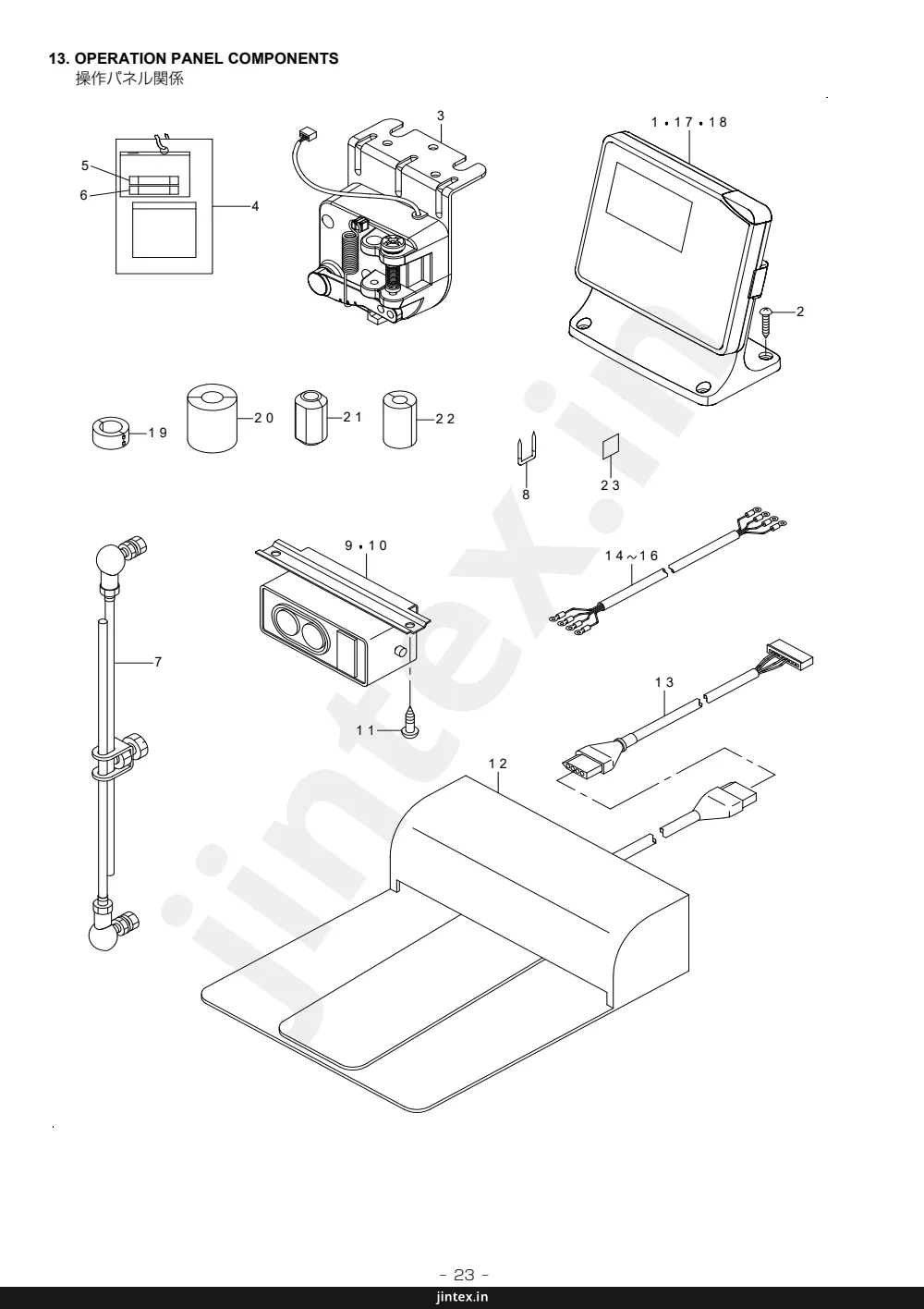

Page 28 — 13. OPERATION PANEL COMPONENTS

13. OPERATION PANEL COMPONENTS 操作パネル関係 3 1.17.18 5 6 4 2 19 20 21 22 8 9.10 14~16 7 11 12 13 23 - 23 - jintex.in

Page 29

REF.NO NOTE PART NO DESCRIPTION 品 名 Qty 1 401-42272 OPERATION BOX ASSY 操作ボックス組 L B L=20 1 2 SK-3382001-SE SCREW D=3.8 L=20 丸木ねじ D=3.8 L=20 4 3 401-46296 PEDAL SENSOR L ASM ペダルセンサ L組 1 4 M3004-511-00A VOLTAGE INDICATION CARD A 電圧表示蓋A 1 5 HF-0030002-00 FUSE 2A (220/240V) 即断ヒューズ 1 6 HF-0013050-PO FUSE 5A ヒューズ 5A 1 7 400-42134 CONNECTING ROD ASSY 連結棒(組) 1 8 MAO-11532000 CORD STAPLE コードステツプル 3 9 #02 HA-0042500-00 SWITCH スイッチ 1 10 #03 401-13427 POWER SWITCH 電源スイッチ 1 11 #01 MAO-11532000 WOOD SCREW D=5.1 L=20 丸木ねじ D=5.1 L=20 2 12 #01 GPK-570010B0 PEDAL SWITCH ASM. ペダルスイッチ(組) 1 13 #01 M9013-590-0A0 PK57 TRANSFER CABLE ASM. PK57変換ケーブル組 1 14 #02 400-05390 POWER CABLE ASM. 電源ケーブル(組) 1 15 #04 400-05390 CE POWER CABLE ASM. CE電源ケーブル(組) 1 16 #03 400-23371 SINGLE PHASE POWER CORD ASSY 単相用電源コード(組) 1 17 #05 401-52933 PUB OPERATION BOX ASSY 操作ボックス組 一般仕様 1 18 #06 401-46292 CE OPERATION BOX ASSY 操作ボックス組 CE仕様 1 19 #04 HN-0024600-00 CORES フェライトコア 2 20 #04 HN-0014900-00 CLAMP FILTER(L) クランプフィルタ 1 21 #04 HN-0028400-00 CORES フェライトコア 1 22 #04 HN-0014900-0A WEEE MARK LABEL S WEEEマークラベルS 1 23 #04 CM-6001001-01 NOTE(注記) #01... OPTIONAL PARTS オプション部品 #02...FOR 3-PHASE 200~240V 三相200~240V (USE IN JAPAN & JA) (日本、アメリカ)用 #03...FOR 1-PHASE 200~240V 単相200~240V (GENERAL EXPORT & CHINA)用 (一般輸出、中国)用 #04...FOR 3-PHASE 200~240V 三相200~240V (日本、アメリカ)用 #05...FOR 1-PHASE 200~240V 単相200~240V (GENERAL EXPORT & CHINA) MC-672 (一般輸出、中国) MC-672用 #06...FOR 1-PHASE CE 200~240V(MC-672) 単相CE 200~240V (MC-672)用 - 24 - jintex.in

Page 30 — 14. WIRING DIAGRAM 電装配線図

14. WIRING DIAGRAM 電装配線図 - 25 - 37 LK 鳥の巣・残短仕様 ポートソレノイドバルブ 電磁弁コードA組 CN46 (黒) (AIR 残短切り・吸引ノズル) (OP) CN146 電磁弁コードB組 36 ペダルセンサ L組 4 38 CN41 (白) (押え上げ・スタートSW) (OP) CN40 (白) (ペダルセンサ) MAIN 基板組 CN51 (黄) (一時停止・負荷切替) (OP) CN39 (白) CN47 (白) CN42 (白) CN43 (青) CN44 (黒) (黒) (黒) CN45 (黒) CN52 (黒) (AIR (OP) 吸引) CN36 (赤) (BR-IF) (OP) CN33 (白) CN34 (黒) CN37 40P CN31 2P CN38 4P CN35 4P CN11 85V CN12 9P SDC 基板組 CN16 6P FG1 CN17 2P CN13 4P CN14 2P CN10 2P CN15 2P CN77 (白) (OP) CN71 3P (青) CN72 3P (青) CN73 2P (黒) INT 基板組 CN70 30P INTケーブル組(INT 基板直付) 押え上げ原点センサ 糸切り位置センサ 頭部安全スイッチ 上糸AT ソレノイド組 布寄せソレノイド組(OP) 中釜ケーブル組 15 31 19 30 18 17 16 21 20 14 操作パネル組 3.2~3.4 エンコーダー X 送りモータ 22 エンコーダー ユニポーラ エンコーダー Y 送りモータ 23 ユニポーラ 糸切り・押上げモータ 24 ユニポーラ パイポーラ エンコーダー 糸掴みモータ 25 パイポーラ 主軸サーボ エンコーダ 主軸モータ (IPM 550W) 主軸サーボ モータ動力線 13 12 電源スイッチ 7~9 5.6 26.27 28 29 2 jintex.in

Page 31

REF.NO NOTE PART NO 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 401-37360 401-42267 401-42272 401-46296 #01 401-41488 401-46295 #01 M9017-580-0A0 #02 400-05390 #03 400-23371 #01 HA-0042500-00 #03 401-13427 #03 401-41487 401-38137 401-11214 400-05728 400-06912 401-42273 400-06495 401-42747 400-05732 401-37370 401-39176 401-39177 401-39178 401-39179 #01 401-05465 #02 401-45901 401-14373 401-14375 HD-0022300-00 HD-0005700-0A #04 401-52933 #06 401-46292 #07 401-44886 #05 401-52920 PV-1202050-00 401-53196 401-53197 401-53194 401-53195 NOTE(注記) DESCRIPTION MAIN PCB ASSY SDC PCB ASSY OPERATION BOX ASSY PEDAL SENSOR L ASM AC POWER CORD B ASM. AC POWER CORD C L ASM POWER CABLE ASM. JE POWER CABLE ASM. SINGLE PHASE POWER CORD ASSY SWITCH POWER SWITCH AC POWER CORD A ASM. IPM550W MOTOR FAN MOTOR ASSY SOLENOID RELAY CABLE ASM. SOLENOID FOR PICK UP ASM. AT SOLENOID SAFETY_SW_ASM. TT SENSOR CABLE ASM. PF SENSOR CABLE ASM. INT PCB ASM. X FEED MOTOR Y FEED MOTOR PRESSER LIFTING MOTOR THREAD CLAMP MOTOR FLT-T PCB ASSY FLT-CE PCB ASSY SDC-MAIN P1 CORD ASM. SDC-MAIN S CORD ASM. PHOTO SENSOR PHOTO SENSOR PUB OPERATION BOX ASSY CE OPERATION BOX ASSY IP-420U PANEL ASSY MAIN PCB ASSY 2-PORT SOLENOID VALVE AIR SOLENOID VALVE CORD A ASM AIR SOLENOID VALVE CORD B ASM AUTO SWITCH A ASM AUTO SWITCH B ASM FOR 3-PHASE 200~240V (USE IN JAPAN & JA) FOR 1-PHASE CE 200~240V (GENERAL EXPORT & CHINA) MC-672 EXCEPT CE FOR MC-672 FOR MC-672 CE FOR IP PANEL 品 名 MAIN基板組 SDC基板組 操作ボックス組 ペダルセンサ L組 電装電源コードB組 電装電源コードC L組 電源ケーブル組 JE電源ケーブル組 単相電源コード組 スイッチ 電源スイッチ 電装電源コードA組 IPM550Wモータ ファンモータ組 ソレノイド中継ケーブル組 布寄せソレノイド組 ATソレノイド 安全スイッチ組 TTセンサケーブル組 押え上げセンサケーブル組 INT基板組 X送りモータ Y送りモータ 押え上げモータ 糸掴みモータ FLT-T基板組 FLT-CE基板組 SDC-MAINコードP1組 SDC-MAINコードS組 フォトセンサ フォトセンサ 操作ボックス組 一般仕様 操作ボックス組 CE仕様 IP-420Uパネル組 MAIN基板組 2ポートソレノイドバルブ 電磁弁コードA組 電磁弁コードB組 オートスイッチA組 オートスイッチB組 三相 200~240V用 単相 CE 200~240V用 (一般輸出, 中国)用 MC-672 を除く MC-672用 MC-672 CE用 IPパネル仕様 Qty 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 - 26 - jintex.in

Page 32 — 15. ACCESSORIE PARTS COMPONENTS

15. ACCESSORIE PARTS COMPONENTS 付属品関係 1 2 JUKI 3 6 8 5 7 4 17 18 19 21 20 32 23 24 29~31 33 12 9 25.26 34 16 28 22 11 36 35 15 10 14 13 37 38 27 - 27 - jintex.in

Page 33

REF.NO NOTE PART NO DESCRIPTION 品 名 Qty 1 400-48536 HEAD_COVER 頭部カバー 1 2 229-32800 ACCESSORIE BAG 付属品バッグ 1 3 400-06484 SAFETY PLATE ASM. 安全プレート(結合) 1 4 400-06484 SAFETY PLATE BASE アイガート固定板 (1) 5 260-37200 SAFETY PLATE 安全プレート (1) 6 SM-4040655-SP SCREW なべ小ねじ M4 L=6 (2) 7 SM-4040855-SP SCREW なべ小ねじ (2) 8 WP-0450801-SD WASHER 4.5X10X0.8 平座金 4.5X10X0.8 (2) 9 SM-6083002-TN SCREW 六角穴付ボルト M8 L=30 (2) 10 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5 ばね座金 M6 1 11 400-16195 BED_HINGE_RUBBER ベッドヒンジゴム 4 12 400-36110 GREASE JOINT B グリス継手B 1 13 ☆ 400-06323 JU KI GREASE A TUBE ジューキグリースAチューブ 1 14 NM-6060001-SC NUT M6 六角ナット M6 1種 8 15 WP-0651646-SC WASHER 平座金 4 16 SM-6060002-TN BOLT M6 L=60 六角穴付ボルト M6 L=60 4 17 141-01208 OIL CAN (CONT.NO.2 OIL) 油差し 1 18 B9121-220-0A0 OILER (CONTAINING NO.2 OIL) 油差し NO.2入り 1 19 B9121-012-000 OIL CAN 油差し 1 20 B8202-205-000 OIL MANAGEMENT 油抜き 1 21 SK-3311601-SE WOOD SCREW D=3.1 L=16 丸木ねじ D=3.1 L=16 2 22 401-10844 HINGE_RUBBER ベッドヒンジ防振ゴム 2 23 229-33105 SCREW DRIVER (MIDDLE) ドライバー(中) 1 24 229-33204 SCREW DRIVER (SMALL) ドライバー(小) 1 25 #06 141-16503 FEED PLATE E 布押え下板 E 1 26 #02 141-16909 FEED PLATE I 布押え下板 I 1 27 #05 135-73407 FINGER GUARD 縦門指ガード 1 28 B1111-210-D00 BED HINGE ベッドヒンジ 2 29 ☆ #01 MDP-500B1402 NEEDLE DPX5#14-2 針 DPX5#14-2 1 30 ☆ #03 MDP-170B2102 NEEDLE DPX17#21-2 針 DPX17#21-2 1 31 ☆ #04 MDP-500B1102 DPX5#11-2 針 DPX5#11-2 1 32 400-16194 FRAME_SUPPORT_RUBBER 頭部支えゴム 2 33 ☆ 138-12102 BOBBIN ボビン 1 34 SM-6060002-TN BOLT M6 L=60 六角穴付ボルト M6 L=60 1 35 NM-6060001-SC NUT M6 六角ナット M6 1種 1 36 WP-0651646-SC WASHER 平座金 1 37 #05 135-71906 CLOTH PRESSER FOOT (RIGHT) 布押え足(右) 1 38 #05 135-72003 CLOTH PRESSER FOOT (LEFT) 布押え足(左) 1 #01...FOR LK-1900BS LK-1900BS用 #02...FOR LK-1900BF(EXCEPT BB) LK-1900BF用(BBを除く) #03...FOR LK-1900BH,BW LK-1900BH,BW用 #04...FOR LK-1900BF,BM LK-1900BF,BM用 #05...FOR LK-1900BF LK-1900BF用 #06...FOR LK-1900BF,BB LK-1900BF,BB用 - 28 - jintex.in

Page 34 — 16. EXCLUSIVE PARTS FOR LK-1901BS (1)

16. EXCLUSIVE PARTS FOR LK-1901BS (1) LK-1901BS 專用部品 (1) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24~28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 - 29 - jintex.in

Page 35

REF.NO NOTE PART NO DESCRIPTION 品 名 Qty 1 ☆ MDP-500B1400 NEEDLE DPX5 #14 針 DPX5 #14 1 2 400-05728 SOLENOID RELAY CABLE ASM. ソレノイド中継ケーブル (組) 1 3 400-111949 CONNECTING ARM B 連動連結腕 B 1 4 WP-0651056-SH WASHER 6.5X11X1 平座金 6.5×11×1 1 5 SD-1201506-TP SHOULDER SCREW 段ねじ D=12 H=15 1 6 PD-0201000-OB SPLIT PIN 割りピン 2×10 1 7 SL-4030681-SC SCREW M3 L=6 座金付きねじ M3 L=6 2 8 141-03352 INNER HOOK PRESSER ASM. B 中釜押えB (組合) 1 9 ☆ 401-10846 SHUTTLE 中釜 1 10 401-42720 NEEDLE PLATE ASM. A 針板組A 1 11 B2417-280-000 THREAD CUTTER LEVER SHAFT 糸切りレバー軸 (1) 12 ☆ B2426-280-000 NEEDLE HOLE GUIDE 針穴ガイド (1) 13 SS-1060210-TP SCREW 3/32-56 L=2.2 皿ねじ 3/32-56 L=2.2 (2) 14 401-42725 NEEDLE PLATE 針板 (1) 15 ☆ B2424-280-000 FIXING KNIFE 固定メス (1) 16 SS-7090410-SP SCREW 9/64-40 L=3.5 丸平ねじ 9/64-40 L=3.5 (1) 17 B2418-280-000 MOVING KNIFE LINK 動メスリンク (1) 18 B2416-280-000 THREAD CUTTING LEVER RING 糸切りレバーリング (1) 19 B2415-280-00A THREAD CUTTER LEVER ASM. (SMALL) 糸切りレバー (小) (組) (1) 20 B2414-280-0A0 THREAD CUTTER LEVER ASM. (LARGE) 糸切りレバー (大) (組) (1) 21 SS-6110430-TP SCREW 11/64-40 L=4.0 平ねじ 11/64-40 L=4 (1) 22 WP-0450846-SP WASHER 平座金 (1) 23 SS-7110740-TP SCREW 11/64-40 L=7 丸平ねじ 11/64-40 L=7 (1) 24 #01 B2423-280-00C MOVING KNIFE WASHER C 動メス座金 C (1) 25 #01 B2423-280-00A MOVING KNIFE WASHER A 動メス座金 A (1) 26 #01 B2423-280-00B MOVING KNIFE WASHER B 動メス座金 B (1) 27 #01 B2423-280-00D MOVING KNIFE WASHER D 動メス座金 D (1) 28 #01 B2423-280-00E MOVING KNIFE WASHER E 動メス座金 E (1) 29 ☆ B2421-280-0A0 MOVING KNIFE ASM. 動メス (組) (1) 30 SD-0500091-TP HINGE SCREW D=5.0 H=0.9 段ねじ D=5 H=0.9 (1) 31 400-06912 SOLENOID FOR PICK UP ASM. つまみ装置ソレノイド (組) 1 32 141-41758 SOLENOID FOR PICK-UP COMPL. つまみ装置ソレノイド (組合) 1 33 HK-0346100-4A HOUSING BLUE 4P ハウジング 青 4P (1) 34 HK-0346100-00 PIN CONTACT ピン ターミナル (2) 35 400-06913 SOLENOID INSTALLING BASE つまみ装置ソレノイド取付台 (1) 36 SL-4030881-SC SCREW M3X8 なべ小ねじ セムス M3X0.5 L=8 (4) 37 122-58000 BUSH カバーブッシュ (1) 38 141-48407 VERTICAL FEED SHAFT SPRING 縦送り軸ばね 2 39 ☆ 400-06525 NEEDLE BAR THREAD GUIDE 針棒糸案内 (標準) 1 40 SM-4061255-SP SCREW M3 L=12 なべ小ねじ M3 L=12 3 41 ☆ SM-6030500-SN SCREW M3 L=5 平ねじ M3 L=5 1 42 SM-6061802-TP SCREW M6 L=18 六角穴ボルト 1 43 RC-0410415-KP C-RING C形止め輪 2 44 400-06914 WORK CLAMP CONNECTING LINK つまみ装置連結リンク 1 45 SM-1040650-TP SCREW 皿ねじ M4 L=6 4 46 141-42103 CONNECTING LINK GUIDE つまみ装置連結リンクガイド 1 47 B1657-506-E00 SPRING 逆送りレバーばね 1 48 135-40604 DRIVING BAR B 連結棒 B 1 49 B3027-450-00B PIN 上送り押えピン B 1 50 SL-6040892-TN BOLT 座金付き六角ボルト 2 NOTE(注記) #01....SELECTIVE PARTS 選択部品 ALL PARTS OTHER THAN THE ABOVE ARE SAME AS THOSE USED IN LK-1900B STANDARD MODEL. 上記以外の部品は、LK-1900 B 標準機種と同じです。 - 30 - jintex.in

Page 36 — 17. EXCLUSIVE PARTS FOR LK-1901BS (2)

17. EXCLUSIVE PARTS FOR LK-1901BS (2) LK-1901BS 専用部品 (2) - 31 - jintex.in
