| Ref | Part number | Part name | Qty |
|---|---|---|---|
| DVK1702B | DVK1702B | ||
| DVK1702P,PMD | DVK1702P,PMD | ||
| B2000C (DVK1702BK) | B2000C (DVK1702BK) | ||
| B2000PC (DVK1702PBK) | B2000PC (DVK1702PBK) | ||
| DVK1701EHD | DVK1701EHD | ||
| DVK1702EHD | DVK1702EHD | ||
| DVK1702MLH | DVK1702MLH |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | FRAME ASSEMBLY (1) | ||
| 2 | FRAME ASSEMBLY (2) | ||
| 3 | THREAD TENSION MECHANISM | ||
| 4 | BUSHING | ||
| 5 | NEEDLE BAR&LEVER MECHANISM | ||
| 6 | CRANKSHAFT MECHANISM | ||
| 7 | FEED MECHANISM | ||
| 8 | LOOPER MECHANISM | ||
| 9 | PRESSER FOOT MECHANISM | ||
| 10 | LUBRICATION MECHANISM | ||
| 11 | REAR PULLER MECHANISM (P, PMD) | ||
| 12 | REAR PULLER MECHANISM (P, PMD) | ||
| 13 | METERING DEVICE MECHANISM | ||
| 14 | MODEL BK EXCLUSIVE PARTS | ||
| 15 | MODEL BK EXCLUSIVE PARTS | ||
| 16 | MODEL EHD EXCLUSIVE PARTS | ||
| 17 | THREAD TENSION MECHANISM (1701EHD) | ||
| 18 | MODEL 1701EHD EXCLUSIVE PARTS | ||

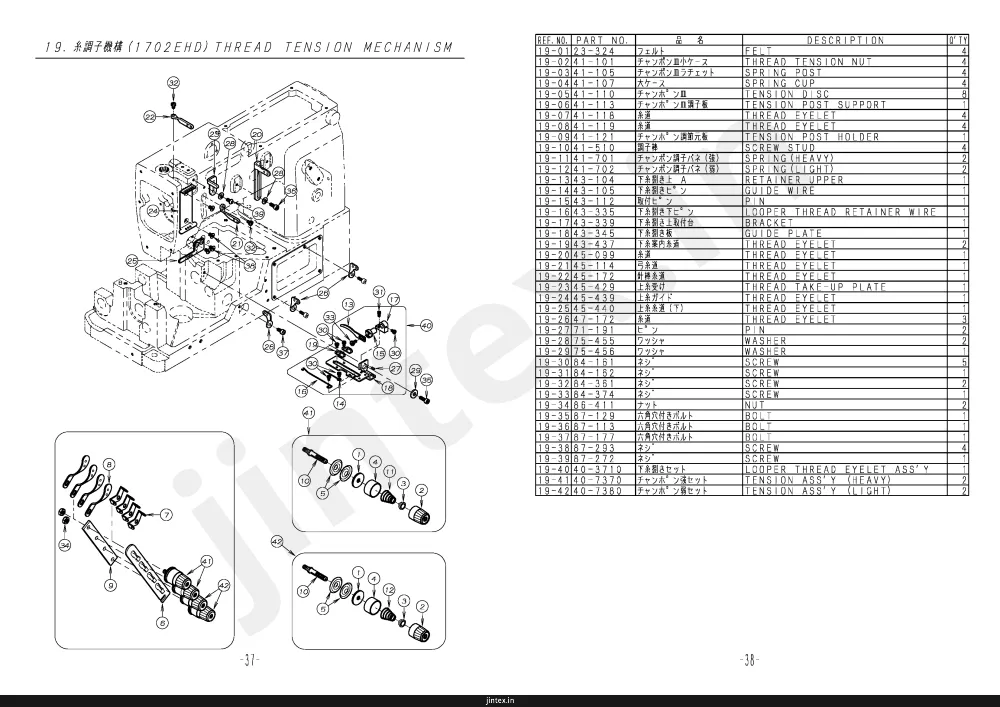

| 19 | THREAD TENSION MECHANISM (1702EHD) | ||
| 20 | MODEL 1701EHD EXCLUSIVE PARTS | ||
| 21 | THREAD STAND AND TABLE | ||
| 22 | ACCESSORIES | ||
| 23 | GAUGE PARTS | ||
| 24 | GAUGE PARTS | ||
| 25 | GAUGE PARTS | ||
| 26 | GAUGE PARTS TABLE (2) |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 01-0102-119 | 波座金 | ||
| 01-0221-273 | 保護カバー | ||
| 01-0321-275 | 保護カバー・取り付け板 | ||
| 01-0421-276 | 保護カバー・プーラケット | ||
| 01-0521-934 | 針糸道カバー | ||
| 01-0621-935 | 弓糸道カバー | ||
| 01-0721-972 | プーリーカバー | ||
| 01-0823-157 | パッキン F | ||
| 01-0923-206 | パッキン F | ||
| 01-1023-263 | パッキン C | ||
| 01-1123-285 | O-リング | ||
| 01-1223-427 | ゴム栓 | ||
| 01-1324-052 | 銘板 | ||
| 01-1427-017 | 立ロツトカバー | ||
| 01-1527-018 | 面板 | ||
| 01-1639-108 | 油止め板 B | ||
| 01-1739-137 | パイプサポート | ||
| 01-1839-234 | オイルポット | ||
| 01-1975-224 | ワッシャ | ||
| 01-2075-455 | ワッシャ | ||
| 01-2187-010 | ネジ | ||
| 01-2287-092 | 六角穴付きボルト | ||
| 01-2387-099 | ネジ | ||
| 01-2487-123 | 六角穴付きボルト | ||
| 01-2587-129 | 六角穴付きボルト | ||
| 01-2687-177 | 六角穴付きボルト | ||
| 01-2787-264 | 段ネジ | ||
| 01-2821-112 | 弓糸道保護カバー | ||
| 01-2921-800 | スペーサー | ||
| 01-3087-299 | 六角穴付きボルト |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 14-030 | NEEDLEPLATE SUPPORT BRACKET | 1 | |
| 21-160 | NEEDLE SUPPORT BRACKET | 1 | |
| 21-137 | FRONT COVER | 1 | |
| 21-227 | SIDE COVER | 1 | |
| 21-366 | COVER B | 1 | |
| 21-395 | UPPER COVER | 1 | |
| 21-781 | UPPER COVER | 1 | |
| 21-782 | FRONT BASE COVER | 1 | |
| 21-783 | COVER | 1 | |
| 21-784 | FRONT COVER PLATE | 1 | |
| 21-785 | FRONT COVER | 1 | |
| 21-897 | COVER | 1 | |
| 23-137 | GASKET | 1 | |
| 23-229 | GASKET | 1 | |
| 23-296 | CUSHION | 1 | |
| 23-504 | PLUG | 1 | |
| 23-512 | CUSHION RUBBER | 1 | |
| 24-053 | TYPE PLATE | 1 | |
| 25-226 | HINGE | 1 | |
| 25-503 | SPRING | 1 | |
| 25-517 | SCREW | 1 | |
| 26-712 | SCREW | 1 | |
| 31-438 | FILTER | 1 | |
| 75-455 | WASHER | 2 | |
| 75-528 | WASHER | 3 | |
| 79-801 | SPRING | 1 | |
| 79-802 | SPRING | 1 | |
| 79-922 | SPRING | 1 | |
| 84-117 | SCREW | 2 | |
| 84-163 | SCREW | 2 | |
| 84-361 | SCREW | 2 | |
| 87-209 | SCREW | 2 | |
| 84-706 | SCREW | 1 | |
| 84-761 | SCREW | 2~3 | |
| 84-762 | SCREW | 4 | |
| 84-763 | SCREW | 2 | |
| 84-862 | SCREW | 2~3 | |
| 85-181 | SCREW | 4 | |
| 86-266 | NUT | 1 | |
| 87-092 | BOLT | 3 | |
| 87-113 | SCREW | 5 | |
| 87-278 | SCREW | 2 | |
| 05-061 | SCREW | 5 | |
| 87-266 | BOLT | 1 | |
| 87-285 | SCREW | 2 | |
| 87-286 | SCREW | 1 | |
| 87-292 | SCREW | 1 | |
| 93-701 | PIN | 2 | |
| 88-146 | NUT | 2 |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 03-0123-324 | フェルト | ||
| 03-0241-101 | チャンポン皿小ケース | ||
| 03-0341-105 | チャンポン皿ラチェット | ||
| 03-0441-107 | 大ケース | ||
| 03-0541-110 | チャンポン皿 | ||
| 03-0641-113 | チャンポン皿調子板 | ||
| 03-0741-120 | チャンポン皿糸道 | ||
| 03-0841-121 | チャンポン皿調元板 | ||
| 03-0941-132 | カラー B | ||
| 03-1041-312 | 針棒糸道台 | ||
| 03-1141-510 | 調子棒 | ||
| 03-1241-701 | チャンポン調子バネ(強) | ||
| 03-1341-702 | チャンポン調子バネ(弱) | ||
| 03-1441-721 | バネ | ||
| 03-1543-335 | 下糸剥き下ピン | ||
| 03-1643-344 | 下糸剥き(上) | ||
| 03-1743-346 | 下糸サバキ板 | ||
| 03-1843-519 | 糸道 | ||
| 03-1945-101 | 糸道 | ||
| 03-2045-121 | 糸道 | ||
| 03-2145-131 | 糸道 | ||
| 03-2245-142 | 糸道 | ||
| 03-2345-429 | 上糸受け | ||
| 03-2445-441 | 上糸ガイド | ||
| 03-2647-131 | 糸道(左) | ||
| 03-2747-132 | 糸道(右) | ||
| 03-2871-191 | ピン | ||
| 03-2975-455 | ワッシャ | ||
| 03-3075-456 | ワッシャ | ||
| 03-3175-468 | ワッシャ | ||
| 03-3284-161 | ネジ | ||
| 03-3384-171 | 段ネジ | ||
| 03-3484-361 | ネジ | ||
| 03-3584-374 | ネジ | ||
| 03-3684-764 | ネジ | ||
| 03-3786-411 | ナット | ||
| 03-3887-129 | 六角穴付きボルト | ||
| 03-3987-177 | 六角穴付きボルト | ||
| 03-4087-293 | ネジ | ||
| 03-4187-272 | ネジ | ||
| 03-4240-3810 | 下糸剥きセット | ||
| 03-4340-7370 | チャンポン強セット | ||
| 03-4440-7380 | チャンポン弱セット |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 04-0171-255 | ノックピン | ||
| 04-0271-262 | テーパーピン | ||
| 04-0375-436 | ワッシャ | ||
| 04-0481-109 | ブッシュ | ||
| 04-0581-133 | ブッシュ | ||
| 04-0681-153 | ブッシュ | ||
| 04-0781-181 | ブッシュ | ||
| 04-0881-183 | 針棒ブッシュ上 | ||
| 04-0981-184 | 針棒ブッシュ下 | ||
| 04-1081-202 | 針棒ブッシュ下 | ||
| 04-1181-203 | 針棒ブッシュ(下) | ||
| 04-1281-236 | ブッシュ | ||
| 04-1381-237 | ブッシュ | ||
| 04-1481-256 | ブッシュ | ||
| 04-1581-723 | 下シャフトブッシュ(前) | ||
| 04-1681-717 | 下シャフトブッシュ(後) | ||
| 04-1781-718 | 上シャフトブッシュ | ||
| 04-1881-720 | ブッシュ | ||
| 04-1981-735 | ブッシュ | ||
| 04-2081-753 | ブッシュ | ||
| 04-2187-661 | 六角穴付きボルト | ||
| 04-2294-214 | オイルシール | ||
| 04-2323-296 | ゴム栓 | ||
| 04-2494-231 | オイルシール |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 05-0111-704 | NEEDLE BAR | 1 | |
| 05-0211-713 | NEEDLE BAR | 1 | |
| 05-0311-720 | NEEDLE BAR | 1 | |
| 05-0423-195 | -R ING | 1 | |
| 05-0523-341 | FELT | 2 | |
| 05-0623-383 | FELT | 1 | |
| 05-0761-711 | CONNECTING ROD BALL | 1 | |
| 05-0863-713 | BALL JOINT | 1 | |
| 05-0965-302 | CONNECTING BAR | 1 | |
| 05-1066-111 | CONNECTING LINK | 1 | |
| 05-1169-105 | NEEDLE LEVER E | 1 | |
| 05-1269-120 | GUIDE | 1 | |
| 05-1371-432 | FEED ROCKER LINK PIN | 2 | |
| 05-1471-933 | NEEDL LEVER STUD | 1 | |
| 05-1573-113 | NEEDLE BAR CLAMP | 1 | |
| 05-1673-115 | NEEDLE BAR CLAMP | 1 | |
| 05-1775-674 | WASHER | 1 | |
| 05-1881-113 | BUSHING | 1 | |
| 05-1981-412 | BUSHING | 1 | |
| 05-2084-365 | SCREW | 1 | |
| 05-2184-564 | SCREW | 1 | |
| 05-2284-564 | SCREW | 1 | |
| 05-2384-567 | SCREW | 3 | |
| 05-2585-181 | SCREW | 1 | |
| 05-2686-741 | NUT | 1 | |
| 05-2786-742 | NUT | 1 | |
| 05-2887-113 | BOLT | 1 | |
| 05-2987-172 | SCREW | 1 | |
| 05-3087-225 | BOLT | 1 | |
| 05-3187-242 | SCREW | 2 | |
| 05-3260-3700 | CONNECTING ROD ASS'Y | 1 | |
| 05-3375-332 | WASHER | 1 | |
| 05-3469-1050-2 | NEEDLE LEVER (WITH BUSHING) | 1 |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 06-01 23-197 | O-RING | 1 | |
| 06-02 23-554 | FELT | 2~3 | |
| 06-03 23-384 | FELT | 1 | |
| 06-04 31-155 | OIL PUMP DRIVING WARM | 1 | |
| 06-05 51-017 | ADJUSTING BLOCK | 1 | |
| 06-06 51-031 | MAIN SHAFT HEAD PLATE | 1 | |
| 06-07 61-535 | ECCENTRIC ROD ECCENTRIC | 1 | |
| 06-08 61-723 | ECCENTRIC ROD | 1 | |
| 06-09 63-517 | CONNECTING ROD | 1 | |
| 06-10 63-621 | BALL JOINT | 1 | |
| 06-11 69-141 | BALANCE WEIGHT | 2 | |
| 06-12 69-216 | PULLEY | 1 | |
| 06-13 69-305 | FLANGE | 1 | |
| 06-14 71-612 | COOPER DRIVING SHAFT | 1 | |
| 06-15 71-794 | MAIN SHAFT | 1 | |
| 06-16 71-795 | MAIN SHAFT | 1 | |
| 06-17 71-894 | CRANK SHAFT (31) | 1 | |
| 06-18 71-895 | CRANK SHAFT (34) | 1 | |
| 06-19 75-107 | COLLAR | 1 | |
| 06-20 75-327 | WASHER | 1 | |
| 06-21 75-329 | WASHER | 1 | |
| 06-22 75-332 | WASHER | 1 | |
| 06-23 75-452 | WASHER | 1 | |
| 06-24 75-673 | WASHER | 1 | |
| 06-25 84-383 | SCREW | 1 | |
| 06-26 84-568 | SCREW | 2 | |
| 06-27 84-635 | SCREW | 2 | |
| 06-28 84-661 | SCREW | 4 | |
| 06-29 85-212 | BOLT | 1 | |
| 06-30 87-017 | BOLT | 1 | |
| 06-31 87-177 | BOLT | 3 | |
| 06-32 87-172 | SCREW | 11 | |
| 06-33 87-254 | SCREW | 4 | |
| 06-34 87-242 | SCREW | 2 | |
| 06-35 93-264 | RING | 1 | |
| 06-36 60-3761 | CONNECTING ROD ASS'Y | 1 | |
| 06-37 70-0370 | CRANK SHAFT ASS'Y (31) | 1 | |
| 06-38 70-0270 | CRANK SHAFT ASS'Y (34) | 1 | |
| 06-39 23-663 | GASKET | 1 |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 71-522 | 押え棒(小) | ||
| 71-542 | ワッシャ | ||
| 75-180 | ブラケット | ||
| 77-509 | 押え棒連結板 | ||
| 77-107 | 押上げレバー連結板 | ||
| 77-109 | 巻バネ止板 | ||
| 77-116 | 押上げ連結竿 | ||
| 77-131 | 押え棒抱き連結板 | ||
| 77-163 | 調子心棒止め具 | ||
| 77-164 | 押上げクランクシャフト | ||
| 77-165 | パイプ | ||
| 77-516 | 押え棒ガイド | ||
| 77-517 | 押え棒抱き | ||
| 79-121 | 押え調節バネ | ||
| 79-550 | 巻バネ | ||
| 84-561 | ネジ | ||
| 84-562 | 段ネジ | ||
| 84-563 | ネジ | ||
| 84-581 | ネジ | ||
| 84-551 | ネジ | ||
| 85-201 | 段ネジ | ||
| 87-004 | 押棒連結ネジ | ||
| 87-112 | 六角穴付きボルト | ||
| 84-813 | ネジ | ||
| 87-252 | 六角穴付きボルト | ||
| 88-003 | 筒ネジナット | ||
| 93-611 | スナップピン | ||
| 77-818 | 押上揚げコントロールレバー | ||
| 86-411 | ナット | ||
| 87-177 | 六角穴付きボルト |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 17-8010-G | ピン | ||
| 23-120 | オイルタンクパッキン | ||
| 23-160 | 配管油止メシール | ||
| 23-304 | シール | ||
| 23-363 | フェルト | ||
| 23-451 | パッキン | ||
| 23-514 | ジョイントシール | ||
| 31-364 | パイプ | ||
| 30-0120 | ポンプセット | ||
| 31-151 | トロコイドポンプハウジング | ||
| 31-152 | ポンプ軸 | ||
| 31-153 | ポンプ取付板 | ||
| 31-154 | ポンプ裏板 | ||
| 31-156 | ポンプメッシュ | ||
| 31-157 | ポンプメッシュ止金具 | ||
| 31-270 | オイルタンク | ||
| 31-271 | 濾過網 | ||
| 31-314 | 継手 | ||
| 75-536 | ワッシャ | ||
| 31-702 | ポンプギヤー | ||
| 31-705 | アウターローター | ||
| 31-707 | インナーローター | ||
| 35-122 | セパレート配管 | ||
| 35-361 | 片口継手(小) | ||
| 35-362 | 管継手ボルト | ||
| 35-413 | 止め金具 | ||
| 35-257 | パイプ A | ||
| 39-133 | パイプサポート C | ||
| 39-216 | オイルゲージ | ||
| 75-185 | スペーサーカラー | ||
| 30-0121 | ポンプセット | ||
| 75-452 | ワッシャ | ||
| 87-092 | 六角穴付きボルト | ||
| 87-287 | 六角穴付きボルト | ||
| 87-252 | 六角穴付きボルト | ||
| 87-173 | 六角穴付きボルト | ||
| 35-528 | 管継手ボルト | ||
| 87-123 | 六角穴付きボルト | ||
| 87-129 | 六角穴付きボルト | ||
| 87-140 | 六角穴付きボルト | ||
| 87-183 | 六角穴付きボルト | ||
| 84-363 | ネジ | ||
| 87-254 | ネジ | ||
| 87-311 | フタネジ | ||
| 88-137 | ナット | ||
| 35-246 | 立ロツト用配管 | ||
| 35-317 | ヒニールチューブ | ||
| 35-318 | ヒニールチューブ | ||
| 35-322 | ヒニールチューブ | ||
| 35-315 | ヒニールチューブ | ||
| 35-343 | ヒニールチューブ | ||
| 31-2700-2 | オイルタンクセット |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 01-103 | 連結板側スリーブ | ||
| 02-116 | 波ワッシャ | ||
| 02-117 | 後プーラーハブ フタ | ||
| 02-122 | ワンウェイクラッチハウジング (小) | ||
| 02-189 | 後プーラー上 (ゴム) | ||
| 02-251 | 後プーラー台小 | ||
| 02-263 | 連結板 | ||
| 02-266 | 後プーラー台回り止メ | ||
| 02-488 | 後プーラー上ナイロンギヤー42山 | ||
| 02-489 | 後プーラー下ギヤー30山 | ||
| 02-301 | 後プーラー下ゴム | ||
| 71-443 | 後プーラー台シャフト (小) | ||
| 71-651 | 後プーラー下シャフト | ||
| 71-921 | プーラー回り止め棒 | ||
| 75-380 | ワッシャ | ||
| 75-451 | ワッシャ | ||
| 75-519 | ワッシャ | ||
| 79-551 | プーラー板バネ | ||
| 81-321 | ブッシュ | ||
| 81-322 | ブッシュ | ||
| 81-323 | ブッシュ | ||
| 84-162 | ネジ | ||
| 84-465 | ネジ | ||
| 84-573 | 段ネジ | ||
| 87-214 | 六角穴付きボルト | ||
| 87-113 | 六角穴付きボルト | ||
| 87-129 | 六角穴付きボルト | ||
| 87-181 | ネジ | ||
| 87-225 | 六角穴付きボルト | ||
| 88-179 | ナット | ||
| 91-405 | ワンウェイクラッチ | ||
| 93-221 | ストップ リング | ||
| 00-0421 | 42山プーラーセット | ||
| 00-2002 | スムースプーラーセット | ||
| 02-278 | カラーB | ||
| 71-439 | 後プーラー下シャフト (短) |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 02-112 | WASHER | 1 | |
| 02-204 | 後プーラー・立シャフト抱き | ||
| 02-205 | 連結プレート | ||
| 02-219 | 後プーラー・揚レバー・アーム | ||
| 02-408 | 手揚げ用金具 | ||
| 61-208 | 上シャフト連結エキセン玉 | ||
| 61-714 | 上シャフト連結ロット玉 | ||
| 61-810 | プーラー連結ロット"玉 | ||
| 63-208 | 上シャフト連結ダルマ | ||
| 63-711 | 立ロット (小) | ||
| 63-810 | プーラー連結ロット | ||
| 65-302 | プーラー連結ロット | ||
| 67-171 | プーラー・立シャフト | ||
| 67-172 | プーラー・立シャフト | ||
| 71-450 | 後プーラー立シャフト | ||
| 71-691 | プーラー立シャフト | ||
| 71-726 | シャフト | ||
| 75-112 | カラー | ||
| 75-211 | カラー | ||
| 75-247 | 連結メカ・ネローラー | ||
| 75-332 | ワッシャー | ||
| 75-458 | ワッシャー | ||
| 75-491 | ワッシャー | ||
| 75-493 | カラー | ||
| 75-515 | ワッシャー | ||
| 75-520 | ワッシャー | ||
| 75-552 | ワッシャー | ||
| 77-419 | 押上げ連結ピン | ||
| 77-420 | 押上げ連結板 | ||
| 77-425 | 押上げ連結板 | ||
| 79-425 | プーラー仕組バネ | ||
| 84-567 | ネジ | ||
| 84-581 | 段ネジ | ||
| 84-582 | ネジ | ||
| 84-635 | ネジ | ||
| 85-671 | 段ネジ | ||
| 86-411 | ナット | ||
| 86-501 | ナット | ||
| 86-741 | ナット | ||
| 86-742 | ナット | ||
| 87-171 | 六角付きボルト | ||
| 87-172 | ネジ | ||
| 87-173 | 六角付きボルト | ||
| 87-225 | 六角付きボルト | ||
| 87-225 | 六角付きボルト | ||
| 87-254 | ネジ | ||
| 87-285 | 六角付きボルト | ||
| 87-287 | 六角付きボルト | ||
| 87-291 | 六角付きボルト | ||
| 87-754 | プーラー筒ネジ | ||
| 88-146 | ナット | ||
| 88-157 | ナット | ||
| 93-203 | E型止め輪 | ||
| 93-205 | E-リング | ||
| 93-222 | Eリング | ||
| 93-258 | 軸用止め輪 |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 13-0100-1401 | PMd装置(組) | ||
| 13-0201-102 | フタ側スリーブ | ||
| 13-0301-103 | 連結板側スリーブ | ||
| 13-0401-111 | ブラケット | ||
| 13-0501-116 | プレート | ||
| 13-0601-132 | PULLER | ||
| 13-0701-134 | POWER ROLLER | ||
| 13-0801-136 | 前プーラー・ロツト | ||
| 13-0901-138 | 前プーラー・締金具 | ||
| 13-1001-141 | 小ローラー・締金具 | ||
| 13-1101-143 | ワンタッチ レバー | ||
| 13-1201-145 | 前プーラーカバー | ||
| 13-1301-146 | レバー連結ピン | ||
| 13-1401-147 | ガイド | ||
| 13-1501-152 | フェルト | ||
| 13-1623-341 | 連結ロツトセット | ||
| 13-1760-8271 | ロツト"玉 | ||
| 13-1861-821 | 連結ロツト左 | ||
| 13-1963-812 | 前プーラー連結棒 | ||
| 13-2065-334 | 連結片メカ"ネ | ||
| 13-2166-131 | 前プーラー連結レバー | ||
| 13-2267-180 | テーパー・ピン | ||
| 13-2371-227 | シャフト | ||
| 13-2471-350 | PIVOT SHAFT (LARGE) | ||
| 13-2571-361 | PIVOT SHAFT (SMALL) | ||
| 13-2671-362 | FEED ROCKER LINK PIN | ||
| 13-2771-432 | WASHER | ||
| 13-2875-381 | WASHER | ||
| 13-2975-446 | WASHER | ||
| 13-3075-451 | WASHER | ||
| 13-3175-468 | WASHER | ||
| 13-3275-552 | 圧縮バネ | ||
| 13-3379-171 | BUSHING | ||
| 13-3481-125 | SCREW | ||
| 13-3584-162 | SCREW | ||
| 13-3684-314 | SCREW | ||
| 13-3784-635 | SCREW | ||
| 13-3884-813 | NUT | ||
| 13-3986-412 | NUT | ||
| 13-4086-501 | NUT | ||
| 13-4186-701 | BOLT | ||
| 13-4287-092 | BOLT | ||
| 13-4387-129 | BOLT | ||
| 13-4487-177 | SCREW | ||
| 13-4587-181 | SCREW | ||
| 13-4687-253 | SCREW | ||
| 13-4787-254 | BOLT | ||
| 13-4887-255 | SCREW | ||
| 13-4987-456 | NUT | ||
| 13-5088-456 | NUT | ||
| 13-5191-405 | ONE WAY CLUTCH | ||
| 13-5293-200 | ストップ"リング |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 14-0107-295 | ガイドプレート | ||
| 14-0207-388 | 補助送プーラケット | ||
| 14-0307-389 | 補助送プーラケット | ||
| 14-0407-3950-A | 補助押え足 | ||
| 14-0507-3950-D | ガイドピン | ||
| 14-0607-3950-B | 補助足(右) | ||
| 14-0707-3950-C | 補助足(左) | ||
| 14-0807-722 | 補助押えブラケット | ||
| 14-0907-726 | 補助送歯 | ||
| 14-1007-728 | 補助送り板 | ||
| 14-1107-750 | 牛地案内板 | ||
| 14-1214-066 | 針板土台 | ||
| 14-1314-067 | 針板土台 | ||
| 14-1421-227 | 差板 | ||
| 14-1521-393 | 上ペースカバー | ||
| 14-1621-394 | 上ペースカバー | ||
| 14-1755-156 | 送り土台 | ||
| 14-1875-456 | ワッシャ | ||
| 14-1971-795 | 前下シャフト | ||
| 14-2071-894 | クランクシャフト | ||
| 14-2175-152 | カラー | ||
| 14-2275-381 | ワッシャ | ||
| 14-2375-519 | ワッシャ | ||
| 14-2479-142 | ハネ | ||
| 14-2579-801 | ハネ | ||
| 14-2684-161 | ネジ | 2 | |
| 14-2784-163 | ネジ | 2 | |
| 14-2884-363 | ネジ | 2 | |
| 14-2984-364 | ネジ | 4 | |
| 14-3084-464 | ネジ | 1 | |
| 14-3184-566 | ネジ | 1 | |
| 14-3284-571 | ネジ | 1 | |
| 14-3384-761 | ネジ | 5 | |
| 14-3484-763 | ネジ | 2 | |
| 14-3584-862 | ネジ | 1~2 | |
| 14-3686-501 | ナット | 1 | |
| 14-3787-181 | ネジ | 2 | |
| 14-3887-252 | 六角穴付きボルト | 2 | |
| 14-3987-292 | 調節ネジ | 1 | |
| 14-4093-720 | スプリングピン | 1 | |
| 14-4193-727 | スプリングピン | 1 | |
| 14-4271-895 | クランクシャフト | ||
| 14-4307-3950-2 | 補助押えセット | ||
| 14-4455-053 | 送り歯取付台 |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 14-065 | 針板土台 | ||
| 21-783 | 上ベ ース補助カバー | ||
| 21-837 | 上ベ ースカバー | ||
| 21-838 | 前カバ ー | ||
| 21-839 | 定規板 | ||
| 21-840 | 前ベ ースカバー | ||
| 23-504 | ゴム栓 | ||
| 23-512 | クッションゴム | ||
| 25-226 | 前カバ ーヒンジ | ||
| 25-503 | カバ ーヒンジ ネジ | ||
| 25-517 | ヒンジ ネジ | ||
| 26-553 | ガイド 定規 | ||
| 88-146 | ナット | ||
| 75-528 | 波座金 | ||
| 79-801 | バネ | ||
| 79-803 | 前カバ ー止バネ | ||
| 79-922 | 皿バネ | ||
| 84-117 | ネジ | ||
| 84-361 | ネジ | ||
| 87-209 | ネジ | ||
| 84-706 | 段ネジ | ||
| 84-761 | ネジ | ||
| 84-762 | ネジ | ||
| 84-862 | ネジ | ||
| 85-182 | ネジ | ||
| 86-266 | ナット | ||
| 87-266 | ネジ | ||
| 87-285 | 六角穴付きボルト | ||
| 87-286 | ネジ |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 17-0123-324 | フェルト | ||
| 17-0241-101 | チャンポ皿小ケース | ||
| 17-0341-105 | チャンポ皿ラチェット | ||
| 17-0441-107 | 大ケース | ||
| 17-0541-110 | チャンポン皿 | ||
| 17-0641-113 | チャンポン皿調子板 | ||
| 17-0741-118 | 糸道 | ||
| 17-0841-119 | 糸道 | ||
| 17-0941-121 | チャンポン調節元板 | ||
| 17-1041-132 | カラー B | ||
| 17-1141-510 | クルー スタッド | ||
| 17-1241-701 | チャンポン調子バネ (強) | ||
| 17-1341-702 | チャンポン調子バネ (弱) | ||
| 17-1443-112 | 取付ピント | ||
| 17-1543-333 | 下糸剥き上 | ||
| 17-1643-335 | 下糸剥き下ピン | ||
| 17-1743-339 | 下糸剥き取付台 | ||
| 17-1843-341 | 下糸剥き板 | ||
| 17-1943-437 | 下糸案内 | ||
| 17-2045-109 | 上糸繰返 | ||
| 17-2145-129 | 弓糸道 | ||
| 17-2245-139 | 針棒糸道 | ||
| 17-2345-429 | 糸上受け | ||
| 17-2445-435 | 上糸ガイド | ||
| 17-2545-440 | 上糸繰返 (下) | ||
| 17-2647-171 | 糸道 | ||
| 17-2771-191 | ピン | ||
| 17-2875-455 | ワッシャ | ||
| 17-2975-456 | ワッシャ | ||
| 17-3084-161 | ネジ | ||
| 17-3184-162 | ネジ | ||
| 17-3284-361 | ネジ | ||
| 17-3384-374 | ネジ | ||
| 17-3484-764 | ネジ | ||
| 17-3586-411 | ナット | ||
| 17-3687-129 | 六角付きボルト | ||
| 17-3787-113 | 六角付きボルト | ||
| 17-3887-177 | 六角付きボルト | ||
| 17-3987-293 | ネジ | ||
| 17-4087-272 | ネジ | ||
| 17-4140-3700 | 下糸剥きセット | ||
| 17-4240-7370 | チャンポン強セット | ||
| 17-4340-7380 | チャンポン弱セット |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 18-726 | 針力"イド | ||
| 23-341 | フェルト | ||
| 55-055 | 送り歯取付台 | ||
| 55-175 | 送り土台 | ||
| 61-313 | 針返しエキセン | ||
| 61-325 | 送りエキセン | ||
| 63-232 | エキセンダルマ | ||
| 63-352 | 送りダルマ | ||
| 63-621 | ロツト(大) | ||
| 67-312 | 送り連結レバー | ||
| 71-431 | ヒ゜ン | ||
| 71-774 | 前下シャフト | ||
| 71-878 | クランクシャフト | ||
| 75-235 | 送りダルマローラー | ||
| 84-366 | ネシ" | ||
| 84-568 | ネシ" | ||
| 87-181 | ネシ" | ||
| 87-252 | 六角穴付きボルト | ||
| 87-254 | ネシ" | ||
| 91-270 | ニードルベアリング | ||
| 91-406 | ベアリング | ||
| 93-406 | ストツプリング | ||
| 60-1120 | 返しエキセンダルマセット | ||
| 60-1230 | 送りエキセンダルマセット | ||
| 70-0190 | クランクシャフトセット | ||
| 60-7200 | 送り連結レバーセット | ||
| 75-388 | 平座金 | ||
| 84-566 | ネシ" | ||
| 91-290 | ルーバー台 | ||
| 71-901 | ルーバー台テーパーピン | ||
| 75-452 | ワツシヤ | ||
| 81-401 | ブツシユ | ||
| 84-374 | ネシ" | ||
| 84-521 | ネシ" | ||
| 84-718 | ネシ" | ||
| 86-501 | ナツト | ||
| 10-9280 | ルーバー台セット |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 19-0123-324 | フエルト | ||
| 19-0241-101 | チャンポン皿小ケース | ||
| 19-0341-105 | チャンポン皿ラチエット | ||
| 19-0441-107 | 大ケース | ||
| 19-0541-110 | チャンポン皿 | ||
| 19-0641-113 | チャンポン皿調子板 | ||
| 19-0741-118 | 糸道 | ||
| 19-0841-119 | 糸道 | ||
| 19-0941-121 | チャンポン調節元板 | ||
| 19-1041-510 | 調子棒 | ||
| 19-1141-701 | チャンポン調子バネ (強) | ||
| 19-1241-702 | チャンポン調子バネ (弱) | ||
| 19-1343-104 | 下糸巻き A | ||
| 19-1443-105 | 下糸別ピン | ||
| 19-1543-112 | 取付ヒン | ||
| 19-1643-335 | Looper Thread Retainer Wire | ||
| 19-1743-339 | 下糸別取付台 | ||
| 19-1843-345 | 下糸別き板 | ||
| 19-1943-437 | 下糸案内糸道 | ||
| 19-2045-099 | 糸道 | ||
| 19-2145-114 | 弓糸道 | ||
| 19-2245-172 | 針棒糸道 | ||
| 19-2345-429 | 上糸受け | ||
| 19-2445-439 | 上糸ガイド | ||
| 19-2545-440 | 上糸糸道 (下) | ||
| 19-2647-172 | 糸道 | ||
| 19-2771-191 | ピン | ||
| 19-2875-455 | ワツシヤ | ||
| 19-2975-456 | ワツシヤ | ||
| 19-3084-161 | ネジ | ||
| 19-3184-162 | ネジ | ||
| 19-3284-361 | ネジ | ||
| 19-3384-374 | ネジ | ||
| 19-3486-411 | ナツト | ||
| 19-3587-129 | 六角穴付きボルト | ||
| 19-3687-113 | 六角穴付きボルト | ||
| 19-3787-177 | 六角穴付きボルト | ||
| 19-3887-293 | ネジ | ||
| 19-3987-272 | ネジ | ||
| 19-4040-3710 | 下糸巻きセット | ||
| 19-4140-7370 | チャンポン強セット | ||
| 19-4240-7380 | チャンポン弱セット |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 20-01 19-292 | COLLAR | 1 | |
| 20-02 19-318 | LOOPER HOLDER | 1 | |
| 20-03 23-341 | FELT | 3 | |
| 20-04 55-055 | FEED DOG HOLDER | 1 | |
| 20-05 55-175 | FEED ROCKER | 1 | |
| 20-06 61-313 | LOOPER AVOID ECCENTRIC | 1 | |
| 20-07 61-325 | FEED ECCENTRIC | 1 | |
| 20-08 61-823 | CONNECTING BALL | 1 | |
| 20-09 63-232 | ECCENTRIC LINK | 2 | |
| 20-10 63-352 | FEED ROCKER LINK | 1 | |
| 20-11 63-621 | BALL JOINT | 1 | |
| 20-12 63-812 | BALL JOINT | 1 | |
| 20-13 67-312 | FEED ROCKER ARM | 1 | |
| 20-14 71-431 | PIN | 3 | |
| 20-15 71-878 | MAIN SHAFT | 1 | |
| 20-16 71-878 | CRANK SHAFT | 1 | |
| 20-17 71-901 | TAPERD PIN | 1 | |
| 20-18 75-452 | ROLLER | 1 | |
| 20-19 75-452 | WASHER | 1 | |
| 20-20 75-453 | WASHER | 1 | |
| 20-21 81-401 | BUSHING | 1 | |
| 20-22 84-366 | SCREW | 1 | |
| 20-23 84-374 | SCREW | 1 | |
| 20-24 84-521 | SCREW | 4 | |
| 20-25 84-568 | SCREW | 2 | |
| 20-26 84-635 | SCREW | 2 | |
| 20-27 86-413 | NUT | 1 | |
| 20-28 86-501 | NUT | 1 | |
| 20-29 87-181 | SCREW | 2 | |
| 20-30 87-252 | BOLT | 1 | |
| 20-31 87-254 | SCREW | 2 | |
| 20-32 91-270 | BEARING | 1 | |
| 20-33 91-406 | BEARING | 1 | |
| 20-34 93-406 | C-RING | 1 | |
| 20-35 10-9180 | LOOPER HOLDER ASS'Y | 1 | |
| 20-36 60-1120 | ECCENTRIC LINK ASS'Y | 1 | |
| 20-37 60-1230 | ECCENTRIC LINK ASS'Y | 1 | |
| 20-38 70-0190 | CRANK SHAFT ASS'Y | 1 | |
| 20-39 60-7200 | FEED ROCKER ARM SET | 1 | |
| 20-40 60-3720 | CONNECTING ROD ASS'Y (LEFT) | 1 | |
| 20-41 75-388 | WASHER | 1 | |
| 20-42 84-566 | SCREW | 1 |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 21-045 | テーブル | ||
| 25-140 | タンク取付金具 | ||
| 31-163 | クッションゴム | ||
| 80-751 | 根角ボルト | ||
| 42-002 | 2本糸立て | ||
| 42-704 | 4本糸立て | ||
| 21-0450-1 | PMD用テーブル | ||
| 20-6030-0 | テープ立て | ||
| 23-121 | テープ取付ゴム A | ||
| 23-122 | テープ取付ゴム B | ||
| 75-535 | ワッシャ |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 25-140 | タンク取付金具 | ||
| 28-611 | ミシン潤滑油 | ||
| 31-163 | クッションゴム | ||
| 28-920 | チェーン | ||
| 20-0020 | 附属部品ケース | ||
| 80-751 | 根角ボルト | ||
| 28-464 | T型レンチ 10mm | ||
| 28-452 | ドライバー(D) | ||
| 07-707 | 下メス | ||
| 28-011 | ピンセット | ||
| 28-614 | 油差し | ||
| 28-615 | ジョウゴ | ||
| 28-317 | グリップ付六角レンチ 1.5mm | ||
| 28-311 | 六角レンチ 2mm | ||
| 28-312 | 六角レンチ 2.5mm | ||
| 28-313 | 六角レンチ 3mm | ||
| 28-314 | 六角レンチ 5mm | ||
| 13-0140-6 | 針 UY×128GAS#14 | ||
| 13-0160-6 | 針 UY×128GAS#16 | ||
| 13-0110-6 | 針 UY×128GAS#11 | ||
| 13-2750-5 | 針 DR-2#25 | ||
| 13-2800-6 | 針 UY×143GS#25 | ||
| 23-121 | テープ取付ゴム A | ||
| 23-122 | テープ取付ゴム B | ||
| 75-535 | ワッシャ |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 23-0107-410 | 生地ガイド | ||
| 23-0211-704 | 針棒 | ||
| 23-03 | 針棒 | ||
| 23-04 | 針板 | ||
| 23-0515-704 | 送り歯 | ||
| 23-06 | 押えセット | ||
| 23-07 | 押え足 | ||
| 23-0817-8190-A | 押え足ボス | ||
| 23-0917-8190-G | バネ | ||
| 23-1017-8190-G | ピン | ||
| 23-1118-702 | 針受け | ||
| 23-1218-705 | 針受け | ||
| 23-1319-712 | ルーバー | ||
| 23-1445-255 | 針糸ガイド | ||
| 23-1545-255 | 針糸糸道 | ||
| 23-1675-455 | ワッシャ | ||
| 23-1775-456 | ワッシャ | ||
| 23-1884-113 | ネジ | ||
| 23-1984-368 | ネジ | ||
| 23-2084-464 | ネジ | ||
| 23-2184-465 | ネジ | ||
| 23-2285-618 | ネジ | ||
| 23-2387-096 | ネジ | ||
| 23-2487-104 | ネジ | ||
| 23-2587-113 | 六角穴付きボルト | ||
| 23-2687-166 | ネジ | ||
| 23-2787-252 | 六角穴付きボルト | ||
| 23-28 | フッパ | ||
| 97-7171-0 | SIZE PARTS NO. | ||
| 97-7171-0 | SIZE PARTS NO. | ||
| 97-7171-2 | SIZE PARTS NO. | ||
| 97-7591-0 | SIZE PARTS NO. | ||
| 97-7591-0 | SIZE PARTS NO. | ||
| 97-7591-2 | SIZE PARTS NO. | ||
| 17-5640-B | SIZE PARTS NO. | ||
| 17-5650-B | SIZE PARTS NO. | ||
| 17-5670-B | SIZE PARTS NO. |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 24-01 | 11-704 | NEEDLE BAR | |
| 24-02 | NEEDLE CLAMP | NEEDLE CLAMP | |
| 24-03 | NEEDLE PLATE | NEEDLE PLATE | |
| 24-04 | 14-7210-A | NAIL | |
| 24-05 | NEEDLE PLATE | NEEDLE PLATE | |
| 24-06 | 15-321 | FEED DOG | |
| 24-07 | FEED DOG | FEED DOG | |
| 24-08 | 17-4430-A | SHANK | |
| 24-09 | 17-4430-C | SCREW | |
| 24-10 | BOTTOM | BOTTOM | |
| 24-11 | 17-7210-B | SHANK | |
| 24-12 | 17-7680-A | GUIDE BRACKET | 2 |
| 24-13 | 17-7680-B | SPRING (LEFT) | |
| 24-14 | 17-8190-D | SPRING (RIGHT) | |
| 24-15 | 17-8190-E | SPRING | |
| 24-16 | 17-8190-F | PIN | |
| 24-17 | 17-8190-G | NEEDLE GUARD | |
| 24-18 | 18-702 | LOOPER | |
| 24-19 | 19-712 | LOOPER | |
| 24-20 | 19-363 | LOOPER | |
| 24-21 | 145-549 | THREAD GUIDE | |
| 24-22 | 87-104 | SCREW | 3 |
| 24-23 | 84-113 | SCREW | |
| 24-24 | 84-163 | SCREW | |
| 24-25 | 75-456 | WASHER | |
| 24-26 | 87-252 | BOLT | |
| 24-27 | 87-034 | SCREW | |
| 24-28 | 84-464 | SCREW | |
| 24-29 | 17-8190-J | GUIDE PLATE | 2 |
| 24-30 | 87-107 | SCREW | 4 |
| 24-31 | 87-083 | SCREW | |
| 24-32 | 75-228 | WASHER | |
| 24-33 | PRESSER FOOT ASS'Y | PRESSER FOOT ASS'Y | |
| 24-34 | 79-579 | THREAD RETAINING SPRING | |
| 24-35 | 85-611 | SCREW | |
| 24-36 | 85-618 | SCREW | |
| 24-37 | PRESSER FOOT ASS'Y | PRESSER FOOT ASS'Y | |
| 24-38 | 17-7680-K | GUIDE | |
| 24-39 | 17-7680-L | GUIDE | |
| 24-40 | 87-035 | SCREW | |
| 24-41 | 19-3630-2 | REAR LOOPER ASS'Y |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 25-0111-713 | 針棒 | ||
| 25-0211-720 | 針棒 | ||
| 25-0312-718 | 針株 | ||
| 25-0414-717 | 針板 | ||
| 25-0514-718 | 針板 | ||
| 25-0615-710 | 送り歯 | ||
| 25-0715-718 | 送り歯 | ||
| 25-0817-7150-A | 押エ足 | ||
| 25-0917-7180-B | 押エ足 | ||
| 25-1017-7180-C | 取付ピン | ||
| 25-1117-7190-B | 押エ足 | ||
| 25-1218-731 | 針受け | ||
| 25-1319-703 | ルーパー | ||
| 25-1419-720 | ルーパー | ||
| 25-1519-721 | ルーパー | ||
| 25-1619-191 | バネ | ||
| 25-1784-113 | ネジ | ||
| 25-1884-311 | ネジ | ||
| 25-1984-367 | ネジ | ||
| 25-2084-368 | ネジ | ||
| 25-2184-661 | ネジ | ||
| 25-2217-7190-1 | 押エセット(1702EHD) | ||
| 25-2317-7180-1 | 押エセット(1701EHD) |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 12-2170-1 | NEEDLE BAR | ||
| 17-5640-1 | NEEDLE HOLDER | ||
| 17-5650-1 | NEEDLE HOLDER | ||
| 17-5670-1 | NEEDLE HOLDER | ||
| 12-2280-1 | NEEDLE BAR | ||
| 12-2290-1 | NEEDLE BAR | ||
| 12-2180-1 | NEEDLE BAR | ||
| 17-5640-1 | NEEDLE HOLDER | ||
| 17-5650-1 | NEEDLE HOLDER | ||
| 17-5670-1 | NEEDLE HOLDER | ||
| 12-2190-1 | NEEDLE BAR | ||
| 12-2200-1 | NEEDLE BAR | ||
| 11-704 | NEEDLE PLATE | ||
| 15-704 | FEED DOG | ||
| 18-702 | LOOPER HOLDER | ||
| 19-712 | LOOPER | ||
| 12-2150-1 | NEEDLE BAR | ||
| 17-0940-1 | NEEDLE HOLDER | ||
| 15-703 | FEED DOG | ||
| 19-315 | LOOPER HOLDER | ||
| 12-2160-1 | NEEDLE BAR | ||
| 17-0950-1 | NEEDLE HOLDER | ||
| 12-2170-1 | NEEDLE BAR | ||
| 17-0960-1 | NEEDLE HOLDER | ||
| 12-2280-1 | NEEDLE BAR | ||
| 17-0970-1 | NEEDLE HOLDER | ||
| 15-704 | FEED DOG | ||
| 18-702 | LOOPER HOLDER | ||
| 12-2290-1 | NEEDLE BAR | ||
| 17-0980-1 | NEEDLE HOLDER | ||
| 12-2150-1 | NEEDLE BAR | ||
| 17-7210-1 | NEEDLE HOLDER | ||
| 15-321 | FEED DOG | ||
| 19-363 | NEEDLE GUARD | ||
| 11-713 | NEEDLE PLATE | ||
| 17-7180-1 | NEEDLE HOLDER | ||
| 15-718 | FEED DOG | ||
| 18-731 | LOOPER HOLDER | ||
| 19-703 | LOOPER | ||
| 11-720 | NEEDLE PLATE | ||
| 12-7180-1 | NEEDLE BAR | ||
| 17-7190-1 | NEEDLE HOLDER | ||
| 15-710 | FEED DOG | ||
| 19-318 | LOOPER HOLDER | ||
| 19-720 | LOOPER | ||
| 19-721 | LOOPER |
DVK SERIES B2000C (DVK1702BK) DVK1702B DVK1702P,PMD B2000PC (DVK1702PBK) DVK1701EHD DVK1702EHD DVK1702MLH 2007 年 7 月 第10版 発行 Tenth edition : July 2007 No. 070083 KANSAI SPECIAL From the library of: Superior Sewing Machine & Supply LLC jintex.in
目次 CONTENTS 1. フレーム関係 (1) FRAME ASSEMBLY (1) 1-2 2. フレーム関係 (2) FRAME ASSEMBLY (2) 3-4 3. 糸調子機構 THREAD TENSION MECHANISM 5-6 4. ブッシュ機構 BUSHING 7-8 5. 針棒、弓機構 NEEDLE BAR&LEVER MECHANISM 9-10 6. 下軸機構 CRANKSHAFT MECHANISM 11-12 7. 送り機構 FEED MECHANISM 13-14 8. ルーパー機構 LOOPER MECHANISM 15-16 9. 押え上げ機構 PRESSER FOOT MECHANISM 17-18 10. 紬油機構 LUBRICATION MECHANISM 19-20 11. 後プーラー機構 (P, PMD) REAR PULLER MECHANISM (P, PMD) 21-22 12. 後プーラー機構 (P, PMD) REAR PULLER MECHANISM (P, PMD) 23-24 13. 前プーラー機構 METERING DEVICE MECHANISM 25-26 14. BK専用部品 (1) MODEL BK EXCLUSIVE PARTS 27-28 15. BK専用部品 (2) MODEL BK EXCLUSIVE PARTS 29-30 16. EHD専用部品 MODEL EHD EXCLUSIVE PARTS 31-32 17. 糸調子機構 (1701EHD) THREAD TENSION MECHANISM (1701EHD) 33-34 18. 1701EHD専用部品 MODEL 1701EHD EXCLUSIVE PARTS 35-36 19. 糸調子機構 (1702EHD) THREAD TENSION MECHANISM (1702EHD) 37-38 20. 1702EHD専用部品 MODEL 1701EHD EXCLUSIVE PARTS 39-40 21. 糸立て及びテーブル THREAD STAND AND TABLE 41-42 22. アクセサリー ACCESSORIES 43-44 23. ゲージパーツ GAUGE PARTS 45-46 24. ゲージパーツ GAUGE PARTS 47-48 25. ゲージパーツ GAUGE PARTS 49-50 26. ゲージ部品一覧表 GAUGE PARTS TABLE (2) 51 From the library of: Superior Sewing Machine & Supply LLC jinte.in
1. フレーム関係 (1) FRAME ASSEMBLY (1) REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 01-0102-119 波座金 WASHER 1 01-0221-273 保護カバー EYE GUARD 1 01-0321-275 保護カバー・取り付け板 BRACKET 1 01-0421-276 保護カバー・プーラケット BRACKET 1 01-0521-934 針糸道カバー COVER 1 01-0621-935 弓糸道カバー COVER 1 01-0721-972 プーリーカバー PULLEY COVER 1 01-0823-157 パッキン F GASKET 1 01-0923-206 パッキン F GASKET 1 01-1023-263 パッキン C GASKET C 1 01-1123-285 O-リング O-RING 1 01-1223-427 ゴム栓 PLUG 1 01-1324-052 銘板 BRAND NAME PLATE 3 01-1427-017 立ロツトカバー TOP COVER 1 01-1527-018 面板 HEAD COVER 1 01-1639-108 油止め板 B COVER 1 01-1739-137 パイプサポート PIPE SUPPORT 1 01-1839-234 オイルポット OIL POT 1 01-1975-224 ワッシャ WASHER 2 01-2075-455 ワッシャ WASHER 2 01-2187-010 ネジ SCREW 3 01-2287-092 六角穴付きボルト BOLT 2 01-2387-099 ネジ SCREW 2 01-2487-123 六角穴付きボルト BOLT 1 01-2587-129 六角穴付きボルト BOLT 9 01-2687-177 六角穴付きボルト BOLT 5 01-2787-264 段ネジ SCREW 1 01-2821-112 弓糸道保護カバー SAFETY PLATE 1 01-2921-800 スペーサー SPACER 1 01-3087-299 六角穴付きボルト BOLT 2 -1 From the library of: Superior Sewing Machine & Supply LLC -2 Jinnex.in
2. フレーム関係(2) FRAME ASSEMBLY (2) P, PMD TYPE REF. NO. PART NO. 02-0114-030 02-0214-160 02-0321-137 02-0421-227 02-0521-366 02-0621-395 02-0721-781 02-0821-782 02-0921-783 02-1021-784 02-1121-785 02-1221-897 02-1323-137 02-1423-229 02-1523-296 02-1623-504 02-1723-512 02-1824-053 02-1925-226 02-2025-503 02-2125-517 02-2226-712 02-2331-438 02-2475-455 02-2575-528 02-2679-801 02-2779-802 02-2879-922 02-2984-117 02-3084-163 02-3184-361 02-3287-209 02-3384-706 02-3484-761 02-3584-762 02-3684-763 02-3784-862 02-3885-181 02-3986-266 02-4087-092 02-4187-113 02-4287-278 02-4305-061 02-4487-266 02-4587-285 02-4687-286 02-4787-292 02-4893-701 02-4988-146 B TYPE 品 名 針板土台 針板土台 前油カバー 差板 横板カバー B 上ペースカバー 上ペースカバー フロントベースカバー カバー フロントカバープレート フロントカバー カバー GASKET GASKET クッションゴム ゴム栓 ゴム栓 クッションゴム モデ ルステッカー 前カバー・ヒンジ カバー・ヒンジ ネジ ヒンジ ネジ 取付金具 ペットフィルター ワッシャ 波座金 バネ 前カバー・止めバネ 皿バネ ネジ ネジ ネジ ネジ ネジ ネジ ネジ ネジ ナット 六角穴付きボルト ネジ ネジ ネジ 六角穴付きボルト ネジ 調節ネジ ピン ナット DESCRIPTION NEEDLE PLATE SUPPORT BRACKET NEEDLE SUPPORT BRACKET FRONT COVER SIDE COVER COVER B UPPER COVER UPPER COVER FRONT BASE COVER COVER FRONT COVER PLATE FRONT COVER COVER GASKET GASKET CUSHION PLUG CUSHION RUBBER TYPE PLATE HINGE SPRING SCREW SCREW SCREW BRACKET FILTER WASHER WASHER SPRING SPRING SPRING SCREW SCREW SCREW SCREW SCREW SCREW SCREW SCREW NUT BOLT SCREW SCREW SCREW BOLT SCREW SCREW PIN NUT Q'TY 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 3 1 1 1 2 2 2 2 1 2~3 4 2 2~3 4 1 3 5 2 5 1 2 2 From the library of: Superior Sewing Machine & Supply LLC jintex.in
3. 糸調子機構 (1702) THREAD TENSION MECHANISM REF. NO. PART NO. 03-0123-324 03-0241-101 03-0341-105 03-0441-107 03-0541-110 03-0641-113 03-0741-120 03-0841-121 03-0941-132 03-1041-312 03-1141-510 03-1241-701 03-1341-702 03-1441-721 03-1543-335 03-1643-344 03-1743-346 03-1843-519 03-1945-101 03-2045-121 03-2145-131 03-2245-142 03-2345-429 03-2445-441 03-25 03-2647-131 03-2747-132 03-2871-191 03-2975-455 03-3075-456 03-3175-468 03-3284-161 03-3384-171 03-3484-361 03-3584-374 03-3684-764 03-3786-411 03-3887-129 03-3987-177 03-4087-293 03-4187-272 03-4240-3810 03-4340-7370 03-4440-7380 品 名 フェルト チャンポン皿小ケース チャンポン皿ラチェット 大ケース チャンポン皿 チャンポン皿調子板 チャンポン皿糸道 チャンポン皿調元板 カラー B 針棒糸道台 調子棒 チャンポン調子バネ(強) チャンポン調子バネ(弱) バネ 下糸剥き下ピン 下糸剥き(上) 下糸サバキ板 糸道 糸道 糸道 糸道 糸道 上糸受け 上糸ガイド 糸道(左) 糸道(右) ピン ワッシャ ワッシャ ワッシャ ネジ 段ネジ ネジ ネジ ネジ ナット 六角穴付きボルト 六角穴付きボルト ネジ ネジ 下糸剥きセット チャンポン強セット チャンポン弱セット DESCRIPTION FELT THREAD TENSION NUT SPRING POST SPRING CUP TENSION DISC TENSION POST SUPPORT THREAD EYELET TENSION POST HOLDER COLLAR RACKET SCREW STUD SPRING (HEAVY) SPRING (LIGHT) SPRING LOOPER THREAD RETAINER WIRE THREAD GUIDE RACKET THREAD EYELET THREAD EYELET THREAD EYELET THREAD EYELET THREAD EYELET THREAD TAKE-UP PLATE THREAD EYELET THREAD EYELET THREAD EYELET PIN WASHER WASHER WASHER SCREW SCREW SCREW SCREW SCREW NUT BOLT BOLT SCREW SCREW LOOPER THREAD EYELET ASS'Y TENSION ASS'Y (HEAVY) TENSION ASS'Y (LIGHT) Q'TY 3 3 3 3 6 1 3 1 1 1 3 2 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 3 1 3 1 1 2 1 2 2 1 2 1 -5 -6 From the library of: Superior Sewing Machine & Supply LLC jintex.in
4. ブッシュ機構 BUSHING P TYPE REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 04-0171-255 ノックピン PIN 2 04-0271-262 テーパーピン PIN 2 04-0375-436 ワッシャ WASHER 4 04-0481-109 ブッシュ BUSHING 1 04-0581-133 ブッシュ BUSHING 1 04-0681-153 ブッシュ BUSHING 1 04-0781-181 ブッシュ BUSHING 1 04-0881-183 針棒ブッシュ上 BUSHING 1 04-0981-184 針棒ブッシュ下 BUSHING 1 04-1081-202 針棒ブッシュ下 BUSHING 1 04-1181-203 針棒ブッシュ(下) BUSHING 1 04-1281-236 ブッシュ BUSHING 1 04-1381-237 ブッシュ BUSHING 1 04-1481-256 ブッシュ BUSHING 1 04-1581-723 下シャフトブッシュ(前) BUSHING 1 04-1681-717 下シャフトブッシュ(後) BUSHING 1 04-1781-718 上シャフトブッシュ BUSHING 1 04-1881-720 ブッシュ BUSHING 1 04-1981-735 ブッシュ BUSHING 2 04-2081-753 ブッシュ BUSHING 2 04-2187-661 六角穴付きボルト BOLT 4 04-2294-214 オイルシール OIL SEAL 2 04-2323-296 ゴム栓 PLUG 1 04-2494-231 オイルシール OIL SEAL 1 -7- From the library of: Superior Sewing Machine & Supply LLC Jinnex.in
5. 針棒、弓機構 NEEDLE BAR MECHANISM 1701EHD 1702EHD Only Available By Set. REF. NO. 05-0111-704 05-0211-713 05-0311-720 05-0423-195 05-0523-341 05-0623-383 05-0761-711 05-0863-713 05-0965-302 05-1066-111 05-1169-105 05-1269-120 05-1371-432 05-1471-933 05-1573-113 05-1673-115 05-1775-674 05-1881-113 05-1981-412 05-2084-365 05-2184-564 05-2284-564 05-2384-567 05-24 05-2585-181 05-2686-741 05-2786-742 05-2887-113 05-2987-172 05-3087-225 05-3187-242 05-3260-3700 05-3375-332 05-3469-1050-2 PART NO. 品 名 針棒 針棒 針棒 0-リング フェルト フェルト 立ロツト玉 ロツト(小) 上シャフト連結棒 連結メカニ 弓E ロツド振止 メカニピン 弓E C 針棒クランプ 針棒クランプ ワツシヤ ブツシユ ブツシユ ネジ ネジ ネジ ネジ ネジ ネジ ナット ナット 六角穴付きボルト ネジ 六角穴付きボルト ネジ 立ロツト(小) セット ワツシヤ 2号(ブツシユ付) DESCRIPTION NEEDLE BAR NEEDLE BAR NEEDLE BAR -R ING FELT FELT CONNECTING ROD BALL BALL JOINT CONNECTING BAR CONNECTING LINK NEEDLE LEVER E GUIDE FEED ROCKER LINK PIN NEEDLE LEVER STUD NEEDLE BAR CLAMP NEEDLE BAR CLAMP WASHER BUSHING BUSHING SCREW SCREW SCREW SCREW SCREW SCREW NUT NUT BOLT SCREW BOLT SCREW CONNECTING ROD ASS'Y WASHER NEEDLE LEVER (WITH BUSHING) Q' TY 1 1 1 1 2 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 3 1 1 1 1 1 1 2 1 1 END -9- -10- From the library of: Superior Sewing Machine & Supply LLC jintex.in
6. 下軸機構 CRANKSHAFT MECHANISM REF. NO. PART NO. 06-01 23-197 06-02 23-554 06-03 23-384 06-04 31-155 06-05 51-017 06-06 51-031 06-07 61-535 06-08 61-723 06-09 63-517 06-10 63-621 06-11 69-141 06-12 69-216 06-13 69-305 06-14 71-612 06-15 71-794 06-16 71-795 06-17 71-894 06-18 71-895 06-19 75-107 06-20 75-327 06-21 75-329 06-22 75-332 06-23 75-452 06-24 75-673 06-25 84-383 06-26 84-568 06-27 84-635 06-28 84-661 06-29 85-212 06-30 87-017 06-31 87-177 06-32 87-172 06-33 87-254 06-34 87-242 06-35 93-264 06-36 60-3761 06-37 70-0370 06-38 70-0270 06-39 23-663 DESCRIPTION O-RING FELT FELT OIL PUMP DRIVING WARM ADJUSTING BLOCK MAIN SHAFT HEAD PLATE ECCENTRIC ROD ECCENTRIC ECCENTRIC ROD CONNECTING ROD BALL JOINT BALANCE WEIGHT PULLEY FLANGE COOPER DRIVING SHAFT MAIN SHAFT MAIN SHAFT CRANK SHAFT (31) CRANK SHAFT (34) COLLAR WASHER WASHER WASHER WASHER WASHER SCREW SCREW SCREW SCREW BOLT BOLT BOLT SCREW SCREW RING CONNECTING ROD ASS'Y CRANK SHAFT ASS'Y (31) CRANK SHAFT ASS'Y (34) GASKET Q'TY 1 2~3 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 4 1 1 3 1 1 1 1 1 1 1 1 1 BK (3/16, 7/32) PBK (3/16, 7/32) P, PMD, MLH 31mm stroke BK (3/16, 7/32) PBK (3/16, 7/32) P, PMD, MLH 34mm stroke B, BK (1/4) PBK (1/4) -11- From the library of: Superior Sewing Machine & Supply LLC jinte.in
9 押え上げ機構 PRESSER FOOT MECHANISM REF. NO. PART NO. 8. DESCRIPTION Q'TY 09-01 71-522 押え棒(小) PRESSER BAR (SMALL) 1 09-02 71-542 ワッシャ WASHER 1 09-03 75-180 ブラケット BRACKET 1 09-04 77-509 押え棒連結板 CONNECTING PLATE 1 09-05 77-107 押上げレバー連結板 LIFTER LEVER SPRING SUPPORTER 1 09-06 77-109 巻バネ止板 LIFTER LEVER CONNECTING BAR 1 09-07 77-116 押上げ連結竿 PLATE 1 09-08 77-131 押え棒抱き連結板 BRACKET 1 09-09 77-163 調子心棒止め具 SHAFT 1 09-10 77-164 押上げクランクシャフト PIPE 1 09-11 77-165 パイプ GUIDE 1 09-12 77-516 押え棒ガイド PRESSER BAR GUIDE 1 09-13 77-517 押え棒抱き 09-14 09-15 79-121 押え調節バネ PRESSER BAR SPRING 1 09-16 79-550 巻バネ SPRING 1 09-17 84-561 ネジ SCREW 1 09-18 84-562 段ネジ SCREW 1 09-19 84-563 ネジ SCREW 1 09-20 84-581 ネジ SCREW 1 09-21 84-551 ネジ SCREW 1 09-22 85-201 段ネジ SCREW 1 09-23 87-004 押棒連結ネジ SCREW 1 09-24 87-112 六角穴付きボルト BOLT 2 09-25 84-813 ネジ SCREW 1 09-26 87-252 六角穴付きボルト BOLT 2 09-27 88-003 筒ネジナット NUT 1 09-28 93-611 スナップピン PIN 2 09-29 77-818 押上揚げコントロールレバー NUT 1 09-30 86-411 ナット BOLT 1 09-31 87-177 六角穴付きボルト BOLT 2 -17- -18- From the library of: Superior Sewing Machine & Supply LLC jintex.in
10. 給油機構 LUBRICATION MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 10-01 17-8010-G ピン PIN 1 10-02 23-120 オイルタンクパッキン GASKET 1 10-03 23-160 配管油止メシール SEAL WASHER 4 10-04 23-304 シール SEAL 3 10-05 23-363 フェルト FELT 1 10-06 23-451 パッキン GASKET 1 10-07 23-514 ジョイントシール JOINT SEAL 4 10-08 31-364 パイプ JOINT 1 10-09 30-0120 ポンプセット PUMP ASS'Y 1 10-10 31-151 トロコイドポンプハウジング PUMP HOUSING 1 10-11 31-152 ポンプ軸 PUMP SHAFT 1 10-12 31-153 ポンプ取付板 PLATE 1 10-13 31-154 ポンプ裏板 PUMP REAR PLATE 1 10-14 31-156 ポンプメッシュ PUMP MESH 1 10-15 31-157 ポンプメッシュ止金具 CLAMP 1 10-16 31-270 オイルタンク OIL TANK 1 10-17 31-271 濾過網 OIL FILTER SCREEN 1 10-18 31-314 継手 JOINT 1 10-19 75-536 ワッシャ WASHER 4 10-20 31-702 ポンプギヤー PUMP GEAR 1 10-21 31-705 アウターローター OUTER ROTER 1 10-22 31-707 インナーローター INNER ROTER 1 10-23 35-122 セパレート配管 PIPE 1 10-24 35-361 片口継手(小) JOINT 6 10-25 35-362 管継手ボルト JOINT SCREW 1 10-26 35-413 止め金具 CLAMP 7 10-27 35-257 パイプ A PIPE A 1 10-28 39-133 パイプサポート C PIPE SUPPORT C 1 10-29 39-216 オイルゲージ OIL GAUGE 1 10-30 75-185 スペーサーカラー COLLAR 1 10-31 30-0121 ポンプセット PUMP ASS'Y 1 10-32 75-452 ワッシャ WASHER 2 10-33 87-092 六角穴付きボルト BOLT 2 10-34 10-35 87-287 六角穴付きボルト BOLT 1 10-36 87-252 六角穴付きボルト BOLT 2 10-37 87-173 六角穴付きボルト BOLT 4 10-38 35-528 管継手ボルト BOLT 2 10-39 87-123 六角穴付きボルト BOLT 3 10-40 87-129 六角穴付きボルト BOLT 3 10-41 87-140 六角穴付きボルト BOLT 1 10-42 87-183 六角穴付きボルト BOLT 2 10-43 84-363 ネジ SCREW 3 10-44 87-254 ネジ SCREW 1 10-45 87-311 フタネジ SCREW 1 10-46 88-137 ナット NUT 1 10-47 35-246 立ロツト用配管 PIPING 1 10-48 35-317 ヒニールチューブ TUBE 2 10-49 35-318 ヒニールチューブ TUBE 1 10-50 10-51 35-322 ヒニールチューブ TUBE 1 10-52 35-315 ヒニールチューブ TUBE 1 10-53 35-343 ヒニールチューブ TUBE 1 10-54 31-2700-2 オイルタンクセット OIL TANK ASS'Y 1 -19 -20 From the library of: Superior Sewing Machine & Supply LLC jintex.in
11 後プーラー機構 (P, PMD) REAR PULLER MECHANISM (33) 42Teeth puller ass'y (34) Smooth puller ass'y PBK REF. NO. 11-01|01-103 11-02|02-116 11-03|02-117 11-04|02-122 11-05|02-189 11-06|02-251 11-07|02-263 11-08|02-266 11-09|02-488 11-10|02-489 11-11|02-301 11-12|71-443 11-13|71-651 11-14|71-921 11-15|75-380 11-16|75-451 11-17|75-519 11-18|79-551 11-19|81-321 11-20|81-322 11-21|81-323 11-22|84-162 11-23|84-465 11-24|84-573 11-25|87-214 11-26|87-113 11-27|87-129 11-28|87-181 11-29|87-225 11-30|88-179 11-31|91-405 11-32|93-221 11-33|00-0421 11-34|00-2002 11-35|02-278 11-36|71-439 PART NO. PART NO. 品 名 連結板側スリーブ 波ワッシャ 後プーラーハブ フタ ワンウェイクラッチハウジング (小) 後プーラー上 (ゴム) 後プーラー台小 連結板 後プーラー台回り止メ 後プーラー上ナイロンギヤー42山 後プーラー下ギヤー30山 後プーラー下ゴム 後プーラー台シャフト (小) 後プーラー下シャフト プーラー回り止め棒 ワッシャ ワッシャ ワッシャ プーラー板バネ ブッシュ ブッシュ ブッシュ ブッシュ ネジ ネジ 段ネジ 六角穴付きボルト 六角穴付きボルト 六角穴付きボルト ネジ 六角穴付きボルト ナット ワンウェイクラッチ ストップ リング 42山プーラーセット スムースプーラーセット カラーB 後プーラー下シャフト (短) DESCRIPTION SLEEVE WAVE WASHER PLATE HOUSING REAR PULLER (SMOOTH) REAR PULLER BRACKET CONNECTING PLATE PLATE REAR PULLER GEAR REAR PULLER GEAR REAR PULLER SHAFT REAR PULLER SHAFT (LOWER) PULLER GUIDE PIN WASHER WASHER WASHER PULLER PLATE SPRING BUSHING BUSHING BUSHING BUSHING SCREW SCREW SCREW BOLT BOLT BOLT SCREW BOLT NUT BEARING -RING 42 TEETH PULLER ASS'Y SMOOTH PULLER ASS'Y COLLAR REAR PULLER SHAFT (S) Q'TY 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 1 1 -21- From the library of: Superior Sewing Machine & Supply LLC -22- jintex.in
12. 後プーラー機構 REAR PULLER MECHANISM REF. NO. PART NO. DESCRIPTION Q'TY 12-01 02-112 WASHER 1 12-02 02-204 後プーラー・立シャフト抱き BRACKET 1 12-03 02-205 連結プレート PLATE 1 12-04 02-219 後プーラー・揚レバー・アーム LEVER 1 12-05 02-408 手揚げ用金具 LEVER 1 12-06 61-208 上シャフト連結エキセン玉 PULLER DRIVING ECCENTRIC 1 12-07 61-714 上シャフト連結ロット玉 CONNECTING ROD BALL 1 12-08 61-810 プーラー連結ロット"玉 CONNECTING ROD BALL 1 12-09 63-208 上シャフト連結ダルマ CONNECTING LINK 1 12-10 63-711 立ロット (小) BALL JOINT 1 12-11 63-810 プーラー連結ロット BALL JOINT 1 12-12 65-302 プーラー連結ロット CONNECTING BAR 1 12-13 67-171 プーラー・立シャフト PULLER DRIVING LEVER (FRONT) 2 12-14 67-172 プーラー・立シャフト PULLER DRIVING LEVER (REAR) 1 12-15 71-450 後プーラー立シャフト SHAFT 1 12-16 71-691 プーラー立シャフト PULLER DRIVING SHAFT 1 12-17 71-726 シャフト SHAFT 1 12-18 75-112 カラー COLLAR 1 12-19 75-211 カラー COLLAR 1 12-20 75-247 連結メカ・ネローラー ROLLER 1 12-21 75-332 ワッシャー WASHER 1 12-22 75-458 ワッシャー WASHER 2 12-23 75-491 ワッシャー WASHER 1 12-24 75-493 カラー COLLAR 1 12-25 75-515 ワッシャー WASHER 1 12-26 75-520 ワッシャー WASHER 1 12-27 75-552 ワッシャー WASHER 2 12-28 77-419 押上げ連結ピン PIN 1 12-29 77-420 押上げ連結板 PLATE 2 12-30 77-425 押上げ連結板 PLATE 1 12-31 79-425 プーラー仕組バネ SPRING 1 12-32 84-567 ネジ SCREW 2 12-33 84-581 段ネジ SCREW 1 12-34 84-582 ネジ SCREW 1 12-35 84-635 ネジ SCREW 2 12-36 85-671 段ネジ SCREW 1 12-37 86-411 ナット BOLT 1 12-38 86-501 ナット NUT 1 12-39 86-741 ナット NUT 1 12-40 86-742 ナット NUT 1 12-41 87-171 六角付きボルト BOLT 1 12-42 87-172 ネジ SCREW 3 12-43 87-173 六角付きボルト BOLT 2 12-44 87-225 六角付きボルト BOLT 1 12-45 87-225 六角付きボルト BOLT 2 12-46 12-47 87-254 ネジ SCREW 2 12-48 87-285 六角付きボルト BOLT 1 12-49 87-287 六角付きボルト BOLT 1 12-50 87-291 六角付きボルト BOLT 1 12-51 87-754 プーラー筒ネジ SCREW 1 12-52 88-146 ナット NUT 1 12-53 88-157 ナット NUT 1 12-54 93-203 E型止め輪 E-RING 1 12-55 93-205 E-リング E-RING 2 12-56 93-222 Eリング E-RING 1 12-57 93-258 軸用止め輪 SNAP RING 1 23 24 From the library of: Superior Sewing Machine & Supply LLC jinn.in
13. 前プーラー機構 METERING DEVICE MECHANISM REF. NO. PART NO. 13-0100-1401 13-0201-102 13-0301-103 13-0401-111 13-0501-116 13-0601-132 13-0701-134 13-0801-136 13-0901-138 13-1001-141 13-1101-143 13-1201-145 13-1301-146 13-1401-147 13-1501-152 13-1623-341 13-1760-8271 13-1861-821 13-1963-812 13-2065-334 13-2166-131 13-2267-180 13-2371-227 13-2471-350 13-2571-361 13-2671-362 13-2771-432 13-2875-381 13-2975-446 13-3075-451 13-3175-468 13-3275-552 13-3379-171 13-3481-125 13-3584-162 13-3684-314 13-3784-635 13-3884-813 13-3986-412 13-4086-501 13-4186-701 13-4287-092 13-4387-129 13-4487-177 13-4587-181 13-4687-253 13-4787-254 13-4887-255 13-4987-456 13-5088-456 13-5191-405 13-5293-200 品 名 PMd装置(組) フタ側スリーブ 連結板側スリーブ ブラケット プレート PULLER POWER ROLLER 前プーラー・ロツト 前プーラー・締金具 小ローラー・締金具 ワンタッチ レバー 前プーラーカバー レバー連結ピン ガイド フェルト 連結ロツトセット ロツト"玉 連結ロツト左 前プーラー連結棒 連結片メカ"ネ 前プーラー連結レバー テーパー・ピン シャフト PIVOT SHAFT (LARGE) PIVOT SHAFT (SMALL) FEED ROCKER LINK PIN WASHER WASHER WASHER WASHER WASHER 圧縮バネ BUSHING SCREW SCREW SCREW SCREW NUT NUT NUT BOLT BOLT BOLT SCREW SCREW SCREW BOLT SCREW NUT NUT ONE WAY CLUTCH ストップ"リング DESCRIPTION METERING DEVICE ASS'Y SLEEVE SLEEVE BRACKET PLATE PULLER POWER ROLLER ROLLER HOLDER PIVOT SHAFT HOLDER RUBBER TIGHTENER ROLLER CONTROLLER LEVER COVER PIN GEL FELT CONNECTING ROD ASS'Y CONNECTING ROD BALL BALL JOINT PULLER CONNECTING BAR CONNECTING LINK PULLER CONNECTING LEVER PIN SHAFT PIVOT SHAFT (LARGE) PIVOT SHAFT (SMALL) FEED ROCKER LINK PIN WASHER WASHER WASHER WASHER WASHER SPRING BUSHING SCREW SCREW SCREW SCREW NUT NUT NUT BOLT BOLT BOLT SCREW SCREW SCREW BOLT SCREW NUT NUT ONE WAY CLUTCH E-RING Q' TY 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 2 2 2 1 2 3 1 2 2 1 1 1 2 2 6 1 1 1 2 1 26 From the library of: Superior Sewing Machine & Supply LLC jintex.in
14. BK専用部品(1) MODEL BK EXCLUSIVE PARTS (1) REF. NO. PART NO. DESCRIPTION Q'TY 14-0107-295 ガイドプレート GUIDE PLATE 1 14-0207-388 補助送プーラケット BRACKET 1 14-0307-389 補助送プーラケット BRACKET 1 14-0407-3950-A 補助押え足 PRESSER FOOT BOTTOM 1 14-0507-3950-D ガイドピン GUIDE PIN 1 14-0607-3950-B 補助足(右) GUIDE (R) 1 14-0707-3950-C 補助足(左) GUIDE (L) 1 14-0807-722 補助押えブラケット SUPPORT BRACKET 1 14-0907-726 補助送歯 FEED DOG 1 14-1007-728 補助送り板 PLATE 1 14-1107-750 牛地案内板 GUIDE PLATE 1 14-1214-066 針板土台 NEEDLE PLATE SUPPORT BRACKET 1 14-1314-067 針板土台 NEEDLE PLATE SUPPORT BRACKET 1 14-1421-227 差板 SLIDE COVER 1 14-1521-393 上ペースカバー UPPER COVER 1 14-1621-394 上ペースカバー UPPER COVER 1 14-1755-156 送り土台 FEED ROCKER 1 14-1875-456 ワッシャ WASHER 1 14-1971-795 前下シャフト MAIN SHAFT 1 14-2071-894 クランクシャフト CRANK SHAFT 1 14-2175-152 カラー COLLAR 1 14-2275-381 ワッシャ WASHER 1 14-2375-519 ワッシャ WASHER 1 14-2479-142 ハネ SPRING 1 14-2579-801 ハネ SPRING 1 14-2684-161 ネジ SCREW 2 14-2784-163 ネジ SCREW 2 14-2884-363 ネジ SCREW 2 14-2984-364 ネジ SCREW 4 14-3084-464 ネジ SCREW 1 14-3184-566 ネジ SCREW 1 14-3284-571 ネジ SCREW 1 14-3384-761 ネジ SCREW 5 14-3484-763 ネジ SCREW 2 14-3584-862 ネジ SCREW 1~2 14-3686-501 ナット NUT 1 14-3787-181 ネジ SCREW 2 14-3887-252 六角穴付きボルト BOLT 2 14-3987-292 調節ネジ SCREW 1 14-4093-720 スプリングピン PIN 1 14-4193-727 スプリングピン PIN 1 14-4271-895 クランクシャフト CRANK SHAFT 1 14-4307-3950-2 補助押えセット PRESSER FOOT ASS'Y 1 14-4455-053 送り歯取付台 FEED DOG HOLDER 1 27- -28- From the library of: Superior Sewing Machine & Supply LLC jinnex.in
16. EHD専用部品 MODEL EHD EXCLUSIVE PARTS REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 16-01 14-065 針板土台 NEEDLE PLATE SUPPORT BRACKET 1 16-02 16-03 21-783 上ベ ース補助カバー COVER 1 16-04 21-837 上ベ ースカバー CLOTH PLATE 1 16-05 21-838 前カバ ー FRONT COVER 1 16-06 21-839 定規板 RULER PLATE 1 16-07 21-840 前ベ ースカバー FRONT BASE COVER 1 16-08 23-504 ゴム栓 PLUG 1 16-09 23-512 クッションゴム CUSHION RUBBER 1 16-10 25-226 前カバ ーヒンジ HINGE 1 16-11 25-503 カバ ーヒンジ ネジ SCREW 1 16-12 25-517 ヒンジ ネジ SCREW 1 16-13 26-553 ガイド 定規 GUIDE 1 16-14 88-146 ナット NUT 2 16-15 75-528 波座金 WASHER 1 16-16 79-801 バネ SPRING 1 16-17 79-803 前カバ ー止バネ SPRING 1 16-18 79-922 皿バネ SPRING 2 16-19 84-117 ネジ SCREW 2 16-20 84-361 ネジ SCREW 2 16-21 87-209 ネジ SCREW 2 16-22 84-706 段ネジ SCREW 1 16-23 84-761 ネジ SCREW 3 16-24 84-762 ネジ SCREW 4 16-25 84-862 ネジ SCREW 2 16-26 85-182 ネジ SCREW 2 16-27 86-266 ナット NUT 1 16-28 87-266 ネジ SCREW 1 16-29 87-285 六角穴付きボルト BOLT 2 16-30 87-286 ネジ SCREW 1 -31- -32- From the library of: Superior Sewing Machine & Supply LLC jintex.in
17. 糸調子機構 (1701EHD) THREAD TENSION MECHANISM REF. NO. PART NO. 17-0123-324 17-0241-101 17-0341-105 17-0441-107 17-0541-110 17-0641-113 17-0741-118 17-0841-119 17-0941-121 17-1041-132 17-1141-510 17-1241-701 17-1341-702 17-1443-112 17-1543-333 17-1643-335 17-1743-339 17-1843-341 17-1943-437 17-2045-109 17-2145-129 17-2245-139 17-2345-429 17-2445-435 17-2545-440 17-2647-171 17-2771-191 17-2875-455 17-2975-456 17-3084-161 17-3184-162 17-3284-361 17-3384-374 17-3484-764 17-3586-411 17-3687-129 17-3787-113 17-3887-177 17-3987-293 17-4087-272 17-4140-3700 17-4240-7370 17-4340-7380 品 名 フェルト チャンポ皿小ケース チャンポ皿ラチェット 大ケース チャンポン皿 チャンポン皿調子板 糸道 糸道 チャンポン調節元板 カラー B クルー スタッド チャンポン調子バネ (強) チャンポン調子バネ (弱) 取付ピント 下糸剥き上 下糸剥き下ピン 下糸剥き取付台 下糸剥き板 下糸案内 上糸繰返 弓糸道 針棒糸道 糸上受け 上糸ガイド 上糸繰返 (下) 糸道 ピン ワッシャ ワッシャ ネジ ネジ ネジ ネジ ネジ ナット 六角付きボルト 六角付きボルト 六角付きボルト ネジ ネジ 下糸剥きセット チャンポン強セット チャンポン弱セット DESCRIPTION FELT THREAD TENSION NUT SPRING POST SPRING CUP TENSION DISC TENSION POST SUPPORT THREAD EYELET THREAD EYELET TENSION POST HOLDER COLLAR CREW STUD SPR NG (HEAVY) SPR NG (LIGHT) PIN THREAD GU DE LOOPER THREAD RETAINER WIRE BRACKET GUIDE PLATE THREAD EYELET THREAD EYELET THREAD EYELET THREAD EYELET THREAD EYELET THREAD TAKE-UP PLATE THREAD EYELET THREAD EYELET THREAD EYELET PIN WASHER WASHER SCREW SCREW SCREW SCREW SCREW NUT BOLT BOLT BOLT SCREW SCREW LOOPER THREAD EYELET ASS'Y TENSION ASS'Y (HEAVY) TENSION ASS'Y (LIGHT) Q'TY 2 2 2 2 4 1 2 2 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 2 2 4 1 2 1 1 1 1 1 1 1 1 1 1 1 -33- -34- From the library of: Superior Sewing Machine & Supply LLC jinex.in
18. 1701EHD専用部品 MODEL 1701EHD EXCLUSIVE PARTS REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 18-01 18-726 針力"イド NEEDLE GUIDE 1 18-02 23-341 フェルト FELT 3 18-03 55-055 送り歯取付台 FEED DOG HOLDER 1 18-04 55-175 送り土台 FEED ROCKER 1 18-05 61-313 針返しエキセン FEEDER AVOID ECCENTRIC 1 18-06 61-325 送りエキセン FEED ECCENTRIC 1 18-07 63-232 エキセンダルマ ECCENTRIC LINK 2 18-08 63-352 送りダルマ FEED ROCKER LINK 1 18-09 63-621 ロツト(大) BALL JOINT 1 18-10 67-312 送り連結レバー FEED ROCKER ARM 1 18-11 71-431 ヒ゜ン PIN 3 18-12 71-774 前下シャフト MAIN SHAFT 1 18-13 71-878 クランクシャフト CRANK SHAFT 1 18-14 75-235 送りダルマローラー ROLLER 1 18-15 84-366 ネシ" SCREW 1 18-16 84-568 ネシ" SCREW 2 18-17 87-181 ネシ" SCREW 1 18-18 87-252 六角穴付きボルト BOLT 1 18-19 87-254 ネシ" SCREW 2 18-20 91-270 ニードルベアリング BEARING 1 18-21 91-406 ベアリング BEARING 1 18-22 93-406 ストツプリング RING 1 18-23 60-1120 返しエキセンダルマセット ECCENTRIC LINK ASS'Y 1 18-24 60-1230 送りエキセンダルマセット ECCENTRIC LINK ASS'Y 1 18-25 70-0190 クランクシャフトセット CRANK SHAFT ASS'Y 1 18-26 60-7200 送り連結レバーセット FEED ROCKER ARM SET 1 18-27 75-388 平座金 WASHER 1 18-28 84-566 ネシ" SCREW 1 18-29 91-290 ルーバー台 HOLDER 1 18-30 71-901 ルーバー台テーパーピン TAPERD PIN 1 18-31 75-452 ワツシヤ WASHER 1 18-32 81-401 ブツシユ BUSHING 1 18-33 84-374 ネシ" SCREW 1 18-34 84-521 ネシ" SCREW 3 18-35 84-718 ネシ" SCREW 1 18-36 86-501 ナツト NUT 1 18-37 10-9280 ルーバー台セット LOOPER HOLDER ASS'Y 1 -- は1702Bと共通 -- Same as 1702B -35- -36- From the library of: Superior Sewing Machine & Supply LLC jintex.in
19. 糸調子機構 (1702EHD) THREAD TENSION MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 19-0123-324 フエルト FELT 4 19-0241-101 チャンポン皿小ケース SPRING CUP 4 19-0341-105 チャンポン皿ラチエット SPRING POST 4 19-0441-107 大ケース SPRING CUP 4 19-0541-110 チャンポン皿 TENSION DISC 8 19-0641-113 チャンポン皿調子板 TENSION POST SUPPORT 1 19-0741-118 糸道 THREAD EYELET 4 19-0841-119 糸道 THREAD EYELET 4 19-0941-121 チャンポン調節元板 TENSION POST HOLDER 1 19-1041-510 調子棒 SCREW STUD 4 19-1141-701 チャンポン調子バネ (強) SPRING (HEAVY) 2 19-1241-702 チャンポン調子バネ (弱) SPRING (LIGHT) 2 19-1343-104 下糸巻き A RETAINER UPPER 1 19-1443-105 下糸別ピン GUIDE WIRE 1 19-1543-112 取付ヒン PIN 1 19-1643-335 Looper Thread Retainer Wire LOOPER THREAD RETAINER WIRE 1 19-1743-339 下糸別取付台 BRACKET 1 19-1843-345 下糸別き板 GUIDE PLATE 1 19-1943-437 下糸案内糸道 THREAD EYELET 2 19-2045-099 糸道 THREAD EYELET 1 19-2145-114 弓糸道 THREAD EYELET 1 19-2245-172 針棒糸道 THREAD EYELET 1 19-2345-429 上糸受け THREAD TAKE-UP PLATE 1 19-2445-439 上糸ガイド THREAD EYELET 1 19-2545-440 上糸糸道 (下) THREAD EYELET 1 19-2647-172 糸道 THREAD EYELET 3 19-2771-191 ピン PIN 2 19-2875-455 ワツシヤ WASHER 2 19-2975-456 ワツシヤ WASHER 1 19-3084-161 ネジ SCREW 5 19-3184-162 ネジ SCREW 1 19-3284-361 ネジ SCREW 2 19-3384-374 ネジ SCREW 1 19-3486-411 ナツト NUT 2 19-3587-129 六角穴付きボルト BOLT 1 19-3687-113 六角穴付きボルト BOLT 1 19-3787-177 六角穴付きボルト BOLT 1 19-3887-293 ネジ SCREW 4 19-3987-272 ネジ SCREW 1 19-4040-3710 下糸巻きセット LOOPER THREAD EYELET ASS'Y 1 19-4140-7370 チャンポン強セット TENSION ASS'Y (HEAVY) 2 19-4240-7380 チャンポン弱セット TENSION ASS'Y (LIGHT) 2 -37- -38- From the library of: Superior Sewing Machine & Supply LLC jenn.in
20. 1702EHD専用部品 MODEL 1702EHD EXCLUSIVE PARTS REF. NO. PART NO. DESCRIPTION Q'TY 20-01 19-292 COLLAR 1 20-02 19-318 LOOPER HOLDER 1 20-03 23-341 FELT 3 20-04 55-055 FEED DOG HOLDER 1 20-05 55-175 FEED ROCKER 1 20-06 61-313 LOOPER AVOID ECCENTRIC 1 20-07 61-325 FEED ECCENTRIC 1 20-08 61-823 CONNECTING BALL 1 20-09 63-232 ECCENTRIC LINK 2 20-10 63-352 FEED ROCKER LINK 1 20-11 63-621 BALL JOINT 1 20-12 63-812 BALL JOINT 1 20-13 67-312 FEED ROCKER ARM 1 20-14 71-431 PIN 3 20-15 71-878 MAIN SHAFT 1 20-16 71-878 CRANK SHAFT 1 20-17 71-901 TAPERD PIN 1 20-18 75-452 ROLLER 1 20-19 75-452 WASHER 1 20-20 75-453 WASHER 1 20-21 81-401 BUSHING 1 20-22 84-366 SCREW 1 20-23 84-374 SCREW 1 20-24 84-521 SCREW 4 20-25 84-568 SCREW 2 20-26 84-635 SCREW 2 20-27 86-413 NUT 1 20-28 86-501 NUT 1 20-29 87-181 SCREW 2 20-30 87-252 BOLT 1 20-31 87-254 SCREW 2 20-32 91-270 BEARING 1 20-33 91-406 BEARING 1 20-34 93-406 C-RING 1 20-35 10-9180 LOOPER HOLDER ASS'Y 1 20-36 60-1120 ECCENTRIC LINK ASS'Y 1 20-37 60-1230 ECCENTRIC LINK ASS'Y 1 20-38 70-0190 CRANK SHAFT ASS'Y 1 20-39 60-7200 FEED ROCKER ARM SET 1 20-40 60-3720 CONNECTING ROD ASS'Y (LEFT) 1 20-41 75-388 WASHER 1 20-42 84-566 SCREW 1 - 39 - - Same as 1702B - 1702B共通 - 40 - From the library of: Superior Sewing Machine & Supply LLC jintex.in
21. 糸立て及びテーブル THREAD STAND AND TABLE REF. NO. PART NO. 21-01 21-045 21-02 25-140 21-03 31-163 21-04 80-751 21-05 42-002 21-06 42-704 21-07 21-0450-1 21-08 20-6030-0 21-09 23-121 21-10 23-122 21-11 75-535 1701 MODEL PMD 7 8 品 名 テーブル タンク取付金具 クッションゴム 根角ボルト 2本糸立て 4本糸立て PMD用テーブル テープ立て テープ取付ゴム A テープ取付ゴム B ワッシャ DESCRIPTION TABLE SUPPORTING BOARD CUSHION RUBBER BOLT THREAD STAND ASSEMBLY FOR 2 THREAD STAND ASSEMBLY FOR 4 TABLE TAPE STANDS CUSHION RUBBER CUSHION RUBBER WASHER Q'TY 1 2 4 4 1 1 1 1 4 4 4 6 3 9 10 11 4 2 42- From the library of: Superior Sewing Machine & Supply LLC jintex.in
22. アクセサリー ACCESSORIES REF. NO. PART NO. 品 名 DESCRIPTION Qty 22-01 25-140 タンク取付金具 MACHINE MONUT BRACKET 2 22-02 28-611 ミシン潤滑油 OIL 1 22-03 31-163 クッションゴム CUSHION RUBBER 4 22-04 28-920 チェーン CHAIN 1 22-05 20-0020 附属部品ケース ACCESSORIES 1 22-06 80-751 根角ボルト SCREW 4 22-07 28-464 T型レンチ 10mm T-WRENCH 1 22-08 28-452 ドライバー(D) DRIVER (D) 1 22-09 07-707 下メス LOWER KNIFE 1 22-10 28-011 ピンセット TWEEZERS 1 22-11 28-614 油差し OILER 1 22-12 28-615 ジョウゴ OIL FUNNEL 1 22-13 28-317 グリップ付六角レンチ 1.5mm ALLEN KEY (1.5mm) 1 22-14 28-311 六角レンチ 2mm ALLEN KEY (2mm) 1 22-15 28-312 六角レンチ 2.5mm ALLEN KEY (2.5mm) 1 22-16 28-313 六角レンチ 3mm ALLEN KEY (3mm) 1 22-17 28-314 六角レンチ 5mm ALLEN KEY (5mm) 1 22-18 13-0140-6 針 UY×128GAS#14 NEEDLE UY×128GAS#14 1 22-19 13-0160-6 針 UY×128GAS#16 NEEDLE UY×128GAS#16 1 22-20 13-0110-6 針 UY×128GAS#11 NEEDLE UY×128GAS#11 1 22-21 13-2750-5 針 DR-2#25 NEEDLE DR-2#25 1 22-22 13-2800-6 針 UY×143GS#25 NEEDLE UY×143GS#25 1 22-23 23-121 テープ取付ゴム A CUSHION RUBBER 4 22-24 23-122 テープ取付ゴム B CUSHION RUBBER 4 22-25 75-535 ワッシャ WASHER 4 MODEL B.K B. BK (3/16, 7/32) B. BK (1/4), MLH P, PMD 1701 EHD 1702EHD From the library of: Superior Sewing Machine & Supply LLC jintex.in -4-
23. ゲージパーツ GAUGE PARTS 1702B, BK, PBK REF. NO. PART NO. 23-0107-410 23-0211-704 23-03 23-04 23-0515-704 23-06 23-07 23-0817-8190-A 23-0917-8190-G 23-1017-8190-G 23-1118-702 23-1218-705 23-1319-712 23-1445-255 23-1545-255 23-1675-455 23-1775-456 23-1884-113 23-1984-368 23-2084-464 23-2184-465 23-2285-618 23-2387-096 23-2487-104 23-2587-113 23-2687-166 23-2787-252 23-28 B-TYPE サイズ 3/16 97-7171-0 7/32 97-7171-0 1/4 97-7171-2 B-TYPE サイズ 3/16 17-5640-B 7/32 17-5650-B 1/4 17-5670-B BK-TYPE 品 番 97-7591-0 97-7591-0 97-7591-2 BK-TYPE 品 番 生地ガイド 針棒 針棒 針板 送り歯 押えセット 押え足 押え足ボス バネ ピン 針受け 針受け ルーバー 針糸ガイド 針糸糸道 ワッシャ ワッシャ ネジ ネジ ネジ ネジ ネジ ネジ ネジ 六角穴付きボルト ネジ 六角穴付きボルト フッパ DESCRIPTION BELT LOOP GUIDE NEEDLE BAR NEEDLE HOLDER NEEDLE PLATE FEED DOG PRESSER FOOT ASS'Y BOTTOM SHANK SPRING PIN NEEDLE GUARD NEEDLE GUARD LOOPER THREAD GUIDE THREAD EYELET WASHER WASHER SCREW SCREW SCREW SCREW SCREW SCREW SCREW BOLT WITH HEXAGON SOCKET HEAD SCREW BOLT WITH HEXAGON SOCKET HEAD HOLDER Q'TY 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 2 3 1 2 1 1 45 46 From the library of: Superior Sewing Machine & Supply LLC jintex.in
24. ゲージパーツ GAUGE PARTS 1702P, PMD REF. NO. PART NO. 24-0111-704 24-02* 24-03* 24-0414-7210-A 24-05* 24-0615-321 24-07* 24-0817-4430-A 24-0917-4430-C 24-10* 24-1117-7210-B 24-1217-7680-A 24-1317-7680-B 24-1417-8190-D 24-1517-8190-E 24-1617-8190-F 24-1717-8190-G 24-1818-702 24-1919-712 24-2019-363 24-21145-549 24-2287-104 24-2384-113 24-2484-163 24-2575-456 24-2687-252 24-2787-034 24-2884-464 24-2917-8190-J 24-3087-107 24-3187-083 24-3275-228 24-33* 24-3479-579 24-3585-611 24-3685-618 24-37* 24-3817-7680-K 24-3917-7680-L 24-4087-035 24-4119-3630-2 1702MLH -47- 品 名 針棒 針板 針板 針板爪 針板 送り歯 送り歯 押えボ ス ヒンジ ネジ 押え足 押え足 押えボ ス 補助押え足 補助押えバネ (左) 補助押えバネ (右) バネ ピン 針受け ルーパ ルーパ 針糸カイド ネジ ネジ ネジ ワッシャ 六角穴付きボルト ネジ ネジ 補助押えガイド・プレート ネジ ネジ ワッシャ 押えセット (MLH) ルーパ・裏バネ大 ネジ ネジ 押えセット (P, PMD) 生地ガイド 生地ガイド ネジ 後ルーパ・セット DESCRIPTION NEEDLE BAR NEEDLE CLAMP NEEDLE PLATE NAIL NEEDLE PLATE FEED DOG FEED DOG SHANK SCREW BOTTOM BOTTOM SHANK GUIDE BRACKET SPRING (LEFT) SPRING (RIGHT) SPRING PIN NEEDLE GUARD LOOPER LOOPER THREAD GUIDE SCREW SCREW SCREW WASHER BOLT SCREW SCREW GUIDE PLATE SCREW SCREW WASHER PRESSER FOOT ASS'Y THREAD RETAINING SPRING SCREW SCREW PRESSER FOOT ASS'Y GUIDE GUIDE SCREW REAR LOOPER ASS'Y Q'TY 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 3 1 1 1 1 1 2 4 1 1 1 1 1 1 1 1 1 -48- From the library of: Superior Sewing Machine & Supply LLC jintex.in
25. ゲージパーツ GAUGE PARTS 1701EHD REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 25-0111-713 針棒 NEEDLE BAR 1 25-0211-720 針棒 NEEDLE BAR 1 25-0312-718 針株 NEEDLE CLAMP 1 25-0414-717 針板 NEEDLE PLATE 1 25-0514-718 針板 NEEDLE PLATE 1 25-0615-710 送り歯 FEED DOG 1 25-0715-718 送り歯 FEED DOG 1 25-0817-7150-A 押エ足 SHANK 1 25-0917-7180-B 押エ足 BOTTOM 1 25-1017-7180-C 取付ピン PIN 1 25-1117-7190-B 押エ足 BOTTOM 1 25-1218-731 針受け NEEDLE GUARD 1 25-1319-703 ルーパー LOOPER 1 25-1419-720 ルーパー LOOPER 1 25-1519-721 ルーパー LOOPER 1 25-1619-191 バネ SPRING 1 25-1784-113 ネジ SCREW 1 25-1884-311 ネジ SCREW 2 25-1984-367 ネジ SCREW 1 25-2084-368 ネジ SCREW 1 25-2184-661 ネジ SCREW 1 25-2217-7190-1 押エセット(1702EHD) PRESSER FOOT ASS'Y 1 25-2317-7180-1 押エセット(1701EHD) PRESSER FOOT ASS'Y 1 1702EHD 49 -50- From the library of: Superior Sewing Machine & Supply LLC Jinte.in
26. ゲージ部品一覧表 GAUGE PARTS TABLE モデル MODEL ゲージサイズ GAUGE SIZE (インチ) (INCH) 針棒 NEEDLE BAR 針株 NEEDLE HOLDER 押え組 PRESSER FOOT ASSEMBLY 針板 NEEDLE PLATE 送歯 FEED DOG ルーバー台 LOOPER HOLDER 針受 NEEDLE GUARD ルーバー LOOPER 3/16 12-2170-1 17-5640-1 14-743 1702B 7/32 12-2280-1 17-5650-1 14-753 18-702 1/4 12-2290-1 17-5670-1 14-763 15-704 A B 3/16 12-2180-1 17-5640-1 14-743 1702BK 7/32 12-2190-1 17-5650-1 14-753 18-705 1/4 12-2200-1 17-5670-1 14-763 19-712 1/8 12-2150-1 17-0940-1 14-724 19-315 1702P 5/32 12-2160-1 17-0950-1 14-734 15-703 1702PMD 3/16 12-2170-1 17-0960-1 14-744 7/32 12-2280-1 17-0970-1 14-754 15-704 18-702 1/4 12-2290-1 17-0980-1 14-764 1702MLH 1/8 12-2150-1 17-7210-1 14-721 15-321 19-363 1701EHD 11-713 17-7180-1 14-718 15-718 18-731 19-703 1702EHD 1/4 11-720 12-7180-1 17-7190-1 14-717 15-710 19-318 19-720 19-721 -51- From the library of: Superior Sewing Machine & Supply LLC jintex.in
