DFB SERIES 2004 年 1 月 第 12 版 発行 Twelfth edition : January 2004 No. 030197 KANSAI SPECIAL From the library of: Superior Sewing Machine & Supply LLC jintex.in
Parts index — Kansai Special DFB-1404tap a row to open its page
Page 1 — DFB SERIES
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| DFB1404P,PMD | DFB1404P,PMD | ||
| DFB1404PSF,WB | DFB1404PSF,WB | ||
| DFB1406P | DFB1406P | ||
| DFB1408P | DFB1408P | ||
| DFB1409P | DFB1409P | ||
| DFB1412P,PL,PS,PQ,PET | DFB1412P,PL,PS,PQ,PET | ||
| DFB1012P,PS,PSET | DFB1012P,PS,PSET | ||
| DFB1402MR,1412MR | DFB1402MR,1412MR | ||
| DFB1412PTV,PSM,PSMET | DFB1412PTV,PSM,PSMET | ||
| DFB1012PSM | DFB1012PSM | ||
| DFB1412PS-SM,PS-SMET | DFB1412PS-SM,PS-SMET | ||
| DFB1012PS-SM | DFB1012PS-SM | ||
| DFB1412PQ-SM | DFB1412PQ-SM | ||
| DFB1403PSM-H | DFB1403PSM-H |
Page 3 — 1. フレーム関係 (1) FRAME ASSEMBLY (1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 01-0102-118 | ワッシャ | ||
| 01-0202-119 | ワッシャ | ||
| 01-0321-266 | 針筒カバー | ||
| 01-0421-267 | 保護カバー | ||
| 01-0521-273 | 保護カバー | ||
| 01-0621-274 | 保護カバー | ||
| 01-0721-275 | 保護カバー-取付板 | ||
| 01-0821-276 | 保護カバーブラケット | ||
| 01-0921-934 | 針鎖道カバー | ||
| 01-1021-935 | 弓鎖道カバー | ||
| 01-1121-972 | プーリーカバー | ||
| 01-1221-975 | 弓鎖道カバー | ||
| 01-1323-157 | パッキン | ||
| 01-1423-206 | パッキン F | ||
| 01-1523-263 | パッキン C | ||
| 01-1623-285 | Oーリング | ||
| 01-1723-427 | ゴム栓 | ||
| 01-1824-052 | 銘板 | ||
| 01-1927-017 | 立板カバー | ||
| 01-2027-018 | 面板 | ||
| 01-2139-108 | 油止め板 B | ||
| 01-2239-137 | パイプサポート | ||
| 01-2339-234 | オイルポット | ||
| 01-2475-224 | ワッシャ | ||
| 01-2575-455 | ワッシャ | ||
| 01-2684-396 | 段ネジ | ||
| 01-2787-010 | ネジ | ||
| 01-2887-092 | 六角付きボルト | ||
| 01-2987-099 | ネジ | ||
| 01-3087-123 | 六角付きボルト | ||
| 01-3187-129 | 六角付きボルト | ||
| 01-3287-177 | 六角付きボルト | ||
| 01-3387-264 | 段ネジ | ||
| 01-3487-409 | ネジ |
Page 4 — 2. フレーム関係 (2) FRAME ASSEMBLY (2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 02-112 | 波ワッシャー | ||
| 02-02 14-037 | 針板台 | ||
| 02-03 14-038 | 針板台 | ||
| 02-04 21-137 | 前油カバー | ||
| 02-05 21-897 | 上油カバー | ||
| 02-06 23-137 | パッキン | ||
| 02-07 23-229 | 上油カバー・パッキン | ||
| 02-08 24-053 | モデルステッカー | ||
| 02-09 26-712 | 取付金具 | ||
| 02-10 27-042 | 上ヘースカパー | ||
| 02-11 27-043 | 前ヘースカパー | ||
| 02-12 27-044 | 模板カバー | ||
| 02-13 27-045 | 上ヘースカパー | ||
| 02-14 27-046 | 前ヘースカパー | ||
| 02-15 27-047 | 前プーラーカバー | ||
| 02-16 31-438 | ベットフィルター | ||
| 02-17 71-255 | ノツクピン | ||
| 02-18 75-455 | ワッシャー | ||
| 02-19 79-521 | 板ヘース(A) | ||
| 02-20 79-522 | 板ヘース | ||
| 02-21 84-364 | ネジ | ||
| 02-22 84-761 | ネジ | ||
| 02-23 84-763 | ネジ | ||
| 02-24 84-861 | ネジ | ||
| 02-25 84-862 | ネジ | ||
| 02-26 85-181 | ネジ | ||
| 02-27 87-092 | 六角穴付きボルト | ||
| 02-28 87-098 | ネジ | ||
| 02-29 87-113 | 六角穴付きボルト | ||
| 02-30 87-123 | 六角穴付きボルト | ||
| 02-31 87-261 | ネジ | ||
| 02-32 87-280 | ネジ | ||
| 02-33 87-285 | 六角穴付きボルト | ||
| 02-34 88-146 | ナット | ||
| 02-35 88-166 | ナット | ||
| 02-36 93-701 | ピン | ||
| 02-37 20-0420 | 上ヘースカパー・セット | ||
| 02-38 20-0450 | 上ヘースカパー・セット | ||
| 02-39 20-0460 | 上ヘースカパー・セット | ||
| 02-40 20-0470 | 上ヘースカパー・セット | ||
| 02-41 23-512 | クツシヨンゴム | ||
| 02-42 75-468 | ワッシャー | ||
| 02-43 79-552 | 前カバー・止めバネ | ||
| 02-44 87-287 | 六角穴付きボルト | ||
| 02-46 87-310 | カバー・ストツプ ネジ | ||
| 02-47 87-316 | ネジ | ||
| 02-49 87-177 | 六角穴付きボルト |
Page 5 — 3. 糸調子機構 (1404) THREAD TENSION MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 23-324 | フエルト | ||
| 41-101 | チヤンポン皿小ケース | ||
| 41-105 | チヤンポン皿ラチエツト | ||
| 41-107 | 大ケース | ||
| 41-110 | チヤンポン皿 | ||
| 41-113 | チヤンポン皿調子板 | ||
| 41-120 | チヤンポン皿糸道 | ||
| 41-123 | チヤンポン元板 | ||
| 41-136 | クツシヨンゴム | ||
| 41-510 | 調子棒 | ||
| 41-701 | チヤンポン調子バネ (強) | ||
| 41-702 | チヤンポン調子バネ (弱) | ||
| 45-133 | 糸締糸道 | ||
| 45-133 | 糸締糸道 | ||
| 45-429 | 上糸受 | ||
| 45-430 | 上糸ガイド | ||
| 45-431 | 上糸糸道 (下) | ||
| 45-438 | 上糸糸道 | ||
| 47-117 | 下糸糸締糸道 | ||
| 47-413 | 下糸糸道 | ||
| 75-455 | ワツシヤ | ||
| 84-361 | ネジ | ||
| 86-411 | ナツト | ||
| 87-113 | 六角穴付きボルト | ||
| 87-177 | 六角穴付きボルト | ||
| 87-293 | ネジ | ||
| 87-272 | ネジ |
Page 6 — 4. 糸調子機構 (1412) THREAD TENSION MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 04-0145-107 | 糸道 | ||
| 04-0245-127 | 糸道 | ||
| 04-0345-432 | 針棒糸道 | ||
| 04-0445-433 | 上糸糸道(下) | ||
| 04-0545-434 | 上糸ガイド | ||
| 04-0645-435 | 上糸受け | ||
| 04-0745-437 | 糸道 | ||
| 04-0847-120 | 下糸押さえ糸案内糸道 | ||
| 04-0947-408 | 糸道 | ||
| 04-1047-409 | 糸道 | ||
| 04-1147-413 | 下糸開き糸道 | ||
| 04-1275-455 | ワッシャ | ||
| 04-1387-272 | ネジ | ||
| 04-1484-361 | ネジ | ||
| 04-1587-113 | 六角穴付きボルト | ||
| 04-1687-177 | 六角穴付きボルト | ||
| 04-1787-293 | ネジ | ||
| 04-1884-374 | ネジ |
Page 8 — NEEDLE BAR & LEVER MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 06-01 11-400 | 針棒 | ||
| 06-02 23-195 | O-リング | ||
| 06-03 23-341 | フェルト | ||
| 06-04 23-383 | フェルト | ||
| 06-05 61-711 | 立ロツト玉 | ||
| 06-06 63-713 | 立ロツト(小) | ||
| 06-07 65-302 | 上シャフト連結棒 | ||
| 06-08 66-111 | 連結メガ根 | ||
| 06-09 69-105 | 号 E | ||
| 06-10 69-117 | 針棒案内板 | ||
| 06-11 69-120 | ロツト振れ止め | ||
| 06-12 71-432 | メガネ車ピン | ||
| 06-13 71-933 | 弓ピン C | ||
| 06-14 73-121 | 針棒クランプ | ||
| 06-15 75-332 | ワツシヤ | ||
| 06-16 75-674 | ワツシヤ | ||
| 06-17 81-113 | ブツシユ | ||
| 06-18 81-412 | ブツシユ | ||
| 06-19 84-365 | ネシ | ||
| 06-20 84-366 | ネシ | ||
| 06-21 84-567 | ネシ | ||
| 06-22 84-574 | ネシ | ||
| 06-23 85-181 | ネシ | ||
| 06-24 86-741 | ナット | ||
| 06-25 86-742 | ナット | ||
| 06-26 87-113 | 六角穴付きボルト | ||
| 06-27 87-172 | ネシ | ||
| 06-28 87-225 | 六角穴付きボルト | ||
| 06-29 87-242 | ネシ | ||
| 06-30 60-3700 | 立ロツト(小) セット | ||
| 06-31 69-1050-2 | 2号(ブツシユ付) |
Page 9 — 7. 下軸機構 CRANKSHAFT MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 07-01 23-197 | O-リング | ||
| 07-02 23-554 | フェルト | ||
| 07-03 23-384 | フェルト | ||
| 07-04 31-155 | ポンプ駆動ギア | ||
| 07-05 51-077 | 送り調節ブロック | ||
| 07-06 51-031 | メインシャフトヘッド"プレート | ||
| 07-07 60-3460 | DFB係奇エキセンロットセット | ||
| 07-08 61-532 | 奇奇エキセン玉 | ||
| 07-09 61-723 | ルーパ一振丸玉 | ||
| 07-10 63-517 | ルーパ一振丸玉 | ||
| 07-11 63-621 | 立ロツト(大) | ||
| 07-12 69-216 | プーリー | ||
| 07-13 69-305 | フランジ | ||
| 07-14 71-612 | ルーパ一振丸シャフト | ||
| 07-15 71-747 | 前下シャフト 4G | ||
| 07-16 71-842 | クランクシャフト | ||
| 07-17 71-855 | クランクシャフト | ||
| 07-18 75-101 | ジヨイントカラー | ||
| 07-19 75-107 | カラー | ||
| 07-20 75-112 | カラー | ||
| 07-21 75-327 | ワツシヤ | ||
| 07-22 75-329 | ワツシヤ | ||
| 07-23 75-332 | ワツシヤ | ||
| 07-24 75-452 | ワツシヤ | ||
| 07-25 75-673 | ワツシヤ | ||
| 07-26 84-383 | 調節ネジ | ||
| 07-27 84-387 | 調節ネジ | ||
| 07-28 84-568 | ネジ | ||
| 07-29 84-635 | ネジ | ||
| 07-30 84-661 | ネジ | ||
| 07-31 85-212 | ボルト | ||
| 07-32 87-077 | 送り調節"ロック止めボルト | ||
| 07-33 87-172 | ネジ | ||
| 07-34 87-177 | 六角穴付きボルト | ||
| 07-35 87-242 | ネジ | ||
| 07-36 87-254 | ネジ | ||
| 07-37 93-264 | 上輪輪 | ||
| 07-38 70-0350 | クランクシヤフトセツト(31) | ||
| 07-39 70-0240 | クランクシヤフトセツト(34) | ||
| 07-40 69-120 | ロツド"振れ止め | ||
| 07-41 84-567 | ネジ | ||
| 07-42 60-3450 | DFB係奇エキセンロットセット | ||
| 07-43 23-663 | パツキン |
Page 10 — 8. 送り機構 FEED MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 23-341 | フェルト | ||
| 55-041 | 1枚送り元台 | ||
| 55-141 | 送り土台 | ||
| 55-146 | 後送り歯取付台 A | ||
| 61-312 | 針返しエキセン玉 | ||
| 61-322 | 針返しエキセン玉 | ||
| 63-232 | エキセンダルマ | ||
| 63-353 | 送りダルマ | ||
| 67-311 | 送り連結レバー-A | ||
| 71-217 | 送り歯アジャストピン | ||
| 71-351 | シャフト | ||
| 71-431 | ピン | ||
| 71-432 | メカニスピ-ン | ||
| 71-531 | 後送り歯取付シャフト | ||
| 71-642 | 送り元台シャフト | ||
| 75-139 | カラー | ||
| 75-235 | 送りダルマローラー | ||
| 75-455 | ワッシャ | ||
| 75-675 | ワッシャ | ||
| 84-314 | ネジ | ||
| 84-364 | ネジ | ||
| 84-366 | ネジ | ||
| 84-569 | ネジ | ||
| 84-588 | ネジ | ||
| 87-113 | 六角穴付きボルト | ||
| 87-181 | ネジ | ||
| 87-245 | 六角穴付きボルト | ||
| 87-252 | 六角穴付きボルト | ||
| 87-254 | ネジ | ||
| 91-270 | ニードルベアリング | ||
| 91-406 | ベアリング | ||
| 93-261 | Cリング | ||
| 93-406 | ストップリング | ||
| 60-0800 | 0.8エキセンダルマセット | ||
| 60-0900 | 0.9エキセンダルマセット | ||
| 3530-2 | 送りダルマセット |
Page 11 — 9. ルーパ一機構 LOOPER MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 04-106 | ルーパ一ストツプ台 | ||
| 04-111 | ルーパ一台引出し板 | ||
| 19-409 | ルーパ一元台 | ||
| 19-408 | ルーパ一元台 | ||
| 21-126 | 糸掴ミレバー一油止めカバー | ||
| 23-341 | フエルト | ||
| 047-220 | 下糸巻さ棒 | ||
| 09-61-241 | 下糸巻さエキセン玉 | ||
| 09-61-244 | ルーパ一前後エキセン玉 | ||
| 09-63-241 | 下糸巻さ連結ダルマ | ||
| 09-66-116 | 糸寄セ連結メカ | ||
| 09-67-141 | ルーパ一前後レバー | ||
| 09-67-147 | 下糸巻さ連結レバー-B | ||
| 09-67-235 | 糸寄セレーバ-B | ||
| 71-431 | ピン | ||
| 87-245 | 六角穴付きボルト | ||
| 71-626 | ルーパ一台シヤフト | ||
| 71-911 | シヤフト | ||
| 71-913 | ルーパ一台引出しシヤフト | ||
| 73-116 | 糸寄セ枠抱き | ||
| 75-139 | カラー | ||
| 75-135 | カラー | ||
| 75-381 | ワツシヤ | ||
| 75-527 | スプリング ワツシヤ | ||
| 75-675 | ワツシヤ | ||
| 79-161 | ハネ | ||
| 79-163 | ハネ | ||
| 79-164 | ハネ | ||
| 81-142 | ブツシユ | ||
| 81-143 | ブツシユ | ||
| 84-366 | ネシ | ||
| 87-224 | 六角穴付きボルト | ||
| 87-814 | ネシ | ||
| 87-173 | 六角穴付きボルト | ||
| 87-287 | 六角穴付きボルト | ||
| 87-181 | ネシ | ||
| 87-254 | ネシ | ||
| 91-401 | 下糸巻さベアリング | ||
| 93-211 | E-リング | ||
| 93-401 | 下糸巻さベアリング用サークリップ | ||
| 60-1390 | 下糸巻さエキセンダルマセット | ||
| 60-1410 | 下糸巻さエキセンダルマセット | ||
| 10-9010 | DFBルーパ一元台セット | ||
| 10-9030 | DFBルーパ一元台セット |
Page 12 — 10. 押え上げ機構 PRESSER FOOT MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 10-0194-231 | オイルシール | ||
| 10-0271-542 | 押え棒(小) | ||
| 10-0375-180 | ワッシャ | ||
| 10-0477-107 | ベアリング用押え上げ連結板A | ||
| 10-0577-109 | 巻バネ止め板 | ||
| 10-0677-116 | 押え上げ連結竿 | ||
| 10-0777-131 | 押え上げ連結板 | ||
| 10-0877-163 | 調子心棒止め具 | ||
| 10-0977-164 | 押え上げクランクシャフト | ||
| 10-1077-165 | パイプ | ||
| 10-1177-509 | ブラケット | ||
| 10-1277-516 | 押え棒ガイド | ||
| 10-1377-517 | 押え棒 | ||
| 10-1477-818 | 押え棒コントロールレバー | ||
| 10-1579-121 | 押え調節バネ | ||
| 10-1679-222 | 押え上げバネ | ||
| 10-1779-550 | 巻バネ | ||
| 10-1884-561 | ネジ | ||
| 10-1984-562 | 段ネジ | ||
| 10-2084-563 | ネジ | ||
| 10-2184-581 | 段ネジ | ||
| 10-2287-252 | 六角付きボルト | ||
| 10-2384-813 | ネジ | ||
| 10-2485-201 | 段ネジ | ||
| 10-2586-411 | ナット | ||
| 10-2687-004 | 押え棒ネジ | ||
| 10-2787-112 | 六角付きボルト | ||
| 10-2887-177 | 六角付きボルト | ||
| 10-2984-551 | ネジ | ||
| 10-3088-003 | 管ネジ・ナット | ||
| 10-3193-611 | スナップピン |
Page 13 — 11. 給油機構 LUBRICATION MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 17-8010-G E | ピン | ||
| 23-120 | オイルタンクパッキン | ||
| 23-160 | 配管油止メシール | ||
| 23-304 | シール | ||
| 23-363 | フェルト | ||
| 23-451 | パッキン | ||
| 35-257 | パイプ A | ||
| 31-364 | パイプ継手 | ||
| 30-0120 | ポンプセット | ||
| 31-151 | トロコイド ポンプハウジング | ||
| 31-152 | ポンプ軸 | ||
| 31-153 | ポンプ取付板 | ||
| 31-154 | ポンプ裏板 | ||
| 31-156 | ポンプメッシュ | ||
| 31-157 | ポンプメッシュ止金具 | ||
| 31-270 | オイルタンク | ||
| 31-271 | 濾過網 | ||
| 31-314 | 継手 | ||
| 35-528 | 管継手ボルト | ||
| 31-702 | ポンプギヤー | ||
| 31-705 | アウターローター | ||
| 31-707 | インナーローター | ||
| 35-122 | セパレート配管 | ||
| 35-363 | 片口管継手(小) | ||
| 35-362 | 管継手ボルト | ||
| 35-413 | 止め金具 | ||
| 75-536 | ワッシャ | ||
| 39-133 | パイプサポート C | ||
| 39-216 | オイルゲージ | ||
| 75-185 | スペーサー | ||
| 30-0121 | ポンプセット | ||
| 75-452 | ワッシャ | ||
| 87-252 | 六角穴付きボルト | ||
| 87-173 | 六角穴付きボルト | ||
| 23-514 | ジョイントシール | ||
| 87-123 | 六角穴付きボルト | ||
| 87-129 | 六角穴付きボルト | ||
| 87-140 | 六角穴付きボルト | ||
| 87-183 | 六角穴付きボルト | ||
| 84-363 | ネジ | ||
| 87-254 | ネジ | ||
| 87-311 | フタネジ | ||
| 88-137 | ナット | ||
| 35-246 | 立ロット用配管 | ||
| 35-317 | チューブ | ||
| 35-318 | ビニールチューブ | ||
| 35-322 | ビニールチューブ | ||
| 35-315 | ビニールチューブ | ||
| 35-343 | ビニールチューブ | ||
| 31-2700-2 | オイルタンクセット |
Page 14 — 12. 後プーラー機構 REAR PULLER MECHANISM (1404)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 12-0101-115 | スリープ | ||
| 12-0202-116 | 波ワッシャ | ||
| 12-0302-117 | 後プーラーパイプフタ | ||
| 12-0402-123 | ワンウェイクラッチハウジング | ||
| 12-0502-135 | スムース(中) | ||
| 12-0602-151 | 後プーラー台 | ||
| 12-0702-166 | 回り止め | ||
| 12-0802-184 | 後プーラー上ギヤー28山 | ||
| 12-0902-197 | 後プーラー上ローレツト | ||
| 12-1002-263 | 後プーラー下スムース | ||
| 12-1102-487 | 後プーラー下ギヤー23山 | ||
| 12-1202-263 | 連結板 | ||
| 12-1387-214 | 六角穴付きボルト | ||
| 12-1471-444 | シャフト(中) | ||
| 12-1571-651 | 後プーラー下シャフト | ||
| 12-1671-921 | プーラー回り止め棒 | ||
| 12-1775-380 | ワッシャ | ||
| 12-1875-451 | ワッシャ | ||
| 12-1975-519 | ワッシャ | ||
| 12-2079-551 | プーラー板バネ | ||
| 12-2181-321 | ブッシュ | ||
| 12-2281-322 | ブッシュ | ||
| 12-2381-323 | ブッシュ | ||
| 12-2484-162 | ネジ | ||
| 12-2584-462 | 段ネジ | ||
| 12-2684-573 | ネジ | ||
| 12-2787-113 | 六角穴付きボルト | ||
| 12-2887-129 | 六角穴付きボルト | ||
| 12-2987-181 | ネジ | ||
| 12-3087-225 | 六角穴付きボルト | ||
| 12-3188-179 | ナット | ||
| 12-3291-407 | ワンウェイクラツチ | ||
| 12-3393-221 | ストップリング | ||
| 12-3400-2281 | 28山プーラーセット | ||
| 12-3500-2001 | スムースプーラーセット | ||
| 12-3600-2011 | ローレツトプーラーセット |
Page 15 — 13. 後プーラー機構 REAR PULLER MECHANISM (1406~1412)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 13-0101-115 | スリーブ | ||
| 13-0202-116 | 波ワッシャ | ||
| 13-0302-117 | 後プーラーパイプフタ | ||
| 13-0402-124 | ワンウェイクラッチハウジング | ||
| 13-0502-138 | 後プーラー(ゴム) | ||
| 13-0602-263 | 連結板 | ||
| 13-0702-456 | 後プーラー台 | ||
| 13-0802-459 | 回り止め | ||
| 13-0987-214 | 六角穴付きボルト | ||
| 13-1002-492 | 後プーラー上ギヤー(24山) | ||
| 13-1202-493 | 後プーラー下ギヤー(19山) | ||
| 13-1302-480 | 後プーラー(下) | ||
| 13-1471-445 | 後プーラー台シャフト(大) | ||
| 13-1571-652 | 後プーラー下シャフト | ||
| 13-1671-921 | プーラー回り止め棒 | ||
| 13-1775-380 | ワッシャ | ||
| 13-1875-451 | ワッシャ | ||
| 13-1975-519 | ワッシャ | ||
| 13-2079-551 | プーラー板バネ | ||
| 13-2181-321 | ブッシュ | ||
| 13-2281-322 | ブッシュ | ||
| 13-2381-323 | ブッシュ | ||
| 13-2484-162 | ネジ | ||
| 13-2584-462 | ネジ | ||
| 13-2684-573 | 段ネジ | ||
| 13-2787-113 | 六角穴付きボルト | ||
| 13-2887-129 | 六角穴付きボルト | ||
| 13-2987-181 | ネジ | ||
| 13-3087-225 | 六角穴付きボルト | ||
| 13-3188-179 | ナット | ||
| 13-3291-407 | ワンウェイクラッチ | ||
| 13-3393-221 | ストップ リング | ||
| 13-3400-2401 | スムーズプーラーセット | ||
| 13-3500-2422 | 24テ-スプーラーセット | ||
| 13-3600-2423 | 28テ-スプーラーセット | ||
| 13-3702-494 | 後プーラー上ギヤー28山 | ||
| 13-3802-495 | 後プーラー下ギヤー23山 |
Page 16 — 14. 後プーラー機構 REAR PULLER MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 14-01 02-204 | 波ワッシャー | ||
| 14-02 02-204 | 後プーラー立シャフト抱き | ||
| 14-03 02-205 | 連結プレート | ||
| 14-04 02-219 | 後プーラー揚ゲレバー | ||
| 14-05 02-408 | 手揚ゲ用金具 | ||
| 14-06 61-208 | 上シャフト連結エキセン | ||
| 14-07 61-714 | 上シャフト連結ロツト玉 | ||
| 14-08 61-810 | プーラー連結ロツト玉 | ||
| 14-09 63-208 | 上シャフト連結ダルマ | ||
| 14-10 63-711 | 立ロツト(小) | ||
| 14-11 63-810 | プーラー連結ロツト | ||
| 14-12 65-302 | 上シャフト連結棒 | ||
| 14-13 67-171 | 上シャフト連結レバー-前 | ||
| 14-14 67-172 | 上シャフト連結レバー-後 | ||
| 14-15 71-450 | 後プーラー立シャフト | ||
| 14-16 71-691 | プーラー上シャフト | ||
| 14-17 71-726 | シャフト | ||
| 14-18 75-112 | カラー | ||
| 14-19 75-211 | カラー | ||
| 14-20 75-247 | 連結メカニズムローラー | ||
| 14-21 75-332 | ワッシャ | ||
| 14-22 75-458 | ワッシャ | ||
| 14-23 75-491 | ワッシャ | ||
| 14-24 75-493 | カラー | ||
| 14-25 75-515 | ワッシャ | ||
| 14-26 75-520 | ワッシャ | ||
| 14-27 75-552 | ワッシャ | ||
| 14-28 77-419 | 押エ揚ゲ連結ピン | ||
| 14-29 77-420 | 押エ揚ゲ連結板 | ||
| 14-30 77-425 | 押エ揚ゲ連結板 | ||
| 14-31 79-425 | プーラー圧縮パネ | ||
| 14-32 84-567 | ネジ | ||
| 14-33 84-581 | 段ネジ | ||
| 14-34 84-582 | 段ネジ | ||
| 14-35 84-635 | ネジ | ||
| 14-36 85-671 | 段ネジ | ||
| 14-37 86-411 | ナット | ||
| 14-38 86-501 | ナット | ||
| 14-39 86-741 | ナット | ||
| 14-40 86-742 | ナット | ||
| 14-41 87-171 | 六角穴付きボルト | ||
| 14-42 87-172 | ネジ | ||
| 14-43 87-173 | 六角穴付きボルト | ||
| 14-44 87-214 | 六角穴付きボルト | ||
| 14-45 87-225 | 六角穴付きボルト | ||
| 14-46 | |||
| 14-47 87-254 | ネジ | ||
| 14-48 87-285 | 六角穴付きボルト | ||
| 14-49 87-287 | 六角穴付きボルト | ||
| 14-50 87-291 | 六角穴付きボルト | ||
| 14-51 87-754 | プーラー筒ネジ | ||
| 14-52 88-146 | ナット | ||
| 14-53 93-203 | E型止め輪 | ||
| 14-54 93-205 | E-リング | ||
| 14-55 93-222 | Eリング | ||
| 14-56 93-258 | 軸用止め輪 |
Page 17 — 15. 前プーラー機構 METERING DEVICE MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 15-0101-113 | 前プーラー | ||
| 15-0201-103 | 連結板スリーブ | ||
| 15-0301-111 | 前プーラー土台 | ||
| 15-0401-118 | 前プーラー回り止め蓋 | ||
| 15-0501-132 | 前プーラーロレツト | ||
| 15-0601-134 | 前プーラー小ローラー | ||
| 15-0701-136 | 前プーラー小ローラー取り付け金具 | ||
| 15-0801-138 | 前プーラーゴム案内金具 | ||
| 15-0901-141 | 前プーラー締め金具 | ||
| 15-1001-143 | 小ローラー締め金具 | ||
| 15-1101-145 | ワンタッチ レバー | ||
| 15-1201-146 | 前プーラーカバー | ||
| 15-1301-147 | レバー連結ピン | ||
| 15-1401-152 | カイト | ||
| 15-1505-954 | ロツド エンド | ||
| 15-1623-341 | フエルト | ||
| 15-1765-333 | 前プーラー連結棒 | ||
| 15-1866-131 | 連結片メカニズム | ||
| 15-1967-180 | 前プーラー連結レバー | ||
| 15-2071-227 | テーパーピン | ||
| 15-2171-350 | 前プーラー土台シャフト | ||
| 15-2271-361 | 案内棒シャフト | ||
| 15-2371-362 | 案内棒小 | ||
| 15-2471-432 | メカニズムピン | ||
| 15-2575-446 | ワツシヤ | ||
| 15-2675-451 | ワツシヤ | ||
| 15-2775-468 | ワツシヤ | ||
| 15-2875-480 | ワツシヤ | ||
| 15-2975-552 | ワツシヤ | ||
| 15-3079-171 | 圧縮バネ | ||
| 15-3181-125 | ブツシユ | ||
| 15-3284-162 | ネジ | ||
| 15-3384-314 | ネジ | ||
| 15-3484-813 | ネジ | ||
| 15-3586-701 | ナット | ||
| 15-3687-006 | ロツドエンド 止メネジ | ||
| 15-3787-092 | 六角穴付きボルト | ||
| 15-3887-129 | 六角穴付きボルト | ||
| 15-3987-177 | 六角穴付きボルト | ||
| 15-4087-181 | ネジ | ||
| 15-4187-255 | 六角穴付きボルト | ||
| 15-4287-253 | ネジ | ||
| 15-4387-254 | ネジ | ||
| 15-4487-456 | 調節ネジ | ||
| 15-4588-161 | ナット | ||
| 15-4688-166 | ナット | ||
| 15-4788-456 | ナット | ||
| 15-4891-405 | ワンウェイ クラツチ | ||
| 15-4993-200 | ストツプ リング | ||
| 15-5000-1401 | PMD装置(組) | ||
| 15-5127-046 | 前プーラーカバー | ||
| 15-5227-047 | 前プーラーカバー | ||
| 15-5387-098 | ネジ | ||
| 15-5420-0460 | 上プーラーカバーセット | ||
| 15-5587-268 | カバーストップネジ | ||
| 15-5679-521 | 板バネ(A) | ||
| 15-5788-146 | ナット |
Page 18 — 16. テープガイド関係 TAPE GUIDE ASSEMBLY
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 16-01 | 87-309 | BRACKET | 2 |
| 16-02 | 26-718 | GUIDE BRACKET | 1 |
| 16-03 | 87-129 | SCREW | 3 |
| 16-04 | 26-719 | GUIDE SHAFT LARGE | 3 |
| 16-05 | 26-720 | GUIDE SHAFT SMALL | 2 |
| 16-06 | 84-521 | SCREW | 3 |
| 16-07 | 75-719 | COLLAR | 7 |
| 16-08 | 84-314 | SCREW | 8 |
| 16-09 | 26-717 | GUIDE FIXING BRACKET | 1 |
| 16-10 | 26-718 | GUIDE CLAMP | 1 |
| 16-11 | 84-571 | SCREW | 3 |
| 16-12 | 26-732 | MOUNTING SLIDE FOR HOLDER | 1 |
| 16-13 | 26-731 | MOUNTING BASE FOR HOLDER | 1 |
| 16-15 | 26-736 | BOLT | 1 |
| 16-16 | 26-733 | MOUNTING BASE FOR HOLDER | 1 |
| 16-18 | 26-726 | FIXING CLAMP | 1 |
| 16-19 | 84-382 | SCREW | 1 |
| 16-20 | 26-6450 | TAPE GUIDE ASS'Y | 1 |
| 16-21 | 20-6020 | TAPE STAND ASS'Y (ES-2) | 1 |
| 16-22 | 20-6030 | TAPE STAND ASS'Y (ES-3) | 1 |
| 16-23 | 20-6400 | MOUNTING BASE ASS'Y FOR HOLDER | 1 |
Page 19 — 17. 糸立て及びテーブル (1404) THREAD STAND AND TABLE
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 42-718 | 8本糸立て | ||
| 42-704 | 4本糸立て | ||
| 21-045 | テーブル | ||
| 80-751 | 根角ボルト | ||
| 31-163 | クッションゴム | ||
| 25-140 | タンク付金具 | ||
| 21-0450-1 | テーブル | ||
| 23-121 | テーブル付ゴム AA | ||
| 23-122 | テーブル付ゴム AB | ||
| 75-535 | ワッシャ |
Page 20 — THREAD STAND AND TABLE
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 18-0123-121 | テーブ ル取付ゴム A | ||
| 18-0223-122 | テーブ ル取付ゴム B | ||
| 18-0323-324 | フェルト | ||
| 18-0440-6502 | 12本糸立て | ||
| 18-0540-6505 | 12本糸立てセット | ||
| 18-0641-101 | チヤンポン皿小ケース | ||
| 18-0841-107 | 大ケース | ||
| 18-0941-110 | チヤンポン皿 | ||
| 18-1041-701 | チヤンポン調子バネ(強) | ||
| 18-1141-702 | チヤンポン調子バネ(弱) | ||
| 18-1275-535 | ワツシヤ | ||
| 18-1388-157 | ナット | ||
| 18-1441-522 | 調子棒 | ||
| 18-1541-523 | ゴム糸用調子棒 | ||
| 18-1625-140 | タンク取付金具 | ||
| 18-1731-163 | クツシヨンゴム | ||
| 18-1880-751 | 根角ボルト | ||
| 18-1921-042 | テーブ ル | ||
| 18-2041-524 | チヤンポン皿糸道 | ||
| 18-2140-6501 | 24本糸立てセット |

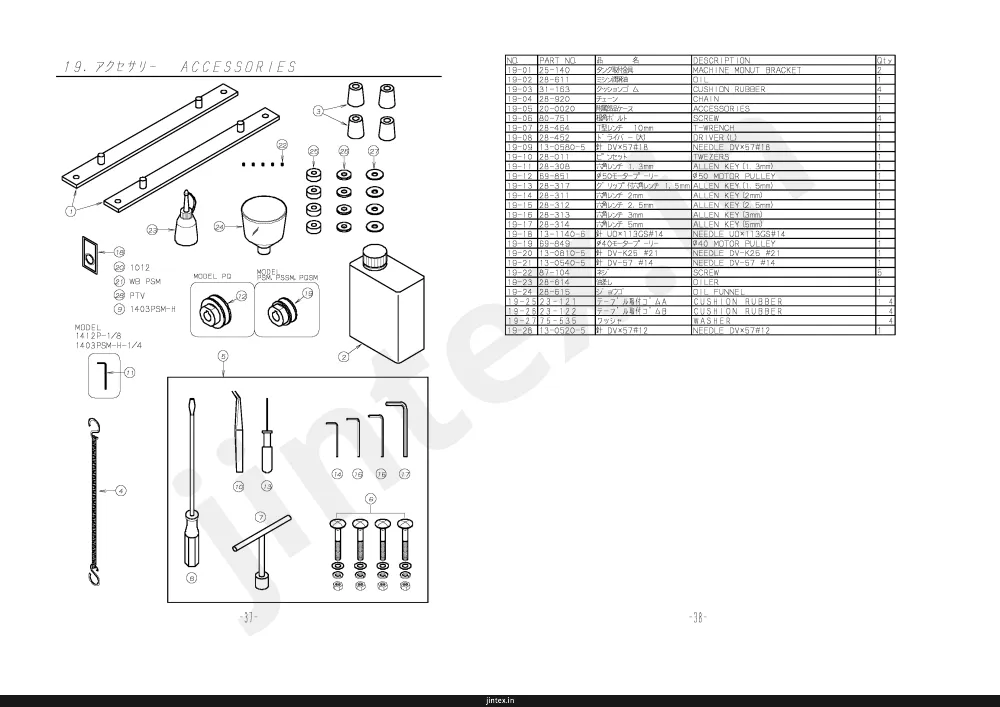

Page 21 — 19. アクセサリー ACCESSORIES
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 25-140 | タンク付金具 | ||
| 28-611 | ミシン潤滑油 | ||
| 31-163 | クッションゴム | ||
| 28-920 | チェーン | ||
| 20-0020 | 附属部品ケース | ||
| 80-751 | 蝶ナットボルト | ||
| 28-464 | T型レンチ 10mm | ||
| 28-452 | ドライバー(大) | ||
| 13-0580-5 | 針 DV×57#18 | ||
| 28-011 | ピンセット | ||
| 28-308 | 六角レンチ 1.3mm | ||
| 69-851 | Ø50モータープーリー | ||
| 28-311 | 六角レンチ 2mm | ||
| 28-312 | 六角レンチ 2.5mm | ||
| 28-313 | 六角レンチ 3mm | ||
| 28-314 | 六角レンチ 5mm | ||
| 13-1140-6 | 針 U0×113GS#14 | ||
| 69-849 | Ø40モータープーリー | ||
| 13-0810-5 | 針 DV-K25 #21 | ||
| 13-0540-5 | 針 DV-57 #14 | ||
| 87-104 | ネジ | ||
| 28-614 | 油差し | ||
| 23-121 | テーブル取付ゴムA | ||
| 23-122 | テーブル取付ゴムB | ||
| 75-535 | ワッシャ | ||
| 13-0520-5 | 針 DV×57#12 |
Page 22 — 20. MR專用部品(1) MODEL MR EXCLUSIVE PARTS (1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 20-0106-432 | 下バネ | ||
| 20-0206-433 | 下バネ | ||
| 20-0306-434 | 下バネ取り付けブラケット | ||
| 20-0406-435 | 下バネ取り付けブラケット | ||
| 20-0506-437 | 上バネブラケット | ||
| 20-0606-470 | 上バネブラケット | ||
| 20-0727-123 | 上バネースカバー (2本針用) | ||
| 20-0827-124 | 上バネースカバー (12本針用) | ||
| 20-0927-125 | 後ろカバー | ||
| 20-1071-241 | テーパピン | ||
| 20-1171-263 | ピン | ||
| 20-1271-761 | 主軸〈上〉 | ||
| 20-1475-452 | ワッシャ | ||
| 20-1575-455 | ワッシャ | ||
| 20-1681-108 | ブッシュ | ||
| 20-1781-431 | ブッシュ | ||
| 20-1884-161 | ネジ | ||
| 20-1985-674 | 段ネジ | ||
| 20-2087-092 | 六角穴付きボルト | ||
| 20-2187-203 | 六角穴付きボルト | ||
| 20-2287-255 | 六角穴付きボルト | ||
| 20-2394-214 | オイルシール | ||
| 20-2420-0430 | 上バネースカバー・セット | ||
| 20-2520-0440 | 上バネースカバー・セット |
Page 23 — 21. MR 專用部品(2) MODEL MR EXCLUSIVE PARTS (2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 21-01 | 06-406 | 板ハ" 調節プ レー ト | |
| 21-02 | 06-408 | Eダ" 取りレバー | |
| 21-03 | 06-409 | 突板取付" ブロック | |
| 21-04 | 06-410 | プッシュレバー | |
| 21-05 | 06-411 | 板ハ" ネ押え板 | |
| 21-06 | 06-412 | 板ハ" ネ | |
| 21-07 | 06-431 | 突板 | |
| 21-08 | 06-438 | 突板調節レバー | |
| 21-09 | 06-439 | 押出プレート | |
| 21-10 | 06-471 | タイミングプーリー | |
| 21-11 | 06-472 | タイミングプーリー | |
| 21-12 | 23-341 | フェルト | |
| 21-13 | 58-410 | タイミングベルト | |
| 21-14 | 63-409 | 送りダルマ | |
| 21-15 | 63-410 | 送りダルマ | |
| 21-16 | 65-402 | 連結棒 | |
| 21-17 | 67-410 | ヒダ" 取りアーム | |
| 21-18 | 67-427 | 主軸調節レバー | |
| 21-19 | 71-434 | シャフト | |
| 21-20 | 71-762 | ヒダ付ドライブ軸(3) | |
| 21-21 | 75-112 | カラー | |
| 21-22 | 75-235 | 送りダルマローラー | |
| 21-23 | 75-244 | リンクローラー | |
| 21-24 | 75-332 | ワッシャ | |
| 21-25 | 75-452 | ワッシャ | |
| 21-26 | 75-942 | ワッシャ | |
| 21-27 | 84-103 | 段ネジ | |
| 21-28 | 84-163 | ネジ | |
| 21-29 | 84-313 | ネジ | |
| 21-30 | 84-361 | ネジ | |
| 21-31 | 84-365 | ネジ | |
| 21-32 | 84-379 | ネジ | |
| 21-33 | 84-521 | ネジ | |
| 21-34 | 84-561 | ネジ | |
| 21-35 | 84-571 | ネジ | |
| 21-36 | 84-573 | 段ネジ | |
| 21-37 | 84-718 | ネジ | |
| 21-38 | 84-831 | 針振り連結ダルマ止めネジ | |
| 21-39 | 85-210 | ボルト | |
| 21-40 | 86-211 | ナット | |
| 21-41 | 86-411 | ナット | |
| 21-42 | 86-412 | ナット | |
| 21-43 | 86-481 | 針振り連結ダルマナット | |
| 21-44 | 87-019 | 六角頭付段ネジ | |
| 21-45 | 87-173 | 六角穴付きボルト | |
| 21-46 | 87-254 | ネジ | |
| 21-47 | 91-270 | ニードルベアリング | |
| 21-48 | 91-409 | ニードルベアリング | |
| 21-49 | 93-203 | E型止め輪 | |
| 21-50 | 06-415 | 突板 | |
| 21-51 | 06-416 | 突板取付" ブロック | |
| 21-52 | 06-418 | 板ハ" ネ押え板 |
Page 24 — 22. MR 専用部品 (3) MODEL MR EXCLUSIVE PARTS (3)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 01-816 | SCREW | 2 | |
| 23-324 | FELT | 4 | |
| 41-101 | THREAD TENSION NUT | 4 | |
| 41-105 | SPRING POP | 4 | |
| 41-107 | SPRING CUP | 4 | |
| 41-110 | DISC | 8 | |
| 41-113 | POST SUPPORT | 1 | |
| 41-120 | THREAD EYELET | 4 | |
| 41-121 | TENSION PULLEY HOLDER | 1 | |
| 41-510 | SCREW STUD | 4 | |
| 41-701 | SPRING (HEAVY) | 2 | |
| 41-702 | SPRING (LIGHT) | 2 | |
| 45-101 | THREAD EYELET | 1 | |
| 45-107 | THREAD EYELET | 2 | |
| 45-131 | THREAD EYELET | 1 | |
| 45-237 | THREAD EYELET | 1 | |
| 45-238 | NEEDLE THREAD | 1 | |
| 45-261 | THREAD EYELET | 1 | |
| 45-262 | THREAD EYELET | 1 | |
| 45-263 | THREAD EYELET | 1 | |
| 45-264 | THREAD EYELET | 1 | |
| 45-429 | THREAD TAKE-UP PLATE | 1 | |
| 45-437 | THREAD EYELET | 1 | |
| 45-442 | THREAD EYELET | 1 | |
| 45-550 | THREAD EYELET | 1 | |
| 47-117 | THREAD EYELET | 1 | |
| 47-120 | THREAD EYELET | 1 | |
| 47-166 | THREAD EYELET | 1 | |
| 47-408 | THREAD EYELET | 1 | |
| 47-409 | THREAD EYELET | 1 | |
| 47-413 | THREAD EYELET | 1 | |
| 75-455 | WASHER | 2 | |
| 77-102 | BRACKET | 1 | |
| 77-111 | SHAFT | 2 | |
| 77-165 | PIPE | 2~4 | |
| 84-361 | SCREW | 1 | |
| 84-521 | SCREW | 1 | |
| 84-573 | SCREW | 4 | |
| 85-613 | SCREW | 2 | |
| 86-411 | NUT | 2 | |
| 87-113 | BOLT | 2 | |
| 87-177 | BOLT | 1 | |
| 87-269 | SCREW | 3~7 | |
| 87-272 | SCREW | 3 | |
| 87-293 | SCREW | 1 | |
| 21-934 | COVER | 2 | |
| 21-935 | COVER | 1 | |
| 87-092 | BOLT | 3 |
Page 25 — 23. PQ専用部品(1) MODEL PQ EXCLUSIVE PARTS (1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 02-112 | 波ワッシャー | ||
| 04-405 | 片メカネ | ||
| 04-460 | ルーパ ーガイド | ||
| 04-461 | 上油カバー | ||
| 04-462 | 軸受け | ||
| 04-463 | PQギヤー | ||
| 04-464 | ポンプ駆動ギヤー | ||
| 04-465 | ポンプギヤー | ||
| 04-466 | ルーパ ー取付台 | ||
| 04-467 | スライド ガイド | ||
| 05-430 | ガイドローラー(S) | ||
| 14-049 | 針板土台 | ||
| 14-468 | 針板(3/16) | ||
| 14-469 | 針板(1/4) | ||
| 19-476 | ゴム糸用ルーパ ー (3/16) | ||
| 19-477 | ゴム糸用ルーパ ー (1/4) | ||
| 23-240 | 上油パッキン | ||
| 27-047 | 前プーラーカバー | ||
| 27-057 | 上ベ ー スカバー | ||
| 27-058 | 前ベ ー スカバー | ||
| 27-059 | 上ベ ー ス補助カバー | ||
| 27-060 | 前ベ ー スカバープレート | ||
| 27-061 | エキセンカバー | ||
| 45-242 | ゴム糸ガイド | ||
| 45-401 | ゴム糸糸通し(1/4) | ||
| 45-402 | ゴム糸糸通し(3/16) | ||
| 75-187 | ワッシャー | ||
| 75-189 | カラー | ||
| 75-224 | ワッシャー | ||
| 75-468 | ワッシャー | ||
| 75-901 | ワッシャー | ||
| 79-521 | 板バネ(A) | ||
| 79-522 | 板バネ | ||
| 81-436 | ブッシュ | ||
| 84-364 | ネジ | ||
| 84-368 | ネジ | ||
| 84-370 | ネジ | ||
| 84-372 | 段ネジ | ||
| 84-374 | ネジ | ||
| 84-521 | ネジ | ||
| 84-552 | 段ネジ | ||
| 84-761 | ネジ | ||
| 84-763 | ネジ | ||
| 84-862 | ネジ | ||
| 87-098 | ネジ | ||
| 87-123 | 六角穴付きボルト | ||
| 87-172 | ネジ | ||
| 87-261 | ネジ | ||
| 87-280 | ネジ | ||
| 87-287 | 六角穴付きボルト | ||
| 87-412 | ネジ | ||
| 87-415 | ネジ | ||
| 88-166 | ナット | ||
| 92-233 | スラストベアリング | ||
| 93-266 | C-RING | ||
| 87-177 | 六角穴付きボルト | ||
| 88-146 | ナット | ||
| 87-269 | ネジ |
Page 27 — 25. PQ専用部品(3) MODEL PQ EXCLUSIVE PARTS (3)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 25-0121-054 | TABLE | 1 | |
| 25-0221-054 | TABLE | 1 | |
| 25-0323-324 | FELT | * | |
| 25-0440-6501 | THREAD STAND FOR MODEL 1412 | * | |
| 25-0540-6503 | THREAD STAND FOR MODEL PQ | 1 | |
| 25-0640-6504 | THREAD STAND FOR MODEL PSM | 1 | |
| 25-0741-101 | SPRING POST | 1 | |
| 25-0841-105 | SPRING CU | * | |
| 25-0941-107 | SPRING | * | |
| 25-1041-110 | SPRING (HEAVY) | 12 | |
| 25-1141-701 | SPRING (LIGHT) | * | |
| 25-1241-702 | NUT | * | |
| 25-1388-157 | SCREW STUD | * | |
| 25-1441-522 | THREAD EYELET | * | |
| 25-1541-524 | NUT | * |
Page 28 — 26. PTV専用部品 MODEL PTV EXCLUSIVE PARTS
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 26-01 | 27-020 | 面板 HEAD COVER | 1 |
| 26-02 | 97-4150-0 | ホルダ ーセット (3/16) HOLDER ASS'Y (3/16) | 1 |
| 26-03 | 97-4151-0 | ホルダ ーセット (1/4) HOLDER ASS'Y (1/4) | 1 |
Page 29 — 27. PSM専用部品 (1) MODEL PSM EXCLUSIVE PARTS (1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 04-328 | ピニオン | ||
| 04-414 | ストツパー | ||
| 04-416 | ラツクブラケツト | ||
| 04-416 | ルーバーブラケツト | ||
| 04-418 | 飾り糸ルーバー-C (3/16) | ||
| 04-419 | 飾り糸ルーバー-B (3/16) | ||
| 04-420 | 飾り糸ルーバー-A (3/16) | ||
| 04-421 | 飾り糸ルーバー-C (1/4) | ||
| 04-422 | 飾り糸ルーバー-B (1/4) | ||
| 04-423 | 飾り糸ルーバー-A (1/4) | ||
| 23-158 | パツキン | ||
| 27-019 | 面板 | ||
| 27-021 | 面板 | ||
| 41-341 | 糸道取付棒 | ||
| 41-439 | ブラケツト | ||
| 41-461 | ブラケツト | ||
| 41-462 | 糸道取付棒 | ||
| 45-137 | 糸道 | ||
| 45-342 | 糸道 | ||
| 45-343 | 飾り糸ガイド | ||
| 45-344 | 糸道 | ||
| 69-324 | ラツクハウジング 1/4 | ||
| 69-325 | 回り止めプレート | ||
| 69-326 | ラツクハウジング 回り止め | ||
| 71-370 | 糸道取付棒 | ||
| 71-457 | ラツク | ||
| 71-458 | ルーバー-シヤフト | ||
| 71-459 | ラツク | ||
| 71-460 | ルーバー-シヤフト | ||
| 75-410 | スプリングワツシヤ | ||
| 75-455 | ワツシヤ | ||
| 75-522 | ワツシヤ | ||
| 81-435 | ブツシユ | ||
| 84-364 | ネジ | ||
| 84-374 | ネジ | ||
| 84-521 | ネジ | ||
| 84-765 | ネジ | ||
| 87-068 | 段ネジ | ||
| 87-113 | 六角穴付きボルト | ||
| 87-123 | 六角穴付きボルト | ||
| 87-129 | 六角穴付きボルト | ||
| 87-171 | 六角穴付きボルト | ||
| 87-224 | 六角穴付きボルト | ||
| 87-309 | 支柱ネジ | ||
| 88-137 | ナツト |
Page 30 — 28. PSM専用部品(2) MODEL PSM EXCLUSIVE PARTS (2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 04-008 | カムカラーピン | ||
| 41-113 | カム1~13 | ||
| 04-408 | ウォームギャ | ||
| 04-409 | ウォームホイール | ||
| 4-468 | スペーサー | ||
| 21-402 | プーリーカバー | ||
| 21-409 | ギヤハウジングカバー | ||
| 21-488 | カムカバー | ||
| 21-489 | カムカバー・取付金具 | ||
| 23-160 | 配管油止メシール | ||
| 23-189 | O-リング | ||
| 23-304 | シール | ||
| 23-384 | フェルト | ||
| 23-412 | パッキン | ||
| 23-567 | フェルト | ||
| 35-122 | セパレート配管 | ||
| 35-315 | ビニールチューブ | ||
| 39-139 | パイプサポート | ||
| 69-320 | ギヤハウジング | ||
| 71-208 | ノックピン | ||
| 71-266 | ピン | ||
| 71-706 | ジョイントシャフト | ||
| 71-942 | カムシャフト | ||
| 75-112 | カラー | ||
| 75-181 | カムカラー-A | ||
| 75-184 | カムスペーサー | ||
| 75-332 | ワッシャー | ||
| 75-455 | ワッシャー | ||
| 75-527 | スプリングワッシャー | ||
| 75-552 | ワッシャー | ||
| 77-160 | 押上揚コントロールレバー | ||
| 77-412 | チェンガイド | ||
| 81-690 | ブッシュ | ||
| 84-361 | ネジ | ||
| 84-566 | ネジ | ||
| 87-171 | 六角穴付きボルト | ||
| 87-172 | 六角穴付きボルト | ||
| 87-173 | ネジ | ||
| 87-181 | 六角穴付きボルト | ||
| 87-254 | ネジ | ||
| 87-311 | ネジ | ||
| 88-462 | フタネジ |
Page 31 — 29. PSM専用部品 (3) MODEL PSM EXCLUSIVE PARTS (3)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 04-342 | FLAME | 1 | |
| 04-348 | ROD | 2 | |
| 04-349 | ROD | 2 | |
| 04-411 | PLATE | 4 | |
| 65-341 | CONNECTING BAR | 1 | |
| 65-347 | CONNECTING BAR | 1 | |
| 67-434 | CONNECTING BAR | 2 | |
| 66-433 | LINK | 2 | |
| 67-431 | LEVER | 1 | |
| 67-434 | LEVER | 1 | |
| 67-435 | LEVER | 1 | |
| 67-436 | LEVER | 1 | |
| 67-437 | LEVER | 2 | |
| 71-529 | SHAFT | 4 | |
| 75-152 | COLLAR | 2 | |
| 75-257 | LINK ROLLER | 2 | |
| 75-260 | ROLLER | 4 | |
| 75-455 | WASHER | 10 | |
| 75-519 | WASHER | 4 | |
| 75-452 | WASHER | 4 | |
| 84-587 | SCREW | 2 | |
| 84-605 | SCREW | 2 | |
| 84-606 | SCREW | 1 | |
| 84-607 | SCREW | 1 | |
| 87-188 | BOLT | 4 | |
| 85-627 | SCREW | 10 | |
| 86-311 | NUT | 4 | |
| 87-181 | SCREW | 4 | |
| 88-157 | NUT | 2 | |
| 88-158 | NUT | 2 | |
| 85-629 | SCREW | 4 | |
| 87-173 | BOLT | 2 |
Page 32 — 30. PSM専用部品(4) MODEL PSM EXCLUSIVE PARTS (4)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 30-0121-048 | テーブル | ||
| 30-0223-324 | フェルト | ||
| 30-0340-6501 | 24本糸立てセット | ||
| 30-0440-6504 | 12本糸立て(PSM) | ||
| 30-0540-6505 | 12本糸立てセット | ||
| 30-0640-6507 | 12本糸立てセット | ||
| 30-0741-101 | テンション皿小ケース | ||
| 30-0841-105 | チャンポン ラチェット | ||
| 30-0941-107 | 大ケース | ||
| 30-1041-110 | テンション皿 | ||
| 30-1141-522 | 調子棒 | ||
| 30-1241-523 | ゴム糸用調子棒 | ||
| 30-1341-524 | チャンポン皿糸通 | ||
| 30-1441-701 | チャンポン調子バネ(強) | ||
| 30-1541-702 | チャンポン調子バネ(弱) | ||
| 30-1688-157 | ナット |
Page 33 — 31. 1403PSM専用部品(1) MODEL 1403PSM EXCLUSIVE PARTS (1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 31-0102-118 | 波ワッシャ | ||
| 31-0204-015 | 飾り用テンション台 | ||
| 31-0304-018 | 飾りテンション糸道 | ||
| 31-0404-476 | 飾りテンション糸道取付台 | ||
| 31-0521-626 | 保護カバー | ||
| 31-0623-324 | フェルト | ||
| 31-0741-101 | テンション皿小ケース | ||
| 31-0841-105 | テンポン ラチェット | ||
| 31-0941-107 | 大ケース | ||
| 31-1041-110 | テンション皿 | ||
| 31-1141-113 | テンション皿調子板 | ||
| 31-1241-115 | 糸道(上) | ||
| 31-1341-120 | テンション皿糸道 | ||
| 31-1441-123 | テンポン元板 | ||
| 31-1541-132 | カラーB | ||
| 31-1641-136 | クッションゴム | ||
| 31-1741-341 | 糸道取付棒 | ||
| 31-1841-429 | ブラケット | ||
| 31-1941-430 | ブラケット | ||
| 31-2041-461 | ブラケット | ||
| 31-2141-508 | 調子棒(中) | ||
| 31-2241-509 | テンション皿 | ||
| 31-2341-510 | 調子棒 | ||
| 31-2441-701 | テンポン調子バネ(強) | ||
| 31-2541-702 | テンポン調子バネ(弱) | ||
| 31-2645-123 | 糸道 | ||
| 31-2745-137 | 糸道 | ||
| 31-2845-342 | 糸道 | ||
| 31-2945-429 | 糸受け | ||
| 31-3045-438 | 糸道 | ||
| 31-3055-441 | 糸道 | ||
| 31-3145-441 | 糸道ガイド | ||
| 31-3245-442 | 糸道 | ||
| 31-3345-523 | 針棒糸道 | ||
| 31-3447-117 | 下糸DrawerToggle糸道 | ||
| 31-3547-176 | 糸道下 | ||
| 31-3647-413 | 下糸DrawerToggle糸道 | ||
| 31-3771-426 | 糸道取付棒 | ||
| 31-3875-455 | ワッシャ | ||
| 31-3984-361 | ネジ | ||
| 31-4084-374 | ネジ | ||
| 31-4184-396 | 段ネジ | ||
| 31-4284-521 | ネジ | ||
| 31-4384-764 | ネジ | ||
| 31-4484-765 | ネジ | ||
| 31-4586-211 | ナット | ||
| 31-4686-411 | ナット | ||
| 31-4787-113 | 六角穴付きボルト | ||
| 31-4887-129 | 六角穴付きボルト | ||
| 31-4987-171 | 六角穴付きボルト | ||
| 31-5087-177 | 六角穴付きボルト | ||
| 31-5187-272 | ネジ | ||
| 31-5287-293 | ネジ |
Page 34 — 32. 1403PSM専用部品(2) MODEL 1403PSM EXCLUSIVE PARTS (2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 32-01 04-043 | 飾り糸ルーパ 取付台 | ||
| 32-02 04-328 | ピ ニ オン | ||
| 32-03 04-342 | 糸 振り ベ ース | ||
| 32-04 04-442 | ロッド | ||
| 32-05 04-349 | ロットエンド | ||
| 32-06 04-469 | スモック飾りルーパ ベース 取付 | ||
| 32-07 04-470 | 飾り糸ルーパ ブラケット | ||
| 32-08 04-471 | ラック | ||
| 32-09 04-473 | 飾り糸ルーパ 上(1/4) | ||
| 32-10 04-475 | 飾り糸ルーパ 下(1/4) | ||
| 32-11 04-475 | ラックブ ラケット | ||
| 32-12 65-341 | 連結棒 | ||
| 32-13 65-347 | 連結棒 | ||
| 32-14 66-433 | カム連結リンク | ||
| 32-15 66-519 | ルーバー連結メガネ | ||
| 32-16 67-430 | 減速レバー | ||
| 32-17 67-431 | カムリンクレバー | ||
| 32-18 67-432 | 飾り糸振りレバー | ||
| 32-19 69-324 | ラックハウジング 1/4 | ||
| 32-20 69-325 | 回り止めプレート | ||
| 32-21 71-423 | シャフト | ||
| 32-22 71-529 | カムレバーシャフト | ||
| 32-23 75-152 | カラー | ||
| 32-24 75-247 | 連結メガ ネローラー | ||
| 32-25 75-257 | カム連結ローラー | ||
| 32-26 75-260 | ローラー | ||
| 32-28 75-410 | スプリングワッシャ | ||
| 32-29 75-452 | ワッシャ | ||
| 32-30 75-453 | ワッシャ | ||
| 32-31 75-455 | ワッシャ | ||
| 32-32 75-468 | ワッシャ | ||
| 32-33 75-519 | ワッシャ | ||
| 32-34 75-522 | ワッシャ | ||
| 32-35 81-435 | ブッシュ | ||
| 32-36 84-361 | ネジ | ||
| 32-37 84-566 | ネジ | ||
| 32-38 84-583 | ネジ | ||
| 32-39 84-605 | ネジ | ||
| 32-40 84-606 | ネジ | ||
| 32-41 84-607 | ネジ | ||
| 32-42 85-627 | ネジ | ||
| 32-43 86-311 | ナット | ||
| 32-44 87-068 | 六角付きボルト | ||
| 32-45 87-092 | 六角付きボルト | ||
| 32-46 87-106 | ネジ | ||
| 32-47 87-113 | 六角付きボルト | ||
| 32-48 87-173 | 六角付きボルト | ||
| 32-49 87-181 | ネジ | ||
| 32-50 87-188 | 六角付きボルト | ||
| 32-51 87-224 | 六角付きボルト | ||
| 32-52 87-243 | 六角付きボルト | ||
| 32-53 87-266 | ネジ | ||
| 32-54 88-137 | ナット | ||
| 32-55 88-157 | ナット | ||
| 32-56 88-158 | ナット |
Page 35 — 33. 1403PSM専用部品(3) MODEL 1403PSM EXCLUSIVE PARTS (3)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 33-01 01-103 | 連結板 スリーブ | ||
| 33-02 02-116 | 波ワッシャ | ||
| 33-03 02-117 | 後プーラーパイプフタ | ||
| 33-04 02-189 | 後プーラー上(ゴム) | ||
| 33-05 02-199 | 後プーラー下ゴム | ||
| 33-06 02-251 | 後プーラー台小 | ||
| 33-07 02-266 | 連結板 | ||
| 33-08 71-443 | 後プーラー台回り止メ | ||
| 33-09 71-443 | 後プーラー台シャフト(小) | ||
| 33-10 71-651 | 後プーラー下シャフト | ||
| 33-11 75-380 | ワッシャ | ||
| 33-12 75-451 | ワッシャ | ||
| 33-13 75-515 | ワッシャ | ||
| 33-14 79-551 | プーラー板バネ | ||
| 33-15 81-321 | ブッシュ | ||
| 33-16 81-322 | ブッシュ | ||
| 33-17 81-323 | ブッシュ | ||
| 33-18 84-162 | ネジ | ||
| 33-19 84-573 | 段ネジ | ||
| 33-20 87-113 | 六角穴付きボルト | ||
| 33-21 87-129 | 六角穴付きボルト | ||
| 33-22 87-181 | ネジ | ||
| 33-23 87-225 | 六角穴付きボルト | ||
| 33-24 88-179 | ナット | ||
| 33-25 91-405 | ワンウェイクラッチ | ||
| 33-26 93-221 | ストップ リング | ||
| 33-27 00-2002 | スムースプーラーセット |
Page 36 — 34. ゲージ パーツ (1) GAUGE PARTS (1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| ※ | 針(1"均等) | ||
| 13-0540-5 | 針(DVX57 #14) | ||
| 13-0810-5 | 針(DV-K25 #21) | ||
| ※ | 針(1"均等) | ||
| 13-1140-6 | 針(UOX113 #14) | ||
| 13-1180-5 | 針(UOX113 #18) | ||
| ※ | 針板(1"均等) | ||
| ※ | 送歯 | ||
| ※ | 押エセット | ||
| 17-3710-A | 押エボス | ||
| ※ | 押エ足(1"均等) | ||
| 17-3710-C | 押エボス取付台 | ||
| 17-4210-A | 押エボス | ||
| 17-4210-C | 取付金具 | ||
| 17-4210-F | 段エ押エプレート | ||
| 17-4210-G | スライド押エプレート | ||
| ※ | 押エ足 | ||
| ※ | 押エ足 | ||
| 17-4960-A | 押エボス | ||
| ※ | 押エ足 | ||
| ※ | 押エ足 | ||
| 87-013 | 六角穴付止めネジ | ||
| ※ | 押エ取付ライナー | ||
| 17-5700-C | 押エ足取付ネジ | ||
| 17-5810-D | 押エ足取付ピン | ||
| 17-5810-F | リンクネジ | ||
| 17-8190-F | ハネ | ||
| ※ | 糸寄せ棒 | ||
| 19-406 | ルーバー台止め金具 | ||
| 19-416 | 針受 | ||
| ※ | ルーバー台 | ||
| ※ | ルーバー | ||
| ※ | 糸寄せルーバー | ||
| ※ | ルーバー台 | ||
| 71-215 | ピン | ||
| 84-114 | ネジ | ||
| 84-161 | ネジ | ||
| 84-162 | ネジ | ||
| 84-361 | ネジ | ||
| 84-364 | ネジ | ||
| 84-367 | ネジ | ||
| 84-380 | ネジ | ||
| 88-146 | ナット | ||
| 84-464 | ネジ | ||
| 84-521 | ネジ | ||
| 88-160 | ナット | ||
| 84-588 | ネジ | ||
| 84-591 | ボルト | ||
| 87-104 | ネジ | ||
| 87-113 | 六角穴付ボルト | ||
| 87-252 | 六角穴付ボルト | ||
| 87-279 | 六角穴付止めネジ | ||
| 87-289 | ネジ |
Page 38 — 36. ゲージ パーツ (3) GAUGE PARTS (3)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 04-477 | ガイドバネ | ||
| 12-435 | 針棒 | ||
| 13-0580-5 | 針 (DVX57 #18) | ||
| 36-04* | 針板 | ||
| 36-05* | 送歯 | ||
| 36-06* | 押エ組 | ||
| 17-0470-B | 押エ足 (2mm) | ||
| 17-0470-C | 押エ足 (3.5mm) | ||
| 36-09* | 押エ足 | ||
| 36-10* | 押エボス | ||
| 17-3710-B | 押エ足 (1'均等) | ||
| 17-3710-C | 押エボス取付台 | ||
| 17-4150-C | 押エ足 | ||
| 17-4350-A | 押エ足 | ||
| 17-5700-C | 押エ足取付ネジ | ||
| 17-8190-F | バネ | ||
| 36-17* | 糸寄棒 | ||
| 36-18* | ルーパ一台 | ||
| 71-215 | ピン | ||
| 84-382 | ネジ | ||
| 84-521 | ネジ | ||
| 87-013 | 六角穴付止めネジ | ||
| 87-030 | ネジ | ||
| 87-031 | ネジ | ||
| 87-100 | 六角穴付ボルト | ||
| 87-104 | ネジ | ||
| 87-113 | 六角穴付ボルト | ||
| 87-252 | 六角穴付ボルト | ||
| 87-279 | 六角穴付止めネジ | ||
| 87-289 | ネジ | ||
| 88-146 | ナット | ||
| 88-160 | ナット |
Page 39 — GAUGE PARTS TABLE
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 14-415 | 12-4090-1 | 17-0510-1 | 15-051 |
| 14-415 | 12-4090-1 | 17-0510-1 | 15-051 |
| 14-418 | 12-4180-1 | 17-3750-1 | 15-418 |
| 14-421 | 12-4220-1 | 17-3720-1 | 15-421 |
| 14-422 | 12-4220-1 | 17-3720-1 | 15-422 |
| 14-423 | 12-4230-1 | 17-3730-1 | 15-423 |
| 14-424 | 12-4240-1 | 17-3740-1 | 15-424 |
| 14-442 | 12-4400-1 | 17-3890-1 | 15-442 |
| 14-442 | 12-4420-1 | 17-3890-1 | 15-442 |
| 14-443 | 12-4430-1 | 17-3900-1 | 15-443 |
| 14-454 | 12-4540-1 | 17-3910-1 | 15-454 |
| 14-465 | 12-4650-1 | 17-3930-1 | 15-465 |
| 14-470 | 12-4700-1 | 17-3940-1 | 15-497 |
| 14-496 | 12-4980-1 | 17-3950-1 | 15-496 |
| 14-496 | 12-4980-1 | 17-3950-1 | 15-496 |
| 14-426 | 12-4250-1 | 17-3760-1 | 15-426 |
| 14-427 | 12-4270-1 | 17-3770-1 | 15-427 |
| 14-432 | 12-4300-1 | 17-3820-1 | 15-432 |
| 14-431 | 12-4290-1 | 17-3810-1 | 15-431 |
| 14-497 | 12-4980-1 | 17-3970-1 | 15-497 |
| 14-497 | 12-4980-1 | 17-3970-1 | 15-497 |
| 14-497 | 12-4980-1 | 17-3970-1 | 15-497 |
| 14-497 | 12-4980-1 | 17-3970-1 | 15-497 |
| 14-028 | 12-4990-1 | 17-3960-1 | 15-046 |
| 14-497 | 12-4980-1 | 17-3970-1 | 15-497 |
| 14-029 | 12-4980-1 | 17-3980-1 | 15-045 |
| 14-480 | 12-4780-1 | 17-4780-1 | 15-480 |
| 14-440 | 12-4430-1 | 17-4480-1 | 15-440 |
| 14-440 | 12-4400-1 | 17-4390-1 | 15-440 |
| 14-454 | 12-4540-1 | 17-4490-1 | 15-454 |
| 14-465 | 12-4650-1 | 17-4490-1 | 15-465 |
| 14-496 | 12-4980-1 | 17-4940-1 | 15-496 |
| 14-497 | 12-4990-1 | 17-4950-1 | 15-497 |
| 14-497 | 12-4990-1 | 17-3970-1 | 15-497 |
| 14-028 | 12-4980-1 | 17-3960-1 | 15-046 |
| 14-468 | 12-4980-1 | 17-4720-1 | 15-500 |
| 14-469 | 12-4980-1 | 17-4710-1 | 15-499 |
| 14-028 | 12-4980-1 | 17-3960-1 | 15-046 |
| 14-497 | 12-4980-1 | 17-3970-1 | 15-497 |
| 14-029 | 12-4980-1 | 17-0500-1 | 15-047 |
| 14-435 | 12-4350-1 | 17-4350-1 | 15-435 |
| 14-028 | 12-4980-1 | 17-0460-1 | 15-046 |
| 14-029 | 12-4980-1 | 17-0470-1 | 15-047 |
| 14-029 | 12-4980-1 | 17-0500-1 | 15-047 |
| 14-029 | 12-4980-1 | 17-0470-1 | 15-047 |
| 14-029 | 12-4980-1 | 17-0480-1 | 15-047 |
| 14-029 | 12-4980-1 | 17-0470-1 | 15-047 |
| 14-029 | 12-4980-1 | 17-0480-1 | 15-047 |
| 14-028 | 12-4980-1 | 17-0460-1 | 15-046 |
| 14-029 | 12-4980-1 | 17-0500-1 | 15-047 |
Kansai Special DFB-1404 — parts catalog
- Page 1 (cover): This is the cover page for the DFB Series of industrial sewing machines, published in January 2004. It features the KANSAI SPECIAL logo and the catalog number No. 030197.
- Page 2 (toc): This page contains the table of contents for the parts book, listing mechanisms and their corresponding page numbers.
- Page 3 (diagram): This page displays a diagram of frame assembly components for an industrial sewing machine, with a corresponding parts list detailing reference numbers, part numbers, descriptions, and quantities.
- Page 4 (parts_list): This page lists parts for frame assembly (2) of an industrial sewing machine, including part numbers, descriptions, quantities, and references.
- Page 5 (parts_list): This page contains a parts list for the thread tension mechanism, including part numbers, descriptions, and quantities.
- Page 6 (diagram): This page displays a diagram of the thread tension mechanism (1412) with a corresponding parts list detailing part numbers, descriptions, and quantities.
- Page 8 (diagram): This page displays a diagram of the needle bar & lever mechanism, along with a parts list detailing components like needle bars, O-rings, felt, connecting rods, and screws.
- Page 9 (diagram): This page displays a diagram of the crankshaft mechanism, with a table listing parts including O-rings, felt, oil pumps, gears, and various screws and bolts.
- Page 10 (diagram): This page displays a diagram of the feed mechanism for a sewing machine, along with a detailed parts list including reference numbers, part numbers, descriptions, and quantities.
- Page 11 (parts_list): This page contains a parts list for the Looper Mechanism, detailing part numbers, descriptions, and quantities for various components.
- Page 12 (diagram): This page displays a diagram of the presser foot mechanism, along with a parts list detailing components such as oil seals, presser bars, washers, and various screws and bolts.
- Page 13 (parts_list): This page contains a parts list for the lubrication mechanism, detailing part numbers, descriptions, and quantities for various components.
- Page 14 (diagram): This page displays a diagram of the rear puller mechanism (1404) with various components labeled with reference numbers and descriptions.
- Page 15 (parts_list): This page contains a parts list for the rear puller mechanism, detailing part numbers, descriptions, quantities, and reference numbers for various components.
- Page 16 (parts_list): This page contains a parts list for the rear puller mechanism, detailing part numbers, descriptions, and quantities for various components.
- Page 17 (parts_list): This page lists parts for the metering device mechanism, including part numbers, descriptions, quantities, and reference numbers.
- Page 18 (diagram): This page displays diagrams and a parts list for tape guide assembly components, including parts for ES-2 and ES-3 tape stands, and optional components.
- Page 19 (parts_list): This page contains a parts list for thread stand and table components, including part numbers, descriptions, and quantities.
- Page 20 (parts_list): This page lists parts for thread stand and table for models 1406-1412, including part numbers, descriptions, and quantities.
- Page 21 (parts_list): This page lists accessories for sewing machines, including oil, cushions, chains, screwdrivers, allen keys, and pulleys, with their corresponding part numbers and descriptions.
- Page 22 (parts_list): This page lists exclusive parts for MR models, including part numbers, descriptions, quantities, and reference numbers.
- Page 23 (parts_list): This page contains a parts list for MR exclusive parts (2) for MODEL MR sewing machines, detailing part numbers, descriptions, quantities, and reference numbers.
- Page 24 (parts_list): This page contains a parts list for MR exclusive parts (3) for model MR sewing machines, detailing part numbers, descriptions, quantities, and reference numbers.
- Page 25 (parts_list): This page lists parts for PQ exclusive models, including part numbers, descriptions, quantities, and reference numbers. It also contains a diagram of various machine components.
- Page 27 (parts_list): This page lists parts for models 1412PQ, 1412PQSM, and 1012PQ, including part numbers, descriptions, and quantities.
- Page 28 (parts_list): This page lists parts for PTV exclusive models, including head covers and holder assemblies, with their corresponding part numbers and quantities.
- Page 29 (parts_list): This page contains a parts list for model PSM exclusive parts (1), including part numbers, descriptions, and quantities for various components.
- Page 30 (parts_list): This page contains a parts list for exclusive parts of model PSM, including part numbers, descriptions, and quantities for various components like pins, gears, washers, and screws.
- Page 31 (parts_list): This page contains a parts list for model PSM exclusive parts (3), including part numbers, descriptions, and quantities for various components like flame, rod, connecting bar, link, lever, shaft, collar, roller, washer, screw, nut, and bolt.
- Page 32 (parts_list): This page lists exclusive parts for PSM models 1412, 1403, and 1012, including tables with part numbers, descriptions, and quantities.
- Page 33 (parts_list): This page contains a parts list for Model 1403PSM exclusive parts, including part numbers, descriptions, and quantities.
- Page 34 (parts_list): This page contains a parts list for model 1403PSM exclusive parts (2), detailing part numbers, descriptions, and quantities for various components like spreaders, pins, racks, and screws.
- Page 35 (parts_list): This page contains a parts list for model 1403PSM exclusive parts (3), with reference numbers, part numbers, descriptions, and quantities.
- Page 36 (parts_list): This page contains a parts list for gauge parts (1), with reference numbers, part numbers, descriptions, and quantities for various components.
- Page 38 (parts_list): This page contains a parts list for gauge parts (3) with reference numbers, part numbers, descriptions, and quantities for various components.
- Page 39 (parts_list): This page lists parts for gauge parts table (1) and (2), including model numbers, types, gauge sizes, and various component part numbers such as needle holder, presser foot assembly, feed dog, needle plate, retainer holder, and looper.
Page 2 — CONTENTS
目次 CONTENTS 1. フレーム関係 (1) FRAME ASSEMBLY (1) 1-2 2. フレーム関係 (2) FRAME ASSEMBLY (2) 3-4 3. 糸調子機構 (1404) THREAD TENSION MECHANISM 5-6 4. 糸調子機構 (1412) THREAD TENSION MECHANISM 7-8 5. ブッシュ機構 BUSHING 9-10 6. 針棒、弓機構 NEEDLE BAR & LEVER MECHANISM 11-12 7. 下軸機構 CRANKSHAFT MECHANISM 13-14 8. 送り機構 FEED MECHANISM 15-16 9. ルーパー機構 LOOPER MECHANISM 17-18 10. 押上げ機構 PRESSER FOOT MECHANISM 19-20 11. 給油機構 LUBRICATION MECHANISM 21-22 12. 後プーラー機構 (1404) REAR PULLER MECHANISM (1404) 23-24 13. 後プーラー機構 (1406~12) REAR PULLER MECHANISM (1406~12) 25-26 14. 後プーラー機構 REAR PULLER MECHANISM 27-28 15. 前プーラー機構 METERING DEVICE MECHANISM 29-30 16. テープガイド関係 TAPE GUIDE ASSEMBLY 31-32 17. 糸立て及びテーブル (1404) THREAD STAND AND TABLE (1404) 33-34 18. 糸立て及びテーブル (1012, 1406~12) THREAD STAND AND TABLE (1012, 1406~12) 35-36 19. アクセサリー ACCESSORIES 37-38 20. MR専用部品 (1) MODEL MR EXCLUSIVE PARTS (1) 39-40 21. MR専用部品 (2) MODEL MR EXCLUSIVE PARTS (2) 41-42 22. MR専用部品 (3) MODEL MR EXCLUSIVE PARTS (3) 43-44 23. PQ専用部品 (1) MODEL PQ EXCLUSIVE PARTS (1) 45-46 24. PQ専用部品 (2) MODEL PQ EXCLUSIVE PARTS (2) 47-48 25. PQ専用部品 (3) MODEL PQ EXCLUSIVE PARTS (3) 49-50 26. PTV専用部品 MODEL PTV EXCLUSIVE PARTS 51-52 27. PSM専用部品 (1) MODEL PSM EXCLUSIVE PARTS (1) 53-54 28. PSM専用部品 (2) MODEL PSM EXCLUSIVE PARTS (2) 55-56 29. PSM専用部品 (3) MODEL PSM EXCLUSIVE PARTS (3) 57-58 30. PSM専用部品 (4) MODEL PSM EXCLUSIVE PARTS (4) 59-60 31. 1403PSM専用部品 (1) MODEL 1403PSM EXCLUSIVE PARTS (1) 61-62 32. 1403PSM専用部品 (2) MODEL 1403PSM EXCLUSIVE PARTS (2) 63-64 33. 1403PSM専用部品 (3) MODEL 1403PSM EXCLUSIVE PARTS (3) 65-66 34. ゲージパーツ (1) GAUGE PARTS (1) 67-68 35. ゲージパーツ (2) GAUGE PARTS (2) 69-70 36. ゲージパーツ (3) GAUGE PARTS (3) 71-72 37. ゲージ部品一覧表 (1) GAUGE PARTS TABLE (1) 73 38. ゲージ部品一覧表 (2) GAUGE PARTS TABLE (2) 74
Page 3 — 1. フレーム関係 (1) FRAME ASSEMBLY (1)
1. フレーム関係 (1) FRAME ASSEMBLY (1) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 01-0102-118 ワッシャ WASHER 1 01-0202-119 ワッシャ WASHER 1 01-0321-266 針筒カバー NEEDLE BAR COVER 1 01-0421-267 保護カバー COVER 1 01-0521-273 保護カバー EYE GUARD 1 01-0621-274 保護カバー EYE GUARD 1 01-0721-275 保護カバー-取付板 BRACKET 1 01-0821-276 保護カバーブラケット BRACKET 1 01-0921-934 針鎖道カバー COVER 1 01-1021-935 弓鎖道カバー COVER 1 01-1121-972 プーリーカバー PULLEY COVER 1 01-1221-975 弓鎖道カバー COVER 1 01-1323-157 パッキン GASKET 1 01-1423-206 パッキン F GASKET F 1 01-1523-263 パッキン C GASKET C 2 01-1623-285 Oーリング O RING 1 01-1723-427 ゴム栓 PLUG 1 01-1824-052 銘板 BRAND NAME PLATE 3 01-1927-017 立板カバー TOP COVER 1 01-2027-018 面板 HEAD COVER 1 01-2139-108 油止め板 B COVER 1 01-2239-137 パイプサポート PIPE SUPPORT 1 01-2339-234 オイルポット OIL POT 2 01-2475-224 ワッシャ WASHER 2 01-2575-455 ワッシャ WASHER 1 01-2684-396 段ネジ SCREW 3 01-2787-010 ネジ SCREW 2 01-2887-092 六角付きボルト BOLT 9 01-2987-099 ネジ SCREW 5 01-3087-123 六角付きボルト BOLT 1 01-3187-129 六角付きボルト BOLT 2 01-3287-177 六角付きボルト BOLT 1 01-3387-264 段ネジ SCREW 5 01-3487-409 ネジ SCREW 1 1412 1402~1404 -1- -2- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 4 — 2. フレーム関係 (2) FRAME ASSEMBLY (2)
2. フレーム関係 (2) FRAME ASSEMBLY (2) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 02-01 02-112 波ワッシャー WASHER 2 02-02 14-037 針板台 NEEDLE PLATE SUPPORT BRACKET 1 02-03 14-038 針板台 NEEDLE PLATE SUPPORT BRACKET 1 02-04 21-137 前油カバー FRONT COVER 1 02-05 21-897 上油カバー COVER 1 02-06 23-137 パッキン GASKET 1 02-07 23-229 上油カバー・パッキン GASKET 1 02-08 24-053 モデルステッカー TYPE PLATE 1 02-09 26-712 取付金具 WASHER 1~2 02-10 27-042 上ヘースカパー CLOTH PLATE 1 02-11 27-043 前ヘースカパー FRONT PLATE 1 02-12 27-044 模板カバー SIDE COVER 1 02-13 27-045 上ヘースカパー CLOTH PLATE 1 02-14 27-046 前ヘースカパー FRONT PLATE 1 02-15 27-047 前プーラーカバー COVER 1 02-16 31-438 ベットフィルター FILTER 2 02-17 71-255 ノツクピン PIN 2 02-18 75-455 ワッシャー WASHER 3 02-19 79-521 板ヘース(A) PLATE SPRING (A) 1 02-20 79-522 板ヘース SPRING 1 02-21 84-364 ネジ SCREW 2 02-22 84-761 ネジ SCREW 2 02-23 84-763 ネジ SCREW 1 02-24 84-861 ネジ SCREW 2~3 02-25 84-862 ネジ SCREW 2~4 02-26 85-181 ネジ SCREW 3 02-27 87-092 六角穴付きボルト BOLT 2 02-28 87-098 ネジ SCREW 5 02-29 87-113 六角穴付きボルト BOLT 2 02-30 87-123 六角穴付きボルト BOLT 5 02-31 87-261 ネジ SCREW 1 02-32 87-280 ネジ SCREW 1~2 02-33 87-285 六角穴付きボルト BOLT 2 02-34 88-146 ナツト NUT 2 02-35 88-166 ナツト NUT 3 02-36 93-701 ピン PIN 1 02-37 20-0420 上ヘースカパー・セット UPPER COVER ASS'Y 1~2 02-38 20-0450 上ヘースカパー・セット UPPER COVER ASS'Y 2 02-39 20-0460 上ヘースカパー・セット UPPER COVER ASS'Y 2 02-40 20-0470 上ヘースカパー・セット UPPER COVER ASS'Y 1 02-41 23-512 クツシヨンゴム CUSHION RUBBER 2 02-42 75-468 ワッシャー WASHER 2 02-43 79-552 前カバー・止めバネ SPRING 1 02-44 87-287 六角穴付きボルト BOLT 2 02-45 02-46 87-310 カバー・ストツプ ネジ SCREW 1 02-47 87-316 ネジ SCREW 1 02-48 02-49 87-177 六角穴付きボルト BOLT 1 -4- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 5 — 3. 糸調子機構 (1404) THREAD TENSION MECHANISM
3. 糸調子機構 (1404) THREAD TENSION MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 03-01 23-324 フエルト FELT 8 03-02 41-101 チヤンポン皿小ケース THREAD TENSION NUT 8 03-03 41-105 チヤンポン皿ラチエツト SPRING POST 8 03-04 41-107 大ケース SPRING DISC 8 03-05 41-110 チヤンポン皿 THREAD DISC 16 03-06 41-113 チヤンポン皿調子板 TENSION POST SUPPORT 1 03-07 41-120 チヤンポン皿糸道 THREAD EYELET 8 03-08 41-123 チヤンポン元板 TENSION POST HOLDER 1 03-09 41-136 クツシヨンゴム RUBBER 1 03-10 41-510 調子棒 SPRING (HEAVY) 8 03-11 41-701 チヤンポン調子バネ (強) SPRING (HEAVY) 4 03-12 41-702 チヤンポン調子バネ (弱) SPRING (LIGHT) 4 03-13 45-133 糸締糸道 THREAD EYELET 1 03-14 45-133 糸締糸道 THREAD EYELET 1 03-15 45-429 上糸受 THREAD TAKE-UP PLATE 1 03-16 45-430 上糸ガイド THREAD EYELET 1 03-17 45-431 上糸糸道 (下) THREAD EYELET 3 03-18 45-438 上糸糸道 THREAD EYELET 1 03-19 47-117 下糸糸締糸道 THREAD EYELET 1 03-20 47-413 下糸糸道 THREAD EYELET 1 03-21 75-455 ワツシヤ WASHER 5 03-22 84-361 ネジ SCREW 6 03-23 86-411 ナツト NUT 2 03-24 87-113 六角穴付きボルト BOLT 4 03-25 87-177 六角穴付きボルト BOLT 1 03-26 87-293 ネジ SCREW 1 03-27 87-272 ネジ SCREW 1 From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 6 — 4. 糸調子機構 (1412) THREAD TENSION MECHANISM
4. 糸調子機構 (1412) THREAD TENSION MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 04-0145-107 糸道 THREAD EYELET 2 04-0245-127 糸道 THREAD EYELET 1 04-0345-432 針棒糸道 THREAD EYELET 1 04-0445-433 上糸糸道(下) THREAD EYELET 1 04-0545-434 上糸ガイド THREAD EYELET 1 04-0645-435 上糸受け THREAD TAKE-UP PLATE 1 04-0745-437 糸道 THREAD EYELET 1 04-0847-120 下糸押さえ糸案内糸道 THREAD EYELET 1 04-0947-408 糸道 THREAD EYELET 1 04-1047-409 糸道 THREAD EYELET 2 04-1147-413 下糸開き糸道 THREAD EYELET 1 04-1275-455 ワッシャ WASHER 4 04-1387-272 ネジ SCREW 1 04-1484-361 ネジ SCREW 2 04-1587-113 六角穴付きボルト BOLT 6 04-1687-177 六角穴付きボルト BOLT 4 04-1787-293 ネジ SCREW 2 04-1884-374 ネジ SCREW 1012除く EXCEPT 1012 -1- -8- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 8 — NEEDLE BAR & LEVER MECHANISM
6. 針棒, 弓機構 NEEDLE BAR & LEVER MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 06-01 11-400 針棒 NEEDLE BAR 1 06-02 23-195 O-リング O-RING 2 06-03 23-341 フェルト FELT 1 06-04 23-383 フェルト FELT 1 06-05 61-711 立ロツト玉 CONNECTING ROD BALL 1 06-06 63-713 立ロツト(小) BALL JOINT 1 06-07 65-302 上シャフト連結棒 CONNECTING BAR 1 06-08 66-111 連結メガ根 CONNECTING LINK 1 06-09 69-105 号 E NEEDLE LEVER E 1 06-10 69-117 針棒案内板 NEEDLE BAR GUIDE 1 06-11 69-120 ロツト振れ止め GUIDE 1 06-12 71-432 メガネ車ピン FEED ROCKER LINK PIN 2 06-13 71-933 弓ピン C NEEDLE LEVER STUD 1 06-14 73-121 針棒クランプ NEEDLE BAR CLAMP 1 06-15 75-332 ワツシヤ WASHER 1 06-16 75-674 ワツシヤ WASHER 1 06-17 81-113 ブツシユ BUSHING 1 06-18 81-412 ブツシユ BUSHING 1 06-19 84-365 ネシ SCREW 1 06-20 84-366 ネシ SCREW 1 06-21 84-567 ネシ SCREW 1 06-22 84-574 ネシ SCREW 1 06-23 85-181 ネシ SCREW 1 06-24 86-741 ナット NUT 1 06-25 86-742 ナット NUT 1 06-26 87-113 六角穴付きボルト BOLT 1 06-27 87-172 ネシ SCREW 1 06-28 87-225 六角穴付きボルト BOLT 1 06-29 87-242 ネシ SCREW 2 06-30 60-3700 立ロツト(小) セット CONNECTING ROD ASS'Y 1 06-31 69-1050-2 2号(ブツシユ付) NEEDLE LEVER (WITH BUSHING) 1 一部の部品はセットで販売いたします。 Only Available By Set No -11- -12- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 9 — 7. 下軸機構 CRANKSHAFT MECHANISM
7. 下軸機構 CRANKSHAFT MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 07-01 23-197 O-リング O-RING 1 07-02 23-554 フェルト FELT 1 07-03 23-384 フェルト FELT 1 07-04 31-155 ポンプ駆動ギア OIL PUMP DRIVING WARM 1 07-05 51-077 送り調節ブロック O-RING 1 07-06 51-031 メインシャフトヘッド"プレート PLATE 1 07-07 60-3460 DFB係奇エキセンロットセット CONNECTING ROD ASS'Y 1 07-08 61-532 奇奇エキセン玉 RETAINER DRIVING ECCENTRIC 1 07-09 61-723 ルーパ一振丸玉 LOOPPER DRIVING ECCENTRIC 1 07-10 63-517 ルーパ一振丸玉 CONNECTING ROD 1 07-11 63-621 立ロツト(大) BALL JOIN 1 07-12 69-216 プーリー PULLEY 1 07-13 69-305 フランジ FLANGE 1 07-14 71-612 ルーパ一振丸シャフト LOOPPER DRIVING SHAFT 1 07-15 71-747 前下シャフト 4G MAIN SHAFT 4G 1 07-16 71-842 クランクシャフト CRANK SHAFT 1 07-17 71-855 クランクシャフト CRANK SHAFT 1 07-18 75-101 ジヨイントカラー JOINT COLLAR 1 07-19 75-107 カラー COLLAR 1 07-20 75-112 カラー COLLAR 1 07-21 75-327 ワツシヤ WASHER 1 07-22 75-329 ワツシヤ WASHER 1 07-23 75-332 ワツシヤ WASHER 1 07-24 75-452 ワツシヤ WASHER 1 07-25 75-673 ワツシヤ WASHER 1 07-26 84-383 調節ネジ SCREW 1 07-27 84-387 調節ネジ SCREW 1 07-28 84-568 ネジ SCREW 1 07-29 84-635 ネジ SCREW 1 07-30 84-661 ネジ SCREW 1 07-31 85-212 ボルト BOLT 2 07-32 87-077 送り調節"ロック止めボルト BOLT 2 07-33 87-172 ネジ SCREW 4 07-34 87-177 六角穴付きボルト BOLT 1 07-35 87-242 ネジ SCREW 9-10 07-36 87-254 ネジ SCREW 3 07-37 93-264 上輪輪 RING 2 07-38 70-0350 クランクシヤフトセツト(31) CRANK SHAFT ASS'Y (31) 1 07-39 70-0240 クランクシヤフトセツト(34) CRANK SHAFT ASS'Y (34) 1 07-40 69-120 ロツド"振れ止め GUIDE 1 07-41 84-567 ネジ SCREW 1 07-42 60-3450 DFB係奇エキセンロットセット CONNECTING ROD ASS'Y 1 07-43 23-663 パツキン GASKET 1 1012 31mm stroke (38) 34mm stroke (39) 1012 TYPE1 TYPE2 17 PSF, MR -14- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 10 — 8. 送り機構 FEED MECHANISM
8. 送り機構 FEED MECHANISM (1012, 1403PSM-H) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 08-01 23-341 フェルト FELT 2 08-02 55-041 1枚送り元台 SINGLE FEED ROCKER 1 08-03 55-141 送り土台 FEED ROCKER 1 08-04 55-146 後送り歯取付台 A FEED DOG 1 08-05 61-312 針返しエキセン玉 LOOPER AVE ECCENTRIC 1 08-06 61-322 針返しエキセン玉 FEED ECCENTRIC 1 08-07 63-232 エキセンダルマ ECCENTRIC 1 08-08 63-353 送りダルマ FEED ROCKER 1 08-09 67-311 送り連結レバー-A FEED ROCKER LINK 1 08-10 71-217 送り歯アジャストピン PIN 1 08-11 71-351 シャフト SHAFT 1 08-12 71-431 ピン PIN 1 08-13 71-432 メカニスピ-ン FEED ROCKER LINK PIN 1 08-14 71-531 後送り歯取付シャフト SHAFT 1 08-15 71-642 送り元台シャフト FEED ROCKER ARM SHAFT 1 08-16 75-139 カラー COLLAR 1 08-17 75-235 送りダルマローラー ROLLER 1 08-18 75-455 ワッシャ WASHER 2 08-19 75-675 ワッシャ WASHER 2 08-20 84-314 ネジ SCREW 3 08-21 84-364 ネジ SCREW 2 08-22 84-366 ネジ SCREW 2 08-23 84-569 ネジ SCREW 2 08-24 84-588 ネジ SCREW 2 08-25 87-113 六角穴付きボルト BOLT 2 08-26 87-181 ネジ SCREW 2 08-27 87-245 六角穴付きボルト BOLT 2 08-28 87-252 六角穴付きボルト BOLT 1 08-29 87-254 ネジ SCREW 1 08-30 91-270 ニードルベアリング BEARING 1 08-31 91-406 ベアリング BEARING 1 08-32 93-261 Cリング C-RING 1 08-33 93-406 ストップリング C-RING 1 08-34 60-0800 0.8エキセンダルマセット ECCENTRIC 1 08-35 60-0900 0.9エキセンダルマセット ECCENTRIC 1 08-36 3530-2 送りダルマセット FEED ROCKER LINK ASS'Y 1 本体部品はセットで補給いたします。 Only Available By Set No. -15- -16- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 11 — 9. ルーパ一機構 LOOPER MECHANISM
9. ルーパ一機構 LOOPER MECHANISM REF. NO. PART NO. 09-01 04-106 09-02 04-111 09-03 19-409 09-04 19-408 09-05 21-126 09-06 23-341 09-07 09-08 047-220 09-09 61-241 09-10 61-244 09-11 63-241 09-12 66-116 09-13 67-141 09-14 67-147 09-15 67-235 09-16 71-431 09-17 87-245 09-18 71-626 09-19 71-911 09-20 71-913 09-21 09-22 73-116 09-23 75-139 09-24 75-135 09-25 75-381 09-26 75-527 09-27 75-675 09-28 79-161 09-29 79-163 09-30 79-164 09-31 81-142 09-32 81-143 09-33 84-366 09-34 87-224 09-35 87-814 09-36 87-173 09-37 87-287 09-38 87-181 09-39 87-254 09-40 91-401 09-41 93-211 09-42 93-401 09-43 60-1390 09-44 60-1410 09-45 10-9010 09-46 10-9030 品 名 ルーパ一ストツプ台 ルーパ一台引出し板 ルーパ一元台 ルーパ一元台 糸掴ミレバー一油止めカバー フエルト 下糸巻さ棒 下糸巻さエキセン玉 ルーパ一前後エキセン玉 下糸巻さ連結ダルマ 糸寄セ連結メカ ルーパ一前後レバー 下糸巻さ連結レバー-B 糸寄セレーバ-B ピン 六角穴付きボルト ルーパ一台シヤフト シヤフト ルーパ一台引出しシヤフト 糸寄セ枠抱き カラー カラー ワツシヤ スプリング ワツシヤ ワツシヤ ハネ ハネ ハネ ブツシユ ブツシユ ネシ 六角穴付きボルト ネシ 六角穴付きボルト 六角穴付きボルト ネシ ネシ 下糸巻さベアリング E-リング 下糸巻さベアリング用サークリップ 下糸巻さエキセンダルマセット 下糸巻さエキセンダルマセット DFBルーパ一元台セット DFBルーパ一元台セット DESCRIPTION LOOPER RO PLATE LOOPER RO LOOPER RO COVER FELT TAKE-UP ROD LOOPER AVIO ECCENTRIC LOOPER AVIO ECCENTRIC CONNECTING LINK LOOPER RO TAKE UP DRIVE LEVER B LOOPER AVIO ECCENTRIC SHAFT LOOPER ROCKER SHAFT LOOPER THROW-OUT ACTUATING SHAFT BAR HOLDER SPRING WASHER SPRING SPRING SPRING BUSHING BUSHING SCREW BOLT SCREW BOLT BOLT SCREW SCREW BEARING E-RING SNAP RING ECCENTRIC ECCENTRIC LOOPER RO LOOPER RO Q'TY 1 1 1 1 4 1 1 2 2 2 1 1 1 4 1 1 1 1 1 2 2 1 3 1 1 1 4 4 2 1 2 * 1 1 -18- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 12 — 10. 押え上げ機構 PRESSER FOOT MECHANISM
10. 押え上げ機構 PRESSER FOOT MECHANISM PSM<K EXCEPT PSM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 10-0194-231 オイルシール OIL SEAL 1 10-0271-542 押え棒(小) PRESSER BAR (SMALL) 1 10-0375-180 ワッシャ WASHER 1 10-0477-107 ベアリング用押え上げ連結板A BEARING PLATE 1 10-0577-109 巻バネ止め板 LIFTER SPRING SUPPORTER 1 10-0677-116 押え上げ連結竿 LIFTER LEVER CONNECTING BAR 1 10-0777-131 押え上げ連結板 PLATE 1 10-0877-163 調子心棒止め具 BRACKET 1 10-0977-164 押え上げクランクシャフト SHAFT 1 10-1077-165 パイプ PIPE 1 10-1177-509 ブラケット BRACKET 1 10-1277-516 押え棒ガイド PRESSER BAR GUIDE 1 10-1377-517 押え棒 PRESSER BAR 1 10-1477-818 押え棒コントロールレバー PRESSER FOOT LIFTER LEVER 1 10-1579-121 押え調節バネ PRESSER SPRING 1 10-1679-222 押え上げバネ LIFTER SPRING 1 10-1779-550 巻バネ SPRING 1 10-1884-561 ネジ SCREW 1 10-1984-562 段ネジ SCREW 1 10-2084-563 ネジ SCREW 1 10-2184-581 段ネジ SCREW 1 10-2287-252 六角付きボルト BOLT 2 10-2384-813 ネジ SCREW 1 10-2485-201 段ネジ SCREW 1 10-2586-411 ナット NUT 1 10-2687-004 押え棒ネジ SCREW 1 10-2787-112 六角付きボルト BOLT 2 10-2887-177 六角付きボルト BOLT 2 10-2984-551 ネジ SCREW 1 10-3088-003 管ネジ・ナット NUT 2 10-3193-611 スナップピン PIN 2 1406-1412K EXCEPT 1406-1412 -20- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 13 — 11. 給油機構 LUBRICATION MECHANISM
11. 給油機構 LUBRICATION MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 11-01 17-8010-G E ピン PIN 1 11-02 23-120 オイルタンクパッキン GASKET 4 11-03 23-160 配管油止メシール SEAL WASHER 3 11-04 23-304 シール SEAL 1 11-05 23-363 フェルト FELT 1 11-06 23-451 パッキン GASKET 1 11-07 35-257 パイプ A PIPE A 1 11-08 31-364 パイプ継手 JOINT 1 11-09 30-0120 ポンプセット PUMP ASS'Y 1 11-10 31-151 トロコイド ポンプハウジング PUMP HOUSING 1 11-11 31-152 ポンプ軸 PUMP SHAFT 1 11-12 31-153 ポンプ取付板 PLATE 1 11-13 31-154 ポンプ裏板 PUMP REAR 1 11-14 31-156 ポンプメッシュ PUMP MESH 1 11-15 31-157 ポンプメッシュ止金具 CLAMP 1 11-16 31-270 オイルタンク OIL TANK 7 11-17 31-271 濾過網 OIL FILTER SCREEN 4 11-18 31-314 継手 JOINT 1 11-19 35-528 管継手ボルト JOINT SCR. 2 11-20 31-702 ポンプギヤー PUMP GEAR 1 11-21 31-705 アウターローター OUTER ROTOR 1 11-22 31-707 インナーローター INNER ROTOR 1 11-23 35-122 セパレート配管 PIPE 1 11-24 35-363 片口管継手(小) JOINT 6 11-25 35-362 管継手ボルト JOINT SCR. 1 11-26 35-413 止め金具 CLAMP 7 11-27 75-536 ワッシャ WASHER 4 11-28 39-133 パイプサポート C PIPE SUPPORT C 1 11-29 39-216 オイルゲージ OIL GAUGE 1 11-30 75-185 スペーサー COLLAR 1 11-31 30-0121 ポンプセット PUMP ASS'Y 2 11-32 75-452 ワッシャ WASHER 2 11-33 11-34 11-35 11-36 87-252 六角穴付きボルト BOLT 2 11-37 87-173 六角穴付きボルト BOLT 4 11-38 23-514 ジョイントシール JOINT SEAL 4 11-39 87-123 六角穴付きボルト BOLT 3 11-40 87-129 六角穴付きボルト BOLT 3 11-41 87-140 六角穴付きボルト BOLT 1 11-42 87-183 六角穴付きボルト BOLT 2 11-43 84-363 ネジ SCREW 3 11-44 87-254 ネジ SCREW 1 11-45 87-311 フタネジ SCREW 2 11-46 88-137 ナット NUT 1 11-47 35-246 立ロット用配管 PIPING 1 11-48 35-317 チューブ TUBE (2, 600L) 1 11-49 35-318 ビニールチューブ TUBE (2, 190L) 1 11-50 11-51 35-322 ビニールチューブ TUBE (2, 600L) 1 11-52 35-315 ビニールチューブ TUBE (2, 190L) 1 11-53 35-343 ビニールチューブ TUBE (3, 80L) 1 11-54 31-2700-2 オイルタンクセット OIL TANK ASS'Y 1 -21- -22- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 14 — 12. 後プーラー機構 REAR PULLER MECHANISM (1404)
12. 後プーラー機構 REAR PULLER MECHANISM (1404) 28山プーラーセット 28teeth puller ass'y スムースプーラーセット Smooth puller ass'y ローレツトプーラーセット Steel puller ass'y REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 12-0101-115 スリープ SLEEVE 2 12-0202-116 波ワッシャ WAVE WASHER 1 12-0302-117 後プーラーパイプフタ PLATE 1 12-0402-123 ワンウェイクラッチハウジング CLUTCH HOUSING 1 12-0502-135 スムース(中) REAR PULLER (SMOOTH) 1 12-0602-151 後プーラー台 REAR PULLER HOLDER 1 12-0702-166 回り止め GUIDE BRACKET 1 12-0802-184 後プーラー上ギヤー28山 UPPER REAR PULLER GEAR 28 1 12-0902-197 後プーラー上ローレツト UPPER REAR PULLER (KNURLING) 1 12-1002-263 後プーラー下スムース LOWER REAR PULLER (SMOOTH) 1 12-1102-487 後プーラー下ギヤー23山 LOWER PULLER GEAR (23 TEETH) 1 12-1202-263 連結板 CONNECTING PLATE 1 12-1387-214 六角穴付きボルト BOLT 1 12-1471-444 シャフト(中) SHAFT 1 12-1571-651 後プーラー下シャフト REAR PULLER SHAFT (LOWER) 1 12-1671-921 プーラー回り止め棒 PULLER GUIDE PIN 1 12-1775-380 ワッシャ WASHER 1 12-1875-451 ワッシャ WASHER 1 12-1975-519 ワッシャ WASHER 1 12-2079-551 プーラー板バネ PULLER PLATE SPRING 1 12-2181-321 ブッシュ BUSHING 6 12-2281-322 ブッシュ BUSHING 3 12-2381-323 ブッシュ BUSHING 1 12-2484-162 ネジ SCREW 2 12-2584-462 段ネジ SCREW 1 12-2684-573 ネジ SCREW 1 12-2787-113 六角穴付きボルト BOLT 2 12-2887-129 六角穴付きボルト BOLT 2 12-2987-181 ネジ SCREW 1 12-3087-225 六角穴付きボルト BOLT 1 12-3188-179 ナット NUT 1 12-3291-407 ワンウェイクラツチ BEARING 1 12-3393-221 ストップリング E-RING 1 12-3400-2281 28山プーラーセット 28TEETH PULLER ASS'Y 1 12-3500-2001 スムースプーラーセット SMOOTH PULLER ASS'Y 1 12-3600-2011 ローレツトプーラーセット STEEL PULLER ASS'Y 1 -23- -24- From the library of: Superior Sewing Machine & Supply LLC jinte.in
Page 15 — 13. 後プーラー機構 REAR PULLER MECHANISM (1406~1412)
13. 後プーラー機構 REAR PULLER MECHANISM (1406~1412) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 13-0101-115 スリーブ SLEEVE 2 13-0202-116 波ワッシャ WAVE WASHER 1 13-0302-117 後プーラーパイプフタ PLATE 1 13-0402-124 ワンウェイクラッチハウジング HOUSING 1 13-0502-138 後プーラー(ゴム) REAR PULLER 1 13-0602-263 連結板 CONNECTING PLATE 1 13-0702-456 後プーラー台 BRACKET 1 13-0802-459 回り止め GUIDE PLATE 1 13-0987-214 六角穴付きボルト BOLT 1 13-1002-492 後プーラー上ギヤー(24山) REAR PULLER 1 13-1202-493 後プーラー下ギヤー(19山) REAR PULLER 1 13-1302-480 後プーラー(下) REAR PULLER 1 13-1471-445 後プーラー台シャフト(大) SHAFT 1 13-1571-652 後プーラー下シャフト REAR PULLER 1 13-1671-921 プーラー回り止め棒 PULLER GUIDE PIN 1 13-1775-380 ワッシャ WASHER 6 13-1875-451 ワッシャ WASHER 3 13-1975-519 ワッシャ WASHER 1 13-2079-551 プーラー板バネ PULLER PLATE SPRING 2 13-2181-321 ブッシュ BUSHING 2 13-2281-322 ブッシュ BUSHING 1 13-2381-323 ブッシュ BUSHING 2 13-2484-162 ネジ SCREW 2 13-2584-462 ネジ SCREW 1 13-2684-573 段ネジ SCREW 1 13-2787-113 六角穴付きボルト BOLT 2 13-2887-129 六角穴付きボルト BOLT 2 13-2987-181 ネジ SCREW 1 13-3087-225 六角穴付きボルト BOLT 1 13-3188-179 ナット NUT 1 13-3291-407 ワンウェイクラッチ BEARING 1 13-3393-221 ストップ リング E-RING 1 13-3400-2401 スムーズプーラーセット SMOOTH PULLER ASS'Y 1 13-3500-2422 24テ-スプーラーセット 24TEETH PULLER ASS'Y 1 13-3600-2423 28テ-スプーラーセット 28TEETH PULLER ASS'Y 1 13-3702-494 後プーラー上ギヤー28山 REAR PULLER 1 13-3802-495 後プーラー下ギヤー23山 LOWER ROLLER GEAR (23 TEETH) 1 28山プーラーセット 28Teeth puller ass'y スームプーラーセット Smooth puller ass'y 24山プーラーセット 24Teeth puller ass'y MODEL PMD MODEL PQ MODEL PS, 1012 PSM, ET -25- From the library of: Superior Sewing Machine & Supply LLC jinte -26-
Page 16 — 14. 後プーラー機構 REAR PULLER MECHANISM
14. 後プーラー機構 REAR PULLER MECHANISM 1402~1404TYPE 1406~1412TYPE REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 14-01 02-204 波ワッシャー WASHER 1 14-02 02-204 後プーラー立シャフト抱き BRACKET 1 14-03 02-205 連結プレート PLATE 1 14-04 02-219 後プーラー揚ゲレバー LEVER 1 14-05 02-408 手揚ゲ用金具 LEVER 1 14-06 61-208 上シャフト連結エキセン PULLER DRIVING ECCENTRIC 1 14-07 61-714 上シャフト連結ロツト玉 ROD BALL 1 14-08 61-810 プーラー連結ロツト玉 CONNECTING ROD BALL 1 14-09 63-208 上シャフト連結ダルマ CONNECTING LINK 1 14-10 63-711 立ロツト(小) BALL JOINT 1 14-11 63-810 プーラー連結ロツト CONNECTING BAR 1 14-12 65-302 上シャフト連結棒 PULLER DRIVING LEVER (FRONT) 1 14-13 67-171 上シャフト連結レバー-前 PULLER DRIVING LEVER (FRONT) 1 14-14 67-172 上シャフト連結レバー-後 PULLER DRIVING LEVER (REAR) 1 14-15 71-450 後プーラー立シャフト SHAFT 1 14-16 71-691 プーラー上シャフト PULLER DRIVING SHAFT 1 14-17 71-726 シャフト SHAFT 1 14-18 75-112 カラー COLLAR 2 14-19 75-211 カラー COLLAR 1 14-20 75-247 連結メカニズムローラー ROLLER 1 14-21 75-332 ワッシャ WASHER 2 14-22 75-458 ワッシャ WASHER 1 14-23 75-491 ワッシャ WASHER 2 14-24 75-493 カラー COLLAR 1 14-25 75-515 ワッシャ WASHER 1 14-26 75-520 ワッシャ WASHER 2 14-27 75-552 ワッシャ WASHER 1 14-28 77-419 押エ揚ゲ連結ピン PIN 1 14-29 77-420 押エ揚ゲ連結板 PLATE 1 14-30 77-425 押エ揚ゲ連結板 PLATE 1 14-31 79-425 プーラー圧縮パネ SPRING 1 14-32 84-567 ネジ SCREW 2 14-33 84-581 段ネジ SCREW 1 14-34 84-582 段ネジ SCREW 2 14-35 84-635 ネジ SCREW 1 14-36 85-671 段ネジ SCREW 1 14-37 86-411 ナット NUT 1 14-38 86-501 ナット NUT 1 14-39 86-741 ナット NUT 1 14-40 86-742 ナット NUT 1 14-41 87-171 六角穴付きボルト BOLT 3 14-42 87-172 ネジ SCREW 2 14-43 87-173 六角穴付きボルト BOLT 2 14-44 87-214 六角穴付きボルト BOLT 1 14-45 87-225 六角穴付きボルト BOLT 1 14-46 1 14-47 87-254 ネジ SCREW 1 14-48 87-285 六角穴付きボルト BOLT 1 14-49 87-287 六角穴付きボルト BOLT 1 14-50 87-291 六角穴付きボルト BOLT 1 14-51 87-754 プーラー筒ネジ SCREW 1 14-52 88-146 ナット NUT 1 14-53 93-203 E型止め輪 E-RING 2 14-54 93-205 E-リング E-RING 1 14-55 93-222 Eリング E-RING 1 14-56 93-258 軸用止め輪 SNAP RING 1 -28- From the library of: Superior Sewing Machine & Supply LLC jinte.ex.in
Page 17 — 15. 前プーラー機構 METERING DEVICE MECHANISM
15. 前プーラー機構 METERING DEVICE MECHANISM (11404PMD) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 15-0101-113 前プーラー CLUTCH DRIVING COLLAR 1 15-0201-103 連結板スリーブ SLEEVE 2 15-0301-111 前プーラー土台 BRACKET 1 15-0401-118 前プーラー回り止め蓋 PLATE 1 15-0501-132 前プーラーロレツト PULLER 1 15-0601-134 前プーラー小ローラー LOWER ROLLER 1 15-0701-136 前プーラー小ローラー取り付け金具 ROLLER HOLDER 2 15-0801-138 前プーラーゴム案内金具 SOFT HOLDER 2 15-0901-141 前プーラー締め金具 TIGHTENER 1 15-1001-143 小ローラー締め金具 CONTROLLER 1 15-1101-145 ワンタッチ レバー LEVER 1 15-1201-146 前プーラーカバー COVER 1 15-1301-147 レバー連結ピン PIN 1 15-1401-152 カイト GUIDE 1 15-1505-954 ロツド エンド ROD 1 15-1623-341 フエルト FELT 1 15-1765-333 前プーラー連結棒 COLLAR CONNECTING BAR 1 15-1866-131 連結片メカニズム CONNECTING LINK 1 15-1967-180 前プーラー連結レバー PULLER CONNECTING LEVER 1 15-2071-227 テーパーピン PIN 1 15-2171-350 前プーラー土台シャフト SHAFT 2 15-2271-361 案内棒シャフト PIVOT SHAFT (LARGE) 1 15-2371-362 案内棒小 PIVOT SHAFT (SMALL) 1 15-2471-432 メカニズムピン FEED ROCKER LINK PIN 1 15-2575-446 ワツシヤ WASHER 2 15-2675-451 ワツシヤ WASHER 3 15-2775-468 ワツシヤ WASHER 1 15-2875-480 ワツシヤ WASHER 3 15-2975-552 ワツシヤ WASHER 2 15-3079-171 圧縮バネ SPRING 6 15-3181-125 ブツシユ BUSHING 1 15-3284-162 ネジ SCREW 2 15-3384-314 ネジ SCREW 2 15-3484-813 ネジ SCREW 3 15-3586-701 ナット NUT 6 15-3687-006 ロツドエンド 止メネジ SCREW 1 15-3787-092 六角穴付きボルト BOLT 2 15-3887-129 六角穴付きボルト BOLT 2 15-3987-177 六角穴付きボルト BOLT 3 15-4087-181 ネジ SCREW 6 15-4187-255 六角穴付きボルト BOLT 1 15-4287-253 ネジ SCREW 2 15-4387-254 ネジ SCREW 1 15-4487-456 調節ネジ SCREW 1 15-4588-161 ナット NUT 1 15-4688-166 ナット NUT 2 15-4788-456 ナット NUT 1 15-4891-405 ワンウェイ クラツチ BEARING 1 15-4993-200 ストツプ リング E-RING 1 15-5000-1401 PMD装置(組) METERING DEVICE ASS'Y 1 15-5127-046 前プーラーカバー FRONT COVER 1 15-5227-047 前プーラーカバー COVER 2 15-5387-098 ネジ SCREW 1 15-5420-0460 上プーラーカバーセット UPPER COVER ASS'Y 1 15-5587-268 カバーストップネジ SCREW 1 15-5679-521 板バネ(A) PLATE SPRING (A) 1 15-5788-146 ナット NUT 1 -30- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 18 — 16. テープガイド関係 TAPE GUIDE ASSEMBLY
16. テープガイド関係 TAPE GUIDE ASSEMBLY 20-6450 PL TYPE 20-6020 ES-2 20-6030 ES-3 23 20-6400 オプション (OPTION) 1404P-SF 1404WB NO. PART NO. 品 名 DESCRIPTION Qty 16-01 87-309 ブラケット取付金具 BRACKET 2 16-02 26-718 ガイドブラケット GUIDE BRACKET 1 16-03 87-129 ネジ SCREW 3 16-04 26-719 ガイドシャフト大 GUIDE SHAFT LARGE 3 16-05 26-720 ガイドシャフト小 GUIDE SHAFT SMALL 2 16-06 84-521 ネジ SCREW 3 16-07 75-719 カラー COLLAR 7 16-08 84-314 ネジ SCREW 8 16-09 26-717 ガイド止め金具 GUIDE FIXING BRACKET 1 16-10 26-718 ガイドクランプ GUIDE CLAMP 1 16-11 84-571 ネジ SCREW 3 16-12 26-732 ラッパ取付スライド MOUNTING SLIDE FOR HOLDER 1 16-13 26-731 ラッパ取付台 MOUNTING BASE FOR HOLDER 1 16-14 - - - 1 16-15 26-736 蝶ボルト BOLT 1 16-16 26-733 ラッパ取付台 MOUNTING BASE FOR HOLDER 1 16-17 - - - 1 16-18 26-726 取付台クランプ金具 FIXING CLAMP 1 16-19 84-382 ネジ SCREW 1 16-20 26-6450 テープガイドセット TAPE GUIDE ASS'Y 1 16-21 20-6020 テープ立Cセット (ES-2) TAPE STAND ASS'Y (ES-2) 1 16-22 20-6030 テープ立Cセット (ES-3) TAPE STAND ASS'Y (ES-3) 1 16-23 20-6400 ラッパ取付台セット MOUNTING BASE ASS'Y FOR HOLDER 1 -31- -32- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 19 — 17. 糸立て及びテーブル (1404) THREAD STAND AND TABLE
17. 糸立て及びテーブル (1404) THREAD STAND AND TABLE NO. PART NO. 品 名 DESCRIPTION Qty 17-01 42-718 8本糸立て THREAD STAND ASSEMBLY FOR 8 1 17-02 42-704 4本糸立て THREAD STAND ASSEMBLY FOR 4 1 17-03 21-045 テーブル TABLE 1 17-04 80-751 根角ボルト SCREW 4 17-05 31-163 クッションゴム CUSHION RUBBER 4 17-06 25-140 タンク付金具 MACHINE MOUNT BRACKET 2 17-07 21-0450-1 テーブル TABLE 1 17-08 23-121 テーブル付ゴム AA CUSHION RUBBER 4 17-09 23-122 テーブル付ゴム AB CUSHION RUBBER 4 17-10 75-535 ワッシャ WASHER 4 1402MR 1404P -34-
Page 20 — THREAD STAND AND TABLE
18. 糸立て及びテーブル (1012, 1406~1412) THREAD STAND AND TABLE MODEL 1408-1412 MODEL 1012 MODEL 1406 本部品はセットで補給いたします。 Only Available By Set No. 本部品はセットで補給いたします。 Only Available By Set No. 本部品はセットで補給いたします。 Only Available By Set No. REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 18-0123-121 テーブ ル取付ゴム A CUSHION RUBBER 4 18-0223-122 テーブ ル取付ゴム B CUSHION RUBBER 4 18-0323-324 フェルト FELT * 18-0440-6502 12本糸立て THREAD STAND FOR MODEL 1406 1 18-0540-6505 12本糸立てセット THREAD STAND FOR MODEL 1012 1 18-0641-101 チヤンポン皿小ケース THREAD TENSION UNIT CASE * 18-0841-107 大ケース SPRING CUP * 18-0941-110 チヤンポン皿 TENSION DISC * 18-1041-701 チヤンポン調子バネ(強) SPRING (HEAVY) * 18-1141-702 チヤンポン調子バネ(弱) SPRING (LIGHT) * 18-1275-535 ワツシヤ WASHER 4 18-1388-157 ナット NUT * 18-1441-522 調子棒 SCREW STUD * 18-1541-523 ゴム糸用調子棒 SCREW STUD FOR ELASTIC THREAD 12 18-1625-140 タンク取付金具 MOUNT BRACKET 2 18-1731-163 クツシヨンゴム CUSHION RUBBER 4 18-1880-751 根角ボルト BOLT 1 18-1921-042 テーブ ル TABLE 1 18-2041-524 チヤンポン皿糸道 THREAD EYELET * 18-2140-6501 24本糸立てセット THREAD STAND FOR MODEL 1412 1 -35- -36- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 21 — 19. アクセサリー ACCESSORIES
19. アクセサリー ACCESSORIES NO. PART NO. 品 名 DESCRIPTION Qty 19-01 25-140 タンク付金具 MACHINE MOUNT BRACKET 2 19-02 28-611 ミシン潤滑油 OIL 1 19-03 31-163 クッションゴム CUSHION RUBBER 4 19-04 28-920 チェーン CHAIN 1 19-05 20-0020 附属部品ケース ACCESSORIES CASE 1 19-06 80-751 蝶ナットボルト SCREW 4 19-07 28-464 T型レンチ 10mm T-WRENCH 1 19-08 28-452 ドライバー(大) DRIVER (L) 1 19-09 13-0580-5 針 DV×57#18 NEEDLE DV×57#18 1 19-10 28-011 ピンセット TWEEZERS 1 19-11 28-308 六角レンチ 1.3mm ALLEN KEY (1.3mm) 1 19-12 69-851 Ø50モータープーリー Ø50 MOTOR PULLEY 1 19-13 28-311 六角レンチ 2mm ALLEN KEY (2mm) 1 19-14 28-312 六角レンチ 2.5mm ALLEN KEY (2.5mm) 1 19-15 28-313 六角レンチ 3mm ALLEN KEY (3mm) 1 19-16 28-314 六角レンチ 5mm ALLEN KEY (5mm) 1 19-17 13-1140-6 針 U0×113GS#14 NEEDLE U0×113GS#14 1 19-18 69-849 Ø40モータープーリー Ø40 MOTOR PULLEY 1 19-19 13-0810-5 針 DV-K25 #21 NEEDLE DV-K25 #21 1 19-20 13-0540-5 針 DV-57 #14 NEEDLE DV-57 #14 1 19-21 87-104 ネジ SCREW 5 19-22 28-614 油差し OIL FUNNEL 1 19-23 23-121 テーブル取付ゴムA CUSHION RUBBER 4 19-24 23-122 テーブル取付ゴムB CUSHION RUBBER 4 19-25 75-535 ワッシャ WASHER 1 19-26 13-0520-5 針 DV×57#12 NEEDLE DV×57#12 1 MODEL PQ MODEL 1412P-1/8 1403PSM-H-1/4 MODEL PSM, PSSM, PQSM -37- -38- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 22 — 20. MR專用部品(1) MODEL MR EXCLUSIVE PARTS (1)
20. MR專用部品(1) MODEL MR EXCLUSIVE PARTS (1) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 20-0106-432 下バネ STRIPPER BLADE 1 20-0206-433 下バネ STRIPPER BLADE 1 20-0306-434 下バネ取り付けブラケット BRACKET 1 20-0406-435 下バネ取り付けブラケット BRACKET 1 20-0506-437 上バネブラケット BRACKET 1 20-0606-470 上バネブラケット BRACKET 1 20-0727-123 上バネースカバー (2本針用) CLOTH COVER 1 20-0827-124 上バネースカバー (12本針用) CLOTH COVER 1 20-0927-125 後ろカバー COVER 1 20-1071-241 テーパピン TAPER PIN 2 20-1171-263 ピン PIN 1 20-1271-761 主軸〈上〉 SHAFT 1 20-13 20-1475-452 ワッシャ WASHER 2 20-1575-455 ワッシャ WASHER 2 20-1681-108 ブッシュ BUSHING 2 20-1781-431 ブッシュ BUSHING 2 20-1884-161 ネジ SCREW 2 20-1985-674 段ネジ SCREW 1 20-2087-092 六角穴付きボルト BOLT 2 20-2187-203 六角穴付きボルト BOLT 2 20-2287-255 六角穴付きボルト BOLT 2 20-2394-214 オイルシール OIL SEAL 2 20-2420-0430 上バネースカバー・セット UPPER COVER ASS'Y 1 20-2520-0440 上バネースカバー・セット UPPER COVER ASS'Y 1 -40-
Page 23 — 21. MR 專用部品(2) MODEL MR EXCLUSIVE PARTS (2)
21. MR 專用部品(2) MODEL MR EXCLUSIVE PARTS (2) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 21-01 06-406 板ハ" 調節プ レー ト PLATE 1 21-02 06-408 Eダ" 取りレバー LEVER 1 21-03 06-409 突板取付" ブロック BRACKET 1 21-04 06-410 プッシュレバー PLATE 1 21-05 06-411 板ハ" ネ押え板 PLATE 1 21-06 06-412 板ハ" ネ FLAT SPRING 1 21-07 06-431 突板 RUFFLER BLADE 1 21-08 06-438 突板調節レバー PLATE 1 21-09 06-439 押出プレート PLATE 1 21-10 06-471 タイミングプーリー TIMING PULLEY 1 21-11 06-472 タイミングプーリー TIMING PULLEY 1 21-12 23-341 フェルト FELT 1 21-13 58-410 タイミングベルト TIMING BELT 1 21-14 63-409 送りダルマ BRACKET 1 21-15 63-410 送りダルマ BRACKET 1 21-16 65-402 連結棒 CONNECTING BAR 1 21-17 67-410 ヒダ" 取りアーム LEVER 1 21-18 67-427 主軸調節レバー LEVER 1 21-19 71-434 シャフト SHAFT 1 21-20 71-762 ヒダ付ドライブ軸(3) SHAFT 1 21-21 75-112 カラー COLLAR 2 21-22 75-235 送りダルマローラー ROLLER 1 21-23 75-244 リンクローラー LINK ROLLER 1 21-24 75-332 ワッシャ WASHER 2 21-25 75-452 ワッシャ WASHER 1 21-26 75-942 ワッシャ WASHER 1 21-27 84-103 段ネジ SCREW 1 21-28 84-163 ネジ SCREW 3 21-29 84-313 ネジ SCREW 2 21-30 84-361 ネジ SCREW 1 21-31 84-365 ネジ SCREW 1 21-32 84-379 ネジ SCREW 1 21-33 84-521 ネジ SCREW 1 21-34 84-561 ネジ SCREW 1 21-35 84-571 ネジ SCREW 1 21-36 84-573 段ネジ SCREW 1 21-37 84-718 ネジ SCREW 4 21-38 84-831 針振り連結ダルマ止めネジ SCREW 1 21-39 85-210 ボルト BOLT 1 21-40 86-211 ナット NUT 1 21-41 86-411 ナット NUT 1 21-42 86-412 ナット NUT 1 21-43 86-481 針振り連結ダルマナット NUT 1 21-44 87-019 六角頭付段ネジ SCREW 1 21-45 87-173 六角穴付きボルト BOLT 1 21-46 87-254 ネジ SCREW 1 21-47 91-270 ニードルベアリング BEARING 1 21-48 91-409 ニードルベアリング BEARING 1 21-49 93-203 E型止め輪 E-RING 1 21-50 06-415 突板 RUFFLER BLADE 1 21-51 06-416 突板取付" ブロック BRACKET 1 21-52 06-418 板ハ" ネ押え板 PLATE 1 -42- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 24 — 22. MR 専用部品 (3) MODEL MR EXCLUSIVE PARTS (3)
22. MR 専用部品 (3) MODEL MR EXCLUSIVE PARTS (3) REF. NO. PART NO. 22-01 01-816 22-02 23-324 22-03 41-101 22-04 41-105 22-05 41-107 22-06 41-110 22-07 41-113 22-08 41-120 22-09 41-121 22-10 41-510 22-11 41-701 22-12 41-702 22-13 45-101 22-14 45-107 22-15 45-131 22-16 45-237 22-17 45-238 22-18 45-261 22-19 45-262 22-20 45-263 22-21 45-264 22-22 45-429 22-23 45-437 22-24 45-442 22-25 45-550 22-26 47-117 22-27 47-120 22-28 47-166 22-29 47-408 22-30 47-409 22-31 47-413 22-32 75-455 22-33 77-102 22-34 77-111 22-35 77-165 22-36 84-361 22-37 84-521 22-38 84-573 22-39 85-613 22-40 86-411 22-41 87-113 22-42 87-177 22-43 87-269 22-44 87-272 22-45 87-293 22-46 21-934 22-47 21-935 22-48 87-092 品 名 支柱ネジ フェルト チャンポン皿小ケース チャンポン皿ラチェット 大ケース チャンポン皿 チャンポン皿調子板 チャンポン皿糸道 チャンポン皿調節元板 調子棒 チャンポン調子バネ (強) チャンポン調子バネ (弱) 糸道 糸道 糸道 糸道 針糸道 12木糸道 12木糸道(下) 12木糸道 2本糸道 上糸受け 上糸糸道 上糸糸道(下) 針糸道 下糸捌き案内糸道 下糸糸道案内糸道 糸道 糸道 糸道 下糸糸道 ワッシャ 丸駒 押え揚げ軸 パイプ ネジ ネジ 段ネジ ネジ ナット 六角穴付きボルト 六角穴付きボルト ネジ ネジ ネジ 針糸道カバー 弓糸道カバー 六角穴付きボルト DESCRIPTION SCREW FELT THREAD TENSION NUT SPRING POP SPRING CUP DISC POST SUPPORT THREAD EYELET TENSION PULLEY HOLDER SCREW STUD SPRING (HEAVY) SPRING (LIGHT) THREAD EYELET THREAD EYELET THREAD EYELET THREAD EYELET NEEDLE THREAD THREAD EYELET THREAD EYELET THREAD EYELET THREAD EYELET THREAD TAKE-UP PLATE THREAD EYELET THREAD EYELET THREAD EYELET THREAD EYELET THREAD EYELET THREAD EYELET THREAD EYELET THREAD EYELET THREAD EYELET WASHER BRACKET SHAFT PIPE SCREW SCREW SCREW SCREW NUT BOLT BOLT SCREW SCREW SCREW COVER COVER BOLT Q'TY 2 4 4 4 4 8 1 4 1 4 2 2 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 2 2~4 1 1 4 2 2 2 1 3~7 3 1412MR 1402MR -44- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 25 — 23. PQ専用部品(1) MODEL PQ EXCLUSIVE PARTS (1)
23. PQ専用部品(1) MODEL PQ EXCLUSIVE PARTS (1) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 23-01 02-112 波ワッシャー WASHER 1 23-02 04-405 片メカネ LINK 1 23-03 04-460 ルーパ ー ガイド GUIDE 2 23-04 04-461 上油カバー COVER 1 23-05 04-462 軸受け HOUSING 1 23-06 04-463 PQギヤー GEAR 1 23-07 04-464 ポンプ駆動ギヤー GEAR 1 23-08 04-465 ポンプギヤー GEAR 1 23-09 04-466 ルーパ ー取付台 BRACKET 1 23-10 04-467 スライド ガイド GUIDE PLATE 1 23-11 05-430 ガイドローラー(S) GUIDE ROLLER (S) 2 23-12 14-049 針板土台 NEEDLE PLATE 1 23-13 14-468 針板(3/16) NEEDLE PLATE 1 23-14 14-469 針板(1/4) NEEDLE PLATE 1 23-15 19-476 ゴム糸用ルーパ ー (3/16) RETAINER 1 23-16 19-477 ゴム糸用ルーパ ー (1/4) RETAINER 1 23-17 23-240 上油パッキン GASKET 1 23-18 27-047 前プーラーカバー COVER 1 23-19 27-057 上ベ ー スカバー UPPER COVER 1 23-20 27-058 前ベ ー スカバー FRONT COVER 1 23-21 27-059 上ベ ー ス補助カバー PLATE 1 23-22 27-060 前ベ ー スカバープレート COVER 1 23-23 27-061 エキセンカバー COVER 1 23-24 45-242 ゴム糸ガイド THREAD GUIDE 1 23-25 45-401 ゴム糸糸通し(1/4) THREAD EYELET 1 23-26 45-402 ゴム糸糸通し(3/16) THREAD EYELET 1 23-27 75-187 ワッシャー WASHER 2 23-28 75-189 カラー COLLAR 5 23-29 75-224 ワッシャー WASHER 2 23-30 75-468 ワッシャー WASHER 2 23-31 75-901 ワッシャー WASHER 2 23-32 79-521 板バネ(A) PLATE SPRING (A) 1 23-33 79-522 板バネ SPRING 1 23-34 81-436 ブッシュ BUSHING 2 23-35 84-364 ネジ SCREW 2 23-36 84-368 ネジ SCREW 2 23-37 84-370 ネジ SCREW 2 23-38 84-372 段ネジ SCREW 2 23-39 84-374 ネジ SCREW 2 23-40 84-521 ネジ SCREW 2 23-41 84-552 段ネジ SCREW 1 23-42 84-761 ネジ SCREW 3 23-43 84-763 ネジ SCREW 2 23-44 84-862 ネジ SCREW 3 23-45 87-098 ネジ SCREW 2 23-46 87-123 六角穴付きボルト BOLT 2 23-47 87-172 ネジ SCREW 2 23-48 87-261 ネジ SCREW 5 23-49 87-280 ネジ SCREW 1 23-50 87-287 六角穴付きボルト BOLT 4 23-51 87-412 ネジ SCREW 2 23-52 87-415 ネジ SCREW 3 23-53 88-166 ナット NUT 1 23-54 92-233 スラストベアリング BEARING 1 23-55 93-266 C-RING 1 23-56 87-177 六角穴付きボルト BOLT 1 23-57 88-146 ナット NUT 5 23-58 87-269 ネジ SCREW -46- From the library of: Superior Sewing Machine & Supply LLC jinte.ex.in
Page 27 — 25. PQ専用部品(3) MODEL PQ EXCLUSIVE PARTS (3)
25. PQ専用部品(3) MODEL PQ EXCLUSIVE PARTS (3) MODEL 1412PQ, 1412PQSM, 1012PQ MODEL 1412PQSM 本部品はセットで構成いたします。 Only Available By Set No. MODEL: 1012PQ 下段ルーパ一部は使用しません。 Looper threads are not used. REF. NO. PART NO. 25-0121-054 25-0221-054 25-0323-324 25-0440-6501 25-0540-6503 25-0640-6504 25-0741-101 25-0841-105 25-0941-107 25-1041-110 25-1141-701 25-1241-702 25-1388-157 25-1441-522 25-1541-524 品 名 TABLE TABLE フェルト 24本糸立てセット 12本糸立てセット (PQ) 12本糸立てセット (PSM) チャンポン皿小ケース チャンポンラチェット 大ケース チャンポン皿 チャンポン皿子バネ(強) チャンポン皿子バネ(弱) ナット 調子棒中 チャンポン皿糸道 DESCRIPTION TABLE TABLE FELT THREAD STAND FOR MODEL 1412 THREAD STAND FOR MODEL PQ THREAD STAND FOR MODEL PSM SPRING POST SPRING CU SPRING SPRING (HEAVY) SPRING (LIGHT) NUT SCREW STUD THREAD EYELET Q'TY 1 1 * * 1 1 1 * * * 12 * * * * -50- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 28 — 26. PTV専用部品 MODEL PTV EXCLUSIVE PARTS
26. PTV専用部品 MODEL PTV EXCLUSIVE PARTS REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 26-01 27-020 面板 HEAD COVER 1 26-02 97-4150-0 ホルダ ーセット (3/16) HOLDER ASS'Y (3/16) 1 26-03 97-4151-0 ホルダ ーセット (1/4) HOLDER ASS'Y (1/4) 1 上カイト"金具 UPPER GUIDE VR-1~13 VC VL-1~13 下カイト"金具 LOWER GUIDE 2R-1~12 5R-1~12 8R-1~12 2L-1~12 5L-1~12 8L-1~12 -51- -52- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 29 — 27. PSM専用部品 (1) MODEL PSM EXCLUSIVE PARTS (1)
27. PSM専用部品 (1) MODEL PSM EXCLUSIVE PARTS (1) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 27-01 04-328 ピニオン PINION 1 27-02 04-414 ストツパー STOPPER 2 27-03 04-416 ラツクブラケツト BRACKET 2 27-04 04-416 ルーバーブラケツト BRACKET 4 27-05 04-418 飾り糸ルーバー-C (3/16) SPREADER 1 27-06 04-419 飾り糸ルーバー-B (3/16) SPREADER 1 27-07 04-420 飾り糸ルーバー-A (3/16) SPREADER 1 27-08 04-421 飾り糸ルーバー-C (1/4) SPREADER 1 27-09 04-422 飾り糸ルーバー-B (1/4) SPREADER 1 27-10 04-423 飾り糸ルーバー-A (1/4) SPREADER 1 27-11 23-158 パツキン GASKET 1 27-12 27-019 面板 HEAD COVER 1 27-13 27-021 面板 HEAD COVER 1 27-14 41-341 糸道取付棒 BAR 1 27-15 41-439 ブラケツト BRACKET 1 27-16 41-461 ブラケツト BRACKET 1 27-17 41-462 糸道取付棒 BAR 1 27-18 45-137 糸道 THREAD EYELET 1 27-19 45-342 糸道 THREAD EYELET 2 27-20 45-343 飾り糸ガイド THREAD GUIDE 1 27-21 45-344 糸道 THREAD EYELET 1 27-22 69-324 ラツクハウジング 1/4 RACK HOUSING (1/4) 1 27-23 69-325 回り止めプレート PLATE 1 27-24 69-326 ラツクハウジング 回り止め GUIDE PLATE 1 27-25 71-370 糸道取付棒 PIN 1 27-26 71-457 ラツク RACK SHAFT 2 27-27 71-458 ルーバー-シヤフト LOOPER SHAFT 1 27-28 71-459 ラツク RACK SHAFT 2 27-29 71-460 ルーバー-シヤフト LOOPER SHAFT 1 27-30 75-410 スプリングワツシヤ SPRING WASHER 2 27-31 75-455 ワツシヤ WASHER 2 27-32 75-522 ワツシヤ WASHER 2 27-33 81-435 ブツシユ BUSHING 6 27-34 84-364 ネジ SCREW 6 27-35 84-374 ネジ SCREW 4 27-36 84-521 ネジ SCREW 8 27-37 84-765 ネジ SCREW 2 27-38 87-068 段ネジ SCREW 2 27-39 87-113 六角穴付きボルト BOLT 4 27-40 87-123 六角穴付きボルト BOLT 4 27-41 87-129 六角穴付きボルト BOLT 2 27-42 87-171 六角穴付きボルト BOLT 2 27-43 87-224 六角穴付きボルト BOLT 2 27-44 87-309 支柱ネジ SCREW 1 27-45 88-137 ナツト NUT 2 -54- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 30 — 28. PSM専用部品(2) MODEL PSM EXCLUSIVE PARTS (2)
28. PSM専用部品(2) MODEL PSM EXCLUSIVE PARTS (2) PART NO. DESCRIPTION 04-351 カム1 (CAM1) 04-352 カム2 (CAM2) 04-353 カム3 (CAM3) 04-354 カム4 (CAM4) 04-355 カム5 (CAM5) 04-356 カム6 (CAM6) 04-357 カム7 (CAM7) 04-358 カム8 (CAM8) 04-359 カム9 (CAM9) 04-360 カム10 (CAM10) 04-361 カム11 (CAM11) 04-362 カム12 (CAM12) 04-363 カム13 (CAM13) 1403PSM MODEL 1212 1403 REF. NO. 28-01 28-02 28-03 28-04 28-05 28-06 28-07 28-08 28-09 28-10 28-11 28-12 28-13 28-14 28-15 28-16 28-17 28-18 28-19 28-20 28-21 28-22 28-23 28-24 28-25 28-26 28-27 28-28 28-29 28-30 28-31 28-32 28-33 28-34 28-35 28-36 28-37 28-38 28-39 28-40 28-41 28-42 28-43 28-44 28-45 28-46 PART NO. 04-008 41-113 04-408 04-409 4-468 21-402 21-409 21-488 21-489 23-160 23-189 23-304 23-384 23-412 23-567 35-122 35-315 39-139 69-320 71-208 71-266 71-706 71-942 75-112 75-181 75-184 75-332 75-455 75-527 75-552 77-160 77-412 81-690 84-361 84-566 87-171 87-172 87-173 87-181 87-254 87-311 88-462 DESCRIPTION カムカラーピン カム1~13 ウォームギャ ウォームホイール スペーサー プーリーカバー ギヤハウジングカバー カムカバー カムカバー・取付金具 配管油止メシール O-リング シール フェルト パッキン フェルト セパレート配管 ビニールチューブ パイプサポート ギヤハウジング ノックピン ピン ジョイントシャフト カムシャフト カラー カムカラー-A カムスペーサー ワッシャー スプリングワッシャー ワッシャー 押上揚コントロールレバー チェンガイド ブッシュ ネジ ネジ ネジ 六角穴付きボルト 六角穴付きボルト ネジ 六角穴付きボルト ネジ ネジ フタネジ カム固定ナット PIN CAM1~13 WORM GEAR WORM WHEEL SPACE COLLAR PULLEY COVER HOUSING COVER CAM COVER PLATE SEAL WASHER O-RING SEAL FELT GASKET FELT PIPE TUBE PIPE SUPPORT GEAR HOUSING PIN PIN SHAFT SHAFT COLLAR CAM COLLAR (A) SPACE COLLAR WASHER SPRING WASHER WASHER LEVER CHAIN GUIDE BUSHING SCREW SCREW SCREW SCREW BOLT BOLT SCREW BOLT SCREW SCREW NUT Q'TY 1 1 1 1 1 1 1 1 2 3 1 1 1 3 1 1 1 2 10 2 2 1 4 1 2 6 3 3 1 1 2 -56- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 31 — 29. PSM専用部品 (3) MODEL PSM EXCLUSIVE PARTS (3)
29. PSM専用部品 (3) MODEL PSM EXCLUSIVE PARTS (3) REF. NO. PART NO. 29-01 04-342 29-02 04-348 29-03 04-349 29-04 04-411 29-05 65-341 29-06 65-347 29-07 67-434 29-08 66-433 29-09 67-431 29-10 67-434 29-11 67-435 29-12 67-436 29-13 67-437 29-14 71-529 29-15 75-152 29-16 75-257 29-17 75-260 29-18 75-455 29-19 75-519 29-20 75-452 29-21 84-587 29-22 84-605 29-23 84-606 29-24 84-607 29-25 87-188 29-26 85-627 29-27 86-311 29-28 87-181 29-29 88-157 29-30 88-158 29-31 85-629 29-32 87-173 品 名 係りベ ロッドエンド ロッドエンド ベース取付プレート 連結棒 連結棒 連結棒 カム連結リンク カムリングレバー 飾り糸振りレバー 飾り糸振りレバー 飾り糸振りレバー 飾り糸振りレバー カムレバーシャフト カラー カム連結ローラー ローラー ワッシャ ワッシャ ワッシャ ネジ ネジ ネジ ネジ 六角穴付きボルト ネジ ナット ネジ ナット ナット ネジ 六角穴付きボルト DESCRIPTION FLAME ROD ROD PLATE CONNECTING BAR CONNECTING BAR CONNECTING BAR LINK LEVER LEVER LEVER LEVER SHAFT COLLAR LINK ROLLER ROLLER WASHER WASHER WASHER SCREW SCREW SCREW SCREW BOLT SCREW NUT SCREW NUT NUT SCREW BOLT Q'TY 1 2 2 4 1 1 2 2 1 1 1 1 2 4 2 2 4 10 4 4 2 (1/4) TYPE 1412PSM (1/4) 1412PSM (3/16) -57- -58- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 32 — 30. PSM専用部品(4) MODEL PSM EXCLUSIVE PARTS (4)
30. PSM専用部品(4) MODEL PSM EXCLUSIVE PARTS (4) 1412PSM 1403PSM 1012PSM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 30-0121-048 テーブル TABLE 1 30-0223-324 フェルト FELT * 30-0340-6501 24本糸立てセット THREAD STAND FOR MODEL 1412 1 30-0440-6504 12本糸立て(PSM) THREAD STAND FOR MODEL PSM 1 30-0540-6505 12本糸立てセット THREAD STAND FOR MODEL 1012 1 30-0640-6507 12本糸立てセット THREAD STAND FOR MODEL FX4406 1 30-0741-101 テンション皿小ケース TENSION NUT * 30-0841-105 チャンポン ラチェット SPRING PD * 30-0941-107 大ケース SPRING CUP * 30-1041-110 テンション皿 TENSION DISC * 30-1141-522 調子棒 SCREW STUD * 30-1241-523 ゴム糸用調子棒 SCREW STUD FOR ELASTIC THREAD * 30-1341-524 チャンポン皿糸通 THREAD EYELET * 30-1441-701 チャンポン調子バネ(強) SPRING (HEAVY) 12 30-1541-702 チャンポン調子バネ(弱) SPRING (LIGHT) * 30-1688-157 ナット NUT * 1403PSMを除く EXCEPT 1403PSM 本部 はセットで補給いたします。 (Only Available By Set No. -59- -60- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 33 — 31. 1403PSM専用部品(1) MODEL 1403PSM EXCLUSIVE PARTS (1)
31. 1403PSM専用部品(1) MODEL 1403PSM EXCLUSIVE PARTS (1) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 31-0102-118 波ワッシャ WASHER 2 31-0204-015 飾り用テンション台 PLATE 1 31-0304-018 飾りテンション糸道 THREAD GUIDE 1 31-0404-476 飾りテンション糸道取付台 BRACKET 1 31-0521-626 保護カバー COVER 1 31-0623-324 フェルト FELT 1 31-0741-101 テンション皿小ケース THREAD TENSION DISC 12 31-0841-105 テンポン ラチェット SPRING PD 6 31-0941-107 大ケース SPRING CUP 3 31-1041-110 テンション皿 THREAD TENSION DISC 6 31-1141-113 テンション皿調子板 THREAD TENSION POST HOLDER 1 31-1241-115 糸道(上) THREAD GUIDE 1 31-1341-120 テンション皿糸道 THREAD TENSION DISC 1 31-1441-123 テンポン元板 TENSION POST HOLDER 1 31-1541-132 カラーB COLLAR 1 31-1641-136 クッションゴム RUBBER 1 31-1741-341 糸道取付棒 BAR 1 31-1841-429 ブラケット BRACKET 2 31-1941-430 ブラケット BRACKET 1 31-2041-461 ブラケット BRACKET 1 31-2141-508 調子棒(中) SCREW STUD 2 31-2241-509 テンション皿 SCREW STUD 6 31-2341-510 調子棒 SCREW STUD 3 31-2441-701 テンポン調子バネ(強) SPRING (HEAVY) 9 31-2541-702 テンポン調子バネ(弱) SPRING (LIGHT) 1 31-2645-123 糸道 THREAD EYELET 1 31-2745-137 糸道 THREAD EYELET 2 31-2845-342 糸道 THREAD EYELET 2 31-2945-429 糸受け THREAD TAKE-UP PLATE 1 31-3045-438 糸道 THREAD EYELET 3 31-3055-441 糸道 THREAD EYELET 1 31-3145-441 糸道ガイド THREAD EYELET 1 31-3245-442 糸道 THREAD EYELET 1 31-3345-523 針棒糸道 THREAD EYELET 1 31-3447-117 下糸DrawerToggle糸道 THREAD EYELET 1 31-3547-176 糸道下 THREAD EYELET 1 31-3647-413 下糸DrawerToggle糸道 THREAD EYELET 1 31-3771-426 糸道取付棒 SHAFT 2 31-3875-455 ワッシャ WASHER 6 31-3984-361 ネジ SCREW 4 31-4084-374 ネジ SCREW 3 31-4184-396 段ネジ SCREW 2 31-4284-521 ネジ SCREW 2 31-4384-764 ネジ SCREW 1 31-4484-765 ネジ SCREW 2 31-4586-211 ナット NUT 5 31-4686-411 ナット NUT 2 31-4787-113 六角穴付きボルト BOLT 2 31-4887-129 六角穴付きボルト BOLT 4 31-4987-171 六角穴付きボルト BOLT 2 31-5087-177 六角穴付きボルト BOLT 2 31-5187-272 ネジ SCREW 1 31-5287-293 ネジ SCREW 2 -62- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 34 — 32. 1403PSM専用部品(2) MODEL 1403PSM EXCLUSIVE PARTS (2)
32. 1403PSM専用部品(2) MODEL 1403PSM EXCLUSIVE PARTS (2) REF. NO. PART NO. 32-01 04-043 32-02 04-328 32-03 04-342 32-04 04-442 32-05 04-349 32-06 04-469 32-07 04-470 32-08 04-471 32-09 04-473 32-10 04-475 32-11 04-475 32-12 65-341 32-13 65-347 32-14 66-433 32-15 66-519 32-16 67-430 32-17 67-431 32-18 67-432 32-19 69-324 32-20 69-325 32-21 71-423 32-22 71-529 32-23 75-152 32-24 75-247 32-25 75-257 32-26 75-260 32-27 32-28 75-410 32-29 75-452 32-30 75-453 32-31 75-455 32-32 75-468 32-33 75-519 32-34 75-522 32-35 81-435 32-36 84-361 32-37 84-566 32-38 84-583 32-39 84-605 32-40 84-606 32-41 84-607 32-42 85-627 32-43 86-311 32-44 87-068 32-45 87-092 32-46 87-106 32-47 87-113 32-48 87-173 32-49 87-181 32-50 87-188 32-51 87-224 32-52 87-243 32-53 87-266 32-54 88-137 32-55 88-157 32-56 88-158 DESCRIPTION 品 名 飾り糸ルーパ 取 付 台 SP R EADER HOLDER ピ ニ オン PINION 糸 振り ベ ース FLAME ロッド ROD ロットエンド ROD スモック飾りルーパ ベース 取付 PLATE 飾り糸ルーパ ブラケット BRACKET ラック RACK SHAFT 飾り糸ルーパ 上(1/4) SP R EADER 飾り糸ルーパ 下(1/4) SP R EADER ラックブ ラケット BRACKET 連結棒 CONNECTING BAR 連結棒 CONNECTING BAR カム連結リンク LINK ルーバー連結メガネ LINK 減速レバー LEVER カムリンクレバー LEVER 飾り糸振りレバー LEVER ラックハウジング 1/4 RACK HOUSING(1/4) 回り止めプレート PLATE シャフト SHAFT カムレバーシャフト SHAFT カラー COLLAR 連結メガ ネローラー ROLLER カム連結ローラー LINK ROLLER ローラー ROLLER スプリングワッシャ SPRING WASHER ワッシャ WASHER ワッシャ WASHER ワッシャ WASHER ワッシャ WASHER ワッシャ WASHER ワッシャ WASHER ブッシュ BUSHING ネジ SCREW ネジ SCREW ネジ SCREW ネジ SCREW ネジ SCREW ネジ SCREW ネジ SCREW ネジ SCREW ナット NUT 六角付きボルト BOLT 六角付きボルト BOLT 六角付きボルト BOLT ネジ SCREW 六角付きボルト BOLT 六角付きボルト BOLT 六角付きボルト BOLT ネジ SCREW ナット NUT ナット NUT ナット NUT Q'TY 1 1 1 1 1 1 2 1 1 1 2 1 1 1 1 1 1 1 1 2 3 2 1 1 2 7 1 3 2 3 1 6 2 2 1 1 1 1 3 1 2 2 -64- 1412PSM (3/16) の位置 From the library of: Superior Sewing Machine & Supply LLC jinnex.in
Page 35 — 33. 1403PSM専用部品(3) MODEL 1403PSM EXCLUSIVE PARTS (3)
33. 1403PSM専用部品(3) MODEL 1403PSM EXCLUSIVE PARTS (3) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 33-01 01-103 連結板 スリーブ SLEEVE 2 33-02 02-116 波ワッシャ WAVE WASHER 1 33-03 02-117 後プーラーパイプフタ PLATE 1 33-04 02-189 後プーラー上(ゴム) REAR PULLER (SMOOTH) 1 33-05 02-199 後プーラー下ゴム LOWER REAR PULLER (SMOOTH) 1 33-06 02-251 後プーラー台小 REAR PULLER BRACKET 1 33-07 02-266 連結板 CONNECTING PLATE 1 33-08 71-443 後プーラー台回り止メ PLATE 1 33-09 71-443 後プーラー台シャフト(小) SHAFT (LOWER) 1 33-10 71-651 後プーラー下シャフト REAR PULLER SHAFT (LOWER) 1 33-11 75-380 ワッシャ WASHER 1 33-12 75-451 ワッシャ WASHER 1 33-13 75-515 ワッシャ WASHER 1 33-14 79-551 プーラー板バネ PULLER PLATE SPRING 1 33-15 81-321 ブッシュ BUSHING 6 33-16 81-322 ブッシュ BUSHING 2 33-17 81-323 ブッシュ BUSHING 1 33-18 84-162 ネジ SCREW 2 33-19 84-573 段ネジ SCREW 2 33-20 87-113 六角穴付きボルト BOLT 2 33-21 87-129 六角穴付きボルト BOLT 1 33-22 87-181 ネジ SCREW 1 33-23 87-225 六角穴付きボルト BOLT 2 33-24 88-179 ナット NUT 2 33-25 91-405 ワンウェイクラッチ BEARING 2 33-26 93-221 ストップ リング E-RING 1 33-27 00-2002 スムースプーラーセット SMOOTH PULLER ASS'Y 1 -6 -66- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 36 — 34. ゲージ パーツ (1) GAUGE PARTS (1)
34. ゲージ パーツ (1) GAUGE PARTS (1) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 34-01※ 針(1"均等) NEEDLE HOLDER 1 34-02 13-0540-5 針(DVX57 #14) NEEDLE * 34-03 13-0810-5 針(DV-K25 #21) NEEDLE * 34-04 針(1"均等) NEEDLE * 34-05 13-1140-6 針(UOX113 #14) NEEDLE * 34-06 13-1180-5 針(UOX113 #18) NEEDLE * 34-07※ 針板(1"均等) NEEDLE PLATE 1 34-08※ 送歯 FEED DOG 1 34-09※ 押エセット PRESSER FOOT ASS'Y 1 34-10 17-3710-A 押エボス SHANK 1 34-11※ 押エ足(1"均等) BOTTOM 1 34-12 17-3710-C 押エボス取付台 BRACKET 1 34-13 17-4210-A 押エボス BRACKET 2 34-14 17-4210-C 取付金具 BRACKET 1 34-15 17-4210-F 段エ押エプレート LINK PLATE 1 34-16 17-4210-G スライド押エプレート SLIDE PLATE 1 34-17※ 押エ足 BOTTOM 1 34-18※ 押エ足 BOTTOM 1 34-19 17-4960-A 押エボス BRACKET 1 34-20 押エ足 BOTTOM 1 34-21※ 押エ足 BOTTOM 1 34-22 87-013 六角穴付止めネジ SCREW 1 34-23※ 押エ取付ライナー FRONT GUIDE 1 34-24 17-5700-C 押エ足取付ネジ SCREW 1 34-25 17-5810-D 押エ足取付ピン PIN 1 34-26 17-5810-F リンクネジ SCREW 1 34-27 17-8190-F ハネ SPRING 2 34-28※ 糸寄せ棒 RETAINER 1 34-29 19-406 ルーバー台止め金具 BRACKET 1 34-30 19-416 針受 NEEDLE GUARD 1 34-31※ ルーバー台 LOOPER HOLDER 1 34-32※ ルーバー LOOPER 1 34-33※ 糸寄せルーバー RETAINER 1 34-34※ ルーバー台 LOOPER HOLDER 1 34-35 71-215 ピン PIN 2 34-36 84-114 ネジ SCREW 2 34-37 84-161 ネジ SCREW 2 34-38 84-162 ネジ SCREW 2 34-39 84-361 ネジ SCREW * 34-40 84-364 ネジ SCREW 2 34-41 84-367 ネジ SCREW 1 34-42 84-380 ネジ SCREW * 34-43 88-146 ナット NUT 2 34-44 84-464 ネジ SCREW 2 34-45 84-521 ネジ SCREW 2 34-46 88-160 ナット NUT 1 34-47 84-588 ネジ SCREW * 34-48 84-591 ボルト BOLT 1 34-49 87-104 ネジ SCREW 1 34-50 87-113 六角穴付ボルト BOLT 2 34-51 87-252 六角穴付ボルト BOLT 2 34-52 87-279 六角穴付止めネジ SCREW 2 34-53 87-289 ネジ SCREW 2 -68- From the library of: Superior Sewing Machine & Supply LLC jintex.in
Page 38 — 36. ゲージ パーツ (3) GAUGE PARTS (3)
36. ゲージ パーツ (3) GAUGE PARTS (3) PS-SM REF. NO. PART NO. 36-01 04-477 36-02 12-435 36-03 13-0580-5 36-04* 36-05* 36-06* 36-07 17-0470-B 36-08 17-0470-C 36-09* 36-10* 36-11 17-3710-B 36-12 17-3710-C 36-13 17-4150-C 36-14 17-4350-A 36-15 17-5700-C 36-16 17-8190-F 36-17* 36-18* 36-19 71-215 36-20 84-382 36-21 84-521 36-22 87-013 36-23 87-030 36-24 87-031 36-25 87-100 36-26 87-104 36-27 87-113 36-28 87-252 36-29 87-279 36-30 87-289 36-31 88-146 36-32 88-160 品 名 ガイドバネ 針棒 針 (DVX57 #18) 針板 送歯 押エ組 押エ足 (2mm) 押エ足 (3.5mm) 押エ足 押エボス 押エ足 (1'均等) 押エボス取付台 押エ足 押エ足 押エ足取付ネジ バネ 糸寄棒 ルーパ一台 ピン ネジ ネジ 六角穴付止めネジ ネジ 六角穴付ボルト ネジ 六角穴付ボルト 六角穴付ボルト 六角穴付止めネジ ネジ ナット ナット DESCRIPTION SPRING NEEDLE CLAMP NEEDLE NEEDLE PLATE FEED DOG PRESSER FOOT ASS'Y BOTTOM BOTTOM BOTTOM SHANK BOTTOM BRACKET PIN BOTTOM SCREW SPRING RETAINER HOLDER LOOPER HOLDER PIN SCREW SCREW SCREW SCREW BOLT SCREW BOLT BOLT SCREW SCREW NUT NUT Q'TY 1 1 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 3 3 3 2 2 1 1 2 2 2 2 各ゲージ部品の品番は、73, 74ページのゲージパーツ表を参照して下さい。 * Please refer to Page 73, 74 GAUGE PARTS LIST 1403PSM-H 1/4 -72-
Page 39 — GAUGE PARTS TABLE
37. ゲージ部品一覧表 (1) GAUGE PARTS TABLE (1) 機種 タイプ ゲージ MODEL TYPE GAUGE 針株 NEEDLE HOLDER 押え組 PRESSER FOOT ASS'Y 送り歯 FEED DOG 針板 NEEDLE PLATE 糸寄せ棒 RETAINER HOLDER 糸寄せセル- RETAIN LOOPER ルーバー LOOPER ルーバー台 LOOPER HOLDER 針受け NEEDLE GUARD 1402 MR 1/4 12-4090-1 17-0510-1 15-051 14-415 18-418 Dia tuck 1/4 12-4090-1 17-0510-1 15-051 14-415 18-418 3/4 12-4180-1 17-3750-1 15-418 14-418 18-418 1 12-4220-1 17-3720-1 15-421 14-421 18-421 1404 P PMD 1-1/8 12-4220-1 17-3720-1 15-422 14-422 18-422 1-1/4 12-4230-1 17-3730-1 15-423 14-423 18-423 1/4-1/2-1/4 12-4240-1 17-3740-1 15-424 14-424 18-424 19-437 19-431 19-43 19-413 1406 3/16 12-4400-1 17-3890-1 15-442 14-442 18-442 1/4 12-4420-1 17-3890-1 15-442 14-442 18-442 1/3 12-4430-1 17-3900-1 15-443 14-443 18-443 3/8 12-4540-1 17-3910-1 15-454 14-454 18-454 1408 P 1/4 12-4650-1 17-3930-1 15-465 14-465 18-465 1412 3/16 12-4700-1 17-3940-1 15-497 14-470 18-497 19-437 19-431 19-413 1012 P 1/4 12-4980-1 17-3950-1 15-496 14-496 18-496 19-437 19-431 19-413 1/4 12-4980-1 17-3950-1 15-496 14-496 18-496 19-437 19-431 19-413 1404 PSF 1/4-3/16-1/4 12-4250-1 17-3760-1 15-426 14-426 18-426 19-437 19-431 19-413 1/4-3/4-1/4 12-4270-1 17-3770-1 15-427 14-427 18-427 19-437 19-431 19-413 3/16-1-3/16 12-4300-1 17-3820-1 15-432 14-432 18-432 19-437 19-431 19-413 1/4-1-1/4 12-4290-1 17-3810-1 15-431 14-431 18-431 19-437 19-431 19-413 1404 WB 3/16-3/4-3/16 12-4980-1 17-3970-1 15-497 14-497 18-497 1/4-3/4-1/4 12-4980-1 17-3970-1 15-497 14-497 18-497 3/16-1-3/16 12-4980-1 17-3970-1 15-497 14-497 18-497 1/4-1-1/4 12-4980-1 17-3970-1 15-497 14-497 18-497 38. ゲージ部品一覧表 (2) GAUGE PARTS TABLE (2) 機種 タイプ ゲージ MODEL TYPE GAUGE 針株 NEEDLE HOLDER 押え組 PRESSER FOOT ASS'Y 送り歯 FEED DOG 針板 NEEDLE PLATE 糸寄せ棒 RETAINER HOLDER 糸寄せセル- RETAIN LOOPER ルーバー LOOPER ルーバー台 LOOPER HOLDER 針受け NEEDLE GUARD 1412 PS 3/16 12-4990-1 17-3960-1 15-046 14-028 18-497 19-437 19-431 19-496 19-416 1/4 12-4980-1 17-3970-1 15-497 14-497 18-497 1012 PS 3/16 12-4980-1 17-3980-1 15-045 14-029 18-496 19-437 19-431 19-496 19-416 1/4 12-4780-1 17-4780-1 15-480 14-480 18-480 1412 PQ 3/16 12-4430-1 17-4480-1 15-440 14-440 18-443 19-437 19-431 19-496 19-416 1/4 12-4400-1 17-4390-1 15-440 14-440 18-440 1012 PQ 3/16 12-4540-1 17-4490-1 15-454 14-454 18-454 19-437 19-431 19-496 19-416 1/4 12-4650-1 17-4490-1 15-465 14-465 18-465 1412 MR 3/16 12-4980-1 17-4940-1 15-496 14-496 18-496 19-437 19-431 19-496 19-416 1/4 12-4990-1 17-4950-1 15-497 14-497 18-497 1412 PTV 3/16 12-4990-1 17-3970-1 15-497 14-497 18-497 19-437 19-431 19-496 19-416 1/4 12-4980-1 17-3960-1 15-046 14-028 18-497 1412 PSM 3/16 12-4980-1 17-4720-1 15-500 14-468 18-496 19-437 19-431 19-496 19-416 1/4 12-4980-1 17-4710-1 15-499 14-469 18-496 1012 PSM 3/16 12-4980-1 17-3960-1 15-046 14-028 18-497 19-437 19-431 19-496 19-416 1/4 12-4980-1 17-3970-1 15-497 14-497 18-497 1403 PSM-H 1/4 12-4980-1 17-0500-1 15-047 14-029 18-497 1412 PSSM 3/16 12-4350-1 17-4350-1 15-435 14-435 18-435 19-439 19-433 19-496 19-416 1/4 12-4980-1 17-0460-1 15-046 14-028 18-497 1412 PQSM 3/16 12-4980-1 17-0470-1 15-047 14-029 18-496 19-437 19-431 19-496 19-416 1/4 12-4980-1 17-0500-1 15-047 14-029 18-497 1412 P-ET 3/16 12-4980-1 17-0470-1 15-047 14-029 18-496 19-437 19-431 19-496 19-416 1/4 12-4980-1 17-0480-1 15-047 14-029 18-497 1412 PS-ET 3/16 12-4980-1 17-0470-1 15-047 14-029 18-496 19-437 19-431 19-496 19-416 1/4 12-4980-1 17-0480-1 15-047 14-029 18-497 1412 PSM-ET 3/16 12-4980-1 17-0470-1 15-047 14-029 18-496 19-437 19-431 19-496 19-416 1/4 12-4980-1 17-0480-1 15-047 14-029 18-497 1412 PSSM 3/16 12-4980-1 17-0460-1 15-046 14-028 18-497 19-437 19-431 19-496 19-416 -ET 1/4 12-4980-1 17-0500-1 15-047 14-029 18-496 From the library of: Superior Sewing Machine & Supply LLC jintex.in
