Page 1 — Parts Catalog
Revolutionize Production through worker creativity by pegasus! W522 2-Needle Flatbed Double Chainstitch Machine 2本針平型独立2重環縫いミシン Parts Catalog PEQASUS. jintex.in
Parts index — Pegasus W522tap a row to open its page

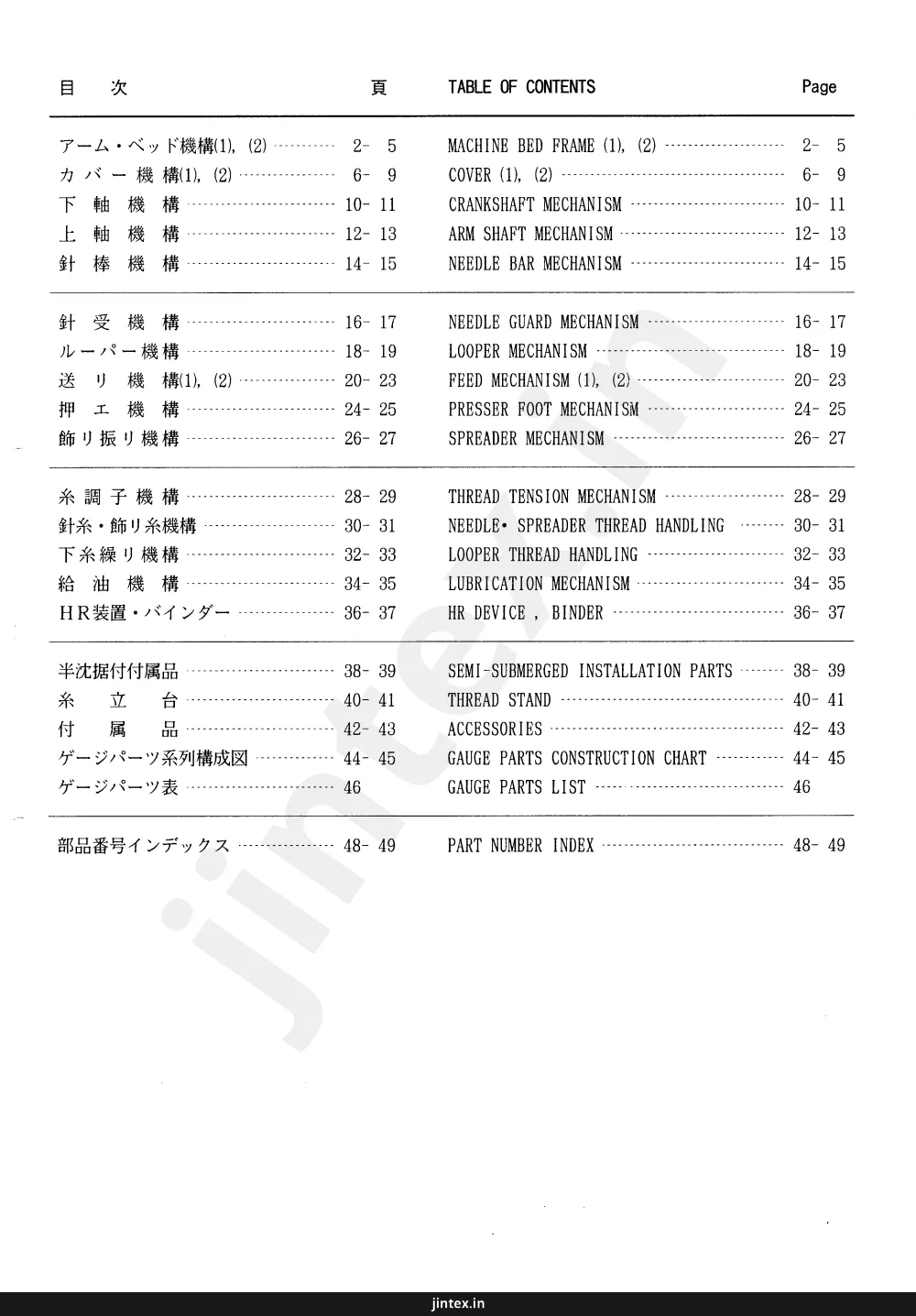

Page 3 — TABLE OF CONTENTS
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| (1), (2) | アーム・ベッド機構 | ||
| (1), (2) | カバー機構 | ||
| 10- 11 | 下軸機構 | ||
| 12- 13 | 上軸機構 | ||
| 14- 15 | 針棒機構 | ||
| 16- 17 | 針受機構 | ||
| 18- 19 | ルーバー機構 | ||
| (1), (2) | 送り機構 | ||
| 24- 25 | 押工機構 | ||
| 26- 27 | 飾り振り機構 | ||
| 28- 29 | 糸調子機構 | ||
| 30- 31 | 針糸・飾り糸機構 | ||
| 32- 33 | 下糸繰り機構 | ||
| 34- 35 | 給油機構 | ||
| 36- 37 | HR装置・バインダー | ||
| 38- 39 | 半沈据付付属品 | ||
| 40- 41 | 糸立台 | ||
| 42- 43 | 付属品 | ||
| 44- 45 | ゲージパーツ系列構成図 | ||
| 46 | ゲージパーツ表 | ||
| 48- 49 | 部品番号インデックス |
Page 4
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | PLATE | |
| 2 | 2 | PLATE | |
| 3 | 3 | SCREW | |
| 4 | 4 | COVER | |
| 5 | 5 | COVER | |
| 6 | 6 | SCREW | |
| 7 | 7 | WASHER | |
| 8 | 8 | SCREW | |
| 9 | 9 | SPRING | |
| 10 | 10 | SCREW | |
| 11 | 11 | BEARING | |
| 12 | 12 | WASHER | |
| 13 | 13 | COVER | |
| 14 | 14 | PLUG | |
| 15 | 15 | PLUG | |
| 16 | 16 | PLUG | |
| 17 | 17 | SEAL RING | |
| 18 | 18 | SEAL RING | |
| 19 | 19 | FILTER | |
| 20 | 20 | COVER | |
| 21 | 21 | BEARING | |
| 22 | 22 | STUD BOLT | |
| 23 | 23 | SLEEVE | |
| 24 | 24 | COVER | |
| 25 | 25 | SCREW | |
| 26 | 26 | PIN | |
| 27 | 27 | COVER | |
| 28 | 28 | SCREW | |
| 29 | 29 | SPRING | |
| 30 | 30 | LABEL |
Page 5 — MACHINE BED FRAME (1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 250069 | 上蓋(左) | ||
| 250049 | ガスケット | ||
| 7084 | 六角ネジ/M4×8 | ||
| 250003 | 上蓋(右) | ||
| 250004 | ガスケット | ||
| 7084 | 六角ネジ/M4×8 | ||
| 230047A | 機番板 | ||
| 210679 | 止ピン | ||
| 7018 | 平ネジ/M4×6 | ||
| 303448 | 座金 | ||
| 240111 | 栓 | ||
| 206942 | オイルシール | ||
| 202526 | 記銘板 | ||
| 240110 | 栓 | ||
| 240052 | 栓 | ||
| 205088 | 栓 | ||
| 208173 | 栓 | ||
| 240001 | 止メ輪 | ||
| 255002 | フィルター | ||
| 210586 | オイルシール | ||
| 210586 | オイルシール | ||
| 204006 | 足ピン | ||
| 206590 | オイルゲージ | ||
| 250233 | 形式板 | ||
| 210679 | 止ピン | ||
| 240127 | 合マーク | ||
| 250020 | カバー | ||
| 7017 | 平ネジ/M4×5 | ||
| 4541 | 止ネジ/M6×8 | ||
| 250238 | 銘板 |
Page 6
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 21 | W522-04 | W522-04 | |
| 1 | W522-01 | W522-01 | |
| 7 | W522-04 | W522-04 | |
| 6 | W522-01 | W522-01 | |
| 22 | W522-01 | W522-01 | |
| 9 | W522-04 | W522-04 | |
| 12 | W522-04 | W522-04 | |
| 8 | 8 | ||
| 11 | 11 | ||
| 13 | 13 | ||
| 14 | 14 | ||
| 15 | 15 | ||
| 10 | 10 | ||
| 16 | 16 | ||
| 17 | 17 | ||
| 18 | 18 | ||
| 19 | 19 | ||
| 20 | 20 | ||
| 2 | 2 | ||
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 |
Page 7 — MACHINE BED FRAME(2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 250216BSD | アームベツド | 1 |
| 2 | 253012 | ブツシュ | 1 |
| 3 | 253016 | ブツシュ | 2 |
| 4 | 210297 | ブツシュ | 1 |
| 5 | 250135 | ブツシュ | 1 |
| 6 | 210102 | ブツシュ | 2 |
| 7 | 210003 | 栓 | 1 |
| 8 | 206059A | ブツシュ | 1 |
| 9 | 251003 | ブツシュ | 1 |
| 10 | 240020 | Oリング | 1 |
| 11 | 254509 | ブツシュ | 1 |
| 12 | 206527 | 栓 | 1 |
| 13 | 253007 | ブツシュ | 1 |
| 14 | 252005 | ブツシュ | 2 |
| 15 | 210297 | ブツシュ | 2 |
| 16 | 250503 | ブツシュ | 1 |
| 17 | 208292 | ブツシュ | 1 |
| 18 | 252005 | ブツシュ | 1 |
| 19 | 255020 | パイプ | 1 |
| 20 | 240108 | スプリングピン | 1 |
| 21 | 250215ASD | アームベツド | 1 |
| 22 | 251003A | ブツシュ | 1 |
Page 8
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 4 | 4 | SCREWS | |
| 2 | 2 | CAP | |
| 3 | 3 | GASKET | |
| 1 | 1 | COVER | |
| 5 | 5 | COVER | |
| 7 | 7 | SCREWS | |
| 8 | 8 | BRACKET | |
| 9 | 9 | SCREWS | |
| 11 | 11 | GASKET | |
| 33 | 33 | WASHER | |
| 10 | 10 | PLUG | |
| 19 | 19 | BOLT | |
| 12 | 12 | BRACKET | |
| 14 | 14 | WASHER | |
| 13 | 13 | BOLT | |
| 17 | 17 | BRACKET | |
| 18 | 18 | SCREW | |
| 16 | 16 | BOLTS | |
| 15 | 15 | BOLTS | |
| 29 | 29 | BRACKET | |
| 28 | 28 | SCREWS | |
| 31 | 31 | W522-04 | |
| 27 | 27 | SCREW | |
| 20 | 20 | W522-01 | |
| 23 | 23 | BOLT | |
| 24 | 24 | WASHER | |
| 26 | 26 | SCREW | |
| 22 | 22 | BRACKET | |
| 21 | 21 | BRACKET | |
| 25 | 25 | BOLT | |
| 32 | 32 | BRACKET | |
| 23 | 23 | BOLT | |
| 24 | 24 | WASHER | |
| 26 | 26 | SCREW | |
| 25 | 25 | BOLT | |
| 30 | 30 | SCREW |
Page 9 — COVER (1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 250149-UD | アームカバー(上) | ||
| 240226 | 栓 | ||
| 179107-05 | オイル窓 | ||
| 7021 | 平ネジ/M4×12 | ||
| 250019 | Oリング | ||
| 250021-UD | 針棒カバー | ||
| 7019 | 平ネジ/M4×8 | ||
| 250016AUD | アームカバー(左) | ||
| 7021 | 平ネジ/M4×12 | ||
| 5242 | 平ネジ/H1×5 | ||
| 250017 | Oリング | ||
| 250023-UD | 糸繰りカバー | ||
| 7052 | 平ネジ/M6×10 | ||
| 207924 | 座金 | ||
| 250022-UB | プーリーカバー | ||
| 7075 | 平ネジ/M5×60 | ||
| 250005-UD | 下糸道カバー | ||
| 7019 | 平ネジ/M4×8 | ||
| 7089 | ピン付ネジ/M4×5 | ||
| 250032-SD | 前カバー(組) | ||
| 250011 | 前カバー | ||
| 250012 | ヒンジ | ||
| 250013 | ピン付ネジ/M4 | ||
| 201191 | 皿バネ | ||
| 250014 | ピン付ネジ/M4 | ||
| 4539 | 止ネジ/M5×6 | ||
| 210025 | 振動止メ | ||
| 250051 | 板バネ | ||
| 7018 | 平ネジ/M4×6 | ||
| 7023 | 平ネジ/M4×16 | ||
| 250032BSD | 前カバー(組) | ||
| 250011B | 前カバー | ||
| 240263 | 座金 |
Page 10
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | PLATE, MOUNTING | |
| 2 | 2 | SCREW | |
| 3 | 3 | SCREW | |
| 4 | 4 | SCREW | |
| 5 | 5 | SCREW | |
| 6 | 6 | COVER, FRONT | |
| 7 | 7 | BRACKET, MOUNTING | |
| 8 | 8 | COVER, SIDE | |
| 9 | 9 | COVER, ACCESS | |
| 10 | 10 | BOLT | |
| 11 | 11 | WASHER | |
| 12 | 12 | STUD | |
| 13 | 13 | BRACKET, MOUNTING | |
| 14 | 14 | SCREW | |
| 15 | 15 | NUT | |
| 16 | 16 | SCREW | |
| 17 | 17 | SCREW | |
| 18 | 18 | BRACKET, MOUNTING | |
| 19 | 19 | SCREW | |
| 20 | 20 | BRACKET, MOUNTING | |
| 21 | 21 | SCREW | |
| 22 | 22 | PIN, SPRING | |
| 23 | 23 | PLATE, MOUNTING | |
| 24 | 24 | SCREW | |
| 25 | 25 | SCREW | |
| 26 | 26 | BRACKET, MOUNTING | |
| 27 | 27 | SCREW | |
| 28 | 28 | SCREW | |
| 29 | 29 | SCREW | |
| 30 | 30 | SCREW | |
| 31 | 31 | SCREW |
Page 11 — COVER(2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 250052BSD | ベッドカバー(左) | ||
| 7021 | 平ネジ/M4×12 | ||
| 7043 | 皿ネジ/M4×8 | ||
| 250074ASD | ベッドカバー(右) | ||
| 7021 | 平ネジ/M4×12 | ||
| 250071-91 | カバー | ||
| 250039-SD | 横カバー(組) | ||
| 250035 | 横カバー | ||
| 250036 | ヒンジ | ||
| 250037 | ピン付ネジ/M4 | ||
| 201191 | 皿バネ | ||
| 250038 | ピン付ネジ/M4 | ||
| 4535 | 止ネジ/M3×4 | ||
| 7020 | 平ネジ/M4×10 | ||
| 210025 | 振動止メ | ||
| 7020 | 平ネジ/M4×10 | ||
| 4821 | 六角ナット/M4 | ||
| 250047 | ブラケット | ||
| 7019 | 平ネジ/M4×8 | ||
| 206023 | 板バネ | ||
| 7018 | 平ネジ/M4×6 | ||
| 7089 | ピン付ネジ/M4×5 | ||
| 250255 | ブラケット | ||
| 7020 | 平ネジ/M4×10 | ||
| 303448 | 座金 | ||
| 250256 | ブラケット | ||
| 7066 | 段付ネジ/M4 | ||
| 210307 | 波板座金 | ||
| 250257 | アイガード | ||
| 7009 | 平ネジ/M3×5 | ||
| 202875 | 座金 |
Page 12
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | W522-01 | W522-01 | |
| 43 | W522-04 | W522-04 | |
| 2 | W522-01 | W522-01 | |
| 44 | W522-04 | W522-04 | |
| 42 | W522-01 | W522-01 | |
| W522-01 | W522-01 | ||
| 11 | W522-01 | W522-01 | |
| 5 | W522-01 | W522-01 | |
| 4 | W522-01 | W522-01 | |
| 3 | W522-01 | W522-01 | |
| 6 | W522-01 | W522-01 | |
| 8 | W522-01 | W522-01 | |
| 9 | W522-01 | W522-01 | |
| 7 | W522-01 | W522-01 | |
| 10 | W522-01 | W522-01 | |
| 12 | W522-01 | W522-01 | |
| 14 | W522-01 | W522-01 | |
| 13 | W522-01 | W522-01 | |
| 23 | W522-01 | W522-01 | |
| 24 | W522-01 | W522-01 | |
| 27 | W522-01 | W522-01 | |
| 26 | W522-01 | W522-01 | |
| 28 | W522-01 | W522-01 | |
| 29 | W522-01 | W522-01 | |
| 30 | W522-01 | W522-01 | |
| 31 | W522-01 | W522-01 | |
| 32 | W522-01 | W522-01 | |
| 33 | W522-01 | W522-01 | |
| 19 | W522-01 | W522-01 | |
| 20 | W522-01 | W522-01 | |
| 21 | W522-01 | W522-01 | |
| 22 | W522-01 | W522-01 | |
| 25 | W522-01 | W522-01 | |
| 34 | W522-01 | W522-01 | |
| 35 | W522-01 | W522-01 | |
| 36 | W522-01 | W522-01 | |
| 37 | W522-01 | W522-01 | |
| 38 | W522-01 | W522-01 | |
| 39 | W522-01 | W522-01 | |
| 40 | W522-01 | W522-01 |
Page 13 — 下軸機構
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 250532C91 | クランク軸(組) | 1 | |
| 250501C91 | クランク軸 | 1 | |
| 252009-92 | ロッド(組) | 1 | |
| 252009 | ロッド | 1 | |
| 7015 | 平ネジ/M3.5×14 | 2 | |
| 7015 | 平ネジ/M3.5×14 | 2 | |
| 252008-92 | クランク(組) | 1 | |
| 252008 | クランク本体 | 1 | |
| 4534 | 平ネジ/M6×14 | 1 | |
| 4545 | 平ネジ/M3×4 | 1 | |
| 250525 | 調節棒 | 1 | |
| 201074A | 振止メ | 1 | |
| 4019 | 平ネジ/M4.5×10 | 1 | |
| 201252 | バネ座金 | 1 | |
| 250504-91 | 軸受(ブッシュ) | 1 | |
| 4514 | 止ネジ/M5×5 | 2 | |
| 250534 | バランスウエイト | 1 | |
| 7011 | 平ネジ/M3×8 | 2 | |
| 206837 | Oリング | 1 | |
| 250506 | 継手 | 1 | |
| 4547 | 止ネジ/M6×5 | 3 | |
| 4555 | 止ネジ/M6×8 | 1 | |
| 250508-91 | 軸受(ブッシュ) | 1 | |
| 4547 | 止ネジ/M6×5 | 1 | |
| 206837 | Oリング | 1 | |
| 250543A91 | 軸受(ブッシュ) | 1 | |
| 4547 | 止ネジ/M6×5 | 2 | |
| 250511-91 | ギヤー(下) | 1 | |
| 4547 | 止ネジ/M6×5 | 4 | |
| 206050C | タイミングベルト | 1 | |
| 250530-91 | 軸受(ブッシュ) | 1 | |
| 4555 | 止ネジ/M6×8 | 1 | |
| 4547 | 止ネジ/M6×5 | 1 | |
| 250514 | 止メ板 | 1 | |
| 7082 | 平ネジ/M4×8 | 2 | |
| 250507 | 軸 | 1 | |
| 250515A | プーリー | 1 | |
| 4556 | 止ネジ/M6×10 | 1 | |
| 4541 | 止ネジ/M6×8 | 1 | |
| 240126 | 座金 | 1 | |
| 4500 | 平ネジ/M5×10 | 1 | |
| 206748 | フエルト | 1 | |
| 250532B91 | クランク軸(組) | 1 | |
| 250501B91 | クランク軸 | 1 |
Page 14
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 34 | W522-01 | W522-01 | |
| 1 | W522-04 | W522-04 | |
| 2 | 2 | 2 | |
| 3 | 3 | 3 | |
| 4 | 4 | 4 | |
| 5 | 5 | 5 | |
| 8 | 8 | 8 | |
| 7 | 7 | 7 | |
| 10 | 10 | 10 | |
| 9 | 9 | 9 | |
| 11 | 11 | 11 | |
| 12 | 12 | 12 | |
| 13 | 13 | 13 | |
| 14 | 14 | 14 | |
| 15 | 15 | 15 | |
| 16 | 16 | 16 | |
| 17 | 17 | 17 | |
| 18 | 18 | 18 | |
| 19 | 19 | 19 | |
| 20 | 20 | 20 | |
| 21 | 21 | 21 | |
| 22 | 22 | 22 | |
| 23 | 23 | 23 | |
| 24 | 24 | 24 | |
| 25 | 25 | 25 | |
| 26 | 26 | 26 | |
| 27 | 27 | 27 | |
| 28 | 28 | 28 | |
| 29 | 29 | 29 | |
| 30 | 30 | 30 | |
| 31 | 31 | 31 | |
| 32 | 32 | 32 | |
| 33 | 33 | 33 |
Page 15 — ARM SHAFT MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 250526-91 | モーション(組) | |
| 2 | 7028 | 平ネジ/M5×10 | |
| 3 | 4542 | 止ネジ/M6×12 | |
| 4 | 2913-2 | 止ネジ/C10×3.5 | |
| 5 | 5058 | 止ネジ/C10×6 | |
| 6 | 250533A91 | クランク軸(組) | |
| 7 | 250517 | クランク軸 | |
| 8 | 253500-92 | ロッド(組) | |
| 9 | 253500 | ロッド | |
| 10 | 7015 | 平ネジ/M3.5×14 | |
| 11 | 7021 | 平ネジ/M4×12 | |
| 12 | 253501A92 | クランク(組) | |
| 13 | 253501A | クランク | |
| 14 | 4534 | 平ネジ/M6×14 | |
| 15 | 250524 | バランスウエイト | |
| 16 | 4514 | 止ネジ/M5×5 | |
| 17 | 250506 | 継手 | |
| 18 | 4555 | 止ネジ/M6×8 | |
| 19 | 4547 | 止ネジ/M6×5 | |
| 20 | 250518 | 軸 | |
| 21 | 250529-91 | 軸受(ブッシュ) | |
| 22 | 4547 | 止ネジ/M6×5 | |
| 23 | 250521 | ギヤー(上) | |
| 24 | 4547 | 止ネジ/M6×5 | |
| 25 | 250528-91 | 軸受(ブッシュ) | |
| 26 | 4555 | 止ネジ/M6×8 | |
| 27 | 4547 | 止ネジ/M6×5 | |
| 28 | 250519 | 軸 | |
| 29 | 250523EUD | ハンドホイール | |
| 30 | 4541 | 止ネジ/M6×8 | |
| 31 | 4556 | 止ネジ/M6×10 | |
| 32 | 4501 | 平ネジ/M5×14 | |
| 33 | 204585 | 座金 | |
| 34 | 250526A91 | モーション(組) |
Page 16
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 18 | W522-04 | W522-04 | |
| 16 | W522-01 | W522-01 | |
| 21 | W522-01 | W522-01 | |
| 21 | W522-04 | W522-04 |
Page 17 — NEEDLE BAR MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 251000-91 | 針棒 | ||
| XXXXXX | 針留 | ||
| 4554 | 止ネジ/M3×3 | ||
| UY128GAS | 針 | ||
| 206061 | 針棒抱キ | ||
| 5325 | 平ネジ/C5×10 | ||
| 206053 | 段付ピン | ||
| 206052 | 針棒リンク | ||
| 240098 | ニードルベアリング | ||
| 240101 | 座金 | ||
| 206063 | 角駒 | ||
| 206062 | 案内板/針 | ||
| 7021 | 平ネジ/M4×12 | ||
| 7020 | 平ネジ/M4×10 | ||
| 251009 | ラッチ | ||
| 179040-05 | スポンジ | ||
| 251007 | ブラケット | ||
| 7019 | 平ネジ/M4×8 | ||
| 7082 | 平ネジ/M4×8 | ||
| 240123 | 防振ゴム | ||
| XXXXXX | 針板 | ||
| 5373-HC | 皿ネジ/C4×8.7 | ||
| 212186 | 給油紐 | ||
| 206524 | 止メ金 | ||
| 251010A | エキセンピン | ||
| 205097 | 座金 | ||
| 7041 | 皿ネジ/M3×6 |
Page 18
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 20 | W522-01 | 20 | |
| 20 | W522-04 | 20 | |
| 1 | 1 | 1 | |
| 2 | 2 | 2 | |
| 3 | 3 | 3 | |
| 4 | 4 | 4 | |
| 5 | 5 | 5 | |
| 6 | 6 | 6 | |
| 7 | 7 | 7 | |
| 8 | 8 | 8 | |
| 9 | 9 | 9 | |
| 10 | 10 | 10 | |
| 11 | 11 | 11 | |
| 12 | 12 | 12 | |
| 13 | 13 | 13 | |
| 14 | 14 | 14 | |
| 15 | 15 | 15 | |
| 16 | 16 | 16 | |
| 17 | 17 | 17 | |
| 18 | 18 | 18 | |
| 19 | 19 | 19 | |
| 21 | 21 | 21 |
Page 19 — NEEDLE GUARD MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 251517-91 | エキセン/ロッド(組) | ||
| 4539 | 止ネジ/M5×6 | ||
| 255501-92 | ロッド(組) | ||
| 255501 | ロッド | ||
| 7015 | 平ネジ/M3.5×14 | ||
| 4543 | 止ネジ/M4×4 | ||
| 306093 | クランク | ||
| 5084 | 六角ネジ/C5×5.5 | ||
| 205495 | 平行ピン | ||
| 251518 | 軸 | ||
| 205061 | 止メ輪 | ||
| 240102 | 座金 | ||
| 202176 | 給油紐 | ||
| 206748 | フエルト | ||
| 204052A | オイルシール | ||
| 251519A92 | レバー(組) | ||
| 251519 | レバー本体 | ||
| 4500 | 平ネジ/M5×10 | ||
| 303067 | バネ座金 | ||
| XXXXXX | 針受(後) | ||
| 4543 | 止ネジ/M4×4 |
Page 20
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | W522-04 | 1 | |
| 2 | W522-01 | 2 | |
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 8 | 8 | ||
| 9 | 9 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 | ||
| 15 | 15 | ||
| 16 | 16 | ||
| 17 | 17 | ||
| 18 | 18 | ||
| 19 | 19 | ||
| 20 | 20 | ||
| 21 | 21 | ||
| 22 | 22 | ||
| 23 | W522-01 | 23 | |
| 24 | 24 | ||
| 25 | 25 | ||
| 26 | 26 | ||
| 27 | 27 | ||
| 28 | 28 | ||
| 36 | W522-04 | 36 | |
| 29 | 29 | ||
| 30 | W522-01 | 30 | |
| 31 | 31 | ||
| 32 | 32 | ||
| 33 | 33 | ||
| 34 | 34 | ||
| 35 | 35 | ||
| 37 | 37 | ||
| 38 | 38 | ||
| 39 | 39 | ||
| 40 | 40 | ||
| 41 | 41 |
Page 21 — LOOPER MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 252004 | 軸 | 1 |
| 2 | 252004A | 軸 | 1 |
| 3 | 205061 | 止メ輪 | 1 |
| 4 | 240102 | 座金 | 1 |
| 5 | 4539 | 止ネジ/M5×6 | 1 |
| 6 | 252002 | クランク | 1 |
| 7 | 179402-05 | 案内板 | 1 |
| 8 | 7032 | 平ネジ/M2.5×6 | 2 |
| 9 | 179403-15 | 段付ネジ/M2.5 | 1 |
| 10 | 252011-91 | エキセンロッド(組) | 1 |
| 11 | 252001-92 | ロッド(組) | 1 |
| 12 | 252001 | ロッド | 1 |
| 13 | 7015 | 平ネジ/M3.5×14 | 2 |
| 14 | 252000-92 | エキセン(組) | 1 |
| 15 | 252000 | エキセン | 1 |
| 16 | 4539 | 止ネジ/M5×6 | 2 |
| 17 | 252010 | バランスウエイト | 1 |
| 18 | 7011 | 平ネジ/M3×8 | 2 |
| 19 | 179399-05 | 段付ピン | 1 |
| 20 | 240062 | 座金 | 1 |
| 21 | 240049 | 座金 | 1 |
| 22 | 4805 | 六角ナット/M5 | 1 |
| 23 | 252006 | 軸 | 1 |
| 24 | 208028 | 座金 | 1 |
| 25 | 252003 | 角駒ピン | 1 |
| 26 | 208029 | カラー | 1 |
| 27 | 5084 | 六角ネジ/C5×5.5 | 1 |
| 28 | 4802 | 六角ナット/M4 | 1 |
| 29 | XXXXXX | ルーバー | 1 |
| 30 | 252057-92 | ルーバー台 | 1 |
| 31 | 252057 | ルーバー台本体 | 1 |
| 32 | 4501 | 平ネジ/M5×14 | 1 |
| 33 | 303067 | バネ座金 | 1 |
| 34 | 4537 | 止ネジ/M4×5 | 2 |
| 35 | 7085 | 平ネジ/M6×10 | 1 |
| 36 | 252006A | 軸 | 1 |
| 37 | 252058-92 | ルーバー台本体(右) | 1 |
| 38 | 252058 | ルーバー台本体(右) | 1 |
| 39 | 252059-92 | ルーバー台本体(左) | 1 |
| 40 | 252059 | ルーバー台本体(左) | 1 |
| 41 | 4543 | 止ネジ/M4×4 | 1 |
Page 22
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 62 | W522-01 | W522-01 |
Page 23 — FEED MECHANISM (1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 252500-91 | 主送り台 | ||
| XXXXXX | 主送り歯 | ||
| 5590 | ネジ/C4×10.5 | ||
| 252502-91 | 差動送り台 | ||
| XXXXXX | 差動送り歯 | ||
| 5590 | 平ネジ/C4×10.5 | ||
| 204129A | 送り台案内 | ||
| 4539 | 段付ピン | ||
| 204128A | 六角ネジ/C5×5.5 | ||
| 5084 | SCREW | ||
| 205857 | 角駒/送り台案内 | ||
| 204439A | 座金 | ||
| 5317 | 皿ネジ/C3×6 | ||
| 252504 | 案内(右) | ||
| 4539 | 止ネジ/M5×6 | ||
| 252507 | 案内(左) | ||
| 7019 | ネジ/M4×8 | ||
| 206133 | 油除ケ/送り台 | ||
| 252509 | カバー | ||
| 252508 | 案内(下) | ||
| 7020 | 平ネジ/M4×10 | ||
| 206128-2 | ニードルベアリング | ||
| 252519 | 角駒 | ||
| 252520 | 座金 | ||
| 206562 | リンク/主送り | ||
| 206125-2 | ニードルベアリング | ||
| 252521 | エキセン | ||
| 252522 | 調節器 | ||
| 252523-91 | エキセン土台 | ||
| 252516 | ピン付ネジ/M3 | ||
| 240125 | 皿バネ | ||
| 252525 | スペーサー | ||
| 252543 | ナツト | ||
| 4514 | 止ネジ/M5×5 | ||
| 206120 | 付ネジ/C5 | ||
| 206119 | ブツシュ | ||
| 206563 | 角駒/送り前後 | ||
| 200098 | 座金 | ||
| 3044 | 六角ナット/C5 | ||
| 206123 | 付ネジ/C5 | ||
| 206566 | ブツシュ | ||
| 206565 | 止メ輪 | ||
| 206564 | 連結桿/差動送り | ||
| 200098 | 座金 | ||
| 3044 | 六角ナット/C5 | ||
| 252526 | 付ピン | ||
| 240122 | 圧縮バネ | ||
| 206366 | Oリング | ||
| 204585 | 座金 | ||
| 200555 | 止メ輪 | ||
| 206569 | 平行ピン | ||
| 4546 | 止ネジ/M4×5 | ||
| 252527-91 | クランク | ||
| 7031 | ネジ/M2.5×4 | ||
| 252510 | 軸 | ||
| 4539 | 止ネジ/M5×6 | ||
| 207358 | フェルト | ||
| 202175 | 油紐 | ||
| 240119 | スペーサー | ||
| 206571 | ブツシュ | ||
| 4539 | 止ネジ/M5×6 | ||
| 7080 | ピン付ネジ/M2 | ||
| 251520 | ブラケツト | ||
| 7019 | 平ネジ/M4×8 |
Page 24
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | COLLAR | |
| 2 | 2 | LEVER | |
| 3 | 3 | SCREW | |
| 4 | 4 | BRACKET | |
| 5 | 5 | SCREW | |
| 6 | 6 | SCREW | |
| 7 | 7 | WASHER | |
| 8 | 8 | ROLLER | |
| 9 | 9 | SCREW | |
| 10 | 10 | SPRING | |
| 11 | 11 | SCREW | |
| 12 | 12 | PLATE | |
| 13 | 13 | SCREW | |
| 14 | 14 | SCREW | |
| 15 | 15 | WASHER | |
| 16 | 16 | LEVER | |
| 17 | 17 | BRACKET | |
| 18 | 18 | SCREW | |
| 19 | 19 | COLLAR | |
| 20 | 20 | NUT | |
| 21 | 21 | SCREW | |
| 22 | 22 | SCREW | |
| 23 | 23 | ROLLER | |
| 24 | 24 | SCREW | |
| 25 | 25 | WASHER |
Page 25 — FEFD MECHANISM(2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 252531 | 角駒 | |
| 2 | 252532 | 角駒案内 | |
| 3 | 252533-92 | レバー | |
| 4 | 252533 | レバー本体 | |
| 5 | 4531 | 平ネジ/M5×12 | |
| 6 | 5316 | 段付ネジ/C5 | |
| 7 | 240271 | カラー | |
| 8 | 1998-2 | 平ネジ/C4×6 | |
| 9 | 7066 | 段付ネジ/M4 | |
| 10 | 252536 | ネジリバネ | |
| 11 | 240129 | Oリング | |
| 12 | 252539-91 | ブラケット | |
| 13 | 7019 | 平ネジ/M4×8 | |
| 14 | 7081 | 平ネジ/M6×3.5 | |
| 15 | 200138 | ガスケット | |
| 16 | 252664-91 | レバー(組) | |
| 17 | 252538 | 目盛板 | |
| 18 | 7021 | 平ネジ/M4×12 | |
| 19 | 240124 | スペーサー | |
| 20 | 210171 | ストッパー | |
| 21 | 2905 | 平ネジ/C5×4.5 | |
| 22 | 201185 | 座金 | |
| 23 | 210167 | ツマミ | |
| 24 | 5486 | 段付ネジ/C5 | |
| 25 | 211301 | 皿バネ |
Page 26
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 15 | W522-04 | Presser Foot | |
| 18 | W522-01 | Presser Foot | |
| 18 | W522-04 | Presser Foot |
Page 27 — PRESSER FOOT MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 253000-91 | 調節棒 | ||
| 253003 | 調節ナット | ||
| 240112 | 圧縮バネ | ||
| 206139 | 押工棒抱キ | ||
| 5118 | 平ネジ/C5×12 | ||
| 206157 | リンク | ||
| 5386 | 段付ネジ/C7 | ||
| 253005-91 | 案内 | ||
| 7025 | 平ネジ/M4×20 | ||
| 240113 | 圧縮バネ | ||
| 253018 | 油除ケ | ||
| 240095 | Oリング | ||
| 253004 | 押工棒 | ||
| 253028 | フィンガーガード | ||
| 253029 | フィンガーガード | ||
| 7010 | 平ネジ/M3×6 | ||
| 202875 | 座金 | ||
| XXXXXX | 押工(組) | ||
| 253008-91 | レバー | ||
| 253010 | ネジリバネ | ||
| 206156 | カラー | ||
| 5084 | 六角ネジ/C5×5.5 | ||
| 192024 | カラー | ||
| W00030-1 | 平ネジ/W2×6 | ||
| 206143 | クランク(上) | ||
| 5187 | 平ネジ/C5×14 | ||
| 253011 | リンク | ||
| 5184 | 段付ネジ/C5 | ||
| 1457 | 止ネジ/C5×4 | ||
| 206148 | クランク(下) | ||
| 2022-4 | 六角ネジ/C10×9 | ||
| 253013 | 軸 | ||
| 253014 | レバー | ||
| 7034 | 平ネジ/M5×10 | ||
| 253015 | ブラケット | ||
| 7019 | 平ネジ/M4×8 | ||
| 4549 | 六角ネジ/M5×20 | ||
| 4805 | 六角ナット/M5 |
Page 28 — W522-01
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | Lever | ||
| 2 | Screw | ||
| 3 | Washer | ||
| 4 | Screw | ||
| 5 | Screw | ||
| 6 | Collar | ||
| 7 | Screw | ||
| 8 | O-ring | ||
| 9 | Lever | ||
| 10 | Spring | ||
| 11 | Shaft | ||
| 12 | Lever | ||
| 13 | Pin | ||
| 14 | Shaft | ||
| 15 | Lever | ||
| 16 | Screw | ||
| 17 | Screw | ||
| 18 | Washer | ||
| 19 | Clip | ||
| 20 | Screw | ||
| 21 | Nut | ||
| 22 | Washer | ||
| 23 | Lever | ||
| 24 | Collar | ||
| 25 | Screw | ||
| 26 | Screw | ||
| 27 | Screw | ||
| 28 | Screw |
Page 29 — 飾り振り機構 SPREADER MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 257565 | スプレッダー | ||
| 254516-92 | レバー(組) | ||
| 254516 | レバー本体 | ||
| 7022 | 平ネジ/M4×14 | ||
| 7020 | 平ネジ/M4×10 | ||
| 212039 | カラー | ||
| 1227 | 平ネジ/C3×3.7 | ||
| 233020 | Oリング | ||
| 254508 | クランク軸 | ||
| 202176 | 給油栓 | ||
| 254507 | 駒 | ||
| 254506 | クランク | ||
| 4547 | 止ネジ/M6×5 | ||
| 254519 | 軸 | ||
| 254503-92 | クランク(組) | ||
| 254503 | クランク | ||
| 4534 | 平ネジ/M6×14 | ||
| 206180 | 座金 | ||
| 306671 | 止メ輪 | ||
| 254504 | ピン付ネジ/M5 | ||
| 4805 | 六角ナット/M5 | ||
| 240062 | 座金 | ||
| 254500-91 | エキセンロッド(組) | ||
| 254511 | ロッド | ||
| 254501-92 | エキセン(組) | ||
| 254501 | エキセン | ||
| 4514 | 止ネジ/M5×5 | ||
| 207925 | フェルト |
Page 30
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | ||
| 2 | 2 | ||
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 8 | 8 | ||
| 9 | 9 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 13 | 13 | ||
| 13 | 13 | ||
| 14 | 14 | ||
| 15 | 15 | ||
| 16 | 16 | ||
| 17 | 17 | ||
| 18 | 18 | ||
| 19 | 19 | ||
| 20 | 20 | ||
| 20 | 20 | ||
| 21 | 21 | ||
| 22 | 22 | ||
| 22 | 22 | ||
| 22 | 22 | ||
| 22 | 22 | ||
| 23 | 23 | ||
| 24 | 24 | ||
| 24 | 24 | ||
| 25 | 25 | ||
| 25 | 25 | ||
| 26 | 26 | ||
| 26 | 26 | ||
| 27 | 27 | ||
| 27 | 27 | ||
| 28 | 28 | ||
| 28 | 28 | ||
| 29 | 29 | ||
| 30 | 30 | ||
| 31 | 31 | ||
| 32 | 32 | ||
| 33 | 33 | ||
| 33 | 33 | ||
| 34 | 34 | ||
| 34 | 34 | ||
| 35 | 35 | ||
| 35 | 35 | ||
| 36 | 36 | ||
| 37 | 37 | ||
| 38 | 38 | ||
| 38 | 38 |
Page 31
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 254008 | 糸道 | 1 |
| 2 | 7019 | 平ネジ/M4×8 | 2 |
| 3 | 192120 | パイプ | 2 |
| 4 | 254009 | ラッチ | 1 |
| 5 | 7017 | 平ネジ/M4×5 | 1 |
| 6 | 254000-91 | レバー | 1 |
| 7 | 2133-1 | 平ネジ/C5×12.5 | 1 |
| 8 | 254022 | カラー | 1 |
| 9 | 202868 | 座金 | 1 |
| 10 | 254003-91 | クランク | 1 |
| 11 | 254004 | クランク | 1 |
| 12 | 4531 | 平ネジ/M5×12 | 1 |
| 13 | 254010A9U | 糸調子(組)(強) | 3 |
| 14 | 208447-UA | 調子ナット | 1 |
| 15 | 208448 | ラチェット | 1 |
| 16 | 201037 | 圧縮バネ(強) | 1 |
| 17 | 208450-UA | 受皿 | 1 |
| 18 | 210319 | 調子皿 | 2 |
| 19 | 1817-2A | 調子棒 | 1 |
| 20 | 254010B9U | 糸調子(組)(中) | 1 |
| 21 | 201086 | 圧縮バネ(中) | 1 |
| 22 | 254010C9U | 糸調子(組)(弱) | 2 |
| 23 | 201068 | 圧縮バネ(弱) | 1 |
| 24 | 206202 | スペーサー | 2 |
| 25 | 254021 | 糸弛メ | 1 |
| 26 | 254020 | 糸道 | 2 |
| 27 | 206203 | 糸道 | 2 |
| 28 | 254019 | ブラケット | 1 |
| 29 | 7019 | 平ネジ/M4×8 | 2 |
| 30 | 206202 | スペーサー | 1 |
| 31 | 254020 | 糸道 | 1 |
| 32 | 206203 | 糸道 | 1 |
| 33 | 206202 | スペーサー | 2 |
| 34 | 254020 | 糸道 | 2 |
| 35 | 206203 | 糸道 | 2 |
| 36 | 306301 | 引張リバネ | 1 |
| 37 | 5447 | 段付ネジ/C5 | 1 |
| 38 | 254023F9U | テンション(組) | 1 |
| 39 | 254023G9U | テンション(組) | 1 |
Page 32
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | BRACKET | ||
| 2 | SCREW | ||
| 3 | WASHER | ||
| 4 | BRACKET | ||
| 5 | SHAFT | ||
| 6 | SCREW | ||
| 7 | WASHER | ||
| 8 | BRACKET | ||
| 9 | WASHER | ||
| 10 | SHAFT | ||
| 11 | SCREW | ||
| 12 | WASHER | ||
| 13 | WASHER | ||
| 14 | BRACKET | ||
| 15 | BRACKET | ||
| 16 | SCREW | ||
| 17 | BRACKET | ||
| 18 | SCREW | ||
| 19 | BRACKET | ||
| 20 | SCREW | ||
| 21 | BRACKET | ||
| 22 | BRACKET | ||
| 23 | BRACKET | ||
| 24 | BRACKET | ||
| 25 | SCREW | ||
| 26 | BRACKET | ||
| 27 | SCREW | ||
| 28 | WASHER | ||
| 29 | BRACKET | ||
| 30 | BRACKET | ||
| 31 | SCREW | ||
| 32 | WASHER | ||
| 33 | BRACKET | ||
| 34 | SCREW | ||
| 35 | BRACKET | ||
| 36 | SCREW | ||
| 37 | BRACKET | ||
| 38 | SCREW | ||
| 39 | BRACKET | ||
| 40 | SCREW | ||
| 41 | BRACKET | ||
| 42 | SCREW | ||
| 43 | BRACKET | ||
| 44 | BRACKET | ||
| 45 | WASHER | ||
| 46 | WASHER | ||
| 47 | WASHER | ||
| 48 | SCREW | ||
| 49 | SCREW | ||
| 50 | BRACKET | ||
| 51 | SPRING |
Page 33 — NEEDLE · SPREADER THREAD HANDLING
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 253505A | 糸繰リ | 1 |
| 2 | 7019 | 平ネジ/M4×8 | 2 |
| 3 | 303448 | 座金 | 2 |
| 4 | 253504-92 | レバー | 1 |
| 5 | 253504 | レバー本体 | 1 |
| 6 | 4501 | 平ネジ/M5×14 | 1 |
| 7 | 303067 | バネ座金 | 1 |
| 8 | 205061 | 止メ輪 | 1 |
| 9 | 240102 | 座金 | 1 |
| 10 | 253503 | 軸 | 1 |
| 11 | 4527 | 平ネジ/M4×8 | 1 |
| 12 | 201252 | バネ座金 | 1 |
| 13 | 204107 | 座金 | 1 |
| 14 | 240201-92 | カラー | 1 |
| 15 | 240201 | カラー本体 | 1 |
| 16 | 7110 | 平ネジ/M4×9 | 1 |
| 17 | 253507 | 糸道 | 1 |
| 18 | 7009 | 平ネジ/M3×5 | 1 |
| 19 | 253508A | 糸道 | 1 |
| 20 | 7077 | 皿ネジ/M4×7 | 1 |
| 21 | 253509A | 糸受 | 1 |
| 22 | 7009 | 平ネジ/M3×5 | 1 |
| 23 | 202588 | 座金 | 1 |
| 24 | 253516 | 糸調子台 | 1 |
| 25 | 7019 | 平ネジ/M4×8 | 1 |
| 26 | W09070-2 | 段付ネジ/W5 | 1 |
| 27 | 253517 | 調子バネ | 1 |
| 28 | 192070 | 調子皿 | 1 |
| 29 | 253584B | 調子台 | 1 |
| 30 | 253544 | 糸道 | 1 |
| 31 | 7019 | 平ネジ/M4×8 | 1 |
| 32 | 303448 | 座金 | 1 |
| 33 | 253545 | ホルダー | 1 |
| 34 | 7010 | 平ネジ/M3×6 | 1 |
| 35 | 234521 | 糸道 | 1 |
| 36 | 4535 | 止ネジ/M3×4 | 1 |
| 37 | 253506 | 糸繰リ | 1 |
| 38 | 7019 | 平ネジ/M4×8 | 1 |
| 39 | 253514 | 糸道 | 1 |
| 40 | 7019 | 平ネジ/M4×8 | 2 |
| 41 | 253515 | 糸道 | 1 |
| 42 | 7019 | 平ネジ/M4×8 | 1 |
| 43 | 253622 | 糸案内 | 1 |
| 44 | 7019 | 平ネジ/M4×8 | 2 |
| 45 | 303448 | 座金 | 2 |
| 46 | 253547 | 糸道 | 1 |
| 47 | 137108 | 調子皿 | 2 |
| 48 | 137109 | 圧縮バネ | 1 |
| 49 | 5387 | 段付ネジ/C3 | 1 |
| 50 | 253511 | 糸道 | 1 |
| 51 | 4554 | 止ネジ/M3×3 | 1 |
Page 34
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 2 | 2 | Screw | |
| 1 | 1 | Cover | |
| 13 | 13 | Washer | |
| 12 | 12 | Washer | |
| 11 | 11 | Washer | |
| 10 | 10 | Washer | |
| 35 | 35 | Lever | |
| 36 | 36 | Screw | |
| 6 | 6 | Screw | |
| 7 | 7 | Washer | |
| 5 | 5 | Plate | |
| 4 | 4 | Screw | |
| 9 | 9 | Screw | |
| 8 | 8 | Lever | |
| 3 | 3 | Base | |
| 15 | 15 | Rod | |
| 14 | 14 | Shaft | |
| 24 | 24 | Spring | |
| 23 | 23 | Screw | |
| 28 | 28 | Screw | |
| 16 | 16 | Bracket | |
| 27 | 27 | Washer | |
| 29 | 29 | Screw | |
| 31 | 31 | Screw | |
| 30 | 30 | Screw | |
| 25 | 25 | Shaft | |
| 33 | 33 | Spring | |
| 34 | 34 | Screw | |
| 32 | 32 | Lever | |
| 17 | 17 | Block | |
| 21 | 21 | Screw | |
| 26 | 26 | Screw | |
| 22 | 22 | Washer | |
| 20 | 20 | Shaft | |
| 19 | 19 | Screw | |
| 18 | 18 | Lever | |
| 37 | 37 | Bracket |
Page 35 — LOOPER THREAD HANDLING
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 253608-91 | 下糸繰り | ||
| 4514 | 止ネジ/M5×5 | ||
| 253611 | ブラケット | ||
| 7043 | 皿ネジ/M4×8 | ||
| 253533B | 糸道 | ||
| 7031 | 平ネジ/M2.5×4 | ||
| 210585 | 座金 | ||
| 210353 | 糸道 | ||
| 2921 | 平ネジ/C3×4 | ||
| 306328 | 調子棒 | ||
| 137108 | 調子皿 | ||
| 211388 | 圧縮バネ | ||
| 5526 | 丸ナット/C4 | ||
| 253612 | ブラケット | ||
| 253613 | 糸受 | ||
| 4554 | 止ネジ/M3×3 | ||
| 253524 | ブラケット | ||
| 210955A | 座金 | ||
| 7023 | 平ネジ/M4×16 | ||
| 253525 | 軸 | ||
| 4554 | 止ネジ/M3×3 | ||
| 232507 | Oリング | ||
| 240115 | 圧縮バネ | ||
| 200555 | 止メ輪 | ||
| 253526 | 軸 | ||
| 4554 | 止ネジ/M3×3 | ||
| 232507 | Oリング | ||
| 200555 | 止メ輪 | ||
| 253614 | 糸案内 | ||
| 4325 | 六角ネジ/M4×6 | ||
| 303448 | 座金 | ||
| 253527 | ストッパー | ||
| 253528 | 線細エバネ | ||
| 7087 | 段付ネジ/M3 | ||
| 253536A | 糸道 | ||
| 7018 | 平ネジ/M4×6 | ||
| 253615A | 糸道 |
Page 36
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 2 | 2 | SHAFT | |
| 3 | 3 | SCREW | |
| 4 | 4 | BRACKET | |
| 5 | 5 | SHAFT HOUSING | |
| 6 | 6 | GEAR | |
| 7 | 7 | GEAR | |
| 8 | 8 | COVER | |
| 9 | 9 | NUT | |
| 10 | 10 | NUT | |
| 11 | 11 | SHAFT | |
| 12 | 12 | COLLAR | |
| 13 | 13 | SCREW | |
| 14 | 14 | SCREW | |
| 15 | 15 | SCREW | |
| 16 | 16 | SHAFT | |
| 17 | 17 | SCREW | |
| 18 | 18 | SCREW | |
| 19 | 19 | SCREW | |
| 20 | 20 | SCREW | |
| 21 | 21 | SCREW | |
| 22 | 22 | BRACKET | |
| 23 | 23 | WASHER | |
| 24 | 24 | BRACKET | |
| 25 | 25 | TUBE | |
| 26 | 26 | TUBE | |
| 27 | 27 | TUBE | |
| 28 | 28 | BRACKET | |
| 29 | 29 | BRACKET | |
| 30 | 30 | BRACKET | |
| 31 | 31 | BRACKET | |
| 32 | 32 | BRACKET | |
| 33 | 33 | BRACKET | |
| 34 | 34 | BRACKET | |
| 35 | 35 | TUBE | |
| 36 | 36 | BRACKET | |
| 37 | 37 | BRACKET | |
| 38 | 38 | BRACKET | |
| 39 | 39 | SHAFT | |
| 40 | 40 | BRACKET | |
| 41 | 41 | BRACKET | |
| 42 | 42 | NUT | |
| 43 | 43 | SCREW | |
| 44 | 44 | SCREW | |
| 45 | 45 | BRACKET | |
| 46 | 46 | SCREW | |
| 47 | 47 | SCREW | |
| 48 | 48 | SCREW | |
| 49 | 49 | NIPPLE | |
| 50 | 50 | FILTER | |
| 51 | 51 | GASKET | |
| 52 | 52 | COVER | |
| 53 | 53 | SCREW | |
| 54 | 54 | BRACKET | |
| 55 | 55 | BRACKET | |
| 56 | 56 | SCREW | |
| 57 | 57 | WASHER | |
| 58 | 58 | BRACKET | |
| 59 | 59 | SCREW | |
| 60 | 60 | O-RING | |
| 63 | 63 | SCREW |
Page 37
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 255040-91 | ポンプ(組) | 1 | |
| 255019 | ウォームホイール | 1 | |
| 4514 | 止ネジ/M5×5 | 2 | |
| 255033 | ブラケット | 1 | |
| 255022 | ポンプ本体 | 1 | |
| 255025 | ローター | 1 | |
| 255027 | ローター | 1 | |
| 255023 | ポンプ本体 | 1 | |
| 255026 | ローター | 1 | |
| 255027 | ローター | 1 | |
| 255024 | 軸 | 1 | |
| 255028 | カバー | 1 | |
| 7105 | 平ネジ/M4×40 | 2 | |
| 7026 | 平ネジ/M4×25 | 2 | |
| 4531 | 平ネジ/M4×12 | 2 | |
| 255035-91 | パイプ | 1 | |
| 255037 | 継手ネジ | 1 | |
| 200136 | 継手 | 2 | |
| 200152 | 継手ネジ | 2 | |
| 205113A | 給油パイプ | 1 | |
| 202199 | クランプ | 2 | |
| 200136 | 継手 | 1 | |
| 200152 | 継手ネジ | 1 | |
| 240135 | チューブ4×7×260 | 1 | |
| 202199 | クランプ | 2 | |
| 255038 | 継手 | 1 | |
| 240144 | チューブ | 1 | |
| 255039 | パイプ | 1 | |
| 255005 | ラッチ | 1 | |
| 7018 | 平ネジ/M4×6 | 1 | |
| 240143 | チューブ | 1 | |
| 255021 | フェルト | 1 | |
| 200136 | 継手 | 1 | |
| 205111 | 継手ネジ | 1 | |
| 240270 | チューブ | 1 | |
| 202199 | クランプ | 2 | |
| 255010-91 | 噴油管 | 1 | |
| 7018 | 平ネジ/M4×6 | 1 | |
| 240134 | チューブ | 1 | |
| 202199 | クランプ | 2 | |
| 255007-91 | 噴油管 | 1 | |
| 4821 | 六角ナット/M4 | 1 | |
| 255006 | 油受ケ | 1 | |
| 7018 | 平ネジ/M4×6 | 2 | |
| 255003 | パイプ | 1 | |
| 4543 | 止ネジ/M4×4 | 1 | |
| 240136 | フェルト | 1 | |
| 210766 | 止ピン | 1 | |
| 210200 | ブラケット/フィルター | 1 | |
| 206233 | エレメント | 1 | |
| 206431 | Oリング | 1 | |
| 210201-SD | フィルター蓋 | 1 | |
| 7021 | 平ネジ/M4×12 | 3 | |
| 255000-92 | オイルパン | 1 | |
| 255000 | オイルパン | 1 | |
| 5138B | 平ネジ/H11×12 | 1 | |
| 202287A | 座金 | 1 | |
| 255001 | Oリング | 5 | |
| 4504 | 平ネジ/M8×20 | 1 | |
| 9A3002 | フィルターシール | 1 |
Page 38
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | BRACKET | |
| 2 | 2 | BRACKET | |
| 3 | 3 | PIN | |
| 4 | 4 | BRACKET | |
| 5 | 5 | BRACKET | |
| 6 | 6 | SCREW | |
| 7 | 7 | BRACKET | |
| 8 | 8 | BRACKET | |
| 9 | 9 | BRACKET | |
| 10 | 10 | BRACKET | |
| 11 | 11 | SCREW | |
| 12 | 12 | WASHER | |
| 13 | 13 | SCREW | |
| 14 | 14 | BRACKET | |
| 15 | 15 | BRACKET | |
| 16 | 16 | WASHER | |
| 17 | 仕上がり寸法 | ||
| 18 | 仕上がり寸法 | ||
| 19 | 19 | SCREW | |
| 20 | 20 | SCREW | |
| 21 | 21 | SCREW | |
| 22 | 22 | SCREW | |
| 23 | 23 | WASHER |
Page 39 — HR装置・バインダー
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 207065-9U | シリコンタンク(上)組 | 1 |
| 2 | 207066-UD | シリコンタンク(上) | 1 |
| 3 | 206781 | スプリングピン | 2 |
| 4 | 207067-UD | 蓋 | 1 |
| 5 | 207068 | フェルト | 1 |
| 6 | 5053 | 平ネジ/C4×4.8 | 2 |
| 7 | 258075 | ブラケット | 1 |
| 8 | 7020 | 平ネジ/M4×10 | 2 |
| 9 | 303448 | 座金 | 2 |
| 10 | 258076 | ブラケット | 1 |
| 11 | 7066 | 段付ネジ/M4 | 1 |
| 12 | 210307 | 波板座金 | 1 |
| 13 | 7165 | 段付ネジ/M3 | 1 |
| 14 | 258077 | ブラケット | 1 |
| 15 | 4325 | 六角ネジ/M4×6 | 1 |
| 16 | 167066 | 座金 | 1 |
| 17 | 258079-91 | バインダー(組) | 1 |
| 18 | 258079A91 | バインダー(組) | 1 |
| 19 | 258078 | ブラケット | 1 |
| 20 | 258080 | バインダー | 1 |
| 21 | 258080A | バインダー | 1 |
| 22 | 7018 | 平ネジ/M4×6 | 2 |
| 23 | 167066 | 座金 | 2 |
Page 40
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | SCREW | |
| 3 | 3 | CONE | |
| 4 | 4 | WASHER | |
| 5 | 5 | WASHER | |
| 6 | 6 | WASHER | |
| 7 | 7 | CONE | |
| 8 | 8 | CONE | |
| 9 | 9 | BRACKET | |
| 10 | 10 | SCREW | |
| 11 | 11 | SCREW | |
| 12 | 12 | WRENCH | |
| 2 | 2 | PLATE |
Page 41 — SEMI-SUBMERGED INSTALLATION PARTS
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 206336 | 半沈用ナット | ||
| 259000 | 据付台 | ||
| 4512 | 平ネジ/M8×55 | ||
| 206337 | 座金 | ||
| 205764 | 防振ゴム | ||
| 205765 | ライナー | ||
| 7093 | ピン付ネジ/M5 | ||
| 206338 | クッションゴム | ||
| 206329 | 鎖案内 | ||
| 7027 | 平ネジ/M5×8 | ||
| 205467 | スペーサー | ||
| 272 | キーレンチ/6MM | ||
| 9048 | 据付ネジ(セット) |
Page 42
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | BOLT | |
| 2 | 2 | WASHER | |
| 3 | 3 | NUT | |
| 4 | 4 | NUT | |
| 5 | 5 | BRACKET | |
| 6 | 6 | STAND | |
| 7 | 7 | NUT | |
| 8 | 8 | WASHER | |
| 9 | 9 | BASE | |
| 10 | 10 | BASE | |
| 11 | 11 | COVER | |
| 12 | 12 | BOLT | |
| 13 | 13 | WASHER | |
| 14 | 14 | BRACKET | |
| 15 | 15 | POST | |
| 16 | 16 | HOLDER | |
| 17 | 17 | SCREW | |
| 18 | 18 | NUT | |
| 19 | 19 | BRACKET | |
| 20 | 20 | ROD | |
| 21 | 21 | BOLT | |
| 22 | 22 | BRACKET | |
| 23 | 23 | BRACKET | |
| 24 | 24 | NUT | |
| 25 | 25 | NUT | |
| 26 | 26 | BRACKET | |
| 27 | 27 | BRACKET | |
| 28 | 28 | SCREW | |
| 29 | 29 | BRACKET | |
| 30 | 30 | BRACKET | |
| 31 | 31 | BRACKET | |
| 32 | 32 | NUT | |
| 33 | 33 | NUT | |
| 34 | 34 | NUT | |
| 35 | 35 | CAP |
Page 43 — THREAD STAND
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 486A9C | 糸立 (組) (5本立) | ||
| 486B9C | 糸立 (組) (4本立) | ||
| 503-CA | スタンド棒 (下) | ||
| 509 | 座金 | ||
| 5476 | 六角ナット | ||
| 505-CA | ブラケット (3本立) | ||
| 505ACA | ブラケット (2本立) | ||
| 380A | 糸立棒 | ||
| 201252 | バネ座金 | ||
| 4803 | 六角ナット/M4 | ||
| 381-CA | 受皿 | ||
| 507 | ウレタン | ||
| 382-CA | ユレ止メ | ||
| 7102 | 六角ネジ/M6×32 | ||
| 512 | 座金 | ||
| 4022 | 平ネジ/M6×10 | ||
| 502-CA | スタンド棒 (上) | ||
| 504-CA | ジョイント | ||
| 4021 | 平ネジ/M5×16 | ||
| 4805 | 六角ナット/M5 | ||
| 383-CA | ブラケット | ||
| 384 | 糸道棒腕 | ||
| 4014 | 平ネジ/M4×25 | ||
| 4803 | 六角ナット/M4 | ||
| 233-CA | ホルダー | ||
| 4012 | 平ネジ/M4×12 | ||
| 4803 | 六角ナット/M4 | ||
| 293A | 糸道棒 (5本立) | ||
| 293B | 糸道棒 (4本立) | ||
| 4012 | 平ネジ/M4×12 | ||
| 4803 | 六角ナット/M4 | ||
| 527-CA | ブラケット (3本立) | ||
| 527ACA | ブラケット (2本立) | ||
| 506 | 糸道 | ||
| 4117 | 止ネジ/M5×12 | ||
| 4805 | 六角ナット/M5 | ||
| 386 | キャップ |
Page 44
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | Can | ||
| 2 | Oil can | ||
| 3 | Funnel | ||
| 4 | Oil can | ||
| 5 | Scraper | ||
| 6 | Wire | ||
| 7 | Wrench | ||
| 8 | Wrench | ||
| 9 | Wrench | ||
| 10 | Allen wrench | ||
| 11 | Allen wrench | ||
| 12 | Allen wrench | ||
| 13 | Screwdriver | ||
| 14 | Screwdriver | ||
| 15 | Screwdriver | ||
| 16 | Screwdriver | ||
| 17 | Chain | ||
| 18 | Cloth | ||
| 19 | Cloth | ||
| 20 | W522-04 #10 | ||
| 21 | W522-01 #18 | ||
| 22 | Parts for base plate | ||
| 23 | Screwdrivers |
Page 45 — ACCESSORIES
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 453 | 油缶/1000CC | |
| 2 | 485 | 油差シ | |
| 3 | 484 | ジヨウゴ | |
| 4 | 178 | シリコンオイル/50CC | |
| 5 | 131 | ピンセット | |
| 6 | 153 | 糸通シ具 | |
| 7 | 285 | スパナ/8MM | |
| 8 | 284 | スパナ/7MM | |
| 9 | 282 | スパナ/5MM | |
| 10 | 465 | キーレンチ/2.5MM | |
| 11 | 399 | キーレンチ/3MM | |
| 12 | 271 | キーレンチ/4MM | |
| 13 | 127 | ドライバー(大) | |
| 14 | 128 | ドライバー(中) | |
| 15 | 129 | ドライバー(小) | |
| 16 | 474 | キーレンチドライバー | |
| 17 | 125 | 鎖 | |
| 18 | 908 | ナイロンカバー(中) | |
| 19 | 482 | アクセサリーバッグ | |
| 20 | 672B | 針 | |
| 21 | 684B | 針 | |
| 22 | 478 | ペダル | |
| 23 | 9105 | ドライバー組(大.中) |
Page 46 — W522A-01 GAUGE PARTS CONSTRUCTION CHART
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| NG | 257519-64 | NG | |
| NG | 257121-64 | NG | |
| 257550D | LOOPER (RIGHT) | ||
| 206097C | LOOPER (LEFT) | ||
| 19 | 257247-16F | 19 | |
| 10.6 | 257296-16F | 10.6 | |
| 1.6 | 257565 | 1.6 | |
| NG | 257432-64 | NG=針巾 NG=Needle Gauge | |
| NG | 257587 | NG |
Page 47 — GAUGE PARTS CONSTRUCTION CHART
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 257522-64 | NG | ||
| 257523-95 | NG | ||
| 257129-64 | NG | ||
| 257130-95 | NG | ||
| 259114-16F | NG | ||
| 259115-16F | NG | ||
| 259225-16F | NG | ||
| 259226-16F | NG | ||
| 257550F | LOOPER (RIGHT) | ||
| 206097D | LOOPER (LEFT) | ||
| 257434-64 | NG | ||
| 257435-95 | NG | ||
| 257589 |
Pegasus W522 — parts catalog
- Page 1 (cover): This is the cover page for the Pegasus W522 2-Needle Flatbed Double Chainstitch Machine Parts Catalog.
- Page 2 (text): This page provides instructions on how to use the parts catalog, including how it is organized, how to interpret reference numbers, and how to order parts.
- Page 3 (toc): This page contains the table of contents for the parts catalog, listing various mechanisms and components with their corresponding page numbers.
- Page 4 (diagram): This page displays a diagram of various components of an industrial sewing machine, including screws, plates, seals, and other small parts, each identified by a reference number.
- Page 5 (parts_list): This page lists parts for the MACHINE BED FRAME (1), including part numbers, names, and quantities.
- Page 6 (diagram): This page displays a diagram of machine components with numbered callouts and a list of associated part numbers and descriptions.
- Page 7 (parts_list): This page lists parts for the MACHINE BED FRAME(2) with part numbers, names, and quantities.
- Page 8 (diagram): This page displays a diagram of various components and hardware for a sewing machine, including covers, screws, bolts, and mounting brackets, with reference numbers for each part.
- Page 9 (parts_list): This page lists parts for COVER (1), including various covers, screws, rings, and washers with their corresponding part numbers and quantities.
- Page 10 (diagram): This page displays a diagram of various machine components, including screws, plates, and brackets, with reference numbers for each part. It also shows the model number WS22-01.
- Page 11 (parts_list): This page lists parts for COVER(2), including various screws, nuts, brackets, springs, and covers, with their corresponding part numbers, descriptions, and quantities.
- Page 12 (diagram): This page displays a diagram of various machine parts, including shafts, pulleys, belts, and fasteners, with reference numbers and part numbers indicated.
- Page 13 (parts_list): This page lists parts for the crankshaft mechanism, including crankshafts, connecting rods, screws, washers, bushings, and timing belts, with their corresponding part numbers and quantities.
- Page 14 (diagram): This page displays a diagram of various machine parts, including shafts, pulleys, and mounting components, with reference numbers and part numbers indicated.
- Page 15 (parts_list): This page lists parts for the ARM SHAFT MECHANISM, including part numbers, names, quantities, and descriptions.
- Page 16 (diagram): This page displays a diagram of various sewing machine parts, including part numbers like W522-04 and W522-01, along with reference numbers and descriptions.
- Page 17 (parts_list): This page lists parts for the Needle Bar Mechanism, including part numbers, names, and quantities.
- Page 18 (diagram): This page displays a diagram of various machine parts, including components labeled with reference numbers from 1 to 21. It also shows specific part numbers like W522-01 and W522-04.
- Page 19 (parts_list): This page lists parts for the Needle Guard Mechanism, including part numbers, names, and quantities.
- Page 20 (diagram): This page displays a diagram of various machine parts, including components labeled W522-01 and W522-04, with reference numbers from 1 to 41.
- Page 21 (parts_list): This page lists parts for the LOOPER MECHANISM, including part numbers, names, and quantities.
- Page 22 (diagram): This page displays a diagram of various sewing machine components, including part numbers and reference numbers for identification.
- Page 23 (parts_list): This page lists parts for the FEED MECHANISM (1) of an industrial sewing machine, including part numbers, names, quantities, and remarks.
- Page 24 (diagram): This page displays a diagram of various machine parts, including levers, screws, nuts, and plates, with reference numbers for each component.
- Page 25 (parts_list): This page lists parts for the FEFD MECHANISM(2) with reference numbers, part numbers, names, and quantities.
- Page 26 (diagram): This page displays a diagram of sewing machine parts, including various screws, springs, levers, and feet, with reference numbers and some part numbers like W522-01 and W522-04.
- Page 27 (parts_list): This page lists parts for the PRESSER FOOT MECHANISM, including part numbers, names, and quantities.
- Page 28 (diagram): This page displays a diagram of various machine components, including levers, shafts, screws, and bearings, with reference numbers for each part.
- Page 29 (parts_list): This page lists parts for the Spreader Mechanism, including part numbers, names, quantities, and some details like screw sizes.
- Page 30 (diagram): This page displays a diagram of sewing machine parts, with specific part numbers and reference numbers indicated for different components. It also lists two models, W522-04 and W522-01, with their associated parts and descriptions.
- Page 31 (parts_list): This page lists parts for the Thread Tension Mechanism, including part numbers, names, and quantities.
- Page 32 (diagram): This page displays a diagram of sewing machine parts for models W522-04 and W522-01, with numbered components and their corresponding part numbers and descriptions.
- Page 33 (parts_list): This page lists parts for the needle and spreader thread handling mechanism, including screws, washers, levers, and thread guides, with their corresponding part numbers and quantities.
- Page 34 (diagram): This page displays a diagram of various sewing machine components, including screws, washers, levers, and shafts, with reference numbers for each part.
- Page 35 (parts_list): This page lists parts for the Looper Thread Handling mechanism, including screws, brackets, washers, and thread guides, with their corresponding part numbers and quantities.
- Page 36 (diagram): This page displays a diagram of various machine parts, including a filter assembly, a drive shaft mechanism, and other components with corresponding reference numbers.
- Page 37 (parts_list): This page lists parts for the Lubrication Mechanism, including part numbers, names, and quantities.
- Page 38 (diagram): This page displays a diagram of sewing machine components, with numbered parts and associated measurements.
- Page 39 (parts_list): This page lists parts for the HR DEVICE, BINDER, including part numbers, names, and quantities.
- Page 40 (diagram): This page displays a diagram of various machine components, including screws, washers, cones, and brackets, with reference numbers and a list of applicable parts.
- Page 41 (parts_list): This page lists semi-submerged installation parts including nuts, screws, washers, cushion rubbers, liners, spacers, and allen keys with their corresponding part numbers and quantities.
- Page 42 (diagram): This page displays a diagram of various machine parts, including bolts, nuts, washers, plates, and stands, with reference numbers for each component.
- Page 43 (parts_list): This page lists parts for the Thread Stand, including part numbers, names, and quantities.
- Page 44 (diagram): This page displays a diagram of various sewing machine parts, including containers, tools, and accessories, with reference numbers for identification.
- Page 45 (parts_list): This page lists accessories for the machine, including oil containers, oilers, funnels, tweezers, wrenches, allen keys, screwdrivers, chains, dust covers, accessory bags, needles, and pedals.
- Page 46 (diagram): This page displays a construction chart for gauge parts, specifically for model W522A-01. It includes diagrams and part numbers for various components like loopers and needle gauges.
- Page 47 (diagram): This page displays a construction chart for gauge parts, showing various components with their part numbers and diagrams. It includes parts like needles, loopers, and other related components, along with their respective part numbers and some dimensional information.
- Page 49 (unknown): This page contains a watermark and a website address at the bottom.
- Page 52 (cover): This is the cover page for a Pegasus Sewing Machine Mfg. Co., Ltd. parts catalog, identified as Cat. No. 9614, published in April 1995. The first edition was issued in November 1990.
Page 2
パーツカタログの見方 ■このパーツカタログは、1990年11月製造中のW522シリーズのミシンを次の要領で編集しています。 ■2~43頁には部品を機構別に収録し、左頁が部品の分解図、右頁がパーツリストになっています。 また、部品分解図に付されている番号は、パーツリストのREF. NO. (参照番号) を示しています。 なお、部品分解図に付されている番号で黒色は、「メート ルネージ」を使用していることを示します。(例:2頁-●) ■ゲージパーツ系列構成図・ゲージパーツ表(44~46頁) これらの部品は、特定の形式にのみ使用されている部品で、 系列構成図は44~45頁に、ゲージパーツ表は46頁に一 括して記載しています。 ■48~49頁には部品番号インデックスを記載し、部品番号 だけで、その図解、名称などが容易に引き出せます。 ■部品をご注文いただくときは、必ず部品番号だけを明示 してください。 なお、このパーツカタログの記載事項は改良により、予告 なく変更されることがありますので、あらかじめご了承く ださい。 INTRODUCTION ■This parts catalog covers the W522 series machine manufactured from November, 1990. ■On pages 2~43, each mechanism is arranged on facing pages, the first page containing the illustrations and the second page containing the data of the individual parts. The number given to each illustration is the REF. NO. on the parts list. ■Gauge parts construction charts/gauge parts lists. Gauge parts are used in some machine types and sewing gauges only. Pages 44~46 contain the gauge parts construction charts in order to know the illustrations and the combinations of the parts, and pages 46 contain the gauge parts lists to obtain the data at a glance. ■A part number index is attached to the back of this catalog for convenience. ■When placing orders for parts from this catalog, use ONLY THE PART NUMBER. ■This parts catalog is applicable to your machine and is subject to change without notification. jintex.in
Page 3 — TABLE OF CONTENTS
目 次 頁 TABLE OF CONTENTS Page アーム・ベッド機構(1), (2) 2- 5 MACHINE BED FRAME (1), (2) 2- 5 カバー機構(1), (2) 6- 9 COVER (1), (2) 6- 9 下軸機構 10- 11 CRANKSHAFT MECHANISM 10- 11 上軸機構 12- 13 ARM SHAFT MECHANISM 12- 13 針棒機構 14- 15 NEEDLE BAR MECHANISM 14- 15 針受機構 16- 17 NEEDLE GUARD MECHANISM 16- 17 ルーバー機構 18- 19 LOOPER MECHANISM 18- 19 送り機構(1), (2) 20- 23 FEED MECHANISM (1), (2) 20- 23 押工機構 24- 25 PRESSER FOOT MECHANISM 24- 25 飾り振り機構 26- 27 SPREADER MECHANISM 26- 27 糸調子機構 28- 29 THREAD TENSION MECHANISM 28- 29 針糸・飾り糸機構 30- 31 NEEDLE SPREADER THREAD HANDLING 30- 31 下糸繰り機構 32- 33 LOOPER THREAD HANDLING 32- 33 給油機構 34- 35 LUBRICATION MECHANISM 34- 35 HR装置・バインダー 36- 37 HR DEVICE, BINDER 36- 37 半沈据付付属品 38- 39 SEMI-SUBMERGED INSTALLATION PARTS 38- 39 糸立台 40- 41 THREAD STAND 40- 41 付属品 42- 43 ACCESSORIES 42- 43 ゲージパーツ系列構成図 44- 45 GAUGE PARTS CONSTRUCTION CHART 44- 45 ゲージパーツ表 46 GAUGE PARTS LIST 46 部品番号インデックス 48- 49 PART NUMBER INDEX 48- 49
Page 4
2 jintex.in
Page 5 — MACHINE BED FRAME (1)
アーム・ベッド機構(1) MACHINE BED FRAME (1) REF. PART NO. NO. 部品番号 名 称 QT. 1 250069 上蓋(左) TOP COVER PLATE (LEFT) 1 2 250049 ガスケット GASKET 1 3 7084 六角ネジ/M4×8 SCREW 4 4 250003 上蓋(右) TOP COVER (RIGHT) 1 5 250004 ガスケット GASKET 1 6 7084 六角ネジ/M4×8 SCREW 4 7 230047A 機番板 SERIAL NUMBER PLATE 1 8 210679 止ピン PIN 2 9 7018 平ネジ/M4×6 SCREW 1 10 303448 座金 WASHER 1 11 240111 栓 PLUG 1 12 206942 オイルシール OIL SEAL 1 13 202526 記銘板 NAME PLATE 1 14 240110 栓 PLUG 1 15 240052 栓 PLUG 4 16 205088 栓 PLUG 1 17 208173 栓 PLUG 3 18 240001 止メ輪 RING 2 19 255002 フィルター FILTER 2 20 210586 オイルシール OIL SEAL 1 21 210586 オイルシール OIL SEAL 1 22 204006 足ピン BED PIN 4 23 206590 オイルゲージ OIL SIGHT GAUGE 1 24 250233 形式板 TYPE PLATE 1 25 210679 止ピン PIN 2 26 240127 合マーク MARK 1 27 250020 カバー COVER 1 28 7017 平ネジ/M4×5 SCREW 2 29 4541 止ネジ/M6×8 SCREW 1 30 250238 銘板 NAME PLATE 1 -3- jintex.in
Page 6
W522-04 21 W522-01 1 7 W522-04 W522-01 6 8 W522-01 22 W522-04 9 11 12 W522-04 13 14 15 10 16 17 18 19 20 4 3 2 5 - 4 - jintex.in
Page 7 — MACHINE BED FRAME(2)
アーム・ベッド機構(2) MACHINE BED FRAME(2) REF. PART NO. NO. 部品番号 名 称 QT. 1 250216BSD アームベツド MACHINE FRAME 1 2 253012 ブツシュ BUSHING 1 3 253016 ブツシュ BUSHING 2 4 210297 ブツシュ BUSHING 1 5 250135 ブツシュ BUSHING 1 6 210102 ブツシュ BUSHING 2 7 210003 栓 PLUG 1 8 206059A ブツシュ BUSHING 1 9 251003 ブツシュ BUSHING 1 10 240020 Oリング O RING 1 11 254509 ブツシュ BUSHING 1 12 206527 栓 PLUG 1 13 253007 ブツシュ BUSHING 1 14 252005 ブツシュ BUSHING 2 15 210297 ブツシュ BUSHING 2 16 250503 ブツシュ BUSHING 1 17 208292 ブツシュ BUSHING 1 18 252005 ブツシュ BUSHING 1 19 255020 パイプ PIPE 1 20 240108 スプリングピン PIN 1 21 250215ASD アームベツド MACHINE FRAME 1 22 251003A ブツシュ BUSHING 1 -5- jintex.in
Page 8
4 2 3 1 5 7 8 9 11 33 10 19 12 13 14 17 18 16 15 29 28 31 W522-04 27 20 W522-01 23 24 26 22 21 25 32 23 24 26 25 30 -- 6 -- jintex.in
Page 9 — COVER (1)
COVER (1) REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 250149-UD アームカバー(上) ARM COVER (TOP) 1 2 240226 栓 PLUG 1 3 179107-05 オイル窓 OIL SIGHT WINDOW 1 4 7021 平ネジ/M4×12 SCREW 7 5 250019 Oリング O RING 1 6 250021-UD 針棒カバー NEEDLE BAR COVER 1 7 7019 平ネジ/M4×8 SCREW 2 8 250016AUD アームカバー(左) ARM COVER (LEFT) 1 9 7021 平ネジ/M4×12 SCREW 4 10 5242 平ネジ/H1×5 SCREW 1 11 250017 Oリング O RING 1 12 250023-UD 糸繰りカバー THREAD TAKEUIP COVER 1 13 7052 平ネジ/M6×10 SCREW 1 14 207924 座金 WASHER 1 15 250022-UB プーリーカバー PULLEY COVER 1 16 7075 平ネジ/M5×60 SCREW 2 17 250005-UD 下糸道カバー COVER/LOOPER THREAD GUIDE 1 18 7019 平ネジ/M4×8 SCREW 1 19 7089 ピン付ネジ/M4×5 SCREW 1 20 250032-SD 前カバー(組) FRONT COVER ASSEMBLY 1 21 250011 前カバー FRONT COVER 1 22 250012 ヒンジ HINGE 1 23 250013 ピン付ネジ/M4 SCREW 2 24 201191 皿バネ SPRING 1 25 250014 ピン付ネジ/M4 SCREW 2 26 4539 止ネジ/M5×6 SCREW 2 27 210025 振動止メ CUSHION 1 28 250051 板バネ FLAT SPRING 2 29 7018 平ネジ/M4×6 SCREW 2 30 7023 平ネジ/M4×16 SCREW 2 31 250032BSD 前カバー(組) FRONT COVER ASSEMBLY 1 32 250011B 前カバー FRONT COVER 1 33 240263 座金 WASHER 1 -7- jintex.in
Page 10
WS22-01 8 jintex.in
Page 11 — COVER(2)
COVER(2) REF. PART NO. 部品番号 名 称 NAME QT. NO. 1 250052BSD ベッドカバー(左) BED COVER (LEFT) 1 2 7021 平ネジ/M4×12 SCREW 2 3 7043 皿ネジ/M4×8 SCREW 1 4 250074ASD ベッドカバー(右) BED COVER (RIGHT) 1 5 7021 平ネジ/M4×12 SCREW 4 6 250071-91 カバー SLIDE PLATE 1 7 250039-SD 横カバー(組) SIDE COVER COMPLETE 1 8 250035 横カバー SIDE COVER 1 9 250036 ヒンジ HINGE 1 10 250037 ピン付ネジ/M4 SCREW 1 11 201191 皿バネ SPRING 2 12 250038 ピン付ネジ/M4 SCREW 1 13 4535 止ネジ/M3×4 SCREW 2 14 7020 平ネジ/M4×10 SCREW 2 15 210025 振動止メ CUSHION 2 16 7020 平ネジ/M4×10 SCREW 1 17 4821 六角ナット/M4 NUT 1 18 250047 ブラケット BRACKET 1 19 7019 平ネジ/M4×8 SCREW 2 20 206023 板バネ FLAT SPRING 1 21 7018 平ネジ/M4×6 SCREW 2 22 7089 ピン付ネジ/M4×5 SCREW 1 23 250255 ブラケット BRACKET 1 24 7020 平ネジ/M4×10 WASHER 2 25 303448 座金 WASHER 2 26 250256 ブラケット BRACKET 1 27 7066 段付ネジ/M4 SCREW 1 28 210307 波板座金 WASHER 1 29 250257 アイガード EYE GUARD 1 30 7009 平ネジ/M3×5 SCREW 2 31 202875 座金 WASHER 2 -9- jintex.in
Page 12
1 W522-01 43 W522-04 2 W522-01 44 W522-04 42 11 5 4 3 6 8 9 7 10 12 14 13 23 24 27 26 28 29 30 31 32 33 19 20 21 22 25 34 35 36 37 38 39 40 10 jintex.in
Page 13 — 下軸機構
下軸機構 CRANKSHAFT MECHANISM REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 250532C91 クランク軸(組) CRANKSHAFT ASSEMBLY 1 2 250501C91 クランク軸 CRANKSHAFT 1 3 252009-92 ロッド(組) CONNECTION ASSEMBLY 1 4 252009 ロッド CONNECTION 1 5 7015 平ネジ/M3.5×14 SCREW 2 6 7015 平ネジ/M3.5×14 SCREW 2 7 252008-92 クランク(組) CRANK ASSEMBLY 1 8 252008 クランク本体 CRANK BODY 1 9 4534 平ネジ/M6×14 SCREW 1 10 4545 平ネジ/M3×4 SCREW 1 11 250525 調節棒 ADJUSTING BAR 1 12 201074A 振止メ GUIDE 1 13 4019 平ネジ/M4.5×10 SCREW 1 14 201252\nバネ座金 SPRING WASHER 1 15 250504-91 軸受(ブッシュ) BUSHING 1 16 4514 止ネジ/M5×5 SCREW 2 17 250534 バランスウエイト BALANCE WEIGHT 1 18 7011 平ネジ/M3×8 SCREW 2 19 206837 Oリング O RING 1 20 250506 継手 JOINT 1 21 4547 止ネジ/M6×5 SCREW 3 22 4555 止ネジ/M6×8 SCREW 1 23 250508-91 軸受(ブッシュ) BUSHING 1 24 4547 止ネジ/M6×5 SCREW 1 25 206837 Oリング O RING 1 26 250543A91 軸受(ブッシュ) BUSHING 1 27 4547 止ネジ/M6×5 SCREW 2 28 250511-91 ギヤー(下) GEAR (LOWER) 1 29 4547 止ネジ/M6×5 SCREW 4 30 206050C タイミングベルト TIMING BELT 1 31 250530-91 軸受(ブッシュ) BUSHING 1 32 4555 止ネジ/M6×8 SCREW 1 33 4547 止ネジ/M6×5 SCREW 1 34 250514 止メ板 SET PLATE 1 35 7082 平ネジ/M4×8 SCREW 2 36 250507 軸 SHAFT 1 37 250515A プーリー MACHINE PULLEY 1 38 4556 止ネジ/M6×10 SCREW 1 39 4541 止ネジ/M6×8 SCREW 1 40 240126 座金 WASHER 1 41 4500 平ネジ/M5×10 SCREW 1 42 206748 フエルト FELT 1 43 250532B91 クランク軸(組) CRANKSHAFT ASSEMBLY 1 44 250501B91 クランク軸 CRANKSHAFT 1 -11- jintex.in
Page 14
34 W522-01 1 W522-04 2 3 4 5 8 7 10 9 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 12 jintex.in
Page 15 — ARM SHAFT MECHANISM
上軸機構 ARM SHAFT MECHANISM REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 250526-91 2 7028 3 4542 4 2913-2 5 5058 6 250533A91 7 250517 8 253500-92 9 253500 10 7015 11 7021 12 253501A92 13 253501A 14 4534 15 250524 16 4514 17 250506 18 4555 19 4547 20 250518 21 250529-91 22 4547 23 250521 24 4547 25 250528-91 26 4555 27 4547 28 250519 29 250523EUD 30 4541 31 4556 32 4501 33 204585 34 250526A91 モーション(組) 平ネジ/M5×10 止ネジ/M6×12 止ネジ/C10×3.5 止ネジ/C10×6 クランク軸(組) クランク軸 ロッド(組) ロッド 平ネジ/M3.5×14 平ネジ/M4×12 クランク(組) クランク 平ネジ/M6×14 バランスウエイト 止ネジ/M5×5 継手 止ネジ/M6×8 止ネジ/M6×5 軸 軸受(ブッシュ) 止ネジ/M6×5 ギヤー(上) 止ネジ/M6×5 軸受(ブッシュ) 止ネジ/M6×8 止ネジ/M6×5 軸 ハンドホイール 止ネジ/M6×8 止ネジ/M6×10 平ネジ/M5×14 座金 モーション(組) MOTION ASSEMBLY SCREW SCREW SCREW SCREW CRANKSHAFT ASSEMBLY CRANKSHAFT CONNECTION CONNECTION SCREW SCREW CRANK ASSEMBLY CRANK SCREW BALANCE WEIGHT SCREW JOINT SCREW SCREW SHAFT BUSHING SCREW GEAR (UPPER) SCREW BUSHING SCREW SCREW SHAFT HANDWHEEL SCREW SCREW SCREW WASHER MOTION ASSEMBLY 1 2 2 1 1 1 1 1 1 2 2 1 1 1 2 1 2 2 1 1 2 1 1 1 1 1 1 1 1 1 -13- jintex.in
Page 16
W522-04 10 9 8 7 14 13 11 12 15 18 W522-04 16 W522-01 6 5 26 27 9 8 W522-01 25 1 23 24 2 3 4 W522-01 22 21 22 21 W522-04 18 19 17 20 2 3 4 W522-04 - 14 - jinte.in
Page 17 — NEEDLE BAR MECHANISM
針棒機構 NEEDLE BAR MECHANISM REF. PART NO. 名 称 QT. NO. 部品番号 NAME 1 251000-91 針棒 NEEDLE BAR 1 2 XXXXXX 針留 NEEDLE HOLDER 1 3 4554 止ネジ/M3×3 SCREW 2 4 UY128GAS 針 NEEDLE 2 5 206061 針棒抱キ NEEDLE BAR CLAMP 1 6 5325 平ネジ/C5×10 SCREW 1 7 206053 段付ピン PIN 1 8 206052 針棒リンク LINK/NEEDLE BAR DRIVE 1 9 240098 ニードルベアリング NEEDLE BEARING 1 10 240101 座金 WASHER 1 11 206063 角駒 GUIDE BLOCK 1 12 206062 案内板/針 GUIDE BLOCK/NEEDLE BAR 1 13 7021 平ネジ/M4×12 SCREW 2 14 7020 平ネジ/M4×10 SCREW 1 15 251009 ラッチ LATCH 1 16 179040-05 スポンジ SPONGE 1 17 251007 ブラケット BRACKET 1 18 7019 平ネジ/M4×8 SCREW 2 19 7082 平ネジ/M4×8 SCREW 1 20 240123 防振ゴム CUSHION RUBBER 1 21 XXXXXX 針板 NEEDLE PLATE 1 22 5373-HC 皿ネジ/C4×8.7 SCREW 2 23 212186 給油紐 OIL WICK 1 24 206524 止メ金 OIL WICK RETAINER 1 25 251010A エキセンピン ECCENTRIC PIN 1 26 205097 座金 WASHER 1 27 7041 皿ネジ/M3×6 SCREW 1 -15- jintex.in
Page 18
W522-01 W522-04 20 20 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 21 16 jintex.in
Page 19 — NEEDLE GUARD MECHANISM
針受機構 NEEDLE GUARD MECHANISM REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 251517-91 2 4539 3 255501-92 4 255501 5 7015 6 4543 7 306093 8 5084 9 205495 10 251518 11 205061 12 240102 13 202176 14 206748 15 204052A 16 251519A92 17 251519 18 4500 19 303067 20 XXXXXX 21 4543 エキセン/ロッド(組) 止ネジ/M5×6 ロッド(組) ロッド 平ネジ/M3.5×14 止ネジ/M4×4 クランク 六角ネジ/C5×5.5 平行ピン 軸 止メ輪 座金 給油紐 フエルト オイルシール レバー(組) レバー本体 平ネジ/M5×10 バネ座金 針受(後) 止ネジ/M4×4 ECCENTRIC/CONNECTION ASSEMBLY SCREW CONNECTION ASSEMBLY CONNECTION SCREW SCREW CRANK SCREW PIN SHAFT RING WASHER OIL WICK FELT OIL SEAL LEVER ASSEMBLY LEVER SCREW SPRING WASHER NEEDLE GUARD (REAR) SCREW 1 2 1 1 2 1 1 2 1 1 1 1 1 3 1 1 1 1 1 1 -17- jintex.in
Page 20
W522-01 2 W522-04 1 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 W522-01 24 25 26 27 28 36 W522-04 29 W522-01 30 31 32 33 34 35 37 38 39 40 41 32 33 18 jintex.in
Page 21 — LOOPER MECHANISM
LOOPER MECHANISM REF. PART NO. NO. 部品番号 1 252004 2 252004A 3 205061 4 240102 5 4539 6 252002 7 179402-05 8 7032 9 179403-15 10 252011-91 11 252001-92 12 252001 13 7015 14 252000-92 15 252000 16 4539 17 252010 18 7011 19 179399-05 20 240062 21 240049 22 4805 23 252006 24 208028 25 252003 26 208029 27 5084 28 4802 29 XXXXXX 30 252057-92 31 252057 32 4501 33 303067 34 4537 35 7085 36 252006A 37 252058-92 38 252058 39 252059-92 40 252059 41 4543 NAME 軸 軸 止メ輪 座金 止ネジ/M5×6 クランク 案内板 平ネジ/M2.5×6 段付ネジ/M2.5 エキセンロッド(組) ロッド(組) ロッド 平ネジ/M3.5×14 エキセン(組) エキセン 止ネジ/M5×6 バランスウエイト 平ネジ/M3×8 段付ピン 座金 座金 六角ナット/M5 軸 座金 角駒ピン カラー 六角ネジ/C5×5.5 六角ナット/M4 ルーバー ルーバー台 ルーバー台本体 平ネジ/M5×14 バネ座金 止ネジ/M4×5 平ネジ/M6×10 軸 ルーバー台本体(右) ルーバー台本体(右) ルーバー台本体(左) ルーバー台本体(左) 止ネジ/M4×4 SHAFT SHAFT RING WASHER SCREW CRANK GUIDE PLATE SCREW SCREW ECCENTRIC-CONNECTION ASSEMBLY CONNECTION ASSEMBLY CONNECTION SCREW ECCENTRIC ASSEMBLY ECCENTRIC SCREW BALANCE WEIGHT SCREW PIN WASHER WASHER NUT SHAFT WASHER BLOCK PIN COLLAR SCREW NUT LOOPER LOOPER HOLDER LOOPER HOLDER SCREW SPRING WASHER SCREW SCREW SHAFT LOOPER HOLDER (RIGHT) LOOPER HOLDER (RIGHT) LOOPER HOLDER (LEFT) LOOPER HOLDER (LEFT) SCREW QT. 1 1 1 1 1 1 1 2 1 1 1 1 2 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 -19- jintex.in
Page 22
W522-01 20 jintex.in
Page 23 — FEED MECHANISM (1)
送り機構(1) FEED MECHANISM (1) REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 252500-91 主送り台 MAIN FEED BAR 1 2 XXXXXX 主送り歯 MAIN FEED DOG 1 3 5590 ネジ/C4×10.5 SCREW 1 4 252502-91 差動送り台 DIFFERENTIAL FEED BAR 1 5 XXXXXX 差動送り歯 DIFFERENTIAL FEED DOG 1 6 5590 平ネジ/C4×10.5 SCREW 1 7 204129A 送り台案内 BUSHING 1 8 4539 段付ピン PIN 1 9 204128A 六角ネジ/C5×5.5 SCREW 1 10 5084 SCREW 1 11 205857 角駒/送り台案内 BLOCK/FEED BAR GUIDE 1 12 204439A 座金 WASHER 1 13 5317 皿ネジ/C3×6 SCREW 1 14 252504 案内(右) GUIDE (RIGHT) 1 15 4539 止ネジ/M5×6 SCREW 1 16 252507 案内(左) GUIDE (LEFT) 1 17 7019 ネジ/M4×8 SCREW 2 18 206133 油除ケ/送り台 OIL SHIELD 2 19 252509 カバー COVER 1 20 252508 案内(下) GUIDE (LOWER) 1 21 7020 平ネジ/M4×10 SCREW 2 22 206128-2 ニードルベアリング NEEDLE BEARING 1 23 252519 角駒 BLOCK 1 24 252520 座金 WASHER 1 25 206562 リンク/主送り LINK/MAIN FEED 1 26 206125-2 ニードルベアリング NEEDLE BEARING 1 27 252521 エキセン ECCENTRIC 1 28 252522 調節器 REGULATOR 1 29 252523-91 エキセン土台 ECCENTRIC RETAINER 1 30 252516 ピン付ネジ/M3 SCREW 1 31 240125 皿バネ SPRING 5 32 252525 スペーサー SPACER 1 33 252543 ナツト NUT 1 34 4514 止ネジ/M5×5 SCREW 1 35 206120 付ネジ/C5 SCREW 1 36 206119 ブツシュ BUSHING 1 37 206563 角駒/送り前後 GUIDE BLOCK 1 38 200098 座金 WASHER 1 39 3044 六角ナット/C5 NUT 1 40 206123 付ネジ/C5 SCREW 1 41 206566 ブツシュ BUSHING 1 42 206565 止メ輪 RING 1 43 206564 連結桿/差動送り DIFFERENTIAL FEED LINK 1 44 200098 座金 WASHER 1 45 3044 六角ナット/C5 NUT 1 46 252526 付ピン PIN 1 47 240122 圧縮バネ SPRING 1 48 206366 Oリング O RING 1 49 204585 座金 WASHER 1 50 200555 止メ輪 RING 1 51 206569 平行ピン PIN 1 52 4546 止ネジ/M4×5 SCREW 1 53 252527-91 クランク CRANK 1 54 7031 ネジ/M2.5×4 SCREW 1 55 252510 軸 SHAFT 1 56 4539 止ネジ/M5×6 SCREW 1 57 207358 フェルト OIL FELT 2 58 202175 油紐 OIL WICK 1 59 240119 スペーサー SPACER 1 60 206571 ブツシュ BUSHING 1 61 4539 止ネジ/M5×6 SCREW 1 62 7080 ピン付ネジ/M2 SCREW 1 63 251520 ブラケツト BRACKET 1 64 7019 平ネジ/M4×8 SCREW 3 -21- jintex.in
Page 24
22 jintex.in
Page 25 — FEFD MECHANISM(2)
送り機構(2) REF. PART NO. NO. 部品番号 1 252531 2 252532 3 252533-92 4 252533 5 4531 6 5316 7 240271 8 1998-2 9 7066 10 252536 11 240129 12 252539-91 13 7019 14 7081 15 200138 16 252664-91 17 252538 18 7021 19 240124 20 210171 21 2905 22 201185 23 210167 24 5486 25 211301 名称 角駒 角駒案内 レバー レバー本体 平ネジ/M5×12 段付ネジ/C5 カラー 平ネジ/C4×6 段付ネジ/M4 ネジリバネ Oリング ブラケット 平ネジ/M4×8 平ネジ/M6×3.5 ガスケット レバー(組) 目盛板 平ネジ/M4×12 スペーサー ストッパー 平ネジ/C5×4.5 座金 ツマミ 段付ネジ/C5 皿バネ FEFD MECHANISM(2) NAME BLOCK GUIDE/BLOCK LEVER LEVER SCREW SCREW COLLAR SCREW SCREW SPRING O RING BRACKET SCREW SCREW GASKET LEVER ASSEMBLY SCALE PLATE SCREW SPACER STOPPER SCREW WASHER THUMB NUT SCREW SPRING WASHER QT. 1 1 1 1 1 1 1 2 1 1 1 1 5 1 1 1 1 2 2 2 2 2 1 -23- jintex.in
Page 26
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 W522-04 W522-01 W522-04 24 jintex.in
Page 27 — PRESSER FOOT MECHANISM
押工機構 PRESSER FOOT MECHANISM REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 253000-91 調節棒 ADJUSTING BAR 1 2 253003 調節ナット NUT 1 3 240112 圧縮バネ SPRING 1 4 206139 押工棒抱キ PRESSER BAR CLAMP 1 5 5118 平ネジ/C5×12 SCREW 1 6 206157 リンク LINK 1 7 5386 段付ネジ/C7 SCREW 2 8 253005-91 案内 GUIDE 1 9 7025 平ネジ/M4×20 SCREW 2 10 240113 圧縮バネ SPRING 1 11 253018 油除ケ OIL GUARD 1 12 240095 Oリング O RING 1 13 253004 押工棒 PRESSER BAR 1 14 253028 フィンガーガード FINGER GUARD 1 15 253029 フィンガーガード FINGER GUARD 1 16 7010 平ネジ/M3×6 SCREW 1 17 202875 座金 WASHER 1 18 XXXXXX 押工(組) PRESSER FOOT ASSEMBLY 1 19 253008-91 レバー LEVER 1 20 253010 ネジリバネ SPRING 1 21 206156 カラー COLLAR 1 22 5084 六角ネジ/C5×5.5 SCREW 2 23 192024 カラー COLLAR 1 24 W00030-1 平ネジ/W2×6 SCREW 1 25 206143 クランク(上) BELL CRANK (UPPER) 1 26 5187 平ネジ/C5×14 SCREW 1 27 253011 リンク LINK 1 28 5184 段付ネジ/C5 SCREW 2 29 1457 止ネジ/C5×4 SCREW 2 30 206148 クランク(下) BELL CRANK (LOWER) 1 31 2022-4 六角ネジ/C10×9 SCREW 1 32 253013 軸 SHAFT 1 33 253014 レバー LEVER 1 34 7034 平ネジ/M5×10 SCREW 1 35 253015 ブラケット BRACKET 1 36 7019 平ネジ/M4×8 SCREW 2 37 4549 六角ネジ/M5×20 SCREW 1 38 4805 六角ナット/M5 NUT 1 -25- jintex.in
Page 28 — W522-01
W522-01 26 jintex.in
Page 29 — 飾り振り機構 SPREADER MECHANISM
飾り振り機構 SPREADER MECHANISM REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 257565 スプレッダー SPREADER 1 2 254516-92 レバー(組) LEVER ASSEMBLY 1 3 254516 レバー本体 LEVER 1 4 7022 平ネジ/M4×14 SCREW 1 5 7020 平ネジ/M4×10 SCREW 1 6 212039 カラー COLLAR 1 7 1227 平ネジ/C3×3.7 SCREW 2 8 233020 Oリング O RING 1 9 254508 クランク軸 CRANKSHAFT 1 10 202176 給油栓 OIL WICK 1 11 254507 駒 BLOCK 1 12 254506 クランク CRANK 1 13 4547 止ネジ/M6×5 SCREW 2 14 254519 軸 SHAFT 1 15 254503-92 クランク(組) CRANK ASSEMBLY 1 16 254503 クランク CRANK 1 17 4534 平ネジ/M6×14 SCREW 1 18 206180 座金 WASHER 1 19 306671 止メ輪 RING 1 20 254504 ピン付ネジ/M5 SCREW 1 21 4805 六角ナット/M5 NUT 1 22 240062 座金 WASHER 1 23 254500-91 エキセンロッド(組) ECCENTRIC CONNECTION ASSEMBLY 1 24 254511 ロッド CONNECTION 1 25 254501-92 エキセン(組) ECCENTRIC ASSEMBLY 1 26 254501 エキセン ECCENTRIC 1 27 4514 止ネジ/M5×5 SCREW 2 28 207925 フェルト FELT 2 -27- jintex.in
Page 30
28 jintex.in W522-04 38 25, 28, 13×2, 20, 22×2 (24, 26, 27) ×2 (33~35) ×2 2本針飾り:無 2-Needle Without top cover thread. W522-01 38 25, 28, 13×2, 20, 30, 31, 32 22×2, (24, 26, 27) ×2 (33~35) ×2 2本針飾り:有 2-Needle With top cover thread.
Page 31
糸調子機構 THREAD TENSION MECHANISM REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 254008 糸道 THREAD GUIDE 1 2 7019 平ネジ/M4×8 SCREW 2 3 192120 パイプ PIPE 2 4 254009 ラッチ LATCH 1 5 7017 平ネジ/M4×5 SCREW 1 6 254000-91 レバー LEVER 1 7 2133-1 平ネジ/C5×12.5 SCREW 1 8 254022 カラー COLLAR 1 9 202868 座金 WASHER 1 10 254003-91 クランク CRANK 1 11 254004 クランク CRANK 1 12 4531 平ネジ/M5×12 SCREW 1 13 254010A9U 糸調子(組)(強) THREAD TENSION COMPLETE 3 14 208447-UA 調子ナット POST NUT 1 15 208448 ラチェット SPRING BUSHING 1 16 201037 圧縮バネ(強) SPRING (HEAVY) 1 17 208450-UA 受皿 CUP 1 18 210319 調子皿 TENSION DISC 2 19 1817-2A 調子棒 SCREW STUD 1 20 254010B9U 糸調子(組)(中) THREAD TENSION COMPLETE 1 21 201086 圧縮バネ(中) SPRING (MEDIUM) 1 22 254010C9U 糸調子(組)(弱) THREAD TENSION COMPLETE 2 23 201068 圧縮バネ(弱) SPRING (LIGHT) 1 24 206202 スペーサー TENSION POST COLLAR 2 25 254021 糸弛メ THREAD RELEASER 1 26 254020 糸道 THREAD GUIDE 2 27 206203 糸道 THREAD GUIDE 2 28 254019 ブラケット BRACKET 1 29 7019 平ネジ/M4×8 SCREW 2 30 206202 スペーサー TENSION POST COLLAR 1 31 254020 糸道 THREAD GUIDE 1 32 206203 糸道 THREAD GUIDE 1 33 206202 スペーサー TENSION POST COLLAR 2 34 254020 糸道 THREAD GUIDE 2 35 206203 糸道 THREAD GUIDE 2 36 306301 引張リバネ SPRING 1 37 5447 段付ネジ/C5 SCREW 1 38 254023F9U テンション(組) TENSION CONTROL MECHANISM 1 39 254023G9U テンション(組) TENSION CONTROL MECHANISM 1 -29- jintex.in
Page 32
W522-04 W522-01 30 jintex.in
Page 33 — NEEDLE · SPREADER THREAD HANDLING
針糸・節リ糸機構 NEEDLE · SPREADER THREAD HANDLING REF. NO. PART NO. 部品番号 名 称 NAME QT. 1 253505A 糸繰リ THREAD TAKEU 1 2 7019 平ネジ/M4×8 SCREW 2 3 303448 座金 WASHER 2 4 253504-92 レバー LEVER 1 5 253504 レバー本体 LEVER 1 6 4501 平ネジ/M5×14 SCREW 1 7 303067 バネ座金 SPRING WASHER 1 8 205061 止メ輪 RING 1 9 240102 座金 WASHER 1 10 253503 軸 SHAFT 1 11 4527 平ネジ/M4×8 SCREW 1 12 201252 バネ座金 SPRING WASHER 1 13 204107 座金 WASHER 1 14 240201-92 カラー COLLAR 1 15 240201 カラー本体 COLLAR 1 16 7110 平ネジ/M4×9 SCREW 1 17 253507 糸道 THREAD GUIDE 1 18 7009 平ネジ/M3×5 SCREW 1 19 253508A 糸道 THREAD GUIDE 1 20 7077 皿ネジ/M4×7 SCREW 1 21 253509A 糸受 THREAD SUPPORT 1 22 7009 平ネジ/M3×5 SCREW 1 23 202588 座金 WASHER 1 24 253516 糸調子台 THREAD GUIDE BRACKET 1 25 7019 平ネジ/M4×8 SCREW 1 26 W09070-2 段付ネジ/W5 SCREW 1 27 253517 調子バネ SPRING 1 28 192070 調子皿 TENSION DISC 1 29 253584B 調子台 BRACKET 1 30 253544 糸道 THREAD GUIDE 1 31 7019 平ネジ/M4×8 SCREW 1 32 303448 座金 WASHER 1 33 253545 ホルダー HOLDER 1 34 7010 平ネジ/M3×6 SCREW 1 35 234521 糸道 THREAD GUIDE 1 36 4535 止ネジ/M3×4 SCREW 1 37 253506 糸繰リ THREAD TAKEU 1 38 7019 平ネジ/M4×8 SCREW 1 39 253514 糸道 THREAD GUIDE 1 40 7019 平ネジ/M4×8 SCREW 2 41 253515 糸道 THREAD GUIDE 1 42 7019 平ネジ/M4×8 SCREW 1 43 253622 糸案内 THREAD GUIDE 1 44 7019 平ネジ/M4×8 SCREW 2 45 303448 座金 WASHER 2 46 253547 糸道 THREAD GUIDE 1 47 137108 調子皿 TENSION DISC 2 48 137109 圧縮バネ SPRING 1 49 5387 段付ネジ/C3 SCREW 1 50 253511 糸道 THREAD GUIDE 1 51 4554 止ネジ/M3×3 SCREW 1 -31- jintex.in
Page 34
2 1 13 12 11 10 35 36 6 7 5 4 9 8 3 15 14 24 23 28 16 27 29 31 30 25 33 34 32 17 21 26 37 32 jintex.in
Page 35 — LOOPER THREAD HANDLING
下糸繰り機構 LOOPER THREAD HANDLING REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 253608-91 下糸繰り THREAD TAKEUP 1 2 4514 止ネジ/M5×5 SCREW 2 3 253611 ブラケット BRACKET 1 4 7043 皿ネジ/M4×8 SCREW 2 5 253533B 糸道 THREAD GUIDE 2 6 7031 平ネジ/M2.5×4 SCREW 2 7 210585 座金 WASHER 2 8 210353 糸道 THREAD GUIDE 1 9 2921 平ネジ/C3×4 SCREW 1 10 306328 調子棒 TENSION POST 1 11 137108 調子皿 TENSION DISC 2 12 211388 圧縮バネ SPRING 1 13 5526 丸ナット/C4 NUT 1 14 253612 ブラケット BRACKET 1 15 253613 糸受 THREAD SUPPORT 1 16 4554 止ネジ/M3×3 SCREW 1 17 253524 ブラケット BRACKET 1 18 210955A 座金 WASHER 1 19 7023 平ネジ/M4×16 SCREW 2 20 253525 軸 SHAFT 1 21 4554 止ネジ/M3×3 SCREW 1 22 232507 Oリング O RING 1 23 240115 圧縮バネ SPRING 1 24 200555 止メ輪 RING 1 25 253526 軸 SHAFT 1 26 4554 止ネジ/M3×3 SCREW 1 27 232507 Oリング O RING 1 28 200555 止メ輪 RING 1 29 253614 糸案内 THREAD GUIDE 1 30 4325 六角ネジ/M4×6 SCREW 1 31 303448 座金 WASHER 1 32 253527 ストッパー STOPPER 1 33 253528 線細エバネ SPRING 1 34 7087 段付ネジ/M3 SCREW 1 35 253536A 糸道 THREAD GUIDE 1 36 7018 平ネジ/M4×6 SCREW 1 37 253615A 糸道 THREAD GUIDE 1 -33- jintex.in
Page 36
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 63 - 34 - jintex.in
Page 37
給油機構 LUBRICATION MECHANISM REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 255040-91 ポンプ(組) PUMP ASSEMBLY 1 2 255019 ウォームホイール WORM WHEEL 1 3 4514 止ネジ/M5×5 SCREW 2 4 255033 ブラケット BRACKET 1 5 255022 ポンプ本体 PUMP BODY 1 6 255025 ローター ROTOR 1 7 255027 ローター ROTOR 1 8 255023 ポンプ本体 PUMP BODY 1 9 255026 ローター ROTOR 1 10 255027 ローター ROTOR 1 11 255024 軸 SHAFT 1 12 255028 カバー COVER 1 13 7105 平ネジ/M4×40 SCREW 2 14 7026 平ネジ/M4×25 SCREW 2 15 4531 平ネジ/M4×12 SCREW 2 16 255035-91 パイプ PIPE 1 17 255037 継手ネジ JOINT SCREW 1 18 200136 継手 JOINT 2 19 200152 継手ネジ JOINT SCREW 2 20 205113A 給油パイプ OIL TUBE 1 21 202199 クランプ CLAMP 2 22 200136 継手 JOINT 1 23 200152 継手ネジ JOINT SCREW 1 24 240135 チューブ4×7×260 TUBE 1 25 202199 クランプ CLAMP 2 26 255038 継手 JOINT 1 27 240144 チューブ TUBE 1 28 255039 パイプ PIPE 1 29 255005 ラッチ LATCH 1 30 7018 平ネジ/M4×6 SCREW 1 31 240143 チューブ TUBE 1 32 255021 フェルト FELT 1 33 200136 継手 JOINT 1 34 205111 継手ネジ JOINT SCREW 1 35 240270 チューブ TUBE 1 36 202199 クランプ CLAMP 2 37 255010-91 噴油管 OIL DISTRIBUTOR 1 38 7018 平ネジ/M4×6 SCREW 1 39 240134 チューブ TUBE 1 40 202199 クランプ CLAMP 2 41 255007-91 噴油管 OIL DISTRIBUTOR 1 42 4821 六角ナット/M4 NUT 1 43 255006 油受ケ OIL GUARD 1 44 7018 平ネジ/M4×6 SCREW 2 45 255003 パイプ PIPE 1 46 4543 止ネジ/M4×4 SCREW 1 47 240136 フェルト FELT 1 48 210766 止ピン PIN 1 49 210200 ブラケット/フィルター BRACKET/OIL FILTER 1 50 206233 エレメント OIL FILTER 1 51 206431 Oリング O RING 1 52 210201-SD フィルター蓋 OIL FILTER CAP 1 53 7021 平ネジ/M4×12 SCREW 3 54 255000-92 オイルパン OIL RESERVOIR 1 55 255000 オイルパン OIL RESERVOIR 1 56 5138B 平ネジ/H11×12 SCREW 1 57 202287A 座金 WASHER 1 58 255001 Oリング O RING 5 59 4504 平ネジ/M8×20 SCREW 1 60 9A3002 フィルターシール FILTER SEAL 1 -35- jintex.in
Page 38
8 5 4 3 1 2 6 7 9 8 10 11 12 13 15 16 14 23 22 17 仕上がり寸法 9mm 19 20 -(finished size)- 18 12mm 19 21 36 jintex.in
Page 39 — HR装置・バインダー
HR装置・バインダー REF. PART NO. NO. 部品番号 1 207065-9U 2 207066-UD 3 206781 4 207067-UD 5 207068 6 5053 7 258075 8 7020 9 303448 10 258076 11 7066 12 210307 13 7165 14 258077 15 4325 16 167066 17 258079-91 18 258079A91 19 258078 20 258080 21 258080A 22 7018 23 167066 HR DEVICE, BINDER 名称 シリコンタンク(上)組 シリコンタンク(上) スプリングピン 蓋 フェルト 平ネジ/C4×4.8 ブラケット 平ネジ/M4×10 座金 ブラケット 段付ネジ/M4 波板座金 段付ネジ/M3 ブラケット 六角ネジ/M4×6 座金 バインダー(組) バインダー(組) ブラケット バインダー バインダー 平ネジ/M4×6 座金 NAME QT. SILI. OIL RESERVOIR UPPER ASS. SILICONE OIL RESERVOIR (UPPER) PIN CAP FELT SCREW BRACKET SCREW WASHER BRACKET SCREW WASHER SCREW BRACKET BASE SCREW WASHER BINDER COMPLETE BINDER COMPLETE BLOCK BINDER BINDER SCREW WASHER 1 1 2 1 1 2 1 2 2 1 1 1 1 1 1 1 1 1 1 1 2 2 -37- jintex.in
Page 40
1 11 10 9 8 7 2 13 1 3~7 11, 12 12 38 jintex.in
Page 41 — SEMI-SUBMERGED INSTALLATION PARTS
半沈据付付属品 SEMI-SUBMERGED INSTALLATION PARTS REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 206336 2 259000 3 4512 4 206337 5 205764 半沈用ナット 据付台 平ネジ/M8×55 座金 防振ゴム NUT REST BOARD SCREW WASHER CUSHION RUBBER 4 2 4 12 4 6 205765 7 7093 8 206338 9 206329 10 7027 ライナー ピン付ネジ/M5 クッションゴム 鎖案内 平ネジ/M5×8 LINER SCREW CUSHION RUBBER TREADLE CHAIN GUIDE SCREW 4 4 4 1 2 11 205467 12 272 13 9048 スペーサー キーレンチ/6MM 据付ネジ(セット) SPACER ALLEN KEY/6MM SCREW (SET) 4 1 1 -39- jintex.in
Page 42
40 jintex.in
Page 43 — THREAD STAND
糸立台 THREAD STAND REF. PART NO. SPOOLS QT. NO. 部品番号 名 称 4 5 486A9C 糸立 (組) (5本立) THREAD STAND ASS. (5-SPOOLS) 1 1 486B9C 糸立 (組) (4本立) THREAD STAND ASS. (4-SPOOLS) 1 1 503-CA スタンド棒 (下) THREAD STAND ROD (LOWER) 1 1 509 座金 WASHER 1 1 5476 六角ナット NUT 1 1 505-CA ブラケット (3本立) BRACKET 2 1 505ACA ブラケット (2本立) BRACKET 4 5 380A 糸立棒 SPOOL PIN 4 5 201252 バネ座金 SPRING WASHER 4 5 4803 六角ナット/M4 NUT 2 2 381-CA 受皿 SPOOL TRAY 4 5 507 ウレタン CUSHION 4 5 382-CA ユレ止メ SPOOL RETAINING FIN 4 5 7102 六角ネジ/M6×32 SCREW 2 2 512 座金 WASHER 2 2 4022 平ネジ/M6×10 SCREW 2 2 502-CA スタンド棒 (上) THREAD STAND ROD (UPPER) 1 1 504-CA ジョイント JOINT 1 1 4021 平ネジ/M5×16 SCREW 2 2 4805 六角ナット/M5 NUT 2 2 383-CA ブラケット BRACKET 1 1 384 糸道棒腕 THREAD GUIDE BAR ROD 1 1 4014 平ネジ/M4×25 SCREW 1 1 4803 六角ナット/M4 NUT 1 1 233-CA ホルダー HOLDER 1 1 4012 平ネジ/M4×12 SCREW 2 2 4803 六角ナット/M4 NUT 2 2 293A 糸道棒 (5本立) THREAD GUIDE BAR (5-SPOOLS) 1 1 293B 糸道棒 (4本立) THREAD GUIDE BAR (4-SPOOLS) 1 1 4012 平ネジ/M4×12 SCREW 1 1 4803 六角ナット/M4 NUT 1 1 527-CA ブラケット (3本立) BRACKET 2 1 527ACA ブラケット (2本立) BRACKET 4 5 506 糸道 THREAD GUIDE 2 2 4117 止ネジ/M5×12 SCREW 4 5 4805 六角ナット/M5 NUT 2 2 386 キャップ ROD CAP 1 1 -41- jintex.in
Page 44
W522-04 #10 20 W522-01 #18 21 42 jintex.in
Page 45 — ACCESSORIES
付属 品 REF. PART NO. NO. 部品番号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 453 485 484 178 131 153 285 284 282 465 399 271 127 128 129 474 125 908 482 672B 684B 478 9105 名 称 油缶/1000CC 油差シ ジヨウゴ シリコンオイル/50CC ピンセット 糸通シ具 スパナ/8MM スパナ/7MM スパナ/5MM キーレンチ/2.5MM キーレンチ/3MM キーレンチ/4MM ドライバー(大) ドライバー(中) ドライバー(小) キーレンチドライバー 鎖 ナイロンカバー(中) アクセサリーバッグ 針 針 ペダル ドライバー組(大.中) ACCESSORIES NAME OIL CONTAINER/1000CC OILER OIL FUNNEL CONTAINER - SILICONE TWEIZERS THREADING WIRE WRENCH/8MM WRENCH/7MM WRENCH/5MM ALLEN KEY/2.5MM ALLEN KEY/3MM ALLEN KEY/4MM SCREWDRIVER (LARGE) SCREWDRIVER (MEDIUM) SCREWDRIVER (SMALL) ALLEN KEY DRIVER/1.5MM CHAIN DUST COVER ACCESSORY BAG NEEDLE NEEDLE PEDAL SCREWDRIVER (LARGE. MEDIUM) -43- jintex.in
Page 46 — W522A-01 GAUGE PARTS CONSTRUCTION CHART
ゲージパーツ 系列構成図 W522A-01 GAUGE PARTS CONSTRUCTION CHART 257519-64 NG 257121-64 NG ルーバー(右) LOOPER (RIGHT) 257550D ルーバー(左) LOOPER (LEFT) 206097C 257247-16F 19 257296-16F 10.6 1.6 257565 257432-64 257587 NG=針巾 NG=Needle Gauge 44 jintex.in
Page 47 — GAUGE PARTS CONSTRUCTION CHART
ゲ ージ・パーツ 系列構成図 (264) W522-04 (295) GAUGE PARTS CONSTRUCTION CHART 257522-64 NG 257129-64 NG 257130-95 NG 259114-16F 22.2 1.6 259115-16F 22.2 1.6 259225-16F 13 1.6 259226-16F 13 1.6 ルーバー(右) LOOPER (RIGHT) 257550F ルーバー(左) LOOPER (LEFT) 206097D 257434-64 257435-95 NG NG NG=針 NG=Needle Gauge 45 jintex.in 257589
Page 49
jinte x.in jintex.in
Page 52
PEGASUS SEWING MACHINE MFG. CO., LTD. Cat. No.9614 April, 1995 ©1995PEGASUS SEWING MACHINE MFG. CO., LTD. First edition ; issued in November, 1990 初版(1990年11月発行) jintex.in
