Page 1 — PARTS BOOK

PARTS BOOK FOR 1-NEEDLE, STRAIGHT LOCK-STITCH MACHINE SERIES KM-250AU-7S KM-250A-7S KM-250B-7S KM-250BH-7S KM-250BL-7S KM-250AU KM-250B KM-250BL KM-250AU-7N KM-250A-7N KM-250B-7N KM-250BH-7N KM-250BL-7N KM-250A KM-250BH SunStar PME-101215 SunStar CO., LTD. jintex.in

Page 2 — INFORMATION A. Parts Book 구성 Structure of Part Book

INFORMATION A. Parts Book 구성 Structure of Part Book 1 A Machine Body Mechanism 설비 및 외장 관계 ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ SunStar No. Parts No. Name of Parts Q'ty BS BR Assembly No. A-52 41S01US-306H Bobbin Winder Lever 실감기 레버 1 1 A-53 41S01IS-306H Bobbin Winder Adjusting Plate 실감기 조절판 1 1 A-54 SC-0130-1230 Screw (1/8") 볼트 렌나사 1 1 A-55 02-011W-2302 Washer 와셔 1 1 A-56 41S01ES-306H Bobbin Winder Lever Shaft 실감기 레버 축 1 1 A-57 41S01AS-306H Bobbin Winder Adjusting Cam 실감기 조절 캠 1 1 A-58 0201ESC-4113 Screw (M4xP0.7) 렌나사 1 1 A-59 04-000C-5710 E-Ring (조정링 5) E-링(조정링 5) 2 2 A-60 41S01ZS-306H Bobbin Winder Action Plate 실감기 작동판 1 1 A-61 41B08A-123H Bobbin Winder Action Body 실감기 작동체 1 1 A-62 40-007W-1600 Washer 와셔 2 2 A-63 41S01CS-306H Bobbin Winder Spring 실감기 인장 스프링 1 1 A-64 41SCZS-306H Bobbin Stopper 보빈 스토퍼 1 1 A-65 41SOZS-306H Screw 렌나사 5 5 A-66 41S02S-306H Bobbin Stand 보빈 스탠드 1 1 A-67 41S05S-306H Bobbin Winder Mes 실감기 메스 1 1 A-68 SC-0040-2302 Screw (1/8") 볼트(1/8") 2 2 A-69 41S07S-306H Thread Tension Adjusting Ass'y 실감기 장력 조절 장치(조) 1 1Set A-70 41S07S-306H Thread Tension Adjusting Shaft 실감기 장력 조절 축 1 1 A-71 41S02S-306H Thread Guide Plate 실감기 안내판 1 1 A-72 40-203A-1230 Thread Tension Disk 실감기 장력 디스크 2 2 A-73 40-33G-123A Thread Tension Spring 실장력 조절 스프링 1 1 A-74 40-80W-1230 Thread Tension Spring Stopper 실장력 조절 스프링 스토퍼 1 1 A-75 40-204A-1230 Spring Cover 스프링 커버 1 1 A-76 40-204A-2350 Thread Tension Nut 실장력 조절 너트 1 1 A-77 SN-0121-7400 Nut (15/64"x 28) 실장력 조절 너트 1 1 A-78 01S04S-306H Safety Plate Ass'y 안전판(조) 1 1Set A-79 01S04S-306H Safety Plate 안전판 1 1 A-80 01S04S-306H Safety Plate Bracket 안전판 브라켓 1 1 A-81 01S04S-306H Safety Plate Holder 안전판 홀더 1 1 A-82 01S04FS-306H Safety Plate Hinge Screw 안전판 단나사 1 1 A-83 SN-0101-7400 Nut (3/16"x 28) 너트 3 3 A-84 40-007W-1600 Washer 와셔 1 1 A-85 01S04S-306H Safety Plate Spring 안전판 스프링 1 1 A-86 01S02S-306H Safety Plate Spring Hook 안전판 스프링 걸이 1 1 A-87 SN-0111-1600 Nut (3/16"x 28) 너트 1 1 A-88 GP-0254-60 Belt Cover 모터커버 1 1 A-89 SC-0047-1230 Screw (11/64" n=40) 렌나사 7 7 A-90 GP-012251-00 X-Driving Motor Cover X-구동 모터 커버 1 1 A-91 GP-012212-00 Side Cover 일두정 1 1 A-92 GP-012215-00 Side Cover Gasket 일두정 가스켓 1 1 ① 관계 별 고유 코드 Unique code by mechanism ② 관계 별 고유 명칭 Unique name by mechanism ③ 관계도 Explode view ④ Ref. No. : 파트별 고유 식별 번호 Unique identification number by part ⑤ Parts No. : 고유 제품 코드 Unique Product code ⑥ Note : 공지사항 표기 및 메모 Refers to notice and memo ⑦ 품명 : 파트의 고유 품명 Name of Part : Unique name of parts ⑧ Q'ty : 파트의 수량 The numer of parts ⑨ Assembly no. : 조(組) 파트의 식별 번호 Unique identification number by set part Ex) 구분 Category Code 비고 Category 구 부품 Old part 01-030C-1230 조(組)파트 Set parts 신 부품 New part AS-000000-00 기구적 파트 Instrumental parts GP-000000-00 전기적 파트 Electrical parts EP-000000-00 jintex.in

Page 3 — WARNING

WARNING 1. 조에 속한 파트는 개별 조립 시 제품의 파손 또는 재봉 불량이 발생될 수 있어 해당 파트에 대한 주문 시에는 조 품목으로만 구입이 가능합니다. 2. 본 책자는 Part Book으로 제작되었으므로 매뉴얼로 사용 불가합니다. 3. 사전 예고 없이 사양이 변경 될 수도 있습니다. 1. The parts classified as ass'y items may cause damage to the machine or bad sewing when they are separtately assembled. Hence, when they are ordered, they can be purchased as ass'y items only. 2. This is a parts book. It cannot be used as a manual. 3. Parts are Subject to change in Design Without Prior Notice. jintex.in

Page 4

MODEL FOR NEW MATERIAL AND EXTREME THIN MATERIAL KM-250AU-7S 1-NEEDLE, STRAIGHT LOCK-STITCH MACHINE WITH THREAD TRIMMER DRIVEN BY SERVO MOTOR KM-250AU-7N 1-NEEDLE, STRAIGHT LOCK-STITCH MACHINE WITH THREAD TRIMMER DRIVEN BY NEEDLE POSITIONING MOTOR KM-250AU 1-NEEDLE, STRAIGHGR LOCK-STITCH MACHINE FOR THIN MATERIAL KM-250A-7S 1-NEEDLE, STRAIGHT LOCK-STITCH MACHINE WITH THREAD TRIMMER DRIVEN BY SERVO MOTOR KM-250B-7N 1-NEEDLE, STRAIGHT LOCK-STITCH MACHINE WITH THREAD TRIMMER DRIVEN BY NEEDLE POSITIONING MOTOR KM-250A 1-NEEDLE, STRAIGHT LOCK-STITCH MACHINE FOR THICK MATERIAL KM-250B-7S 1-NEEDLE, STRAIGHT LOCK-STITCH MACHINE WITH THREAD TRIMMER DRIVEN BY SERVO MOTOR KM-250B-7N 1-NEEDLE, STRAIGHT LOCK-STITCH MACHINE WITH THREAD TRIMMER DRIVEN BY NEEDLE POSITIONING MOTOR KM-250B 1-NEEDLE, STRAIGHT LOCK-STITCH MACHINE FOR HEAVY MATERIAL KM-250BH-7S 1-NEEDLE, STRAIGHT LOCK-STITCH MACHINE WITH THREAD TRIMMER DRIVEN BY SERVO MOTOR KM-250BH-7N 1-NEEDLE, STRAIGHT LOCK-STITCH MACHINE WITH THREAD TRIMMER DRIVEN BY NEEDLE POSITIONING MOTOR KM-250BH 1-NEEDLE, STRAIGHT LOCK-STITCH MACHINE FOR HEAVY MATERIAL KM-250BL-7S 1-NEEDLE, STRAIGHT LOCK-STITCH MACHINE WITH THREAD TRIMMER DRIVEN BY SERVO MOTOR & LARGE HOOK KM-250BL-7N 1-NEEDLE, STRAIGHT LOCK-STITCH MACHINE WITH THREAD TRIMMER DRIVEN BY NEEDLE POSITIONING MOTOR & LARGE HOOK KM-250BL 1-NEEDLE, STRAIGHT LOCK-STITCH MACHINE WITH LARGE HOOK jintex.in

Page 5 — CONTENTS

SunStar CONTENTS 목 차 A Machine Body & Thread Tension Adjusting Mechanism 외장 및 실장력 조절관계 6 B Upper Shaft & Needle Bar Mechanism 상축 및 바늘대 관계 8 C Upright Shaft & Lower Shaft Mechanism 세축 및 하축 관계 10 D Feed Mechanism 피이드 관계 12 E Thread Trimmer Mechanism 사절관계 16 F Presser Foot & Tension Release Mechanism 노루발 및 실 늦추기 관계 18 G Thread Wiper Mechanism 와이퍼 관계 20 H Reverse Button Mechanism 역진 보턴 관계 22 I Lubrication 급유관계 23 J Accessories 악세사리 24 K Program Unit Box & Auto Presser Lifting Solenoid Mechanism(Option Parts: SPF-5) 프로그램 유니트 박스 및 자동 무릎올림 관계 26 L Special Parts For KM-250AU Series KM-250AU 시리즈 전용 부품관계 27 M Special Parts For (KM-250AU-7N, KM-250A-7N, KM-250B-7N) [KM-250AU-7N, KM-250A-7N, KM-250B-7N] 전용부품관계 28 N Special Parts For KM-250BH Series KM-250BH 시리즈 전용 부품관계 29 O Special Parts For KM-250BL Series KM-250BL 시리즈 전용 부품관계 30 P Special Parts For KM-250BL Series KM-250BL 시리즈 전용 부품관계 32 * INDEX 34 NOTE : Parts are Subject to change in Design Without Prior Notice. 1. 조에 속한 파트는 개별 조립 시 재료의 파손 또는 재봉 불량이 발생될 수 있어 해당 파트에 대한 주문 시에는 조 품목으로만 구입이 가능합니다. 2. 본 책자는 Parts Book으로 제작되었으므로 매뉴얼로 사용 불가합니다. 1. The parts classified as ass'y items may cause damage to the machine or bad sewing when they are separately assembled. Hence, when they are ordered, they can be purchased as ass'y items only. 2. This is a parts book. It cannot be used as a manual. jintex.in

Page 6 — Machine Body & Thread Tension Adjusting Mechanism 외장 및 실장력 조절관계

A Machine Body & Thread Tension Adjusting Mechanism 외장 및 실장력 조절관계 6 A-14-1 T A-14 TTTTTTTT A-61 A-59 A-9 A-8 A-17 A-47 A-15 A-16 A-48 SunStar A-5 A-53 A-54 A-53-1 A-11 A-10 III A-7 A-58 A-35 A-31 A-32 A-33 A-34 A-62 A-12 A-14-3 KM-250B-7S SUNSTAR MACHINERY CO., LTD. A-41 KM-250A SUNSTAR MACHINERY CO., LTD. A-38 KM-250B SUNSTAR MACHINERY CO., LTD. A-39 A-13 A-13-1 A-14-2 A-14-4 A-45 A-26 A-15 A-27 A-52 A-51 A-55 A-57 A-56-1 A-36 A-37 A-19 A-42 A-43 A-1, A-2 A-3, A-4 A-40 KM-250A-7S SUNSTAR MACHINERY CO., LTD. A-28 A-18 A-20 A-23 O A-24 O A-22 A-21 A-29 A-30 jintex.in

Page 7

SunStar Ref. No. Parts No. Note Name of Parts 품 명 Q' ty Applied Period A-1 01-001A-250A A Arm, Bed 아셈베드 1 A-2 01-001A-250B B Arm, Bed 아셈베드 1 A-3 01-001A-257A A-7 Arm, Bed 아셈베드 1 A-4 01-001A-257B B-7 Arm, Bed 아셈베드 1 A-4-1 01-001A-2BLS Arm, Bed 아셈베드 1 A-4-2 01-001A-2BLS Arm, Bed 아셈베드 1 A-5 01-036C-2500 Face Plate 면판 1 A-6 01-137M-2500 Gasket For A-5 면판 가스켓 1 A-7 SC-0548-7400 Screw(3/16" n=28) 볼트 링 크 고정 나사(3/16" n=28) 1 A-8 01-139C-2500 Thread Take Up Cover 체기 커버 1 A-9 SC-0548-7400 Screw(3/16" n=28) 볼트 링 크 고정 나사(3/16" n=28) 1 A-10 01-144R-1230 Face Plate Rubber Cap(L) 면판 고무마개(대) 흰색(3-1) 1 A-11 01-110R-1230 Face Plate Rubber Cap(S) 면판 고무마개(중) 흰색(3) 1 A-12 01-140C-2500 Back Cover 뒷뚜껑(STD) 1 A-13 01-141M-2500 Gasket For A-12 뒷뚜껑 가스켓(ST) 1 A-13-1 01-142M-2500 Gasket For A-12 뒷뚜껑 가스켓(AK) 1 A-14 SC-0548-7400 A, B Screw(3/16" n=28) 볼트 링 크 고정 나사(3/16" n=28) 8 A-14-1 SC-0523-1230 A-7, B-7 Screw(3/16" n=28) 볼트 링 크 고정 나사(3/16" n=28) 3 A-14-2 SC-0548-7400 A-7, B-7 Screw(3/16" n=28) 볼트 링 크 고정 나사(3/16" n=28) 5 A-14-3 SC-0615-1230 A-7, B-7 Screw(9/64" n=40) 볼트 링 크 고정 나사(9/64" n=40) 1 A-14-4 02-019W-1230 A-7, B-7 Washer 축 휄트 와셔 1 A-15 01-110R-1230 Arm Rubber Cap(L) 면판 고무마개(대) 흰색(3) 2 A-16 04-003R-1600 Arm Rubber Cap(S) 고무마개(소) 2 A-17 GP-044042-00 A-7, B-7 Rubber Cap For B-40 바늘대 상부 덮개 1 Mar. 25. 09 A-17 04-003R-1600 A-7, B-7 Rubber Cap For B-40 바늘대 상부 덮개 1 A-18 01-021R-1600 Bed Rubber Cap 하측 후부 덮개 고무마개 1 A-19 01-005A-257A Code Bushing 코드 붓싱 1 A-20 01-016C-1230 Bed Base "FRONT"(A-TYPE) 베드 받침(전) 1 A-21 01-115C-1230 Bed Base(R) 베드 받침 1 A-22 SC-0346-2350 Screw(M8×1.25) 베드 받침 스프링 와셔(Mix 1.25) 1 A-23 01-038W-1230 Spring Washer For A-21 베드 받침 스프링 와셔 2 A-24 SN-0112-1230 A-7, B-7 Nut(M8×1.25) 베드 받침 너트(M8×1.25) 1 A-26 01-142A-257A A-7, B-7 Code Holder "A" 코드 잡이 "A" 1 A-27 01-143A-257A A-7, B-7 Code Holder "B" 코드 잡이 "B" 1 A-28 01-009R-5300 A-7, B-7 Code Holder(7N) 케이블 잡이 A(7N) 1 A-29 12-016M-2350 A, A-7 Earth Line 어스선(조) 1 A-30 02-003A-2700 B, B-7 Nylon Clip 나이론 클립 3 A-31 01-135A-123A A, A-7 Needle Plate(A-TYPE) 바늘판(A형) 1 A-32 01-135A-123B B, B-7 Needle Plate(B-TYPE) 바늘판(B형) 1 A-33 06-135A-23B Needle Plate(BH-TYPE) 침판(마그린) 1 A-34 SC-000568-00 Screw(11/64" n=40) 침판 나사(11/64" n=40) 1 A-35 GP-012128-00 Slide Plate 미끄럼판 1 A-36 01-144A-257A A Gauge Plate 게이지 부착 1 A-37 01-136S-1230 Screw(11/64" n=40) 침판 나사(11/64" n=40) 1 A-38 GP-009247-00 A-7 Model Mark(KM-250A) 모델마크(KM-250A) 1 A-39 01-045M-250B B-7 Model Mark(KM-250B) 모델마크(KM-250B) 1 A-40 GP-009253-00 Model Mark(KM-250A-7S) 모델마크(KM-250A-7S) 1 A-41 GP-009254-00 Model Mark(KM-250B-7S) 모델마크(KM-250B-7S) 1 A-42 01-035P-1370 Machine Number Plate 번호판 1 A-43 01-035P-7400 Pin 번호핀 2 A-45 40-201A-2700 A, B Upper Thread Guide Pin and Nut 보조 사조자 1조 A-46 40-201A-2700 A, B Sub Upper Thread Tension Control Ass'y 보조 사조자 1조 A-47 SC-0542-1230 A, B Screw(11/64" n=40) 실 풀기 고정 나사(11/64" n=40) 1 A-48 01-030C-1230 A, B Arm Thread Guide 암 실걸이 1 A-51 SC-0130-1230 B, B-7 Screw(9/64" n=40) 오일 펌프 카바 나사(9/64" n=40) 1 A-52 SC-0120-1230 Thread Guide For A-5 면판 실걸이 1 A-53 01-031C-1230 B, B-7 Thread Guide For A-5 면판 실걸이 1 A-53-1 01-003C-250B A, A-7 Screw(9/64" n=40) 오일 펌프 카바 나사(9/64" n=40) 1 A-54 AS-005578-00 B, B-7 Thread Tension Control Ass'y 실 조절 장치 1.5 A-55 40-104A-2350 B, B-7 Thread Tension Adjusting Spring 소라 스프링(123B) (1) A-56-1 40-004A-250B A, B Screw(15/64" n=28) 실기 힌지 핀 나사(15/64" n=28) 1 A-56-2 40-333G-123B Bed Base "FRONT"(B) 베드 받침(후) 1 A-57 08-001S-1230 Thread Guide With Three Holes 세구멍 실걸이 1 A-58 01-017C-1230 Cap For Tension Release Pin 누유 방지용 캡 1 A-59 01-227A-1230 Screw(M5×L5) 세구멍 실걸이 고정 나사 1 A-60 40-008R-1230 AL Needle Plate 침판(박물용) 1 A-61 SC-0164-2700 Needle Plate 침판(박물용) 1 A-62 01-135A-235A AL Needle Plate 침판(박물용) 1 NOTE: A-7=KM-250A-7S B-7=KM-250B-7S A=KM-250A B=KM-250B =Common Part jintex.in

Page 8 — B Upper Shaft & Needle Bar Mechanism 상축 및 바늘대 관계

B Upper Shaft & Needle Bar Mechanism 상축 및 바늘대 관계 B-52 B-30 B-37 B-7 B-2 B-8 B-3 B-54 B-5 B-9 B-35 B-28 B-1 B-12 B-14 B-16 B-15 B-17 B-19 B-55 B-21 B-18 B-23 B-26 B-25 B-23-1 B-51 B-51-1 B-51-2 B-51-3 B-51-4 B-40 B-38 B-41 B-39 B-27 B-44 B-42 B-45 B-47 B-46 B-48 B-49 B-50 B-29 8 jintex.in

Page 9

SunStar Ref. No. Parts No. Note Name of Parts 품 명 Q' ty Applied Period B-1 02-101A-2500 Upper Shaft 상축(SERVO:L=415.5mm) 1 Feb. 19. 09 B-2 GP-01537-01 Oil Adjusting Pin For B-1 상축 유량 조절핀 (137 & 235) 1 B-3 02-016R-1230 O-Ring For B-2 상축 유량 조절핀 오링 1 B-5 02-020M-1230 Upper Shaft Felter 상축 펠트 1 B-7 02-102A-250A A, A-7 Link Cam(A-TYPE) 링크 캠(A형) 1 B-8 02-102A-250B B, B-7 Link Cam(B-TYPE) 링크 캠(B형) 1 B-9 SC-0123-1230 Screw (9/32" n = 28) 링크 캠 위치 고정나사 (9/32" n=28) 1 B-12 GP-011576-00 Upper Shaft Bushing(Non Trimming) 상축 전후 붓싱(비사절) 1 B-14 GP-011578-00 Upper Shaft Bushing(M) 상축 중붓싱 1 B-15 SC-0114-1230 Screw (15/64" n = 28) 실체 기 힌지핀 나사 (15/64" n=28) 1 B-16 02-121A-1230 Upper Shaft Collar 상축 카라 1 B-17 SC-A129-4515 Screw (1/4" n = 40) 홈붙이 덤프나사 (1/4" n=40) 2 B-18 02-211A-1230 Upper Shaft Gear 상축 기어 1 B-19 SC-A129-4515 Screw (1/4" n = 40) 홈붙이 덤프나사 (1/4" n=40) 2 B-21 GP-011579-00 Upper Shaft Bushing(R) 상축 후붓싱 1 GP-011580-00 Upper Shaft Bushing(R) 상축 후붓싱 1 B-22 02-028C-1230 Oil Seal For B-20,21 상축 오일씰 1 B-23 02-207A-257A A-7, B Pulley(Only For Trimming M/C) 풀리 1 B-23-1 02-207A-257A A, B Pulley(Only For Regular M/C) 풀리 1 B-25 SC-0150-2500 Screw (15/64" n = 28) 풀리 고정나사 (15/64" n=28) 2 B-26 SC-0188-1230 Screw (5/16" n = 24) 풀리 큰나사 (5/16" n=24) 1 B-27 08-201A-250A A, A-7 Thread Take Up Lever Ass'y (A-Type) 실체기(조) 110-35003 (1) B-28 08-102A-123B B, B-7 Thread Take Up Lever Ass' y (B-Type) 실체기(조) (1) B-29 08-102A-146L BL, BL-7 Thread Take Up Lever Ass' y (B-Type:Option) 실체기 DB130 G222 1Set B-30 SC-0504-1230 Screw (1/4" n = 40) 실체기 편 고정나사 (1/4" n=40) 2 B-35 SC-0507-1230 Screw (15/64" n = 28) 상축 붓싱 고정나사 (15/64" n=28) 1 B-36 08-005R-250A Oil Protection Rubber 오일막이 고무 1 B-37 08-106C-2500 Protection Plate For B-7,8 링크 캡 접촉판 1 B-39 04-101A-250A A, A-7 Needle Bar(A-TYPE) 바늘대(A형) 1 B-40 04-101A-250B B, B-7 Needle Bar(B-TYPE) 바늘대(B형) 1 B-41 04-108A-2350 Needle Bar Bushing(U) 바늘대 상붓싱 (235) 1 Jan. 12. 09 B-42 GP-038361-00 Needle Bar Bushing(L) 바늘대 하붓싱 1 04-103A-257A Needle Bar Bushing(L) 바늘대 하붓싱(PBB) 1 B-44 04-004C-2500 Thread Guide For B-42,43 바늘대 하붓싱 실 안내 1 B-45 GP-031797-00 Needle Bar Guide Slider Block 바늘대 안내 블록 1 B-46 04-106C-250A A, A-7 Needle Bar Thread Guide(A-TYPE) 바늘대 실 안내(A형) 1 B-47 04-001A-2700 B, B-7 Needle Bar Thread Guide(B-TYPE) 바늘대 실 안내 1 B-48 SC-A131-4522 Screw (1/8" n = 44) 홈붙이 납작 작은 나사 (1/8" n=44) 1 A, A-7 Needle 바늘 1 B-49 B-50 B, B-7 Needle 바늘 1 B-51 Synchronizer Ass'y 싱크로나이저 1Set B-51-1 11-020A-2500 Magnetic Holder 마그네틱 홀더 (2) B-51-2 11-022W-2500 Washer For B-51-1 마그네틱 홀더 죠와셔 (4) B-51-3 11-021S-2500 Screw For B-51-1 마그네틱 홀더 죠 나사 (4) B-51-4 13-0000-SE55 Synchronizer Ass'y (Servo) 싱크로나이저(조)Servo (1Set) B-52 SC-A129-4515 Screw (1/4" n = 40) 상축 카라 나사 (1/4" n=40) 1 B-54 02-019W-1230 Rubber For B-2 상축 유량 조절 고무 1 B-55 GP-011577-00 Upper Shaft Bushing(Trimming) 상축 전후 붓싱(사절) 1 NOTE: A-7=KM-250A-7S B-7=KM-250B-7S A=KM-250A B=KM-250B =Common Part jintex.in 9

Page 10 — Upright Shaft & Lower Shaft Mechanism

C Upright Shaft & Lower Shaft Mechanism 세운축 및 하축관계 10 C-32 C-29 C-28 C-33 C-30 C-27 C-26 C-36 C-35 C-1 C-2 C-3 C-5 C-6 C-7 C-19 C-13 C-12 C-18 C-10 C-20 C-21 C-24 C-17 C-11 C-15 C-16 C-14 C-25 C-22 C-23 C-34, C-37 jintex.in

Page 11

SunStar Ref. No. Parts No. Note Name of Parts 품 명 Q' ty Applied Period C-1 03-001A-1600 Upright Shaft 입축 1 C-2 02-212A-1230 Upright Shaft Gear(U) 입축 상 기어 1 C-3 SC-A129-4515 Screw(1/4" n=40) 홈볼이 멈춤나사(1/4" n=40) 2 C-5 03-102A-1230 Upright Shaft Bushing(U) 입축 상부싱 1 C-6 SC-0507-1230 Screw(15/64" n=28) 상축 볼링 고정나사(15/64" n=28) 1 C-7 GP-011581-00 Upright Shaft Bushing(L) 입축 하부싱 1 C-8 02-213A-1230 Upright Shaft Gear(L) 입축 하 기어 1 C-9 SC-0129-7400 Screw(1/4" n=40) 기어 나사(1/4" n=40) 2 Feb. 21. 09 C-10 GP-043692-00 Lower Shaft 하축 1 07-103A-257A Lower Shaft 하축 1 C-11 02-214A-1230 Lower Shaft Gear 하축기어 1 C-12 07-005M-1230 A, A-7 Lower Shaft Felter 하축 펠트 1 C-13 SC-000593-00 Cap Screw For Lower Shaft oil 하축 펠트 꽃이 나사 1 C-14 SC-A129-4515 Screw(1/4" n=40) 홈볼이 멈춤나사(1/4" n=40) 2 C-16 GP-018589-00 Lower Shaft Bushing(R) 하축 뒷붓싱 1 C-17 SC-0507-1230 Screw(1/4" n=40) 상축 볼링 고정나사(1/4" n=40) 1 C-18 07-103A-1600 A-7, B-7 Lower Shaft Bushing(M) 하축 중붓싱(7.94×20×25) 1 C-19 GP-030777-00 A-7, B-7 Lower Shaft Bushing(F) 하축 전붓싱 1 C-20 07-107A-250A A, B Lower Shaft Bushing(F) 하축 전붓싱 1 C-21 SC-0114-1230 Screw(15/64" n=28) 실체기 힌지핀 나사(15/64" n=28) 1 C-22 SC-0361-1230 Screw(3/16" n=32) 하축 오일 조절나사(3/16" n=32) 1 C-23 07-015G-1230 Spring For C-22 하축 오일 조절나사 스프링 1 C-24 CL-000156-00 Collar For Lower Shaft 오일 펌프 카라(B) 7.94×17×8 1 C-25 SC-A550-4517 Screw(11/64" n=40) 하축 중 베어링 고정나사(11/64" n=40) 2 C-26 07-003A-270A A-7 Rotary Hook Ass' y 가마(HSH-7.94BTR) 1Set C-27 07-007A-121A A Rotary Hook Ass' y 가마(HSH-7.94B) 1Set C-28 07-003A-270B B-7 Rotary Hook Ass' y 가마(HSH-7.94BOHDTR) 1Set C-29 07-007A-123B B Rotary Hook Ass' y 가마(HSH-7.94BOH) 1Set C-30 07-105A-2700 Bobbin(AL) 보빈 1 C-32 07-104A-2700 A-7, B-7 Bobbin Case Ass' y 보빈 케이스 1Set C-33 07-106A-123A A, B Bobbin Case Ass' y 보빈 케이스 1Set C-34 07-013A-1230 Inner Bobbin Stopper 가마잡이 1 C-35 SC-A174-4122 Screw(11/64" n=40) 홈볼이 납작 작은나사(11/64" n=40) 1 C-36 07-011W-1230 Washer For C-35 가마잡이 와셔 1 NOTE: A-7=KM-250A-7S B-7=KM-250B-7S A=KM-250A B=KM-250B =Common Part jintex.in 11

Page 12

D Feed Mechanism 피드 관계 D-120 D-97 D-119 D-96 D-92 D-95 D-93 D-91 D-121 D-71 D-73 D-69 D-74 D-68 D-72 D-76 D-82, D-84 D-113 D-82 O D-114 D-81 D-111 D-116 D-85 D-86 D-87 D-115 D-94 D-124 D-70 D-6 D-2 D-5 D-89 D-90 D-112 D-1 D-3 D-79 D-3 D-78 D-77 D-8 D-75-1 D-60 D-61 D-53 D-12 D-51 D-65 D-56 D-57 D-50 D-34 D-48 D-44 D-45 D-43 D-46 D-126 D-16 D-109 D-22 D-9 D-10 D-14 D-13 D-108 D-19 D-21 D-15 D-123 D-25 D-58 D-63 D-59 D-11 D-17 D-18 D-23 D-24 D-26 D-27 D-20 D-28 D-30 D-31 D-100 D-99 D-32 D-33 D-36 D-35 D-37 D-40 D-101 D-102 D-118 D-117 D-98 D-104 D-98-1 D-103 D-106 D-107 12 jinttex.in

Page 13

SunStar Ref. No. Parts No. Note Name of Parts 품 명 Q' ty Applied Period D-1 06-101A-250A A, A-7 Feed Cam A 피이드 캠 A 1 D-2 SC-0129-7400 Screw(1/4" n = 40) 기어 나사(1/4" n = 40) 2 D-3 06-101A-250B B, B-7 Feed Cam B 피이드 캠 B 1 D-4 06-103C-235B Stop-Ring "C" For D-1,3 스톱링 28#D 1 D-5 06-102A-2500 Feed Cam C 피이드 캠 C 1 D-6 SC-0504-1230 Screw(1/4" n = 40) 실체기 편 고정나사(1/4" n = 40) 2 D-7 06-103A-2500 Feed Rocker Shaft Connecting Rod 수평이송 로드 1 D-8 06-154A-1230 Crank Rod 크랭크 로드 1 D-9 06-104A-257A A-7, B-7 Feed Regulator Link 피이드 조절 링크 1 D-10 06-103A-2350 A, B Feed Regulator Link 피이드 조절 링크 1 D-11 06-104P-2350 Feed Connection Link Pin(A) 피이드 연결 링크핀(A) 1 D-12 SC-0496-3710 Screw(11/64" n = 40) 하측 뒷 붓싱 죠나사(11/64" n = 40) 1 D-13 06-105A-2350 Feed Connection Link(A) 피이드 연결링크(A) 2 D-14 06-106A-2350 Feed Connection Link(B) 피이드 연결링크(B) 2 D-15 06-107P-2350 Feed Adjusting Link Hinge Pin(A) 피이드 조절 링크 힌지핀(A) 1 D-16 SC-0504-1230 Screw(1/4" n = 40) 실체기 편 고정나사(1/4" n = 40) 1 D-17 06-108P-2350 Feed Adjusting Link Hinge Pin(B) 피이드 조절 링크 힌지핀(B) 1 D-18 SC-A0308-4517 Screw(1/4" n = 40) 실체기 편 고정나사(1/4" n = 40) 1 D-19 06-109P-2350 Feed Connection Link Pin(B) 피이드 연결 링크핀(B) 1 D-20 SC-0496-3710 Screw(11/64" n = 40) 하측 뒷 붓싱 죠나사(11/64" n = 40) 1 D-21 06-110P-2350 Feed Connection Link Pin(C) 피이드 연결 링크핀(C) 1 D-22 SC-0175-1230 Screw(11/64" n = 40) 와이롯드 보강판 나사(11/64" n = 40) 1 D-23 06-023P-2350 Hinge Pin For D-75 피이드 조절 링크 롯드 힌지핀 1 D-24 04-009C-3710 E-Ring($5) E링($5) 1 D-25 SC-0175-1230 Screw(11/64" n = 40) 와이롯드 보강판 나사(11/64" n = 40) 1 D-26 06-311A-2350 Level Feed Crank(R) 수평밀대 크랭크(후) 1 D-27 06-119S-1230 Screw(3/16" n = 28) 들대 고정나사(신) 1 D-28 06-112A-2350 Feed Rock Shaft 수평밀대 1 D-30 06-140A-1230 Feed Rock Shaft Bushing(R) 들대 붓싱(후) 11.11×16.8×20 1 D-31 SC-0114-1230 Screw(15/64" n = 28) 실체기 힌지핀 나사(15/64" n = 28) 1 D-32 06-113A-2350 Feed Rock Shaft Bushing(F) 수평밀대 전 붓싱 11.11×17.74×16 1 D-33 SC-0114-1230 Screw(15/64" n = 28) 실체기 힌지핀 나사(15/64" n = 28) 1 D-34 06-021R-1230 Oil Cover For D-28,54 들대 고무마개 2 D-35 06-008A-2350 Feed Bar Crank 들대 받침 크랭크 1 D-36 SC-0307-1230 Screw(3/16" n = 32) 받침 크랭크 죠나사(3/16" n = 32) 2 D-37 06-114A-2350 Feed bar Shaft 들대 받침 축 1 D-39 44-009C-1230 Wick Holder For D-37 심지 지지대 1 D-40 SC-0133-1230 Screw(1/8" n = 44) 심지 지지대 나사(1/8" n = 44) 1 D-41 06-102W-2350 Washer For D-37 들대 받침축 와셔 1 D-42 SC-0122-1230 Screw(15/64" n = 28) 들대 받침축 고정나사(15/64" n = 28) 1 D-43 GP-034931-00 Feed Bar 들대 받침 1 D-44 GP-011202-00 A, A-7 Feed Dog(A-TYPE) 들니(A형) 1 D-45 06-107A-123B B, B-7 Feed Dog(B-TYPE) 들니(B형) P=2.1 1 D-46 GP-008589-00 Feed Dog(BH-TYPE)(Magrin) 들니(Magrin) 1 D-47 SC-0130-1230 Screw(1/8" n = 44) 들니 죠나사(1/8" n = 44) 2 D-48 06-117A-1230 Feed Bar Block and Shaft 들니 받침 블록 1 D-50 06-020S-1230 Screw(3/16" n = 32) 들니 받침B/L 고정나사 1 D-51 06-128A-2350 Feed Lifting Shaft Crank(F) 들대 크랭크(전) 1 D-52 06-119S-1230 Screw(3/16" n = 28) 들대 고정나사(신) 1 D-53 06-116A-2350 Feed Lifting Shaft 들대 1 D-54 44-029M-1230 Stopper For Wick 오일 심지 스토파 2 D-55 06-139A-1230 Feed Lifting Shaft Bushing(F) 들대 앞 붓싱 11.11×17.46×20 1 D-56 SC-0114-1230 Screw(15/64" n = 28) 실체기 힌지핀 나사(15/64" n = 28) 1 D-57 06-140A-1230 Feed Lifting Shaft Bushing(R) 들대 후 붓싱 11.11×16.8×20 1 D-58 SC-0114-1230 Screw(15/64" n = 28) 실체기 힌지핀 나사(15/64" n = 28) 1 D-60 06-038A-235A A, A-7 Feed Lifting Shaft Crank(R): A-TYPE 들대 크랭크(후) 1 D-61 06-041A-235B B, B-7 Feed Lifting Shaft Crank(R): B-TYPE 들대 크랭크(후) 1 D-62 06-119S-1230 Screw(3/16" n = 28) 들대 고정나사(신) 1 D-63 06-037P-1230 Crank Rod Connection Pin 들밀대 크랭크 핀 1 D-64 SC-0175-1230 Screw(11/64" n = 40) 와이롯드 보강판 나사(11/64" n = 40) 1 D-65 01-037R-1230 Rubber Cap For D-28,54(F) 들밀대 유심마개 2 D-66 GP-008523-00 Feed Regulator Shaft 피이드 조절기 축 1 NOTE: A-7=KM-250A-7S B-7=KM-250B-7S A=KM-250A B=KM-250B =Common Part jintex.in 13

Page 14

D Feed Mechanism 피드 관계 D-120 D-97 D-119 D-82, D-84 D-113 D-96 D-71 D-73 D-82 D-114 D-95 D-92 D-66 D-91 D-81 D-111 D-69 D-74 D-68 D-116 D-121 D-125 D-87 D-85 D-86 D-94 D-72 D-76 D-88 D-115 D-124 D-70 D-6 D-90 D-112 D-2 D-5 D-4 D-80 D-1 D-3 D-79 D-7 D-8 D-78 D-77 D-62 D-53 D-12 D-60 D-61 D-65 D-51 D-54 D-64 D-56 D-34 D-58 D-57 D-48 D-109 D-63 D-59 D-50 D-22 D-25 D-16 D-9 D-10 D-122 D-44 D-45 D-14 D-18 D-43 D-47 D-17 D-15 D-13 D-11 D-46 D-126 D-108 D-19 D-23 D-24 D-27 D-26 D-41 D-37 D-20 D-42 D-35 D-28 D-30 D-65 D-32 D-36 D-31 D-33 D-100 D-107 D-39 D-103 D-106 D-99 D-98 D-101 D-104 D-102 D-98-1 D-118 D-117 jintex.in

Page 15

SunStar Ref. No. Parts No. Note Name of Parts 품 명 Q' ty Applied Period D-67 06-043R-1230 O-Ring For D-66 피이드 조절기 붓싱 오링 2 D-68 SC-0507-1230 Screw(15/64" n = 28) 상축 붓싱 고정 나사(15/64" n = 28) 1 D-69 GP-008525-01 A-7, B-7 Feed Regulator 피이드 조절기 1 D-70 GP-008524-01 A, B Feed Regulator 피이드 조절기 1 D-71 SC-0174-1230 Screw(11/64" n = 40) 가마 잡이 나사(11/64" n = 40) 2 D-72 06-220A-2350 Collar For D-66 피이드 조절기 카라 1 D-73 SC-0129-7400 Screw(1/4" n = 40) 기어 나사(1/4" n = 40) 2 D-74 06-221A-2350 Feed Adjusting Shaft 피이드 조절축 1 D-75 06-122A-2500 A-7, B-7 Connecting Rod For Feed Regulator 피이드 조절 로드 1 D-75-1 06-122A-1370 A, B Feed Regulator Rod 피이드 조절기 로드 1 D-76 04-009C-3710 E-ring($5) E링($5) 1 D-77 06-023C-257A A-7, B-7 B/T Spring Holder 자동 역진 스프링 홀더 1 D-78 SC-0528-1230 A-7, B-7 Screw(9/64" n = 40) 톱카바 나사(우)(9/64" n = 40) 2 D-79 06-023G-257B A-7, B-7 Reverse Feed Spring 역진 레버 스프링 1 D-80 06-024C-257A A-7, B-7 Holder For D-79 자동 역진 스프링 걸이 1 D-81 06-125A-2500 Reverse Feed Control Lever Shaft 역진 레버 축 1 D-82 06-042R-1230 O-Ring For D-81 레버축 오링 1 D-83 06-126A-257A A-7, B-7 Reverse Feed Lever Crank Ass'y 역진 레버 인장 크랭크(조) (1) D-84 06-126A-250A A, B Reverse Feed Lever Crank Ass'y 역진 레버 인장 크랭크(조) (1) D-85 SC-0184-1600 Screw(3/16" n = 28) 수평 밀대 크랭크 죔나사(3/16" n=28) 1 D-86 SC-0174-1230 Screw(11/64" n = 40) 가마잡이 나사(11/64" n = 40) 1 D-87 06-024G-1230 A-7 Spring For D-112 역진 레버 스프링 1 D-87-1 SC-0175-1230 B-7 Spring For D-112 역진 레버 스프링 1 D-88 06-056G-2350 A, B Spring For D-112 역진 레버 스프링 1 D-89 06-040S-1600 A-7, B-7 Holder For D-112 스프링걸이 축나사 1 D-90 SN-0101-1600 A-7, B-7 Nut(11/64" n = 40) 스프링걸이 축나사 너트(11/64" n=40) 2 D-91 GP-037384-00 Feed Regulator Dial Shaft 피이드 조절 다이알 축 1 D-92 10-042C-2700 O-Ring For D-91 다이알 축 오링 1 D-93 06-028C-250A A Feed Regulator Control Plate(4mm) 다이알 문자판(4mm) 1 D-94 06-028C-250B B Feed Regulator Control Plate(7mm) 다이알 문자판(7mm) 1 D-95 SC-0193-1230 Screw(3/16" n = 28) 다이알판 고정 나사(3/16" n=28) 1 D-96 PN-000273-00 A, B Pin For D-93.94 다이알 핀 1 D-97 06-027G-1230 Spring For D-96 다이알 스프링 1 D-98 06-048A-2507 B-7 Reverse Feed Solenoid Ass'y 역진 솔레노이드(SBT-5) 1조 D-98-1 06-048B-2507 A-7 Reverse Feed Solenoid Ass'y 역진 솔레노이드(SBT-5) 1조 D-99 06-130A-257A A-7, B-7 Bracket For Reverse Feed Solenoid 역진 솔레노이드 브라켓 1 D-100 SC-0166-2350 A-7, B-7 Screw(M5 x 0.8) 역진 솔레노이드 부착나사(M5 x 0.8) 2 D-101 01-020W-2350 A-7, B-7 Spring Washer For Bracket 싱크로 베이스 스프링 와셔($6) 3 D-102 SC-0108-2350 A-7, B-7 Screw(M6) 싱크로 베이스 고정볼트(M6) 3 D-103 06-131A-2578 A-7, B-7 Reverse Feed Solenoid Crank 역진 솔레노이드 크랭크 1 D-104 06-032S-257A A-7, B-7 Stud Screw For D-103 역진 솔레노이드 크랭크 단나사 1 D-106 40-005C-2700 A-7, B-7 Hinge Nut For D-107 케이블 연결 너트(B) 1 D-107 GP-018185-00 A-7, B-7 Reverse Solenoid Connecting Rod 역진 솔레노이드 연결로드 1 D-108 06-035A-257A A-7, B-7 Hinge Pin For D-107 역진 솔레노이드 연결로드 힌지핀 1 D-109 SC-0175-1230 A-7, B-7 Screw(11/64" n = 40) 이웃트 보강판 나사(11/64" n=40) 1 D-111 06-053W-1230 Washer For D-81 레버 와셔 1 D-112 06-036C-2500 Feed Regulator Lever 역진 레버 1 D-113 SC-0186-1230 Screw(3/16" n = 32) 역진 레버 고정 나사(3/16" n=32) 1 D-114 SC-0185-1230 Screw(3/16" n = 32) 레버 덮개 나사(3/16" n=32) 1 D-115 06-072R-7507 A-7, B-7 Stopper Stud Screw For D-112 역진 레버 스토퍼(상) 고무 1 D-116 06-071S-7507 A-7, B-7 Stopper Stud Screw For D-112 역진 레버 스토퍼(상) 단나사 1 D-117 11-019M-2350 A-7, B-7 Terminal Tube(L) 솔레노이드 튜브 1 D-118 11-018M-2350 A-7, B-7 Solenoid Terminal(12P) 솔레노이드 프러그 1 D-119 PN-000602-01 A-7, B-7 Dial Pin 다이알 핀 1 D-120 06-028C-257A A-7 Feed Regulator Control Plate(INSERT) 다이알 문자판(4mm)(INSERT) 1 D-121 06-028C-257B B-7 Feed Regulator Control Plate(INSERT) 다이알 문자판(7mm)(INSERT) 1 D-122 06-103A-25BL BL Feed Regulator Link 피드 조절 링크(BL-TYPE) 1 D-123 06-103A-2BLS BL-7 Feed Regulator Link 피드 조절 링크(BL-7 TYPE) 1 D-124 AS-008438-00 A-7, B-7 Dial Shaft Eccentric Stopper 다이알 축 편심 스토퍼 1 D-125 GP-016351-01 A-7, B-7 Dial Shaft Locker Ass'y 다이알 축 잠금장치(조) 1 D-126 06-107A-235A Feed Dog 톱니 1 NOTE: A-7=KM-250A-7S B-7=KM-250B-7S A=KM-250A B=KM-250B =Common Part jintex.in 15

Page 16

E Thread Trimmer Mechanism 사절관계 E-35 E-36 TT E-33 E-34 E-8 E-19 E-31 E-29 E-7 E-32 E-31-1 E-4 E-21 E-20 E-32 E-5 E-3 E-18 E-2 E-6 E-1, E-65 E-15 E-17 E-23 E-24 E-26 E-28 E-27 E-25 E-26-1 E-14 E-39 E-16 E-40 E-41 E-15 E-42 E-45 E-46 E-9 E-43 E-50 E-37 E-44 E-47 E-38 E-48 E-49 E-62 E-63 E-51 E-64 E-55 E-60 E-52 E-57 E-56 E-61 E-58 E-59 E-53 E-54 16 jintex.in

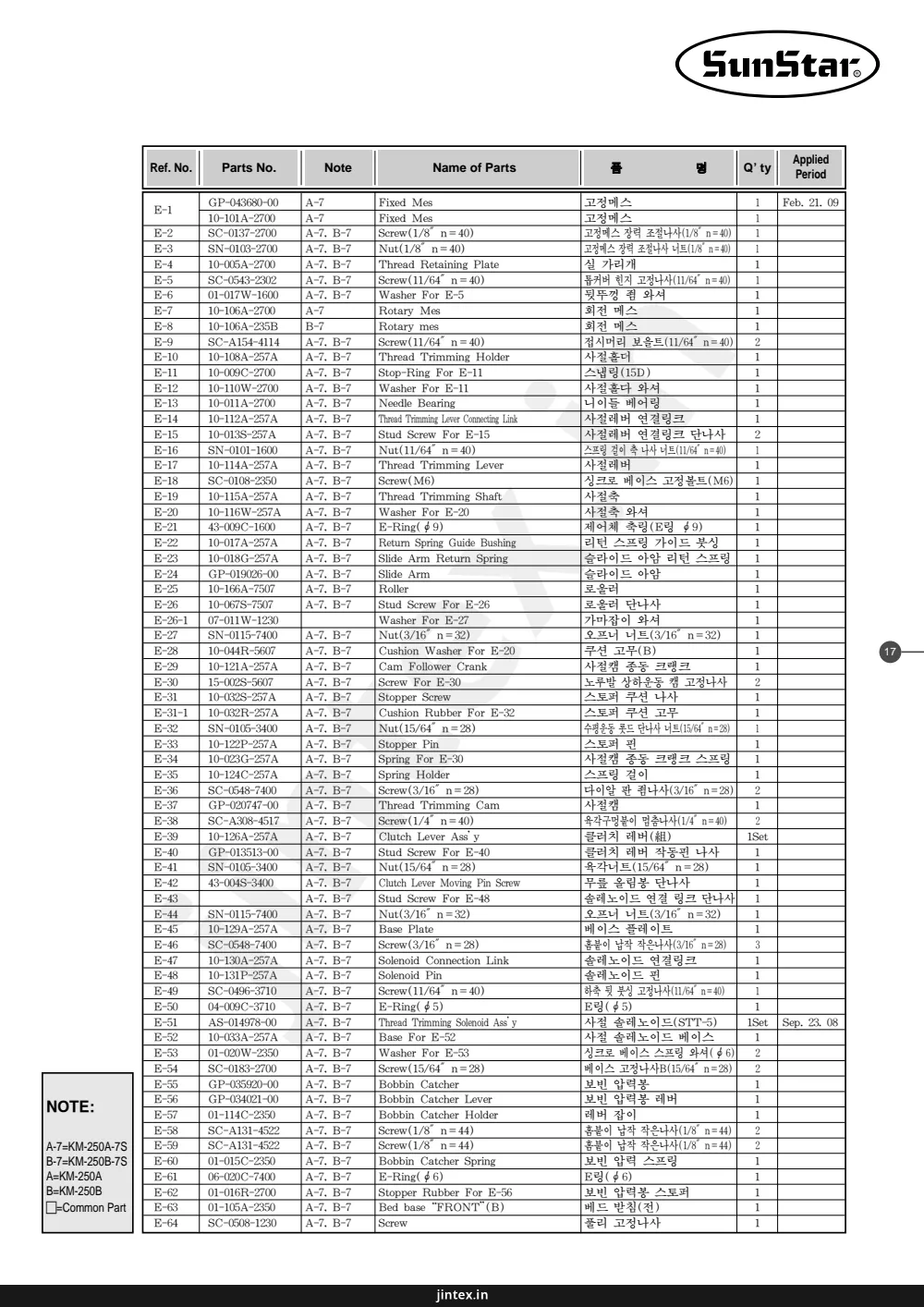

Page 17

SunStar Ref. No. Parts No. Note Name of Parts 품 명 Q' ty Applied Period E-1 GP-043680-00 A-7 Fixed Mes 고정메스 1 Feb. 21. 09 E-2 10-101A-2700 A-7 Fixed Mes 고정메스 1 E-3 SC-0137-2700 A-7, B-7 Screw(1/8" n = 40) 고정메스 장력 조절나사(1/8" n=40) 1 E-4 SN-0103-2700 A-7, B-7 Screw(1/8" n = 40) 고정메스 장력 조절나사(1/8" n=40) 1 E-5 SC-0543-2302 A-7, B-7 Thread Retaining Plate 실 가리개 1 E-6 01-017W-1600 A-7, B-7 Screw(11/64" n = 40) 톱커버 힌지 고정나사(11/64" n=40) 1 E-7 10-106A-2700 A-7, B-7 Rotary Mes 회전 메스 1 E-8 10-106A-235B B-7 Rotary Mes 회전 메스 1 E-9 SC-A154-4114 A-7, B-7 Screw(11/64" n = 40) 정시머리 보올트(11/64" n=40) 2 E-10 10-108A-257A A-7, B-7 Thread Trimming Holder 절단 홀더 1 E-11 10-009C-2700 A-7, B-7 Screw(15D) 냅핑(15D) 1 E-12 10-110W-2700 A-7, B-7 Washer For E-11 사절 홈다 와셔 1 E-13 10-011A-2700 A-7, B-7 Thread Retaining Plate 실 가리개 1 E-14 10-112A-257A A-7, B-7 Thread Trimming Lever Connecting Link 사절레버 연결링크 1 E-15 10-013S-257A A-7, B-7 Nut(11/64" n = 40) 스프링 걸이 축 나사 너트(11/64" n=40) 1 E-16 SN-0101-1600 A-7, B-7 Nut(11/64" n = 40) 스프링 걸이 축 나사 너트(11/64" n=40) 1 E-17 10-114A-257A A-7, B-7 Thread Trimming Lever 사절레버 1 E-18 SC-0108-2350 A-7, B-7 Screw(M6) 싱크로 베이스 고정볼트(M6) 1 E-19 10-115A-257A A-7, B-7 Thread Trimming Shaft 사절축 1 E-20 10-116W-257A A-7, B-7 Washer For E-20 사절축 와셔 1 E-21 43-009C-1600 A-7, B-7 E-Ring($ 9) 어체 축링(E링 $9) 1 E-22 10-017A-257A A-7, B-7 Return Spring Guide Bushing 리턴 스프링 가이드 부싱 1 E-23 10-018G-257A A-7, B-7 Slide Arm Return Spring 슬라이드 아암 리턴 스프링 1 E-24 GP-019026-00 A-7, B-7 Slide Arm 슬라이드 아암 1 E-25 10-166A-7507 A-7, B-7 Roller 롤러 1 E-26 10-067S-7507 A-7, B-7 Stud Screw For E-26 롤러 단나사 1 E-26-1 07-011W-1230 A-7, B-7 Washer For E-27 가마잡이 와셔 1 E-27 SN-0115-7400 A-7, B-7 Nut(3/16" n = 32) 오프너 너트(3/16" n=32) 1 E-28 10-120A-257A A-7, B-7 Cushion Rubber For E-20 쿠션 고무(B) 1 E-29 10-121A-257A A-7, B-7 Cam Follower Crank 사절캠 종동 크랭크 1 E-30 15-002S-5607 A-7, B-7 Screw For E-30 노루발 상하 운동 캠 고정나사 2 E-31 10-032S-257A A-7, B-7 Stopper Screw 스토퍼 나사 1 E-31-1 10-032R-257A A-7, B-7 Cushion Rubber For E-32 스토퍼 쿠션 고무 1 E-32 SN-0105-3400 A-7, B-7 Nut(15/64" n = 28) 수평운동 롯드 단나사 너트(15/64" n=28) 1 E-33 10-122P-257A A-7, B-7 Stopper Pin 스토퍼 핀 1 E-34 10-023G-257A A-7, B-7 Spring For E-30 사절캠 종동 크랭크 스프링 1 E-35 10-124C-257A A-7, B-7 Spring Holder 스프링 걸이 1 E-36 SC-0548-7400 A-7, B-7 Screw(3/16" n = 28) 다이알 판 죠나사(3/16" n=28) 2 E-37 GP-020747-00 A-7, B-7 Thread Trimming Cam 사절캠 1 E-38 SC-A308-4517 A-7, B-7 Screw(1/4" n = 40) 각구멍볼이 멈추나사(1/4" n=40) 2 E-39 10-126A-257A A-7, B-7 Clutch Lever Ass' y 클러치 레버(조) 1Set E-40 GP-011513-00 A-7, B-7 Stud Screw For E-40 클러치 레버 작동핀 나사 1 E-41 SN-0105-3400 A-7, B-7 Nut(15/64" n = 28) 각너트(15/64" n=28) 1 E-42 43-004S-3400 A-7, B-7 Clutch Lever Moving Pin Screw 무릎 올림봉 단나사 1 E-43 A-7, B-7 Stud Screw For E-48 솔레노이드 연결링크 단나사 1 E-44 SN-0115-7400 A-7, B-7 Nut(3/16" n = 28) 오프너 너트(3/16" n=32) 1 E-45 10-129A-257A A-7, B-7 Base Plate 베이스 플레이트 1 E-46 SC-0548-7400 A-7, B-7 Screw(3/16" n = 28) 홈볼이 납작 작은나사(3/16" n=28) 3 E-47 10-130A-257A A-7, B-7 Solenoid Connection Link 솔레노이드 연결링크 1 E-48 10-131P-257A A-7, B-7 Solenoid Pin 솔레노이드 핀 1 E-49 SC-0496-3710 A-7, B-7 Screw(11/64" n = 40) 하중 빗볼 고정나사(11/64" n=40) 1 E-50 04-009C-3710 A-7, B-7 E-Ring($ 5) E링($5) 1 E-51 AS-014978-00 A-7, B-7 Thread Trimming Solenoid Ass' y 절단 솔레노이드(STT-5) 1Set Sep. 23. 08 E-52 10-033A-257A A-7, B-7 Base For E-52 절단 솔레노이드 베이스 1 E-53 01-020W-2350 A-7, B-7 Washer For E-53 크로 베이스 스프링 와셔($6) 2 E-54 SC-0183-2700 A-7, B-7 Screw(15/64" n = 28) 베이스 고정나사B(15/64" n=28) 2 E-55 GP-035920-00 A-7, B-7 Bobbin Catcher 보빈 압력봉 1 E-56 GP-034021-00 A-7, B-7 Bobbin Catcher Lever 보빈 압력봉 레버 1 E-57 01-114C-2350 A-7, B-7 Bobbin Catcher Holder 레버 잡이 1 E-58 SC-A131-4522 A-7, B-7 Screw(1/8" n = 44) 홈볼이 납작 작은나사(1/8" n=44) 2 E-59 SC-A131-4522 A-7, B-7 Screw(1/8" n = 44) 홈볼이 납작 작은나사(1/8" n=44) 2 E-60 01-015C-2350 A-7, B-7 Bobbin Catcher Spring 보빈 압력봉 스프링 1 E-61 06-020C-7400 A-7, B-7 E-Ring($ 6) E링($6) 1 E-62 01-016R-2700 A-7, B-7 Stopper Rubber For E-56 보빈 압력봉 스토퍼 1 E-63 01-105A-2350 A-7, B-7 Bed base "FRONT" (B) 베드 받침(전) 1 E-64 SC-0508-1230 A-7, B-7 Screw 폴리 고정나사 1 NOTE: A-7=KM-250A-7S B-7=KM-250B-7S A=KM-250A B=KM-250B =Common Part jintex.in 17

Page 18 — Presser Foot & Tension Release Mechanism

F Presser Foot & Tension Release Mechanism 노루발 및 실 놓기 관계 F-1 F-2 F-4 F-3 F-5 F-23 F-18 F-20 F-21 F-17 F-19 F-16 F-23 F-9 F-15 F-8 F-6 F-7 F-13 F-10 F-11 F-12 F-22 F-25 F-32 F-23 F-24 F-14 F-31 F-39 F-28 F-26 F-35 F-33 F-34 F-27 F-29 F-37 F-38 F-30 F-44 F-43 F-36 F-42 F-41 F-40 F-46 F-45 F-47 18 jintex.in

Page 19

SunStar Ref. No. Parts No. Note Name of Parts 품 명 Q' ty Applied Period F-1 SC-0339-1230 Screw (9/16" n = 20) 압력 조절 나사 (9/16" n = 20) 1 F-2 05-002C-2500 Presser Adjusting Nut 압력 조절 나사 너트 1 F-3 05-014C-250A A, A-7 Presser Adjusting Spring(A-TYPE) 압력 조절 스프링(A형) 1 F-4 05-014C-250B B, B-7 Presser Adjusting Spring(B-TYPE) 압력 조절 스프링(B형) 1 F-5 05-007C-1230 Presser Adjusting Bar 압력 조절봉 1 F-6 05-101A-1230 Presser Bar 누름대 1 F-7 05-115A-2500 Presser Bar Bushing 누름대 붓싱 1 F-8 05-103A-1370 Presser Bar Holder 누름대 잡이 1 F-9 SC-0498-3710 Screw (11/64" n = 40) 가마잡이 나사 (11/64" n = 40) 1 F-10 GP-013150-00 A, A-7 Presser Foot Ass'y(A-TYPE) 노루발(조) 1조 F-11 05-012A-1230 B, B-7 Presser Foot Ass'y(B-TYPE) 노루발 1조 F-12 05-009A-350B BH, BH-7 Presser Foot Ass'y(BH-TYPE) 노루발(MAGRIN) 1조 F-13 SC-0157-1230 Screw (9/64" n = 40) 노루발 점나사 (9/64" n = 40) 1 F-14 GP-023786-00 Thread Guide Plate 실걸이판 1 F-15 SC-0502-2302 Screw (9/64" n = 40) 뒷뚜껑 고정 조절 나사 (9/64" n = 40) 1 F-16 43-001A-2500 Presser Lifter 누름대 올리기 1 F-17 02-019W-1230 Washer For F-16 상축 휀트 와셔 1 F-18 SC-0528-1230 Screw (9/64" n = 40) 톱커버 나사(우) (9/64" n = 40) 1 F-19 43-102A-2500 Presser Lifter Cam Shaft 누름대 올리기 캠축 1 F-20 02-016R-1230 O-Ring For F-19 상축 유량 조절핀 오링 1 F-21 AS-003057-00 Presser Lifter Link(set) 누름대 올리기 링크(조) 1 F-22 43-004S-2500 Hinge Screw For F-21 누름대 올리기 링크 힌지나사 2 F-23 04-009C-3710 E-Ring($ 5) E링(Φ5) 5 F-24 43-105A-2500 Presser Lifter Lever 누름대 올림 레버 1 F-25 43-106C-2500 Presser Lifter Connection Bar 누름대 올리기 연결봉 1 F-26 43-078-2500 Stud Screw For F-25 누름대 올리기 연결봉 단나사 1 F-27 43-108A-2500 Knee Lifting Link 무릎 올림 링크 1 F-28 SC-000437-00 Hinge Screw For F-27 무릎 올림 링크 힌지나사 1 F-29 43-109C-2500 Knee Lifing Bar 무릎 올림봉 1 F-30 43-046S-2500 Hinge Screw For F-29 무릎 올림봉 힌지나사 1 F-31 40-003P-2500 A, A-7 Tension Release Pin 실 늦추기 핀 1 F-32 40-105C-2500 Tension Release Plate 실 늦추기 판 1 F-33 40-006S-2500 Stud Screw For Tension Release Plate 실 늦추기 판 힌지나사 1 F-34 04-009C-3710 E-Ring($ 5) E링(Φ5) 2 F-35 GP-024276-00 Spring For Tension Release Plate 실 늦추기 판 스프링 1 F-36 GP-021217-00 A-7, B-7 Tension Release Cable Ass' y 실늦추기 케이블(조) 1조 F-37 40-209A-257A A-7, B-7 Tension Release Cable Holder(U) 실늦추기 케이블잡이(U) 1 F-38 SC-0527-7600 A-7, B-7 Screw (3/16" n = 28) 가스켓 죠인 나사 (3/16" n = 28) 1 F-39 SC-0175-1230 A-7, B-7 Screw (11/64" n = 40) 와이로드 보강판 나사 (11/64" n = 40) 1 F-40 GP-022094-00 A-7, B-7 Screw (9/32" n = 28) 실늦추기 케이블 고정나사 1 F-41 01-038W-1230 A-7, B-7 Spring Washer 스프링 와셔 1 F-42 40-004C-2700 A-7, B-7 Nut (9/32" n = 28) 너트 1 F-43 44-026G-7400 A-7, B-7 Tension Release Cable Holder(M) 휠트 잡이 스프링 1 F-44 05-0548-7400 A-7, B-7 Screw (3/16" n = 28) 다이얼 판 나사 (3/16" n = 28) 1 F-45 40-211A-257A A-7 Tension Release Cable Holder(L) ($ 5) 실늦추기 케이블 잡이(L) 1 F-46 SC-0175-1230 A-7, B-7 Screw (11/64" n = 40) 와이로드 보강판 나사 (11/64" n = 40) 1 F-47 40-210A-257A B-7 Tension Release Cable Holder($ 5) 케이블 잡이 1 NOTE: A-7=KM-250A-7S B-7=KM-250B-7S A=KM-250A B=KM-250B =Common Part jintex.in 19

Page 20 — Thread Wiper Mechanism

G Thread Wiper Mechanism 와이퍼 관계 20 G-24 T G-23 G-30 G-29 G-28 G-26 G-25 G-13 G-14 G-2 G-8 G-1 G-7 G-4 G-3 G-5 G-27 G-20 G-19 G-18 G-15 G-21 G-22 G-17 G-16 G-10 G-11 G-9 jintex.in

Page 21

SunStar Ref. No. Parts No. Note Name of Parts 품 명 Q' ty Applied Period G-1 11-001A-257A A-7, B-7 Wiper Bracket Ass' y 와이퍼 브라켓(組) 1조 G-2 SC-0548-7400 A-7, B-7 Screw(3/16" n=28) 다이알 판 나사 2 G-3 GP-037820-00 A-7, B-7 Wiper Rotation Shaft 와이퍼 회전축 1 G-4 04-009C-3710 A-7, B-7 E-Ring( $ 5) E링( $ 5) 1 G-5 11-003A-257A A-7, B-7 Wiper 와이퍼 1 G-7 SC-0120-1230 A-7, B-7 Screw(9/64" n=40) 오일 펌프 커버 나사(9/64" n=40) 1 G-8 11-106A-257A A-7, B-7 Wiper Crank Ass' y 와이퍼 크랭크(組) 1조 G-9 SC-0105-7500 A-7, B-7 Screw(M4) 돔메스 축 카라 고정나사(M4) 1 G-10 16-113S-3710 A-7, B-7 Hinge Screw For G-8 지그자그 연결링크 단나사(도금) 1 G-11 SN-0101-1600 A-7, B-7 Nut(11/64" n=40) 스프링걸이 축 나사 너트(11/64" n=40) 1 G-12 11-007A-257A A-7, B-7 Wiper Rod 와이퍼 로드 1 G-13 16-113S-3710 A-7, B-7 Hinge Screw For G-12 지그자그 연결링크 단나사(도금) 1 G-14 SN-0101-1600 A-7, B-7 Nut(11/64" n=40) 스프링걸이 축 나사 너트(11/64" n=40) 1 G-15 11-008A-257A A-7, B-7 Wiper Driving Link Ass' y 와이퍼 요동링크(組) 1조 G-16 11-009S-257A A-7, B-7 Hinge Screw For G-15 와이퍼 요동링크 힌지나사 1 G-17 10-020W-2700 A-7, B-7 Washer For G-15 스토파 죠와셔 1 G-18 SN-0101-1600 A-7, B-7 Nut(3/16" n=32) 스프링걸이 축 나사 너트(3/16" n=32) 1 G-19 11-010A-257A A-7, B-7 Wiper Solenoid Connection Link 와이퍼 솔레노이드 연결링크 1 G-20 16-113S-3710 A-7, B-7 Hinge For G-19 지그자그 연결링크 단나사(도금) 1 G-21 SN-0101-1600 A-7, B-7 Nut(11/64" n=40) 스프링걸이 축 나사 너트(11/64" n=40) 1 G-22 11-011G-257A A-7, B-7 Wiper Spring 와이퍼 스프링 1 G-23 11-112A-257A A-7, B-7 Wiper Base 와이퍼 베이스 1 G-24 SC-0548-7400 A-7, B-7 Screw(3/16" n=28) 다이알 판 나사 3 G-25 11-013C-257A A-7, B-7 Wiper Cover 와이퍼 커버 1 G-26 SC-0120-1230 A-7, B-7 Screw(9/64" n=40) 오일 펌프 커버 나사(9/64" n=40) 2 G-27 11-015A-2507 A-7, B-7 Wiper Solenoid Ass' y 와이퍼 솔레노이드(SWP-5) 1조 G-28 SC-0196-2700 A-7, B-7 Screw(M3×0.5) 솔레노이드 부착 고정나사(M3×0.5) 4 G-29 11-016W-2700 A-7, B-7 Spring Washer For G-27 솔레노이드 부착 스프링 와셔 4 G-30 11-017W-2700 A-7, B-7 Washer For G-27 솔레노이드 부착 평와셔 4 NOTE: A-7=KM-250A-7S B-7=KM-250B-7S A=KM-250A B=KM-250B =Common Part jintex.in 21

Page 22 — Reverse Button Mechanism

H Reverse Button Mechanism 역진 보턴 관계 H-3 H-7 H-6 H-11 H-2 H-5 H-8 H-4 H-1 H-6 H-9 H-10 Ref. No. Parts No. Note Name of Parts 품 명 Q' ty Applied Period H-1 12-001A-5607 A-7, B-7 Reverse Button Case 보턴 케이스 1 H-2 SC-0523-1230 A-7, B-7 Screw (9/64" n = 40) 무릎 올림 링크 고정나사(9/64" n=40) 2 H-3 12-131A-5607 A-7, B-7 Reverse Button S/W Ass'y 역진 보턴 스위치(조) (2) H-4 12-012S-2700 A-7, B-7 Screw 홈불이 둥근납작 작은나사 2 H-5 PN-000695-00 A-7, B-7 Reverse Button Actuator Pin 역진 보턴 작동핀 1 Feb. 13. 09 H-5 12-104P-5607 A-7, B-7 Reverse Button Actuator Pin 역진 보턴 작동핀 1 H-6 43-009C-1600 A-7, B-7 E-Ring ( 9) 제어체 축링(E링9) 2 H-7 12-101A-257A A-7, B-7 Reverse Feed Control Lever 역진 작동 레버(조) 1 H-8 SC-0178-7400 A-7, B-7 Screw (11/64" n = 40) 윗뚜껑 점나사(좌)(11/64" n=40) 1 NOTE: H-9 12-008G-5607 A-7, B-7 Spring For H-7 역진 보턴 스위치 누름 S/P 1 A-7=KM-250A-7S B-7=KM-250B-7S H-10 12-009R-5607 A-7, B-7 Insulated Rubber 스위치 받침 절연 고무 1 A-7=KM-250A B-7=KM-250B H-11 12-010A-5607 A-7, B-7 Reverse Button Cable Bushing 역진 보턴 케이블 붓싱 1 Common Part jintex.in

Page 23

SunStarLubrication급유관계23Ref. No.Parts No.NoteName of Parts품명Q' tyApplied PeriodI-144-001C-2500Oil Gauge Window유창1I-244-002R-2500O-Ring For I-1유창 오링(G25)1I-444-120A-1600A, A-7Arm Oil Shield면관 유방판1I-544-131C-1230B, B-7Arm Oil Shield바늘대 급유판1I-644-0000-1230Oil Wick오일심지1I-7SC-0120-1230Screw(9/64" n=40)오일펌프 커버 나사(9/64" n=40)1I-8-144-012C-1230Oil Return Tube환류 파이프1I-1044-117A-1600Oil Return Tube Holder환류 파이프 잡이1I-11SC-0548-7400Screw(3/16" n=28)다이알 판 죠인트 나사(3/16" n=40)1I-1244-008P-2500Upper Shaft Oil Pipe Ass'y상축 급유 파이프(조)1I-1344-009P-2500Oil Pipe For Lower Shaft하축 급유 파이프1I-14AS-006239-01Oil Pump Ass'y오일 펌프 조립체1I-14-144-012A-2350Oil Pump Body오일 펌프 몸체1I-14-244-011W-1600Washer For I-14-1오일 펌프 몸체 죠인트 나사 와셔(40)(1)Feb. 20. 09I-14-3SC-0528-1230Screw(9/64" n=40)죠인트 커버 나사(우)(9/64" n=40)(3)I-14-444-010C-1600Nipple For Oil Return Pipe환류 파이프 니플(1)Apr. 29. 10I-14-5CLB-JP000601Collar For Impeller Shagt하축 급유 니플(1)I-14-644-126A-1230Impeller임펠러(1)Feb. 20. 09I-14-7GP-037562-00Piston피스톤(1)I-14-844-117A-1230Piston Spring피스톤 스프링(1)I-14-944-119S-1230Pin Screw For I-14-8피스톤 스프링 핀나사(1)I-14-1044-120P-1230Pin For I-14-8피스톤 스프링 핀(RP 2×8)(1)I-14-1144-104C-2350Cover For Oil Pump오일 펌프 커버(1)I-14-1244-024C-1230Oil Pump Cap오일 펌프 캡(1)I-14-1344-105C-2350Magnetic Holder자석잡이(1)I-14-1444-120S-1230Screw(11/64" n=40)오일 펌프 커버 나사(+2.5mm)(4)I-14-1544-119A-1230Collar For Impeller Shagt오일 펌프 카라(1)I-14-16SC-0512-1230Screw(11/64" n=40)오일 펌프 죠인트 나사(11/64" n=40)(2)I-1544-010A-2500Oil Pump Bracket오일 펌프 브라켓1I-16SC-0548-7400Screw(3/16" n=28)다이알 판 죠인트 나사(3/16" n=28)3I-1744-016G-1230Oil Pump Connection Spring오일 펌프 죠인트 스프링1I-1844-115A-1230Oil Pump Connection Collar오일 펌프 죠인트 카라(조)1I-19SC-0542-1230Screw(11/64" n=40)죠인트 커버 나사(11/64" n=40)2I-2002-003A-2700Clip나이론 클립1I-2101A143S-811H.Cable Tie케이블 타이1NOTE:A-7=KM-250A-7SB-7=KM-250B-7SA-7=KM-250AB-7=KM-250B=Common Part

Page 24 — Accessories

J Accessories 악세사리 J-14 J-49 J-50 J-51 J-20 J-52 J-19 J-18 J-17 J-16 J-39 J-5 J-6 NEEDLES NEEDLES J-48 J-11 J-10 J-9 J-15 SunStar J-12 J-7 J-1 J-3 J-2 J-46 J-21 J-22 J-23 J-25 J-27 J-28 J-26 J-24 J-29 J-30 J-53 J-31 J-37-1 J-37 J-37-7 J-37-6 J-37-2 J-37-5 J-37-4 J-37-8 J-37-3 J-32 J-36 J-40 J-44 J-43 J-33 J-41 J-45 J-35 24 jintex.in

Page 25

SunStar Ref. No. Parts No. Note Name of Parts 품 명 Q' ty Applied Period J-1 91-001C-1230 Accessory Bag 악세사리 박스 1 J-2 91-102C-1230 Driver(Large) 드라이버(대) 1 J-3 91-103C-1230 Driver(Middle, Small) 드라이버(중,소) 1 J-5 Needle(A-Type) 바늘(A형) 5 J-6 Needle(B-Type) 바늘(B형) 5 J-7 07-105A-2700 Bobbin(AL) 보빈 4 J-9 91-105C-2700 A-7, B-7 Spanner 고정메스 장력 조절용 스패너 1 J-10 91-001C-2700 A-7, B-7 J. Wrench(2mm) J. 렌치(2mm) 1 J-11 10-201A-2700 A-7, B-7 Fixed Mes 고정메스(극친사용) 1 J-12 91-106C-2700 A-7, B-7 Head Cover 미싱커버(대) 1 J-14 91-008C-1230 Oil Tank 오일팬 1 J-15 44-010C-1230 Magnetic 자석 1 J-16 01-043C-1230 Head Hinge\n힌지 2 J-17 01-042R-1230 Head Support For Hinge 힌지 고무(힌지) 2 J-18 01-241R-1230 Head Support Rubber "A" 힌지 고무(중) 2 J-19 01-213R-1230 Head Support Rubber "B" 힌지 고무(소) 2 J-20 Nail 못 4 J-21 GP-012352-00 Head Rest 미싱 받침대 1 J-22 60-001A-2500 A-7, B-7 Belt Cover "A" 벨트 커버 A(SERVO) 1 J-23 60-003A-2500 7N Belt Cover "A"(FOR NP MOTOR) 벨트 커버 "A"(NP) 1 J-24 60-002A-2500 Belt Cover "B" 벨트 커버 "B" 1 J-25 SC-0344-8260 Screw(5/16" n = 24) 포스트 고정나사(5/16" n=24) 2 J-26 09-025W-8270 Washer For J-22,23 새들 켐나사 와셔 2 J-27 SC-0184-4118 Screw(3/16" n = 28) 홈볼이 넙은 작은나사(3/16" n=28) 1 J-28 10-020W-2700 Washer For J-22,23 토푸퍼 와셔 1 J-29 91-002S-3400 Nail For J-24 못나사 2 J-30 41-101A-1230 Bobbin Winder Ass'y 실감기(조립) 1Set J-31 44-012A-2500 Oil Pan 오일팬 1 J-32 44-003M-1230 Oil Pan Gasket 오일팬 가스켓 2Set J-33 SC-0347-1230 Screw(M8×1.25) 배유 구멍 마감 나사(M8×1.25) 1 J-34 44-005R-1230 Packing For J-33 배유 구멍 마감 나사 오링 1 J-35 44-032C-1230 Oil Pan Nipple 오일팬 니플 1 J-36 SC-0506-1230 Screw(15/64" n = 28) 피이드 캡 고정나사 1 J-37 Knee Lifter Ass' y 무릎 받침 조립 1Set J-37-1 43-106C-1600 Knee Lifter Shaft 무릎 받침 축 1 J-37-2 43-101R-1600 Knee Lifter Pad 무릎 받침 패드 1 J-37-3 GP-043691-00 Knee Lifter Pad Insert Plate 무릎 받침 고무 삽입판 Feb. 21. 09 J-37-4 43-102C-1600 Knee Lifter Pad Insert Plate 무릎 받침 고무 삽입판 1 J-37-5 43-101A-1230 Holder For J-37-2 무릎 받침 고무 연결 링크 1 J-37-6 43-108S-1230 Set Screw For J-37-4 무릎 받침 연결 링크 죠인트 나사 1 J-37-7 SC-0181-1230 Knee Lifter Arm Joint Complete 무릎 받침 연결 크랭크 1 J-37-8 43-108C-1600 Screw(5/16" n = 18) 무릎 받침 고정나사(5/16" n=18) 2 J-38 43-009C-1600 Shaft For J-40 제어체 축 1 J-39 91-007A-2302 E-Ring( $ 9) 제어체 축 링(E링 $9) 1 J-40 43-007A-1600 Thread Stand Ass' y 실패꽃이(조립) 1Set J-41 SC-0106-7400 Knee Lifting Controller 제어체 1 J-42 SC-0545-1230 Screw(15/64" n = 28) 포크 죠인트 나사(15/64" n=28) 1 J-43 SC-0546-1230 Screw(15/64" n = 28) 제어체 운동 조절나사(중)(15/64" n=28) 1 J-44 SN-0105-3400 Screw(15/64" n = 28) 제어체 운동 조절나사(대)(15/64" n=28) 1 J-45 43-008G-1600 Nut(15/64" n = 28) 운동 조절 너트(15/64" n=28) 2 J-46 43-010A-1600 Spring For J-40 제어체 스프링 1 J-47 04-104R-1230 7N Knee Base Rubber 무릎 올림봉 받침 캡 1 J-48 44-011R-2350 Rubber Cap For J-31 바늘대 상징 마개(흰색)40 1 J-49 01-135A-123A A, A-7 Packing 오일팬 누유방지 고무 1 J-50 01-135A-123B B, B-7 Needle Plate(A-Type) 침판(A형) 1 J-51 06-135A-235B BH Needle Plate(B-Type) 침판(B형) 1 J-52 91-011C-1230 Needle Plate(BH-Type) 침판(BH형) 1 J-53 44-012C-1230 Oil Tank 유차 1 Oil Return Tube 환류 파이프 1 jintex.in 25

Page 26

K Program Unit Box & Pressor Lifting Solenoid Mechanism 프로그램 유니트 박스 및 자동 무릎 올림 관계 K-7 K-7-11 K-7 K-7-7 K-7-6 K-7-8 K-7-12 K-7-13 K-8-4 K-8-5 K-7-10 K-7-9 K-8-1 K-8-2 K-7-14 SunStar. Ref. No. Parts No. Note Name of Parts 품 명 Q' ty Applied Period K-7 KM-2507 A-7, B-7 Auto Knee Lifter Solenoid Ass' y 자동무릎 올림 솔레노이드(조) 1 K-7-1 HEC-2507 A-7, B-7 Auto Knee Lifter Solenoid Ass' y 자동무릎 올림장치(SPF-5) (1조) K-7-6 SC-0183-2700 A-7, B-7 Screw(15/64" n=28) 베이스 고정나사 B(15/64" n=28) (4) K-7-7 06-051W-7400 A-7, B-7 Washer For K-7-4, K-7-5 포크 죠나사 와셔 (4) K-7-8 SN-0121-7400 A-7, B-7 Nut(15/64" n=28) 세구멍 실걸이 너트(15/64" n=28) (4) K-7-9 43-013A-257A A-7, B-7 Knee Lifter Connection Crank 자동무릎올림 연결 크랭크(AK) (1) K-7-10 09-016S-9570 A-7, B-7 Screw(3/16" n=28) 돌대크랭크(전)고정나사(3/16" n=28) (1) K-7-11 43-014A-257A A-7, B-7 Back Cover For Knee Lifter 자동 무릎 덮개 뚜껑 AK (1) K-7-12 43-015A-257A A-7, B-7 Knee Lifter Shaft Bushing 자동 무릎 올림축 붓싱 AK (1) K-7-13 43-016R-257A A-7, B-7 Oil Seal For K-7-12 자동 무릎 올림축 오일씰 AK (1) K-7-14 43-017C-257A A-7, B-7 Nut For Knee Lifter 자동 무릎 올림 너트 AK (1) K-8-1 43-018A-257A A-7, B-7 Knee Lifter Shaft 자동 무릎 올림축(조) AK (1) K-8-2 06-021W-7400 A-7, B-7 Washer For K-8-1 역진 레바 와셔 (1) K-8-4 43-021A-257A A-7, B-7 Collar For K-8-1 자동 무릎 올림축 카라 AK (1) K-8-5 SC-012-1230 A-7, B-7 Screw(11/64" n=40) 오일펌프 조인트 나사(11/64" n=40) (2) K-8-6 SC-0548-7400 A-7, B-7 Screw 다이알 판 죠나사 (2) NOTE : K-7-15, K-7-16, K-8-3 Deleted Parts List NOTE: A-7=KM-250A-7S B-7=KM-250B-7S A=KM-250A B=KM-250B -Common Part jintex.in

Page 27

L SunStar Special Parts For KM-250AU Series KM-250AU 시리즈 전용 부품관계 L-4 L-13 L-19 L-7 L-5 L-5-1 L-10 L-18 L-9 L-1 L-12 L-14 L-17 L-16 L-15 L-5-2 L-6 L-20 KM-250AU-7S SUNSTAR MACHINERY CO., LTD. L-3 KM-250AU SUNSTAR MACHINERY CO., LTD. L-2 Ref. No. Parts No. Note Name of Parts 품 명 Q' ty Applied Period L-1 01-135A-235A Needle Plate(AU-Type) 박을용 침판 1 L-2 GP-009256-00 Model Mark(KM-250AU) 모델마크 1 L-3 GP-009250-00 Model Mark(KM-250AU-7S) 모델마크 1 L-4 40-104A-257U Thread Tension Control Ass'y 실조절 장치 (1조) L-5 08-201A-257U Thread Take-Up Lever Ass' y 실체기(110-91857) (1조) L-6 Needle(AU-Type) 바늘 1 L-7 07-003A-257U Oil-Less Rotary Hook Ass'y(For Thread Trimmer) 가마HSH-7.94BTR(P) 1조 L-9 07-005S-250U Oil Protection Screw For Lower Shaft 하축 급유 마개 나사 1 L-10 07-106A-123A Bobbin Case Ass' y 보빈 케이스 1조 L-12 06-107A-257U Feed Dog(AU-Type) 박을톱 톱니 1 L-13 05-014C-257U Presser Adjusting Spring 압력 조절 스프링 1 L-14 05-013C-257U Arm Thread Guide(L) Arm 실안내(L) 1 L-15 05-115C-257U Arm Thread Guide Holder Plates Arm 실안내 잡이판 1 L-16 05-116W-257U Washer For Arm Thread Guide Arm 실안내 고정와셔 1 L-17 11-017C-7507 Nut For Arm Thread Guide 와이퍼 링 A 연결 단나사 너트 1 L-18 07-004R-250U O-Ring For L-9 하축급유 마개나사 오링 1 L-19 40-008R-1230 Cap For Tension Release Pin 실 늦추기 핀 캡 1 L-20 GP-013150-00 Presser Foot 노루발 1 27 jintex.in

Page 28 — Special Parts For

M Special Parts For [KM-250AU-7N KM-250A-7N KM-250B-7N] [KM-250AU-7N KM-250A-7N KM-250B-7N] 전용 부품관계 KM-250 AU-7N SUNSTAR MACHINERY CO., LTD. M-1 KM-250A-7N SUNSTAR MACHINERY CO., LTD. M-2 KM-250B-7N SUNSTAR MACHINERY CO., LTD. M-3 M-4 M-7-25 M-7-27 M-7-26 M-6 M-8 M-8-1 M-8-2 M-8-3 M-9 M-8-4 28 Ref. No. Parts No. Note Name of Parts 품 명 Q' ty Applied Period M-1 01-45NP-257U 외장형 Model Mark(KM-250AU-7N) 모델마크(KM-250AU-7N) 1 M-2 01-45NP-257A 외장형 Model Mark(KM-250A-7N) 모델마크(KM-250A-7N) 1 M-3 01-45NP-257B 외장형 Model Mark(KM-250B-7N) 모델마크(KM-250B-7N) 1 M-4 02-101A-257N 외장형 Upper Shaft(NP-Type) 상축(NP용: L=431mm) 1 M-6 02-003A-2350 외장형 Pulley 풀리 1 M-7-25 01-019P-2350 외장형 Guide Pin For Synchronizer 싱크로 베이스 기준핀 (2) 12-0000-4701 M-7-26 SC-0108-4113 외장형 Screw(M6) 육각구멍붙이 보울트(M6) (2) 싱크로 (외장형)-N.P M-7-27 01-020W-2350 외장형 Washer For Synchronizer 싱크로 베이스 스프링 와셔(φ6) (2) M-8 내장형 Synchronizer Ass' y 싱크로나이저 1조 M-8-1 11-020A-2500 내장형 Magnetic Holder 마그네틱 홀더 (2) M-8-2 11-022W-2500 내장형 Washer For B-51-1 마그네틱 홀더 웜와셔 (4) M-8 M-8-3 11-021S-2500 내장형 Screw For B-51-1 마그네틱 홀더 죔나사 (4) M-8-4 13-0000-SE55 내장형 Synchronizer Ass' y (Servo) 싱크로나이저(조)Servo (1조) M-9 02-207A-257A Pulley(Only For Trimming M/C) 풀리 1 jintex.in

Page 29 — Special Parts KM-250BH Series KM-250BH 시리즈 전용 부품 관계

N Special Parts KM-250BH Series KM-250BH 시리즈 전용 부품 관계 SunStar N-1 KM-250BH SUNSTAR MACHINERY CO., LTD. N-2 KM-250BH-7S SUNSTAR MACHINERY CO., LTD. N-3 KM-250BH-7N SUNSTAR MACHINERY CO., LTD. N-5 N-7 N-4 N-6 Ref. No. Parts No. Note Name of Parts 품 명 Q' ty Applied Period N-1 GP-009249-00 Model Mark(KM-250BH) 모델마크(KM-250BH) 1 N-2 GP-009255-00 Model Mark(KM-250BH-7S) 모델마크(KM-250BH-7S) 1 N-3 GP-009291-00 Model Mark(KM-250BH-7N) 모델마크(KM-250BH-7N) 1 N-4 01-102A-250H Link Cam(BH-Type) 링크캠(BH형) 1 N-5 08-101A-25BH Thread Take-Up Lever Ass'y 실체기(조) 1 N-6 01-003C-250B Thread Guide For A-5 면판 실걸이 1 N-7 GP-034931-00 Feed Bar(BH-Type) 톱니 받침 1 jintex.in 29

Page 30 — Special Parts For KM-250BL Series

Special Parts For KM-250BL Series KM-250BL 시리즈 전용 부품 관계 O-9 O-8 O-10 O-11 O-12 O-14 O-14 O-13 O-15 O-16 O-17 O-23 O-22 O-24 O-25 O-26 O-24 O-22 O-19 O-20 O-1 O-3 O-4 O-5 O-7 O-6 O-15 O-15 O-36 O-37 O-18 O-16 O-21 O-27 O-30 O-31 O-35 O-32 O-33 O-40 O-34 O-38 O-41 O-39 O-42 O-43 O-44 O-45 O-46 O-47 O-48 O-50 O-53 O-52 O-49 30 jintex.in

Page 31

SunStar Ref. No. Parts No. Note Name of Parts 품 명 Q' ty Applied Period O-1 10-101A-64L7 Fixed Mes 고정메스 1 O-2 SC-A301-4119 Screw(9/64" n = 40) 고정메스 고정나사(9/64" n=40) 1 O-3 SC-0137-2700 Screw(1/8" n = 40) 고정메스 장력 조절나사(1/8" n=40) 1 O-4 SN-0103-2700 Nut(1/8" n = 40) 고정메스 장력 조절 너트(1/8" n=40) 1 O-5 10-005A-64L7 Thread Retaining Plate 실가리개 1 O-6 SC-0543-2302 Screw(11/64" n = 40) 톱커버 힌지 고정나사(11/64" n=40) 1 O-7 02-019W-1230 Washer For O-5 실가리개 고정와셔 1 O-8 10-111C-64L7 Rotary Mes 회전메스 1 O-9 SC-A154-4115 Screw(11/64" n = 40) 회전메스 고정나사(11/64" n=40) 2 O-10 10-113C-64L7 Thread Trimming Holder 사절홀더 1 O-11 10-011C-64L7 Thread Trimming Holder Cover 사절홀더 커버 1 O-12 SC-A301-4119 Screw(9/64" n = 40) 사절홀더 커버 고정나사(9/64" n=40) 3 O-13 10-013C-64L7 Thread Trimming Lever Connecting Link 사절레버 연결링크 1 O-14 10-014S-64L7 Stud Screw For O-13 사절레버 연결링크 단나사(3/16" n=32) 2 O-15 SN-0115-7400 Nut For O-14 오프너 너트(3/16" n=32) 2 O-16 10-121C-64L7 Thread Trimming Lever 사절레버 1 O-17 SC-0109-2350 Screw 역진 솔레노이드 브라켓 죠인트 나사(M6×P1) 1 O-18 10-118A-64L7 Thread Trimming Shaft 사절축 1 O-19 10-121C-64L7 Guide Bush For Return Spring 리턴 스프링 가이드 붓싱 1 O-20 10-022G-64L7 Slide Arm Return Spring 슬라이드 암 리턴 스프링 1 O-21 10-123A-64L7 Slide Arm 슬라이드 암 1 O-22 10-166A-7507 Roller 사절캠 롤러 2 O-23 10-067S-7507 Stud Screw For O-22 사절캠 롤러 단나사 2 O-24 SN-0115-7400 Nut(3/16" n = 32) 오프너 너트(3/16" n=32) 2 O-25 10-127A-64L7 Cam Follower Crank 사절캠 중동 크랭크 1 O-26 SC-0169-1600 Screw(15/64" n = 28) 피드 조절 크랭크 죠인트 나사(15/64" n=28) 2 O-27 10-029G-64L7 Return Spring 사절축 리턴 스프링 1 O-28 10-130A-64L7 Stopper Lever 스토퍼 레버 1 O-29 SC-0317-2700 Screw(15/64" n = 28) 캠 접촉 안내 고정나사(15/64" n=28) 2 O-30 06-220A-2350 Collar For O-18 사절축 카라 1 O-31 SC-A308-4517 Screw(1/4" n = 40) 사절 캠 고정나사(1/4" n=40) 2 O-32 10-118A-2700 Stopper 스토퍼 1 O-33 SC-0190-2700 Screw(3/16" n = 32) 스토퍼 죠인트 나사(3/16" n=32) 2 O-34 10-020W-2700 Washer 스토퍼 죠인트 나사 와셔 2 O-35 10-021R-270 Stopper Lever Cushion Rubber 스토퍼 레버 쿠션 고무 1 O-36 10-054A-64L7 Mes Cam 사절캠 1 O-37 SC-A308-4517 Screw(1/4" n = 40) 사절 캠 고정나사(1/4" n=40) 2 O-38 10-008A-25BL Cluth Lever 클러치 레버 1 O-39 43-004S-3400 Stud Screw For O-38 클러치 레버 단나사(15/64" n=28) 1 O-40 10-041S-64L7 Nut(15/64" n = 28) 수평운동 넛트 단나사(15/64" n=28) 1 O-41 SN-0105-3400 Stud Cres For O-47 솔레노이드 연결링크 단나사(15/64" n=28) 1 O-42 43-004S-3400 Stud Cres For O-47 솔레노이드 연결링크 단나사(15/64" n=28) 1 O-43 10-044A-25BL Base Plate 베이스 플레이트 1 O-44 SC-0485-4113 Screw(M5×P0.8) 스토퍼 죠인트 나사(M5×P0.8) 2 O-45 07-011W-1230 Spring Washer For O-44 가마잡이 와셔(φ5) 2 O-46 10-020W-2700 Washer For O-44 스토퍼 죠인트 와셔(φ5) 2 O-47 10-048A-25BL Solenoid Connecting Link 솔레노이드 연결링크 1 O-48 SC-0164-2700 Screw(M5×P0.8) 캠 접촉 카라 고정나사 2 O-49 10-144A-2507 Thread Trimming Solenoid Ass'y 사절 솔레노이드(조립) 1(조) O-50 10-151A-25BL Base For O-49 사절 솔레노이드 베이스 1 O-52 SC-0109-2350 Screw(M6×P1) 역진 솔레노이드 브라켓 죠인트 나사(M6×P1) 2 O-53 01S128S-306H Washer 힌지 와셔 2 jintex.in 31

Page 32 — Special Parts For KM-250BL Series

P Special Parts For KM-250BL Series KM-250BL 시리즈 전용 부품 관계 P-23 P-17 P-25 P-4 P-24 P-21 P-18 P-15 P-22 P-5 P-19 P-20 P-16 P-8 P-6 P-12 P-14 P-13 P-12-1 P-14-1 P-9 P-11 P-10 P-3 KM-250BL-75 P-2 32 jintex.in

Page 33

SunStar Ref. No. Parts No. Note Name of Parts 품 명 Q' ty Applied Period P-1 01-001A-25BL Arm Bed 아암,베드 1 P-2 01-105A-2350 Bed Base "Front"(B) 베드 받침 전(B) 1 P-3 GP-009288-00 Modle Mark(KM-250BL-7S) 모델 마크 1 P-4 01-139C-2500 Thread Take up Cover 실체기 커버 1 P-5 02-102A-250B Link Cam 링크 캠 1 P-6 03-101A-1230 Upright Shaft 입축 1 P-7 006-007-0005 Needle 바늘 DB×1(#21) 1 P-8 06-190A-25BL Bracket For Reverse Feed Solenoid 역진 솔레노이드 브라켓 1 P-9 07-101A-25BL Lower Shaft 하축 1 P-10 07-009A-25BL Lower Shaft Bushing(M) 하축 중 붓싱 1 P-11 07-110A-25BL BL Lower Shaft Bushing(F) 하축 전 붓싱 1 P-11-1 07-110A-2BLS BL-7 Lower Shaft Bushing(F) 하축 전 붓싱 1 P-12 07-024A-64L7 BL-7 Rotary Hook Ass' y 가마 1(조) P-12-1 07-007A-146L 250BL Rotary Hook Ass' y 가마 1(조) P-13 07-225A-64L7 Bobbin 보빈(A1) 1 P-14 07-026A-64L7 BL-7 Bobbin Case Assembly 보빈 케이스(조) 1(조) P-14-1 07-106A-146L 250BL Bobbin Case Assembly 보빈 케이스(조) 1(조) P-15 08-102A-146L Thread Take up Lever Assembly 실체기(조) 1(조) P-16 44-101A-25BL Oil Pump Bracket 오일 펌프 브라켓 1 P-17 40-001A-25BL Tension Release Cable Ass' y 실놓추기 케이블(조) 1조 P-18 40-003A-2700 Connecting Bolt For P-17 케이블 연결볼트 1 P-19 40-004C-2700 Nut A For P-17 케이블 연결 너트 A 1 P-20 40-105C-2700 Nut B For P-17 케이블 연결 너트 B 1 P-21 40-140C-64L7 Tension Release Cable Holder(L) 실놓추기 케이블 잡이(하) 1 P-22 SC-0543-2302 Screw 톱커버 힌지 고정나사 1 P-23 40-142A-64L7 Bracket For P-21 실놓추기 케이블 잡이(하) 브라켓 1 P-24 SC-0211-7500 Screw 고정메스 고정나사 2 P-25 01-017W-1600 Washer 실놓추기 케이블 잡이(하) 브라켓 평와셔 33 jintex.in
