Parts index — Yamato AZ6025tap a row to open its page

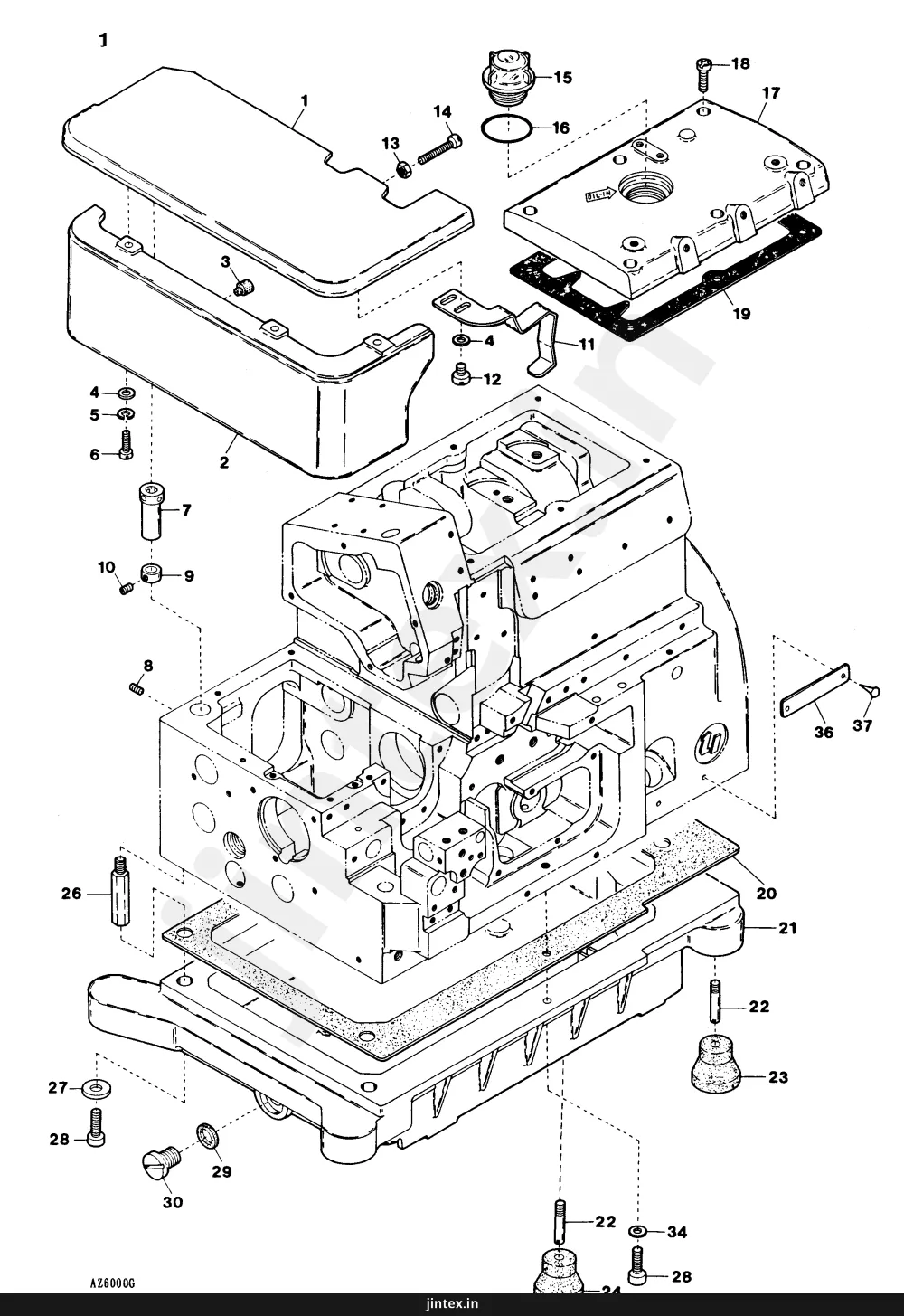

Page 4

Yamato AZ6025 parts on page 4

Ref	Part number	Part name	Qty
1	1	COVER
2	2	COVER
3	3	SCREW
4	4	WASHER
5	5	SPRING
6	6	SCREW
7	7	PIN
8	8	SCREW
9	9	WASHER
10	10	SCREW
11	11	BRACKET
12	12	SCREW
13	13	NUT
14	14	BOLT
15	15	PLUG
16	16	O-RING
17	17	COVER
18	18	SCREW
19	19	GASKET
20	20	BASE
21	21	BRACKET
22	22	STUD
23	23	FOOT
24	24	FOOT
26	26	STUD
27	27	WASHER
28	28	SCREW
29	29	WASHER
30	30	SCREW
34	34	WASHER
36	36	PLATE
37	37	SCREW

Page 5 — MISCELLANEOUS COVERS (1)

Yamato AZ6025 parts on page 5

Ref	Part number	Part name	Qty
1	2100006	Cloth Plate	1
2	2150210	Cloth Plate (Lower)	1
3	2100014	Rubber Cushion	1
4	001123	Washer	5
5	000644	Spring Washer	3
6	110045	Screw(M4-0.7×12)	3
7	2100011	Cloth Plate Eccentric Bushing	1
8	160001	Screw(M4-0.7×4)	1
9	2100012	Collar(4×9×6mm)	1
10	003637	Screw(1/8-44×2.5)	1
11	2150015	Cloth Plate Spring	1
12	110012	Screw(M4-0.7×5)	2
13	100001	Lock Nut	1
14	110031	Stop Screw(M4-0.7×12)	1
15	0020004	Oil Cap	1
16	0020005	O-ring(P28)	1
17	2100053	Top Cover	1
18	110016	Screw(M4-0.7×15)	6
19	2150026	Top Cover Gasket	1
20	2100864	Oil Reservoir Gasket	1
21	2100863	Oil Reservoir	1
22	006816	Screw(1/4-24×8)	4
23	0032879	Oil Reservoir Rubber Cushion(Black-colored)	3
24	0033627	Oil Reservoir Rubber Cushion(Green-colored)	1
26	2100875	Oil Reservoir Positioning Bar	4
27	300004	Washer	6
28	120017	Screw(M5-0.8×15)	1
29	0020137	Drain Hole Seal	1
30	005075	Drain Hole Screw(3/8-24×8)	1
34	300043	Washer	2
36	2049401	Serial Number Plate	1
37	000726	Rivets	2

Page 6

Yamato AZ6025 parts on page 6

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	SCREW
3	3	SCREW
4	4	BRACKET
5	5	SCREW
6	6	WASHER
7	7	COVER
8	8	WASHER
9	9	WASHER
10	10	CLAMP
11	11	SCREW
12	12	O-RING
13	13	PLUG
14	14	BRACKET
15	15	SCREW
16	16	LABEL
17	17	COVER
18	18	BODY
19	19	BRACKET
20	20	BRACKET
21	21	SCREW
22	22	ROD
23	23	SPRING
24	24	BRACKET
25	25	SPRING
26	26	BRACKET
27	27	COVER
28	28	SCREW
29	29	LABEL
30	30	COVER
31	31	BRACKET
32	32	SCREW

Page 7 — MISCELLANEOUS COVERS (2)

Yamato AZ6025 parts on page 7

Ref	Part number	Part name	Qty
	2150016	Side Cover	1
	110013	Screw(M4-0.7×8)	5
	110001	Screw(M4-0.7×5.4)	1
	2150018	Eye Guard Holder	1
	170032	Screw(M4-0.7×5)	1
	000010	Conical Spring Washer	2
	2150125	Eye Guard	1
	110076	Screw(M3-0.5×6)	2
	000444	Washer	2
	2150023	Needle Bar Oil Defender	1
	110012	Screw(M4-0.7×5)	2
	2150024	Needle Bar Oil Seal	1
	190015	Screw(M14-2×6)	2
	2150025	Logo Plate	1
	110106	Screw(M4-0.7×8)	2
	390177	"AZ-G" Logo Mark	1
	390098	Brand Name Plate(68mm)(Red)	1
	390097	Brand Name Plate(83mm)(Red)	1
	2100538	Front Cover Latch Spring	1
	0024446	Front Cover Hook	1
	001203	Screw(9/64-40×4.5)	1
	0020016	Front Cover Hinge Pin	1
	003637	Screw(1/8-44×2.5)	2
	2100024	Front Cover (Right)	1
	0024095	Front Cover Hinge Spring	1
	2100855	Front Cover Hinge	1
	2100534	Chip Guard(Openable)	1
	110003	Screw(M3.5-0.6×6)	2
	2129423	Model Plate (Red)	1
	---	Threading Chart (See the Table)	1
	2100856	Front Cover Latch	1
	110054	Screw(M3-0.5×3.5)	2

Page 8

Yamato AZ6025 parts on page 8

Ref	Part number	Part name	Qty
3	3	Screw
4	4	Washer
1	1	Cover
2	2	Gasket
19	19	Screw
18	18	Cover
21	21	Screw
20	20	Screw
7	7	Screw
22	22	Plug
14	14	Washer
17	17	Plug
11	11	Plug
24	24	Gasket
23	23	Cover
25	25	Screw
16	16	Screw
5	5	O-ring
6	6	Flange
10	10	Plug
15	15	Spring
13	13	Washer
12	12	Shaft

Page 9 — MISCELLANEOUS COVERS (3)

Yamato AZ6025 parts on page 9

Ref	Part number	Part name	Qty
	2100035	Feed Mechanism Cover	1
	2100921	Feed Mechanism Cover Gasket	1
	110048	Screw (M4-0.7×10)	5
	2100047	Rubber Cushion	1
	2110027	O-ring(P52)	1
	2110026	Ball Bearing Holder	1
	110013	Screw (M4-0.7×8)	7
	150004	Screw (M4-0.7×6)	1
	2100961	Seal Plug	2
	2150022	Pushbutton	1
	2100861	Oil Seal	1
	0033024	Retaining Ring	2
	0068517	Pushbutton Spring	1
	330008	Seal Plug	1
	330000	Seal Plug	1
	2150017	Fabric Guide Plate	1
	110064	Screw (M4-0.7×8)	2
	2100918	Tail Cover Gasket	1
	2100037	Tail Cover	1
	0036518	Seal Plug	1
	2100873	Ball Bearing Housing	1
	2100874	Ball Bearing Housing Gasket	1
	130003	Screw (M4-0.7×7.3)	3

Page 10

Yamato AZ6025 parts on page 10

Ref	Part number	Part name	Qty
46	46	PIN
11	11	BRACKET
10	10	SHAFT
9	9	GEAR
8	8	WASHER
7	7	GEAR
6	6	SLEEVE
5	5	GEAR
4	4	WASHER
3	3	GEAR
12	12	WASHER
13	13	WASHER
14	14	WASHER
15	15	BRACKET
21	21	BRACKET
25	25	SCREW
22	22	SCREW
26	26	WASHER
23	23	BRACKET
24	24	SCREW
27	27	BRACKET
28	28	BRACKET
29	29	SCREW
30	30	BRACKET
31	31	BRACKET
32	32	WASHER
33	33	WASHER
34	34	SCREW
35	35	BRACKET
36	36	SCREW
37	37	BEARING
38	38	PIN
39	39	BRACKET
40	40	SCREW
41	41	BRACKET
42	42	BRACKET
43	43	BRACKET
44	44	WASHER
45	45	SCREW
2	2	SCREW
1	1	BRACKET

Page 11 — MISCELLANEOUS THREAD EYELETS

Yamato AZ6025 parts on page 11

Ref	Part number	Part name	Qty
	2100063	Thread Guide Plate	1
	110013	Screw (M4-0.7×8)	2
	0024084	Thread Tension Spring Cap	4
	0024083	Tension Spring Bushing	4
	0024157	Lower Looper Thread Tension Spring	1
	0020118	Thread Tension Spring Retainer	4
	000178	Felt	4
	0031111	Tension Disc	8
	000177	Felt	4
	190016	Tension Post (Short)	4
	0032962	Tension Disc Eyelet	3
	0032952	Upper Looper Thread Tension Spring	1
	0032971	Needle Thread Tension Spring	1
	0024156	Needle Thread Tension Spring	1
	2150116	Tension Disc Eyelet for Needle Thread	1
	2150124	Needle Thread Eyelet Holder	1
	110001	Screw (M4-0.7×5.4)	3
	2150115	Needle Thread Eyelet (Right)	1
	006035	Screw (9/64-40×7)	1
	000644	Spring Washer	1
	000322	Nut	1
	2150114	Needle Thread Eyelet (Left)	1
	2150110	Needle Thread Pull-off	1
	110073	Screw (M4-0.7×7.5)	1
	000653	Knock Pin	1
	2150111	Thread Retainer Plate Support	1
	2150112	Thread Retainer Plate	1
	2150132	Thread Retainer Spring	1
	170049	Screw (M2-0.4×4)	1
	2150027	Looper Holder Cover	1
	110009	Screw (M4-0.7×8)	1
	0093303	Looper Driving Shaft Oil Seal	1
	2100229	Looper Holder Cover Spacer (Rubber)	1
	2150119	Looper Thread Eyelet (Left)	1
	110035	Screw (M4-0.7×10)	3
	2150123	Thread Eyelet Support	1
	2150120	Lower Looper Thread Eyelet	1
	2150121	Upper Looper Thread Eyelet	1
	000014	Washer	2
	110026	Screw (M3-0.5×6)	2
	0022215	Looper Thread Pipe	2

Page 12

Yamato AZ6025 parts on page 12

Ref	Part number	Part name	Qty
1	1	ROLLER
2	2	SPRING
3	3	COLLAR
4	4	SPRING
5	5	GASKET
6	6	SCREW
7	7	BEARING
8	8	COLLAR
9	9	COLLAR
10	10	COLLAR
11	11	SHAFT
14	14	SCREW
15	15	COLLAR
16	16	COLLAR
17	17	COLLAR
18	18	COLLAR
19	19	COLLAR
20	20	COLLAR
21	21	COLLAR
22	22	SCREW
23	23	WASHER
24	24	PIN
25	25	WASHER
26	26	PIN
27	27	COLLAR
28	28	COLLAR
29	29	COLLAR
30	30	COLLAR
31	31	COLLAR
32	32	COLLAR
33	33	PLUG
34	34	COLLAR
35	35	PIN SET
36	36	PIN

Page 13 — MISCELLANEOUS CRANKSHAFT & BUSH INGS

Yamato AZ6025 parts on page 13

Ref	Part number	Part name	Qty
	2150214	Machine Pulley	1
	160007	Screw (M6-1×6)	5
	2100625	Mechanical Oil Shield Sleeve	1
	160001	Screw (M4-0.7×4)	3
	2110184	Corrugated Washer	1
	2110183	Mechanical Oil Shield	1
	0093090	Crankshaft Ball Bearing (Right)	1
	3100129	Bearing Adapter	1
	2150096	Oil Pump Driving Worm.	1
	2150038	Crankshaft Bushing	1
	2150100	Crankshaft	1
	160027	Screw (M3-0.5×3)	5
	2100872	Crankshaft Ball Bearing (Left)	1
	2150039	Crankshaft Bushing	1
	2100105	Upper Knife Driving Shaft Bushing (Right)	1
	2150043	Upper Knife Feed Bar Driving Shaft Bushing	2
	2100117	Upper Knife Driving Shaft Oil Seal	1
	2150049	Needle Bar Driving Shaft Bushing (Right)	1
	2150048	Needle Bar Driving Shaft Bushing (Left)	1
	003636	Cap Screw (5/16-32×3.5)	1
	000526	Gasket	1
	2150040	Needle Bar Bushing (Upper)	1
	310109	Oil Wick	1
	2150041	Needle Bar Bushing (Lower)	1
	2150046	Upper Looper Driving Shaft Bushing (Front)	1
	2150047	Upper Looper Driving Shaft Bushing (Rear)	1
	2100272	Looper Driving Shaft Oil Seal	1
	2150044	Lower Looper Driving Shaft Bushing (Front)	1
	2150045	Lower Looper Driving Shaft Bushing (Rear)	1
	2150042	Feed Bar Driving Shaft Bushing (Left)	1
	2150069	Seal Plug	1
	2100098	Control Lever Shaft Bushing	1
	2150050	Needle Bar & Needle Bar Bushing, C. Set	1
	2100642	Needle Bar	1

Page 14

Yamato AZ6025 parts on page 14

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	SCREW
3	3	COLLAR
4	4	SCREW
5	5	BRACKET
6	6	SCREW
7	7	COLLAR
8	8	SCREW
10	10	ROD
11	11	WASHER
12	12	BRACKET
13	13	SCREW
14	14	BRACKET
15	15	COLLAR
16	16	SCREW
17	17	SCREW
18	18	SCREW
19	19	SCREW
20	20	ROD
21	21	NEEDLE BAR HOLDER
22	22	NEEDLE
23	23	SCREW
24	24	BRACKET
25	25	BRACKET
26	26	SCREW
27	27	SCREW
28	28	BRACKET
29	29	SCREW
30	30	NEEDLE PLATE
31	31	SCREW
32	32	BRACKET
33	33	SCREW
34	34	BRACKET
35	35	BRACKET
36	36	SCREW
37	37	BRACKET
38	38	COLLAR
39	39	SCREW
40	40	ROD
41	41	BRACKET
42	42	BRACKET
43	43	BRACKET
44	44	BRACKET
45	45	SCREW
46	46	SCREW
47	47	SCREW
48	48	WASHER
49	49	BRACKET

Page 15 — NEEDLE BAR DRIV ING MECHANISM

Yamato AZ6025 parts on page 15

Ref	Part number	Part name	Qty
	2150105	Needle Bar Driving Connecting Rod	1
	120049	Screw(M4-0.7×16)	2
	2100144	Needle Bar Driving Connecting Rod Pin	1
	160002	Screw(M4-0.7×5)	1
	2100899	Needle Bar Driving Lever	1
	120006	Screw(M6-1×12)	1
	2100137	Collar(12×20×10mm)	1
	160003	Screw(M5-0.8×5)	2
	2150510	Needle Bar Crank Arm, C. Set	1
	2150500	Needle Bar Driving Shaft	1
	2100136	Needle Bar Crank Arm	1
	300008	Washer	1
	140003	Screw(M6-1×18)	1
	2100138	Needle Bar Connecting Link	1
	2100176	Needle Bar Connecting Link Pin	2
	310089	Oil Wick	2
	2150051	Needle Bar Connecting Bracket	1
	110006	Screw(M3.5-0.6×10)	1
	160016	Screw(M4-0.7×4.5)	2
	2100642	Needle Bar	1
	2159102	Needle Clamp(Y)	1
	003637	Needle(System:DC×1)	2
	2150057	Stitch Plate Support Stay, C. Set	2
	2150058	Stitch Plate Support Stay	1
	000035	Roll Pin	1
	110009	Screw(M4-0.7×8)	6
	2100502	Stitch Plate Support (Rear)	1
	110001	Screw(M4-0.7×5.4)	1
	2108004	Stitch Plate(Y5)	1
	005345	Screw(11/64-40×8.3)	2
	2100145	Stitch Plate Support (Front)	1
	110011	Screw(M5-0.8×10)	2
	0032604	Rubber Cushion	1
	2109200	Needle Guard(Front)	1
	110002	Screw(M3-0.5×5)	1
	2150035	HR Unit, Complete Set	1
	3100370	Tube Joint	1
	2100152	Oil Tube(70mm)	1
	310005	Oil Wick	1
	2100533	HR Felt Holder	1
	310001	HR Felt	1
	2100535	HR Felt Holder Bracket, C. Set	1
	2100536	HR Felt Holder Bracket	1
	000393	Roll Pin	1
	110013	Screw(M4-0.7×8)	1
	320008	Fitting Stud(Short)	1
	000567	Seal	1
	2150150	HR Unit Bracket	1

Page 16

Yamato AZ6025 parts on page 16

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	SCREW
3	3	PIN
4	4	SCREW
5	5	BRACKET
6	6	SCREW
7	7	COLLAR
8	8	SPRING
9	9	ROD
10	10	PIN
11	11	BRACKET
12	12	SCREW
13	13	BRACKET
14	14	SCREW
15	15	SCREW
16	16	CAP
17	17	BRACKET
18	18	SCREW
19	19	WASHER
20	20	PLATE
21	21	SCREW
22	22	SCREW
23	23	LEVER
24	24	SPRING
25	25	SHAFT
26	26	SCREW
27	27	PIN
28	28	PLATE
29	29	BRACKET
30	30	SCREW

Page 17 — KNIFE DR IVING MECHANISM

Yamato AZ6025 parts on page 17

Ref	Part number	Part name	Qty
	2100160	Upper Knife Driving Connecting Rod	1
	120049	Screw (M4-0.7×16)	2
	2100173	Driving Lever Pin	1
	160002	Screw (M4-0.7×5)	1
	2100162	Upper Knife Driving Lever	1
	120006	Screw (M6-1×12)	1
	2100161	Collar (10×19×9mm)	1
	160003	Screw (M5-0.8×5)	2
	2150060	Upper Knife Driving Shaft	1
	2100165	Upper Knife Holder Positioner	1
	2100164	Upper Knife Holder (Flat Type)	1
	110035	Screw (M4-0.7×10)	1
	0020496	Upper Knife (Flat Type)	1
	000532	Washer	1
	110004	Screw (M3.5-0.6×8)	1
	0093864	Seal Plug	1
	2150020	Lower Knife Holder Spring Stop	1
	110012	Screw (M4-0.7×5)	3
	2100174	Cloth Plate Rubber Cushion	1
	2150019	Front Cover	1
	110001	Screw (M4-0.7×5.4)	2
	2100009	Cloth Plate Spring Pin	1
	2150021	Lower Knife Holder Locking Plate	1
	0032919	Lower Knife Holder Spring	1
	2100166	Lower Knife Holder	1
	110046	Screw (M5-0.8×12)	1
	000688	Guide Pin	1
	2100167	Lower Knife	1
	2100168	Lower Knife Clamp	1
	140014	Screw (M4-0.7×8)	1

Page 18

Yamato AZ6025 parts on page 18

Ref	Part number	Part name	Qty
1	1	Screw
2	2	Nut
3	3	Spring
4	4	Shaft
5	5	Pin
6	6	Screw
7	7	Lever
8	8	Screw
9	9	Lever
10	10	Lever
11	11	Screw
12	12	Screw
13	13	Lever
15	15	Screw
16	16	Washer
17	17	Screw
18	18	Lever
19	19	Lever
20	20	Screw
21	21	Lever
22	22	Screw
23	23	Nut
24	24	Spring
25	25	Shaft
26	26	Screw
27	27	Shaft
28	28	Shaft
29	29	Lever
30	30	Screw
31	31	Screw
32	32	Lever
33	33	Screw
34	34	Lever
35	35	Lever
36	36	Screw
37	37	Base
38	38	Lever
39	39	Screw
40	40	Base
41	41	Lever
42	42	Washer
43	43	Screw

Page 19 — PRESSER FOOT ECHANISM

Yamato AZ6025 parts on page 19

Ref	Part number	Part name	Qty
	190080	Adjusting Screw (M10-0.75×30)	1
	100073	Lock Nut	1
	2100181	Presser Spring	1
	2150145	Presser Bar	1
	2100580	Presser Arm Positioning Guide Pin	1
	000482	Spring Pin	1
	2150146	Presser Arm Stop	1
	110012	Screw (M4-0.7×5)	1
	2150147	Presser Foot Release Lever	1
	2150148	Presser Foot Release Lever Spring	1
	170045	Screw (M4-0.7×5)	1
	180001	Screw (M4-0.7×4.5)	1
	2100193	Presser Foot Lifter Lever	1
	170047	Screw (M8-1.25×10)	1
	2150138	Presser Foot Lifter Lever Stop	1
	120010	Screw (M6-1×10)	1
	2100197	Presser Foot Lifter Lever Link	1
	2100518	Presser Foot Shaft Collar	1
	120017	Screw (M5-0.8×15)	1
	2100192	Intermediate Lever	1
	110065	Stop Screw (M4-0.7×12)	1
	100001	Lock Nut	1
	2150139	Presser Foot Lifter Lever Spring	1
	2100099	Presser Foot Shaft Bushing	1
	160007	Screw (M6-1×6)	1
	2150140	Presser Arm, Complete Set	1
	2100189	Presser Foot Shaft	1
	2150141	Presser Arm	1
	2100199	Presser Am Hinge Pin	1
	160001	Screw (M4-0.7×4)	1
	2157057	Presser Foot, C. Set (Y5)	1
	2157000	Presser Foot Hinge	1
	110004	Screw (M3.5-0.6×8)	1
	2157040	Presser Foot Half-stay	1
	110050	Screw (M3.5-0.6×4.5)	1
	2157020	Presser Foot (Lower)	1
	0034535	Thread Chain Guide	1
	004237	Screw (3/32-56×2.6)	1
	2157205	Presser Foot Stitch Tongue (Y5)	1
	2107643	Finger Guard	1
	000444	Washer	1
	005036	Screw (1/8-44×5.6)	1

Page 20

Yamato AZ6025 parts on page 20

Ref	Part number	Part name	Qty
2	2	BOLT
3	3	BRACKET
1	1	BRACKET
5	5	BOLT
4	4	BRACKET
7	7	WASHER
8	8	WASHER
9	9	BRACKET
10	10	BOLT
6	6	SHAFT
13	13	BRACKET
14	14	BRACKET
15	15	BRACKET
16	16	BOLT
17	17	BOLT
31	31	PIN
32	32	BOLT
29	29	LEVER
30	30	BOLT
27	27	BRACKET
28	28	PLATE
25	25	ROD
26	26	NUT
18	18	BRACKET
19	19	BRACKET
20	20	WASHER
21	21	BOLT
22	22	PIN
23	23	BOLT
24	24	PIN
11	11	BRACKET
12	12	BOLT
33	33	BRACKET
34	34	BRACKET
35	35	WASHER
36	36	BOLT

Page 22

Yamato AZ6025 parts on page 22

Ref	Part number	Part name	Qty
1	1	CLAMP
2	2	SCREW
3	3	WASHER
4	4	LEVER
5	5	SCREW
6	6	WASHER
7	7	CLAMP
8	8	SCREW
9	9	ROD
10	10	LEVER
11	11	WASHER
12	12	SCREW
13	13	LEVER
14	14	SCREW
15	15	LEVER
16	16	BRACKET
17	17	SCREW
18	18	SCREW

Page 23 — LOWER LOOPER DRIVING MECHANISM

Yamato AZ6025 parts on page 23

Ref	Part number	Part name	Qty
	2100215	Looper Driving Lever Connecting Rod	1
	120049	Screw (M4-0.7×16)	4
	2100088	Connecting Rod Swing-proof	1
	2150076	Lower Looper Driving Lever	1
	120006	Screw (M6-1×12)	1
	2100902	Driving Shaft Thrust Ring	1
	2100161	Collar (10×19×9mm)	1
	160003	Screw (M5-0.8×5)	3
	2100219	Looper Driving Shaft	1
	2100211	Lower Looper Holder Arm	1
	300008	Washer	1
	140002	Screw (M6-1×14)	1
	2150118	Thread Pull-off	1
	110009	Screw (M4-0.7×8)	1
	2109347	Lower Looper	1
	2109201	Needle Guard (Rear)	1
	110036	Screw (M3-0.5×6.5)	1
	180014	Screwed Pin (M3-0.5×4.5)	1

Page 25 — FEED DRIVING CONTROL MECHANISM

Yamato AZ6025 parts on page 25

Ref	Part number	Part name	Qty
	2150064	Main Feed Bar Lever	1
	120006	Screw(M6-1×12)	4
	2100251	Main Feed Bar Lever Pin	1
	300000	Washer	3
	100002	Nut	1
	000669	Washer	2
	2150075	Thrust Plate	1
	0095027	Retaining Ring	1
	2100248	Main Feed Bar Connection	1
	2100249	Connection Bushing	1
	140001	Screw(M5-0.5×12)	1
	2100266	Feed Bar, Complete Set	1
	2100242	Main Feed Bar	1
	2100241	Differential Feed Bar	1
	2100243	Differential Feed Bar Connection	1
	2100244	Connection Bushing	1
	140000	Screw(M5-0.5×15.5)	1
	2150065	Feed Bar Driving Shaft	1
	2150066	Feed Bar Driving Shaft Lever	1
	2100288	Connecting Rod Pin	1
	160007	Screw(M6-1×6)	1
	2100671	Differential Rocker, Complete Set	1
	2100672	Differential Rocker	1
	2100673	Differential Regulating Slider	1
	2100674	Differential Regulating Slider Cap	1
	110033	Screw(M3-0.5×6)	2
	2100269	Differential Lever(Right), C. Set	1
	2100252	Slider Link	1
	0068202	Retaining Ring	1
	2100253	Slider Link Pin	1
	2100262	Differential Lever(Right)	1
	2100267	Collar(10×17×8mm)	1
	160001	Screw(M4-0.7×4)	2
	000690	Spring Pin	1
	2100256	Differential Lever Spring	1
	000538	O-ring(P7)	1
	2100263	Differential Lever(Left)	1
	000528	Washer	1
	000561	Conical Spring Washer	1
	100000	Adjusting Nut	1
	190001	Adjusting Screw(M6-1×11.5, M4.5-0.5×4)	1
	2100271	Differential Feed Graduation	1
	110016	Screw(M4-0.7×15)	2
	000350	Differential Lever Stop	2
	110017	Screw(M5-0.8×8)	2

Page 26

Yamato AZ6025 parts on page 26

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	SCREW
3	3	SCREW
4	4	BRACKET
5	5	BRACKET
6	6	BRACKET
7	7	BRACKET
8	8	BRACKET
9	9	SHAFT
10	10	COLLAR
11	11	SHAFT
12	12	SCREW
13	13	BRACKET
14	14	WASHER
15	15	SCREW
16	16	BRACKET
17	17	SHAFT
18	18	SCREW
19	19	SHAFT
20	20	COLLAR
21	21	SHAFT
22	22	SHAFT
23	23	SCREW
24	24	SPRING
25	25	SPRING
26	26	BRACKET
27	27	GEAR
28	28	SCREW
29	29	SCREW
30	30	BRACKET
31	31	BRACKET
32	32	BRACKET
33	33	SCREW
34	34	COVER
35	35	SCREW

Page 27 — FEED DRIVING MECHANISM

Yamato AZ6025 parts on page 27

Ref	Part number	Part name	Qty
	2100865	Feed Bar Guide Support
	110064	Screw (M4-0.7×8)
	110004	Screw (M3.5-0.6×8)
	2100866	Feed Bar Shield (Front)
	2100867	Feed Bar Shield (Rear)
	2100869	Feed Bar Shield Guide
	2100870	Feed Bar Guide
	2100868	Feed Bar Shield (Upper)
	2150063	Feed Bar Guide Bushing
	160007	Screw (M6-1×6)
	2100602	Feed Bar Block (Rear) Shaft
	160001	Screw (M4-0.7×4)
	2100283	Feed Bar Block (Rear)
	2100281	Feed Bar Block (Rear) Lid
	130002	Screw (M3-0.5×6)
	2100280	Feed Bar Block (Front)
	2100284	Eccentric Pin Holder
	0020401	Feed Dog Eccentric Pin
	2100277	Feed Dog Eccentric
	2100278	Roller Bearing
	2100275	Feed Dog Driving Connecting Rod
	2100276	Feed Dog Regulating Eccentric
	180002	Screw (M3-0.5×4)
	110070	Screw (M3-0.5×6.3)
	2100289	Feed Dog Regulating Plate Spring
	0023473	Feed Dog Regulating Plate
	2100279	Feed Dog Regulating Gear
	180003	Screw (M5-0.8×8)
	160003	Screw (M5-0.8×5)
	2109005	Differential Feed Dog (Y5)
	2109006	Main Feed Dog
	2109067	Auxiliary Feed Dog
	110026	Screw (M3-0.5×6)
	2150067	Connecting Rod Cover
	130003	Screw (M4-0.7×7.3)

Page 28

Yamato AZ6025 parts on page 28

Ref	Part number	Part name	Qty
23	23	BOLT
24	24	BRACKET
28	28	SPRING
29	29	BOLT
30	30	NUT
25	25	BRACKET
26	26	WASHER
27	27	PIN
6	6	WASHER
8	8	BOLT
9	9	CLAMP
21	21	TUBE
22	22	TUBE
45	45	BOLT
11	11	BOLT
44	44	WASHER
33	33	GASKET
34	34	FUEL FILTER
35	35	BOLT
31	31	HOUSING
32	32	BOLT
7	7	TUBE
10	10	TUBE
46	46	ELBOW
18	18	TUBE
17	17	TUBE
16	16	TUBE
19	19	BRACKET
20	20	BRACKET
43	43	BRACKET
1	1	PUMP HOUSING
2	2	GEAR
3	3	SCREW
12	12	BRACKET
13	13	TUBE
14	14	TUBE
15	15	BRACKET
4	4	BOLT
36	36	BRACKET
38	38	SPRING
37	37	PIN
39	39	BRACKET
42	42	PIN
41	41	WASHER
40	40	BRACKET

Page 29 — LUBRICATING MECHANISM

Yamato AZ6025 parts on page 29

Ref	Part number	Part name	Qty
	2100935	Oil Pump, Complete Set	1
	2100363	Worm Wheel	1
	160001	Screw(M4-0.7×4)	4
	110016	Screw(M4-0.7×15)	2
	001820	Screw(1/4-40×5)	1
	000567	Seal	2
	2150201	Oil Tube, Complete Set	1
	3100370	Oil Tube Fitting One Way End	4
	0031831	Oil Tube Clamp	7
	2150206	Oil Tube (4.6×6.4×220mm)	1
	320008	Oil Tube Fitting Stud (M6-1)	2
	2100958	Suction Tube, C. Set	1
	3100371	Oil Tube Fitting Two Way	1
	2100369	Oil Tube (4.6×6.4×36.5mm)	1
	2100957	Oil Filter	1
	2100926	Suction Pipe (Upper), C. Set	1
	2100927	Suction Tube (4×6×18mm)	1
	2100928	Suction Tube (2.5×4×60mm)	1
	2100929	Suction Pipe (Upper)	1
	310073	Felt	1
	2150202	Oil Tube, Complete Set	1
	2150207	Oil Tube (4.6×6.4×320mm)	1
	320009	Oil Tube Fitting Stud (Long) (M6-1)	1
	2150095	Oil Pressure Regulating Valve, C. Set	1
	2150094	Oil Pressure Regulating Valve	1
	0080503	Oil Pressure Regulating Ball	1
	0030748	Guide Pin	1
	2150097	Spring	1
	006861	Adjusting Screw(1/4-40×5)	1
	000419	Nut	1
	3100060	Oil Filter Cap	1
	110045	Screw(M4-0.7×12)	3
	3100061	O-ring(P42)	1
	3100345	Oil Filter	1
	3100329	Filter Housing	1
	2150055	Oil Pipe, C. Set	1
	2150056	Oil Pipe	1
	310081	Oil Wick	1
	2100896	Oil Pipe, C. Set	1
	2100895	Oil Pipe	1
	000456	Seal Plug	1
	310090	Oil Wick	1
	2100032	Oil Sight Gauge	1
	0020538	O-ring(P7)	1
	110053	Screw(M6-1×8)	3
	320010	Oil Tube Fitting Stud (1/4-40)	2

Page 30

Yamato AZ6025 parts on page 30

Ref	Part number	Part name	Qty
	1	UPPER KNIFE (Angled Type)
	2
	3
	4
	5
	6
	7
	8
	9
	10	AZ6003G
	11
	12
	13
	14
	15
	16
	17
	18
	19
	20
	21
	22
	23
	24

Page 31 — EXCLUSIVE PARTS for UPPER KNIFE (Angled Type), AZ6003G

Yamato AZ6025 parts on page 31

Ref	Part number	Part name	Qty
	2100385	Upper Knife Holder
	0020491	Upper Knife
	2101435	Upper Knife Clamp
	2100354	Upper Knife Chip Guard
	140012	Screw(M4-0.7×18.5)
	2100349	Upper Knife Clamp Plate
	2100353	Upper Knife Stop
	110038	Screw(M2.5-0.45×4.5)
	000665	Washer
	2157050	Presser Foot, C. Set(04)
	2157000	Presser Foot Hinge
	110004	Screw(M3.5-0.6×8)
	2157020	Presser Foot (Lower)
	2157200	Presser Foot Stitch Tongue(04)
	2107643	Finger Guard
	000444	Washer
	005036	Screw(1/8-44×5.6)
	0034535	Thread Chain Guide
	004237	Screw(3/32-56×2.6)
	2157040	Presser Foot Half-stay
	110050	Screw(M3.5-0.6×4.5)
	2108003	Stitch Plate(04)
	2109330	Upper Looper
	0060297	Pin

Page 32

Yamato AZ6025 parts on page 32

Ref	Part number	Part name	Qty
2	2	Lever
3	3	Screw
5	5	Washer
6	6	Screw
7	7	Bracket
8	8	Screw
9	9	Presser Foot
10	10	Screw
11	11	Base Plate
12	12	Base Plate
13	13	Lever
14	14	Screw
15	15	Lever
16	16	Screw
17	17	Feed Dog
18	18	Feed Dog
19	19	Feed Dog
20	20	Washer
21	21	Screw
22	22	Lever
23	23	Lever
24	24	Screw
25	25	Washer
26	26	Shaft
27	27	Lever
28	28	Pin

Page 33 — AZ 6016G EXCLUSIVE PARTS

Yamato AZ6025 parts on page 33

Ref	Part number	Part name	Qty
1	2157185	Presser Foot, Complete Set (02)	1
2	2157002	Presser Foot Hinge	1
3	110004	Screw (M3.5-0.6×8)	1
4	0024505	Presser Foot (Lower)	1
5	0024421	Presser Foot Hinge Spring	1
6	004131	Screw (1/8-44×6)	1
7	0022156	Thread Chain Guide	1
8	004237	Screw (3/32-56×2.6)	1
9	0024506	Presser Foot Stitch Tongue	1
10	004138	Screw (1/8-44×5)	1
11	2108016	Stitch Plate, Complete Set	1
12	2108017	Stitch Plate	1
13	2108015	Stitch Plate Tongue	1
14	004204	Screw (3/32-100×2.2)	1
15	0024503	Stitch Plate Tongue Stop	1
16	001228	Screw (3/32-56×3.2)	1
17	2109017	Differential Feed Dog (with Rubber Face)	1
18	2109018	Main Feed Dog (with Rubber Face)	1
19	2109019	Auxiliary Feed Dog	1
20	000932	Rubber Cushion (Large)	1
21	000933	Rubber Cushion (Medium)	1
22	0023580	Upper Knife	1
23	2100346	Upper Knife Holder	1
24	180002	Screw (M3-0.5×4)	2
25	300040	Washer	1
26	2100177	Lower Knife Holder	1
27	2109320	Upper Looper	1
28	0060297	Pin	1

Page 34 — "K2" DEVICE (1)

Yamato AZ6025 parts on page 34

Ref	Part number	Part name	Qty
1	1	DEVICE (1)
2	2	DEVICE (1)
3	3	DEVICE (1)
4	4	DEVICE (1)
5	5	DEVICE (1)
6	6	DEVICE (1)
7	7	DEVICE (1)
8	8	DEVICE (1)
9	9	DEVICE (1)
10	10	DEVICE (1)
11	11	DEVICE (1)
12	12	DEVICE (1)
13	13	DEVICE (1)
14	14	DEVICE (1)
15	15	DEVICE (1)
16	16	DEVICE (1)
17	17	DEVICE (1)
18	18	DEVICE (1)
19	19	DEVICE (1)
20	20	DEVICE (1)
21	21	DEVICE (1)
22	22	DEVICE (1)
23	23	DEVICE (1)
24	24	DEVICE (1)
25	25	DEVICE (1)
26	26	DEVICE (1)
27	27	DEVICE (1)
28	28	DEVICE (1)
29	29	DEVICE (1)
30	30	DEVICE (1)
31	31	DEVICE (1)
32	32	DEVICE (1)
33	33	DEVICE (1)

Page 35 — K2 DEVICE (1)

Yamato AZ6025 parts on page 35

Ref	Part number	Part name	Qty
	2159901	"K2" Device, Complete Set
	2111050	Suction Pipe, Complete Set
	2111051	Suction Pipe
	310017	Oil Wick
	000755	Oil Wick Pin
	2111063	Suction Pipe Cover
	004237	Screw (3/32-56×1.7)
	004404	Screw (3/32-56×5.1)
	2111055	Upper Trimming Knife
	004131	Screw (1/8-44×6)
	004139	Screw (3/32-56×3)
	2111059	Lower Trimming Knife Holder Pin
	2111056	Lower Trimming Knife
	004236	Screw (3/32-56×4.2)
	2111057	Lower Trimming Knife Driving Plate
	2111062	Spring Sleeve
	2111061	Lower Trimming Knife Pushing Spring
	2111066	Spring Protect Washer
	2111060	Washer
	2111067	Air Shield Rubber
	007623	Screw (9/64-40×5.3)
	2111058	Lower Trimming Knife Guide Support
	110068	Screw (M4-0.7×8)
	2101011	Lower Trimming Knife Guide
	270001	Screw (1/8-44×3)
	0021451	Suction Power Control Tube, C. Set
	0021457	Suction Power Control Tube (Inner)
	0021456	Suction Power Control Tube
	001892	Screw (1/8-44×2.9)
	0021450	Nylon Hose
	2101059	Cloth Plate Spacer
	110042	Screw (M3.5-0.6×4)
	2151000	Suction Pipe Support

Page 36 — "K2" DEVICE (2)

Yamato AZ6025 parts on page 36

Ref	Part number	Part name	Qty
1	1	DEVICE
2	2	BRACKET
3	3	SCREW
4	4	PRESSER FOOT
5	5	SPRING
6	6	SPRING
7	7	SPRING
8	8	SPRING
9	9	BRACKET
10	10	SCREW
11	11	BRACKET
12	12	SCREW

Page 37

Yamato AZ6025 parts on page 37

Ref	Part number	Part name	Qty
	2157102	Presser Foot, C. Set (Y5)	1
	2157000	Presser Foot Hinge	1
	110004	Screw (M3.5-0.6×8)	1
	2157020	Presser Foot (Lower)	1
	2157205	Presser Foot Stitch Tongue (Y5)	1
	2107643	Finger Guard	1
	000444	Washer	1
	005036	Screw (1/8-44×5.6)	1
	2107219	Thread Chain Guide	1
	004237	Screw (3/32-56×2.6)	1
	2157040	Presser Foot Half-stay	1
	110050	Screw (M3.5-0.6×4.5)	1

Page 38 — "C" DEVICE

Yamato AZ6025 parts on page 38

Ref	Part number	Part name	Qty
10	10	SCREW
8	8	WASHER
7	7	NUT
6	6	WASHER
9	9	BRACKET
5	5	SCREW
4	4	REGULATOR
3	3	NIPPLE
2	2	UNION
11	11	NIPPLE
12	12	TUBE
15	15	SCREW
14	14	SPRING
16	16	SPRING
17	17	BRACKET
18	18	BRACKET
19	19	NUT
20	20	BOLT
21	21	VALVE
22	22	SPRING
23	23	WASHER
24	24	SCREW
25	25	NIPPLE
26	26	TUBE
27	27	CLAMP
28	28	TUBE
29	29	TUBE
30	30	CLAMP
31	31	SCREW

Page 40

Yamato AZ6025 parts on page 40

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	BOLT
3	3	BRACKET
4	4	BOLT
5	5	BASE
6	6	KNOB
7	7	BOLT
8	8	WASHER
9	9	WASHER
10	10	COLLAR
11	11	WASHER
12	12	NUT
13	13	PLATE
14	14	BOLT
15	15	BRACKET
16	16	BRACKET
17	17	STUD BOLT
18	18	BOLT
19	19	BRACKET
20	20	COLLAR
21	21	BRACKET
22	22	WING NUT
23	23	BOLT
24	24	COVER
25	25	SCREW
26	26	BRACKET
27	27	BRACKET
28	28	BOLT
29	29	PULLEY
30	30	BOLT

Page 41 — MISCELLANEOUS SUPPORTING BOARD

Yamato AZ6025 parts on page 41

Ref	Part number	Part name	Qty
	2150212	Belt Cover	1
	110015	Screw (M4-0.7×25)	2
	2150213	Supplementary Belt Cover	1
	110013	Screw (M4-0.7×8)	2
	2100339	Supporting Board	1
	000070	Hanging Nut	4
	009861	Hanging Bolt (Semi-submerged only)	4
	2101450	Spacer (15mm)	4
	2101451	Spacer (5mm) (See the below)	4
	0020064	Supporting Board Rubber Cushion	8
	000162	Washer (Semi-submerged)	4
	000162	" (Full-submerged)	20
	000016	Nut (Semi-submerged)	8
	000016	Nut (Full-submerged)	20
	2100375	Chute (Upper) Support	1
	005624	Screw (M4-0.7×10)	4
	2100337	Chute (Upper)	1
	2100338	Chute (Lower)	1
	009864	Hanging Bolt (Full-submerged only)	4
	009871	Bolt (Full-submerged only)	4
	0020057	Supporting Board Connector (Full-submerged only)	2
	0020045	Supporting Board Sleeve (Full-submerged only)	2
	2100336	Supplementary Chute Cover	1
	000538	Washer	1
	140011	Wing Bolt (M4-0.7×6)	1
	2100374	Chip Receiver (Semi-submerged only)	1
	350007	Wood Screw (φ3.5×16)	2
	0020078	Idler, C. Set (for Left Footing Pedal)	1
	0020077	Idler Support	1
	009992	Screw (M4-0.7×10)	2
	0020076	Idler	1
	009995	Screw (M3-0.5×5)	2

Page 42

Yamato AZ6025 parts on page 42

Ref	Part number	Part name	Qty
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
16	16	16
17	17	17
18	18	18
19	19	19
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27
28	28	28

Page 43 — THREAD STAND

Yamato AZ6025 parts on page 43

Ref	Part number	Part name	Qty
1-1	9620693	Thread Stand, C. Set (3 Spools Type)
	9620694	"
2	9620631	Column Cap
3	9620670	Column Pipe (Upper)
4	9620689	Thread Guide Holder (Large)
5	911002	Screw (M4-0.7×20)
6	911001	Screw (M4-0.7×12)
7	910001	Nut
8	9620673	Column Pipe Connector
9	911006	Screw (M5-0.8×13)
10	910000	Nut
11	9620675	Column Pipe (Lower)
12	930052	Washer
13	930053	Spring Washer
14	910003	Nut (M16-1.5)
15	9620702	Thread Hanger (2 Spools Type)
16	9620703	Thread Hanger (3 Spools Type)
17	9620700	Thread Eyelet
18	9620688	Thread Hanger Holder
19	911060	Screw (M6-1×15)
20	9620691	Thread Guide Arm
21	9620690	Thread Guide Holder (Small)
22	9620663	Thread Guide (3 Spools Type)
23	9620678	Spool Cushion
24	9620679	Spool Pin
25	9620680	Spool Mat
26	9620681	Spool Seat Disc
27	930055	Spring Washer
28	9620665	Thread Guide (5 Spools Type)

Page 44

Yamato AZ6025 parts on page 44

Ref	Part number	Part name	Qty
	390140	CAUTION IN OPERATION
	390143	操作注意ラベル
	390144	DANGER : WARNING OF ELECTRIC SHOCK BY HIGH-VOLTAGE 感電注意ラベル
	390145	"Be sure to connect earth line." アースラベル
	390146	ROTATING-DIRECTION SYMBOL : CHECK CORRECT ROTATING DIRECTION 回転方向表示ラベル
	390147	EYE GUARD : TAKE CARE NOT CAUSE INJURY TO EYES BELT COVER : DO NOT INSERT FINGERS ケガ注意ラベル
	390148	CAUTION FOR HIGH TEMPERATURE : DO NOT TOUCH STEPPING MOTOR AND SOLENOID 高温注意ラベル

Page 46 — AZ6000G Class LIST of MAIN SPARE PARTS (主要部品リスト)

Yamato AZ6025 parts on page 46

Ref	Part number	Part name	Qty
	2159102	針止メ
	2157102	"
	2157050	"
	2157185	"

Page 47

Yamato AZ6025 parts on page 47

Ref	Part number	Part name	Qty
	0034535	2108004
	2107219	"
	0034535	2108003
	0022156	2108016

Page 48 — AZ6000G

Yamato AZ6025 parts on page 48

Ref	Part number	Part name	Qty
18	000009	000009
2	000010	000010
4	000014	000014
9	000014	000014
19	000016	000016
19	000070	000070
19	000162	000162
4	000177	000177
4	000178	000178
4	000322	000322
18	000334	000334
6	000393	000393
13	000419	000419
2	000444	000444
8	000444	000444
14	000444	000444
14	000444	000444
13	000456	000456
8	000482	000482
5	000526	000526
11	000528	000528
7	000532	000532
19	000538	000538
11	000561	000561
6	000567	000567
13	000567	000567
18	000600	000600
18	000623	000623
9	000629	000629
1	000644	000644
4	000644	000644
4	000653	000653
14	000665	000665
11	000669	000669
18	000669	000669
7	000688	000688
11	000690	000690
1	000726	000726
16	000755	000755
9	000779	000779
15	000932	000932
15	000933	000933
1	001123	001123
2	001203	001203
15	001228	001228
13	001820	001820
16	001892	001892
5	003636	003636
1	003637	003637
2	003637	003637
6	003637	003637
15	004131	004131
16	004131	004131
15	004138	004138
16	004139	004139
15	004204	004204
16	004236	004236
8	004237	004237
14	004237	004237
15	004237	004237
16	004237	004237
17	004237	004237
16	004404	004404
8	005036	005036
14	005036	005036
17	005036	005036
18	005040	005040
1	005075	005075
6	005345	005345
18	005505	005505
19	005624	005624
4	006035	006035
1	006816	006816
13	006861	006861
18	006905	006905
16	007623	007623
18	009814	009814
19	009861	009861
19	009864	009864
19	009871	009871
18	009960	009960
19	009992	009992
19	009995	009995
18	0010052	0010052
18	0010112	0010112
18	0010263	0010263
18	0010290	0010290
18	0010310	0010310
18	0011987	0011987
1	0020004	0020004
1	0020005	0020005
2	0020016	0020016
19	0020045	0020045
19	0020057	0020057
19	0020064	0020064
19	0020076	0020076
19	0020077	0020077
19	0020078	0020078
4	0020118	0020118
1	0020137	0020137
11	0020350	0020350
12	0020401	0020401
14	0020491	0020491
7	0020496	0020496
11	0020538	0020538
13	0020538	0020538
16	0021450	0021450
16	0021451	0021451
16	0021456	0021456
16	0021457	0021457
15	0022156	0022156
4	0022215	0022215
12	0023473	0023473
15	0023580	0023580
4	0024083	0024083
4	0024084	0024084
2	0024095	0024095
4	0024156	0024156
4	0024157	0024157
15	0024421	0024421
2	0024446	0024446
15	0024503	0024503
15	0024505	0024505
15	0024506	0024506
13	0030748	0030748
4	0031111	0031111
13	0031831	0031831
6	0032604	0032604
1	0032879	0032879
7	0032919	0032919
4	0032952	0032952
4	0032962	0032962
4	0032971	0032971
3	0033024	0033024
1	0033627	0033627
18	0033935	0033935
18	0033936	0033936
18	0033937	0033937
18	0033938	0033938
18	0033939	0033939
18	0033940	0033940
8	0034535	0034535
14	0034535	0034535
3	0036518	0036518

Page 49 — INDEX

Yamato AZ6025 parts on page 49

Ref	Part number	Part name	Qty
24	0060297
28	0060297
29	0068202
15	0068517
26	0080503
7	0093090
37	0093303
16	0093864
8	0095027
40	100000
13	100001
23	100001
5	100002
2	100073
3	110001
29	110001
21	110001
36	110002
36	110002
28	110003
15	110004
34	110004
3	110004
12	110004
3	110004
3	110004
18	110006
36	110009
27	110009
12	110009
14	110009
33	110011
12	110012
11	110012
18	110012
8	110012
2	110013
7	110013
2	110013
46	110013
4	110013
2	110015
18	110016
43	110016
4	110016
45	110017
45	110026
33	110026
14	110031
26	110033
40	110035
12	110035
17	110036
8	110038
32	110042
6	110045
32	110045
26	110046
3	110048
36	110050
21	110050
12	110050
45	110053
32	110054
19	110064
2	110064
22	110065
23	110068
24	110070
17	110071
29	110073
8	110076
15	110106
6	120006
6	120006
5	120006
5	120006
2	120006
17	120010
32	120013
28	120017
20	120017
2	120049
2	120049
2	120049
2	120049
16	130001
15	130002
25	130003
35	130003
17	140000
11	140001
12	140002
13	140003
21	140004
23	140011
5	140012
30	140014
10	150004
8	160001
4	160001
31	160001
10	160001
33	160001
12	160001
3	160001
4	160002
4	160002
23	160002
8	160003
8	160003
8	160003
29	160003
2	160007
26	160007
21	160007
10	160007
19	160016
14	160027
5	170032
11	170045
15	170047
34	170049
12	180001
23	180002
24	180002
28	180003
18	180014
41	190001
13	190015
10	190016
1	190080
30	210009
32	210267
25	270001
4	300000
27	300004
12	300008
20	300008
11	300008
25	300040
34	300043
42	310001

Page 50 — INDEX

Yamato AZ6025 parts on page 50

Ref	Part number	Part name	Qty
40	310005
4	310017
28	310065
20	310073
38	310081
16	310089
24	310089
42	310090
25	310109
47	320008
11	320008
23	320009
46	320010
17	330000
16	330008
25	350007
18	390097
17	390098
1	390140
2	390143
3	390144
4	390145
5	390146
6	390147
7	390148
16	390177
10	910000
7	910001
14	910003
6	911001
5	911002
9	911006
19	911060
12	930052
13	930053
27	930055
21	1090133
3	1094011
12	1096000
28	1096004
29	1096005
4	1097000
9	1097001
13	1298000
36	2049401
1	2100006
22	2100009
7	2100011
9	2100012
3	2100014
24	2100024
43	2100032
1	2100035
21	2100037
4	2100047
17	2100053
1	2100063
3	2100088
3	2100088
34	2100098
25	2100099
17	2100105
19	2100117
11	2100136
7	2100137
14	2100138
3	2100144
32	2100145
39	2100152
1	2100160
7	2100161
9	2100161
7	2100161
5	2100162
11	2100164
10	2100165
25	2100166
28	2100167
29	2100168
3	2100173
19	2100174
15	2100176
26	2100177
3	2100181
28	2100189
21	2100192
13	2100193
18	2100197
30	2100199
10	2100211
1	2100215
9	2100219
19	2100221
15	2100227
38	2100229
14	2100241
13	2100242
15	2100243
16	2100244
9	2100248
10	2100249
3	2100251
28	2100252
30	2100253
35	2100256
31	2100262
37	2100263
12	2100266
27	2100269
42	2100271
29	2100272
21	2100275
22	2100276
19	2100277
20	2100278
27	2100279
16	2100280
14	2100281
13	2100283
17	2100284
20	2100288
25	2100289
21	2100336
15	2100337
16	2100338
5	2100339
23	2100346
6	2100349
7	2100353
4	2100354
2	2100363
14	2100369
24	2100374
13	2100375
1	2100385
28	2100502
19	2100518
41	2100533
27	2100534
43	2100535
44	2100536
19	2100538
5	2100580
11	2100602
3	2100625
36	2100642
20	2100642
25	2100667
22	2100671
23	2100672
24	2100673

Page 51 — INDEX

Yamato AZ6025 parts on page 51

Ref	Part number	Part name	Qty
25	2100674	2100674
33	2100854	2100854
26	2100855	2100855
31	2100856	2100856
13	2100861	2100861
21	2100863	2100863
20	2100864	2100864
1	2100865	2100865
4	2100866	2100866
5	2100867	2100867
8	2100868	2100868
6	2100869	2100869
7	2100870	2100870
15	2100872	2100872
23	2100873	2100873
24	2100874	2100874
26	2100875	2100875
18	2100894	2100894
37	2100890	2100890
27	2100892	2100892
40	2100895	2100895
39	2100896	2100896
5	2100899	2100899
1	2100900	2100900
6	2100902	2100902
22	2100903	2100903
20	2100918	2100918
2	2100921	2100921
16	2100926	2100926
17	2100927	2100927
18	2100928	2100928
19	2100929	2100929
1	2100935	2100935
15	2100957	2100957
12	2100958	2100958
11	2100961	2100961
24	2101011	2101011
31	2101059	2101059
3	2101435	2101435
8	2101450	2101450
9	2101451	2101451
9	2107219	2107219
41	2107643	2107643
15	2107643	2107643
6	2107643	2107643
22	2108003	2108003
30	2108004	2108004
13	2108015	2108015
11	2108016	2108016
12	2108017	2108017
30	2109005	2109005
31	2109006	2109006
17	2109017	2109017
18	2109018	2109018
19	2109019	2109019
32	2109067	2109067
35	2109200	2109200
16	2109201	2109201
23	2109320	2109320
27	2109320	2109320
29	2109322	2109322
15	2109347	2109347
1	2109932	2109932
6	2110026	2110026
5	2110027	2110027
6	2110183	2110183
5	2110184	2110184
2	2111050	2111050
3	2111051	2111051
9	2111055	2111055
13	2111056	2111056
15	2111057	2111057
22	2111058	2111058
12	2111059	2111059
19	2111060	2111060
17	2111061	2111061
16	2111062	2111062
18	2111066	2111066
20	2111067	2111067
29	2129423	2129423
11	2150015	2150015
1	2150016	2150016
18	2150017	2150017
4	2150018	2150018
20	2150019	2150019
17	2150020	2150020
23	2150021	2150021
12	2150022	2150022
10	2150023	2150023
12	2150024	2150024
14	2150025	2150025
19	2150026	2150026
35	2150027	2150027
37	2150035	2150035
10	2150038	2150038
16	2150039	2150039
24	2150040	2150040
26	2150041	2150041
32	2150042	2150042
18	2150043	2150043
30	2150044	2150044
31	2150045	2150045
26	2150046	2150046
28	2150047	2150047
21	2150048	2150048
20	2150049	2150049
35	2150050	2150050
17	2150051	2150051
36	2150055	2150055
37	2150056	2150056
24	2150057	2150057
25	2150058	2150058
9	2150060	2150060
9	2150063	2150063
1	2150064	2150064
18	2150065	2150065
19	2150066	2150066
34	2150067	2150067
33	2150069	2150069
6	2150070	2150070
4	2150071	2150071
7	2150072	2150072
8	2150075	2150075
7	2150075	2150075
4	2150076	2150076
14	2150084	2150084
25	2150094	2150094
24	2150095	2150095
9	2150096	2150096
28	2150097	2150097
11	2150100	2150100
1	2150105	2150105
28	2150110	2150110
31	2150111	2150111
32	2150112	2150112
27	2150114	2150114
23	2150115	2150115
15	2150116	2150116
34	2150117	2150117
13	2150118	2150118
39	2150119	2150119
42	2150120	2150120
43	2150121	2150121
41	2150123	2150123
21	2150124	2150124
7	2150125	2150125
11	2150130	2150130
33	2150132	2150132
16	2150138	2150138
24	2150139	2150139
27	2150140	2150140
29	2150141	2150141
4	2150145	2150145
7	2150146	2150146
9	2150147	2150147
10	2150148	2150148
49	2150150	2150150

Page 52

Yamato AZ6025 parts on page 52

Ref	Part number	Part name	Qty
7	2150201
21	2150202
10	2150206
22	2150209
2	2150210
1	2150212
3	2150213
1	2150214
10	2150500
9	2150510
13	2150515
33	2151000
33	2157000
11	2157000
2	2157000
2	2157002
37	2157020
13	2157020
4	2157020
35	2157040
20	2157040
11	2157040
10	2157050
32	2157057
1	2157102
1	2157185
14	2157200
40	2157205
5	2157205
21	2159102
1	2159901
31	3100060
33	3100061
8	3100129
35	3100329
34	3100345
38	3100370
8	3100370
13	3100371
2	9620631
22	9620663
28	9620665
3	9620670
3	9620670
11	9620675
23	9620678
24	9620679
25	9620680
26	9620681
18	9620688
4	9620689
21	9620690
20	9620691
1-1	9620693
1-2	9620694
17	9620700
15	9620702
16	9620703

Part BooksPartsSearchNotes

Part Books

×

Search

×

Yamato AZ6025 — parts catalog

• Page 1 (cover): This is the cover page for the Yamato Illustrated Spare Parts List for High Speed Overlock Stitch Machines, specifically listing models AZ6020G, AZ6003G, and AZ6016G.
• Page 2 (text): This page provides instructions on how to read the parts list, including explanations of symbols and how to place an order for parts. It also mentions that the illustrations are based on the AZ6020G-Y5 model.
• Page 3 (toc): This page is a table of contents for a parts catalog, listing various machine components and their corresponding page numbers in both English and Japanese.
• Page 4 (diagram): This page displays a diagram of various components of an industrial sewing machine, including covers, fasteners, and internal parts, with reference numbers for each item.
• Page 5 (parts_list): This page lists miscellaneous cover parts for an industrial sewing machine, including part numbers, descriptions, and quantities required.
• Page 6 (diagram): This page displays a diagram of sewing machine components, with numbered parts and their corresponding references.
• Page 7 (parts_list): This page lists miscellaneous covers and related parts for sewing machines, including part numbers, descriptions, quantities, and remarks. It also includes a table for model-specific part numbers.
• Page 8 (diagram): This page displays a diagram of various engine components, including screws, gaskets, covers, and internal engine parts, with reference numbers for each item.
• Page 9 (parts_list): This page lists miscellaneous cover parts for the sewing machine, including part numbers, descriptions, and quantities required.
• Page 10 (diagram): This page displays a diagram of engine components, including various screws, brackets, gears, and other mechanical parts, with reference numbers for identification.
• Page 11 (parts_list): This page lists miscellaneous thread eyelets with their part numbers, descriptions, and quantities required.
• Page 12 (diagram): This page displays a diagram of various components of an industrial sewing machine, including a roller, springs, bearings, shafts, and housing parts, with reference numbers for each component.
• Page 13 (parts_list): This page lists miscellaneous crankshaft and bushing parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 14 (diagram): This page displays a diagram of various sewing machine components, including linkages, screws, and other hardware, with reference numbers for each part.
• Page 15 (parts_list): This page lists parts for the Needle Bar Driving Mechanism, including part numbers, descriptions, and quantities required.
• Page 16 (diagram): This page displays a diagram of various machine components, including levers, screws, springs, and plates, with reference numbers for each part.
• Page 17 (parts_list): This page lists parts for the Knife Driving Mechanism, including part numbers, descriptions, and quantities required.
• Page 18 (diagram): This page displays a diagram of various sewing machine parts, including levers, springs, screws, and other components, with reference numbers for identification.
• Page 19 (parts_list): This page lists parts for the Presser Foot Echanism, including part numbers, descriptions, and quantities required.
• Page 20 (diagram): This page displays a diagram of various machine components, including bolts, washers, brackets, and linkages, with reference numbers for each part.
• Page 22 (diagram): This page displays a diagram of various machine parts, including screws, clamps, levers, and rods, with reference numbers from 1 to 18.
• Page 23 (parts_list): This page lists parts for the Lower Looper Driving Mechanism, including part numbers, descriptions, and quantities required.
• Page 25 (parts_list): This page lists parts for the FEED DRIVING CONTROL MECHANISM, including part numbers, descriptions, and quantities.
• Page 26 (diagram): This page displays a diagram of various sewing machine components, including screws, brackets, gears, and other mechanical parts, each identified by a reference number.
• Page 27 (parts_list): This page lists parts for the FEED DRIVING MECHANISM, including part numbers, descriptions, and quantities.
• Page 28 (diagram): This page displays a diagram of various engine components, including a cylinder block, filter housing, fuel filter, and associated hardware like bolts, screws, and clamps, with reference numbers for each part.
• Page 29 (parts_list): This page lists parts for the Lubricating Mechanism, including part numbers, descriptions, and quantities.
• Page 30 (diagram): This page displays diagrams of upper knife (angled type) components and parts for model AZ6003G, with numbered parts for reference.
• Page 31 (parts_list): This page lists exclusive parts for the Upper Knife (Angled Type), AZ6003G, with part numbers, descriptions, and quantities required.
• Page 32 (diagram): This page displays a diagram of sewing machine parts, with reference numbers and labels for identification.
• Page 33 (parts_list): This page lists exclusive parts for the AZ6016G model, including part numbers, descriptions, and quantities required.
• Page 34 (diagram): This page displays a diagram of the "K2" DEVICE (1) with various components labeled with reference numbers.
• Page 35 (parts_list): This page lists parts for the "K2" DEVICE (1) and "K2"装置(1), including part numbers, descriptions, and quantities required.
• Page 36 (diagram): This page displays a diagram of the "K2" device (2) for the AZ6020G/K2 model, illustrating various components with reference numbers.
• Page 37 (parts_list): This page lists parts for the "K2" DEVICE (2) and "K2"装置(2), including part numbers, descriptions, and quantities required.
• Page 38 (diagram): This page displays a diagram of the "C" device, showing various components labeled with reference numbers and part numbers.
• Page 40 (diagram): This page displays a diagram of various machine parts, including components for semi-submerged and fully-submerged settings, as well as extra parts like a pulley and bracket.
• Page 41 (parts_list): This page lists miscellaneous supporting board parts, including screws, nuts, washers, and idlers, with their corresponding part numbers and quantities.
• Page 42 (diagram): This page contains diagrams of machine parts, labeled as Figure 1-1 and Figure 1-2, showing various components with reference numbers.
• Page 43 (parts_list): This page lists parts for the Thread Stand, including part numbers, descriptions, and quantities required. It details various components like column caps, pipes, hangers, screws, nuts, washers, and spool parts.
• Page 44 (parts_list): This page lists various warning labels for industrial sewing machines, including their part numbers and descriptions in both English and Japanese.
• Page 45 (cover): This is the cover page for a list of main spare parts, with the title also provided in Japanese.
• Page 46 (parts_list): This page lists spare parts for the AZ6000G sewing machine, including main parts, needle clamp, presser foot sets, and stitch tongues, with corresponding part numbers and quantities.
• Page 47 (parts_list): This page lists parts for a sewing machine, including Thread Chain Guide, Stitch Plate, Differential Feed Dog, Main Feed Dog, Auxiliary Feed Dog, Upper Looper, and Lower Looper, with corresponding part numbers and descriptions.
• Page 48 (index): This page contains an index of parts for the AZ6000G sewing machine, listing part numbers, page numbers, reference numbers, and weights.
• Page 49 (index): This page is an index of parts for a sewing machine, listing part numbers, page numbers, reference numbers, and weights. It is page 2 of the index.
• Page 50 (index): This page contains an index of parts with their corresponding part numbers, page numbers, reference numbers, and weights.
• Page 51 (index): This page is an index of parts for an industrial sewing machine, listing part numbers, page references, and weights.
• Page 52 (index): This page is an index listing part numbers, their corresponding page and reference numbers, and weights in grams. It is page 5 of the catalog.

Page 1 — ILLUSTRATED SPARE PARTS LIST FOR HIGH SPEED OVERLOCK STITCH MACHINE

Yamato ILLUSTRATED SPARE PARTS LIST FOR HIGH SPEED OVERLOCK STITCH MACHINE MODELS & DEVICES AZ6020G AZ6003G AZ6016G K2-C No. 1 jintex.in

Page 2

パーツリストの見方 このパーツリストはAZ6020G-Y5(平メス装備)を基本モデルにしてイラストを作成しています。 項目1~13には基本モデルを記載しています。 項目14~サブモデル、付帯装置等を記載しています。 パーツリストに記載されているカラーの寸法は内径×外径×幅を表しています。 記号の説明(Parts No. の隣に記載されています。) [ ] 前回 のパーツリストに対して、今回変更された部品を表わしています。 [ ]内は旧Parts No. 及びネジ類の形状 前回 のパーツリストに対して、今回追加された部品及びモデルを表わしています。 部品注文の際のご注意 ☆ このパーツリストに記載されている部品をご注文の際は、Parts No. (例えば、2150210) でお願いします。 ☆ 00200004の場合は、00200004又は200004でご注文下さい。 ☆ エアチューブ御注文の際は品番と長さを お知らせ下さい。 なお、このパーツリストの記載事項は、改良により変更される場合がありますのでご了承 下さい。 How to use this Parts List The illustrations on this Parts List are drawn on the basis of AZ6020G-Y5 with Flat Knife. The items from No.1 to No.13 contain the standard model. The following items included No.14 contain the submodel and Devices. The dimension of Collar on this Parts List shows Inside diameter × Outside diameter × Width. Explanation of Marks (marked at the side of Part No. ) [ ] means this part is changed from the previous Parts List. Inside of [ ] shows the previous Part No. and the shape of screw or the like. means this part and model is added to the previous Parts List. How to place an order for the parts ☆ When placing an order for the parts from this Parts List, please clearly state the Parts No. (e.g.2150210) which you require so that we can deliver the correct parts to you. ☆ When the Part No. is "0020004", please place an order for the part by showing "00200004" or "20004". ☆ When ordering Air Tube, please inform us of the Part No. and the length. This Parts List is subject to change without notice. jintex.in

Page 3 — CONTENTS

CONTENTS 目 次 MISCELLANEOUS COVERS (1) " " (2) " " (3) MISCELLANEOUS THREAD EYELETS MISCELLANEOUS CRANKSHAFT & BUSHINGS NEEDLE BAR DRIVING MECHANISM KNIFE DRIVING MECHANISM PRESSER FOOT MECHANISM UPPER LOOPER DRIVING MECHANISM LOWER LOOPER DRIVING MECHANISM FEED DRIVING CONTROL MECHANISM FEED DRIVING MECHANISM LUBRICATING MECHANISM EXCLUSIVE PARTS for UPPER KNIFE (Angled Type), AZ6003G AZ6016G EXCLUSIVE PARTS "K2" DEVICE (1) " " (2) "C" DEVICE MISCELLANEOUS SUPPORTING BOARD THREAD STAND WARNING LABEL LIST of MAIN SPARE PARTS INDEX カバー関係 (1) " " (2) " " (3) 糸道関係 主軸及びブッシュ関係 針棒機構 メス機構 押工機構 上ルーパ機構 下ルーパ機構 前送り調節機構 送り機構 給油機構 角メス及びサブモデル専用部品 サブモデル専用部品 "K2"装置 (1) " " (2) "C"装置 受ケ板関係 糸立台 警告ラベル 主要部品リスト 索引 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

Page 4

1 AZ6000G jintex.in

Page 5 — MISCELLANEOUS COVERS (1)

MISCELLANEOUS COVERS (1) カバー関係(1) Ref. Parts No No 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 2100006 2150210 2100014 001123 000644 110045 2100011 160001 2100012 003637 2150015 110012 100001 110031 0020004 0020005 2100053 110016 2150026 2100864 2100863 006816 0032879 0033627 2100875 300004 120017 0020137 005075 300043 2049401 000726 Description Cloth Plate Cloth Plate (Lower) Rubber Cushion Washer Spring Washer Screw(M4-0.7×12) Cloth Plate Eccentric Bushing Screw(M4-0.7×4) Collar(4×9×6mm) Screw(1/8-44×2.5) Cloth Plate Spring Screw(M4-0.7×5) Lock Nut Stop Screw(M4-0.7×12) Oil Cap O-ring(P28) Top Cover Screw(M4-0.7×15) Top Cover Gasket Oil Reservoir Gasket Oil Reservoir Screw(1/4-24×8) Oil Reservoir Rubber Cushion(Black-colored) Oil Reservoir Rubber Cushion(Green-colored) Oil Reservoir Positioning Bar Washer Screw(M5-0.8×15) Drain Hole Seal Drain Hole Screw(3/8-24×8) Washer Serial Number Plate Rivets 品 名 クロ スプレート クロ スプレート(下) クロ スプレート(下)埋メ座 ワッシャ スプリングワッシャ 止ネジ エキセンブッシュ 止ネジ カラー 止ネジ クロ スプレートバネ 止ネジ ロックナット ストツパネジ オイルキヤツプ Oリング 上カバー 止ネジ 上カバーパツキン 油受ケパツキン 油受ケ 止ネジ 防振ゴム(黒色) 防振ゴム(緑色) 油受ケ固定棒 ワッシャ 止ネジ パツキン 油抜キネジ ワッシャ 機板プレート 止メ 鋲 Amt. Req. 1 1 1 5 3 3 1 1 1 1 1 2 1 1 1 1 1 6 1 1 1 4 3 1 4 6 1 1 2 1 2 AZ6000G jintex.in

Page 6

2 AZ6000G jintex.in

Page 7 — MISCELLANEOUS COVERS (2)

MISCELLANEOUS COVERS (2)カバー関係(2) 2Ref. Parts No. Description Amt. Req.1 2150016 Side Cover ・・・・・・・・・・・・・・側面カバー・・・・・・・・・・・・・・12 110013 Screw(M4-0.7×8) ・・・・・・・・・・・止ネジ・・・・・・・・・・・・・・・・・・・・53 110001 Screw(M4-0.7×5.4) ・・・・・・・・・・・止ネジ・・・・・・・・・・・・・・・・・・・・14 2150018 Eye Guard Holder ・・・・・・・・・・・アイガード板・・・・・・・・・・・・・・・・15 170032 Screw(M4-0.7×5) ・・・・・・・・・・・止ネジ・・・・・・・・・・・・・・・・・・・・16 000010 Conical Spring Washer ・・・・・・・・・皿バネワッシャ・・・・・・・・・・・・・・・・27 2150125 Eye Guard ・・・・・・・・・・・・・・・アイガード・・・・・・・・・・・・・・・・・・18 110076 Screw(M3-0.5×6) ・・・・・・・・・・・止ネジ・・・・・・・・・・・・・・・・・・・・29 000444 Washer ・・・・・・・・・・・・・・・・・ワッシャ・・・・・・・・・・・・・・・・・・・・210 2150023 Needle Bar Oil Defender ・・・・・・・・・針棒油受・・・・・・・・・・・・・・・・・・・・111 110012 Screw(M4-0.7×5) ・・・・・・・・・・・止ネジ・・・・・・・・・・・・・・・・・・・・212 2150024 Needle Bar Oil Seal ・・・・・・・・・・・針棒シール・・・・・・・・・・・・・・・・・・113 190015 Screw(M14-2×6) ・・・・・・・・・・・止ネジ・・・・・・・・・・・・・・・・・・・・214 2150025 Logo Plate ・・・・・・・・・・・・・・・ロゴマーク板・・・・・・・・・・・・・・・・・・115 110106 Screw(M4-0.7×8) ・・・・・・・・・・・止ネジ・・・・・・・・・・・・・・・・・・・・216 390177 "AZ-G" Logo Mark ・・・・・・・・・・・AZ-Gロゴマーク・・・・・・・・・・・・・・・・117 390098 Brand Name Plate(68mm)(Red) ・・・・・銘板(赤)・・・・・・・・・・・・・・・・・・・・118 390097 Brand Name Plate(83mm)(Red) ・・・・・銘板(赤)・・・・・・・・・・・・・・・・・・・・119 2100538 Front Cover Latch Spring ・・・・・・・・・前開キカバーラッチバネ・・・・・・・・・・・・・・120 0024446 Front Cover Hook ・・・・・・・・・・・・・前開キカバーフック・・・・・・・・・・・・・・・・121 001203 Screw(9/64-40×4.5) ・・・・・・・・・・・止ネジ・・・・・・・・・・・・・・・・・・・・122 0020016 Front Cover Hinge Pin ・・・・・・・・・・・前開キカバーヒンジピン・・・・・・・・・・・・・・・・123 003637 Screw(1/8-44×2.5) ・・・・・・・・・・・止ネジ・・・・・・・・・・・・・・・・・・・・224 2100024 Front Cover (Right) ・・・・・・・・・・・前開キカバー・・・・・・・・・・・・・・・・・・・・125 0024095 Front Cover Hinge Spring ・・・・・・・・・前開キカバーヒンジバネ・・・・・・・・・・・・・・・・126 2100855 Front Cover Hinge ・・・・・・・・・・・・・前開キカバーヒンジ・・・・・・・・・・・・・・・・・・127 2100534 Chip Guard(Openable) ・・・・・・・・・切屑落シ板・・・・・・・・・・・・・・・・・・・・128 110003 Screw(M3.5-0.6×6) ・・・・・・・・・・・止ネジ・・・・・・・・・・・・・・・・・・・・229 2129423 Model Plate (Red) ・・・・・・・・・・・型式板(赤)・・・・・・・・・・・・・・・・・・・・130 --- --- Threading Chart (See the Table) ・・・・・糸通シ図(下表参照)・・・・・・・・・・・・・・・・131 2100856 Front Cover Latch ・・・・・・・・・・・前開キカバーラッチ・・・・・・・・・・・・・・・・・・132 110054 Screw(M3-0.5×3.5) ・・・・・・・・・・・止ネジ・・・・・・・・・・・・・・・・・・・・2(注) 型式板を御注文の際は機種名(ゲージ記号、付帯装置含む)をお知らせ下さい。Note: Order for Model Plate must be accompanied by model designation(including symbols of gauge and devices).Mode Is Parts No. Threading Chart AZ6003G 390650 6016G 390650 6020G 390651 AZ6000G

Page 8

3 3 4 1 2 19 18 21 20 7 22 14 17 11 24 23 25 16 5 6 7 10 11 15 14 13 12 AZ6000C jintex.in

Page 9 — MISCELLANEOUS COVERS (3)

MISCELLANEOUS COVERS (3) カバー関係 (3) 3 Ref. Parts No No Description Amt. Req. 1 2100035 Feed Mechanism Cover 送り上カバー 1 2 2100921 Feed Mechanism Cover Gasket 送り上カバーパッキン 1 3 110048 Screw (M4-0.7×10) 止ネジ 5 4 2100047 Rubber Cushion 埋メ座(中) 1 5 2110027 O-ring(P52) Oリング 1 6 2110026 Ball Bearing Holder ベアリング押工 1 7 110013 Screw (M4-0.7×8) 止ネジ 7 8 9 10 150004 Screw (M4-0.7×6) 止ネジ 1 11 2100961 Seal Plug 詰栓 2 12 2150022 Pushbutton プッシュボタン 1 13 2100861 Oil Seal オイルシール 1 14 0033024 Retaining Ring ストツプリング 2 15 0068517 Pushbutton Spring プツシユボタンバネ 1 16 330008 Seal Plug 詰栓 1 17 330000 Seal Plug 詰栓 1 18 2150017 Fabric Guide Plate 布案内板 1 19 110064 Screw (M4-0.7×8) 止ネジ 2 20 2100918 Tail Cover Gasket 後カバーパッキン 1 21 2100037 Tail Cover 後カバー 1 22 0036518 Seal Plug 詰栓 1 23 2100873 Ball Bearing Housing ハウジング 1 24 2100874 Ball Bearing Housing Gasket ハウジングパッキン 1 25 130003 Screw (M4-0.7×7.3) 止ネジ 3 AZ6000G

Page 10

4 2 46 11 10 9 8 7 6 5 4 3 10 9 8 6 5 4 3 11 10 9 8 7 13 4 3 15 21 25 22 26 23 29 28 30 31 32 33 34 39 40 38 35 37 36 43 41 42 44 45 44 45 AZ6000G jintex.in

Page 11 — MISCELLANEOUS THREAD EYELETS

MISCELLANEOUS THREAD EYELETS 糸道関係 4 Ref. Parts No Description 品 名 Amt. Req. 1 2100063 Thread Guide Plate 糸案内板 1 2 110013 Screw (M4-0.7×8) 止ネジ 2 3 0024084 Thread Tension Spring Cap 糸調子バネキャップ(上) 4 4 0024083 Tension Spring Bushing 糸調子ナット回り止メ 4 5 0024157 Lower Looper Thread Tension Spring 下ルーパ糸調子バネ 1 6 0020118 Thread Tension Spring Retainer 糸調子バネキャップ(下) 4 7 000178 Felt フェルト 4 8 0031111 Tension Disc 糸調子皿 8 9 000177 Felt フェルト 4 10 190016 Tension Post (Short) 糸調子棒(短) 4 11 0032962 Tension Disc Eyelet 糸調子台糸道 3 12 0032952 Upper Looper Thread Tension Spring 上ルーパ糸調子バネ 1 13 0032971 Needle Thread Tension Spring 針糸調子バネ 1 14 0024156 Needle Thread Tension Spring 針糸調子バネ 1 15 2150116 Tension Disc Eyelet for Needle Thread 針糸調子台糸道 1 16 17 18 19 20 21 2150124 Needle Thread Eyelet Holder 針糸道取付板 1 22 110001 Screw (M4-0.7×5.4) 止ネジ 3 23 2150115 Needle Thread Eyelet (Right) 針糸道(右) 1 24 006035 Screw (9/64-40×7) 止ネジ 1 25 000644 Spring Washer スプリングワッシャ 1 26 000322 Nut ナット 1 27 2150114 Needle Thread Eyelet (Left) 針糸道(左) 1 28 2150110 Needle Thread Pull-off 針糸繰り 1 29 110073 Screw (M4-0.7×7.5) 止ネジ 1 30 000653 Knock Pin ノックピン 1 31 2150111 Thread Retainer Plate Support 小調子板 1 32 2150112 Thread Retainer Plate 小調子皿 1 33 2150132 Thread Retainer Spring 小調子皿バネ 1 34 170049 Screw (M2-0.4×4) 止ネジ 1 35 2150027 Looper Holder Cover ルーパ台カバー 1 36 110009 Screw (M4-0.7×8) 止ネジ 1 37 0093303 Looper Driving Shaft Oil Seal ルーパ軸オイルシール 1 38 2100229 Looper Holder Cover Spacer (Rubber) ルーパ台カバースペーサ 1 39 2150119 Looper Thread Eyelet (Left) ルーパ糸道(左) 1 40 110035 Screw (M4-0.7×10) 止ネジ 3 41 2150123 Thread Eyelet Support 糸道取付板 1 42 2150120 Lower Looper Thread Eyelet 下ルーパ糸道 1 43 2150121 Upper Looper Thread Eyelet 上ルーパ糸道 1 44 000014 Washer ワッシャ 2 45 110026 Screw (M3-0.5×6) 止ネジ 2 46 0022215 Looper Thread Pipe 糸道パイプ 2 AZ6000G

Page 12

5 A26000G jintex.in

Page 13 — MISCELLANEOUS CRANKSHAFT & BUSH INGS

MISCELLANEOUS CRANKSHAFT & BUSH INGS 主軸及びブッシュ関係 5 Ref. Parts No. No. Description Amt. Req. 1 2150214 Machine Pulley ミシンプーリー 1 2 160007 Screw (M6-1×6) 止ネジ 5 3 2100625 Mechanical Oil Shield Sleeve 油切りスリーブ 1 4 160001 Screw (M4-0.7×4) 止ネジ 3 5 2110184 Corrugated Washer 波形ワッシャ 1 6 2110183 Mechanical Oil Shield 油切り 1 7 0093090 Crankshaft Ball Bearing (Right) ボールベアリング(右) 1 8 3100129 Bearing Adapter ベアリング受ケ 1 9 2150096 Oil Pump Driving Worm. ウォーム 1 10 2150038 Crankshaft Bushing 中ブッシュ 1 11 2150100 Crankshaft クランクシャフト 1 12 13 14 160027 Screw (M3-0.5×3) 諸ネジ 5 15 2100872 Crankshaft Ball Bearing (Left) ボールベアリング(左) 1 16 2150039 Crankshaft Bushing 小ブッシュ 1 17 2100105 Upper Knife Driving Shaft Bushing (Right) 上メス軸ブッシュ(右) 1 18 2150043 Upper Knife Feed Bar Driving Shaft Bushing 上メス軸・送り軸ブッシュ 2 19 2100117 Upper Knife Driving Shaft Oil Seal 上メス軸オイルシール 1 20 2150049 Needle Bar Driving Shaft Bushing (Right) 針棒クランク軸ブッシュ(右) 1 21 2150048 Needle Bar Driving Shaft Bushing (Left) 針棒クランク軸ブッシュ(左) 1 22 003636 Cap Screw (5/16-32×3.5) 蓋ネジ 1 23 000526 Gasket パッキン 1 24 2150040 Needle Bar Bushing (Upper) 針棒ブッシュ(上) 1 25 310109 Oil Wick 油芯 1 26 2150041 Needle Bar Bushing (Lower) 針棒ブッシュ(下) 1 27 2150046 Upper Looper Driving Shaft Bushing (Front) 上ルーパ軸ブッシュ(前) 1 28 2150047 Upper Looper Driving Shaft Bushing (Rear) 上ルーパ軸ブッシュ(後) 1 29 2100272 Looper Driving Shaft Oil Seal ルーパ軸オイルシール 1 30 2150044 Lower Looper Driving Shaft Bushing (Front) 下ルーパ軸ブッシュ(前) 1 31 2150045 Lower Looper Driving Shaft Bushing (Rear) 下ルーパ軸ブッシュ(後) 1 32 2150042 Feed Bar Driving Shaft Bushing (Left) 送り軸ブッシュ(左) 1 33 2150069 Seal Plug 詰栓 1 34 2100098 Control Lever Shaft Bushing 送り調節レバー軸ブッシュ 1 35 2150050 Needle Bar & Needle Bar Bushing, C. Set 針棒・針棒ブッシュ(組) 1 36 2100642 Needle Bar 針棒 1 AZ6000G

Page 14

6 AZ6000G jintex.in

Page 15 — NEEDLE BAR DRIV ING MECHANISM

NEEDLE BAR DRIV ING MECHANISM Ref. Parts No. No 1 2150105 2 120049 3 2100144 4 160002 5 2100899 6 120006 7 2100137 8 160003 9 2150510 10 2150500 11 2100136 12 300008 13 140003 14 2100138 15 2100176 16 310089 17 2150051 18 110006 19 160016 20 2100642 21 2159102 22 23 003637 24 2150057 25 2150058 26 000035 27 110009 28 2100502 29 110001 30 2108004 31 005345 32 2100145 33 110011 34 0032604 35 2109200 36 110002 37 2150035 38 3100370 39 2100152 40 310005 41 2100533 42 310001 43 2100535 44 2100536 45 000393 46 110013 47 320008 48 000567 49 2150150 Description Needle Bar Driving Connecting Rod Screw(M4-0.7×16) Needle Bar Driving Connecting Rod Pin Screw(M4-0.7×5) Needle Bar Driving Lever Screw(M6-1×12) Collar(12×20×10mm) Screw(M5-0.8×5) Needle Bar Crank Arm, C. Set Needle Bar Driving Shaft Needle Bar Crank Arm Washer Screw(M6-1×18) Needle Bar Connecting Link Needle Bar Connecting Link Pin Oil Wick Needle Bar Connecting Bracket Screw(M3.5-0.6×10) Screw(M4-0.7×4.5) Needle Bar Needle Clamp(Y) Needle(System:DC×1) Screw(1/8-44×2.5) Stitch Plate Support Stay, C. Set Stitch Plate Support Stay Roll Pin Screw(M4-0.7×8) Stitch Plate Support (Rear) Screw(M4-0.7×5.4) Stitch Plate(Y5) Screw(11/64-40×8.3) Stitch Plate Support (Front) Screw(M5-0.8×10) Rubber Cushion Needle Guard(Front) Screw(M3-0.5×5) HR Unit, Complete Set Tube Joint Oil Tube(70mm) Oil Wick HR Felt Holder HR Felt HR Felt Holder Bracket, C. Set HR Felt Holder Bracket Roll Pin Screw(M4-0.7×8) Fitting Stud(Short) Seal HR Unit Bracket 針棒機構 品 名 針棒 止ネジ 針棒クランクピン 止ネジ 針棒クランク軸腕 止ネジ カラー 止ネジ 針棒クランク(組) 針棒クランク軸 針棒クランク ワッシャ 止ネジ 針棒リンク 針棒リンクピン 油芯 針棒抱キ 止ネジ 止ネジ 針棒 針止メ 針 止ネジ 針板取付台支工(組) 針板取付台支工 ロールピン 止ネジ 針板取付台(後) 止ネジ 針板 止ネジ 針板取付台(前) 止ネジ 埋メ座 針受ケ(前) 止ネジ HR装置(組) パイプ継手 給油パイプ(70mm) 油芯 HRフェルト受ケ HRフェルト HR取付台(組) HR取付台 ロールピン 止ネジ 管継手ボルト(短) パッキン HR装置台 6 Amt. Req. 1 2 1 1 1 1 1 2 1 1 1 1 1 1 2 2 1 1 2 1 1 2 2 1 1 1 1 1 2 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 AZ6000G jintex.in

Page 16

7 AZ6000G jintex.in

Page 17 — KNIFE DR IVING MECHANISM

KNIFE DR IVING MECHANISM Ref. Parts No. No 1 2100160 2 120049 3 2100173 4 160002 5 2100162 6 120006 7 2100161 8 160003 9 2150060 10 2100165 11 2100164 12 110035 13 0020496 14 000532 15 110004 16 0093864 17 2150020 18 110012 19 2100174 20 2150019 21 110001 22 2100009 23 2150021 24 0032919 25 2100166 26 110046 27 000688 28 2100167 29 2100168 30 140014 Description Upper Knife Driving Connecting Rod Screw (M4-0.7×16) Driving Lever Pin Screw (M4-0.7×5) Upper Knife Driving Lever Screw (M6-1×12) Collar (10×19×9mm) Screw (M5-0.8×5) Upper Knife Driving Shaft Upper Knife Holder Positioner Upper Knife Holder (Flat Type) Screw (M4-0.7×10) Upper Knife (Flat Type) Washer Screw (M3.5-0.6×8) Seal Plug Lower Knife Holder Spring Stop Screw (M4-0.7×5) Cloth Plate Rubber Cushion Front Cover Screw (M4-0.7×5.4) Cloth Plate Spring Pin Lower Knife Holder Locking Plate Lower Knife Holder Spring Lower Knife Holder Screw (M5-0.8×12) Guide Pin Lower Knife Lower Knife Clamp Screw (M4-0.7×8) メス機構 Amt. Req. 1 2 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 3 1 1 2 1 1 1 1 1 1 1 1 1 AZ6000G

Page 18

8 AZ6000G jintex.in

Page 19 — PRESSER FOOT ECHANISM

PRESSER FOOT ECHANISM Ref. Parts No No 1 190080 2 100073 3 2100181 4 2150145 5 2100580 6 000482 7 2150146 8 110012 9 2150147 10 2150148 11 170045 12 180001 13 2100193 14 15 170047 16 2150138 17 120010 18 2100197 19 2100518 20 120017 21 2100192 22 110065 23 100001 24 2150139 25 2100099 26 160007 27 2150140 28 2100189 29 2150141 30 2100199 31 160001 32 2157057 33 2157000 34 110004 35 2157040 36 110050 37 2157020 38 0034535 39 004237 40 2157205 41 2107643 42 000444 43 005036 Description Adjusting Screw (M10-0.75×30) Lock Nut Presser Spring Presser Bar Presser Arm Positioning Guide Pin Spring Pin Presser Arm Stop Screw (M4-0.7×5) Presser Foot Release Lever Presser Foot Release Lever Spring Screw (M4-0.7×5) Screw (M4-0.7×4.5) Presser Foot Lifter Lever Screw (M8-1.25×10) Presser Foot Lifter Lever Stop Screw (M6-1×10) Presser Foot Lifter Lever Link Presser Foot Shaft Collar Screw (M5-0.8×15) Intermediate Lever Stop Screw (M4-0.7×12) Lock Nut Presser Foot Lifter Lever Spring Presser Foot Shaft Bushing Screw (M6-1×6) Presser Arm, Complete Set Presser Foot Shaft Presser Arm Presser Am Hinge Pin Screw (M4-0.7×4) Presser Foot, C. Set (Y5) Presser Foot Hinge Screw (M3.5-0.6×8) Presser Foot Half-stay Screw (M3.5-0.6×4.5) Presser Foot (Lower) Thread Chain Guide Screw (3/32-56×2.6) Presser Foot Stitch Tongue (Y5) Finger Guard Washer Screw (1/8-44×5.6) 押工機構 品 名 調節ネジ ロックナット 押エバネ 押エ棒 Pin押エ腕案内ピン スプリングピン 押エ腕ストッパ 止ネジ 手揚ゲ ing手揚ゲバネ 止ネジ バネ掛ケネジ 押エ揚ゲレバー 止ネジ 押エ揚ゲレバー ストッパ 止ネジ 押エ揚ゲレバーリンク 押エ軸カラー 止ネジ 押エ軸レバー ストップネジ ロックナット 押エ揚ゲレバーバネ 押エ軸ブッシュ 止ネジ 押エ腕(組) 押エ軸 押エ腕 押エ腕ヒンジピン 止ネジ 押エ(組) 押エヒンジ 止ネジ 半固定片 止ネジ 押エ(下) 空環ガイド 止ネジ 爪 フィンガガード ワッシャ 止ネジ 8 Amt. Req. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 AZ6000G jintex.in

Page 20

9 AZ6000G jintex.in

Page 22

10 AZ6000G jintex.in

Page 23 — LOWER LOOPER DRIVING MECHANISM

LOWER LOOPER DRIVING MECHANISM Ref. Parts No. No 1 2100215 2 120049 3 2100088 4 2150076 5 120006 6 2100902 7 2100161 8 160003 9 2100219 10 2100211 11 300008 12 140002 13 2150118 14 110009 15 2109347 16 2109201 17 110036 18 180014 Description Looper Driving Lever Connecting Rod Screw (M4-0.7×16) Connecting Rod Swing-proof Lower Looper Driving Lever Screw (M6-1×12) Driving Shaft Thrust Ring Collar (10×19×9mm) Screw (M5-0.8×5) Looper Driving Shaft Lower Looper Holder Arm Washer Screw (M6-1×14) Thread Pull-off Screw (M4-0.7×8) Lower Looper Needle Guard (Rear) Screw (M3-0.5×6.5) Screwed Pin (M3-0.5×4.5) 下ルーパ機構 品 名 ルーパロッド 止ネジ 振レ止メ 下ルーパ軸腕 止ネジ スラトプレート カラー 止ネジ ルーパ軸 下ルーパ台 ワッシャ 止ネジ 下ルーパ台糸繰り 止ネジ 下ルーパ 針受ケ(後) 止ネジ ピンネジ 10 Amt. Req. 1 4 1 1 1 1 1 3 1 1 1 1 1 1 1 1 1 1 AZ6000G

Page 25 — FEED DRIVING CONTROL MECHANISM

FEED DRIVING CONTROL MECHANISM 前送り調節機構 11 Ref. Parts No Na Description Amt. Req. 1 2150064 Main Feed Bar Lever 後送りレバー 1 2 120006 Screw(M6-1×12) 止ネジ 4 3 2100251 Main Feed Bar Lever Pin 後送りレバーピン 1 4 300000 Washer ワッシャ 3 5 100002 Nut ナット 1 6 000669 Washer ワッシャ 2 7 2150075 Thrust Plate スラトプレート 1 8 0095027 Retaining Ring ストツプリング 1 9 2100248 Main Feed Bar Connection 後送りリンク 1 10 2100249 Connection Bushing 後送りリンクブツシュ 1 11 140001 Screw(M5-0.5×12) 止ネジ 1 12 2100266 Feed Bar, Complete Set 前送り台(組) 1 13 2100242 Main Feed Bar 後送り台 1 14 2100241 Differential Feed Bar 前送り台 1 15 2100243 Differential Feed Bar Connection 前送りリンク 1 16 2100244 Connection Bushing 前送りリンクブツシュ 1 17 140000 Screw(M5-0.5×15.5) 止ネジ 1 18 2150065 Feed Bar Driving Shaft 送り軸 1 19 2150066 Feed Bar Driving Shaft Lever 送り軸腕 1 20 2100288 Connecting Rod Pin 送りロツドピン 1 21 160007 Screw(M6-1×6) 止ネジ 1 22 2100671 Differential Rocker, Complete Set 前送り腕(組) 1 23 2100672 Differential Rocker 前送り腕 1 24 2100673 Differential Regulating Slider スライダ 1 25 2100674 Differential Regulating Slider Cap スライダ蓋 1 26 110033 Screw(M3-0.5×6) 止ネジ 2 27 2100269 Differential Lever(Right), C. Set 差動レバー(右)(組) 1 28 2100252 Slider Link スライダリンク 1 29 0068202 Retaining Ring ストツプリング 1 30 2100253 Slider Link Pin スライダリンクピン 1 31 2100262 Differential Lever(Right) 差動レバー(右) 1 32 2100267 Collar(10×17×8mm) カラー 1 33 160001 Screw(M4-0.7×4) 止ネジ 2 34 000690 Spring Pin スプリングピン 1 35 2100256 Differential Lever Spring 差動レバーバネ 1 36 000538 O-ring(P7) Oリング 1 37 2100263 Differential Lever(Left) 差動レバー(左) 1 38 000528 Washer ワッシャ 1 39 000561 Conical Spring Washer 皿バネワッシャ 1 40 100000 Adjusting Nut 調節ナット 1 41 190001 Adjusting Screw(M6-1×11.5, M4.5-0.5×4)調節ネジ 1 42 2100271 Differential Feed Graduation 送り目盛板 1 43 110016 Screw(M4-0.7×15) 止ネジ 2 44 000350 Differential Lever Stop 差動レバー ストツパ 2 45 110017 Screw(M5-0.8×8) 止ネジ 2 jintex.in AZ6000G

Page 26

12 AZ6000G jintex.in

Page 27 — FEED DRIVING MECHANISM

FEED DRIVING MECHANISM 送 り 機 構 12 Ref. Parts No. No. Description Amt. Req. 1 2100865 Feed Bar Guide Support 送り台ガイドサポート 1 2 110064 Screw (M4-0.7×8) 止ネジ 4 3 110004 Screw (M3.5-0.6×8) 止ネジ 5 4 2100866 Feed Bar Shield (Front) 送り台シール(前) 1 5 2100867 Feed Bar Shield (Rear) 送り台シール(後) 1 6 2100869 Feed Bar Shield Guide 送り台シールガイド 1 7 2100870 Feed Bar Guide 送り台ガイド 2 8 2100868 Feed Bar Shield (Upper) 送り台シール(上) 1 9 2150063 Feed Bar Guide Bushing 送り台ガイドブッシュ 1 10 160007 Screw (M6-1×6) 止ネジ 1 11 2100602 Feed Bar Block (Rear) Shaft 角駒(後)軸 1 12 160001 Screw (M4-0.7×4) 止ネジ 1 13 2100283 Feed Bar Block (Rear) 角駒(後) 1 14 2100281 Feed Bar Block (Rear) Lid 角駒(後)蓋 1 15 130002 Screw (M3-0.5×6) 止ネジ 1 16 2100280 Feed Bar Block (Front) 角駒(前) 1 17 2100284 Eccentric Pin Holder 送りエキセンピン取付台 1 18 0020401 Feed Dog Eccentric Pin 送りエキセンピン 1 19 2100277 Feed Dog Eccentric 送りエキセン 1 20 2100278 Roller Bearing ニードルベアリング 1 21 2100275 Feed Dog Driving Connecting Rod 送りロッド 1 22 2100276 Feed Dog Regulating Eccentric 送り調節エキセン 1 23 180002 Screw (M3-0.5×4) 止ネジ 2 24 110070 Screw (M3-0.5×6.3) 止ネジ 1 25 2100289 Feed Dog Regulating Plate Spring 送り調節プレートバネ 1 26 0023473 Feed Dog Regulating Plate 送り調節プレート 1 27 2100279 Feed Dog Regulating Gear 送り調節ギア 1 28 180003 Screw (M5-0.8×8) 止ネジ 1 29 160003 Screw (M5-0.8×5) 止ネジ 3 30 2109005 Differential Feed Dog (Y5) 前送り 1 31 2109006 Main Feed Dog 後送り 1 32 2109067 Auxiliary Feed Dog 小送り 1 33 110026 Screw (M3-0.5×6) 止ネジ 1 34 2150067 Connecting Rod Cover 送りロッドカバー 1 35 130003 Screw (M4-0.7×7.3) 止ネジ 2 jintex.in AZ6000G

Page 28

13 24 28 29 30 25 26 27 6 A 8 9 45 11 44 23 22 21 33 34 35 31 32 11 8 9 7 10 9 46 18 17 16 19 20 A B 43 1 2 3 12 13 9 14 9 15 4 36 38 37 39 42 41 40 3 AZ6000G jintex.in

Page 29 — LUBRICATING MECHANISM

LUBRICATING MECHANISM Ref. Parts No. No. 1 2100935 2 2100363 3 160001 4 110016 5 001820 6 000567 7 2150201 8 3100370 9 0031831 10 2150206 11 320008 12 2100958 13 3100371 14 2100369 15 2100957 16 2100926 17 2100927 18 2100928 19 2100929 20 310073 21 2150202 22 2150207 23 320009 24 2150095 25 2150094 26 0080503 27 0030748 28 2150097 29 006861 30 000419 31 3100060 32 110045 33 3100061 34 3100345 35 3100329 36 2150055 37 2150056 38 310081 39 2100896 40 2100895 41 000456 42 310090 43 2100032 44 0020538 45 110053 46 320010 Description Oil Pump, Complete Set Worm Wheel Screw(M4-0.7×4) Screw(M4-0.7×15) Screw(1/4-40×5) Seal Oil Tube, Complete Set Oil Tube Fitting One Way End Oil Tube Clamp Oil Tube (4.6×6.4×220mm) Oil Tube Fitting Stud (M6-1) Suction Tube, C. Set Oil Tube Fitting Two Way Oil Tube (4.6×6.4×36.5mm) Oil Filter Suction Pipe (Upper), C. Set Suction Tube (4×6×18mm) Suction Tube (2.5×4×60mm) Suction Pipe (Upper) Felt Oil Tube, Complete Set Oil Tube (4.6×6.4×320mm) Oil Tube Fitting Stud (Long) (M6-1) Oil Pressure Regulating Valve, C. Set Oil Pressure Regulating Valve Oil Pressure Regulating Ball Guide Pin Spring Adjusting Screw(1/4-40×5) Nut Oil Filter Cap Screw(M4-0.7×12) O-ring(P42) Oil Filter Filter Housing Oil Pipe, C. Set Oil Pipe Oil Wick Oil Pipe, C. Set Oil Pipe Seal Plug Oil Wick Oil Sight Gauge O-ring(P7) Screw(M6-1×8) Oil Tube Fitting Stud (1/4-40) 給油機構 品 名 ・ポンプ(組) ・ウオームホイール ・止ネジ ・止ネジ ・止ネジ ・パッキン ・給油パイプ(組) ・片口管継手 ・緊束環 ・給油パイプ ・管継手ボルト ・吸入パイプ(組) ・両口管継手 ・給油パイプ ・濾過網 ・吸入パイプ(上)(組) ・吸入パイプ ・吸入パイプ ・吸入パイプ(上) ・フェルト ・給油パイプ(組) ・給油パイプ ・管継手ボルト(長) ・調圧弁(組) ・調圧弁 ・調圧ボール弁 ・ガイドピン ・バネ ・調節ネジ ・ナット ・オイルフィルタキャップ ・止ネジ ・Oリング ・オイルフィルタ ・オイルフィルタ継手 ・オイルパイプ(組) ・オイルパイプ ・油芯 ・オイルパイプ(組) ・オイルパイプ ・詰栓 ・油芯 ・オイルゲージ ・Oリング ・止ネジ ・管継手ボルト 13 Amt. Req. 1 1 4 2 1 2 1 4 7 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 1 1 1 1 1 1 1 2 AZ6000G jintex.in

Page 30

14 UPPER KNIFE (Angled Type) AZ6003G 10 1 2 3 4 5 6 7 8 9 11 12 13 14 15 16 17 18 19 20 21 22 23 24 AZ6000C jintex.in

Page 31 — EXCLUSIVE PARTS for UPPER KNIFE (Angled Type), AZ6003G

EXCLUSIVE PARTS for UPPER KNIFE (Angled Type), AZ6003G 角メス及びサブモデル専用部品 14 Ref. Parts Description 品 名 Amt. No No Req. 1 2100385 Upper Knife Holder ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

Page 32

15 AZ6 016G 1 2 3 6 5 7 8 10 9 4 11 13 14 12 15 16 17 18 19 20 21 26 22 23 24 27 25 28 jintex.in

Page 33 — AZ 6016G EXCLUSIVE PARTS

AZ 6016G EXCLUSIVE PARTS Ref. Parts No. No. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 2157185 2157002 110004 0024505 0024421 004131 0022156 004237 0024506 004138 2108016 2108017 2108015 004204 0024503 001228 2109017 2109018 2109019 000932 000933 0023580 2100346 180002 300040 2100177 2109320 0060297 Description Presser Foot, Complete Set (02) Presser Foot Hinge Screw (M3.5-0.6×8) Presser Foot (Lower) Presser Foot Hinge Spring Screw (1/8-44×6) Thread Chain Guide Screw (3/32-56×2.6) Presser Foot Stitch Tongue Screw (1/8-44×5) Stitch Plate, Complete Set Stitch Plate Stitch Plate Tongue Screw (3/32-100×2.2) Stitch Plate Tongue Stop Screw (3/32-56×3.2) Differential Feed Dog (with Rubber Face) Main Feed Dog (with Rubber Face) Auxiliary Feed Dog Rubber Cushion (Large) Rubber Cushion (Medium) Upper Knife Upper Knife Holder Screw (M3-0.5×4) Washer Lower Knife Holder Upper Looper Pin サブモデル専用部品 品 名 押エ(組) 押エヒンジ 止ネジ 押エ(下) 押エヒンジバネ 止ネジ 空環ガイド 止ネジ 爪 止ネジ 針板(組) 針板 針板爪 止ネジ 針板爪ストッパ 止ネジ 前送リ(ゴム送リ) 後送リ(ゴム送リ) 小送リ 埋メ座(大) 埋メ座(中) 上メス 上メスホルダ 止ネジ ワッシャ 下メス台 上ルーパ ピン 15 Amt. Req. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 jintex.in AZ6000G

Page 34 — "K2" DEVICE (1)

1 6 "K2" DEVICE (1) 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 26 27 28 29 30 31 32 33 A A AZ6000G jintex.in

Page 35 — K2 DEVICE (1)

"K2" DEVICE (1) Ref. No Parts No 2159901 2111050 2111051 310017 000755 2111063 004237 004404 2111055 004131 004139 2111059 2111056 004236 2111057 2111062 2111061 2111066 2111060 2111067 007623 2111058 110068 2101011 270001 0021451 0021457 0021456 001892 0021450 2101059 110042 2151000 Description "K2" Device, Complete Set Suction Pipe, Complete Set Suction Pipe Oil Wick Oil Wick Pin Suction Pipe Cover Screw (3/32-56×1.7) Screw (3/32-56×5.1) Upper Trimming Knife Screw (1/8-44×6) Screw (3/32-56×3) Lower Trimming Knife Holder Pin Lower Trimming Knife Screw (3/32-56×4.2) Lower Trimming Knife Driving Plate Spring Sleeve Lower Trimming Knife Pushing Spring Spring Protect Washer Washer Air Shield Rubber Screw (9/64-40×5.3) Lower Trimming Knife Guide Support Screw (M4-0.7×8) Lower Trimming Knife Guide Screw (1/8-44×3) Suction Power Control Tube, C. Set Suction Power Control Tube (Inner) Suction Power Control Tube Screw (1/8-44×2.9) Nylon Hose Cloth Plate Spacer Screw (M3.5-0.6×4) Suction Pipe Support "K2"装置(1) 品 名 "K2"装置(組) 吸込管(組) 吸込管本体 油芯 止メピン 吸込管カバー 止ネジ 止ネジ 上刃 止ネジ 止ネジ 下刃支持ピン 下刃 止ネジ 下刃駆動板 下刃バネスリーブ 下刃押着バネ 下刃バネワッシャ ワッシャ 隙間防止ゴム 止ネジ 下刃ガイド取付台 止ネジ 下刃ガイド 止ネジ 吸引力調整管(組) 吸引力調整台 吸引力調整管 止ネジ 吸引チューブ クロスプレートスペーサ 止ネジ 吸込管取付台 16 Amt. Req. 1 1 1 1 1 1 1 2 1 1 2 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 2 1 AZ6000G Jinte.in

Page 36 — "K2" DEVICE (2)

17 "K2" DEVICE (2) AZ6020G/K2 1 11 12 3 2 8 7 6 9 5 4 AZ6000G jintex.in

Page 37

"K2" DEVICE (2) Ref. Parts No. No 1 2157102 2 2157000 3 110004 4 2157020 5 2157205 6 2107643 7 000444 8 005036 9 2107219 10 004237 11 2157040 12 110050 Description Presser Foot, C. Set (Y5) Presser Foot Hinge Screw (M3.5-0.6×8) Presser Foot (Lower) Presser Foot Stitch Tongue (Y5) Finger Guard Washer Screw (1/8-44×5.6) Thread Chain Guide Screw (3/32-56×2.6) Presser Foot Half-stay Screw (M3.5-0.6×4.5) "K2"装置(2) 品 名 Amt. Req. 1 1 1 1 1 1 1 1 1 1 1 1 AZ 6000G

Page 38 — "C" DEVICE

18 "C" DEVICE I .3 15 14 16 17 15 19 20 23 24 22 21 10 8 7 6 9 5 11 12 26 25 27 28 27 29 31 30 AZ6000G jintex.in

Page 40

19 Semi-submerged Only 24 25 Fully-submerged Setting 6 17 11 12 11 10 11 12 10 11 12 18 19 20 5 EXTRA PARTS 26 27 28 29 30 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 21 22 23 AZ6000C jintex.in

Page 41 — MISCELLANEOUS SUPPORTING BOARD

MISCELLANEOUS SUPPORTING BOARD 受ケ板関係 19 Ref. Parts No. No Description Amt. Req. 1 2150212 Belt Cover ベルトカバー 1 2 110015 Screw (M4-0.7×25) 止ネジ 2 3 2150213 Supplementary Belt Cover ベルト補助カバー 1 4 110013 Screw (M4-0.7×8) 止ネジ 2 5 2100339 Supporting Board 受ケ板 1 6 000070 Hanging Nut 吊りナット 4 7 009861 Hanging Bolt (Semi-submerged only) 吊りボルト(半沈式のみ) 4 8 2101450 Spacer (15mm) 受ケ板スペーサ 4 9 2101451 Spacer (5mm) (See the below) 受ケ板スペーサ(下記参照) 4 10 0020064 Supporting Board Rubber Cushion 受ケ板ゴム座 8 11 000162 Washer (Semi-submerged) ワッシャ(半沈式) 4 11 000162 " (Full-submerged) ワッシャ(全沈式) 20 12 000016 Nut (Semi-submerged) ナット(半沈式) 8 12 000016 Nut (Full-submerged) ナット(全沈式) 20 13 2100375 Chute (Upper) Support シュー(上)取付板 1 14 005624 Screw (M4-0.7×10) 止ネジ 4 15 2100337 Chute (Upper) シュー(上) 1 16 2100338 Chute (Lower) シュー(下) 1 17 009864 Hanging Bolt (Full-submerged only) %リボルト(全沈式のみ) 4 18 009871 Bolt (Full-submerged only) ボルト(全沈式のみ) 4 19 0020057 Supporting Board Connector (Full-submerged only) 受ケ板コネクタ(全沈式のみ) 2 20 0020045 Supporting Board Sleeve (Full-submerged only) 受ケ板スリーブ(全沈式のみ) 2 21 2100336 Supplementary Chute Cover シュー補助カバー 1 22 000538 Washer ワッシャ 1 23 140011 Wing Bolt (M4-0.7×6) チョウボルト 1 24 2100374 Chip Receiver (Semi-submerged only) 切屑受ケ(半沈式のみ) 1 25 350007 Wood Screw (φ3.5×16) 木ネジ 2 26 0020078 Idler, C. Set (for Left Footing Pedal) アイドラ(組) 1 27 0020077 Idler Support アイドラ取付板 1 28 009992 Screw (M4-0.7×10) 止ネジ 2 29 0020076 Idler アイドラ 1 30 009995 Screw (M3-0.5×5) 止ネジ 2 (注) テーブルの厚さ45mmの時は不要。 Note: Not necessary when the thickness of Table is 45mm. AZ6000G

Page 42

20 -1 19 18 16 2 3 5 20 17 7 4 7 21 23 24 11 25 26 12 13 14 1-2 19 15 18 2 3 5 20 7 4 7 21 23 24 11 15 12 10 27 10 13 14 19 15 28 jintex.in

Page 43 — THREAD STAND

THREAD STAND Ref. Parts No 1-1 1-2 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 No 9620693 9620694 9620631 9620670 9620689 911002 911001 910001 9620673 911006 910000 9620675 930052 930053 910003 9620702 9620703 9620700 9620688 911060 9620691 9620690 9620663 9620678 9620679 9620680 9620681 930055 9620665 Description Thread Stand, C. Set (3 Spools Type) " (4 Spools Type) Column Cap Column Pipe (Upper) Thread Guide Holder (Large) Screw (M4-0.7×20) Screw (M4-0.7×12) Nut Column Pipe Connector Screw (M5-0.8×13) Nut Column Pipe (Lower) Washer Spring Washer Nut (M16-1.5) Thread Hanger (2 Spools Type) Thread Hanger (3 Spools Type) Thread Eyelet Thread Hanger Holder Screw (M6-1×15) Thread Guide Arm Thread Guide Holder (Small) Thread Guide (3 Spools Type) Spool Cushion Spool Pin Spool Mat Spool Seat Disc Spring Washer Thread Guide (5 Spools Type) 糸立台 品 名 糸立台(組)(3本糸用) (4本糸用) ・コラムキャップ ・コラムパイプ(上) ・ガイドホルダ(大) ・止ネジ ・止ネジ ・ナット ・コラムパイプ継手 ・止ネジ ・ナット ・コラムパイプ(下) ・ワッシャ ・スプリングワッシャ ・ナット ・スレッドハンガ(2本糸用) ・スレッドハンガ(3本糸用) ・アイレット ・スレッドハンガ抱キ ・止ネジ ・ガイドアーム ・ガイドホルダ(小) ・スレッドガイド(3本糸用) ・スプールクッション ・スプール軸 ・スプールマット ・受ケ皿 ・スプリングワッシャ ・スレッドガイド(5本糸用) 20 Amt. Req. 1 1 1 1 1 1 3 4 1 2 5(6) 1 1 1 1 4 2 3(4) 2(4) 2(4) 1 1 1 3(4) 3(4) 3(4) 3(4) 3(4) 1 AZ6000G

Page 44

21 WARNING LABEL 警告ラベル LABEL ラベル 'arts No. 品 番 Description 品 名 CAUTION Do not operate without eye guard and safety devices. Before threading, changing needle, cleaning etc. switch off main switch. 390140 CAUTION IN OPERATION 注意 動く部分けがをする。 安全保護装置をつけて 縫製作業をすること。 電源を切ってから、糸 、ボビンや針の交換、 掃除や調整をすること。 390143 操作注意ラベル ▲高電圧警告 このカバーを開くときは、 電源スイッチを切った後、 5分たってから開けること。 ▲ DANGER To open this cover, turn off power supply and wait more than 5 minutes before opening. 390144 DANGER : WARNING OF ELECTRIC SHOCK BY HIGH-VOLTAGE 感電注意ラベル 390145 "Be sure to connect earth line." アースラベル 390146 ROTATING-DIRECTION SYMBOL : CHECK CORRECT ROTATING DIRECTION 回転方向表示ラベル ケガ注意 CAUTION 390147 EYE GUARD : TAKE CARE NOT CAUSE INJURY TO EYES BELT COVER : DO NOT INSERT FINGERS ケガ注意ラベル 高温注意 CAUTION 390148 CAUTION FOR HIGH TEMPERATURE : DO NOT TOUCH STEPPING MOTOR AND SOLENOID 高温注意ラベル jintex.in

Page 45 — LIST of MAIN SPARE PARTS

LIST of MAIN SPARE PARTS (主要部品リスト) jintex.in

Page 46 — AZ6000G Class LIST of MAIN SPARE PARTS (主要部品リスト)

22 AZ6000G Class LIST of MAIN SPARE PARTS (主要部品リスト) Main Parts Needle Clamp Presser Foot, C. Set Presser Foot Hinge Stitch Tongue Mode 1s 針止メ 押工(組) 押工ヒンジ 押工(下) 押工の爪 AZ6020G-Y5 2159102 2157057 2157000 2157020 2157205 Y5/K2 " 2157102 " " " AZ6003G-04 " 2157050 " " 2157200 AZ6016G-02 " 2157185 2157002 0024505 0024506 jintex.in

Page 47

22 Thread Stitch Differen tia Main Auxiliary Upper Lower Chain Plate Feed Dog Feed Dog Feed Dog Looper Looper Guide 前 送リ 後送リ 小送り 上ルーパ 下ルーパ 針 板 0034535 2108004 2109005 2109006 2109067 2109322 2109347 2107219 " " " " " 0034535 2108003 N N 2109320 0022156 2108016 2109017 2109018 2109019 jintex.in

Page 48 — AZ6000G

23 AZ6000G INDEX PAGE = 1 Parts Page Ref. Weight| No. No. No. (g) 000009 18 8 000010 2 6 000014 4 44 000014 9 35 000016 19 12 000070 19 6 000162 19 11 000177 4 9 000178 4 7 000322 4 26 000334 18 19 000393 6 45 000419 13 30 000444 2 9 000444 8 42 000444 14 16 000444 14 7 000456 13 41 000482 8 6 000526 5 23 000528 11 38 000532 7 14 000538 19 22 000561 11 39 000567 6 48 000567 13 6 000600 18 7 000623 18 23 000629 9 26 000644 1 5 000644 4 25 000653 4 30 000665 14 9 000669 11 6 000669 18 6 000688 7 27 000690 11 34 000726 1 37 000755 16 5 000779 9 31 000932 15 20 000933 15 21 001123 1 4 001203 2 21 001228 15 16 001820 13 5 001892 16 29 003636 5 22 003637 1 10 003637 2 23 003637 6 23 Parts Page Ref. Weight| No. No. No. (g) 004131 15 6 004131 16 10 004138 15 10 004139 16 11 004204 15 14 004236 16 14 004237 8 39 004237 14 19 004237 15 8 004237 16 7 004237 17 10 004404 16 8 005036 8 43 005036 14 17 005036 17 8 005040 18 15 005075 1 30 005345 6 31 005505 18 20 005624 19 14 006035 4 24 006816 1 22 006861 13 29 006905 18 10 007623 16 21 009814 18 31 009861 19 7 009864 19 17 009871 19 18 009960 18 5 009992 19 28 009995 19 30 0010052 18 22 0010112 18 24 0010263 18 11 0010290 18 25 0010310 18 26 0011987 18 30 0020004 1 15 0020005 1 16 0020016 2 22 0020045 19 20 0020057 19 19 0020064 19 10 0020076 19 29 0020077 19 27 0020078 19 26 0020118 4 6 Parts Page Ref. Weight| No. No. No. (g) 0020137 1 29 0020350 11 44 0020401 12 18 0020491 14 2 0020496 7 13 0020538 11 36 0020538 13 44 0021450 16 30 0021451 16 26 0021456 16 28 0021457 16 27 0022156 15 7 0022215 4 46 0023473 12 26 0023580 15 22 0024083 4 4 0024084 4 3 0024095 2 25 0024156 4 14 0024157 4 5 0024421 15 5 0024446 2 20 0024503 15 15 0024505 15 4 0024506 15 9 0030748 13 27 0031111 4 8 0031831 13 9 0032604 6 34 0032879 1 23 0032919 7 24 0032952 4 12 0032962 4 11 0032971 4 13 0033024 3 14 0033627 1 24 0033935 18 18 0033936 18 17 0033937 18 16 0033938 18 14 0033939 18 2 0033940 18 27 0034535 8 38 0034535 14 18 0036518 3 22 jintex.in

Page 49 — INDEX

INDEX Page = 2 Parts Page Ref. Weightl No. No. No. (g) 0060297 14 24 0060297 15 28 0068202 11 29 0068517 3 15 0080503 13 26 0093090 5 7 0093303 4 37 0093864 7 16 0095027 11 8 100000 11 40 100001 1 13 100001 8 23 100002 11 5 100073 8 2 110001 2 3 110001 6 29 110001 7 21 110002 6 36 110002 9 36 110003 2 28 110004 7 15 110004 8 34 110004 12 3 110004 14 12 110004 15 3 110004 17 3 110006 6 18 110009 4 36 110009 6 27 110009 9 12 110009 10 14 110011 6 33 110012 1 12 110012 2 11 110012 7 18 110012 8 8 110013 2 2 110013 2 7 110013 4 2 110013 6 46 110013 19 4 110015 19 2 110016 1 18 110016 11 43 110016 13 4 110017 11 45 110026 4 45 Parts Page Ref. Weightl No. No. No. (g) 110026 12 33 110031 1 14 110033 11 26 110035 4 40 110035 7 12 110036 10 17 110038 14 8 110042 16 32 110045 1 6 110045 13 32 110046 7 26 110048 3 3 110050 8 36 110050 14 21 110050 17 12 110053 13 45 110054 2 32 110064 3 19 110064 12 2 110065 8 22 110068 16 23 110070 12 24 110071 9 17 110073 4 29 110076 2 8 110106 2 15 120006 6 6 120006 7 6 120006 9 5 120006 10 5 120006 11 2 120010 8 17 120013 9 32 120017 1 28 120017 8 20 120049 6 2 120049 7 2 120049 9 2 120049 10 2 130001 9 16 130002 12 15 130003 3 25 130003 12 35 140000 11 17 140001 11 11 140002 10 12 140003 6 13 140004 9 21 140011 19 23 140012 14 5 140014 7 30 Parts Page Ref. Weightl No. No. No. (g) 150004 3 10 160001 1 8 160001 5 4 160001 8 31 160001 9 10 160001 11 33 160001 12 12 160001 13 3 160002 6 4 160002 7 4 160002 9 23 160003 6 8 160003 7 8 160003 10 8 160003 12 29 160007 5 2 160007 8 26 160007 11 21 160007 12 10 160016 6 19 160027 5 14 170032 2 5 170045 8 11 170047 8 15 170049 4 34 180001 8 12 180002 12 23 180002 15 24 180003 12 28 180014 10 18 190001 11 41 190015 2 13 190016 4 10 190080 8 1 210009 9 30 210267 11 32 270001 16 25 300000 11 4 300004 1 27 300008 6 12 300008 9 20 300008 10 11 300040 15 25 300043 1 34 310001 6 42 jintex.in

Page 50 — INDEX

INDEX Page = 3 Parts Page Ref. Weight Parts Page Ref. Weight Parts Page Ref. Weight No. No. No. (g) No. No. No. (g) No. No. No. (g) 310005 6 40 1298000 18 13 2100242 11 13 310017 16 4 2049401 1 36 2100243 11 15 310065 9 28 2100244 11 16 310073 13 20 2100248 11 9 310081 13 38 2100006 1 1 2100249 11 10 310089 6 16 2100009 7 22 2100251 11 3 310089 9 24 2100011 1 7 2100252 11 28 310090 13 42 2100012 1 9 2100253 11 30 310109 5 25 2100014 1 3 2100256 11 35 2100024 2 24 2100262 11 31 320008 6 47 2100032 13 43 2100263 11 37 320008 13 11 2100035 3 1 2100266 11 12 320009 13 23 2100037 3 21 2100269 11 27 320010 13 46 2100047 3 4 2100271 11 42 2100053 1 17 2100272 5 29 330000 3 17 2100063 4 1 2100275 12 21 330008 3 16 2100088 9 3 2100276 12 22 2100088 10 3 2100277 12 19 350007 19 25 2100098 5 34 2100278 12 20 2100099 8 25 2100279 12 27 390097 2 18 2100105 5 17 2100280 12 16 390098 2 17 2100117 5 19 2100281 12 14 390140 21 1 2100136 6 11 2100283 12 13 390143 21 2 2100137 6 7 2100284 12 17 390144 21 3 2100138 6 14 2100288 11 20 390145 21 4 2100144 6 3 2100289 12 25 390146 21 5 2100145 6 32 2100336 19 21 390147 21 6 2100152 6 39 2100337 19 15 390148 21 7 2100160 7 1 2100338 19 16 390177 2 16 2100161 7 7 2100339 19 5 2100161 9 9 2100346 15 23 910000 20 10 2100161 10 7 2100349 14 6 910001 20 7 2100162 7 5 2100353 14 7 910003 20 14 2100164 7 11 2100354 14 4 2100165 7 10 2100363 13 2 911001 20 6 2100166 7 25 2100369 13 14 911002 20 5 2100167 7 28 2100374 19 24 911006 20 9 2100168 7 29 2100375 19 13 911060 20 19 2100173 7 3 2100385 14 1 2100174 7 19 2100502 6 28 2100176 6 15 2100518 8 19 930052 20 12 2100177 15 26 2100533 6 41 930053 20 13 2100181 8 3 2100534 2 27 930055 20 27 2100189 8 28 2100535 6 43 2100192 8 21 2100536 6 44 1090133 18 21 2100193 8 13 2100538 2 19 2100197 8 18 2100580 8 5 1094011 18 3 2100199 8 30 2100602 12 11 2100211 10 10 2100625 5 3 1096000 18 12 2100215 10 1 2100642 5 36 1096004 18 28 2100219 10 9 2100642 6 20 2100221 9 19 2100667 9 25 1097000 18 4 2100227 9 15 2100671 11 22 1097001 18 9 2100229 4 38 2100672 11 23 2100241 11 14 2100673 11 24 jintex.in

Page 51 — INDEX

INDEX Page = 4 Parts Page Ref. Weight Parts Page Ref. Weight Parts Page Ref. Weight No. No. No. (g) No. No. No. (g) No. No. No. (g) 2100674 11 25 2109006 12 31 2150046 5 26 2100854 9 33 2109017 15 17 2150047 5 28 2100855 2 26 2109018 15 18 2150048 5 21 2100856 2 31 2109019 15 19 2150049 5 20 2100861 3 13 2109067 12 32 2150050 5 35 2100863 1 21 2109200 6 35 2150051 6 17 2100864 1 20 2109201 10 16 2150055 13 36 2100865 12 1 2109320 14 23 2150056 13 37 2100866 12 4 2109320 15 27 2150057 6 24 2100867 12 5 2109322 9 29 2150058 6 25 2100868 12 8 2109347 10 15 2150060 7 9 2100869 12 6 2109932 18 1 2150063 12 9 2100870 12 7 2150064 11 1 2100872 5 15 2110026 3 6 2150065 11 18 2100873 3 23 2110027 3 5 2150066 11 19 2100874 3 24 2110183 5 6 2150067 12 34 2100875 1 26 2110184 5 5 2150069 5 33 2100894 9 18 2150070 9 6 2100890 9 37 2111050 16 2 2150071 9 4 2100892 9 27 2111051 16 3 2150072 9 7 2100895 13 40 2111055 16 9 2150075 9 8 2100896 13 39 2111056 16 13 2150075 11 7 2100899 6 5 2111057 16 15 2150076 10 4 2100900 9 1 2111058 16 22 2150084 9 14 2100902 10 6 2111059 16 12 2150094 13 25 2100903 9 22 2111060 16 19 2150095 13 24 2100918 3 20 2111061 16 17 2150100 5 9 2100921 3 2 2111062 16 16 2150105 6 1 2100926 13 16 2111066 16 18 2150110 4 28 2100927 13 17 2111067 16 20 2150111 4 31 2100928 13 18 2150112 4 32 2100929 13 19 2129423 2 29 2150114 4 27 2100935 13 1 2150115 4 23 2100957 13 15 2150015 1 11 2150116 4 15 2100958 13 12 2150016 2 1 2150117 9 34 2100961 3 11 2150017 3 18 2150118 10 13 2101011 16 24 2150018 2 4 2150119 4 39 2101059 16 31 2150019 7 20 2150120 4 42 2101435 14 3 2150020 7 17 2150121 4 43 2101450 19 8 2150022 3 12 2150123 4 41 2101451 19 9 2150023 2 10 2150124 4 21 2150024 2 12 2150125 2 7 2107219 17 9 2150025 2 14 2150130 9 11 2107643 8 41 2150026 1 19 2150132 4 33 2107643 14 15 2150035 6 37 2150138 8 16 2107643 17 6 2150038 5 10 2150139 8 24 2150039 5 16 2150140 8 27 2108003 14 22 2150040 5 24 2150141 8 29 2108004 6 30 2150041 5 26 2150145 8 4 2108015 15 13 2150042 5 32 2150146 8 7 2108016 15 11 2150043 5 18 2150147 8 9 2108017 15 12 2150044 5 30 2150148 8 10 2109005 12 30 2150045 5 31 2150150 6 49 jintex.in

Page 52

INDEX Page = 5 Parts No. Page Ref. No. Weight (g) Parts No. Page Ref. No. Weight (g) Parts No. Page Ref. No. Weight (g) 2150201 13 7 9620689 20 4 2150202 13 21 9620690 20 21 2150206 13 10 9620691 20 20 2150209 13 22 9620693 20 1-1 2150210 1 2 9620694 20 1-2 2150212 19 1 9620700 20 17 2150213 19 3 9620702 20 15 2150214 5 1 9620703 20 16 2150500 6 10 2150510 6 9 2150515 9 13 2151000 16 33 2157000 8 33 2157000 14 11 2157000 17 2 2157002 15 2 2157020 8 37 2157020 14 13 2157020 17 4 2157040 8 35 2157040 14 20 2157040 17 11 2157050 14 10 2157057 8 32 2157102 17 1 2157185 15 1 2157200 14 14 2157205 8 40 2157205 17 5 2159102 6 21 2159901 16 1 3100060 13 31 3100061 13 33 3100129 5 8 3100329 13 35 3100345 13 34 3100370 6 38 3100370 13 8 3100371 13 13 9620631 20 2 9620663 20 22 9620665 20 28 9620670 20 3 9620670 20 3 9620675 20 11 9620678 20 23 9620679 20 24 9620680 20 25 9620681 20 26 9620688 20 18 jintex.in
