Parts index — Brother BAS-326H-484tap a row to open its page

Page 2 — 型式板の見方

Brother BAS-326H-484 parts on page 2

Ref	Part number	Part name	Qty
	BAS-326H-484	BROTHER INDUSTRIES, LTD.
	BAS-326H-484 SF	BROTHER INDUSTRIES, LTD.

Page 3 — Description of model plate

Brother BAS-326H-484 parts on page 3

Ref	Part number	Part name	Qty
	BAS-326H-484	BROTHER INDUSTRIES, LTD.
	BAS-326H-484 SF	BROTHER INDUSTRIES, LTD.
	BAS-326H-484 SF	BROTHER INDUSTRIES, LTD.

Page 6 — A. 主体関係 / Machine body

Brother BAS-326H-484 parts on page 6

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43

Page 7 — A. 主体関係 / Machine body

Brother BAS-326H-484 parts on page 7

Ref	Part number	Part name	Qty
	SA4596001	ゴムセン20-15	1
	104821001	ゴムセン10.5	3
	SB1277001	テンピンカバー	1
	062401016	ナベコ4X10	1
	SA4604101	カンケツカバー	1
	SA3306001	ダンネジ7-3	1
	120265002	ナミバネザガネ	1
	S07350002	ザガネ	1
	SB5978001	ツマミネジM5	1
	SA9826001	ソウサチュウイラベル	1
	S37060001	アスマーク	1
	S20164001	ゴムセン13	2
	SA8679001	フィンガーガード	1
	SB2456001	ヒラザガネダイ3.5	2
	SB3310001	フィンガーガード484	1
	012500536	アナヒラ5X5	1
	159163000	ゴムセン29	1
	159163000	ゴムセン29	1
	SA9957001	ワーニングマーク	3
	SA9957002	ワーニングマーク	2
	104450101	ゴムセン8	2
	SA4600102	メンイタ	1
	10444001	ゴムセン15.5	1
	SA4601001	メンイタパッキン	1
	062061016	ナベコ6X10	3
	SB3304002	オオカマカバー484クミ	1
	SA6272001	オオカマカバーフックD	1
	004300513	+サラコ3X5	2
	SA3264101	イタナット	1
	SA6207001	チョウバン	1
	062505006	ナベコ5X5	4
	021300103	シユナツト3	2
	SB4413001	イトキリカバー	1
	062501016	ナベコ5X12	2
	SB4385101	クツシヨンゴム	5
	SB4384001	カラー	5
	062401016	ナベコ4X10	5
	025040332	ヒラザガネダイ4	5
	S44010001	ゴムセン11.5	2
	10444001	ゴムセン15.5	1
	SB5097001	アームカバー	1
	0A5401006	+ナベザクミ4X10DB	4
	012500536	アナヒラ5X5	1

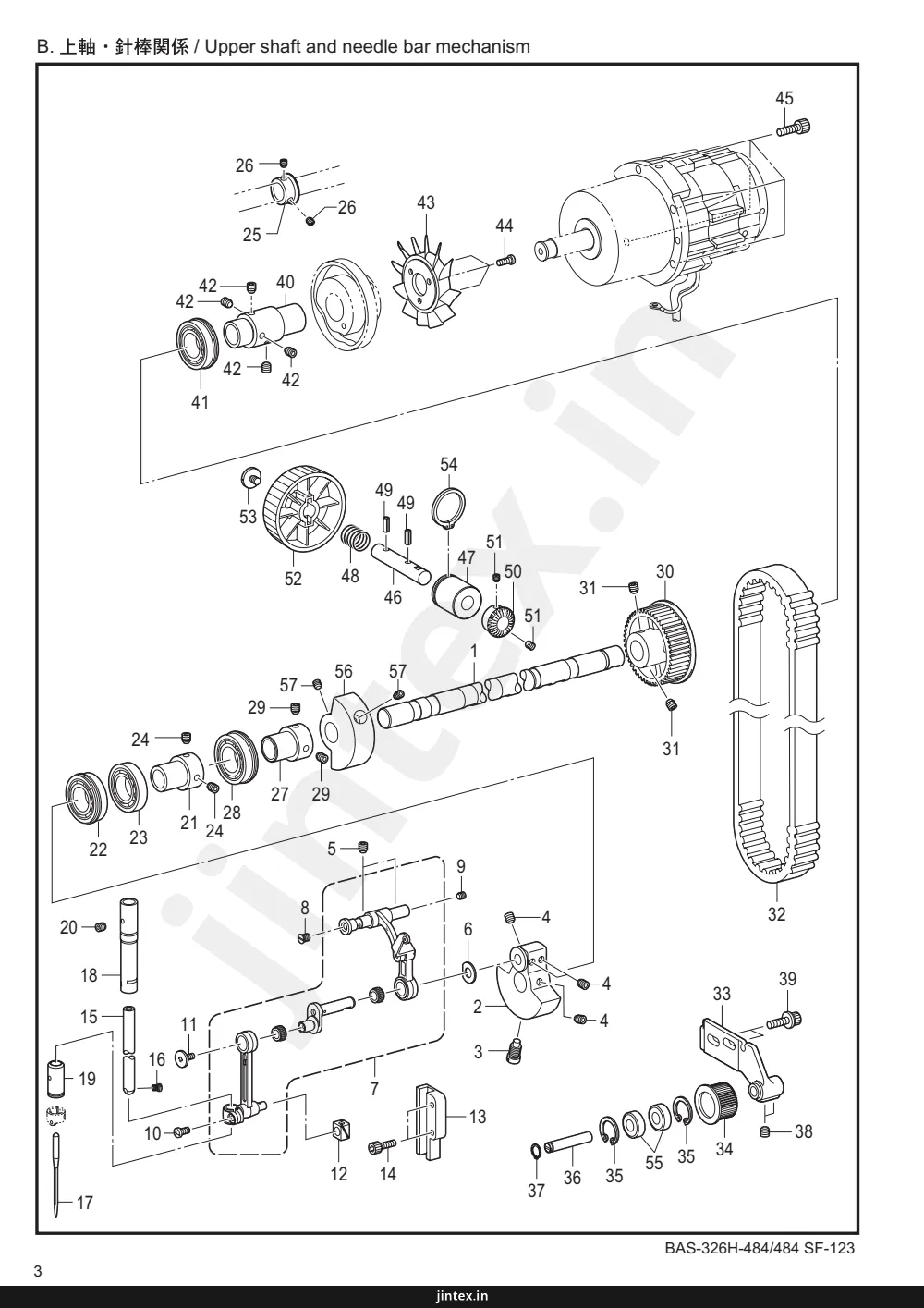

Page 8 — B. 上軸・針棒関係 / Upper shaft and needle bar mechanism

Brother BAS-326H-484 parts on page 8

Ref	Part number	Part name	Qty
45	45	SCREW
44	44	SCREW
43	43	FAN
42	42	BEARING
41	41	BEARING
40	40	SHAFT
26	26	COLLAR
25	25	COLLAR
54	54	RING
53	53	RING
52	52	PULLEY
51	51	SCREW
50	50	SCREW
49	49	PIN
48	48	SPRING
47	47	SLEEVE
46	46	SHAFT
31	31	BELT
30	30	PULLEY
57	57	SCREW
56	56	CAM
29	29	COLLAR
28	28	BEARING
27	27	COLLAR
24	24	COLLAR
23	23	BEARING
22	22	BEARING
21	21	COLLAR
1	1	SHAFT
32	32	BELT
33	33	BRACKET
34	34	PULLEY
35	35	RING
36	36	PIN
37	37	RING
38	38	SCREW
39	39	SCREW
20	20	PIN
18	18	SHAFT
19	19	COLLAR
17	17	NEEDLE BAR
15	15	COLLAR
16	16	SPRING
11	11	SCREW
10	10	SCREW
12	12	BRACKET
13	13	BRACKET
14	14	SCREW
7	7	LINK
6	6	LINK
5	5	SCREW
9	9	SCREW
8	8	LINK
4	4	BRACKET
3	3	SCREW
2	2	BRACKET

Page 9 — B. 上軸・針棒関係 / Upper shaft and needle bar mechanism

Brother BAS-326H-484 parts on page 9

Ref	Part number	Part name	Qty
1	SB0009001	ウワジクP	1
2	SA3591001	ツリアイクランクB	1
3	S25235001	シメネジ8	1
4	S23651001	アナヒラ6X6ホソメ	4
5	012060636	アナヒラ6X6	2
6	110367001	ザガネ	1
7	SB3316001	ハリボウレンカン484クミ	1
8	SA2958001	サラネジ5X6	1
9	012500536	アナヒラ5X5	1
10	062400816	ナベコ4X8	1
11	145465001	シメネジ3.57L	1
12	142211001	カクコマ	1
13	SA3528001	カクコマアンナイB	1
14	018401636	アナボルト4X16	2
15	SB0013001	ハリボウP	1
16	144458001	アタマツキトメネジ3.57	1
17	145646025	ミシンハリDPX17	1
18	SA4666001	ハリボウメタルUK	1
19	SA3224001	ハリボウメタルD	1
20	012060636	アナヒラ6X6	1
21	SA3206001	ベアリングブッシュ	1
22	SA4179001	タマジクウケ6904DDUNR	1
23	SA4180001	タマジクウケ6904DDU	1
24	S23651001	アナヒラ6X6ホソメ	2
25	SB4500001	プーリギアR	1
26	012500536	アナヒラ5X5	2
27	SA3206001	ベアリングブッシュ	1
28	SA4177001	タマジクウケ6004DDUNR	1
29	S23651001	アナヒラ6X6ホソメ	2
30	SB5093101	タイミングプーリU	1
31	S23651001	アナヒラ6X6ホソメ	2
32	SB6899001	Tベルト756-D3GT-15	1
33	SB5103001	アイドラブラケットC	1
34	SB5096001	アイドラプーリ	1
35	04820242	トメワジヨウC22	2
36	SB5104001	アイドラジク	1
37	048080142	トメワジヨウC8	1
38	012060636	アナヒラ6X6	2
39	SA2972001	アナボルトザクリミ6X18	2
40	SA4608101	ツギテG	1
41	SA4178001	タマジクウケ6204DDUNR	1
42	S23651001	アナヒラ6X6ホソメ	4
43	S38713100	ファン	1
44	062400816	ナベコ4X8	3
45	018501636	アナボルト5X16	4
46	SB2097001	プーリジク	1
47	SB1038001	プーリメタル	1
48	SB1041001	プーリリバネ	1
49	047402042	スプリングピンAW4	2
50	SB4270001	プーリギアL	1
51	012500536	アナヒラ5X5	2
52	SB0910201	プーリ	1
53	SB1040001	リネジ	1
54	048280142	トメワジヨウC28	1
55	SB3444001	タマジクウケ608ZZ	2
56	SA4797101	イトマキドウリン	1
57	S23651001	アナヒラ6X6ホソメ	2

Page 10 — C1. 送り関係 / Feed mechanism

Brother BAS-326H-484 parts on page 10

Ref	Part number	Part name	Qty
	61	61
	60	60
	10	10
	5	5
	6	6
	59	59
	7	7
	8	8
	9	9
	48	48
	57	57
	49	49
	29	29
	31	31
	33	33
	32	32
	47	47
	43	43
	42	42
	41	41
	47	47
	40	40
	44	44
	45	45
	46	46
	52	52
	58	58
	53	53
	55	55
	54	54
	50	50
	51	51
	56	56
	28	28
	39	39
	30	30
	34	34
	36	36
	35	35
	37	37
	38	38
	21	21
	22	22
	23	23
	3	3
	3	3
	2	2
	1	1
	4	4
	4	4
	4	4
	4	4
	19	19
	24	24
	26	26
	25	25
	27	27
	11	11
	13	13
	12	12
	15	15
	16	16
	18	18
	18	18
	17	17
	20	20

Page 11 — C1. 送り関係 / Feed mechanism

Brother BAS-326H-484 parts on page 11

Ref	Part number	Part name	Qty
1	SB5968001	リニアガイド 13X384	2
2	018301036	アナボルト3X10	24
3	018300536	アナボルト3×5	8
4	018062536	アナボルト6X25	8
5	SB5967001	リニアガイド 10X182	2
6	018301036	アナボルト3X10	12
7	SB3847001	ヒラザガネチュウ3	12
8	028030246	バネザガネ2-3	12
9	021300103	1シュナツト3	12
10	018300536	アナボルト3×5	12
11	SB5966001	タイミングベルト	1
12	SB4341001	ベルトオサエータ	1
13	018400836	アナボルト4X8	4
14	SB5475001	タイミングプーリクミ	1
15	SA4647001	タマジクウケ6900ZZNR	2
16	SB4339001	Xプーリシテンジク	1
17	SB4340001	Xプーリブラケット	1
18	012060636	アナヒラ6X6	4
19	012060636	アナヒラ6X6	4
20	SA2972001	アナボルトザクミ6X18	4
21	SB4282001	Xオクリギア	1
22	012060636	アナヒラ6X6	2
23	SA4647001	タマジクウケ6900ZZNR	1
24	SB4469001	タマジクウケ6000ZZNR	2
25	SB5475001	タイミングプーリクミ	1
26	048100142	トメワジクヨウC10	1
27	SB4338001	Xプーリクドウジク	1
28	SA5593001	ボールブツシュ	2
29	SB5848001	Yラックジククミ	1
30	SB5969001	リニアガイド 13X300	1
31	018301236	アナボルト3X12	4
32	028030246	バネザガネ2-3	4
33	SB3847001	ヒラザガネチュウ3	4
34	018301036	アナボルト3X10	6
35	SB3847001	ヒラザガネチュウ3	6
36	021300103	1シュナツト3	6
37	018301036	アナボルト3X10	2
38	SB3847001	ヒラザガネチュウ3	2
39	S55487001	アナボルトザクミ5X16	4
40	SB5931001	コテイカバー	2
41	SB5932101	カバーレールL	2
42	SB5933101	カバーレールR	2
43	SA3538001	シメネジ4X8	16
44	SB3848001	ヒラザガネチュウ4	4
45	028040246	バネザガネ2-4	4
46	021400216	2シュナツト4	4
47	SB5934101	ソトカバー	2
48	SB5974001	ウチカバーLクミ	1
49	SB5975001	ウチカバーRクミ	1
50	SB4362001	ジャバラナット	1
51	SB4362001	ジャバラナット	1
52	SB5077001	ジャバラ	1
53	SB5937001	ジャバラオサエF	1
54	SB4361001	ジャバラオサエR	1
55	052300416	ナベコ3X4	4
56	0A5401206	+ナベザクミ4X12DB	4
57	SA3538001	シメネジ4X8	2
58	SA9191001	シメネジM3X5.5	2
59	SA3538001	シメネジ4X8	2
60	SB6670001	スペーサ2.5	1
61	SA3538001	シメネジ4X8	2

Page 12 — C2. 送り関係 / Feed mechanism

Brother BAS-326H-484 parts on page 12

Ref	Part number	Part name	Qty
1	1	BASE PLATE
2	2	WASHER
3	3	SCREW
4	4	NUT
5	5	BRACKET
6	6	BRACKET
7	7	BRACKET
8	8	BRACKET
9	9	BRACKET
10	10	SCREW
11	11	WASHER
12	12	WASHER
13	13	SCREW

Page 13 — C2. 送り関係 / Feed mechanism

Brother BAS-326H-484 parts on page 13

Ref	Part number	Part name	Qty
1	SB5925001	ハリイタホジヨイタ	1
2	SA4677101	ホジヨイタクツシヨン	4
3	SA8560001	シメネジ4X12	10
4	021400216	2 シユナット4	10
5	SA4676201	ホジヨイタブラケツト	4
6	SB4407101	ホジヨイタブラケツトL	1
7	SB4408101	ホジヨイタブラケツトR	1
8	SB5926001	ハリイタホジヨイタブラケツト	2
9	SA8672001	ホジヨイタクツシヨンB	2
10	018501036	アナボルト5X10	4
11	028050246	バネザガネ2-5	4
12	146354002	ザガネ	4
13	S42446001	アナボルトザクミ6X14	8

Page 14 — C3. 送り関係 / Feed mechanism

Brother BAS-326H-484 parts on page 14

Ref	Part number	Part name	Qty
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
16	16	16
17	17	17
18	18	18
19	19	19
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30
31	31	31
32	32	32
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6

Page 15 — C3. 送り関係 / Feed mechanism

Brother BAS-326H-484 parts on page 15

Ref	Part number	Part name	Qty
1	SA4852201	220X100オクリタ	1
2	S55485001	アナボルトザクミ5X12	2
3	SB4343001	Xセンサトリツケイタ	1
4	018400836	アナボルト4X8	2
5	SB4342001	Yセンサトリツケイタ	1
6	018400836	アナボルト4X8	2
7	SB4458001	Xオクリモータオオクミ	1
8	SB4275001	パルスモータXクミ	1
9	SB4334001	Xモータトリツケイタ	1
10	018401036	アナボルト4X10	4
11	SA3707101	クドウギヤ16	1
12	012060536	アナヒラ6X5	2
13	SA6450101	ベアリングホルダベ-ス	1
14	SA6451101	ベアリングホルダクミ	1
15	018401036	アナボルト4X10	2
16	018501036	アナボルト5X10	2
17	SA4224001	マークチュウイ 30 × 40	1
18	S42446001	アナボルトザクミ6X14	3
19	SB4459201	Yオクリモータオオクミ	1
20	SB4276001	パルスモータYクミ	1
21	SB4188001	Yモータトリツケイタ	1
22	018401036	アナボルト4X10	4
23	SA197101	オクリギヤ	1
24	012060536	アナヒラ6X5	2
25	SA6450101	ベアリングホルダベ-ス	1
26	SA6451101	ベアリングホルダスペーサ	2
27	SA6451101	ベアリングホルダクミ	1
28	018401236	アナボルト4X12	2
29	018501036	アナボルト5X10	2
30	SB5071001	Yモータトリツケイタパツキン M	1
31	SB4181001	Yモータトリツケイタパツキン	1
32	S55485001	アナボルトザクミ5X12	3

Page 16 — C4. 送り関係 / Feed mechanism

Brother BAS-326H-484 parts on page 16

Ref	Part number	Part name	Qty
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
16	16	16
17	17	17
18	18	18
19	19	19
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30
31	31	31
32	32	32
33	33	33
34	34	34
35	35	35
36	36	36
37	37	37
39	39	39
40	40	40
41	41	41
42	42	42
43	43	43
44	44	44
45	45	45
46	46	46
47	47	47

Page 17 — C4. 送り関係 / Feed mechanism

Brother BAS-326H-484 parts on page 17

Ref	Part number	Part name	Qty
1	SB5938001	オサエドウデUクミ	1
2	SA4717001	シリンダーシク	1
3	012060636	アナヒラ6X6	2
4	SA4719001	エアシリンダRクミ	2
5	048050142	トメワジクヨウC5	2
6	SA4720001	シリンダーツギテ	2
7	SA4721001	シリンダーツギテジク	2
8	048060142	トメワジクヨウC6	4
9	SB4371101	オサエドウデレバーR エアー	1
10	SB4370101	オサエドウデレバーL エアー	1
11	SB4369001	オサエドウデレバー エアー	2
12	018000036	アナボルト4X8	2
13	028040246	バネザガネ2-4	2
14	100645004	ザガネ	2
15	SA4692001	オサエドウデレバージク	1
16	012060636	アナヒラ6X6	1
17	048080142	トメワジクヨウC8	1
18	110367001	ザガネ	1
19	SA3231001	セットカラー-B	1
20	012060536	アナヒラ5X5	2
21	SA4863001	オサエアシアンナイAクミ	1
22	S23849101	シメネジ4X16	2
23	SA4864001	オサエアシアンナイBクミ	2
24	S5548001	アナボルトザクミ4X14	4
25	SA4712001	オサエアシスライダRクミ	1
26	SA4706101	オサエアシリーテーナクミ	2
27	SA4714001	オサエアシスライダLクミ	1
28	SA4706101	オサエアシリーテーナクミ	2
29	SB4455001	オサエアシRクミ	1
30	S55485001	アナボルトザクミ5X12	1
31	012501031	アナヒラ5X10	2
32	021500216	シュナット5	2
33	SA4709001	イチギメダンネジ	2
34	SB4456001	オサエアシLクミ	1
35	S55485001	アナボルトザクミ5X12	1
36	012501031	アナヒラ5X10	2
37	021500216	シュナット5	2
38	SA4709001	イチギメダンネジ	2
39	SB4810001	ボルトM5X16	4
40	SB3849001	ヒラザガネチュウ5	4
41	028050246	バネザガネ2-5	4
42	SA4870201	オサエイタ326Rクミ	1
43	S55485001	アナボルトザクミ5X12	2
44	SA4871201	オサエイタ326Lクミ	1
45	S55485001	アナボルトザクミ5X12	2
46	SB4525001	アナヒラ4X10	4
47	021400106	1シュナット4	4

Page 18 — C5. 送り関係 (オプション部品) / Feed mechanism (Option parts)

Brother BAS-326H-484 parts on page 18

Ref	Part number	Part name	Qty
1	1	Feed plate
2	2	Feed plate
3	3	Screw
4	4	Screw
5	5	Screw
6	6	Washer
7	7	Bracket
8	8	Bracket
9	9	Screw
10	10	Feed plate
11	11	Feed plate

Page 19 — C5. 送り関係 (オプション部品) / Feed mechanism (Option parts)

Brother BAS-326H-484 parts on page 19

Ref	Part number	Part name	Qty
	SA7141001	311オクリイタヘンカンBクミ	1
	SA6604001	オクリイタカバー-311-1	1
	S23418001	シメネジ4X5	2
	SA6603001	オクリイタスペーサ	1
	S23418001	シメネジ4X5	2
	025040236	ヒラザガネチュウ4	2
	SA6595001	オサエアシ311Fタイプ	1
	SA6599001	オサエアシ311FRタイプ	1
	SA6600001	オサエアシ311FLタイプ	1
	SA7385001	カセットシジイタ311Gクミ	1
	SA6640101	ゲンテンキジュンイタ	1

Page 20 — D1. 押え上げ関係 / Work clamp lifter mechanism

Brother BAS-326H-484 parts on page 20

Ref	Part number	Part name	Qty
1	1	BEARING
2	2	LINK
3	3	SHAFT
4	4	SPRING
5	5	SCREW
6	6	WASHER
7	7	BOLT
8	8	COLLAR
9	9	WASHER
10	10	NUT
11	11	LEVER
12	12	BOLT
13	13	SHAFT
14	14	PIN
15	15	SPRING
16	16	COLLAR
17	17	COLLAR
18	18	BRACKET
19	19	COLLAR
20	20	SCREW
21	21	LINK
22	22	BRACKET
23	23	COLLAR
24	24	COLLAR
25	25	SCREW
26	26	BRACKET
27	27	SHAFT
28	28	WASHER
29	29	COLLAR
30	30	SCREW
31	31	SCREW
32	32	BRACKET
33	33	COLLAR
34	34	PIN
35	35	SHAFT
36	36	SCREW
37	37	SPRING
38	38	THREADED ROD
39	39	COLLAR
40	40	COLLAR
41	41	NUT
42	42	NUT
43	43	SCREW
44	44	BOLT
45	45	BOLT
46	46	BRACKET
47	47	SCREW
48	48	SPRING
49	49	NUT
50	50	SPRING
51	51	BOLT
52	52	COLLAR
53	53	COLLAR
54	54	SPRING
55	55	COLLAR
56+	56+	BRACKET
57	57	COLLAR
58	58	WASHER
59	59	COLLAR
60	60	SHAFT
61	61	SCREW
62	62	PIN
63	63	SPRING

Page 21 — D1. 押え上げ関係 / Work clamp lifter mechanism

Brother BAS-326H-484 parts on page 21

Ref	Part number	Part name	Qty
	SA4759001	カンケツオサエカム	1
	SA4760001	カンケツオサエレンカン	1
	SA4763001	カンケツオサエカムザガネ	1
	SA7704001	タマジクウケ6805VV	1
	S23651001	アナヒラ6X6ホソメ	2
	062400616	ナベコ4X6	2
	SA4761001	カンケツオサエウデコログジク	1
	SA4762001	カンケツオサエウデコ口	1
	SA4302001	ザガネ	2
	021060106	1シュナット6	2
	SA4764001	カンケツオサエウデR	1
	017061213	ボルト6X12	1
	SA4765001	カンケツオサエウデF	1
	012060636	アナヒラ6X6	1
	S23651001	アナヒラ6X6ホソメ	1
	SA4766001	カンケツオサエウデメタルF	1
	SA4767001	カンケツオサエウデメタルR	1
	SA4768001	カンケツレンカンA	1
	SA4770001	ダンネジ6	4
	062300416	ナベコ3X4	4
	SA4770001	カンケツレンカンB	1
	SA4772001	カンケツリンク	1
	SA4773001	カンケツリンクジク	1
	012060636	アナヒラ6X6	1
	012400436	アナヒラ4X4	1
	SA4777001	カンケツアゲリンク	1
	SA4771001	カンケツアゲリンクジク	1
	SA2161001	ザガネ	1
	048080142	トメワジクヨウC8	1
	012060636	アナヒラ6X6	1
	012400436	アナヒラ4X4	1
	SA4779101	カンケツアゲレバー	1
	SA4781001	カンケツアゲレバーコロ	1
	141362001	エントウコ口	1
	SA4780001	カンケツアゲレバージク	1
	012060636	アナヒラ6X6	1
	S25310101	サラネジ4	1
	SA4775101	カンケツアゲロッド	1
	SA4853001	カンケツアゲロッドツギテ	1
	021060306	タマツギテ	2
	021060006	3シュナット6	2
	SA3227001	ナット6ホソメ	1
	SA8689001	シメネジ6X12	1
	017061212	ボルト6X16	1
	017065002	ボルト6X50	1
	SA4778001	オサエボウダキ	1
	018400836	アナボルト4X8	1
	SA1174002	オサエチョウセツネジM14	1
	SA1175002	チョウセツネジナットM14	1
	SA5300001	オサエバネ	1
	S10112101	オサエバネアンナイ	1
	SA5301001	オサエバネカラー	1
	SA2195001	オサエボウメタル	1
	012060536	アナヒラ6X5	1
	111466121	オサエボウ	1
	P. 63	オサエアシ	1
	S13399001	シメネジ3.57X12	1
	151439102	ザガネ	1

Page 22 — D1. 押え上げ関係 / Work clamp lifter mechanism

Brother BAS-326H-484 parts on page 22

Ref	Part number	Part name	Qty
	1	BEARING
	2	COLLAR
	3	BEARING
	4	SHAFT
	5	SCREW
	6	SHAFT
	7	BOLT
	8	COLLAR
	9	WASHER
	10	NUT
	11	ARM
	12	BOLT
	13	SHAFT
	14	PIN
	15	SPRING
	16	COLLAR
	17	COLLAR
	18	SHAFT
	19	SHAFT
	20	SCREW
	21	BRACKET
	22	BRACKET
	23	PIN
	24	PIN
	25	SCREW
	26	BRACKET
	27	SHAFT
	28	WASHER
	29	COLLAR
	30	SCREW
	31	SCREW
	32	BRACKET
	33	COLLAR
	34	PIN
	35	SHAFT
	36	SCREW
	37	SCREW
	38	SHAFT
	39	BOLT
	40	SHAFT
	41	NUT
	42	NUT
	43	SCREW
	44	BOLT
	45	BOLT
	46	BRACKET
	47	SCREW
	48	SPRING
	49	NUT
	50	SPRING
	51	BOLT
	52	COLLAR
	53	SHAFT
	54	SPRING
	55	SHAFT
	56+	SHAFT
	57	COLLAR
	58	WASHER
	59	COLLAR
	60	SHAFT
	61	BOLT
	62	PIN
	63	WASHER

Page 23 — D1. 押え上げ関係 / Work clamp lifter mechanism

Brother BAS-326H-484 parts on page 23

Ref	Part number	Part name	Qty
59	SB3309001	オサエボウセン	1
60	SA4780001	カンケツアゲレバージク	1
61	012060636	アナヒラ6X6	1
62	S25310101	サラネジ4	1
63	012060536	アナヒラ6X5	1

Page 24 — D2. 押上げ関係 (-484 SF用) / Work clamp lifter mechanism (For -484 SF)

Brother BAS-326H-484 parts on page 24

Ref	Part number	Part name	Qty
	1	BASE
	2	BRACKET
	3	BOLT
	4	BRACKET
	5	SCREW
	6	GEAR
	7	SCREW
	8	SHAFT
	9	BEARING
	10	WASHER
	11	COLLAR
	12	COLLAR
	13	GEAR
	14	SHAFT
	15	SCREW
	16	COLLAR
	17	SCREW
	18	SHAFT
	19	PIN
	20	ARM
	21	COLLAR
	22	COLLAR
	23	COLLAR
	24	COLLAR
	25	BRACKET
	26	SCREW
	27	SCREW
	28	COLLAR
	29	COLLAR
	30	COLLAR
	31	BRACKET

Page 25 — D2. 押上げ関係 (-484 SF用) / Work clamp lifter mechanism (For -484 SF)

Brother BAS-326H-484 parts on page 25

Ref	Part number	Part name	Qty
1	SA4741301	モーターブラケット	1
2	SB4382001	オサエアゲモータいた	1
3	018501036	アナボルト5X10	2
4	SB4277201	パルスモータPクミ	1
5	018401036	アナボルト4X10	4
6	SA4743001	オサエアゲクドウギヤ	1
7	012060636	アナヒラ6X6	2
8	SA4744001	オサエアゲフルクラムシャフト	1
9	SA4647001	タマヅクウケ6900ZZNR	2
10	048100142	トメヅクウヨウC10	2
11	062400616	ナベコ4X6	1
12	SB3848001	ヒラザガネチュウ4	1
13	SA4745001	オサエアゲカムギヤ	1
14	016061031	アナトガリ6X10	1
15	012060636	アナヒラ6X6	1
16	SA4747001	オサエアゲンテンドグ	1
17	018400636	アナボルト4X6	1
18	SA4748101	オサエアゲレバーシク	1
19	012060636	アナヒラ6X6	1
20	SA6210001	カンケツクドウレバー	1
21	SA3441101	オサエアゲコロジック	1
22	070696800	Rタマヅクウケ696ZZ	1
23	109763022	ザガネ	1
24	012500536	アナヒラ5X5	1
25	SA4753001	オサエアゲセンサーイタ	1
26	018400836	アナボルト4X8	2
27	018061236	アナボルト6X12	2
28	SA4757101	セットカラー	1
29	012060636	アナヒラ6X6	2
30	012060636	アナヒラ6X6	2
31	SA4224001	マークチュウイ30X40	1

Page 26 — E. かま関係 / Rotary hook mechanism

Brother BAS-326H-484 parts on page 26

Ref	Part number	Part name	Qty
36	36	36
35	35	35
34	34	34
33	33	33
34	34	34
32	32	32
31	31	31
38	38	38
37	37	37
28	28	28
27	27	27
26	26	26
25	25	25
26	26	26
24	24	24
23	23	23
29	29	29
30	30	30
13	13	13
17	17	17
18	18	18
19	19	19
20	20	20
21	21	21
22	22	22
9	9	9
10	10	10
11	11	11
12	12	12
1	1	1
8	8	8
7	7	7
6	6	6
5	5	5
4	4	4
3	3	3
2	2	2
39	39	39
14	14	14
15	15	15
16	16	16

Page 27 — E. かま関係 / Rotary hook mechanism

Brother BAS-326H-484 parts on page 27

Ref	Part number	Part name	Qty
	S00691501	ボビンケースBクミ
	S15609001	ハリガネアンナイ
	S15610001	サラネジ1.85
	181937001	チョウシバネチョウセツネジ
	181938001	チョウシバネトメネジ
	S00711101	ボビンチョウシバネB
	S01767001	クウテンボウシバネ
	S00871101	ボビンB
	SB3212001	カマドトツリツケダイ
	S55481001	アナボルトザクミ4X12
	S57657001	ウチカマトメ84-B
	062680612	ナベコ437-40X6
	SB6672001	カマジク
	SB6969001	カマジクメタル
	SB1050001	オイルクチパイプ S
	012060636	アナヒラ6X6
	SA6705001	タマジクウケ6001ZZNR
	SB5595001	タイミングプーリD
	S23651001	アナヒラ6X6ホソメ
	SA8599001	タマジクウケ6201ZZNR
	SB0026001	ベアリングブツシュD
	S23651001	アナヒラ6X6ホソメ
	SB5102101	アイドラブラケツトB
	SB5096001	アイドラプーリ
	SB3444001	タマジクウケ608ZZ
	048220242	トメワアナヨウC22
	SB5104001	アイドラジク
	048080142	トメワジクヨウC8
	012060636	アナヒラ6X6
	S55487001	アナボルトザクミ5X16
	SB5101101	アイドラブラケツトA
	SB5096001	アイドラプーリ
	SB3444001	タマジクウケ608ZZ
	048220242	トメワアナヨウC22
	SB5104001	アイドラジク
	048080142	トメワジクヨウC8
	012060636	アナヒラ6X6
	S55487001	アナボルトザクミ5X16
	SA2036101	S06545カマハコウミ
	SC4019201	SC4018カマハコウミ
	SB9155	SB9155カマハコウミ
	SB9209301	SB9156カマハコウミ
	SC9331001	ボビンケースBSクミ
	SC9330001	ボビンBS

Page 28

Brother BAS-326H-484 parts on page 28

Ref	Part number	Part name	Qty
42	42	OIL TUBE
43	43	OIL TUBE
1	1	BRACKET
8	8	SCREW
10	10	WASHER
9	9	CLIP
2	2	BRACKET
3	3	BRACKET
4	4	OIL TUBE
16	16	BRACKET
20	20	OIL TUBE
19	19	SCREW
18	18	WASHER
17	17	BRACKET
5	5	BRACKET
6	6	BRACKET
7	7	BRACKET
51	51	SCREW
28	28	BRACKET
27	27	BRACKET
26	26	BRACKET
50	50	BRACKET
22	22	BRACKET
11	11	BRACKET
23	23	SCREW
21	21	BRACKET
13	13	BRACKET
12	12	BRACKET
14	14	BRACKET
15	15	BEARING
45	45	SCREW
44	44	BRACKET
37	37	SCREW
35	35	BRACKET
36	36	BRACKET
53	53	SCREW
52	52	BRACKET
34	34	BRACKET
31	31	BRACKET
33	33	BRACKET
32	32	BRACKET
47	47	SCREW
46	46	BRACKET
47	47	SCREW
30	30	BRACKET
29	29	BRACKET
30	30	BRACKET
54	54	COVER
55	55	BRACKET
57	57	BRACKET
48	48	BRACKET
49	49	SCREW
25	25	SCREW
24	24	BRACKET
41	41	BEARING
40	40	BRACKET
39	39	BRACKET
38	38	BRACKET
56	56	SCREW

Page 29 — F. 給油潤滑関係 / Lubrication

Brother BAS-326H-484 parts on page 29

Ref	Part number	Part name	Qty
	SA4788001	テンビンキュウユサエ
	SA6593001	ヒラミヒモ
	SB0317001	クミヒモ3X3(580)
	S07459100	ビニルチューブ
	SA7178001	ビニルチューブ
	S38265000	ターミナル L
	142274101	ゴムセン 4.2
	062400616	ナベコ4X6
	SA6087001	ハリボウヒモサエ
	104567101	クミヒモサエ
	142274101	ゴムセン 4.2
	SA6897001	クミヒモ3X3
	SA8189000	オイルチューブ
	SA5339101	オイルクチパイブ
	S49992000	オイルポットマド
	SA4786101	スイアゲフェルト
	145547021	チューブホルダ
	026040136	ヒラザガネコガタ4
	052400616	ナベコ4X6
	S49957000	クミヒモ4X4
	SA4791101	ビニルチューブ
	SB6613001	コードホルダ
	0A5401006	+ナベザクミ4X10DB
	SB5947001	チューブサエ
	0A5401006	+ナベザクミ4X10DB
	SA4785101	クランクカバー
	SB4155001	バンド
	052061016	ナベコ6X10
	145751001	フェルト
	S09043000	フェルト
	107149001	フェルト
	S59886001	フェルト, L=360
	SA6576001	ビニルチューブ
	SB4468001	ターミナル
	SA2929001	ゴムセン 12.5
	S38266000	カマジクフェルト
	0A5401006	+ナベザクミ4X10DB
	SA4037001	ビニルチューブ
	S59886001	フェルト
	SA5339101	オイルクチパイブ
	S49992000	オイルポットマド
	SB4464101	フェルトクミ
	SB4392001	ビニルチューブ
	SB3233001	カマフェルトサエ
	062400616	ナベコ4X6
	525664000	コードホルダ #6
	0A5401006	+ナベザクミ4X10DB
	S50359001	チューブサエD
	0A5401006	+ナベザクミ4X10DB
	525567000	コードホルダ #8
	0A5401006	+ナベザクミ4X10DB
	SA1394101	コードオサエU3
	0A5401006	+ナベザクミ4X10DB
	SB4387001	オイルカバー
	SB4388001	オイルカバーパッキン
	018401036	アナボルト4X10
	SB0057001	フェルト

Page 30 — G. 糸通し関係 / Threading mechanism

Brother BAS-326H-484 parts on page 30

Ref	Part number	Part name	Qty
	1	FRAME
	2	BRACKET
	3	BRACKET
	4	SCREW
	5	LEVER
	6	SCREW
	7	SCREW
	8	WASHER
	9	SCREW
	10	GUIDE
	11	SCREW
	12	BRACKET
	13	SCREW
	14	SHAFT
	15	SCREW
	16	WASHER
	17	SPRING
	18	WASHER
	19	PULLEY
	20	SPRING
	21	SHAFT
	22	WASHER
	23	WASHER
	24	WASHER
	25	WASHER
	26	WASHER
	27	HOLDER
	28	SCREW
	29	SCREW
	30	PIN
	31	SPRING
	32	CLAMP
	33	CYLINDER
	34	SCREW
	35	SHAFT
	36	SPRING
	37	SCREW

Page 31

Brother BAS-326H-484 parts on page 31

Ref	Part number	Part name	Qty
	SB6587101	イトキレセンサソウクミ
	S07350002	ザガネ
	120265002	ナミバネザガネ
	SA3306001	ダンネジ7-3
	SA2636001	ミツメイトカケ
	012500536	アナヒラ5X5
	S55485001	アナボルトザクミ5X12
	SA4333001	ームイトミチB
	062500616	ナベコ5X6
	SA6391001	ームイトミチC
	062500616	ナベコ5X6
	SB1086001	ームイトミチD
	062500616	ナベコ5X6
	SB6566001	プレテンションクミA
	SA3256001	イトチョウシボウA
	100136001	イトチョウシナツト
	SA3416101	イトチョウシバネLL
	S20681000	チョウシバネウエザガネ
	145446001	イトチョウシサラ
	SA6193301	イトトリバネC
	SA3255001	イトチョウシボウ
	S31032002	イトチョウシナツト
	S12441001	チョウシバネウエザガネ
	107606101	イトチョウシバネ
	159805001	イトチョウシサラオサエ
	145446001	イトチョウシサラ
	SA3254001	イトチョウシダイ
	100402004	トメネジ3.57
	SA4143001	アナトメネジ6
	S12699000	イトユルメピン
	SA3258001	ハリボウメタルDイトアンナイ
	SA4815201	ハリボウイトアンナイB
	152881101	エキレイタイクミ
	012060636	アナヒラ6X6
	152883000	フエルト8X15.5
	152884001	エキレイイトカケ
	062670412	ナベコ357-40X4

Page 32 — H. 糸巻関係 / Bobbin winder mechanism

Brother BAS-326H-484 parts on page 32

Ref	Part number	Part name	Qty
	1	BASE PLATE
	2	WINDER SHAFT
	3	SCREW
	4	WINDER ARM
	5	SCREW
	6	BRACKET
	7	SCREW
	8	WASHER
	9	WASHER
	10	CIRCLIP
	11	WINDER SHAFT
	12	BRACKET
	13	SCREW
	14	BRACKET
	15	SCREW
	16	WINDER SHAFT
	17	SCREW
	18	SPRING
	19	SPRING
	20	COLLAR
	21	WINDER SHAFT
	22	BOBBIN WINDER PULLEY
	23	BELT
	24	SCREW
	25	WASHER
	26	WINDER PULLEY
	27	SPRING
	28	WINDER SHAFT
	29	BRACKET
	30	SCREW
	31	SCREW
	32	WINDER SHAFT ASSEMBLY
	33	WINDER PULLEY
	34	WASHER
	35	WASHER
	36	SPRING
	37	SCREW

Page 33 — H. 糸巻関係 / Bobbin winder mechanism

Brother BAS-326H-484 parts on page 33

Ref	Part number	Part name	Qty
	SB4389001	ウワフタ311H
	SA3290001	イトマキレバー・ジク
	012500536	アナヒラ5X5
	SA3291001	イトマキレバー-
	SA4171001	バネカケ
	SB0066001	イタバネ
	152937001	ザガネ
	062350616	ナベコ35X6
	155559021	ヒラザガネ
	048050342	トメワE5
	SA3293001	イトマキツメジク
	SA1984001	ボビンオサエP
	018401236	アナボルト4X12
	SB0067001	ボビンオサエP
	S23418002	シメネジ4X5
	SA3295001	イトマキツメ
	012400436	アナヒラ4X4
	S10438001	イトマキツメネジリバネ
	048050342	トメワE5
	SA4796001	スペーサーカラ
	SB3221001	イトマキジク484
	SA3297001	イトマキクルマ
	120448001	ゴムワ
	012400436	アナヒラ4X4
	155559021	ヒラザガネ
	SA1988001	ボビンウケ
	S10268001	イトマキレバー・ヒキバネ
	SA3298001	ストツパジク
	SA3299001	メス
	062350616	ナベコ5X6
	062061016	ナベコ6X10
	SB1253001	イトマキチョウシクミ
	S10320002	イトマキチョウシナット
	145446002	イトチョウシサラ
	S12441001	チョウシバネウエザガネ
	100401022	イトチョウシバネ
	012500536	アナヒラ5X5

Page 34 — J. 糸切り関係 / Thread trimmer mechanism

Brother BAS-326H-484 parts on page 34

Ref	Part number	Part name	Qty
	1	PULLEY
	2	SCREW
	3	BRACKET
	4	MOTOR
	5	WASHER
	6	WASHER
	7	WASHER
	8	SHAFT
	9	COLLAR
	10	WASHER
	11	WASHER
	12	BOLT
	13	LEVER
	14	BOLT
	15	COLLAR
	16	SHAFT
	17	BOLT
	18	SPRING
	19	SHAFT
	20	COLLAR
	21	SHAFT
	22	BOLT
	23	SCREW
	24	BOLT
	25	BOLT
	26	BRACKET
	27	NUT
	28	BOLT
	29	NUT
	30	WASHER
	31	SPRING
	32	NUT
	33	BRACKET
	34	BOLT
	35	NUT
	36	SHAFT
	37	WASHER
	38	BOLT
	39	SPRING
	40	SPRING
	41	BRACKET
	42	BOLT
	43	NUT
	44	BOLT
	45	SHAFT
	46	SHAFT
	47	BRACKET
	48	NUT
	49	BOLT
	50	NUT
	51	SHAFT
	52	WASHER
	53	BRACKET
	54	WASHER
	55	SHAFT
	56	BOLT
	57	BASE PLATE
	58	LEVER
	59	BRACKET
	60	BOLT
	61	WASHER
	62+	SPRING
	63	BRACKET
	64	BOLT
	65	BRACKET
	66	BOLT
	67	BASE PLATE
	68	BOLT
	69	BRACKET
	70	WASHER
	71	WASHER
	72	WASHER
	73	BOLT
	74	BOLT
	75	BRACKET
	76	CYLINDER
	77	LEVER
	78	BRACKET
	79	SHAFT

Page 35 — J. 糸切り関係 / Thread trimmer mechanism

Brother BAS-326H-484 parts on page 35

Ref	Part number	Part name	Qty
	SB0069001	イトキリカムP	1
	S23651001	アナヒラ6X6ホソメ	2
	SA4798001	ソレノイドトリツケイタ	1
	SB6577001	イトキリソレノイド	1
	021400216	2シュナット4	2
	028040246	バネザガネ2-4	2
	SB3848001	ヒラザガネチュウ4	2
	SA3307001	ソレノイドレバー	1
	012400436	アナヒラ4X4	1
	15459000	ソレノイドクツシヨン	1
	S02652021	ザガネ	1
	SA4799001	アナルトザクミ5X12	1
	SA4799001	クドウレバオシレバ	1
	SA3306001	ダンネジ7-3	1
	231071001	メタル8X15	1
	SA3312201	クドウレバアナイジク	1
	S23651001	アナヒラ6X6ホソメ	1
	SA3313101	クドウジクバネ	1
	SA3309201	イトキリコレバ	1
	SA3310001	イトキリコロ	1
	SA3311001	イトキリコロジク	1
	SA46903001	アタマツキトメネジ4X5	1
	048040342	トメワE4	1
	SB4416001	イトキリロッドVクミ	1
	SB4393001	イトキリロッドV	1
	S32465101	タマツギテクセミ	2
	021060306	3シュナット6	1
	SB4401001	ダンネジ6 35-6	1
	021060306	3シュナット6	1
	15459000	イトキリレバーバクツシヨン	1
	S25475101	トメネジ6	1
	021060106	1シュナット6	1
	SB4397101	イトキリレバー	1
	SB4401001	ダンネジ6 35-6	1
	021060306	3シュナット6	1
	SB4399001	イトキリレバーシジク	1
	SA4545001	カンザ	2
	012060636	アナヒラ6X6	2
	SB4398001	バネカケ	1
	SA3321001	イトキリモドシバネ	1
	SB4395001	イドウハレバー	1
	SB4401001	ダンネジ6 35-6	1
	021060306	3シュナット6	1
	018061636	アナボルト6X16	1
	SB4415001	イトキリロッドHクミ	1
	SB4391001	イトキリロッドH	1
	S32465101	タマツギテクセミ	2
	021060306	3シュナット6	1
	SB4401001	ダンネジ6 35-6	1
	021060306	3シュナット6	1
	SB4396001	イドウハレバーシジク	1
	SB4400001	スラストザガネ	2
	SA4588001	セットカラー	1
	012500536	アナヒラ5X5	2
	SB5099001	イドウハレンカン	1
	SA4354001	ダンネジ6-1.8	1
	SB3210001	ハリイタ484	1
	SB3214001	イドウハ484クミ	1
	S10209101	シメネジ4.37	1
	SB7118001	アナボルト5X50	3

Page 36 — J. 糸切り関係 / Thread trimmer mechanism

Brother BAS-326H-484 parts on page 36

Ref	Part number	Part name	Qty
	1	PULLEY
	2	WASHER
	3	BRACKET
	4	MOTOR
	5	NUT
	6	WASHER
	7	WASHER
	8	SHAFT
	9	COLLAR
	10	WASHER
	11	WASHER
	12	SCREW
	13	ARM
	14	SCREW
	15	COLLAR
	16	SHAFT
	17	SCREW
	18	SPRING
	19	SCREW
	20	COLLAR
	21	SHAFT
	22	SCREW
	23	SCREW
	24	BRACKET
	25	SHAFT
	26	BRACKET
	27	NUT
	28	SCREW
	29	NUT
	30	WASHER
	31	SPRING
	32	NUT
	33	BRACKET
	34	SCREW
	35	NUT
	36	SHAFT
	37	WASHER
	38	SCREW
	39	SPRING
	40	SPRING
	41	BRACKET
	42	SCREW
	43	NUT
	44	SCREW
	45	BRACKET
	46	SHAFT
	47	BRACKET
	48	NUT
	49	SCREW
	50	NUT
	51	SHAFT
	52	WASHER
	53	BRACKET
	54	WASHER
	55	ARM
	56	SCREW
	57	BASE PLATE
	58	BRACKET
	59	BRACKET
	60	SCREW
	61	WASHER
	62+	SPRING
	63	BRACKET
	64	SCREW
	65	BRACKET
	66	SCREW
	67	BASE PLATE
	68	SCREW
	69	BRACKET
	70	WASHER
	71	WASHER
	72	NUT
	73	SCREW
	74	SCREW
	75	BRACKET
	76	CYLINDER
	77	BRACKET
	78	BRACKET
	79	SHAFT

Page 37 — J. 糸切り関係 / Thread trimmer mechanism

Brother BAS-326H-484 parts on page 37

Ref	Part number	Part name	Qty
	S00705001	イドウハカラ-
	S10208001	イドウハカンザ
	S10208002	イドウハカンザ
	S10208003	イドウハカンザ
	S10208004	イドウハカンザ
	S57670001	コテイハ484
	111140002	シメネジ2.38	2
	S40217001	ハリイタ3ザグリ
	100360003	サラネジ2.38	2
	SB5094001	ハリイタスペーサ
	S25310101	サラネジ4	2
	SA6273101	オオカマカバーフックU
	SB3847001	ヒラザガネチュウ3	2
	028030246	バネザガネ2-3	2
	062300416	ナベコ3X4	2
	S25310101	サラネジ4	2
	SA3538001	シメネジ4X8	4
	SB5955001	シリンダCDQ2クミ
	SB6867001	シリンダCDQ2
	SB3224001	オートスイッチ
	SB6973001	ツギテ KQ2H04-01AS	2
	SB5100001	スタンドボルト

Page 38 — K. 糸払い関係 / Thread wiper mechanism

Brother BAS-326H-484 parts on page 38

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	BRACKET
3	3	CYLINDER
4	4	JOINT
5	5	PLATE
6	6	SCREW
7	7	WASHER
8	8	CYLINDER
9	9	PIN
10	10	BRACKET
11	11	BRACKET
12	12	SCREW
13	13	WASHER
14	14	SHAFT
15	15	COLLAR
16	16	COLLAR
17	17	SCREW
18	18	SPRING
19	19	WASHER
20	20	COLLAR
21	21	CIRCLIP
22	22	SPRING
23	23	SCREW
24	24	COLLAR
25	25	WASHER
26	26	CONNECTOR
27	27	TUBE
28	28	TUBE
29	29	COVER
30	30	SCREW
31	31	SCREW

Page 39 — K. 糸払い関係 / Thread wiper mechanism

Brother BAS-326H-484 parts on page 39

Ref	Part number	Part name	Qty
1	SB4379001	T-WIPER SOLENOID SETTING PLATE	1
2	SB3293001	CYLINDER CJ2B16-10 ASSY	1
3	SB3292001	CYLINDER CJ2B16-10	1
4	S12150000	TUBE ELBOW, M-5HL-4	2
5	SB3290001	CYLINDER SUPPORT PLATE	1
6	062350616	SCREW PAN M3.5X6	4
7	S31778000	STOPPER, CYLINDER	1
8	SA7164001	JOINT CYLINDER	1
9	S25456001	PLUNGER PIN	1
10	SA5219001	THREAD WIPER ROD	1
11	SB4378001	THREAD WIPER SHAFT BRACKET	1
12	018400836	BOLT SOCKET M4X6	1
13	SB3848001	WASHER, PLAIN, M_4	1
14	SA8057001	THREAD WIPER CRANK ASSY	1
15	048040342	RETAINING RING E4	1
16	S25454021	SET SCREW COLLAR	1
17	S25279101	SET SCREW (CP) M3.5-5	1
18	SA2287001	SPRING	1
19	149097000	SILENT SHEET	1
20	110735022	WASHER	1
21	048030342	RETAINING RING E3	1
22	S10470201	WIPER	1
23	060400516	SCREW BIND M4X5	1
24	146288021	THREAD WIPER STUD COLLAR	1
25	S03677001	WASHER	1
26	SA5213001	STOP SWITCH ASSY	1
27	SB2178001	AIR TUBE 3 L=1500	1
28	SB2178002	AIR TUBE 3 L=1500	1
29	SA4806101	SOLENOID COVER	1
30	0A4300806	SCREW PAN (S/P WASHER) M3X8	2
31	S55485001	BOLT SOCKET (S/P WASHER) M5X12	2

Page 40 — L. 糸ゆるめ関係 (糸ゆるめソレノイド) / Tension release mechanism (Tension release solenoid)

Brother BAS-326H-484 parts on page 40

Ref	Part number	Part name	Qty
1	1	SHAFT
2	2	COLLAR
3	3	SPRING PIN
4	4	SPRING
5	5	SOLENOID
6	6	BRACKET
7	7	WASHER
8	8	WASHER
9	9	SPRING
10	10	SPRING
11	11	SCREW
12	12	NUT
13	13	BRACKET
14	14	SPRING
15	15	SCREW
16	16	COVER
17	17	WASHER

Page 41 — L. 糸ゆるめ関係 (糸ゆるめソレノイド) / Tension release mechanism (Tension release solenoid)

Brother BAS-326H-484 parts on page 41

Ref	Part number	Part name	Qty
1	SB6261001	シャフト3X50	1
2	SB1192001	イトウルメボウブシュ	2
3	SB4155001	バンド	1
4	SB4467101	イトウルメクミ	1
5	SB4345001	イトウルメソレノイド	1
6	SB1179001	ソレノイドクツシヨン	1
7	025040332	ヒラザガネダイ4	1
8	017400802	ボルトM4X8	2
9	028040246	バネザガネ2-4	2
10	SB3848001	ヒラザガネチュウ4	2
11	017401415	ボルトM4X14	1
12	021400306	シユナット4	1
13	SB4380001	ソレノイドトリツケイタ	1
14	SB4486001	イトウルメバネ	1
15	062500816	ナベコ5X8	2
16	SB0787101	ソレノイドカバ	1
17	060400516	バインド4X5	2

Page 42 — M. 糸取り関係 / Thread take-up mechanism

Brother BAS-326H-484 parts on page 42

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	BRACKET
3	3	SCREW
4	4	WASHER
5	5	WASHER
6	6	BRACKET
7	7	BRACKET
8	8	BRACKET
9	9	BRACKET
10	10	NUT
11	11	BRACKET
12	12	PIN
13	13	WASHER
14	14	SCREW
15	15	WASHER
16	16	BRACKET
17	17	BRACKET
18	18	BRACKET
19	19	SCREW
20	20	WASHER
21	21	WASHER

Page 43 — M. 糸取り付け関係 / Thread take-up mechanism

Brother BAS-326H-484 parts on page 43

Ref	Part number	Part name	Qty
1	S56531001	シリンダトリツケイタ	1
2	SB3238001	トリツケイタスペーサ	1
3	018503036	アナボルト5X30	2
4	026050136	ヒラザガネコガタ5	2
5	028050246	バネザガネ2-5	2
6	SB3294001	ピンシリンダクミ	1
7	SB0103001	ピンシリンダ	1
8	SB0105001	エルボユニオン4XM3	2
9	S5653001	ストツパーブラケツト	1
10	S50051000	ナツトM12	1
11	S50050000	フタヤマナツクル	1
12	S50040000	トラニオンピン	1
13	S32259001	プレテンシヨンナツト	1
14	018401636	アナボルト4X16	1
15	028040246	バネザガネ2-4	1
16	SB6971001	イトトリレバー	1
17	SB3237001	レバートツケダイ	1
18	018401636	アナボルト4X16	2
19	SA9294001	ボタンツカミダガネジ4	2
20	107017001	ナミバザガネ	2
21	SB0532001	ヒラザガネ	2

Page 44 — N1. コントロールボックス関係 / Control box

Brother BAS-326H-484 parts on page 44

Ref	Part number	Part name	Qty
1	1	Printed circuit board
2	2	Control box
3	3	Terminal block
4	4	Power supply unit
5	5	Screw
6	6	Mounting bracket
7	7	Screw
8	8	Washer
9	9	Washer
10	10	Nut
11	11	Cover
12	12	Connector
13	13	Control box
14	14	Relay unit
15	15	Screw
16	16	Clip

Page 45 — N1. コントロールボックス関係 / Control box

Brother BAS-326H-484 parts on page 45

Ref	Part number	Part name	Qty
1	SB6414001	メインキバンクセミ 311H SA	1
2	SB4541101	モータキバンクセミ 311H	1
3	J04417001	Gヒューズ10A-250V	2
4	SA9500201	デンデンキバンクセミ	1
5	S37060001	アースマーク	1
6	S37059001	PEマーク	1
7	SA9893001	カクネボルト8X65	4
8	025080336	ヒラザガネダイ8	4
9	028080246	バネザガネ2-8	4
10	021080206	シュナット8	8
11	SA9725001	ラベルカンデン6カコク	1
12	SA9559001	CE フィルタ クミ	1
13	SA9564001	CE フィルタケース	1
14	SA9565001	CE フィルタキバンクセミ	1
15	S03816001	マルモク45X16	4
16	200190001	ステツプル 10X20	5

Page 46 — N2. コントロールボックス関係 / Control box

Brother BAS-326H-484 parts on page 46

Ref	Part number	Part name	Qty
1+	1	CONTROL BOX
2+	2	CONTROL BOX
3	3	SCREW
4	4	CORD
5+	5	TRANSFORMER
6+	6	TRANSFORMER
7	7	CORD

Page 47 — N2. コントロールボックス関係 / Control box

Brother BAS-326H-484 parts on page 47

Ref	Part number	Part name	Qty
	SA9616001	POWER SWITCH ASSY SJT
	SA9831001	POWER SWITCH ASSY SJT#2
	SA9535001	POWER SUPPLY SWITCH ASSY CCC
	BMP3010-0000001-3S00	POWER SWITCH 220V
	S03816001	WOOD SCREW M4.5X16	2
	200190001	STAPLE 10X20	2
	SB1229001	TRANS BOX 100V SUPPLY
	BMP3010-0000000-2ST1	TRANSFORMER BOX
	BMP3010-0000000-3ST4	TRANSFORMER BOX
	BMP3010-0000001-3ST4	TRANSFORMER BOX
	SA9914001	LABEL ELECTRICAL SHOCK 25 X 28

Page 48 — P. 空圧関係 / Air pressure mechanism

Brother BAS-326H-484 parts on page 48

Ref	Part number	Part name	Qty
1	1	AIR HOSE
2	2	AIR HOSE
3	3	AIR HOSE
4	4	AIR HOSE
5	5	AIR HOSE
6	6	AIR HOSE
7	7	AIR HOSE
8	8	BRACKET
9	9	SCREW
10	10	AIR HOSE
11	11	AIR HOSE
12	12	AIR HOSE
13	13	AIR HOSE
14	14	AIR HOSE
15	15	MOUNTING PLATE
16	16	VALVE MANIFOLD
17	17	VALVE
18	18	VALVE
19	19	VALVE
20	20	PLUG
21	21	FILTER REGULATOR
22	22	JOINT
23	23	JOINT
24	24	JOINT
25	25	BRACKET
26	26	WASHER
27	27	SCREW
28	28	CONNECTOR
29	29	CONNECTOR
30	30	SCREW
31	31	WASHER

Page 49 — P. 空圧関係 / Air pressure mechanism

Brother BAS-326H-484 parts on page 49

Ref	Part number	Part name	Qty
	SA6405001	ナイロンチューブ-R	1
	SA6405002	ナイロンチューブ-R	1
	SA6406001	ナイロンチューブ-L	1
	SA6406002	ナイロンチューブ-L	1
	SA6407001	スパイラル500S	1
	149547000	コードオサエ	1
	0A5401006	+ナベザクリ4X10DB	1
	525664000	コードホルダ #6	1
	0A5401006	+ナベザクリ4X10DB	1
	228475000	ケツツクバンド1.9X80	3
	SB3313001	エアチューブ 5 L=600	1
	SB3313002	エアチューブ 5 L=600	1
	SA2783001	エアチューブ 4A L=1100	1
	SA2784001	エアチューブ 4B L=1100	1
	SB3249101	デンシバルブ5Aクミ	1
	SA5290001	マニホールド5	1
	S39115100	バルブVQZ2151S-5	4
	S39115100	バルブVQZ2151-5	1
	SA5283001	サイレンサ AN10-1	1
	153274001	1/8トメセン	2
	SA5282001	レギュレータ AW20-02G	1
	S09228000	イケイニップル	1
	SA7588001	PTエルボ1/4	1
	SB0445001	フィンガーバルブ	1
	SA5286101	バルブトリツケイタ	1
	028050246	バネザガネ2-5	2
	018503036	アナボルト5X30	2
	SB3235001	バルブハーネス3レンクミ	1
	SB3312001	バルブハーネス2レンクミ	1
	032422003	+マルモク41X20	2
	148847001	ザガネ	2

Page 50 — Q. 電装品関係 / Power supply equipment

Brother BAS-326H-484 parts on page 50

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	SCREW
3	3	CLAMP
4	4	WASHER
5	5	CLAMP
6	6	SCREW
7+	7+	TERMINAL
8	8	SCREW
9	9	TERMINAL
10	10	TERMINAL
11	11	BRACKET
12	12	TERMINAL
13	13	CONNECTOR
14	14	LINK
15	15	BRACKET
16	16	BRACKET
17	17	CABLE
18	18	BRACKET
19	19	SCREW
20	20	CABLE
21	21	BRACKET
22	22	CABLE
23	23	BRACKET

Page 51 — Q. 電装部品関係 / Power supply equipment

Brother BAS-326H-484 parts on page 51

Ref	Part number	Part name	Qty
1	525567000	コードホルダ #8	4
2	0A5401006	+ナベザクミ4X10DB	4
3	149547000	コードホルダ	2
4	0A5401006	+ナベザクミ4X10DB	2
5	552907000	コードホルダ #10	1
6	0A5401006	+ナベザクミ4X10DB	1
7+	SB4511001	ゲンテンセンサオオクミ	1
7+	SB6870001	XYゲンテンセンサオオクミ	1
8	062300816	ナベコ3X8	3
9	SB4296101	トウブSWクミ	1
10	0A5301605	+ナベザクミ3X16DB	2
11	SB1200101	トウブSWトリツケイタ	1
12	0A5401006	+ナベザクミ4X10DB	2
13	SB4259001	テイシSWハーネス	1
14	SB4261001	アースセン	1
15	0A5401006	+ナベザクミ4X10DB	1
16	SB4096001	コードホルダ #12	1
17	0A5401006	+ナベザクミ4X10DB	1
18	S00470000	コードホルダ #16	1
19	0A5401006	+ナベザクミ4X10DB	1
20	218859001	バインダM150	2
21	SB4155001	バンド	2
22	SA6366001	スパイラル140S	1
23	SB4155001	バンド	1

Page 52

Brother BAS-326H-484 parts on page 52

Ref	Part number	Part name	Qty
	1	Motor
	2	Main PCB
	3	Cable
	4	Cable
	5	Bracket
	6	Bracket
	7	Front panel
	8	Switch
	9	Switch
	10	Housing
	11	Screw
	12	Bracket
	13	Screw
	14	Clip
	15	Bracket
	16	Screw
	17	Screw
	18	Base
	19	Housing
	20	Cover
	21	Cord
	22	Screw
	23	Screw
	24	Clip
	25+	LCD Panel
	26+	Cable

Page 53 — R. モーター・液晶パネル関係 / Motor mechanism and LCD panel

Brother BAS-326H-484 parts on page 53

Ref	Part number	Part name	Qty
	SB0752201	モータ430ホキュウ	1
	SB6019001	プログラマメインキバンクミ	1
	SB6313001	プログラマーハーネス3100	1
	SB6472001	メインキーハーネス	1
	SB6525001	プログラマーキーキバンクミ	1
	SB6538001	アースプレート	1
	SB6539001	キーボード	1
	SB6540001	カーソルキー	1
	SB6541001	プッシュキー	3
	SB6542001	リアカバーパーツ	1
	SB6545001	サイドカバーSD	1
	SB6546001	サイドカバー USB	1
	SB6547001	サイドカバーBCR	1
	SB6551001	リアカバーフタ	1
	SB6552001	リアスタンド	1
	085310816	バインドBタイト3X8	5
	085311016	バインドBタイト3X10	8
	SB6657001	クッションゴム	1
	SB6554001	プログラマクレードル	1
	SB6555001	クレードル トリツケイタ	1
	SB6548001	ペンクミ	1
	0B0452006	+マルモク45X20	4
	004400803	+サラコ4×8	1
	200190001	スチツプル 10×20	2
	SB6532001	フロントカバークミ	1
	SB6581001	パネルプログラマクミ	1

Page 54 — S. 踏板関係 / Foot switch pedal mechanism

Brother BAS-326H-484 parts on page 54

Ref	Part number	Part name	Qty
1	1	Cable assembly
2	2	Foot pedal unit

Page 55 — S. 踏板関係 / Foot switch pedal mechanism

Brother BAS-326H-484 parts on page 55

Ref	Part number	Part name	Qty
1	SB1565001	フットSWヘンカンハーネス	1
2	SA6038101	レンフットSWクミ	1 2

Page 56 — T1. 付属装置関係(オプション部品) / Attachment set (Option parts)

Brother BAS-326H-484 parts on page 56

Ref	Part number	Part name	Qty
1	1	ATTACHMENT SET
2	2	WIRE HARNESS
3	3	SOLENOID VALVE
4+	4+	ATTACHMENT SET
5+	5+	SOLENOID VALVE
6	6	WIRE HARNESS
7	7	BRACKET
8	8	SOLENOID VALVE
9	9	BOLT
10	10	JOINT
11	11	BRACKET
12	12	BRACKET
13	13	SPRING
14	14	SPRING
15	15	SPRING
16	16	SPRING
17	17	SPRING
18	18	SPRING
19	19	PLATE
20	20	BOLT
21	21	BOLT
22	22	SPRING
23	23	WASHER
24	24	WASHER
25	25	BOLT
26	26	CLIP
27	27	BOLT
28	28	CLIP

Page 57 — T1. 付属装置関係 (オプション部品) / Attachment set (Option parts)

Brother BAS-326H-484 parts on page 57

Ref	Part number	Part name	Qty
	S53982000	ブランキングプレートクミ
	SA7166101	バルブハーネスX1クミ
	SB3342001	ドウケイロングニップル
	SA7171001	OPツィカバルブクミ
	S39116100	バルブVQZ2151S-5
	SA71710E1	OPツィカバルブクミ
	SA74521E0	バルブVQZ2151S
	SA7167101	ツィカバルブハーネスSG
	SA7197201	ダンテンションソウチ
	S34706000	エアーシリンダ10X10
	018302036	アナボルト3X20
	S12150000	ホースエルボM-5HL-4
	S34531001	カウンターシンククミ
	S34534101	サブテンションダイクミ
	155510001	イトチョウシナツト
	146060000	ナツトオシバネ
	146059001	プレテンションナツト
	146058001	プレテンションバネ
	146206009	イトアンナイサラオサエ
	144504001	イトアンナイサラ
	SA7199001	シリンダー-トリツケイタ
	017081606	ボルトM8X16
	S15031010	エアーチューブ
	SA3416101	イトチョウシバネLL
	S20681000	チョウシバネウエザガネ
	SA8140002	ザガネ
	SA7155001	スペーサ
	S00480000	コードホルダ#5
	0A5401006	+ナベザクミ4X10DB
	525907000	コードホルダ#9

Page 58 — T2. 付属装置関係(オプション部品) / Attachment set (Option parts)

Brother BAS-326H-484 parts on page 58

Ref	Part number	Part name	Qty
	1	attachment set
	2	bracket
	3	screw
	4	washer
	5	solenoid valve
	6	screw
	7	clip
	8	screw
	9	pin

Page 60 — T3. 付属装置関係(オプション部品) / Attachment set (Option parts)

Brother BAS-326H-484 parts on page 60

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49
	50	50
	51	51
	52	52
	53	53
	54	54
	100	100

Page 61 — T3. 付属装置関係 (オプション部品) / Attachment set (Option parts)

Brother BAS-326H-484 parts on page 61

Ref	Part number	Part name	Qty
	SA7189101	ネームツケハンテンソウチセット
	S12633309	オサエクランクLAクミ
	S12634109	オサエクランクホルダA
	S12635009	オサエクランクホルダB
	S12636001	オサエクランクホルダC
	S12641009	クランクホルダカンザ
	S59894001	アナボルト437-40X12
	SA6373001	ハンテンシリンダダイ
	018301236	アナボルト3X10
	018301036	アナボルト3X10
	S05665001	オサエクランクLA
	154236001	ハンテンツツ
	154236001	ハンテンツツ
	145087001	ハンテンギヤザガネ
	149831101	アタマツキトメネジ3.18
	154237101	オサエイタホルダL
	025350132	ヒラザガネショウ3.5
	100242003	シメネジ3.57
	S12637009	ハンテンロッド
	SA6362001	ハンテンシリンダ
	S12642009	アナボルトM3X35
	SA7193001	ハンテンジクツギテ
	018400836	アナボルト4X8
	018300836	アナボルト3X8
	017501216	ボルト5X12
	021500216	2シュナット5
	S18415101	ハーフユニオンQ4M5
	S12643001	ソトオサエアシ312-1
	117291002	サラネジ3.18
	154253001	イチギメイタR
	154253001	イチギメイタR
	062670512	ナベコ357-40X5
	SB2456001	ヒラザガネダイ3.5
	028350242	バネザガネ2-3.5
	154256101	オサエイタブランケA
	S12165000	オクリイタブランケ311G
	SA7460001	レギュレーター
	S04905000	ハーフユニオン
	018400836	アナボルト4X6
	SB3848001	ヒラザガネチュウ4
	S03803000	ナイロンチューブ
	S28741000	エアーチューブ
	SA6617001	オサエラランクスペースL
	SA6616001	オサエラランクスペースR
	S55484001	アナボルトザクミ5X10
	S55484001	アナボルトザクミ5X10
	S55485001	アナボルトザクミ5X12
	552907000	コードホルダ#10
	S12644001	ソトオサエアシ312-2
	S10542001	ナカオサエLL
	04516001	オサエラランクSS
	154297001	オサエラランクS
	154291101	オサエイタホルダS
	156492101	オサエイタブランケ7.5-A

Page 62 — T4. 付属装置関係(オプション部品) / Attachment set (Option parts)

Brother BAS-326H-484 parts on page 62

Ref	Part number	Part name	Qty
	1+	Attachment set (Option parts)

Page 64 — T4. 付属装置関係(オプション部品) / Attachment set (Option parts)

Brother BAS-326H-484 parts on page 64

Ref	Part number	Part name	Qty
	16	Wire harness
	52	Shaft
	54	Shaft
	53	Shaft
	15	Hose
	4	Clip
	7	Screw
	5	Side cover
	6	Chain cover
	47	Screw
	42	Screw
	40	Bracket
	41	Bracket
	37	Base plate
	38	Bracket
	39	Screw
	9	Screw
	8	Shaft
	2	Base plate
	3	Base plate
	13	Screw
	11	Bracket
	12	Screw
	14	Screw
	36	Cover
	35	Base
	34	Base
	46	Cover
	10	Cover
	45	Screw
	44	Screw
	43	Screw
	18	Guide rail
	32	Guide rail
	33	Guide rail
	25	Roller
	24	Screw
	23	Screw
	22	Screw
	21	Bracket
	20	Bracket
	19	Screw
	26	Guide rail
	27	Motor housing
	28	Screw
	29	Motor housing
	30	Screw
	31	Screw
	17	Guide rail
	50	Wire harness
	48	Wire harness
	49	Wire harness

Page 65 — T4. 付属装置関係 (オプション部品) / Attachment set (Option parts)

Brother BAS-326H-484 parts on page 65

Ref	Part number	Part name	Qty
	SC5667001	BCカイシュウハオキバ	1
	060400816	バインド4X8	2
	SB4155001	バンド	1
	SC5642001	カバーL BCRH3	1
	SC9297001	トリム1.6-58	1
	060400816	バインド4X8	3
	SC5648001	ソコカバーF BCRH3	1
	060400816	バインド4X8	4
	SC5647101	ウエカバーR BCRH3	1
	SB9427001	マグネットキャッチ	1
	060400816	バインド4X8	2
	021400202	2シュナット4	2
	060400816	バインド4X8	2
	SC5644001	スパイラルチューブ19	2
	SC5680001	エンチョウハーネスクミ345	1
	SC5656001	マガジンクミ BCRH3	2
	SC5657101	マガジンベース BCRH3	2
	SC9136001	ノツクピン3X10	4
	SC5664001	MZイチギメイタ BCRH3	2
	SB7957101	テイトウアナツキボルト4X8	4
	SC9151001	スペーサー5-10-8	2
	062501216	ナベコ5X12	2
	SC5660001	ジク-236 BCRH3	2
	SC5662001	カラー BCRH3	2
	SC5661001	バネ BCRH3	2
	SD0728001	セットカラー4-18-10	2
	012300336	アナヒラ3X3	4
	SC5659001	マガジンソコイタ BCRH3	2
	018301036	アナボルト3X10	4
	062400816	ナベコ4X8	8
	SC9137001	ジユンハンドル28-52	2
	S55485001	アナボルトザクミ5X12	4
	SC5665001	BCカイシュウハコ	1
	SC5666001	BCカイシュウハコ	1
	SC9153001	クツシヨンシート110X110	1
	SC5649101	ナカカバーF BCRH3	1
	SC5674001	イタナット M4	1
	060400816	バインド4X8	2
	SC7449001	トルクヒンジ	2
	SC5674001	イタナット M4	2
	060401016	バインド4X10	4
	S47269001	アナボルトザクミ6X20	1
	SC9151001	スペーサー5-10-8	1
	018502032	アナボルト5X20	1
	018061036	アナボルト6X10	4
	060400816	バインド4X8	4
	SC5678001	エンチョウハーネスクミ1	1
	SC5679001	エンチョウハーネスクミ2	1
	SC5681001	エンチョウハーネスクミ6	1
	SC5673001	エンチョウハーネスクミ7	1
	SC9573001	ジグボビン BCRH3	1
	S25475101	トメネジ6	1
	SC9574001	ジグシャフト BCRH3	1

Page 66 — T4. 付属装置関係(オプション部品) / Attachment set (Option parts)

Brother BAS-326H-484 parts on page 66

Ref	Part number	Part name	Qty
55	55	BRACKET
56	56	SCREW
57	57	BASE PLATE
58	58	HOLDER
59	59	SCREW
60	60	SCREW
61	61	CABLE CLAMP
62	62	CLAMP
63	63	SCREW
64	64	BRACKET
65	65	SCREW
66	66	BRACKET
67	67	LABEL

Page 67 — T4. 付属装置関係 (オプション部品) / Attachment set (Option parts)

Brother BAS-326H-484 parts on page 67

Ref	Part number	Part name	Qty
	SC5645101	ソコカバーR BCRH3	1
	060400816	バインド4X8	4
	SC5625101	ナカカバーR2 BCRH3	1
	SC5643101	SWハーネスクミVX-014	1
	0A5301605	+ナベザクミ3X16DB	2
	021300206	シュナット3	2
	SB4155001	バンド	2
	SC9773005	ケーブルクランプUC	1
	0A5400806	+ナベザクミ4X8DB	1
	060400816	バインド4X8	2
	SC5646001	ナカカバーR BCRH3	1
	060400816	バインド4X8	4
	SA9957002	ウーニングマーク	2

Page 68 — T4. 付属装置関係(オプション部品) / Attachment set (Option parts)

Brother BAS-326H-484 parts on page 68

Ref	Part number	Part name	Qty
97	97	SCREW
96	96	PLATE
102	102	SCREW
101	101	BRACKET
99	99	SCREW
98	98	LEVER
100	100	SPRING
103	103	WASHER
94	94	BASE
95	95	PIN
121	121	CABLE TIE
89	89	BRACKET
90	90	BLOCK
96	96	PLATE
106	106	BRACKET
114	114	BRACKET
86	86	BRACKET
76	76	SCREW
97	97	SCREW
104	104	BRACKET
118	118	SCREW
108	108	BRACKET
93	93	BRACKET
109	109	BRACKET
115	115	SCREW
116	116	BRACKET
113	113	BRACKET
65	65	BRACKET
117	117	SCREW
110	110	SENSOR
111	111	SCREW
105	105	CONNECTOR
112	112	SCREW
77	77	BRACKET
78	78	SCREW
70	70	WIRE
119	119	BRACKET
74	74	BASE
69	69	BRACKET
120	120	SCREW
87	87	BRACKET
83	83	BRACKET
88	88	BRACKET
71	71	BRACKET
79	79	BASE
84	84	WIRE
82	82	SCREW
80	80	BRACKET
81	81	BRACKET
72	72	SCREW
73	73	BRACKET
122	122	CLAMP
123	123	SCREW
122	122	CLAMP
123	123	SCREW
122	122	CLAMP
72	72	SCREW
123	123	SCREW

Page 69 — T4. 付属装置関係 (オプション部品) / Attachment set (Option parts)

Brother BAS-326H-484 parts on page 69

Ref	Part number	Part name	Qty
	SC5626001	チャッククミ BCRH3	1
	SC5671001	チャックイタ3 BCRH3	1
	SC9136001	ノツクピン3X10	2
	SC5627001	チャックイタ1 BCRH3	1
	SC9136001	ノツクピン3X10	4
	018501436	アナボルト5X14	2
	SC5629001	チャックイタ2 BCRH3	1
	SC5630001	チャックストツパー	1
	S55485001	アナボルトザクミ5X12	2
	SC9144001	リニアガイド10X75	1
	018300836	アナボルト3X8	4
	SC9142001	シリンダ12X35	1
	SC4680001	ツキテ	2
	SC5579001	エアチューブD4L1140	1
	SC5580001	エアチューブD4L1140	1
	SC5631001	ハーネスクミDMSH3	1
	SC5676001	ハーネスクミDMSH4	1
	SC9143001	ツバツキザガネ 5-12	1
	SC5632001	イタナット M5	1
	018501436	アナボルト4X14	2
	018501436	アナボルト5X14	2
	SC5628001	ボビンホゴプレート	1
	SC9140001	クツシヨンシート30X20	1
	S12150000	ホースエルボM-5HL-4	1
	SC5651001	エアチューブD4L1150	1
	018400636	アナボルト4X6	2
	SC5634001	チヤツクブロツク2 BCRH3	1
	SC9147001	ノツクピン3X20	2
	SC5636001	チヤツクイタ BCRH3	2
	018300836	アナボルト3X8	4
	SC5635001	チヤツクイタバネ BCRH3	1
	018300536	アナボルト3X5	1
	SC5637001	チヤツククメ BCRH3	1
	SC5638001	ネジリバネ	1
	SC5655001	ダンネジM4	1
	102707002	ザガネ	1
	SC5639001	ハーネスクミAPS2.5	1
	SC5677001	エンチヨウ2ハーネスクミ5	1
	SC9329001	トリツケバンキンAPS	1
	018300836	アナボルト3X8	1
	SC5633001	チヤツクブロツク1 BCRH3	1
	SC9145001	ブツシユ4-6-5	1
	SC9156001	シリンダ8X15	1
	S12150000	ホースエルボM-5HL-4	1
	SC5581001	エアチューブD4L1260	1
	SC5640001	シリンダセツゾククイタ	1
	018300836	アナボルト3X8	2
	018401036	アナボルト4X10	2
	SC9773001	ケーブルクランプUC	1
	0A5400806	+ナベザクミ4X8DB	1
	018301236	アナボルト3X12	2
	SC9773005	ケーブルクランプUC	1
	0A5400806	+ナベザクミ4X8DB	1
	SB4155001	バンド	2
	SC9773006	ケーブルクランプUC	4
	0A5400806	+ナベザクミ4X8DB	4

Page 70 — T4. 付属装置関係(オプション部品) / Attachment set (Option parts)

Brother BAS-326H-484 parts on page 70

Ref	Part number	Part name	Qty
124	124	WIRE HARNESS
125	125	BRACKET
126	126	SOLENOID VALVE
127	127	BRACKET
128	128	BRACKET
129	129	ELBOW COUPLING
130	130	SOLENOID VALVE
131	131	PLUG
132	132	PIN
133	133	BRACKET
134	134	TUBE
135	135	COUPLING
136	136	TUBE
137	137	COUPLING
138	138	BRACKET
139	139	PIN
140	140	SCREW
141	141	WASHER
142	142	BRACKET
143	143	COUPLING
144	144	TUBE

Page 71 — T4. 付属装置関係 (オプション部品) / Attachment set (Option parts)

Brother BAS-326H-484 parts on page 71

Ref	Part number	Part name	Qty
	SC5669001	バルブハーネス5レンクミ	1
	SC5668001	デンジバルブクミ4AT	1
	SC9201001	マニホールド 4 AT	1
	SC9202001	バルブ7V110J04B	3
	SC9203001	バルブ7V120J04B	1
	SC9204001	エルボ08-1/4	1
	SC9205001	サイレンサー-1/4	2
	SC9206001	プラグ 1/4	3
	SC9215001	プラグ 4 AT	2
	SC5585001	スピードコントローラー	4
	SC5582001	エアチューブD4L100	4
	SC9149001	ツギテPY4	1
	SC5582001	エアチューブD4L100	1
	SC9207001	エルボ08-1/8	1
	SC9644001	バルブトリツケイタ	1
	018402536	アナボルト4X25	4
	032422003	+2マルモク41X20	2
	148847001	ザガネ	2
	SC9773005	ケーブルクランプUC	1
	0A5400806	+ナベザクミ4X8DB	1
	SC5670001	エアチューブD8L600	1

Page 72 — T4. 付属装置関係(オプション部品) / Attachment set (Option parts)

Brother BAS-326H-484 parts on page 72

Ref	Part number	Part name	Qty
	145	145
	146	146
	147	147
	148	148
	149	149
	150	150
	151	151
	152	152
	153	153
	154	154
	155	155
	156	156
	157	157
	158	158
	159	159
	160	160
	161	161
	162	162
	163	163
	164	164
	165	165
	166	166
	167	167
	168	168
	169	169
	170	170
	171	171
	172	172
	173	173
	174	174
	175	175
	176	176
	177	177
	178	178

Page 73 — T4. 付属装置関係 (オプション部品) / Attachment set (Option parts)

Brother BAS-326H-484 parts on page 73

Ref	Part number	Part name	Qty
	SC9134001	シリンダ16X200	1
	SC4680001	ツギテ	2
	SC5567001	エアチューブD4L520	1
	SC5578001	エアチューブD4L520	1
	SC5583001	ハーネスクミDMSH1	1
	SC5675001	ハーネスクミDMSH2	1
	SC5621001	ベースイタ1 BCRH3	1
	SC9136001	ノツクピン3X10	4
	018501436	アナボルト5X14	4
	SC5622001	MZトリツケイタ1 BCRH3	1
	SC9136001	ノツクピン3X10	2
	018501036	アナボルト5X10	4
	SC5620001	ソコカバー	1
	SC9296001	トリム1.6-42	1
	S55484001	アナボルトザクミ5X10	4
	SD0238001	MZトリツケイタ2 BCRH3	1
	S12150000	ホースエルボM-5HL-4	1
	SC5641001	エアチューブD4L870	1
	SB8060101	イジェクトセンサーサクミ	1
	SC5624001	エンチヨウ2ハーネスクミ6	1
	018300636	アナボルト3X6	1
	SC9136001	マグネット20	1
	SD0239001	イチギメピン	2
	SB4901001	ザガネ4.2 T1.5	1
	018401036	アナボルト4X10	1
	SC9136001	ノツクピン3X10	2
	018501036	アナボルト5X10	2
	SC9773006	ケーブルクランプUC	4
	0A5400806	+ナベザクミ4X8DB	4
	SC9141001	ケーブルキャリア	1
	018400636	アナボルト4X6	8
	018401036	アナボルト4X10	4
	SC5654001	ベースイタ2	1
	S42446001	アナボルトザクミ6X14	3

Page 74 — U.付属品関係 / Accessories

Brother BAS-326H-484 parts on page 74

Ref	Part number	Part name	Qty
	78	Option parts
	23	Screw
	19	Bracket
	22	Screw
	3+	Oil feeder
	4	Label
	5	Label
	20	Oil feeder assembly
	25	Spool pin
	1	Cover
	21	Cover
	6	Base plate assembly
	9	Screw
	8	Plate
	12	Screw
	7	Bracket
	11	Bracket
	10	Screw
	13	Screw
	14	Washer
	49	Clip
	52	Screw
	50	Clip
	51	Clip
	48	Pin
	47	Pin
	53	Washer
	54	Nut
	49	Clip
	73	Tray
	72	Screw
	24	Screw
	2	Oil feeder
	74	Cap
	75	Screw
	26	Base plate assembly
	39	Clip
	36	Arm
	37	Screw
	38	Washer
	40	Bracket
	42	Screw
	44	Nut
	45	Screw
	31	Shaft
	43	Screw
	30	Shaft
	39	Clip
	28	Screw
	29	Washer
	27	Base plate
	33	Screw
	34	Nut
	35	Base plate assembly
	32	Shaft
	70	Cover
	71	Screw
	55	Screw
	56	Washer
	16	Bracket
	17	Bracket
	64	Screw
	63	Shaft
	65	Screw
	76	Screw
	77	Washer
	57	Washer
	58	Screw
	59	Nut
	66	Screw
	68	Screw
	69	Washer
	62	Screw
	61	Screw
	60	Screw
	18	Gas spring
	15	Shaft
	67	Screw

Page 75 — U. 付属品番関係 / Accessories

Brother BAS-326H-484 parts on page 75

Ref	Part number	Part name	Qty
	SB4412201	リアカバー
	114486002	ポリオイラータイ
	SA8239201	オイルタンククミ
	SA8239202	オイルタンククミ
	SB1270001	オイルケイコララベル エイブン
	SB1271001	オイルケイコララベル ワブン
	SB0557301	アイガ-ドセットE
	SB0558001	アイガ-ドホルダ-B
	SB4169001	アイガ-ド
	018300636	アナボルト3×6
	026030233	ヒラザガネミガキ3
	SB0559101	アイガ-ドホルダ-A
	018400836	アナボルト4×8
	018400836	アナボルト4×8
	026040136	ヒラザガネミガキ4
	SB0468001	ガススプリングクミ311G
	SA4846002	ガススプリングササエ
	SB4516001	ガススプリングトリツケイタ
	S42446001	アナボルトザクミ6×14
	SA4605001	マクラ
	SB4403001	サイドカバー
	062501216	ナベコ5×12
	062501216	ナベコ5×12
	S42446001	アナボルトザクミ6×14
	109714000	クギ
	S00871101	ホビンB
	S40574409	イトタダイクミ2DTHF
	S51283001	ウケザラ
	150182000	スプールマット
	S51281001	スプールクツシヨン
	S04109001	イトアンナイササエボウ
	142997001	イトアンナイ3
	150179002	スプールルジクB
	028050243	バネザガネ2-5
	021500203	2シュナツト5
	SA6607001	スプールホルダ-2
	SA6607001	スプールホルダ-2
	150183000	イトカケハンガーダイ
	142990001	スレッドブツシユ
	SA6609001	スプールホルダササエ
	SA6615001	イトアンナイホルダ-
	138843201	ササエボツツギテ
	062061603	ナベコ6×16
	014060632	アナボルト6×6
	021500203	2シュナツト5
	S37037001	ナベコヒラザ5×32
	062061003	ナベコ6×10
	SA3384101	トウブサエピン
	012060636	アナヒラ6×6
	SA3385001	トウブヒンジウケ
	SA3395001	トウブヒンジゴム
	SA3392101	スペーサ
	018066036	アナボルト6×60
	13650001	ワ2.3×8.5×38ST
	021060106	1シュナツト6
	018066036	アナボルト6×60

Page 76 — U.付属品関係 / Accessories

Brother BAS-326H-484 parts on page 76

Ref	Part number	Part name	Qty
78	78	ACCESSORY
23	23	BRACKET
19	19	BRACKET
22	22	SCREW
3+	3+	ACCESSORY
4	4	LABEL
5	5	LABEL
20	20	ACCESSORY
25	25	CAP
6	6	ACCESSORY
9	9	SCREW
8	8	WASHER
12	12	SCREW
7	7	BRACKET
10	10	PLATE
13	13	SCREW
14	14	WASHER
11	11	BRACKET
21	21	COVER
1	1	COVER
52	52	SCREW
50	50	BRACKET
51	51	WASHER
48	48	PIN
47	47	PIN
49	49	BRACKET
53	53	WASHER
54	54	NUT
72	72	BRACKET
24	24	SCREW
73	73	TRAY
74	74	KNOB
75	75	SCREW
2	2	BOTTLE
26	26	ACCESSORY
39	39	BRACKET
36	36	BRACKET
37	37	WASHER
38	38	SCREW
40	40	BRACKET
42	42	SCREW
44	44	NUT
45	45	SCREW
31	31	SHAFT
41	41	BRACKET
43	43	SCREW
30	30	SHAFT
46	46	NUT
70	70	COVER
71	71	SCREW
55	55	SCREW
16	16	BRACKET
17	17	BRACKET
64	64	WASHER
63	63	SCREW
65	65	NUT
56	56	WASHER
18	18	SPRING
15	15	SHAFT
57	57	WASHER
58	58	WASHER
59	59	NUT
66	66	BRACKET
68	68	WASHER
62	62	BRACKET
61	61	SCREW
60	60	BRACKET
67	67	NUT
32	32	SHAFT
28	28	SHAFT
29	29	SHAFT
27	27	SHAFT
33	33	WASHER
34	34	NUT
35	35	SHAFT
76	76	SCREW
77	77	WASHER
69	69	SCREW

Page 79 — Wa. 警告ラベル / Warning labels

Brother BAS-326H-484 parts on page 79

Ref	Part number	Part name	Qty
	SB1271-001	オイル警告ラベル和文 Oil warning label JP
	SB1270-001	オイル警告ラベル英文 Oil warning label EN

Page 80 — Ga. ゲージ部品一覧表 / Gauge parts list

Brother BAS-326H-484 parts on page 80

Ref	Part number	Part name	Qty
	S40217-001	3
	S10212-101	E
	S10213-101	F
	SC9264-001	4
	S42843-001	A
	S42844-001	B
	S42845-001	C
	S42846-001	D
	S42847-001	E
	157237-001	F
	158592-001	G
	S42848-001	J
	S40214-001	A-CUT
	S49448-001	B-L
	S42849-101	XA
	SA4811-001	H

Page 81 — 索引 / Index

Brother BAS-326H-484 parts on page 81

Ref	Part number	Part name	Qty
- 28	004300513	A
- 23	004400803	R
- 20	012060536	B
- 5	012060636	B
- 18	012060636	C1
- 19	012060636	C1
- 22	012060636	C1
- 12	012060636	C3
- 24	012060636	C3
- 20	012060636	C4
- 54	012060636	D1
- 63	012060636	D1
- 52	018066036	U
- 3	018300536	C1
- 99	018300636	T4
- 24	018300836	T3
- 78	018300836	T4
- 97	018300836	T4
- 107	018300836	T4
- 114	018300836	T4
- 2	018301036	C1
- 3	018301236	C1
- 6	018301236	C1
- 34	018301236	C1
- 37	018301236	C1
- 10	018301236	T3
- 30	018301236	T4
- 31	018301236	C1
- 9	018301236	T3
- 118	018301236	T4
- 9	018302036	T1
- 17	018400636	D2
- 39	018400636	T3
- 93	018400636	T4
- 175	018400636	T4
- 4	018400836	C3
- 6	018400836	C3
- 12	018400836	C4
- 47	018400836	D1
- 28	012300336	T4
- 25	012400436	D1
- 31	012400436	D1
- 17	012400436	H
- 24	012400436	H
- 9	012400436	J
- 16	012500536	A
- 43	012500536	A
- 9	012500536	B
- 26	012500536	B
- 51	012500536	B
- 24	012500536	D2
- 6	012500536	G
- 3	012500536	H
- 37	012500536	H
- 54	012500536	J
- 31	012501031	C4
- 36	012501031	C4
- 43	014060632	U
- 14	016061031	D2
- 12	017061213	D1
- 44	017061612	D1
- 45	017065002	D1
- 20	017081606	T1
- 8	017400802	L
- 11	017401415	L
- 25	017501216	T3
- 46	018061036	T4
- 27	018061236	D2
- 44	018061636	J
- 4	018062536	C1
- 61	018064031	U
- 10	018501036	C3
- 15	018501036	C3
- 22	018501036	C3
- 3	018501036	D2
- 156	018501036	T4
- 171	018501036	T4
- 73	018501436	T4
- 88	018501436	T4
- 153	018501436	T4
- 45	018501636	B
- 45	018502032	T4
- 3	018503036	M
- 3	018503036	M
- 43	019060632	U
- 10	021060106	D1
- 32	021060106	J
- 54	021060106	U
- 59	021060106	U
- 62	021060106	U
- 41	021060306	D1
- 27	021060306	J
- 35	021060306	J
- 43	021060306	J
- 48	021060306	J
- 50	021060306	J
- 10	021080206	N1
- 32	021300103	A
- 9	021300103	C1
- 36	021300103	C1
- 60	021300206	T4
- 47	021400106	C4
- 13	021400202	T4
- 46	021400216	C1
- 4	021400216	C2
- 12	021400306	L
- 34	021500203	U
- 44	021500203	U
- 32	021500216	C4
- 37	021500216	C4
- 26	021500216	T3
- 6	025040236	C5
- 38	025040332	A
- 56	025060236	U
- 8	025080336	N1
- 17	025350132	T3
- 10	026030233	U
- 18	026040136	F
- 14	026040136	U
- 4	026050136	M
- 8	028030246	C1
- 32	028030246	C1
- 71	028030246	J
- 45	028040246	C1
- 13	028040246	C4
- 6	028040246	J
- 9	028040246	L
- 15	028040246	M
- 33	028050243	U
- 11	028050246	C2
- 41	028050246	C4
- 30	032422003	P
- 75	037301215	U
- 49	047402042	B
- 21	048030342	K
- 23	048040342	J
- 5	048050142	C4
- 10	048050342	H
- 19	048050342	H
- 8	048060142	C4
- 65	048060342	U
- 69	048060342	U
- 37	048080142	B
- 17	048080142	C4
- 29	048080142	D1
- 28	048080142	E
- 36	048080142	E
- 37	048080142	E
- 26	048100142	C1
- 26	048100142	C1
- 10	048100142	D2
- 26	048100142	E
- 34	048100142	E
- 35	048220242	B
- 34	048220242	E
- 34	048280142	E
- 45	048280142	F
- 23	060400516	K
- 3	060400516	L
- 7	060400816	T4
- 9	060400816	T4
- 12	060400816	T4
- 14	060400816	T4
- 39	060400816	T4
- 47	060400816	T4
- 56	060400816	T4
- 64	060400816	T4
- 66	060400816	T4
- 42	060401016	T4
- 46	062061003	U
- 25	062061016	A
- 28	062061016	F
- 31	062061016	H
- 42	062061603	U
- 55	062300416	C1
- 20	062300416	D1
- 72	062300416	J
- 31	062300506	A
- 8	062300816	Q
- 8	062350616	H
- 6	062350616	K
- 6	062400616	D1
- 11	062400616	D2
- 8	062400616	F
- 19	062400616	F
- 45	062400616	F
- 10	062400816	B
- 44	062400816	B
- 3	062400816	T2
- 31	062400816	T4
- 9	062500616	G
- 11	062500616	G
- 13	062500616	G
- 30	062500616	H
- 15	062500816	L
- 34	062501216	A
- 23	062501216	T4
- 21	062501216	U
- 22	062501216	U
- 37	062670412	G
- 32	062670512	T3

Page 82

Brother BAS-326H-484 parts on page 82

Ref	Part number	Part name	Qty
- 12	062680612	E
- 22	070696800	D2
- 16	085310816	R
- 17	085311016	R
- 30	0A4300806	K
- 10	0A5301605	Q
- 59	0A5400806	T4
- 63	0A5400806	T4
- 117	0A5400806	T4
- 120	0A5400806	T4
- 123	0A5400806	T4
- 143	0A5400806	T4
- 42	0A5401006	A
- 23	0A5401006	F
- 25	0A5401006	F
- 37	0A5401006	F
- 47	0A5401006	F
- 49	0A5401006	F
- 51	0A5401006	F
- 53	0A5401006	F
- 7	0A5401006	P
- 9	0A5401006	P
- 2	0A5401006	Q
- 4	0A5401006	Q
- 6	0A5401006	Q
- 12	0A5401006	Q
- 15	0A5401006	Q
- 17	0A5401006	Q
- 19	0A5401006	Q
- 56	0A5401206	A
- 22	0B0452006	R
- 16	100136001	G
- 18	100242003	T3
- 66	100360003	J
- 36	100401022	H
- 28	100402004	G
- 14	100645004	C4
- 103	102707002	T4
- 23	104449001	A
- 40	104450101	A
- 21	104567101	A
- 2	104821001	A
- 20	107017001	M
- 31	107149001	F
- 24	107606101	G
- 24	109714000	U
- 23	109763022	D2
- 6	110367001	B
- 18	110367001	C4
- 20	110735022	K
- 64	111140002	J
- 55	111466121	D1
- 2	114486002	U
- 29	117291002	T3
- 7	120265002	A
- 3	120265002	G
- 23	120448001	H
- 41	138843201	U
- 34	141362001	D1
- 12	142211001	B
- 7	142274101	F
- 38	142990001	U
- 31	142997001	U
- 16	144458001	B
- 18	14504001	T1
- 14	145087001	T3
- 26	145446001	G
- 34	145446002	H
- 17	145547021	F
- 17	145646025	B
- 29	145751001	F
- 16	1458001	T1
- 15	146058001	T1
- 15	146059001	T1
- 14	14606000	T1
- 17	14620600	T1
- 24	146288021	K
- 12	14635400	C2
- 31	148847001	P
- 141	148847001	T4
- 19	149097000	K
- 6	149547000	P
- 15	149831101	T3
- 32	150179002	U
- 28	150182000	U
- 37	150183000	U
- 58	151439102	D1
- 33	152288101	G
- 36	152584001	G
- 7	152937001	H
- 20	153274001	P
- 12	154235001	T3
- 13	154236001	T3
- 16	154252001	T3
- 30	154253001	T3
- 31	154256001	T3
- 35	154291001	T3
- 53	154297001	T3
- 30	154590000	J
- 10	154599000	J
- 13	155510000	T1
- 9	15559021	H
- 54	156492101	T3
- 75	157237001	Ga
- 75	158592001	Ga
- 17	159163000	A
- 18	159163000	A
- 25	159805001	G
- 4	159193001	E
- 5	181937001	E
- 16	200190001	N1
- 4	200190001	N2
- 20	218859001	Q
- 10	228475000	P
- 15	231071001	J
- 50	525567000	F
- 46	525664000	F
- 28	525907000	T1
- 5	552907000	Q
- 5+	BMP3010-0000000-2ST1	N2
- 5+	BMP3010-0000000-2ST4	N2
- 5+	BMP3010-0000000-3ST4	N2
- 5+	BMP3010-0000000-4ST4	N2
- 56+	P.63	D1
- 18	S00470000	Q
- 26	S00480000	T1
- 1	S00691501	E
- 61	S00705001	J
- 6	S00711101	E
- 8	S00711101	E
- 7	S01767001	E
- 11	S02652021	J
- 25	S03677001	K
- 41	S03803000	T3
- 15	S03816001	N1
- 30	S04109001	U
- 51	S04516001	T3
- 5	S04897000	T2
- 38	S04905000	T3
- 11	S05665001	T3
- 78	S06706001	U
- 8	S07350002	A
- 4	S07459100	F
- 30	S09043000	P
- 22	S09228000	P
- 51	S10112101	D1
- 62+	S10208001	J
- 62+	S10208002	J
- 62+	S10208003	J
- 59	S10209101	J
- 7	S10243000	T2
- 27	S10268001	H
- 18	S10438001	H
- 22	S10470201	K
- 50	S10542001	T3
- 4	S12150000	K
- 10	S12150000	T1
- 91	S12150000	T4
- 111	S12150000	T4
- 161	S12150000	T4
- 37	S12165000	T3
- 23	S12441001	G
- 35	S12441001	H
- 2	S12633309	T3
- 3	S12634109	T3
- 4	S12635009	T3
- 5	S12636001	T3
- 6	S12641009	T3
- 28	S12643001	T3
- 49	S12644001	T3
- 30	S12699000	G
- 57	S13399001	D1
- 21	S15031010	T1
- 2	S15609001	E
- 3	S15610001	E
- 66	S17974101	U
- 67	S17975200	U
- 2	S18027201	T2
- 27	S18415101	T3
- 12	S20164001	A
- 18	S20681000	G
- 76	S21728001	U
- 3	S23418001	C5
- 5	S23418002	C5
- 15	S23418002	H
- 4	S23651001	B
- 24	S23651001	B
- 29	S23651001	B
- 31	S25475101	J
- 31	S25475101	B
- 42	S25475101	B
- 57	S25475101	B
- 5	S25475101	D1
- 15	S25475101	D1
- 19	S25475101	E
- 22	S25475101	E
- 2	S25475101	J
- 17	S25475101	J
- 22	S25475101	C4
- 3	S25235001	B
- 17	S25279101	K
- 37	S25310101	D1
- 62	S25310101	D1
- 68	S25454021	J
- 73	S25456001	K
- 16	S25475101	K
- 9	S25475101	K
- 31	S25475101	J
- 42	S28741000	T3
- 22	S31032002	G
- 33	S31778000	H
- 13	S32259001	M
- 26	S32465101	J
- 11	S34533001	T1
- 12	S34534101	T1
- 8	S34706000	T1
- 45	S37037001	U
- 6	S37059001	N1

Page 83 — 索引 / Index

Brother BAS-326H-484 parts on page 83

Ref	Part number	Part name	Qty
73	S37059001	Wa
- 11	S37060001	A
- 5	S37060001	N1
73	S37060001	Wa
- 6	S38265000	F
- 36	S38266000	F
- 43	S38713100	B
- 18	S39115100	P
- 18	S39116100	P
- 5+	S39116100	T1
75	S40214001	Ga
- 65	S40217001	J
- 26	S40574409	U
- 13	S42446001	C2
- 18	S42446001	C3
- 178	S42446001	T4
- 18	S42446001	U
- 23	S42446001	U
75	S42843001	Ga
75	S42844001	Ga
75	S42845001	Ga
75	S42846001	Ga
75	S42847001	Ga
75	S42848001	Ga
75	S42849101	Ga
- 39	S44010001	A
- 22	S46903001	J
- 43	S47269001	T4
- 24	S48140002	T1
- 13	S48189000	F
75	S49448001	Ga
- 20	S49957000	F
- 15	S49992000	F
- 41	S49992000	F
- 12	S50049000	M
- 11	S50050000	M
- 10	S50051000	M
- 48	S50359001	F
- 29	S51282101	U
- 27	S51283001	U
- 1	S53982000	T1
- 71	S55479001	U
- 10	S55481001	E
- 24	S55482001	C4
- 45	S55484001	T3
- 46	S55484001	T3
- 159	S55484001	T4
- 2	S55485001	C3
- 32	S55485001	C3
- 30	S55485001	C4
- 35	S55485001	C4
- 43	S55485001	C4
- 45	S55485001	C4
- 7	S55485001	G
- 12	S55485001	J
- 31	S55485001	K
- 47	S55485001	T3
- 33	S55485001	T4
- 39	S55487001	C1
- 30	S55487001	E
- 38	S55487001	E
- 1	S56531001	M
- 11	SA3707101	C3
- 29	SA4143001	G
- 5	SA4170001	H
- 28	SA4177001	B
- 41	SA4178001	B
- 22	SA4179001	B
- 23	SA4180001	B
- 23	SA4197101	C3
- 31	SA4224001	D2
73	SA4224001	Wa
- 9	SA4302001	D1
- 8	SA4333001	G
- 56	SA4354001	J
- 37	SA4545001	J
- 53	SA4588001	J
- 1	SA4596002	A
- 22	SA4600101	A
- 24	SA4601001	A
- 5	SA4604101	A
- 19	SA4605001	U
- 40	SA4608101	B
- 15	SA4647001	C1
- 18	SA4666001	B
- 5	SA4676201	C2
- 15	SA4692001	C4
- 26	SA4706101	C4
- 33	SA4709001	C4
- 25	SA4712001	C4
- 27	SA4714001	C4
- 2	SA4717001	C4
- 4	SA4719001	C4
- 6	SA4720001	C4
- 7	SA4721001	C4
- 1	SA4741301	D2
- 6	SA4743001	D2
- 8	SA4744001	D2
- 13	SA4745001	D2
- 16	SA4747001	D2
- 18	SA4748101	D2
- 25	SA4753001	D2
- 28	SA4757101	D2
- 1	SA4759001	D1
- 7	SA4760001	D1
- 2	SA4761001	D1
- 16	SA4762001	D1
- 3	SA4763001	D1
- 11	SA4764001	D1
- 13	SA4765001	D1
- 16	SA4766001	D1
- 17	SA4767001	D1
- 18	SA4768001	D1
- 19	SA4769101	D1
- 21	SA4770001	D1
- 27	SA4771001	D1
- 22	SA4772001	D1
- 23	SA4773001	D1
- 38	SA4775101	D1
- 50	SA5300001	D1
- 52	SA5301001	D1
- 14	SA5339101	F
- 40	SA5339101	F
- 1	SA5559101	T2
- 28	SA5593001	C1
- 2	SA6038101	S
- 9	SA6087001	F
- 20	SA6193301	G
- 30	SA6207001	A
- 20	SA6210001	D2
- 70	SA6261002	U
- 27	SA6272001	A
- 69	SA6273101	J
- 20	SA6362001	T3
- 22	SA6366001	Q
- 8	SA6373001	T3
- 10	SA6391001	G
- 1	SA6405001	P
- 2	SA6405002	P
- 3	SA6406001	P
- 4	SA6406002	P
- 5	SA6407001	P
- 13	SA6450101	C3
- 25	SA6451101	C3
- 14	SA6451101	C3
- 27	SA6451101	C3
- 33	SA6576001	F
- 2	SA6593001	F
- 7	SA6595001	C5
- 8	SA6599001	C5
- 9	SA6600001	C5

Page 85

Brother BAS-326H-484 parts on page 85

Ref	Part number	Part name	Qty
	SB5966001	C1 - 11
	SB5967001	C1 - 5
	SB5968001	C1 - 1
	SB5969001	C1 - 30
	SB5974001	C1 - 48
	SB5975001	C1 - 49
	SB5977001	C1 - 1
	SB6019001	R - 2
	SB6313001	R - 3
	SB6414001	N1 - 1
	SB6472001	R - 4
	SB6525001	R - 5
	SB6532001	R - 25+
	SB6532002	R - 25+
	SB6538001	R - 6
	SB6539001	R - 7
	SB6540001	R - 8
	SB6541001	R - 9
	SB6542001	R - 10
	SB6545001	R - 11
	SB6546001	R - 12
	SB6547001	R - 13
	SB6548001	R - 21
	SB6551001	R - 14
	SB6555001	R - 15
	SB6556001	G - 14
	SB6557001	R - 20
	SB6558001	R - 20
	SB6560001	G - 14
	SB6577001	J - 4
	SB6581001	R - 26+
	SB6581002	R - 26+
	SB6613001	F - 22
	SB6657001	R - 18
	SB6670001	C1 - 60
	SB6672001	E - 13
	SB6676001	Q - 76
	SB6899001	B - 32
	SB6969001	E - 14
	SB6971001	M - 16
	SB6973001	J - 78
	SB7118001	J - 60
	SB7957101	T4 - 21
	SB8060101	T4 - 163
	SC4680001	T4 - 80
	SC5554201	T4 - 1+
	SC55542E1	T4 - 1+
	SC5567001	T4 - 147
	SC5578001	T4 - 148
	SC5579001	T4 - 81
	SC5580001	T4 - 82
	SC5581001	T4 - 112
	SC5582001	T4 - 134
	SC5582001	T4 - 136
	SC5583001	T4 - 149
	SC5585001	T4 - 133
	SC5620001	T4 - 157
	SC5621001	T4 - 151
	SC5622001	T4 - 154
	SC5624001	T4 - 164
	SC5625101	T4 - 57
	SC5626001	T4 - 68
	SC5627001	T4 - 71
	SC5628001	T4 - 89
	SC5629001	T4 - 74
	SC5630001	T4 - 75
	SC5631001	T4 - 83
	SC5632001	T4 - 86
	SC5633001	T4 - 108
	SC5634001	T4 - 94
	SC5635001	T4 - 98
	SC5636001	T4 - 96
	SC5637001	T4 - 100
	SC5638001	T4 - 101
	SC5639001	T4 - 104
	SC5640001	T4 - 113
	SC5641001	T4 - 162
	SC5642001	T4 - 5
	SC5643101	T4 - 58
	SC5644001	T4 - 15
	SC5645101	T4 - 55
	SC5646001	T4 - 65
	SC5647001	T4 - 10
	SC5648001	T4 - 8
	SC5649101	T4 - 37
	SC5651001	T4 - 92
	SC5654001	T4 - 177
	SC5655001	T4 - 102
	SC5656001	T4 - 17
	SC5657101	T4 - 18
	SC5659001	T4 - 29
	SC5660001	T4 - 24
	SC5661001	T4 - 26
	SC5662001	T4 - 25
	SC5664001	T4 - 20
	SC5665001	T4 - 34
	SC5666001	T4 - 35
	SC5667001	T4 - 2
	SC5668001	T4 - 125
	SC5669001	T4 - 124
	SC5670001	T4 - 144
	SC5671001	T4 - 69
	SC5673001	T4 - 50
	SC5674001	T4 - 38
	SC5674001	T4 - 41
	SC5675001	T4 - 150
	SC5676001	T4 - 84
	SC5677001	T4 - 105
	SC5678001	T4 - 49
	SC5680001	T4 - 16
	SC5681001	T4 - 51
	SC7449001	T4 - 40
	SC9134001	T4 - 145
	SC9136001	T4 - 19
	SC9136001	T4 - 70
	SC9136001	T4 - 72
	SC9137001	T4 - 152
	SC9137001	T4 - 155
	SC9137001	T4 - 170
	SC9137001	T4 - 32
	SC9138001	T4 - 166
	SC9140001	T4 - 90
	SC9141001	T4 - 174
	SC9142001	T4 - 79
	SC9143001	T4 - 85
	SC9144001	T4 - 77
	SC9145001	T4 - 109
	SC9146001	T4 - 110
	SC9147001	T4 - 95
	SC9150001	T4 - 105
	SC9151001	T4 - 22
	SC9151001	T4 - 44
	SC9153001	T4 - 36
	SC9201001	T4 - 126
	SC9202001	T4 - 127
	SC9203001	T4 - 128
	SC9204001	T4 - 129
	SC9205001	T4 - 130
	SC9206001	T4 - 131
	SC9207001	T4 - 137
	SC9215001	T4 - 132
	SC9296001	T4 - 158
	SC9297001	T4 - 6
	SC9299001	T4 - 106
	SC9573001	T4 - 52
	SC9574001	T4 - 54
	SC9644001	T4 - 138
	SC9773001	T4 - 116
	SC9773005	T4 - 62
	SC9773005	T4 - 119
	SC9773005	T4 - 142
	SC9773006	T4 - 122
	SD0238001	T4 - 160
	SD0239001	T4 - 167
	SD0728001	T4 - 27

Part BooksPartsSearchNotes

Part Books

×

Search

×

Brother BAS-326H-484 — parts catalog

• Page 1 (cover): This is the cover page for the Brother BAS-326H-484 and BAS-326H-484 SF parts book, which is a direct drive programmable electronic pattern sewer with a treble hook.
• Page 2 (diagram): This page shows a diagram illustrating how to read the model plate for Brother Industries, Ltd. sewing machines, specifically models BAS-326H-484 and BAS-326H-484 SF.
• Page 3 (text): This page describes two model plates from Brother Industries, Ltd., specifically the BAS-326H-484 and BAS-326H-484 SF, with associated components like the treble hook and intermittent presser foot.
• Page 6 (diagram): This page displays a diagram of the machine body and its components, with numbered parts indicated for reference.
• Page 7 (parts_list): This page lists parts for the Machine body, including part numbers, descriptions, quantities, and remarks. It covers items from reference number 1 to 43.
• Page 8 (diagram): This page displays a diagram of the upper shaft and needle bar mechanism, illustrating various components with reference numbers for identification.
• Page 9 (parts_list): This page lists parts for the Upper shaft and needle bar mechanism, including part numbers, descriptions, quantities, and reference numbers.
• Page 10 (diagram): This page displays a diagram of the feed mechanism components for the BAS-326H-484/484 SF-202 sewing machine, with numbered parts and their corresponding references.
• Page 11 (parts_list): This page lists parts for the Feed mechanism, including part numbers, descriptions, quantities, and reference numbers.
• Page 12 (diagram): This page displays a diagram of the feed mechanism for a sewing machine, illustrating various components and their assembly.
• Page 13 (parts_list): This page lists parts for the Feed mechanism, including auxiliary plates, cushions, screws, nuts, brackets, bolts, and washers, with their corresponding codes, quantities, and names.
• Page 14 (diagram): This page displays a diagram of the feed mechanism components for a sewing machine, with numbered parts and their corresponding references.
• Page 15 (parts_list): This page lists parts for the Feed mechanism, including part numbers, descriptions, and quantities.
• Page 16 (diagram): This page displays a diagram of the feed mechanism components for a sewing machine, with numbered parts and their corresponding references.
• Page 17 (parts_list): This page lists parts for the C4. Feed mechanism section, including part numbers, descriptions, quantities, and other details.
• Page 18 (diagram): This page displays diagrams of feed mechanism option parts, including feed plates for bottom-tightening and single/separate types, along with associated hardware.
• Page 19 (parts_list): This page lists parts for the feed mechanism (option parts) of a sewing machine, including feed plates, screws, washers, and clamps, with their corresponding codes and quantities.
• Page 20 (diagram): This page displays a diagram of the work clamp lifter mechanism for the -484 SF and -484 models, with numbered parts for identification.
• Page 21 (parts_list): This page lists parts for the D1. Work clamp lifter mechanism, including part numbers, descriptions, and quantities.
• Page 22 (diagram): This page displays a diagram of the work clamp lifter mechanism for the -484 SF and For -484 SF models, with numbered parts indicated.
• Page 23 (parts_list): This page lists parts for the Work clamp lifter mechanism, including part numbers, descriptions, and quantities.
• Page 24 (diagram): This page displays a diagram of the work clamp lifter mechanism for the 484 SF model, with numbered parts indicated.
• Page 25 (parts_list): This page lists parts for the D2. Work clamp lifter mechanism (-484 SF) with part numbers, descriptions, and quantities.
• Page 26 (diagram): This page displays a diagram of the rotary hook mechanism, illustrating various components with reference numbers for identification. It also includes a section for supply parts.
• Page 27 (parts_list): This page lists parts for the Rotary Hook mechanism, including part numbers, descriptions, quantities, and remarks.
• Page 28 (diagram): This page displays a diagram of lubrication components for the BAS-326H-484/484 SF-350 sewing machine, with numbered parts indicated.
• Page 29 (parts_list): This page lists lubrication and related parts for industrial sewing machines, including part numbers, descriptions, quantities, and remarks.
• Page 30 (diagram): This page displays a diagram of the threading mechanism for industrial sewing machines, with numbered parts and their corresponding references.
• Page 31 (parts_list): This page lists parts for the threading mechanism, including part numbers, descriptions, and quantities.
• Page 32 (diagram): This page displays a diagram of the bobbin winder mechanism, illustrating various components with reference numbers for identification.
• Page 33 (parts_list): This page lists parts for the Bobbin winder mechanism, including part numbers, descriptions, quantities, and names of parts.
• Page 34 (diagram): This page displays a diagram of the thread trimmer mechanism, with numbered parts and their corresponding details.
• Page 35 (parts_list): This page lists parts for the Thread trimmer mechanism, including part numbers, descriptions, and quantities.
• Page 36 (diagram): This page displays a diagram of the thread trimmer mechanism, with numbered parts and their corresponding details.
• Page 37 (parts_list): This page lists parts for the thread trimmer mechanism, including reference numbers, codes, quantities, names, and part names.
• Page 38 (diagram): This page displays a diagram of the thread wiper mechanism, with numbered parts and their corresponding references.
• Page 39 (parts_list): This page lists parts for the thread wiper mechanism, including part numbers, descriptions, quantities, and reference numbers.
• Page 40 (diagram): This page displays a diagram of the tension release mechanism and tension release solenoid, with numbered parts for identification.
• Page 41 (parts_list): This page lists parts for the tension release mechanism, including part numbers, descriptions, and quantities.
• Page 42 (diagram): This page displays a diagram of the thread take-up mechanism, with numbered parts and their corresponding references.
• Page 43 (parts_list): This page lists parts for the M. thread take-up mechanism, including part numbers, quantities, and descriptions.
• Page 44 (diagram): This page displays a diagram of the control box components, including various electrical parts, screws, and nuts, with reference numbers for each item.
• Page 45 (parts_list): This page lists parts for the Control Box, including main PCB, motor PCB, power PCB, fuses, labels, bolts, washers, nuts, and staples, with corresponding part numbers and descriptions.
• Page 46 (diagram): This page displays diagrams related to the control box and its components, including transformers and power cords, with reference numbers and part details.
• Page 47 (parts_list): This page lists parts for control boxes, including power switches, transformers, and labels, with part numbers, descriptions, and applicable models.
• Page 48 (diagram): This page displays a diagram of the air pressure mechanism, with numbered parts and their corresponding references.
• Page 49 (parts_list): This page lists air pressure related parts with their reference numbers, codes, quantities, Japanese names, and English names.
• Page 50 (diagram): This page displays a diagram of power supply equipment, illustrating various components with reference numbers for identification.
• Page 51 (parts_list): This page lists power supply equipment parts, including cord holders, screws, sensors, and switches, with their corresponding part numbers and names.
• Page 52 (diagram): This page displays a diagram of the motor mechanism and LCD panel components, with numbered parts for identification.
• Page 53 (parts_list): This page lists parts for the Motor mechanism and LCD panel, including part numbers, descriptions, and quantities.
• Page 54 (diagram): This page displays a diagram of the foot switch pedal mechanism, with two main components labeled: a cable assembly (1) and the dual foot pedal unit (2).
• Page 55 (parts_list): This page lists parts for the Foot switch pedal mechanism, including part codes, quantities, and names.
• Page 56 (diagram): This page displays a diagram of attachment set (option parts) for the sewing machine, with various components numbered for identification.
• Page 57 (parts_list): This page lists attachment set parts including codes, quantities, names in Japanese and English, and remarks for specific regions.
• Page 58 (diagram): This page displays a diagram of attachment set (option parts) with numbered components.
• Page 60 (diagram): This page displays a diagram of attachment set (option parts) for industrial sewing machines, with various components numbered for identification.
• Page 61 (parts_list): This page lists parts for the T3 Attachment Set (Option parts) with part numbers, descriptions, and quantities.
• Page 62 (diagram): This page displays a diagram of attachment set (option parts) for the industrial sewing machine, with a quantity indicator of 1+.
• Page 64 (diagram): This page displays a diagram of attachment set (option parts) for an industrial sewing machine, with various components numbered for identification.
• Page 65 (parts_list): This page lists parts for T4. Attachment set (Option parts) with columns for REF.NO, CODE, Q'TY, 品名 (Part Name), and NAME OF PARTS.
• Page 66 (diagram): This page displays a diagram of attachment set (option parts) for an industrial sewing machine, with various components labeled with reference numbers.
• Page 67 (parts_list): This page lists parts for the attachment set (option parts) with reference numbers, codes, quantities, Japanese names, and English names of parts.
• Page 68 (diagram): This page displays a diagram of attachment set (option parts) for the sewing machine, with various components labeled with reference numbers.
• Page 69 (parts_list): This page lists parts for the T4 Attachment Set (Option parts) with reference numbers, codes, quantities, names, and part names.
• Page 70 (diagram): This page displays a diagram of attachment set (option parts) for the sewing machine, with various components labeled with reference numbers.
• Page 71 (parts_list): This page lists parts for the T4 Attachment set (Option parts), including part numbers, descriptions, quantities, and names of parts.
• Page 72 (diagram): This page displays a diagram of attachment set (option parts) with various components labeled with reference numbers.
• Page 73 (parts_list): This page lists parts for the T4 Attachment Set (Option parts) with reference numbers, codes, quantities, names in Japanese and English, and remarks.
• Page 74 (diagram): This page displays a diagram of accessories and option parts for an industrial sewing machine, with numbered components and their corresponding part numbers and descriptions.
• Page 75 (parts_list): This page lists accessories and parts for the U. attachment, including rear covers, oil tanks, warning labels, eye guards, bolts, washers, springs, nuts, and various holders and shafts.
• Page 76 (diagram): This page displays a diagram of accessories and option parts for the sewing machine, with numbered components and their corresponding part numbers.
• Page 79 (parts_list): This page lists oil warning labels with their Japanese and English names, sizes, and codes, including the SB1271-001 code for both.
• Page 80 (parts_list): This page lists needle hole plates and presser feet for sewing machines, including part numbers, diagrams, and dimensions.
• Page 81 (parts_list): This page contains an index of parts for industrial sewing machines, listing part numbers, reference numbers, and corresponding page numbers.
• Page 82 (index): This page contains an index of part numbers and their corresponding reference numbers and page locations, organized into multiple columns.
• Page 83 (index): This page contains an index of part numbers and their corresponding reference numbers and page numbers, organized into three columns.
• Page 85 (index): This page contains an index of parts for industrial sewing machines, listing part codes, reference numbers, and page numbers where they can be found in the catalog.
• Page 86 (cover): This is the cover page for a Brother Parts Book, featuring the Brother logo and an illustration of a screw, along with the title "PARTS BOOK". It also includes company information and copyright details.

Page 1 — BAS-326H-484 BAS-326H-484 SF

BAS-326H-484 BAS-326H-484 SF パーツブック PARTS BOOK ダイレクトドライブ プログラム式電子ミシン＜全回転３倍がま仕様＞ DIRECT DRIVE PROGRAMMABLE ELECTRONIC PATTERN SEWER <TREBLE HOOK> brother 最新の部品情報は Parts Navigation でご覧いただけます。 http://partsbook.brother.co.jp/partsnayi/jpn/ The latest parts information, refer to the Parts Navigation. http://partsbook.brother.co.jp/partsnayi/eng/ jintex.in

Page 2 — 型式板の見方

型式板の見方 BROTHER INDUSTRIES, LTD. BAS-326H-484 全回転3倍がま BROTHER INDUSTRIES, LTD. BAS-326H-484 SF 間欠押え足付き 全回転3倍がま jintex.in

Page 3 — Description of model plate

Description of model plate BROTHER INDUSTRIES, LTD. BAS-326H-484 Treble hook BROTHER INDUSTRIES, LTD. BAS-326H-484 SF With intermittent presser foot Treble hook jintex.in

Page 6 — A. 主体関係 / Machine body

A. 主体関係 / Machine body 1 6 7 8 9 5 25 22 23 24 12 21 2 19 3 42 4 19 33 27 29 34 32 26 28 30 31 31 < -484 SF 用 / For -484 SF > 14 13 < -484 用 / For -484 > 15 16 17 19 43 20 35 36 38 37 20 10 11 18 39 40 1 BAS-326H-484/484 SF-050 jintex.in

Page 7 — A. 主体関係 / Machine body

A. 主体関係 / Machine body REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA4596001 1 ゴムセン20-15 RUBBER CAP 20-15 2 104821001 3 ゴムセン10.5 RUBBER CAP, 10.5 3 SB1277001 1 テンピンカバー THREAD TAKE-UP LEVER COVER 4 062401016 1 ナベコ4X10 SCREW PAN M4X10 5 SA4604101 1 カンケツカバー STEPPING COVER 6 SA3306001 1 ダンネジ7-3 SHOULDER SCREW,7-3 7 120265002 1 ナミバネザガネ SPRING WASHER 8 S07350002 1 ザガネ WASHER PLAIN 9 SB5978001 1 ツマミネジM5 GRIIP SCREW M5 10 SA9826001 1 ソウサチュウイラベル LABEL CAUTION 11 S37060001 1 アスマーク LABEL GROUNDING 12 S20164001 2 ゴムセン13 RUBBER CAP, 13 <484 SF用> <484 SF> 13 SA8679001 1 フィンガーガード FINGER GUARD 14 SB2456001 2 ヒラザガネダイ3.5 WASHER PLAIN 3.5 <484 用> <484> 15 SB3310001 1 フィンガーガード484 FINGER GUARD 484 16 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 17 159163000 1 ゴムセン29 RUBBER CAP 29 18 159163000 1 ゴムセン29 RUBBER CAP 29 19 SA9957001 3 ワーニングマーク INJURY MARK 20 SA9957002 2 ワーニングマーク INJURY MARK 21 104450101 2 ゴムセン8 RUBBER CAP, 8 22 SA4600102 1 メンイタ FACE PLATE 23 10444001 1 ゴムセン15.5 RUBBER CAP, 15.5 24 SA4601001 1 メンイタパッキン F-PLATE PACKING 25 062061016 3 ナベコ6X10 SCREW PAN M6X10 26 SB3304002 1 オオカマカバー484クミ HOOK COVER 484 ASSY 27 SA6272001 1 オオカマカバーフックD SHUTTLE RACE COVER HOOK D 28 004300513 2 +サラコ3X5 SCREW, FLAT M3X5 29 SA3264101 1 イタナット NUT PLATE 30 SA6207001 1 チョウバン HINGE 31 062505006 4 ナベコ5X5 SCREW PAN M5X5 32 021300103 2 シユナツト3 NUT, 1 M3 33 SB4413001 1 イトキリカバー THREAD TRIMMER COVER 34 062501016 2 ナベコ5X12 SCREW PAN M5X12 35 SB4385101 5 クツシヨンゴム RUBBER CUSHION 36 SB4384001 5 カラー COLLAR 37 062401016 5 ナベコ4X10 SCREW PAN M4X10 38 025040332 5 ヒラザガネダイ4 WASHER PLAIN L 4 39 S44010001 2 ゴムセン11.5 RUBBER CAP, 11.5 40 10444001 1 ゴムセン15.5 RUBBER CAP, 15.5 41 SB5097001 1 アームカバー ARM COVER 42 0A5401006 4 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 43 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 BAS-326H-484/484 SF-050 jintex.in 2

Page 8 — B. 上軸・針棒関係 / Upper shaft and needle bar mechanism

B. 上軸・針棒関係 / Upper shaft and needle bar mechanism BAS-326H-484/484 SF-123 3 jintex.in

Page 9 — B. 上軸・針棒関係 / Upper shaft and needle bar mechanism

B. 上軸・針棒関係 / Upper shaft and needle bar mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB0009001 1 ウワジクP UPPER SHAFT P 2 SA3591001 1 ツリアイクランクB THREAD TAKE-UP CRANK B 3 S25235001 1 シメネジ8 SCREW M8 4 S23651001 4 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 5 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 6 110367001 1 ザガネ WASHER, PLAIN SPECIAL 8 7 SB3316001 1 ハリボウレンカン484クミ THREAD TAKE-UP LEVER 484 SET 8 SA2958001 1 サラネジ5X6 SCREW FLAT M5X6 9 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 10 062400816 1 ナベコ4X8 SCREW PAN M4X8 11 145465001 1 シメネジ3.57L SCREW, SM3.57-40X6 L 12 142211001 1 カクコマ SLIDE BLOCK 13 SA3528001 1 カクコマアンナイB SLIDE BLOCK GUIDE 14 018401636 2 アナボルト4X16 BOLT SOCKET M4X16 15 SB0013001 1 ハリボウP NEEDLE BAR P 16 144458001 1 アタマツキトメネジ3.57 SET SCREW SM3.57-40X4.5 17 145646025 1 ミシンハリDPX17 NEEDLE, DPX17 18 SA4666001 1 ハリボウメタルUK NEEDLE BAR BUSH UK 19 SA3224001 1 ハリボウメタルD NEEDLE BAR BUSH D 20 012060636 1 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 21 SA3206001 1 ベアリングブッシュ BALL BEARING BUSH 22 SA4179001 1 タマジクウケ6904DDUNR BALL BEARING 6904DDUNR 23 SA4180001 1 タマジクウケ6904DDU BALL BEARING 6904DDU 24 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 25 SB4500001 1 プーリギアR PULLEY GEAR R 26 012500536 2 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 27 SA3206001 1 ベアリングブッシュ BALL BEARING BUSH 28 SA4177001 1 タマジクウケ6004DDUNR BALL BEARING 6004DDUNR 29 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 30 SB5093101 1 タイミングプーリU TIMING PULLEY U 31 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 32 SB6899001 1 Tベルト756-D3GT-15 BELT 756-D3GT-15 33 SB5103001 1 アイドラブラケットC IDLER BRACKET C 34 SB5096001 1 アイドラプーリ IDLER PULLEY 35 04820242 2 トメワジヨウC22 RETAINING RING INTERNAL C22 36 SB5104001 1 アイドラジク IDLER SHAFT 37 048080142 1 トメワジヨウC8 RETAINING RING EXTERNAL C8 38 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 39 SA2972001 2 アナボルトザクリミ6X18 BOLT SOCKET(S/P WASHER)M6X18 40 SA4608101 1 ツギテG JOINT G 41 SA4178001 1 タマジクウケ6204DDUNR BALL BEARING 6204DDUNR 42 S23651001 4 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 43 S38713100 1 ファン FAN 44 062400816 3 ナベコ4X8 SCREW PAN M4X8 45 018501636 4 アナボルト5X16 BOLT SOCKET M5X16 46 SB2097001 1 プーリジク PULLEY SHAFT 47 SB1038001 1 プーリメタル PULLEY BUSH 48 SB1041001 1 プーリリバネ PULLEY SPRING 49 047402042 2 スプリングピンAW4 PIN SPRING ROLL AW4 50 SB4270001 1 プーリギアL PULLEY GEAR L 51 012500536 2 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 52 SB0910201 1 プーリ PULLEY 53 SB1040001 1 リネジ SCREW 54 048280142 1 トメワジヨウC28 RETAINING RING EXTERNAL C28 55 SB3444001 2 タマジクウケ608ZZ BALL BEARING 608ZZ 56 SA4797101 1 イトマキドウリン DRIVING WHEEL B-WINDER 57 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 BAS-326H-484/484 SF-123 4 jintex.in

Page 10 — C1. 送り関係 / Feed mechanism

C1. 送り関係 / Feed mechanism 61 60 10 5 6 59 7 8 9 48 57 49 29 31 33 32 47 43 42 41 47 40 44 45 46 19 24 26 25 27 11 13 12 15 16 18 17 20 52 58 53 55 54 50 51 56 28 39 30 34 36 35 37 38 21 22 23 3 3 2 1 4 4 4 4 BAS-326H-484/484 SF-202 5 jintex.in

Page 11 — C1. 送り関係 / Feed mechanism

C1. 送り関係 / Feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB5968001 2 リニアガイド 13X384 LINEAR GUIDE 13X384 2 018301036 24 アナボルト3X10 BOLT SOCKET M3X10 3 018300536 8 アナボルト3×5 BOLT SOCKET M3X5 4 018062536 8 アナボルト6X25 BOLT SOCKET M6X25 5 SB5967001 2 リニアガイド 10X182 LINEAR GUIDE 10X182 6 018301036 12 アナボルト3X10 BOLT SOCKET M3X10 7 SB3847001 12 ヒラザガネチュウ3 WASHER_PLAIN_M_3 8 028030246 12 バネザガネ2-3 WASHER SPRING 2-3 9 021300103 12 1シュナツト3 NUT, 1 M3 10 018300536 12 アナボルト3×5 BOLT SOCKET M3X5 11 SB5966001 1 タイミングベルト TIMING BELT 12 SB4341001 1 ベルトオサエータ BELT WORK CLAMP PLATE 13 018400836 4 アナボルト4X8 BOLT SOCKET M4X8 14 SB5475001 1 タイミングプーリクミ TIMING PULLEY ASSY 15 SA4647001 2 タマジクウケ6900ZZNR BALL BEARING 6900ZZNR 16 SB4339001 1 Xプーリシテンジク X-PULLEY FULCRUM SHAFT 17 SB4340001 1 Xプーリブラケット X-PULLEY BRACKET 18 012060636 4 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 19 012060636 4 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 20 SA2972001 4 アナボルトザクミ6X18 BOLT SOCKET(S/P WASHER)M6X18 21 SB4282001 1 Xオクリギア X-FEED GEAR 22 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 23 SA4647001 1 タマジクウケ6900ZZNR BALL BEARING 6900ZZNR 24 SB4469001 1 タマジクウケ6000ZZNR BALL BEARING 6000ZZNR 25 SB5475001 1 タイミングプーリクミ TIMING PULLEY ASSY 26 048100142 1 トメワジクヨウC10 RETAINING RING EXTERNAL C10 27 SB4338001 1 Xプーリクドウジク X-PULLEY DRIVING SHAFT 28 SA5593001 2 ボールブツシュ LINEAR BUSH 16 29 SB5848001 1 Yラックジククミ Y RACK SHAFT ASSY 30 SB5969001 1 リニアガイド 13X300 LINEAR GUIDE 13X300 31 018301236 4 アナボルト3X12 BOLT SOCKET M3X12 32 028030246 4 バネザガネ2-3 WASHER SPRING 2-3 33 SB3847001 4 ヒラザガネチュウ3 WASHER_PLAIN_M_3 34 018301036 6 アナボルト3X10 BOLT SOCKET M3X10 35 SB3847001 6 ヒラザガネチュウ3 WASHER_PLAIN_M_3 36 021300103 6 1シュナツト3 NUT, 1 M3 37 018301036 2 アナボルト3X10 BOLT SOCKET M3X10 38 SB3847001 2 ヒラザガネチュウ3 WASHER_PLAIN_M_3 39 S55487001 4 アナボルトザクミ5X16 BOLT SOCKET (S/P WASHER)M5X16 40 SB5931001 2 コテイカバー FIXATION COVER 41 SB5932101 2 カバーレールL COVER RAIL L 42 SB5933101 2 カバーレールR COVER RAIL R 43 SA3538001 16 シメネジ4X8 SCREW,M4X8 44 SB3848001 4 ヒラザガネチュウ4 WASHER_PLAIN_M_4 45 028040246 4 バネザガネ2-4 WASHER SPRING 2-4 46 021400216 4 2シュナツト4 NUT 2 M4 47 SB5934101 2 ソトカバー OUTSIDE COVER 48 SB5974001 1 ウチカバーLクミ INSIDE COVER L ASSY 49 SB5975001 1 ウチカバーRクミ INSIDE COVER R ASSY 50 SB4362001 1 ジャバラナット BELLOW NUT 51 SB4362001 1 ジャバラナット BELLOW NUT 52 SB5077001 1 ジャバラ BELLOW 53 SB5937001 1 ジャバラオサエF BELLOW PRESSER F 54 SB4361001 1 ジャバラオサエR BELLOW PRESSER R 55 052300416 4 ナベコ3X4 SCREW PAN M3X4 56 0A5401206 4 +ナベザクミ4X12DB SCREW PAN (S/P WASHER) M4X12 57 SA3538001 2 シメネジ4X8 SCREW,M4X8 58 SA9191001 2 シメネジM3X5.5 SCREW M3X5.5 59 SA3538001 2 シメネジ4X8 SCREW,M4X8 60 SB6670001 1 スペーサ2.5 SPACER 2.5 61 SA3538001 2 シメネジ4X8 SCREW,M4X8 BAS-326H-484/484 SF-202 6

Page 12 — C2. 送り関係 / Feed mechanism

C2. 送り関係 / Feed mechanism 1 2 3 4 5 13 2 4 5 13 9 7 4 10 11 12 6 9 8 13 2 5 4 13 8 13 10 11 12 BAS-326H-484/484 SF-202 7

Page 13 — C2. 送り関係 / Feed mechanism

C2. 送り関係 / Feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB5925001 1 ハリイタホジヨイタ AUXILIARY PLATE 2 SA4677101 4 ホジヨイタクツシヨン AUXILIARY PLATE CUSHION 3 SA8560001 10 シメネジ4X12 SCREW M4X12 4 021400216 10 2 シユナット4 NUT 2 M4 5 SA4676201 4 ホジヨイタブラケツト AUXILIARY PLATE BRACKET 6 SB4407101 1 ホジヨイタブラケツトL AUXILIARY PLATE BRACKET L 7 SB4408101 1 ホジヨイタブラケツトR AUXILIARY PLATE BRACKET R 8 SB5926001 2 ハリイタホジヨイタブラケツト AUXILIARY PLATE BRACKET 9 SA8672001 2 ホジヨイタクツシヨンB AUXILIARY PLATE CUSHION B 10 018501036 4 アナボルト5X10 BOLT SOCKET M5X10 11 028050246 4 バネザガネ2-5 WASHER SPRING 2-5 12 146354002 4 ザガネ WASHER PLAIN 5 13 S42446001 8 アナボルトザクミ6X14 BOLT SOCKET (S/P WASHER)M6X14 BAS-326H-484/484 SF-202 jintex.in 8

Page 14 — C3. 送り関係 / Feed mechanism

C3. 送り関係 / Feed mechanism 9 BAS-326H-484/484 SF-202

Page 15 — C3. 送り関係 / Feed mechanism

C3. 送り関係 / Feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA4852201 220X100オクリタ FEED PLATE 220X100 2 S55485001 アナボルトザクミ5X12 BOLT SOCKET (S/P WASHER)M5X12 3 SB4343001 Xセンサトリツケイタ X SENSOR PLATE 4 018400836 アナボルト4X8 BOLT SOCKET M4X8 5 SB4342001 Yセンサトリツケイタ Y SENSOR PLATE 6 018400836 アナボルト4X8 BOLT SOCKET M4X8 7 SB4458001 Xオクリモータオオクミ X-FEED MOTOR LASSY 8 SB4275001 パルスモータXクミ PULSE MOTOR ASSY X 9 SB4334001 Xモータトリツケイタ MOTOR SETTING PLATE 10 018401036 アナボルト4X10 BOLT SOCKET M4X10 11 SA3707101 クドウギヤ16 GEAR 16 12 012060536 アナヒラ6X5 SET SCREW, SOCKET (FT) M6X5 13 SA6450101 ベアリングホルダベ-ス BEARING HOLDER BASE 14 SA6451101 ベアリングホルダクミ BEARING HOLDER ASSY 15 018401036 アナボルト4X10 BOLT SOCKET M4X10 16 018501036 アナボルト5X10 BOLT SOCKET M5X10 17 SA4224001 マークチュウイ 30 × 40 MARK ATTENTION 30×40 18 S42446001 アナボルトザクミ6X14 BOLT SOCKET (S/P WASHER)M6X14 19 SB4459201 Yオクリモータオオクミ Y-FEED MOTOR LASSY 20 SB4276001 パルスモータYクミ PULSE MOTOR ASSY Y 21 SB4188001 Yモータトリツケイタ MOTOR SETTING PLATE 22 018401036 アナボルト4X10 BOLT SOCKET M4X10 23 SA197101 オクリギヤ FEED GEAR 24 012060536 アナヒラ6X5 SET SCREW, SOCKET (FT) M6X5 25 SA6450101 ベアリングホルダベ-ス BEARING HOLDER BASE 26 SA6451101 ベアリングホルダスペーサ BEARING HOLDER SPACER 27 SA6451101 ベアリングホルダクミ BEARING HOLDER ASSY 28 018401236 アナボルト4X12 BOLT SOCKET M4X12 29 018501036 アナボルト5X10 BOLT SOCKET M5X10 30 SB5071001 Yモータトリツケイタパツキン M Y-PLATE PACKING 31 SB4181001 Yモータトリツケイタパツキン Y-PLATE PACKING 32 S55485001 アナボルトザクミ5X12 BOLT SOCKET (S/P WASHER)M5X12 BAS-326H-484/484 SF-202 jintex.in 10

Page 16 — C4. 送り関係 / Feed mechanism

C4. 送り関係 / Feed mechanism 1 8 7 6 17 18 15 4 8 7 6 8 12 10 20 14 11 19 9 3 13 14 12 16 23 28 27 28 21 46 26 25 26 23 47 24 36 37 34 22 35 30 29 33 31 32 44 45 43 42 39 41 40 11 BAS-326H-484/484 SF-202 jintex.in

Page 17 — C4. 送り関係 / Feed mechanism

C4. 送り関係 / Feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB5938001 1 オサエドウデUクミ WORK CLAMP U ASSY 2 SA4717001 1 シリンダーシク CYLINDER SHAFT 3 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 4 SA4719001 2 エアシリンダRクミ AIR CYLINDER ASSY 5 048050142 2 トメワジクヨウC5 RETAINING RING EXTERNAL C5 6 SA4720001 2 シリンダーツギテ CYLINDER JOINT 7 SA4721001 2 シリンダーツギテジク CYLINDER JOINT SHAFT 8 048060142 4 トメワジクヨウC6 RETAINING RING EXTERNAL C6 9 SB4371101 1 オサエドウデレバーR エアー WORK CLAMP LIFTER LEVER R AIR 10 SB4370101 1 オサエドウデレバーL エアー WORK CLAMP LIFTER LEVER L AIR 11 SB4369001 2 オサエドウデレバー エアー WORK CLAMP LIFTER LEVER AIR 12 018000036 2 アナボルト4X8 BOLT SOCKET M4X8 13 028040246 2 バネザガネ2-4 WASHER SPRING 2-4 14 100645004 2 ザガネ WASHER 15 SA4692001 1 オサエドウデレバージク WORK CLAMP LIFTER SHAFT 16 012060636 1 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 17 048080142 1 トメワジクヨウC8 RETAINING RING EXTERNAL C8 18 110367001 1 ザガネ WASHER, PLAIN SPECIAL 8 19 SA3231001 1 セットカラー-B SET SCREW COLLAR, B 20 012060536 2 アナヒラ5X5 SET SCREW, SOCKET (FT) M5X5 21 SA4863001 1 オサエアシアンナイAクミ WORK CLAMP GUIDE A ASSY 22 S23849101 2 シメネジ4X16 SCREW M4X16 23 SA4864001 2 オサエアシアンナイBクミ WORK CLAMP GUIDE B ASSY 24 S5548001 4 アナボルトザクミ4X14 BOLT SOCKET (S/P WASHER)M4X14 25 SA4712001 1 オサエアシスライダRクミ WORK CLAMP SLIDER ASSY R 26 SA4706101 2 オサエアシリーテーナクミ WORK CLAMP RETAINER ASSY 27 SA4714001 1 オサエアシスライダLクミ WORK CLAMP SLIDER ASSY L 28 SA4706101 2 オサエアシリーテーナクミ WORK CLAMP RETAINER ASSY 29 SB4455001 1 オサエアシRクミ WORK CLAMP ASSY R 30 S55485001 1 アナボルトザクミ5X12 BOLT SOCKET (S/P WASHER)M5X12 31 012501031 2 アナヒラ5X10 SET SCREW SOCKET (FT) M5X10 32 021500216 2 シュナット5 NUT 2 M5 33 SA4709001 2 イチギメダンネジ SHOULDER SCREW 34 SB4456001 1 オサエアシLクミ WORK CLAMP ASSY L 35 S55485001 1 アナボルトザクミ5X12 BOLT SOCKET (S/P WASHER)M5X12 36 012501031 2 アナヒラ5X10 SET SCREW SOCKET (FT) M5X10 37 021500216 2 シュナット5 NUT 2 M5 38 SA4709001 2 イチギメダンネジ SHOULDER SCREW 39 SB4810001 4 ボルトM5X16 BOLT M5X16 40 SB3849001 4 ヒラザガネチュウ5 WASHER, PLAIN, M_5 41 028050246 4 バネザガネ2-5 WASHER SPRING 2-5 42 SA4870201 1 オサエイタ326Rクミ WORK CLAMP 326R ASSY 43 S55485001 2 アナボルトザクミ5X12 BOLT SOCKET (S/P WASHER)M5X12 44 SA4871201 1 オサエイタ326Lクミ WORK CLAMP 326L ASSY 45 S55485001 2 アナボルトザクミ5X12 BOLT SOCKET (S/P WASHER)M5X12 46 SB4525001 4 アナヒラ4X10 SET SCREW SOCKET (FT) M4X10 47 021400106 4 1シュナット4 NUT 1 M4 BAS-326H-484/484 SF-202 jintex.in 12

Page 18 — C5. 送り関係 (オプション部品) / Feed mechanism (Option parts)

C5. 送り関係 (オプション部品) / Feed mechanism (Option parts) < 送り板:下締めタイプ / Feed plate: For bottom-tightening type > < 一体タイプ / For single type > < 左右分離タイプ / For separate type > 1 2 3 4 5 6 7 9 8 10 11 13 BAS-326H-484/484 SF-202 jintex.in

Page 19 — C5. 送り関係 (オプション部品) / Feed mechanism (Option parts)

C5. 送り関係 (オプション部品) / Feed mechanism (Option parts) REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA7141001 1 <送り板:下締めタイプ> 311オクリイタヘンカンBクミ <Feed plate: For bottom-tightening type> 311 FEED PLATE CHANGE B SET 2 SA6604001 1 オクリイタカバー-311-1 FEED PLATE COVER 311-1 3 S23418001 2 シメネジ4X5 SCREW M4X5 4 SA6603001 1 オクリイタスペーサ FEED PLATE SPACER 5 S23418001 2 シメネジ4X5 SCREW M4X5 6 025040236 2 ヒラザガネチュウ4 WASHER PLAIN M 4 <一体タイプ> <For single type> 7 SA6595001 1 オサエアシ311Fタイプ WORK CLAMP 311F TYPE 8 SA6599001 1 <左右分離タイプ> オサエアシ311FRタイプ <For separate type> WORK CLAMP 311F R TYPE 9 SA6600001 1 オサエアシ311FLタイプ WORK CLAMP 311F L TYPE <カセットオサエ> <Cassette clamp> 10 SA7385001 1 カセットシジイタ311Gクミ CASSETTE BOARD 311G ASSY 11 SA6640101 1 ゲンテンキジュンイタ ORIGIN STANDARD PLATE BAS-326H-484/484 SF-202 jintex.in 14

Page 20 — D1. 押え上げ関係 / Work clamp lifter mechanism

D1. 押え上げ関係 / Work clamp lifter mechanism < -484 SF 用 / For -484 SF > < -484 用 / For -484 > 12 11 9 8 2 9 10 5 1 7 6 3 15 13 14 16 17 58 10 45 19 18 20 19 21 22 20 19 23 20 30 29 28 27 26 24 25 47 48 49 51 50 52 46 53 54 57 56+ 55 59 62 60 61 63 39 42 41 40 44 43 38 37 35 36 34 33 32 15 jintex.in BAS-326H-484/484 SF-204

Page 21 — D1. 押え上げ関係 / Work clamp lifter mechanism

D1. 押え上げ関係 / Work clamp lifter mechanism REF.NO CODE Q'TY 品名 <484 SF> <For -484 SF> NAME OF PARTS RM 1 SA4759001 1 カンケツオサエカム STEPPING CLAMP CAM 2 SA4760001 1 カンケツオサエレンカン STEPPING CLAMP CON.ROD 3 SA4763001 1 カンケツオサエカムザガネ WASHER STEPPING CLAMP CAM 4 SA7704001 1 タマジクウケ6805VV BALL BEARING 6805VV 5 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 6 062400616 2 ナベコ4X6 SCREW PAN M4X6 7 SA4761001 1 カンケツオサエウデコログジク ROLLER SHAFT STEPPING CLAMP 8 SA4762001 1 カンケツオサエウデコ口 ROLLER STEPPING CLAMP 9 SA4302001 2 ザガネ WASHER 10 021060106 2 1シュナット6 NUT 1 M6 11 SA4764001 1 カンケツオサエウデR STEPPING CLAMP ARM R 12 017061213 1 ボルト6X12 BOLT M6X12 13 SA4765001 1 カンケツオサエウデF STEPPING CLAMP ARM F 14 012060636 1 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 15 S23651001 1 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 16 SA4766001 1 カンケツオサエウデメタルF BUSH STEPPING CLAMP F 17 SA4767001 1 カンケツオサエウデメタルR BUSH STEPPING CLAMP R 18 SA4768001 1 カンケツレンカンA STEPPING CLAMP LINK A 19 SA4770001 4 ダンネジ6 SHOULDER SCREW 6 20 062300416 4 ナベコ3X4 SCREW PAN M3X4 21 SA4770001 1 カンケツレンカンB STEPPING CLAMP LINK B 22 SA4772001 1 カンケツリンク STEPPING CLAMP LINK 23 SA4773001 1 カンケツリンクジク SHAFT STEPPING CLAMP LINK 24 012060636 1 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 25 012400436 1 アナヒラ4X4 SET SCREW SOCKET (FT) M4X4 26 SA4777001 1 カンケツアゲリンク STEPPING CLAMP LIFTER LINK 27 SA4771001 1 カンケツアゲリンクジク SHAFT STEPPING CLAMP LIFT LINK 28 SA2161001 1 ザガネ WASHER 29 048080142 1 トメワジクヨウC8 RETAINING RING EXTERNAL C8 30 012060636 1 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 31 012400436 1 アナヒラ4X4 SET SCREW SOCKET (FT) M4X4 32 SA4779101 1 カンケツアゲレバー STEPPING CLAMP LIFTER 33 SA4781001 1 カンケツアゲレバーコロ ROLLER STEPPING CLAMP LIFTER 34 141362001 1 エントウコ口 ROLLER 35 SA4780001 1 カンケツアゲレバージク SHAFT STEPPING CLAMP LIFTER 36 012060636 1 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 37 S25310101 1 サラネジ4 SCREW, FLAT M4 38 SA4775101 1 カンケツアゲロッド STEPPING CLAMP LIFTER ROD 39 SA4853001 1 カンケツアゲロッドツギテ JOINT STEPPING CLAMP LIFTER 40 021060306 2 タマツギテ ROUND JOINT ASSY 41 021060006 2 3シュナット6 NUT 3 M6 42 SA3227001 1 ナット6ホソメ NUT(FT),M6 43 SA8689001 1 シメネジ6X12 SCREW M6X12 44 017061212 1 ボルト6X16 BOLT M6X16 45 017065002 1 ボルト6X50 BOLT M6X50 46 SA4778001 1 オサエボウダキ PRESSER BAR CLAMP 47 018400836 1 アナボルト4X8 BOLT SOCKET M4X8 48 SA1174002 1 オサエチョウセツネジM14 PRESSER ADJUSTING SCREW M14 49 SA1175002 1 チョウセツネジナットM14 ADJUST SCREW NUT 50 SA5300001 1 オサエバネ PRESSER BAR SPRING 51 S10112101 1 オサエバネアンナイ PRESSER BAR SPRING GUIDE 52 SA5301001 1 オサエバネカラー COLLAR PRESSER BAR SPRING 53 SA2195001 1 オサエボウメタル PRESSER BAR BUSH 54 012060536 1 アナヒラ6X5 SET SCREW, SOCKET (FT) M6X5 55 111466121 1 オサエボウ PRESSER BAR 56+ P. 63 1 オサエアシ PRESSER FOOT 57 S13399001 1 シメネジ3.57X12 SCREW, SM3.57X12 58 151439102 1 ザガネ WASHER BAS-326H-484/484 SF-204 16 jintex.in

Page 22 — D1. 押え上げ関係 / Work clamp lifter mechanism

< -484 SF / For -484 SF > D1. 押え上げ関係 / Work clamp lifter mechanism 12 11 9 8 2 9 10 7 6 3 5 1 5 4 15 16 17 13 14 45 58 10 19 18 48 19 20 21 22 19 20 23 20 19 24 26 25 30 29 28 27 47 46 51 50 52 53 54 57 56+ 35 36 34 33 32 40 41 43 44 39 42 38 55 59 62 60 61 17 BAS-326H-484/484 SF-204 jinte.in

Page 23 — D1. 押え上げ関係 / Work clamp lifter mechanism

D1. 押え上げ関係 / Work clamp lifter mechanism REF.NO CODE Q'TY <484用> 品名 <For -484> NAME OF PARTS RM 59 SB3309001 1 オサエボウセン PRESSER BAR BUNG 60 SA4780001 1 カンケツアゲレバージク SHAFT STEPPING CLAMP LIFTER 61 012060636 1 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 62 S25310101 1 サラネジ4 SCREW, FLAT M4 63 012060536 1 アナヒラ6X5 SET SCREW SOCKET (FT) M6X5 BAS-326H-484/484 SF-204 jintex.in 18

Page 24 — D2. 押上げ関係 (-484 SF用) / Work clamp lifter mechanism (For -484 SF)

D2. 押上げ関係 (-484 SF用) / Work clamp lifter mechanism (For -484 SF) 19 BAS-326H-484/484 SF-204

Page 25 — D2. 押上げ関係 (-484 SF用) / Work clamp lifter mechanism (For -484 SF)

D2. 押上げ関係 (-484 SF用) / Work clamp lifter mechanism (For -484 SF) REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA4741301 1 モーターブラケット MOTOR BRACKET 2 SB4382001 1 オサエアゲモータいた WORK CLAMP MOTOR PLATE 3 018501036 2 アナボルト5X10 BOLT SOCKET M5X10 4 SB4277201 1 パルスモータPクミ PULSE MOTOR ASSY P 5 018401036 4 アナボルト4X10 BOLT SOCKET M4X10 6 SA4743001 1 オサエアゲクドウギヤ WORK CLAMP DRIVING GEAR 7 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 8 SA4744001 1 オサエアゲフルクラムシャフト WORK CLAMP FULCRUM SHAFT 9 SA4647001 2 タマヅクウケ6900ZZNR BALL BEARING 6900ZZNR 10 048100142 2 トメヅクウヨウC10 RETAINING RING EXTERNAL C10 11 062400616 1 ナベコ4X6 SCREW PAN M4X6 12 SB3848001 1 ヒラザガネチュウ4 WASHER, PLAIN M 4 13 SA4745001 1 オサエアゲカムギヤ WORK CLAMP CAM GEAR 14 016061031 1 アナトガリ6X10 SET SCREW SOCKET (CN) M6X10 15 012060636 1 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 16 SA4747001 1 オサエアゲンテンドグ WORK CLAMP H-POSITION DOG 17 018400636 1 アナボルト4X6 BOLT SOCKET M4X6 18 SA4748101 1 オサエアゲレバーシク WORK CLAMP LEVER SHAFT 19 012060636 1 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 20 SA6210001 1 カンケツクドウレバー STEPPING W-CLAMP DRIVING LEVER 21 SA3441101 1 オサエアゲコロジック W-CLAMP LIFTER ROLLER SHAFT 22 070696800 1 Rタマヅクウケ696ZZ BALL BEARING RADIAL 696ZZ 23 109763022 1 ザガネ WASHER 24 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 25 SA4753001 1 オサエアゲセンサーイタ WORK CLAMP SENSOR PLATE 26 018400836 2 アナボルト4X8 BOLT SOCKET M4X8 27 018061236 2 アナボルト6X12 BOLT SOCKET M6X12 28 SA4757101 1 セットカラー SET SCREW COLLAR 29 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 30 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 31 SA4224001 1 マークチュウイ30X40 MARK ATTENTION 30X40 BAS-326H-484/484 SF-204 jintex.in 20

Page 26 — E. かま関係 / Rotary hook mechanism

E. かま関係 / Rotary hook mechanism < 補給用部品 / For supply parts > BAS-326H-484/484 SF-301 21 jintex.in

Page 27 — E. かま関係 / Rotary hook mechanism

E. かま関係 / Rotary hook mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 S00691501 1 ボビンケースBクミ BOBBIN CASE B ASSY 2 S15609001 1 ハリガネアンナイ SPRING 3 S15610001 1 サラネジ1.85 SCREW, FLAT M1.85 4 181937001 1 チョウシバネチョウセツネジ ADJUSTING SCREW 5 181938001 1 チョウシバネトメネジ SET SCREW 6 S00711101 1 ボビンチョウシバネB LOWER THREAD TENSION SPRING, B 7 S01767001 1 クウテンボウシバネ ANTI-SPIN SPRING 8 S00871101 1 ボビンB BOBBIN B 9 SB3212001 1 カマドトツリツケダイ HOOK STOPPER SETTING BASE 10 S55481001 2 アナボルトザクミ4X12 BOLT SOCKET (S/P WASHER)M4X12 11 S57657001 1 ウチカマトメ84-B BOLT SOCKET (S/P WASHER)M4X12 12 062680612 2 ナベコ437-40X6 SCREW PAN SM4.37-40X6 13 SB6672001 1 カマジク ROTAHY HOOK SHAFT 14 SB6969001 1 カマジクメタル ROTAHY HOOK SHAFT BUSH 15 SB1050001 1 オイルクチパイプ S OIL FEEDING PIPE S 16 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 17 SA6705001 1 タマジクウケ6001ZZNR BALL BEARING 6001ZZNR 18 SB5595001 1 タイミングプーリD TIMING PULLEY D 19 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 20 SA8599001 1 タマジクウケ6201ZZNR BALL BEARING 6201ZZNR 21 SB0026001 1 ベアリングブツシュD BALL BEARING BUSH D 22 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 23 SB5102101 1 アイドラブラケツトB IDLER BRACKET B 24 SB5096001 1 アイドラプーリ IDLER PULLEY 25 SB3444001 2 タマジクウケ608ZZ BALL BEARING 608ZZ 26 048220242 2 トメワアナヨウC22 RETAINING RING INTERNAL C22 27 SB5104001 1 アイドラジク IDLER SHAFT 28 048080142 1 トメワジクヨウC8 RETAINING RING EXTERNAL C8 29 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 30 S55487001 2 アナボルトザクミ5X16 BOLT SOCKET (S/P WASHER)M5X16 31 SB5101101 1 アイドラブラケツトA IDLER BRACKET A 32 SB5096001 1 アイドラプーリ IDLER PULLEY 33 SB3444001 2 タマジクウケ608ZZ BALL BEARING 608ZZ 34 048220242 2 トメワアナヨウC22 RETAINING RING INTERNAL C22 35 SB5104001 1 アイドラジク IDLER SHAFT 36 048080142 1 トメワジクヨウC8 RETAINING RING EXTERNAL C8 37 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 38 S55487001 2 アナボルトザクミ5X16 BOLT SOCKET (S/P WASHER)M5X16 <補給用部品> <For supply parts> 39 SA2036101 1 S06545カマハコウミ SHUTTLE HOOK ASSY W/BOXS06545 <オプション部品> <Option parts> <#24針用 両針受け仕様> <DOUBLE GUARD FOR NEEDLE #24> SC4019201 SC4018カマハコウミ HOOK ASSY BOX SC4018 <#25針用 両針受け仕様> <DOUBLE GUARD FOR NEEDLE #25> SB9155カマハコウミ HOOK ASSY BOX SB9155 <#26針用 両針受け仕様> <DOUBLE GUARD FOR NEEDLE #26> SB9209301 SB9156カマハコウミ HOOK ASSY BOX SB9156 <下糸残量検知対応仕様> <THREAD REMAIN SENSOR Spec> SC9331001 ボビンケースBSクミ BOBBIN CASE BS ASSY <回転検知対応仕様> <BOBBIN ROTATION SENSOR Spec> SC9330001 ボビンBS BOBBIN BS BAS-326H-484/484 SF-301 22 jintex.in

Page 28

F. 給油潤滑関係 / Lubrication 23 jintex.in BAS-326H-484/484 SF-350

Page 29 — F. 給油潤滑関係 / Lubrication

F. 給油潤滑関係 / Lubrication REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA4788001 1 テンビンキュウユサエ WICK SUPPORT 2 SA6593001 1 ヒラミヒモ FLAT WICK L=180 3 SB0317001 1 クミヒモ3X3(580) WICK 3X3 L=580 4 S07459100 1 ビニルチューブ OIL TUBE L=240 5 SA7178001 1 ビニルチューブ OIL TUBE 6 S38265000 1 ターミナル L TERMINAL, L 7 142274101 1 ゴムセン 4.2 RUBBER CAP, 4.2 8 062400616 1 ナベコ4X6 SCREW PAN M4X6 9 SA6087001 1 ハリボウヒモサエ WICK SUPPORT 10 104567101 1 クミヒモサエ WICK SUPPORT 11 142274101 1 ゴムセン 4.2 RUBBER CAP, 4.2 12 SA6897001 1 クミヒモ3X3 WICK 3X3 13 SA8189000 1 オイルチューブ OIL TUBE L=280 14 SA5339101 1 オイルクチパイブ OIL FEEDING PIPE 15 S49992000 1 オイルポットマド OIL GAUGE WINDOW 16 SA4786101 1 スイアゲフェルト FELT 17 145547021 1 チューブホルダ TUBE HOLDER 18 026040136 1 ヒラザガネコガタ4 WASHER PLAIN S 4 19 052400616 1 ナベコ4X6 SCREW PAN M4X6 20 S49957000 1 クミヒモ4X4 WICK, 4X4 L=700 21 SA4791101 1 ビニルチューブ OIL TUBE L=620 22 SB6613001 1 コードホルダ CORD HOLDER 23 0A5401006 1 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 24 SB5947001 1 チューブサエ TUBE SUPPORT 25 0A5401006 2 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 26 SA4785101 1 クランクカバー CRANK COVER 27 SB4155001 1 バンド BAND 28 052061016 3 ナベコ6X10 SCREW PAN M6X10 29 145751001 1 フェルト FELT 30 S09043000 2 フェルト FELT 31 107149001 3 フェルト FELT 32 S59886001 1 フェルト, L=360 FELT, L=360 33 SA6576001 1 ビニルチューブ OIL TUBE L=210 34 SB4468001 1 ターミナル TERMINAL 35 SA2929001 1 ゴムセン 12.5 RUBBER CAP, 12.5 36 S38266000 1 カマジクフェルト ROTARY HOOK SHAFT FELT 37 0A5401006 1 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 38 SA4037001 1 ビニルチューブ VINYL TUBE 39 S59886001 1 フェルト FELT, L=360 40 SA5339101 1 オイルクチパイブ OIL FEEDING PIPE 41 S49992000 1 オイルポットマド OIL GAUGE WINDOW 42 SB4464101 1 フェルトクミ FELT ASSY 43 SB4392001 1 ビニルチューブ OIL TUBE L=380 44 SB3233001 1 カマフェルトサエ WICK SUPPORT 484 45 062400616 2 ナベコ4X6 SCREW PAN M4X6 46 525664000 2 コードホルダ #6 CORD HOLDER #6 47 0A5401006 2 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 48 S50359001 2 チューブサエD TUBE SUPPORT, D 49 0A5401006 1 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 50 525567000 1 コードホルダ #8 CORD HOLDER #8 51 0A5401006 1 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 52 SA1394101 1 コードオサエU3 CORD HOLDER U3 53 0A5401006 1 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 54 SB4387001 1 オイルカバー OIL COVER 55 SB4388001 1 オイルカバーパッキン OIL COVER PACKING 56 018401036 10 アナボルト4X10 BOLT SOCKET 57 SB0057001 1 フェルト FELT BAS-326H-484/484 SF-350 jintex.in 24

Page 30 — G. 糸通し関係 / Threading mechanism

G. 糸通し関係 / Threading mechanism 1 6 5 6 3 2 4 7 10 11 12 13 34 37 36 35 33 31 32 15 19 17 18 16 14 27 30 28 29 20 21 26 25 24 23 22 BAS-326H-484/484 SF-401 25 jintex.in

Page 31

G. 糸通し関係 / Threading mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB6587101 1 イトキレセンサソウクミ THREAD BREAKAGE UNIT 2 S07350002 1 ザガネ WASHER PLAIN 3 120265002 1 ナミバネザガネ SPRING WASHER 4 SA3306001 1 ダンネジ7-3 SHOULDER SCREW,7-3 5 SA2636001 1 ミツメイトカケ THREAD RETAINER 6 012500536 2 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 7 S55485001 1 アナボルトザクミ5X12 BOLT SOCKET (S/P WASHER)M5X12 8 SA4333001 1 ームイトミチB ARM THREAD GUIDE,B 9 062500616 1 ナベコ5X6 SCREW PAN M5X6 10 SA6391001 1 ームイトミチC ARM THREAD GUIDE C 11 062500616 1 ナベコ5X6 SCREW PAN M5X6 12 SB1086001 1 ームイトミチD ARM THREAD GUIDE D 13 062500616 1 ナベコ5X6 SCREW PAN M5X6 14 SB6566001 1 プレテンションクミA PRE-TENSION ASSY A 15 SA3256001 1 イトチョウシボウA TENSION STUD A 16 100136001 1 イトチョウシナツト TENSION NUT 17 SA3416101 1 イトチョウシバネLL TENSION SPRING LL 18 S20681000 1 チョウシバネウエザガネ WASHER 19 145446001 2 イトチョウシサラ DISC TENSION 20 SA6193301 1 イトトリバネC THREAD TAKE-UP SPRING C 21 SA3255001 1 イトチョウシボウ TENSION STUD 22 S31032002 1 イトチョウシナツト TENSION NUT 23 S12441001 1 チョウシバネウエザガネ WASHER 24 107606101 1 イトチョウシバネ TENSION SPRING H 25 159805001 1 イトチョウシサラオサエ TENSION DISC PRESSER 26 145446001 2 イトチョウシサラ DISC TENSION 27 SA3254001 1 イトチョウシダイ TENSION BRACKET 28 100402004 1 トメネジ3.57 SET SCREW SM3.57 29 SA4143001 1 アナトメネジ6 SET SCREW (FT) M6X6 30 S12699000 1 イトユルメピン TENSION RELEASE PIN 31 SA3258001 1 ハリボウメタルDイトアンナイ N-BAR BUSH THREAD GUIDE,D 32 SA4815201 1 ハリボウイトアンナイB NEEDLE BAR THREAD GUIDE B 33 152881101 1 エキレイタイクミ NEEDLE COOLER ASSY 34 012060636 1 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 35 152883000 1 フエルト8X15.5 FELT, 8X15.5 36 152884001 1 エキレイイトカケ NEEDLE COOLER THREAD GUIDE 37 062670412 1 ナベコ357-40X4 SCREW PAN SM3.57-40X4 BAS-326H-484/484 SF-401 26

Page 32 — H. 糸巻関係 / Bobbin winder mechanism

H. 糸巻関係 / Bobbin winder mechanism 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 17 18 19 19 20 21 22 23 24 24 25 25 26 27 28 29 30 31 32 33 34 34 35 36 37 BAS-326H-484/484 SF-402 27 jintex.in

Page 33 — H. 糸巻関係 / Bobbin winder mechanism

H. 糸巻関係 / Bobbin winder mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB4389001 1 ウワフタ311H TOP COVER 311H 2 SA3290001 1 イトマキレバー・ジク SHAFT,BW-LEVER 3 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 4 SA3291001 1 イトマキレバー- BOBBIN WINDER LEVER 5 SA4171001 1 バネカケ SPRING HOOK 6 SB0066001 1 イタバネ PLATE SPRING 7 152937001 1 ザガネ WASHER 8 062350616 1 ナベコ35X6 SCREW PAN M3.5X6 9 155559021 1 ヒラザガネ WASHER PLAIN 10 048050342 1 トメワE5 RETAINING RING E5 11 SA3293001 1 イトマキツメジク STUD B-WINDER CLAW 12 SA1984001 1 ボビンオサエP BOBBIN PRESSER ARM 13 018401236 1 アナボルト4X12 BOLT SOCKET M4X12 14 SB0067001 1 ボビンオサエP BOBBIN PRESSER P 15 S23418002 1 シメネジ4X5 SCREW M4X5 16 SA3295001 1 イトマキツメ CLAW B-WINDER 17 012400436 2 アナヒラ4X4 SET SCREW SOCKET (FT) M4X4 18 S10438001 1 イトマキツメネジリバネ SPRING, TWIST 19 048050342 2 トメワE5 RETAINING RING E5 20 SA4796001 1 スペーサーカラ SPACER COLLAR 21 SB3221001 1 イトマキジク484 BOBBIN WINDER SHAFT 484 22 SA3297001 1 イトマキクルマ WHEEL, B-WINDER 23 120448001 1 ゴムワ BOBBIN WINDER RUBBER BAND 24 012400436 2 アナヒラ4X4 SET SCREW SOCKET (FT) M4X4 25 155559021 2 ヒラザガネ WASHER PLAIN 26 SA1988001 1 ボビンウケ BOBBIN SUPPORT 27 S10268001 1 イトマキレバー・ヒキバネ SPRING 28 SA3298001 1 ストツパジク STOPPER SHAFT, B-WINDER 29 SA3299001 1 メス KNIFE 30 062350616 1 ナベコ5X6 SCREW PAN M5X6 31 062061016 6 ナベコ6X10 SCREW PAN M6X10 32 SB1253001 1 イトマキチョウシクミ BOBBIN WINDER TENSION ASSY 33 S10320002 1 イトマキチョウシナット TENSION NUT 34 145446002 2 イトチョウシサラ DISC TENSION 35 S12441001 1 チョウシバネウエザガネ WASHER 36 100401022 1 イトチョウシバネ TENSION SPRING 37 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 BAS-326H-484/484 SF-402 jintex.in 28

Page 34 — J. 糸切り関係 / Thread trimmer mechanism

J. 糸切り関係 / Thread trimmer mechanism BAS-326H-484/484 SF-403 29 jintex.in

Page 35 — J. 糸切り関係 / Thread trimmer mechanism

J. 糸切り関係 / Thread trimmer mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB0069001 1 イトキリカムP THREAD TRIMMER CAM P 2 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 3 SA4798001 1 ソレノイドトリツケイタ SETTING PLATE SOLENOID 4 SB6577001 1 イトキリソレノイド THREAD TRIMMER SOLENOID 5 021400216 2 2シュナット4 NUT 2 M4 6 028040246 2 バネザガネ2-4 WASHER SPRING 2-4 7 SB3848001 2 ヒラザガネチュウ4 WASHER_PLAIN_M_4 8 SA3307001 1 ソレノイドレバー SOLENOID LEVER 9 012400436 1 アナヒラ4X4 SET SCREW SOCKET (FT) M4X4 10 15459000 1 ソレノイドクツシヨン SOLENOID CUSHION 11 S02652021 1 ザガネ WASHER 12 SA4799001 1 アナルトザクミ5X12 BOLT SOCKET (S/P WASHER)M5X12 13 SA4799001 1 クドウレバオシレバ PUSHING LEVER D-LEVER 14 SA3306001 1 ダンネジ7-3 SHOULDER SCREW,7-3 15 231071001 1 メタル8X15 BUSH, 8X15 16 SA3312201 1 クドウレバアナイジク GUIDE SHAFT 17 S23651001 1 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 18 SA3313101 1 クドウジクバネ SPRING, COMPRESSION 19 SA3309201 1 イトキリコレバ TR-DRIVING LEVER 20 SA3310001 1 イトキリコロ COLLAR TR-TRIMMER 21 SA3311001 1 イトキリコロジク COLLAR SHAFT 22 SA46903001 1 アタマツキトメネジ4X5 SET SCREW, M4X5 23 048040342 1 トメワE4 RETAINING RING E4 24 SB4416001 1 イトキリロッドVクミ THREAD TRIMMER ROD ASSY V 25 SB4393001 1 イトキリロッドV THREAD TRIMMER ROD V 26 S32465101 2 タマツギテクセミ BALL JOINT ASSY 27 021060306 1 3シュナット6 NUT 3 M6 28 SB4401001 1 ダンネジ6 35-6 SHOULDER SCREW 6.35-6 29 021060306 1 3シュナット6 NUT 3 M6 30 15459000 1 イトキリレバーバクツシヨン CUSHION 31 S25475101 1 トメネジ6 SET SCREW M6X19 32 021060106 1 1シュナット6 NUT 1 M6 33 SB4397101 1 イトキリレバー THREAD TRIMMER LEVER 34 SB4401001 1 ダンネジ6 35-6 SHOULDER SCREW 6.35-6 35 021060306 1 3シュナット6 NUT 3 M6 36 SB4399001 1 イトキリレバーシジク SHAFT TR-TRIMMER LEVER 37 SA4545001 2 カンザ SPACER 38 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 39 SB4398001 1 バネカケ SPRING HOOK 40 SA3321001 1 イトキリモドシバネ SPRING,EXTENSION 41 SB4395001 1 イドウハレバー MOVING KNIFE LEVER 42 SB4401001 1 ダンネジ6 35-6 SHOULDER SCREW 6.35-6 43 021060306 1 3シュナット6 NUT 3 M6 44 018061636 1 アナボルト6X16 BOLT SOCKET M6X16 45 SB4415001 1 イトキリロッドHクミ THREAD TRIMMER ROD ASSY H 46 SB4391001 1 イトキリロッドH THREAD TRIMMER ROD H 47 S32465101 2 タマツギテクセミ BALL JOINT ASSY 48 021060306 1 3シュナット6 NUT 3 M6 49 SB4401001 1 ダンネジ6 35-6 SHOULDER SCREW 6.35-6 50 021060306 1 3シュナット6 NUT 3 M6 51 SB4396001 1 イドウハレバーシジク SHAFT MOVABLE KNIFE LEVER 52 SB4400001 2 スラストザガネ THRUST WASHER 53 SA4588001 1 セットカラー SET COLLAR 54 012500536 2 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 55 SB5099001 1 イドウハレンカン M-KNIFE CONNECTING PLATE 56 SA4354001 1 ダンネジ6-1.8 SHOULDER SCREW,6-1.8 57 SB3210001 1 ハリイタ484 NEEDLE PLATE 484 58 SB3214001 1 イドウハ484クミ MOVABLE KNIFE 484 ASSY 59 S10209101 1 シメネジ4.37 SCREW, SM4.37 60 SB7118001 3 アナボルト5X50 BOLT SOCKET M5X50 BAS-326H-484/484 SF-403 30

Page 36 — J. 糸切り関係 / Thread trimmer mechanism

J. 糸切り関係 / Thread trimmer mechanism 31 jintex.in BAS-326H-484/484 SF-403

Page 37 — J. 糸切り関係 / Thread trimmer mechanism

J. 糸切り関係 / Thread trimmer mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 61 S00705001 1 イドウハカラ- MOVABLE KNIFE COLLAR 62+ S10208001 1 イドウハカンザ MOVABLE KNIFE SPACER 62+ S10208002 1 イドウハカンザ MOVABLE KNIFE SPACER 62+ S10208003 1 イドウハカンザ MOVABLE KNIFE SPACER 62+ S10208004 1 イドウハカンザ MOVABLE KNIFE SPACER 63 S57670001 1 コテイハ484 FIXED KNIFE, 484 64 111140002 2 シメネジ2.38 SCREW, SM2.38 65 S40217001 1 ハリイタ3ザグリ NEEDLE HOLE PLATE, 3 66 100360003 2 サラネジ2.38 SCREW 67 SB5094001 1 ハリイタスペーサ NEEDLE PLATE SPACER 68 S25310101 2 サラネジ4 SCREW, FLAT M4 69 SA6273101 1 オオカマカバーフックU SHUTTLE RACE COVER HOOK U 70 SB3847001 2 ヒラザガネチュウ3 WASHER, PLAIN, M_3 71 028030246 2 バネザガネ2-3 WASHER SPRING 2-3 72 062300416 2 ナベコ3X4 SCREW PAN M3X4 73 S25310101 2 サラネジ4 SCREW, FLAT M4 74 SA3538001 4 シメネジ4X8 SCREW, M4X8 75 SB5955001 1 シリンダCDQ2クミ CYLINDER CDQ2 ASSY 76 SB6867001 1 シリンダCDQ2 CYLINDER CDQ2 77 SB3224001 1 オートスイッチ AUTO SWITCH 78 SB6973001 2 ツギテ KQ2H04-01AS JOINT KQ2H04-01AS 79 SB5100001 1 スタンドボルト HEXAGON STUD BOLT BAS-326H-484/484 SF-403 jintex.in 32

Page 38 — K. 糸払い関係 / Thread wiper mechanism

K. 糸払い関係 / Thread wiper mechanism 28 4 27 3 29 30 5 7 9 2 8 10 21 20 14 15 22 19 18 17 16 1 6 31 26 11 12 13 25 24 23 BAS-326H-484/484 SF-405 33

Page 39 — K. 糸払い関係 / Thread wiper mechanism

K. 糸払い関係 / Thread wiper mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB4379001 1 イトハライソレノイドトリツケイ T-WIPER SOLENOID SETTING PLATE 2 SB3293001 1 シリンダCJ2B16-10クミ CYLINDER CJ2B16-10 ASSY 3 SB3292001 1 シリンダCJ2B16-10 CYLINDER CJ2B16-10 4 S12150000 2 ホースエルボM-5HL-4 TUBE ELBOW, M-5HL-4 5 SB3290001 1 シリンダトリツケイタ CYLINDER SUPPORT PLATE 6 062350616 4 ナベコ35X6 SCREW PAN M3.5X6 7 S31778000 1 シリンダ-ストツパ STOPPER, CYLINDER 8 SA7164001 1 シリンダツギテ JOINT CYLINDER 9 S25456001 1 プランジヤピン PLUNGER PIN 10 SA5219001 1 イトハライロツド THREAD WIPER ROD 11 SB4378001 1 イトハライジヨウケイタ THREAD WIPER SHAFT BRACKET 12 018400836 1 ヒラザガネチユウ4 BOLT SOCKET M4X6 13 SB3848001 1 ヒラザガネチユウ4 WASHER, PLAIN, M_4 14 SA8057001 1 イトハライクランククミ THREAD WIPER CRANK ASSY 15 048040342 1 トメワE4 RETAINING RING E4 16 S25454021 1 セツトカラ- SET SCREW COLLAR 17 S25279101 1 アナトメツクボミM35-5 SET SCREW (CP) M3.5-5 18 SA2287001 1 ワイパー-バネ SPRING 19 149097000 1 シヨウオンシ-ト SILENT SHEET 20 110735022 1 ザガネ WASHER 21 048030342 1 トメワE3 RETAINING RING E3 22 S10470201 1 ワイパ- WIPER 23 060400516 1 バインド4X5 SCREW BIND M4X5 24 146288021 1 イトハライジクカラー THREAD WIPER STUD COLLAR 25 S03677001 1 ザガネ WASHER 26 SA5213001 1 テイシンSWクミ STOP SWITCH ASSY 27 SB2178001 1 エアチユーブ 3 L=1500 AIR TUBE 3 L=1500 28 SB2178002 1 エアチユーブ 3 L=1500 AIR TUBE 3 L=1500 29 SA4806101 1 ソレノイドカバー SOLENOID COVER 30 0A4300806 2 +ナベザクミ3X8DA SCREW PAN (S/P WASHER) M3X8 31 S55485001 2 アナボルトザクミ5X12 BOLT SOCKET (S/P WASHER) M5X12 BAS-326H-484/484 SF-405 34

Page 40 — L. 糸ゆるめ関係 (糸ゆるめソレノイド) / Tension release mechanism (Tension release solenoid)

L. 糸ゆるめ関係 (糸ゆるめソレノイド) / Tension release mechanism (Tension release solenoid) 16 17 15 14 2 1 4 5 13 3 12 11 7 6 9 8 10 35 BAS-326H-484/484 SF-406 jintex.in

Page 41 — L. 糸ゆるめ関係 (糸ゆるめソレノイド) / Tension release mechanism (Tension release solenoid)

L. 糸ゆるめ関係 (糸ゆるめソレノイド) / Tension release mechanism (Tension release solenoid) REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB6261001 1 シャフト3X50 SHAFT 3X50 2 SB1192001 2 イトウルメボウブシュ TENSION RELEASE BAR BUSH 3 SB4155001 1 バンド BAND 4 SB4467101 1 イトウルメクミ TENSION RELEASE ASSY 5 SB4345001 1 イトウルメソレノイド TENSION RELEASE SOLENOID 6 SB1179001 1 ソレノイドクツシヨン SOLENOID CUSHION 7 025040332 1 ヒラザガネダイ4 WASHER PLAIN L4 8 017400802 2 ボルトM4X8 BOLT M4X8 9 028040246 2 バネザガネ2-4 WASHER SPRING 2-4 10 SB3848001 2 ヒラザガネチュウ4 WASHER_PLAIN_M_4 11 017401415 1 ボルトM4X14 BOLT M4X14 12 021400306 1 シユナット4 NUT 3 M4 13 SB4380001 1 ソレノイドトリツケイタ SETTING PLATE SOLENOID 14 SB4486001 1 イトウルメバネ TENSION RELEASE SPRING 15 062500816 2 ナベコ5X8 SCREW PAN M5X8 16 SB0787101 1 ソレノイドカバ SOLENOID COVER 17 060400516 2 バインド4X5 SCREW BIND M4X5 BAS-326H-484/484 SF-406 36

Page 42 — M. 糸取り関係 / Thread take-up mechanism

M. 糸取り関係 / Thread take-up mechanism 14 13 15 9 11 10 17 18 16 21 20 21 20 19 8 8 7 2 1 4 5 3 12 37 BAS-326H-484/484 SF-408 jintex.in

Page 43 — M. 糸取り付け関係 / Thread take-up mechanism

M. 糸取り付け関係 / Thread take-up mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 S56531001 1 シリンダトリツケイタ SETTING PLATE 2 SB3238001 1 トリツケイタスペーサ SETTING PLATE SPACER 3 018503036 2 アナボルト5X30 BOLT SOCKET M5X30 4 026050136 2 ヒラザガネコガタ5 WASHER PLAIN S 5 5 028050246 2 バネザガネ2-5 WASHER SPRING 2-5 6 SB3294001 1 ピンシリンダクミ PIN CYLINDER ASSY 7 SB0103001 1 ピンシリンダ PIN CYLINDER 8 SB0105001 2 エルボユニオン4XM3 MALE ELBOW 4XM3 9 S5653001 1 ストツパーブラケツト STOPPER BRACKET 10 S50051000 1 ナツトM12 NUT, M12 11 S50050000 1 フタヤマナツクル KNUCKLE 12 S50040000 1 トラニオンピン PIN 13 S32259001 1 プレテンシヨンナツト PRE-TENSION NUT 14 018401636 1 アナボルト4X16 BOLT SOCKET M4X16 15 028040246 1 バネザガネ2-4 WASHER SPRING 2-4 16 SB6971001 1 イトトリレバー THREAD TAKE-UP LEVER 17 SB3237001 1 レバートツケダイ LEVER BASE 18 018401636 2 アナボルト4X16 BOLT SOCKET M4X16 19 SA9294001 2 ボタンツカミダガネジ4 SHOULDER SCREW 4 20 107017001 2 ナミバザガネ WAVE WASHER 21 SB0532001 2 ヒラザガネ WASHER PLAIN BAS-326H-484/484 SF-408 jintex.in 38

Page 44 — N1. コントロールボックス関係 / Control box

N1. コントロールボックス関係 / Control box < 欧州向用 / For Europe > 14 13 15 12 16 7 8 9 10 5 1 3 6 4 11 39 BAS-326H-484/484 SF-502 jintex.in

Page 45 — N1. コントロールボックス関係 / Control box

N1. コントロールボックス関係 / Control box REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB6414001 1 メインキバンクセミ 311H SA MAIN PCB ASSY 311H S/A 2 SB4541101 1 モータキバンクセミ 311H MOTOR PCB ASSY 311H 3 J04417001 2 Gヒューズ10A-250V G FUSE 10A-250V:FGM B 4 SA9500201 1 デンデンキバンクセミ POWER PCB ASSY 5 S37060001 1 アースマーク LABEL, GROUNDING 6 S37059001 1 PEマーク LABEL, PE 7 SA9893001 1 カクネボルト8X65 BOLT M8X65 8 025080336 4 ヒラザガネダイ8 WASHER PLAIN L 8 9 028080246 4 バネザガネ2-8 WASHER SPRING 2-8 10 021080206 8 シュナット8 NUT 2 M8 11 SA9725001 1 ラベルカンデン6カコク LABEL ELECTRICAL SHOCK 36X150 <欧州向用> <For Europe> 12 SA9559001 1 CE フィルタ クミ CE FILTER BOX ASSY 13 SA9564001 1 CE フィルタケース CE FILTER CASE 14 SA9565001 1 CE フィルタキバンクセミ CE FILTER PCB ASSY 15 S03816001 4 マルモク45X16 WOOD SCREW M4.5X16 16 200190001 5 ステツプル 10X20 STAPLE 10X20 BAS-326H-484/484 SF-502 jintex.in 40

Page 46 — N2. コントロールボックス関係 / Control box

N2. コントロールボックス関係 / Control box 5+ <日本向用 / For Japan > 4 1+ 3 2+ 3 6+ 7 BAS-326H-484/484 SF-502 41 jintex.in

Page 47 — N2. コントロールボックス関係 / Control box

N2. コントロールボックス関係 / Control box REF.NO CODE QTY 品名 NAME OF PARTS RM 1+ SA9616001 <三相 200V AC 用> <日本向用> 1 デンSW クミ SJT <For Three phase 200V AC> <For Japan> POWER SWITCH ASSY SJT 1+ SA9831001 <三相 220V AC 用> <米州向用> 1 デンSW クミ SJT#2 <For Three phase 220V AC> <For the Americas> POWER SWITCH ASSY SJT#2 2+ SA9535001 <単相 220V AC 用> <アジア・一般・欧州向用> 1 デンSWクミCCC <For Single phase 220V AC> <For Asia, General and Europe> POWER SUPPLY SWITCH ASSY CCC 2+ BMP3010-0000001-3S00 <単相 220V AC 用> <中国向用> 1 デンデンSW 220V <For Single phase 220V AC> <For China> POWER SWITCH 220V 3 S03816001 2 + マルモク 45X16 WOOD SCREW M4.5X16 4 200190001 2 ステップル 10X20 STAPLE 10X20 5+ SB1229001 <単相 100V 用> <日本向用> 1 トランスボックスホキュウクミ <For Single phase 100V> <For Japan> TRANS BOX 100V SUPPLY 5+ BMP3010-0000000-2ST1 <米州向用> 1 トランスボックス <For the Americas> TRANSFORMER BOX 6+ BMP3010-0000000-3ST4 <三相 380V 用> <アジア・一般向用> 1 トランスボックス <For Three phase 380V> <For General and Asia> TRANSFORMER BOX 6+ BMP3010-0000001-3ST4 <中国向用> 1 トランスボックス <For China> TRANSFORMER BOX 7 SA9914001 <三相 400V 用> <欧州向用> 1 ラベルカンデン 25 X 28 <For Three phase 400V> <For Europe> LABEL ELECTRICAL SHOCK 25 X 28 BAS-326H-484/484 SF-502 jintex.in 42

Page 48 — P. 空圧関係 / Air pressure mechanism

P. 空圧関係 / Air pressure mechanism 43 BAS-326H-484/484 SF-514 jintex.in

Page 49 — P. 空圧関係 / Air pressure mechanism

P. 空圧関係 / Air pressure mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA6405001 1 ナイロンチューブ-R AIR TUBE R 2 SA6405002 1 ナイロンチューブ-R AIR TUBE R 3 SA6406001 1 ナイロンチューブ-L AIR TUBE L 4 SA6406002 1 ナイロンチューブ-L AIR TUBE L 5 SA6407001 1 スパイラル500S SPIRAL,500S 6 149547000 1 コードオサエ CORD HOLDER 7 0A5401006 1 +ナベザクリ4X10DB SCREW PAN (S/P WASHER) M4X10 8 525664000 1 コードホルダ #6 CORD HOLDER #6 9 0A5401006 1 +ナベザクリ4X10DB SCREW PAN (S/P WASHER) M4X10 10 228475000 3 ケツツクバンド1.9X80 FASTENING BAND 1.9X80 11 SB3313001 1 エアチューブ 5 L=600 AIR TUBE 5 L=600 12 SB3313002 1 エアチューブ 5 L=600 AIR TUBE 5 L=600 13 SA2783001 1 エアチューブ 4A L=1100 AIR TUBE 4B L=1100 14 SA2784001 1 エアチューブ 4B L=1100 AIR TUBE 4B L=1100 15 SB3249101 1 デンシバルブ5Aクミ SOLENOID VALVE ASSY 5A 16 SA5290001 1 マニホールド5 MANIFOLD5 17 S39115100 4 バルブVQZ2151S-5 VALVE VQZ2151S-5 18 S39115100 1 バルブVQZ2151-5 VALVE, VQZ2151-5 19 SA5283001 1 サイレンサ AN10-1 SILENCER AN10-1 20 153274001 2 1/8トメセン CAP, 1/8 21 SA5282001 1 レギュレータ AW20-02G FILTER REGULATOR AW20-02G 22 S09228000 1 イケイニップル NIPPLE 1/4X1/8 23 SA7588001 1 PTエルボ1/4 ELBOW PT 1/4 24 SB0445001 1 フィンガーバルブ FINGER VALVE 25 SA5286101 1 バルブトリツケイタ SETTING PLATE VALVE 26 028050246 2 バネザガネ2-5 WASHER SPRING 2-5 27 018503036 2 アナボルト5X30 BOLT SOCKET M5X30 28 SB3235001 1 バルブハーネス3レンクミ VALVE HARNESS X3 ASSY 29 SB3312001 1 バルブハーネス2レンクミ VALVE HARNESS X2 ASSY 30 032422003 2 +マルモク41X20 WOOD SCREW ROUND 2 M4.1X20 31 148847001 2 ザガネ WASHER PLAIN 4.76 BAS-326H-484/484 SF-514 jintex.in 44

Page 50 — Q. 電装品関係 / Power supply equipment

Q. 電装品関係 / Power supply equipment 45 BAS-326H-484/484 SF-515 jintex.in

Page 51 — Q. 電装部品関係 / Power supply equipment

Q. 電装部品関係 / Power supply equipment REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 525567000 4 コードホルダ #8 CORD HOLDER #8 2 0A5401006 4 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 3 149547000 2 コードホルダ CORD HOLDER 4N 4 0A5401006 2 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 5 552907000 1 コードホルダ #10 CORD HOLDER #10 6 0A5401006 1 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 <For 484 SF> <For 484 SF> 7+ SB4511001 1 ゲンテンセンサオオクミ H-POSITION SENSOR LASSY <484用> <For 484> 7+ SB6870001 1 XYゲンテンセンサオオクミ XY H-POSITION SENSOR LASSY 8 062300816 3 ナベコ3X8 SCREW PAN M3X8 9 SB4296101 1 トウブSWクミ SWITCH ASSY MACHINE HEAD 10 0A5301605 2 +ナベザクミ3X16DB SCREW PAN (S/P WASHER) M3X16 11 SB1200101 1 トウブSWトリツケイタ SWITCH MACHINE HEAD PLATE 12 0A5401006 2 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 13 SB4259001 1 テイシSWハーネス STOP SWITCH HARNESS 311H 14 SB4261001 1 アースセン GROUND WIRE HEAD-BOX 15 0A5401006 1 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 16 SB4096001 1 コードホルダ #12 CORD HOLDER #12 17 0A5401006 1 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 18 S00470000 1 コードホルダ #16 CORD HOLDER 16N 19 0A5401006 1 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 20 218859001 2 バインダM150 BINDER M150 21 SB4155001 2 バンド BAND 22 SA6366001 1 スパイラル140S SPIRAL TUBE 23 SB4155001 1 バンド BAND BAS-326H-484/484 SF-515 jintex.in 46

Page 52

R. モーター・液晶パネル関係 / Motor mechanism and LCD panel 1 2 6 8 9 7 25+ 21 11 13 5 3 4 26+ 10 12 14 16 17 23 19 18 20 22 24 47 BAS-326H-484/484 SF-650 jintex.in

Page 53 — R. モーター・液晶パネル関係 / Motor mechanism and LCD panel

R. モーター・液晶パネル関係 / Motor mechanism and LCD panel REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB0752201 1 モータ430ホキュウ MOTOR 430 SUPPLY 2 SB6019001 1 プログラマメインキバンクミ PROGRAMMER MAIN PCB ASSY 3 SB6313001 1 プログラマーハーネス3100 PROGRAMMER HARNESS 3100 4 SB6472001 1 メインキーハーネス MN-KEY HARNESS 5 SB6525001 1 プログラマーキーキバンクミ PROGRAMMER KEY PCB ASSY 6 SB6538001 1 アースプレート EARTH PLATE 7 SB6539001 1 キーボード KEYBOARD 8 SB6540001 1 カーソルキー CURSOR KEY 9 SB6541001 3 プッシュキー PUSH KEY 10 SB6542001 1 リアカバーパーツ REAR COVER ASSY 11 SB6545001 1 サイドカバーSD SIDE COVER SD 12 SB6546001 1 サイドカバー USB SIDE COVER USB 13 SB6547001 1 サイドカバーBCR SIDE COVER BCR 14 SB6551001 1 リアカバーフタ REAR COVER CAP 15 SB6552001 1 リアスタンド REAR STAND 16 085310816 5 バインドBタイト3X8 TAPTITE BIND B M3X8 17 085311016 8 バインドBタイト3X10 TAPTITE BIND B M3X10 18 SB6657001 1 クッションゴム RUBBER CUSHION 19 SB6554001 1 プログラマクレードル PROGRAMMER CRADLE 20 SB6555001 1 クレードル トリツケイタ CRADLE MOUNTING PLATE 21 SB6548001 1 ペンクミ PEN ASSY 22 0B0452006 4 +マルモク45X20 WOOD SCREW ROUND M4.5X20 23 004400803 1 +サラコ4×8 SCREW, FLAT M4x8 24 200190001 2 スチツプル 10×20 STAPLE 10x20 25+ SB6532001 1 フロントカバークミ <輸出一般向(ロゴ無し)> <For General export (W/O LOGO)> FRONT COVER ASSY 26+ SB6581001 1 パネルプログラマクミ PANEL PROGRAMMER ASSY <輸出一般向> <For General export> BAS-326H-484/484 SF-650 48 jintex.in

Page 54 — S. 踏板関係 / Foot switch pedal mechanism

S. 踏板関係 / Foot switch pedal mechanism 1 2 49 BAS-326H-484/484 SF-651 jintex.in

Page 55 — S. 踏板関係 / Foot switch pedal mechanism

S. 踏板関係 / Foot switch pedal mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB1565001 1 フットSWヘンカンハーネス CONVERSION HARNESS FOOT SW 2 SA6038101 1 2 レンフットSWクミ 2-PEDAL FOOT SW ASSY BAS-326H-484/484 SF-651 jintex.in 50

Page 56 — T1. 付属装置関係(オプション部品) / Attachment set (Option parts)

T1. 付属装置関係(オプション部品) / Attachment set (Option parts) 4+ 5+ 6 1 2 3 7 27 26 25 20 19 8 9 10 21 11 24 14 12 13 15 17 16 18 28 51 BAS-326H-484/484 SF-940 jintex.in

Page 57 — T1. 付属装置関係 (オプション部品) / Attachment set (Option parts)

T1. 付属装置関係 (オプション部品) / Attachment set (Option parts) REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 S53982000 1 ブランキングプレートクミ BLANKING PLATE ASSY 2 SA7166101 1 バルブハーネスX1クミ VALVE HARNESS ASSY X1 3 SB3342001 1 ドウケイロングニップル LONG NIPPLE 1/8X1/8 4+ SA7171001 <欧州用以外> 1 OPツィカバルブクミ <Except for Europe> OPTION ADD VALVE ASSY 5+ S39116100 1 バルブVQZ2151S-5 VALVE VQZ2151S-5 4+ SA71710E1 <欧州用> 1 OPツィカバルブクミ <For Europe only> OPTION ADD VALVE ASSY 5+ SA74521E0 1 バルブVQZ2151S VALVE VQZ2151S-5 WEEE 6 SA7167101 1 ツィカバルブハーネスSG OP VALVE HARNESS SG 7 SA7197201 1 ダンテンションソウチ 2-STEP THREAD TENSION DEVICE 8 S34706000 1 エアーシリンダ10X10 AIR CYLINDER, 10X10 9 018302036 2 アナボルト3X20 BOLT SOCKET M3X20 10 S12150000 2 ホースエルボM-5HL-4 TUBE ELBOW, M-5HL-4 11 S34531001 1 カウンターシンククミ COUNTERSINK CLAW 12 S34534101 1 サブテンションダイクミ SUB TENSION BRACKET ASSY 13 155510001 1 イトチョウシナツト TENSION NUT 14 146060000 1 ナツトオシバネ SPRING 15 146059001 1 プレテンションナツト PRE-TENSION NUT 16 146058001 1 プレテンションバネ PRE-TENSION SPRING 17 146206009 1 イトアンナイサラオサエ DISC PRESSER, T-GUIDE 18 144504001 2 イトアンナイサラ THREAD GUIDE DISC 19 SA7199001 1 シリンダー-トリツケイタ SETTING BRACKET CYLINDER 20 017081606 2 ボルトM8X16 BOLT M8X16 21 S15031010 2 エアーチューブ AIR TUBE, 4X2.5 22 SA3416101 1 イトチョウシバネLL TENSION SPRING LL 23 S20681000 1 チョウシバネウエザガネ WASHER 24 SA8140002 1 ザガネ WASHER 25 SA7155001 2 スペーサ SPACER 26 S00480000 2 コードホルダ#5 CORD HOLDER 5N 27 0A5401006 2 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 28 525907000 1 コードホルダ#9 CORD HOLDER #9 BAS-326H-484/484 SF-940 52

Page 58 — T2. 付属装置関係(オプション部品) / Attachment set (Option parts)

T2. 付属装置関係(オプション部品) / Attachment set (Option parts) 1 8 7 6 2 3 4 8 7 6 9 5 53 BAS-326H-484/484 SF-940 jintex.in

Page 60 — T3. 付属装置関係(オプション部品) / Attachment set (Option parts)

T3. 付属装置関係(オプション部品) / Attachment set (Option parts) 1 43 47 45 30 32 34 33 41 20 21 24 22 19 35 36 49 50 30 10 11 27 26 25 23 18 16 17 31 28 46 5 2 6 13 7 12 14 15 48 44 45 47 29 42 39 40 38 37 38 51 52 7.5 2.5 53 8 10 6 17 54 100 1 1 60 BAS-326H-484/484 SF-940 55 jintex.in

Page 61 — T3. 付属装置関係 (オプション部品) / Attachment set (Option parts)

T3. 付属装置関係 (オプション部品) / Attachment set (Option parts) REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA7189101 1 ネームツケハンテンソウチセット INNER CLAMPING DEVICE SET 2 S12633309 1 オサエクランクLAクミ WORK CLAMP CRANK ASSY, LA 3 S12634109 1 オサエクランクホルダA WORK CLAMP CRANK HOLDER A 4 S12635009 1 オサエクランクホルダB WORK CLAMP CRANK HOLDER, B 5 S12636001 1 オサエクランクホルダC WORK CLAMP CRANK HOLDER, C 6 S12641009 1 クランクホルダカンザ SPACER, CRNK HOLDER 7 S59894001 2 アナボルト437-40X12 BOLT, SOCKET SM4.37-40X12 8 SA6373001 1 ハンテンシリンダダイ REVERSE CYLINDER BASE 9 018301236 2 アナボルト3X10 BOLT SOCKET M3X10 10 018301036 2 アナボルト3X10 BOLT SOCKET M3X10 11 S05665001 1 オサエクランクLA WORK CLAMP CRANK, LA 12 154236001 1 ハンテンツツ REVERSE GEAR 13 154236001 1 ハンテンツツ REVERSE RACK 14 145087001 1 ハンテンギヤザガネ WASHER 15 149831101 1 アタマツキトメネジ3.18 SET SCREW, SM3.18 16 154237101 1 オサエイタホルダL WORK CLAMP PLATE HOLDER L 17 025350132 1 ヒラザガネショウ3.5 WASHER PLAIN S 3.5 18 100242003 1 シメネジ3.57 SCREW, SM3.57-40X5 19 S12637009 1 ハンテンロッド REVERSE ROD 20 SA6362001 1 ハンテンシリンダ REVERSE CYLINDER 21 S12642009 1 アナボルトM3X35 BOLT SOCKET M3X35 22 SA7193001 1 ハンテンジクツギテ REVERSE SHAFT JOINT 23 018400836 1 アナボルト4X8 BOLT SOCKET M4X8 24 018300836 1 アナボルト3X8 BOLT SOCKET M3X8 25 017501216 1 ボルト5X12 BOLT M5X12 26 021500216 1 2シュナット5 NUT 2 M5 27 S18415101 2 ハーフユニオンQ4M5 HALE UNION :Q4M5 28 S12643001 1 ソトオサエアシ312-1 OUTER WORK CLAMP, 312-1 29 117291002 2 サラネジ3.18 SCREW, FLAT SM3.18 30 154253001 1 イチギメイタR POSITIONING PLATE, R 31 154253001 1 イチギメイタR POSITIONING PLATE, R 32 062670512 4 ナベコ357-40X5 SCREW PAN SM3.57-40X5 33 SB2456001 4 ヒラザガネダイ3.5 WASHER PLAIN 3.5 34 028350242 4 バネザガネ2-3.5 WASHER SPRING 2-3.5 35 154256101 1 オサエイタブランケA WORK CLAMP PLATE BLANK, A 36 S12165000 1 オクリイタブランケ311G FEED PLATE BLANK 311G 37 SA7460001 1 レギュレーター REGULATOR 38 S04905000 2 ハーフユニオン HALE UNION 39 018400836 2 アナボルト4X6 BOLT SOCKET M4X6 40 SB3848001 2 ヒラザガネチュウ4 WASHER_PLAIN_M_4 41 S03803000 2 ナイロンチューブ AIR TUBE 42 S28741000 1 エアーチューブ AIR TUBE, 4 L=300 43 SA6617001 1 オサエラランクスペースL WORK CLAMP CRANK SPACER L 44 SA6616001 1 オサエラランクスペースR WORK CLAMP CRANK SPACER R 45 S55484001 2 アナボルトザクミ5X10 BOLT SOCKET (S/P WASHER)M5X10 46 S55484001 2 アナボルトザクミ5X10 BOLT SOCKET (S/P WASHER)M5X10 47 S55485001 2 アナボルトザクミ5X12 BOLT SOCKET (S/P WASHER)M5X12 48 552907000 1 コードホルダ#10 CORD HOLDER #10 49 S12644001 1 ソトオサエアシ312-2 OUTER WORK CLAMP, 312-2 50 S10542001 1 ナカオサエLL INNER CLAMP, LL 51 04516001 1 オサエラランクSS WORK CLAMP CRANK, SS 52 154297001 1 オサエラランクS WORK CLAMP CRANK, S 53 154291101 1 オサエイタホルダS WORK CLAMP PLATE HOLDER S 54 156492101 1 オサエイタブランケ7.5-A WORK CLAMP PLATE BLANK 7.5-A BAS-326H-484/484 SF-940 56 jintex.in

Page 62 — T4. 付属装置関係(オプション部品) / Attachment set (Option parts)

T4. 付属装置関係(オプション部品) / Attachment set (Option parts) 1+ BAS-326H-484/484 SF-940 57 jintex.in

Page 64 — T4. 付属装置関係(オプション部品) / Attachment set (Option parts)

T4. 付属装置関係(オプション部品) / Attachment set (Option parts) 16 52 54 53 15 4 7 47 42 40 47 42 40 5 6 41 37 38 39 9 8 2 3 13 11 12 14 36 35 34 46 10 45 44 43 18 32 33 25 24 23 22 21 20 19 26 27 28 29 30 31 17 50 48 49 59 jintex.in BAS-326H-484/484 SF-940

Page 65 — T4. 付属装置関係 (オプション部品) / Attachment set (Option parts)

T4. 付属装置関係 (オプション部品) / Attachment set (Option parts) REF.NO CODE Q'TY 品名 NAME OF PARTS RM 2 SC5667001 1 BCカイシュウハオキバ BC COL-BOX SETTING PLATE 3 060400816 2 バインド4X8 SCREW BIND M4X8 4 SB4155001 1 バンド BAND 5 SC5642001 1 カバーL BCRH3 COVER L BCRH3 6 SC9297001 1 トリム1.6-58 TRIM1.6-58 7 060400816 3 バインド4X8 SCREW BIND M4X8 8 SC5648001 1 ソコカバーF BCRH3 BOTTOM COVER F BCRH3 9 060400816 4 バインド4X8 SCREW BIND M4X8 10 SC5647101 1 ウエカバーR BCRH3 TOP COVER R BCRH3 11 SB9427001 1 マグネットキャッチ MAGNET CATCH 12 060400816 2 バインド4X8 SCREW BIND M4X8 13 021400202 2 2シュナット4 NUT 2 M4 14 060400816 2 バインド4X8 SCREW BIND M4X8 15 SC5644001 2 スパイラルチューブ19 SPIRAL TUBE 19 16 SC5680001 1 エンチョウハーネスクミ345 SENSOR EX HARNESS ASSY 345 17 SC5656001 2 マガジンクミ BCRH3 MAGAZINE ASSY BCRH3 18 SC5657101 2 マガジンベース BCRH3 MAGAZINE BASE BCRH3 19 SC9136001 4 ノツクピン3X10 PIN 3X10 20 SC5664001 2 MZイチギメイタ BCRH3 MZ POSITIONING PLATE BCRH3 21 SB7957101 4 テイトウアナツキボルト4X8 LOW HEAD BOLT SOCKET M4X8 22 SC9151001 2 スペーサー5-10-8 SPACER 5-10-8 23 062501216 2 ナベコ5X12 SCREW PAN M5X12 24 SC5660001 2 ジク-236 BCRH3 SHAFT-236 BCRH3 25 SC5662001 2 カラー BCRH3 MAGAZINE COLLAR BCRH3 26 SC5661001 2 バネ BCRH3 MAGAZINE SPRING BCRH3 27 SD0728001 2 セットカラー4-18-10 SET COLLAR 4-18-10 28 012300336 4 アナヒラ3X3 SET SCREW SOCKET (FT) M3X3 29 SC5659001 2 マガジンソコイタ BCRH3 MAGAZINE LOWER PLATE BCRH3 30 018301036 4 アナボルト3X10 BOLT SOCKET M3X10 31 062400816 8 ナベコ4X8 SCREW PAN M4X8 32 SC9137001 2 ジユンハンドル28-52 NYLON HANDLE28-52 33 S55485001 4 アナボルトザクミ5X12 BOLT SOCKET (S/P WASHER)M5X12 34 SC5665001 1 BCカイシュウハコ BC COLLECTION BOX ASSY 35 SC5666001 1 BCカイシュウハコ BC COLLECTION BOX 36 SC9153001 1 クツシヨンシート110X110 CUSHION SHEET 110X110 37 SC5649101 1 ナカカバーF BCRH3 MIDDLE COVER F BCRH3 38 SC5674001 1 イタナット M4 PLATE NUT M4 39 060400816 2 バインド4X8 SCREW BIND M4X8 40 SC7449001 2 トルクヒンジ TORQUE HINGE 41 SC5674001 2 イタナット M4 PLATE NUT M4 42 060401016 4 バインド4X10 SCREW BIND M4X10 43 S47269001 1 アナボルトザクミ6X20 BOLT SOCKET (S/P WASHER)M6X20 44 SC9151001 1 スペーサー5-10-8 SPACER 5-10-8 45 018502032 1 アナボルト5X20 BOLT SOCKET M5X20 46 018061036 4 アナボルト6X10 BOLT SOCKET M6X10 47 060400816 4 バインド4X8 SCREW BIND M4X8 48 SC5678001 1 エンチョウハーネスクミ1 SENSOR EX HARNESS ASSY 1 49 SC5679001 1 エンチョウハーネスクミ2 SENSOR EX HARNESS ASSY 2 50 SC5681001 1 エンチョウハーネスクミ6 SENSOR EX HARNESS ASSY 6 51 SC5673001 1 エンチョウハーネスクミ7 SENSOR EX HARNESS ASSY 7 52 SC9573001 1 ジグボビン BCRH3 JIG BOBBIN BCRH3 53 S25475101 1 トメネジ6 SET SCREW M6X19 54 SC9574001 1 ジグシャフト BCRH3 JIG SHAFT BCRH3 BAS-326H-484/484 SF-940 jintex.in 60

Page 66 — T4. 付属装置関係(オプション部品) / Attachment set (Option parts)

T4. 付属装置関係(オプション部品) / Attachment set (Option parts) 61 BAS-326H-484/484 SF-940

Page 67 — T4. 付属装置関係 (オプション部品) / Attachment set (Option parts)

T4. 付属装置関係 (オプション部品) / Attachment set (Option parts) REF.NO CODE QTY 品名 NAME OF PARTS RM 55 SC5645101 1 ソコカバーR BCRH3 BOTTOM COVER R BCRH3 56 060400816 4 バインド4X8 SCREW BIND M4X8 57 SC5625101 1 ナカカバーR2 BCRH3 MIDDLE COVER R2 BCRH3 58 SC5643101 1 SWハーネスクミVX-014 SW HARNESS ASSY VX-014-1A3 59 0A5301605 2+ナベザクミ3X16DB SCREW PAN (S/P WASHER) M3X16 60 021300206 2 シュナット3 NUT 2 M3 61 SB4155001 2 バンド BAND 62 SC9773005 1 ケーブルクランプUC CABLE CLAMP UC 63 0A5400806 1+ナベザクミ4X8DB SCREW PAN (S/P WASHER) M4X8 64 060400816 2 バインド4X8 SCREW BIND M4X8 65 SC5646001 1 ナカカバーR BCRH3 MIDDLE COVER R BCRH3 66 060400816 4 バインド4X8 SCREW BIND M4X8 67 SA9957002 2 ウーニングマーク INJURY MARK BAS-326H-484/484 SF-940 62 jintex.in

Page 68 — T4. 付属装置関係(オプション部品) / Attachment set (Option parts)

T4. 付属装置関係(オプション部品) / Attachment set (Option parts) 68 97 96 102 101 99 98 100 103 94 95 121 89 90 96 114 86 76 97 104 118 108 93 109 115 116 113 65 117 107 110 111 105 77 78 112 70 119 74 69 120 87 83 88 71 79 84 82 80 81 72 73 122 123 122 123 122 72 123 BAS-326H-484/484 SF-940 63 jintex.in

Page 69 — T4. 付属装置関係 (オプション部品) / Attachment set (Option parts)

T4. 付属装置関係 (オプション部品) / Attachment set (Option parts) REF. NO CODE Q'TY 品名 NAME OF PARTS RM 68 SC5626001 1 チャッククミ BCRH3 CHUCK ASSY BCRH3 69 SC5671001 1 チャックイタ3 BCRH3 CHUCK PLATE3 BCRH3 70 SC9136001 2 ノツクピン3X10 PIN 3X10 71 SC5627001 1 チャックイタ1 BCRH3 CHUCK PLATE1 BCRH3 72 SC9136001 4 ノツクピン3X10 PIN 3X10 73 018501436 2 アナボルト5X14 BOLT SOCKET M5X14 74 SC5629001 1 チャックイタ2 BCRH3 CHUCK PLATE2 BCRH3 75 SC5630001 1 チャックストツパー CHUCK STOPPER 76 S55485001 2 アナボルトザクミ5X12 BOLT SOCKET (S/P WASHER)M5X12 77 SC9144001 1 リニアガイド10X75 LINEAR GUIDE 10X75 78 018300836 4 アナボルト3X8 BOLT SOCKET M3X8 79 SC9142001 1 シリンダ12X35 CYLINDER 12X35 80 SC4680001 2 ツキテ JOINT 81 SC5579001 1 エアチューブD4L1140 AIR TUBE D4 L1140 2A 82 SC5580001 1 エアチューブD4L1140 AIR TUBE D4 L1140 2B 83 SC5631001 1 ハーネスクミDMSH3 SENSOR HARNESS ASSY DMSH3 84 SC5676001 1 ハーネスクミDMSH4 SENSOR HARNESS ASSY DMSH4 85 SC9143001 1 ツバツキザガネ 5-12 FLANGE WASHER 5-12 86 SC5632001 1 イタナット M5 PLATE NUT M5 87 018501436 2 アナボルト4X14 BOLT SOCKET M4X14 88 018501436 2 アナボルト5X14 BOLT SOCKET M5X14 89 SC5628001 1 ボビンホゴプレート BOBBIN GUARD PLATE 90 SC9140001 1 クツシヨンシート30X20 CUSHION SHEET30X20 91 S12150000 1 ホースエルボM-5HL-4 TUBE ELBOW, M-5HL-4 92 SC5651001 1 エアチューブD4L1150 AIR TUBE D4 L1150 4A-2 93 018400636 2 アナボルト4X6 BOLT SOCKET M4X6 94 SC5634001 1 チヤツクブロツク2 BCRH3 CHUCK BLOCK2 BCRH3 95 SC9147001 2 ノツクピン3X20 PIN 3X20 96 SC5636001 2 チヤツクイタ BCRH3 CHUCK PLATE BCRH3 97 018300836 4 アナボルト3X8 BOLT SOCKET M3X8 98 SC5635001 1 チヤツクイタバネ BCRH3 CHUCK SPRING PLATE BCRH3 99 018300536 1 アナボルト3X5 BOLT SOCKET M3X5 100 SC5637001 1 チヤツククメ BCRH3 CHUCK CLAW BCRH3 101 SC5638001 1 ネジリバネ TORSION SPRING 102 SC5655001 1 ダンネジM4 SHOULDER SCREW M4 103 102707002 1 ザガネ WASHER 104 SC5639001 1 ハーネスクミAPS2.5 SENSOR HARNESS ASSY APS2.5 105 SC5677001 1 エンチヨウ2ハーネスクミ5 SENSOR EX2 HARNESS ASSY 5 106 SC9329001 1 トリツケバンキンAPS PLATE APS-KNG8 107 018300836 1 アナボルト3X8 BOLT SOCKET M3X8 108 SC5633001 1 チヤツクブロツク1 BCRH3 CHUCK BLOCK1 BCRH3 109 SC9145001 1 ブツシユ4-6-5 BUSH 4-6-5 110 SC9156001 1 シリンダ8X15 CYLINDER 8X15 111 S12150000 1 ホースエルボM-5HL-4 TUBE ELBOW, M-5HL-4 112 SC5581001 1 エアチューブD4L1260 AIR TUBE D4 L1260 3A 113 SC5640001 1 シリンダセツゾククイタ CYLINDER JOINT PLATE 114 018300836 2 アナボルト3X8 BOLT SOCKET M3X8 115 018401036 2 アナボルト4X10 BOLT SOCKET M4X10 116 SC9773001 1 ケーブルクランプUC CABLE CLAMP UC 117 0A5400806 1 +ナベザクミ4X8DB SCREW PAN (S/P WASHER) M4X8 118 018301236 2 アナボルト3X12 BOLT SOCKET M3X12 119 SC9773005 1 ケーブルクランプUC CABLE CLAMP UC 120 0A5400806 1 +ナベザクミ4X8DB SCREW PAN (S/P WASHER) M4X8 121 SB4155001 2 バンド BAND 122 SC9773006 4 ケーブルクランプUC CABLE CLAMP UC 123 0A5400806 4 +ナベザクミ4X8DB SCREW PAN (S/P WASHER) M4X8 BAS-326H-484/484 SF-940 64 jintex.in

Page 70 — T4. 付属装置関係(オプション部品) / Attachment set (Option parts)

T4. 付属装置関係(オプション部品) / Attachment set (Option parts) 124 125 129 132 136 135 134 127 128 130 144 137 126 138 131 139 140 141 142 143 65 jintex.in BAS-326H-484/484 SF-940

Page 71 — T4. 付属装置関係 (オプション部品) / Attachment set (Option parts)

T4. 付属装置関係 (オプション部品) / Attachment set (Option parts) REF.NO CODE Q'TY 品名 NAME OF PARTS RM 124 SC5669001 1 バルブハーネス5レンクミ VALVE HARNESS X5 ASSY 125 SC5668001 1 デンジバルブクミ4AT SOLENOID VALVE ASSY 4AT 126 SC9201001 1 マニホールド 4 AT MANIFOLD4 AT 127 SC9202001 3 バルブ7V110J04B VALVE 7V110J04B 128 SC9203001 1 バルブ7V120J04B VALVE 7V120J04B 129 SC9204001 1 エルボ08-1/4 ELBOW 08-1/4 130 SC9205001 2 サイレンサー-1/4 SILENCER 1/4 131 SC9206001 3 プラグ 1/4 PLUG 1/4 132 SC9215001 2 プラグ 4 AT PLUG 4 AT 133 SC5585001 4 スピードコントローラー SPEED CONTROLLER 134 SC5582001 4 エアチューブD4L100 AIR TUBE D4 L100 135 SC9149001 1 ツギテPY4 JOINT PY4 136 SC5582001 1 エアチューブD4L100 AIR TUBE D4 L100 137 SC9207001 1 エルボ08-1/8 ELBOW 08-1/8 138 SC9644001 1 バルブトリツケイタ VALVE SETTING PLATE 139 018402536 4 アナボルト4X25 BOLT SOCKET M4X25 140 032422003 2 +2マルモク41X20 WOOD SCREW, ROUND 2 M4.1X20 141 148847001 2 ザガネ WASHER PLAIN 4.76 142 SC9773005 1 ケーブルクランプUC CABLE CLAMP UC 143 0A5400806 1 +ナベザクミ4X8DB SCREW PAN (S/P WASHER) M4X8 144 SC5670001 1 エアチューブD8L600 AIR TUBE D8 L600 BAS-326H-484/484 SF-940 66 jintex.in

Page 72 — T4. 付属装置関係(オプション部品) / Attachment set (Option parts)

T4. 付属装置関係(オプション部品) / Attachment set (Option parts) 67 jintex.in BAS-326H-484/484 SF-940

Page 73 — T4. 付属装置関係 (オプション部品) / Attachment set (Option parts)

T4. 付属装置関係 (オプション部品) / Attachment set (Option parts) REF.NO CODE Q'TY 品名 NAME OF PARTS RM 145 SC9134001 1 シリンダ16X200 CYLINDER 16X200 146 SC4680001 2 ツギテ JOINT 147 SC5567001 1 エアチューブD4L520 AIR TUBE D4 L520 1A 148 SC5578001 1 エアチューブD4L520 AIR TUBE D4 L520 1B 149 SC5583001 1 ハーネスクミDMSH1 SENSOR HARNESS ASSY DMSH1 150 SC5675001 1 ハーネスクミDMSH2 SENSOR HARNESS ASSY DMSH2 151 SC5621001 1 ベースイタ1 BCRH3 BASE PLATE1 BCRH3 152 SC9136001 4 ノツクピン3X10 PIN 3X10 153 018501436 4 アナボルト5X14 BOLT SOCKET M5X14 154 SC5622001 1 MZトリツケイタ1 BCRH3 MZ BASE PLATE1 BCRH3 155 SC9136001 2 ノツクピン3X10 PIN 3X10 156 018501036 4 アナボルト5X10 BOLT SOCKET M5X10 157 SC5620001 1 ソコカバー LOWER COVER 158 SC9296001 1 トリム1.6-42 TRIM 1.6-42 159 S55484001 4 アナボルトザクミ5X10 BOLT SOCKET (S/P WASHER)M5X10 160 SD0238001 1 MZトリツケイタ2 BCRH3 MZ BASE PLATE2 BCRH3 161 S12150000 1 ホースエルボM-5HL-4 TUBE ELBOW, M-5HL-4 162 SC5641001 1 エアチューブD4L870 AIR TUBE D4 L870 4A-1 163 SB8060101 1 イジェクトセンサーサクミ EJECT SENSOR ASSY 164 SC5624001 1 エンチヨウ2ハーネスクミ6 SENSOR EX2 HARNESS ASSY 6 165 018300636 1 アナボルト3X6 BOLT SOCKET M3X6 166 SC9136001 1 マグネット20 MAGNET20 167 SD0239001 2 イチギメピン POSITIONING PIN 168 SB4901001 1 ザガネ4.2 T1.5 WASHER PLAIN 4.2 T1.5 169 018401036 1 アナボルト4X10 BOLT SOCKET M4X10 170 SC9136001 2 ノツクピン3X10 PIN 3X10 171 018501036 2 アナボルト5X10 BOLT SOCKET M5X10 172 SC9773006 4 ケーブルクランプUC CABLE CLAMP UC 173 0A5400806 4 +ナベザクミ4X8DB SCREW PAN (S/P WASHER) M4X8 174 SC9141001 1 ケーブルキャリア CABLE CARRIER 175 018400636 8 アナボルト4X6 BOLT SOCKET M4X6 176 018401036 4 アナボルト4X10 BOLT SOCKET M4X10 177 SC5654001 1 ベースイタ2 BASE PLATE2 178 S42446001 3 アナボルトザクミ6X14 BOLT SOCKET (S/P WASHER)M6X14 BAS-326H-484/484 SF-940 68 jintex.in

Page 74 — U.付属品関係 / Accessories

U.付属品関係 / Accessories <オプション部品 / Option parts > 78 23 19 22 20 3+ 4 5 25 1 21 6 9 8 12 10 7 11 13 14 49 52 50 51 48 47 53 54 49 73 72 24 2 74 75 26 39 36 37 38 40 42 44 45 31 43 30 39 28 29 27 33 34 70 71 55 56 16 17 64 63 65 76 77 57 58 59 66 68 69 62 61 60 18 15 67 69 BAS-326H-484/484 SF-910 jintex.in

Page 75 — U. 付属品番関係 / Accessories

U. 付属品番関係 / Accessories REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB4412201 1 リアカバー REAR COVER 2 114486002 1 ポリオイラータイ OILER 3+ SA8239201 1 オイルタンククミ < -484 SF用 欧州向以外> <For -484 SF except Europe> OIL TANK ASSY 3+ SA8239202 1 オイルタンククミ < -484 SF用 欧州向> <For -484 SF Europe> OIL TANK ASSY 4 SB1270001 1 オイルケイコララベル エイブン OIL WARNING LABEL EN 5 SB1271001 1 オイルケイコララベル ワブン OIL WARNING LABEL JP 6 SB0557301 1 アイガ-ドセットE EYE GUARD SET E 7 SB0558001 1 アイガ-ドホルダ-B EYE GUARD HOLDER B 8 SB4169001 1 アイガ-ド EYE GUARD 9 018300636 2 アナボルト3×6 BOLT SOCKET M3X6 10 026030233 2 ヒラザガネミガキ3 WASHER PLAIN M 3 11 SB0559101 1 アイガ-ドホルダ-A EYE GUARD HOLDER A 12 018400836 1 アナボルト4×8 BOLT SOCKET M4X8 13 018400836 2 アナボルト4×8 BOLT SOCKET M4X8 14 026040136 2 ヒラザガネミガキ4 WASHER PLAIN S 4 15 SB0468001 1 ガススプリングクミ311G SHOCK ABSORBER GAS ASSY 311G 16 SA4846002 2 ガススプリングササエ HOLDER ABSORBER 17 SB4516001 1 ガススプリングトリツケイタ ABSORBER SETTING PLATE 18 S42446001 2 アナボルトザクミ6×14 BOLT SOCKET (S/P WASHER)M6X14 19 SA4605001 1 マクラ HEAD REST 20 SB4403001 1 サイドカバー SIDE COVER 21 062501216 4 ナベコ5×12 SCREW PAN M5X12 22 062501216 4 ナベコ5×12 SCREW PAN M5X12 23 S42446001 4 アナボルトザクミ6×14 BOLT SOCKET (S/P WASHER)M6X14 24 109714000 6 クギ NAIL 25 S00871101 1 ホビンB BOBBIN B 26 S40574409 1 イトタダイクミ2DTHF COTTON STAND ASSY 2DTHF 27 S51283001 2 ウケザラ SPOOL STAND BASE 28 150182000 2 スプールマット SPOOL MAT 29 S51281001 2 スプールクツシヨン SPOOL CUSHION 30 S04109001 1 イトアンナイササエボウ THREAD GUIDE SUPPORT BAR 31 142997001 1 イトアンナイ3 THREAD GUIDE, 3 32 150179002 2 スプールルジクB SPOOL SHAFT B 33 028050243 2 バネザガネ2-5 WASHER, SPRING 2-5 34 021500203 2 2シュナツト5 NUT, 2 M5 35 SA6607001 1 スプールホルダ-2 SPOOL HOLDER 2 36 SA6607001 1 スプールホルダ-2 SPOOL HOLDER 2 37 150183000 2 イトカケハンガーダイ THREAD HANGER BASE 38 142990001 2 スレッドブツシユ THREAD BUSH 39 SA6609001 2 スプールホルダササエ SPOOL HOLDER SUPPORTER 40 SA6615001 1 イトアンナイホルダ- THREAD GUIDE HOLDER 41 138843201 1 ササエボツツギテ JOINT 42 062061603 2 ナベコ6×16 SCREW PAN M6X16 43 014060632 2 アナボルト6×6 SET SCREW SOCKET (CP) M6X6 44 021500203 2 2シュナツト5 NUT, 2 M5 45 S37037001 1 ナベコヒラザ5×32 SCREW PAN (S/P WASHER) M5X32 46 062061003 1 ナベコ6×10 SCREW PAN M6X10 47 SA3384101 2 トウブサエピン PIN 48 012060636 2 アナヒラ6×6 SET SCREW SOCKET (FT) M6X6 49 SA3385001 2 トウブヒンジウケ HINGE HOLDER 50 SA3395001 2 トウブヒンジゴム RUBBER CUSHION 51 SA3392101 2 スペーサ SPACER 52 018066036 4 アナボルト6×60 BOLT SOCKET M6X60 53 13650001 4 ワ2.3×8.5×38ST WASHER 2.3X8.5X38ST 54 021060106 4 1シュナツト6 NUT 1 M6 55 018066036 2 アナボルト6×60 BOLT SOCKET M6X60 BAS-326H-484/484 SF-910 70 jintex.in

Page 76 — U.付属品関係 / Accessories

U.付属品関係 / Accessories <オプション部品 / Option parts > 3+ 23 78 19 22 20 5 4 25 21 1 6 9 8 12 10 13 14 11 49 52 50 51 48 47 53 54 49 50 51 72 24 73 74 75 2 26 39 36 37 38 40 44 42 31 45 43 30 39 32 28 29 27 33 34 70 71 55 16 17 64 63 65 56 18 15 57 58 59 66 68 62 61 60 67 76 77 BAS-326H-484/484 SF-910 jintex.in

Page 79 — Wa. 警告ラベル / Warning labels

Wa. 警告ラベル / Warning labels 警告ラベル / Warning labels 品名 / Name of parts Size(mm) Code brother ミシン用潤滑油 ▲注意 目に入ったり皮膚につくと、 炎症を起こすことがある。 保護めがね、手袋を使 うこと。 飲 み込むと、下痢、嘔吐する。 飲み込まないこと。 ●子供の手の届かない所に 置いてください。 ●目に入った場合は、清浄な 水で15分間洗浄し、医師の 診断を受けてください。 ●皮膚に触れた場合は、水と 石けんで十分に洗ってください。 第4類 危険等級III 第3石油類 引火点 オイル警告ラベル和文 Oil warning label JP 68 X 30 SB1271-001 brother Lubricating Oil for Machining CAUTION Lubricating oil may cause inflammation to eye and skin. Wear protective glasses and gloves. Swallowing oil can cause diarrhoea and vomiting. Do not swallow. Keep away from children. FIRST AID Eye contact: -Rinse with plenty of cold water. -Seek medical help. Skin contact: -Wash with soap and water. If swallowed: -Seek medical help immediately. オイル警告ラベル英文 Oil warning label EN 68 X 30 SB1270-001 BAS-326H-484/484 SF-Wa jintex.in 74

Page 80 — Ga. ゲージ部品一覧表 / Gauge parts list

Ga. ゲージ部品一覧表 / Gauge parts list 針穴板 / Needle hole plate 3 / S40217-001 * E / S10212-101 F / S10213-101 4 / SC9264-001 押え足 (-484 SF用) / Presser foot (For -484 SF) A / S42843-001 * B / S42844-001 C / S42845-001 D / S42846-001 E / S42847-001 F / 157237-001 G / 158592-001 J / S42848-001 A-CUT / S40214-001 B-L / S49448-001 XA / S42849-101 H / SA4811-001 *印の部品は、標準部品です。 The * symbol is for Standard parts. 75 BAS-326H-484/484 SF-Ga jintex.in

Page 81 — 索引 / Index

索引 / Index CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page 004300513 A - 28 2 018066036 U - 52 70 018503036 P - 27 44 048050342 H - 10 28 004400803 R - 23 48 018300536 C1 - 3 6 021060106 D1 - 10 16 048050342 H - 19 28 012060536 B - 20 4 018300636 T4 - 99 64 021060306 D1 - 29 12 048060142 C4 - 8 12 012060636 B - 5 4 J - 27 30 048060342 U - 65 72 C1 - 18 6 J - 32 30 048060342 U - 69 72 C1 - 19 6 U - 54 70 048080142 B - 37 4 C1 - 22 6 U - 59 72 C4 - 17 12 C3 - 12 10 U - 62 72 D1 - 29 16 C3 - 24 10 021060306 D1 - 41 16 E - 28 22 C4 - 20 12 018300836 T3 - 24 56 J - 27 30 E - 36 22 D1 - 54 16 T4 - 78 64 J - 35 30 E - 37 22 D1 - 63 18 T4 - 97 64 J - 43 30 048100142 C1 - 26 6 018301036 C1 - 2 6 J - 48 30 C1 - 26 6 018301236 C1 - 3 6 J - 50 30 D2 - 10 20 C1 - 6 6 021080206 N1 - 10 40 E - 26 22 C1 - 34 6 021300103 A - 32 2 E - 34 22 C1 - 37 6 C1 - 9 6 048280142 E - 34 22 T3 - 10 56 C1 - 36 6 E - 34 22 T4 - 30 60 021300206 T4 - 60 62 F - 45 24 C1 - 31 6 021400106 C4 - 47 12 060400816 L - 3 60 T3 - 9 56 021400202 T4 - 13 60 T4 - 7 60 T4 - 118 64 021400216 C1 - 46 6 T4 - 9 60 018302036 T1 - 9 52 C2 - 4 8 T4 - 12 60 018400636 D2 - 17 20 J - 5 30 T4 - 14 60 T3 - 39 56 021400306 L - 12 36 T4 - 39 60 T4 - 93 64 021500203 U - 34 70 T4 - 47 60 T4 - 175 68 U - 44 70 T4 - 56 62 018400836 C3 - 4 10 021500216 C4 - 32 12 T4 - 64 62 C3 - 6 10 C4 - 37 12 060401016 T4 - 42 60 C4 - 12 12 T3 - 26 56 062061003 U - 46 70 D1 - 47 16 025040236 C5 - 6 14 062061016 A - 25 2 012300336 T4 - 28 60 025040332 A - 38 2 F - 28 24 012400436 D1 - 25 16 025060236 U - 56 72 H - 31 28 D1 - 31 16 025080336 N1 - 8 40 062061603 U - 42 70 H - 17 28 025350132 T3 - 17 56 062300416 C1 - 55 6 H - 24 28 026030233 U - 10 70 D1 - 20 16 J - 9 30 026040136 F - 18 24 J - 72 32 012500536 A - 16 2 U - 14 70 062300506 A - 31 2 A - 43 2 026050136 M - 4 38 062300816 Q - 8 46 B - 9 4 028030246 C1 - 8 6 062350616 H - 8 28 B - 26 4 C1 - 32 6 K - 6 34 B - 51 4 J - 71 32 062400616 D1 - 6 16 D2 - 24 20 C4 - 45 6 D2 - 11 20 G - 6 26 028040246 C1 - 45 6 F - 8 24 H - 3 28 C4 - 13 12 F - 19 24 H - 37 28 J - 6 30 F - 45 24 J - 54 30 L - 9 36 062400816 B - 10 4 012501031 C4 - 31 12 M - 15 38 B - 44 4 C4 - 36 12 028050243 U - 33 70 T2 - 3 54 014060632 U - 43 70 C4 - 41 12 T4 - 31 60 016061031 D2 - 14 20 028050246 C2 - 11 8 017061213 D1 - 12 16 018040236 C2 - 11 8 062401016 A - 4 2 017061612 D1 - 44 16 018501036 C2 - 10 40 G - 9 26 017065002 D1 - 45 16 C3 - 16 10 028060246 U - 58 72 G - 11 26 017081606 T1 - 20 52 C3 - 29 10 028080246 N1 - 9 40 G - 13 26 017400802 L - 8 36 C3 - 22 10 028350242 T3 - 34 56 H - 30 28 017401415 L - 11 36 D2 - 3 20 032422003 P - 30 44 062500816 L - 15 36 017501216 T3 - 25 56 018501436 T4 - 156 68 T4 - 140 66 062501216 A - 34 2 018061036 T4 - 46 60 T4 - 171 68 037301215 U - 75 72 T4 - 23 60 018061236 D2 - 27 20 018501636 B - 45 4 047402042 B - 49 4 U - 21 70 018061636 J - 44 30 018502032 T4 - 45 60 048030342 K - 21 34 U - 22 70 018062536 C1 - 4 6 018503036 M - 3 38 048040342 J - 23 30 062670412 G - 37 26 018064031 U - 61 72 018503036 M - 3 38 048050142 C4 - 5 12 062670512 T3 - 32 56 76

Page 82

索 引 / Index CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page 062680612 E - 12 22 142211001 B - 12 4 218859001 Q - 20 46 S12441001 G - 23 26 070696800 D2 - 22 22 142274101 F - 7 24 228475000 P - 10 44 H - 35 28 085310816 R - 16 48 142990001 U - 38 70 231071001 J - 15 30 S12633309 T3 - 2 56 085311016 R - 17 48 142997001 U - 31 70 525567000 F - 50 24 S12634109 T3 - 3 56 0A4300806 K - 30 34 144458001 B - 16 4 525664000 F - 46 24 S12635009 T3 - 4 56 0A5301605 Q - 10 46 14504001 T1 - 18 52 525907000 T1 - 28 52 S12636001 T3 - 5 56 T4 - 59 62 145087001 T3 - 14 56 525907000 T1 - 28 52 S12641009 T3 - 6 56 T4 - 63 62 145446001 G - 26 26 552907000 Q - 5 46 S12643001 T3 - 28 56 T4 - 117 64 145446002 H - 34 28 BMP3010-0000000-2ST1 N2 - 5+ 42 S12644001 T3 - 49 56 T4 - 120 64 145465001 B - 11 4 BMP3010-0000000-2ST4 N2 - 5+ 42 S12699000 G - 30 26 T4 - 123 64 145547021 F - 17 24 BMP3010-0000000-3ST4 N2 - 5+ 42 S13399001 D1 - 57 16 T4 - 143 66 145646025 B - 17 4 BMP3010-0000000-4ST4 N2 - 5+ 42 S15031010 T1 - 21 52 0A5401006 A - 42 2 145751001 F - 29 24 BMP3010-0000000-3ST4 N2 - 5+ 42 S15609001 E - 2 22 F - 23 24 1458001 T1 - 16 52 BMP3010-0000000-4ST4 N2 - 5+ 42 S15610001 E - 3 22 F - 25 24 146058001 T1 - 15 52 S15609001 E - 2 22 S17974101 U - 66 72 F - 37 24 146059001 T1 - 15 52 S15610001 E - 3 22 S17975200 U - 67 72 F - 47 24 14606000 T1 - 14 52 S17974101 U - 66 72 S18027201 T2 - 2 54 F - 49 24 14620600 T1 - 17 52 S17975200 U - 67 72 S18415101 T3 - 27 56 F - 51 24 146288021 K - 24 34 S18027201 T2 - 2 54 S20164001 A - 12 2 F - 53 24 14635400 C2 - 12 8 S18415101 T3 - 27 56 S20681000 G - 18 26 P - 7 44 148847001 P - 31 44 P.63 D1 - 56+ 16 S21728001 U - 76 72 P - 9 44 T4 - 141 66 S00470000 Q - 18 46 S23418001 C5 - 3 14 Q - 2 46 149097000 K - 19 34 S00480000 T1 - 26 52 S23418002 C5 - 5 14 Q - 4 46 149547000 P - 6 44 S00691501 E - 1 22 S23418002 H - 15 28 Q - 6 46 149831101 T3 - 15 56 S00705001 J - 61 32 S23651001 B - 4 4 Q - 12 46 150179002 U - 32 70 S00711101 E - 6 22 B - 24 4 Q - 15 46 150182000 U - 28 70 S00711101 E - 8 22 B - 29 4 Q - 17 46 150183000 U - 37 70 S01767001 E - 7 22 Q - 19 46 151439102 D1 - 58 16 S02652021 J - 11 30 0A5401206 A - 56 2 152288101 G - 33 26 S03677001 K - 25 34 0B0452006 R - 22 48 152584001 G - 36 26 S03803000 T3 - 41 56 100136001 G - 16 26 152937001 H - 7 28 S03816001 N1 - 15 40 100242003 T3 - 18 56 153274001 P - 20 44 S04109001 U - 30 70 100360003 J - 66 32 154235001 T3 - 12 56 S04516001 T3 - 51 56 100401022 H - 36 28 154236001 T3 - 13 56 S04897000 T2 - 5 54 100402004 G - 28 26 154252001 T3 - 16 56 S04905000 T3 - 38 56 100645004 C4 - 14 12 154253001 T3 - 30 56 S05665001 T3 - 11 56 102707002 T4 - 103 64 154256001 T3 - 31 56 S06706001 U - 78 72 104449001 A - 23 2 154291001 T3 - 35 56 S07350002 A - 8 2 104450101 A - 40 2 154297001 T3 - 53 56 S07459100 F - 4 24 104567101 A - 21 2 154590000 J - 30 30 S09043000 P - 30 30 104821001 A - 2 2 154599000 J - 10 30 S09228000 P - 22 32 107017001 M - 20 38 155510000 T1 - 13 52 S10112101 D1 - 51 16 107149001 F - 31 24 15559021 H - 9 28 S10208001 J - 62+ 32 107606101 G - 24 26 156492101 T3 - 54 56 S10208002 J - 62+ 32 109714000 U - 24 70 157237001 Ga 75 S10208003 J - 62+ 32 109763022 D2 - 23 20 158592001 Ga 75 S10209101 J - 59 30 110367001 B - 6 4 159163000 A - 17 2 S10243000 T2 - 7 54 C4 - 18 12 A - 18 2 S10268001 H - 27 28 110735022 K - 20 34 159805001 G - 25 26 S10438001 H - 18 28 111140002 J - 64 32 159193001 E - 4 22 S10470201 K - 22 34 111466121 D1 - 55 16 181937001 E - 5 22 S10542001 T3 - 50 56 114486002 U - 2 70 200190001 N1 - 16 40 S12150000 K - 4 4 117291002 T3 - 29 56 N2 - 4 42 T1 - 10 52 120265002 A - 7 2 T4 - 91 64 G - 3 26 T4 - 111 64 120448001 H - 23 28 T4 - 161 68 138843201 U - 41 70 S12165000 T3 - 37 56 141362001 D1 - 34 16 77 jintex.in

Page 83 — 索引 / Index

索引 / Index CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page S37059001 Wa 73 SA3707101 C3 - 11 10 SA4777001 D1 - 26 16 S37060001 A - 11 2 S56532001 M - 9 38 SA4143001 G - 29 26 SA4778001 D1 - 46 16 N1 - 5 40 S57657001 E - 11 22 SA4170001 H - 5 28 SA4779101 D1 - 32 16 Wa 73 S57670001 J - 63 32 SA4177001 B - 28 16 SA4780001 D1 - 35 16 S38265000 F - 6 24 S59886001 F - 39 24 SA4178001 B - 41 4 SA4780001 D1 - 60 18 S38266000 F - 36 24 S59894001 T3 - 7 56 SA4179001 B - 22 4 SA4781001 D1 - 33 16 S38713100 B - 43 4 SA1174002 D1 - 48 16 SA4180001 B - 23 4 SA478101 F - 26 24 S39115100 P - 18 44 SA1175002 D1 - 49 16 SA4197101 C3 - 23 10 SA4786101 F - 16 24 S39116100 P - 18 44 SA1984001 H - 12 28 SA4224001 D2 - 31 16 SA4788001 F - 1 24 T1 - 5+ 52 SA1988001 H - 26 28 D2 - 31 16 SA4791101 F - 21 24 S40214001 Ga 75 SA1988001 H - 26 28 Wa 73 SA4796001 H - 20 28 S40217001 J - 65 32 SA2036101 E - 39 22 SA4302001 D1 - 9 16 SA4797101 B - 56 4 S40574409 U - 26 70 SA2161001 D1 - 28 16 SA4333001 G - 8 26 SA4798001 J - 3 30 S42446001 C2 - 13 8 SA2195001 D1 - 53 16 SA4354001 J - 56 30 SA4799001 K - 13 30 C3 - 18 10 SA2287001 K - 18 34 SA4545001 J - 37 30 SA4806101 K - 29 34 T4 - 178 68 SA2636001 G - 5 26 SA4588001 J - 53 30 SA4811001 Ga 75 U - 18 70 SA2783001 P - 13 44 SA4596002 A - 1 2 SA4815201 G - 32 26 U - 23 70 SA2784001 P - 14 44 SA4600101 A - 22 2 SA4846002 U - 16 70 S42843001 Ga 75 SA2929001 F - 35 24 SA4604101 A - 5 2 SA4852201 C3 - 1 10 S42844001 Ga 75 SA2958001 B - 8 4 SA4605001 U - 19 70 SA4853001 D1 - 39 16 S42845001 Ga 75 SA2972001 B - 39 4 SA4608101 B - 40 4 SA4863001 C4 - 21 12 S42846001 Ga 75 C1 - 20 6 SA4647001 C1 - 15 6 SA4864001 C4 - 23 12 S42847001 Ga 75 SA3206001 B - 21 4 SA4666001 B - 18 4 SA4870201 C4 - 42 12 S42848001 Ga 75 B - 27 4 SA4676201 C2 - 5 8 SA4871201 C4 - 44 12 S42849101 Ga 75 SA3224001 B - 19 4 SA4692001 C4 - 15 12 SA5213001 K - 26 34 S44010001 A - 39 2 SA3227001 D1 - 42 16 SA4706101 C4 - 26 12 SA5219001 K - 10 34 S46903001 J - 22 30 SA3231001 C4 - 19 12 SA4709001 C4 - 33 12 SA5251001 U - 60 72 S47269001 T4 - 43 60 SA3254001 G - 27 26 SA4712001 C4 - 25 12 SA5282001 P - 21 44 S48140002 T1 - 24 52 SA3255001 G - 21 26 SA4714001 C4 - 27 12 SA5283001 P - 19 44 S48189000 F - 13 24 SA3256001 G - 15 26 SA4717001 C4 - 2 12 SA5286101 P - 25 44 S49448001 Ga 75 SA3258001 G - 31 26 SA4719001 C4 - 4 12 SA5290001 P - 16 44 S49957000 F - 20 24 SA3264101 A - 29 2 SA4720001 C4 - 6 12 SA5300001 D1 - 50 16 S49992000 F - 15 24 SA3290001 H - 2 28 SA4721001 C4 - 7 12 SA5301001 D1 - 52 16 F - 41 24 SA3291001 H - 4 28 SA4741301 D2 - 1 20 SA5339101 F - 14 24 S50049000 M - 12 38 SA3293001 H - 11 28 SA4743001 D2 - 8 20 SA5339101 F - 40 24 S50050000 M - 11 38 SA3295001 H - 16 28 SA4744001 D2 - 13 20 SA5559101 T2 - 1 54 S50051000 M - 10 38 SA3297001 H - 22 28 SA4745001 D2 - 16 20 SA5593001 C1 - 28 6 S50359001 F - 48 24 SA3298001 H - 28 28 SA4747001 D2 - 18 20 SA6038101 S - 2 50 S51282101 U - 29 70 SA3306001 A - 6 2 SA4748101 D2 - 25 20 SA6087001 F - 9 24 S51283001 U - 27 70 SA3306001 A - 6 2 SA4753001 D2 - 25 20 SA6193301 G - 20 26 S53982000 T1 - 1 52 G - 4 26 SA4757101 D2 - 28 20 SA6207001 A - 30 2 S55479001 U - 71 72 J - 14 30 SA4759001 D1 - 1 16 SA6210001 D2 - 20 20 S55481001 E - 10 22 SA3307001 J - 8 30 SA4760001 D1 - 7 16 SA6261002 U - 70 72 S55482001 C4 - 24 12 SA3309201 J - 19 30 SA4761001 D1 - 2 16 SA6272001 A - 27 2 S55484001 T3 - 45 56 SA3310001 J - 20 30 SA4762001 D1 - 16 16 SA6273101 J - 69 32 T3 - 46 56 SA3311001 J - 21 30 SA4763001 D1 - 3 16 SA6362001 T3 - 20 56 T4 - 159 68 SA3312201 J - 16 30 SA4764001 D1 - 11 16 SA6366001 Q - 22 46 S55485001 C3 - 2 10 SA3313101 J - 18 30 SA4765001 D1 - 13 16 SA6373001 T3 - 8 56 C3 - 32 10 SA3321001 J - 40 30 SA4766001 D1 - 16 16 SA6391001 G - 10 26 C4 - 30 12 SA3384101 U - 47 70 SA4767001 D1 - 17 16 SA6405001 P - 1 44 C4 - 35 12 SA3392101 U - 49 70 SA4768001 D1 - 18 16 SA6405002 P - 2 44 C4 - 43 12 SA3395001 U - 51 70 SA4769101 D1 - 19 16 SA6406001 P - 3 44 C4 - 45 12 SA3416101 G - 17 26 SA4770001 D1 - 21 16 SA6407001 P - 5 44 G - 7 26 SA3441101 T1 - 22 52 SA4771001 D1 - 27 16 SA6450101 C3 - 13 10 J - 12 30 SA3528001 C1 - 13 4 SA4772001 D1 - 22 16 SA6451101 C3 - 25 10 K - 31 34 SA3538001 C1 - 43 6 SA4773001 D1 - 23 16 SA6451101 C3 - 14 10 T3 - 47 56 SA3591001 B - 2 4 SA4775101 D1 - 38 16 SA6451101 C3 - 27 10 T4 - 33 60 SA3591001 B - 2 4 SA4775101 D1 - 38 16 SA6576001 F - 33 24 S55487001 C1 - 39 6 SA3591001 B - 2 4 SA4775101 D1 - 38 16 SA6593001 F - 2 24 E - 30 22 SA3591001 B - 2 4 SA4775101 D1 - 38 16 SA6595001 C5 - 7 14 E - 38 22 SA3591001 B - 2 4 SA4775101 D1 - 38 16 SA6599001 C5 - 8 14 S56531001 M - 1 38 SA3591001 B - 2 4 SA4775101 D1 - 38 16 SA6600001 C5 - 9 14 78

Page 85

索引 / Index CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page SB5966001 C1 - 11 6 SC5624001 T4 - 164 68 SC9140001 T4 - 90 64 SB5967001 C1 - 5 6 SC5625101 T4 - 57 62 SC9141001 T4 - 174 68 SB5968001 C1 - 1 6 SC5626001 T4 - 68 64 SC9142001 T4 - 79 64 SB5969001 C1 - 30 6 SC5627001 T4 - 71 64 SC9143001 T4 - 85 64 SB5974001 C1 - 48 6 SC5628001 T4 - 89 64 SC9144001 T4 - 77 64 SB5975001 C1 - 49 6 SC5629001 T4 - 74 64 SC9145001 T4 - 109 64 SB5977001 C1 - 1 6 SC5630001 T4 - 75 64 SC9146001 T4 - 110 64 SB6019001 R - 2 48 SC5631001 T4 - 83 64 SC9147001 T4 - 95 64 SB6313001 R - 3 48 SC5632001 T4 - 86 64 SC9150001 T4 - 105 66 SB6414001 N1 - 1 40 SC5633001 T4 - 108 64 SC9151001 T4 - 22 60 SB6472001 R - 4 48 SC5634001 T4 - 94 64 - 44 60 SB6525001 R - 5 48 SC5635001 T4 - 98 64 SC9153001 T4 - 36 60 SB6532001 R - 25+ 48 SC5636001 T4 - 96 64 SC9201001 T4 - 126 66 SB6532002 R - 25+ 48 SC5637001 T4 - 100 64 SC9202001 T4 - 127 66 SB6538001 R - 6 48 SC5638001 T4 - 101 64 SC9203001 T4 - 128 66 SB6539001 R - 7 48 SC5639001 T4 - 104 64 SC9204001 T4 - 129 66 SB6540001 R - 8 48 SC5640001 T4 - 113 64 SC9205001 T4 - 130 66 SB6541001 R - 9 48 SC5641001 T4 - 162 68 SC9206001 T4 - 131 66 SB6542001 R - 10 48 SC5642001 T4 - 5 60 SC9207001 T4 - 137 66 SB6545001 R - 11 48 SC5643101 T4 - 58 62 SC9215001 T4 - 132 66 SB6546001 R - 12 48 SC5644001 T4 - 15 60 SC9296001 T4 - 158 68 SB6547001 R - 13 48 SC5645101 T4 - 55 62 SC9297001 T4 - 6 60 SB6548001 R - 21 48 SC5646001 T4 - 65 62 SC9299001 T4 - 106 64 SB6551001 R - 14 48 SC5647001 T4 - 10 60 SC9573001 T4 - 52 60 SB6555001 R - 15 48 SC5648001 T4 - 8 60 SC9574001 T4 - 54 60 SB6556001 G - 14 26 SC5649101 T4 - 37 60 SC9644001 T4 - 138 66 SB6557001 R - 20 48 SC5651001 T4 - 92 64 SC9773001 T4 - 116 62 SB6558001 R - 20 48 SC5654001 T4 - 177 68 SC9773005 T4 - 62 62 SB6560001 G - 14 26 SC5655001 T4 - 102 64 - 119 64 SB6577001 J - 4 30 SC5656001 T4 - 17 60 - 142 64 SB6581001 R - 26+ 48 SC5657101 T4 - 18 60 SC9773006 T4 - 122 64 SB6581002 R - 26+ 48 SC5659001 T4 - 29 60 SB6613001 F - 22 24 SC5660001 T4 - 24 60 SD0238001 T4 - 172 68 SB6613001 F - 22 24 SC5661001 T4 - 26 60 SD0239001 T4 - 167 68 SB6657001 R - 18 48 SC5662001 T4 - 25 60 SD0728001 T4 - 27 60 SB6670001 C1 - 60 6 SC5664001 T4 - 20 60 SB6672001 E - 13 22 SC5665001 T4 - 34 60 SB6676001 Q - 76 32 SC5666001 T4 - 35 60 SB6699001 B - 32 4 SC5667001 T4 - 2 60 SB6899001 B - 32 4 SC5668001 T4 - 125 66 SB6969001 E - 14 22 SC5669001 T4 - 124 66 SB6971001 M - 16 38 SC5670001 T4 - 144 66 SB6973001 J - 78 32 SC5671001 T4 - 69 64 SB7118001 J - 60 30 SC5673001 T4 - 50 60 SB7957101 T4 - 21 60 SC5674001 T4 - 38 60 SB8060101 T4 - 163 68 T4 - 41 60 SC4680001 T4 - 80 64 SC5675001 T4 - 150 68 SC5554201 T4 - 1+ 58 SC5676001 T4 - 84 64 SC55542E1 T4 - 1+ 58 SC5677001 T4 - 105 64 SC5567001 T4 - 147 68 SC5678001 T4 - 49 60 SC5578001 T4 - 148 68 SC5680001 T4 - 16 60 SC5579001 T4 - 81 64 SC5681001 T4 - 51 60 SC5580001 T4 - 82 64 SC7449001 T4 - 40 60 SC5581001 T4 - 112 64 SC9134001 T4 - 145 68 SC5582001 T4 - 134 66 SC9136001 T4 - 19 60 T4 - 70 64 T4 - 136 66 T4 - 72 64 SC5583001 T4 - 149 68 SC9137001 T4 - 152 68 SC5585001 T4 - 133 66 T4 - 155 68 SC5620001 T4 - 157 68 T4 - 170 68 SC5621001 T4 - 151 68 SC9137001 T4 - 32 60 SC5622001 T4 - 154 68 SC9138001 T4 - 166 68 jintex.in 80

Page 86 — PARTS BOOK

brother パーツブック PARTS BOOK ブラザー工業株式会社 http://www.brother.co.jp/ 〒448-0803 刈谷市野田町北地蔵山1番地5 TEL: 0566-95-0085 BROTHER INDUSTRIES, LTD. http://www.brother.com/ 1-5, Kitajizoyama, Noda-cho, Kariya 448-0803, Japan. Phone : 81-566-95-0088 © 2016,2025 Brother Industries, Ltd. All Rights Reserved. BAS-326H-484, BAS-326H-484 SF 16031079B J/E 2025.06. B (2) jintex.in
