Brother BM-916A / BM-917A Parts Book PDF — View & Download

Parts index — Brother BM-916A / BM-917Atap a row to open its page

Page 3 — 目次

Brother BM-916A / BM-917A parts on page 3
Ref	Part number	Part name	Qty
	A	主体関係
	B	針数変換関係
	C	駆動・停止関係
	D	針棒駆動関係
	E1	送り関係
	E2	送り関係
	F	押エ上ゲ関係
	G	下軸関係
	H	糸サバキ関係
	J	糸通シ関係
	K	糸切り関係(B917A)
	L1	オプションパーツ
	L2	オプションパーツ
	L3	オプションパーツ
	L4	オプションパーツ
	L5	オプションパーツ
	L6	オプションパーツ
	L7	オプションパーツ
	Z1	付属品関係
	Z2	付属品関係(オプションパーツ)
	仕様別部品一覧表	仕様別部品一覧表
	警告ラベル	警告ラベル
	索引	索引

Page 5

Brother BM-916A / BM-917A parts on page 5
Ref	Part number	Part name	Qty
	A	Maschinengehäuse
	B	Stitchzahlumrechnung
	C	Antriebskupplung Und Stoppmechanismus
	D	Nadelstange und Antriebskupplung
	E1	Transportvorrichtung
	E2	Transportvorrichtung
	F	Stoffhalterhebervorrichtung
	G	Untere Welle
	H	Schleifenzieher
	J	Fadenführungsvorrichtung
	K	Fadenabschneidevorrichtung (B917A)
	L1	Sonde zubehör
	L2	Sonde zubehör
	L3	Sonde zubehör
	L4	Sonde zubehör
	L5	Sonde zubehör
	L6	Sonde zubehör
	L7	Sonde zubehör
	Z1	Zubehör
	Z2	Zubehör (Sonde zubehör)

Page 6 — TABLE DES MATIERES

Brother BM-916A / BM-917A parts on page 6
Ref	Part number	Part name	Qty
	A	Corps de la machine
	B	Conversion de nombre de points
	C	Embrayage d'entraînement et mécanisme d'arrêt
	D	Barre à aiguille et mécanisme d'embrayage d'entraînement
	E1	Mécanisme de l'entraînement
	E2	Mécanisme de l'entraînement
	F	Mécanisme de leveur du pinceur
	G	Mécanisme de l'arbre inférieur
	H	Etirement de boucle
	J	Mécanisme de l'enfilage
	K	Mécanisme de coupe-fil (B917A)
	L1	Pièces en option
	L2	Pièces en option
	L3	Pièces en option
	L4	Pièces en option
	L5	Pièces en option
	L6	Pièces en option
	L7	Pièces en option
	Z1	Accessoires
	Z2	Accessoires (Pièces en option)
	Liste	des pieces accessoires
	Etiquettes	d'avertissement
	INDEX

Page 8

Brother BM-916A / BM-917A parts on page 8
Ref	Part number	Part name	Qty
	21	21
	23	23
	23	23
	22	22
	24	24
	28	28
	12	12
	27	27
	16	16
	13	13
	18	18
	17	17
	19	19
	20	20
	14	14
	15	15
	11	11
	10-5-110-5-3	10-5-110-5-3
	10-6	10-6
	10-7	10-7
	10-1	10-1
	10-9	10-9
	10-2	10-2
	10-8	10-8
	10-5-4	10-5-4
	10-5-2	10-5-2
	10-4	10-4
	10-3	10-3
	8	8
	7	7
	9	9
	9-1	9-1
	1-6	1-6
	1-5	1-5
	1-4	1-4
	1-3	1-3
	1-1	1-1
	10	10
	2	2
	3	3
	4	4
	5	5
	6	6
	1-2	1-2
	1	1

Page 9 — A. 主体関係 / Machine body / Maschinen gehäuse / Corps de la máquina B. 針数変換関係 / Stitch number conversion / Stitchzahlrechnung / Conversion de nombre de points / Conversión de número de puntadas

Brother BM-916A / BM-917A parts on page 9
Part number	Part name	Qty
S36590009	ベッドダイクミ	1
S36591000	ベッドダイ	1
S03372109	ベッドカバーRクミ	1
114984000	ベッドカバーシク	1
116984000	トメネジ5.95	2
S07995001	クラッチレバークミ	1
142307001	クラッチサドルレバークミ	1
115025001	クラッチサドルレバーダイ	1
115268002	シメネジ5.56	1
021750112	シユナツト556-32	1
062711212	ナベコ476-32X12	2
025710232	ヒラガネチユウ4.76	2
S36816001	スプリング	1
100251001	トメネジ6.35	2
11498000	ベッドダイフエルト	1
S03374109	ベッドカバーLダイ	1
114984000	ベッドカバーシク	1
114986001	ベッドカバーメバネ	2
062680512	ナベコ437-40X5	2
114986101	アームベツドコテイボルト	1
115275001	ルーハカバー	1
S03376001	ベッドツツカバー	1
10525001	ワツシャー	1
114980001	トメネジ4.37	1
108520009	メクラセン	1
117934009	メクラセン	1
117936009	メクラセン	2
110104000	メクラセン	1
106436001	フエルト(L=30)	4
147691000	フエルト(L=18)	2
014821022	アナトメネジ7.94クボミ	2
S03433001	ハリヌスヘンカンヘン	1
115113001	ピンネジ4.37	1
115114001	ハリヌスヘンカンツマミ	1
115115001	スプリング	1
115116001	ダンネジ4.37	1
S03436001	ハリヌスヘンカンMギヤ	1
115118001	ヘンカンカムギヤジク	1
S03437001	ハリヌスヘンカンギヤ	1
S03438001	ダンネジ4.37	1
S03439001	コロ7.94	1
S03440001	32シンレバー	1
S03441001	ダンネジ4.76	1
S03442001	セットカラークミ	1
014770622	アナトメネジ6.35クボミ	2
S05724001	トメワ	1

Page 10

Brother BM-916A / BM-917A parts on page 10
Ref	Part number	Part name	Qty
	11-6	11-6
	11-8	11-8
	11-9	11-9
	11-10	11-10
	11-11	11-11
	11-12	11-12
	11-13	11-13
	11-14	11-14
	11-7	11-7
	24	24
	25	25
	23	23
	15	15
	11-1	11-1
	11-15	11-15
	16-4	16-4
	16-3	16-3
	16-1	16-1
	16-6	16-6
	11-2	11-2
	28	28
	18	18
	27	27
	11-3	11-3
	11-4	11-4
	17	17
	26	26
	21	21
	11-5	11-5
	16-2	16-2
	16-5	16-5
	11-16	11-16
	14	14
	13	13
	12	12
	8-11	8-11
	8-10	8-10
	8-9	8-9
	8-1	8-1
	8-4	8-4
	8-3	8-3
	8-2	8-2
	8-5	8-5
	8-6	8-6
	4-2	4-2
	8-13	8-13
	8-12	8-12
	8-7	8-7
	8-8	8-8
	4-1	4-1
	4-4	4-4
	2	2
	3	3
	9	9
	10	10
	7	7
	4-3	4-3
	5	5

Page 11 — C. 駆動・停止関係 / Driving clutch and brake mechanism / Antriebskupplung Und Stoppmechanismus / Emrayage d'entraînement et mécanisme d'arrêt / Embrague de mando y mecanismo de detención

Brother BM-916A / BM-917A parts on page 11
Part number	Part name	Qty
115215100	DRIVING SHAFT BUSH (L)	1
S03378000	DRIVING SHAFT BUSH (R)	1
013760712	SET SCREW, (CP) M5.95	2
S03379101	PULLEY ASSY	1
S34341001	PULLEY	1
114992000	NEEDLE BEARING	2
S34340001	BALL HOLDER	1
112751003	SCREW, M3.57	3
071079450	BEARING BALL 5/16	1
114997001	SPRING	1
071055650	BEARING BALL 7/32	1
S03381101	STOP CAM ASSY	1
S03382101	STOP CAM	1
S03383001	BRAKE CAM SEGMENT	1
S03384001	STOP CAM SEGMENT	1
S03385000	CUSHION RUBBER	1
S03386001	SPRING	1
115004001	CAM SEGMENT STUD	2
S03387001	CLUTCH PLATE	1
S05725001	SCREW, M5.56	2
115000000	TOOTHED WASHER	2
021750112	NUT, 1 M556-32	2
S03388001	DRIVING SHAFT	1
149996001	STOP CAM SET SCREW	1
014821022	SET SCREW, SOCKET (CP) M7.94	1
S10668001	WASHER	1
115008000	BALL BEARING	1
S36615001	CLUTCH BODY ASSY	1
S36616001	CLUTCH BODY	1
S03392001	BALL PRESSER PLATE	1
115011201	BOLT, M6.35	1
115012002	SET SCREW, M6.35	1
150550002	NUT, M6.35	1
S03393001	STOPPER BRACKET	1
S03394001	STOPPER SHAFT	1
025800332	WASHER, PLAIN L7.14	1
S03395000	CUSHION RUBBER	1
S34806001	SPRING HOLDER	1
S36693001	CLUTCH STOPPER SPRING	1
115018001	CUSHION RUBBER	4
025800332	WASHER, PLAIN L7.14	1
021800102	NUT, 1 M7.14	2
149996001	STOP CAM SET SCREW	1
S03401001	SPRING HOOK	1
S03402001	SPRING	1
115022001	SPRING HOOK	1
102571003	NUT, M4.37	1
S03403001	STOPPER SCREW	1
S36694001	REGULATING LEVER ASSY	1
S03405101	STITCH CONTROL LEVER	1
S36695001	CLAW	1
S03407001	ROLLER	1
S03408001	SHOULDER SCREW	1
110161004	NUT, M4.76	1
018062022	BOLT, SOCKET M6X20	1
S35727001	CLUTCH BODY SHAFT	1
S37362001	BRAKE LEVER ASSY	1
S36642001	BRAKE LEVER SHAFT	1
014710522	SET SCREW, SOCKET (CP) M4.76	1
S37133001	BRAKE PLATE	1
014710522	SET SCREW, SOCKET (CP) M4.76	1
S20740101	SCREW, SEAL M4X10	1
048080142	RETAINING RING, C8	1
153596001	WASHER	1
S36700001	SPRING	1

Page 12 — D. 針棒駆動関係 / Needle bar and driving clutch mechanism / Nadelstange und antriebskupplung / Barre à aiguille et mécanisme d'embrayage d'entraînement / Barra de aguja y mecanismo de embrague de mando

Brother BM-916A / BM-917A parts on page 12
Ref	Part number	Part name	Qty
	1-2	Needle bar and driving clutch mechanism
	5	Needle bar and driving clutch mechanism
	5-1	Needle bar and driving clutch mechanism
	1-2-1	Needle bar and driving clutch mechanism
	7	Needle bar and driving clutch mechanism
	6	Needle bar and driving clutch mechanism
	11-3	Needle bar and driving clutch mechanism
	11-2	Needle bar and driving clutch mechanism
	8	Needle bar and driving clutch mechanism
	10	Needle bar and driving clutch mechanism
	9	Needle bar and driving clutch mechanism
	15	Needle bar and driving clutch mechanism
	14	Needle bar and driving clutch mechanism
	13	Needle bar and driving clutch mechanism
	12	Needle bar and driving clutch mechanism
	2	Needle bar and driving clutch mechanism
	1-3	Needle bar and driving clutch mechanism
	1-5	Needle bar and driving clutch mechanism
	1-4	Needle bar and driving clutch mechanism
	3	Needle bar and driving clutch mechanism
	1-1-2-1	Needle bar and driving clutch mechanism
	1-1-2	Needle bar and driving clutch mechanism
	11-1	Needle bar and driving clutch mechanism
	1-1-1	Needle bar and driving clutch mechanism
	1-1-4	Needle bar and driving clutch mechanism
	1-1-3	Needle bar and driving clutch mechanism
	1-1-5	Needle bar and driving clutch mechanism
	1-1-1-4	Needle bar and driving clutch mechanism
	1-1-1-3	Needle bar and driving clutch mechanism
	1-1-1-1	Needle bar and driving clutch mechanism
	1-1-1-2	Needle bar and driving clutch mechanism

Page 13 — D. 針棒駆動関係 / Needle bar and driving clutch mechanism / Nadelstange und antriebskupplung / Barre à aiguille et mécanisme d'embrayage d'entraînement / Barra de aguja y mecanismo de embrague de mando

Brother BM-916A / BM-917A parts on page 13
Part number	Part name	Qty
S03409001	ハリボウドウクミ
S03410001	クランクロツドクミ
S03719001	クランクロツド L タンブクミ
142658001	シメネジ 4.37	2
S03412000	フエルト
015770812	トメネジ 6.35 トガリ
014770622	アナトメネジ 6.35 クボミ
S03720001	クランクロツド S タンブクミ
148425002	ボルト 4.37X14	2
S03414000	ロツド
021800102	ナツト 7.14
115042001	ナツト 7.14
S03415001	ハリボウドウクレバークミ
115048101	ハリボウダキツケテ
S03417000	クドウレバーフエルト
S03418000	フレトメザガネ
105812003	ナツト 7.94
S03419001	カンザ
S03420001	クドウバージク
014760622	アナトメネジ 5.95	2
S03421001	ナツトカラークミ
014770622	アナトメネジ 6.35 クボミ	2
S03423001	ハリボウ
S03424000	ハリボウメタル U
S03425000	ハリボウメタル D
115053016	ミシンハリ TQX1 (#16)
140553102	アタマツキメネジ 3.18
S03426101	ハリボウダキクミ
S03427101	ハリボウダキ
S03428001	テンビン
062671212	ナベコ 357-40X12
S03429101	ハリウケ
062710612	ナベコ 476-32X6
S36622001	ハリイタ
S01702001	マルサラネジ 4.37X10	3

Page 14 — E1. 送り関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Mecanismo de la alimentación

Brother BM-916A / BM-917A parts on page 14
Ref	Part number	Part name
43	43	Screw
42	42	Plate
24	24	Screw
25	25	Washer
23	23	Plate
66	66	Nut
29	29	Washer
28	28	Bracket
26	26	Block
17	17	Screw
38	38	Spring
36	36	Screw
14	14	Nut
11	11	Lever
10	10	Arm
37	37	Screw
8	8	Shaft
6	6	Feed Dog
6-1	6-1	Screw
30	30	Bracket
30-2	30-2	Screw
30-1	30-1	Base
5	5	Gear
5-1	5-1	Screw
2	2	Shaft
27	27	Screw
7	7	Shaft
7-1	7-1	Shaft
1	1	Shaft
3	3	Shaft
4	4	Screw
41	41	Screw
15	15	Lever
12	12	Shaft
67	67	Screw
32	32	Shaft
21	21	Lever
20	20	Lever
19	19	Screw
33	33	Spring
31	31	Screw
67	67	Screw
34	34	Shaft
35	35	Screw
69	69	Spring
9	9	Shaft
40	40	Screw
39	39	Plate

Page 15 — E1. 送り関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Mecanismo de la alimentación

Brother BM-916A / BM-917A parts on page 15
Ref	Part number	Part name
1	115078101	カムジク
2	S03444000	カムジクメタルL
3	115080000	カムジクメタルR
4	013760712	トメネジ5.95クボミ
5-1	014770622	ナトメネジ6.35クボミ
6-1	014770622	ナトメネジ6.35クボミ
7-1	014770622	ナトメネジ6.35クボミ
8	S36626001	オクリダイ
9	S37444001	ボタンカミホルダージク
10	S03471001	タテオクリリンク A
11	S03472001	タテオクリリンク B
12	S03473001	タテオクリレンカンクミ
13	S03474001	ダンネジ4.76
14	021710102	ナット1シュ4.76
15	11510001	タテオクリチョウセツレバー
16	062680512	ナベコ437-40X5
17	115101001	ダンネジ4.76
18	115094001	オクリリンク
19	115096000	ヨコクリレバー
20	115097001	オクリコロジク
21	115095001	ダンネジ4.76
22	115095001	ダンネジ4.76
23	S03476101	オクリイタ A
24	146360002	ボルト4.76X7
25	S10667001	メガネ
26	S03478101	ヨコオクリチョウセツコマ
27	S31724001	ヨコオクリチョウセツネジ
28	S03480001	ヨコオクリチョウセツイタ
29	S31725001	ヨコオクリチョウセツジク
30	S03482101	タテオクリチョウセツコマクミ
30-1	S03484101	タテオクリチョウセツコマ
30-2	115097001	オクリコロジク
31	115098001	オクリコロ
32	115099001	オクリバ-ジク
33	014760622	ナトメネジ5.95
34	S03485001	タテオクリレバ-ジク
35	014760622	ナトメネジ5.95
36	S03486001	オクリレバ-ジク
37	S03487001	カラーL<B916A>
38	S03611001	カラーL<B917A>
39	014760622	ナトメネジ5.95
40	115108001	タテオクリメノリイタ
41	062711012	ナベコ476-32X10
42	114980001	カムイチキメンピン
43	151051101	フィンガーガード
66	146360002	ボルト4.76X7
67	150556001	ナット6.35
69	S09043000	フエルト(L=5)
67	S39092000	スナップリテ-ナ5

Page 16

Brother BM-916A / BM-917A parts on page 16
Ref	Part number	Part name	Qty
	44-2
	44-4
	44-3
	44-12
	44-14
	44-16
	44-5-16
	44-5-15
	44-5-14
	44-6
	44-7
	44-5-11
	44-1
	44-8
	44-5-13
	44-5-7
	44-5-3
	44-5-8
	44-5-1
	44-5-2
	44-5-10
	44-5-17
	44-5-4
	44-13
	44-17
	44-9
	44-5-5
	44-10
	44-15
	44-11
	44-5-6
	44-5-9
	44-5-18
	44-5-12
	44-5-13

Page 17 — E2. 送リ関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Meccanismo de la alimentación

Brother BM-916A / BM-917A parts on page 17
Ref	Part number	Part name	Qty
44-1	S37352009	PRESSER ARM	1
44-2	S03459001	PRESSER ADJUST PLATE ASSY	1
44-3	S03695001	WASHER 6	1
44-4	018061022	BOLT, SOCKET M6X10	1
44-5-1	S03464101	BUTTON CLAMP BRACKET	1
44-5-2	S29998001	BUTTON CLAMP (L)	1
44-5-3	S30001001	SPRING, PLATE	1
44-5-4	S29999001	BUTTON CLAMP (R)	1
44-5-5	S30002001	SPRING, PLATE	1
44-5-6	115156001	PIN	2
44-5-7	062680512	SCREW, PAN M4.37-40X5	2
44-5-8	047250642	PIN, SPRING ROLL AW2.5	2
44-5-9	115158001	SHOULDER SCREW, M4.76	2
44-5-10	S29954001	BUTTON CLAMP (M) ASSY	1
44-5-11	S03468001	SCREW, M4.37	1
44-5-12	S03657001	NUT, M4.37	1
44-5-17	S03659001	BUTTON CLAMP PLATE CAM	1
44-5-18	062680812	SCREW, PAN M4.37-40X8	2
44-6	017711412	BOLT, M4.76X14	2
44-7	146354001	WASHER	2
44-8	014680622	SET SCREW, SOCKET (CP) M4.37	2
44	S37437009	PRESSER ARM ASSY 916	1
44-5	S30015001	BUTTON CLAMP ASSY	1
44-5-13	115163001	SPRING, PLATE	1
44-5-14	115164001	BUTTON CLAMP ADJUST PLATE	1
44-5-15	115165001	SHOULDER SCREW, M4.37	1
44-5-16	115166001	SHOULDER SCREW, M4.37	1
44	S37438009	PRESSER ARM ASSY 917	1
44-5	S30016001	BUTTON CLAMP ASSY	1
44-5-13	S03610001	SPRING	1
44-9	S03600001	SIZE ADJUST PLATE ASSY	1
44-10	S03604001	BUTTON OPENER CLAW	1
44-11	S03605001	SCREW, M6.35	1
44-12	150556001	NUT, M6.35	1
44-13	S03606001	SHOULDER SCREW, M4.37	1
44-14	S03606001	STOPPER SCREW	1
44-15	S03607001	SPRING	1
44-16	S03608001	SPRING HOOK	1
44-17	025680232	WASHER, PLAIN M 4.37	1

Page 18 — F. 押工上ゲ関係 / Presser foot lifter mechanism / Stoffhalterhebevorrichtung / Mécanisme de leveur du pinceur / Mecanismo del levantador de ménsula de trabajo

Brother BM-916A / BM-917A parts on page 18
Ref	Part number	Part name
20-3	20-3	SCREW
20-6	20-6	SPRING
20-7	20-7	SPRING
20-5	20-5	BRACKET
20-9	20-9	SCREW
20-10	20-10	WASHER
20-8	20-8	BRACKET
22	22	BRACKET
20-2	20-2	BRACKET
8-5	8-5	BRACKET
15	15	SPRING
8-6	8-6	BRACKET
8-7	8-7	BRACKET
8-8	8-8	SCREW
9	9	SHAFT
10	10	SCREW
13	13	PIN
8-1	8-1	BRACKET
19	19	SPRING
18	18	SPRING
17	17	SCREW
11	11	BRACKET
11-1	11-1	BRACKET
8-2	8-2	BRACKET
8-4	8-4	BRACKET
6-1	6-1	BRACKET
71	71	SCREW
73	73	WASHER
20-1	20-1	BRACKET
20-4	20-4	SCREW
21	21	SCREW
23-1	23-1	SPRING
23-2	23-2	WASHER
6-2	6-2	BRACKET
6-3	6-3	SCREW
5	5	BRACKET
5-1	5-1	BRACKET
24	24	SPRING
70	70	BRACKET
72	72	SCREW
3	3	SHAFT
4	4	SCREW
1	1	BRACKET
1-1	1-1	BRACKET

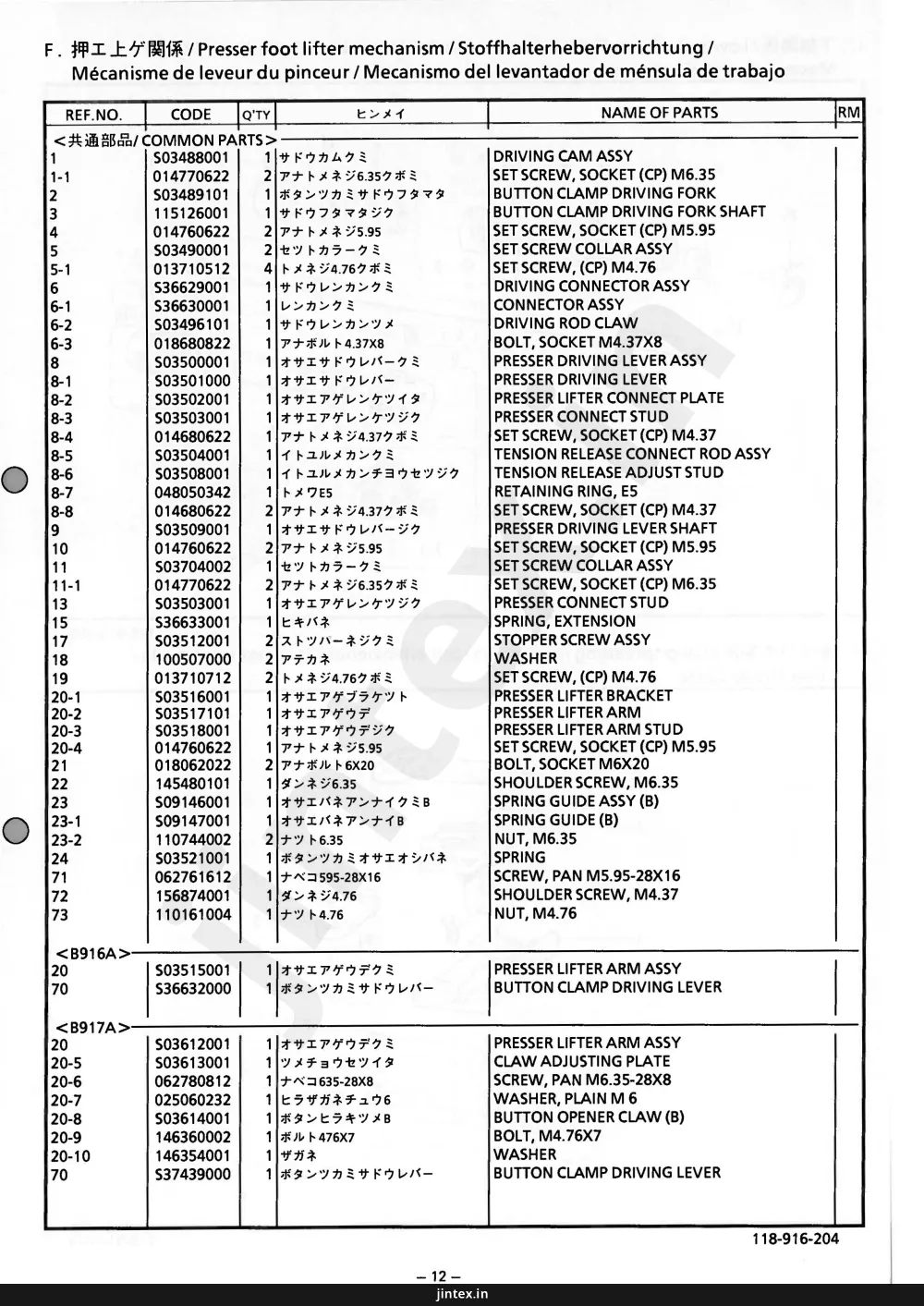

Page 19 — F. 押工上ゲ関係 / Presser foot lifter mechanism / Stoffhaltervorrichtung / Mécanisme de leveur du pinceur / Mecanismo del levantador de ménsula de trabajo

Brother BM-916A / BM-917A parts on page 19
Part number	Part name	Qty
S03488001	DRIVING CAM ASSY	1
014770622	SET SCREW, SOCKET (CP) M6.35	2
S03489101	BUTTON CLAMP DRIVING FORK	1
115126001	BUTTON CLAMP DRIVING FORK SHAFT	1
014760622	SET SCREW, SOCKET (CP) M5.95	2
S03490001	SET SCREW COLLAR ASSY	2
013710512	SET SCREW, (CP) M4.76	4
S36629001	DRIVING CONNECTOR ASSY	1
S36630001	CONNECTOR ASSY	1
S03496101	DRIVING ROD CLAW	1
018680822	BOLT, SOCKET M4.37X8	1
S03500001	PRESSER DRIVING LEVER ASSY	1
S03501000	PRESSER DRIVING LEVER	1
S03502001	PRESSER LIFTER CONNECT PLATE	1
S03503001	PRESSER CONNECT STUD	1
014680622	SET SCREW, SOCKET (CP) M4.37	1
S03504001	TENSION RELEASE CONNECT ROD ASSY	1
S03508001	TENSION RELEASE ADJUST STUD	1
048050342	RETAINING RING, E5	1
014680622	SET SCREW, SOCKET (CP) M4.37	1
S03509001	PRESSER DRIVING LEVER SHAFT	1
014760622	SET SCREW, SOCKET (CP) M5.95	2
S03704002	SET SCREW COLLAR ASSY	1
014770622	SET SCREW, SOCKET (CP) M6.35	2
S36633001	SPRING, EXTENSION	1
S03512001	STOPPER SCREW ASSY	2
100507000	WASHER	2
013710712	SET SCREW, (CP) M4.76	2
S03516001	PRESSER LIFTER BRACKET	1
S03517101	PRESSER LIFTER ARM	1
S03518001	PRESSER LIFTER ARM STUD	1
014760622	SET SCREW, SOCKET (CP) M5.95	1
018062022	BOLT, SOCKET M6X20	2
145480101	SHOULDER SCREW, M6.35	1
S09146001	SPRING GUIDE ASSY (B)	1
S09147001	SPRING GUIDE (B)	1
110740002	NUT, M6.35	2
S03521001	SPRING	1
062761612	SCREW, PAN M5.95-28X16	1
156874001	SHOULDER SCREW, M4.37	1
110161004	NUT, M4.76	1
S03515001	PRESSER LIFTER ARM ASSY	1
S36632000	BUTTON CLAMP DRIVING LEVER	1
S03612001	PRESSER LIFTER ARM ASSY	1
S03613001	CLAW ADJUSTING PLATE	1
062780812	SCREW, PAN M6.35-28X8	1
025060232	WASHER, PLAIN M 6	1
S03614001	BUTTON OPENER CLAW (B)	1
146360002	BOLT, M4.76X7	1
146354001	WASHER	1
S37439000	BUTTON CLAMP DRIVING LEVER	1

Page 20

Brother BM-916A / BM-917A parts on page 20
Ref	Part number	Part name	Qty
	16-5	16-5
	16-4	16-4
	16-3	16-3
	16-2	16-2
	16-1	16-1
	15	15
	16-6	16-6
	3	3
	12	12
	13	13
	13-1	13-1
	2	2
	5	5
	5-1	5-1
	6	6
	1	1
	1-1	1-1
	9-1	9-1
	8	8
	7	7
	4	4
	9	9
	10	10
	11	11
	11-1	11-1
	4	4
	3	3
	2	2
	1	1
	7	7
	5	5
	6	6

Page 21 — G. 下軸関係 / Lower shaft mechanism / Untere Welle / Mécanisme del eje inferior H. ホサバキ関係 / Loop spreading mechanism / Schleifenzieher / Etirement de boucle / Ensanche de bucle

Brother BM-916A / BM-917A parts on page 21
Part number	Part name	Qty
S03522001	ヘリカルギヤクミ
014770622	アナトメネジ6.35クボミ	2
S03523001	シタジク
S03524000	シタジクメタルF
S03525000	シタジクメタルB
S03526001	シタジクヘリカルギヤクミ
014770622	アナトメネジ6.35クボミ	2
147151000	トメザガネ
S10668001	ザガネ
115008000	タマツクウケ
014770622	アナトメネジ6.35クボミ	3
147151000	トメザガネ
181995001	セットカラ
101706001	トメネジ6.35	2
107153001	ザガネ
S03533001	イトサバキミゾカムクミ
110124001	トメネジ5.56	2
S03536001	ルーバー
S36699001	デルタカムクミ
115066000	ルーバートリツケジク
013750512	トメネジ5.56クボミ	2
115067001	イトサバキデルタカム
151601002	トメネジ4.37	2
115068001	セットカラー
151602001	トメネジ4.37
S03567001	イトサバキダイ
S01696001	サラネジ3.57X6	2
S36624001	イトサバキアンナイイタ
S36625001	イトサバキ
115073001	イトサバキリンククミ
115076001	イトサバキリンクコロ
115077001	ダンネジ4.76

Page 22 — J. 糸通シ関係 / Threading mechanism / Fadeneinführungsvorrichtung / Mécanisme de l'enfilage / Mecanismo del enhebrado

Brother BM-916A / BM-917A parts on page 22
Ref	Part number	Part name	Qty
	1-15-5	1-15-5
	1-19	<B916A>
	1-15-4	1-15-4
	1-10-6	1-10-6
	1-15-3	1-15-3
	1-10-5	1-10-5
	1-12-4	1-12-4
	1-15-2	1-15-2
	1-10-4	1-10-4
	1-12-3	1-12-3
	1-15-1	1-15-1
	1-10-3	1-10-3
	1-12-2	1-12-2
	1-17	1-17
	1-10-1	1-10-1
	1-18	1-18
	1-12-1	1-12-1
	1-16	1-16
	1-10-2	1-10-2
	1-20	1-20
	1-17	1-17
	1-21	1-21
	1-25	1-25
	1-26	1-26
	1-8	1-8
	1-14	1-14
	1-6	1-6
	1-17	1-17
	1-7	1-7
	1-22	1-22
	1-13	1-13
	1-5	1-5
	1-17	1-17
	2	2
	1-4	1-4
	1-1	1-1
	1-24	1-24
	1-27	1-27
	1-9	1-9
	1-23	1-23
	1-2	1-2
	1-3	1-3
	1-3	1-3
	15	15
	16	16
	12-1	12-1
	14	14
	16	16
	13	13
	12-4	12-4
	12-3	12-3
	12-2	12-2
	1-2	1-2
	<B917A>	<B917A>
	11	11
	10	10

Page 23

Brother BM-916A / BM-917A parts on page 23
Part number	Part name	Qty
S03538109	TOP COVER	1
S03540001	SHOULDER SCREW, M4.76	2
S03541001	ROTOR BASE	1
S03542001	ROTOR ASSY	1
062710612	SCREW, PAN M4.76-32X6	1
146354001	WASHER	1
S03543101	ROTOR SHAFT	1
013710712	SET SCREW, (CP) M4.76	1
S03544101	SUB TENSION STUD ASSY	1
S03545001	SUB TENSION STUD	1
S03546001	PIN	1
115187101	TENSION DISC	1
159805001	TENSION DISC PRESSER	1
148924101	TENSION SPRING	1
100136001	TENSION NUT	1
013710712	SET SCREW, (CP) M4.76	1
S06057001	MAIN TENSION STUD ASSY	1
115186001	MAIN TENSION STUD	1
115187101	TENSION DISC	2
115188002	TENSION SPRING	1
100136001	TENSION NUT	1
115183101	THREAD GUIDE	1
062710612	SCREW, PAN M4.76-32X6	1
S03549001	THREAD PRESSER TENSION STUD ASSY	1
S03550001	THREAD PRESSER TENSION STUD	1
115187101	TENSION DISC	1
159805001	TENSION DISC PRESSER	1
148924101	TENSION SPRING	1
100136001	TENSION NUT	2
150556001	NUT, M6.35	1
S03551001	PIN	4
S03560001	PIN 3	1
S03557001	SPRING, EXTENSION	1
S03558001	SPRING HOOK	1
S06253201	THREAD GUIDE	1
014680622	SET SCREW, SOCKET (CP) M4.37	1
S16253001	THREAD DIAGRAM	1
062711012	SCREW, PAN M4.76-32X10	5
S03617001	THREAD TAKE-UP LEVER	1
062711012	SCREW, PAN M4.76-32X10	1
146354001	WASHER	1
S03560001	THREAD TAKE-UP LEVER SHAFT	1
013710712	SET SCREW, (CP) M4.76	1
S03561201	FACE PLATE ASSY	1
S03377101	FACE PLATE SMALL ASSY	1
144504001	THREAD GUIDE DISC	2
144505000	SPRING	1
155510001	TENSION NUT	1
S03564001	SUB TENSION THREAD GUIDE	1
S03565001	FACE PLATE THREAD GUIDE	1
S03566001	FACE PLATE THREAD HOOK	1
062711012	SCREW, PAN M4.76-32X10	4
112758009	OIL CAP	1
S03537109	TOP COVER ASSY 916	1
S03539101	SLIDER ASSY (A)	1
S03552001	TENSION RELEASER	1
S03553001	SHOULDER SCREW, M4.76	1
S03554001	TENSION RELEASE SPRING	1
S03555001	STOPPER PIN	1
S03615109	TOP COVER ASSY	1
S03616101	SLIDER ASSY (B)	1

Page 24

Brother BM-916A / BM-917A parts on page 24
Ref	Part number	Part name	Qty
	1-1	Thread trimmer mechanism
	1-2	Thread trimmer mechanism
	1-3	Thread trimmer mechanism
	1-4	Thread trimmer mechanism
	1-5	Thread trimmer mechanism
	1-6	Thread trimmer mechanism
	1-7	Thread trimmer mechanism
	1-8	Thread trimmer mechanism
	1-9	Thread trimmer mechanism
	1-10	Thread trimmer mechanism
	1-11	Thread trimmer mechanism
	1-12	Thread trimmer mechanism
	1-13	Thread trimmer mechanism
	1-14	Thread trimmer mechanism
	1-15	Thread trimmer mechanism
	1	Option parts
	2	Thread trimmer mechanism
	3	Thread trimmer mechanism
	4	Thread trimmer mechanism
	5	Thread trimmer mechanism
	6	Thread trimmer mechanism
	7	Thread trimmer mechanism
	8	Thread trimmer mechanism
	9	Thread trimmer mechanism
	10	Thread trimmer mechanism

Page 25 — K. 糸切り関係 / Thread trimmer mechanism / Fadenabschneidevorrichtung / Mécanisme de coupe-fil / Mecanismo de la cortadura de hiros

Brother BM-916A / BM-917A parts on page 25
Ref	Part number	Part name	Qty
	S37369001	イトキリレバークミ
	S36617001	イトキリレバー
	S03406101	ツメ
	S03407001	コロ
	S03408001	コロダンネジ
	110161004	ナット4.76
	S34278001	バネケジク
	014760622	アナトメネジ5.95
	S03621001	イトキリレンケツカン
	S03622101	イトキリレンケツレバー
	S03623001	イトキリレンケツカンジク
	048050342	トメワE5
	025060232	ナット5.95
	048040342	トメワE4
	15555001	ヒラザガネ
	151932001	ヒラザガネ
	107231002	ジクウケフタ
	S03624001	サラネジ4.76
	S03626001	イトキリレバーバネ
	S034298001	ミゾツキピン
	S03626001	イトキリレンカンクミ
	S03627001	イドウハ
	S03628001	イドウハダンネジ
	S03629001	テイハ
	106629002	シメネジ4.37
	S03476101	オクリタA
	S03630101	オクリタB
	115085001	オクリタC
	S03632101	オクリタD
	S16121101	オクリタE

Page 26

Brother BM-916A / BM-917A parts on page 26
Ref	Part number	Part name	Qty
	2-1-15	2-1-15
	2-1-14	2-1-14
	2-1-16	2-1-16
	2-1-1	2-1-1
	2-1-7	2-1-7
	2-1-3	2-1-3
	2-1-8	2-1-8
	2-1-2	2-1-2
	2-1-10	2-1-10
	2-1-17	2-1-17
	2-1-5	2-1-5
	2-1-4	2-1-4
	2-1-18	2-1-18
	2-1-12	2-1-12
	2-2	2-2
	2-1-11	2-1-11
	2-1-13	2-1-13
	2-1-6	2-1-6
	2-1-9	2-1-9

Page 27 — L2. オプションパーツ/Option parts / Sondezubehör / Pièces en opt

Brother BM-916A / BM-917A parts on page 27
Part number	Part name	Qty
S03701001	ボタンカミセットA	1
S30015001	ボタンカミクミ	1
S03464101	ボタンカミタイ	1
S29998001	ボタンカミL	1
S30001001	ボタンカミLイタバネ	1
S29999001	ボタンカミR	1
S30002001	ボタンカミRイタバネ	1
115156001	ボタンカミアソイピン	2
062680512	ナベコ437-40X5	2
047250642	スプリングピンAW2.5	2
115158001	ダンネジ4.76	2
S29994001	ボタンカミMクミ	1
S03468001	シメネジ4.37	1
S03657001	マルナット4.37	1
115163001	ボタンカミイタバネ	1
115164001	ボタンカミチョウセツイタ	1
115165001	ダンネジ4.37	1
115166001	ダンネジ4.37	1
S03659001	ボタンカミイタカム	1
062680812	コ437-40X8	2
S03610001	ボタンカミモドシバネ	1
S03633001	ボタンカミセットB	1
S03634001	ボタンカミクミB	1
S03464101	ボタンカミタイ	1
S03650001	ボタンカミLB	1
S11079001	ボタンカミLイタバネ	1
S03649001	ボタンカミRB	1
S11080001	ボタンカミRイタバネ	1
115156001	ボタンカミアソイピン	2
062680512	ナベコ437-40X5	2
047250642	スプリングピンAW2.5	2
115158001	ダンネジ4.76	2
S03467001	ボタンカミMクミ	1
S03468001	シメネジ4.37	1
S03657001	マルナット4.37	1
115163001	ボタンカミイタバネ	1
115164001	ボタンカミチョウセツイタ	1
115165001	ダンネジ4.37	1
115166001	ダンネジ4.37	1
S03659001	ボタンカミイタカム	1
062680812	コ437-40X8	2
S03610001	ボタンカミモドシバネ	1

Page 28

Brother BM-916A / BM-917A parts on page 28
Ref	Part number	Part name	Qty
	5-5	5-1-12
	5-1-13	5-1-10
	5-1-9	5-1-8
	5-1-7	5-1-9
	5-1-8
	5-3
	5-4
	5-2
	5-1-11	5-1-6
	5-1-1
	5-1-4	5-1-5
	5-1-2	5-1-3
	5-7
	5-9	5-10
	5-11
	5-8	5-6
	13-2	12-6
	13-1	12-5
	12-4	12-3
	12-2	12-1

Page 29 — L3. オプションパーツ / Option parts / Sondeubehör / Pièces en option / Piezas opcionales

Brother BM-916A / BM-917A parts on page 29
Part number	Part name	Qty
142570009	シャンクアタッチメントクミ	1
142689209	シャンクボタンツマミタイクミ	1
154684009	シャンクボタンツマミタイ	1
142677001	ボタンツマミA	1
142678001	ボタンツマミB	1
062670812	ナベコ3.57-40X8	1
102707003	ザガネ	1
142681001	ボタンオサエジク	1
154685001	ボタンオサエジクバネ	1
142706001	セットカラー	2
062670712	ナベコ357-40X7	2
154686001	ボタンオサエウデ	1
013719412	トメネジ4.76クボミ	1
142680001	ボタンオサエ	1
120990001	アタツメネジ4.37	1
142683101	ボタンオサエウデアゲ	1
142684001	オサエウデアゲジク	1
120990001	アタツメネジ4.37	1
062711012	ナベコ476-32X10	1
156336001	シャンクボタンフエイトプレート	1
060670512	バインド357-40X5	1
142686001	ヌノケダイS	1
S03641001	ボタンツカミD	1
142687001	ヌノケダイM	1
142688001	ヌノケダイL	1
S10654001	シャンクゲージキット	1
S10656001	ボタンツマミE	1
S10651003	ボタンツマミF	1
105161003	ザガネ	1
S39086001	ナベコ3.57-40X3.5	1
S10652000	ボタンガイド1.5	5
S10653000	ボタンガイド1.0	5
S10655001	ボタンガイドクミ	1
S10652000	ボタンガイド1.5	10
S10653000	ボタンガイド1.0	10

Page 30 — L4. オプションパーツ / Option parts / Sondezubehör / Pièces en option / Piezas opcionales

Brother BM-916A / BM-917A parts on page 30
Ref	Part number	Part name	Qty
	7-1-1	7-1-1
	7-1-3	7-1-3
	7-2-2	7-2-2
	7-1-2	7-1-2
	7-2-1	7-2-1
	7-1-4	7-1-4
	7-2-3	7-2-3
	6-1-3	6-1-3
	7-1-5	7-1-5
	6-1-6	6-1-6
	7-1-6	7-1-6
	6-1-7	6-1-7
	6-1-4	6-1-4
	6-1-5	6-1-5
	6-1-2	6-1-2
	6-1-8	6-1-8
	6-7	6-7
	6-1-1-12	6-1-1-12
	6-1-1-10	6-1-1-10
	6-1-1-9	6-1-1-9
	6-1-1-7	6-1-1-7
	6-1-1-13	6-1-1-13
	6-1-1-8	6-1-1-8
	6-1-1-8	6-1-1-8
	6-1-1-9	6-1-1-9
	6-1-1-1	6-1-1-1
	6-1-1-6	6-1-1-6
	6-1-1-11	6-1-1-11
	6-5	6-5
	6-3	6-3
	6-2	6-2
	6-4	6-4
	6-1-1-5	6-1-1-5
	6-1-1-3	6-1-1-3
	6-1-1-4	6-1-1-4
	6-1-1-2	6-1-1-2
	7-4	7-4
	6-9	6-9
	6-10	6-10
	6-11	6-11
	7-3-1	7-3-1
	7-3-3	7-3-3
	7-3-4	7-3-4
	7-3-2	7-3-2

Page 31 — L4. オプションパーツ/Option parts/Sondezubehör / Pièces en option/Piezas opcionales

Brother BM-916A / BM-917A parts on page 31
Ref	Part number	Part name	Qty
	S39822009	シャンクウチヨウセツト
	S39822009	シャンクボタンツマミクミ
	142689209	シャンクボタンツマミタイクミ
	154684009	シャンクボタンツマミタイ
	142677001	ボタンツマミA
	142678001	ボタンツマミB
	062670812	ネジ M3.57-40X8
	102707003	ザガネ
	142681001	ボタンオサエジク
	154685001	ボタンオサエジクバネ
	142706001	セットカラー
	062670712	ナベコ357-40X7
	154680001	ボタンオサエワデ
	013719412	トメネジジクヨウミ
	142680001	ボタンオサエ
	120990001	アサツキトメネジ4.37
	S37352009	オサエワデ
	S03459001	オサエヨウセツイタクミ
	018061022	アナボルト 6X10
	S03695001	ザガネ6
	017711412	ボルト4.76X14
	146354001	ザガネ
	014680622	アナトメネジ4.37クボミ
	142683101	ボタンオサエワデアゲ
	142684001	オサエワデアゲクン
	120990001	アサツキトメネジ4.37
	062711012	ナベコ476-32X10
	156336001	シャンクボタンオクリイタ
	060670512	バインド357-40X5
	142686001	ボタンツマミD
	503641001	ボタンツマミD
	142687001	メクダイM
	142688001	メクダイL
	S03655002	メカニカル
	S03714001	オサエアゲレバークミ
	S03705001	ベースプレート
	S03706001	オサエアゲレバー
	S03707001	ガイドプレート
	062710612	ナベコ476-32X6
	S03625001	バネカケ
	110161004	ナツト4.76
	S37805001	オサエアゲレバーパネルイクミ
	018061422	アナボルト6X14
	S03625001	バネカケ
	S03624001	イトギリレバーバネ
	116185209	ペダルクミ
	117437109	オサエアゲミイタ
	021400106	ナツト1シュ4
	062401416	ナベコ4X14
	116016001	ペダルトメ
	142656001	クサリクミ

Page 32

Brother BM-916A / BM-917A parts on page 32
Ref	Part number	Part name	Qty
	8-4	8-4
	8-3	8-3
	8-1	8-1
	8-2	8-2
	9-7	9-7
	9-5	9-5
	9-8	9-8
	9-6	9-6
	11-2-5	11-2-5
	11-2-4	11-2-4
	11-1	11-1
	11-2-6	11-2-6
	11-2-3	11-2-3
	11-2-2	11-2-2
	9-4	9-4
	9-3	9-3
	9-2	9-2
	11-2-1	11-2-1
	9-1	9-1

Page 33 — L5. オプションパーツ / Option parts / Sondeubehör / Pièces en option / Piezas opcionales

Brother BM-916A / BM-917A parts on page 33
Part number	Part name	Qty
S03692001	ラベルツケアタツチメントクミ	1
S09144001	ラベルツケヨウクランプ	1
S09143001	ストツパー	1
S09145001	クランプバネ	1
S01295001	シメネジ2.38X3.5	2
S03693001	チカラボタンクミ	1
S09482001	チカラボタンフイードフ	1
S09483001	ボタンウケダイD	1
S09484001	ボタンウケダイU	1
S09494001	シメネジ3.18-44X3.4	1
S09485001	ウケダイアンナイL	1
S09486001	ウケダイアンナイR	1
S09493001	シメネジ3.18-44X4	4
S09487001	ウケダイササエバネ	1
150416001	ネマキアタツチメントクミ	1
S09488001	ウカシゲージ	1
S09564001	ネマキゲージクミ	1
S09489001	ネマキオクリイタ	1
S09490001	ネマキボタンウケA	1
S09491001	ネマキボタンウケB	1
S09492001	イトツカミ	1
S09496001	シメネジ2.38-56X1.9	2
S09495001	ボルト4.37-40X4.5	1

Page 34

Brother BM-916A / BM-917A parts on page 34
Ref	Part number	Part name	Qty
	4-1-7	Screw
	4-1-11	Screw
	4-1-12	Screw
	4-1-10	Bracket
	4-1-1-1	Base Plate
	4-2	Ring
	4-1-2	Arm
	4-1-6	Arm
	4-1-3	Arm
	4-1-4	Screw
	4-1-5	Screw
	4-1-9	Bracket
	4-1-13	Bracket
	4-1-14	Screw
	4-1-8	Nut
	20-1-7	Screw
	20-1-5	Bracket
	20-1-4	Screw
	20-1-3	Washer
	21-1	Lever
	21-2	Screw
	20-1-6	Bracket
	20-1-2	Bracket
	22	Plate
	20-1-1	Base Plate

Page 35

Brother BM-916A / BM-917A parts on page 35
Part number	Part name	Qty
S03635001	SNAP CLAMP SET	1
S03636001	SNAP CLAMP ASSY	1
S03464101	BUTTON CLAMP BRACKET	1
118541001	SNAP CLAMP (L)	1
118539001	SNAP CLAMP (R)	1
115156001	PIN	2
115158001	SHOULDER SCREW, M4.76	2
S03712001	SNAP CLAMP (M) ASSY	1
S03468001	SCREW, M4.37	1
S03657001	NUT, M4.37	1
115163001	SPRING, PLATE	1
115164001	BUTTON CLAMP ADJUST PLATE	1
115165001	SHOULDER SCREW, M4.37	1
115166001	SHOULDER SCREW, M4.37	1
S03659001	BUTTON CLAMP PLATE CAM	1
062680812	SCREW, PAN M4.37-40X8	2
S03610001	SPRING	1
S09655001	BUTTON SPACER SET	1
S09656001	BUTTON SPACER ASSY	1
S09657001	BASE	1
S09658001	SCALE	1
S09686001	BOLT, M4.37-40X7	2
S02745001	WASHER	2
S09659001	POSITIONING SET PLATE (A)	1
S09660001	POSITIONING SET PLATE (B)	1
115166001	SHOULDER SCREW, M4.37	1
S38181001	BUTTON HOLDER HOOK ASSY	1
S36813001	BUTTON HOLDER HOOK	1
014760622	SET SCREW, SOCKET (CP) M5.95	1
S37370001	FEED SPACER	1

Page 36 — Z1 . 付属品関係 / Accessories / Zubehör / Accessoires / Accesorios

Brother BM-916A / BM-917A parts on page 36
Ref	Part number	Part name	Qty
	1	Accessory/Accessory
	2-1	Accessory/Accessory
	2-2	Accessory/Accessory
	3-1	Accessory/Accessory
	3-2	Accessory/Accessory
	4-1	Accessory/Accessory
	4-2	Accessory/Accessory
	4-3	Accessory/Accessory
	5	Accessory/Accessory
	6-1-1	Accessory/Accessory
	6-1-2	Accessory/Accessory
	6-1-3	Accessory/Accessory
	6-1-4	Accessory/Accessory
	6-2	Accessory/Accessory
	7-1-1	Accessory/Accessory
	7-1-2	Accessory/Accessory
	7-1-3	Accessory/Accessory
	7-1-4	Accessory/Accessory
	8	Accessory/Accessory
	9	Accessory/Accessory
	10	Accessory/Accessory
	11	Accessory/Accessory
	12	Accessory/Accessory
	16	Accessory/Accessory
	20	Accessory/Accessory
	21	Accessory/Accessory
	24-1	Accessory/Accessory
	24-2	Accessory/Accessory
	24-3	Accessory/Accessory
	24-424-5	Accessory/Accessory
	40	Accessory/Accessory

Page 37 — Z1 . 付属品関係 / Accessories / Zubehör / Accessoires / Accesorios

Brother BM-916A / BM-917A parts on page 37
Part number	Part name	Qty
122991001	フゾクヒンポリフクロ	1
118837001	ネジマワシ3.4X70	1
101572101	ネジマワシ5.5X190	1
107780001	スパナ10X12	1
142205001	スパナ7X8	1
142721001	6クボウスパナ3	1
146049001	6クボウスパナ2	1
118064001	6クボウスパナ4	1
115053014	ミシンハリTQx1 (#14)	2
115053016	ミシンハリTQx1 (#16)	2
115053018	ミシンハリTQx1 (#18)	2
520130009	イトタテダイクミネジツキ	1
520131009	イトタテダイクミ	1
520132009	イトテサラ	1
520133001	イトカケ	1
520134001	ネジW476-24X10	1
520135001	イトテボウ	1
035412006	マルサラクネジナ4.1X20	2
116185209	ペダルクミ	1
117437109	オサエアゲミイタ	1
021400106	ナット1シュ4	2
062401416	ナベコ4X14	2
116016001	ペダルトメ	2
142656001	クサリクミ	1
144543001	ボルト6X63	4
025060232	ヒラサガネチユウ6	4
021060102	ナツト1シュ6	2
115947001	ザガネ	4
144224001	HEAD COVER	1
S37135001	ハリボウカバー	1
S18642009	ボタンサラ	1
S37137001	アイガートヨウクミ	1
S37132001	アイガートヨウバンクミ	1
143966001	アイガート	1
S01700001	マルサラクネジ3.18X7	2
025030232	ヒラサガネチユウ3	2
021660102	ナツト1シュ3.18	2
018400632	アナボルト4X6	1

Page 38 — Z2 . 付属部品関係 (オプションパーツ) / Accessories (Option parts) / Zubehör (Sondezubehör) / Accessoires (Pièces en option) / Accesorios (Piezas opcionales)

Brother BM-916A / BM-917A parts on page 38
Ref	Part number	Part name	Qty
	7-2-1	7-2-1
	7-2-5	7-2-5
	7-2-7	7-2-7
	7-2-8	7-2-8
	7-2-3	7-2-3
	7-2-2	7-2-2
	7-2-4	7-2-4
	7-2-6	7-2-6
	100	100
	101	101
	25	25
	25-1	25-1
	26	26
	27	27

Page 39 — Z2. 付属部品関係 (オプションパーツ) / Accessories (Option parts) / Zubehör (Sondezubehör) / Accessoires (Pièces en option) / Accesorios (Piezas opcionales)

Brother BM-916A / BM-917A parts on page 39
Part number	Part name	Qty
S01603009	オサエアゲフミタクミ (Z脚用)	1
S01199003	オサエアゲフミタ	1
133188001	オサエアゲフミタジク	1
119707003	フミイタクミジクウケ	2
119708001	フミイタクミウケカラー	2
017082206	ボルト 8X22	2
116694001	カクナット 8	2
028080240	バネザガネ2-8	2
025080236	ヒラザガネチュウ8	2
119270001	N65 プーリークミ (60HZ用)	1
119271001	N75 プーリークミ (50HZ用)	1
105730001	アダマツメネジナベ 5.95	2
133824001	モータークツシヨン	8
S18707124	Vベルト Mシロ (50HZ用)	1
S18707123	Vベルト Mシロ (60HZ用)	1
S38636001	プーリカバーアツシ	2
032422003	マルモクネジ4.1X20	4

Page 40 — 仕様別部品一覧表 / Diffrent parts list / Zubehörliste / Liste des pieces accessoires / Lista de piezas accesorias

Brother BM-916A / BM-917A parts on page 40
Part number	Part name	Qty
S36696001	Stitch control cam assy
S03445001	Worm gear assy
S03446001	Transverse feed cam assy
S03451001	Vertical feed cam assy
S03528001	Worm assy
S03447001	Transverse feed cam assy	8 16 32
S03446001	Transverse feed cam assy
S03452001	Vertical feed cam assy
S03596001	Vertical feed cam assy
S36697001	Stitch control cam assy
S03651001	Worm gear assy
S03448001	Transverse feed cam assy
S03451001	Vertical feed cam assy
S03653001	Worm assy
S03449001	Transverse feed cam assy	6 12 24
S03448001	Transverse feed cam assy
S03454001	Vertical feed cam assy
S03597001	Vertical feed cam assy

Page 42

Brother BM-916A / BM-917A parts on page 42
Ref	Part number	Part name	Qty
	S36924-001	ワーニングマーク Mark, injury
	S37058-001	矢印マーク Mark, arrow
	S37059-001	PEマーク Mark, PE
	S37060-001	アースマーク Mark, grounding

Page 43

Brother BM-916A / BM-917A parts on page 43
Ref	Part number	Part name	Qty
	S01199003	Z2 -7-2-1
	S01295001	L5 -8-4
	S01603009	Z2 -7-2
	S01696001	H -2
	S01700001	Z1 -24-3
	S01702001	D -15
	S02745001	L7 -20-1-4
	S03374109	A -12
	S03376001	A -18
	S03377101	J -12-1
	S03378000	C -2
	S03379101	C -8-1
	S03381101	C -8
	S03382101	C -8-1
	S03383001	C -8-3
	S03384001	C -8-3
	S03386001	C -8-4
	S03387001	C -8-7
	S03388001	C -8-11
	S03392001	C -11-2
	S03393001	C -11-6
	S03394001	C -11-7
	S03395000	C -11-9
	S03401001	C -11-16
	S03402001	C -12
	S03403001	C -15
	S03405101	C -16-1
	S03406101	K -1-2
	S03407001	C -16-3
	S03408001	C -16-4
	S03409001	D -1
	S03410001	D -1-1
	S03412000	D -1-1-1-2
	S03414001	D -1-1-3
	S03415001	D -1-2
	S03417000	D -1-3
	S03418000	D -1-4
	S03419001	D -2
	S03420001	D -3
	S03421001	D -5
	S03423001	D -6
	S03424000	D -7
	S03425000	D -8
	S03426101	D -11
	S03427101	D -11-1
	S03428001	D -11-2
	S03429101	D -12
	S03433001	B -1-2
	S03436001	B -2
	S03437001	B -4
	S03438001	B -5
	S03439001	B -6
	S03440001	B -7
	S03441001	B -8
	S03442001	B -9
	S03444000	E1 -2
	S03445001	E1 -5
	S03446001	E1 -6
	S03447001	E1 -6
	S03448001	E1 -6
	S03449001	E1 -6
	S03451001	E1 -7
	S03452001	E1 -7
	S03454001	E1 -7
	S03459001	E2 -44-2
	S03464101	L4 -6-1-3
	S03464101	L2 -2-1-1
	S03464101	L2 -2-1-1
	S03464101	L6 -4-1-7
	S03467001	L2 -2-1-10
	S03468001	E2 -44-11
	S03468001	L2 -2-1-1
	S03468001	L2 -2-1-1
	S03468001	L6 -4-1-7
	S03471001	E1 -10
	S03472001	E1 -11
	S03473001	E1 -12
	S03474001	E1 -13
	S03476101	E1 -23
	S03476101	L1 -1
	S03478101	E1 -26
	S03480001	E1 -28
	S03482101	E1 -30
	S03484101	E1 -30-1
	S03485001	E1 -34
	S03486001	E1 -36
	S03487001	E1 -37
	S03488001	F -1
	S03489101	F -2
	S03490001	F -5
	S03496101	F -6-2
	S03500001	F -8
	S03501000	F -8-1
	S03502001	F -8-2
	S03503001	F -8-3
	S03503001	F -13
	S03504001	F -8-5
	S03508001	F -8-6
	S03509001	F -9
	S03512001	F -17
	S03515001	F -20
	S03516001	F -20-1
	S03517101	F -20-2
	S03518001	F -20-3
	S03521001	F -24
	S03522001	G -1
	S03523001	G -2
	S03524000	G -3
	S03525000	G -4
	S03526001	G -5
	S03528001	G -9
	S03533001	G -13
	S03536001	G -15
	S03537109	J -1
	S03538109	J -1-1
	S03539101	J -1-2
	S03540001	J -1-3
	S03541001	J -1-4
	S03543101	J -1-8
	S03544101	J -1-10
	S03545001	J -1-10-1
	S03546001	J -1-10-2
	S03549001	J -1-15
	S03550001	J -1-15-1
	S03551001	J -1-17
	S03552001	J -1-18
	S03553001	J -1-19
	S03554001	J -1-20
	S03555001	J -1-21
	S03556001	J -1-22
	S03557001	J -1-23
	S03558001	J -1-24
	S03559001	J -1-10
	S03560001	J -1-10
	S03564001	J -13
	S03565001	J -14
	S03566001	J -15
	S03567001	H -1
	S03596001	E1 -7
	S03597001	E1 -7
	S03600001	E2 -44-9
	S03604001	E2 -44-10
	S03605001	E2 -44-11
	S03606001	E2 -44-14
	S03607001	E2 -44-15
	S03608001	E2 -44-16
	S03610001	E2 -44-5-13
	S03610001	L2 -2-2
	S03610001	L2 -2-2
	S03610001	L6 -4-2
	S03611001	E1 -37
	S03612001	F -20
	S03613001	F -20-5
	S03614001	F -20-8
	S03615109	J -1
	S03616101	J -1-2
	S03617001	J -3
	S03621001	K -1-8
	S03622101	K -1-9
	S03623001	K -1-10
	S03624001	K -4
	S03624001	L4 -7-2-3
	S03625001	L4 -7-1-5
	S03625001	L4 -7-2-2
	S03626001	K -6
	S03627001	K -7
	S03628001	K -8
	S03629001	K -9
	S03630101	L1 -1
	S03631001	L1 -1
	S03633001	L2 -2
	S03634001	L2 -2-1
	S03635001	L6 -4
	S03636001	L6 -4-1
	S03641001	L3 -5-9
	S03649001	L2 -2-1-4
	S03650001	L2 -2-1-2
	S03651001	E1 -5
	S03653001	G -9
	S03655002	L4 -7
	S03657001	E2 -44-5-12

Page 44

Brother BM-916A / BM-917A parts on page 44
Ref	Part number	Part name	Qty
	S03657001	L2 -2-1-12
	S03657001	L2 -2-1-12
	S03657001	L6 -4-1-8
	S03659001	E2 -44-5-17
	S03659001	L2 -2-1-17
	S03659001	L2 -2-1-17
	S03659001	L6 -4-1-13
	S03692001	L5 -8
	S03693001	E2 -9
	S03695001	E2 -44-3
	S03695001	L4 -6-1-5
	S03701001	L2 -2
	S03704002	F -11
	S03705001	L4 -7-1-1
	S03706001	L4 -7-1-2
	S03707001	L4 -7-1-3
	S03712001	L6 -4-1-6
	S03714001	L4 -7-1
	S03719001	D -1-1-1
	S03720001	D -1-1-2
	S05724001	B -10
	S05725001	C -8-8
	S06057001	J -1-12
	S06253201	J -1-25
	S06432001	J -1-15-4
	S07995001	A -10-5
	S09043000	E1 -67
	S09143001	L5 -8-2
	S09144001	L5 -8-1
	S09145001	L5 -8-3
	S09146001	F -23
	S09147001	F -23-1
	S09482001	L5 -9-1
	S09483001	L5 -9-2
	S09484001	L5 -9-3
	S09485001	L5 -9-5
	S09486001	L5 -9-6
	S09487001	L5 -9-8
	S09488001	L5 -11-1
	S09489001	L5 -11-2-1
	S09490001	L5 -11-2-2
	S09491001	L5 -11-2-3
	S09492001	L5 -11-2-4
	S09493001	L5 -9-7
	S09494001	L5 -9-4
	S09495001	L5 -11-2-6
	S09496001	L5 -11-2-5
	S09564001	L5 -11-2
	S09655001	L7 -20
	S09656001	L7 -20-1
	S09658001	L7 -20-1-2
	S09659001	L7 -20-1-5
	S09660001	L7 -20-1-6
	S09686001	L7 -20-1-3
	S10560001	L3 -12-1
	S10651001	L3 -12-2
	S10652000	L3 -12-5
	S10652000	L3 -13-1
	S10653000	L3 -12-6
	S10653000	L3 -13-2
	S10654001	L3 -12
	S10655001	L3 -13
	S10667001	E1 -25
	S10668001	C -9
	S10668001	G -7
	S11079001	L2 -2-1-3
	S11080001	L2 -2-1-5
	S16121101	L1 -1
	S16253001	J -1-27
	S18642009	Z1 -21
	S18707123	Z2 -27
	S18707124	Z2 -27
	S20130009	Z1 -6
	S20131009	Z1 -6-1
	S20132009	Z1 -6-1-1
	S20133001	Z1 -6-1-2
	S20134001	Z1 -6-1-3
	S20740101	C -25
	S29954001	E2 -44-5-10
	S29954001	L2 -2-1-10
	S29998001	E2 -44-5-2
	S29998001	L2 -2-1-2
	S29999001	E2 -44-5-4
	S29999001	L2 -2-1-4
	S30001001	E2 -44-5-3
	S30001001	L2 -2-1-3
	S30002001	E2 -44-5-5
	S30002001	L2 -2-1-5
	S30015001	E2 -44-5
	S30015001	L2 -2-1
	S30016001	E2 -44-5
	S31723001	E1 -29
	S31724001	E1 -27
	S34278001	K -1-6
	S34298001	K -5
	S34340001	C -4-3
	S34341001	C -4-1
	S34806001	C -11-10
	S35727001	C -17
	S36590009	A -10
	S36591000	A -10-1
	S36615001	C -11
	S36616001	C -11-1
	S36617001	K -1-1
	S36622001	D -14
	S36624001	H -3
	S36625001	H -4
	S36626001	E1 -8
	S36629001	F -6
	S36630001	F -6-1
	S36632000	F -70
	S36633001	F -15
	S36642001	C -21
	S36693001	C -11-11
	S36694001	C -16
	S36695001	C -16-2
	S36696001	B -1
	S36697001	C -1
	S36699001	G -16
	S36700001	C -28
	S36813001	L7 -21-1
	S36816001	A -10-8
	S37132001	Z1 -24-1
	S37133001	C -23
	S37135001	Z1 -20
	S37137001	Z1 -24
	S37352009	E2 -44-1
	S37352009	L4 -6-1-2
	S37362001	C -18
	S37369001	K -1
	S37370001	L7 -22
	S37370009	E2 -44
	S37438009	E2 -44
	S37439000	F -70
	S37444001	E1 -9
	S37805001	L4 -7-2
	S38181001	L7 -21
	S38636001	Z2 -100
	S39086001	L3 -12-4
	S39092000	E1 -69
	S39822009	L4 -6
	S39823009	L4 -6-1
	013710512	F -5-1
	013710712	J -1-9
	013710712	J -1-11
	013710712	J -11
	013719412	L3 -5-1-11
	013719412	L4 -6-1-11
	013750512	G -16-2
	013760712	C -3
	013760712	E1 -4
	014680622	F -8-4
	014680622	F -8-8
	014680622	J -1-26
	014710522	E2 -44-8
	014710522	L4 -6-1-8
	014710522	C -22
	014710522	C -24
	014760622	D -4
	014760622	F -4
	014760622	F -10
	014760622	F -20-4
	014760622	K -1-7
	014760622	E1 -33
	014760622	E1 -35
	014760622	E1 -38
	014770622	L7 -21-2
	014770622	B -9-1
	014770622	D -1-1-1-4
	014770622	D -5-1
	014770622	F -1-1
	014770622	F -11-1
	014770622	G -1-1
	014770622	G -5-1
	014821022	C -8-13
	015770812	D -1-1-1-3
	017082206	Z2 -7-2-5
	017711412	E2 -44-6
	017711412	L4 -6-1-6
	018061022	E2 -44-4
	018061022	L4 -6-1-4

Page 45

Brother BM-916A / BM-917A parts on page 45
Ref	Part number	Part name	Qty
	018061422	L4 - 7.2-1
	018062022	C - 16-6
	018400632	Z1 - 40
	018680822	F - 6-3
	021060102	Z1 - 11
	021400106	L4 - 7-3-2
	021400106	Z1 - 7-1-2
	021660102	Z1 - 24-5
	021710102	E1 - 14
	021750112	A - 10-5-4
	021750112	C - 8-10
	021800102	D - 1-1-4
	025030232	Z1 - 24-4
	025060232	F - 20-7
	025060232	K - 1-13
	025060232	Z1 - 10
	025080236	Z2 - 7-2-8
	025680232	E2 - 44-17
	025710232	A - 10-7
	025800332	C - 11-8
	025800332	C - 11-13
	028080240	Z2 - 7-2-7
	032422003	Z2 - 101
	035412006	Z1 - 6-2
	047250642	E2 - 44-5-8
	047250642	L2 - 2-1-8
	047250642	L2 - 2-1-8
	048040342	K - 1-14
	048050342	F - 8-7
	048050342	K - 1-11
	048080142	C - 26
	060670512	L3 - 5-7
	060670512	L4 - 6-7
	062401416	L4 - 7-3-3
	062401416	Z1 - 7-1-3
	062670712	L3 - 5-1-9
	062670712	L4 - 6-1-1-9
	062670812	L3 - 5-1-4
	062670812	L4 - 6-1-1-4
	062671212	D - 11-3
	062680512	A - 15
	062680512	E1 - 16
	062680512	E2 - 44-5-7
	062680512	L2 - 2-1-7
	062680512	L2 - 2-1-7
	062680812	E2 - 44-18
	062680812	L2 - 2-1-18
	062680812	L2 - 2-1-18
	062680812	L6 - 4-1-14
	062710612	D - 13
	062710612	J - 1-6
	062710612	J - 1-14
	062710612	L4 - 7-1-4
	062711012	J - 2
	062711012	J - 4
	062711012	J - 16
	062711012	E1 - 40
	062711012	L3 - 5-5
	062711012	L4 - 6-5
	062711212	A - 10-6
	062761612	F - 71
	062780812	F - 20-6
	071055650	C - 7
	071079450	C - 5
	100136001	J - 1-10-6
	100136001	J - 1-12-4
	100136001	J - 1-15-5
	100251001	A - 10-9
	100507000	F - 18
	101572101	Z1 - 2-2
	101706001	G - 11-1
	102571003	C - 14
	102707003	L3 - 5-1-5
	105161003	L3 - 12-3
	105329001	A - 19
	105730001	Z2 - 25-1
	105812003	D - 1-5
	106436001	A - 27
	106629002	K - 10
	107153001	G - 12
	107231002	K - 3
	107780001	Z1 - 3-1
	108520009	A - 21
	110104000	A - 24
	110124001	G - 13-1
	110161004	C - 16-5
	110161004	F - 73
	110161004	K - 1-5
	110161004	L4 - 7-1-6
	110744002	F - 23-2
	112751003	C - 4-4
	114980001	E1 - 41
	114981000	A - 11
	114982000	A - 10-3
	114982000	A - 13
	114985001	A - 14
	114986101	A - 16
	114988001	A - 20
	114997001	C - 6
	115000000	C - 8-9
	115004001	C - 8-6
	115008000	C - 10
	115008000	G - 8
	115011201	C - 11-3
	115012002	C - 11-4
	115018001	C - 11-12
	115022001	C - 13
	115025001	A - 10-5-2
	115041001	D - 1-1-5
	115048101	D - 1-2-1
	115053014	Z1 - 5
	115053016	D - 9
	115053016	Z1 - 5
	115053018	Z1 - 5
	115066000	G - 16-1
	115067001	G - 16-3
	115068001	G - 16-5
	115073001	H - 5
	115076001	H - 6
	115077001	H - 7
	115078101	E1 - 1
	115080000	E1 - 3
	115085001	L1 - 1
	115094001	E1 - 18
	115095001	E1 - 21
	115095001	E1 - 22
	115096000	E1 - 19
	115097001	E1 - 20
	115097001	E1 - 30-2
	115098001	E1 - 31
	115099001	E1 - 32
	115101001	E1 - 17
	115105001	E1 - 15
	115108301	E1 - 39
	115113001	B - 1-3
	115114001	B - 1-4
	115115001	B - 1-5
	115116001	B - 1-6
	115118001	B - 3
	115126001	F - 3
	115156001	E2 - 44-5-6
	115156001	L2 - 2-1-6
	115156001	L2 - 2-1-6
	115156001	L6 - 4-1-4
	115158001	E2 - 44-5-9
	115158001	L2 - 2-1-9
	115158001	L2 - 2-1-9
	115158001	L6 - 4-1-5
	115163001	E2 - 44-5-13
	115163001	L2 - 2-1-13
	115163001	L2 - 2-1-13
	115163001	L6 - 4-1-9
	115164001	E2 - 44-5-14
	115164001	L2 - 2-1-14
	115164001	L2 - 2-1-14
	115164001	L6 - 4-1-10
	115165001	E2 - 44-5-15
	115165001	L2 - 2-1-15
	115165001	L2 - 2-1-15
	115165001	L6 - 4-1-11
	115166001	E2 - 44-5-16
	115166001	E2 - 44-13
	115166001	L2 - 2-1-16
	115166001	L2 - 2-1-16
	115166001	L6 - 4-1-12
	115183101	L7 - 20-1-7
	115186001	J - 1-13
	115187101	J - 1-12-1
	115187101	J - 1-10-3
	115187101	J - 1-12-2
	115187101	J - 1-15-2
	115188002	J - 1-12-3
	115215100	C - 1
	115268002	A - 10-5-3
	115275001	A - 17
	115947001	Z1 - 12
	116016001	L4 - 7-3-4
	116016001	Z1 - 7-1-4
	116185209	L4 - 7-3
	116185209	Z1 - 7-1
	116694001	Z2 - 7-2-6
	117437109	L4 - 7-3-1
	117437109	Z1 - 7-1-1
	117934009	A - 22

Page 46

Brother BM-916A / BM-917A parts on page 46
Ref	Part number	Part name
2	117936009	A - 23
30	118064001	Z1 - 4-3
28	118539001	L6 - 4-1-3
28	118541001	L6 - 4-1-2
30	118837001	Z1 - 2-1
32	119270001	Z2 - 25
32	119271001	Z2 - 25
32	119707001	Z2 - 7-2-3
32	119708001	Z2 - 7-2-4
22	120990001	L3 - 5-1-13
22	120990001	L3 - 5-4
24	120990001	L4 - 6-1-1-13
24	122991001	Z1 - 6-4
32	133188001	Z2 - 7-2-2
32	133824001	Z2 - 26
6	140553102	D - 10
30	142205001	Z1 - 3-2
2	142307001	A - 10-5-1
22	142570009	L3 - 5
24	142656001	L4 - 7-4
30	142656001	Z1 - 8
6	142658001	D - 1-1-1-1
22	142677001	L3 - 5-1-2
24	142677001	L4 - 6-1-2
22	142678001	L3 - 5-1-3
24	142678001	L4 - 6-1-3
22	142680001	L3 - 5-1-12
24	142680001	L4 - 6-1-12
22	142681001	L3 - 5-1-6
24	142681001	L4 - 6-1-6
22	142683101	L3 - 5-2
24	142683101	L4 - 6-2
22	142684001	L3 - 5-3
24	142684001	L4 - 6-3
22	142686001	L3 - 5-8
24	142686001	L4 - 6-8
22	142687001	L3 - 5-10
24	142687001	L4 - 6-10
22	142688001	L3 - 5-11
24	142688001	L4 - 6-11
22	142689209	L3 - 5-1
24	142689209	L4 - 6-1-1
22	142706001	L3 - 5-1-8
24	142706001	L4 - 6-1-1-8
30	142721001	Z1 - 4-1
30	143966001	Z1 - 24-2
30	144224001	Z1 - 16
16	144504001	J - 12-2
16	144505000	J - 12-3
30	144545001	Z1 - 9
12	145480101	F - 22
30	146049001	Z1 - 4-2
12	146354001	F - 20-10
16	146354001	J - 1-7
16	146354001	J - 5
10	146354001	E2 - 44-7
24	146354001	L4 - 6-1-7
12	146360002	F - 20-9
8	146360002	E1 - 24
8	146360002	E1 - 43
14	147151000	G - 6
14	147151000	G - 10
2	147691000	A - 28
6	148425002	D - 1-1-2-1
16	148924101	J - 1-10-5
4	149996001	C - 8-12
4	149996001	C - 11-15
26	150416001	L5 - 11
18	150553001	K - 1-12
4	150554002	C - 11-5
16	150556001	J - 1-16
8	150556001	E1 - 66
10	150556001	E2 - 44-12
8	151051101	E1 - 42
14	151601002	G - 16-4
14	151602001	G - 16-6
2	151603002	A - 10-4
18	151932001	K - 2
4	153596001	C - 27
22	154684009	L3 - 5-1-1
24	154684009	L4 - 6-1-1
22	154685001	L3 - 5-1-7
24	154685001	L4 - 6-1-7
22	154686001	L3 - 5-1-10
24	154686001	L4 - 6-1-10
16	155510001	J - 12-4
18	155559001	K - 1-15
22	156336001	L3 - 5-6
24	156336001	L4 - 6-6
12	156874001	F - 72
16	159805001	J - 1-10-4
16	159805001	J - 1-15-3
14	181995001	G - 11

Brother BM-916A / BM-917A — parts catalog

Page 1 — BM-916A BM-917A

BM-916A BM-917A パーツブック PARTS BOOK TEILEKATALOG LIVRE DES PIECES LIBRO DE REFERENCIA DE PIEZAS 単環縫ボタン付けミシン単環縫ボタン付け自動糸切りミシン CHAINSTITCH BUTTON SEWER CHAINSTITCH BUTTON SEWER WITH THREAD TRIMMER KETTENSTICH-KNOPFANNAHMASCHINE KETTENSTICH-KNOPFANNAHMASCHINE MIT MECHANISCHEM FADENABSCHNEIDER MACHINE POSE-BOUTONS-POINT DE CHAINETTE MACHINE POSE-BOUTONS-POINT DE CHAINETTE-COUPE-CHAINETTE MAQUINA DE BOTONES MAQUINA DE BOTONES CON CORTAHILOS From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 2

JUKI PARTS BOOK BM-410 BM-410 From the library of: Superior Sewing Machine & Supply LLC Jintex.in

Page 3 — 目次

パーツブックご利用に際して 1. この本は、1995年6月のデータに基づいて作成されたものです。 2. 部品は予告なしに設計変更される場合があります。 4. 組単位で補給する部品は、[---] 破線で示しております。 5. 部品コード欄が※となっている場合は、仕様別部品一覧表(33ページ)でお調べ下さい。目次 A. 主体関係 1 B. 針数変換関係 1 C. 駆動・停止関係 3 D. 針棒駆動関係 5 E1. 送り関係 7 E2. 送り関係 9 F. 押エ上ゲ関係 11 G. 下軸関係 13 H. 糸サバキ関係 13 J. 糸通シ関係 15 K. 糸切り関係(B917A) 17 L1. オプションパーツ 17 L2. オプションパーツ 19 L3. オプションパーツ 21 L4. オプションパーツ 23 L5. オプションパーツ 25 L6. オプションパーツ 27 L7. オプションパーツ 27 Z1. 付属品関係 29 Z2. 付属品関係(オプションパーツ) 31 仕様別部品一覧表 33 警告ラベル 34 索引 36 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 5

Hinweise zur Verwendung dieser Teileliste 1. Dieses Buch basiert auf den Informationen vom Juni 1995. 2. Modelländerungen sind vorbehalten. 3. Die Teile, die als kompletter Satz geliefert werden, sind mit einer [ ] gestrichelten Linie umrandet. 4. Dieses Zeichen X in der Spalte "Parts No. (Teil-nummer)" verweist auf die Gesonderte Stückliste auf Seite 33. INHALTSVERZEICHNIS A. Maschinengehäuse B. Stitchzahlumrechnung C. Antriebskupplung Und Stoppmechanismus D. Nadelstange und Antriebskupplung E1. Transportvorrichtung E2. Transportvorrichtung F. Stoffhalterhebervorrichtung G. Untere Welle H. Schleifenzieher J. Fadenführungsvorrichtung K. Fadenabschneidevorrichtung (B917A) L1. Sonde zubehör L2. Sonde zubehör L3. Sonde zubehör L4. Sonde zubehör L5. Sonde zubehör L6. Sonde zubehör L7. Sonde zubehör Z1. Zubehör Z2. Zubehör (Sonde zubehör) Zubehörliste Warnschilder VERZEICHIS 1 1 3 5 7 9 11 13 13 15 17 17 19 21 23 25 27 27 29 31 33 34 36 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 6 — TABLE DES MATIERES

Notes sur l'utilisation de ce manuel de pièces détachées 1. Ce manuel a été fait d'après les renseignements valables au mois de Juin 1995. 2. Les pièces peuvent être sujettes à des modifications sans préavis. 3. Les pièces fournies en tant qu'assemblages complets sont encadrées avec un trait pointillé [ ]. 4. Si le symbole se trouve dans la colonne "Parts No. (N° de pièce)" veuillez la vous référer à la liste de pièces annexe page 33. TABLE DES MATIERES A. Corps de la machine 1 B. Conversion de nombre de points 1 C. Embrayage d'entraînement et mécanisme d'arrêt 3 D. Barre à aiguille et mécanisme d'embrayage d'entraînement 5 E1. Mécanisme de l'entraînement 7 E2. Mécanisme de l'entraînement 9 F. Mécanisme de leveur du pinceur 11 G. Mécanisme de l'arbre inférieur 13 H. Etirement de boucle 13 J. Mécanisme de l'enfilage 15 K. Mécanisme de coupe-fil (B917A) 17 L1. Pièces en option 17 L2. Pièces en option 19 L3. Pièces en option 21 L4. Pièces en option 23 L5. Pièces en option 25 L6. Pièces en option 27 L7. Pièces en option 27 Z1. Accessoires 29 Z2. Accessoires (Pièces en option) 31 Liste des pieces accessoires 33 Etiquettes d'avertissement 34 INDEX 36 From the library of: Superior Sewing Machine & Supply LLC Jinte.in

Page 8

A. 主体関係 / Machine body / Maschinenengehäuse / Corps de la machine / Cuerpo de la máquina 21 23 23 22 brother 24 12 28 27 16 13 18 17 19 20 14 15 11 10-5-110-5-3-10-6 10-7 10-1 10-9 10-2 10-8 10-5-4 10-5-2 10-4 10-3 118-916-050 B. 針数変換関係 / Stitch number conversion / Stitchzahlrechnung / Conversion de nombre de points / Conversión de número de puntadas 8 7 9 9-1 1-6 1-5 1-4 1-3 1-1 10 2 3 4 5 6 1-2 118-916-129 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 9 — A. 主体関係 / Machine body / Maschinen gehäuse / Corps de la máquina B. 針数変換関係 / Stitch number conversion / Stitchzahlrechnung / Conversion de nombre de points / Conversión de número de puntadas

A. 主体関係 / Machine body / Maschinen gehäuse / Corps de la máquina REF. NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 10 S36590009 1 ベッドダイクミ BED BASE ASSY 10-1 S36591000 1 ベッドダイ BED BASE 10-2 S03372109 1 ベッドカバーRクミ BED COVER (R) ASSY 10-3 114984000 1 ベッドカバーシク BED COVER SHAFT 10-4 116984000 2 トメネジ5.95 SET SCREW, M5.95 10-5 S07995001 1 クラッチレバークミ CLUTCH LEVER ASSY 10-5-1 142307001 1 クラッチサドルレバークミ CLUTCH DRIVING LEVER ASSY 10-5-2 115025001 1 クラッチサドルレバーダイ CLUTCH DRIVING LEVER PLATE 10-5-3 115268002 1 シメネジ5.56 SCREW, M5.56 10-5-4 021750112 1 シユナツト556-32 NUT, 1 M556-32 10-6 062711212 2 ナベコ476-32X12 SCREW, PAN M4.76-32X12 10-7 025710232 2 ヒラガネチユウ4.76 WASHER, PLAIN M4.76 10-8 S36816001 1 スプリング SPRING 10-9 100251001 2 トメネジ6.35 SET SCREW, M6.35 11 11498000 1 ベッドダイフエルト BED BASE FELT 12 S03374109 1 ベッドカバーLダイ BED COVER (L) ASSY 13 114984000 1 ベッドカバーシク BED COVER SHAFT 14 114986001 2 ベッドカバーメバネ SPRING, PLATE 15 062680512 2 ナベコ437-40X5 SCREW, PAN M4.37-40X5 16 114986101 1 アームベツドコテイボルト BOLT 17 115275001 1 ルーハカバー LOOPER COVER 18 S03376001 1 ベッドツツカバー COVER 19 10525001 1 ワツシャー WASHER 20 114980001 1 トメネジ4.37 SHOULDER SCREW, M4.37 21 108520009 1 メクラセン OIL CAP 22 117934009 1 メクラセン OIL CAP 23 117936009 2 メクラセン OIL CAP 24 110104000 1 メクラセン OIL CAP 27 106436001 4 フエルト(L=30) FELT (L = 30) 28 147691000 2 フエルト(L=18) FELT (L = 18) 118-916-050 B. 針数変換関係 / Stitch number conversion / Stitchzahlrechnung / Conversion de nombre de points / Conversión de número de puntadas REF. NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 1 ※ 1 ハリヌスヘンカンカムクミ STITCH CONTROL CAM ASSY 1-1 014821022 2 アナトメネジ7.94クボミ SET SCREW, SOCKET (CP) M7.94 1-2 S03433001 1 ハリヌスヘンカンヘン STITCH CONTROL CAM SEGMENT 1-3 115113001 1 ピンネジ4.37 SCREW, M4.37 1-4 115114001 1 ハリヌスヘンカンツマミ STITCH CONTROL KNOB 1-5 115115001 1 スプリング SPRING, COMPRESSION 1-6 115116001 1 ダンネジ4.37 SHOULDER SCREW, M4.37 2 S03436001 1 ハリヌスヘンカンMギヤ STITCH CHANGING (M) GEAR 3 115118001 1 ヘンカンカムギヤジク STITCH CHANGING (M) GEAR STUD 4 S03437001 1 ハリヌスヘンカンギヤ STITCH CHANGING GEAR 5 S03438001 1 ダンネジ4.37 SHOULDER SCREW, M4.37 6 S03439001 1 コロ7.94 ROLLER 7.94 7 S03440001 1 32シンレバー STITCH 32 LEVER 8 S03441001 1 ダンネジ4.76 SHOULDER SCREW, M4.76 9 S03442001 1 セットカラークミ SET SCREW COLLAR ASSY 9-1 014770622 2 アナトメネジ6.35クボミ SET SCREW, SOCKET (CP) M6.35 10 S05724001 1 トメワ RETAINING RING 118-916-129 From the library of: Superior Sewing Machine & Supply LLC Jinttex.in

Page 10

C. 駆動・停止関係 / Driving clutch and brake mechanism / Antriebskupplung Und Stoppmechanismus / Embrayage d'entraînement et mécanisme d'arrêt / Embrague de mando y mecanismo de detención 11-6 11-8 11-9 11-10 11-11 11-12 11-13 11-14 11-7 24 25 23 15 11-1 11-15 16-4 16-3 16-1 16-6 11-2 28 18 27 11-3 11-4 17 26 21 11-5 16-2 16-5 11-16 14 13 12 8-11 8-10 8-9 8-1 8-4 8-3 8-2 8-5 8-6 4-2 8-13 8-12 8-7 8-8 4-1 4-4 2 3 9 10 7 4-3 5 118-916-116 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 11 — C. 駆動・停止関係 / Driving clutch and brake mechanism / Antriebskupplung Und Stoppmechanismus / Emrayage d'entraînement et mécanisme d'arrêt / Embrague de mando y mecanismo de detención

C. 駆動・停止関係 / Driving clutch and brake mechanism / Antriebskupplung Und Stoppmechanismus / Emrayage d'entraînement et mécanisme d'arrêt / Embrague de mando y mecanismo de detención REF. NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 1 115215100 1 クドウシクメタルL DRIVING SHAFT BUSH (L) 2 S03378000 1 クドウシクメタルR DRIVING SHAFT BUSH (R) 3 013760712 2 トメネジ5.95クボミ SET SCREW, (CP) M5.95 4 S03379101 1 プーリークミ PULLEY ASSY 4-1 S34341001 1 プーリー PULLEY 4-2 114992000 2 ニードルベアリング NEEDLE BEARING 4-3 S34340001 1 ボールウケ BALL HOLDER 4-4 112751003 3 シメネジ3.57 SCREW, M3.57 5 071079450 1 ベアリングボール5/16 BEARING BALL 5/16 6 114997001 1 スプリング SPRING 7 071055650 1 コウキュウ7/32 BEARING BALL 7/32 8 S03381101 1 ストップカムヘン STOP CAM ASSY 8-1 S03382101 1 ストップカム STOP CAM 8-2 S03383001 1 ブレードカムヘン BRAKE CAM SEGMENT 8-3 S03384001 1 ストップカムセグメント STOP CAM SEGMENT 8-4 S03385000 1 カンシヨウゴム CUSHION RUBBER 8-5 S03386001 1 ストップカムバネ SPRING 8-6 115004001 2 カムヘンジク CAM SEGMENT STUD 8-7 S03387001 1 クラッチタイタ CLUTCH PLATE 8-8 S05725001 2 シメネジ5.56 SCREW, M5.56 8-9 115000000 2 ハツキザガネ TOOTHED WASHER 8-10 021750112 2 ユナツト556-32 NUT, 1 M556-32 8-11 S03388001 1 ストップシヤフト DRIVING SHAFT 8-12 149996001 1 ストップカムセットネジ STOP CAM SET SCREW 8-13 014821022 1 ナトメネジ7.94クボミ SET SCREW, SOCKET (CP) M7.94 9 S10668001 1 サガネ WASHER 10 115008000 1 タマヅイクウケ BALL BEARING 11 S36615001 1 クラッチタイクミ CLUTCH BODY ASSY 11-1 S36616001 1 クラッチタイ CLUTCH BODY 11-2 S03392001 1 ボールプレサエイタ BALL PRESSER PLATE 11-3 115011201 1 ボルト6.35 BOLT, M6.35 11-4 115012002 1 トメネジ6.35 SET SCREW, M6.35 11-5 150550002 1 ナツト6.35 NUT, M6.35 11-6 S03393001 1 ストツパブラケツト STOPPER BRACKET 11-7 S03394001 1 ストツプバジク STOPPER SHAFT 11-8 025800332 1 サラザガネダイ7.14 WASHER, PLAIN L7.14 11-9 S03395000 1 カンシヨウゴム CUSHION RUBBER 11-10 S34806001 1 バネウケ SPRING HOLDER 11-11 S36693001 1 クラツチストツパーバネ CLUTCH STOPPER SPRING 11-12 115018001 4 カンシヨウゴム CUSHION RUBBER 11-13 025800332 1 サラザガネダイ7.14 WASHER, PLAIN L7.14 11-14 021800102 2 ナツト1シュ7.14 NUT, 1 M7.14 11-15 149996001 1 ストツプカムセツトネジ STOP CAM SET SCREW 11-16 S03401001 1 バネカケ SPRING HOOK 12 S03402001 1 クラツチヒキバネ SPRING 13 115022001 1 バネカケ SPRING HOOK 14 102571003 1 ナツト4.37 NUT, M4.37 15 S03403001 1 ストツパーネジ STOPPER SCREW 16 S36694001 1 レギユレバークミ REGULATING LEVER ASSY 16-1 S03405101 1 ハリツカセイヨウレバー STITCH CONTROL LEVER 16-2 S36695001 1 ツメ CLAW 16-3 S03407001 1 コロ ROLLER 16-4 S03408001 1 コロダンネジ SHOULDER SCREW 16-5 110161004 1 ナツト4.76 NUT, M4.76 16-6 018062022 1 ボルト6X20 BOLT, SOCKET M6X20 17 S35727001 1 クラツチタイジク CLUTCH BODY SHAFT 18 S37362001 1 ブレーキレバークミ BRAKE LEVER ASSY 21 S36642001 1 ブレーキレバーシャフ BRAKE LEVER SHAFT 22 014710522 1 アナトメネジ4.76クボミ SET SCREW, SOCKET (CP) M4.76 23 S37133001 1 ブレーキタイ BRAKE PLATE 24 014710522 1 アナトメネジ4.76クボミ SET SCREW, SOCKET (CP) M4.76 25 S20740101 1 シメネジ4X10 シール SCREW, SEAL M4X10 26 048080142 1 トメワジククミC8 RETAINING RING, C8 27 153596001 1 サガネ WASHER 28 S36700001 1 フレーレバーバネ SPRING From the library of: Superior Sewing Machine & Supply LLC jintex.in 118-916-116

Page 12 — D. 針棒駆動関係 / Needle bar and driving clutch mechanism / Nadelstange und antriebskupplung / Barre à aiguille et mécanisme d'embrayage d'entraînement / Barra de aguja y mecanismo de embrague de mando

D. 針棒駆動関係 / Needle bar and driving clutch mechanism / Nadelstange und antriebskupplung / Barre à aiguille et mécanisme d'embrayage d'entraînement / Barra de aguja y mecanismo de embrague de mando 1-2 5 5-1 1-2-1 7 6 11-3 11-2 8 10 9 15 14 13 12 2 1-3 1-5 1-4 3 1-1-2-1 1-1-2 11-1 1-1-1 1-1-4 1-1-3 1-1-5 1-1-1-4 1-1-1-3 1-1-1-1 1-1-1-2 118-916-117 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 13 — D. 針棒駆動関係 / Needle bar and driving clutch mechanism / Nadelstange und antriebskupplung / Barre à aiguille et mécanisme d'embrayage d'entraînement / Barra de aguja y mecanismo de embrague de mando

D. 針棒駆動関係 / Needle bar and driving clutch mechanism / Nadelstange und antriebskupplung / Barre à aiguille et mécanisme d'embrayage d'entraînement / Barra de aguja y mecanismo de embrague de mando REF. NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 1 S03409001 1 ハリボウドウクミ NEEDLE BAR DRIVING ASSY 1-1 S03410001 1 クランクロツドクミ CRANK ROD ASSY 1-1-1 S03719001 1 クランクロツド L タンブクミ LOWER CRANK ROD (L) ASSY 1-1-1-1 142658001 2 シメネジ 4.37 SCREW, M4.37 1-1-1-2 S03412000 1 フエルト FELT 1-1-1-3 015770812 1 トメネジ 6.35 トガリ SET SCREW, SOCKET (CN) M6.35 1-1-1-4 014770622 1 アナトメネジ 6.35 クボミ SET SCREW, SOCKET (CP) M6.35 1-1-2 S03720001 1 クランクロツド S タンブクミ UPPER CRANK ROD (S) ASSY 1-2-1 148425002 2 ボルト 4.37X14 BOLT 4.37X14 1-3 S03414000 1 ロツド CRANK ROD 1-4 021800102 1 ナツト 7.14 NUT, 7 M7.14 1-1-5 115042001 1 ナツト 7.14 NUT, M7.14 1-2 S03415001 1 ハリボウドウクレバークミ NEEDLE BAR DRIVING LEVER ASSY 1-2-1 115048101 1 ハリボウダキツケテ NEEDLE BAR BRACKET 1-3 S03417000 1 クドウレバーフエルト FELT 1-4 S03418000 1 フレトメザガネ WASHER 1-5 105812003 1 ナツト 7.94 NUT, M7.94 2 S03419001 1 カンザ WASHER 3 S03420001 1 クドウバージク NEEDLE BAR DRIVING LEVER SHFT 4 014760622 2 アナトメネジ 5.95 SET SCREW, SOCKET (CP) M5.95 5 S03421001 1 ナツトカラークミ SET SCREW COLLAR ASSY 5-1 014770622 2 アナトメネジ 6.35 クボミ SET SCREW, SOCKET (CP) M6.35 6 S03423001 1 ハリボウ NEEDLE BAR 7 S03424000 1 ハリボウメタル U NEEDLE BAR BUSH (U) 8 S03425000 1 ハリボウメタル D NEEDLE BAR BUSH (D) 9 115053016 1 ミシンハリ TQX1 (#16) NEEDLE TQX1 (#16) 10 140553102 1 アタマツキメネジ 3.18 SET SCREW, M3.18 11 S03426101 1 ハリボウダキクミ NEEDLE BAR CLAMP ASSY 11-1 S03427101 1 ハリボウダキ NEEDLE BAR CLAMP 11-2 S03428001 1 テンビン THREAD TAKE-UP 11-3 062671212 1 ナベコ 357-40X12 SCREW, PAN M3.57-40X12 12 S03429101 1 ハリウケ NEEDLE GUIDE 13 062710612 1 ナベコ 476-32X6 SCREW, PAN M4.76-32X6 14 S36622001 1 ハリイタ NEEDLE PLATE 15 S01702001 3 マルサラネジ 4.37X10 SCREW, OVAL M4.37X10 From the library of: Superior-Sewing Machine & Supply LLC 118-916-117 jintex.in

Page 14 — E1. 送り関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Mecanismo de la alimentación

E1. 送り関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Mecanismo de la alimentación 43 42 24 25 23 66 29 28 26 17 38 36 14 11 10 37 8 6 2 27 7 7-1 6-1 30 30-2 30-1 5 5-1 1 3 4 41 15 12 67 32 21 20 19 33 31 67 34 35 69 9 40 39 118-916-202 From the library of: Superior Sewing Machine & Supply LLC Jinte.in

Page 15 — E1. 送り関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Mecanismo de la alimentación

E1. 送り関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Mecanismo de la alimentación REF. NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 1 115078101 1 カムジク CAM SHAFT 2 S03444000 1 カムジクメタルL CAM SHAFT BUSH (L) 3 115080000 1 カムジクメタルR CAM SHAFT BUSH (R) 4 013760712 2 トメネジ5.95クボミ SET SCREW, (CP) M5.95 5 ※ 1 ウォームギヤクミ WORM GEAR ASSY 5-1 014770622 2 ナトメネジ6.35クボミ SET SCREW, SOCKET (CP) M6.35 6 ※ 1 ヨコクリカムクミ TRANSVERSE FEED CAM ASSY 6-1 014770622 2 ナトメネジ6.35クボミ SET SCREW, SOCKET (CP) M6.35 7 ※ 1 タテオクリカムクミ VERTICAL FEED CAM ASSY 7-1 014770622 2 ナトメネジ6.35クボミ SET SCREW, SOCKET (CP) M6.35 8 S36626001 1 オクリダイ FEED BRACKET 9 S37444001 1 ボタンカミホルダージク HOLDER BAR 10 S03471001 1 タテオクリリンク A VERTICAL FEED LINK (A) 11 S03472001 1 タテオクリリンク B VERTICAL FEED LINK (B) 12 S03473001 1 タテオクリレンカンクミ VERTICAL FEED CONNECT ROD ASSY 13 S03474001 1 ダンネジ4.76 SHOULDER SCREW, M4.76 14 021710102 1 ナット1シュ4.76 NUT, 1 M4.76 15 11510001 1 タテオクリチョウセツレバー VERTICAL FEED ADJUST LEVER 16 062680512 2 ナベコ437-40X5 SCREW, PAN M4.37-40X5 17 115101001 1 ダンネジ4.76 SHOULDER SCREW, M4.76 18 115094001 1 オクリリンク FEED LINK 19 115096000 1 ヨコクリレバー TRANSVERSE FEED LEVER 20 115097001 1 オクリコロジク ROLLER SHAFT 21 115095001 1 ダンネジ4.76 SHOULDER SCREW, M4.76 22 115095001 1 ダンネジ4.76 SHOULDER SCREW, M4.76 23 S03476101 1 オクリイタ A FEED PLATE (A) 24 146360002 2 ボルト4.76X7 BOLT, M4.76X7 25 S10667001 2 メガネ WASHER 26 S03478101 1 ヨコオクリチョウセツコマ TRANSVERSE FEED SLIDE BLOCK 27 S31724001 1 ヨコオクリチョウセツネジ SCREW 28 S03480001 1 ヨコオクリチョウセツイタ TRANSVERSE FEED PLATE 29 S31725001 1 ヨコオクリチョウセツジク ADJUSTING SHAFT 30 S03482101 1 タテオクリチョウセツコマクミ BACK & FORTH FEED SLIDE BLOCK ASSY 30-1 S03484101 1 タテオクリチョウセツコマ BACK & FORTH FEED SLIDE BLOCK 30-2 115097001 1 オクリコロジク ROLLER SHAFT 31 115098001 2 オクリコロ ROLLER 32 115099001 1 オクリバ-ジク FEED LEVER SHAFT 33 014760622 1 ナトメネジ5.95 SET SCREW, SOCKET (CP) M5.95 34 S03485001 1 タテオクリレバ-ジク VERTICAL FEED LEVER SHAFT 35 014760622 1 ナトメネジ5.95 SET SCREW, SOCKET (CP) M5.95 36 S03486001 1 オクリレバ-ジク FEED LEVER SHAFT 37 S03487001 1 カラーL<B916A> COLLAR (L) <FOR B916A> 38 S03611001 1 カラーL<B917A> COLLAR (L) <FOR B917A> 39 014760622 1 ナトメネジ5.95 SET SCREW, SOCKET (CP) M5.95 40 115108001 1 タテオクリメノリイタ BACK & FORTH FEED LENGTH INDICATOR 41 062711012 2 ナベコ476-32X10 SCREW, PAN M4.76-32X10 42 114980001 1 カムイチキメンピン POSITIONING PIN 43 151051101 1 フィンガーガード FINGER GUARD 66 146360002 1 ボルト4.76X7 BOLT, M4.76X7 67 150556001 1 ナット6.35 NUT, M6.35 69 S09043000 2 フエルト(L=5) FELT (L=5) 67 S39092000 2 スナップリテ-ナ5 SNAP RETAINER 5 From the library of: Superior Sewing Machine & Supply LLC jintex.in 118-916-202

Page 16

E2. 送り関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Mecanismo de la alimentación 44-2 44-4 44-3 <B917A> 44-12 44-14 44-16 44-5-16 44-5-15 44-5-14 44-6 44-7 44-5-11 44-1 44-8 44-5-13 44-5-7 44-5-3 44-5-8 44-5-1 44-5-2 44-5-10 44-5-17 44-5-4 <B917A> 44-13 44-17 44-9 44-5-5 44-10 44-15 44-11 44-5-6 44-5-9 44-5-18 44-5-12 44-5-13 118-916-202 From the library of: Superior Sewing Machine & Supply LLC JIntex.in

Page 17 — E2. 送リ関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Meccanismo de la alimentación

E2. 送リ関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Meccanismo de la alimentación REF. NO. CODE Q'TY ヒンメイ NAME OF PARTS RM <共通部品/COMMON PARTS> 44-1 S37352009 1 サエウデ PRESSER ARM 44-2 S03459001 1 サエチヨウセツイツタクミ PRESSER ADJUST PLATE ASSY 44-3 S03695001 1 ガネ 6 WASHER 6 44-4 018061022 1 アナボルト 6X10 BOLT, SOCKET M6X10 44-5-1 S03464101 1 ボタンカミタイ BUTTON CLAMP BRACKET 44-5-2 S29998001 1 ボタンカミL BUTTON CLAMP (L) 44-5-3 S30001001 1 ボタンカミLイタバネ SPRING, PLATE 44-5-4 S29999001 1 ボタンカミR BUTTON CLAMP (R) 44-5-5 S30002001 1 ボタンカミRイタバネ SPRING, PLATE 44-5-6 115156001 2 ナベコ 437-40X5 PIN 44-5-7 062680512 2 ナベコ 437-40X5 SCREW, PAN M4.37-40X5 44-5-8 047250642 2 スプリングピンAW2.5 PIN, SPRING ROLL AW2.5 44-5-9 115158001 2 ダンネジ 4.76 SHOULDER SCREW, M4.76 44-5-10 S29954001 1 ボタンカミMクミ BUTTON CLAMP (M) ASSY 44-5-11 S03468001 1 シメネジ 4.37 SCREW, M4.37 44-5-12 S03657001 1 マルナツト 4.37 NUT, M4.37 44-5-17 S03659001 1 ボタンカミイタカム BUTTON CLAMP PLATE CAM 44-5-18 062680812 2 ナベコ 437-40X8 SCREW, PAN M4.37-40X8 44-6 017711412 2 ボルト 4.76X14 BOLT, M4.76X14 44-7 146354001 2 ガネ WASHER 44-8 014680622 2 アナトメネジ4.37クボミ SET SCREW, SOCKET (CP) M4.37 <B916A> 44 S37437009 1 サエウデクミ 916 PRESSER ARM ASSY 916 44-5 S30015001 1 ボタンカミクミ BUTTON CLAMP ASSY 44-5-13 115163001 1 ボタンカミモドシバネ SPRING, PLATE 44-5-14 115164001 1 ボタンツカミチヨウセツイタ BUTTON CLAMP ADJUST PLATE 44-5-15 115165001 1 ダンネジ 4.37 SHOULDER SCREW, M4.37 44-5-16 115166001 1 ダンネジ 4.37 SHOULDER SCREW, M4.37 <B917A> 44 S37438009 1 サエウデクミ 917 PRESSER ARM ASSY 917 44-5 S30016001 1 ボタンカミクミ 917 BUTTON CLAMP ASSY 44-5-13 S03610001 1 ボタンカミモドシバネ SPRING 44-9 S03600001 1 サイズチョウセツイタクミ SIZE ADJUST PLATE ASSY 44-10 S03604001 1 ボタンヒラキツメ BUTTON OPENER CLAW 44-11 S03605001 1 シメネジ 6.35 SCREW, M6.35 44-12 150556001 1 ナット 6.35 NUT, M6.35 44-13 S03606001 1 ダンネジ 4.37 SHOULDER SCREW, M4.37 44-14 S03606001 1 ストツパーネジ STOPPER SCREW 44-15 S03607001 1 ボタンヒラキツメバネ SPRING 44-16 S03608001 1 バネカケ SPRING HOOK 44-17 025680232 1 ヒラガネチュウ 4.37 WASHER, PLAIN M 4.37 118-916-202 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 18 — F. 押工上ゲ関係 / Presser foot lifter mechanism / Stoffhalterhebevorrichtung / Mécanisme de leveur du pinceur / Mecanismo del levantador de ménsula de trabajo

F. 押工上ゲ関係 / Presser foot lifter mechanism / Stoffhalterhebevorrichtung / Mécanisme de leveur du pinceur / Mecanismo del levantador de ménsula de trabajo 20-3 <B917A> 20-5 20-9 20-10 20-8 22 20-2 20-6 -20-7 8-5 15 8-7 8-8 9 13 8-8 8-2 24 23-1 23-2 5 2 3 4 1 1-1 6-1 71 73 6-2 6-3 8-1 19 18 17 11 11-1 <B916A> 70 72 118-916-204 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 19 — F. 押工上ゲ関係 / Presser foot lifter mechanism / Stoffhaltervorrichtung / Mécanisme de leveur du pinceur / Mecanismo del levantador de ménsula de trabajo

F. 押工上ゲ関係 / Presser foot lifter mechanism / Stoffhaltervorrichtung / Mécanisme de leveur du pinceur / Mecanismo del levantador de ménsula de trabajo REF. NO. CODE Q'TY ヒンメイ NAME OF PARTS RM <共通部品/COMMON PARTS> 1 S03488001 1 サドウカムクミ DRIVING CAM ASSY 1-1 014770622 2 アナトメネジ6.35クボミ SET SCREW, SOCKET (CP) M6.35 2 S03489101 1 ボタンツカミサドウフタマタ BUTTON CLAMP DRIVING FORK 3 115126001 1 ボタンツカミクシ BUTTON CLAMP DRIVING FORK SHAFT 4 014760622 2 アナトメネジ5.95 SET SCREW, SOCKET (CP) M5.95 5 S03490001 2 セットカラークミ SET SCREW COLLAR ASSY 6 013710512 4 トメネジ4.76クボミ SET SCREW, (CP) M4.76 6-1 S36629001 1 ドライビングコネクタークミ DRIVING CONNECTOR ASSY 6-2 S36630001 1 レンカンクミ CONNECTOR ASSY 6-3 S03496101 1 ドライビングロツドクミ DRIVING ROD CLAW 8 018680822 1 アナボルト4.37X8 BOLT, SOCKET M4.37X8 8-1 S03500001 1 オサエツリレバークミ PRESSER DRIVING LEVER ASSY 8-2 S03501000 1 オサエツリレバー PRESSER DRIVING LEVER 8-3 S03502001 1 オサエアゲレンケツツイタ PRESSER LIFTER CONNECT PLATE 8-4 S03503001 1 オサエアゲレンケツジク PRESSER CONNECT STUD 8-5 014680622 1 アナトメネジ4.37クボミ SET SCREW, SOCKET (CP) M4.37 8-6 S03504001 1 イトユルメカシコネクミ TENSION RELEASE CONNECT ROD ASSY 8-7 S03508001 1 イトユルメカシヨウセツジク TENSION RELEASE ADJUST STUD 8-8 048050342 1 リテイニングリング E5 RETAINING RING, E5 9 014680622 1 アナトメネジ4.37クボミ SET SCREW, SOCKET (CP) M4.37 10 S03509001 1 オサエツリレバークミ PRESSER DRIVING LEVER SHAFT 11 014760622 2 アナトメネジ5.95 SET SCREW, SOCKET (CP) M5.95 11-1 S03704002 1 セットカラー SET SCREW COLLAR ASSY 13 014770622 2 アナトメネジ6.35クボミ SET SCREW, SOCKET (CP) M6.35 15 S36633001 1 ヒキバネ SPRING, EXTENSION 17 S03512001 2 ストツパーネジクミ STOPPER SCREW ASSY 18 100507000 2 ワッシャー WASHER 19 013710712 2 トメネジ4.76クボミ SET SCREW, (CP) M4.76 20-1 S03516001 1 オサエアゲブラケツト PRESSER LIFTER BRACKET 20-2 S03517101 1 オサエアゲアーム PRESSER LIFTER ARM 20-3 S03518001 1 オサエアゲアームジク PRESSER LIFTER ARM STUD 20-4 014760622 1 アナトメネジ5.95 SET SCREW, SOCKET (CP) M5.95 21 018062022 2 アナボルト6X20 BOLT, SOCKET M6X20 22 145480101 1 ダンネジ6.35 SHOULDER SCREW, M6.35 23 S09146001 1 オサエバネアンナイクミB SPRING GUIDE ASSY (B) 23-1 S09147001 1 オサエバネアンナイB SPRING GUIDE (B) 23-2 110740002 2 ナット6.35 NUT, M6.35 24 S03521001 1 ボタンツカミサオエシバネ SPRING 71 062761612 1 ナベコ595-28X16 SCREW, PAN M5.95-28X16 72 156874001 1 ダンネジ4.76 SHOULDER SCREW, M4.37 73 110161004 1 ナット4.76 NUT, M4.76 <B916A> 20 S03515001 1 オサエアゲテツクミ PRESSER LIFTER ARM ASSY 70 S36632000 1 ボタンツカミサドウレバー BUTTON CLAMP DRIVING LEVER <B917A> 20 S03612001 1 オサエアゲテツクミ PRESSER LIFTER ARM ASSY 20-5 S03613001 1 ツメチョウセツイタ CLAW ADJUSTING PLATE 20-6 062780812 1 ナベコ635-28X8 SCREW, PAN M6.35-28X8 20-7 025060232 1 ヒラガネチユウ6 WASHER, PLAIN M 6 20-8 S03614001 1 ボタンオプナークミB BUTTON OPENER CLAW (B) 20-9 146360002 1 ボルト4.76X7 BOLT, M4.76X7 20-10 146354001 1 ザガネ WASHER 70 S37439000 1 ボタンツカミサドウレバー BUTTON CLAMP DRIVING LEVER 118-916-204 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 20

G. 下軸関係 / Lower shaft mechanism / Untere Welle / Mécanisme de l'arbre inférieur / Mecanismo del eje inferior 16-5 16-4 16-3 16-2 16-1 15 16-6 3 12 13 13-1 2 5 5-1 6 1 1-1 9-1 8 7 4 9 10 11 11-1 118-916-305 H. 糸サバ関係 / Loop spreading mechanism / Schleifenzieher / Etirement de boucle / Ensanache de bucle 4 3 2 1 7 5 6 118-916-411

Page 21 — G. 下軸関係 / Lower shaft mechanism / Untere Welle / Mécanisme del eje inferior H. ホサバキ関係 / Loop spreading mechanism / Schleifenzieher / Etirement de boucle / Ensanche de bucle

G. 下軸関係 / Lower shaft mechanism / Untere Welle / Mécanisme del eje inferior REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 1 S03522001 1 ヘリカルギヤクミ HELICAL GEAR ASSY 1-1 014770622 2 アナトメネジ6.35クボミ SET SCREW, SOCKET (CP) M6.35 2 S03523001 1 シタジク LOWER SHAFT 3 S03524000 1 シタジクメタルF LOWER SHAFT BUSH (F) 4 S03525000 1 シタジクメタルB LOWER SHAFT BUSH (B) 5 S03526001 1 シタジクヘリカルギヤクミ LOWER SHAFT GEAR ASSY 5-1 014770622 2 アナトメネジ6.35クボミ SET SCREW, SOCKET (CP) M6.35 6 147151000 1 トメザガネ WASHER 7 S10668001 1 ザガネ WASHER 8 115008000 1 タマツクウケ BALL BEARING 9 ※ 1 ウオームクミ WORM ASSY 9-1 014770622 3 アナトメネジ6.35クボミ SET SCREW, SOCKET (CP) M6.35 10 147151000 1 トメザガネ WASHER 11 181995001 1 セットカラ SET SCREW COLLAR ASSY 11-1 101706001 2 トメネジ6.35 SET SCREW, M6.35 12 107153001 1 ザガネ WASHER 13 S03533001 1 イトサバキミゾカムクミ GROOVED CAM ASSY 13-1 110124001 2 トメネジ5.56 SET SCREW, M5.56 15 S03536001 1 ルーバー ROTARY LOOPER 16 S36699001 1 デルタカムクミ TRIANGULAR CAM ASSY 16-1 115066000 1 ルーバートリツケジク LOOPER SETTING SHAFT 16-2 013750512 2 トメネジ5.56クボミ SET SCREW, (CP) M5.56 16-3 115067001 1 イトサバキデルタカム THREAD HANDLER TRIANGULAR CAM 16-4 151601002 2 トメネジ4.37 SET SCREW, M4.37 16-5 115068001 1 セットカラー SET SCREW COLLAR 16-6 151602001 1 トメネジ4.37 SET SCREW, M4.37 118-916-305 H. ホサバキ関係 / Loop spreading mechanism / Schleifenzieher / Etirement de boucle / Ensanche de bucle REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 1 S03567001 1 イトサバキダイ THREAD HANDLER BRACKET 2 S01696001 2 サラネジ3.57X6 SCREW, FLAT M3.57X6 3 S36624001 1 イトサバキアンナイイタ THREAD HANDLER GUIDE PLATE 4 S36625001 1 イトサバキ THREAD HANDLER 5 115073001 1 イトサバキリンククミ THREAD HANDLER LINK ASSY 6 115076001 1 イトサバキリンクコロ THREAD HANDLER LINK ROLLER 7 115077001 1 ダンネジ4.76 SHOULDER SCREW, M4.76 118-916-411 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 22 — J. 糸通シ関係 / Threading mechanism / Fadeneinführungsvorrichtung / Mécanisme de l'enfilage / Mecanismo del enhebrado

J. 糸通シ関係 / Threading mechanism / Fadeneinführungsvorrichtung / Mécanisme de l'enfilage / Mecanismo del enhebrado 1-15-5 1-19- <B916A> 1-15-4 1-10-6 1-15-3 1-10-5 1-12-4 1-15-2 1-10-4 1-12-3 1-15-1 1-10-3 1-12-2 1-17 1-10-1 1-18 1-12-1 1-16 1-10-2 1-20 1-17 1-21 1-25 1-26 1-8 1-14 1-6 1-17 1-7 1-22 1-13 1-5 1-17 2 1-4 1-1 <B916A> 1-24 1-27 1-9 1-23 1-2 1-3 1-3 15 16 <B917A> 1-2 14 12-1 16 13 12-4 12-312-2 118-916-401 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 23

J. 糸通シ関係 / Threading mechanism / Fad enführungsvorrichtung / Mécanisme de l'enfilage / Mecanismo del enhebrado REF. NO. CODE Q'TY HINMEI NAME OF PARTS RM <共通部品/COMMON PARTS> 1-1 S03538109 1 ウワフタ TOP COVER 1-3 S03540001 2 ダンネジ4.76 SHOULDER SCREW, M4.76 1-4 S03541001 1 ローターベース ROTOR BASE 1-5 S03542001 1 ロータークミ ROTOR ASSY 1-6 062710612 1 ナベコ476-32X6 SCREW, PAN M4.76-32X6 1-7 146354001 1 ザガネ WASHER 1-8 S03543101 1 ローターシク ROTOR SHAFT 1-9 013710712 1 トメネジ4.76クボミ SET SCREW, (CP) M4.76 1-10 S03544101 1 フクイトチョウシボウクミ SUB TENSION STUD ASSY 1-10-1 S03545001 1 フクイトチョウシボウ SUB TENSION STUD 1-10-2 S03546001 1 エルメン PIN 1-10-3 115187101 1 イトチョウシサラ TENSION DISC 1-10-4 159805001 1 イトチョウシサラオサエ TENSION DISC PRESSER 1-10-5 148924101 1 イトチョウシバネ TENSION SPRING 1-10-6 100136001 1 イトチョウシナツト TENSION NUT 1-11 013710712 1 ナベネジ4.76クボミ SET SCREW, (CP) M4.76 1-12 S06057001 1 シュイトチョウシボウクミ MAIN TENSION STUD ASSY 1-12-1 115186001 1 シュイトチョウシボウ MAIN TENSION STUD 1-12-2 115187101 2 イトチョウシサラ TENSION DISC 1-12-3 115188002 1 シュイトチョウシバネ TENSION SPRING 1-12-4 100136001 1 イトチョウシナツト TENSION NUT 1-12-5 115183101 1 イトカケ THREAD GUIDE 1-14 062710612 1 ナベコ476-32X6 SCREW, PAN M4.76-32X6 1-15 S03549001 1 イトオサエチョウシボウクミ THREAD PRESSER TENSION STUD ASSY 1-15-1 S03550001 1 イトオサエチョウシボウ THREAD PRESSER TENSION STUD 1-15-2 115187101 1 イトチョウシサラ TENSION DISC 1-15-3 159805001 1 イトチョウシサラオサエ TENSION DISC PRESSER 1-15-4 148924101 1 イトチョウシバネ TENSION SPRING 1-15-5 100136001 2 イトチョウシナツト TENSION NUT 1-16 150556001 1 ナツト6.35 NUT, M6.35 1-17 S03551001 4 ユルメピン PIN 1-22 S03560001 1 ピン3 PIN 3 1-23 S03557001 1 スライダーヒキバネ SPRING, EXTENSION 1-24 S03558001 1 バネカケ SPRING HOOK 1-25 S06253201 1 ロータージクイトカケ THREAD GUIDE 1-26 014680622 1 ナトメネジ4.37クボミ SET SCREW, SOCKET (CP) M4.37 1-27 S16253001 1 イトオシセツメイイタ THREAD DIAGRAM 2 062711012 5 ナベコ476-32X10 SCREW, PAN M4.76-32X10 3 S03617001 1 イトトリレバー THREAD TAKE-UP LEVER 4 062711012 1 ナベコ476-32X10 SCREW, PAN M4.76-32X10 5 146354001 1 ザガネ WASHER 10 S03560001 1 イトトリレバージク THREAD TAKE-UP LEVER SHAFT 11 013710712 1 ナベネジ4.76クボミ SET SCREW, (CP) M4.76 12 S03561201 1 メンイタクミ FACE PLATE ASSY 12-1 S03377101 1 メンイタクミコ FACE PLATE SMALL ASSY 12-2 144504001 2 イトアンナイバネ THREAD GUIDE DISC 12-3 144505000 1 イトアンナイバネ SPRING 12-4 155510001 1 サブテンションナツト TENSION NUT 13 S03564001 1 サブテンションイトアンナイ SUB TENSION THREAD GUIDE 14 S03565001 1 メンイタイトアンナイ FACE PLATE THREAD GUIDE 15 S03566001 1 メンイタイトカケ FACE PLATE THREAD HOOK 16 062711012 4 ナベコ476-32X10 SCREW, PAN M4.76-32X10 17 112758009 1 ベツドオイルフタ OIL CAP <B916A> 1 S03537109 1 ウワフタクミ916 TOP COVER ASSY 916 1-2 S03539101 1 フライダークミA SLIDER ASSY (A) 1-18 S03552001 1 イトユルメ TENSION RELEASER 1-19 S03553001 1 ダンネジ4.76 SHOULDER SCREW, M4.76 1-20 S03554001 1 イトユルメバネ TENSION RELEASE SPRING 1-21 S03555001 1 ストツパーピン STOPPER PIN <B917A> 1 S03615109 1 ウワフタクミ917 TOP COVER ASSY 1-2 S03616101 1 フライダークミB SLIDER ASSY (B) From the library of: Superior Sewing Machine & Supply LLC 118-916-401 jintex.in

Page 24

K. 糸切り関係 / Thread trimmer mechanism / Fadenabschneidevorrichtung / M e c a n i s m e de coupe-fil / Mecanismo de la cortadura de hiros <B917A> 3 2 1-5 1-2 6 8 7 1-1 1-7 1-11 1-8 1-13 1-12 1-9 1-10 1-15 1-14 1-6 4 5 10 9 118-916-403 L1. オプションパーツ / Option parts / Sondezubehör / Pi eces en option / Piezas opcionales 118-916-940

Page 25 — K. 糸切り関係 / Thread trimmer mechanism / Fadenabschneidevorrichtung / Mécanisme de coupe-fil / Mecanismo de la cortadura de hiros

K. 糸切り関係 / Thread trimmer mechanism / Fadenabschneidevorrichtung / M ecanisme de coupe-fil / Mecanismo de la cortadura de hiros REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM <B917A> 1 S37369001 1 イトキリレバークミ THREAD TRIMMER LEVER ASSY 1-1 S36617001 1 イトキリレバー THREAD TRIMMER LEVER 1-2 S03406101 1 ツメ CLAW 1-3 S03407001 1 コロ ROLLER 1-4 S03408001 1 コロダンネジ SHOULDER SCREW 1-5 110161004 1 ナット4.76 NUT, M4.76 1-6 S34278001 1 バネケジク SPRING HANGER SHAFT 1-7 014760622 1 アナトメネジ5.95 SET SCREW, SOCKET (CP) M5.95 1-8 S03621001 1 イトキリレンケツカン CONNECTING BAR 1-9 S03622101 1 イトキリレンケツレバー CONNECTING LEVER 1-10 S03623001 1 イトキリレンケツカンジク CONNECTING BAR SHAFT 1-11 048050342 1 トメワE5 RETAINING RING, E5 1-12 025060232 1 ナット5.95 NUT, M5.95 1-13 048040342 1 トメワE4 RETAINING RING, E4 1-14 15555001 1 ヒラザガネ WASHER, PLAIN 1-15 151932001 1 ヒラザガネ WASHER, PLAIN 2 107231002 1 ジクウケフタ BEARING COVER 3 S03624001 1 サラネジ4.76 SCREW, FLAT M4.76 4 S03626001 1 イトキリレバーバネ SPRING 5 S034298001 1 ミゾツキピン DOWEL PIN 6 S03626001 1 イトキリレンカンクミ THREAD TRIMMER CONNECTING ROD ASSY 7 S03627001 1 イドウハ MOVABLE KNIFE 8 S03628001 1 イドウハダンネジ MOVABLE KNIFE SHOULDER SCREW 9 S03629001 1 テイハ FIXED KNIFE 10 106629002 1 シメネジ4.37 SCREW, M4.37 118-917-403 L1. オプションパーツ / Option parts / SondeZubehör / Pi èces en option / Piezas opcionales REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS a x b x h 1 S03476101 1 オクリタA FEED PLATE (A) 4.8 x 4.8 x 1 1 S03630101 1 オクリタB FEED PLATE (B) 4.8 x 4.8 x 0 1 115085001 1 オクリタC FEED PLATE (C) 7x7x0 1 S03632101 1 オクリタD FEED PLATE (D) 7x7x1 1 S16121101 1 オクリタE FEED PLATE (E) 8x2x0 118-916-940 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 26

L2. オプションパーツ / Option parts / Sondezubehör / Pièces en option / Piezas opcionales 2-1-15 2-1-14 2-1-16 2-1-1 2-1-7 2-1-3 2-1-8 2-1-2 2-1-10 2-1-17 2-1-5 2-1-4 2-1-18 2-1-12 2-2 2-1-11 2-1-13 2-1-6 2-1-9 118-916-940 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 27 — L2. オプションパーツ/Option parts / Sondezubehör / Pièces en opt

L2. オプションパーツ/Option parts / Sondezubehör / Pièces en opt REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM <ボタンサイズ Ø10~Ø20用 / FOR BUTTON SIZE Ø10~Ø20> 2 S03701001 1 ボタンカミセットA BUTTON CLAMP SET (A) 2-1 S30015001 1 ボタンカミクミ BUTTON CLAMP ASSY 2-1-1 S03464101 1 ボタンカミタイ BUTTON CLAMP BRACKET 2-1-2 S29998001 1 ボタンカミL BUTTON CLAMP (L) 2-1-3 S30001001 1 ボタンカミLイタバネ SPRING, PLATE 2-1-4 S29999001 1 ボタンカミR BUTTON CLAMP (R) 2-1-5 S30002001 1 ボタンカミRイタバネ SPRING, PLATE 2-1-6 115156001 2 ボタンカミアソイピン PIN 2-1-7 062680512 2 ナベコ437-40X5 SCREW, PAN M4.37-40X5 2-1-8 047250642 2 スプリングピンAW2.5 PIN, SPRING ROLL AW2.5 2-1-9 115158001 2 ダンネジ4.76 SHOULDER SCREW, M4.76 2-1-10 S29994001 1 ボタンカミMクミ BUTTON CLAMP (M) ASSY 2-1-11 S03468001 1 シメネジ4.37 SCREW, M4.37 2-1-12 S03657001 1 マルナット4.37 NUT, M4.37 2-1-13 115163001 1 ボタンカミイタバネ SPRING, PLATE 2-1-14 115164001 1 ボタンカミチョウセツイタ BUTTON CLAMP ADJUST PLATE 2-1-15 115165001 1 ダンネジ4.37 SHOULDER SCREW, M4.37 2-1-16 115166001 1 ダンネジ4.37 SHOULDER SCREW, M4.37 2-1-17 S03659001 1 ボタンカミイタカム BUTTON CLAMP PLATE CAM 2-1-18 062680812 2 コ437-40X8 SCREW, PAN M4.37-40X8 2-2 S03610001 1 ボタンカミモドシバネ SPRING <ボタンサイズ Ø10~Ø30用 / FOR BUTTON SIZE Ø10~Ø30> 2 S03633001 1 ボタンカミセットB BUTTON CLAMP SET (B) 2-1 S03634001 1 ボタンカミクミB BUTTON CLAMP ASSY (B) 2-1-1 S03464101 1 ボタンカミタイ BUTTON CLAMP BRACKET 2-1-2 S03650001 1 ボタンカミLB BUTTON CLAMP (LB) 2-1-3 S11079001 1 ボタンカミLイタバネ SPRING, PLATE 2-1-4 S03649001 1 ボタンカミRB BUTTON CLAMP (RB) 2-1-5 S11080001 1 ボタンカミRイタバネ SPRING, PLATE 2-1-6 115156001 2 ボタンカミアソイピン PIN 2-1-7 062680512 2 ナベコ437-40X5 SCREW, PAN M4.37-40X5 2-1-8 047250642 2 スプリングピンAW2.5 PIN, SPRING ROLL AW2.5 2-1-9 115158001 2 ダンネジ4.76 SHOULDER SCREW, M4.76 2-1-10 S03467001 1 ボタンカミMクミ BUTTON CLAMP (M) ASSY 2-1-11 S03468001 1 シメネジ4.37 SCREW, M4.37 2-1-12 S03657001 1 マルナット4.37 NUT, M4.37 2-1-13 115163001 1 ボタンカミイタバネ SPRING, PLATE 2-1-14 115164001 1 ボタンカミチョウセツイタ BUTTON CLAMP ADJUST PLATE 2-1-15 115165001 1 ダンネジ4.37 SHOULDER SCREW, M4.37 2-1-16 115166001 1 ダンネジ4.37 SHOULDER SCREW, M4.37 2-1-17 S03659001 1 ボタンカミイタカム BUTTON CLAMP PLATE CAM 2-1-18 062680812 2 コ437-40X8 SCREW, PAN M4.37-40X8 2-2 S03610001 1 ボタンカミモドシバネ SPRING From the library of: Superior-Sewing Machine & Supply LLC 118-916-940 jintex.in

Page 28

L3 . オプションパーツ / Option parts / Sondezubehör / Pièces en option / Piezas opcionales 5-5 5-1-12 5-1-13 5-1-10 5-1-9 5-1-8 5-1-7 5-1-9 5-1-8 5-3 5-4 5-2 5-1-11 5-1-6 5-1-1 5-1-4 5-1-5 5-1-2 5-1-3 5-7 5-9 5-10 5-11 5-8 5-6 13-2 12-6 13-1 12-5 12-4 12-3 12-2 12-1 118-916-940 From the library of: Superior Sewing Machine & Supply LLC Jinttex.in

Page 29 — L3. オプションパーツ / Option parts / Sondeubehör / Pièces en option / Piezas opcionales

L3. オプションパーツ / Option parts / Sondeubehör / Pièces en option / Piezas opcionales REF.NO. CODE QTY ヒンメイ NAME OF PARTS RM 5 142570009 1 シャンクアタッチメントクミ SHANK BUTTON ATTACHMENT 5-1 142689209 1 シャンクボタンツマミタイクミ SHANK BUTTON CLAMP ASSY 5-1-1 154684009 1 シャンクボタンツマミタイ SHANK BUTTON CLAMP BRACKET 5-1-2 142677001 1 ボタンツマミA BUTTON CLAMP (A) 5-1-3 142678001 1 ボタンツマミB BUTTON CLAMP (B) 5-1-4 062670812 1 ナベコ3.57-40X8 SCREW, PAN M3.57-40X8 5-1-5 102707003 1 ザガネ WASHER 5-1-6 142681001 1 ボタンオサエジク BUTTON PRESSER STUD 5-1-7 154685001 1 ボタンオサエジクバネ SPRING 5-1-8 142706001 2 セットカラー SET SCREW COLLAR 5-1-9 062670712 2 ナベコ357-40X7 SCREW, PAN M3.57-40X7 5-1-10 154686001 1 ボタンオサエウデ BUTTON PRESSER ARM 5-1-11 013719412 1 トメネジ4.76クボミ SET SCREW, (CP) M4.76 5-1-12 142680001 1 ボタンオサエ BUTTON PRESSER 5-1-13 120990001 1 アタツメネジ4.37 SET SCREW, M4.37 5-2 142683101 1 ボタンオサエウデアゲ BUTTON PRESSER ARM LIFTER 5-3 142684001 1 オサエウデアゲジク BUTTON PRESSER ARM LIFTER BAR 5-4 120990001 1 アタツメネジ4.37 SET SCREW, M4.37 5-5 062711012 1 ナベコ476-32X10 SCREW, PAN M4.76-32X10 5-6 156336001 1 シャンクボタンフエイトプレート SHANK BUTTON FEED PLATE 5-7 060670512 1 バインド357-40X5 SCREW, BIND M3.57-40X5 5-8 142686001 1 ヌノケダイS CLOTH RECEIVER (S) 5-9 S03641001 1 ボタンツカミD BOTTON CLAMP (D) 5-10 142687001 1 ヌノケダイM CLOTH RECEIVER (MIDDLE) 5-11 142688001 1 ヌノケダイL CLOTH RECEIVER (LARGE) 12 S10654001 1 シャンクゲージキット SHANK GAUGE KIT 12-1 S10656001 1 ボタンツマミE BUTTON CLAMP (E) 12-2 S10651003 1 ボタンツマミF BUTTON CLAMP (F) 12-3 105161003 1 ザガネ WASHER 12-4 S39086001 1 ナベコ3.57-40X3.5 SCREW, PAN M3.57-40X3.5 12-5 S10652000 5 ボタンガイド1.5 BUTTON GUIDE (1.5) 12-6 S10653000 5 ボタンガイド1.0 BUTTON GUIDE (1.0) 13 S10655001 1 ボタンガイドクミ BUTTON GUIDE SET 13-1 S10652000 10 ボタンガイド1.5 BUTTON GUIDE (1.5) 13-2 S10653000 10 ボタンガイド1.0 BUTTON GUIDE (1.0) 118-916-940 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 30 — L4. オプションパーツ / Option parts / Sondezubehör / Pièces en option / Piezas opcionales

L4. オプションパーツ / Option parts / Sondezubehör / Pièces en option / Piezas opcionales 7-1-1 7-1-3 7-2-2 7-1-2 7-2-1 7-1-4 7-2-3 6-1-3 7-1-5 6-1-6 7-1-6 6-1-7 6-1-4 6-1-5 6-1-2 6-1-8 6-7 6-1-1-12 6-1-1-10 6-1-1-9 6-1-1-7 6-1-1-13 6-1-1-8 6-1-1-8 6-1-1-9 6-1-1-1 6-1-1-6 6-1-1-11 6-5 6-3 6-2 6-4 6-1-1-5 6-1-1-3 6-1-1-4 6-1-1-2 7-4 6-9 6-10 6-11 7-3-1 7-3-3 7-3-4 7-3-2 118-916-940 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 31 — L4. オプションパーツ/Option parts/Sondezubehör / Pièces en option/Piezas opcionales

L4. オプションパーツ/Option parts/Sondezubehör / Pièces en option/Piezas opcionales REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 6 S39822009 1 シャンクウチヨウセツト SHANK DEVICE SET 6-1 S39822009 1 シャンクボタンツマミクミ SHANK BUTTON CLAMP ASSY 6-1-1 142689209 1 シャンクボタンツマミタイクミ SHANK BUTTON CLAMP ASSY 6-1-1-1 154684009 1 シャンクボタンツマミタイ SHANK BUTTON CLAMP BRACKET 6-1-1-2 142677001 1 ボタンツマミA BUTTON CLAMP (A) 6-1-1-3 142678001 1 ボタンツマミB BUTTON CLAMP (B) 6-1-1-4 062670812 1 ネジ M3.57-40X8 SCREW, PAN M3.57-40X8 6-1-1-5 102707003 1 ザガネ WASHER 6-1-1-6 142681001 1 ボタンオサエジク BUTTON PRESSER STUD 6-1-1-7 154685001 1 ボタンオサエジクバネ SPRING 6-1-1-8 142706001 2 セットカラー SET SCREW COLLAR 6-1-1-9 062670712 2 ナベコ357-40X7 SCREW, PAN M3.57-40X7 6-1-1-10 154680001 1 ボタンオサエワデ BUTTON PRESSER ARM 6-1-1-11 013719412 1 トメネジジクヨウミ SET SCREW, (CP) M4.76 6-1-1-12 142680001 1 ボタンオサエ BUTTON PRESSER 6-1-1-13 120990001 1 アサツキトメネジ4.37 SET SCREW, M4.37 6-1-2 S37352009 1 オサエワデ PRESSER ARM 6-1-3 S03459001 1 オサエヨウセツイタクミ PRESSER ADJUST PLATE ASSY 6-1-4 018061022 1 アナボルト 6X10 BOLT, SOCKET M6X10 6-1-5 S03695001 1 ザガネ6 WASHER 6 6-1-6 017711412 2 ボルト4.76X14 BOLT, M4.76X14 6-1-7 146354001 2 ザガネ WASHER 6-1-8 014680622 2 アナトメネジ4.37クボミ SET SCREW, SOCKET (CP) M4.37 6-2 142683101 1 ボタンオサエワデアゲ BUTTON PRESSER ARM LIFTER 6-3 142684001 1 オサエワデアゲクン BUTTON PRESSER ARM LIFTER BAR 6-4 120990001 1 アサツキトメネジ4.37 SET SCREW, M4.37 6-5 062711012 1 ナベコ476-32X10 SCREW, PAN M4.76-32X10 6-6 156336001 1 シャンクボタンオクリイタ SHANK BUTTON FEED PLATE 6-7 060670512 1 バインド357-40X5 SCREW, BIND M3.57-40X5 6-8 142686001 1 ボタンツマミD BOTTON CLAMP (D) 6-9 503641001 1 ボタンツマミD CLOTH RECEIVER (MIDDLE) 6-10 142687001 1 メクダイM CLOTH RECEIVER (MIDDLE) 6-11 142688001 1 メクダイL CLOTH RECEIVER (LARGE) 7 S03655002 1 メカニカル MECHANICAL TWO-PEDAL SET 7-1 S03714001 1 オサエアゲレバークミ PRESSER LIFTER LEV ASSY 7-1-1 S03705001 1 ベースプレート BASE PLATE 7-1-2 S03706001 1 オサエアゲレバー PRESSER LIFTER LEVER 7-1-3 S03707001 1 ガイドプレート GUIDE PLATE 7-1-4 062710612 1 ナベコ476-32X6 SCREW, PAN M4.76-32X6 7-1-5 S03625001 1 バネカケ SPRING HOOK 7-1-6 110161004 1 ナツト4.76 NUT, M4.76 7-2 S37805001 1 オサエアゲレバーパネルイクミ PRESSER LIFTER SPRING ASSY 7-2-1 018061422 2 アナボルト6X14 BOLT, SOCKET M6X14 7-2-2 S03625001 1 バネカケ SPRING HOOK 7-2-3 S03624001 1 イトギリレバーバネ SPRING 7-3 116185209 1 ペダルクミ PEDAL ASSY 7-3-1 117437109 1 オサエアゲミイタ FOOT LIFTER PEDAL 7-3-2 021400106 2 ナツト1シュ4 NUT, 1 M4 7-3-3 062401416 2 ナベコ4X14 SCREW, PAN M4X14 7-3-4 116016001 2 ペダルトメ PEDAL STOPPER 7-4 142656001 1 クサリクミ CHAIN ASSY From the library of: Superior Sewing Machine & Supply LLC 118-916-940 Jaintex.in

Page 32

L5. オプションパーツ / Option parts / Sondezubehör / Pièces en option / Piezas opcionales 8-4 8-3 8-1 8-2 9-7 9-5 9-8 9-6 11-2-5 11-2-4 11-1 11-2-6 11-2-3 11-2-2 9-4 9-3 9-2 11-2-1 9-1 118-916-940 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 33 — L5. オプションパーツ / Option parts / Sondeubehör / Pièces en option / Piezas opcionales

L5. オプションパーツ / Option parts / Sondeubehör / Pièces en option / Piezas opcionales REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 8 S03692001 1 ラベルツケアタツチメントクミ LABEL ATTACHMENT 8-1 S09144001 1 ラベルツケヨウクランプ LABEL CLAMP 8-2 S09143001 1 ストツパー STOPPER 8-3 S09145001 1 クランプバネ CLAMP SPRING 8-4 S01295001 2 シメネジ2.38X3.5 SCREW, M2.38X3.5 9 S03693001 1 チカラボタンクミ STAY BUTTON ATTACHMENT (S) 9-1 S09482001 1 チカラボタンフイードフ STAY BUTTON FEED PLATE 9-2 S09483001 1 ボタンウケダイD BUTTON RECEIVER (D) 9-3 S09484001 1 ボタンウケダイU BUTTON RECEIVER (U) 9-4 S09494001 1 シメネジ3.18-44X3.4 SCREW, M3.18-44X3.4 9-5 S09485001 1 ウケダイアンナイL RECEIVER GUIDE (L) 9-6 S09486001 1 ウケダイアンナイR RECEIVER GUIDE (R) 9-7 S09493001 4 シメネジ3.18-44X4 SCREW, M3.18-44X4 9-8 S09487001 1 ウケダイササエバネ RECEIVER SUPPORT SPRING 11 150416001 1 ネマキアタツチメントクミ BUTTON ROOT WRAPPING ATTACHMENT 11-1 S09488001 1 ウカシゲージ LIFTING GAUGE 11-2 S09564001 1 ネマキゲージクミ WRAPPING GAUGE ASSY 11-2-1 S09489001 1 ネマキオクリイタ ROOT WRAPPING BUTTON FEED PLATE 11-2-2 S09490001 1 ネマキボタンウケA BUTTON ROOT WRAPPING RECEIVER (A) 11-2-3 S09491001 1 ネマキボタンウケB BUTTON ROOT WRAPPING RECEIVER (B) 11-2-4 S09492001 1 イトツカミ THREAD CLAMP 11-2-5 S09496001 2 シメネジ2.38-56X1.9 SCREW, M2.38-56X1.9 11-2-6 S09495001 1 ボルト4.37-40X4.5 BOLT, M4.37-40X4.5 118-916-940 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 34

L6. オプションパーツ / Option parts / Sondeubehör / Pièces en option / Piezas opcionales 4-1-7 4-1-11 4-1-12 4-1-10 4-1-1-1 4-2 4-1-2 4-1-6 4-1-3 4-1-4 4-1-5 4-1-9 4-1-13 4-1-14 4-1-8 118-916-940 L7. オプションパーツ / Option parts / Sondeubehör / Pièces en option / Piezas opcionales 20-1-7 20-1-5 20-1-4 20-1-3 21-1 21-2 20-1-6 20-1-2 22 20-1-1 118-916-940 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 35

L6. オプションパーツ/Option parts / Sondezubehör / Pièces en option / Piezas opcionales REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 4 S03635001 1 スナップツマミセット SNAP CLAMP SET 4-1 S03636001 1 スナップツマミクミ SNAP CLAMP ASSY 4-1-1 S03464101 1 ボタンツカミタイ BUTTON CLAMP BRACKET 4-1-2 118541001 1 スナップツマミ L SNAP CLAMP (L) 4-1-3 118539001 1 スナップツマミ R SNAP CLAMP (R) 4-1-4 115156001 2 ボタンツカミアンナイピン PIN 4-1-5 115158001 2 ダンネジ 4.76 SHOULDER SCREW, M4.76 4-1-6 S03712001 1 スナップツマミ Mクミ SNAP CLAMP (M) ASSY 4-1-7 S03468001 1 シメネジ 4.37 SCREW, M4.37 4-1-8 S03657001 1 マルナット 4.37 NUT, M4.37 4-1-9 115163001 1 ボタンツカミイタバネ SPRING, PLATE 4-1-10 115164001 1 ボタンツカミチョウセツメタイ BUTTON CLAMP ADJUST PLATE 4-1-11 115165001 1 ダンネジ 4.37 SHOULDER SCREW, M4.37 4-1-12 115166001 1 ダンネジ 4.37 SHOULDER SCREW, M4.37 4-1-13 S03659001 1 ボタンツカミイタカム BUTTON CLAMP PLATE CAM 4-1-14 062680812 2 ナベコ437-40X8 SCREW, PAN M4.37-40X8 4-2 S03610001 1 ボタンツカミモドシバネ SPRING 118-916-940 L7. オプションパーツ/Option parts / Sondezubehör / Pièces en option / Piezas opcionales REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 20 S09655001 1 ボタンスペーサーセット BUTTON SPACER SET 20-1 S09656001 1 ボタンスペーサークミ BUTTON SPACER ASSY 20-1-1 S09657001 1 ドダイ BASE 20-1-2 S09658001 1 スケール SCALE 20-1-3 S09686001 2 ボルト 4.37-40X7 BOLT, M4.37-40X7 20-1-4 S02745001 2 ザガネ WASHER 20-1-5 S09659001 1 イチギメイタ A POSITIONING SET PLATE (A) 20-1-6 S09660001 1 イチギメイタ B POSITIONING SET PLATE (B) 20-1-7 115166001 1 ダンネジ 4.37 SHOULDER SCREW, M4.37 21 S38181001 1 ボタンホルダーフッククミ BUTTON HOLDER HOOK ASSY 21-1 S36813001 1 ボタンホルダーフック BUTTON HOLDER HOOK 21-2 014760622 1 アナトメネジ 5.95 SET SCREW, SOCKET (CP) M5.95 22 S37370001 1 オクリスペーサ FEED SPACER 118-916-940 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 36 — Z1 . 付属品関係 / Accessories / Zubehör / Accessoires / Accesorios

Z1 . 付属品関係 / Accessories / Zubehör / Accessoires / Accesorios 1 2-2 9 10 12 11 5 8 4-3 4-2 4-1 3-2 3-1 2-1 20 7-1-1 7-1-4 7-1-2 7-1-3 6-1-2 21 6-1-4 6-2 24-3 24-1 40 6-1-3 24-2 24-424-5 6-1-1 <輸出用 / For Export> 16 118-916-910 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 37 — Z1 . 付属品関係 / Accessories / Zubehör / Accessoires / Accesorios

Z1 . 付属品関係 / Accessories / Zubehör / Accessoires / Accesorios REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 1 122991001 1 フゾクヒンポリフクロ ACCESSORY BAG 2-1 118837001 1 ネジマワシ3.4X70 SCREW DRIVER 3.4X70 2-2 101572101 1 ネジマワシ5.5X190 SCREW DRIVER 5.5X190 3-1 107780001 1 スパナ10X12 WRENCH 10X12 3-2 142205001 1 スパナ7X8 WRENCH 7X8 4-1 142721001 1 6クボウスパナ3 HEXAGONAL WRENCH 3 4-2 146049001 1 6クボウスパナ2 HEXAGONAL WRENCH 2 4-3 118064001 1 6クボウスパナ4 HEXAGONAL WRENCH 4 5 115053014 2 ミシンハリTQx1 (#14) NEEDLE TQX1 (#14) 5 115053016 2 ミシンハリTQx1 (#16) NEEDLE TQX1 (#16) 5 115053018 2 ミシンハリTQx1 (#18) NEEDLE TQX1 (#18) 6 520130009 1 イトタテダイクミネジツキ COTTON STAND WITH SCREW 6-1 520131009 1 イトタテダイクミ COTTON STAND ASSY 6-1-1 520132009 1 イトテサラ DISC 6-1-2 520133001 1 イトカケ THREAD GUIDE 6-1-3 520134001 1 ネジW476-24X10 SCREW W476X10 6-1-4 520135001 1 イトテボウ SPOOL PIN 6-2 035412006 2 マルサラクネジナ4.1X20 WOOD SCREW, OVAL M4.1X20 7-1 116185209 1 ペダルクミ PEDAL ASSY 7-1-1 117437109 1 オサエアゲミイタ FOOT LIFTER PEDAL 7-1-2 021400106 2 ナット1シュ4 NUT, 1 M4 7-1-3 062401416 2 ナベコ4X14 SCREW, PAN M4X14 7-1-4 116016001 2 ペダルトメ PEDAL STOPPER 8 142656001 1 クサリクミ CHAIN ASSY 9 144543001 4 ボルト6X63 BOLT, M6X63 10 025060232 4 ヒラサガネチユウ6 WASHER, PLAIN M 6 11 021060102 2 ナツト1シュ6 NUT, 1 M6 12 115947001 4 ザガネ WASHER 16 144224001 1 HEAD COVER 20 S37135001 1 ハリボウカバー NEEDLE BAR COVER 21 S18642009 1 ボタンサラ BUTTON TRAY 24 S37137001 1 アイガートヨウクミ EYE GUARD ASSY 24-1 S37132001 1 アイガートヨウバンクミ EYE GUARD HINGE ASSY 24-2 143966001 1 アイガート EYE GUARD 24-3 S01700001 2 マルサラクネジ3.18X7 SCREW, FLAT M3.18X7 24-4 025030232 2 ヒラサガネチユウ3 WASHER, PLAIN M 3 24-5 021660102 2 ナツト1シュ3.18 NUT, 1 M3.18 40 018400632 1 アナボルト4X6 BOLT, SOCKET M4X6 ◎付属品の明細は変更することがあります。 ◎ The details of included accessories are subject to change. ◎ Änderungen in der Aufstellung der Mitgelieferten Zubehör sind vorbehalten. ◎ Les détails des accessoires inclus sont sujets à des changements. ◎ Los detalles des los accesorios incluídos pueden variar. 118-916-910 From the library of: Superior-Sewing Machine & Supply LLC jintex.in

Page 38 — Z2 . 付属部品関係 (オプションパーツ) / Accessories (Option parts) / Zubehör (Sondezubehör) / Accessoires (Pièces en option) / Accesorios (Piezas opcionales)

Z2 . 付属部品関係 (オプションパーツ) / Accessories (Option parts) / Zubehör (Sondezubehör) / Accessoires (Pièces en option) / Accesorios (Piezas opcionales) 7-2-1 7-2-5 7-2-7 7-2-8 7-2-3 7-2-2 7-2-4 7-2-6 100 101 25 25-1 26 27 118-916-910 From the library of: Superior Sewing Machine & Supply LLC Jinte.in

Page 39 — Z2. 付属部品関係 (オプションパーツ) / Accessories (Option parts) / Zubehör (Sondezubehör) / Accessoires (Pièces en option) / Accesorios (Piezas opcionales)

Z2. 付属部品関係 (オプションパーツ) / Accessories (Option parts) / Zubehör (Sondezubehör) / Accessoires (Pièces en option) / Accesorios (Piezas opcionales) REF.NO. CODE Q'TY ヒンメイ NAME OF PARTS RM 7-2 S01603009 1 オサエアゲフミタクミ (Z脚用) TREADLE ASSY (FOR Z-TYPE STAND) 7-2 S01199003 1 オサエアゲフミタ TREADLE PEDAL 7-2-1 133188001 1 オサエアゲフミタジク TREADLE SHAFT 7-2-2 119707003 2 フミイタクミジクウケ TREADLE SHAFT BRACKET 7-2-3 119708001 2 フミイタクミウケカラー TREADLE SHAFT BRACKET COLLAR 7-2-4 017082206 2 ボルト 8X22 BOLT, M8X22 7-2-5 116694001 2 カクナット 8 NUT, M8 7-2-6 028080240 2 バネザガネ2-8 WASHER, SPRING 2-8 7-2-7 025080236 2 ヒラザガネチュウ8 WASHER, PLAIN M8 7-2-8 119270001 1 N65 プーリークミ (60HZ用) N65 PULLEY ASSY (FOR 60HZ) 25 119271001 1 N75 プーリークミ (50HZ用) N75 PULLEY ASSY (FOR 50HZ) 25 105730001 2 アダマツメネジナベ 5.95 SET SCREW, M6.35 25-1 133824001 8 モータークツシヨン CUSHION RUBBER 26 S18707124 1 Vベルト Mシロ (50HZ用) V-BELT M (WHITE) (FOR 50HZ) 27 S18707123 1 Vベルト Mシロ (60HZ用) V-BELT M (WHITE) (FOR 60HZ) 27 S38636001 2 プーリカバーアツシ PULLEY COVER ASSY 100 032422003 4 マルモクネジ4.1X20 WOOD SCREW, M4.0X20 101 118-916-910 From the library of: Superior Sewing Machine & Supply LLC Jinttex.in

Page 40 — 仕様別部品一覧表 / Diffrent parts list / Zubehörliste / Liste des pieces accessoires / Lista de piezas accesorias

仕様別部品一覧表 / Diffrent parts list / Zubehörliste / Liste des pieces accessoires / Lista de piezas accesorias 参照番号 REF. NO. 品名 PARTS 仕様 SUB CLASS 縫い目形状 STITCH FORM 計数 NO. OF STITCH B-1 E-1-5 E-1-6 E-1-7 G-9 ハリカズヘンカンカムクミウォームギヤクミヨコオクリカムクミタテオクリカムクミウォームクミ Stitch control cam assy Worm gear assy Transverse feed cam assy Vertical feed cam assy Worm assy B916A B917A -1 S36696001 S03445001 S03446001 S03451001 S03528001 B916A B917A -3 8 16 32 ↑ ↑ S03447001 ↑ ↑ B916A B917A -5 ↑ ↑ S03446001 S03452001 ↑ B917A -7 (仮ラベル付) (Attach label) ↑ ↑ S03596001 ↑ B916A B917A -2 S36697001 S03651001 S03448001 S03451001 S03653001 B916A B917A -4 6 12 24 ↑ ↑ S03449001 ↑ ↑ B916A B917A -6 ↑ ↑ S03448001 S03454001 ↑ B917A -8 (仮ラベル付) (Attach label) ↑ ↑ S03597001 ↑ From the library of: Superior Sewing Machine & Supply LLC Jinte x.in

Page 42

品名/Name of parts ワーニングマーク Mark, injury 矢印マーク Mark, arrow PEマーク Mark, PE アースマーク Mark, grounding Size(mm) L=16 R=0.8 10 × 30 7.5 × 12.5 φ12 Code S36924-001 S37058-001 S37059-001 S37060-001 From the library of: Superior Sewing Machine & Supply LLC JIntex.in

Page 43

索引/INDEX/VERZEICHNIS/ INDEX/INDICE CODE REF. NO. Page CODE REF. NO. Page CODE REF. NO. Page CODE REF. NO. Page S01199003 Z2 -7-2-1 32 S03448001 E1 -6 8 S03545001 J -1-10-1 16 S01295001 L5 -8-4 26 S03449001 E1 -6 8 S03546001 J -1-10-2 16 S01603009 Z2 -7-2 32 S03451001 E1 -7 8 S03549001 J -1-15 16 S01696001 H -2 14 S03452001 E1 -7 8 S03550001 J -1-15-1 16 S01700001 Z1 -24-3 30 S03454001 E1 -7 8 S03551001 J -1-17 16 S01702001 D -15 6 S03459001 E2 -44-2 10 S03552001 J -1-18 16 S02745001 L7 -20-1-4 28 S03553001 J -1-19 16 S03374109 A -12 2 S03464101 L4 -6-1-3 24 S03554001 J -1-20 16 S03376001 A -18 2 L2 -2-1-1 20 S03555001 J -1-21 16 S03377101 J -12-1 16 L2 -2-1-1 20 S03556001 J -1-22 16 S03378000 C -2 4 L6 -4-1-7 28 S03557001 J -1-23 16 S03379101 C -8-1 4 S03467001 L2 -2-1-10 20 S03558001 J -1-24 16 S03381101 C -8 4 S03468001 E2 -44-11 10 S03559001 J -1-10 16 S03382101 C -8-1 4 L2 -2-1-1 20 S03560001 J -1-10 16 S03383001 C -8-3 4 L2 -2-1-1 20 S03564001 J -13 16 S03384001 C -8-3 4 L6 -4-1-7 28 S03565001 J -14 16 S03386001 C -8-4 4 S03471001 E1 -10 8 S03566001 J -15 16 S03387001 C -8-7 4 S03472001 E1 -11 8 S03567001 H -1 14 S03388001 C -8-11 4 S03473001 E1 -12 8 S03596001 E1 -7 8 S03392001 C -11-2 4 S03474001 E1 -13 8 S03597001 E1 -7 8 S03393001 C -11-6 4 S03476101 E1 -23 8 S03600001 E2 -44-9 10 S03394001 C -11-7 4 L1 -1 18 S03604001 E2 -44-10 10 S03395000 C -11-9 4 S03478101 E1 -26 8 S03605001 E2 -44-11 10 S03401001 C -11-16 4 S03480001 E1 -28 8 S03606001 E2 -44-14 10 S03402001 C -12 4 S03482101 E1 -30 8 S03607001 E2 -44-15 10 S03403001 C -15 4 S03484101 E1 -30-1 8 S03608001 E2 -44-16 10 S03405101 C -16-1 4 S03485001 E1 -34 8 S03610001 E2 -44-5-13 10 S03406101 K -1-2 18 S03486001 E1 -36 8 L2 -2-2 20 S03407001 C -16-3 4 S03487001 E1 -37 8 L2 -2-2 20 S03408001 C -16-4 4 S03488001 F -1 12 L6 -4-2 28 S03409001 D -1 6 S03489101 F -2 12 S03611001 E1 -37 8 S03410001 D -1-1 6 S03490001 F -5 12 S03612001 F -20 12 S03412000 D -1-1-1-2 6 S03496101 F -6-2 12 S03613001 F -20-5 12 S03414001 D -1-1-3 6 S03500001 F -8 12 S03614001 F -20-8 12 S03415001 D -1-2 6 S03501000 F -8-1 12 S03615109 J -1 16 S03417000 D -1-3 6 S03502001 F -8-2 12 S03616101 J -1-2 16 S03418000 D -1-4 6 S03503001 F -8-3 12 S03617001 J -3 16 S03419001 D -2 6 F -13 12 S03621001 K -1-8 18 S03420001 D -3 6 S03504001 F -8-5 12 S03622101 K -1-9 18 S03421001 D -5 6 S03508001 F -8-6 12 S03623001 K -1-10 18 S03423001 D -6 6 S03509001 F -9 12 S03624001 K -4 18 S03424000 D -7 6 S03512001 F -17 12 L4 -7-2-3 24 S03425000 D -8 6 S03515001 F -20 12 S03625001 L4 -7-1-5 24 S03426101 D -11 6 S03516001 F -20-1 12 L4 -7-2-2 24 S03427101 D -11-1 6 S03517101 F -20-2 12 S03626001 K -6 18 S03428001 D -11-2 6 S03518001 F -20-3 12 S03627001 K -7 18 S03429101 D -12 6 S03521001 F -24 12 S03628001 K -8 18 S03433001 B -1-2 2 S03522001 G -1 14 S03629001 K -9 18 S03436001 B -2 2 S03523001 G -2 14 S03630101 L1 -1 18 S03437001 B -4 2 S03524000 G -3 14 S03631001 L1 -1 18 S03438001 B -5 2 S03525000 G -4 14 S03633001 L2 -2 20 S03439001 B -6 2 S03526001 G -5 14 S03634001 L2 -2-1 20 S03440001 B -7 2 S03528001 G -9 14 S03635001 L6 -4 28 S03441001 B -8 2 S03533001 G -13 14 S03636001 L6 -4-1 28 S03442001 B -9 2 S03536001 G -15 14 S03641001 L3 -5-9 22 S03444000 E1 -2 8 S03537109 J -1 16 S03649001 L2 -2-1-4 20 S03445001 E1 -5 8 S03538109 J -1-1 16 S03650001 L2 -2-1-2 20 S03446001 E1 -6 8 S03539101 J -1-2 16 S03651001 E1 -5 8 S03447001 E1 -6 8 S03540001 J -1-3 16 S03653001 G -9 14 S03541001 J -1-4 16 S03655002 L4 -7 24 S03543101 J -1-8 16 S03657001 E2 -44-5-12 10 S03544101 J -1-10 16 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 44

CODE REF.NO. Page S03657001 L2 -2-1-12 20 L2 -2-1-12 20 L6 -4-1-8 28 S03659001 E2 -44-5-17 10 L2 -2-1-17 20 L2 -2-1-17 20 L6 -4-1-13 28 S03692001 L5 -8 26 S03693001 E2 -9 26 S03695001 E2 -44-3 10 L4 -6-1-5 24 S03701001 L2 -2 20 S03704002 F -11 12 S03705001 L4 -7-1-1 24 S03706001 L4 -7-1-2 24 S03707001 L4 -7-1-3 24 S03712001 L6 -4-1-6 28 S03714001 L4 -7-1 24 S03719001 D -1-1-1 6 S03720001 D -1-1-2 6 S05724001 B -10 2 S05725001 C -8-8 4 S06057001 J -1-12 16 S06253201 J -1-25 16 S06432001 J -1-15-4 16 S07995001 A -10-5 2 S09043000 E1 -67 8 S09143001 L5 -8-2 26 S09144001 L5 -8-1 26 S09145001 L5 -8-3 26 S09146001 F -23 12 S09147001 F -23-1 12 S09482001 L5 -9-1 26 S09483001 L5 -9-2 26 S09484001 L5 -9-3 26 S09485001 L5 -9-5 26 S09486001 L5 -9-6 26 S09487001 L5 -9-8 26 S09488001 L5 -11-1 26 S09489001 L5 -11-2-1 26 S09490001 L5 -11-2-2 26 S09491001 L5 -11-2-3 26 S09492001 L5 -11-2-4 26 S09493001 L5 -9-7 26 S09494001 L5 -9-4 26 S09495001 L5 -11-2-6 26 S09496001 L5 -11-2-5 26 S09564001 L5 -11-2 26 S09655001 L7 -20 28 S09656001 L7 -20-1 28 S09658001 L7 -20-1-2 28 S09659001 L7 -20-1-5 28 S09660001 L7 -20-1-6 28 S09686001 L7 -20-1-3 28 S10560001 L3 -12-1 22 S10651001 L3 -12-2 22 S10652000 L3 -12-5 22 L3 -13-1 22 S10653000 L3 -12-6 22 L3 -13-2 22 S10654001 L3 -12 22 S10655001 L3 -13 22 CODE REF.NO. Page S10667001 E1 -25 8 S10668001 C -9 4 G -7 14 S11079001 L2 -2-1-3 20 S11080001 L2 -2-1-5 20 S16121101 L1 -1 18 S16253001 J -1-27 16 S18642009 Z1 -21 30 S18707123 Z2 -27 32 S18707124 Z2 -27 32 S20130009 Z1 -6 30 S20131009 Z1 -6-1 30 S20132009 Z1 -6-1-1 30 S20133001 Z1 -6-1-2 30 S20134001 Z1 -6-1-3 30 S20740101 C -25 4 S29954001 E2 -44-5-10 10 L2 -2-1-10 20 S29998001 E2 -44-5-2 10 L2 -2-1-2 20 S29999001 E2 -44-5-4 10 L2 -2-1-4 20 S30001001 E2 -44-5-3 10 L2 -2-1-3 20 S30002001 E2 -44-5-5 10 L2 -2-1-5 20 S30015001 E2 -44-5 10 L2 -2-1 20 S30016001 E2 -44-5 10 S31723001 E1 -29 8 S31724001 E1 -27 8 S34278001 K -1-6 18 S34298001 K -5 18 S34340001 C -4-3 4 S34341001 C -4-1 4 S34806001 C -11-10 4 S35727001 C -17 4 S36590009 A -10 2 S36591000 A -10-1 2 S36615001 C -11 4 S36616001 C -11-1 4 S36617001 K -1-1 18 S36622001 D -14 6 S36624001 H -3 14 S36625001 H -4 14 S36626001 E1 -8 8 S36629001 F -6 12 S36630001 F -6-1 12 S36632000 F -70 12 S36633001 F -15 12 S36642001 C -21 4 S36693001 C -11-11 4 S36694001 C -16 4 S36695001 C -16-2 4 S36696001 B -1 2 S36697001 C -1 2 S36699001 G -16 14 S36700001 C -28 4 S36813001 L7 -21-1 28 S36816001 A -10-8 2 S37132001 Z1 -24-1 30 S37133001 C -23 4 CODE REF.NO. Page S37135001 Z1 -20 30 S37137001 Z1 -24 30 S37352009 E2 -44-1 10 L4 -6-1-2 24 S37362001 C -18 4 S37369001 K -1 18 S37370001 L7 -22 28 S37370009 E2 -44 10 S37438009 E2 -44 10 S37439000 F -70 12 S37444001 E1 -9 8 S37805001 L4 -7-2 24 S38181001 L7 -21 28 S38636001 Z2 -100 32 S39086001 L3 -12-4 22 S39092000 E1 -69 8 S39822009 L4 -6 24 S39823009 L4 -6-1 24 013710512 F -5-1 12 013710712 J -1-9 16 J -1-11 16 J -11 16 013719412 L3 -5-1-11 22 L4 -6-1-11 24 013750512 G -16-2 14 013760712 C -3 4 E1 -4 8 014680622 F -8-4 12 F -8-8 12 J -1-26 16 014710522 E2 -44-8 10 L4 -6-1-8 24 C -22 4 C -24 4 014760622 D -4 6 F -4 12 F -10 12 F -20-4 12 K -1-7 18 E1 -33 8 E1 -35 8 E1 -38 8 014770622 L7 -21-2 28 B -9-1 2 D -1-1-1-4 6 D -5-1 6 F -1-1 12 F -11-1 12 G -1-1 14 G -5-1 14 014821022 C -8-13 4 015770812 D -1-1-1-3 6 017082206 E2 -7-2-5 32 017711412 E2 -44-6 10 L4 -6-1-6 24 018061022 E2 -44-4 10 L4 -6-1-4 24 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 45

CODE REF.NO. Page 018061422 L4 - 7.2-1 24 018062022 C - 16-6 4 018400632 Z1 - 40 30 018680822 F - 6-3 12 021060102 Z1 - 11 30 021400106 L4 - 7-3-2 24 Z1 - 7-1-2 30 021660102 Z1 - 24-5 30 021710102 E1 - 14 8 021750112 A - 10-5-4 2 C - 8-10 4 021800102 D - 1-1-4 6 025030232 Z1 - 24-4 30 025060232 F - 20-7 12 K - 1-13 18 Z1 - 10 30 025080236 Z2 - 7-2-8 32 025680232 E2 - 44-17 10 025710232 A - 10-7 2 025800332 C - 11-8 4 C - 11-13 4 028080240 Z2 - 7-2-7 32 032422003 Z2 - 101 32 035412006 Z1 - 6-2 30 047250642 E2 - 44-5-8 10 L2 - 2-1-8 20 L2 - 2-1-8 20 048040342 K - 1-14 18 048050342 F - 8-7 12 K - 1-11 18 048080142 C - 26 4 060670512 L3 - 5-7 22 L4 - 6-7 24 062401416 L4 - 7-3-3 24 Z1 - 7-1-3 30 062670712 L3 - 5-1-9 22 L4 - 6-1-1-9 24 062670812 L3 - 5-1-4 22 L4 - 6-1-1-4 24 062671212 D - 11-3 6 062680512 A - 15 2 E1 - 16 8 E2 - 44-5-7 10 L2 - 2-1-7 20 L2 - 2-1-7 20 062680812 E2 - 44-18 10 L2 - 2-1-18 20 L2 - 2-1-18 20 L6 - 4-1-14 28 062710612 D - 13 6 J - 1-6 16 J - 1-14 16 L4 - 7-1-4 24 062711012 J - 2 16 J - 4 16 J - 16 16 E1 - 40 8 L3 - 5-5 22 L4 - 6-5 24 062711212 A - 10-6 2 062761612 F - 71 12 CODE REF.NO. Page 062780812 F - 20-6 12 071055650 C - 7 4 071079450 C - 5 4 100136001 J - 1-10-6 16 J - 1-12-4 16 J - 1-15-5 16 100251001 A - 10-9 2 100507000 F - 18 12 101572101 Z1 - 2-2 30 101706001 G - 11-1 14 102571003 C - 14 4 102707003 L3 - 5-1-5 22 105161003 L3 - 12-3 22 105329001 A - 19 2 105730001 Z2 - 25-1 32 105812003 D - 1-5 6 106436001 A - 27 2 106629002 K - 10 18 107153001 G - 12 14 107231002 K - 3 18 107780001 Z1 - 3-1 30 108520009 A - 21 2 110104000 A - 24 2 110124001 G - 13-1 14 110161004 C - 16-5 4 F - 73 12 K - 1-5 18 L4 - 7-1-6 24 110744002 F - 23-2 12 112751003 C - 4-4 4 114980001 E1 - 41 8 114981000 A - 11 2 114982000 A - 10-3 2 A - 13 2 114985001 A - 14 2 114986101 A - 16 2 114988001 A - 20 2 114997001 C - 6 4 115000000 C - 8-9 4 115004001 C - 8-6 4 115008000 C - 10 4 G - 8 14 115011201 C - 11-3 4 115012002 C - 11-4 4 115018001 C - 11-12 4 115022001 C - 13 4 115025001 A - 10-5-2 2 115041001 D - 1-1-5 6 115048101 D - 1-2-1 6 115053014 Z1 - 5 30 115053016 D - 9 6 Z1 - 5 30 115053018 Z1 - 5 30 115066000 G - 16-1 14 115067001 G - 16-3 14 115068001 G - 16-5 14 115073001 H - 5 14 115076001 H - 6 14 115077001 H - 7 14 115078101 E1 - 1 8 CODE REF.NO. Page 115080000 E1 - 3 8 115085001 L1 - 1 18 115094001 E1 - 18 8 115095001 E1 - 21 8 E1 - 22 8 115096000 E1 - 19 8 115097001 E1 - 20 8 E1 - 30-2 8 115098001 E1 - 31 8 115099001 E1 - 32 8 115101001 E1 - 17 8 115105001 E1 - 15 8 115108301 E1 - 39 8 115113001 B - 1-3 2 115114001 B - 1-4 2 115115001 B - 1-5 2 115116001 B - 1-6 2 115118001 B - 3 2 115126001 F - 3 12 115156001 E2 - 44-5-6 10 L2 - 2-1-6 20 L2 - 2-1-6 20 L6 - 4-1-4 28 115158001 E2 - 44-5-9 10 L2 - 2-1-9 20 L2 - 2-1-9 20 L6 - 4-1-5 28 115163001 E2 - 44-5-13 10 L2 - 2-1-13 20 L2 - 2-1-13 20 L6 - 4-1-9 28 115164001 E2 - 44-5-14 10 L2 - 2-1-14 20 L2 - 2-1-14 20 L6 - 4-1-10 28 115165001 E2 - 44-5-15 10 L2 - 2-1-15 20 L2 - 2-1-15 20 L6 - 4-1-11 28 115166001 E2 - 44-5-16 10 E2 - 44-13 10 L2 - 2-1-16 20 L2 - 2-1-16 20 L6 - 4-1-12 28 115183101 L7 - 20-1-7 28 J - 1-13 16 115186001 J - 1-12-1 16 115187101 J - 1-10-3 16 J - 1-12-2 16 J - 1-15-2 16 115188002 J - 1-12-3 16 115215100 C - 1 4 115268002 A - 10-5-3 2 115275001 A - 17 2 115947001 Z1 - 12 30 116016001 L4 - 7-3-4 24 Z1 - 7-1-4 30 116185209 L4 - 7-3 24 Z1 - 7-1 30 116694001 Z2 - 7-2-6 32 117437109 L4 - 7-3-1 24 Z1 - 7-1-1 30 117934009 A - 22 2 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 46

CODE REF.NO. Page 117936009 A - 23 2 118064001 Z1 - 4-3 30 118539001 L6 - 4-1-3 28 118541001 L6 - 4-1-2 28 118837001 Z1 - 2-1 30 119270001 Z2 - 25 32 119271001 Z2 - 25 32 119707001 Z2 - 7-2-3 32 119708001 Z2 - 7-2-4 32 120990001 L3 - 5-1-13 22 L3 - 5-4 22 L4 - 6-1-1-13 24 122991001 Z1 - 6-4 24 133188001 Z2 - 7-2-2 32 133824001 Z2 - 26 32 140553102 D - 10 6 142205001 Z1 - 3-2 30 142307001 A - 10-5-1 2 142570009 L3 - 5 22 142656001 L4 - 7-4 24 Z1 - 8 30 142658001 D - 1-1-1-1 6 142677001 L3 - 5-1-2 22 L4 - 6-1-2 24 142678001 L3 - 5-1-3 22 L4 - 6-1-3 24 142680001 L3 - 5-1-12 22 L4 - 6-1-12 24 142681001 L3 - 5-1-6 22 L4 - 6-1-6 24 142683101 L3 - 5-2 22 L4 - 6-2 24 142684001 L3 - 5-3 22 L4 - 6-3 24 142686001 L3 - 5-8 22 L4 - 6-8 24 142687001 L3 - 5-10 22 L4 - 6-10 24 142688001 L3 - 5-11 22 L4 - 6-11 24 142689209 L3 - 5-1 22 L4 - 6-1-1 24 142706001 L3 - 5-1-8 22 L4 - 6-1-1-8 24 142721001 Z1 - 4-1 30 143966001 Z1 - 24-2 30 144224001 Z1 - 16 30 144504001 J - 12-2 16 144505000 J - 12-3 16 144545001 Z1 - 9 30 145480101 F - 22 12 146049001 Z1 - 4-2 30 146354001 F - 20-10 12 J - 1-7 16 J - 5 16 E2 - 44-7 10 L4 - 6-1-7 24 146360002 F - 20-9 12 E1 - 24 8 E1 - 43 8 G - 6 14 G - 10 14 CODE REF.NO. Page 147691000 A - 28 2 148425002 D - 1-1-2-1 6 148924101 J - 1-10-5 16 149996001 C - 8-12 4 C - 11-15 4 150416001 L5 - 11 26 150553001 K - 1-12 18 150554002 C - 11-5 4 150556001 J - 1-16 16 E1 - 66 8 E2 - 44-12 10 151051101 E1 - 42 8 151601002 G - 16-4 14 151602001 G - 16-6 14 151603002 A - 10-4 2 151932001 K - 2 18 153596001 C - 27 4 154684009 L3 - 5-1-1 22 L4 - 6-1-1 24 154685001 L3 - 5-1-7 22 L4 - 6-1-7 24 154686001 L3 - 5-1-10 22 L4 - 6-1-10 24 155510001 J - 12-4 16 155559001 K - 1-15 18 156336001 L3 - 5-6 22 L4 - 6-6 24 156874001 F - 72 12 159805001 J - 1-10-4 16 J - 1-15-3 16 181995001 G - 11 14 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 47

brother jintex.in From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 48

brother. パーツブック PARTS BOOK TEILEKATALOG LIVRE DES PIECES LIBRO DE REFERENCIA DE PIEZAS ブラザー工業株式会社〒467-8561 名古屋市瑞穂区苗代町15番1号 TEL(052)824-2392 BROTHER INDUSTRIES, LTD. 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japan. Phone: 81-52-824-2177 Printed in Japan / Gedruckt in Japan / Imprimé au Japon / Impreso en Japón 118-916A-917A 195916-301 2002.03. B (1) From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 3 — 目 次

Page 5

Page 6 — TABLE DES MATIERES

Page 8

Page 9 — A. 主体関係 / Machine body / Maschinen gehäuse / Corps de la máquina B. 針数変換関係 / Stitch number conversion / Stitchzahlrechnung / Conversion de nombre de points / Conversión de número de puntadas

Page 10

Page 11 — C. 駆動・停止関係 / Driving clutch and brake mechanism / Antriebskupplung Und Stoppmechanismus / Emrayage d'entraînement et mécanisme d'arrêt / Embrague de mando y mecanismo de detención

Page 12 — D. 針棒駆動関係 / Needle bar and driving clutch mechanism / Nadelstange und antriebskupplung / Barre à aiguille et mécanisme d'embrayage d'entraînement / Barra de aguja y mecanismo de embrague de mando

Page 13 — D. 針棒駆動関係 / Needle bar and driving clutch mechanism / Nadelstange und antriebskupplung / Barre à aiguille et mécanisme d'embrayage d'entraînement / Barra de aguja y mecanismo de embrague de mando

Page 14 — E1. 送り関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Mecanismo de la alimentación

Page 15 — E1. 送り関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Mecanismo de la alimentación

Page 16

Page 17 — E2. 送リ関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Meccanismo de la alimentación

Page 18 — F. 押工上ゲ関係 / Presser foot lifter mechanism / Stoffhalterhebevorrichtung / Mécanisme de leveur du pinceur / Mecanismo del levantador de ménsula de trabajo

Page 19 — F. 押工上ゲ関係 / Presser foot lifter mechanism / Stoffhaltervorrichtung / Mécanisme de leveur du pinceur / Mecanismo del levantador de ménsula de trabajo

Page 20

Page 21 — G. 下軸関係 / Lower shaft mechanism / Untere Welle / Mécanisme del eje inferior H. ホサバキ関係 / Loop spreading mechanism / Schleifenzieher / Etirement de boucle / Ensanche de bucle

Page 22 — J. 糸通シ関係 / Threading mechanism / Fadeneinführungsvorrichtung / Mécanisme de l'enfilage / Mecanismo del enhebrado

Page 23

Page 24

Page 25 — K. 糸切り 関係 / Thread trimmer mechanism / Fadenabschneidevorrichtung / Mécanisme de coupe-fil / Mecanismo de la cortadura de hiros

Page 26

Page 27 — L2. オプションパーツ/Option parts / Sondezubehör / Pièces en opt

Page 28

Page 29 — L3. オプションパーツ / Option parts / Sondeubehör / Pièces en option / Piezas opcionales

Page 30 — L4. オプションパーツ / Option parts / Sondezubehör / Pièces en option / Piezas opcionales

Page 31 — L4. オプションパーツ/Option parts/Sondezubehör / Pièces en option/Piezas opcionales

Page 32

Page 33 — L5. オプションパーツ / Option parts / Sondeubehör / Pièces en option / Piezas opcionales

Page 34

Page 35

Page 36 — Z1 . 付属 品 関係 / Accessories / Zubehör / Accessoires / Accesorios

Page 37 — Z1 . 付属 品 関係 / Accessories / Zubehör / Accessoires / Accesorios

Page 38 — Z2 . 付属部品関係 (オプションパーツ) / Accessories (Option parts) / Zubehör (Sondezubehör) / Accessoires (Pièces en option) / Accesorios (Piezas opcionales)

Page 39 — Z2. 付属部品関係 (オプションパーツ) / Accessories (Option parts) / Zubehör (Sondezubehör) / Accessoires (Pièces en option) / Accesorios (Piezas opcionales)

Page 40 — 仕 様 別 部品 一覧 表 / Diffrent parts list / Zubehörliste / Liste des pieces accessoires / Lista de piezas accesorias

Page 42

Page 43

Page 44

Page 45

Page 46

Brother BM-916A / BM-917A — parts catalog

Page 1 — BM-916A BM-917A

Page 2

Page 3 — 目 次

Page 5

Page 6 — TABLE DES MATIERES

Page 8

Page 9 — A. 主体関係 / Machine body / Maschinen gehäuse / Corps de la máquina B. 針数変換関係 / Stitch number conversion / Stitchzahlrechnung / Conversion de nombre de points / Conversión de número de puntadas

Page 10

Page 11 — C. 駆動・停止関係 / Driving clutch and brake mechanism / Antriebskupplung Und Stoppmechanismus / Emrayage d'entraînement et mécanisme d'arrêt / Embrague de mando y mecanismo de detención

Page 12 — D. 針棒駆動関係 / Needle bar and driving clutch mechanism / Nadelstange und antriebskupplung / Barre à aiguille et mécanisme d'embrayage d'entraînement / Barra de aguja y mecanismo de embrague de mando

Page 13 — D. 針棒駆動関係 / Needle bar and driving clutch mechanism / Nadelstange und antriebskupplung / Barre à aiguille et mécanisme d'embrayage d'entraînement / Barra de aguja y mecanismo de embrague de mando

Page 14 — E1. 送り関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Mecanismo de la alimentación

Page 15 — E1. 送り関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Mecanismo de la alimentación

Page 16

Page 17 — E2. 送リ関係 / Feed mechanism / Transportvorrichtung / Mécanisme de l'entraînement / Meccanismo de la alimentación

Page 18 — F. 押工上ゲ関係 / Presser foot lifter mechanism / Stoffhalterhebevorrichtung / Mécanisme de leveur du pinceur / Mecanismo del levantador de ménsula de trabajo

Page 19 — F. 押工上ゲ関係 / Presser foot lifter mechanism / Stoffhaltervorrichtung / Mécanisme de leveur du pinceur / Mecanismo del levantador de ménsula de trabajo

Page 20

Page 21 — G. 下軸関係 / Lower shaft mechanism / Untere Welle / Mécanisme del eje inferior H. ホサバキ関係 / Loop spreading mechanism / Schleifenzieher / Etirement de boucle / Ensanche de bucle

Page 22 — J. 糸通シ関係 / Threading mechanism / Fadeneinführungsvorrichtung / Mécanisme de l'enfilage / Mecanismo del enhebrado

Page 23

Page 24

Page 25 — K. 糸切り 関係 / Thread trimmer mechanism / Fadenabschneidevorrichtung / Mécanisme de coupe-fil / Mecanismo de la cortadura de hiros

Page 26

Page 27 — L2. オプションパーツ/Option parts / Sondezubehör / Pièces en opt

Page 28

Page 29 — L3. オプションパーツ / Option parts / Sondeubehör / Pièces en option / Piezas opcionales

Page 30 — L4. オプションパーツ / Option parts / Sondezubehör / Pièces en option / Piezas opcionales

Page 31 — L4. オプションパーツ/Option parts/Sondezubehör / Pièces en option/Piezas opcionales

Page 32

Page 33 — L5. オプションパーツ / Option parts / Sondeubehör / Pièces en option / Piezas opcionales

Page 34

Page 35

Page 36 — Z1 . 付属 品 関係 / Accessories / Zubehör / Accessoires / Accesorios

Page 37 — Z1 . 付属 品 関係 / Accessories / Zubehör / Accessoires / Accesorios

Page 38 — Z2 . 付属部品関係 (オプションパーツ) / Accessories (Option parts) / Zubehör (Sondezubehör) / Accessoires (Pièces en option) / Accesorios (Piezas opcionales)

Page 39 — Z2. 付属部品関係 (オプションパーツ) / Accessories (Option parts) / Zubehör (Sondezubehör) / Accessoires (Pièces en option) / Accesorios (Piezas opcionales)

Page 40 — 仕 様 別 部品 一覧 表 / Diffrent parts list / Zubehörliste / Liste des pieces accessoires / Lista de piezas accesorias

Page 3 — 目次

Page 25 — K. 糸切り関係 / Thread trimmer mechanism / Fadenabschneidevorrichtung / Mécanisme de coupe-fil / Mecanismo de la cortadura de hiros

Page 36 — Z1 . 付属品関係 / Accessories / Zubehör / Accessoires / Accesorios

Page 37 — Z1 . 付属品関係 / Accessories / Zubehör / Accessoires / Accesorios

Page 40 — 仕様別部品一覧表 / Diffrent parts list / Zubehörliste / Liste des pieces accessoires / Lista de piezas accesorias

Page 3 — 目次

Page 25 — K. 糸切り関係 / Thread trimmer mechanism / Fadenabschneidevorrichtung / Mécanisme de coupe-fil / Mecanismo de la cortadura de hiros

Page 36 — Z1 . 付属品関係 / Accessories / Zubehör / Accessoires / Accesorios

Page 37 — Z1 . 付属品関係 / Accessories / Zubehör / Accessoires / Accesorios

Page 40 — 仕様別部品一覧表 / Diffrent parts list / Zubehörliste / Liste des pieces accessoires / Lista de piezas accesorias
