Brother DH4-B981 — parts catalog

Page 2

Brother DH4-B981 parts on page 2
RefPart numberPart nameQty

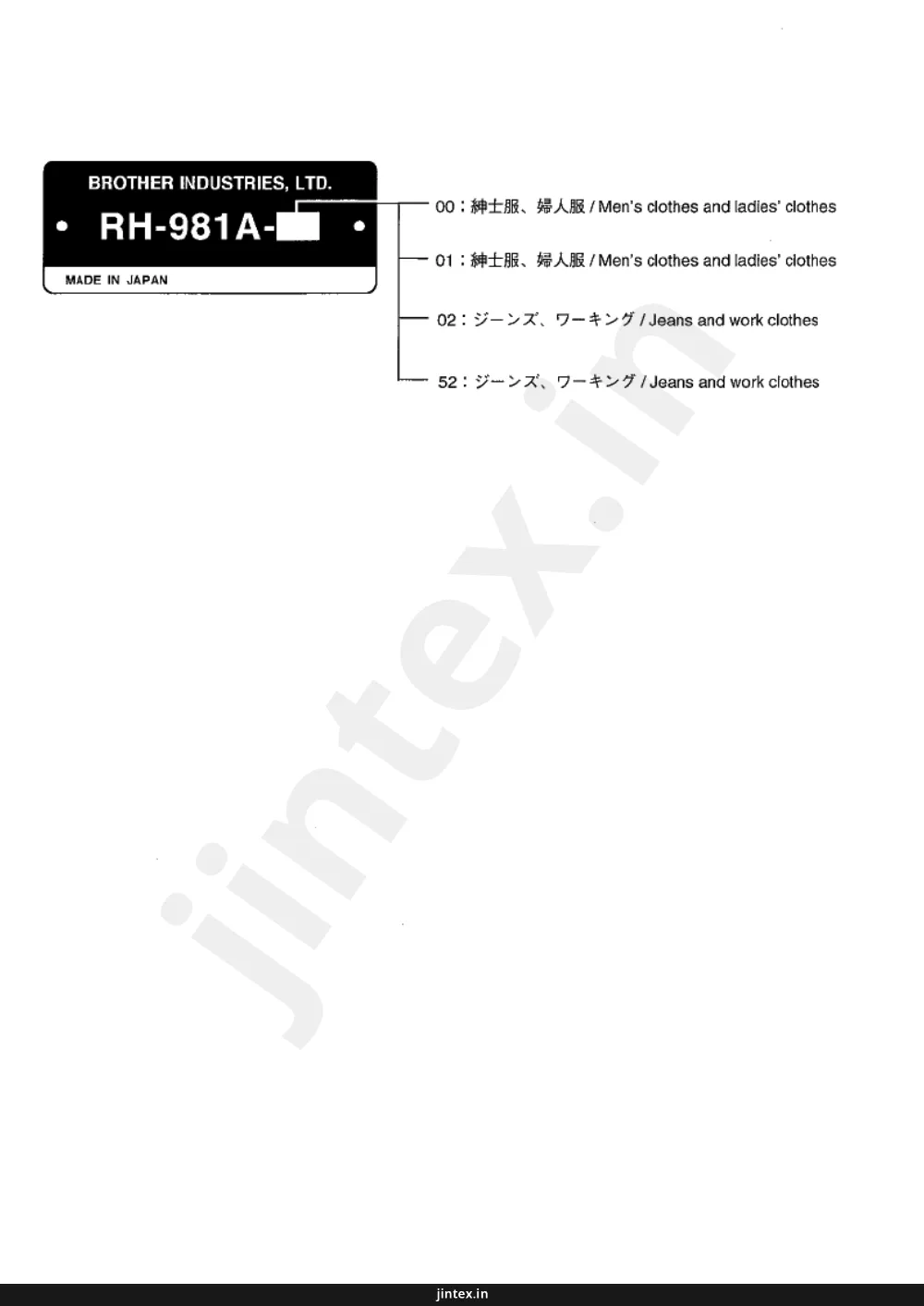

RH-981A-00 : 紳士服、婦人服 / Men's clothes and ladies' clothes
RH-981A-01 : 紳士服、婦人服 / Men's clothes and ladies' clothes
RH-981A-52 : ジーンズ、ワーキング / Jeans and work clothes

BROTHER INDUSTRIES, LTD. RH-981A- MADE IN JAPAN 00 : 紳士服、婦人服 / Men's clothes and ladies' clothes 01 : 紳士服、婦人服 / Men's clothes and ladies' clothes 52 : ジーンズ、ワーキング / Jeans and work clothes

Page 3 — 目次

Brother DH4-B981 parts on page 3
RefPart numberPart nameQty
1主体関係
5針棒・天秤関係
9上軸関係
9針振関係
11針棒揺動関係
13押工関係
15押工関係
17押工関係(ジーンズ仕様)
21送り関係
25カッター関係
27テンションプーリー関係
27下軸関係
29二重環ルーパ関係
33二重環ルーパ関係
35ルーパ関係
35スプレダー関係
37給油潤滑関係
39糸通シ関係
43糸切り関係
45糸切り関係(ジーンズ仕様)
47上糸切り関係
47針位置検出関係
49コントロールボックス関係
53コントロールボックス関係
57空気関係
61空気関係
65電装品関係
67布制御関係
71踏板関係
73付属装置関係
77付属装置関係
79付属装置関係
83付属装置関係
85付属品関係
89仕様別部品一覧表
91仕様別部品一覧表
92仕様別部品一覧表
93仕様別部品一覧表
94警告ラベル

パーツブックご利用に際して 1. この本は、2002年5月のデータに基づいて作成されたものです。 2. 部品は予告なしに設計変更される場合があります。 3. 組単位で補給する部品は、破線で示しております。 4. 部品コード欄が*となっている場合は、仕様別部品一覧表(P89~P93)でお調べください。 目 次 A. 主体関係 1 S. 上糸切り関係 47 B. 針棒・天秤関係 5 T. 針位置検出関係 47 C. 上軸関係 9 U1. コントロールボックス関係 49 D. 針振関係 9 U2. コントロールボックス関係 53 E. 針棒揺動関係 11 V1. 空気関係 57 F1. 押工関係 13 V2. 空気関係 61 F2. 押工関係 15 W. 電装品関係 65 F3. 押工関係(ジーンズ仕様) 17 X. 布制御関係 67 G. 送り関係 21 Y. 踏板関係 71 H. カッター関係 25 AA1. 付属装置関係 73 J. テンションプーリー関係 27 AA2. 付属装置関係 77 K. 下軸関係 27 AA3. 付属装置関係 79 L1. 二重環ルーパ関係 29 AA4. 付属装置関係 83 L2. 二重環ルーパ関係 33 Z. 付属品関係 85 M. ルーパ関係 35 Sp1. 仕様別部品一覧表 89 N. スプレダー関係 35 Sp2. 仕様別部品一覧表 91 P. 給油潤滑関係 37 Sp3. 仕様別部品一覧表 92 Q. 糸通シ関係 39 Sp4. 仕様別部品一覧表 93 R1. 糸切り関係 43 Wa. 警告ラベル 94 R2. 糸切り関係(ジーンズ仕様) 45 jintex.in

Page 16 — E . 針棒揺動関係 / Needle bar rocking mechanism

Brother DH4-B981 parts on page 16
RefPart numberPart nameQty
S35276101MOTOR BASE1
S43285000PULSE MOTOR ASSY, R1
018501422BOLT, SOCKET M5X144
025050232WASHER, PLAIN M 54
S35283001NEEDLE ROTATION PULLEY ASSY1
S35435000NEEDLE ROTATION PULLEY ASSY, M1
S35282000NEEDLE PIN, 5X23.81
128652001MAGNET REC16W1
014060632SET SCREW, SOCKET (CP) M6X62
018061622BOLT, SOCKET M6X164
S35291101TENSION PULLEY ASSY, D1
S35284101TENSION PULLEY1
076000000BALL BEARING, 6000ZZ1
048260242RETAINING RING, INTERNAL C262
S35290001TENSION PULLEY ARM ASSY, D1
048100142RETAINING RING, EXTERNAL C101
018400832BOLT, SOCKET M4X82
S35296001DRIVING LOOPER SHAFT ASSY1
072620180BALL BEARING, 6201ZZ1
S35297000T-PULLEY ASSY, U;V-SHAFT1
018401636BOLT, SOCKET M4X161
S35288101TENSION PULLEY ASSY, U1
S35284101TENSION PULLEY1
076000000BALL BEARING, 6000ZZ1
048260242RETAINING RING, INTERNAL C262
S35287001ARM ASSY, U;T-PULLEY1
048100142RETAINING RING, EXTERNAL C101
018400832BOLT, SOCKET M4X82
S35300000TIMING BELT, D1
S35299000TIMING BELT, U1
076001850BALL BEARING, 6001ZZ1
142627001WASHER1
S35302001SET SCREW COLLAR1
014060632SET SCREW, SOCKET (CP) M6X62
S43349100PULSE MOTOR CORD, R1

E . 針棒揺動関係 / Needle bar rocking mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1-1 S35276101 1 モータベース MOTOR BASE 1-2 S43285000 1 パルスモータRウミ PULSE MOTOR ASSY, R 1-3 018501422 4 アツホルト5X14 BOLT, SOCKET M5X14 1-4 025050232 4 ヒラサガネチユウ5 WASHER, PLAIN M 5 1-5 S35283001 1 ハリガイドウプーリーウミ NEEDLE ROTATION PULLEY ASSY 1-5-1 S35435000 1 ハリガイドウプーリーウミ M NEEDLE ROTATION PULLEY ASSY, M 1-5-2 S35282000 1 ニードルピン 5X23.8 NEEDLE PIN, 5X23.8 1-5-3 128652001 1 マグネットREC16W MAGNET REC16W 1-6 014060632 2 アツホルト6X6 SET SCREW, SOCKET (CP) M6X6 2 018061622 4 アツホルト6X16 BOLT, SOCKET M6X16 11 S35291101 1 テンションプーリーDウミ TENSION PULLEY ASSY, D 11-1 S35284101 1 テンションプーリー TENSION PULLEY 11-2 076000000 1 タマシクウケ6000ZZ BALL BEARING, 6000ZZ 11-3 048260242 2 トメワアナヨウC26 RETAINING RING, INTERNAL C26 11-4 S35290001 1 テンションプーリーアームウミ TENSION PULLEY ARM ASSY, D 11-5 048100142 1 トメワアナヨウC10 RETAINING RING, EXTERNAL C10 14 018400832 2 アツホルト4X8 BOLT, SOCKET M4X8 15 S35296001 1 レースカイトウンプーリーウミ DRIVING LOOPER SHAFT ASSY 16 072620180 1 タマシクウケ6201ZZ BALL BEARING, 6201ZZ 17 S35297000 1 テンシヨンTプーリーUウミ T-PULLEY ASSY, U;V-SHAFT 18 018401636 1 アツホルト4X16 BOLT, SOCKET M4X16 23 S35288101 1 テンションプーリーUウミ TENSION PULLEY ASSY, U 23-1 S35284101 1 テンションプーリー TENSION PULLEY 23-2 076000000 1 タマシクウケ6000ZZ BALL BEARING, 6000ZZ 23-3 048260242 2 トメワアナヨウC26 RETAINING RING, INTERNAL C26 23-4 S35287001 1 テンションプーリーアームウミ ARM ASSY, U;T-PULLEY 23-5 048100142 1 トメワアナヨウC10 RETAINING RING, EXTERNAL C10 24 018400832 2 アツホルト4X8 BOLT, SOCKET M4X8 31 S35300000 1 タイミングベルトD TIMING BELT, D 32 S35299000 1 タイミングベルトU TIMING BELT, U 33 076001850 1 タマシクウケ6001ZZ BALL BEARING, 6001ZZ 34 142627001 1 サガネ WASHER 35 S35302001 1 セットカラー SET SCREW COLLAR 36 014060632 2 アツホルト6X6 SET SCREW, SOCKET (CP) M6X6 50 S43349100 1 パルスモータコード R PULSE MOTOR CORD, R 118-981-115 12 jintex.in

Page 17 — F1. 押工関係 / Presser foot mechanism

Brother DH4-B981 parts on page 17
RefPart numberPart nameQty
33SCREW
11PRESSER BAR GUIDE
1-11-1PRESSER BAR GUIDE
1-21-2PRESSER BAR GUIDE
1-31-3PRESSER BAR GUIDE
1-41-4PRESSER BAR GUIDE
1515WASHER
1414COLLAR
7373SPRING GUIDE
7272SPRING
4444PIN
4545PIN
5555SCREW
5454BRACKET
1616PLATE
1717SCREW
1919WASHER
66WASHER
77SCREW
88SCREW
1111SCREW
6565SCREW
7171BRACKET
6262BRACKET
6464BRACKET
6363BRACKET
5757SCREW
5858WASHER
5656BRACKET
1212WASHER
5555SCREW
5353PLATE
3535PIN
4040SCREW
3838SCREW
3636BRACKET
4141BRACKET
4242BRACKET
4343WASHER
1111SCREW
6363BRACKET
6565SCREW
5757SCREW
7171BRACKET
5858WASHER
6464BRACKET
6262BRACKET
5656BRACKET
5353PLATE
5555SCREW
22PRESSER BAR
2-12-1PRESSER BAR
2-22-2PRESSER BAR
2-32-3PRESSER BAR
2-42-4PRESSER BAR
33SCREW
3939BRACKET
3535PIN
4343WASHER
4141BRACKET
4242BRACKET
7474BRACKET
7272SPRING
4444PIN
4545PIN
1313BRACKET
1515WASHER

F1. 押工関係 / Presser foot mechanism 3 1 1-1 1-2 1-3 1-4 15 14 73 72 44 45 55 54 16 17 19 16 6 7 8 11 65 71 62 64 63 57 58 56 12 55 53 35 40 38 36 41 42 43 11 63 65 57 71 58 64 62 56 53 55 2 2-1 2-2 2-3 2-4 3 39 35 43 41 42 74 72 44 45 13 15 118-981-201 13 jintex.in

Page 18 — F1 . 押工関係 / Presser foot mechanism

Brother DH4-B981 parts on page 18
RefPart numberPart nameQty
S34957001ヒラキレンカンLクミ
S34965001ジテンレバープレートL
102630001ハリホウ ウアンナイカクマ
109763002ザガネ
048050342トメワE5
S34963001ヒラキレンカンRウミ
S34964001ジテンレバープレートR
102630001ハリホウ ウアンナイカクマ
109763002ザガネ
048050342トメワE5
S34966001ダンネジ M46
S35429001ヒラキトメワ1
S34967001ヒラキレンカンストツバ2
025040232ヒラサガネチユウ42
062400812ナベコ4X82
062301016ナベコM3X102
S34968000スピード ナット M32
S34970001ヒラキシリンダーロッド2
S34969001シリンダーロッドピンB2
048030342トメワE34
S35169001ヒラキシリンダーサエ2
062400812ナベコ4X84
028040242バネザガネ2.44
S35239101クランプレバーシク2
S35240001クランプレバー-B2
062501202ナベコM5X122
S35303201オサエトウレバー2
062501202ナベコM5X122
S35166001ナベシリンダーロッド2
S35305001シリンダーロッドピン2
048030342トメワE34
S35304001クランプシリンダーサエ2
014400532クランプネジ2
S35321001プレートガイドイタA3
S35322001プレートガイドイタB1
S06696004サラコネジ 3X611
S35323001プレートオサエ2
S35324001ダンネジ M42
S36345000マキワッシャー2
S35327001ヒラキシリンダーストツパ2
017401415ボルト4X142
0214002022シュナット42
062400812ナベコ4X84
S35328001ヒラキストツパイタ2
028040242バネザガネ2.44
S35456001オサエトツバネ2
S35457001ハネカツL1
S35458001ハネカツR1
S35321001プレートガイドイタA1

F1 . 押工関係 / Presser foot mechanism REF.NO CODE Q'TY ヒンメイ NAME OF PARTS RM 1 S34957001 1 ヒラキレンカンLクミ OPENING CONNECTING ROD ASSY, L 1-1 S34965001 1 ジテンレバープレートL FULCRUM LEVER PLATE, L 1-2 102630001 1 ハリホウ ウアンナイカクマ SLIDE BLOCK, N-BAR GUIDE 1-3 109763002 1 ザガネ WASHER 1-4 048050342 1 トメワE5 RETAINING RING, E5 2 S34963001 1 ヒラキレンカンRウミ OPENING CONNECTING ROD ASSY, R 2-1 S34964001 1 ジテンレバープレートR FULCRUM LEVER PLATE, R 2-2 102630001 1 ハリホウ ウアンナイカクマ SLIDE BLOCK, N-BAR GUIDE 2-3 109763002 1 ザガネ WASHER 2-4 048050342 1 トメワE5 RETAINING RING, E5 3 S34966001 6 ダンネジ M4 SHOULDER SCREW, M4 5 S35429001 1 ヒラキトメワ SPRING, EXTENSION 6 S34967001 2 ヒラキレンカンストツバ STOPPER PLATE, OPENING 7 025040232 2 ヒラサガネチユウ4 WASHER, PLAIN M4 8 062400812 2 ナベコ4X8 SCREW, PAN M4X8 11 062301016 2 ナベコM3X10 SCREW, PAN M3X10 12 S34968000 2 スピード ナット M3 SPEED NUT, M3 13 S34970001 2 ヒラキシリンダーロッド CYLINDER ROD, OPENING 14 S34969001 2 シリンダーロッドピンB ROD PIN, B ;CYLINDER 15 048030342 4 トメワE3 RETAINING RING, E3 16 S35169001 2 ヒラキシリンダーサエ CYLINDER SUPPORT, OPENING 17 062400812 4 ナベコ4X8 SCREW, PAN M4X8 19 028040242 4 バネザガネ2.4 WASHER, SPRING 2-4 35 S35239101 2 クランプレバーシク CLAMP LEVER SHAFT 36 S35240001 2 クランプレバー-B CLAMP LEVER, B 38 062501202 2 ナベコM5X12 SCREW, PAN M5X12 39 S35303201 2 オサエトウレバー DRIVING LEVER 40 062501202 2 ナベコM5X12 SCREW, PAN M5X12 41 S35166001 2 ナベシリンダーロッド CLAMP CYLINDER ROD 42 S35305001 2 シリンダーロッドピン ROD PIN, CYLINDER 43 048030342 4 トメワE3 RETAINING RING, E3 44 S35304001 2 クランプシリンダーサエ CYLINDER SUPPORT, CLAMP 45 014400532 2 クランプネジ SET SCREW, SOCKET (CP) M4X5 53 S35321001 3 プレートガイドイタA GUIDE PLATE, A 54 S35322001 1 プレートガイドイタB GUIDE PLATE, B 55 S06696004 11 サラコネジ 3X6 SCREW, FLAT M3X6 56 S35323001 2 プレートオサエ PLATE PRESSER 57 S35324001 2 ダンネジ M4 SHOULDER SCREW, M4 58 S36345000 2 マキワッシャー WASHER, BENDING 62 S35327001 2 ヒラキシリンダーストツパ STOPPER, ;O-CYLINDER 63 017401415 2 ボルト4X14 BOLT, M4X14 64 021400202 2 2シュナット4 NUT, 2 M4 65 062400812 4 ナベコ4X8 SCREW, PAN M4X8 67 S35328001 2 ヒラキストツパイタ STOPPER PLATE 71 028040242 4 バネザガネ2.4 WASHER, SPRING 2-4 72 S35456001 2 オサエトツバネ SPRING 73 S35457001 1 ハネカツL SPRING HOOK, L 74 S35458001 1 ハネカツR SPRING HOOK, R 75 S35321001 1 プレートガイドイタA GUIDE PLATE, A 118-981-201 14

Page 19 — F2 . 押工関係 / Presser foot mechanism

Brother DH4-B981 parts on page 19
RefPart numberPart nameQty
81-1-381-1-3SCREW
81-1-281-1-2PRESSER FOOT HOLDER
81-1-1781-1-17SPRING
81-1-1681-1-16PRESSER FOOT
81-1-1181-1-11SCREW
81-1-1081-1-10SHAFT
81-1-881-1-8LEVER
81-1-1181-1-11SCREW
81-1-181-1-1BASE PLATE
81-1-1481-1-14ARM
81-1-581-1-5SPRING
81-1-1381-1-13SCREW
81-1-1-181-1-1-1PLATE
81-1-1581-1-15WASHER
81-1-1-281-1-1-2SCREW
81-1-981-1-9SCREW
81-1-781-1-7SPRING
81-1-2081-1-20SCREW
81-1-1981-1-19PLATE
81-1-481-1-4LEVER
81-1-681-1-6SCREW
81-1-1881-1-18PLATE
81-1-1281-1-12LEVER
80-1-380-1-3SCREW
80-1-1780-1-17SPRING
80-1-280-1-2PLATE
80-1-1680-1-16PRESSER FOOT
80-1-1180-1-11SCREW
80-1-880-1-8LEVER
80-1-1080-1-10SHAFT
80-1-1180-1-11SCREW
80-1-180-1-1BASE PLATE
80-1-1480-1-14ARM
80-1-1380-1-13SCREW
80-1-1580-1-15WASHER
80-1-1-180-1-1-1PLATE
80-1-1-280-1-1-2SCREW
80-1-980-1-9SCREW
80-1-580-1-5SPRING
80-1-680-1-6SCREW
80-1-480-1-4LEVER
80-1-780-1-7SPRING
80-1-1880-1-18PLATE
80-1-1280-1-12LEVER

F2 . 押工関係 / Presser foot mechanism 81-1-3 81-1-2 81-1-17 81-1-16 81-1-11 81-1-10 81-1-8 81-1-11 81-1-1 81-1-14 81-1-5 81-1-13 81-1-1-1 81-1-15 81-1-1-2 81-1-9 81-1-7 < -00, 上糸切り用 / For -00, Upper thread trimmer > 81-1-20 81-1-4 81-1-6 81-1-19 81-1-18 81-1-12 80-1-3 80-1-17 80-1-11 80-1-8 80-1-2 80-1-16 80-1-10 80-1-11 80-1-1 80-1-14 80-1-13 80-1-1-1 80-1-15 80-1-1-2 80-1-9 80-1-5 < -01, 上下糸切り用 / For -01, Upper & lower thread trimmer > 80-1-6 80-1-4 80-1-7 80-1-18 80-1-12 15 118-981-201 jintex.in

Page 20 — F2 . 押工関係 / Presser foot mechanism

Brother DH4-B981 parts on page 20
RefPart numberPart nameQty
S35474401オサエプレートノウクミ1
S35318001WORK CLAMP PLATE SET, R1
S37684101ヌノサエプレートRウクミ1
S37680001ハリイタR-501
S37680001ヌノサエIR-501
S35478401オサエプレートRSウクミ1
S35319001WORK CLAMP PLATE SET, RS1
S35309101ヌノサエプレートRSウクミ1
S35452001ハリイタR1
S35330001ヌノサエIRL1
S35330001キンジ オサエイタH1
S35316001カクマサエイタ1
060020416ハインド M2X42
S06696004サラコネジ 3X62
S35236000マゲザガネ3.21
S35235001クランプサエピン1
0213003023シュナット31
S35238001クランプシクウケ1
062401016ナベコ 4X102
S35237001クランプシテンク1
048050142トメワコウC52
S35234201クランプレバー-R1
018501236アナボルト 5X121
S35167001クランプアームR1
014400532アナボルト 4X52
S35347000ヌノガイド R1
S35326001シメネジ M3.51
S35475401オサエプレートLウクミ1
S35310001WORK CLAMP PLATE SET, L1
S37683101ヌノサエプレートLウクミ1
S37679001ハリイタL-501
S38335000イトホシイタ1
S35326001シメネジ M3.51
S35476401オサエプレートLSウクミ1
S35317001WORK CLAMP PLATE SET, LS1
S35308101ヌノサエプレートLSウクミ1
S35453001ハリイタL1
S35329001ヌノサエILL1
S35329001キンジ オサエイタL1
S35316001カクマサエイタ1
060020416ハインド M2X42
S06696004サラコネジ 3X62
S35236000マゲザガネ3.21
S35235001クランプサエピン1
0213003023シュナット31
S35238001クランプシクウケ1
062401016ナベコ 4X102
S35237001クランプシテンク1
048050142トメワコウC52
S35233201クランプレバー-L1
018501236アナボルト 5X121
S35168001クランプアームL1
014400532アナボルト 4X52
S35348000ヌノガイド L1
S35326001シメネジ M3.51

F2 . 押工関係 / Presser foot mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 80-1 S35474401 1 <--00,上糸切り用> <For-00,Upper thread trimmer> 80-1-1 S35318001 1 オサエプレートノウクミ WORK CLAMP PLATE SET, R 80-1-2 S37684101 1 ヌノサエプレートRウクミ WORK CLAMP PLATE ASSY, R 80-1-4 S37680001 1 ハリイタR-50 NEEDLE PLATE, R-50 1 ヌノサエIR-50 WORK CLAMP, R-50 80-1 S35478401 <--01, 上下糸切り用> <For-01,Upper & lower thread trimmer> 1 オサエプレートRSウクミ WORK CLAMP PLATE SET, RS 80-1-1 S35319001 1 ヌノサエプレートRSウクミ WORK CLAMP PLATE ASSY, RS 80-1-2 S35309101 1 ハリイタR NEEDLE PLATE, R 80-1-4 S35452001 1 ヌノサエIRL WORK CLAMP, RL 80-1-18 S35330001 1 キンジ オサエイタH WORK CLAMP PLATE, R 80-1-1-1 S35316001 1 カクマサエイタ SUPPORT PLATE, S-BLOCK 80-1-1-2 060020416 2 ハインド M2X4 SCREW, BIND M2X4 80-1-3 S06696004 2 サラコネジ 3X6 SCREW, FLAT M3X6 80-1-5 S35236000 1 マゲザガネ3.2 WASHER, BENDING 3.2 80-1-6 S35235001 1 クランプサエピン SUPPORT PIN, CLAMP 80-1-7 021300302 1 3シュナット3 NUT, M3 80-1-8 S35238001 1 クランプシクウケ SHAFT HOLDER, CLAMP 80-1-9 062401016 2 ナベコ 4X10 SCREW, PAN M4X10 80-1-10 S35237001 1 クランプシテンク FULCRUM SHAFT, CLAMP 80-1-11 048050142 2 トメワコウC5 RETAINING RING, C5 80-1-12 S35234201 1 クランプレバー-R CLAMP LEVER, R 80-1-13 018501236 1 アナボルト 5X12 BOLT, SOCKET M5X12 80-1-14 S35167001 1 クランプアームR CLAMP ARM, R 80-1-15 014400532 2 アナボルト 4X5 SET SCREW, SOCKET (CP) M4X5 80-1-16 S35347000 1 ヌノガイド R CLOTH GUIDE, R 80-1-17 S35326001 1 シメネジ M3.5 SCREW, M3.5 80-1 S35475401 <--00,上糸切り用> <For-00,Upper thread trimmer> 81-1-1 S35310001 1 オサエプレートLウクミ WORK CLAMP PLATE SET, L 81-1-2 S37683101 1 ヌノサエプレートLウクミ WORK CLAMP PLATE ASSY, L 81-1-4 S37679001 1 ハリイタL-50 NEEDLE PLATE, L-50 81-1-19 S38335000 1 イトホシイタ WORK CLAMP, L-50 81-1-20 S35326001 1 シメネジ M3.5 THREAD HOLDING PLATE SCREW, M3.5 80-1 S35476401 <--01, 上下糸切り用> <For-01,Upper & lower thread trimmer> 81-1-1 S35317001 1 オサエプレートLSウクミ WORK CLAMP PLATE SET, LS 81-1-2 S35308101 1 ヌノサエプレートLSウクミ WORK CLAMP PLATE ASSY, LS 81-1-4 S35453001 1 ハリイタL NEEDLE PLATE, L 81-1-18 S35329001 1 ヌノサエILL WORK CLAMP, L 1 キンジ オサエイタL WORK CLAMP PLATE, L 81-1-1-1 S35316001 1 カクマサエイタ SUPPORT PLATE, S-BLOCK 81-1-1-2 060020416 2 ハインド M2X4 SCREW, BIND M2X4 81-1-3 S06696004 2 サラコネジ 3X6 SCREW, FLAT M3X6 81-1-5 S35236000 1 マゲザガネ3.2 WASHER, BENDING 3.2 81-1-6 S35235001 1 クランプサエピン SUPPORT PIN, CLAMP 81-1-7 021300302 1 3シュナット3 NUT, M3 81-1-8 S35238001 1 クランプシクウケ SHAFT HOLDER, CLAMP 81-1-9 062401016 2 ナベコ 4X10 SCREW, PAN M4X10 81-1-10 S35237001 1 クランプシテンク FULCRUM SHAFT, CLAMP 81-1-11 048050142 2 トメワコウC5 RETAINING RING, C5 81-1-12 S35233201 1 クランプレバー-L CLAMP LEVER, L 81-1-13 018501236 1 アナボルト 5X12 BOLT, SOCKET M5X12 81-1-14 S35168001 1 クランプアームL CLAMP ARM, L 81-1-15 014400532 2 アナボルト 4X5 SET SCREW, SOCKET (CP) M4X5 81-1-16 S35348000 1 ヌノガイド L CLOTH GUIDE, L 81-1-17 S35326001 1 シメネジ M3.5 SCREW, M3.5 118-981-201 16 jintex.in

Page 21 — F3. 押工関係 (ジーンズ仕様) / Presser foot mechanism (Jeans specification)

Brother DH4-B981 parts on page 21
RefPart numberPart nameQty
9292
9494
9090
9696
102102
100100
9797
9999
9191
9393
9898
81-2-1081-2-10
81-2-881-2-8
101101
81-2-1781-2-17
81-2-381-2-3
81-2-1681-2-16
81-2-1181-2-11
81-2-281-2-2
81-2-181-2-1
81-2-1481-2-14
81-2-1-181-2-1-1
81-2-581-2-5
81-2-1381-2-13
81-2-1-281-2-1-2
81-2-1181-2-11
81-2-981-2-9
81-2-781-2-7
7575
81-2-481-2-4
81-2-681-2-6
81-2-1281-2-12
104104
80-2-380-2-3
80-2-1780-2-17
80-2-1180-2-11
80-2-880-2-8
80-2-1080-2-10
80-2-280-2-2
80-2-1180-2-11
80-2-1680-2-16
80-2-180-2-1
80-2-1480-2-14
80-2-1380-2-13
80-2-580-2-5
80-2-1-180-2-1-1
80-2-1-280-2-1-2
80-2-980-2-9
80-2-1580-2-15
80-2-680-2-6
80-2-780-2-7
80-2-1280-2-12
80-2-480-2-4

F3. 押工関係 (ジーンズ仕様) / Presser foot mechanism (Jeans specification) 92 94 90 96 102 100 97 99 91 93 98 81-2-10 81-2-8 101 81-2-17 81-2-3 81-2-16 81-2-11 81-2-2 81-2-1 81-2-14 81-2-1-1 81-2-5 81-2-13 81-2-1-2 81-2-11 81-2-9 81-2-7 75 81-2-4 81-2-6 81-2-12 " オプション部品 / OPTION PARTS " 80-2-3 80-2-17 80-2-11 80-2-8 80-2-10 80-2-2 80-2-11 80-2-16 80-2-1 80-2-14 104 80-2-13 80-2-5 80-2-1-1 80-2-1-2 80-2-9 80-2-15 80-2-6 80-2-7 80-2-12 80-2-4 17 118-981-201 jintex.in

Page 22 — F3. 押工関係 (ジーンズ仕様) / Presser foot mechanism (Jeans specification)

Brother DH4-B981 parts on page 22
RefPart numberPart nameQty
S37756401オサエプレートJR1ツクミ
S37644101ハリイタL1R
S37754001ヌノオサエR-JL1
S37727401オサエプレートJR2ツクミ
S37646101ハリイタL2R
S37690001ヌノオサエR-JL2
S37733401オサエプレートJR3ツクミ
S37648101ハリイタL3R
S37692001ヌノオサエR-JL3
S37757401オサエプレートJR4ツクミ
S37650101ハリイタL4R
S37758001ヌノオサエR-JL4
S40830101オサエプレートJR5ツクミ
S40822001ハリイタL5R
S41483001ヌノオサエR-JL5
S41489101オサエプレートJR6ツクミ
S41479001ハリイタL6R
S41485001ヌノオサエR-JL6
S41491101オサエプレートJR7ツクミ
S41481001ハリイタL7R
S41487001ヌノオサエR-JL7
S37729101ヌノオサエプレートJRクミ
S40828001ヌノオサエプレートJRクミB
S35316001カクコマサエイタ
060020416ハインド M2X42
S06696004サラコネジ 3X62
S35236000マゲザガネ3.2
S35235001クランプサエピン
021300302シュウナット 31
S35238001クランプシシク
062401016ナベコ4X102
S35237001クランプシシク
048050142トメワシヨウC52
S35234201クランプレバー-R
018501236アナボルト5X12
S37695001クランプアームR-J
S40826001クランプアームR-J-B
014400532アナボルト4X52

F3. 押工関係 (ジーンズ仕様) / Presser foot mechanism (Jeans specification) REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 80-2 S37756401 1 オサエプレートJR1ツクミ <L1 14-18mm> WORK CLAMP PLATE SET, J R1 80-2-2 S37644101 1 ハリイタL1R NEEDLE PLATE, R L1 80-2-4 S37754001 1 ヌノオサエR-JL1 WORK CLAMP, R-J L1 80-2 S37727401 <L2 18-22mm> 1 オサエプレートJR2ツクミ <L2 18-22mm> WORK CLAMP PLATE SET, J R2 80-2-2 S37646101 1 ハリイタL2R NEEDLE PLATE, R L2 80-2-4 S37690001 1 ヌノオサエR-JL2 WORK CLAMP, R-J L2 80-2 S37733401 <L3 22-26mm> 1 オサエプレートJR3ツクミ <L3 22-26mm> WORK CLAMP PLATE SET, J R3 80-2-2 S37648101 1 ハリイタL3R NEEDLE PLATE, R L3 80-2-4 S37692001 1 ヌノオサエR-JL3 WORK CLAMP, R-J L3 80-2 S37757401 <L4 26-30mm> 1 オサエプレートJR4ツクミ <L4 26-30mm> WORK CLAMP PLATE SET, J R4 80-2-2 S37650101 1 ハリイタL4R NEEDLE PLATE, R L4 80-2-4 S37758001 1 ヌノオサエR-JL4 WORK CLAMP, R-J L4 80-2 S40830101 <L5 28-32mm> 1 オサエプレートJR5ツクミ <L5 28-32mm> WORK CLAMP PLATE SET, J R5 80-2-2 S40822001 1 ハリイタL5R NEEDLE PLATE, R L5 80-2-4 S41483001 1 ヌノオサエR-JL5 WORK CLAMP, R-J L5 80-2 S41489101 <L6 32-36mm> 1 オサエプレートJR6ツクミ <L6 32-36mm> WORK CLAMP PLATE SET, J R6 80-2-2 S41479001 1 ハリイタL6R NEEDLE PLATE, R L6 80-2-4 S41485001 1 ヌノオサエR-JL6 WORK CLAMP, R-J L6 80-2 S41491101 <L7 36-40mm> 1 オサエプレートJR7ツクミ <L7 36-40mm> WORK CLAMP PLATE SET, J R7 80-2-2 S41481001 1 ハリイタL7R NEEDLE PLATE, R L7 80-2-4 S41487001 1 ヌノオサエR-JL7 WORK CLAMP, R-J L7 80-2-1 S37729101 <L1-L4 14-30mm> 1 ヌノオサエプレートJRクミ <L1-L4 14-30mm> WORK CLAMP PLATE ASSY, JR 80-2-1 S40828001 <L5-L7 28-40mm> 1 ヌノオサエプレートJRクミB <L5-L7 28-40mm> WORK CLAMP PLATE ASSY, JR;B 80-2-1-1 S35316001 1 カクコマサエイタ SUPPORT PLATE, ;S-BLOCK 80-2-1-2 060020416 2 ハインド M2X4 SCREW, BIND M2X4 80-2-3 S06696004 2 サラコネジ 3X6 SCREW, FLAT M3X6 80-2-5 S35236000 1 マゲザガネ3.2 WASHER, BENDING 3.2 80-2-6 S35235001 1 クランプサエピン SUPPORT PIN, ;CLAMP 80-2-7 021300302 1 シュウナット 3 NUT, 3 M3 80-2-8 S35238001 1 クランプシシク SHAFT HOLDER, ;CLAMP 80-2-9 062401016 2 ナベコ4X10 SCREW, PAN M4X10 80-2-10 S35237001 1 クランプシシク FULCRUM SHAFT, ;CLAMP 80-2-11 048050142 2 トメワシヨウC5 RETAINING RING, C5 80-2-12 S35234201 1 クランプレバー-R CLAMP LEVER, R 80-2-13 018501236 1 アナボルト5X12 BOLT, SOCKET M5X12 80-2-14 S37695001 <L1-L4 14-30mm> 1 クランプアームR-J <L1-L4 14-30mm> CLAMP ARM, R-J 80-2-14 S40826001 <L5-L7 28-40mm> 1 クランプアームR-J-B <L5-L7 28-40mm> CLAMP ARM, R-J-B 80-2-15 014400532 2 アナボルト4X5 SET SCREW, SOCKET (CP) M4X5 118-981-201 18

Page 23 — F3. 押工関係 (ジーンズ仕様) / Presser foot mechanism (Jeans specification)

Brother DH4-B981 parts on page 23
RefPart numberPart nameQty
S35347000CLOTH GUIDE, R1
S35326001SCREW, M3.51
S37731301WORK CLAMP PLATE SET, J L11
S37643201NEEDLE PLATE, L L11
S37755001WORK CLAMP, L-J L11
S37728301WORK CLAMP PLATE SET, J L21
S37645101NEEDLE PLATE, L L21
S37689001WORK CLAMP, L-J L21
S37735301WORK CLAMP PLATE SET, J L31
S37647101NEEDLE PLATE, L L31
S37691001WORK CLAMP, L-J L31
S37732301WORK CLAMP PLATE SET, J L41
S37649101NEEDLE PLATE, L L41
S37759001WORK CLAMP, L-J L41
S40831101WORK CLAMP PLATE SET, J L51
S40823001NEEDLE PLATE, L L51
S41484001WORK CLAMP, L-J L51
S41490101WORK CLAMP PLATE SET, J L61
S41480001NEEDLE PLATE, L L61
S41486001WORK CLAMP, L-J L61
S41492101WORK CLAMP PLATE SET, J L71
S41482001NEEDLE PLATE, L L71
S41488001WORK CLAMP, L-J L71
S37730001WORK CLAMP PLATE ASSY, JL1
S35310001WORK CLAMP PLATE ASSY, L1
S35316001SUPPORT PLATE, ;S-BLOCK1
060020416SCREW, BIND M2X42
S06696004SCREW, FLAT M3X62
S35235001WASHER, BENDING 3.21
021300302SUPPORT PIN, CLAMP1
S37712001NUT, 3 M31
062401016CLAMP SHAFT HOLDER2
S37711001SCREW, PAN M4X101
048050142CLAMP FULCRUM SHAFT2
S35233201RETAINING RING, C51
018501236BOLT, SOCKET M5X121

F3. 押工関係 (ジーンズ仕様) / Presser foot mechanism (Jeans specification) REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 80-2-16 S35347000 1 ヌノガイド R CLOTH GUIDE, R 80-2-17 S35326001 1 シメネジ M3.5 SCREW, M3.5 81-2 S37731301 <L1 14-18mm> <L1 14-18mm> 81-2-2 S37643201 1 オサエプレートJL1ツクミ WORK CLAMP PLATE SET, J L1 81-2-4 S37755001 1 ハリイタL1 NEEDLE PLATE, L L1 1 ヌノサエール-JL1 WORK CLAMP, L-J L1 81-2 S37728301 <L2 18-22mm> <L2 18-22mm> 81-2-2 S37645101 1 オサエプレートJL2ツクミ WORK CLAMP PLATE SET, J L2 81-2-4 S37689001 1 ハリイタL2 NEEDLE PLATE, L L2 1 ヌノサエール-JL2 WORK CLAMP, L-J L2 81-2 S37735301 <L3 22-26mm> <L3 22-26mm> 81-2-2 S37647101 1 オサエプレートJL3ツクミ WORK CLAMP PLATE SET, J L3 81-2-4 S37691001 1 ハリイタL3 NEEDLE PLATE, L L3 1 ヌノサエール-JL3 WORK CLAMP, L-J L3 81-2 S37732301 <L4 26-30mm> <L4 26-30mm> 81-2-2 S37649101 1 オサエプレートJL4ツクミ WORK CLAMP PLATE SET, J L4 81-2-4 S37759001 1 ハリイタL4 NEEDLE PLATE, L L4 1 ヌノサエール-JL4 WORK CLAMP, L-J L4 81-2 S40831101 <L5 28-32mm> <L5 28-32mm> 81-2-2 S40823001 1 オサエプレートJL5ツクミ WORK CLAMP PLATE SET, J L5 81-2-4 S41484001 1 ハリイタL5L NEEDLE PLATE, L L5 1 ヌノサエール-JL5 WORK CLAMP, L-J L5 81-2 S41490101 <L6 32-36mm> <L6 32-36mm> 81-2-2 S41480001 1 オサエプレートJL6ツクミ WORK CLAMP PLATE SET, J L6 81-2-4 S41486001 1 ハリイタL6L NEEDLE PLATE, L L6 1 ヌノサエール-JL6 WORK CLAMP, L-J L6 81-2 S41492101 <L7 36-40mm> <L7 36-40mm> 81-2-2 S41482001 1 オサエプレートJL7ツクミ WORK CLAMP PLATE SET, J L7 81-2-4 S41488001 1 ハリイタL7L NEEDLE PLATE, L L7 1 ヌノサエール-JL7 WORK CLAMP, L-J L7 81-2-1 S37730001 <L1-L4 14-30mm> <L1-L4 14-30mm> 1 オサエプレートJLクミ WORK CLAMP PLATE ASSY, JL 81-2-1 S35310001 <L5-L7 28-40mm> <L5-L7 28-40mm> 1 ヌノサエールプレート WORK CLAMP PLATE ASSY, L 81-2-1-1 S35316001 1 カクマサエイタ SUPPORT PLATE, ;S-BLOCK 81-2-1-2 060020416 2 ハインド M2X4 SCREW, BIND M2X4 81-2-3 S06696004 2 サラネジ M3X6 SCREW, FLAT M3X6 81-2-5 S35235001 1 クランプササエピン WASHER, BENDING 3.2 81-2-6 021300302 1 3シュナツト SUPPORT PIN, CLAMP 81-2-7 S37712001 1 クランプシツクウケ NUT, 3 M3 81-2-9 062401016 2 ナベコ4X10 CLAMP SHAFT HOLDER 81-2-10 S37711001 1 クランプテンシツク SCREW, PAN M4X10 81-2-11 048050142 2 トメワジクウケC5 CLAMP FULCRUM SHAFT 81-2-12 S35233201 1 クランプレバー-L RETAINING RING, C5 81-2-13 018501236 1 アナボルト5X12 CLAMP LEVER, L BOLT, SOCKET M5X12 19 118-981-201 jintex.in

Page 24 — F3. 押工関係(ジーンズ仕様) / Presser foot mechanism (Jeans specification)

Brother DH4-B981 parts on page 24
RefPart numberPart nameQty
S37694001<L1-L4 14-30mm> CLAMP ARM, L-J1
S40827001<L5-L7 28-40mm> CLAMP ARM, L-J-B1
014400532SET SCREW, SOCKET (CP) M4X52
S35348000CLOTH GUIDE, L1
S35326001SCREW, M3.51
S37693001GUIDE PLATE, C1
S37714001FULCRUM BRACKET, AUX.CLAMP1
S37713001FULCRUM SHAFT, AUX.CLAMP1
048050142RETAINING RING, C52
S37718000AUXILIARY CLAMP ARM1
018401032BOLT, SOCKET M4X101
S05356000BUTTON CLAMP, A1
S08808001STOPPER SCREW1
021660102NUT, 1 SM3.181
S37753001SPRING, EXTENSION1
S37744001CYLINDER SUPPORT ASSY1
062400812SCREW, PAN M4X82
S37717101AUX. CLAMP LINK ASSY1
S34922101SHOULDER SCREW, M41
021400202NUT, 2 M41
S37870000"OPTION PARTS" CLOTH GUIDE, J1

F3. 押工関係(ジーンズ仕様) / Presser foot mechanism (Jeans specification) REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 81-2-14 S37694001 1 <L1-L4 14-30mm> クランプアームL-J <L1-L4 14-30mm> CLAMP ARM, L-J 81-2-14 S40827001 1 <L5-L7 28-40mm> クランプアームL-J-B <L5-L7 28-40mm> CLAMP ARM, L-J-B 81-2-15 014400532 2 アサホミ4X5 SET SCREW, SOCKET (CP) M4X5 81-2-16 S35348000 1 ヌノガイド L CLOTH GUIDE, L 81-2-17 S35326001 1 シメネジ M3.5 SCREW, M3.5 75 S37693001 1 プレートガイドイタC GUIDE PLATE, C 80 S37714001 1 ホンヨウヨウセンタリングイ FULCRUM BRACKET, AUX.CLAMP 90 S37713001 1 ホンヨウヨウセンタリングク FULCRUM SHAFT, AUX.CLAMP 91 048050142 2 トウシヨウC5 RETAINING RING, C5 92 S37718000 1 ホンヨウヨウアーム AUXILIARY CLAMP ARM 93 018401032 1 アサホルト4X10 BOLT, SOCKET M4X10 94 S05356000 1 ボタンサエA BUTTON CLAMP, A 95 S08808001 1 ストツプネジ STOPPER SCREW 96 021660102 1 ナツト1SM3.18 NUT, 1 SM3.18 97 S37753001 1 ホンヨウヨウエトシバネ SPRING, EXTENSION 98 S37744001 1 Fオサエシリンダササエミ CYLINDER SUPPORT ASSY 99 062400812 2 ナベコ4X8 SCREW, PAN M4X8 100 S37717101 1 ホンヨウヨウリンクアーム AUX. CLAMP LINK ASSY 101 S34922101 1 ダンネジ M4 SHOULDER SCREW, M4 102 021400202 1 2シュナツト4 NUT, 2 M4 104 S37870000 "オプシヨン部品" "OPTION PARTS" 1 ヌノガイド J CLOTH GUIDE, J 118-981-201 20 jintex.in

Page 25

Brother DH4-B981 parts on page 25
RefPart numberPart nameQty
771037877
2111B-981-20221

G. 送り関係 / Feed mechanism 1 2 3 4 18 19 17 11 27 13 11-1 17 11-2 12 25 24 27 28 26 15 17 23 97 25 24 71 72 83 79 80 184-1 84-2 84 81 82 86 76 75 74 10378 77 91 93 92 5 8 6 76 92 93 90 89 87 88 10 9 5-1 101 62 63 64 65 66 61 62 68 150 151 54 52 43 49 50 42 45 46 48 45-1 51 100 53 57 55 56 66 66 56 11B-981-202 21 jintex.in

Page 26

Brother DH4-B981 parts on page 26
RefPart numberPart nameQty
S34950209FEED BRACKET1
S35176001FEED BRACKET COVER, L1
S35177001FEED BRACKET COVER, R1
S29410001SCREW, FLAT M412
S43192200PULSE MOTOR ASSY, X1
S43193200PULSE MOTOR, 103H75231
018401622BOLT, SOCKET M4X164
025040132WASHER, PLAIN S 44
S43717201GEAR, 15.751
014770622SET SCREW, SOCKET (CP) SM6.352
S35181001X-FEED SHAFT HOLDER, L1
S35180000X-FEED SHAFT HOLDER, L1
417526000SENSOR MAGNET, 91
S35178001X-RACK2
018501631BOLT, SOCKET M5X164
S35179000X-FEED SHAFT HOLDER, R1
S35188001Y-FEED GUIDE SHAFT2
014060632SET SCREW, SOCKET (CP) M6X64
S12004000LINEAR BUSH4
S02460001RETAINING RING, EXTERNAL C198
S35182001X-FEED GUIDE SHAFT, A1
018401636BOLT, SOCKET M4X164
025040232WASHER, PLAIN M 44
S35183000LINEAR BUSH, 124
S35184001STOPPER, BALL BEARING4
062300416SCREW, PAN M3X44
S43719001Y-FEED BASE, B1
018061622BOLT, SOCKET M6X164
S43194200PULSE MOTOR ASSY, Y1
S43193200PULSE MOTOR, 103H75231
018401622BOLT, SOCKET M4X164
025040132WASHER, PLAIN IS 44
S43718001DRIVING GEAR, 251
014760622SET SCREW, SOCKET SM5.952
S35174001Y-PULLEY SUPPORT, L1
018501422BOLT, SOCKET M5X142
S27844201TIMING PULLEY, A1
014770622SET SCREW, SOCKET (CP) SM6.352
S35186001Y-PULLEY SHAFT, R1
530138001MICRO BEARING, 82
048060342RETAINING RING, E62
S27844201TIMING PULLEY, A1
014770622SET SCREW, SOCKET (CP) SM6.352
S35189001Y-PULLEY SHAFT, R1
530138001MICRO BEARING, 82
048060342RETAINING RING, E62
048160242RETAINING RING, INTERNAL C164
S43720001IDLER GEAR, 401
014060632SET SCREW, SOCKET (CP) M6X62
S10077100TIMING BELT1
S35190001Y-SHAFT1
S02460001RETAINING RING, EXTERNAL C192
S12004000LINEAR BUSH2
S35184001STOPPER, BALL BEARING1
S35191001BALL BEARING1
S12004000LINEAR BUSH1
S02460001RETAINING RING, EXTERNAL C192
018061222BOLT, SOCKET M6X122
028060242WASHER, SPRING 2-62
S31568000Y-DRIVING SHAFT HOLDER1
S10078001SPACER, T-BELT1

G . 送り関係 / Feed mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S34950209 1 オクリダイ FEED BRACKET 2 S35176001 1 オクリダイカバー-L FEED BRACKET COVER, L 3 S35177001 1 オクリダイカバー-R FEED BRACKET COVER, R 4 S29410001 12 サラネジ M4 SCREW, FLAT M4 5 S43192200 1 パルスモータ クミ PULSE MOTOR ASSY, X 5-1 S43193200 1 パルスモータ103H7523 PULSE MOTOR, 103H7523 6 018401622 4 アナボルト 4X16 BOLT, SOCKET M4X16 8 025040132 4 ヒラザガネショウ 4 WASHER, PLAIN S 4 9 S43717201 1 クドウキヤ 15.75 GEAR, 15.75 10 014770622 2 アナネジ 6.35クボミ SET SCREW, SOCKET (CP) SM6.35 11 S35181001 1 XオクリダイクウケLクミ X-FEED SHAFT HOLDER, L 11-2 S35180000 1 XオクリダイクウケL X-FEED SHAFT HOLDER, L 11-2 417526000 1 センサマグネット 9 SENSOR MAGNET, 9 12 S35178001 2 Xラツク X-RACK 13 018501631 4 アナボルト 5X16 BOLT, SOCKET M5X16 15 S35179000 1 XオクリダイクウケR X-FEED SHAFT HOLDER, R 16 S35188001 2 Yオクリダインクク Y-FEED GUIDE SHAFT 17 014060632 4 アナネジ 6X6 SET SCREW, SOCKET (CP) M6X6 18 S12004000 4 リニアブツシユ LINEAR BUSH 19 S02460001 8 トメワジヨウC19 RETAINING RING, EXTERNAL C19 23 S35182001 1 XオクリダインククA X-FEED GUIDE SHAFT, A 24 018401636 4 アナボルト 4X16 BOLT, SOCKET M4X16 25 025040232 4 ヒラザガネチユウ 4 WASHER, PLAIN M 4 26 S35183000 4 リニアブツシユ 12 LINEAR BUSH, 12 27 S35184001 4 タマシウケトメイヤ STOPPER, BALL BEARING 28 062300416 4 ナベコ M3X4 SCREW, PAN M3X4 42 S43719001 1 YオクリベースB Y-FEED BASE, B 43 018061622 4 アナボルト 6X16 BOLT, SOCKET M6X16 45 S43194200 1 パルスモータY PULSE MOTOR ASSY, Y 45-1 S43193200 1 パルスモータ103H7523 PULSE MOTOR, 103H7523 46 018401622 4 アナボルト 4X16 BOLT, SOCKET M4X16 48 025040132 4 ヒラザガネショウ 4 WASHER, PLAIN IS 4 49 S43718001 1 クドウキヤ 25 DRIVING GEAR, 25 50 014760622 2 アナネジ 5.95 SET SCREW, SOCKET SM5.95 51 S35174001 1 Yプーリサポ-トL Y-PULLEY SUPPORT, L 52 018501422 2 アナボルト 5X14 BOLT, SOCKET M5X14 53 S27844201 1 タイミングプーリ A TIMING PULLEY, A 54 014770622 2 アナネジ 6.35クボミ SET SCREW, SOCKET (CP) SM6.35 55 S35186001 1 Yプーリサポ-ト Y-PULLEY SHAFT, R 56 530138001 2 マイクロベアリング 8 MICRO BEARING, 8 57 048060342 2 トメワE6 RETAINING RING, E6 61 S27844201 1 タイミングプーリ A TIMING PULLEY, A 62 014770622 2 アナネジ 6.35クボミ SET SCREW, SOCKET (CP) SM6.35 63 S35189001 1 Yプーリサポ-トR Y-PULLEY SHAFT, R 64 530138001 2 マイクロベアリング 8 MICRO BEARING, 8 65 048060342 2 トメワE6 RETAINING RING, E6 66 048160242 4 トメワジヨウC16 RETAINING RING, INTERNAL C16 67 S43720001 1 アイドルギヤ 40 IDLER GEAR, 40 68 014060632 2 アナボルト 6X6 SET SCREW, SOCKET (CP) M6X6 69 S10077100 1 タイミングベルト TIMING BELT 70 S35190001 1 Yジク Y-SHAFT 71 S02460001 2 トメワジヨウC19 RETAINING RING, EXTERNAL C19 72 S12004000 2 リニアブツシユ LINEAR BUSH 73 S35184001 1 タマシウケトメイヤ STOPPER, BALL BEARING 74 S35191001 1 ジクウエ BALL BEARING 75 S12004000 1 リニアブツシユ LINEAR BUSH 76 S02460001 2 トメワジヨウC19 RETAINING RING, EXTERNAL C19 77 018061222 2 アナボルト 6X12 BOLT, SOCKET M6X12 78 028060242 2 バネザガネ2-6 WASHER, SPRING 2-6 79 S31568000 1 Yドウジクホルダ Y-DRIVING SHAFT HOLDER 80 S10078001 1 Tベルトスペーサ SPACER, T-BELT 118-981-202 22

Page 27 — G. 送り関係 / Feed mechanism

Brother DH4-B981 parts on page 27
RefPart numberPart nameQty
44Screw
22Base
33Cover
1818Shaft
1919Bearing
1313Screw
1717Screw
11-111-1Lever
11-211-2Lever
1212Block
2727Clip
2828Screw
2626Roller
1515Shaft
2323Shaft
2525Washer
2424Screw
1616Shaft
9696Shaft
9797Screw
9999Screw
7373Nut
7272Bush
7979Shaft
8383Screw
8080Bracket
184-1184-1Screw
84-284-2Screw
8484Bracket
8181Screw
8282Screw
7171Washer
7070Shaft
103103Screw
7878Nut
7777Washer
9191Shaft
9393Washer
9292Bearing
55Screw
88Screw
66Screw
9090Gear
8989Gear
1010Motor
8787Bracket
8888Screw
5-15-1Motor
6565Screw
6464Washer
5252Screw
6666Washer
6161Pulley
6262Screw
6363Shaft
4242Bracket
4545Motor
4949Screw
5050Screw
5151Bracket
5454Screw
5353Pulley
5757Screw
5555Shaft
5656Nut
6767Gear
6868Screw
150150Wire
4646Screw
4848Screw
45-145-1Wire
151151Wire

G. 送り関係 / Feed mechanism 4 2 18 19 13 17 11-1 17 25 24 11-2 12 27 28 27 26 12 15 23 17 27 26 86 76 75 74 85 10378 77 72 91 93 92 76 5 90 92 93 10 89 9 88 87 5-1 4 3 1 16 16 96 97 99 73 72 79 83 80 184-1 84-2 84 81 82 65 64 52 66 61 62 63 42 66 64 68 150 45 49 54 53 43 51 50 46 45-1 151 118-981-202 23 jintex.in

Page 28 — G . 送り関係 / Feed mechanism

Brother DH4-B981 parts on page 28
RefPart numberPart nameQty
S10079101BELT HOLDER1
018680822BOLT, SOCKET SM4.37X82
018501631BOLT, SOCKET M6X161
S35192001SENSOR PARTITION PLATE ASSY1
S35193000SENSOR PARTITION PLATE1
128652001MAGNET REC16W1
S35194001Y-GUIDE SHAFT1
012500536SET SCREW, SOCKET (FT) M5X52
S43749001MOTOR SUPPORT, B1
018061622BOLT, SOCKET M6X163
S35196100IDLER GEAR2
014060632SET SCREW, SOCKET (CP) M6X64
S35195001GEAR SHAFT, IDLER1
076001800BALL-BEARING 6001ZZ(8482.10)2
048280242RETAINING RING, INTERNAL C282
S35187001X-FEED GUIDE SHAFT, B1
014060632SET SCREW, SOCKET (CP) M6X62
062300416SCREW, PAN M3X41
018502022BOLT, SOCKET M5X201
148782001SPACER1
025060232WASHER, PLAIN M 62
S43347000PULSE MOTOR CORD, X1
S43348000PULSE MOTOR CORD, Y1

G . 送り関係 / Feed mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 81 S10079101 1 ベルトホルダ BELT HOLDER 82 018680822 2 アアボルト4.37X8 BOLT, SOCKET SM4.37X8 83 018501631 1 アアボルトM6X16 BOLT, SOCKET M6X16 84 S35192001 1 センサリイタ SENSOR PARTITION PLATE ASSY 84-1 S35193000 1 センサリイタ SENSOR PARTITION PLATE 84-2 128652001 1 マグネットREC16W MAGNET REC16W 85 S35194001 1 Y-ガイドシンク Y-GUIDE SHAFT 86 012500536 2 アアヒラ5X5 SET SCREW, SOCKET (FT) M5X5 87 S43749001 1 モータササエB MOTOR SUPPORT, B 88 018061622 3 アアボルトM6X16 BOLT, SOCKET M6X16 89 S35196100 2 アアイトルギヤ IDLER GEAR 90 014060632 4 アアボルトM6X6 SET SCREW, SOCKET (CP) M6X6 91 S35195001 1 アアイトルギヤシヤフ GEAR SHAFT, IDLER 92 076001800 2 タマシクウツ6001ZZ BALL-BEARING 6001ZZ(8482.10) 93 048280242 2 トメワアナヨウC28 RETAINING RING, INTERNAL C28 96 S35187001 1 XオクリアンナイシンクB X-FEED GUIDE SHAFT, B 97 014060632 2 アアヒラミ6X6 SET SCREW, SOCKET (CP) M6X6 99 062300416 1 ナベコM3X4 SCREW, PAN M3X4 100 018502022 1 アアボルトM5X20 BOLT, SOCKET M5X20 101 148782001 1 スペーサー SPACER 103 025060232 2 ヒラサガネチユウ6 WASHER, PLAIN M 6 150 S43347000 1 パルスモータコード X PULSE MOTOR CORD, X 151 S43348000 1 パルスモータコード Y PULSE MOTOR CORD, Y 118-981-202 24 jintex.in

Page 29 — H.カッター関係 / Cutter mechanism

Brother DH4-B981 parts on page 29
RefPart numberPart nameQty
1-1CUTTER MECHANISM
1-2BRACKET
1-3PIN
1-4SPRING
1-5PIN
2SHAFT
3WASHER
5SCREW
6NUT
7ARM
8PIN
9NUT
10CYLINDER
11PIN
12SPRING
13CYLINDER
14WASHER
15SHAFT
16BRACKET
17BLOCK
18SHAFT
19BRACKET
23PIN
24BRACKET
25-1BASE
25-2SPRING
25-3SCREW
25-4SPRING
25-5SCREW
26SCREW
27BRACKET
34-1COVER
34-2COVER
39BLADE HOLDER
40SCREW
45SPRING
46SPRING
47SPRING
48SCREW
51SPRING
52PLATE
53SCREW
54BRACKET
55SCREW
56WASHER
58BRACKET

H.カッター関係 / Cutter mechanism 1-1 1-2 1-3 1-4 1-5 2 3 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 23 24 25-1 25-2 25-3 25-4 25-5 26 27 34-1 34-2 39 40 45 46 47 48 51 52 53 54 55 56 58 118-981-218 25 jintex.in

Page 30 — H. カッター関係 / Cutter mechanism

Brother DH4-B981 parts on page 30
RefPart numberPart nameQty
S35074201カッターウデクミ1
S35075201カッターウデ1
S35076101カッターカートリッジプレッサー1
S35077000ニードルローラー4X25.81
S35078001ハネカケ1
S35079000ニードルローラー3X11.81
S35080001カッターウデシノブ1
016061031アナカシメ 6X101
S35081001カッターウデ オサエネジ2
S35082001リンクA1
S35088001リンク1
S35085001リンクC1
014060632アナカシメ 6X61
S35087001リンクC1
S35086001リンク2B1
014060632アナカシメ 6X61
S35083001リンク7A1
014060632アナカシメ 6X61
S35084001シリンダーロッド シク1
014060632アナカシメ 6X61
S35090001シリンダーロッド1
S35091001シリンダーササエシク1
014060632アナカシメ 6X62
S35091001ツマミネジ M51
S35093001ハンマー-381
S37702001ハンマー-S121
S37704001ハンマー-S161
S37706001ハンマー-S201
S37708001ハンマー-S241
S37197001ハンマー-261
S37199001ハンマー-301
S37201001ハンマー-341
S35473301メスト・ダイクウミ1
S35094301メスト・ダイ1
S35097001メスフロックオサエ1
018501622アナボルト 5X161
S35098000フワロックツルイツタ1
062300416ナベコ M3X41
018501222アナボルト 5X122
018062522アナボルト 6X251
S35436101メス2.8X4.3-501
S35437101メス2.8X4.3-381
S45269001カッターセンサキリイタS1
062400812ナベコ 4X82
S35078001ハネカケ1
142642001サトウチョウセツヒキハネ1
S35100001メスチョウセツサエ1
062400812ナベコ 4X81
S35101001メスチョウセツネジ1
S35102001メスト・ダイイアンナイ1
018400832アナボルト 4X83
S35104001メスパイプクミ1
062400812ナベコ 4X82
028040242ハネガキガネ2.42
S43375000メスデカバー1

H. カッター関係 / Cutter mechanism REF. NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S35074201 1 カッターウデクミ CUTTER LEVER ASSY 1-1 S35075201 1 カッターウデ CUTTER LEVER 1-2 S35076101 1 カッターカートリッジプレッサー CUTTER CARTRIDGE PRESSER 1-3 S35077000 1 ニードルローラー4X25.8 NEEDLE ROLLER, 4X25.8 1-4 S35078001 1 ハネカケ SPRING HOOK 1-5 S35079000 1 ニードルローラー3X11.8 NEEDLE ROLLER, 3X11.8 2 S35080001 1 カッターウデシノブ CUTTER LEVER SHAFT 3 016061031 1 アナカシメ 6X10 SET SCREW, SOCKET (CN) M6X10 5 S35081001 2 カッターウデ オサエネジ SUPPORT SCREW 6 S35082001 1 リンクA NUT, 3 M14 7 S35088001 1 リンク LINK, A 8 S35085001 1 リンクC LINK, C 9 014060632 1 アナカシメ 6X6 SET SCREW, SOCKET (CP) M6X6 10 S35087001 1 リンクC LINK, C 11 S35086001 1 リンク2B LINK SHAFT, B 12 014060632 1 アナカシメ 6X6 SET SCREW, SOCKET (CP) M6X6 13 S35083001 1 リンク7A LINK SHAFT, A 14 014060632 1 アナカシメ 6X6 SET SCREW, SOCKET (CP) M6X6 15 S35084001 1 シリンダーロッド シク CYLINDER ROD SHAFT 16 014060632 1 アナカシメ 6X6 SET SCREW, SOCKET (CP) M6X6 17 S35090001 1 シリンダーロッド CYLINDER ROD 18 S35091001 1 シリンダーササエシク CYLINDER SUPPORT SHAFT 19 014060632 2 アナカシメ 6X6 SET SCREW, SOCKET (CP) M6X6 23 S35091001 1 ツマミネジ M5 KNOB SCREW, M5 <00. 上糸切り用> <For-00, Upper thread trimmer> 24 <01. 下糸切り用> <For-01, Upper & lower thread trimmer> 24 S35093001 1 ハンマー-38 HAMMER, 38 <02. ジーンズ仕様> <For-02, Jeans specification> <52. フライパンデッカー仕様> <For-52, Fly-hooker specification> 24 S37702001 1 ハンマー-S12 L1 HAMMER, S12 L1 24 S37704001 1 ハンマー-S16 L2 HAMMER, S16 L2 24 S37706001 1 ハンマー-S20 L3 HAMMER, S20 L3 24 S37708001 1 ハンマー-S24 L4 HAMMER, S24 L4 24 S37197001 1 ハンマー-26 L5 HAMMER, 26 L5 24 S37199001 1 ハンマー-30 L6 HAMMER, 30 L6 24 S37201001 1 ハンマー-34 L7 HAMMER, 34 L7 25 S35473301 1 メスト・ダイクウミ KNIFE BRACKET SET 25-1 S35094301 1 メスト・ダイ KNIFE BRACKET ASSY 25-2 S35097001 1 メスフロックオサエ KNIFE BLOCK HOLDER 25-3 018501622 1 アナボルト 5X16 BOLT, SOCKET, M5X16 25-4 S35098000 1 フワロックツルイツタ STOPPER PLATE, BLOCK 25-5 062300416 1 ナベコ M3X4 SCREW, PAN M3X4 26 018501222 2 アナボルト 5X12 BOLT, SOCKET, M5X12 27 018062522 1 アナボルト 6X25 BOLT, SOCKET, M6X25 34-1 S35436101 1 メス2.8X4.3-50 KNIFE, 2.8X4.3-50 34-2 S35437101 1 メス2.8X4.3-38 KNIFE, 2.8X4.3-38 39 S45269001 1 カッターセンサキリイタS PARTITION PLATE, C-SENSOR 40 062400812 2 ナベコ 4X8 SCREW, PAN M4X8 45 S35078001 1 ハネカケ SPRING HOOK 46 142642001 1 サトウチョウセツヒキハネ SPRING, EXTENSION 47 S35100001 1 メスチョウセツサエ KNIFE ADJUSTING SUPPORT 48 062400812 1 ナベコ 4X8 SCREW, PAN M4X8 51 S35101001 1 メスチョウセツネジ ADJUSTING SCREW 52 S35102001 1 メスト・ダイイアンナイ KNIFE BRACKET GUIDE 53 018400832 3 アナボルト 4X8 BOLT, SOCKET, M4X8 54 S35104001 1 メスパイプクミ KNIFE PIPE ASSY 55 062400812 2 ナベコ 4X8 SCREW, PAN M4X8 56 028040242 2 ハネガキガネ2.4 WASHER, SPRING-2-4 58 S43375000 1 メスデカバー KNIFE LEVER COVER 118-981-218 26 jintex.in
