Parts index — Brother HE-800A (85 pages)tap a row to open its page

Page 3

Brother HE-800A (85 pages) parts on page 3

Ref	Part number	Part name	Qty
	A.	主体関係

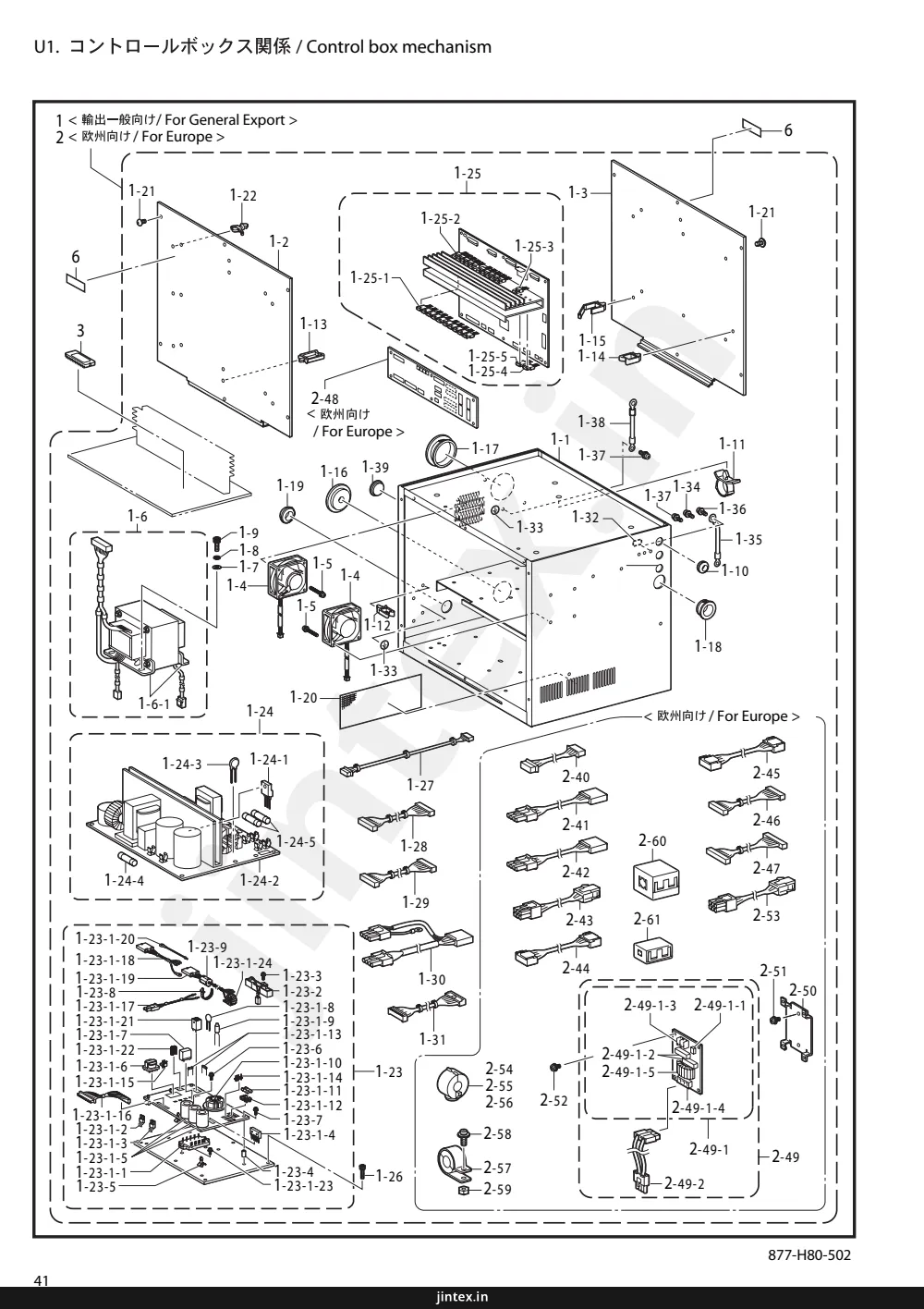

	1	U1. コントロールボックス関係
	39
	B.	針棒・天秤関係
	3	U2. コントロールボックス関係
	45
	C.	上軸関係
	5	U3. コントロールボックス関係
	49
	D.	針振関係
	7	V. 電装品関係
	53
	E.	非常停止関係
	7	W. プリント基板関係
	55
	F.	押工関係
	9	X1. 付属装置関係(オプション部品)
	57
	G.	送り関係
	11	X2. 付属装置関係(オプション部品)
	59
	H.	カッター関係
	15	Y. モータ関係
	61
	J.	糸切りし感知関係
	17	AA. カバー関係
	63
	K.	下軸関係
	17	Z1. 付属品関係
	63
	L.	カマ関係
	19	Z2. 付属品関係
	65
	M.	給油潤滑関係
	21	Z3. 付属品関係
	69
	N.	糸通シ関係
	25	Ga1. ゲージ部品一覧表
	71
	P.	糸巻関係
	29	Ga2. ゲージ部品一覧表
	72
	Q.	上糸切り関係
	31	Ga3. ゲージ部品一覧表
	73
	R.	下糸切り関係
	33	Wa. 警告ラベル
	74
	S.	針位置検出器関係
	37	索引
	75
	T.	操作パネル関係
	37

Page 5 — A. 主体関係 / Machine body

Brother HE-800A (85 pages) parts on page 5

Ref	Part number	Part name	Qty
7	7	Screw
6	6	Cover
9	9	Screw
8	8	Cover
3	3	Screw
2	2	Cover
32	32	Cover
5	5	Screw
4	4	Handle
35	35	Bushing
33	33	Bushing
40	40	Bushing
34	34	Bushing
30	30	Bushing
59	59	Bushing
27	27	Bushing
26	26	Bushing
60	60	Cover
29	29	Bushing
28	28	Bearing
36	36	Bushing
37	37	Bushing
38	38	Bushing
39	39	Bushing
64	64	Screw
20	20	Bracket
21	21	Shaft
23	23	Shaft
22	22	Shaft
16	16	Screw
56	56	Bushing
11	11	Bushing
24	24	Bushing
63	63	Bracket
12	12	Screw
17	17	Screw
58	58	Screw
55	55	Cover
14	14	Washer
15	15	Clip
10	10	Cover
19	19	Nut
13	13	Washer
57	57	Screw
63	63	Motor

Page 6 — A.主体関係 / Machine body

Brother HE-800A (85 pages) parts on page 6

Ref	Part number	Part name	Qty
2	S50124001	メンイタ	1
3	062711012	ナベコ476-32X10	4
4	S50125001	テンビンカバー	1
5	062680612	ナベコ437-40X6	1
6	S50126001	ガワイタ	1
7	062711012	ナベコ476-32X10	6
8	S50127001	ウワフタ	1
9	062711612	ナベコ476-32X16	6
10	S50128101	カマカバー	1
11	104450101	ゴムセン8	1
12	158879001	カマバジック	1
13	S00306001	ヒンジイタバネ	1
14	025080132	ヒラザガネショウ8	1
15	048060342	トメワE6	1
16	014760632	アナクボミ595-28X6	1
17	117143003	サラネジ4.37	2
19	021680202	シユナツト437-40	2
20	014760632	アナクボミ595-28X6	2
21	158830001	ヒンジ	2
22	158831001	ヒンジピン	2
23	158832000	ヒンジピンサエゴム	2
24	158150000	ゴムセン20.5	1
26	158150000	ゴムセン20.5	1
27	104449001	ゴムセン15.5	1
28	104451101	ゴムセン23.9	1
29	104450101	ゴムセン8	2
30	104450101	ゴムセン8	2
31	104450101	ゴムセン8	1
32	104449001	ゴムセン15.5	1
33	104449001	ゴムセン15.5	1
34	104450101	ゴムセン8	1
35	104450101	ゴムセン8	1
36	104450101	ゴムセン8	1
37	104450101	ゴムセン8	2
38	104450101	ゴムセン8	1
39	104449001	ゴムセン15.5	2
40	S32263001	ゴムセン8.5	3
55	S50131001	イトオシセツメイタイタ	1
56	104449001	ゴムセン15.5	1
57	S50340000	ベットダイクツシヨン	2
58	120263001	ダンネジ4.37	2
59	117936001	ゴムセン9.4	1
60	SA4629002	Eマーク	1
61	SA0792001	ラベルチュウイ.ウェイ	1
62	SA0793001	ラベルチュウイ.チュウエイ	1
63	S36924001	ワーニングマーク	2
64	S37060001	アースマーク	2

Page 7 — B. 針棒・天秤関係 / Needle bar and thread take-up mechanism

Brother HE-800A (85 pages) parts on page 7

Ref	Part number	Part name	Qty
8	8	Screw
5	5	Thread take-up lever assembly
5-3	5-3	Spring
5-5	5-5	Screw
5-4	5-4	Thread take-up lever
9	9	Needle bar connecting rod
11	11	Spring
10	10	Needle bar connecting rod
5-1	5-1	Thread take-up lever shaft
18	18	Screw
17	17	Bracket
21	21	Screw
20	20	Needle bar connecting rod
5-6	5-6	Thread
5-7	5-7	Thread
19	19	Screw
6	6	Screw
9-1	9-1	Needle bar
5-2	5-2	Thread take-up lever
5-2-1	5-2-1	Screw
9-2	9-2	Needle bar connecting rod
27	27	Screw
23	23	Screw
22	22	Needle bar connecting rod
24	24	Nut
9-3	9-3	Screw
26	26	Nut
25	25	Screw
13	13	Screw
12	12	Needle bar connecting rod
1	1	Rotary hook shaft
2	2	Rotary hook shaft
3	3	Screw
4	4	Washer
7	7	Screw
15-1	15-1	Needle bar connecting rod
15-2	15-2	Needle bar connecting rod
16	16	Screw
14	14	Needle

Page 8 — B.針棒・天秤関係 / Needle bar and thread take-up mechanism

Brother HE-800A (85 pages) parts on page 8

Ref	Part number	Part name	Qty
	S50132000	テンビンクランク
	100250001	シメネジ7.14
	014770632	アナクボミ635-40X6
	110367001	ザガネ
	SA4047001	ハリボウレンカンオオクミ
	145465001	シメネジ3.57L
	S50136001	ハリボウダツヨウクミ
	140004001	シメネジ3.57
	S52943101	テンビンサエジク
	140430001	クミヒモ3X40
	S50142000	クミヒモ3X290
	S50271000	クミヒモ2X35
	S50272000	クミヒモ3X15
	S52248001	ハリボウアンナイカクコマ
	014770632	アナクボミ635-40X6	2
	014760632	アナクボミ595-28X6
	S50143001	ハリボウダイインウクミ
	S50144001	ハリボウダイクミ
	159624001	ハリボウダイカクコマ
	S50146001	ストツパイタ
	158880001	ハリボウダイササエジク
	014760632	アナクボミ595-28X6
	S50147001	ハリボウダイアンナイ
	014760632	アナクボミ595-28X6
	S50180090	ミシンハリ134...#14 NM90
	S50180075	ミシンハリ134...#11 NM75
	S50180065	ミシンハリ134...#9 NM65
	S50180070	ミシンハリ134...#10 NM70
	S50180080	ミシンハリ134...#12 NM80
	S50180085	ミシンハリ134...#13 NM85
	S48371060	ミシンハリ134SUK...#14 NM90
	S48371065	ミシンハリ134SUK...#9 NM65
	S48371070	ミシンハリ134SUK...#10 NM70
	S48371075	ミシンハリ134SUK...#11 NM75
	S48371080	ミシンハリ134SUK...#12 NM80
	S48371090	ミシンハリ134SUK...#14 NM90
	SA2921001	ハリボウ
	S50149101	ハリボウイトアンナイ
	140553102	アタマツキトメネジ3.18
	S50150001	クランクロツドアンナイ
	S31808001	ナベコ437-40X25
	150382001	アナボルト4.37X18	2
	S50152001	ハリボウアンナイ
	154965001	アナボルト3.57X8	2
	S50153101	ハリボウダイストツパ
	153483001	トメネジ4.76
	021710202	トメクボミ476-32
	013761410	トメクボミ595-28X14
	100022005	ナット5.95
	062681012	ナベコ437-40X10	2

Page 9 — C. 上軸関係 / Upper shaft mechanism

Brother HE-800A (85 pages) parts on page 9

Ref	Part number	Part name	Qty
9	9	9
8	8	8
1-1	1-1	1-1
4	4	4
21	21	21
5	5	5
6-1	6-1	6-1
6-2	6-2	6-2
11	11	11
10	10	10
10-1	10-1	10-1
10-2	10-2	10-2
10-3	10-3	10-3
1-2	1-2	1-2
1-3	1-3	1-3
12-2	12-2	12-2
12-3	12-3	12-3
13	13	13
14	14	14
12-1	12-1	12-1
12-5	12-5	12-5
12-4	12-4	12-4
12-6	12-6	12-6
12-7	12-7	12-7
12-6	12-6	12-6
16	16	16
17	17	17
19	19	19
18	18	18
19	19	19
15	15	15
20	20	20

Page 10 — C.上軸関係 / Upper shaft mechanism

Brother HE-800A (85 pages) parts on page 10

Ref	Part number	Part name	Qty
	S0154001	ウワジク	1
	048150142	トメワジクヨウC15	2
	072630260	Tタマジクウケ6302VV	1
	SA4065001	ウワジクメタルF	1
	158893000	ウワジクメタルM	1
	S0156001	セットカラー	1
	014780632	アナクボミ635-28X6	2
	S0157001	プーリクミ	1
	014760632	アナクボミ595-28X6	2
	S0159001	タイミングプーリクミ	1
	S0160001	タイミングプーリ	1
	S48034001	タイミングプーリング	2
	014780632	アナクボミ635-28X6	2
	S50161000	タイミングベルト	1
	S50163001	テンションプーリイタ	1
	S50164001	テンションプーリ	1
	S50165001	テンションプーリカラー	1
	018102536	アナボルト10X25	1
	021100302	シュナツト10	1
	048300242	トメワアナヨウC30	2
	076200800	Rタマジクウケ6200ZZ	1
	018061632	アナボルト6X16	2
	025060232	ヒラザガネチユウ6	2
	SA3031001	イドラプーリ	1
	S50167001	イドラブリジク	1
	S50168001	イドラブリカラー	1
	070608800	Rタマジクウケ608ZZ	2
	048220242	トメワアナヨウC22	2
	014760632	アナクボミ595-28X6	2
	111865009	セン6	1

Page 11

Brother HE-800A (85 pages) parts on page 11

Ref	Part number	Part name	Qty
1	1	BASE PLATE
2	2	BRACKET
3	3	MOTOR
4	4	BRACKET
5	5	SCREW
6	6	WASHER
7	7	SHAFT
8	8	COLLAR
9	9	PIN
10	10	SCREW
11	11	LINK
12	12	PIN
13	13	PIN
14	14	BRACKET
15	15	BRACKET
16	16	SCREW
17	17	WASHER
18	18	LEVER
18-1	18-1	SHAFT
18-2	18-2	PIN
19	19	COLLAR
20	20	COLLAR
21	21	PLATE

Page 12 — D.針振関係 / Zigzag mechanism

Brother HE-800A (85 pages) parts on page 12

Ref	Part number	Part name	Qty
	S50169001	モータブラケット	1
	S37940001	イチギメピン	2
	062711212	ナベコ476-32X12	4
	062711612	ナベコ476-32X16	1
	018401232	アナボルト4X12	4
	060300612	バインド3X6	2
	SA2881001	モータレバー	1
	014760632	アナクボミ595-28X6	2
	S50171001	モータレバーシク	1
	014760632	アナクボミ595-28X6	1
	S50172001	ハリフリレンカン	1
	S51190001	ハリフリレンカンジク	1
	014760632	アナクボミ595-28X6	1
	S50174001	ハリフリレバー	1
	118735001	ザガネ	2
	018061632	アナボルト6X16	1
	S32521001	スラストザガネ	1
	S50176001	ハリフリレバーFクミ	1
	S50178001	ハリフリレバーシク	1
	159625001	レバーFカクコマジク	1
	158945001	ハリフリジクメタルF	1
	158946001	ハリフリジクメタルR	1
	S50179001	ハリフリセンサイタ	1
	S50182000	ヒジョウテイシカバー	1
	062400806	ナベコ4X8	3

Page 13 — F. 押え関係 / Presser foot mechanism

Brother HE-800A (85 pages) parts on page 13

Ref	Part number	Part name	Qty
16-4	16-4	NUT
16-3	16-3	WASHER
16-2	16-2	SCREW
16-1-4	16-1-4	NUT
16-1-5	16-1-5	WASHER
16-1-3	16-1-3	SCREW
16-1-2	16-1-2	SCREW
16-1-1	16-1-1	LINK
16-5	16-5	BRACKET
11	11	SCREW
10	10	SHAFT
9	9	BRACKET
8	8	PLATE
7	7	COLLAR
6	6	BRACKET
5	5	GEAR
4	4	SHAFT
2	2	SCREW
1	1	BRACKET
14	14	SCREW
13	13	WASHER
12	12	SCREW
48	48	BRACKET
49	49	SCREW
51	51	BRACKET
50	50	BRACKET
28	28	SCREW
52	52	WASHER
15	15	SCREW
19	19	SCREW
18	18	WASHER
17	17	COLLAR
54	54	SCREW
53	53	SCREW
29-1	29-1	BRACKET
29-2	29-2	BRACKET
29-3	29-3	NUT
29-4	29-4	WASHER
47	47	SCREW
46	46	SCREW
45	45	BRACKET
30	30	SHAFT
36	36	SLEEVE
37	37	BRACKET
38	38	COLLAR
39	39	SCREW
44	44	SCREW
43	43	SHAFT
42	42	WASHER
40	40	WASHER
41	41	RING
35	35	WASHER
34	34	SPRING CAP
33	33	SPRING CAP
32	32	SPRING
31	31	ROD
23-1	23-1	BRACKET
23-2	23-2	BRACKET
23-3	23-3	SCREW
28	28	SCREW
27	27	SCREW
24	24	SHAFT
25	25	WASHER
26	26	RING

Page 14 — F.押え関係 / Presser foot mechanism

Brother HE-800A (85 pages) parts on page 14

Ref	Part number	Part name	Qty
	S50183001	PRESSER DRIVING ARM	1
	018061032	BOLT, SOCKET M6X10	4
	S43717201	GEAR, 15.75	1
	014770632	SET SCREW, SOCKET SM6.35-40X6	2
	S50184001	GUIDE BRACKET	1
	S42116000	LINEAR BUSH	2
	S50185001	BEARING HOLDER	1
	018400832	BOLT, SOCKET M4X8	1
	S50186001	GUIDE SHAFT	1
	014760632	SET SCREW, SOCKET SM5.95-28X6	4
	S50187001	DRIVING ARM PRESSER	1
	110367001	WASHER, PLAIN SPECIAL 8	1
	S50189001	SET SCREW, SOCKET SM5.95-28X6	1
	S50190001	BOLT, SOCKET M4X12	1
	S50191001	P-LOFTER CONNECTING ROD	1
	110161004	SHOULDER SCREW	1
	028050242	ROLLER	1
	S50192001	NUT, SM4.76	1
	SA3001001	WASHER, SPRING 2-5	1
	117363001	SPACER	1
	S38761001	WASHER, PLAIN L 4.7 :D	1
	S50192001	BOLT, SM4.76	1
	SA3001001	LIFTER LEVER, KNEE	1
	117363001	SPACER	1
	S50193001	WASHER, PLAIN L 4.7 :D	1
	014760632	BOLT, SM4.76	1
	S50195001	LIFTER SHAFT, A	1
	S38761001	SET SCREW, SOCKET SM5.95-28X6	1
	145478101	U-THREAD TRIMMER DRIVING LINK	1
	S50196001	LIFTER LEVER, KNEE	1
	025080132	SHOULDER SCREW, SOCKET SM4.76	1
	048060342	PRESSER BAR	1
	014760622	PRESSER BAR LINK	1
	145478101	SHOULDER SCREW, SOCKET SM4.76	2
	S50198001	PRESSER BAR GUIDE BRACKET	1
	S50199001	PRESSER BAR LINK	1
	145478101	SHOULDER SCREW, SOCKET SM4.76	1
	014760632	SET SCREW, SOCKET SM5.95-28X6	1
	111466101	PRESSER BAR	1
	141208001	SPRING GUIDE	1
	S50200001	PRESSER BAR SPRING	1
	S31013001	PRESSER ADJUSTING NUT	1
	S31012001	PRESSER ADJUSTING SCREW	1
	140407001	WASHER	1
	145472001	PRESSER BAR BUSH	1
	S50201001	P-BAR ROLLER BRACKET	1
	S50202001	ROLLER	1
	062671212	SCREW, PAN SM357-40X12	1
	025060132	WASHER, PLAIN S 6	1
	048060142	RETAINING RING, EXTERNAL C6	1
	S50203001	ROLLER	1
	S50204001	ROLLER SHAFT	1
	014760632	SET SCREW, SOCKET SM5.95-28X6	1
	S37927000	NEEDLE BAR GUIDE	1
	100242003	SCREW, SM3.57-40X5	2
	155578000	RUBBER CAP, 7.2	2
	S50205001	CLAMP SENSOR DOG	1
	060670512	SCREW, BIND SM3.57-40X5	2
	S50206001	CLAMP SENSOR PLATE	1
	102538002	SCREW, FLAT SM3.57	1
	025040232	WASHER, PLAIN M 4	3

Page 15 — G. 送り関係 / Feed mechanism

Brother HE-800A (85 pages) parts on page 15

Ref	Part number	Part name	Qty
	27-1-1	27-1-1
	27-1-3	27-1-3
	27-1-6	27-1-6
	27-1-5	27-1-5
	27-1-2	27-1-2
	27-1-6	27-1-6
	27-1-4	27-1-4
	46-1-2	46-1-2
	46-1-5	46-1-5
	46-1-4	46-1-4
	46-1-4	46-1-4
	46-1-3	46-1-3
	46-1-3	46-1-3
	46-1-1	46-1-1
	47-1	47-1
	37	37
	34	34
	35	35
	36	36
	33-1	33-1
	36	36
	19	19
	18	18
	40	40
	39	39
	18	18
	16-1	16-1
	42	42
	13-1	13-1
	20-1	20-1
	43	43
	17	17
	11	11
	15	15
	21	21
	14-1	14-1
	12	12
	6-2	6-2
	21	21
	8	8
	22	22
	6-2	6-2
	6-1	6-1
	24	24
	23	23
	10	10
	9	9
	48	48
	50	50
	5-2	5-2
	5-1	5-1
	46-3-2	46-3-2
	46-3-5	46-3-5
	46-3-4	46-3-4
	46-3-4	46-3-4
	46-3-3	46-3-3
	46-3-3	46-3-3
	46-3-1	46-3-1
	46-1	46-1
	47-1	47-1
	46-3	46-3
	46-4	46-4
	33-2	33-2

Page 16

Brother HE-800A (85 pages) parts on page 16

Ref	Part number	Part name	Qty
	S50207001	モータササエイタ
	062761012	ナベコ595-28X10
	025060232	ヒラザガネチュウ6
	018401032	アナボルト4X10
	S50208001	オク リドウ プーリ A
	014060632	アナクボミ6X6
	S50110001	オク リドウ プーリ B
	014060632	アナクボミ6X6
	S50209000	オク リ タイミングベルト
	S50210001	オク リプーリ ササエジク
	070688888	R タマジクウケ688ZZ
	S50211001	オク リベルトホルダ
	S59890001	アナボルト SM4.37-40X8
	S50212001	オク リウデ ササエダイ
	S50213001	オク アナナイシク B
	014060632	アナクボミ595-28X6
	S50214001	オク アナナイシク A
	S59894001	アナボルト437-40X12
	S12004000	リニア ブッシュ
	S02460001	トメワジクウケ C19
	S35184001	タマジクウケトメイタ
	060660416	バインド 318-40X4
	S50215101	オク リセンササエイタ
	062680812	ナベコ437-40X8
	025680132	ヒラザガネシュウ4.37
	S50216001	オク リウデ ササエジク
	012500536	アナヒラ5X5
	S50217001	オク リウデ
	S50218001	ニガシカムサエイタ
	S50219101	ウワイトキリニガシカム
	S59893001	アナボルト437-40X10
	S59892001	アナボルト437-40X5
	110735002	ザガネ
	S50220001	ナガサオク リイター-2
	S50225001	ナガサオク リイター-3
	S59893001	アナボルト437-40X10
	028680242	バネザガネ2-4.37
	S50221001	オク リオサエイタ
	105130001	シメネジ3.57
	S50222001	オク リウデササエ
	S50223100	オク リカバー
	S59890001	アナボルト437-40X8
	025680132	ヒラザガネシュウ4.37
	S50224001	オク リモータカバー
	062680002	ナベコ437-40X6
	159078001	ヌノカミササエバネ
	S50562001	ダンネジ6.35
	159765202	ヌノカミ25RSクミ
	159762002	ヌノカミ25RS
	159926001	ヌノカミササエピン L
	10701001	ヌノカミササエイタバネ
	107404001	シメネジ1.98
	159927001	ヌノカミササエピン S
	S37100102	ヌノカミ25RSクミF

Page 17 — G. 送り関係 / Feed mechanism

Brother HE-800A (85 pages) parts on page 17

Ref	Part number	Part name	Qty
	27-1-1	27-1-1
	27-1-3	27-1-3
	27-1-6	27-1-6
	27-1-5	27-1-5
	27-1-2	27-1-2
	27-1-6	27-1-6
	27-1-4	27-1-4
	46-1-2	46-1-2
	46-1-4	46-1-4
	46-1-3	46-1-3
	46-1-1	46-1-1
	46-1-5	46-1-5
	46-1-4	46-1-4
	46-1	46-1
	47-1	47-1
	37	37
	36	36
	33-1	33-1
	36	36
	16-1	16-1
	42	42
	43	43
	17	17
	3	3
	5-2	5-2
	2	2
	5-1	5-1
	48	48
	50	50
	14-1	14-1
	21	21
	8	8
	46-3-2	46-3-2
	46-3-4	46-3-4
	46-3-3	46-3-3
	46-3-1	46-3-1
	46-3	46-3
	46-4	46-4
	46-3-5	46-3-5
	46-3-4	46-3-4
	46-3-3	46-3-3
	47-1	47-1
	33-2	33-2
	25	25
	44	44
	45	45
	36	36
	19	19
	18	18
	26	26
	11	11
	12	12
	22	22
	24	24
	23	23
	34	34
	35	35
	40	40
	41	41
	39	39
	18	18
	13-1	13-1
	20-1	20-1
	21	21
	15	15
	6-2	6-2
	6-1	6-1
	10	10
	9	9
	10	10

Page 18 — G.送り関係 / Feed mechanism

Brother HE-800A (85 pages) parts on page 18

Ref	Part number	Part name	Qty
	S01467201	ニツトヨウツノツカミ25クミ	1
	144630001	ニツトヨウツノツカミ	1
	159926001	ヌノツカミササエピン L	1
	144707001	ヌノツカミササエイツタバネ	2
	107404001	シメネジ1.98	2
	159927001	ヌノツカミササエピン S	1
	S37102101	ニツトヨウツノツカミ25クミF	1
	159080000	フィンガーガードM	1
	018502032	アナボルト5X20	1
	021500216	2シユナツト5	1

Page 19 — H. カッター関係 / Cutter mechanism

Brother HE-800A (85 pages) parts on page 19

Ref	Part number	Part name	Qty
10	10-1	10-1
10	10-2	10-2
10	10-3	10-3
10	10-4	10-4
11	11	11
32	32	32
31	31	31
33	33	33
34	34	34
37	37	37
35	35	35
36	36	36
39	39	39
38	38	38
24	24	24
22	22	22
3	3	3
9	9	9
13	13	13
12	12	12
14	14	14
15	15	15
6	6	6
8	8	8
16	16	16
17	17	17
18-1	18-1	18-1
20	20	20
22-3	22-3	22-3
22-2	22-2	22-2
22-4	22-4	22-4
22-1	22-1	22-1
40	40	40
21-2	21-2	21-2
21-1	21-1	21-1
7	7	7
5	5	5
27	27	27
29	29	29
28	28	28
23	23	23
26	26	26
21-2	21-2	21-2
21-1	21-1	21-1
4-2	4-2	4-2
4-1	4-1	4-1
4-3	4-3	4-3
4	4	4
2	2	2
1	1	1
19	19	19

Page 20 — H.カッター関係 / Cutter mechanism

Brother HE-800A (85 pages) parts on page 20

Ref	Part number	Part name	Qty
	S50283001	カッター-クドウデジク
	014760632	アナクボミ595-28X6
	S50284001	カッター サドウジク
	S50285001	サドウジクホルダ アミ
	S50286001	カッター サドウジクホルダ
	S50287001	カッター サドウリンクジク
	014780622	アナクボミ595-28X6
	S50288001	カッター クドウリンク
	102630001	ハリボウアンナイ クコマ
	SA2385001	カッター ボウアンナイ
	062701212	ナベコ595-28X10
	159117001	カツササドウジク メタル
	S50289001	チョウセツ ネジクミ
	S50290001	チョウセツ ネジ
	S50291001	クツシヨンバネ
	S50292001	クツシヨンウケ
	S50293001	ダンネジ3.57
	021910302	3シュナツト1270-20
	S50294001	カッターホルダ
	S59893001	アナボルト437-40X10
	S50295001	カッターホルダ M
	S59891001	アナボルト437-40X6
	S50296001	カッターホルダ DL
	153057102	オクリイタシメネジ
	S51352001	カツタ1/2
	S50297001	カッター オサエ
	115503001	シメネジ4.37
	S09212001	セットカラー
	014770632	アナクボミ635-40X6
	S50298101	カツター クドウデジクアミ
	S50299101	カツター クドウデジク
	159104001	C サドウウデピン
	014680632	アナクボミ437-40X6
	159379001	ミゾツキピンBX6X18
	S50300001	カッターリンクジク
	014760632	アナクボミ595-28X6
	048060342	トメワE6
	110367001	ザガネ
	SA2412001	カッターリンクダイ
	S59894001	アナボルト437-40X12
	S50362001	カッター ソレノイド ダイ
	062711412	ナベコ476-32X14
	018501022	アナボルト5X10
	S50363000	ストツパ クツシヨン
	S50364001	ソレノイドストツパ
	028080242	バネザガネ2-8
	021080202	2シュナツト8
	S50365101	カツターセンサ-トリツケイタ
	062710812	ナベコ476-32X8
	S50366001	カツターモドシバネ

Page 21

Brother HE-800A (85 pages) parts on page 21

Ref	Part number	Part name	Qty
1	1	Thread breakage detector mechanism
2	2	Lower shaft mechanism
2-1	2-1	Lower shaft mechanism
2-2	2-2	Lower shaft mechanism
3	3	Thread breakage detector mechanism
4	4	Thread breakage detector mechanism
4-1	4-1	Lower shaft mechanism
4-2	4-2	Lower shaft mechanism
5	5	Thread breakage detector mechanism
5-1	5-1	Lower shaft mechanism
5-2	5-2	Lower shaft mechanism
5-3	5-3	Lower shaft mechanism
6	6	Lower shaft mechanism
6-1	6-1	Thread breakage detector mechanism
6-2	6-2	Thread breakage detector mechanism
6-3	6-3	Thread breakage detector mechanism
7	7	Thread breakage detector mechanism
10	10	Thread breakage detector mechanism
11	11	Thread breakage detector mechanism
12	12	Thread breakage detector mechanism
13	13	Thread breakage detector mechanism

Page 22 — J.糸切れ感知関係 / Thread breakage detector mechanism K.下軸関係 / Lower shaft mechanism

Brother HE-800A (85 pages) parts on page 22

Ref	Part number	Part name	Qty
	S0273000	イトキレカンチトアンナイ
	025060232	ヒラザガネチュウウ6
	025350332	ヒラザガネダイ3.5
	060670612	バインド357-40X6
	159145001	イトキレカンチレバー-ジク
	141619001	カツタチボウシイタ
	141620001	ボウシイタバランス
	101671002	シメネジ4.37
	014760632	アナクボミ595-28X6
	S027001	レバー-ストツパ
	062400612	ナベコ4X6
	S0275001	イトキレカンチセンサイタ
	062400612	ナベコ4X6
	S0240001	シタジク
	SA3033001	タイミングプーリクミ
	076002450	Rタマシクウケ6002DD
	014760632	アナクボミ595-28X6
	183827001	セツトカラ-クミ
	104521001	セツトカラ-
	014770632	アナクボミ635-40X6
	S0243001	シタジクメタルMクミ
	S0244001	シタジクメタルM
	S38735001	オイルクチ
	14274101	ゴムセン4.2
	S0245001	シタジクメタルMカバー
	062670612	ナベコ357-40X6

Page 23 — L. かま関係 / Rotary hook mechanism

Brother HE-800A (85 pages) parts on page 23

Ref	Part number	Part name	Qty
	4	4
	5	5
	2-1	2-1
	2-2-5	2-2-5
	2-2-2	2-2-2
	2-2-1	2-2-1
	2	2
	2-2-3	2-2-3
	2-2-4	2-2-4
	6	6
	11	11
	1	1
	7	7
	8	8
	10	10
	9	9
	20-2	20-2
	20-1	20-1
	12-1-3	12-1-3
	20-2-1	20-2-1
	12-1-1	12-1-1
	20-2-2	20-2-2
	12-1-2	12-1-2
	20-2-3	20-2-3
	20	20
	21	21
	22	22

Page 24 — L.カマ関係 / Rotary hook mechanism

Brother HE-800A (85 pages) parts on page 24

Ref	Part number	Part name	Qty
	S50226001	カマジクメタル
	S56388001	カマツギテソウクミ
	014760632	アナクボミ595-28X6	4
	S56389001	カマツギテ
	S56390001	カマツギテ
	S56392000	フエルト
	S56391001	トメネジ3.18
	021660306	シュナット318-40	1
	159101000	ゴムセン3.4	1
	S50230001	カマトメ
	100644005	シメネジ4.37	2
	S50232000	カマフエルト
	S50231100	トウシンカラー
	S07478000	ゴムオサエ
	S54741001	シメネジ6.35
	S50233001	ゴムオサエバネ
	S50111000	フエルトオサエバネ
	SA1744001	S50234カマハコクミ
	SA1745001	S50235カマハコクミ
	183526001	ナカカマオサエシメネジ	2
	S50236001	ナカカマオサエシメネジB
	183598001	ウライタシメネジ
	S50237001	ボビンケースクミ
	S09477001	ボビンチヨウシバネ
	180721001	チヨウシバネシメネジ
	183507001	チヨウシネジ
	S50239001	ボビンオサエバネ
	159158051	ボビン
	S50239001	ボビンオサエバネ	1

Page 25 — M . 給油潤滑関係 / Lubrication

Brother HE-800A (85 pages) parts on page 25

Ref	Part number	Part name	Qty
	25	25
	26	26
	69-2	69-2
	71	71
	69-1	69-1
	73	73
	74	74
	72	72
	59	59
	75	75
	76	76
	44	44
	46	46
	43	43
	49	49
	45	45
	66	66
	65	65
	33	33
	27	27
	28	28
	48	48
	1	1
	2	2
	7	7
	4	4
	6	6
	5	5
	23	23
	9	9
	8	8
	10	10
	11	11
	12	12
	13	13
	14	14
	20	20
	21	21
	22	22
	19	19
	18	18
	16	16
	15	15
	63	63
	64	64
	38	38
	89	89
	90	90
	40	40
	39	39
	37	37
	87	87
	34	34
	35	35
	36	36
	61	61
	31	31
	30	30
	29	29
	32	32
	78	78
	77	77
	54	54
	67	67
	68	68
	47	47
	55	55
	51	51
	52	52
	50	50
	53	53
	88	88
	84	84
	79	79
	80	80
	81	81
	58	58
	57	57
	56	56
	60	60
	62	62
	41	41
	24	24
	17	17

Page 26 — M.給油潤滑関係 / Lubrication

Brother HE-800A (85 pages) parts on page 26

Ref	Part number	Part name	Qty
	144875001	プランジャー	2
	552907000	コードホルダ#10	2
	062670612	ナベコ357-40X6	2
	025350132	ヒラザガネショウ3.5	2
	112467002	シメネジ6.35	2
	S50356001	オイルフィルタトリツケイタクミ	1
	062680812	ナベコ437-40X8	3
	144872101	ポンプフィルター	1
	144874001	フィルターバネ	2
	062670512	ナベコ357-40X5	2
	S50359001	チューブササエD	1
	062680812	ナベコ437-40X6	1
	S50360001	カマフエルトササエ	1
	060670612	バインド357-40X6	2
	S50556000	フエルト	1
	S50563000	クミヒモ4X200	1
	SA4063001	クミヒモ4X460	1
	S50559001	チューブササエ	1
	060670612	バインド357-40X6	1
	S50557000	ビニルチューブ	1
	S50558000	ビニルチューブ	1
	S50513100	メンタパツキン	1
	S50514000	ガワイタパツキン	1
	S50515000	ウフワタパツキン	1
	S50516001	トウシンベースササエ	1
	062670612	ナベコ357-40X6	2
	159187000	トウシンベースA	1
	S50517001	トウシンベースフタ	1
	062680712	ナベコ437-40X7	2
	S50518000	トウシンベースフエルト	1
	S50519000	オイルターミナル	1
	062680612	ナベコ437-40X6	2
	S50520000	パツキン	1
	S50521000	オイルマド	1
	159193000	オイルパイプB	1
	S50522000	ビニルチューブ	1
	S52763000	クミヒモ2X140	1
	S50524000	クミヒモ3X160	1
	S50525000	クミヒモ3X290	1
	S50527000	ビニルチューブ	1
	S50528000	クミヒモ3X280	1
	S50529000	ビニルチューブ	1
	S50530000	クミヒモ3X355	1
	S50531000	ビニルチューブ	1
	S50532000	ビニルチューブ	1
	228475000	ケツソクバンド1.9X80	2
	S00480000	コードホルダ#5	1
	062670612	ナベコ357-40X6	1
	025350132	ヒラザガネショウ3.5	1
	106436001	フエルト	1
	107149001	フエルト	2
	151927001	クラツチフエルト	3
	S50533000	スイアゲチューブクミ	1
	S50536001	フエルトオサエ	1
	062670512	ナベコ357-40X5	1
	S50537000	フエルト	1
	S50538001	クミヒモ4X50	1
	S50538001	アブラマドササエ	1
	S50539000	アブラキリ	2

Page 27

Brother HE-800A (85 pages) parts on page 27

Ref	Part number	Part name	Qty
	25	COVER
	26	PLATE
	69-1	BRACKET
	69-2	BRACKET
	71	SCREW
	72	BRACKET
	73	HOSE
	74	WIRE
	75	BRACKET
	76	SPRING
	77	BRACKET
	78	SCREW
	59	SCREW
	45	HOSE
	46	WIRE
	49	SPRING
	43	COVER
	44	HOSE
	47	COVER
	48	SHAFT
	13	WASHER
	14	SCREW
	20	BRACKET
	21	BRACKET
	22	SHAFT
	8	BRACKET
	9	SCREW
	10	FILTER
	11	CLAMP
	12	SCREW
	23	BRACKET
	1	SPRING
	2	SPRING
	7	SPRING
	4	WASHER
	5	WASHER
	6	WASHER
	16	SPRING
	15	SPRING
	18	WIRE
	19	HOSE
	33	MOTOR
	34	WASHER
	35	WASHER
	36	RING
	37	BRACKET
	39	WIRE
	31	SCREW
	30	SCREW
	29	BRACKET
	32	PLATE
	27	BRACKET
	28	SCREW
	38	SHAFT
	89	SHAFT
	40	HOSE
	90	HOSE
	63	SPRING
	64	SPRING
	87	BRACKET
	61	RING
	51	WASHER
	55	HOSE
	50	BRACKET
	52	SPRING
	54	SCREW
	67	BRACKET
	68	SCREW
	56	PLATE
	88	BRACKET
	84	BRACKET
	79	BRACKET
	80	BRACKET
	81	BRACKET
	58	BRACKET
	57	SHAFT
	60	WASHER
	53	BRACKET
	62	SHAFT
	24	COVER
	41	HOSE
	17	SHAFT

Page 28 — M.給油潤滑関係 / Lubrication

Brother HE-800A (85 pages) parts on page 28

Ref	Part number	Part name	Qty
	S05040001	ハイチューブササエ
	062680612	ナベコ437-40X6
	S05041001	チューブササエU
	060670612	バインド357-40X6
	S05042001	チューブササエM
	062400612	ナベコ4X6
	S050543001	ハリフリフエルトササエ
	S05044000	フエルト
	062400612	ナベコ4X6
	S05054000	クミヒモ3X100
	S05046000	クミヒモ4X70
	S05037000	クミヒモ4X50
	S05047000	ビニルチューブ
	228475000	ケツゾクバンド1.9X80
	S050548001	ハイチューブササエR
	060670612	バインド357-40X6
	S050549000	クランクロツドフエルト
	S05050001	フエルトササエタ
	062670512	ナベコ357-40X5
	S050551001	ハリフリフチューブササエ
	002300603	+ナベコ3X6
	S05055000	クミヒモ4X70
	S51020000	トウシンカラー
	S25328001	フエルト
	SA4066001	ビニルチューブ
	SA4067001	クミヒモ3X150

Page 29 — N. 糸通シ関係 / Threading mechanism

Brother HE-800A (85 pages) parts on page 29

Ref	Part number	Part name	Qty
16	16	BRACKET
17	17	SCREW
19	19	SCREW
20	20	SCREW
21	21	BRACKET
22	22	SPRING
23	23	SPRING
24	24	PLATE
25	25	BRACKET
26	26	SCREW
27	27	BRACKET
28	28	NUT
29	29	BRACKET
30	30	SCREW
31	31	THREAD GUIDE
31-1	31-1	SHAFT
31-2	31-2	WASHER
31-3	31-3	COLLAR
31-4	31-4	SPRING
31-5	31-5	SPRING
31-6	31-6	COLLAR
31-7	31-7	COLLAR
32	32	SPRING
39	39	THREAD LEVER
40	40	THREAD GUIDE
40-1	40-1	SHAFT
40-2	40-2	WASHER
40-3	40-3	COLLAR
40-4	40-4	SPRING
40-5	40-5	SPRING
40-6	40-6	COLLAR
40-7	40-7	COLLAR
40-8	40-8	COLLAR
48	48	THREAD LEVER
49	49	SPRING
50	50	SPRING
51	51	THREAD GUIDE
51-1	51-1	COLLAR
51-2	51-2	SHAFT
51-3	51-3	WASHER
51-4	51-4	SPRING
51-5	51-5	SPRING
51-6	51-6	COLLAR
51-7	51-7	COLLAR
51-8	51-8	COLLAR
51-9	51-9	COLLAR
51-10	51-10	COLLAR
56	56	SPRING
63	63	BRACKET
64	64	BRACKET
65	65	SCREW
66	66	BRACKET
67	67	SCREW
68	68	COVER
69	69	BRACKET
70	70	SPRING
71	71	SPRING
72	72	SPRING
73	73	SCREW
7-1	7-1	BRACKET
7-2	7-2	BRACKET
7-3	7-3	SCREW
7-4	7-4	SPRING
7-5	7-5	SPRING
7-6	7-6	SPRING
7-7	7-7	SPRING
1	1	BRACKET
1-1	1-1	BRACKET
1-3	1-3	BRACKET
2	2	BRACKET
3	3	SHAFT
4	4	COLLAR
5	5	THREAD LEVER
6	6	SPRING
10	10	SPRING
11	11	SPRING
14	14	SPRING
15	15	SPRING
18	18	PLATE

Page 30

Brother HE-800A (85 pages) parts on page 30

Ref	Part number	Part name	Qty
	S0369001	イトユルメクドウレバー-クミ	1
	S0369001	イトユルメクドウレバー-	1
	S35095000	ニードルローラー4X13.8	1
	014400432	アナクボミ4X4	1
	014760632	アナクボミ595-28X6	1
	S0370001	イトユルメジク	1
	081005070	OリングP5	1
	S0371101	イトユルメカム	1
	014760632	アナクボミ595-28X6	1
	S0373001	イトウクリダシレバー-	1
	S0376001	イトウトリチョウセツレバー-	1
	060670512	バインド357-40X5	1
	100645003	ザガネ	1
	S0374001	イトトレバーリンク	1
	S0375001	イトトレバー-	1
	S0376001	ダンネジ4.37	2
	100645003	ザガネ	1
	062680612	ナベコ437-40X6	1
	025680234	ヒラザガネチュウ4.37	1
	S0376001	ダンネジ4.37	1
	S0377001	イトユルメソレノイドホルダ	1
	062670612	ナベコ357-40X6	2
	S0378001	プランジャオサエタ	1
	018300636	アナボルト3X6	1
	062300502	ナベコ3X5	2
	SA0992001	イトユルメソレノイドリンク	1
	S25456001	プランジャピン	1
	S0380000	プランジャモドシバネ	1
	SA0990001	イトユルメゴムクミ	1
	S0382001	イトユルメリンク	1
	S0376001	ダンネジ4.37	2
	141590001	イトトオシボウ	1
	150553003	ナット5.95	1
	S0383001	イトカケ	1
	062670612	ナベコ357-40X6	2
	S51184001	フクイトヨウシクミ	1
	159219101	フクイトヨウシボウ	1
	145446001	イトチョウシサラ	2
	159805001	イトチョウシサラオサエ	1
	144103009	イトチョウシサラオサエ	1
	144110001	シタル-バイトチョウシバネ	1
	S30564000	チョウシバネウエザガネ	1
	S50565003	チョウシナット	1
	S50384101	イトユルメピン	1
	S50385001	イトユルメレバーダイ	1
	S51183001	イトチョウシボウクミ	1
	145440001	イトチョウシボウ	1
	145440001	イトチョウシサラ	2
	159805001	イトチョウシサラオサエ	1
	144103009	イトチョウシサラオサエ	1
	S50386001	イトチョウシバネ	1
	S0387001	チョウシバネカラー-	1
	S12441001	チョウシバネウエザガネ	1
	S0565005	イトユルメシツナット	1
	S50388001	イトユルメレバー	1
	114988001	ダンネジ4.37	1
	S5036001	イトユルメレバーバネ	1
	S51182101	イトチョウシボウダイクミ	1
	S50390101	イトチョウシボウダイ	1
	S0391001	イトチョウシボウL	1

Page 31 — N. 糸通シ関係 / Threading mechanism

Brother HE-800A (85 pages) parts on page 31

Ref	Part number	Part name	Qty
	20	Screw
	16	Bracket
	17	Screw
	73	Screw
	19	Nut
	22	Screw
	26	Screw
	21	Lever
	23	Spring
	18	Plate
	24	Screw
	27	Lever
	26	Screw
	25	Screw
	2	Shaft
	1-3	Screw
	1-1	Lever
	1	Shaft
	28	Nut
	6	Screw
	5	Lever
	29	Bracket
	30	Screw
	31	Shaft
	10	Screw
	7-1	Screw
	7-4	Screw
	7-6	Screw
	7-3	Screw
	7-7	Screw
	7-5	Screw
	15	Screw
	7-7	Screw
	31-1	Shaft
	31-2	Roller
	31-3	Roller
	31-4	Spring
	31-5	Roller
	31-6	Roller
	31-7	Roller
	14	Screw
	11	Screw
	4	Screw
	3	Shaft
	71	Screw
	63	Bracket
	32	Lever
	64	Screw
	65	Screw
	39	Lever
	48	Lever
	49	Screw
	50	Screw
	40-1	Shaft
	40-2	Roller
	40-3	Roller
	40-4	Roller
	40-5	Roller
	40-6	Roller
	40-7	Roller
	40-8	Roller
	66	Bracket
	67	Screw
	69	Lever
	72	Screw
	70	Screw
	56	Shaft
	51	Shaft
	51-1	Roller
	51-2	Shaft
	51-3	Roller
	51-4	Spring
	51-5	Spring
	51-6	Roller
	51-7	Roller
	51-8	Roller
	51-9	Roller
	51-10	Roller
	68	Cover

Page 32 — N.糸通し関係 / Threading mechanism

Brother HE-800A (85 pages) parts on page 32

Ref	Part number	Part name	Qty
	100402004	トメネジ3.57
	081014870	OリングS14
	145519001	イトトリバネ
	145446001	イトチヨウシサラ	2
	159805001	イトチヨウシサラオサエ
	159221001	イトチヨウシバネ
	S30564000	イトチヨウシウエザガネ
	S31032001	イトチヨウシナツト
	S50384101	イトユルピン
	S55975001	アナトメネジ5.95
	S92940001	アームイトカケ
	S50392001	アームイトアンナイ
	060670512	バインド357-40X5
	113316001	アームイトアンナイ
	060670512	バインド357-40X5
	S5039000	イトトオシイタ
	159917201	アームイトアンナイシンタ
	112751003	シメネジ3.57
	048060342	トメワE6
	SA3035001	イトアンナイオサエ
	025030136	ヒラザガネショウ3

Page 33 — P. 糸巻関係 / Bobbin winder mechanism

Brother HE-800A (85 pages) parts on page 33

Ref	Part number	Part name	Qty
24-1	24-1	24-1
24-2	24-2	24-2
24-3	24-3	24-3
24	24	24
2	2	2
18	18	18
16	16	16
17	17	17
15	15	15
25	25	25
23	23	23
22	22	22
21	21	21
6	6	6
10	10	10
11	11	11
12	12	12
29	29	29
14	14	14
13	13	13
27	27	27
28	28	28
1	1	1
26	26	26
4	4	4
3	3	3
5	5	5
7	7	7
8	8	8

Page 34 — P.糸関係 / Bobbin winder mechanism

Brother HE-800A (85 pages) parts on page 34

Ref	Part number	Part name	Qty
	S50276001	イトマキジクウケケミ	1
	S50278001	イトマキジク	1
	S25410050	イトマキクルマ	1
	012400636	アナヒラ4X6	2
	S25789000	ゴムワ29	1
	S50279001	イトマキウデジク	1
	025080132	ヒラザガネシヨウ8	1
	048060342	トメワE6	1
	S25413101	ボビンオサエジククミ	1
	S25417001	イトマキバネ	1
	S25418101	イトマキモドシバネ	1
	S50280001	イトマキストツパ	1
	062400816	ナベコ4X8	1
	S25420051	ボビンオサエR	1
	062400616	ナベコ4X6	1
	026040236	ヒラガネミガキ4	1
	S10174000	ホコリヨケイタ	1
	157968001	メス	1
	062400616	ナベコ4X6	1
	026006062	スプリングピンAW2	1
	S38736101	イトマキイトチヨウシクミ	1
	145446001	イトチヨウシサラ	2
	115188001	シュイトチヨウシバネ	1
	108265009	イトチヨウシナツト	1
	012400636	アナヒラ4X6	1
	048040342	トメワE4	1
	S50281000	イトマキプーリー	1
	014780622	アナクボミ635-28X6	2
	S50282000	イトマキレイバークツシヨン	1

Page 35 — Q. 上糸切り関係 / Upper thread trimmer mechanism

Brother HE-800A (85 pages) parts on page 35

Ref	Part number	Part name	Qty
	36	36
	35-1	35-1
	35-8	35-8
	35-5	35-5
	35-9	35-9
	35-2	35-2
	35-4	35-4
	35-6	35-6
	35-3	35-3
	35-7	35-7
	35-11	35-11
	35-10	35-10
	35-12	35-12
	22	22
	23	23
	26	26
	22-1	22-1
	22-4	22-4
	22-3	22-3
	17	17
	18	18
	22-2	22-2
	22-5	22-5
	16-3	16-3
	16-4	16-4
	16-2	16-2
	25	25
	24-3	24-3
	24-5	24-5
	24-4	24-4
	24-1	24-1
	24-2	24-2
	24-6	24-6
	34	34
	32	32
	28	28
	30	30
	31	31
	33-1	33-1
	33-2	33-2
	33-5	33-5
	33-3	33-3
	33-4	33-4
	29	29
	31	31
	5	5
	4	4
	15	15
	6-8	6-8
	6-7	6-7
	6-2	6-2
	6-6	6-6
	6-1	6-1
	6-4	6-4
	6-3	6-3
	6-5	6-5
	2-1	2-1
	2-2	2-2
	2-2	2-2
	14	14
	3	3
	1	1
	16-1	16-1

Page 36 — Q.上糸切り関係 / Upper thread trimmer mechanism

Brother HE-800A (85 pages) parts on page 36

Ref	Part number	Part name	Qty
	S50394001	UPPER T-TRIMMER FULCRUM SHAFT	1
	110027001	SET SCREW COLLAR	1
	014760632	SET SCREW, SOCKET SM5.95-28X6	2
	S23337001	RUBBER CAP, 18.5	1
	S52761001	WASHER, RECTANGLE 15X32X2.4	1
	S19817001	SHOULDER SCREW, SM5.95	2
	S50395101	UPPER THREAD TRIMMER LEVER ASSY	1
	S50398001	STOP PLATE	1
	S50399101	BACK PLATE	1
	S50400001	COLLAR	2
	062670712	SCREW, PAN SM3.57-40X7	2
	S50401001	SPRING	1
	S50402001	SPRING HOOK PLATE	1
	062670512	SCREW, PAN SM3.57-40X5	1
	S02563001	SPRING, EXTENSION	1
	S02563001	SPRING, EXTENSION	1
	S50403001	SETTING PLATE	1
	159343001	SUPPORT STUD	1
	021680202	NUT, 2 SM4.37	1
	025680132	WASHER, PLAIN S 4.37	1
	062680612	SCREW, PAN SM4.37-40X6	2
	025680232	WASHER, PLAIN M 4.37	2
	S50404201	UPPER THREAD TRIMMER ASSY	1
	S50405101	THREAD TRIMMER ASSY, D	1
	S50113101	UPPER THREAD TRIMMER, M	1
	141513001	UPPER THREAD TRIMMER, UPPER	1
	141514001	SHOULDER SCREW, SM3.18	1
	S52431000	U-THREAD TRIMMER STOPPER	1
	100644005	SCREW, SM4.37	1
	S50408001	OPENING CAM SETTING PLATE	1
	S508098001	OPENING CAM	1
	018300836	BOLT, SOCKET M3X8	2
	S56251001	WASHER, PLAIN	1
	028030246	WASHER, SPRING 2-3	2
	021300206	NUT, 2 M3	2
	107093002	SCREW, SM4.37	2
	025680232	WASHER, PLAIN M 4.37	1
	028680242	WASHER, SPRING 2-4.37	1
	S50410001	THREAD TRIMMER DRIVING LEVER	2
	S50411001	DRIVING LEVER ROLLER	1
	S50412000	BALL BEARING, 106ZZS	1
	S50413101	SHOULDER SCREW	2
	081012070	O RING, P12	2
	S50414001	LONGITUDINAL FEED ARM	1
	S50415001	L-FEED ARM PIN	1
	048040342	RETAINING RING, E4	2
	014680632	SET SCREW, SOCKET SM4.37-40X6	1
	018061632	BOLT, SOCKET M6X16	1
	S50417001	THREAD TRIMMER DRIVING ARM	1
	S50418001	SUPPORT PLATE	1
	S59893001	BOLT, SOCKET SM4.37-40X10	1
	025680132	WASHER, PLAIN S 4.37	1
	S50420001	ROLLER SHAFT	1
	028050242	WASHER, SPRING 2-5	1
	021500312	NUT, 3 M5	1
	048060142	RETAINING RING, EXTERNAL C6	1
	S50511001	DIFFERENTIAL ARM ROLLER	1
	S50512001	STOPPER	1
	S59893001	BOLT, SOCKET SM4.37-40X10	1
	025680132	WASHER, PLAIN S 4.37	1
	018061632	BOLT, SOCKET M6X16	1

Page 37 — R. 下糸切り関係 / Lower thread trimmer mechanism

Brother HE-800A (85 pages) parts on page 37

Ref	Part number	Part name	Qty
	39-1	39-1
	39-4	39-4
	39-6	39-6
	39-5	39-5
	39-2	39-2
	39-3	39-3
	40	40
	43	43
	49	49
	66-1	66-1
	66-2	66-2
	42-2	42-2
	42-1	42-1
	42	42
	41	41
	32	32
	35	35
	34	34
	33	33
	36	36
	37	37
	38	38
	5	5
	2	2
	56	56
	62	62
	55	55
	52-2	52-2
	52-1	52-1
	54	54
	51	51
	50	50
	53	53
	25	25
	26	26
	28	28
	29	29
	27	27
	24	24
	19	19
	22	22
	23	23
	21	21
	1-1	1-1
	1-2	1-2
	1-3	1-3
	1-5	1-5
	1-4	1-4
	3	3
	4	4
	17-3	17-3
	17-2	17-2
	17-1	17-1
	17	17
	18	18
	20	20
	30	30
	30-1	30-1
	31	31
	30-2	30-2
	30-3	30-3
	30-4	30-4
	30-5	30-5
	10-3	10-3
	10-2	10-2
	10-1	10-1
	10-4	10-4
	12	12
	11	11
	61	61
	63	63
	16	16
	65	65

Page 38 — R.下糸切り関係 / Lower thread trimmer mechanism

Brother HE-800A (85 pages) parts on page 38

Ref	Part number	Part name	Qty
1-1	S50246001	シタイトキリカムレバー	1
1-2	107744001	コロ	1
1-3	141519001	イトキリサドウカムコロジク	1
1-4	110161004	ナット4.76	1
1-5	048030342	トメワE3	1
2	159267001	シタイトキリカムジク	1
3	110494001	ザガネ	1
4	048080342	トメワE8	1
5	014760632	アナクボミ595-28X6	1
10-1	S50247001	シタイトキリカム	1
10-2	S50411001	クドウレバーコロ	1
10-3	145478101	ダンネジ4.76	1
10-4	S50248001	シタイトキリカムレンカン	1
11	150491101	レバ-ジク	2
12	014760632	アナクボミ595-28X6	2
16	159269001	シタイトキリンクダンネジ	1
17	S50249101	シタイトキリンククミ	1
17-1	S59987001	シタイトキレンカンA	1
17-2	062680512	ナベコ437-40X5	2
17-3	SA2915001	シタイトキリンククミ	1
18	149127001	ダンネジ6.35	1
19	S50250001	メサドウレバー	1
20	113730001	ダンネジ4.37	1
21	159272001	メサドウレバ-ダンネジ	1
22	S00903001	メサドウレバ-カラー	1
23	S00901001	メサドウレバザガネU	1
24	SA3001001	メサドウレバザガネD	1
25	S50253001	サバキクドウレバークミ	1
26	S50257001	サバキクドウレバーカラー	1
27	S00712101	シメネジ4.37	1
28	S50259101	シタイトキリ	1
29	110215002	シメネジ3.57	2
30	S50258101	シタコテイハツクミ	1
30-1	S50260101	シタコテイハクミ	1
30-2	S50263001	シタイドウハ	1
30-3	S50264000	マグワッシャー-4302	1
30-4	025040132	ヒラザガネシヨウ4	1
30-5	060630312	バインド238-56X3	1
31	060670412	バインド357-40X4	2
32	S50265001	シタイツカミタクミ	1
33	141514001	ハサミダンネジ	1
34	025040132	ヒラザガネシヨウ4	1
35	S50269000	マグワッシャー-5011	1
36	S50270001	シタイトオサエ	1
37	145371001	ダンネジ2.38	1
38	110215002	シメネジ3.57	1
39-1	S52433001	シタイツカミヒラキイタA	1
39-2	110167001	コロ	1
39-3	110168001	コロジク	1
39-4	S52434001	シタイツカミヒラキイタB	1
39-5	141514001	ハサミダンネジ	1
39-6	123185001	マルヒラネジ3.57X4.5	1
40	149127001	ダンネジ6.35	1
41	105970001	シメネジ2.38	1
42	S52778001	ハリイタベースクミ	1
42-1	S50303001	ハリイタベース	1
42-2	S52770000	ハリイタカバー	1
43	106629002	シメネジ4.37	4
49	S01696001	サラネジ3.57X6	2
50	S50323000	ボビンオサエ	1

Page 39 — R. 下糸切り関係 / Lower thread trimmer mechanism

Brother HE-800A (85 pages) parts on page 39

Ref	Part number	Part name	Qty
	39-1	39-1
	39-4	39-4
	39-6	39-6
	39-5	39-5
	39-2	39-2
	39-3	39-3
	40	40
	43	43
	49	49
	66-1	66-1
	42-2	42-2
	66-2	66-2
	42-1	42-1
	42	42
	56	56
	62	62
	55	55
	52-2	52-2
	52-1	52-1
	54	54
	51	51
	50	50
	53	53
	41	41
	32	32
	35	35
	34	34
	33	33
	36	36
	37	37
	38	38
	5	5
	2	2
	25	25
	26	26
	28	28
	29	29
	27	27
	24	24
	19	19
	22	22
	23	23
	21	21
	1-1	1-1
	1-2	1-2
	1-3	1-3
	1-5	1-5
	1-4	1-4
	3	3
	4	4
	17-3	17-3
	17	17
	17-2	17-2
	17-1	17-1
	18	18
	20	20
	30	30
	30-1	30-1
	31	31
	30-2	30-2
	30-3	30-3
	30-4	30-4
	30-5	30-5
	10-3	10-3
	10-2	10-2
	10-1	10-1
	10-4	10-4
	11	11
	12	12
	16	16
	65	65
	61	61
	63	63
	60	60
	57	57
	58	58
	59	59

Page 40 — R. 下糸切り関係 / Lower thread trimmer mechanism

Brother HE-800A (85 pages) parts on page 40

Ref	Part number	Part name	Qty
	S01998001	アタマツキトメネジ3.57	1
	S50324001	ボビンオサエダイ	1
	107639001	バネケユ	1
	159924001	ストツプレバーダンネジ	1
	062671612	ナベコ357-40X16	1
	021670202	2シュナット357-40	1
	062680512	ナベコ437-40X5	2
	S50325001	カバーヒラキホジヨイタ	1
	S50326001	ボビンオサエヒラキイタ	1
	159113001	ダンネジ3.18	1
	105237002	ダンネジ3.57	1
	159379001	ミゾツキピンBX6X18	1
	S50327001	ボビンオサエヒキバネ	2
	S50328001	シタイトツカミヒラキイタバネ	1
	159379001	ミゾツキピンBX6X18	1
	S50329000	シタイトキリレンカンカバー	1
	S50664001	ハリイタ1.4S	1
	S51248101	ハリイタ1.2S-3	1

Page 41 — S. 針位置検出器関係 / Synchronizer T. 操作パネル関係 / Operation panel mechanism

Brother HE-800A (85 pages) parts on page 41

Ref	Part number	Part name	Qty
	1	Synchronizer
	2	Synchronizer
	4	Synchronizer
	5	Synchronizer
	6	Synchronizer
	7	Synchronizer
	1-1-1	Operation panel mechanism
	1-1-2	Operation panel mechanism
	1-1-3	Operation panel mechanism
	1-1-4	Operation panel mechanism
	1-1-5	Operation panel mechanism
	1-1-6	Operation panel mechanism
	1-1-7	Operation panel mechanism
	1-1-7-1	Operation panel mechanism
	1-1-7-1	Operation panel mechanism
	1-1-7-2	Operation panel mechanism
	1-1-7-3	Operation panel mechanism
	1-1-7-3	Operation panel mechanism
	1-1-7-4	Operation panel mechanism
	1-1-7-4	Operation panel mechanism
	1-1-7-5	Operation panel mechanism
	1-1-7-6	Operation panel mechanism
	1-1-7-7	Operation panel mechanism
	1-1-8	Operation panel mechanism
	1-1-9	Operation panel mechanism
	1-1-10	Operation panel mechanism
	1-2	Operation panel mechanism

Page 42

Brother HE-800A (85 pages) parts on page 42

Ref	Part number	Part name	Qty
	S50657001	シンクロナイザクミH80	1
	062400806	ナベコ4X8	2
	S50354000	ジシャククミU	1
	S38082001	ハリウエジシャククミ	1
	062681412	ナベコ437-40X14	2
	025680132	ヒラガネショウ4.37	2
	SA3081001	ソウサパネルユニット	1
	SA3082001	ソウサパネルクミ	1
	SA3083001	マエフレームクミ	1
	SA4950000	ソウサパネルウシロフレーム	1
	S49495000	パネルヨコカバー	1
	S49496001	パネルヨコカバーガイド	1
	087310815	カップBタイト3X8	2
	0A4008005	+ナベザクミ4X8DA	1
	S50453000	パネルキバンクミ	1
	S67030000	LEDPG5307S	6
	S50455000	LEDBR5307S	6
	S29023000	LEDGL9P040	6
	S48579000	SWB3F-4050	8
	U34870001	DIPSW KSP08	2
	S30280000	ブザーPKB24SPC36	1
	S50456000	コネクタXG4A-2031	1
	S50457000	パネルケーブルクミ	1
	XA2220050	キバンオサエ	2
	087311015	カップBタイト3X10	2
	062300806	ナベコ3X8	4
	S53181000	パネルケーブルLクミ	1

Page 43 — U1. コントロールボックス関係 / Control box mechanism

Brother HE-800A (85 pages) parts on page 43

Ref	Part number	Part name	Qty
1-21	1-21	SCREW
1-22	1-22	BRACKET
1-2	1-2	PLATE
6	6	LABEL
3	3	TERMINAL
1-13	1-13	PLATE
1-25	1-25	CONTROL BOX
1-25-1	1-25-1	TERMINAL
1-25-2	1-25-2	TERMINAL
1-25-3	1-25-3	TERMINAL
1-3	1-3	PLATE
1-15	1-15	BRACKET
1-14	1-14	BRACKET
1-19	1-19	SCREW
2-48	2-48	FOR EUROPE
1-39	1-39	SCREW
1-16	1-16	SCREW
1-36	1-36	SCREW
1-37	1-37	BRACKET
1-34	1-34	BRACKET
1-1	1-1	BOX
1-33	1-33	VENTILATION GRILLE
1-32	1-32	PLATE
1-35	1-35	BRACKET
1-10	1-10	SCREW
1-6	1-6	HARNESS
1-9	1-9	SCREW
1-8	1-8	WASHER
1-7	1-7	SCREW
1-4	1-4	FAN
1-5	1-5	BRACKET
1-12	1-12	BRACKET
1-6-1	1-6-1	HARNESS
1-24	1-24	POWER SUPPLY
1-20	1-20	VENTILATION GRILLE
1-17	1-17	RING
1-18	1-18	RING
1-24-1	1-24-1	TERMINAL
1-24-3	1-24-3	CAPACITOR
1-27	1-27	HARNESS
2-40	2-40	CONNECTOR
2-45	2-45	CONNECTOR
1-24-4	1-24-4	TRANSFORMER
1-24-2	1-24-2	CAPACITOR
1-24-5	1-24-5	TERMINAL
1-28	1-28	HARNESS
2-41	2-41	CONNECTOR
2-46	2-46	CONNECTOR
2-60	2-60	BOX
1-29	1-29	HARNESS
2-42	2-42	CONNECTOR
2-47	2-47	CONNECTOR
2-43	2-43	CONNECTOR
2-61	2-61	BOX
2-53	2-53	CONNECTOR
1-23-1-20	1-23-1-20	HARNESS
1-23-9	1-23-9	HARNESS
1-23-1-19	1-23-1-19	HARNESS
1-23-1-24	1-23-1-24	SCREW
1-30	1-30	HARNESS
2-51	2-51	BRACKET
1-23-8	1-23-8	HARNESS
1-23-2	1-23-2	HARNESS
2-49-1-3	2-49-1-3	TERMINAL
2-49-1-1	2-49-1-1	BRACKET
1-23-1-17	1-23-1-17	HARNESS
1-23-1-8	1-23-1-8	HARNESS
1-23-1-21	1-23-1-21	HARNESS
1-23-1-9	1-23-1-9	HARNESS
1-23-1-13	1-23-1-13	HARNESS
1-23-1-6	1-23-1-6	HARNESS
1-23-6	1-23-6	HARNESS
1-23-1-22	1-23-1-22	HARNESS
1-23-1-10	1-23-1-10	HARNESS
1-23-1-14	1-23-1-14	HARNESS
1-23-1-11	1-23-1-11	HARNESS
1-23-1-12	1-23-1-12	HARNESS
1-23-1-16	1-23-1-16	HARNESS
1-23-1-7	1-23-1-7	HARNESS
1-23-1-2	1-23-1-2	HARNESS
1-23-4	1-23-4	HARNESS
1-23-1-3	1-23-1-3	HARNESS
1-23-1-5	1-23-1-5	HARNESS
1-23-1-1	1-23-1-1	HARNESS
1-23-5	1-23-5	HARNESS
1-23-1-23	1-23-1-23	HARNESS
1-26	1-26	SCREW
1-23-1-4	1-23-1-4	HARNESS
1-23-1-2	1-23-1-2	HARNESS
1-31	1-31	HARNESS
2-49-1-2	2-49-1-2	TERMINAL
2-49-1-5	2-49-1-5	TERMINAL
2-54	2-54	BRACKET
2-55	2-55	BRACKET
2-56	2-56	BRACKET
2-52	2-52	BRACKET
2-49-1-4	2-49-1-4	TERMINAL
2-49-1	2-49-1	BRACKET
2-49	2-49	BRACKET
2-57	2-57	BRACKET
2-58	2-58	SCREW
2-59	2-59	SCREW
2-49-2	2-49-2	HARNESS

Page 44 — U1.コントロールボックス関係 / Control box mechanism

Brother HE-800A (85 pages) parts on page 44

Ref	Part number	Part name	Qty
	SA3076001	ボックスクミA	1
	SA3077001	デンゲンボックス	1
	S50567001	メインキバン トリツケイタ	1
	SA3078001	サブキバン トリツケイタ	1
	S50660000	DCファンモータクミ	2
	0A5403005	+ナベザクミ4X30DB	6
	SA4024001	トランスクミ	1
	S47749101	EZトランスプレート	2
	025050246	ヒラガガネチュウ5	4
	028050246	バネザガネ2-5	4
	018501236	アナボルト5X12	4
	S43186000	ブッシュBU687B	1
	S09142000	コードクランプ20L	2
	S43270000	コードクランプWS2NS	14
	S43270000	コードクランプWS3NS	1
	S50422000	コードクランプWS2WS	6
	S33110000	クランプLW8S2.5W	10
	S51118001	コードブッシュ	1
	S38820000	ブッシュ35	1
	S04220000	ブッシュTB-1926	1
	S42270000	グロメットMG-3	1
	S50424000	ボウジンアミ	1
	008400604	+トラスコ4X6	12
	S00554000	サポート6NS	23
	S47721101	デンゲンEZキバンクミ	1
	J02443001	IPMPM20CSJ060	1
	J03284001	FETFS5UM-18A	1
	J03285001	FETFS3KM-18A	1
	SA2071001	SIDBS30VT80クミ	1
	J03324001	デンC450B471	3
	S47350000	トランス28AG1L9AD	1
	J02441001	リレー-G2R-1A6V	1
	S38201000	バリスタV14D471	4
	J03283001	SアブソバDSA362M	1
	S47733000	コイルNF10TP102	1
	SA2870001	Gヒューズ15A	2
	J01684001	ヒューズホルダF062	4
	J02727001	カンヒューズ2A250V	2
	S47734000	コネクタB4P5-VB-2	3
	J02449001	コネクタ5281-02A	1
	S47730000	IPMコードP	1
	S47728000	DC300VハーネスP	1
	S47727000	モータハーネスP	1
	S47725000	デンゲンハーネスP	1
	S47726000	デンゲンアースP	1
	J03296001	ファインPR1616-25-PB	1
	S47729000	ファインOSH-1025-MP	1
	0A4301005	+ナベザクミ3X10DA	2
	J03291001	コアESD-R-25B	1
	S47694000	MR-A4010Jクミ	1
	0A5400805	+ナベザクミ4X8DB	1
	S47693000	スペーサ4EP-12	2
	S47724000	スペーサ7NS	5
	229017001	+ナベセット4X10DA	4
	0A5402005	+ナベザクミ4X20DB	2
	S39819000	コードクランプ1259	1
	S40621000	EMIコアESD-SR-15	1
	S50425001	デンゲンEHキバンクミ	1
	S38200000	MOSFET2SK1938	2
	232384001	SアブソバDSA362MA	1

Page 45 — U1. コントロールボックス関係 / Control box mechanism

Brother HE-800A (85 pages) parts on page 45

Ref	Part number	Part name	Qty
1-21	1-21	SCREW
1-22	1-22	BRACKET
1-2	1-2	COVER
1-25-2	1-25-2	TERMINAL BLOCK
1-25-3	1-25-3	BOARD
1-25-1	1-25-1	BOARD
1-13	1-13	BRACKET
1-15	1-15	BRACKET
1-14	1-14	BRACKET
1-21	1-21	SCREW
6	6	LABEL
3	3	CONNECTOR
1-1	1-1	CABINET
1-37	1-37	BRACKET
1-34	1-34	BRACKET
1-35	1-35	BRACKET
1-17	1-17	RING
1-33	1-33	GRILLE
1-32	1-32	BRACKET
1-10	1-10	BRACKET
1-18	1-18	RING
1-6	1-6	WIRE HARNESS
1-9	1-9	SCREW
1-8	1-8	WASHER
1-7	1-7	WASHER
1-4	1-4	FAN
1-5	1-5	BRACKET
1-12	1-12	BRACKET
1-6-1	1-6-1	CONNECTOR
1-24-3	1-24-3	BOARD
1-24-1	1-24-1	BOARD
1-24-5	1-24-5	BOARD
1-24-2	1-24-2	BOARD
1-24-4	1-24-4	BOARD
1-27	1-27	WIRE HARNESS
1-28	1-28	WIRE HARNESS
1-29	1-29	WIRE HARNESS
1-30	1-30	WIRE HARNESS
2-40	2-40	CONNECTOR
2-41	2-41	CONNECTOR
2-42	2-42	CONNECTOR
2-43	2-43	CONNECTOR
2-44	2-44	CONNECTOR
2-45	2-45	CONNECTOR
2-46	2-46	CONNECTOR
2-47	2-47	CONNECTOR
2-53	2-53	CONNECTOR
2-60	2-60	BOX
2-61	2-61	BOX
2-51	2-51	BRACKET
2-50	2-50	BRACKET
1-23-1-20	1-23-1-20	WIRE HARNESS
1-23-9	1-23-9	BOARD
1-23-1-19	1-23-1-19	WIRE HARNESS
1-23-1-24	1-23-1-24	WIRE HARNESS
1-23-1-18	1-23-1-18	WIRE HARNESS
1-23-3	1-23-3	BOARD
1-23-1-17	1-23-1-17	WIRE HARNESS
1-23-2	1-23-2	BOARD
1-23-1-21	1-23-1-21	WIRE HARNESS
1-23-1-13	1-23-1-13	WIRE HARNESS
1-23-1-22	1-23-1-22	WIRE HARNESS
1-23-6	1-23-6	BOARD
1-23-1-6	1-23-1-6	WIRE HARNESS
1-23-1-10	1-23-1-10	WIRE HARNESS
1-23-1-14	1-23-1-14	WIRE HARNESS
1-23-1-11	1-23-1-11	WIRE HARNESS
1-23-1-12	1-23-1-12	WIRE HARNESS
1-23-7	1-23-7	BOARD
1-23-1-4	1-23-1-4	WIRE HARNESS
1-23-1-16	1-23-1-16	WIRE HARNESS
1-23-1-2	1-23-1-2	WIRE HARNESS
1-23-1-3	1-23-1-3	WIRE HARNESS
1-23-1-5	1-23-1-5	WIRE HARNESS
1-23-1-1	1-23-1-1	WIRE HARNESS
1-23-5	1-23-5	BOARD
1-26	1-26	BRACKET
1-23-1-23	1-23-1-23	WIRE HARNESS
1-31	1-31	WIRE HARNESS
2-49-1-3	2-49-1-3	CONNECTOR
2-49-1-1	2-49-1-1	BOARD
2-49-1-2	2-49-1-2	CONNECTOR
2-49-1-5	2-49-1-5	CONNECTOR
2-54	2-54	BRACKET
2-55	2-55	BRACKET
2-56	2-56	BRACKET
2-52	2-52	BRACKET
2-49-1-4	2-49-1-4	CONNECTOR
2-49-1	2-49-1	BOARD
2-49	2-49	BOARD
2-57	2-57	BRACKET
2-58	2-58	SCREW
2-59	2-59	WASHER
2-49-2	2-49-2	WIRE HARNESS

Page 46 — U1.コントロールボックス関係 / Control box mechanism

Brother HE-800A (85 pages) parts on page 46

Ref	Part number	Part name	Qty
1-24-3	S3821000	VARISTOR :V14D471	2
1-24-4	S08030000	FUSE, 5A :FB	1
1-24-5	SA2823001	FUSE,6A	2
1-25	S050431001	SUB PCB ASSY	1
1-25-1	U38337000	TRANSISTOR, FET:2SJ350	10
1-25-2	U38338000	TRANSISTOR, FET:2SK2202	10
1-25-3	S38155000	TRANSISTOR, FET:2SK1306	4
1-25-4	S050645000	TRANSISTOR, FET:2SK1307	1
1-25-5	S49486000	TRANSISTOR, FET:2SJ222	1
1-26	018401236	BOLT, SOCKET M4X12	5
1-27	S50437000	CORD, PER	1
1-28	S50438000	HARNESS, EX32	1
1-29	S50439000	HARNESS, EX26	1
1-30	S50440000	POWER SUPPLY HARNESS, AC	1
1-31	S50441000	POWER SUPPLY HARNESS, DC	1
1-32	S37059001	LABEL, PE	1
1-33	S37060001	LABEL, GROUNDING	2
1-34	0A5401006	SCREW, PAN (S/P WASHE) M4X10	2
1-35	S50484000	GROUND WIRE	1
1-36	0A5401006	SCREW, PAN (S/P WASHE) M4X10	2
1-37	0A5401006	SCREW, PAN (S/P WASHE) M4X10	1
1-38	S50644001	GROUND WIRE	1
1-39	150592001	RUBBER CAP, 16	1
3	SA3079001	PROM ASSY,800A	1
4	S20345001	<For "200V,220V & 230V AC">	2
32	228475000	RUBBER CAP, 14	1
5	SA3186000	<For "100V,110V,380V & 400V AC">	2
32	228475000	FASTENING BAND, 1.9X80	2
6	J04115001	LABEL, ELEC. SHOCK 6 LANG.	2
31	S38146000	CONNECTOR :3191-04R	1
52	S50483100	<For "100V,110V,380V & 400V AC">	2
53	S38146000	CONVERSION HARNESS, B-OUT	2
101	0A5501005	SCREW, PAN (S/P WASHE) M5X10	3
102	J80814001	TREADLE UNIT, EZ	1
102-1	J03674001	TREADLE BASE ASSY	1
102-1-1	J03640001	SPRING, HERICAL ;28.8X30E	1
102-1-2	J00649001	SPRING, EXTENSION 12.6X86	1
102-2	J80813001	PS PCB, EZ	1
102-3	J02130001	WASHER, WAVE 03X4.3X8	3
102-4	037401015	TAPPING SCREW, PAN V M4X10	3
103	J03417001	GROUND WIRE ASSY	1
104	J29017001	SCREW, PAN (S/P WASHER) M4X10	1
105	S41216000	GROUND WIRE	1
2	SA3197001	<For "230V & 400V Europe">	1
2-40	SA3189001	CORD, EMC-PER	1
2-41	SA3196001	HARNESS, EMC-EZACIN	1
2-42	SA3196001	HARNESS, EMC-EZMT	1
2-43	SA31921001	HARNESS, EMC-CUTTER	1
2-44	SA3193001	HARNESS, EMC-FTPM	1
2-45	SA3193001	HARNESS, EMC-FDPM	1
2-46	SA3191001	HARNESS, EMC-EX26	1
2-47	SA3192001	HARNESS, EMC-EX32	1
2-48	SA3176001	PH PCB ASSY	1

Page 47 — U1. コントロールボックス関係 / Control box mechanism

Brother HE-800A (85 pages) parts on page 47

Ref	Part number	Part name	Qty
5	5	5
4	4	4
52	52	52
53	53	53
101	101	101
102	102	102
102-1	102-1	102-1
102-1-1	102-1-1	102-1-1
102-1-2	102-1-2	102-1-2
102-2	102-2	102-2
102-3	102-3	102-3
102-4	102-4	102-4
103	103	103
104	104	104
105	105	105
31	31	31
32	32	32

Page 48 — U1.コントロールボックス関係 / Control box mechanism

Brother HE-800A (85 pages) parts on page 48

Ref	Part number	Part name	Qty
	S50498001	ノイズフィルタEHクミ	1
	S40616001	NOISE FILTER ASSY, EH	1
	S40617000	ノイズフィルタEMCクミ	1
	S40618000	NOISE FILTER ASSY, EMC	1
	S40619000	セラCECKDNA102MB	1
	414900001	CAPACITOR, CERAMIC:ECKD NA102MB	1
	S35598000	ポリ250B474	1
	S50499000	CAPACITOR, POLYESTER :250B474	1
	S40620000	タンシダイ2P	1
	0A4400605	TERMINAL BLOCK, 2P	1
	0A4400605	ヘッダー-5219-03A	2
	SA3194001	HEADER :5219-03A	1
	S52167000	コイルSC0520J	1
	S52167000	COIL :SC0520J	4
	S52167000	ノイズフィルタハーネス	3
	S52164000	NOISE FILTER HARNESS	5
	0A5401206	コアNFC-28	5
	021400106	CORE, NFC-28	5
	S52163000	+ナベザクミ4X12DB	5
	S52162000	SCREW, PAN (S/P WASHE) M4X12	5
	SA3090001	1シュナツト4	1
	SA3085001	NUT, 1 M4	1
	SA3086001	ボックスソウクミB1V	1
	SA3093001	BOX UNIT, B1V	1
	SA3091001	ボックスソウクミA1V	1
	SA3086001	BOX UNIT, A1V	1
	SA3097001	ボックスソウクミA3VA	1
	SA3096001	BOX UNIT, A3VA	1
	SA3089001	ボックスソウクミC2VA	1
	SA3094001	BOX UNIT, C2VA	1
	SA3090001	ボックスソウクミB2V	1
	SA3085001	BOX UNIT, B2V	1
	SA3086001	ボックスソウクミA2V	1
	SA3093001	BOX UNIT, A2V	1
	SA3091001	ボックスソウクミFV	1
	SA3086001	BOX UNIT, FV	1
	SA3097001	ボックスソウクミEV	1
	SA3096001	BOX UNIT, EV	1
	SA3089001	ボックスソウクミA3VB	1
	SA3094001	BOX UNIT, A3VB	1
	SA3090001	ボックスソウクミC2VB	1
	SA3085001	BOX UNIT, C2VB	1

Page 49 — U2. コントロールボックス関係 / Control box mechanism

Brother HE-800A (85 pages) parts on page 49

Ref	Part number	Part name	Qty
	30-1-3	30-1-1
	30-1-2	30-1
	30-1-5	30-1-6
	30-1-4	30-1-7
	30-1-8	30-1
	30-2-3	30-2-1
	30-2-2	30-2
	30-2-5	30-2-4
	30-2-6	30-2-7
	30-2-8	30-2
	50-1-7	50-1-7-2
	50-1-7-3	50-1-5
	50-1-8	50-1-11
	50-1-10	50-1-7-1
	50-1-9	50-1-4
	50-1-3	50-1-12
	50-1-6	50-1-1
	50-1	50-1-2
	50-2-7	50-2-7-2
	50-2-7-3	50-2-5
	50-2-8	50-2-11
	50-2-10	50-2-7-1
	50-2-9	50-2-4
	50-2-3	50-2-12
	50-2-6	50-2-1
	50-2	50-2-2
	30-3-3	30-3-1
	30-3-2	30-3
	30-3-6	30-3-7
	30-3-4	30-3-5
	30-3-8	30-3

Page 50 — U2.コントロールボックス関係 / Control box mechanism

Brother HE-800A (85 pages) parts on page 50

Ref	Part number	Part name	Qty
	SA3938001	デンゲンSWクミA1	1
	S50443000	デンゲンコードA1	1
	S38130000	デンゲンコード	1
	J02657001	3PオシSW#17	1
	224514001	ゼツエンイタ	2
	218859001	バインダM150	3
	S52164000	コアNFC-28	1
	0A4401205	+ナベザクミ4X12DA	1
	021040105	ナット1シュ4	1
	SA3936001	デンゲンSWクミB	1
	S50445000	デンゲンコードB	1
	S47595000	デンゲンコードユシユツ	1
	J04252001	3PオシSW#117	1
	224514001	ゼツエンイタ	2
	218859001	バインダM150	3
	S52164000	コアNFC-28	1
	0A4401205	+ナベザクミ4X12DA	1
	021040105	ナット1シュ4	1
	SA3939001	デンゲンSWクミC	1
	S50445000	デンゲンコードB	1
	S38118000	デンゲンコードコクナイ	1
	J02657001	3PオシSW#17	1
	224514001	ゼツエンイタ	2
	218859001	バインダM150	3
	S52164000	コアNFC-28	1
	0A4401205	+ナベザクミ4X12DA	1
	021040105	ナット1シュ4	1
	SA4015001	ヘンカントランスB100クミ	1
	S54027001	トランスベースイタ	1
	S54028001	トランスフタ	1
	S5047000	ツテ	2
	S41964000	ブツシユ	1
	062500602	ナベコ5X6	4
	S23618001	シメネジ6X10	4
	SA4016001	ヘンカントランスB100	1
	SA4017001	ヘンカントランスB	1
	S50485100	TR-INハーネス	1
	S50486100	TR-OUTハーネス	1
	018060831	アナボルト6X8	4
	025060236	ヒラサガネチュウ6	4
	028060246	バネザガネ2-6	4
	S10820000	デンゲツラベル	1
	0A4400606	+ナベザクミ4X6DA	1
	SA4018001	ヘンカントランスB110クミ	1
	S54027001	トランスベースイタ	1
	S54028001	トランスフタ	1
	S5047000	ツテ	2
	S41964000	ブツシユ	1
	062500602	ナベコ5X6	4
	S23618001	シメネジ6X10	4
	SA4019001	ヘンカントランスB110	1
	SA4017001	ヘンカントランスB	1

Page 51 — U2. コントロールボックス関係 / Control box mechanism

Brother HE-800A (85 pages) parts on page 51

Ref	Part number	Part name	Qty
	30-1-3	30-1-1
	30-1-2	30-1-8
	30-1	30-1-5
	30-1-4	30-1-6
	30-1-7	30-1-7
	30-2-3	30-2-1
	30-2-2	30-2-2
	30-2	30-2-5
	30-2-6	30-2-4
	30-2-7	30-2-7
	30-2-8	30-2-8
	50-1-7	50-1-7-2
	50-1-7-3	50-1-5
	50-1-8	50-1-11
	50-1-10	50-1-7-1
	50-1-9	50-1-4
	50-1-3	50-1-12
	50-1-6	50-1-1
	50-1	50-1-2
	30-3-3	30-3-1
	30-3-2	30-3-2
	30-3	30-3-5
	30-3-6	30-3-4
	30-3-7	30-3-8
	50-2-7	50-2-7-2
	50-2-7-3	50-2-5
	50-2-8	50-2-11
	50-2-10	50-2-7-1
	50-2-9	50-2-4
	50-2-3	50-2-12
	50-2-6	50-2-1
	50-2	50-2-2

Page 52 — U2.コントロールボックス関係 / Control box mechanism

Brother HE-800A (85 pages) parts on page 52

Ref	Part number	Part name	Qty
50-2-7-2	S50485100	TR-INハーネス	1
50-2-7-3	S50486100	TR-OUTハーネス	1
50-2-8	018060831	アナボルト6X8	4
50-2-9	025060236	ヒラガネチュウ6	4
50-2-10	028060246	バネガネ2-6	4
50-2-11	S10820002	デンツツラベル	1
50-2-12	0A4400606	+ナベザクミ4X6DA	1

Page 53 — U3. コントロールボックス関係 / Control box mechanism

Brother HE-800A (85 pages) parts on page 53

Ref	Part number	Part name	Qty
	51-2-12	51-2-12
	51-2-7	51-2-7
	51-2-7-2	51-2-7-2
	51-2-7-3	51-2-7-3
	51-2-11	51-2-11
	51-2-8	51-2-8
	51-2-10	51-2-10
	51-2-9	51-2-9
	51-2-4	51-2-4
	51-2-2	51-2-2
	51-2-3	51-2-3
	51-2-6	51-2-6
	51-2-1	51-2-1
	51-2	51-2
	30-4-3	30-4-3
	30-4-1	30-4-1
	30-4-2	30-4-2
	30-4	30-4
	30-4-6	30-4-6
	30-4-7	30-4-7
	30-4-5	30-4-5
	30-4-8	30-4-8
	51-3-12	51-3-12
	51-3-7	51-3-7
	51-3-7-2	51-3-7-2
	51-3-7-3	51-3-7-3
	51-3-11	51-3-11
	51-3-8	51-3-8
	51-3-10	51-3-10
	51-3-9	51-3-9
	51-3-4	51-3-4
	51-3-2	51-3-2
	51-3-3	51-3-3
	51-3-1	51-3-1
	51-3-6	51-3-6
	51-3	51-3
	30-5	30-5
	30-7-3	30-7-3
	30-7-1	30-7-1
	30-7-2	30-7-2
	30-7	30-7
	30-7-6	30-7-6
	30-7-5	30-7-5
	30-7-7	30-7-7
	30-7-8	30-7-8
	30-6	30-6

Page 54 — U3.コントロールボックス関係 / Control box mechanism

Brother HE-800A (85 pages) parts on page 54

Ref	Part number	Part name	Qty
	SA3937001	デンゲンSWクミD	1
	S50445000	デンゲンコードB	1
	S38133000	デンゲンコード	1
	J04252001	3P.オシSW#117	1
	224514001	ゼツエンイタ	2
	218859001	バインダM150	3
	S52164000	コアNFC-28	1
	0A4401205	+ナベザクミ4X12DA	1
	021040105	ナット1シュ4	1
	S50448000	デンゲンコードE	1
	S50500000	デンゲンコードF	1
	SA3935001	デンゲンSWクミA2	1
	S50443000	デンゲンコードA1	1
	S38133000	デンゲンコード	1
	J04252001	3P.オシSW#117	1
	224514001	ゼツエンイタ	2
	218859001	バインダM150	3
	S52164000	コアNFC-28	1
	0A4401205	+ナベザクミ4X12DA	1
	021040105	ナット1シュ4	1
	SA3968001	ヘンカントランスC380クミ	1
	S54027001	トランスベースイタ	1
	S54028001	トランスフタ	1
	S50474000	トツテ	2
	S41964000	ブツシユ	1
	062500602	ナベコ5X6	4
	S23618001	シメネジ6X10	4
	SA4021001	ヘンカントランスC380	1
	SA3931001	ヘンカントランスE	1
	S50485100	TR-INハーネス	1
	S50486100	TR-OUTハーネス	1
	018060831	アナボルト6X8	4
	025060236	ヒラザガネチュウ6	4
	028060246	バネザガネ2-6	4
	S10820006	デンツラベル	1
	0A4400606	+ナベザクミ4X6DA	1
	SA3969001	ヘンカントランスC400クミ	1
	S54027001	トランスベースイタ	1
	S54028001	トランスフタ	1
	S50474000	トツテ	2
	S41964000	ブツシユ	1
	062500602	ナベコ5X6	4
	S23618001	シメネジ6X10	4
	SA4023001	ヘンカントランスC400	1
	SA3931001	ヘンカントランスE	1
	S50485100	TR-INハーネス	1
	S50486100	TR-OUTハーネス	1
	018060831	アナボルト6X8	4
	025060236	ヒラザガネチュウ6	4

Page 55 — U3. コントロールボックス関係 / Control box mechanism

Brother HE-800A (85 pages) parts on page 55

Ref	Part number	Part name	Qty
	51-2-12	51-2-12
	51-2-7	51-2-7
	51-2-7-2	51-2-7-2
	51-2-7-3	51-2-7-3
	51-2-5	51-2-5
	51-2-11	51-2-11
	51-2-8	51-2-8
	51-2-10	51-2-10
	51-2-9	51-2-9
	51-2-4	51-2-4
	51-2-2	51-2-2
	51-2-3	51-2-3
	51-2-6	51-2-6
	51-2-1	51-2-1
	51-2	51-2
	30-4-3	30-4-3
	30-4-1	30-4-1
	30-4-2	30-4-2
	30-4	30-4
	30-4-5	30-4-5
	30-4-4	30-4-4
	30-4-6	30-4-6
	30-4-8	30-4-8
	30-4-7	30-4-7
	51-3-7	51-3-7
	51-3-7-2	51-3-7-2
	51-3-7-3	51-3-7-3
	51-3-5	51-3-5
	51-3-10	51-3-10
	51-3-11	51-3-11
	51-3-7-1	51-3-7-1
	51-3-9	51-3-9
	51-3-4	51-3-4
	51-3-2	51-3-2
	51-3-3	51-3-3
	51-3-1	51-3-1
	51-3-6	51-3-6
	51-3	51-3
	30-5	30-5
	30-7-3	30-7-3
	30-7-1	30-7-1
	30-6	30-6
	30-7	30-7
	30-7-2	30-7-2
	30-7-5	30-7-5
	30-7-6	30-7-6
	30-7-8	30-7-8
	30-7-7	30-7-7

Page 56 — U3.コントロールボックス関係 / Control box mechanism

Brother HE-800A (85 pages) parts on page 56

Ref	Part number	Part name	Qty
51-3-10	028060246	<三相400V用> <For "3-Phase 400V AC">	4
51-3-11	S10820008	バネザガネ2-6 WASHER, SPRING 2-6	1
51-3-12	0A4400606	デンツラベル VOLTAGE LABEL AC +ナベザクミ4X6DA SCREW, PAN (S/P WASHER) M4X6	1

Page 57 — V. 電装品関係 / Power supply equipment mechanism

Brother HE-800A (85 pages) parts on page 57

Ref	Part number	Part name	Qty
24	24	POWER SUPPLY UNIT
24-1	24-1	POWER SUPPLY UNIT
24-3	24-3	POWER SUPPLY UNIT
25	25	SCREW
5	5	POWER SUPPLY UNIT
6	6	CABLE TIE
1	1	MOTOR
2	2	MOTOR
3	3	MOTOR
4	4	MOTOR
63	63	FILTER
30	30	CABLE TIE
27	27	SWITCH
26	26	SWITCH
10	10	SCREW
9	9	BRACKET
16	16	SWITCH
16-1	16-1	SWITCH
17	17	SCREW
20	20	CLAMP
22	22	WASHER
21	21	SCREW
18	18	BRACKET
19	19	SCREW
12	12	SWITCH
11	11	SWITCH
13	13	CLAMP
15	15	WASHER
14	14	SCREW
50	50	BRACKET
51	51	CLAMP
52	52	SCREW
53	53	BRACKET
54	54	SCREW
59	59	CABLE TIE
57	57	BRACKET
55	55	CLAMP
56	56	SCREW
29	29	SWITCH
28	28	SWITCH
7	7	SWITCH
7-1	7-1	SWITCH
8	8	SCREW
31	31	CABLE TIE
60	60	ROD
61	61	ROD

Page 58

Brother HE-800A (85 pages) parts on page 58

Ref	Part number	Part name	Qty
	S0458100	パルスモータFDクミ	1
	S0459100	パルスモータFTクミ	1
	S0460000	パルスモータNクミ	1
	S0461000	カツターソレノイド	1
	S0462000	イトユルソレノイド	1
	228475000	ケツソクバンド1.9X80	2
	S0463000	センササクミ	1
	S0464000	センサGL-N12	1
	062300806	ナベコ3X8	1
	S0464000	センサGL-N12	1
	062300806	ナベコ3X8	1
	S0465000	センサGL-N12	1
	062300806	ナベコ3X8	1
	625010000	ナイロンクランプNK-2N	1
	062670812	ナベコ357-40X8	1
	025350132	ヒラガネシヨウ3.5	1
	S0466000	カツターセンサクミ	1
	S0464000	センサGL-N12	1
	062300806	ナベコ3X8	1
	S0468000	DCファンモータ40クミ	1
	0A5302005	+ナベザクミ3X20DB	2
	S00480000	コードホルダ#5	3
	062670612	ナベコ357-40X6	3
	025350132	ヒラガネシヨウ3.5	3
	SA3111001	テイシンSWハーネスクミ	1
	SA3112001	スイツチA22-TB-11M	1
	S0472000	EMSWハーネス	1
	S0473000	センサGL-N12	1
	062300806	ナベコ3X8	1
	S10243000	ナイロンクランプNK-3N	4
	0A5400806	+ナベザクミ4X8DB	4
	152969001	コードサエカネ	1
	002300603	ナベコ3X6	1
	228475000	ケツソクバンド1.9X80	2
	218859001	バインダM150	1
	S05065001	コードブツシユ	1
	552907000	コードホルダ#10	2
	0A5401006	+ナベザクミ4X10DB	2
	552908000	コードホルダ#14	1
	0A5401006	+ナベザクミ4X10DB	1
	552908000	コードホルダ#14	1
	0A5401006	+ナベザクミ4X10DB	1
	S38145000	アースセン2	1
	0A5401006	+ナベザクミ4X10DB	2
	S41216000	アースセン	1
	S50644000	アースコード	1
	SA0287000	クイックチューブ30X350	1

Page 59 — W. プリント基板関係 / Printed circuit board mechanism

Brother HE-800A (85 pages) parts on page 59

Ref	Part number	Part name	Qty
1-1	1-1	TRANSISTOR
1-2	1-2	CONNECTOR
1-3	1-3	TRANSISTOR
1-4	1-4	TRANSISTOR
1-5	1-5	TRANSISTOR
1-6	1-6	TRANSISTOR
1-7	1-7	TRANSISTOR
1-8	1-8	CONNECTOR
1-9	1-9	CONNECTOR
1-10	1-10	CONNECTOR
1-11	1-11	CAPACITOR
1-12	1-12	CAPACITOR
1-13	1-13	CAPACITOR
1-14	1-14	CAPACITOR
1-15	1-15	TRANSISTOR
1-16	1-16	CONNECTOR
1-17	1-17	CONNECTOR
1-18	1-18	CONNECTOR
1-19	1-19	CONNECTOR
1-20	1-20	CONNECTOR
1-21	1-21	CONNECTOR
1-22	1-22	CAPACITOR
1-23	1-23	CONNECTOR
1-24	1-24	SCREW
1-25	1-25	NUT
1-26	1-26	WASHER
1-27	1-27	WASHER

Page 60 — W.プリント基板関係 / Printed circuit board mechanism

Brother HE-800A (85 pages) parts on page 60

Ref	Part number	Part name	Qty
	S3902301	SUPPLY MAIN PCB ASSY	1
	S08047000	REGULATOR:SI3052V	1
	S47664000	REGULATOR, :AN78L18M	6
	S47665000	REGULATOR, :AN78M18F	1
	S46454000	REGULATOR, :TA7810S	1
	S46455000	TRANSISTOR, FET :FK10KM-10	10
	S38155000	TRANSISTOR, FET :2SK1306	1
	S38200000	TRANSISTOR, :2SK1938	1
	S47668000	DIODE, AR :PA905C6	1
	S47669000	DIODE, BR :D5SB20	1
	S47670000	DIODE, :SIZB60	9
	Y42215591	CAPACITOR, ALUM-ELEC :50B221	5
	Y44715591	CAPACITOR, ALUM-ELEC :50B471	4
	S47673000	CAPACITOR, ALUM-ELEC :50B472	1
	S47678000	CAPACITOR, ALUM-ELEC :450B101	1
	S30209000	CAPACITOR, POLYESTER 400B105	1
	S30205000	PHOTO COUPLER, TLP112A	2
	SA2353001	PHOTO COUPLER, TLP181	2
	S43178000	PHOTO COUPLER,PC9231	11
	J02621001	PHOTO COUPLER, TLP120	1
	U32740000	DIP SWITCH:DS5708	2
	S47680000	GLASS FUSE, 8A	1
	S47681000	COIL, :SK40S120-700	1
	S58731000	THERMISTOR ASSY	1
	0A4301005	SCREW, PAN (S/P WASHE) M3X10	19
	021300206	NUT, 2 M3	1
	028030246	WASHER, SPRING 2-3	1
	025030136	WASHER, PLAIN S 3	1

Page 61 — X1. 付属装置関係 (オプション部品) / Attachment set (Option parts)

Brother HE-800A (85 pages) parts on page 61

Ref	Part number	Part name	Qty
1-1	1-1	For General materials
1-1-3	1-1-3	1-1-3
1-1-2	1-1-2	1-1-2
1-1-1	1-1-1	1-1-1
1-2	1-2	For Knitted materials
1-2-3	1-2-3	1-2-3
1-2-2	1-2-2	1-2-2
1-2-1	1-2-1	1-2-1
For Standing operation	For Standing operation	For Standing operation
3	3	3
2	2	2
5-1	5-1	5-1
5-2	5-2	5-2
5-3	5-3	5-3
5-3	5-3	5-3
5-4	5-4	5-4
5-6	5-6	5-6
5-5	5-5	5-5
5-2	5-2	5-2
5-3	5-3	5-3
5-4	5-4	5-4
5-5	5-5	5-5
5-6	5-6	5-6
5-2	5-2	5-2
5-5	5-5	5-5
5-6	5-6	5-6
5-4	5-4	5-4

Page 62 — X1. 付属装置関係 (オプション部品) / Attachment set (Option parts)

Brother HE-800A (85 pages) parts on page 62

Ref	Part number	Part name	Qty
	S51361001	ハリイタ1.2RBセット	1
	S50304001	ハリイタ1.2S-RBクミ	1
	S50297001	カッターオサエ	1
	S50341001	カッター-ホルダイチギメイタ	1
	S51362001	ハリイタ1.4RBセット	1
	S50309001	ハリイタ1.4S-RBクミ	1
	S50297001	カッターオサエ	1
	S50341001	カッター-ホルダイチギメイタ	1
	S51363001	ハリイタ1.6RBセット	1
	S50311001	ハリイタ1.6S-RBクミ	1
	S50297001	カッターオサエ	1
	S50341001	カッター-ホルダイチギメイタ	1
	S51364001	ハリイタ1.2RB-3セット	1
	S50313101	ハリイタ1.2S-RBクミ-3	1
	S50297001	カッターオサエ	1
	S50341001	カッター-ホルダイチギメイタ	1
	S51365001	ハリイタ1.4RB-3セット	1
	S50317101	ハリイタ1.4S-RBクミ-3	1
	S50297001	カッターオサエ	1
	S50341001	カッター-ホルダイチギメイタ	1
	S51366001	ハリイタ1.6RB-3セット	1
	S50319101	ハリイタ1.6S-RBクミ-3	1
	S50297001	カッターオサエ	1
	S50341001	カッター-ホルダイチギメイタ	1
	J80081040	DDタチペタル40カヘン#6	1
	S47750000	タチペタルヨウハーネス	1
	J80380040	DDタチペタル3Pカヘン40	1
	S53996101	ホジヨテーブルクミ	1
	S53997000	ホジヨテーブル	1
	S53998001	ホジヨテーブルササエ	3
	031351006	マルモク35X10	6
	S13650001	シタオクリウデD	3
	S59890001	アナボルト437-40X8	3
	032422003	+2マルモク41X20	3

Page 63 — X2. 付属装置関係 (オプション部品) / Attachment set (Option parts)

Brother HE-800A (85 pages) parts on page 63

Ref	Part number	Part name	Qty
	11-1	< 欧州向け/For Europe >
	11-10	< アジア向け/For Asia >
	11-4
	11-1-1
	11-1-5
	11-1-4
	11-1-3
	11-1-18
	11-1-9
	11-1-10
	11-1-13
	11-2
	11-3
	11-1-15
	11-1-13
	11-1-7
	11-1-8
	11-1-2
	11-1-16
	11-1-14
	11-1-12
	11-1-17
	11-1-19	< 欧州向け/For Europe >
	11-10-19	< アジア向け/For Asia >
	17
	15
	16
	18
	12
	13
	11-1-6
	11-1-11

Page 64 — X2. 付属装置関係 (オプション部品) / Attachment set (Option parts)

Brother HE-800A (85 pages) parts on page 64

Ref	Part number	Part name	Qty
	S58971101	プログラマー クミ A	1
	SA2833001	プログラマー クミ B	1
	S43250100	プログラマー ウエフタ	1
	S43251000	プログラマー シタフタ	1
	S43252000	キーボード スペーサ	1
	S43253000	キーボードゴムシート	1
	SA2899001	キーボードシート	1
	037301015	V ナベ タツピン 3X10	4
	S43255000	LCD カバー	1
	S43256000	LCD	1
	S43257000	LCD ヨウインバーター	1
	037200615	V ナベ タツピン 2X6	4
	S43271000	プログラマー マグネット A	1
	S43272000	プログラマー マグネット B	1
	037300615	V ナベ タツピン 3X6	6
	S43267000	プログラマー コード	1
	S43268000	インバーター ハーネス	1
	S43270000	コード ブツシュ KR51	1
	S43981000	プログラマー シタ カバー	2
	S58978001	プログラマ キバン クミ A	1
	S58974000	PRG/M ハーネス クミ	1
	021300206	2 シユナツト 3	1
	S58987001	ハーネス トリツケイタ	1
	062300806	ナベコ 3X8	2
	S58973000	PROM プログラマ クミ	1
	S58992000	PROM プログラマ クミ	1
	S42890001	プログラマ サエ	1
	032422003	+ マルモク 41X20	2
	0B1351606	+ サラモク 35X16	2
	S40621000	EMI コア ESD-SR-15	1
	149809000	タイラツプ L	1
	S58984000	PRG/M ハーネス クミ	1

Page 65 — Y. モータ関係 / Motor mechanism

Brother HE-800A (85 pages) parts on page 65

Ref	Part number	Part name	Qty
	1-8	BOLT
	1-10	FAN
	1-11	WASHER
	1-20	BRACKET
	1-19	BRUSH HOLDER
	1-3	BEARING
	1-13	SHAFT
	1-7	BEARING
	1-14	WASHER
	1-12	PULLEY
	1-16	SCREW
	1-17	WASHER
	1-18	SPRING WASHER
	1	MOTOR HOUSING
	9	SPRING WASHER
	10	WASHER
	11	NUT
	3	SHAFT
	14	SCREW
	13	BRACKET
	8	BASE
	2	BRACKET
	4	BOLT
	6	WASHER
	7	SPRING WASHER
	5	NUT

Page 66 — Y. モータ関係 / Moter mechanism

Brother HE-800A (85 pages) parts on page 66

Ref	Part number	Part name	Qty
	J080863001	INVモータタクミ#EHホキュウ	1
	076202801	Rタマジクウケ6202ZZ	2
	203684001	ナミワ03X27.5X34.9	11
	J02537001	カクザクミ5X110DB	4
	J02525001	モータファンINV	1
	014500632	アナクボミ5X6	1
	J02278001	プーリQ90	1
	216205000	ハンゲツキー4X13#2	1
	028100246	バネザガネ2-10	1
	J02493001	3シュナツトM10X1.0	1
	J03457001	ナベコセット5X20DC	4
	J02989001	カラーD5.1XT0.6XL9	4
	J02990001	ボウシンゴムINV	4
	J02990001	モータースコードクミ	1
	229017001	+ナベセット4X10DA	1
	J00107001	MDB06コテイダイ#2	1
	J02517001	ピン9.9X116	1
	J03275001	Lガタポルト10クミ-V	1
	021100206	2シュナツト10	1
	025100236	ヒラザガネチュウ10	2
	028100246	バネザガネ2-10	1
	J02510001	EZモータトリツケイタ	1
	025401000	ナベコ4X10	1
	028040245	バネザガネ2-4	1
	025040173	ヒラザガネショウ4	1
	002401006	+ナベコ4X10	1
	215082001	+ナベセット4X12DA	1

Page 67 — AA. カバー関係 / Safety cover Z1. 付属品関係 / Accessories

Brother HE-800A (85 pages) parts on page 67

Ref	Part number	Part name	Qty
2	2	Screw
4	4	Screw
10	10	Bracket
11	11	Screw
9	9	Screw
6	6	Cover
3	3	Shaft
5	5	Screw
8	8	Tube
1	1	Cover
54-12-1	54-12-1	Nut
54-6-1	54-6-1	Cap
54-10-1	54-10-1	Arm
54-12-2	54-12-2	Screw
54-10-2	54-10-2	Screw
54-10-3	54-10-3	Washer
54-6	54-6	Shaft
54-7	54-7	Spring
54-12-4	54-12-4	Screw
54	54	Shaft
54-11	54-11	Shaft
54-8-1	54-8-1	Shaft
54-5	54-5	Cap
54-9	54-9	Shaft
54-4	54-4	Disc
54-12-3	54-12-3	Screw
54-3	54-3	Disc
54-8-2	54-8-2	Washer
54-2-2	54-2-2	Screw
54-8-3	54-8-3	Nut
54-2-1	54-2-1	Screw
54-1	54-1	Base

Page 68

Brother HE-800A (85 pages) parts on page 68

Ref	Part number	Part name	Qty
	J02513001	モータカバー-INV
	0A4401605	ナベザクミ4X16DA	3
	J03763001	ベルトカバー-LCM
	229017001	ナベセット4X10DA
	217071001	ナベセット4X18DA
	J03764001	ベルトSカバー-LCM
	J02293001	ユビホゴグ
	229017001	ナベセット4X10DA
	J00351001	ベルトハズシレボウシング2
	229017001	ナベセット4X10DA
	S02761409	イトタテダイクミ2
	150189109	ブラケット
	062060806	ナベコ6X8	2
	031452206	マルモク45X22	3
	S51283001	ウケザラ	2
	15018000	スプールマット	2
	S51282101	スプールクッション	2
	150172003	カラムパイプ	1
	150174000	カラムキャップ	1
	150173003	カラムジョイント	1
	150179002	スプールジクB	2
	028050246	バネザガネ2-5	2
	021500106	1シュナット5	2
	S02778002	スプールホルダー-2	1
	S02786002	スレッドハンガーグミ2	1
	S02787002	スレッドハンガー-2	1
	150183000	イトカケハンガーダイ	2
	142990001	スレッドブッシュ	2
	150172003	カラムパイプ	1
	021500106	1シュナット5	4
	S37038001	ナベコヒラザ5X14	1
	S37037001	ナベコヒラザ5X32	1
	062501406	ナベコ5X14	2

Page 69

Brother HE-800A (85 pages) parts on page 69

Ref	Part number	Part name	Qty
1-2	1-2	BASE
1-9	1-9	BRACKET
1-7	1-7	SCREW
1-6	1-6	WASHER
1-1	1-1	COVER
1-10	1-10	BRACKET
1-8	1-8	SCREW
1-4	1-4	WASHER
1-3	1-3	WASHER
1-5	1-5	WASHER
9	9	CAP
7	7	SCREW
10	10	WASHER
36	36	OIL
35	35	BOTTLE
13	13	BRACKET
14	14	BRACKET
2	2	PLATE
3	3	SCREW
6	6	WASHER
8	8	SLEEVE
4	4	NUT
33	33	SPRING
37	37	SHAFT
32	32	WASHER
60	60	SPRING
59	59	BRACKET
58	58	SCREW
56	56	SCREW
57	57	WASHER
55	55	COVER
25	25	SCREWDRIVER
26	26	SCREWDRIVER
27	27	SCREWDRIVER
150	150	BRACKET
45	45	BRACKET
34-1	34-1	BRACKET
34-2	34-2	BRACKET
34-3	34-3	BRACKET
34-4	34-4	BRACKET
22-1	22-1	BELT
22-2	22-2	BELT
65-1	65-1	SPRING
65-3	65-3	SPRING
65-2	65-2	SPRING
65	65	SPRING
66	66	WASHER
67	67	NUT
68	68	PLATE
69	69	SCREW
38	38	WASHER
43	43	WASHER
42	42	WASHER
41	41	WASHER
40	40	WASHER
39	39	WASHER
63	63	CLIP
44	44	SCREW
71	71	PIN
72	72	PIN
73	73	PIN
76	76	BRACKET
75	75	SCREW
78	78	BLOCK
70	70	CLOTH
80-7	80-7	BRACKET
80-2-3	80-2-3	SCREW
80-2-4	80-2-4	BRACKET
80-2	80-2	BRACKET
80-2-1	80-2-1	BRACKET
80-4	80-4	BRACKET
80-3	80-3	BRACKET
80-6	80-6	SCREW
80-5	80-5	WASHER
80-1-8	80-1-8	SCREW
80-1-7	80-1-7	WASHER
80-1-9	80-1-9	WASHER
80-1-6	80-1-6	BRACKET
80-1-3	80-1-3	SCREW
80-1-4	80-1-4	WASHER
80-1	80-1	BRACKET
80-1-1	80-1-1	BRACKET
80-1-12	80-1-12	SCREW
80-1-11	80-1-11	WASHER
80-1-5	80-1-5	BRACKET
80-1-2	80-1-2	BRACKET
80-1-10	80-1-10	BRACKET

Page 70 — Z2. 付属部品関係 / Accessories

Brother HE-800A (85 pages) parts on page 70

Ref	Part number	Part name	Qty
	S50330101	ベッドダイクミ
	S50331000	ベッドダイ
	S50332000	オイルパツキン
	S54768001	アブラトリダシイタ
	S50334000	アブラトリダシパツキン
	037401415	Vナベツピン4X14
	081007070	OリングP7
	140518001	シメネジ7.94
	S50335000	ベッドダイクツシヨンA
	S50336000	ベッドダイクツシヨンB
	S50337000	ベッドダイクツシヨンC
	S50338000	アブラヨケイタ
	S24250001	ボルト8X90
	S0342000	オニメナツト8
	028080246	バネザガネ2-8
	101118001	マルモクネジ4.5X20
	S50339001	ベッドダイカラー
	104449001	ゴムセン15.5
	025050236	ヒラザガネチユウ5
	SA1743014	S50180ハリ4コイリクミ…#14 NM90
	SA1743011	S50180ハリ4コイリクミ…#11 NM75
	S18707153	VベルトMシロ
	S13595201	デイアイゲージ-2
	S13596201	デイアイゲージ-3
	142443001	ネジマワシ1.9X52
	118837001	ネジマワシ3.4X70
	10157101	ネジマワシ5.5X190
	159158000	ボビン
	117466000	ピンセット
	S51290001	カツタ3/8
	S51354001	カツタ5/8
	S51356001	カツタ3/4
	S51358001	カツタ1
	S55663001	オイルタンククミ
	114483002	ポリオイラークミ
	159384009	トウフササエマクラ
	133740006	カクネボルト6X70
	021060106	ニユウナット6
	025060336	ヒラザガネダイ6
	S00617000	ボウシンゴムカラー
	146256001	クツシヨンカナグ
	146255000	クツシヨン

Page 71 — Z2. 付属品関係 / Accessories

Brother HE-800A (85 pages) parts on page 71

Ref	Part number	Part name	Qty
	1-2	FRAME
	1-9	BRACKET
	1-7	SCREW
	1-6	WASHER
	1-1	COVER
	1-8	PLATE
	34-1	BRACKET
	34-2	BRACKET
	34-3	BRACKET
	34-4	BRACKET
	22-1	BELT
	22-2	BELT
	71	PIN
	72	PIN
	73	PIN
	76	BRACKET
	74	PLATE
	78	BLOCK
	70	CLOTH
	9	WASHER
	7	SCREW
	10	WASHER
	1	FRAME
	2	PLATE
	3	SCREW
	6	WASHER
	8	COLLAR
	4	NUT
	33	ARM
	32	PULLEY
	37	SHAFT
	65-1	SCREW
	65-2	WASHER
	65-3	NUT
	66	WASHER
	67	BRACKET
	65	BRACKET
	68	PLATE
	69	SCREW
	45	BRACKET
	150	BRACKET
	36	BOTTLE
	13	COVER
	14	COVER
	59	BRACKET
	58	BRACKET
	56	SCREW
	57	WASHER
	55	COVER
	44	SCREW
	43	COLLAR
	42	COLLAR
	41	WASHER
	40	WASHER
	39	WASHER
	35	BOTTLE
	63	BRACKET
	80-7	SCREW
	80-2-3	SCREW
	80-2-4	BRACKET
	80-2	BRACKET
	80-2-1	BRACKET
	80-3	PLATE
	80-4	SCREW
	80-5	PLATE
	80-6	SCREW
	80-1-8	SCREW
	80-1-7	WASHER
	80-1-2	BRACKET
	80-1-5	BRACKET
	80-1-3	SCREW
	80-1-4	WASHER
	80-1-6	WASHER
	80-1-9	WASHER
	80-1-1	BRACKET
	80-1-10	SCREW
	80-1-11	BRACKET
	80-1-12	SCREW

Page 72 — Z2. 付属品関係 / Accessories

Brother HE-800A (85 pages) parts on page 72

Ref	Part number	Part name	Qty
	032461606	2+2マルモク45X16	2
	031412506	マルモク41X25	4
	S50343000	ベルトカバー	1
	062401006	ナベコ4X10	3
	025040236	ヒラザガネチュウ4	1
	104450101	ゴムセン8	2
	S50344001	ベルトカバーイタ	1
	032461606	マルモク45X16	2
	200190001	ステツプル	6
	S37111001	アイガードクミ	1
	S01700001	マルサラネジ3.18X7	2
	025030232	ヒラザガネチュウ3	2
	021660102	シユナツト3.18-40	2
	062710612	ナベコ476-32X6	1
	148847001	ザガネ	1
	S50345001	アイガードササイタ	1
	062680812	ナベコ437-40X8	1
	144226001	トウブカバー	1
	218469001	カンヒューズ15A#2	2
	S08030000	Gヒューズ5AFB	1
	153242000	ヒューズ6A	2
	J03411001	EZコミトリツケイタ	1
	J00353001	ナベセット5X14DB	3
	J02036001	テモトコードブツシングV	1
	112525000	シユウジンマグネット	1
	S50346001	テープオサエワインダークミ	1
	S51896001	テープオサエクミ	1
	144980001	テープオサエB	1
	105288002	シメネジ2.38	2
	144997001	テープオサエA	1
	122771051	シメネジ2.38	2
	144999001	テープオサエC	1
	144628001	テープオサエF	1
	122771051	シメネジ2.38	1
	105970001	シメネジ2.38	1
	110067001	カラー	1
	143749001	テープアンナイシタ	1
	143748001	テープアンナイウエ	1
	062660412	ナベコ318-40X4	2
	143980001	テープワインダークミ	1
	108490001	ツマミネジ	1
	108495001	ザガネ	1
	100136001	イトチヨウシナツト	1
	S50348001	テープアンナイウエ	1
	062400812	ナベコ4X8	1
	S50349001	テープワインダートリツケイタ	1
	062400812	ナベコ4X8	1
	107407003	シメネジ4.37	2
	S54767000	ホジヨシート	1

Page 73 — Z3. 付属品関係 (オプション部品) / Accessories (Option parts)

Brother HE-800A (85 pages) parts on page 73

Ref	Part number	Part name	Qty
	100-6	100-6
	100-7	100-7
	100-5	100-5
	100-2	100-2
	100-1	100-1
	100-3	100-3
	100-4	100-4
	100-9	100-9
	100-10	100-10
	100-8	100-8
	100-11	100-11
	100	100
	120-2	120-2
	120-3	120-3
	120-1	120-1
	120	120
	130-2-4	130-2-4
	130-2-5	130-2-5
	130-2	130-2
	130-1-2	130-1-2
	130-2-2	130-2-2
	130-1-1	130-1-1
	130-1-4	130-1-4
	130-1-3	130-1-3
	130-1-5	130-1-5
	130-1-2	130-1-2
	131	131
	151	151

Page 74 — Z3. 付属品関係(オプションパーツ)/ Accessories (Option parts)

Brother HE-800A (85 pages) parts on page 74

Ref	Part number	Part name	Qty
	S50477001	ジョウギクミ
	S06139001	ジョウギ A
	S06140001	ジョウギ B
	062680512	ナベコ437-40X5
	025680232	ヒラザガネチュウ4.37
	146000001	ハサミサエ
	062670412	ナベコ357-40X4
	105161003	ザガネ
	141620001	ボウシイタバランス
	101671002	シメネジ4.37
	025680132	ヒラザガネショウ4.37
	S36522001	シメネジ4.37
	S50350001	ジョウギクミ800E
	S50476001	ヨコジョウギ
	S36522001	シメネジ4.37
	S50351001	ヨコジョウギスペーサー
	133797101	レンケツクミ
	119710001	レンカンクミ
	119711001	レンカン
	021060106	1 シユナツト6
	119101001	レンカンダキ
	017841606	ポルト794-18X16
	133643006	6カクナツト7.94-18
	133792101	ジヨイントクミ
	021060106	1 シユナツト6
	028060243	バネザガネ2-6
	114859001	レンカンカラー
	S55361100	パネルラベルフクロイリ

Page 75 — Ga1. ゲージ部品一覧表 / Gauge parts List

Brother HE-800A (85 pages) parts on page 75

Ref	Part number	Part name	Qty
	S51117-001	Cutter
	S51290-001	Cutter
	S51351-001	Cutter
	S51352-001	Cutter
	S51353-001	Cutter
	S51354-001	Cutter
	S51355-001	Cutter
	S51356-001	Cutter
	S25642-001	Cutter
	S51357-001	Cutter
	S51358-001	Cutter
	S51359-001	Cutter
	S51360-001	Cutter
	S01271-001	Cutter
	S01272-001	Cutter
	S01273-001	Cutter
	S03280-001	Cutter
	S01274-001	Cutter
	S01275-001	Cutter
	S01276-001	Cutter
	S35630-001	Cutter

Page 76 — Ga2. ゲージ部品一覧表 / Gauge parts List

Brother HE-800A (85 pages) parts on page 76

Ref	Part number	Part name	Qty
1	S37101-102	(16mmRS)
2	159764-202	(16mmRS)
3	159079-000
4	159761-002
1	S37101-102	(25mmRS)
2	159765-202	(25mmRS)
3	159080-000
4	159762-002
1	S37109-102	(32mmRS)
2	159766-202	(32mmRS)
3	159081-000
4	159763-002
1	S37103-101	(16mm)
2	S01466-201	(16mm)
3	159079-000
4	145136-001
1	S55350-001	(25mmW)
2	S55349-001	(25mmW)
3	159080-000
4	S55348-001
1	S37110-101	(32mm)
2	S01468-201	(32mm)
3	159081-000
4	144632-001
1	S55347-002	(25mmRSW)
2	S55346-002	(25mmRSW)
3	159080-000
4	S55345-002
1	S37102-101	(25mm)
2	S01467-201	(25mm)
3	159080-000
4	144630-001

Page 77 — Ga3. ゲージ部品一覧表 / Gauge parts List

Brother HE-800A (85 pages) parts on page 77

Ref	Part number	Part name	Qty
	S50663-001	(1.2mmS)
	S50664-001	(1.4mmS)
	S50665-001	(1.6mmS)
	S51248-101	(1.2mm)
	S51249-101	(1.4mm)
	S51250-101	(1.6mm)
	S50321-001	(1.2mmS)
	151843-001	Plastic plate
	S50322-101	(1.2mm)
	156612-001	Plastic plate

Page 79 — 索引 / INDEX

Brother HE-800A (85 pages) parts on page 79

Ref	Part number	Part name	Qty
24	002300603	83
54	002300603	29
40	008400604	1-21
30	012400636	4
30	012400636	25
12	012500536	26
4	013761410	25
12	014060632	5-2
12	014060632	6-2
26	014400432	1-3
62	014500632	1-11
16	014680632	22-3
32	014680632	33-5
10	014760622	27
2	014760632	16
2	014760632	20
4	014760632	8
4	014760632	11
4	014760632	13
6	014760632	9
6	014760632	20
8	014760632	8
8	014760632	10
8	014760632	13
10	014760632	11
10	014760632	14
10	014760632	22
10	014760632	29-4
10	014760632	44
12	014760632	15
16	014760632	2
16	014760632	24
18	014760632	7
18	014760632	2-2
20	014760632	2-1
26	014760632	2
26	014760632	6
32	014760632	2-2
34	014760632	5
4	014770632	3
4	014770632	7
10	014770632	5
16	014770632	21-2
18	014770632	4-2
16	014780622	4-3
30	014780628	28
6	014780632	6-2
6	014780632	10-3
70	017841606	130-1-4
46	018060831	50-1-8
48	018060831	50-2-8
50	018060831	51-2-8
50	018060831	51-3-8
10	018061032	2
6	018061632	13
8	018061632	16
32	018061632	34
6	018102536	12-4
26	018300636	19
32	018300836	24-3
12	018401032	4
8	018401232	5
10	018401232	15
42	018401236	1-26
16	018501022	33
40	018502032	1-9
14	018502032	48
46	021040105	30-8
46	021040105	30-2-8
46	021040105	30-3-8
50	021040105	30-7-8
66	021060106	39
70	021060106	130-1-2
70	021060106	130-2-4
16	021080202	37
62	021080206	5
6	021100302	12-5
32	021300206	24-6
56	021300206	1-25
60	021400106	16
44	021500106	2-59
64	021500106	54-8-3
64	021500106	54-12-1
14	021500216	50
32	021500312	35-7
68	021660102	65-3
20	021660306	2-2-4
36	021670202	55
2	021680202	19
32	021680202	16-3
4	021710202	24
16	021910302	11
28	025030136	73
56	025030136	1-27
68	025030232	65-2
34	025040132	30-4
34	025040132	34
62	025040173	11
10	025040232	52
68	025040236	57
40	025050236	1-7
66	025050236	10
10	025060132	40
12	025060232	3
18	025060232	2
46	025060236	50-1-9
48	025060236	50-2-9
50	025060236	51-2-9
66	025060336	40
2	025080132	14
10	025080132	25
30	025080132	7
62	025100236	6
54	025350132	15
54	025350132	22
18	025350132	3
12	025680132	24
32	025680132	41
32	025680132	16-4
32	025680132	35-4
38	025680132	7
32	025680132	100-10
32	025680232	18
38	025680232	26
70	025680232	100-4
26	025680234	14
56	028030246	24-5
56	028030246	1-26
62	028040245	10
62	028050246	16-1-5
32	028050246	1-8
64	028050246	54-8-2
70	028060243	130-2-5
46	028060246	50-1-10
48	028060246	50-2-10
50	028060246	51-2-10
52	028060246	51-3-10
16	028080242	36
68	028080246	6
60	028100246	7
60	028680242	35
56	028680242	27
62	031351006	5-3
10	031412506	45
16	031452206	54-2-2
28	032422003	5-6
30	032422003	11-3
34	032461606	44
34	032461606	60
6	037200615	11-1-10
6	037300615	11-1-13
68	037301015	11-1-6
60	037401015	102-4
60	037401015	1-5
42	047200642	23
66	048030342	1-5
30	048030342	26
32	048040342	33-4
10	048060142	41
32	048060342	35-8
10	048060342	15
16	048060342	26
28	048060342	71
30	048060342	8
3	048080342	4
6	048150142	1-2
22	048220242	19
22	048300242	12-6
8	060300612	6
34	060630312	30-5
12	060660416	21
34	060670412	31
10	060670512	49
26	060670512	7-3
28	060670512	65
28	060670512	67
18	060670612	4
22	060670612	16
22	060670612	21
24	060670612	66
64	060680606	54-2-1
26	062300502	20
38	062300806	1-2
54	062300806	8
54	062300806	10
54	062300806	12
54	062300806	17
54	062300806	25
18	062400612	11
18	062400612	13
24	062400612	68
24	062400612	71
30	062400612	16
30	062400612	22
8	062400806	2
38	062400806	2
68	062400806	80-4
68	062400812	80-6
30	062400816	14
68	062401006	56
62	062401063	9
46	062500602	50-1-5
46	062500602	50-2-5
50	062500602	51-2-5
50	062500602	51-3-5
64	062501406	54-12-4
68	062660412	80-1-12
70	062670412	100-6
22	062670512	12
22	062670512	58
24	062670512	81
32	062670512	6-8
18	062670612	7
22	062670612	5
22	062670612	28
22	062670612	51
26	062670612	17
26	062670612	30
54	062670612	21
54	062670712	6-5
10	062670712	14
10	062671212	39
36	062671212	54
34	062680512	17-2
36	062680512	56
70	062680512	100-3
2	062680612	5
12	062680612	43

Page 80 — 索引 / INDEX

Brother HE-800A (85 pages) parts on page 80

Ref	Part number	Part name	Qty
	062680612	14
	062680612	34
	062680612	64
	062680612	11
	062680612	17
	062680712	31
	062680812	23
	062680812	9
	062680812	69
	062681012	27
	062681412	6
	062710612	66
	062710812	39
	062711012	3
	062711012	7
	062711212	3
	062711412	32
	062711612	2
	062711612	4
	062761012	2
	062761012	8
	070608800	18
	070688850	10
	072630260	1-3
	076002450	2-1
	076200800	12-7
	076202801	1-3
	081005070	4
	081007070	1-6
	081012070	32
	081014870	51-4
	087310815	1-1-5
	087311015	1-1-10
	0A4301005	1-23-1-23
	0A4301005	1-24
	0A4400605	2-51
	0A4400605	2-52
	0A4400606	50-1-12
	0A4400606	50-2-12
	0A4400606	51-1-12
	0A4400606	51-2-12
	0A4400805	1-1-6
	0A4401205	30-1-7
	0A4401205	30-2-7
	0A4401205	30-3-7
	0A4401205	30-4-7
	0A4401205	30-7-7
	0A4401605	2
	0A5302005	19
	0A5400805	1-23-4
	0A5400806	27
	0A5401006	1-34
	0A5401006	1-36
	0A5401006	1-37
	0A5401006	52
	0A5401006	54
	0A5401006	56
	0A5401006	59
	0A5401206	2-58
	0A5402005	1-23-8
	0A5403005	1-5
	0A5501005	101
	0B1351606	11-4
	100022005	26
	100136001	80-2-4
	100242003	46
	100250001	2
	100402004	51-3
	100644005	5
	100644005	23
	100645003	7-4
	100645003	10
	101118001	7
	101572101	6
	101671002	63
	101671002	100-9
	102538002	51
	102630001	6
	104449001	27
	104449001	32
	104449001	33
	104449001	39
	104449001	56
	104449001	9
	104450101	11
	104450101	29
	104450101	30
	104450101	31
	104450101	34
	104450101	35
	104450101	36
	104450101	37
	104450101	38
	104450101	39
	104451101	58
	104521001	2
	105130001	1
	105161003	100-7
	105237002	60
	105288002	80-1-2
	105970001	41
	105970001	80-1-8
	106436001	53
	106629002	43
	107093002	25
	107149001	54
	107401001	46-1-3
	107404001	46-1-4
	107404001	46-3-4
	107407003	80-7
	107639001	52-2
	107744001	1-2
	108265009	24-3
	108494001	80-2-2
	108495001	80-2-3
	110027001	2-1
	110067001	80-1-9
	110161004	16-1-4
	110161004	1-4
	110167001	39-2
	110168001	39-3
	110215002	29
	110215002	38
	110367001	4
	110367001	13
	110367001	27
	110494001	3
	110735002	27-1-6
	111466101	30
	111865009	21
	112467002	7
	112525000	78
	112751003	70
	113730001	20
	114483002	36
	114859001	131
	114988001	49
	115188001	24-2
	115503001	20
	117143003	17
	117363001	16-4
	117363001	19
	117466000	33
	117936001	59
	118735001	15
	118837001	26
	119101001	130-1-3
	119710001	130-1
	119711001	130-1-1
	120263001	58
	122771051	80-1-4
	123185001	39-6
	133643006	130-1-5
	133740006	38
	133792101	130-2
	133797101	130
	140004001	5-2-1
	140407001	35
	140430001	5-4
	140518001	1-7
	140553102	16
	141208001	31
	141513001	22-3
	141514001	22-4
	141514001	33
	141514001	39-5
	141519001	1-3
	141590001	27
	141619001	6-1
	141620001	6-2
	141620001	100-8
	142274101	5-3
	142990001	54-10-3
	143748001	80-1-11
	143749001	80-1-10
	143767102	80-2
	143980001	80-2-1
	144103009	31-4
	144103009	40-4
	144110001	31-5
	144226001	70
	144260001	80-1-6
	144630001	46-3-1
	144630001	72
	144632001	72
	144707001	46-3-3
	144872101	10
	144875001	1
	144970001	80-1-3
	144990001	80-1-1
	144990001	80-1-5
	145371001	37
	145440001	40-1
	145446001	31-2
	145446001	40-2
	145446001	51-6
	145465001	5-1
	145472001	36
	145478101	23-3
	145478101	28
	145478101	29-3
	145478101	10-3
	145519001	51-5
	146000001	100-5
	146255000	43
	146256001	42
	148847001	67
	149127001	18
	149127001	40
	149809000	13
	150172003	54-6
	150172003	54-11
	150172003	54-7
	150174000	54-6-1
	150179002	54-8-1
	150182000	54-4
	150183000	54-10-2
	150189109	54-1
	150382001	19
	150491101	11
	150553003	28
	150592001	1-39
	151843001	73
	151927001	55
	152969001	28
	153057102	17
	153242000	73
	153483001	23
	154965001	21
	155578000	47
	156612001	73
	157968001	21
	158830001	21
	158831001	22
	158832000	23
	158879001	12
	158880001	10
	158893000	5

Page 84 — 索引 / INDEX

Brother HE-800A (85 pages) parts on page 84

Ref	Part number	Part name	Qty
71	S51290001	3/8
71	S51351001	7/16
71	S51352001	18-1
71	S51352001	1/2
71	S51353001	9/16
66	S51354001	34-2
71	S51354001	5/8
71	S51355001	11/16
66	S51356001	34-3
71	S51356001	3/4
71	S51357001	7/8
66	S51358001	34-4
71	S51358001	1
71	S51359001	29
71	S51360001	32
58	S51361001	1-1
58	S51362001	1-1
58	S51363001	1-1
58	S51364001	1-2
58	S51365001	1-2
58	S51366001	1-2
68	S51896001	80-1
44	S52161000	61
44	S52162000	2-60
44	S52164000	2-57
46	S52164000	30-1-6
46	S52164000	30-2-6
46	S52164000	30-3-6
50	S52164000	30-4-6
50	S52164000	30-7-6
44	S52167000	2-54
44	S52167000	2-55
44	S52167000	2-56
4	S52248001	6
32	S52431000	22-5
34	S52433001	39-1
34	S52434001	39-4
32	S52761001	4
22	S52763000	39
22	S52764001	2
34	S52770000	42-2
34	S52778001	42
4	S52943101	5-3
38	S53181000	3
56	S53902301	1
58	S53996101	5
58	S53997001	5-1
58	S53998001	5-2
46	S54027001	50-1-1
46	S54027001	50-2-1
50	S54027001	51-2-1
50	S54027001	51-3-1
46	S54028001	50-2-2
50	S54028001	51-2-2
50	S54028001	51-3-2
20	S54741001	9
68	S54767000	150
66	S54768001	1-3
72	S55345002	72
72	S55346002	72
72	S55347002	72
72	S55348001	72
72	S55349001	72
72	S55350001	72
70	S55361100	151
66	S55663001	35
28	S55975001	62
32	S56251001	2-2
20	S56388001	2
20	S56389001	2-2-1
20	S56390001	2-2-2
32	S56392000	24-2
20	S56392000	2-2-2
32	S58731000	24-2
60	S58971101	11-1
60	S58971101	11-1
60	S58984000	11-19
60	S58984001	14
60	S58978001	11-1-18
60	S58986000	14
60	S58986001	17
60	S58992000	11-10-19
12	S58990001	40
12	S59890001	12
58	S59890001	5-5
16	S59891001	15
12	S59893001	27-1-5
12	S59893001	27-1-4
12	S59893001	34
16	S59893001	13
32	S59893001	35-3
32	S59893001	35-11
12	S59894001	17
16	S59894001	29
34	S59797001	17-1
2	S60200001	63
2	S62079001	61
62	SA0792001	22
74	SA0793001	72
26	SA0990001	24
26	SA0990001	21
66	SA1743011	13
66	SA1743014	13
20	SA1744001	20
20	SA1745001	20-1
56	SA2353001	1-1
40	SA2823001	1-23-1-4
16	SA2835001	7
16	SA2833001	28
42	SA2870001	1-24-5
60	SA2823001	11-10
40	SA2870001	1-23-1-11
8	SA2899001	8
60	SA2899001	11-1-5
34	SA3001001	17-3
4	SA3001001	15-1
10	SA3001001	16-3
10	SA3001001	18
34	SA3031001	24
6	SA3031001	15
18	SA3033001	2
28	SA3035001	72
40	SA3076001	1
40	SA3077001	1-1
40	SA3078001	1-3
40	SA3079001	3
38	SA3081001	1
38	SA3082001	1-1
38	SA3083001	1-1
44	SA3085001	H-2
44	SA3086001	H-6
44	SA3088001	H-3
44	SA3089001	H-7
44	SA3090001	H-1
44	SA3091001	H-5
44	SA3093001	H-4
44	SA3094001	H-8
44	SA3096001	H-10
44	SA3097001	H-9
54	SA3112001	24-1
54	SA3113001	24
42	SA3176001	2-48
42	SA3189001	2-40
42	SA3190001	2-47
42	SA3191001	2-46
42	SA3192001	2-45
42	SA3193001	2-44
42	SA3194001	2-53
42	SA3195001	2-42
42	SA3196001	2-41
50	SA3197001	2
46	SA3921001	2-43
50	SA3935001	30-7
46	SA3936001	30-2
50	SA3937001	30-4
46	SA3938001	30-1
46	SA3939001	30-3
4	SA4047001	5
22	SA4063001	19
6	SA4065001	4
24	SA4066001	89
24	SA4067001	90
56	U32744000	1-20
38	U34870001	1-1-7-5
42	U38337000	1-25-1
42	U38338000	1-25-2
38	XA2220050	1-1-9
56	Y42215591	1-11
56	Y44715591	1-12

Part BooksPartsSearchNotes

Part Books

×

Search

×

Brother HE-800A (85 pages) — parts catalog

• Page 1 (cover): This is the cover page for the HE-800A Electronic Lockstitch Button Holder Parts Book from Brother.
• Page 2 (cover): This page is the cover of the Brother HE-800A- sewing machine parts catalog, indicating it is for general and knitted materials.
• Page 3 (toc): This page is a table of contents for a parts manual, listing sections from A to T and U1 to Wa, with corresponding page numbers.
• Page 5 (diagram): This page displays a diagram of the machine body and its components, with numbered parts and their corresponding references.
• Page 6 (parts_list): This page lists parts for the machine body, including screws, covers, pins, and rubber caps, with their corresponding part numbers and descriptions.
• Page 7 (diagram): This page displays a diagram of the needle bar and thread take-up mechanism, with numbered parts and their corresponding details.
• Page 8 (parts_list): This page lists parts for the needle bar and thread take-up mechanism, including part numbers, descriptions, quantities, and model applicability.
• Page 9 (diagram): This page displays a diagram of the upper shaft mechanism, illustrating various components with reference numbers and part numbers for identification and assembly.
• Page 10 (parts_list): This page lists parts for the Upper shaft mechanism, including part numbers, descriptions, and quantities.
• Page 11 (diagram): This page contains diagrams for the zigzag mechanism and the emergency stop mechanism, with numbered parts indicated for reference.
• Page 12 (parts_list): This page lists parts for the Zigzag mechanism and the Emergency stop mechanism, including part numbers, descriptions, and quantities.
• Page 13 (diagram): This page displays a diagram of the presser foot mechanism, illustrating various components with reference numbers and part numbers.
• Page 14 (parts_list): This page lists parts for the Presser foot mechanism, including reference numbers, part codes, quantities, Japanese names, and English names.
• Page 15 (diagram): This page displays a diagram of the feed mechanism, illustrating various components with their corresponding reference numbers and part numbers.
• Page 16 (parts_list): This page lists parts for the G.送リ関係 / Feed mechanism section, including part numbers, descriptions, quantities, and remarks.
• Page 17 (diagram): This page displays a diagram of the feed mechanism for an industrial sewing machine, with various components labeled with reference numbers and part numbers.
• Page 18 (parts_list): This page lists parts for the Feed mechanism, including reference numbers, codes, quantities, Japanese names, and English names.
• Page 19 (diagram): This page displays a diagram of the cutter mechanism, detailing various parts with their corresponding reference numbers and some part numbers.
• Page 20 (parts_list): This page lists parts for the H. Cutter mechanism, including part numbers, quantities, Japanese descriptions, and English names, with reference numbers from 1 to 40.
• Page 21 (diagram): This page contains diagrams for the Thread breakage detector mechanism (J) and the Lower shaft mechanism (K), with associated part numbers and reference indicators.
• Page 22 (parts_list): This page lists parts for the Thread breakage detector mechanism and the Lower shaft mechanism, including part numbers, descriptions, and quantities.
• Page 23 (diagram): This page displays a diagram of the rotary hook mechanism, detailing various components with reference numbers and part numbers.
• Page 24 (parts_list): This page lists parts for the Rotary hook mechanism, including part numbers, descriptions, quantities, and remarks.
• Page 25 (diagram): This page displays a diagram of lubrication-related components for a sewing machine, with numbered parts and their corresponding references.
• Page 26 (parts_list): This page contains a parts list for lubrication components, including part numbers, descriptions, and quantities.
• Page 27 (diagram): This page displays a diagram of lubrication components for the sewing machine, with various parts numbered for identification.
• Page 28 (parts_list): This page lists parts for lubrication, including various screws, tube supports, and felt components, with their corresponding codes and quantities.
• Page 29 (diagram): This page displays a diagram of the threading mechanism, with numbered parts and their corresponding part numbers and descriptions.
• Page 30 (parts_list): This page lists parts for the N. 糸通し関係 / Threading mechanism section, including part numbers, quantities, and names.
• Page 31 (diagram): This page displays a diagram of the threading mechanism for an industrial sewing machine, with numbered parts and their corresponding details.
• Page 32 (parts_list): This page lists parts for the N. 糸通し関係 / Threading mechanism, including reference numbers, codes, quantities, Japanese names, and English names.
• Page 33 (diagram): This page displays a diagram of the bobbin winder mechanism, with various parts labeled with reference numbers and some part numbers indicated.
• Page 34 (parts_list): This page lists parts for the Bobbin winder mechanism, including part numbers, descriptions, and quantities.
• Page 35 (diagram): This page displays a diagram of the upper thread trimmer mechanism, detailing various components with their corresponding reference numbers and part numbers.
• Page 36 (parts_list): This page lists parts for the Upper thread trimmer mechanism, including part numbers, descriptions, and quantities.
• Page 37 (diagram): This page displays a diagram of the lower thread trimmer mechanism, detailing various components with their corresponding reference numbers and part numbers.
• Page 38 (parts_list): This page lists parts for the lower thread trimmer mechanism, including part numbers, descriptions, quantities, and reference numbers.
• Page 39 (diagram): This page displays a diagram of the lower thread trimmer mechanism, with various parts numbered for identification and reference.
• Page 40 (parts_list): This page lists parts for the lower thread trimmer mechanism, including set screws, bobbin presser brackets, spring hooks, and needle plates, with corresponding part numbers and quantities.
• Page 41 (diagram): This page contains diagrams of the synchronizer and operation panel mechanism, with various parts labeled with reference numbers and part numbers.
• Page 42 (parts_list): This page lists parts for S.針位置検出器関係 / Synchronizer and T.操作パネル関係 / Operation panel mechanism. It includes part numbers, quantities, Japanese and English names, and reference numbers.
• Page 43 (diagram): This page displays a diagram of the control box mechanism, detailing various components and their connections, with part numbers ranging from 1-1 to 2-59.
• Page 44 (parts_list): This page lists parts for the U1.Control box mechanism, including part numbers, descriptions, quantities, and other details.
• Page 45 (diagram): This page displays a diagram of the control box mechanism, detailing various components and their connections, with part numbers ranging from 1-1 to 2-59.
• Page 46 (parts_list): This page lists parts for U1.Control box mechanism, including reference numbers, codes, quantities, Japanese descriptions, and English names of parts.
• Page 47 (diagram): This page displays a diagram of the control box mechanism, showing various components with their corresponding reference numbers and part numbers, applicable to different voltage specifications.
• Page 48 (parts_list): This page lists parts for the U1 Control box mechanism, including part numbers, descriptions, and quantities for various components.
• Page 49 (diagram): This page displays diagrams of control box mechanisms for 3-phase 200V AC, 1-phase 110V/220V AC, and 1-phase 100V Japan AC, along with their corresponding parts.
• Page 50 (parts_list): This page lists parts for the U2.Control box mechanism, including part numbers, descriptions, and quantities for various components like power supplies, cords, switches, and hardware.
• Page 51 (diagram): This page displays diagrams of control box mechanisms for 3-phase 200V AC, 1-phase 110V/220V AC, and 1-phase 100V Japan models, along with their associated parts.
• Page 52 (parts_list): This page lists parts for the Control box mechanism, including reference numbers, codes, quantities, Japanese descriptions, and English names.
• Page 53 (diagram): This page displays diagrams of control box mechanisms for different voltage and phase configurations, including 3-phase 380V AC, 3-phase 400V AC, 3-phase 220V AC, and 1-phase 230V AC.
• Page 54 (parts_list): This page lists parts for control box mechanisms, including various power supply components, cords, switches, insulation plates, screws, nuts, and transformers for different voltage configurations (380V, 230V, 220V).
• Page 55 (diagram): This page displays diagrams of control box mechanisms for 3-phase 380V AC, 3-phase 400V AC, 3-phase 220V AC, and 1-phase 230V AC machines, along with their associated part numbers.
• Page 56 (parts_list): This page contains a parts list for the control box mechanism, including reference numbers, codes, quantities, descriptions, and part names for various components.
• Page 57 (diagram): This page displays a diagram of power supply equipment mechanisms for an industrial sewing machine, with numbered parts and their corresponding references.
• Page 58 (parts_list): This page lists power supply equipment mechanism parts, including reference numbers, part codes, quantities, Japanese descriptions, and English names.
• Page 59 (diagram): This page displays a diagram of printed circuit board mechanisms, illustrating various components with their corresponding reference numbers and part numbers.
• Page 60 (parts_list): This page lists parts for the W. Print circuit board mechanism, including reference numbers, codes, descriptions in Japanese and English, and quantities.
• Page 61 (diagram): This page displays diagrams of attachment sets for general materials, knitted materials, and standing operation, along with associated part numbers and references.
• Page 62 (parts_list): This page lists attachment sets and their corresponding parts, including part numbers, descriptions, and quantities, for various applications like general materials, knitted materials, and standing/pedal operations.
• Page 63 (diagram): This page displays a diagram of attachment set (option parts) for the sewing machine, with numbered components and their corresponding part numbers and descriptions.
• Page 64 (parts_list): This page lists attachment sets and option parts for the sewing machine, including programmer assemblies, screws, and harnesses, with part numbers, descriptions, and quantities.
• Page 65 (diagram): This page displays a diagram of the motor mechanism, illustrating various components with reference numbers for identification.
• Page 66 (parts_list): This page lists parts for the Y. Motor mechanism, including part numbers, descriptions, and quantities.
• Page 67 (diagram): This page displays diagrams for safety covers and accessories, with numbered parts and their corresponding part numbers.
• Page 68 (parts_list): This page lists parts for AA.Cover/Safety cover and Z1.Accessories, including part numbers, descriptions, and quantities.
• Page 69 (diagram): This page displays a diagram of accessories and related parts for the sewing machine, including various screws, brackets, and other components labeled with reference numbers.
• Page 70 (parts_list): This page lists accessories for the sewing machine, including various bolts, screws, nuts, washers, and other components with their corresponding part numbers and descriptions.
• Page 71 (diagram): This page displays a diagram of accessories and related parts for the sewing machine, including various screws, brackets, and other components labeled with part numbers.
• Page 72 (parts_list): This page lists accessories for the Z2 model, including screws, washers, belts, and covers, with their corresponding part numbers and descriptions.
• Page 73 (diagram): This page displays diagrams and part numbers for accessories and option parts, including components labeled 100, 120, 130, and 151.
• Page 74 (parts_list): This page lists accessories and option parts for the Z3 model, including various screws, washers, nuts, and assembly components with their corresponding part numbers and descriptions.
• Page 75 (parts_list): This page lists cutter parts with their corresponding part numbers, dimensions, and some with model applicability. It includes parts like S51117-001, S51290-001, and others up to S35630-001.
• Page 76 (parts_list): This page lists parts for the Ga2 gauge, including various clamps, finger guards, and work clamps, with associated part numbers and dimensions.
• Page 77 (parts_list): This page lists needle plates and plastic plates for flat cutters, categorized by their compatibility with "-2" and "-3" type cutters.
• Page 79 (index): This page is an index of part numbers and their corresponding reference numbers and page numbers. It lists parts from 002300603 to 062680612.
• Page 80 (index): This page contains an index of part numbers and their corresponding reference numbers and page numbers. It is organized into multiple columns for easy lookup.
• Page 84 (index): This page contains an index of part numbers and their corresponding reference numbers and page numbers. It is organized into columns for CODE, REF.NO, and Page.
• Page 85 (cover): This is the cover page for the Brother Parts Book, featuring the Brother logo, an illustration of a screw, and contact information for Brother Industries, Ltd. in Nagoya, Japan. It also includes document identifiers HE-800A, SA2979-101, and 2003.12.ZB(1).

Page 1

HE-800A E Series Electronic Excellent Economical パーツブック PARTS BOOK 本縫電子ボタン穴かがりミシン ELECTRONIC LOCKSTITCH BUTTON HOLDER brother. 最新の部品情報は Parts Navigation でご覧いただけます。 The latest parts information, refer to the Parts Navigation. http://partsbook.brother.co.jp/jpn/ http://partsbook.brother.co.jp/eng/ jintex.in

Page 2 — HE-800A-

BROTHER INDUSTRIES, LTD. HE-800A- 1 2: 布帛用/For General materials 3: ニット用/For Knitted materials jintex.in

Page 3

パーツブックご利用に際して 1 この本は、2003年12月のデータに基づいて作成されたものです。 2 部品は予告なしに設計変更される場合があります。 3 組単位で補給する部品は、 破線で示しております。 目 次 A. 主体関係 1 U1. コントロールボックス関係 39 B. 針棒・天秤関係 3 U2. コントロールボックス関係 45 C. 上軸関係 5 U3. コントロールボックス関係 49 D. 針振関係 7 V. 電装品関係 53 E. 非常停止関係 7 W. プリント基板関係 55 F. 押工関係 9 X1. 付属装置関係(オプション部品) 57 G. 送り関係 11 X2. 付属装置関係(オプション部品) 59 H. カッター関係 15 Y. モータ関係 61 J. 糸切りし感知関係 17 AA. カバー関係 63 K. 下軸関係 17 Z1. 付属品関係 63 L. カマ関係 19 Z2. 付属品関係 65 M. 給油潤滑関係 21 Z3. 付属品関係 69 N. 糸通シ関係 25 Ga1. ゲージ部品一覧表 71 P. 糸巻関係 29 Ga2. ゲージ部品一覧表 72 Q. 上糸切り関係 31 Ga3. ゲージ部品一覧表 73 R. 下糸切り関係 33 Wa. 警告ラベル 74 S. 針位置検出器関係 37 索引 75 T. 操作パネル関係 37 jintex.in

Page 5 — A. 主体関係 / Machine body

A. 主体関係 / Machine body 61 < 輸出向け / For Export > 62 < 中国向け / For China > 1 jintex.in 877-H80-050

Page 6 — A.主体関係 / Machine body

A.主体関係 / Machine body REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 2 S50124001 1 メンイタ FACE PLATE 3 062711012 4 ナベコ476-32X10 SCREW, PAN SM4.76-32X10 4 S50125001 1 テンビンカバー THREAD TAKE-UP LEVER COVER 5 062680612 1 ナベコ437-40X6 SCREW, PAN SM4.37-40X6 6 S50126001 1 ガワイタ REAR COVER 7 062711012 6 ナベコ476-32X10 SCREW, PAN SM4.76-32X10 8 S50127001 1 ウワフタ TOP COVER 9 062711612 6 ナベコ476-32X16 SCREW, PAN SM4.76-32X16 10 S50128101 1 カマカバー ROTARY HOOK COVER 11 104450101 1 ゴムセン8 RUBBER CAP, 8 12 158879001 1 カマバジック SHAFT, R-HOOK COVER 13 S00306001 1 ヒンジイタバネ HINGE PLATE SPRING 14 025080132 1 ヒラザガネショウ8 WASHER, PLAIN S 8 15 048060342 1 トメワE6 RETAINING RING, E6 16 014760632 1 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 17 117143003 2 サラネジ4.37 SCREW, FLAT SM4.37 19 021680202 2 シユナツト437-40 NUT, 2 SM4.37-40 20 014760632 2 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 21 158830001 2 ヒンジ BED HINGE 22 158831001 2 ヒンジピン PIN 23 158832000 2 ヒンジピンサエゴム PIN SUPPORT RUBBER 24 158150000 1 ゴムセン20.5 RUBBER CAP, 20.5 26 158150000 1 ゴムセン20.5 RUBBER CAP, 20.5 27 104449001 1 ゴムセン15.5 RUBBER CAP, 15.5 28 104451101 1 ゴムセン23.9 RUBBER CAP, 23.9 29 104450101 2 ゴムセン8 RUBBER CAP, 8 30 104450101 2 ゴムセン8 RUBBER CAP, 8 31 104450101 1 ゴムセン8 RUBBER CAP, 8 32 104449001 1 ゴムセン15.5 RUBBER CAP, 15.5 33 104449001 1 ゴムセン15.5 RUBBER CAP, 15.5 34 104450101 1 ゴムセン8 RUBBER CAP, 8 35 104450101 1 ゴムセン8 RUBBER CAP, 8 36 104450101 1 ゴムセン8 RUBBER CAP, 8 37 104450101 2 ゴムセン8 RUBBER CAP, 8 38 104450101 1 ゴムセン8 RUBBER CAP, 8 39 104449001 2 ゴムセン15.5 RUBBER CAP, 15.5 40 S32263001 3 ゴムセン8.5 RUBBER CAP, 8.5 55 S50131001 1 イトオシセツメイタイタ THREADING DIAGRAM 56 104449001 1 ゴムセン15.5 RUBBER CAP, 15.5 57 S50340000 2 ベットダイクツシヨン BED BASE CUSHION 58 120263001 2 ダンネジ4.37 SHOULDER SCREW,SM4.37 59 117936001 1 ゴムセン9.4 RUBBER CAP, 9.4 60 SA4629002 1 Eマーク E-MARK <輸出向け> <For Export> 61 SA0792001 1 ラベルチュウイ.ウェイ LABEL, CAUTION JPN/ENG <中国向け> <For China> 62 SA0793001 1 ラベルチュウイ.チュウエイ LABEL, CAUTION CHN/ENG 63 S36924001 2 ワーニングマーク INJURY MARK 64 S37060001 2 アースマーク LABEL, GROUNDING 877-H80-050 2 jintex.in

Page 7 — B. 針棒・天秤関係 / Needle bar and thread take-up mechanism

B. 針棒・天秤関係 / Needle bar and thread take-up mechanism 8 5 9 11 5-3 5-5 10 5-4 5-1 18 17 21 20 5-6 5-7 19 6 9-1 5-2 5-2-1 9-2 27 23 22 24 9-3 26 25 13 12 15-1 15-2 16 14 " オプション部品 / OPTION PARTS " 877-H80-101 3 jintex.in

Page 8 — B.針棒・天秤関係 / Needle bar and thread take-up mechanism

B.針棒・天秤関係 / Needle bar and thread take-up mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50132000 1 テンビンクランク THREAD TAKE-UP CRANK 2 100250001 1 シメネジ7.14 SCREW, SM7.14 3 014770632 1 アナクボミ635-40X6 SET SCREW, SOCKET SM6.35-40X6 4 110367001 1 ザガネ WASHER, PLAIN SPECIAL 8 5 SA4047001 1 ハリボウレンカンオオクミ NEEDLE BAR CONNECTING ROD SET 5-1 145465001 1 シメネジ3.57L SCREW, SM3.57-40X6 L 5-2 S50136001 1 ハリボウダツヨウクミ NEEDLE BAR CLAMP SET 5-2-1 140004001 1 シメネジ3.57 SCREW, SM3.57-40X7 5-3 S52943101 1 テンビンサエジク SUPPORT SHAFT 5-4 140430001 1 クミヒモ3X40 WICK, 3X40 5-5 S50142000 1 クミヒモ3X290 WICK, 3X290 5-6 S50271000 1 クミヒモ2X35 WICK, 2X35 5-7 S50272000 1 クミヒモ3X15 WICK, 3X15 6 S52248001 1 ハリボウアンナイカクコマ N-BAR BRACKET SLIDE BLOCK 7 014770632 2 アナクボミ635-40X6 SET SCREW, SOCKET SM6.35-40X6 8 014760632 1 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 9 S50143001 1 ハリボウダイインウクミ NEEDLE BAR BASE ASSY 9-1 S50144001 1 ハリボウダイクミ NEEDLE BAR BASE ASSY 9-2 159624001 1 ハリボウダイカクコマ N-BAR BRACKET SLIDE BLOCK 9-3 S50146001 1 ストツパイタ STOPPER PLATE 10 158880001 1 ハリボウダイササエジク N-BAR BASE SUPPORT SHAFT 11 014760632 1 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 12 S50147001 1 ハリボウダイアンナイ NEEDLE BAR BASE GUIDE 13 014760632 1 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 <2用> <For "-2"> 14 S50180090 1 ミシンハリ134...#14 NM90 NEEDLE, 134, NM90...#14 NM90 <3用> <For "-3"> 14 S50180075 1 ミシンハリ134...#11 NM75 NEEDLE, 134, NM75...#11 NM75 " オプション部品 " " OPTION PARTS " 14 S50180065 1 ミシンハリ134...#9 NM65 NEEDLE, 134, NM65...#9 NM65 14 S50180070 1 ミシンハリ134...#10 NM70 NEEDLE, 134, NM70...#10 NM70 14 S50180080 1 ミシンハリ134...#12 NM80 NEEDLE, 134, NM80...#12 NM80 14 S50180085 1 ミシンハリ134...#13 NM85 NEEDLE, 134, NM85...#13 NM85 14 S48371060 1 ミシンハリ134SUK...#14 NM90 NEEDLE, 134SUK, NM90...#14 NM90 14 S48371065 1 ミシンハリ134SUK...#9 NM65 NEEDLE, 134SUK, NM65...#9 NM65 14 S48371070 1 ミシンハリ134SUK...#10 NM70 NEEDLE, 134SUK, NM70...#10 NM70 14 S48371075 1 ミシンハリ134SUK...#11 NM75 NEEDLE, 134SUK, NM75...#11 NM75 14 S48371080 1 ミシンハリ134SUK...#12 NM80 NEEDLE, 134SUK, NM80...#12 NM80 14 S48371090 1 ミシンハリ134SUK...#14 NM90 NEEDLE, 134SUK, NM90...#14 NM90 15-1 SA2921001 1 ハリボウ NEEDLE BAR 15-2 S50149101 1 ハリボウイトアンナイ NEEDLE BAR THREAD GUIDE 16 140553102 1 アタマツキトメネジ3.18 SET SCREW, SM3.18 17 S50150001 1 クランクロツドアンナイ CRANK ROD GUIDE 18 S31808001 1 ナベコ437-40X25 SCREW, PAN SM4.37-40X25 19 150382001 2 アナボルト4.37X18 BOLT, SOCKET SM4.37X18 20 S50152001 1 ハリボウアンナイ NEEDLE BAR GUIDE 21 154965001 2 アナボルト3.57X8 BOLT, SOCKET SM3.57X8 22 S50153101 1 ハリボウダイストツパ STOPPER 23 153483001 1 トメネジ4.76 SET SCREW, SM4.76 24 021710202 1 トメクボミ476-32 NUT, SM4.76-32 25 013761410 1 トメクボミ595-28X14 SET SCREW, (CP) SM5.95-28X14 26 100022005 1 ナット5.95 NUT, SM5.95 27 062681012 2 ナベコ437-40X10 SCREW, PAN SM4.37-40X10 877-H80-101 jintex.in 4

Page 9 — C. 上軸関係 / Upper shaft mechanism

C. 上軸関係 / Upper shaft mechanism 877-H80-109 5 jintex.in

Page 10 — C.上軸関係 / Upper shaft mechanism

C.上軸関係 / Upper shaft mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1-1 S0154001 1 ウワジク UPPER SHAFT 1-2 048150142 2 トメワジクヨウC15 RETAINING RING, EXTERNAL C15 1-3 072630260 1 Tタマジクウケ6302VV BALL BEARING, THRUST 6302VV 4 SA4065001 1 ウワジクメタルF BUSH, F 5 158893000 1 ウワジクメタルM BUSH, M 6-1 S0156001 1 セットカラー SET SCREW COLLAR 6-2 014780632 2 アナクボミ635-28X6 SET SCREW, SOCKET SM6.35-28X6 8 S0157001 1 プーリクミ PULLEY ASSY 9 014760632 2 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 10 S0159001 1 タイミングプーリクミ T-PULLEY ASSY, U 10-1 S0160001 1 タイミングプーリ T-PULLEY, U 10-2 S48034001 2 タイミングプーリング RING 10-3 014780632 2 アナクボミ635-28X6 SET SCREW, SOCKET SM6.35-28X6 11 S50161000 1 タイミングベルト TIMMING BELT 12-1 S50163001 1 テンションプーリイタ TENSION PULLEY PLATE 12-2 S50164001 1 テンションプーリ TENSION PULLEY 12-3 S50165001 1 テンションプーリカラー COLLAR 12-4 018102536 1 アナボルト10X25 BOLT, SOCKET M10X25 12-5 021100302 1 シュナツト10 NUT, 3 M10 12-6 048300242 2 トメワアナヨウC30 RETAINING RING, INTERNAL C30 12-7 076200800 1 Rタマジクウケ6200ZZ BALL BEARING, RADIAL 6200ZZ 13 018061632 2 アナボルト6X16 BOLT, SOCKET M6X16 14 025060232 2 ヒラザガネチユウ6 WASHER, PLAIN M 6 15 SA3031001 1 イドラプーリ IDLER PULLY 16 S50167001 1 イドラブリジク SHAFT 17 S50168001 1 イドラブリカラー COLLAR 18 070608800 2 Rタマジクウケ608ZZ BALL BEARING, ARDIAL 608ZZ 19 048220242 2 トメワアナヨウC22 RETAINING RING, INTERNAL C22 20 014760632 2 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 21 111865009 1 セン6 CAP, 6 877-H80-109 6 jintex.in

Page 11

D. 針振関係igzag mechanism 877-H80-110 E. 非常停止関係Emergency stop mechanism 877-H80-114 7 jintex.in

Page 12 — D.針振関係 / Zigzag mechanism

D.針振関係 / Zigzag mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50169001 1 モータブラケット MOTOR BRACKET 2 S37940001 2 イチギメピン POSITIONING PIN 3 062711212 4 ナベコ476-32X12 SCREW, PAN SM4.76-32X12 4 062711612 1 ナベコ476-32X16 SCREW, PAN SM4.76-32X16 5 018401232 4 アナボルト4X12 BOLT, SOCKET M4X12 6 060300612 2 バインド3X6 SCREW, BIND M3X6 7 SA2881001 1 モータレバー MOTOR LEVER 8 014760632 2 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 9 S50171001 1 モータレバーシク MOTOR LEVER SHAFT 10 014760632 1 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 11 S50172001 1 ハリフリレンカン ZIGZAG CONNECTING ROD 12 S51190001 1 ハリフリレンカンジク Z-CONNECTING ROD SHAFT 13 014760632 1 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 14 S50174001 1 ハリフリレバー ZIGZAG LEVER 15 118735001 2 ザガネ WASHER 16 018061632 1 アナボルト6X16 BOLT, SOCKET M6X16 17 S32521001 1 スラストザガネ WASHER, THRUST 18 S50176001 1 ハリフリレバーFクミ ZIGZAG LEVER ASSY, F 18-1 S50178001 1 ハリフリレバーシク Z-LEVER SHAFT 18-2 159625001 1 レバーFカクコマジク STUD 19 158945001 1 ハリフリジクメタルF BUSH, F;Z-LEVER 20 158946001 1 ハリフリジクメタルR BUSH, R;Z-LEVER 21 S50179001 1 ハリフリセンサイタ Z-SENSOR PLATE 877-H80-110 E.非常停止関係 / Emergency stop mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50182000 1 ヒジョウテイシカバー EMERGENCY STOP COVER 2 062400806 3 ナベコ4X8 SCREW, PAN M4X8 877-H80-114 8 Jinttex.in

Page 13 — F. 押え関係 / Presser foot mechanism

F. 押え関係 / Presser foot mechanism 9 877-H80-201 jintex.in

Page 14 — F.押え関係 / Presser foot mechanism

F.押え関係 / Presser foot mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50183001 1 オサエドウデ PRESSER DRIVING ARM 2 018061032 4 アナボルト6X10 BOLT, SOCKET M6X10 4 S43717201 1 クドウギヤ15.75 GEAR, 15.75 5 014770632 2 アナクボミ635-40X6 SET SCREW, SOCKET SM6.35-40X6 6 S50184001 1 オサエクドウアンナイダイ GUIDE BRACKET 7 S42116000 2 リニアブツシユ LINEAR BUSH 8 S50185001 1 ベアリングオサエ BEARING HOLDER 9 018400832 1 アナボルト4X8 BOLT, SOCKET M4X8 10 S50186001 1 アンナイジク GUIDE SHAFT 11 014760632 4 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 12 S50187001 1 クドウオサエ DRIVING ARM PRESSER 13 110367001 1 ザガネ WASHER, PLAIN SPECIAL 8 16-1-1 S50189001 1 オサエクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 16-1-2 S50190001 1 ボルト4X12 BOLT, SOCKET M4X12 16-1-3 S50191001 1 オサエレンカンタンネジ P-LOFTER CONNECTING ROD 16-1-4 110161004 1 オサエレンカン SHOULDER SCREW 16-1-5 028050242 1 レンカンコロ ROLLER 16-2 S50192001 1 ナツト4.76 NUT, SM4.76 16-3 SA3001001 1 バネザガネ2-5 WASHER, SPRING 2-5 16-4 117363001 1 オサエデカンザ SPACER 16-5 S38761001 1 メスサドウレバザガネD WASHER, PLAIN L 4.7 :D 17 S50192001 1 ボルト4.76 BOLT, SM4.76 18 SA3001001 1 ヒサアゲレバー LIFTER LEVER, KNEE 19 117363001 1 オサエデカンザ SPACER 21 S50193001 1 メスサドウレバザガネD WASHER, PLAIN L 4.7 :D 22 014760632 1 ボルト4.76 BOLT, SM4.76 23-1 S50195001 1 オサエアゲレバーシクA LIFTER SHAFT, A 23-2 S38761001 1 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 23-3 145478101 1 ウワイトキリクドウリンク U-THREAD TRIMMER DRIVING LINK 24 S50196001 1 ヒサアゲレバー LIFTER LEVER, KNEE 25 025080132 1 ダンネジ4.76 SHOULDER SCREW, SOCKET SM4.76 26 048060342 1 オサエボウダキ PRESSER BAR 27 014760622 1 オサエアゲリンク PRESSER BAR LINK 28 145478101 2 ダンネジ4.76 SHOULDER SCREW, SOCKET SM4.76 29-1 S50198001 1 オサエボウダキ PRESSER BAR GUIDE BRACKET 29-2 S50199001 1 オサエアゲリンク PRESSER BAR LINK 29-3 145478101 1 ダンネジ4.76 SHOULDER SCREW, SOCKET SM4.76 29-4 014760632 1 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 30 111466101 1 オサエボウ PRESSER BAR 31 141208001 1 オサエバネアンナイ SPRING GUIDE 32 S50200001 1 オサエバネ PRESSER BAR SPRING 33 S31013001 1 チョウセツネジツマミナット PRESSER ADJUSTING NUT 34 S31012001 1 オサエチョウセツネジ PRESSER ADJUSTING SCREW 35 140407001 1 ザガネ WASHER 36 145472001 1 オサエボウメタル PRESSER BAR BUSH 37 S50201001 1 オサエロ-ラタイ P-BAR ROLLER BRACKET 38 S50202001 1 ハサミサエジクコロ ROLLER 39 062671212 1 ナベコ357-40X12 SCREW, PAN SM357-40X12 40 025060132 1 ヒラサガネシヨウ6 WASHER, PLAIN S 6 41 048060142 1 トメワジクヨウC6 RETAINING RING, EXTERNAL C6 42 S50203001 1 オサエコロ ROLLER 43 S50204001 1 オサエコロジク ROLLER SHAFT 44 014760632 1 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 45 S37927000 1 ハリボウアンナイ NEEDLE BAR GUIDE 46 100242003 2 シメネジ3.57 SCREW, SM3.57-40X5 47 155578000 2 ゴムセン7.2 RUBBER CAP, 7.2 48 S50205001 1 オサエセンサードグ CLAMP SENSOR DOG 49 060670512 2 バインド357-40X5 SCREW, BIND SM3.57-40X5 50 S50206001 1 オサエセンサ-イタ CLAMP SENSOR PLATE 51 102538002 1 ヒラサネジ3.57 SCREW, FLAT SM3.57 52 025040232 3 ヒラサガネチュウ4 WASHER, PLAIN M 4 877-H80-201 10

Page 15 — G. 送り関係 / Feed mechanism

G. 送り関係 / Feed mechanism 38 25 27-1-1 27-1-3 27-1-6 27-1-5 27-1-2 27-1-6 27-1-4 44 45 46-1-2 46-1-5 46-1-4 46-2 46-1-4 46-1-3 46-1-3 46-1-1 47-1 37 34 35 36 33-1 36 19 18 40 39 18 16-1 42 13-1 20-1 43 17 11 15 21 14-1 12 6-2 21 8 22 6-2 6-1 24 23 10 9 48 50 5-2 5-1 < -3 用 / For "-3" > 46-4 46-3-2 46-3-5 46-3-4 46-3-4 46-3-3 46-3-3 46-3-1 46-1 47-1 46-3 33-2 11 Jinte.in 877-H80-202

Page 16

G.送リ関係 / Feed mechanism REF.NO CODE Q'TY ヒンメイ NAME OF PARTS RM 1 S50207001 1 モータササエイタ MOTOR MOUNTING BRACKET 2 062761012 3 ナベコ595-28X10 SCREW, PAN SM5.95-28X10 3 025060232 3 ヒラザガネチュウ6 WASHER, PLAIN M 6 4 018401032 4 アナボルト4X10 BOLT, SOCKET M4X10 5-1 S50208001 1 オク リドウ プーリ A PULLEY, A 5-2 014060632 2 アナクボミ6X6 SET SCREW, SOCKET (CP) M6X6 6-1 S50110001 1 オク リドウ プーリ B PULLEY, B 6-2 014060632 2 アナクボミ6X6 SET SCREW, SOCKET (CP) M6X6 8 S50209000 1 オク リ タイミングベルト TIMING BELT 9 S50210001 1 オク リプーリ ササエジク SUPPORT SHAFT 10 070688888 2 R タマジクウケ688ZZ BALL BEARING, RADIAL 688ZZ 11 S50211001 1 オク リベルトホルダ BELT HOLDER 12 S59890001 1 アナボルト SM4.37-40X8 BOLT, SOCKET SM4.37-40X8 13-1 S50212001 1 オク リウデ ササエダイ FEED ARM SUPPORT 14-1 S50213001 1 オク アナナイシク B FEED GUIDE SHAFT, B 15 014060632 1 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 16-1 S50214001 1 オク アナナイシク A FEED GIIDE SHAFT, A 17 S59894001 2 アナボルト437-40X12 BOLT, SOCKET SM4.37-40X12 18 S12004000 3 リニア ブッシュ LINEAR BUSH 19 S02460001 2 トメワジクウケ C19 RETAINING RING, EXTERNAL C19 20-1 S35184001 2 タマジクウケトメイタ BALL BEARING STOPPER 21 060660416 2 バインド 318-40X4 SCREW, BIND SM3.18-40X4 22 S50215101 1 オク リセンササエイタ FEED SENSOR SUPPORT PLATE 23 062680812 2 ナベコ437-40X8 SCREW, PAN SM4.37-40X8 24 025680132 2 ヒラザガネシュウ4.37 WASHER, PLAIN S 4.37 25 S50216001 1 オク リウデ ササエジク SUPPORT SHAFT 26 012500536 1 アナヒラ5X5 SET SCREW, SOCKET (FT) M5X5 27-1-1 S50217001 1 オク リウデ FEED ARM 27-1-2 S50218001 1 ニガシカムサエイタ SUPPORT PLATE 27-1-3 S50219101 1 ウワイトキリニガシカム CAM 27-1-4 S59893001 2 アナボルト437-40X10 BOLT, SOCKET SM4.37-40X10 27-1-5 S59892001 2 アナボルト437-40X5 BOLT, SOCKET SM4.37-40X5 27-1-6 110735002 4 ザガネ WASHER 33-1 S50220001 1 ナガサオク リイター-2 <For -2用> LENGTH FEED PLATE, -2 33-2 S50225001 1 ナガサオク リイター-3 <For -3用> LENGTH FEED PLATE, -3 34 S59893001 2 アナボルト437-40X10 BOLT, SOCKET SM4.37-40X10 35 028680242 2 バネザガネ2-4.37 WASHER, SPRING 2-4.37 36 S50221001 2 オク リオサエイタ FEED PRESSER PLATE 37 105130001 4 シメネジ3.57 SCREW, SM3.57 38 S50222001 1 オク リウデササエ FEED ARM SUPPORT 39 S50223100 1 オク リカバー COVER 40 S59890001 1 アナボルト437-40X8 BOLT, SOCKET SM4.37-40X8 41 025680132 1 ヒラザガネシュウ4.37 WASHER, PLAIN S 4.37 42 S50224001 1 オク リモータカバー FEED MOTOR COVER 43 062680002 2 ナベコ437-40X6 SCREW, PAN SM4.37-40X6 44 159078001 1 ヌノカミササエバネ SPRING 45 S50562001 1 ダンネジ6.35 SHOULDER SCREW, SM6.35 46-1 159765202 1 ヌノカミ25RSクミ <For "2"> WORK CLAMP ASSY, 25RS 46-1-1 159762002 1 ヌノカミ25RS WORK CLAMP, 25RS 46-1-2 159926001 1 ヌノカミササエピン L PIN, L 46-1-3 10701001 2 ヌノカミササエイタバネ SPRING, PLATE 46-1-4 107404001 2 シメネジ1.98 SCREW, SM1.98-64X2 46-1-5 159927001 1 ヌノカミササエピン S PIN, S 46-2 S37100102 1 ヌノカミ25RSクミF WORK CLAMP ASSY, 25RS W/F-G 877-H80-202 12

Page 17 — G. 送り関係 / Feed mechanism

G. 送り関係 / Feed mechanism 25 38 27-1-1 27-1-3 27-1-6 27-1-5 27-1-2 27-1-6 27-1-4 44 45 46-1-2 46-1-4 46-1-3 46-1-1 46-1-5 46-1-4 46-1 47-1 37 36 33-1 36 16-1 42 43 17 3 5-2 2 5-1 48 50 14-1 21 8 < -3 用 / For "-3" > 46-3-2 46-3-4 46-3-3 46-3-1 46-3 46-4 46-3-5 46-3-4 46-3-3 47-1 33-2 19 18 26 11 12 22 24 23 34 35 40 41 39 18 13-1 20-1 21 15 6-2 6-1 10 9 10 13 jintex.in 877-H80-202

Page 18 — G.送り関係 / Feed mechanism

G.送り関係 / Feed mechanism REF.NO CODE Q'TY ヒンメイ NAME OF PARTS RM 46-3 S01467201 1 < -3用> <For "-3"> 46-3-1 144630001 1 ニツトヨウツノツカミ25クミ WORK CLAMP ASSY, 25-K 46-3-2 159926001 1 ニツトヨウツノツカミ WORK CLAMP, 25-K 46-3-3 144707001 1 ヌノツカミササエピン L PIN, L 46-3-4 107404001 2 ヌノツカミササエイツタバネ SPRING, PLATE 46-3-5 159927001 2 シメネジ1.98 SCREW, SM1.98-64X2 46-4 S37102101 1 ヌノツカミササエピン S PIN, S 46-4 1 ニツトヨウツノツカミ25クミF WORK CLAMP ASSY, 25-K W/F-G 47-1 159080000 1 フィンガーガードM FINGER GUARD, M 48 018502032 1 アナボルト5X20 BOLT, SOCKET M5X20 50 021500216 1 2シユナツト5 NUT, 2 M5 877-H80-202 14

Page 19 — H. カッター関係 / Cutter mechanism

H. カッター関係 / Cutter mechanism 10 10-1 10-2 10-3 10-4 11 32 31 33 34 37 35 36 39 38 24 22 3 9 13 12 14 15 6 8 16 17 18-1 20 22-3 22-2 22-4 22-1 40 21-2 21-1 7 7 5 27 29 28 23 26 21-2 21-1 4-2 4-1 4-3 4 2 1 " オプション部品 / OPTION PARTS " 19 15 877-H80-218 jintex.in

Page 20 — H.カッター関係 / Cutter mechanism

H.カッター関係 / Cutter mechanism REF. NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50283001 1 カッター-クドウデジク CUTTER DRIVING ARM SHAFT 2 014760632 1 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 3 S50284001 1 カッター サドウジク CUTTER DRIVING SHAFT 4 S50285001 1 サドウジクホルダ アミ DRIVING SHAFT HOLDER ASSY 4-1 S50286001 1 カッター サドウジクホルダ CUTTER DRIVING SHAFT HOLDER 4-2 S50287001 1 カッター サドウリンクジク CUTTER DRIVING LINK SHAFT 4-3 014780622 3 アナクボミ595-28X6 SET SCREW, SOCKET SM6.35-28X6 5 S50288001 2 カッター クドウリンク CUTTER DRIVING LINK 6 102630001 1 ハリボウアンナイ クコマ NEEDLE BAR GUIDE SLIDE BLOCK 7 SA2385001 2 カッター ボウアンナイ GUIDE,;C-BAR 8 062701212 4 ナベコ595-28X10 SCREW, PAN SM5.95-28X10 9 159117001 1 カツササドウジク メタル BUSH, ;C-DRIVING SHAFT 10 S50289001 1 チョウセツ ネジクミ ADJUSTING SCREW ASSY 10-1 S50290001 1 チョウセツ ネジ ADJUSTING SCREW 10-2 S50291001 1 クツシヨンバネ CUSHION SPRING 10-3 S50292001 1 クツシヨンウケ CUSHION SUPPORT 10-4 S50293001 1 ダンネジ3.57 SHOULDER SCREW, SM3.57 11 021910302 1 3シュナツト1270-20 NUT, 3 SM12.70-20 12 S50294001 1 カッターホルダ CUTTER HOLDER 13 S59893001 1 アナボルト437-40X10 BOLT, SOCKET SM4.37-40X10 14 S50295001 1 カッターホルダ M CUTTER HOLDER, M 15 S59891001 2 アナボルト437-40X6 BOLT, SOCKET SM4.37-40X6 16 S50296001 1 カッターホルダ DL CUTTER HOLDER, DL 17 153057102 2 オクリイタシメネジ SCREW, ROUND W/SOCKET SM4.37 18-1 S51352001 1 カツタ1/2 CUTTER, 1/2 "オプション部品" "OPTION PARTS" 19 S50297001 1 カッター オサエ CUTTER HOLDER 20 115503001 1 シメネジ4.37 SCREW, SM4.37 21-1 S09212001 1 セットカラー SET SCREW COLLAR 21-2 014770632 2 アナクボミ635-40X6 SET SCREW, SOCKET SM6.35-40X6 22 S50298101 1 カツター クドウデジクアミ CUTTER DRIVING ARM ASSY 22-1 S50299101 1 カツター クドウデジク CUTTER DRIVING ARM 22-2 159104001 1 C サドウウデピン PIN 22-3 014680632 1 アナクボミ437-40X6 SET SCREW, SOCKET SM4.37-40X6 22-4 159379001 1 ミゾツキピンBX6X18 PIN, DOWEL BX6X18 23 S50300001 1 カッターリンクジク CUTTER LINK SHAFT 24 014760632 1 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 26 048060342 1 トメワE6 RETAINING RING, E6 27 110367001 1 ザガネ WASHER, PLAIN SPECIAL 8 28 SA2412001 1 カッターリンクダイ CUTTER LINK BRACKET 29 S59894001 1 アナボルト437-40X12 BOLT, SOCKET SM4.37-40X12 31 S50362001 1 カッター ソレノイド ダイ CUTTER SOLENOID BRACKET 32 062711412 4 ナベコ476-32X14 SCREW, PAN SM4.76-32X14 33 018501022 3 アナボルト5X10 BOLT, SOCKET SM5X10 34 S50363000 1 ストツパ クツシヨン STOPPER CUSHION 35 S50364001 1 ソレノイドストツパ SOLENOID STOPPER 36 028080242 1 バネザガネ2-8 WASHER, SPRING 2-8 37 021080202 2 2シュナツト8 NUT, 2 M8 38 S50365101 1 カツターセンサ-トリツケイタ CUTTER SENSOR SETTING PLATE 39 062710812 1 ナベコ476-32X8 SCREW, PAN SM4.76-32X8 40 S50366001 1 カツターモドシバネ SPRING 877-H80-218 16 jintex.in

Page 21

J. 糸切れ感知関係 / Thread breakage detector mechanism 7 6-1 6-3 6-2 11 10 5 2 3 4 1 13 12 877-H80-219 K. 下軸関係 / Lower shaft mechanism 1 2-2 5-3 5-1 4-2 4-1 4-2 2-1 2 5-2 5 6 7 877-H80-305 17 jintex.in

Page 22 — J.糸切れ感知関係 / Thread breakage detector mechanism K.下軸関係 / Lower shaft mechanism

J.糸切れ感知関係 / Thread breakage detector mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S0273000 1 イトキレカンチトアンナイ THREAD GUIDE 2 025060232 1 ヒラザガネチュウウ6 WASHER, PLAIN M 6 3 025350332 1 ヒラザガネダイ3.5 WASHER, PLAIN L 3.5 4 060670612 1 バインド357-40X6 SCREW, BIND SM3.57-40X6 5 159145001 1 イトキレカンチレバー-ジク SHAFT, ;TR-BREAKAGE PERCEIVING 6-1 141619001 1 カツタチボウシイタ FIXEING PLATE, ;C-BAR 6-2 141620001 1 ボウシイタバランス BALANCER 6-3 101671002 1 シメネジ4.37 SCREW, SM 4.37 7 014760632 1 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 10 S027001 2 レバー-ストツパ LEVER STOPPER 11 062400612 2 ナベコ4X6 SCREW, PAN M4X6 12 S0275001 1 イトキレカンチセンサイタ THREAD BREAKAGE SENSOR PLATE 13 062400612 2 ナベコ4X6 SCREW, PAN M4X6 877-H80-219 K.下軸関係 / Lower shaft mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S0240001 1 シタジク LOWER SHAFT 2 SA3033001 1 タイミングプーリクミ TIMMING PULLEY ASSY 2-1 076002450 1 Rタマシクウケ6002DD BALL BEARING, RADIAL 6002DD 2-2 014760632 2 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 4 183827001 1 セツトカラ-クミ SET SCREW COLLAR ASSY 4-1 104521001 1 セツトカラ- SET SCREW COLLAR 4-2 014770632 2 アナクボミ635-40X6 SET SCREW, SOCKET SM6.35-40X6 5 S0243001 1 シタジクメタルMクミ BUSH ASSY, M 5-1 S0244001 1 シタジクメタルM BUSH, M 5-2 S38735001 4 オイルクチ OIL FEEDING PIPE 5-3 14274101 4 ゴムセン4.2 RUBBER CAP, 4.2 6 S0245001 1 シタジクメタルMカバー COVER 7 062670612 2 ナベコ357-40X6 SCREW, PAN SM3.57-40X6 877-H80-305 18 jintex.in

Page 23 — L. かま関係 / Rotary hook mechanism

L. かま関係 / Rotary hook mechanism 4 2-1 2-2-5 5 2-2-1 2-2-2 2 2-1 2-2-3 2-2-4 6 11 1 7 8 10 9 20-2 20-1 12-1-3 20-2-1 12-1-1 20-2-2 12-1-2 20-2-3 20 " 補助部品 / For Supply parts " 21 22 19 877-H80-301 jintex.in

Page 24 — L.カマ関係 / Rotary hook mechanism

L.カマ関係 / Rotary hook mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50226001 1 カマジクメタル ROTARY HOOK SHAFT BUSH 2 S56388001 1 カマツギテソウクミ ROTARY HOOK JOINT UNIT 2-1 014760632 4 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 2-2 S56389001 1 カマツギテ ROTARY HOOK JOINT ASSY 2-2-1 S56390001 1 カマツギテ ROTARY HOOK JOINT 2-2-2 S56392000 1 フエルト FELT 2-2-3 S56391001 1 トメネジ3.18 SET SCREW, SM3.18 2-2-4 021660306 1 シュナット318-40 NUT, SM3.18-40 2-2-5 159101000 1 ゴムセン3.4 RUBBER CAP, 3.4 4 S50230001 1 カマトメ B-CASE HOLDER POSITION BRACKET 5 100644005 2 シメネジ4.37 SCREW, SM4.37 6 S50232000 1 カマフエルト ROTARY HOOK FELT 7 S50231100 1 トウシンカラー COLLAR 8 S07478000 1 ゴムオサエ RUBBER PRESSER 9 S54741001 1 シメネジ6.35 SCREW, SM6.35 10 S50233001 1 ゴムオサエバネ SPRING 11 S50111000 1 フエルトオサエバネ SPRING 20 SA1744001 1 S50234カマハコクミ ROTARY HOOK ASSY W/BOX S50234 20-1 SA1745001 1 S50235カマハコクミ ROTARY HOOK ASSY W/BOX S50235 20-1-1 183526001 2 ナカカマオサエシメネジ SCREW 20-1-2 S50236001 1 ナカカマオサエシメネジB SCREW 20-1-3 183598001 1 ウライタシメネジ SCREW 20-2 S50237001 1 ボビンケースクミ BOBBIN CASE ASSY 20-2-1 S09477001 1 ボビンチヨウシバネ SPRING 20-2-2 180721001 1 チヨウシバネシメネジ SCREW 20-2-3 183507001 1 チヨウシネジ ADJUSTING SCREW 20-2-4 S50239001 1 ボビンオサエバネ SPRING, ANTI-SPIN 22 159158051 1 ボビン BOBBIN 21 S50239001 1 "補給部品" "For Supply parts" 1 ボビンオサエバネ SPRING, ANTI-SPIN 877-H80-301 20

Page 25 — M . 給油潤滑関係 / Lubrication

M . 給油潤滑関係 / Lubrication 21 877-H80-350 jintex.in

Page 26 — M.給油潤滑関係 / Lubrication

M.給油潤滑関係 / Lubrication REF. NO CODE QTY ヒンメイ NAME OF PARTS RM 1 144875001 2 プランジャー PLUNGER 2 552907000 2 コードホルダ#10 CORD HOLDER, #10 062670612 2 ナベコ357-40X6 SCREW, PAN SM3.57-40X6 025350132 2 ヒラザガネショウ3.5 WASHER, PLAIN S 3.5 112467002 2 シメネジ6.35 SCREW, SM6.35X5 S50356001 1 オイルフィルタトリツケイタクミ OIL FILTER BRACKET ASSY 062680812 3 ナベコ437-40X8 SCREW, PAN SM4.37-40X8 144872101 1 ポンプフィルター PUMP FILTER 144874001 2 フィルターバネ SPRING 062670512 2 ナベコ357-40X5 SCREW, PAN SM3.57-40X5 S50359001 1 チューブササエD TUBE SUPPORT, D 062680812 1 ナベコ437-40X6 SCREW, PAN SM4.37-40X6 S50360001 1 カマフエルトササエ ROTARY HOOK FELT SUPPORT 060670612 2 バインド357-40X6 SCREW, BIND SM3.57-40X6 S50556000 1 フエルト FELT S50563000 1 クミヒモ4X200 WICK, 4X200 SA4063001 1 クミヒモ4X460 WICK, 2X460 S50559001 1 チューブササエ TUBE SUPPORT 060670612 1 バインド357-40X6 SCREW, BIND SM3.57-40X6 S50557000 1 ビニルチューブ OIL TUBE S50558000 1 ビニルチューブ OIL TUBE, L=180 S50513100 1 メンタパツキン FACE PLATE PACKING S50514000 1 ガワイタパツキン REAR COVER PACKING S50515000 1 ウフワタパツキン TOP COVER PACKING S50516001 1 トウシンベースササエ WICK BASE SUPPORT 062670612 2 ナベコ357-40X6 SCREW, PAN SM3.57-40X6 159187000 1 トウシンベースA FELT BASE, A S50517001 1 トウシンベースフタ CAP 062680712 2 ナベコ437-40X7 SCREW, PAN SM4.37-40X7 S50518000 1 トウシンベースフエルト FELT S50519000 1 オイルターミナル OIL TERMINAL 062680612 2 ナベコ437-40X6 SCREW, PAN SM4.37-40X6 S50520000 1 パツキン PACKING S50521000 1 オイルマド OIL CAP 159193000 1 オイルパイプB OIL PIPE, B S50522000 1 ビニルチューブ OIL TUBE S52763000 1 クミヒモ2X140 WICK, 2X140 S50524000 1 クミヒモ3X160 WICK, 3X160 S50525000 1 クミヒモ3X290 WICK, 3X290 S50527000 1 ビニルチューブ OIL TUBE S50528000 1 クミヒモ3X280 WICK, 3X280 S50529000 1 ビニルチューブ OIL TUBE, L=320 S50530000 1 クミヒモ3X355 WICK, 3X355 S50531000 1 ビニルチューブ OIL TUBE S50532000 1 ビニルチューブ OIL TUBE 228475000 2 ケツソクバンド1.9X80 FASTENING BAND, 1.9X80 S00480000 1 コードホルダ#5 CORD HOLDER, 5N 062670612 1 ナベコ357-40X6 SCREW, PAN SM3.57-40X6 025350132 1 ヒラザガネショウ3.5 WASHER, PLAIN S 3.5 106436001 1 フエルト FELT 107149001 2 フエルト FELT 151927001 3 クラツチフエルト FELT, CLUTCH S50533000 1 スイアゲチューブクミ OIL TUBE ASSY S50536001 1 フエルトオサエ FELT HOLDER 062670512 1 ナベコ357-40X5 SCREW, PAN SM3.57-40X5 S50537000 1 フエルト FELT S50538001 1 クミヒモ4X50 WICK, 4X50 S50538001 1 アブラマドササエ OIL WINDOW SUPPORT S50539000 2 アブラキリ OIL REJECTOR 877-H80-350 22

Page 27

M . 給油潤滑関係 / Lubrication 23 877-H80-350 jintex.in

Page 28 — M.給油潤滑関係 / Lubrication

M.給油潤滑関係 / Lubrication REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 63 S05040001 1 ハイチューブササエ TUBE SUPPORT 64 062680612 1 ナベコ437-40X6 SCREW, PAN SM4.37-40X6 65 S05041001 1 チューブササエU TUBE SUPPORT, U 66 060670612 1 バインド357-40X6 SCREW, BIND SM3.57-40X6 67 S05042001 1 チューブササエM TUBE SUPPORT, M 68 062400612 1 ナベコ4X6 SCREW, PAN M4X6 69-1 S050543001 1 ハリフリフエルトササエ FELT SUPPORT 69-2 S05044000 1 フエルト FELT 71 062400612 1 ナベコ4X6 SCREW, PAN M4X6 72 S05054000 1 クミヒモ3X100 WICK, 3X100 73 S05046000 1 クミヒモ4X70 WICK, 4X70 74 S05037000 1 クミヒモ4X50 WICK, 4X50 75 S05047000 1 ビニルチューブ OIL TUBE 76 228475000 2 ケツゾクバンド1.9X80 FASTENING BAND, 1.9X80 77 S050548001 1 ハイチューブササエR TUBE SUPPORT, R 78 060670612 1 バインド357-40X6 SCREW, BIND SM3.57-40X6 79 S050549000 1 クランクロツドフエルト FELT 80 S05050001 1 フエルトササエタ FELT SUPPORT 81 062670512 1 ナベコ357-40X5 SCREW, PAN SM3.57-40X5 82 S050551001 1 ハリフリフチューブササエ TUBE SUPPORT 83 002300603 1 +ナベコ3X6 SCREW, PAN M3X6 84 S05055000 1 クミヒモ4X70 WICK, 4X70 87 S51020000 1 トウシンカラー COLLAR 88 S25328001 2 フエルト FELT 89 SA4066001 1 ビニルチューブ OIL TUBE, L=40 90 SA4067001 1 クミヒモ3X150 WICK, 3X150 877-H80-350 24 jintex.in

Page 29 — N. 糸通シ関係 / Threading mechanism

N. 糸通シ関係 / Threading mechanism 20 16 73 19 17 22 26 21 23 18 24 27 26 25 2 1-3 1-1 1 28 6 5 1-1 1-3 32 31-1 31-2 31-3 31-4 31-5 31-6 31-7 31 10 7-6 7-2 7-1 7-4 7-3 7-7 7-5 7-7 15 4 3 29 30 40-1 40-2 40-3 40-4 40-5 40-6 40-7 40-8 40 63 64 65 39 48 49 50 56 51-1 51-2 51-3 51-4 51-5 51-6 51-7 51-8 51-9 51-10 51 66 67 69 72 70 68 877H80-401 25 Jinte.in

Page 30

N.糸通し関係 / Threading mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S0369001 1 イトユルメクドウレバー-クミ T-RELEASE DRIVING LEVER ASSY 1-1 S0369001 1 イトユルメクドウレバー- TENSION RELEASE DRIVING LEVER 1-2 S35095000 1 ニードルローラー4X13.8 NEEDLE ROLLER, 4X13.8 1-3 014400432 1 アナクボミ4X4 SET SCREW, SOCKET (CP) M4X4 2 014760632 1 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 3 S0370001 1 イトユルメジク TENSION RELEASE SHAFT 4 081005070 1 OリングP5 O RING, P5 5 S0371101 1 イトユルメカム TENSION RELEASE CAM 6 014760632 1 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 7-1 S0373001 1 イトウクリダシレバー- LEVER 7-2 S0376001 1 イトウトリチョウセツレバー- ADJUSTING LEVER 7-3 060670512 1 バインド357-40X5 SCREW, BIND SM3.57-40X5 7-4 100645003 1 ザガネ WASHER 7-5 S0374001 1 イトトレバーリンク LEVER LINK 7-6 S0375001 1 イトトレバー- TENSION TAKE-UP LEVER 7-7 S0376001 2 ダンネジ4.37 SHOULDER SCREW, SM4.37 10 100645003 1 ザガネ WASHER 11 062680612 1 ナベコ437-40X6 SCREW, PAN SM4.37-40X6 14 025680234 1 ヒラザガネチュウ4.37 WASHER, PLAIN M 4.37 15 S0376001 1 ダンネジ4.37 SHOULDER SCREW, SM4.37 16 S0377001 1 イトユルメソレノイドホルダ SOLENOID HOLDER 17 062670612 2 ナベコ357-40X6 SCREW, PAN SM3.57-40X6 18 S0378001 1 プランジャオサエタ PLATE 19 018300636 1 アナボルト3X6 BOLT, SOCKET M3X6 20 062300502 2 ナベコ3X5 SCREW, PAN M3X5 21 SA0992001 1 イトユルメソレノイドリンク TENSION RELEASERSOLENOID LINK 22 S25456001 1 プランジャピン PLUNGER PIN 23 S0380000 1 プランジャモドシバネ SPRING 24 SA0990001 1 イトユルメゴムクミ TENSION RELEASER RUBBER ASSY 25 S0382001 1 イトユルメリンク TENSION RELEASE LINK 26 S0376001 2 ダンネジ4.37 SHOULDER SCREW, SM4.37 27 141590001 1 イトトオシボウ THREADING BAR, U 28 150553003 1 ナット5.95 NUT, SM5.95 29 S0383001 1 イトカケ THREAD RETAINER 30 062670612 2 ナベコ357-40X6 SCREW, PAN SM3.57-40X6 31 S51184001 1 フクイトヨウシクミ SUB THREAD TENSION ASSY 31-1 159219101 1 フクイトヨウシボウ SUB TENSION STUD 31-2 145446001 2 イトチョウシサラ DISC, TENSION 31-3 159805001 1 イトチョウシサラオサエ TENSION DISC PRESSER 31-4 144103009 1 イトチョウシサラオサエ TENSION DISC PRESSER 31-5 144110001 1 シタル-バイトチョウシバネ TENSION ADJUSTING SPRING 31-6 S30564000 1 チョウシバネウエザガネ WASHER 31-7 S50565003 1 チョウシナット TENSION NUT 32 S50384101 1 イトユルメピン TENSION RELEASE PIN 39 S50385001 1 イトユルメレバーダイ TENSION RELEASE LEVER BRACKET 40 S51183001 1 イトチョウシボウクミ TENSION STUD ASSY 40-1 145440001 1 イトチョウシボウ TENSION STUD 40-2 145440001 2 イトチョウシサラ DISC, TENSION 40-3 159805001 1 イトチョウシサラオサエ TENSION DISC PRESSER 40-4 144103009 1 イトチョウシサラオサエ TENSION DISC PRESSER 40-5 S50386001 1 イトチョウシバネ TENSION SPRING 40-6 S0387001 1 チョウシバネカラー- COLLAR 40-7 S12441001 1 チョウシバネウエザガネ WASHER 40-8 S0565005 1 イトユルメシツナット TENSION NUT 48 S50388001 1 イトユルメレバー TENSION RELEASE LEVER 49 114988001 1 ダンネジ4.37 SHOULDER SCREW, M4.37 50 S5036001 1 イトユルメレバーバネ SPRING 51 S51182101 1 イトチョウシボウダイクミ TENSION STUD BRACKET ASSY 51-1 S50390101 1 イトチョウシボウダイ TENSION STUD BRACKET 51-2 S0391001 1 イトチョウシボウL TENSION STUD, L 877-H80-401 26 jintex.in

Page 31 — N. 糸通シ関係 / Threading mechanism

N. 糸通シ関係 / Threading mechanism 20 16 73 19 17 22 26 21 23 18 24 27 26 25 2 1-3 1-1 1 28 6 5 30 29 31 10 7-1 7-4 7-6 7-3 7-7 7-5 15 7-7 31-1 31-2 31-3 31-4 31-5 31-6 31-7 14 11 4 3 71 63 64 65 32 39 48 49 40-1 40-2 40-3 40-4 40-5 40-6 40-7 40-8 66 67 69 72 70 56 51 51-1 51-2 51-3 51-4 51-5 51-6 51-7 51-8 51-9 51-10 68 27 877H80-401 jintex.in

Page 32 — N.糸通し関係 / Threading mechanism

N.糸通し関係 / Threading mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 51-3 100402004 1 トメネジ3.57 SET SCREW, SM3.57 51-4 081014870 1 OリングS14 O RING, S14 51-5 145519001 1 イトトリバネ THREAD TAKE-UP SPRING 51-6 145446001 2 イトチヨウシサラ DISC, TENSION 51-7 159805001 1 イトチヨウシサラオサエ TENSION DISC PRESSER 51-8 159221001 1 イトチヨウシバネ TENSION SPRING 51-9 S30564000 1 イトチヨウシウエザガネ WASHER 51-10 S31032001 1 イトチヨウシナツト TENSION NUT 56 S50384101 1 イトユルピン TENSION RELEASE PIN 62 S55975001 1 アナトメネジ5.95 SET SCREW, SOCKET SM5.95 63 S92940001 1 アームイトカケ THREAD GUIDE, ARM 64 S50392001 1 アームイトアンナイ ARM THREAD GUIDE 65 060670512 1 バインド357-40X5 SCREW, BIND SM3.57-40X5 66 113316001 1 アームイトアンナイ ARM THREAD GUIDE 67 060670512 1 バインド357-40X5 SCREW, BIND SM3.57-40X5 68 S5039000 1 イトトオシイタ THREADING PLATE 69 159917201 1 アームイトアンナイシンタ THREAD GUIDE, L;ARM 70 112751003 1 シメネジ3.57 SCREW, SM3.57X7 71 048060342 1 トメワE6 RETAINING RING, E6 72 SA3035001 1 イトアンナイオサエ THREAD GUIDE COVER 73 025030136 1 ヒラザガネショウ3 WASHER, PLAIN S 3 877-H80-401 28 jintex.in

Page 33 — P. 糸巻関係 / Bobbin winder mechanism

P. 糸巻関係 / Bobbin winder mechanism 24-3 24-1 24-2 24 2 18 16 17 15 25 23 22 21 6 10 11 12 29 14 13 27 28 28 1 26 4 3 4 5 877-H80-402 29 jintex.in

Page 34 — P.糸関係 / Bobbin winder mechanism

P.糸関係 / Bobbin winder mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50276001 1 イトマキジクウケケミ B-WINDER SHAFT BRACKET ASSY 2 S50278001 1 イトマキジク BOBBIN WINDER SHAFT 3 S25410050 1 イトマキクルマ BOBBIN WINDER WHEEL 4 012400636 2 アナヒラ4X6 SET SCREW, SOCKET (FT) M4X6 5 S25789000 1 ゴムワ29 RUBBER RING, 29 6 S50279001 1 イトマキウデジク BOBBIN WINDER ARM SHAFT 7 025080132 1 ヒラザガネシヨウ8 WASHER, PLAIN S 8 8 048060342 1 トメワE6 RETAINING RING, E6 10 S25413101 1 ボビンオサエジククミ BOBBIN PRESSER SHAFT ASSY 11 S25417001 1 イトマキバネ SPRING 12 S25418101 1 イトマキモドシバネ SPRING 13 S50280001 1 イトマキストツパ BOBBIN WINDER STOPPER 14 062400816 1 ナベコ4X8 SCREW, PAN M4X8 15 S25420051 1 ボビンオサエR BOBBIN PRESSER, R 16 062400616 1 ナベコ4X6 SCREW, PAN M4X6 17 026040236 1 ヒラガネミガキ4 WASHER, PLAIN M 4 18 S10174000 1 ホコリヨケイタ DUST GUARD PLATE 21 157968001 1 メス KNIFE 22 062400616 1 ナベコ4X6 SCREW, PAN M4X6 23 026006062 1 スプリングピンAW2 PIN, SPRING ROLL AW2 24 S38736101 1 イトマキイトチヨウシクミ BOBBIN WINDER TENSION ASSY 24-1 145446001 2 イトチヨウシサラ DISC, TENSION 24-2 115188001 1 シュイトチヨウシバネ TENSION SPRING 24-3 108265009 1 イトチヨウシナツト TENSION NUT 25 012400636 1 アナヒラ4X6 SET SCREW, SOCKET (FT) M4X6 26 048040342 1 トメワE4 RETAINING RING, E4 27 S50281000 1 イトマキプーリー BOBBIN WINDER PULLEY 28 014780622 2 アナクボミ635-28X6 SET SCREW, SOCKET SM6.35-28X6 29 S50282000 1 イトマキレイバークツシヨン B-WINDER LEVER CUSHION 877-H80-402 30

Page 35 — Q. 上糸切り関係 / Upper thread trimmer mechanism

Q. 上糸切り関係 / Upper thread trimmer mechanism 36 35-1 35-8 35-5 35-9 35-2 35-4 35-6 35-3 35-7 35-11 35-10 35-12 22 23 26 22-1 22-4 22-3 17 18 22-2 22-5 16-3 16-4 16-2 25 24-3 24-5 24-4 24-1 24-2 24-6 34 32 28 30 31 33-1 33-2 33-5 33-3 33-4 29 31 5 4 15 6-8 6-7 6-2 6-6 6-1 6-4 6-3 6-5 2-1 2-2 2-2 14 3 1 877-H80-409 31 Jinttex.in

Page 36 — Q.上糸切り関係 / Upper thread trimmer mechanism

Q.上糸切り関係 / Upper thread trimmer mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50394001 1 ウワイトキリシテンジク UPPER T-TRIMMER FULCRUM SHAFT 2-1 110027001 1 セットカラー SET SCREW COLLAR 2-2 014760632 2 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 3 S23337001 1 ゴムセン18.5 RUBBER CAP, 18.5 4 S52761001 1 ワイトキリレバーザガネ WASHER, RECTANGLE 15X32X2.4 5 S19817001 2 ダンネジ5.95 SHOULDER SCREW, SM5.95 6-1 S50395101 1 ワイトキリレバークミ UPPER THREAD TRIMMER LEVER ASSY 6-2 S50398001 1 ハサミモドリメ STOP PLATE 6-3 S50399101 1 ハサミモドシイタ BACK PLATE 6-4 S50400001 2 モシイタカラー COLLAR 6-5 062670712 2 ナベコ357-40X7 SCREW, PAN SM3.57-40X7 6-6 S50401001 1 ワイトキリモドシバネ SPRING 6-7 S50402001 1 ハネケタ SPRING HOOK PLATE 6-8 062670512 1 ナベコ357-40X5 SCREW, PAN SM3.57-40X5 14 S02563001 1 モドシバネ SPRING, EXTENSION 15 S02563001 1 モドシバネ SPRING, EXTENSION 16-1 S50403001 1 ハサミツケケイタ SETTING PLATE 16-2 159343001 1 ハサミササエジク SUPPORT STUD 16-3 021680202 1 2 シュナツト4.37 NUT, 2 SM4.37 16-4 025680132 1 ヒラサガネショウ4.37 WASHER, PLAIN S 4.37 17 062680612 2 ナベコ437-40X4 SCREW, PAN SM4.37-40X6 18 025680232 2 ヒラサガネチュウ4.37 WASHER, PLAIN M 4.37 22 S50404201 1 ハサミクミ UPPER THREAD TRIMMER ASSY 22-1 S50405101 1 ハサミDクミ THREAD TRIMMER ASSY, D 22-2 S50113101 1 ハサミM UPPER THREAD TRIMMER, M 22-3 141513001 1 ハサミU UPPER THREAD TRIMMER, UPPER 22-4 141514001 1 ハサミダンネジ SHOULDER SCREW, SM3.18 22-5 S52431000 1 ハサミストツパ U-THREAD TRIMMER STOPPER 23 100644005 1 シメネジ4.37 SCREW, SM4.37 24-1 S50408001 1 ヒラキカムツケケイタ OPENING CAM SETTING PLATE 24-2 S508098001 1 ハラキカム OPENING CAM 24-3 018300836 2 アナボルト3X8 BOLT, SOCKET M3X8 24-4 S56251001 1 ヒラサガネ WASHER, PLAIN 24-5 028030246 2 バネザガネ2-3 WASHER, SPRING 2-3 25 021300206 2 シュナツト3 NUT, 2 M3 26 107093002 2 シメネジ4.37 SCREW, SM4.37 27 025680232 1 ヒラサガネチュウ4.37 WASHER, PLAIN M 4.37 28 028680242 1 バネザガネ2-4.37 WASHER, SPRING 2-4.37 29 S50410001 2 イトキリクドウレバー THREAD TRIMMER DRIVING LEVER 30 S50411001 1 クドウレバーコロ DRIVING LEVER ROLLER 31 S50412000 1 タマジクウケ106ZZS BALL BEARING, 106ZZS 32 S50413101 2 クドウレバーダンネジ SHOULDER SCREW 33-1 081012070 2 OリングP12 O RING, P12 33-2 S50414001 1 ゼンゴサドウテ LONGITUDINAL FEED ARM 33-3 S50415001 1 ゼンゴサドウテコロ L-FEED ARM PIN 33-4 048040342 2 トメワE4 RETAINING RING, E4 33-5 014680632 1 アナボルト437-40X6 SET SCREW, SOCKET SM4.37-40X6 34 018061632 1 アナボルト6X16 BOLT, SOCKET M6X16 35-1 S50417001 1 イトキリサドウテ THREAD TRIMMER DRIVING ARM 35-2 S50418001 1 ウデコロササエイタ SUPPORT PLATE 35-3 S59893001 1 アナボルト437-40X10 BOLT, SOCKET SM4.37-40X10 35-4 025680132 1 ヒラサガネショウ4.37 WASHER, PLAIN S 4.37 35-5 S50420001 1 ウデコロジク ROLLER SHAFT 35-6 028050242 1 バネザガネ2-5 WASHER, SPRING 2-5 35-7 021500312 1 3 シュナツト5 NUT, 3 M5 35-8 048060142 1 トメワジクヨウC6 RETAINING RING, EXTERNAL C6 35-9 S50511001 1 サドウテコロ DIFFERENTIAL ARM ROLLER 35-10 S50512001 1 ハサミモドシツパ STOPPER 35-11 S59893001 1 アナボルト437-40X10 BOLT, SOCKET SM4.37-40X10 35-12 025680132 1 ヒラサガネショウ4.37 WASHER, PLAIN S 4.37 36 018061632 1 アナボルト6X16 BOLT, SOCKET M6X16 877-H80-409 32 jintex.in

Page 37 — R. 下糸切り関係 / Lower thread trimmer mechanism

R. 下糸切り関係 / Lower thread trimmer mechanism < -3 用/For "-3" > 43 49 66-1 66-2 42-2 42-1 42 39-1 39-4 39-6 39-5 39-2 39-3 40 41 32 35 34 33 36 37 38 5 2 56 62 55 52-2 52-1 54 51 50 53 25 26 28 29 27 24 19 22 23 21 1-1 1-2 1-3 1-5 1-4 3 4 17-3 17-2 17-1 17 18 20 30 30-1 31 30-2 30-3 30-4 30-5 10-3 10-2 10-1 10-4 12 11 61 63 16 65 33 877-H80-410 jintex.in

Page 38 — R.下糸切り関係 / Lower thread trimmer mechanism

R.下糸切り関係 / Lower thread trimmer mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1-1 S50246001 1 シタイトキリカムレバー LOWER THREAD TRIMMER CAM LEVER 1-2 107744001 1 コロ ROLLER 1-3 141519001 1 イトキリサドウカムコロジク ROLLER SHAFT 1-4 110161004 1 ナット4.76 NUT, SM4.76 1-5 048030342 1 トメワE3 RETAINING RING, E3 2 159267001 1 シタイトキリカムジク CAM SHAFT, L-TR 3 110494001 1 ザガネ WASHER, PLAIN.5 4 048080342 1 トメワE8 RETAINING RING, E8 5 014760632 1 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 10-1 S50247001 1 シタイトキリカム LOWER THREAD TRIMMER CAM 10-2 S50411001 1 クドウレバーコロ DRIVING LEVER ROLLER 10-3 145478101 1 ダンネジ4.76 SHOULDER SCREW, SOCKET SM4.76 10-4 S50248001 1 シタイトキリカムレンカン L-THREAD TRI.CAM CONNECTIN ROD 11 150491101 2 レバ-ジク LEVER SHAFT 12 014760632 2 アナクボミ595-28X6 SET SCREW, SOCKET SM5.95-28X6 16 159269001 1 シタイトキリンクダンネジ SHOULDER SCREW, SM4.37 17 S50249101 1 シタイトキリンククミ LOWER THREAD TRIMMER LINK ASSY 17-1 S59987001 1 シタイトキレンカンA LOWER THREAD CONNECTING ROD, A 17-2 062680512 2 ナベコ437-40X5 SCREW, PAN SM4.37-40X5 17-3 SA2915001 1 シタイトキリンククミ LOW THREAD TRIMMER LINK A ASSY 18 149127001 1 ダンネジ6.35 SHOULDER SCREW, SM6.35 19 S50250001 1 メサドウレバー KNIFE DRIVING LEVER 20 113730001 1 ダンネジ4.37 SHOULDER SCREW, SM4.37 21 159272001 1 メサドウレバ-ダンネジ SHOULDER SCREW 22 S00903001 1 メサドウレバ-カラー COLLAR 23 S00901001 1 メサドウレバザガネU WASHER, PLAIN L 6.4 :U 24 SA3001001 1 メサドウレバザガネD WASHER, PLAIN L 4.7 :D 25 S50253001 1 サバキクドウレバークミ LEVER ASSY 26 S50257001 1 サバキクドウレバーカラー COLLAR 27 S00712101 1 シメネジ4.37 SCREW, SM4.37 28 S50259101 1 シタイトキリ LOWER THREAD RETAINER 29 110215002 2 シメネジ3.57 SCREW SM3.57 30 S50258101 1 シタコテイハツクミ LOWER FIXED KNIFE UNIT 30-1 S50260101 1 シタコテイハクミ LOWER FIXED KNIFE ASSY 30-2 S50263001 1 シタイドウハ MOVABLE KNIFE 30-3 S50264000 1 マグワッシャー-4302 WASHER 30-4 025040132 1 ヒラザガネシヨウ4 WASHER, PLAIN S 4 30-5 060630312 1 バインド238-56X3 SCREW, BIND SM2.38-56X3 31 060670412 2 バインド357-40X4 SCREW, BIND SM3.57-40X4 32 S50265001 1 シタイツカミタクミ LOWER THREAD CLAMP PLATE ASSY 33 141514001 1 ハサミダンネジ SHOULDER SCREW, SM3.18 34 025040132 1 ヒラザガネシヨウ4 WASHER, PLAIN S 4 35 S50269000 1 マグワッシャー-5011 WASHER 36 S50270001 1 シタイトオサエ LOWER THREAD PRESSER 37 145371001 1 ダンネジ2.38 SHOULDER SCREW, SM2.38 38 110215002 1 シメネジ3.57 SCREW SM3.57 39-1 S52433001 1 シタイツカミヒラキイタA OPENING PLATE, A 39-2 110167001 1 コロ ROLLER 39-3 110168001 1 コロジク ROLLER SHAFT 39-4 S52434001 1 シタイツカミヒラキイタB OPENING PLATE, B 39-5 141514001 1 ハサミダンネジ SHOULDER SCREW, SM3.18 39-6 149127001 1 マルヒラネジ3.57X4.5 SCREW, ROUND SM3.57X4.5 40 149127001 1 ダンネジ6.35 SHOULDER SCREW, SM6.35 41 105970001 1 シメネジ2.38 SCREW, SM2.38 42 S52778001 1 ハリイタベースクミ BASE PLATE ASSY 42-1 S50303001 1 ハリイタベース BASE PLATE 42-2 S52770000 1 ハリイタカバー NEEDLE PLATE COVER 43 106629002 4 シメネジ4.37 SCREW, SM4.37 49 S01696001 2 サラネジ3.57X6 SCREW, FLAT SM3.57X6 50 S50323000 1 ボビンオサエ BOBBIN PRESSER 877-H80-410 34 jintex.in

Page 39 — R. 下糸切り関係 / Lower thread trimmer mechanism

R. 下糸切り関係 / Lower thread trimmer mechanism < -3 用/For "-3" > 43 49 66-1 42-2 66-2 42-1 42 39-1 39-4 39-6 39-5 39-2 39-3 40 41 32 35 34 33 36 37 38 5 2 56 62 55 52-2 52-1 54 51 50 53 25 26 28 29 27 24 19 22 23 21 1-1 1-2 1-3 1-5 1-4 3 4 17-3 17 17-2 17-1 18 20 30 30-1 31 30-2 30-3 30-4 30-5 30 10-3 10-2 10-1 10-4 11 12 16 65 61 63 35 877-H80-410 jintex.in

Page 40 — R. 下糸切り関係 / Lower thread trimmer mechanism

R. 下糸切り関係 / Lower thread trimmer mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 51 S01998001 1 アタマツキトメネジ3.57 SET SCREW, SM3.57-40X6 52-1 S50324001 1 ボビンオサエダイ BOBBIN PRESSER BRACKET 52-2 107639001 1 バネケユ SPRING HOOK, U 53 159924001 1 ストツプレバーダンネジ SHOULDER SCREW 54 062671612 1 ナベコ357-40X16 SCREW, PAN SM3.57-40X16 55 021670202 1 2シュナット357-40 NUT, 2 SM3.57-40 56 062680512 2 ナベコ437-40X5 SCREW, PAN SM4.37-40X5 57 S50325001 1 カバーヒラキホジヨイタ AUXILIARY PLATE 58 S50326001 1 ボビンオサエヒラキイタ OPENING PLATE 59 159113001 1 ダンネジ3.18 SHOULDER SCREW, SM3.18 60 105237002 1 ダンネジ3.57 SHOULDER SCREW, SM3.57 61 159379001 1 ミゾツキピンBX6X18 PIN, DOWEL BX6X18 62 S50327001 2 ボビンオサエヒキバネ EXTENSION SPRING 63 S50328001 1 シタイトツカミヒラキイタバネ PLATE SPRING 64 159379001 1 ミゾツキピンBX6X18 PIN, DOWEL BX6X18 65 S50329000 1 シタイトキリレンカンカバー COVER <2用> <For "-2"> 66-1 S50664001 1 ハリイタ1.4S NEEDLE PLATE, 1.4S <3用> <For "-3"> 66-2 S51248101 1 ハリイタ1.2S-3 NEEDLE PLATE, 1.2S-3 877-H80-410 36 Jinte x.in

Page 41 — S. 針位置検出器関係 / Synchronizer T. 操作パネル関係 / Operation panel mechanism

S. 針位置検出器関係 / Synchronizer T. 操作パネル関係 / Operation panel mechanism brother HE-8000 RESET PROGRAM NO. CUTTER ON SELECT AUTO TEST FEED MANUAL PROGRAM POWER WARNING ENTER 1 2 5 4 6 7 1-1-1 1-1-7-4 1-1-7-1 1-1-7-3 1-1-7-1 1-1-5 1-1-7-7 1-1-7-2 1-1-7-6 1-1-7-3 1-1-7-5 1-1-4 1-1-8 1-1-6 1-1-7 1-1-2 1-1-3 1 3 1-2 877-H80-501 877-H80-530 37 jintex.in

Page 42

S.針位置検出器関係 / Synchronizer REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50657001 1 シンクロナイザクミH80 SYNCHRONIZER ASSY, H80 2 062400806 2 ナベコ4X8 SCREW, PAN M4X8 4 S50354000 1 ジシャククミU MAGNET ASSY, U 5 S38082001 1 ハリウエジシャククミ NEEDLE UPPER MAGNET ASSY, U 6 062681412 2 ナベコ437-40X14 SCREW, PAN SM4.37-40X14 7 025680132 2 ヒラガネショウ4.37 WASHER, PLAIN S 4.37 877-H80-501 T.操作パネル関係 / Operation panel mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 SA3081001 1 ソウサパネルユニット OPERATION PANEL UNIT 1-1 SA3082001 1 ソウサパネルクミ OPERATION PANEL ASSY 1-1-1 SA3083001 1 マエフレームクミ FRONT FRAME ASSY 1-1-2 SA4950000 1 ソウサパネルウシロフレーム OPERATION PANEL REAR FRAME 1-1-3 S49495000 1 パネルヨコカバー PANEL SIDE COVER 1-1-4 S49496001 1 パネルヨコカバーガイド PANEL SIDE COVER GUIDE 1-1-5 087310815 2 カップBタイト3X8 TAPTITE, CUP B M3X8 1-1-6 0A4008005 1 +ナベザクミ4X8DA SCREW, PAN (S/P WASHER) M4X8 1-1-7 S50453000 1 パネルキバンクミ PANEL PCB ASSY 1-1-7-1 S67030000 6 LEDPG5307S LED :PG5307S 1-1-7-2 S50455000 6 LEDBR5307S LED, BR5307S 1-1-7-3 S29023000 6 LEDGL9P040 LED :GL9P040 1-1-7-4 S48579000 8 SWB3F-4050 SWITCH :B3F-4050 1-1-7-5 U34870001 2 DIPSW KSP08 DIP SWITCH:KSP08 1-1-7-6 S30280000 1 ブザーPKB24SPC36 BUZZER :PKB24SPC36 1-1-7-7 S50456000 1 コネクタXG4A-2031 CONNECTOR:XG4A-2031 1-1-8 S50457000 1 パネルケーブルクミ PANEL CABLE ASSY 1-1-9 XA2220050 2 キバンオサエ BOARD PRESSER 1-1-10 087311015 2 カップBタイト3X10 TAPTITE, CUP B M3X10 1-2 062300806 4 ナベコ3X8 SCREW, PAN M3X8 3 S53181000 1 パネルケーブルLクミ PANEL CABLE ASSY, L 877-H80-530 38 jintex.in

Page 43 — U1. コントロールボックス関係 / Control box mechanism

U1. コントロールボックス関係 / Control box mechanism 1 <輸出一般向け / For General Export > 2 <欧州向け / For Europe > 1-21 1-22 1-2 6 3 1-13 1-25 1-25-1 1-25-2 1-25-3 1-3 1-21 1-15 1-14 1-19 2-48 <欧州向け / For Europe > 1-39 1-16 1-36 1-37 1-34 1-1 1-33 1-32 1-35 1-10 1-19 1-6 1-9 1-8 1-7 1-4 1-5 1-5 1-12 1-6-1 1-24 1-20 1-17 1-18 <欧州向け / For Europe > 1-24-1 1-24-3 1-27 2-40 2-45 1-24-4 1-24-2 1-24-5 1-28 2-41 2-46 2-60 1-29 2-42 2-47 2-43 2-61 2-53 1-23-1-20 1-23-9 1-23-1-19 1-23-1-24 1-30 2-51 1-23-8 1-23-2 2-49-1-3 2-49-1-1 1-23-1-17 1-23-1-8 1-23-1-21 1-23-1-9 1-23-1-13 1-23-1-6 1-23-6 1-23-1-22 1-23-1-10 1-23-1-14 1-23-1-11 1-23-1-12 1-23-1-16 1-23-1-7 1-23-1-2 1-23-4 1-23-1-3 1-23-1-5 1-23-1-1 1-23-5 1-23-1-23 1-26 1-23-1-4 1-23-1-2 1-31 2-49-1-2 2-49-1-5 2-54 2-55 2-56 2-52 2-49-1-4 2-49-1 2-49 2-57 2-58 2-59 2-49-2 39 jintex.in 877-H80-502

Page 44 — U1.コントロールボックス関係 / Control box mechanism

U1.コントロールボックス関係 / Control box mechanism REF.NO CODE Q'TY ヒンメイ <輸出一般向け> NAME OF PARTS RM 1 SA3076001 1 ボックスクミA <For General export > BOX ASSY A 1-1 SA3077001 1 デンゲンボックス POWER SUPPLY BOX 1-2 S50567001 1 メインキバン トリツケイタ MAIN PCB SETTING PLATE 1-3 SA3078001 1 サブキバン トリツケイタ SUB-PCB SETTING PLATE 1-4 S50660000 2 DCファンモータクミ FAN MOTOR ASSY, DC 1-5 0A5403005 6 +ナベザクミ4X30DB SCREW, PAN (S/P WASHE) M4X30 1-6 SA4024001 1 トランスクミ TRANSFORMER ASSY 1-6-1 S47749101 2 EZトランスプレート TRANSFORMER SETTING PLATE, EZ 1-7 025050246 4 ヒラガガネチュウ5 WASHER, PLAIN M 5 1-8 028050246 4 バネザガネ2-5 WASHER, SPRING 2-5 1-9 018501236 4 アナボルト5X12 BOLT, SOCKET M5X12 1-10 S43186000 1 ブッシュBU687B BUSH, BU687B 1-11 S09142000 2 コードクランプ20L CORD CLAMP, 20-L 1-12 S43270000 14 コードクランプWS2NS CORD CLAMP, WS2NS 1-13 S43270000 1 コードクランプWS3NS CORD CLAMP, WS3NS 1-14 S50422000 6 コードクランプWS2WS CORD CLAMP, WS2WS 1-15 S33110000 10 クランプLW8S2.5W CLAMP, LWS8S 2.5W 1-16 S51118001 1 コードブッシュ CORD BUSH 1-17 S38820000 1 ブッシュ35 BUSHING, 35 1-18 S04220000 1 ブッシュTB-1926 BUSHING, TB-1926 1-19 S42270000 1 グロメットMG-3 RUBBER CAP, MG-3 1-20 S50424000 1 ボウジンアミ FRAGMENT PROTECTOR NET 1-21 008400604 12 +トラスコ4X6 SCREW, TRUSS M4X6 1-22 S00554000 23 サポート6NS SUPPORT, 6NS 1-23 S47721101 1 デンゲンEZキバンクミ POWER SUPPLY PCB ASSY, EZ 1-23-1-1 J02443001 1 IPMPM20CSJ060 I-POWER MODULE, PM20CSJ060 1-23-1-2 J03284001 1 FETFS5UM-18A TRANSISTOR, FET :FS5UM-18A 1-23-1-3 J03285001 1 FETFS3KM-18A TRANSISTOR, FET :FS3KM-18A 1-23-1-4 SA2071001 1 SIDBS30VT80クミ DIODE BRIDGE, S30VT80 ASSY 1-23-1-5 J03324001 3 デンC450B471 CAPACITOR, C450B471 1-23-1-6 S47350000 1 トランス28AG1L9AD TRANSFORMER, 28AG1L9AD 1-23-1-7 J02441001 1 リレー-G2R-1A6V RELAY, G2R-1A6V 1-23-1-8 S38201000 4 バリスタV14D471 VARISTOR :V14D471 1-23-1-9 J03283001 1 SアブソバDSA362M SURGE ABSORBER, :DSA362M 1-23-1-10 S47733000 1 コイルNF10TP102 COIL, :NF10TP102 1-23-1-11 SA2870001 2 Gヒューズ15A GLASS FUSE, 15A 1-23-1-12 J01684001 4 ヒューズホルダF062 FUSE HOLDER, F062 1-23-1-13 J02727001 2 カンヒューズ2A250V GLASS FUSE, 2A/250V 1-23-1-14 S47734000 3 コネクタB4P5-VB-2 CONNECTOR, B4P5-VB-2 1-23-1-15 J02449001 1 コネクタ5281-02A CONNECTOR, 5281-02A 1-23-1-16 S47730000 1 IPMコードP IPM CORD, P 1-23-1-17 S47728000 1 DC300VハーネスP HARNESS, P DC 300V 1-23-1-18 S47727000 1 モータハーネスP MOTOR HARNESS, P 1-23-1-19 S47725000 1 デンゲンハーネスP POWER SUPPLY HARNESS, P 1-23-1-20 S47726000 1 デンゲンアースP GROUND WIRE, P 1-23-1-21 J03296001 1 ファインPR1616-25-PB HEATSINK, ;PR1616-25-PB 1-23-1-22 S47729000 1 ファインOSH-1025-MP HEATSINK, ;OSH-1025-MP 1-23-1-23 0A4301005 2 +ナベザクミ3X10DA SCREW, PAN (S/P WASHE) M3X10 1-23-1-24 J03291001 1 コアESD-R-25B CORE, ESD-R-25B 1-23-3 S47694000 1 MR-A4010Jクミ F-RESISTOR ASSY, MR-A40J101 1-23-4 0A5400805 1 +ナベザクミ4X8DB SCREW, PAN (S/P WASHER) M4X8 1-23-5 S47693000 2 スペーサ4EP-12 SPACER, 4EP-12 1-23-6 S47724000 5 スペーサ7NS SPACER, 7NS 1-23-7 229017001 4 +ナベセット4X10DA SCREW, PAN (S/P WASHER) M4X10 1-23-8 0A5402005 2 +ナベザクミ4X20DB SCREW, PAN (S/P WASHE) M4X20 1-23-9 S39819000 1 コードクランプ1259 CORD CLAMP, 1259 1-23-10 S40621000 1 EMIコアESD-SR-15 EMI CORE, ESD-SR-15 1-24 S50425001 1 デンゲンEHキバンクミ POWER SUPPLY PCB ASSY, EH 1-24-1 S38200000 2 MOSFET2SK1938 TRANSISTOR, :2SK1938 1-24-2 232384001 1 SアブソバDSA362MA SURGE ABSORBER :DSA362MA 877-H80-502 40 jintex.in

Page 45 — U1. コントロールボックス関係 / Control box mechanism

U1. コントロールボックス関係 / Control box mechanism 1 <輸出一般向け/For General Export > 2 <欧州向け/For Europe > 1-25 1-21 1-22 1-2 1-25-2 1-25-3 1-21 1-25-1 1-13 1-15 1-14 6 3 1-6 1-19 1-39 1-36 1-37 1-34 1-35 1-17 1-1 1-33 1-32 1-10 1-18 1-9 1-8 1-7 1-4 1-5 1-4 1-12 1-6-1 1-24 1-20 <欧州向け/For Europe > 1-24-1 1-24-3 1-24-5 1-24-2 1-24-4 1-27 1-28 1-29 1-30 2-40 2-41 2-42 2-43 2-44 2-45 2-46 2-47 2-53 2-60 2-61 2-51 2-50 1-23-1-20 1-23-9 1-23-1-19 1-23-1-24 1-23-1-18 1-23-3 1-23-1-17 1-23-2 1-23-1-21 1-23-1-13 1-23-1-22 1-23-6 1-23-1-6 1-23-1-10 1-23-1-14 1-23-1-11 1-23-1-12 1-23-1-5 1-23-7 1-23-1-4 1-23-1-16 1-23-1-2 1-23-1-3 1-23-1-5 1-23-1-1 1-23-5 1-26 1-23-1-23 1-31 2-49-1-3 2-49-1-1 2-49-1-2 2-49-1-5 2-54 2-55 2-56 2-52 2-49-1-4 2-49-1 2-49 2-57 2-58 2-59 2-49-2 41 jintex.in 877-H80-502

Page 46 — U1.コントロールボックス関係 / Control box mechanism

U1.コントロールボックス関係 / Control box mechanism REF.NO CODE Q'TY ヒンメイ NAME OF PARTS RM 1-24-3 S3821000 2 バリスタV14D471 VARISTOR :V14D471 1-24-4 S08030000 1 GE.ユーズ5AFB FUSE, 5A :FB 1-24-5 SA2823001 2 ヒューズ 6A FUSE,6A 1-25 S050431001 1 サブキバンクミ SUB PCB ASSY 1-25-1 U38337000 10 FET2SJ350 TRANSISTOR, FET:2SJ350 1-25-2 U38338000 10 FET2SK2202 TRANSISTOR, FET:2SK2202 1-25-3 S38155000 4 MOSFET2SK1306 TRANSISTOR, FET:2SK1306 1-25-4 S050645000 1 MOSFET2SK1307 TRANSISTOR, FET:2SK1307 1-25-5 S49486000 1 MOSFET2SJ222 TRANSISTOR, FET:2SJ222 1-26 018401236 5 アナボルト4X12 BOLT, SOCKET M4X12 1-27 S50437000 1 PERド CORD, PER 1-28 S50438000 1 EX32ハーネス HARNESS, EX32 1-29 S50439000 1 EX26ハーネス HARNESS, EX26 1-30 S50440000 1 デンゲンACハーネス POWER SUPPLY HARNESS, AC 1-31 S50441000 1 デンゲンDCハーネス POWER SUPPLY HARNESS, DC 1-32 S37059001 1 PEマーク LABEL, PE 1-33 S37060001 2 アースマーク LABEL, GROUNDING 1-34 0A5401006 2 +ナベザクリミ4X10DB SCREW, PAN (S/P WASHE) M4X10 1-35 S50484000 1 アースコード GROUND WIRE 1-36 0A5401006 2 +ナベザクリミ4X10DB SCREW, PAN (S/P WASHE) M4X10 1-37 0A5401006 1 +ナベザクリミ4X10DB SCREW, PAN (S/P WASHE) M4X10 1-38 S50644001 1 アースコード GROUND WIRE 1-39 150592001 1 ゴムセン16 RUBBER CAP, 16 3 SA3079001 1 PROM ASSY,800A PROM ASSY,800A 4 S20345001 2 <200V,220V,230V用> <For "200V,220V & 230V AC"> 32 228475000 1 ケツソウバンド1.9X80 RUBBER CAP, 14 FASTENING BAND, 1.9X80 5 SA3186000 2 <100V,110V,380V,400V用> <For "100V,110V,380V & 400V AC"> 2 プッシュBU687B BUSH, BU687B 32 228475000 2 ケツソウバンド1.9X80 FASTENING BAND, 1.9X80 6 J04115001 2 ラベルカンデン6コク LABEL, ELEC. SHOCK 6 LANG. 31 S38146000 1 コネクタ3191-04R CONNECTOR :3191-04R 52 S50483100 2 <100V,110V,380V,400V用> <For "100V,110V,380V & 400V AC"> 53 S38146000 2 B-OUTヘンカンハーネス コネクタ3191-04R CONVERSION HARNESS, B-OUT CONNECTOR :3191-04R 101 0A5501005 3 +ナベザクリミ5X10DB SCREW, PAN (S/P WASHE) M5X10 102 J80814001 1 TREADLE UNIT EZ TREADLE UNIT, EZ 102-1 J03674001 1 TREADLE BASE ASSY SPRING, HERICAL ;28.8X30E 102-1-1 J03640001 1 ネジリバネ28.8X30E SPRING, HERICAL ;28.8X30E 102-1-2 J00649001 1 ヒキバネ12.6X86 SPRING, EXTENSION 12.6X86 102-2 J80813001 1 PS CIRCUIT EZ PS PCB, EZ 102-3 J02130001 3 マゲワ03X4.3X8 WASHER, WAVE 03X4.3X8 102-4 037401015 3 Vナベタツピン4X10 TAPPING SCREW, PAN V M4X10 103 J03417001 1 アースコードクミ GROUND WIRE ASSY 104 J29017001 1 +ナベセット4X10DA SCREW, PAN (S/P WASHER) M4X10 105 S41216000 1 アースコン GROUND WIRE 2 SA3197001 1 <230V,400V用,欧州向け> <For "230V & 400V Europe"> 1 ボックスクミB BOX ASSY B 2-40 SA3189001 1 EMC-PERコード CORD, EMC-PER 2-41 SA3196001 1 EMC-EZACINハーネス HARNESS, EMC-EZACIN 2-42 SA3196001 1 EMC-EZMTハーネス HARNESS, EMC-EZMT 2-43 SA31921001 1 EMC-CUTTERハーネス HARNESS, EMC-CUTTER 2-44 SA3193001 1 EMC-FTPMハーネス HARNESS, EMC-FTPM 2-45 SA3193001 1 EMC-FDPMハーネス HARNESS, EMC-FDPM 2-46 SA3191001 1 EMC-EX26ハーネス HARNESS, EMC-EX26 2-47 SA3192001 1 EMC-EX32ハーネス HARNESS, EMC-EX32 2-48 SA3176001 1 PH キバンクミ PH PCB ASSY 877-H80-502 42 jintex.in

Page 47 — U1. コントロールボックス関係 / Control box mechanism

U1. コントロールボックス関係 / Control box mechanism < 100V, 110V, 380V, 400V 用 / For "100V, 110V, 380V, 400V AC" > 52 53 5 < 200V,220V,230V 用 / For "200V,220V & 230V AC" > 4 102 103 104 105 32 31 102-1-2 101 102-1 102-3 102-4 102-2 43 877-H80-502 jintex.in

Page 48 — U1.コントロールボックス関係 / Control box mechanism

U1.コントロールボックス関係 / Control box mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 2-49 S50498001 1 <欧州向け> NOISE FILTER ASSY, EH 2-49-1 S40616001 1 ノイズフィルタEHクミ NOISE FILTER ASSY, EMC 2-49-1-1 S40617000 1 ノイズフィルタEMCクミ CAPACITOR, CERAMIC:ECKD NA102MB 2-49-1-2 S40618000 2 セラCECKDNA102MB CAPACITOR, POLYESTER :250B474 2-49-1-3 S40619000 1 ポリ250B474 TERMINAL BLOCK, 2P 2-49-1-4 414900001 1 タンシダイ2P HEADER :5219-03A 2-49-1-5 S35598000 1 ヘッダー-5219-03A COIL :SC0520J 2-49-2 S50499000 1 コイルSC0520J NOISE FILTER HARNESS 2-50 S40620000 1 ノイズフィルタハーネス PCB SETTING PLATE 2-51 0A4400605 2 キバントリツケイタ SCREW, PAN (S/P WASHER) M4X6 2-52 0A4400605 4 +ナベザクミ4X6DA SCREW, PAN (S/P WASHER) M4X6 2-53 SA3194001 1 EMC-NPMハーネス HARNESS, EMC-NPM 2-54 S52167000 1 コアNFR-251215 CORE, NFR-251215 2-55 S52167000 4 コアNFR-251215 CORE, NFR-251215 2-56 S52167000 3 コアNFR-251215 CORE, NFR-251215 2-57 S52164000 5 コアNFC-28 CORE, NFC-28 2-58 0A5401206 5 +ナベザクミ4X12DB SCREW, PAN (S/P WASHE) M4X12 2-59 021400106 5 1シュナツト4 NUT, 1 M4 2-60 S52163000 5 コアNF-130 CORE, NF-130 2-61 S52162000 5 コアNF-65 CORE, NF-65 H-1 SA3090001 1 "補給用部品" <単相100V,日本向け> ボックスソウクミB1V "For Supply parts" <For "1-Phase 100V AC" Japan > BOX UNIT, B1V H-2 SA3085001 1 <三相200V,日本向け> ボックスソウクミA1V <For "3-Phase 200V AC" Japan > BOX UNIT, A1V H-3 SA3086001 1 <単相220V,中国向け> ボックスソウクミA3VA <For "1-Phase 220V AC" China > BOX UNIT, A3VA H-4 SA3093001 1 <三相380V,中国向け> ボックスソウクミC2VA <For "3-Phase 380V AC" China > BOX UNIT, C2VA H-5 SA3091001 1 <単相110V,北米向け> ボックスソウクミB2V <For "1-Phase 110V AC" North America> BOX UNIT, B2V H-6 SA3086001 1 <三相220V,北米向け> ボックスソウクミA2V <For "3-Phase 220V AC" North America> BOX UNIT, A2V H-9 SA3097001 1 <単相230V,欧州向け> ボックスソウクミFV <For "1-Phase 230V AC" Europe> BOX UNIT, FV H-10 SA3096001 1 <三相400V,欧州向け> ボックスソウクミEV <For "3-Phase 400V AC" Europe> BOX UNIT, EV H-7 SA3089001 1 <単相220V,輸出一般向け> ボックスソウクミA3VB <For "1-Phase 220V AC" General export > BOX UNIT, A3VB H-8 SA3094001 1 <三相380V,輸出一般向け> ボックスソウクミC2VB <For "3-Phase 380V AC" General export > BOX UNIT, C2VB 877-H80-502 RM欄に*が付いている部品をご注文頂きますと、基板等必要な部品が一式入ったセットになっております。 When ordering parts which have an asterisk(*) in the RM column, these parts will be supplied as a set together with other necessary parts such as circuit boards. jintex.in 44

Page 49 — U2. コントロールボックス関係 / Control box mechanism

U2. コントロールボックス関係 / Control box mechanism < 三相 200V 用 / For "3-Phase 200V AC" > 30-1-3 30-1-1 30-1-2 30-1 30-1-5 30-1-6 30-1-4 30-1-7 30-1-8 < 単相 110V, 220V 用 / For "1-Phase 110V, 220V AC" > 30-2-3 30-2-1 30-2-2 30-2 30-2-5 30-2-6 30-2-4 30-2-7 30-2-8 < 単相 100V 用, 日本向け / For "1-Phase 100V, Japan" > < 単相 110V用 / For "1-Phase 110V AC" > 50-1-7 50-1-7-2 50-1-7-3 50-1-5 50-2-7 50-2-7-2 50-2-7-3 50-2-5 50-1-8 50-1-11 50-2-8 50-2-11 50-1-10 50-2-10 50-1-7-1 50-2-7-1 50-1-9 50-2-9 50-1-4 50-2-4 50-1-12 50-1-2 50-2-12 50-2-2 50-1-3 50-2-3 50-1-6 50-1-1 50-2-6 50-2-1 50-1 50-2 30-3-3 30-3-1 30-3-2 30-3 30-3-6 30-3-7 30-3-4 30-3-5 30-3-8 45 877-H80-502 jintex.in

Page 50 — U2.コントロールボックス関係 / Control box mechanism

U2.コントロールボックス関係 / Control box mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 30-1 SA3938001 1 <三相200V用> デンゲンSWクミA1 <For "3-Phase 200V AC"> POWER SUPPLY SWITCH ASSY, A1 30-1-1 S50443000 1 デンゲンコードA1 POWER SUPPLY CORD, A1 30-1-2 S38130000 1 デンゲンコード POWER SUPPLY HARNESS 30-1-3 J02657001 1 3PオシSW#17 3P. PUSH SWITCH, #17 30-1-4 224514001 2 ゼツエンイタ INSULATION PLATE 30-1-5 218859001 3 バインダM150 BINDER, M150 30-1-6 S52164000 1 コアNFC-28 CORE, NFC-28 30-1-7 0A4401205 1 +ナベザクミ4X12DA SCREW, PAN (S/P WASHE) M4X12 30-1-8 021040105 1 ナット1シュ4 NUT, 1 M4 30-2 SA3936001 1 <単相110V,220V用> デンゲンSWクミB <For "1-Phase 110V,220V AC"> POWER SUPPLY SWITCH ASSY, B 30-2-1 S50445000 1 デンゲンコードB POWER SUPPLY CORD, B 30-2-2 S47595000 1 デンゲンコードユシユツ POWER SUPPLY HARNESS, EXP. 30-2-3 J04252001 1 3PオシSW#117 3P. PUSH SWITCH, #117 30-2-4 224514001 2 ゼツエンイタ INSULATION PLATE 30-2-5 218859001 3 バインダM150 BINDER, M150 30-2-6 S52164000 1 コアNFC-28 CORE, NFC-28 30-2-7 0A4401205 1 +ナベザクミ4X12DA SCREW, PAN (S/P WASHE) M4X12 30-2-8 021040105 1 ナット1シュ4 NUT, 1 M4 30-3 SA3939001 1 <単相100V,日本向け> デンゲンSWクミC <For "1-Phase 100V,Japan"> 30-3-1 S50445000 1 デンゲンコードB 30-3-2 S38118000 1 デンゲンコードコクナイ 30-3-3 J02657001 1 3PオシSW#17 30-3-4 224514001 2 ゼツエンイタ 30-3-5 218859001 3 バインダM150 30-3-6 S52164000 1 コアNFC-28 30-3-7 0A4401205 1 +ナベザクミ4X12DA 30-3-8 021040105 1 ナット1シュ4 50-1 SA4015001 1 <単相100V用,日本向け> ヘンカントランスB100クミ <For "1-Phase 100V,Japan"> 50-1-1 S54027001 1 トランスベースイタ 50-1-2 S54028001 1 トランスフタ 50-1-3 S5047000 2 ツテ 50-1-4 S41964000 1 ブツシユ 50-1-5 062500602 4 ナベコ5X6 50-1-6 S23618001 4 シメネジ6X10 50-1-7 SA4016001 1 ヘンカントランスB100 50-1-7-1 SA4017001 1 ヘンカントランスB 50-1-7-2 S50485100 1 TR-INハーネス 50-1-7-3 S50486100 1 TR-OUTハーネス 50-1-8 018060831 4 アナボルト6X8 50-1-9 025060236 4 ヒラサガネチュウ6 50-1-10 028060246 4 バネザガネ2-6 50-1-11 S10820000 1 デンゲツラベル 50-1-12 0A4400606 1 +ナベザクミ4X6DA 50-2 SA4018001 1 <単相110V用> ヘンカントランスB110クミ <For "1-Phase 110V AC"> TRANSFORMER ASSY, B110 :CONV. 50-2-1 S54027001 1 トランスベースイタ BASE PLATE, TRANS. 50-2-2 S54028001 1 トランスフタ COVER, TRANS. 50-2-3 S5047000 2 ツテ HANDLE 50-2-4 S41964000 1 ブツシユ BUSH 50-2-5 062500602 4 ナベコ5X6 SCREW, M5X6 50-2-6 S23618001 4 シメネジ6X10 SCREW, M6X10 50-2-7 SA4019001 1 ヘンカントランスB110 TRANSFORMER, B100 :CONV. 50-2-7-1 SA4017001 1 ヘンカントランスB CONVERSION TRANSFORMER, B 877-H80-502 46 jintex.in

Page 51 — U2. コントロールボックス関係 / Control box mechanism

U2. コントロールボックス関係 / Control box mechanism < 三相 200V 用 / For "3-Phase 200V AC" > 30-1-3 30-1-1 30-1-2 30-1 30-1-5 30-1-4 30-1-6 30-1-7 30-1-8 < 単相 110V, 220V 用 / For "1-Phase 110V, 220V AC" > 30-2-3 30-2-1 30-2-2 30-2 30-2-5 30-2-6 30-2-4 30-2-7 30-2-8 < 単相 100V, 日本向け / For "1-Phase 100V, Japan" > < 単相 110V 用 / For "1-Phase 110V AC" > 50-1-7 50-1-7-2 50-1-7-3 50-1-5 50-2-7 50-2-7-2 50-2-7-3 50-2-5 50-1-8 50-1-11 50-2-8 50-2-11 50-1-10 50-2-10 50-1-7-1 50-2-7-1 50-1-9 50-2-9 50-1-4 50-2-4 50-1-12 50-1-2 50-2-12 50-2-2 50-1-3 50-2-3 50-1-6 50-1-1 50-2-6 50-2-1 50-1 50-2 30-3-3 30-3-1 30-3-2 30-3 30-3-6 30-3-7 30-3-4 30-3-5 30-3-8 30-2-3 30-2-1 30-2-2 30-2 30-2-5 30-2-6 30-2-4 30-2-7 30-2-8 47 877-H80-502 jintex.in

Page 52 — U2.コントロールボックス関係 / Control box mechanism

U2.コントロールボックス関係 / Control box mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 50-2-7-2 S50485100 1 <単相110V用> TR-INハーネス <For "1-Phase 110V AC"> HARNESS, TR-IN 50-2-7-3 S50486100 1 TR-OUTハーネス HARNESS, TR-OUT 50-2-8 018060831 4 アナボルト6X8 BOLT, SOCKET M6X8 50-2-9 025060236 4 ヒラガネチュウ6 WASHER, PLAIN M 6 50-2-10 028060246 4 バネガネ2-6 WASHER, SPRING 2-6 50-2-11 S10820002 1 デンツツラベル VOLTAGE LABEL AC 50-2-12 0A4400606 1 +ナベザクミ4X6DA SCREW, PAN (S/P WASHER) M4X6 877-H80-502 48 jintex.in

Page 53 — U3. コントロールボックス関係 / Control box mechanism

U3. コントロールボックス関係 / Control box mechanism < 三相380V 用 / For "3-Phase 380V AC" > 51-2-12 51-2-7 51-2-7-2 51-2-7-3 51-2-11 51-2-10 51-2-9 51-2-4 51-2-3 51-2-6 51-2-1 51-2-2 30-4-3 30-4-1 30-4-2 30-4 30-4-6 30-4-7 30-4-5 30-4-8 < 三相 220V 用 / For "3-Phase 220V AC" > 30-7-3 30-7-1 30-7-2 30-7 30-7-6 30-7-5 30-7-7 30-7-8 < 三相 400V 用 / For "3-Phase 400V AC" > 51-3-12 51-3-7 51-3-7-2 51-3-7-3 51-3-11 51-3-10 51-3-9 51-3-4 51-3-2 51-3-3 51-3-1 51-3-6 51-3 30-5 < 単相 230V 用 / For "1-Phase 230V AC" > 30-6 49 877-H80-502 jintex.in

Page 54 — U3.コントロールボックス関係 / Control box mechanism

U3.コントロールボックス関係 / Control box mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 30-4 SA3937001 1 <三相380V用> デンゲンSWクミD <For "3-Phase 380V AC"> POWER SUPPLY SWITCH ASSY, D 30-4-1 S50445000 1 デンゲンコードB POWER SUPPLY CORD, B 30-4-2 S38133000 1 デンゲンコード POWER SUPPLY HARNESS 30-4-3 J04252001 1 3P.オシSW#117 3P.PUSH SWITCH, #117 30-4-4 224514001 2 ゼツエンイタ INSULATION PLATE 30-4-5 218859001 3 バインダM150 BINDER, M150 30-4-6 S52164000 1 コアNFC-28 CORE, NFC-28 30-4-7 0A4401205 1 +ナベザクミ4X12DA SCREW, PAN (S/P WASHE) M4X12 30-4-8 021040105 1 ナット1シュ4 NUT, 1 M4 30-5 S50448000 1 <三相400V用> デンゲンコードE <For "3-Phase 400V AC"> POWER SUPPLY CORD, E 30-6 S50500000 1 <単相230V用> デンゲンコードF <For "1-Phase 230V AC"> AC CORD, F 30-7 SA3935001 1 <三相220V用> デンゲンSWクミA2 <For "3-Phase 220V AC"> POWER SUPPLY SWITCH ASSY, A2 30-7-1 S50443000 1 デンゲンコードA1 POWER SUPPLY CORD, A1 30-7-2 S38133000 1 デンゲンコード POWER SUPPLY HARNESS 30-7-3 J04252001 1 3P.オシSW#117 3P.PUSH SWITCH, #117 30-7-4 224514001 2 ゼツエンイタ INSULATION PLATE 30-7-5 218859001 3 バインダM150 BINDER, M150 30-7-6 S52164000 1 コアNFC-28 CORE, NFC-28 30-7-7 0A4401205 1 +ナベザクミ4X12DA SCREW, PAN (S/P WASHE) M4X12 30-7-8 021040105 1 ナット1シュ4 NUT, 1 M4 51-2 SA3968001 1 <三相380V用> ヘンカントランスC380クミ <For "3-Phase 380V AC"> TRANSFORMER ASSY, C380 :CONV. 51-2-1 S54027001 1 トランスベースイタ BASE PLATE, TRANS. 51-2-2 S54028001 1 トランスフタ COVER, TRANS. 51-2-3 S50474000 2 トツテ HANDLE 51-2-4 S41964000 1 ブツシユ BUSH 51-2-5 062500602 4 ナベコ5X6 SCREW, PAN M5X6 51-2-6 S23618001 4 シメネジ6X10 SCREW, M6X10 51-2-7 SA4021001 1 ヘンカントランスC380 TRANSFORMER, C380 :CONV. 51-2-7-1 SA3931001 1 ヘンカントランスE CONVERSION TRANSFORMER, E 51-2-7-2 S50485100 1 TR-INハーネス HARNESS, TR-IN 51-2-7-3 S50486100 1 TR-OUTハーネス HARNESS, TR-OUT 51-2-8 018060831 4 アナボルト6X8 BOLT, SOCKET M6X8 51-2-9 025060236 4 ヒラザガネチュウ6 WASHER, PLAIN M6 51-2-10 028060246 4 バネザガネ2-6 WASHER, SPRING 2-6 51-2-11 S10820006 1 デンツラベル VOLTAGE LABEL AC 51-2-12 0A4400606 1 +ナベザクミ4X6DA SCREW, PAN (S/P WASHER) M4X6 51-3 SA3969001 1 <三相400V用> ヘンカントランスC400クミ <For "3-Phase 400V AC"> TRANSFORMER ASSY, C400 :CONV. 51-3-1 S54027001 1 トランスベースイタ BASE PLATE, TRANS. 51-3-2 S54028001 1 トランスフタ COVER, TRANS. 51-3-3 S50474000 2 トツテ HANDLE 51-3-4 S41964000 1 ブツシユ BUSH 51-3-5 062500602 4 ナベコ5X6 SCREW, PAN M5X6 51-3-6 S23618001 4 シメネジ6X10 SCREW, M6X10 51-3-7 SA4023001 1 ヘンカントランスC400 TRANSFORMER, C400 :CONV. 51-3-7-1 SA3931001 1 ヘンカントランスE CONVERSION TRANSFORMER, E 51-3-7-2 S50485100 1 TR-INハーネス HARNESS, TR-IN 51-3-7-3 S50486100 1 TR-OUTハーネス HARNESS, TR-OUT 51-3-8 018060831 4 アナボルト6X8 BOLT, SOCKET M6X8 51-3-9 025060236 4 ヒラザガネチュウ6 WASHER, PLAIN M6 877-H80-502 50

Page 55 — U3. コントロールボックス関係 / Control box mechanism

U3. コントロールボックス関係 / Control box mechanism < 三相 380V用 / For "3-Phase 380V AC" > 51-2-12 51-2-7 51-2-7-2 51-2-7-3 51-2-5 51-2-11 51-3-7 51-3-7-2 51-3-7-3 51-3-5 51-2-8 51-3-10 51-2-10 51-3-11 51-3-7-1 51-2-9 51-3-9 51-3-4 51-2-4 51-3-2 51-2-2 51-2-3 51-3-3 51-2-6 51-2-1 51-3-1 51-3-6 51-2 51-3 30-4-3 30-4-1 30-4-2 51-2 30-4 30-5 30-4-5 30-4-4 30-4-6 30-4-8 30-4-7 < 三相 220V用 / For "3-Phase 220V AC" > < 単相 230V用 / For "1-Phase 230V AC" > 30-7-3 30-7-1 30-6 30-7 30-7-2 30-7-5 30-7-6 30-7-8 30-7-7 51 jintex.in 877-H80-502

Page 56 — U3.コントロールボックス関係 / Control box mechanism

U3.コントロールボックス関係 / Control box mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 51-3-10 028060246 4 <三相400V用> <For "3-Phase 400V AC"> 51-3-11 S10820008 1 バネザガネ2-6 WASHER, SPRING 2-6 51-3-12 0A4400606 1 デンツラベル VOLTAGE LABEL AC +ナベザクミ4X6DA SCREW, PAN (S/P WASHER) M4X6 877-H80-502 52 jintex.in

Page 57 — V. 電装品関係 / Power supply equipment mechanism

V. 電装品関係 / Power supply equipment mechanism 24 24-1 24-3 25 5 6 1 2 3 4 63 30 27 26 10 9 16 16-1 17 20 22 21 18 19 12 11 13 15 14 50 51 52 51 52 53 54 59 57 55 56 29 28 7 7-1 8 31 60 61 877-H80-515 53 jintex.in

Page 58

V.電装品関係 / Power supply equipment mechanism REF. NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S0458100 1 パルスモータFDクミ PULSE MOTOR ASSY, FD 2 S0459100 1 パルスモータFTクミ PULSE MOTOR ASSY, FT 3 S0460000 1 パルスモータNクミ PULSE MOTOR ASSY, N 4 S0461000 1 カツターソレノイド CUTTER SOLENOID 5 S0462000 1 イトユルソレノイド TENSION RELEASE SOLENOID 6 228475000 2 ケツソクバンド1.9X80 FASTENING BAND, 1.9X80 7 S0463000 1 センササクミ SENSOR ASSY 7-1 S0464000 1 センサGL-N12 SENSOR, GL-N12 8 062300806 1 ナベコ3X8 SCREW, PAN M3X8 9 S0464000 1 センサGL-N12 SENSOR, GL-N12 10 062300806 1 ナベコ3X8 SCREW, PAN M3X8 11 S0465000 1 センサGL-N12 SENSOR, GL-N12 12 062300806 1 ナベコ3X8 SCREW, PAN M3X8 13 625010000 1 ナイロンクランプNK-2N NYLON CLAMP NK-2N 14 062670812 1 ナベコ357-40X8 SCREW, PAN SM3.57-40X8 15 025350132 1 ヒラガネシヨウ3.5 WASHER, PLAIN S 3.5 16 S0466000 1 カツターセンサクミ CUTTER SENSOR ASSY 16-1 S0464000 1 センサGL-N12 SENSOR, GL-N12 17 062300806 1 ナベコ3X8 SCREW, PAN M3X8 18 S0468000 1 DCファンモータ40クミ DC FAN MOTOR ASSY, 40 19 0A5302005 2 +ナベザクミ3X20DB SCREW, PAN (S/P WASHE) M3X20 20 S00480000 3 コードホルダ#5 CORD HOLDER, 5N 21 062670612 3 ナベコ357-40X6 SCREW, PAN SM3.57-40X6 22 025350132 3 ヒラガネシヨウ3.5 WASHER, PLAIN S 3.5 24 SA3111001 1 テイシンSWハーネスクミ STOP SWITCH HARNESS ASSY 24-1 SA3112001 1 スイツチA22-TB-11M SWITCH, A22-TB-11M 24-2 S0472000 1 EMSWハーネス SWITC HARNESS, EM 24-3 S0473000 1 センサGL-N12 SENSOR, GL-N12 25 062300806 1 ナベコ3X8 SCREW, PAN M3X8 26 S10243000 4 ナイロンクランプNK-3N CORD HOLDER, NK-3N 27 0A5400806 4 +ナベザクミ4X8DB SCREW, PAN (S/P WASHER) M4X8 28 152969001 1 コードサエカネ CORD HOLDER 29 002300603 1 ナベコ3X6 SCREW, PAN M3X6 30 228475000 2 ケツソクバンド1.9X80 FASTENING BAND, 1.9X80 31 218859001 1 バインダM150 BINDER, M150 50 S05065001 1 コードブツシユ CORD BUSH 51 552907000 2 コードホルダ#10 CORD HOLDER, #10 52 0A5401006 2 +ナベザクミ4X10DB SCREW, PAN (S/P WASHE) M4X10 53 552908000 1 コードホルダ#14 CORD HOLDER, #14 54 0A5401006 1 +ナベザクミ4X10DB SCREW, PAN (S/P WASHE) M4X10 55 552908000 1 コードホルダ#14 CORD HOLDER, #14 56 0A5401006 1 +ナベザクミ4X10DB SCREW, PAN (S/P WASHE) M4X10 57 S38145000 1 アースセン2 GROUND WIRE, 2 59 0A5401006 2 +ナベザクミ4X10DB SCREW, PAN (S/P WASHE) M4X10 60 S41216000 1 アースセン GROUND WIRE 61 S50644000 1 アースコード GROUND WIRE 63 SA0287000 1 クイックチューブ30X350 QUICK TUBE ASSY, 30X350 877-H80-515 54 jintex.in

Page 59 — W. プリント基板関係 / Printed circuit board mechanism

W. プリント基板関係 / Printed circuit board mechanism 1-12 1-10 1-19 1-9 1-24 1-5 1-24 1-7 1-15 1-4 1-3 1-24 1-5 1-6 1-24 1-23 1-24 1-1 1-10 1-2 1-14 1-16 1-18 1-12 1-11 1-18 1-12 1-22 1-18 1-12 1-24 1-5 1-17 1-21 1-10 1-19 1-9 1-15 1-8 1-7 1-17 1-6 1-20 1-13 1-24 1-1 1-23 1-27 1-26 1-25 1-10 1-12 1-2 1-11 1-12 1-3 1-18 1-14 1-18 1-10 1-12 1-4 1-11 1-12 1-3 1-13 1-20 877-H80-518 55 jintex.in

Page 60 — W.プリント基板関係 / Printed circuit board mechanism

W.プリント基板関係 / Printed circuit board mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S3902301 1 ホキュウメインキバンクミ SUPPLY MAIN PCB ASSY 1-1 S08047000 1 BIBICSI-3052V REGULATOR:SI3052V 1-2 S47664000 6 レギュレータAN78L18M REGULATOR, :AN78L18M 1-3 S47665000 1 レギュレータAN78M18F REGULATOR, :AN78M18F 1-4 S46454000 1 レギュレータTA7810S REGULATOR, :TA7810S 1-5 S46455000 10 FETFK10KM-10 TRANSISTOR, FET :FK10KM-10 1-6 S38155000 1 MOSFET2SK1306 TRANSISTOR, FET :2SK1306 1-7 S38200000 1 MOSFET2SK1938 TRANSISTOR, :2SK1938 1-8 S47668000 1 SIDPA905C6 DIODE, AR :PA905C6 1-9 S47669000 1 DBRD5SB20 DIODE, BR :D5SB20 1-10 S47670000 9 SIDSİZB60 DIODE, :SIZB60 1-11 Y42215591 5 デンC50B221 CAPACITOR, ALUM-ELEC :50B221 1-12 Y44715591 4 デンC50B471 CAPACITOR, ALUM-ELEC :50B471 1-13 S47673000 1 デンC80B472 CAPACITOR, ALUM-ELEC :50B472 1-14 S47678000 1 デンC450B101 CAPACITOR, ALUM-ELEC :450B101 1-15 S30209000 1 フィルムC400B105 CAPACITOR, POLYESTER 400B105 1-16 S30205000 2 ホトカプラTLP112A PHOTO COUPLER, TLP112A 1-17 SA2353001 2 PHカプラTLP181 PHOTO COUPLER, TLP181 1-18 S43178000 11 PHカプラPC9231 PHOTO COUPLER,PC9231 1-19 J02621001 1 ホトカプラTLP120 PHOTO COUPLER, TLP120 1-20 U32740000 2 DIPSWDS5708 DIP SWITCH:DS5708 1-21 S47680000 1 GFUSE8A GLASS FUSE, 8A 1-22 S47681000 1 コイルSK40S120-700 COIL, :SK40S120-700 1-23 S58731000 1 サーミスタクミ THERMISTOR ASSY 1-24 0A4301005 19 ナベザクミ3X10DA SCREW, PAN (S/P WASHE) M3X10 1-25 021300206 1 2シュナット3 NUT, 2 M3 1-26 028030246 1 バネザガネ2-3 WASHER, SPRING 2-3 1-27 025030136 1 ヒラザガネショウ3 WASHER, PLAIN S 3 877-H80-518 56 jintex.in

Page 61 — X1. 付属装置関係 (オプション部品) / Attachment set (Option parts)

X1. 付属装置関係 (オプション部品) / Attachment set (Option parts) " 布帛用 / For General materials " 1-1 1-1-3 1-1-2 1-1-1 " ニット用 / For Knitted materials " 1-2 1-2-3 1-2-2 1-2-1 < 立作業用 / For Standing operation > 3 2 BROTHER BROTHER 5-1 5-2 5-3 5-3 5-4 5-6 5-5 5-2 5-3 5-4 5-5 5-6 5-2 5-5 5-6 5-4 57 877-H80-940 jintex.in

Page 62 — X1. 付属装置関係 (オプション部品) / Attachment set (Option parts)

X1. 付属装置関係 (オプション部品) / Attachment set (Option parts) REF. NO CODE Q'TY ヒンメイ NAME OF PARTS RM 1-1 S51361001 1-1-1 S50304001 1-1-2 S50297001 1-1-3 S50341001 1-1 S51362001 1-1-1 S50309001 1-1-2 S50297001 1-1-3 S50341001 1-1 S51363001 1-1-1 S50311001 1-1-2 S50297001 1-1-3 S50341001 “布帛用” <針穴:1.2X5.4mm> 1 ハリイタ1.2RBセット 1 ハリイタ1.2S-RBクミ 1 カッターオサエ 1 カッター-ホルダイチギメイタ <針穴:1.4X7.3mm> 1 ハリイタ1.4RBセット 1 ハリイタ1.4S-RBクミ 1 カッターオサエ <針穴:1.6X7.3mm> 1 ハリイタ1.6RBセット 1 ハリイタ1.6S-RBクミ 1 カッターオサエ 1 カッター-ホルダイチギメイタ "For General materials" <Needle hole : 1.2X5.4mm> NEEDL PLATE SET, 1.2RB NEEDLE PLATE ASSY, 1.2S-RB CUTTER HOLDER POSITIONING PLATE <Needle hole : 1.4X7.3mm> NEEDLE PLATE SET, 1.4RB NEEDLE PLATE ASSY, 1.4S-RB CUTTER HOLDER POSITIONING PLATE <Needle hole : 1.6X7.3mm> NEEDLE PLATE SET, 1.6RB NEEDLE PLATE ASSY, 1.6S-RB CUTTER HOLDER POSITIONING PLATE 1-2 S51364001 1-2-1 S50313101 1-2-2 S50297001 1-2-3 S50341001 “ニット用” <針穴:1.2X5.4mm> 1 ハリイタ1.2RB-3セット 1 ハリイタ1.2S-RBクミ-3 1 カッターオサエ 1 カッター-ホルダイチギメイタ "For knitted materials" <Needle hole : 1.2X5.4mm> NEEDLE PLATE SET, 1.2RB-3 NEEDLE PLATE ASSY, 1.2-RB-3 CUTTER HOLDER POSITIONING PLATE 1-2 S51365001 1-2-1 S50317101 1-2-2 S50297001 1-2-3 S50341001 <針穴:1.4X6.8mm> 1 ハリイタ1.4RB-3セット 1 ハリイタ1.4S-RBクミ-3 1 カッターオサエ 1 カッター-ホルダイチギメイタ <Needle hole : 1.4X6.8mm> NEEDLE PLATE SET, 1.4RB-3 NEEDLE PLATE ASSY, 1.4S-RB-3 CUTTER HOLDER POSITIONING PLATE 1-2 S51366001 1-2-1 S50319101 1-2-2 S50297001 1-2-3 S50341001 <針穴:1.6X6.8mm> 1 ハリイタ1.6RB-3セット 1 ハリイタ1.6S-RBクミ-3 1 カッターオサエ 1 カッター-ホルダイチギメイタ <Needle hole : 1.6X6.8mm> NEEDLE PLATE SET, 1.6RB-3 NEEDLE PLATE ASSY, 1.6S-RB-3 CUTTER HOLDER POSITIONING PLATE 2 J80081040 <立作業用> 1 DDタチペタル40カヘン#6 <For Standing operation> PEDAL,STAND OPE VARIABLE 40#6 3 S47750000 <2,3連ペダル用> 1 タチペタルヨウハーネス <For 2 & 3 -pedal> S-OPE. HARNESS 4 J80380040 1 DDタチペタル3Pカヘン40 PEDAL, STAND OPE DD 3P VARI 40 5 S53996101 1 ホジヨテーブルクミ AUXILIARY TABLE 5-1 S53997000 1 ホジヨテーブル AUXILIARY TABLE 5-2 S53998001 3 ホジヨテーブルササエ AUX. TABLE SUPPORT 5-3 031351006 6 マルモク35X10 WOOD SCREW, ROUND M3.5X10 5-4 S13650001 3 シタオクリウデD BOTTOM FEED ARM, D 5-5 S59890001 3 アナボルト437-40X8 BOLT, SOCKET SM4.37-40X8 5-6 032422003 3+2マルモク41X20 WOOD SCREW, ROUND 2 M4.1X20 877-H80-940 58 jintex.in

Page 63 — X2. 付属装置関係 (オプション部品) / Attachment set (Option parts)

X2. 付属装置関係 (オプション部品) / Attachment set (Option parts) 11-1 < 欧州向け/For Europe > 11-10 < アジア向け/For Asia > 11-4 11-1-1 11-1-5 11-1-4 11-1-3 11-1-18 11-1-9 11-1-10 11-1-13 11-4 11-2 11-3 11-1-15 11-1-13 11-1-7 11-1-8 11-1-2 11-1-16 11-1-14 11-1-12 11-1-17 11-1-19 < 欧州向け/For Europe > 11-10-19 < アジア向け/For Asia > 17 15 16 18 12 13 11-1-6 11-1-11 877-H80-940 59 jintex.in

Page 64 — X2. 付属装置関係 (オプション部品) / Attachment set (Option parts)

X2. 付属装置関係 (オプション部品) / Attachment set (Option parts) REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 11-1 S58971101 1 <アジア向> プログラマー クミ A <欧州向> <For Asia> PROGRAMMER ASSY, A <For Europe> 11-10 SA2833001 1 プログラマー クミ B PROGRAMMER ASSY, B 11-1-1 S43250100 1 プログラマー ウエフタ PROGRAMMER TOP COVER 11-1-2 S43251000 1 プログラマー シタフタ PROGRAMMER LOWER COVER 11-1-3 S43252000 1 キーボード スペーサ KEYBOARD SPACER 11-1-4 S43253000 1 キーボードゴムシート KEYBOARD RUBBER SHEET 11-1-5 SA2899001 1 キーボードシート KEYBOARD SHEET 11-1-6 037301015 4 V ナベ タツピン 3X10 TAPPING SCREW, PAN V M3X10 11-1-7 S43255000 1 LCD カバー LCD COVER 11-1-8 S43256000 1 LCD LCD 11-1-9 S43257000 1 LCD ヨウインバーター INVERTER, LCD 11-1-10 037200615 4 V ナベ タツピン 2X6 TAPPING SCREW, PAN V M2X6 11-1-11 S43271000 1 プログラマー マグネット A MAGNET, A 11-1-12 S43272000 1 プログラマー マグネット B MAGNET, B 11-1-13 037300615 6 V ナベ タツピン 3X6 TAPPING SCREW, PAN V M3X6 11-1-14 S43267000 1 プログラマー コード PROGRAMMER HARNESS 11-1-15 S43268000 1 インバーター ハーネス INVERTER HARNESS 11-1-16 S43270000 1 コード ブツシュ KR51 CORD BUSH, KR51 11-1-17 S43981000 2 プログラマー シタ カバー PROGRAMMER UNDER COVER 11-1-18 S58978001 1 プログラマ キバン クミ A PROGRAMMER PCB ASSY, A 15 S58974000 1 PRG/M ハーネス クミ HARNESS ASSY, PRG/M 16 021300206 1 2 シユナツト 3 NUT, 2 M3 17 S58987001 1 ハーネス トリツケイタ HARNESS SETTING PLATE 18 062300806 2 ナベコ 3X8 SCREW, PAN M3X8 11-1-19 S58973000 1 <アジア向> PROM プログラマ クミ <欧州向> <For Asia> PROM PROGRAMMER ASSY <For Europe> 11-10-19 S58992000 1 PROM プログラマ クミ PROM PROGRAMMER ASSY 11-2 S42890001 1 プログラマ サエ PROGRAMMER SUPPORT 11-3 032422003 2 + マルモク 41X20 WOOD SCREW, ROUND 2 M4.1X20 11-4 0B1351606 2 + サラモク 35X16 WOOD SCREW, FLAT M3.5X16 12 S40621000 1 EMI コア ESD-SR-15 EMI CORE, ESD-SR-15 13 149809000 1 タイラツプ L BEAD BAND, L=200 14 S58984000 1 PRG/M ハーネス クミ PRG/M HARNESS L ASSY 877-H80-940 60 jintex.in

Page 65 — Y. モータ関係 / Motor mechanism

Y. モータ関係 / Motor mechanism 1-8 1-10 1-11 1-20 1-19 1-3 1-13 1-3 1-7 1-14 1-12 1-16 1-17 1-18 1 9 10 11 3 14 13 8 2 4 6 7 5 61 jintex.in 877-H80(137-631)

Page 66 — Y. モータ関係 / Moter mechanism

Y. モータ関係 / Moter mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 J080863001 1 INVモータタクミ#EHホキュウ MOTOR ASSY,INV#EH 1-3 076202801 2 Rタマジクウケ6202ZZ BALL BEARING, RADIAL 6202ZZ 1-7 203684001 11 ナミワ03X27.5X34.9 WASHER, WAVE M 0.3X27.5X34.9 1-8 J02537001 4 カクザクミ5X110DB BOLT, HEX (S/P WASHER) M5X110 1-10 J02525001 1 モータファンINV MOTOR FAN, INV 1-11 014500632 1 アナクボミ5X6 SET SCREW, SOCKET (CP) M5X6 1-12 J02278001 1 プーリQ90 PULLEY, Q90 1-13 216205000 1 ハンゲツキー4X13#2 KEY, 4X13#2 1-14 028100246 1 バネザガネ2-10 WASHER, SPRING 2-10 1-15 J02493001 1 3シュナツトM10X1.0 NUT, 3 M10X1.0 1-16 J03457001 4 ナベコセット5X20DC SCREW, PAN (S/P WASHER) M5X20 1-17 J02989001 4 カラーD5.1XT0.6XL9 COLLAR, D5.1XT0.6XL9 1-18 J02990001 4 ボウシンゴムINV RUBBER CUSHION, INV 1-19 J02990001 1 モータースコードクミ GROUND WIRE ASSY, MOTOR 1-20 229017001 1 +ナベセット4X10DA SCREW, PAN (S/P WASHER) M4X10 2 J00107001 1 MDB06コテイダイ#2 MDB06 BASE #2 3 J02517001 1 ピン9.9X116 PIN, 9.9X116 4 J03275001 1 Lガタポルト10クミ-V BOLT ASSY, L M10-V 5 021100206 1 2シュナツト10 NUT, 2 M10 6 025100236 2 ヒラザガネチュウ10 WASHER, PLAIN L 10 7 028100246 1 バネザガネ2-10 WASHER, SPRING 2-10 8 J02510001 1 EZモータトリツケイタ SETTING PLATE, EZ-MOTOR 9 025401000 1 ナベコ4X10 SCREW, PAN M4X10 10 028040245 1 バネザガネ2-4 WASHER, SPRING 2-4 11 025040173 1 ヒラザガネショウ4 WASHER, PLAIN S 4 13 002401006 1 +ナベコ4X10 SCREW, PAN M4X10 14 215082001 1 +ナベセット4X12DA SCREW 4 X 12 877-H80 (137-631) 62 jintex.in

Page 67 — AA. カバー関係 / Safety cover Z1. 付属品関係 / Accessories

AA. カバー関係 / Safety cover 2 4 10 11 9 6 3 5 8 1 Z1. 付属品関係 / Accessories 877-H80(137-631) 54-12-1 54-6-1 54-10-1 54-12-2 54-10-2 54-10-3 54-6 54-12-1 54-7 54-12-4 54 54-11 54-8-1 54-5 54-9 54-4 54-12-3 54-3 54-8-2 54-2-2 54-8-3 54-2-1 54-1 63 jintex.in 877-H80-910

Page 68

AA.カバー関係/Safety cover REF.NO CODE Q'TY ヒンメイ NAME OF PARTS RM 1 J02513001 1 モータカバー-INV MOTOR COVER, INV 2 0A4401605 3+ナベザクミ4X16DA SCREW, PAN (S/P WASHE) M4X16 3 J03763001 1 ベルトカバー-LCM BELT COVER 4 229017001 1+ナベセット4X10DA SCREW, PAN (S/P WASHER) M4X10 5 217071001 1+ナベセット4X18DA SCREW 4X18DA 6 J03764001 1 ベルトSカバー-LCM BELT SUB COVER 8 J02293001 1 ユビホゴグ FINGER PROTECTION BAR 9 229017001 1+ナベセット4X10DA SCREW, PAN (S/P WASHER) M4X10 10 J00351001 1 ベルトハズシレボウシング2 BELT CLAMP PLATE 2 11 229017001 1+ナベセット4X10DA SCREW, PAN (S/P WASHER) M4X10 877-H80(137-631) Z1.付属品関係 / Accessories REF.NO CODE Q'TY ヒンメイ NAME OF PARTS RM 54 S02761409 1 イトタテダイクミ2 COTTON STAND ASSY, 2 54-1 150189109 1 ブラケット COTTON STAND BRACKET 54-2-1 062060806 2 ナベコ6X8 SCREW, PAN M6X8 54-2-2 031452206 3 マルモク45X22 WOOD SCREW, ROUND M4.5X22 54-3 S51283001 2 ウケザラ SPOOL STAND BASE 54-4 15018000 2 スプールマット SPOOL MAT 54-5 S51282101 2 スプールクッション SPOOL CUSHION 54-6 150172003 1 カラムパイプ COLUMN PIPE 54-6-1 150174000 1 カラムキャップ COLUMN CAP 54-7 150173003 1 カラムジョイント COLUMN JOINT 54-8-1 150179002 2 スプールジクB SPOOL SHAFT, B 54-8-2 028050246 2 バネザガネ2-5 WASHER, SPRING 2-5 54-8-3 021500106 2 1シュナット5 NUT, 1 M5 54-9 S02778002 1 スプールホルダー-2 SPOOL HOLDER, 2 54-10 S02786002 1 スレッドハンガーグミ2 THREAD HANGER ASSY, 2 54-10-1 S02787002 1 スレッドハンガー-2 THREAD HANGER, 2 54-10-2 150183000 2 イトカケハンガーダイ THREAD HANGER BASE 54-10-3 142990001 2 スレッドブッシュ THREAD BUSH 54-11 150172003 1 カラムパイプ COLUMN PIPE 54-12-1 021500106 4 1シュナット5 NUT, 1 M5 54-12-2 S37038001 1 ナベコヒラザ5X14 SCREW, PAN(S/P WASHER) M5X14 54-12-3 S37037001 1 ナベコヒラザ5X32 SCREW, PAN (S/P WASHER) M5X32 54-12-4 062501406 2 ナベコ5X14 SCREW, PAN M5X14 877-H80-910 64 jintex.in

Page 69

Z2. 付属品関係 / Accessories < -2用/For "-2" > 22-1 < -3用/For "-3" > 22-2 ” オプション部品 / OPTION PARTS " 877-H80-910 jintex.in

Page 70 — Z2. 付属部品関係 / Accessories

Z2. 付属部品関係 / Accessories REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50330101 1 ベッドダイクミ BED BASE ASSY 1-1 S50331000 1 ベッドダイ BED BASE 1-2 S50332000 1 オイルパツキン OIL PACKING 1-3 S54768001 1 アブラトリダシイタ DRAIN PLATE 1-4 S50334000 1 アブラトリダシパツキン PACKING 1-5 037401415 3 Vナベツピン4X14 TAPPING SCREW, PAN V M4X14 1-6 081007070 1 OリングP7 O RING, P7 1-7 140518001 1 シメネジ7.94 SCREW, SM7.94X10 1-8 S50335000 5 ベッドダイクツシヨンA BED BASE CUSHION, A 1-9 S50336000 4 ベッドダイクツシヨンB BED BASE CUSHION, B 1-10 S50337000 2 ベッドダイクツシヨンC BED BASE CUSHION, C 2 S50338000 1 アブラヨケイタ OIL STOPPER PLATE < ベッド台取付用> <For setting the bed base assy> 3 S24250001 4 ボルト8X90 BOLT, M8X90 4 S0342000 4 オニメナツト8 FLANGE NUT, M8 6 028080246 4 バネザガネ2-8 WASHER, SPRING 2-8 7 101118001 3 マルモクネジ4.5X20 WOOD SCREW, ROUND M4.5X20 8 S50339001 4 ベッドダイカラー COLLAR 9 104449001 2 ゴムセン15.5 RUBBER CAP, 15.5 10 025050236 3 ヒラザガネチユウ5 WASHER, PLAIN M 5 <--2用> <For "-2"> 13 SA1743014 1 S50180ハリ4コイリクミ…#14 NM90 NEEDLE 4PIECE ASSY, S50180...#14 NM90 <--3用> <For "-3"> 13 SA1743011 1 S50180ハリ4コイリクミ…#11 NM75 NEEDLE 4PIECE ASSY, S50180...#11 NM75 14 S18707153 1 VベルトMシロ BELT, VM WHITE <--2用> <For "-2"> 22-1 S13595201 1 デイアイゲージ-2 TIMING GAUGE, -2 <--3用> <For "-3"> 22-2 S13596201 1 デイアイゲージ-3 TIMING GAUGE, -3 25 142443001 1 ネジマワシ1.9X52 SCREW-DRIVER, 1.9X52 26 118837001 1 ネジマワシ3.4X70 SCREW-DRIVER, 3.4X70 27 10157101 1 ネジマワシ5.5X190 SCREW-DRIVER, 5.5X190 32 159158000 1 ボビン BOBBIN 33 117466000 1 ピンセット PINCETTE 34-1 S51290001 1 カツタ3/8 CUTTER, 3/8 34-2 S51354001 1 カツタ5/8 CUTTER, 5/8 34-3 S51356001 1 カツタ3/4 CUTTER, 3/4 34-4 S51358001 1 カツタ1 CUTTER, 1 35 S55663001 1 オイルタンククミ OIL TANK ASSY 36 114483002 1 ポリオイラークミ OILER ASSY 37 159384009 1 トウフササエマクラ HEAD REST < コントロールボックス取付用> <For setting the Control box> 38 133740006 4 カクネボルト6X70 BOLT, SQUARE M6X70 39 021060106 8 ニユウナット6 NUT, 1 M6 40 025060336 4 ヒラザガネダイ6 WASHER, PLAIN L 6 41 S00617000 4 ボウシンゴムカラー RUBBER COLLAR 42 146256001 4 クツシヨンカナグ CUSHION COLLAR 43 146255000 4 クツシヨン CUSHION 877-H80-910 付属品の説明は変更することがあります。 The details of included accessories are subject to change. jintex.in 66

Page 71 — Z2. 付属品関係 / Accessories

Z2. 付属品関係 / Accessories 1-2 1-9 1-7 1-6 1-1 1-8 34-1 34-2 34-3 34-4 < -2 用 / For "-2" > 22-1 < -3 用 / For "-3" > 22-2 71 72 73 76 74 78 70 brot " オプション部品 / OPTION PARTS " 80 80-1 80-2 80-3 80-4 80-5 80-6 80-1-1 80-1-2 80-1-3 80-1-4 80-1-5 80-1-6 80-1-7 80-1-8 80-1-9 80-1-10 80-1-11 80-1-12 80-2-1 80-2-2 80-2-3 80-2-4 67 9 7 10 1 2 3 6 8 4 33 32 37 65-1 65-2 65-3 66 67 65 68 69 45 150 36 13 14 59 58 56 57 56 55 56 44 43 42 41 40 39 35 63 877-H80-910 jintex.in

Page 72 — Z2. 付属品関係 / Accessories

Z2. 付属品関係 / Accessories REF.NO CODE Q'TY ヒンメイ NAME OF PARTS RM 44 032461606 2+2マルモク45X16 <For setting the Power supply switch> WOOD SCREW, ROUND 2 M4.5X16 45 031412506 4 <操作パネル取付用> マルモク41X25 <For setting the Opreation panel> WOOD SCREW, ROUND M4.1X25 55 S50343000 1 ベルトカバー BELT COVER 56 062401006 3 ナベコ4X10 SCREW, PAN M4X10 57 025040236 1 ヒラザガネチュウ4 WASHER, PLAIN M4 58 104450101 2 ゴムセン8 RUBBER CAP, 8 59 S50344001 1 ベルトカバーイタ BELT COVER PLATE 60 032461606 2 マルモク45X16 WOOD SCREW, ROUND 2 M4.5X16 63 200190001 6 ステップル STAPLE 65 S37111001 1 アイガードクミ EYE GUARD ASSY 65-1 S01700001 2 マルサラネジ3.18X7 SCREW, OVAL SM3.18X7 65-2 025030232 2 ヒラザガネチュウ3 WASHER, PLAIN M3 65-3 021660102 2 シユナツト3.18-40 NUT, SM3.18-40 66 062710612 1 ナベコ476-32X6 SCREW, PAN SM4.76-32X6 67 148847001 1 ザガネ WASHER, PLAIN 4.76 68 S50345001 1 アイガードササイタ EYE GUARD SUPPORT 69 062680812 1 ナベコ437-40X8 SCREW, PAN SM4.37-40X8 70 144226001 1 トウブカバー HEAD COVER 71 218469001 2 カンヒューズ15A#2 FUSE 15A #2 72 S08030000 1 Gヒューズ5AFB FUSE, 5A:FB 73 153242000 2 ヒューズ6A FUSE, 6A 74 J03411001 1 EZコミトリツケイタ SETTING PLATE, EZ-TREADLE 75 J00353001 3 ナベセット5X14DB SCREW, PAN (S/P WASHER) M5X14 76 J02036001 1 テモトコードブツシングV BUSHING, V CORD 78 112525000 1 シユウジンマグネット MAGNET 80 "オプション部品" "OPTION PARTS" 80-1 S50346001 1 テープオサエワインダークミ TAPE GUARD WINDER ASSY 80-1-1 S51896001 1 テープオサエクミ TAPE GUARD ASSY 80-1-2 144980001 1 テープオサエB TAPE GUARD, B 80-1-3 105288002 2 シメネジ2.38 SCREW, SM2.38 80-1-4 144997001 1 テープオサエA TAPE GUARD, A 80-1-5 122771051 2 シメネジ2.38 SCREW, SM2.38 80-1-6 144999001 1 テープオサエC TAPE GUIDE, C 80-1-7 144628001 1 テープオサエF TAPE GUARD, F 80-1-8 122771051 1 シメネジ2.38 SCREW, SM2.38 80-1-9 105970001 1 シメネジ2.38 SCREW, SM2.38 80-1-10 110067001 1 カラー COLLAR 80-1-11 143749001 1 テープアンナイシタ TAPE GUIDE, LOWER 80-1-12 143748001 1 テープアンナイウエ TAPE GUIDE, UPPER 80-2 062660412 2 ナベコ318-40X4 SCREW, PAN SM3.18-40X4 80-2-1 143980001 1 テープワインダークミ TAPE WINDER ASSY 80-2-2 108490001 1 ツマミネジ SCREW 80-2-3 108495001 1 ザガネ WASHER 80-2-4 100136001 1 イトチヨウシナツト SPRING, COMPRESSION 80-3 S50348001 1 テープアンナイウエ TAPE GUIDE, U 80-4 062400812 1 ナベコ4X8 SCREW, PAN M4X8 80-5 S50349001 1 テープワインダートリツケイタ TAPE WINDER SETTING PLATE 80-6 062400812 1 ナベコ4X8 SCREW, PAN M4X8 80-7 107407003 2 シメネジ4.37 SCREW, SM4.37X9 150 S54767000 1 ホジヨシート AUXILIARY SHEET 付属品の説明は変更することがあります。 The details of included accessories are subject to change. 68 jintex.in

Page 73 — Z3. 付属品関係 (オプション部品) / Accessories (Option parts)

Z3. 付属品関係 (オプション部品) / Accessories (Option parts) 100-6 100-7 100-5 100-2 100-1 100-3 100-4 100-9 100-10 100-8 100-11 100 120-2 120-3 120-1 120 130-2-4 130-2-5 130-2 130-1-2 130-2-2 130-1-1 130-1-4 130-1-3 130-1-5 130-1-2 131 151 877-H80-910 69 jintex.in

Page 74 — Z3. 付属品関係(オプションパーツ)/ Accessories (Option parts)

Z3. 付属品関係(オプションパーツ)/ Accessories (Option parts) REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 100 S50477001 1 ジョウギクミ RULER ASSY 100-1 S06139001 1 ジョウギ A RULER, A 100-2 S06140001 1 ジョウギ B RULER, B 100-3 062680512 2 ナベコ437-40X5 SCREW, PAN SM4.37-40X5 100-4 025680232 2 ヒラザガネチュウ4.37 WASHER, PLAIN M 4.37 100-5 146000001 1 ハサミサエ THREAD TRIMMER SUPPORT 100-6 062670412 2 ナベコ357-40X4 SCREW, PAN SM3.57-40X4 100-7 105161003 2 ザガネ WASHER, PLAIN 100-8 141620001 1 ボウシイタバランス BALANCER 100-9 101671002 2 シメネジ4.37 SCREW, SM4.37 100-10 025680132 2 ヒラザガネショウ4.37 WASHER, PLAIN S 4.37 100-11 S36522001 2 シメネジ4.37 SCREW, SM4.37 120 S50350001 1 ジョウギクミ800E RULER ASSY, 800E 120-1 S50476001 1 ヨコジョウギ RULER 120-2 S36522001 2 シメネジ4.37 SCREW, SM4.37 120-3 S50351001 1 ヨコジョウギスペーサー RULER SPACER 130 133797101 1 レンケツクミ CONNECTING ROD ASSY. 130-1 119710001 1 レンカンクミ CONNECTING ROD ASSY 130-1-1 119711001 2 レンカン CONNECTING ROD 130-1-2 021060106 2 1 シユナツト6 NUT, 1 M6 130-1-3 119101001 1 レンカンダキ CONNECTING ROD CLAMP 130-1-4 017841606 1 ポルト794-18X16 BOLT, SM7.94-18X16 130-1-5 133643006 1 6カクナツト7.94-18 NUT, SM7.94-18 130-2 133792101 2 ジヨイントクミ JOINT ASSY 130-2-4 021060106 2 1 シユナツト6 NUT, 1 M6 130-2-5 028060243 2 バネザガネ2-6 WASHER, SPRING 2-6 131 114859001 1 レンカンカラー COLLAR 151 S55361100 1 パネルラベルフクロイリ PANEL LABEL 877-H80-910 70

Page 75 — Ga1. ゲージ部品一覧表 / Gauge parts List

Ga1. ゲージ部品一覧表 / Gauge parts List カッター / Cutter S51117-001 S51290-001 S51351-001 S51352-001 S51353-001 S51354-001 6 1/4F 10 3/8K 11 7/16 13 1/2L 14 9/16V 16 5/8M 19 19.1 19.1 19.1 19 34.5 34.5 34.5 34.5 34.5 6.4 9.5 11.1 12.7 14.3 15.9 1/4 3/8 7/16 1/2 9/16 5/8 S51355-001 S51356-001 S25642-001 S51357-001 S51358-001 18 11/16A 19 3/4N 21 13/16P 22 7/8P 25 1Q 19 19 19 19 19 34.5 34.5 34.1 34.5 34.5 11 10.8 11.1 11 10.5 17.5 19.1 20.6 22.2 25.4 11/16 3/4 13/16 7/8 1 S51359-001 S51360-001 S01271-001 S01272-001 29 11/8R 32 11/4S 10-3/8 11-7/16 19 19 19 30 30 30 34.5 20.7 34.8 11.2 10 28.6 31.8 9.5 11.1 29 32 3/8 7/16 S01273-001 S03280-001 S01274-001 S01275-001 S01276-001 S35630-001 13-1/2 14-9/16 16-5/8 19-3/4 22-7/8 25-1 19 19 19 19 19 19 30 30 30 30 30 28 6.5 6.5 4 12.7 14.3 15.9 19.1 22.2 25.4 1/2 9/16 5/8 3/4 7/8 1 877-H80-Ga1 71 jintex.in

Page 76 — Ga2. ゲージ部品一覧表 / Gauge parts List

Ga2. ゲージ部品一覧表 / Gauge parts List ※ 1 布つかみ組 フィンガーガード付 / Work clamp assy, W/F-G ※ 2 布つかみ組 / Work clamp assy ※ 3 フィンガーガード / Finger guard ※ 4 布つかみ / Work clamp < -2用 / For "-2" > ※ 1 S37101-102 (16mmRS) ※ 2 159764-202 (16mmRS) ※ 3 159079-000 ※ 4 159761-002 ※ 3 縫製エリア4 X 20 < -2用 / For "-2" > ※ 1 S37109-102 (32mmRS) ※ 2 159766-202 (32mmRS) ※ 3 159081-000 ※ 4 159763-002 ※ 3 縫製エリア6 X 40 < -3用 / For "-3" > ※ 1 S55350-001 (25mmW) ※ 2 S55349-001 (25mmW) ※ 3 159080-000 ※ 4 S55348-001 ※ 3 縫製エリア5.4 X 32 877-H80-Ga2 < -2用 / For "-2" > ※ 1 S37101-102 (25mmRS) ※ 2 159765-202 (25mmRS) ※ 3 159080-000 ※ 4 159762-002 ※ 4 ※ 3 縫製エリア4 X 20 < -2用 / For "-2" > ※ 1 S37103-101 (16mm) ※ 2 S01466-201 (16mm) ※ 3 159079-000 ※ 4 145136-001 ※ 4 ※ 3 縫製エリア4 X 20 < -3用 / For "-3" > ※ 1 S37110-101 (32mm) ※ 2 S01468-201 (32mm) ※ 3 159081-000 ※ 4 144632-001 ※ 4 縫製エリア5.4 X 40 jintex.in < -2用 / For "-2" > ※ 1 S55347-002 (25mmRSW) ※ 2 S55346-002 (25mmRSW) ※ 3 159080-000 ※ 4 S55345-002 ※ 3 < -3用 / For "-3" > ※ 1 S37102-101 (25mm) ※ 2 S01467-201 (25mm) ※ 3 159080-000 ※ 4 144630-001 ※ 3 ※ 4 ※ 3 72

Page 77 — Ga3. ゲージ部品一覧表 / Gauge parts List

Ga3. ゲージ部品一覧表 / Gauge parts List 針板 / Needle plate < -2 用/For "-2" > S50663-001 (1.2mmS) S50664-001 (1.4mmS) S50665-001 (1.6mmS) S51248-101 (1.2mm) < -3 用/For "-3" > S51249-101 (1.4mm) S51250-101 (1.6mm) 平カッター用 / For "flat cutter" < -2 用/For "-2" > 針板 / Needle plate S50321-001 (1.2mmS) カッターウケ / Plastic plate 151843-001 < -3 用/For "-3" > 針板 / Needle plate S50322-101 (1.2mm) カッターウケ / Plastic plate 156612-001 73 jintex.in 877-H80-Ga3

Page 79 — 索引 / INDEX

索引 / INDEX CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page 002300603 83 24 018300636 19 26 025350132 15 54 060630312 30-5 34 002300603 29 54 018300836 24-3 32 025350132 22 54 060660416 21 12 008400604 1-21 40 018401032 4 12 025680132 3 18 060670412 31 34 012400636 4 30 018401232 5 8 025680132 24 12 060670512 49 10 012400636 25 30 018401232 15 10 025680132 41 32 060670512 7-3 26 012500536 26 12 018401236 1-26 42 025680132 16-4 32 060670512 65 28 013761410 25 4 018501022 33 16 025680132 35-4 32 060670512 67 28 014060632 5-2 12 018502032 1-9 40 025680132 7 38 060670612 4 18 014060632 6-2 12 018502032 48 14 025680132 100-10 32 060670612 16 22 014400432 1-3 26 021040105 30-8 46 025680232 18 32 060670612 21 22 014500632 1-11 62 021040105 30-2-8 46 025680232 26 38 060670612 66 24 014680632 22-3 16 021040105 30-3-8 46 025680232 100-4 70 060680606 54-2-1 64 014680632 33-5 32 021040105 30-7-8 50 025680234 14 26 062300502 20 26 014760622 27 10 021060106 39 66 028030246 24-5 56 062300806 1-2 38 014760632 16 2 021060106 130-1-2 70 028030246 1-26 56 062300806 8 54 014760632 20 2 021060106 130-2-4 70 028040245 10 62 062300806 10 54 014760632 8 4 021080202 37 16 028050246 16-1-5 62 062300806 12 54 014760632 11 4 021080206 5 62 028050246 1-8 32 062300806 17 54 014760632 13 4 021100302 12-5 6 028050246 54-8-2 64 062300806 25 54 014760632 9 6 021300206 24-6 32 028060243 130-2-5 70 062400612 11 18 014760632 20 6 021300206 1-25 56 028060246 50-1-10 46 062400612 13 18 014760632 8 8 021400106 16 60 028060246 50-2-10 48 062400612 68 24 014760632 10 8 021500106 2-59 44 028060246 51-2-10 50 062400612 71 24 014760632 13 10 021500106 54-8-3 64 028060246 51-3-10 52 062400612 16 30 014760632 11 10 021500106 54-12-1 64 028080242 36 16 062400612 22 30 014760632 14 10 021500216 50 14 028080246 6 68 062400806 2 8 014760632 22 10 021500312 35-7 32 028100246 7 60 062400806 2 38 014760632 29-4 10 021660102 65-3 68 028680242 35 60 062400806 80-4 68 014760632 44 10 021660306 2-2-4 20 028680242 27 56 062400812 80-6 68 014760632 15 12 021670202 55 36 031351006 5-3 62 062400816 14 30 014760632 2 16 021680202 19 2 031412506 45 10 062401006 56 68 014760632 24 16 021680202 16-3 32 031452206 54-2-2 16 062401063 9 62 014760632 7 18 021710202 24 4 032422003 5-6 28 062500602 50-1-5 46 014760632 2-2 18 021910302 11 16 032422003 11-3 30 062500602 50-2-5 46 014760632 2-1 20 025030136 73 28 032461606 44 34 062500602 51-2-5 50 014760632 2 26 025030136 1-27 56 032461606 60 34 062500602 51-3-5 50 014760632 6 26 025030232 65-2 68 037200615 11-1-10 6 062501406 54-12-4 64 014760632 2-2 32 025040132 30-4 34 037300615 11-1-13 6 062660412 80-1-12 68 014760632 5 34 025040132 34 34 037301015 11-1-6 68 062670412 100-6 70 014770632 3 4 025040173 11 62 037401015 102-4 60 062670512 12 22 014770632 7 4 025040232 52 10 037401015 1-5 60 062670512 58 22 014770632 5 10 025040236 57 68 047200642 23 42 062670512 81 24 014770632 21-2 16 025050236 1-7 40 048030342 1-5 66 062670512 6-8 32 014770632 4-2 18 025050236 10 66 048030342 26 30 062670612 7 18 014780622 4-3 16 025060132 40 10 048040342 33-4 32 062670612 5 22 014780628 28 30 025060232 3 12 048060142 41 10 062670612 28 22 014780632 6-2 6 025060232 2 18 048060342 35-8 32 062670612 51 22 014780632 10-3 6 025060236 50-1-9 46 048060342 15 10 062670612 17 26 017841606 130-1-4 70 025060236 50-2-9 48 048060342 26 16 062670612 30 26 018060831 50-1-8 46 025060236 51-2-9 50 048060342 71 28 062670712 6-5 54 018060831 50-2-8 48 025060336 40 66 048060342 8 30 062670712 14 54 018060831 51-2-8 50 025080132 14 2 048080342 4 3 062671212 39 10 018060831 51-3-8 50 025080132 25 10 048150142 1-2 6 062671212 54 36 018061032 2 10 025080132 7 30 048220242 19 6 062680512 17-2 34 018061632 13 6 025100236 6 22 048300242 12-6 6 062680512 56 36 018061632 16 8 025350132 52 22 060300612 6 8 062680512 100-3 70 018061632 34 32 025350132 6 6 062680612 5 2 018102536 12-4 6 025350132 52 75 062680612 43 12

Page 80 — 索引 / INDEX

索引 / INDEX CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page 062680612 14 22 0A5501005 101 42 110215002 38 34 144226001 70 68 062680612 34 22 100022005 4 110367001 4 144260001 80-1-6 68 062680612 64 24 100022005 26 110367001 13 144630001 46-3-1 14 062680612 11 26 100136001 80-2-4 68 110367001 27 16 144630001 72 062680612 17 32 100242003 46 110494001 3 34 144632001 72 062680712 31 22 100250001 2 110735002 27-1-6 13 144707001 46-3-3 14 062680812 23 12 100402004 51-3 28 111466101 30 144872101 10 22 062680812 9 22 100644005 5 111865009 21 144875001 1 22 062680812 69 68 100644005 23 112467002 7 144970001 80-1-3 68 062681012 27 4 100645003 7-4 26 112525000 78 144990001 80-1-1 68 062681412 6 38 100645003 10 112751003 70 144990001 80-1-5 68 062710612 66 101118001 7 66 113730001 20 145371001 37 34 062710812 39 16 101572101 6 114483002 36 145440001 40-1 26 062711012 3 2 101671002 63 114859001 131 145446001 31-2 26 062711012 7 2 101671002 100-9 114988001 49 145446001 40-2 26 062711212 3 8 102538002 51 115188001 24-2 145446001 51-6 28 062711412 32 16 102630001 6 115503001 20 145465001 5-1 30 062711612 2 104449001 27 117143003 17 145472001 36 10 062711612 4 8 104449001 32 117363001 16-4 145478101 23-3 10 062761012 2 12 104449001 33 117363001 19 145478101 28 10 062761012 8 16 104449001 39 117466000 33 145478101 29-3 10 070608800 18 6 104449001 56 117936001 59 145478101 10-3 34 070688850 10 12 104449001 9 118735001 15 145519001 51-5 28 072630260 1-3 6 104450101 11 118837001 26 14578101 10-3 10 076002450 2-1 18 104450101 29 119101001 130-1-3 14578101 10-3 10 076200800 12-7 62 104450101 30 119710001 130-1 146000001 100-5 70 076202801 1-3 62 104450101 31 119711001 130-1-1 146255000 43 66 081005070 4 26 104450101 34 120263001 58 146256001 42 66 081007070 1-6 66 104450101 35 122771051 80-1-4 148847001 67 68 081012070 32 32 104450101 36 123185001 39-6 149127001 18 34 081014870 51-4 28 104450101 37 123740006 130-1-5 149127001 40 34 087310815 1-1-5 38 104450101 38 133740006 38 149809000 13 60 087311015 1-1-10 38 104450101 39 133792101 130-2 150172003 54-6 64 0A4301005 1-23-1-23 40 104451101 58 133797101 130 150172003 54-11 64 0A4301005 1-24 56 104521001 2 140004001 5-2-1 150172003 54-7 64 0A4400605 2-51 44 105130001 1 140407001 35 150174000 54-6-1 64 0A4400605 2-52 44 105161003 100-7 140430001 5-4 150179002 54-8-1 64 0A4400606 50-1-12 46 105237002 60 140518001 1-7 150182000 54-4 64 0A4400606 50-2-12 48 105288002 80-1-2 140553102 16 150183000 54-10-2 64 0A4400606 51-1-12 50 105970001 41 141208001 31 150189109 54-1 64 0A4400606 51-2-12 52 105970001 80-1-8 141513001 22-3 150382001 19 4 0A4400805 1-1-6 38 106436001 53 141514001 22-4 150491101 11 34 0A4401205 30-1-7 46 106629002 43 141514001 33 150553003 28 26 0A4401205 30-2-7 46 107093002 25 141514001 39-5 150592001 1-39 42 0A4401205 30-3-7 46 107149001 54 141519001 1-3 151843001 73 0A4401205 30-4-7 50 107401001 46-1-3 141590001 27 151927001 55 22 0A4401205 30-7-7 50 107404001 46-1-4 141619001 6-1 152969001 28 54 0A4401605 2 64 107404001 46-3-4 141620001 6-2 153057102 17 16 0A5302005 19 54 107407003 80-7 141620001 100-8 153242000 73 68 0A5400805 1-23-4 40 107639001 52-2 142274101 5-3 153483001 23 4 0A5400806 27 54 107744001 1-2 142990001 54-10-3 154965001 21 4 0A5401006 1-34 42 108265009 24-3 143748001 80-1-11 155578000 47 10 0A5401006 1-36 42 108494001 80-2-2 143749001 80-1-10 156612001 73 0A5401006 1-37 42 108495001 80-2-3 143767102 80-2 157968001 21 30 0A5401006 52 54 110027001 2-1 143980001 80-2-1 158830001 21 2 0A5401006 54 54 110067001 80-1-9 144103009 31-4 158831001 22 2 0A5401006 56 54 110161004 16-1-4 144103009 40-4 158832000 23 2 0A5401006 59 54 110161004 1-4 144110001 31-5 158879001 12 2 0A5401206 2-58 44 110167001 39-2 158880001 10 4 0A5402005 1-23-8 40 110168001 39-3 158893000 5 6 0A5403005 1-5 40 110215002 29 jintex.in 76

Page 84 — 索引 / INDEX

索引 / INDEX CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page S51290001 3/8 71 S55347002 72 SA3033001 2 18 S51351001 7/16 71 S55348001 72 SA3035001 72 28 S51352001 18-1 71 S55349001 72 SA3076001 1 40 S51352001 1/2 71 S55350001 72 SA3077001 1-1 40 S51353001 9/16 71 S55361100 151 SA3078001 1-3 40 S51354001 34-2 66 S55663001 35 SA3079001 3 40 S51354001 5/8 71 S55975001 62 SA3081001 1 38 S51355001 11/16 71 S56388001 2-2 38 SA3082001 1-1 38 S51356001 34-3 66 S56389001 2 20 SA3083001 1-1 38 S51356001 3/4 71 S56390001 2-2-1 20 SA3085001 H-2 44 S51357001 7/8 71 S56391001 2-2-2 20 SA3086001 H-6 44 S51358001 34-4 66 S56392000 24-2 32 SA3088001 H-3 44 S51358001 1 71 S56392000 2-2-2 20 SA3089001 H-7 44 S51359001 29 71 S58731000 24-2 32 SA3090001 H-1 44 S51360001 32 71 S58971101 11-1 60 SA3091001 H-5 44 S51361001 1-1 58 S58971101 11-1 60 SA3093001 H-4 44 S51362001 1-1 58 S58984000 11-19 60 SA3094001 H-8 44 S51363001 1-1 58 S58984001 14 60 SA3096001 H-10 44 S51364001 1-2 58 S58978001 11-1-18 60 SA3097001 H-9 44 S51365001 1-2 58 S58986000 14 60 SA3112001 24-1 54 S51366001 1-2 58 S58986001 17 60 SA3113001 24 54 S51896001 80-1 68 S58992000 11-10-19 60 SA3176001 2-48 42 S52161000 61 44 S58990001 40 12 SA3189001 2-40 42 S52162000 2-60 44 S59890001 12 12 SA3190001 2-47 42 S52164000 2-57 44 S59890001 5-5 58 SA3191001 2-46 42 S52164000 30-1-6 46 S59891001 15 16 SA3192001 2-45 42 S52164000 30-2-6 46 S59893001 27-1-5 12 SA3193001 2-44 42 S52164000 30-3-6 46 S59893001 27-1-4 12 SA3194001 2-53 42 S52164000 30-4-6 50 S59893001 34 12 SA3195001 2-42 42 S52164000 30-7-6 50 S59893001 13 16 SA3196001 2-41 42 S52167000 2-54 44 S59893001 35-3 32 SA3197001 2 50 S52167000 2-55 44 S59893001 35-11 32 SA3921001 2-43 46 S52167000 2-56 44 S59894001 17 12 SA3935001 30-7 50 S52248001 6 4 S59894001 29 16 SA3936001 30-2 46 S52431000 22-5 32 S59797001 17-1 34 SA3937001 30-4 50 S52433001 39-1 34 S60200001 63 2 SA3938001 30-1 46 S52434001 39-4 34 S62079001 61 2 SA3939001 30-3 46 S52761001 4 32 SA0792001 SA4047001 5 4 S52763000 39 22 SA0793001 62 SA4063001 19 22 S52764001 2 22 SA0793001 74 SA4065001 4 6 S52770000 42-2 34 SA0990001 24 26 SA4066001 89 24 S52778001 42 34 SA0990001 21 26 SA4067001 90 24 S52943101 5-3 4 SA1743011 13 66 U32744000 1-20 56 S53181000 3 38 SA1743014 13 66 U34870001 1-1-7-5 38 S53902301 1 56 SA1744001 20 20 U38337000 1-25-1 42 S53996101 5 58 SA1745001 20-1 20 U38338000 1-25-2 42 S53997001 5-1 58 SA2353001 1-1 56 XA2220050 1-1-9 38 S53998001 5-2 58 SA2823001 1-23-1-4 40 Y42215591 1-11 56 S54027001 50-1-1 46 SA2835001 7 16 Y44715591 1-12 56 S54027001 50-2-1 46 SA2833001 28 16 S54027001 51-2-1 50 SA2870001 1-24-5 42 S54027001 51-3-1 50 SA2823001 11-10 60 S54028001 50-2-2 46 SA2870001 1-23-1-11 40 S54028001 51-2-2 50 SA2899001 8 8 S54028001 51-3-2 50 SA2899001 11-1-5 60 S54741001 9 20 SA3001001 17-3 34 S54767000 150 68 SA3001001 15-1 4 S54768001 1-3 66 SA3001001 16-3 10 S55345002 72 SA3001001 18 10 S55346002 72 SA3031001 24 34 SA3031001 15 6 jintex.in 80

Page 85

brother. パーツブック PARTS BOOK ブラザー工業株式会社 http://www.brother.co.jp/ 〒467-8561 名古屋市瑞穂区苗代町 15 番 1 号 TEL (052) 824-2392 BROTHER INDUSTRIES, LTD 15-1, Naeshiro-cho, Mizuho-ku, Nagoya 467-8561, Japan. Phone : 81-52-824-2177 HE-800A SA2979-101 2003.12.ZB(1) jintex.in
