Brother LT2-B845 — Part Book

Brother LT2-B845 — parts catalog

Page 1 (cover): This is the cover page for the T-8450B Parts Book, which is a twin needle split needle bar lock stitcher.
Page 2 (diagram): This page contains a diagram illustrating different material types for the T-8450B-01 model, including minimum lubrication type, medium-weight materials, and heavy-weight materials.
Page 3 (toc): This page is a table of contents for a parts manual, listing sections such as "Main Body", "Upper Shaft", "Needle Bar", and "Gauge" with corresponding page numbers.
Page 4 (toc): This page is the table of contents for the parts book, listing sections like 'Machine body', 'Upper shaft mechanism', and 'Index' with corresponding page numbers.
Page 5 (diagram): This page displays a diagram of the machine body and related components, with numbered parts for identification.
Page 6 (parts_list): This page lists parts for Machine body, including part numbers, descriptions, quantities, and remarks.
Page 7 (diagram): This page displays a diagram of the upper shaft mechanism, illustrating various components with reference numbers for identification.
Page 8 (parts_list): This page lists parts for the upper shaft mechanism, including part numbers, descriptions, and quantities.
Page 9 (diagram): This page displays a diagram of the needle bar rocking mechanism, with numbered parts and their corresponding references.
Page 10 (parts_list): This page lists parts for the needle bar rocking mechanism, including part numbers, descriptions, quantities, and remarks.
Page 11 (diagram): This page displays a diagram of the needle bar rocking mechanism, with numbered parts and their corresponding references.
Page 12 (parts_list): This page lists parts for the Needle bar rocking mechanism, including part numbers, descriptions, and quantities.
Page 13 (diagram): This page displays a diagram of the needle bar flip-up mechanism, illustrating various components with reference numbers.
Page 14 (parts_list): This page lists parts for the Needle bar flip-up mechanism, including part numbers, descriptions, and quantities.
Page 15 (diagram): This page displays a diagram of the presser foot mechanism, illustrating various components with reference numbers.
Page 16 (parts_list): This page lists parts for the presser foot mechanism, including part numbers, descriptions, quantities, and remarks.
Page 17 (diagram): This page displays a diagram of the feed mechanism for an industrial sewing machine, with numbered parts indicated for reference.
Page 18 (parts_list): This page lists parts for the Feed mechanism section, including part numbers, descriptions, and quantities.
Page 19 (diagram): This page displays a diagram of the feed shaft mechanism, with numbered parts and their corresponding details.
Page 20 (parts_list): This page lists parts for the Feed shaft mechanism, including part numbers, descriptions, and quantities.
Page 21 (diagram): This page displays a diagram of the J1. Rotary hook mechanism, illustrating various components with reference numbers for identification.
Page 22 (parts_list): This page lists parts for the J1. Rotary hook mechanism, including part numbers, descriptions, and quantities. It details components such as rotary hook base assemblies, thrust rings, needle bearings, and various screws and washers.
Page 23 (diagram): This page displays a diagram of the rotary hook mechanism for a sewing machine, with numbered parts and their corresponding details.
Page 24 (parts_list): This page lists parts for the J1 Rotary Hook Mechanism, including part numbers, descriptions, quantities, and names of parts.
Page 25 (diagram): This page displays diagrams for the rotary hook mechanism and gauge parts, with numbered components for identification.
Page 26 (parts_list): This page contains parts lists for the Rotary Hook Mechanism (J2) and Gauge Parts (H).
Page 27 (diagram): This page displays a diagram of the lower shaft mechanism, illustrating various components with reference numbers for identification.
Page 28 (parts_list): This page lists parts for the Lower shaft mechanism, including part numbers, descriptions, and quantities.
Page 29 (diagram): This page displays a diagram of lubrication components for an industrial sewing machine, with numbered parts and their corresponding references.
Page 30 (parts_list): This page lists lubrication-related parts for a machine, including part numbers, descriptions, quantities, and names of parts. It covers items from reference number 1 to 63.
Page 31 (diagram): This page displays a diagram of lubrication components for an industrial sewing machine, with numbered parts and their corresponding references.
Page 32 (parts_list): This page lists lubrication parts with their reference numbers, codes, quantities, and names, including screws, tube guides, oil caps, and washers.
Page 33 (diagram): This page displays a diagram of the threading mechanism of a sewing machine, with various parts labeled with reference numbers and some part numbers indicated.
Page 34 (parts_list): This page lists parts for the threading mechanism, including part numbers, descriptions, and quantities.
Page 35 (diagram): This page displays a diagram of the bobbin winder mechanism, with numbered parts and their corresponding details.
Page 36 (parts_list): This page lists parts for the Bobbin winder mechanism, including part numbers, descriptions, and quantities.
Page 37 (diagram): This page displays a diagram of accessories and related parts for a sewing machine, with numbered components and their corresponding part numbers.
Page 38 (parts_list): This page lists accessories and related parts for the sewing machine, including various screws, wrenches, and specialized components like knee lifters and oilers, with their corresponding part numbers and descriptions.
Page 39 (diagram): This page displays a diagram of sewing machine accessories, with numbered parts and their corresponding references.
Page 40 (parts_list): This page lists parts and accessories for the sewing machine, including part numbers, descriptions, and quantities.
Page 41 (parts_list): This page lists warning labels for industrial sewing machines, including their descriptions, sizes, and codes.

Page 1

T-8450B 2 本針本縫角縫ミシン TWIN NEEDLE SPLIT NEEDLE BAR LOCK STITCHER パーツブック PARTS BOOK brother. 最新の部品情報は Parts Navigation でご覧いただけます。 http://partsbook.brother.co.jp/partnavi/jpn/index.html The latest parts information, refer to the Parts Navigation. http://partsbook.brother.co.jp/partnavi/eng/index.html jintex.in

Page 2 — T-8450B-01

Brother LT2-B845 parts on page 2
Ref	Part number	Part name
1		微量給油仕様 / Minimum lubrication type
2	3	中厚物 / Medium-weight materials
2	5	厚物 / Heavy-weight materials

BROTHER INDUSTRIES, LTD. T-8450B-01 1 0: 微量給油仕様 / Minimum lubrication type 2 3: 中厚物 / Medium-weight materials 5: 厚物 / Heavy-weight materials

Page 3 — 目次

Brother LT2-B845 parts on page 3
Ref	Part number	Part name	Qty
	A	主体関係
	B	上軸関係
	C	針棒揺動関係
	D	針棒切替操作関係
	E	押え関係
	F	送り関係
	G	送り軸関係
	J1	かま関係
	J2	かま関係
	H	ゲージ関係
	K	下軸関係
	L	給油潤滑関係
	M	糸通し関係
	N	糸巻関係
	Z1	付属品関係
	Z2	付属品関係
	Wa	警告ラベル
	Sp	仕様別部品一覧表
	Ga	ゲージ一覧表
	索引

パーツブックご利用に際して 1. この本は、2004年10月のデータに基づいて作成されたものです。 2. 部品は予告なしに設計変更される場合があります。 3. 組単位で補給する部品は、破線で示してあります。 4. 部品コード欄が＊となっている場合は、仕様別部品一覧表及びゲージ部品一覧表でお調べ下さい。 (38から43ページ) 目次 A. 主体関係 1 B. 上軸関係 3 C. 針棒揺動関係 5 D. 針棒切替操作関係 9 E. 押え関係 11 F. 送り関係 13 G. 送り軸関係 15 J1. かま関係 17 J2. かま関係 21 H. ゲージ関係 21 K. 下軸関係 23 L. 給油潤滑関係 25 M. 糸通し関係 29 N. 糸巻関係 31 Z1. 付属品関係 33 Z2. 付属品関係 35 Wa. 警告ラベル 37 Sp. 仕様別部品一覧表 38 Ga. ゲージ一覧表 39 索引 44 jintex.in

Page 4 — CONTENTS

Brother LT2-B845 parts on page 4
Ref	Part number	Part name	Qty
	A.	Machine body
	B.	Upper shaft mechanism
	C.	Needle bar rocking mechanism
	D.	Needle bar flip-up mechanism
	E.	Presser foot mechanism
	F.	Feed mechanism
	G.	Feed shaft mechanism
	J1.	Rotary hook mechanism
	J2.	Rotary hook mechanism
	H.	Gauge parts
	K.	Lower shaft mechanism
	L.	Lubrication
	M.	Threading mechanism
	N.	Bobbin winder mechanism
	Z1.	Accessories
	Z2.	Accessories
	Wa.	Warning labels
	Sp.	Different parts list
	Ga.	Gauge parts list
	Index	Index

Notes for using this parts book 1. This book was prepared based on information available in October 2004. 2. Parts are subject to changes in design without prior notice. 3. Parts supplied as complete assemblies are circled by a dotted line. 4. If the symbol * is found in the " Parts No." column, refer to the different parts lists, gauge parts list on page 38 - 43. CONTENTS A. Machine body 1 B. Upper shaft mechanism 3 C. Needle bar rocking mechanism 5 D. Needle bar flip-up mechanism 9 E. Presser foot mechanism 11 F. Feed mechanism 13 G. Feed shaft mechanism 15 J1. Rotary hook mechanism 17 J2. Rotary hook mechanism 21 H. Gauge parts 21 K. Lower shaft mechanism 23 L. Lubrication 25 M. Threading mechanism 29 N. Bobbin winder mechanism 31 Z1. Accessories 33 Z2. Accessories 35 Wa. Warning labels 37 Sp. Different parts list 38 Ga. Gauge parts list 39 Index 44 jintex.in

Page 5 — A. 主体関係 / Machine body

Brother LT2-B845 parts on page 5
Ref	Part number	Part name
1	1	T-8450B-050
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
16	16	16
17	17	17
18	18	18
20	20	20
21	21	21
22	22	22
23	23	23

A. 主体関係 / Machine body 6 7 9 8 5 4 3 20 2 23 11 10 22 21 1 15 14 13 12 16 17 18 T-8450B-050 1 jintex.in

Page 6 — A. 主体関係 / Machine body

Brother LT2-B845 parts on page 6
Part number	Part name	Qty
140063001	ミゾツキピン	1
SA3924001	ハリタイチキメピン	1
SA4364001	メンイタ	1
104449001	ゴムセン15.5	1
062501416	ナベコ5X14	2
SA2441001	ガワイタ	1
062501216	ナベコ5X12	7
SA4370001	ダストプレート	1
062500616	ナベコ5X6	2
SA2444001	キャクチュウL	1
SA2445001	キャクチュウS	1
SA2447001	スペリイタLAクミ	1
SA2479001	スペリイタマド	1
SA2449001	スペリイタRクミ	1
SA2479001	スペリイタマド	1
S36663051	スペリイタFクミ	1
S34438051	サラネジ3.18X4	4
116010001	トメネジ5.16	1
SA2929001	ゴムセン12.5	2
S37060001	アースマーク	1
SA2040001	ラベルチュウイ.ウェイエイ	1
SA2041001	ラベルチュウイ.チュウエイ	1
062500816	ナベコ5X8	2

A. 主体関係 / Machine body REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 140063001 1 ミゾツキピン DOWEL PIN 2 SA3924001 1 ハリタイチキメピン POSITIONING PIN 3 SA4364001 1 メンイタ FACE PLATE 4 104449001 1 ゴムセン15.5 RUBBER CAP, 15.5 5 062501416 2 ナベコ5X14 SCREW PAN M5X14 6 SA2441001 1 ガワイタ REAR COVER 7 062501216 7 ナベコ5X12 SCREW PAN M5X12 8 SA4370001 1 ダストプレート DUST PROTECTOR 9 062500616 2 ナベコ5X6 SCREW PAN M5X6 10 SA2444001 1 キャクチュウL BED LEG, L 11 SA2445001 1 キャクチュウS BED LEG, S 12 SA2447001 1 スペリイタLAクミ SLIDE PLATE, LA ASSY 13 SA2479001 1 スペリイタマド BOBBIN WINDOW 14 SA2449001 1 スペリイタRクミ SLIDE PLATE, R ASSY 15 SA2479001 1 スペリイタマド BOBBIN WINDOW 16 S36663051 1 スペリイタFクミ SLIDE PLATE F ASSY 17 S34438051 4 サラネジ3.18X4 SCREW, FLAT SM3.18-40X4 18 116010001 1 トメネジ5.16 SET SCREW, SM5.16-40X4 20 SA2929001 2 ゴムセン12.5 RUBBER CAP, 12.5 21 S37060001 1 アースマーク LABEL, GROUNDING 22 SA2040001 1 <中国向以外> ラベルチュウイ.ウェイエイ <中国向> <For Except China> LABEL, CAUTION JPN/ENG 22 SA2041001 1 ラベルチュウイ.チュウエイ <For China only> LABEL, CAUTION CHN/ENG 23 062500816 2 ナベコ5X8 SCREW PAN M5X8 T-8450B-050 2 jintex.in

Page 7 — B. 上軸関係 / Upper shaft mechanism

Brother LT2-B845 parts on page 7
Ref	Part number	Part name
1	1	Shaft
2	2	Shaft
3	3	Pulley
4	4	Pulley
5	5	Shaft
6	6	Spring
7	7	Pin
8	8	Spring
9	9	Pulley
10	10	Spring
11	11	Screw
12	12	Screw
13	13	Shaft
14	14	Lever
15	15	Shaft
16	16	Bearing
17	17	Pulley
18	18	Screw
19	19	Pulley
20	20	Bearing
21	21	Screw
22	22	Pulley
23	23	Screw
24	24	Belt
25	25	Spring
26	26	Lever
27	27	Screw
28	28	Bracket
29	29	Lever
30	30	Shaft
31	31	Bracket
32	32	Screw

B. 上軸関係 / Upper shaft mechanism 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 3 jintex.in T-8450B-109

Page 8 — B. 上軸関係 / Upper shaft mechanism

Brother LT2-B845 parts on page 8
Ref	Part number	Part name	Qty
1	SA4550001	ウワジクST	1
2	SA4373001	テンビンクランク	1
3	S25234001	タマジクウケ6004ZZ	1
4	S38707001	タマジクウケ6004ZZNR	1
5	S38398001	ハリボウクランクジク	1
6	SA4335001	クミヒモモフタ	1
7	113014000	クミヒモフタ	1
8	S25260001	アナヒラ6X5ホソメ	2
9	SA1120001	イトマキクドリツリン	1
10	S23651001	アナヒラ6X6ホソメ	2
11	S25235001	シメネジ 8	1
12	S25236001	アナヒラ6X10ホソメ	1
13	SA2861001	テンビンサエジクソウクミ	1
14	SA2936101	テンビンSS-Lクミ	1
15	S13160001	テンビンベリコ2クミ	1
16	SA2748001	タマジクウケブツシユ	1
17	076023800	Rタマジクウケ60/22ZZ	1
18	S23651001	アナヒラ6X6ホソメ	2
19	SA2750001	プーリー	1
20	158115001	タマジクウケ6204ZZNR	1
21	012061036	アナヒラ6X6	2
22	SA2720101	タイミングプーリーSTクミ	1
23	SA4214001	アナトメネジ6X6ホソメ	2
24	SA2463001	タイミングベルト	1
25	012061036	アナヒラ6X10	2
26	SA2469001	テンビンカバー	1
27	062500816	ナベコ5X8	2
28	SA4537001	ダストカバー	1
29	SA4161001	シヤヘイバン	1
30	SA3065001	フエルト	1
31	SA3059001	シヤヘイバンオサエ	1
32	062500816	ナベコ5X8	1

B. 上軸関係 / Upper shaft mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA4550001 1 ウワジクST UPPER SHAFT, ST 2 SA4373001 1 テンビンクランク THREAD TAKE-UP CRANK 3 S25234001 1 タマジクウケ6004ZZ BALL BEARING, 6004ZZ 4 S38707001 1 タマジクウケ6004ZZNR BALL BEARING, 6004ZZNR 5 S38398001 1 ハリボウクランクジク CRANKSHAFT, N-BAR 6 SA4335001 1 クミヒモモフタ WICK,4X4(L=90) 7 113014000 1 クミヒモフタ PUSHER 8 S25260001 2 アナヒラ6X5ホソメ SET SCREW, SOCKET (FT) M6X5 9 SA1120001 1 イトマキクドリツリン BOBBIN WINDER DRIVING WHEEL 10 S23651001 2 アナヒラ6X6ホソメ SET SCREW, SOCKET (FT) M6X6 11 S25235001 1 シメネジ 8 SCREW, M8 12 S25236001 1 アナヒラ6X10ホソメ SET SCREW, SOCKET (FT) M6X10 13 SA2861001 1 テンビンサエジクソウクミ THREAD TAKE-UP S-SHAFT UNIT 14 SA2936101 1 テンビンSS-Lクミ THREAD TAKE-UP LEVER ASSY, SS-L 15 S13160001 1 テンビンベリコ2クミ T-TAKE-UP SLIDE BLOCK ASSY, 2 16 SA2748001 1 タマジクウケブツシユ BALL BEARING BUSH 17 076023800 1 Rタマジクウケ60/22ZZ BALL BEARING RADIAL 60/22ZZ 18 S23651001 2 アナヒラ6X6ホソメ SET SCREW, SOCKET (FT) M6X6 19 SA2750001 1 プーリー PULLY 20 158115001 1 タマジクウケ6204ZZNR BALL BEARING, 6204ZZNR 21 012061036 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X10 22 SA2720101 1 タイミングプーリーSTクミ TIMING PULLEY ASSY,U ST 23 SA4214001 2 アナトメネジ6X6ホソメ SET SCREW, SOCKET (CP) M6X6 24 SA2463001 1 タイミングベルト TIMING BELT 25 012061036 2 アナヒラ6X10 SET SCREW SOCKET (FT) M6X10 26 SA2469001 1 テンビンカバー THREAD TAKE-UP LEVER COVER 27 062500816 2 ナベコ5X8 SCREW PAN M5X8 28 SA4537001 1 ダストカバー DUST COVER 29 SA4161001 1 シヤヘイバン SHELTER PLATE 30 SA3065001 1 フエルト FELT 31 SA3059001 1 シヤヘイバンオサエ HOLDER, SHELTER PLATE 32 062500816 1 ナベコ5X8 SCREW PAN M5X8 T-8450B-109 4 jintex.in

Page 9 — C. 針棒揺動関係 / Needle bar rocking mechanism

Brother LT2-B845 parts on page 9
Ref	Part number	Part name	Qty
	43	43
	44	44
	30	30
	31	31
	42	42
	40	40
	41	41
	39	39
	2	2
	23	23
	22	22
	32	32
	5	5
	6	6
	37	37
	38	38
	36	36
	35	35
	33	33
	34	34
	3	3
	4	4
	48	48
	47	47
	50	50
	51	51
	53	53
	52	52
	54	54
	55	55
	57	57
	58	58
	56	56
	59	59
	60	60
	61	61
	62	62
	26	26
	24	24
	25	25
	27	27
	7	7
	9	9
	10	10
	19	19
	18	18
	17	17
	20	20
	21	21
	8	8
	16	16
	15	15
	13	13
	11	11
	12	12
	14	14
	1	1

C. 針棒揺動関係 / Needle bar rocking mechanism 43 43 44 44 43 43 30 31 30 31 42 40 41 39 2 23 22 32 5 6 37 38 36 35 33 34 3 4 48 47 50 51 53 52 54 55 55 57 58 56 53 59 60 61 62 26 24 25 27 7 9 9 10 19 18 17 20 21 8 8 16 15 13 11 12 14 14 1 T-8450B-115 5 jintex.in

Page 10 — C. 針棒揺動関係 / Needle bar rocking mechanism

Brother LT2-B845 parts on page 10
Part number	Part name	Qty
SA4377001	ハリボウヨウドウジククミ	1
SA4378001	ハリボウダイクミ	1
SA2474101	カクコマスライダ	1
018401036	アナボルト4X10	2
SA4382001	ハリボウLクミ	1
SA4385001	ハリボウRクミ	1
SA4387001	ハリボウダキクミ <記号A>	1
SA4387002	ハリボウダキクミ <記号B>	1
SA4387003	ハリボウダキクミ <記号C>	1
149604001	ピン1.5X5.8	2
149605001	クラツチテコバネ	2
149827001	ピン2X15.8	1
S34561001	クラツチトメL	1
S34562001	クラツチトメR	1
149608001	ピン2X17.8	1
112609001	スベリタストツパバネ	2
SA4391001	バネサエ	1
062260316	ナベコ26X3	2
149610001	リリースピン	1
149611101	リリースピンバネ	1
SA4392001	リリースピンフタ	1
062260516	ナベコ26X5	1
SA4389001	クラツチテコクミ	2
SA4395001	スベリコアンナイイタ	1
S07575000	スベリクミ <記号25>	1
S07575001	スベリクミ <記号30>	1
S07575002	スベリクミ <記号35>	1
S07575003	スベリクミ <記号40>	1
S07575004	スベリクミ <記号45>	1
S07575005	スベリクミ <記号50>	1
S07575006	スベリクミ <記号55>	1
S07575007	スベリクミ <記号60>	1
S07575008	スベリクミ <記号65>	1
S07575009	スベリクミ <記号70>	1
S07575010	スベリクミ <記号75>	1
S07575011	スベリクミ <記号80>	1
SA4583001	ハリボウストツパー	2
149622001	ハリボウストツパーバネ	2
SA4396001	バネフタ	1
060350616	バインド35X6	1
SA4397001	ハリボウマワリトメ	2
SA4398001	シメネジ3.5	2
060350616	バインド35X6	2
SA4399001	ザガネ	2
062350816	ナベコ35X8	2
112728001	クミヒモ	1
SA4393001	ハリボウクランクロツド	1
SA4404001	カクコマ	1
SA4401001	フエルトオサエD	1
062350616	ナベコ35X6	2
SA4400001	フエルト	1
107155001	フエルト	2
SA5155001	フエルトサエ	1

C. 針棒揺動関係 / Needle bar rocking mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA4377001 1 ハリボウヨウドウジククミ NEEDLE BAR ROCKER SHAFT ASSY 2 SA4378001 1 ハリボウダイクミ NEEDLE BAR BASE ASSY 3 SA2474101 1 カクコマスライダ SLIDE BLOCK SLIDER 4 018401036 2 アナボルト4X10 BOLT SOCKET M4X10 5 SA4382001 1 ハリボウLクミ NEEDLE BAR ASSY, L 6 SA4385001 1 ハリボウRクミ NEEDLE BAR ASSY, R 7 SA4387001 1 ハリボウダキクミ <記号A> Need check the "Mark" the above parts before ordering. NEEDLE BAR CLAMP ASSY 7 SA4387002 1 ハリボウダキクミ <記号B> NEEDLE BAR CLAMP ASSY 7 SA4387003 1 ハリボウダキクミ <記号C> NEEDLE BAR CLAMP ASSY 8 149604001 2 ピン1.5X5.8 PIN, 1.5X5.8 9 149605001 2 クラツチテコバネ SPRING, CLUTCH LEVER 10 149827001 1 ピン2X15.8 PIN, 2X15.8 11 S34561001 1 クラツチトメL CLUTCH STOPPER, L 12 S34562001 1 クラツチトメR CLUTCH STOPPER, R 13 149608001 1 ピン2X17.8 PIN, 2X17.8 14 112609001 2 スベリタストツパバネ SPRING 15 SA4391001 1 バネサエ SPRING HOLDER 16 062260316 2 ナベコ26X3 SCREW PAN M2.6X3 17 149610001 1 リリースピン PIN 18 149611101 1 リリースピンバネ SPRING, RELEASE PIN 19 SA4392001 1 リリースピンフタ PIN COVER 20 062260516 1 ナベコ26X5 SCREW PAN M2.6X5 21 SA4389001 2 クラツチテコクミ CLUTCH LEVER ASSY 22 SA4395001 1 スベリコアンナイイタ SLIDE BLOCK GUIDE PLATE 23 S07575000 1 スベリクミ <記号25> Need check the "Mark" the above parts before ordering. SLIDE BLOCK ASSY, 25 23 S07575001 1 スベリクミ <記号30> SLIDE BLOCK ASSY, 30 23 S07575002 1 スベリクミ <記号35> SLIDE BLOCK ASSY, 35 23 S07575003 1 スベリクミ <記号40> SLIDE BLOCK ASSY, 40 23 S07575004 1 スベリクミ <記号45> SLIDE BLOCK ASSY, 45 23 S07575005 1 スベリクミ <記号50> SLIDE BLOCK ASSY, 50 23 S07575006 1 スベリクミ <記号55> SLIDE BLOCK ASSY, 55 23 S07575007 1 スベリクミ <記号60> SLIDE BLOCK ASSY, 60 23 S07575008 1 スベリクミ <記号65> SLIDE BLOCK ASSY, 65 23 S07575009 1 スベリクミ <記号70> SLIDE BLOCK ASSY, 70 23 S07575010 1 スベリクミ <記号75> SLIDE BLOCK ASSY, 75 23 S07575011 1 スベリクミ <記号80> SLIDE BLOCK ASSY, 80 24 SA4583001 2 ハリボウストツパー STOPPER, N-BAR 25 149622001 2 ハリボウストツパーバネ SPRING, N-BAR STOPPER 26 SA4396001 1 バネフタ SPRING COVER 27 060350616 1 バインド35X6 SCREW BIND M3.5X6 28 SA4397001 2 ハリボウマワリトメ ROTATE STOPPER, N-BAR 29 SA4398001 2 シメネジ3.5 SCREW, SM3.5 30 060350616 2 バインド35X6 SCREW BIND M3.5X6 31 SA4399001 2 ザガネ WASHER, PLANE 32 062350816 2 ナベコ35X8 SCREW PAN M3.5X8 33 112728001 1 クミヒモ WICK, L=50 34 SA4393001 1 ハリボウクランクロツド CRANK ROD, N-BAR 35 SA4404001 1 カクコマ SLIDE BLOCK 36 SA4401001 1 フエルトオサエD FELT SUPPORT, D 37 062350616 2 ナベコ35X6 SCREW PAN M3.5X6 38 SA4400001 1 フエルト FELT 39 107155001 2 フエルト FELT 40 SA5155001 1 フエルトサエ FELT SUPPORT T-8450B-115 6 jintex.in

Page 11 — C. 針棒揺動関係 / Needle bar rocking mechanism

Brother LT2-B845 parts on page 11
Ref	Part number	Part name	Qty
	47	47
	48	48
	43	43
	44	44
	30	30
	31	31
	34	34
	42	42
	40	40
	41	41
	39	39
	2	2
	23	23
	22	22
	32	32
	5	5
	6	6
	37	37
	36	36
	38	38
	33	33
	35	35
	3	3
	4	4
	24	24
	25	25
	26	26
	7	7
	27	27
	20	20
	19	19
	18	18
	17	17
	9	9
	10	10
	21	21
	8	8
	16	16
	15	15
	13	13
	11	11
	12	12
	14	14
	49	49
	50	50
	51	51
	53	53
	54	54
	52	52
	55	55
	58	58
	56	56
	57	57
	59	59
	60	60
	61	61
	62	62
	45	45
	46	46
	1	1

C. 針棒揺動関係 / Needle bar rocking mechanism 47 48 43 43 44 44 43 43 30 31 30 31 34 42 40 41 39 2 23 22 32 5 6 37 36 38 33 35 3 4 24 25 26 7 27 20 19 18 17 9 9 10 21 8 16 15 13 16 11 12 14 14 49 50 51 53 54 52 55 58 56 57 59 60 61 62 45 46 1 T-8450B-115 7 jintex.in

Page 12 — C. 針棒揺動関係 / Needle bar rocking mechanism

Brother LT2-B845 parts on page 12
Part number	Part name	Qty
SA5237001	フエルト	1
062350516	ナベコ35X5	1
014080831	アナクボミ8X8	4
154567000	カンザ5.3	2
SA2485001	セットカラー	1
S25260001	セットカラー	1
SA2486101	ヨウドウジクメタルR	1
062061616	ナベコ6X16	1
SA2489001	ハリボウヨウドウレバー	1
018062032	アナボルト6X20	1
118735002	ザガネ	1
SA2490101	ハリボウヨウドウリンク	1
S2346001	ナベコ6X5	2
SA4117001	ヨウドウリンクジクP	1
012060636	アナヒラ6X6	2
SA4118001	ヨウドウリンカラー-P	1
018062532	アナボルト6X25	1
SA2493001	ザガネ	2
SA2494001	ハリボウヨウドウデ	1
018062032	アナボルト6X20	1
SA5332001	ヨウドウジクメタルL	1
SA8204000	クミヒモ4X4	1

C. 針棒揺動関係 / Needle bar rocking mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 41 SA5237001 1 フエルト FELT 42 062350516 1 ナベコ35X5 SCREW PAN M3.5X5 43 014080831 4 アナクボミ8X8 SET SCREW SOCKET (CP) M8X8 44 154567000 2 カンザ5.3 SPACER, 5.3 45 SA2485001 1 セットカラー SET SCREW COLLAR 46 S25260001 1 セットカラー SET SCREW COLLAR 47 SA2486101 1 ヨウドウジクメタルR BUSH, R 48 062061616 1 ナベコ6X16 SCREW PAN M6X16 49 SA2489001 1 ハリボウヨウドウレバー NEEDLE BAR ROCKER LEVER ASSY 50 018062032 1 アナボルト6X20 BOLT SOCKET M6X20 51 118735002 1 ザガネ WASHER 52 SA2490101 1 ハリボウヨウドウリンク ROCKER LINK, N-BAR 53 S2346001 2 ナベコ6X5 SCREW PAN M6X5 54 SA4117001 1 ヨウドウリンクジクP LINK SHAFT, NEEDLE ROCKER P 55 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 56 SA4118001 1 ヨウドウリンカラー-P ZIGZAG LINK BUSH, P 57 018062532 1 アナボルト6X25 BOLT SOCKET M6X25 58 SA2493001 2 ザガネ WASHER, PLAIN 59 SA2494001 1 ハリボウヨウドウデ NEEDLE BAR ROCK ARM 60 018062032 1 アナボルト6X20 BOLT SOCKET M6X20 61 SA5332001 1 ヨウドウジクメタルL BUSH, L 62 SA8204000 1 クミヒモ4X4 WICK, 4X4 L=150 T-8450B-115 8 jintex.in

Page 13 — D. 針棒切換操作関係 / Needle bar flip-up mechanism

Brother LT2-B845 parts on page 13
Ref	Part number	Part name
25	25	Spring
30	30	Screw
23	23	Spring
24	24	Lever
29	29	Roller
31	31	Spring
28	28	Spring
27	27	Bracket
22	22	Screw
26	26	Shaft
20	20	Lever
21	21	Screw
17	17	Roller
18	18	Spring
19	19	Screw
10	10	Lever
11	11	Pin
3	3	Bracket
13	13	Screw
12	12	Screw
16	16	Screw
15	15	Plate
14	14	Base
1	1	Bracket
2	2	Washer
9	9	Spring
5	5	Bracket
6	6	Screw
7	7	Plate
8	8	Screw

D. 針棒切換操作関係 / Needle bar flip-up mechanism 25 30 23 24 29 30 29 23 31 29 30 28 27 22 26 20 21 17 18 19 10 3 13 12 16 15 L.R 14 1 2 9 5 6 7 8 T-8450B-122 9 jintex.in

Page 14 — D. 針棒切替操作関係 / Needle bar flip-up mechanism

Brother LT2-B845 parts on page 14
Part number	Part name	Qty
SA4402001	シジイタクミ
104833001	ゴムセン4.3	2
SA5336001	シジイタカバー	1
062501016	ナベコ5X10	2
SA4404001	プッシュレバー	1
SA4441001	ダンネジM4	2
SA4405001	プッシュレバーイタ	1
062350516	ナベコ35X5	2
SA5333001	プッシュレバーバネ	1
SA4406001	ストツプレバージクミ	1
047301842	スプリングピンAW3	1
SA4408001	スタンドL	1
SA4409001	スタンドS	1
SA4411101	キリカエシジイタ	1
S18964001	キリカエシジイタラペル.ワエイ	1
SA4419001	キリカエシジイタラペル.チュウエイ	1
062500816	ナベコ5X8	2
SA4412001	タマアンナイブツシュ	1
150820001	タマオンバネ	1
071063550	コウキュウ1/4	1
SA4413001	レバージクウデ	1
062501416	ナベコ5X14	1
S23773001	ダンネジM4	1
SA4414001	レバージクウデバネ	2
SA4415001	スライドジクウケ	1
062500816	ナベコ5X8	2
S07588101	スライドジク	1
SA4416001	スライドジクウケイタ	1
149863001	ジクウケイタバネ	2
SA4417001	セットカラー	3
014400432	アナクボミ4X4	5
SA4418001	アンナイネジ	1

D. 針棒切替操作関係 / Needle bar flip-up mechanism REF.NO CODE QTY 品名 NAME OF PARTS RM 1 SA4402001 1 シジイタクミ INDICATION PLATE ASSY 2 104833001 2 ゴムセン4.3 RUBBER CAP, 4.3 3 SA5336001 1 シジイタカバー HOLDER PLATE COVER 4 062501016 2 ナベコ5X10 SCREW PAN M5X10 5 SA4404001 1 プッシュレバー PUSH LEVER 6 SA4441001 2 ダンネジM4 SHOULDER SCREW, M4 7 SA4405001 1 プッシュレバーイタ PLATE, PUSH LEVER 8 062350516 2 ナベコ35X5 SCREW PAN M3.5X5 9 SA5333001 1 プッシュレバーバネ SPRING 10 SA4406001 1 ストツプレバージクミ STOP LEVER SHAFT ASSY 11 047301842 1 スプリングピンAW3 PIN, SPRING ROLL AW3 12 SA4408001 1 スタンドL STUD, L 13 SA4409001 1 スタンドS STUD, S 14 SA4411101 1 キリカエシジイタ FLIP-UP HOLDER PLATE <中国向以外> <For Except China> 15 S18964001 1 キリカエシジイタラペル.ワエイ LABEL <中国向> <For China only> 15 SA4419001 1 キリカエシジイタラペル.チュウエイ LABEL 16 062500816 2 ナベコ5X8 SCREW PAN M5X8 17 SA4412001 1 タマアンナイブツシュ BALL GUIDE BUSH 18 150820001 1 タマオンバネ SPRING 19 071063550 1 コウキュウ1/4 BEARING BALL, 1/4 20 SA4413001 1 レバージクウデ ARM, LEVER SHAFT 21 062501416 1 ナベコ5X14 SCREW PAN M5X14 22 S23773001 1 ダンネジM4 SHOULDER SCREW, M4 23 SA4414001 2 レバージクウデバネ SPRING 24 SA4415001 1 スライドジクウケ SLIDE SHAFT BRACKET 25 062500816 2 ナベコ5X8 SCREW PAN M5X8 26 S07588101 1 スライドジク SLIDE SHAFT 27 SA4416001 1 スライドジクウケイタ SUPPORT PLATE, SLIDE SHAFT 28 149863001 2 ジクウケイタバネ SPRING, PLATE 29 SA4417001 3 セットカラー SET SCREW COLLAR 30 014400432 5 アナクボミ4X4 SET SCREW SOCKET (CP) M4X4 31 SA4418001 1 アンナイネジ GUIDE SCREW T-8450B-122 10 jintex.in

Page 15 — E. 押え関係 / Presser foot mechanism

Brother LT2-B845 parts on page 15
Ref	Part number	Part name
3	3	BOLT
4	4	NUT
5	5	BOLT
6	6	BOLT
8	8	BRACKET
9	9	SCREW
2	2	SCREW
1	1	SHAFT
7	7	SHAFT
22	22	SCREW
21	21	BRACKET
14	14	BOLT
15	15	NUT
25	25	NUT
23	23	SPRING
24	24	SCREW
13	13	BRACKET
33	33	WASHER
19	19	SCREW
17	17	BRACKET
16	16	BRACKET
30	30	SCREW
29	29	SCREW
31	31	BOLT
32	32	NUT
28	28	SCREW
26	26	BRACKET
27	27	ROD
20	20	SHAFT
12	12	BRACKET
11	11	BRACKET
10	10	BRACKET
18	18	BRACKET

E. 押え関係 / Presser foot mechanism 3 4 5 6 8 9 2 1 7 22 21 14 15 25 23 24 13 33 19 17 16 30 29 31 32 28 26 27 20 12 11 10 11 T-8450B-201 jintex.in

Page 16 — E. 押え関係 / Presser foot mechanism

Brother LT2-B845 parts on page 16
Ref	Part number	Part name	Qty
	SA2495001	オサエボウメタル
	062500816	ナベコ5X8
	SA1174001	オサエチョウセツネジナ M14
	SA1175001	チョウセツネジナツト M14
	141208001	オサエバネアンナイ
	S07346101	オサエバネ
	SA2496001	オサエボウ
	SA2498001	オサエボウダキ
	S25289001	ボルト6
	SA2499001	オサエゲククランク
	S31006001	オサエゲテコ
	S39051001	ナベザクミ35X12
	S07353001	イトユルメタクミ
	012061832	アサヒ6X18
	021060306	3シュナット6
	SA2500001	ヒザアゲレンカンクミ
	SA2501001	オサエアゲレバー
	SA2502001	ヒザアゲレンカン
	SA1179001	ダンネジ5
	S07349001	オサエアゲレバーシク
	SA2504001	セットカラー
	012500536	アサヒ5X5
	S07355051	オサエアゲレバーバネ
	062501416	ナベコ5X14
	021500106	1シュナット5
	SA2506001	ヒザアゲレバー
	SA2507001	ヒザアゲボウ
	SA1179001	ダンネジ5
	SA2165001	ダンネジ6
	SA1179001	ダンネジ5
	SA4149001	チョウセツネジナ6
	021060306	3シュナット6
	S07350001	ザガネ

E. 押え関係 / Presser foot mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA2495001 1 オサエボウメタル PRESSER BAR BUSH 2 062500816 1 ナベコ5X8 SCREW PAN M5X8 3 SA1174001 1 オサエチョウセツネジナ M14 PESSER ADJUSTING SCREW, M14 4 SA1175001 1 チョウセツネジナツト M14 ADJUST SCREW NUT 5 141208001 1 オサエバネアンナイ SPRING GUIDE 6 S07346101 1 オサエバネ PRESSER BAR SPRING, -5 7 SA2496001 1 オサエボウ PRESSER BAR 8 SA2498001 1 オサエボウダキ GUIDE BRACKET, P-BAR 9 S25289001 1 ボルト6 BOLT, (CP) M6X10 10 SA2499001 1 オサエゲククランク PRESSER BAR LIFTING CRANK 11 S31006001 1 オサエゲテコ LIFTING LEVER 12 S39051001 1 ナベザクミ35X12 SCREW, PAN (S/P W) M3.5X12 13 S07353001 1 イトユルメタクミ TENSION RELEASE PLATE ASSY 14 012061832 1 アサヒ6X18 SET SCREW, SOCKET (FT) M6X18 15 021060306 1 3シュナット6 NUT 3 M6 16 SA2500001 1 ヒザアゲレンカンクミ KNEE LIFTER C-ROD ASSY 17 SA2501001 1 オサエアゲレバー PRESSER BAR LIFTING LEVER 18 SA2502001 1 ヒザアゲレンカン KNEE LIFTER CONNECTING ROD 19 SA1179001 1 ダンネジ5 SHOULDER SCREW, M5 20 S07349001 1 オサエアゲレバーシク P-BAR LIFTING LEVER SHAFT 21 SA2504001 1 セットカラー SET SCREW COLLAR 22 012500536 2 アサヒ5X5 SET SCREW SOCKET (FT) M5X5 23 S07355051 1 オサエアゲレバーバネ SPRING, EXTENSION 24 062501416 1 ナベコ5X14 SCREW PAN M5X14 25 021500106 1 1シュナット5 NUT 1 M5 26 SA2506001 1 ヒザアゲレバー KNEE LIFTER LEVER 27 SA2507001 1 ヒザアゲボウ KNEE LIFTER BAR 28 SA1179001 1 ダンネジ5 SHOULDER SCREW, M5 29 SA2165001 1 ダンネジ6 SHOULDER SCREW, M6 30 SA1179001 1 ダンネジ5 SHOULDER SCREW, M5 31 SA4149001 1 チョウセツネジナ6 ADJUSTING SCREW, 6 32 021060306 1 3シュナット6 NUT 3 M6 33 S07350001 1 ザガネ WASHER, PLAIN T-8450B-201 12

Page 17 — F. 送り関係 / Feed mechanism

Brother LT2-B845 parts on page 17
Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49
	50	50
	51	51
	52	52
	53	53

F. 送り関係 / Feed mechanism 13 12 9 10 8 11 16 17 18 18 14 15 50 53 52 49 51 25 24 26 27 20 23 19 21 22 1 3 2 4 5 31 32 29 28 30 33 6 7 35 36 37 45 44 34 43 42 46 48 47 38 41 39 13 jintex.in T-8450B-202

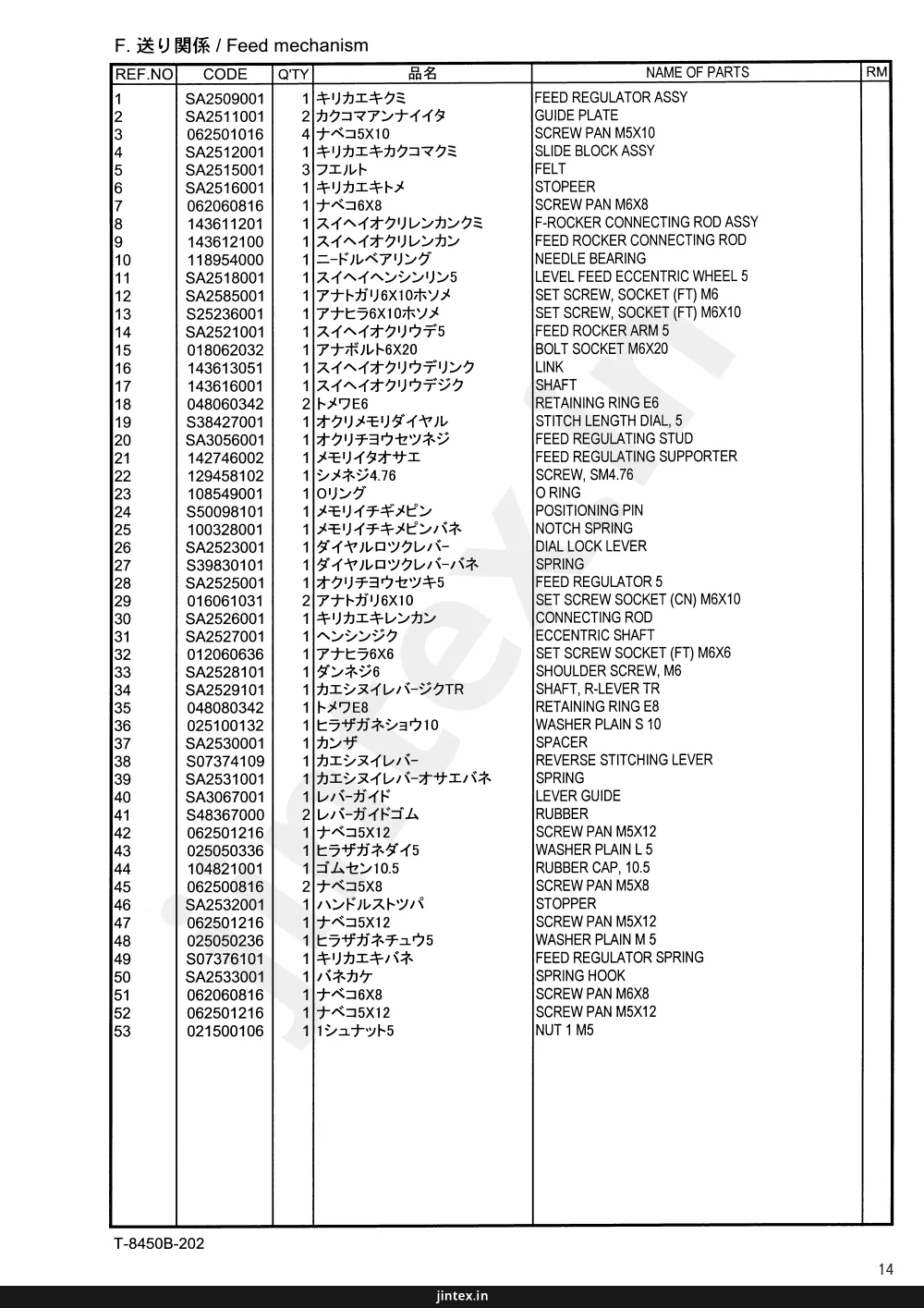

Page 18 — F. 送り関係 / Feed mechanism

Brother LT2-B845 parts on page 18
Ref	Part number	Part name	Qty
1	SA2509001	キリカエキクミ	1
2	SA2511001	カクコマアンナイイタ	2
3	062501016	ナベコ5X10	4
4	SA2512001	キリカエキカクコマクミ	1
5	SA2515001	フエルト	3
6	SA2516001	キリカエキトメ	1
7	062060816	ナベコ6X8	1
8	143611201	スイエイオクリレンカンクミ	1
9	143612100	スイエイオクリレンカン	1
10	118954000	ニードルベアリング	1
11	SA2518001	スイエイヘンシンリン5	1
12	SA2585001	アナトガリ6X10ホソメ	1
13	S25236001	アナヒラ6X10ホソメ	1
14	SA2521001	スイエイオクリウデ5	1
15	018062032	アナトガリボルト	1
16	143613051	スイエイオクリウデリンク	1
17	143616001	スイエイオクリウデジク	1
18	048060342	トメワE6	2
19	S38427001	オクリメノダイヤル	1
20	SA3056001	オクリチョウセツネジナ	1
21	142746002	メモリイタオサエ	1
22	129458102	シメネジ4.76	1
23	108549001	Oリング	1
24	S50098101	メモリイチギメピン	1
25	100328001	メモリイチギメピンバネ	1
26	SA2523001	ダイヤルロツクレバー	1
27	S39830101	ダイヤルロツクレバーバネ	1
28	SA2525001	オクリチョウセツキ5	1
29	016061031	アナトガリ6X10	2
30	SA2526001	キリカエシレンカン	1
31	SA2527001	ヘンシンジク	1
32	012060636	アナトビ6X6	1
33	SA2528101	ダンネジ6	1
34	SA2529101	カエシイレイバ-ジクTR	1
35	048080342	トメワE8	1
36	025100132	ヒラザガネシヨウ10	1
37	SA2530001	カンザ	1
38	S07374109	カエシイレイバー	1
39	SA2531001	カエシイレイバーオサエバネ	1
40	SA3067001	レバーガイド	1
41	S48367000	レバーガイドゴム	2
42	062501216	ナベコ5X12	1
43	025050336	ヒラザガネダイ5	1
44	104821001	ゴムセン10.5	1
45	062500816	ナベコ5X8	2
46	SA2532001	ハンドルストツパ	1
47	062501216	ナベコ5X12	1
48	025050236	ヒラザガネチユウ5	1
49	S07376101	キリカエキバネ	1
50	SA2533001	バネカケ	1
51	062060816	ナベコ6X8	1
52	062501216	ナベコ5X12	1
53	021500106	1シュナツト5	1

F. 送り関係 / Feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA2509001 1 キリカエキクミ FEED REGULATOR ASSY 2 SA2511001 2 カクコマアンナイイタ GUIDE PLATE 3 062501016 4 ナベコ5X10 SCREW PAN M5X10 4 SA2512001 1 キリカエキカクコマクミ SLIDE BLOCK ASSY 5 SA2515001 3 フエルト FELT 6 SA2516001 1 キリカエキトメ STOPEER 7 062060816 1 ナベコ6X8 SCREW PAN M6X8 8 143611201 1 スイエイオクリレンカンクミ F-ROCKER CONNECTING ROD ASSY 9 143612100 1 スイエイオクリレンカン FEED ROCKER CONNECTING ROD 10 118954000 1 ニードルベアリング NEEDLE BEARING 11 SA2518001 1 スイエイヘンシンリン5 LEVEL FEED ECCENTRIC WHEEL 5 12 SA2585001 1 アナトガリ6X10ホソメ SET SCREW, SOCKET (FT) M6 13 S25236001 1 アナヒラ6X10ホソメ SET SCREW, SOCKET (FT) M6X10 14 SA2521001 1 スイエイオクリウデ5 FEED ROCKER ARM 5 15 018062032 1 アナトガリボルト BOLT SOCKET M6X20 16 143613051 1 スイエイオクリウデリンク LINK 17 143616001 1 スイエイオクリウデジク SHAFT 18 048060342 2 トメワE6 RETAINING RING E6 19 S38427001 1 オクリメノダイヤル STITCH LENGTH DIAL, 5 20 SA3056001 1 オクリチョウセツネジナ FEED REGULATING STUD 21 142746002 1 メモリイタオサエ FEED REGULATING SUPPORTER 22 129458102 1 シメネジ4.76 SCREW, SM4.76 23 108549001 1 Oリング O RING 24 S50098101 1 メモリイチギメピン POSITIONING PIN 25 100328001 1 メモリイチギメピンバネ NOTCH SPRING 26 SA2523001 1 ダイヤルロツクレバー DIAL LOCK LEVER 27 S39830101 1 ダイヤルロツクレバーバネ SPRING 28 SA2525001 1 オクリチョウセツキ5 FEED REGULATOR 5 29 016061031 2 アナトガリ6X10 SET SCREW SOCKET (CN) M6X10 30 SA2526001 1 キリカエシレンカン CONNECTING ROD 31 SA2527001 1 ヘンシンジク ECCENTRIC SHAFT 32 012060636 1 アナトビ6X6 SHOULDER SCREW, (FT) M6X6 33 SA2528101 1 ダンネジ6 SHOULDER SCREW, M6 34 SA2529101 1 カエシイレイバ-ジクTR SHAFT, R-LEVER TR 35 048080342 1 トメワE8 RETAINING RING E8 36 025100132 1 ヒラザガネシヨウ10 WASHER PLAIN S 10 37 SA2530001 1 カンザ SPACER 38 S07374109 1 カエシイレイバー REVERSE STITCHING LEVER 39 SA2531001 1 カエシイレイバーオサエバネ SPRING 40 SA3067001 1 レバーガイド LEVER GUIDE 41 S48367000 2 レバーガイドゴム RUBBER 42 062501216 1 ナベコ5X12 SCREW PAN M5X12 43 025050336 1 ヒラザガネダイ5 WASHER PLAIN L 5 44 104821001 1 ゴムセン10.5 RUBBER CAP, 10.5 45 062500816 2 ナベコ5X8 SCREW PAN M5X8 46 SA2532001 1 ハンドルストツパ STOPPER 47 062501216 1 ナベコ5X12 SCREW PAN M5X12 48 025050236 1 ヒラザガネチユウ5 WASHER PLAIN M 5 49 S07376101 1 キリカエキバネ FEED REGULATOR SPRING 50 SA2533001 1 バネカケ SPRING HOOK 51 062060816 1 ナベコ6X8 SCREW PAN M6X8 52 062501216 1 ナベコ5X12 SCREW PAN M5X12 53 021500106 1 1シュナツト5 NUT 1 M5 T-8450B-202 14 jintex.in

Page 19 — G . 送り軸関係 / Feed shaft mechanism

Brother LT2-B845 parts on page 19
Ref	Part number	Part name	Qty
	35	35
	36	36
	33	33
	34	34
	3	3
	2	2
	9	9
	8	8
	1	1
	9	9
	4	4
	5	5
	6	6
	7	7
	10	10
	32	32
	31	31
	11	11
	30	30
	26	26
	23	23
	24	24
	22	22
	21	21
	12	12
	20	20
	17	17
	19	19
	18	18
	25	25
	28	28
	27	27
	16	16
	15	15
	14	14
	13	13
	29	29

G . 送り軸関係 / Feed shaft mechanism 35 36 33 34 3 2 9 8 1 9 4 5 6 7 10 32 31 11 30 26 23 24 22 21 12 20 17 19 18 25 28 27 16 15 14 13 29 15 T-8450B-211 jintex.in

Page 20 — G. 送り軸関係 / Feed shaft mechanism

Brother LT2-B845 parts on page 20
Part number	Part name	Qty
SA3855001	オクリジクメタルL	1
SA3965001	フエルト	1
SA4028001	クミヒモ4X4 L=220	1
SA2543001	オクリジクメタルR	1
108802001	クミヒモ4X4	1
SA2544001	トメネジM6	1
012060636	アナヒラ6X6	1
SA2546001	セットカラー	2
S23651001	アナヒラ6X6ホソメ	4
SA3840001	スイヘイオクリジク	1
SA3864001	オクリダイST	1
SA3886001	オクリダイフタマタ	1
SA2927001	シメネジM6X14	1
025060132	ヒラガネシヨウ6	1
SA2566001	トメネジ 3.5	1
021350106	シユナツト35	1
SA2553001	フタマタプレート	1
SA2554001	タカサチヨウセツネジ	1
062400616	ナベコ4X6	1
SA3990001	フエルト	1
SA3997001	フエルト	1
SA3888001	フエルトオサエ	1
025030132	ヒラガネシヨウ3	1
062300416	ナベコ3X4	1
SA2550001	オクリダイトリツケジク	1
SA2551001	スラストリング	2
012060636	アナヒラ6X6	1
SA2555001	スイヘイオクリダイウデ	1
SA2928001	シメネジM5X12	2
SA4538001	クミヒモ3X3 L=200	1
SA2806001	オクリダイカクコマクミ	1
W01519001	サラコ3X2X4	4
SA4009001	クミヒモササエ	1
062400616	ナベコ4X6	2
SA2724001	クミヒモ	1
SA4011001	ビニールチューブ L=100	1

G. 送り軸関係 / Feed shaft mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA3855001 1 オクリジクメタルL BUSH,L;F-ROCKER SHAFT 2 SA3965001 1 フエルト FELT 3 SA4028001 1 クミヒモ4X4 L=220 WICK, 4X4 L=220 4 SA2543001 1 オクリジクメタルR FEED ROCKER SHAFT, BUSH, R 5 108802001 1 クミヒモ4X4 WICK, 4X4 L=250 6 SA2544001 1 トメネジM6 SET SCREW M6 7 012060636 1 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 8 SA2546001 2 セットカラー SET SCREW COLLAR 9 S23651001 4 アナヒラ6X6ホソメ SET SCREW, SOCKET (FT) M6X6 10 SA3840001 1 スイヘイオクリジク FEED ROCKER SHAFT 11 SA3864001 1 オクリダイST FEED BAR,ST 12 SA3886001 1 オクリダイフタマタ FEED BAR FORK 13 SA2927001 1 シメネジM6X14 SCREW, M6X14 14 025060132 1 ヒラガネシヨウ6 WASHER PLAIN S6 15 SA2566001 1 トメネジ 3.5 SET SCREW, M3.5 16 021350106 1 シユナツト35 NUT 1 M3.5 17 SA2553001 1 フタマタプレート FORKED PLATE 18 SA2554001 1 タカサチヨウセツネジ ADJUSTING SCREW, HIGHT 19 062400616 1 ナベコ4X6 SCREW PAN M4X6 20 SA3990001 1 フエルト FELT 21 SA3997001 1 フエルト FELT 22 SA3888001 1 フエルトオサエ FELT HOLDER 23 025030132 1 ヒラガネシヨウ3 WASHER PLAIN S3 24 062300416 1 ナベコ3X4 SCREW PAN M3X4 25 SA2550001 1 オクリダイトリツケジク FEED BAR SHAFT 26 SA2551001 2 スラストリング THRUST RING 27 012060636 1 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 28 SA2555001 1 スイヘイオクリダイウデ FEED ROCKER BASE ARM 29 SA2928001 2 シメネジM5X12 SCREW, M5X12 30 SA4538001 1 クミヒモ3X3 L=200 WICK, 3X3 L=200 31 SA2806001 1 オクリダイカクコマクミ FEED BAR SLIDE BLOCK ASSY 32 W01519001 4 サラコ3X2X4 SCREW, FLAT #0 M2X4 33 SA4009001 1 クミヒモササエ WICK SUPPORT 34 062400616 2 ナベコ4X6 SCREW PAN M4X6 35 SA2724001 1 クミヒモ WICK, L=400 36 SA4011001 1 ビニールチューブ L=100 OIL TUBE, L=100 T-8450B-211 16

Page 21 — J1. かま関係 / Rotary hook mechanism

Brother LT2-B845 parts on page 21
Ref	Part number	Part name
1	1	ROTARY HOOK DRIVING SHAFT
2	2	NEEDLE GUIDE
3	3	NEEDLE GUIDE BUSH
4	4	WASHER
5	5	NEEDLE GUIDE COLLAR
6	6	NEEDLE GUIDE COLLAR
7	7	NEEDLE GUIDE BUSH
8	8	NEEDLE GUIDE HOLDER
9	9	NEEDLE GUIDE HOLDER
10	10	NEEDLE GUIDE HOLDER
11	11	WASHER
12	12	NUT
13	13	NEEDLE GUIDE HOLDER
14	14	NEEDLE GUIDE HOLDER
15	15	SPRING
16	16	NEEDLE GUIDE HOLDER
17	17	SCREW
18	18	BRACKET
19	19	SCREW
20	20	ROTARY HOOK
21	21	SCREW
22	22	ROTARY HOOK
23	23	ROTARY HOOK
24	24	SCREW
25	25	WASHER
26	26	NEEDLE GUIDE
27	27	NEEDLE GUIDE
28	28	NEEDLE GUIDE
29	29	SCREW
30	30	SPRING GUIDE
31	31	SPRING
32	32	SPRING
33	33	ROTARY HOOK DRIVING SHAFT
34	34	BRACKET
35	35	ROTARY HOOK
36	36	NEEDLE GUIDE
37	37	NEEDLE GUIDE
38	38	BRACKET
39	39	BRACKET
40	40	SCREW
41	41	SCREW
42	42	WASHER
43	43	NEEDLE GUIDE
44	44	NEEDLE GUIDE
45	45	SCREW
46	46	NEEDLE GUIDE
47	47	NEEDLE GUIDE BUSH
48	48	SCREW
49	49	WASHER
50	50	BOBBIN CASE

J1. かま関係 / Rotary hook mechanism 1 33 50 10 8 14 13 9 11 12 15 30 31 32 20 22 21 4 5 6 3 25 18 19 23 24 24 26 2 27 29 46 49 48 47 38 40 17 10 14 13 9 11 12 3 5 6 4 30 31 32 15 20 22 21 35 43 44 45 41 42 19 23 24 24 34 39 40 37 29 36 2 27 28 46 49 48 47 17 jintex.in T-8450B-301

Page 22 — J1. かま関係 / Rotary hook mechanism

Brother LT2-B845 parts on page 22
Part number	Part name	Qty
SA4420101	カマドイ845ST(L)クミ	1
SA3961001	パイプ	1
SA4029001	カマジメタルU	1
S09260001	スラストリングA <t=1.2>	1
SA4038001	スラストリング <t=1.0>	1
S09261001	スラストリングB <t=1.4>	1
SA4444001	スラストリング 0.8 <t=0.8>	1
S07420000	ニードルベアリング	1
S07419001	ストップリング	1
SA2557001	カマジメタルD	1
SA3856001	オープナーリンク	1
SA3859001	オープナーレバー	1
SA2560001	オープナーリンクジク	1
025710132	ヒラザガネショウ4.76	1
021500316	3シュナット5	1
SA3889101	オープナーレバジク	1
SA4026001	クミヒモ4X4 L=100	1
012500536	アナヒラ5X5	1
S38212001	オープナー	1
154965001	アナボルト3.57X8	1
SA2562101	カマダイカバーL	1
062300612	ナベコ3X6	4
SA4549001	スパイラルギアネジツキ	1
SA2574001	トメネジM6ホソメ	2
SA2575001	トメネジM6ホソメ	1
SA2576001	ピニオンネジツキ	1
SA2574001	トメネジM6ホソメ	3
SA3054001	スラストザガネL	1
SA4042001	フエルトULクミ	1
062400616	ナベコ4X6	1
SA4044001	フエルトDLクミ	1
062400616	ナベコ4X6	1
SA4012001	フエルト	1
SA3894001	フエルトオサエ	1
062400616	ナベコ4X6	1
SA4421101	カマドイ845ST(R)クミ	1
SA3961001	パイプ	1
SA4029001	カマジメタルU	1
S09260001	スラストリングA <t=1.2>	1
SA4038001	スラストリング <t=1.0>	1
S09261001	スラストリングB <t=1.4>	1
SA4444001	スラストリング 0.8 <t=0.8>	1
S07420000	ニードルベアリング	1
S07419001	ストップリング	1
SA2557001	カマジメタルD	1
SA3856001	オープナーリンク	1
SA3859001	オープナーレバー	1
SA2560001	オープナーリンクジク	1
025710132	ヒラザガネショウ4.76	1
021500316	3シュナット5	1
SA3889101	オープナーレバジク	1
SA4026001	クミヒモ4X4 L=100	1
012500536	アナヒラ5X5	1
S38212001	オープナー	1
154965001	アナボルト3.57X8	1
SA2563101	カマダイカバーR	1
062300612	ナベコ3X6	4
SA4549001	スパイラルギアネジツキ	1
SA2574001	トメネジM6ホソメ	2
SA2575001	トメネジM6ホソメ	1
SA2576001	ピニオンネジツキ	1

J1. かま関係 / Rotary hook mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA4420101 1 カマドイ845ST(L)クミ ROTERY HOOK BASE ASSY,845ST(L) 2 SA3961001 1 パイプ PIPE 3 SA4029001 1 カマジメタルU ROTERY HOOK SHAFT BUSH 4 S09260001 1 スラストリングA <t=1.2> THRUST RING, A :1.2MM <t=1.2> 4 SA4038001 1 スラストリング <t=1.0> THRUST RING <t=1.0> 4 S09261001 1 スラストリングB <t=1.4> THRUST RING, B :1.4MM <t=1.4> 4 SA4444001 1 スラストリング 0.8 <t=0.8> THRUST RING 0.8MM <t=0.8> 5 S07420000 1 ニードルベアリング NEEDLE BEARING 6 S07419001 1 ストップリング RETAINING RING 7 SA2557001 1 カマジメタルD ROTARY HOOK SHAFT BUSH 8 SA3856001 1 オープナーリンク OPENER LINK 9 SA3859001 1 オープナーレバー OPENER LEVER 10 SA2560001 1 オープナーリンクジク SHAFT, O-LINK 11 025710132 1 ヒラザガネショウ4.76 WASHER PLAIN S SM4.76 12 021500316 1 3シュナット5 NUT 3 M5 13 SA3889101 1 オープナーレバジク O-LEVER SHAFT 14 SA4026001 1 クミヒモ4X4 L=100 WICK, 4X4 L=100 15 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 16 S38212001 1 オープナー OPENER 17 154965001 1 アナボルト3.57X8 BOLT, SOCKET SM3.57X8 18 SA2562101 1 カマダイカバーL ROTARY HOOK BASE COVER, L 19 062300612 4 ナベコ3X6 SCREW PAN M3X6 20 SA4549001 1 スパイラルギアネジツキ SPIRAL GEAR SCREW ASSY 21 SA2574001 2 トメネジM6ホソメ SET SCREW, (FT) M6 22 SA2575001 1 トメネジM6ホソメ SET SCREW, (FT) M6 23 SA2576001 1 ピニオンネジツキ PINION GEAR SCREW ASSY 24 SA2574001 3 トメネジM6ホソメ SET SCREW, (FT) M6 25 SA3054001 1 スラストザガネL THRUST WASHER, L 26 SA4042001 1 フエルトULクミ FELT UL ASSY 27 062400616 1 ナベコ4X6 SCREW PAN M4X6 28 SA4044001 1 フエルトDLクミ FELT DL ASSY 29 062400616 1 ナベコ4X6 SCREW PAN M4X6 30 SA4012001 1 フエルト FELT 31 SA3894001 1 フエルトオサエ FELT SUPPORT 32 062400616 1 ナベコ4X6 SCREW PAN M4X6 33 SA4421101 1 カマドイ845ST(R)クミ ROTERY HOOK BASE ASSY,845ST(R) 2 SA3961001 1 パイプ PIPE 3 SA4029001 1 カマジメタルU ROTERY HOOK SHAFT BUSH 4 S09260001 1 スラストリングA <t=1.2> THRUST RING, A :1.2MM <t=1.2> 4 SA4038001 1 スラストリング <t=1.0> THRUST RING <t=1.0> 4 S09261001 1 スラストリングB <t=1.4> THRUST RING, B :1.4MM <t=1.4> 4 SA4444001 1 スラストリング 0.8 <t=0.8> THRUST RING 0.8MM <t=0.8> 5 S07420000 1 ニードルベアリング NEEDLE BEARING 6 S07419001 1 ストップリング RETAINING RING 7 SA2557001 1 カマジメタルD ROTARY HOOK SHAFT BUSH 8 SA3856001 1 オープナーリンク OPENER LINK 9 SA3859001 1 オープナーレバー OPENER LEVER 10 SA2560001 1 オープナーリンクジク SHAFT, O-LINK 11 025710132 1 ヒラザガネショウ4.76 WASHER PLAIN S SM4.76 12 021500316 1 3シュナット5 NUT 3 M5 13 SA3889101 1 オープナーレバジク O-LEVER SHAFT 14 SA4026001 1 クミヒモ4X4 L=100 WICK, 4X4 L=100 15 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 16 S38212001 1 オープナー OPENER 17 154965001 1 アナボルト3.57X8 BOLT, SOCKET SM3.57X8 34 SA2563101 1 カマダイカバーR ROTARY HOOK BASE COVER, R 19 062300612 4 ナベコ3X6 SCREW PAN M3X6 20 SA4549001 1 スパイラルギアネジツキ SPIRAL GEAR SCREW ASSY 21 SA2574001 2 トメネジM6ホソメ SET SCREW, (FT) M6 22 SA2575001 1 トメネジM6ホソメ SET SCREW, (FT) M6 23 SA2576001 1 ピニオンネジツキ PINION GEAR SCREW ASSY T-8450B-301 18 jintex.in

Page 23 — J1. かま関係 / Rotary hook mechanism

Brother LT2-B845 parts on page 23
Ref	Part number	Part name	Qty
	1	Rotary hook mechanism
	2	Thread
	3	Bobbin case
	4	Washer
	5	Bearing
	6	Ring
	7	Bobbin case spring
	8	Hook shaft
	9	Hook driving arm
	10	Screw
	11	Washer
	12	Nut
	13	Shaft support
	14	Thread guide
	15	Screw
	16	Hook driver
	17	Screw
	18	Support plate
	19	Screw
	20	Gear
	21	Screw
	22	Pin
	23	Gear
	24	Screw
	25	Gasket
	26	Bobbin case holder
	27	Bobbin case holder
	28	Lever
	29	Screw
	30	Block
	31	Spring
	32	Screw
	33	Rotary hook mechanism
	34	Support plate
	35	Gear
	36	Bobbin case holder
	37	Thread guide assembly
	38	Base plate
	39	Cover
	40	Screw
	41	Screw
	42	Washer
	43	Roller
	44	Roller
	45	Screw
	46	Lever
	47	Bush
	48	Screw
	49	Washer
	50	Bobbin case assembly

J1. かま関係 / Rotary hook mechanism 50 33 1 10 8 14 16 9 11 12 13 4 5 6 3 25 18 19 20 22 21 21 15 30 31 32 43 42 41 44 45 28 29 46 49 48 47 26 2 27 38 40 7 10 14 13 17 16 9 11 12 5 6 3 32 31 30 15 43 44 45 41 42 39 40 37 29 24 23 24 24 7 20 22 21 35 34 19 23 24 24 24 29 36 2 27 49 46 48 47 19 T-8450B-301 jintex.in

Page 24 — J1. かま関係 / Rotary hook mechanism

Brother LT2-B845 parts on page 24
Part number	Part name	Qty
SA2574001	トメネジM6ホソメ	3
SA2579001	スラストザガネ	1
SA4043001	フエルトURクミ	1
062400616	ナベコ4X6	1
SA4045001	フエルトDRクミ	1
062400616	ナベコ4X6	1
SA4012001	フエルト	1
SA3894001	フエルトオサエ	1
062400616	ナベコ4X6	1
SA3988001	カマドダイカバ-FL	1
SA3916001	カマドダイカバ-FR	1
SA2825001	シメネジM3X12	4
SA2256001	シメネジM6X25	2
115947001	ザガネ	2
SA2722001	ピンチスリープ A	2
SA2556001	ピンチスリープ B	2
SA2556001	シメネジM6X25	2
SA2567001	ハリスキテヨウセツイタ	2
SA2568001	ハリスキテヨウセツジク	2
062061016	ナベコ6X10	4
025060136	ヒラザガネシヨウ6	4
S01928151	ボビン	2

J1. かま関係 / Rotary hook mechanism REF.NO CODE QTY 品名 NAME OF PARTS RM 24 SA2574001 3 トメネジM6ホソメ SET SCREW, (FT) M6 35 SA2579001 1 スラストザガネ SPERCER 36 SA4043001 1 フエルトURクミ FELT UR ASSY 27 062400616 1 ナベコ4X6 SCREW PAN MAX6 37 SA4045001 1 フエルトDRクミ FELT DR ASSY 29 062400616 1 ナベコ4X6 SCREW PAN M4X6 30 SA4012001 1 フエルト FELT 31 SA3894001 1 フエルトオサエ FELT SUPPORT 32 062400616 1 ナベコ4X6 SCREW PAN M4X6 38 SA3988001 1 カマドダイカバ-FL ROTARY HOOK BASE COVER, FL 39 SA3916001 1 カマドダイカバ-FR ROTARY HOOK BASE COVER, FR 40 SA2825001 4 シメネジM3X12 SCREW, M3X12 41 SA2256001 2 シメネジM6X25 SCREW, M6X25 42 115947001 2 ザガネ WASHER, PLAIN 6.35 43 SA2722001 2 ピンチスリープ A PINCH SLEEVE A 44 SA2556001 2 ピンチスリープ B PINCH SLEEVE B 45 SA2556001 2 シメネジM6X25 SCREW, M6X25 46 SA2567001 2 ハリスキテヨウセツイタ NEEDLE UPPER ADJUSTING PLATE 47 SA2568001 2 ハリスキテヨウセツジク NEEDLE UPPER POSITIONING SHAFT 48 062061016 4 ナベコ6X10 SCREW PAN M6X10 49 025060136 4 ヒラザガネシヨウ6 WASHER PLAIN S 6 50 S01928151 2 ボビン BOBBIN T-8450B-301 20 jintex.in

Page 25

Brother LT2-B845 parts on page 25
Ref	Part number	Part name
1	1	Rotary hook mechanism
2	2	Rotary hook mechanism
3	3	Rotary hook mechanism
4	4	Rotary hook mechanism
5	5	Rotary hook mechanism
6	6	Rotary hook mechanism
7	7	Rotary hook mechanism
8	8	Rotary hook mechanism
1	1	Gauge parts
2	2	Gauge parts
3	3	Gauge parts
4	4	Gauge parts
5	5	Gauge parts
6	6	Gauge parts
7	7	Gauge parts
8	8	Gauge parts
9	9	Gauge parts
10	10	Gauge parts
11	11	Gauge parts
12	12	Gauge parts

J2 . かま関係 / Rotary hook mechanism T-8450B-301 H . ゲージ関係 / Gauge parts 21 jintex.in T-8450B-231

Page 26 — J2. かま関係 / Rotary hook mechanism H. ゲージ関係 / Gauge parts

Brother LT2-B845 parts on page 26
Ref	Part number	Part name	Qty
	*	カマハコクミ
	151025001	チョウシバネ
	S01567001	チョウシネジ
	S01568001	チョウシバネトメネジ
	151035001	タルミトリバネネジ
	151036001	シタイトルミトリバネ
	151027001	ウチカマオサエトメネジ
	S07746001	ウチカマオサエ
	*	ハリダキレクミ
	*	ハリダキRクミ
	013660412	トメクボミ3.18-40X4
	S13085001	トメネジ3.18
	149831101	アタマツキトメネジ3.18
	*	ハリイタ
	S11244001	シメネジ4.37
	100032004	サラネジ4.37
	*	オサエクミ
	113050001	シメネジ3.57
	*	オクリバ
	S07494001	シメネジ3.18

J2. かま関係 / Rotary hook mechanism REF.NO CODE QTY 品名 NAME OF PARTS RM 1 151025001 1 カマハコクミ ROTARY HOOK BOX ASSY 2 S01567001 1 チョウシバネ TENSION SPRING 3 S01568001 1 チョウシネジ TENSION ADJUSTING SCREW 4 151035001 1 チョウシバネトメネジ SET SCREW 5 151036001 1 タルミトリバネネジ SET SCREW 6 151038001 1 シタイトルミトリバネ TENSION SPRING 7 151027001 2 ウチカマオサエトメネジ SET SCREW 8 S07746001 1 ウチカマオサエ INNER ROTARY HOOK HOLDER *については、仕様別部品一覧表(P.38)でお調べください。 As for symbol * look it up in the different parts list on page 38. T-8450B-301 H. ゲージ関係 / Gauge parts REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 * 1 ハリダキレクミ NEEDLE CLAMP ASSY,L 2 * 1 ハリダキRクミ NEEDLE CLAMP ASSY,R 3 013660412 2 トメクボミ3.18-40X4 NEEDLE PLATE 4 S13085001 2 トメネジ3.18 SET SCREW, SM3.18 5 149831101 2 アタマツキトメネジ3.18 SET SCREW, SM3.18 6 * 1 ハリイタ NEEDLE PLATE 7 S11244001 1 シメネジ4.37 SCREW, SM4.37 8 100032004 1 サラネジ4.37 SCREW, FLAT SM4.37-40X8 9 * 1 オサエクミ PRESSER FOOT ASSY 10 113050001 1 シメネジ3.57 SCREW, SM3.57 11 * 1 オクリバ FEED DOG 12 S07494001 2 シメネジ3.18 SCREW, W/SOCKET SM3.18X7 *については、ゲージ部品一覧表(P.39-42)でお調べください。 As for symbol * look it up in the gauge parts list on page 39-42 . T-8450B-231 22 jintex.in

Page 27 — K.下軸関係 / Lower shaft mechanism

Brother LT2-B845 parts on page 27
Ref	Part number	Part name
1	1	SHAFT
2	2	SHAFT
3	3	SHAFT
4	4	SCREW
5	5	SHAFT
6	6	COLLAR
7	7	SCREW
8	8	SHAFT
9	9	SHAFT
10	10	SCREW
11	11	SCREW
12	12	SHAFT
13	13	SHAFT
14	14	SCREW
15	15	SHAFT

K.下軸関係 / Lower shaft mechanism T-8450B-305 23 jintex.in

Page 28 — K. 下軸関係 / Lower shaft mechanism

Brother LT2-B845 parts on page 28
Part number	Part name	Qty
SA3890001	カマドダイメタルL	1
SA4585001	フエルト	1
SA3891001	カマドダイメタルR	1
SA4585001	フエルト	1
SA2571001	シタジク	1
SA2759001	ジヨウゲヘンシンリンSTクミ	1
SA2575001	トメネジM6ホソメ	1
SA2584001	タマヅケウケブツシユ	1
072600480	Tタマヅケウケ6004ZZ	1
SA2585001	アナトガリ6×10ホソメ	1
S25236001	アナヒラ6×10ホソメ	1
SA2587101	タイミングプーリDクミ	1
158115001	タマヅケウケ6204ZZNR	1
SA2585001	アナトガリ6×10ホソメ	1
SA4213001	アナトメネジ6×10ホソメ	1

K. 下軸関係 / Lower shaft mechanism REF.NO CODE QTY 品名 NAME OF PARTS RM 1 SA3890001 1 カマドダイメタルL ROTARY HOOK BASE BUSH, L 2 SA4585001 1 フエルト FELT 3 SA3891001 1 カマドダイメタルR ROTARY HOOK BASE BUSH, R 4 SA4585001 1 フエルト FELT 5 SA2571001 1 シタジク LOWER SHAFT 6 SA2759001 1 ジヨウゲヘンシンリンSTクミ F-LIFTING ECCENTRIC WHEEL ASSY 7 SA2575001 1 トメネジM6ホソメ SET SCREW, (FT) M6 8 SA2584001 1 タマヅケウケブツシユ BALL BEARING, BUSH 9 072600480 1 Tタマヅケウケ6004ZZ BALL BEARING, THRUST 6004ZZ 10 SA2585001 1 アナトガリ6×10ホソメ SET SCREW, SOCKET (FT) M6 11 S25236001 1 アナヒラ6×10ホソメ SET SCREW, SOCKET (FT) M6X10 12 SA2587101 1 タイミングプーリDクミ TIMING PULLEY ASSY, D 13 158115001 1 タマヅケウケ6204ZZNR BALL BEARING, 6204ZZNR 14 SA2585001 1 アナトガリ6×10ホソメ SET SCREW, SOCKET (FT) M6 15 SA4213001 1 アナトメネジ6×10ホソメ SET SCREW, SOCKET (CP) M6X10 T-8450B-305 24 jintex.in

Page 29 — L. 給油潤滑関係 / Lubrication

Brother LT2-B845 parts on page 29
Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49
	50	50
	51	51
	52	52
	53	53
	54	54
	55	55
	56	56
	57	57
	58	58
	59	59
	60	60
	61	61
	62	62
	63	63
	64	64
	65	65
	66	66
	67	67
	68	68
	69	69

L. 給油潤滑関係 / Lubrication 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 T-8450B-350 jintex.in

Page 30 — L. 給油潤滑関係 / Lubrication

Brother LT2-B845 parts on page 30
Part number	Part name	Qty
SA2814201	オイルタンククミ	1
SA3040001	オイルクチ8.6	3
SA3946001	キュウユターミナル	1
SA2956001	ビニルチューブ	2
SA2957001	フェルト	4
SA3055101	チューブストッパー	2
SA3055101	チューブストッパー	2
0625001016	ナベコ5X8	1
SA2929001	ゴムセン12.5	2
S38266000	カマジクフェルト	2
SA5224001	フェルトクミ	1
SA4033101	フェルトオサエ	1
228475000	ケツソクバンド1.9X80	1
SA9623000	ビニルチューブ	1
SA4190000	クミヒモ4X4	1
SA5154001	キュウユササエ	1
062501016	ナベコ5X10	1
SA2929001	ゴムセン12.5	2
104450101	ゴムセン8	1
081038070	OリングP38	1
SA2723001	ビニルチューブ	1
SA2724001	クミヒモ	1
SA3055101	チューブストッパー	1
0A5501006	ナベザクミ5X10DB	2
SA3896001	キュウユブロックL	1
SA2599001	オイルチョウセツネジ	1
081004070	OリングP4	1
SA3147001	オイルクチ2.5	1
SA3898001	キュウユブロックR	1
SA2599001	オイルチョウセツネジ	1
081004070	OリングP4	1
SA3147001	オイルクチ2.5	1
SA3061001	ゴムパツキン	2
SA2727101	カマジクエフエルト	2
S05246000	フェルト	2
142274101	ゴムセン4.2	4
SA3037001	サブタンククミ	1
SA3040001	オイルクチ	1
SA3060001	バルブパツキン	1
SA3147001	オイルクチ2.5	2
SA2596001	ビニルチューブ	1
SA2597001	ビニルチューブ	1
S07876101	チューブストッパー	2
SA2598101	クミヒモ	1
104450101	ゴムセン8	1
0A4400806	ナベザクミ4X8DA	2
SA3045101	サブタンクトリツケイタA	1
SA3046001	サブタンクトリツケイタB	1
062060816	ナベコ6X8	2
SA3044001	ビニルチューブ	1
SA3055101	チューブストッパー	2
SA3047001	チューブササエ	1
SA3923001	カマドダイDパツキン	2
062401616	ナベコ4X16	4
SA2604001	キリカエフエルト	1
SA2605001	フェルトオサエイツタ	1
062500616	ナベコ5X6	1
108802001	クミヒモ4X4	2
108801001	クミヒモ4X4	1
SA2606101	オイルカバー	1
104450101	ゴムセン8	1
SA3048101	チューブオサエA	1
SA3049001	チューブオサエB	1

L. 給油潤滑関係 / Lubrication REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA2814201 1 オイルタンククミ OIL TANK ASSY 2 SA3040001 3 オイルクチ8.6 OIL FEEDING PIPE, 8.6 3 SA3946001 1 キュウユターミナル OIL TERMINAL 4 SA2956001 2 ビニルチューブ OIL TUBE, L=135 5 SA2957001 4 フェルト FELT 6 SA3055101 2 チューブストッパー TUBE CLIP 7 SA3055101 2 チューブストッパー TUBE CLIP 8 0625001016 1 ナベコ5X8 SCREW PAN M5X8 9 SA2929001 2 ゴムセン12.5 RUBBER CAP, 12.5 10 S38266000 2 カマジクフェルト ROTARY HOOK SHAFT FELT 11 SA5224001 1 フェルトクミ FELT ASSY 12 SA4033101 1 フェルトオサエ FELT SUPPORT 13 228475000 1 ケツソクバンド1.9X80 FASTENING BAND, 1.9X80 14 SA9623000 1 ビニルチューブ OIL TUBE, L=280 15 SA4190000 1 クミヒモ4X4 WICK, 4X4 L=380 16 SA5154001 1 キュウユササエ OIL SUPPORT 17 062501016 1 ナベコ5X10 SCREW PAN M5X10 18 SA2929001 2 ゴムセン12.5 RUBBER CAP, 12.5 19 104450101 1 ゴムセン8 RUBBER CAP, 8 20 081038070 1 OリングP38 O RING P38 21 SA2723001 1 ビニルチューブ OIL TUBE, L=210 22 SA2724001 1 クミヒモ WICK, L=400 23 SA3055101 1 チューブストッパー TUBE CLIP 24 0A5501006 2 ナベザクミ5X10DB SCREW PAN (S/P WASHER) M5X10 25 SA3896001 1 キュウユブロックL OIL BLOCK, L 26 SA2599001 1 オイルチョウセツネジ OIL ADJUSTING SCREW 27 081004070 1 OリングP4 O RING P4 28 SA3147001 1 オイルクチ2.5 OIL FEEDING PIPE 2.5 29 SA3898001 1 キュウユブロックR OIL BLOCK,R 30 SA2599001 1 オイルチョウセツネジ OIL ADJUSTING SCREW 31 081004070 1 OリングP4 O RING P4 32 SA3147001 1 オイルクチ2.5 OIL FEEDING PIPE 2.5 33 SA3061001 2 ゴムパツキン RUBBER PACKING 34 SA2727101 2 カマジクエフエルト ROTARY HOOK SHAFT FELT 35 S05246000 2 フェルト FELT 36 142274101 4 ゴムセン4.2 RUBBER CAP, 4.2 37 SA3037001 1 サブタンククミ SUB-TANK ASSY 38 SA3040001 1 オイルクチ OIL FEEDING PIPE 39 SA3060001 1 バルブパツキン VALVE PACKING 40 SA3147001 2 オイルクチ2.5 OIL FEEDING PIPE 2.5 41 SA2596001 1 ビニルチューブ OIL TUBE, L=400 42 SA2597001 1 ビニルチューブ OIL TUBE, L=500 43 S07876101 2 チューブストッパー TUBE CLIP 44 SA2598101 1 クミヒモ WICK, L=1250 45 104450101 1 ゴムセン8 RUBBER CAP, 8 46 0A4400806 2 ナベザクミ4X8DA SCREW PAN (S/P WASHER) M4X8 47 SA3045101 1 サブタンクトリツケイタA SUB-TANK SETTING PLATE, A 48 SA3046001 1 サブタンクトリツケイタB SUB-TANK SETTING PLATE, B 49 062060816 2 ナベコ6X8 SCREW PAN M6X8 50 SA3044001 1 ビニルチューブ OIL TUBE, L=242 51 SA3055101 2 チューブストッパー TUBE CLIP 52 SA3047001 1 チューブササエ TUBE SUPPORT 53 SA3923001 2 カマドダイDパツキン ROTARY HOOK BASE D PACKING 54 062401616 4 ナベコ4X16 SCREW PAN M4X16 55 SA2604001 1 キリカエフエルト FEED REGULATOR FELT 56 SA2605001 1 フェルトオサエイツタ FELT SUPPORT 57 062500616 1 ナベコ5X6 SCREW PAN M5X6 58 108802001 2 クミヒモ4X4 WICK, 4X4 L=250 59 108801001 1 クミヒモ4X4 WICK, 4X4 L=350 60 SA2606101 1 オイルカバー OIL COVER 61 104450101 1 ゴムセン8 RUBBER CAP, 8 62 SA3048101 1 チューブオサエA TUBE SUPPORT, A 63 SA3049001 1 チューブオサエB TUBE SUPPORT, B T-8450B-350 26 jintex.in

Page 31

Brother LT2-B845 parts on page 31
Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49
	50	50
	51	51
	52	52
	53	53
	54	54
	55	55
	56	56
	57	57
	58	58
	59	59
	60	60
	61	61
	62	62
	63	63
	64	64
	65	65
	66	66
	67	67
	68	68
	69	69

L. 給油潤滑関係 / Lubrication 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 27 jintex.in T-8450B-350

Page 32 — L. 給油潤滑関係 / Lubrication

Brother LT2-B845 parts on page 32
Ref	Part number	Part name	Qty
64	062400616	ナベコ4X6	1
65	SA4014001	チューブガイド	1
66	140890009	オイルカップ	1
67	112753001	フエルト	2
68	062061016	ナベコ6X10	3
69	025060236	ヒラザガネチュウ6	1

L. 給油潤滑関係 / Lubrication REF.NO CODE Q'TY 品名 NAME OF PARTS RM 64 062400616 1 ナベコ4X6 SCREW PAN M4X6 65 SA4014001 1 チューブガイド TUBE GUIDE 66 140890009 1 オイルカップ OIL CAP 67 112753001 2 フエルト FELT 68 062061016 3 ナベコ6X10 SCREW PAN M6X10 69 025060236 1 ヒラザガネチュウ6 WASHER PLAIN M 6 T-8450B-350 28 jintex.in

Page 33 — M. 糸通し関係 / Threading mechanism

Brother LT2-B845 parts on page 33
Ref	Part number	Part name
42	42	SCREW
38	38	THREAD GUIDE
39	39	SCREW
27	27	WASHER
28	28	SPRING
29	29	THREAD GUIDE
23	23	WASHER
24	24	SPRING
25	25	THREAD GUIDE
26	26	THREAD GUIDE
33	33	SCREW
30	30	BRACKET
36	36	THREAD GUIDE
31	31	SCREW
32	32	BRACKET
35	35	PIN
20	20	SPRING
34	34	PIN
11	11	NUT
4	4	SHAFT
5	5	SPRING
21	21	THREAD GUIDE
3	3	BRACKET
19	19	SCREW
6	6	THREAD GUIDE
7	7	WASHER
9	9	SPRING
15	15	THREAD GUIDE
10	10	SPRING
12	12	THREAD GUIDE
13	13	SPRING
8	8	THREAD GUIDE
18	18	THREAD GUIDE
14	14	THREAD GUIDE
22	22	SCREW
17	17	THREAD GUIDE
16	16	PIN
44	44	SCREW
45	45	PIN
46	46	SPRING
47	47	SCREW
41	41	THREAD GUIDE
40	40	THREAD GUIDE
43	43	COVER

M. 糸通し関係 / Threading mechanism 1 42 38 39 27 28 29 27 28 29 23 24 25 2 26 2 25 26 33 30 36 31 32 35 20 34 11 4 5 21 3 19 6 7 9 15 10 12 13 8 18 14 22 17 42 44 45 46 47 41 40 47 43 29 jintex.in T-8450B-401

Page 34 — M. 糸通し関係 / Threading mechanism

Brother LT2-B845 parts on page 34
Part number	Part name	Qty
SA3417001	<ーロ口3用>	1
SA3415001	イトチヨウシバネクミ-3	2
SA3415001	イトチヨウシバネL	1
SA2607001	<ーロ口5用>	1
SA3416001	ウワイトチヨウシクミー5	2
SA3416001	イトチヨウシバネLL	2
SA4212001	イトチヨウシダイクミ	1
SA2613001	チョウシジク	1
SA2614001	イトトリバネL	1
SA2615001	イトトリバネアンナイクミ	2
SA2619001	スペーサー	1
SA2623001	イトトリバネR	1
SA2620001	カラー	1
SA2621001	ストツパウケ	1
021300106	シユナツト3	1
SA2626001	トメネジ3.5	1
SA2624001	バネアンナイトメネジ	1
SA2625001	チョウセツツマミ	1
SA2626001	トメネジ3.5	1
SA2620001	カラー	1
SA2627001	イトチヨウシナツト	1
SA2629001	イトトリバネストツパ	1
061350616	サラコ35X6	1
SA2824001	マワリドメナツトM3.5	1
SA2630001	イトトリバネストツパ	1
062350512	ナベコ35X5	1
145446001	イトチヨウシサラ	4
159805001	イトチヨウシサラオサエ	2
S20681000	チョウシバネウエザガネ	2
S20682105	イトチヨウシナツト	2
144504001	イトマエテンシヨンバネ	4
154560001	プレテンシヨンバネA	2
155510001	イトチヨウシナツト	1
SA2632001	イトユルメイタ	1
012500536	アナヒラ5X5	1
S38274001	イトユルメバネ	1
SA2633001	ダンネジ3.5	2
SA4506001	イトユルメピンL	1
SA4507001	イトユルメピンR	1
SA2634001	アームイトアンナイU	1
061350616	サラコ35X6	2
SA2635001	イトリヨウチヨウセイ	1
062300616	ナベコ3X6	1
SA2639001	アームイトアンナイD	1
114941001	アームイトアンナイエルト	1
062500816	サラコ5X8	2
SA2636001	ミツメイトカケ	2
012060636	アナヒラ6X6	2
SA2637001	アームイトマエバネ	1
SA2638001	アームイトアンナイM	1
SA2640001	サラネジ5X8	2

M. 糸通し関係 / Threading mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA3417001 1 <ーロ口3用> <For "-ロ口3"> SA3415001 2 イトチヨウシバネクミ-3 UPPER THREAD TENSION ASSY, -3 1 イトチヨウシバネL TENSION SPRING, L 1 SA2607001 1 <ーロ口5用> <For "-ロ口5"> SA3416001 2 ウワイトチヨウシクミー5 UPPER THREAD TENSION ASSY, -5 2 イトチヨウシバネLL TENSION SPRING, LL 3 SA4212001 1 イトチヨウシダイクミ TENSION PLATE ASSY 4 SA2613001 1 チョウシジク TENSION STUD 5 SA2614001 1 イトトリバネL THREAD TAKE-UP SPRING, L 6 SA2615001 2 イトトリバネアンナイクミ GUIDE ASSY, T/TAKE-UP SPRING 7 SA2619001 1 スペーサー SPACER 8 SA2623001 1 イトトリバネR THREAD TAKE-UP SPRING, R 9 SA2620001 1 カラー COLLAR 10 SA2621001 1 ストツパウケ STOPPER SUPPORT 11 021300106 1 シユナツト3 NUT 1 M3 12 SA2626001 1 トメネジ3.5 SET SCREW, (CP) M3.5 13 SA2624001 1 バネアンナイトメネジ SPRING GUIDE SET SCREW 14 SA2625001 1 チョウセツツマミ ADJUSTING THUMB 15 SA2626001 1 トメネジ3.5 SET SCREW, (CP) M3.5 16 SA2620001 1 カラー COLLAR 17 SA2627001 1 イトチヨウシナツト TENSION NUT 18 SA2629001 1 イトトリバネストツパ STOPPER 19 061350616 1 サラコ35X6 SCREW, FLAT M3.5X6 20 SA2824001 1 マワリドメナツトM3.5 NUT, WHIRL-STOP M3.5 21 SA2630001 1 イトトリバネストツパ STOPPER 22 062350512 1 ナベコ35X5 SCREW PAN M3.5X5 23 145446001 4 イトチヨウシサラ DISC, TENSION 24 159805001 2 イトチヨウシサラオサエ TENSION DISC PRESSER 25 S20681000 2 チョウシバネウエザガネ WASHER 26 S20682105 2 イトチヨウシナツト TENSION NUT 27 144504001 4 イトマエテンシヨンバネ PRE-TENSION SPRING, A 28 154560001 2 プレテンシヨンバネA TENSION SPRING, A 29 155510001 1 イトチヨウシナツト TENSION NUT 30 SA2632001 1 イトユルメイタ TENSION RELEASE PLATE 31 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 32 S38274001 1 イトユルメバネ T-RELEASE SPRING 33 SA2633001 2 ダンネジ3.5 SHOULDER SCREW, M3.5 34 SA4506001 1 イトユルメピンL TENSION RELEASE PIN, L 35 SA4507001 1 イトユルメピンR TENSION RELEASE PIN, R 36 SA2634001 1 アームイトアンナイU THREAD GUIDE, U :ARM 37 061350616 1 サラコ35X6 SCREW FLAT M3.5X6 38 SA2635001 1 イトリヨウチヨウセイ TREAD QUANTITY ADJUST 39 062300616 1 ナベコ3X6 SCREW PAN M3X6 40 SA2639001 1 アームイトアンナイD THREAD GUIDE, D :ARM 41 114941001 1 アームイトアンナイエルト FELT 42 062500816 2 サラコ5X8 SCREW PAN M5X8 43 SA2636001 2 ミツメイトカケ RETAINER 44 012060636 2 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 45 SA2637001 1 アームイトマエバネ BAR, TENSION RELEASE 46 SA2638001 1 アームイトアンナイM THREAD GUIDE, M :ARM 47 SA2640001 2 サラネジ5X8 SCREW, FLAT M5X8 T-8450B-401 30 jintex.in

Page 35 — N. 糸巻関係 / Bobbin winder mechanism

Brother LT2-B845 parts on page 35
Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	29	29
	30	30
	31	31
	32	32
	33	33

N. 糸巻関係 / Bobbin winder mechanism 1 19 18 16 14 15 17 20 5 4 22 21 3 23 12 11 13 10 2 24 15 25 6 7 9 8 28 31 32 30 29 29 26 27 33 31 T-8450B-402 jintex.in

Page 36 — N. 糸巻関係 / Bobbin winder mechanism

Brother LT2-B845 parts on page 36
Ref	Part number	Part name	Qty
1	SA1971101	イトマキユニット	1
2	048040342	トメワE4	1
3	SA1975001	イトマキジクウケケミ	1
4	SA1978001	イトマキジク	1
5	081009070	Oリング P9	1
6	025060136	ヒラザガネショウ6	1
7	SA1980001	イトマキクルマ	1
8	012500536	アナヒラ5X5	2
9	S25789000	ゴムワ29	1
10	SA1981101	ボビンオサエカムクミ	1
11	SA1982101	ボビンオサエカム	1
12	SA1983001	イトマキウデジク	1
13	012500536	アナヒラ5X5	1
14	048040342	トメワE4	1
15	025060136	ヒラザガネショウ6	2
16	SA1984001	ボビンオサエウデ	1
17	062401216	ナベコ4X12	1
18	SA1985001	ボビンオサエ	1
19	S23418002	シメネジ4X5	1
20	SA1986001	ボビンウケ	1
21	SA1988001	イトマキレバー	1
22	SA1990101	モドシバネ	1
23	SA1991001	イトマキダイバネ	1
24	SA2190001	Oリング SS5	1
25	SA1992101	イトマキコテイネジ	3
26	SA1360001	メス	1
27	062500616	ナベコ5X6	1
28	SA1994001	イトマキチョウシクミ	1
29	145446001	イトチョウシサラ	2
30	100401021	イトチョウシバネ	1
31	S31032001	イトチョウシナット	1
32	S12441001	イトチョウシバネウエガネ	1
33	012500536	アナヒラ5X5	1

N. 糸巻関係 / Bobbin winder mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SA1971101 1 イトマキユニット BOBBIN WINDER UNIT 2 048040342 1 トメワE4 RETAINING RING E4 3 SA1975001 1 イトマキジクウケケミ B-WINDER SHAFT SUPPORT ASSY 4 SA1978001 1 イトマキジク BOBBIN WINDER SHAFT 5 081009070 1 Oリング P9 O RING P9 6 025060136 1 ヒラザガネショウ6 WASHER PLAIN S 6 7 SA1980001 1 イトマキクルマ BOBBIN WINDER WHEEL 8 012500536 2 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 9 S25789000 1 ゴムワ29 RUBBER RING, 29 10 SA1981101 1 ボビンオサエカムクミ BOBBIN PRESSER CAM ASSY 11 SA1982101 1 ボビンオサエカム BOBBIN PRESSER CAM 12 SA1983001 1 イトマキウデジク BOBBIN WINDER ARM SHAFT 13 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 14 048040342 1 トメワE4 RETAINING RING E4 15 025060136 2 ヒラザガネショウ6 WASHER PLAIN S 6 16 SA1984001 1 ボビンオサエウデ BOBBIN PRESSER ARM 17 062401216 1 ナベコ4X12 SCREW PAN M4X12 18 SA1985001 1 ボビンオサエ BOBBIN PRESSER 19 S23418002 1 シメネジ4X5 SCREW, M4X5 20 SA1986001 1 ボビンウケ BOBBIN SUPPORT 21 SA1988001 1 イトマキレバー BOBBIN WINDER LEVER 22 SA1990101 1 モドシバネ SPRING 23 SA1991001 1 イトマキダイバネ BOBBIN WINDER BASE SPRING 24 SA2190001 1 Oリング SS5 O RING, SS5 25 SA1992101 3 イトマキコテイネジ BOBBIN WINDER FIXED SCREW 26 SA1360001 1 メス KNIFE 27 062500616 1 ナベコ5X6 SCREW PAN M5X6 28 SA1994001 1 イトマキチョウシクミ BOBBIN WINDER TENSION ASSY 29 145446001 2 イトチョウシサラ DISC, TENSION 30 100401021 1 イトチョウシバネ TENSION SPRING 31 S31032001 1 イトチョウシナット TENSION NUT 32 S12441001 1 イトチョウシバネウエガネ WASHER 33 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 T-8450B-402 32 jintex.in

Page 37

Brother LT2-B845 parts on page 37
Ref	Part number	Part name	Qty
	1	Accessory Bag
	2	Screwdriver
	3	Screwdriver
	4	Screwdriver
	5	Wrench
	6	Hex Wrench
	7	Hex Wrench
	8	Hex Wrench
	9	Hex Wrench
	10	Needle Set
	11	Needle Set
	12	Bobbin Case
	13	Bobbin Winder Stopper
	14	Oil Can
	15	Manual
	16	Bobbin Winder Spindle
	17	Base
	18	Base
	19	Roller
	20	Shaft
	21	Shaft
	22	Screw
	23	Screw
	24	Nut
	25	Spring
	26	Clip
	27	Grommet
	28	Screw
	29	Base Plate
	30	Bracket
	31	Bracket
	32	Foot
	33	Foot
	34	Screw
	37	Cover
	38	Cover
	39	Cover
	40	Lever
	41	Screw
	42	Screw
	43	Screw
	44	Washer
	45	Oil Can
	46	Oil Can
	47	Handle Assembly
	48	Handle
	49	Spring
	50	Screw
	51	Shaft
	52	Disc
	53	Clip
	54	Screw
	55	Disc

Z1 .付属品関係 / Accessories 10 11 15 2 3 4 5 6 7 8 9 46 45 14 43 44 38 39 18 17 19 29 32 30 31 33 34 16 13 12 42 41 37 40 41 55 52 47 50 48 51 53 49 54 21 25 26 24 22 20 27 23 24 23 28 T-8450B-910 33 jintex.in

Page 38 — Z1. 付属部品関係 / Accessories

Brother LT2-B845 parts on page 38
Part number	Part name	Qty
122991001	フゾクヒンポリフロ	1
142443001	ネジマワシ1.9X52	1
118837001	ネジマワシ3.4X70	1
S17774001	ネジマワシ4.7X250	1
100887001	スパナ8X9	1
142002001	6カクボウスパナ2	1
154125001	6カクボウスパナ2.5	1
142721001	6カクボウスパナ3	1
149570001	6カクボウスパナ5	1
SA1752014	107415ハリ4コイリクミ	1
107415014	ミシンハリDPX5	4
SA1752022	107415ハリ4コイリクミ	1
107415022	ミシンハリDPX5	4
S01928151	ボビン	2
100477009	マクラ	1
S55663001	オイルタンククミ	1
144226001	トウブカバー	1
145573000	ヒザアゲオシボウ	1
SA2691101	アブラケクミ	1
SA2692101	アブラウケ	1
149578000	ヨコジクブッシュ	2
SA2582001	ヒザアゲヨコジク	1
SA2590001	ヒザアゲ	1
S25344001	ボルト6	1
S25475101	トメネジ6	2
021060306	3シュナット6	2
146889001	ヒザアゲネジリバネ	1
146293001	トメネジE10	1
153230101	オイルニシメシグチ	1
S23418002	シメネジ4X5	2
SA1969001	ラバーヒンジクミ	1
143882001	トウブヒンジ	2
143910009	トウブヒンジウケゴム	2
SA1962001	トウブシキゴム	2
SA1963001	トウブシキゴム	2
109714000	クギ	4
SA2768101	ベルトカバー-U	1
SA2769001	ベルトカバー-D	1
SA2770101	ベルトカバーブラケット	1
S37263001	ベルトカバーDフタL	1
062500816	ナベコ5X8	4
062500816	ナベコ5X8	2
100666002	マルモクネジ5.5X20	2
025750132	ヒラザガネショウ5.56	2
114486002	ポリオイラータイ	1
114483002	ポリオイラーラクミ	1
S38300001	ヒザアゲテツギテ	1
146039001	ヒザアゲテツギテ	1
100463001	4カクボルト7.94	1
017762013	ヒザアゲゲタテジク	1
S38278001	ヒザアゲテジク	1
S34756001	ヒザアゲ	1
114967001	ヒザアゲテストツパ	1
110087001	ボルト5.95	1
S31885001	ヒザアゲカバー	1

Z1. 付属部品関係 / Accessories REF.NO CODE Q'TY NAME OF PARTS RM 1 122991001 1 フゾクヒンポリフロ ACCESSORY BAG 2 142443001 1 ネジマワシ1.9X52 SCREW-DRIVER, 1.9X52 3 118837001 1 ネジマワシ3.4X70 SCREW-DRIVER, 3.4X70 4 S17774001 1 ネジマワシ4.7X250 SCREW-DRIVER, 4.7X250 5 100887001 1 スパナ8X9 WRENCH, 8X9 6 142002001 1 6カクボウスパナ2 HEXAGONAL WRENCH, 2 7 154125001 1 6カクボウスパナ2.5 HEXAGONAL WRENCH, 2.5 8 142721001 1 6カクボウスパナ3 HEXAGONAL WRENCH, 3 9 149570001 1 6カクボウスパナ5 HEXAGONAL WRENCH, 5 <--ロ3用> <For "--ロ3"> 10 SA1752014 1 107415ハリ4コイリクミ NEEDLE 4PIECE ASSY, 107415 11 107415014 4 ミシンハリDPX5 NEEDLE, DPX5 <--ロ5用> <For "--ロ5"> 12 SA1752022 1 107415ハリ4コイリクミ NEEDLE 4PIECE ASSY, 107415 13 107415022 4 ミシンハリDPX5 NEEDLE, DPX5 14 S01928151 2 ボビン BOBBIN 15 100477009 1 マクラ HEAD REST 16 S55663001 1 オイルタンククミ OIL TANK ASSY 17 144226001 1 トウブカバー HEAD COVER 18 145573000 1 ヒザアゲオシボウ KNEE LIFTER COMPLYING BAR 19 SA2691101 1 アブラケクミ OIL PAN ASSY 20 SA2692101 1 アブラウケ OIL PAN 21 149578000 2 ヨコジクブッシュ BUSH 22 SA2582001 1 ヒザアゲヨコジク KNEE LIFTER SHAFT 23 SA2590001 1 ヒザアゲ KNEE LIFTER 24 S25344001 1 ボルト6 BOLT, M6 25 S25475101 2 トメネジ6 SET SCREW, M6X19 26 021060306 2 3シュナット6 NUT 3 M6 27 146889001 1 ヒザアゲネジリバネ TWIST SPRING 28 146293001 1 トメネジE10 RETAINING RING, E10 29 153230101 1 オイルニシメシグチ DRAIN 30 S23418002 2 シメネジ4X5 SCREW, M4X5 31 SA1969001 1 ラバーヒンジクミ RUBBER HINGE ASSY 32 143882001 2 トウブヒンジ HEAD HINGE 33 143910009 2 トウブヒンジウケゴム RUBBER CUSHION 34 SA1962001 2 トウブシキゴム HEAD CUSHION 35 SA1963001 2 トウブシキゴム HEAD CUSHION 36 109714000 4 クギ NAIL 37 SA2768101 1 ベルトカバー-U BELT COVER, U 38 SA2769001 1 ベルトカバー-D BELT COVER, D 39 SA2770101 1 ベルトカバーブラケット BELT COVER BRACKET 40 S37263001 1 ベルトカバーDフタL BELT COVER D LID, L 41 062500816 4 ナベコ5X8 SCREW PAN M5X8 42 062500816 2 ナベコ5X8 SCREW PAN M5X8 43 100666002 2 マルモクネジ5.5X20 WOOD SCREW, ROUND M5.5X20 44 025750132 2 ヒラザガネショウ5.56 WASHER PLAIN S SM5.56 45 114486002 1 ポリオイラータイ OILER 46 114483002 1 ポリオイラーラクミ OILER ASSY 47 S38300001 1 ヒザアゲテツギテ KNEE LIFTER 48 146039001 1 ヒザアゲテツギテ KNEE LIFTER BRACKET 49 100463001 1 4カクボルト7.94 BOLT, SQUARE SM7.94 50 017762013 1 ヒザアゲゲタテジク KNEE LIFTER BAR 51 S38278001 1 ヒザアゲテジク KNEE LIFTER 52 S34756001 1 ヒザアゲ KNEE LIFTER PLATE 53 114967001 1 ヒザアゲテストツパ KNEE LIFTER PLATE STOPPER 54 110087001 1 ボルト5.95 BOLT, SM5.95-28X8 55 S31885001 1 ヒザアゲカバー KNEE LIFTER PLATE COVER T-8450B-910 34 jintex.in

Page 39 — Z2 .付属部品関係 / Accessories

Brother LT2-B845 parts on page 39
Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38

Z2 .付属部品関係 / Accessories 1 23 14 13 24 29 30 12 25 26 29 17 32 35 28 5 16 18 34 27 4 15 3 2 31 21 22 36 7 37 19 11 20 8 9 10 38 35 T-8450B-910 jintex.in

Page 40 — Z2. 付属関係 / Accessories

Brother LT2-B845 parts on page 40
Part number	Part name	Qty
S07558309	イタダテダイクミ3DRTHF	1
S51283001	ウケザラ	3
150182000	スプールマット	3
S51282101	スプールクッション	3
S04109001	イトアンナイサエボウ	1
142997001	イトアンナイ3	1
SA2867001	パイプDネジセットB	1
150206002	ヒラザガネ16	1
S38648001	6クカクナットU5/8	1
150174000	カラムキャップ	1
S01005000	イトタケゴム	2
S02747101	イトカケバネ	1
S40639001	カラムパイプキャップツキ	1
150174000	カラムキャップ	1
156112003	カラムパイプD	1
150173003	カラムジョイント	1
S21798001	スプールネジセット	3
150179002	スプールジクB	3
028050246	バネザガネ2-5	3
021500106	1シュナット5	3
150180009	スプールホルダーササエA	1
S02779009	スプールホルダー-3	1
S02788009	スレッドハンガークミ3	1
S02789009	スレッドハンガー-3	1
150183000	イトカケハンガーダイ	3
142990001	スレッドブッシュ	3
150185009	イトアンナイホルダー	1
138843001	ササエボウツギテ	1
021500106	1シュナット5	4
S37038001	ナベコヒラザ5X14	1
S37037001	ナベコヒラザ5X32	1
062501406	アナクボミ6X6	2
014060632	アナクボミ6X6	1
021500106	1シュナット5	1
S37037001	ナベコヒラザ5X32	1
021500106	1シュナット5	1
031452206	マルモク45X22	1
062501006	ナベコ5X10	1

Z2. 付属関係 / Accessories REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 S07558309 1 イタダテダイクミ3DRTHF COTTON STAND ASSY, 3DRTHF 2 S51283001 3 ウケザラ SPOOL STAND BASE 3 150182000 3 スプールマット SPOOL MAT 4 S51282101 3 スプールクッション SPOOL CUSHION 5 S04109001 1 イトアンナイサエボウ THREAD GUIDE SUPPORT BAR 6 142997001 1 イトアンナイ3 THREAD GUIDE, 3 7 SA2867001 1 パイプDネジセットB PIPE D SCREW SET, B 8 150206002 1 ヒラザガネ16 WASHER, PLAIN 16 9 S38648001 1 6クカクナットU5/8 NUT, U5/8-28 10 150174000 1 カラムキャップ COLUMN CAP 11 S01005000 2 イトタケゴム RUBBER WASHER 12 S02747101 1 イトカケバネ SPRING 13 S40639001 1 カラムパイプキャップツキ COLUMN PIPE W/CAP 14 150174000 1 カラムキャップ COLUMN CAP 15 156112003 1 カラムパイプD COLUMN PIPE, D 16 150173003 1 カラムジョイント COLUMN JOINT 17 S21798001 3 スプールネジセット SPOOL & SCREW SET 18 150179002 3 スプールジクB SPOOL SHAFT, B 19 028050246 3 バネザガネ2-5 WASHER SPRING 2-5 20 021500106 3 1シュナット5 NUT 1 M5 21 150180009 1 スプールホルダーササエA SPOOL HOLDER SUPPORT, A 22 S02779009 1 スプールホルダー-3 SPOOL HOLDER, 3 23 S02788009 1 スレッドハンガークミ3 THREAD HANGER ASSY, 3 24 S02789009 1 スレッドハンガー-3 THREAD HANGER, 3 25 150183000 3 イトカケハンガーダイ THREAD HANGER BASE 26 142990001 3 スレッドブッシュ THREAD BUSH 27 150185009 1 イトアンナイホルダー THREAD GUIDE HOLDER 28 138843001 1 ササエボウツギテ JOINT 29 021500106 4 1シュナット5 NUT 1 M5 30 S37038001 1 ナベコヒラザ5X14 SCREW, PAN(S/P WASHER) M5X14 31 S37037001 1 ナベコヒラザ5X32 SCREW, PAN (S/P WASHER) M5X32 32 062501406 2 アナクボミ6X6 SET SCREW SOCKET (CP) M6X6 33 014060632 1 アナクボミ6X6 SET SCREW SOCKET (CP) M6X6 34 021500106 1 1シュナット5 NUT 1 M5 35 S37037001 1 ナベコヒラザ5X32 SCREW, PAN (S/P WASHER) M5X32 36 021500106 1 1シュナット5 NUT 1 M5 37 031452206 1 マルモク45X22 WOOD SCREW ROUND M4.5X22 38 062501006 1 ナベコ5X10 SCREW PAN M5X10 T-8450B-910 36 jintex.in

Page 41 — Wa. 警告ラベル / Warning labels

Brother LT2-B845 parts on page 41
Ref	Part number	Part name	Qty
	SA2040-001	ラベル注意・和英 Label, caution Jpn / Eng
	SA2041-001	ラベル注意・中英 Label, caution Chn / Eng
	S37060-001	アースマーク Label, grounding

Wa. 警告ラベル / Warning labels 警告ラベル / Warning labels 品名 / Name of parts Size(mm) Code 注意 Moving parts may cause injury. Operate with safety devices. Turn off main switch before threading, changing bobbin and needle, cleaning etc. A CAUTION ラベル注意・和英 Label, caution Jpn / Eng 64 X 40 SA2040-001 ラベル注意・中英 Label, caution Chn / Eng 64 X 40 SA2041-001 アースマーク Label, grounding Φ 12 S37060-001 T-8450B-Wa 37 jintex.in

Part Books

Search

Ref	Part number	Part name	Qty
	43	43
	44	44
	30	30
	31	31
	42	42
	40	40
	41	41
	39	39
	2	2
	23	23
	22	22
	32	32
	5	5
	6	6
	37	37
	38	38
	36	36
	35	35
	33	33
	34	34
	3	3
	4	4
	48	48
	47	47
	50	50
	51	51
	53	53
	52	52
	54	54
	55	55
	57	57
	58	58
	56	56
	59	59
	60	60
	61	61
	62	62
	26	26
	24	24
	25	25
	27	27
	7	7
	9	9
	10	10
	19	19
	18	18
	17	17
	20	20
	21	21
	8	8
	16	16
	15	15
	13	13
	11	11
	12	12
	14	14
	1	1

Ref	Part number	Part name	Qty
	47	47
	48	48
	43	43
	44	44
	30	30
	31	31
	34	34
	42	42
	40	40
	41	41
	39	39
	2	2
	23	23
	22	22
	32	32
	5	5
	6	6
	37	37
	36	36
	38	38
	33	33
	35	35
	3	3
	4	4
	24	24
	25	25
	26	26
	7	7
	27	27
	20	20
	19	19
	18	18
	17	17
	9	9
	10	10
	21	21
	8	8
	16	16
	15	15
	13	13
	11	11
	12	12
	14	14
	49	49
	50	50
	51	51
	53	53
	54	54
	52	52
	55	55
	58	58
	56	56
	57	57
	59	59
	60	60
	61	61
	62	62
	45	45
	46	46
	1	1

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49
	50	50
	51	51
	52	52
	53	53

Ref	Part number	Part name	Qty
	35	35
	36	36
	33	33
	34	34
	3	3
	2	2
	9	9
	8	8
	1	1
	9	9
	4	4
	5	5
	6	6
	7	7
	10	10
	32	32
	31	31
	11	11
	30	30
	26	26
	23	23
	24	24
	22	22
	21	21
	12	12
	20	20
	17	17
	19	19
	18	18
	25	25
	28	28
	27	27
	16	16
	15	15
	14	14
	13	13
	29	29

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49
	50	50
	51	51
	52	52
	53	53
	54	54
	55	55
	56	56
	57	57
	58	58
	59	59
	60	60
	61	61
	62	62
	63	63
	64	64
	65	65
	66	66
	67	67
	68	68
	69	69

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49
	50	50
	51	51
	52	52
	53	53
	54	54
	55	55
	56	56
	57	57
	58	58
	59	59
	60	60
	61	61
	62	62
	63	63
	64	64
	65	65
	66	66
	67	67
	68	68
	69	69

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	29	29
	30	30
	31	31
	32	32
	33	33

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38

Ref	Part number	Part name	Qty
	43	43
	44	44
	30	30
	31	31
	42	42
	40	40
	41	41
	39	39
	2	2
	23	23
	22	22
	32	32
	5	5
	6	6
	37	37
	38	38
	36	36
	35	35
	33	33
	34	34
	3	3
	4	4
	48	48
	47	47
	50	50
	51	51
	53	53
	52	52
	54	54
	55	55
	57	57
	58	58
	56	56
	59	59
	60	60
	61	61
	62	62
	26	26
	24	24
	25	25
	27	27
	7	7
	9	9
	10	10
	19	19
	18	18
	17	17
	20	20
	21	21
	8	8
	16	16
	15	15
	13	13
	11	11
	12	12
	14	14
	1	1

Ref	Part number	Part name	Qty
	47	47
	48	48
	43	43
	44	44
	30	30
	31	31
	34	34
	42	42
	40	40
	41	41
	39	39
	2	2
	23	23
	22	22
	32	32
	5	5
	6	6
	37	37
	36	36
	38	38
	33	33
	35	35
	3	3
	4	4
	24	24
	25	25
	26	26
	7	7
	27	27
	20	20
	19	19
	18	18
	17	17
	9	9
	10	10
	21	21
	8	8
	16	16
	15	15
	13	13
	11	11
	12	12
	14	14
	49	49
	50	50
	51	51
	53	53
	54	54
	52	52
	55	55
	58	58
	56	56
	57	57
	59	59
	60	60
	61	61
	62	62
	45	45
	46	46
	1	1

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49
	50	50
	51	51
	52	52
	53	53

Ref	Part number	Part name	Qty
	35	35
	36	36
	33	33
	34	34
	3	3
	2	2
	9	9
	8	8
	1	1
	9	9
	4	4
	5	5
	6	6
	7	7
	10	10
	32	32
	31	31
	11	11
	30	30
	26	26
	23	23
	24	24
	22	22
	21	21
	12	12
	20	20
	17	17
	19	19
	18	18
	25	25
	28	28
	27	27
	16	16
	15	15
	14	14
	13	13
	29	29

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49
	50	50
	51	51
	52	52
	53	53
	54	54
	55	55
	56	56
	57	57
	58	58
	59	59
	60	60
	61	61
	62	62
	63	63
	64	64
	65	65
	66	66
	67	67
	68	68
	69	69

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49
	50	50
	51	51
	52	52
	53	53
	54	54
	55	55
	56	56
	57	57
	58	58
	59	59
	60	60
	61	61
	62	62
	63	63
	64	64
	65	65
	66	66
	67	67
	68	68
	69	69

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	29	29
	30	30
	31	31
	32	32
	33	33

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38

Ref	Part number	Part name	Qty
	43	43
	44	44
	30	30
	31	31
	42	42
	40	40
	41	41
	39	39
	2	2
	23	23
	22	22
	32	32
	5	5
	6	6
	37	37
	38	38
	36	36
	35	35
	33	33
	34	34
	3	3
	4	4
	48	48
	47	47
	50	50
	51	51
	53	53
	52	52
	54	54
	55	55
	57	57
	58	58
	56	56
	59	59
	60	60
	61	61
	62	62
	26	26
	24	24
	25	25
	27	27
	7	7
	9	9
	10	10
	19	19
	18	18
	17	17
	20	20
	21	21
	8	8
	16	16
	15	15
	13	13
	11	11
	12	12
	14	14
	1	1

Ref	Part number	Part name	Qty
	47	47
	48	48
	43	43
	44	44
	30	30
	31	31
	34	34
	42	42
	40	40
	41	41
	39	39
	2	2
	23	23
	22	22
	32	32
	5	5
	6	6
	37	37
	36	36
	38	38
	33	33
	35	35
	3	3
	4	4
	24	24
	25	25
	26	26
	7	7
	27	27
	20	20
	19	19
	18	18
	17	17
	9	9
	10	10
	21	21
	8	8
	16	16
	15	15
	13	13
	11	11
	12	12
	14	14
	49	49
	50	50
	51	51
	53	53
	54	54
	52	52
	55	55
	58	58
	56	56
	57	57
	59	59
	60	60
	61	61
	62	62
	45	45
	46	46
	1	1

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49
	50	50
	51	51
	52	52
	53	53

Ref	Part number	Part name	Qty
	35	35
	36	36
	33	33
	34	34
	3	3
	2	2
	9	9
	8	8
	1	1
	9	9
	4	4
	5	5
	6	6
	7	7
	10	10
	32	32
	31	31
	11	11
	30	30
	26	26
	23	23
	24	24
	22	22
	21	21
	12	12
	20	20
	17	17
	19	19
	18	18
	25	25
	28	28
	27	27
	16	16
	15	15
	14	14
	13	13
	29	29

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49
	50	50
	51	51
	52	52
	53	53
	54	54
	55	55
	56	56
	57	57
	58	58
	59	59
	60	60
	61	61
	62	62
	63	63
	64	64
	65	65
	66	66
	67	67
	68	68
	69	69

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49
	50	50
	51	51
	52	52
	53	53
	54	54
	55	55
	56	56
	57	57
	58	58
	59	59
	60	60
	61	61
	62	62
	63	63
	64	64
	65	65
	66	66
	67	67
	68	68
	69	69

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	29	29
	30	30
	31	31
	32	32
	33	33

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
