Brother S-7300A — Part Book

Brother S-7300A — parts catalog

Page 16 (diagram): This page displays a diagram of the feed mechanism for an industrial sewing machine, with numbered parts and their corresponding references.
Page 17 (parts_list): This page lists parts for the Feed mechanism, including part numbers, descriptions, and quantities.
Page 18 (diagram): This page displays a diagram of the knee lifter mechanism, with numbered parts including a lever, bracket, and fasteners.
Page 19 (parts_list): This page lists parts for the Knee lifter mechanism, including part numbers, quantities, and names in both Japanese and English.
Page 20 (diagram): This page displays a diagram of the rotary hook mechanism, illustrating various components with reference numbers.
Page 21 (parts_list): This page lists parts for the Rotary Hook mechanism, including part numbers, descriptions, and quantities. It covers items from reference number 1 to 24.
Page 22 (diagram): This page displays a diagram of lubrication components for an industrial sewing machine, including various tubes, fittings, and mounting hardware, with reference numbers for each part.
Page 23 (parts_list): This page lists lubrication and oil-related parts for a sewing machine, including oil tank units, tubes, holders, screws, filters, and rubber caps, with part numbers, quantities, and descriptions.
Page 24 (diagram): This page displays a diagram of the threading mechanism for a sewing machine, detailing various parts with their reference numbers and some specific models.
Page 25 (parts_list): This page lists parts for the threading mechanism, including part numbers, descriptions, and quantities, with some parts specified for 'Premier' or other versions.
Page 26 (diagram): This page displays a diagram of the threading mechanism for an industrial sewing machine, with numbered parts and their corresponding details.
Page 27 (parts_list): This page lists parts for the H. 糸通し関係 / Threading mechanism section, including part numbers like SA7271001, 060300606, and 0A4401606, with corresponding names and quantities.
Page 28 (diagram): This page displays a diagram of the bobbin winder mechanism for an industrial sewing machine, with numbered parts and their corresponding references.
Page 29 (parts_list): This page lists parts for the J. Bobbin winder mechanism, including part numbers, descriptions, and quantities.
Page 30 (diagram): This page displays a diagram of the thread trimmer mechanism, illustrating various components with reference numbers and part numbers.

Page 16 — D. 送り関係 / Feed mechanism

Brother S-7300A parts on page 16
Ref	Part number	Part name
1+	1+	BASE
2	2	SCREW
3	3	ARM
4	4	SHAFT
5	5	SPRING
6	6	PIN
7	7	WASHER
8+	8+	BRACKET
9	9	SHAFT
10	10	HOUSING
11	11	SCREW
12	12	COLLAR
13	13	COLLAR
14	14	PIN
15	15	SHAFT
16	16	SPRING
17	17	SCREW
18	18	WASHER
19	19	BRACKET
20	20	SCREW
21	21	SHAFT
22	22	RING
23	23	WASHER
24	24	ROLLER
25	25	ROLLER
26	26	ROLLER
27	27	SCREW
28	28	SHAFT
29	29	COLLAR
30	30	COLLAR
31	31	NUT
32	32	WASHER
33	33	BRACKET
34	34	SCREW
35	35	SCREW
36	36	COVER
37	37	SCREW
38	38	BRACKET
39	39	CLAMP
40	40	SCREW
41	41	MOTOR

D. 送り関係 / Feed mechanism 1+ 2 1+ 3 4 5 6 7 8+ 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 27 27 28 29 30 31 31 32 33 34 35 36 37 38 39 39 40 40 41 11 S-7300A-202 jintex.in

Page 17 — D. 送り関係 / Feed mechanism

Brother S-7300A parts on page 17
Part number	Part name	Qty
*P.51-53	FEED DOG	1
*P.51-53	FEED DOG	1
SB4900001	SCREW M3	2
SB4879101	FEED BAR ASSY	1
SB5315101	FEED LIFTING R-BAR SHAFT ASSY	1
014300432	SET SCREW SOCKET (CP) M3X4	1
SA1242001	SET SCREW 5X7	1
SB4894001	WASHER PLAIN 4.2 T0.8	1
SB5294201	LIFTING FEED ASSY 3	1
SB5297201	LIFTING FEED ASSY 5	1
SB4885101	LIFTING FEED CRANK	1
SB4888101	LIFTING FEED ARM	1
062501016	SCREW PAN M5X10	1
060401016	SCREW BIND M4X10	1
SB4901001	WASHER PLAIN 4.2 T1.5	1
S23651001	SET SCREW SOCKET (FT) M6X6	2
SB5314101	FEED BAR SHAFT ASSY	1
014300432	SET SCREW SOCKET (CP) M3X4	1
SA1242001	SET SCREW 5X7	1
SB4894001	WASHER PLAIN 4.2 T0.8	1
SB4887001	FEED ROCK BRACKET ARM	1
SA7257001	SCREW 5X12	1
SB4889001	FEED ROCK SHAFT	1
048080142	RETAINING RING EXTERNAL C8	1
SB4893101	WASHER PLAIN 8	1
SB4882001	FEED SHAFT BUSH L	1
SB4883001	FEED SHAFT BUSH M	1
SB4884001	FEED SHAFT BUSH R	1
012500536	SET SCREW SOCKET (FT) M5X5	3
SB5300201	FEED ROCK LINK UNIT	1
012500536	SET SCREW SOCKET (FT) M5X5	2
S23651001	SET SCREW SOCKET (FT) M6X6	2
021350106	NUT 1 M3.5	2
SB4893101	WASHER PLAIN 8	1
SB6430101	P MOTOR ASSY	1
018401436	BOLT SOCKET M4X14	4
018501436	BOLT SOCKET M5X14	4
SB4892201	PM COVER	1
0A5401006	SCREW PAN (S/P WASHER) M4X10	3
228475000	FASTENING BAND 1.9X80	1
149287000	CORD HOLDER 7N	2
0A5401006	SCREW PAN (S/P WASHER) M4X10	2
SA4224001	MARK ATTENTION 30X40	1

D. 送り関係 / Feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1+ *P.51-53 <3枚歯用> 1 オクリバ <For 3ROW> FEED DOG 1+ *P.51-53 <4枚歯用> 1 オクリバ <For 4ROW> FEED DOG 2 SB4900001 2 シメネジ3 SCREW M3 3 SB4879101 1 オクリダイクミ FEED BAR ASSY 4 SB5315101 1 ジョウゲオクリダイジククミ FEED LIFTING R-BAR SHAFT ASSY 5 014300432 1 アナトメクボミ3X4 SET SCREW SOCKET (CP) M3X4 6 SA1242001 1 アタマトメクボミ5X7 SET SCREW 5X7 7 SB4894001 1 ザガネ4.2 T0.8 WASHER PLAIN 4.2 T0.8 8+ SB5294201 <--003用> 1 ジョウゲオクリクミ3 <For -003> LIFTING FEED ASSY 3 8+ SB5297201 <--005用> 1 ジョウゲオクリクミ5 <For -005> LIFTING FEED ASSY 5 9 SB4885101 1 ジョウゲオクリクランク LIFTING FEED CRANK 10 SB4888101 1 ジョウゲオクリウデ LIFTING FEED ARM 11 062501016 1 ナベコ5X10 SCREW PAN M5X10 12 060401016 1 バインド4X10 SCREW BIND M4X10 13 SB4901001 1 ザガネ4.2 T1.5 WASHER PLAIN 4.2 T1.5 14 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 15 SB5314101 1 オクリダイクミ FEED BAR SHAFT ASSY 16 014300432 1 アナトメクボミ3X4 SET SCREW SOCKET (CP) M3X4 17 SA1242001 1 アタマトメクボミ5X7 SET SCREW 5X7 18 SB4894001 1 ザガネ4.2 T0.8 WASHER PLAIN 4.2 T0.8 19 SB4887001 1 スイヘイオクリダイウデ FEED ROCK BRACKET ARM 20 SA7257001 1 シメネジ5X12 SCREW 5X12 21 SB4889001 1 スイヘイオクリジク FEED ROCK SHAFT 22 048080142 1 トメワジヨウC8 RETAINING RING EXTERNAL C8 23 SB4893101 1 ザガネ・8 WASHER PLAIN 8 24 SB4882001 1 オクリジクメタルL FEED SHAFT BUSH L 25 SB4883001 1 オクリジクメタルM FEED SHAFT BUSH M 26 SB4884001 1 オクリジクメタルR FEED SHAFT BUSH R 27 012500536 3 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 28 SB5300201 1 スイヘイオクリリンクウツミ FEED ROCK LINK UNIT 29 012500536 2 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 30 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 31 021350106 2 シユナット35 NUT 1 M3.5 32 SB4893101 1 ザガネ・8 WASHER PLAIN 8 33 SB6430101 1 Pモータクミ P MOTOR ASSY 34 018401436 4 アナボルト4X14 BOLT SOCKET M4X14 35 018501436 4 アナボルト5X14 BOLT SOCKET M5X14 36 SB4892201 1 PMカバー PM COVER 37 0A5401006 3 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 38 228475000 1 ケツソクバンド1.9X80 FASTENING BAND 1.9X80 39 149287000 2 ナイロンクランプ CORD HOLDER 7N 40 0A5401006 2 +ナベザクミ4X10DB SCREW PAN (S/P WASHER) M4X10 41 SA4224001 1 マークチュウイ30X40 MARK ATTENTION 30X40 S-7300A-202 12

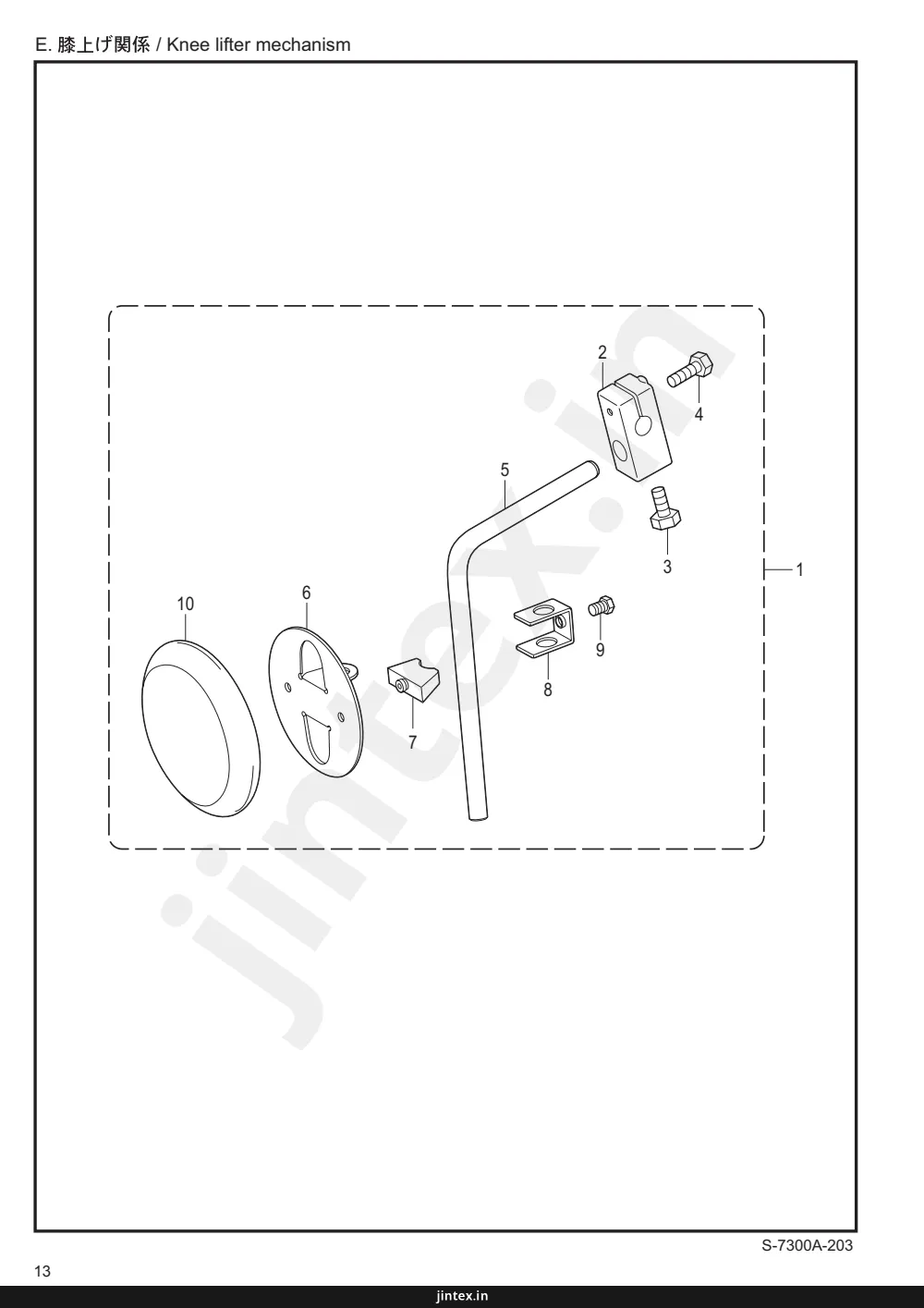

Page 18 — E. 膝上げ関係 / Knee lifter mechanism

Brother S-7300A parts on page 18
Ref	Part number	Part name
1	1	BRACKET
2	2	BRACKET
3	3	SCREW
4	4	SCREW
5	5	LEVER
6	6	WASHER
7	7	BRACKET
8	8	BRACKET
9	9	SCREW
10	10	COVER

E. 膝上げ関係 / Knee lifter mechanism 1 2 3 4 5 6 7 8 9 10 S-7300A-203 13

Page 19 — E. 膝上げ関係 / Knee lifter mechanism

Brother S-7300A parts on page 19
Ref	Part number	Part name	Qty
1	SB3854001	ヒザアテクミ KNEE LIFTER ASSY	1
2	SB1603001	ヒザアテツギテ KNEE LIFTER BRACKET	1
3	SB1604001	ボルト6X15 BOLT 6X15	1
4	SB1605001	ボルト6X24 BOLT 6X24	1
5	SB3400001	ヒザアゲテジク KNEE LIFTER BAR	1
6	SB1607001	ヒザアテ KNEE LIFTER PLATE	1
7	SB1608001	ヒザアテササエ KNEE LIFTER SUPPORT	1
8	SB1609001	ヒザアテストツパ KNEE LIFTER PLATE STOPPER	1
9	SB1610001	ボルト6X12 BOLT 6X12	1
10	SB1611001	ヒザアテカバー KNEE LIFTER PLATE COVER	1

E. 膝上げ関係 / Knee lifter mechanism REF.NO CODE QTY 品名 NAME OF PARTS RM 1 SB3854001 1 ヒザアテクミ KNEE LIFTER ASSY 2 SB1603001 1 ヒザアテツギテ KNEE LIFTER BRACKET 3 SB1604001 1 ボルト6X15 BOLT 6X15 4 SB1605001 1 ボルト6X24 BOLT 6X24 5 SB3400001 1 ヒザアゲテジク KNEE LIFTER BAR 6 SB1607001 1 ヒザアテ KNEE LIFTER PLATE 7 SB1608001 1 ヒザアテササエ KNEE LIFTER SUPPORT 8 SB1609001 1 ヒザアテストツパ KNEE LIFTER PLATE STOPPER 9 SB1610001 1 ボルト6X12 BOLT 6X12 10 SB1611001 1 ヒザアテカバー KNEE LIFTER PLATE COVER S-7300A-203 14

Page 20 — F. かま関係 / Rotary hook mechanism

Brother S-7300A parts on page 20
Ref	Part number	Part name	Qty
	1	SHAFT
	2	WASHER
	3	SCREW
	4	SHAFT
	5	O-RING
	6	O-RING
	7	SHAFT
	8	SCREW
	9	BEARING
	10	BEARING
	11	BEARING
	12	SHAFT
	13	SCREW
	14	BEARING
	15+	SHAFT
	16	SCREW
	17+	ROTARY HOOK
	18	ROTARY HOOK
	19	HOOK DRIVING MECHANISM
	20	SCREW
	21	SPRING
	22	SPRING
	23	BOBBIN CASE HOLDER
	24	BOBBIN CASE

F. かま関係 / Rotary hook mechanism 15 S-7300A-301 jintex.in

Page 21 — F. かま関係 / Rotary hook mechanism

Brother S-7300A parts on page 21
Ref	Part number	Part name	Qty
	SB4903001	カマジク
	SB5269001	オイルアナフタネシクミ
	081004870	OリングS4
	SB5270001	ポンプメタルクミ
	081025870	OリングS25
	081029870	OリングS29
	SB5272001	ベアリングブツシュクミ
	S23651001	アナヒラ6X6ホソメ
	SA9684001	オイルシール
	SB4904101	カマジクギヤメタル
	012060636	アナヒラ6X6
	SA1286001	カマジクギヤアクミ
	S23651001	アナヒラ6X6ホソメ
	SB5275101	ゴムセン23.5クミ
	SB5041001	ウチカマトメ3
	SB5042001	ウチカマトメ5
	SA8903001	シメネジ4X12
	SB1305001	SB3338 カマハコウミ
	SB568001	SB5274 カマハコウミ
	SB1677001	SB1678 カマハコウミ
	S03245001	ボビンケースクミ
	183388001	チヨウシバネチヨウセツネジ
	183389001	チヨウシバネチヨウセツネジ
	183390001	チヨウシバネトメネジ
	S03246001	クウテンボウシバネ
	146290001	ボビン
	117132001	ボビン

F. かま関係 / Rotary hook mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB4903001 1 カマジク ROTARY HOOK SHAFT 2 SB5269001 1 オイルアナフタネシクミ SCREW CAP WHOLE ASSY 3 081004870 1 OリングS4 O RING S4 4 SB5270001 1 ポンプメタルクミ PUMP BUSH ASSY 5 081025870 1 OリングS25 O RING S25 6 081029870 1 OリングS29 O RING S29 7 SB5272001 1 ベアリングブツシュクミ BEARING BUSH ASSY 8 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 9 SA9684001 1 オイルシール OIL SEAL 10 SB4904101 1 カマジクギヤメタル ROTARY HOOK SHAFT GEAR BUSH 11 012060636 1 アナヒラ6X6 SET SCREW SOCKET (FT) M6X6 12 SA1286001 1 カマジクギヤアクミ ROTARY HOOK SHAFT GEAR ASSY 13 S23651001 2 アナヒラ6X6ホソメ SET SCREW SOCKET (FT) M6X6 14 SB5275101 1 ゴムセン23.5クミ RUBBER CAP 23.5 ASSY 15+ SB5041001 1 <□3用> ウチカマトメ3 <□05用> <For -□03> HOOK STOPPER 3 15+ SB5042001 1 ウチカマトメ5 <For -□05> HOOK STOPPER 5 16 SA8903001 1 シメネジ4X12 SCREW M4X12 17+ SB1305001 1 <□3用> SB3338 カマハコウミ <□3プレミア仕様> <For -□03> ROTARY HOOK ASSY W/BOX SB3338 <For -□3 premier> 17+ SB568001 1 SB5274 カマハコウミ <□05用> <For -□05> ROTARY HOOK ASSY W/BOX SB5274 17+ SB1677001 1 SB1678 カマハコウミ ROTARY HOOK ASSY W/BOX SB1678 18 S03245001 1 ボビンケースクミ BOBBIN CASE ASSY 19 183388001 1 チヨウシバネチヨウセツネジ TENSION SPRING 20 183389001 1 チヨウシバネチヨウセツネジ ADJUSTING SCREW 21 183390001 1 チヨウシバネトメネジ SET SCREW 22 S03246001 1 クウテンボウシバネ ANTI-SPIN SPRING 23 146290001 1 <□3用> ボビン <For -□03> BOBBIN 24 117132001 1 <□05用> ボビン <For -□05> BOBBIN S-7300A-301 16

Page 22 — G. Lubrication

Brother S-7300A parts on page 22
Ref	Part number	Part name
1	1	BRACKET
2	2	BRACKET
3	3	CLAMP
4	4	WASHER
5	5	BRACKET
6	6	SCREW
7	7	BRACKET
8	8	SCREW
9	9	PLATE
10	10	CLIP
11	11	TUBE
12	12	SCREW
13	13	JOINT
14	14	JOINT
15	15	JOINT
16	16	BRACKET
17	17	JOINT
18	18	WASHER
19	19	TUBE
20	20	SCREW
21	21	BRACKET
22	22	SCREW
23	23	WASHER
24	24	SCREW
25	25	BRACKET
26	26	WASHER
27	27	SCREW
28	28	BRACKET
29	29	WASHER
30	30	BRACKET
31	31	JOINT
32	32	WASHER
33	33	SCREW
34	34	WASHER
35	35	JOINT
36	36	GASKET
37	37	SCREW
38	38	BRACKET
39	39	SCREW
40	40	JOINT

G. 給油潤滑関係 / Lubrication 17 S-7300A-350 jintex.in

Page 23 — G. 給油潤滑関係 / Lubrication

Brother S-7300A parts on page 23
Ref	Part number	Part name	Qty
1	SB5276101	オイルタンククソウクミ	1
2	SB5281001	ビニールチューブクミ	1
3	SB4911001	チューブホルダU	1
4	062501216	ナベコ5X12	1
5	SB5002001	チューブフックU	1
6	062400816	ナベコ4X8	1
7	SB5287001	トウシンホルダークミ	1
8	062500816	ナベコ5X8	1
9	SB5036001	ハリボウフェルト	1
10	145737021	フェルトオサエ	1
11	SB5639101	オイルタンククソウクミD	1
12	S25382001	オイルクチ	1
13	SA8989001	オイルクチ	1
14	SA8987001	フィルタ	1
15	081006670	OリングPW6	1
16	104821001	ゴムセン10.5	1
17	SA1303101	シメネジ8	1
18	081008070	OリングP8	1
19	SB5280001	ビニールチューブ (350)	2
20	0A4501206	+ナベザクミ5X12DA	2
21	SB5284201	キュウクチクミ	1
22	S25382001	オイルクチ	2
23	081004870	OリングS4	1
24	140327001	ゴムセン6.3	2
25	SA7636201	ポンプフタネジクミ	1
26	S25380601	ポンプフタネジ	1
27	S52764001	スプリングジヤネ	1
28	144875001	プランジャー	1
29	SB4915001	ゴムセン	1
30	SB5353201	ベッドソフタクミ	1
31	SA1303101	シメネジ8	2
32	081008070	OリングP8	2
33	062400816	ナベコ4X8	1
34	025040332	ヒラガナダイ4	1
35	SB5675001	ゴムセン8	1
36	SB5280001	ソフタクツキン	1
37	062501216	ナベコ5X12	6
38	SB5004001	オイルタンクガード	1
39	062501216	ナベコ5X12	1
40	SB4916001	オイルチョウセツネジ	1

G. 給油潤滑関係 / Lubrication REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB5276101 1 <ロー[口]用> <For-[口]> 2 SB5281001 1 オイルタンククソウクミ OIL TANK UNIT 3 SB4911001 1 ビニールチューブクミ OIL TUBE ASSY 4 062501216 1 チューブホルダU TUBE HOLDER U 5 SB5002001 1 ナベコ5X12 SCREW PAN M5X12 6 062400816 1 チューブフックU TUBE HOOK U 7 SB5287001 1 ナベコ4X8 SCREW PAN M4X8 8 062500816 1 トウシンホルダークミ WICK HOLDER ASSY 9 SB5036001 1 ナベコ5X8 SCREW PAN M5X8 10 145737021 1 ハリボウフェルト NEEDLE BAR FELT 1 フェルトオサエ FELT SUPPORT <ロー[口33]用> <For-[口33]> 11 SB5639101 1 オイルタンククソウクミD OIL TANK UNIT D 12 S25382001 1 オイルクチ OIL FEEDING PIPE 13 SA8989001 1 オイルクチ OIL FEEDING PIPE 14 SA8987001 1 フィルタ FILTER 15 081006670 1 OリングPW6 O RING PW6 16 104821001 1 ゴムセン10.5 RUBBER CAP 10.5 17 SA1303101 1 シメネジ8 SCREW M8 18 081008070 1 OリングP8 O RING P8 19 SB5280001 2 ビニールチューブ (350) VINYL TUBE (350) 20 0A4501206 2 +ナベザクミ5X12DA SCREW PAN (S/P WASHER) M5X12 21 SB5284201 1 キュウクチクミ OIL FEEDING POCKET ASSY 22 S25382001 2 オイルクチ OIL FEEDING PIPE 23 081004870 1 OリングS4 O RING S4 24 140327001 2 ゴムセン6.3 RUBBER CAP 6.3 25 SA7636201 1 ポンプフタネジクミ PUMP CAP SCREW ASSY 26 S25380601 1 ポンプフタネジ CAP SCREW PUMP 27 S52764001 1 スプリングジヤネ SPRING COMPRESSION 28 144875001 1 プランジャー PLUNGER 29 SB4915001 1 ゴムセン RUBBER CAP 30 SB5353201 1 ベッドソフタクミ BED BOTTOM COVER ASSY 31 SA1303101 2 シメネジ8 SCREW M8 32 081008070 2 OリングP8 O RING P8 33 062400816 1 ナベコ4X8 SCREW PAN M4X8 34 025040332 1 ヒラガナダイ4 WASHER PLAIN L4 35 SB5675001 1 ゴムセン8 RUBBER CAP 8 36 SB5280001 1 ソフタクツキン BOTTOM COVER PACKING 37 062501216 6 ナベコ5X12 SCREW PAN M5X12 38 SB5004001 1 オイルタンクガード OIL TANK GUARD 39 062501216 1 ナベコ5X12 SCREW PAN M5X12 40 SB4916001 1 オイルチョウセツネジ ADJUSTING SCREW S-7300A-350 18

Page 24 — H. 糸通し関係 / Threading mechanism

Brother S-7300A parts on page 24
Ref	Part number	Part name
1	1	PREMIER SPECIFICATION
2	2	SPRING
3	3	SPACER
4	4	WASHER
5	5	SPRING
6	6	WASHER
7	7	PREMIER SPECIFICATION
8	8	SPRING
9	9	WASHER
10	10	SPRING
11	11	SPRING
12	12	PIN
13	13	PIN
14+	14+	PREMIER SPECIFICATION
15+	15+	PREMIER SPECIFICATION
16	16	SPRING
17	17	SCREW
18	18	SPACER
19	19	WASHER
20	20	SPRING
21	21	DIAL
22	22	SPRING
23	23	PIN
24	24	SPRING
25	25	SCREW
26	26	SPRING
27	27	PREMIER SPECIFICATION
28	28	SHAFT
29	29	SHAFT
30	30	WASHER
31	31	SCREW
32	32	TUBE
33	33	BRACKET
34	34	SPRING
35	35	COVER
36	36	SCREW
37	37	BRACKET
38	38	BRACKET
39+	39+	PREMIER SPECIFICATION
40	40	SPRING
41	41	SCREW
42	42	SCREW

H. 糸通し関係 / Threading mechanism <プレミア仕様 / For premier > 13 12 2 3 4 6 5 36 35 29 11 <プレミア仕様 / For premier > 39+ 39+ 42 37 38 33 32 34 40 41 28 27 23 24 <プレミア仕様 / For premier > 26 16 17 18 19 15+ 20 21 14+ 22 25 S-7300A-401 19 jintex.in

Page 25 — H. 糸通し関係 / Threading mechanism

Brother S-7300A parts on page 25
Part number	Part name	Qty
SB5265201	プレテンションクミP	1
SB4933001	イトアンナイバネA	1
145446001	イトチョウシサラ	2
159805001	イトチョウシサラオサエ	1
100136001	イトチョウシナット	1
SA4146101	フクチョウシバネ	1
SB5313201	プレテンションクミS	1
145446001	イトチョウシサラ	2
100136001	イトチョウシナット	1
SA4146101	フクチョウシバネ	1
012500536	アナヒラ5X5	1
SB4928001	イトユルメピンA	1
SB4929001	イトユルメボウA	1
SB6683001	イトチョウシボウダイクミ3	1
SB6681001	イトチョウシバネ3	1
SB6684001	イトチョウシボウダイクミ5	1
SB6686001	イトチョウシバネ5	1
100402004	トメネジ3.57	2
SB6680001	イトチョウシボウL	1
145446001	イトチョウシサラ	2
159805001	イトチョウシサラオサエ	1
S12441001	チョウシバネウエザガネ	1
S31032002	イトチョウシナット	1
S02620401	イトトリバネ	1
SB4922101	イトトリバネストッパ	1
SB4923001	ストッパヨウバネ	1
SA1229101	アナトメネジ6トガリ	1
S01419000	イトユルメピン	1
SB5627001	イトユルメボウクミ	1
SB4925001	イトユルメボウ	1
SB3595101	イトタテボウ	1
SA1345001	アームイトアンナイR	1
060500616	バインド5X6	1
SB4934001	アームイトカケ	1
012500536	アナヒラ5X5	1
SA7272201	ハリホウメタルDイトアンナイ	1
SA9854001	テンビンカバー	1
062500816	ナベコ5X8	1
SB5630101	メンイタグミ	1
SA7849001	ゴムセン	2
SB4932001	メンイタグムセンP	1
SB5236001	メンイタグムセンS	1

H. 糸通し関係 / Threading mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 SB5265201 1 <プレミア仕様> プレテンションクミP <For premier> PRE-TENSION ASSY P 2 SB4933001 1 イトアンナイバネA THREAD GUIDE SPRING 3 145446001 2 イトチョウシサラ DISC TENSION 4 159805001 1 イトチョウシサラオサエ TENSION DISC PRESSER 5 100136001 1 イトチョウシナット TENSION NUT 6 SA4146101 1 フクチョウシバネ SUB TENSION SPRING 7 SB5313201 1 プレテンションクミS PRE-TENSION ASSY S 8 145446001 2 イトチョウシサラ DISC TENSION 9 100136001 1 イトチョウシナット TENSION NUT 10 SA4146101 1 フクチョウシバネ SUB TENSION SPRING 11 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 12 SB4928001 1 <プレミア仕様> イトユルメピンA <For premier> TENSION RELEASE PIN A 13 SB4929001 1 イトユルメボウA TENSION RELEASE STUD A 14+ SB6683001 1 <□□3用> イトチョウシボウダイクミ3 <For-□□3> THREAD TENSION BRACKET ASSY 3 15+ SB6681001 1 イトチョウシバネ3 TENSION SPRING 3 14+ SB6684001 1 <□□5用> イトチョウシボウダイクミ5 <For-□□5> THREAD TENSION BRACKET ASSY 5 15+ SB6686001 1 イトチョウシバネ5 TENSION SPRING 5 16 100402004 2 トメネジ3.57 SET SCREW SM3.57 17 SB6680001 1 イトチョウシボウL TENSION BAR L 18 145446001 2 イトチョウシサラ DISC TENSION 19 159805001 1 イトチョウシサラオサエ TENSION DISC PRESSER 20 S12441001 1 チョウシバネウエザガネ WASHER 21 S31032002 1 イトチョウシナット TENSION NUT 22 S02620401 1 イトトリバネ THREAD TAKE-UP SPRING 23 SB4922101 1 <プレミア仕様> イトトリバネストッパ <For premier> THREAD TAKE-UP SPRING STOPPER 24 SB4923001 1 ストッパヨウバネ STOPPER SPRING 25 SA1229101 1 アナトメネジ6トガリ SET SCREW (FT) M6X6 26 S01419000 1 イトユルメピン TENSION RELEASE PIN 27 SB5627001 1 <プレミア仕様> イトユルメボウクミ <For premier> TENSION RELEASE STUD ASSY 28 SB4925001 1 イトユルメボウ TENSION RELEASE STUD 29 SB3595101 1 イトタテボウ SPOOL PIN 30 SA1345001 1 アームイトアンナイR ARM THREAD GUIDE, R 31 060500616 1 バインド5X6 SCREW BIND M5X6 32 SB4934001 1 アームイトカケ ARM THREAD GUIDE 33 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 34 SA7272201 1 ハリホウメタルDイトアンナイ THREAD GUIDE D 35 SA9854001 1 テンビンカバー THREAD TAKE-UP LEVER COVER 36 062500816 1 ナベコ5X8 SCREW PAN M5X8 37 SB5630101 1 メンイタグミ FACE PLATE ASSY 38 SA7849001 2 ゴムセン RUBBER CAP 39+ SB4932001 1 <プレミア仕様> メンイタグムセンP <For premier> FACE PLATE RUBBER CAP P 39+ SB5236001 1 メンイタグムセンS FACE PLATE RUBBER CAP S S-7300A-401 20

Page 26 — H. 糸通し関係 / Threading mechanism

Brother S-7300A parts on page 26
Ref	Part number	Part name
1	1	PREMIER SPEC.
2	2	SPRING
3	3	WASHER
4	4	WASHER
5	5	SPRING
6	6	SPRING
7	7	SHAFT
8	8	SHAFT
9	9	SPRING
10	10	SPRING
11	11	SPRING
12	12	PIN
13	13	PIN
14+	14+	PREMIER SPEC.
15+	15+	PREMIER SPEC.
16	16	SPRING
17	17	SCREW
18	18	PULLEY
19	19	WASHER
20	20	SPRING
21	21	DIAL
22	22	SPRING
23	23	SPRING
24	24	SPRING
25	25	SPRING
26	26	SPRING
27	27	SPRING
28	28	SHAFT
29	29	SHAFT
30	30	SPRING
31	31	SPRING
32	32	PIPE
33	33	SPRING
34	34	SPRING
35	35	SPRING
36	36	SPRING
37	37	SPRING
38	38	SPRING
39+	39+	PREMIER SPEC.
40	40	SPRING
41	41	SPRING
42	42	SPRING

H. 糸通し関係 / Threading mechanism <プレミア仕様 / For premier > 13 12 2 3 4 5 6 1 36 35 29 11 <プレミア仕様 / For premier > 39+ 39+ 42 37 33 38 40 41 32 34 28 27 23 24 <プレミア仕様 / For premier > 16 26 22 17 18 19 15+ 20 21 14+ 30 31 S-7300A-401 21 jintex.in

Page 27 — H. 糸通し関係 / Threading mechanism

Brother S-7300A parts on page 27
Ref	Part number	Part name	Qty
40	SA7271001	メンイタイトアンナイ FACE PLATE THREAD GUIDE	1
41	060300606	バインド3X6 SCREW BIND M3X6	1
42	0A4401606	ナベザクラミ4X16DA SCREW PAN (S/P WASHER) M4X16	4

H. 糸通し関係 / Threading mechanism REF.NO CODE QTY 品名 NAME OF PARTS RM 40 SA7271001 1 メンイタイトアンナイ FACE PLATE THREAD GUIDE 41 060300606 1 バインド3X6 SCREW BIND M3X6 42 0A4401606 4 ナベザクラミ4X16DA SCREW PAN (S/P WASHER) M4X16 S-7300A-401 jintex.in 22

Page 28 — J. 糸巻関係 / Bobbin winder mechanism

Brother S-7300A parts on page 28
Ref	Part number	Part name	Qty
	1	Bobbin winder mechanism
	2	Clip
	3	Bobbin winder shaft support
	4	Bobbin winder spindle
	5	Base plate
	6	Bobbin winder pulley
	7	Bobbin winder pulley cover
	8	Screw
	9	Washer
	10	Screw
	11	Shaft
	12	Washer
	13	Screw
	14	Lever
	15	Lever
	16	Washer
	17	Spring
	18	Spring
	19	Pin
	20	Screw
	21	Lever
	22	Screw
	23	Bobbin winder assembly
	24	Washer
	25	Nut
	26	Screw
	27	Screw
	28	Spring
	29	Cap

J. 糸巻関係 / Bobbin winder mechanism 23 29 28 24 24 4 1 22 27 25 13 12 14 11 5 20 9 10 16 17 15 18 19 3 2 6 8 7 26 S-7300A-402 23 jintex.in

Page 29 — J. 糸巻関係 / Bobbin winder mechanism

Brother S-7300A parts on page 29
Part number	Part name	Qty
SB5652101	ウワフタオオクミ	1
048050342	トメワE5	1
SB5009001	イトマキジクウケケミ	1
SB5010001	イトマキジクジクミ	1
SB5400001	ストツパゴム	1
SB4936001	イトマキクルマ	1
SB4940001	ゴムリング	1
012400432	アナヒラ4X4	2
SB5440001	ボビンオサエカム	1
012500536	アナヒラ5X5	1
SB3545101	イトマキウデジク	1
SB3548001	ザガネ	1
062400816	ナベコ4X8	1
SB5014001	ボビンサエ	1
SB3551001	イトマキレバー	1
025060232	ヒラサガネチユウ6	1
SB3552001	モドシバネ	1
SB3553001	イトマキレバーバネ	1
037300616	Vナベタツピン3X6	1
081004070	OリングP4	1
SA1360101	メス	1
060501016	バインド5X10	1
SB5008001	イトマキチヨウシクミ	1
145446002	イトチヨウシサラ	2
SB5013001	ナツト4.37	1
060501016	バインド5X10	5
062061616	ナベコ6X16	1
SB5011001	イトチヨウシバネ	1
SB5012001	イトチヨウシナツト	1

J. 糸巻関係 / Bobbin winder mechanism REF.NO CODE QTY 品名 NAME OF PARTS RM 1 SB5652101 1 ウワフタオオクミ TOP COVER UNIT ASSY 2 048050342 1 トメワE5 RETAINING RING E5 3 SB5009001 1 イトマキジクウケケミ B-WINDER SUPPORT ASSY 4 SB5010001 1 イトマキジクジクミ BOBBIN WINDER SHAFT ASSY 5 SB5400001 1 ストツパゴム STOPPER RUBBER 6 SB4936001 1 イトマキクルマ BOBBIN WINDER WHEEL 7 SB4940001 1 ゴムリング RUBBER RING 8 012400432 2 アナヒラ4X4 SET SCREW SOCKET (FT) M4X4 9 SB5440001 1 ボビンオサエカム BOBBIN PRESSER CAM 10 012500536 1 アナヒラ5X5 SET SCREW SOCKET (FT) M5X5 11 SB3545101 1 イトマキウデジク BOBBIN WINDER ARM SHAFT 12 SB3548001 1 ザガネ WASHER 13 062400816 1 ナベコ4X8 SCREW PAN M4X8 14 SB5014001 1 ボビンサエ BOBBIN PRESSER 15 SB3551001 1 イトマキレバー BOBBIN WINDER LEVER 16 025060232 1 ヒラサガネチユウ6 WASHER PLAIN M6 17 SB3552001 1 モドシバネ SPRING 18 SB3553001 1 イトマキレバーバネ BOBBIN WINDER LEVER SPRING 19 037300616 1 Vナベタツピン3X6 TAPPING SCREW PAN V M3X6 20 081004070 1 OリングP4 O RING P4 21 SA1360101 1 メス KNIFE 22 060501016 1 バインド5X10 SCREW BIND M5X10 23 SB5008001 1 イトマキチヨウシクミ BOBBIN WINDER TENSION ASSY 24 145446002 2 イトチヨウシサラ DISC TENSION 25 SB5013001 1 ナツト4.37 NUT 3 SM4.37 26 060501016 5 バインド5X10 SCREW BIND M5X10 27 062061616 1 ナベコ6X16 SCREW PAN M6X16 28 SB5011001 1 イトチヨウシバネ TENSION SPRING 29 SB5012001 1 イトチヨウシナツト THREAD TENSION NUT S-7300A-402 24 jintex.in

Page 30 — K. 糸切り関係 / Thread trimmer mechanism

Brother S-7300A parts on page 30
Ref	Part number	Part name
50	50	BOLT
51	51	WASHER
52	52	SPRING WASHER
53	53	THREAD TRIMMER LEVER
54	54	PLATE
55	55	SCREW
56	56	BRACKET
57	57	SPRING
58	58	COLLAR
59	59	WASHER
60	60	NUT
61	61	SCREW
62	62	SHAFT
63	63	SCREW
64	64	BLOCK
65	65	COLLAR
66	66	BOLT
67	67	WASHER
46	46	THREAD TRIMMER UNIT
47	47	SCREW
48	48	SPRING WASHER
49	49	SPRING WASHER
44	44	SHAFT
45	45	BRACKET
43	43	SPRING
42	42	PIN
41	41	SPRING
40	40	COLLAR
39	39	WASHER
38	38	SHAFT
37	37	SPRING
36	36	NUT
35	35	BRACKET
34	34	SPRING WASHER
33	33	COLLAR
32	32	SHAFT
20+	20+	SPRING
19+	19+	NUT
17+	17+	WASHER
15+	15+	WASHER
18+	18+	WASHER
16+	16+	SCREW
26	26	HOUSING
25	25	BRACKET
24	24	BRACKET
23	23	SCREW
22	22	PIN
33	33	COLLAR
34	34	SPRING WASHER
32	32	SHAFT
35	35	BRACKET
36	36	NUT
37	37	SPRING
38	38	SHAFT
39	39	WASHER
40	40	COLLAR
41	41	SPRING
42	42	PIN
43	43	SPRING
44	44	SHAFT
45	45	BRACKET
46	46	THREAD TRIMMER UNIT
47	47	SCREW
48	48	SPRING WASHER
49	49	SPRING WASHER
50	50	BOLT
51	51	WASHER
52	52	SPRING WASHER
53	53	THREAD TRIMMER LEVER
54	54	PLATE
55	55	SCREW
56	56	BRACKET
57	57	SPRING
58	58	COLLAR
59	59	WASHER
60	60	NUT
61	61	SCREW
62	62	SHAFT
63	63	SCREW
64	64	BLOCK
65	65	COLLAR
66	66	BOLT
67	67	WASHER
1	1	BRACKET
2	2	WASHER
3	3	SCREW
4	4	LEVER
5	5	SPRING
6	6	PIN
7	7	SPRING
8	8	SPRING
9	9	BRACKET
10	10	NUT
11	11	BRACKET
12	12	PIN
13	13	COLLAR
14	14	COLLAR
16+	16+	SCREW
17+	17+	WASHER
18+	18+	WASHER
19+	19+	NUT
20+	20+	SPRING
27	27	BRACKET
28	28	COLLAR
29	29	SCREW
30	30	PLATE
31	31	SCREW

K. 糸切り関係 / Thread trimmer mechanism 25 jintex.in S-7300A-403

Part Books

Search
