Jack E4S — Part Book

Jack E4S — parts catalog

Page 16 (parts_list): This page lists parts for the Presser Foot Mechanism, including part numbers, names, descriptions, and quantities for three-thread, four-thread, and five-thread configurations.
Page 17 (parts_list): This page contains a parts list for the Lubrication Mechanism (1) of an industrial sewing machine, detailing part numbers, names, and quantities for different thread types.
Page 18 (parts_list): This page lists parts for the Lubrication Mechanism (2) with part numbers, descriptions, and quantities for three-thread, four-thread, and five-thread configurations.
Page 19 (parts_list): This page contains a parts list for HR Device components, detailing part numbers, names, descriptions, and quantities for three-thread, four-thread, and five-thread configurations.
Page 20 (parts_list): This page lists parts for the Thread Stand, including part numbers, descriptions, and quantities for three-thread, four-thread, and five-thread configurations.
Page 21 (diagram): This page contains a diagram and parts list for semi-submerged installation, detailing components like nuts, rubber cushions, oil pans, and various screws with their corresponding part numbers and quantities for different machine configurations.
Page 22 (parts_list): This page lists specific parts for the 25, 二十五, 专用零件/Specific Parts section, including part numbers, descriptions, and quantities for three-thread, four-thread, and five-thread configurations.
Page 23 (parts_list): This page lists accessories and assemblies for an industrial sewing machine, including various tools like wrenches and screwdrivers, as well as specific components like an oil container, chain, and needle threader, with quantities specified for three-thread, four-thread, and five-thread configurations.
Page 24 (parts_list): This page contains a parts list for machine stand table assembly, with part numbers, names, descriptions, and quantities for three-thread, four-thread, and five-thread configurations.
Page 25 (parts_list): This page lists specific parts for a sewing machine, including part numbers, descriptions, and quantities for three-thread, four-thread, and five-thread configurations. It also includes a diagram of various machine components.
Page 26 (parts_list): This page lists specific parts for a sewing machine, including part numbers, descriptions, and quantities for three-thread, four-thread, and five-thread configurations. It also includes a diagram of the parts.
Page 27 (parts_list): This page lists specific parts for the E4SM04 model, including part numbers, names, descriptions, and quantities for four-thread, five-thread, and six-thread configurations.
Page 28 (parts_list): This page lists specific parts for the E4SWF model, including part numbers, descriptions, and quantities for three-thread, four-thread, and five-thread configurations.

Page 16 — 十九、拾压脚机构/Presser Foot Mechanism

Jack E4S parts on page 16
Ref	Part number	Part name	Qty
	207S20008	拾压脚螺钉M10
	20712023	拾压脚杠杆
	20727007	弹簧
	20712025	弯钩
	N01004	六角螺母M5
	207S11031	开槽圆柱头螺钉
	S04060	十字槽盘头螺钉M4×10
	20712024	挡板
	S05017	内六角圆柱头螺钉M6×0.75×13.5
	12110800400	拾压脚复位圈
	121212010	拾压脚小杠杆
	21127009	拾压脚杠杆挡簧(上孔)
	20703031	滑动轴承
	S10009	内六角凹端紧定螺钉M6×8
	20703030	压脚轴套筒
	20702010	压脚轴
	S10011	内六角凹端紧定螺钉M4×0.5×4
	20626016	压脚管连杆销
	21201001	压脚臂
	30119020	线缝割刀
	207S11020	开槽圆柱头螺钉
	21102011	调压螺柱
	211S16002	压杆调压螺母
	001039	O型圈φ12.5×1.8
	S09103	内六角平端紧定螺钉M4×4
	211S16001	螺纹套
	001008	O型橡胶密封圈9×1.8
	21211003	压杆防油套
	121227004	压杆弹簧
	21103018	压杆套筒
	2110301700	压杆组件
	21212021	限位板
	121112010	压杆扳手
	121127012	压杆扳手挡簧
	1211NS20001	轴位螺钉
	207S11051	开槽圆柱头螺钉
	20427010	弹簧片
	20616004	压脚爪
	206S10004	开槽圆柱头螺钉
	120716001	辅助压脚
	20716071	压脚底板
	20716023	压脚架
	207S11030	开槽圆柱头螺钉

十九、拾压脚机构/Presser Foot Mechanism 序号 NO. 公司件号 Part NO. 名称 PartName 零件描述 Description 数量 (Number) 三线 four-thread 四线 five-thread three-thread 1 207S20008 拾压脚螺钉M10 Screw 1 1 1 2 20712023 拾压脚杠杆 Lever 1 1 1 3 20727007 弹簧 Spring 1 1 1 4 20712025 弯钩 Link 1 1 1 5 N01004 六角螺母M5 Nut 1 1 1 6 207S11031 开槽圆柱头螺钉 Screw 1 1 1 7 S04060 十字槽盘头螺钉M4×10 Screw 2 2 2 8 20712024 挡板 Stopper 1 1 1 9 S05017 内六角圆柱头螺钉M6×0.75×13.5 Screw 1 1 1 10 12110800400 拾压脚复位圈 Collar 1 1 1 11 121212010 拾压脚小杠杆 Lever 1 1 1 12 21127009 拾压脚杠杆挡簧(上孔) Spring 1 1 1 13 20703031 滑动轴承 Bearing 2 2 2 14 S10009 内六角凹端紧定螺钉M6×8 Screw 1 1 1 15 20703030 压脚轴套筒 Bushing 1 1 1 16 20702010 压脚轴 Shaft 1 1 1 17 S10011 内六角凹端紧定螺钉M4×0.5×4 Screw 1 1 1 18 20626016 压脚管连杆销 Pin 1 1 1 19 21201001 压脚臂 Presser Arm 1 1 1 20 30119020 线缝割刀 Thread Cutter 1 1 1 21 207S11020 开槽圆柱头螺钉 Screw 2 2 2 22 21102011 调压螺柱 Adjusting Screw 1 1 1 23 211S16002 压杆调压螺母 Nut 1 1 1 24 001039 O型圈φ12.5×1.8 O Ring 1 1 1 25 S09103 内六角平端紧定螺钉M4×4 Screw 1 1 1 26 211S16001 螺纹套 Thread Sleeve 1 1 1 27 001008 O型橡胶密封圈9×1.8 O Ring 1 1 1 28 21211003 压杆防油套 Oil Proof Sleeve 1 1 1 29 121227004 压杆弹簧 Spring 1 1 1 30 21103018 压杆套筒 Struth Sleeve 1 1 1 31 2110301700 压杆组件 Spring 1 1 1 32 21212021 限位板 Plate 1 1 1 33 121112010 压杆扳手 Lever 1 1 1 34 121127012 压杆扳手挡簧 Spring 1 1 1 35 1211NS20001 轴位螺钉 Screw 0 1 0 36 207S11051 开槽圆柱头螺钉 Screw 0 1 0 37 20427010 弹簧片 Spring 0 1 0 38 20616004 压脚爪 Paw Pressur 0 1 0 39 206S10004 开槽圆柱头螺钉 Screw 0 1 0 40 120716001 辅助压脚 Auxiliary Presser Foot 0 1 0 41 20716071 压脚底板 Baseboard 0 1 0 42 20716023 压脚架 Rack 0 1 0 43 207S11030 开槽圆柱头螺钉 Screw 0 1 0 jintex.in

Page 17 — 二十、供油机构(1)/Lubrication Mechanism(1)

Jack E4S parts on page 17
Ref	Part number	Part name	Qty
	207S11034	螺钉
	20616016	压脚辅助板
	12121605400	压脚组件
	20712026	压脚护手
	20712048	板簧
	207S11009	螺钉3×4.5
	20721011	油管
	W01006	垫片
	2072000400	油泵组件
	20725007	蜗轮
	207S14006	螺钉M5×5
	S04019	开槽圆柱头螺钉
	300140	油盖
	001010	O型圈38.7×3.55
	20736004	油过滤器
	20736001	油过滤器接头
	207S11007	十字槽圆柱头螺钉
	21112028	接油盘
	206S30009	过油螺钉
	20122033	垫片(大)
	21221001	一体喷油管
	20736007	油管接头
	20729005	油管卡簧Φ8.3
	12921003	维尼龙油管(φ5xφ8)
	S11025	螺钉M4×16
	12921005	油管中4×φ6
	21111095	油标
	20136007	油管接头
	30129007	油管卡簧
	201S30004	螺钉
	20727018	油管弹簧

44 207S11034 螺钉 Screw 0 1 0 45 20616016 压脚辅助板 Auxiliary Plank 0 1 0 46 12121605400 压脚组件 Presser Foot Assy 0 1 0 47 20712026 压脚护手 Finger Guard 0 1 0 48 20712048 板簧 Stopper 0 1 0 49 207S11009 螺钉3×4.5 Screw 0 1 0 50 20721011 油管 Tube 0.017 0.017 0.017 51 W01006 垫片 Washer 2 2 2 20 二十、供油机构(1)/Lubrication Mechani 序号 NO. 公司件号 Part NO. 名称 PartName 零件描述 Description 数量 (Number) 三线 three-thread 四线 four-thread 五线 five-thread 1 2072000400 油泵组件 Pump 1 1 1 2 20725007 蜗轮 Worm Wheel 1 1 1 3 207S14006 螺钉M5×5 Screw 2 2 2 4 S04019 开槽圆柱头螺钉 Screw 3 3 3 5 300140 油盖 Oil clearer 1 1 1 6 001010 O型圈38.7×3.55 Seal ring 1 1 1 7 20736004 油过滤器 Filter Element 1 1 1 8 20736001 油过滤器接头 Oil cleaner joint 1 1 1 9 207S11007 十字槽圆柱头螺钉 Screw 2 2 2 10 21112028 接油盘 Oil guard 1 1 1 11 206S30009 过油螺钉 Joint Screw 4 4 4 12 20122033 垫片(大) Washer 12 12 12 13 21221001 一体喷油管 Upper screem 1 1 1 14 20736007 油管接头 Joint 2 2 2 15 20729005 油管卡簧Φ8.3 Clamp 2 2 2 16 12921003 维尼龙油管(φ5xφ8) Tube 0.1m 0.1m 0.1m 17 S11025 螺钉M4×16 Screw 2 2 2 18 12921005 油管中4×φ6 Tube 0.15m 0.15m 0.15m 19 21111095 油标 Oil sight 1 1 1 20 20136007 油管接头 Joint 2 2 2 21 30129007 油管卡簧 Clamp 2 2 2 22 201S30004 螺钉 Joint Screw 2 2 2 23 20727018 油管弹簧 Spring 1 1 1 jintex.in

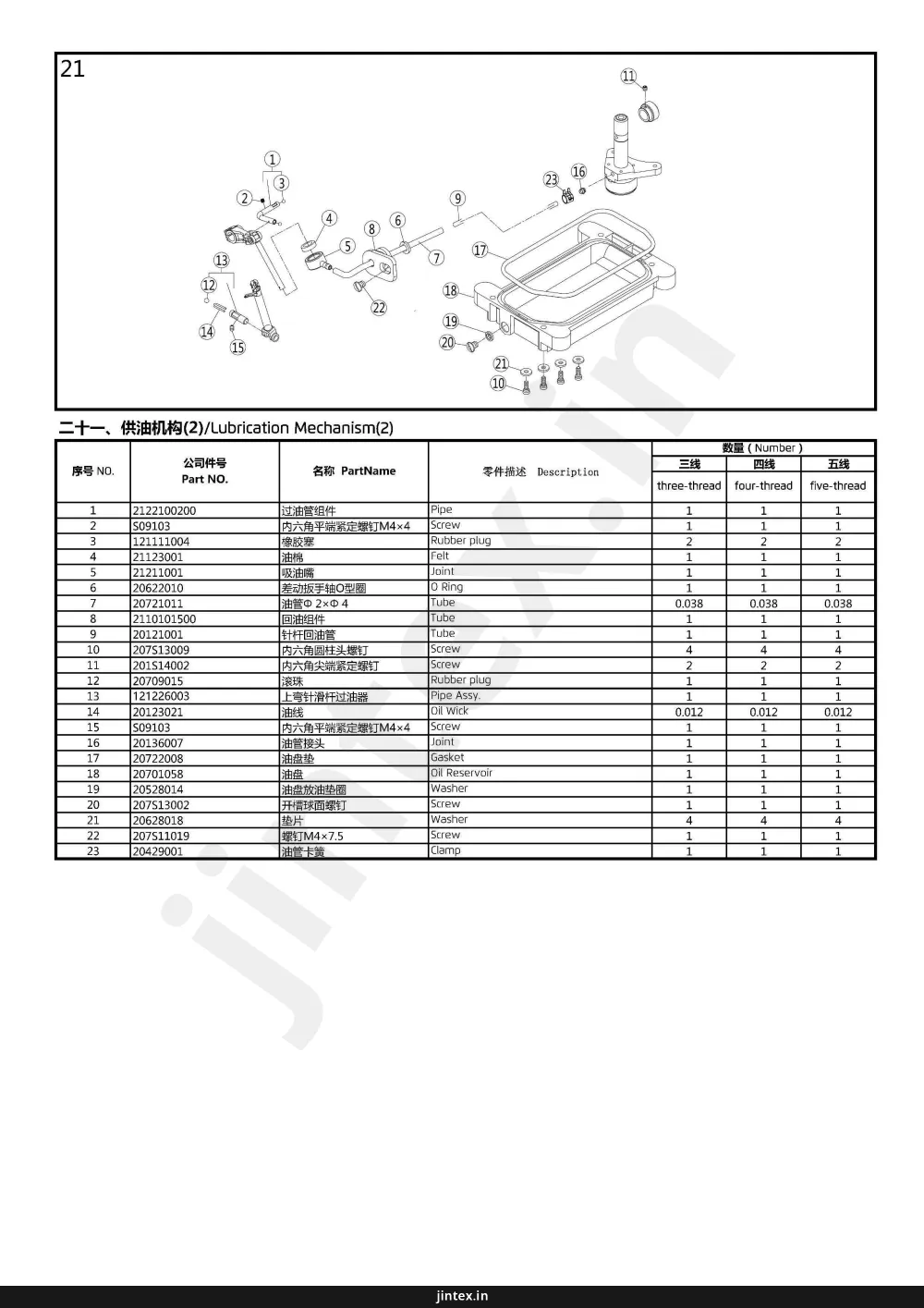

Page 18 — 二十一、供油机构(2)/Lubrication Mechanism(2)

Jack E4S parts on page 18
Ref	Part number	Part name	Qty
	2122100200	油管组件
	S09103	内六角平端紧定螺钉M4×4
	121111004	橡胶塞
	21123001	油棉
	21211001	吸油嘴
	20622010	差动扳手O型圈
	20721011	油管Φ2×Φ4
	2110101500	油管组件
	20121001	针杆油管
	207S13009	内六角圆头螺钉
	201514002	内六角尖头紧定螺钉
	20709015	滚珠
	121226003	上弯滑杆油路
	20123021	油线
	S09103	内六角平端紧定螺钉M4×4
	20136007	油管接头
	20722008	油盘垫
	20701058	油盘
	20528014	油盘放油垫圈
	207S13002	开槽球面螺钉
	20628018	垫片
	207S11019	螺钉M4×7.5
	20429001	油管卡簧

21 二十一、供油机构(2)/Lubrication Mechanism(2) 序号 NO. 公司件号 Part NO. 名称 PartName 零件描述 Description 数量 (Number ) 三线 three-thread 四线 four-thread 五线 five-thread 1 2122100200 油管组件 Pipe 1 1 1 2 S09103 内六角平端紧定螺钉M4×4 Screw 1 1 1 3 121111004 橡胶塞 Rubber plug 1 1 1 4 21123001 油棉 Felt 1 1 1 5 21211001 吸油嘴 Joint 1 1 1 6 20622010 差动扳手O型圈 O Ring 1 1 1 7 20721011 油管Φ2×Φ4 Tube 0.038 0.038 0.038 8 2110101500 油管组件 Tube 1 1 1 9 20121001 针杆油管 Tube 1 1 1 10 207S13009 内六角圆头螺钉 Screw 2 2 2 11 201514002 内六角尖头紧定螺钉 Screw 2 2 2 12 20709015 滚珠 Rubber plug 1 1 1 13 121226003 上弯滑杆油路 Pipe Assy. 1 1 1 14 20123021 油线 Oil Wick 0.012 0.012 0.012 15 S09103 内六角平端紧定螺钉M4×4 Screw 1 1 1 16 20136007 油管接头 Joint 1 1 1 17 20722008 油盘垫 Gasket 1 1 1 18 20701058 油盘 Oil Reservoir 1 1 1 19 20528014 油盘放油垫圈 Washer 1 1 1 20 207S13002 开槽球面螺钉 Screw 1 1 1 21 20628018 垫片 Washer 4 4 4 22 207S11019 螺钉M4×7.5 Screw 1 1 1 23 20429001 油管卡簧 Clamp 1 1 1 Jinte.in

Page 19 — 二十二、HR装置机构部件/H.R.Device

Jack E4S parts on page 19
Ref	Part number	Part name	Qty
	21212011	挡油板
	21123002	油毡
	21123003	毛毡
	21222002	上硅油盒密封盖
	21211002	上硅油盒
	21212005	过线架
	21212006	过线架
	S04060	十字槽盘头螺钉 M4×10
	2071101600	下硅油盒
	20723009	毛毡
	20726010	别针
	207S11008	开槽圆柱头螺钉
	20701027	针线冷却器
	20709014	滚珠
	20712041	油管夹
	40123013	油线
	40121002	油管
	20711017	下硅油盒盖
	20711016	下硅油盒
	207S30003	组合螺钉 M4×12
	207S11007	十字槽圆柱头螺钉
	20701038	针线冷却器
	2070103000	下硅油盒组件A
	20612062	油管螺钉垫圈

22 3/4 Series 5 Series 63/4 Series 75 Series 3/4 Series 5 Series 二十二、HR装置机构部件/H.R.Device 序号 NO. 公司件号 Part NO. 名称 PartName 零件描述 Description 数量 (Number) 三线 four-thread 四线 five-thread three-thread 1 21212011 挡油板 Cover 1 1 1 2 21123002 油毡 Felt 1 1 0 3 21123003 毛毡 Felt 0 0 1 4 21222002 上硅油盒密封盖 Cover 1 1 1 5 21211002 上硅油盒 Silicone Oil Reservoir 1 1 1 6 21212005 过线架 Thread Guide 1 1 0 7 21212006 过线架 Thread Guide 0 0 1 8 S04060 十字槽盘头螺钉 M4×10 Screw 1 1 1 9 2071101600 下硅油盒 Silicone Oil Reservoir 1 1 0 10 20723009 毛毡 Oil Felt 1 1 1 11 20726010 别针 Pin 1 1 1 12 207S11008 开槽圆柱头螺钉 Screw 2 2 0 13 20701027 针线冷却器 Needle Thread Lubricator 1 1 0 14 20709014 滚珠 Plug 1 1 1 15 20712041 油管夹 Clamp 1 1 1 16 40123013 油线 Oil Wick 1 1 1 17 40121002 油管 Tube 1 1 1 18 20711017 下硅油盒盖 Cover 1 1 1 19 20711016 下硅油盒 Silicone Oil Reservoir 1 1 1 20 207S30003 组合螺钉 M4×12 Screw 1 1 1 21 207S11007 十字槽圆柱头螺钉 Screw 0 0 2 22 20701038 针线冷却器 Needle Thread Lubricator 0 0 1 23 2070103000 下硅油盒组件A Silicone Oil Reservoir 0 0 1 24 20612062 油管螺钉垫圈 Washer 2 2 0

Page 20 — Thread Stand

Jack E4S parts on page 20
Ref	Part number	Part name	Qty
	20131014	过线棒
	30113019	过线棒
	20131019	棒帽
	12113009	上管
	201516006	导线环螺母
	12113007	过线架(短)
	20131018	过线环
	20131021	棒架螺钉
	21131010	棒架
	201516004	螺母
	20131022	棒架螺钉
	201516004	螺母
	21131011	导线环
	20131020	导线环螺钉
	12113009	长过线架
	21131007	导线棒
	20131014	过线棒
	21131013	固定器
	S04050	螺钉M5X15
	21131014	套
	N01030	套螺母
	21131015	线圈定位套
	20131006	线托棒
	20131010	线盘垫
	21131016	线盘
	21131012	导线架(长)
	N01114	螺母
	20128018	垫圈
	21131018	下管
	201516005	螺母
	121128003	下管垫圈
	21131009	导线架(短)
	20122049	防震垫
	2113101700	线架组件

23 Thread Stand 数量 (Number ) 序号 NO. 公司件号 Part NO. 名称 PartName 零件描述 Description three-thread four-thread five-thread 1 20131014 过线棒 Thread guide 0 0 0 2 30113019 过线棒 Thread Guide 0 0 1 3 20131019 棒帽 Rod cap 1 1 1 4 12113009 上管 Upper thread column 1 1 1 5 201516006 导线环螺母 Thread Guide hook nut 1 1 1 6 12113007 过线架(短) Thread spool tray bracket 2 4 4 7 20131018 过线环 Thread Guide hook 0 2 1 8 20131021 棒架螺钉 Screw 3 4 5 9 21131010 棒架 Clamp plate 1 1 1 10 201516004 螺母 Nut 4 4 4 11 20131022 棒架螺钉 Screw 2 2 2 12 201516004 螺母 Nut 4 4 4 13 21131011 导线环 Thread Guide hook 3 4 4 14 20131020 导线环螺钉 Screw 2 4 4 15 12113009 长过线架 Thread spool tray bracket 1 0 1 16 21131007 导线棒 Thread Guide bar 1 1 1 17 20131014 过线棒 Thread Guide 0 1 0 18 21131013 固定器 Thread Guide joint 1 1 1 19 S04050 螺钉M5X15 Screw 2 2 2 20 21131014 套 Bushing 1 1 1 21 N01030 套螺母 Nut 2 2 2 22 21131015 线圈定位套 Spool Cushion 3 4 5 23 20131006 线托棒 Spool pin 3 4 5 24 20131010 线盘垫 Spool tray Cushion 3 4 5 25 21131016 线盘 Screw tray 1 0 1 26 21131012 导线架(长) Thread spool tray bracket 3 4 5 27 N01114 螺母 Nut 1 1 1 28 20128018 垫圈 Washer 3 4 5 29 21131018 下管 Lower thread cloumn 1 1 1 30 201516005 螺母 Nut 1 1 1 31 121128003 下管垫圈 Lower Washer 2 2 2 32 21131009 导线架(短) Thread spool tray bracket 0 2 1 33 20122049 防震垫 Plate dog link washer 0 2 1 34 2113101700 线架组件 Thread stand component 1 0 0 jintex.in

Page 21 — 二十四、托盘部件/Part For Semi-Submerged Installation

Jack E4S parts on page 21
Part number	Part name	Qty
2113101800	线架组件
2113101900	线架组件
2113102700	线架组件
20131028	托盘螺钉固定头	4
20722018	托盘防震垫块	4
20711058	托盘	1
20712064	托架	2
30122031	减震垫圈	4
20131030	防震套	4
20131029	大垫圈	8
20131027	托盘螺钉	4
2123100400	落料斗组件	1
20131034	自攻螺钉ST3.5x1.6	4
21231005	排料槽座	1
20131032	排料槽I	1
21231007	排料槽II	1
207S11046	托架支柱	4
207S13006	内六角圆柱头螺钉	4
20728006	平垫圈(镀	4
421S30004	十字盘头自攻螺钉	4

34 2113101800 线架组件 Thread stand component 0 1 0 34 2113101900 线架组件 Thread stand component 0 0 1 34 2113102700 线架组件 Thread stand component 0 0 1(六线) 24 二十四、托盘部件/Part For Semi-Submerged Installation 序号 NO. 公司件号 Part NO. 名称 PartName 零件描述 Description 数量 (Number) 三线 three-thread 四线 four-thread 五线 five-thread 1 20131028 托盘螺钉固定头 Nut 4 4 4 2 20722018 托盘防震垫块 Cushion Rubber 4 4 4 3 20711058 托盘 oil pan 1 1 1 4 20712064 托架 Rest Board 2 2 2 5 30122031 减震垫圈 Spring Washer 4 4 4 6 20131030 防震套 Washer 4 4 4 7 20131029 大垫圈 Spacer 8 8 8 8 20131027 托盘螺钉 Screw 4 4 4 9 2123100400 落料斗组件 Waste Chute Assy. 1 1 1 10 20131034 自攻螺钉ST3.5x1.6 Screw 4 4 4 11 21231005 排料槽座 Screw 1 1 1 12 20131032 排料槽I Waste Chute 1 1 1 13 21231007 排料槽II Waste Chute 1 1 1 14 207S11046 托架支柱 Screw 4 4 4 15 207S13006 内六角圆柱头螺钉 Screw 4 4 4 16 20728006 平垫圈(镀 Washer 4 4 4 17 421S30004 十字盘头自攻螺钉 Screw 4 4 4

Page 22

Jack E4S parts on page 22
Ref	Part number	Part name	Qty
	12121601100	(五线厚料)压脚组件件
	121216026	压脚连接件
	S01029	螺钉M3.5×7.5
	121216025	压脚架
	101S11006	螺钉M3×4.5
	121216027	护料压板
	20701054	压脚底板
	121216040	小压脚底板
	208S20002	开槽无头螺钉
	20712052	压脚挡片
	20719053	压脚扭簧
	207S11020	槽圆柱头螺钉
	207S20010	轴位螺钉M3×8.5
	XXXXXXXXXX	压脚组件
	207S11038	开槽圆柱头螺钉
	20716063	压脚架
	121216046	压脚架
	207S11034	开槽圆柱头螺钉
	121216047	辅助压脚
	20716061	压脚底板
	207S20065	压脚底板
	207S20022	开槽无头螺钉
	207S16011	螺母
	207S20021	开槽圆柱头螺钉
	20727011	压脚弹簧
	20727012	压脚弹簧
	20716062	小压脚
	121216048	小压脚
	20712076	压脚护手
	20715057	压脚弹簧
	207S11009	开槽圆柱头螺钉
	12121601200	压脚组件
	121216029	压脚架
	207S11051	开槽圆柱头螺钉
	20716092	弹簧片
	121216028	压脚爪
	207S30005	轴位螺钉
	P01025	销φ1.5
	20716079	压脚底板
	207S16012	螺母
	121216041	小压脚底板
	20727014	弹簧
	20727050	压脚弹簧

25 5-A04 Series 5-A02 Series 5-03 Series 二十五、专用零件/Specific Parts 序号 NO. 公司件号 Part NO. 名称 PartName 零件描述 Description 数量 (Number) 三线 three-thread 四线 four-thread 五线 five-thread 1 12121601100 (五线厚料)压脚组件件 Presser Foot Assy. 0 0 1 2 121216026 压脚连接件 Connection 0 0 1 3 S01029 螺钉M3.5×7.5 Screw 0 0 1 4 121216025 压脚架 Pin 0 0 1 5 101S11006 螺钉M3×4.5 Screw 0 0 1 6 121216027 护料压板 Fabric Guard 0 0 1 7 20701054 压脚底板 Baseboard 0 0 1 8 121216040 小压脚底板 Baseboard 0 0 1 9 208S20002 开槽无头螺钉 Pin 0 0 3 10 20712052 压脚挡片 Finger Guard 0 0 1 11 20719053 压脚扭簧 Spring 0 0 1 12 207S11020 槽圆柱头螺钉 Screw 0 0 1 13 207S20010 轴位螺钉M3×8.5 Screw 0 0 1 14 XXXXXXXXXX 压脚组件 Presser Foot Assy. 0 0 1 15 207S11038 开槽圆柱头螺钉 Screw 0 0 1 16 20716063 压脚架 Rack 0 0 1 17 121216046 压脚架 Rack 0 0 1 18 207S11034 开槽圆柱头螺钉 Screw 0 0 1 19 121216047 辅助压脚 Fabric Guard 0 0 1 20 20716061 压脚底板 Baseboard 0 0 1 21 207S20065 压脚底板 Baseboard 0 0 1 22 207S20022 开槽无头螺钉 Pin 0 0 1 23 207S16011 螺母 Nut 0 0 1 24 207S20021 开槽圆柱头螺钉 Screw 0 0 1 25 20727011 压脚弹簧 Spring 0 0 1 26 20727012 压脚弹簧 Spring 0 0 1 27 20716062 小压脚 Baseboard 0 0 1 28 121216048 小压脚 Baseboard 0 0 1 29 20712076 压脚护手 Finger Guard 0 0 1 30 20715057 压脚弹簧 Spring 0 0 1 31 207S11009 开槽圆柱头螺钉 Screw 0 0 1 32 12121601200 压脚组件 Presser Foot Assy. 0 0 1 33 121216029 压脚架 Screw 0 0 1 34 207S11051 开槽圆柱头螺钉 Screw 0 0 1 35 20716092 弹簧片 Plate Spring 0 0 1 36 121216028 压脚爪 Presser Foot 0 0 1 37 207S30005 轴位螺钉 Pin 0 0 1 38 P01025 销φ1.5 Pin 0 0 1 39 20716079 压脚底板 Baseboard 0 0 1 40 207S16012 螺母 Nut 0 0 1 41 121216041 小压脚底板 Baseboard 0 0 1 42 20727014 弹簧 Spring 0 0 1 43 20727050 压脚弹簧 Spring 0 0 1 jintex.in

Page 23 — 二十六、随机附件部分/Accessories Assemblies

Jack E4S parts on page 23
Ref	Part number	Part name	Qty
	20131044	直柄内六角扳手1.5mm
	10131004	螺丝刀(小)
	12113002	机头罩
	20731047	螺丝刀(大)
	120111006	油袋(600ml)(22#)
	20131048	小油壶(尖嘴)
	20131039	漏斗
	20131051	镊子
	20131043	扳手(8mm)
	20131046	内六角扳手(2mm)
	30131012	内六角扳手(3mm)
	20131047	内六角扳手(4mm)
	20131056	内六角扳手(5mm)
	121230004	塑壳调速器
	20131055	附件箱
	20131054	脚踏板链
	20131052	线勾
	20131062	机头塑料袋
	S10005	内六角凹端紧定螺钉M3×3
	见标准零件表	机针
	20730335	拉杆

26 二十六、随机附件部分/Accessories Assemblies 序号 NO. 公司件号 Part NO. 名称 PartName 零件描述 Description 数量 (Number) 三线 three-thread 四线 four-thread 五线 five-thread 1 20131044 直柄内六角扳手1.5mm Hexagonal wrench/1.5mm 1 1 1 2 10131004 螺丝刀(小) Screwdriver (S) 1 1 1 3 12113002 机头罩 Machine head cover 1 1 1 4 20731047 螺丝刀(大) screw driver (L) 1 1 1 5 120111006 油袋(600ml)(22#) Oil container 1 1 1 6 20131048 小油壶(尖嘴) Oil container 1 1 1 7 20131039 漏斗 Tundish 1 1 1 8 20131051 镊子 Tweezers 1 1 1 9 20131043 扳手(8mm) Wrench/8mm 1 1 1 10 20131046 内六角扳手(2mm) Hexagonal wrench/2mm 1 1 1 11 30131012 内六角扳手(3mm) Hexagonal wrench/3mm 1 1 1 12 20131047 内六角扳手(4mm) Hexagonal wrench/4mm 1 1 1 13 20131056 内六角扳手(5mm) Hexagonal wrench/5mm 1 1 1 14 121230004 塑壳调速器 Controller 1 1 1 15 20131055 附件箱 Attachment box 1 1 1 16 20131054 脚踏板链 Chain 0 1 1 17 20131052 线勾 Needle threader 1 1 1 18 20131062 机头塑料袋 Plastic machine head bag 1 1 1 19 S10005 内六角凹端紧定螺钉M3×3 Screw 4 4 4 20 见标准零件表机针 Needle 10 10 10 21 20730335 拉杆 Tie rod 1 1 1 Jinttex.in

Page 24 — 二七、机架部件/machine stand table assy

Jack E4S parts on page 24
Ref	Part number	Part name	Qty
	13832113	零件导轨
	S18002	螺钉
	13832114	零件盒
	1383211500	机架上节左
	S15001	M8*11螺栓垫圈组合件
	1383211200	机架下节左
	13832104	支座护罩
	1012016	支座
	13832105	脚踏板垫 (大)
	13832110	脚踏板连接件 (大)
	13832106	脚踏板 (大)
	L02075	M6x11螺栓垫圈组合件
	1383210700	脚踏板固定件
	13832108	脚踏板安装板
	13832116	踏板安装板固定板
	21232001	踏板板(小)
	20112126	踏板连接件(小)
	N01010	螺母
	1383210300	机架下节右
	13832111	机架连接板
	1383210100	机架上节右
	S18001	螺钉
	XXXXXXXX	台板
	XXXXXXXX	变速器
	2011111300	拉杆组件
	2013105400	踏板链组件
	13832102	机架固定板
	13832129	台板护套

27 二七、机架部件/machine stand table assy 序号 NO. 公司件号 Part NO. 名称 PartName 零件描述 Description 数量 (Number ) 三线 three-thread 四线 four-thread 五线 five-thread 1 13832113 零件导轨 Drawer slider 2 2 2 2 S18002 螺钉 Screw 6 6 6 3 13832114 零件盒 Plastic drawer 1 1 1 4 1383211500 机架上节左 Upper stand (left) 1 1 1 5 S15001 M8*11螺栓垫圈组合件 Bolt washer assembly M8*11 12 12 12 6 1383211200 机架下节左 Lower stand (left) 1 1 1 7 13832104 rubber cover 支座护罩 4 4 4 8 1012016 支座 Stand height adjusting base 4 4 4 9 13832105 脚踏板垫 (大) Large pedal pad cushion 1 1 1 10 13832110 脚踏板连接件 (大) Large pedal bracket 1 1 1 11 13832106 脚踏板 (大) Large pedal pad 1 1 1 12 L02075 M6x11螺栓垫圈组合件 Bolt washer assembly M6*11 2 2 2 13 1383210700 脚踏板固定件 Pedal bracket 4 4 4 14 13832108 脚踏板安装板 Lower bar 1 1 1 15 13832116 踏板安装板固定板 Bolt plate 2 2 2 16 21232001 踏板板(小) Small pedal 1 1 1 17 20112126 踏板连接件(小) Small pedal bracket 1 1 1 18 N01010 螺母 Nut M8 4 4 4 19 1383210300 机架下节右 Lower stand(right) 1 1 1 20 13832111 机架连接板 Front bar 1 1 1 21 1383210100 机架上节右 Upper stand (right) 1 1 1 22 S18001 螺钉 Screw 6 6 6 23 XXXXXXXX 台板 Table 1 1 1 24 XXXXXXXX 变速器 Transmission 1 1 1 25 2011111300 拉杆组件 Motor connecting rod 1 1 1 26 2013105400 踏板链组件 Pedal chain components 1 1 1 27 13832102 机架固定板 Bolt plate 2 2 2 28 13832129 台板护套 Table cover 4 4 4 jintex.in

Page 25

Jack E4S parts on page 25
Ref	Part number	Part name	Qty
	20702007	调节杆
	20712020	调节板
	20709007	螺母
	20728005	垫片
	20727005	调节杆弹簧
	H05018	开口挡圈3.5
	2070103000	下硅油盒组件A
	20715045	针板(毛巾机)
	2071609600	压脚组件(毛巾机)
	20701036	上刀座
	2071402500	后刀组件(MJ)
	20701033	托架
	20717023	下弯针(MJ)
	20717022	上弯针(MJ)
	207S11003	螺丝M4X10
	20701037	下刀架
	303800	包布/毛巾机右前盖(喷漆)
	21212020	左前盖(包布/毛巾机)
	207S11014	开槽圆柱头螺钉M3.5×4
	206S11012	开槽圆柱头螺钉M4×5.5
	21212014	卷具固定板(包布/毛巾机)
	s04060	十字槽盘头螺钉M4×10
	20712057	卷边器(10)
	20713057	过带导向
	2071104100	布条 the组件
	121212005	左前盖(毛巾机)
	121212007	卷边器(10mm)
	121212006	卷具固定座(毛巾机)
	207S11009	开槽圆柱头螺钉M3×4.5
	20712026	压脚护手
	20715057	压脚弹簧

28 二八、毛巾机专用件/Specific Parts 序号 NO. 公司件号 Part NO. 名称 PartName 零件描述 Description 数量 (Number ) 三线四线五线 three-thread four-thread five-thread 1 20702007 调节杆 Adjusting Bar / 1 / 2 20712020 调节板 Regulator Plate / 1 / 3 20709007 螺母 Pin / 1 / 4 20728005 垫片 Washer / 1 / 5 20727005 调节杆弹簧 Spring / 1 / 6 H05018 开口挡圈3.5 Ring / 1 / 7 2070103000 下硅油盒组件A Silicone Oil Reservoir / 1 / 8 20715045 针板(毛巾机) Needle Plate / 1 / 9 2071609600 压脚组件(毛巾机) Presser Foot Assy / 1 / 10 20701036 上刀座 Upper Knife Clamp / 1 / 11 2071402500 后刀组件(MJ) Main Feed Dog Complete / 1 / 12 20701033 托架 Bracket / 1 / 13 20717023 下弯针(MJ) Lower Looper / 1 / 14 20717022 上弯针(MJ) Upper Looper / 1 / 15 207S11003 螺丝M4X10 Screw / 1 / 16 20701037 下刀架 Lower Knife Holder / 1 / 17 303800 包布/毛巾机右前盖(喷漆) Front Cover(right) / 1 / 18 21212020 左前盖(包布/毛巾机) Front Cover(left) / 2 / 19 207S11014 开槽圆柱头螺钉M3.5×4 Screw / 1 / 20 206S11012 开槽圆柱头螺钉M4×5.5 Screw / 2 / 21 21212014 卷具固定板(包布/毛巾机) Binder Guide / 1 / 22 s04060 十字槽盘头螺钉M4×10 Screw / 1 / 23 20712057 卷边器(10) Binder(10) / 1 / 24 20713057 过带导向 Tape Guide / 1 / 25 2071104100 布条 the组件 Roller assembly / 1 / 26 121212005 左前盖(毛巾机) Front Cover(left) / 1 / 27 121212007 卷边器(10mm) Binder(10) / 1 / 28 121212006 卷具固定座(毛巾机) Binder Guide / 1 / 29 207S11009 开槽圆柱头螺钉M3×4.5 Regulator Plate / 1 / 30 20712026 压脚护手 Finger Guard / 1 / 31 20715057 压脚弹簧 Spring / 1 / Jinteх.in

Page 26 — 二十九、包布条专用件/Specific Parts

Jack E4S parts on page 26
Ref	Part number	Part name	Qty
	20702007	调节杆
	20712020	调节板
	20709007	螺母
	20728005	垫片
	20727005	调节弹簧
	H05018	开口挡圈3.5
	12121601400	(五线滚边带)压脚组件
	20715017	(五线滚边带)针板
	2071401800	(五线滚边带)牙齿组件
	21212014	左前盖(包布/毛巾机)
	21212020	右前盖(包布/毛巾机)
	303800	包布/毛巾机右前盖(喷漆)
	20712058	卷边器(8)
	20713057	过带导向
	207S11014	开口槽圆柱螺钉M3.5×4
	20531041	轴
	20531042	紧圈
	20531043	带子托盘
	20531009	带子架座
	S10005	内六角凹端紧定螺钉M3×3
	206S11012	开槽圆柱螺钉M4×5.5
	S04060	十字槽盘头螺钉M4×10

29 二十九、包布条专用件/Specific Parts 序号 NO. 公司件号 Part NO. 名称 PartName 零件描述 Description 数量 (Number ) 三线 three-thread 四线 four-thread 五线 five-thread 1 20702007 调节杆 Adjusting Bar / 1 / 2 20712020 调节板 Regulator Plate / 1 / 3 20709007 螺母 Pin / 1 / 4 20728005 垫片 Washer / 1 / 5 20727005 调节弹簧 Spring / 1 / 6 H05018 开口挡圈3.5 Ring / 1 / 7 12121601400 (五线滚边带)压脚组件 Presser Foot Assy / 1 / 8 20715017 (五线滚边带)针板 Needle Plate / 1 / 9 2071401800 (五线滚边带)牙齿组件 Main Feed Dog Complete / 1 / 10 21212014 左前盖(包布/毛巾机) Front Cover(left) / 1 / 11 21212020 右前盖(包布/毛巾机) Front Cover(right) / 1 / 12 303800 包布/毛巾机右前盖(喷漆) Front Cover(right) / 1 / 13 20712058 卷边器(8) Binder(8) / 1 / 14 20713057 过带导向 Tape Guide / 2 / 15 207S11014 开口槽圆柱螺钉M3.5×4 Screw / 1 / 16 20531041 轴 Shaft / 1 / 17 20531042 紧圈 Straining ring / 1 / 18 20531043 带子托盘 Tray / 1 / 19 20531009 带子架座 Bracket / 3 / 20 S10005 内六角凹端紧定螺钉M3×3 Screw / 1 / 21 206S11012 开槽圆柱螺钉M4×5.5 Screw / 1 / 22 S04060 十字槽盘头螺钉M4×10 Screw / 1 / Jinte.in

Page 27 — E4SM04专用部件/Specific Parts

Jack E4S parts on page 27
Ref	Part number	Part name	Qty
	20713055	挑线架
	20713056	过线板
	20713017	过线
	20117014	19#针
	121134001	针夹头(六线)
	21134001	针夹头(六线)
	21213010	过线
	20703060	衬套
	20713053	过线
	121227003	压杆弹簧(厚料)
	20719053	压杆扭簧
	20712052	压脚挡片
	207S20010	位螺钉M3×3.5
	2111600500	压脚组件(五线厚料)
	2111600500	压脚组件(六线)
	207S11020	开槽圆柱头螺钉
	2071405600	齿组件
	20704030	上刀柄
	2070403600	上弯针滑杆组件(厚料)
	21102026	曲轴(四线适应性精密)
	20715081	针板
	121215003	针板(六线厚料)
	20717060	链线弯针(厚料)
	121119001	下刀(厚料)
	20619009	上刀(厚料)
	121213001	封闭式挑线杆(五线厚料)
	21113013	挑线杆(六线)
	20701052	下刀架
	12111300200	过线
	21113014	过线片2(六线)
	201S16003	螺母
	206S11005	螺钉SM11/64X40X7.3
	21113015	过线架(六线)
	21311161	夹线片
	211130800	夹线器组件(黄点)
	21112064	夹线器安装板(六线)
	21213001	过线(六线)
	121101002	上刀座
	21113013	过线片1(六线)
	20717006	下弯针(JK)

30 E4SM04专用部件/Specific Parts 序号 NO. 公司件号 Part NO. 名称 PartName 零件描述 Description 数量 (Number) 四线 five-thread 六线 six-thread four-thread 1 20713055 挑线架 Thread Takeup / 1 1 2 20713056 过线板 Tension Guide / 1 0 3 20713017 过线 Thread Guide / 0 1 4 20117014 19#针 Needle / 2 3 5 121134001 针夹头(六线) Needle Holder / 1 1 6 21134001 针夹头(六线) Needle Holder / 0 1 7 21213010 过线 Thread Guide / 1 1 8 20703060 衬套 Spacer / 1 1 9 20713053 过线 Thread Guide / 1 1 10 121227003 压杆弹簧(厚料) Spring / 1 1 11 20719053 压杆扭簧 Spring / 1 1 12 20712052 压脚挡片 Finger Guard / 1 1 13 207S20010 位螺钉M3×3.5 Screw / 1 1 14 2111600500 压脚组件(五线厚料) Presser Foot Assy / 1 0 15 2111600500 压脚组件(六线) Presser Foot Assy / 0 1 16 207S11020 开槽圆柱头螺钉 Screw / 1 1 17 2071405600 齿组件 Main Feed Dog Complete / 1 1 18 20704030 上刀柄 Crank / 1 1 19 2070403600 上弯针滑杆组件(厚料) Upper Looper Holder Assy / 1 1 20 21102026 曲轴(四线适应性精密) Crankshaft / 1 0 21 20715081 针板 Needle Plate / 0 1 22 121215003 针板(六线厚料) Needle Plate / 1 1 23 20717060 链线弯针(厚料) Double Chainstitch Looper / 1 1 24 121119001 下刀(厚料) Lower Knife / 1 1 25 20619009 上刀(厚料) Upper Knife / 1 0 26 121213001 封闭式挑线杆(五线厚料) Thread Takeup / 0 1 27 21113013 挑线杆(六线) Thread Takeup / 1 1 28 20701052 下刀架 Lower Knife Holder / 0 1 29 12111300200 过线 Thread Guide / 0 1 30 21113014 过线片2(六线) Thread Guide / 1 1 31 201S16003 螺母 Stopper / 0 1 32 206S11005 螺钉SM11/64X40X7.3 Screw / 0 1 33 21113015 过线架(六线) Thread Guide / 0 1 34 21311161 夹线片 Tension Disc / 0 2 35 211130800 夹线器组件(黄点) Tension Spring Assembly / 0 1 36 21112064 夹线器安装板(六线) Clamp mounting plate / 0 1 37 21213001 过线(六线) Thread Guide / 0 1 38 121101002 上刀座 Upper Knife Clamp / 0 1 39 21113013 过线片1(六线) Thread Guide / 1 1 40 20717006 下弯针(JK) Lower Looper / 1 1 jintex.in

Page 28 — 三十一、E4SWF专用部件/Specific Parts

Jack E4S parts on page 28
Ref	Part number	Part name	Qty
	2070403500	上弯针杆组件DLC厚料
	121223001	过滤塞
	21111007	防护罩(无纺布)
	21212026	过线
	S01063	开槽圆柱头螺钉M2.5×6
	N01018	螺母
	W01011	垫圈
	20703011	送布轴左套
	2111300600	夹线器组件(蓝点)
	21311161	夹线片
	20713048	过线板(无纺布)
	930000210	夹线器支架
	201S16003	螺母
	2071407100	主送布牙(无纺布)
	20715070	针板(无纺布)
	400037	上弯针球柄
	20719005	下刀
	20801056	下刀架(四线厚料)
	20701014	上刀座
	20117013	14#机针
	20704051	下弯针架(无纺布)
	121221002	后方下刀套管φ7×φ9
	2071609000	压脚组件(无纺布)
	21102023	曲轴(无纺布)
	2070500500	送料组件
	2120200200	针杆组件DLC
	20703060	衬套
	21213007	过线
	20717012	下弯针(无纺布)
	20619009	上刀(厚料)
	121230007	控制器
	208S15002	螺钉M4.5X8
	121128001	垫片
	121202010	送布轴
	208040081	紧圈
	207S13006	内六角圆柱头螺钉

37 2120200200 针杆组件(DLC处理) Needle Bar Assembly 38 121223001 过滤塞 Filter plug 39 12123002400 控制器 Controller 31 三十一、E4SWF专用部件/Specific Parts 序号 NO. 公司件号 Part NO. 名称 PartName 零件描述 Description 数量 (Number) 三线四线五线 three-thread four-thread five-thread 1 2070403500 上弯针杆组件DLC厚料 Upper Looper Holder Assy 1 / / 2 121223001 过滤塞 Filter plug 1 / / 3 21111007 防护罩(无纺布) Eye Guide 1 / / 4 21212026 过线 Thread Guide 1 / / 5 S01063 开槽圆柱头螺钉M2.5×6 Screw 2 / / 6 N01018 螺母 Stopper 2 / / 7 W01011 垫圈 Washer 2 / / 8 20703011 送布轴左套 Sleeve 1 / / 9 2111300600 夹线器组件(蓝点) Tension Spring Assembly 1 / / 10 21311161 夹线片 Tension Disc 2 / / 11 20713048 过线板(无纺布) Thread Guide 2 / / 12 930000210 夹线器支架 Holder 1 / / 13 201S16003 螺母 Stopper 1 / / 14 2071407100 主送布牙(无纺布) Main Feed Dog Complete 1 / / 15 20715070 针板(无纺布) Needle Plate 1 / / 16 400037 上弯针球柄 Crank 1 / / 17 20719005 下刀 Lower Knife 1 / / 18 20801056 下刀架(四线厚料) Lower Knife Holder 1 / / 19 20701014 上刀座 Upper Knife Clamp 1 / / 20 20117013 14#机针 Needle 1 / / 21 20704051 下弯针架(无纺布) Lower Looper Holder 1 / / 22 121221002 后方下刀套管φ7×φ9 Non woven lower casing 0.023 / / 23 2071609000 压脚组件(无纺布) Presser Foot Assy 1 / / 24 21102023 曲轴(无纺布) Crankshaft 1 / / 25 2070500500 送料组件 Connection 1 / / 26 2120200200 针杆组件DLC Needle Bar Assembly 1 / / 27 20703060 衬套 Spacer 1 / / 28 21213007 过线 Thread Guide 1 / / 29 20717012 下弯针(无纺布) Lower Looper 1 / / 30 20619009 上刀(厚料) Upper Knife 1 / / 31 121230007 控制器 Controller 1 / / 32 208S15002 螺钉M4.5X8 Controller 1 / / 33 121128001 垫片 Controller 1 / / 34 121202010 送布轴 Controller 1 / / 35 208040081 紧圈 Controller 1 / / 36 207S13006 内六角圆柱头螺钉 Controller 1 / / jintex.in
