Juki MB-372 / MB-373 — parts catalog

Page 16

Juki MB-372 / MB-373 parts on page 16
RefPart numberPart nameQty
B1407-372-000BUTTON CLAMP LIFTING LEVER
B1408-372-000BUSHING
B1408-372-000BUTTON CLAMP LIFTING LEVER SHAFT
SS-7150740-SPSCREW 15/64-28 L=7
B4415-372-000BUTTON CLAMP LIFTING LEVER STOP
B4419-372-000NIPPER BAR ACTUATING LEVER SPRING
B4418-372-000WASHER
SD-0641001-SPHINGE SCREW D= 6.35 H=10.0
B4411-372-000-ABUTTON CLAMP LIFTING LINK
B4410-372-0A0SLIDING ROLLER ASM.
SS-8660612-TPSCREW 1/4-40 L= 6.0(1)
B4405-372-0A0ECCENTRIC CAM ASM.
SS-8660612-TPSCREW 1/4-40 L= 6.0(2)
B4401-372-0A0BUTTON CLAMP LIFTING LINK ASM.
CS-0950810-SHTHRUST COLLAR ASM. D=9.5 W=82
SS-8110410-TPSCREW 11/64-40 L= 3.5(4)
B4404-372-000LEVER SHAFT
SS-8151150-SPSCREW 15/64-28 L=10.52
B4408-372-000LIFTING LINK CONNECTING LINK
B4406-372-0A0-ALIFTING LINK LEVER ASM.
SS-6121610-TPSCREW 3/16-28 L=15.5(1)
SD-0640471-SPHINGE SCREW D= 6.35 H= 4.7
SD-0640211-SPHINGE SCREW D= 6.35 H= 2.1
NS-6090310-SPNUT 9/64-40
WP-0371026-SDWASHER 3.7X7X1
B4417-372-000BUTTON CLAMP LIFTING ROD ROLI.
B4416-372-000BUTTON CLAMP LIFTING ROD
SS-9151120-CPSCREW 15/64-28 L=11
B2404-373-R00CONNECTING LINK, FRONT
B2413-373-000JOINT STUD
B1632-180-000FEED ADJUSTING JOINT
WP-0510516-SDWASHER 5.1X7.5X0.5
NM-6050001-SPNUT M52
B2412-373-000CONNECTING SCREW
NS-6680320-SPNUT 9/32-282
B2403-373-000-ACONNECTING LINK, REAR
SD-0640323-TPHINGE SCREW D= 6.35 H= 3.2
SD-0790402-TPHINGE SCREW D= 7.94 H= 4
NS-6620310-SPNUT 3/16-32
NS-6150310-SPNUT 15/64-28
B2402-373-000-ATHREAD TRIMMING LEVER
SD-0790311-TPHINGE SCREW D= 7.94 H= 3.1
NS-6110530-SPNUT 11/64-40
B2405-373-000THREAD TRIM LEVER BASE
SS-7111410-TPSCREW 11/64-40 L=142
B2401-373-000THREAD TRIMMING LINK
SD-0641322-TPHINGE SCREW D=6.35 H=13.2
B4411-373-000BUTTON CLAMP LIFTING LINK
B4412-373-000BUTTON CLAMP LIFTING LEVER
WP-0751576-SDWASHER 7.5X19X1.52
B4420-373-000CUSHION
D9219-555-B00SAFETY MAGNET
B4416-373-AA0BUTTON CLAMP LIFTING ROD ASM.
WP-0704016-SPWASHER 7X20X4
WP-0703516-SPWASHER 7X20X3.5
WP-0704016-SPWASHER 7X20X4
B4420-373-000CUSHION
WP-0751576-SDWASHER 7.5X19X1.52
WP-0851846-SCWASHER 8.5X22.0X1.82

REF. NO. NOTE PART NO. DESCRIPTION HIN MEI AMT. 1 #01 B1407-372-000 BUTTON CLAMP LIFTING LEVER ヒキアゲ レバー 1 2 B1408-372-000 BUSHING ハリホー ヨードーカン シデンジク メタル 1 3 B1408-372-000 BUTTON CLAMP LIFTING LEVER SHAFT ハリホー ヨードーカン シデンジク 1 4 #01 SS-7150740-SP SCREW 15/64-28 L=7 マルヒラネジ 15/64-28 L=7 1 5 #01 B4415-372-000 BUTTON CLAMP LIFTING LEVER STOP ヒキアゲ レバー ストツパー イタ 1 6 B4419-372-000 NIPPER BAR ACTUATING LEVER SPRING ヒキアゲ レバー ヒツパリバネ 1 7 B4418-372-000 WASHER ヒキアゲ レバー ヒツパリバ ネザカバネ 1 8 #01 SD-0641001-SP HINGE SCREW D= 6.35 H=10.0 タツンネジ D=6.35 H=10 1 9 #01 B4411-372-000-A BUTTON CLAMP LIFTING LINK ヒキアゲ イタ 1 10 B4410-372-0A0 SLIDING ROLLER ASM. ヒキアゲ イタ スライドアンナイ クミ 1 11 SS-8660612-TP SCREW 1/4-40 L= 6.0 トメネジ 1/4-40 L=6 (1) 12 B4405-372-0A0 ECCENTRIC CAM ASM. ヒキアゲ ヘンシンカム クミ 1 13 SS-8660612-TP SCREW 1/4-40 L= 6.0 トメネジ 1/4-40 L=6 (2) 14 B4401-372-0A0 BUTTON CLAMP LIFTING LINK ASM. ヒキアゲ フタマタロツド クミ 1 15 CS-0950810-SH THRUST COLLAR ASM. D=9.5 W=8 スラストウケ D=9.5 W=8 クミ 2 16 SS-8110410-TP SCREW 11/64-40 L= 3.5 トメネジ 11/64-40 L=3.5 (4) 17 B4404-372-000 LEVER SHAFT ヒキアゲ フタマタロツド シク 1 18 SS-8151150-SP SCREW 15/64-28 L=10.5 トメネジ 15/64-28 L=10.5 2 19 B4408-372-000 LIFTING LINK CONNECTING LINK ヒキアゲ イタ リンク 1 20 B4406-372-0A0-A LIFTING LINK LEVER ASM. ヒキアゲ イタ アンナイロツド クミ 1 21 SS-6121610-TP SCREW 3/16-28 L=15.5 ヒラネジ 3/16-28 L=15.5 (1) 22 SD-0640471-SP HINGE SCREW D= 6.35 H= 4.7 タツンネジ D=6.35 H=4.7 1 23 SD-0640211-SP HINGE SCREW D= 6.35 H= 2.1 タツンネジ D=6.35 H=2.1 1 24 NS-6090310-SP NUT 9/64-40 ロツカクナット 9/64-40 1 25 WP-0371026-SD WASHER 3.7X7X1 ヒラサガネ 3.7X7X1 1 26 B4417-372-000 BUTTON CLAMP LIFTING ROD ROLI. L.ガタ ヒキアゲボー コロ 1 27 #02 B4416-372-000 BUTTON CLAMP LIFTING ROD L.ガタ ヒキアゲボー - 1 28 SS-9151120-CP SCREW 15/64-28 L=11 ロツカクボルト 15/64-28 L=11 1 29 #02 B2404-373-R00 CONNECTING LINK, FRONT イトキリ レンケツツイタ マエ 1 30 #02 B2413-373-000 JOINT STUD イトキリ レンケツ ジヨイントジク 1 31 #02 B1632-180-000 FEED ADJUSTING JOINT イトキリ レンケツ ジヨイント 1 32 #02 WP-0510516-SD WASHER 5.1X7.5X0.5 ヒラサガネ 5.1X7.5X0.5 1 33 #02 NM-6050001-SP NUT M5 ロツカクナット M5X0.8 1シュ 2 34 #02 B2412-373-000 CONNECTING SCREW イトキリ レンケツネジ 1 35 #02 NS-6680320-SP NUT 9/32-28 ロツカクナット 9/32-28 2 36 #02 B2403-373-000-A CONNECTING LINK, REAR イトキリ レンケツツイタ ウシロ 1 37 #02 SD-0640323-TP HINGE SCREW D= 6.35 H= 3.2 タツンネジ D=6.35 H=3.2 1 38 #02 SD-0790402-TP HINGE SCREW D= 7.94 H= 4 タツンネジ D=7.94 H=4 1 39 #02 NS-6620310-SP NUT 3/16-32 ロツカクナット 3/16-32 1 40 #02 NS-6150310-SP NUT 15/64-28 ロツカクナット 15/64-28 1 41 #02 B2402-373-000-A THREAD TRIMMING LEVER イトキリ レバー - 1 42 #02 SD-0790311-TP HINGE SCREW D= 7.94 H= 3.1 タツンネジ D=7.94 H=3.1 1 43 #02 NS-6110530-SP NUT 11/64-40 ロツカクナット 11/64-40 1 44 #02 B2405-373-000 THREAD TRIM LEVER BASE イトキリ レバーダーテイ 1 45 #02 SS-7111410-TP SCREW 11/64-40 L=14 マルヒラネジ 11/64-40 L=14 2 46 #02 B2401-373-000 THREAD TRIMMING LINK イトキリ リンク 1 47 #02 SD-0641322-TP HINGE SCREW D=6.35 H=13.2 タツンネジ D=6.35 H=13.2 1 48 #02 B4411-373-000 BUTTON CLAMP LIFTING LINK ヒキアゲ イタ 1 49 #02 B4412-373-000 BUTTON CLAMP LIFTING LEVER ヒキアゲ レバー - 1 50 #02 WP-0751576-SD WASHER 7.5X19X1.5 ヒラサガネ 7.5X19X1.5 2 51 #02 B4420-373-000 CUSHION シヤタツン クツシヨン 1 52 D9219-555-B00 SAFETY MAGNET シヤタツン クツシヨン バネ 1 53 B4416-373-AA0 BUTTON CLAMP LIFTING ROD ASM. L.ガタ ヒキアゲボー クミ 1 54 #03 WP-0704016-SP WASHER 7X20X4 ヒラサガネ 7X20X4 1 55 #03 WP-0703516-SP WASHER 7X20X3.5 ヒラサガネ 7X20X3.5 1 56 #03 WP-0704016-SP WASHER 7X20X4 ヒラサガネ 7X20X4 1 57 B4420-373-000 CUSHION シヤタツン クツシヨン 1 58 #04 WP-0751576-SD WASHER 7.5X19X1.5 ヒラサガネ 7.5X19X1.5 2 59 #04 WP-0851846-SC WASHER 8.5X22.0X1.8 ヒラサガネ 8.5X22.0X1.8 2 Note (注記) #01.....For MB-372 #02.....For MB-373 #03.....Selective parts (use of one parts) 選択部品 (いつれか一個使用) #04.....Selective parts (use of one or two parts) 選択部品 (いつれか一個又は二個使用) - 12 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 17 — 7. NEEDLE DRIVING PULLEY SHAFT COMPONENTS

Juki MB-372 / MB-373 parts on page 17
RefPart numberPart nameQty
B1203-372-000BALL LARGE1
B1204-372-000PULLEY INSERT1
B1246-372-000BALL SMALL1
B1205-372-000SPRING1
B1202-372-000NEEDLE DRIVING PULLEY1
SS-8110750-SPSCREW 11/64-40 L= 6.51
SS-8150410-SPSCREW 15/64-28 L=41
B1243-372-000NEEDLE BEARING2
B1206-372-000GREASE RETAINING WICK1
B1207-372-000RETAINING WASHER1
SS-6152440-SPSCREW 15/64-28 L=23.52
WP-0621026-SPWASHER 6.2X9.5X12
B1208-372-000NEEDLE DRIVING PULLEY CLUTCH DISC1
B1210-372-0A0STOP MOTION DISC ASM.1
B1211-372-000STOP MOTION DISC PAWL (A)(1)
B1212-372-000STOP MOTION DISC LATCH (B)(1)
B1213-372-000SCREW(2)
NS-6150430-SPNUT 15/64-282
SS-8701042-TPSCREW 5/16-24 L=10.03
SS-8701782-TPSCREW 5/16-24 L=17.01
NS-6150430-SPECCENTRIC WASHER1
NS-6150430-SPNUT 15/64-282
B1215-372-B00THRUST BALL BEARING1
SS-8151150-SPSCREW 15/64-28 L=10.52
B1216-372-000PULLEY SHAFT BUSHING, RIGHT1
B1218-372-000PULLEY SHAFT BUSHING, LEFT1
B1217-372-0A0DRIVING GEAR ASM.1
SS-8660612-TPSCREW 1/4-40 L= 6.0(2)
#01B1201-372-000NEEDLE DRIVING PULLEY SHAFT
#02B1201-373-000NEEDLE DRIVING PULLEY SHAFT

7. NEEDLE DRIVING PULLEY SHAFT COMPONENTS 駆動軸関係 18 26 24 23 22 21 19 20 13 11 10 9 8 14 12 27 28 29 30 REF. NO. NOTE PART NO. DESCRIPTION ヒン メ イ AMT. 1 B1203-372-000 BALL LARGE キト-ボール ウケタイ 1 2 B1204-372-000 PULLEY INSERT シュシクハネ ボール 1 3 B1246-372-000 BALL SMALL シュシクハネ 1 4 B1205-372-000 SPRING シュシクハネ 1 5 B1202-372-000 NEEDLE DRIVING PULLEY クドー・プーリー 1 6 SS-8110750-SP SCREW 11/64-40 L= 6.5 トメネジ 11/64-40 L=6.5 1 7 SS-8150410-SP SCREW 15/64-28 L=4 トメネジ 15/64-28 L=4 1 8 B1243-372-000 NEEDLE BEARING ニードルベアリング 2 9 B1206-372-000 GREASE RETAINING WICK グリースアブソラントメフエルトケース 1 10 B1207-372-000 RETAINING WASHER シュシクアブソラントメフエルト ケース 1 11 SS-6152440-SP SCREW 15/64-28 L=23.5 トメネジ 15/64-28 L=23.5 2 12 WP-0621026-SP WASHER 6.2X9.5X1 ヒラサガネ 6.2X9.5X1 2 13 B1208-372-000 NEEDLE DRIVING PULLEY CLUTCH DISC クドー・クツシヨン 1 14 B1210-372-0A0 STOP MOTION DISC ASM. シヤタンカム クミ 1 15 B1211-372-000 STOP MOTION DISC PAWL (A) シヤタン ツメ A (1) 16 B1212-372-000 STOP MOTION DISC LATCH (B) シヤタン ツメ トメネジ (1) 17 B1213-372-000 SCREW シヤタン ツメ (2) 18 NS-6150430-SP NUT 15/64-28 ロツカクナツト 15/64-28 2 19 SS-8701042-TP SCREW 5/16-24 L=10.0 トメネジ 5/16-24 L=10 3 20 SS-8701782-TP SCREW 5/16-24 L=17.0 トメネジ 5/16-24 L=17 1 21 NS-6150430-SP ECCENTRIC WASHER シヤタンカム ザガネ 1 22 NS-6150430-SP NUT 15/64-28 ロツカクナツト 15/64-28 2 23 B1215-372-B00 THRUST BALL BEARING スラストベアリング メタル 1 24 SS-8151150-SP SCREW 15/64-28 L=10.5 トメネジ 15/64-28 L=10.5 2 25 B1216-372-000 PULLEY SHAFT BUSHING, RIGHT クドーシヤク メタル ミギ 1 26 B1218-372-000 PULLEY SHAFT BUSHING, LEFT クドーシヤク メタル ヒダリ 1 27 B1217-372-0A0 DRIVING GEAR ASM. ハツドウギヤ A クミ 1 28 SS-8660612-TP SCREW 1/4-40 L= 6.0 トメネジ 1/4-40 L=6 (2) 29 #01 B1201-372-000 NEEDLE DRIVING PULLEY SHAFT クドーシヤク 1 30 #02 B1201-373-000 NEEDLE DRIVING PULLEY SHAFT クドーシヤク 1 Note (注記) #01....For MB 372 MB 372 用 #02....For MB-373 MB-373 用 - 13 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 18 — 8. NEEDLE BAR DRIVING MECHANISM COMPONENTS

Juki MB-372 / MB-373 parts on page 18
RefPart numberPart nameQty
1MTQ-700B1600NEEDLE TQX7 #161
2MTQ-700B2000NEEDLE TQX7 #201
3SS-7080510-TPSCREW 1/8-44 L=4.51
4B1401-372-000-ANEEDLE BAR1
5B1403-372-000-ANEEDLE BAR BUSHING LOWER1
6B3112-372-000NEEDLE BAR BALANCE1
7B3113-372-000NEEDLE BAR CLAMP1
8SS-6091210-TPSCREW 9/64-40 L=121
9B1402-372-000NEEDLE BAR BUSHING, UPPER1
10B1406-372-000NEEDLE BAR BEARING BLOCK1
11B1409-372-000NEEDLE BAR LEVER1
12SS-9151630-CPSCREW 15/64-28 L=15.52
13NS-6150440-SPNUT 15/64-281
14B1411-372-0A0WASHER1
15B1412-372-0A0BALL JOINT UPPER ASM.(2)
16B1413-372-000CLAMP SCREW1
17NS-6680410-SPNUT 9/32-281
18B1414-372-0A0CONNECTING ROD ASM.(0.3)
19CQ-2000000-00OIL WICK1
20NS-6680480-SPNUT 9/32-281
21B1416-372-0A0BALL JOINT ECCENTRIC ASM.1
22SS-8660612-TPSCREW 1/4-40 L=6.0(1)
23SS-8660942-TPSCREW 1/4-40 L=8.5(1)
24B1418-372-000CLAMP SCREW LOWER(2)
25B3541-012-000OIL WICK(0.1)

8. NEEDLE BAR DRIVING MECHANISM COMPONENTS 針棒関係 REF.NO. NOTE PART NO. DESCRIPTION ヒン メ イ AMT. 1 #01 MTQ-700B1600 NEEDLE TQX7 #16 ハリ TQX7 #16 1 2 #02 MTQ-700B2000 NEEDLE TQX7 #20 ハリ TQX7 #20 1 3 SS-7080510-TP SCREW 1/8-44 L=4.5 マルヒラネジ 1/8-44 L=4.5 1 4 B1401-372-000-A NEEDLE BAR ハリボー 1 5 B1403-372-000-A NEEDLE BAR BUSHING LOWER ハリボー・シタメタル 1 6 B3112-372-000 NEEDLE BAR BALANCE ハリボー・テンビン 1 7 B3113-372-000 NEEDLE BAR CLAMP ハリボー・ダーキ 1 8 SS-6091210-TP SCREW 9/64-40 L=12 ヒラネジ 9/64-40 L=12 1 9 B1402-372-000 NEEDLE BAR BUSHING, UPPER ハリボー・ウワメタル 1 10 #03 B1406-372-000 NEEDLE BAR BEARING BLOCK ハリボー・ダーキ スライドコマ 1 11 B1409-372-000 NEEDLE BAR LEVER ハリボー・ヨートーカン 1 12 SS-9151630-CP SCREW 15/64-28 L=15.5 ロッカクボルト 15/64-28 2 13 NS-6150440-SP NUT 15/64-28 ロッカクナット 15/64-28 1 14 #03 B1411-372-0A0 WASHER クランクピン ザガネ A 1 15 B1412-372-0A0 BALL JOINT UPPER ASM. クランククロツト ショー ジメネジ (2) 16 B1413-372-000 CLAMP SCREW クランククロツト クミ 1 17 NS-6680410-SP NUT 9/32-28 ロッカクナット 9/32-28 1 18 B1414-372-0A0 CONNECTING ROD ASM. クランクホー ユシン (0.3) 19 CQ-2000000-00 OIL WICK クランクホー ユシン 20 NS-6680480-SP NUT 9/32-28 ロッカクナット 9/32-28 ヒタリネジ 1 21 B1416-372-0A0 BALL JOINT ECCENTRIC ASM. ヘンシン キユーケイカム クミ 1 22 SS-8660612-TP SCREW 1/4-40 L=6.0 トメネジ 1/4-40 L=6 (1) 23 SS-8660942-TP SCREW 1/4-40 L=8.5 トメネジ 1/4-40 L=8.5 (1) 24 B1418-372-000 CLAMP SCREW LOWER クランククロツト ダイ シメネジ (2) 25 B3541-012-000 OIL WICK クランククロツト ダイ ユシン (0.1) Note (注記) #01....For MB-372 MB-372 用 #02....For MB-373 MB-373 用 #03....Selective parts 選択部品 - 14 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 19 — 9. STOP MOTION MECHANISM COMPONENTS

Juki MB-372 / MB-373 parts on page 19
RefPart numberPart nameQty
B2605-372-000STOP MOTION PLUNGER ROD1
PD-0201000-0DSPLIT PIN 2X101
B2604-372-000STOP MOTION PLUNGER1
SS-6151040-SPSCREW 15/64-28 L=101
B2602-372-000STOP MOTION PLUNGER LEVER1
B2606-372-000STOP MOTION DISC SPRING30
B2608-280-000RUBBER CUSHION4
B8220-804-000WASHER1
NS-6680410-SPNUT 9/32-282
B2601-372-000STOP MOTION LEVER SHAFT1
B2611-372-000STOP MOTION DISC PRESSURE LEVER1
B2603-372-000SCREW1
SS-6151570-SPSCREW 15/64-28 L=15.01
NS-6150310-SPNUT 15/64-281
SD-0680271-SPHINGE SCREW D= 6.80 H= 2.71
NS-6150310-SPNUT 15/64-281
B2615-372-000STOP SCREW1
NS-6150310-SPNUT 15/64-281
SS-9151160-CPSCREW 15/64-28 L=10.51
B2614-372-000STOP MOTION TRIP LEVER1
B2612-372-000STOP MOTION TRIP LEVER BRACKET1
SS-9150860-SPSCREW 15/64-28 L=82
B2616-372-000SPRING1
B8133-019-000S SHAPED HOOK1
B2608-372-000STOP MOTION LEVER SPRING PIN1
B2609-372-000STOP MOTION LEVER SPRING1
B2610-372-000SCREW STUD1
NS-6150310-SPNUT 15/64-281

9. STOP MOTION MECHANISM COMPONENTS 遮断装置関係 REF. NO. NOTE PART NO. DESCRIPTION ヒン メ イ AMT. 1 B2605-372-000 STOP MOTION PLUNGER ROD シヤタアアサシユク ジク 1 2 PD-0201000-0D SPLIT PIN 2X10 ワリピン 1.8X10 1 3 B2604-372-000 STOP MOTION PLUNGER シヤタアンプリツク 1 4 SS-6151040-SP SCREW 15/64-28 L=10 ヒラネジ 15/64-28 L=10 1 5 B2602-372-000 STOP MOTION PLUNGER LEVER シヤタアンプレーム 1 6 B2606-372-000 STOP MOTION DISC SPRING シヤタアアサシユク バネ 30 7 B2608-280-000 RUBBER CUSHION シヤタアユゴムクツシヨン 4 8 B8220-804-000 WASHER シヤタアユゴムクツシヨン ザカネ 1 9 NS-6680410-SP NUT 9/32-28 ロツカクナツト 9/32-28 2 10 B2601-372-000 STOP MOTION LEVER SHAFT シヤタアンスク 1 11 B2611-372-000 STOP MOTION DISC PRESSURE LEVER ク トーブプーリ オシケイタ 1 12 B2603-372-000 SCREW シヤタアツソーチ トリツケネジ 1 13 SS-6151570-SP SCREW 15/64-28 L=15.0 トメネジ 15/64-28 L=15 1 14 NS-6150310-SP NUT 15/64-28 ロツカクナツト 15/64-28 1 15 SD-0680271-SP HINGE SCREW D= 6.80 H= 2.7 ダンネジ D=6.8 H=2.7 1 16 NS-6150310-SP NUT 15/64-28 ロツカクナツト 15/64-28 1 17 B2615-372-000 STOP SCREW キトーリンク ピン 1 18 NS-6150310-SP NUT 15/64-28 ロツカクナツト 15/64-28 1 19 SS-9151160-CP SCREW 15/64-28 L=10.5 ロツカクボルト 15/64-28 L=115 1 20 B2614-372-000 STOP MOTION TRIP LEVER キトーリンク 1 21 B2612-372-000 STOP MOTION TRIP LEVER BRACKET キトーリンク トリツケダイ 1 22 SS-9150860-SP SCREW 15/64-28 L=8 ロツカクボルト 15/64-28 L=8 2 23 B2616-372-000 SPRING キトーリンク カエシバネ 1 24 B8133-019-000 S SHAPED HOOK Sカク カナク 1 25 B2608-372-000 STOP MOTION LEVER SPRING PIN シヤタアンスーチ ヒツパリバネ トメピン 1 26 B2609-372-000 STOP MOTION LEVER SPRING シヤタアンプフレーム ヒツパリバネ 1 27 B2610-372-000 SCREW STUD シヤタアンスーチ ヒツパリバネ トメネジ 1 28 NS-6150310-SP NUT 15/64-28 ロツカクナツト 15/64-28 1 - 15 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

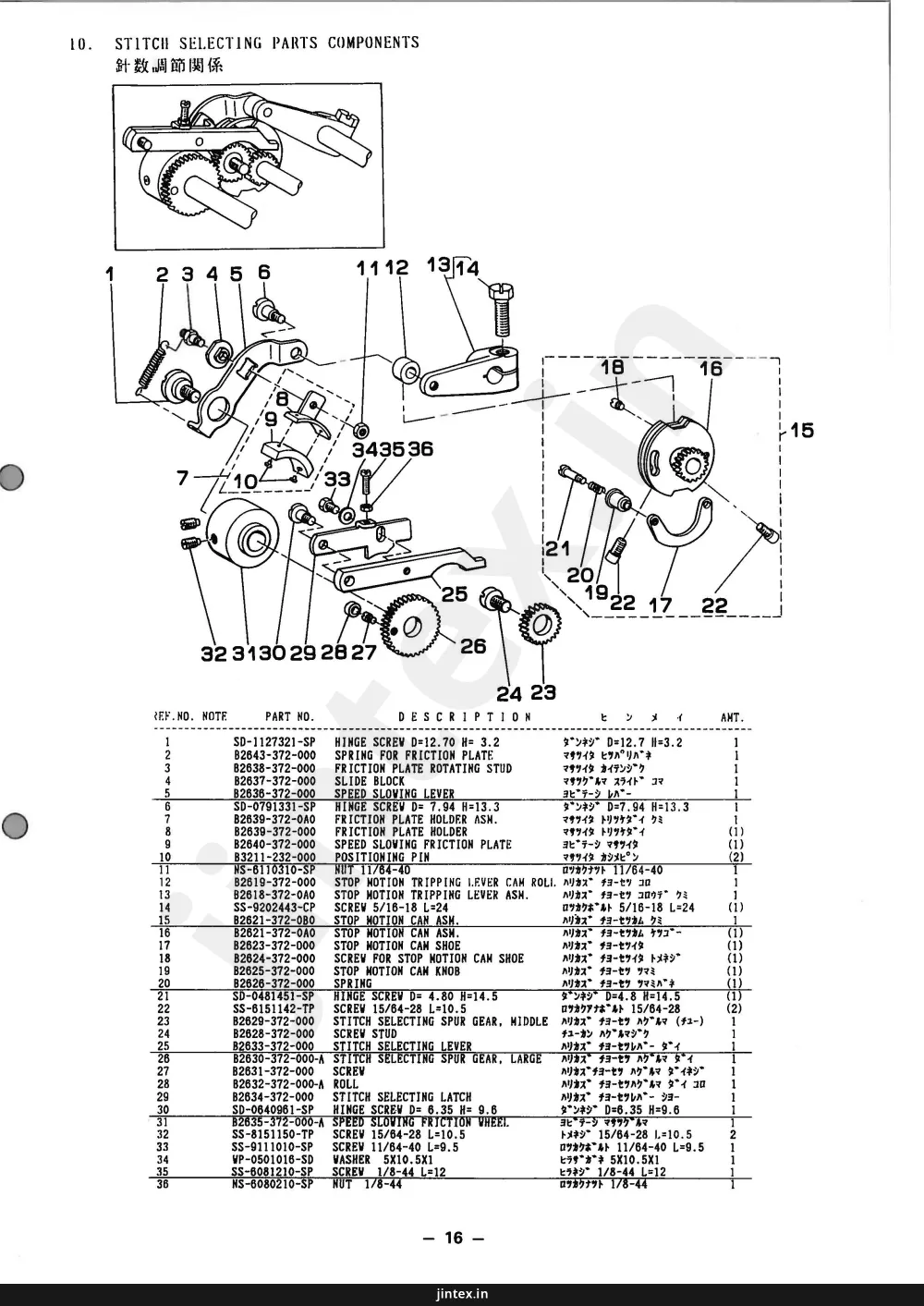

Page 20 — 10. STITCH SELECTING PARTS COMPONENTS

Juki MB-372 / MB-373 parts on page 20
RefPart numberPart nameQty
SD-1127321-SPHINGE SCREW D= 12.70 H= 3.21
B2643-372-000SPRING FOR FRICTION PLATE1
B2638-372-000FRICTION PLATE ROTATING STUD1
B2637-372-000SLIDE BLOCK1
B2636-372-000SPEED SLOWING LEVER1
SD-0791331-SPHINGE SCREW D= 7.94 H=13.31
B2639-372-000FRICTION PLATE HOLDER ASM.1
B2639-372-000FRICTION PLATE HOLDER(1)
B2640-372-000SPEED SLOWING FRICTION PLATE(1)
B3211-232-000POSITIONING PIN(2)
NS-6110310-SPNUT 11/64-401
B2619-372-000STOP MOTION TRIPPING LEVER CAM ROLI.1
B2618-372-0AOSTOP MOTION TRIPPING LEVER ASM.1
SS-9202443-CPSCREW 5/16-18 L=24(1)
B2620-372-000STOP MOTION CAM.(1)
B2621-372-0AOSTOP MOTION CAM ASM.(1)
B2623-372-000STOP MOTION CAM SHOE(1)
B2624-372-000SCREW FOR STOP MOTION CAM SHOE(1)
B2625-372-000STOP MOTION CAM KNOB(1)
SD-0481452-SPHINGE SCREW D= 4.80 H=14.5(2)
SS-6151142-TPSCREW 15/64-28 L=10.5(1)
B2629-372-000STITCH SELECTING SPUR GEAR, MIDDLE1
B2628-372-000SCREW STUD1
B2633-372-000STITCH SELECTING LEVER1
B2630-372-000-ASPEED SLOWING FRICTION SPUR GEAR, LARGE1
B2631-372-000SCREW2
B2632-372-000-AROLL1
B2634-372-000STITCH SELECTING LATCH1
B2635-372-000-ASPEED SLOWING FRICTION WHEEL.1
SD-0640961-SPHINGE SCREW D= 6.35 H= 9.61
B2635-372-000-ASPEED SLOWING FRICTION WHEEL.1
SS-8151150-TPSCREW 15/64-28 L=10.52
SS-9111010-SPSCREW 11/64-40 L=9.51
WP-0501016-SDWASHER 5X10.5X11
SS-6081210-SPSCREW 1/8-44 L=121
NS-6080210-SPNUT 1/8-441

10. STITCH SELECTING PARTS COMPONENTS 針数調節関係 1 2 3 4 5 6 11 12 13 14 7 10 33 343536 25 26 24 23 22 17 22 18 16 15 21 20 19 REF. NO. NOTE PART NO. DESCRIPTION ヒン メ イ AMT. 1 SD-1127321-SP HINGE SCREW D= 12.70 H= 3.2 1 2 B2643-372-000 SPRING FOR FRICTION PLATE 1 3 B2638-372-000 FRICTION PLATE ROTATING STUD 1 4 B2637-372-000 SLIDE BLOCK 1 5 B2636-372-000 SPEED SLOWING LEVER 1 6 SD-0791331-SP HINGE SCREW D= 7.94 H=13.3 1 7 B2639-372-000 FRICTION PLATE HOLDER ASM. 1 8 B2639-372-000 FRICTION PLATE HOLDER (1) 9 B2640-372-000 SPEED SLOWING FRICTION PLATE (1) 10 B3211-232-000 POSITIONING PIN (2) 11 NS-6110310-SP NUT 11/64-40 1 12 B2619-372-000 STOP MOTION TRIPPING LEVER CAM ROLI. 1 13 B2618-372-0AO STOP MOTION TRIPPING LEVER ASM. 1 14 SS-9202443-CP SCREW 5/16-18 L=24 (1) 15 B2620-372-000 STOP MOTION CAM. (1) 16 B2621-372-0AO STOP MOTION CAM ASM. (1) 17 B2623-372-000 STOP MOTION CAM SHOE (1) 18 B2624-372-000 SCREW FOR STOP MOTION CAM SHOE (1) 19 B2625-372-000 STOP MOTION CAM KNOB (1) 20 SD-0481452-SP HINGE SCREW D= 4.80 H=14.5 (2) 21 SS-6151142-TP SCREW 15/64-28 L=10.5 (1) 22 B2629-372-000 STITCH SELECTING SPUR GEAR, MIDDLE 1 23 B2628-372-000 SCREW STUD 1 24 B2633-372-000 STITCH SELECTING LEVER 1 25 B2630-372-000-A SPEED SLOWING FRICTION SPUR GEAR, LARGE 1 26 B2631-372-000 SCREW 2 27 B2632-372-000-A ROLL 1 28 B2634-372-000 STITCH SELECTING LATCH 1 29 B2635-372-000-A SPEED SLOWING FRICTION WHEEL. 1 30 SD-0640961-SP HINGE SCREW D= 6.35 H= 9.6 1 31 B2635-372-000-A SPEED SLOWING FRICTION WHEEL. 1 32 SS-8151150-TP SCREW 15/64-28 L=10.5 2 33 SS-9111010-SP SCREW 11/64-40 L=9.5 1 34 WP-0501016-SD WASHER 5X10.5X1 1 35 SS-6081210-SP SCREW 1/8-44 L=12 1 36 NS-6080210-SP NUT 1/8-44 1 - 16 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 21 — SUBCLASS COMPONENTS FOR MODEL MB-372

Juki MB-372 / MB-373 parts on page 21
RefPart numberPart nameQty
1MB-372-41
2MB-372-42
3MB-372-43
4MB-372-54
5MB-372-55
6MB-372-56
7MB-372-67
8MB-372-68
9MB-372-69
10MB-372-610
11MB-372-1011
12MB-372-1112
13MB-372-1213
14MB-372-1214
15MB-372-1415
16MB-372-1416
17MB-372-1417
18MB-372-1518
19MB-372-1519
20MB-372-1520
21MB-372-1521
22MB-372-1522
23MB-372-1623
24MB-372-1624

11. SUBCLASS COMPONENTS FOR MODEL MB-372 MB-372 サブクラス関係 (1) MB-372-4 1 2 3 (4) MB-372-10 11 (7) MB-372-14 16 15 17 (9) MB-372-16 23 24 (2) MB-372-5 4 5 6 (5) MB-372-11 12 (8) MB-372-15 18 19 20 21 22 (3) MB-372-6 7 8 9 10 13 14 - 17 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 22

Juki MB-372 / MB-373 parts on page 22
RefPart numberPart nameQty
D1220-372-D00CAM SHAFT DRIVEN GEAR (6,12,24)1
D1221-372-D00DRIVEN WORM GEAR FOR 6,12,241
D2505-372-D00CROSSWISE FEED CAM (6,12,24)1
D1220-372-D00CAM SHAFT DRIVEN GEAR (6,12,24)1
D1221-372-D00DRIVEN WORM GEAR FOR 6,12,241
D2505-372-D0ACROSSWISE FEED CAM, 7.-SHAPE1
D1220-372-D00CAM SHAFT DRIVEN GEAR (6,12,24)1
D1221-372-D00DRIVEN WORM GEAR FOR 6,12,241
D2506-372-F00LENGTH WISE FEED CAM1
B2506-372-000LENGTHWISE FEED CAM
B2505-372-C00CROSS FEED CAM (8,16,32)1
D2506-372-1.00LENGTHWISE FEED CAM FOR X-SHAPE1
D2506-372-M00LENGTH WISE FEED CAM1
B2506-372-000LENGTHWISE FEED CAM
D2505-372-P00CROSSWISE FEED CAM1
D2506-372-M00LENGTH WISE FEED CAM
D2528-372-P00CROSS FEED SCALE1
D1241-372-Q00THROAT PLATE1
D1250-372-Q00NEEDLE HOLE GUIDE1
SS-7110510-SPSCREW 11/64-40 L=52
D2505-372-Q00CROSS WISE FEED CAM1
D2506-372-R00LENGTH WISE FEED CAM1
D2505-372-R00CROSSWISE FEED CAM1
D2528-372-R00CROSSFEED SCALE1

REF. NO. NOTE PART NO. D E S C R I P T I O N H I N X I AMT. (1) MB-372-4 1 D1220-372-D00 CAM SHAFT DRIVEN GEAR (6,12,24) 6,12,24シンヨー ウオーム ハクマルマ 1 2 D1221-372-D00 DRIVEN WORM GEAR FOR 6,12,24 6,12,24シンヨー ウオーム 1 3 D2505-372-D00 CROSSWISE FEED CAM (6,12,24) 2ノシヌイ サユーオクリカム 1 (2) MB-372-5 4 D1220-372-D00 CAM SHAFT DRIVEN GEAR (6,12,24) 6,12,24シンヨー ウオーム ハクマルマ 1 5 D1221-372-D00 DRIVEN WORM GEAR FOR 6,12,24 6,12,24シンヨー ウオーム 1 6 D2505-372-D0A CROSSWISE FEED CAM, 7.-SHAPE 6,12,24シンヨー-7.ヌイ サユーオクリカム 1 (3) MB-372-6 7 D1220-372-D00 CAM SHAFT DRIVEN GEAR (6,12,24) 6,12,24シンヨー ウオーム ハクマルマ 1 8 D1221-372-D00 DRIVEN WORM GEAR FOR 6,12,24 6,12,24シンヨー ウオーム 1 9 D2506-372-F00 LENGTH WISE FEED CAM ゼンシヨ オクリカム 1 10 #01 B2506-372-000 LENGTHWISE FEED CAM ゼンシヨ オクリカム 1 (4) MB-372-10 11 B2505-372-C00 CROSS FEED CAM (8,16,32) 8,16,32シンヨーZヌイサユーオクリカム 1 (5) MB-372-11 12 D2506-372-1.00 LENGTHWISE FEED CAM FOR X-SHAPE モンヌイ ゼンシヨオクリカム 1 (6) MB-372-12 13 D2506-372-M00 LENGTH WISE FEED CAM モンヌイ ゼンシヨオクリカム 1 14 #01 B2506-372-000 LENGTHWISE FEED CAM ゼンシヨ オクリカム 1 (7) MB-372-14 15 D2505-372-P00 CROSSWISE FEED CAM 1ヌイ サユオクリカム 1 16 #02 D2506-372-M00 LENGTH WISE FEED CAM モカヌイ ゼンシヨオクリカム 1 17 D2528-372-P00 CROSS FEED SCALE サユオクリ メモリイタ 1 * The machine is exclusive use for buttons have vertical two holes. * このミシンは縦穴タツ穴専用ミシンです。 (8) MB-372-15 18 D1241-372-Q00 THROAT PLATE SUB 15ヨー ハリイタ 1 19 D1250-372-Q00 NEEDLE HOLE GUIDE SUB 15ヨー ハリアナ ガイド 1 20 SS-7110510-SP SCREW 11/64-40 L=5 マルヒラネシ 11/64-40 L=5 2 21 D2505-372-Q00 CROSS WISE FEED CAM SUB 15ヨー サユオクリカム 1 22 D2506-372-R00 LENGTH WISE FEED CAM SUB 15ヨー ゼンシヨオクリカム 1 * This machine uses, in combination, Z016 (Attachment for second process of wrapped- around buttons) * このミシンはZ016 (根巻第二工程用アタッチメント) を共用します。 (9) MB-372-16 23 D2505-372-R00 CROSSWISE FEED CAM コブリエー サユオクリカム 1 24 D2528-372-R00 CROSSFEED SCALE コブリエー ヨコオクリ メモリイタ 1 * This machine uses, in combination, Z010-B (Attachment for louis type shank buttons) * このミシンはZ010-B (ルイスタィプパールボタン用アタッチメント) を共用します。 ☆ All parts not mentioned above are same as those of Model MB-372. ☆ 上記以外の部品はMB-372と共通です。 Note (注記) #01..... Lengthwise feed cam of MB-372 Is used as crosswise feed cam. MB-372の前送りカムを左右送りカムとして使用します。 #02..... This machine uses, in combination, Lengthwise feed cam of MB-372-12. MB-372の後送りカムを共用します。 - 18 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 23 — SUBCLASS COMPONENTS FOR MODEL MB-373

Juki MB-372 / MB-373 parts on page 23
RefPart numberPart nameQty
1MB-373-4SPROCKET
2MB-373-4BOBBIN WINDER SPINDLE
3MB-373-4BOBBIN WINDER
4MB-373-5SPROCKET
5MB-373-5BOBBIN WINDER SPINDLE
6MB-373-5BOBBIN WINDER
7MB-373-6SPROCKET
8MB-373-6BOBBIN WINDER SPINDLE
9MB-373-6BOBBIN WINDER
11MB-373-10BOBBIN WINDER
12MB-373-11BOBBIN WINDER
13MB-373-12BOBBIN WINDER
14MB-373-12BOBBIN WINDER
15MB-373-14BOBBIN WINDER
16MB-373-14BOBBIN WINDER
17MB-373-14PIN
18MB-373-15BRACKET
19MB-373-15BRACKET
20MB-373-15BRACKET
21MB-373-15BOBBIN WINDER
22MB-373-15BOBBIN WINDER
23MB-373-15SPRING GUIDE
24MB-373-15SPRING GUIDE
25MB-373-15SPRING
26MB-373-15WASHER
27MB-373-15WASHER
28MB-373-16BOBBIN WINDER
29MB-373-16PIN

12. SUBCLASS COMPONENTS FOR MODEL MB-373 MB-373 サブクラス関係 (1)MB-373-4 1 2 3 (4)MB-373-10 11 (7)MB-373-14 02505-373-000 16 15 17 (9)MB-373-16 02505-373-000 28 29 (2)MB-373-5 4 5 6 02505-373-000 (5)MB-373-11 12 02505-373-000 (8)MB-373-15 18 19 20 (3)MB-373-6 7 8 9 10 02505-373-000 (6)MB-373-12 13 14 02505-373-000 21 22 23 24 25 26 27 26 02505-372-000 - 19 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 24

Juki MB-372 / MB-373 parts on page 24
RefPart numberPart nameQty
D1220-372-D00CAM SHAFT DRIVEN GEAR (6,12,24)1
D1221-372-D00DRIVEN WORM GEAR FOR 6,12,241
D2505-373-D00FEED CAM1
D1220-372-D00CAM SHAFT DRIVEN GEAR (6,12,24)1
D1221-372-D00DRIVEN WORM GEAR FOR 6,12,241
D2505-373-E00CROSS WISE FEED CAM1
D1220-372-D00CAM SHAFT DRIVEN GEAR (6,12,24)1
D1221-372-D00DRIVEN WORM GEAR FOR 6,12,241
D2506-373-F00LENGTH WISE FEED CAM1
B2506-373-000LENGTHWISE FEED CAM
B2505-373-C00CROSS WISE FEED CAM. Z-SHAPE1
D2506-373-L00LENGTH WISE FEED CAM1
D2506-373-M00LENGTH WISE FEED CAM (8,16,32)1
B2506-373-000LENGTHWISE FEED CAM
D2505-372-P00CROSSWISE FEED CAM1
D2506-373-M00LENGTH WISE FEED CAM (8,16,32)
D2528-372-P00CROSS FEED SCALE1
D1241-373-000THROAT PLATE1
D1250-372-000NEEDL HOLE GUIDE1
SS-7110510-SPSCREW 11/64-40 L=52
D2505-372-000CROSS WISE FEED CAM1
D2506-372-000LENGTH WISE FEED CAM1
B4416-373-0A0MOVING KNIFE PUSH-BACK SPRING ASM.1
B4416-373-000SPRING GUIDE SHAFT(1)
D9317-762-T00GIMP GUIDE SHAFT SPRING(1)
WP-0751576-SDWASHER 7.5X19X1.5(1)
B4420-373-000CUSHION(1)
D2505-373-R00CROSSWISE FEED CAM1
D2528-372-R00CROSSFEED SCALE1

REF. NO. NOTE PART NO. D E S C R I P T I O N H ン メ イ AMT. (1) MB-373-4 1 D1220-372-D00 CAM SHAFT DRIVEN GEAR (6,12,24) 6,12,24シンヨー ウオーム ハク゛ルマ 1 2 D1221-372-D00 DRIVEN WORM GEAR FOR 6,12,24 6,12,24シンヨー ウオーム 1 3 D2505-373-D00 FEED CAM 2ノシ゛ヌイヨー サユウオクリカム 1 (2) MB-373-5 4 D1220-372-D00 CAM SHAFT DRIVEN GEAR (6,12,24) 6,12,24シンヨー ウオーム ハク゛ルマ 1 5 D1221-372-D00 DRIVEN WORM GEAR FOR 6,12,24 6,12,24シンヨー ウオーム 1 6 D2505-373-E00 CROSS WISE FEED CAM 6,12,24シンヨーZヌイサユウオクリカム 1 (3) MB-373-6 7 D1220-372-D00 CAM SHAFT DRIVEN GEAR (6,12,24) 6,12,24シンヨー ウオーム ハク゛ルマ 1 8 D1221-372-D00 DRIVEN WORM GEAR FOR 6,12,24 6,12,24シンヨー ウオーム 1 9 D2506-373-F00 LENGTH WISE FEED CAM セ゛ンヨ゛オクリカム 1 10 #01 B2506-373-000 LENGTHWISE FEED CAM セ゛ンヨ゛オクリカム 1 (4) MB-373-10 11 B2505-373-C00 CROSS WISE FEED CAM. Z-SHAPE 8,16,32シンヨーZヌイサユウオクリカム 1 (5) MB-373-11 12 D2506-373-L00 LENGTH WISE FEED CAM Xシ゛イヨー セ゛ンヨ゛オクリカム 1 (6) MB-373-12 13 D2506-373-M00 LENGTH WISE FEED CAM (8,16,32) 8,16,32シンモンヌイセ゛ンヨ゛オクリカム 1 14 #01 B2506-373-000 LENGTHWISE FEED CAM セ゛ンヨ゛オクリカム 1 ☆ All parts not mentioned above are same as those of Model MB-373. ☆ 上記以外の部品はMB-373と共通です。 (7) MB-373-14 15 D2505-372-P00 CROSSWISE FEED CAM Iヌイ サユウ オクリカム 1 16 #02 D2506-373-M00 LENGTH WISE FEED CAM (8,16,32) 8,16,32シンモンヌイセ゛ンヨ゛オクリカム 1 17 D2528-372-P00 CROSS FEED SCALE サユウ オクリ メモリイタ 1 * This machine is exclusive use for buttons vertical twe holes. * このミシンは縦2ツ穴専用ミシンです。 (8) MB-373-15 18 D1241-373-000 THROAT PLATE SUB 15ヨ- ハリイタ 1 19 D1250-372-000 NEEDL HOLE GUIDE SUB 15ヨ- ハリアナ ガイト゛ 1 20 SS-7110510-SP SCREW 11/64-40 L=5 マ儿ヒラネシ゛ 11/64-40 L=5 2 21 D2505-372-000 CROSS WISE FEED CAM SUB 15ヨ- サユウ オクリカム 1 22 D2506-372-000 LENGTH WISE FEED CAM SUB 15ヨ- セ゛ンヨ゛オクリカム 1 23 B4416-373-0A0 MOVING KNIFE PUSH-BACK SPRING ASM. ト゛ーメス゛ モト゛シハ゛ネ 1 24 B4416-373-000 SPRING GUIDE SHAFT ハ゛ネウケホー 1 25 D9317-762-T00 GIMP GUIDE SHAFT SPRING ト゛ーメス゛ モト゛シハ゛ネ (1) 26 WP-0751576-SD WASHER 7.5X19X1.5 ヒラサ゛ガネ 7.5X19X1.5 (1) 27 B4420-373-000 CUSHION シヤタ゛ン クツシヨン (1) * This machine uses, in conbination, Z046 (Attachment for second process of wrapped- around buttons) * このミシンはZ046 (根巻第二工程用アタッチメント) を共用します。 (9) MB-373-16 28 D2505-373-R00 CROSSWISE FEED CAM コフ゛リヨー サユウオクリカム 1 29 D2528-372-R00 CROSSFEED SCALE コフ゛リヨー ヨコオクリメモリイタ 1 * This machine uses, in combination, Z040-B (Attachment for louis type shank buttons) * このミシンはZ040-B (ルイスタイプパールボタン用アタッチメント) を共用します。 Note (注記) #01....Lengthwise feed cam of MB-373 is used as crosswise feed cam. MB-373 の前後送りカムを左右送りカムとして使用します。 #02....This machine uses, in combination, lengthwise feed cam of MB-372-12. MB-372-12 の前後送りカムを共用します。 - 20 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 25 — ATTACHMENT COMPONENTS FOR MODEL MB-372 (1)

Juki MB-372 / MB-373 parts on page 25
RefPart numberPart nameQty
16B2547-372 080SMALL BUTTON
16B2547-372 OBASMALL BUTTON
16D2547 372 C80LARGE BUTTON
16D2547-372 CBALARGE BUTTON
59B2529-372-000SMALL BUTTON
59D2529-372-800MIDDLE BUTTON
59D2529-372 C00LARGE BUTTON

13. ATTACHMENT COMPONENTS FOR MODEL MB-372 (1) MB-372アタッチメント関係 (1) (1)ZOO1 2 1 CLAMP 3 4 8 7 6 9 14 131211 15 10 17 18 (2)ZOO2 CLAMP B2547-372 080 (SMALL BUTTON) #02 B2547-372 OBA (SMALL BUTTON) D2547 372 C80 (LARGE BUTTON) #02 D2547-372 CBA (LARGE BUTTON) 16 19 20 21 22 33 32 31 30 29 48 23 24 25262728 34353637383940 43 41 42 44 46 47 (3)ZOO3 (4)ZOO4 53 56-9 55 54 57 (5)ZOO5 6564 58 61 63 62 60 59 FEED PLATE B2529-372-000 (SMALL BUTTON) D2529-372-800 (MIDDLE BUTTON) D2529-372 C00 (LARGE BUTTON) - 21 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 26

Juki MB-372 / MB-373 parts on page 26
RefPart numberPart nameQty
MAZ-001000AOLARGE BUTTON CLAMP ASM.1
MAZ-001000AALARGE BUTTON CLAMP ASM.1
D2547-372-CB0WORK CLAMP FOOT ASM. (LARGE BUTTON)(1)
D2547-372-CBALARGE BUTTON CLAMP ASM.(1)
D2555-372-C00WORK CLAMP FOOT ASM. (LEFT & LARGE)(1)
D2555-372-C00WORK CLAMP FOOT ASM. (LEFT)(1)
D2556-372-C00BUTTON HOLDING SPRING, LEFT(1)
SS-7090410-SPSCREW 9/64-40 L=3.5(1)
B2559-372-000BUTTON CLAMP LOCATING PIN(1)
D2557-372-CA0BUTTON CLAMP LEVER JAW, RIGHT(1)
D2557-372-C00BUTTON HOLDING SPRING, RIGHT(1)
D2557-372-C00BUTTON HOLDING SPRING, RIGHT(1)
SS-7090410-SPSCREW 9/64-40 L=3.5(1)
B2559-372-000BUTTON CLAMP LOCATING PIN(1)
D2529-372-C00FEED PLATE, LARGE BUTTON(1)
D2529-372-B00FEED MEDIUM SIZE BUTTON(1)
B2401-372-0B0SHANK BUTTON CLAMP ASM.(1)
B2401-372-0BASHANK BUTTON CLAMP ASM.(1)
SS-8120740-SPSCREW 3/16-28 L=7(1)
B2411-372-000BUTTON CLAMP STUD(1)
B2412-372-000BUTTON CLAMP BLOCK(1)
SS-7110540-SPSCREW 11/64-40 L=5(1)
B2405-372-000BUTTON CLAMP LEVER(1)
SS-7110710-SPSCREW 11/64-40 L=7(1)
B2406-372-000SHANK BUTTON HOLDING CLAMP(1)
SS-7110570-SPSCREW 11/64-40 L=4.8(1)
B2402-372-000BUTTON CLAMP HOLDING SHAFT(1)
B2401-372-000SHANK BUTTON HOLDING CLAMP(1)
B2401-372-00BSHANK BUTTON CLAMP BRACKET(1)
CS-072081A-SPTHRUST COLLAR ASM. D=7.24 W=8(1)
SS-8110410-TPSCREW 11/64-40 L=3.5(1)
B2546-372-000SPRING FOR LEVER HOLDING SHAFT(1)
B2448-372-000BUTTON CLAMP LIFTING ROD(1)
SS-6111140-SPSCREW 11/64-40 L=11(1)
B2408-372-000SHANK BUTTON GUARD(1)
B2419-372-A00BUTTON CLAMP ADAPTER (A)(1)
B2419-372-B00SHANK BUTTON ADAPTER (B)(1)
SS-6110480-SPSCREW 11/64-40 L=4.3(1)
B2410-372-000BUTTON CLAMP WORK SUPPORT PLATE(1)
B2409-372-000BUTTON CLAMP FEED PLATE(1)
SS-9120910-TPSCREW 3/16-28 L=9(2)
WP-0501016-SDWASHER 5X10.5X1(2)
SS-9621413-SPSCREW 3/16-32 L=13.5(2)
WP-0501016-SDWASHER 5X10.5X1(2)
B2542-372-000BUTTON CLAMP HOLDER(1)
B2542-372-00ABUTTON CLAMP HOLDER(1)
SS-7150940-SPSCREW 15/64-28 L=9(1)
SS-7150940-SPSCREW 15/64-28 L=9(1)
B2410-372-00AWORK SUPPORT PLATE A1
B2410-372-00BWORK SUPPORT PLATE B1
B2410-372-00CWORK SUPPORT PLATE C1
B2410-372-00DWORK SUPPORT PLATE D1
B2447-372-0A0WRAPPED AROUND BUTTON CLAMP, FIRST(1)
B2447-372-000SHANKING FOOT(1)
WP-0501016-SDWASHER 5X10.5X1(1)
SS-9120910-TPSCREW 3/16-28 L=9(1)
B2446-372-000GUIDE PIN(1)
B2440-372-0A0BUTTON NECKING ATTACHMENT ASM. NO. 2(1)
B2440-372-000FEED PLATE(1)
B2441-372-000WRAPPED GUIDE (LARGE)(1)
B2442-372-0A0WRAPPED GUIDE (MIDDLE) ASM.(1)
B2442-372-000WRAPPED GUIDE (MIDDLE)(1)
SS-9110513-TPSCREW 11/64-40 L=5(1)
B2448-372-000SPRING(2)
SS-6060220-SPSCREW 3/32-56 L=2.0(2)

REF. NO. NOTE PART NO. DESCRIPTION ヒン メ イ AMT. (1) Z001 ATTACHMENT FOR LARGE BUTTONS 大ボタンアタッチメント 1 MAZ-001000AO LARGE BUTTON CLAMP ASM. 1 2 #02 MAZ-001000AA LARGE BUTTON CLAMP ASM. 1 3 D2547-372-CB0 WORK CLAMP FOOT ASM. (LARGE BUTTON) (1) 4 #02 D2547-372-CBA LARGE BUTTON CLAMP ASM. (1) 5 D2555-372-C00 WORK CLAMP FOOT ASM. (LEFT & LARGE) (1) 6 D2555-372-C00 WORK CLAMP FOOT ASM. (LEFT) (1) 7 D2556-372-C00 BUTTON HOLDING SPRING, LEFT (1) 8 SS-7090410-SP SCREW 9/64-40 L=3.5 (1) 9 B2559-372-000 BUTTON CLAMP LOCATING PIN (1) 10 D2557-372-CA0 BUTTON CLAMP LEVER JAW, RIGHT (1) 11 D2557-372-C00 BUTTON HOLDING SPRING, RIGHT (1) 12 D2557-372-C00 BUTTON HOLDING SPRING, RIGHT (1) 13 SS-7090410-SP SCREW 9/64-40 L=3.5 (1) 14 B2559-372-000 BUTTON CLAMP LOCATING PIN (1) 15 D2529-372-C00 FEED PLATE, LARGE BUTTON (1) (2) Z002 ATTACHMENT FOR MIDDLE BUTTON 中ボタン用アタッチメント 16 D2529-372-B00 FEED MEDIUM SIZE BUTTON (1) (3) Z003 ATTACHMENT FOR SHANK BUTTONS ハールボタン用アタッチメント 17 #02 B2401-372-0B0 SHANK BUTTON CLAMP ASM. (1) 18 B2401-372-0BA SHANK BUTTON CLAMP ASM. (1) 19 SS-8120740-SP SCREW 3/16-28 L=7 (1) 20 B2411-372-000 BUTTON CLAMP STUD (1) 21 B2412-372-000 BUTTON CLAMP BLOCK (1) 22 SS-7110540-SP SCREW 11/64-40 L=5 (1) 23 B2405-372-000 BUTTON CLAMP LEVER (1) 24 SS-7110710-SP SCREW 11/64-40 L=7 (1) 25 B2406-372-000 SHANK BUTTON HOLDING CLAMP (1) 26 SS-7110570-SP SCREW 11/64-40 L=4.8 (1) 27 B2402-372-000 BUTTON CLAMP HOLDING SHAFT (1) 28 B2401-372-000 SHANK BUTTON HOLDING CLAMP (1) 29 #02 B2401-372-00B SHANK BUTTON CLAMP BRACKET (1) 30 CS-072081A-SP THRUST COLLAR ASM. D=7.24 W=8 (1) 31 SS-8110410-TP SCREW 11/64-40 L=3.5 (1) 32 B2546-372-000 SPRING FOR LEVER HOLDING SHAFT (1) 33 B2448-372-000 BUTTON CLAMP LIFTING ROD (1) 34 SS-6111140-SP SCREW 11/64-40 L=11 (1) 35 B2408-372-000 SHANK BUTTON GUARD (1) 36 B2419-372-A00 BUTTON CLAMP ADAPTER (A) (1) 37 B2419-372-B00 SHANK BUTTON ADAPTER (B) (1) 38 SS-6110480-SP SCREW 11/64-40 L=4.3 (1) 39 B2410-372-000 BUTTON CLAMP WORK SUPPORT PLATE (1) 40 B2409-372-000 BUTTON CLAMP FEED PLATE (1) 41 SS-9120910-TP SCREW 3/16-28 L=9 (2) 42 WP-0501016-SD WASHER 5X10.5X1 (2) 43 SS-9621413-SP SCREW 3/16-32 L=13.5 (2) 44 WP-0501016-SD WASHER 5X10.5X1 (2) 45 B2542-372-000 BUTTON CLAMP HOLDER (1) 46 #02 B2542-372-00A BUTTON CLAMP HOLDER (1) 47 SS-7150940-SP SCREW 15/64-28 L=9 (1) 48 SS-7150940-SP SCREW 15/64-28 L=9 (1) 49 #01 B2410-372-00A WORK SUPPORT PLATE A (1) 50 #01 B2410-372-00B WORK SUPPORT PLATE B (1) 51 #01 B2410-372-00C WORK SUPPORT PLATE C (1) 52 B2410-372-00D WORK SUPPORT PLATE D (1) (4) Z004 ATTACHMENT FOR FIRST PROCESS OF WRAPPED-AROUND BUTTONS 根巻第一工程用アタッチメント 53 B2447-372-0A0 WRAPPED AROUND BUTTON CLAMP, FIRST (1) 54 B2447-372-000 SHANKING FOOT (1) 55 WP-0501016-SD WASHER 5X10.5X1 (1) 56 SS-9120910-TP SCREW 3/16-28 L=9 (1) 57 B2446-372-000 GUIDE PIN (1) * This attachment can be also used for MB-373. * このアタッチメントはMB-373にも使用できます。 (5) Z005 ATTACHMENT FOR SECOND PROCESS OF WRAPPED-AROUND BUTTONS 根巻第二工程用アタッチメント 58 B2440-372-0A0 BUTTON NECKING ATTACHMENT ASM. NO. 2 (1) 59 B2440-372-000 FEED PLATE (1) 60 B2441-372-000 WRAPPED GUIDE (LARGE) (1) 61 B2442-372-0A0 WRAPPED GUIDE (MIDDLE) ASM. (1) 62 B2442-372-000 WRAPPED GUIDE (MIDDLE) (1) 63 SS-9110513-TP SCREW 11/64-40 L=5 (1) 64 B2448-372-000 SPRING (2) 65 SS-6060220-SP SCREW 3/32-56 L=2.0 (2) Note (注記) #01....Special order parts for MB-372. #02....MB-372 for domestic use (Urban White) MB-372用特別注文部品 MB-372, MB-373 国内仕様 (アーバンホワイト) - 22 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 27 — ATTACHMENT COMPONENTS FOR MODEL MB-372 (2)

Juki MB-372 / MB-373 parts on page 27
RefPart numberPart nameQty
01B2547-372-0B0SMALL BUTTON
01B2547-372-0BASMALL BUTTON
01B2547-372-CBOLARGE BUTTON
01B2547-372-CBALARGE BUTTON

14. ATTACHMENT COMPONENTS FOR MODEL MB-372 (2) MB-372 アタッチメント関係 (2) (6)Z007 1.2 (7)Z008 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 19 20 21 22 23 24-25 (8)Z009 CLAMP B2547-372-0B0 (SMALL BUTTON) #01 B2547-372-0BA (SMALL BUTTON) #01 B2547-372-CBO (LARGE BUTTON) #01 B2547-372-CBA (LARGE BUTTON) 54 26 27 28 29 30 31 32 333436 35 37 38 39 40 41 42 43 53 44 45 46 47 48 49 50 51 52 57 5960 56 58 61 62 55 - 23 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 28

Juki MB-372 / MB-373 parts on page 28
RefPart numberPart nameQty
B2552-372-BAOSNAP FASTENER CLAMP COMPLETE
01B2552-372-BAASNAP FASTENER CLAMP COMPLETE
B3107-372-B00THREAD GUIDE NO. 3, SNAP FASTENER
B2546-372-000BUTTON CLAMP LIFTING ROD
SD-0550181-SPHINGE SCREW D= 5.50 H= 1.8
B2549-372-000CLAMP SCREW A
B2548-372-000SNAP FASTENER CLAMP STOP LEVER
SS-9621413-SPSCREW 3/16-32 L=13.5
WP-0501016-SDWASHER 5X10.5X1
SD-0550301-SPHINGE SCREW D=5.5 H=3
B2547-372-000JAW LEVER HOLDER
B2555-372-B00SNAP FASTENER CLAMP JAW LEVER, LEFT
B2557-372-B00SNAP FASTENER CLAMP JAW LEVER, RIGHT
B2560-372-000BUTTON CLAMP STOP PIN
B2552-372-B00SNAP FASTENER CLAMP JAW LEVER, RIGHT
B2553-372-000NUT
B2529-372-B00SLIDE SUPPORT PLATE
SS-7150940-SPSCREW 15/64-28 L=9
SS-7150940-SPSCREW 15/64-28 L=9
B2542-372-000BUTTON CLAMP HOLDER
01B2542-372-00ABUTTON CLAMP HOLDER
SD-0640391-TPHINGE SCREW D= 6.35 H= 3.9
B2561-372-000BUTTON CLAMP SPRING
B2420-372-0AOMETAL SHANK BUTTON CLAMP COMPLETE
01B2420-372-0AAMETAL SHANK BUTTON CLAMP COMPLETE
SS-8120740-SPSCREW 3/16-28 L=7
B2411-372-000BUTTON CLAMP STUD
B2412-372-000BUTTON CLAMP BLOCK
SS-7110540-SPSCREW 11/64-40 L=5
B2405-372-000BUTTON CLAMP LEVER
SS-7110710-SPSCREW 11/64-40 L=7
B2406-372-000SHANK BUTTON HOLDING CLAMP
SS-7110570-SPSCREW 11/64-40 L=4.8
B2402-372-000METAL BUTTON LEVER HOLDING SHAFT
B2401-372-000BUTTON CLAMP BRACKET
01B2401-372-00BSHANK BUTTON CLAMP BRACKET
CS-072081A-SPTHRUST COLLAR ASM. D=7.24 W=8
SS-8110410-TPSCREW 11/64-40 L= 3.5
B2404-372-000SPRING FOR LEVER HOLDING SHAFT
B2546-372-000BUTTON CLAMP LIFTING ROD
SS-6111140-SPSCREW 11/64-40 L=11
B2422-372-000METAL SHANK BUTTON GUARD
B2421-372-000METAL SHANK BUTTON ADAPTER
SS-6110480-SPSCREW 11/64-40 L=4.3
B2423-372-000METAL SHANK BUTTON SUPPORT PLATE
B2409-372-000BUTTON CLAMP FEED PLATE
SS-9621413-SPSCREW 3/16-32 L=13.5
WP-0501016-SDWASHER 5X10.5X1
B2542-372-000BUTTON CLAMP HOLDER
01B2542-372-00ABUTTON CLAMP HOLDER
SS-7150940-SPSCREW 15/64-28 L=9
SS-7150940-SPSCREW 15/64-28 L=9
SS-9120910-TPSCREW 3/16-28 L=9
MAT-60901ZA0FEED PLATE ASM.
MAT-60905Z00-AHOLDER (B)
SS-4080310-SPSCREW 1/8-44 L=3.4
MAT-60903Z00-AGUIDE (B)
MAT-60902Z00GUIDE (A)
SS-6080410-SPSCREW 1/8-44 L=4
MAZ-00906000PRESSER SPRING
MAT-60904Z00-AHOLDER (A)
MAT-60901Z00FEED PLATE

REF. NO. NOTE PART NO. D E S C R I P T I O N ヒ ン メ イ AMT. (6) Z007 ATTACHMENT FOR SNAPS スナツプ付用アタツチメント 1 B2552-372-BAO SNAP FASTENER CLAMP COMPLETE スナツプヨー ツマミソーチ クミ (1) 2 #01 B2552-372-BAA SNAP FASTENER CLAMP COMPLETE スナツプヨー ツマミソーチ クミ (1) 3 B3107-372-B00 THREAD GUIDE NO. 3, SNAP FASTENER スナツプヨー ダ イ3イトアンナイ (1) 4 B2546-372-000 BUTTON CLAMP LIFTING ROD ツマミソーチ ヒキアゲフツク (1) 5 SD-0550181-SP HINGE SCREW D= 5.50 H= 1.8 ダーンネジ D= 5.5 H= 1.8 (1) 6 B2549-372-000 CLAMP SCREW A ヒラキレバー トメネジ A (1) 7 B2548-372-000 SNAP FASTENER CLAMP STOP LEVER ツマミアシ ヒラキレバー (1) 8 SS-9621413-SP SCREW 3/16-32 L=13.5 ロツカクボルト 3/16-32 L=13.5 (2) 9 WP-0501016-SD WASHER 5X10.5X1 ヒラサガネ 5X10.5X1 (2) 10 SD-0550301-SP HINGE SCREW D=5.5 H=3 ダーンネジ D=5.5 H=3 (1) 11 B2547-372-000 JAW LEVER HOLDER ホ゜タン ツマミアシ トリツケダイ (1) 12 B2555-372-B00 SNAP FASTENER CLAMP JAW LEVER, LEFT スナツプヨー ホ゜タンツマミアシ ヒダリ (1) 13 B2557-372-B00 SNAP FASTENER CLAMP JAW LEVER, RIGHT スナツプヨー ホ゜タンツマミアシ ミギ (1) 14 B2560-372-000 BUTTON CLAMP STOP PIN ツマミアシ ヒラキピン (2) 15 B2552-372-B00 SNAP FASTENER CLAMP JAW LEVER, RIGHT スナツプヨー ホ゜タンツマミアシ ヒダリ (1) 16 B2553-372-000 NUT ホ゜タン ガイト アシ (2) 17 B2529-372-B00 SLIDE SUPPORT PLATE スナツプヨー ヌノサエ シタイタ (1) 18 SS-7150940-SP SCREW 15/64-28 L=9 マルヒラネジ 15/64-28 L=9 (1) 19 SS-7150940-SP SCREW 15/64-28 L=9 マルヒラネジ 15/64-28 L=9 (1) 20 B2542-372-000 BUTTON CLAMP HOLDER ツマミソーチ トリツケダイ (1) 21 #01 B2542-372-00A BUTTON CLAMP HOLDER ツマミソーチ トリツケダイ (1) 22 SD-0640391-TP HINGE SCREW D= 6.35 H= 3.9 ダーンネジ D= 6.35 H= 3.9 (2) 23 B2561-372-000 BUTTON CLAMP SPRING ホ゜タン ツマミアシ ハ゜ネ (1) (7) Z008 ATTACHMENT FOR METAL BUTTONS 金ホ゜タン用アタツチメント 24 B2420-372-0AO METAL SHANK BUTTON CLAMP COMPLETE キンホ゜タンツケ クミ (1) 25 #01 B2420-372-0AA METAL SHANK BUTTON CLAMP COMPLETE キンホ゜タンツケ クミ (1) 26 SS-8120740-SP SCREW 3/16-28 L=7 トメネジ 3/16-28 L=7 (1) 27 B2411-372-000 BUTTON CLAMP STUD ホ゜タンオサエ ヒラキホー (1) 28 B2412-372-000 BUTTON CLAMP BLOCK ホ゜タン ヒラキコマ (1) 29 SS-7110540-SP SCREW 11/64-40 L=5 マルヒラネジ 11/64-40 L=5 (1) 30 B2405-372-000 BUTTON CLAMP LEVER ハ゜ールホ゜タン オサエホー (1) 31 SS-7110710-SP SCREW 11/64-40 L=7 マルヒラネジ 11/64-40 L=7 (1) 32 B2406-372-000 SHANK BUTTON HOLDING CLAMP ハ゜ールホ゜タン オサエ (1) 33 SS-7110570-SP SCREW 11/64-40 L=4.8 マルヒラネジ 11/64-40 L=4.8 (1) 34 B2402-372-000 METAL BUTTON LEVER HOLDING SHAFT ハ゜ールホ゜タン オサエ カイデンシ゛ツク (1) 35 B2401-372-000 BUTTON CLAMP BRACKET ハ゜ールホ゜タン ツマミアシ トリツケダイ (1) 36 #01 B2401-372-00B SHANK BUTTON CLAMP BRACKET ハ゜ールホ゜タン ツマミアシ トリツケダイ (1) 37 CS-072081A-SP THRUST COLLAR ASM. D=7.24 W=8 スラストウケ D=7.24 W=8 クミ (1) 38 SS-8110410-TP SCREW 11/64-40 L= 3.5 トメネジ 11/64-40 L= 3.5 (1) 39 B2404-372-000 SPRING FOR LEVER HOLDING SHAFT ホ゜タン オサエ カイデンシ゛ツク ハ゜ネ (1) 40 B2546-372-000 BUTTON CLAMP LIFTING ROD ツマミソーチ ヒキアゲフツク (1) 41 SS-6111140-SP SCREW 11/64-40 L=11 ヒラサガネ 11/64-40 L=11 (1) 42 B2422-372-000 METAL SHANK BUTTON GUARD キンホ゜タン タンヨー ツマミアシイタ (1) 43 B2421-372-000 METAL SHANK BUTTON ADAPTER キンホ゜タン タンヨー ツマミアシ (1) 44 SS-6110480-SP SCREW 11/64-40 L=4.3 ヒラサガネ 11/64-40 L=4.3 (1) 45 B2423-372-000 METAL SHANK BUTTON SUPPORT PLATE キンホ゜タン ヌノサエ シタイタ (1) 46 B2409-372-000 BUTTON CLAMP FEED PLATE エツキホ゜タン ヌノサエ シタイタダイ (1) 47 SS-9621413-SP SCREW 3/16-32 L=13.5 ロツカクボルト 3/16-32 L=13.5 (2) 48 WP-0501016-SD WASHER 5X10.5X1 ヒラサガネ 5X10.5X1 (2) 49 B2542-372-000 BUTTON CLAMP HOLDER ツマミソーチ トリツケダイ (1) 50 #01 B2542-372-00A BUTTON CLAMP HOLDER ツマミソーチ トリツケダイ (1) 51 SS-7150940-SP SCREW 15/64-28 L=9 マルヒラネジ 15/64-28 L=9 (1) 52 SS-7150940-SP SCREW 15/64-28 L=9 マルヒラネジ 15/64-28 L=9 (1) 53 SS-9120910-TP SCREW 3/16-28 L=9 マルヒラネジ 3/16-28 L=9 (2) (8) Z009 ATTACHMENT FOR REINFORCING-STAY BUTTONS カホ゜タン用アタツチメント 54 MAT-60901ZA0 FEED PLATE ASM. チカラホ゜タン タンヨー ヌノサエ シタイタ クミ (1) 55 MAT-60905Z00-A HOLDER (B) チカラホ゜タン ホルダ- B (1) 56 SS-4080310-SP SCREW 1/8-44 L=3.4 ナヘ゛ネジ 1/8-44 L=3.4 (1) 57 MAT-60903Z00-A GUIDE (B) チカラホ゜タン ホルダ-アンナイ B (1) 58 MAT-60902Z00 GUIDE (A) チカラホ゜タン ホルダ-アンナイ A (1) 59 SS-6080410-SP SCREW 1/8-44 L=4 ヒラサガネ 1/8-44 L=4 (4) 60 MAZ-00906000 PRESSER SPRING チカラホ゜タン オサエハ゜ネ (1) 61 MAT-60904Z00-A HOLDER (A) チカラホ゜タン ホルダ- A (1) 62 MAT-60901Z00 FEED PLATE チカラホ゜タン ヌノサエ シタイタ (1) Note (注記) #01....MB-372, MB-373 for domestic use (Urban White) MB-372, MB-373 国内仕様 (アーバンホワイト) - 24 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 29 — ATTACHMENT COMPONENTS FOR MODEL MB-372 (3)

Juki MB-372 / MB-373 parts on page 29
RefPart numberPart nameQty
2828
3333
3030
3131
3232
2929
2525
2424
2626
2727
1313
1414
1212
1515
1111
1616
1919
1818
1717
2020
99
1010
3535
3434
3636
2828
88
77
55
66
2121
44
33
6464
66676667
6565
6161
6060
6363
6262
4949
4848
5050
4545
4646
6969
6868
7070
5151
5252
5555
4747
4343
4444
41424142
5757
5454
5353
5959
5858
3939
4040

15. ATTACHMENT COMPONENTS FOR MODEL MB-372 (3) MB-372アタッチメント関係(3) (9)Z010 1.2 28 33 30 31 32 29 25 24 26 13 1412 15 11 16 19 18 17 23 22 20 35 34 36 28 8 7 5 6 21 4 3 (10)Z010-B 37.38 64 6667 65 61 60 63 62 69 49 48 50 45 46 68 70 51 52 55 47 43 44 4142 57 59 58 39 40 - 25 - From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 30

Juki MB-372 / MB-373 parts on page 30
RefPart numberPart nameQty
MAZ-010000A0SHANK BUTTON CLAMP ASM.
MAZ-010000AASHANK BUTTON CLAMP ASM.
B2401-372-LA0SHANK BUTTON CLAMP (I.) ASM.
B2401-372-LAASHANK BUTTON CLAMP (I.) ASM.
B2542-372-L00BUTTON CLAMP HOLDER, L
B2542-372-L0ABUTTON CLAMP HOLDER, L
B2401-372-L0ABUTTON CLAMP BRACKET (L)
SS-9621413-SPSCREW 3/16-32 L=13.5(2)
WP-0501016-SDWASHER 5X10.5X1(2)
B2402-372-L00ROLLER STUD, FOR TRIPPING LEVER (L.)(1)
B2404-372-L00SPRING FOR HOLDING SHAFT(1)
B2426-372-L00-ATHRUST RING(1)
SS-7090620-TPSET SCREW(2)
B2405-372-L00BUTTON CLAMP LEVER(1)
B2429-372-L00SET SCREW(1)
B2406-372-L00-ASHANK BUTTON HOLDING CLAMP (L)(1)
SS-7110720-SPSET SCREW(1)
SS-6111140-SPSCREW(1)
B2546-372-L00BUTTON CLAMP LIFTING ROD (L)(1)
B2431-372-L00SET SCREW(1)
B2419-372-L00SHANK BUTTON ADAPTER(1)
B2408-372-L00SHANK BUTTON GUARD(1)
B2412-372-L00BUTTON CLAMP BLOCK(1)
B2411-372-L00BUTTON CLAMP STUD(1)
SS-8120740-SPSCREW 3/16-28 L=7(1)
B2433-372-L00SET SCREW(1)
B2409-372-LA0BUTTON CLAMP FEED PLATE ASM.(1)
B2409-372-L00BUTTON CLAMP FEED PLATE (L)(1)
B2410-372-LOAWORK SUPPORT PLATE (L)(1)
B2410-372-LOBWORK SUPPORT PLATE (L)(1)
B2410-372-LOCWORK SUPPORT PLATE (L)(1)
B2434-372-1.00SET SCREW(1)
B2544-372-L00-APRESSURE ADJUSTING BAR (L.)(1)
B2435-372-L00-ANUT2
B2543-372-L00BUTTON CLAMP STOPPER PIN (I.)1
MAZ-010000A0SHANK BUTTON CLAMP ASM., B
MAZ-010000AASHANK BUTTON CLAMP ASM., B
B2401-372-BA0SHANK BUTTON CLAMP ASM., B
B2401-372-BAASHANK BUTTON CLAMP ASM., B
B2542-372-L00BUTTON CLAMP HOLDER, L(1)
B2542-372-L0ABUTTON CLAMP HOLDER, L(1)
B2401-372-L00-ASHANK BUTTON CLAMP BRACKET, L.(1)
B2401-372-LOASHANK BUTTON CLAMP BRACKET, L.(1)
SS-9621413-SPSCREW 3/16-32 L=13.5(2)
WP-0501016-SDWASHER 5X10.5X1(2)
B2402-372-L00ROLLER STUD, FOR TRIPPING LEVER (L.)(1)
B2404-372-L00SPRING FOR HOLDING SHAFT(1)
B2426-372-L00-ATHRUST RING(1)
SS-7090620-TPSET SCREW(2)
B2405-372-L00BUTTON CLAMP LEVER(1)
B2429-372-L00SET SCREW(1)
B2406-372-B00SHANK BUTTON HOLDING CLAMP (B)(1)
SS-7110720-SPSCREW 11/64-40 L=7(1)
SS-6111140-SPSCREW(1)
B2546-372-L00BUTTON CLAMP LIFTING ROD (L.)(1)
B2431-372-L00SET SCREW(1)
B2419-372-C00SHANK BUTTON ADAPTER(1)
B2408-372-B00SHANK BUTTON GUARD(1)
B2412-372-L00BUTTON CLAMP BLOCK(1)
B2411-372-L00BUTTON CLAMP STUD(1)
SS-8120740-SPSCREW 3/16-28 L=7(1)
B2433-372-L00SET SCREW(1)
B2409-372-BA0BUTTON CLAMP FEED PLATE ASM.(1)
B2409-372-L00BUTTON CLAMP FEED PLATE (L)(1)
B2410-372-B00BUTTON CLAMP SUPPORT PLATE 6MM(1)
B2434-372-L00SET SCREW(1)
B2544-372-L00-APRESSURE ADJUSTING BAR (L.)(1)
B2435-372-L00-ANUT2
B2543-372-L00BUTTON CLAMP STOPPER PIN (I.)1

REF. NO. NOTE PART NO. DESCRIPTION ヒ ン メ イ AMT. (9) 2010 ATTACHMENT FOR LOUIS TYPE SHANK BUTTONS ルイス・タイプパールボタン用アタッチメント 1 MAZ-010000A0 SHANK BUTTON CLAMP ASM. パールボタン アタッチメント クミ 1 #01 MAZ-010000AA SHANK BUTTON CLAMP ASM. パールボタン アタッチメント クミ 1 B2401-372-LA0 SHANK BUTTON CLAMP (I.) ASM. パールボタン トリツケ L クミ 1 #01 B2401-372-LAA SHANK BUTTON CLAMP (I.) ASM. パールボタン トリツケ L クミ 1 B2542-372-L00 BUTTON CLAMP HOLDER, L ツマミソーチ トリツケダイ L (1) #01 B2542-372-L0A BUTTON CLAMP HOLDER, L ツマミソーチ トリツケダイ L (1) B2401-372-L0A BUTTON CLAMP BRACKET (L) ツマミアシ トリツケダイ L (1) #01 B2401-372-L0A BUTTON CLAMP BRACKET (L) ツマミアシ トリツケダイ L (1) SS-9621413-SP SCREW 3/16-32 L=13.5 ロツカクボルト 3/16-32 L=13.5 (2) WP-0501016-SD WASHER 5X10.5X1 ヒラサガネ 5X10.5X1 (2) B2402-372-L00 ROLLER STUD, FOR TRIPPING LEVER (L.) パールボタン タンオサエ カイテンジク L (1) B2404-372-L00 SPRING FOR HOLDING SHAFT ホタンオサエ カイテンジク (1) B2426-372-L00-A THRUST RING パールボタン タンヨー スラストリング L (1) SS-7090620-TP SET SCREW スラストリング L トメネジ (2) B2405-372-L00 BUTTON CLAMP LEVER パールボタン オサエボー L (1) B2429-372-L00 SET SCREW トメネジ (1) B2406-372-L00-A SHANK BUTTON HOLDING CLAMP (L) パールボタン タンオサエ L (1) SS-7110720-SP SET SCREW マルヒラネジ L (1) SS-6111140-SP SCREW パールボタン タンヨー ツマミ (1) B2546-372-L00 BUTTON CLAMP LIFTING ROD (L) ツマミソーチ ヒキアゲケツク L (1) B2431-372-L00 SET SCREW ツマミソーチ ヒキアケフック L トメネジ (1) B2419-372-L00 SHANK BUTTON ADAPTER パールボタン タンヨー ツマミケフック L (1) B2408-372-L00 SHANK BUTTON GUARD パールボタン タンヨー ウマ L (1) B2412-372-L00 BUTTON CLAMP BLOCK ホタンオサエ ヒラキコマ L (1) B2411-372-L00 BUTTON CLAMP STUD ホタンオサエ ヒラキホー L (1) SS-8120740-SP SCREW 3/16-28 L=7 トメネジ 3/16-28 L=7 (1) B2433-372-L00 SET SCREW ホタンオサエ ヒラキコマ L トメネジ (1) B2409-372-LA0 BUTTON CLAMP FEED PLATE ASM. ヌノオサエ シタイタダイ L クミ (1) B2409-372-L00 BUTTON CLAMP FEED PLATE (L) ヌノオサエ シタイタダイ L (1) B2410-372-LOA WORK SUPPORT PLATE (L) ヌノオサエ シタイタダイ L (シュー) (1) B2410-372-LOB WORK SUPPORT PLATE (L) ヌノオサエ シタイタダイ L (チュー) (1) B2410-372-LOC WORK SUPPORT PLATE (L) ヌノオサエ シタイタダイ L (ダイ) (1) B2434-372-1.00 SET SCREW ヌノオサエ シタイタダイ L トメネジ (1) B2544-372-L00-A PRESSURE ADJUSTING BAR (L.) オサエアシ チョーセツヨーク L (1) B2435-372-L00-A NUT オサエアツリヨク チョーセツナツト L 2 B2543-372-L00 BUTTON CLAMP STOPPER PIN (I.) サマミソーチ ストツパーピン L. 1 (10) 2010-B ATTACHMENT FOR LOUIS TYPE SHANK BUTTONS ルイス・タイプパールボタン用アタッチメント MAZ-010000A0 SHANK BUTTON CLAMP ASM., B パールボタン アタッチメント B クミ 1 #01 MAZ-010000AA SHANK BUTTON CLAMP ASM., B パールボタン アタッチメント B クミ 1 B2401-372-BA0 SHANK BUTTON CLAMP ASM., B パールボタン クミツケケ B クミ 1 #01 B2401-372-BAA SHANK BUTTON CLAMP ASM., B パールボタン クミツケケ B クミ 1 B2542-372-L00 BUTTON CLAMP HOLDER, L ツマミソーチ トリツケダイ L (1) #01 B2542-372-L0A BUTTON CLAMP HOLDER, L ツマミソーチ トリツケダイ L (1) B2401-372-L00-A SHANK BUTTON CLAMP BRACKET, L. ツマミアシ トリツケダイ L (1) #01 B2401-372-LOA SHANK BUTTON CLAMP BRACKET, L. ツマミアシ トリツケダイ L (1) SS-9621413-SP SCREW 3/16-32 L=13.5 ロツカクボルト 3/16-32 L=13.5 (2) WP-0501016-SD WASHER 5X10.5X1 ヒラサガネ 5X10.5X1 (2) B2402-372-L00 ROLLER STUD, FOR TRIPPING LEVER (L.) パールボタン タンオサエ カイテンジク L (1) B2404-372-L00 SPRING FOR HOLDING SHAFT ホタンオサエ カイテンジク (1) B2426-372-L00-A THRUST RING パールボタン タンヨー スラストリング L (1) SS-7090620-TP SET SCREW スラストリング L トメネジ (2) B2405-372-L00 BUTTON CLAMP LEVER パールボタン オサエボー L (1) B2429-372-L00 SET SCREW トメネジ (1) B2406-372-B00 SHANK BUTTON HOLDING CLAMP (B) パールボタン タンオサエ L トメネジ (1) SS-7110720-SP SCREW 11/64-40 L=7 マルヒラネジ 11/64-40 L=7 (1) SS-6111140-SP SCREW パールボタン タンヨー ツマミ (1) B2546-372-L00 BUTTON CLAMP LIFTING ROD (L.) ツマミソーチ ヒキアゲケツク L トメネジ (1) B2431-372-L00 SET SCREW ツマミソーチ ヒキアケフック L (1) B2419-372-C00 SHANK BUTTON ADAPTER パールボタン タンヨー ツマミケフック L (1) B2408-372-B00 SHANK BUTTON GUARD パールボタン タンヨー ウマ C (1) B2412-372-L00 BUTTON CLAMP BLOCK ホタンオサエ ヒラキコマ L (1) B2411-372-L00 BUTTON CLAMP STUD ホタンオサエ ヒラキホー L (1) SS-8120740-SP SCREW 3/16-28 L=7 トメネジ 3/16-28 L=7 (1) B2433-372-L00 SET SCREW ホタンオサエ ヒラキコマ L トメネジ (1) B2409-372-BA0 BUTTON CLAMP FEED PLATE ASM. ヌノオサエ シタイタダイ L クミ (1) B2409-372-L00 BUTTON CLAMP FEED PLATE (L) ヌノオサエ シタイタダイ L (1) B2410-372-B00 BUTTON CLAMP SUPPORT PLATE 6MM ヌノオサエ シタイタダイ B (1) B2434-372-L00 SET SCREW ヌノオサエ シタイタダイ L トメネジ (1) B2544-372-L00-A PRESSURE ADJUSTING BAR (L.) オサエアシ チョーセツヨーク L (1) B2435-372-L00-A NUT オサエアツリヨク チョーセツナツト L 2 B2543-372-L00 BUTTON CLAMP STOPPER PIN (I.) サマミソーチ ストツパーピン L. 1 * This attachment is used in common with MB 372 16. このアタッチメントはMB 372 16 のミシンと共用します。 Note (注記) #01....MB-372. MB-373 for domestic use (Urban White) MB 372. MB 373 国内仕様 (アーバンホワイト) - 26 - From the library of: Superior Sewing Machine & Supply LLC jintex.in
