Page 1 — PARTS LIST

KANSAI FX4404P-FX4412P parts on page 1
RefPart numberPart nameQty
FX4404P,PMDFX4404P,PMD
FX4406P,PMDFX4406P,PMD
FX4409P,PMDFX4409P,PMD
FX4412P,PMDFX4412P,PMD
FX4404P/UTCFX4404P/UTC
FX4406P/UTCFX4406P/UTC
FX4408PFX4408P
FX4409P/UTCFX4409P/UTC
FX4412P/UTCFX4412P/UTC
FXS4404P/UTCFXS4404P/UTC
FX4404PSFFX4404PSF
FX4406PLFX4406PL
FX4408PLFX4408PL
FX4412PLFX4412PL

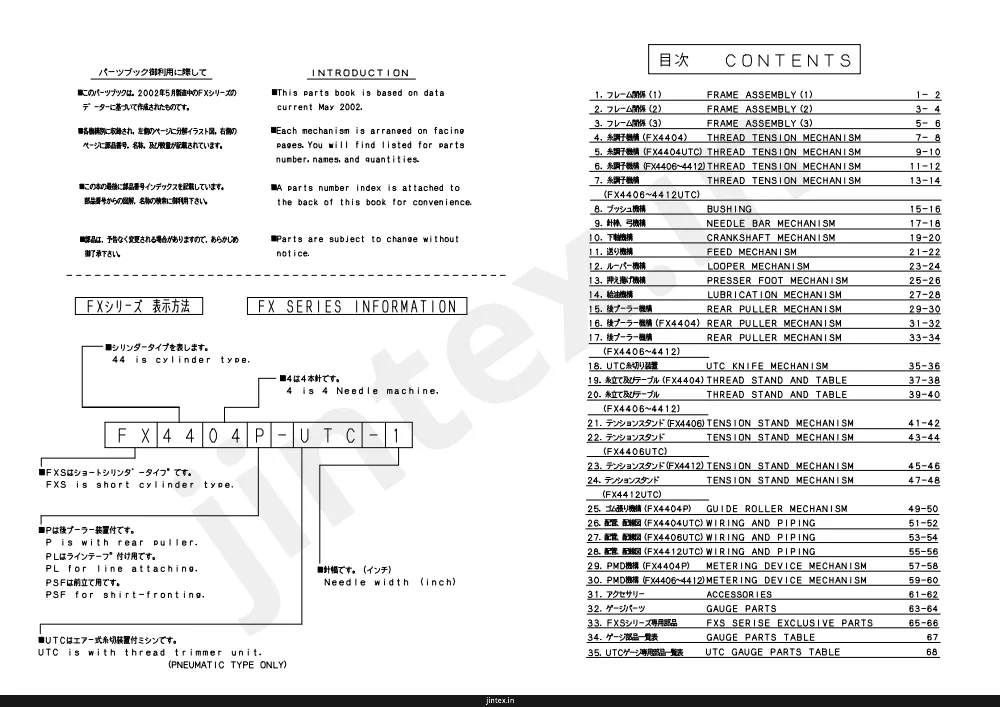

Page 2 — CONTENTS

KANSAI FX4404P-FX4412P parts on page 2
RefPart numberPart nameQty
1-2FRAME ASSEMBLY (1)
3-4FRAME ASSEMBLY (2)
5-6FRAME ASSEMBLY (3)
7-8THREAD TENSION MECHANISM
9-10THREAD TENSION MECHANISM
11-12THREAD TENSION MECHANISM
13-14THREAD TENSION MECHANISM
15-16BUSHING
17-18NEEDLE BAR MECHANISM
19-20CRANK SHAFT MECHANISM
21-22FEED MECHANISM
23-24LOOPER MECHANISM
25-26PRESSER FOOT MECHANISM
27-28LUBRICATION MECHANISM
29-30REAR PULLER MECHANISM
31-32REAR PULLER MECHANISM
33-34REAR PULLER MECHANISM
35-36UTC KNIFE MECHANISM
37-38THREAD STAND AND TABLE
39-40THREAD STAND AND TABLE
41-42TENSION STAND MECHANISM
43-44TENSION STAND MECHANISM
45-46TENSION STAND MECHANISM
47-48TENSION STAND MECHANISM
49-50GUIDE ROLLER MECHANISM
51-52WIRING AND PIPING
53-54WIRING AND PIPING
55-56WIRING AND PIPING
57-58METERING DEVICE MECHANISM
59-60METERING DEVICE MECHANISM
61-62ACCESSORIES
63-64GAUGE PARTS
65-66FXS SERISE EXCLUSIVE PARTS
67GAUGE PARTS TABLE
68UTC GAUGE PARTS TABLE

Page 3 — 1. フレーム関係 (1) FRAME ASSEMBLY (1)

KANSAI FX4404P-FX4412P parts on page 3
RefPart numberPart nameQty
01-01 02-118波ワッシャ
01-02 02-119波座金
01-03 05-444糸吹き取付ガイド
01-04 05-445糸吹きブラケット
01-05 05-446糸吹きパイプ
01-06 05-558検出器用止め金具
01-07 21-975糸糸道保護カバー
01-08 21-264針棒カバー
01-09 21-265保護カバー
01-10 21-266針棒カバー
01-11 21-273保護カバー
01-12 21-274保護カバー
01-13 21-275保護カバー
01-14 21-276保護カバー-取り付け板
01-15 21-459保護カバー-ブラケット
01-16 21-499立ロットカバー
01-17 21-711面板
01-18 21-711保護カバー
01-19 23-427ゴム栓
01-20 23-462パッキン
01-21 23-465面板パッキン
01-22 24-053モデルステッカー
01-23 24-401オイルマークシール
01-24 24-052KSマーク
01-25 39-502オイルポット窓
01-26 71-580ノックピン
01-27 75-224ワッシャ
01-28 75-225スプリングワッシャ
01-29 75-436ワッシャ
01-30 75-452ワッシャ
01-31 84-396段ネジ
01-32 87-092六角穴付きボルト
01-33 87-099ネジ
01-34 87-113六角穴付きボルト
01-35 87-177六角穴付きボルト
01-36 87-224六角穴付きボルト
01-37 87-264段ネジ
01-38 87-270ネジ
01-39 87-092ネジ
01-40 87-409ネジ
01-41 87-661六角穴付きボルト
01-42 88-166ナット
01-43 93-701ピン

Page 4 — 2. フレーム関係(2) FRAME ASSEMBLY (2)

KANSAI FX4404P-FX4412P parts on page 4
RefPart numberPart nameQty
01-108前プーラーカバー
02-112波ワッシャー
09-402生地ガイド(右)
09-403テープガイド(左)
09-404テープホルダー
14-438針板台
14-439針板台
21-268プーリーカバー
21-269上ベースカバー
21-270前ベースカバー
26-712ワッシャー
21-272フロントカバー
21-279針板台化粧カバー
21-280針板台化粧カバー
21-297横カバー
21-298前ベースカバー
21-460上油カバー
23-166ブッシュ蓋ゴム
23-463上油カバーパッキン
23-467送り台用ゴム栓
23-501ゴム栓
23-512クッションゴム
23-427シールキャップ
25-503カバーヒンジネジ
25-516定規台ヒンジ
25-517ヒンジネジ
25-522カバー ストップネジ
31-503濾過網
35-416オイルフェンス
39-503クランプ
71-116ピン
71-579ノックピン
75-455ワッシャ
75-456ワッシャ
75-468ワッシャ
79-522スプリング
79-912スプリング
79-922スプリング
84-364ネジ
87-098ネジ
87-145ネジ
87-177六角穴付きボルト
87-213六角穴付きボルト
87-214六角穴付きボルト
85-181ネジ
87-258スタンド"ピン
87-269ネジ
87-270ネジ
87-272ネジ
87-284ネジ
87-286ネジ
87-410支柱ネジ
87-411ネジ
87-415段ネジ
87-418ナット
88-146オイルシール

Page 5 — 3. フレーム関係 (3) FRAME ASSEMBLY (3)

KANSAI FX4404P-FX4412P parts on page 5
RefPart numberPart nameQty
03-0102-112波ワッシャー1
03-0209-402生地ガイド(右)1
03-0309-403ゴムガイド(左)1
03-0409-404ゴムガイド(右)1
03-0521-268プーリーカバー1
03-0621-270前ベースカバー1
03-0721-272前カバー1
03-0821-277上ベースカバー1
03-0921-278横カバー-(UTC)1
03-1021-460油カバー1
03-1122-407シリンダー加工1
03-1223-166ブッシュ蓋ゴム1
03-1323-463上油カバーパッキン1
03-1423-467送り土台用ゴム枠1
03-1523-501ゴム枠2
03-1623-512クッションゴム1
03-1723-427シールキャップ1
03-1825-503カバー・ヒンジ ネジ1
03-1925-516定規台ヒンジ1
03-2025-517ヒンジ ネジ1
03-2125-522カバー・ストップ ネジ1
03-2231-503濾過網1
03-2335-416オイルフェンス1
03-2439-503濾過網押え1
03-2571-116ピン1
03-2675-455ワッシャー2
03-2775-468ワッシャー1
03-2879-412ワッシャー2
03-2979-912ハ"ネ2
03-3079-922皿バ"ネ2
03-3187-098ネジ1
03-3287-145ネジ4
03-3387-177六角穴付きボルト4
03-3487-214六角穴付きボルト2
03-35
03-3687-258スタンド"ピン3
03-3787-269ネジ7
03-3887-284ネジ5
03-3987-286ネジ2
03-4087-411支柱ネジ4
03-4187-415ネジ1
03-4287-418段ネジ1
03-4394-506オイルシール1
03-4487-410スタンド"ピン1

Page 6 — 4. 糸調子機構(FX4404) THREAD TENSION MECHANISM

KANSAI FX4404P-FX4412P parts on page 6
RefPart numberPart nameQty
04-01 23-324フェルト
04-02 41-101チャンポン皿小ケース
04-03 41-105チャンポン皿ラチェット
04-04 41-107大ケース
04-05 41-110チャンポン皿
04-06 41-115糸道(上)
04-07 41-117糸道(下)
04-08 41-448ブラケット
04-09 41-449糸緩めプレート
04-10 41-510調子棒
04-11 41-701チャンポン調子バネ(強)
04-12 41-702チャンポン調子バネ(弱)
04-13 45-123弓糸道
04-14 45-133針棒糸道
04-15 45-428糸ガイド
04-16 45-429上糸受け
04-17 45-430上糸ガイド
04-18 45-431上糸道(下)
04-19 45-438上糸道
04-20 45-546糸ガイド
04-21 45-547糸ガイドブラケット
04-22 47-104糸道
04-23 47-411下糸別糸案内糸道
04-24 47-412糸緩めプレート
04-25 47-413下糸緩め糸道
04-26 75-394糸道台ワッシャ
04-27 75-455ワッシャ
04-28SCREW
04-29 79-514引張りバネ
04-30 84-501ネジ
04-31 87-010ネジ
04-32 87-092六角穴付きボルト
04-33 87-113六角穴付きボルト
04-34 87-129六角穴付きボルト
04-35 87-177六角穴付きボルト
04-36 87-269ネジ
04-37 87-270ネジ
04-38 87-278ネジ
04-39 87-272ネジ
04-40 87-288ネジ

Page 7 — 5. 糸調子機構 (FX4404UTC) THREAD TENSION MECHANISM

KANSAI FX4404P-FX4412P parts on page 7
RefPart numberPart nameQty
05-434糸締め棒
05-435糸締めブロック
05-436糸締め金具
05-438糸締めシリンダー
05-439糸締めシリンダー
05-440糸締め作動ブロック
05-441ガイドプレート
05-478糸締めブロック
23-324フェルト
41-101チャンポン皿小ケース
41-105チャンポン皿ラチェット
41-107大ケース
41-110チャンポン皿
41-115糸道(上)
41-117糸道(下)
41-448ブラケット
41-449糸締めプレート
41-450糸締めプレート
41-510調子棒
41-701チャンポン調子バネ(強)
41-702チャンポン調子バネ(弱)
75-455ワッシャ
79-943カラー
79-514引張りバネ
79-540糸締め棒防振バネ
84-501ネジ
87-092六角穴付きボルト
87-098ネジ
87-177六角穴付きボルト
87-246ネジ
87-286ネジ
93-201Eリング

Page 8 — 6. 糸調子機構 (FX4406~4412) THREAD TENSION MECHANISM

KANSAI FX4404P-FX4412P parts on page 8
RefPart numberPart nameQty
06-0145-107糸道
06-0245-127糸道
06-0345-432針棒糸道
06-0445-433上糸道(下)
06-0545-434上糸ガイド
06-0645-435上糸受け
06-0745-437上糸道
06-0847-408糸道
06-0947-409糸道
06-1047-410下糸捌糸案内糸道
06-1147-413下糸捌糸道
06-1275-455ワッシャ
06-1375-522ワッシャ
06-1487-010ネジ
06-1587-113六角穴付きボルト
06-1687-177六角穴付きボルト
06-1787-269ネジ
06-1887-270ネジ
06-1987-272ネジ
06-2087-288ネジ

Page 9 — 7. 糸調子機構 (FX4406UTC~4412UTC) THREAD TENSION MECHANISM

KANSAI FX4404P-FX4412P parts on page 9
RefPart numberPart nameQty
07-0105-442糸締棒
07-0205-443糸締シリンダー
07-0305-479糸締プレート
07-0405-480糸締シリンダー
07-0545-107糸道
07-0645-127糸道
07-0745-432針棒糸道
07-0845-433上糸道(下)
07-0945-434上糸ガイド
07-1045-435上糸受け
07-1145-436糸道
07-1245-437上糸道
07-1347-408糸道
07-1447-409糸道
07-1547-410下糸別糸案内糸道
07-1647-413下糸別糸道
07-1775-455ワッシャ
07-1875-456ワッシャ
07-1975-522ワッシャ
07-2087-010ネジ
07-2187-113六角穴付きボルト
07-2287-177六角穴付きボルト
07-2387-269ネジ
07-2487-270ネジ
07-2587-272ネジ
07-2687-288ネジ

Page 10 — 8. ブッシュ機構 BUSHING

KANSAI FX4404P-FX4412P parts on page 10
RefPart numberPart nameQty
08-0181-407押え棒ブッシュ
08-0281-408後プーラー揚ブッシュ
08-0381-425針棒ブッシュ上
08-0481-426針棒ブッシュ下
08-0581-427クランク軸ブッシュ
08-0681-428ブッシュ
08-0781-429ブッシュ
08-0881-430ブッシュ
08-0981-432ブッシュ
08-1081-433ブッシュ
08-1181-517ブッシュ
08-1281-559ブッシュ
08-1394-502オイルシール

Page 11 — 9. 針棒. 弓機構 NEEDLE BAR MECHANISM

KANSAI FX4404P-FX4412P parts on page 11
RefPart numberPart nameQty
09-01 11-407針棒
09-02 23-195O-リング
09-03 23-464パッキン
09-04 23-555フエルト
09-05 66-404針棒リンク
09-06 69-444弓
09-07 69-438弓油止メ板
09-08 71-485針棒案内板
09-09 71-485リンクピン
09-10 71-495弓ピン
09-11 73-402針棒コネクトガイド
09-12 73-403針棒ガイド
09-13 75-452ワツシヤ
09-14 75-486ワツシヤ
09-15 81-409弓ブツシユ
09-16 81-410弓ピンブツシユ
09-17 87-113六角穴付きボルト
09-18 87-177六角穴付きボルト
09-19 87-233ネジ
09-20 87-242ネジ
09-21 87-203六角穴付きボルト
09-22 87-405ボタンボルト
09-23 69-444-0-2号(ブツシユ付)

Page 12 — 10. CRANKSHAFT MECHANISM

KANSAI FX4404P-FX4412P parts on page 12
RefPart numberPart nameQty
10-01 23-197O-RING1
10-02 23-384FELT1
10-03 23-466O-RING1
10-04 31-422PUMP GEAR1
10-05 60-4080CONNECTING ROD ASS'Y1
10-06 60-4100BEARING ASS'Y1
10-07 60-4130BEARING ASS'Y1
10-08 61-415ECCENTRIC1
10-09 61-416CRANK ROD1
10-10 61-711CONNECTING ROD BALL1
10-11 63-422CONNECTING ROD1
10-12 63-621BALL JOINT1
10-13 63-713BALL JOINT1
10-14 65-302CONNECTING BAR1
10-15 69-121GUIDE1
10-16 69-440SLEEVE1
10-17 69-445COLLAR1
10-18 69-446PULLEY1
10-19 69-447FLANGE1
10-20 71-447CRANK SHAFT (34. 5)1
10-21 71-480SHAFT1
10-22 75-327WASHER1
10-23 75-329WASHER2
10-24 84-567SCREW2
10-25 84-568SCREW2
10-26 84-572SCREW1
10-27 86-741NUT1
10-28 86-742NUT1
10-29 87-113BOLT3
10-30 87-172SCREW3
10-31 87-203BOLT1
10-32 87-214BOLT2
10-33 87-242SCREW2
10-34 87-253SCREW3
10-35 87-254SCREW6
10-36 91-403BEARING1
10-37 91-404BEARING1
10-38 93-264RING1
10-39 60-3700CONNECTING ROD ASS'Y1

Page 13 — 11. 送り機構 FEED MECHANISM

KANSAI FX4404P-FX4412P parts on page 13
RefPart numberPart nameQty
11-01 23-166ブッシュ蓋ゴム
11-02 23-183O-リング
11-03 23-341フェルト
11-04 55-430送り歯取付台
11-05 55-431送り元台
11-06 55-432送り土台
11-07 61-410送り調節エキセントリック
11-08 61-411送りエキセン
11-09 61-412送り上下エキセン玉
11-10 63-420送りエキセンダルーマ
11-11 63-423送り連結ロット
11-12 67-423送り前後レバー
11-13 69-431送り調節ギヤー
11-14 69-432送り調節エキセンバネ
11-15 69-433送り調節ギヤープレート
11-16 69-434送りエキセンピン土台
11-17 69-435プッシュボタン
11-18 69-442エキセンピン
11-19 71-351シャフト
11-20 71-431ピン
11-21 71-434シャフト
11-22 71-487送り歯上下ピン
11-23 71-488送り元台ピン
11-24 71-491送りシャフト
11-25 75-189カラー
11-26 75-453ワッシャ
11-27 75-482ワッシャ
11-28 75-509ワッシャ
11-29 79-420送り上下ピンバネ
11-30 79-421プッシュボタ タンバネ
11-31 84-521ネジ
11-32 87-104ネジ
11-33 87-129六角穴付きボルト
11-34 87-171六角穴付きボルト
11-35 87-172ネジ
11-36 87-233ネジ
11-37 87-253ネジ
11-38 87-254ネジ
11-39 87-274ネジ
11-40 87-286ネジ
11-41 87-401ネジ
11-42 87-407六角穴付き止めネジ
11-43 87-408ネジ
11-44 91-406ベアリング
11-45 91-430ニードルベアリング
11-46 93-202E-リング
11-47 93-205E-リング
11-48 93-406ストップリング
11-49 87-317平頭付段ネジ

Page 14 — 12. ルーバー機構 LOOPER MECHANISM

KANSAI FX4404P-FX4412P parts on page 14
RefPart numberPart nameQty
12-01 04-111ルーバー台出し板
12-02 04-444ルーバー台ストッパ
12-03 04-445ルーバー引き出しシャフト
12-04 04-446ルーバー引き出しピン
12-05 19-475ルーバー元台
12-06 23-341フェルト
12-07 23-519ゴム栓
12-08 23-534フェルト
12-09 47-220下糸巻き棒
12-10 61-413エキセン玉
12-11 63-419連結ダルマ
12-12 67-421サバキ棒連結レバー
12-13 67-422ルーバー前後レバー
12-14 67-425糸奇せレバー
12-15 71-431ピン
12-16 71-478振元軸
12-17 71-479連結ピン
12-18 71-489ルーバー駆動シャフト
12-19 71-911シャフト
12-20 73-404糸奇せ棒抱き
12-21 75-381ワッシャ
12-22 75-455ワッシャ
12-23 75-483カラー
12-24 75-504ワッシャ
12-25 75-515ワッシャ
12-26 75-527スプーリング ワッシャ
12-27 75-537カラー
12-28 75-675ワッシャ
12-29 75-901ワッシャ
12-30 79-161スプリング
12-31 79-163ハ゛ネ
12-32 79-164ハ゛ネ
12-33 81-142ブッシュ
12-34 81-143ブッシュ
12-35 87-113六角穴付きボルト
12-36 87-171六角穴付きボルト
12-37 87-177六角穴付きボルト
12-38 87-203六角穴付きボルト
12-39 87-224六角穴付きボルト
12-40 87-233ネジ
12-41 87-254ネジ
12-42 87-274ネジ
12-43 91-430ニードルベアリング
12-44 92-233スラストベアリング
12-45 93-211E-リング
12-46 93-222E-リング
12-47 93-402C-リング
12-48 98-871O-リング
12-49 19-4750-2LOOPER ROCKER ASS'Y
12-50 75-410スプリング ワッシャ

Page 15 — 13. 押え揚げ機構 PRESSER FOOT MECHANISM

KANSAI FX4404P-FX4412P parts on page 15
RefPart numberPart nameQty
05-404スプリングピン
05-427押揚シリンダーブラケット
00-6082押え揚バランダーセット
05-891作動金具
23-265押え棒油止シール
71-203平行ピン
71-492押え棒
71-507糸緩め軸
75-332ワツシヤ
75-458ワツシヤ
75-537カラー
75-552ワツシヤ
77-419押え揚連結ピン
77-421押揚げ連結板
77-422押え棒ダキ
77-423抱き連結プレート
77-424押揚げレバー
77-425押揚げ連結板
77-426後プーラー揚レバー
77-427レバー
77-428押揚げパイプ
77-429押揚げクランク
77-430糸締め用ワイヤーセット
77-436ワイヤー取付ブラケット
77-509ブラケット
77-511押え棒ガイド
79-422押え棒バネ (大)
79-423卷きバネ
79-424卷きバネ
79-519押え棒バネ (小)
84-561ネジ
87-112六角穴付きボルト
84-581段ネジ
84-588ネジ
84-813ネジ
86-411ナツト
87-129六角穴付きボルト
87-171六角穴付きボルト
87-177六角穴付きボルト
87-193ネジ
87-203六角穴付きボルト
87-252六角穴付きボルト
87-274ネジ
87-403押え棒ネジ
87-404段付ネジ
88-003筒ネジナット
93-205E-リング
71-446押え棒
06-579六角穴付ハーフユニオン

Page 16 — 14. 給油機構 LUBRICATION MECHANISM

KANSAI FX4404P-FX4412P parts on page 16
RefPart numberPart nameQty
17-8010-Gピン
21-632オイルフィルターキャップ
23-304シール
23-506O-リング
23-508O-リング
75-552ワッシャ
30-0130ポンプセット
31-156ポンプメッシュ
31-157ポンプメッシュ止金具
31-222フィルター
31-314ジョイント
31-514ジョイント
31-507オイルタンク
31-702ポンプギヤー
31-703プレート
31-704ポンプハウジング
31-705アウターローター
31-706ポンプ軸
31-707インナーローター
31-708ポンプ裏板
35-413止め金具
35-414オイルフェンス
35-415油受
35-417下軸給油配管
35-418弓ピン配管
35-419ビニールチューブ
35-420ビニールチューブ
88-165六角ナット
35-505片口継手
35-506両口管継手
35-509継手
35-519ビニールチューブ
35-521ビニールチューブ
35-528管継手ボルト
35-529管継手ボルト
39-403配管止め
39-504オイルゲージ
87-092六角穴付きボルト
87-123六角穴付きボルト
87-129六角穴付きボルト
87-140六角穴付きボルト
87-225六角穴付きボルト
87-254ネジ
87-311ワタネシ"
87-663六角穴付きボルト
88-137ナット
30-0131ポンプセット
30-5070RXオイルタンクセット

Page 17 — 15. 後プーラー機構 REAR PULLER MECHANISM

KANSAI FX4404P-FX4412P parts on page 17
RefPart numberPart nameQty
15-01 02-112ワッシャー
15-02 02-406後プーラー立シャフト
15-03 02-407後プーラー立シャフト抱き
15-04 02-408手揚げ用金具
15-05 02-409連結プレート
15-06 61-209上シャフト連結エキセン玉
15-07 61-418ロット玉
15-08 63-208上シャフト連結ダルマ
15-09 63-711立ロット(小)
15-10 65-306上シャフト連結棒
15-11 67-426上プーラー振りレバー
15-12 67-529上プーラー駆動レバー
15-13 71-493プーラー駆動レバー
15-14 71-729プーラー回り止ピン
15-15 75-187ワッシャー
15-16 75-211カラー
15-17 75-452ワッシャー
15-18 79-425プーラー圧縮バネ
15-19 84-567ネジ
15-20 84-569ネジ
15-21 84-581段ネジ
15-22 84-582段ネジ
15-23 85-671段ネジ
15-24 86-311ナット
15-25 86-741ナット
15-26 86-742ナット
15-27 87-171六角穴付きボルト
15-28 87-172ネジ
15-29 87-225六角穴付きボルト
15-30 87-287六角穴付きボルト
15-31 87-754プーラー筒ネジ
15-32 88-166ナット
15-33 93-223E型止メ輪
15-34 93-258軸止め輪
15-35 93-261Cリング
15-36 94-506オイルシール
15-37 60-3780上シャフト連結レバー・ロツトセット

Page 18 — 16. 後プーラー機構 (FX4404) REAR PULLER MECHANISM

KANSAI FX4404P-FX4412P parts on page 18
RefPart numberPart nameQty
16-0101-115スリープ
16-0202-117プーラーパイプフタ
16-0302-123ワンウェイクラッチ用ハウジング(中)
16-0402-136スムーズ(中)
16-0502-153後プーラー台
16-0602-178後プーラー上ギヤー-28山
16-0702-250回り止ブラケット
16-0802-268後プーラー連結板
16-0902-415下ローラー-4本針スムーズ
16-1002-417下ローラー-4本針15山
16-1171-444後プーラー台シャフト(中)
16-1271-490下ローラーシャフト
16-1375-407ワッシャ
16-1475-451ワッシャ
16-1575-484ガイドカラー
16-1675-485スペーサー
16-1775-519ワッシャ
16-1879-551プーラー板バネ
16-1981-321ブッシュ
16-2081-322ブッシュ
16-2181-323ブッシュ
16-2284-162ネジ
16-2384-462ネジ
16-2484-573段ネジ
16-2584-813ネジ
16-2686-411ナット
16-2786-901ナット
16-2887-113六角穴付きボルト
16-2987-129六角穴付きボルト
16-3087-181ネジ
16-3187-225六角穴付きボルト
16-3287-286ネジ
16-3388-179ナット
16-3491-407ワンウェイクラッチ
16-3593-221ストップリング
16-3698-600連結メガネ
16-3798-601ベアリングインナーレース
16-3898-821ベアリング
16-3998-864ネジ
16-4000-328128山プーラーセット
16-4100-2003スムースプーラーセット

Page 19 — 17. 後プーラー機構 (FX4406~4412) REAR PULLER MECHANISM

KANSAI FX4404P-FX4412P parts on page 19
RefPart numberPart nameQty
17-0101-115スリープ
17-0202-117後プーラーパイプ フタ
17-0302-124ワンウェイクラッチ用ハウジング (大)
17-0402-138後プーラー (ゴム)
17-0502-221後プーラー連結板
17-0602-246回り止ラケット
17-0702-420下ローラー
17-0802-496後プーラーギアー (14山)
17-0902-458後プーラー台
17-1002-494後プーラー
17-1171-445後プーラー台シャフト (大)
17-1271-490下ローラーシャフト
17-1375-407ワッシャ
17-1475-451ワッシャ
17-1575-484ガイドカラー
17-1675-519ワッシャ
17-1779-551プーラー板バネ
17-1881-321ブッシュ
17-1981-322ブッシュ
17-2081-323ブッシュ
17-2184-162ネジ
17-2284-462ネジ
17-2384-573段ネジ
17-2484-813ネジ
17-2586-411ナット
17-2686-901ナット
17-2787-113六角穴付きボルト
17-2887-129六角穴付きボルト
17-2987-181ネジ
17-3087-225六角穴付きボルト
17-3187-286ネジ
17-3288-179ナット
17-3391-407ワンウェイクラッチ
17-3493-221ストップリング
17-3598-600連結メガネ
17-3698-601ベアリングインナーレース
17-3798-821ベアリング
17-3898-864ネジ
17-3900-322228山プーラーセット
17-4000-2402スムースプーラーセット

Page 20 — 18. UTC糸切り装置 UTC KNIFE MECHANISM

KANSAI FX4404P-FX4412P parts on page 20
RefPart numberPart nameQty
18-01 05-395針板台
18-02 05-420パッキン
18-03 05-421案内プレート
18-04 05-426ロッド
18-05 05-428スピードコントローラー
18-06 05-429固定メス
18-07 05-430ガイドローラー(小)
18-08 05-431ガイドローラー(大)
18-09 05-433ストッパ
18-10 05-447リーフスプリング
18-11 05-565スピードコントローラー
18-12 05-544シリンダー本体(右)
18-13 05-545シリンダー本体(左)
18-14 05-546ロツドカバー
18-15 05-547ロツドプレート
18-16 05-548可動メス
18-17 05-549リーフスプリング(上)
18-18 23-183O-リング
18-19 23-512クツションゴム
18-20 71-201ピン
18-21 71-579ノツクピン
18-22 87-011ネジ
18-23 87-097ネジ
18-24 87-100六角穴付きボルト
18-25 87-254ネジ
18-26 87-274ネジ
18-27 87-278ネジ
18-28 87-412ネジ
18-29 87-413ネジ
18-30 87-415ネジ
18-31 87-416ストツパー・ネジ
18-32 93-236穴用止め輪
18-33 98-857O-リング

Page 21 — 19. 糸立て及びテーブル (FX4404) THREAD STAND AND TABLE

KANSAI FX4404P-FX4412P parts on page 21
RefPart numberPart nameQty
42-7188本糸立て
23-509クッションゴム
93-501U型止め輪
42-501クッションゴム取付ネジ
75-536平ワッシャ
75-527M6用ハネ座金
88-166固定ナット
87-901ネジ
21-629補助カバー
21-032シンリンダー・フラットテーブル
21-025補助板付テーブル

Page 22 — 20. 糸立て及びテーブル (FX4406, 4412) THREAD STAND AND TABLE

KANSAI FX4404P-FX4412P parts on page 22
RefPart numberPart nameQty
42-19012本糸立て
42-18624本糸立て
23-509クッションゴム
93-501U型止め輪
42-501クッションゴム取付ネジ
75-536平ワッシャ
75-527M6用バネ座金
88-166固定ナット
87-901ネジ
21-629補助カバー
21-085シリンダー・フラットテーブル
21-084補助板付きテーブル

Page 23 — 21. テンションスタンド"(FX4406) TENSION STAND MECHANISM

KANSAI FX4404P-FX4412P parts on page 23
RefPart numberPart nameQty
21-0123-324フェルト
21-0241-101チャンポン皿小ケース
21-0341-105チャンポン皿ラチェット
21-0441-107大ケース
21-0541-110チャンポン皿
21-0641-115糸道(上)
21-0741-117糸道(下)
21-0841-449糸緩めプレート
21-0941-448ブラケット
21-1041-510調節棒
21-1141-701チャンポン調子バネ(強)
21-1241-702チャンポン調子バネ(弱)
21-1342-201ブラケット台土セット
21-1475-384ワッシャ
21-1575-455ワッシャ
21-1675-526スプリング ワッシャ
21-1775-552ワッシャ
21-1877-430糸緩め用ワイヤーセット
21-1977-432ワイヤー取り付け金具
21-2077-435ワイヤー取付金具
21-2177-436ワイヤー取付ブラケット
21-2279-514引張りバネ
21-2384-501ネジ
21-2484-588ネジ
21-2587-123六角穴付きボルト
21-2687-171六角穴付きボルト
21-2787-177六角穴付きボルト
21-2887-252六角穴付きボルト
21-2987-419支柱ネジ
21-3087-421支柱ネジ
21-3188-157ナット

Page 24 — 22. テンションスタンド (FX4406UTC) TENSION STAND MECHANISM

KANSAI FX4404P-FX4412P parts on page 24
RefPart numberPart nameQty
22-0105-450エアーシリンダー
22-0205-557エアーシリンダー -取付金具
22-0309-506ワッシャ
22-0423-324フエルト
22-0541-101チャンポン皿小ケース
22-0641-105チャンポン皿ラチエット
22-0741-107大ケース
22-0841-110チャンポン皿
22-1041-117糸道(下)
22-1141-449糸締めプレート
22-1241-448ブラケット
22-1341-510調子棒
22-1441-701チャンポン調子バネ(強)
22-1541-702チャンポン調子バネ(弱)
22-1642-201チャンポン台土セット
22-1775-384ワッシャ
22-1875-453ワッシャ
22-1975-455ワッシャ
22-2075-526スプリング washer
22-2179-514引張りバネ
22-2284-501ネシ
22-2387-177六角穴付きボルト
22-2487-252六角穴付きボルト
22-2587-419支柱ネシ
22-2687-421支柱ネシ
22-2787-422糸締め連結ネシ
22-2888-157ナット
22-2906-928ナイロンクリップ
22-3087-129六角穴付きボルト
22-3188-146ナット

Page 25 — 23. テンションスタンド (FX4412) TENSION STAND MECHANISM

KANSAI FX4404P-FX4412P parts on page 25
RefPart numberPart nameQty
23-324フェルト
41-101チャンポン皿小ケース
41-105チャンポン皿ラチェット
41-107大ケース
41-110チャンポン皿
41-115糸道(上)
41-117糸道(下)
41-449糸締めプレート
41-448ブラケット
41-510スクリュー棒
41-701チャンポン調子バネ(強)
41-702チャンポン調子バネ(弱)
42-201ブラケット台土セット
75-384ワッシャ
75-455ワッシャ
75-526スプリング ワッシャ
75-552ワッシャ
77-430糸締め用ワイヤーセット
77-432ワイヤー取り付け金具
77-435ワイヤー取付金具
77-436ワイヤー取付ブラケット
79-514引張りバネ
84-501ネジ
84-588ネジ
87-123六角穴付きボルト
87-171六角穴付きボルト
87-177六角穴付きボルト
87-252六角穴付きボルト
87-419支柱ネジ
87-420支柱ネジ
87-421支柱ネジ
88-157ナット

Page 26

KANSAI FX4404P-FX4412P parts on page 26
RefPart numberPart nameQty
24-0105-450AIR CYLINDER1
24-0205-557BRACKET1
24-0309-506WASHER2
24-0423-324FELT24
24-0541-101THREAD TENSION NUT24
24-0641-105SPRING POST24
24-0741-107SPRING CUP24
24-0841-110TENSION DISC48
24-0941-115THREAD GUIDE24
24-1041-117THREAD GUIDE24
24-1141-449THREAD RELEASER3
24-1241-448BRACKET3
24-1341-510SCREW STUD24
24-1441-701SPRING (HEAVY)12
24-1541-702SPRING (LIGHT)12
24-1642-201BRACKET ASS'Y1
24-1775-384WASHER2
24-1875-453WASHER2
24-1975-455WASHER2
24-2075-526SPRING WASHER4
24-2179-514SPRING3
24-2284-501SCREW3
24-2387-177BOLT2
24-2487-252BOLT3
24-2587-419BAR4
24-2687-420BAR1
24-2787-421BAR1
24-2887-422CONNECTING BAR1
24-2988-157NUT5
24-3006-928CLAMP1
24-3187-129BOLT1
24-3288-146NUT1

Page 27

KANSAI FX4404P-FX4412P parts on page 27
RefPart numberPart nameQty
25-0109-145COLLAR1
25-0209-147COLLAR2
25-0309-519REAR ROLLER BRACKET1
25-0409-521SLIDE PLATE2
25-0509-522SCREW2
25-0609-523SHAFT2
25-0709-524REAR ROLLER1
25-0809-525BRACKET1
25-0909-526BRACKET2
25-1009-527KNOB2
25-1109-528BAR1
25-1209-529JOINT BLOCK1
25-1309-530ROLLER1
25-1409-531BAR1
25-1509-553HANDLE2
25-1609-727TAPER ROLLER1
25-1752-177BUSHING2
25-1875-451WASHER5
25-1975-452WASHER2
25-2075-453WASHER2
25-2284-570SCREW3
25-2387-172SCREW1
25-2487-203SCREW2
25-2587-213BOLT1
25-2687-501BOLT2
25-2787-502SCREW2
25-2887-503SCREW4
25-2987-663BOLT2
25-3088-176BOLT1
25-3115019XXNUT4
25-3115019XXGUIDE ROLLER ASS'Y1

Page 28 — 26. 配管、配線図(FX4404UTC) WIRING AND PIPING

KANSAI FX4404P-FX4412P parts on page 28
RefPart numberPart nameQty
26-01ナイロンクリップ
26-02 06-928電磁弁用中継コード
26-03 53-254六角穴付きボルト
26-04 87-140ネジ
26-05 87-272六角穴付きボルト
26-06 87-903電磁弁3連
26-07 05-485ユニオンワイ
26-08 05-482ユニオンティー
26-09 05-483ユニオンティー
26-10 05-484ブランチユニオンワイ
26-11 05-486チューブ
26-12 05-489チューブ
26-13 05-490チューブ
26-14 05-491チューブ
26-15 05-492チューブ
26-16 05-493チューブ
26-17 05-494チューブ
26-18 05-495チューブ
26-19 05-505チューブ
26-20 05-506チューブ
26-21 05-507チューブ
26-22 05-508チューブ
26-23 05-514チューブ
26-24 05-515チューブ
26-25 05-516チューブ
26-26 05-517チューブ
26-27 05-212フィルターレギュレーター
26-28 05-218レギュレーター用継手
26-29 06-516カプ ラメス
26-30 06-517カプ ライオス
26-31 87-171六角穴付きボルト
26-32 88-166ナット

Page 29

KANSAI FX4404P-FX4412P parts on page 29
RefPart numberPart nameQty
27-01ナイロンクリップ
27-02 06-928電磁弁用中継コード
27-03 53-254六角穴付きボルト
27-04 87-140ネジ
27-05 87-272六角穴付きボルト
27-06 87-903電磁弁3連
27-07 05-488ユニオンワイ
27-08 05-482ユニオンティー
27-09 05-483プ ランチュニオンワイ
27-10 05-484チューブ
27-11 05-486チューブ
27-12 05-489チューブ
27-13 05-490チューブ
27-14 05-491チューブ
27-15 05-492チューブ
27-16 05-493チューブ
27-17 05-494チューブ
27-18 05-495チューブ
27-19 05-505チューブ
27-20 05-506チューブ
27-21 05-507チューブ
27-22 05-508チューブ
27-23 05-498チューブ
27-24 05-499チューブ
27-25 05-509チューブ
27-26 05-510チューブ
27-27 05-496チューブ
27-28 05-212フィルターレギュレーター
27-29 05-218レギユレーター用継手
27-30 06-516カプ ラメス
27-31 06-517カプ ラオス
27-32 87-171六角付きボルト
27-33 88-166ナット

Page 30 — 28. 配管、配線図 (FX4412UTC) WIRING AND PIPING

KANSAI FX4404P-FX4412P parts on page 30
RefPart numberPart nameQty
28-01CLAMP1
28-02 06-928ナイロンクリップ
28-03 53-254電磁弁用中継コード
28-04 87-140六角穴付きボルト
28-05 87-272ネジ
28-06 87-903六角穴付きボルト
28-07 05-488電磁弁3連
28-08 05-482ユニオンワイ
28-09 05-483ユニオンティー
28-10 05-484ブランチユニオンワイ
28-11 05-486チューブ
28-12 05-489チューブ
28-13 05-490チューブ
28-14 05-491チューブ
28-15 05-492チューブ
28-16 05-493チューブ
28-17 05-494チューブ
28-18 05-495チューブ
28-19 05-505チューブ
28-20 05-506チューブ
28-21 05-507チューブ
28-22 05-508チューブ
28-23 05-498チューブ
28-24 05-499チューブ
28-25 05-509チューブ
28-26 05-510チューブ
28-27 05-496チューブ
28-28 05-212フィルターレギュレーター
28-29 05-218レギユレター用継手
28-30 06-516カプ ラメス
28-31 06-517カプ ラオス
28-32 87-171六角付きボルト
28-33 88-166ナット

Page 31 — 29. PMD機構 (FX4404) METERING DEVICE MECHANISM

KANSAI FX4404P-FX4412P parts on page 31
RefPart numberPart nameQty
29-0101-101前プーラー・取付け土台
29-0201-113前プーラー・蓋
29-0301-103連結側板スリーブ
29-0401-111前プーラー・土台
29-0501-116前プーラー・回り止め蓋
29-0601-132前プーラー・ロッド
29-0701-134前プーラー・ローラー
29-0801-136前プーラー・ローラー取付金具
29-0901-138前プーラー・ゴム塞肉金具
29-1001-141前プーラー・ゴム金具
29-1101-143前プーラー・締金具
29-1201-145ワンタッチ レバー
29-1301-146前プーラー・カバー
29-1401-147レバー・連結ピン
29-1501-152ガイド
29-1605-954ロッド
29-1761-409前プーラー・エキセン
29-1863-425前プーラー・ロッド
29-1965-335前プーラー・連結棒
29-2067-419前プーラー・連結レバー
29-2171-208ノックピン
29-2271-227テーパーピン
29-2371-353前プーラー土台シャフト
29-2471-361案内棒大
29-2571-362案内棒小
29-2675-152カラー
29-2775-446ワッシャー
29-2875-451ワッシャー
29-2975-468ワッシャー
29-3075-480ワッシャー
29-3175-490前プーラー・ベアリングワッシャ
29-3275-552ワッシャー
29-3379-171圧縮バネ
29-3481-125ブッシュ
29-3584-162ネジ
29-3684-314ネジ
29-3787-006ロットエンド止ネジ
29-3887-092六角穴付きボルト
29-3987-106ネジ
29-4087-129六角穴付きボルト
29-4187-173六角穴付きボルト
29-4287-177六角穴付きボルト
29-4387-181ネジ
29-4487-203六角穴付きボルト
29-4587-225六角穴付きボルト
29-4687-253ネジ
29-4787-254ネジ
29-4887-456調節ネジ
29-4988-161ナット
29-5088-166ナット
29-5188-456ナット
29-5291-405ワンウェイクラッチ
29-5391-411前メスペアリング
29-5493-200ストップリング
29-5500-1402PMD装置(組)

Page 32 — 30. PMD機構(FX4406-12) METERING DEVICE MECHANISM

KANSAI FX4404P-FX4412P parts on page 32
RefPart numberPart nameQty
30-01 01-101BRACKET1
30-02 01-113CLUTCH DRIVING COLLAR1
30-03 01-103SLEEVE2
30-04 01-104LOWER ROLLER1
30-05 01-105RUBBER TENSIONER1
30-06 01-106PULLER COVER1
30-07 01-107GUIDE WIRE1
30-08 01-112PULLER ROCKER1
30-09 01-116PLATE1
30-10 01-133PULLER1
30-11 01-136ROLLER HOLDER2
30-12 01-138PIVOT SHAFT HOLDER2
30-13 01-143ROLLER CONTROLLER1
30-14 01-145LEVER1
30-15 01-147PIN2
30-16 05-954PIN1
30-17 61-409ROD1
30-18 63-425ECCENTRIC1
30-19 65-335CONNECTING ROD1
30-20 67-419CONNECTING BAR1
30-21 71-208PIN2
30-22 71-227PIN1
30-23 71-354SHAFT1
30-24 71-355SHAFT2
30-25 71-356SHAFT1
30-27 75-446WASHER1
30-28 75-451WASHER2
30-29 75-480WASHER1
30-30 75-490WASHER1
30-31 75-552WASHER3
30-32 79-171SPRING1
30-33 81-125BUSHING2
30-34 84-162SCREW6
30-35 87-006SCREW1
30-36 87-092BOLT2
30-37 87-173BOLT2
30-39 87-129BOLT2
30-40 87-173BOLT2
30-41 87-177BOLT2
30-42 87-181SCREW6
30-43 87-203BOLT1
30-44 87-225BOLT2
30-45 87-253SCREW1
30-46 87-254SCREW3
30-47 87-456SCREW1
30-48 88-161NUT1
30-49 88-166NUT2
30-50 88-456NUT1
30-51 91-405ONE WAY CLUTCH1
30-52 91-411BEARING2
30-53 93-200E-RING1
30-54 00-1403METERING DEVICE ASS'Y1

Page 33 — 31. アクセサリー ACCESSORIES

KANSAI FX4404P-FX4412P parts on page 33
RefPart numberPart nameQty
20-0010附属部品ケース
28-454ドライバー(S)
28-452ドライバー(L)
28-011ピンセット
28-317グリップ付六角レンチ 1.5mm
28-311六角レンチ 2mm
28-312六角レンチ 2.5mm
28-313六角レンチ 3mm
28-314六角レンチ 5mm
20-6020テープ立て
20-6460テープ ガイド セット
28-920チェーン
28-613ミシン潤滑油
13-0540-5針 DV×57 #1410
28-615ジョウゴ
28-614油差し

Page 34 — 32. ゲージパーツ GAUGE PARTS

KANSAI FX4404P-FX4412P parts on page 34
RefPart numberPart nameQty
32-01*針板
32-02*可動メスベース
32-03*バネベース
32-04*針板
13-0540-5針(DVX57 #14)
32-06*針板
32-07*送函
17-3710-A押エボス
17-3710-C押エボス取付台
32-10*押エ足
32-11*押エ足
17-8190-Fバネ
32-13*糸寄せ棒
32-14*ルーバー台
32-15*ルーバー台
19-404針受け
19-405ルーバー台止め金具
19-406針受
19-416針受
19-431ルーバー
32-21*針糸カイド
71-215ピン
84-162ネジ
84-367ネジ
84-380ネジ
84-464ネジ
84-588ネジ
87-099ネジ
87-104ネジ
87-113六角穴付きボルト
87-289ネジ
88-146ナット
84-314ネジ
87-106ネジ
87-233ネジ
32-36*押え組
17-4210-A押エボス
32-38*押え足
17-4210-C取付金具
17-4210-E段押エリンクプレート
17-4210-Gスライド押エプレート
17-5810-D押エ足取付ピン
17-5810-Fリンクネジ
79-282フィンガーガード
84-114ネジ
84-361ネジ
84-364ネジ
84-591六角穴付きボルト

Page 35

KANSAI FX4404P-FX4412P parts on page 35
RefPart numberPart nameQty
04-447ルーパ-引き出しシャフト
05-202エルボ"ユニオン4
05-533エルボ"ユニオン2
05-543シリンダー-本体(左)1
05-550針板土台1
06-592スピード コントローラ2
09-405ゴムガイド"(右)1
09-406ゴムガイド"(左)1
21-257スピコン取付ブラケット1
23-470横カバー用パッキン1
27-040横カバー-1
27-041前ペ-スカバ-1
71-201ピン2
71-448主軸1
71-449下ローラーシャフト1
75-456ワッシャ2
75-456ワッシャ1
75-492ガイド"カラー1
79-912バネ1
87-096ネジ2
87-124ネジ2
87-145ネジ2
87-177六角穴付きボルト1
87-288ネジ5
87-291六角穴付きボルト1
87-301ネジ2
88-157ナット1
60-4140ベアリング"セット1

Page 36 — 34. ゲージ部品一覧表 GAUGE PARTS TABLE 35. UTCゲージ専用部品一覧表 UTC GAUGE PARTS TABLE

KANSAI FX4404P-FX4412P parts on page 36
RefPart numberPart nameQty
12-3510-13/4
12-3520-11
45-3711-1/8
12-3530-11-1/4
12-3540-11-1/2
12-3550-145-381
12-3620-11/4-3/4-1/4
17-3780-11/4-1-1/4
45-3813/16
12-3580-11/4
12-3590-15mm
12-3600-11/4
12-3560-11/4
12-3610-11/4
12-3570-11/4
12-3560-11/3
12-3640-11/4
12-3610-11/4
12-3590-105-351
05-4513/4
05-3521
05-4541-1/8
05-45505-456
05-3541-1/4
05-4581-1/2
05-38205-383
05-3563/16
05-4671/4
05-4695mm
05-47105-472
05-3591/4
05-464FX4409
05-36005-465

KANSAI FX4404P-FX4412P — parts catalog

Page 1 — PARTS LIST

PARTS LIST FX SERIES Industrial Sewing Machines FX4404P,PMD FX4406P,PMD FX4409P,PMD FX4412P,PMD FX4404P/UTC FX4406P/UTC FX4408P FX4409P/UTC FX4412P/UTC FXS4404P/UTC FX4404PSF FX4406PL FX4408PL FX4412PL 1996 年 6 月 初版 発行 2002 年 5 月 第 6 版 発行 First published : June 1996 Sixth edition : May 2002 No. 020043 KANSAI SPECIAL jintex.in

Page 2 — CONTENTS

目次 CONTENTS 1. フレーム関係 (1) FRAME ASSEMBLY (1) 1-2 2. フレーム関係 (2) FRAME ASSEMBLY (2) 3-4 3. フレーム関係 (3) FRAME ASSEMBLY (3) 5-6 4. 糸調子機構 (FX4404) THREAD TENSION MECHANISM 7-8 5. 糸調子機構 (FX4404UTC) THREAD TENSION MECHANISM 9-10 6. 糸調子機構 (FX4406~4412) THREAD TENSION MECHANISM 11-12 7. 糸調子機構 THREAD TENSION MECHANISM 13-14 (FX4406~4412UTC) 8. ブッシュ機構 BUSHING 15-16 9. 針棒、弓機構 NEEDLE BAR MECHANISM 17-18 10. 下軸機構 CRANK SHAFT MECHANISM 19-20 11. 送り機構 FEED MECHANISM 21-22 12. ルーパー機構 LOOPER MECHANISM 23-24 13. 押え揚げ機構 PRESSER FOOT MECHANISM 25-26 14. 給油機構 LUBRICATION MECHANISM 27-28 15. 後プーラー機構 REAR PULLER MECHANISM 29-30 16. 後プーラー機構 (FX4404) REAR PULLER MECHANISM 31-32 17. 後プーラー機構 REAR PULLER MECHANISM 33-34 (FX4406~4412) 18. UTC糸切り装置 UTC KNIFE MECHANISM 35-36 19. 糸立てテーブル (FX4404) THREAD STAND AND TABLE 37-38 20. 糸立てテーブル THREAD STAND AND TABLE 39-40 (FX4406~4412) 21. テンションスタンド (FX4406) TENSION STAND MECHANISM 41-42 22. テンションスタンド TENSION STAND MECHANISM 43-44 (FX4406UTC) 23. テンションスタンド (FX4412) TENSION STAND MECHANISM 45-46 24. テンションスタンド TENSION STAND MECHANISM 47-48 (FX4412UTC) 25. ゴム張り機構 (FX4404P) GUIDE ROLLER MECHANISM 49-50 26. 配管、配線図 (FX4404UTC) WIRING AND PIPING 51-52 27. 配管、配線図 (FX4406UTC) WIRING AND PIPING 53-54 28. 配管、配線図 (FX4412UTC) WIRING AND PIPING 55-56 29. PMD機構 (FX4404P) METERING DEVICE MECHANISM 57-58 30. PMD機構 (FX4406~4412) METERING DEVICE MECHANISM 59-60 31. アクセサリー ACCESSORIES 61-62 32. ゲージパーツ GAUGE PARTS 63-64 33. FXSシリーズ専用部品 FXS SERISE EXCLUSIVE PARTS 65-66 34. ゲージ部品一覧表 GAUGE PARTS TABLE 67 35. UTCゲージ専用部品一覧表 UTC GAUGE PARTS TABLE 68

Page 3 — 1. フレーム関係 (1) FRAME ASSEMBLY (1)

1. フレーム関係 (1) FRAME ASSEMBLY (1) FOR MODEL FX4406, FX4412 REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 01-01 02-118 波ワッシャ WASHER 1 01-02 02-119 波座金 WASHER 1 01-03 05-444 糸吹き取付ガイド GUIDE 1 01-04 05-445 糸吹きブラケット BRACKET 1 01-05 05-446 糸吹きパイプ PIPE 1 01-06 05-558 検出器用止め金具 BAR 1 01-07 21-975 糸糸道保護カバー COVER 1 01-08 21-264 針棒カバー NEEDLE BAR COVER 1 01-09 21-265 保護カバー COVER 1 01-10 21-266 針棒カバー NEEDLE BAR COVER 1 01-11 21-273 保護カバー COVER 1 01-12 21-274 保護カバー EYE GUARD 1 01-13 21-275 保護カバー EYE GUARD 1 01-14 21-276 保護カバー-取り付け板 BRACKET 1 01-15 21-459 保護カバー-ブラケット BRACKET 1 01-16 21-499 立ロットカバー TOP COVER 1 01-17 21-711 面板 HEAD COVER 1 01-18 21-711 保護カバー COVER 1 01-19 23-427 ゴム栓 PLUG 4 01-20 23-462 パッキン GASKET 1 01-21 23-465 面板パッキン GASKET 1 01-22 24-053 モデルステッカー TYPE PLATE 1 01-23 24-401 オイルマークシール OIL MARK 1 01-24 24-052 KSマーク KS MARK 3 01-25 39-502 オイルポット窓 OIL SIGHT WINDOW 1 01-26 71-580 ノックピン PIN 2 01-27 75-224 ワッシャ WASHER 2 01-28 75-225 スプリングワッシャ SPRING WASHER 4 01-29 75-436 ワッシャ WASHER 4 01-30 75-452 ワッシャ WASHER 1 01-31 84-396 段ネジ SCREW 1 01-32 87-092 六角穴付きボルト BOLT 1 01-33 87-099 ネジ SCREW 2 01-34 87-113 六角穴付きボルト BOLT 1 01-35 87-177 六角穴付きボルト BOLT 2 01-36 87-224 六角穴付きボルト BOLT 8 01-37 87-264 段ネジ SCREW 1 01-38 87-270 ネジ SCREW 2 01-39 87-092 ネジ SCREW 3 01-40 87-409 ネジ SCREW 1 01-41 87-661 六角穴付きボルト BOLT 4 01-42 88-166 ナット NUT 1 01-43 93-701 ピン PIN 2 FOR MODEL FX4406, FX4412 FOR MODEL FX4406, FX4412 2- jintex.in

Page 4 — 2. フレーム関係(2) FRAME ASSEMBLY (2)

2. フレーム関係(2) FRAME ASSEMBLY (2) ■モデル UTC 除く EXCEPT MODEL UTC REF. NO. PART NO. 02-01 01-108 02-02 02-112 02-03 09-402 02-04 09-403 02-05 09-404 02-06 14-438 02-07 14-439 02-08 21-268 02-09 21-269 02-10 21-270 02-11 26-712 02-12 21-272 02-13 21-279 02-14 21-280 02-15 21-297 02-16 21-298 02-17 21-460 02-18 23-166 02-19 23-463 02-20 23-467 02-21 23-501 02-22 23-512 02-23 23-427 02-24 25-503 02-25 25-516 02-26 25-517 02-27 25-522 02-28 31-503 02-29 35-416 02-30 39-503 02-31 71-116 02-32 71-579 02-33 75-455 02-34 75-456 02-35 75-468 02-36 79-522 02-37 79-912 02-38 79-922 02-39 84-364 02-40 87-098 02-41 87-145 02-42 87-177 02-43 87-213 02-44 87-214 02-45 85-181 02-46 87-258 02-47 87-269 02-48 87-270 02-49 87-272 02-50 02-51 87-284 02-52 87-286 02-53 87-410 02-54 87-411 02-55 87-415 02-56 87-418 02-57 88-146 02-58 94-506 FOR MODEL FX/PMD FOR MODEL FX4406P, FX4412P FOR MODEL FX4404P -3- 品 名 DESCRIPTION Q' TY 前プーラーカバー COVER 1 波ワッシャー WASHER 1 生地ガイド(右) FABRIC GUIDE (RIGHT) 1 テープガイド(左) TAPE GUIDE (LEFT) 1 テープホルダー TAPE HOLDER 1 針板台 NEEDLE PLATE SUPPORT BRACKET 1 針板台 NEEDLE PLATE SUPPORT BRACKET 1 プーリーカバー PULLEY COVER 1 上ベースカバー UPPER COVER 1 前ベースカバー FRONT PLATE COVER 1 ワッシャー WASHER 1~2 フロントカバー FRONT COVER 1 針板台化粧カバー COVER 1 針板台化粧カバー COVER 1 横カバー COVER 1 前ベースカバー FRONT COVER 1 上油カバー COVER 1 ブッシュ蓋ゴム PLUG 1 上油カバーパッキン GASKET 1 送り台用ゴム栓 PLUG 1 ゴム栓 PLUG 2 クッションゴム CUSHION RUBBER 1 シールキャップ SEAL CAP 1 カバーヒンジネジ SCREW 1 定規台ヒンジ HINGE 1 ヒンジネジ SCREW 1 カバー ストップネジ SCREW 1 濾過網 OIL FILTER SCREEN 1 オイルフェンス OIL FENCE 1 クランプ CLAMP 1 ピン PIN 1 ノックピン PIN 2 ワッシャ WASHER 6 ワッシャ WASHER 1 ワッシャ WASHER 2 スプリング SPRING 2 スプリング SPRING 2 スプリング SPRING 2 ネジ SCREW 2 ネジ SCREW 1 ネジ SCREW 4 六角穴付きボルト BOLT 4 六角穴付きボルト BOLT 2 六角穴付きボルト BOLT 2 ネジ SCREW 2~4 スタンド"ピン PIN 3 ネジ SCREW 11 ネジ SCREW 2 ネジ SCREW 2 ネジ SCREW 3 ネジ SCREW 2 ピン PIN 1 支柱ネジ SCREW 4 ネジ SCREW 2 段ネジ SCREW 1 ナット NUT 2 オイルシール OIL SEAL 1 jintex.in

Page 5 — 3. フレーム関係 (3) FRAME ASSEMBLY (3)

3. フレーム関係 (3) FRAME ASSEMBLY (3) ■モデル UTC FOR MODEL UTC REF. NO. PART NO. 03-0102-112 03-0209-402 03-0309-403 03-0409-404 03-0521-268 03-0621-270 03-0721-272 03-0821-277 03-0921-278 03-1021-460 03-1122-407 03-1223-166 03-1323-463 03-1423-467 03-1523-501 03-1623-512 03-1723-427 03-1825-503 03-1925-516 03-2025-517 03-2125-522 03-2231-503 03-2335-416 03-2439-503 03-2571-116 03-2675-455 03-2775-468 03-2879-412 03-2979-912 03-3079-922 03-3187-098 03-3287-145 03-3387-177 03-3487-214 03-35 03-3687-258 03-3787-269 03-3887-284 03-3987-286 03-4087-411 03-4187-415 03-4287-418 03-4394-506 03-4487-410 品 名 波ワッシャー 生地ガイド(右) ゴムガイド(左) ゴムガイド(右) プーリーカバー 前ベースカバー 前カバー 上ベースカバー 横カバー-(UTC) 油カバー シリンダー加工 ブッシュ蓋ゴム 上油カバーパッキン 送り土台用ゴム枠 ゴム枠 クッションゴム シールキャップ カバー・ヒンジ ネジ 定規台ヒンジ ヒンジ ネジ カバー・ストップ ネジ 濾過網 オイルフェンス 濾過網押え ピン ワッシャー ワッシャー ハ

Page 6 — 4. 糸調子機構(FX4404) THREAD TENSION MECHANISM

4. 糸調子機構(FX4404) THREAD TENSION MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 04-01 23-324 フェルト FELT 8 04-02 41-101 チャンポン皿小ケース THREAD TENSION NUT 8 04-03 41-105 チャンポン皿ラチェット SPRING POST 8 04-04 41-107 大ケース SPRING CUP 8 04-05 41-110 チャンポン皿 TENSION DISC 16 04-06 41-115 糸道(上) THREAD GUIDE 8 04-07 41-117 糸道(下) THREAD GUIDE 8 04-08 41-448 ブラケット BRACKET 1 04-09 41-449 糸緩めプレート THREAD RELEASER 1 04-10 41-510 調子棒 SCREW STUD 8 04-11 41-701 チャンポン調子バネ(強) SPRING (HEAVY) 4 04-12 41-702 チャンポン調子バネ(弱) SPRING (LIGHT) 4 04-13 45-123 弓糸道 THREAD EYELET 1 04-14 45-133 針棒糸道 THREAD EYELET 1 04-15 45-428 糸ガイド THREAD EYELET 1 04-16 45-429 上糸受け THREAD TAKE-UP PLATE 1 04-17 45-430 上糸ガイド THREAD EYELET 1 04-18 45-431 上糸道(下) THREAD EYELET 1 04-19 45-438 上糸道 THREAD EYELET 1 04-20 45-546 糸ガイド THREAD GUIDE 1 04-21 45-547 糸ガイドブラケット BRACKET 1 04-22 47-104 糸道 THREAD EYELET 2 04-23 47-411 下糸別糸案内糸道 THREAD EYELET 1 04-24 47-412 糸緩めプレート THREAD EYELET 1 04-25 47-413 下糸緩め糸道 COLLAR 1 04-26 75-394 糸道台ワッシャ WASHER 2 04-27 75-455 ワッシャ SPRING 5 04-28 SCREW 1 04-29 79-514 引張りバネ SCREW 2 04-30 84-501 ネジ BOLT 2 04-31 87-010 ネジ BOLT 3 04-32 87-092 六角穴付きボルト BOLT 2 04-33 87-113 六角穴付きボルト BOLT 2 04-34 87-129 六角穴付きボルト SCREW 2 04-35 87-177 六角穴付きボルト SCREW 2 04-36 87-269 ネジ SCREW 2 04-37 87-270 ネジ SCREW 2 04-38 87-278 ネジ SCREW 2 04-39 87-272 ネジ SCREW 2 04-40 87-288 ネジ SCREW 1 FOR MODEL UTC 8-

Page 7 — 5. 糸調子機構 (FX4404UTC) THREAD TENSION MECHANISM

5. 糸調子機構 (FX4404UTC) THREAD TENSION MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 05-01 05-434 糸締め棒 SHAFT 1 05-02 05-435 糸締めブロック HOLDER 4 05-03 05-436 糸締め金具 BRACKET 1 05-04 05-438 糸締めシリンダー AIR CYLINDER 1 05-05 05-439 糸締めシリンダー AIR CYLINDER 1 05-06 05-440 糸締め作動ブロック BLOCK 1 05-07 05-441 ガイドプレート PLATE 1 05-08 05-478 糸締めブロック BRACKET 4 05-09 23-324 フェルト FELT 8 05-10 41-101 チャンポン皿小ケース SPRING POST 8 05-11 41-105 チャンポン皿ラチェット SPRING CUP 8 05-12 41-107 大ケース TENSION DISC 16 05-13 41-110 チャンポン皿 THREAD GUIDE 8 05-14 41-115 糸道(上) THREAD GUIDE 8 05-15 41-117 糸道(下) BRACKET 1 05-16 41-448 ブラケット THREAD RELEASER 1 05-17 41-449 糸締めプレート THREAD EYELET 1 05-18 41-450 糸締めプレート SCREW STUD 8 05-19 41-510 調子棒 SPRING (HEAVY) 4 05-20 41-701 チャンポン調子バネ(強) SPRING (LIGHT) 4 05-21 41-702 チャンポン調子バネ(弱) WASHER 1 05-22 75-455 ワッシャ COLLAR 2 05-23 79-943 カラー SPRING 1 05-24 79-514 引張りバネ SPRING 1 05-25 79-540 糸締め棒防振バネ SCREW 1 05-26 84-501 ネジ BOLT 4 05-27 87-092 六角穴付きボルト SCREW 2 05-28 87-098 ネジ BOLT 2 05-29 87-177 六角穴付きボルト SCREW 9 05-30 87-246 ネジ SCREW 2 05-31 87-286 ネジ E-RING 1 05-32 93-201 Eリング -9- -10-

Page 8 — 6. 糸調子機構 (FX4406~4412) THREAD TENSION MECHANISM

6. 糸調子機構 (FX4406~4412) THREAD TENSION MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 06-0145-107 糸道 THREAD EYELET 2 06-0245-127 糸道 THREAD EYELET 1 06-0345-432 針棒糸道 THREAD EYELET 1 06-0445-433 上糸道(下) THREAD EYELET 1 06-0545-434 上糸ガイド THREAD TAKE-UP PLATE 1 06-0645-435 上糸受け THREAD EYELET 1 06-0745-437 上糸道 THREAD EYELET 1 06-0847-408 糸道 THREAD EYELET 1 06-0947-409 糸道 THREAD EYELET 1 06-1047-410 下糸捌糸案内糸道 THREAD EYELET 2 06-1147-413 下糸捌糸道 THREAD EYELET 1 06-1275-455 ワッシャ WASHER 1 06-1375-522 ワッシャ WASHER 2 06-1487-010 ネジ SCREW 2 06-1587-113 六角穴付きボルト BOLT 2 06-1687-177 六角穴付きボルト BOLT 1 06-1787-269 ネジ SCREW 7 06-1887-270 ネジ SCREW 2 06-1987-272 ネジ SCREW 2 06-2087-288 ネジ SCREW 1 -11- -12-

Page 9 — 7. 糸調子機構 (FX4406UTC~4412UTC) THREAD TENSION MECHANISM

7. 糸調子機構 (FX4406UTC~4412UTC) THREAD TENSION MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 07-0105-442 糸締棒 BAR 1 07-0205-443 糸締シリンダー AIR CYLINDER 1 07-0305-479 糸締プレート PLATE 1 07-0405-480 糸締シリンダー AIR CYLINDER 1 07-0545-107 糸道 THREAD EYELET 4 07-0645-127 糸道 THREAD EYELET 1 07-0745-432 針棒糸道 THREAD EYELET 1 07-0845-433 上糸道(下) THREAD EYELET 1 07-0945-434 上糸ガイド THREAD EYELET 1 07-1045-435 上糸受け THREAD TAKE-UP PLATE 1 07-1145-436 糸道 THREAD EYELET 1 07-1245-437 上糸道 THREAD EYELET 1 07-1347-408 糸道 THREAD EYELET 1 07-1447-409 糸道 THREAD EYELET 1 07-1547-410 下糸別糸案内糸道 THREAD EYELET 1 07-1647-413 下糸別糸道 THREAD EYELET 1 07-1775-455 ワッシャ WASHER 9 07-1875-456 ワッシャ WASHER 5 07-1975-522 ワッシャ WASHER 1 07-2087-010 ネジ SCREW 2 07-2187-113 六角穴付きボルト BOLT 5 07-2287-177 六角穴付きボルト BOLT 8 07-2387-269 ネジ SCREW 2 07-2487-270 ネジ SCREW 2 07-2587-272 ネジ SCREW 2 07-2687-288 ネジ SCREW 1 -13- -14-

Page 10 — 8. ブッシュ機構 BUSHING

8. ブッシュ機構 BUSHING REF. NO. PART NO. 08-0181-407 08-0281-408 08-0381-425 08-0481-426 08-0581-427 08-0681-428 08-0781-429 08-0881-430 08-0981-432 08-1081-433 08-1181-517 08-1281-559 08-1394-502 品 名 押え棒ブッシュ 後プーラー揚ブッシュ 針棒ブッシュ上 針棒ブッシュ下 クランク軸ブッシュ ブッシュ ブッシュ ブッシュ ブッシュ ブッシュ ブッシュ ブッシュ ブッシュ オイルシール DESCRIPTION BUSHING BUSHING BUSHING BUSHING BUSHING BUSHING BUSHING BUSHING BUSHING BUSHING BUSHING BUSHING BUSHING OIL SEAL Q'TY 1 1 1 1 1 1 2 3 3 1 2 3 1 -15- -16-

Page 11 — 9. 針棒. 弓機構 NEEDLE BAR MECHANISM

9. 針棒. 弓機構 NEEDLE BAR MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 09-01 11-407 針棒 NEEDLE BAR 1 09-02 23-195 O-リング O-RING 2 09-03 23-464 パッキン GASKET 1 09-04 23-555 フエルト FELT 2 09-05 66-404 針棒リンク LINK 1 09-06 69-444 弓 NEEDLE LEVER 1 09-07 69-438 弓油止メ板 WASHER 1 09-08 71-485 針棒案内板 NEEDLE BAR GUIDE 1 09-09 71-485 リンクピン PIN 2 09-10 71-495 弓ピン NEEDLE LEVER STUD 1 09-11 73-402 針棒コネクトガイド NEEDLE BAR CLAMP 1 09-12 73-403 針棒ガイド BRACKET 1 09-13 75-452 ワツシヤ WASHER 1 09-14 75-486 ワツシヤ WASHER 1 09-15 81-409 弓ブツシユ BUSHING 1 09-16 81-410 弓ピンブツシユ BUSHING 1 09-17 87-113 六角穴付きボルト BOLT 2 09-18 87-177 六角穴付きボルト BOLT 2 09-19 87-233 ネジ SCREW 2 09-20 87-242 ネジ SCREW 2 09-21 87-203 六角穴付きボルト BOLT 2 09-22 87-405 ボタンボルト BOLT 1 09-23 69-444-0-2号 (ブツシユ付) NEEDLE LEVER (WITH BUSHING) 1 本体品はセットで補給いたします。 Only Available By Set No. -17- -18-

Page 12 — 10. CRANKSHAFT MECHANISM

10. 下軸機構 CRANKSHAFT MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 10-01 23-197 O-RING O-RING 1 10-02 23-384 FELT FELT 1 10-03 23-466 O-RING O-RING 1 10-04 31-422 PUMP GEAR SCREW GEAR 1 10-05 60-4080 CONNECTING ROD ASS'Y CONNECTING ROD ASS'Y 1 10-06 60-4100 BEARING ASS'Y BEARING ASS'Y 1 10-07 60-4130 BEARING ASS'Y BEARING ASS'Y 1 10-08 61-415 ECCENTRIC ECCENTRIC 1 10-09 61-416 CRANK ROD CRANK ROD 1 10-10 61-711 CONNECTING ROD BALL CONNECTING ROD BALL 1 10-11 63-422 CONNECTING ROD CONNECTING ROD 1 10-12 63-621 BALL JOINT BALL JOINT 1 10-13 63-713 BALL JOINT BALL JOINT 1 10-14 65-302 CONNECTING BAR CONNECTING BAR 1 10-15 69-121 GUIDE GUIDE 1 10-16 69-440 SLEEVE SLEEVE 1 10-17 69-445 COLLAR COLLAR 1 10-18 69-446 PULLEY PULLEY 1 10-19 69-447 FLANGE FLANGE 1 10-20 71-447 CRANK SHAFT (34. 5) CRANK SHAFT (34. 5) 1 10-21 71-480 SHAFT SHAFT 1 10-22 75-327 WASHER WASHER 1 10-23 75-329 WASHER WASHER 2 10-24 84-567 SCREW SCREW 2 10-25 84-568 SCREW SCREW 2 10-26 84-572 SCREW SCREW 1 10-27 86-741 NUT NUT 1 10-28 86-742 NUT NUT 1 10-29 87-113 BOLT BOLT 3 10-30 87-172 SCREW SCREW 3 10-31 87-203 BOLT BOLT 1 10-32 87-214 BOLT BOLT 2 10-33 87-242 SCREW SCREW 2 10-34 87-253 SCREW SCREW 3 10-35 87-254 SCREW SCREW 6 10-36 91-403 BEARING BEARING 1 10-37 91-404 BEARING BEARING 1 10-38 93-264 RING RING 1 10-39 60-3700 CONNECTING ROD ASS'Y CONNECTING ROD ASS'Y 1 -19- -20-

Page 13 — 11. 送り機構 FEED MECHANISM

11. 送り機構 FEED MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 11-01 23-166 ブッシュ蓋ゴム PLUG 1 11-02 23-183 O-リング O-RING 1 11-03 23-341 フェルト FELT 3 11-04 55-430 送り歯取付台 FEED DOG HOLDER 1 11-05 55-431 送り元台 FEED ROCKER 1 11-06 55-432 送り土台 FEED ROCKER 1 11-07 61-410 送り調節エキセントリック FEED ECCENTRIC 1 11-08 61-411 送りエキセン ECCENTRIC 1 11-09 61-412 送り上下エキセン玉 ECCENTRIC 1 11-10 63-420 送りエキセンダルーマ LINK 1 11-11 63-423 送り連結ロット CONNECTING ROD 1 11-12 67-423 送り前後レバー LEVER 1 11-13 69-431 送り調節ギヤー REGULATING GEAR 1 11-14 69-432 送り調節エキセンバネ SPRING 1 11-15 69-433 送り調節ギヤープレート REGULATING PLATE 1 11-16 69-434 送りエキセンピン土台 ECCENTRIC COLLAR 1 11-17 69-435 プッシュボタン PUSH BUTTON 1 11-18 69-442 エキセンピン PIN 1 11-19 71-351 シャフト SHAFT 1 11-20 71-431 ピン PIN 1 11-21 71-434 シャフト SHAFT 1 11-22 71-487 送り歯上下ピン PIN 2 11-23 71-488 送り元台ピン SHAFT 1 11-24 71-491 送りシャフト SHAFT 1 11-25 75-189 カラー COLLAR 1 11-26 75-453 ワッシャ WASHER 1 11-27 75-482 ワッシャ WASHER 1 11-28 75-509 ワッシャ WASHER 1 11-29 79-420 送り上下ピンバネ SPRING 2 11-30 79-421 プッシュボタ タンバネ SPRING 1 11-31 84-521 ネジ SCREW 2 11-32 87-104 ネジ SCREW 2 11-33 87-129 六角穴付きボルト BOLT 1 11-34 87-171 六角穴付きボルト BOLT 1 11-35 87-172 ネジ SCREW 2 11-36 87-233 ネジ SCREW 2 11-37 87-253 ネジ SCREW 1 11-38 87-254 ネジ SCREW 4 11-39 87-274 ネジ SCREW 1 11-40 87-286 ネジ SCREW 1 11-41 87-401 ネジ SCREW 1 11-42 87-407 六角穴付き止めネジ SCREW 2 11-43 87-408 ネジ SCREW 1 11-44 91-406 ベアリング BEARING 1 11-45 91-430 ニードルベアリング NEEDLE BEARING 1 11-46 93-202 E-リング E-RING 1 11-47 93-205 E-リング E-RING 1 11-48 93-406 ストップリング C-RING 1 11-49 87-317 平頭付段ネジ SCREW 1 -21- -22- jntex.in

Page 14 — 12. ルーバー機構 LOOPER MECHANISM

12. ルーバー機構 LOOPER MECHANISM REF. NO. PART NO. 12-01 04-111 12-02 04-444 12-03 04-445 12-04 04-446 12-05 19-475 12-06 23-341 12-07 23-519 12-08 23-534 12-09 47-220 12-10 61-413 12-11 63-419 12-12 67-421 12-13 67-422 12-14 67-425 12-15 71-431 12-16 71-478 12-17 71-479 12-18 71-489 12-19 71-911 12-20 73-404 12-21 75-381 12-22 75-455 12-23 75-483 12-24 75-504 12-25 75-515 12-26 75-527 12-27 75-537 12-28 75-675 12-29 75-901 12-30 79-161 12-31 79-163 12-32 79-164 12-33 81-142 12-34 81-143 12-35 87-113 12-36 87-171 12-37 87-177 12-38 87-203 12-39 87-224 12-40 87-233 12-41 87-254 12-42 87-274 12-43 91-430 12-44 92-233 12-45 93-211 12-46 93-222 12-47 93-402 12-48 98-871 12-49 19-4750-2 12-50 75-410 品 名 ルーバー台出し板 ルーバー台ストッパ ルーバー引き出しシャフト ルーバー引き出しピン ルーバー元台 フェルト ゴム栓 フェルト 下糸巻き棒 エキセン玉 連結ダルマ サバキ棒連結レバー ルーバー前後レバー 糸奇せレバー ピン 振元軸 連結ピン ルーバー駆動シャフト シャフト 糸奇せ棒抱き ワッシャ ワッシャ カラー ワッシャ ワッシャ スプーリング ワッシャ カラー ワッシャ ワッシャ スプリング ハ゛ネ ハ゛ネ ブッシュ ブッシュ 六角穴付きボルト 六角穴付きボルト 六角穴付きボルト 六角穴付きボルト 六角穴付きボルト ネジ ネジ ネジ ニードルベアリング スラストベアリング E-リング E-リング C-リング O-リング LOOPER ROCKER ASS'Y スプリング ワッシャ DESCRIPTION Q'TY PLATE 1 LOOPER ROCKER STOPPER 1 SHAFT 1 STUD 1 LOOPER ROCKER 1 FELT 2 PLUG 1 FELT 1 TAKE-UP ROD 1 ECCENTRIC 2 ECCENTRIC LINK 2 TAKE-UP DRIVE LEVER 1 LOOPER DRIVE LEVER 1 LEVER 1 PIN 2 SHAFT 1 PIN 1 SHAFT 1 SHAFT 1 RETAINER BAR HOLDER 1 WASHER 2 WASHER 2 COLLAR 1 WASHER 1 WASHER 1 SPRING WASHER 1 COLLAR 1 WASHER 1 WASHER 1 SPRING 1 SPRING 1 SPRING 1 SPRING 1 BUSHING 1 BUSHING 1 BOLT 1 BOLT 1 BOLT 1 BOLT 1 BOLT 1 SCREW 2 SCREW 2 SCREW 2 NEEDLE BEARING 2 BEARING 1 E-RING 1 E-RING 1 C-RING 1 O-RING 1 LOOPER ROCKER ASS'Y 1 SPRING WASHER 1 23- 24-

Page 15 — 13. 押え揚げ機構 PRESSER FOOT MECHANISM

13. 押え揚げ機構 PRESSER FOOT MECHANISM REF. NO. PART NO. DESCRIPTION Q'TY 13-01 05-404 スプリングピン SPRING PIN 1 13-02 05-427 押揚シリンダーブラケット BRACKET 1 13-03 00-6082 押え揚バランダーセット AIR CYLINDER ASS'Y 1 13-04 05-891 作動金具 BRACKET 1 13-05 23-265 押え棒油止シール SEAL 1 13-06 71-203 平行ピン PIN 1 13-07 71-492 押え棒 PRESSER BAR 1 13-08 71-507 糸緩め軸 SHAFT 1 13-09 75-332 ワツシヤ WASHER 1 13-10 75-458 ワツシヤ WASHER 1 13-11 75-537 カラー COLLAR 2 13-12 75-552 ワツシヤ WASHER 1 13-13 77-419 押え揚連結ピン PIN 4 13-14 77-421 押揚げ連結板 LEVER 2 13-15 77-422 押え棒ダキ PRESSER BAR CLAMP 1 13-16 77-423 抱き連結プレート PLATE 1 13-17 77-424 押揚げレバー LEVER 1 13-18 77-425 押揚げ連結板 PLATE 1 13-19 77-426 後プーラー揚レバー LEVER 1 13-20 77-427 レバー LEVER 1 13-21 77-428 押揚げパイプ PIPE 1 13-22 77-429 押揚げクランク CRANK LEVER 1 13-23 77-430 糸締め用ワイヤーセット WIRERING SET 1 13-24 77-436 ワイヤー取付ブラケット BRACKET 1 13-25 77-509 ブラケット BRACKET 1 13-26 77-511 押え棒ガイド GUIDE 1 13-27 79-422 押え棒バネ (大) SPRING 1 13-28 79-423 卷きバネ SPRING 1 13-29 79-424 卷きバネ SPRING 1 13-30 79-519 押え棒バネ (小) SPRING 1 13-31 84-561 ネジ SCREW 1 13-32 87-112 六角穴付きボルト BOLT 2 13-33 84-581 段ネジ SCREW 2 13-34 84-588 ネジ SCREW 1 13-35 84-813 ネジ SCREW 1 13-36 86-411 ナツト NUT 1 13-37 87-129 六角穴付きボルト BOLT 1 13-38 87-171 六角穴付きボルト BOLT 4 13-39 87-177 六角穴付きボルト BOLT 2 13-40 87-193 ネジ SCREW 1 13-41 87-203 六角穴付きボルト BOLT 1 13-42 87-252 六角穴付きボルト BOLT 2 13-43 87-274 ネジ SCREW 1 13-44 87-403 押え棒ネジ SCREW 1 13-45 87-404 段付ネジ SCREW 1 13-46 88-003 筒ネジナット NUT 1 13-47 93-205 E-リング E-RING 2 13-48 71-446 押え棒 PRESSER BAR 1 13-49 06-579 六角穴付ハーフユニオン JOINT 2 FOR MODEL FX4406, FX4412, EXCEPT FX4406, FX4412 & UTC FOR MODEL FX4406P, FX4412PC使用. MODEL FOR FX4406, FX4412 WITH MODEL FOR UTC -25- jintex.in

Page 16 — 14. 給油機構 LUBRICATION MECHANISM

14. 給油機構 LUBRICATION MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 14-001 17-8010-G ピン PIN 1 14-021 21-632 オイルフィルターキャップ OIL FILTER CAP 1 14-03 23-304 シール SEAL 1 14-04 23-506 O-リング O-RING 1 14-05 23-508 O-リング O-RING 1 14-06 75-552 ワッシャ WASHER 1 14-07 30-0130 ポンプセット PUMP ASS'Y 1 14-08 31-156 ポンプメッシュ PUMP MESH 1 14-09 31-157 ポンプメッシュ止金具 CLAMP 1 14-10 31-222 フィルター OIL FILTER 1 14-11 31-314 ジョイント JOINT 1 14-12 31-514 ジョイント JOINT 1 14-13 31-507 オイルタンク OIL RESERVOIR 1 14-14 31-702 ポンプギヤー PUMP GEAR 1 14-15 31-703 プレート PLATE 1 14-16 31-704 ポンプハウジング PUMP HOUSING 1 14-17 31-705 アウターローター OUTER ROTER 1 14-18 31-706 ポンプ軸 PUMP SHAFT 1 14-19 31-707 インナーローター INNER ROTER 1 14-20 31-708 ポンプ裏板 PLATE 1 14-21 35-413 止め金具 CLAMP 1 14-22 35-414 オイルフェンス OIL FENCE 1 14-23 35-415 油受 OIL RELEASER 1 14-24 35-417 下軸給油配管 OIL DISTRIBUTOR 1 14-25 35-418 弓ピン配管 OILER 1 14-26 35-419 ビニールチューブ TUBE 1 14-27 35-420 ビニールチューブ TUBE 2 14-28 88-165 六角ナット NUT 1 14-29 35-505 片口継手 JOINT 4 14-30 35-506 両口管継手 JOINT 1 14-31 35-509 継手 JOINT 1 14-32 35-519 ビニールチューブ TUBE 1 14-33 35-521 ビニールチューブ TUBE 1 14-34 35-528 管継手ボルト JOINT SCREW 3 14-35 35-529 管継手ボルト JOINT SCREW 1 14-36 39-403 配管止め TUBE HOLDER 1 14-37 39-504 オイルゲージ OIL SIGHT GAUGE 1 14-38 87-092 六角穴付きボルト BOLT 7 14-39 87-123 六角穴付きボルト BOLT 3 14-40 87-129 六角穴付きボルト BOLT 6 14-41 87-140 六角穴付きボルト BOLT 1 14-42 87-225 六角穴付きボルト BOLT 1 14-43 87-254 ネジ SCREW 2 14-44 87-311 ワタネシ" SCREW 1 14-45 87-663 六角穴付きボルト BOLT 4 14-46 88-137 ナット NUT 1 14-47 30-0131 ポンプセット PUMP ASS'Y 1 14-48 30-5070 RXオイルタンクセット OIL TANK ASS'Y 1 27- 28-

Page 17 — 15. 後プーラー機構 REAR PULLER MECHANISM

15. 後プーラー機構 REAR PULLER MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 15-01 02-112 ワッシャー WASHER 1 15-02 02-406 後プーラー立シャフト SHAFT 1 15-03 02-407 後プーラー立シャフト抱き BRACKET 1 15-04 02-408 手揚げ用金具 LEVER 1 15-05 02-409 連結プレート PLATE 1 15-06 61-209 上シャフト連結エキセン玉 PULLER DRIVING ECCENTRIC 1 15-07 61-418 ロット玉 BALL JOINT 1 15-08 63-208 上シャフト連結ダルマ CONNECTING LINK 1 15-09 63-711 立ロット(小) BALL JOINT 1 15-10 65-306 上シャフト連結棒 CONNECTING BAR 1 15-11 67-426 上プーラー振りレバー LEVER 1 15-12 67-529 上プーラー駆動レバー LEVER 1 15-13 71-493 プーラー駆動レバー SHAFT 1 15-14 71-729 プーラー回り止ピン GUIDE PIN 1 15-15 75-187 ワッシャー WASHER 1 15-16 75-211 カラー COLLAR 1 15-17 75-452 ワッシャー WASHER 1 15-18 79-425 プーラー圧縮バネ SPRING 1 15-19 84-567 ネジ SCREW 2 15-20 84-569 ネジ SCREW 2 15-21 84-581 段ネジ SCREW 2 15-22 84-582 段ネジ SCREW 1 15-23 85-671 段ネジ SCREW 1 15-24 86-311 ナット NUT 1 15-25 86-741 ナット NUT 1 15-26 86-742 ナット NUT 1 15-27 87-171 六角穴付きボルト BOLT 1 15-28 87-172 ネジ SCREW 5 15-29 87-225 六角穴付きボルト BOLT 1 15-30 87-287 六角穴付きボルト BOLT 1 15-31 87-754 プーラー筒ネジ SCREW 1 15-32 88-166 ナット NUT 1 15-33 93-223 E型止メ輪 E-RING 1 15-34 93-258 軸止め輪 SNAP RING 1 15-35 93-261 Cリング C-RING 1 15-36 94-506 オイルシール OIL SEAL 1 15-37 60-3780 上シャフト連結レバー・ロツトセット BALL JOINT ASS'Y 1 -29- -30-

Page 18 — 16. 後プーラー機構 (FX4404) REAR PULLER MECHANISM

16. 後プーラー機構 (FX4404) REAR PULLER MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 16-0101-115 スリープ SLEEVE 2 16-0202-117 プーラーパイプフタ REAR PULLER PIPE COVER 1 16-0302-123 ワンウェイクラッチ用ハウジング(中) CLUTCH HOUSING 1 16-0402-136 スムーズ(中) REAR PULLER (SMOOTH) 1 16-0502-153 後プーラー台 REAR PULLER HOLDER 1 16-0602-178 後プーラー上ギヤー-28山 UPPER REAR PULLER28 1 16-0702-250 回り止ブラケット BRACKET 1 16-0802-268 後プーラー連結板 CONNECTING PLATE 1 16-0902-415 下ローラー-4本針スムーズ REAR PULLER (SMOOTH) 1 16-1002-417 下ローラー-4本針15山 REAR PULLER GEAR (15TEETH) 1 16-1171-444 後プーラー台シャフト(中) SHAFT 1 16-1271-490 下ローラーシャフト SHAFT 1 16-1375-407 ワッシャ WASHER 3 16-1475-451 ワッシャ WASHER 1 16-1575-484 ガイドカラー GUIDE COLLER 1 16-1675-485 スペーサー COLLAR 2 16-1775-519 ワッシャ WASHER 1 16-1879-551 プーラー板バネ PULLER PLATE SPRING 1 16-1981-321 ブッシュ BUSHING 1 16-2081-322 ブッシュ BUSHING 1 16-2181-323 ブッシュ BUSHING 1 16-2284-162 ネジ SCREW 6 16-2384-462 ネジ SCREW 3 16-2484-573 段ネジ SCREW 1 16-2584-813 ネジ SCREW 1 16-2686-411 ナット NUT 1 16-2786-901 ナット NUT 1 16-2887-113 六角穴付きボルト BOLT 2 16-2987-129 六角穴付きボルト BOLT 1 16-3087-181 ネジ SCREW 1 16-3187-225 六角穴付きボルト BOLT 1 16-3287-286 ネジ SCREW 3 16-3388-179 ナット NUT 2 16-3491-407 ワンウェイクラッチ ONE WAY CLUTCH 1 16-3593-221 ストップリング E-RING 1 16-3698-600 連結メガネ CONNECTING BAR 1 16-3798-601 ベアリングインナーレース BEARING SLEEVE 2 16-3898-821 ベアリング BEARING 2 16-3998-864 ネジ SCREW 1 16-4000-3281 28山プーラーセット 28 TEETH PULLER ASS'Y 1 16-4100-2003 スムーズプーラーセット SMOOTH PULLER ASS'Y 1 MODEL PSF スムース SMOOTH 31- 32-

Page 19 — 17. 後プーラー機構 (FX4406~4412) REAR PULLER MECHANISM

17. 後プーラー機構 (FX4406~4412) REAR PULLER MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 17-0101-115 スリープ SLEEVE 2 17-0202-117 後プーラーパイプ フタ PLATE 1 17-0302-124 ワンウェイクラッチ用ハウジング (大) HOUSING 1 17-0402-138 後プーラー (ゴム) REAR PULLER 1 17-0502-221 後プーラー連結板 CONNECTING PLATE 1 17-0602-246 回り止ラケット BRACKET 1 17-0702-420 下ローラー REAR PULLER GEAR (SMOOTH) 1 17-0802-496 後プーラーギアー (14山) REAR PULLER GEAR (14 TEETH) 1 17-0902-458 後プーラー台 BRACKET 1 17-1002-494 後プーラー REAR PULLER 1 17-1171-445 後プーラー台シャフト (大) SHAFT 1 17-1271-490 下ローラーシャフト SHAFT 1 17-1375-407 ワッシャ WASHER 3 17-1475-451 ワッシャ WASHER 1 17-1575-484 ガイドカラー GUIDE COLLAR 1 17-1675-519 ワッシャ WASHER 1 17-1779-551 プーラー板バネ PULLER PLATE SPRING 1 17-1881-321 ブッシュ BUSHING 1 17-1981-322 ブッシュ BUSHING 1 17-2081-323 ブッシュ BUSHING 1 17-2184-162 ネジ SCREW 6 17-2284-462 ネジ SCREW 3 17-2384-573 段ネジ SCREW 1 17-2484-813 ネジ SCREW 1 17-2586-411 ナット NUT 1 17-2686-901 ナット NUT 1 17-2787-113 六角穴付きボルト BOLT 2 17-2887-129 六角穴付きボルト BOLT 1 17-2987-181 ネジ SCREW 1 17-3087-225 六角穴付きボルト BOLT 1 17-3187-286 ネジ SCREW 3 17-3288-179 ナット NUT 2 17-3391-407 ワンウェイクラッチ BEARING 2 17-3493-221 ストップリング E-RING 1 17-3598-600 連結メガネ CONNECTING BAR 1 17-3698-601 ベアリングインナーレース BEARING SLEEVE 2 17-3798-821 ベアリング BEARING 2 17-3898-864 ネジ SCREW 1 17-3900-3222 28山プーラーセット 28 TEETH PULLER ASS'Y 1 17-4000-2402 スムースプーラーセット SMOOTH PULLER ASS'Y 1 MODEL PL スムース SMOOTH TYPE 34-

Page 20 — 18. UTC糸切り装置 UTC KNIFE MECHANISM

18. UTC糸切り装置 UTC KNIFE MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 18-01 05-395 針板台 NEEDL PLATE SUPPORT BRACKET 1 18-02 05-420 パッキン SEAL 2 18-03 05-421 案内プレート GUIDE BRACKET 2 18-04 05-426 ロッド ROD 2 18-05 05-428 スピードコントローラー SPEED CONTROLER 2 18-06 05-429 固定メス UPPER KNIFE 1 18-07 05-430 ガイドローラー(小) GUIDE ROLLER (S) 4 18-08 05-431 ガイドローラー(大) GUIDE ROLLER (L) 4 18-09 05-433 ストッパ STOPPER 2 18-10 05-447 リーフスプリング LEAF SPRING 4 18-11 05-565 スピードコントローラー SPEED CONTROLLER 2 18-12 05-544 シリンダー本体(右) AIR CYLINDER 1 18-13 05-545 シリンダー本体(左) AIR CYLINDER 1 18-14 05-546 ロツドカバー COVER 2 18-15 05-547 ロツドプレート PLATE 2 18-16 05-548 可動メス LOWER KNIFE 4 18-17 05-549 リーフスプリング(上) LEAF SPRING (UPPER) 4 18-18 23-183 O-リング O-RING 6 18-19 23-512 クツションゴム CUSHION RUBBER 2 18-20 71-201 ピン PIN 4 18-21 71-579 ノツクピン PIN 2 18-22 87-011 ネジ SCREW 2 18-23 87-097 ネジ SCREW 4 18-24 87-100 六角穴付きボルト BOLT 16 18-25 87-254 ネジ SCREW 2 18-26 87-274 ネジ SCREW 1 18-27 87-278 ネジ SCREW 4 18-28 87-412 ネジ SCREW 4 18-29 87-413 ネジ SCREW 2 18-30 87-415 ネジ SCREW 4 18-31 87-416 ストツパー・ネジ STOPPER-SCREW 2 18-32 93-236 穴用止め輪 C-RING 2 18-33 98-857 O-リング O-RING 2 -35- -36- jinte

Page 21 — 19. 糸立て及びテーブル (FX4404) THREAD STAND AND TABLE

19. 糸立て及びテーブル (FX4404) THREAD STAND AND TABLE NO. PART NO. 品 名 DESCRIPTION Qty 19-01 42-718 8本糸立て THREAD STAND ASSEMBLY 8 1 19-02 23-509 クッションゴム CUSHION RUBBER 4 19-03 93-501 U型止め輪 O-RING 4 19-04 42-501 クッションゴム取付ネジ SCREW 4 19-05 75-536 平ワッシャ WASHER 4 19-06 75-527 M6用ハネ座金 WASHER 4 19-07 88-166 固定ナット NUT 4 19-08 87-901 ネジ SCREW 3 19-09 21-629 補助カバー COVER 1 19-10 21-032 シンリンダー・フラットテーブル FLAT TABLE 1 19-11 21-025 補助板付テーブル WITH ASSISTANCE TABLE 1 -17- -38-

Page 22 — 20. 糸立て及びテーブル (FX4406, 4412) THREAD STAND AND TABLE

20. 糸立て及びテーブル (FX4406, 4412) THREAD STAND AND TABLE FX4406 FX4412 NO. PART NO. 品 名 DESCRIPTION Qty 20-01 42-190 12本糸立て THREAD STAND ASSEMBLY 12 1 20-02 42-186 24本糸立て THREAD STAND ASSEMBLY 24 1 20-03 23-509 クッションゴム CUSHION RUBBER 4 20-04 93-501 U型止め輪 U-RING 4 20-05 42-501 クッションゴム取付ネジ SCREW 4 20-06 75-536 平ワッシャ WASHER 4 20-07 75-527 M6用バネ座金 WASHER 4 20-08 88-166 固定ナット NUT 4 20-09 87-901 ネジ SCREW 3 20-10 21-629 補助カバー COVER 1 20-11 21-085 シリンダー・フラットテーブル FLAT TABLE 1 20-12 21-084 補助板付きテーブル WITH ASSISTANCE TABLE 1 -39- -40-

Page 23 — 21. テンションスタンド"(FX4406) TENSION STAND MECHANISM

21. テンションスタンド"(FX4406) TENSION STAND MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 21-0123-324 フェルト FELT 12 21-0241-101 チャンポン皿小ケース THREAD TENSION NUT 12 21-0341-105 チャンポン皿ラチェット SPRING POST 12 21-0441-107 大ケース SPRING CUP 12 21-0541-110 チャンポン皿 TENSION DISC 24 21-0641-115 糸道(上) THREAD GUIDE 12 21-0741-117 糸道(下) THREAD GUIDE 12 21-0841-449 糸緩めプレート THREAD RELEASER 2 21-0941-448 ブラケット BRACKET 2 21-1041-510 調節棒 SCREW STUD 12 21-1141-701 チャンポン調子バネ(強) SPRING (HEAVY) 6 21-1241-702 チャンポン調子バネ(弱) SPRING (LIGHT) 6 21-1342-201 ブラケット台土セット BRACKET ASS'Y 1 21-1475-384 ワッシャ WASHER 2 21-1575-455 ワッシャ WASHER 2 21-1675-526 スプリング ワッシャ SPRING WASHER 4 21-1775-552 ワッシャ WASHER 2 21-1877-430 糸緩め用ワイヤーセット WIRERING SET 1 21-1977-432 ワイヤー取り付け金具 BRACKET 1 21-2077-435 ワイヤー取付金具 BRACKET 1 21-2177-436 ワイヤー取付ブラケット BRACKET 1 21-2279-514 引張りバネ SPRING 2 21-2384-501 ネジ SCREW 2 21-2484-588 ネジ SCREW 1 21-2587-123 六角穴付きボルト BOLT 2 21-2687-171 六角穴付きボルト BOLT 2 21-2787-177 六角穴付きボルト BOLT 2 21-2887-252 六角穴付きボルト BOLT 3 21-2987-419 支柱ネジ BAR 2 21-3087-421 支柱ネジ BAR 1 21-3188-157 ナット NUT 3 -41- -42- Jinte.in

Page 24 — 22. テンションスタンド (FX4406UTC) TENSION STAND MECHANISM

22. テンションスタンド (FX4406UTC) TENSION STAND MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 22-0105-450 エアーシリンダー AIR CYLINDER 1 22-0205-557 エアーシリンダー -取付金具 BRACKET 1 22-0309-506 ワッシャ WASHER 2 22-0423-324 フエルト FELT 12 22-0541-101 チャンポン皿小ケース SPRING POST 12 22-0641-105 チャンポン皿ラチエット SPRING CUP 12 22-0741-107 大ケース TENSION DISC 24 22-0841-110 チャンポン皿 THREAD GUIDE 12 22-1041-117 糸道(下) THREAD GUIDE 12 22-1141-449 糸締めプレート THREAD RELEASER 2 22-1241-448 フﾞラケット BRACKET 2 22-1341-510 調子棒 SCREW STUD 12 22-1441-701 チャンポン調子バネ(強) SPRING (HEAVY) 6 22-1541-702 チャンポン調子バネ(弱) SPRING (LIGHT) 6 22-1642-201 チャンポン台土セット BRACKET ASS'Y 1 22-1775-384 ワッシャ WASHER 2 22-1875-453 ワッシャ WASHER 2 22-1975-455 ワッシャ WASHER 2 22-2075-526 スプリング washer SPRING WASHER 4 22-2179-514 引張りバネ SPRING 2 22-2284-501 ネシ SCREW 2 22-2387-177 六角穴付きボルト BOLT 2 22-2487-252 六角穴付きボルト BOLT 3 22-2587-419 支柱ネシ BAR 2 22-2687-421 支柱ネシ BAR 1 22-2787-422 糸締め連結ネシ CONNECTING BAR 1 22-2888-157 ナット NUT 5 22-2906-928 ナイロンクリップ CLAMP 1 22-3087-129 六角穴付きボルト BOLT 1 22-3188-146 ナット NUT 1 -43- -44- jinte.in

Page 25 — 23. テンションスタンド (FX4412) TENSION STAND MECHANISM

23. テンションスタンド (FX4412) TENSION STAND MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 23-01 23-324 フェルト FELT 24 23-02 41-101 チャンポン皿小ケース CHAMPION DISC CASE 24 23-03 41-105 チャンポン皿ラチェット CHAMPION DISC RATCHET 24 23-04 41-107 大ケース CASE 24 23-05 41-110 チャンポン皿 CHAMPION DISC 48 23-06 41-115 糸道(上) THREAD GUIDE 24 23-07 41-117 糸道(下) THREAD GUIDE 24 23-08 41-449 糸締めプレート THREAD RELEASER 3 23-09 41-448 ブラケット BRACKET 3 23-10 41-510 スクリュー棒 SCREW STUD 3 23-11 41-701 チャンポン調子バネ(強) SPRING (HEAVY) 12 23-12 41-702 チャンポン調子バネ(弱) SPRING (LIGHT) 12 23-13 42-201 ブラケット台土セット BRACKET ASS'Y 1 23-14 75-384 ワッシャ WASHER 2 23-15 75-455 ワッシャ WASHER 2 23-16 75-526 スプリング ワッシャ SPRING WASHER 4 23-17 75-552 ワッシャ WASHER 2 23-18 77-430 糸締め用ワイヤーセット WIRERING SET 1 23-19 77-432 ワイヤー取り付け金具 BRACKET 1 23-20 77-435 ワイヤー取付金具 BRACKET 1 23-21 77-436 ワイヤー取付ブラケット BRACKET 1 23-22 79-514 引張りバネ SPRING 3 23-23 84-501 ネジ SCREW 3 23-24 84-588 ネジ SCREW 1 23-25 87-123 六角穴付きボルト BOLT 2 23-26 87-171 六角穴付きボルト BOLT 2 23-27 87-177 六角穴付きボルト BOLT 2 23-28 87-252 六角穴付きボルト BOLT 3 23-29 87-419 支柱ネジ BAR 4 23-30 87-420 支柱ネジ BAR 1 23-31 87-421 支柱ネジ BAR 1 23-32 88-157 ナット NUT 3 -45- -46-

Page 26

24. テンションスタンド (FX4412UTC) TENSION STAND MECHANISM REF. NO. PART NO. 24-0105-450 24-0205-557 24-0309-506 24-0423-324 24-0541-101 24-0641-105 24-0741-107 24-0841-110 24-0941-115 24-1041-117 24-1141-449 24-1241-448 24-1341-510 24-1441-701 24-1541-702 24-1642-201 24-1775-384 24-1875-453 24-1975-455 24-2075-526 24-2179-514 24-2284-501 24-2387-177 24-2487-252 24-2587-419 24-2687-420 24-2787-421 24-2887-422 24-2988-157 24-3006-928 24-3187-129 24-3288-146 品 名 エアシリンダー エアシリンダー-取付金具 ワッシャ フェルト チャンポン皿小ケース チャンポン皿ラチェット 大ケース チャンポン皿 糸道(上) 糸道(下) 糸締めプレート フ"ラケット 調子棒 チャンポン調子バネ(強) チャンポン調子バネ(弱) チャンポン台土セット ワッシャ ワッシャ ワッシャ スプリング ワッシャ 引張りバネ ネジ 六角穴付きボルト 六角穴付きボルト 支柱ネジ 支柱ネジ 支柱ネジ 糸締め連結ネジ ナット ナイロンクリップ 六角穴付きボルト ナット DESCRIPTION AIR CYLINDER BRACKET WASHER FELT THREAD TENSION NUT SPRING POST SPRING CUP TENSION DISC THREAD GUIDE THREAD GUIDE THREAD RELEASER BRACKET SCREW STUD SPRING (HEAVY) SPRING (LIGHT) BRACKET ASS'Y WASHER WASHER WASHER SPRING WASHER SPRING SCREW BOLT BOLT BAR BAR BAR CONNECTING BAR NUT CLAMP BOLT NUT Q'TY 1 1 2 24 24 24 48 24 24 3 3 24 12 12 1 2 2 2 4 3 3 2 3 4 1 1 1 5 1 1 1 -47- -48- jintex.in

Page 27

25. ゴム張り機構 GUIDE ROLLER MECHANISM REF. NO. PART NO. 25-0109-145 25-0209-147 25-0309-519 25-0409-521 25-0509-522 25-0609-523 25-0709-524 25-0809-525 25-0909-526 25-1009-527 25-1109-528 25-1209-529 25-1309-530 25-1409-531 25-1509-553 25-1609-727 25-1752-177 25-1875-451 25-1975-452 25-2075-453 25-2284-570 25-2387-172 25-2487-203 25-2587-213 25-2687-501 25-2787-502 25-2887-503 25-2987-663 25-3088-176 25-3115019XX 品 名 カラー カラー リアーローラーブ ラケット リアーローラー スライド リアーローラー 止めネジ リアーローラー 調整軸 リアーローラー テンションブ ラケット ローラーブ ラケット ノブ ローラーブ ラケット バー ローラー軸手 前ローラー ローラーブ ラケット バー ハンドル テーパーローラー 軸受 ワッシャ ワッシャ ワッシャ ネシ ネシ 六角穴付きボルト 六角穴付きボルト 丸木ネジ 皿木ネジ 六角ボルト 六角穴付きボルト ナット ゴム張りセット DESCRIPTION COLLAR COLLAR REAR ROLLER BRACKET SLIDE PLATE SCREW SHAFT REAR ROLLER BRACKET BRACKET KNOB BAR JOINT BLOCK ROLLER BAR HANDLE TAPER ROLLER BUSHING WASHER WASHER WASHER SCREW SCREW SCREW BOLT BOLT SCREW SCREW BOLT BOLT NUT GUIDE ROLLER ASS'Y Q'TY 1 2 1 2 2 2 1 1 2 2 1 1 1 1 2 1 2 5 2 2 3 1 2 1 2 2 4 2 1 1 -49- -50-

Page 28 — 26. 配管、配線図(FX4404UTC) WIRING AND PIPING

26. 配管、配線図(FX4404UTC) WIRING AND PIPING REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 26-01 ナイロンクリップ CLAMP 8 26-02 06-928 電磁弁用中継コード JUNCTION CORD 1 26-03 53-254 六角穴付きボルト BOLT 2 26-04 87-140 ネジ SCREW 8 26-05 87-272 六角穴付きボルト BOLT 2 26-06 87-903 電磁弁3連 SOLENOIDO VALVE 1 26-07 05-485 ユニオンワイ JOINT 2 26-08 05-482 ユニオンティー JOINT 2 26-09 05-483 ユニオンティー JOINT 2 26-10 05-484 ブランチユニオンワイ JOINT 1 26-11 05-486 チューブ TUBE 1 26-12 05-489 チューブ TUBE 1 26-13 05-490 チューブ TUBE 1 26-14 05-491 チューブ TUBE 1 26-15 05-492 チューブ TUBE 1 26-16 05-493 チューブ TUBE 1 26-17 05-494 チューブ TUBE 1 26-18 05-495 チューブ TUBE 1 26-19 05-505 チューブ TUBE 1 26-20 05-506 チューブ TUBE 1 26-21 05-507 チューブ TUBE 1 26-22 05-508 チューブ TUBE 1 26-23 05-514 チューブ TUBE 1 26-24 05-515 チューブ TUBE 1 26-25 05-516 チューブ TUBE 1 26-26 05-517 チューブ TUBE 1 26-27 05-212 フィルターレギュレーター REGULATOR 1 26-28 05-218 レギュレーター用継手 JOINT 1 26-29 06-516 カプ ラメス CONNECTOR 1 26-30 06-517 カプ ライオス CONNECTOR 1 26-31 87-171 六角穴付きボルト BOLT 2 26-32 88-166 ナット NUT 2 FXS SERIES 検出器 押上げ 糸切り安全 ミシン Position Presser foot Operation Thread trimmer detECTOR lift solenoid detECTOR relay cord -51- -52- jintex.in

Page 29

27. 配管、配線図 (FX4406UTC) WIRING AND PIPING REF. NO. PART NO. 27-01 27-02 06-928 27-03 53-254 27-04 87-140 27-05 87-272 27-06 87-903 27-07 05-488 27-08 05-482 27-09 05-483 27-10 05-484 27-11 05-486 27-12 05-489 27-13 05-490 27-14 05-491 27-15 05-492 27-16 05-493 27-17 05-494 27-18 05-495 27-19 05-505 27-20 05-506 27-21 05-507 27-22 05-508 27-23 05-498 27-24 05-499 27-25 05-509 27-26 05-510 27-27 05-496 27-28 05-212 27-29 05-218 27-30 06-516 27-31 06-517 27-32 87-171 27-33 88-166 品 名 ナイロンクリップ 電磁弁用中継コード 六角穴付きボルト ネジ 六角穴付きボルト 電磁弁3連 ユニオンワイ ユニオンティー プ ランチュニオンワイ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ フィルターレギュレーター レギユレーター用継手 カプ ラメス カプ ラオス 六角付きボルト ナット DESCRIPTION CLAMP JUNCTION CORD BOLT SCREW BOLT SOLENOIDO VALVE JOINT JOINT JOINT TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE REGULATOR JOINT CONNECTOR CONNECTOR BOLT NUT Q'TY 7 1 2 7 2 1 2 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 -53- jintex.in -54-

Page 30 — 28. 配管、配線図 (FX4412UTC) WIRING AND PIPING

28. 配管、配線図 (FX4412UTC) WIRING AND PIPING REF. NO. PART NO. 28-01 28-02 06-928 28-03 53-254 28-04 87-140 28-05 87-272 28-06 87-903 28-07 05-488 28-08 05-482 28-09 05-483 28-10 05-484 28-11 05-486 28-12 05-489 28-13 05-490 28-14 05-491 28-15 05-492 28-16 05-493 28-17 05-494 28-18 05-495 28-19 05-505 28-20 05-506 28-21 05-507 28-22 05-508 28-23 05-498 28-24 05-499 28-25 05-509 28-26 05-510 28-27 05-496 28-28 05-212 28-29 05-218 28-30 06-516 28-31 06-517 28-32 87-171 28-33 88-166 品 名 ナイロンクリップ 電磁弁用中継コード 六角穴付きボルト ネジ 六角穴付きボルト 電磁弁3連 ユニオンワイ ユニオンティー ブランチユニオンワイ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ フィルターレギュレーター レギユレター用継手 カプ ラメス カプ ラオス 六角付きボルト ナット DESCRIPTION QTY CLAMP 1 JUNCTION CORD 1 BOLT 2 SCREW 7 BOLT 2 SOLENOIDO VALVE 1 JOINT 2 JOINT 3 JOINT 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 REGULATOR 1 JOINT 1 CONNECTOR 1 CONNECTOR 1 BOLT 2 NUT 2 -55- -56- jinex.in

Page 31 — 29. PMD機構 (FX4404) METERING DEVICE MECHANISM

29. PMD機構 (FX4404) METERING DEVICE MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 29-0101-101 前プーラー・取付け土台 BRACKET 1 29-0201-113 前プーラー・蓋 CLUTCH DRIVING COLLAR 1 29-0301-103 連結側板スリーブ SLEEVE 2 29-0401-111 前プーラー・土台 BRACKET 1 29-0501-116 前プーラー・回り止め蓋 PLATE 1 29-0601-132 前プーラー・ロッド PULLER 1 29-0701-134 前プーラー・ローラー LOWER ROLLER 1 29-0801-136 前プーラー・ローラー取付金具 ROLLER HOLDER 2 29-0901-138 前プーラー・ゴム塞肉金具 PIVOT SHAFT HOLDER 2 29-1001-141 前プーラー・ゴム金具 RUBBER TIGHTENER 1 29-1101-143 前プーラー・締金具 ROLLER CONTROLLER 1 29-1201-145 ワンタッチ レバー LEVER 1 29-1301-146 前プーラー・カバー COVER 1 29-1401-147 レバー・連結ピン PIN 1 29-1501-152 ガイド GUIDE 1 29-1605-954 ロッド ROD 1 29-1761-409 前プーラー・エキセン ECCENTRIC 1 29-1863-425 前プーラー・ロッド CONNECTING ROD 1 29-1965-335 前プーラー・連結棒 CONNECTING BAR 1 29-2067-419 前プーラー・連結レバー LEVER 1 29-2171-208 ノックピン PIN 2 29-2271-227 テーパーピン PIN 1 29-2371-353 前プーラー土台シャフト SHAFT 2 29-2471-361 案内棒大 PIVOT SHAFT (LARGE) 2 29-2571-362 案内棒小 PIVOT SHAFT (SMALL) 1 29-2675-152 カラー COLLAR 1 29-2775-446 ワッシャー WASHER 1 29-2875-451 ワッシャー WASHER 2 29-2975-468 ワッシャー WASHER 2 29-3075-480 ワッシャー WASHER 1 29-3175-490 前プーラー・ベアリングワッシャ WASHER 1 29-3275-552 ワッシャー WASHER 3 29-3379-171 圧縮バネ SPRING 1 29-3481-125 ブッシュ BUSHING 2 29-3584-162 ネジ SCREW 6 29-3684-314 ネジ SCREW 1 29-3787-006 ロットエンド止ネジ SCREW 1 29-3887-092 六角穴付きボルト BOLT 2 29-3987-106 ネジ SCREW 2 29-4087-129 六角穴付きボルト BOLT 2 29-4187-173 六角穴付きボルト BOLT 2 29-4287-177 六角穴付きボルト BOLT 2 29-4387-181 ネジ SCREW 6 29-4487-203 六角穴付きボルト BOLT 1 29-4587-225 六角穴付きボルト BOLT 2 29-4687-253 ネジ SCREW 1 29-4787-254 ネジ SCREW 3 29-4887-456 調節ネジ SCREW 1 29-4988-161 ナット NUT 1 29-5088-166 ナット NUT 2 29-5188-456 ナット NUT 1 29-5291-405 ワンウェイクラッチ BEARING 2 29-5391-411 前メスペアリング BEARING 1 29-5493-200 ストップリング E-RING 1 29-5500-1402 PMD装置(組) METERING DEVICE ASS'Y 1 -57- -58- jintex.in

Page 32 — 30. PMD機構(FX4406-12) METERING DEVICE MECHANISM

30. PMD機構(FX4406-12) METERING DEVICE MECHANISM REF. NO. PART NO. DESCRIPTION Q'TY 30-01 01-101 BRACKET 1 30-02 01-113 CLUTCH DRIVING COLLAR 1 30-03 01-103 SLEEVE 2 30-04 01-104 LOWER ROLLER 1 30-05 01-105 RUBBER TENSIONER 1 30-06 01-106 PULLER COVER 1 30-07 01-107 GUIDE WIRE 1 30-08 01-112 PULLER ROCKER 1 30-09 01-116 PLATE 1 30-10 01-133 PULLER 1 30-11 01-136 ROLLER HOLDER 2 30-12 01-138 PIVOT SHAFT HOLDER 2 30-13 01-143 ROLLER CONTROLLER 1 30-14 01-145 LEVER 1 30-15 01-147 PIN 2 30-16 05-954 PIN 1 30-17 61-409 ROD 1 30-18 63-425 ECCENTRIC 1 30-19 65-335 CONNECTING ROD 1 30-20 67-419 CONNECTING BAR 1 30-21 71-208 PIN 2 30-22 71-227 PIN 1 30-23 71-354 SHAFT 1 30-24 71-355 SHAFT 2 30-25 71-356 SHAFT 1 30-26 30-27 75-446 WASHER 1 30-28 75-451 WASHER 2 30-29 75-480 WASHER 1 30-30 75-490 WASHER 1 30-31 75-552 WASHER 3 30-32 79-171 SPRING 1 30-33 81-125 BUSHING 2 30-34 84-162 SCREW 6 30-35 87-006 SCREW 1 30-36 87-092 BOLT 2 30-37 87-173 BOLT 2 30-38 30-39 87-129 BOLT 2 30-40 87-173 BOLT 2 30-41 87-177 BOLT 2 30-42 87-181 SCREW 6 30-43 87-203 BOLT 1 30-44 87-225 BOLT 2 30-45 87-253 SCREW 1 30-46 87-254 SCREW 3 30-47 87-456 SCREW 1 30-48 88-161 NUT 1 30-49 88-166 NUT 2 30-50 88-456 NUT 1 30-51 91-405 ONE WAY CLUTCH 1 30-52 91-411 BEARING 2 30-53 93-200 E-RING 1 30-54 00-1403 PMD装置(組) METERING DEVICE ASS'Y 1 -59- -60- jinex.in

Page 33 — 31. アクセサリー ACCESSORIES

31. アクセサリー ACCESSORIES MODEL PL REF. NO. PART NO. 31-01 20-0010 31-02 28-454 31-03 28-452 31-04 28-011 31-05 28-317 31-06 31-07 31-08 28-311 31-09 28-312 31-10 28-313 31-11 28-314 31-12 20-6020 31-13 20-6460 31-14 28-920 31-15 28-613 31-16 13-0540-5 31-17 28-615 31-18 28-614 MODEL UTC -61- 品 名 附属部品ケース ドライバー(S) ドライバー(L) ピンセット グ リップ付六角レンチ 1.5mm 六角レンチ 2mm 六角レンチ 2.5mm 六角レンチ 3mm 六角レンチ 5mm テープ立て テープ ガイド セット チェーン ミシン潤滑油 針 DV×57 #14 ジョウゴ 油差し UTC除く EXCEPT UTC DESCRIPTION ACCESSORIES DRIVER (S) DRIVER (L) TWEEZERS ALLEN KEY (1.5mm) ALLEN KEY (2mm) ALLEN KEY (2.5mm) ALLEN KEY (3mm) ALLEN KEY (5mm) TAPE STAND TAPE GUIDE ASS'Y CHAIN OIL NEEDLE OIL FUNNEL OILER Q'TY 1 1 1 1 1 1 1 1 1 1 1 1 10 1 1 1 -62- jintek.in

Page 34 — 32. ゲージパーツ GAUGE PARTS

32. ゲージパーツ GAUGE PARTS FOR MODEL FX4404 GAUGE 3/4, 1" FOR MODEL FX4406, 4412 & FX4404 1-1/8~1-1/2 REF. NO. PART NO. 32-01* 32-02* 32-03* 32-04* 32-05 13-0540-5 32-06* 32-07* 32-08 17-3710-A 32-09 17-3710-C 32-10* 32-11* 32-12 17-8190-F 32-13* 32-14* 32-15* 32-16 19-404 32-17 19-405 32-18 19-406 32-19 19-416 32-20 19-431 32-21* 32-22 71-215 32-23 84-162 32-24 84-367 32-25 84-380 32-26 84-464 32-27 84-588 32-28 87-099 32-29 87-104 32-30 87-113 32-31 87-289 32-32 88-146 32-33 84-314 32-34 87-106 32-35 87-233 32-36* 32-37 17-4210-A 32-38* 32-39 17-4210-C 32-40 17-4210-E 32-41 17-4210-G 32-42 17-5810-D 32-43 17-5810-F 32-44 79-282 32-45 84-114 32-46 84-361 32-47 84-364 32-48 84-591 DESCRIPTION 針板 可動メスベース バネベース 針板 針(DVX57 #14) 針板 送函 押エボス 押エボス取付台 押エ足 押エ足 バネ 糸寄せ棒 ルーバー台 ルーバー台 針受け ルーバー台止め金具 針受 ルーバー 針糸カイド ピン ネジ ネジ ネジ ネジ ネジ ネジ ネジ 六角穴付きボルト ネジ ナット ネジ ネジ ネジ 押え組 押エボス 押え足 取付金具 段押エリンクプレート スライド押エプレート 押エ足取付ピン リンクネジ フィンガーガード ネジ ネジ ネジ 六角穴付きボルト Q'TY 1 1 1 1 * 1 1 2 1 1 1 1 1 1 1 1 * * * * * * * * * * * * 2 2 * 1 1 2 1 1 2 2 3 1 NEEDLE PLATE LOWER KNIFE BASE SPRING BASE NEEDLE CLAMP NEEDLE NEEDLE PLATE FEED DOG SHANK BRACKET BOTTOM BOTTOM SPRING RETAINER HOLDER LOOPER HOLDER LOOPER HOLDER RETAINER LOOPER NEEDLE GUIDE BRACKET NEEDLE GUARD LOOPER THREAD GUIDE PIN SCREW SCREW SCREW SCREW SCREW SCREW SCREW BOLT SCREW NUT SCREW SCREW SCREW PRESSER FOOT ASS'Y BRACKET BOTTOM LINK PLATE SLIDE PLATE PIN SCREW FINGER GUARD SCREW SCREW SCREW BOLT 64- 標準タイプ STANDARD TYPE ゲージ幅5mm以下のタイプ NARROW GAUGE TYPE (LESS THAN 5mm) ※各ゲージ部品の品番は、65,66ページゲージパーツ表を参照して下さい。 * Please refer to Page 65, 66 GAUGE PARTS LIST -63-

Page 35

33. FXSシリーズ専用部品 FXS SERISE EXCLUSIVE PARTS REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 33-01 04-447 ルーパ-引き出しシャフト SHAFT 1 33-02 05-202 エルボ"ユニオン JOINT 4 33-03 05-533 エルボ"ユニオン JOINT 2 33-04 05-543 シリンダー-本体(左) AIR CYLINDER 1 33-05 05-550 針板土台 NEEDLE PLATE SUPPORT BRACKET 1 33-06 06-592 スピード コントローラ SPEED CONTROLER 2 33-07 09-405 ゴムガイド"(右) TAPE GUIDE (R) 1 33-08 09-406 ゴムガイド"(左) TAPE GUIDE (L) 1 33-09 21-257 スピコン取付ブラケット BRACKET 1 33-10 23-470 横カバー用パッキン GASKET 1 33-11 27-040 横カバー- COVER 1 33-12 27-041 前ペ-スカバ- FRONT COVER 1 33-13 71-201 ピン PIN 2 33-14 71-448 主軸 SHAFT 1 33-15 71-449 下ローラーシャフト SHAFT 1 33-16 75-456 ワッシャ WASHER 2 33-17 75-456 ワッシャ WASHER 1 33-18 75-492 ガイド"カラー GUIDE COLLAR 1 33-19 79-912 バネ SPRING 1 33-20 87-096 ネジ SCREW 2 33-21 87-124 ネジ SCREW 2 33-22 87-145 ネジ SCREW 2 33-23 87-177 六角穴付きボルト BOLT 1 33-24 87-288 ネジ SCREW 5 33-25 87-291 六角穴付きボルト BOLT 1 33-26 87-301 ネジ SCREW 2 33-27 88-157 ナット NUT 1 33-28 60-4140 ベアリング"セット BEARING ASS'Y 1 -65- -66- jinte.in

Page 36 — 34. ゲージ部品一覧表 GAUGE PARTS TABLE 35. UTCゲージ専用部品一覧表 UTC GAUGE PARTS TABLE

34. ゲージ部品一覧表 GAUGE PARTS TABLE モデル MODEL ゲージサイズ GAUGE SIZE (インチ) (INCH) 針枠 NEEDLE HOLDER 針糸ガイド THREAD EYELET 押え組 PRESSER FOOT ASSEMBLY 針板 NEEDLE PLATE 送歯 FEED DOG ルーバー台 LOOPER HOLDER 糸寄せ棒 RETAINER BAR 針受 NEEDLE GUARD 糸寄せルーバー RETAINER LOOPER ルーバー LOOPER 4404P 3/4 12-3510-1 17-4800-1 14-418 15-418 19-418 18-375 1 12-3520-1 45-371 17-4810-1 14-421 15-421 19-421 18-371 1-1/8 12-3530-1 17-4210-1 14-422 15-422 19-422 18-372 19-416 1-1/4 12-3540-1 17-3730-1 14-423 15-423 19-423 18-373 1-1/2 12-3550-1 17-4220-1 45-381 17-3770-1 14-424 15-424 19-424 18-374 4404PSF 1/4-3/4-1/4 12-3620-1 45-381 17-3780-1 14-427 15-427 19-427 18-377 1/4-1-1/4 12-3630-1 45-381 17-3790-1 14-431 15-431 19-429 18-381 19-404 19-431 3/16 12-3580-1 45-397 17-3970-1 14-497 15-497 19-397 18-397 19-405 4412P 1/4 12-3590-1 45-396 17-3980-1 14-496 15-496 19-396 18-396 19-416 5mm 12-3600-1 45-397 17-3990-1 14-045 15-045 19-045 18-398 19-405 4406P 1/4 12-3560-1 45-381 17-3900-1 14-443 15-443 19-443 18-390 4408P 1/4 12-3610-1 45-397 17-3930-1 14-465 15-465 19-496 18-396 4409P 1/4 12-3570-1 45-397 17-3940-1 14-470 15-470 19-470 18-390 19-416 4406PL 1/4 12-3560-1 45-381 17-4480-1 14-443 15-443 19-443 18-396 1/3 12-3640-1 45-397 17-4390-1 14-449 15-440 19-440 18-391 4408PL 1/4 12-3610-1 45-397 17-4640-1 14-465 15-465 19-496 18-396 4412PL 1/4 12-3590-1 45-396 17-4940-1 14-496 15-496 19-396 18-396 35. UTCゲージ専用部品一覧表 UTC GAUGE PARTS TABLE モデル MODEL ゲージサイズ GAUGE SIZE (インチ) (INCH) 針板 NEEDLE PLATE 可動メスベース LOWER KNIFE BASE バネベース SPRING BASE FX4404 3/4 05-351 05-451 05-452 1 05-352 05-453 05-454 1-1/8 05-353 05-455 05-456 FXS4404 1-1/4 05-354 05-457 05-458 (1-1/2除く) (EXCEPT 1-1/2) 1-1/2 05-355 05-382 05-383 FX4412 3/16 05-356 05-457 05-468 1/4 05-357 05-469 05-470 5mm 05-358 05-471 05-472 FX4406 1/4 05-359 05-463 05-464 FX4409 1/4 05-360 05-465 05-466 jintex.in
