Page 1 — DLR-P SERIES
DLR-P SERIES 2006 年 12 月 第 10 版 発行 Tenth edition : December 2006 No. 060165 KANSAI SPECIAL jintex.in
Kansai Special DLR-1508P — parts catalog
- Page 1 (cover): This is the cover page for the DLR-P Series parts catalog, published in December 2006 by KANSAI SPECIAL.
- Page 2 (toc): This page is a table of contents for the DLR series parts book, listing mechanisms and their corresponding page numbers.
- Page 3 (diagram): This page displays a diagram of frame assembly components for a sewing machine, with a corresponding parts list detailing part numbers, descriptions, and quantities.
- Page 4 (diagram): This page displays a diagram of frame assembly components for models 1501-1503, with a detailed parts list including part numbers, descriptions, and quantities.
- Page 6 (diagram): This page displays a diagram of the thread tension mechanism (2) for the 1502P and 1502PHD sewing machine models, along with a detailed parts list.
- Page 7 (parts_list): This page contains a parts list for the thread tension mechanism (3) of the 1503P and 1503PHD PTF sewing machines, detailing part numbers, descriptions, and quantities.
- Page 8 (parts_list): This page contains a parts list for the thread tension mechanism (4), including part numbers, descriptions, quantities, and reference numbers for models 1504P and 1508P, PR.
- Page 9 (diagram): This page displays a diagram of the bushing mechanism (BUSHING) with numbered parts and a corresponding parts list detailing part numbers, descriptions, and quantities.
- Page 10 (diagram): This page displays a diagram of the needle bar and lever mechanism, along with a detailed parts list including part numbers, descriptions, and quantities.
- Page 11 (diagram): This page displays a diagram of the crankshaft mechanism, with a corresponding parts list detailing part numbers, descriptions, and quantities.
- Page 12 (diagram): This page displays a diagram of the feed mechanism for an industrial sewing machine, along with a corresponding parts list detailing part numbers, descriptions, and quantities.
- Page 13 (parts_list): This page contains a parts list for the LOOPER MECHANISM, detailing part numbers, descriptions, and quantities for various components.
- Page 14 (diagram): This page displays a diagram of the presser foot mechanism, with numbered parts and a corresponding parts list detailing part numbers and descriptions.
- Page 15 (parts_list): This page contains a parts list for the lubrication mechanism, detailing part numbers, descriptions, and quantities for various components.
- Page 16 (diagram): This page displays a diagram of the rear puller mechanism (1) with a parts list detailing components such as sleeves, collars, plates, and various fasteners, along with their corresponding part numbers and descriptions.
- Page 17 (diagram): This page displays a diagram of the rear puller mechanism (2) with a parts list including part numbers, descriptions, and quantities.
- Page 18 (diagram): This page displays a diagram of the rear puller mechanism (3) for models 1508P and 1508PR, along with a detailed parts list.
- Page 19 (parts_list): This page lists parts for the rear puller mechanism (4) with part numbers ranging from 17-0102-112 to 17-5793-258.
- Page 20 (parts_list): This page contains a parts list for the Metering Device Mechanism, including part numbers, descriptions, and quantities.
- Page 21 (parts_list): This page contains a parts list for the 1504 model, detailing parts such as the looper holder, slide cover, upper cover, feed bar, screws, and washers, along with their respective part numbers and quantities.
- Page 22 (parts_list): This page contains a parts list for the model 20-1508P, PR exclusive parts (1). It includes part numbers, descriptions, and quantities for various components.
- Page 23 (parts_list): This page contains a parts list for the 1508P model, detailing part numbers, descriptions, quantities, and reference numbers for various components.
- Page 24 (diagram): This page displays a diagram of the tape guide assembly, with detailed views of components labeled 1 through 4, and a parts list detailing part numbers, descriptions, and quantities.
- Page 25 (parts_list): This page lists parts for thread stand and table assemblies, including part numbers, descriptions, quantities, and reference numbers.
- Page 26 (parts_list): This page lists accessories for the sewing machine, including brackets, oil, rubber cushions, chains, screws, wrenches, screwdrivers, tweezers, needles, Allen keys, oil funnels, and washers.
- Page 27 (parts_list): This page lists parts for gauge components, including part numbers, descriptions, and quantities for various models.
- Page 28 (parts_list): This page lists gauge parts for models 1504P, PMD and 1508P, PR, including part numbers, descriptions, and quantities.
Page 2 — CONTENTS
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | FRAME ASSEMBLY (1) | ||
| 2 | FRAME ASSEMBLY (2) | ||
| 3 | THREAD TENSION MECHANISM (1) | ||
| 4 | THREAD TENSION MECHANISM (2) | ||
| 5 | THREAD TENSION MECHANISM (3) | ||
| 6 | THREAD TENSION MECHANISM (4) | ||
| 7 | BUSHING | ||
| 8 | NEEDLE BAR & LEVER MECHANISM | ||
| 9 | CRANKSHAFT MECHANISM | ||
| 10 | FEED MECHANISM | ||
| 11 | LOOPER MECHANISM | ||
| 12 | PRESSER FOOT MECHANISM | ||
| 13 | LUBRICATION MECHANISM | ||
| 14 | REAR PULLER MECHANISM (1) | ||
| 15 | REAR PULLER MECHANISM (2) | ||
| 16 | REAR PULLER MECHANISM (3) | ||
| 17 | REAR PULLER MECHANISM (4) | ||
| 18 | METERING DEVICE MECHANISM | ||
| 19 | MODEL 1504 EXCLUSIVE PARTS | ||
| 20 | MODEL 1508P, PR EXCLUSIVE PARTS (1) | ||
| 21 | MODEL 1508P, PR EXCLUSIVE PARTS (2) | ||
| 22 | TAPE GUIDE ASSEMBLY | ||
| 23 | THREAD STAND AND TABLE | ||
| 24 | ACCESSORIES | ||
| 25 | GAUGE PARTS | ||
| 26 | GAUGE PARTS | ||
| 27 | GAUGE PARTS TABLE (1) | ||
| 28 | GAUGE PARTS TABLE (2) |
PARTS BOOK GUIDE INTRODUCTION CONTENTS ■This parts book is based on data current DECEMBER 2006. ■Each mechanism is arranged on facing pages. You will find listed for parts number, names, and quantities. ■A parts number index is attached to the back of this book for convenience. ■Parts are subject to change without notice. 1. フレーム関係 (1) FRAME ASSEMBLY (1) 1-2 2. フレーム関係 (2) FRAME ASSEMBLY (2) 3-4 3. 糸調子機構 (1) THREAD TENSION MECHANISM (1) 5-6 4. 糸調子機構 (2) THREAD TENSION MECHANISM (2) 7-8 5. 糸調子機構 (3) THREAD TENSION MECHANISM (3) 9-10 6. 糸調子機構 (4) THREAD TENSION MECHANISM (4) 11-12 7. ブッシュ機構 BUSHING 13-14 8. 針棒、弓機構 NEEDLE BAR & LEVER MECHANISM 15-16 9. 下軸機構 CRANKSHAFT MECHANISM 17-18 10. 送り機構 FEED MECHANISM 19-20 11. ルーパー機構 LOOPER MECHANISM 21-22 12. 押え上げ機構 PRESSER FOOT MECHANISM 23-24 13. 給油機構 LUBRICATION MECHANISM 25-26 14. 後プーラー機構 (1) REAR PULLER MECHANISM (1) 27-28 15. 後プーラー機構 (2) REAR PULLER MECHANISM (2) 29-30 16. 後プーラー機構 (3) REAR PULLER MECHANISM (3) 31-32 17. 後プーラー機構 (4) REAR PULLER MECHANISM (4) 33-34 18. 前プーラー機構 METERING DEVICE MECHANISM 35-36 19. 1504専用部品 MODEL 1504 EXCLUSIVE PARTS 37-38 20. 1508P, PR専用部品 (1) MODEL 1508P, PR EXCLUSIVE PARTS (1) 39-40 21. 1508P, PR専用部品 (2) MODEL 1508P, PR EXCLUSIVE PARTS (2) 41-42 22. テープガイド関係 TAPE GUIDE ASSEMBLY 43-44 23. 糸立て及びテーブル THREAD STAND AND TABLE 45-46 24. アクセサリー ACCESSORIES 47-48 25. ゲージパーツ GAUGE PARTS 49-50 26. ゲージパーツ GAUGE PARTS 51-52 27. ゲージ部品一覧表 (1) GAUGE PARTS TABLE (1) 53 28. ゲージ部品一覧表 (2) GAUGE PARTS TABLE (2) 54 DLR SERIES INFORMATION DLR is double chain stitch with LEFT-RIGHT moving loopers. ■針幅です。(インチ) Needle width (inch) DLR 1508P-1/4-1-1/4 ■01~04は針数を示します。 01~04 is needle number. 1508はジーンズなどの腰裏用です。 1508 for waist banding. ■Pは後プーラー装置付です。 P is with rear puller. PMDは前プーラー装置付です。 PMD is with front puller. PTFはトラクターフット付厚物用ラップシーム用です。 PTF is with the TRACTOR FOOT gauge for lap seaming (Heavy duty) PRは腰裏用のカーブ縫いです。 PR for stitching curved waist bands. Jinte.in
Page 3 — 1. フレーム関係(1) FRAME ASSEMBLY (1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 021-119 | 渡金座 | ||
| 21-273 | 保護カバー-保護カバー | ||
| 21-275 | 保護カバー-取り付け板 | ||
| 21-276 | 保護カバー-ーブ ラケット | ||
| 21-934 | 針糸通カバ- | ||
| 21-935 | 弓糸通カバ- | ||
| 21-972 | プーリーカバー- | ||
| 23-157 | パッキン | ||
| 23-206 | パッキン F | ||
| 23-263 | パッキン C | ||
| 23-285 | O-リング | ||
| 23-296 | ゴム栓 | ||
| 23-427 | ゴム栓 | ||
| 24-052 | 銘板 | 3 | |
| 27-017 | 立ロツトカバ- | ||
| 27-018 | 面板 | ||
| 39-108 | 油止め板 B | ||
| 39-137 | パイプ サポート | ||
| 39-234 | オイルポット | ||
| 75-224 | ワツシヤ | 2 | |
| 87-010 | ネジ | 2 | |
| 87-092 | 六角穴付きボルト | 3 | |
| 87-129 | 六角穴付きボルト | 2 | |
| 87-177 | 六角穴付きボルト | 1 | |
| 87-264 | 段ネジ | 9 |
1. フレーム関係(1) FRAME ASSEMBLY (1) REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 01-01 021-119 渡金座 WASHER 1 01-02 21-273 保護カバー-保護カバー 1 01-03 21-275 保護カバー-取り付け板 BRACKET 1 01-04 21-276 保護カバー-ーブ ラケット BRACKET 1 01-05 21-934 針糸通カバ- COVER 1 01-06 21-935 弓糸通カバ- COVER 1 01-07 21-972 プーリーカバー- PULLEY COVER 1 01-08 23-157 パッキン GASKET 1 01-09 23-206 パッキン F GASKET 1 01-10 23-263 パッキン C GASKET C 1 01-11 23-285 O-リング O-RING 1 01-12 23-296 ゴム栓 PLUG 1 01-13 23-427 ゴム栓 PLUG 1 01-14 24-052 銘板 BRAND NAME PLATE 3 01-15 27-017 立ロツトカバ- TOP COVER 1 01-16 27-018 面板 HEAD COVER 1 01-17 39-108 油止め板 B COVER 1 01-18 39-137 パイプ サポート PIPE SUPPORT 1 01-19 39-234 オイルポット OIL POT 1 01-20 75-224 ワツシヤ WASHER 2 01-21 87-010 ネジ SCREW 2 01-22 87-092 六角穴付きボルト BOLT 3 01-23 87-129 六角穴付きボルト BOLT 2 01-24 87-177 六角穴付きボルト BOLT 1 01-25 87-264 段ネジ SCREW 9 -1 -2 jntex.in
Page 4 — 2. フレーム関係(2) FRAME ASSEMBLY (2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 02-01-02-112 | WASHER | 2 | |
| 02-02-14-159 | NEEDLE SUPPORT BRACKET | 1 | |
| 02-03-21-137 | FRONT COVER | 1 | |
| 02-04-21-897 | COVER | 1 | |
| 02-05-23-137 | GASKET | 1 | |
| 02-06-23-229 | GASKET | 1 | |
| 02-07-23-296 | GASKET | 1 | |
| 02-08-24-053 | LUG | 1 | |
| 02-09-26-712 | TYPE PLATE | 1 | |
| 02-10-27-044 | WASHER | 1 | |
| 02-11-27-048 | SIDE COVER | 1 | |
| 02-12-27-049 | COVER | 1 | |
| 02-13-27-050 | FRONT COVER | 1 | |
| 02-14-31-438 | SIDE COVER | 1 | |
| 02-15-71-257 | FILTER | 1 | |
| 02-16-71-255 | PIN | 2 | |
| 02-17-75-455 | PIN | 2 | |
| 02-18-79-521 | WASHER | 3 | |
| 02-19-87-318 | PLATE SPRING (A) | 1 | |
| 02-20-84-364 | SCREW | 1 | |
| 02-21-84-761 | SCREW | 1 | |
| 02-22-84-762 | SCREW | 3 | |
| 02-23-84-862 | SCREW | 2 | |
| 02-24-85-181 | SCREW | 3 | |
| 02-25-87-092 | BOLT | 2 | |
| 02-26-87-113 | BOLT | 3 | |
| 02-27-87-278 | SCREW | 5 | |
| 02-28-05-061 | SCREW | 2 | |
| 02-29-87-280 | SCREW | 5 | |
| 02-30-87-292 | SCREW | 1 | |
| 02-31-88-166 | NUT | 1 | |
| 02-32-93-701 | PIN | 2 | |
| 02-33-20-0480 | UPPER COVER ASS'Y | 1 | |
| 02-34-23-512 | CUSHION RUBBER | 2 | |
| 02-35-75-468 | WASHER | 2 | |
| 02-36-79-552 | SPRING | 1 | |
| 02-37-87-287 | BOLT | 2 | |
| 02-38-20-2330 | UPPER COVER ASS'Y | 1 | |
| 02-39-21-366 | COVER B | 1 | |
| 02-40-25-173 | RACKET | 1 | |
| 02-41-87-213 | BOLT | 1 | |
| 02-42-87-310 | SCREW | 1 |
2. フレーム関係(2) FRAME ASSEMBLY (2) FOR MODEL 1501~1503 TYPE A 33 11 FOR MODEL 1501~1503 TYPE B 38 39 10 25 17 35 36 8 34 20 16 42 40 41 26 2 1508除く EXCEPT MODEL 1508 REF. NO. 02-01 02-02 02-03 02-04 02-05 02-06 02-07 02-08 02-09 02-10 02-11 02-12 02-13 02-14 02-15 02-16 02-17 02-18 02-19 02-20 02-21 02-22 02-23 02-24 02-25 02-26 02-27 02-28 02-29 02-30 02-31 02-32 02-33 02-34 02-35 02-36 02-37 02-38 02-39 02-40 02-41 02-42 PART NO. 02-112 14-159 21-137 21-897 23-137 23-229 23-296 24-053 26-712 27-044 27-048 27-049 27-050 31-438 71-257 71-255 75-455 79-521 87-318 84-364 84-761 84-762 84-862 85-181 87-092 87-113 87-278 05-061 87-280 87-292 88-166 93-701 20-0480 23-512 75-468 79-552 87-287 20-2330 21-366 25-173 87-213 87-310 品 名 ワッシャー 針板土台 前油カバー 上油カバー パッキン 上油カバー・パッキン ゴム栓 モデルステッカー 取付金具 横板カバー 上ベ-スカバー 前ベ-スカバー 差板 ペットフィルター ノツクピン ノツクピン ワッシャー 板バネ (A) ネジ ネジ ネジ ネジ ネジ ネジ 六角穴付きボルト 六角穴付きボルト ネジ ネジ ネジ 調節ネジ ナット ピン 上ベ-スカバー・セット クツションゴム ワッシャー 前カバー・止めバネ 六角穴付きボルト 上ベ-スカバー・セット 横板カバー・B 前カバー・固定金具 六角穴付きボルト カバー ストツプネジ DESCRIPTION WASHER NEEDLE SUPPORT BRACKET FRONT COVER COVER GASKET GASKET GASKET LUG TYPE PLATE WASHER SIDE COVER COVER FRONT COVER SIDE COVER FILTER PIN PIN WASHER PLATE SPRING (A) SCREW SCREW SCREW SCREW SCREW SCREW BOLT BOLT SCREW SCREW SCREW SCREW NUT PIN UPPER COVER ASS'Y CUSHION RUBBER WASHER SPRING BOLT UPPER COVER ASS'Y COVER B RACKET BOLT SCREW Q' TY 2 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 3 1 1 1 3 2 3 2 3 5 2 5 1 2 1 2 1 2 1 1 1 -3- -4- jinte

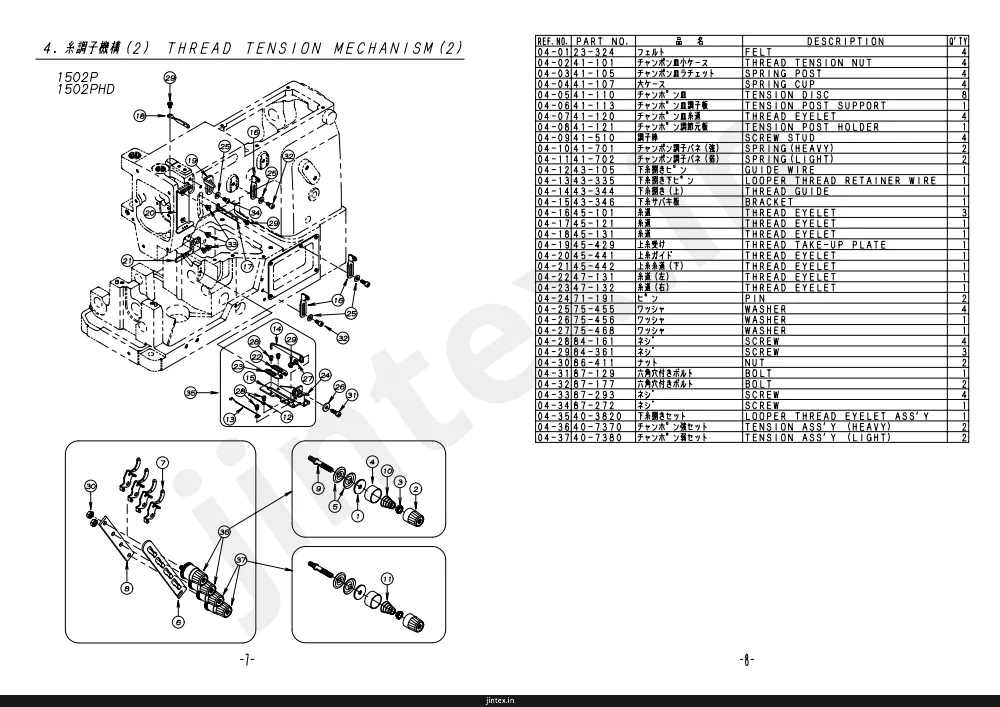

Page 6 — 4. 糸調子機構 (2) THREAD TENSION MECHANISM (2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 04-0123-324 | フェルト | ||
| 04-0241-101 | チャンポン皿小ケース | ||
| 04-0341-105 | チャンポン皿ラチェット | ||
| 04-0441-107 | 大ケース | ||
| 04-0541-110 | チャンポン皿 | ||
| 04-0641-113 | チャンポン皿調子板 | ||
| 04-0741-120 | チャンポン皿糸道 | ||
| 04-0841-121 | チャンポン調節元板 | ||
| 04-0941-510 | 調子棒 | ||
| 04-1041-701 | チャンポン調子バネ (強) | ||
| 04-1141-702 | チャンポン調子バネ (弱) | ||
| 04-1243-105 | 下糸捌きピン | ||
| 04-1343-335 | 下糸捌きピン | ||
| 04-1443-344 | 下糸捌き(上) | ||
| 04-1543-346 | 下糸サバキ板 | ||
| 04-1645-101 | 糸道 | ||
| 04-1745-121 | 糸道 | ||
| 04-1845-131 | 糸道 | ||
| 04-1945-429 | 糸受 | ||
| 04-2045-441 | 上糸ガイド | ||
| 04-2145-442 | 上糸道(下) | ||
| 04-2247-131 | 糸道(左) | ||
| 04-2347-132 | 糸道(右) | ||
| 04-2471-191 | ピン | ||
| 04-2575-455 | ワッシャ | ||
| 04-2675-456 | ワッシャ | ||
| 04-2775-468 | ワッシャ | ||
| 04-2884-161 | ネジ | ||
| 04-2984-361 | ネジ | ||
| 04-3086-411 | ナット | ||
| 04-3187-129 | 六角穴付きボルト | ||
| 04-3287-177 | 六角穴付きボルト | ||
| 04-3387-293 | ネジ | ||
| 04-3487-272 | ネジ | ||
| 04-3540-3820 | 下糸捌きセット | ||
| 04-3640-7370 | チャンポン皿強セット | ||
| 04-3740-7380 | チャンポン皿弱セット |
4. 糸調子機構 (2) THREAD TENSION MECHANISM (2) 1502P 1502PHD REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 04-0123-324 フェルト FELT 4 04-0241-101 チャンポン皿小ケース THREAD TENSION NUT 4 04-0341-105 チャンポン皿ラチェット SPRING POST 4 04-0441-107 大ケース SPRING CUP 4 04-0541-110 チャンポン皿 TENSION DISC 8 04-0641-113 チャンポン皿調子板 TENSION POST SUPPORT 1 04-0741-120 チャンポン皿糸道 THREAD EYELET 4 04-0841-121 チャンポン調節元板 TENSION POST HOLDER 1 04-0941-510 調子棒 SCREW STUD 4 04-1041-701 チャンポン調子バネ (強) SPRING (HEAVY) 2 04-1141-702 チャンポン調子バネ (弱) SPRING (LIGHT) 2 04-1243-105 下糸捌きピン GUIDE WIRE 1 04-1343-335 下糸捌きピン LOOPER THREAD RETAINER WIRE 1 04-1443-344 下糸捌き(上) THREAD GUIDE 1 04-1543-346 下糸サバキ板 RACKET 1 04-1645-101 糸道 THREAD EYELET 3 04-1745-121 糸道 THREAD EYELET 1 04-1845-131 糸道 THREAD EYELET 1 04-1945-429 糸受 THREAD TAKE-UP PLATE 1 04-2045-441 上糸ガイド THREAD EYELET 1 04-2145-442 上糸道(下) THREAD EYELET 1 04-2247-131 糸道(左) THREAD EYELET 1 04-2347-132 糸道(右) THREAD EYELET 1 04-2471-191 ピン PIN 2 04-2575-455 ワッシャ WASHER 4 04-2675-456 ワッシャ WASHER 1 04-2775-468 ワッシャ WASHER 1 04-2884-161 ネジ SCREW 4 04-2984-361 ネジ SCREW 3 04-3086-411 ナット NUT 2 04-3187-129 六角穴付きボルト BOLT 1 04-3287-177 六角穴付きボルト BOLT 2 04-3387-293 ネジ SCREW 4 04-3487-272 ネジ SCREW 1 04-3540-3820 下糸捌きセット LOOPER THREAD EYELET ASS'Y 1 04-3640-7370 チャンポン皿強セット TENSION ASS'Y (HEAVY) 2 04-3740-7380 チャンポン皿弱セット TENSION ASS'Y (LIGHT) 2 -7- jinte -8-
Page 7 — 5. 糸調子機構 (3) THREAD TENSION MECHANISM (3)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 05-0123-324 | フェルト | ||
| 05-0241-101 | チャンポン皿ケース | ||
| 05-0341-105 | チャンポン皿ラチェット | ||
| 05-0441-107 | 大ケース | ||
| 05-0541-110 | チャンポン皿 | ||
| 05-0641-113 | チャンポン皿調子板 | ||
| 05-0741-120 | チャンポン皿糸道 | ||
| 05-0841-123 | チャンポン元板 | ||
| 05-0941-132 | カラー B | ||
| 05-1041-136 | クッションゴム | ||
| 05-1141-510 | 調子棒 | ||
| 05-1241-701 | チャンポン調子バネ (強) | ||
| 05-1341-702 | チャンポン調子バネ (弱) | ||
| 05-1443-335 | 下糸捌き下ピン | ||
| 05-1543-344 | 下糸捌き | ||
| 05-1643-346 | 下糸サバキ板 | ||
| 05-1745-123 | 糸道 | ||
| 05-1845-133 | 針棒糸道 | ||
| 05-1945-429 | 上糸受け | ||
| 05-2045-438 | 上糸糸道 | ||
| 05-2145-441 | 上糸ガイド | ||
| 05-2245-442 | 上糸糸道 | ||
| 05-2347-121 | 下糸捌き板糸道 | ||
| 05-2447-127 | 糸道(右) | ||
| 05-2547-128 | 糸道(左) | ||
| 05-2671-191 | ヒン | ||
| 05-2775-455 | ワッシャ | ||
| 05-2875-456 | ワッシャ | ||
| 05-2975-468 | ワッシャ | ||
| 05-3084-161 | ネジ | ||
| 05-3184-361 | ネジ | ||
| 05-3284-764 | ネジ | ||
| 05-3386-411 | ナット | ||
| 05-3487-129 | 六角穴付きボルト | ||
| 05-3587-177 | 六角穴付きボルト | ||
| 05-3687-293 | ネジ | ||
| 05-3787-272 | ネジ | ||
| 05-3840-3540 | 下糸捌きセット | ||
| 05-3940-7370 | チャンポン強セット | ||
| 05-4040-7380 | チャンポン弱セット |
5. 糸調子機構 (3) THREAD TENSION MECHANISM (3) 1503P 1503PHD, PTF REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 05-0123-324 フェルト FELT 6 05-0241-101 チャンポン皿ケース THREAD TENSION NUT 6 05-0341-105 チャンポン皿ラチェット SPRING POST 6 05-0441-107 大ケース SPRING CUP 6 05-0541-110 チャンポン皿 TENSION DISC 12 05-0641-113 チャンポン皿調子板 TENSION POST SUPPORT 1 05-0741-120 チャンポン皿糸道 THREAD EYELET 6 05-0841-123 チャンポン元板 TENSION POST HOLDER 1 05-0941-132 カラー B COLLAR 1 05-1041-136 クッションゴム RUBBER 1 05-1141-510 調子棒 CREW STUD 6 05-1241-701 チャンポン調子バネ (強) SPRING (HEAVY) 3 05-1341-702 チャンポン調子バネ (弱) SPRING (LIGHT) 3 05-1443-335 下糸捌き下ピン LOOPER THREAD RETAINER WIRE 1 05-1543-344 下糸捌き THREAD GUIDE 1 05-1643-346 下糸サバキ板 BRACKET 1 05-1745-123 糸道 THREAD EYELET 1 05-1845-133 針棒糸道 THREAD EYELET 1 05-1945-429 上糸受け THREAD TAKE-UP PLATE 1 05-2045-438 上糸糸道 THREAD EYELET 3 05-2145-441 上糸ガイド THREAD EYELET 1 05-2245-442 上糸糸道 THREAD EYELET 1 05-2347-121 下糸捌き板糸道 THREAD EYELET 1 05-2447-127 糸道(右) THREAD EYELET 1 05-2547-128 糸道(左) THREAD EYELET 1 05-2671-191 ヒン PIN 2 05-2775-455 ワッシャ WASHER 4 05-2875-456 ワッシャ WASHER 1 05-2975-468 ワッシャ WASHER 1 05-3084-161 ネジ SCREW 4 05-3184-361 ネジ SCREW 3 05-3284-764 ネジ SCREW 1 05-3386-411 ナット NUT 5 05-3487-129 六角穴付きボルト BOLT 1 05-3587-177 六角穴付きボルト BOLT 2 05-3687-293 ネジ SCREW 4 05-3787-272 ネジ SCREW 1 05-3840-3540 下糸捌きセット LOOPER THREAD EYELET ASS'Y 1 05-3940-7370 チャンポン強セット TENSION ASS'Y (HEAVY) 3 05-4040-7380 チャンポン弱セット TENSION ASS'Y (LIGHT) 3 -9- -10-
Page 8 — 6. 糸調子機構(4) THREAD TENSION MECHANISM (4)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 06-0123-324 | フェルト | ||
| 06-0241-101 | チャンポン皿小ケース | ||
| 06-0341-105 | チャンポン皿ラチェット | ||
| 06-0441-107 | 大ケース | ||
| 06-0541-110 | チャンポン皿 | ||
| 06-0641-113 | チャンポン皿調子板 | ||
| 06-0741-120 | チャンポン皿糸道 | ||
| 06-0841-123 | チャンポン元板 | ||
| 06-0941-136 | クッションゴム | ||
| 06-1041-510 | 調子棒 | ||
| 06-1141-701 | チャンポン調子バネ(強) | ||
| 06-1241-702 | チャンポン調子バネ(弱) | ||
| 06-1343-335 | 下糸巻きテン | ||
| 06-1443-344 | 下糸ガイド | ||
| 06-1543-345 | ラケット | ||
| 06-1645-123 | 下糸受 | ||
| 06-1745-133 | 下糸受 | ||
| 06-1845-429 | 上糸受け | ||
| 06-1945-430 | 上糸ガイド | ||
| 06-2045-431 | 上糸糸道(下) | ||
| 06-2145-438 | 上糸糸道 | ||
| 06-2247-121 | 下糸糸車板道 | ||
| 06-2347-127 | 糸道(右) | ||
| 06-2447-128 | 糸道(左) | ||
| 06-2571-191 | ピン | ||
| 06-2675-455 | ワッシャ | ||
| 06-2775-456 | ワッシャ | ||
| 06-2875-458 | ワッシャ | ||
| 06-2984-161 | ネジ | ||
| 06-3084-361 | ネジ | ||
| 06-3186-411 | ナット | ||
| 06-3287-129 | 六角穴付きボルト | ||
| 06-3387-177 | 六角穴付きボルト | ||
| 06-3487-293 | ネジ | ||
| 06-3587-272 | ネジ | ||
| 06-3640-3540 | 下糸受けセット | ||
| 06-3740-7370 | チャンポン強セット | ||
| 06-3840-7380 | チャンポン弱セット |
6. 糸調子機構(4) THREAD TENSION MECHANISM (4) 1504P 1508P, PR REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 06-0123-324 フェルト FELT 8 06-0241-101 チャンポン皿小ケース THREAD TENSION NUT 8 06-0341-105 チャンポン皿ラチェット SPRING POST 8 06-0441-107 大ケース SPRING CUP 8 06-0541-110 チャンポン皿 TENSION DISC 16 06-0641-113 チャンポン皿調子板 TENSION POST SUPPORT 1 06-0741-120 チャンポン皿糸道 THREAD EYELET 8 06-0841-123 チャンポン元板 TENSION POST HOLDER 1 06-0941-136 クッションゴム RUBBER 1 06-1041-510 調子棒 SCREW STUD 8 06-1141-701 チャンポン調子バネ(強) SPRING (HEAVY) 4 06-1241-702 チャンポン調子バネ(弱) SPRING (LIGHT) 4 06-1343-335 下糸巻きテン LOOPER THREAD RETAINER WIRE 1 06-1443-344 下糸ガイド THREAD GUIDE 1 06-1543-345 ラケット BRACKET 1 06-1645-123 下糸受 THREAD EYELET 1 06-1745-133 下糸受 THREAD EYELET 1 06-1845-429 上糸受け THREAD TAKE-UP PLATE 1 06-1945-430 上糸ガイド THREAD EYELET 1 06-2045-431 上糸糸道(下) THREAD EYELET 1 06-2145-438 上糸糸道 THREAD EYELET 3 06-2247-121 下糸糸車板道 THREAD EYELET 1 06-2347-127 糸道(右) THREAD EYELET 1 06-2447-128 糸道(左) THREAD EYELET 1 06-2571-191 ピン PIN 2 06-2675-455 ワッシャ WASHER 4 06-2775-456 ワッシャ WASHER 1 06-2875-458 ワッシャ WASHER 1 06-2984-161 ネジ SCREW 4 06-3084-361 ネジ SCREW 3 06-3186-411 ナット NUT 6 06-3287-129 六角穴付きボルト BOLT 1 06-3387-177 六角穴付きボルト BOLT 2 06-3487-293 ネジ SCREW 4 06-3587-272 ネジ SCREW 1 06-3640-3540 下糸受けセット LOOPER THREAD EYELET ASS'Y 1 06-3740-7370 チャンポン強セット TENSION ASS'Y (HEAVY) 4 06-3840-7380 チャンポン弱セット TENSION ASS'Y (LIGHT) 4 -11- -12-
Page 9 — 7. ブッシュ機構 BUSHING
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 07-0181-718 | ブッシュ | ||
| 07-0281-109 | ブッシュ | ||
| 07-0394-231 | オイルシール | ||
| 07-0481-133 | ブッシュ | ||
| 07-0581-153 | ブッシュ | ||
| 07-0681-181 | ブッシュ | ||
| 07-0781-182 | ブッシュ | ||
| 07-0881-183 | 針棒ブッシュ上 | ||
| 07-0981-184 | 針棒ブッシュ下 | ||
| 07-1081-236 | ブッシュ | ||
| 07-1181-237 | ブッシュ | ||
| 07-1281-256 | ブッシュ | ||
| 07-1381-716 | ブッシュ | ||
| 07-1481-720 | ブッシュ | ||
| 07-1581-735 | ブッシュ | ||
| 07-1681-753 | ブッシュ | ||
| 07-1781-717 | ブッシュ | ||
| 07-1894-214 | オイルシール | ||
| 07-1971-262 | テーパーピン | ||
| 07-2075-436 | ワッシャ | ||
| 07-2187-661 | 六角穴付ボルト |
7. ブッシュ機構 BUSHING REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 07-0181-718 ブッシュ BUSHING 1 07-0281-109 ブッシュ BUSHING 1 07-0394-231 オイルシール OIL SEAL 1 07-0481-133 ブッシュ BUSHING 1 07-0581-153 ブッシュ BUSHING 1 07-0681-181 ブッシュ BUSHING 1 07-0781-182 ブッシュ BUSHING 1 07-0881-183 針棒ブッシュ上 BUSHING 1 07-0981-184 針棒ブッシュ下 BUSHING 1 07-1081-236 ブッシュ BUSHING 1 07-1181-237 ブッシュ BUSHING 1 07-1281-256 ブッシュ BUSHING 1 07-1381-716 ブッシュ BUSHING 1 07-1481-720 ブッシュ BUSHING 1 07-1581-735 ブッシュ BUSHING 2 07-1681-753 ブッシュ BUSHING 2 07-1781-717 ブッシュ BUSHING 2 07-1894-214 オイルシール OIL SEAL 2 07-1971-262 テーパーピン PIN 2 07-2075-436 ワッシャ WASHER 4 07-2187-661 六角穴付ボルト BOLT 4 1504 P, PMD 1508 P, PR -13- -14-
Page 10 — 8. 針棒, 弓機構 NEEDLE BAR & LEVER MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 08-0123-195 | O-リング | ||
| 08-0223-341 | フェルト | ||
| 08-0323-383 | フェルト | ||
| 08-0461-711 | CONNECTING ROD BALL | ||
| 08-0563-621 | BALL JOINT | ||
| 08-0663-713 | BALL JOINT | ||
| 08-0765-302 | CONNECTING BER | ||
| 08-0866-111 | CONNECTING LINK | ||
| 08-0969-105 | NEEDLE LEVER E | ||
| 08-1069-117 | NEEDLE BAR GUIDE | ||
| 08-1169-120 | FEED ROCKER LINK PIN | ||
| 08-1271-432 | NEEDLE LEVER STUD | ||
| 08-1371-933 | NEEDLE BAR CLAMP | ||
| 08-1473-113 | NEEDLE BAR CLAMP | ||
| 08-1573-121 | WASHER | ||
| 08-1675-674 | BUSHING | ||
| 08-1781-113 | BUSHING | ||
| 08-1881-412 | SCREW | ||
| 08-1984-365 | SCREW | ||
| 08-2084-366 | SCREW | ||
| 08-2184-564 | SCREW | ||
| 08-2284-567 | SCREW | ||
| 08-2384-568 | SCREW | ||
| 08-24 | SCREW | ||
| 08-2584-574 | SCREW | ||
| 08-2687-242 | SCREW | ||
| 08-2786-741 | NUT | ||
| 08-2886-742 | NUT | ||
| 08-2987-113 | BOLT | ||
| 08-3087-172 | SCREW | ||
| 08-3187-225 | BOLT | ||
| 08-3260-3700 | CONNECTING ROD ASS'Y | ||
| 08-3369-1050-2 | NEEDLE LEVER (WITH BUSHING) | ||
| 08-3485-181 | SCREW | ||
| 08-3575-332 | WASHER |
8. 針棒, 弓機構 NEEDLE BAR & LEVER MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 08-0123-195 O-リング O-RING 1 08-0223-341 FELT フェルト FELT 1 08-0323-383 FELT フェルト FELT 2 08-0461-711 CONNECTING ROD BALL 08-0563-621 BALL JOINT 08-0663-713 BALL JOINT 08-0765-302 CONNECTING BER 08-0866-111 CONNECTING LINK 08-0969-105 NEEDLE LEVER E 08-1069-117 NEEDLE BAR GUIDE 08-1169-120 FEED ROCKER LINK PIN 08-1271-432 NEEDLE LEVER STUD 08-1371-933 NEEDLE BAR CLAMP 08-1473-113 NEEDLE BAR CLAMP 08-1573-121 WASHER 08-1675-674 BUSHING 08-1781-113 BUSHING 08-1881-412 SCREW 08-1984-365 SCREW 08-2084-366 SCREW 08-2184-564 SCREW 08-2284-567 SCREW 08-2384-568 SCREW 08-24 SCREW 08-2584-574 SCREW 08-2687-242 SCREW 08-2786-741 NUT 08-2886-742 NUT 08-2987-113 BOLT 08-3087-172 SCREW 08-3187-225 BOLT 08-3260-3700 CONNECTING ROD ASS'Y 08-3369-1050-2 NEEDLE LEVER (WITH BUSHING) 08-3485-181 SCREW 08-3575-332 WASHER 本部品はセットで構成いたします。 Only Available By Set No. 1504P, 1508P, PR -15- -16-
Page 11 — 9. 下軸機構 CRANKSHAFT MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 09-0123-197 | O-リング | ||
| 09-0223-554 | フェルト | ||
| 09-0323-384 | フェルト | ||
| 09-0431-155 | ポンプ駆動ギア | ||
| 09-0549-139 | ハマグリ | ||
| 09-0651-017 | 送り調節ブロック | ||
| 09-0751-031 | メインシャフトヘッド プレート | ||
| 09-0860-3570 | DLRルーパ- 振元ロットセット | ||
| 09-0961-533 | ルーパ- 振元エキセン | ||
| 09-1061-723 | ルーパ- 振元ロット玉 | ||
| 09-1163-517 | ルーパ- 振元ロット | ||
| 09-1269-216 | プーリー | ||
| 09-1369-305 | フレンシィ | ||
| 09-1471-612 | ルーパ- 振元シャフト | ||
| 09-1571-753 | 前下シャフト(5C) | ||
| 09-1671-842 | クランクシャフト | ||
| 09-1871-858 | クランクシャフト | ||
| 09-1975-107 | カラー | ||
| 09-2075-114 | カラー | ||
| 09-2175-327 | ワッシャ | ||
| 09-2275-329 | ワッシャ | ||
| 09-2375-332 | ワッシャ | ||
| 09-2475-452 | ワッシャ | ||
| 09-2575-673 | ワッシャ | ||
| 09-2684-383 | 調節ネジ | ||
| 09-2784-511 | ネジ | ||
| 09-2884-635 | ネジ | ||
| 09-2984-661 | ネジ | ||
| 09-3084-711 | ネジ | ||
| 09-3185-212 | ボルト | ||
| 09-3287-017 | 送り調節ブロック止めボルト | ||
| 09-3387-172 | ネジ | ||
| 09-3487-177 | 六角穴付きボルト | ||
| 09-3587-242 | ネジ | ||
| 09-3693-264 | 止め輪 | ||
| 09-3870-0450 | クランクシャフトセット/27mm | ||
| 09-3970-0240 | クランクシャフトセット/34mm | ||
| 09-4023-663 | パッキン | ||
| 09-4169-141 | クランクモーション | ||
| 09-4287-274 | ネジ |
9. 下軸機構 CRANKSHAFT MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 09-0123-197 O-リング O-RING 1 09-0223-554 フェルト FELT 2 09-0323-384 フェルト FELT 1 09-0431-155 ポンプ駆動ギア OIL PUMP DRIVING WARM 1 09-0549-139 ハマグリ LOOER THREAD TAKE-UP CAM 1 09-0651-017 送り調節ブロック ADJUSTING BLOCK 1 09-0751-031 メインシャフトヘッド プレート PLATE 1 09-0860-3570 DLRルーパ- 振元ロットセット LOOER THREAD TAKE-UP CAM 1 09-0961-533 ルーパ- 振元エキセン CONNECTING ROD ASS'Y 1 09-1061-723 ルーパ- 振元ロット玉 COOPER ECCENTRIC 1 09-1163-517 ルーパ- 振元ロット COOPER DRIVING ECCENTRIC 1 09-1269-216 プーリー CONNECTING ROD 1 09-1369-305 フレンシィ PULLEY 1 09-1471-612 ルーパ- 振元シャフト FLANGE 1 09-1571-753 前下シャフト(5C) COOPER DRIVING SHAFT 1 09-1671-842 クランクシャフト CRANK SHAFT 1 09-17 09-1871-858 クランクシャフト CRANK SHAFT 1 09-1975-107 カラー COLLAR 1 09-2075-114 カラー COLLAR 1 09-2175-327 ワッシャ WASHER 1 09-2275-329 ワッシャ WASHER 1 09-2375-332 ワッシャ WASHER 1 09-2475-452 ワッシャ WASHER 1 09-2575-673 ワッシャ WASHER 1 09-2684-383 調節ネジ SCREW 1 09-2784-511 ネジ SCREW 1 09-2884-635 ネジ SCREW 1 09-2984-661 ネジ SCREW 2 09-3084-711 ネジ SCREW 4 09-3185-212 ボルト BOLT 2 09-3287-017 送り調節ブロック止めボルト BOLT 1 09-3387-172 ネジ SCREW 1 09-3487-177 六角穴付きボルト BOLT 10 09-3587-242 ネジ SCREW 3 09-3693-264 止め輪 RING 2 09-37 09-3870-0450 クランクシャフトセット/27mm CRANK SHAFT ASS'Y/27mm 1 09-3970-0240 クランクシャフトセット/34mm CRANK SHAFT ASS'Y/34mm 1 09-4023-663 パッキン GASKET 1 09-4169-141 クランクモーション BALANCE WEIGHT 1 09-4287-274 ネジ SCREW 2 1502P PHD, 1503P 1504P, 1508P -17- -18- jintex.in
Page 12 — 10. 送り機構 FEED MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 10-0123-341 | フェルト | ||
| 10-0255-041 | 1枚送り元台 | ||
| 10-0355-051 | 送り歯取付台 | ||
| 10-0455-155 | 送り土台 | ||
| 10-0561-312 | 針返しエキセン玉 | ||
| 10-0661-322 | 針返しエキセン玉 | ||
| 10-0763-232 | エキセンダルマ | ||
| 10-0863-353 | 送りダルマ | ||
| 10-0967-311 | 送り連結レバー-A | ||
| 10-1071-431 | ピン | ||
| 10-1171-432 | 送り連結シャフト | ||
| 10-1271-531 | 後送り歯取付シャフト | ||
| 10-1371-642 | 送り元台シャフト | ||
| 10-1475-139 | カラー | ||
| 10-1575-235 | 送りダルマローラー | ||
| 10-1675-381 | ワッシャ | ||
| 10-1875-675 | ワッシャ | ||
| 10-1984-176 | 調節ネジ | ||
| 10-2084-177 | 調節ネジ | ||
| 10-2184-366 | ネジ | ||
| 10-2284-464 | ネジ | ||
| 10-2384-588 | ネジ | ||
| 10-2586-501 | ナツト | ||
| 10-2687-245 | 六角穴付きボルト | ||
| 10-2787-181 | ネジ | ||
| 10-2887-252 | 六角穴付きボルト | ||
| 10-2987-254 | ネジ | ||
| 10-3091-270 | ニードルベアリング | ||
| 10-3191-406 | ベアリング | ||
| 10-3293-261 | Cリング | ||
| 10-3393-406 | ストップリング | ||
| 10-3560-0800 | 0.8エキセンダルマセット | ||
| 10-3660-0900 | 0.9エキセンダルマセット | ||
| 10-3763-3530-2 | 送りダルマセット |
10. 送り機構 FEED MECHANISM REF. NO. | PART NO. | 品 名 | DESCRIPTION | Q' TY 10-0123-341 | フェルト | FELT | 2 10-0255-041 | 1枚送り元台 | SINGLE FEED ROCKER ARM | 1 10-0355-051 | 送り歯取付台 | FEED DOG HOLDER | 1 10-0455-155 | 送り土台 | FEED ROCKER | 1 10-0561-312 | 針返しエキセン玉 | LOOPER AVOID ECCENTRIC | 1 10-0661-322 | 針返しエキセン玉 | FEED ECCENTRIC | 1 10-0763-232 | エキセンダルマ | ECCENTRIC LINK | 1 10-0863-353 | 送りダルマ | FEED ROCKER LINK | 1 10-0967-311 | 送り連結レバー-A | FEED ROCKER ARM | 1 10-1071-431 | ピン | PIN | 1 10-1171-432 | 送り連結シャフト | FEED ROCKER LINK PIN | 1 10-1271-531 | 後送り歯取付シャフト | SHAFT | 1 10-1371-642 | 送り元台シャフト | FEED ROCKER ARM SHAFT | 1 10-1475-139 | カラー | COLLAR | 1 10-1575-235 | 送りダルマローラー | ROLLER | 1 10-1675-381 | ワッシャ | WASHER | 1 10-17 | | | | 10-1875-675 | ワッシャ | WASHER | 2 10-1984-176 | 調節ネジ | SCREW | 1 10-2084-177 | 調節ネジ | SCREW | 1 10-2184-366 | ネジ | SCREW | 3 10-2284-464 | ネジ | SCREW | 1 10-2384-588 | ネジ | SCREW | 1 10-24 | | | | 10-2586-501 | ナツト | NUT | 1 10-2687-245 | 六角穴付きボルト | BOLT | 1 10-2787-181 | ネジ | SCREW | 2 10-2887-252 | 六角穴付きボルト | BOLT | 1 10-2987-254 | ネジ | SCREW | 3 10-3091-270 | ニードルベアリング | BEARING | 1 10-3191-406 | ベアリング | BEARING | 1 10-3293-261 | Cリング | C-RING | 1 10-3393-406 | ストップリング | C-RING | 1 10-34 | | | | 10-3560-0800 | 0.8エキセンダルマセット | ECCENTRIC LINK ASS'Y | 1 10-3660-0900 | 0.9エキセンダルマセット | ECCENTRIC LINK ASS'Y | 1 10-3763-3530-2 | 送りダルマセット | FEED ROCKER LINK ASS'Y | 1 Only Available By Set No. -19- -20-
Page 13 — 11. ルーバー機構 LOOPER MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 18-722 | 針ガイド ブラケット | ||
| 18-725 | 針ガイド | ||
| 19-289 | ルーバー元台 | ||
| 19-292 | スペーサカラー | ||
| 19-588 | ルーバー台 | ||
| 19-315 | ルーバー台 | ||
| 19-316 | ルーバー台 | ||
| 19-318 | ルーバー台 | ||
| 23-341 | フェルト | ||
| 61-312 | 針返エキセン玉 | ||
| 61-322 | 針返エキセン | ||
| 61-823 | ルーバー連結ロッド | ||
| 63-232 | エキセンクルマ | ||
| 63-812 | 連結ロッド左 | ||
| 63-821 | ルーバー折り曲げロッド | ||
| 65-401 | 連結棒(大) | ||
| 65-902 | ルーバー折曲げダルマ金具 | ||
| 67-132 | 針返しダルマレバー | ||
| 67-222 | ルーバー振込レバー | ||
| 71-201 | ピン | ||
| 71-322 | 折曲ダルマピン | ||
| 71-431 | ピン | ||
| 71-561 | ルーバー台シャフト | ||
| 71-901 | ルーバー台テーパーピン | ||
| 75-139 | カラー | ||
| 75-372 | ワッシャ | ||
| 75-401 | 振止めワッシャ | ||
| 75-452 | ワッシャ | ||
| 75-453 | ワッシャ | ||
| 75-534 | スプリングワッシャ | ||
| 75-552 | ワッシャ | ||
| 75-675 | ワッシャ | ||
| 79-601 | 折曲げロッド用板バネ | ||
| 81-401 | ブッシュ | ||
| 84-362 | ネジ | ||
| 84-374 | ネジ | ||
| 84-386 | ネジ | ||
| 84-521 | ネジ | ||
| 60-0800 | 0.8エキセンダルマセット | ||
| 84-635 | ネジ | ||
| 84-718 | ネジ | ||
| 84-767 | ネジ | ||
| 85-210 | ボルト | ||
| 86-411 | ナット | ||
| 86-412 | ナット | ||
| 86-413 | ナット | ||
| 86-501 | ナット | ||
| 87-181 | ネジ | ||
| 87-252 | 六角穴付きボルト | ||
| 87-245 | 六角穴付きボルト | ||
| 91-406 | ベアリング | ||
| 93-201 | Eリング | ||
| 93-406 | ストップ°リング | ||
| 60-0900 | 0.9エキセンダルマセット | ||
| 60-3720 | ルーバー連結ロッドセット(左) | ||
| 60-3730 | ルーバー・折曲げ連結ロッドセット | ||
| 19-587 | ルーバー台ブッシュ | ||
| 91-106 | ルーバー用ニードルローラーピン |
11. ルーバー機構 LOOPER MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 11-01 18-722 針ガイド ブラケット NEEDLE GUIDE BRACKET 1 11-02 18-725 針ガイド NEEDLE GUIDE 1 11-03 19-289 ルーバー元台 LOOPER ROCKER 1 11-04 19-292 スペーサカラー COLLAR 1 11-05 19-588 ルーバー台 LOOPER HOLDER 1 11-06 19-315 ルーバー台 LOOPER HOLDER 1 11-07 19-316 ルーバー台 LOOPER HOLDER 1 11-08 19-318 ルーバー台 LOOPER HOLDER 1 11-09 23-341 フェルト FELT 1 11-10 61-312 針返エキセン玉 FEED AVOID ECCENTRIC 1 11-11 61-322 針返エキセン FEED ECCENTRIC 1 11-12 61-823 ルーバー連結ロッド Connecting BALL 2 11-13 63-232 エキセンクルマ ECCENTRIC LINK 1 11-14 63-812 連結ロッド左 BALL JOINT 1 11-15 63-821 ルーバー折り曲げロッド BALL JOINT 1 11-16 65-401 連結棒(大) CONNECTING BAR 1 11-17 65-902 ルーバー折曲げダルマ金具 CONNECTING LINK 1 11-18 67-132 針返しダルマレバー LOOPER AVOID LEVER 1 11-19 67-222 ルーバー振込レバー LOOPER DRIVING LEVER 1 11-20 71-201 ピン PIN 1 11-21 71-322 折曲ダルマピン PIN 1 11-22 71-431 ピン PIN 1 11-23 71-561 ルーバー台シャフト LOOPER HOLDER SHAFT 1 11-24 71-901 ルーバー台テーパーピン TAPERD PIN 1 11-25 75-139 カラー COLLAR 1 11-26 75-372 ワッシャ WASHER 1 11-27 75-401 振止めワッシャ WASHER 1 11-28 75-452 ワッシャ WASHER 1 11-29 75-453 ワッシャ WASHER 1 11-30 75-534 スプリングワッシャ SPRING WASHER 1 11-31 75-552 ワッシャ WASHER 1 11-32 75-675 ワッシャ WASHER 1 11-33 79-601 折曲げロッド用板バネ PLATE SPRING 1 11-34 81-401 ブッシュ PUSHING 1 11-35 84-362 ネジ SCREW 1 11-36 84-374 ネジ SCREW 1 11-37 84-386 ネジ SCREW 1 11-38 84-521 ネジ SCREW 4 11-39 60-0800 0.8エキセンダルマセット ECCENTRIC LINK ASS'Y 1 11-40 84-635 ネジ SCREW 4 11-41 84-718 ネジ SCREW 1 11-42 84-767 ネジ SCREW 1 11-43 85-210 ボルト BOLT 1 11-44 86-411 ナット NUT 2 11-45 86-412 ナット NUT 1 11-46 86-413 ナット NUT 1 11-47 86-501 ナット NUT 1 11-48 87-181 ネジ SCREW 2 11-49 87-252 六角穴付きボルト BOLT 2 11-50 87-245 六角穴付きボルト BOLT 1 11-51 91-406 ベアリング E-RING 1 11-52 93-201 Eリング E-RING 2 11-53 93-406 ストップ°リング C-RING 1 11-54 60-0900 0.9エキセンダルマセット ECCENTRIC LINK ASS'Y 1 11-55 60-3720 ルーバー連結ロッドセット(左) CONNECTING ROD ASS'Y (LEFT) 1 11-56 60-3730 ルーバー・折曲げ連結ロッドセット LOOPER CONNECTING LINK ROD ASS'Y 1 11-57 19-587 ルーバー台ブッシュ LOOPER HOLDER BUSHING 1 11-58 91-106 ルーバー用ニードルローラーピン PIN 1 -21- -22- Jinte.in
Page 14 — 12. 押え上げ機構 PRESSER FOOT MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 12-01 | PRESSER BAR (SMALL) | 1 | |
| 71-542 | WASHER | 1 | |
| 75-180 | BRACKET | 1 | |
| 77-509 | GUIDE | 1 | |
| 77-516 | PRESSER BAR | 1 | |
| 71-544 | CONNECTING PLATE | 1 | |
| 77-107 | LIFTER LEVER SPRING SUPPORTER | 1 | |
| 77-109 | LIFTER LEVER CONNECTING BAR | 1 | |
| 77-116 | LIFT LEVER LINK | 1 | |
| 77-131 | PRESSER BAR GUIDE | 1 | |
| 77-517 | BRACKET | 1 | |
| 77-165 | SHAFT | 1 | |
| 77-818 | PIPE | 1 | |
| 79-121 | PRESSER FOOT LIFTER LEVER | 1 | |
| 79-550 | PRESSER BAR SPRING | 1 | |
| 84-561 | SPRING | 1 | |
| 84-562 | SCREW | 1 | |
| 84-563 | SCREW | 1 | |
| 87-112 | BOLT | 2 | |
| 84-581 | SCREW | 1 | |
| 84-551 | SCREW | 1 | |
| 85-201 | SCREW | 1 | |
| 87-004 | SCREW | 1 | |
| 84-813 | SCREW | 1 | |
| 87-252 | BOLT | 2 | |
| 88-003 | NUT | 1 | |
| 93-611 | PIN | 2 | |
| 86-411 | NUT | 1 | |
| 87-177 | BOLT | 2 |
12. 押え上げ機構 PRESSER FOOT MECHANISM REF. NO. PART NO. 12-01 12-02 71-542 12-03 75-180 12-04 77-509 12-05 77-516 12-06 71-544 12-07 77-107 12-08 77-109 12-09 77-116 12-10 77-131 12-11 77-517 12-14 77-165 12-15 77-818 12-16 79-121 12-17 79-550 12-18 84-561 12-19 84-562 12-20 84-563 12-21 87-112 12-22 84-581 12-23 84-551 12-24 85-201 12-25 87-004 12-26 84-813 12-27 87-252 12-28 88-003 12-29 93-611 12-30 86-411 12-31 87-177 品 名 押え棒(小) ワッシャ ブラケット 押さ棒ガイド 押棒 押え上げ連結板 巻バネ止め板 押え上げ連結竿 押え上げ土台棒棒 押え棒つき棒 調子心棒止め具 押え上げクランクシャフト パイプ 押え上げコントロールレバー 押え棒バネ バネ ネジ" 段ネジ" 六角穴付きボルト 段ネジ" ネジ" 段ネジ" 押え棒筒ネジ ネジ" 六角穴付きボルト 筒ネジナット スナップピン ナット 六角付きボルト DESCRIPTION PRESSER BAR (SMALL) WASHER BRACKET GUIDE PRESSER BAR CONNECTING PLATE LIFTER LEVER SPRING SUPPORTER LIFTER LEVER CONNECTING BAR LIFT LEVER LINK PRESSER BAR GUIDE BRACKET SHAFT PIPE PRESSER FOOT LIFTER LEVER PRESSER BAR SPRING SPRING SCREW SCREW SCREW BOLT SCREW SCREW SCREW SCREW SCREW BOLT NUT PIN NUT BOLT Q'TY 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 2 1 2 -23- -24- Jinte.in
Page 15 — 13. 給油機構 LUBRICATION MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 17-8010-G | ピン | ||
| 23-120 | オイルタンクパッキン | ||
| 23-160 | 配管油止メシ-ル | ||
| 23-304 | シール | ||
| 23-363 | フエルト | ||
| 23-451 | パツキン | ||
| 23-514 | ジヨイントシ-ル | ||
| 31-364 | パイプ 継手 | ||
| 30-0120 | ポンプ セット | ||
| 31-151 | トロコイド ポンプ ハウジング | ||
| 31-152 | ポンプ 軸 | ||
| 31-153 | ポンプ 取付板 | ||
| 31-154 | ポンプ 裏板 | ||
| 31-156 | ポンプ メツシユ | ||
| 31-157 | ポンプ メツシユ止メ金具 | ||
| 31-270 | オイルタンク | ||
| 31-271 | 濾過網 | ||
| 31-14 | 継手 | ||
| 75-536 | ワツシヤ | ||
| 31-702 | ポンプギヤー | ||
| 31-705 | アウターローター | ||
| 31-707 | インナーローター | ||
| 35-122 | セパレート配管 | ||
| 35-361 | 片口継手(小) | ||
| 35-362 | 管継手ボルト | ||
| 35-413 | 止め金具 | ||
| 39-133 | パイプ サポート C | ||
| 39-216 | オイルゲージ | ||
| 75-185 | スペーカラー | ||
| 30-0121 | ポンプ セット | ||
| 75-452 | ワツシヤ | ||
| 87-092 | 六角穴付きボルト | ||
| 87-252 | 六角穴付きボルト | ||
| 87-173 | 六角穴付きボルト | ||
| 35-528 | 管継手ボルト | ||
| 87-123 | 六角穴付きボルト | ||
| 87-129 | 六角穴付きボルト | ||
| 87-140 | 六角穴付きボルト | ||
| 87-183 | 六角穴付きボルト | ||
| 84-363 | ネジ | ||
| 87-254 | ネジ | ||
| 87-311 | フタネジ | ||
| 88-137 | ナツト | ||
| 35-246 | 立ロツト用配管 | ||
| 35-317 | ビニールチューブ | ||
| 35-318 | ビニールチューブ | ||
| 35-257 | パイプ A | ||
| 35-322 | ビニールチューブ | ||
| 35-315 | ビニールチューブ | ||
| 35-343 | ビニールチューブ | ||
| 31-2700-2 | オイルタンクセット |
13. 給油機構 LUBRICATION MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 13-01 17-8010-G ピン PIN 1 13-02 23-120 オイルタンクパッキン GASKET 4 13-03 23-160 配管油止メシ-ル SEAL WASHER 3 13-04 23-304 シール SEAL 1 13-05 23-363 フエルト FELT 1 13-06 23-451 パツキン GASKET 1 13-07 23-514 ジヨイントシ-ル JOINT SEAL 4 13-08 31-364 パイプ 継手 JOINT 1 13-09 30-0120 ポンプ セット PUMP ASS'Y 1 13-10 31-151 トロコイド ポンプ ハウジング PUMP HOUSING 1 13-11 31-152 ポンプ 軸 PUMP SHAFT 1 13-12 31-153 ポンプ 取付板 PLATE 1 13-13 31-154 ポンプ 裏板 PUMP REAR PLATE 1 13-14 31-156 ポンプ メツシユ PUMP MESH 1 13-15 31-157 ポンプ メツシユ止メ金具 LAMP 1 13-16 31-270 オイルタンク OIL TANK 1 13-17 31-271 濾過網 OIL FILTER SCREEN 1 13-18 31-14 継手 JOINT 1 13-19 75-536 ワツシヤ WASHER 4 13-20 31-702 ポンプギヤー PUMP GEAR 1 13-21 31-705 アウターローター OUTER ROTER 1 13-22 31-707 インナーローター INNER ROTER 1 13-23 35-122 セパレート配管 PIPE 1 13-24 35-361 片口継手(小) JOINT 6 13-25 35-362 管継手ボルト JOINT SCREW 1 13-26 35-413 止め金具 LAMP 7 13-27 13-28 39-133 パイプ サポート C PIPE SUPPORT C 1 13-29 39-216 オイルゲージ OIL GAUGE 1 13-30 75-185 スペーカラー COLLAR 1 13-31 30-0121 ポンプ セット PUMP ASS'Y 1 13-32 75-452 ワツシヤ WASHER 2 13-33 87-092 六角穴付きボルト BOLT 2 13-34 13-35 13-36 87-252 六角穴付きボルト BOLT 2 13-37 87-173 六角穴付きボルト BOLT 4 13-38 35-528 管継手ボルト BOLT 2 13-39 87-123 六角穴付きボルト BOLT 3 13-40 87-129 六角穴付きボルト BOLT 3 13-41 87-140 六角穴付きボルト BOLT 1 13-42 87-183 六角穴付きボルト BOLT 2 13-43 84-363 ネジ SCREW 3 13-44 87-254 ネジ SCREW 1 13-45 87-311 フタネジ SCREW 1 13-46 88-137 ナツト NUT 1 13-47 35-246 立ロツト用配管 PIPING 1 13-48 35-317 ビニールチューブ TUBE 2 13-49 35-318 ビニールチューブ TUBE 1 13-50 35-257 パイプ A PIPE A 1 13-51 35-322 ビニールチューブ TUBE 1 13-52 35-315 ビニールチューブ TUBE 1 13-53 35-343 ビニールチューブ TUBE 1 13-54 31-2700-2 オイルタンクセット OIL TANK ASS'Y 1 -25- -26-
Page 16 — 14. 後プーラー機構 (1) REAR PULLER MECHANISM (1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 14-01-01-115 | スリープ | ||
| 14-02-02-278 | カラーB | ||
| 14-03-02-117 | 後プーラーバフフタ | ||
| 14-04-02-122 | ワンウェイクラッチ用ハウジング(小) | ||
| 14-05-02-251 | 後プーラー台小 | ||
| 14-06-02-263 | 連結板 | ||
| 14-07-02-266 | 後プーラー台回り止めメ | ||
| 14-08-02-490 | 後プーラー上(18山) | ||
| 14-09-02-281 | 後プーラー上(60山) | ||
| 14-10-02-491 | 後プーラー下(15山) | ||
| 14-11-02-301 | 後プーラー下ゴム | ||
| 14-12-71-443 | 後プーラー台シャフト(小) | ||
| 14-13-71-439 | 後プーラー下シャフト(短) | ||
| 14-14-71-921 | プーラー回り止め棒 | ||
| 14-16-75-451 | ワッシャ | ||
| 14-17-75-519 | ワッシャ | ||
| 14-18-79-551 | プーラー板バネ | ||
| 14-19-81-321 | ブッシュ | ||
| 14-20-81-322 | ブッシュ | ||
| 14-21-81-323 | ブッシュ | ||
| 14-22-84-162 | ネジ | ||
| 14-23-84-465 | ネジ | ||
| 14-24-84-573 | 段ネジ | ||
| 14-25-87-214 | 六角付きボルト | ||
| 14-26-87-113 | 六角付きボルト | ||
| 14-27-87-129 | 六角付きボルト | ||
| 14-28-87-181 | ネジ | ||
| 14-29-87-225 | 六角付きボルト | ||
| 14-30-88-179 | ナット | ||
| 14-31-91-407 | ワンウェイクラッチ | ||
| 14-32-93-221 | ストップリング | ||
| 14-33-00-0181 | 18山プーラーセット | ||
| 14-34-00-0601 | 60山プーラーセット |
14. 後プーラー機構 (1) REAR PULLER MECHANISM (1) (33) 18山プーラーセット 18Teeth puller ass'y (34) 60山プーラーセット 60Teeth puller ass'y REF. NO. 14-01 14-02 14-03 14-04 14-05 14-06 14-07 14-08 14-09 14-10 14-11 14-12 14-13 14-14 14-15 14-16 14-17 14-18 14-19 14-20 14-21 14-22 14-23 14-24 14-25 14-26 14-27 14-28 14-29 14-30 14-31 14-32 14-33 14-34 PART NO. 01-115 02-278 02-117 02-122 02-251 02-263 02-266 02-490 02-281 02-491 02-301 71-443 71-439 71-921 75-451 75-519 79-551 81-321 81-322 81-323 84-162 84-465 84-573 87-214 87-113 87-129 87-181 87-225 88-179 91-407 93-221 00-0181 00-0601 品 名 スリープ カラーB 後プーラーバフフタ ワンウェイクラッチ用ハウジング(小) 後プーラー台小 連結板 後プーラー台回り止めメ 後プーラー上(18山) 後プーラー上(60山) 後プーラー下(15山) 後プーラー下ゴム 後プーラー台シャフト(小) 後プーラー下シャフト(短) プーラー回り止め棒 ワッシャ ワッシャ プーラー板バネ ブッシュ ブッシュ ブッシュ ネジ ネジ 段ネジ 六角付きボルト 六角付きボルト 六角付きボルト ネジ 六角付きボルト ナット ワンウェイクラッチ ストップリング 18山プーラーセット 60山プーラーセット DESCRIPTION SLEEVE COLLAR PLATE HOUSING REAR PULLER BRACKET CONNECTING PLATE PLATE REAR PULLER REAR PULLER REAR PULLER REAR PULLER SHAFT REAR PULLER SHAFT (S) PULLER GUIDE PIN WASHER WASHER PULLER PLATE SPRING BUSHING BUSHING BUSHING SCREW SCREW SCREW BOLT BOLT BOLT SCREW BOLT NUT BEARING O-RING 18 TEETH PULLER ASS'Y 60 TEETH PULLER ASS'Y Q' TY 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 6 2 1 1 2 2 1 1 1 -2 -28- Jinte.in
Page 17 — 15. 後プーラー機構 (2) REAR PULLER MECHANISM (2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 01-115 | スリープ | ||
| 02-278 | カラーB | ||
| 02-117 | 後プーラーバフブタ | ||
| 02-123 | ワンウェイクラッチ用ハウジング (中) | ||
| 02-151 | 後プーラー台 | ||
| 02-166 | 回り止め | ||
| 02-486 | 後プーラー上ギヤー28山 | ||
| 02-487 | 下プーラーギヤー23山 | ||
| 02-263 | 連結板 | ||
| 71-444 | 後プーラー台シャフト (中) | ||
| 71-439 | 後プーラー下シャフト (短) | ||
| 71-921 | プーラー回り止め棒 | ||
| 75-451 | ワッシャー | ||
| 75-519 | ワッシャー | ||
| 79-551 | プーラー板ハネ | ||
| 81-321 | ブッシュ | ||
| 81-322 | ブッシュ | ||
| 81-323 | ブッシュ | ||
| 84-162 | ネジ | ||
| 84-462 | ネジ | ||
| 84-573 | 段ネジ | ||
| 87-214 | 六角穴付きボルト | ||
| 87-113 | 六角穴付きボルト | ||
| 87-129 | 六角穴付きボルト | ||
| 87-181 | ネジ" | ||
| 87-225 | 六角穴付きボルト | ||
| 88-179 | ナツト | ||
| 91-407 | ワンウェイクラッチ | ||
| 93-221 | ストップリング | ||
| 00-2281 | 28山プーラーセット | ||
| 00-2011 | ローレツトプーラーセット | ||
| 00-2001 | スムースプーラーセット |
15. 後プーラー機構 (2) REAR PULLER MECHANISM (2) REF. NO. | PART NO. | 品 名 | DESCRIPTION | Q' TY 15-01 | 01-115 | スリープ" | SLEEVE | 2 15-02 | 02-278 | カラーB | COLLAR | 1 15-03 | 02-117 | 後プーラーバフブタ | REAR PULLER COVER | 1 15-04 | 02-123 | ワンウェイクラッチ用ハウジング (中) | ONE WAY CLUTCH HOUSING | 1 15-05 | | | | 15-06 | 02-151 | 後プーラー台 | REAR PULLER HOLDER | 1 15-07 | 02-166 | 回り止め | GUIDE BRACKET | 1 15-08 | | | | 15-09 | 02-486 | 後プーラー上ギヤー28山 | UPPER REAR PULLER 28 | 1 15-10 | | | | 15-11 | | | | 15-12 | 02-487 | 下プーラーギヤー23山 | LOWER REAR PULLER GEAR (23 TEETH) | 1 15-13 | 02-263 | 連結板 | CONNECTING PLATE | 1 15-14 | 71-444 | 後プーラー台シャフト (中) | REAR PULLER SHAFT (S) | 1 15-15 | 71-439 | 後プーラー下シャフト (短) | REAR PULLER SHAFT (S) | 1 15-16 | 71-921 | プーラー回り止め棒 | PULLER GUIDE PIN | 1 15-17 | | | | 15-18 | 75-451 | ワッシャー | WASHER | 1 15-19 | 75-519 | ワッシャー | WASHER | 1 15-20 | 79-551 | プーラー板ハネ | PULLER PLATE SPRING | 1 15-21 | 81-321 | ブッシュ | BUSHING | 1 15-22 | 81-322 | ブッシュ | BUSHING | 1 15-23 | 81-323 | ブッシュ | BUSHING | 1 15-24 | 84-162 | ネジ | SCREW | 6 15-25 | 84-462 | ネジ | SCREW | 3 15-26 | 84-573 | 段ネジ | SCREW | 1 15-27 | 87-214 | 六角穴付きボルト | BOLT | 1 15-28 | 87-113 | 六角穴付きボルト | BOLT | 1 15-29 | 87-129 | 六角穴付きボルト | BOLT | 2 15-30 | 87-181 | ネジ" | SCREW | 1 15-31 | 87-225 | 六角穴付きボルト | BOLT | 1 15-32 | 88-179 | ナツト | NUT | 1 15-33 | 91-407 | ワンウェイクラッチ | BEARING | 2 15-34 | 93-221 | ストップリング | E-RING | 1 15-35 | 00-2281 | 28山プーラーセット | 28TEETH PULLER ASS'Y | 1 15-36 | | | | 15-37 | 00-2011 | ローレツトプーラーセット | STEEL PULLER ASS'Y | 1 15-38 | 00-2001 | スムースプーラーセット | SMOOTH PULLER ASS'Y | 1 35 28山プーラーセット 28Teeth puller ass'y 37 ローレツトプーラーセット Steel puller ass'y 38 スムースプーラーセット Smooth puller ass'y -29- -30- jinte.in
Page 18 — 16. 後プーラー機構 (3) REAR PULLER MECHANISM (3)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 16-0100-2601 | 60山プーラーセット | ||
| 16-0201-115 | スリープ | 2 | |
| 16-0302-010 | 巻き込み防止金具 | 1 | |
| 16-0402-011 | プーラー上ギアア (59山) | 1 | |
| 16-0502-278 | カラーB | 1 | |
| 16-0602-117 | 後プーラーハブ フタ | 1 | |
| 16-0702-123 | ワンウェイクラッチ用ハウジング (中) | 1 | |
| 16-0802-151 | 後プーラー台 | 1 | |
| 16-0902-166 | 回り止め | 1 | |
| 16-1002-197 | 後プーラー下スムース | 1 | |
| 16-1102-263 | 連結板 | 1 | |
| 16-1271-444 | 後プーラーシャフト (中) | 1 | |
| 16-1371-439 | 後プーラー下シャフト (短) | 1 | |
| 16-1471-921 | プーラー回り止め棒 | 1 | |
| 16-1675-451 | ワッシャ | 1 | |
| 16-1775-455 | ワッシャ | 4 | |
| 16-1875-519 | ワッシャ | 1 | |
| 16-1979-551 | プーラー板バネ | 1 | |
| 16-2081-321 | ブッシュ | 1 | |
| 16-2181-322 | ブッシュ | 1 | |
| 16-2281-323 | ブッシュ | 1 | |
| 16-2384-162 | ネジ | 6 | |
| 16-2484-462 | ネジ | 3 | |
| 16-2584-573 | 段ネジ | 1 | |
| 16-2687-113 | 六角穴付きボルト | 2 | |
| 16-2787-129 | 六角穴付きボルト | 1 | |
| 16-2887-177 | 六角穴付きボルト | 4 | |
| 16-2987-181 | ネジ | 1 | |
| 16-3087-214 | 六角穴付きボルト | 1 | |
| 16-3187-225 | 六角穴付きボルト | 1 | |
| 16-3288-179 | ナット | 2 | |
| 16-3391-407 | ワンウェイクラッチ | 2 | |
| 16-3493-221 | ストップリング | 1 |
16. 後プーラー機構 (3) REAR PULLER MECHANISM (3) 1508P 1508PR REF. NO. PART NO. DESCRIPTION Q' TY 16-01 00-2601 60山プーラーセット 60TEETH PULLER ASS'Y 1 16-02 01-115 スリープ SLEEVE 2 16-03 02-010 巻き込み防止金具 PULLER COVER 1 16-04 02-011 プーラー上ギアア (59山) REAR PULLER GEAR 1 16-05 02-278 カラーB COLLAR 1 16-06 02-117 後プーラーハブ フタ PLATE 1 16-07 02-123 ワンウェイクラッチ用ハウジング (中) CLUTCH HOUSING 1 16-08 02-151 後プーラー台 REAR PULLER HOLDER 1 16-09 02-166 回り止め GUIDE BRACKET 1 16-10 02-197 後プーラー下スムース LOWER REAR PULLER (SMOOTH) 1 16-11 02-263 連結板 CONNECTING PLATE 1 16-12 71-444 後プーラーシャフト (中) SHAFT 1 16-13 71-439 後プーラー下シャフト (短) REAR PULLER SHAFT (S) 1 16-14 71-921 プーラー回り止め棒 PULLER GUIDE PIN 1 16-15 1 16-16 75-451 ワッシャ WASHER 1 16-17 75-455 ワッシャ WASHER 4 16-18 75-519 ワッシャ WASHER 1 16-19 79-551 プーラー板バネ PULLER PLATE SPRING 1 16-20 81-321 ブッシュ BUSHING 1 16-21 81-322 ブッシュ BUSHING 1 16-22 81-323 ブッシュ BUSHING 1 16-23 84-162 ネジ SCREW 6 16-24 84-462 ネジ SCREW 3 16-25 84-573 段ネジ STEP SCREW 1 16-26 87-113 六角穴付きボルト BOLT 2 16-27 87-129 六角穴付きボルト BOLT 1 16-28 87-177 六角穴付きボルト BOLT 4 16-29 87-181 ネジ SCREW 1 16-30 87-214 六角穴付きボルト BOLT 1 16-31 87-225 六角穴付きボルト BOLT 1 16-32 88-179 ナット NUT 2 16-33 91-407 ワンウェイクラッチ BEARING 2 16-34 93-221 ストップリング E-RING 1 60山プーラーセット 60Teeth puller ass'y -31- -32- jinte
Page 19 — 17. 後プーラー機構(4) REAR PULLER MECHANISM (4)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 17-0102-112 | 波ワッシャー | ||
| 17-0202-204 | 後プーラー立シャフト抱き | ||
| 17-0302-205 | 連結プレート | ||
| 17-0402-219 | 後プーラー揚げレバー - | ||
| 17-0502-408 | 手揚げ用金具 | ||
| 17-0661-208 | 上シャフト連結エキセン玉 | ||
| 17-0761-714 | 上シャフト連結ロツト玉 | ||
| 17-0861-810 | プーラー連結ロツト"玉 | ||
| 17-0963-208 | 上シャフト連結ダルマ | ||
| 17-1063-711 | 立ロツト(小) | ||
| 17-1163-810 | プーラー連結ロツト | ||
| 17-1265-302 | 上シャフト連結バー | ||
| 17-1367-171 | 上シャフト連結レバー(前) | ||
| 17-1467-172 | 上シャフト連結レバー(後) | ||
| 17-1571-450 | 後プーラー立シャフト | ||
| 17-1671-691 | プーラー上シャフト | ||
| 17-1771-726 | シャフト | ||
| 17-1875-112 | カラー | ||
| 17-1975-211 | カラー | ||
| 17-2075-247 | 連結メカ"ネロラー | ||
| 17-2175-332 | ワッシャー | ||
| 17-2275-458 | ワッシャー | ||
| 17-2375-491 | ワッシャー | ||
| 17-2475-493 | カラー | ||
| 17-2575-515 | ワッシャー | ||
| 17-2675-520 | ワッシャー | ||
| 17-2775-552 | ワッシャー | ||
| 17-2877-419 | 押え揚げ連結ピン | ||
| 17-2977-420 | 押え揚げ連結板 | ||
| 17-3077-425 | 押え揚げ連結板 | ||
| 17-3179-425 | プーラー圧縮バネ | ||
| 17-3284-567 | ネジ | ||
| 17-3384-581 | 段ネジ | ||
| 17-3484-582 | 段ネジ | ||
| 17-3584-635 | ネジ | ||
| 17-3685-671 | 段ネジ | ||
| 17-3786-411 | ナット | ||
| 17-3886-501 | ナット | ||
| 17-3986-741 | ナット | ||
| 17-4086-742 | ナット | ||
| 17-4187-171 | 六角付きボルト | ||
| 17-4287-172 | ネジ | ||
| 17-4387-173 | 六角穴付きボルト | ||
| 17-4487-214 | 六角穴付きボルト | ||
| 17-4587-225 | 六角穴付きボルト | ||
| 17-4787-254 | ネジ | ||
| 17-4887-285 | 六角穴付きボルト | ||
| 17-4987-287 | 六角穴付きボルト | ||
| 17-5087-291 | 六角穴付きボルト | ||
| 17-5187-754 | プーラー筒ネジ | ||
| 17-5288-146 | ナット | ||
| 17-5388-157 | ナット | ||
| 17-5493-203 | E型止め輪 | ||
| 17-5593-205 | E-リング | ||
| 17-5693-222 | Eリング | ||
| 17-5793-258 | 軸用止め輪 |
17. 後プーラー機構(4) REAR PULLER MECHANISM (4) REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 17-01 02-112 波ワッシャー WASHER 1 17-02 02-204 後プーラー立シャフト抱き BRACKET 1 17-03 02-205 連結プレート PLATE 1 17-04 02-219 後プーラー揚げレバー - LEVER 1 17-05 02-408 手揚げ用金具 LEVER 1 17-06 61-208 上シャフト連結エキセン玉 PULLER DRIVING ECCENTRIC 1 17-07 61-714 上シャフト連結ロツト玉 CONNECTING ROD BALL 1 17-08 61-810 プーラー連結ロツト"玉 CONNECTING ROD BALL 1 17-09 63-208 上シャフト連結ダルマ CONNECTING LINK 1 17-10 63-711 立ロツト(小) BALL JOINT 1 17-11 63-810 プーラー連結ロツト BALL JOINT 1 17-12 65-302 上シャフト連結バー CONNECTING BAR 1 17-13 67-171 上シャフト連結レバー(前) PULLER DRIVING LEVER (FRONT) 1 17-14 67-172 上シャフト連結レバー(後) PULLER DRIVING LEVER (REAR) 1 17-15 71-450 後プーラー立シャフト SHAFT 1 17-16 71-691 プーラー上シャフト PULLER DRIVING SHAFT 1 17-17 71-726 シャフト SHAFT 1 17-18 75-112 カラー COLLAR 1 17-19 75-211 カラー COLLAR 1 17-20 75-247 連結メカ"ネロラー ROLLER 1 17-21 75-332 ワッシャー WASHER 1 17-22 75-458 ワッシャー WASHER 2 17-23 75-491 ワッシャー WASHER 1 17-24 75-493 カラー COLLAR 1 17-25 75-515 ワッシャー WASHER 1 17-26 75-520 ワッシャー WASHER 1 17-27 75-552 ワッシャー WASHER 2 17-28 77-419 押え揚げ連結ピン PIN 1 17-29 77-420 押え揚げ連結板 PLATE 1 17-30 77-425 押え揚げ連結板 PLATE 1 17-31 79-425 プーラー圧縮バネ SPRING 1 17-32 84-567 ネジ SCREW 2 17-33 84-581 段ネジ SCREW 1 17-34 84-582 段ネジ SCREW 1 17-35 84-635 ネジ SCREW 2 17-36 85-671 段ネジ SCREW 1 17-37 86-411 ナット NUT 1 17-38 86-501 ナット NUT 1 17-39 86-741 ナット NUT 1 17-40 86-742 ナット NUT 1 17-41 87-171 六角付きボルト BOLT 1 17-42 87-172 ネジ SCREW 3 17-43 87-173 六角穴付きボルト BOLT 2 17-44 87-214 六角穴付きボルト BOLT 1 17-45 87-225 六角穴付きボルト BOLT 2 17-46 17-47 87-254 ネジ SCREW 2 17-48 87-285 六角穴付きボルト BOLT 1 17-49 87-287 六角穴付きボルト BOLT 1 17-50 87-291 六角穴付きボルト BOLT 1 17-51 87-754 プーラー筒ネジ SCREW 1 17-52 88-146 ナット NUT 1 17-53 88-157 ナット NUT 1 17-54 93-203 E型止め輪 E-RING 1 17-55 93-205 E-リング E-RING 2 17-56 93-222 Eリング E-RING 1 17-57 93-258 軸用止め輪 SNAP RING 1 -34-
Page 20 — 18. 前プーラー機構 METERING DEVICE MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 18-0100-1401 | PMd装置(組) | ||
| 18-0201-102 | フタ側スリーブ | ||
| 18-0301-103 | 連結板側スリーブ | ||
| 18-0401-111 | 前プーラー土台 | ||
| 18-0501-116 | 前プーラー回り止め蓋 | ||
| 18-0601-132 | 前プーラーロレツト | ||
| 18-0701-134 | 前プーラー小ローラー | ||
| 18-0801-136 | 前プーラーロラーホルダー | ||
| 18-0901-138 | 前プーラーゴム案内金具 | ||
| 18-1001-141 | 前プーラー締め金具 | ||
| 18-1101-143 | 小ローラー締め金具 | ||
| 18-1201-145 | ワンタッチ レバー | ||
| 18-1301-146 | 前プーラーカバー | ||
| 18-1401-147 | レバー連結ピン | ||
| 18-1501-152 | ガイド | ||
| 18-1623-341 | フェルト | ||
| 18-1760-8271 | 連結ロツトセツト | ||
| 18-1861-821 | ロツト"玉" | ||
| 18-1963-812 | 連結ロツト左 | ||
| 18-2065-334 | 前プーラー連結棒 | ||
| 18-2166-131 | 連結片メカ"ネ | ||
| 18-2267-180 | デー"トピン | ||
| 18-2371-227 | テーパーピン | ||
| 18-2471-350 | 前プーラー土台シヤフト | ||
| 18-2571-361 | 案内棒大 | ||
| 18-2671-362 | 案内棒小 | ||
| 18-2771-432 | メカニツピン | ||
| 18-2875-381 | ワツシヤ | ||
| 18-2975-446 | ワツシヤ | ||
| 18-3075-451 | ワツシヤ | ||
| 18-3175-468 | ワツシヤ | ||
| 18-3275-552 | ワツシヤ | ||
| 18-3379-171 | 圧縮バネ | ||
| 18-3481-125 | ブツシユ | ||
| 18-3584-162 | ネジ | ||
| 18-3684-314 | ネジ | ||
| 18-3784-635 | ネジ | ||
| 18-3884-813 | ネジ | ||
| 18-3986-412 | ナツト | ||
| 18-4086-501 | ナツト | ||
| 18-4186-701 | ナツト | ||
| 18-4287-092 | 六角穴付きボルト | ||
| 18-4387-129 | 六角穴付きボルト | ||
| 18-4487-177 | 六角穴付きボルト | ||
| 18-4587-181 | ネジ | ||
| 18-4687-253 | ネジ | ||
| 18-4787-254 | ネジ | ||
| 18-4887-255 | 六角穴付きボルト | ||
| 18-4987-456 | 調節ネジ | ||
| 18-5088-456 | ナツト | ||
| 18-5191-405 | ワンウエイクラツチ | ||
| 18-5293-200 | ストツプ"リング" | ||
| 18-5293-200 | ストツプ"リング" |
18. 前プーラー機構 METERING DEVICE MECHANISM REF. NO. PART NO. DESCRIPTION Q' TY 18-0100-1401 PMd装置(組) METERING DEVICE ASS'Y 1 18-0201-102 フタ側スリーブ SLEEVE 1 18-0301-103 連結板側スリーブ SLEEVE 1 18-0401-111 前プーラー土台 BRACKET 1 18-0501-116 前プーラー回り止め蓋 PLATE 1 18-0601-132 前プーラーロレツト PULLER 1 18-0701-134 前プーラー小ローラー LOWER ROLLER 1 18-0801-136 前プーラーロラーホルダー ROLLER HOLDER 2 18-0901-138 前プーラーゴム案内金具 PIVOT SHAFT HOLDER 2 18-1001-141 前プーラー締め金具 RUBBER TIGHTENER 1 18-1101-143 小ローラー締め金具 ROLLER CONTROLER 1 18-1201-145 ワンタッチ レバー LEVER 1 18-1301-146 前プーラーカバー COVER 1 18-1401-147 レバー連結ピン PIN 1 18-1501-152 ガイド FELT 1 18-1623-341 フェルト CONNECTING ROD ASS'Y 1 18-1760-8271 連結ロツトセツト CONNECTING ROD BALL 1 18-1861-821 ロツト"玉" BALL JOINT 1 18-1963-812 連結ロツト左 PULLER CONNECTING BAR 1 18-2065-334 前プーラー連結棒 CONNECTING LINK 1 18-2166-131 連結片メカ"ネ PULLER CONNECTING LEVER 1 18-2267-180 デー"トピン PIN 1 18-2371-227 テーパーピン SHAFT 1 18-2471-350 前プーラー土台シヤフト SHAFT (LARGE) 1 18-2571-361 案内棒大 PIVOT SHAFT (SMALL) 2 18-2671-362 案内棒小 FEED ROCKER LINK PIN 1 18-2771-432 メカニツピン WASHER 1 18-2875-381 ワツシヤ WASHER 1 18-2975-446 ワツシヤ WASHER 2 18-3075-451 ワツシヤ WASHER 2 18-3175-468 ワツシヤ WASHER 2 18-3275-552 ワツシヤ SPRING 1 18-3379-171 圧縮バネ BUSHING 1 18-3481-125 ブツシユ SCREW 2 18-3584-162 ネジ SCREW 3 18-3684-314 ネジ SCREW 1 18-3784-635 ネジ SCREW 2 18-3884-813 ネジ SCREW 2 18-3986-412 ナツト BOLT 6 18-4086-501 ナツト BOLT 1 18-4186-701 ナツト BOLT 1 18-4287-092 六角穴付きボルト SCREW 2 18-4387-129 六角穴付きボルト SCREW 2 18-4487-177 六角穴付きボルト BOLT 2 18-4587-181 ネジ SCREW 6 18-4687-253 ネジ SCREW 1 18-4787-254 ネジ SCREW 1 18-4887-255 六角穴付きボルト SCREW 2 18-4987-456 調節ネジ BOLT 1 18-5088-456 ナツト SCREW 1 18-5191-405 ワンウエイクラツチ NUT 1 18-5293-200 ストツプ"リング" BEARING 2 -3 -36- -3 jintex.in E-RING 1
Page 21 — 19. 1504 EXCLUSIVE PARTS
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 19-312 | ルーバー台 | ||
| 19-02 | ルーバー | ||
| 79-801 | バネ | ||
| 19-04 | 上ペー・スカパー | ||
| 26-712 | 取付金具 | ||
| 55-154 | 送り土台 | ||
| 84-163 | ネシ | ||
| 87-292 | 調節ネシ | ||
| 85-181 | ネシ | ||
| 21-366 | 横板カバー B | ||
| 19-305 | ルーバー元台 | ||
| 75-372 | ワッシャ | ||
| 10-9120 | 1504ルーバー台セット | ||
| 75-404 | ワッシャ |
19. 1504 EXCLUSIVE PARTS REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 19-01 19-312 ルーバー台 LOOPER HOLDER 1 19-02 ルーバー SLIDE COVER 1 19-03 79-801 バネ SPRING 1 19-04 上ペー・スカパー UPPER COVER 1 19-05 26-712 取付金具 WASHER 1 19-06 55-154 送り土台 FEED BAR 1 19-07 84-163 ネシ SCREW 2 19-08 87-292 調節ネシ SCREW 1 19-09 85-181 ネシ SCREW 2 19-10 21-366 横板カバー B COVER B 1 19-11 19-305 ルーバー元台 LOOPER ROCKER 1 19-12 75-372 ワッシャ WASHER 1 19-13 10-9120 1504ルーバー台セット LOOPER HOLDER ASS'Y 1 19-14 75-404 ワッシャ WASHER 1 2 ゲージサイズ PART NO. GAUGE SIZE 1 21-286 1-1/8 21-286 4 ゲージサイズ PART NO. GAUGE SIZE 1 21-285 1-1/8 21-285 -37- -38-
Page 22 — 20. 1508P, PR専用部品(1) MODEL PR EXCLUSIVE PARTS (1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 19-302 | ルーバー元台 | ||
| 19-304 | ルーバー元台 | ||
| 19-586 | ルーバー台 | ||
| 61-823 | ルーバー一連ロッド"玉 | ||
| 61-824 | ルーバー連ロッド玉 | ||
| 63-811 | 連ロッド右 | ||
| 63-812 | 連ロッド左 | ||
| 65-433 | ルーバー連結棒 | ||
| ※ | ルーバー連結 メガネ | ||
| ※ | ルーバー連結補助板 | ||
| 67-133 | 針返レバー | ||
| 67-223 | ルーバー・振元レバー | ||
| 67-501 | ストップレバー | ||
| 71-901 | ルーバー・台テーパーピン | ||
| 71-951 | ストツプピン | ||
| 75-224 | ワツシヤ | ||
| 75-247 | 連結メガ ネローラー | ||
| 75-381 | ワツシヤ | ||
| 75-401 | 振止めワツシヤ | ||
| 75-452 | ワツシヤ | ||
| 75-453 | ワツシヤ | ||
| 75-534 | スプ リング ワツシヤ | ||
| 79-457 | ストツプバネ | ||
| 79-508 | 押シボタン板バネ | ||
| 81-401 | ブツシユ | ||
| 84-374 | ネジ | ||
| 84-521 | ネジ | ||
| 84-583 | ネジ | ||
| 84-635 | ネジ | ||
| 84-767 | ネジ | ||
| 84-814 | ネジ | ||
| 84-816 | ネジ | ||
| 85-210 | ボルト | ||
| 86-312 | ナット | ||
| 86-411 | ナット | ||
| 86-412 | ナット | ||
| 86-501 | ナット | ||
| 86-502 | ナット | ||
| 87-123 | 六角付キボルト | ||
| 60-3880 | ルーバー・連結ロツトセット(左) | ||
| 60-3710 | ルーバー・連結ロツトセット(右) | ||
| ※ | ルーバー・台セット | ||
| 84-366 | ネジ | ||
| 19-587 | ルーバー台ブツシユ | ||
| 91-106 | ルーバー用ニードルローラー | ||
| 66-531 | GAUGE SIZE | ||
| 66-517 | GAUGE SIZE | ||
| 66-519 | GAUGE SIZE | ||
| 19-302 | GAUGE SIZE | ||
| 19-304 | GAUGE SIZE | ||
| 19-304 | GAUGE SIZE | ||
| 10-9240-2 | GAUGE SIZE | ||
| 10-9240-3 | GAUGE SIZE | ||
| 10-9240-1 | GAUGE SIZE |
20. 1508P, PR専用部品(1) MODEL PR EXCLUSIVE PARTS (1) REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 20-01 19-302 ルーバー元台 LOOPER ROCKER 1 20-02 19-304 ルーバー元台 LOOPER ROCKER 1 20-03 19-586 ルーバー台 LOOPER HOLDER 2 20-04 61-823 ルーバー一連ロッド"玉 CONNECTING BALL 1 20-05 61-824 ルーバー連ロッド玉 BALL JOINT 1 20-06 63-811 連ロッド右 BALL JOINT 1 20-07 63-812 連ロッド左 BALL JOINT 1 20-08 65-433 ルーバー連結棒 CONNECTING BAR 1 20-09 ※ ルーバー連結 メガネ LINK 1 20-10 ※ ルーバー連結補助板 CONNECTING PLATE 1 20-11 67-133 針返レバー LOOPER LEVER 1 20-12 67-223 ルーバー・振元レバー LOOPER DRIVING LEVER 1 20-13 67-501 ストップレバー BRACKET 1 20-14 71-901 ルーバー・台テーパーピン TAPERD PIN 2 20-15 71-951 ストツプピン PIN 1 20-16 75-224 ワツシヤ WASHER 1 20-17 75-247 連結メガ ネローラー ROLLER 2 20-18 75-381 ワツシヤ WASHER 2 20-19 75-401 振止めワツシヤ WASHER 1 20-20 75-452 ワツシヤ WASHER 1 20-21 75-453 ワツシヤ WASHER 3 20-22 75-534 スプ リング ワツシヤ SPRING WASHER 1 20-23 79-457 ストツプバネ SPRING 1 20-24 79-508 押シボタン板バネ SPRING 1 20-25 81-401 ブツシユ BUSHING 2 20-26 84-374 ネジ SCREW 2 20-27 84-521 ネジ SCREW 8 20-28 84-583 ネジ SCREW 1 20-29 84-635 ネジ SCREW 4 20-30 84-767 ネジ SCREW 1 20-31 84-814 ネジ SCREW 1 20-32 84-816 ネジ SCREW 1 20-33 85-210 ボルト BOLT 1 20-34 86-312 ナット NUT 2 20-35 86-411 ナット NUT 2 20-36 86-412 ナット NUT 1 20-37 86-501 ナット NUT 2 20-38 86-502 ナット NUT 2 20-39 87-123 六角付キボルト BOLT 1 20-40 60-3880 ルーバー・連結ロツトセット(左) CONNECTING ROD ASS'Y (LEFT) 1 20-41 60-3710 ルーバー・連結ロツトセット(右) CONNECTING ROD ASS'Y (RIGHT) 1 20-42 ※ ルーバー・台セット LOOPER HOLDER ASS'Y 1 20-43 84-366 ネジ SCREW 1 20-44 19-587 ルーバー台ブツシユ LOOPER HOLDER BUSHING 2 20-45 91-106 ルーバー用ニードルローラー PIN 2 ゲージサイズ 品 番 GAUGE SIZE PART NO. 3/16-1-3/16 66-531 1/4-3/4-1/4 66-517 1/4-1-1/4 66-519 ゲージサイズ 品 番 GAUGE SIZE PART NO. 3/16-1-3/16 19-302 1/4-3/4-1/4 19-304 1/4-1-1/4 19-304 ゲージサイズ 品 番 GAUGE SIZE PART NO. 3/16-1-3/16 10-9240-2 1/4-3/4-1/4 10-9240-3 1/4-1-1/4 10-9240-1 -39- -40- Jinex.in
Page 23
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 02-112 | 波ワッシャー | ||
| 02-231 | ダブルローラー スライド | ||
| 02-232 | ダブルローラー り止め | ||
| 02-233 | ダブルローラー り止め | ||
| 02-234 | 下ダブルローラー | ||
| 02-235 | 下ダブルローラー (左) | ||
| 14-063 | 針板台 | ||
| 14-160 | 針板台 | ||
| 27-050 | 差板 | ||
| 27-051 | 上ベ -スカハ - | ||
| 27-052 | 前ベ -スカハ - | ||
| 27-053 | 上ベ -スカハ - | ||
| 23-512 | クッションゴム | ||
| 71-653 | 後プーラー下シャフト | ||
| 75-372 | ワッシャ | ||
| 79-456 | ハ -ネ | ||
| 79-521 | 板ハ ネ (A) | ||
| 75-468 | ワッシャ | ||
| 81-501 | ブッシュ | ||
| 84-114 | ネジ | ||
| 87-318 | ネジ | ||
| 84-364 | ネジ | ||
| 84-521 | ネジ | ||
| 84-761 | ネジ | ||
| 88-166 | ナット | ||
| 87-123 | 六角穴付きボルト | ||
| 87-280 | ネジ | ||
| 87-292 | 調節ネジ | ||
| 93-402 | ストップ リング | ||
| 26-712 | 取付金具 | ||
| 85-181 | ネジ | ||
| 20-0510 | 上ベ -スカハ -セット | ||
| 20-0530 | 上ベ -スカハ -セット | ||
| 79-552 | 前カバ -止めハ ネ | ||
| 87-287 | 六角穴付きボルト | ||
| 20-2280 | 上ベ -スカハ -セット | ||
| 20-2300 | 上ベ -スカハ -セット | ||
| 21-366 | 横板カバー B |
21. 1508 P, PR 專用部品(2) MODEL 1508 P, PR EXCLUSIVE PARTS (2) 1508 P TYPE B 36 38 TYPE A 1508 PR TYPE B 32 TYPE A REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 21-01 02-112 波ワッシャー WASHER 2 21-02 02-231 ダブルローラー スライド SLIDE ROLLER 1 21-03 02-232 ダブルローラー り止め LOCK ROLLER 1 21-04 02-233 ダブルローラー り止め RACKET 1 21-05 02-234 下ダブルローラー REAR PULLER 1 21-06 02-235 下ダブルローラー (左) REAR PULLER 1 21-07 14-063 針板台 NEEDLE PLATE SUPPORT 1 21-08 14-160 針板台 NEEDLE SUPPORT BRACKET 1 21-09 27-050 差板 SLIDE COVER 1 21-10 27-051 上ベ -スカハ ー UPPER COVER 1 21-11 27-052 前ベ -スカハ ー FRONT PLATE COVER 1 21-12 27-053 上ベ -スカハ ー UPPER COVER 1 21-13 23-512 クッションゴム CUSHION RUBBER 2 21-14 71-653 後プーラー下シャフト SHAFT 1 21-15 75-372 ワッシャ WASHER 1 21-16 79-456 ハ -ネ SPRING 2 21-17 79-521 板ハ ネ (A) PLATE SPRING (A) 1 21-18 75-468 ワッシャ WASHER 2 21-19 81-501 ブッシュ BUSHING 1 21-20 84-114 ネジ SCREW 2 21-21 87-318 ネジ SCREW 1 21-22 84-364 ネジ SCREW 1 21-23 84-521 ネジ SCREW 3 21-24 84-761 ネジ SCREW 2 21-25 88-166 ナット NUT 2 21-26 87-123 六角穴付きボルト BOLT 1 21-27 87-280 ネジ SCREW 1 21-28 87-292 調節ネジ ADJUSTING SCREW 1 21-29 93-402 ストップ リング STOP RING 2 21-30 26-712 取付金具 BRACKET 1 21-31 85-181 ネジ SCREW 4 21-32 20-0510 上ベ -スカハ ーセット UPPER COVER ASS'Y 1 21-33 20-0530 上ベ -スカハ ーセット UPPER COVER ASS'Y 1 21-34 79-552 前カバ -止めハ ネ SPRING 1 21-35 87-287 六角穴付きボルト BOLT 2 21-36 20-2280 上ベ -スカハ ーセット UPPER COVER ASS'Y 1 21-37 20-2300 上ベ -スカハ ーセット UPPER COVER ASS'Y 1 21-38 21-366 横板カバー B COVER B 1 -41- -42- jinte
Page 24 — 22. テープガイド関係 TAPE GUIDE ASSEMBLY
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 20-6020-0 | テープ立て | ||
| 20-6015 | テープ立て | ||
| 20-6030-0 | テープ立て | ||
| 20-6400-0 | ラッパ取付台 |
22. テープガイド関係 TAPE GUIDE ASSEMBLY REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 22-01 20-6020-0 テープ立て TAPE STANDS 1 22-02 20-6015 テープ立て TAPE STANDS 1 22-03 20-6030-0 テープ立て TAPE STANDS 1 22-04 20-6400-0 ラッパ取付台 MOUNTING BASE FOR HOLDER 1 1 2 3 4 -3- -4-
Page 25 — 23. 糸立て及びテーブル THREAD STAND AND TABLE
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 21-045 | テーブル | ||
| 25-140 | タンク取付金具 | ||
| 31-163 | クッションゴム | ||
| 80-751 | 根角ボルト | ||
| 42-002 | 2本糸立て | ||
| 42-706 | 6本糸立て | ||
| 42-704 | 4本糸立て | ||
| 42-718 | 8本糸立て | ||
| 21-0450-1 | PMD用テーブル | ||
| 23-121 | テーブル取付ゴムA | ||
| 23-122 | テーブル取付ゴムB | ||
| 75-535 | ワツシヤ |
23. 糸立て及びテーブル THREAD STAND AND TABLE REF. NO. PART NO. DESCRIPTION Q'TY 23-01 21-045 テーブル TABLE 1 23-02 25-140 タンク取付金具 SUPPORTING BOARD 2 23-03 31-163 クッションゴム CUSHION RUBBER 4 23-04 80-751 根角ボルト BOLT 4 23-05 42-002 2本糸立て THREAD STAND ASSEMBLY FOR 2 1 23-06 42-706 6本糸立て THREAD STAND ASSEMBLY FOR 6 1 23-07 42-704 4本糸立て THREAD STAND ASSEMBLY FOR 4 1 23-08 42-718 8本糸立て THREAD STAND ASSEMBLY FOR 8 1 23-09 21-0450-1 PMD用テーブル TABLE 1 23-10 23-121 テーブル取付ゴムA CUSHION RUBBER 4 23-11 23-122 テーブル取付ゴムB CUSHION RUBBER 4 23-12 75-535 ワツシヤ WASHER 4 MODEL PMD 1501 1502 1503 1504 1508 -45- -45- -46-
Page 26 — 24. アクセサリー ACCESSORIES
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 25-140 | タンク取付金具 | ||
| 28-611 | ミシン潤滑油 | ||
| 31-163 | クッションゴム | ||
| 28-920 | チェーン | ||
| 20-0020 | 附属部品ケース | ||
| 80-751 | 根角ボルト | ||
| 28-464 | T型レンチ 10mm | ||
| 28-452 | ドライバー(大) | ||
| 28-011 | ピンセット | ||
| 13-0110-6 | 針 UYX128GAS#11 | ||
| 28-317 | グリップ付六角レンチ 1. 5mm | ||
| 28-311 | 六角レンチ 2mm | ||
| 28-312 | 六角レンチ 2. 5mm | ||
| 28-313 | 六角レンチ 3mm | ||
| 28-314 | 六角レンチ 5mm | ||
| 13-0140-6 | 針 UYX128GAS#14 | ||
| 13-1510-5 | 針 TV×5 #21 | ||
| 28-614 | 油差し | ||
| 28-615 | ジヨウゴ | ||
| 23-121 | テープル取付ゴムA | ||
| 23-122 | テープル取付ゴムB | ||
| 75-535 | ワッシャ |
24. アクセサリー ACCESSORIES REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 24-01 25-140 タンク取付金具 MACHINE MONUT BRACKET 2 24-02 28-611 ミシン潤滑油 OIL 1 24-03 31-163 クッションゴム CUSHION RUBBER 4 24-04 28-920 チェーン CHAIN 1 24-05 20-0020 附属部品ケース ACCESSORIES 1 24-06 80-751 根角ボルト SCREW 4 24-07 28-464 T型レンチ 10mm T-WRENCH 1 24-08 28-452 ドライバー(大) DRIVER (L) 1 24-09 24-10 28-011 ピンセット TWEEZERS 1 24-11 24-12 13-0110-6 針 UYX128GAS#11 NEEDLE UYX128GAS#11 1 24-13 28-317 グリップ付六角レンチ 1. 5mm ALLEN KEY (1. 5mm) 1 24-14 28-311 六角レンチ 2mm ALLEN KEY (2mm) 1 24-15 28-312 六角レンチ 2. 5mm ALLEN KEY (2. 5mm) 1 24-16 28-313 六角レンチ 3mm ALLEN KEY (3mm) 1 24-17 28-314 六角レンチ 5mm ALLEN KEY (5mm) 1 24-18 13-0140-6 針 UYX128GAS#14 NEEDLE UYX128GAS#14 1 24-19 13-1510-5 針 TV×5 #21 NEEDLE TV×5 #21 1 24-20 28-614 油差し OILER 1 24-21 28-615 ジヨウゴ OIL FUNNEL 1 24-22 23-121 テープル取付ゴムA CUSHION RUBBER 4 24-23 23-122 テープル取付ゴムB CUSHION RUBBER 4 24-24 75-535 ワッシャ WASHER 4 -47- -48-
Page 27 — 25. ゲージパーツ GAUGE PARTS
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 25-01 | NEEDLE BAR | 1 | |
| 25-02 | NEEDLE HOLDER | 1 | |
| 11-704 | 針棒 NEEDLE HOLDER | 1 | |
| 25-04※ | 針棒 NEEDLE PLATE | 1 | |
| 12-877 | 針棒 FEED DOG | 1 | |
| 25-06※ | 針板 HANK | 1 | |
| 25-07※ | 送り歯 PIN | 1 | |
| 17-4430-A | 押えボス BOTTOM | 1 | |
| 25-09※ | 取付ピン BOTTOM | 1 | |
| 25-10※ | 押え足 HANK | 1 | |
| 25-11※ | 押え足 BOTTOM (REAR) | 1 | |
| 17-5530-A | 押えボス BOTTOM HOLDER | 1 | |
| 17-5530-B | 押え足(後) SPRING | 1 | |
| 17-5530-C | 押え足イド"足ハ"ネ BOTTOM | 1 | |
| 17-5530-D | 押え力イド"足ハ"ネ SPRING | 1 | |
| 25-16※ | 押え足 SPRING | 1 | |
| 17-5530-E | 押え足後ハ"ネ GUIDE | 1 | |
| 17-5530-F | 押え足ハ"ネ NUT | 1 | |
| 17-5530-G | 押え力イド"足調"節ナット SCREW | 6 | |
| 17-5530-1 | 押え力イド"足調"節ナット NEEDLE GUARD | 1 | |
| 17-5530-J | 押え足固定ネジ LOOPPER | 1 | |
| 17-5530-K | ネジ LOOPPER | 1 | |
| 25-23※ | ルーバー LOOPPER | 1 | |
| 25-24※ | ルーバー HANK | 1 | |
| 25-25※ | ルーバー SCREW | 1 | |
| 25-26※ | ルーバー SCREW | 2 | |
| 17-5220-A | 押えボス SCREW | 1 | |
| 84-113 | ネジ SCREW | 1 | |
| 84-167 | ネジ SCREW | 1 | |
| 17-7250-G | 取付ピン PIN | 1 | |
| 87-104 | ネジ SCREW | 1 | |
| 84-368 | ネジ SCREW | 2 | |
| 84-376 | ネジ SCREW | 1 | |
| 84-382 | ネジ SCREW | 1 | |
| 84-575 | ネジ SCREW | 1 | |
| 25-36 | SCREW | 2 | |
| 85-611 | ネジ SCREW | 1 | |
| 17-5020-A | 押えボス HANK | 1 | |
| 17-5320-A | 押えボス HANK | 1 | |
| 17-5020-C | 17-5020-C | 1 | |
| 17-5110-B | 17-5110-B | 1 | |
| 17-5130-B | 17-5130-B | 1 | |
| 17-5220-B | 17-5220-B | 1 | |
| 17-5320-B | 17-5320-B | 1 | |
| 17-5020-B | 17-5020-B | 1 | |
| 17-5530-E | 17-5530-E | 1 | |
| 17-5540-E | 17-5540-E | 1 |
25. ゲージパーツ GAUGE PARTS REF. NO. PART NO. DESCRIPTION Q'TY 25-01 NEEDLE BAR 1 25-02 NEEDLE HOLDER 1 25-03 11-704 針棒 NEEDLE HOLDER 1 25-04※ 針棒 NEEDLE PLATE 1 25-05 12-877 針棒 FEED DOG 1 25-06※ 針板 HANK 1 25-07※ 送り歯 PIN 1 25-08 17-4430-A 押えボス BOTTOM 1 25-09※ 取付ピン BOTTOM 1 25-10※ 押え足 HANK 1 25-11※ 押え足 BOTTOM (REAR) 1 25-12 17-5530-A 押えボス BOTTOM HOLDER 1 25-13 17-5530-B 押え足(後) SPRING 1 25-14 17-5530-C 押え足イド"足ハ"ネ BOTTOM 1 25-15 17-5530-D 押え力イド"足ハ"ネ SPRING 1 25-16※ 押え足 SPRING 1 25-17 17-5530-E 押え足後ハ"ネ GUIDE 1 25-18 17-5530-F 押え足ハ"ネ NUT 1 25-19 17-5530-G 押え力イド"足調"節ナット SCREW 6 25-20 17-5530-1 押え力イド"足調"節ナット NEEDLE GUARD 1 25-21 17-5530-J 押え足固定ネジ LOOPPER 1 25-22 17-5530-K ネジ LOOPPER 1 25-23※ ルーバー LOOPPER 1 25-24※ ルーバー HANK 1 25-25※ ルーバー SCREW 1 25-26※ ルーバー SCREW 2 25-27 17-5220-A 押えボス SCREW 1 25-28 84-113 ネジ SCREW 1 25-29 84-167 ネジ SCREW 1 25-30 17-7250-G 取付ピン PIN 1 25-31 87-104 ネジ SCREW 1 25-32 84-368 ネジ SCREW 2 25-33 84-376 ネジ SCREW 1 25-34 84-382 ネジ SCREW 1 25-35 84-575 ネジ SCREW 1 25-36 SCREW 2 25-37 25-38 85-611 ネジ SCREW 1 25-39 17-5020-A 押えボス HANK 1 25-40 17-5320-A 押えボス HANK 1 1501PHD 1502P, PMD MODEL SIZE PART NO. 1501 1/4 17-5020-C 1502 3/16 17-5110-B 5/16 17-5130-B 1503PTF MODEL SIZE PART NO. 1502PHD 1/4 17-5220-B 1503PHD 1/4 17-5320-B 10 モデル サイズ 品番 MODEL SIZE PART NO. 1501 3/16 17-5020-B 1502 1/4 17-5530-E 9/32 17-5540-E -49- -50- 9. jintex.in
Page 28 — 26. ゲージパーツ GAUGE PARTS
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| * | NEEDLE BAR | 1 | |
| * | NEEDLE HOLDER | 1 | |
| * | NEEDLE PLATE | 1 | |
| * | FEED DOG | 1 | |
| 17-54210-A | RACKET | 1 | |
| 17-5410-C | RACKET | 2 | |
| 17-5410-E | LINK PLATE | 1 | |
| 17-5410-G | SLIDE PLATE | 1 | |
| 17-4430-A | HANK | 1 | |
| 17-4430-C | PIN | 1 | |
| * | BOTTOM | 1 | |
| 17-5810-D | PIN | 2 | |
| 17-5810-E | SCREW | 1 | |
| * | NEEDLE GUARD | 1 | |
| * | LOOPER | 1 | |
| * | LOOPER | 1 | |
| * | LOOPER | 1 | |
| * | LOOPER | 1 | |
| 19-581 | LOOPER | 2 | |
| 19-582 | LOOPER | 2 | |
| 79-282 | FINGER GUARD | 2 | |
| 84-113 | SCREW | 1 | |
| 84-114 | SCREW | 2 | |
| 84-361 | SCREW | 2 | |
| 84-364 | SCREW | 3 | |
| 84-368 | SCREW | 1 | |
| 84-382 | SCREW | 1 | |
| 84-464 | SCREW | 1 | |
| 84-465 | SCREW | 1 | |
| 84-521 | SCREW | 2 | |
| 84-575 | SCREW | 2 | |
| 84-591 | BOLT | 1 | |
| 87-104 | SCREW | * | |
| 26-526 | SIDE GUIDE | 2 |
26. ゲージパーツ GAUGE PARTS 1504P, PMD 1 27 9 10 11 サイズ SIZE 1 1-1/8 品 PART NO. 17-5410-B 17-5420-B 4 22 26 14 3 1508P, PR 1 32 5 6 7 13 24 25 21 20 A B C D 31 28 29 3 33 30 2 34 サイズ SIZE 1-3/4-1/4 3/16-1/4 1/4-1/4 品 PART NO. 17-5830-B 17-5820-B 17-5810-B 33 30 2 34 -51- -52- REF. NO. 26-01 26-02 26-03 26-04 26-05 26-06 26-07 26-08 26-09 26-10 26-11 26-12 26-13 26-14 26-15 26-16 26-17 26-18 26-19 26-20 26-21 26-22 26-23 26-24 26-25 26-26 26-27 26-28 26-29 26-30 26-31 26-32 26-33 26-34 PART NO. * * * * 17-54210-A 17-5410-C 17-5410-E 17-5410-G 17-4430-A 17-4430-C * 17-5810-D 17-5810-E * * * * * 19-581 19-582 79-282 84-113 84-114 84-361 84-364 84-368 84-382 84-464 84-465 84-521 84-575 84-591 87-104 26-526 品 名 針棒 針棒 針板 送り歯 押工ボス 取付金具 段押工リンクプレート スライド押工プレート HANK ヒンジ ピン 押足 押工取付ピン リンクネジ 針受 ルーパ ルーパ ルーパ ルーパ ルーパ フィンガーガード ネジ ネジ ネジ ネジ ネジ ネジ ネジ ネジ ネジ ネジ 六角穴付きボルト ネジ 生地ガイド DESCRIPTION NEEDLE BAR NEEDLE HOLDER NEEDLE PLATE FEED DOG RACKET RACKET LINK PLATE SLIDE PLATE HANK PIN BOTTOM PIN SCREW NEEDLE GUARD LOOPER LOOPER LOOPER LOOPER LOOPER FINGER GUARD SCREW SCREW SCREW SCREW SCREW SCREW SCREW SCREW SCREW SCREW BOLT SCREW SIDE GUIDE Q' TY 1 1 1 1 1 2 1 1 1 1 1 2 1 1 1 1 1 2 1 2 2 3 1 1 1 2 2 1 * 2 jintex.in
