Kansai Special FX4404 Parts Book PDF — View & Download

Parts index — Kansai Special FX4404tap a row to open its page

Page 1 — PARTS LIST

Kansai Special FX4404 parts on page 1
Ref	Part number	Part name	Qty
	FX4404P,PMD	FX4404P,PMD
	FX4406P,PMD	FX4406P,PMD
	FX4409P,PMD	FX4409P,PMD
	FX4412P,PMD	FX4412P,PMD
	FX4404P/UTC	FX4404P/UTC
	FX4406P/UTC	FX4406P/UTC
	FX4408P	FX4408P
	FX4409P/UTC	FX4409P/UTC
	FX4412P/UTC	FX4412P/UTC
	FXS4404P/UTC	FXS4404P/UTC
	FX4404PSF	FX4404PSF
	FX4406PL	FX4406PL
	FX4408PL	FX4408PL
	FX4412PL	FX4412PL

Page 2 — CONTENTS

Kansai Special FX4404 parts on page 2
Ref	Part number	Part name	Qty
	1-2	FRAME ASSEMBLY (1)
	3-4	FRAME ASSEMBLY (2)
	5-6	FRAME ASSEMBLY (3)
	7-8	THREAD TENSION MECHANISM
	9-10	THREAD TENSION MECHANISM
	11-12	THREAD TENSION MECHANISM
	13-14	THREAD TENSION MECHANISM
	15-16	BUSHING
	17-18	NEEDLE BAR MECHANISM
	19-20	CRANK SHAFT MECHANISM
	21-22	FEED MECHANISM
	23-24	LOOPER MECHANISM
	25-26	PRESSER FOOT MECHANISM
	27-28	LUBRICATION MECHANISM
	29-30	REAR PULLER MECHANISM
	31-32	REAR PULLER MECHANISM
	33-34	REAR PULLER MECHANISM
	35-36	UTC KNIFE MECHANISM
	37-38	THREAD STAND AND TABLE
	39-40	THREAD STAND AND TABLE
	41-42	TENSION STAND MECHANISM
	43-44	TENSION STAND MECHANISM
	45-46	TENSION STAND MECHANISM
	47-48	TENSION STAND MECHANISM
	49-50	GUIDE ROLLER MECHANISM
	51-52	WIRING AND PIPING
	53-54	WIRING AND PIPING
	55-56	WIRING AND PIPING
	57-58	METERING DEVICE MECHANISM
	59-60	METERING DEVICE MECHANISM
	61-62	ACCESSORIES
	63-64	GAUGE PARTS
	65-66	FXS SERISE EXCLUSIVE PARTS
	67	GAUGE PARTS TABLE
	68	UTC GAUGE PARTS TABLE

Page 3 — 1. フレーム関係 (1) FRAME ASSEMBLY (1)

Kansai Special FX4404 parts on page 3
Ref	Part number	Part name	Qty
	01-01 02-118	波ワッシャ
	01-02 02-119	波座金
	01-03 05-444	糸吹き取付ガイド
	01-04 05-445	糸吹きブラケット
	01-05 05-446	糸吹きパイプ
	01-06 05-558	検出器用止め金具
	01-07 21-975	糸糸道保護カバー
	01-08 21-264	針棒カバー
	01-09 21-265	保護カバー
	01-10 21-266	針棒カバー
	01-11 21-273	保護カバー
	01-12 21-274	保護カバー
	01-13 21-275	保護カバー
	01-14 21-276	保護カバー-取り付け板
	01-15 21-459	保護カバー-ブラケット
	01-16 21-499	立ロツトカバー
	01-17 21-711	面板
	01-18 21-711	保護カバー
	01-19 23-427	ゴム栓
	01-20 23-462	パツキン
	01-21 23-465	面板パツキン
	01-22 24-053	モデルステッカー
	01-23 24-401	オイルマークシール
	01-24 24-052	KSマーク
	01-25 39-502	オイルポット窓
	01-26 71-580	ノツクピン
	01-27 75-224	ワッシャ
	01-28 75-225	スプリングワッシャ
	01-29 75-436	ワッシャ
	01-30 75-452	ワッシャ
	01-31 84-396	段ネジ
	01-32 87-092	六角穴付きボルト
	01-33 87-099	ネジ
	01-34 87-113	六角穴付きボルト
	01-35 87-177	六角穴付きボルト
	01-36 87-224	六角穴付きボルト
	01-37 87-264	段ネジ
	01-38 87-270	ネジ
	01-39 87-092	ネジ
	01-40 87-409	ネジ
	01-41 87-661	六角穴付きボルト
	01-42 88-166	ナット
	01-43 93-701	ピン

Page 4 — 2. フレーム関係(2) FRAME ASSEMBLY (2)

Kansai Special FX4404 parts on page 4
Ref	Part number	Part name
02-01	01-108	COVER
02-02	02-112	WASHER
02-03	09-402	FABRIC GUIDE (RIGHT)
02-04	09-403	TAPE GUIDE (LEFT)
02-05	09-404	TAPE HOLDER
02-06	14-438	NEEDLE PLATE SUPPORT BRACKET
02-07	14-439	NEEDLE PLATE SUPPORT BRACKET
02-08	21-268	PULLEY COVER
02-09	21-269	UPPER COVER
02-10	21-270	FRONT PLATE COVER
02-11	26-712	WASHER
02-12	21-272	FRONT COVER
02-13	21-279	COVER
02-14	21-280	COVER
02-15	21-297	COVER
02-16	21-298	FRONT COVER
02-17	21-460	COVER
02-18	23-166	PLUG
02-19	23-463	GASKET
02-20	23-467	PLUG
02-21	23-501	PLUG
02-22	23-512	CUSHION RUBBER
02-23	23-427	SEAL CAP
02-24	25-503	SCREW
02-25	25-516	HINGE
02-26	25-517	SCREW
02-27	25-522	SCREW
02-28	31-503	OIL FILTER SCREEN
02-29	35-416	OIL FENCE
02-30	39-503	CLAMP
02-31	71-116	PIN
02-32	71-579	PIN
02-33	75-455	WASHER
02-34	75-456	WASHER
02-35	75-468	WASHER
02-36	79-522	SPRING
02-37	79-912	SPRING
02-38	79-922	SPRING
02-39	84-364	SCREW
02-40	87-098	SCREW
02-41	87-145	SCREW
02-42	87-177	BOLT
02-43	87-213	BOLT
02-44	87-214	BOLT
02-45	85-181	SCREW
02-46	87-258	PIN
02-47	87-269	SCREW
02-48	87-270	SCREW
02-49	87-272	SCREW
02-51	87-284	SCREW
02-52	87-286	SCREW
02-53	87-410	PIN
02-54	87-411	SCREW
02-55	87-415	SCREW
02-56	87-418	SCREW
02-57	88-146	NUT
02-58	94-506	OIL SEAL

Page 5 — 3. フレーム関係 (3) FRAME ASSEMBLY (3)

Kansai Special FX4404 parts on page 5
Part number	Part name	Qty
03-0102-112	波ワッシャー	1
03-0209-402	生地ガイド(右)	1
03-0309-403	ゴムガイド(左)	1
03-0409-404	ゴムガイド(右)	1
03-0521-268	プーリーカバー	1
03-0621-270	前ベースカバー	1
03-0721-272	前カバー	1
03-0821-277	上ベースカバー	1
03-0921-278	横カバー-(UTC)	1
03-1021-460	油カバー	1
03-1122-407	シリンダー加工	1
03-1223-166	ブッシュ蓋ゴム	1
03-1323-463	上油カバーパッキン	1
03-1423-467	送り土台用ゴム枠	1
03-1523-501	ゴム枠	2
03-1623-512	クッションゴム	1
03-1723-427	シールキャップ	1
03-1825-503	カバー・ヒンジネジ	1
03-1925-516	定規台ヒンジ	1
03-2025-517	ヒンジネジ	1
03-2125-522	カバー・ストップネジ	1
03-2231-503	濾過網	1
03-2335-416	オイルフェンス	1
03-2439-503	濾過網押え	1
03-2571-116	ピン	1
03-2675-455	ワッシャー	2
03-2775-468	ワッシャー	1
03-2879-412	ワッシャー	2
03-2979-912	ハ
03-3079-922	皿バネ
03-3187-098	ネジ	1
03-3287-145	ネジ	4
03-3387-177	六角穴付きボルト	4
03-3487-214	六角穴付きボルト	2
03-35	BOLT
03-3687-258	スタンドピン	3
03-3787-269	ネジ	7
03-3887-284	ネジ	5
03-3987-286	ネジ	2
03-4087-411	支柱ネジ	4
03-4187-415	ネジ	1
03-4287-418	段ネジ	1
03-4394-506	オイルシール	1
03-4487-410	スタンドピン	1

Page 6 — 4. 糸調子機構 (FX4404) THREAD TENSION MECHANISM

Kansai Special FX4404 parts on page 6
Ref	Part number	Part name	Qty
	23-324	フェルト
	41-101	チャンポン皿小ケース
	41-105	チャンポン皿ラチェット
	41-107	大ケース
	41-110	チャンポン皿
	41-115	糸道(上)
	41-117	糸道(下)
	41-448	ブラケット
	41-449	糸緩めプレート
	41-510	調子棒
	41-701	チャンポン調子バネ(強)
	41-702	チャンポン調子バネ(弱)
	45-123	弓糸道
	45-133	針棒糸道
	45-428	糸ガイド
	45-429	上糸受け
	45-430	上糸ガイド
	45-431	上糸道(下)
	45-438	上糸道
	45-546	糸ガイド
	45-547	糸ガイドブラケット
	47-104	糸道
	47-411	下糸別糸案内糸道
	47-412	糸緩めプレート
	47-413	下糸緩め糸道
	75-394	糸道台ワッシャ
	75-455	ワッシャ
	04-28
	79-514	引張りバネ
	84-501	ネジ
	87-010	ネジ
	87-092	六角穴付きボルト
	87-113	六角穴付きボルト
	87-129	六角穴付きボルト
	87-177	六角穴付きボルト
	87-269	ネジ
	87-270	ネジ
	87-278	ネジ
	87-272	ネジ
	87-288	ネジ

Page 7

Kansai Special FX4404 parts on page 7
Ref	Part number	Part name	Qty
	05-434	糸締め棒
	05-435	糸締めブロック
	05-436	糸締め金具
	05-438	糸締めシリンダー
	05-439	糸締めシリンダー
	05-440	糸締め作動ブロック
	05-441	ガイドプレート
	05-478	糸締めブロック
	23-324	フェルト
	41-101	チャンポン皿小ケース
	41-105	チャンポン皿ラチェット
	41-107	大ケース
	41-110	チャンポン皿
	41-115	糸道(上)
	41-117	糸道(下)
	41-448	ブラケット
	41-449	糸締めプレート
	41-450	糸締めプレート
	41-510	調子棒
	41-701	チャンポン調子バネ(強)
	41-702	チャンポン調子バネ(弱)
	75-455	ワッシャ
	79-943	カラー
	79-514	引張りバネ
	79-540	糸締め棒防振バネ
	84-501	ネジ
	87-092	六角穴付きボルト
	87-098	ネジ
	87-177	六角穴付きボルト
	87-246	ネジ
	87-286	ネジ
	93-201	Eリング

Page 8 — 6. 糸調子機構 (FX4406~4412) THREAD TENSION MECHANISM

Kansai Special FX4404 parts on page 8
Ref	Part number	Part name	Qty
	06-01 45-107	糸道
	06-02 45-127	糸道
	06-03 45-432	針棒糸道
	06-04 45-433	上糸道(下)
	06-05 45-434	上糸ガイド
	06-06 45-435	上糸受け
	06-07 45-437	上糸道
	06-08 47-408	糸道
	06-09 47-409	糸道
	06-10 47-410	下糸捌糸案内糸道
	06-11 47-413	下糸捌糸道
	06-12 75-455	ワツシヤ
	06-13 75-522	ワツシヤ
	06-14 87-010	ネジ
	06-15 87-113	六角穴付きボルト
	06-16 87-177	六角穴付きボルト
	06-17 87-269	ネジ
	06-18 87-270	ネジ
	06-19 87-272	ネジ
	06-20 87-288	ネジ

Page 9 — 7. 糸調子機構 (FX4406UTC~4412UTC) THREAD TENSION MECHANISM

Kansai Special FX4404 parts on page 9
Ref	Part number	Part name	Qty
	07-0105-442	糸締棒
	07-0205-443	糸締シリンダー
	07-0305-479	糸締プレート
	07-0405-480	糸締シリンダー
	07-0545-107	糸道
	07-0645-127	糸道
	07-0745-432	針棒糸道
	07-0845-433	上糸道(下)
	07-0945-434	上糸ガイド
	07-1045-435	上糸受け
	07-1145-436	糸道
	07-1245-437	上糸道
	07-1347-408	糸道
	07-1447-409	糸道
	07-1547-410	下糸別糸案内糸道
	07-1647-413	下糸別糸道
	07-1775-455	ワッシャ
	07-1875-456	ワッシャ
	07-1975-522	ワッシャ
	07-2087-010	ネジ
	07-2287-113	六角穴付きボルト
	07-2387-177	六角穴付きボルト
	07-2487-269	ネジ
	07-2587-272	ネジ
	07-2687-288	ネジ

Page 10 — 8. ブッシュ機構 BUSHING

Kansai Special FX4404 parts on page 10
Ref	Part number	Part name	Qty
	08-0181-407	押え棒ブッシュ
	08-0281-408	後プーラー揚ブッシュ
	08-0381-425	針棒ブッシュ上
	08-0481-426	針棒ブッシュ下
	08-0581-427	クランク軸ブッシュ
	08-0681-428	ブッシュ
	08-0781-429	ブッシュ
	08-0881-430	ブッシュ
	08-0981-432	ブッシュ
	08-1081-433	ブッシュ
	08-1181-517	ブッシュ
	08-1281-559	ブッシュ
	08-1394-502	オイルシール

Page 11 — 9. 針棒. 弓機構 NEEDLE BAR MECHANISM

Kansai Special FX4404 parts on page 11
Ref	Part number	Part name	Qty
	09-01 11-407	針棒
	09-02 23-195	O-リング
	09-03 23-464	ッキン
	09-04 23-555	フェルト
	09-05 66-404	針棒リンク
	09-06 69-444	弓
	09-07 69-438	弓油止メ板
	09-08 69-437	針棒案内板
	09-09 71-485	リンクピン
	09-10 71-495	弓ピン
	09-11 73-402	針棒コネクトガイド
	09-12 73-403	針棒ガイド
	09-13 75-452	ワッシャ
	09-14 75-486	ワッシャ
	09-15 81-409	弓ブツシユ
	09-16 81-410	弓ブツシユ
	09-17 87-113	六角穴付きボルト
	09-18 87-177	六角穴付きボルト
	09-19 87-233	ネジ
	09-20 87-242	ネジ
	09-21 87-203	六角穴付きボルト
	09-22 87-405	ボタンボルト
	09-23 69-444-0-2号	(ブツシユ付)

Page 12 — 10. CRANKSHAFT MECHANISM

Kansai Special FX4404 parts on page 12
Part number	Part name	Qty
10-01 23-197	O-RING	1
10-02 23-384	FELT	1
10-03 23-466	O-RING	1
10-04 31-422	PUMP GEAR	1
10-05 60-4080	CONNECTING ROD ASS'Y	1
10-06 60-4100	BEARING ASS'Y	1
10-07 60-4130	BEARING ASS'Y	1
10-08 61-415	ECCENTRIC	1
10-09 61-416	CRANK ROD	1
10-10 61-711	CONNECTING ROD BALL	1
10-11 63-422	CONNECTING ROD	1
10-12 63-621	BALL JOINT	1
10-13 63-713	BALL JOINT	1
10-14 65-302	CONNECTING BAR	1
10-15 69-121	GUIDE	1
10-16 69-440	SLEEVE	1
10-17 69-445	COLLAR	1
10-18 69-446	PULLEY	1
10-19 69-447	FLANGE	1
10-20 71-447	CRANK SHAFT (34. 5)	1
10-21 71-480	SHAFT	1
10-22 75-327	WASHER	1
10-23 75-329	WASHER	2
10-24 84-567	SCREW	2
10-25 84-568	SCREW	2
10-26 84-572	SCREW	1
10-27 86-741	NUT	1
10-28 86-742	NUT	1
10-29 87-113	BOLT	3
10-30 87-172	SCREW	3
10-31 87-203	BOLT	1
10-32 87-214	BOLT	2
10-33 87-242	SCREW	2
10-34 87-253	SCREW	3
10-35 87-254	SCREW	6
10-36 91-403	BEARING	1
10-37 91-404	BEARING	1
10-38 93-264	RING	1
10-39 60-3700	CONNECTING ROD ASS'Y	1

Page 13 — 11. 送り機構 FEED MECHANISM

Kansai Special FX4404 parts on page 13
Ref	Part number	Part name	Qty
	11-01 23-166	ブッシュ蓋ゴム
	11-02 23-183	O-リング
	11-03 23-341	フェルト
	11-04 55-430	送り歯取付台
	11-05 55-431	送り元台
	11-06 55-432	送り土台
	11-07 61-410	送り調節エキセントリック
	11-08 61-411	送りエキセン
	11-09 61-412	送り上下エキセン玉
	11-10 63-420	送りエキセンダルーマ
	11-11 63-423	送り連結ロット
	11-12 67-423	送り前後レバー
	11-13 69-431	送り調節ギヤー
	11-14 69-432	送り調節エキセンバネ
	11-15 69-433	送り調節ギヤープレート
	11-16 69-434	送りエキセンピン土台
	11-17 69-435	プッシュボタン
	11-18 69-442	エキセンピン
	11-19 71-351	シャフト
	11-20 71-431	ピン
	11-21 71-434	シャフト
	11-22 71-487	送り歯上下ピン
	11-23 71-488	送り元台ピン
	11-24 71-491	送りシャフト
	11-25 75-189	カラー
	11-26 75-453	ワッシャ
	11-27 75-482	ワッシャ
	11-28 75-509	ワッシャ
	11-29 79-420	送り上下ピンバネ
	11-30 79-421	プッシュボタタンバネ
	11-31 84-521	ネジ
	11-32 87-104	ネジ
	11-33 87-129	六角穴付きボルト
	11-34 87-171	六角穴付きボルト
	11-35 87-172	ネジ
	11-36 87-233	ネジ
	11-37 87-253	ネジ
	11-38 87-254	ネジ
	11-39 87-274	ネジ
	11-40 87-286	ネジ
	11-41 87-401	ネジ
	11-42 87-407	六角穴付き止めネジ
	11-43 87-408	ネジ
	11-44 91-406	ベアリング
	11-45 91-430	ニードルベアリング
	11-46 93-202	E-リング
	11-47 93-205	E-リング
	11-48 93-406	ストップリング
	11-49 87-317	平頭付段ネジ

Page 14 — 12. ルーバー機構 LOOPER MECHANISM

Kansai Special FX4404 parts on page 14
Ref	Part number	Part name	Qty
	12-01 04-111	ルーバー台出し板
	12-02 04-444	ルーバー台ストッパ
	12-03 04-445	ルーバー引き出しシャフト
	12-04 04-446	ルーバー引き出しピン
	12-05 19-475	ルーバー元台
	12-06 23-341	フェルト
	12-07 23-534	ゴム栓
	12-08 23-534	フェルト
	12-09 47-220	下糸巻き棒
	12-10 61-413	エキセン玉
	12-11 63-419	連結ダルマ
	12-12 67-421	サバキ棒連結レバー
	12-13 67-422	ルーバー前後レバー
	12-14 67-425	糸奇せレバー
	12-15 71-431	ピン
	12-16 71-478	振元軸
	12-17 71-479	連結ピン
	12-18 71-489	ルーバー駆動シャフト
	12-19 71-911	シャフト
	12-20 73-404	糸奇せ棒抱き
	12-21 75-381	ワッシャ
	12-22 75-455	ワッシャ
	12-23 75-483	カラー
	12-24 75-504	ワッシャ
	12-25 75-515	ワッシャ
	12-26 75-527	スプリングワッシャ
	12-27 75-537	カラー
	12-28 75-675	ワッシャ
	12-29 75-901	ワッシャ
	12-30 79-161	春
	12-31 79-163	春
	12-32 79-164	春
	12-33 81-142	ブッシュ
	12-34 81-143	ブッシュ
	12-35 87-113	六角穴付きボルト
	12-36 87-171	六角穴付きボルト
	12-37 87-177	六角穴付きボルト
	12-38 87-203	六角穴付きボルト
	12-39 87-224	六角穴付きボルト
	12-40 87-233	ネジ
	12-41 87-254	ネジ
	12-42 87-274	ネジ
	12-43 91-430	ニードルベアリング
	12-44 92-233	スラストベアリング
	12-45 93-211	E-リング
	12-46 93-222	E-リング
	12-47 93-402	C-リング
	12-48 98-871	O-リング
	12-49 19-4750-2	LOOPER ROCKER ASS'Y
	12-50 75-410	スプリングワッシャ

Page 15 — 13. 押え揚げ機構 PRESSER FOOT MECHANISM

Kansai Special FX4404 parts on page 15
Ref	Part number	Part name	Qty
	05-404	スプリングピン
	05-427	押え揚シリンダーブラケット
	00-6082	押え揚シリンダーセット
	05-891	作動金具
	23-265	押え棒油止シール
	71-203	平行ピン
	71-492	押え棒
	71-507	糸緩め軸
	75-332	ワッシャ
	75-458	ワッシャ
	75-537	カラー
	75-552	ワッシャ
	77-419	押え揚げ連結ピン
	77-421	押え揚げ連結板
	77-422	押え棒ダキ
	77-423	抱き連結プレート
	77-424	押え揚げレバー
	77-425	押え揚げ連結板
	77-426	後プーラー揚レバー
	77-427	レバー
	77-428	押え揚げパイプ
	77-429	押え揚げクランク
	77-430	糸緩めワイヤーセット
	77-436	ワイヤー取付ブラケット
	77-509	ブラケット
	77-511	押え棒ガイド
	79-422	押え棒バネ (大)
	79-423	卷きバネ
	79-424	卷きバネ
	79-519	押え棒バネ (小)
	84-561	ネジ
	87-112	六角穴付きボルト
	84-581	段ネジ
	84-588	ネジ
	84-813	ネジ
	86-411	ナット
	87-129	六角穴付きボルト
	87-171	六角穴付きボルト
	87-177	六角穴付きボルト
	87-193	ネジ
	87-203	六角穴付きボルト
	87-252	六角穴付きボルト
	87-274	ネジ
	87-403	押え棒ネジ
	87-404	段付ネジ
	88-003	筒ネジナット
	93-205	E-リング
	71-446	押え棒
	06-579	六角穴付ハーフユニオン

Page 16 — 14. 給油機構 LUBRICATION MECHANISM

Kansai Special FX4404 parts on page 16
Ref	Part number	Part name	Qty
	17-8010-G	ピン
	21-632	オイルフィルターキャップ
	23-304	シール
	23-506	O-リング
	23-508	O-リング
	75-552	ワッシャ
	30-0130	ポンプセット
	31-156	ポンプメッシュ
	31-157	ポンプメッシュ止メ金具
	31-222	フィルター
	31-314	ジョイント
	31-514	ジョイント
	31-507	オイルタンク
	31-702	ポンプギヤー
	31-703	ポンプ取付板
	31-704	トロイドポンプハウジング
	31-705	アウターローター
	31-706	ポンプ軸
	31-707	インナーローター
	31-708	ポンプ裏板
	35-413	止め金具
	35-414	オイルフェンス
	35-415	油受
	35-417	下軸給油配管
	35-418	弓ピン配管
	35-419	ビニールチューブ
	35-420	ビニールチューブ
	88-165	六角ナット
	35-505	片口継手
	35-506	両口管継手
	35-509	継手
	35-519	ビニールチューブ
	35-521	ビニールチューブ
	35-528	管継手ボルト
	35-529	管継手ボルト
	39-403	配管止め
	39-504	オイルゲージ
	87-092	六角穴付きボルト
	87-123	六角穴付きボルト
	87-129	六角穴付きボルト
	87-140	六角穴付きボルト
	87-225	六角穴付きボルト
	87-254	ネジ
	87-311	フタネシ"
	87-663	六角穴付きボルト
	88-137	ナット
	30-0131	ポンプセット
	30-5070	RXオイルタンクセット

Page 17 — 15. 後プーラー機構 REAR PULLER MECHANISM

Kansai Special FX4404 parts on page 17
Ref	Part number	Part name	Qty
	02-112	波ワッシャー
	02-406	後プーラー立シャフト
	02-407	後プーラー立シャフト抱き
	02-408	手揚げ用金具
	02-409	連結プレート
	61-209	上シャフト連結エキセン
	61-418	ロット玉
	63-208	上シャフト連結ダルマ
	63-711	立ロツト(小)
	65-306	上シャフト連結棒
	67-426	上プーラー振りレバー
	67-529	上プーラー駆動レバー
	71-493	上プーラー駆動軸
	71-729	プーラー回り止ピン
	75-187	ワッシャー
	75-211	カラー
	75-452	ワッシャー
	79-425	プーラー圧縮バネ
	84-567	ネジ
	84-569	ネジ
	84-581	段ネジ
	84-582	段ネジ
	85-671	段ネジ
	86-311	ナット
	86-741	ナット
	86-742	ナット
	87-171	六角穴付きボルト
	87-172	ネジ
	87-225	六角穴付きボルト
	87-287	六角穴付きボルト
	87-754	プーラー筒ネジ
	88-166	ナット
	93-223	E型止メ輪
	93-258	軸用止め輪
	93-261	Cリング
	94-506	オイルシール
	60-3780	上シャフト連結レバー・ロツトセット

Page 18 — 16. 後プーラー機構 (FX4404) REAR PULLER MECHANISM

Kansai Special FX4404 parts on page 18
Part number	Part name	Qty
01-115	SLEEVE	2
02-117	REAR PULLER PIPE COVER
02-123	ONE WAY CLUTCH HOUSING
02-136	REAR PULLER (SMOOTH)
02-153	REAR PULLER HOLDER
02-178	UPPER REAR PULLER 28
02-250	BRACKET
02-268	CONNECTING PLATE
02-415	REAR PULLER (SMOOTH)
02-417	REAR PULLER GEAR (15TEETH)
71-444	SHAFT
71-490	SHAFT
75-407	WASHER	3
75-451	WASHER
75-484	GUIDE COLLER
75-485	COLLAR	2
75-519	WASHER
79-551	PULLER PLATE SPRING
81-321	BUSHING
81-322	BUSHING
81-323	BUSHING
84-162	SCREW	6
84-462	SCREW	3
84-573	SCREW
84-813	SCREW
86-411	NUT
86-901	NUT
87-113	BOLT	2
87-129	BOLT
87-181	SCREW
87-225	BOLT
87-286	SCREW	3
88-179	NUT	2
91-407	CONNECTING BAR
93-221	E-RING
98-600	CONNECTING BAR
98-601	BEARING SLEEVE	2
98-821	BEARING	2
98-864	SCREW
00-3281	28 TEETH PULLER ASS'Y
00-2003	SMOOTH PULLER ASS'Y

Page 19 — 17. 後プーラー機構 (FX4406~4412) REAR PULLER MECHANISM

Kansai Special FX4404 parts on page 19
Ref	Part number	Part name	Qty
	17-0101-115	スリープ
	17-0202-117	後プーラーパイプフタ
	17-0302-124	ワンウェイクラッチ用ハウジング (大)
	17-0402-138	プーラー (ゴム)
	17-0502-221	後プーラー連結板
	17-0602-246	回り止ブラケット
	17-0702-420	プーラー下ギヤー (SMOOTH)
	17-0802-496	後プーラーギヤー (14山)
	17-0902-458	後プーラー台
	17-1002-494	後プーラー
	17-1171-445	後プーラー台シャフト (大)
	17-1271-490	下ローラーシャフト
	17-1375-407	ワッシャ
	17-1475-451	ワッシャ
	17-1575-484	ガイドカラー
	17-1675-519	ワッシャ
	17-1779-551	プーラー板バネ
	17-1881-321	ブッシュ
	17-1981-322	ブッシュ
	17-2081-323	ブッシュ
	17-2184-162	ネジ
	17-2284-462	ネジ
	17-2384-573	段ネジ
	17-2484-813	ネジ
	17-2586-411	ナツト
	17-2686-901	ナツト
	17-2787-113	六角穴付きボルト
	17-2887-129	六角穴付きボルト
	17-2987-181	ネジ
	17-3087-225	六角穴付きボルト
	17-3187-286	ネジ
	17-3288-179	ナツト
	17-3391-407	ワンウェイクラツチ
	17-3493-221	ストツプリング
	17-3598-600	連結メガネ
	17-3698-601	ベアリングインナーレース
	17-3798-821	ベアリング
	17-3898-864	ネジ
	17-3900-3222	28山プーラーセット
	17-4000-2402	スムースプーラーセット

Page 20 — 18. UTC糸切り装置 UTC KNIFE MECHANISM

Kansai Special FX4404 parts on page 20
Ref	Part number	Part name	Qty
	18-01 05-395	針板台
	18-02 05-420	パッキン
	18-03 05-421	案内プレート
	18-04 05-426	ビスストンロッド
	18-05 05-428	スピードコントローラー
	18-06 05-429	固定メス
	18-07 05-430	ガイドローラー(小)
	18-08 05-431	ガイドローラー(大)
	18-09 05-433	ストツパ -
	18-10 05-447	裏バネ(下)
	18-11 05-565	スピードコントローラー
	18-12 05-544	シリンダー-本体(右)
	18-13 05-545	シリンダー-本体(左)
	18-14 05-546	ロツト"カバー-
	18-15 05-547	ロツト"プレート
	18-16 05-548	可動メス
	18-17 05-549	裏バネ(上)
	18-18 23-183	O-リング
	18-19 23-512	クツシヨンゴム
	18-20 71-201	ヒン
	18-21 71-579	ノツクピン
	18-22 87-011	ネジ
	18-23 87-097	ネジ
	18-24 87-100	六角穴付きボルト
	18-25 87-254	ネジ
	18-26 87-274	ネジ
	18-27 87-278	ネジ
	18-28 87-412	ネジ
	18-29 87-413	ネジ
	18-30 87-415	ネジ
	18-31 87-416	ストツパ-ネジ
	18-32 93-236	穴用止め輪
	18-33 98-857	O-リング

Page 21 — 19. 糸立て及びテーブル (FX4404) THREAD STAND AND TABLE

Kansai Special FX4404 parts on page 21
Ref	Part number	Part name	Qty
	42-718	8本糸立て
	23-509	クッションゴム
	93-501	U型止め輪
	42-501	クッションゴム付ネジ
	75-536	平ワッシャ
	75-527	M6用ハネ座金
	88-166	固定ナット
	87-901	ネジ
	21-629	補助カバー
	21-032	シンリンダー・フラットテーブル
	21-025	補助板付テーブル

Page 22 — 20. 糸立て及びテーブル (FX4406, 4412) THREAD STAND AND TABLE

Kansai Special FX4404 parts on page 22
Ref	Part number	Part name	Qty
	42-190	12本糸立て
	42-186	24本糸立て
	23-509	クッションゴム
	93-501	U-RING
	42-501	クッションゴム取付ネジ
	75-536	平ワッシャ
	75-527	M6用バネ座金
	88-166	固定ナット
	87-901	ネジ
	21-629	カバー
	21-085	シリンダー・フラットテーブル
	21-084	補助板付きテーブル

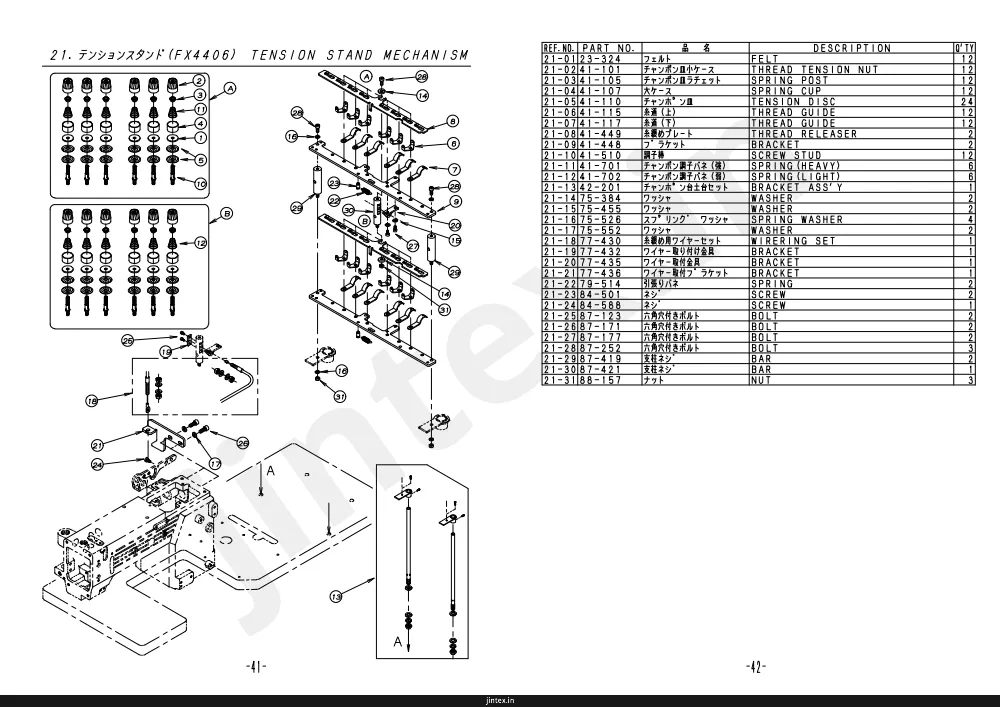

Page 23 — 21. テンションスタンド (FX4406) TENSION STAND MECHANISM

Kansai Special FX4404 parts on page 23
Ref	Part number	Part name	Qty
	21-01 23-324	フェルト
	21-02 41-101	チャンポン皿小ケース
	21-03 41-105	チャンポン皿ラチェット
	21-04 41-107	大ケース
	21-05 41-110	チャンポン皿
	21-06 41-115	糸道(上)
	21-07 41-117	糸道(下)
	21-08 41-449	糸緩めプレート
	21-09 41-448	ブ・ラケット
	21-10 41-510	調節棒
	21-11 41-701	チャンポン調子バネ(強)
	21-12 41-702	チャンポン調子バネ(弱)
	21-13 42-201	チャンポン台土台セット
	21-14 75-384	ワッシャ
	21-15 75-455	ワッシャ
	21-16 75-526	スプリングワッシャ
	21-17 75-552	ワッシャ
	21-18 77-430	糸緩め用ワイヤーセット
	21-19 77-432	ワイヤー・取り付け金具
	21-20 77-435	ワイヤー・取付金具
	21-21 77-436	ワイヤー取付ブラケット
	21-22 79-514	引張りバネ
	21-23 84-501	ネジ
	21-24 84-588	ネジ
	21-25 87-123	六角穴付きボルト
	21-26 87-171	六角穴付きボルト
	21-27 87-177	六角穴付きボルト
	21-28 87-252	六角穴付きボルト
	21-29 87-419	支柱ネジ
	21-30 87-421	支柱ネジ
	21-31 88-157	ナット

Page 24

Kansai Special FX4404 parts on page 24
Ref	Part number	Part name	Qty
	22-01 05-450	エアーシリンダー
	22-02 05-557	エアーシリンダー-取付金具
	22-03 09-506	ワッシャー
	22-04 23-324	フエルト
	22-05 41-101	チヤンポン皿小ケース
	22-06 41-105	チヤンポン皿ラチエツト
	22-07 41-107	大ケース
	22-08 41-110	チヤンポン皿
	22-09 41-115	糸道(上)
	22-10 41-117	糸道(下)
	22-11 41-449	糸綴めプレート
	22-12 41-448	フ゛ラケツト
	22-13 41-510	調子棒
	22-14 41-701	チヤンポン調子バネ(強)
	22-15 41-702	チヤンポン調子バネ(弱)
	22-16 42-201	チヤンポン台土台セツト
	22-17 75-384	ワツシヤ
	22-18 75-453	ワツシヤ
	22-19 75-455	ワツシヤ
	22-20 75-526	スプリング
	22-21 79-514	引張りバネ
	22-22 84-501	ネシ
	22-23 87-177	六角穴付きボルト
	22-24 87-252	六角穴付きボルト
	22-25 87-419	支柱ネシ"
	22-26 87-421	支柱ネシ"
	22-27 87-422	糸綴め連結ネシ"
	22-28 88-157	ナツト
	22-29 06-928	ナイロンクリツプ
	22-30 87-129	六角穴付きボルト
	22-31 88-146	ナツト

Page 25 — 23. テンションスタンド (FX4412) TENSION STAND MECHANISM

Kansai Special FX4404 parts on page 25
Part number	Part name	Qty
23-324	FELT	24
41-101	チャンポン皿小ケース
41-105	チャンポン皿ラチェット
41-107	大ケース
41-110	チャンポン皿
41-115	糸道(上)
41-117	糸道(下)
41-449	糸締めプレート
41-448	ブラケット
41-510	調節棒
41-701	チャンポン調子バネ(強)
41-702	チャンポン調子バネ(弱)
42-201	BRACKET ASS'Y
75-384	ワッシャ
75-455	ワッシャ
75-526	スプリングワッシャ
75-552	ワッシャ
77-430	糸締め用ワイヤーセット
77-432	ワイヤー取り付け金具
77-435	ワイヤー取付金具
77-436	ワイヤー取付ブラケット
79-514	引張りバネ
84-501	ネジ
84-588	ネジ
87-123	六角穴付きボルト
87-171	六角穴付きボルト
87-177	六角穴付きボルト
87-252	六角穴付きボルト
87-419	支柱ネジ
87-420	支柱ネジ
87-421	支柱ネジ
88-157	ナット

Page 26 — 24. テンションスタンド"(FX4412UTC) TENSION STAND MECHANISM

Kansai Special FX4404 parts on page 26
Ref	Part number	Part name	Qty
	24-0105-450	エアーシリンダー
	24-0205-557	エアーシリンダー-取付金具
	24-0309-506	ワッシャ
	24-0423-324	フェルト
	24-0541-101	チャンポン皿小ケース
	24-0641-105	チャンポン皿ラチェット
	24-0741-107	大ケース
	24-0841-110	チャンポン皿
	24-1041-117	糸道(下)
	24-1141-449	糸締めプレート
	24-1241-448	フ゛ラケット
	24-1341-510	調子棒
	24-1441-701	チャンポン調子バネ(強)
	24-1541-702	チャンポン調子バネ(弱)
	24-1642-201	チャンポン台土台セット
	24-1775-384	ワッシャ
	24-1875-453	ワッシャ
	24-1975-455	ワッシャ
	24-2075-526	スプリングワッシャ
	24-2179-514	引張りバネ
	24-2284-501	ネジ
	24-2387-177	六角穴付きボルト
	24-2487-252	六角穴付きボルト
	24-2587-419	支柱ネジ
	24-2687-420	支柱ネジ
	24-2787-421	支柱ネジ
	24-2887-422	糸締め連結ネジ
	24-2988-157	ナット
	24-3006-928	ナイロンクリップ
	24-3187-129	六角穴付きボルト
	24-3288-146	ナット

Page 27

Kansai Special FX4404 parts on page 27
Part number	Part name	Qty
25-01 09-145	COLLAR	1
25-02 09-147	COLLAR	2
25-03 09-519	REAR ROLLER BRACKET	1
25-04 09-521	SLIDE PLATE	2
25-05 09-522	SCREW	2
25-06 09-523	SHAFT	2
25-07 09-524	REAR ROLLER	1
25-08 09-525	BRACKET	1
25-09 09-526	BRACKET	2
25-10 09-527	KNOB	2
25-11 09-528	BAR	1
25-12 09-529	JOINT BLOCK	1
25-13 09-530	ROLLER	1
25-14 09-531	BAR	1
25-15 09-553	HANDLE	2
25-16 09-727	TAPER ROLLER	1
25-17 52-177	BUSHING	2
25-18 75-451	WASHER	5
25-19 75-452	WASHER	2
25-20 75-453	WASHER	2
25-21 84-521	SCREW	3
25-22 84-570	SCREW	1
25-23 87-172	SCREW	2
25-24 87-203	BOLT	1
25-25 87-213	BOLT	2
25-26 87-501	SCREW	2
25-27 87-502	SCREW	4
25-28 87-503	BOLT	2
25-29 87-663	BOLT	1
25-30 88-176	NUT	4
25-31 15019XX	GUIDE ROLLER ASS'Y	1

Page 28 — 26. 配管、配線図(FX4404UTC) WIRING AND PIPING

Kansai Special FX4404 parts on page 28
Ref	Part number	Part name	Qty
26-02	06-928	ナイロンクリップ	8
26-03	53-254	電磁弁用中継コード	1
26-04	87-140	六角穴付きボルト	2
26-05	87-272	ネジ	8
26-06	87-903	六角穴付きボルト	2
26-07	05-485	電磁弁3連	1
26-08	05-482	ユニオンワイ	2
26-09	05-483	ユニオンティー	2
26-10	05-484	プランチュニオンワイ	2
26-11	05-486	チューブ	1
26-12	05-489	チューブ	1
26-13	05-490	チューブ	1
26-14	05-491	チューブ	1
26-15	05-492	チューブ	1
26-16	05-493	チューブ	1
26-17	05-494	チューブ	1
26-18	05-495	チューブ	1
26-19	05-505	チューブ	1
26-20	05-506	チューブ	1
26-21	05-507	チューブ	1
26-22	05-508	チューブ	1
26-23	05-514	チューブ	1
26-24	05-515	チューブ	1
26-25	05-516	チューブ	1
26-26	05-517	チューブ	1
26-27	05-212	フィルターレギュレーター	1
26-28	05-218	レギュレーター用継手	1
26-29	06-516	カプラメス	1
26-30	06-517	カプラオス	1
26-31	87-171	六角穴付きボルト	2
26-32	88-166	ナット	2

Page 29 — 27. 配管、配線図(FX4406UTC) WIRING AND PIPING

Kansai Special FX4404 parts on page 29
Ref	Part number	Part name	Qty
	27-01	ナイロンクリップ
	27-02 06-928	ナイロンクリップ
	27-03 53-254	電磁弁用中継コード
	27-04 87-140	六角穴付きボルト
	27-05 87-272	ネジ
	27-06 87-903	六角穴付きボルト
	27-07 05-488	電磁弁3連
	27-08 05-482	ユニオンワイ
	27-09 05-483	ユニオンティー
	27-10 05-484	ブランチユニオンワイ
	27-11 05-486	チューブ
	27-12 05-489	チューブ
	27-13 05-490	チューブ
	27-14 05-491	チューブ
	27-15 05-492	チューブ
	27-16 05-493	チューブ
	27-17 05-494	チューブ
	27-18 05-495	チューブ
	27-19 05-505	チューブ
	27-20 05-506	チューブ
	27-21 05-507	チューブ
	27-22 05-508	チューブ
	27-23 05-498	チューブ
	27-24 05-499	チューブ
	27-25 05-509	チューブ
	27-26 05-510	チューブ
	27-27 05-496	チューブ
	27-28 05-212	フィルターレギュレーター
	27-29 05-218	レギユレーター用継手
	27-30 06-516	カプラメス
	27-31 06-517	カプラオス
	27-32 87-171	六角付きボルト
	27-33 88-166	ナット

Page 30 — 28. 配管、配線図 (FX4412UTC) WIRING AND PIPING

Kansai Special FX4404 parts on page 30
Part number	Part name	Qty
28-01	CLAMP	1
28-02 06-928	ナイロンクリップ
28-03 53-254	電磁弁用中継コード
28-04 87-140	六角穴付きボルト
28-05 87-272	ネジ
28-06 87-903	六角穴付きボルト
28-07 05-488	電磁弁3連
28-08 05-482	ユニオンワイ
28-09 05-483	ユニオンティー
28-10 05-484	ブランチユニオンワイ
28-11 05-486	チューブ
28-12 05-489	チューブ
28-13 05-490	チューブ
28-14 05-491	チューブ
28-15 05-492	チューブ
28-16 05-493	チューブ
28-17 05-494	チューブ
28-18 05-495	チューブ
28-19 05-505	チューブ
28-20 05-506	チューブ
28-21 05-507	チューブ
28-22 05-508	チューブ
28-23 05-498	チューブ
28-24 05-499	チューブ
28-25 05-509	チューブ
28-26 05-510	チューブ
28-27 05-496	チューブ
28-28 05-212	フィルターレギュレーター
28-29 05-218	レギユレター用継手
28-30 06-516	カップラメス
28-31 06-517	カップライオス
28-32 87-171	六角付きボルト
28-33 88-166	ナット

Page 31 — 29. PMD機構 (FX4404) METERING DEVICE MECHANISM

Kansai Special FX4404 parts on page 31
Ref	Part number	Part name	Qty
	29-0101-101	前プーラー取付け土台
	29-0201-113	前プーラー蓋
	29-0301-103	連結側スリーブ
	29-0401-111	前プーラー土台
	29-0501-116	前プーラー回り止め蓋
	29-0601-132	前プーラーロッド
	29-0701-134	プーラーロラー
	29-0801-136	前プーラーロラー取付金具
	29-0901-138	前プーラーゴム案内部金具
	29-1001-141	前プーラーゴム案内部
	29-1101-143	プーラーロラー制御具
	29-1201-145	ワンタッチレバー
	29-1301-146	プーラーカバー
	29-1401-147	レバー連結ピン
	29-1501-152	ガイド
	29-1605-954	ロッドエンド"
	29-1761-409	前プーラーエキセン
	29-1863-425	前プーラーロッド
	29-1965-335	前プーラー連結棒
	29-2067-419	前プーラー連結レバー
	29-2171-208	ノツクピン
	29-2271-227	テーパーピン
	29-2371-353	前プーラー土台シャフト
	29-2471-361	案内棒大
	29-2571-362	案内棒小
	29-2675-152	カラー
	29-2775-446	ワッシャ
	29-2875-451	ワッシャ
	29-2975-468	ワッシャ
	29-3075-480	ワッシャ
	29-3175-490	前プーラーベアリングワッシャ
	29-3275-552	ワッシャ
	29-3379-171	圧縮バネ
	29-3481-125	ブッシュ
	29-3584-162	ネジ
	29-3684-314	ネジ
	29-3787-006	ロツトエンド"止ネジ
	29-3887-092	六角穴付きボルト
	29-3987-106	ネジ
	29-4087-129	六角穴付きボルト
	29-4187-173	六角穴付きボルト
	29-4287-177	六角穴付きボルト
	29-4387-181	ネジ
	29-4487-203	六角穴付きボルト
	29-4587-225	六角穴付きボルト
	29-4687-253	ネジ
	29-4787-254	ネジ
	29-4887-456	調節ネジ
	29-4988-161	ナット
	29-5088-166	ナット
	29-5188-456	ナット
	29-5291-405	ワンウェイクラッチ
	29-5391-411	前メスベアリング
	29-5493-200	ストップリング
	29-5500-1402	PMD装置(組)

Page 32 — 30. PMD機構(FX4406-12) METERING DEVICE MECHANISM

Kansai Special FX4404 parts on page 32
Ref	Part number	Part name	Qty
	30-0101-101	前プーラー取付け土台
	30-0201-113	前プーラー著
	30-0301-103	連結側スリーブ
	30-0401-104	前プーラー小ローラー(幅広)
	30-0501-105	前プーラー綿メ金具(幅広)
	30-0601-106	前プーラーカバー(幅広)
	30-0701-107	前プーラー台取付ガイド(幅広)
	30-0801-112	前プーラー土台(幅広)
	30-0901-116	前プーラー回り止め蓋
	30-1001-133	前プーラーロッド
	30-1101-136	前プーラー小ローラー取付金具
	30-1201-138	前プーラーゴム案内金具
	30-1301-143	小ローラー締め金
	30-1401-145	ワンタッチレバー
	30-1501-147	レバー連結ピン
	30-1605-954	ロットエンド
	30-1761-409	前プーラーエキセン
	30-1863-425	前プーラーロッド
	30-1965-335	前プーラー連結棒
	30-2067-419	前プーラー連結レバー
	30-2171-208	ノックピン
	30-2271-227	テーパーピン
	30-2371-354	前プーラー土台シャフト
	30-2471-355	案内棒大(幅広)
	30-2571-356	案内棒小(幅広)
	30-2775-446	ワッシャ
	30-2875-451	ワッシャ
	30-2975-480	ワッシャ
	30-3075-490	前プーラーベアリングワッシャ
	30-3175-552	ワッシャ
	30-3279-171	圧縮バネ
	30-3381-125	ブッシュ
	30-3484-162	ネジ
	30-3584-314	ネジ
	30-3687-006	ロットエンドネジ
	30-3787-092	六角穴付きボルト
	30-3987-129	六角穴付きボルト
	30-4087-173	六角穴付きボルト
	30-4187-177	六角穴付きボルト
	30-4287-181	ネジ
	30-4387-203	六角穴付きボルト
	30-4487-225	六角穴付きボルト
	30-4587-253	ネジ
	30-4687-254	ネジ
	30-4787-456	ネジ
	30-4888-161	ナット
	30-4988-166	ナット
	30-5088-456	ナット
	30-5191-405	ワンウェイクラッチ
	30-5291-411	前メスベアリング
	30-5393-200	ストップリング
	30-5400-1403	PMD装置(組)

Page 33 — 31. アクセサリー ACCESSORIES

Kansai Special FX4404 parts on page 33
Part number	Part name	Qty
20-0010	附属部品ケース
28-454	ドライバー(S)
28-452	ドライバー(L)
28-011	ピンセット
28-317	グリップ付六角レンチ 1.5mm
28-311	六角レンチ 2mm
28-312	六角レンチ 2.5mm
28-313	六角レンチ 3mm
28-314	六角レンチ 5mm
20-6020	テープ立て
20-6460	テープガイドセット
28-920	チェーン
28-613	ミシン潤滑油
13-0540-5	針 DV×57 #14	10
28-615	ジョウゴ
28-614	油差し

Page 34 — 32. ゲージパーツ GAUGE PARTS

Kansai Special FX4404 parts on page 34
Ref	Part number	Part name	Qty
	32-01*	針板	1
	32-02*	可動メスベース	1
	32-03*	バネベース	1
	32-04*	針板	1
32-05	13-0540-5	針(DVX57 #14)	*
	32-06*	針板	1
	32-07*	送函	1
32-08	17-3710-A	押エボス	2
32-09	17-3710-C	押エボス取付台	1
	32-10*	押エ足	1
	32-11*	押エ足	1
32-12	17-8190-F	リテーナー	1
	32-13*	ルーバー台	1
	32-14*	ルーバー台	1
	32-15*	ルーバー台	1
32-16	19-404	針受け	*
32-17	19-405	ルーバー台止め金具	*
32-18	19-406	針受	*
32-19	19-416	ルーバー	*
32-20	19-431	針糸カイド	*
	32-21*	ピン	1
32-22	71-215	ネジ	*
32-23	84-162	ネジ	*
32-24	84-367	ネジ	*
32-25	84-380	ネジ	*
32-26	84-464	ネジ	*
32-27	84-588	ネジ	*
32-28	87-099	ネジ	*
32-29	87-104	ネジ	*
32-30	87-113	六角穴付きボルト	1
32-31	87-289	ネジ	1
32-32	88-146	ナット	2
32-33	84-314	ネジ	2
32-34	87-106	ネジ	*
32-35	87-233	ネジ	1
	32-36*	押え組	1
32-37	17-4210-A	押エボス	1
	32-38*	押え足	2
32-39	17-4210-C	取付金具	1
32-40	17-4210-E	押エリンクプレート	1
32-41	17-4210-G	スライド押エプレート	1
32-42	17-5810-D	押エ足取付ピン	2
32-43	17-5810-F	リンクネジ	2
32-44	79-282	フィンガーガード	2
32-45	84-114	ネジ	3
32-46	84-361	ネジ	1
32-47	84-364	ネジ	1
32-48	84-591	六角穴付きボルト	1

Page 35

Kansai Special FX4404 parts on page 35
Part number	Part name	Qty
04-447	ルーパ-引き出しシャフト
05-202	エルボ"ユニオン	4
05-533	エルボ"ユニオン	2
05-543	シリンダー-本体(左)	1
05-550	針板土台	1
06-592	スピードコントローラ	2
09-405	ゴムガイド"(右)	1
09-406	ゴムガイド"(左)	1
21-257	スピコン取付ブラケット	1
23-470	横カバー-用パッキン	1
27-040	横カバー-	1
27-041	前ペ-スカバ-	1
71-201	ピン	2
71-448	主軸	1
71-449	下ローラーシャフト	1
75-456	ワッシャ	2
75-456	ワッシャ	1
75-492	ガイド"カラー	1
79-912	バネ	1
87-096	ネジ	2
87-124	ネジ	2
87-145	ネジ	2
87-177	六角穴付きボルト	1
87-288	ネジ	5
87-291	六角穴付きボルト	1
87-301	ネジ	2
88-157	ナット	1
60-4140	ベアリング"セット	1

Page 36 — 34. ゲージ部品一覧表 GAUGE PARTS TABLE 35. UTCゲージ専用部品一覧表 UTC GAUGE PARTS TABLE

Kansai Special FX4404 parts on page 36
Part number	Part name	Qty
12-3510-1	3/4
12-3520-1	1	45-371
12-3530-1	1-1/8
12-3540-1	1-1/4
12-3550-1	1-1/2	45-381
12-3620-1	1/4-3/4-1/4	45-381
12-3630-1	1/4-1-1/4	45-381
12-3580-1	3/16	45-397
12-3590-1	1/4	45-396
12-3600-1	5mm	45-397
12-3560-1	1/4	45-381
12-3610-1	1/4	45-397
12-3570-1	1/4	45-397
12-3640-1	1/3	45-381
12-3560-1	1/4	45-397
12-3610-1	1/4	45-397
12-3590-1	1/4	45-396
05-351	3/4
05-352	1
05-353	1-1/8
05-354	1-1/4
05-355	1-1/2
05-356	3/16
05-357	1/4
05-358	5mm
05-359	1/4
05-360	1/4
05-451	3/4
05-453	1
05-455	1-1/8
05-457	1-1/4
05-382	1-1/2
05-457	3/16
05-469	1/4
05-471	5mm
05-463	1/4
05-465	1/4
05-452	3/4
05-454	1
05-456	1-1/8
05-458	1-1/4
05-383	1-1/2
05-468	3/16
05-470	1/4
05-472	5mm
05-464	1/4
05-466	1/4

Kansai Special FX4404 — parts catalog

Page 1 — PARTS LIST

PARTS LIST FX SERIES Industrial Sewing Machines FX4404P,PMD FX4406P,PMD FX4409P,PMD FX4412P,PMD FX4404P/UTC FX4406P/UTC FX4408P FX4409P/UTC FX4412P/UTC FXS4404P/UTC FX4404PSF FX4406PL FX4408PL FX4412PL 1996 年 6 月初版発行 2002 年 5 月第 6 版発行 First published : June 1996 Sixth edition : May 2002 No. 020043 KANSAI SPECIAL jintex.in

Page 2 — CONTENTS

目次 CONTENTS 1. フレーム関係 (1) FRAME ASSEMBLY (1) 1-2 2. フレーム関係 (2) FRAME ASSEMBLY (2) 3-4 3. フレーム関係 (3) FRAME ASSEMBLY (3) 5-6 4. 糸調子機構 (FX4404) THREAD TENSION MECHANISM 7-8 5. 糸調子機構 (FX4404UTC) THREAD TENSION MECHANISM 9-10 6. 糸調子機構 (FX4406~4412) THREAD TENSION MECHANISM 11-12 7. 糸調子機構 THREAD TENSION MECHANISM 13-14 (FX4406~4412UTC) 8. ブツシ機構 BUSHING 15-16 9. 針棒、弓機構 NEEDLE BAR MECHANISM 17-18 10. 下軸機構 CRANK SHAFT MECHANISM 19-20 11. 送り機構 FEED MECHANISM 21-22 12. ルーパー機構 LOOPER MECHANISM 23-24 13. 押え揚げ機構 PRESSER FOOT MECHANISM 25-26 14. 給油機構 LUBRICATION MECHANISM 27-28 15. 後プーラー機構 REAR PULLER MECHANISM 29-30 16. 後プーラー機構 (FX4404) REAR PULLER MECHANISM 31-32 17. 後プーラー機構 REAR PULLER MECHANISM 33-34 (FX4406~4412) 18. UTC糸切り装置 UTC KNIFE MECHANISM 35-36 19. 糸立てテーブル (FX4404) THREAD STAND AND TABLE 37-38 20. 糸立てテーブル THREAD STAND AND TABLE 39-40 (FX4406~4412) 21. テンションスタンド (FX4406) TENSION STAND MECHANISM 41-42 22. テンションスタンド TENSION STAND MECHANISM 43-44 (FX4406UTC) 23. テンションスタンド (FX4412) TENSION STAND MECHANISM 45-46 24. テンションスタンド TENSION STAND MECHANISM 47-48 (FX4412UTC) 25. ゴム張り機構 (FX4404P) GUIDE ROLLER MECHANISM 49-50 26. 配管、配線図 (FX4404UTC) WIRING AND PIPING 51-52 27. 配管、配線図 (FX4406UTC) WIRING AND PIPING 53-54 28. 配管、配線図 (FX4412UTC) WIRING AND PIPING 55-56 29. PMD機構 (FX4404P) METERING DEVICE MECHANISM 57-58 30. PMD機構 (FX4406~4412) METERING DEVICE MECHANISM 59-60 31. アクセサリー ACCESSORIES 61-62 32. ゲージパーツ GAUGE PARTS 63-64 33. FXSシリーズ専用部品 FXS SERISE EXCLUSIVE PARTS 65-66 34. ゲージ部品一覧表 GAUGE PARTS TABLE 67 35. UTCゲージ専用部品一覧表 UTC GAUGE PARTS TABLE 68

Page 3 — 1. フレーム関係 (1) FRAME ASSEMBLY (1)

1. フレーム関係 (1) FRAME ASSEMBLY (1) FOR MODEL FX4406, FX4412 REF. NO. PART NO. 品名 DESCRIPTION Q'TY 01-01 02-118 波ワッシャ WASHER 1 01-02 02-119 波座金 WASHER 1 01-03 05-444 糸吹き取付ガイド GUIDE 1 01-04 05-445 糸吹きブラケット BRACKET 1 01-05 05-446 糸吹きパイプ PIPE 1 01-06 05-558 検出器用止め金具 BAR 1 01-07 21-975 糸糸道保護カバー COVER 1 01-08 21-264 針棒カバー NEEDLE BAR COVER 1 01-09 21-265 保護カバー COVER 1 01-10 21-266 針棒カバー NEEDLE BAR COVER 1 01-11 21-273 保護カバー COVER 1 01-12 21-274 保護カバー EYE GUARD 1 01-13 21-275 保護カバー EYE GUARD 1 01-14 21-276 保護カバー-取り付け板 BRACKET 1 01-15 21-459 保護カバー-ブラケット BRACKET 1 01-16 21-499 立ロツトカバー TOP COVER 1 01-17 21-711 面板 HEAD COVER 1 01-18 21-711 保護カバー COVER 1 01-19 23-427 ゴム栓 PLUG 4 01-20 23-462 パツキン GASKET 1 01-21 23-465 面板パツキン GASKET 1 01-22 24-053 モデルステッカー TYPE PLATE 1 01-23 24-401 オイルマークシール OIL MARK 1 01-24 24-052 KSマーク KS MARK 3 01-25 39-502 オイルポット窓 OIL SIGHT WINDOW 1 01-26 71-580 ノツクピン PIN 2 01-27 75-224 ワッシャ WASHER 2 01-28 75-225 スプリングワッシャ SPRING WASHER 4 01-29 75-436 ワッシャ WASHER 4 01-30 75-452 ワッシャ WASHER 1 01-31 84-396 段ネジ SCREW 1 01-32 87-092 六角穴付きボルト BOLT 1 01-33 87-099 ネジ SCREW 2 01-34 87-113 六角穴付きボルト BOLT 1 01-35 87-177 六角穴付きボルト BOLT 2 01-36 87-224 六角穴付きボルト BOLT 8 01-37 87-264 段ネジ SCREW 1 01-38 87-270 ネジ SCREW 2 01-39 87-092 ネジ SCREW 3 01-40 87-409 ネジ SCREW 1 01-41 87-661 六角穴付きボルト BOLT 4 01-42 88-166 ナツト NUT 1 01-43 93-701 ピン PIN 2 FOR MODEL FX4406, FX4412 FOR MODEL FX4406, FX4412 2- jintex.in

Page 4 — 2. フレーム関係(2) FRAME ASSEMBLY (2)

2. フレーム関係(2) FRAME ASSEMBLY (2) ■モデル UTC 除く EXCEPT MODEL UTC REF. NO. PART NO. 02-01 01-108 02-02 02-112 02-03 09-402 02-04 09-403 02-05 09-404 02-06 14-438 02-07 14-439 02-08 21-268 02-09 21-269 02-10 21-270 02-11 26-712 02-12 21-272 02-13 21-279 02-14 21-280 02-15 21-297 02-16 21-298 02-17 21-460 02-18 23-166 02-19 23-463 02-20 23-467 02-21 23-501 02-22 23-512 02-23 23-427 02-24 25-503 02-25 25-516 02-26 25-517 02-27 25-522 02-28 31-503 02-29 35-416 02-30 39-503 02-31 71-116 02-32 71-579 02-33 75-455 02-34 75-456 02-35 75-468 02-36 79-522 02-37 79-912 02-38 79-922 02-39 84-364 02-40 87-098 02-41 87-145 02-42 87-177 02-43 87-213 02-44 87-214 02-45 85-181 02-46 87-258 02-47 87-269 02-48 87-270 02-49 87-272 02-50 02-51 87-284 02-52 87-286 02-53 87-410 02-54 87-411 02-55 87-415 02-56 87-418 02-57 88-146 02-58 94-506 FOR MODEL FX/PMD FOR MODEL FX4406P, FX4412P FOR MODEL FX4404P -1- 品名前プーラーカバー波ワッシャー生地ガイド(右) テープガイド(左) テープホルダー針板台針板台プーリーカバー上ベースカバー前ベースカバー取付金具前カバー針板台化粧カバー針板台化粧カバー横カバー前ベースカバー上油カバーブッシュ蓋ゴム上油カバーパッキン送り台用ゴム栓ゴム栓クッションゴムシールキャップカバーヒンジネジ定規台ヒンジヒンジネジカバーストップネジ濾過網オイルフェンス濾過網押えピンノックピンワッシャワッシャワッシャ板バネバネ皿バネネジネジネジ六角穴付きボルト六角穴付きボルト六角穴付きボルトネジスタンド"ピンネジネジネジネジネジスタンド"ピン支柱ネジネジ段ネジナットオイルシール DESCRIPTION COVER WASHER FABRIC GUIDE (RIGHT) TAPE GUIDE (LEFT) TAPE HOLDER NEEDLE PLATE SUPPORT BRACKET NEEDLE PLATE SUPPORT BRACKET PULLEY COVER UPPER COVER FRONT PLATE COVER WASHER FRONT COVER COVER COVER COVER FRONT COVER COVER PLUG GASKET PLUG PLUG CUSHION RUBBER SEAL CAP SCREW HINGE SCREW SCREW OIL FILTER SCREEN OIL FENCE CLAMP PIN PIN WASHER WASHER WASHER SPRING SPRING SPRING SCREW SCREW SCREW BOLT BOLT BOLT SCREW PIN SCREW SCREW SCREW SCREW SCREW PIN SCREW SCREW SCREW NUT OIL SEAL Q'TY 1 1 1 1 1 1 1 1 1 1 1~2 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 2 6 1 2 2 2 2 1 1 4 4 2 3 1 1 2 3 2 1 2 1 jintex.in

Page 5 — 3. フレーム関係 (3) FRAME ASSEMBLY (3)

3. フレーム関係 (3) FRAME ASSEMBLY (3) ■モデル UTC FOR MODEL UTC REF. NO. PART NO. 03-0102-112 03-0209-402 03-0309-403 03-0409-404 03-0521-268 03-0621-270 03-0721-272 03-0821-277 03-0921-278 03-1021-460 03-1122-407 03-1223-166 03-1323-463 03-1423-467 03-1523-501 03-1623-512 03-1723-427 03-1825-503 03-1925-516 03-2025-517 03-2125-522 03-2231-503 03-2335-416 03-2439-503 03-2571-116 03-2675-455 03-2775-468 03-2879-412 03-2979-912 03-3079-922 03-3187-098 03-3287-145 03-3387-177 03-3487-214 03-35 03-3687-258 03-3787-269 03-3887-284 03-3987-286 03-4087-411 03-4187-415 03-4287-418 03-4394-506 03-4487-410 品名波ワッシャー生地ガイド(右) ゴムガイド(左) ゴムガイド(右) プーリーカバー前ベースカバー前カバー上ベースカバー横カバー-(UTC) 油カバーシリンダー加工ブッシュ蓋ゴム上油カバーパッキン送り土台用ゴム枠ゴム枠クッションゴムシールキャップカバー・ヒンジネジ定規台ヒンジヒンジネジカバー・ストップネジ濾過網オイルフェンス濾過網押えピンワッシャーワッシャーハ

Page 6 — 4. 糸調子機構 (FX4404) THREAD TENSION MECHANISM

4. 糸調子機構 (FX4404) THREAD TENSION MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q'TY 04-01 23-324 フェルト FELT 8 04-02 41-101 チャンポン皿小ケース THREAD TENSION NUT 8 04-03 41-105 チャンポン皿ラチェット SPRING POST 8 04-04 41-107 大ケース SPRING CUP 8 04-05 41-110 チャンポン皿 TENSION DISC 16 04-06 41-115 糸道(上) THREAD GUIDE 8 04-07 41-117 糸道(下) THREAD GUIDE 8 04-08 41-448 ブラケット BRACKET 1 04-09 41-449 糸緩めプレート THREAD RELEASER 1 04-10 41-510 調子棒 SCREW STUD 8 04-11 41-701 チャンポン調子バネ(強) SPRING (HEAVY) 4 04-12 41-702 チャンポン調子バネ(弱) SPRING (LIGHT) 4 04-13 45-123 弓糸道 THREAD EYELET 1 04-14 45-133 針棒糸道 THREAD EYELET 1 04-15 45-428 糸ガイド THREAD EYELET 1 04-16 45-429 上糸受け THREAD TAKE-UP PLATE 1 04-17 45-430 上糸ガイド THREAD EYELET 1 04-18 45-431 上糸道(下) THREAD EYELET 1 04-19 45-438 上糸道 THREAD EYELET 1 04-20 45-546 糸ガイド THREAD GUIDE 1 04-21 45-547 糸ガイドブラケット BRACKET 1 04-22 47-104 糸道 THREAD EYELET 2 04-23 47-411 下糸別糸案内糸道 THREAD EYELET 1 04-24 47-412 糸緩めプレート THREAD EYELET 1 04-25 47-413 下糸緩め糸道 COLLAR 1 04-26 75-394 糸道台ワッシャ WASHER 2 04-27 75-455 ワッシャ 04-28 SPRING 1 04-29 79-514 引張りバネ SCREW 1 04-30 84-501 ネジ SCREW 2 04-31 87-010 ネジ BOLT 2 04-32 87-092 六角穴付きボルト BOLT 3 04-33 87-113 六角穴付きボルト BOLT 2 04-34 87-129 六角穴付きボルト SCREW 2 04-35 87-177 六角穴付きボルト SCREW 2 04-36 87-269 ネジ SCREW 2 04-37 87-270 ネジ SCREW 2 04-38 87-278 ネジ SCREW 2 04-39 87-272 ネジ SCREW 2 04-40 87-288 ネジ SCREW 1 FOR MODEL UTC -8- jintex.in

Page 7

5. 糸調子機構 (FX4404UTC) THREAD TENSION MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q'TY 05-01 05-434 糸締め棒 SHAFT 1 05-02 05-435 糸締めブロック HOLDER 4 05-03 05-436 糸締め金具 BRACKET 1 05-04 05-438 糸締めシリンダー AIR CYLINDER 1 05-05 05-439 糸締めシリンダー AIR CYLINDER 1 05-06 05-440 糸締め作動ブロック BLOCK 1 05-07 05-441 ガイドプレート PLATE 1 05-08 05-478 糸締めブロック BRACKET 4 05-09 23-324 フェルト FELT 8 05-10 41-101 チャンポン皿小ケース SPRING POST 8 05-11 41-105 チャンポン皿ラチェット SPRING CUP 8 05-12 41-107 大ケース TENSION DISC 16 05-13 41-110 チャンポン皿 THREAD GUIDE 8 05-14 41-115 糸道(上) THREAD GUIDE 8 05-15 41-117 糸道(下) BRACKET 1 05-16 41-448 ブラケット THREAD RELEASER 1 05-17 41-449 糸締めプレート THREAD EYELET 1 05-18 41-450 糸締めプレート SCREW STUD 8 05-19 41-510 調子棒 SPRING (HEAVY) 4 05-20 41-701 チャンポン調子バネ(強) SPRING (LIGHT) 4 05-21 41-702 チャンポン調子バネ(弱) WASHER 1 05-22 75-455 ワッシャ COLLAR 2 05-23 79-943 カラー SPRING 1 05-24 79-514 引張りバネ SPRING 1 05-25 79-540 糸締め棒防振バネ SCREW 1 05-26 84-501 ネジ BOLT 4 05-27 87-092 六角穴付きボルト SCREW 2 05-28 87-098 ネジ BOLT 2 05-29 87-177 六角穴付きボルト SCREW 9 05-30 87-246 ネジ SCREW 2 05-31 87-286 ネジ E-RING 1 05-32 93-201 Eリング -9- -10-

Page 8 — 6. 糸調子機構 (FX4406~4412) THREAD TENSION MECHANISM

6. 糸調子機構 (FX4406~4412) THREAD TENSION MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q'TY 06-01 45-107 糸道 THREAD EYELET 2 06-02 45-127 糸道 THREAD EYELET 1 06-03 45-432 針棒糸道 THREAD EYELET 1 06-04 45-433 上糸道(下) THREAD EYELET 1 06-05 45-434 上糸ガイド THREAD EYELET 1 06-06 45-435 上糸受け THREAD TAKE-UP PLATE 1 06-07 45-437 上糸道 THREAD EYELET 1 06-08 47-408 糸道 THREAD EYELET 1 06-09 47-409 糸道 THREAD EYELET 1 06-10 47-410 下糸捌糸案内糸道 THREAD EYELET 2 06-11 47-413 下糸捌糸道 THREAD EYELET 1 06-12 75-455 ワツシヤ WASHER 1 06-13 75-522 ワツシヤ WASHER 2 06-14 87-010 ネジ SCREW 2 06-15 87-113 六角穴付きボルト BOLT 2 06-16 87-177 六角穴付きボルト BOLT 1 06-17 87-269 ネジ SCREW 7 06-18 87-270 ネジ SCREW 2 06-19 87-272 ネジ SCREW 2 06-20 87-288 ネジ SCREW 2 -11- -12-

Page 9 — 7. 糸調子機構 (FX4406UTC~4412UTC) THREAD TENSION MECHANISM

7. 糸調子機構 (FX4406UTC~4412UTC) THREAD TENSION MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q'TY 07-0105-442 糸締棒 BAR 1 07-0205-443 糸締シリンダー AIR CYLINDER 1 07-0305-479 糸締プレート PLATE 1 07-0405-480 糸締シリンダー AIR CYLINDER 1 07-0545-107 糸道 THREAD EYELET 4 07-0645-127 糸道 THREAD EYELET 1 07-0745-432 針棒糸道 THREAD EYELET 1 07-0845-433 上糸道(下) THREAD EYELET 1 07-0945-434 上糸ガイド THREAD EYELET 1 07-1045-435 上糸受け THREAD TAKE-UP PLATE 1 07-1145-436 糸道 THREAD EYELET 1 07-1245-437 上糸道 THREAD EYELET 1 07-1347-408 糸道 THREAD EYELET 1 07-1447-409 糸道 THREAD EYELET 1 07-1547-410 下糸別糸案内糸道 THREAD EYELET 1 07-1647-413 下糸別糸道 THREAD EYELET 1 07-1775-455 ワッシャ WASHER 9 07-1875-456 ワッシャ WASHER 5 07-1975-522 ワッシャ WASHER 1 07-2087-010 ネジ SCREW 2 07-2287-113 六角穴付きボルト BOLT 5 07-2387-177 六角穴付きボルト BOLT 8 07-2487-269 ネジ SCREW 2 07-2587-272 ネジ SCREW 2 07-2687-288 ネジ SCREW 1 -13- -14-

Page 10 — 8. ブッシュ機構 BUSHING

8. ブッシュ機構 BUSHING REF. NO. PART NO. 08-0181-407 08-0281-408 08-0381-425 08-0481-426 08-0581-427 08-0681-428 08-0781-429 08-0881-430 08-0981-432 08-1081-433 08-1181-517 08-1281-559 08-1394-502 品名押え棒ブッシュ後プーラー揚ブッシュ針棒ブッシュ上針棒ブッシュ下クランク軸ブッシュブッシュブッシュブッシュブッシュブッシュブッシュブッシュブッシュオイルシール DESCRIPTION BUSHING BUSHING BUSHING BUSHING BUSHING BUSHING BUSHING BUSHING BUSHING BUSHING BUSHING BUSHING BUSHING OIL SEAL Q'TY 1 1 1 1 1 1 2 3 3 1 2 3 1 -15- -16-

Page 11 — 9. 針棒. 弓機構 NEEDLE BAR MECHANISM

9. 針棒. 弓機構 NEEDLE BAR MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q'TY 09-01 11-407 針棒 NEEDLE BAR 1 09-02 23-195 O-リング O-RING 2 09-03 23-464 ッキン GASKET 1 09-04 23-555 フェルト FELT 2 09-05 66-404 針棒リンク LINK 1 09-06 69-444 弓 NEEDLE LEVER 1 09-07 69-438 弓油止メ板 WASHER 1 09-08 69-437 針棒案内板 NEEDLE BAR GUIDE 1 09-09 71-485 リンクピン PIN 2 09-10 71-495 弓ピン NEEDLE LEVER STUD 1 09-11 73-402 針棒コネクトガイド NEEDLE BAR CLAMP 1 09-12 73-403 針棒ガイド BRACKET 1 09-13 75-452 ワッシャ WASHER 1 09-14 75-486 ワッシャ WASHER 1 09-15 81-409 弓ブツシユ BUSHING 1 09-16 81-410 弓ブツシユ BUSHING 1 09-17 87-113 六角穴付きボルト BOLT 2 09-18 87-177 六角穴付きボルト BOLT 2 09-19 87-233 ネジ SCREW 2 09-20 87-242 ネジ SCREW 2 09-21 87-203 六角穴付きボルト BOLT 2 09-22 87-405 ボタンボルト BOLT 1 09-23 69-444-0-2号(ブツシユ付) NEEDLE LEVER (WITH BUSHING) 1 本体品はセットで補給いたします。 Only Available By Set No. -17- -18- Jinte.in

Page 12 — 10. CRANKSHAFT MECHANISM

10. 下軸機構 CRANKSHAFT MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q'TY 10-01 23-197 O-RING O-RING 1 10-02 23-384 FELT FELT 1 10-03 23-466 O-RING O-RING 1 10-04 31-422 PUMP GEAR SCREW GEAR 1 10-05 60-4080 CONNECTING ROD ASS'Y CONNECTING ROD ASS'Y 1 10-06 60-4100 BEARING ASS'Y BEARING ASS'Y 1 10-07 60-4130 BEARING ASS'Y BEARING ASS'Y 1 10-08 61-415 ECCENTRIC ECCENTRIC 1 10-09 61-416 CRANK ROD CRANK ROD 1 10-10 61-711 CONNECTING ROD BALL CONNECTING ROD BALL 1 10-11 63-422 CONNECTING ROD CONNECTING ROD 1 10-12 63-621 BALL JOINT BALL JOINT 1 10-13 63-713 BALL JOINT BALL JOINT 1 10-14 65-302 CONNECTING BAR CONNECTING BAR 1 10-15 69-121 GUIDE GUIDE 1 10-16 69-440 SLEEVE SLEEVE 1 10-17 69-445 COLLAR COLLAR 1 10-18 69-446 PULLEY PULLEY 1 10-19 69-447 FLANGE FLANGE 1 10-20 71-447 CRANK SHAFT (34. 5) CRANK SHAFT (34. 5) 1 10-21 71-480 SHAFT SHAFT 1 10-22 75-327 WASHER WASHER 1 10-23 75-329 WASHER WASHER 2 10-24 84-567 SCREW SCREW 2 10-25 84-568 SCREW SCREW 2 10-26 84-572 SCREW SCREW 1 10-27 86-741 NUT NUT 1 10-28 86-742 NUT NUT 1 10-29 87-113 BOLT BOLT 3 10-30 87-172 SCREW SCREW 3 10-31 87-203 BOLT BOLT 1 10-32 87-214 BOLT BOLT 2 10-33 87-242 SCREW SCREW 2 10-34 87-253 SCREW SCREW 3 10-35 87-254 SCREW SCREW 6 10-36 91-403 BEARING BEARING 1 10-37 91-404 BEARING BEARING 1 10-38 93-264 RING RING 1 10-39 60-3700 CONNECTING ROD ASS'Y CONNECTING ROD ASS'Y 1 -19- -20-

Page 13 — 11. 送り機構 FEED MECHANISM

11. 送り機構 FEED MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q'TY 11-01 23-166 ブッシュ蓋ゴム PLUG 1 11-02 23-183 O-リング O-RING 1 11-03 23-341 フェルト FELT 3 11-04 55-430 送り歯取付台 FEED DOG HOLDER 1 11-05 55-431 送り元台 FEED ROCKER 1 11-06 55-432 送り土台 FEED ROCKER 1 11-07 61-410 送り調節エキセントリック FEED ECCENTRIC 1 11-08 61-411 送りエキセン ECCENTRIC 1 11-09 61-412 送り上下エキセン玉 ECCENTRIC 1 11-10 63-420 送りエキセンダルーマ LINK 1 11-11 63-423 送り連結ロット CONNECTING ROD 1 11-12 67-423 送り前後レバー LEVER 1 11-13 69-431 送り調節ギヤー REGULATING GEAR 1 11-14 69-432 送り調節エキセンバネ SPRING 1 11-15 69-433 送り調節ギヤープレート REGULATING PLATE 1 11-16 69-434 送りエキセンピン土台 ECCENTRIC COLLAR 1 11-17 69-435 プッシュボタン PUSH BUTTON 1 11-18 69-442 エキセンピン PIN 1 11-19 71-351 シャフト SHAFT 1 11-20 71-431 ピン PIN 1 11-21 71-434 シャフト SHAFT 1 11-22 71-487 送り歯上下ピン PIN 2 11-23 71-488 送り元台ピン SHAFT 1 11-24 71-491 送りシャフト SHAFT 1 11-25 75-189 カラー COLLAR 1 11-26 75-453 ワッシャ WASHER 1 11-27 75-482 ワッシャ WASHER 1 11-28 75-509 ワッシャ WASHER 1 11-29 79-420 送り上下ピンバネ SPRING 2 11-30 79-421 プッシュボタタンバネ SPRING 1 11-31 84-521 ネジ SCREW 2 11-32 87-104 ネジ SCREW 2 11-33 87-129 六角穴付きボルト BOLT 1 11-34 87-171 六角穴付きボルト BOLT 1 11-35 87-172 ネジ SCREW 2 11-36 87-233 ネジ SCREW 2 11-37 87-253 ネジ SCREW 1 11-38 87-254 ネジ SCREW 4 11-39 87-274 ネジ SCREW 1 11-40 87-286 ネジ SCREW 1 11-41 87-401 ネジ SCREW 1 11-42 87-407 六角穴付き止めネジ SCREW 2 11-43 87-408 ネジ SCREW 1 11-44 91-406 ベアリング BEARING 1 11-45 91-430 ニードルベアリング NEEDLE BEARING 1 11-46 93-202 E-リング E-RING 1 11-47 93-205 E-リング E-RING 1 11-48 93-406 ストップリング C-RING 1 11-49 87-317 平頭付段ネジ SCREW 1 -21- -22- jntex.in

Page 14 — 12. ルーバー機構 LOOPER MECHANISM

12. ルーバー機構 LOOPER MECHANISM REF. NO. PART NO. 12-01 04-111 12-02 04-444 12-03 04-445 12-04 04-446 12-05 19-475 12-06 23-341 12-07 23-534 12-08 23-534 12-09 47-220 12-10 61-413 12-11 63-419 12-12 67-421 12-13 67-422 12-14 67-425 12-15 71-431 12-16 71-478 12-17 71-479 12-18 71-489 12-19 71-911 12-20 73-404 12-21 75-381 12-22 75-455 12-23 75-483 12-24 75-504 12-25 75-515 12-26 75-527 12-27 75-537 12-28 75-675 12-29 75-901 12-30 79-161 12-31 79-163 12-32 79-164 12-33 81-142 12-34 81-143 12-35 87-113 12-36 87-171 12-37 87-177 12-38 87-203 12-39 87-224 12-40 87-233 12-41 87-254 12-42 87-274 12-43 91-430 12-44 92-233 12-45 93-211 12-46 93-222 12-47 93-402 12-48 98-871 12-49 19-4750-2 12-50 75-410 品名ルーバー台出し板ルーバー台ストッパルーバー引き出しシャフトルーバー引き出しピンルーバー元台フェルトゴム栓フェルト下糸巻き棒エキセン玉連結ダルマサバキ棒連結レバールーバー前後レバー糸奇せレバーピン振元軸連結ピンルーバー駆動シャフトシャフト糸奇せ棒抱きワッシャワッシャカラーワッシャワッシャスプリングワッシャカラーワッシャワッシャ春春春ブッシュブッシュ六角穴付きボルト六角穴付きボルト六角穴付きボルト六角穴付きボルト六角穴付きボルトネジネジネジニードルベアリングスラストベアリング E-リング E-リング C-リング O-リング LOOPER ROCKER ASS'Y スプリングワッシャ DESCRIPTION Q'TY PLATE 1 LOOPER ROCKER STOPPER 1 SHAFT 1 STUD 1 LOOPER ROCKER 1 FELT 2 PLUG 1 FELT 1 TAKE-UP ROD 1 ECCENTRIC 2 ECCENTRIC LINK 2 TAKE-UP DRIVE LEVER 1 LOOPER DRIVE LEVER 1 LEVER 1 PIN 2 SHAFT 1 PIN 1 SHAFT 1 SHAFT 1 RETAINER BAR HOLDER 1 WASHER 2 WASHER 2 COLLAR 1 WASHER 1 WASHER 1 SPRING WASHER 1 COLLAR 1 WASHER 1 WASHER 1 SPRING 1 SPRING 1 SPRING 1 BUSHING 1 BUSHING 1 BOLT 1 BOLT 1 BOLT 1 BOLT 1 BOLT 1 SCREW 2 SCREW 2 SCREW 2 NEEDLE BEARING 2 BEARING 1 E-RING 1 E-RING 1 C-RING 2 O-RING 1 LOOPER ROCKER ASS'Y 1 SPRING WASHER 1 23- 24-

Page 15 — 13. 押え揚げ機構 PRESSER FOOT MECHANISM

13. 押え揚げ機構 PRESSER FOOT MECHANISM REF. NO. PART NO. DESCRIPTION Q'TY 13-01 05-404 スプリングピン SPRING PIN 1 13-02 05-427 押え揚シリンダーブラケット BRACKET 1 13-03 00-6082 押え揚シリンダーセット AIR CYLINDER ASS'Y 1 13-04 05-891 作動金具 BRACKET 1 13-05 23-265 押え棒油止シール SEAL 1 13-06 71-203 平行ピン PIN 1 13-07 71-492 押え棒 PRESSER BAR 1 13-08 71-507 糸緩め軸 SHAFT 1 13-09 75-332 ワッシャ WASHER 1 13-10 75-458 ワッシャ WASHER 1 13-11 75-537 カラー COLLAR 2 13-12 75-552 ワッシャ WASHER 1 13-13 77-419 押え揚げ連結ピン PIN 2 13-14 77-421 押え揚げ連結板 LEVER 1 13-15 77-422 押え棒ダキ PRESSER BAR CLAMP 1 13-16 77-423 抱き連結プレート PLATE 1 13-17 77-424 押え揚げレバー LEVER 1 13-18 77-425 押え揚げ連結板 PLATE 1 13-19 77-426 後プーラー揚レバー LEVER 1 13-20 77-427 レバー LEVER 1 13-21 77-428 押え揚げパイプ PIPE 1 13-22 77-429 押え揚げクランク CRANK LEVER 1 13-23 77-430 糸緩めワイヤーセット WIRERING SET 1 13-24 77-436 ワイヤー取付ブラケット BRACKET 1 13-25 77-509 ブラケット BRACKET 1 13-26 77-511 押え棒ガイド GUIDE 1 13-27 79-422 押え棒バネ (大) SPRING 1 13-28 79-423 卷きバネ SPRING 1 13-29 79-424 卷きバネ SPRING 1 13-30 79-519 押え棒バネ (小) SPRING 1 13-31 84-561 ネジ SCREW 1 13-32 87-112 六角穴付きボルト BOLT 2 13-33 84-581 段ネジ SCREW 2 13-34 84-588 ネジ SCREW 1 13-35 84-813 ネジ SCREW 1 13-36 86-411 ナット NUT 1 13-37 87-129 六角穴付きボルト BOLT 1 13-38 87-171 六角穴付きボルト BOLT 4 13-39 87-177 六角穴付きボルト BOLT 2 13-40 87-193 ネジ SCREW 1 13-41 87-203 六角穴付きボルト BOLT 1 13-42 87-252 六角穴付きボルト BOLT 2 13-43 87-274 ネジ SCREW 2 13-44 87-403 押え棒ネジ SCREW 1 13-45 87-404 段付ネジ SCREW 1 13-46 88-003 筒ネジナット NUT 1 13-47 93-205 E-リング E-RING 2 13-48 71-446 押え棒 PRESSER BAR 1 13-49 06-579 六角穴付ハーフユニオン JOINT 2 FOR MODEL FX4406, FX4412, 飛び全UTC除く EXCEPT FX4406, FX4412 & UTC FOR MODEL FX4406P, FX4412PC使用。 MODEL FOR FX4406, FX4412 WITH FOR MODEL FX4404P FOR MODEL FX4406~FX4412P -25- jintex.in

Page 16 — 14. 給油機構 LUBRICATION MECHANISM

14. 給油機構 LUBRICATION MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q'TY 14-01 17-8010-G ピン PIN 1 14-02 21-632 オイルフィルターキャップ OIL FILTER CAP 1 14-03 23-304 シール SEAL 1 14-04 23-506 O-リング O-RING 1 14-05 23-508 O-リング O-RING 1 14-06 75-552 ワッシャ WASHER 1 14-07 30-0130 ポンプセット PUMP ASS'Y 1 14-08 31-156 ポンプメッシュ PUMP MESH 1 14-09 31-157 ポンプメッシュ止メ金具 CLAMP 1 14-10 31-222 フィルター OIL FILTER 1 14-11 31-314 ジョイント JOINT 1 14-12 31-514 ジョイント JOINT 1 14-13 31-507 オイルタンク OIL RESERVOIR 1 14-14 31-702 ポンプギヤー PUMP GEAR 1 14-15 31-703 ポンプ取付板 PLATE 1 14-16 31-704 トロイドポンプハウジング PUMP HOUSING 1 14-17 31-705 アウターローター OUTER ROTER 1 14-18 31-706 ポンプ軸 PUMP SHAFT 1 14-19 31-707 インナーローター INNER ROTER 1 14-20 31-708 ポンプ裏板 1 14-21 35-413 止め金具 1 14-22 35-414 オイルフェンス OIL FENCE 1 14-23 35-415 油受 OIL RELEASER 1 14-24 35-417 下軸給油配管 OIL DISTRIBUTOR 1 14-25 35-418 弓ピン配管 OIL ER 1 14-26 35-419 ビニールチューブ TUBE 1 14-27 35-420 ビニールチューブ TUBE 2 14-28 88-165 六角ナット NUT 1 14-29 35-505 片口継手 JOINT 4 14-30 35-506 両口管継手 JOINT 1 14-31 35-509 継手 JOINT 1 14-32 35-519 ビニールチューブ TUBE 1 14-33 35-521 ビニールチューブ TUBE 1 14-34 35-528 管継手ボルト JOINT SCREW 3 14-35 35-529 管継手ボルト JOINT SCREW 1 14-36 39-403 配管止め TUBE HOLDER 1 14-37 39-504 オイルゲージ OIL SIGHT GAUGE 1 14-38 87-092 六角穴付きボルト BOLT 7 14-39 87-123 六角穴付きボルト BOLT 3 14-40 87-129 六角穴付きボルト BOLT 6 14-41 87-140 六角穴付きボルト BOLT 1 14-42 87-225 六角穴付きボルト BOLT 2 14-43 87-254 ネジ SCREW 1 14-44 87-311 フタネシ" SCREW 1 14-45 87-663 六角穴付きボルト BOLT 4 14-46 88-137 ナット NUT 1 14-47 30-0131 ポンプセット PUMP ASS'Y 1 14-48 30-5070 RXオイルタンクセット OIL TANK ASS'Y 1 28-

Page 17 — 15. 後プーラー機構 REAR PULLER MECHANISM

15. 後プーラー機構 REAR PULLER MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q' TY 15-01 02-112 波ワッシャー WASHER 1 15-02 02-406 後プーラー立シャフト SHAFT 1 15-03 02-407 後プーラー立シャフト抱き BRACKET 1 15-04 02-408 手揚げ用金具 LEVER 1 15-05 02-409 連結プレート PLATE 1 15-06 61-209 上シャフト連結エキセン PULLER DRIVING ECCENTRIC 1 15-07 61-418 ロット玉 BALL JOINT 1 15-08 63-208 上シャフト連結ダルマ CONNECTING LINK 1 15-09 63-711 立ロツト(小) BALL JOINT 1 15-10 65-306 上シャフト連結棒 CONNECTING BAR 1 15-11 67-426 上プーラー振りレバー LEVER 1 15-12 67-529 上プーラー駆動レバー LEVER 1 15-13 71-493 上プーラー駆動軸 SHAFT 1 15-14 71-729 プーラー回り止ピン GUIDE PIN 1 15-15 75-187 ワッシャー WASHER 1 15-16 75-211 カラー COLLAR 1 15-17 75-452 ワッシャー WASHER 1 15-18 79-425 プーラー圧縮バネ SPRING 1 15-19 84-567 ネジ SCREW 2 15-20 84-569 ネジ SCREW 2 15-21 84-581 段ネジ SCREW 2 15-22 84-582 段ネジ SCREW 1 15-23 85-671 段ネジ NUT 1 15-24 86-311 ナット NUT 1 15-25 86-741 ナット NUT 1 15-26 86-742 ナット NUT 1 15-27 87-171 六角穴付きボルト BOLT 1 15-28 87-172 ネジ SCREW 5 15-29 87-225 六角穴付きボルト BOLT 1 15-30 87-287 六角穴付きボルト BOLT 1 15-31 87-754 プーラー筒ネジ SCREW 1 15-32 88-166 ナット NUT 1 15-33 93-223 E型止メ輪 E-RING 1 15-34 93-258 軸用止め輪 SNAP RING 1 15-35 93-261 Cリング C-RING 1 15-36 94-506 オイルシール OIL SEAL 1 15-37 60-3780 上シャフト連結レバー・ロツトセット BALL JOINT ASS'Y 1 -29- -30- jintex.in

Page 18 — 16. 後プーラー機構 (FX4404) REAR PULLER MECHANISM

16. 後プーラー機構 (FX4404) REAR PULLER MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q'TY 16-01 01-115 スリープ SLEEVE 2 16-02 02-117 後プーラーパイプフタ REAR PULLER PIPE COVER 1 16-03 02-123 ワンウェイクラッチ用ハウジング (中) ONE WAY CLUTCH HOUSING 1 16-04 02-136 スムース (中) REAR PULLER (SMOOTH) 1 16-05 02-153 後プーラー台 REAR PULLER HOLDER 1 16-06 02-178 後プーラー上ギヤー - 28山 UPPER REAR PULLER 28 1 16-07 02-250 回り止プーラケット BRACKET 1 16-08 02-268 後プーラー連結板 CONNECTING PLATE 1 16-09 02-415 下ローラー-4本針スムース REAR PULLER (SMOOTH) 1 16-10 02-417 下ローラー-4本針15山 REAR PULLER GEAR (15TEETH) 1 16-11 71-444 後プーラー台シャフト (中) SHAFT 1 16-12 71-490 下ローラーシャフト SHAFT 1 16-13 75-407 ワッシャ WASHER 3 16-14 75-451 ワッシャ WASHER 1 16-15 75-484 ガイドカラー GUIDE COLLER 1 16-16 75-485 スペーサー COLLAR 2 16-17 75-519 ワッシャ WASHER 1 16-18 79-551 プーラー板バネ PULLER PLATE SPRING 1 16-19 81-321 ブッシュ BUSHING 1 16-20 81-322 ブッシュ BUSHING 1 16-21 81-323 ブッシュ BUSHING 1 16-22 84-162 ネジ SCREW 6 16-23 84-462 ネジ SCREW 3 16-24 84-573 段ネジ SCREW 1 16-25 84-813 ネジ SCREW 1 16-26 86-411 ナット NUT 1 16-27 86-901 ナット NUT 1 16-28 87-113 六角穴付きボルト BOLT 2 16-29 87-129 六角穴付きボルト BOLT 1 16-30 87-181 ネジ SCREW 1 16-31 87-225 六角穴付きボルト BOLT 1 16-32 87-286 ネジ SCREW 3 16-33 88-179 ナット NUT 2 16-34 91-407 ワンウェイクラッチ CONNECTING BAR 1 16-35 93-221 ストップリング E-RING 1 16-36 98-600 連結メガネ CONNECTING BAR 1 16-37 98-601 ペアリングインナーレース BEARING SLEEVE 2 16-38 98-821 ペアリング BEARING 2 16-39 98-864 ネジ SCREW 1 16-40 00-3281 28山プーラーセット 28 TEETH PULLER ASS'Y 1 16-41 00-2003 スムースプーラーセット SMOOTH PULLER ASS'Y 1 MODEL PSF スムース SMOOTH -31- -32-

Page 19 — 17. 後プーラー機構 (FX4406~4412) REAR PULLER MECHANISM

17. 後プーラー機構 (FX4406~4412) REAR PULLER MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q'TY 17-0101-115 スリープ SLEEVE 2 17-0202-117 後プーラーパイプフタ PLATE 1 17-0302-124 ワンウェイクラッチ用ハウジング (大) HOUSING 1 17-0402-138 プーラー (ゴム) REAR PULLER 1 17-0502-221 後プーラー連結板 CONNECTING PLATE 1 17-0602-246 回り止ブラケット BRACKET 1 17-0702-420 プーラー下ギヤー (SMOOTH) REAR PULLER GEAR (SMOOTH) 1 17-0802-496 後プーラーギヤー (14山) REAR PULLER GEAR (14 TEETH) 1 17-0902-458 後プーラー台 BRACKET 1 17-1002-494 後プーラー REAR PULLER 1 17-1171-445 後プーラー台シャフト (大) SHAFT 1 17-1271-490 下ローラーシャフト SHAFT 1 17-1375-407 ワッシャ WASHER 3 17-1475-451 ワッシャ WASHER 1 17-1575-484 ガイドカラー GUIDE COLLAR 1 17-1675-519 ワッシャ WASHER 1 17-1779-551 プーラー板バネ PULLER PLATE SPRING 1 17-1881-321 ブッシュ BUSHING 1 17-1981-322 ブッシュ BUSHING 1 17-2081-323 ブッシュ BUSHING 1 17-2184-162 ネジ SCREW 6 17-2284-462 ネジ SCREW 3 17-2384-573 段ネジ SCREW 1 117-2484-813 ネジ SCREW 1 17-2586-411 ナツト NUT 1 17-2686-901 ナツト NUT 1 17-2787-113 六角穴付きボルト BOLT 2 17-2887-129 六角穴付きボルト BOLT 1 17-2987-181 ネジ SCREW 1 17-3087-225 六角穴付きボルト BOLT 1 17-3187-286 ネジ SCREW 3 17-3288-179 ナツト NUT 2 17-3391-407 ワンウェイクラツチ BEARING 2 17-3493-221 ストツプリング E-RING 1 17-3598-600 連結メガネ CONNECTING BAR 1 17-3698-601 ベアリングインナーレース BEARING SLEEVE 2 17-3798-821 ベアリング BEARING 2 17-3898-864 ネジ SCREW 1 17-3900-3222 28山プーラーセット 28 TEETH PULLER ASS'Y 1 17-4000-2402 スムースプーラーセット SMOOTH PULLER ASS'Y 1 MODEL PL スムース SMOOTH TYPE 33- 34-

Page 20 — 18. UTC糸切り装置 UTC KNIFE MECHANISM

18. UTC糸切り装置 UTC KNIFE MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q'TY 18-01 05-395 針板台 NEEDL PLATE SUPPORT BRACKET 1 18-02 05-420 パッキン SEAL 2 18-03 05-421 案内プレート GUIDE BRACKET 2 18-04 05-426 ビスストンロッド ROD 2 18-05 05-428 スピードコントローラー SPEED CONTROLER 2 18-06 05-429 固定メス UPPER KNIFE 1 18-07 05-430 ガイドローラー(小) GUIDE ROLLER (S) 4 18-08 05-431 ガイドローラー(大) GUIDE ROLLER (L) 4 18-09 05-433 ストツパ - STOPPER 2 18-10 05-447 裏バネ(下) FAF SPRING 2 18-11 05-565 スピードコントローラー SPEED CONTROLLER 2 18-12 05-544 シリンダー-本体(右) AIR CYLINDER 1 18-13 05-545 シリンダー-本体(左) AIR CYLINDER 1 18-14 05-546 ロツト"カバー- COVER 2 18-15 05-547 ロツト"プレート PLATE 2 18-16 05-548 可動メス LOWER KNIFE 4 18-17 05-549 裏バネ(上) LEAF SPRING (UPPER) 4 18-18 23-183 O-リング O-RING 6 18-19 23-512 クツシヨンゴム CUSHION RUBBER 2 18-20 71-201 ヒン PIN 4 18-21 71-579 ノツクピン PIN 2 18-22 87-011 ネジ SCREW 2 18-23 87-097 ネジ SCREW 4 18-24 87-100 六角穴付きボルト BOLT 16 18-25 87-254 ネジ SCREW 2 18-26 87-274 ネジ SCREW 4 18-27 87-278 ネジ SCREW 4 18-28 87-412 ネジ SCREW 2 18-29 87-413 ネジ SCREW 4 18-30 87-415 ネジ SCREW 2 18-31 87-416 ストツパ-ネジ STOPPER - SCREW 2 18-32 93-236 穴用止め輪 C-RING 2 18-33 98-857 O-リング O-RING 2 -35- -36-

Page 21 — 19. 糸立て及びテーブル (FX4404) THREAD STAND AND TABLE

19. 糸立て及びテーブル (FX4404) THREAD STAND AND TABLE NO. PART NO. 品名 DESCRIPTION Qty 19-01 42-718 8本糸立て THREAD STAND ASSEMBLY 8 1 19-02 23-509 クッションゴム CUSHION RUBBER 4 19-03 93-501 U型止め輪 U-RING 4 19-04 42-501 クッションゴム付ネジ SCREW 4 19-05 75-536 平ワッシャ WASHER 4 19-06 75-527 M6用ハネ座金 WASHER 4 19-07 88-166 固定ナット NUT 4 19-08 87-901 ネジ SCREW 3 19-09 21-629 補助カバー COVER 1 19-10 21-032 シンリンダー・フラットテーブル FLAT TABLE 1 19-11 21-025 補助板付テーブル WITH ASSISTANCE TABLE 1 -37- -38- jintex.in

Page 22 — 20. 糸立て及びテーブル (FX4406, 4412) THREAD STAND AND TABLE

20. 糸立て及びテーブル (FX4406, 4412) THREAD STAND AND TABLE FX4412 FX4406 NO. PART NO. 品名 DESCRIPTION Qty 20-01 42-190 12本糸立て THREAD STAND ASSEMBLY 12 1 20-02 42-186 24本糸立て THREAD STAND ASSEMBLY 24 1 20-03 23-509 クッションゴム CUSHION RUBBER 4 20-04 93-501 U-RING U-RING 4 20-05 42-501 クッションゴム取付ネジ SCREW 4 20-06 75-536 平ワッシャ WASHER 4 20-07 75-527 M6用バネ座金 WASHER 4 20-08 88-166 固定ナット NUT 4 20-09 87-901 ネジ SCREW 3 20-10 21-629 カバー COVER 1 20-11 21-085 シリンダー・フラットテーブル FLAT TABLE 1 20-12 21-084 補助板付きテーブル WITH ASSISTANCE TABLE 1 -39- -40-

Page 23 — 21. テンションスタンド (FX4406) TENSION STAND MECHANISM

21. テンションスタンド (FX4406) TENSION STAND MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q'TY 21-01 23-324 フェルト FELT 12 21-02 41-101 チャンポン皿小ケース THREAD TENSION NUT 12 21-03 41-105 チャンポン皿ラチェット SPRING POST 12 21-04 41-107 大ケース SPRING CUP 12 21-05 41-110 チャンポン皿 TENSION DISC 24 21-06 41-115 糸道(上) THREAD GUIDE 12 21-07 41-117 糸道(下) THREAD GUIDE 12 21-08 41-449 糸緩めプレート THREAD RELEASER 2 21-09 41-448 ブ・ラケット BRACKET 2 21-10 41-510 調節棒 SCREW STUD 12 21-11 41-701 チャンポン調子バネ(強) SPRING (HEAVY) 6 21-12 41-702 チャンポン調子バネ(弱) SPRING (LIGHT) 6 21-13 42-201 チャンポン台土台セット BRACKET ASS'Y 1 21-14 75-384 ワッシャ WASHER 2 21-15 75-455 ワッシャ WASHER 2 21-16 75-526 スプリングワッシャ SPRING WASHER 4 21-17 75-552 ワッシャ WASHER 2 21-18 77-430 糸緩め用ワイヤーセット WIRERING SET 1 21-19 77-432 ワイヤー・取り付け金具 BRACKET 1 21-20 77-435 ワイヤー・取付金具 BRACKET 1 21-21 77-436 ワイヤー取付ブラケット BRACKET 1 21-22 79-514 引張りバネ SPRING 2 21-23 84-501 ネジ SCREW 2 21-24 84-588 ネジ SCREW 1 21-25 87-123 六角穴付きボルト BOLT 2 21-26 87-171 六角穴付きボルト BOLT 2 21-27 87-177 六角穴付きボルト BOLT 2 21-28 87-252 六角穴付きボルト BOLT 3 21-29 87-419 支柱ネジ BAR 2 21-30 87-421 支柱ネジ BAR 1 21-31 88-157 ナット NUT 3 -41- -42- jintex.in

Page 24

22. テンションスタンド (FX4406UTC) TENSION STAND MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q'TY 22-01 05-450 エアーシリンダー AIR CYLINDER 1 22-02 05-557 エアーシリンダー-取付金具 BRACKET 1 22-03 09-506 ワッシャー WASHER 2 22-04 23-324 フエルト FELT 12 22-05 41-101 チヤンポン皿小ケース THREAD TENSION NUT 12 22-06 41-105 チヤンポン皿ラチエツト SPRING POST 12 22-07 41-107 大ケース SPRING CUP 12 22-08 41-110 チヤンポン皿 TENSION DISC 24 22-09 41-115 糸道(上) THREAD GUIDE 12 22-10 41-117 糸道(下) THREAD GUIDE 12 22-11 41-449 糸綴めプレート THREAD RELEASER 2 22-12 41-448 フ゛ラケツト BRACKET 2 22-13 41-510 調子棒 SCREW STUD 12 22-14 41-701 チヤンポン調子バネ(強) SPRING (HEAVY) 6 22-15 41-702 チヤンポン調子バネ(弱) SPRING (LIGHT) 6 22-16 42-201 チヤンポン台土台セツト BRACKET ASS'Y 1 22-17 75-384 ワツシヤ WASHER 2 22-18 75-453 ワツシヤ WASHER 2 22-19 75-455 ワツシヤ WASHER 2 22-20 75-526 スプリング WASHER 4 22-21 79-514 引張りバネ SPRING 2 22-22 84-501 ネシ SCREW 2 22-23 87-177 六角穴付きボルト BOLT 2 22-24 87-252 六角穴付きボルト BOLT 3 22-25 87-419 支柱ネシ" BOLT 2 22-26 87-421 支柱ネシ" BAR 1 22-27 87-422 糸綴め連結ネシ" CONNECTING BAR 1 22-28 88-157 ナツト NUT 5 22-29 06-928 ナイロンクリツプ CLAMP 1 22-30 87-129 六角穴付きボルト BOLT 1 22-31 88-146 ナツト NUT 1 -43- -44- jintex.in

Page 25 — 23. テンションスタンド (FX4412) TENSION STAND MECHANISM

23. テンションスタンド (FX4412) TENSION STAND MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q'TY 23-01 23-324 FELT THREAD TENSION NUT 24 23-02 41-101 チャンポン皿小ケース SPRING POST 24 23-03 41-105 チャンポン皿ラチェット SPRING CUP 24 23-04 41-107 大ケース TENSION DISC 24 23-05 41-110 チャンポン皿 THREAD GUIDE 48 23-06 41-115 糸道(上) THREAD GUIDE 24 23-07 41-117 糸道(下) THREAD RELEASER 24 23-08 41-449 糸締めプレート BRACKET 3 23-09 41-448 ブラケット SCREW STUD 3 23-10 41-510 調節棒 SPRING (HEAVY) 24 23-11 41-701 チャンポン調子バネ(強) SPRING (LIGHT) 12 23-12 41-702 チャンポン調子バネ(弱) BRACKET ASS'Y 12 23-13 42-201 BRACKET ASS'Y WASHER 1 23-14 75-384 ワッシャ WASHER 2 23-15 75-455 ワッシャ WASHER 2 23-16 75-526 スプリングワッシャ SPRING WASHER 2 23-17 75-552 ワッシャ WASHER 4 23-18 77-430 糸締め用ワイヤーセット WASHER 2 23-19 77-432 ワイヤー取り付け金具 WIRERING SET 1 23-20 77-435 ワイヤー取付金具 BRACKET 1 23-21 77-436 ワイヤー取付ブラケット BRACKET 1 23-22 79-514 引張りバネ BRACKET 1 23-23 84-501 ネジ SPRING 3 23-24 84-588 ネジ SCREW 3 23-25 87-123 六角穴付きボルト SCREW 1 23-26 87-171 六角穴付きボルト BOLT 2 23-27 87-177 六角穴付きボルト BOLT 2 23-28 87-252 六角穴付きボルト BOLT 2 23-29 87-419 支柱ネジ BOLT 3 23-30 87-420 支柱ネジ BAR 4 23-31 87-421 支柱ネジ BAR 1 23-32 88-157 ナット BAR 1 -45- -46- Jinte

Page 26 — 24. テンションスタンド"(FX4412UTC) TENSION STAND MECHANISM

24. テンションスタンド"(FX4412UTC) TENSION STAND MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q'TY 24-0105-450 エアーシリンダー AIR CYLINDER 1 24-0205-557 エアーシリンダー-取付金具 BRACKET 1 24-0309-506 ワッシャ WASHER 2 24-0423-324 フェルト FELT 24 24-0541-101 チャンポン皿小ケース SPRING POST 24 24-0641-105 チャンポン皿ラチェット SPRING CUP 24 24-0741-107 大ケース TENSION DISC 24 24-0841-110 チャンポン皿 THREAD GUIDE 24 24-1041-117 糸道(下) THREAD GUIDE 24 24-1141-449 糸締めプレート THREAD RELEASER 3 24-1241-448 フ゛ラケット BRACKET 3 24-1341-510 調子棒 SCREW STUD 24 24-1441-701 チャンポン調子バネ(強) SPRING (HEAVY) 12 24-1541-702 チャンポン調子バネ(弱) SPRING (LIGHT) 12 24-1642-201 チャンポン台土台セット BRACKET ASS'Y 1 24-1775-384 ワッシャ WASHER 2 24-1875-453 ワッシャ WASHER 2 24-1975-455 ワッシャ WASHER 2 24-2075-526 スプリングワッシャ SPRING WASHER 4 24-2179-514 引張りバネ SPRING 3 24-2284-501 ネジ SCREW 3 24-2387-177 六角穴付きボルト BOLT 2 24-2487-252 六角穴付きボルト BOLT 3 24-2587-419 支柱ネジ BAR 4 24-2687-420 支柱ネジ BAR 1 24-2787-421 支柱ネジ BAR 1 24-2887-422 糸締め連結ネジ CONNECTING BAR 1 24-2988-157 ナット NUT 1 24-3006-928 ナイロンクリップ CLAMP 1 24-3187-129 六角穴付きボルト BOLT 1 24-3288-146 ナット NUT 1 -47- jintek.in

Page 27

25. ゴム張り機構 GUIDE ROLLER MECHANISM REF. NO. PART NO. 25-01 09-145 25-02 09-147 25-03 09-519 25-04 09-521 25-05 09-522 25-06 09-523 25-07 09-524 25-08 09-525 25-09 09-526 25-10 09-527 25-11 09-528 25-12 09-529 25-13 09-530 25-14 09-531 25-15 09-553 25-16 09-727 25-17 52-177 25-18 75-451 25-19 75-452 25-20 75-453 25-21 84-521 25-22 84-570 25-23 87-172 25-24 87-203 25-25 87-213 25-26 87-501 25-27 87-502 25-28 87-503 25-29 87-663 25-30 88-176 25-31 15019XX 品名カラーカラーリアーローラーブラケットリアーローラースライドリアーローラー止めネジリアーローラー調整軸リアーローラーテンションブラケットローラーブラケットノブローラーブラケットバーローラー軸手前ローラーローラーブラケットバーハンドルテーパーローラー軸受ワッシャワッシャワッシャネシネシネシ六角穴付きボルト六角穴付きボルト丸木ネジ皿木ネジ六角ボルト六角穴付きボルトナットゴム張りセット DESCRIPTION COLLAR COLLAR REAR ROLLER BRACKET SLIDE PLATE SCREW SHAFT REAR ROLLER BRACKET BRACKET KNOB BAR JOINT BLOCK ROLLER BAR HANDLE TAPER ROLLER BUSHING WASHER WASHER WASHER SCREW SCREW SCREW BOLT BOLT SCREW SCREW BOLT BOLT NUT GUIDE ROLLER ASS'Y Q'TY 1 2 1 2 2 2 1 1 2 2 1 1 1 1 2 1 2 5 2 2 3 1 2 1 2 2 4 2 1 4 1 31 RT-1 49- 50-

Page 28 — 26. 配管、配線図(FX4404UTC) WIRING AND PIPING

26. 配管、配線図(FX4404UTC) WIRING AND PIPING REF. NO. PART NO. 26-01 26-02 06-928 26-03 53-254 26-04 87-140 26-05 87-272 26-06 87-903 26-07 05-485 26-08 05-482 26-09 05-483 26-10 05-484 26-11 05-486 26-12 05-489 26-13 05-490 26-14 05-491 26-15 05-492 26-16 05-493 26-17 05-494 26-18 05-495 26-19 05-505 26-20 05-506 26-21 05-507 26-22 05-508 26-23 05-514 26-24 05-515 26-25 05-516 26-26 05-517 26-27 05-212 26-28 05-218 26-29 06-516 26-30 06-517 26-31 87-171 26-32 88-166 品名 DESCRIPTION ナイロンクリップ電磁弁用中継コード六角穴付きボルトネジ六角穴付きボルト電磁弁3連ユニオンワイユニオンティープランチュニオンワイチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブフィルターレギュレーターレギュレーター用継手カプラメスカプラオス六角穴付きボルトナット CLAM P JUNCTION CORD BOLT SCREW BOLT SOLENOIDO VALVE JOINT JOINT JOINT TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE REGULATOR JOINT CONNECTOR CONNECTOR BOLT NUT Q'TY 8 1 2 8 2 1 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 FXS SERIES 検出器 Position detECTOR 押上げ Presser foot lift solenoid 糸切安全 Operation detECTOR ミシン Thread trimmer relay cord -51- -52-

Page 29 — 27. 配管、配線図(FX4406UTC) WIRING AND PIPING

27. 配管、配線図(FX4406UTC) WIRING AND PIPING REF. NO. PART NO. 27-01 27-02 06-928 27-03 53-254 27-04 87-140 27-05 87-272 27-06 87-903 27-07 05-488 27-08 05-482 27-09 05-483 27-10 05-484 27-11 05-486 27-12 05-489 27-13 05-490 27-14 05-491 27-15 05-492 27-16 05-493 27-17 05-494 27-18 05-495 27-19 05-505 27-20 05-506 27-21 05-507 27-22 05-508 27-23 05-498 27-24 05-499 27-25 05-509 27-26 05-510 27-27 05-496 27-28 05-212 27-29 05-218 27-30 06-516 27-31 06-517 27-32 87-171 27-33 88-166 品名ナイロンクリップ電磁弁用中継コード六角穴付きボルトネジ六角穴付きボルト電磁弁3連ユニオンワイユニオンティーブランチユニオンワイチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブフィルターレギュレーターレギユレーター用継手カプラメスカプラオス六角付きボルトナット DESCRIPTION CLAMP JUNCTION CORD BOLT SCREW BOLT SOLENOIDO VALVE JOINT JOINT JOINT TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE REGULATOR JOINT CONNECTOR CONNECTOR BOLT NUT Q'TY 7 1 2 7 2 1 2 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 -53- 検出器 Position detECTOR 押上げ Presser foot lift solenoid 糸切安全 Operation detECTOR ミシン Thread trimmer relay cord -54- jinex.in

Page 30 — 28. 配管、配線図 (FX4412UTC) WIRING AND PIPING

28. 配管、配線図 (FX4412UTC) WIRING AND PIPING REF. NO. PART NO. 28-01 28-02 06-928 28-03 53-254 28-04 87-140 28-05 87-272 28-06 87-903 28-07 05-488 28-08 05-482 28-09 05-483 28-10 05-484 28-11 05-486 28-12 05-489 28-13 05-490 28-14 05-491 28-15 05-492 28-16 05-493 28-17 05-494 28-18 05-495 28-19 05-505 28-20 05-506 28-21 05-507 28-22 05-508 28-23 05-498 28-24 05-499 28-25 05-509 28-26 05-510 28-27 05-496 28-28 05-212 28-29 05-218 28-30 06-516 28-31 06-517 28-32 87-171 28-33 88-166 品名ナイロンクリップ電磁弁用中継コード六角穴付きボルトネジ六角穴付きボルト電磁弁3連ユニオンワイユニオンティーブランチユニオンワイチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブチューブフィルターレギュレーターレギユレター用継手カップラメスカップライオス六角付きボルトナット DESCRIPTION Q'TY CLAMP 1 JUNCTION CORD 1 BOLT 2 SCREW 7 BOLT 2 SOLENOIDO VALVE 1 JOINT 2 JOINT 3 JOINT 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 TUBE 1 REGULATOR 1 JOINT 1 CONNECTOR 1 CONNECTOR 1 BOLT 2 NUT 2 -55- -56- jintex.in

Page 31 — 29. PMD機構 (FX4404) METERING DEVICE MECHANISM

29. PMD機構 (FX4404) METERING DEVICE MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q'TY 29-0101-101 前プーラー取付け土台 BRACKET 1 29-0201-113 前プーラー蓋 CLUTCH DRIVING COLLAR 1 29-0301-103 連結側スリーブ SLEEVE 2 29-0401-111 前プーラー土台 BRACKET 1 29-0501-116 前プーラー回り止め蓋 PLATE 1 29-0601-132 前プーラーロッド PULLER 1 29-0701-134 プーラーロラー LOWER ROLLER 1 29-0801-136 前プーラーロラー取付金具 ROLLER HOLDER 2 29-0901-138 前プーラーゴム案内部金具 PIVOT SHAFT HOLDER 2 29-1001-141 前プーラーゴム案内部 RUBBER TIGHTENER 1 29-1101-143 プーラーロラー制御具 ROLLER CONTROLLER 1 29-1201-145 ワンタッチレバー LEVER 1 29-1301-146 プーラーカバー COVER 1 29-1401-147 レバー連結ピン PIN 1 29-1501-152 ガイド GUIDE 1 29-1605-954 ロッドエンド" ROD 1 29-1761-409 前プーラーエキセン ECCENTRIC 1 29-1863-425 前プーラーロッド CONNECTING ROD 1 29-1965-335 前プーラー連結棒 CONNECTING BAR 1 29-2067-419 前プーラー連結レバー LEVER 1 29-2171-208 ノツクピン PIN 2 29-2271-227 テーパーピン PIN 1 29-2371-353 前プーラー土台シャフト SHAFT 1 29-2471-361 案内棒大 PIVOT SHAFT (LARGE) 2 29-2571-362 案内棒小 PIVOT SHAFT (SMALL) 1 29-2675-152 カラー COLLAR 1 29-2775-446 ワッシャ WASHER 1 29-2875-451 ワッシャ WASHER 2 29-2975-468 ワッシャ WASHER 2 29-3075-480 ワッシャ WASHER 1 29-3175-490 前プーラーベアリングワッシャ WASHER 1 29-3275-552 ワッシャ WASHER 3 29-3379-171 圧縮バネ SPRING 1 29-3481-125 ブッシュ BUSHING 2 29-3584-162 ネジ SCREW 6 29-3684-314 ネジ SCREW 1 29-3787-006 ロツトエンド"止ネジ SCREW 1 29-3887-092 六角穴付きボルト BOLT 2 29-3987-106 ネジ SCREW 2 29-4087-129 六角穴付きボルト BOLT 2 29-4187-173 六角穴付きボルト BOLT 2 29-4287-177 六角穴付きボルト BOLT 2 29-4387-181 ネジ SCREW 6 29-4487-203 六角穴付きボルト BOLT 1 29-4587-225 六角穴付きボルト BOLT 2 29-4687-253 ネジ SCREW 1 29-4787-254 ネジ SCREW 3 29-4887-456 調節ネジ SCREW 1 29-4988-161 ナット NUT 1 29-5088-166 ナット NUT 2 29-5188-456 ナット NUT 1 29-5291-405 ワンウェイクラッチ BEARING 2 29-5391-411 前メスベアリング BEARING 1 29-5493-200 ストップリング E-RING 1 29-5500-1402 PMD装置(組) METERING DEVICE ASS'Y 1 -57- -58- jonex.in

Page 32 — 30. PMD機構(FX4406-12) METERING DEVICE MECHANISM

30. PMD機構(FX4406-12) METERING DEVICE MECHANISM REF. NO. PART NO. DESCRIPTION Q'TY 30-0101-101 前プーラー取付け土台 BRACKET 1 30-0201-113 前プーラー著 CLUTCH DRIVING COLLAR 1 30-0301-103 連結側スリーブ SLEEVE 2 30-0401-104 前プーラー小ローラー(幅広) LOWER ROLLER 1 30-0501-105 前プーラー綿メ金具(幅広) RUBBER TENSIONER 1 30-0601-106 前プーラーカバー(幅広) PULLER COVER 1 30-0701-107 前プーラー台取付ガイド(幅広) GUIDE WIRE 1 30-0801-112 前プーラー土台(幅広) PULLER ROCKER 1 30-0901-116 前プーラー回り止め蓋 PLATE 1 30-1001-133 前プーラーロッド PULLER 1 30-1101-136 前プーラー小ローラー取付金具 ROLLER HOLDER 2 30-1201-138 前プーラーゴム案内金具 PIVOT SHAFT HOLDER 2 30-1301-143 小ローラー締め金 ROLLER UNROLLER 1 30-1401-145 ワンタッチレバー LEVER 1 30-1501-147 レバー連結ピン PIN 1 30-1605-954 ロットエンド PIN 1 30-1761-409 前プーラーエキセン ROD 1 30-1863-425 前プーラーロッド ECCENTRIC 1 30-1965-335 前プーラー連結棒 CONNECTING ROD 1 30-2067-419 前プーラー連結レバー CONNECTING BAR 1 30-2171-208 ノックピン LEVER 1 30-2271-227 テーパーピン PIN 2 30-2371-354 前プーラー土台シャフト SHAFT 1 30-2471-355 案内棒大(幅広) SHAFT 2 30-2571-356 案内棒小(幅広) SHAFT 1 30-26 30-2775-446 ワッシャ WASHER 1 30-2875-451 ワッシャ WASHER 2 30-2975-480 ワッシャ WASHER 1 30-3075-490 前プーラーベアリングワッシャ WASHER 1 30-3175-552 ワッシャ WASHER 3 30-3279-171 圧縮バネ SPRING 1 30-3381-125 ブッシュ BUSHING 2 30-3484-162 ネジ SCREW 1 30-3584-314 ネジ SCREW 1 30-3687-006 ロットエンドネジ SCREW 6 30-3787-092 六角穴付きボルト BOLT 1 30-38 30-3987-129 六角穴付きボルト BOLT 2 30-4087-173 六角穴付きボルト BOLT 2 30-4187-177 六角穴付きボルト BOLT 2 30-4287-181 ネジ SCREW 6 30-4387-203 六角穴付きボルト BOLT 1 30-4487-225 六角穴付きボルト BOLT 2 30-4587-253 ネジ SCREW 1 30-4687-254 ネジ SCREW 3 30-4787-456 ネジ SCREW 1 30-4888-161 ナット NUT 1 30-4988-166 ナット NUT 2 30-5088-456 ナット NUT 1 30-5191-405 ワンウェイクラッチ BEARING 2 30-5291-411 前メスベアリング BEARING 1 30-5393-200 ストップリング E-RING 1 30-5400-1403 PMD装置(組) METERING DEVICE ASS'Y 1 -59- -60- jinex.in

Page 33 — 31. アクセサリー ACCESSORIES

31. アクセサリー ACCESSORIES MODEL PL REF. NO. PART NO. 31-01 20-0010 31-02 28-454 31-03 28-452 31-04 28-011 31-05 28-317 31-06 31-07 31-08 28-311 31-09 28-312 31-10 28-313 31-11 28-314 31-12 20-6020 31-13 20-6460 31-14 28-920 31-15 28-613 31-16 13-0540-5 31-17 28-615 31-18 28-614 MODEL UTC -61- 品名附属部品ケースドライバー(S) ドライバー(L) ピンセットグリップ付六角レンチ 1.5mm 六角レンチ 2mm 六角レンチ 2.5mm 六角レンチ 3mm 六角レンチ 5mm テープ立てテープガイドセットチェーンミシン潤滑油針 DV×57 #14 ジョウゴ油差し UTC除く EXCEPT UTC DESCRIPTION ACCESSORIES DRIVER (S) DRIVER (L) TWEEZERS ALLEN KEY (1.5mm) ALLEN KEY (2mm) ALLEN KEY (2.5mm) ALLEN KEY (3mm) ALLEN KEY (5mm) TAPE STAND TAPE GUIDE ASS'Y CHAIN OIL NEEDLE OIL FUNNEL OILER Q'TY 1 1 1 1 1 1 1 1 1 1 1 1 10 1 1 1 -62- jintek.in

Page 34 — 32. ゲージパーツ GAUGE PARTS

32. ゲージパーツ GAUGE PARTS FOR MODEL FX4404 GAUGE 3/4, 1" FOR MODEL FX4406, 4412 & FX4404 1-1/8~1-1/2 REF. NO. PART NO. 32-01* 32-02* 32-03* 32-04* 32-05 13-0540-5 32-06* 32-07* 32-08 17-3710-A 32-09 17-3710-C 32-10* 32-11* 32-12 17-8190-F 32-13* 32-14* 32-15* 32-16 19-404 32-17 19-405 32-18 19-406 32-19 19-416 32-20 19-431 32-21* 32-22 71-215 32-23 84-162 32-24 84-367 32-25 84-380 32-26 84-464 32-27 84-588 32-28 87-099 32-29 87-104 32-30 87-113 32-31 87-289 32-32 88-146 32-33 84-314 32-34 87-106 32-35 87-233 32-36* 32-37 17-4210-A 32-38* 32-39 17-4210-C 32-40 17-4210-E 32-41 17-4210-G 32-42 17-5810-D 32-43 17-5810-F 32-44 79-282 32-45 84-114 32-46 84-361 32-47 84-364 32-48 84-591 DESCRIPTION 針板可動メスベースバネベース針板針(DVX57 #14) 針板送函押エボス押エボス取付台押エ足押エ足リテーナールーバー台ルーバー台ルーバー台針受けルーバー台止め金具針受ルーバー針糸カイドピンネジネジネジネジネジネジネジ六角穴付きボルトネジナットネジネジネジ押え組押エボス押え足取付金具押エリンクプレートスライド押エプレート押エ足取付ピンリンクネジフィンガーガードネジネジネジ六角穴付きボルト Q'TY 1 1 1 1 * 1 1 2 1 1 1 1 1 1 1 * * * * 1 * * * * * * * 1 1 2 1 1 1 2 2 * 1 1 3 1 STANDARD TYPE UTCタイプ FOR MODEL UTC ゲージ幅5mm以下のタイプ NARROW GAUGE TYPE (LESS THAN 5mm) * 各ゲージ部品の品番は、65, 66ページゲージパーツ表を参照して下さい。 * Please refer to Page 65, 66 GAUGE PARTS LIST -63- -64- jintex.in

Page 35

33. FXSシリーズ専用部品 FXS SERISE EXCLUSIVE PARTS REF. NO. PART NO. 品名 DESCRIPTION Q' TY 33-01 04-447 ルーパ-引き出しシャフト SHAFT 1 33-02 05-202 エルボ"ユニオン JOINT 4 33-03 05-533 エルボ"ユニオン JOINT 2 33-04 05-543 シリンダー-本体(左) AIR CYLINDER 1 33-05 05-550 針板土台 NEEDLE PLATE SUPPORT BRACKET 1 33-06 06-592 スピードコントローラ SPEED CONTROLER 2 33-07 09-405 ゴムガイド"(右) TAPE GUIDE (R) 1 33-08 09-406 ゴムガイド"(左) TAPE GUIDE (L) 1 33-09 21-257 スピコン取付ブラケット BRACKET 1 33-10 23-470 横カバー-用パッキン GASKET 1 33-11 27-040 横カバー- COVER 1 33-12 27-041 前ペ-スカバ- FRONT COVER 1 33-13 71-201 ピン PIN 2 33-14 71-448 主軸 SHAFT 1 33-15 71-449 下ローラーシャフト SHAFT 1 33-16 75-456 ワッシャ WASHER 2 33-17 75-456 ワッシャ WASHER 1 33-18 75-492 ガイド"カラー GUIDE COLLAR 1 33-19 79-912 バネ SPRING 1 33-20 87-096 ネジ SCREW 2 33-21 87-124 ネジ SCREW 2 33-22 87-145 ネジ SCREW 2 33-23 87-177 六角穴付きボルト BOLT 1 33-24 87-288 ネジ SCREW 5 33-25 87-291 六角穴付きボルト BOLT 1 33-26 87-301 ネジ SCREW 2 33-27 88-157 ナット NUT 1 33-28 60-4140 ベアリング"セット BEARING ASS'Y 1 -65- -66-

Page 36 — 34. ゲージ部品一覧表 GAUGE PARTS TABLE 35. UTCゲージ専用部品一覧表 UTC GAUGE PARTS TABLE

34. ゲージ部品一覧表 GAUGE PARTS TABLE モデル MODEL ゲージサイズ GAUGE SIZE (インチ) (INCH) 針枠 NEEDLE HOLDER 針糸ガイド THREAD EYELET 押え組 PRESSER FOOT ASSEMBLY 針板 NEEDLE PLATE 送歯 FEED DOG ルーバー台 LOOPER HOLDER 糸寄せ棒 RETAINER BAR 針受 NEEDLE GUARD 糸寄せルーバー RETAINER LOOPER ルーバー LOOPER 4404P 3/4 12-3510-1 17-4800-1 14-418 15-418 19-418 18-375 1 12-3520-1 45-371 17-4810-1 14-421 15-421 19-421 18-371 1-1/8 12-3530-1 17-4210-1 14-422 15-422 19-422 18-372 19-416 1-1/4 12-3540-1 17-3730-1 14-423 15-423 19-423 18-373 1-1/2 12-3550-1 17-4220-1 45-381 17-3770-1 14-424 15-424 19-424 18-374 4404PSF 1/4-3/4-1/4 12-3620-1 45-381 17-3770-1 14-427 15-427 19-427 18-377 1/4-1-1/4 12-3630-1 45-381 17-3790-1 14-431 15-431 19-429 18-381 19-404 19-431 3/16 12-3580-1 45-397 17-3970-1 14-497 15-497 19-397 18-397 19-405 4412P 1/4 12-3590-1 45-396 17-3980-1 14-496 15-496 19-396 18-396 19-416 5mm 12-3600-1 45-397 17-3990-1 14-045 15-045 19-045 18-398 19-405 4406P 1/4 12-3560-1 45-381 17-3900-1 14-443 15-443 19-443 18-390 4408P 1/4 12-3610-1 45-397 17-3930-1 14-465 15-465 19-496 18-396 4409P 1/4 12-3570-1 45-397 17-3940-1 14-470 15-470 19-470 18-390 19-416 4406PL 1/3 12-3640-1 45-381 17-4480-1 14-443 15-443 19-443 18-396 1/4 12-3560-1 45-397 17-4390-1 14-449 15-440 19-440 18-391 4408PL 1/4 12-3610-1 45-397 17-4640-1 14-465 15-465 19-496 18-396 4412PL 1/4 12-3590-1 45-396 17-4940-1 14-496 15-496 19-496 18-396 35. UTCゲージ専用部品一覧表 UTC GAUGE PARTS TABLE モデル GAUGE SIZE (インチ) (INCH) 針板 NEEDLE PLATE 可動メスベース LOWER KNIFE BASE バネベース SPRING BASE FX4404 3/4 05-351 05-451 05-452 1 05-352 05-453 05-454 1-1/8 05-353 05-455 05-456 FXS4404 1-1/4 05-354 05-457 05-458 (1-1/2除く) (EXCEPT 1-1/2) 1-1/2 05-355 05-382 05-383 FX4412 3/16 05-356 05-457 05-468 1/4 05-357 05-469 05-470 5mm 05-358 05-471 05-472 FX4406 1/4 05-359 05-463 05-464 FX4409 1/4 05-360 05-465 05-466 jintex.in

Page 1 — PARTS LIST

Page 2 — CONTENTS

Page 3 — 1. フレーム関係 (1) FRAME ASSEMBLY (1)

Page 4 — 2. フレーム関係(2) FRAME ASSEMBLY (2)

Page 5 — 3. フレーム関係 (3) FRAME ASSEMBLY (3)

Page 6 — 4. 糸調子機構 (FX4404) THREAD TENSION MECHANISM

Page 7

Page 8 — 6. 糸調子機構 (FX4406~4412) THREAD TENSION MECHANISM

Page 9 — 7. 糸調子機構 (FX4406UTC~4412UTC) THREAD TENSION MECHANISM

Page 10 — 8. ブッシュ機構 BUSHING

Page 11 — 9. 針棒. 弓機構 NEEDLE BAR MECHANISM

Page 12 — 10. CRANKSHAFT MECHANISM

Page 13 — 11. 送り機構 FEED MECHANISM

Page 14 — 12. ルーバー機構 LOOPER MECHANISM

Page 15 — 13. 押え揚げ機構 PRESSER FOOT MECHANISM

Page 16 — 14. 給油機構 LUBRICATION MECHANISM

Page 17 — 15. 後プーラー機構 REAR PULLER MECHANISM

Page 18 — 16. 後プーラー機構 (FX4404) REAR PULLER MECHANISM

Page 19 — 17. 後プーラー機構 (FX4406~4412) REAR PULLER MECHANISM

Page 20 — 18. UTC糸切り装置 UTC KNIFE MECHANISM

Page 21 — 19. 糸立て及びテーブル (FX4404) THREAD STAND AND TABLE

Page 22 — 20. 糸立て及びテーブル (FX4406, 4412) THREAD STAND AND TABLE

Page 23 — 21. テンションスタンド (FX4406) TENSION STAND MECHANISM

Page 24

Page 25 — 23. テンションスタンド (FX4412) TENSION STAND MECHANISM

Page 26 — 24. テンションスタンド"(FX4412UTC) TENSION STAND MECHANISM

Page 27

Page 28 — 26. 配管、配線図(FX4404UTC) WIRING AND PIPING

Page 29 — 27. 配管、配線図(FX4406UTC) WIRING AND PIPING

Page 30 — 28. 配管、配線図 (FX4412UTC) WIRING AND PIPING

Page 31 — 29. PMD機構 (FX4404) METERING DEVICE MECHANISM

Page 32 — 30. PMD機構(FX4406-12) METERING DEVICE MECHANISM

Page 33 — 31. アクセサリー ACCESSORIES

Page 34 — 32. ゲージパーツ GAUGE PARTS

Page 35

Page 36 — 34. ゲージ部品一覧表 GAUGE PARTS TABLE 35. UTCゲージ専用部品一覧表 UTC GAUGE PARTS TABLE

Part Books

Search
