Parts index — Kansai Special RX9800 Seriestap a row to open its page

Page 1 — RX SERIES

Kansai Special RX9800 Series parts on page 1

Ref	Part number	Part name	Qty
	RX9800A,C,D,DW/UTC	RX9800A,C,D,DW/UTC
	RX9800P,PE/UTC	RX9800P,PE/UTC
	RX9800ALK/UTC	RX9800ALK/UTC
	RX9800PLK/UTC	RX9800PLK/UTC
	RX9800A-HD/UTC	RX9800A-HD/UTC
	RX9800C-HD/UTC	RX9800C-HD/UTC
	RX9804D/UTC	RX9804D/UTC
	RX9701J,JCD/UTC	RX9701J,JCD/UTC
	RXS9800A,C/UTC	RXS9800A,C/UTC
	RX9800CLW/UTC	RX9800CLW/UTC
	RX9703PGHK/UTC	RX9703PGHK/UTC
	RX9703PEHK/UTC	RX9703PEHK/UTC
	RX9803PEHK/UTC	RX9803PEHK/UTC
	RX9803PMD	RX9803PMD
	RX9803CC	RX9803CC

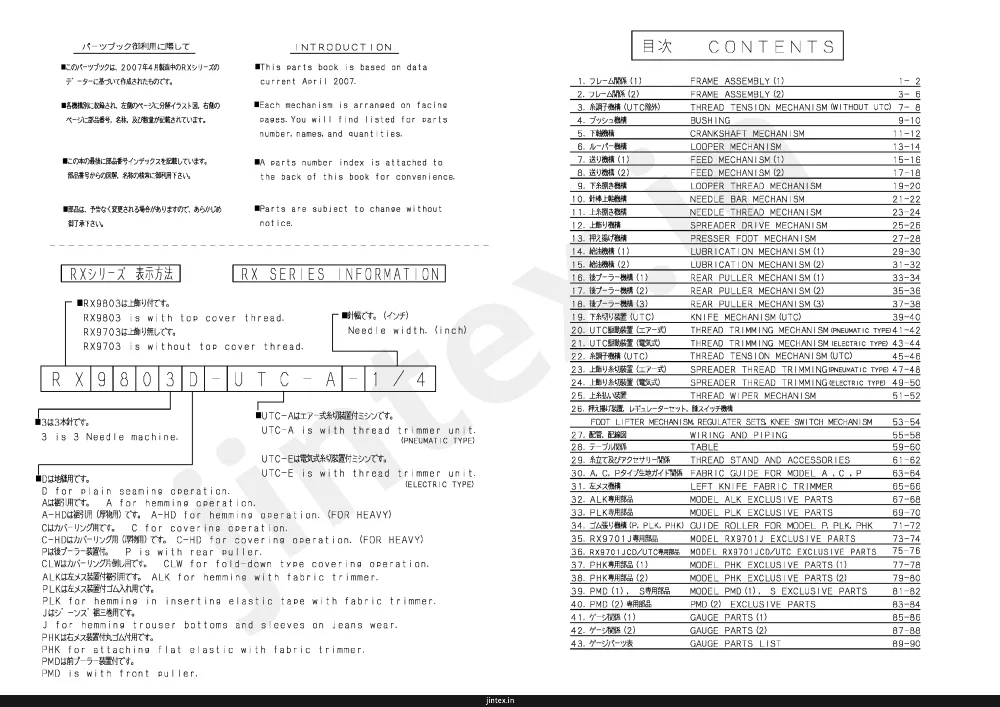

Page 2 — CONTENTS

Kansai Special RX9800 Series parts on page 2

Ref	Part number	Part name	Qty
	1	FRAME ASSEMBLY (1)
	2	FRAME ASSEMBLY (2)
	3	THREAD TENSION MECHANISM (WITHOUT UTC)
	4	BUSHING
	5	CRANKSHAFT MECHANISM
	6	LOOPER MECHANISM
	7	FEED MECHANISM (1)
	8	FEED MECHANISM (2)
	9	LOOPER MECHANISM
	10	NEEDLE BAR MECHANISM
	11	NEEDLE THREAD MECHANISM
	12	SPREADER MECHANISM
	13	PRESSER FOOT MECHANISM
	14	LUBRICATION MECHANISM (1)
	15	LUBRICATION MECHANISM (2)
	16	REAR PULLER MECHANISM (1)
	17	REAR PULLER MECHANISM (2)
	18	REAR PULLER MECHANISM (3)
	19	KNIFE MECHANISM (UTC)
	20	THREAD TRIMMING MECHANISM (PNEUMATIC TYPE)
	21	THREAD TRIMMING MECHANISM (ELECTRIC TYPE)
	22	THREAD TENSION MECHANISM (UTC)
	23	SPREADER THREAD TRIMMING (PNEUMATIC TYPE)
	24	SPREADER THREAD TRIMMING (ELECTRIC TYPE)
	25	THREAD WIPER MECHANISM
	26	FOOT LIFTER MECHANISM, REGULATER SETS, KNEE SWITCH MECHANISM
	27	WIRING AND PIPING
	28	TABLE
	29	THREAD STAND AND ACCESSORIES
	30	FABRIC GUIDE FOR MODEL A, C, P
	31	LEFT KNIFE MECHANISM
	32	MODEL ALK EXCLUSIVE PARTS
	33	MODEL PLK EXCLUSIVE PARTS
	34	GUIDE ROLLER FOR MODEL P, PLK, PHK
	35	MODEL RX9701J EXCLUSIVE PARTS
	36	MODEL RX9701JCD/UTC EXCLUSIVE PARTS
	37	MODEL PHK EXCLUSIVE PARTS (1)
	38	MODEL PHK EXCLUSIVE PARTS (2)
	39	MODEL PMD (1), S EXCLUSIVE PARTS
	40	PMD (2) EXCLUSIVE PARTS
	41	GAUGE PARTS (1)
	42	GAUGE PARTS (2)
	43	GAUGE PARTS LIST

Page 3 — 1. フレーム関係 (1) FRAME ASSEMBLY (1)

Kansai Special RX9800 Series parts on page 3

Ref	Part number	Part name	Qty
01-01	23-504	ゴム栓
01-02	39-502	オイルポット窓
01-03	87-224	ネジ
01-04	21-584	トップカバー
01-05	23-569	アームカバーパッキン
01-06	87-177	ネジ
01-07	27-130	針棒カバー
01-08	23-503	面板Oリング
01-09	21-688	面板
01-10	23-501	ゴム栓
01-11	87-171	ネジ
01-12	93-701	取付用金具
01-13	21-253	アームカバー
01-14	87-206	ネジ
01-15	27-136	プーリーカバー
01-16	23-427	ゴム栓
01-17	75-552	ワッシャ
01-18	71-268	テーパーピン
01-19	87-228	ネジ
01-20	86-211	ナット
01-21	21-627	保護カバー取付板
01-22	21-626	保護カバー
01-23	02-118	遊座
01-24	84-396	ネジ
01-25	84-412	ネジ
01-26	24-052	銘板
01-27	06-957	検器用止め金具
01-28	88-166	ナット
01-29	75-452	ワッシャ
01-30	24-051	銘板
01-31	75-520	ワッシャ
01-32	87-089	段ネジ
01-33	87-252	ネジ
01-34	87-409	ネジ
01-35	27-129	針棒カバーラケット
01-36	23-538	パッキン
01-37	21-717	後カバー
01-38	87-255	ネジ
01-39	87-213	ネジ
01-40	20-6270	保護カバーセット

Page 4 — 2. フレーム関係(2) FRAME ASSEMBLY (2)

Kansai Special RX9800 Series parts on page 4

Ref	Part number	Part name	Qty
	02-0114-083	針板土台
	02-0221-610	上ペ-"スカバ-"
	02-0321-637	横カバーヒンジ
	02-0421-638	横カバー
	02-0521-639	横カバープレート
	02-0621-640	防塵プレート
	02-0721-641	定規台
	02-0821-642	定規板
	02-0921-643	上油カバー
	02-1021-644	調子皿保護カバー
	02-1121-646	差板補助カバー
	02-1221-670	オイルカバー
	02-1321-678	上ペ-"スカバ-"
	02-1421-679	差板
	02-1523-298	フタネシ用シール
	02-1623-507	フェルト
	02-1723-512	クッションゴム
	02-1823-513	パッキン
	02-1923-528	プラグ
	02-2024-053	モデルステッカー
	02-2125-527	カバーヒンジ ネジ
	02-2225-516	定規台ヒンジ
	02-2325-517	ヒンジ ネジ
	02-2425-521	プラグ
	02-2525-522	カバー・ストップ ネジ
	02-2625-902	ヒンジ ピン
	02-2727-522	ニードルクーラー
	02-2827-523	フェルト
	02-2927-524	ニードルクーラータンク
	02-3027-525	ニードルクーラーフタ
	02-3131-503	濾過網
	02-3231-505	継手
	02-3335-522	ニードルチューブ
	02-3439-503	濾過押え
	02-3543-515	ルーバー・糸道
	02-3643-516	調子皿(上)
	02-3743-517	調子皿(下)
	02-3843-527	調子皿ガイド
	02-3943-528	ルーバー糸案内
	02-4069-517	プッシュボタン
	02-4171-202	シリコンタンク用ピン
	02-4275-455	ワッシャ
	02-4379-524	調子バネ
	02-4479-528	バネ
	02-4579-512	バネ
	02-4679-522	バネ
	02-4784-161	ネジ
	02-4884-167	ネジ
	02-4984-175	段ネジ
	02-5084-360	ネジ
	02-5184-364	ネジ
	02-5284-464	ネジ
	02-5384-566	ネジ
	02-5484-574	ネジ
	02-5584-575	ネジ
	02-5684-635	ネジ

Page 5 — 2. フレーム関係 (2) FRAME ASSEMBLY (2)

Kansai Special RX9800 Series parts on page 5

Ref	Part number	Part name	Qty
	02-5786-311	ナット
	02-5887-092	六角穴付きボルト
	02-5987-113	六角穴付きボルト
	02-6087-129	六角穴付きボルト
	02-6187-172	ネジ
	02-6287-177	六角穴付きボルト
	02-6387-181	ネジ
	02-6487-214	六角穴付きボルト
	02-6587-258	スタンドピン
	02-6687-415	ネジ
	02-6787-274	ネジ
	02-6887-409	ネジ
	02-6993-205	E-リンク
	02-7093-624	フェルトピン
	02-7193-701	ピン
	02-7294-506	オイルシール
	02-7320-5240	RXニードルクーラーセット
	02-7423-510	パッキン
	02-7527-087	ストッパー金具
	02-7687-087	ネジ
	02-7721-874	補助カバー
	02-7823-570	防振マット
	02-7926-822	ラッパ取付金具
	02-8027-114	差板
	02-8187-436	ネジ
	02-8205-061	ネジ
	02-8371-253	ノックピン
	02-8487-812	ネジ

Page 6 — THREAD TENSION MECHANISM (WITHOUT UTC)

Kansai Special RX9800 Series parts on page 6

Ref	Part number	Part name	Qty
	71-209	押えピン
	45-541	シリコンタンク糸通
	71-202	ピン
	27-533	シリコンタンクフタ
	27-534	フェルト
	84-162	ネジ
	27-531	シリコンタンク
	75-455	ワッシャ
	87-177	ネジ
	45-550	針糸通
	45-556	上糸調具(上)
	75-468	ワッシャ
	87-092	ネジ
	87-269	ネジ
	41-503	小調子台
	23-324	フェルト
	45-546	糸ガイド
	87-287	ネジ
	25-217	パイプ取付具
	45-517	糸ガイドパイプ
	45-551	シリコンタンク糸通
	41-501	ブラケット
	87-104	ネジ
	41-115	糸道(上)
	84-501	段付ネジ
	79-514	引張りバネ
	41-508	調子棒(中)
	41-502	締めプレート
	41-701	チャンポン調子バネ(強)
	41-101	チャンポン皿ワース
	41-105	チャンポン皿ラチェット
	41-702	チャンポン調子バネ(弱)
	41-107	大ケース
	41-509	チャンポン皿
	45-547	糸ガイドブラケット
	87-099	ネジ
	41-601	針(株)調皿
	79-533	針糸道用バネ
	84-171	ネジ
	45-543	糸道
	45-558	ホルダー
	20-5360	シリコンタンクセット
	45-552	糸ガイド
	41-518	ブラケット
	41-519	締めプレート
	45-508	針(株)調子板
	45-117	糸道(下)
	45-117	糸道(下)

Page 7 — 4. ブッシュ機構 BUSHING

Kansai Special RX9800 Series parts on page 7

Ref	Part number	Part name	Qty
	81-508	飾り糸ルーパ軸ブッシュ (右)
	25-507	シールプラグ Ø17
	81-507	飾り糸ルーパ軸ブッシュ (左)
	81-506	飾り糸軸ブッシュ
	94-804	オイルシール Ø10
	81-505	ブッシュ
	25-506	シールプラグ Ø16
	81-510	押棒ブッシュ
	81-546	ブッシュ
	94-503	オイルシール
	94-805	オイルシール
	81-572	針棒ブッシュ (上)
	81-550	針棒ブッシュ (下)
	81-517	ルーパ一振ブッシュ
	81-515	下軸ブッシュ (前)
	81-516	下軸ブッシュ (後)
	81-518	差動ダイヤルブッシュ
	81-512	送り上軸ブッシュ (前)
	81-513	送り上軸ブッシュ (後)
	81-511	差動送り軸ブッシュ (前)
	81-514	差動送り軸ブッシュ (後)
	81-531	ブッシュ
	94-231	オイルシール
	94-505	オイルシール

Page 8 — 5. 下軸機構 CRANKSHAFT MECHANISM

Kansai Special RX9800 Series parts on page 8

Ref	Part number	Part name	Qty
	87-172	ネジ
	69-535	スリーブ
	69-536	バランス
	91-890	ベアリング
	87-213	ネジ
	71-587	下軸クランク
	85-113	ネジ
	93-718	スプリングピン
	87-214	六角ボルト
	61-507	ルーパ一振り玉
	63-505	ルーパ一振りロッド
	69-513	振止め
	87-092	ネジ
	87-203	ネジ
	71-540	下軸
	87-242	ネジ
	84-314	ネジ
	91-994	ボールベアリング
	69-518	ベアリングスリーブ
	69-537	Vプーリー
	87-270	ネジ
	25-520	ベアリング止メ板(B)
	34-826	ボールベアリング
	69-529	ベアリングスリーブ
	25-519	ベアリング止メ板(A)
	31-701	ポンプ駆動ギア
	60-9920	ベアリングセット
	60-9930	ベアリングセット
	60-9950	ベアリングセット
	60-5020	ルーパークランクロッドセット
	87-259	ネジ
	58-500	タイミングベルト
	06-554	タイミングプーリー(下)
	23-547	フェルト
	23-548	フェルト
	23-341	フェルト
	63-504	コネクティングロッド
	91-413	ニードルベアリング
	61-522	注返エセン
	87-254	ネジ
	23-554	フェルト

Page 9 — 6. ルーパー機構 LOOPER MECHANISM

Kansai Special RX9800 Series parts on page 9

Ref	Part number	Part name	Qty
	84-163	下糸押下ピン取付ネジ
	47-801	ルーバー側ネジ
	19-530	ルーバー一
	06-375	スペーサー
	19-507	カムフロアー
	75-467	ワッシャ
	84-589	ネジ
	19-506	ルーバーー駆動台
	84-521	ネジ
	19-509	カムフロアー押ピン
	19-508	ピン
	81-573	ルーバーー案内ブツシュ
	93-717	スプリングピン
	71-538	針返ピン
	84-363	ネジ
	23-515	ネジ
	75-513	スラストワッシャ
	87-172	ネジ
	71-532	ルーバーー案内棒
	81-520	案内ブツシュ
	71-535	ルーバーーシャフト
	86-312	メガネ用ナット
	87-171	ネジ
	75-514	スペーサー
	10-5010	ルーバーー駆動台セット
	93-719	ピン
	75-527	上天ピン止めワッシャ
	87-203	六角ボルト
	75-515	ワッシャ
	71-539	振れシャフト
	75-901	スラストベアリングワッシャ
	92-233	スラストベアリング
	67-505	ルーバーー振元レバー
	87-011	ネジ
	87-181	ネジ
	19-533	ルーバーー台

Page 10

Kansai Special RX9800 Series parts on page 10

Ref	Part number	Part name	Qty
	18-805	針受
	84-155	ネジ	2
	18-804	針受ブラケット
	87-274	ネジ	2
	61-530	針受エキセン
	84-616	ネジ
	18-800	針受レバー
	18-801	針ガイドレバー
	18-806	針ガイド
	84-376	ネジ
	18-803	針ガイドブラケット
	18-799	ネジ
	87-242	ネジ	2
	51-827	主送り台
	69-514	送り台ガイド
	51-822	角ゴマ(後)
	51-826	差動送り台
	61-504	スライドエキセン
	87-104	ネジ
	87-123	ネジ
	61-503	送りエキセン
	71-530	送り連結リンクピン
	51-823	主送り連結リンク
	87-235	ネジ	2
	69-511	エキセンカム連結ピン
	52-308	スプリングピン
	69-509	押板
	84-374	ネジ	3
	93-716	スプリングピン
	69-510	送り調節ストッパー
	87-107	ネジ	2
	79-525	皿バネ
	69-512	送りエキセンカム
	51-819	調節エキセン
	51-820	連結リンク
	87-234	ネジ
	71-558	差動送り軸
	87-129	ネジ	2
	71-528	リンクピン
	51-824	送り台ガイドプレート
	84-158	ネジ	2
	51-825	差動送り脚台
	71-634	送り上昇軸
	75-512	カラー
	71-566	送り上昇軸
	51-821	角ゴマ(前)
	23-531	フェルト
	60-5070	送りエキセンセット
	23-341	フェルト
	23-554	フェルト	8
	23-535	フェルト	2
	23-552	フェルト	2
	87-181	ネジ	4
	69-531	送り台ガイド
	50-8260	送り台セット

Page 11 — 8. 送り機構 (2) FEED MECHANISM (2)

Kansai Special RX9800 Series parts on page 11

Ref	Part number	Part name	Qty
	87-172	ネジ
	67-504	送り上下レバー
	71-431	ダルマピン
	63-502	送り上下連結ロッド
	93-402	サークリップ
	91-412	ニードルベアリング
	61-505	送りダマエキセン
	84-366	ネジ
	63-503	連結ロッド
	71-518	リンクピン
	51-817	リンク
	87-233	ネジ
	51-816	リンク
	69-515	ロッドガイド
	84-591	ネジ
	71-525	リンクピン
	67-509	差動送りレバー
	87-274	ネジ
	51-811	調節台
	71-520	ピン
	51-812	引張りバネ取付ピン
	79-527	引張りバネ
	51-809	ブッシュ
	23-283	C-リング
	94-222	オイルシール
	51-866	調節レバー軸
	32-281	スプリングピン
	87-181	ネジ
	87-212	ネジ
	51-815	調節ノブ
	71-208	ピン
	51-814	調節ネジ
	23-192	C-リング
	51-813	ナット
	51-810	リンク
	51-895	ディファレンシャルフィードコントロールレバー
	51-804	ストッパー
	51-801	巨盤
	51-805	スペーカラー
	87-265	ネジ
	75-410	ワッシャ
	51-806	皿バネ
	87-177	ネジ
	51-807	段ネジ
	51-808	ナット

Page 12 — 9. 下糸巻き機構 LOOPER THREAD MECHANISM

Kansai Special RX9800 Series parts on page 12

Ref	Part number	Part name	Qty
	88-166	ナット
	87-229	ネジ
	23-511	キャップ
	84-174	ネジ
	79-523	バネ
	43-513	レバー
	87-272	ネジ
	43-506	ストップ台
	43-507	取付軸
	75-105	カラー
	84-314	ネジ
	84-161	ネジ
	75-224	ワツシヤ
	43-538	糸案内
	84-521	ネジ
	43-536	ブブラケツト
	43-537	プレート
	84-155	ネジ
	71-207	ピン
	79-520	スプリング
	87-083	ネジ
	43-512	糸道(左)
	43-510	糸道(右)
	49-501	ハマグリ
	87-274	ネジ
	75-511	カラー
	87-104	ネジ

Page 13 — 10. 針棒上軸機構 NEEDLE BAR MECHANISM

Kansai Special RX9800 Series parts on page 13

Ref	Part number	Part name	Qty
	87-172	SCREW	9
	91-888	BEARING	1
	87-253	SCREW	1
	87-254	SCREW	3
	81-502	BEARING HOUSING	1
	06-553	TIMING PULLEY	1
	73-502	NEEDLE BAR BRACKET	1
	84-359	SCREW	1
	71-674	PIN	1
	63-418	LINK	1
	91-264	BEARING	1
	69-532	BLOCK	1
	75-542	WASHER	1
	69-533	GUIDE	1
	87-112	SCREW	3
	66-504	NEEDLE CRANK (31)	1
	63-501	CONNECTING ROD	1
	61-501	ECCENTRIC	1
	87-214	BOLT	2
	71-819	UPPER SHAFT (LEFT)	1
	87-259	SCREW	3
	87-213	SCREW	2
	69-158	MOTION	1
	87-036	SCREW	1
	61-502	ECCENTRIC	1
	87-242	SCREW	1
	63-426	LINK	2
	60-5010	CONNECTING ROD ASS'Y	1
	75-2700-1	BEARING ASS'Y	1
	69-508	HAND WHEEL	1
	91-993	BALL BEARING	1
	69-538	HANDWHEEL ADAPTOR (UPPER)	1
	71-510	UPPER SHAFT (RIGHT)	1
	91-994	BALL BEARING	1
	75-270	UPPER SHAFT JOINT	1
	87-241	SCREW	1
	11-153	NEEDLE BAR	2
	60-9890	BEARING ASS' Y	1
	60-9970	BEARING ASS' Y	1
	66-505	NEEDLE CRANK (33)	1
	60-9891	NEEDLE CRANK ASS' Y (31)	1
	60-9892	NEEDLE CRANK ASS' Y (33)	1
	71-023	LINK PIN (C. 5)	1
	75-004	WASHER	1
	84-463	SCREW	1
	69-143	BALANCE WEIGHT	1
	87-274	SCREW	1
	75-671	WASHER	2
	91-882	BEARING	1
	91-894	BALL BEARING	1
	69-551	HAND WHEEL	1

Page 14 — 11. 上糸捌き機構 NEEDLE THREAD MECHANISM

Kansai Special RX9800 Series parts on page 14

Ref	Part number	Part name	Qty
11-01	84-374	SCREW
11-02	45-523	THREAD EYELET
11-03	45-535	THREAD EYELET
11-04	85-618	SCREW
11-05	45-549	THREAD GUIDE
11-06	87-104	SCREW
11-07	94-504	CAP $15
11-08	87-113	SCREW
11-09	75-410	WASHER
11-10	75-508	WASHER (OUTSIDE)
11-11	71-514	HAFT
11-12	75-504	WASHER (CENTER)
11-13	87-112	SCREW
11-14	75-505	COLLAR
11-15	75-468	WASHER
11-16	87-272	SCREW
11-17	45-536	NEEDLE THREAD TAKE-UP
11-18	67-502	EVER
11-19	45-505	NEEDLE THREAD TAKE-UP
11-20	87-224	SCREW
11-21	75-526	SPRING WASHER M5
11-22	45-515	THREAD EYELET
11-23	45-507	THREAD EYELET
11-24	45-502	THREAD TAKEUP
11-25	45-514	THREAD EYELET
11-26	45-540	RACKET
11-27	87-092	SCREW
11-28	45-513	THREAD GUIDE
11-29	87-177	SCREW
11-30	41-517	TENSION DISC
11-31	84-639	SCREW
11-32	79-547	SPRING
11-33	41-601	THREAD NIPPER
11-34	45-508	PLATE
11-35	79-533	SPRING
11-36	84-171	SCREW

Page 15 — 12. 上飾り機構 SPREADER DRIVE MECHANISM

Kansai Special RX9800 Series parts on page 15

Ref	Part number	Part name	Qty
	75-537	$10 スラトカラー
	87-214	SCREW	2
	19-505	飾りルーパ - (UTC)
	04-501	スプレッダーホルダ -
	87-274	SCREW	4
	93-202	E型止め輪
	75-509	ワッシャ
	71-513	飾り脚動軸
	04-502	飾り脚動レバーピン
	75-452	ワッシャ
	88-166	ナット
	67-510	飾り振りレバー -
	87-171	SCREW
	61-527	上飾りエキセン玉
	91-416	ベアリング
	63-500	飾り振りロッド
	75-502	上軸スペーサワッシャ
	67-511	ルーパ一振りレバー
	87-172	SCREW	2
	04-508	連結ピン
	04-507	飾りルーパ棒
	75-510	ワッシャ
	19-751	上飾りルーパ

Page 16 — 13. 押え揚げ機構 PRESSER FOOT MECHANISM

Kansai Special RX9800 Series parts on page 16

Ref	Part number	Part name	Qty
	23-265	押え棒油止シール
	67-503	レバー
	71-203	平行ピン
	71-507	糸締め軸
	71-515	押え棒
	71-517	シャフト
	75-001	カラー
	75-501	ワッシャ
	77-504	押え揚クランク
	77-518	レバー
	77-506	クランク(下)
	77-507	クランク(上)
	77-508	リンク
	77-509	ブラケット
	77-510	押え棒
	77-511	ガイド
	77-512	プレート
	79-518	スプリング
	79-519	スプリング(SMALL)
	79-538	巻バネ
	84-561	ネジ
	84-566	ネジ
	87-112	六角穴付きボルト
	84-581	段ネジ
	84-813	ネジ
	86-411	ナット
	87-001	押え棒筒ネジ
	87-272	ネジ
	87-213	六角穴付きボルト
	87-252	六角穴付きボルト
	87-253	ネジ
	87-254	ネジ
	87-255	六角穴付きボルト
	88-003	筒ネジナット
	71-038	押え棒
	27-088	フィンガーガード
	27-089	フィンガーガード (UTC)
	87-142	ネジ
	80-5030	押え棒ネジセット

Page 17 — 14 給油機構 (1) LUBRICATION MECHANISM (1)

Kansai Special RX9800 Series parts on page 17

Ref	Part number	Part name	Qty
14-01	23-506	O-RING	1
14-02	31-222	フィルター	1
14-03	35-509	オイルフィルター継手	1
14-04	87-129	ネジ	6
14-05	21-632	オイルフィルターキャップ	1
14-06	87-663	ボルト	4
14-07	23-508	O-RING	1
14-08	87-311	ブッシュ蓄小	1
14-09	23-304	オイルタンク レンシール	1
14-10	31-507	オイルタンク	1
14-11	87-225	六角ボルト	2
14-12	39-504	オイルゲージ	1
14-13	30-0130	ポンプセット	1
14-14	31-702	ポンプギアー	1
14-15	87-254	ネジ	1
14-16	17-8010-G	ピン	1
14-17	87-123	六角ボルト	3
14-18	31-708	ポンプ裏板	1
14-19	31-706	ポンプ軸	1
14-20	31-705	アフターローター	1
14-21	31-707	インナーローター	1
14-22	31-704	トロコイド ポンプハウジング	1
14-23	31-156	ポンプメッシュ	1
14-24	31-703	ポンプ取付板	1
14-26	31-157	ポンプメッシュ止金具	1
14-27	87-140	六角ボルト	1
14-28	88-137	ナット	1
14-29	30-0131	ポンプセット	1
14-30	30-5070	オイルタンクセット	1

Page 18 — 15 LUBRICATION MECHANISM (2)

Kansai Special RX9800 Series parts on page 18

Ref	Part number	Part name	Qty
15-01	88-165	NUT
15-02	35-503	OIL RELEASER
15-03	87-092	SCREW
15-04	35-539	JOINT SCREW
15-05	35-528	JOINT SCREW (SHORT)
15-06	23-567	FELT
15-07	35-505	JOINT
15-08	35-521	TUBE (Ø6XØ3, 560L)
15-09	39-139	CLAMP
15-10	39-501	CLAMP
15-11	35-530	CLAMP
15-12	35-517	TUBE (Ø6XØ4, 540L)
15-13	31-314	JOINT
15-14	35-529	JOINT SCREW
15-15	35-519	TUBE (Ø6XØ4, 187L)
15-16	35-512	OIL DISTRIBUTOR
15-17	35-537	TUBE (Ø6XØ4, 42L)
15-18	35-506	JOINT
15-19	35-413	CLAMP
15-20	23-560	PIPE
15-22	23-558	SUPPORT
15-23	23-562	SPONGE
15-24	87-254	SCREW
15-25	35-520	TUBE (Ø6XØ4, 27L)
15-26	35-510	LUG
15-27	23-386	FELT
15-28	23-540	FELT
15-29	35-540	PIPE

Page 19 — 16. 後プーラー機構 (1) REAR PULLER MECHANISM (1)

Kansai Special RX9800 Series parts on page 19

Ref	Part number	Part name	Qty
	02-215	REAR PULLER BRACKET	1
	81-133	BUSHING	1
	71-725	SHAFT	1
	93-261	E-RING	1
	84-562	SCREW	1
	75-519	WASHER	1
	02-216	PULLER LIFTING LEVER	1
	02-112	CORRUGATED WASHER	1
	85-671	SCREW	1
	75-211	COLLAR	1
	84-582	SCREW	1
	02-217	RACKET	1
	87-225	SCREW	3
	86-311	NUT	1
	84-569	SCREW	1
	84-581	SCREW	2
	02-218	CONNECTING PLATE	1
	79-640	SPRING	1
	87-751	SCREW	1
	71-729	GUIDE PIN	1
	71-208	PIN	4
	02-219	LEVER	1
	71-726	SHAFT	1
	93-222	E-RING	1
	87-172	SCREW	2
	77-419	PIN	2
	77-414	PLATE	1
	93-205	E-RING	2
	77-421	LEVER	1
	87-203	SCREW	2
	75-458	WASHER	2
	88-751	NUT	1
	02-220	BRACKET	1
	23-542	O-RING	1
	81-559	BUSHING	2
	23-541	LUG	1
	87-186	SCREW	4
	94-502	OIL SEAL	1
	94-506	PLUG	1
	93-223	O-RING	1
	75-187	WASHER	1
	71-727	SHAFT	1
	87-254	SCREW	1
	67-528	LEVER	1
	88-166	NUT	1
	75-452	WASHER	1
	04-502	PIN	1
	75-545	COLLAR	1
	91-413	NEEDLE BEARING	1
	63-535	CRANK ROD	1
	61-551	ECCENTRIC	1
	23-556	FELT	1
	87-024	BOLT	2

Page 20 — 17. 後プーラー機構 (2) REAR PULLER MECHANISM (2)

Kansai Special RX9800 Series parts on page 20

Ref	Part number	Part name	Qty
	17-0101-115	連結板側スリープ
	17-0201-117	後プーラーパイプ フタ
	17-0302-118	波ワッシャ
	17-0402-123	ワンウェイクラッチ用ハウジング (中)
	17-0502-152	後プーラー台
	17-0602-176	後プーラー上ギヤー 18山
	17-0702-177	後プーラー上ギヤー 22山
	17-0802-178	後プーラー上ギヤー 28山
	17-0902-250	回り止プーラケット
	17-1002-252	下プーラー台
	17-1102-253	補助プーラー取付板
	17-1202-254	補助ローラー
	17-1302-255	後プーラー下 (15山)
	17-1402-268	後プーラー連結板
	17-1502-136	スムース (中)
	17-1602-451	下ローラー スムース
	17-1702-452	下ローラー (10山)
	17-1802-453	下ローラー (12山)
	17-1921-715	下プーラーガイド
	17-2067-529	上プーラー駆動レバー
	17-2171-208	ノックピン
	17-2271-444	後プーラー台シャフト (中)
	17-2371-728	後プーラー下シャフト
	17-2475-356	ワッシャ
	17-2575-407	ワッシャ
	17-2675-451	ワッシャ
	17-2775-455	ワッシャ
	17-2875-519	ワッシャ
	17-2975-528	ワッシャ
	17-3079-551	プーラー板バネ
	17-3181-321	ブッシュ
	17-3281-322	ブッシュ
	17-3381-323	ブッシュ
	17-3484-162	ネジ
	17-3584-462	ネジ
	17-3684-571	ネジ
	17-3784-573	ネジ
	17-3884-573	段ネジ
	17-3984-813	ネジ
	17-4085-607	段ネジ
	17-4186-411	ナット
	17-4286-901	ナット
	17-4387-129	六角穴付きボルト
	17-4487-181	ネジ
	17-4587-225	六角穴付きボルト
	17-4688-175	ナット
	17-4791-407	ワンウェイクラッチ
	17-4893-221	ストップリング
	17-4998-600	連結メガネ
	17-5098-601	ベアリングインナーレース
	17-5198-821	ベアリング
	17-5298-864	ネジ
	17-5387-113	六角穴付きボルト
	17-5400-5281	28山プーラーセット
	17-5560-6610	プーラー連結リンクセット
	17-5600-2004	スムースプーラーセット

Page 21 — 18. 後プーラー機構 (3) REAR PULLER MECHANISM (3)

Kansai Special RX9800 Series parts on page 21

Ref	Part number	Part name	Qty
	18-0101-115	スリープ
	18-0202-117	後プーラーハブ フタ
	18-0302-118	波ワッシャ
	18-0402-124	ワンウェイクラッチ用ハウジング (大)
	18-0502-138	後プーラー (ゴム)
	18-0602-221	後プーラー連結板
	18-0702-228	プーラー上28山
	18-0802-245	後プーラー下15山
	18-0902-246	回り止ブラケット
	18-1002-247	ゴムガイド軸
	18-1102-252	ブラケット
	18-1202-253	プレート
	18-1302-254	補助ローラー
	18-1402-455	下プーラー スムース
	18-1502-457	ブラケット
	18-1609-917	カラー
	18-1709-919	ゴムガイド
	18-1809-923	プーラーゴムガイド
	18-1909-984	ゴムガイド 止めカラー
	18-2027-038	プーラーガイド
	18-2167-529	上プーラー駆動レバー
	18-2271-208	ノックピン
	18-2371-445	後プーラー台シャフト (大)
	18-2471-728	後プーラー下シャフト
	18-2575-407	ワッシャ
	18-2675-451	ワッシャ
	18-2775-455	ワッシャ
	18-2875-519	ワッシャ
	18-2979-551	プーラープレートスプリング
	18-3081-321	ブッシュ
	18-3181-322	ブッシュ
	18-3281-323	ブッシュ
	18-3384-162	ネシ
	18-3484-368	ネシ
	18-3584-462	ネシ
	18-3684-511	ネシ
	18-3784-521	ネシ
	18-3884-571	ネシ
	18-3984-573	ネシ
	18-4084-711	ネシ
	18-4184-813	ネシ
	18-4285-607	ネシ
	18-4386-411	ナット
	18-4486-901	ナット
	18-4587-113	六角穴付きボルト
	18-4687-129	六角穴付きボルト
	18-4787-181	ネシ
	18-4887-225	六角穴付きボルト
	18-4988-179	ナット
	18-5091-407	ワンウェイクラッチ
	18-5193-221	ストップリング
	18-5298-600	連結メガネ
	18-5398-601	ベアリングインナーレース
	18-5498-821	ベアリング
	18-5598-864	ネシ
	18-5600-4281	28山プーラーセット
	18-5700-4282	スムースプーラーセット
	18-5860-6610	プーラー連結リンクセット

Page 22 — 19. 下糸切り装置 (UTC) KNIFE MECHANISM (UTC)

Kansai Special RX9800 Series parts on page 22

Ref	Part number	Part name	Qty
	19-01 05-051	メスガイド レバー
	19-02 05-052	メスガイドリンク 調節リンク
	19-03 05-053	リングナット
	19-04 05-054	ネジ
	19-05 05-055	固定メスバネ
	19-06 05-056	平頭付メネジ
	19-07 05-057	ルーバー糸締め糸道
	19-08 05-058	固定メス台
	19-09 05-059	可動メス台
	19-10 05-060	駆動レバー
	19-11 05-061	ネジ
	19-12 05-062	可動メスガイド
	19-13 05-063	固定メス台補助バネ
	19-14 05-064	固定メス台支えバネ
	19-15 05-065	ガイドブラケット
	19-16 05-066	メス台プレート
	19-17 05-067	固定メス台ストッパー
	19-18 05-068	可動メス台ガイド
	19-19 05-658	可動メス
	19-20 05-812	固定メス
	19-21 05-814	裏バネ(上)
	19-22 05-815	裏バネ(下)
	19-23 05-822	ブラケット
	19-24 05-882	ガイドローラー(小)
	19-25 05-894	裏バネ調節板
	19-26 87-075	ネジ
	19-27 87-077	ネジ
	19-28 87-078	ネジ
	19-29 87-079	ネジ
	19-30 87-091	ネジ
	19-31 87-092	六角付きボルト
	19-32 87-095	ネジ
	19-33 87-098	ネジ
	19-34 87-107	ネジ
	19-35 87-145	ネジ
	19-37 87-414	ネジ
	19-38 00-8031	メスセット

Page 23 — 20. UTC駆動装置(エア-式) THREAD TRIMMING MECHANISM (PNEUMATIC TYPE)

Kansai Special RX9800 Series parts on page 23

Ref	Part number	Part name	Qty
	05-924	シリンダー取付ブラケット
	05-970	シリンダー取付板
	05-205	メス駆動シリンダー
	05-842	ロツトエンド
	05-904	連結シャフト
	05-828	連結ブラケット
	88-176	ナツト
	05-905	戻しシャフト
	05-906	レバー取付台
	05-837	クツシヨンゴム
	75-505	カラー
	87-112	ネジ
	84-612	ネジ
	05-964	電磁弁3連セット
	05-995	電磁弁3連セット
	00-6106	UTC駆動装置
	00-6107	UTC駆動装置
	05-959	糸締め連結プレート
	05-909	スイツチガイド
	05-910	スイツチ取付板
	05-911	スイツチ
	05-912	スイツチカバー
	87-213	ネジ
	87-171	ネジ
	87-181	ネジ
	87-284	ネジ
	87-282	十字穴付ナベ小ネジ
	87-245	ネジ
	93-222	Eリング
	05-829	連結ピン
	79-540	連結ピン用スプリング
	05-913	連結ネジ
	05-914	連結ピン
	93-211	Eリング
	79-642	戻しバネ
	06-927	ナイロンクリツプ
	87-177	ネジ
	06-580	スピードコントローラ
	00-6083	メス駆動シリンダーセット
	88-166	六角ナット
	06-597	プラグ
	05-221	スピードコントローラ
	05-490	チユーブ
	05-224	異径ストレート
	05-484	ブラツチユオンワイ
	71-208	ノツクピン

Page 24 — 21. UTC駆動装置(電気式) THREAD TRIMMING MECHANISM (ELECTRIC TYPE)

Kansai Special RX9800 Series parts on page 24

Ref	Part number	Part name	Qty
21-01	05-924	BRACKET
21-02	06-336	SOLENOID
21-03	05-842	ROD
21-04	05-904	SHAFT
21-05	05-828	BRACKET
21-06	88-176	NUT
21-07	05-905	SHAFT
21-08	05-906	BRACKET
21-09	84-612	SCREW
21-10	05-959	PLATE
21-11	05-909	SWITCH PLATE
21-12	05-910	PLATE
21-13	05-911	SWITCH
21-14	05-912	COVER
21-15	87-213	SCREW
21-16	87-171	SCREW
21-17	87-274	SCREW
21-18	87-284	SCREW
21-19	87-282	SCREW
21-20	75-537	COLLAR
21-21	05-829	PIN
21-22	79-540	SPRING
21-23	05-913	SCREW
21-24	05-914	PIN
21-25	93-211	ERING
21-26	79-642	SPRING
21-27	06-928	NYLON CLIP 7N
21-28	87-177	SCREW
21-29	88-179	NUT
21-30	00-6031	SOLENOID ASSEMBLY (UTC-E)
21-31	87-181	SCREW
21-32	71-208	PIN
21-33	88-166	NUT

Page 25 — 22. 糸調子機構 (UTC) THREAD TENSION MECHANISM (UTC)

Kansai Special RX9800 Series parts on page 25

Ref	Part number	Part name	Qty
	22-01 05-850	糸締めブロック(大)
	22-02 05-853	糸締め連結片
	22-03 05-955	糸締め軸
	22-04 05-956	糸締め糸道
	22-05 05-957	糸締め棒
	22-06 05-958	クランクレバー
	22-07 05-961	糸締め防振バネ
	22-08 05-962	糸締め糸道
	22-09 05-963	糸締め棒
	22-10 23-324	フェルト
	22-11 41-101	チャンピオン皿小ケース
	22-12 41-105	チャンピオン皿ラチェット
	22-13 41-107	大ケース
	22-14 41-501	ブラケット
	22-15 41-502	糸締めプレート
	22-16 41-508	調子棒(中)
	22-17 41-509	チャンピオン皿
	22-18 41-519	糸締めプレート
	22-19 41-525	ブラケット
	22-20 41-701	チャンピオン調子バネ(強)
	22-21 41-702	チャンピオン調子バネ(弱)
	22-22 79-542	糸締め棒防振バネ
	22-23 84-361	ネジ
	22-24 84-553	ネジ
	22-25 84-561	ネジ
	22-26 84-574	ネジ
	22-27 87-224	六角穴付きボルト
	22-28 87-286	ネジ
	22-29 87-423	段ネジ
	22-30 93-201	Eリング
	22-31 93-205	Eリング
	22-32 84-364	ルーバー糸道(A)
	22-33 84-364	ネジ

Page 26 — 23. 上飾り糸切装置 (エア一式) SPREADER THREAD TRIMMING MECHANISM (PNEUMATIC TYPE)

Kansai Special RX9800 Series parts on page 26

Ref	Part number	Part name	Qty
23-01	06-351	TRIMMING KNIFE
23-02	06-352	RACKET
23-03	06-353	OVER
23-04	06-354	RACKET
23-05	06-355	LOCK
23-06	06-356	TOP PLATE
23-07	06-584	AIR CYLINDER
23-08	06-358	BASE PLATE
23-09	06-359	GUIDE
23-10	06-928	CLAMP
23-11	84-361	SCREW
23-12	84-360	SCREW
23-13	84-573	SCREW
23-14	85-101	SCREW
23-15	05-481	SPEED CONTROLLER
23-16	85-106	SCREW
23-17	85-102	SCREW
23-18	06-632	FIXED KNIFE
23-19	06-601	SCREW
23-20	85-105	SCREW
23-21	06-630	PLATE
23-22	06-602	PLATE
23-23	06-605	PLATE
23-24	06-603	LEAF SPRING (LIGHT)
23-25	06-604	PLATE
23-26	06-608	LEAF SPRING (HEAVY)
23-27	87-113	PLATE
23-28	00-8060	SCREW
23-29	00-8062	THREAD TRIM ASS'Y (WITHOUT CYLINDER)
23-30	00-8063	THREAD TRIM ASS'Y (WITH CYLINDER)
23-31	84-566	AIR CYLINDER SETS
23-32	75-456	SCREW
23-33	75-452	WASHER
23-34	87-171	WASHER
23-35	75-527	BOLT
23-36	06-361	WASHER
23-37	87-203	RACKET
23-38	26-712	SCREW
23-39	06-368	BRACKET
23-40	21-764	RACKET
23-41	87-177	HEAD COVER
23-42	75-468	SCREW

Page 27 — 24. 上飾り糸切装置 (電気式) SPREADER THREAD TRIMMING MECHANISM (ELECTRIC TYPE)

Kansai Special RX9800 Series parts on page 27

Ref	Part number	Part name	Qty
24-01	06-367	SPRING
24-02	06-369	COVER
24-03	06-370	HANGER
24-04	87-080	SCREW
24-05	06-371	LEVER
24-06	06-372	ROLLER
24-07	06-373	BASE PLATE
24-08	06-350	TOP PLATE
24-09	06-376	SOLENOID
24-10	06-374	SCREW
24-11	06-375	WASHER
24-12	75-455	WASHER
24-13	84-571	SCREW
24-14	84-361	SCREW
24-15	75-468	WASHER
24-16	88-146	NUT
24-17	87-112	SCREW
24-18	86-311	NUT
24-19	06-354	BRACKET
24-20	06-351	TRIMMING KNIFE
24-21	85-101	SCREW
24-22	05-881	WASHER (LARGE)
24-23	05-882	WASHER (SMALL)
24-24	06-352	BRACKET
24-25	84-360	SCREW
24-26	06-605	LEAF SPRING (LIGHT)
24-27	06-603	PLATE
24-28	06-604	LEAF SPRING (HEAVY)
24-29	06-608	PLATE
24-30	06-630	PLATE
24-31	06-602	PLATE
24-32	06-632	FIXED KNIFE
24-33	06-601	SCREW
24-34	85-106	SCREW
24-35	85-102	SCREW
24-36	85-105	SCREW
24-37	23-511	CUSHION GOM
24-38	00-8069	ELECTRIC TRIM ASS'Y (SOLENOID ATTACHED)
24-39	84-566	SCREW
24-40	75-456	WASHER
24-41	75-452	WASHER
24-42	87-171	BOLT
24-43	75-527	WASHER
24-44	06-361	BRACKET
24-45	87-203	SCREW
24-46	26-712	BRACKET
24-47	06-368	BRACKET
24-48	21-764	HEAD COVER
24-49	87-177	SCREW
24-50	06-928	CLAMP
24-52	88-166	NUT
24-53	87-277	SCREW
24-54	00-8070	ELECTRIC TRIM ASS'Y (WITHOUT SOLENOID)

Page 28 — 25. 上糸払い装置 THREAD WIPER MECHANISM

Kansai Special RX9800 Series parts on page 28

Ref	Part number	Part name	Qty
	25-01 06-491	ソレノイド"取付台
	25-02 06-492	ワイパー・ソレノイド
	25-03 06-493	ソレノイド・レバー
	25-04 06-494	段付ピン
	25-05 06-495	案内ピン
	25-06 06-496	ワイパー・取付台
	25-07 06-497	ワイパー
	25-08 06-498	糸挟みバネ
	25-09 87-091	ネジ
	25-10 87-123	六角穴付きボルト
	25-11 87-142	ネジ
	25-12 87-177	六角穴付きボルト
	25-13 93-201	Eリング
	25-14 93-213	E型止め輪
	25-15 93-717	スプリング・ピン
	25-16 00-8045	糸払い装置

Page 30 — 27-1. 配管, 配線図 (エア一式) WIRING AND PIPING (PNEUMATIC TYPE)

Kansai Special RX9800 Series parts on page 30

Ref	Part number	Part name	Qty
	00-8062	上糸駒切装置(RX9800)
	00-8045	上糸ぬい装置(RX9700)
	00-6082	押揚シリンダーセット
	00-6106	UTC空気装置
	05-212	レギュレータ

Page 31 — 27-2. 配線図(電気式) CORD CONNECTION (ELECTRIC TYPE)

Kansai Special RX9800 Series parts on page 31

Ref	Part number	Part name	Qty
	00-8069	上糸切装置
	00-8028	UTC電気式押上げ装置
	00-6031	UTC電気式下糸切装置
	00-8045	上糸払い装置
	53-257	中継コード

Page 32 — 27-3. 配管, 配線図 (ALK, PHK エアー式) WIRING AND PIPING (PNEUMATIC TYPE)

Kansai Special RX9800 Series parts on page 32

Ref	Part number	Part name	Qty
	00-8062	上糸駒切装置 (RX9800)
	00-8045	上糸払い装置 (RX9700)
	00-6082	押阐シリンダーセット
	00-6107	UTC空圧装置
	05-212	レギュレータ
	00-8018	集塵袋セット

Page 33 — 27-4. 配管, 配線図 (PLK エアー式) WIRING AND PIPING (PNEUMATIC TYPE)

Kansai Special RX9800 Series parts on page 33

Ref	Part number	Part name	Qty
	00-8062	上糸駒切装置(RX9800)
	00-8045	上糸払い装置(RX9700)
	00-6082	押揚シリンダーセット
	00-6107	UTC空圧装置
	05-212	レギュレータ
	00-8018	集塵袋セット

Page 34 — 28. テーブル関係 TABLE

Kansai Special RX9800 Series parts on page 34

Ref	Part number	Part name	Qty
28-01	21-027	シリンダー-フラットテーブル
28-02	23-509	クッションゴム
28-03	93-501	U型止め輪
28-04	42-501	クッションゴム取付ネジ
28-05	75-536	平ワッシャ
28-06	75-527	M6用バネ座金
28-07	88-166	固定ナット
28-08	21-025	補助板テーブル
28-09	21-026	シリンダー半ﾀブテーブル
28-10	25-524	タンク取付金具
28-11	87-901	ネジ
28-12	42-503	木材用ナット
28-13	42-507	スペーサー
28-14	75-535	ワッシャ
28-15	42-509	防振ゴムカラー
28-16	42-508	防振ゴム
28-17	87-281	六角付ボルト
28-18	21-629	補助バー

Page 35 — 29. 糸立て及びアクセサリー関係 THREAD STAND AND ACCESSORIES

Kansai Special RX9800 Series parts on page 35

Ref	Part number	Part name	Qty
	29-0100-6102	膝スイッチバルブセット
	29-0200-6105	膝スイッチ取付金具セット
	29-0400-6018	集塵袋セット
	29-0505-212	フィルタレギュレータ
	29-0605-215	両口チースﾞユニオン
	29-0705-217	ハーフユニオン
	29-0805-221	スピードコントローラー
	29-0905-224	異径ストレート
	29-1005-482	ユニオンワイ
	29-1206-517	カフプラメス
	29-1206-517	カフプラメス
	29-1320-0010	付属部品ケース
	29-1428-454	ドライバ-(小)
	29-1528-612	シリコンオイル
	29-1628-613	オイル
	29-1728-614	油差し
	29-1828-615	シヨウゴ゛
	29-1928-920	チェーン
	29-2028-318	掃除機ドライバ-2.5mm
	29-2213-0110-6	針 UYX128GAS #11
	29-2313-0140-6	針 UYX128GAS #14
	29-2413-3020-6	針 SM1014H #10S
	29-2513-1510-5	針 TVX5 #21
	29-2642-706	6本糸立
	29-2642-712	2本糸立
	29-2828-452	ドライバー(大)
	29-2928-011	ピンセット
	29-3028-317	グリップ付六角レンチ1.5mm
	29-3128-311	六角レンチ 2mm
	29-3228-312	六角レンチ 2.5mm
	29-3328-313	六角レンチ 3mm
	29-3428-314	六角レンチ 5mm
	29-3587-104	ネジ

Page 36

Kansai Special RX9800 Series parts on page 36

Ref	Part number	Part name	Qty
	26-556	裾定規(左)
	26-557	裾定規(右)
	26-558	定規チップ
	87-105	ネジ
	75-455	ワッシャ
	84-574	ネジ
	26-824	ガイド 取板
	26-825	ガイド 固定板
	84-566	ネジ
	26-826	布ガイド(左)
	26-827	布ガイド(右)
	84-167	ネジ
	84-193	ネジ
	26-829	布ガイド(右)
	26-828	布ガイド(左)
	26-559	布ガイド
	85-611	ネジ

Page 37 — 31. 左メス機構 LEFT KNIFE FABRIC TRIMMER

Kansai Special RX9800 Series parts on page 37

Ref	Part number	Part name	Qty
	07-562	メス土台
	71-755	メスシャフト
	87-181	ネジ
	23-425	クッションゴム
	81-558	ブッシュ
	81-537	ブッシュ
	71-253	ノツクピン
	87-095	ネジ
	87-213	ネジ
	87-171	ネジ
	07-557	下メスブラケツト
	07-558	下メス
	87-097	ネジ
	07-545	上メス土台
	07-544	上メス
	87-113	六角付きボルト
	07-563	油受皿
	87-096	ネジ
	67-531	メス調節レバー
	79-568	バネ
	75-561	カラー
	07-543	ディスメンガイド
	04-502	ピン
	87-214	ネジ
	88-166	ナツト
	75-452	ワツシヤ
	67-527	メス調節レバー
	87-286	ネジ
	07-561	リンク
	23-540	フエルト
	93-620	ピン
	71-724	ピン
	07-564	油カバー
	14-088	針板台
	87-145	ネジ
	25-522	カバー・ストツプ ネジ
	84-515	ネジ
	86-311	ナツト
	51-849	取付ブラケツト
	84-158	ネジ
	23-124	フエルト
	21-739	カバー
	07-569	上メスブラケツト
	07-570	上メス
	21-638	カバー
	84-574	ネジ
	71-253	ノツクピン
	79-512	バネ
	87-177	ネジ
	21-755	クロスプレート
	26-564	補助カバー
	87-284	ネジ
	75-468	ワツシヤ
	51-827	主送り台
	51-850	差動送り台
	50-8270	送り台セット
	87-295	ネジ
	87-415	ネジ

Page 38 — 32. ALK専用部品 MODEL ALK EXCLUSIVE PARTS

Kansai Special RX9800 Series parts on page 38

Ref	Part number	Part name	Qty
	26-567	布ガイド (左)
	85-611	ネジ
	26-568	定規チップ
	26-565	櫛定規 (右)
	75-468	ワッシャ
	87-284	ネジ
	26-566	櫛定規 (右) 取付台
	21-752	定規板
	84-464	ネジ
	84-575	ネジ
	21-743	定規台板ハネ
	21-743	定規台
	25-517	ヒンジ ネジ
	79-922	皿バネ
	25-527	ヒンジ ネジ
	25-516	ヒンジ
	87-274	ネジ
	87-214	ネジ
	86-311	ナット
	84-635	ネジ
	87-129	ネジ
	21-737	差機補助カバー
	87-272	ネジ
	26-570	布ガイド (右)
	21-767	差板
	07-549	吸込みパイプバンド
	07-548	吸込みパイプブラケット
	07-547	吸込みパイプ
	07-573	ホースバンド
	07-572	ホース
	07-542	ホースクランプ
	87-905	ネジ
	26-571	カール防止パイプ
	87-177	ネジ
	87-409	ネジ
	06-935	ナイロンクリップ
	39-131	パイプ サポート
	87-096	ネジ

Page 39 — 33. PLK専用部品 MODEL PLK EXCLUSIVE PARTS

Kansai Special RX9800 Series parts on page 39

Ref	Part number	Part name	Qty
	87-270	皿ネジ
	09-533	ゴムガイド(上)
	09-534	ゴムガイド(下)
	09-537	カバー -
	09-538	スライドブラケット
	09-539	止め金具
	87-145	ネジ
	09-541	スライドブラケット
	75-453	ワツシヤ
	88-157	ナツト
	09-540	ガイド棒
	06-556	ゴムガイド シリンダー -
	05-202	エルボ ユニオン
	09-504	ブツシユ
	09-506	クツシヨンゴム
	75-108	カラー
	84-521	ネジ
	87-098	ネジ
	79-912	板バネ
	09-536	シリンダーブラケット
	75-457	ワツシヤ
	87-213	ネジ
	26-571	カール防止パイプ
	87-096	ネジ
	00-6068	ゴム案内用シリンダーセット
	84-635	ネジ
	86-311	ナツト
	21-743	定規
	25-522	カバー ストツプネジ
	21-752	定規
	84-464	ネジ
	87-284	ネジ
	75-468	ワツシヤ
	87-267	ネジ
	75-410	バネ座金
	26-566	裾定規(右)取付台
	09-543	右側ガイド
	09-544	布ガイド(左)
	21-767	蓋板
	87-129	ネジ
	21-737	蓋補強カバー
	26-570	布ガイド(右)
	87-272	ネジ
	07-548	吸込パイプブラケット
	07-549	吸込パイプバンド
	07-547	吸込パイプ
	87-177	ネジ
	87-409	ネジ
	07-573	ホースバンド
	07-572	ホース
	07-542	ホースクランプ
	87-905	ネジ
	05-981	チューブ $6X600mm
	26-569	布ガイド(右)取付台

Page 40 — 34. ゴム張り機構, GUIDE ROLLER MECHANISM

Kansai Special RX9800 Series parts on page 40

Ref	Part number	Part name	Qty
	09-145	カラー
	09-147	カラー
	09-519	リアーローラーラケット
	09-521	リアーローラー-スライド
	09-522	リアーローラー-止めネジ
	09-523	リアーローラー-調整軸
	09-524	リアーローラー
	09-525	テンションラケット
	09-526	ローラーラケット
	09-527	ノブ
	09-528	ローラーラケット
	09-529	ローラー軸継手
	09-530	前ローラー
	09-531	ローラーラケットバー
	09-553	ハンドル
	09-603	ゴムラスタートラヤー
	09-614	下ローラー
	09-615	前ローラー
	09-616	前ローラーシャフト
	09-617	ローラー軸
	09-618	下ローラー-スライド
	09-619	前ローラー継手
	09-620	ローラー軸継手
	09-727	テーパーローラー
	52-177	軸受
	75-451	ワッシャ
	75-452	ワッシャ
	75-453	ワッシャ
	75-527	スプリングワッシャ
	84-521	ネジ
	84-570	ネジ
	87-106	ネジ
	87-172	ネジ
	87-203	六角穴付きボルト
	87-213	六角穴付きボルト
	87-501	丸木ネジ
	87-502	皿木ネジ
	87-503	六角ボルト
	87-663	六角穴付きボルト
	88-176	ナット
	91-110	ボールベアリング
	93-228	軸用S形止め輪
	93-238	穴用C形止め輪呼び 26

Page 41 — 35. RX9701J EXCLUSIVE PARTS MODEL RX9701J

Kansai Special RX9800 Series parts on page 41

Ref	Part number	Part name	Qty
	35-0109-015	スライド" 金具
	35-0209-016	ホルダ"-案内棒 (B)
	35-0309-017	ホルダ"-案内棒
	35-0409-018	ホルダ"-取付台
	35-0509-019	ホルダ"-連結プレート
	35-0609-020	ホルダ"-案内棒 (A)
	35-0709-021	ホルダ"-取付ブラケット
	35-0809-022	ホルダ"-(左)
	35-0909-023	ホルダ"-(右)
	35-1009-159	プッシュ金具
	35-1218-010	針受レバー -
	35-1301-232	レバー
	35-1487-409	ネジ
	35-1521-244	差板補助カバー -
	35-1621-798	差板
	35-1723-535	フェルト
	35-1825-522	カバー・ストップ ネジ
	35-1951-001	送り台
	35-2051-824	送り土台ガイド"プレート
	35-2151-872	角ゴマ(後)
	35-2251-875	角ゴマ(前)
	35-2351-876	送土ガイド"(左)
	35-2461-016	針受セン -
	35-2571-024	差動送り軸
	35-2671-025	送り上下軸
	35-2771-039	下軸
	35-2875-013	平座金
	35-2975-090	ストップカラー
	35-3175-452	ワッシャ
	35-3275-455	ワッシャ
	35-3379-021	引張バネ
	35-3484-314	ネジ
	35-3684-574	ネジ
	35-3784-585	段ネジ
	35-3884-616	ネジ
	35-3987-016	六角付き止めねじ
	35-4087-113	六角付きボルト
	35-4187-129	六角付きボルト
	35-4287-177	六角付きボルト
	35-4387-267	ネジ
	35-4475-105	カラー
	35-4587-274	ネジ
	35-4688-146	ナット
	35-4788-157	ナット
	35-4809-506	ワッシャ
	35-4984-361	ネジ

Page 42 — 36. RX9701JCD/UTC EXCLUSIVE PARTS

Kansai Special RX9800 Series parts on page 42

Ref	Part number	Part name	Qty
	36-0100-6102	KNEE SWITCH ASS'Y	1
	36-0200-6105	BRACKET ASS'Y	1
	36-0302-118	WASHER	1
	36-0405-202	JOINT	1
	36-0505-222	CYLINDER	1
	36-0605-481	SPEED CONTROLER	2
	36-0705-559	AIR CYLINDER	1
	36-0806-282	AIR NOZZLE	1
	36-0909-015	BRACKET	1
	36-1009-020	GUIDE BAR(A)	1
	36-1109-021	BRACKET	1
	36-1209-022	GUIDE (LEFT)	1
	36-1309-023	GUIDE (RIGHT)	1
	36-1409-024	BRACKET	1
	36-1509-025	PLATE	1
	36-1621-232	COVER	1
	36-1721-695	BRACKET	1
	36-1821-696	EYE GUARD	1
	36-1951-141	FEED GRADUATIONS	1
	36-2051-142	CONDENSE LEVER	1
	36-2151-143	LOCK	1
	36-2251-144	COVER	1
	36-2351-805	COLLAR	3
	36-2451-806	SPRING	1
	36-2551-807	NUT	1
	36-2651-808	STOPPER	1
	36-2751-846	COLLAR	2
	36-2875-105	WASHER	1
	36-2975-452	WASHER	2
	36-3075-453	WASHER	6
	36-3175-455	WASHER	1
	36-3275-456	WASHER	2
	36-3375-538	WASHER	1
	36-3484-396	SCREW	2
	36-3584-412	SCREW	1
	36-3684-314	SCREW	2
	36-3784-574	SCREW	4
	36-3884-585	SCREW	2
	36-3986-211	NUT	2
	36-4086-801	NUT	1
	36-4187-092	BOLT	2
	36-4287-113	BOLT	2
	36-4387-177	BOLT	2
	36-4487-252	BOLT	4
	36-4587-265	BOLT	2
	36-4687-267	SCREW	3
	36-4788-157	NUT	2
	36-4805-969	SOLENOID VALVE ASS'Y	1
	36-4905-932	AIR TUBE φ4×1500mm	1
	36-5005-938	AIR TUBE φ4×450mm	1
	36-5105-939	AIR TUBE φ4×500mm	1
	36-5200-8012	AIR WIPER ASS' Y	1
	36-5305-221	SPEED CONTROLLER	2
	36-5406-597	PLUG	2
	36-5509-506	WASHER	1

Page 43

Kansai Special RX9800 Series parts on page 43

Ref	Part number	Part name	Qty
	07-586	ブロック
	07-587	連結リンク
	07-588	連結リンク
	07-589	駆動ピン
	07-590	角ゴマ
	07-591	上メス調整レバー -
	07-592	スプ リング ホルダー -
	07-593	スプ リング 止めネジ
	07-594	右メス土台
	07-595	Oリング
	07-596	下メス (厚み 1.5mm)
	07-597	上メス
	07-599	下メス土台
	07-610	上メス土台
	07-611	下メス台ガイド
	07-612	調節レバー用ストッパー -
	07-613	プッシュボ タン用ホルダ -
	07-614	プッシュボ タン
	07-615	ドロップレバー
	07-616	横カバー
	07-617	布ガイド
	23-124	フェルト
	23-341	フェルト
	23-512	クッションゴム
	23-554	フェルト
	23-566	横カバーパッキン
	67-536	メス駆動レバー
	71-253	ノックピン
	71-596	上メスロッドピン
	71-634	送り上下軸
	71-648	上メスシャフト
	71-650	ドロップレバー軸
	75-561	リンクピン
	79-558	カラー
	79-559	スプリング
	79-568	プッシュボ タン用バネ
	81-576	スプリング
	81-577	下メス台ブッシュ
	84-463	メス軸ブッシュ
	87-010	ネジ
	87-092	六角穴付きボルト
	87-106	ネジ
	87-112	六角穴付きボルト
	87-123	六角穴付きボルト
	87-181	ネジ
	87-213	六角穴付きボルト
	87-214	六角穴付きボルト
	87-234	ネジ
	87-253	ネジ
	87-271	ネジ
	87-276	六角穴付きボルト
	87-278	ネジ
	93-195	E形止め輪
	93-506	スプリングピン

Page 44 — 38. PHK專用部品(2) MODEL PHK EXCLUSIVE PARTS (2)

Kansai Special RX9800 Series parts on page 44

Ref	Part number	Part name	Qty
	07-542	CLAM P	2
	07-572	HOSE	1
	07-573	BAND	1
	07-574	PIPE	1
	07-575	PLATE	1
	07-577	PLASTIC TAPE GUIDE BAR	1
	07-578	PLASTIC GUIDE	1
	07-580	STOPPER	1
	07-580	BRACKET	1
	07-581	SCREW	1
	07-582	GUIDE BAR	1
	07-619	SHAFT	1
	07-620	FABRIC GUIDE	1
	09-607	PIN	1
	09-608	CLAMP LEVER	1
	09-610	BRACKET	1
	09-611	COLLAR	1
	09-612	FRONT ROLLER	1
	09-613	UPPER ROLLER SHAFT	1
	14-100	NEEDLE SUPPORT BRACKET	1
	21-799	COVER	1
	27-026	SIDE COVER	1
	27-027	FRONT COVER	1
	27-028	FRONT COVER	1
	75-441	WASHER	2
	75-453	WASHER	1
	75-455	WASHER	1
	75-458	WASHER	2
	75-468	WASHER	2
	75-556	COLLAR	1
	79-071	SPRING	1
	84-314	SCREW	2
	87-092	BOLT	2
	87-099	SCREW	2
	87-113	BOLT	2
	87-172	SCREW	3
	87-224	BOLT	2
	87-274	SCREW	1
	87-286	SCREW	5
	87-905	NUT	4
	88-146	NUT	1
	88-157	BRACKET	1
	07-576	SCREW	1
	87-409	SCREW	1

Page 45 — 39. PMD (1), S. CC専用部品 MODEL PMD (1)

Kansai Special RX9800 Series parts on page 45

Ref	Part number	Part name	Qty
39-01	01-156	BRACKET
39-02	01-157	PLATE
39-03	14-090	NEEDLE PLATE SUPPORT BRACKET
39-04	14-138	NEEDLE PLATE SUPPORT BRACKET
39-05	14-139	BRACKET
39-06	14-846	NEEDLE PLATE
39-07	15-861	REAR FEED DOG
39-08	15-862	FRONT FEED DOG
39-09	23-523	GASKET
39-10	26-556	HEMMING GUIDE (LEFT)
39-11	26-557	HEMMING GUIDE (RIGHT)
39-12	26-558	FOLDER CHIP
39-13	26-712	WASHER
39-14	26-822	PLATE
39-15	26-831	EDGE GUIDE (LEFT)
39-16	26-832	EDGE GUIDE (RIGHT)
39-17	26-833	EDGE GUIDE (LEFT)
39-18	26-834	EDGE GUIDE (RIGHT)
39-19	27-030	COVER
39-20	27-031	PUSH BUTTON
39-21	27-032	PUSH BUTTON STOP PLATE
39-22	27-033	OIL COVER
39-23	27-034	GUIDEPLATE
39-24	27-035	PLATE
39-25	27-036	PLATE
39-26	27-037	SIDE COVER
39-27	27-169	FRONT COVER
39-28	27-170	COVER
39-29	71-136	PIN
39-30	71-253	PIN
39-31	75-455	WASHER
39-32	79-552	WASHER
39-33	79-549	SPRING
39-34	84-164	SCREW
39-35	84-193	SCREW
39-36	84-566	SCREW
39-37	84-574	SCREW
39-38	85-102	SCREW
39-39	85-181	SCREW
39-40	87-067	BOLT
39-41	87-090	SCREW
39-42	87-093	SCREW
39-43	87-096	SCREW
39-44	87-104	SCREW
39-45	87-105	SCREW
39-46	87-113	BOLT
39-47	87-188	BOLT
39-48	87-288	SCREW

Page 46 — 40. PMD (2)專用部品 MODEL (2) EXCLUSIVE PARTS

Kansai Special RX9800 Series parts on page 46

Ref	Part number	Part name	Qty
	40-0101-102	フタ側スリープ
	40-0201-103	連結板側スリープ
	40-0401-132	前プーラーロレツト
	40-0501-134	前プーラー小ローラー
	40-0601-136	前プーラー小ローラー取り付け金具
	40-0701-138	前プーラーゴム案内金具
	40-0801-141	前プーラー締金具
	40-0901-143	小ローラー締金具
	40-1001-145	ワンタッチ レバー
	40-1101-147	レバー連結ピン
	40-1201-153	前プーラー土台
	40-1301-154	前プーラーカバー
	40-1401-155	前プーラー台取付ガイド
	40-1502-118	波ワッシャ
	40-1605-954	ロツト"エンド"
	40-1723-341	フエルト
	40-1827-168	前プーラー連結レバーカバー
	40-1965-337	前プーラー連結棒
	40-2066-131	連結片メガネ
	40-2167-419	前プーラー連結レバー
	40-2267-533	連結レバー
	40-2371-227	テーパーピン
	40-2471-350	前プーラー土台シヤフト
	40-2571-361	案内棒大
	40-2671-362	案内棒小
	40-2771-432	メガネピン
	40-2875-446	ワツシヤ
	40-2975-451	ワツシヤ
	40-3075-468	ワツシヤ
	40-3175-480	ワツシヤ
	40-3275-552	ワツシヤ
	40-3379-171	圧縮バネ
	40-3479-912	バネ
	40-3581-125	ブツシユ
	40-3684-162	ネジ
	40-3784-314	ネジ
	40-3884-365	ネジ
	40-3984-396	段ネジ
	40-4086-701	ナツト
	40-4187-006	ロツトエンド"止ネジ
	40-4287-129	六角穴付きボルト
	40-4387-177	六角穴付きボルト
	40-4487-181	ネジ
	40-4587-214	六角穴付きボルト
	40-4687-253	ネジ
	40-4787-254	ネジ
	40-4887-255	六角穴付きボルト
	40-4987-268	カバー"ストツプ"ネジ
	40-5087-287	六角穴付きボルト
	40-5187-456	調節ネジ
	40-5288-161	ナツト
	40-5388-166	ナツト
	40-5488-456	ナツト
	40-5591-405	ワンウエイクラツチ
	40-5693-200	ストツプ"リング"

Page 47 — 41. ゲージ関係 (1) GAUGE PARTS (1)

Kansai Special RX9800 Series parts on page 47

Ref	Part number	Part name	Qty
	12-820	針株
	41-02*	針株
	12-849	針株
	41-04*	針
	13-3020-5	針
	41-06*	針板
	41-07*	前送歯
	41-08*	後送歯
	15-835	補助送歯
	41-10*	押エセット
	18-805	針受
	18-806	針ガイド
	19-525	ルーパー
	19-534	ルーパー
	84-374	ネジ
	84-464	ネジ
	85-603	ネジ
	85-624	ネジ
	87-102	ネジ
	41-20*	押え足
	17-7680-A	押え足ホス
	17-7680-B	補助押え足
	17-7680-K	生地カイド
	17-8190-J	補助押え足バネ(左)
	17-8190-J	補助押え足バネ(右)
	17-8190-G	ピアノ
	17-8190-G	ピン
	17-8190-J	ガイドプレート
	17-8430-A	押え足(4本針)
	17-8430-B	押え爪
	75-228	ワッシャ
	85-616	ネジ
	87-034	ネジ
	87-035	ネジ
	87-083	ネジ
	87-104	ネジ
	87-107	ネジ
	17-7680-L	生地ガイド

Page 49 — 43. ゲージパーツ表 GAUGE PARTS LIST

Kansai Special RX9800 Series parts on page 49

Ref	Part number	Part name	Qty
A	12-8060-1	17-6430-1	2
A	12-8080-1	17-8710-1	2
A	12-8080-1	17-8110-1	2
A	12-8090-1	17-8730-1	2
A	12-8100-1	17-8740-1	2
A	12-8200-1	17-8230-1	2
A	12-8180-1	17-6480-1	3
A	12-8190-1	17-6510-1	3
D	12-8490-1	17-6430-1	4
D	12-8180-1	17-7680-1	3
D	12-8190-1	17-7690-1	3
C	12-8090-1	17-0970-1	2
C	12-8100-1	17-0980-1	2
CHD	12-8180-1	17-7680-1	3
CHD	12-8190-1	17-7690-1	3
AHD	12-8180-1	17-7680-1	3
AHD	12-8190-1	17-7690-1	3
DW	12-8180-1	17-7680-1	3
DW	12-8190-1	17-7690-1	3
CLW	12-8180-1	17-7680-1	3
CLW	12-8190-1	17-7690-1	3
CC	12-8180-1	17-7680-1	3
P, PE	12-8070-1	17-0950-1	2
P, PE	12-8080-1	17-7680-1	2
P, PE	12-8200-1	17-8150-1	2
P, PE	12-8180-1	17-7690-1	3
P, PE	12-8190-1	17-8000-1	3
ALK	12-8070-1	17-8220-1	2
ALK	12-8080-1	17-8140-1	2
ALK	12-8200-1	17-8230-1	2
ALK	12-8180-1	17-8120-1	3
ALK	12-8190-1	17-8820-1	3
ALK	12-8190-1	17-8130-1	2
PLK	12-8180-1	17-8830-1	3
PLK	12-8080-1	17-8150-1	3
PHK	12-8180-1	17-8220-1	3
PHK	12-8190-1	17-8290-1	3
PMD	12-8180-1	17-8000-1	3
PMD	12-8190-1	17-8120-1	3

Part BooksPartsSearchNotes

Part Books

×

Search

×

Kansai Special RX9800 Series — parts catalog

• Page 1 (cover): This is the cover page for the RX Series parts catalog from KANSAI SPECIAL. It includes the series name, model numbers, publication dates, and a catalog number.
• Page 2 (toc): This page is a table of contents for the parts book, listing mechanisms and their corresponding page numbers.
• Page 3 (parts_list): This page lists parts for Frame Assembly (1), including part numbers, descriptions, and quantities for various components like plugs, screws, covers, and washers.
• Page 4 (diagram): This page displays a diagram of frame assembly components for an industrial sewing machine, with numbered parts corresponding to a detailed parts list.
• Page 5 (diagram): This page displays a diagram of frame assembly components, with a table listing part numbers, descriptions, and quantities for various parts.
• Page 6 (parts_list): This page lists parts for the Thread Tension Mechanism (Without UTC) with part numbers, descriptions, and quantities.
• Page 7 (diagram): This page displays a diagram of the bushing mechanism for a sewing machine, along with a parts list detailing components such as bushings, oil seals, and seal plugs with their respective part numbers and descriptions.
• Page 8 (parts_list): This page contains a parts list for the crankshaft mechanism, detailing part numbers, descriptions, and quantities for various components.
• Page 9 (diagram): This page displays a diagram of the looper mechanism, with a corresponding parts list detailing part numbers, descriptions, and quantities.
• Page 10 (parts_list): This page lists parts for the Feed Mechanism (1) of a sewing machine, including part numbers, descriptions, quantities, and reference numbers.
• Page 11 (parts_list): This page lists parts for the Feed Mechanism (2) of an industrial sewing machine, including screws, levers, pins, rods, bearings, and other components with their corresponding part numbers and quantities.
• Page 12 (diagram): This page displays a diagram of the looper thread mechanism with a parts list detailing part numbers, descriptions, and quantities.
• Page 13 (diagram): This page displays a diagram of the needle bar mechanism for 31mm and 33mm stroke sewing machines, along with a detailed parts list.
• Page 14 (diagram): This page contains a diagram of the needle thread mechanism for the RX 9800 sewing machine, along with a parts list detailing components such as screws, eyelets, washers, and guides.
• Page 15 (diagram): This page displays a diagram of the spreader drive mechanism, with a table listing parts including their reference numbers, part numbers, descriptions, and quantities.
• Page 16 (diagram): This page displays a diagram of the presser foot mechanism, with numbered parts and a corresponding parts list detailing part numbers, names, and descriptions.
• Page 17 (diagram): This page displays a diagram of the lubrication mechanism (1) with a corresponding parts list detailing components such as O-rings, filters, screws, bolts, and pump assemblies.
• Page 18 (diagram): This page displays a diagram of the lubrication mechanism (2) for an industrial sewing machine, along with a detailed parts list.
• Page 19 (parts_list): This page contains a parts list for the rear puller mechanism (1), detailing part numbers, descriptions, and quantities for various components.
• Page 20 (parts_list): This page lists parts for the rear puller mechanism (2), including various gears, shafts, screws, and other components with their corresponding part numbers and descriptions.
• Page 21 (diagram): This page displays a diagram of the rear puller mechanism (3) for the PHK model, along with a detailed parts list.
• Page 22 (diagram): This page displays a diagram of the 19. Upper Knife Mechanism (UTC) with a corresponding parts list detailing reference numbers, part numbers, descriptions, and quantities.
• Page 23 (parts_list): This page contains a parts list for the UTC Thread Trimming Mechanism (Pneumatic Type), listing part numbers, descriptions, and quantities for various components.
• Page 24 (diagram): This page displays a diagram of the UTC electric type thread trimming mechanism, along with a detailed parts list including part numbers, descriptions, and quantities.
• Page 25 (parts_list): This page contains a parts list for the RX9703 and RX9803 thread tension mechanisms, detailing part numbers, descriptions, and quantities.
• Page 26 (parts_list): This page lists parts for the Spreader Thread Trimming Mechanism (Pneumatic Type), including part numbers, descriptions, quantities, and reference numbers.
• Page 27 (diagram): This page displays a diagram of the Spreader Thread Trimming Mechanism (Electric Type) with numbered parts and a corresponding parts list.
• Page 28 (diagram): This page shows a diagram of the thread wiper mechanism, with a corresponding parts list detailing part numbers, descriptions, and quantities.
• Page 30 (diagram): This page displays a diagram of the wiring and piping for a pneumatic type sewing machine, along with a parts list detailing components like spreader thread trimming mechanism, thread wiper mechanism, presser foot lifter cylinder, air cylinder assembly, and regulator.
• Page 31 (diagram): This page displays a diagram illustrating the cord connection for an electric type sewing machine, along with a parts list detailing various components and their descriptions.
• Page 32 (diagram): This page displays a diagram of pneumatic wiring and piping for sewing machine models RX9800 and RX9700, along with a parts list detailing components such as spreader thread trimming mechanism, thread wiper mechanism, and regulator.
• Page 33 (diagram): This page displays a diagram of the wiring and piping for a pneumatic type machine, along with a parts list detailing components such as spreader thread trimming mechanisms, thread wiper mechanisms, and presser foot lifter cylinders.
• Page 34 (parts_list): This page contains a parts list for table components, including flat type and semi-submerged type tables, with part numbers, descriptions, and quantities.
• Page 35 (diagram): This page displays a diagram of thread stand and accessories, along with a detailed parts list for various components including switches, regulators, and tools.
• Page 36 (parts_list): This page lists parts for fabric guides for models A, C, and P, including part numbers, descriptions, and quantities.
• Page 37 (diagram): This page displays a diagram of the left knife fabric trimmer, with a table listing part numbers, descriptions, and quantities for various components.
• Page 38 (parts_list): This page lists parts for ALK exclusive parts for model ALK, including part numbers, descriptions, and quantities.
• Page 39 (parts_list): This page lists parts for PLK exclusive parts for Model PLK, including part numbers, descriptions, and quantities.
• Page 40 (parts_list): This page contains a parts list for the GUIDE ROLLER MECHANISM, with part numbers, descriptions, and quantities for various components.
• Page 41 (parts_list): This page contains a parts list for the 35-RX9701J model, detailing part numbers, descriptions, and quantities for various components including brackets, bars, plates, screws, and shafts.
• Page 42 (parts_list): This page contains a parts list for the RX9701JCD/UTC exclusive parts, detailing part numbers, descriptions, quantities, and reference numbers.
• Page 43 (parts_list): This page contains a parts list for model PHK exclusive parts (1), including reference numbers, part numbers, descriptions, and quantities.
• Page 44 (parts_list): This page lists parts for PHK exclusive parts (2) with part numbers, descriptions, and quantities.
• Page 45 (parts_list): This page lists parts for Model PMD(1), Model RX-S, and Model RX-CC, including part numbers, descriptions, and quantities.
• Page 46 (parts_list): This page lists exclusive parts for model PMD (2), including part numbers, descriptions, and quantities.
• Page 47 (parts_list): This page lists parts for gauge components, including part numbers, descriptions, and quantities, with specific models indicated for some parts.
• Page 49 (parts_list): This page lists gauge parts for RX and ALK models, including part numbers, descriptions, and quantities.

Page 1 — RX SERIES

RX SERIES RX9800A,C,D,DW/UTC RX9800P,PE/UTC RX9800ALK/UTC RX9800PLK/UTC RX9800A-HD/UTC RX9800C-HD/UTC RX9804D/UTC RX9701J,JCD/UTC RXS9800A,C/UTC RX9800CLW/UTC RX9703PGHK/UTC RX9703PEHK/UTC RX9803PEHK/UTC RX9803PMD RX9803CC 1991 年 6 月 初版 発行 2007 年 4 月 第 13 版 発行 First published : June 1991 Thirteenth edition : April 2007 No. 070028 KANSAI SPECIAL From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 2 — CONTENTS

目次 CONTENTS 1. フレーム関係 (1) FRAME ASSEMBLY (1) 1-2 2. フレーム関係 (2) FRAME ASSEMBLY (2) 3-6 3. 糸調子機構 (UTC除外) THREAD TENSION MECHANISM (WITHOUT UTC) 7-8 4. ブッシュ機構 BUSHING 9-10 5. クランク機構 CRANKSHAFT MECHANISM 11-12 6. ルーパー機構 LOOPER MECHANISM 13-14 7. 送り機構 (1) FEED MECHANISM (1) 15-16 8. 送り機構 (2) FEED MECHANISM (2) 17-18 9. 下糸捌き機構 LOOPER MECHANISM 19-20 10. 針棒上軸機構 NEEDLE BAR MECHANISM 21-22 11. 上糸捌き機構 NEEDLE THREAD MECHANISM 23-24 12. 上飾り機構 SPREADER MECHANISM 25-26 13. 押え揚げ機構 PRESSER FOOT MECHANISM 27-28 14. 給油機構 (1) LUBRICATION MECHANISM (1) 29-30 15. 給油機構 (2) LUBRICATION MECHANISM (2) 31-32 16. 後プーラー機構 (1) REAR PULLER MECHANISM (1) 33-34 17. 後プーラー機構 (2) REAR PULLER MECHANISM (2) 35-36 18. 後プーラー機構 (3) REAR PULLER MECHANISM (3) 37-38 19. 下糸切り装置 (UTC) KNIFE MECHANISM (UTC) 39-40 20. UTC駆動装置 (エアー式) THREAD TRIMMING MECHANISM (PNEUMATIC TYPE) 41-42 21. UTC駆動装置 (電気式) THREAD TRIMMING MECHANISM (ELECTRIC TYPE) 43-44 22. 糸調子機構 (UTC) THREAD TENSION MECHANISM (UTC) 45-46 23. 上飾り糸切り装置 (エアー式) SPREADER THREAD TRIMMING (PNEUMATIC TYPE) 47-48 24. 上飾り糸切り装置 (電気式) SPREADER THREAD TRIMMING (ELECTRIC TYPE) 49-50 25. 上糸払い装置 THREAD WIPER MECHANISM 51-52 26. 押え揚げ装置、レギュレーターセット、膝スイッチ機構 FOOT LIFTER MECHANISM, REGULATER SETS, KNEE SWITCH MECHANISM 53-54 27. 配管、図 TABLE 55-58 28. テーブル関係 WIRING AND PIPING 59-60 29. 糸立て及びアクセサリー関係 THREAD STAND AND ACCESSORIES 61-62 30. A, C, Pタイプ生地ガイド関係 FABRIC GUIDE FOR MODEL A, C, P 63-64 31. 左メス機構 LEFT KNIFE MECHANISM 65-66 32. ALK専用部品 MODEL ALK EXCLUSIVE PARTS 67-68 33. PLK専用部品 MODEL PLK EXCLUSIVE PARTS 69-70 34. ゴム張り機構 (P, PLK, PHK) GUIDE ROLLER FOR MODEL P, PLK, PHK 71-72 35. RX9701J専用部品 MODEL RX9701J EXCLUSIVE PARTS 73-74 36. RX9701JCD/UTC専用部品 MODEL RX9701JCD/UTC EXCLUSIVE PARTS 75-76 37. PHK専用部品 (1) MODEL PHK EXCLUSIVE PARTS (1) 77-78 38. PHK専用部品 (2) MODEL PHK EXCLUSIVE PARTS (2) 79-80 39. PMD (1), S専用部品 MODEL PMD (1), S EXCLUSIVE PARTS 81-82 40. PMD (2)専用部品 PMD (2) EXCLUSIVE PARTS 83-84 41. ゲージ関係 (1) GAUGE PARTS (1) 85-86 42. ゲージ関係 (2) GAUGE PARTS (2) 87-88 43. ゲージパーツ表 GAUGE PARTS LIST 89-90

Page 3 — 1. フレーム関係 (1) FRAME ASSEMBLY (1)

1. フレーム関係 (1) FRAME ASSEMBLY (1) MODEL FOR NON PULLER REF. NO. PART NO. 01-01 23-504 01-02 39-502 01-03 87-224 01-04 21-584 01-05 23-569 01-06 87-177 01-07 27-130 01-08 23-503 01-09 21-688 01-10 23-501 01-11 87-171 01-12 93-701 01-13 21-253 01-14 87-206 01-15 27-136 01-16 23-427 01-17 75-552 01-18 71-268 01-19 87-228 01-20 86-211 01-21 21-627 01-22 21-626 01-23 02-118 01-24 84-396 01-25 84-412 01-26 24-052 01-27 06-957 01-28 88-166 01-29 75-452 01-30 24-051 01-31 75-520 01-32 87-089 01-33 87-252 01-34 87-409 01-35 27-129 01-36 23-538 01-37 21-717 01-38 87-255 01-39 87-213 01-40 20-6270 DESCRIPTION ゴム栓 オイルポット窓 ネジ トップカバー アームカバーパッキン ネジ 針棒カバー 面板Oリング 面板 ゴム栓 ネジ 取付用金具 アームカバー ネジ プーリーカバー ゴム栓 ワッシャ テーパーピン ネジ ナット 保護カバー取付板 保護カバー 遊座 ネジ ネジ 銘板 検器用止め金具 ナット ワッシャ 銘板 ワッシャ 段ネジ ネジ ネジ 針棒カバーラケット パッキン 後カバー ネジ ネジ 保護カバーセット Q'TY PLUG 1 OIL SIGHT WINDOW 1 SCREW 8 TOP COVER 1 GASKET 1 SCREW 3 NEEDLE BAR COVER 1 O RING 1 HEAD COVER 1 PLUG 3 SCREW 2 PIN 1 THREAD TAKE UP COVER 1 SCREW 2 PULLEY COVER 1 PLUG 1 WASHER 2 PIN 2 SCREW 4 NUT 1 BRACKET 1 EYE GUARD 1 WASHER 2 SCREW 1 SCREW 2 BRAND NAME PLATE 2 BAR 1 NUT 1 WASHER 1 BRAND NAME PLATE 1 WASHER 1 SCREW 1 SCREW 3 SCREW 1 BRACKET 1 GASKET 1 REAR COVER 1 SCREW 6 SCREW 1 EYE GUARD ASS'Y 1 -1- -2- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 4 — 2. フレーム関係(2) FRAME ASSEMBLY (2)

2. フレーム関係(2) FRAME ASSEMBLY (2) (9804D) (UTC) REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 02-0114-083 針板土台 NEEDLE SUPPORT BRACKET 1 02-0221-610 上ペ-"スカバ-" UPPER COVER 1 02-0321-637 横カバーヒンジ SIDE COVER HINGE 1 02-0421-638 横カバー SIDE COVER 1 02-0521-639 横カバープレート COVER 1 02-0621-640 防塵プレート DUST COVER PLATE 1 02-0721-641 定規台 FRONT COVER 1 02-0821-642 定規板 FRONT COVER 1 02-0921-643 上油カバー CRANK CHAMBER COVER 1 02-1021-644 調子皿保護カバー COVER 1 02-1121-646 差板補助カバー OVER 1 02-1221-670 オイルカバー OIL DEFENDER 1 02-1321-678 上ペ-"スカバ-" UPPER COVER 1 02-1421-679 差板 SIDE COVER 1 02-1523-298 フタネシ用シール SEAL 1 02-1623-507 フェルト FELT 1 02-1723-512 クッションゴム CUSHION RUBBER 2 02-1823-513 パッキン GASKET 1 02-1923-528 プラグ PLUG 1 02-2024-053 モデルステッカー TYPE PLATE 1 02-2125-527 カバーヒンジ ネジ SCREW 1 02-2225-516 定規台ヒンジ HINGE 1 02-2325-517 ヒンジ ネジ SCREW 1 02-2425-521 プラグ PLUG 1 02-2525-522 カバー・ストップ ネジ SCREW 1 02-2625-902 ヒンジ ピン PIN 1 02-2727-522 ニードルクーラー NEEDLE COOLER 1 02-2827-523 フェルト FELT 1 02-2927-524 ニードルクーラータンク NEEDLE COOLER TUNK 1 02-3027-525 ニードルクーラーフタ NEEDLE COOLER COVER 1 02-3131-503 濾過網 OIL FILTER SCREEN 1 02-3231-505 継手 JOINT 1 02-3335-522 ニードルチューブ TUBE 1 02-3439-503 濾過押え CLAMP 1 02-3543-515 ルーバー・糸道 THREAD EYELET 1 02-3643-516 調子皿(上) TENSION DISK (UPPER) 1 02-3743-517 調子皿(下) TENSION DISK (LOWER) 1 02-3843-527 調子皿ガイド TENSION DISK GUIDE 1 02-3943-528 ルーバー糸案内 COOPER THREAD GUIDE 1 02-4069-517 プッシュボタン PUSH BUTTON 1 02-4171-202 シリコンタンク用ピン SILICONE PIN 2 02-4275-455 ワッシャ WASHER 4 02-4379-524 調子バネ TENSION SPRING 1 02-4479-528 バネ SPRING 1 02-4579-512 バネ SPRING 2 02-4679-522 バネ SPRING 2 02-4784-161 ネジ SCREW 1 02-4884-167 ネジ SCREW 4 02-4984-175 段ネジ SCREW 1 02-5084-360 ネジ SCREW 1 02-5184-364 ネジ SCREW 2 02-5284-464 ネジ SCREW 2 02-5384-566 ネジ SCREW 3 02-5484-574 ネジ SCREW 2 02-5584-575 ネジ SCREW 4 02-5684-635 ネジ SCREW 1 -3- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 5 — 2. フレーム関係 (2) FRAME ASSEMBLY (2)

2. フレーム関係 (2) FRAME ASSEMBLY (2) REF. NO. PART NO. 02-5786-311 02-5887-092 02-5987-113 02-6087-129 02-6187-172 02-6287-177 02-6387-181 02-6487-214 02-6587-258 02-6687-415 02-6787-274 02-6887-409 02-6993-205 02-7093-624 02-7193-701 02-7294-506 02-7320-5240 02-7423-510 02-7527-087 02-7687-087 02-7721-874 02-7823-570 02-7926-822 02-8027-114 02-8187-436 02-8205-061 02-8371-253 02-8487-812 品 名 ナット 六角穴付きボルト 六角穴付きボルト 六角穴付きボルト ネジ 六角穴付きボルト ネジ 六角穴付きボルト スタンドピン ネジ ネジ ネジ E-リンク フェルトピン ピン オイルシール RXニードルクーラーセット パッキン ストッパー金具 ネジ 補助カバー 防振マット ラッパ取付金具 差板 ネジ ネジ ノックピン ネジ DESCRIPTION NUT BOLT BOLT BOLT SCREW BOLT SCREW BOLT PIN SCREW SCREW SCREW E-RING PIN PIN OIL SEAL NEEDLE COOLER ASS'Y GASKET STOPPER SCREW COVER CUSHION PLATE SLIDE COVER SCREW SCREW PIN SCREW Q'TY 1 4 5 5 1 1 1 2 4 6 2 1 1 1 2 2 1 1 1 1 1 2 2 1 (UTC) (9804D) -5- -6- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 6 — THREAD TENSION MECHANISM (WITHOUT UTC)

3. 糸調子機構 (UTC除外) THREAD TENSION MECHANISM (WITHOUT UTC) REF. NO. PART NO. 03-01 71-209 03-02 45-541 03-03 71-202 03-04 27-533 03-05 27-534 03-06 84-162 03-07 27-531 03-08 75-455 03-09 87-177 03-10 45-550 03-11 45-556 03-12 75-468 03-13 87-092 03-14 87-269 03-15 41-503 03-16 23-324 03-17 45-546 03-18 87-287 03-19 25-217 03-20 45-517 03-21 45-551 03-22 41-501 03-23 87-104 03-24 41-115 03-25 84-501 03-26 79-514 03-27 41-508 03-28 41-502 03-29 41-701 03-30 41-101 03-31 41-105 03-32 41-702 03-33 41-107 03-34 41-509 03-35 45-547 03-36 87-099 03-37 41-601 03-38 79-533 03-39 84-171 03-40 45-543 03-41 45-558 03-42 20-5360 03-43 45-552 03-44 41-518 03-45 41-519 03-46 45-508 03-47 45-117 品 名 押えピン シリコンタンク糸通 ピン シリコンタンクフタ フェルト ネジ シリコンタンク ワッシャ ネジ 針糸通 上糸調具(上) ワッシャ ネジ ネジ 小調子台 フェルト 糸ガイド ネジ パイプ取付具 糸ガイドパイプ シリコンタンク糸通 ブラケット ネジ 糸道(上) 段付ネジ 引張りバネ 調子棒(中) 締めプレート チャンポン調子バネ(強) チャンポン皿ワース チャンポン皿ラチェット チャンポン調子バネ(弱) 大ケース チャンポン皿 糸ガイドブラケット ネジ 針(株)調皿 針糸道用バネ ネジ 糸道 ホルダー シリコンオイル RESERVOIR ASS'Y 糸ガイド ブラケット 締めプレート 針(株)調子板 糸道(下) DESCRIPTION PIN THREAD EYELET PIN CAP FELT SCREW SILICONE OIL RESERVOIR WASHER SCREW SCREW THREAD EYELET THREAD SUPPORT (UPPER) WASHER SCREW SCREW THREAD GUIDE BRACKET FELT THREAD GUIDE SCREW LATCH PIPE THREAD EYELET BRACKET SCREW THREAD GUIDE (UPPER) SCREW SPRING SCREW STUD (MIDDLE) THREAD RELEASER SPRING (HEAVY) THREAD TENSION NUT SPRING POST SPRING (LIGHT) SPRING CUP TENSION DISC BRACKET SCREW THREAD NIPPER SPRING SCREW THREAD EYELET HOLDER SILICONE OIL RESERVOIR ASS'Y THREAD GUIDE BRACKET THREAD RELEASER PLATE THREAD GUIDE Q'TY 1 1 2 1 1 2 1 5 5 1 1 1 4 1 1 * 1 2 2 1 1 3 * 1 * 1 * * * * 1 2 1 1 1 3 1 1 1 1 * -8 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 7 — 4. ブッシュ機構 BUSHING

4. ブッシュ機構 BUSHING 上飾り無し WITHOUT SPREADER REF. NO. PART NO. 04-01 81-508 04-02 25-507 04-03 81-507 04-04 81-506 04-05 94-804 04-06 81-505 04-07 25-506 04-08 81-510 04-09 81-546 04-10 04-11 94-503 04-12 94-805 04-13 81-572 04-14 81-550 04-15 81-517 04-16 81-515 04-17 81-516 04-18 81-518 04-19 81-512 04-20 81-513 04-21 81-511 04-22 81-514 04-23 81-531 04-24 94-231 04-25 94-505 DESCRIPTION 飾り糸ルーパ軸ブッシュ (右) シールプラグ Ø17 飾り糸ルーパ軸ブッシュ (左) 飾り糸軸ブッシュ オイルシール Ø10 ブッシュ シールプラグ Ø16 押棒ブッシュ ブッシュ オイルシール オイルシール 針棒ブッシュ (上) 針棒ブッシュ (下) ルーパ一振ブッシュ 下軸ブッシュ (前) 下軸ブッシュ (後) 差動ダイヤルブッシュ 送り上軸ブッシュ (前) 送り上軸ブッシュ (後) 差動送り軸ブッシュ (前) 差動送り軸ブッシュ (後) ブッシュ オイルシール オイルシール Q'TY 1 1 1 2 1~2 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 -9- From the library of: Superior Sewing Machine & Supply LLC -10- jintex.in

Page 8 — 5. 下軸機構 CRANKSHAFT MECHANISM

5. 下軸機構 CRANKSHAFT MECHANISM REF. NO. PART NO. DESCRIPTION Q' TY 05-01 87-172 ネジ SCREW 5 05-02 69-535 スリーブ SLEEVE 1 05-03 69-536 バランス BALANCER 1 05-04 91-890 ベアリング BEARING 1 05-05 87-213 ネジ SCREW 1 05-06 71-587 下軸クランク CRANK SHAFT 1 05-07 85-113 ネジ SCREW 3 05-08 93-718 スプリングピン PIN 1 05-09 87-214 六角ボルト BOLT 4 05-10 61-507 ルーパ一振り玉 DRIVE BALL 1 05-11 63-505 ルーパ一振りロッド CONNECTION LOOPER DRIVE 1 05-12 69-513 振止め GUIDE 1 05-13 05-14 87-092 ネジ SCREW 1 05-15 87-203 ネジ SCREW 1 05-16 05-17 71-540 下軸 LOWER SHAFT 1 05-18 87-242 ネジ SCREW 2 05-19 84-314 ネジ SCREW 1 05-20 91-994 ボールベアリング BEARING 1 05-21 69-518 ベアリングスリーブ BEARING SLEEVE 1 05-22 69-537 Vプーリー V-PULLEY 1 05-23 05-24 87-270 ネジ SCREW 2 05-25 25-520 ベアリング止メ板(B) BEARING PLATE (B) 1 05-26 34-826 ボールベアリング BEARING 1 05-27 69-529 ベアリングスリーブ BEARING SLEEVE 1 05-28 25-519 ベアリング止メ板(A) BEARING PLATE (A) 1 05-29 31-701 ポンプ駆動ギア OIL PUMP DRIVING WARM 1 05-30 60-9920 ベアリングセット BEARING ASS'Y 1 05-31 60-9930 ベアリングセット BEARING ASS'Y 1 05-32 60-9950 ベアリングセット BEARING ASS'Y 1 05-33 60-5020 ルーパークランクロッドセット LOOPER CRANK ASS'Y 1 05-34 87-259 ネジ SCREW 4 05-35 58-500 タイミングベルト TIMING BELT 1 05-36 05-37 05-38 06-554 タイミングプーリー(下) TIMING PULLEY (LOWER) 1 05-39 23-547 フェルト FELT 1 05-40 23-548 フェルト FELT 1 05-41 23-341 フェルト FELT 1 05-42 63-504 コネクティングロッド CONNECTING ROD 1 05-43 91-413 ニードルベアリング NEEDLE BEARING 1 05-44 61-522 注返エセン ECCENTRIC 1 05-45 87-254 ネジ SCREW 1 05-46 23-554 フェルト FELT 2 -11- -12- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 9 — 6. ルーパー機構 LOOPER MECHANISM

6. ルーパー機構 LOOPER MECHANISM REF. NO. PART NO. 06-01 84-163 06-02 47-801 06-03 19-530 06-04 06-375 06-05 19-507 06-06 75-467 06-07 84-589 06-08 19-506 06-09 84-521 06-10 19-509 06-11 19-508 06-12 81-573 06-13 93-717 06-14 71-538 06-15 84-363 06-16 23-515 06-17 75-513 06-18 87-172 06-19 71-532 06-20 81-520 06-21 71-535 06-22 86-312 06-23 87-171 06-24 75-514 06-25 10-5010 06-26 93-719 06-27 75-527 06-28 87-203 06-29 75-515 06-30 71-539 06-31 75-901 06-32 92-233 06-33 67-505 06-34 87-011 06-35 87-181 06-36 19-533 DESCRIPTION 下糸押下ピン取付ネジ ルーバー側ネジ ルーバー一 スペーサー カムフロアー ワッシャ ネジ ルーバーー駆動台 ネジ カムフロアー押ピン ピン ルーバーー案内ブツシュ スプリングピン 針返ピン ネジ ネジ スラストワッシャ ネジ ルーバーー案内棒 案内ブツシュ ルーバーーシャフト メガネ用ナット ネジ スペーサー ルーバーー駆動台セット ピン 上天ピン止めワッシャ 六角ボルト ワッシャ 振れシャフト スラストベアリングワッシャ スラストベアリング ルーバーー振元レバー ネジ ネジ ルーバーー台 SCREW THREAD EYELET LOOPER HOLDER WASHER SLIDER WASHER SCREW LOOPER SHAFT GUIDE SCREW PIN SLIDER HOLDER BUSHING SPRING PIN PIN SCREW PLUG WASHER SCREW LOOPER SHAFT GUIDE BAR BUSHING LOOPER SHAFT NUT SCREW WASHER LOOPER GUIDE ASS'Y PIN WASHER SCREW WASHER SHAFT WASHER BEARING LEVER SCREW SCREW LOOPER HOLDER Q'TY 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 -13- From the library of: Superior Sewing Machine & Supply LLC -14- Jinnex.in

Page 10

7. 送り機構 (1) FEED MECHANISM (1) REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 07-01 18-805 針受 NEEDLE GUARD 1 07-02 84-155 ネジ SCREW 2 07-03 18-804 針受ブラケット BRACKET 1 07-04 87-274 ネジ SCREW 2 07-05 61-530 針受エキセン ECCENTRIC 1 07-06 84-616 ネジ SCREW 1 07-07 18-800 針受レバー NEEDLE GUARD LEVER 1 07-08 18-801 針ガイドレバー NEEDLE GUARD LEVER 1 07-09 18-806 針ガイド NEEDLE GUARD 1 07-10 84-376 ネジ SCREW 1 07-11 18-803 針ガイドブラケット BRACKET 1 07-12 18-799 ネジ LOCK 1 07-13 87-242 ネジ SCREW 2 07-14 51-827 主送り台 MAIN FEED BAR 1 07-15 69-514 送り台ガイド FEED ROCKER GUIDE 1 07-16 51-822 角ゴマ(後) FEED LIFT BLOCK (REAR) 1 07-17 51-826 差動送り台 DIFFERENTIAL FEED BAR 1 07-18 61-504 スライドエキセン ECCENTRIC 1 07-19 87-104 ネジ SCREW 1 07-20 87-123 ネジ SCREW 1 07-21 61-503 送りエキセン FEED ECCENTRIC 1 07-22 71-530 送り連結リンクピン PIN 1 07-23 51-823 主送り連結リンク CONNECTING LINK 1 07-24 87-235 ネジ SCREW 2 07-25 69-511 エキセンカム連結ピン PIN 1 07-26 52-308 スプリングピン SPRING PIN 1 07-27 69-509 押板 PLATE 1 07-28 84-374 ネジ SCREW 3 07-29 93-716 スプリングピン SPRING PIN 1 07-30 69-510 送り調節ストッパー FEED REGULATING STOP 1 07-31 87-107 ネジ SCREW 2 07-32 79-525 皿バネ SPRING 1 07-33 69-512 送りエキセンカム CAM 1 07-34 51-819 調節エキセン ECCENTRIC 1 07-35 51-820 連結リンク CONNECTING LINK 1 07-36 87-234 ネジ SCREW 1 07-37 71-558 差動送り軸 FEED SHAFT 1 07-38 87-129 ネジ SCREW 2 07-39 71-528 リンクピン PIN 1 07-40 51-824 送り台ガイドプレート FEED BAR GUIDE PLATE 1 07-41 84-158 ネジ SCREW 2 07-42 51-825 差動送り脚台 DIFFERENTIAL FEED DOG BASE 1 07-43 71-634 送り上昇軸 FEED LIFT SHAFT 1 07-44 75-512 カラー COLLAR 1 07-45 71-566 送り上昇軸 FEED LIFT SHAFT 1 07-46 51-821 角ゴマ(前) FEED LIFT BROCK (FRONT) 1 07-47 23-531 フェルト FELT 1 07-48 60-5070 送りエキセンセット FEED ECCENTRIC ASS' Y 1 07-49 23-341 フェルト FELT 1 07-50 23-554 フェルト FELT 8 07-51 23-535 フェルト FELT 2 07-52 23-552 フェルト FELT 2 07-53 87-181 ネジ SCREW 4 07-54 69-531 送り台ガイド FEED ROCKER GUIDE 1 07-55 50-8260 送り台セット FEED BRACKET SET 1 55 本部品はセットで補給いたします。 Only Available By Set No. -15- -16- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 11 — 8. 送り機構 (2) FEED MECHANISM (2)

8. 送り機構 (2) FEED MECHANISM (2) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 08-01 87-172 ネジ SCREW 5 08-02 67-504 送り上下レバー - FEED LEVER 1 08-03 71-431 ダルマピン PIN 1 08-04 63-502 送り上下連結ロッド CONNECTING ROD 1 08-05 93-402 サークリップ SNAP RINK 2 08-06 91-412 ニードルベアリング NEEDLE BEARING 2 08-07 61-505 送りダマエキセン FEED ECCENTRIC 1 08-08 84-366 ネジ SCREW 1 08-09 63-503 連結ロッド CONNECTING ROD 1 08-10 71-518 リンクピン PIN 2 08-11 51-817 リンク LINK 1 08-12 87-233 ネジ SCREW 3 08-13 51-816 リンク LINK 1 08-14 69-515 ロッドガイド ROD GUIDE 1 08-15 84-591 ネジ SCREW 1 08-16 71-525 リンクピン PIN 1 08-17 67-509 差動送りレバー FEED LEVER 1 08-18 87-274 ネジ SCREW 2 08-19 08-20 51-811 調節台 BRACKET 1 08-21 71-520 ピン PIN 1 08-22 51-812 引張りバネ取付ピン PIN 2 08-23 79-527 引張りバネ SPRING 1 08-24 51-809 ブッシュ BUSHING 1 08-25 23-283 C-リング O-RING 1 08-26 94-222 オイルシール OIL SEAL 1 08-27 51-866 調節レバー軸 CONTROL LEVER SHAFT 1 08-28 32-281 スプリングピン SPRING PIN 1 08-29 87-181 ネジ SCREW 1 08-30 87-212 ネジ SCREW 1 08-31 51-815 調節ノブ ADJUSTING KNOB 1 08-32 71-208 ピン PIN 1 08-33 51-814 調節ネジ SCREW 1 08-34 23-192 C-リング O-RING 1 08-35 51-813 ナット NUT 1 08-36 51-810 リンク CONTROL LINK 1 08-37 51-895 ディファレンシャルフィードコントロールレバー DIFFERENTIAL FEED CONTROL LEVER 1 08-38 51-804 ストッパー STOPPER 1 08-39 51-801 巨盤 FEED GRADUATIONS 1 08-40 51-805 スペーカラー COLLAR 2 08-41 87-265 ネジ SCREW 2 08-42 75-410 ワッシャ WASHER 1 08-43 51-806 皿バネ SPRING 1 08-44 87-177 ネジ BOLT 2 08-45 51-807 段ネジ SCREW 1 08-46 51-808 ナット NUT 1 -17- -18- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 12 — 9. 下糸巻き機構 LOOPER THREAD MECHANISM

9. 下糸巻き機構 LOOPER THREAD MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 09-01 88-166 ナット NUT 1 09-02 87-229 ネジ SCREW 1 09-03 23-511 キャップ CAP 1 09-04 84-174 ネジ SCREW 1 09-05 79-523 バネ SPRING 1 09-06 43-513 レバー LEVER 1 09-07 87-272 ネジ SCREW 2 09-08 43-506 ストップ台 STOP BRACKET 1 09-09 43-507 取付軸 SHAFT 1 09-10 75-105 カラー COLLAR 1 09-11 84-314 ネジ SCREW 1 09-12 84-161 ネジ SCREW 1 09-13 75-224 ワツシヤ WASHER 1 09-14 43-538 糸案内 FAST-OFF PLATE 1 09-15 84-521 ネジ SCREW 1 09-16 43-536 ブブラケツト BRACKET 1 09-17 43-537 プレート PLATE 1 09-18 84-155 ネジ SCREW 3 09-19 71-207 ピン PIN 1 09-20 79-520 スプリング SPRING 1 09-21 87-083 ネジ SCREW 2 09-22 43-512 糸道(左) THREAD EYELET (LEFT) 1 09-23 43-510 糸道(右) THREAD EYELET (RIGHT) 1 09-24 49-501 ハマグリ LOOPER THREAD TAKEUF CAM 1 09-25 87-274 ネジ SCREW 2 09-26 75-511 カラー COLLAR 1 09-27 87-104 ネジ SCREW 1 19 20 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 13 — 10. 針棒上軸機構 NEEDLE BAR MECHANISM

10. 針棒上軸機構 NEEDLE BAR MECHANISM 31mm stroke 33mm stroke 本体はセットで補給いたします。 Only Available By Set No. 33mm stroke 31mm stroke 34mm stroke for 9701J REF. NO. PART NO. 10-01 87-172 10-02 91-888 10-03 87-253 10-04 87-254 10-05 81-502 10-06 06-553 10-07 73-502 10-08 84-359 10-09 71-674 10-10 63-418 10-11 91-264 10-12 69-532 10-13 75-542 10-14 69-533 10-15 87-112 10-16 66-504 10-17 63-501 10-18 61-501 10-19 87-214 10-20 71-819 10-21 87-259 10-22 87-213 10-23 69-158 10-24 87-036 10-25 61-502 10-26 87-242 10-27 63-426 10-28 60-5010 10-29 75-2700-1 10-30 69-508 10-31 91-993 10-32 69-538 10-33 71-510 10-34 91-994 10-35 75-270 10-36 87-241 10-37 11-153 10-38 60-9890 10-39 60-9970 10-40 66-505 10-41 60-9891 10-42 60-9892 10-43 71-023 10-44 75-004 10-45 84-463 10-46 69-143 10-47 87-274 10-48 75-671 10-49 91-882 10-50 91-894 10-51 69-551 B DESCRIPTION SCREW BEARING SCREW SCREW BEARING HOUSING TIMING PULLEY NEEDLE BAR BRACKET SCREW PIN LINK BEARING BLOCK WASHER GUIDE SCREW NEEDLE CRANK (31) CONNECTING ROD ECCENTRIC BOLT UPPER SHAFT (LEFT) SCREW SCREW MOTION SCREW ECCENTRIC SCREW LINK CONNECTING ROD ASS'Y BEARING ASS'Y HAND WHEEL BALL BEARING HANDWHEEL ADAPTOR (UPPER) UPPER SHAFT (RIGHT) BALL BEARING UPPER SHAFT JOINT SCREW NEEDLE BAR BEARING ASS' Y BEARING ASS' Y NEEDLE CRANK (33) NEEDLE CRANK ASS' Y (31) NEEDLE CRANK ASS' Y (33) LINK PIN (C. 5) WASHER SCREW BALANCE WEIGHT SCREW WASHER BEARING BALL BEARING HAND WHEEL Q' TY 9 1 1 3 1 1 1 1 1 1 1 1 1 1 3 1 1 1 2 1 3 2 1 1 1 1 2 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 -21- -22- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 14 — 11. 上糸捌き機構 NEEDLE THREAD MECHANISM

11. 上糸捌き機構 NEEDLE THREAD MECHANISM (9804D) RX 9800 専用 パーツ (RX 9800 ONLY) REF. NO. PART NO. 11-01 84-374 11-02 45-523 11-03 45-535 11-04 85-618 11-05 45-549 11-06 87-104 11-07 94-504 11-08 87-113 11-09 75-410 11-10 75-508 11-11 71-514 11-12 75-504 11-13 87-112 11-14 75-505 11-15 75-468 11-16 87-272 11-17 45-536 11-18 67-502 11-19 45-505 11-20 87-224 11-21 75-526 11-22 45-515 11-23 45-507 11-24 45-502 11-25 45-514 11-26 45-540 11-27 87-092 11-28 45-513 11-29 87-177 11-30 41-517 11-31 84-639 11-32 79-547 11-33 41-601 11-34 45-508 11-35 79-533 11-36 84-171 品 名 ネジ 針棒糸道 針棒糸道 ネジ 針棒糸道 ネジ シールキャップ $15 ネジ 上糸天ビン軸止めワッシャー 針天ビンワッシャー(外) 糸天ビンシャフト 針天ビンワッシャー(中) ネジ カラー ワッシャー ネジ 針糸捌き 針糸捌き取付台 針糸捌き 六角取付ボルト M5用バネ座金 飾り糸道 飾り糸捌き糸道 飾り糸捌き 飾り糸道 飾り糸案内 ネジ 小調子台座 ネジ 棚用小チヤンポン皿 ネジ 上飾り調子バネ 針糸調子皿 針糸調子板 針棒糸道用バネ 段ネジ DESCRIPTION SCREW THREAD EYELET THREAD EYELET SCREW THREAD GUIDE SCREW CAP $15 SCREW WASHER WASHER (OUTSIDE) HAFT WASHER (CENTER) SCREW COLLAR WASHER SCREW NEEDLE THREAD TAKE-UP EVER NEEDLE THREAD TAKE-UP SCREW SPRING WASHER M5 THREAD EYELET THREAD EYELET THREAD TAKEUP THREAD EYELET RACKET SCREW THREAD GUIDE SCREW TENSION DISC SCREW SPRING THREAD NIPPER PLATE SPRING SCREW Q' TY 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 1 1 1 1 1 1 1 1 1 2 1 3 2 1 1 1 1 1 1 -23- -24- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 15 — 12. 上飾り機構 SPREADER DRIVE MECHANISM

12. 上飾り機構 SPREADER DRIVE MECHANISM REF. NO. PART NO. 12-01 75-537 12-02 87-214 12-03 19-505 12-04 04-501 12-05 87-274 12-06 93-202 12-07 75-509 12-08 71-513 12-09 04-502 12-10 75-452 12-11 88-166 12-12 67-510 12-13 87-171 12-14 61-527 12-15 91-416 12-16 63-500 12-17 75-502 12-18 67-511 12-19 87-172 12-20 04-508 12-21 04-507 12-22 75-510 12-23 19-751 品 名 $10 スラトカラー SCREW 飾りルーパ - (UTC) スプレッダーホルダ - SCREW E型止め輪 ワッシャ 飾り脚動軸 飾り脚動レバーピン ワッシャ ナット 飾り振りレバー - SCREW 上飾りエキセン玉 ベアリング 飾り振りロッド 上軸スペーサワッシャ ルーパ一振りレバー SCREW 連結ピン 飾りルーパ棒 ワッシャ 上飾りルーパ DESCRIPTION COLLAR $10 SCREW SPREADER (UTC) HOLDER SCREW E-RING WASHER SHAFT PIN WASHER NUT LEVER SCREW ECCENTRIC NEEDLE BEARING CONNECTING ROD WASHER LEVER SCREW PIN CRANK WASHER SPREADER Q'TY 1 2 1 1 4 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 25 -26 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 16 — 13. 押え揚げ機構 PRESSER FOOT MECHANISM

13. 押え揚げ機構 PRESSER FOOT MECHANISM REF. NO. PART NO. DESCRIPTION Q'TY 13-01 23-265 押え棒油止シール SEAL 1 13-02 67-503 レバー 1 13-03 71-203 平行ピン PIN 1 13-04 71-507 糸締め軸 SHAFT 1 13-05 71-515 押え棒 PRESSER FOOT BAR 1 13-06 71-517 シャフト SHAFT 1 13-07 75-001 カラー COLLAR 1 13-08 75-501 ワッシャ WASHER 1 13-09 77-504 押え揚クランク CRANK 1 13-10 77-518 レバー LEVER 1 13-11 77-506 クランク(下) CRANK (LOWER) 1 13-12 77-507 クランク(上) CRANK (UPPER) 1 13-13 77-508 リンク LINK 1 13-14 77-509 ブラケット BRACKET 1 13-15 77-510 押え棒 LAMP 1 13-16 77-511 ガイド GUIDE 1 13-17 77-512 プレート PLATE 1 13-18 79-518 スプリング SPRING 1 13-19 79-519 スプリング(SMALL) SPRING (SMALL) 1 13-20 79-538 巻バネ SPRING 1 13-21 84-561 ネジ SCREW 1 13-22 84-566 ネジ SCREW 1 13-23 87-112 六角穴付きボルト BOLT 2 13-24 84-581 段ネジ SCREW 4 13-25 84-813 ネジ SCREW 1 13-26 86-411 ナット NUT 1 13-27 87-001 押え棒筒ネジ SCREW 1 13-28 87-272 ネジ SCREW 2 13-29 87-213 六角穴付きボルト BOLT 1 13-30 87-252 六角穴付きボルト BOLT 1 13-31 87-253 ネジ SCREW 1 13-32 87-254 ネジ SCREW 1 13-33 87-255 六角穴付きボルト BOLT 3 13-34 88-003 筒ネジナット NUT 1 13-35 13-36 71-038 押え棒 PRESSER FOOT BAR 1 13-37 27-088 フィンガーガード FINGER GUARD 1 13-38 27-089 フィンガーガード (UTC) FINGER GUARD (UTC) 1 13-39 87-142 ネジ SCREW 1 13-40 80-5030 押え棒ネジセット SCREW ASS'Y 1 RX9701J -27- -28- From the library of: Superior Sewing Machine & Supply LLC jennex.in

Page 17 — 14 給油機構 (1) LUBRICATION MECHANISM (1)

14 給油機構 (1) LUBRICATION MECHANISM (1) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 14-01 23-506 O-RING FILTER 1 14-02 31-222 フィルター OIL FILTER JOINT 1 14-03 35-509 オイルフィルター継手 OIL FILTER JOINT 1 14-04 87-129 ネジ SCREW 6 14-05 21-632 オイルフィルターキャップ OIL FILTER CAP 1 14-06 87-663 ボルト BOLT 4 14-07 23-508 O-RING O-RING 1 14-08 87-311 ブッシュ蓄小 BUSHING PLUG 1 14-09 23-304 オイルタンク レンシール GASKET 1 14-10 31-507 オイルタンク OIL TANK 1 14-11 87-225 六角ボルト BOLT 2 14-12 39-504 オイルゲージ OIL GAUGE 1 14-13 30-0130 ポンプセット PUMP ASS'Y 1 14-14 31-702 ポンプギアー PUMP GEAR 1 14-15 87-254 ネジ SCREW 1 14-16 17-8010-G ピン PIN 1 14-17 87-123 六角ボルト BOLT 3 14-18 31-708 ポンプ裏板 PUMP REAR PLATE 1 14-19 31-706 ポンプ軸 PUMP SHAFT 1 14-20 31-705 アフターローター OUTER ROTER 1 14-21 31-707 インナーローター INNER ROTER 1 14-22 31-704 トロコイド ポンプハウジング TROCOID PUMP HOUSING 1 14-23 31-156 ポンプメッシュ PUMP MESH 1 14-24 31-703 ポンプ取付板 PLATE 1 14-25 14-26 31-157 ポンプメッシュ止金具 CLAMP 1 14-27 87-140 六角ボルト BOLT 1 14-28 88-137 ナット NUT 1 14-29 30-0131 ポンプセット PUMP ASS'Y 1 14-30 30-5070 オイルタンクセット OIL TANK ASS'Y 1 -29- -30- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 18 — 15 LUBRICATION MECHANISM (2)

15 給油機構 (2) LUBRICATION MECHANISM (2) REF. NO. PART NO. 15-01 88-165 15-02 35-503 15-03 87-092 15-04 35-539 15-05 35-528 15-06 23-567 15-07 35-505 15-08 35-521 15-09 39-139 15-10 39-501 15-11 35-530 15-12 35-517 15-13 31-314 15-14 35-529 15-15 35-519 15-16 35-512 15-17 35-537 15-18 35-506 15-19 35-413 15-20 23-560 15-21 15-22 23-558 15-23 23-562 15-24 87-254 15-25 35-520 15-26 35-510 15-27 23-386 15-28 23-540 15-29 35-540 DESCRIPTION NUT OIL RELEASER SCREW JOINT SCREW JOINT SCREW (SHORT) FELT JOINT TUBE (06X03, 560L) CLAMP CLAMP CLAMP TUBE (06X04, 540L) JOINT JOINT SCREW TUBE (06X04, 187L) OIL DISTRIBUTOR TUBE (06X04, 42L) JOINT CLAMP PIPE SUPPORT SPONGE SCREW TUBE (06X04, 27L) LUG FELT FELT PIPE Q'TY 1 1 6 1 3 1 5 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 振元軸 LOOPER DRIVING SHAFT フィルター OIL FILTER -31- -32- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 19 — 16. 後プーラー機構 (1) REAR PULLER MECHANISM (1)

16. 後プーラー機構 (1) REAR PULLER MECHANISM (1) DESCRIPTION Q'TY REF. NO. PART NO. 16-01 02-215 REAR PULLER BRACKET 1 16-02 81-133 BUSHING 1 16-03 71-725 SHAFT 1 16-04 93-261 E-RING 1 16-05 84-562 SCREW 1 16-06 75-519 WASHER 1 16-07 02-216 PULLER LIFTING LEVER 1 16-08 02-112 CORRUGATED WASHER 1 16-09 85-671 SCREW 1 16-10 75-211 COLLAR 1 16-11 84-582 SCREW 1 16-12 02-217 RACKET 1 16-13 87-225 SCREW 3 16-14 86-311 NUT 1 16-15 84-569 SCREW 1 16-16 84-581 SCREW 2 16-17 02-218 CONNECTING PLATE 1 16-18 79-640 SPRING 1 16-19 87-751 SCREW 1 16-20 71-729 GUIDE PIN 1 16-21 71-208 PIN 4 16-22 02-219 LEVER 1 16-23 71-726 SHAFT 1 16-24 93-222 E-RING 1 16-25 87-172 SCREW 2 16-26 77-419 PIN 2 16-27 77-414 PLATE 1 16-28 93-205 E-RING 2 16-29 77-421 LEVER 1 16-30 87-203 SCREW 2 16-31 75-458 WASHER 2 16-32 88-751 NUT 1 16-33 02-220 BRACKET 1 16-34 23-542 O-RING 1 16-35 81-559 BUSHING 2 16-36 23-541 LUG 1 16-37 87-186 SCREW 4 16-38 94-502 OIL SEAL 1 16-39 94-506 PLUG 1 16-40 93-223 O-RING 1 16-41 75-187 WASHER 1 16-42 71-727 SHAFT 1 16-43 87-254 SCREW 1 16-44 67-528 LEVER 1 16-45 88-166 NUT 1 16-46 75-452 WASHER 1 16-47 04-502 PIN 1 16-48 75-545 COLLAR 1 16-49 91-413 NEEDLE BEARING 1 16-50 63-535 CRANK ROD 1 16-51 61-551 ECCENTRIC 1 16-52 23-556 FELT 1 16-53 87-024 BOLT 2 -33 -34 From the library of: Superior Sewing Machine & Supply LLC jinttex.in

Page 20 — 17. 後プーラー機構 (2) REAR PULLER MECHANISM (2)

17. 後プーラー機構 (2) REAR PULLER MECHANISM (2) OPTION MODEL FOR PE 22Teeth 18Teeth 7 6 17 15 16 18 45 49 52 50 25 51 39 25 55 22 48 28 47 4 40 3 31 12 40 2 34 47 1 43 38 45 20 9 32 33 26 14 30 35 35 8 19 27 11 13 23 45 21 29 24 36 10 37 REF. NO. PART NO. DESCRIPTION Q' TY 17-0101-115 連結板側スリープ SLEEVE 2 17-0201-117 後プーラーパイプ フタ PLATE 1 17-0302-118 波ワッシャ WASHER 1 17-0402-123 ワンウェイクラッチ用ハウジング (中) CLUTCH HOUSING (MIDDLE) 1 17-0502-152 後プーラー台 REAR PULLER HOLDER 1 17-0602-176 後プーラー上ギヤー 18山 UPPER REAR PULLER (18 TOOTH) 1 17-0702-177 後プーラー上ギヤー 22山 UPPER REAR PULLER (22 TOOTH) 1 17-0802-178 後プーラー上ギヤー 28山 UPPER REAR PULLER (28 TOOTH) 1 17-0902-250 回り止プーラケット BRACKET 1 17-1002-252 下プーラー台 BRACKET 1 17-1102-253 補助プーラー取付板 PLATE 1 17-1202-254 補助ローラー ROLLER 1 17-1302-255 後プーラー下 (15山) LOWER REAR PULLER GEAR (15 TOOTH) 1 17-1402-268 後プーラー連結板 CONNECTING PLATE 1 17-1502-136 スムース (中) REAR PULLER (SMOOTH) 1 17-1602-451 下ローラー スムース REAR PULLER (SMOOTH) 1 17-1702-452 下ローラー (10山) REAR PULLER GEAR (10 TOOTH) 1 17-1802-453 下ローラー (12山) REAR PULLER GEAR (12 TOOTH) 1 17-1921-715 下プーラーガイド PULLER GUIDE 1 17-2067-529 上プーラー駆動レバー LEVER 1 17-2171-208 ノックピン PIN 2 17-2271-444 後プーラー台シャフト (中) SHAFT (MIDDLE) 1 17-2371-728 後プーラー下シャフト LOWER REAR PULLER SHAFT 1 17-2475-356 ワッシャ WASHER 1 17-2575-407 ワッシャ WASHER 3 17-2675-451 ワッシャ WASHER 1 17-2775-455 ワッシャ WASHER 2 17-2875-519 ワッシャ WASHER 1 17-2975-528 ワッシャ WASHER 1 17-3079-551 プーラー板バネ PULLER PLATE SPRING 1 17-3181-321 ブッシュ BUSHING 1 17-3281-322 ブッシュ BUSHING 1 17-3381-323 ブッシュ BUSHING 1 17-3484-162 ネジ SCREW 6 17-3584-462 ネジ SCREW 5 17-3684-571 ネジ SCREW 2 17-3784-573 ネジ SCREW 2 17-3884-573 段ネジ SCREW 1 17-3984-813 ネジ SCREW 1 17-4085-607 段ネジ SCREW 2 17-4186-411 ナット NUT 1 17-4286-901 ナット NUT 1 17-4387-129 六角穴付きボルト BOLT 1 17-4487-181 ネジ SCREW 4 17-4587-225 六角穴付きボルト BOLT 2 17-4688-175 ナット NUT 2 17-4791-407 ワンウェイクラッチ CLUTCH 1 17-4893-221 ストップリング E-RING 1 17-4998-600 連結メガネ CONNECTING BAR 1 17-5098-601 ベアリングインナーレース BEARING SLEEVE 2 17-5198-821 ベアリング BEARING 2 17-5298-864 ネジ SCREW 1 17-5387-113 六角穴付きボルト BOLT 2 17-5400-5281 28山プーラーセット 28 TEETH REAR PULLER ASS'Y 1 17-5560-6610 プーラー連結リンクセット CONNECTING LINK ASS'Y 1 17-5600-2004 スムースプーラーセット SMOOTH PULLER ASS' Y 1 -35- From the library of: Superior Sewing Machine & Supply LLC Jinnex.in

Page 21 — 18. 後プーラー機構 (3) REAR PULLER MECHANISM (3)

18. 後プーラー機構 (3) REAR PULLER MECHANISM (3) MODEL FOR PHK REF. NO. 18-0101-115 18-0202-117 18-0302-118 18-0402-124 18-0502-138 18-0602-221 18-0702-228 18-0802-245 18-0902-246 18-1002-247 18-1102-252 18-1202-253 18-1302-254 18-1402-455 18-1502-457 18-1609-917 18-1709-919 18-1809-923 18-1909-984 18-2027-038 18-2167-529 18-2271-208 18-2371-445 18-2471-728 18-2575-407 18-2675-451 18-2775-455 18-2875-519 18-2979-551 18-3081-321 18-3181-322 18-3281-323 18-3384-162 18-3484-368 18-3584-462 18-3684-511 18-3784-521 18-3884-571 18-3984-573 18-4084-711 18-4184-813 18-4285-607 18-4386-411 18-4486-901 18-4587-113 18-4687-129 18-4787-181 18-4887-225 18-4988-179 18-5091-407 18-5193-221 18-5298-600 18-5398-601 18-5498-821 18-5598-864 18-5600-4281 18-5700-4282 18-5860-6610 PART NO. DESCRIPTION スリープ SLEEVE 後プーラーハブ フタ PULLER HUB COVER 波ワッシャ WASHER ワンウェイクラッチ用ハウジング (大) HOUSING (LARGE) 後プーラー (ゴム) REAR PULLER (RUBBER) 後プーラー連結板 CONNECTING PLATE プーラー上28山 REAR PULLER GEAR (28 TOOTH) 後プーラー下15山 LOWER REAR PULLER GEAR (15 TOOTH) 回り止ブラケット BRACKET ゴムガイド軸 ELASTIC TAPE GUIDE SHAFT ブラケット BRACKET プレート PLATE 補助ローラー ROLLER 下プーラー スムース REAR PULLER (SMOOTH) ブラケット RACKET カラー COLLAR ゴムガイド TAPE GUIDE プーラーゴ ムガイド ELASTIC GUIDE ゴムガイド 止めカラー END COLLAR プーラーガイド PULLER GUIDE レバー LEVER ノックピン PIN 後プーラー台シャフト (大) REAR PULLER SHAFT (LARGE) 後プーラー下シャフト LOWER REAR PULLER SHAFT ワッシャ WASHER ワッシャ WASHER ワッシャ WASHER ワッシャ WASHER プーラープレートスプリング PULLER PLATE SPRING ブッシュ BUSHING ブッシュ BUSHING ブッシュ BUSHING ネシ SCREW ネシ SCREW ネシ SCREW ネシ SCREW ネシ SCREW ネシ SCREW ネシ SCREW ネシ SCREW ネシ SCREW ネシ SCREW ナット NUT ナット NUT 六角穴付きボルト BOLT 六角穴付きボルト BOLT ネシ SCREW ナット NUT ワンウェイクラッチ ONE WAY CLUTCH ストップリング E-RING 連結メガネ CONNECTING BAR ベアリングインナーレース BEARING SLEEVE ベアリング BEARING ネシ SCREW 28山プーラーセット 28 TOOTH REAR PULLER ASS'Y スムースプーラーセット SMOOTH PULLER ASS'Y プーラー連結リンクセット CONNECTING LINK ASS'Y Q'TY 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 1 2 1 1 6 2 5 2 2 2 1 4 1 2 1 1 1 2 2 1 1 1 1 -37- -38- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 22 — 19. 下糸切り装置 (UTC) KNIFE MECHANISM (UTC)

19. 下糸切り装置 (UTC) KNIFE MECHANISM (UTC) REF. NO. PART NO. DESCRIPTION Q'TY 19-01 05-051 メスガイド レバー LEVER 2 19-02 05-052 メスガイドリンク 調節リンク RING 2 19-03 05-053 リングナット NUT 2 19-04 05-054 ネジ SCREW 2 19-05 05-055 固定メスバネ SPRING 1 19-06 05-056 平頭付メネジ SCREW 1 19-07 05-057 ルーバー糸締め糸道 THREAD EYELET 1 19-08 05-058 固定メス台 UPPER KNIFE HOLDER 1 19-09 05-059 可動メス台 LOWER KNIFE HOLDER 1 19-10 05-060 駆動レバー LEVER 1 19-11 05-061 ネジ SCREW 9 19-12 05-062 可動メスガイド GUIDE 1 19-13 05-063 固定メス台補助バネ SPRING 1 19-14 05-064 固定メス台支えバネ SPRING 1 19-15 05-065 ガイドブラケット GUIDE BRACKET 1 19-16 05-066 メス台プレート BASE PLATE 1 19-17 05-067 固定メス台ストッパー STOPPER 1 19-18 05-068 可動メス台ガイド GUIDE 1 19-19 05-658 可動メス LOWER KNIFE 1 19-20 05-812 固定メス UPPER KNIFE 1 19-21 05-814 裏バネ(上) LEAF SPRING (UPPER) 1 19-22 05-815 裏バネ(下) LEAF SPRING (LOWER) 1 19-23 05-822 ブラケット RACKET 1 19-24 05-882 ガイドローラー(小) GUIDE ROLLER (SMALL) 1 19-25 05-894 裏バネ調節板 PLATE 1 19-26 87-075 ネジ SCREW 2 19-27 87-077 ネジ SCREW 3 19-28 87-078 ネジ SCREW 1 19-29 87-079 ネジ SCREW 1 19-30 87-091 ネジ SCREW 2 19-31 87-092 六角付きボルト BOLT 2 19-32 87-095 ネジ SCREW 1 19-33 87-098 ネジ SCREW 1 19-34 87-107 ネジ SCREW 2 19-35 87-145 ネジ SCREW 1 19-36 19-37 87-414 ネジ SCREW 1 19-38 00-8031 メスセット THREAD TRIM ASSEMBLY 1 -39 -40- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 23 — 20. UTC駆動装置(エア-式) THREAD TRIMMING MECHANISM (PNEUMATIC TYPE)

20. UTC駆動装置(エア-式) THREAD TRIMMING MECHANISM (PNEUMATIC TYPE) REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 20-01 05-924 シリンダー取付ブラケット BRACKET 1 20-02 05-970 シリンダー取付板 PLATE 1 20-03 05-205 メス駆動シリンダー CYLINDER 1 20-04 05-842 ロツトエンド ROD 1 20-05 05-904 連結シャフト SHAFT 1 20-06 05-828 連結ブラケット BRACKET 1 20-07 88-176 ナツト NUT 1 20-08 05-905 戻しシャフト SHAFT 1 20-09 05-906 レバー取付台 BRACKET 1 20-10 05-837 クツシヨンゴム HOCK RUBBER 1 20-11 75-505 カラー COLLAR 1 20-12 87-112 ネジ SCREW 1 20-13 84-612 ネジ SCREW 1 20-14 05-964 電磁弁3連セット SOLENOID VALVE ASSEMBLY (RX9800) 1 20-15 05-995 電磁弁3連セット SOLENOID VALVE ASSEMBLY (RX9800LK) 1 20-16 00-6106 UTC駆動装置 AIR CYLINDER ASSEMBLY (RX9800) 1 20-17 00-6107 UTC駆動装置 AIR CYLINDER ASSEMBLY (RX9800LK) 1 20-18 05-959 糸締め連結プレート PLATE 1 20-19 05-909 スイツチガイド SWITCH PLATE 1 20-20 05-910 スイツチ取付板 PLATE 1 20-21 05-911 スイツチ SWITCH 1 20-22 05-912 スイツチカバー COVER 1 20-23 87-213 ネジ SCREW 3 20-24 87-171 ネジ SCREW 2 20-25 87-181 ネジ SCREW 2 20-26 87-284 ネジ SCREW 6 20-27 87-282 十字穴付ナベ小ネジ SCREW 2 20-28 87-245 ネジ SCREW 2 20-29 93-222 Eリング RING 1 20-30 05-829 連結ピン PIN 1 20-31 79-540 連結ピン用スプリング SPRING 1 20-32 05-913 連結ネジ SCREW 1 20-33 05-914 連結ピン PIN 1 20-34 93-211 Eリング E RING 1 20-35 79-642 戻しバネ SPRING 1 20-36 06-927 ナイロンクリツプ CORD CLAMP 1 20-37 87-177 ネジ SCREW 1 20-38 06-580 スピードコントローラ SPEED CONTROLLER 2 20-39 00-6083 メス駆動シリンダーセット CYLINDER ASS'Y 1 20-40 88-166 六角ナット NUT 1 20-41 06-597 プラグ PLUG * 20-42 05-221 スピードコントローラ SPEED CONTROLLER (RX9800LK) 2 20-43 05-490 チユーブ TUBE 4x50mm 1 20-44 05-224 異径ストレート JOINT 1 20-45 05-484 ブラツチユオンワイ JOINT 1 20-46 71-208 ノツクピン PIN 2 (14) (15) (16) (R X 9 8 0 0 ) (17) (R X 9 8 0 0 L K, P H K) 42-1 From the library of: Superior Sewing Machine & Supply LLC jintex.in 42-2

Page 24 — 21. UTC駆動装置(電気式) THREAD TRIMMING MECHANISM (ELECTRIC TYPE)

21. UTC駆動装置(電気式) THREAD TRIMMING MECHANISM (ELECTRIC TYPE) REF. NO. PART NO. 21-01 05-924 21-02 06-336 21-03 05-842 21-04 05-904 21-05 05-828 21-06 88-176 21-07 05-905 21-08 05-906 21-09 84-612 21-10 05-959 21-11 05-909 21-12 05-910 21-13 05-911 21-14 05-912 21-15 87-213 21-16 87-171 21-17 87-274 21-18 87-284 21-19 87-282 21-20 75-537 21-21 05-829 21-22 79-540 21-23 05-913 21-24 05-914 21-25 93-211 21-26 79-642 21-27 06-928 21-28 87-177 21-29 88-179 21-30 00-6031 21-31 87-181 21-32 71-208 21-33 88-166 DESCRIPTION BRACKET SOLENOID ROD SHAFT BRACKET NUT SHAFT BRACKET SCREW PLATE SWITCH PLATE PLATE SWITCH COVER SCREW SCREW SCREW SCREW SCREW COLLAR PIN SPRING SCREW PIN ERING SPRING NYLON CLIP 7N SCREW NUT SOLENOID ASSEMBLY (UTC-E) SCREW PIN NUT Q'TY 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 2 1 6 2 1 1 1 1 1 1 1 1 1 1 1 1 2 1 43- -44- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 25 — 22. 糸調子機構 (UTC) THREAD TENSION MECHANISM (UTC)

22. 糸調子機構 (UTC) THREAD TENSION MECHANISM (UTC) RX9703 RX9803 REF. NO. PART NO. 22-01 05-850 22-02 05-853 22-03 05-955 22-04 05-956 22-05 05-957 22-06 05-958 22-07 05-961 22-08 05-962 22-09 05-963 22-10 23-324 22-11 41-101 22-12 41-105 22-13 41-107 22-14 41-501 22-15 41-502 22-16 41-508 22-17 41-509 22-18 41-519 22-19 41-525 22-20 41-701 22-21 41-702 22-22 79-542 22-23 84-361 22-24 84-553 22-25 84-561 22-26 84-574 22-27 87-224 22-28 87-286 22-29 87-423 22-30 93-201 22-31 93-205 22-32 84-364 品 名 糸締めブロック(大) 糸締め連結片 糸締め軸 糸締め糸道 糸締め棒 クランクレバー 糸締め防振バネ 糸締め糸道 糸締め棒 フェルト チャンピオン皿小ケース チャンピオン皿ラチェット 大ケース ブラケット 糸締めプレート 調子棒(中) チャンピオン皿 糸締めプレート ブラケット チャンピオン調子バネ(強) チャンピオン調子バネ(弱) 糸締め棒防振バネ ネジ ネジ ネジ ネジ 六角穴付きボルト ネジ 段ネジ Eリング Eリング ルーバー糸道(A) DESCRIPTION HOLDER (LARGE) HOLDER SHAFT THREAD EYELET SHAFT LEVER SPRING THREAD EYELET SHAFT FELT THREAD TENSION NUT SPRING POST SPRING CUP BRACKET THREAD RELEASER SCREW STUD (MIDDLE) TENSION DISC THREAD RELEASER BRACKET SPRING (HEAVY) SPRING (LIGHT) SPRING SCREW SCREW SCREW SCREW BOLT SCREW SCREW E-RING E-RING THREAD EYELET SCREW Q' TY * 1 1 1 1 1 1 1 1 1 * * * 1 1 1 * 1 1 1 1 1 1 1 1 1 1 1 1 RX9804 45 From the library of: Superior Sewing Machine & Supply LLC jintex.in 46

Page 26 — 23. 上飾り糸切装置 (エア一式) SPREADER THREAD TRIMMING MECHANISM (PNEUMATIC TYPE)

23. 上飾り糸切装置 (エア一式) SPREADER THREAD TRIMMING MECHANISM (PNEUMATIC TYPE) REF. NO. PART NO. 23-01 06-351 23-02 06-352 23-03 06-353 23-04 06-354 23-05 06-355 23-06 06-356 23-07 06-584 23-08 06-358 23-09 06-359 23-10 06-928 23-11 84-361 23-12 84-360 23-13 84-573 23-14 85-101 23-15 05-481 23-16 85-106 23-17 85-102 23-18 06-632 23-19 06-601 23-20 85-105 23-21 06-630 23-22 06-602 23-23 06-605 23-24 06-603 23-25 06-604 23-26 06-608 23-27 87-113 23-28 00-8060 23-29 00-8062 23-30 00-8063 23-31 84-566 23-32 75-456 23-33 75-452 23-34 87-171 23-35 75-527 23-36 06-361 23-37 87-203 23-38 26-712 23-39 06-368 23-40 21-764 23-41 87-177 23-42 75-468 DESCRIPTION TRIMMING KNIFE RACKET OVER RACKET LOCK TOP PLATE AIR CYLINDER BASE PLATE GUIDE CLAMP SCREW SCREW SCREW SCREW SPEED CONTROLLER SCREW SCREW FIXED KNIFE SCREW SCREW PLATE PLATE PLATE LEAF SPRING (LIGHT) PLATE LEAF SPRING (HEAVY) PLATE SCREW THREAD TRIM ASS'Y (WITHOUT CYLINDER) THREAD TRIM ASS'Y (WITH CYLINDER) AIR CYLINDER SETS SCREW WASHER WASHER BOLT WASHER RACKET SCREW BRACKET RACKET HEAD COVER SCREW WASHER Q' TY 1 1 1 1 1 2 1 1 1 2 8 2 1 2 2 2 1 1 2 1 1 1 1 1 1 2 1 1 1 2 2 2 2 2 1 2 1 1 1 2 2 -4- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 27 — 24. 上飾り糸切装置 (電気式) SPREADER THREAD TRIMMING MECHANISM (ELECTRIC TYPE)

24. 上飾り糸切装置 (電気式) SPREADER THREAD TRIMMING MECHANISM (ELECTRIC TYPE) REF. NO. PART NO. 24-01 06-367 24-02 06-369 24-03 06-370 24-04 87-080 24-05 06-371 24-06 06-372 24-07 06-373 24-08 06-350 24-09 06-376 24-10 06-374 24-11 06-375 24-12 75-455 24-13 84-571 24-14 84-361 24-15 75-468 24-16 88-146 24-17 87-112 24-18 86-311 24-19 06-354 24-20 06-351 24-21 85-101 24-22 05-881 24-23 05-882 24-24 06-352 24-25 84-360 24-26 06-605 24-27 06-603 24-28 06-604 24-29 06-608 24-30 06-630 24-31 06-602 24-32 06-632 24-33 06-601 24-34 85-106 24-35 85-102 24-36 85-105 24-37 23-511 24-38 00-8069 24-39 84-566 24-40 75-456 24-41 75-452 24-42 87-171 24-43 75-527 24-44 06-361 24-45 87-203 24-46 26-712 24-47 06-368 24-48 21-764 24-49 87-177 24-50 06-928 24-51 24-52 88-166 24-53 87-277 24-54 00-8070 DESCRIPTION SPRING COVER HANGER SCREW LEVER ROLLER BASE PLATE TOP PLATE SOLENOID SCREW WASHER WASHER SCREW SCREW WASHER NUT SCREW NUT BRACKET TRIMMING KNIFE SCREW WASHER (LARGE) WASHER (SMALL) BRACKET SCREW LEAF SPRING (LIGHT) PLATE LEAF SPRING (HEAVY) PLATE PLATE PLATE FIXED KNIFE SCREW SCREW SCREW CUSHION GOM ELECTRIC TRIM ASS'Y (SOLENOID ATTACHED) SCREW WASHER WASHER BOLT WASHER BRACKET SCREW BRACKET BRACKET HEAD COVER SCREW CLAMP NUT SCREW ELECTRIC TRIM ASS'Y (WITHOUT SOLENOID) Q' TY 1 1 1 2 1 1 1 2 1 1 1 1 1 6 2 1 1 1 1 1 2 2 2 1 2 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 1 2 1 1 1 2 2 1 1 49 -50- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 28 — 25. 上糸払い装置 THREAD WIPER MECHANISM

25. 上糸払い装置 THREAD WIPER MECHANISM REF. NO. PART NO. 25-01 06-491 25-02 06-492 25-03 06-493 25-04 06-494 25-05 06-495 25-06 06-496 25-07 06-497 25-08 06-498 25-09 87-091 25-10 87-123 25-11 87-142 25-12 87-177 25-13 93-201 25-14 93-213 25-15 93-717 25-16 00-8045 品 名 ソレノイド"取付台 ワイパー・ソレノイド ソレノイド・レバー 段付ピン 案内ピン ワイパー・取付台 ワイパー 糸挟みバネ ネジ 六角穴付きボルト ネジ 六角穴付きボルト Eリング E型止め輪 スプリング・ピン 糸払い装置 DESCRIPTION BRACKET SOLENOID LEVER PIN GUIDE PIN BRACKET WIPER SPRING SCREW BOLT SCREW BOLT E-RING E-RING SPRING PIN WIPER MECHANISM ASS'Y Q'TY 1 1 1 1 1 1 1 1 1 1 1 1 3 1 2 1 -51- -52- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 30 — 27-1. 配管, 配線図 (エア一式) WIRING AND PIPING (PNEUMATIC TYPE)

27-1. 配管, 配線図 (エア一式) WIRING AND PIPING (PNEUMATIC TYPE) 00-6082 53-169 05-976 05-974 53-169 05-971 05-212 05-486 53-169 05-978 05-980 00-8062 (RX9800) 00-8045 (RX9700) スパイラルチューブ 00-6106 53-302 05-972 検出器 Position detector 押上げ Presser foot lift solenoid 糸切安全 Operation detector ミシン Thread trimmer relay card PART NO. 品 名 description 00-8062 上糸駒切装置(RX9800) spreader thread trimming mechanism (RX9800) 00-8045 上糸ぬい装置(RX9700) thread wiper mechanism (RX9700) 00-6082 押揚シリンダーセット presser foot lifter cylinder ass'y 00-6106 UTC空気装置 air cylinder assembly (UTC-A) 05-212 レギュレータ regulator -55- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 31 — 27-2. 配線図(電気式) CORD CONNECTION (ELECTRIC TYPE)

27-2. 配線図(電気式) CORD CONNECTION (ELECTRIC TYPE) 00-8069 (RX9800) 00-8045 (RX9700) 05-578 53-257 00-6031 00-8028 検出器 Position detECTOR 押上げ Presser foot lift solenoid 糸切安全 Operation detECTOR Thread trimmer relay cord PART NO. 品 名 description 00-8069 上糸切装置 spreader thread trimming mechanism 00-8028 UTC電気式押上げ装置 presser foot lifter solenoid ass'y 00-6031 UTC電気式下糸切装置 solenoid assembly (UTC-E) 00-8045 上糸払い装置 wiper mechanism ass'y 53-257 中継コード relay cord -56- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 32 — 27-3. 配管, 配線図 (ALK, PHK エアー式) WIRING AND PIPING (PNEUMATIC TYPE)

27-3. 配管, 配線図 (ALK, PHK エアー式) WIRING AND PIPING (PNEUMATIC TYPE) A 00-8018 53-169 05-978 00-6082 05-980 00-8062 (RX9800) 05-976 00-8045 (RX9700) 87-177 A 05-977 00-6107 05-935 -スパイラルチューブ 05-974 53-169 05-490 05-971 05-972 05-981 05-486 05-212 検出器 押上 糸切り安全 Thread trimmer Position Presser foot Operation relay detector solenoid detector relay cord description PART NO. 品 名 00-8062 上糸駒切装置 (RX9800) spreader thread trimming mechanism (RX9800) 00-8045 上糸払い装置 (RX9700) thread wiper mechanism (RX9700) 00-6082 押阐シリンダーセット presser foot lifter cylinder ass'y 00-6107 UTC空圧装置 air cylinder assembly (UTC-A) 05-212 レギュレータ regulator 00-8018 集塵袋セット dust bag assembly -57- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 33 — 27-4. 配管, 配線図 (PLK エアー式) WIRING AND PIPING (PNEUMATIC TYPE)

27-4. 配管, 配線図 (PLK エアー式) WIRING AND PIPING (PNEUMATIC TYPE) 00-8018 00-6082 05-976 87-177 05-575 05-938 05-939 06-935 05-977 05-974 00-6105 53-169 00-6068 05-978 05-980 00-8062 (RX9800) 00-8045 (RX9700) A 00-6107 スパイラルチューブ 53-302 05-490 05-971 05-981 05-932 05-972 06-935 05-486 PART NO. 品 名 description 00-8062 上糸駒切装置(RX9800) spreader thread trimming mechanism (RX9800) 00-8045 上糸払い装置(RX9700) thread wiper mechanism (RX9700) 00-6082 押揚シリンダーセット presser foot lifter cylinder ass' y 00-6107 UTC空圧装置 air cylinder assembly (UTC-A) 05-212 レギュレータ regulator 00-8018 集塵袋セット dust bag assembly -58- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 34 — 28. テーブル関係 TABLE

28. テーブル関係 TABLE REF. NO. PART NO. 28-01 21-027 28-02 23-509 28-03 93-501 28-04 42-501 28-05 75-536 28-06 75-527 28-07 88-166 28-08 21-025 28-09 21-026 28-10 25-524 28-11 87-901 28-12 42-503 28-13 42-507 28-14 75-535 28-15 42-509 28-16 42-508 28-17 87-281 28-18 21-629 上乗せタイプ FLAT TYPE (WITH ASSISTANCE TABLE) 半潜タイプ (オプション) SEMI-SUBMERGED TYPE (OPTION) 40mm厚テーブル用 Use for table thickness 40mm DESCRIPTION シリンダー-フラットテーブル クッションゴム U型止め輪 クッションゴム取付ネジ 平ワッシャ M6用バネ座金 固定ナット 補助板テーブル シリンダー半ﾀブテーブル タンク取付金具 ネジ 木材用ナット スペーサー ワッシャ 防振ゴムカラー 防振ゴム 六角付ボルト 補助バー FLAT TABLE CUSHION RUBBER U-RING SCREW WASHER WASHER NUT WITH ASSISTANCE TABLE SEMI SUBMERGED TABLE SUPPORTING BOARD SCREW NUT SPACER WASHER SWING PROOF RUBBER COLLAR SWING PROOF RUBBER BOLT COVER Q'TY 1 4 4 4 4 4 4 1 1 2 3 4 4 12 4 4 4 1 -60- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 35 — 29. 糸立て及びアクセサリー関係 THREAD STAND AND ACCESSORIES

29. 糸立て及びアクセサリー関係 THREAD STAND AND ACCESSORIES REF. NO. PART NO. DESCRIPTION Q'TY 29-0100-6102 膝スイッチバルブセット KNEE SWITCH ASS'Y 1 29-0200-6105 膝スイッチ取付金具セット BRACKET ASS'Y 1 29-0400-6018 集塵袋セット FABRIC BAG ASSEMBLY 1 29-0505-212 フィルタレギュレータ REGULATOR 1 29-0605-215 両口チースﾞユニオン JOINT 1 29-0705-217 ハーフユニオン JOINT 1 29-0805-221 スピードコントローラー SPEED CONTROLLER 2 29-0905-224 異径ストレート JOINT 1 29-1005-482 ユニオンワイ JOINT 1 29-1206-517 カフプラメス CONNECTOR 1 29-1206-517 カフプラメス CONNECTOR 1 29-1320-0010 付属部品ケース ACCESSORIES 1 29-1428-454 ドライバ-(小) DRIVER (SMALL) 1 29-1528-612 シリコンオイル SIL CON OIL 1 29-1628-613 オイル OIL 1 29-1728-614 油差し OIL ER 1 29-1828-615 シヨウゴ゛ OIL FUNNEL 1 29-1928-920 チェーン CHAIN 1 29-2028-318 掃除機ドライバ-2.5mm SCREWDRIVER 1 29-2213-0110-6 針 UYX128GAS #11 NEEDLE UYX128GAS #11 1 29-2313-0140-6 針 UYX128GAS #14 NEEDLE UYX128GAS #14 (RX-CHD) 1 29-2413-3020-6 針 SM1014H #10S NEEDLE (9804D-6.4mm) #10S 1 29-2513-1510-5 針 TVX5 #21 NEEDLE TVX5 #21 (RX9701J) 1 29-2642-706 6本糸立 THREAD STAND ASSEMBLY 1 29-2642-712 2本糸立 THREAD STAND ASSEMBLY 1 29-2828-452 ドライバー(大) DRIVER (LARGE) 1 29-2928-011 ピンセット TWEEZERS 1 29-3028-317 グリップ付六角レンチ1.5mm ALLEN KEY (1.5mm) 1 29-3128-311 六角レンチ 2mm ALLEN KEY (2mm) 1 29-3228-312 六角レンチ 2.5mm ALLEN KEY (2.5mm) 1 29-3328-313 六角レンチ 3mm ALLEN KEY (3mm) 1 29-3428-314 六角レンチ 5mm ALLEN KEY (5mm) 1 29-3587-104 ネジ SCREW 5 26 27 13 32 34 31 33 29 30 28 UTC 15 17 14 PHK, ALK, PLK 4 25 (RX9701J) 24 (RX9804D) 23 (RX-CHD) (RX-AHD) EXCEPT UTC (PNEUMATIC TYPE) WITHOUT UTC FOR PHK, ALK, PLK PLK 6 7 8 9 10 19 20 For RX9804D -61- -62- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 36

30, Aタイプ, Cタイプ, Pタイプ 生地ガイド関係 FABRIC GUIDE FOR MODEL A, C, P Aタイプ MODEL A Cタイプ MODEL C, CL Pタイプ MODEL P オプション OPTION REF. NO. PART NO. 30-01 26-556 30-02 26-557 30-03 26-558 30-04 87-105 30-05 75-455 30-06 84-574 30-07 26-824 30-08 26-825 30-09 84-566 30-10 26-826 30-11 26-827 30-12 84-167 30-13 84-193 30-14 26-829 30-15 26-828 30-16 30-17 30-18 26-559 30-19 85-611 品 名 裾定規(左) 裾定規(右) 定規チップ ネジ ワッシャ ネジ ガイド 取板 ガイド 固定板 ネジ 布ガイド(左) 布ガイド(右) ネジ ネジ 布ガイド(右) 布ガイド(左) 布ガイド ネジ DESCRIPTION HEMMING GUIDE (LEFT) HEMMING GUIDE (RIGHT) FOLDER CHIP SCREW WASHER SCREW GUIDE SUPPORT GUIDE PLATE SCREW EDGE GUIDE (LEFT) EDGE GUIDE (RIGHT) SCREW SCREW EDGE GUIDE (RIGHT) EDGE GUIDE (LEFT) EDGE GUIDE SCREW Q' TY 1 1 1 1 1~2 1~2 1 1 2 1 1 1 1 1 1 1 1 -63- -64- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 37 — 31. 左メス機構 LEFT KNIFE FABRIC TRIMMER

31. 左メス機構 LEFT KNIFE FABRIC TRIMMER REF. NO. | PART NO. | 品 名 | DESCRIPTION | Q' TY 31-01 | 07-562 | メス土台 | BRACKET | 1 31-02 | 71-755 | メスシャフト | SHAFT | 1 31-03 | 87-181 | ネジ | SCREW | 8 31-04 | 23-425 | クッションゴム | RUBBER | 1 31-05 | 81-558 | ブッシュ | BUSHING | 1 31-06 | 81-537 | ブッシュ | BUSHING | 1 31-07 | 71-253 | ノツクピン | PIN | 2 31-08 | 87-095 | ネジ | SCREW | 2 31-09 | 87-213 | ネジ | SCREW | 1 31-10 | 87-171 | ネジ | SCREW | 2 31-11 | 07-557 | 下メスブラケツト | BRACKET | 1 31-12 | 07-558 | 下メス | KNIFE | 1 31-13 | 87-097 | ネジ | SCREW | 1~3 31-14 | 07-545 | 上メス土台 | BRACKET | 1 31-15 | 07-544 | 上メス | KNIFE | 1 31-16 | 87-113 | 六角付きボルト | BOLT | 1 31-17 | 07-563 | 油受皿 | PLATE | 1 31-18 | 87-096 | ネジ | SCREW | 2 31-19 | 67-531 | メス調節レバー | LEVER | 1 31-20 | 79-568 | バネ | SPRING | 1 31-21 | 75-561 | カラー | COLLAR | 2 31-22 | 07-543 | ディスメンガイド | GUIDE | 1 31-23 | 04-502 | ピン | PIN | 1 31-24 | 87-214 | ネジ | SCREW | 1 31-25 | 88-166 | ナツト | NUT | 1 31-26 | 75-452 | ワツシヤ | WASHER | 1 31-27 | 67-527 | メス調節レバー | LEVER | 1 31-28 | 87-286 | ネジ | SCREW | 1 31-29 | 07-561 | リンク | LINK | 1 31-30 | 23-540 | フエルト | FELT | 1 31-31 | 93-620 | ピン | PIN | 1 31-32 | 71-724 | ピン | PIN | 1 31-33 | 07-564 | 油カバー | COVER | 1 31-34 | 14-088 | 針板台 | NEEDLE PLATE SUPPORT BRACKET | 1 31-35 | 87-145 | ネジ | SCREW | 2 31-36 | 25-522 | カバー・ストツプ ネジ | STOP PIN | 1 31-37 | 84-515 | ネジ | SCREW | 1 31-38 | 86-311 | ナツト | NUT | 1 31-39 | 51-849 | 取付ブラケツト | BRACKET | 1 31-40 | 84-158 | ネジ | SCREW | 1 31-41 | 23-124 | フエルト | FELT | 1 31-42 | 21-739 | カバー | COVER | 1 31-43 | 07-569 | 上メスブラケツト | BRACKET | 1 31-44 | 07-570 | 上メス | UPPER KNIFE | 1 31-45 | 21-638 | カバー | COVER | 1 31-46 | 84-574 | ネジ | SCREW | 2 31-47 | 71-253 | ノツクピン | PIN | 2 31-48 | 79-512 | バネ | SPRING | 1 31-49 | 87-177 | ネジ | SCREW | 1 31-50 | 21-755 | クロスプレート | CROSS PLATE | 1 31-51 | 26-564 | 補助カバー | COVER | 1 31-52 | 87-284 | ネジ | SCREW | 2 31-53 | 75-468 | ワツシヤ | WASHER | 2 31-54 | 51-827 | 主送り台 | MAIN FEED BAR | 1 31-55 | 51-850 | 差動送り台 | DIFFERENTIAL FEED BAR | 1 31-56 | 50-8270 | 送り台セット | FEED BAR ASS'Y | 1 31-57 | 87-295 | ネジ | SCREW | 1 31-58 | 87-415 | ネジ | SCREW | 1 For Fleece (OPTION) 65 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 38 — 32. ALK専用部品 MODEL ALK EXCLUSIVE PARTS

32. ALK専用部品 MODEL ALK EXCLUSIVE PARTS REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 32-01 26-567 布ガイド (左) GUIDE (LEFT) 1 32-02 85-611 ネジ SCREW 1 32-03 26-568 定規チップ BLOCK 1 32-04 26-565 櫛定規 (右) GUIDE (RIGHT) 1 32-05 75-468 ワッシャ WASHER 7 32-06 87-284 ネジ SCREW 4 32-07 26-566 櫛定規 (右) 取付台 BRACKET (RIGHT) 1 32-08 21-752 定規板 FRONT PLATE 1 32-09 84-464 ネジ SCREW 2 32-10 84-575 ネジ SCREW 1 32-11 21-743 定規台板ハネ SPRING 1 32-12 21-743 定規台 FRONT COVER 1 32-13 25-517 ヒンジ ネジ SCREW 1 32-14 79-922 皿バネ FLAT SPRING 2 32-15 25-527 ヒンジ ネジ SCREW 1 32-16 25-516 ヒンジ HINGE 1 32-17 87-274 ネジ SCREW 2 32-18 87-214 ネジ SCREW 2 32-19 86-311 ナット NUT 1 32-20 84-635 ネジ SCREW 1 32-21 87-129 ネジ SCREW 1 32-22 21-737 差機補助カバー COVER 1 32-23 87-272 ネジ SCREW 2 32-24 26-570 布ガイド (右) FABRIC GUIDE (RIGHT) 1 32-25 21-767 差板 SLIDE COVER 1 32-26 07-549 吸込みパイプバンド PIPE BAND 1 32-27 07-548 吸込みパイプブラケット BRACKET 1 32-28 07-547 吸込みパイプ PIPE 1 32-29 07-573 ホースバンド BELT 1 32-30 07-572 ホース HOSE 1 32-31 07-542 ホースクランプ CLAMP 2 32-32 87-905 ネジ SCREW 4 32-33 26-571 カール防止パイプ PIPE 1 32-34 87-177 ネジ SCREW 2 32-35 87-409 ネジ SCREW 1 32-36 32-37 32-38 06-935 ナイロンクリップ CLAMP 1 32-39 39-131 パイプ サポート CLAMP 1 32-40 87-096 ネジ SCREW 2 -67- -68- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 39 — 33. PLK専用部品 MODEL PLK EXCLUSIVE PARTS

33. PLK専用部品 MODEL PLK EXCLUSIVE PARTS REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 33-01 87-270 皿ネジ SCREW 2 33-02 09-533 ゴムガイド(上) GUIDE (UPPER) 1 33-03 09-534 ゴムガイド(下) GUIDE (LOWER) 1 33-04 09-537 カバー - COVER 1 33-05 09-538 スライドブラケット BRACKET 1 33-06 09-539 止め金具 STOPPER 1 33-07 87-145 ネジ SCREW 2 33-08 09-541 スライドブラケット BRACKET 1 33-09 75-453 ワツシヤ WASHER 2 33-10 88-157 ナツト NUT 2 33-11 09-540 ガイド棒 SHAFT 1 33-12 06-556 ゴムガイド シリンダー - AIR CYLINDER 1 33-13 05-202 エルボ ユニオン JOINT 1 33-14 09-504 ブツシユ BUSHING 2 33-15 09-506 クツシヨンゴム RUBBER 1 33-16 75-108 カラー COLLAR 1 33-17 84-521 ネジ SCREW 1 33-18 87-098 ネジ SCREW 2 33-19 79-912 板バネ SPRING 1 33-20 09-536 シリンダーブラケット BRACKET 1 33-21 75-457 ワツシヤ WASHER 1 33-22 87-213 ネジ SCREW 2 33-23 26-571 カール防止パイプ PIPE 1 33-24 87-096 ネジ SCREW 2 33-25 00-6068 ゴム案内用シリンダーセット CYLINDER ASS'Y 1 33-26 33-27 33-28 33-29 84-635 ネジ SCREW 1 33-30 86-311 ナツト NUT 1 33-31 21-743 定規 FRONT COVER 1 33-32 25-522 カバー ストツプネジ STOP PIN 1 33-33 21-752 定規 FRONT PLATE 1 33-34 84-464 ネジ SCREW 2 33-35 87-284 ネジ SCREW 2 33-36 75-468 ワツシヤ WASHER 7 33-37 87-267 ネジ SCREW 2 33-38 75-410 バネ座金 SPRING WASHER 2 33-39 26-566 裾定規(右)取付台 RACKET (RIGHT) 1 33-40 09-543 右側ガイド FABRIC GUIDE 1 33-41 09-544 布ガイド(左) GUIDE (LEFT) 1 33-42 21-767 蓋板 SLIDE COVER 1 33-43 87-129 ネジ SCREW 2 33-44 21-737 蓋補強カバー COVER 1 33-45 26-570 布ガイド(右) FABRIC GUIDE (RIGHT) 1 33-46 87-272 ネジ SCREW 2 33-47 07-548 吸込パイプブラケット BRACKET 1 33-48 07-549 吸込パイプバンド BELT 1 33-49 07-547 吸込パイプ JOINT 1 33-50 87-177 ネジ SCREW 2 33-51 87-409 ネジ SCREW 1 33-52 07-573 ホースバンド HOSE BAND 1 33-53 07-572 ホース HOSE 1 33-54 07-542 ホースクランプ CLAMP 2 33-55 87-905 ネジ SCREW 4 33-56 05-981 チューブ $6X600mm TUBE 1 33-57 26-569 布ガイド(右)取付台 BRACKET (RIGHT) 1 69 -70- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 40 — 34. ゴム張り機構, GUIDE ROLLER MECHANISM

34. ゴム張り機構, GUIDE ROLLER MECHANISM RX-P, PLK REF. NO. PART NO. 34-01 09-145 34-02 09-147 34-03 09-519 34-04 09-521 34-05 09-522 34-06 09-523 34-07 09-524 34-08 09-525 34-09 09-526 34-10 09-527 34-11 09-528 34-12 09-529 34-13 09-530 34-14 09-531 34-15 09-553 34-16 09-603 34-17 09-614 34-18 09-615 34-19 09-616 34-20 09-617 34-21 09-618 34-22 09-619 34-23 09-620 34-24 09-727 34-25 52-177 34-26 75-451 34-27 75-452 34-28 75-453 34-29 75-527 34-30 84-521 34-31 84-570 34-32 87-106 34-33 87-172 34-34 87-203 34-35 87-213 34-36 87-501 34-37 87-502 34-38 87-503 34-39 87-663 34-40 88-176 34-41 91-110 34-42 93-228 34-43 93-238 RX-PHK 品 名 カラー カラー リアーローラーラケット リアーローラー-スライド リアーローラー-止めネジ リアーローラー-調整軸 リアーローラー テンションラケット ローラーラケット ノブ ローラーラケット ローラー軸継手 前ローラー ローラーラケットバー ハンドル ゴムラスタートラヤー 下ローラー 前ローラー 前ローラーシャフト ローラー軸 下ローラー-スライド 前ローラー継手 ローラー軸継手 テーパーローラー 軸受 ワッシャ ワッシャ ワッシャ スプリングワッシャ ネジ ネジ ネジ ネジ 六角穴付きボルト 六角穴付きボルト 丸木ネジ 皿木ネジ 六角ボルト 六角穴付きボルト ナット ボールベアリング 軸用S形止め輪 穴用C形止め輪呼び 26 DESCRIPTION COLLAR COLLAR REAR ROLLER BRACKET SLIDE PLATE SCREW SHAFT REAR ROLLER RACKET RACKET KNOB ROLLER JOINT BLOCK ROLLER ROLLER HANDLE FRONT ROLLER GUIDE TAPER ROLLER FRONT ROLLER FRONT ROLLER SHAFT ROLLER SHAFT SLIDE PLATE HAFT JOINT BRACKET TAPER ROLLER BUSHING WASHER WASHER WASHER SPRING WASHER SCREW SCREW SCREW SCREW BOLT BOLT SCREW SCREW BOLT BOLT NUT BALL BEARING SNAP RING C-RING 26 Q'TY 1 2 1 2 1~2 2 1 1 2 2 1 1 1 1 1~2 1 1 1 1 1 1 1 1 1 2 1~5 2~3 2 1 3 1 1 2 1 2~4 2 4 2 1 4 4 4 -71- -72- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 41 — 35. RX9701J EXCLUSIVE PARTS MODEL RX9701J

35. RX9701J EXCLUSIVE PARTS MODEL RX9701J REF. NO. PART NO. DESCRIPTION Q'TY 35-0109-015 スライド" 金具 BRACKET 1 35-0209-016 ホルダ"-案内棒 (B) GUIDE BAR (B) 1 35-0309-017 ホルダ"-案内棒 CAM 1 35-0409-018 ホルダ"-取付台 BRACKET 1 35-0509-019 ホルダ"-連結プレート PLATE 1 35-0609-020 ホルダ"-案内棒 (A) GUIDE BAR (A) 1 35-0709-021 ホルダ"-取付ブラケット BRACKET 1 35-0809-022 ホルダ"-(左) GUIDE (LEFT) 1 35-0909-023 ホルダ"-(右) GUIDE (RIGHT) 1 35-1009-159 プッシュ金具 BRACKET 1 35-1218-010 針受レバー - NEEDLE SUPPORT BRACKET 1 35-1301-232 レバー LEVER 1 35-1487-409 ネジ COVER 1 35-1521-244 差板補助カバー - SCREW 1 35-1621-798 差板 SLIDE COVER 1 35-1723-535 フェルト FELT 2 35-1825-522 カバー・ストップ ネジ SCREW 1 35-1951-001 送り台 FEED BAR 1 35-2051-824 送り土台ガイド"プレート FEED BAR GUIDE PLATE 1 35-2151-872 角ゴマ(後) FEED LIFT BLOCK (REAR) 1 35-2251-875 角ゴマ(前) FEED LIFT BLOCK (FRONT) 1 35-2351-876 送土ガイド"(左) GUIDE (LEFT) 1 35-2461-016 針受セン - ECCENTRIC 1 35-2571-024 差動送り軸 FEED SHAFT 1 35-2671-025 送り上下軸 FEED LIFT SHAFT 1 35-2771-039 下軸 LOWER SHAFT 1 35-2875-013 平座金 WASHER 1 35-2975-090 ストップカラー COLLAR 1 35-30 35-3175-452 ワッシャ WASHER 1 35-3275-455 ワッシャ WASHER 6 35-3379-021 引張バネ SPRING 1 35-3484-314 ネジ SCREW 8 35-35 35-3684-574 ネジ SCREW 2 35-3784-585 段ネジ SCREW 1 35-3884-616 ネジ SCREW 1 35-3987-016 六角付き止めねじ SCREW 1 35-4087-113 六角付きボルト BOLT 4 35-4187-129 六角付きボルト BOLT 2 35-4287-177 六角付きボルト BOLT 2 35-4387-267 ネジ SCREW 1 35-4475-105 カラー COLLAR 3 35-4587-274 ネジ SCREW 2 35-4688-146 ナット NUT 2 35-4788-157 ナット NUT 2 35-4809-506 ワッシャ WASHER 1 35-4984-361 ネジ SCREW 1 -73--74- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 42 — 36. RX9701JCD/UTC EXCLUSIVE PARTS

36. RX9701JCD/UTC EXCLUSIVE PARTS MODEL R REF. NO. PART NO. DESCRIPTION Q' TY 36-0100-6102 膝スイッチバルブセット KNEE SWITCH ASS'Y 1 36-0200-6105 膝スイッチ取付金具セット BRACKET ASS'Y 1 36-0302-118 ワッシャ WASHER 1 36-0405-202 エルボユニオン JOINT 1 36-0505-222 エアーシリンダー CYLINDER 1 36-0605-481 スピードコントローラー SPEED CONTROLER 2 36-0705-559 エアーシリンダー AIR CYLINDER 1 36-0806-282 エアーノズル AIR NOZZLE 1 36-0909-015 スライド金具 BRACKET 1 36-1009-020 ホルダー-案内棒(A) GUIDE BAR(A) 1 36-1109-021 ホルダー-取付ブラケット BRACKET 1 36-1209-022 ホルダー-(左) GUIDE (LEFT) 1 36-1309-023 ホルダー-(右) GUIDE (RIGHT) 1 36-1409-024 ホルダー-取付台 BRACKET 1 36-1509-025 ホルダー-連結プレート PLATE 1 36-1621-232 カバー COVER 1 36-1721-695 保護カバー-取付板 BRACKET 1 36-1821-696 保護カバー EYE GUARD 1 36-1951-141 目盛板 FEED GRADUATIONS 1 36-2051-142 コンデンスレバー CONDENSE LEVER 1 36-2151-143 ブロック LOCK 1 36-2251-144 カバー COVER 1 36-2351-805 コラー COLLAR 3 36-2451-806 スプリング SPRING 1 36-2551-807 ナット NUT 1 36-2651-808 ストツパー STOPPER 1 36-2751-846 コラー COLLAR 2 36-2875-105 ワッシャ WASHER 1 36-2975-452 ワッシャ WASHER 2 36-3075-453 ワッシャ WASHER 6 36-3175-455 ワッシャ WASHER 1 36-3275-456 ワッシャ WASHER 2 36-3375-538 ワッシャ WASHER 1 36-3484-396 段ネジ SCREW 2 36-3584-412 ネジ SCREW 1 36-3684-314 ネジ SCREW 2 36-3784-574 ネジ SCREW 4 36-3884-585 段ネジ SCREW 2 36-3986-211 ナット NUT 2 36-4086-801 ナット NUT 1 36-4187-092 六角付きボルト BOLT 2 36-4287-113 六角付きボルト BOLT 2 36-4387-177 六角付きボルト BOLT 2 36-4487-252 六角付きボルト BOLT 4 36-4587-265 六角付き皿ボルト BOLT 2 36-4687-267 ネジ SCREW 3 36-4788-157 ナット NUT 2 36-4805-969 電磁弁5連セット SOLENOID VALVE ASS'Y 1 36-4905-932 エアーチューブ φ4×1500mm AIR TUBE φ4×1500mm 1 36-5005-938 エアーチューブ φ4×450mm AIR TUBE φ4×450mm 1 36-5105-939 エアーチューブ φ4×500mm AIR TUBE φ4×500mm 1 36-5200-8012 エアーホースセット AIR WIPER ASS' Y 1 36-5305-221 スピードコントローラ SPEED CONTROLLER 2 36-5406-597 プラグ PLUG 2 36-5509-506 ワッシャ WASHER 1 -75- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 43

37. PHK専用部品(1) MODEL PHK EXCLUSIVE PARTS (1) REF. NO. PART NO. 37-0107-586 37-0207-587 37-0307-588 37-0407-589 37-0507-590 37-0607-591 37-0707-592 37-0807-593 37-0907-594 37-1007-595 37-1107-596 37-1207-597 37-1307-599 37-1407-610 37-1507-611 37-1607-612 37-1707-613 37-1807-614 37-1907-615 37-2007-616 37-2107-617 37-2223-124 37-2323-341 37-2423-512 37-2523-554 37-2623-566 37-2767-536 37-2871-253 37-2971-596 37-3071-634 37-3171-648 37-3271-650 37-3371-660 37-3475-561 37-3579-558 37-3679-559 37-3779-568 37-3881-576 37-3981-577 37-4084-463 37-4187-010 37-4287-092 37-4387-106 37-4487-112 37-4587-123 37-4687-181 37-4787-213 37-4887-214 37-4987-234 37-5087-253 37-5187-271 37-5287-276 37-5387-278 37-5493-195 37-5593-506 品 名 ブロック 連結リンク 連結リンク 駆動ピン 角ゴマ 上メス調整レバー - スプ リング ホルダー - スプ リング 止めネジ 右メス土台 Oリング 下メス (厚み 1.5mm) 上メス 下メス土台 上メス土台 下メス台ガイド 調節レバー用ストッパー - プッシュボ タン用ホルダ - プッシュボ タン ドロップレバー 横カバー 布ガイド フェルト フェルト クッションゴム フェルト 横カバーパッキン メス駆動レバー ノックピン 上メスロッドピン 送り上下軸 上メスシャフト ドロップレバー軸 リンクピン カラー スプリング プッシュボ タン用バネ スプリング 下メス台ブッシュ メス軸ブッシュ ネジ ネジ 六角穴付きボルト ネジ 六角穴付きボルト 六角穴付きボルト ネジ 六角穴付きボルト 六角穴付きボルト ネジ ネジ ネジ 六角穴付きボルト ネジ E形止め輪 スプリングピン DESCRIPTION BLOCK LINK LINK PIN BLOCK LEVER SPRING HOLDER LOCK SCREW RACKET O RING LOWER KNIFE (THICK 1.5mm) UPPER KNIFE RACKET RACKET GUIDE PLATE STOPPER HOLDER PUSH BOTTON LEVER COVER CLOTH GUIDE FELT FELT CUSHION RUBBER FELT GASKET LEVER PIN CONNECTING ROD PIN FEED LIFT SHAFT SHAFT SHAFT LINK PIN COLLAR SPRING SPRING SPRING BUSHING BUSHING CREW CREW BOLT CREW BOLT BOLT CREW BOLT CREW CREW CREW BOLT CREW -RING SPRING PIN Q'TY 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 4 1 1 2 1 1 1 1 3 1 1 1 1 1 1 1 2 6 1 3 2 2 1 1 2 1 1 1 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 44 — 38. PHK專用部品(2) MODEL PHK EXCLUSIVE PARTS (2)

38. PHK專用部品(2) MODEL PHK EXCLUSIVE PARTS (2) REF. NO. PART NO. 38-01 07-542 38-02 07-572 38-03 07-573 38-04 07-574 38-05 07-575 38-06 07-577 38-07 07-578 38-08 07-579 38-09 07-580 38-10 07-581 38-11 07-582 38-12 07-619 38-13 07-620 38-14 09-607 38-15 09-608 38-16 09-610 38-17 09-611 38-18 09-612 38-19 09-613 38-20 14-100 38-21 21-799 38-22 27-026 38-23 27-027 38-24 27-028 38-25 75-441 38-26 75-453 38-27 75-455 38-28 75-458 38-29 75-468 38-30 75-556 38-31 79-071 38-32 84-314 38-33 87-092 38-34 87-099 38-35 87-113 38-36 87-172 38-37 87-224 38-38 87-274 38-39 87-286 38-40 87-905 38-41 88-146 38-42 88-157 38-43 07-576 38-44 87-409 DESCRIPTION CLAM P HOSE BAND PIPE PLATE PLASTIC TAPE GUIDE BAR PLASTIC GUIDE STOPPER BRACKET SCREW GUIDE BAR SHAFT FABRIC GUIDE PIN CLAMP LEVER BRACKET COLLAR FRONT ROLLER UPPER ROLLER SHAFT NEEDLE SUPPORT BRACKET COVER SIDE COVER FRONT COVER FRONT COVER WASHER WASHER WASHER WASHER WASHER COLLAR SPRING SCREW BOLT SCREW BOLT SCREW BOLT SCREW NUT NUT BRACKET SCREW Q'TY 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 2 2 2 2 1 1 5 4 1 1 -79- -80- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 45 — 39. PMD (1), S. CC専用部品 MODEL PMD (1)

39. PMD (1), S. CC専用部品 MODEL PMD (1) MODEL PMD (1) MODEL RX-S MODEL RX-CC REF. NO. 39-01 39-02 39-03 39-04 39-05 39-06 39-07 39-08 39-09 39-10 39-11 39-12 39-13 39-14 39-15 39-16 39-17 39-18 39-19 39-20 39-21 39-22 39-23 39-24 39-25 39-26 39-27 39-28 39-29 39-30 39-31 39-32 39-33 39-34 39-35 39-36 39-37 39-38 39-39 39-40 39-41 39-42 39-43 39-44 39-45 39-46 39-47 39-48 PART NO. 01-156 01-157 14-090 14-138 14-139 14-846 15-861 15-862 23-523 26-556 26-557 26-558 26-712 26-822 26-831 26-832 26-833 26-834 27-030 27-031 27-032 27-033 27-034 27-035 27-036 27-037 27-169 27-170 71-136 71-253 75-455 79-552 79-549 84-164 84-193 84-566 84-574 85-102 85-181 87-067 87-090 87-093 87-096 87-104 87-105 87-113 87-188 87-288 -81- GUIDE FOR MODEL A *Enclosing accessory box GUIDE FOR MPDEL C -82- DESCRIPTION BRACKET PLATE NEEDLE PLATE SUPPORT BRACKET NEEDLE PLATE SUPPORT BRACKET BRACKET NEEDLE PLATE REAR FEED DOG FRONT FEED DOG GASKET HEMMING GUIDE (LEFT) HEMMING GUIDE (RIGHT) FOLDER CHIP WASHER PLATE EDGE GUIDE (LEFT) EDGE GUIDE (RIGHT) EDGE GUIDE (LEFT) EDGE GUIDE (RIGHT) COVER PUSH BUTTON PUSH BUTTON STOP PLATE OIL COVER GUIDE PLATE PLATE PLATE SIDE COVER FRONT COVER COVER PIN PIN WASHER WASHER SPRING SCREW SCREW SCREW SCREW SCREW SCREW SCREW BOLT SCREW SCREW Q'TY 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 1 2 4 2 2 4 2 2 4 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 46 — 40. PMD (2)專用部品 MODEL (2) EXCLUSIVE PARTS

40. PMD (2)專用部品 MODEL (2) EXCLUSIVE PARTS REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 40-0101-102 フタ側スリープ SLEEVE 1 40-0201-103 連結板側スリープ SLEEVE 1 40-0401-132 前プーラーロレツト PULLER 1 40-0501-134 前プーラー小ローラー PULLER ROLLER 1 40-0601-136 前プーラー小ローラー取り付け金具 ROLLER HOLDER 2 40-0701-138 前プーラーゴム案内金具 PIVOT SHAFT HOLDER 2 40-0801-141 前プーラー締金具 RUBBER TIGHTENER 1 40-0901-143 小ローラー締金具 ROLLER CONTROLLER 1 40-1001-145 ワンタッチ レバー LEVER 1 40-1101-147 レバー連結ピン PIN 1 40-1201-153 前プーラー土台 BRACKET 1 40-1301-154 前プーラーカバー COVER 1 40-1401-155 前プーラー台取付ガイド GUIDE 1 40-1502-118 波ワッシャ WASHER 2 40-1605-954 ロツト"エンド" ROD 1 40-1723-341 フエルト FELT 1 40-1827-168 前プーラー連結レバーカバー COVER 1 40-1965-337 前プーラー連結棒 CONNECTING BAR 1 40-2066-131 連結片メガネ CONNECTING LINK 1 40-2167-419 前プーラー連結レバー LEVER 1 40-2267-533 連結レバー LEVER 1 40-2371-227 テーパーピン PIN 1 40-2471-350 前プーラー土台シヤフト SHAFT 1 40-2571-361 案内棒大 PIVOT SHAFT (LARGE) 2 40-2671-362 案内棒小 PIVOT SHAFT (SMALL) 1 40-2771-432 メガネピン FEED ROCKER LINK PIN 1 40-2875-446 ワツシヤ WASHER 1 40-2975-451 ワツシヤ WASHER 2 40-3075-468 ワツシヤ WASHER 2 40-3175-480 ワツシヤ WASHER 1 40-3275-552 ワツシヤ WASHER 1 40-3379-171 圧縮バネ SPRING 1 40-3479-912 バネ SPRING 1 40-3581-125 ブツシユ BUSHING 1 40-3684-162 ネジ SCREW 2 40-3784-314 ネジ SCREW 3 40-3884-365 ネジ SCREW 1 40-3984-396 段ネジ SCREW 1 40-4086-701 ナツト NUT 1 40-4187-006 ロツトエンド"止ネジ SCREW 1 40-4287-129 六角穴付きボルト BOLT 2 40-4387-177 六角穴付きボルト BOLT 2 40-4487-181 ネジ SCREW 6 40-4587-214 六角穴付きボルト BOLT 1 40-4687-253 ネジ SCREW 1 40-4787-254 ネジ SCREW 1 40-4887-255 六角穴付きボルト BOLT 1 40-4987-268 カバー"ストツプ"ネジ SCREW 1 40-5087-287 六角穴付きボルト BOLT 4 40-5187-456 調節ネジ SCREW 1 40-5288-161 ナツト NUT 1 40-5388-166 ナツト NUT 1 40-5488-456 ナツト NUT 1 40-5591-405 ワンウエイクラツチ E-RING 2 40-5693-200 ストツプ"リング" E-RING 1 -83- -84- From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 47 — 41. ゲージ関係 (1) GAUGE PARTS (1)

41. ゲージ関係 (1) GAUGE PARTS (1) RX9803 3/16 RX9804 6. 4mm REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 41-01 12-820 針株 NEEDLE HOLDER 1 41-02* 針株 NEEDLE HOLDER 1 41-03 12-849 針株 NEEDLE HOLDER 1 41-04* 針 (UYX128GAS) NEEDLE 1 41-05 13-3020-5 針 (SM1014H #10S) NEEDLE 5 41-06* 針板 NEEDLE PLATE 1 41-07* 前送歯 FRONT FEED DOG 1 41-08* 後送歯 REAR FEED DOG 1 41-09 15-835 補助送歯 FRONT FEED DOG 1 41-10* 押エセット PRESSER FOOT ASS'Y 1 41-11 18-805 針受 NEEDLE GUARD 1 41-12 18-806 針ガイド NEEDLE GUIDE 1 41-13 19-525 ルーパー LOOPER 1 41-14 19-534 ルーパー LOOPER 1 41-15 84-374 ネジ SCREW 2 41-16 84-464 ネジ SCREW 2 41-17 85-603 ネジ SCREW 5 41-18 85-624 ネジ SCREW 3 41-19 87-102 ネジ SCREW 1 41-20* 押え足 BOTTOM 1 41-21 17-7680-A 押え足ホス HANK 1 41-22 17-7680-B 補助押え足 GUIDE 2 41-23 17-7680-K 生地カイド GUIDE 1 41-24 17-8190-J 補助押え足バネ(左) SPRING (LEFT) 1 41-25 17-8190-J 補助押え足バネ(右) SPRING (RIGHT) 1 41-26 17-8190-G ピアノ SPRING 1 41-27 17-8190-G ピン PIN 1 41-28 17-8190-J ガイドプレート GUIDE PLATE 2 41-29 17-8430-A 押え足(4本針) BOTTOM 1 41-30 17-8430-B 押え爪 STITCH TONGUE 1 41-31 75-228 ワッシャ WASHER 1 41-32 85-616 ネジ SCREW 1 41-33 87-034 ネジ SCREW 1 41-34 87-035 ネジ SCREW 1 41-35 87-083 ネジ SCREW 1 41-36 87-104 ネジ SCREW 1 41-37 87-107 ネジ SCREW 4 41-38 17-7680-L 生地ガイド GUIDE 1 * 各ゲージ部品は、87, 88ページのゲージパーツ表を参照して下さい。 * Please refer to Page 87, 88 GAUGE PARTS LIST -86 -87

Page 49 — 43. ゲージパーツ表 GAUGE PARTS LIST

43. ゲージパーツ表 GAUGE PARTS LIST 機種 MODEL タイプ TYPE 針数 NEEDLE ゲージ GAUGE 針板 HOLDER 押え組 PRESSER FOOT ASS' Y 後送り歯 FEED DOG (REAR) 前送り歯 FEED DOG (FRONT) 針板 NEEDLE PLATE Standard ルーバー LOOPER 上飾り ルーバー SP RX9800 針受(後) NEEDLE GUARD (REAR) 針ガイド(前) NEEDLE GUARD (FRONT) -8 A 2 1/8 12-8060-1 17-6430-1 15-856 15-855 14-884 3/16 12-8080-1 17-8710-1 14-885 3/16 12-8080-1 17-8110-1 14-886 7/32 12-8090-1 17-8730-1 14-887 19-525 1/4 12-8100-1 17-8740-1 15-858 15-857 14-888 3/16 12-8200-1 17-8230-1 14-889 3 7/32 12-8180-1 17-6480-1 17-8130-1 15-856 15-855 14-890 1/4 12-8190-1 17-6510-1 17-8130-1 14-891 D 4 6.4mm 12-8490-1 17-6430-1 16-863 15-862 14-849 19-534 19-505 18-805 18-806 3 7/32 12-8180-1 17-7680-1 15-856 15-855 14-890 1/4 12-8190-1 17-7690-1 14-891 RX C 2 7/32 12-8090-1 17-0970-1 15-861 15-862 14-844 1/4 12-8100-1 17-0980-1 14-845 CHD 3 7/32 12-8180-1 17-7680-1 15-856 15-855 14-890 1/4 12-8190-1 17-7690-1 14-891 19-529 AHD 3 7/32 12-8180-1 17-7680-1 15-856 15-855 14-846 1/4 12-8190-1 17-7690-1 15-835 15-845 14-847 DW 3 7/32 12-8180-1 17-7680-1 15-861 15-857 14-890 1/4 12-8190-1 17-7690-1 15-858 15-857 14-891 CLW 3 7/32 12-8180-1 17-7680-1 *15-861 *15-862 14-8780-1 1/4 12-8190-1 17-7690-1 *15-861 *15-862 14-8790-1 CC 3 7/32 12-8180-1 17-7680-1 *15-861 *15-862 14-846 *同梱部品です。* Enclosing accessory box OPTION PARTS 機種 MODEL タイプ TYPE 針数 NEEDLE ゲージ GAUGE 針板 HOLDER 押え組 PRESSER FOOT ASS' Y 後送り歯 FEED DOG (REAR) 前送り歯 FEED DOG (FRONT) 針板 NEEDLE PLATE Standard ルーバー LOOPER 上飾り ルーバー SP RX9800 針受(後) NEEDLE GUARD (REAR) 針ガイド(前) NEEDLE GUARD (FRONT) P, PE 2 5/32 12-8070-1 17-0950-1 15-856 15-863 14-873 3/16 12-8080-1 17-7680-1 15-856 15-863 14-874 3/16 12-8200-1 17-8150-1 15-858 15-864 14-875 7/32 12-8180-1 17-7690-1 14-876 3 1/4 12-8190-1 17-8000-1 14-876 2 5/32 12-8070-1 17-8220-1 14-814 3/16 12-8080-1 17-8140-1 14-811 RX ALK 3/16 12-8200-1 17-8230-1 14-870 19-525 19-505 18-805 18-806 3 7/32 12-8180-1 17-8120-1 15-854 15-853 14-812 1/4 12-8190-1 17-8820-1 14-813 -8 2 1/4 12-8190-1 17-8130-1 14-813 PLK 3 7/32 12-8180-1 17-8830-1 14-814 3/16 12-8080-1 17-8150-1 14-812 PHK 3 7/32 12-8180-1 17-8220-1 15-869 15-868 14-823 1/4 12-8190-1 17-8290-1 14-824 PMD 3 7/32 12-8180-1 17-8000-1 15-809 15-809 14-800 1/4 12-8190-1 17-8120-1 15-856 15-855 14-890 19-505 From the library of: Superior Sewing Machine & Supply LLC jintex.in
