Pegasus EX2200 — Part Book

Pegasus EX2200 — parts catalog

Page 1 (cover): This is the cover page for the EX2200 Series High Speed Double Chainstitch Machine Parts Catalog.
Page 2 (toc): This page provides an introduction to the parts catalog for the EX2200 series, detailing how components are shown, the meaning of 'XXXXXX' in part numbers, and instructions for ordering parts, along with a list of covered models.
Page 3 (toc): This page is a table of contents for a parts catalog, listing various mechanisms and parts with their corresponding page numbers.
Page 4 (diagram): This page displays an exploded view diagram of a machine component with various parts identified by reference numbers.
Page 5 (parts_list): This page lists parts for the machine bed frame, including spring pins, indicator guides, bracket assembly, bolts, bed pins, plugs, and filters.
Page 6 (diagram): This page displays an exploded view diagram of various components, including covers, screws, and other parts, with reference numbers indicating different models.
Page 7 (parts_list): This page lists parts for the cover mechanism, including various screws, covers, gaskets, and other components, with their part numbers, descriptions, and quantities.
Page 8 (diagram): This page displays an exploded diagram of various components, including covers, plates, and fasteners, with reference numbers for identification.
Page 9 (parts_list): This page lists parts for the cover mechanism, including various plates, screws, washers, bushings, cushions, springs, brackets, and pins.
Page 10 (diagram): This page displays an exploded view diagram of various components, including shafts, bearings, and other mechanical parts, with each part clearly numbered for identification.
Page 11 (parts_list): This page lists parts for the crankshaft drive mechanism, including screws, bearings, rings, and other components, with their part numbers, descriptions, and quantities.
Page 12 (diagram): This page contains three exploded view diagrams showing various components, with reference numbers indicating individual parts.
Page 13 (parts_list): This page lists parts for the thread tension mechanism, including part numbers, descriptions in both Japanese and English, and quantities.
Page 14 (diagram): This page displays an exploded view diagram of various components, including a base plate, screws, levers, and a shaft assembly, with reference numbers for identification.
Page 15 (parts_list): This page lists parts for the thread guide and thread takeup, including brackets, screws, and thread guides, with their respective part numbers, descriptions, and quantities.
Page 16 (diagram): This page displays an exploded view diagram of various mechanical components, including shafts, levers, and fasteners, with reference numbers indicating individual parts.
Page 17 (parts_list): This page lists parts for the needle drive mechanism, including connection assembly, screws, pins, shafts, collars, washers, rings, levers, bolts, oil strings, O-rings, felts, and plugs.
Page 18 (diagram): This page illustrates needle clamp assemblies for 1-needle and 2-needle sewing machines, with corresponding model numbers.
Page 19 (parts_list): This page lists parts for the needle drive mechanism, including part numbers, descriptions, and quantities.
Page 20 (diagram): This page displays an exploded view diagram of various components, including screws and levers, with reference numbers indicating specific parts and their applicable models.
Page 21 (parts_list): This page lists parts for the needle drive mechanism, including needle plates, screws, brackets, and cushion rubbers, with their corresponding part numbers, descriptions, and quantities.
Page 22 (diagram): This page displays an exploded view diagram of various components, including clamps, screws, and a shaft, with reference numbers indicating individual parts.
Page 23 (parts_list): This page lists parts for the Double Chainstitch Looper Drive Mechanism, including part numbers, descriptions, and quantities.
Page 24 (diagram): This page displays an exploded view diagram of various components, including shafts, bearings, and fasteners, with reference numbers indicating different parts.
Page 25 (parts_list): This page lists parts for the double chainstitch looper drive mechanism, including part numbers, descriptions in both Japanese and English, and quantities.
Page 26 (diagram): This page displays an exploded view diagram of various components, with parts grouped under EX2242 and EX2241, showing their assembly.
Page 27 (parts_list): This page lists parts for the Double Chainstitch Looper Drive Mechanism (3), including thread guides, screws, brackets, washers, tension discs, springs, and knobs.
Page 28 (diagram): This page displays a diagram of various components, including a connecting rod, eccentric, and other related parts, with reference numbers for each item.
Page 29 (parts_list): This page lists parts for the feed mechanism, including screws, bearings, springs, levers, and other components, with their corresponding part numbers, descriptions, and quantities.
Page 30 (diagram): This page displays an exploded view diagram of various components, likely for a sewing machine, with parts numbered from 1 to 42.
Page 31 (parts_list): This page lists parts for the FEED MECHANISM (2) with part numbers, descriptions, and quantities.
Page 32 (diagram): This page displays a diagram of various machine parts, including screws, linkages, and other components, with reference numbers for identification. It also notes exceptions for specific models.
Page 33 (parts_list): This page lists parts for the KNIFE DRIVE MECHANISM, including part numbers, descriptions, and quantities.
Page 34 (diagram): This page displays a diagram of various sewing machine parts, with reference numbers and some part numbers indicated.
Page 35 (parts_list): This page lists parts for the Presser Foot Mechanism, including part numbers, descriptions, and quantities.
Page 36 (diagram): This page displays a diagram of various machine components, including shafts, gears, housings, fasteners, and linkages, each identified by a reference number.
Page 37 (parts_list): This page lists parts for the Lubrication Mechanism (1) of an industrial sewing machine, including part numbers, descriptions, and quantities.
Page 38 (diagram): This page displays a diagram of various machine components, including a spindle assembly, a gasket, screws, and levers, with corresponding reference numbers for identification.
Page 39 (parts_list): This page lists parts for the Lubrication Mechanism (2), including oil sight gauges, O-rings, indicator assemblies, screws, oil reservoirs, gaskets, bolts, washers, and plugs.
Page 40 (diagram): This page displays diagrams of machine parts, with reference numbers, part numbers, and descriptions for each component. It includes two main diagrams, one labeled EX2241-02 and another with parts numbered 6 through 16, along with a note about exceptions for EX2241-32P1, P2.
Page 41 (parts_list): This page lists parts for the H.R. Device, including part numbers, descriptions, and quantities.
Page 42 (diagram): This page displays a diagram of various components of an industrial sewing machine, including spools, rods, brackets, and fasteners, with reference numbers for each part.
Page 43 (parts_list): This page lists parts for the Thread Stand, including part numbers, descriptions, and quantities.
Page 44 (diagram): This page displays a diagram of various machine parts, including screws, washers, and brackets, with reference numbers and some Japanese text indicating special washers for a 35mm thick table.
Page 45 (parts_list): This page lists parts for semi-submerged installation, including part numbers, descriptions, and quantities.

Page 1 — EX2200 Series High Speed Double Chainstitch Machine Parts Catalog

EX2200 EX2200 Series 高速二重環縫いミシン High speed double chainstitch machine Parts Catalog PEGASUS® jintex.in

Page 2

Pegasus EX2200 parts on page 2
Ref	Part number	Part name	Qty
	EX2241-52P2/083
	EX2241-42P2/083
	EX2242-52P2/083
	EX2241-32P1/063
	EX2241-32P2/063
	EX2241-02/083

パーツカタログの見方 ■このパーツカタログは、2002年5月製造中のEX2200シリーズのミシンを次の要領で編集しています。 ■2~45頁には部品を機種別に収録し、左頁が部品の分解図、右頁がパーツリストになっています。また、部品分解図に付されている番号は、パーツリストのREF.NO. (参照番号) を示しています。 ■パーツリストの部品番号の表記がXXXXXXの部品は、特定の形式(サブクラス)にのみ使用されているゲージパーツ部品で、形式によって変わります。形式ごとの部品番号はゲージパーツ表(46頁)に一括して記載しています。 ■47頁以降には部品番号インデックスを記載し、部品番号だけで、その図解・名称などが容易に引き出せます。 ■部品を御注文いただく時は、必ず部品番号だけを明示してください。なお、このパーツカタログの記載事項は改良により、予告なく変更されることがありますので、あらかじめ御了承ください。 INTRODUCTION ■This parts catalog covers the EX2200 series which are manufactured in May, 2002. ■The components are shown on pages 2 - 45. The illustrations are on left pages and the part numbers on right pages. The illustrated part and its part number are assigned the same reference number. ■“XXXXXX” indicates gauge part numbers which vary depending on subclasses. Please refer to the gauge part list on page 46. ■The index of part numbers are listed at the back of this book for quick reference. ■When placing an order for any part, please specify the part number. Note that the contents of this book are subject to change for improvement without prior notice. 掲載機種 (Models covered) EX2200 Series EX2241-52P2/083 EX2241-42P2/083 EX2242-52P2/083 EX2241-32P1/063 EX2241-32P2/063 EX2241-02/083 jintex.in

Page 3 — TABLE OF CONTENTS

目次頁ベッド機構 2~3 カバー機構 (1) 4~5 カバー機構 (2) 6~7 クランクシャフト機構 8~9 糸調子機構 10~11 糸道・糸繰り 12~13 針振り機構 (1) 14~15 針振り機構 (2) 16~17 針振り機構 (3) 18~19 二重環ルーパー機構 (1) 20~21 二重環ルーパー機構 (2) 22~23 二重環ルーパー機構 (3) 24~25 送り機構 (1) 26~27 送り機構 (2) 28~29 上下メス機構 30~31 押エ機構 32~33 給油機構 (1) 34~35 給油機構 (2) 36~37 H.R.装置 38~39 糸立台 40~41 半沈床式据付付属品 42~43 専用部品 44~45 ゲージパーツ表 46 部品番号インデックス 47~48 TABLE OF CONTENTS page MACHINE BED FRAME 2~3 COVER (1) 4~5 COVER (2) 6~7 CRANKSHAFT DRIVE MECHANISM 8~9 THREAD TENSION MECHANISM 10~11 THREAD GUIDE & THREAD TAKEUP 12~13 NEEDLE DRIVE MECHANISM (1) 14~15 NEEDLE DRIVE MECHANISM (2) 16~17 NEEDLE DRIVE MECHANISM (3) 18~19 DOUBLE CHAINSTITCH LOOPER DRIVE MECHANISM (1) 20~21 DOUBLE CHAINSTITCH LOOPER DRIVE MECHANISM (2) 22~23 DOUBLE CHAINSTITCH LOOPER DRIVE MECHANISM (3) 24~25 FEED MECHANISM (1) 26~27 FEED MECHANISM (2) 28~29 KNIFE DRIVE MECHANISM 30~31 PRESSER FOOT MECHANISM 32~33 LUBRICATION MECHANISM (1) 34~35 LUBRICATION MECHANISM (2) 36~37 H.R. DEVICE 38~39 THREAD STAND 40~41 PARTS FOR SEMI-SUBMERGED INSTALLATION 42~43 SPECIFIC PARTS 44~45 GAUGE PARTS LIST 46 PART NUMBER INDEX 47~48 jintex.in

Page 4

jintex.in

Page 5 — MACHINE BED FRAME

Pegasus EX2200 parts on page 5
Ref	Part number	Part name	Qty
1	2010020	SPRING PIN	1
2	2101940	INDICATOR GUIDE	1
3	2402990	SPRING PIN	1
4	270008-910	BRACKET ASSEMBLY	1
5	0045110	BOLT	2
6	2700470	BED PIN	4
7	2090840	PLUG	1
8	2755410	FILTER	1
9	2755400	PLUG	1

ベッド機構 REF.NO. PART NO. 1 2010020 2 2101940 3 2402990 4 270008-910 5 0045110 6 2700470 7 2090840 8 2755410 9 2755400 部品名称スプリングピン案内/オイル指示スプリングピンブラケット(組) 六角穴ボルト/M6×25 足ピン栓フィルタ栓 MACHINE BED FRAME DESCRIPTION SPRING PIN INDICATOR GUIDE SPRING PIN BRACKET ASSEMBLY BOLT BED PIN PLUG FILTER PLUG QT. 1 1 1 1 2 4 1 1 1 jintex.in

Page 6

2 1 8 10 9 5 6 4 3 7 11 13 12 31 EX2241-02 EX2241-32P1, P2 23 24 25 28 EX2241-02 EX2241-32P1, P2 30 29 20 21 26 EX2241-32P1, P2 32 17 18 EX2241-02 33 22 EX2241-02, EX2241-32P1, P2を除く Except EX2241-02, EX2241-32P1, P2 19 15 16 14 EX2241-02, EX2241-32P1, P2を除く Except EX2241-02, EX2241-32P1, P2 27 EX2241-02, EX2241-32P1, P2を除く Except EX2241-02, EX2241-32P1, P2 jintex.in

Page 7 — カバー機構 (1)

Pegasus EX2200 parts on page 7
Ref	Part number	Part name	Qty
1	270020-SD0	TOP COVER	1
2	007022A0	SCREW	4
3	2700210	GASKET	1
4	2403050	CUSHION RUBBER	3
5	179107-050	OIL SIGHT WINDOW	1
6	2401100	PLUG	1
7	0070440	SCREW	4
8	270024-9U0	BELT COVER ASSEMBLY	1
9	270077-UB0	BELT COVER	1
10	2403050	CUSHION RUBBER	1
11	0071760	SCREW	3
12	2700250	FAN COVER	2
13	007019A0	SCREW	2
14	270011AUD0	FRONT COVER (RIGHT)	1
15	2700140	HINGE	1
16	007021A0	SCREW	3
17	2400430	PIN	1
18	0045430	SCREW	2
19	2403010	SPRING	1
20	2700180	LATCH	1
21	0070090	SCREW	1
22	270152A0	LATCH	1
23	007017A0	SCREW	1
24	2100440	FLAT SPRING	1
25	007017A0	SCREW	1
26	007018A0	SCREW	2
27	270013C0	FRONT COVER (LEFT)	1
28	270011-UD0	FRONT COVER (RIGHT)	1
29	0045740	SCREW	1
30	0045350	SCREW	1
31	2700170	LATCH	1
32	270013D0	FRONT COVER (LEFT)	1
33	2700130	FRONT COVER (LEFT)	1

カバー機構 (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 270020-SD0 上カバー TOP COVER 1 2 007022A0 平ネジ/M4×14 SCREW 4 3 2700210 ガスケット GASKET 1 4 2403050 防振ゴム CUSHION RUBBER 3 5 179107-050 オイル窓 OIL SIGHT WINDOW 1 6 2401100 栓 PLUG 1 7 0070440 皿ネジ/M4×10 SCREW 4 8 270024-9U0 ベルトカバー (組) BELT COVER ASSEMBLY 1 9 270077-UB0 ベルトカバー BELT COVER 1 10 2403050 防振ゴム CUSHION RUBBER 1 11 0071760 平ネジ/M6×14 SCREW 3 12 2700250 ファンカバー FAN COVER 2 13 007019A0 平ネジ/M4×8 SCREW 2 14 270011AUD0 前カバー (右) FRONT COVER (RIGHT) 1 15 2700140 ヒンジ HINGE 1 16 007021A0 平ネジ/M4×12 SCREW 3 17 2400430 平行ピン PIN 1 18 0045430 止ネジ/M4×4 SCREW 2 19 2403010 圧縮バネ SPRING 1 20 2700180 ラッチ LATCH 1 21 0070090 平ネジ/M3×5 SCREW 1 22 270152A0 ラッチ LATCH 1 23 007017A0 平ネジ/M4×5 SCREW 1 24 2100440 板バネ FLAT SPRING 1 25 007017A0 平ネジ/M4×5 SCREW 1 26 007018A0 平ネジ/M4×6 SCREW 2 27 270013C0 前カバー (左) FRONT COVER (LEFT) 1 28 270011-UD0 前カバー (右) FRONT COVER (RIGHT) 1 29 0045740 止ネジ/M3×12 SCREW 1 30 0045350 止ネジ/M3×4 SCREW 1 31 2700170 ラッチ LATCH 1 32 270013D0 前カバー (左) FRONT COVER (LEFT) 1 33 2700130 前カバー (左) FRONT COVER (LEFT) 1 COVER (1) jintex.in

Page 8

EX2241-32P1, P2を除く 1 Except EX2241-32P1, P2 EX2241-32P1, P2 2 jintex.in

Page 9 — カバー機構 (2)

Pegasus EX2200 parts on page 9
Ref	Part number	Part name	Qty
1	2700350	クロスプレート (広巾)	1
2	270035F911	クロスプレート (広巾)	1
3	2700420	ブッシュ	1
4	0045430	止ネジ/M4×4	1
5	2103070	波板座金	1
6	2041150	座金	1
7	007018A0	止ネジ/M4×6	1
8	2403050	防振ゴム	1
9	270030-UB0	横カバー (広巾)	1
10	007025A0	平ネジ/M4×20	1
11	2012520	バネ座金	1
12	007018A0	平ネジ/M4×6	2
13	2403430	座金	2
14	2403050	防振ゴム	1
15	2700490	ラッチ	1
16	0071800	平ネジ/M3.5×4.5	1
17	2700150	当板	2
18	0070770	皿ネジ/M4×7	1
19	2700430	レバー	1
20	0071720	段付ネジ/M4	1
21	2700440	ネジリバネ	1
22	2700450	ブラケット	1
23	2700190	布案内	1
24	007019A0	平ネジ/M4×8	2
25	2700330	アイガード	1
26	0070620	平ネジ/M3×6	2
27	2028750	座金	2
28	2700340	ブラケット	1
29	0070660	段付ネジ/M4	1
30	2103070	波板座金	2
31	2701770	上蓋	1
32	0070840	六角ボルト/M4×8	5
33	2700230	ガスケット	1
34	2700260	後蓋	1
35	0070200	平ネジ/M4×10	4
36	007023A0	平ネジ/M4×16	1
37	0048210	六角ナット/M4	1
38	2106790	ピン	2
39	2106790	ピン	2
40	2106790	ピン	2

カバー機構 (2) COVER (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2700350 クロスプレート (広巾) CLOTH PLATE (WIDE) 1 2 270035F911 クロスプレート (広巾) CLOTH PLATE (WIDE) 1 3 2700420 ブッシュ BUSHING 1 4 0045430 止ネジ/M4×4 SCREW 1 5 2103070 波板座金 WASHER 1 6 2041150 座金 WASHER 1 7 007018A0 止ネジ/M4×6 SCREW 1 8 2403050 防振ゴム CUSHION RUBBER 1 9 270030-UB0 横カバー (広巾) SIDE COVER (WIDE) 1 10 007025A0 平ネジ/M4×20 SCREW 1 11 2012520 バネ座金 SPRING WASHER 1 12 007018A0 平ネジ/M4×6 SCREW 2 13 2403430 座金 WASHER 2 14 2403050 防振ゴム CUSHION RUBBER 1 15 2700490 ラッチ LATCH 1 16 0071800 平ネジ/M3.5×4.5 SCREW 1 17 2700150 当板 PLATE 2 18 0070770 皿ネジ/M4×7 SCREW 1 19 2700430 レバー LEVER 1 20 0071720 段付ネジ/M4 SCREW 1 21 2700440 ネジリバネ SPRING 1 22 2700450 ブラケット BRACKET 1 23 2700190 布案内 FABRIC GUARD 1 24 007019A0 平ネジ/M4×8 SCREW 2 25 2700330 アイガード EYE GUARD 1 26 0070620 平ネジ/M3×6 SCREW 2 27 2028750 座金 WASHER 2 28 2700340 ブラケット BRACKET 1 29 0070660 段付ネジ/M4 SCREW 1 30 2103070 波板座金 WASHER 2 31 2701770 上蓋 BED COVER PLATE 1 32 0070840 六角ボルト/M4×8 BOLT 5 33 2700230 ガスケット GASKET 1 34 2700260 後蓋 COVER PLATE 1 35 0070200 平ネジ/M4×10 SCREW 4 36 007023A0 平ネジ/M4×16 SCREW 1 37 0048210 六角ナット/M4 NUT 1 38 2106790 ピン PIN 2 39 2106790 ピン PIN 2 40 2106790 ピン PIN 2 jintex.in

Page 10

jintax.in

Page 11 — CRANKSHAFT DRIVE MECHANISM

Pegasus EX2200 parts on page 11
Ref	Part number	Part name	Qty
1	270500A0	クランク軸	1
2	0071510	止ネジ/M3.5×3	5
3	2705010	バランスウエイト	2
4	0070110	平ネジ/M3×8	4
5	2705030	段付ピン	1
6	0045410	止ネジ/M6×8	1
7	2403400	Oリング	1
8	270507-910	ボールベアリング (組)	1
9	0045720	止ネジ/M5×10	1
10	0045140	止ネジ/M5×5	1
11	2403350	止メ輪	1
12	2129870	ボールベアリング	1
13	2115260	ボールベアリング	1
14	2403060	波板座金	1
15	2100560	油切り	1
16	2100570	Oリング	1
17	2403400	Oリング	1
18	2115280	ハウジング	1
19	007020A0	平ネジ/M4×10	3
20	2705050	ファン (組)	1
21	270504-UD0	プーリー	1
22	0045410	止ネジ/M6×8	2
23	0045230	六角穴ボルト/M6×35	1
24	2042930	バネ座金	1
25	2705100	段付ピン	1
26	2705090	蓋	1
27	0070440	皿ネジ/M4×10	2
28	0070200	平ネジ/M4×10	1
29	2086270	油栓	1
30	270523A0	スペーサー	1
31	2705260	プーリー蓋	1

クランクシャフト機構 REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 270500A0 クランク軸 CRANKSHAFT 1 2 0071510 止ネジ/M3.5×3 SCREW 5 3 2705010 バランスウエイト BALANCE WEIGHT 2 4 0070110 平ネジ/M3×8 SCREW 4 5 2705030 段付ピン PIN 1 6 0045410 止ネジ/M6×8 SCREW 1 7 2403400 Oリング O RING 1 8 270507-910 ボールベアリング (組) BALL BEARING ASSEMBLY 1 9 0045720 止ネジ/M5×10 SCREW 1 10 0045140 止ネジ/M5×5 SCREW 1 11 2403350 止メ輪 RING 1 12 2129870 ボールベアリング BALL BEARING 1 13 2115260 ボールベアリング BALL BEARING 1 14 2403060 波板座金 WASHER 1 15 2100560 油切り OIL SEAL 1 16 2100570 Oリング O RING 1 17 2403400 Oリング O RING 1 18 2115280 ハウジング HOUSING 1 19 007020A0 平ネジ/M4×10 SCREW 3 20 2705050 ファン (組) FAN ASSEMBLY 1 21 270504-UD0 プーリー MACHINE PULLEY 1 22 0045410 止ネジ/M6×8 SCREW 2 23 0045230 六角穴ボルト/M6×35 BOLT 1 24 2042930 バネ座金 SPRING WASHER 1 25 2705100 段付ピン PIN 1 26 2705090 蓋 COVER 1 27 0070440 皿ネジ/M4×10 SCREW 2 28 0070200 平ネジ/M4×10 SCREW 1 29 2086270 油栓 PLUG 1 30 270523A0 スペーサー SPACER 1 31 2705260 プーリー蓋 PULLEY COVER 1 jintex.in

Page 12

EX2241 EX2242 jintex.in

Page 13 — THREAD TENSION MECHANISM

Pegasus EX2200 parts on page 13
Ref	Part number	Part name	Qty
1	210529-9T0	糸調子(組)	1
2	263543-TA	調子ナット	1
3	2084480	ラチェット	1
4	263544-TA	受皿	1
5	2103190	調子皿	2
6	2084490	フェルト	1
7	005082A0	調子棒/C5	1
8	2010370	圧縮バネ(強)	1
9	2750000	糸道	1
10	007018A0	平ネジ/M4×6	2
11	2750010	糸道	1
12	2028490	調子台	3
13	004009-1HC0	平ネジ/C5×7.5	2
14	004009-1HC0	平ネジ/C5×7.5	2
15	2028490	調子台	2
16	210529-9T0	糸調子(組)	2

糸調子機構 THREAD TENSION MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 210529-9T0 糸調子(組) TENSION SPRING ASSEMBLY 1 2 263543-TA 調子ナット NUT 1 3 2084480 ラチェット RATCHET 1 4 263544-TA 受皿 CUP 1 5 2103190 調子皿 TENSION DISC 2 6 2084490 フェルト FELT 1 7 005082A0 調子棒/C5 SCREW STUD 1 8 2010370 圧縮バネ(強) SPRING (HEAVY) 1 9 2750000 糸道 THREAD GUIDE 1 10 007018A0 平ネジ/M4×6 SCREW 2 11 2750010 糸道 THREAD GUIDE 1 12 2028490 調子台 TENSION GUIDE 3 13 004009-1HC0 平ネジ/C5×7.5 SCREW 2 14 004009-1HC0 平ネジ/C5×7.5 SCREW 2 15 2028490 調子台 TENSION GUIDE 2 16 210529-9T0 糸調子(組) TENSION SPRING ASSEMBLY 2 jintex.in

Page 14

Pegasus EX2200 parts on page 14
Ref	Part number	Part name	Qty
5	EX2241
6	EX2242
10	EX2241-32P1, P2
11	EX2241-32P1, P2

EX2241 5 EX2242 6 10 11 EX2241-32P1, P2を除く Except EX2241-32P1, P2 jintex.in

Page 15 — THREAD GUIDE & THREAD TAKEUP

Pegasus EX2200 parts on page 15
Ref	Part number	Part name	Qty
1	2750210	ブラケット	1
2	0070820	平ネジ/M4×8	2
3	2750220	糸道	1
4	0045430	止ネジ/M4×4	1
5	2750280	糸道	1
6	275028A0	糸道	1
7	0070170	平ネジ/M4×5	1
8	2750270	針糸繰り	2
9	0070620	平ネジ/M3×6	1
10	2750650	糸道	1
11	0071200	平ネジ/M2×3	1

糸道・糸繰り REF.NO. PART NO. 1 2750210 2 0070820 3 2750220 4 0045430 5 2750280 6 275028A0 7 0070170 8 2750270 9 0070620 10 2750650 11 0071200 THREAD GUIDE & THREAD TAKEUP 部品名称ブラケット平ネジ/M4×8 糸道止ネジ/M4×4 糸道糸道平ネジ/M4×5 針糸繰り平ネジ/M3×6 糸道平ネジ/M2×3 DESCRIPTION BRACKET SCREW THREAD GUIDE SCREW THREAD GUIDE THREAD GUIDE SCREW THREAD TAKE-UP SCREW THREAD GUIDE SCREW QT. 1 2 1 1 1 1 1 2 1 1 1 jintex.in

Page 16

jintex.in

Page 17 — NEEDLE DRIVE MECHANISM (1)

Pegasus EX2200 parts on page 17
Ref	Part number	Part name	Qty
1	271000-920	ロッド (組) CONNECTION ASSEMBLY	1
2	007023A0	平ネジ/M4×16 SCREW	2
3	2710010	ピン PIN	1
4	0045380	止ネジ/M4×6 SCREW	1
5	271002-920	クランク (組) CRANK ASSEMBLY	1
6	0045330	六角穴ボルト/M6×12 BOLT	1
7	2710030	軸 SHAFT	1
8	2403080	カラー COLLAR	1
9	0045430	止ネジ/M4×4 SCREW	2
10	2082350	座金 WASHER	1
11	2025770	止メ輪 RING	1
12	271004-920	レバー LEVER	1
13	0071500	六角ボルト/M6×12 BOLT	1
14	271022A910	軸 (組) SHAFT ASSEMBLY	1
15	271008A0	軸 SHAFT	1
16	2021770	給油紐 OIL STRING	2
17	0045460	止ネジ/M4×5 SCREW	1
18	2010220	Oリング O RING	1
19	179009-050	フェルト FELT	1
20	271009-920	リング RING	1
21	0070350	平ネジ/M3×6 SCREW	1
22	2403100	栓 PLUG	1

針振り機構 (1) NEEDLE DRIVE MECHANISM (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 271000-920 ロッド (組) CONNECTION ASSEMBLY 1 2 007023A0 平ネジ/M4×16 SCREW 2 3 2710010 ピン PIN 1 4 0045380 止ネジ/M4×6 SCREW 1 5 271002-920 クランク (組) CRANK ASSEMBLY 1 6 0045330 六角穴ボルト/M6×12 BOLT 1 7 2710030 軸 SHAFT 1 8 2403080 カラー COLLAR 1 9 0045430 止ネジ/M4×4 SCREW 2 10 2082350 座金 WASHER 1 11 2025770 止メ輪 RING 1 12 271004-920 レバー LEVER 1 13 0071500 六角ボルト/M6×12 BOLT 1 14 271022A910 軸 (組) SHAFT ASSEMBLY 1 15 271008A0 軸 SHAFT 1 16 2021770 給油紐 OIL STRING 2 17 0045460 止ネジ/M4×5 SCREW 1 18 2010220 Oリング O RING 1 19 179009-050 フェルト FELT 1 20 271009-920 リング RING 1 21 0070350 平ネジ/M3×6 SCREW 1 22 2403100 栓 PLUG 1 jintex.in

Page 18

1本針 (1-needle) EX2241-42P2, 52P2 2本針 (2-needle) EX2242-52P2 EX2241-32P1, P2 EX2241-02 jintex.in

Page 19 — NEEDLE DRIVE MECHANISM (2)

Pegasus EX2200 parts on page 19
Ref	Part number	Part name	Qty
1	XXXXXX	針留(組)	1
2	0045540	止ネジ/M3×3	1
3	275019A0	糸道	1
4	0071200	平ネジ/M2×3	1
5	XXXXXX	針留	1
6	0045540	止ネジ/M3×3	2
7	2750300	糸道	1
8	0071190	皿ネジ/M2×5	1
9	XXXXXX	針留	1
10	0045540	止ネジ/M3×3	1
11	2750300	糸道	1
12	0071190	皿ネジ/M2×5	1

針振り機構 (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 針留(組) NEEDLE HOLDER ASSEMBLY 1 2 0045540 止ネジ/M3×3 SCREW 1 3 275019A0 糸道 THREAD GUIDE 1 4 0071200 平ネジ/M2×3 SCREW 1 5 XXXXXX 針留 NEEDLE HOLDER 1 6 0045540 止ネジ/M3×3 SCREW 2 7 2750300 糸道 THREAD GUIDE 1 8 0071190 皿ネジ/M2×5 SCREW 1 9 XXXXXX 針留 NEEDLE HOLDER 1 10 0045540 止ネジ/M3×3 SCREW 1 11 2750300 糸道 THREAD GUIDE 1 12 0071190 皿ネジ/M2×5 SCREW 1 ●XXXXXXはゲージパーツです。部品番号は、46頁のゲージパーツ表で確認してください。 ●"XXXXXX" represents the gauge part. Please refer to the gauge part list on page 46. jintex.in

Page 20

Pegasus EX2200 parts on page 20
Ref	Part number	Part name
14	EX2242-52	Unknown
14	EX2241-32P1, P2	Unknown
17	EX2241-32P1, P2	Unknown
15	EX2242-52	Unknown
15	EX2241-32P1, P2	Unknown
19	EX2241-32P1, P2	Unknown

2 1 7 6 4 3 8 5 9 10 11 12 14 EX2242-52 EX2241-32P1, P2 13 18 17 EX2241-32P1, P2を除く Except EX2241-32P1, P2 16 15 EX2242-52 EX2241-32P1, P2 19 EX2241-32P1, P2 jintex.in

Page 21 — NEEDLE DRIVE MECHANISM (3)

Pegasus EX2200 parts on page 21
Ref	Part number	Part name	Qty
1	XXXXXX	針板	1
2	0071700	平ネジ/M4×7.5	2
3	2710100	取付板(前)	1
4	007019A0	平ネジ/M4×8	2
5	2403050	防振ゴム	2
6	2710110	取付板(後)	1
7	007019A0	平ネジ/M4×8	2
8	007019A0	平ネジ/M4×8	1
9	XXXXXX	針受(前)	1
10	0070100	平ネジ/M3×6	2
11	XXXXXX	針受(後)	1
12	0070100	平ネジ/M3×6	2
13	XXXXXX	針受(前)	1
14	0070190	平ネジ/M4×8	1
15	XXXXXX	針受(後)	1
16	0070100	平ネジ/M3×6	2
17	2710240	ブラケット	1
18	0071140	平ネジ/M4×10	2
19	271013A0	ブラケット	1

針振り機構 (3) NEEDLE DRIVE MECHANISM (3) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 針板 NEEDLE PLATE 1 2 0071700 平ネジ/M4×7.5 SCREW 2 3 2710100 取付板(前) BRACKET (FRONT) 1 4 007019A0 平ネジ/M4×8 SCREW 2 5 2403050 防振ゴム CUSHION RUBBER 2 6 2710110 取付板(後) BRACKET (REAR) 1 7 007019A0 平ネジ/M4×8 SCREW 2 8 007019A0 平ネジ/M4×8 SCREW 1 9 XXXXXX 針受(前) NEEDLE GUARD (FRONT) 1 10 0070100 平ネジ/M3×6 SCREW 2 11 XXXXXX 針受(後) NEEDLE GUARD (REAR) 1 12 0070100 平ネジ/M3×6 SCREW 2 13 XXXXXX 針受(前) NEEDLE GUARD (FRONT) 1 14 0070190 平ネジ/M4×8 SCREW 1 15 XXXXXX 針受(後) NEEDLE GUARD (REAR) 1 16 0070100 平ネジ/M3×6 SCREW 2 17 2710240 ブラケット BRACKET 1 18 0071140 平ネジ/M4×10 SCREW 2 19 271013A0 ブラケット BRACKET 1 ●XXXXXXはゲージパーツです。部品番号は、46頁のゲージパーツ表で確認してください。 "XXXXXX" represents the gauge part. Please refer to the gauge part list on page 46. jintex.in

Page 22

jintex.in

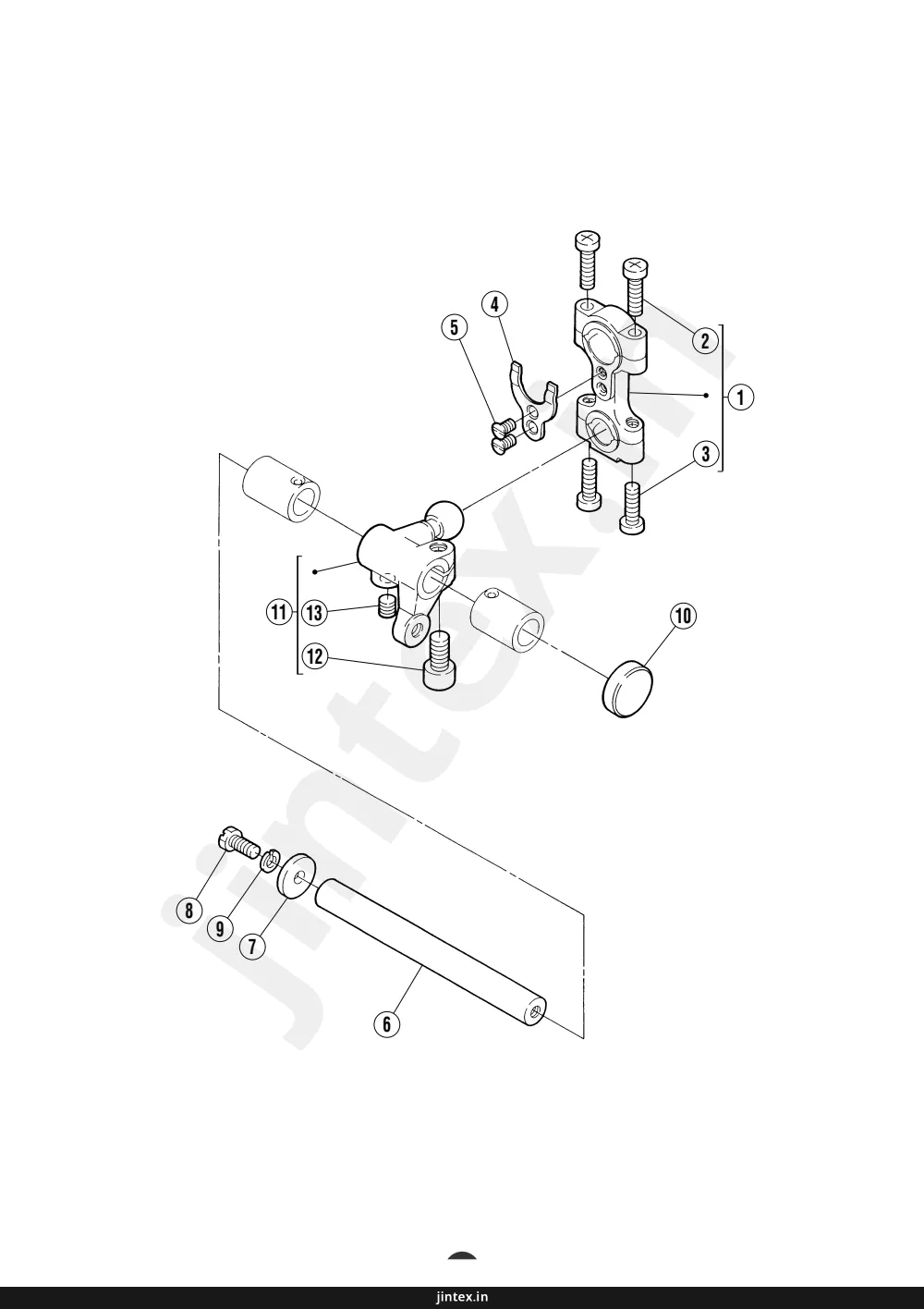

Page 23 — DOUBLE CHAINSTITCH LOOPER DRIVE MECHANISM (1)

Pegasus EX2200 parts on page 23
Ref	Part number	Part name	Qty
1	271500-920	ロッド	1
2	007023A0	平ネジ/M4×16	2
3	007022A0	平ネジ/M4×14	2
4	2715010	振レ止メ	1
5	0070410	皿ネジ/M3×6	2
6	271504A0	軸	1
7	2403380	座金	1
8	0071740	六角ネジ/M5×10	1
9	3030670	バネ座金	1
10	2090840	蓋	1
11	273511-920	クランク	1
12	0045330	六角穴ボルト/M6×12	1
13	0045140	止ネジ/M5×5	1

二重環ルーパー機構 (1) REF.NO. PART NO. 部品名称 1 271500-920 ロッド 2 007023A0 平ネジ/M4×16 3 007022A0 平ネジ/M4×14 4 2715010 振レ止メ 5 0070410 皿ネジ/M3×6 6 271504A0 軸 7 2403380 座金 8 0071740 六角ネジ/M5×10 9 3030670 バネ座金 10 2090840 蓋 11 273511-920 クランク 12 0045330 六角穴ボルト/M6×12 13 0045140 止ネジ/M5×5 DOUBLE CHAINSTITCH LOOPER DRIVE MECHANISM (1) DESCRIPTION QT. CONNECTION 1 SCREW 2 SCREW 2 GUIDE 1 SCREW 2 SHAFT 1 WASHER 1 SCREW 1 SPRING WASHER 1 COVER 1 CRANK 1 BOLT 1 SCREW 1 jintex.in

Page 24

EX2242-52P2 EX2241-52P2 EX2242-52P2 EX2241-32P1, P2 EX2241-02 jintex.in

Page 25 — DOUBLE CHAINSTITCH LOOPER DRIVE MECHANISM (2)

Pegasus EX2200 parts on page 25
Ref	Part number	Part name	Qty
1	2735000	ロッド	1
2	205015-20	ニードルベアリング	1
3	2735010	クランク	1
4	2405420	ブッシュ	1
5	0070560	六角ネジ/M5×13	1
6	2400390	座金	1
7	2735020	スライダー	1
8	0045310	六角穴ボルト/M5×12	1
9	2400620	座金	1
10	3030670	バネ座金	1
11	2525150	段付ピン	1
12	2089490	Oリング	1
13	2735040	軸	1
14	273505-920	ホルダー	1
15	0045330	六角穴ボルト/M6×12	1
16	273509-920	クランク	1
17	0045330	六角穴ボルト/M6×12	1
18	2725170	リンク	1
19	2405420	ブッシュ	1
20	0070560	六角ネジ/M5×13	1
21	2400390	座金	1
22	2735060	軸	1
23	204052A0	オイルシール	1
24	XXXXXX	二重環ルーパー	1
25	0070140	止ネジ/M3.5×10	1
26	273513-920	ルーパ台	1
27	0070550	六角ネジ/M5×13	1
28	XXXXXX	二重環ルーパー	1
29	0070130	平ネジ/M3.5×8	1

二重環ルーパー機構 (2) DOUBLE CHAINSTITCH LOOPER DRIVE MECHANISM (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2735000 ロッド CONNECTION 1 2 205015-20 ニードルベアリング NEEDLE BEARING 1 3 2735010 クランク CRANK 1 4 2405420 ブッシュ BUSHING 1 5 0070560 六角ネジ/M5×13 SCREW 1 6 2400390 座金 WASHER 1 7 2735020 スライダー SLIDER 1 8 0045310 六角穴ボルト/M5×12 BOLT 1 9 2400620 座金 WASHER 1 10 3030670 バネ座金 SPRING WASHER 1 11 2525150 段付ピン PIN 1 12 2089490 Oリング O-RING 1 13 2735040 軸 SHAFT 1 14 273505-920 ホルダー HOLDER 1 15 0045330 六角穴ボルト/M6×12 BOLT 1 16 273509-920 クランク CRANK 1 17 0045330 六角穴ボルト/M6×12 BOLT 1 18 2725170 リンク LINK 1 19 2405420 ブッシュ BUSHING 1 20 0070560 六角ネジ/M5×13 SCREW 1 21 2400390 座金 WASHER 1 22 2735060 軸 SHAFT 1 23 204052A0 オイルシール OIL SEAL 1 24 XXXXXX 二重環ルーパー DOUBLE CHAINSTITCH LOOPER 1 25 0070140 止ネジ/M3.5×10 SCREW 1 26 273513-920 ルーパ台 LOOPER HOLDER 1 27 0070550 六角ネジ/M5×13 SCREW 1 28 XXXXXX 二重環ルーパー DOUBLE CHAINSTITCH LOOPER 1 29 0070130 平ネジ/M3.5×8 SCREW 1 ●XXXXXXはゲージパーツです。部品番号は、46頁のゲージパーツ表で確認してください。 "XXXXXX" represents the gauge part. Please refer to the gauge part list on page 46. jintex.in

Page 26

Pegasus EX2200 parts on page 26
Ref	Part number	Part name
24, 25	EX2242	Group of parts
1, 2, 23	EX2241	Group of parts
26, 27, 28, 29, 30	EX2242	Group of parts
5, 21	EX2241	Group of parts
22	EX2242	Group of parts

EX2242 24 25 EX2241 23 1 2 4 3 EX2242 26 27 17 15 16 14 28 29 30 20 8 9 10 21 EX2241 11 5 EX2241 7 6 EX2242 22 13 12 19 18 jintex.in

Page 27 — DOUBLE CHAINSTITCH LOOPER DRIVE MECHANISM (3)

Pegasus EX2200 parts on page 27
Ref	Part number	Part name	Qty
1	1921200	THREAD GUIDE PIPE	1
2	007019A0	SCREW	1
3	2750320	THREAD GUIDE PIPE	1
4	2061150	BRACKET	2
5	2750330	BRACKET	1
6	0070660	SCREW	1
7	2103070	WASHER	2
8	0071671	SCREW	1
9	1371080	TENSION DISC	2
10	2113880	SPRING	1
11	2750340	KNOB	1
12	2750350	THREAD GUIDE	1
13	0070170	SCREW	1
14	2750360	THREAD GUIDE	1
15	0070080	SCREW	1
16	2750390	THREAD GUIDE	1
17	0070080	SCREW	1
18	179498-920	LOOPER THREAD TAKE-UP ASSEMBLY	1
19	0045540	SCREW	2
20	2750370	FLAT SPRING	1
21	2750380	THREAD GUIDE	1
22	275038A0	THREAD GUIDE	1
23	2061150	BRACKET	1
24	275066-910	THREAD PIPE ASSEMBLY	1
25	275061-910	THREAD PIPE ASSEMBLY	1
26	2750640	BRACKET	1
27	0071671	SCREW	2
28	1371080	TENSION DISC	4
29	2113880	SPRING	2
30	2750340	KNOB	2

二重環ルーバー機構 (3) DOUBLE CHAINSTITCH LOOPER DRIVE MECHANISM (3) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 1921200 糸道パイプ THREAD GUIDE PIPE 1 2 007019A0 平ネジ/M4×8 SCREW 1 3 2750320 糸道パイプ THREAD GUIDE PIPE 1 4 2061150 ブラケット BRACKET 2 5 2750330 ブラケット BRACKET 1 6 0070660 段付ネジ/M4 SCREW 1 7 2103070 波板座金 WASHER 2 8 0071671 段付ネジ/M3 SCREW 1 9 1371080 調子皿 TENSION DISC 2 10 2113880 圧縮バネ SPRING 1 11 2750340 ツマミ KNOB 1 12 2750350 糸受 THREAD GUIDE 1 13 0070170 平ネジ/M4×5 SCREW 1 14 2750360 糸受 THREAD GUIDE 1 15 0070080 平ネジ/M3×4 SCREW 1 16 2750390 糸道 THREAD GUIDE 1 17 0070080 平ネジ/M3×4 SCREW 1 18 179498-920 ルーパー糸繰り (組) LOOPER THREAD TAKE-UP ASSEMBLY 1 19 0045540 止ネジ/M3×3 SCREW 2 20 2750370 板バネ FLAT SPRING 1 21 2750380 糸道 THREAD GUIDE 1 22 275038A0 糸道ブラケット THREAD GUIDE 1 23 2061150 糸道パイプ (組) BRACKET 1 24 275066-910 糸道パイプ (組) THREAD PIPE ASSEMBLY 1 25 275061-910 糸道パイプ (組) THREAD PIPE ASSEMBLY 1 26 2750640 ブラケット BRACKET 1 27 0071671 段付ネジ/M3 SCREW 2 28 1371080 調子皿 TENSION DISC 4 29 2113880 圧縮バネ SPRING 2 30 2750340 ツマミ KNOB 2 jintex.in

Page 28

jintax.in

Page 29 — FEED MECHANISM (1)

Pegasus EX2200 parts on page 29
Ref	Part number	Part name	Qty
1	2725000	ロッド	1
2	2710010	ピン	1
3	0045380	止ネジ/M4×6	1
4	240012-20	ニードルベアリング	1
5	2725010	エキセン	1
6	2101290	案内/送リエキセン	1
7	2101300	板バネ	1
8	0045350	止ネジ/M3×4	1
9	0045350	止ネジ/M3×4	1
10	272506-910	調節台	1
11	0045140	止ネジ/M5×5	2
12	272506A10	エキセン(組)	1
13	2725030	ネジリバネ	1
14	0070380	段付ネジ/M2	1
15	2725020	ラチェット	1
16	2725090	プッシュボタン	1
17	2403150	ガスケット	1
18	2403140	座金	1
19	2403170	圧縮バネ	1
20	2005550	止メ輪	1
21	2725290	リンク	1
22	0070580	段付ネジ/M5	1
23	2025220	止メ輪	1
24	272530A920	レバー	1
25	0045330	六角穴ボルト/M6×12	1
26	2725320	レバー	1
27	0071610	段付ネジ/M5	1
28	272533A1	軸	1
29	2041850	Oリング	1
30	2725340	ネジリバネ	1
31	2725350	調節板	1
32	007021A0	平ネジ/M4×12	2
33	2403210	スペーサー	2
34	2520690	ナット	1
35	0070590	段付ネジ/M4.5	1
36	2113010	バネ座金	1
37	2526580	ストッパー	2
38	007018A0	平ネジ/M4×6	2
39	3034480	座金	1
40	272538A0	調節棒	1
41	2403220	シール	1
42	2005550	止メ輪	1
43	2405590	圧縮バネ	1
44	272539A0	段付ピン	1
45	2063660	Oリング	1

送り機構 (1) FEED MECHANISM (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2725000 ロッド CONNECTION 1 2 2710010 ピン PIN 1 3 0045380 止ネジ/M4×6 SCREW 1 4 240012-20 ニードルベアリング NEEDLE BEARING 1 5 2725010 エキセン ECCENTRIC 1 6 2101290 案内/送リエキセン GUIDE (FEED ECCENTRIC) 1 7 2101300 板バネ FLAT SPRING 1 8 0045350 止ネジ/M3×4 SCREW 1 9 0045350 止ネジ/M3×4 SCREW 1 10 272506-910 調節台 REGULATOR 1 11 0045140 止ネジ/M5×5 SCREW 2 12 272506A10 エキセン(組) ECCENTRIC ASSEMBLY 1 13 2725030 ネジリバネ SPRING 1 14 0070380 段付ネジ/M2 SCREW 1 15 2725020 ラチェット RATCHET 1 16 2725090 プッシュボタン PUSH BUTTON 1 17 2403150 ガスケット GASKET 1 18 2403140 座金 WASHER 1 19 2403170 圧縮バネ SPRING 1 20 2005550 止メ輪 RING 1 21 2725290 リンク LINK 1 22 0070580 段付ネジ/M5 SCREW 1 23 2025220 止メ輪 RING 1 24 272530A920 レバー LEVER 1 25 0045330 六角穴ボルト/M6×12 BOLT 1 26 2725320 レバー LEVER 1 27 0071610 段付ネジ/M5 SCREW 1 28 272533A1 軸 SHAFT 1 29 2041850 Oリング O RING 1 30 2725340 ネジリバネ SPRING 1 31 2725350 調節板 REGULATOR PLATE 1 32 007021A0 平ネジ/M4×12 SCREW 2 33 2403210 スペーサー SPACER 2 34 2520690 ナット NUT 1 35 0070590 段付ネジ/M4.5 SCREW 1 36 2113010 バネ座金 SPRING WASHER 1 37 2526580 ストッパー STOPPER 2 38 007018A0 平ネジ/M4×6 SCREW 2 39 3034480 座金 WASHER 1 40 272538A0 調節棒 ADJUSTING BAR 1 41 2403220 シール SEAL 1 42 2005550 止メ輪 RING 1 43 2405590 圧縮バネ SPRING 1 44 272539A0 段付ピン PIN 1 45 2063660 Oリング O RING 1 jintex.in

Page 30

jintiex.in

Page 31 — FEED MECHANISM (2)

Pegasus EX2200 parts on page 31
Ref	Part number	Part name	Qty
	2725160	軸
	2050610	止メ輪
	2081731	栓
	2403110	座金
	272510-910	クランク
	0045330	六角穴ボルト/M6×12
	0070100	平ネジ/M3×6
	2725180	角駒
	272514-921	クランク
	0045330	六角穴ボルト/M6×12
	2725151	ピン
	0048050	六角ナット/M5
	2400620	座金
	2725250	段付ピン
	0072380	六角穴ボルト/M4×6
	2403180	ガスケット
	2403190	止メ輪
	2010220	Oリング
	2725260	角駒
	2403030	カラー
	0045430	止メネジ/M4×4
	2725170	リンク
	2405420	ブッシュ
	0070560	六角ネジ/M5×13
	2400390	座金
	2725270	主送り台
	XXXXXX	主送り歯 (組)
	XXXXXX	主送り歯
	XXXXXX	補助送り歯
	0070100	平ネジ/M3×6
	0070130	平ネジ/M3.5×8
	2725280	差動送り台
	XXXXXX	差動送り歯
	0070130	平ネジ/M3.5×8
	2725240	角駒
	2725190	送り台案内 (右)
	0071100	六角穴ボルト/M4×9
	2725200	送り台案内 (左)
	0071100	六角穴ボルト/M4×9
	2725210	油切り
	2726170	油切り案内
	0045730	平ネジ/M4×5

送り機構 (2) FEED MECHANISM (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2725160 軸 SHAFT 1 2 2050610 止メ輪 RING 1 3 2081731 栓 PLUG 1 4 2403110 座金 WASHER 2 5 272510-910 クランク CRANK 1 6 0045330 六角穴ボルト/M6×12 BOLT 1 7 0070100 平ネジ/M3×6 SCREW 1 8 2725180 角駒 BLOCK 2 9 272514-921 クランク CRANK 1 10 0045330 六角穴ボルト/M6×12 BOLT 1 11 2725151 ピン PIN 1 12 0048050 六角ナット/M5 NUT 1 13 2400620 座金 WASHER 1 14 2725250 段付ピン PIN 1 15 0072380 六角穴ボルト/M4×6 BOLT 1 16 2403180 ガスケット GASKET 1 17 2403190 止メ輪 RING 1 18 2010220 Oリング O RING 1 19 2725260 角駒 BLOCK 1 20 2403030 カラー COLLAR 2 21 0045430 止メネジ/M4×4 SCREW 1 22 2725170 リンク LINK 1 23 2405420 ブッシュ BUSHING 1 24 0070560 六角ネジ/M5×13 SCREW 1 25 2400390 座金 WASHER 1 26 2725270 主送り台 MAIN FEED BAR 1 27 XXXXXX 主送り歯 (組) MAIN FEED DOG ASSEMBLY 1 28 XXXXXX 主送り歯 MAIN FEED DOG 1 29 XXXXXX 補助送り歯 AUXILIARY FEED DOG 1 30 0070100 平ネジ/M3×6 SCREW 1 31 0070130 平ネジ/M3.5×8 SCREW 1 32 2725280 差動送り台 DIFFERENTIAL FEED BAR 1 33 XXXXXX 差動送り歯 DIFFERENTIAL FEED DOG 1 34 0070130 平ネジ/M3.5×8 SCREW 1 35 2725240 角駒 BLOCK 1 36 2725190 送り台案内 (右) FEED BAR GUIDE (RIGHT) 1 37 0071100 六角穴ボルト/M4×9 BOLT 2 38 2725200 送り台案内 (左) FEED BAR GUIDE (LEFT) 1 39 0071100 六角穴ボルト/M4×9 BOLT 2 40 2725210 油切り OIL SEAL 2 41 2726170 油切り案内 GUIDE (FEED BAR OIL SEAL) 1 42 0045730 平ネジ/M4×5 SCREW 2 ●XXXXXXはゲージパーツです。部品番号は、46頁のゲージパーツ表で確認してください。 "XXXXXX" represents the gauge part. Please refer to the gauge part list on page 46. jintex.in

Page 32

Pegasus EX2200 parts on page 32
Ref	Part number	Part name
1	1	BRACKET
2	2	SCREW
3	3	BRACKET
4	4	SCREW
5	5	COLLAR
6	6	SCREW
7	7	COLLAR
8	8	SCREW
9	9	SHAFT
10	10	SCREW
11	11	COLLAR
12	12	SCREW
13	13	BRACKET
14	14	PLATE
15	15	SCREW
16	16	BRACKET
17	17	SCREW
18	18	BRACKET
19	19	SCREW
20	20	SPRING
21	21	BRACKET
22	22	SCREW
23	23	PLATE
24	24	BRACKET
25	25	SCREW
26	26	BRACKET

EX2241-02, -32P1, P2を除く Except EX2241-02, -32P1, P2 jintex.in

Page 33 — KNIFE DRIVE MECHANISM

Pegasus EX2200 parts on page 33
Part number	Part name	Qty
273000-920	ロッド	1
007023A0	平ネジ/M4×16	2
273001A920	クランク	1
0045330	六角穴ボルト/M6×12	1
2710010	ピン	1
0045380	止ネジ/M4×6	1
240235-920	カラー	1
0045470	止ネジ/M6×5	1
2730030	上メス台	1
3080360	ピン付ネジ	1
2730060	案内ピン	1
2730140	上メス挟ミ	1
0070250	平ネジ/M4×20	1
XXXXXX	上メス	1
0070130	平ネジ/M3.5×8	1
273009B0	下メス台	1
0070190	平ネジ/M4×8	1
2730100	案内/下メス台	1
007019A0	平ネジ/M4×8	2
2403240	圧縮バネ	1
2730070	当板	1
007019A0	平ネジ/M4×8	1
XXXXXX	下メス	1
2730120	下メス押エ	1
0071730	六角ボルト/M5×8	1
2730130	スペーサー	1

上下メス機構 KNIFE DRIVE MECHANISM REF.NO. PART NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 273000-920 007023A0 273001A920 0045330 2710010 0045380 240235-920 0045470 2730030 3080360 2730060 2730140 0070250 XXXXXX 0070130 273009B0 0070190 2730100 007019A0 2403240 2730070 007019A0 XXXXXX 2730120 0071730 2730130 部品名称ロッド平ネジ/M4×16 クランク六角穴ボルト/M6×12 ピン止ネジ/M4×6 カラー止ネジ/M6×5 上メス台ピン付ネジ案内ピン上メス挟ミ平ネジ/M4×20 上メス平ネジ/M3.5×8 下メス台平ネジ/M4×8 案内/下メス台平ネジ/M4×8 圧縮バネ当板平ネジ/M4×8 下メス下メス押エ六角ボルト/M5×8 スペーサー DESCRIPTION CONNECTION SCREW CRANK BOLT PIN SCREW COLLAR SCREW UPPER KNIFE HOLDER SCREW PIN UPPER KNIFE CLAMP SCREW UPPER KNIFE SCREW LOWER KNIFE HOLDER SCREW LOWER KNIFE HOLDER GUIDE SCREW SPRING PLATE SCREW LOWER KNIFE LOWER KNIFE CLAMP BOLT SPACER QT. 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 ●XXXXXXはゲージパーツです。部品番号は、46頁のゲージパーツ表で確認してください。 ●"XXXXXX" represents the gauge part. Please refer to the gauge part list on page 46. jintex.in

Page 34

Pegasus EX2200 parts on page 34
Ref	Part number	Part name
42	EX2241-02	EX2241-42P2
41	EX2241-02, -42P2 を除く	Except EX2241-02, -42P2
26	EX2241-02 を除く	Except EX2241-02
40	EX2241-02
43	EX2241-32P1, P2
44	EX2241-32P1, P2 を除く	Except EX2241-32P1, P2

EX2241-02 EX2241-42P2 EX2241-02, -42P2 を除く Except EX2241-02, -42P2 EX2241-02 を除く Except EX2241-02 EX2241-02 EX2241-32P1, P2 EX2241-32P1, P2 を除く Except EX2241-32P1, P2 jintex.in

Page 35

Pegasus EX2200 parts on page 35
Part number	Part name	Qty
2740070	レバー	1
0070600	段付ネジ/M10	1
2740080	ネジナリバネ	1
2740090	ストッパー	1
007020A0	平ネジ/M4×10	2
0071750	平ネジ/M5×24	1
0048050	六角ナット/M5	1
2740060	リンク	1
2740040	レバー	1
274003-921	カラー	1
0045340	六角穴付ボルト/M6×14	1
2740050	ネジナリバネ	1
2740020	ブッシュ	1
0071050	平ネジ/M4×40	1
2740010	軸/押工台	1
274000-B0	押工台	1
2085490	平行ピン	1
0045940	平ネジ/M4×4	1
274061-920	ホルダ	1
0070130	平ネジ/M3.5×8	1
274027A0	フィンガーガード	1
2740580	ネジナリバネ	1
0070090	平ネジ/M3×5	1
0070080	平ネジ/M3×4	1
274011-910	押工棒	1
2087730	圧縮バネ	1
274014A1	調節ネジ	1
2740150	ナット	1
2740160	レバー	1
0071710	段付ネジ/M4	1
2740170	ネジナリバネ	1
2740100	ストッパー	1
0070190	平ネジ/M4×4	1
274026A0	フィンガーガード	1
0070080	平ネジ/M3×4	2
XXXXXX	小押工	1
0012290	平ネジ/C3×4.5	1
0011960	平ネジ/C3×6.5	2
270083-9U0	側面カバー(組)	1
2403471	圧縮バネ	1
2740240	ネジナリバネ	1
0071660	段付ネジ/M3	1
XXXXXX	押工	1
XXXXXX	押工(組)	1

押工機構 PRESSER FOOT MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2740070 レバー LEVER 1 2 0070600 段付ネジ/M10 SCREW 1 3 2740080 ネジナリバネ SPRING 1 4 2740090 ストッパー STOPPER 1 5 007020A0 平ネジ/M4×10 SCREW 2 6 0071750 平ネジ/M5×24 SCREW 1 7 0048050 六角ナット/M5 NUT 1 8 2740060 リンク LINK 1 9 2740040 レバー LEVER 1 10 274003-921 カラー COLLAR 1 11 0045340 六角穴付ボルト/M6×14 BOLT 1 12 2740050 ネジナリバネ SPRING 1 13 2740020 ブッシュ BUSHING 1 14 0071050 平ネジ/M4×40 SCREW 1 15 2740010 軸/押工台 SHAFT 1 16 274000-B0 押工台 PRESSER ARM 1 17 2085490 平行ピン PIN 1 18 0045940 平ネジ/M4×4 SCREW 1 19 274061-920 ホルダ HOLDER 1 20 0070130 平ネジ/M3.5×8 SCREW 1 21 274027A0 フィンガーガード FINGER GUARD 1 22 2740580 ネジナリバネ SPRING 1 23 0070090 平ネジ/M3×5 SCREW 1 24 0070080 平ネジ/M3×4 SCREW 1 25 274011-910 押工棒 PRESSER BAR 1 26 2087730 圧縮バネ SPRING 1 27 274014A1 調節ネジ SCREW 1 28 2740150 ナット NUT 1 29 2740160 レバー LEVER 1 30 0071710 段付ネジ/M4 SCREW 1 31 2740170 ネジナリバネ SPRING 1 32 2740100 ストッパー STOPPER 1 33 0070190 平ネジ/M4×4 SCREW 1 34 274026A0 フィンガーガード FINGER GUARD 1 35 0070080 平ネジ/M3×4 SCREW 2 36 XXXXXX 小押工 SHOE/PRESSER FOOT 1 37 0012290 平ネジ/C3×4.5 SCREW 1 38 0011960 平ネジ/C3×6.5 SCREW 2 39 270083-9U0 側面カバー(組) SIDE COVER ASSEMBLY 1 40 2403471 圧縮バネ SPRING 1 41 2740240 ネジナリバネ SPRING 1 42 0071660 段付ネジ/M3 SCREW 1 43 XXXXXX 押工 PRESSER FOOT 1 44 XXXXXX 押工(組) PRESSER FOOT ASSEMBLY 1 ●XXXXXXはゲージパーツです。

Page 36

Pegasus EX2200 parts on page 36
Ref	Part number	Part name
1	1	SHAFT
2	2	GEAR
3	3	SCREW
4	4	SHAFT
5	5	GEAR
6	6	HOUSING
7	7	HOUSING
8	8	SCREW
9	9	SCREW
10	10	HOUSING
11	11	SCREW
12	12	FILTER
13	13	COVER
14	14	SCREW
15	15	O-RING
16	16	BALL JOINT
17	17	SCREW
18	18	CLIP
19	19	SHAFT
20	20	BALL JOINT
21	21	SCREW
22	22	CLIP
23	23	TUBE
24	24	BALL JOINT
25	25	SCREW
26	26	BRACKET
27	27	SCREW
28	28	BRACKET
29	29	WASHER
30	30	SCREW
31	31	BRACKET
32	32	SHAFT
33	33	SCREW
34	34	SCREW
35	35	CLAMP
36	36	SCREW
37	37	CLAMP
38	38	BRACKET

jinttex.in

Page 37 — LUBRICATION MECHANISM (1)

Pegasus EX2200 parts on page 37
Ref	Part number	Part name	Qty
	274505A910	ポンプ
	2116180	ウォームホイール
	0050600	止ネジ/C8×4.5
	212978-910	ローター (内) 軸
	2129810	ローター (外)
	2094080	フィルタ
	2094090	フィルタ
	0070120	平ネジ/M3.5×8
	0045290	六角ボルト/M4×16
	2745090	タンク
	007022A0	平ネジ/M4×14
	2062330	蓋
	2745100	蓋
	007018A0	平ネジ/M4×6
	2403070	Oリング
	2001360	継手
	2403280	継手ネジ
	2021990	クランプ
	2403270	チューブ
	2001360	継手
	2403280	継手ネジ
	2021990	クランプ
	2401350	チューブ
	2001360	継手
	2403280	継手ネジ
	2021990	クランプ
	2403340	チューブ
	2745120	継手
	2400200	Oリング
	004210-HU0	平ネジ/M4×12
	274515-910	油分配器 (組)
	2102140	栓
	004211-HU0	平ネジ/M4×16
	2403280	継手ネジ
	2094100	クランプ
	0070110	平ネジ/M3×8
	0048000	六角ナット
	2745250	給油案内

給油機構 (1) LUBRICATION MECHANISM (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 274505A910 ポンプ PUMP 1 2 2116180 ウォームホイール WORM WHEEL 1 3 0050600 止ネジ/C8×4.5 SCREW 2 4 212978-910 ローター (内) 軸 ROTOR (INSIDE) SHAFT 1 5 2129810 ローター (外) ROTOR (OUTSIDE) 1 6 2094080 フィルタ FILTER 1 7 2094090 フィルタ FILTER 1 8 0070120 平ネジ/M3.5×8 SCREW 3 9 0045290 六角ボルト/M4×16 BOLT 2 10 2745090 タンク TANK 1 11 007022A0 平ネジ/M4×14 SCREW 2 12 2062330 蓋 COVER 1 13 2745100 蓋 COVER 1 14 007018A0 平ネジ/M4×6 SCREW 3 15 2403070 Oリング O RING 1 16 2001360 継手 JOINT 2 17 2403280 継手ネジ JOINT SCREW 2 18 2021990 クランプ CLAMP 1 19 2403270 チューブ TUBE 2 20 2001360 継手 JOINT 1 21 2403280 継手ネジ JOINT SCREW 2 22 2021990 クランプ CLAMP 2 23 2401350 チューブ TUBE 1 24 2001360 継手 JOINT 1 25 2403280 継手ネジ JOINT SCREW 1 26 2021990 クランプ CLAMP 2 27 2403340 チューブ TUBE 1 28 2745120 継手 JOINT 1 29 2400200 Oリング O RING 1 30 004210-HU0 平ネジ/M4×12 SCREW 1 31 274515-910 油分配器 (組) OIL DISTRIBUTOR ASSEMBLY 1 32 2102140 栓 PLUG 2 33 004211-HU0 平ネジ/M4×16 SCREW 1 34 2403280 継手ネジ JOINT SCREW 1 35 2094100 クランプ CLAMP 1 36 0070110 平ネジ/M3×8 SCREW 1 37 0048000 六角ナット NUT 1 38 2745250 給油案内 OIL GUIDE 1

Page 38

Pegasus EX2200 parts on page 38
Ref	Part number	Part name
1	1	CAP
2	2	O-RING
3	3	SHAFT
4	4	BRACKET
5	5	GASKET
6	6	WASHER
7	7	PLUG
8	8	O-RING
9	9	SCREW
10	10	WASHER
11	11	BASE
12	12	COLLAR
13	13	SPRING
14	14	LEVER ASSEMBLY
15	15	SPRING
16	16	PIN
17	17	SCREW
18	18	LEVER ASSEMBLY
19	19	WASHER
20	20	SCREW

jinttex.in

Page 39 — LUBRICATION MECHANISM (2)

Pegasus EX2200 parts on page 39
Ref	Part number	Part name	Qty
	274502A0	オイルゲージ
	2300430	Oリング
	210193A910	オイル指示
	2105100	オイル指示受
	004210-HU0	平ネジ/M4×12
	274503-910	オイルパン (組)
	005138B0	平ネジ/H11×12
	202287A0	ガスケット
	0045310	六角穴ボルト/M5×12
	2403390	座金
	2745010	ガスケット
	2745070	ウォーム
	0045140	止ネジ/M5×5
	274516-910	パイプ (組)
	2021750	給油紐
	2400970	栓
	0045430	止ネジ/M4×4
	274523-910	継手 (組)
	2041850	Oリング
	007019A0	平ネジ/M4×8

給油機構 (2) LUBRICATION MECHANISM (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 274502A0 オイルゲージ OIL SIGHT GAUGE 1 2 2300430 Oリング O RING 1 3 210193A910 オイル指示 OIL INDICATOR ASSEMBLY 1 4 2105100 オイル指示受 OIL INDICATOR SUPPORT 1 5 004210-HU0 平ネジ/M4×12 SCREW 2 6 274503-910 オイルパン (組) OIL RESERVOIR ASSEMBLY 1 7 005138B0 平ネジ/H11×12 SCREW 1 8 202287A0 ガスケット GASKET 1 9 0045310 六角穴ボルト/M5×12 BOLT 4 10 2403390 座金 WASHER 4 11 2745010 ガスケット GASKET 1 12 2745070 ウォーム WORM 1 13 0045140 止ネジ/M5×5 SCREW 1 14 274516-910 パイプ (組) PIPE ASSEMBLY 1 15 2021750 給油紐 OIL STRING 1 16 2400970 栓 PLUG 1 17 0045430 止ネジ/M4×4 SCREW 1 18 274523-910 継手 (組) JOINT 1 19 2041850 Oリング O RING 1 20 007019A0 平ネジ/M4×8 SCREW 1 jintex.in

Page 40

Pegasus EX2200 parts on page 40
Ref	Part number	Part name	Qty
1	EX2241-02

EX2241-02 EX2241-32P1, P2を除く Except EX2241-32P1, P2 jintex.in

Page 41 — H.R.装置

Pegasus EX2200 parts on page 41
Ref	Part number	Part name	Qty
	2755000	シリコンタンク (上)
	2755010	蓋
	2755080	フェルト
	2755070	糸案内
	007020A0	平ネジ/M4×10
	2755040	シリコンタンク (下)
	2755050	蓋
	004210-HU0	平ネジ/M4×12
	2021750	給油紐
	2403310	チューブ
	2001550	クランプ
	275509A0	針冷却器
	007019A0	平ネジ/M4×8
	2102140	栓
	2044660	給油フェルト
	2107660	止ピン

H.R.装置 REF.NO. PART NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 2755000 2755010 2755080 2755070 007020A0 2755040 2755050 004210-HU0 2021750 2403310 2001550 275509A0 007019A0 2102140 2044660 2107660 部品名称シリコンタンク (上) 蓋フェルト糸案内平ネジ/M4×10 シリコンタンク (下) 蓋平ネジ/M4×12 給油紐チューブクランプ針冷却器平ネジ/M4×8 栓給油フェルト止ピン H.R. DEVICE DESCRIPTION SILICONE OIL RESERVOIR (UPPER) COVER FELT THREAD GUIDE SCREW SILICONE OIL RESERVOIR (LOWER) COVER SCREW OIL STRING TUBE CLAME NEEDLE THREAD LUBRICATOR SCREW PLUG OIL FELT PIN QT. 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 jintex.in

Page 42

Pegasus EX2200 parts on page 42
Ref	Part number	Part name	Qty
	1	3-spool
	2	4-spool
	3	Spring
	4	Washer
	5	Nut
	6	Screw
	7	Nut
	8	Rod
	9	Screw
	10	Nut
	11	Spool disc
	12	Spool disc
	13	Spool holder
	14	Washer
	15	Screw
	16	Screw
	17	Shaft
	18	Bracket
	19	Bracket
	20	Bracket
	21	Bracket
	22	Screw
	23	Screw
	24	Rod
	25	Screw
	26	Nut
	27	Bracket
	28	Screw
	29	Rod
	30	Screw
	31	Rod
	32	Screw
	33	Nut
	34	Bracket
	35	Bracket
	36	Screw
	37	Screw
	38	Bracket
	39	Cap

3 本立 3-spool 1 4 本立 4-spool 2 31 39 17 38 34 37 23 25 36 21 22 24 20 18 19 27 32 33 30 13 8 16 12 11 9 10 6 15 14 4 5 7 15 16 37 35 36 13 8 12 11 9 10 3 jintex.in

Page 43 — THREAD STAND

Pegasus EX2200 parts on page 43
Ref	Part number	Part name	Qty
	000486C9P0	糸立 (組) (3 本立)
	000486B9P0	糸立 (組) (4 本立)
	000503-PA0	スタンド棒 (下)
	0005090	座金
	0054760	六角ナット
	000505-PA0	ブラケット (3本立)
	000505APA0	ブラケット (2本立)
	000380A0	糸立棒
	2012520	バネ座金
	0048030	六角ナット/M4
	000381-PA0	受皿
	0005070	ウレタン
	000382-PA0	揺れ止め
	0071020	六角ネジ/M6×32
	0005120	座金
	0040220	平ネジ/M6×10
	000502-PA0	スタンド棒 (上)
	000504-PA0	ジョイント
	0040210	平ネジ/M5×16
	0048050	六角ナット/M5
	000383-PA0	ブラケット
	0040140	平ネジ/M4×25
	0048030	六角ナット/M4
	0003840	糸道棒腕
	0040120	平ネジ/M4×12
	0048030	六角ナット/M4
	000233-PA0	ホルダー
	0040120	平ネジ/M4×12
	0048030	六角ナット/M4
	000293B0	糸道棒 (4 本立)
	000293C0	糸道棒 (3 本立)
	0040120	平ネジ/M4×12
	0048030	六角ナット/M4
	000527-PA0	ブラケット (3本立)
	000527APA0	ブラケット (2本立)
	0005060	糸目穴
	0041170	平ネジ/M5
	0048050	六角ナット/M5
	0003860	キャップ

糸立台 THREAD STAND REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 000486C9P0 糸立 (組) (3 本立) THREAD STAND ASSEMBLY (3-SPOOL) 0 1 2 000486B9P0 糸立 (組) (4 本立) THREAD STAND ASSEMBLY (4-SPOOL) 1 0 3 000503-PA0 スタンド棒 (下) COLUMN PIPE (LOWER) 1 1 4 0005090 座金 WASHER 1 1 5 0054760 六角ナット NUT 1 1 6 000505-PA0 ブラケット (3本立) BRACKET (3-SPOOL) 0 1 7 000505APA0 ブラケット (2本立) BRACKET (2-SPOOL) 1 0 8 000380A0 糸立棒 SPOOL PIN 2 0 9 2012520 バネ座金 SPRING WASHER 4 3 10 0048030 六角ナット/M4 NUT 4 3 11 000381-PA0 受皿 SPOOL SEAT DISC 4 3 12 0005070 ウレタン SPOOL MAT 4 3 13 000382-PA0 揺れ止め SPOOL CUSHION 4 3 14 0071020 六角ネジ/M6×32 SCREW 2 1 15 0005120 座金 WASHER 2 1 16 0040220 平ネジ/M6×10 SCREW 2 1 17 000502-PA0 スタンド棒 (上) COLUMN PIPE (UPPER) 1 1 18 000504-PA0 ジョイント JOINT 1 1 19 0040210 平ネジ/M5×16 SCREW 2 2 20 0048050 六角ナット/M5 NUT 2 2 21 000383-PA0 ブラケット HOLDER 1 1 22 0040140 平ネジ/M4×25 SCREW 1 1 23 0048030 六角ナット/M4 NUT 1 1 24 0003840 糸道棒腕 THREAD GUIDE ARM 1 1 25 0040120 平ネジ/M4×12 SCREW 1 1 26 0048030 六角ナット/M4 NUT 1 1 27 000233-PA0 ホルダー HOLDER 1 1 28 0040120 平ネジ/M4×12 SCREW 1 1 29 0048030 六角ナット/M4 NUT 1 1 30 000293B0 糸道棒 (4 本立) THREAD GUIDE (4-SPOOL) 1 0 31 000293C0 糸道棒 (3 本立) THREAD GUIDE (3-SPOOL) 0 1 32 0040120 平ネジ/M4×12 SCREW 1 1 33 0048030 六角ナット/M4 NUT 1 1 34 000527-PA0 ブラケット (3本立) BRACKET (3-SPOOL) 0 1 35 000527APA0 ブラケット (2本立) BRACKET (2-SPOOL) 2 0 36 0005060 糸目穴 THREAD EYELET 4 3 37 0041170 平ネジ/M5 SCREW 2 1 38 0048050 六角ナット/M5 NUT 2 1 39 0003860 キャップ ROD CAP 1 1

Page 44

Pegasus EX2200 parts on page 44
Ref	Part number	Part name
1	1	Base
2	2	Foot
3	3	Screw
4	4	Special washers for a table 35 mm thick
5	5	Screw
6	6	Gear
7	7	Cover
8	8	Cover
9	9	Cover
10	10	Bracket
11	11	Screw
12	12	Screw
13	13	Washer
14	14	Washer

テーブル板厚 35 mm用 Special washers for a table 35 mm thick jintex.in

Page 45

Pegasus EX2200 parts on page 45
Ref	Part number	Part name	Qty
	2760010	据付板
	179483-050	クッションゴム
	2063360	半沈床式ナット/M8
	2054670	スペーサー
	0045750	六角穴ボルト/M8×45
	2403040	歯付座金
	276002-UA0	シュータ(上)
	276003-UA0	シュータ(下)
	0049040	木ネジ/3.5
	2760040	取付板
	0041090	平ネジ/M4×10
	2401040	座金
	2063370	座金
	2014770	バネ座金

半沈床式据付附属品 PARTS FOR SEMI-SUBMERGED INSTALLATION REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2760010 据付板 REST BOARD 1 2 179483-050 クッションゴム CUSHION RUBBER 4 3 2063360 半沈床式ナット/M8 NUT 4 4 2054670 スペーサー SPACER 4 5 0045750 六角穴ボルト/M8×45 BOLT 4 6 2403040 歯付座金 WASHER 4 7 276002-UA0 シュータ(上) WASTE CHUTE TOP 1 8 276003-UA0 シュータ(下) WASTE CHUTE EXTENSION 1 9 0049040 木ネジ/3.5 SCREW 3 10 2760040 取付板 BRACKET 1 11 0041090 平ネジ/M4×10 SCREW 2 12 2401040 座金 WASHER 2 13 2063370 座金 WASHER 4 14 2014770 バネ座金 SPRING WASHER 4 jintex.in

Part Books

Search
