Page 1 — Parts Catalog
M732 M752 M732 Series 高速安全縫いミシン High speed safety stitch machines M752 Series 高速オーバーロックミシン High speed overedgers Parts Catalog PEGASUS jintex.in
Pegasus M700 Series — parts catalog
- Page 1 (cover): This is the cover page for the Parts Catalog for the PEGASUS M732 Series High speed safety stitch machines and M752 Series High speed overedgers.
- Page 4 (diagram): This page displays a diagram of machine components with numbered callouts, including parts like screws, pins, and a housing.
- Page 6 (diagram): This page displays a diagram of various components of an industrial sewing machine, including screws, covers, and internal parts, with reference numbers for identification.
- Page 7 (parts_list): This page lists parts for COVER(1) including side covers, screws, gaskets, oil sight windows, fan covers, fabric guards, brackets, front covers, latches, flat springs, pins, springs, hinges, and oil guards.
- Page 9 (parts_list): This page lists parts for COVER (2) with part numbers, descriptions, and quantities.
- Page 10 (diagram): This page displays a diagram of various components and sub-assemblies for sewing machine models M752, M732, M752-54A, M752-55A, M752-180, and M752-181, with numbered parts indicated.
- Page 11 (parts_list): This page lists parts for the Crankshaft Drive Mechanism, including part numbers, descriptions, and quantities.
- Page 12 (diagram): This page displays a diagram of various sewing machine components, including part numbers, reference numbers, and descriptions for different models.
- Page 13 (parts_list): This page lists parts for the Needle Drive Mechanism (1), including part numbers, descriptions, and quantities.
- Page 14 (diagram): This page contains diagrams of parts for models M732 and M752, with numbered references for each part.
- Page 16 (diagram): This page displays a diagram of various machine parts, including linkages, bearings, and fasteners, with reference numbers and some part numbers indicated.
- Page 17 (parts_list): This page lists parts for the Upper Looper Drive Mechanism, including part numbers, descriptions, and quantities.
- Page 18 (diagram): This page displays a diagram of various machine parts, including screws, washers, bearings, and other components, with reference numbers and some model applicability information.
- Page 19 (parts_list): This page lists parts for the Lower Looper Drive Mechanism, including part numbers, descriptions, and quantities.
- Page 20 (diagram): This page displays a diagram of various machine parts, including components labeled with reference numbers from 1 to 41. The diagram illustrates the assembly and relationships between these parts.
- Page 21 (parts_list): This page lists parts for the FEED MECHANISM(1) with part numbers, descriptions, and quantities.
- Page 22 (diagram): This page displays a diagram of various machine parts, with reference numbers indicating their location and associated part numbers and descriptions.
- Page 23 (parts_list): This page lists parts for the FEED MECHANISM (2) with part numbers, descriptions, and quantities.
- Page 24 (diagram): This page displays a diagram of various machine parts, including part numbers and reference numbers for identification.
- Page 25 (parts_list): This page lists parts for the KNIFE DRIVE MECHANISM, including part numbers, descriptions, and quantities.
- Page 26 (diagram): This page displays a diagram of various sewing machine parts, including levers, springs, screws, and a housing unit, with reference numbers for each component.
- Page 27 (parts_list): This page lists parts for the Presser Foot Mechanism (1), including part numbers, descriptions, and quantities.
- Page 28 (diagram): This page displays diagrams of parts for models M732 (Except M732-86) and M752, with numbered references for each part.
- Page 29 (parts_list): This page lists parts for the Presser Foot Mechanism (2), including part numbers, descriptions, and quantities.
- Page 30 (diagram): This page displays a diagram of various machine parts, including screws, bolts, and assembled components, with reference numbers for each item.
- Page 31 (parts_list): This page lists parts for the lubrication mechanism, including part numbers, descriptions, and quantities.
- Page 32 (diagram): This page displays diagrams of various machine parts for models M732 and M752, with numbered references for each part.
- Page 33 (parts_list): This page lists parts for the Thread Guide & Thread Takeup mechanism, including part numbers, descriptions, and quantities.
- Page 34 (diagram): This page contains diagrams of parts for models M752 and M732, with detailed illustrations and part references.
- Page 35 (parts_list): This page lists parts for the Thread Tension Mechanism, including part numbers, descriptions, and quantities.
- Page 36 (diagram): This page displays a diagram of machine components with reference numbers for identification, including parts labeled 1 through 21.
- Page 37 (parts_list): This page lists parts for the CHAINSTITCH LOOPER DRIVE MECHANISM(1), including part numbers, descriptions, and quantities.
- Page 38 (diagram): This page displays a diagram of various sewing machine parts, identified by reference numbers from 1 to 23, with the model number M732 indicated at the top.
- Page 39 (parts_list): This page lists parts for the CHAINSTITCH LOOPER DRIVE MECHANISM(2), including part numbers, descriptions, and quantities.
- Page 40 (diagram): This page displays diagrams of parts for models M752 and M732, with numbered components and associated part numbers and descriptions.
- Page 41 (parts_list): This page lists parts for the H.R.装置 and H.R. DEVICE, including part numbers, descriptions, and quantities.
- Page 42 (diagram): This page displays a diagram of various machine parts, including screws, brackets, and other components, with reference numbers and a note about table thickness affecting part quantity.
- Page 43 (parts_list): This page lists parts for semi-submerged installation, including part numbers, descriptions, and quantities.
- Page 44 (diagram): This page displays a diagram of various parts of an industrial sewing machine, including frame components, spools, and mounting hardware, with each part labeled with a reference number.
- Page 45 (parts_list): This page lists parts for the Thread Stand, including part numbers, descriptions, and quantities for various components like brackets, screws, nuts, and rods.
Page 4
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | M700 | SERIES M700 SEWING MACHINE | |
| 1 | 570 | TYPE | |
| 1 | DEVICE | DEVICE | |
| 6 | M752 | M752 | |
| 7 | M732 | M732 |
2 jintex.in 1 4 5 3 6 M752 7 M732 8 9 10 11 PEGASUS SERIES M700 SEWING MACHINE MFE. CO., LTD. OSAKA, JAPAN TYPE 570 DEVICE
Page 6
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 16 | M732 | 16 | |
| M752 | 15 | ||
| M752 | 32 | ||
| 33 | M732 | 33 | |
| M752-54A,55A | 37 | ||
| M752-23B | 14 |
M732 16 M752 15 M752-54A,55A,181を除く Except M752-54A,55A,181 M752 32 M752-180,181を除く Except M752-180,181 M732 33 37 M752-54A,55Aを除く Except M752-54A,55A 14 M752-23Bを除く Except M752-23B 4 jintex.in
Page 7 — COVER(1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 209535-PD0 | 側面カバー | ||
| 0070200 | 平ネジ/M4×10 | ||
| 0070240 | 平ネジ/M4×10 | ||
| 209512-PD0 | 上カバー | ||
| 0070240 | 平ネジ/M4×10 | ||
| 2095790 | ガスケット | ||
| 2064571 | オイル窓 | ||
| 2066820 | ガスケット | ||
| 9A30670 | シール | ||
| 2095510 | ファンカバー | ||
| 0070190 | 平ネジ/M4×8 | ||
| 2095180 | カバー | ||
| 0070190 | 平ネジ/M4×8 | ||
| 0070820 | 平ネジ/M4×8 | ||
| 2096330 | 布案内 | ||
| 2096340 | 布案内 | ||
| 2097360 | ブラケット | ||
| 0072320 | 平ネジ/M4×5.5 | ||
| 0070190 | 平ネジ/M4×8 | ||
| 209515-PD0 | 前カバー(右) | ||
| 270018A0 | ラッチ | ||
| 0070090 | 平ネジ/M3×5 | ||
| 2096800 | ラッチ | ||
| 0070170 | 平ネジ/M4×5 | ||
| 2100440 | 板バネ | ||
| 0070170 | 平ネジ/M4×5 | ||
| 2400430 | 平行ピン | ||
| 0045430 | 止ネジ/M4×4 | ||
| 2403010 | 圧縮バネ | ||
| 2095160 | ヒンジ | ||
| 0070210 | 平ネジ/M4×12 | ||
| 2096640 | 前カバー(中) | ||
| 2096650 | 前カバー(中) | ||
| 0070180 | 平ネジ/M4×6 | ||
| 2096570 | 油受け | ||
| 0070180 | 平ネジ/M4×6 | ||
| 209550-PB0 | ベルトカバー | ||
| 0071760 | 平ネジ/M6×14 | ||
| 9A30690 | ケガ注意ラベル | ||
| 9A30480 | シール | ||
| 2097020 | スポンジ |
カバー機構(1) COVER(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209535-PD0 側面カバー SIDE COVER 1 2 0070200 平ネジ/M4×10 SCREW 2 3 0070240 平ネジ/M4×10 SCREW 1 4 209512-PD0 上カバー TOP COVER 1 5 0070240 平ネジ/M4×10 SCREW 4 6 2095790 ガスケット GASKET 1 7 2064571 オイル窓 OIL SIGHT WINDOW 1 8 2066820 ガスケット GASKET 1 9 9A30670 シール STICKER 1 10 2095510 ファンカバー FAN COVER 1 11 0070190 平ネジ/M4×8 SCREW 2 12 2095180 カバー COVER 1 13 0070190 平ネジ/M4×8 SCREW 3 14 0070820 平ネジ/M4×8 SCREW 1 15 2096330 布案内 FABRIC GUARD 1 16 2096340 布案内 FABRIC GUARD 1 17 2097360 ブラケット BRACKET 1 18 0072320 平ネジ/M4×5.5 SCREW 3 19 0070190 平ネジ/M4×8 SCREW 1 20 209515-PD0 前カバー(右) FRONT COVER (RIGHT) 1 21 270018A0 ラッチ LATCH 1 22 0070090 平ネジ/M3×5 SCREW 1 23 2096800 ラッチ LATCH 1 24 0070170 平ネジ/M4×5 SCREW 1 25 2100440 板バネ FLAT SPRING 1 26 0070170 平ネジ/M4×5 SCREW 1 27 2400430 平行ピン PIN 1 28 0045430 止ネジ/M4×4 SCREW 2 29 2403010 圧縮バネ SPRING 1 30 2095160 ヒンジ HINGE 1 31 0070210 平ネジ/M4×12 SCREW 3 32 2096640 前カバー(中) FRONT COVER (CENTER) 1 33 2096650 前カバー(中) FRONT COVER (CENTER) 1 34 0070180 平ネジ/M4×6 SCREW 2 35 2096570 油受け OIL GUARD 1 36 0070180 平ネジ/M4×6 SCREW 1 37 209550-PB0 ベルトカバー BELT COVER 1 38 0071760 平ネジ/M6×14 SCREW 3 39 9A30690 ケガ注意ラベル STICKER 1 40 9A30480 シール STICKER 1 41 2097020 スポンジ SPONGE 1 5 jinxtex.in
Page 9 — COVER(2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 2096870 | 後蓋 | ||
| 0070200 | 平ネジ/M4×10 | ||
| 2095170 | 上蓋 | ||
| 0070840 | 六角ボルト/M4×8 | ||
| 209513-PD0 | 針棒カバー | ||
| 2096410 | ピン | ||
| 0045430 | 止ネジ/M4×4 | ||
| 2096450 | 止バネ | ||
| 0070170 | 平ネジ/M4×5 | ||
| 2096360 | ラッチネシ | ||
| 2096180 | アイガード | ||
| 2096190 | アイガード | ||
| 0070620 | 平ネジ/M3×6 | ||
| 2028750 | 座金 | ||
| 2096510 | ブラケット | ||
| 2403050 | 防振ゴム | ||
| 0070660 | 段付ネジ/M4 | ||
| 2103070 | 波板座金 | ||
| 2095430 | 前カバー(左) | ||
| 0070770 | 皿ネジ/M4×7 | ||
| 209576-910 | クロスプレー卜(組) | ||
| 209571-910 | クロスプレー卜(組) | ||
| 2700420 | ブッシュ | ||
| 0045430 | 止ネジ/M4×4 | ||
| 2103070 | 波板座金 | ||
| 0070660 | 段付ネジ/M4 | ||
| 2700430 | レバー | ||
| 2700440 | ネジリバネ | ||
| 0071720 | 段付ネジ/M4 | ||
| 2700450 | ブラケット | ||
| 2403050 | 防振ゴム | ||
| 007023A0 | 平ネジ/M4×16 | ||
| 0048210 | 六角ナット/M4 | ||
| 209547-PB0 | 横カバー | ||
| 0070180 | 平ネジ/M4×6 | ||
| 2403430 | 座金 | ||
| 0070250 | 平ネジ/M4×20 | ||
| 2012520 | バネ座金 | ||
| 2403050 | 防振ゴム | ||
| 2700480 | ラッチ | ||
| 0070080 | 平ネジ/M3×4 | ||
| 2700490 | ラッチ | ||
| 0071800 | 平ネジ/M3.5×4.5 | ||
| 2403050 | 防振ゴム | ||
| 2096440 | 面板 | ||
| 0070820 | 小ネジ/M4×8 |
COVER(2) COVER REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2096870 後蓋 COVER PLATE 1 2 0070200 平ネジ/M4×10 SCREW 4 3 2095170 上蓋 BED COVER PLATE 1 4 0070840 六角ボルト/M4×8 BOLT 4 5 209513-PD0 針棒カバー NEEDLE BAR COVER 1 6 2096410 ピン PIN 1 7 0045430 止ネジ/M4×4 SCREW 1 8 2096450 止バネ SPRING 1 9 0070170 平ネジ/M4×5 SCREW 1 10 2096360 ラッチネシ SCREW 1 11 2096180 アイガード EYE GUARD 1 12 2096190 アイガード EYE GUARD 2 13 0070620 平ネジ/M3×6 SCREW 2 14 2028750 座金 WASHER 1 15 2096510 ブラケット BRACKET 1 16 2403050 防振ゴム CUSHION RUBBER 1 17 0070660 段付ネジ/M4 SCREW 1 18 2103070 波板座金 WASHER 1 19 2095430 前カバー(左) FRONT COVER (LEFT) 2 20 0070770 皿ネジ/M4×7 SCREW 1 21 209576-910 クロスプレー卜(組) CLOTH PLATE ASSEMBLY 1 22 209571-910 クロスプレー卜(組) CLOTH PLATE ASSEMBLY 1 23 2700420 ブッシュ BUSHING 1 24 0045430 止ネジ/M4×4 SCREW 1 25 2103070 波板座金 WASHER 1 26 0070660 段付ネジ/M4 SCREW 1 27 2700430 レバー LEVER 1 28 2700440 ネジリバネ SPRING 1 29 0071720 段付ネジ/M4 SCREW 1 30 2700450 ブラケット BRACKET 1 31 2403050 防振ゴム CUSHION RUBBER 1 32 007023A0 平ネジ/M4×16 SCREW 1 33 0048210 六角ナット/M4 NUT 1 34 209547-PB0 横カバー SIDE COVER 2 35 0070180 平ネジ/M4×6 SCREW 2 36 2403430 座金 WASHER 2 37 0070250 平ネジ/M4×20 SCREW 1 38 2012520 バネ座金 SPRING WASHER 1 39 2403050 防振ゴム CUSHION RUBBER 1 40 2700480 ラッチ LATCH 1 41 0070080 平ネジ/M3×4 SCREW 1 42 2700490 ラッチ LATCH 1 43 0071800 平ネジ/M3.5×4.5 SCREW 1 44 2403050 防振ゴム CUSHION RUBBER 1 45 2096440 面板 FACE PLATE 1 46 0070820 小ネジ/M4×8 SCREW 1 7 jintex.in
Page 10
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 9 | M732 | 9 | |
| 10 | M732 | 10 | |
| 8 | M732 | 8 | |
| 7 | M752 | 7 | |
| 6 | M752 | 6 | |
| 4 | M752 | 4 | |
| 5 | M752 | 5 | |
| 11 | 11 | 11 | |
| 35 | 35 | 35 | |
| 34 | 34 | 34 | |
| 33 | 33 | 33 | |
| 12 | 12 | 12 | |
| 13 | 13 | 13 | |
| 22 | 22 | 22 | |
| 14 | 14 | 14 | |
| 1 | 1 | 1 | |
| 2 | 2 | 2 | |
| 3 | 3 | 3 | |
| 15 | 15 | 15 | |
| 16 | 16 | 16 | |
| 17 | 17 | 17 | |
| 18 | 18 | 18 | |
| 19 | 19 | 19 | |
| 20 | 20 | 20 | |
| 21 | 21 | 21 | |
| 27 | 27 | 27 | |
| 30 | 30 | 30 | |
| 37 | 37 | 37 | |
| 26 | 26 | 26 | |
| 29 | 29 | 29 | |
| M752-54A,55A | M752-54A,55Aを除く | ||
| 24 | 24 | 24 | |
| 23 | 23 | 23 | |
| 25 | 25 | 25 | |
| 28 | 28 | 28 | |
| 36 | 36 | 36 | |
| 31 | 31 | 31 | |
| 32 | 32 | 32 | |
| M752-180,181 | M752-180,181を除く |
M732 9 10 8 M752 7 6 M752 4 M752 5 11 35 34 33 12 13 22 14 1 2 3 15 16 17 18 19 20 21 27 30 37 26 29 M752-54A,55Aを除く Except M752-54A,55A 24 23 25 28 36 31 32 M752-180,181を除く Except M752-180,181 8 jintex.in
Page 11 — CRANKSHAFT DRIVE MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 209686-910 | クランク軸 | ||
| 0014590 | 止ネジ/C3×3 | ||
| 0053040 | 皿ネジ/C1×1.9 | ||
| 0045410 | 止ネジ/M6×8 | ||
| 2705100 | 段付ピン | ||
| 2096080 | 左蓋 | ||
| 0070190 | 平ネジ/M4×8 | ||
| 2096090 | 左蓋 | ||
| 0070440 | 皿ネジ/M4×10 | ||
| 0070200 | 平ネジ/M4×10 | ||
| 2095810 | ガスケット | ||
| 209671-920 | ブッシュ | ||
| 0070130 | 平ネジ/M3.5×8 | ||
| 2096370 | 止ネジ | ||
| 2405510 | 右軸受 | ||
| 204019A0 | 中間リンク | ||
| 2040180 | 皿バネ | ||
| 2405520 | 右軸受 | ||
| 2096060 | 右蓋 | ||
| 2403400 | Oリング | ||
| 2096070 | 押工板 | ||
| 0070200 | 平ネジ/M4×10 | ||
| 2084761 | 油切り | ||
| 2082720 | Oリング | ||
| 2094810 | ファン | ||
| 2096050 | プーリー | ||
| 0045060 | 止ネジ/M6×10 | ||
| 0045410 | 止ネジ/M6×8 | ||
| 0045100 | 六角穴ボルト/M6×16 | ||
| 2405360 | 座金 | ||
| 209514-PD0 | プーリー蓋 | ||
| 0071050 | 平ネジ/M4×40 | ||
| 209591-910 | ボールベアリング(組) | ||
| 0045720 | 止ネジ/M5×10 | ||
| 0045140 | 止ネジ/M5×5 | ||
| 209613-D0 | ウォーム | ||
| 0045140 | 止ネジ/M5×5 |
クランクシャフト機構 CRANKSHAFT DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209686-910 クランク軸 CRANK SHAFT 1 2 0014590 止ネジ/C3×3 SCREW 2 3 0053040 皿ネジ/C1×1.9 SCREW 1 4 0045410 止ネジ/M6×8 SCREW 1 5 2705100 段付ピン PIN 1 6 2096080 左蓋 LEFT COVER 1 7 0070190 平ネジ/M4×8 SCREW 3 8 2096090 左蓋 LEFT COVER 1 9 0070440 皿ネジ/M4×10 SCREW 2 10 0070200 平ネジ/M4×10 SCREW 1 11 2095810 ガスケット GASKET 1 12 209671-920 ブッシュ BUSHING 1 13 0070130 平ネジ/M3.5×8 SCREW 2 14 2096370 止ネジ SCREW 1 15 2405510 右軸受 BUSHING 1 16 204019A0 中間リンク SPACER 1 17 2040180 皿バネ SPRING WASHER 4 18 2405520 右軸受 BUSHING 1 19 2096060 右蓋 RIGHT COVER 1 20 2403400 Oリング O RING 1 21 2096070 押工板 PLATE 1 22 0070200 平ネジ/M4×10 SCREW 3 23 2084761 油切り OIL SEAL 1 24 2082720 Oリング O RING 1 25 2094810 ファン FAN 1 26 2096050 プーリー MACHINE PULLEY 1 27 0045060 止ネジ/M6×10 SCREW 1 28 0045410 止ネジ/M6×8 SCREW 1 29 0045100 六角穴ボルト/M6×16 BOLT 1 30 2405360 座金 WASHER 1 31 209514-PD0 プーリー蓋 COVER 1 32 0071050 平ネジ/M4×40 SCREW 3 33 209591-910 ボールベアリング(組) BALL BEARING ASSEMBLY 1 34 0045720 止ネジ/M5×10 SCREW 1 35 0045140 止ネジ/M5×5 SCREW 1 36 209613-D0 ウォーム WORM 1 37 0045140 止ネジ/M5×5 SCREW 1 9 jintex.in
Page 12
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| M732-86,355 | M752-23B を除く | ||
| M752 | 1本針(1-needle) | ||
| M752 | 2本針(2-needle) | ||
| M732 | 2本針(2-needle) | ||
| M732 | 3本針(3-needle) |
11 10 9 8 7 12 4 3 M732-86,355 M752-23B を除く Except M732-86,355 M752-23B 6 5 2 1 13 14 21 22 27 15 17 16 32 33 18 19 20 28 29 30 31 24 25 M752 1本針(1-needle) 24 26 M752 2本針(2-needle) 24 26 M732 2本針(2-needle) 24 27 M732 3本針(3-needle) 10 jintex.in
Page 13 — NEEDLE DRIVE MECHANISM(1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 209544-920 | ロッド | ||
| 007023A0 | 平ネジ/M4×16 | ||
| 209552-920 | クランク | ||
| 0045330 | 六角ボルト/M6×12 | ||
| 2710010 | ピン | ||
| 0045380 | 止ネジ/M4×6 | ||
| 2095820 | カラー | ||
| 2050610 | 止メ輪 | ||
| 2403110 | 座金 | ||
| 2405370 | カラー | ||
| 0045430 | 止ネジ/M4×4 | ||
| 2082500 | オイルシール | ||
| 209567-920 | レバー | ||
| 0071500 | 六角ボルト/M6×12 | ||
| 2084250 | 針棒リンク | ||
| 209690-910 | リングピン(組) | ||
| 0045450 | 止ネジ/M3×4 | ||
| 208903-C0 | 針棒 | ||
| 209566-920 | 針棒抱き | ||
| 0070130 | 平ネジ/M3.5×8 | ||
| 2096400 | キャップ | ||
| 2401290 | Oリング | ||
| 0045430 | 止ネジ/M4×4 | ||
| XXXXXX | 針留 | ||
| 005292-HU0 | 止ネジ(C3) | ||
| 005292-HU0 | 止ネジ(C3) | ||
| 005292-HU0 | 止ネジ(C3) | ||
| 2096470 | カバー | ||
| 2096480 | カバー | ||
| 2096420 | 給油フエルト | ||
| 0071920 | 附ケネジ/M4 | ||
| 2096460 | カバー | ||
| 0070180 | 平ネジ/M4×6 |
針振り機構(1) NEEDLE DRIVE MECHANISM(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209544-920 ロッド ROD 1 2 007023A0 平ネジ/M4×16 SCREW 2 3 209552-920 クランク CRANK 1 4 0045330 六角ボルト/M6×12 BOLT 1 5 2710010 ピン PIN 1 6 0045380 止ネジ/M4×6 SCREW 1 7 2095820 カラー COLLAR 1 8 2050610 止メ輪 RING 1 9 2403110 座金 WASHER 1 10 2405370 カラー COLLAR 1 11 0045430 止ネジ/M4×4 SCREW 2 12 2082500 オイルシール OIL SEAL 1 13 209567-920 レバー LEVER 1 14 0071500 六角ボルト/M6×12 BOLT 1 15 2084250 針棒リンク LINK/NEEDLE BAR DRIVE 1 16 209690-910 リングピン(組) PIN ASSEMBLY 2 17 0045450 止ネジ/M3×4 SCREW 2 18 208903-C0 針棒 NEEDLE BAR 1 19 209566-920 針棒抱き NEEDLE BAR CLAMP 1 20 0070130 平ネジ/M3.5×8 SCREW 1 21 2096400 キャップ CAP 1 22 2401290 Oリング O RING 1 23 0045430 止ネジ/M4×4 SCREW 1 24 XXXXXX 針留 NEEDLE HOLDER 1 25 005292-HU0 止ネジ(C3) SCREW 1 26 005292-HU0 止ネジ(C3) SCREW 2 27 005292-HU0 止ネジ(C3) SCREW 3 28 2096470 カバー COVER 1 29 2096480 カバー COVER 1 30 2096420 給油フエルト FELT 1 31 0071920 附ケネジ/M4 SCREW 2 32 2096460 カバー COVER 1 33 0070180 平ネジ/M4×6 SCREW 1 ●XXXXXXはゲージパーツです。 64~66頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-66). 11 jinteх.in
Page 14
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 25 | 25 | Part 25 | |
| 26 | 26 | Part 26 | |
| 27 | 27 | Part 27 | |
| 22 | 22 | Part 22 | |
| 23 | 23 | Part 23 | |
| 21 | 21 | Part 21 | |
| 24 | 24 | Part 24 | |
| 28 | 28 | Part 28 | |
| 29 | 29 | Part 29 | |
| 18 | 18 | Part 18 | |
| 17 | 17 | Part 17 | |
| 16 | 16 | Part 16 | |
| 19 | 19 | Part 19 | |
| 20 | 20 | Part 20 | |
| 30 | 30 | Part 30 | |
| 31 | 31 | Part 31 | |
| 32 | 32 | Part 32 | |
| 33 | 33 | Part 33 | |
| 9 | 9 | Part 9 | |
| 6 | 6 | Part 6 | |
| 5 | 5 | Part 5 | |
| 11 | 11 | Part 11 | |
| 10 | 10 | Part 10 | |
| 12 | 12 | Part 12 | |
| 13 | 13 | Part 13 | |
| 16 | 16 | Part 16 | |
| 8 | 8 | Part 8 | |
| 7 | 7 | Part 7 | |
| 1 | 1 | Part 1 | |
| 14 | 14 | Part 14 | |
| 15 | 15 | Part 15 |
M732 26 27 25 22 23 21 24 28 29 18 17 16 19 20 30 31 32 33 M752 9 6 5 11 10 12 13 16 8 7 1 M752-180,181を除く Except M752-180,181 14 15 12 jintex.in

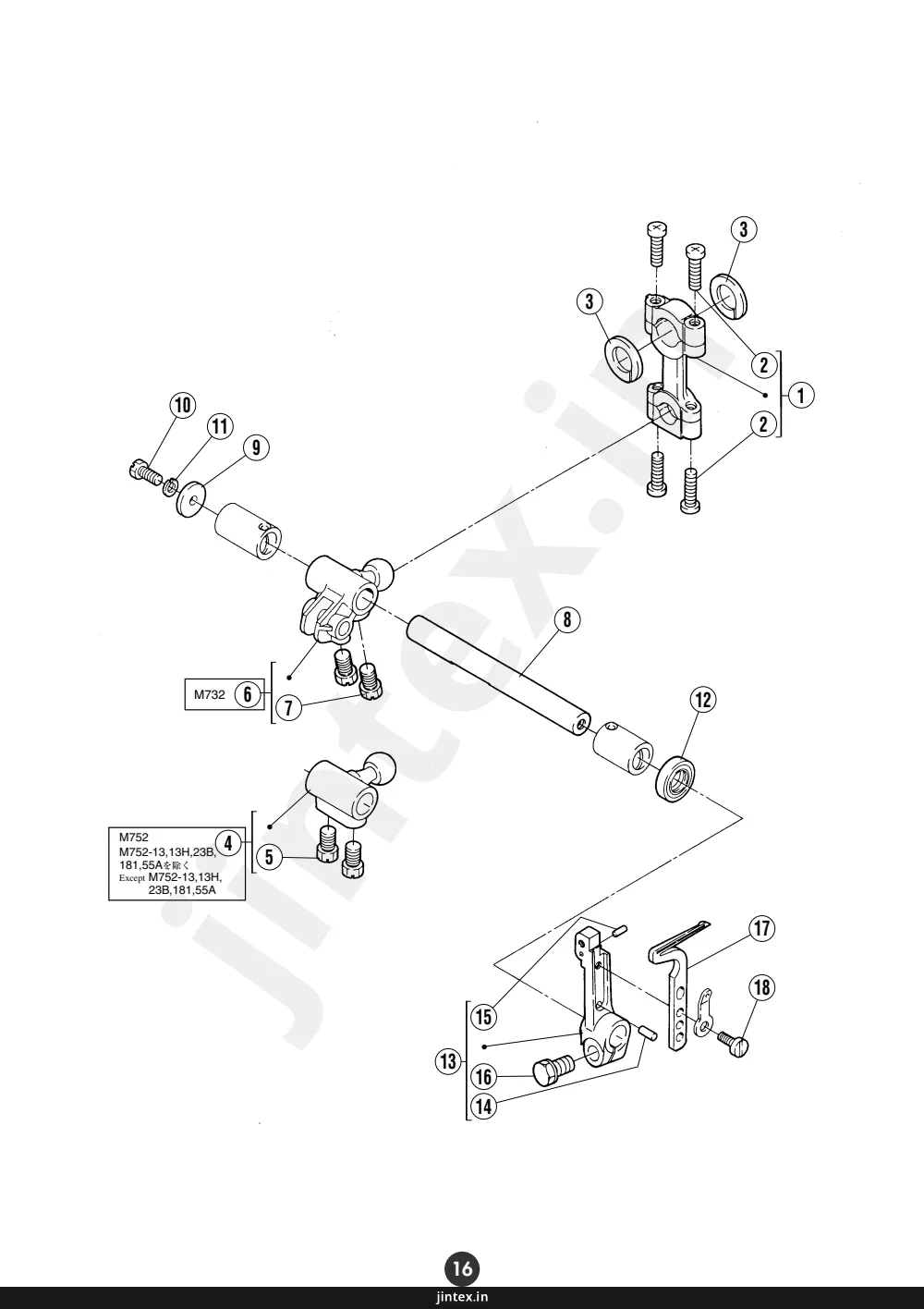

Page 16
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| M732-86,355 | M752-13H,23B | ||
| M732-86,355 | M752-13H,23B |
M732-86,355 M752-13H,23B M732-86,355 Except M732-86,355 M752-13H,23B 4 5 1 2 2 3 3 6 10 11 8 9 7 20 18 19 21 30 15 14 23 24 25 26 27 28 29 16 17 13 12 14 jintex.in
Page 17 — UPPER LOOPER DRIVE MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 209546-920 | ロッド | ||
| 007023A0 | 平ネジ/M4×16 | ||
| 2096600 | 振れ止め | ||
| 209560-920 | クランク | ||
| 0073690 | 六角ボルト/M6×9 | ||
| 2095830 | 軸 | ||
| 2403380 | 座金 | ||
| 0071740 | 六角ネジ/M5×10 | ||
| 3030670 | バネ座金 | ||
| 210586A0 | オイルシール | ||
| 2405640 | 栓 | ||
| 209568-920 | レバー | ||
| 0071500 | 六角ボルト/M6×12 | ||
| 209587-910 | 上ルーバー台(組) | ||
| 179130-050 | フェルト | ||
| 179136A910 | 平行ピン(組) | ||
| 0045450 | 止ネジ/M3×4 | ||
| 2095890 | 上ルーバー土台 | ||
| 0045100 | 六角穴ボルト/M6×16 | ||
| 2715190 | フィルター | ||
| 2095900 | カバー | ||
| 0070390 | 皿ネジ/M2.5×6 | ||
| XXXXXX | 上ルーバー | ||
| 001998-20 | 平ネジ/C4×6 | ||
| 209703-910 | 給油ピン(組) | ||
| 2102140 | 栓 | ||
| 0045430 | 止ネジ/M4×4 | ||
| 2096530 | 蓋 | ||
| 0070180 | 平ネジ/M4×6 | ||
| 0070330 | 平ネジ/M2.5×8 |
上ルーバー機構 UPPER LOOPER DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209546-920 ロッド ROD 1 2 007023A0 平ネジ/M4×16 SCREW 4 3 2096600 振れ止め GUIDE 2 4 209560-920 クランク CRANK 1 5 0073690 六角ボルト/M6×9 BOLT 2 6 2095830 軸 SHAFT 1 7 2403380 座金 WASHER 1 8 0071740 六角ネジ/M5×10 SCREW 1 9 3030670 バネ座金 SPRING WASHER 1 10 210586A0 オイルシール OIL SEAL 1 11 2405640 栓 PLUG 1 12 209568-920 レバー LEVER 1 13 0071500 六角ボルト/M6×12 BOLT 1 14 209587-910 上ルーバー台(組) UPPER LOOPER HOLDER ASSEMBLY 1 15 179130-050 フェルト FELT 1 16 179136A910 平行ピン(組) PIN ASSEMBLY 1 17 0045450 止ネジ/M3×4 SCREW 1 18 2095890 上ルーバー土台 BASE/UPPER LOOPER HOLDER 1 19 0045100 六角穴ボルト/M6×16 BOLT 2 20 2715190 フィルター FILTER 1 21 2095900 カバー COVER 1 22 0070390 皿ネジ/M2.5×6 SCREW 1 23 XXXXXX 上ルーバー UPPER LOOPER 1 24 001998-20 平ネジ/C4×6 SCREW 1 25 209703-910 給油ピン(組) PIN ASSEMBLY 1 26 2102140 栓 PLUG 1 27 0045430 止ネジ/M4×4 SCREW 1 28 2096530 蓋 COVER 1 29 0070180 平ネジ/M4×6 SCREW 1 30 0070330 平ネジ/M2.5×8 SCREW 1 ●XXXXXXはゲージパーツです。 "XXXXXX" indicates gauge part numbers. 64~66頁のゲージパーツ表で確認してください。 Please refer to the gauge part list (pages 64-66). 15 jintex.in
Page 18
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| M752-13,13H,23B,181,55A | M752 |
M732 6 7 4 5 M752 M752-13,13H,23B,181,55A Except M752-13,13H, 23B,181,55A 10 11 9 8 12 13 14 15 16 17 18 3 2 1 3 2 16 jintexin.in
Page 19 — LOWER LOOPER DRIVE MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 209546-920 | ロッド | ||
| 007023A0 | 平ネジ/M4×16 | ||
| 2096600 | 揺れ止め | ||
| 209560-920 | クランク | ||
| 0073690 | 六角ボルト/M6×9 | ||
| 209563-920 | クランク | ||
| 0073690 | 六角ボルト/M6×9 | ||
| 2095830 | 軸 | ||
| 2403380 | 座金 | ||
| 0071740 | 六角ネジ/M5×10 | ||
| 3030670 | バネ座金 | ||
| 210586A0 | オイルシール | ||
| 209007-911 | 下ルーバー台(組) | ||
| 2082590 | 平行ピン | ||
| 2090830 | 平行ピン | ||
| 0071500 | 六角ボルト/M6×12 | ||
| XXXXXX | 下ルーバー | ||
| 001175-30 | 平ネジ/C4×10 |
下ルーバー機構 LOWER LOOPER DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209546-920 ロッド ROD 1 2 007023A0 平ネジ/M4×16 SCREW 4 3 2096600 揺れ止め GUIDE 2 4 209560-920 クランク CRANK 1 5 0073690 六角ボルト/M6×9 BOLT 2 6 209563-920 クランク CRANK 1 7 0073690 六角ボルト/M6×9 BOLT 2 8 2095830 軸 SHAFT 1 9 2403380 座金 WASHER 1 10 0071740 六角ネジ/M5×10 SCREW 1 11 3030670 バネ座金 SPRING WASHER 1 12 210586A0 オイルシール OIL SEAL 1 13 209007-911 下ルーバー台(組) LOWER LOOPER HOLDER ASSEMBLY 1 14 2082590 平行ピン PIN 1 15 2090830 平行ピン PIN 1 16 0071500 六角ボルト/M6×12 BOLT 1 17 XXXXXX 下ルーバー LOWER LOOPER 1 18 001175-30 平ネジ/C4×10 SCREW 1 ●XXXXXXはゲージパーツです。 64~66頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-66). 17 jintex.in
Page 20
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | Assembly | ||
| 2 | Assembly | ||
| 3 | Screw | ||
| 4 | Assembly | ||
| 5 | Screw | ||
| 6 | Assembly | ||
| 7 | Screw | ||
| 8 | Assembly | ||
| 9 | Washer | ||
| 10 | Assembly | ||
| 11 | Spring | ||
| 12 | Knob | ||
| 13 | Assembly | ||
| 14 | Assembly | ||
| 15 | Screw | ||
| 16 | Knob | ||
| 17 | Screw | ||
| 18 | Washer | ||
| 19 | Assembly | ||
| 20 | Assembly | ||
| 21 | Screw | ||
| 22 | Assembly | ||
| 23 | Screw | ||
| 24 | Assembly | ||
| 25 | Assembly | ||
| 26 | Screw | ||
| 27 | Screw | ||
| 28 | Assembly | ||
| 29 | Assembly | ||
| 30 | Pin | ||
| 31 | Screw | ||
| 32 | Assembly | ||
| 33 | Pin | ||
| 34 | Assembly | ||
| 35 | Assembly | ||
| 36 | Screw | ||
| 37 | Pin | ||
| 38 | Spring | ||
| 39 | Washer | ||
| 40 | Washer | ||
| 41 | Washer |
18 jintex.in
Page 21 — FEED MECHANISM(1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 209556-910 | 差動送りクランク(組) | ||
| 0070110 | 平ネジ/M3×8 | ||
| 0045330 | 六角穴ボルト/M6×12 | ||
| 204140A0 | リンク/差動調節 | ||
| 0070580 | 段付ネジ/M5 | ||
| 209570-920 | レバー | ||
| 0045330 | 六角穴ボルト/M6×12 | ||
| 272533A1 | 軸 | ||
| 2041850 | Oリング | ||
| 2096490 | レバー | ||
| 2725340 | ネジリバネ | ||
| 0071610 | 段付ネジ/M5 | ||
| 2096500 | 調節板 | ||
| 204143A0 | ストッパー | ||
| 0070210 | 平ネジ/M4×12 | ||
| 252069A0 | ナット | ||
| 0070590 | 段付ネジ/M4.5 | ||
| 2113010 | バネ座金 | ||
| 2095940 | ロッド | ||
| 209555-920 | クランク | ||
| 0045330 | 六角穴ボルト/M6×12 | ||
| 2710010 | ピン | ||
| 0045380 | 止ネジ/M4×6 | ||
| 240012-20 | ニードルベアリング | ||
| 209592-910 | 調節台 | ||
| 2107170 | 平行ピン | ||
| 0045140 | 止ネジ/M5×5 | ||
| 2725010 | エキセン | ||
| 2101290 | 案内/送りエキセン | ||
| 2101300 | 板バネ | ||
| 0045350 | 止ネジ/M3×4 | ||
| 272504-910 | エキセン(組) | ||
| 2404360 | スプリングピン | ||
| 2725020 | ラチェット | ||
| 2725030 | ネジリバネ | ||
| 0070380 | 段付ネジ/M2 | ||
| 2096390 | プッシュボタン | ||
| 2405170 | 圧縮バネ | ||
| 2025220 | 止メ輪 | ||
| 2404840 | 座金 | ||
| 2000200 | Oリング |
送 り 機構(1) FEED MECHANISM(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209556-910 差動送りクランク(組) CRANK ASSEMBLY 1 2 0070110 平ネジ/M3×8 SCREW 2 3 0045330 六角穴ボルト/M6×12 BOLT 1 4 204140A0 リンク/差動調節 LINK/DIFF. FEED REGULATING 1 5 0070580 段付ネジ/M5 SCREW 2 6 209570-920 レバー LEVER 1 7 0045330 六角穴ボルト/M6×12 BOLT 1 8 272533A1 軸 SHAFT 1 9 2041850 Oリング O RING 1 10 2096490 レバー LEVER 1 11 2725340 ネジリバネ SPRING 1 12 0071610 段付ネジ/M5 SCREW 1 13 2096500 調節板 REGULATOR PLATE 1 14 204143A0 ストッパー STOPPER 2 15 0070210 平ネジ/M4×12 SCREW 2 16 252069A0 ナット NUT 1 17 0070590 段付ネジ/M4.5 SCREW 1 18 2113010 バネ座金 SPRING WASHER 1 19 2095940 ロッド ROD 1 20 209555-920 クランク CRANK 1 21 0045330 六角穴ボルト/M6×12 BOLT 1 22 2710010 ピン PIN 1 23 0045380 止ネジ/M4×6 SCREW 1 24 240012-20 ニードルベアリング NEEDLE BEARING 1 25 209592-910 調節台 REGULATOR 1 26 2107170 平行ピン PIN 1 27 0045140 止ネジ/M5×5 SCREW 2 28 2725010 エキセン ECCENTRIC 1 29 2101290 案内/送りエキセン GUIDE/FEED ECCENTRIC 1 30 2101300 板バネ FLAT SPRING 1 31 0045350 止ネジ/M3×4 SCREW 2 32 272504-910 エキセン(組) ECCENTRIC ASSEMBLY 1 33 2404360 スプリングピン SPRING PIN 2 34 2725020 ラチェット RATCHET 1 35 2725030 ネジリバネ SPRING 1 36 0070380 段付ネジ/M2 SCREW 1 37 2096390 プッシュボタン PUSH BUTTON 1 38 2405170 圧縮バネ SPRING 1 39 2025220 止メ輪 RING 1 40 2404840 座金 WASHER 2 41 2000200 Oリング O RING 2 19 jintex.in
Page 22
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 33 | M752-23B | Except M752-23B | |
| 35 | M752-23B | Except M752-23B | |
| 4 | M732-48,48P2 | M752 Except M732-48,48P2 M752 | |
| 3 | M732-48,48P2 | M752 |
M752-23B Except M752-23B 33 34 M752-23B Except M752-23B 35 36 37 19 20 22 21 39 40 38 9 13 1 10 11 12 5 6 7 8 2 4 M732-48,48P2 M752 Except M732-48,48P2 M752 3 M732-48,48P2 M752 29 30 31 32 26 25 24 27 28 15 14 16 17 18 20 jintex.in
Page 23 — FEED MECHANISM (2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 2041241 | 差動送り台 | ||
| XXXXXX | 差動送り歯 | ||
| 0011890 | 平ネジ/C4×7.5 | ||
| 001175-30 | 平ネジ/C4×10 | ||
| 2041220 | リンク/差動送り | ||
| 2041140 | ブッシュ | ||
| 0052310 | 六角ネジ/C5 | ||
| 2041150 | 座金 | ||
| 2058570 | 角駒/送り台案内 | ||
| 204439A0 | 座金 | ||
| 0070410 | 皿ネジ/M3×6 | ||
| 2403100 | 栓 | ||
| 2048100 | 角駒/送り上下 | ||
| 2095950 | 送り台案内 | ||
| 0070190 | 平ネジ/M4×8 | ||
| 2081090 | 送り台/油除ケ | ||
| 2095190 | 油切り案内 | ||
| 0070090 | 平ネジ/M3×5 | ||
| 2095840 | 軸 | ||
| 2050610 | 止メ輪 | ||
| 2403110 | 座金 | ||
| 2081731 | 栓 | ||
| 204123A1 | 主送り台 | ||
| XXXXXX | 主送り歯(組) | ||
| XXXXXX | 主送り歯 | ||
| XXXXXX | 補助送り歯 | ||
| 0054920 | 平ネジ/C1×6 | ||
| 001175-20 | 平ネジ/C4×8 | ||
| 204111A0 | リンク/主送り | ||
| 2041140 | ブッシュ | ||
| 0052310 | 六角ネジ/C5 | ||
| 2041150 | 座金 | ||
| 209564-920 | クランク | ||
| 0045330 | 六角穴ボルト/M6×12 | ||
| 2096770 | ピン | ||
| 0048050 | 六角ナット/M5 | ||
| 2400620 | 座金 | ||
| 2096720 | 案内軸 | ||
| 0045430 | 止ネジ/M4×4 | ||
| 2096730 | ブツシュ |
送 り 機 構 (2) FEED MECHANISM (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2041241 差動送り台 DIFFERENTIAL FEED BAR 1 2 XXXXXX 差動送り歯 DIFFERENTIAL FEED DOG 1 3 0011890 平ネジ/C4×7.5 SCREW 1 4 001175-30 平ネジ/C4×10 SCREW 1 5 2041220 リンク/差動送り LINK/DIFFERENTIAL FEED 1 6 2041140 ブッシュ BUSHING 1 7 0052310 六角ネジ/C5 SCREW 1 8 2041150 座金 WASHER 1 9 2058570 角駒/送り台案内 BLOCK/FEED BAR GUIDE 1 10 204439A0 座金 WASHER 1 11 0070410 皿ネジ/M3×6 SCREW 1 12 2403100 栓 PLUG 1 13 2048100 角駒/送り上下 BLOCK/FEED BAR LIFT 1 14 2095950 送り台案内 GUIDE/FEED BAR 1 15 0070190 平ネジ/M4×8 SCREW 4 16 2081090 送り台/油除ケ OIL SHIELD/FEED BAR GUIDE 2 17 2095190 油切り案内 GUIDE/FEED BAR OIL SEAL 1 18 0070090 平ネジ/M3×5 SCREW 4 19 2095840 軸 SHAFT 4 20 2050610 止メ輪 RING 1 21 2403110 座金 WASHER 2 22 2081731 栓 PLUG 1 23 204123A1 主送り台 MAIN FEED BAR 1 24 XXXXXX 主送り歯(組) MAIN FEED DOG ASSEMBLY 1 25 XXXXXX 主送り歯 MAIN FEED DOG 1 26 XXXXXX 補助送り歯 AUXILIARY FEED DOG 1 27 0054920 平ネジ/C1×6 SCREW 1 28 001175-20 平ネジ/C4×8 SCREW 1 29 204111A0 リンク/主送り LINK/MAIN FEED 1 30 2041140 ブッシュ BUSHING 1 31 0052310 六角ネジ/C5 SCREW 1 32 2041150 座金 WASHER 1 33 209564-920 クランク CRANK 1 34 0045330 六角穴ボルト/M6×12 BOLT 1 35 2096770 ピン PIN 1 36 0048050 六角ナット/M5 NUT 1 37 2400620 座金 WASHER 1 38 2096720 案内軸 FEED BAR PIN 1 39 0045430 止ネジ/M4×4 SCREW 2 40 2096730 ブツシュ BUSHING 1 ●XXXXXXはゲージパーツです。 64~66頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-66). 21 jintex.in
Page 24
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 11 | M752 | M752-23Bを除く Except M752-23B | |
| 12 | M732 | M732 | |
| 10 | M732 | M732 | |
| 17 | M732 | M732 | |
| 16 | M752 | M752 | |
| 26 | M732 | M732 | |
| 24 | M752 | M752 | |
| 23 | M752 | M752-23Bを除く Except M752-23B | |
| 25 | M732 | M732 |
M752 11 M732 12 8 9 15 14 M752 M752-23Bを除く Except M752-23B 5 4 3 7 10 M732 6 1 2 22 17 M732 19 20 21 18 25 M732 16 M752 26 M732 24 M752 M752 M752-23Bを除く Except M752-23B 23 22 jintex.in
Page 25 — KNIFE DRIVE MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 209545-920 | ロッド | 1 |
| 2 | 007023A0 | 平ネジ/M4×16 | 2 |
| 3 | 209554-920 | クランク | 1 |
| 4 | 0045330 | 六角穴ボルト/M6×12 | 1 |
| 5 | 2710010 | ピン | 1 |
| 6 | 0045380 | 止ネジ/M4×6 | 1 |
| 7 | 2082350 | 座金 | 1 |
| 8 | 2095980 | 上メス台 | 1 |
| 9 | 2046380 | 上メス抱キ | 1 |
| 10 | 2084021 | 上メス抱キ(平メス用) | 1 |
| 11 | 2096740 | ピン | 1 |
| 12 | 2096750 | ピン | 1 |
| 13 | 0070130 | 平ネジ/M3.5×8 | 2 |
| 14 | XXXXXX | 上メス | 1 |
| 15 | 0050880 | 六角ネジ/C4×7.5 | 1 |
| 16 | 2088510 | 下メス台 | 1 |
| 17 | 2095420 | 下メス台 | 1 |
| 18 | 0070190 | 平ネジ/M4×8 | 1 |
| 19 | XXXXXX | 下メス | 1 |
| 20 | 2101840 | 下メス押エ | 1 |
| 21 | 0021930 | 六角ネジ/C5×8.5 | 1 |
| 22 | 2041580 | 圧縮バネ | 1 |
| 23 | 2096660 | ガイド | 1 |
| 24 | 0070200 | 平ネジ/M4×10 | 2 |
| 25 | 2096670 | ガイド | 1 |
| 26 | 0070210 | 平ネジ/M4×12 | 2 |
上下メス機構 KNIFE DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209545-920 ロッド ROD 1 2 007023A0 平ネジ/M4×16 SCREW 2 3 209554-920 クランク CRANK 1 4 0045330 六角穴ボルト/M6×12 BOLT 1 5 2710010 ピン PIN 1 6 0045380 止ネジ/M4×6 SCREW 1 7 2082350 座金 WASHER 1 8 2095980 上メス台 UPPER BLADE LEVER 1 9 2046380 上メス抱キ UPPER BLADE CLAMP 1 10 2084021 上メス抱キ(平メス用) UPPER BLADE CLAMP 1 11 2096740 ピン PIN 1 12 2096750 ピン PIN 1 13 0070130 平ネジ/M3.5×8 SCREW 2 14 XXXXXX 上メス UPPER BLADE 1 15 0050880 六角ネジ/C4×7.5 SCREW 1 16 2088510 下メス台 LOWER BLADE HOLDER 1 17 2095420 下メス台 LOWER BLADE LEVER 1 18 0070190 平ネジ/M4×8 SCREW 1 19 XXXXXX 下メス LOWER BLADE 1 20 2101840 下メス押エ CLAMP/LOWER BLADE 1 21 0021930 六角ネジ/C5×8.5 SCREW 1 22 2041580 圧縮バネ SPRING 1 23 2096660 ガイド GUIDE 1 24 0070200 平ネジ/M4×10 SCREW 2 25 2096670 ガイド GUIDE 1 26 0070210 平ネジ/M4×12 SCREW 2 ●XXXXXXはゲージパーツです。 64~66頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-66). 23 jintex.in
Page 26
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 5 | M732 | Lever | |
| 4 | M752 | Bracket |
16 19 17 18 14 15 21 20 11 10 13 22 3 9 12 2 1 5 M732 6 8 7 4 M752 28 27 29 30 31 33 32 25 24 26 24 jinttex.in
Page 27 — 押工機構(1) PRESSER FOOT MECHANISM(1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 2096780 | 押工台 | ||
| 2085490 | 平行ピン | ||
| 0045940 | 止ネジ/M4×4 | ||
| 2094711 | フィンガーガード | ||
| 2094721 | フィンガーガード | ||
| 0070080 | 平ネジ/M3×4 | ||
| 2024510 | チェーンカッター | ||
| 0070090 | 平ネジ/M3×5 | ||
| 2095960 | 軸 | ||
| 2095970 | ブッシュ | ||
| 0045430 | 止ネジ/M4×4 | ||
| 2740050 | ネジリバネ | ||
| 2740040 | レバー | ||
| 274003-921 | カラー | ||
| 0045340 | ボルト/M6×14 | ||
| 2740060 | リンク | ||
| 2094520 | レバー/足揚ゲ | ||
| 2094580 | ネジリバネ | ||
| 0070600 | 段付ネジ/M10 | ||
| 2096760 | ストッパー | ||
| 0070200 | 平ネジ/M4×10 | ||
| 0071750 | ネジ | ||
| 0048050 | 六角ナット/M5 | ||
| 209603-910 | 押工棒 | ||
| 2055840 | スプリングピン | ||
| 2740130 | ピン | ||
| 2087730 | 圧縮バネ | ||
| 2096380 | 調節ネジ | ||
| 274016A0 | レバー | ||
| 2740170 | ネジリバネ | ||
| 0071710 | 段付ネジ/M4 | ||
| 2096520 | ストッパー | ||
| 0071300 | 平ネジ/M4×7 |
押工機構(1) PRESSER FOOT MECHANISM(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2096780 押工台 PRESSER ARM 1 2 2085490 平行ピン PIN 1 3 0045940 止ネジ/M4×4 SCREW 1 4 2094711 フィンガーガード FINGER GUARD 1 5 2094721 フィンガーガード FINGER GUARD 1 6 0070080 平ネジ/M3×4 SCREW 1 7 2024510 チェーンカッター CHAIN CUTTER 1 8 0070090 平ネジ/M3×5 SCREW 1 9 2095960 軸 SHAFT 1 10 2095970 ブッシュ BUSHING 1 11 0045430 止ネジ/M4×4 SCREW 1 12 2740050 ネジリバネ SPRING 1 13 2740040 レバー LEVER 1 14 274003-921 カラー COLLAR 1 15 0045340 ボルト/M6×14 SCREW 1 16 2740060 リンク LINK 1 17 2094520 レバー/足揚ゲ LEVER/FOOT LIFT 1 18 2094580 ネジリバネ SPRING 1 19 0070600 段付ネジ/M10 SCREW 1 20 2096760 ストッパー STOPPER 1 21 0070200 平ネジ/M4×10 SCREW 2 22 0071750 ネジ SCREW 1 23 0048050 六角ナット/M5 NUT 1 24 209603-910 押工棒 PRESSER BAR 1 25 2055840 スプリングピン SPRING PIN 1 26 2740130 ピン PIN 1 27 2087730 圧縮バネ SPRING 1 28 2096380 調節ネジ SCREW 1 29 274016A0 レバー LEVER 1 30 2740170 ネジリバネ SPRING 1 31 0071710 段付ネジ/M4 SCREW 1 32 2096520 ストッパー STOPPER 1 33 0071300 平ネジ/M4×7 SCREW 1 25 jintex.in
Page 28
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | BASE PLATE | |
| 2 | 2 | BRACKET | |
| 3 | 3 | BRACKET | |
| 4 | 4 | SCREW | |
| 5 | 5 | SCREW | |
| 6 | 6 | BRACKET | |
| 7 | 7 | SCREW | |
| 8 | 8 | BRACKET | |
| 9 | 9 | BRACKET | |
| 10 | 10 | BRACKET | |
| 11 | 11 | BRACKET | |
| 12 | 12 | BRACKET | |
| 13 | 13 | SPRING | |
| 14 | 14 | PIN | |
| 15 | 15 | BRACKET | |
| 16 | 16 | SCREW | |
| 17 | 17 | SCREW | |
| 18 | 18 | SCREW | |
| 19 | 19 | SPRING |
M732 (M732-86を除く) (Except M732-86) 19 18 10 17 13 14 15 12 11 M732-48,48P2を除く Except M732-48,48P2 M752 6 7 8 9 M752-180,181を除く Except M752-180,181 5 4 3 2 1 26 jintex.in
Page 29 — 押エ機構(2) PRESSER FOOT MECHANISM(2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| XXXXXX | 押エ | ||
| XXXXXX | 押エ爪 | ||
| 2011560 | 取付板/押エ | ||
| 0050890 | 平ネジ/C3×5.5 | ||
| 0050300 | 平ネジ/C1×2.3 | ||
| 2085470 | 押エ固定金 | ||
| 0070080 | 平ネジ/M3×4 | ||
| 208525-92B0 | ブラケット/押エ | ||
| 0053280 | 平ネジ/C4×6.3 | ||
| XXXXXX | 押エ(組) | ||
| 208958-B0 | ピン | ||
| 208528-B0 | ピン | ||
| 2089130 | ネジリバネ | ||
| 0054090 | 六角ナット/C3 | ||
| 2085310 | 補助押エ | ||
| 0050300 | 平ネジ/C1×2.3 | ||
| 0053280 | 平ネジ/C4×6.3 | ||
| 0070080 | 平ネジ/M3×4 | ||
| 2085290 | 大押エバネ |
押エ機構(2) PRESSER FOOT MECHANISM(2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 押エ PRESSER FOOT 1 2 XXXXXX 押エ爪 PRESSER FOOT FINGER 1 3 2011560 取付板/押エ SET PLATE/PRESSER FOOT 1 4 0050890 平ネジ/C3×5.5 SCREW 1 5 0050300 平ネジ/C1×2.3 SCREW 1 6 2085470 押エ固定金 REGULATOR 1 7 0070080 平ネジ/M3×4 SCREW 1 8 208525-92B0 ブラケット/押エ BRACKET/PRESSER FOOT 1 9 0053280 平ネジ/C4×6.3 SCREW 1 10 XXXXXX 押エ(組) PRESSER FOOT ASSEMBLY 1 11 208958-B0 ピン PIN 1 12 208528-B0 ピン PIN 1 13 2089130 ネジリバネ SPRING 1 14 0054090 六角ナット/C3 NUT 1 15 2085310 補助押エ FABRIC GUIDE 1 16 0050300 平ネジ/C1×2.3 SCREW 1 17 0053280 平ネジ/C4×6.3 SCREW 1 18 0070080 平ネジ/M3×4 SCREW 1 19 2085290 大押エバネ SPRING 1 ●XXXXXXはゲージパーツです。 64~66頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-66). 27 jintex.in
Page 30
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | CAP | ||
| 2 | GEAR | ||
| 3 | SET SCREW | ||
| 4 | SHAFT | ||
| 5 | WASHER | ||
| 6 | SCREW | ||
| 7 | SLEEVE | ||
| 8 | SLEEVE | ||
| 9 | CLAMP | ||
| 10 | BOLT | ||
| 11 | NUT | ||
| 12 | SCREW | ||
| 13 | ROD | ||
| 14 | BOLT | ||
| 15 | NUT | ||
| 16 | BRACKET | ||
| 17 | BOLT | ||
| 18 | BRACKET | ||
| 19 | BOLT | ||
| 20 | COVER | ||
| 21 | BALL JOINT | ||
| 22 | BRACKET | ||
| 23 | BOLT | ||
| 24 | SCREW | ||
| 25 | PLUG | ||
| 26 | WASHER | ||
| 27 | GASKET | ||
| 28 | SCREW | ||
| 29 | WASHER | ||
| 30 | PIN |
28 jintex.in
Page 31
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 209610-910 | ポンプ (組) | 1 | |
| 209612-D0 | ウォームホイール | 1 | |
| 0045140 | 止ネジ/M5×5 | 1 | |
| 212978-910 | ローター (内) 軸 | 1 | |
| 2129810 | ローター (外) | 1 | |
| 0070120 | 平小ネジ/M3.5×6 | 3 | |
| 2094080 | フィルター (内) | 1 | |
| 2094090 | フィルター (外) | 1 | |
| 2094100 | クランプ | 1 | |
| 0070110 | 平ネジ/M3×8 | 1 | |
| 0048000 | 六角ナット/M3 | 1 | |
| 0045290 | 六角穴ボルト/M4×16 | 2 | |
| 205113A0 | 給油パイプ | 1 | |
| 2001360 | 継手 | 2 | |
| 2021990 | クランプ | 2 | |
| 2096540 | 油配分器 | 1 | |
| 0070170 | 平ネジ/M4×5 | 1 | |
| 007023A0 | 平ネジ/M4×16 | 1 | |
| 2745860 | 継手ネジ | 1 | |
| 2096560 | 噴油ネジ | 1 | |
| 2403280 | 継手ネジ | 2 | |
| 2096580 | 油配分器 | 1 | |
| 2745920 | 継手 | 1 | |
| 209688-910 | オイルパン | 1 | |
| 005138B0 | 平ネジ/H11×12 | 1 | |
| 202287A0 | 座金 | 1 | |
| 2095780 | ガスケット | 1 | |
| 0045310 | 六角穴ボルト/M5×12 | 4 | |
| 2403390 | 座金 | 4 | |
| 2405660 | オイルチューブ | 1 |
給油機構 LUBRICATION MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 209610-910 ポンプ (組) PUMP ASSEMBLY 1 2 209612-D0 ウォームホイール WORM WHEEL 1 3 0045140 止ネジ/M5×5 SCREW 1 4 212978-910 ローター (内) 軸 ROTOR (INSIDE) SHAFT 1 5 2129810 ローター (外) ROTOR (OUTSIDE) 1 6 0070120 平小ネジ/M3.5×6 SCREW 3 7 2094080 フィルター (内) FILTER (INSIDE) 1 8 2094090 フィルター (外) FILTER (OUTSIDE) 1 9 2094100 クランプ CLAMP 1 10 0070110 平ネジ/M3×8 SCREW 1 11 0048000 六角ナット/M3 NUT 1 12 0045290 六角穴ボルト/M4×16 BOLT 2 13 205113A0 給油パイプ OIL TUBE 1 14 2001360 継手 JOINT 2 15 2021990 クランプ CLAMP 2 16 2096540 油配分器 OIL DISTRIBUTOR 1 17 0070170 平ネジ/M4×5 SCREW 1 18 007023A0 平ネジ/M4×16 SCREW 1 19 2745860 継手ネジ JOINT SCREW 1 20 2096560 噴油ネジ SCREW 1 21 2403280 継手ネジ JOINT SCREW 2 22 2096580 油配分器 OIL DISTRIBUTOR 1 23 2745920 継手 JOINT 1 24 209688-910 オイルパン OIL RESERVOIR 1 25 005138B0 平ネジ/H11×12 SCREW 1 26 202287A0 座金 WASHER 1 27 2095780 ガスケット GASKET 1 28 0045310 六角穴ボルト/M5×12 BOLT 4 29 2403390 座金 WASHER 4 30 2405660 オイルチューブ OIL TUBE 1 29 jintex.in
Page 32
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 5 | 5 | Screw | |
| 4 | 4 | M732-355 を除く Except M732-355 | |
| 7 | 7 | Part | |
| 8 | 8 | Screw | |
| 3 | 3 | Part | |
| 5 | 5 | Screw | |
| 6 | 6 | Part | |
| 8 | 8 | Screw | |
| 17 | 17 | Screw | |
| 19 | 19 | Part | |
| 18 | 18 | Part | |
| 16 | 16 | Part | |
| 9 | 9 | Part | |
| 10 | 10 | Screw | |
| 13 | 13 | Screw | |
| 11 | 11 | M752 | |
| 12 | 12 | M732 | |
| 14 | 14 | Part | |
| 15 | 15 | Screw | |
| 1 | 1 | Part | |
| 2 | 2 | Screw | |
| 27 | 27 | Part | |
| 25 | 25 | Part | |
| 26 | 26 | Screw | |
| 30 | 30 | Part | |
| 28 | 28 | Part | |
| 29 | 29 | Screw | |
| 20 | 20 | Part | |
| 22 | 22 | Part | |
| 21 | 21 | Screw | |
| 24 | 24 | Screw | |
| 23 | 23 | Screw |
M732 5 4 M732-355 を除く Except M732-355 M752 7 8 3 5 6 8 16 M752 17 19 18 M732 9 10 13 11 M752 12 M732 14 15 1 2 27 25 26 30 28 29 20 22 21 24 23 30 jintex.in
Page 33 — THREAD GUIDE & THREAD TAKEUP
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 2096210 | 糸道 | ||
| 0070190 | 平ネジ/M4×8 | ||
| 2096280 | 針糸道 | ||
| 2096290 | 針糸道 | ||
| 0070820 | 平ネジ/M4×8 | ||
| 2097130 | 針糸道 | ||
| 2087780 | 針糸道 | ||
| 0070820 | 平ネジ/M4×8 | ||
| 2096790 | 調子皿 | ||
| 0070100 | 平ネジ/M3×6 | ||
| 2000410 | 調子皿 | ||
| 200041A0 | 小調子皿 | ||
| 2024950 | 当金 | ||
| 2097280 | 小調子バネ | ||
| 0073650 | 段ネジ/M3 | ||
| 2096810 | 針糸繰り | ||
| 0073660 | 平ネジ/M3×2.7 | ||
| 2096840 | 糸道 | ||
| 0073670 | 平ネジ/M3×3.7 | ||
| 2096240 | 糸繰り | ||
| 0070190 | 平ネジ/M4×8 | ||
| 2096250 | 糸繰り | ||
| 0070080 | 平ネジ/M3×4 | ||
| 2028750 | 座金 | ||
| 2096260 | 糸繰り | ||
| 0070190 | 平ネジ/M4×8 | ||
| 2103530 | 糸道 | ||
| 2096230 | 糸道 | ||
| 0070180 | 平ネジ/M4×6 | ||
| 2096530 | 糸道 |
糸道,糸繰り機構 THREAD GUIDE & THREAD TAKEUP REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2096210 糸道 THREAD GUIDE 1 2 0070190 平ネジ/M4×8 SCREW 1 3 2096280 針糸道 NEEDLE THREAD GUIDE 1 4 2096290 針糸道 NEEDLE THREAD GUIDE 1 5 0070820 平ネジ/M4×8 SCREW 1 6 2097130 針糸道 NEEDLE THREAD GUIDE 1 7 2087780 針糸道 NEEDLE THREAD GUIDE 1 8 0070820 平ネジ/M4×8 SCREW 2 9 2096790 調子皿 THREAD RETAINER 1 10 0070100 平ネジ/M3×6 SCREW 1 11 2000410 調子皿 TENSION DISC 1 12 200041A0 小調子皿 THREAD RETAINER 1 13 2024950 当金 GUIDE 1 14 2097280 小調子バネ SPRING 1 15 0073650 段ネジ/M3 SCREW 1 16 2096810 針糸繰り NEEDLE THREAD TAKE-UP 1 17 0073660 平ネジ/M3×2.7 SCREW 2 18 2096840 糸道 THREAD GUIDE 1 19 0073670 平ネジ/M3×3.7 SCREW 1 20 2096240 糸繰り THREAD TAKE-UP 1 21 0070190 平ネジ/M4×8 SCREW 1 22 2096250 糸繰り THREAD TAKE-UP 1 23 0070080 平ネジ/M3×4 SCREW 1 24 2028750 座金 WASHER 1 25 2096260 糸繰り THREAD TAKE-UP 1 26 0070190 平ネジ/M4×8 SCREW 1 27 2103530 糸道 THREAD GUIDE 1 28 2096230 糸道 THREAD GUIDE 1 29 0070180 平ネジ/M4×6 SCREW 1 30 2096530 糸道 THREAD GUIDE 1 31 jintex.in
Page 34
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 8 | 8 | SCREW | |
| 7 | 7 | WASHER | |
| 6 | 6 | WASHER | |
| 4 | 4 | COVER | |
| 10 | 10 | SPRING | |
| 3 | 3 | RING | |
| 2 | 2 | SLEEVE | |
| 5 | 5 | SPRING | |
| 1 | 1 | SLEEVE | |
| 11 | 11 | SPRING | |
| 12 | 12 | SPRING | |
| 9 | 9 | SLEEVE | |
| 13 | 13 | BRACKET | |
| 15 | 15 | BRACKET | |
| 14 | 14 | SCREW | |
| 16 | 16 | BRACKET |
M752 (M752-13,23B,181,54A,55Aを除く) (Except M752-13,23B,181,54A,55A) M732 (M732-48,48P2,355を除く) (Except M732-48,48P2,355) M752-13,23B 32 jintex.in
Page 35 — THREAD TENSION MECHANISM
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 210529-9T0 | 糸調子 (組) | ||
| 263543-TA0 | 調子ナット | ||
| 2084480 | ラチェット | ||
| 263544-TA0 | 受皿 | ||
| 2010370 | 圧縮バネ (強) | ||
| 2103190 | 調子皿 | ||
| 2084490 | フェルト | ||
| 005082A0 | 調子棒/C5 | ||
| 210530-9T0 | 糸調子 (組) | ||
| 2010860 | 圧縮バネ (中) | ||
| 210531-9T0 | 糸調子 (組) | ||
| 2010680 | 圧縮バネ (弱) | ||
| 2096200 | 糸道 | ||
| 0071700 | 平ネジ/M4×5 | ||
| 2028490 | 調子台 | ||
| 2096220 | 調子台 |
糸調子機構 THREAD TENSION MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 210529-9T0 糸調子 (組) THREAD TENSION ASSEMBLY 1 2 263543-TA0 調子ナット NUT 1 3 2084480 ラチェット RATCHET 1 4 263544-TA0 受皿 CUP 1 5 2010370 圧縮バネ (強) SPRING (HEAVY) 1 6 2103190 調子皿 TENSION DISC 2 7 2084490 フェルト FELT 1 8 005082A0 調子棒/C5 SCREW STUD 1 9 210530-9T0 糸調子 (組) THREAD TENSION ASSEMBLY 1 10 2010860 圧縮バネ (中) SPRING (MEDIUM) 1 11 210531-9T0 糸調子 (組) THREAD TENSION ASSEMBLY 1 12 2010680 圧縮バネ (弱) SPRING (LIGHT) 1 13 2096200 糸道 THREAD GUIDE 1 14 0071700 平ネジ/M4×5 SCREW 2 15 2028490 調子台 TENSION GUIDE 3 16 2096220 調子台 TENSION GUIDE 1 33 jintex.in
Page 36
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | SHAFT | |
| 2 | 2 | PIN | |
| 3 | 3 | SHAFT | |
| 4 | 4 | PIN | |
| 5 | 5 | CAP | |
| 6 | 6 | FORK | |
| 7 | 7 | PIN | |
| 8 | 8 | PIN | |
| 9 | 9 | BRACKET | |
| 10 | 10 | BRACKET | |
| 11 | 11 | SHAFT | |
| 12 | 12 | PIN | |
| 13 | 13 | SCREW | |
| 14 | 14 | BRACKET | |
| 15 | 15 | PIN | |
| 16 | 16 | PIN | |
| 17 | 17 | ROLLER | |
| 18 | 18 | BRACKET | |
| 19 | 19 | SCREW | |
| 20 | 20 | BRACKET | |
| 21 | 21 | SCREW |
M732 34 jintex.in
Page 37 — 二重環ルーパー機構(1)CHAINSTITCH LOOPER DRIVE MECHANISM(1)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 2096000 | 角駒 | ||
| 2095990 | レバー | ||
| 2095860 | 軸 | ||
| 0045140 | 止ネジ/M5×5 | ||
| 2403100 | 栓 | ||
| 2096010 | 調節ピン | ||
| 0045140 | 止ネジ/M5×5 | ||
| 2735040 | 軸 | ||
| 2096020 | ホルダー | ||
| 0045140 | 止ネジ/M5×5 | ||
| 2095850 | 軸 | ||
| 2081950 | 平行ピン | ||
| 0045350 | 止ネジ/M3×4 | ||
| 2081940 | リンク/ルーパー振り | ||
| 209569-920 | クランク | ||
| 0045330 | 六角ボルト/M6×1 2 | ||
| 210586A0 | オイルシール | ||
| XXXXXX | 二重環ルーパー | ||
| 0011890 | 平ネジ/C4×7.5 | ||
| 209689-920 | ルーパー台 | ||
| 0071500 | 六角ボルト/M6×1 2 |
二重環ルーパー機構(1)CHAINSTITCH LOOPER DRIVE MECHANISM(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2096000 角駒 BLOCK 1 2 2095990 レバー LEVER 1 3 2095860 軸 SHAFT 1 4 0045140 止ネジ/M5×5 SCREW 1 5 2403100 栓 PLUG 1 6 2096010 調節ピン PIN 1 7 0045140 止ネジ/M5×5 SCREW 1 8 2735040 軸 SHAFT 1 9 2096020 ホルダー HOLDER 1 10 0045140 止ネジ/M5×5 SCREW 1 11 2095850 軸 SHAFT 1 12 2081950 平行ピン PIN 1 13 0045350 止ネジ/M3×4 SCREW 2 14 2081940 リンク/ルーパー振り LINK/LOOPER DRIVE 1 15 209569-920 クランク CRANK 1 16 0045330 六角ボルト/M6×1 2 BOLT 1 17 210586A0 オイルシール OIL SEAL 1 18 XXXXXX 二重環ルーパー CHAINSTITCH LOOPER 1 19 0011890 平ネジ/C4×7.5 SCREW 1 20 209689-920 ルーパー台 LOOPER HOLDER 1 21 0071500 六角ボルト/M6×1 2 BOLT 1 ●XXXXXXはゲージパーツです。 64~66頁のゲージパーツ表で確認してください。 "XXXXXX" indicates gauge part numbers. Please refer to the gauge part list (pages 64-66). 35 jintex.in
Page 38
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | SHAFT | |
| 2 | 2 | BRACKET | |
| 3 | 3 | BRACKET | |
| 4 | 4 | SHAFT | |
| 5 | 5 | SCREW | |
| 6 | 6 | BRACKET | |
| 7 | 7 | SCREW | |
| 8 | 8 | WASHER | |
| 9 | 9 | BRACKET | |
| 10 | 10 | SCREW | |
| 11 | 11 | WASHER | |
| 12 | 12 | SPRING | |
| 13 | 13 | NUT | |
| 14 | 14 | BRACKET | |
| 15 | 15 | SCREW | |
| 16 | 16 | BRACKET | |
| 17 | 17 | SCREW | |
| 18 | 18 | SCREW | |
| 19 | 19 | SCREW | |
| 20 | 20 | SCREW | |
| 21 | 21 | BRACKET | |
| 22 | 22 | BRACKET | |
| 23 | 23 | BRACKET |
M732 36 jintex.in
Page 39 — CHAINSTITCH LOOPER DRIVE MECHANISM(2)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 2096990 | 糸道パイプ | ||
| 2061150 | ブラケット | ||
| 0070190 | 平ネジ/M4×8 | ||
| 2096310 | 糸道パイプ | ||
| 2061150 | ブラケット | ||
| 275033A0 | ブラケット | ||
| 0070660 | 段付ネジ/M4 | ||
| 2103070 | 波板座 | ||
| 2750370 | 板バネ | ||
| 0071671 | 段付ネジ/M3 | ||
| 1371080 | 調子皿 | ||
| 2113880 | 圧縮バネ | ||
| 2750340 | ツマミ | ||
| 2750350 | 糸受 | ||
| 0070170 | 平ネジ/M4×5 | ||
| 2750360 | 糸道 | ||
| 0070080 | 平ネジ/M3×4 | ||
| 2750390 | 糸道 | ||
| 0070080 | 平ネジ/M3×4 | ||
| 179498-920 | ルーパー糸繰り(組) | ||
| 0045540 | 止ネジ/M3×3 | ||
| 2096300 | 糸道 | ||
| 0070190 | 平ネジ/M4×8 |
二重環ルーパー機構(2)CHAINSTITCH LOOPER DRIVE MECHANISM(2)REF.NO.PART NO.部品名称DESCRIPTIONQT.12096990糸道パイプTHREAD GUIDE PIPE122061150ブラケットBRACKET130070190平ネジ/M4×8SCREW142096310糸道パイプTHREAD GUIDE PIPE152061150ブラケットBRACKET26275033A0ブラケットBRACKET170070660段付ネジ/M4SCREW182103070波板座WASHER292750370板バネFLAT SPRING1100071671段付ネジ/M3SCREW1111371080調子皿TENSION DISC2122113880圧縮バネSPRING1132750340ツマミKNOB1142750350糸受THREAD GUIDE1150070170平ネジ/M4×5SCREW1162750360糸道THREAD GUIDE1170070080平ネジ/M3×4SCREW1182750390糸道THREAD GUIDE1190070080平ネジ/M3×4SCREW120179498-920ルーパー糸繰り(組)LOOPER THREAD TAKE-UP ASSEMBLY1210045540止ネジ/M3×3SCREW2222096300糸道THREAD GUIDE1230070190平ネジ/M4×8SCREW137jinttex.in
Page 40
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 13 | M732-36,38,48-48P2,355 | M732-36,38,48-48P2,355 | |
| 14 | M732-70,86 | M732-70,86 |
M752 M732 13 M732-36,38,48 -48P2,355 14 M732-70,86 38 jintex.in
Page 41
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 2096140 | タンク (上) | ||
| 2096430 | フェルト | ||
| 2096150 | 蓋 | ||
| 2096270 | 糸案内 | ||
| 0070200 | 平ネジ/M4×10 | ||
| 2096160 | タンク (下) | ||
| 2096170 | 蓋 | ||
| 0070200 | 平ネジ/M4×10 | ||
| 3034480 | 座 | ||
| 2021750 | 給油紐 | ||
| 2001550 | クランプ | ||
| 2096610 | 針冷却器 | ||
| 2096620 | 針冷却器 | ||
| 2096630 | 針冷却器 | ||
| 2102140 | 栓 | ||
| 0070190 | 平ネジ/M4×8 | ||
| 2401780 | 給油フェルト | ||
| 2044660 | 給油フェルト | ||
| 2107660 | 止ピン | ||
| 2096970 | カバー |
H.R.装置 H.R. DEVICE REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2096140 タンク (上) OIL RESERVOIR E551(UPPER) 1 2 2096430 フェルト FELT 1 3 2096150 蓋 COVER 1 4 2096270 糸案内 THREAD GUIDE 1 5 0070200 平ネジ/M4×10 SCREW 1 6 2096160 タンク (下) OIL RESERVOIR (LOWER) 1 7 2096170 蓋 COVER 1 8 0070200 平ネジ/M4×10 SCREW 1 9 3034480 座 WASHER 1 10 2021750 給油紐 OIL WICK 1 11 2001550 クランプ CLAMP 1 12 2096610 針冷却器 NEEDLE THREAD LUBRICATOR 1 13 2096620 針冷却器 NEEDLE THREAD LUBRICATOR 1 14 2096630 針冷却器 NEEDLE THREAD LUBRICATOR 1 15 2102140 栓 PLUG 1 16 0070190 平ネジ/M4×8 SCREW 2 17 2401780 給油フェルト OIL FELT 1 18 2044660 給油フェルト OIL FELT 1 19 2107660 止ピン PIN 1 20 2096970 カバー COVER 1 39 jintex.in
Page 42
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 3 | 3 | Screw | |
| 2 | 2 | Bracket | |
| 7 | 7 | Screw | |
| 12 | 12 | Washer | |
| 13 | 13 | Screw | |
| 11 | 11 | Gear | |
| 10 | 10 | Washer | |
| 9 | 9 | Washer | |
| 8 | 8 | Screw | |
| 1 | 1 | Base | |
| 5 | 5 | Screw | |
| 4 | 4 | Screw | |
| 6 | 6 | Support |
テーブルの厚さ(35～50mm) により使用個数が異なります。 The number depends on the table thickness(35～50mm). 40 jintex.in
Page 43
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 2054661 | ミシン据付板 | ||
| 205470-PA0 | 切り屑受 | ||
| 0049040 | 木ネジ (皿)/3.5 | ||
| 205468-PA0 | シューター(上) | ||
| 0049050 | 木ネジ (平)/4.5 | ||
| 205469-PA0 | シューター(下) | ||
| 2063360 | 半汎用ナット/M8 | ||
| 0045750 | 六角穴ボルト/M8×45 | ||
| 2014770 | バネ座金 | ||
| 2405650 | 座金 | ||
| 2403040 | 歯付座金 | ||
| 2405650 | 座金 | ||
| 2054730 | 防振ゴム |
半沈床式据付付属品 PARTS FOR SEMI-SUBMERGED INSTALLATION REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2054661 ミシン据付板 MACHINE REST BOARD 1 2 205470-PA0 切り屑受 WASTE CHUTE 1 3 0049040 木ネジ (皿)/3.5 SCREW 3 4 205468-PA0 シューター(上) WASTE CHUTE 1 5 0049050 木ネジ (平)/4.5 SCREW 4 6 205469-PA0 シューター(下) WASTE CHUTE 1 7 2063360 半汎用ナット/M8 NUT 4 8 0045750 六角穴ボルト/M8×45 BOLT 4 9 2014770 バネ座金 SPRING WASHER 4 10 2405650 座金 WASHER 4 11 2403040 歯付座金 WASHER 4 12 2405650 座金 WASHER 20 13 2054730 防振ゴム CUSHION RUBBER 4 41 jintex.in
Page 44
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | ||
| 2 | 2 | ||
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 8 | 8 | ||
| 9 | 9 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 | ||
| 15 | 15 | ||
| 16 | 16 | ||
| 17 | 17 | ||
| 18 | 18 | ||
| 19 | 19 | ||
| 20 | 20 | ||
| 21 | 21 | ||
| 22 | 22 | ||
| 23 | 23 | ||
| 24 | 24 | ||
| 25 | 25 | ||
| 26 | 26 | ||
| 27 | 27 | ||
| 28 | 28 | ||
| 29 | 29 | ||
| 30 | 30 | ||
| 31 | 31 | ||
| 32 | 32 | ||
| 33 | 33 | ||
| 34 | 34 | ||
| 35 | 35 | ||
| 36 | 36 | ||
| 37 | 37 | ||
| 38 | 38 | ||
| 39 | 39 | ||
| 40 | 40 | ||
| 41 | 41 | ||
| 42 | 42 | ||
| 43 | 43 |
1 2 3 4 8 7 5 36 40 39 38 40 41 31 24 39 26 22 27 23 25 10 33 9 34 28 35 6 21 16 20 15 15 19 11 17 18 14 13 32 42 43 12 14 13 17 18 42 jinttex.in
Page 45
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 000486-6P0 | 糸立(組)(6本立) | ||
| 000486A9P0 | 糸立(組)(5本立) | ||
| 000486B9P0 | 糸立(組)(4本立) | ||
| 000486C9P0 | 糸立(組)(3本立) | ||
| 0002930 | 糸道棒 (6本立) | ||
| 000293A0 | 糸道棒 (5本立) | ||
| 000293B0 | 糸道棒 (4本立) | ||
| 000293C0 | 糸道棒 (3本立) | ||
| 0040210 | 平ネジ/M5×16 | ||
| 0048050 | 六角ナット/M5 | ||
| 000505-PA0 | ブラケット (3本立) | ||
| 000505APA0 | ブラケット (2本立) | ||
| 0071020 | 六角ネジ/M6×32 | ||
| 0005120 | 座金 | ||
| 0040220 | 平ネジ/M6×10 | ||
| 000380A0 | 糸立棒 | ||
| 2012520 | バネ座金 | ||
| 0048030 | 六角ナット/M3 | ||
| 000381-PA0 | 受皿 | ||
| 0005070 | ウレタン | ||
| 000382-PA0 | 揺れ止め | ||
| 000383-PA0 | ブラケット | ||
| 0040140 | 平ネジ/M4×25 | ||
| 0048030 | 六角ナット/M3 | ||
| 0003840 | 糸道棒腕 | ||
| 0040120 | 平ネジ/M4×12 | ||
| 0048030 | 六角ナット/M3 | ||
| 000233-PA0 | ホルダー | ||
| 0040120 | 平ネジ/M4×12 | ||
| 0048030 | 六角ナット/M3 | ||
| 000502-PA0 | スタンド棒(上) | ||
| 000503-PA0 | スタンド棒(下) | ||
| 000504-PA0 | ジョイント | ||
| 0040120 | 平ネジ/M4×12 | ||
| 0048030 | 六角ナット/M3 | ||
| 000527-PA0 | ブラケット (3本立) | ||
| 000527APA0 | ブラケット (2本立) | ||
| 0040210 | 平ネジ/M5×16 | ||
| 0048050 | 六角ナット/M5 | ||
| 0005060 | 糸目穴 | ||
| 0003860 | キャップ | ||
| 0005090 | 座金 | ||
| 0048350 | 六角ナット/M18 |
THREAD STAND REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 000486-6P0 糸立(組)(6本立) THREAD STAND ASSEMBLY (6-SPOOL) 1 2 000486A9P0 糸立(組)(5本立) THREAD STAND ASSEMBLY (5-SPOOL) 1 3 000486B9P0 糸立(組)(4本立) THREAD STAND ASSEMBLY (4-SPOOL) 1 4 000486C9P0 糸立(組)(3本立) THREAD STAND ASSEMBLY (3-SPOOL) 1 5 0002930 糸道棒 (6本立) THREAD GUIDE BAR (6-SPOOL) 1 6 000293A0 糸道棒 (5本立) THREAD GUIDE BAR (5-SPOOL) 1 7 000293B0 糸道棒 (4本立) THREAD GUIDE BAR (4-SPOOL) 1 8 000293C0 糸道棒 (3本立) THREAD GUIDE BAR (3-SPOOL) 1 9 0040210 平ネジ/M5×16 SCREW 2 2 2 2 10 0048050 六角ナット/M5 NUT 2 2 2 2 11 000505-PA0 ブラケット (3本立) BRACKET 2 1 1 12 000505APA0 ブラケット (2本立) BRACKET 1 2 13 0071020 六角ネジ/M6×32 SCREW 2 2 2 1 14 0005120 座金 WASHER 2 2 2 1 15 0040220 平ネジ/M6×10 SCREW 2 2 2 1 16 000380A0 糸立棒 SPOOL PIN 6 5 4 3 17 2012520 バネ座金 SPRING WASHER 6 5 4 3 18 0048030 六角ナット/M3 NUT 6 5 4 3 19 000381-PA0 受皿 SPOOL TRAY 6 5 4 3 20 0005070 ウレタン CUSHION 6 5 4 3 21 000382-PA0 揺れ止め SPOOL RETAINING FIN 6 5 4 3 22 000383-PA0 ブラケット BRACKET 1 1 1 1 23 0040140 平ネジ/M4×25 SCREW 1 1 1 1 24 0048030 六角ナット/M3 NUT 1 1 1 1 25 0003840 糸道棒腕 THREAD GUIDE BAR ROD 1 1 1 1 26 0040120 平ネジ/M4×12 SCREW 1 1 1 1 27 0048030 六角ナット/M3 NUT 1 1 1 1 28 000233-PA0 ホルダー HOLDER 1 1 1 1 29 0040120 平ネジ/M4×12 SCREW 1 1 1 1 30 0048030 六角ナット/M3 NUT 1 1 1 1 31 000502-PA0 スタンド棒(上) THREAD STAND ROD (UPPER) 1 1 1 1 32 000503-PA0 スタンド棒(下) THREAD STAND ROD (LOWER) 1 1 1 1 33 000504-PA0 ジョイント JOINT 1 1 1 1 34 0040120 平ネジ/M4×12 SCREW 1 1 1 1 35 0048030 六角ナット/M3 NUT 1 1 1 1 36 000527-PA0 ブラケット (3本立) BRACKET (3-SPOOL) 2 1 1 37 000527APA0 ブラケット (2本立) BRACKET (2-SPOOL) 1 2 38 0040210 平ネジ/M5×16 SCREW 2 2 2 1 39 0048050 六角ナット/M5 NUT 2 2 2 1 40 0005060 糸目穴 THREAD EYELET 6 5 4 3 41 0003860 キャップ ROD CAP 1 1 1 1 42 0005090 座金 WASHER 1 1 1 1 43 0048350 六角ナット/M18 NUT 1 1 1 1 43 jintex.in
