Parts index — Pegasus W500tap a row to open its page

Page 2

Pegasus W500 parts on page 2

Ref	Part number	Part name	Qty
	W562-01GB,01DB,01HB,01MB,01MC	W562 Series
	W562-02CA,02CB,02CC,02DB,02GB,02HB	W562 Series
	W562-03DB,03DC,03EB,03EC	W562 Series
	W562-05BA,05BB,05CA,05CB,05MB,05MC,05NC	W562 Series
	W562-05SA,05SB,05TC	W562 Series
	W562-06CB	W562 Series
	W562-07CB	W562 Series
	W562-08AB,08AC,08JC,08MC,	W562 Series
	W562-21BA,21BB	W562 Series
	W562-22AC	W562 Series
	W562-82AB	W562 Series
	W542-84AC	W542 Series

Page 3 — TABLE OF CONTENTS

Pegasus W500 parts on page 3

Ref	Part number	Part name	Qty
	W562-01G,01D,01H,01M	SPECIFIC PARTS(1)
	W562-01D	SPECIFIC PARTS(2)
	W562-01M,05M,05N,05T,08M	SPECIFIC PARTS(3)
	W562-02C,02G,02H	SPECIFIC PARTS(4)
	W562-02D,02H	SPECIFIC PARTS(5)
	W562-02D,02H	SPECIFIC PARTS(6)
	W562-02D,02H,05S,05T/AT,TK310,410	SPECIFIC PARTS(7)
	W562-02D/FT141,05/FT140	SPECIFIC PARTS(8)
	W562-02D/FT141,05/FT140,02(TR10)	SPECIFIC PARTS(9)
	W562-03	SPECIFIC PARTS(10)
	W562-05	SPECIFIC PARTS(11)
	W562-05,05S,05T	SPECIFIC PARTS(12)
	W562-06,07,06(LG210)	SPECIFIC PARTS(13)
	W562-06,07(LR10)	SPECIFIC PARTS(14)
	W562-07/MD230	SPECIFIC PARTS(15)
	W562-07/MD230	SPECIFIC PARTS(16)
	W562-07/MD240	SPECIFIC PARTS(17)
	W542-07/MD240	SPECIFIC PARTS(18)
	W562-/MD230,240,07/MD440,441	SPECIFIC PARTS(19)
	W562-08A,08M,08J	SPECIFIC PARTS(20)
	W562-08J,21,22	SPECIFIC PARTS(21)
	W562-21,22	SPECIFIC PARTS(22)
	W562-21,22	SPECIFIC PARTS(23)
	W562-82	SEPCIFIC PARTS(24)
	W562-82	SPECIFIC PARTS(25)
	W562-84	SPECIFIC PARTS(26)

Page 4

Pegasus W500 parts on page 4

Ref	Part number	Part name	Qty
1	1	SCREW
2	2	COVER
3	3	WASHER
4	4	PLUG
5	5	RING
6	6	PLUG
7	7	SPRING
8	8	SPRING
9	9	COVER
10	10	SCREW
11	11	PIN
12	12	SCREW
13	13	SCREW
14	14	COVER
15	15	SCREW
16	16	BRACKET
17	17	SCREW
18	18	BRACKET
19	19	COVER
20	20	O-RING
21	21	COVER
22	22	COVER
23	23	SCREW
24	24	COVER
25	25	COVER
26	26	COVER
27	27	SCREW

Page 5 — アーム・ベッド機構

Pegasus W500 parts on page 5

Ref	Part number	Part name	Qty
	2501170	段付ピン
	2065900	オイルゲージ
	2402280	栓
	2400520	栓
	2081731	栓
	2401100	栓
	2400010	止メ輪
	2501480	フィルター
	2500200	カバー
	007017A0	十字穴ナベ小ネジ /M4X5
	2401270	合マーク
	2106790	止ピン
	2106790	止ピン
	2106790	止ピン
	007018A0	十字穴ナベ小ネジ /M4X6
	3034480	座金
	0045410	六角穴止ネジ /M6X8
	9A30670	操作注意ラベル
	9A30690	ケガ注意ラベル
	9A30710	アースラベル
	9A30720	回転方向指示ラベル
	2500030	上蓋 (右)
	0070840	六角ボルト /M4X8
	2500040	ガスケット
	250069A0	上蓋 (左)
	2500490	ガスケット
	0070840	六角ボルト /M4X8

Page 6

Pegasus W500 parts on page 6

Ref	Part number	Part name	Qty
	W562/MD440,441	W562/AT310,410
	MD-LG	MD-LG付きを除く
	W562-01M,05M,05N,08J,08M	W562-01M,05M,05N,05T,08J,08M
	W562-01M,05M,05N,08J,08M	W562-01M,05M,05N,05T,08J,08M
	W562-05,06,07	W562-05,06,07を除く
	W562-82	W562-82を除く
	W562-82	W562-82を除く
	W562-02D,05	W562-02D,05を除く
	W562-.02,05,82	W542-84を除く
	W562-08J	W562-08Jを除く

Page 7

Pegasus W500 parts on page 7

Ref	Part number	Part name	Qty
	250016FTD0	アームカバー(左)	1
	0052420	平小ネジ/H11X5	1
	2500170	Oリング	1
	007021A0	十字穴小ネジ/M4X12	4
	2402630	座金	1
	250150-PD1	アームカバー(上)	1
	2402261	栓	1
	179107-050	オイル窓	1
	2500190	Oリング	1
	007021A0	十字穴小ネジ/M4X12	7
	250224A0	針棒ガード	1
	007019A0	十字穴小ネジ/M4X8	2
	250231-910	糸締リガード(組)	1
	2502250	糸締リガード	1
	2502260	フィンガーガード	1
	0070180	平小ネジ/M4X6	2
	3034480	座金	2
	2502270	ブラケット	1
	0070180	平小ネジ/M4X6	2
	3034480	座金	2
	0070520	平小ネジ/M6X10	2
	250005-TD0	下糸道カバー	1
	007019A0	十字穴小ネジ/M4X8	1
	250022-TB0	プーリーカバー	1
	0070750	平小ネジ/M5X60	2
	0070890	ピンネジ/M4X5	1
	2500510	板バネ	1
	007018A0	十字穴小ネジ/M4X6	2
	007023A0	十字穴小ネジ/M4X16	2
	2100250	防振ゴム	2
	2045850	座金	2
	0070340	ナベ小ネジ/M5X10	2
	2502570	アイガード	1
	0070090	平小ネジ/M3X5	2
	2028750	座金	2
	2502560	ブラケット	1
	2103070	波板座金	1
	0070660	段ネジ/M4	1
	2502550	ブラケット	1
	007020A0	十字穴小ネジ/M4X10	2
	3034480	座金	2
	9A31261	ラベル	1

Page 8

Pegasus W500 parts on page 8

Ref	Part number	Part name	Qty
4	W562-02D,02H,05S,05T	Except W562-02D,02H,05S,05T
3	W562-02D,02H,05,08J,82	を除く Except W562-02D,02H,05 08J,82
6	W562-02D,02H,05S,05T	Except W562-02D,02H,05S,05T
7	W562-02D,05	を除く Except W562-02D,05

Page 9 — COVER(2)

Pegasus W500 parts on page 9

Ref	Part number	Part name	Qty
1	007021A0	十字穴ナベ小ネジ/M4X12	2
2	0070430	皿小ネジ/M4X8	2
3	250052BPD1	ベットカバー(左)	1
4	250074APD1	ベットカバー(右)	1
5	007021A0	十字穴ナベ小ネジ/M4X12	4
6	250071-910	カバー	1
7	250039-PD0	横カバー(組)	1
8	2500370	ピン付ネジ/M4	1
9	201110	皿バネ	2
10	2401980	平行ピン	1
11	0045350	六角穴止ネジ/M3X4	2
12	007020A0	十字穴ナベ小ネジ/M4X10	2
13	2100250	防振ゴム	2
14	007020A0	十字穴ナベ小ネジ/M4X10	1
15	0048210	六角ナット/M4	1
16	2500470	ブラケット	1
17	007019A0	十字穴ナベ小ネジ/M4X8	2
18	2060230	板バネ	1
19	007018A0	十字穴ナベ小ネジ/M4X6	2
20	0070890	ピンネジ/M4X5	1

Page 10

Pegasus W500 parts on page 10

Ref	Part number	Part name	Qty
1	W562-02D,05,21,22	Except W562-02D,05,21,22
	W562/MD440,441	W562/AT310,410

Page 11 — CRANKSHAFT DRIVE MECHANISM

Pegasus W500 parts on page 11

Ref	Part number	Part name	Qty
1	250501B910	クランク軸(組)	1
2	252009-920	ロッド(組)	1
3	007015A0	十字穴ナベ小ネジ/M3.5X14	4
4	252008-920	クランク	1
5	0045340	六角穴ボルト/M6X14	1
6	0045450	六角穴止ネジ/M3X4	1
7	2505060	継手	1
8	0045550	六角穴止ネジ/M6X8	1
9	0045470	六角穴止ネジ/M6X5	3
10	250508-910	軸受	1
11	0045470	六角穴止ネジ/M6X5	2
12	250543A910	軸受	1
13	0045470	六角穴止ネジ/M6X5	2
14	250511-910	ギヤー(下)	1
15	0045470	六角穴止ネジ/M6X5	4
16	250530-910	軸受	1
17	0045550	六角穴止ネジ/M6X8	1
18	0045470	六角穴止ネジ/M6X5	1
19	2505140	カバー	1
20	0070820	ナベ小ネジ/M4X8	2
21	250515A0	プーリー	1
22	0045410	六角穴止ネジ/M6X8	1
23	0045560	六角穴止ネジ/M6X10	1
24	2401260	座金	1
25	0045000	六角穴ボルト/M5X10	1
26	2505070	軸	1
27	2068370	Oリング	1
28	206050C1	タイミングベルト	1
29	2505250	調節棒	1
30	201074A0	振止メ	1
31	0040190	平小ネジ/M4.5X10	1
32	2022860	バネ座金	1

Page 12

Pegasus W500 parts on page 12

Ref	Part number	Part name	Qty
1	W562-21,22	Except W562-21,22
18	W562/MD230,240	Except W562/MD230,240
26	W562/MD230,240	Except W562/MD230,240

Page 13 — ARM SHAFT MECHANISM

Pegasus W500 parts on page 13

Ref	Part number	Part name	Qty
	250526B910	モーション (組)
	0045920	六角穴止ネジ /M8X15
	0070280	平小ネジ /M5X10
	0071530	止ネジ /M6X6
	0071520	止ネジ /M6X3.5
	0072680	テーパー先六角穴止ネジ /M8X10
	250517A0	クランク軸
	253500-920	ロッド (組)
	007015A0	十字穴ナベ小ネジ /M3.5X14
	007021A0	十字穴ナベ小ネジ /M4X12
	253501A920	クランク (組)
	0045340	六角穴ボルト /M6X14
	2505060	継手
	0045550	六角穴止ネジ /M6X8
	0045470	六角穴止ネジ /M6X5
	2505240	バランスウエイト
	0045140	六角穴止ネジ /M5X5
	2505520	軸
	250529-910	軸受
	0045470	六角穴止ネジ /M6X5
	250521A0	ギヤー (上)
	0045470	六角穴止ネジ /M6X5
	250528-910	軸受
	0045550	六角穴止ネジ /M6X8
	0045470	六角穴止ネジ /M6X5
	250566ATD0	ハンドホイール
	0045410	六角穴止ネジ /M6X8
	0045560	六角穴止ネジ /M6X10
	2045850	座金
	0045010	六角穴ボルト /M5X14

Page 14

Pegasus W500 parts on page 14

Ref	Part number	Part name	Qty
5	W562-21,22	Except W562-21,22
6	W562-21,22	Except W562-21,22
7	W562-21,22	Except W562-21,22
8	W562-21,22	Except W562-21,22
9	W562-21,22	Except W562-21,22
10	W562-21,22	Except W562-21,22
11	W562-21,22	Except W562-21,22
12	W562-21,22	Except W562-21,22
13	W562-21,22	Except W562-21,22
14	W562-21,22	Except W562-21,22
15	W562-21,22	Except W562-21,22
16	W562-21,22	Except W562-21,22
17	W562-21,22	Except W562-21,22
18	W562-21,22	Except W562-21,22
19	W562-02D,02H,05S,05T,82	Except W562-02D,02H,05S,05T,82
20	W562-21,22	Except W562-21,22
21	W562-21,22	Except W562-21,22
22	W562-21,22	Except W562-21,22
23	W562-21,22	Except W562-21,22
24	W562-21,22	Except W562-21,22
1	W562-21,22	Except W562-21,22
2	W562-21,22	Except W562-21,22
3	W562-21,22	Except W562-21,22
4	W562-21,22	Except W562-21,22

Page 15 — NEEDLE BAR MECHANISM

Pegasus W500 parts on page 15

Ref	Part number	Part name	Qty
	251000-910	針棒
	261500-920	針棒抱キ
	0070200	平小ネジ /M4X10
	2060520	針棒リンク
	2060530	針棒リンクピン
	240098-20	ニードルベアリング
	2401010	座金
	2060630	角駒
	2060620	案内板/針棒
	007020A0	十字穴ナベ小ネジ /M4X10
	007021A0	十字穴ナベ小ネジ /M4X12
	2510090	ラッチ
	179040-050	スポンジ
	XXXXXX	針留
	0045540	六角穴止ネジ /M3X3
	0045540	六角穴止ネジ /M3X3
	XXXXXX	針板
	005373-HC0	丸皿小ネジ /C4X8.7
	251007L0	ブラケット
	007019A0	十字穴ナベ小ネジ /M4X8
	0070820	ナベ小ネジ /M4X8
	2401230	防振ゴム
	2121860	給油紐
	2065240	クランプ

Page 16

Pegasus W500 parts on page 16

Ref	Part number	Part name	Qty
1	1	PISTON
2	2	PIN
3	3	CONNECTING ROD
4	4	BOLT
5	5	WASHER
6	6	SHAFT
7	7	BOLT
8	8	SHAFT
9	9	SHAFT
10	10	BOLT
11	11	BELT
12	12	WASHER
13	13	WASHER
14	14	BRACKET
15	15	LEVER
16	16	BOLT
17	17	WASHER
18	18	BOLT
19	19	LEVER
20	20	LEVER
21	21	BOLT
22	22	RING

Page 17 — NEEDLE GUARD MECHANISM

Pegasus W500 parts on page 17

Ref	Part number	Part name	Qty
	251515-910	エキセン(組)	1
	0045390	六角穴止ネジ/M5X6	2
	255501-920	ロッド(組)	1
	007015A0	十字穴小ネジ/M3.5X14	2
	0045430	六角穴止ネジ/M4X4	1
	3060930	クランク	1
	0050840	六角ボルト/C5X5.5	2
	205495-20	平行ピン	1
	2515180	軸	1
	2067480	フェルト	3
	2021760	給油紐	1
	2401020	座金	1
	2050610	止メ輪	1
	204052A0	オイルシール	1
	251519-920	レバー(組)	1
	0045000	六角穴ボルト/M5X10	1
	3030670	バネ座金	1
	XXXXXX	針受(後)	1
	0071300	平小ネジ/M4X7	1
	XXXXXX	針受(前)	1
	0070310	平小ネジ/M2.5X4	1
	2068370	Oリング	1

Page 18

Pegasus W500 parts on page 18

Ref	Part number	Part name	Qty
25	W562-21	25
25	W562-02D,05	Except W562-02D,05
1	W562-01M,02C,05M,05N 05T,08J,08M,21,22	Except W562-01M,02C,05M 05N,05T,08J,08M,21,22
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
16	16	16
17	17	17
18	18	18
19	19	19
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24
26	26	26
27	27	27

Page 19 — LOOPER DRIVE MECHANISM

Pegasus W500 parts on page 19

Ref	Part number	Part name	Qty
	XXXXXX	ルーパー	1
	252007-920	ルーパー台(組)	1
	0070860	平小ネジ /M4X7	1
	0045010	六角穴ボルト /M5X14	1
	0070850	平小ネジ /M4X10	1
	3030670	バネ座金	1
	2105860	オイルシール	1
	2520060	軸	1
	252000-920	エキセン(組)	1
	0045390	六角穴止ネジ /M5X6	2
	252001-920	ロッド(組)	1
	007015A0	十字穴ナベ小ネジ /M3.5X14	2
	2520100	バランスウエイト	1
	0070110	平小ネジ /M3X8	2
	252002A0	クランク	1
	0045390	六角穴止ネジ /M5X6	1
	2520340	ピン付ネジ /M5	1
	2400620	座金	1
	0048050	六角ナット /M5	1
	2520030	角玉ピン	1
	2080280	座金	1
	2620160	カラー	1
	0070180	平小ネジ /M4X6	1
	0048020	Uナット /M4	1
	2520040	軸	1
	2050610	止メ輪	1
	2401020	座金	1

Page 20

Pegasus W500 parts on page 20

Ref	Part number	Part name	Qty
53	W562-21	Except W562-21
62	W562-02D,05	Except W562-02D,05
1	1	MACHINE FRAME
2	2	BRACKET
3	3	SCREW
5	5	BRACKET
6	6	BRACKET
7	7	SHAFT
8	8	SPRING
9	9	SHAFT
10	10	SCREW
11	11	SHAFT
12	12	WASHER
13	13	SCREW
14	14	BRACKET
15	15	BRACKET
16	16	SHAFT
17	17	SHAFT
18	18	PLATE
19	19	PLATE
20	20	BASE
21	21	SCREW
22	22	BRACKET
23	23	BRACKET
24	24	SHAFT
25	25	SHAFT
26	26	BEARING
27	27	SHAFT
28	28	SHAFT
29	29	SHAFT
30	30	PIN
31	31	SHAFT
32	32	COLLAR
33	33	BRACKET
34	34	SPRING
35	35	SCREW
36	36	COLLAR
37	37	BRACKET
38	38	WASHER
39	39	NUT
40	40	SCREW
41	41	SHAFT
42	42	SHAFT
43	43	SHAFT
44	44	WASHER
45	45	NUT
46	46	SHAFT
47	47	SHAFT
48	48	SPRING
49	49	WASHER
50	50	SPRING
51	51	SHAFT
52	52	BRACKET
54	54	BRACKET
55	55	SHAFT
56	56	SPRING
57	57	SHAFT
58	58	SHAFT
59	59	SHAFT
60	60	SHAFT
61	61	SPRING
63	63	SCREW

Page 21 — FEED MECHANISM(1)

Pegasus W500 parts on page 21

Ref	Part number	Part name	Qty
	252500-910	主送り台
	XXXXXX	主送り歯
	0055900	平小ネジ /C4X8
	252502-910	差動送り台
	XXXXXX	差動送り歯
	0055900	平小ネジ /C4X8
	2096730	ブッシュ
	0045390	六角穴止ネジ /M5X6
	2096720	エキセンピン
	0045430	六角穴止ネジ /M4X4
	2058570	角玉
	204439A0	座金
	0070410	皿小ネジ /M3X6
	252504A0	案内(右)
	0045390	六角穴止ネジ /M5X6
	2525070	案内(左)
	0070190	平小ネジ /M4X8
	2061330	油切り
	2525090	カバー
	2525080	案内(下)
	007020A0	十字穴ナベ小ネジ /M4X10
	206128-20	ニードルベアリング
	2525190	角駒
	2525200	座金
	2065620	リンク/主送り
	206125-20	ニードルベアリング
	2525210	エキセン
	2525220	調節器
	252523-910	エキセン土台
	2525160	ピン付ネジ /M3
	2401250	皿バネ
	2525250	スペーサ
	2525430	ナット
	0045140	六角穴止ネジ /M5X5
	2625370	段付ネジ /M4
	2061190	ブッシュ
	2065630	角駒
	2000980	座金
	0048320	六角ナット /M4
	262537A0	段付ネジ /M4
	2065660	ブッシュ
	2065650	止メ輪
	2065640	リンク/差動送り
	2000980	座金
	0048320	六角ナット /M4
	2525260	段付ピン
	2401220	圧縮バネ
	2063660	Oリング
	2045850	座金
	2005550	止メ輪
	2065690	クランクピン
	0045460	六角穴止ネジ /M4X5
	252527-910	クランク
	0070310	平小ネジ /M2.5X4
	2525100	軸
	0045390	六角穴止ネジ /M5X6
	2073580	給油フエルト
	2021750	給油紐
	2401190	スペーサ
	2065710	ブッシュ
	0045390	六角穴止ネジ /M5X6
	2515201	ブラケツト
	007019A0	十字穴ナベ小ネジ /M4X8

Page 22

Pegasus W500 parts on page 22

Ref	Part number	Part name	Qty
1	1	Nut
2	2	Lever
3	3	Pin
4	4	Screw
5	5	Washer
6	6	Roller
7	7	Screw
8	8	Spring
9	9	Washer
10	10	Spring
11	11	Plate
12	12	Screw
13	13	Cap
14	14	Lever
15	15	Screw
16	16	Washer
17	17	Bushing
18	18	Nut
19	19	Screw
20	20	Screw
21	21	Roller
22	22	Screw
23	23	Washer

Page 23 — FEED MECHANISM(2)

Pegasus W500 parts on page 23

Ref	Part number	Part name	Qty
1	2525310	角駒	1
2	2625410	角駒案内	1
3	252533-920	レバー	1
4	0045310	六角穴ボルト /M5X12	1
5	0070580	段付ネジ /M5	1
6	2625420	カラー	2
7	0070360	平小ネジ /M4X6	2
8	0070660	段ネジ /M4	1
9	2525360	ネジリバネ	1
10	2401290	Oリング	1
11	252539A910	ブラケット	1
12	007019A0	十六穴小ネジ /M4X8	5
13	2401621	栓	1
14	252664-910	レバー (組)	1
15	2525380	目盛板	1
16	007021A0	十六穴小ネジ /M4X12	2
17	2401240	スペーサ	2
18	2101710	ストッパ	2
19	0029050	平小ネジ /C5X4.5	2
20	2011850	座金	2
21	2101670	丸ナット	1
22	0054860	段付ネジ /C5	1
23	2113010	皿バネ	1

Page 24

Pegasus W500 parts on page 24

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	W562-02D,02H,05S,05T を除く Except W562-02D,02H,05S,05T
	15	W562-02D,02H,05S,05T MD付,LGを除く Except W562-02D,02H,05S,05T /MD, /LG
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39

Page 25 — 押工機構

Pegasus W500 parts on page 25

Ref	Part number	Part name	Qty
	253000-910	調節棒
	2530031	丸ナット
	2401120	圧縮バネ
	263007-920	押工棒抱キ
	0070210	平小ネジ /M4X12
	2061570	リンク
	0053860	段付ネジ /C7
	0070941	段ネジ /M5
	253005-910	案内(組)
	007025A0	十字穴ナベ小ネジ /M4X20
	2401130	圧縮バネ
	2530180	油除除
	2400950	Oリング
	2530040	押工棒
	2530280	フィンガーガード
	0070100	平小ネジ /M3X6
	2404740	座金
	XXXXXX	押工(組)
	001170-30	平小ネジ /C4X9
	253008-910	レバー
	2530100	ネジリバネ
	2061560	カラー
	0050840	六角ボルト /C5X5.5
	1920240	カラー
	0W00024-10	止ネジ /W2X4
	2061490	クランク(上)
	0051870	平小ネジ /C5X14
	2530110	リンク
	0051840	段ネジ /C5
	2061480	クランク(下)
	002022-40	六角ボルト /C10X9
	2530130	軸
	2530140	レバー
	0070340	ナベ小ネジ /M5X10
	2530150	ブラケット
	007019A0	十字穴ナベ小ネジ /M4X8
	0045810	六角ボルト /M5X20
	0048050	六角ナット /M5
	250230-RA0	足揚ゲレバーガード

Page 26

Pegasus W500 parts on page 26

Ref	Part number	Part name	Qty
1	W542-84	W542-84
2	W542-84	W542-84
3	W542-84	W542-84
4	W542-84	W542-84
5	W542-84	W542-84
6	W542-84	W542-84
7	W542-84	W542-84
8	W542-84	W542-84
9	W542-84	W542-84
10	W542-84	W542-84
11	W542-84	W542-84
12	W542-84	W542-84
13	W542-84	W542-84
14	W542-84	W542-84
15	W542-84	W542-84
16	W542-84	W542-84
17	W542-84	W542-84
18	W542-84	W542-84
19	W542-84	W542-84
20	W542-84	W542-84
21	W542-84	W542-84
22	W542-84	W542-84
23	W542-84	W542-84
24	W542-84	W542-84

Page 27 — SPREADER MECHANISM

Pegasus W500 parts on page 27

Ref	Part number	Part name	Qty
	XXXXXX	スプレッダ	1
	254516-920	レバー(組)	1
	0070200	平小ネジ /M4X10	1
	0070220	平小ネジ /M4X14	1
	2545080	クランク軸	1
	2120390	カラー	1
	0012270	平ネジ /C3X3.7	2
	2021760	給油油紐	1
	2079250	フェルト	2
	2330200	Oリング	1
	254506B0	クランク	1
	0045470	六角穴止ネジ /M6X5	2
	2545070	駒	1
	2545190	軸	1
	2061800	座金	1
	3066710	止メ輪	1
	254501A920	エキセン (組)	1
	0045140	六角穴止ネジ /M5X5	2
	2545110	ロッド	1
	254503-920	クランク	1
	0045340	六角穴ボルト /M6X14	1
	2545040	ピン付ネジ /M5	1
	2400620	座金	1
	0048050	六角ナット /M5	1

Page 28

Pegasus W500 parts on page 28

Ref	Part number	Part name	Qty
9	W562 Series	9
9	W542-84	9
10	W562 Series	10
10	W542-84	10
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37

Page 29 — THREAD TENSION MECHANISM

Pegasus W500 parts on page 29

Ref	Part number	Part name	Qty
	254000-910	レバー
	2540220	スペーサ
	002133-10	平ネジ/C5X12.5
	254003B910	クランク
	0045310	六角穴ボルト/M5X12
	2028680	座金
	2540080	糸道
	007019A0	十字穴ナベ小ネジ/M4X8
	1921200	下糸道パイプ
	2061150	ブラケット
	0070180	平小ネジ/M4X6
	3034480	座金
	254023C9T0	テンション(組)
	254023E9T0	テンション(組)
	2540190	ブラケット
	2540210	糸緩メ
	263542A9T0	糸調子(組)強
	263542B9T0	糸調子(組)中
	263542C9T0	糸調子(組)弱
	2540200	糸道
	2062030	糸道
	2062020	スペーサ
	3063010	引張バネ
	0054470	段付ネジ/C5
	263542A9T0	糸調子(組)強
	2540200	糸道
	2062030	糸道
	2062020	スペーサ
	007019A0	十字穴ナベ小ネジ/M4X8
	001817-2A0	調子棒
	2103190	調子皿
	263544-TA0	受皿
	2010370	円錐バネ(強)
	2010860	円錐バネ(中)
	2010680	円錐バネ(弱)
	2084480	ラチェット
	263543-TA0	ツマミ

Page 30 — W562 Series

Pegasus W500 parts on page 30

Ref	Part number	Part name	Qty
12	W562-01D	を除く
14	W542-84
15,22,26,27	W562-01D,01M,05,07,08J,08M	を除く
31	W562-01M,05,07,08J,08M	は附属品に棚入
32,33,34	W562-01M,05M,05N,05T,08J,08M
17,19,28	W562-01M,05M,05N,05T,08J,08M	を除く
40	W562-22, /MD230, /MD240	を除く
47	W562-21,22	を除く
46	W562/MD230,240	を除く

Page 31 — NEEDLE & SPREADER THREAD HANDLING

Pegasus W500 parts on page 31

Ref	Part number	Part name	Qty
	204754A0	カラー
	0021930	六角ボルト /C5X8.5	2
	2535030	軸	1
	2041070	座金	1
	2012520	バネ座金	1
	0045270	六角ボルト /M4X8	1
	2105860	オイルシール	1
	2050610	止メ輪	1
	253504-920	レバー	1
	0045010	六角ボルト /M5X14	1
	3030670	バネ座金	1
	253505A1	糸繰り	1
	007019A0	十字穴小ネジ /M4X8	1
	3034480	座金	2
	2535070	糸道	1
	0070090	平小ネジ /M3X5	1
	253508A0	糸道	1
	0070770	皿小ネジ /M4X7	1
	253509A0	糸受	1
	2404740	座金	1
	0070080	平小ネジ /M3X4	1
	2535440	糸道	1
	007019A0	十字穴小ネジ /M4X8	1
	3034480	座金	1
	2535450	ホルダ	1
	2345210	糸道	2
	0045350	六角止ネジ /M3X4	1
	0070100	平小ネジ /M3X6	1
	2535160	小調子台	1
	007019A0	十字穴小ネジ /M4X8	1
	2345610	糸案内	1
	2535930	小調子皿	1
	2535170	円錐コイルバネ	1
	0W 09070-20	段付ネジ /W5	1
	2535060	糸繰り	1
	2535150	糸道	1
	007019A0	十字穴小ネジ /M4X8	1
	2535140	糸道	1
	007019A0	十字穴小ネジ /M4X8	2
	253548B0	糸案内	1
	0070190	平小ネジ /M4X8	2
	3034480	座金	2
	2535470	糸道	1
	0071671	段付ネジ /M3	1
	1371080	小調子皿	2
	2113880	円錐バネ	1
	2535110	糸道	1
	0045540	六角穴止ネジ /M3X3	1
	2502290	糸繰りレバーガイド	1
	2750340	ツマミ /M4	1

Page 32

Pegasus W500 parts on page 32

Ref	Part number	Part name	Qty
1	1	BRAKE DISC
2	2	BRAKE SPRING
3	3	BRACKET
4	4	ROD
5	5	SPRING
6	6	WASHER
7	7	SPRING
8	8	SCREW
9	9	ROD
10	10	SCREW
11	11	LEVER
12	12	LEVER
13	13	SPRING
14	14	KNOB
15	15	SCREW
16	16	BRACKET
17	17	BASE
18	18	BRACKET
19	19	WASHER
20	20	SCREW
21	21	ROD
22	22	PIN
23	23	BASE
24	24	BRACKET
25	25	SCREW
26	26	PLATE
27	27	WASHER
28	28	SCREW
29	29	SCREW
30	30	SPRING
31	31	SPRING
32	32	WHEEL
33	33	SCREW
34	34	BRACKET
35	35	W562-82 Except W562-82
36	36	WASHER

Page 33

Pegasus W500 parts on page 33

Ref	Part number	Part name	Qty
	253691-910	下糸繰り
	0045140	六角穴止ネジ/M5X5
	2535240	ブラケット
	2535250	軸
	2401150	圧縮バネ
	3038650	Oリング
	2005550	止メ輪
	0045540	六角穴止ネジ/M3X3
	2535260	軸
	0045540	六角穴止ネジ/M3X3
	2005550	止メ輪
	2535270	ストッパ
	2535280	線細エバネ
	0070870	段ネジ/M3
	007023A0	十字穴ナベ小ネジ/M4X14
	210955A0	座金
	253612A0	ブラケット
	2536140	糸案内
	3034480	座金
	0043250	六角ボルト/M4X6
	2536130	糸受
	0045540	六角穴止ネジ/M3X3
	2635510	ブラケット
	2103531	糸道
	0070080	平小ネジ/M3X4
	253533D0	糸道
	2105850	座金
	0070310	平小ネジ/M2.5X4
	0071671	段付ネジ/M3
	1371080	小調子皿
	2113880	円錐バネ
	2750340	ツマミ/M4
	0070430	皿小ネジ/M4X8
	2535360	糸道
	007018A0	十字穴ナベ小ネジ/M4X6
	2536150	糸道

Page 34

Pegasus W500 parts on page 34

Ref	Part number	Part name	Qty
	W562-22	1
	2
	7
	8
	5
	21
	20
	24
	22
	4
	16
	3
	9
	6
	26
	27
	28
	29
	30
	31
	17
	15
	10
	12
	13
	11
	19
	18
	29
	30
	31
	13
	24
	19
	25
	23

Page 35 — 給油機構 (1)

Pegasus W500 parts on page 35

Ref	Part number	Part name	Qty
	2550030	給油パイプ
	2401360	フェルト
	2107660	ピン
	0045140	六角穴止ネジ/M5X5
	2550210	フェルト
	2550390	パイプ
	2550050	ラッチ
	007018A0	十字穴ナベ小ネジ/M4X6
	2401430	チューブ
	2405680	チューブ
	2402850	チューブ
	2550380	継手
	2021990	クランプ
	2550060	油受
	007018A0	十字穴ナベ小ネジ/M4X6
	255007-910	噴油管
	0048210	六角ナット/M4
	2405000	チューブ
	2021990	クランプ
	255010A910	噴油管
	007018A0	十字穴ナベ小ネジ/M4X6
	2402700	チューブ
	2551230	継手
	2021990	クランプ
	2001520	継手ネジ
	255035-910	パイプ
	2550370	継手ネジ
	205113A0	チューブ
	2001360	継手
	2021990	クランプ
	2001520	継手ネジ

Page 36

Pegasus W500 parts on page 36

Ref	Part number	Part name	Qty
9	9	SHAFT
10	10	SCREW
11	11	SCREW
12	12	GREASE NIPPLE
13	13	BRACKET
14	14	SCREW
15	15	WASHER
16	16	SCREW
17	17	SCREW
18	18	SHAFT
19	19	SCREW
20	20	BEARING
21	21	FLANGE
22	22	SCREW
23	23	O-RING
1	1	COVER
2	2	SHAFT
3	3	GEAR
4	4	GEAR
5	5	GEAR
6	6	PLATE
7	7	SCREW
8	8	SCREW

Page 37 — 給油機構 (2)

Pegasus W500 parts on page 37

Ref	Part number	Part name	Qty
	255091A910	ポンプ (組)
	2550240	軸
	2550250	ローター (A)
	2550260	ローター (B)
	2550270	ローター (C)
	2550280	カバー
	0071050	平小ネジ /M4X40
	0070260	平小ネジ /M4X25
	2550190	ウォームホイール
	0045140	六角止ネジ /M5X5
	0045310	六角穴ボルト /M5X12
	2550930	継手ネジ
	255000-920	オイルパン
	005138B0	平小ネジ /H11X12
	202287A0	座金
	0045040	六角穴ボルト /M8X20
	2551550	Oリング
	2062330	エレメント
	2102000	フィルタブラケット
	2064310	Oリング
	210201-PD1	蓋
	007021A0	十字穴ナベ小ネジ /M4X12
	9A30020	フィルタシール

Page 38

Pegasus W500 parts on page 38

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	BRACKET
3	3	BLOCK
4	4	SCREW
5	5	TUBE
6	6	CLAMP
7	7	SCREW
8	8	TUBE
9	9	CLAMP
10	10	RESERVOIR
11	11	COVER
12	12	SCREW
13	13	BRACKET
14	14	BRACKET
15	15	PIN
16	16	PIN
17	17	BRACKET
18	18	SCREW

Page 39 — HR装置

Pegasus W500 parts on page 39

Ref	Part number	Part name	Qty
	2550130	針冷却器(下)
	0070100	平小ネジ /M3X6
	2550140	フェルト
	2107660	止ピン
	2401170	チューブ
	2061150	ブラケット
	007017A0	十字穴ナベ小ネジ /M4X5
	2021750	給油紐
	2001550	クランプ
	2550150	シリコンタンク (下)
	2550160	蓋
	004210-HU0	座金組込ミ小ネジ /M4X12
	207065-9P0	シリコンタンク (上) (組)
	207066-PD0	シリコンタンク (上)
	207067-PD0	蓋
	2067810	スプリングピン
	2070680	フェルト
	0050530	平小ネジ /C4X4.8

Page 40

Pegasus W500 parts on page 40

Ref	Part number	Part name	Qty
	26	1
	35	2
	2	SET UP INSTRUCTIONS 取付説明書
	8
	10	9
	9
	7
	19
	34
	18
	21	10
	10
	17
	22
	20
	4
	27
	5
	6
	28
	24
	25
	29
	3
	16
	11
	15
	14
	30
	12
	13
	31
	12
	11
	15
	14
	33
	32
	36
	37
	38
	33
	32
	38
	38

Page 41 — THREAD STAND

Pegasus W500 parts on page 41

Ref	Part number	Part name	Qty
	000100-9P0	糸立(組)(6本立)	1
	000100A9P0	糸立(組)(5本立)	1
	000101-PA0	スタンド棒(上)	1
	000102-PA0	スタンド棒(下)	1
	0001030	ジョイント	1
	004066-HU0	ナベ小ネジ/M5X14	2
	004067-HU0	六角ナット/M5	2
	000104-PA0	ブラケット(3本立)	1
	000104APA0	ブラケット(2本立)	1
	0001160	ホルダ	2
	004068-HU0	ナベ小ネジ/M6X16	2
	0001050	糸道棒	2
	303067A0	バネ座金	5
	004067-HU0	六角ナット/M5	5
	000106-PA0	受皿	5
	0001070	ウレタン	5
	000108-PA0	ユ止メ	5
	000109-PA0	ブラケット	1
	0041130	ナベ小ネジ/M4X20	1
	0048030	六角ナット/M4	1
	0001100	糸道棒	1
	004065-HU0	ナベ小ネジ/M4X12	1
	0048030	六角ナット/M4	1
	000111-PA0	ブラケット	1
	004065-HU0	ナベ小ネジ/M4X12	1
	0048030	六角ナット/M4	1
	0001120	糸道棒(6本立)	1
	000112A0	糸道棒(5本立)	1
	004065-HU0	ナベ小ネジ/M4X12	1
	0048030	六角ナット/M4	1
	000104-PA0	ブラケット(3本立)	1
	000104APA0	ブラケット(2本立)	1
	0001160	ホルダ	2
	004068-HU0	ナベ小ネジ/M6X16	2
	0001130	糸道	5
	0001140	キャップ	1
	0001150	座金	2
	0001170	バネ座金	1
	007370-HU0	六角ナット/M16	1

Page 42

Pegasus W500 parts on page 42

Ref	Part number	Part name	Qty
1	1	BASE
2	2	COVER
3	3	BOLT
4	4	WASHER
5	5	SPRING
6	6	SPRING
7	7	SPRING
8	8	TOOL
9	9	BRACKET
10	10	BOLT
11	11	COVER
12	12	BRACKET
13	13	BRACKET

Page 43 — PARTS FOR SEMI-SUBMERGED INSTALLATION

Pegasus W500 parts on page 43

Ref	Part number	Part name	Qty
	0090480	据付ネジ (セット)
	2063360	半沈用ナット /M8
	0045120	六角穴ボルト /M8X55
	2063370	座金
	2057640	クッションゴム
	2057650	スペーサ
	2054670	スペーサ
	0002720	六角棒スパナ /6MM
	2590000	据付台
	0070930	ピンネジ
	2063380	クッションゴム
	2063290	鎖案内
	0070270	平小ネジ /M5X8

Page 44

Pegasus W500 parts on page 44

Ref	Part number	Part name	Qty
	7	附属品に梱入
	8	Put in accessory
	6	Put in accessory
	1	Put in accessory
	13	Put in accessory
	12	Put in accessory
	15	Put in accessory
	14	Put in accessory
	10	Put in accessory
	11	Put in accessory
	9	Put in accessory
	3	Put in accessory
	16	Put in accessory
	2	Put in accessory
	4	Put in accessory
	5	Put in accessory
	17	Put in accessory

Page 45 — SPECIFIC PARTS(1)

Pegasus W500 parts on page 45

Ref	Part number	Part name	Qty
	250032EPD2	前カバー (組)
	2500130	ピンネジ /M4
	2401980	平行ピン
	2011910	皿バネ
	0045390	六角穴止ネジ /M5X6
	258013-910	布案内
	007020A0	十字穴小ネジ /M4X10
	3034480	座金
	2590400	ブラケット
	0070340	ナベ小ネジ /M5X10
	2403390	座金
	2590410	布案内
	0072180	平小ネジ /M3X3.4
	2590420	布案内
	0072180	平小ネジ /M3X3.4
	250032BPD2	前カバー (組)
	0070800	ピンネジ /M2

Page 46

Pegasus W500 parts on page 46

Ref	Part number	Part name	Qty
N/A	W562-01D	Diagram
1	N/A	N/A
2	N/A	N/A
3	N/A	N/A
4	N/A	N/A
5	N/A	N/A
6	N/A	N/A
7	N/A	N/A
8	N/A	N/A
9	N/A	N/A
10	N/A	N/A
11	N/A	N/A
12	N/A	N/A
13	N/A	N/A
14	N/A	N/A
15	N/A	N/A
16	N/A	N/A
17	N/A	N/A
18	N/A	N/A
19	N/A	N/A
20	N/A	N/A

Page 47 — SPECIFIC PARTS(2)

Pegasus W500 parts on page 47

Ref	Part number	Part name	Qty
	253544A0	糸道
	253545A0	ホルダ
	2345210	糸道
	0045350	六角穴止ネジ/M3X4
	253505B0	糸繰リ
	253507A0	糸道
	253584B0	調子台
	XXXXXX	針留
	0055621	止ネジ/C1X2.6
	254024-9T0	テンション(組)
	254019A0	ブラケット
	254021A0	糸緩メ
	263542A9T0	糸調子(組) 強
	263542B9T0	糸調子(組) 中
	263542C9T0	糸調子(組) 弱
	2540200	糸道
	2062030	糸道
	2062020	スペーサ
	3063010	引張バネ
	0054470	段付ネジ/C5

Page 48 — W562-01M,05M,05N,05T,08J,08M

Pegasus W500 parts on page 48

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	COVER
3	3	BRACKET
4	4	BRACKET
5	5	BRACKET
6	6	SCREW
7	7	WASHER
8	8	GUARD
9	9	COVER
10	10	BRACKET
11	11	SCREW
12	12	SCREW
13	13	SCREW

Page 49 — SPECIFIC PARTS(3)

Pegasus W500 parts on page 49

Ref	Part number	Part name	Qty
	2536780	ブラケット
	2536770	糸道
	2536840	糸道
	2536830	ブラケット
	2536820	針糸カム
	0071540	平小ネジ /M3X3.5
	2028750	座金
	2504340	糸繰りリガード
	2504350	針棒ガード
	252007A920	ルーパー台 (組)
	0070860	平小ネジ /M4X7
	0045010	六角穴ボルト /M5X14
	3030670	バネ座金

Page 50 — W562-02C,02G,02H

Pegasus W500 parts on page 50

Ref	Part number	Part name	Qty
6	W562-02C	BRACKET
7	W562-02C	BRACKET
8	W562-02G,02H	BRACKET
9	W562-02C	BRACKET
10	W562-02C	BRACKET
11	W562-02C	BRACKET
12	W562-02C	BRACKET
13	W562-02C	BRACKET
14	W562-02C	BRACKET
15	W562-02C	BRACKET
16	W562-02C	BRACKET
17	W562-02C	BRACKET
18	W562-02C	BRACKET
19	W562-02C	BRACKET
20	W562-02C	BRACKET
21	W562-02C	BRACKET
22	W562-02C	BRACKET
23	W562-02C	BRACKET
1	W562-02C	BRACKET
2	W562-02C	BRACKET
3	W562-02C	BRACKET
4	W562-02C	BRACKET
5	W562-02C	BRACKET

Page 51 — SPECIFIC PARTS(4)

Pegasus W500 parts on page 51

Ref	Part number	Part name	Qty
1	250033-PD1	前カバー (組)
2	2500130	ピンネジ /M4
3	2401980	平行ピン
4	2011910	皿バネ
5	0045390	六角穴止ネジ /M5X6
6	250050-PD1	前カバー (小)
7	0070270	平小ネジ /M5X8
8	206601A0	衣除ケ
9	206601B0	衣除ケ
10	0070790	ナベ小ネジ /M5X6
11	2064390	前カバー補助板
12	2045850	座金
13	0070790	平小ネジ /M5X6
14	2019130	ブラケット
15	0051130	平ネジ /C5X5.5
16	0055400	六角ボルト /W-1X6
17	2019140	ブラケット
18	2064600	座金
19	0070280	平小ネジ /M5X10
20	252007A920	ルーバー台 (組)
21	0070860	平小ネジ /M4X7
22	0045010	六角穴ボルト /M5X14
23	3030670	バネ座金

Page 52 — W562-02D,02H

Pegasus W500 parts on page 52

Ref	Part number	Part name	Qty
	3	COVER
	4	COVER
	1	COVER
	2	COVER
	5	COVER
	6	COVER
	7	COVER
	8	COVER
	9	COVER
	10	COVER
	11	COVER
	12	COVER
	13	COVER
	14	COVER
	15	COVER
	16	COVER
	17	COVER
	18	COVER
	19	COVER
	20	COVER
	21	COVER
	22	COVER
	23	COVER
	24	COVER
	25	COVER
	26	COVER
	27	COVER
	28	COVER
	29	COVER
	30	COVER
	31	COVER
	32	COVER
	33	COVER
	34	COVER
	35	COVER
	36	CRANKSHAFT DRIVE MECHANISM
	37	CRANKSHAFT DRIVE MECHANISM
	38	CRANKSHAFT DRIVE MECHANISM
	39	CRANKSHAFT DRIVE MECHANISM
	40	CRANKSHAFT DRIVE MECHANISM
	41	CRANKSHAFT DRIVE MECHANISM

Page 53 — SPECIFIC PARTS(5)

Pegasus W500 parts on page 53

Ref	Part number	Part name	Qty
	250074BPD1	ベッドカバー (右)
	250071A910	カバー
	250343-PD0	ベッドカバー (左)(組)
	0070430	皿小ネジ /M4X8
	250039BPD0	横カバー (組)
	2500370	ピン付ネジ /M4
	2401980	平行ピン
	2011910	皿バネ
	0045350	六角穴止ネジ /M3X4
	250034APD1	前カバー (組)
	2500130	ピンネジ /M4
	2401980	平行ピン
	2011910	皿バネ
	0045390	六角穴止ネジ /M5X6
	2100250	防振ゴム
	250025AME0	前カバー (小)
	007018A0	十字穴ナベ小ネジ /M4X6
	2500260	ブラケット
	0070280	平小ネジ /M5X10
	2500270	軸
	3069200	平行ピン
	0045140	六角穴止ネジ /M5X5
	2500280	ストッパ
	007018A0	十字穴ナベ小ネジ /M4X6
	2023400	圧縮バネ
	2500660	栓
	2556370	布案内
	2045850	座金
	0070790	ナベ小ネジ /M5X6
	258130-910	バインダ (組)
	0070310	平小ネジ /M2.5X4
	2105850	座金
	2581280	ブラケット
	0070170	平小ネジ /M4X5
	3034480	座金
	250501-910	クランク軸 (組)
	250504-910	軸受
	0045140	六角穴止ネジ /M5X5
	2505340	バランスウエイト
	0070110	平小ネジ /M3X8
	2068370	Oリング

Page 54 — W562-02D,02H

Pegasus W500 parts on page 54

Ref	Part number	Part name	Qty
1	TK	NEEDLE BAR MECHANISM
2	AT	NEEDLE BAR MECHANISM
	3	NEEDLE GUARD MECHANISM
	4	NEEDLE GUARD MECHANISM
	5	NEEDLE GUARD MECHANISM
	6	NEEDLE GUARD MECHANISM
	7	NEEDLE GUARD MECHANISM
	8	NEEDLE GUARD MECHANISM
	9	NEEDLE GUARD MECHANISM
	10	NEEDLE GUARD MECHANISM
	11	FEED MECHANISM
	12	FEED MECHANISM
	13	NEEDLE GUARD MECHANISM
	14	NEEDLE GUARD MECHANISM
	15	NEEDLE GUARD MECHANISM
	16	PRESSER FOOT MECHANISM
	17	PRESSER FOOT MECHANISM
	18	FEED MECHANISM
	19	PRESSER FOOT MECHANISM
	20	PRESSER FOOT MECHANISM
	21	PRESSER FOOT MECHANISM
	22	PRESSER FOOT MECHANISM

Page 55 — SPECIFIC PARTS(6)

Pegasus W500 parts on page 55

Ref	Part number	Part name	Qty
	251007A0	ブラケット	1
	251007B0	ブラケット	1
	XXXXXX	針受(後)	1
	251505-920	レバー(組)	1
	0045000	六角穴ボルト/M5X10	1
	3030670	バネ座金	1
	0070170	平小ネジ/M4X5	1
	2515030	軸	1
	2079240	座金	1
	2009830	止メ輪	1
	251504-920	レバー	1
	0045140	六角止ネジ/M5X5	1
	251500-911	ブラケット	1
	0070810	平小ネジ/M6X3.5	1
	0070190	平小ネジ/M4X8	3
	XXXXXX	針受(前)	1
	0070310	平小ネジ/M2.5X4	1
	0070800	ピンネジ/M2	1
	253004A0	押工棒	1
	2530310	フィンガーガード	1
	0056000	平ネジ/C3X5	1
	XXXXXX	押工(組)	1

Page 56

Pegasus W500 parts on page 56

Ref	Part number	Part name	Qty
1	AT	AT
2	AT	AT
1	AT	AT
2	AT	AT

Page 57 — SPECIFIC PARTS(7)

Pegasus W500 parts on page 57

Ref	Part number	Part name	Qty
	250016GTD0	アームカバー(左)
	350118A910	プーリー(組)
	250052KPD1	ベッドカバー(左)
	250052LPD1	ベッドカバー(左)

Page 58

Pegasus W500 parts on page 58

Ref	Part number	Part name	Qty
30	FT140	SCREW
45	FT140	SCREW
46	FT140	SCREW
47	FT140	SCREW
49	FT140	SCREW
48	FT140	SCREW
39	FT140	SCREW
44	FT140	SCREW
41	FT140	SCREW
21	FT140	SCREW
20	FT140	SCREW
10	FT140	SCREW
4	FT140	SCREW
5	FT140	SCREW
3	FT140	SCREW
2	FT140	SCREW
1	FT140	SCREW
22	FT140	SCREW
23	FT140	SCREW
24	FT140	SCREW
25	FT140	SCREW
26	FT140	SCREW
19	FT140	SCREW
18	FT140	SCREW
36	FT140	SCREW
37	FT140	SCREW
38	FT140	SCREW
40	FT140	SCREW
42	FT140	SCREW
43	FT140	SCREW
50	FT140	SCREW
54	FT140	SCREW
55	FT140	SCREW
51	FT140	SCREW
52	FT140	SCREW
53	FT140	SCREW
6	FT140	SCREW
7	FT140	SCREW
12	FT140	SCREW
13	FT140	SCREW
14	FT140	SCREW
15	FT140	SCREW
16	FT140	SCREW
17	FT140	SCREW
11	FT140	SCREW
8	FT140	SCREW
9	FT140	SCREW
27	FT140	SCREW
28	FT140	SCREW
29	FT140	SCREW
31	FT140	SCREW
32	FT140	SCREW
33	FT140	SCREW
34	FT140	SCREW
35	FT140	SCREW

Page 59 — SPECIFIC PARTS(8)

Pegasus W500 parts on page 59

Ref	Part number	Part name	Qty
	255500-920	エキセン(組)	1
	0045390	六角穴止ネジ/M5X6	2
	255501-920	ロッド(組)	1
	007015A0	十字穴ナベ小ネジ/M3.5X14	2
	0045430	六角穴止ネジ/M4X4	1
	3060930	クランク	1
	0050840	六角ボルト/C5X5.5	1
	205495-20	平行ピン	2
	252001-920	ロッド(組)	1
	007015A0	十字穴ナベ小ネジ/M3.5X14	1
	2555020	軸	1
	2401020	座金	1
	2050610	止メ輪	1
	2400970	球	1
	2021760	給油紐	1
	2067480	フェルト	3
	204052A0	オイルシール	1
	255503-920	レバー(組)	1
	0045010	六角穴ボルト/M5X14	1
	2555040	ラッチ	1
	0070090	平小ネジ/M3X5	1
	2021750	給油紐	1
	2555050	駒	1
	2079250	フェルト	1
	2021740	給油紐	1
	0045450	六角穴止ネジ/M3X4	1
	255514-910	ブラケット(組)	1
	2400990	ニードルベアリング	2
	255508-20	軸	1
	0045150	六角穴ボルト/M6X14	2
	3061050	圧縮バネ	1
	1920240	カラー	1
	0W00024-10	止メネジ/W2X4	1
	2025220	止メ輪	1
	2070450	座金	1
	255507-910	上メス台(組)	1
	0045470	六角穴止ネジ/M6X5	1
	3063940	上メス	1
	0051090	平ネジ/C3X5.5	1
	2555090	下メス台	1
	0070360	平小ネジ/M4X6	1
	2041610	下メス	1
	2555100	下メス押エ	1
	0070280	平小ネジ/M5X10	1
	2555130	段付ネジ/M4	1
	2555110	案内	1
	0070100	平小ネジ/M3X6	1
	2555150	切屑除ケ	2
	0070080	平小ネジ/M4X4	1
	255514A910	ブラケット(組)	1
	2400990	ニードルベアリング	2
	255508-20	軸	1
	0045180	六角穴ボルト/M6X10	2
	255507A910	上メス台	1
	0045470	六角穴止ネジ/M6X5	1

Page 60 — W562-02(TR10)

Pegasus W500 parts on page 60

Ref	Part number	Part name	Qty
1	1	Bracket
2	2	Screw
3	3	Cover
4	4	Screw
5	5	Screw
6	6	Screw
7	7	Screw
8	8	Screw
9	9	Bracket
10	10	Base
11	11	Disc
12	12	Screw
13	13	Shaft
14	14	Screw
15	15	Bracket
16	16	Bracket
17	17	Screw
18	18	Shaft
19	19	Screw
20	20	Screw
21	21	Screw
22	22	Shaft
23	23	Screw
24	24	Screw
25	25	Shaft
26	26	Screw
27	27	Screw
28	28	Screw

Page 61 — SPECIFIC PARTS(9)

Pegasus W500 parts on page 61

Ref	Part number	Part name	Qty
	306473-UA0	切屑受(C)
	0049040	丸皿小ネジ/3.5
	306474A0	ブラケット/切屑受
	0049050	丸小ネジ/4.5
	009050-9U0	切屑受(組)
	205468-UA0	切屑受(A)
	205469-UA0	切屑受(B)
	3034480	座金
	0040120	ナベ小ネジ/M4X12
	000257A9S0	テープガイド(組)
	000247-SA0	カノコ台
	0002700	座金
	0002530	テープ案内棒(短)
	0002500	軸
	0014480	止ネジ/C9X5.2
	000251-SA0	ブラケット
	0049130	木ネジ(皿)/5.8
	0002520	テープテンション棒
	3030670	バネ座金
	0002260	糸立棒止ナット
	2045850	座金
	0002530	テープ案内棒(短)
	0002540	ホルダ
	0051610	平小ネジ/C5X8
	0002550	テープ案内取付棒
	000256-SA0	ブラケット
	007023A0	十字穴ナベ小ネジ/M4X16
	0048030	六角ナット/M4

Page 62 — W562-03

Pegasus W500 parts on page 62

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	BOLT
3	3	PIN
4	4	WASHER
5	5	BRACKET

Page 63 — SPECIFIC PARTS(10)

Pegasus W500 parts on page 63

Ref	Part number	Part name	Qty
	250032-PD2	前カバー (組)
	2500130	ピンネジ /M4
	2401980	平行ピン
	2011910	皿バネ
	0045390	六角穴止ネジ /M5X6

Page 64 — W562-05 CRANKSHAFT DRIVE MECHANISM

Pegasus W500 parts on page 64

Ref	Part number	Part name	Qty
1	W562-05S,05T	COVER
3	3	SCREW
5	5	WASHER
6	6	BRACKET
4	4	PIN
2	2	COVER
24	24	SCREW
25	25	SCREW
26	26	WASHER
13	13	COVER
14	14	SCREW
15	15	BRACKET
16	16	BRACKET
18	18	SCREW
19	19	SCREW
12	12	BRACKET
9	9	SHAFT
21	21	SPRING
20	20	LEVER
22	22	SHAFT
7	7	BASE
23	23	PIN
8	8	SCREW
10	10	BRACKET
11	11	BRACKET
27	27	SHAFT
31	31	COLLAR
28	28	COLLAR
29	29	COLLAR
30	30	COLLAR
32	32	RING

Page 65 — SPECIFIC PARTS(11)

Pegasus W500 parts on page 65

Ref	Part number	Part name	Qty
	250052CPD1	ベットカバー(左)
	250039APD0	横カバー(組)
	2500370	ピン付ネジ/M4
	2401980	平行ピン
	2011910	皿バネ
	0045350	六角穴止ネジ/M3X4
	250034-PD1	前カバー(組)
	2500130	ピンネジ/M4
	2401980	平行ピン
	2011910	皿バネ
	0045390	六角穴止ネジ/M5X6
	2100250	防振ゴム
	250025-ME0	前カバー(小)
	007018A0	十字穴ナベ小ネジ/M4X6
	2500260	ブラケット
	0070280	平小ネジ/M5X10
	2500270	軸
	3069200	平行ピン
	0045140	六角穴止ネジ/M5X5
	2500280	ストッパ
	007018A0	十字穴ナベ小ネジ/M4X6
	2023400	圧縮バネ
	2500660	栓
	2555170	布案内
	0070790	ナベ小ネジ/M5X6
	2045850	座金
	250501-910	クランク軸(組)
	250504-910	軸受
	0045140	六角穴止ネジ/M5X5
	2505340	バランスウエイト
	0070110	平小ネジ/M3X8
	2068370	Oリング

Page 66

Pegasus W500 parts on page 66

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	TK
	19	AT
	20	20
	21	21
	22	22
	23	23
	24	24

Page 67 — SPECIFIC PARTS(12)

Pegasus W500 parts on page 67

Ref	Part number	Part name	Qty
	XXXXXX	針受 (後)
	251505-920	レバー (組)
	0045000	六角穴ボルト /M5X10
	3030670	バネ座金
	0070170	平小ネジ /M4X5
	2515030	軸
	2079240	座金
	2009830	止メ輪
	251504-920	レバー
	0045140	六角穴止メネジ /M5X5
	251500-911	ブラケット
	0070810	平小ネジ /M6X3.5
	0070190	平小ネジ /M4X8
	XXXXXX	針受 (前)
	0070310	平小ネジ /M2.5X4
	250074BPD1	ベットカバー (右)
	250071A910	カバー
	251007A0	ブラケット
	251007B0	ブラケット
	0070800	ピンネジ /M2
	253004A0	押工棒
	2530310	フィンガーガード
	0056000	平ネジ /C3X5
	XXXXXX	押工 (組)

Page 68

Pegasus W500 parts on page 68

Ref	Part number	Part name	Qty
9	W562-06/LG	9
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
16	16	16
17	17	17
18	18	18
19	19	19
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30
31	31	31
32	32	32
33	33	33
34	34	34
35	35	35
36	36	36
37	37	37
38	38	38

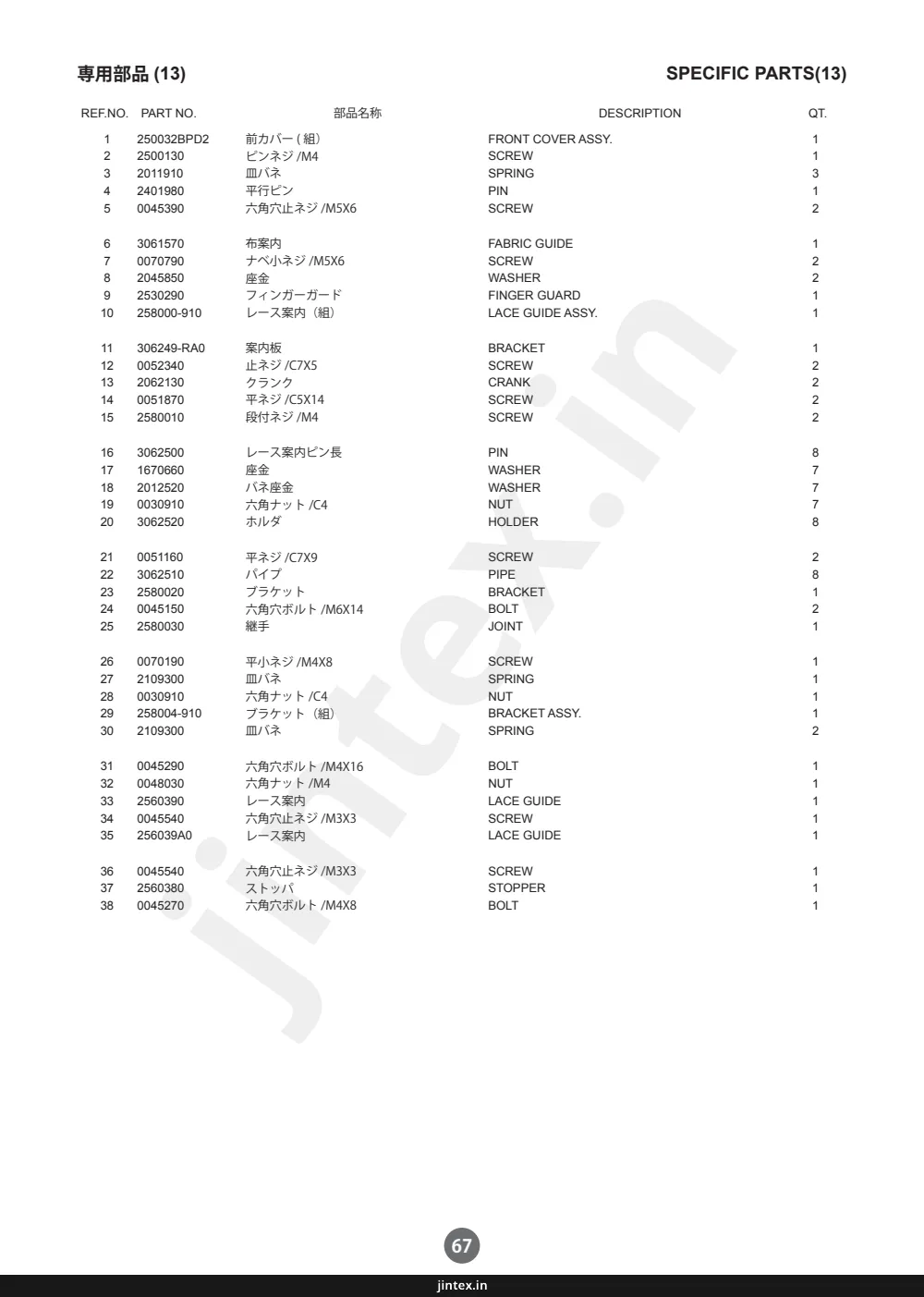

Page 69 — SPECIFIC PARTS(13)

Pegasus W500 parts on page 69

Ref	Part number	Part name	Qty
	250032BPD2	前カバー (組)
	2500130	ピンネジ /M4
	2011910	皿バネ
	2401980	平行ピン
	0045390	六角穴止ネジ /M5X6
	3061570	布案内
	0070790	ナベ小ネジ /M5X6
	2045850	座金
	2530290	フィンガーガード
	258000-910	レース案内 (組)
	306249-RA0	案内板
	0052340	止ネジ /C7X5
	2062130	クランク
	0051870	平ネジ /C5X14
	2580010	段付ネジ /M4
	3062500	レース案内ピン長
	1670660	座金
	2012520	バネ座金
	0030910	六角ナット /C4
	3062520	ホルダ
	0051160	平ネジ /C7X9
	3062510	パイプ
	2580020	ブラケット
	0045150	六角穴ボルト /M6X14
	2580030	継手
	0070190	平小ネジ /M4X8
	2109300	皿バネ
	0030910	六角ナット /C4
	258004-910	ブラケット (組)
	2109300	皿バネ
	0045290	六角穴ボルト /M4X16
	0048030	六角ナット /M4
	2560390	レース案内
	0045540	六角穴止ネジ /M3X3
	256039A0	レース案内
	0045540	六角穴止ネジ /M3X3
	2560380	ストッパ
	0045270	六角穴ボルト /M4X8

Page 70 — W562-06,07 (LR10)

Pegasus W500 parts on page 70

Ref	Part number	Part name	Qty
1	1	1
10	10	10
19	19	19
6	6	6
8	8	8
5	5	5
9	9	9
14	14	14
15	15	15
16	16	16
17	17	17
12	12	12
13	13	13
11	11	11
3	3	3
4	4	4
2	2	2
18	18	18

Page 71 — SPECIFIC PARTS(14)

Pegasus W500 parts on page 71

Ref	Part number	Part name	Qty
	306469A9S0	リールスタンド (組)
	306468ASA0	ブラケット
	306466ASA0	スタンド棒
	0048350	六角ナット /M18
	000383-SA0	ブラケット
	0040140	ナベ小ネジ /M4X25
	0048030	六角ナット /M4
	0040120	ナベ小ネジ /M4X12
	0048030	六角ナット /M4
	3064640	軸
	3064630	カラー
	0012850	段付ネジ /C4
	3064620	リール案内
	000233-SA0	ブラケット
	0040120	ナベ小ネジ /M4X12
	0048030	六角ナット /M4
	3064670	補助棒
	0049130	木ネジ (皿) /5.8
	0003860	栓

Page 72 — W562-07/MD230

Pegasus W500 parts on page 72

Ref	Part number	Part name	Qty
4	4	BUSH
3	3	SHAFT
2	2	COVER
5	5	BEARING
6	6	SCREW
7	7	CONNECTING ROD
8	8	PIN
9	9	BUSH
10	10	CAP
11	11	WING NUT
12	12	BRACKET
13	13	WASHER
14	14	SCREW
15	15	SPRING
16	16	LEVER
17	17	SCREW
18	18	SPRING
19	19	SPRING
20	20	SCREW
21	21	BRACKET
22	22	SPRING
23	23	PIN
24	24	SPRING
25	25	SPRING
26	26	CYLINDER
27	27	SPRING
28	28	SPRING
29	29	PLATE
30	30	SCREW
31	31	BUSH
32	32	SPRING
33	33	WASHER
34	34	SCREW
35	35	COVER
36	36	BODY
37	37	SPRING
38	38	SPRING
39	39	SCREW
40	40	SPRING

Page 73 — SPECIFIC PARTS(15)

Pegasus W500 parts on page 73

Ref	Part number	Part name	Qty
	256066C9T0	MD装置(組)	1
	256061-910	エキセン・ロッド(組)	1
	250552A0	軸	1
	256043-910	エキセン(組)	1
	256005-910	ロッド(組)	1
	0070230	平小ネジ /M X16	2
	0045140	六角穴止ネジ /M5X5	2
	2560070	ロッド球	1
	2560080	ブッシュ	1
	3062390	ニードルベアリング	1
	256062-910	クランク(組)	1
	2560090	指針	1
	2040230	座金	1
	2560080	段付ピン	1
	2560480	蝶ナット	1
	2560100	クランク	1
	2560410	段付ネジ /M3	1
	2560420	止メ板	1
	0070100	平小ネジ /M3X6	2
	0070830	皿小ネジ /M4X10	3
	256049-91Y0	クラッチ(組)	1
	2560120	クラッチ	1
	3065000	平行ピン	2
	3062430	案内板(組)	6
	240114B0	圧縮バネ	12
	2560460	スリーブ	1
	0045470	六角穴止ネジ /M5X5	1
	0045480	六角穴止ネジ /M6X8	1
	2560110	止メ板	1
	0070830	皿小ネジ /M4X10	3
	3065680	軸	1
	0045140	六角穴止ネジ /M5X5	1
	2011850	座金	1
	0051170	平ネジ /C5X8.5	1
	250214-9T0	カバー(組)	1
	250070-9T0	MDカバー(組)	1
	250067-TBO	MDカバー	1
	250068-TBO	カバー	1
	0070200	平小ネジ /M4X10	2
	9A30690	ケガ注意ラベル	1

Page 74 — 1

Pegasus W500 parts on page 74

Ref	Part number	Part name	Qty
5	6	SCREW
6	6	SCREW
25	25	BRACKET
24	24	BRACKET
26	26	BRACKET
22	22	BRACKET
23	23	BRACKET
17	17	SCREW
18	18	WASHER
19	19	SPRING
20	20	PIN
21	21	RING
3	3	SHAFT
4	4	BEARING
7	7	SHAFT
8	8	SCREW
13	13	SHAFT
14	14	BRACKET
15	15	BRACKET
16	16	SCREW
9	9	SHAFT
10	10	SHAFT
11	11	SHAFT
12	12	SHAFT
49	49	BRACKET
53	53	SCREW
52	52	WASHER
50	50	SHAFT
51	51	SHAFT
44	44	SHAFT
45	45	SHAFT
46	46	WASHER
47	47	RING
48	48	SCREW
29	29	SCREW
27	27	SCREW
28	28	SCREW
32	32	WASHER
31	31	SCREW
30	30	BRACKET
33	33	NUT
36	36	BRACKET
37	37	SCREW
34	34	BRACKET
35	35	SCREW
41	41	BRACKET
42	42	BRACKET
38	38	BRACKET
40	40	BRACKET
39	39	BRACKET
43	43	SCREW

Page 75 — SPECIFIC PARTS(16)

Pegasus W500 parts on page 75

Ref	Part number	Part name	Qty
	256066C9T0	MD装置(組)
	256064B9P0	ゴム送り台(組)
	256016-9P0	ブラケット(組)
	3063640	ブッシュ
	256018-PD0	ブラケット
	0045150	六角穴ボルト/M6X14
	256019-910	ローラー(組)
	0045350	六角穴止めネジ/M3X4
	2560220	ローラー
	2560250	軸
	2560470	ブラケット
	0045140	六角穴止ネジ/M5X5
	2560230	軸
	2024330	座金
	2560240	レバー
	0070100	平小ネジ/M3X6
	3063780	調節ネジ
	210328A0	丸ナット
	3063760	圧縮バネ
	3063770	調節棒
	2005550	止メ輪
	2560260	案内
	256027B0	レースガイド
	007019A0	十字穴ナベ小ネジ/M4X8
	3060570	テープ案内
	0051410	平小ネジ/C1X5
	007019A0	十字穴ナベ小ネジ/M4X8
	2560380	ストッパ
	007020A0	十字穴ナベ小ネジ/M4X10
	256034-910	ブラケット
	2109300	皿バネ
	0045280	六角穴ボルト/M4X12
	0048030	六角ナット/M4
	2560390	レース案内
	0045540	六角穴止ネジ/M3X3
	256039A0	レース案内
	0045540	六角止ネジ/M3X3
	250231B910	糸締リガード(組)
	2502250	糸締リガード
	2502260	フィンガーガード
	0070180	平小ネジ/M4X5
	3034480	座金
	2502280	ブラケット
	256063-910	軸(組)
	2560140	軸
	2401020	座金
	2025770	止メ輪
	0070740	平小ネジ/M5X5
	256065-910	レース案内(組)
	2560300	レース案内
	2560310	段付ネジ/M4
	2045850	座金
	007019A0	十字穴ナベ小ネジ/M4X8

Page 76 — W562-07/MD240

Pegasus W500 parts on page 76

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39

Page 77 — SPECIFIC PARTS(17)

Pegasus W500 parts on page 77

Ref	Part number	Part name	Qty
	256061-910	エキセン・ロッド (組)
	250552A0	軸
	256043-910	エキセン (組)
	256005-910	ロッド (組)
	0070230	平小ネジ /4X16
	0045140	六角穴止ネジ /M5X5
	2560070	ロッド球
	3062380	ブッシュ
	3062390	ニードルベアリング
	256062-910	クランク (組)
	2560090	指針
	2040230	座金
	2560080	段付ピン
	2560480	蝶ナット
	2560100	クランク
	2560410	段付ネジ /M3
	2560420	止メ板
	0070100	平小ネジ /M3X6
	0070830	皿小ネジ /M4X10
	256049-91YO	クラッチ (組)
	2560120	クラッチ
	3065000	平行ピン
	3062430	案内板 (組)
	240114B0	圧縮バネ
	2560460	スリーブ
	0045470	六角穴止ネジ /M6X5
	0045480	六角穴止ネジ /M6X8
	2560110	止メ板
	0070830	皿小ネジ /M4X10
	3065680	軸
	0045140	六角穴止ネジ /M5X5
	2011850	座金
	0051170	平ネジ /C5X8.5
	250214-9T0	カバー (組)
	250070-9T0	MDカバー (組)
	250067-TBO	MDカバー
	250068-TBO	カバー
	0070200	平小ネジ /M4X10
	9A30690	ケガ注意ラベル

Page 78

Pegasus W500 parts on page 78

Ref	Part number	Part name	Qty
50	50	SCREW
49	49	WASHER
47	47	BRACKET
48	48	SHAFT
41	41	SHAFT
42	42	SLEEVE
45	45	CIRCLIP
43	43	WASHER
44	44	WASHER
29	29	SCREW
27	27	SCREW
28	28	WASHER
32	32	SPRING
31	31	PIN
30	30	BRACKET
33	33	SHAFT
34	34	WASHER
39	39	WASHER
40	40	SCREW
38	38	BRACKET
37	37	BRACKET
36	36	BRACKET
35	35	BRACKET
10	10	SCREW
11	11	SCREW
51	51	BRACKET
55	55	SCREW
54	54	BRACKET
59	59	SCREW
58	58	BRACKET
53	53	BRACKET
52	52	BRACKET
57	57	SCREW
56	56	SHAFT
61	61	SCREW
60	60	SHAFT
12	12	SHAFT
8	8	SHAFT
9	9	SHAFT
13	13	BRACKET
14	14	BRACKET
15	15	SCREW
16	16	BOLT
17	17	WASHER
18	18	SPRING
19	19	PIN
20	20	CIRCLIP
2	2	BRACKET
3	3	SHAFT
6	6	SHAFT
7	7	SCREW
21	21	BRACKET
22	22	BRACKET
23	23	SCREW
25	25	BRACKET
24	24	SCREW
4	4	BRACKET
5	5	SCREW
1	1	BRACKET
46	46	BRACKET

Page 79 — 専用部品(18)

Pegasus W500 parts on page 79

Ref	Part number	Part name	Qty
	256095-9P0	ゴム送り台(組)
	256071-9P0	ブラケット(組)
	3063640	ブッシュ
	256018-PD0	ブラケット
	0045150	六角穴ボルト/M6X14
	256073-910	ローラー(組)
	0045350	六角穴止ネジ/M3X4
	2560750	ローラー
	2560770	軸
	2560470	ブラケット
	0045140	六角穴止ネジ/M5X5
	2560780	軸
	2024330	座金
	2560240	レバー
	0070100	平小ネジ/M3X6
	3063780	調節ネジ
	210328A0	丸ナット
	3063760	圧縮バネ
	3063770	調節棒
	2005550	止メ輪
	2560790	レース案内
	2560800	レース案内
	007019A0	十字穴小ネジ/M4X8
	3060570	テープ案内
	0051410	平小ネジ/C1X5
	2560370	ブラケット
	007019A0	十字穴小ネジ/M4X8
	2560380	ストッパ
	007020A0	十字穴小ネジ/M4X10
	256081-910	レバー(組)
	2109300	皿バネ
	0045280	六角穴ボルト/M4X12
	0048030	六角ナット/M4
	256084-910	レース案内(組)
	2560390	レース案内
	0045540	六角穴止ネジ/M3X3
	256039A0	レース案内
	0045540	六角穴止ネジ/M3X3
	0045140	六角穴止ネジ/M5X5
	0072320	平小ネジ/M4X5.5
	256063A910	軸(組)
	256014B0	軸
	2401020	座金
	2025770	止メ輪
	0070740	平小ネジ/M5X5
	256097-910	レース案内(組)
	2560940	レース案内
	2560310	段付ネジ/M4
	2045850	座金
	007019A0	十字穴小ネジ/M4X8
	256096-910	レース案内下(組)
	2560910	座金
	2560870	ブラケット
	2020580	座金
	0050700	段付ネジ/C6
	256088-910	レース案内下(組)
	0051610	平小ネジ/C5X8
	2560930	レース案内
	0045540	六角穴止ネジ/M3X3
	2560920	レース案内
	0045540	六角穴止ネジ/M3X3

Page 80

Pegasus W500 parts on page 80

Ref	Part number	Part name	Qty
4	W562-/MD230,240	4
5	W562-/MD230	5
6	W562-/MD240	6
	1	1
	2	2
	3	3
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23

Page 81 — SPECIFIC PARTS(19)

Pegasus W500 parts on page 81

Ref	Part number	Part name	Qty
	2535480	糸案内
	1371090	圧縮バネ
	0053870	段付ネジ /C3
	250523ATD0	ハンドホイール
	2530290	フィンガーガード
	2530340	フィンガーガード
	250016GTD0	アームカバー (左)
	351204-910	プーリー (組)
	250032FPD1	前カバー (組)
	2500130	ピンネジ /M4
	2011910	皿バネ
	2401980	平行ピン
	0045390	六角止ネジ /M5X6
	351217-910	糸繰りガード (組)
	2502250	糸繰りガード
	2502260	フィンガーガード
	0070170	平小ネジ /M4X5
	3034480	座金
	3512200	ブラケット
	007018A0	十字穴ナベ小ネジ /M4X6
	3034480	座金
	007018A0	十字穴ナベ小ネジ /M4X6
	2530290	フィンガーガード

Page 82

Pegasus W500 parts on page 82

Ref	Part number	Part name	Qty
9	9	For light weight fabric
10	10	For heavy weight fabric
6	6	Put in accessory
7	7	Put in accessory
8	8	Put in accessory
11	11	Put in accessory
1	1	Main body component
4	4	Pin
2	2	Bolt
3	3	Washer
5	5	Bracket
13	13	Bracket
14	14	Screw
15	15	Washer
12	12	Main body component
16	16	Mounting plate
17	17	Screw
18	18	Bracket
19	19	Screw

Page 83 — SPECIFIC PARTS(20)

Pegasus W500 parts on page 83

Ref	Part number	Part name	Qty
	250032BPD2	前カバー (組)
	2500130	ピンネジ /M4
	2011910	皿バネ
	2401980	平行ピン
	0045390	六角穴止ネジ /M5X6
	258013-910	布案内
	007020A0	十字穴ナベ小ネジ /M4X10
	3034480	座金
	2575710	裾引キ定規
	2575720	裾引キ定規
	0071200	平小ネジ /M2X3
	250032HPD1	前カバー (組)
	2581820	生地ガイド
	004524-HU0	六角穴ボルト /M4X10
	3034480	座金
	2579480	スペーサ
	0073770	皿小ネジ /M2.5X4.5
	2579490	押工補助板
	0070370	棒先平小ネジ /M5

Page 84

Pegasus W500 parts on page 84

Ref	Part number	Part name	Qty
1	W562-08J	COVER
2	W562-21,22	COVER
3	W562-21,22	COVER
4	4	BOLT
5	5	WASHER
6	6	PIN
7	7	BRACKET

Page 85 — SPECIFIC PARTS(21)

Pegasus W500 parts on page 85

Ref	Part number	Part name	Qty
1	250052WPD0	ベットカバー(左)
2	250022FTB0	プーリーカバー
3	250032-PD2	前カバー(組)
4	2500130	ピンネジ /M4
5	2011910	皿バネ
6	2401980	平行ピン
7	0045390	六角穴止ネジ /M5X6

Page 86 — W562-21,22

Pegasus W500 parts on page 86

Ref	Part number	Part name	Qty
1	W562-21	CRANKSHAFT DRIVE MECHANISM
2	W562-21	ARM SHAFT MECHANISM
3	W562-22	ARM SHAFT MECHANISM
4	W562-22	ARM SHAFT MECHANISM
5	W562-22	NEEDLE BAR,NEEDLE MECHANISM
6	W562-21	NEEDLE BAR,NEEDLE MECHANISM
7	W562-21	NEEDLE BAR,NEEDLE MECHANISM
8	W562-21	NEEDLE BAR,NEEDLE MECHANISM
9	W562-21	NEEDLE BAR,NEEDLE MECHANISM
10	W562-21	NEEDLE BAR,NEEDLE MECHANISM
11	W562-21	NEEDLE BAR,NEEDLE MECHANISM
12	W562-22	NEEDLE BAR,NEEDLE MECHANISM
13	W562-22	NEEDLE BAR,NEEDLE MECHANISM
14	W562-22	SPREADER THREAD HANDLING
15	W562-22	SPREADER THREAD HANDLING
16	W562-22	SPREADER THREAD HANDLING

Page 87 — SPECIFIC PARTS(22)

Pegasus W500 parts on page 87

Ref	Part number	Part name	Qty
	250501C910	クランク軸(組)
	250526C910	モーション(組)
	0045920	六角穴止ネジ/M8X15
	0070280	平小ネジ/M5X10
	2510100	エキセントリックピン
	251010A0	エキセントリックピン
	2050970	座金
	0070410	皿小ネジ/M3X6
	XXXXXX	針留
	0045540	六角穴止ネジ/M3X3
	2510080	針糸案内
	0070310	平小ネジ/M2.5X4
	253584B0	調子台
	2536680	糸道
	0045540	六角穴止ネジ/M3X3
	253548C0	糸案内

Page 88 — W562-21,22

Pegasus W500 parts on page 88

Ref	Part number	Part name	Qty
1	W562-21	LOOPER MECHANISM
2	W562-21	LOOPER MECHANISM
3	W562-21	LOOPER MECHANISM
4	W562-21	LOOPER MECHANISM
5	W562-21	LOOPER MECHANISM
6	W562-21	LOOPER MECHANISM
7	W562-21	FEED MECHANISM
8	W562-21	FEED MECHANISM
9	W562-21	FEED MECHANISM
10	W562-22	LUBRICATION MECHANISM

Page 89 — SPECIFIC PARTS(23)

Pegasus W500 parts on page 89

Ref	Part number	Part name	Qty
	252004A0	軸
	204052A0	オイルシール
	252007A920	ルーバー台 (組)
	0070860	平小ネジ /M4X7
	0045010	六角穴ボルト /M5X14
	3030670	バネ座金
	252732-910	クランク
	0070310	平小ネジ /M2.5X4
	0070800	ピンネジ /M2
	255003A0	給油パイプ

Page 90 — W562-82

Pegasus W500 parts on page 90

Ref	Part number	Part name	Qty
	1	COVER
	2	COVER
	3	COVER
	4	BOLT
	5	PIN
	6	WASHER
	7	BOLT
	8	BRACKET
	9	BRACKET
	10	SCREW
	11	SCREW
	12	PIN
	13	NEEDLE BAR MECHANISM
	14	NUT
	15	SCREW
	16	BRACKET
	17	SCREW
	18	SCREW
	19	SCREW
	20	LOOPER THREAD MECHANISM
	21	BRACKET
	22	PIPE
	23	NUT
	24	BOLT
	25	BRACKET
	26	SCREW
	27	SCREW
	28	PIPE
	29	SCREW

Page 91 — SPECIFIC PARTS(24)

Pegasus W500 parts on page 91

Ref	Part number	Part name	Qty
	250243-PD0	ベッドカバー (左)	1
	0070430	皿小ネジ /M4X8	2
	250246-PD2	前カバー (組)	1
	2500130	ピンネジ /M4	1
	2401980	平行ピン	1
	2011910	皿バネ	3
	0045390	六角穴止ネジ /M5X6	2
	0070770	皿小ネジ /M4X7	3
	2502490	ブラケット	1
	0070250	平小ネジ /M4X20	2
	0045300	平ネジ /M4X30	2
	2502500	段付ネジ /M6	1
	251007E0	ブラケット	1
	5130740	エアシリンダ	1
	6011070	継手	2
	0070110	平小ネジ /M3X8	2
	2510200	ブラケット	1
	0070200	平小ネジ /M4X10	2
	0070820	ナベ小ネジ /M4X8	1
	7480030	ナイロンクリップ	1
	2540260	ブラケット	1
	0070200	平小ネジ /M4X10	1
	0048030	六角ナット /M4	1
	3034480	座金	1
	0043250	六角ボルト /M4X6	1
	5110141	エアシリンダ	1
	0048280	六角ナット /M4	1
	601110A0	継手	1
	0070100	平小ネジ /M3X6	2

Page 92

Pegasus W500 parts on page 92

Ref	Part number	Part name	Qty
1	1	CYLINDER
2	2	BRACKET
3	3	BRACKET
4	4	WASHER
5	5	BOLT
6	6	NUT
7	7	ELBOW
8	8	GASKET
9	9	BOLT
10	10	WASHER
11	11	WASHER
12	12	BRACKET
13	13	FILTER
14	14	BRACKET
15	15	DRAIN COCK
16	16	HOSE
17	17	CLAMP
18	18	SCREW
19	19	BOLT
20	20	WASHER
21	21	WASHER
22	22	VALVE
23	23	BRACKET
24	24	BRACKET
25	25	BOLT
26	26	TUBE
27	27	JOINT
28	28	BRACKET
29	29	VALVE
30	30	VALVE
31	31	VALVE
32	32	BOLT
33	33	ACCESSORY
34	34	BOLT
35	35	WASHER
36	36	WASHER
37	37	BRACKET
38	38	BRACKET
39	39	BOLT
40	40	BOLT
41	41	BRACKET
42	42	BRACKET
43	43	BOLT
44	44	WASHER
45	45	WASHER
46	46	BOLT
47	47	BRACKET
48	48	BRACKET
49	49	BRACKET
50	50	BRACKET
51	51	BOLT
52	52	BOLT

Page 93 — SPECIFIC PARTS(25)

Pegasus W500 parts on page 93

Ref	Part number	Part name	Qty
	511013-910	エアシリンダ(組)
	5110041	エアシリンダ
	179449-25	作動板
	3014950	スペーサ
	0055940	平ネジ/C7X13.5
	0054260	六角ナット/C7
	6010680	継手
	3501890	ブラケット
	0045150	六角穴ボルト/M6X14
	2024330	座金
	2020450	バネ座金
	5220071	フィルタレギュレータ(組)
	5220320	フィルタレギュレータ
	3005900	ブラケット
	6010530	継手
	6010490	継手
	6080020	ホースクリップ
	0049100	丸木ネジ /5.1
	0043040	六角ボルト/M6X16
	0048060	六角ナット/M6
	2100610	座金
	561021A910	電磁弁(組)
	561010-910	電磁弁(組)
	6010950	継手
	6010860	継手
	6000990	チューブ(4X6X350)
	6001000	チューブ(4X6X400)
	6000160	チューブ(4X6X750)
	6011020	継手
	6000110	チューブ(4X6X92)
	6000260	チューブ(4X6X230)
	0049110	木ネジ(平)/4.1
	562025A910	電磁弁(組)
	562026A910	電磁弁
	3502581	ブラケット
	0042050	十字穴付バインド小ネジ/M3X8
	6011070	継手
	6011160	継手
	6000770	チューブ(2.5X4X550)
	0070270	平小ネジ/M5X8
	3030100	ヒサﾞスイッチ取付土台(組)
	0001970	ヒサﾞ揚ゲンジ取付台
	0043000	六角ボルト/M5X50
	0048050	六角ナット/M5
	2045850	座金
	0049100	丸木ネジ /5.1
	7080040	ヒサﾞスイッチ(組)
	7080150	ヒサﾞスイッチ
	303018A0	ヒサﾞスイッチ取付板
	0030010	皿ネジ/C5X6.3
	0051170	平ネジ/C5X8.5
	1371420	座金

Page 94

Pegasus W500 parts on page 94

Ref	Part number	Part name	Qty
1	W542-84	Main frame assembly
2	2	Bolt
3	3	Washer
4	4	Pin
5	5	Screw
6	6	Screw
7	7	Lever
8	8	Support
9	9	Base plate
10	10	Lever assembly
11	11	Lever
12	12	Roller
13	13	Roller
14	14	Screw
15	15	Lever
16	16	Screw
17	17	Spring
18	18	Pin

Page 95 — SPECIFIC PARTS(26)

Pegasus W500 parts on page 95

Ref	Part number	Part name	Qty
	250032-PD2	前カバー(組)
	2500130	ピンネジ /M4
	2011910	皿バネ
	2401980	平行ピン
	0045390	六角穴止ネジ /M5X6
	2575910	板バネ
	0071350	平小ネジ /M2X2.3
	XXXXXX	ルーバー
	254023H9T0	テンション(組)
	2540190	ブラケット
	2540210	糸緩メ
	263542B9T0	糸調子(組)中
	263542C9T0	糸調子(組)弱
	2540200	糸道
	2062030	糸道
	2062020	スペーサー
	3063010	引張バネ
	0054470	段付ネジ /C5

Page 96 — W562 GAUGE PARTS LIST(1)

Pegasus W500 parts on page 96

Ref	Part number	Part name	Qty
257471-320	257541-321	2570158320	232
257471-400	257541-401	2570158400	240
257472-480	257542-481	2570188480	348
257472-560	257542-561	25701885601	356
257472-640	257542-641	25701886401	364
257491-600	257513-600	257020-600	460
257472-560	257542-561	25962085601	356
257471-400	257541-401	25719184000	240
257472-480	257542-481	259672C481	348
257472-560	257542-561	257192C5603	356
257472-640	257542-641	257192C6401	364
257448-320	257541-321	257139A320	232
257449-400	257541-401	257140A400	240
257448-320	257541-321	257139B320	232
257449-400	257541-401	257140B400	240
257448-320	257541-321	257139C320	232
257449-400	257541-401	257140C400	240
257499-320	257541-321	257157B320	232
25717A240	257541-241	259628B240	224
257317A320	257541-321	259628B3200	232
257318A400	257541-401	259628B4000	240
257319A560	257541-481	259629B4800	248
257319A560	257542-561	2596308560	256
257320A480	257541-481	259631B480	348
257321A560	257542-561	259632B5600	356
257321A640	257542-641	259632B6400	364

Page 97 — W562 GAUGE PARTS LIST(2)

Pegasus W500 parts on page 97

Ref	Part number	Part name	Qty
	257541-321	259636B320
	257541-401	259637B400
	257541-481	259637B480
	257542-561	259638B560
	257542-641	259638B64D0
	257541-401	257067B400
	257541-481	257067B480
	257542-561	257068B560
	257542-641	257068B640
	257541-481	257087B480
	257542-561	257088B560
	257542-641	257088B640
	257541-401	257067B400
	257541-481	257067B480
	257542-561	257069B560
	257542-641	257069B640
	257541-481	257087C480
	257542-561	257089B560
	257542-641	257089B640
	257541-401	257091B400
	257541-481	257091B480
	257542-561	257093B560
	257542-641	257093B640
	257541-481	257092B480
	257542-561	257094B560
	257542-641	257094B640

Page 98 — W562 GAUGE PARTS LIST (3)

Pegasus W500 parts on page 98

Ref	Part number	Part name	Qty
	257541-401	257091C400	240
	257541-481	257091C480	248
	257542-561	257093C560	256
	257542-641	257093C640	264
	257542-481	257092C480	348
	257564-561	257094C560	356
	257542-641	257094C640	364
	257541-241	257049A240	224
	257541-321	257049A320	232
	257541-401	257050A400	240
	257541-481	257050A480	248
	257542-561	257052A560	256
	257542-641	257052B640	264
	257541-481	257051A480	348
	257542-561	257053A560	356
	257542-641	257053A640	364
	257541-241	257049B240	224
	257541-321	257049B320	232
	257541-401	257050B400	240
	257541-481	257050B480	248
	257542-561	257052B560	256
	257542-641	257052B640D0	264
	257541-481	257051B480	348
	257542-561	257053B560	356
	257542-641	257053B640D0	364

Page 99 — W562 GAUGE PARTS LIST(4)

Pegasus W500 parts on page 99

Ref	Part number	Part name	Qty
257220A16F0	257541-241	257049A240	224
257266-16F0	257541-321	257049A320	232
257327A240	257541-401	257050A400	240
257328A400	257541-481	257050A480	248
257329A560	257542-561	257052A560	256
257329A640	257542-641	257052A64D0	264
257330A480	257541-481	257051A480	348
257331A560	257542-561	257053A560	356
257331A640	257542-641	257053A64D0	364
257327A240	257541-241	257049B240	224
257327A320	257541-321	257049B320	232
257328A400	257541-401	257050B400	240
257328A480	257541-481	257050B480	248
257329A560	257542-561	257052B560	256
257329A640	257542-641	257052B64D0	264
257330A480	257541-481	257051B480	348
257331A560	257542-561	257053B560	356
257331A640	257542-641	257053B64D0	364
257328A400	257541-401	259659B400	240
257331A560	257542-561	259660C561	356
257331A640	257542-641	259660C64D1	364
257328A400	257541-401	259659B400	240
257331A560	257542-561	259660C561	356
257331A640	257542-641	259660C64D1	364

Page 100 — W562 GAUGE PARTS LIST(5)

Pegasus W500 parts on page 100

Ref	Part number	Part name	Qty
257223-16F0	257541-241	257054A240	224
257354-320	257541-321	257054A320	232
257224-16F0	257541-401	257054A400	240
257355-400	257541-481	257054A480	248
257225-16F0	257542-561	257057A560	256
257364-640	257541-641	257057A6400	264
257224-16F0	257542-481	257056A480	348
257225-16F0	257542-561	257058A560	356
257356-641	257542-641	257058A6400	364
257223-16F0	257541-241	257054B240	224
257354-320	257541-321	257054B320	232
257224-16F0	257541-401	257055B400	240
257355-480	257541-481	257055B480	248
257225-16F0	257542-561	257057B560	256
257364-640	257542-641	257057B6400	264
257224-16F0	257542-481	257056B480	348
257225-16F0	257542-561	257058B560	356
257356-641	257542-641	257058B6400	364
257225-16F0	257542-561	259662C560	356
257278-16F0	257541-321	259639B320	232
257279-16F0	257541-481	259640B480	248
257280-16F0	257542-561	259641B560	356
257279-16F0	257541-401	259640B400	240
257279-16F0	257541-481	259640B480	248
257280-16F0	257542-561	259641B560	356

Page 101 — W562 GAUGE PARTS LIST(6)

Pegasus W500 parts on page 101

Ref	Part number	Part name	Qty
240	257541-401	2570848400
248	257541-481	2570848480
356	257542-561	2570958500
364	257542-641	25709585400
240	257541-401	257084C400
248	257541-481	257084C480
356	257542-561	257095C560
364	257542-641	257095C6400
356	257542-561	257192C56D3
356	257542-561	259663C56D1
356	257544-561	257022A560
364	257544-641	257022A64D0
356	257544-561	257022B560
364	257544-641	257022B64D0
356	257501A560	257019C560
224	257541-241	257119-240
240	257541-401	257119-400
248	257541-481	257119-480
356	257542-561	257120-560
364	257542-641	257120-640

Page 102 — W542 GAUGE PARTS LIST(1)

Pegasus W500 parts on page 102

Ref	Part number	Part name	Qty
	232	GAUGE
	257541-321	NEEDLE HOLDER
	257141-320	NEEDLE PLATE
	257206-16F0	MAIN FEED DOG
	257258-16F0	DIFF FEED DOG
	257357-320	PRESSER FOOT ASSY.
	257550G910	LOOPER
	2575531	NEEDLE GUARD FRONT
	257551B0	NEEDLE GUARD REAR
	2575650	SPREADER
	UY128GAS #12	NEEDLE

Part BooksPartsSearchNotes

Part Books

×

Search

×

Pegasus W500 — parts catalog

• Page 1 (cover): This is the cover page for the W500 Parts Catalog for Flatbed interlock stitch machines, also known as 平型偏平縫いミシン, from Pegasus.
• Page 2 (parts_list): This page lists parts for the W562 and W542 series of sewing machines, including part numbers and models.
• Page 3 (toc): This page contains the table of contents for the parts catalog, listing various machine mechanisms and specific parts with their corresponding page numbers.
• Page 4 (diagram): This page displays a diagram of various machine components, including covers, screws, and other miscellaneous parts, with reference numbers for identification.
• Page 5 (parts_list): This page lists parts for the MACHINE BED FRAME, including part numbers, descriptions, and quantities.
• Page 6 (diagram): This page displays a diagram of various machine components, including covers, screws, and brackets, with corresponding part numbers and model exceptions.
• Page 7 (parts_list): This page lists parts for COVER(1) with part numbers, descriptions, and quantities.
• Page 8 (diagram): This page displays a diagram of various machine components, including screws, brackets, and covers, with reference numbers and part numbers indicated for each item.
• Page 9 (parts_list): This page lists parts for COVER(2) with part numbers, descriptions, and quantities. It includes screws, covers, pins, and brackets.
• Page 10 (diagram): This page displays a diagram of various machine parts, including screws, pulleys, and shafts, with reference numbers and some part numbers indicated.
• Page 11 (parts_list): This page lists parts for the crankshaft drive mechanism, including part numbers, descriptions, and quantities.
• Page 12 (diagram): This page displays a diagram of various machine parts, including shafts, couplings, pulleys, and motor components, with reference numbers and some part numbers indicated.
• Page 13 (parts_list): This page lists parts for the ARM SHAFT MECHANISM, including part numbers, descriptions, and quantities.
• Page 14 (diagram): This page displays a diagram of various sewing machine parts, including needles, screws, and other components, with reference numbers and some part numbers indicated.
• Page 15 (parts_list): This page lists parts for the Needle Bar Mechanism, including part numbers, descriptions, and quantities.
• Page 16 (diagram): This page displays a diagram of various machine components, including a piston, connecting rod, crankshaft, and lever mechanisms, with numbered references for each part.
• Page 17 (parts_list): This page lists parts for the Needle Guard Mechanism, including part numbers, descriptions, and quantities.
• Page 18 (diagram): This page displays a diagram of various machine components, including part numbers and reference numbers, with specific exclusions noted for certain models.
• Page 19 (parts_list): This page lists parts for the LOOPER DRIVE MECHANISM, including part numbers, descriptions, and quantities.
• Page 20 (diagram): This page displays a diagram of various machine parts, including screws, brackets, shafts, and rollers, with reference numbers ranging from 1 to 63.
• Page 21 (parts_list): This page lists parts for the FEED MECHANISM(1) with part numbers, descriptions, and quantities. It includes a note explaining that 'xxxxxx' represents the gauge part and refers to page 94-100 for the gauge part list.
• Page 22 (diagram): This page contains a diagram of various machine components, including levers, springs, screws, and plates, with corresponding reference numbers for identification.
• Page 23 (parts_list): This page lists parts for the FEED MECHANISM(2) with part numbers, descriptions, and quantities.
• Page 24 (diagram): This page displays a diagram of various sewing machine components, including levers, springs, screws, and brackets, with reference numbers for each part.
• Page 25 (parts_list): This page lists parts for the presser foot mechanism, including part numbers, descriptions, quantities, and references.
• Page 26 (diagram): This page displays a diagram of various machine components, including levers, shafts, bearings, and fasteners, with reference numbers for each part.
• Page 27 (parts_list): This page lists parts for the Spreader Mechanism, including part numbers, descriptions, and quantities.
• Page 28 (diagram): This page displays a diagram of various sewing machine parts, including screws, brackets, needles, and other components, with reference numbers and part names indicated.
• Page 29 (parts_list): This page lists parts for the Thread Tension Mechanism, including part numbers, descriptions, and quantities.
• Page 30 (diagram): This page displays a diagram of the W562 Series parts, including various components like screws, brackets, and levers, with reference numbers and part numbers indicated.
• Page 31 (parts_list): This page lists parts for the Needle & Spreader Thread Handling mechanism, including part numbers, descriptions, and quantities.
• Page 32 (diagram): This page displays a diagram of various sewing machine parts, including screws, springs, levers, and other components, with reference numbers for identification.
• Page 33 (parts_list): This page lists parts for the LOOPER THREAD HANDLING section of the sewing machine, including part numbers, descriptions, and quantities.
• Page 34 (diagram): This page displays a diagram of various components, including part number W562-22, with reference numbers ranging from 1 to 31. It also includes the text "Except W562-22" and the page number 32.
• Page 35 (parts_list): This page lists parts for the Lubrication Mechanism (1), including part numbers, descriptions, and quantities.
• Page 36 (diagram): This page displays a diagram of various machine components, including shafts, gears, brackets, and fasteners, with reference numbers for each part.
• Page 37 (parts_list): This page lists parts for the Lubrication Mechanism (2), including part numbers, descriptions, and quantities.
• Page 38 (diagram): This page displays a diagram of various machine components, including a reservoir, tubes, brackets, and fasteners, with corresponding reference numbers.
• Page 39 (parts_list): This page lists parts for the HR Device, including part numbers, descriptions, and quantities. It details components like needle coolers, screws, felt, pins, tubes, brackets, oil wicks, clamps, and silicone oil reservoirs.
• Page 40 (diagram): This page displays a diagram of machine parts with reference numbers, including components like stands, spools, and various fasteners.
• Page 41 (parts_list): This page lists parts for a Thread Stand, including part numbers, descriptions, and quantities.
• Page 42 (diagram): This page displays a diagram of machine components, with numbered parts and a list of parts applicable to specific models, except for W562-08J.
• Page 43 (parts_list): This page lists parts for semi-submerged installation, including screws, nuts, bolts, washers, spacers, and other components with their respective part numbers and quantities.
• Page 44 (diagram): This page displays diagrams for machine models W562-01G, 01H, 01M and W562-01D, showing various components and their reference numbers.
• Page 45 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 46 (diagram): This page displays a diagram of various sewing machine parts, including components labeled with reference numbers 1 through 20, and a part number W562-01D at the top.
• Page 47 (parts_list): This page lists specific parts for the machine, including part numbers, descriptions, and quantities. It also provides a note that 'xxxxxx' represents gauge parts and directs the user to pages 94-100 for a gauge part list.
• Page 48 (diagram): This page displays a diagram of sewing machine components, with parts numbered 1 through 13, and lists applicable models as W562-01M, 05M, 05N, 05T, 08J, 08M.
• Page 49 (parts_list): This page lists specific parts for industrial sewing machines, including part numbers, descriptions in both Japanese and English, and quantities.
• Page 50 (diagram): This page displays a diagram of sewing machine components, with parts numbered 1 through 23, and includes part numbers like W562-02C, W562-02G, and W562-02H.
• Page 51 (parts_list): This page lists specific parts for a sewing machine, including part numbers, descriptions, quantities, and reference numbers.
• Page 52 (diagram): This page displays a diagram of the W562-02D,02H sewing machine, illustrating components such as the cover, crankshaft drive mechanism, and various screws and fasteners, with reference numbers for each part.
• Page 53 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 54 (diagram): This page displays diagrams for the Needle Bar Mechanism, Needle Guard Mechanism, Feed Mechanism, and Presser Foot Mechanism, with numbered parts for identification.
• Page 55 (parts_list): This page lists specific parts for a sewing machine, including part numbers, descriptions, and quantities, with a note indicating that 'xxxxxx' denotes gauge parts found on pages 94-100.
• Page 56 (diagram): This page displays diagrams of parts for models W562-02H, 02D/AT310, 410, W562-02H, 02D/TK310, 410, W562-05S, 05T/AT310, 410, and W562-05S, 05T/TK310, 410. It includes part references and descriptions.
• Page 57 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 58 (diagram): This page displays a diagram of various machine parts, including screws, shafts, and assemblies, with reference numbers and some part numbers indicated.
• Page 59 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities. It contains 55 listed parts.
• Page 60 (diagram): This page displays diagrams of machine parts for models W562-02D/FT141 and W562-05/FT140, with numbered components and associated part information.
• Page 61 (parts_list): This page lists specific parts for a sewing machine, including part numbers, descriptions, and quantities. It details items such as waste chute tops, screws, brackets, washers, and nuts.
• Page 62 (diagram): This page displays a diagram of machine components, labeled with reference numbers 1 through 5, illustrating the assembly of a part.
• Page 63 (parts_list): This page lists specific parts for a machine, including part numbers, descriptions, and quantities.
• Page 64 (diagram): This page displays a diagram of the W562-05 crankshaft drive mechanism and cover components, with numbered parts for identification.
• Page 65 (parts_list): This page lists specific parts for a sewing machine, including part numbers, descriptions, quantities, and reference numbers.
• Page 66 (diagram): This page displays diagrams for the Needle Guard Mechanism (W562-05), Cover, Needle Bar Mechanism, Presser Foot Mechanism, and Feed Mechanism, with associated part numbers and reference indicators.
• Page 67 (parts_list): This page lists specific parts for model (12), including part numbers, descriptions, and quantities.
• Page 68 (diagram): This page contains diagrams of machine parts for models W562-06,07 and W562-06(LG210), with numbered parts indicated.
• Page 69 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 70 (diagram): This page displays a diagram of machine components with reference numbers, part numbers, and descriptions for the W562-06,07 (LR10) model.
• Page 71 (parts_list): This page lists specific parts for a machine, including part numbers, descriptions, and quantities. It contains 19 listed parts.
• Page 72 (diagram): This page displays a diagram of various components of the W562-07/MD230 sewing machine, with numbered parts indicated for identification.
• Page 73 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 74 (diagram): This page displays a diagram of various machine parts, including screws, brackets, shafts, and levers, with reference numbers for identification.
• Page 75 (parts_list): This page lists specific parts for industrial sewing machines, including part numbers, descriptions, and quantities.
• Page 76 (diagram): This page displays a diagram of various components of the W562-07/MD240 sewing machine, with numbered parts indicated for reference.
• Page 77 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 78 (diagram): This page displays a diagram of various machine parts, including screws, brackets, shafts, and other components, with reference numbers for identification.
• Page 79 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 80 (diagram): This page displays diagrams of parts for W562/MD230,240 and W562-07/MD440,441 sewing machines, with numbered references for each component.
• Page 81 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 82 (diagram): This page displays diagrams for machine models W562-08A, 08M and W562-08J, showing various components and their reference numbers.
• Page 83 (parts_list): This page lists specific parts for a machine, including part numbers, descriptions, and quantities.
• Page 84 (diagram): This page displays a diagram of machine components, including part numbers W562-08J and W562-21,22, with various parts labeled with reference numbers.
• Page 85 (parts_list): This page lists specific parts for a machine, including part numbers, descriptions, and quantities. It details items like bed covers, puller covers, front cover assemblies, screws, pins, and springs.
• Page 86 (diagram): This page displays diagrams for the Crankshaft Drive Mechanism, Arm Shaft Mechanism, Needle Bar/Needle Mechanism, and Spreader Thread Handling, with associated part numbers and reference indicators.
• Page 87 (parts_list): This page lists specific parts for the sewing machine, including part numbers, descriptions, and quantities, with reference numbers for identification.
• Page 88 (diagram): This page displays diagrams for the Looper Mechanism, Feed Mechanism, and Lubrication Mechanism, with numbered parts for identification.
• Page 89 (parts_list): This page lists specific parts for a sewing machine, including part numbers, descriptions in both Japanese and English, and quantities.
• Page 90 (diagram): This page displays a diagram of various sewing machine mechanisms including the cover, needle bar, thread tension, and looper thread mechanisms, with numbered parts for identification.
• Page 91 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 92 (diagram): This page displays diagrams of various machine components, including cylinders, brackets, filters, and electrical parts, with corresponding reference numbers for identification.
• Page 93 (parts_list): This page lists specific parts for the machine, including part numbers, descriptions, and quantities, with items numbered from 1 to 52.
• Page 94 (diagram): This page displays diagrams of various machine components, including a main frame assembly with associated hardware, and a sub-assembly with levers and rollers, identified by reference numbers 1 through 18.
• Page 95 (parts_list): This page lists specific parts for the sewing machine, including part numbers, descriptions, and quantities. It also provides a note about 'xxxxxx' representing gauge parts and directs the user to refer to pages 94-100 for the gauge part list.
• Page 96 (parts_list): This page contains a parts list for the W562 GAUGE, including machine type/spec, gauge size, and various part numbers for components like needle holder, needle plate, main feed dog, diff feed dog, presser foot assy., looper, needle guard (front and rear), spreader, and needle.
• Page 97 (parts_list): This page contains a parts list for W562 gauge parts, including machine type, gauge, needle holder, needle plate, main feed dog, diff feed dog, looper, needle guard (front and rear), spreader, and needle.
• Page 98 (parts_list): This page contains a parts list for W562 gauge parts, listing part numbers and descriptions for various machine types and specifications.
• Page 99 (parts_list): This page contains a parts list for W562 gauge parts, listing part numbers and descriptions for various machine types and specifications.
• Page 100 (parts_list): This page contains a parts list for W562 gauge parts, listing machine types, gauge sizes, and corresponding part numbers for various components like needle holders, needle plates, feed dogs, loopers, needle guards, spreaders, and needles.
• Page 101 (parts_list): This page lists parts for the W562 gauge, including machine type/spec, gauge, needle holder, needle plate, main feed dog, diff feed dog, looper, needle guard (front and rear), spreader, and needle.
• Page 102 (parts_list): This page lists parts for the W542 Gauge, including machine type, gauge, needle holder, needle plate, main feed dog, diff feed dog, presser foot assembly, looper, needle guard front, needle guard rear, spreader, and needle.
• Page 106 (unknown): This page contains a watermark with the text "jinttex.in" and a footer with the same text. There is no other discernible content on the page.
• Page 107 (unknown): This page contains a watermark with the text "jinttex.in" and a footer with the same text. There is no other discernible content on the page.
• Page 108 (cover): This is the cover page for the PEGASUS SEWING MACHINE MFG. CO., LTD. parts catalog, catalog number 84940, dated September 2004. It includes the company's name in both Japanese and English, along with contact information and a disclaimer about potential changes to the catalog's content.

Page 1

W500 Flatbed interlock stitch machines 平型偏平縫いミシン Parts Catalog PEGASUS jintex.in

Page 2

パーツカタログの見方 ■このパーツカタログは、2004年09月製造中のW500シリーズのミシンを次の要領で編集しています。 ■2〜91頁には部品を機構別に収録し、左頁が部品の分解図、右頁がパーツリストになっています。また、部品分解図に付されている番号は、パーツリストのREF.NO. (参照番号) を示しています。 ■パーツリストの部品番号の表記が XXXXXX の部品は、特殊な形式 (サブクラス) にのみ使用されているゲージパーツ部品で、形式によって変わりま す。形式ごとの部品番号はゲージパーツ表 (94〜100頁) に一括して記載しています。 ■巻末には部品番号インデックスを記載し、部品番号だけ で、その図解・名称などが容易に引き出せます。 ■部品を御注文いただく時は、部品番号を明示してくださ い。なお、このパーツカタログの記載事項は改良により、予告なく変更されることがありますので、あらかじめご了承ください。 INTRODUCTION This parts catalog covers the W500 series machine manufactured in September, 2004. The components of W500 series are arranged according to the mechanism on pages 2-91. The illustrations are on left pages and the part numbers on right pages. The illustrated part and its part number are assigned the same reference number. "XXXXXX" indicates gauge part numbers which vary depending on subclasses. Please refer to the gauge part list (pages 94-100). The index of part numbers are listed at the back of this book for quick reference. To place an order for any part, please specify the part number. Note that the contents of this book are subject to change for improvement without prior notice. 掲載機種 (Models inserted) W562 Series W562-01GB,01DB,01HB,01MB,01MC W562-02CA,02CB,02CC,02DB,02GB,02HB W562-03DB,03DC,03EB,03EC W562-05BA,05BB,05CA,05CB,05MB,05MC,05NC W562-05SA,05SB,05TC W562-06CB W562-07CB W562-08AB,08AC,08JC,08MC, W562-21BA,21BB W562-22AC W562-82AB W542 Series W542-84AC jintex.in

Page 3 — TABLE OF CONTENTS

目 次 TABLE OF CONTENTS page アーム・ベッド機構 2~3 COVER(1) 2~3 カバー機構(1) 4~5 COVER(2) 4~5 カバー機構(2) 6~7 CRANKSHAFT DRIVE MECHANISM 6~7 下軸機構 8~9 ARM SHAFT MECHANISM 8~9 上軸機構 10~11 NEEDLE BAR MECHANISM 10~11 針棒機構 12~13 NEEDLE GUARD MECHANISM 12~13 針受機構 14~15 LOOPER DRIVE MECHANISM 14~15 ルーバー機構 16~17 FEED MECHANISM(1) 16~17 送り機構(1) 18~19 FEED MECHANISM(2) 18~19 送り機構(2) 20~21 PRESSER FOOT MECHANISM 20~21 押工機構 22~23 SPREADER MECHANISM 22~23 飾り振り機構 24~25 THREAD TENSION MECHANISM 24~25 糸調子機構 26~27 NEEDLE & SPREADER THREAD HANDLING 26~27 針糸・飾り糸機構 28~29 LOOPER THREAD HANDLING 28~29 下糸繰り機構 30~31 LUBRICATION MECHANISM(1) 30~31 給油機構(1) 32~33 LUBRICATION MECHANISM(2) 32~33 給油機構(2) 34~35 HR DEVICE 34~35 HR装置 36~37 THREAD STAND 36~37 糸立台 38~39 PARTS FOR SEMI-SUBMERGED INSTALLATION 38~39 半沈床式据付付属品 40~41 SPECIFIC PARTS(1) W562-01G,01D,01H,01M 40~41 専用部品(1) W562-01G,01D,01H,01M 42~43 SPECIFIC PARTS(2) W562-01D 42~43 専用部品(2) W562-01D 44~45 SPECIFIC PARTS(3) W562-01M,05M,05N,05T,08M 44~45 専用部品(3) W562-01M,05M,05N,05T,08M 46~47 SPECIFIC PARTS(4) W562-02C,02G,02H 46~47 専用部品(4) W562-02C,02G,02H 48~49 SPECIFIC PARTS(5) W562-02D,02H 48~49 専用部品(5) W562-02D,02H 50~51 SPECIFIC PARTS(6) W562-02D,02H 50~51 専用部品(6) W562-02D,02H 52~53 SPECIFIC PARTS(7) W562-02D,02H,05S,05T/AT,TK310,410 52~53 専用部品(7) W562-02D,02H,05S,05T/AT,TK310,410 54~55 SPECIFIC PARTS(8) W562-02D/FT141,05/FT140 54~55 専用部品(8) W562-02D/FT141,05/FT140 56~57 SPECIFIC PARTS(9) W562-02D/FT141,05/FT140,02(TR10) 56~57 専用部品(9) W562-02D/FT141,05/FT140,02(TR10) 58~59 SPECIFIC PARTS(10) W562-03 58~59 専用部品(10) W562-03 60~61 SPECIFIC PARTS(11) W562-05 60~61 専用部品(11) W562-05 62~63 SPECIFIC PARTS(12) W562-05,05S,05T 62~63 専用部品(12) W562-05,05S,05T 64~65 SPECIFIC PARTS(13) W562-06,07,06(LG210) 64~65 専用部品(13) W562-06,07,06(LG210) 66~67 SPECIFIC PARTS(14) W562-06,07(LR10) 66~67 専用部品(14) W562-06,07(LR10) 68~69 SPECIFIC PARTS(15) W562-07/MD230 68~69 専用部品(15) W562-07/MD230 70~71 SPECIFIC PARTS(16) W562-07/MD230 70~71 専用部品(16) W562-07/MD230 72~73 SPECIFIC PARTS(17) W562-07/MD240 72~73 専用部品(17) W562-07/MD240 74~75 SPECIFIC PARTS(18) W542-07/MD240 74~75 専用部品(18) W542-07/MD240 76~77 SPECIFIC PARTS(19) W562-/MD230,240,07/MD440,441 76~77 専用部品(19) W562-/MD230,240,07/MD440,441 78~79 SPECIFIC PARTS(20) W562-08A,08M,08J 78~79 専用部品(20) W562-08A,08M,08J 80~81 SPECIFIC PARTS(21) W562-08J,21,22 80~81 専用部品(21) W562-08J,21,22 82~83 SPECIFIC PARTS(22) W562-21,22 82~83 専用部品(22) W562-21,22 84~85 SPECIFIC PARTS(23) W562-21,22 84~85 専用部品(23) W562-21,22 86~87 SEPCIFIC PARTS(24) W562-82 86~87 専用部品(24) W562-82 88~89 SPECIFIC PARTS(25) W562-82 88~89 専用部品(25) W562-82 90~91 SPECIFIC PARTS(26) W562-84 90~91 専用部品(26) W562-84 92~93 GAUGE PARTS LIST 92~93 ゲージパーツ表 94~100 INDEX 94~100 インデックス 101~103 101~103 1

Page 4

W562/MD Except W562/MD W562-21 を除く Except W562-21 PEGASUS W500 2 jintex.in

Page 5 — アーム・ベッド機構

アーム・ベッド機構 MACHINE BED FRAME REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2501170 段付ピン SHOULDER PIN 4 2 2065900 オイルゲージ OIL LEVEL GAUGE 1 3 2402280 栓 PLUG 1 4 2400520 栓 PLUG 4 5 2081731 栓 PLUG 3 6 2401100 栓 PLUG 1 7 2400010 止メ輪 RETAINING RING 1 8 2501480 フィルター FILTER 1 9 2500200 カバー COVER 1 10 007017A0 十字穴ナベ小ネジ /M4X5 SCREW 2 11 2401270 合マーク MARK 1 12 2106790 止ピン PIN 2 13 2106790 止ピン PIN 2 14 2106790 止ピン PIN 2 15 007018A0 十字穴ナベ小ネジ /M4X6 SCREW 1 16 3034480 座金 WASHER 1 17 0045410 六角穴止ネジ /M6X8 SCREW 1 18 9A30670 操作注意ラベル STICKER 2 19 9A30690 ケガ注意ラベル CAUTION LABEL 1 20 9A30710 アースラベル STICKER 1 21 9A30720 回転方向指示ラベル STICKER 1 22 2500030 上蓋 (右) TOP COVER (RIGHT) 1 23 0070840 六角ボルト /M4X8 BOLT 4 24 2500040 ガスケット GASKET 1 25 250069A0 上蓋 (左) TOP COVER PLATE (LEFT) 1 26 2500490 ガスケット GASKET 1 27 0070840 六角ボルト /M4X8 BOLT 4 3 jintex.in

Page 6

1 W562/MD440,441 W562/AT310,410 Except W562/MD440,441 W562/AT310,410 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 W562-08Jを除く Except W562-08J 25 26 27 28 W562-82を除く Except W562-82 29 W562-82を除く Except W562-82 30 W562-02D,05を除く Except W562-02D,05 31 32 W562-.02,05,82 W542-84を除く Except W562-.02,05,82 W542-84 33 34 35 36 37 38 39 40 41 W562-05,06,07を除く Except W562-05,06,07 42 MD-LG付きを除く Except MD-LG 11 W562-01M,05M,05N,08J,08M を除く Except W562-01M,05M,05N,05T,08J,08M 14 W562-01M,05M,05N,08J,08M を除く Except W562-01M,05M,05N,05T,08J,08M 4 jintex.in

Page 7

カバー機構(1)COVER(1)REF.NO. PART NO. 部品名称DESCRIPTIONQT.1250016FTD0アームカバー(左)ARM COVER (LEFT)120052420平小ネジ/H11X5SCREW132500170OリングO RING14007021A0十字穴小ネジ/M4X12SCREW452402630座金WASHER16250150-PD1アームカバー(上)ARM COVER (TOP)172402261栓PLUG18179107-050オイル窓OIL SIGHT WINDOW192500190OリングO RING710007021A0十字穴小ネジ/M4X12SCREW111250224A0針棒ガードNEEDLE BAR GUARD112007019A0十字穴小ネジ/M4X8SCREW213250231-910糸締リガード(組)THREAD TAKE-UP GUARD ASSY.1142502250糸締リガードTHREAD TAKE-UP GUARD1152502260フィンガーガードFINGER GUARD1160070180平小ネジ/M4X6SCREW2173034480座金WASHER2182502270ブラケットBRACKET1190070180平小ネジ/M4X6SCREW2203034480座金WASHER2210070520平小ネジ/M6X10SCREW222250005-TD0下糸道カバーLOOPER THREAD GUIDE COVER123007019A0十字穴小ネジ/M4X8SCREW124250022-TB0プーリーカバーPULLER COVER1250070750平小ネジ/M5X60SCREW2260070890ピンネジ/M4X5SCREW1272500510板バネFLAT SPRING1280007018A0十字穴小ネジ/M4X6SCREW229007023A0十字穴小ネジ/M4X16SCREW2302100250防振ゴムCUSHON2312045850座金WASHER2320070340ナベ小ネジ/M5X10SCREW2332502570アイガードEYE GUARD1340070090平小ネジ/M3X5SCREW2352028750座金WASHER2362502560ブラケットBRACKET1372103070波板座金WASHER1380070660段ネジ/M4SCREW1392502550ブラケットBRACKET140007020A0十字穴小ネジ/M4X10SCREW2413034480座金WASHER2429A31261ラベルSTICKER15jinte.in

Page 8

W562-02D,02H,05S,05T Except W562-02D,02H,05S,05T 4 W562-02D,02H,05,08J,82 を除く Except W562-02D,02H,05 08J,82 3 5 6 W562-02D,02H,05S,05T Except W562-02D,02H,05S,05T 7 W562-02D,05を除く Except W562-02D,05 12 8 9 11 10 13 14 15 16 17 18 19 20 6 jintex.in

Page 9 — COVER(2)

カバー機構(2)REF.NO.PART NO.部品名称DESCRIPTIONQT.COVER(2)1007021A0十字穴ナベ小ネジ/M4X12SCREW220070430皿小ネジ/M4X8SCREW23250052BPD1ベットカバー(左)BED COVER (LEFT)14250074APD1ベットカバー(右)BED COVER (RIGHT)15007021A0十字穴ナベ小ネジ/M4X12SCREW46250071-910カバーCOVER17250039-PD0横カバー(組)SIDE COVER ASSY.182500370ピン付ネジ/M4SCREW19201110皿バネSPRING2102401980平行ピンPIN1110045350六角穴止ネジ/M3X4SCREW212007020A0十字穴ナベ小ネジ/M4X10SCREW2132100250防振ゴムCUSHION214007020A0十字穴ナベ小ネジ/M4X10SCREW1150048210六角ナット/M4NUT1162500470ブラケットBRACKET117007019A0十字穴ナベ小ネジ/M4X8SCREW2182060230板バネFLAT SPRING119007018A0十字穴ナベ小ネジ/M4X6SCREW2200070890ピンネジ/M4X5SCREW17jinte.in

Page 10

1 W562-02D,05,21,22 Except W562-02D,05,21,22 29 3 2 3 28 30 12 13 4 32 5 31 6 10 11 9 8 7 19 20 16 17 18 27 26 21 W562/MD440,441 W562/AT310,410 Except W562/MD440,441 W562/AT310,410 23 24 25 22 8 jintex.in

Page 11 — CRANKSHAFT DRIVE MECHANISM

下軸機構 CRANKSHAFT DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250501B910 クランク軸(組) CRANKSHAFT ASSY. 1 2 252009-920 ロッド(組) CONNECTION ASSY. 1 3 007015A0 十字穴ナベ小ネジ/M3.5X14 SCREW 4 4 252008-920 クランク CRANK 1 5 0045340 六角穴ボルト/M6X14 BOLT 1 6 0045450 六角穴止ネジ/M3X4 SCREW 1 7 2505060 継手 JOINT 1 8 0045550 六角穴止ネジ/M6X8 SCREW 1 9 0045470 六角穴止ネジ/M6X5 SCREW 3 10 250508-910 軸受 BUSHING 1 11 0045470 六角穴止ネジ/M6X5 SCREW 2 12 250543A910 軸受 BUSHING 1 13 0045470 六角穴止ネジ/M6X5 SCREW 2 14 250511-910 ギヤー(下) GEAR (LOWER) 1 15 0045470 六角穴止ネジ/M6X5 SCREW 4 16 250530-910 軸受 BUSHING 1 17 0045550 六角穴止ネジ/M6X8 SCREW 1 18 0045470 六角穴止ネジ/M6X5 SCREW 1 19 2505140 カバー COVER 1 20 0070820 ナベ小ネジ/M4X8 SCREW 2 21 250515A0 プーリー MACHINE PULLER 1 22 0045410 六角穴止ネジ/M6X8 SCREW 1 23 0045560 六角穴止ネジ/M6X10 SCREW 1 24 2401260 座金 WASHER 1 25 0045000 六角穴ボルト/M5X10 BOLT 1 26 2505070 軸 SHAFT 1 27 2068370 Oリング O RING 1 28 206050C1 タイミングベルト TIMING BELT 1 29 2505250 調節棒 ADJUSTING BAR 1 30 201074A0 振止メ GUIDE 1 31 0040190 平小ネジ/M4.5X10 SCREW 1 32 2022860 バネ座金 WASHER 1 9 jintex.in

Page 12

1 W562-21,22を除く Except W562-21,22 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 W562/MD230,240を除く Except W562/MD230,240 19 20 21 22 23 24 25 26 W562/MD230,240を除く Except W562/MD230,240 27 28 29 30 10 jintex.in

Page 13 — ARM SHAFT MECHANISM

上軸機構 ARM SHAFT MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250526B910 モーション (組) MOTION ASSY. 1 2 0045920 六角穴止ネジ /M8X15 SCREW 1 3 0070280 平小ネジ /M5X10 SCREW 2 4 0071530 止ネジ /M6X6 SCREW 1 5 0071520 止ネジ /M6X3.5 SCREW 1 6 0072680 テーパー先六角穴止ネジ /M8X10 SCREW 1 7 250517A0 クランク軸 CRANKSHAFT 1 8 253500-920 ロッド (組) CONNECTION ASSY. 1 9 007015A0 十字穴ナベ小ネジ /M3.5X14 SCREW 2 10 007021A0 十字穴ナベ小ネジ /M4X12 SCREW 2 11 253501A920 クランク (組) CRANK ASSY. 1 12 0045340 六角穴ボルト /M6X14 BOLT 1 13 2505060 継手 JOINT 1 14 0045550 六角穴止ネジ /M6X8 SCREW 2 15 0045470 六角穴止ネジ /M6X5 SCREW 2 16 2505240 バランスウエイト BALANCE WEIGHT 1 17 0045140 六角穴止ネジ /M5X5 SCREW 2 18 2505520 軸 SHAFT 1 19 250529-910 軸受 BUSHING 1 20 0045470 六角穴止ネジ /M6X5 SCREW 2 21 250521A0 ギヤー (上) GEAR (UPPER) 1 22 0045470 六角穴止ネジ /M6X5 SCREW 4 23 250528-910 軸受 BUSHING 1 24 0045550 六角穴止ネジ /M6X8 SCREW 1 25 0045470 六角穴止ネジ /M6X5 SCREW 1 26 250566ATD0 ハンドホイール HANDWHEEL 1 27 0045410 六角穴止ネジ /M6X8 SCREW 1 28 0045560 六角穴止ネジ /M6X10 SCREW 1 29 2045850 座金 WASHER 1 30 0045010 六角穴ボルト /M5X14 BOLT 1 11 jintex.in

Page 14

W562-21,22を除く Except W562-21,22 2本針(2-needle) 3本針(3-needle) W562-21,22を除く Except W562-21,22 W562-02D,02H,05S,05T,82を除く Except W562-02D,02H,05S,05T,82 12 jintex.in

Page 15 — NEEDLE BAR MECHANISM

針棒機構 NEEDLE BAR MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 251000-910 針棒 NEEDLE BAR 1 2 261500-920 針棒抱キ NEEDLE BAR CLAMP 1 3 0070200 平小ネジ /M4X10 SCREW 1 4 2060520 針棒リンク LINK/NEEDLE BAR DRIVE 1 5 2060530 針棒リンクピン PIN 1 6 240098-20 ニードルベアリング NEEDLE BEARING 1 7 2401010 座金 WASHER 1 8 2060630 角駒 BLOCK 1 9 2060620 案内板/針棒 GUIDE BLOCK/NEEDLE BAR 1 10 007020A0 十字穴ナベ小ネジ /M4X10 SCREW 1 11 007021A0 十字穴ナベ小ネジ /M4X12 SCREW 2 12 2510090 ラッチ LATCH 1 13 179040-050 スポンジ SPONGE 1 14 XXXXXX 針留 NEEDLE HOLDER 1 15 0045540 六角穴止ネジ /M3X3 SCREW 2 16 0045540 六角穴止ネジ /M3X3 SCREW 3 17 XXXXXX 針板 NEEDLE PLATE 1 18 005373-HC0 丸皿小ネジ /C4X8.7 SCREW 1 19 251007L0 ブラケット BRACKET 1 20 007019A0 十字穴ナベ小ネジ /M4X8 SCREW 2 21 0070820 ナベ小ネジ /M4X8 SCREW 1 22 2401230 防振ゴム CUSHION RUBBER 1 23 2121860 給油紐 OIL WICK 1 24 2065240 クランプ OIL WICK RETAINER 1 ● xxxxxx はゲージパーツです。 "xxxxxx" represents the gauge part. 部品番号は 94~100 頁のゲージパーツ表を Please refer to the gauge part list (page 94-100) 参照してください。 13 jintex.in

Page 16

W562-02D,05を除く Except W562-02D,05 1 2 3 4 5 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 14 jintex.in

Page 17 — NEEDLE GUARD MECHANISM

針受機構 NEEDLE GUARD MECHANISM REF.NO. PART NO. 1 251515-910 2 0045390 3 255501-920 4 007015A0 5 0045430 6 3060930 7 0050840 8 205495-20 9 2515180 10 2067480 11 2021760 12 2401020 13 2050610 14 204052A0 15 251519-920 16 0045000 17 3030670 18 XXXXXX 19 0071300 20 XXXXXX 21 0070310 22 2068370 部品名称 エキセン(組) 六角穴止ネジ/M5X6 ロッド(組) 十字穴小ネジ/M3.5X14 六角穴止ネジ/M4X4 クランク 六角ボルト/C5X5.5 平行ピン 軸 フェルト 給油紐 座金 止メ輪 オイルシール レバー(組) 六角穴ボルト/M5X10 バネ座金 針受(後) 平小ネジ/M4X7 針受(前) 平小ネジ/M2.5X4 Oリング DESCRIPTION ECCENTRIC ASSY. SCREW CONNECTION ASSY. SCREW SCREW CRANK SCREW PIN SHAFT FELT OIL WICK WASHER RING OIL SEAL LEVER ASSY. BOLT WASHER NEEDLE GUARD (REAR) SCREW NEEDLE GUARD (FRONT) SCREW O RING QT. 1 2 1 2 1 1 2 1 1 3 1 1 1 1 1 1 1 1 1 1 1 1 ● XXXXXX はゲージパーツです。 部番94~100頁のゲージパーツ表を 参照してください。 "XXXXXX" represents the gauge part. Please refer to the gauge part list (page 94-100) 15 jintex.in

Page 18

W562-21を除く Except W562-21 25 W562-02D,05を除く Except W562-02D,05 W562-01M,02C,05M,05N 05T,08J,08M,21,22を除く Except W562-01M,02C,05M 05N,05T,08J,08M,21,22 16 jintex.in

Page 19 — LOOPER DRIVE MECHANISM

ルーパー機構 REF.NO. PART NO. 1 XXXXXX 2 252007-920 3 0070860 4 0045010 5 0070850 6 3030670 7 2105860 8 2520060 9 252000-920 10 0045390 11 252001-920 12 007015A0 13 2520100 14 0070110 15 252002A0 16 0045390 17 2520340 18 2400620 19 0048050 20 2520030 21 2080280 22 2620160 23 0070180 24 0048020 25 2520040 26 2050610 27 2401020 部品名称 ルーパー ルーパー台(組) 平小ネジ /M4X7 六角穴ボルト /M5X14 平小ネジ /M4X10 バネ座金 オイルシール 軸 エキセン(組) 六角穴止ネジ /M5X6 ロッド(組) 十字穴ナベ小ネジ /M3.5X14 バランスウエイト 平小ネジ /M3X8 クランク 六角穴止ネジ /M5X6 ピン付ネジ /M5 座金 六角ナット /M5 角玉ピン 座金 カラー 平小ネジ /M4X6 Uナット /M4 軸 止メ輪 座金 LOOPER DRIVE MECHANISM DESCRIPTION LOOPER LOOPER HOLDER ASSY. SCREW BOLT SCREW WASHER OIL SEAL SHAFT ECCENTRIC ASSY. SCREW CONNECTION ASSY. SCREW BALANCE WEIGHT SCREW CRANK SCREW SCREW WASHER NUT BLOCK PIN WASHER COLLAR SCREW NUT SHAFT RING WASHER QT. 1 1 1 1 1 1 1 1 1 2 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 ● xxxxxx はゲージパーツです。 部番号は94~100頁のゲージパーツ表を 参照してください。 "xxxxxx" represents the gauge part. Please refer to the gauge part list (page 94-100) 17 jintex.in

Page 20

W562-21を除く Except W562-21 53 52 54 59 57 55 56 58 43 42 41 44 45 30 33 32 34 31 29 28 50 49 48 47 46 60 61 27 26 25 24 40 17 11 9 10 8 7 16 15 14 13 12 37 38 39 36 35 1 2 3 5 6 19 18 20 21 22 23 62 63 W562-02D,05を除く Except W562-02D,05 18 jintex.in

Page 21 — FEED MECHANISM(1)

送リ機構 (1) FEED MECHANISM(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 252500-910 主送り台 MAIN FEED BAR 1 2 XXXXXX 主送り歯 MAIN FEED DOG 1 3 0055900 平小ネジ /C4X8 SCREW 1 4 252502-910 差動送り台 DIFFERNTIAL FEED BAR 1 5 XXXXXX 差動送り歯 DIFFERNTIAL FEED DOG 1 6 0055900 平小ネジ /C4X8 SCREW 1 7 2096730 ブッシュ BUSHING 1 8 0045390 六角穴止ネジ /M5X6 SCREW 1 9 2096720 エキセンピン ECCENTRIC PIN 1 10 0045430 六角穴止ネジ /M4X4 SCREW 1 11 2058570 角玉 BLOCK/FEED BAR GUIDE 1 12 204439A0 座金 WASHER 1 13 0070410 皿小ネジ /M3X6 SCREW 1 14 252504A0 案内(右) GUIDE (RIGHT) 1 15 0045390 六角穴止ネジ /M5X6 SCREW 1 16 2525070 案内(左) GUIDE (LEFT) 1 17 0070190 平小ネジ /M4X8 SCREW 1 18 2061330 油切り OIL SHIELD 2 19 2525090 カバー COVER 2 20 2525080 案内(下) GUIDE (LOWER) 1 21 007020A0 十字穴ナベ小ネジ /M4X10 SCREW 1 22 206128-20 ニードルベアリング NEEDLE BEARING 1 23 2525190 角駒 BLOCK 1 24 2525200 座金 WASHER 1 25 2065620 リンク/主送り LINK/MAIN FEED 1 26 206125-20 ニードルベアリング NEEDLE BEARING 1 27 2525210 エキセン ECCENTRIC 1 28 2525220 調節器 REGULATOR 1 29 252523-910 エキセン土台 ECCENTRIC RETAINER 1 30 2525160 ピン付ネジ /M3 SCREW 1 31 2401250 皿バネ SPRING 5 32 2525250 スペーサ SPACER 1 33 2525430 ナット NUT 1 34 0045140 六角穴止ネジ /M5X5 SCREW 1 35 2625370 段付ネジ /M4 SCREW 1 36 2061190 ブッシュ BUSHING 1 37 2065630 角駒 GUIDE BLOCK 1 38 2000980 座金 WASHER 1 39 0048320 六角ナット /M4 NUT 1 40 262537A0 段付ネジ /M4 SCREW 1 41 2065660 ブッシュ BUSHING 1 42 2065650 止メ輪 RING 1 43 2065640 リンク/差動送り LINK/DIFFERENTIAL FEED 1 44 2000980 座金 WASHER 1 45 0048320 六角ナット /M4 NUT 1 46 2525260 段付ピン PIN 1 47 2401220 圧縮バネ SPRING 1 48 2063660 Oリング O RING 1 49 2045850 座金 WASHER 1 50 2005550 止メ輪 RING 1 51 2065690 クランクピン PIN 1 52 0045460 六角穴止ネジ /M4X5 SCREW 1 53 252527-910 クランク CRANK 1 54 0070310 平小ネジ /M2.5X4 SCREW 1 55 2525100 軸 SHAFT 1 56 0045390 六角穴止ネジ /M5X6 SCREW 1 57 2073580 給油フエルト FELT 1 58 2021750 給油紐 OIL WICK 2 59 2401190 スペーサ SPACER 1 60 2065710 ブッシュ BUSHING 1 61 0045390 六角穴止ネジ /M5X6 SCREW 1 62 2515201 ブラケツト BRACKET 1 63 007019A0 十字穴ナベ小ネジ /M4X8 SCREW 3 ● xxxxxx はゲージパーツです。 "xxxxxx" represents the gauge part. 部品番号は 94~100 頁のゲージパーツ表を Please refer to the gauge part list (page 94-100) 参照してください。 19 jintex.in

Page 22

20 jintex.in

Page 23 — FEED MECHANISM(2)

送リ機構 (2) REF.NO. PART NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 2525310 2625410 252533-920 0045310 0070580 2625420 0070360 0070660 2525360 2401290 252539A910 007019A0 2401621 252664-910 2525380 007021A0 2401240 2101710 0029050 2011850 2101670 0054860 2113010 部品名称 角駒 角駒案内 レバー 六角穴ボルト /M5X12 段付ネジ /M5 カラー 平小ネジ /M4X6 段ネジ /M4 ネジリバネ Oリング ブラケット 十六穴小ネジ /M4X8 栓 レバー (組) 目盛板 十六穴小ネジ /M4X12 スペーサ ストッパ 平小ネジ /C5X4.5 座金 丸ナット 段付ネジ /C5 皿バネ DESCRIPTION QT. BLOCK 1 GUIDE/BLOCK 1 LEVER 1 BOLT 1 SCREW 1 COLLAR 2 SCREW 2 SCREW 1 SPRING 1 O RING 1 BRACKET 1 SCREW 5 PLUG 1 LEVER ASSY. 1 SCALE PLATE 1 SCREW 2 SPACER 2 STOPPER 2 SCREW 2 WASHER 2 THUMB NUT 1 SCREW 1 SPRING 1 FEED MECHANISM(2)

Page 24

1 2 3 4 5 6 7 8 9 10 11 12 13 14 W562-02D,02H,05S,05T を除く Except W562-02D,02H,05S,05T 15 W562-02D,02H,05S,05T MD付,LGを除く Except W562-02D,02H,05S,05T /MD, /LG 16 17 18 19 20 21 22 23 24 25 26 27 28 29 29 30 31 32 33 34 35 36 37 38 39 22 jintex.in

Page 25 — 押工機構

押工機構 PRESSER FOOT MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 253000-910 調節棒 ADJUSTING BAR 1 2 2530031 丸ナット NUT 1 3 2401120 圧縮バネ SPRING 1 4 263007-920 押工棒抱キ PRESSER BAR CLAMP 1 5 0070210 平小ネジ /M4X12 SCREW 1 6 2061570 リンク LINK 1 7 0053860 段付ネジ /C7 SCREW 1 8 0070941 段ネジ /M5 SCREW 1 9 253005-910 案内(組) GUIDE ASSY. 1 10 007025A0 十字穴ナベ小ネジ /M4X20 SCREW 2 11 2401130 圧縮バネ SPRING 1 12 2530180 油除除 OIL GUARD 1 13 2400950 Oリング O RING 1 14 2530040 押工棒 PRESSER BAR 1 15 2530280 フィンガーガード FINGER GUARD 1 16 0070100 平小ネジ /M3X6 SCREW 1 17 2404740 座金 WASHER 1 18 XXXXXX 押工(組) PRESSER FOOT ASSY. 1 19 001170-30 平小ネジ /C4X9 SCREW 1 20 253008-910 レバー LEVER 1 21 2530100 ネジリバネ SPRING 1 22 2061560 カラー COLLAR 1 23 0050840 六角ボルト /C5X5.5 SCREW 2 24 1920240 カラー COLLAR 1 25 0W00024-10 止ネジ /W2X4 SCREW 1 26 2061490 クランク(上) BELL CRANK (UPPER) 1 27 0051870 平小ネジ /C5X14 SCREW 1 28 2530110 リンク LINK 1 29 0051840 段ネジ /C5 SCREW 2 30 2061480 クランク(下) BELL CRANK (LOWER) 1 31 002022-40 六角ボルト /C10X9 SCREW 1 32 2530130 軸 SHAFT 1 33 2530140 レバー LEVER 1 34 0070340 ナベ小ネジ /M5X10 SCREW 1 35 2530150 ブラケット BRACKET 1 36 007019A0 十字穴ナベ小ネジ /M4X8 SCREW 2 37 0045810 六角ボルト /M5X20 BOLT 1 38 0048050 六角ナット /M5 NUT 1 39 250230-RA0 足揚ゲレバーガード GUARD/PRESSER FOOT LIFT LEVER 1 XXXXXX はゲージパーツです。 "XXXXXX" represents the gauge part. 部品番号は94~100頁のゲージパーツ表を Please refer to the gauge part list (page 94-100) 参照してください。 23 jintex.in

Page 26

W542-84を除く Except W542-84 24 jintex.in

Page 27 — SPREADER MECHANISM

飾り振り機構 REF.NO. PART NO. 1 XXXXXX 2 254516-920 3 0070200 4 0070220 5 2545080 6 2120390 7 0012270 8 2021760 9 2079250 10 2330200 11 254506B0 12 0045470 13 2545070 14 2545190 15 2061800 16 3066710 17 254501A920 18 0045140 19 2545110 20 254503-920 21 0045340 22 2545040 23 2400620 24 0048050 部品名称 スプレッダ レバー(組) 平小ネジ /M4X10 平小ネジ /M4X14 クランク軸 カラー 平ネジ /C3X3.7 給油油紐 フェルト Oリング クランク 六角穴止ネジ /M6X5 駒 軸 座金 止メ輪 エキセン (組) 六角穴止ネジ /M5X5 ロッド クランク 六角穴ボルト /M6X14 ピン付ネジ /M5 座金 六角ナット /M5 SPREADER MECHANISM DESCRIPTION SPREADER LEVER/ASSY. SCREW SCREW CRANKSHAFT COLLAR SCREW OIL WICK FELT O RING CRANK SCREW BLOCK SHAFT WASHER RING ECCENTRIC ASSY. SCREW CONNECTION CRANK BOLT SCREW WASHER NUT QT. 1 1 1 1 1 1 2 1 2 1 1 2 1 1 1 1 2 1 1 1 1 1 1 1 ● XXXXXX はゲージパーツです。 部番号は94~100頁のゲージパーツ表を 参照してください。 "XXXXXX" represents the gauge part. Please refer to the gauge part list (page 94-100) 25 jintex.in

Page 28

W562-01D(4本針)は、44頁を参照してください。 See pages 44 and for W562-01D (4-Needle) W542-84を除く Except W542-84 13 2本針 2-Needle. With top cover thread. 上飾り:有り 15 23 24 21 20 16 22 17 18 19 9 9 10 10 W562 Series W542-84 W562 Series W542-84 1 2 3 11 12 14 3本針 3-Needle. With top cover thread. 上飾り:有り 27 26 15 23 24 16 28 25 3本針 3-Needle 17 2本針 2-Needle 30 31 32 33 36 37 30 31 32 19 35 36 37 29 29 25 18 19 26 jintex.in

Page 29 — THREAD TENSION MECHANISM

糸調子機構 THREAD TENSION MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 254000-910 レバー LEVER 1 2 2540220 スペーサ SPACER 1 3 002133-10 平ネジ/C5X12.5 SCREW 1 4 254003B910 クランク CRANK 1 5 0045310 六角穴ボルト/M5X12 BOLT 1 6 2028680 座金 WASHER 1 7 2540080 糸道 THREAD GUIDE 1 8 007019A0 十字穴ナベ小ネジ/M4X8 SCREW 2 9 1921200 下糸道パイプ PIPE 2 10 2061150 ブラケット BRACKET 2 11 0070180 平小ネジ/M4X6 SCREW 1 12 3034480 座金 WASHER 1 13 254023C9T0 テンション(組) TENSION CONTROL MECHANISM 1 14 254023E9T0 テンション(組) TENSION CONTROL MECHANISM 1 15 2540190 ブラケット BRACKET 1 16 2540210 糸緩メ THREAD RELEASER 1 17 263542A9T0 糸調子(組)強 TENSION SPRING ASSY. 2 18 263542B9T0 糸調子(組)中 TENSION SPRING ASSY. 1 19 263542C9T0 糸調子(組)弱 TENSION SPRING ASSY. 1 20 2540200 糸道 THREAD GUIDE 4 21 2062030 糸道 THREAD GUIDE 4 22 2062020 スペーサ SPACER 4 23 3063010 引張バネ SPRING 1 24 0054470 段付ネジ/C5 SCREW 1 25 263542A9T0 糸調子(組)強 TENSION SPRING ASSY. 3 26 2540200 糸道 THREAD GUIDE 5 27 2062030 糸道 THREAD GUIDE 5 28 2062020 スペーサ SPACER 5 29 007019A0 十字穴ナベ小ネジ/M4X8 SCREW 2 30 001817-2A0 調子棒 SCREW STUD 1 31 2103190 調子皿 TENSION DISC 2 32 263544-TA0 受皿 SPRING SHIELD 1 33 2010370 円錐バネ(強) SPRING (HEAVY) 1 34 2010860 円錐バネ(中) SPRING (MEDIUM) 1 35 2010680 円錐バネ(弱) SPRING (LIGHT) 1 36 2084480 ラチェット RATCHET 1 37 263543-TA0 ツマミ KNOB 1 27 jintex.in

Page 30 — W562 Series

2-Needle 3-Needle 26 x2 x3 27 x2 x3 12 W562-01Dを除く Except W562-01D 13 14 W542-84 15 22 26 27 W562-01D,01M,05,07,08J,08Mを除く Except W562-01D,01M,05,07,08J,08M 31 W562-01M,05,07,08J,08Mは附属品に棚入 Put in accessory W562-01M,05,07,08J,08M 32 33 34 W562-01M,05M,05N,05T,08J,08M Put in accessory W562-01M,05M,05N,05T,08J,08M 17 19 28 W562-01M,05M,05N,05T,08J,08Mを除く Except W562-01M,05M,05N,05T,08J,08M 40 W562-22, /MD230, /MD240を除く Except W562-22, /MD230, /MD240 47 W562-21,22を除く Except W562-21,22 46 W562/MD230,240を除く Except W562/MD230,240 50 28 jintex.in

Page 31 — NEEDLE & SPREADER THREAD HANDLING

針糸・飾り糸機構 NEEDLE & SPREADER THREAD HANDLING REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 204754A0 カラー COLLAR 1 2 0021930 六角ボルト /C5X8.5 SCREW 2 3 2535030 軸 SHAFT 1 4 2041070 座金 WASHER 1 5 2012520 バネ座金 WASHER 1 6 0045270 六角ボルト /M4X8 BOLT 1 7 2105860 オイルシール OIL SEAL 1 8 2050610 止メ輪 RING 1 9 253504-920 レバー LEVER 1 10 0045010 六角ボルト /M5X14 BOLT 1 11 3030670 バネ座金 WASHER 1 12 253505A1 糸繰り THREAD TAKE-UP 1 13 007019A0 十字穴小ネジ /M4X8 SCREW 1 14 3034480 座金 WASHER 2 15 2535070 糸道 THREAD GUIDE 1 16 0070090 平小ネジ /M3X5 SCREW 1 17 253508A0 糸道 THREAD GUIDE 1 18 0070770 皿小ネジ /M4X7 SCREW 1 19 253509A0 糸受 THREAD SUPPORT 1 20 2404740 座金 WASHER 1 21 0070080 平小ネジ /M3X4 SCREW 1 22 2535440 糸道 THREAD GUIDE 1 23 007019A0 十字穴小ネジ /M4X8 SCREW 1 24 3034480 座金 WASHER 1 25 2535450 ホルダ HOLDER 1 26 2345210 糸道 THREAD GUIDE 2 27 0045350 六角止ネジ /M3X4 SCREW 1 28 0070100 平小ネジ /M3X6 SCREW 1 29 2535160 小調子台 THREAD TENSION BRACKET 1 30 007019A0 十字穴小ネジ /M4X8 SCREW 1 31 2345610 糸案内 THREAD GUIDE 1 32 2535930 小調子皿 THREAD RETAINER 1 33 2535170 円錐コイルバネ SPRING 1 34 0W 09070-20 段付ネジ /W5 SCREW 1 35 2535060 糸繰り THREAD TAKE-UP 1 36 2535150 糸道 THREAD GUIDE 1 37 007019A0 十字穴小ネジ /M4X8 SCREW 1 38 2535140 糸道 THREAD GUIDE 1 39 007019A0 十字穴小ネジ /M4X8 SCREW 2 40 253548B0 糸案内 THREAD GUIDE 1 41 0070190 平小ネジ /M4X8 SCREW 2 42 3034480 座金 WASHER 2 43 2535470 糸道 THREAD GUIDE 1 44 0071671 段付ネジ /M3 SCREW 1 45 1371080 小調子皿 THREAD RETAINER 2 46 2113880 円錐バネ SPRING 1 47 2535110 糸道 THREAD GUIDE 1 48 0045540 六角穴止ネジ /M3X3 SCREW 1 49 2502290 糸繰りレバーガイド GUIDE/THREAD TAKE-UP LEVER 1 50 2750340 ツマミ /M4 KNOB 1 29 jintex.in

Page 32

W562-82 Except W562-82 35 30 jintex.in

Page 33

下糸繰り機構 LOOPER THREAD HANDLING REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 253691-910 下糸繰り THREAD TAKE-UP 1 2 0045140 六角穴止ネジ/M5X5 SCREW 2 3 2535240 ブラケット BRACKET 1 4 2535250 軸 SHAFT 1 5 2401150 圧縮バネ SPRING 1 6 3038650 Oリング O RING 2 7 2005550 止メ輪 RING 1 8 0045540 六角穴止ネジ/M3X3 SCREW 1 9 2535260 軸 SHAFT 1 10 0045540 六角穴止ネジ/M3X3 SCREW 1 11 2005550 止メ輪 RING 1 12 2535270 ストッパ STOPPER 1 13 2535280 線細エバネ SPRING 1 14 0070870 段ネジ/M3 SCREW 1 15 007023A0 十字穴ナベ小ネジ/M4X14 SCREW 2 16 210955A0 座金 WASHER 1 17 253612A0 ブラケット BRACKET 1 18 2536140 糸案内 THREAD GUIDE 1 19 3034480 座金 WASHER 1 20 0043250 六角ボルト/M4X6 BOLT 1 21 2536130 糸受 THREAD SUPPORT 1 22 0045540 六角穴止ネジ/M3X3 SCREW 1 23 2635510 ブラケット BRACKET 1 24 2103531 糸道 THREAD GUIDE 1 25 0070080 平小ネジ/M3X4 SCREW 1 26 253533D0 糸道 THREAD GUIDE 2 27 2105850 座金 WASHER 2 28 0070310 平小ネジ/M2.5X4 SCREW 2 29 0071671 段付ネジ/M3 SCREW 1 30 1371080 小調子皿 THREAD RETAINER 2 31 2113880 円錐バネ SPRING 1 32 2750340 ツマミ/M4 KNOB 1 33 0070430 皿小ネジ/M4X8 SCREW 2 34 2535360 糸道 THREAD GUIDE 1 35 007018A0 十字穴ナベ小ネジ/M4X6 SCREW 1 36 2536150 糸道 THREAD GUIDE 1 31 jintex.in

Page 34

W562-22 Except W562-22 1 2 7 8 5 21 20 24 22 4 16 3 9 6 26 27 28 29 30 31 17 15 10 12 13 11 19 18 29 30 31 13 24 19 25 23 32 jintex.in

Page 35 — 給油機構 (1)

給油機構 (1) LUBRICATION MECHANISM(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2550030 給油パイプ OIL PIPE 1 2 2401360 フェルト FELT 1 3 2107660 ピン PIN 1 4 0045140 六角穴止ネジ/M5X5 SCREW 1 5 2550210 フェルト FELT 1 6 2550390 パイプ PIPE 1 7 2550050 ラッチ LATCH 1 8 007018A0 十字穴ナベ小ネジ/M4X6 SCREW 1 9 2401430 チューブ TUBE 1 10 2405680 チューブ TUBE 1 11 2402850 チューブ TUBE 1 12 2550380 継手 JOINT 1 13 2021990 クランプ CLAMP 2 14 2550060 油受 OIL GUARD 1 15 007018A0 十字穴ナベ小ネジ/M4X6 SCREW 2 16 255007-910 噴油管 OIL DISTRIBUTOR 1 17 0048210 六角ナット/M4 NUT 1 18 2405000 チューブ TUBE 2 19 2021990 クランプ CLAMP 1 20 255010A910 噴油管 OIL DISTRIBUTOR 1 21 007018A0 十字穴ナベ小ネジ/M4X6 SCREW 1 22 2402700 チューブ TUBE 1 23 2551230 継手 JOINT 1 24 2021990 クランプ CLAMP 2 25 2001520 継手ネジ JOINT SCREW 1 26 255035-910 パイプ PIPE 1 27 2550370 継手ネジ JOINT SCREW 1 28 205113A0 チューブ TUBE 1 29 2001360 継手 JOINT 2 30 2021990 クランプ CLAMP 2 31 2001520 継手ネジ JOINT SCREW 2 33 jinte.in

Page 36

1 4 5 2 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 34 jintex.in

Page 37 — 給油機構 (2)

給油機構 (2) LUBRICATION MECHANISM(2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 255091A910 ポンプ (組) OIL PUMP ASSY. 1 2 2550240 軸 SHAFT 1 3 2550250 ローター (A) ROTOR 1 4 2550260 ローター (B) ROTOR 1 5 2550270 ローター (C) ROTOR 2 6 2550280 カバー COVER 1 7 0071050 平小ネジ /M4X40 SCREW 2 8 0070260 平小ネジ /M4X25 SCREW 2 9 2550190 ウォームホイール WORM WHEEL 1 10 0045140 六角止ネジ /M5X5 SCREW 2 11 0045310 六角穴ボルト /M5X12 BOLT 2 12 2550930 継手ネジ JOINT SCREW 1 13 255000-920 オイルパン OIL RESERVOIR 1 14 005138B0 平小ネジ /H11X12 SCREW 1 15 202287A0 座金 WASHER 1 16 0045040 六角穴ボルト /M8X20 BOLT 5 17 2551550 Oリング O RING 1 18 2062330 エレメント FILTER ELEMENT 1 19 2102000 フィルタブラケット BRACKET/FILTER ELEM 1 20 2064310 Oリング O RING 1 21 210201-PD1 蓋 COVER 1 22 007021A0 十字穴ナベ小ネジ /M4X12 SCREW 3 23 9A30020 フィルタシール FILTER SEAL 1 35 jintex.in

Page 38

36 jintex.in

Page 39 — HR装置

H R装置 HR DEVICE REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2550130 針冷却器(下) NEEDLE COOLER (LOWER) 1 2 0070100 平小ネジ /M3X6 SCREW 2 3 2550140 フェルト FELT 1 4 2107660 止ピン PIN 1 5 2401170 チューブ TUBE 1 6 2061150 ブラケット BRACKET 1 7 007017A0 十字穴ナベ小ネジ /M4X5 SCREW 1 8 2021750 給油紐 OIL WICK 1 9 2001550 クランプ CLAMP 1 10 2550150 シリコンタンク (下) SILICONE OIL RESERVOIR (LOWER) 1 11 2550160 蓋 CAP 1 12 004210-HU0 座金組込ミ小ネジ /M4X12 SCREW 1 13 207065-9P0 シリコンタンク (上) (組) SILICONE OIL RESERVOIR (UPPER) ASSY. 1 14 207066-PD0 シリコンタンク (上) SILICONE OIL RESERVOIR (UPPER) 1 15 207067-PD0 蓋 CAP 1 16 2067810 スプリングピン PIN 2 17 2070680 フェルト FELT 1 18 0050530 平小ネジ /C4X4.8 SCREW 2 37 jintex.in

Page 40

1 26 35 2 SET UP INSTRUCTIONS 取付説明書 8 10 9 7 19 34 18 21 10 17 22 20 4 27 5 6 28 24 25 29 3 16 11 15 14 30 12 13 31 12 11 15 14 33 32 36 37 38 33 32 38 38 jintex.in

Page 41 — THREAD STAND

糸立台 REF.NO. PART NO. 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 000100-9P0 000100A9P0 000101-PA0 000102-PA0 0001030 004066-HU0 004067-HU0 000104-PA0 000104APA0 0001160 004068-HU0 0001050 303067A0 004067-HU0 000106-PA0 0001070 000108-PA0 000109-PA0 0041130 0048030 0001100 004065-HU0 0048030 000111-PA0 004065-HU0 0048030 0001120 000112A0 004065-HU0 0048030 000104-PA0 000104APA0 0001160 004068-HU0 0001130 0001140 0001150 0001170 007370-HU0 部品名称 糸立(組)(6本立) 糸立(組)(5本立) スタンド棒(上) スタンド棒(下) ジョイント ナベ小ネジ/M5X14 六角ナット/M5 ブラケット(3本立) ブラケット(2本立) ホルダ ナベ小ネジ/M6X16 糸道棒 バネ座金 六角ナット/M5 受皿 ウレタン ユ止メ ブラケット ナベ小ネジ/M4X20 六角ナット/M4 糸道棒 ナベ小ネジ/M4X12 六角ナット/M4 ブラケット ナベ小ネジ/M4X12 六角ナット/M4 糸道棒(6本立) 糸道棒(5本立) ナベ小ネジ/M4X12 六角ナット/M4 ブラケット(3本立) ブラケット(2本立) ホルダ ナベ小ネジ/M6X16 糸道 キャップ 座金 バネ座金 六角ナット/M16 THREAD STAND DESCRIPTION THREAD STAND ASSY. (6-SPOOL) THREAD STAND ASSY. (5-SPOOL) THREAD BAR (UPPER) THREAD BAR (LOER) JOINT SCREW NUT BRACKET (3-SPOOL) BRACKET (2-SPOOL) HOLDER SCREW SPOOL PIN WASHER NUT SPOOL TRAY CUSHION SPOOL RETAINING FIN BRACKET SCREW NUT THREAD GUIDE BAR SCREW NUT BRACKET SCREW NUT THREAD GUIDE BAR (6-SPOOL) THREAD GUIDE BAR (5-SPOOL) SCREW NUT BRACKET (3-SPOOL) BRACKET (2-SPOOL) HOLDER SCREW THREAD GUIDE RID CAP WASHER WASHER NUT QT. 1 1 1 1 1 2 2 1 1 2 2 2 5 5 5 5 5 5 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 2 2 5 1 2 1 1 1 1 39 jintex.in

Page 42

※= 1 9 12 13 W562-08Jを除く Except W562-08J 40 jintex.in

Page 43 — PARTS FOR SEMI-SUBMERGED INSTALLATION

半沈床式据付付属品 PARTS FOR SEMI-SUBMERGED INSTALLATION REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 0090480 据付ネジ (セット) SCREW(SET) 1 2 2063360 半沈用ナット /M8 NUT 4 3 0045120 六角穴ボルト /M8X55 BOLT 4 4 2063370 座金 WASHER 12 5 2057640 クッションゴム RUBBER CUSHION 4 6 2057650 スペーサ SPACER 4 7 2054670 スペーサ SPACER 4 8 0002720 六角棒スパナ /6MM ALLEN KEY/6MM 1 9 2590000 据付台 REST BOARD 2 10 0070930 ピンネジ SCREW 4 11 2063380 クッションゴム RUBBER CUSHION 4 12 2063290 鎖案内 TREADLE CHAIN GUIDE 1 13 0070270 平小ネジ /M5X8 SCREW 2 41 jintex.in

Page 44

W562-01G,01H,01M 附属品に梱入 Put in accessory 7 8 6 1 13 12 15 14 10 11 9 3 W562-01D 16 2 4 5 3 2 4 5 17 42 jintex.in

Page 45 — SPECIFIC PARTS(1)

専用部品 (1) SPECIFIC PARTS(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250032EPD2 前カバー (組) FRONT COVER ASSY. 1 2 2500130 ピンネジ /M4 SCREW 1 3 2401980 平行ピン PIN 1 4 2011910 皿バネ SPRING 3 5 0045390 六角穴止ネジ /M5X6 SCREW 2 6 258013-910 布案内 FABRIC GUIDE 1 7 007020A0 十字穴小ネジ /M4X10 SCREW 2 8 3034480 座金 WASHER 2 9 2590400 ブラケット BRACKET 1 10 0070340 ナベ小ネジ /M5X10 SCREW 2 11 2403390 座金 WASHER 2 12 2590410 布案内 FABRIC GUIDE 1 13 0072180 平小ネジ /M3X3.4 SCREW 1 14 2590420 布案内 FABRIC GUIDE 1 15 0072180 平小ネジ /M3X3.4 SCREW 1 16 250032BPD2 前カバー (組) FRONT COVER ASSY. 1 17 0070800 ピンネジ /M2 SCREW 1 43 jinttex.in

Page 46

W562-01D 6 7 8 9 5 4 2 3 1 10 19 20 11 12 17 16 18 13 14 15 44 jintex.in

Page 47 — SPECIFIC PARTS(2)

専用部品 (2) SPECIFIC PARTS(2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 253544A0 糸道 THREAD GUIDE 1 2 253545A0 ホルダ HOLDER 1 3 2345210 糸道 THREAD GUIDE 4 4 0045350 六角穴止ネジ/M3X4 SCREW 4 5 253505B0 糸繰リ THREAD TAKE-UP 1 6 253507A0 糸道 THREAD GUIDE 1 7 253584B0 調子台 THREAD GUIDE 1 8 XXXXXX 針留 NEEDLE HOLDER 1 9 0055621 止ネジ/C1X2.6 SCREW 5 10 254024-9T0 テンション(組) TENSION CONTROL MECHANISM 1 11 254019A0 ブラケット BRACKET 1 12 254021A0 糸緩メ THREAD RELEASER 1 13 263542A9T0 糸調子(組) 強 TENSION SPRING ASSY. 4 14 263542B9T0 糸調子(組) 中 TENSION SPRING ASSY. 1 15 263542C9T0 糸調子(組) 弱 TENSION SPRING ASSY. 1 16 2540200 糸道 THREAD GUIDE 6 17 2062030 糸道 THREAD GUIDE 6 18 2062020 スペーサ SPACER 1 19 3063010 引張バネ SPRING 1 20 0054470 段付ネジ/C5 SCREW 1 ● xxxxxx はゲージパーツです。 "xxxxxx" represents the gauge part. 部品番号は 94~100 頁のゲージパーツ表を Please refer to the gauge part list (page 94-100) 参照してください。

Page 48 — W562-01M,05M,05N,05T,08J,08M

W562-01M,05M,05N,05T,08J,08M 46 jintex.in

Page 49 — SPECIFIC PARTS(3)

専用部品 (3) SPECIFIC PARTS(3) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2536780 ブラケット BRACKET 1 2 2536770 糸道 THREAD GUIDE 1 3 2536840 糸道 THREAD GUIDE 1 4 2536830 ブラケット BRACKET 1 5 2536820 針糸カム NEEDLE THREAD CAM 1 6 0071540 平小ネジ /M3X3.5 SCREW 2 7 2028750 座金 WASHER 2 8 2504340 糸繰りリガード THREAD TAKE-UP GUARD 1 9 2504350 針棒ガード NEEDLE BAR GUARD 1 10 252007A920 ルーパー台 (組) LOOPER HOLDER ASSY. 1 11 0070860 平小ネジ /M4X7 SCREW 1 12 0045010 六角穴ボルト /M5X14 BOLT 1 13 3030670 バネ座金 WASHER 1 47 jinxtex.in

Page 50 — W562-02C,02G,02H

W562-02C,02G,02H 48 jintex.in

Page 51 — SPECIFIC PARTS(4)

専用部品 (4) REF.NO. PART NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 250033-PD1 2500130 2401980 2011910 0045390 250050-PD1 0070270 206601A0 206601B0 0070790 2064390 2045850 0070790 2019130 0051130 0055400 2019140 2064600 0070280 252007A920 0070860 0045010 3030670 部品名称 前カバー (組) ピンネジ /M4 平行ピン 皿バネ 六角穴止ネジ /M5X6 前カバー (小) 平小ネジ /M5X8 衣除ケ 衣除ケ ナベ小ネジ /M5X6 前カバー補助板 座金 平小ネジ /M5X6 ブラケット 平ネジ /C5X5.5 六角ボルト /W-1X6 ブラケット 座金 平小ネジ /M5X10 ルーバー台 (組) 平小ネジ /M4X7 六角穴ボルト /M5X14 バネ座金 SPECIFIC PARTS(4) DESCRIPTION FRONT COVER ASSY. SCREW PIN SPRING SCREW FRONT COVER (SMALL) SCREW FABRIC GUARD FABRIC GUARD SCREW AUXILIARY PLATE/FRONT COVER WASHER SCREW BRACKET SCREW BOLT BRACKET WASHER SCREW LOOPER HOLDER ASSY. SCREW BOLT WASHER QT. 1 1 1 3 2 1 2 1 1 2 1 1 2 1 2 1 1 1 2 1 1 1 49 jintex.in

Page 52 — W562-02D,02H

W562-02D,02H W562-02D カバー機構 COVER 3 4 下軸機構 CRANKSHAFT DRIVE MECHANISM 5 6 8 9 7 36 35 34 33 30 17 16 27 28 29 22 19 15 21 18 32 31 1 2 24 23 20 10 26 11 13 14 12 39 40 37 38 41 50 jintex.in

Page 53 — SPECIFIC PARTS(5)

専用部品 (5) SPECIFIC PARTS(5) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250074BPD1 ベッドカバー (右) BED COVER (RIGHT) 1 2 250071A910 カバー COVER 1 3 250343-PD0 ベッドカバー (左)(組) BED COVER (LEFT) ASSY. 1 4 0070430 皿小ネジ /M4X8 SCREW 2 5 250039BPD0 横カバー (組) SIDE COVER ASSY. 1 6 2500370 ピン付ネジ /M4 SCREW 1 7 2401980 平行ピン PIN 1 8 2011910 皿バネ SPRING 2 9 0045350 六角穴止ネジ /M3X4 SCREW 2 10 250034APD1 前カバー (組) FRONT COVER ASSY. 1 11 2500130 ピンネジ /M4 SCREW 1 12 2401980 平行ピン PIN 1 13 2011910 皿バネ SPRING 3 14 0045390 六角穴止ネジ /M5X6 SCREW 2 15 2100250 防振ゴム CUSHION 1 16 250025AME0 前カバー (小) FRONT COVER (SMALL) 1 17 007018A0 十字穴ナベ小ネジ /M4X6 SCREW 2 18 2500260 ブラケット BRACKET 1 19 0070280 平小ネジ /M5X10 SCREW 1 20 2500270 軸 SHAFT 1 21 3069200 平行ピン PIN 1 22 0045140 六角穴止ネジ /M5X5 SCREW 1 23 2500280 ストッパ STOPPER 1 24 007018A0 十字穴ナベ小ネジ /M4X6 SCREW 2 25 2023400 圧縮バネ SPRING 1 26 2500660 栓 PLUG 1 27 2556370 布案内 FABRIC GUIDE 1 28 2045850 座金 WASHER 2 29 0070790 ナベ小ネジ /M5X6 SCREW 2 30 258130-910 バインダ (組) BINDER ASSY. 1 31 0070310 平小ネジ /M2.5X4 SCREW 2 32 2105850 座金 WASHER 2 33 2581280 ブラケット BRACKET 1 34 0070170 平小ネジ /M4X5 SCREW 2 35 3034480 座金 WASHER 2 36 250501-910 クランク軸 (組) CRANKSHAFT ASSY. 1 37 250504-910 軸受 BUSHING 1 38 0045140 六角穴止ネジ /M5X5 SCREW 2 39 2505340 バランスウエイト BALANCE WEIGHT 1 40 0070110 平小ネジ /M3X8 SCREW 2 41 2068370 Oリング O RING 1 51 jintex.in

Page 54 — W562-02D,02H

W562-02D,02H 針棒機構 NEEDLE BAR MECHANISM 1 TK 2 AT W562-02D 針受機構 NEEDLE GUARD MECHANISM 13 8 9 10 6 5 17 16 送り機構 FEED MECHANISM 11 12 15 14 押工機構 PRESSER FOOT MECHANISM 19 18 20 21 22 52 jintex.in

Page 55 — SPECIFIC PARTS(6)

専用部品(6) SPECIFIC PARTS(6) REF.NO. PART NO. 1 251007A0 2 251007B0 3 XXXXXX 4 251505-920 5 0045000 6 3030670 7 0070170 8 2515030 9 2079240 10 2009830 11 251504-920 12 0045140 13 251500-911 14 0070810 15 0070190 16 XXXXXX 17 0070310 18 0070800 19 253004A0 20 2530310 21 0056000 22 XXXXXX 部品名称 ブラケット ブラケット 針受(後) レバー(組) 六角穴ボルト/M5X10 バネ座金 平小ネジ/M4X5 軸 座金 止メ輪 レバー 六角止ネジ/M5X5 ブラケット 平小ネジ/M6X3.5 平小ネジ/M4X8 針受(前) 平小ネジ/M2.5X4 ピンネジ/M2 押工棒 フィンガーガード 平ネジ/C3X5 押工(組) DESCRIPTION BRACKET BRACKET NEEDLE GUARD (REAR) LEVER ASSY. BOLT WASHER SCREW SHAFT WASHER RING LEVER SCREW BRACKET SCREW SCREW NEEDLE GUARD (FRONT) SCREW SCREW PRESSER BAR FINGER GUARD SCREW PRESSER FOOT ASSY. QT. 1 1 1 1 1 1 1 1 1 1 1 1 1 3 1 1 1 1 1 1 1 53 jintex.in ● XXXXXX はゲージパーツです。 部品番号は 94~100頁のゲージパーツ表を 参照してください。 "xxxxxx" represents the gauge part. Please refer to the gauge part list (page 94-100)

Page 56

W562-02H,02D/AT310,410 W562-02H,02D/TK310,410 3 W562-02D/AT,TK310,410 を除く Except W562-02D/AT,TK310,410 1 AT 2 AT W562-05S,05T/AT310,410 W562-05S,05T/TK310,410 4 1 AT 2 AT 54 jintex.in

Page 57 — SPECIFIC PARTS(7)

専用部品 (7) SPECIFIC PARTS(7) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250016GTD0 アームカバー(左) ARM COVER (LEFT) 1 2 350118A910 プーリー(組) PULLER ASSY. 1 3 250052KPD1 ベッドカバー(左) BED COVER (LEFT) 1 4 250052LPD1 ベッドカバー(左) BED COVER (LEFT) 1 55 jintex.in

Page 58

W562-02D/FT141 W562-05/FT140 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 FT140 28 29 30 FT140 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 FT141 54 55 FT141 56 jintex.in

Page 59 — SPECIFIC PARTS(8)

専用部品(8) SPECIFIC PARTS(8) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 255500-920 エキセン(組) ECCENTRIC ASSY. 1 2 0045390 六角穴止ネジ/M5X6 SCREW 2 3 255501-920 ロッド(組) CONNECTION ASSY. 1 4 007015A0 十字穴ナベ小ネジ/M3.5X14 SCREW 2 5 0045430 六角穴止ネジ/M4X4 SCREW 1 6 3060930 クランク CRANK 1 7 0050840 六角ボルト/C5X5.5 SCREW 1 8 205495-20 平行ピン PIN 2 9 252001-920 ロッド(組) CONNECTION ASSY. 1 10 007015A0 十字穴ナベ小ネジ/M3.5X14 SCREW 1 11 2555020 軸 SHAFT 1 12 2401020 座金 WASHER 1 13 2050610 止メ輪 RING 1 14 2400970 球 BALL 1 15 2021760 給油紐 OIL WICK 1 16 2067480 フェルト FELT 3 17 204052A0 オイルシール OIL SEAL 1 18 255503-920 レバー(組) LEVER ASSY. 1 19 0045010 六角穴ボルト/M5X14 BOLT 1 20 2555040 ラッチ LATCH 1 21 0070090 平小ネジ/M3X5 SCREW 1 22 2021750 給油紐 OIL WICK 1 23 2555050 駒 BLOCK 1 24 2079250 フェルト FELT 1 25 2021740 給油紐 OIL WICK 1 26 0045450 六角穴止ネジ/M3X4 SCREW 1 27 255514-910 ブラケット(組) BRACKET ASSY. 1 28 2400990 ニードルベアリング NEEDLE BEARING 2 29 255508-20 軸 SHAFT 1 30 0045150 六角穴ボルト/M6X14 BOLT 2 31 3061050 圧縮バネ SPRING 1 32 1920240 カラー COLLAR 1 33 0W00024-10 止メネジ/W2X4 SCREW 1 34 2025220 止メ輪 RING 1 35 2070450 座金 WASHER 1 36 255507-910 上メス台(組) UPPER KNIFE LEVER ASSY. 1 37 0045470 六角穴止ネジ/M6X5 SCREW 1 38 3063940 上メス UPPER KNIFE 1 39 0051090 平ネジ/C3X5.5 SCREW 1 40 2555090 下メス台 LOWER KNIFE HOLDER 1 41 0070360 平小ネジ/M4X6 SCREW 1 42 2041610 下メス LOWER KNIFE 1 43 2555100 下メス押エ LOWER KNIFE CLAMP 1 44 0070280 平小ネジ/M5X10 SCREW 1 45 2555130 段付ネジ/M4 SCREW 1 46 2555110 案内 GUIDE 1 47 0070100 平小ネジ/M3X6 SCREW 1 48 2555150 切屑除ケ CHIP GUARD 2 49 0070080 平小ネジ/M4X4 SCREW 1 50 255514A910 ブラケット(組) BRACKET ASSY. 1 51 2400990 ニードルベアリング NEEDLE BEARING 2 52 255508-20 軸 SHAFT 1 53 0045180 六角穴ボルト/M6X10 BOLT 2 54 255507A910 上メス台 UPPER KNIFE LEVER ASSY. 1 55 0045470 六角穴止ネジ/M6X5 SCREW 1 57 jinte.in

Page 60 — W562-02(TR10)

W562-02D/FT141 W562-05/FT140 1 2 3 4 5 6 7 8 9 附属品に梱入 Put in accessory 10 W562-02(TR10) 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 58 jintex.in

Page 61 — SPECIFIC PARTS(9)

専用部品(9) SPECIFIC PARTS(9) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 306473-UA0 切屑受(C) WASTE CHUTE TOP (C) 1 2 0049040 丸皿小ネジ/3.5 SCREW 3 3 306474A0 ブラケット/切屑受 BRACKET 1 4 0049050 丸小ネジ/4.5 SCREW 4 5 009050-9U0 切屑受(組) WASTE CHUTE ASSY. 1 6 205468-UA0 切屑受(A) WASTE CHUTE TOP (A) 1 7 205469-UA0 切屑受(B) WASTE CHUTE TOP (B) 1 8 3034480 座金 WASHER 4 9 0040120 ナベ小ネジ/M4X12 SCREW 4 10 000257A9S0 テープガイド(組) TAPE GUIDE ASSY. 1 11 000247-SA0 カノコ台 TAPE DISC 1 12 0002700 座金 WASHER 1 13 0002530 テープ案内棒(短) TAPE DISC POST 1 14 0002500 軸 TAPE DISC POST 1 15 0014480 止ネジ/C9X5.2 SCREW 1 16 000251-SA0 ブラケット BRACKET 1 17 0049130 木ネジ(皿)/5.8 SCREW 3 18 0002520 テープテンション棒 TAPE TENSION GUIDE POST LONG 2 19 3030670 バネ座金 WASHER 2 20 0002260 糸立棒止ナット SPOOL PIN NUT 2 21 2045850 座金 WASHER 2 22 0002530 テープ案内棒(短) TAPE DISC POST 2 23 0002540 ホルダ HOLDER 2 24 0051610 平小ネジ/C5X8 SCREW 4 25 0002550 テープ案内取付棒 GUIDE POST BAR 1 26 000256-SA0 ブラケット BRACKET 1 27 007023A0 十字穴ナベ小ネジ/M4X16 SCREW 2 28 0048030 六角ナット/M4 NUT 2 59 jinte.in

Page 62 — W562-03

W562-03 60 jintex.in

Page 63 — SPECIFIC PARTS(10)

専用部品 (10) SPECIFIC PARTS(10) REF.NO. PART NO. 部品名称 DESCRIPTION Q.T. 1 250032-PD2 前カバー (組) FRONT COVER ASSY. 1 2 2500130 ピンネジ /M4 SCREW 1 3 2401980 平行ピン PIN 1 4 2011910 皿バネ SPRING 3 5 0045390 六角穴止ネジ /M5X6 SCREW 2 61 jintex.in

Page 64 — W562-05 CRANKSHAFT DRIVE MECHANISM

W562-05 カバー機構 下軸機構 CRANKSHAFT DRIVE MECHANISM COVER W562-05S,05Tは除く Except W562-05S,05T 1 2 3 5 6 4 14 24 25 26 13 15 16 18 19 12 9 21 20 22 7 23 8 10 11 27 31 28 29 30 32 62 jintex.in

Page 65 — SPECIFIC PARTS(11)

専用部品(11) SPECIFIC PARTS(11) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250052CPD1 ベットカバー(左) BED COVER (LEFT) 1 2 250039APD0 横カバー(組) SIDE COVER ASSY. 1 3 2500370 ピン付ネジ/M4 SCREW 1 4 2401980 平行ピン PIN 1 5 2011910 皿バネ SPRING 2 6 0045350 六角穴止ネジ/M3X4 SCREW 2 7 250034-PD1 前カバー(組) FRONT COVER ASSY. 1 8 2500130 ピンネジ/M4 SCREW 1 9 2401980 平行ピン PIN 1 10 2011910 皿バネ SPRING 3 11 0045390 六角穴止ネジ/M5X6 SCREW 2 12 2100250 防振ゴム CUSHON 1 13 250025-ME0 前カバー(小) FRONT COVER (SMALL) 1 14 007018A0 十字穴ナベ小ネジ/M4X6 SCREW 2 15 2500260 ブラケット BRACKET 1 16 0070280 平小ネジ/M5X10 SCREW 1 17 2500270 軸 SHAFT 1 18 3069200 平行ピン PIN 1 19 0045140 六角穴止ネジ/M5X5 SCREW 1 20 2500280 ストッパ STOPPER 1 21 007018A0 十字穴ナベ小ネジ/M4X6 SCREW 2 22 2023400 圧縮バネ SPRING 1 23 2500660 栓 PLUG 1 24 2555170 布案内 FABRIC GUIDE 1 25 0070790 ナベ小ネジ/M5X6 SCREW 2 26 2045850 座金 WASHER 2 27 250501-910 クランク軸(組) CRANKSHAFT ASSY. 1 28 250504-910 軸受 BUSHING 1 29 0045140 六角穴止ネジ/M5X5 SCREW 2 30 2505340 バランスウエイト BALANCE WEIGHT 1 31 0070110 平小ネジ/M3X8 SCREW 2 32 2068370 Oリング O RING 1 63 jinte.in

Page 66

針受機構 NEEDLE GUARD MECHANISM W562-05 1 2 5 3 4 6 7 8 11 10 9 12 13 14 15 カバー機構 COVER W562-05S,05T 16 17 針棒機構 NEEDLE BAR MECHANISM 18 TK 19 AT 押土機構 PRESSER FOOT MECHANISM 21 送り機構 FEED MECHANISM 20 22 23 24 64 jintex.in

Page 67 — SPECIFIC PARTS(12)

専用部品 (12) SPECIFIC PARTS(12) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 針受 (後) NEEDLE GUARD (REAR) 1 2 251505-920 レバー (組) LEVER ASSY. 1 3 0045000 六角穴ボルト /M5X10 BOLT 1 4 3030670 バネ座金 WASHER 1 5 0070170 平小ネジ /M4X5 SCREW 1 6 2515030 軸 SHAFT 1 7 2079240 座金 WASHER 1 8 2009830 止メ輪 RING 1 9 251504-920 レバー LEVER 1 10 0045140 六角穴止メネジ /M5X5 SCREW 1 11 251500-911 ブラケット BRACKET 1 12 0070810 平小ネジ /M6X3.5 SCREW 1 13 0070190 平小ネジ /M4X8 SCREW 3 14 XXXXXX 針受 (前) NEEDLE GUARD (FRONT) 1 15 0070310 平小ネジ /M2.5X4 SCREW 1 16 250074BPD1 ベットカバー (右) BED COVER (RIGHT) 1 17 250071A910 カバー COVER 1 18 251007A0 ブラケット BRACKET 1 19 251007B0 ブラケット BRACKET 1 20 0070800 ピンネジ /M2 SCREW 1 21 253004A0 押工棒 PRESSER BAR 1 22 2530310 フィンガーガード FINGER GUARD 1 23 0056000 平ネジ /C3X5 SCREW 1 24 XXXXXX 押工 (組) PRESSER FOOT ASSY. 1 ● XXXXXX はゲージパーツです。 "XXXXXX" represents the gauge part. 部品番号は94~100頁のゲージパーツ表を Please refer to the gauge part list (page 94-100) 参照してください。 65 jintex.in

Page 68

W562-06,07 W562-06/LG 9 W562-06(LG210) 66 jintex.in

Page 69 — SPECIFIC PARTS(13)

専用部品 (13) SPECIFIC PARTS(13) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250032BPD2 前カバー (組) FRONT COVER ASSY. 1 2 2500130 ピンネジ /M4 SCREW 1 3 2011910 皿バネ SPRING 3 4 2401980 平行ピン PIN 1 5 0045390 六角穴止ネジ /M5X6 SCREW 2 6 3061570 布案内 FABRIC GUIDE 1 7 0070790 ナベ小ネジ /M5X6 SCREW 2 8 2045850 座金 WASHER 2 9 2530290 フィンガーガード FINGER GUARD 1 10 258000-910 レース案内 (組) LACE GUIDE ASSY. 1 11 306249-RA0 案内板 BRACKET 1 12 0052340 止ネジ /C7X5 SCREW 2 13 2062130 クランク CRANK 2 14 0051870 平ネジ /C5X14 SCREW 2 15 2580010 段付ネジ /M4 SCREW 2 16 3062500 レース案内ピン長 PIN 8 17 1670660 座金 WASHER 7 18 2012520 バネ座金 WASHER 7 19 0030910 六角ナット /C4 NUT 7 20 3062520 ホルダ HOLDER 8 21 0051160 平ネジ /C7X9 SCREW 2 22 3062510 パイプ PIPE 8 23 2580020 ブラケット BRACKET 1 24 0045150 六角穴ボルト /M6X14 BOLT 2 25 2580030 継手 JOINT 1 26 0070190 平小ネジ /M4X8 SCREW 1 27 2109300 皿バネ SPRING 1 28 0030910 六角ナット /C4 NUT 1 29 258004-910 ブラケット (組) BRACKET ASSY. 1 30 2109300 皿バネ SPRING 2 31 0045290 六角穴ボルト /M4X16 BOLT 1 32 0048030 六角ナット /M4 NUT 1 33 2560390 レース案内 LACE GUIDE 1 34 0045540 六角穴止ネジ /M3X3 SCREW 1 35 256039A0 レース案内 LACE GUIDE 1 36 0045540 六角穴止ネジ /M3X3 SCREW 1 37 2560380 ストッパ STOPPER 1 38 0045270 六角穴ボルト /M4X8 BOLT 1 67 jinttex.in

Page 70 — W562-06,07 (LR10)

1 W562-06,07 (LR10) 10 14 15 12 13 11 7 16 3 4 2 19 6 8 5 9 17 18 68 jintex.in

Page 71 — SPECIFIC PARTS(14)

専用部品 (14) SPECIFIC PARTS(14) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 306469A9S0 リールスタンド (組) REEL STAND ASSY. 1 2 306468ASA0 ブラケット BRACKET 1 3 306466ASA0 スタンド棒 ROD 1 4 0048350 六角ナット /M18 NUT 1 5 000383-SA0 ブラケット BRACKET 1 6 0040140 ナベ小ネジ /M4X25 SCREW 1 7 0048030 六角ナット /M4 NUT 1 8 0040120 ナベ小ネジ /M4X12 SCREW 1 9 0048030 六角ナット /M4 NUT 1 10 3064640 軸 SHAFT 1 11 3064630 カラー COLLAR 2 12 0012850 段付ネジ /C4 SCREW 2 13 3064620 リール案内 REEL GUIDE 2 14 000233-SA0 ブラケット BRACKET 1 15 0040120 ナベ小ネジ /M4X12 SCREW 2 16 0048030 六角ナット /M4 NUT 2 17 3064670 補助棒 ROD 1 18 0049130 木ネジ (皿) /5.8 SCREW 3 19 0003860 栓 ROD CAP 1 69 jintex.in

Page 72 — W562-07/MD230

W562-07/MD230 (page 70-73) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 70 jintex.in

Page 73 — SPECIFIC PARTS(15)

専用部品 (15) SPECIFIC PARTS(15) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 256066C9T0 MD装置(組) MD DEVICE ASSY. 1 2 256061-910 エキセン・ロッド(組) ECCENTRIC CONNECTION ASSY. 1 3 250552A0 軸 SHAFT 1 4 256043-910 エキセン(組) ECCENTRIC ASSY. 1 5 256005-910 ロッド(組) CONNECTION ASSY. 1 6 0070230 平小ネジ /M X16 SCREW 2 7 0045140 六角穴止ネジ /M5X5 SCREW 2 8 2560070 ロッド球 BALL STUD 1 9 2560080 ブッシュ BUSHING 1 10 3062390 ニードルベアリング NEEDLE BEARING 1 11 256062-910 クランク(組) CRANK ASSY. 1 12 2560090 指針 INDICATOR 1 13 2040230 座金 WASHER 1 14 2560080 段付ピン PIN 1 15 2560480 蝶ナット BUTTERFLY NUT 1 16 2560100 クランク CRANK 1 17 2560410 段付ネジ /M3 SCREW 1 18 2560420 止メ板 SET PLATE 1 19 0070100 平小ネジ /M3X6 SCREW 2 20 0070830 皿小ネジ /M4X10 SCREW 3 21 256049-91Y0 クラッチ(組) CLUTCH ASSY. 1 22 2560120 クラッチ CLUTCH 1 23 3065000 平行ピン PIN 2 24 3062430 案内板(組) GUIDE ASSY. 6 25 240114B0 圧縮バネ SPRING 12 26 2560460 スリーブ SLEEVE 1 27 0045470 六角穴止ネジ /M5X5 SCREW 1 28 0045480 六角穴止ネジ /M6X8 SCREW 1 29 2560110 止メ板 STOP PLATE 1 30 0070830 皿小ネジ /M4X10 SCREW 3 31 3065680 軸 SHAFT 1 32 0045140 六角穴止ネジ /M5X5 SCREW 1 33 2011850 座金 WASHER 1 34 0051170 平ネジ /C5X8.5 SCREW 1 35 250214-9T0 カバー(組) COVER ASSY. 1 36 250070-9T0 MDカバー(組) MD COVER ASSY. 1 37 250067-TBO MDカバー MD COVER 1 38 250068-TBO カバー COVER 1 39 0070200 平小ネジ /M4X10 SCREW 2 40 9A30690 ケガ注意ラベル CAUTION LABEL 1 71 jinx.in

Page 74 — 1

W562-07/MD230 (page 70-73) 1 72 jintex.in

Page 75 — SPECIFIC PARTS(16)

専用部品 (16) SPECIFIC PARTS(16) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 256066C9T0 MD装置(組) MD DEVICE ASSY. 1 2 256064B9P0 ゴム送り台(組) ELASTIC FEED BASE ASSY. 1 3 256016-9P0 ブラケット(組) BRACKET ASSY. 1 4 3063640 ブッシュ BUSHING 2 5 256018-PD0 ブラケット BRACKET 1 6 0045150 六角穴ボルト/M6X14 BOLT 4 7 256019-910 ローラー(組) ROLLER ASSY. 1 8 0045350 六角穴止めネジ/M3X4 SCREW 4 9 2560220 ローラー ROLLER 1 10 2560250 軸 SHAFT 1 11 2560470 ブラケット BRACKET 2 12 0045140 六角穴止ネジ/M5X5 SCREW 4 13 2560230 軸 SHAFT 1 14 2024330 座金 WASHER 2 15 2560240 レバー LEVER 1 16 0070100 平小ネジ/M3X6 SCREW 2 17 3063780 調節ネジ SCREW 1 18 210328A0 丸ナット NUT 1 19 3063760 圧縮バネ SPRING 1 20 3063770 調節棒 SHAFT 1 21 2005550 止メ輪 RING 1 22 2560260 案内 GUIDE 1 23 256027B0 レースガイド LACE GUIDE 2 24 007019A0 十字穴ナベ小ネジ/M4X8 SCREW 2 25 3060570 テープ案内 GUIDE 1 26 0051410 平小ネジ/C1X5 SCREW 2 27 007019A0 十字穴ナベ小ネジ/M4X8 SCREW 1 28 2560380 ストッパ STOPPER 1 29 007020A0 十字穴ナベ小ネジ/M4X10 SCREW 1 30 256034-910 ブラケット BRACKET 1 31 2109300 皿バネ SPRING 1 32 0045280 六角穴ボルト/M4X12 BOLT 2 33 0048030 六角ナット/M4 NUT 1 34 2560390 レース案内 LACE GUIDE 1 35 0045540 六角穴止ネジ/M3X3 SCREW 1 36 256039A0 レース案内 LACE GUIDE 1 37 0045540 六角止ネジ/M3X3 SCREW 1 38 250231B910 糸締リガード(組) THREAD TAKE-UP GUARD ASSY. 1 39 2502250 糸締リガード THREAD TAKE-UP GUARD 1 40 2502260 フィンガーガード FINGER GUARD 1 41 0070180 平小ネジ/M4X5 SCREW 4 42 3034480 座金 WASHER 4 43 2502280 ブラケット BRACKET 1 44 256063-910 軸(組) SHAFT ASSY. 1 45 2560140 軸 SHAFT 1 46 2401020 座金 WASHER 1 47 2025770 止メ輪 RING 1 48 0070740 平小ネジ/M5X5 SCREW 2 49 256065-910 レース案内(組) LACE GUIDE ASSY. 1 50 2560300 レース案内 LACE GUIDE 1 51 2560310 段付ネジ/M4 SCREW 2 52 2045850 座金 WASHER 2 53 007019A0 十字穴ナベ小ネジ/M4X8 SCREW 2 73 jintex.in

Page 76 — W562-07/MD240

W562-07/MD240 (page 74-77) MIN MAX PUSH 74 jintex.in

Page 77 — SPECIFIC PARTS(17)

専用部品 (17) SPECIFIC PARTS(17) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 256061-910 エキセン・ロッド (組) ECCENTRIC CONNECTION ASSY. 1 2 250552A0 軸 SHAFT 1 3 256043-910 エキセン (組) ECCENTRIC ASSY. 1 4 256005-910 ロッド (組) CONNECTION ASSY. 1 5 0070230 平小ネジ /4X16 SCREW 2 6 0045140 六角穴止ネジ /M5X5 SCREW 2 7 2560070 ロッド球 BALL STUD 1 8 3062380 ブッシュ BUSHING 1 9 3062390 ニードルベアリング NEEDLE BEARING 1 10 256062-910 クランク (組) CRANK ASSY. 1 11 2560090 指針 INDICATOR 1 12 2040230 座金 WASHER 1 13 2560080 段付ピン PIN 1 14 2560480 蝶ナット BUTTERFLY NUT 1 15 2560100 クランク CRANK 1 16 2560410 段付ネジ /M3 SCREW 1 17 2560420 止メ板 SET PLATE 1 18 0070100 平小ネジ /M3X6 SCREW 2 19 0070830 皿小ネジ /M4X10 SCREW 3 20 256049-91YO クラッチ (組) CLUTCH ASSY. 1 21 2560120 クラッチ CLUTCH 2 22 3065000 平行ピン PIN 6 23 3062430 案内板 (組) GUIDE ASSY. 6 24 240114B0 圧縮バネ SPRING 12 25 2560460 スリーブ SLEEVE 1 26 0045470 六角穴止ネジ /M6X5 SCREW 2 27 0045480 六角穴止ネジ /M6X8 SCREW 1 28 2560110 止メ板 STOP PLATE 1 29 0070830 皿小ネジ /M4X10 SCREW 3 30 3065680 軸 SHAFT 1 31 0045140 六角穴止ネジ /M5X5 SCREW 1 32 2011850 座金 WASHER 1 33 0051170 平ネジ /C5X8.5 SCREW 1 34 250214-9T0 カバー (組) COVER ASSY. 1 35 250070-9T0 MDカバー (組) MD COVER ASSY. 1 36 250067-TBO MDカバー MD COVER 1 37 250068-TBO カバー COVER 1 38 0070200 平小ネジ /M4X10 SCREW 2 39 9A30690 ケガ注意ラベル CAUTION LABEL 1 75 jintex.in

Page 78

W562-07/MD240 (page 74-77) 1 25 23 21 22 24 5 4 5 16 17 18 19 20 2 3 6 7 12 13 14 15 10 11 8 9 56 61 60 59 58 53 52 57 51 55 54 46 50 49 47 48 41 42 45 43 44 29 27 28 32 31 30 33 34 39 40 38 37 36 35 76 jintex.in

Page 79 — 専用部品(18)

専用部品(18)SPECIFIC PARTS(18)REF.NO. PART NO. 部品名称DESCRIPTIONQT.1 256095-9P0 ゴム送り台(組)ELASTIC FEED BASE ASSY.12 256071-9P0 ブラケット(組)BRACKET ASSY.13 3063640 ブッシュBUSHING24 256018-PD0 ブラケットBRACKET15 0045150 六角穴ボルト/M6X14BOLT46 256073-910 ローラー(組)ROLLER ASSY.17 0045350 六角穴止ネジ/M3X4SCREW48 2560750 ローラーROLLER19 2560770 軸SHAFT110 2560470 ブラケットBRACKET211 0045140 六角穴止ネジ/M5X5SCREW412 2560780 軸SHAFT113 2024330 座金WASHER214 2560240 レバーLEVER115 0070100 平小ネジ/M3X6SCREW216 3063780 調節ネジSCREW117 210328A0 丸ナットNUT118 3063760 圧縮バネSPRING119 3063770 調節棒SHAFT120 2005550 止メ輪RING121 2560790 レース案内LACE GUIDE122 2560800 レース案内LACE GUIDE123 007019A0 十字穴小ネジ/M4X8SCREW124 3060570 テープ案内GUIDE125 0051410 平小ネジ/C1X5SCREW126 2560370 ブラケットBRACKET127 007019A0 十字穴小ネジ/M4X8SCREW128 2560380 ストッパSTOPPER129 007020A0 十字穴小ネジ/M4X10SCREW130 256081-910 レバー(組)LEVER ASSY.131 2109300 皿バネSPRING232 0045280 六角穴ボルト/M4X12BOLT133 0048030 六角ナット/M4NUT134 256084-910 レース案内(組)LACE GUIDE ASSY.135 2560390 レース案内LACE GUIDE136 0045540 六角穴止ネジ/M3X3SCREW137 256039A0 レース案内LACE GUIDE138 0045540 六角穴止ネジ/M3X3SCREW139 0045140 六角穴止ネジ/M5X5SCREW140 0072320 平小ネジ/M4X5.5SCREW141 256063A910 軸(組)SHAFT ASSY.142 256014B0 軸SHAFT143 2401020 座金WASHER144 2025770 止メ輪RING145 0070740 平小ネジ/M5X5SCREW146 256097-910 レース案内(組)LACE GUIDE ASSY.147 2560940 レース案内LACE GUIDE148 2560310 段付ネジ/M4SCREW149 2045850 座金WASHER150 007019A0 十字穴小ネジ/M4X8SCREW51 256096-910 レース案内下(組)LACE GUIDE ASSY.152 2560910 座金WASHER153 2560870 ブラケットBRACKET154 2020580 座金WASHER155 0050700 段付ネジ/C6SCREW56 256088-910 レース案内下(組)LACE GUIDE ASSY.157 0051610 平小ネジ/C5X8SCREW58 2560930 レース案内LACE GUIDE59 0045540 六角穴止ネジ/M3X3SCREW60 2560920 レース案内LACE GUIDE61 0045540 六角穴止ネジ/M3X3SCREW77 jintex.in

Page 80

W562/MD230,240 W562-/MD230,240 4 W562-/MD230 5 W562-/MD240 6 W562-07/MD440,441 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 78 jintex.in

Page 81 — SPECIFIC PARTS(19)

専用部品 (19) SPECIFIC PARTS(19) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2535480 糸案内 THREAD GUIDE 1 2 1371090 圧縮バネ SPRING 1 3 0053870 段付ネジ /C3 SCREW 1 4 250523ATD0 ハンドホイール HANDWHEEL 1 5 2530290 フィンガーガード FINGER GUARD 1 6 2530340 フィンガーガード FINGER GUARD 1 7 250016GTD0 アームカバー (左) ARM COVER (LEFT) 1 8 351204-910 プーリー (組) PULLEY ASSY. 1 9 250032FPD1 前カバー (組) FRONT COVER ASSY. 1 10 2500130 ピンネジ /M4 SCREW 1 11 2011910 皿バネ SPRING 3 12 2401980 平行ピン PIN 1 13 0045390 六角止ネジ /M5X6 SCREW 2 14 351217-910 糸繰りガード (組) THREAD TAKE-UP GUARD ASSY. 1 15 2502250 糸繰りガード THREAD TAKE-UP GUARD 1 16 2502260 フィンガーガード FINGER GUARD 1 17 0070170 平小ネジ /M4X5 SCREW 2 18 3034480 座金 WASHER 2 19 3512200 ブラケット BRACKET 1 20 007018A0 十字穴ナベ小ネジ /M4X6 SCREW 2 21 3034480 座金 WASHER 2 22 007018A0 十字穴ナベ小ネジ /M4X6 SCREW 2 23 2530290 フィンガーガード FINGER GUARD 1 79 jintex.in

Page 82

W562-08A,08M 附属品に挿入 Put in accessory 標準 (Standard) 薄物用 9 For light weight fabric 厚物用 10 For heavy weight fabric 附属品に挿入(Put in accessory) 7 8 6 11 1 4 2 3 5 W562-08J 14 15 13 12 2 3 5 4 80 jintex.in 16 17 18 19

Page 83 — SPECIFIC PARTS(20)

専用部品 (20) SPECIFIC PARTS(20) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250032BPD2 前カバー (組) FRONT COVER ASSY. 1 2 2500130 ピンネジ /M4 SCREW 1 3 2011910 皿バネ SPRING 3 4 2401980 平行ピン PIN 1 5 0045390 六角穴止ネジ /M5X6 SCREW 2 6 258013-910 布案内 FABRIC GUIDE 1 7 007020A0 十字穴ナベ小ネジ /M4X10 SCREW 2 8 3034480 座金 WASHER 2 9 2575710 裾引キ定規 HEMMING GUIDE 1 10 2575720 裾引キ定規 HEMMING GUIDE 1 11 0071200 平小ネジ /M2X3 SCREW 1 12 250032HPD1 前カバー (組) FRONT COVER ASSY. 1 13 2581820 生地ガイド FABRIC GUIDE 1 14 004524-HU0 六角穴ボルト /M4X10 SCREW 2 15 3034480 座金 WASHER 2 16 2579480 スペーサ SPACER 1 17 0073770 皿小ネジ /M2.5X4.5 SCREW 2 18 2579490 押工補助板 FABRIC GUIDE 1 19 0070370 棒先平小ネジ /M5 SCREW 2 81 jintex.in

Page 84

W562-08J W562-21,22 82 jintex.in

Page 85 — SPECIFIC PARTS(21)

専用部品 (21) REF.NO. PART NO. 1 250052WPD0 2 250022FTB0 3 250032-PD2 4 2500130 5 2011910 6 2401980 7 0045390 部品名称 ベットカバー(左) プーリーカバー 前カバー(組) ピンネジ /M4 皿バネ 平行ピン 六角穴止ネジ /M5X6 SPECIFIC PARTS(21) DESCRIPTION BED COVER (LEFT) PULLER COVER FRONT COVER ASSY. SCREW SPRING PIN SCREW QT. 1 1 1 1 3 1 2 83 jintex.in

Page 86 — W562-21,22

W562-21,22 下軸機構 CRANKSHAFT DRIVE MECHANISM 上軸機構 ARM SHAFT MECHANISM 2 4 3 針棒・針糸機構 NEEDLE BAR,NEEDLE MECHANISM 13 9 10 11 12 W562-21 W562-22 6 W562-21 5 W562-22 8 7 飾り糸繰り機構 SPREADER THREAD HANDLING 16 W562-22 15 14 84 jintex.in

Page 87 — SPECIFIC PARTS(22)

専用部品(22) SPECIFIC PARTS(22) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 250501C910 クランク軸(組) CRANKSHAFT ASSY. 1 2 250526C910 モーション(組) MOTION ASSY. 1 3 0045920 六角穴止ネジ/M8X15 SCREW 1 4 0070280 平小ネジ/M5X10 SCREW 2 5 2510100 エキセントリックピン ECCENTRIC PIN 1 6 251010A0 エキセントリックピン ECCENTRIC PIN 1 7 2050970 座金 WASHER 1 8 0070410 皿小ネジ/M3X6 SCREW 1 9 XXXXXX 針留 NEEDLE HOLDER 1 10 0045540 六角穴止ネジ/M3X3 SCREW 3 11 2510080 針糸案内 THREAD GUIDE 1 12 0070310 平小ネジ/M2.5X4 SCREW 1 13 253584B0 調子台 THREAD GUIDE 1 14 2536680 糸道 THREAD GUIDE 1 15 0045540 六角穴止ネジ/M3X3 SCREW 1 16 253548C0 糸案内 THREAD GUIDE 1 ● xxxxxx はゲージパーツです。 "xxxxxx" represents the gauge part. 部品番号は94~100頁のゲージパーツ表を Please refer to the gauge part list (page 94-100) 参照してください。 85 jintex.in

Page 88 — W562-21,22

W562-21,22 ルーバー機構 LOOPER MECHANISM 1 2 3 5 4 6 送り機構 FEED MECHANISM W562-21 7 8 給油機構 LUBRICATION MECHANISM W562-22 10 W562-21 9 86 jintex.in

Page 89 — SPECIFIC PARTS(23)

専用部品 (23) SPECIFIC PARTS(23) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 252004A0 軸 SHAFT 1 2 204052A0 オイルシール OIL SEAL 1 3 252007A920 ルーバー台 (組) LOOPER HOLDER ASSY. 1 4 0070860 平小ネジ /M4X7 SCREW 1 5 0045010 六角穴ボルト /M5X14 BOLT 1 6 3030670 バネ座金 WASHER 1 7 252732-910 クランク CRANK 1 8 0070310 平小ネジ /M2.5X4 SCREW 1 9 0070800 ピンネジ /M2 SCREW 1 10 255003A0 給油パイプ OIL PIPE 1 87 jintex.in

Page 90 — W562-82

カバー機構 COVER W562-82 針棒機構 NEEDLE BAR MECHANISM 糸調子機構 THREAD TENSION MECHANISM 糸繰り機構 LOOPER THREAD MECHANISM 88 jintex.in

Page 91 — SPECIFIC PARTS(24)

専用部品 (24) REF.NO. PART NO. 1 250243-PD0 2 0070430 3 250246-PD2 4 2500130 5 2401980 6 2011910 7 0045390 8 0070770 9 2502490 10 0070250 11 0045300 12 2502500 13 251007E0 14 5130740 15 6011070 16 0070110 17 2510200 18 0070200 19 0070820 20 7480030 21 2540260 22 0070200 23 0048030 24 3034480 25 0043250 26 5110141 27 0048280 28 601110A0 29 0070100 部品名称 ベッドカバー (左) 皿小ネジ /M4X8 前カバー (組) ピンネジ /M4 平行ピン 皿バネ 六角穴止ネジ /M5X6 皿小ネジ /M4X7 ブラケット 平小ネジ /M4X20 平ネジ /M4X30 段付ネジ /M6 ブラケット エアシリンダ 継手 平小ネジ /M3X8 ブラケット 平小ネジ /M4X10 ナベ小ネジ /M4X8 ナイロンクリップ ブラケット 平小ネジ /M4X10 六角ナット /M4 座金 六角ボルト /M4X6 エアシリンダ 六角ナット /M4 継手 平小ネジ /M3X6 DESCRIPTION BED COVER (LEFT) SCREW FRONT COVER ASSY. SCREW PIN SPRING SCREW SCREW BRACKET SCREW SCREW SCREW BRACKET AIR CYLINDER JOINT SCREW BRACKET SCREW SCREW CLIP BRACKET SCREW NUT WASHER BOLT AIR CYLINDER NUT CONNECTOR SCREW QT. 1 2 1 1 1 3 2 3 1 2 2 1 1 2 2 1 1 1 1 1 1 1 1 1 1 1 2 89 jintex.in

Page 92

W562-82 附属品に梱入 Put in accessory 90 jintex.in

Page 93 — SPECIFIC PARTS(25)

専用部品 (25) SPECIFIC PARTS (25) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 511013-910 エアシリンダ(組) AIR CYLINDER ASSY. 1 2 5110041 エアシリンダ AIR CYLINDER 1 3 179449-25 作動板 BRACKET 1 4 3014950 スペーサ SPACER 1 5 0055940 平ネジ/C7X13.5 SCREW 1 6 0054260 六角ナット/C7 NUT 1 7 6010680 継手 JOINT 1 8 3501890 ブラケット BRACKET 1 9 0045150 六角穴ボルト/M6X14 BOLT 2 10 2024330 座金 WASHER 2 11 2020450 バネ座金 WASHER 1 12 5220071 フィルタレギュレータ(組) FILTER REGULATOR ASSY. 1 13 5220320 フィルタレギュレータ FILTER REGULATOR 1 14 3005900 ブラケット BRACKET 1 15 6010530 継手 JOINT 1 16 6010490 継手 JOINT 1 17 6080020 ホースクリップ HOSE CLAMP 1 18 0049100 丸木ネジ /5.1 SCREW 2 19 0043040 六角ボルト/M6X16 BOLT 2 20 0048060 六角ナット/M6 NUT 2 21 2100610 座金 WASHER 2 22 561021A910 電磁弁(組) SOLENOID VALVE ASSY. 1 23 561010-910 電磁弁(組) SOLENOID VALVE ASSY. 1 24 6010950 継手 JOINT 1 25 6010860 継手 JOINT 1 26 6000990 チューブ(4X6X350) TUBE 1 27 6001000 チューブ(4X6X400) TUBE 1 28 6000160 チューブ(4X6X750) TUBE 1 29 6011020 継手 JOINT 1 30 6000110 チューブ(4X6X92) TUBE 1 31 6000260 チューブ(4X6X230) TUBE 1 32 0049110 木ネジ(平)/4.1 SCREW 1 33 562025A910 電磁弁(組) SOLENOID VALVE ASSY. 1 34 562026A910 電磁弁 SOLENOID VALVE 1 35 3502581 ブラケット BRACKET 1 36 0042050 十字穴付バインド小ネジ/M3X8 SCREW 2 37 6011070 継手 JOINT 2 38 6011160 継手 JOINT 1 39 6000770 チューブ(2.5X4X550) TUBE 2 40 0070270 平小ネジ/M5X8 SCREW 2 41 3030100 ヒサﾞスイッチ取付土台(組) BRACKET ASSY. 1 42 0001970 ヒサﾞ揚ゲンジ取付台 BASE BRACKET 1 43 0043000 六角ボルト/M5X50 BOLT 2 44 0048050 六角ナット/M5 NUT 2 45 2045850 座金 WASHER 2 46 0049100 丸木ネジ /5.1 SCREW 2 47 7080040 ヒサﾞスイッチ(組) KNEE SWITCH ASSY.(MOMENTARY) 1 48 7080150 ヒサﾞスイッチ KNEE SWITCH 1 49 303018A0 ヒサﾞスイッチ取付板 BRACKET 1 50 0030010 皿ネジ/C5X6.3 SCREW 2 51 0051170 平ネジ/C5X8.5 SCREW 2 52 1371420 座金 WASHER 2 91 jintex.in

Page 94

W542-84 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 92 jintex.in

Page 95 — SPECIFIC PARTS(26)

専用部品 (26) SPECIFIC PARTS(26) REF.NO. PART NO. 1 250032-PD2 2 2500130 3 2011910 4 2401980 5 0045390 6 2575910 7 0071350 8 XXXXXX 9 254023H9T0 10 2540190 11 2540210 12 263542B9T0 13 263542C9T0 14 2540200 15 2062030 16 2062020 17 3063010 18 0054470 部品名称 前カバー(組) ピンネジ /M4 皿バネ 平行ピン 六角穴止ネジ /M5X6 板バネ 平小ネジ /M2X2.3 ルーバー テンション(組) ブラケット 糸緩メ 糸調子(組)中 糸調子(組)弱 糸道 糸道 スペーサー 引張バネ 段付ネジ /C5 DESCRIPTION FRONT COVER ASSY. SCREW SPRING PIN SCREW FLAT SPRING SCREW LOOPER TENSION CONTROL MECHANISM BRACKET THREAD RELEASER TENSION SPRING ASSY. TENSION SPRING ASSY. THREAD GUIDE THREAD GUIDE SPACER SPRING SCREW QT. 1 1 3 1 2 1 1 1 1 1 1 2 1 3 3 3 1 1 ● xxxxxx はゲージパーツです。 "xxxxxx" represents the gauge part. 部品番号は94~100頁のゲージパーツ表を Please refer to the gauge part list page 94-100) 参照してください。 93 jintex.in

Page 96 — W562 GAUGE PARTS LIST(1)

W562 ゲージパーツ表 (1) W562 GAUGE PARTS LIST(1) ミシン形式 ゲージ 針留 針板 主送り歯 差動送り歯 押工(組) ルーバー 針受(前) 針受(後) スプレッダ 針 MACHINE TYPE GAUGE NEEDLE NEEDLE MAIN FEED DIFF FEED PRESSER LOOPER NEEDLE GUARD NEEDLE /SPEC HOLDER PLATE DOG FOOT ASSY. REAR SPREADER NEEDLE 232 257541-321 2570158320 257471-320 257550-910 UY128GAS 240 257541-401 2570158400 257206-16F0 257258-16F0 257471-400 257551B0 2575650 # 9S W562-01GB 348 257542-481 2570188480 257472-480 257550-910 UY128GAS 356 257542-561 25701885601 257472-560 # 10S 257207-16F0 257259-16F0 257550-910 364 257542-641 25701886401 257472-640 257513-600 257020-600 257203A16F0 257256-16F0 257491-600 257550C910 2575531 257551A0 2575650 SMX1014B W562-01DB 460 # 9S 356 257542-561 25962085601 257206-16F0 257258-16F0 257472-560 257550-910 UY128GAS W562-01HB # 10S 240 257541-401 25719184000 257206-16F0 257258-16F0 257471-400 257550-910 2575531 25755180 2575650 UY128GAS W562-01MB # 9S 348 257542-481 259672C481 257206-16F0 257258-16F0 257472-480 257550E910 356 257542-561 257192C5603 257472-560 UY128GAS W562-01MC 257207-16F0 257259-16F0 257550-910 2575531 25755180 2575650 # 10S 364 257542-641 257192C6401 232 257541-321 257139A320 259123-16F0 257260-16F0 257448-320 UY128GAS W562-02CA 257550-910 2575531 25755180 2575650 # 9S 240 257541-401 257140A400 259124-16F0 257161-16F0 257449-400 232 257541-321 2571398320 259123-16F0 257260-16F0 257448-320 UY128GAS W562-02CB 257550-910 2575531 25755180 2575650 # 9S 240 257541-401 2571408400 259124-16F0 257161-16F0 257449-400 232 257541-321 257139C320 259123-16F0 257260-16F0 257448-320 UY128GAS W562-02CC 257550-910 2575531 25755180 2575650 # 9S 240 257541-401 257140C400 259124-16F0 257161-16F0 257449-400 232 257541-321 2571578320 259128-16F0 259234-16F0 257499-320 257550-910 2575531 25755180 2575650 UY128GAS W562-02DB # 9S 224 257541-241 2596288240 257550E910 257278-16F0 257282-16F0 25717A240 232 257541-321 25962883200 257317A320 240 257541-401 25962884000 257550-910 UY128GAS 257278-16F0 257284-16F0 257318A400 # 9S 248 257541-481 25962984800 257550-910 W562-02GB 256 257542-561 2596308560 257279-16F0 257287-16F0 257319A560 348 257541-481 2596318480 257279-16F0 257284-16F0 257320A480 257550-910 356 257542-561 25963285600 257321A560 257280-16F0 257297-16F0 257550-910 364 257542-641 25963286400 257321A640 94 jintek.in

Page 97 — W562 GAUGE PARTS LIST(2)

W562 ゲージパーツ表 (2) W562 GAUGE PARTS LIST(2) ミシン形式 MACHINE TYPE /SPEC ゲージ GAUGE 針留 NEEDLE HOLDER 針板 NEEDLE PLATE 主送り歯 MAIN FEED DOG 差動送り歯 DIFF FEED DOG 押工(組) PRESSER FOOT ASSY. ルーバー LOOPER 針受(前) NEEDLE GUARD FRONT 針受(後) NEEDLE GUARD REAR スプレッダ SPREADER 針 NEEDLE W562-02HB 232 257541-321 259636B320 257274-16F0 257282-16F0 257350-320 240 257541-401 259637B400 257275-16F0 257284-16F0 257351-400 248 257541-481 259637B480 257351-480 257550-910 2575531 2575531B0 UY128GAS # 9S 356 257542-561 259638B560 257277-16F0 257297-16F0 257352-560 364 257542-641 259638B64D0 257352-640 240 257541-401 257067B400 257206-16F0 259200-16F0 257467-400 248 257541-481 257067B480 257467-480 W562-03DB 256 257542-561 257068B560 257207-16F0 257253-16F0 257467-560 264 257542-641 257068B640 257467-640 257550-910 2575531 257551B0 UY128GAS # 9S 348 257541-481 257087B480 257206-16F0 259200-16F0 257468-480 257550B910 356 257542-561 257088B560 257207-16F0 257253-16F0 257468-560 364 257542-641 257088B640 257468-640 240 257541-401 257067B400 257206-16F0 259200-16F0 257467-400 248 257541-481 257067B480 257467-480 W562-03DC 256 257542-561 257069B560 257207-16F0 257253-16F0 257467-560 264 257542-641 257069B640 257467-640 257550-910 2575531 257551B0 2575650 348 257541-481 257087C480 257206-16F0 259200-16F0 257468-480 257550E910 356 257542-561 257089B560 257207-16F0 257253-16F0 257468-560 364 257542-641 257089B640 257468-640 240 257541-401 257091B400 257206-16F0 259201-16F0 257467-400 248 257541-481 257091B480 257467-480 W562-03EB 256 257542-561 257093B560 257207-16F0 257254-16F0 257467-560 264 257542-641 257093B640 257467-640 257550-910 2575531 257551B0 2575650 348 257541-481 257092B480 257206-16F0 259201-16F0 257468-480 257550E910 356 257542-561 257094B560 257468-560 364 257542-641 257094B640 257207-16F0 257254-16F0 257468-640 95 UY128GAS # 10S UY128GAS # 9S UY128GAS # 10S UY128GAS # 9S UY128GAS # 10S jinte.in

Page 98 — W562 GAUGE PARTS LIST (3)

W562 ゲージパーツ表 (3) W562 GAUGE PARTS LIST (3) ミシン形式 ゲージ 針留 針板 主送り歯 差動送り歯 ルーパー 針受 (前) 針受 (後) スプレッダ 針 MACHINE TYPE GAUGE NEEDLE NEEDLE MAIN FEED DIFF FEED PRESSER NEEDLE GUARD SPREADER NEEDLE /SPEC HOLDER PLATE DOG FOOT ASSY. FRONT REAR W562-03EC 240 257541-401 257091C400 250206-16F0 259201-16F0 257467-400 UY128GAS 248 257541-481 257091C480 257467-480 # 9S 256 257542-561 257093C560 257207-16F0 257254-16F0 257467-560 257550-910 2575531 257551B0 2575650 264 257542-641 257093C640 257467-640 348 257542-481 257092C480 257206-16F0 259201-16F0 257468-480 356 257564-561 257094C560 257207-16F0 257254-16F0 257468-560 UY128GAS 364 257542-641 257094C640 257468-640 #10S W562-05BA 224 257541-241 257049A240 257327A240 257550E910 232 257541-321 257049A320 257220-16F0 257266-16F0 240 257541-401 257050A400 257327A320 248 257541-481 257050A480 257328A400 UY128GAS 256 257542-561 257052A560 257221-16F0 257267-16F0 257328A480 # 9S 264 257542-641 257052B640 257550-910 348 257541-481 257051A480 257329A560 356 257542-561 257053A560 257222-16F0 257268-16F0 257550E910 364 257542-641 257053A640 257329A640 W562-05BB 224 257541-241 257049B240 257330A480 257550-910 232 257541-321 257049B320 257220-16F0 257266-16F0 240 257541-401 257050B400 257331A560 2575531 257551B0 2575650 248 257541-481 257050B480 257550-910 256 257542-561 257052B560 257221-16F0 257267-16F0 257331A640 UY128GAS 264 257542-641 257052B640D0 257550E910 #10S 348 257541-481 257051B480 257327A240 257550-910 356 257542-561 257053B560 257222-16F0 257268-16F0 257327A320 364 257542-641 257053B640D0 257328A400 96 jinte.in

Page 99 — W562 GAUGE PARTS LIST(4)

W562 ゲージパーツ表(4) W562 GAUGE PARTS LIST(4) ミシン形式 ゲージ 針留 針板 主送り歯 差動送り歯 ルーパー 針受(前) 針受(後) スプレッダ 針 MACHINE TYPE GAUGE NEEDLE NEEDLE MAIN FEED DIFF. FEED PRESSER NEEDLE GUARD NEEDLE /SPEC HOLDER PLATE DOG DOG FOOT ASSY. FRONT REAR SPREADER NEEDLE 224 257541-241 257049A240 257220A16F0 257266-16F0 257327A240 257550E910 UY128GAS 232 257541-321 257049A320 257327A320 #9S W562-05CA 240 257541-401 257050A400 257221A16F0 257267-16F0 257328A400 257550-910 248 257541-481 257050A480 257328A480 256 257542-561 257052A560 257222A16F0 257268-16F0 257329A560 2575531 257551B0 2575650 264 257542-641 257052A64D0 257329A640 348 257541-481 257051A480 257221A16F0 257267-16F0 257330A480 257550E910 356 257542-561 257053A560 257331A560 364 257542-641 257053A64D0 257222A16F0 257268-16F0 257331A640 257550-910 224 257541-241 257049B240 257220A16F0 257266-16F0 257327A240 257550E910 UY128GAS 232 257541-321 257049B320 257327A320 #10S W562-05CB 240 257541-401 257050B400 257221A16F0 257267-16F0 257328A400 248 257541-481 257050B480 257328A480 256 257542-561 257052B560 257222A16F0 257268-16F0 257329A560 2575531 257551B0 2575650 264 257542-641 257052B64D0 257329A640 348 257541-481 257051B480 257221A16F0 257267-16F0 257330A480 257550-910 356 257542-561 257053B560 257331A560 364 257542-641 257053B64D0 257222A16F0 257268-16F0 257331A640 257550-910 W562-05MB 240 257541-401 259659B400 257221-16F0 257267-16F0 257328A400 257550-910 2575531 257551B0 2575650 UY128GAS 356 257542-561 259660C561 257331A560 #9S W562-05MC 257222-16F0 257268-16F0 257550-910 2575531 257551B0 2575650 364 257542-641 259660C64D1 257331A640 240 257541-401 259659B400 257221-16F0 257267-16F0 257328A400 257550-910 W562-05NC 356 257542-561 259660C561 257331A560 #10S 257222-16F0 257268-16F0 257550-910 2575531 257551B0 2575650 364 257542-641 259660C64D1 257331A640 97 Jinte.in

Page 100 — W562 GAUGE PARTS LIST(5)

W562 ゲージパーツ表 (5) W562 GAUGE PARTS LIST(5) ミシン形式 ゲージ 針留 針板 主送り歯 差動送り歯 押工(組) ルーパー 針受(前) 針受(後) スプレッダ 針 MACHINE TYPE GAUGE NEEDLE NEEDLE MAIN FEED DIFF FEED PRESSER LOOPER NEEDLE GUARD SPREADER NEEDLE /SPEC HOLDER PLATE DOG DOG FOOT ASSY. FRONT REAR W562-05SA 224 257541-241 257054A240 257223-16F0 257266-16F0 257354-240 257550E910 UY128GAS 232 257541-321 257054A320 257354-320 # 9S 240 257541-401 257054A400 257224-16F0 257267-16F0 257355-400 257550-910 248 257541-481 257054A480 257355-480 256 257542-561 257057A560 257225-16F0 257268-16F0 257364-560 2575531 257551B0 2575650 UY128GAS 264 257541-641 257057A6400 257364-640 # 10S 348 257542-481 257056A480 257224-16F0 257267-16F0 257365-480 257550E910 356 257542-561 257058A560 257225-16F0 257268-16F0 257356-560 364 257542-641 257058A6400 257356-641 W562-05SB 224 257541-241 257054B240 257223-16F0 257266-16F0 257354-240 257550E910 UY128GAS 232 257541-321 257054B320 257354-320 # 10S 240 257541-401 257055B400 257224-16F0 257267-16F0 257355-400 257550-910 248 257541-481 257055B480 257355-480 256 257542-561 257057B560 257225-16F0 257268-16F0 257364-560 2575531 257551B0 2575650 UY128GAS 264 257542-641 257057B6400 257364-640 # 10S 348 257542-481 257056B480 257224-16F0 257267-16F0 257365-480 257550E910 356 257542-561 257058B560 257225-16F0 257268-16F0 257356-560 364 257542-641 257058B6400 257356-641 W562-06TC 257542-561 259662C560 257225-16F0 257268-16F0 257356-560 257550-910 2575531 257551B0 2575650 UY128GAS 232 257541-321 259639B320 257278-16F0 258282-16F0 257337A320 # 9S 248 257541-481 259640B480 257279-16F0 257284-16F0 257338A480 257550-910 2575531 257551B0 2575650 356 257542-561 259641B560 257280-16F0 257297-16F0 257341A560 W562-07CB 240 257541-401 259640B400 257279-16F0 257284-16F0 257338A400 257550-910 2575531 257551B0 2575650 UY128GAS 248 257541-481 259640B480 257279-16F0 257284-16F0 257338A480 # 10S 356 257542-561 259641B560 257280-16F0 257297-16F0 257341A560 98 Jinte.in

Page 101 — W562 GAUGE PARTS LIST(6)

W562 ゲージパーツ表(6) W562 GAUGE PARTS LIST(6) ミシン形式 MACHINE TYPE /SPEC ゲージ GAUGE 針留 NEEDLE HOLDER 針板 NEEDLE PLATE 主送り歯 MAIN FEED DOG 差動送り歯 DIFF FEED DOG 押工(組) PRESSER FOOT ASSY. ルーバー LOOPER 針受(前) NEEDLE GUARD FRONT 針受(後) NEEDLE GUARD REAR スプレッダ SPREADER 針 NEEDLE W562-08AB 240 257541-401 2570848400 257206-16F0 257209-16F0 257460-400 UY128GAS # 9S 248 257541-481 2570848480 257460-480 356 257542-561 2570958500 257206-16F0 259210-16F0 257461-560 257550-910 2575531 2575531 2575650 UY128GAS #10S 364 257542-641 25709585400 257461-640 W562-08AC 240 257541-401 257084C400 257206-16F0 259210-16F0 257460-400 UY128GAS # 9S 248 257541-481 257084C480 257460-480 356 257542-561 257095C560 257207-16F0 259210-16F0 257461-560 257550-910 2575531 2575531 2575650 UY128GAS #10S 364 257542-641 257095C6400 257461-640 W562-08JC 356 257542-561 257192C56D3 257207-16F0 257259-16F0 259308-560 257550-910 2575531 2575531 2575650 UY128GAS #10S W562-08MC 356 257542-561 259663C56D1 257207-16F0 259210-16F0 257461-560 257550-910 2575531 2575531 2575650 UY128GAS #10S W562-21BA 356 257544-561 257022A560 257466-560 257207-16F0 257259-16F0 257550A910 2575531 2575650 UY128GAS #12 364 257544-641 257022A64D0 257466-640 W562-21BB 356 257544-561 257022B560 257466-560 257207-16F0 257259-16F0 257550A910 2575531 2575531 2575650 UY128GAS #12 364 257544-641 257022B64D0 257466-640 W562-22AC 356 257501A560 257019C560 257207-16F0 257259-16F0 257466-560 257550B910 2575531 2575531 2575650 DPX17 #18 224 257541-241 257119-240 257460-240 257550B910 240 257541-401 257119-400 257206-16F0 259223-16F0 257460-400 UY128GAS # 9S W562-82AB 248 257541-481 257119-480 257460-480 356 257542-561 257120-560 257461-560 257550-910 2575531 2575531 2575650 UY128GAS #10S 364 257542-641 257120-640 257207-16F0 259224-16F0 257461-640 99 jinte.in

Page 102 — W542 GAUGE PARTS LIST(1)

W542 ゲージパーツ表 (1) W542 GAUGE PARTS LIST(1) ミシン形式 MACHINE TYPE /SPEC ゲージ GAUGE 針留 NEEDLE HOLDER 針板 NEEDLE PLATE 主送り歯 MAIN FEED DOG 差動送り歯 DIFF FEED DOG 押工(組) PRESSER FOOT ASSY. ルーバー LOOPER 針受(前) NEEDLE GUARD FRONT 針受(後) NEEDLE GUARD REAR スプレッダ SPREADER 針 NEEDLE W542-84AC 232 257541-321 257141-320 257206-16F0 257258-16F0 257357-320 257550G910 2575531 257551B0 2575650 UY128GAS #12 100 jintex.in

Page 106

jinttex.in jinttex.in

Page 107

jinttex.in jinttex.in

Page 108

ペガサスミシン製造株式会社 本社 〒 553-0002 大阪市福島区鷺洲 5-7-2 TEL (06)6458-4739 FAX (06)6454-8785 PEGASUS SEWING MACHINE MFG. CO., LTD. 5-7-2, Sagisu, Fukushima-ku, Osaka 553-0002, Japan. Phone : (06)6458-4739 Telefax: (06)6454-8785 Cat. No. 84940 △ September 2004 © 1994 PEGASUS SEWING MACHINE MFG. CO., LTD. このパーツカタログに記載されている内容は、改良のため予告なく変更することがあります。 The description in this PARTS CATALOG is subject to change without prior notice. jintex.in
