Page 1 — Parts Catalog
W(T)600/UT Thread Trimming Mechanism For (Variable Top Feed) Cylinder Bed Interlock Stitch Machines (差動上下送り)シリンダーベッド型 偏平縫いミシン用糸切り装置 Parts Catalog PEGASUS. jintex.in
Parts index — Pegasus W600 UTtap a row to open its page
Page 3 — TABLE OF CONTENTS
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 2-3 | 糸切り機構(1)[電気式・空圧式] | ||
| 4-5 | 糸切り機構(2)[電気式] | ||
| 6-7 | 糸切り機構(3)[空圧式] | ||
| 8-9 | 上飾り糸切り機構[電気式] | ||
| 10-11 | 上糸払イ機構・UT附属品[電気式] | ||
| 12-13 | 押イ揚ゲ機構[電気式] | ||
| 14-15 | 上飾り糸切り機構[空圧式] | ||
| 16-17 | 上糸払イ・押イ揚ゲ機構(1)-(2)[空圧式] | ||
| 18-19 | 押イ揚ゲ機構[空圧式] | ||
| 20-23 | 糸弛メ機構(1)-(2) | ||
| 24-25 | UT附属品 | ||
| 26 | 部品番号インデックス |
Page 4
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 47 | 47 | Screw | |
| 46 | 46 | Washer | |
| 45 | 45 | Nut | |
| 44 | 44 | Screw | |
| 43 | 43 | Spring | |
| 42 | 42 | Bracket | |
| 41 | 41 | Spring | |
| 40 | 40 | Shaft | |
| 1 | 1 | Base | |
| 2 | 2 | Base | |
| 3 | 3 | Lever | |
| 4 | 4 | Screw | |
| 5 | 5 | Screw | |
| 6 | 6 | Bracket | |
| 7 | 7 | Washer | |
| 8 | 8 | Screw | |
| 9 | 9 | Screw | |
| 10 | 10 | Screw | |
| 11 | 11 | Lever | |
| 12 | 12 | Screw | |
| 13 | 13 | Lever | |
| 14 | 14 | Screw | |
| 15 | 15 | Bracket | |
| 16 | 16 | Spring | |
| 17 | 17 | Screw | |
| 18 | 18 | Lever | |
| 19 | 19 | Screw | |
| 20 | 20 | Set | |
| 21 | 21 | Screw | |
| 22 | 22 | Screw | |
| 23 | 23 | Screw | |
| 24 | 24 | Screw | |
| 25 | 25 | Lever | |
| 26 | 26 | Screw | |
| 27 | 27 | Screw | |
| 28 | 28 | Lever | |
| 29 | 29 | Lever | |
| 30 | 30 | Screw | |
| 31 | 31 | Screw | |
| 32 | 32 | Spring | |
| 33 | 33 | Screw | |
| 34 | 34 | Bracket | |
| 35 | 35 | Screw | |
| 36 | 36 | Lever | |
| 37 | 37 | Bracket | |
| 38 | 38 | Screw | |
| 39 | 39 | Screw | |
| 48 | 48 | Screw | |
| 49 | 49 | Spring | |
| 50 | 50 | Lever | |
| 51 | 51 | Screw |
Page 5 — THREAD TRIMMER MECHANISM [1] [ELECTRIC TYPE, PNEUMATIC TYPE]
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 350207-91 | メス台(組) | ||
| 350208 | 上蓋 | ||
| 350209 | レバー | ||
| 350223 | 座金 | ||
| 7134 | 平ネジ/M4 | ||
| 350210 | 下メス台 | ||
| 350222 | 座金 | ||
| 350223 | 座金 | ||
| 240254 | 座金 | ||
| 7134 | 平ネジ/M4 | ||
| 350224 | 糸道 | ||
| 7135 | 平ネジ/M2 | ||
| 350220 | 下メス | ||
| 7135 | 平ネジ/M2 | ||
| 350218 | 上メス | ||
| 7136 | 平ネジ/M1.6 | ||
| 7137 | 平ネジ/M1.6 | ||
| 350217 | 案内/下メス | ||
| 350215 | 板バネ | ||
| 350211-91 | メス台案内(組) | ||
| 350212 | メス台案内 | ||
| 350213 | ブラケット | ||
| 240256 | 丸リベット/1.6 | ||
| 7134 | 平ネジ/M4 | ||
| 350223 | 座金 | ||
| 350221 | 板バネ | ||
| 7135 | 平ネジ/M2 | ||
| 350214 | スペーサー | ||
| 350216 | 板バネ | ||
| 350219 | ブラケット | ||
| 7071 | 皿ネジ/M2×3 | ||
| 350228 | 線細バネ | ||
| 7007 | 平ネジ/M3×3 | ||
| 350227 | 座金 | ||
| 7007 | 平ネジ/M3×3 | ||
| 350225 | ブラケット | ||
| 350226 | ブラケット | ||
| 7007 | 平ネジ/M3×3 | ||
| 7018A | 平ネジ/M4×6 | ||
| 350200 | ピン付ネジ/M5 | ||
| 240255 | 圧縮バネ | ||
| 350201 | ブラケット | ||
| 4758 | 止ネジ/M5 | ||
| 4805 | 六角ナット/M5 | ||
| 350202 | ブラケット | ||
| 350223 | 座金 | ||
| 7134 | 平ネジ/M4 | ||
| 7014 | 平ネジ/M3.5×10 | ||
| 350291 | 板バネ | ||
| 7181 | 止ネジ/M4×8 | ||
| 4804 | 六角ナット/M4 |
Page 6
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 2 | 2 | Screw | |
| 3 | 3 | Screw | |
| 4 | 4 | Motor | |
| 5 | 5 | Screw | |
| 6 | 6 | Shaft | |
| 7 | 7 | Spring | |
| 8 | 8 | Screw | |
| 9 | 9 | Screw | |
| 10 | 10 | Screw | |
| 11 | 11 | Nut | |
| 12 | 12 | Screw | |
| 13 | 13 | Screw | |
| 14 | 14 | Washer | |
| 15 | 15 | Washer | |
| 16 | 16 | Nut | |
| 17 | 17 | Bracket | |
| 18 | 18 | Screw | |
| 19 | 19 | Cover | |
| 20 | 20 | Box | |
| 21 | 21 | Screw | |
| 22 | 22 | Screw | |
| 23 | 23 | Screw | |
| 24 | 24 | Screw | |
| 25 | 25 | Connector | |
| 26 | 26 | Connector | |
| 27 | 27 | Connector | |
| 28 | 28 | Screw | |
| 29 | 29 | Cable |
Page 7 — THREAD TRIMMER MECHANISM [2] [ELECTRIC TYPE]
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 01 | 811067-91 | SOLENOID ASSEMBLY | 1 |
| 02 | 350197ARA | BRACKET | 1 |
| 03 | 4515 | SCREW | 2 |
| 04 | 811048A91 | SOLENOID | 1 |
| 05 | 4531 | SCREW | 3 |
| 06 | 350011 | SHAFT | 1 |
| 07 | 240130 | SPRING | 1 |
| 08 | 201665 | COLLAR | 1 |
| 09 | 5084 | SCREW | 2 |
| 10 | 350199 | CRANK | 1 |
| 11 | 4808 | NUT | 1 |
| 12 | 201665 | COLLAR | 1 |
| 13 | 5084 | SCREW | 1 |
| 14 | 240062 | WASHER | 2 |
| 15 | 4820 | NUT | 1 |
| 16 | 7088 | NUT | 1 |
| 17 | 350198 | BRACKET | 1 |
| 18 | 7027 | SCREW | 2 |
| 19 | 750014-91 | TERMINAL BOX ASSEMBLY | 1 |
| 20 | 760149 | TERMINAL BOX | 1 |
| 21 | 760150 | CAP | 1 |
| 22 | 7018 | SCREW | 2 |
| 23 | 750015 | TERMINAL BOARD | 1 |
| 24 | 4020 | SCREW | 2 |
| 25 | 9A2519 | INDICATION PLATE | 1 |
| 26 | 747005 | BUSHING | 2 |
| 27 | 747006 | BUSHING | 1 |
| 28 | 7019 | SCREW | 2 |
| 29 | 742271-91 | JUNCTION CORD | 1 |
Page 8
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 2 | 2 | SCREW | |
| 3 | 3 | SCREW | |
| 4 | 4 | SCREW | |
| 5 | 5 | WASHER | |
| 6 | 6 | NUT | |
| 7 | 7 | BRACKET | |
| 8 | 8 | SCREW | |
| 9 | 9 | SHAFT | |
| 10 | 10 | SPRING | |
| 11 | 11 | BEARING | |
| 12 | 12 | SCREW | |
| 13 | 13 | WASHER | |
| 14 | 14 | NUT | |
| 15 | 15 | NUT | |
| 16 | 16 | CYLINDER | |
| 17 | 17 | BRACKET | |
| 18 | 18 | PLATE | |
| 19 | 19 | SCREW | |
| 20 | 20 | SCREW | |
| 21 | 21 | COVER | |
| 22 | 22 | MANIFOLD | |
| 23 | 23 | SCREW | |
| 24 | 24 | COVER | |
| 25 | 25 | TERMINAL BLOCK | |
| 26 | 26 | SCREW | |
| 27 | 27 | BRACKET | |
| 28 | 28 | CONNECTOR | |
| 29 | 29 | CONNECTOR | |
| 30 | 30 | SCREW | |
| 31 | 31 | BRACKET | |
| 32 | 32 | SCREW | |
| 33 | 33 | NUT | |
| 34 | 34 | BRACKET | |
| 35 | 35 | VALVE | |
| 36 | 36 | ELBOW FITTING | |
| 37 | 37 | TUBE | |
| 38 | 38 | TUBE | |
| 39 | 39 | CABLE |
Page 9 — THREAD TRIMMER MECHANISM [3] [PNEUMATIC TYPE ]
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 350231-91 | エア・シリンダー(組) | ||
| 350197-RA | ブラケット | ||
| 4515 | 平ネジ/M6×14 | ||
| 350186 | ジョイント | ||
| 350199 | クランク | ||
| 4808 | 六角ナット/M8 | ||
| 350188 | スペーサー | ||
| 4561 | 平ネジ/M5 | ||
| 350011 | 軸 | ||
| 240130 | 圧縮バネ | ||
| 201665 | カラー | ||
| 5084 | 六角ネジ/C5×5.5 | ||
| 240062 | 座金 | ||
| 4820 | 六角ナット/M5 | ||
| 7088 | Uナット/M5 | ||
| 513065 | シリンダー | ||
| 601095 | 継手 | ||
| 350187 | ブラケット | ||
| 350050 | ブラケット | ||
| 7009 | 平ネジ/M3×5 | ||
| 750014-91 | ターミナルボックス(組) | ||
| 760149-KA | ターミナルボックス本体 | ||
| 760150 | 蓋/ターミナルボックス | ||
| 7018 | 平ネジ/M4×6 | ||
| 750015 | 端子台(4極) | ||
| 4020 | 平ネジ/M2.5×12 | ||
| 9A2519 | 表示板 | ||
| 747005 | コードブッシュ | ||
| 747006 | コードブッシュ | ||
| 7019 | 平ネジ/M4×8 | ||
| 350237 | ブラケット | ||
| 4567 | 平ネジ/M3×40 | ||
| 4819 | 六角ナット/M3 | ||
| 562022-91 | 電磁弁 | ||
| 527009 | スピードコントローラー | ||
| 601068 | 継手 | ||
| 600010 | チューブ | ||
| 600101 | チューブ | ||
| 742271-91 | 中継コード |
Page 10
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 51 | 51 | PLATE | |
| 50 | 50 | PLATE | |
| 2 | 2 | SCREW | |
| 1 | 1 | BRACKET | |
| 3 | 3 | BRACKET | |
| 4 | 4 | SCREW | |
| 6 | 6 | SCREW | |
| 5 | 5 | BRACKET | |
| 26 | 26 | MOTOR | |
| 21 | 21 | BRACKET | |
| 23 | 23 | BRACKET | |
| 22 | 22 | BRACKET | |
| 24 | 24 | BRACKET | |
| 25 | 25 | SCREW | |
| 19 | 19 | SCREW | |
| 20 | 20 | SCREW | |
| 18 | 18 | BRACKET | |
| 17 | 17 | BRACKET | |
| 16 | 16 | BRACKET | |
| 15 | 15 | BRACKET | |
| 14 | 14 | BRACKET | |
| 7 | 7 | BRACKET | |
| 11 | 11 | BRACKET | |
| 12 | 12 | BRACKET | |
| 13 | 13 | SCREW | |
| 8 | 8 | BRACKET | |
| 30 | 30 | SCREW | |
| 29 | 29 | BRACKET | |
| 45 | 45 | BRACKET | |
| 46 | 46 | SCREW | |
| 47 | 47 | SCREW | |
| 46 | 46 | SCREW | |
| 36 | 36 | BRACKET | |
| 35 | 35 | CLIP | |
| 37 | 37 | BRACKET | |
| 38 | 38 | SPRING | |
| 39 | 39 | SCREW | |
| 44 | 44 | SCREW | |
| 41 | 41 | BRACKET | |
| 40 | 40 | WASHER | |
| 43 | 43 | SPRING | |
| 42 | 42 | WASHER | |
| 49 | 49 | CLIP | |
| 48 | 48 | HARNESS | |
| 31 | 31 | CONNECTOR | |
| 32 | 32 | SCREW | |
| 33 | 33 | BRACKET | |
| 34 | 34 | SCREW | |
| 27 | 27 | BRACKET | |
| 28 | 28 | SCREW | |
| 9 | 9 | BRACKET | |
| 10 | 10 | SCREW |
Page 12
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 21 | 21 | 21 | |
| 20 | 20 | 20 | |
| 7 | 7 | 7 | |
| 4 | 4 | 4 | |
| 5 | 5 | 5 | |
| 6 | 6 | 6 | |
| 10 | 10 | 10 | |
| 7 | 7 | 7 | |
| 11 | 11 | 11 | |
| 3 | 3 | 3 | |
| 12 | 12 | 12 | |
| 17 | 17 | 17 | |
| 16 | 16 | 16 | |
| 19 | 19 | 19 | |
| 18 | 18 | 18 | |
| 15 | 15 | 15 | |
| 9 | 9 | 9 | |
| 8 | 8 | 8 | |
| 13 | 13 | 13 | |
| 21 | 21 | 21 | |
| 20 | 20 | 20 | |
| 7 | 7 | 7 | |
| 4 | 4 | 4 | |
| 5 | 5 | 5 | |
| 6 | 6 | 6 | |
| 10 | 10 | 10 | |
| 7 | 7 | 7 | |
| 11 | 11 | 11 | |
| 3 | 3 | 3 | |
| 12 | 12 | 12 | |
| 17 | 17 | 17 | |
| 16 | 16 | 16 | |
| 19 | 19 | 19 | |
| 18 | 18 | 18 | |
| 15 | 15 | 15 | |
| 9 | 9 | 9 | |
| 8 | 8 | 8 | |
| 14 | 14 | 14 |
Page 13 — UT 附属品
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 350062C91 | 上糸払イ(組) | ||
| 350062-91 | 上糸払イ(組) | ||
| 811063-91 | ソレノイド | ||
| 350031 | ブラケット | ||
| 7019 | 平ネジ/M4×8 | ||
| 306553 | 案内 | ||
| 202522 | 止メ輪 | ||
| 350026-92 | クランク(組) | ||
| 4577 | 六角ボルト/M5×8 | ||
| 350027 | 段付ピン | ||
| 200555 | 止メ輪 | ||
| 7009 | 平ネジ/M3×5 | ||
| 350028A91 | ブラケット(組) | ||
| 350028-91 | ブラケット(組) | ||
| 350058 | 糸払イ | ||
| 350034 | 座金 | ||
| 7008 | 平ネジ/M3×4 | ||
| 350059 | 板バネ | ||
| 7183 | 平ネジ/M2×1.7 | ||
| 748005 | ナイロンクリップ | ||
| 7019A | 平ネジ/M4×8 | ||
| 742272-91 | 中継コード(短) |
Page 14 — UT109,111,115,211
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | Motor | |
| 2 | 2 | Screw | |
| 3 | 3 | Washer | |
| 4 | 4 | Nut | |
| 5 | 5 | Tank | |
| 6 | 6 | Screw | |
| 7 | 7 | Screw | |
| 8 | 8 | Screw | |
| 9 | 9 | Screw | |
| 10 | 10 | Screw | |
| 11 | 11 | Screw | |
| 12 | 12 | Bracket | |
| 13 | 13 | Screw | |
| 14 | 14 | Screw | |
| 15 | 15 | Bracket | |
| 16 | 16 | Bracket | |
| 17 | 17 | Bracket | |
| 18 | 18 | Bracket | |
| 19 | 19 | Bracket | |
| 20 | 20 | Bracket | |
| 21 | 21 | Bracket | |
| 22 | 22 | Screw | |
| 23 | 23 | Bracket | |
| 24 | 24 | Screw |
Page 15 — FOOT LIFTER (ELECTRIC TYPE)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 306566A91 | ソレノイド (組) | ||
| 4751 | ボルト/M8 | ||
| 206337 | 座金 | ||
| 4808 | 六角ナット/M8 | ||
| 306334 | ブラケット (上) | ||
| 4515 | 六角穴ボルト/M6 × 14 | ||
| 748006 | ナイロンクリップ | ||
| 4009-1 | 平ネジ/C5 × 7.5 | ||
| 303335 | 座金 | ||
| 306339 | 圧縮バネ | ||
| 811017 | ソレノイド/押エ揚ゲ | ||
| 306335 | ブラケット (下) | ||
| 4515 | 平ネジ/M6 × 14 | ||
| 306338 | ナックル | ||
| 306337 | スプリングピン | ||
| 4808 | 六角ナット/M8 | ||
| 306336 | レバー | ||
| 742092 | 中継コード | ||
| 306791 | ピットマン (組) | ||
| 306793 | ピットマン | ||
| 306792 | 継手 | ||
| 2022-4 | 六角ネジ/C10 × 9 | ||
| 306795 | ピットマン (中) ロッド | ||
| 201166 | 割ピン |
Page 16 — UT434~443,446,447
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 11 | UT434-437 | 442,443 446,447 | |
| 14 | UT438-441 | 446,447 | |
| 23 | UT434-441 | 20 | |
| 39 | UT442,443 | 446,447 | |
| 40 | UT442,443 | 446,447 |
Page 17 — TOP COVER THREAD TRIMMER MECHANISM (PNEUMATIC TYPE)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 01 | 350319 | フレーム | 1 |
| 02 | 350325 | 固定メス | 1 |
| 03 | 7135 | 平ネジ/M2 | 1 |
| 04 | 4554 | 止ネジ/M3 | 1 |
| 05 | 350320 | ホルダー | 1 |
| 06 | 350321 | 糸ツカミ | 1 |
| 07 | 350323 | 圧縮バネ | 1 |
| 08 | 350322 | メス押エ | 1 |
| 09 | 350324 | 圧縮バネ | 1 |
| 10 | 7033 | 平ネジ/M2.5×8 | 2 |
| 11 | 513078-91 | エア シリンダー(組) | 1 |
| 12 | 513082 | シリンダー | 1 |
| 13 | 350327 | シリンダー先端 | 1 |
| 14 | 513077-91 | エア シリンダー(組) | 1 |
| 15 | 513081 | エア シリンダー | 1 |
| 16 | 527006 | スピードコントローラー | 2 |
| 17 | 350326 | 可動メス | 1 |
| 18 | 7119 | 皿ネジ/M2×5 | 1 |
| 19 | 350328 | ブラケット | 1 |
| 20 | 350329 | ブラケット | 1 |
| 21 | 4524 | 六角穴ボルト/M4×10 | 6 |
| 22 | 167066 | 座金 | 6 |
| 23 | 4821 | 六角ナット/M4 | 2 |
| 24 | 562023A91 | 電磁弁(組) | 1 |
| 25 | 601115 | 継手 | 1 |
| 26 | 601107 | 継手 | 2 |
| 27 | 300476 | ブラケット | 1 |
| 28 | 4104 | 平ネジ/M3×10 | 2 |
| 29 | 4911 | 平木ネジ(平)/4.1 | 2 |
| 30 | 601102 | 継手 | 1 |
| 31 | 600012 | チューブ | 1 |
| 32 | 600100 | チューブ | 1 |
| 33 | 600081 | チューブ | 2 |
| 34 | 748001 | ナイロンクリップ | 2 |
| 35 | 7019A | 平ネジ/M4×8 | 2 |
| 36 | 748002 | 束線バンド | 5 |
| 37 | 742373-91 | 中継コード | 1 |
| 38 | 257565A | スプレッダー | 1 |
| 39 | 351176 | ブラケット | 1 |
| 40 | 351177 | ブラケット | 1 |
Page 18 — UT333,334,344,349
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 2 | UT333,334 | UT333,334 | |
| 4 | UT344,349 | UT344,349 | |
| 1 | UT333,334 | UT333,334 | |
| 3 | UT344,349 | UT344,349 |
Page 19
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 350331-91 | 吹付管 | 1 | |
| 350335 | ブラケット | 1 | |
| 351379-91 | 吹付管 | 1 | |
| 350335A | ブラケット | 1 | |
| 350336 | 止メ具 | 1 | |
| 4527 | 六角穴ボルト/M4×8 | 1 | |
| 526004 | 絞り弁 | 1 | |
| 600098 | チューブ | 1 | |
| 748006 | ナイロンクリップ | 2 | |
| 7019A | 平ネジ/M4×8 | 2 | |
| 601088 | レジューサー | 1 | |
| 742272-91 | 中継コード(短) | 1 | |
| 748005 | ナイロンクリップ | 1 | |
| 511013-91 | エアシリンダー(組) | 1 | |
| 511004 | エアシリンダー | 1 | |
| 601068 | 継手 | 1 | |
| 350189 | ブラケット | 1 | |
| 4515 | 六角穴ボルト/M6×14 | 2 | |
| 202045 | バネ座金 | 2 | |
| 202433 | 座金 | 2 | |
| 179499-25 | 作動板 | 1 | |
| 5594 | 平ネジ/C7×13.5 | 1 | |
| 301495 | 座金 | 1 | |
| 5426 | 六角ナット/C7 | 1 | |
| 561029-91 | 電磁弁(組) | 1 | |
| 561010-91 | 電磁弁 | 1 | |
| 601086 | 継手 | 2 | |
| 600101 | チューブ | 1 | |
| 600099 | チューブ | 1 | |
| 4911 | 木ネジ(平)/4.1 | 2 |
Page 20
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 3 | 3 | Pneumatic cylinder | |
| 2 | 2 | Fitting | |
| 4 | 4 | Bracket | |
| 5 | 5 | Screw | |
| 6 | 6 | Washer | |
| 7 | 7 | Washer | |
| 8 | 8 | Nut | |
| 9 | 9 | Screw | |
| 10 | 10 | Bracket | |
| 11 | 11 | Screw | |
| 13 | 13 | Solenoid valve | |
| 14 | 14 | Fitting | |
| 15 | 15 | Screw | |
| 16 | 16 | Tube | |
| 17 | 17 | Cable | |
| 18 | 18 | Screw |
Page 21 — FOOT LIFTER (PNEUMATIC TYPE)
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 511013-91 | エアーシリンダー(組) | ||
| 511004 | エアーシリンダー | ||
| 601068 | 継手 | ||
| 350189 | ブラケット | ||
| 4515 | 六角穴ボルト/M6 × 14 | ||
| 202045 | バネ座金 | ||
| 202433 | 座金 | ||
| 179499-25 | 作動板 | ||
| 5594 | 平ネジ/C7 | ||
| 301495 | 座金 | ||
| 5426 | 六角ナット/C7 | ||
| 561021-91 | 電磁弁(組) | ||
| 561010-91 | 電磁弁 | ||
| 601095 | 継手 | ||
| 601086 | 継手 | ||
| 600101 | チューブ | ||
| 600099 | チューブ | ||
| 4911 | 木ネジ(平)/4.1 |
Page 22
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | Needle | |
| 2 | 2 | Screw | |
| 3 | 3 | Screw | |
| 4 | 4 | Screw | |
| 5 | 5 | Screw | |
| 6 | 6 | Screw | |
| 7 | 7 | Washer | |
| 8 | 8 | Screw | |
| 9 | 9 | Screw | |
| 10 | 10 | Screw | |
| 11 | 11 | Screw | |
| 13 | 13 | Screw | |
| 14 | 14 | Screw | |
| 15 | 15 | Screw | |
| 16 | 16 | Screw | |
| 17 | 17 | Screw | |
| 18 | 18 | Screw | |
| 19 | 19 | Screw | |
| 20 | 20 | Screw | |
| 22 | 22 | W800-51/UT | |
| 22 | 22 | W644/UT,W664/UT W624-12/UT |
Page 23 — THREAD RELEASER MECHANISM [1]
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 01 | 350203-92 | クランク | |
| 02 | 4531 | 平ネジ / M5 × 12 | |
| 03 | 350204 | レバー | |
| 04 | 7027 | 平ネジ / M5 × 8 | |
| 05 | 350038-92 | クランク | |
| 06 | 4531 | 平ネジ / M5 × 12 | |
| 07 | 7066 | 段付ネジ / M4 | |
| 08 | 350039-91 | レバー軸 | |
| 09 | 350043 | ホルダー | |
| 10 | 200983 | 止メ輪 | |
| 11 | 4554 | 止ネジ / M3 × 3 | |
| 12 | 350042 | 軸 | |
| 13 | 350047 | ホルダー | |
| 14 | 350045 | 糸弛メ | |
| 15 | 4554 | 止ネジ / M3 × 3 | |
| 16 | 350046 | ホルダー | |
| 17 | 350045 | 糸弛メ | |
| 18 | 4554 | 止ネジ / M3 × 3 | |
| 19 | 254018 | 糸道板 | |
| 20 | 7017A | 平ネジ / M4 × 5 | |
| 21 | 306748 | 軸 | |
| 22 | 351944 | 糸道板 |
Page 24
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | 1 | ||
| 2 | 2 | ||
| 3 | 3 | ||
| 4 | 4 | ||
| 5 | 5 | ||
| 6 | 6 | ||
| 7 | 7 | ||
| 8 | 8 | ||
| 9 | 9 | ||
| 10 | 10 | ||
| 11 | 11 | ||
| 12 | 12 | ||
| 13 | 13 | ||
| 14 | 14 | ||
| 15 | 15 | ||
| 16 | 16 | ||
| 17 | 17 | ||
| 18 | 18 | ||
| 19 | 19 | ||
| 20 | 20 |
Page 25 — THREAD RELEASER MECHANISM [2]
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 01 | 350203-92 | クランク | |
| 02 | 4531 | 平ネジ/M5×12 | |
| 03 | 350204 | レバー | |
| 04 | 7027 | 平ネジ/M5×8 | |
| 05 | 350038-92 | クランク | |
| 06 | 4531 | 平ネジ/M5×12 | |
| 07 | 7066 | 段付ネジ/M4 | |
| 08 | 350039-91 | レバー軸 | |
| 09 | 350043 | ホルダー | |
| 10 | 200983 | 止メ輪 | |
| 11 | 4554 | 止ネジ/M3×3 | |
| 12 | 350042 | 軸 | |
| 13 | 350047 | ホルダー | |
| 14 | 350045 | 糸弛メ | |
| 15 | 4554 | 止ネジ/M3×3 | |
| 16 | 350046 | ホルダー | |
| 17 | 350045 | 糸弛メ | |
| 18 | 4554 | 止ネジ/M3×3 | |
| 19 | 254018 | 糸道板 | |
| 20 | 7017A | 平ネジ/M4×5 |
Page 26
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 14 | UT109-112,115,116 | 211,212 を除く Except UT109-112 115,116,211,212 | |
| 15 | 15 | ||
| 13 | 13 | ||
| 16 | UT334,349 | 16 UT334,349 | |
| 17 | W600/UT | 17 W600/UT | |
| UT333,334,344,349 を除く Except UT333,334,344,349 | UT333,334,344,349 を除く Except UT333,334,344,349 | ||
| 21 | 21 | ||
| 19 | 19 | ||
| 18 | 18 | ||
| 22 | 22 | ||
| 24 | 24 | ||
| 23 | 23 | ||
| 25 | 25 | ||
| 26 | 26 | ||
| 27 | 27 | ||
| 28 | 28 | ||
| 29 | 29 | ||
| 36 | 36 | ||
| 37 | 37 | ||
| 31 | 31 | ||
| 38 | 38 | ||
| 35 | 35 | ||
| 32 | 32 | ||
| UT312-315,333,344,350 351,414,415,434,435 438,439,442,443 | UT312-315,333,344,350 351,414,415,434,435 438,439,442,443 | ||
| 30 | 30 | ||
| 33 | 33 | ||
| 34 | 34 |
Page 27 — UT ACCESSORIES
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 350035 | ピン付ネジ/M6 | 1 | |
| 107723-05 | ストッパー | 1 | |
| 4818 | 六角ナット/M6 | 1 | |
| 742089 | 中継コード (作動検出) | 1 | |
| 748002 | 束線バンド | 3 | |
| 716022-91 | 作動検出器 | 1 | |
| 303323 | 取付台/ホール IC | 1 | |
| 350205 | ブラケット | 1 | |
| 2905 | 平ネジ/C5 × 4.5 | 1 | |
| 7019A | 平ネジ/M4 × 8 | 2 | |
| 201185 | 座金 | 1 | |
| 810012-91 | マグネット (組) | 1 | |
| 748003 | ナイロンクリップ | 1 | |
| 7019A | 平ネジ/M4 × 8 | 1 | |
| 201185 | 座金 | 1 | |
| 747010 | ブッシュ | 1 | |
| 747011 | ブッシュ | 1 | |
| 257565 | スプレッダー | 1 | |
| 254516-92 | レバー (組) | 1 | |
| 7020 | 平ネジ/M4 × 10 | 1 | |
| 7022 | 平ネジ/M4 × 14 | 1 | |
| 253548 | 糸案内 | 1 | |
| 7019 | 平ネジ/M4 × 8 | 2 | |
| 303448 | 座金 | 2 | |
| 253547 | 糸道 | 1 | |
| 137108 | 調子皿 | 2 | |
| 137109 | 圧縮バネ | 1 | |
| 5387 | 段付ネジ/C3 | 1 | |
| 522007 | フィルター (組) | 1 | |
| 522008 | フィルターレギュレーター | 1 | |
| 300372 | ブラケット | 1 | |
| 601053 | 継手 | 1 | |
| 601049 | ホースジョイント | 1 | |
| 608002 | ワイヤーバンド | 1 | |
| 4910 | 木ネジ (平)/5.1 | 2 | |
| 4304 | 六角ネジ/M6 × 16 | 2 | |
| 210061 | 座金 | 2 | |
| 4806 | 六角ナット/M6 | 2 |
Pegasus W600 UT — parts catalog
- Page 1 (cover): This is the cover page for the Parts Catalog of the W(T)600/UT thread trimming mechanism for variable top feed cylinder bed interlock stitch machines.
- Page 2 (text): This page explains how to use the parts catalog, including how parts are organized and how to order them. It also provides an introduction to the catalog's content and structure.
- Page 3 (toc): This page is a table of contents for a parts catalog, listing various mechanisms and accessories with their corresponding page numbers.
- Page 4 (diagram): This page displays a diagram of various sewing machine components, including screws, springs, levers, and brackets, with reference numbers for each part.
- Page 5 (parts_list): This page lists parts for the Thread Trimmer Mechanism [1] (Electric Type, Pneumatic Type), including part numbers, names, and quantities.
- Page 6 (diagram): This page contains a diagram of various components of an industrial sewing machine, including screws, brackets, a motor, and electrical connectors, with reference numbers for each part.
- Page 7 (parts_list): This page lists parts for the Thread Trimmer Mechanism (Electric Type), including part numbers, names, and quantities.
- Page 8 (diagram): This page displays a diagram of various machine components, including a cylinder, manifold, and associated fittings, with numbered references for each part.
- Page 9 (parts_list): This page lists parts for the Thread Trimmer Mechanism (Pneumatic Type), including part numbers, names, and quantities.
- Page 10 (diagram): This page displays a diagram of various machine components, including brackets, screws, a motor, and levers, with reference numbers for each part. It also lists applicable machine models: UT211, 212, 414, 415.
- Page 12 (diagram): This page contains diagrams and parts lists for Thread Wipper and UT Accessories for W600 - 33B,C Series sewing machines.
- Page 13 (parts_list): This page lists parts for the UT Thread Wiper Mechanism (Electric Type), including part numbers, names, and quantities.
- Page 14 (diagram): This page displays a diagram of various machine components, including a motor, tank, and mounting hardware, with numbered references for each part.
- Page 15 (parts_list): This page lists parts for the FOOT LIFTER (ELECTRIC TYPE) including part numbers, names, and quantities.
- Page 16 (diagram): This page displays a diagram of various machine parts, including part numbers and reference numbers for components like UT434-441, UT442,443, 446,447, and UT438-441.
- Page 17 (parts_list): This page lists parts for the TOP COVER THREAD TRIMMER MECHANISM (PNEUMATIC TYPE), including part numbers, names, and quantities.
- Page 18 (diagram): This page displays a diagram of various components for models UT333, 334, 344, and 349, including part numbers and reference indicators.
- Page 19 (parts_list): This page lists parts for the Thread Wiper Mechanism and Foot Lifter, including part numbers, names, and quantities.
- Page 20 (diagram): This page displays a diagram of pneumatic components and related parts for sewing machine models UT312, 314, 316, 320, 414, 434, 436, 438, 440, 442, 446, 350.
- Page 21 (parts_list): This page lists parts for the FOOT LIFTER (PNEUMATIC TYPE) including part numbers, names, and quantities.
- Page 22 (diagram): This page displays diagrams of various sewing machine parts and their corresponding part numbers for models W(T)664, 644/UT, W624 - 12,600 - 51/UT, W(T)644/UT, W600 - 51/UT, W800 - 51/UT, and W644/UT, W664/UT, W624 - 12/UT.
- Page 23 (parts_list): This page lists parts for the Thread Releaser Mechanism, including part numbers, names, and quantities.
- Page 24 (diagram): This page displays a diagram of parts for the W(T)664/UT sewing machine, including components for 2-needle and 3-needle configurations with top cover thread.
- Page 25 (parts_list): This page lists parts for the Thread Releaser Mechanism [2], including part numbers, names, and quantities.
- Page 26 (diagram): This page displays diagrams of various machine parts, including brackets, cables, screws, and a pressure regulator, with corresponding reference numbers and model applicability.
- Page 27 (parts_list): This page lists UT accessories with part numbers, names, and quantities.
- Page 29 (unknown): This page contains a watermark and a website address at the bottom.
- Page 30 (unknown): This page contains a watermark with the text "jintex.in". There is no other discernible content on the page.
- Page 31 (unknown): This page contains a watermark with the text "jinte.in" and a footer with the same text.
- Page 32 (cover): This is the cover page of the Pegasus Sewing Machine Mfg. Co., Ltd. catalog, dated January 1997.

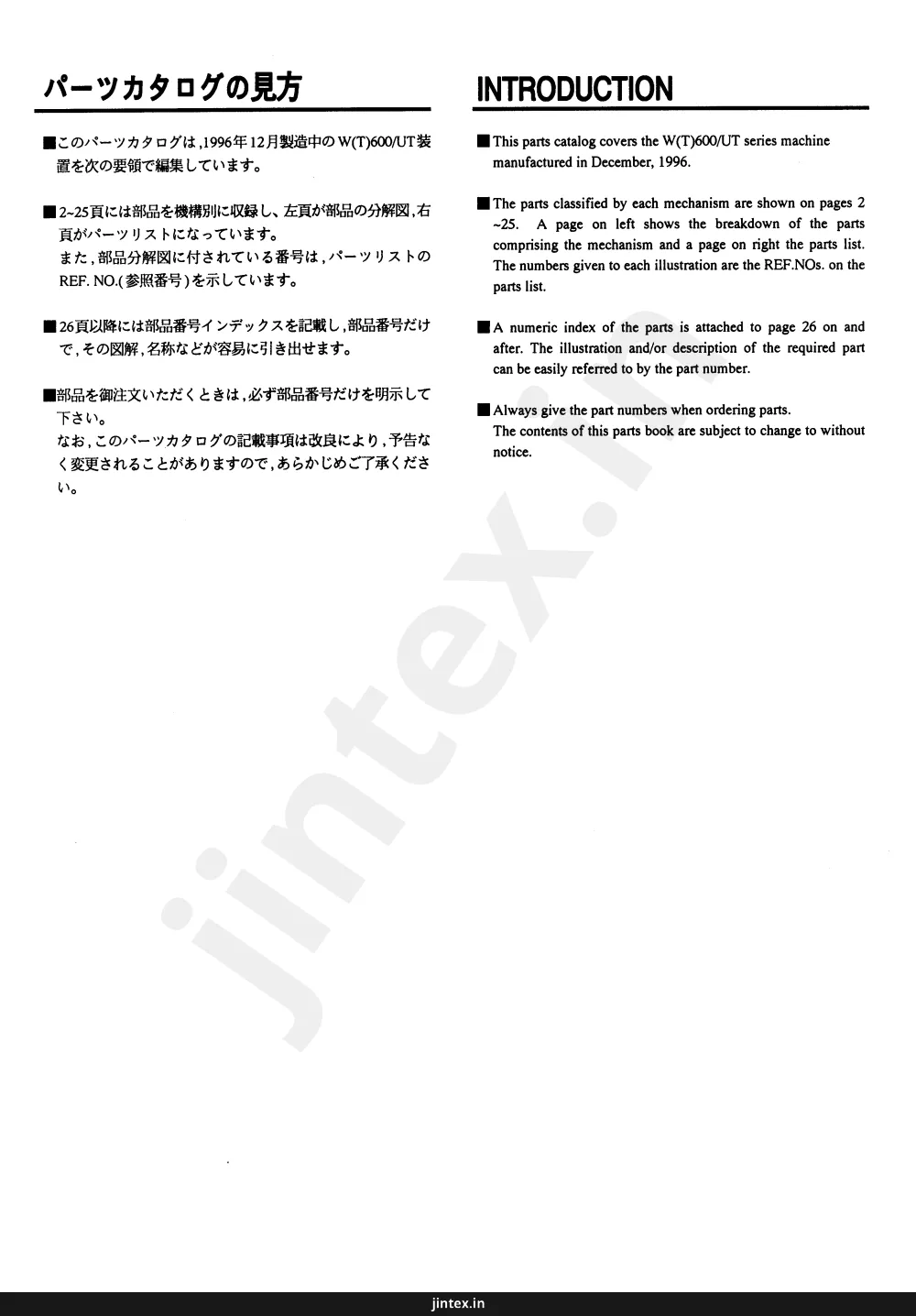

Page 2 — パーツカタログの見方
パーツカタログの見方 ■このパーツカタログは,1996年12月製造中のW(T)600/UT装 置を次の要領で編集しています。 ■2-25頁には部品を機構別に収録し,左頁が部品の分解図,右 頁がパーツリストになっています。 また,部品分解図に付されている番号は,パーツリストの REF. NO.(参照番号)を示しています。 ■26頁以降には部品番号インデックスを記載し,部品番号だけ で,その図解,名称などが容易に引き出せます。 ■部品を御注文いただくときは,必ず部品番号を明示して 下さい。 なお,このパーツカタログの記載事項は改良により,予告な く変更されることがありますので,あらかじめご了承くださ い。 INTRODUCTION This parts catalog covers the W(T)600/UT series machine manufactured in December, 1996. The parts classified by each mechanism are shown on pages 2 ~25. A page on left shows the breakdown of the parts comprising the mechanism and a page on right the parts list. The numbers given to each illustration are the REF. NOs. on the parts list. A numeric index of the parts is attached to page 26 on and after. The illustration and/or description of the required part can be easily referred to by the part number. Always give the part numbers when ordering parts. The contents of this parts book are subject to change to without notice. jintex.in
Page 3 — TABLE OF CONTENTS
目 次 頁 TABLE OF CONTENTS Page 糸切り機構(1)[電気式・空圧式] 2-3 THREAD TRIMMER MECHANISM(1) [ELECTRIC TYPE, PNEUMATIC TYPE] 2-3 糸切り機構(2)[電気式] 4-5 THREAD TRIMMER MECHANISM(2) [ELECTRIC TYPE] 4-5 糸切り機構(3)[空圧式] 6-7 THREAD TRIMMER MECHANISM(3) [PNEUMATIC TYPE] 6-7 上飾り糸切り機構[電気式] 8-9 TOP COVER THREAD TRIMMER MECHANISM [ELECTRIC TYPE] 8-9 上糸払イ機構・UT附属品[電気式] 10-11 THREAD WIPPER MECHANISM [ELECTRIC TYPE] UT ACCESSORIES 10-11 押イ揚ゲ機構[電気式] 12-13 FOOT LIFTER [ELECTRIC TYPE] 12-13 上飾り糸切り機構[空圧式] 14-15 TOP COVER THREAD TRIMMER MECHANISM [PNEUMATIC TYPE] 14-15 上糸払イ・押イ揚ゲ機構(1)-(2)[空圧式] 16-17 THREAD WIPPER MECHANISM [PNEUMATIC TYPE] FOOT LIFTER [PNEUMATIC TYPE] 16-17 押イ揚ゲ機構[空圧式] 18-19 FOOT LIFTER [PNEUMATIC TYPE] 18-19 糸弛メ機構(1)-(2) 20-23 THREAD RELEASER MECHANISM(1)-(2) 20-23 UT附属品 24-25 UT ACCESSORIES 24-25 部品番号インデックス 26 PART NUMBER INDEX 26
Page 4
附屬品に挿入 Put in accessory jintex.in
Page 5 — THREAD TRIMMER MECHANISM [1] [ELECTRIC TYPE, PNEUMATIC TYPE]
糸切り機構 [1] (電気式,空圧式) THREAD TRIMMER MECHANISM [1] [ELECTRIC TYPE, PNEUMATIC TYPE] REF. PART NO. NO. 部品番号 名 称 QT. 01 350207-91 メス台(組) KNIFE HOLDER ASSEMBLY 1 02 350208 上蓋 COVER PLATE 1 03 350209 レバー LEVER 1 04 350223 座金 WASHER 1 05 7134 平ネジ/M4 SCREW 1 06 350210 下メス台 LOWER KNIFE HOLDER 1 07 350222 座金 WASHER 1 08 350223 座金 WASHER 1 09 240254 座金 WASHER 1 10 7134 平ネジ/M4 SCREW 2 11 350224 糸道 THREAD GUIDE 1 12 7135 平ネジ/M2 SCREW 2 13 350220 下メス LOWER KNIFE 1 14 7135 平ネジ/M2 SCREW 2 15 350218 上メス UPPER KNIFE 1 16 7136 平ネジ/M1.6 SCREW 2 17 7137 平ネジ/M1.6 SCREW 1 18 350217 案内/下メス GUIDE/KNIFE LOWER 1 19 350215 板バネ FLAT SPRING 1 20 350211-91 メス台案内(組) GUIDE KNIFE HOLDER ASSEMBLY 1 ※21 350212 メス台案内 GUIDE KNIFE HOLDER 1 22 350213 ブラケット BRACKET 1 23 240256 丸リベット/1.6 RIVET 1 24 7134 平ネジ/M4 SCREW 1 25 350223 座金 WASHER 1 26 350221 板バネ FLAT SPRING 1 27 7135 平ネジ/M2 SCREW 2 28 350214 スペーサー SPACER 1 29 350216 板バネ FLAT SPRING 1 30 350219 ブラケット BRACKET 1 31 7071 皿ネジ/M2×3 SCREW 2 32 350228 線細バネ SPRING 1 33 7007 平ネジ/M3×3 SCREW 1 34 350227 座金 WASHER 1 35 7007 平ネジ/M3×3 SCREW 1 36 350225 ブラケット BRACKET 1 37 350226 ブラケット BRACKET 1 38 7007 平ネジ/M3×3 SCREW 1 39 7018A 平ネジ/M4×6 SCREW 2 40 350200 ピン付ネジ/M5 SCREW 1 41 240255 圧縮バネ SPRING 1 42 350201 ブラケット BRACKET 1 43 4758 止ネジ/M5 SCREW 1 44 4805 六角ナット/M5 NUT 3 45 350202 ブラケット BRACKET 1 46 350223 座金 WASHER 1 47 7134 平ネジ/M4 SCREW 1 48 7014 平ネジ/M3.5×10 SCREW 1 49 350291 板バネ FLAT SPRING 1 50 7181 止ネジ/M4×8 SCREW 1 51 4804 六角ナット/M4 NUT 1 ●=販売不可 ●=Not for sale basically jintex.in
Page 6
1 19 22 21 24 23 25 28 26 20 27 7 8 9 6 4 18 17 2 3 5 10 11 12 13 14 15 16 29 jintex.in
Page 7 — THREAD TRIMMER MECHANISM [2] [ELECTRIC TYPE]
糸切り機構 [2] (電気式) REF. PART NO. NO. 部品番号 01 811067-91 02 350197ARA 03 4515 04 811048A91 05 4531 06 350011 07 240130 08 201665 09 5084 10 350199 11 4808 12 201665 13 5084 14 240062 15 4820 16 7088 17 350198 18 7027 19 750014-91 20 760149 21 760150 22 7018 23 750015 24 4020 25 9A2519 26 747005 27 747006 28 7019 29 742271-91 名 称 ソレノイド (組) ブラケット 平ネジ/M6×14 ソレノイド 平ネジ/M5×12 軸 圧縮バネ カラー 六角ネジ/C5×5.5 クランク 六角ナット/M8 カラー 六角ネジ/C5×5.5 座金 六角ナット/M5 Uナット/M5 ブラケット 平ネジ/M5×8 ターミナルボックス (組) ターミナルボックス 蓋/ターミナルボックス 平ネジ/M4×6 端子台(4極) 平ネジ/M2.5×12 表示板 コードブッシュ コードブッシュ 平ネジ/M4×8 中継コード THREAD TRIMMER MECHANISM [2] [ELECTRIC TYPE] NAME SOLENOID ASSEMBLY BRACKET SCREW SOLENOID SCREW SHAFT SPRING COLLAR SCREW CRANK NUT COLLAR SCREW WASHER NUT NUT BRACKET SCREW TERMINAL BOX ASSEMBLY TERMINAL BOX CAP SCREW TERMINAL BOARD SCREW INDICATION PLATE BUSHING BUSHING SCREW JUNCTION CORD QT. 1 1 2 1 3 1 1 1 2 1 1 1 1 2 1 1 1 2 1 1 2 1 2 1 2 1 1 2 1
Page 8
1 jintex.in
Page 9 — THREAD TRIMMER MECHANISM [3] [PNEUMATIC TYPE ]
糸切り機構 〔3〕 (空圧式) THREAD TRIMMER MECHANISM [3] [PNEUMATIC TYPE ] REF. PART NO. NO. 部品番号 名 称 NAME QT. 01 350231-91 エア・シリンダー(組) AIR CYLINDER ASSEMBLY 1 02 350197-RA ブラケット BRACKET 1 03 4515 平ネジ/M6×14 SCREW 2 04 350186 ジョイント JOINT 1 05 350199 クランク CRANK 1 06 4808 六角ナット/M8 NUT 1 07 350188 スペーサー SPACER 3 08 4561 平ネジ/M5 SCREW 3 09 350011 軸 SHAFT 1 10 240130 圧縮バネ SPRING 1 11 201665 カラー COLLAR 2 12 5084 六角ネジ/C5×5.5 SCREW 3 13 240062 座金 WASHER 1 14 4820 六角ナット/M5 NUT 1 15 7088 Uナット/M5 NUT 1 16 513065 シリンダー CYLINDER 1 17 601095 継手 CONNECTOR 2 18 350187 ブラケット BRACKET 1 19 350050 ブラケット BRACKET 1 20 7009 平ネジ/M3×5 SCREW 2 21 750014-91 ターミナルボックス(組) TERMINAL BOX ASSEMBLY 1 22 760149-KA ターミナルボックス本体 TERMINAL BOX 1 23 760150 蓋/ターミナルボックス CAP 1 24 7018 平ネジ/M4×6 SCREW 2 25 750015 端子台(4極) TERMINAL BOARD 1 26 4020 平ネジ/M2.5×12 SCREW 2 27 9A2519 表示板 INDICATION PLATE 1 28 747005 コードブッシュ BUSHING 2 29 747006 コードブッシュ BUSHING 1 30 7019 平ネジ/M4×8 SCREW 2 31 350237 ブラケット BRACKET 1 32 4567 平ネジ/M3×40 SCREW 2 33 4819 六角ナット/M3 NUT 2 34 562022-91 電磁弁 SOLENOID VALVE 1 35 527009 スピードコントローラー SPEED CONTROLLER 2 36 601068 継手 CONNECTOR 1 37 600010 チューブ TUBE 2 38 600101 チューブ TUBE (4X6X1010) 1 39 742271-91 中継コード JUNCTION CORD 1 jintex.in
Page 10
UT211,212,414,415 jintex.in
Page 12
1 上糸払イ Thread wipper W600 - 33B,C Series 21 20 7 4 5 6 10 7 11 3 12 17 16 19 18 15 9 8 13 2 UT 附属品 UT Accessories W600 - 33B,C 以外 Except W600 - 33B,C 21 20 7 4 5 6 10 7 11 3 12 17 16 19 18 15 9 8 14 jintex.in
Page 13 — UT 附属品
UT 附属品 THREAD WIPPER MECHANISM (ELECTRIC TYPE) UT ACCESSORIES REF. PART NO. NO. 部品番号 名 称 NAME QT. 01 350062C91 上糸払イ(組) THREAD WIPER ASSEMBLY 1 02 350062-91 上糸払イ(組) THREAD WIPER ASSEMBLY 1 03 811063-91 ソレノイド SOLENOID 1 04 350031 ブラケット BRACKET 1 05 7019 平ネジ/M4×8 SCREW 2 06 306553 案内 GUIDE 1 07 202522 止メ輪 RING 2 08 350026-92 クランク(組) CRANK ASSEMBLY 1 09 4577 六角ボルト/M5×8 BOLT 1 10 350027 段付ピン PIN 1 11 200555 止メ輪 RING 1 12 7009 平ネジ/M3×5 SCREW 1 13 350028A91 ブラケット(組) BRACKET COMPLETE 1 14 350028-91 ブラケット(組) BRACKET COMPLETE 1 15 350058 糸払イ THREAD WIPER 1 16 350034 座金 WASHER 1 17 7008 平ネジ/M3×4 SCREW 1 18 350059 板バネ FLAT SPRING 1 19 7183 平ネジ/M2×1.7 SCREW 1 20 748005 ナイロンクリップ CLAMP 3 21 7019A 平ネジ/M4×8 SCREW 2 22 742272-91 中継コード(短) JUNCTION CORD 1 jintex.in
Page 14 — UT109,111,115,211
UT109,111,115,211 1 19 24 20 22 21 23 24 17 16 15 11 8 7 11 14 13 12 5 18 9 10 6 2 3 4 jintex.in
Page 15 — FOOT LIFTER (ELECTRIC TYPE)
FOOT LIFTER (ELECTRIC TYPE) REF. PART NO. NO. 部品番号 名 称 NAME QT. 01 306566A91 ソレノイド (組) SOLENOID ASSEMBLY 1 02 4751 ボルト/M8 BOLT 2 03 206337 座金 WASHER 2 04 4808 六角ナット/M8 NUT 2 05 306334 ブラケット (上) BRACKET 1 06 4515 六角穴ボルト/M6 × 14 BOLT 4 07 748006 ナイロンクリップ CLAMP 1 08 4009-1 平ネジ/C5 × 7.5 SCREW 1 09 303335 座金 WASHER 1 10 306339 圧縮バネ SPRING 1 11 811017 ソレノイド/押エ揚ゲ SOLENOID 1 12 306335 ブラケット (下) BRACKET 1 13 4515 平ネジ/M6 × 14 SCREW 4 14 306338 ナックル KNUCKLE 2 15 306337 スプリングピン PIN 2 16 4808 六角ナット/M8 NUT 1 17 306336 レバー LEVER 1 18 742092 中継コード JUNCTION CORD 1 19 306791 ピットマン (組) PITMAN ROD COMPLETE 1 20 306793 ピットマン ROD 1 21 306792 継手 CONNECTOR 1 22 2022-4 六角ネジ/C10 × 9 SCREW 1 23 306795 ピットマン (中) ロッド PITMAN ROD 1 24 201166 割ピン PIN 2 jintex.in
Page 16 — UT434~443,446,447
UT434~443,446,447 11 12 13 UT434-437 442,443 446,447 14 15 13 UT438-441 16 13 18 9 10 8 5 7 6 1 12 15 2 3 4 21 22 17 21 22 20 21 22 23 19 UT434-441 20 UT434-441 35 34 33 36 29 25 27 24 26 28 39 UT442,443 446,447 40 UT442,443 446,447 31 30 32 37 38 jintex.in
Page 17 — TOP COVER THREAD TRIMMER MECHANISM (PNEUMATIC TYPE)
上飾り糸切り機構(空圧式)TOP COVER THREAD TRIMMER MECHANISM (PNEUMATIC TYPE) REF. PART NO. NAME QT. NO. 部品番号 名 称 01 350319 フレーム FRAME 1 02 350325 固定メス STATIONARY KNIFE 1 03 7135 平ネジ/M2 SCREW 1 04 4554 止ネジ/M3 SCREW 1 05 350320 ホルダー HOLDER 1 06 350321 糸ツカミ THREAD RETAINER 1 07 350323 圧縮バネ SPRING 1 08 350322 メス押エ KNIFE SUPPORT 1 09 350324 圧縮バネ SPRING 1 10 7033 平ネジ/M2.5×8 SCREW 2 11 513078-91 エア シリンダー(組) AIR CYLINDER ASSEMBLY 1 12 513082 シリンダー CYLINDER 1 13 350327 シリンダー先端 CYLINDER TIP 1 14 513077-91 エア シリンダー(組) AIR CYLINDER ASSEMBLY 1 15 513081 エア シリンダー AIR CYLINDER 1 16 527006 スピードコントローラー SPEED CONTROLLER 2 17 350326 可動メス MOVABLE KNIFE 1 18 7119 皿ネジ/M2×5 SCREW 1 19 350328 ブラケット BRACKET 1 20 350329 ブラケット BRACKET 1 21 4524 六角穴ボルト/M4×10 BOLT 6 22 167066 座金 WASHER 6 23 4821 六角ナット/M4 NUT 2 24 562023A91 電磁弁(組) SOLENOID VALVE ASSEMBLY 1 25 601115 継手 CONNECTOR 1 26 601107 継手 JOINT 2 27 300476 ブラケット BRACKET 1 28 4104 平ネジ/M3×10 SCREW 2 29 4911 平木ネジ(平)/4.1 SCREW 2 30 601102 継手 JOINT 1 31 600012 チューブ TUBE 1 32 600100 チューブ TUBE (4X6X400) 1 33 600081 チューブ TUBE 2 34 748001 ナイロンクリップ CLAMP 2 35 7019A 平ネジ/M4×8 SCREW 2 36 748002 束線バンド BAND 5 37 742373-91 中継コード JUNCTION CORD 1 38 257565A スプレッダー SPREADER 1 39 351176 ブラケット BRACKET 1 40 351177 ブラケット BRACKET 1 jintex.in
Page 18 — UT333,334,344,349
UT333,334,344,349 12 13 10 9 2 UT333,334 8 7 UT333,334 1 3 UT344,349 5 6 11 4 UT344,349 25 14 16 27 28 26 17 30 27 29 15 18 19 20 21 24 23 22 jintex.in
Page 19
上糸払イ機構(空圧式) 押工揚ゲ機構(空圧式) REF. PART NO. NO. 部品番号 01 350331-91 02 350335 03 351379-91 04 350335A 05 350336 06 4527 07 526004 08 600098 09 748006 10 7019A 11 601088 12 742272-91 13 748005 14 511013-91 15 511004 16 601068 17 350189 18 4515 19 202045 20 202433 21 179499-25 22 5594 23 301495 24 5426 25 561029-91 26 561010-91 27 601086 28 600101 29 600099 30 4911 名 称 吹付管 ブラケット 吹付管 ブラケット 止メ具 六角穴ボルト/M4×8 絞り弁 チューブ ナイロンクリップ 平ネジ/M4×8 レジューサー 中継コード(短) ナイロンクリップ エアシリンダー(組) エアシリンダー 継手 ブラケット 六角穴ボルト/M6×14 バネ座金 座金 作動板 平ネジ/C7×13.5 座金 六角ナット/C7 電磁弁(組) 電磁弁 継手 チューブ チューブ 木ネジ(平)/4.1 THREAD WIPPER MICHANISM (PNEUMATIC TYPE) FOOT LIFETIR (PNEUMATIC TYPE) NAME AIR BLOWER BRACKET AIR BLOWER BRACKET LATCH BOLT VALVE TUBE CLAMP SCREW REDUCER JUNCTION CORD CLAMP AIR CYLINDER ASSEMBLY AIR CYLINDER CONNECTOR BRACKET BOLT SPRING WASHER WASHER DRIVING PLATE SCREW WASHER NUT SOLENOID VALVE ASSEMBLY SOLENOID VALVE CONNECTOR TUBE (4X6X1010) TUBE (4X6X350) SCREW QT. 1 1 1 1 1 1 1 1 2 2 1 1 1 1 1 1 1 2 2 2 1 1 1 1 1 1 2 1 1 2 jintex.in
Page 20
UT312,314,316,320 414,434,436,438 440,442,446,350 3 2 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 jintex.in
Page 21 — FOOT LIFTER (PNEUMATIC TYPE)
押エ揚ゲ機構(空圧式)FOOT LIFTER (PNEUMATIC TYPE) REF. PART NO. NO. 部品番号 名 称 NAME QT. 01 511013-91 エアーシリンダー(組) AIR CYLINDER ASSEMBLY 1 02 511004 エアーシリンダー AIR CYLINDER 1 03 601068 継手 CONNECTOR 1 04 350189 ブラケット BRACKET 1 05 4515 六角穴ボルト/M6 × 14 BOLT 2 06 202045 バネ座金 SPRING WASHER 2 07 202433 座金 WASHER 2 08 179499-25 作動板 DRIVING PLATE 1 09 5594 平ネジ/C7 SCREW 1 10 301495 座金 WASHER 1 11 5426 六角ナット/C7 NUT 1 12 561021-91 電磁弁(組) SOLENOID VALVE ASSEMBLY 1 13 561010-91 電磁弁 SOLENOID VALVE 1 14 601095 継手 CONNECTOR 1 15 601086 継手 CONNECTOR 1 16 600101 チューブ TUBE (4X6X1010) 1 17 600099 チューブ TUBE (4X6X350) 1 18 4911 木ネジ(平)/4.1 SCREW 2
Page 22
W(T)664, 644/UT W624 - 12,600 - 51/UT ※空圧式上飾り糸切り付UTを除く Except for UT with the pneumatic top cover thread trimmer. W(T)664/UT W624 - 12/UT 1本針 上飾り:無 1-Needle With top cover thread W(T)644/UT 2本針 上飾り:無 2-Needle With top cover thread W(T)644/UT 3本針 上飾り:有 3-Needle With top cover thread W(T)664/UT 3本針 上飾り:有 3-Needle With top cover thread W600 - 51/UT 4本針 上飾り:有 4-Needle With top cover thread 17 16 18 14 13 15 17 16 18 14 13 15 17 16 18 14 13 15 17 16 18 14 13 15 17 16 18 14 13 15 22 W800-51/UT 22 W644/UT,W664/UT W624-12/UT 4 7 5 6 3 2 1 10 9 11 19 20 22 W800-51/UT jintex.in
Page 23 — THREAD RELEASER MECHANISM [1]
糸弛メ機構 [1] THREAD RELEASER MECHANISM [1] REF. PART NO. 部品番号 名 称 NO. 01 350203-92 クランク 02 4531 平ネジ / M5 × 12 03 350204 レバー 04 7027 平ネジ / M5 × 8 05 350038-92 クランク 06 4531 平ネジ / M5 × 12 07 7066 段付ネジ / M4 08 350039-91 レバー軸 09 350043 ホルダー 10 200983 止メ輪 11 4554 止ネジ / M3 × 3 12 350042 軸 13 350047 ホルダー 14 350045 糸弛メ 15 4554 止ネジ / M3 × 3 16 350046 ホルダー 17 350045 糸弛メ 18 4554 止ネジ / M3 × 3 19 254018 糸道板 20 7017A 平ネジ / M4 × 5 21 306748 軸 22 351944 糸道板 NAME CRANK SCREW LEVER SCREW CRANK SCREW SCREW LEVER-SHAFT ASSEMBLY HOLDER RING SCREW SHAFT HOLDER THREAD RELEASER SCREW HOLDER THREAD RELEASER SCREW THREAD GUIDE PLATE SCREW SHAFT THREAD GUIDE PLATE QT. 1 1 1 2 1 1 1 1 1 2 1 1 1 2 3 1 2 1 1
Page 24
UT434-441,442 443,446,447 ※空圧式上飾り糸切り付UT用 ※ For UT with the pneumatic top cover thread trimmer. W(T)664/UT 2本針 上飾り:有 2-Needle With top cover thread 17 16 18 14 13 15 W(T)664/UT 3本針 上飾り:有 3-Needle With top cover thread 17 16 18 14 13 15 4 7 3 2 1 6 5 12 10 9 11 19 20 jintex.in
Page 25 — THREAD RELEASER MECHANISM [2]
糸弛メ機構 [2] THREAD RELEASER MECHANISM [2] REF. PART NO. 部品番号 名 称 NAME QT. NO. 01 350203-92 クランク CRANK 1 02 4531 平ネジ/M5×12 SCREW 1 03 350204 レバー SCREW 1 04 7027 平ネジ/M5×8 SCREW 2 05 350038-92 クランク CRANK 1 06 4531 平ネジ/M5×12 SCREW 1 07 7066 段付ネジ/M4 SCREW 1 08 350039-91 レバー軸 LEVER-SHAFT ASSEMBLY 1 09 350043 ホルダー HOLDER 1 10 200983 止メ輪 RING 2 11 4554 止ネジ/M3×3 SCREW 1 12 350042 軸 SHAFT 1 13 350047 ホルダー HOLDER 1 14 350045 糸弛メ THREAD RELEASER 2 15 4554 止ネジ/M3×3 SCREW 3 16 350046 ホルダー HOLDER 1 17 350045 糸弛メ THREAD RELEASER 1 18 4554 止ネジ/M3×3 SCREW 1 19 254018 糸道板 THREAD GUIDE PLATE 1 20 7017A 平ネジ/M4×5 SCREW 2
Page 26
UT109-112,115,116 211,212 を除く Except UT109-112 115,116,211,212 14 15 13 16 UT334,349 17 W600/UT UT333,334,344,349 を除く Except UT333,334,344,349 21 19 18 22 24 23 25 26 27 28 29 36 37 31 38 35 32 UT312-315,333,344,350 351,414,415,434,435 438,439,442,443 30 33 34 jintex.in
Page 27 — UT ACCESSORIES
UT 附属品 REF. PART NO. NO. 部品番号 UT ACCESSORIES 名 称 QTY. 01 350035 ピン付ネジ/M6 SCREW 1 02 107723-05 ストッパー STOPPER 1 03 4818 六角ナット/M6 NUT 1 04 742089 中継コード (作動検出) JUNCTION CORD 1 05 748002 束線バンド BAND 3 06 716022-91 作動検出器 DETECTOR 1 07 303323 取付台/ホール IC BRACKET/HALL IC 1 08 350205 ブラケット BRACKET 1 09 2905 平ネジ/C5 × 4.5 SCREW 1 10 7019A 平ネジ/M4 × 8 SCREW 2 11 201185 座金 WASHER 1 12 810012-91 マグネット (組) MAGNET ASSEMBLY 1 13 748003 ナイロンクリップ CLAMP 1 14 7019A 平ネジ/M4 × 8 SCREW 1 15 201185 座金 WASHER 1 16 747010 ブッシュ BUSHING 1 17 747011 ブッシュ BUSHING 1 18 257565 スプレッダー SPREADER 1 19 254516-92 レバー (組) LEVER ASSEMBLY 1 20 7020 平ネジ/M4 × 10 SCREW 1 21 7022 平ネジ/M4 × 14 SCREW 1 22 253548 糸案内 THREAD GUIDE 1 23 7019 平ネジ/M4 × 8 SCREW 2 24 303448 座金 WASHER 2 25 253547 糸道 THREAD GUIDE 1 26 137108 調子皿 TENSION DISC 2 27 137109 圧縮バネ SPRING 1 28 5387 段付ネジ/C3 SCREW 1 29 522007 フィルター (組) FILTER/REGULATOR ASSEMBLY 1 30 522008 フィルターレギュレーター FILTER/REGULATOR 1 31 300372 ブラケット BRACKET 1 32 601053 継手 JOINT 1 33 601049 ホースジョイント CONNECTOR 1 34 608002 ワイヤーバンド HOSE BAND 1 35 4910 木ネジ (平)/5.1 SCREW 2 36 4304 六角ネジ/M6 × 16 SCREW 2 37 210061 座金 WASHER 2 38 4806 六角ナット/M6 NUT 2 jintex.in
Page 29
jinte x.in jintex.in
Page 30
jintex.in jintex.in
Page 31
jinte.in jinte.in
Page 32
PEGASUS SEWING MACHINE MFG. CO., LTD. Cat. No. 9616 A January, 1997 ©1997 PEGASUS SEWING MACHINE MFG. CO., LTD. jintex.in
