Parts index — Pegasus W644 / W664tap a row to open its page

Page 2

Pegasus W644 / W664 parts on page 2

Ref	Part number	Part name	Qty
	9586	三版
	9586	四版
	9586	Third edition
	9586	Fourth edition

Page 4

Pegasus W644 / W664 parts on page 4

Ref	Part number	Part name	Qty
1	W664	W664
30	W644	W644
32	W644	W644
31	W644	W644
	2	2
	4	4
	8	8
	5	5
	6	6
	7	7
	29	29
	14	14
	15	15
	3	3
	26	26
	24	24
	18	18
	19	19
	20	20
	21	21
	9	9
	10	10
	11	11
	12	12
	13	13
	27	27
	28	28
	25	25
	17	17
	16	16
	22	22
	23	23

Page 5 — アーム、ベッド機構

Pegasus W644 / W664 parts on page 5

Ref	Part number	Part name	Qty
1	250132ASD	アーム ベッド
2	240108	スプリングピン
3	240061	平行ピン
4	250146	ブッシュ
5	251003	ブッシュ
6	240020	Oリング
7	250147	ブッシュ
8	250135	ブッシュ
9	210102	ブッシュ
10	250135	ブッシュ
11	210297	ブッシュ
12	253012	ブッシュ
13	253016	ブッシュ
14	250137	ブッシュ
15	250138	ブッシュ
16	210125	ブッシュ
17	204089	ブッシュ
18	250140	ブッシュ
19	250141	ブッシュ
20	206941	ブッシュ
21	250142	ブッシュ
22	250194	ブッシュ
23	250195	ブッシュ
24	250145	ブッシュ
25	250143	ブッシュ
26	250139	ブッシュ
27	250144	ブッシュ
28	250191	ブッシュ
29	250197	ブッシュ
30	250199-SD	アーム ベッド
31	206527	栓
32	210003	栓

Page 6 — MACHINE FRAME

Pegasus W644 / W664 parts on page 6

Ref	Part number	Part name	Qty
	1	COVER
	2	SCREW
	3	WASHER
	4	COVER
	5	SCREW
	6	COVER
	7	COVER
	8	WASHER
	9	COVER
	10	SCREW
	11	COVER
	12	COVER
	13	COVER
	14	COVER
	15	COVER
	16	COVER
	17	COVER
	18	COVER
	19	COVER
	20	SCREW
	21	COVER
	22	COVER
	23	COVER
	24	COVER
	25	SCREW
	26	COVER
	27	COVER
	28	COVER
	29	COVER
	30	COVER
	31	COVER

Page 7 — COVER (1)

Pegasus W644 / W664 parts on page 7

Ref	Part number	Part name	Qty
	206590	オイルゲージ
	204006	足ピン
	240111	栓
	240052	栓
	240227	栓
	240110	栓
	210003	栓
	209084	蓋
	240226	栓
	240045	栓
	205088	栓
	250148	フィルター
	240001	止メ輪
	255108	テーパーピン
	207358	フェルト
	250158-91	カバー
	250020	カバー
	250157	スポンジ
	7017	平ネジ/M4×5
	240127	合マーク
	230047A	機番板
	210679	止メピン
	202526	配銘板
	250233	形式板
	210679	止メピン
	7018	平ネジ/M4×6
	303448	座金
	4541	止ネジ/M6×8
	4522	止ネジ/M6×6
	250232	銘板
	4539	止ネジ/M5×6

Page 8

Pegasus W644 / W664 parts on page 8

Ref	Part number	Part name	Qty
	1	COVER (U)
	2	CAP
	3	CAP
	4	BRACKET
	5	SCREW
	6	COVER
	7	SCREW
	8	BRACKET
	9	SCREW
	10	WASHER
	11	BRACKET
	12	BRACKET
	13	SCREW
	14	BRACKET
	15	SCREW
	16	SWITCH
	17	SCREW
	18	BRACKET
	19	BRACKET
	20	BOLT
	21	BRACKET
	22	BRACKET
	23	BRACKET
	24	BRACKET
	25	BRACKET
	26	BRACKET
	27	SCREW
	28	BRACKET
	29	SCREW
	30	PIN
	31	BRACKET
	32	BRACKET
	33	SCREW
	34	NUT
	35	SCREW
	36	Put in accessory
	37	Put in accessory
	38	Put in accessory
	39	BRACKET
	40	SCREW
	41	OPTION
	42	OPTION

Page 9 — COVER (2)

Pegasus W644 / W664 parts on page 9

Ref	Part number	Part name	Qty
1	250149-UD	アームカバー(上)	1
2	240226	栓	1
3	179107-05	オイル窓	1
4	250019	Oリング	1
5	7021	平ネジ/M4×12	7
6	250151-UD	アームカバー(左)	1
7	5242	平ネジ/H11×5	1
8	250153	Oリング	1
9	7021	平ネジ/M4×12	4
10	240263	座金	1
11	250154-SD	アームカバー(後)	1
12	250155	ガスケット	1
13	7052	平ネジ/M6×10	6
14	250021-UD	針棒カバー	1
15	7019	平ネジ/M4×8	2
16	250023-UD	糸締リカバー	1
17	7052	平ネジ/M6×10	1
18	207924	座金	1
19	250156-UB	プーリーカバー	1
20	7075	平ネジ/M5×60	2
21	250159	風案内	1
22	7079	平ネジ/M5×6	2
23	250177-SD	前カバー(組)	1
24	250178	前カバー本体	1
25	250179	ヒンジ	1
26	250182	補助板/前カバー	1
27	7043	皿ネジ/M4×8	3
28	250013	ピン付ネジ/M4	1
29	201191	バネ	2
30	240198	平行ピン	1
31	4554	止ネジ/M3×3	2
32	250181	エキセンピン	1
33	4543	止ネジ/M4×4	1
34	210025	振動止メ	2
35	7022	平ネジ/M4×14	2
36	250236-91	ブラケット(組)	1
37	7028	平ネジ/M5×10	2
38	204585	座金	2
39	250234-UD	平溝カバー	1
40	7019	平ネジ/M4×8	1
41	7034	平ネジ/M5×10	2
42	204585	座金	2

Page 10

Pegasus W644 / W664 parts on page 10

Ref	Part number	Part name	Qty
7	7	SCREW
6	6	COVER
8	8	COVER
10	10	SCREW
11	11	SCREW
9	9	BRACKET
12	12	BRACKET
13	13	BRACKET
30	30	SCREW
31	31	WASHER
29	29	BRACKET
23	23	COVER
25	25	SHAFT
24	24	BRACKET
28	28	BRACKET
22	22	SCREW
15	15	BRACKET
27	27	NUT
21	21	BRACKET
18	18	SCREW
20	20	WASHER
19	19	WASHER
17	17	BRACKET
33	33	SCREW
34	34	WASHER
32	32	BRACKET
35	35	SCREW
37	37	WASHER
36	36	WASHER
1	1	BRACKET
2	2	BRACKET
3	3	SCREW
4	4	BRACKET
5	5	BRACKET
14	14	BRACKET

Page 11 — COVER (3)

Pegasus W644 / W664 parts on page 11

Ref	Part number	Part name	Qty
	250160	上蓋
	250161	ガスケット
	7082	平ネジ/M4×8
	250180	板バネ
	7082	平ネジ/M4×8
	250162-SD	平カバー
	7020	平ネジ/M4×10
	250167	差シ板
	250168	針板ブラケット
	210025	振動止メ
	7020	平ネジ/M4×10
	250176	板バネ
	7017	平ネジ/M4×5
	250169-SD	横カバー
	7024	平ネジ/M4×18
	250200-SD	蓋(組)/横カバー
	250170-SD	蓋(組)/横カバー
	250171	蓋/横カバー
	250172	ヒンジ
	250173	平行ピン
	250174	ガスケット
	7082	平ネジ/M4×8
	250175	クロスプレート
	7018	平ネジ/M4×6
	250181	エキセンピン
	4537	止ネジ/M4×5
	240228	栓
	250183	カバー(HR油除去)
	250255	ブラケット
	7020	平ネジ/M4×10
	303448	座金
	250256	ブラケット
	7066	段付ネジ/M4
	210307	波板座金
	250257	アイガード
	7009	平ネジ/M3×5
	202875	座金

Page 12

Pegasus W644 / W664 parts on page 12

Ref	Part number	Part name	Qty
1	1	SHAFT
2	2	SCREW
3	3	SHAFT
4	4	COLLAR
5	5	COLLAR
6	6	COLLAR
7	7	COLLAR
8	8	BRACKET
9	9	BRACKET
10	10	BRACKET
11	11	SCREW
12	12	PULLEY
13	13	PULLEY
14	14	PULLEY
15	15	SCREW
16	16	PULLEY
17	17	SCREW
18	18	SCREW
19	19	BELT
20	20	PULLEY
21	21	PULLEY
22	22	PULLEY
23	23	WASHER
24	24	SCREW
25	25	PULLEY
26	26	PULLEY
27	27	SCREW
28	28	SCREW
29	29	WASHER
30	30	SCREW
31	31	SCREW

Page 13 — CRANKSHAFT DRIVE MECHANISM

Pegasus W644 / W664 parts on page 13

Ref	Part number	Part name	Qty
	250551	下軸
	7036	平ネジ/M4×6
	250563-91	クランク軸(組)
	250554-92	クランク軸
	250554	クランク軸本体
	7128	止ネジ/M6×4
	250555-91	クランク軸(組)
	210091	ロッド
	5376	平ネジ/C4×12.5
	252056-92	クランク
	4534	平ネジ/M6×14
	250557-91	軸受(ブッシュ)
	250544	ウォーム
	240230	ボールベアリング
	4547	止ネジ/M6×5
	250529A91	軸受(ブッシュ)
	4547	止ネジ/M6×5
	250545-91	ギヤー(下)
	4547	止ネジ/M6×5
	250530-91	軸受(ブッシュ)
	4555	止ネジ/M6×8
	4547	止ネジ/M6×5
	250514	止メ板
	7082	平ネジ/M4×8
	250556	ファン
	250561	プーリー
	4556	止ネジ/M6×10
	4541	止ネジ/M6×8
	240126	座金
	4500	平ネジ/M5×10
	206050C	タイミングベルト

Page 14 — CRANK MECHANISM DRIVE

Pegasus W644 / W664 parts on page 14

Ref	Part number	Part name	Qty
1	1	SHAFT
2	2	FLANGE
3	3	SCREW
4	4	KEY
5	5	COLLAR
6	6	COLLAR
7	7	SHAFT
8	8	SHAFT
9	9	COLLAR
10	10	COLLAR
11	11	COLLAR
12	12	COLLAR
13	13	BRACKET
14	14	BRACKET
15	15	SCREW
16	16	SHAFT
17	17	SCREW
18	18	COLLAR
19	19	COLLAR
20	20	COLLAR
21	21	SHAFT
22	22	PULLEY
23	23	PULLEY
24	24	SCREW
25	25	GEAR
26	26	SCREW
27	27	SHAFT
28	28	PULLEY
29	29	SCREW
30	30	SCREW
31	31	SHAFT
32	32	PULLEY
33	33	SCREW
34	34	SCREW
35	35	PULLEY
36	36	SCREW

Page 15 — ARM SHAFT MECHANISM

Pegasus W644 / W664 parts on page 15

Ref	Part number	Part name	Qty
	250526-91	モーション (組)
	250516-92	モーション
	7028	止ネジ/M5×10
	4542	止ネジ/M6×12
	7152	止ネジ/M6×4
	7153	止ネジ/M6×6
	250559-91	クランク軸(組)
	250560	クランク軸
	253500-92	ロッド(組)
	253500	ロッド
	7021	平ネジ/M4×12
	7015	平ネジ/M3.5×14
	253501A92	クランク(組)
	253501A	クランク
	4534	平ネジ/M6×14
	250524	バランスウエイト
	4514	止ネジ/M5×5
	250506	軸
	4555	止ネジ/M6×8
	4547	止ネジ/M6×5
	250518	軸
	250529-91	軸受(ブッシュ)
	240091	ボールベアリング
	4547	止ネジ/M6×5
	250547	ギア(上)
	4547	止ネジ/M6×5
	250528-91	軸受(ブッシュ)
	240091A	ボールベアリング
	4555	止ネジ/M6×8
	4547	止ネジ/M6×5
	250519	軸
	250523-UD	ハンドホイール
	4541	止ネジ/M6×8
	4556	止ネジ/M6×10
	204585	座金
	4501	平ネジ/M5×14

Page 16

Pegasus W644 / W664 parts on page 16

Ref	Part number	Part name	Qty
1	1	SHAFT
2	2	SCREW
3	3	WASHER
4	4	ARM
5	5	SHAFT
6	6	GEAR
7	7	WASHER
8	8	SCREW
9	9	COVER
10	10	BLOCK
11	11	SCREW
12	12	SPRING
13	13	SCREW
14	14	CAP
15	15	HOLDER
16	16	CORD
17	17	BRACKET
18	18	NEEDLE
19	19	SCREW
20	20	PLATE
21	21	SCREW
22	22	SHAFT
23	23	COLLAR
24	24	SCREW
25	25	ARM
26	26	SCREW
27	27	SHAFT
28	28	BRACKET
29	29	SHAFT
30	30	FEED DOG
31	31	SCREW
32	32	SPRING
33	33	LEVER
34	34	SHAFT
35	35	SPRING

Page 17 — NEEDLE BAR, NEEDLE GUARD MECHANISM

Pegasus W644 / W664 parts on page 17

Ref	Part number	Part name	Qty
1	251014-91	針棒	1
2	206061	針棒抱キ	1
3	5325	平ネジ/C5×10	1
4	251016	リンク	1
5	206053	段付ピン	1
6	240098	ニードルベアリング	1
7	240101	座金	1
8	206063	角駒	1
9	251017	案内	1
10	7020	平ネジ/M4×10	1
11	7021	平ネジ/M4×12	1
12	251018	ラッチ	1
13	7021	平ネジ/M4×12	1
14	179040-05	スポンジ	1
15	206524	止メ金	1
16	212186	給油紐	1
17	XXXXXX	針留	1
18	UY128GAS	針	3
19	4554	止ネジ/M3×3	3
20	XXXXXX	針板	1
21	5511-HC	皿ネジ/C4×6.5	2
22	251510-92	エキセン	1
23	251510	エキセン本体	1
24	4543	止ネジ/M4×4	2
25	251511	レバー	1
26	7086	平ネジ/M4×7	1
27	251512	針受台(後)	1
28	257567	針受(後)	1
29	4543	止ネジ/M4×4	1
30	251513-92	レバー	1
31	251513	レバー本体	1
32	7013	平ネジ/M3.5×8	1
33	251514	針受台(前)	1
34	257568	針受(前)	1
35	4543	止ネジ/M4×4	1

Page 18

Pegasus W644 / W664 parts on page 18

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49

Page 19 — LOOPER DRIVE MECHANISM

Pegasus W644 / W664 parts on page 19

Ref	Part number	Part name	Qty
1	252036-92	エキセン
2	252036	エキセン本体
3	4547	止ネジ/M6×5
4	206172	ニードルベアリング
5	252035	ロッド
6	252037-91	段付ピン(組)
7	4805	六角ナット/M5
8	240062	座金
9	252039	ルーバー軸案内
10	201074A	振止メ
11	202286	バネ座金
12	5546	平ネジ/C5×10
13	252044	軸
14	240232	座金
15	4524	平ネジ/M4×10
16	201252	バネ座金
17	240231	座金
18	252046-92	レバー
19	252046	レバー本体
20	4534	平ネジ/M6×14
21	252040-92	ホルダー
22	252040	ホルダー本体
23	7021	平ネジ/M4×12
24	252041	座金
25	252042	スライダー
26	252043	ピン
27	4543	止ネジ/M4×4
28	252045-92	ホルダー
29	252045	ホルダー本体
30	7021	平ネジ/M4×12
31	252041	座金
32	252047	座金
33	252052	ブッシュ
34	4522	止ネジ/M6×6
35	252049-91	ブッシュ(組)
36	252050	ブッシュ本体
37	252051	油切り
38	231011	Oリング
39	4522	止ネジ/M6×6
40	252048	軸
41	240229	栓
42	252053-92	ルーバー台
43	252053	ルーバー台本体
44	7145	平ネジ/M3.5×9.5
45	252055	座金
46	257566	ルーバー
47	7129	止ネジ/M4×5
48	252053A92	ルーバー台
49	252053A	ルーバー台本体

Page 20 — LOOPER DRIVE MECHANISM

Pegasus W644 / W664 parts on page 20

Ref	Part number	Part name	Qty
1	1	SPRING
2	2	PIN
3	3	SPRING
4	4	ROLLER BEARING
5	5	CIR-CLIP
6	6	CIR-CLIP
7	7	CIR-CLIP
8	8	LOOPER DRIVE SHAFT
9	9	LOOPER DRIVE SHAFT
10	10	COLLAR
11	11	SET SCREW
12	12	COLLAR
13	13	COLLAR
14	14	LOOPER DRIVE ARM
15	15	COLLAR
16	16	COLLAR
17	17	COLLAR
18	18	SHAFT
19	19	SHAFT
20	20	PIN
21	21	SHAFT
22	22	SHAFT
23	23	PIN
24	24	BRACKET
25	25	SPRING
26	26	BRACKET
27	27	SPRING
28	28	PIN
29	29	SHAFT
30	30	SPRING
31	31	SHAFT
32	32	SPRING
33	33	SHAFT
34	34	O-RING
35	35	SCREW
36	36	BRACKET
37	37	BRACKET
38	38	SCREW
39	39	SHAFT
40	40	CIR-CLIP
41	41	CIR-CLIP
42	42	O-RING
43	43	PIN
44	44	SPRING
45	45	COLLAR
46	46	COLLAR

Page 21 — FEED MECHANISM (1)

Pegasus W644 / W664 parts on page 21

Ref	Part number	Part name	Qty
1	252607-92	エキセン	1
2	252607	エキセン 本体	1
3	4539	止ネジ M5×6	2
4	204084	ニードルベアリング	1
5	240236	ニードルベアリング	1
6	240234	止メ輪	1
7	240237	止メ輪	1
8	252608	ロッド	1
9	252609-92	クランク	1
10	252609	クランク 本体	1
11	4531	平ネジ M5×12	1
12	240055	座金	1
13	7041	皿ネジ M3×6	1
14	252612	ロッド	1
15	252614	リンク	1
16	252615	リンク	1
17	4537	止ネジ M4×5	2
18	252613	平行ピン	2
19	202178	給油紐	2
20	207358	フエルト	6
21	252616	平行ピン	1
22	202176	給油紐	1
23	207925	フエルト	4
24	252617	クランク	1
25	7142	止ネジ M6×6	2
26	252618-91	リンク	1
27	252619	リンク 本体	1
28	4547	止ネジ M6×5	2
29	252622	案内	1
30	4539	止ネジ M5×6	1
31	252620	引張リバネ	1
32	7131	段付ネジ M5	1
33	252621	軸	1
34	240017	Oリング	1
35	252623	レバー	1
36	7034	平ネジ M5×10	1
37	252624-VB	目盛板	1
38	7044	皿ネジ M4×10	2
39	252625	調整ネジ	1
40	201629	止メ輪	1
41	200983	止メ輪	1
42	240251	Oリング	1
43	206067	平行ピン	1
44	4537	止ネジ M4×5	2
45	252626	ライナー	1
46	252660	丸ナット	1

Page 22

Pegasus W644 / W664 parts on page 22

Ref	Part number	Part name	Qty
	1	SHAFT
	2	SHAFT
	3	PIN
	4	BRACKET
	5	BRACKET
	6	BRACKET
	7	BRACKET
	8	HOLDER
	9	SPRING
	10	COLLAR
	11	BRACKET
	12	SHAFT
	13	BRACKET
	14	COLLAR
	15	HOLDER
	16	SPRING
	17	BRACKET
	18	BRACKET
	19	BRACKET
	20	SHAFT
	21	RACK
	22	BRACKET
	23	RACK
	24	BRACKET
	25	BRACKET
	26	SHAFT
	27	BRACKET
	28	SCREW
	29	SCREW
	30	ARM
	31	SPRING
	32	BRACKET
	33	SCREW
	34	LINK
	35	RACK
	36	PIN
	37	COLLAR
	38	COLLAR
	39	SCREW
	40	BRACKET
	41	BEARING
	42	RACK
	43	BRACKET
	44	BRACKET
	45	SCREW
	46	PIN
	47	BRACKET
	48	SCREW
	49	SCREW
	50	BRACKET

Page 23 — FEED MECHANISM (2)

Pegasus W644 / W664 parts on page 23

Ref	Part number	Part name	Qty
	252610	クランク軸
	202177	給油紐
	240148	栓
	240097	栓
	179320-05	フェルト
	207358	フェルト
	206748	フェルト
	240235	カラー
	4547	止ネジ/M6×5
	204052A	オイルシール
	252633-91	クランク軸
	202177	給油紐
	206748	フェルト
	240241	オイルシール
	240239	カラー
	7128	止ネジ/M6×4
	252611	角駒
	252631	角駒
	207925	フェルト
	207925	フェルト
	202175	給油紐
	4514	止ネジ/M5×5
	252659-91	送リ台(組)
	252627	主送リ台
	252638	差動送リ台
	240240	フェルト
	207925	フェルト
	252639	案内/差動送リ台
	7143	平ネジ/M4×5.5
	252628	案内(右)
	4522	止ネジ/M6×6
	252629	案内(左)
	7130	平ネジ/M4×7
	252636	リンク
	202175	給油紐
	210766	止ピン
	252637	ブッシュ
	240039	座金
	7056	六角ネジ/M5×13
	252632	角駒
	210238	ニードルベアリング
	XXXXXX	主送リ歯
	7019	平ネジ/M4×8
	XXXXXX	差動送リ歯
	7019	平ネジ/M4×8
	252630	平行ピン
	252635	クランクピン
	252640	クランクピン
	7041	皿ネジ/M3×6
	252634	クランク軸本体

Page 24

Pegasus W644 / W664 parts on page 24

Ref	Part number	Part name	Qty
1	1	NUT
2	2	WASHER
3	3	BRACKET
4	4	SHAFT
5	5	SPRING
6	6	O-RING
7	7	SPRING
8	8	ARM
9	9	SHAFT
10	10	O-RING
11	11	SPRING
12	12	CIR-CLIP
13	13	SPRING
14	14	SPRING
15	15	SPRING
16	16	SHAFT
17	17	BEARING
18	18	SHAFT
19	19	SPRING
20	20	SCREW
21	21	SCREW
22	22	BRACKET
23	23	SPRING
24	24	SPRING
25	25	SHAFT
26	26	COLLAR
27	27	SPRING
28	28	SPRING
29	29	PLATE
30	30	ROLLER
31	31	SCREW
32	32	NUT
33	33	WASHER
34	34	SCREW
35	35	KNOB
36	36	WASHER
37	37	SPRING
38	38	BEARING

Page 25 — FEED MECHANISM (3)

Pegasus W644 / W664 parts on page 25

Ref	Part number	Part name	Qty
	252641	角駒	1
	252642	案内	1
	202522	止メ輪	1
	252643	案内軸	1
	252647	軸	1
	240129	Oリング	1
	4540	止ネジ/M5×8	1
	252644	レバー	1
	252646	軸	1
	240129	Oリング	1
	4540	止ネジ/M5×8	1
	202522	止メ輪	1
	252645	ネジリバネ	1
	232508	カラー	1
	1998-2	平ネジ/C4×6	1
	252648-91	レバー軸	1
	206942	オイルシール	1
	252651-92	クランク	1
	252651	クランク本体	1
	7029	平ネジ/M5×12	1
	7132	ピン付ネジ	1
	252652-92	レバー	1
	252652	レバー本体	1
	4531	平ネジ/M5×12	1
	252653-91	レバー軸	1
	240235	カラー	1
	4547	止ネジ/M6×5	1
	252657	細細エバネ	1
	252656	目盛板	1
	240124	スペーサー	2
	7022	平ネジ/M4×14	2
	252658	ストッパー	2
	200098	座金	2
	7018	平ネジ/M4×6	2
	179202-25	ナット	1
	211301	皿バネ	1
	7059	段付ネジ/4.5	1
	240063	オイルシール	1

Page 26

Pegasus W644 / W664 parts on page 26

Ref	Part number	Part name	Qty
1	1	Screw
2	2	Nut
3	3	Spring
4	4	Washer
5	5	Tube
6	6	Washer
7	7	Washer
8	8	Lever
9	9	Bracket
10	10	Screw
11	11	Screw
12	12	Washer
13	13	Shaft
14	14	Lever
15	15	Screw
16	16	Lever
17	17	Screw
18	18	Spring
19	19	Lever
20	20	Screw
21	21	Bracket
22	22	Screw
23	23	Lever
24	24	Screw
25	25	Bracket
26	26	Screw
27	27	Shaft
28	28	Lever
29	29	Screw
30	30	Washer
31	31	Screw
32	32	Spring
33	33	Screw
34	34	Nut
35	35	Lever
36	36	Bracket
37	37	Presser Foot Holder
38	38	Screw
	W664-05/MD	W664-05/MD
	W644-05/MD	W644-05/MD

Page 27 — 押工機構

Pegasus W644 / W664 parts on page 27

Ref	Part number	Part name	Qty
	253000-91	調節棒
	253003	調節ナット
	240252	圧縮バネ
	240253	圧縮バネ
	253026	押工棒
	253018	油除ケ
	206139	押工棒抱キ
	5118	平ネジ/C5×12
	253005-91	案内
	7025	平ネジ/M4×20
	7010	平ネジ/M3×6
	202875	座金
	253008-91	レバー
	192024	カラー
	W00030-1	平ネジ/W2×6
	206157	リンク
	5386	段付ネジ/C7
	253010	ネジリバネ
	206156	カラー
	5084	六角ネジ/C5×5.5
	206149	クランク(上)
	5187	平ネジ/C5×14
	253027	リンク
	5184	段付ネジ/C5
	206148	クランク(下)
	2022-4	六角ネジ/C10×9
	253013	軸
	253014	レバー
	7034	平ネジ/M5×10
	206942	オイルシール
	253015	ブラケット
	7019	平ネジ/M4×8
	4549	六角ネジ/M5×20
	4805	六角ナット/M5
	253028	フィンガーガード
	253029	フィンガーガード
	XXXXXX	押工(組)
	1170-3	平ネジ/C4×9

Page 28 — W664

Pegasus W644 / W664 parts on page 28

Ref	Part number	Part name	Qty
1	1	Lever
2	2	Shaft
3	3	Washer
4	4	Bearing
5	5	Housing
6	6	Screw
7	7	Washer
8	8	Pin
9	9	Bolt
10	10	Nut
11	11	Ring
12	12	Tube
13	13	Clip
14	14	Clip
15	15	Lever
16	16	Screw
17	17	Bush
18	18	Shaft
19	19	Nut
20	20	Spring
21	21	O-ring
22	22	Collar
23	23	Screw
24	24	Lever
25	25	Screw
26	26	Screw
27	27	Lever
28	28	Lever

Page 29 — SPREADER MECHANISM

Pegasus W644 / W664 parts on page 29

Ref	Part number	Part name	Qty
	254500A91	エキセンロッド (組)	1
	254501A92	エキセン (組)	1
	254501A	エキセン	1
	4514	止ネジ/M5×5	2
	254511	ロッド	1
	254503-92	クランク (組)	1
	254503	クランク	1
	4534	平ネジ/M6×14	1
	254504	ピン付ネジ/M5	1
	240062	座金	1
	4805	六角ナット	1
	254519	軸	1
	206180	座金	1
	306671	止メ輪	1
	254506	クランク	1
	4547	止ネジ/M6×5	2
	254507	駒	1
	254518	クランク軸	1
	207925	フェルト	2
	202176	給油紐	1
	233020	Oリング	1
	212039	カラー	1
	1227	平ネジ/C3×3.7	2
	254516-92	レバー (組)	1
	254516	レバー本体	1
	7020	平ネジ/M4×10	1
	7022	平ネジ/M4×14	2
	257565	スプレッダー	1

Page 30

Pegasus W644 / W664 parts on page 30

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35

Page 31 — 糸調子機構

Pegasus W644 / W664 parts on page 31

Ref	Part number	Part name	Qty
	254008	糸道
	7019	平ネジ/M4×8
	192120	パイプ
	254009	ラッチ
	7017	平ネジ/M4×5
	254003-91	クランク
	254004-92	クランク
	4531	平ネジ/M5×12
	202868	座金
	254000-91	レバー
	254022	カラー
	2133-1	平ネジ/C5×12.5
	254023C9U	テンション(組)
	254023E9U	テンション(組)
	254019	ブラケット
	254021	糸弛メ
	254010A9U	糸調子(組)(強)
	254010B9U	糸調子(組)(中)
	254010C9U	糸調子(組)(弱)
	254020	糸道
	206203	糸道
	306301	引張りバネ
	5447	段付ネジ/C5
	206202	スペーサー
	7019	平ネジ/M4×8
	1817-2A	調子棒
	210319	調子皿
	208450-UA	受皿
	201037	圧縮バネ(強)
	208448	ラチェット
	208447-UA	調子ナット
	201086	圧縮バネ(中)
	201068	圧縮バネ(弱)
	254023B9U	テンション(組)
	254023D9U	テンション(組)

Page 32 — THREAD TENSION MECHANISM

Pegasus W644 / W664 parts on page 32

Ref	Part number	Part name	Qty
1	1	TENSION SHAFT
2	2	TENSION SPRING
3	3	WASHER
4	4	SCREW
5	5	SPRING
6	6	TENSION DISC
7	7	TENSION DISC
8	8	TENSION DISC
9	9	TENSION DISC
10	10	TENSION BASE
11	11	TENSION BASE
12	12	SPRING
13	13	SPRING
14	14	SPRING
15	15	TENSION LEVER
16	16	SCREW
17	17	BRACKET
18	18	SCREW
19	19	WASHER
20	20	NEEDLE BAR
21	21	SCREW
22	22	NEEDLE
23	23	NEEDLE
24	24	BRACKET
25	25	SCREW
26	26	BRACKET
27	27	SCREW
28	28	BRACKET
29	29	BRACKET
30	30	BRACKET
31	31	GUIDE
32	32	SCREW
33	33	SPRING
34	34	SPRING
35	35	SPRING
36	36	SCREW
37	37	SCREW
38	38	BRACKET
39	39	SCREW
40	40	SCREW
41	41	SCREW
42	42	BRACKET
43	43	SCREW
44	44	WASHER
45	45	BRACKET
46	46	SPRING
47	47	SPRING
48	48	SPRING
49	49	BRACKET
50	50	SCREW
51	51	SCREW

Page 33 — 針糸・飾り糸機構

Pegasus W644 / W664 parts on page 33

Ref	Part number	Part name	Qty
	253503	軸	1
	204107	座金	1
	201252	バネ座金	1
	4527	平ネジ/M4×8	1
	205061	止メ輪	1
	240201-92	カラー(組)	1
	240201	カラー	1
	7110	平ネジ/M4×9	1
	240102	座金	1
	210586	オイルシール	1
	253504-92	レバー(組)	1
	253504	レバー本体	1
	4501	平ネジ/M5×14	1
	303067	バネ座金	1
	253505A	糸繰り	1
	7019	平ネジ/M4×8	2
	253544	糸道	1
	7019	平ネジ/M4×8	1
	303448	座金	1
	253545	ホルダー	1
	7010	平ネジ/M3×6	2
	234521	糸道	3
	4535	止ネジ/M3×4	3
	253507	糸道	1
	7009	平ネジ/M3×5	1
	253508A	糸道	1
	7077	皿ネジ/M4×7	1
	253509A	糸受	1
	7009	平ネジ/M3×5	1
	202588	座金	1
	253516	糸調子台	1
	7019	平ネジ/M4×8	1
	253593	小調子皿	1
	234561	糸案内	1
	253517	調子バネ	1
	W09070-2	段付ネジ/W5	1
	253506	糸繰り	1
	253515	糸道	1
	7019	平ネジ/M4×8	1
	253514	糸道	1
	7019	平ネジ/M4×8	2
	253548	糸案内	1
	7019	平ネジ/M4×8	2
	303448	座金	1
	253547	糸道	1
	137108	調子皿	2
	137109	圧縮バネ	1
	5387	段付ネジ/C3	1
	253511	糸道	1
	4554	止ネジ/M3×3	1
	303448	座金	2

Page 34

Pegasus W644 / W664 parts on page 34

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	SPRING
3	3	NEEDLE BAR CONNECTING LINK
4	4	FEED DOG
5	5	SCREW
6	6	FEED DOG
7	7	SPRING
8	8	SCREW
9	9	FEED DOG
10	10	SPRING
11	11	SCREW
12	12	FEED ROCK SHAFT
13	13	FEED ROCK SHAFT BRACKET
14	14	FEED ROCK SHAFT BRACKET
15	15	SPRING
16	16	FEED ROCK SHAFT BRACKET
17	17	SCREW
18	18	FEED ROCK SHAFT BRACKET
19	19	SCREW
20	20	SCREW
21	21	PRESSER BAR LIFTER
22	22	PRESSER BAR
23	23	PRESSER BAR SPRING
24	24	PRESSER BAR
25	25	PRESSER BAR LIFTER
26	26	SCREW
27	27	NEEDLE PLATE
28	28	SCREW
29	29	NEEDLE BAR
30	30	NEEDLE BAR CONNECTING LINK
31	31	NEEDLE BAR CONNECTING LINK
32	32	NEEDLE BAR CONNECTING LINK
33	33	NEEDLE BAR CONNECTING LINK
34	34	NEEDLE BAR CONNECTING LINK
35	35	NEEDLE BAR CONNECTING LINK
36	36	NEEDLE BAR CONNECTING LINK

Page 36

Pegasus W644 / W664 parts on page 36

Ref	Part number	Part name	Qty
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	40	40
	33	33
	38	38
	31	31
	37	37
	34	34
	30	30
	32	32
	3	3
	4	4
	5	5
	6	6
	17	17
	18	18
	16	16
	15	15
	14	14
	39	39
	2	2
	1	1
	11	11
	12	12
	13	13
	6	6
	8	8
	7	7
	2	2
	10	10
	21	21
	20	20
	19	19
	22	22

Page 37 — LUBRICATION MECHANISM (1)

Pegasus W644 / W664 parts on page 37

Ref	Part number	Part name	Qty
	255035-91	パイプ
	255037	継手ネジ
	240135	チューブ
	200136	継手
	202199	クランプ
	200152	継手ネジ
	255003	パイプ
	240136	フェルト
	210766	止ピン
	4514	止ネジ/M5×5
	255021	フェルト
	255005	ラッチ
	7018	平ネジ/M4×6
	240143	チューブ
	240144	チューブ
	255038	継手
	240145	チューブ
	202199	クランプ
	255099	油受ケ
	7018	平ネジ/M4×6
	255097-91	噴油管
	4821	六角ナット
	240134	チューブ
	202199	クランプ
	200136	継手
	255094-91	噴油管
	200136	継手
	205111	継手ネジ
	202199	クランプ
	255100-91	排油管
	255102	パイプ
	7017	平ネジ/M4×5
	206840	給油パイプ(下)
	202199	クランプ
	240245	フェルト
	240244	チューブ
	240143	チューブ
	7018	平ネジ/M4×6
	255039	パイプ
	202028A	給油パイプ

Page 38

Pegasus W644 / W664 parts on page 38

Ref	Part number	Part name	Qty
28	28	PPP
27	27	Spring
26	26	Screw
25	25	Filter
24	24	Gasket
23	23	Housing
22	22	Cover
21	21	Screw
20	20	Screw
19	19	Spring
18	18	Shaft
17	17	Lever
16	16	Screw
15	15	Screw
14	14	Plate
13	13	Gear
12	12	Gear
11	11	Shaft
10	10	Shaft
8	8	Housing
7	7	Bracket
5	5	Screw
4	4	Plug
3	3	Washer
2	2	Seal
1	1	Plug

Page 39 — 給油機構 (2)

Pegasus W644 / W664 parts on page 39

Ref	Part number	Part name	Qty
	255041	オイルパン (組)
	255048	オイルパン
	202287A	ガスケツト
	5138B	平ネジ/H 1 × 12
	4504	平ネジ/M 8 × 20
	255042	Oリング
	255091-91	ポンプ (組)
	255092	ポンプ本体
	255023	ポンプ本体
	255024	軸
	255025	ローター
	255026	ローター
	255027	ローター
	255028	カバー
	7026	平ネジ/M 4 × 25
	7105	平ネジ/M 4 × 40
	255033	ブラケツト
	255019	ウォームホイール
	4514	止ネジ/M 5 × 5
	4531	平ネジ/M 5 × 12
	255093	継手ネジ
	206233	エレメント
	210200	ブラケツト/オイル FILTER
	206431	Oリング
	210201-SD	フィルター蓋
	7021	平ネジ/M 4 × 12
	9A3002	フィルターシール

Page 40

Pegasus W644 / W664 parts on page 40

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	BRACKET
3	3	BRACKET
4	4	PIN
5	5	SCREW
6	6	BRACKET
7	7	BRACKET
8	8	SCREW
9	9	BRACKET
10	10	SCREW
11	11	BRACKET
12	12	PIN
13	13	PIN
14	14	BRACKET
15	15	PIN

Page 41

Pegasus W644 / W664 parts on page 41

Ref	Part number	Part name	Qty
	207065-9U	シリコンタンク(上)組
	207066-UD	シリコンタンク(上)
	207067-UD	蓋
	206781	スプリングピン
	5053	平ネジ/C4×4.8
	207068	フェルト
	255103-91	シリコンタンク(組)
	7082	平ネジ/M4×8
	255107	針冷却器(下)
	7019	平ネジ/M4×8
	240247	フェルト
	210766	止ピン
	240246	チューブ
	202175	給油紐
	206851	栓

Page 42

Pegasus W644 / W664 parts on page 42

Ref	Part number	Part name	Qty
1	1	BOLT
2	2	BOLT
3	3	BOLT
4	4	WASHER
5	5	WASHER
6	6	WASHER
7	7	BOLT
8	8	BRACKET
9	9	BOLT
10	10	BRACKET
11	11	BOLT
12	12	WASHER
13	13	BRACKET
14	14	BOLT
15	15	BOLT
16	16	WASHER
17	17	WASHER
18	18	WASHER
19	19	BOLT
20	20	BOLT

Page 43

Pegasus W644 / W664 parts on page 43

Ref	Part number	Part name	Qty
	206336	半沈用ナット
	259000	据付台
	4512	平ネジ/M8×55
	206337	座金
	205764	防振ゴム
	205765	ライナー
	7093	ピン付ネジ/M5
	9016	クッションゴム(セット)
	206338	クッションゴム
	206329	鎖案内
	7027	平ネジ/M5×8
	205467	スペーサー
	9032	ネジ(セット)
	207073	段付ネジ/
	207074	止メ輪
	200728	座金
	202045	バネ座金
	5020	六角ナット
	259003-UD	ベルトカバー
	4906	木ネジ(平)/4.8

Page 44

Pegasus W644 / W664 parts on page 44

Ref	Part number	Part name	Qty
1	1	BOLT
2	2	WASHER
3	3	NUT
4	4	SCREW
5	5	BRACKET
6	6	SHAFT
7	7	WASHER
8	8	SCREW
9	9	BRACKET
10	10	DISC
11	11	COLLAR
12	12	BOLT
13	13	WASHER
14	14	SHAFT
15	15	SHAFT
16	16	BRACKET
17	17	SCREW
18	18	SCREW
19	19	BRACKET
20	20	ROD
21	21	BOLT
22	22	SCREW
23	23	BRACKET
24	24	SCREW
25	25	SCREW
26	26	BRACKET
27	27	BRACKET
28	28	BRACKET
29	29	COLLAR
30	30	BOLT
31	31	BRACKET
32	32	BRACKET
33	33	SCREW
34	34	SCREW
35	35	SCREW
36	36	WASHER

Page 45 — THREAD STAND

Pegasus W644 / W664 parts on page 45

Ref	Part number	Part name	Qty
	486A9C	糸立(組)(5本立)
	486B9C	糸立(組)(4本立)
	486C9C	糸立(組)(3本立)
	503-CA	スタンド棒(下)
	509	座金
	5476	六角ナット
	505-CA	ブラケット(3本立)
	505ACA	ブラケット(2本立)
	380A	糸立棒
	201252	バネ座金
	4803	六角ナット/M4
	381-CA	受皿
	507	ウレタン
	382-CA	ユ止メ
	7102	六角ネジ/M6×32
	512	座金
	4022	平ネジ/M6×10
	502-CA	スタンド棒(上)
	504-CA	ジョイント
	4021	平ネジ/M5×16
	4805	六角ナット/M5
	383-CA	ブラケット
	384	糸道棒
	4014	平ネジ/M4×25
	4803	六角ナット/M4
	233-CA	ホルダー
	4012	平ネジ/M4×12
	4803	六角ナット/M4
	293A	糸道棒(5本立)
	293B	糸道棒(4本立)
	293C	糸道棒(3本立)
	4012	平ネジ/M4×12
	4803	六角ナット/M4
	527-CA	ブラケット(3本立)
	527ACA	ブラケット(2本立)
	506	糸目穴
	4117	平ネジ/M5
	4805	六角ナット/M5
	386	キャップ

Page 46

Pegasus W644 / W664 parts on page 46

Ref	Part number	Part name	Qty
18	W664 MD装着用 Used for MD device	GREASE
18	#9	2-Needle
20	#10	3-Needle
7	W664 RP装着用 Used for RP device 02-05-33	W664 02-05-33
6	W664 RP装着用 Used for RP device 02-05-33	W664 02-05-33
11	W664 RP装着用 Used for RP device 02-05-33	W664 02-05-33
12	W664 RP装着用 Used for RP device 02-05-33	W664 02-05-33
10	W664 RP装着用 Used for RP device 02-05-33	W664 02-05-33
14	W664 RP装着用 Used for RP device 02-05-33	W664 02-05-33
15	W664 RP装着用 Used for RP device 02-05-33	W664 02-05-33
13	W664 RP装着用 Used for RP device 02-05-33	W664 02-05-33
17	W664 RP装着用 Used for RP device 02-05-33	W664 02-05-33
8	W664 RP装着用 Used for RP device 02-05-33	W664 02-05-33
5	W664 RP装着用 Used for RP device 02-05-33	W664 02-05-33
3	W664 RP装着用 Used for RP device 02-05-33	W664 02-05-33
2	W664 RP装着用 Used for RP device 02-05-33	W664 02-05-33
4	W664 RP装着用 Used for RP device 02-05-33	W664 02-05-33
1	W664 RP装着用 Used for RP device 02-05-33	W664 02-05-33

Page 47 — 付属品

Pegasus W644 / W664 parts on page 47

Ref	Part number	Part name	Qty
1	453	油缶/1000CC
2	485	油差シ
3	484	ジヨウゴ
4	178	シリコンオイル/50CC
5	131	ピンセット
6	285	スパナ/8MM
7	282	スパナ/5MM
8	399	キーレンチ/3MM
9	127	ドライバー(大)
10	528	ドライバー(極小)
11	474	キーレンチドライバー
12	529	キーレンチドライバー
13	125	鎖
14	908	ナイロンカバー(中)
15	482	アクセサリーバッグ
16	671B	針
17	478	ペダル
18	138	グリス
19	204161	下メス
20	672B	針

Page 48

Pegasus W644 / W664 parts on page 48

Ref	Part number	Part name	Qty
1	1	BRACKET
2	2	COVER
3	3	BRACKET
4	4	SCREW
5	5	BRACKET
6	6	SCREW
7	7	BOLT
8	8	BRACKET
9	9	SCREW
10	10	COVER
11	11	BRACKET
12	12	SCREW
13	13	BRACKET
14	14	SCREW
15	15	WASHER
16	16	BRACKET
17	17	SCREW
18	18	BRACKET
19	19	BRACKET
20	20	BRACKET
21	21	BRACKET
22	22	SCREW
23	23	BRACKET
24	24	BRACKET
25	25	SCREW
26	26	SCREW
27	27	WASHER
28	28	BASE
29	29	BRACKET
30	30	SCREW
31	31	BRACKET
32	32	SCREW
33	33	ROD
34	34	PIN
35	35	BRACKET
36	36	SCREW
37	37	SPRING
38	38	BRACKET
39	39	BRACKET
40	40	SCREW
41	41	SPRING
42	42	BRACKET
43	43	BRACKET
44	44	BRACKET
45	45	BRACKET
46	46	BRACKET
47	47	BRACKET
48	48	BRACKET
49	49	BRACKET

Page 49 — W664-02 COVER W644-02 カバー機構

Pegasus W644 / W664 parts on page 49

Ref	Part number	Part name	Qty
	250184-SD	前 カバー (組)	1
	250185	前カバー本体	1
	250187-91	補助板/前カバー	1
	7043	皿ネジ/M4×8	2
	250179	ヒンジ	1
	250013	ピン付ネジ/M4	1
	201191	皿バネ	2
	240198	平行ピン	1
	4554	止ネジ/M3×3	2
	250167A	差シ板	1
	250186-SD	前カバー(小)	1
	7027	平ネジ/M5×8	2
	206439	補助板/前カバー	1
	7079	平ネジ/M5×6	2
	204585	座金	2
	250193	衣除ケ	1
	7017	平ネジ/M4×5	2
	250196	カバー	1
	7018	平ネジ/M4×6	2
	250190	ブラケット	1
	206460	座金	1
	7027	平ネジ/M5×8	2
	------	バインダー	1
	250189	締付金具	1
	5113	平ネジ/C5×5.5	1
	7027	平ネジ/M5×8	1
	240042	座金	1
	257A9C	テープガイド(組)	1
	247-CA	テープ台	1
	270	座金	1
	253	平行ピン	1
	250	取付棒(下)	1
	1448	止ネジ/C9×5.2	1
	251-CA	ブラケット	1
	4913	木ネジ(皿)/5.8	3
	252	段付ネジ/M5	2
	204585	座金	2
	225	バネ座金	2
	226	六角ナット/M5	1
	253	平行ピン	1
	254	ホルダー	1
	5161	平ネジ/C5×8	4
	255	取付棒/テープ案内	1
	230	止ネジ/M4	1
	4803	六角ナット/M4	1
	256-CA	ホルダー	1
	230	止ネジ/M4	1
	4803	六角ナット/M4	1

Page 50 — W664-01E

Pegasus W644 / W664 parts on page 50

Ref	Part number	Part name	Qty
	W664-03F	カバーリング用 中厚生地用: ツプシ縫い
	W644-03F	カバーリング用 中厚生地用: ツプシ縫い
	W664-03G	カバーリング用 薄生地用: タオシ縫い
	W644-03G	カバーリング用 薄生地用: タオシ縫い
11	W664-03F	W664-03F
11	W644-03F	W644-03F
14	W664-03G	W664-03G
14	W644-03G	W644-03G
	13	13
	12	12
	12	12
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	15	15
	17	17
	18	18
	19	19

Page 51 — カバー機構

Pegasus W644 / W664 parts on page 51

Ref	Part number	Part name	Qty
	250177BSD	前カバー(組)
	250178A	前カバー本体
	250182B	補助板/前カバー
	7043	皿ネジ/M4×8
	250179	ヒンジ
	250013	ピン付ネジ/M4
	201191	皿バネ
	240198	平行ピン
	4554	止ネジ/M3×3
	257569	布案内(左)
	257570	布案内(右)
	7009	平ネジ/M3×5
	257575	布案内(左)
	257576	布案内(右)
	250236-91	ブラケット(組)
	7028	平ネジ/M5×10
	204585	座金
	7034	平ネジ/M5×10
	204585	座金
	250263	ブラケット
	7009	平ネジ/M3×5
	258010	布案内(右)
	258011	布案内(左)
	7028	平ネジ/M5×10
	204585	座金
	257718	案内
	7120	平ネジ/M2×3

Page 52

Pegasus W644 / W664 parts on page 52

Ref	Part number	Part name	Qty
16	W664-05-33B	W644-33B
17	W664-05-33B	W644-33B
11	W664-05-33B	W644-33B
10	W664-05-33B	W644-33B
8	W664-05-33B	W644-33B
13	W664-05-33B	W644-33B
12	W664-05-33B	W644-33B
5	W664-05-33A	W644-05-33A
15	W664-05-33A	W644-05-33A
7	W664-05-33A	W644-05-33A
8	W664-05-33A	W644-05-33A
13	W664-05-33A	W644-05-33A
12	W664-05-33A	W644-05-33A
11	W664-05-33A	W644-05-33A
10	W664-05-33A	W644-05-33A
9	W664-05-33A	W644-05-33A
14	W664-05-33A	W644-05-33A
4	W664-05-33A	W644-05-33A
3	W664-05-33A,B	W664-05-33A,B
2	W664-05-33A,B	W664-05-33A,B
1	W664-05-33A,B	W664-05-33A,B

Page 53 — W664-05-33 W644-05-33 ベッド、カバー機構

Pegasus W644 / W664 parts on page 53

Ref	Part number	Part name	Qty
	250204-SD	アームベッド
	250205-SD	アームベッド
	256015	ブッシュ
	250168A	ブラケット
	250177CSD	前カバー(組)
	250178B	前カバー本体
	250182C	補助板/前カバー
	7043	皿ネジ/M4×8
	250179	ヒンジ
	250013	ピン付ネジ/M4
	201191	皿バネ
	240198	平行ピン
	4554	止ネジ/M3×3
	250167A	差シ板
	7074	平ネジ/M5×5
	250177HSD	前カバー(組)
	250178G	前カバー本体
	250182G	補助板/前カバー

Page 54 — FT240 FT240A 右メス装置 FT241 FT242A RIGHT KNIFE FABRIC TRIMMER

Pegasus W644 / W664 parts on page 54

Ref	Part number	Part name	Qty
	1	RIGHT KNIFE FABRIC TRIMMER
	2	RIGHT KNIFE FABRIC TRIMMER
	3	RIGHT KNIFE FABRIC TRIMMER
	4	RIGHT KNIFE FABRIC TRIMMER
	5	RIGHT KNIFE FABRIC TRIMMER
	6	RIGHT KNIFE FABRIC TRIMMER
	7	RIGHT KNIFE FABRIC TRIMMER
	8	RIGHT KNIFE FABRIC TRIMMER
	9	RIGHT KNIFE FABRIC TRIMMER
	10	RIGHT KNIFE FABRIC TRIMMER
	11	RIGHT KNIFE FABRIC TRIMMER
	12	RIGHT KNIFE FABRIC TRIMMER
	13	RIGHT KNIFE FABRIC TRIMMER
	14	RIGHT KNIFE FABRIC TRIMMER
	15	RIGHT KNIFE FABRIC TRIMMER
	16	RIGHT KNIFE FABRIC TRIMMER
	17	RIGHT KNIFE FABRIC TRIMMER
	18	RIGHT KNIFE FABRIC TRIMMER
	19	RIGHT KNIFE FABRIC TRIMMER
	20	RIGHT KNIFE FABRIC TRIMMER
	21	RIGHT KNIFE FABRIC TRIMMER
	22	RIGHT KNIFE FABRIC TRIMMER
	23	RIGHT KNIFE FABRIC TRIMMER
	24	RIGHT KNIFE FABRIC TRIMMER
	25	RIGHT KNIFE FABRIC TRIMMER
	26	RIGHT KNIFE FABRIC TRIMMER
	27	RIGHT KNIFE FABRIC TRIMMER
	28	RIGHT KNIFE FABRIC TRIMMER
	29	RIGHT KNIFE FABRIC TRIMMER
	30	RIGHT KNIFE FABRIC TRIMMER
	31	RIGHT KNIFE FABRIC TRIMMER
	32	RIGHT KNIFE FABRIC TRIMMER
	33	RIGHT KNIFE FABRIC TRIMMER
	34	RIGHT KNIFE FABRIC TRIMMER
	35	RIGHT KNIFE FABRIC TRIMMER
	36	RIGHT KNIFE FABRIC TRIMMER
	37	RIGHT KNIFE FABRIC TRIMMER
	38	RIGHT KNIFE FABRIC TRIMMER
	39	RIGHT KNIFE FABRIC TRIMMER

Page 55

Pegasus W644 / W664 parts on page 55

Ref	Part number	Part name	Qty
	255521	軸
	202177	給油紐
	207358	フェルト
	255522	クランク
	207925	フェルト
	202176	給油紐
	4522	止ネジ
	255523	平行ピン
	202175	給油紐
	207925	フェルト
	306011	止メ輪
	255524	リンク
	255525	平行ピン
	4553	止ネジ
	255526	クランク
	4514	止ネジ
	240008	半月キー
	255527	案内軸(右)
	240251	Oリング
	4539	止ネジ
	255528	案内軸(左)
	240251	Oリング
	4539	止ネジ
	230030	座金
	255548	圧縮バネ
	255546	丸ナット
	255519-9S	ブラケット
	4500	平ネジ
	4502	平ネジ
	7081	平ネジ
	255531	Oリング
	7020	平ネジ
	255543-91	布案内(組)
	4537	止ネジ
	255536-91	吸込管(組)
	7017	平ネジ
	255542	ブラケット
	7019	平ネジ
	601110A	継手

Page 57

Pegasus W644 / W664 parts on page 57

Ref	Part number	Part name	Qty
	255529	軸
	255534-91	下メス台(組)
	204161	下メス
	255533-91	下メス押工(組)
	7082	平ネジ/M4×8
	257573	上メス
	7062	平ネジ/M3×6
	255545-91	上メス台(組)
	7028	平ネジ/M5×10
	257573A	上メス
	255586	軸
	307023	ブレード
	7168	平ネジ/M3.5×6.5
	255571	切屑除ケ
	7012	平ネジ/M3.5×6
	306473-JA	切屑受
	4904	木ネジ(皿)/3.5
	306474A	ブラケット/切屑受
	4905	木ネジ(平)/4.5
	9050	切屑受(セット)
	205468-JA	切屑受(A)
	205469-JA	切屑受(B)
	7012	平ネジ/M4×12
	200098	座金
	255587	切屑受
	7143	平ネジ/M4×5.5
	255588	ダスタシュー
	255589	ラッチ
	4910	木ネジ(平)/3.5
	307018	ゴムガイド
	307019	ゴムガイド
	5465	六角ネジ/C3×2.5

Page 58

Pegasus W644 / W664 parts on page 58

Ref	Part number	Part name	Qty
35	256066A9U	MD装置(組)(56頁~59頁) METERING DEVICE ASSEMBLY (P.56~P.59)
1	1	SHAFT
2	2	COLLAR
3	3	SPRING
4	4	SPRING
5	5	SPRING
6	6	SPRING
7	7	SPRING
8	8	SCREW
9	9	SCREW
10	10	SCREW
11	11	COLLAR
12	12	COLLAR
13	13	COLLAR
14	14	COLLAR
15	15	SHAFT
16	16	SCREW
17	17	SCREW
18	18	SCREW
19	19	COLLAR
20	20	COLLAR
21	21	COLLAR
22	22	COLLAR
23	23	COLLAR
24	24	COLLAR
25	25	COLLAR
26	26	COLLAR
27	27	COLLAR
28	28	COLLAR
29	29	COLLAR
30	30	COLLAR
31	31	COLLAR
32	32	COLLAR
33	33	COLLAR
34	34	SCREW
36	36	COLLAR
37	37	COLLAR
38	38	COLLAR

Page 59 — W664-05 MD装置(1) MD231 W664-05 MD DEVICE (1)

Pegasus W644 / W664 parts on page 59

Ref	Part number	Part name	Qty
1	256000	軸
2	256043-91	エキセン (組)
3	256059-91	ロッド (組)
4	256006-92	ロッド (組)
5	256007	ロッド球
6	7023	平ネジ/M4×16
7	4514	止ネジ/M5×5
8	256008	段付ピン
9	256010	クランク
10	256009	指針
11	306238	ブッシュ
12	306239	ニードルベアリング
13	204023	座金
14	256048	蝶ナット
15	256041	段付ネジ/M3
16	256042	止メ板
17	7010	平ネジ/M3×6
18	7003	皿ネジ/M4×10
19	256046	スリーブ
20	4547	止ネジ/M6×5
21	256012	クラッチ
22	240114B	圧縮バネ
23	306243	案内板(組)
24	306500	平行ピン
25	256011	止メ板
26	7083	皿ネジ/M4×10
27	306568	平行ピン
28	5117	平ネジ/C5×8.5
29	201185	座金
30	4514	止ネジ/M5×5
31	250207-9U	MDカバー(組)
32	250206-UB	MDカバー
33	250068-UB	カバー
34	7020	平ネジ/M4×10
35	256061A91	エキセンロッド(組)
36	256062-91	クランク(組)
37	250214A9U	カバー(組)
38	256049-91Y	クラッチ(組)

Page 60

Pegasus W644 / W664 parts on page 60

Ref	Part number	Part name	Qty
	256066A9U	MD装置(組)(56頁~59頁) METERING DEVICE ASSEMBLY (P.56~P.59)
	49	49
	5	5
	10	10
	13	13
	22	22
	28	28
	47	47
	48	48
	3	3
	4	4
	1	1
	2	2
	9	9
	7	7
	6	6
	5	5
	8	8
	14	14
	13	13
	15	15
	50	50
	23	23
	25	25
	26	26
	27	27
	28	28
	30	30
	24	24
	29	29
	47	47
	31	31
	32	32
	33	33
	34	34
	37	37
	35	35
	36	36
	38	38
	43	43
	44	44
	45	45
	46	46
	42	42
	40	40
	41	41
	42	42
	11	11
	12	12
	10	10
	21	21
	22	22
	39	39
	19	19
	20	20
	18	18
	17	17
	16	16

Page 61

Pegasus W644 / W664 parts on page 61

Ref	Part number	Part name	Qty
1	256030	レース 案内	1
2	256031	段付ネジ/M4	2
3	7019	平ネジ/M4×8	2
4	204585	座金	2
5	256027	レースガイド	1
6	256026	案内	1
7	7019	平ネジ/M4×8	2
8	306057	位置決メ金具	2
9	5141	平ネジ/C1×5	2
10	256016-9S	ブラケット	1
11	256017-SD	ブラケット	1
12	306364	ブッシュ	2
13	256018-SD	ブラケット	1
14	4515	ボルト/M6×14	2
15	4515	ボルト/M6×14	2
16	306378	調節ネジ/C14	1
17	210328A	調節ナット	1
18	306376	圧縮バネ	1
19	306377	軸	1
20	200555	止メ輪	1
21	256019-91	ローラー(組)	1
22	4535	止メネジ/M3×4	4
23	256014	軸	1
24	7074	平ネジ/M5×5	1
25	240102	座金	1
26	202577	止メ輪	1
27	7074	平ネジ/M5×5	1
28	256037	ブラケット	1
29	256038	ストッパー	1
30	7020	平ネジ/M4×10	1
31	256034-91	ブラケット(組)	1
32	4528	平ネジ/M4×12	1
33	210930	皿バネ	1
34	4803	六角ナット/M4	1
35	256039A	レース案内	1
36	4554	止メネジ/M3×3	1
37	256039	レース案内	1
38	4554	止メネジ/M3×3	1
39	256023	軸	1
40	256024	レバー	1
41	7010	平ネジ/M3×6	2
42	202433	座金	2
43	256047	ブラケット	2
44	4514	止メネジ/M5×5	4
45	256022	ローラー	1
46	256025	軸	1
47	7019	平ネジ/M4×8	1
48	256065-91	レース案内(組)	1
49	256064-9S	ゴム送り台(組)	1
50	256063-91	軸(組)	1

Page 62

Pegasus W644 / W664 parts on page 62

Ref	Part number	Part name	Qty
54	54	5
5	5	37
37	37	55
51	51	52
52	52	49
49	49	50
50	50	48
48	48	45
45	45	46
46	46	48
12	12	10
10	10	9
9	9	8
8	8	11
11	11	5
5	5	43
43	43	44
44	44	47
47	47	41
41	41	42
42	42	40
40	40	13
13	13	14
14	14	15
15	15	7
7	7	16
16	16	17
17	17	2
2	2	4
4	4	3
3	3	18
18	18	19
19	19	30
30	30	38
38	38	20
20	20	26
26	26	21
21	21	22
22	22	23
23	23	24
24	24	25
25	25	53
53	53	27
27	27	28
28	28	29
29	29	33
33	33	34
34	34	35
35	35	37
37	37	36
36	36	31
31	31	32
32	32	35

Page 63

Pegasus W644 / W664 parts on page 63

Ref	Part number	Part name	Qty
	350196-9S	M D装置(組)
	256016-9S	ブラケット(組)
	256017-SD	ブラケット
	306364	ブッシュ
	4515	ボルト/M6×14
	256018-SD	ブラケット
	4515	ボルト/M6×14
	256027	レースガイド
	256026	案内
	7019	平ネジ/M4×8
	306057	位置決メ金具
	5141	平ネジ/C1×5
	306378	調節ネジ/C14
	210328A	調節ナット
	306376	圧縮バネ
	306377	軸
	200555	止メ輪
	256019-91	ローラー(組)
	4535	平ネジ/M3×4
	256037	ブラケット
	256038	ストッパー
	7020	平ネジ/M4×10
	256034-91	ブラケット(組)
	4528	平ネジ/M4×12
	210930	皿バネ
	4803	六角ナット
	256039	レース案内
	256039A	レース案内
	4554	平ネジ/M3×3
	256023	軸
	256024	レバー
	7010	平ネジ/M3×6
	202433	座金
	256047	ブラケット
	4514	止ネジ/M5×5
	256022	ローラー
	256025	軸
	350195	軸
	7074	平ネジ/M5×5
	4514	止ネジ/M5×5
	240224	カップリング
	4543	止ネジ/M4×4
	350194	ブラケット
	4528	平ネジ/M4×12
	805001-91	ステッピングモーター組
	4528	平ネジ/M4×12
	748003	コードクリップ
	7019	平ネジ/M4×8
	256030	レース案内
	256031	段付ネジ/M4
	7019	平ネジ/M4×8
	204585	座金
	7019	平ネジ/M4×8
	256064-9S	ゴム送り台(組)
	256065-91	レース案内(組)

Page 64

Pegasus W644 / W664 parts on page 64

Ref	Part number	Part name	Qty
37	37	BRACKET
38	38	SCREW
39	39	BRACKET
19	19	COVER
20	20	COVER
16	16	BRACKET
12	12	CIRCUIT BOARD
2	2	COVER
17	17	SWITCH
18	18	SWITCH
15	15	BRACKET
36	36	SCREW
35	35	SCREW
34	34	SCREW
33	33	COVER
13	13	SCREW
14	14	WASHER
5	5	SCREW
4	4	TERMINAL
3	3	TERMINAL
6	6	WASHER
29	29	TERMINAL
24	24	CONNECTOR
32	32	BRACKET
31	31	BRACKET
30	30	BRACKET
7	7	TERMINAL
10	10	TERMINAL
11	11	TERMINAL
8	8	CIRCUIT BOARD
21	21	BRACKET
22	22	SCREW
23	23	WASHER
4	4	TERMINAL
28	28	BRACKET
27	27	COVER
25	25	CONNECTOR
26	26	SCREW
1	1	COVER

Page 65

Pegasus W644 / W664 parts on page 65

Ref	Part number	Part name	Qty
	760186-9D	操作ボックス
	760188-DD	シャーシ
	745095	I/O基板
	302723	スペーサー
	4204	平ネジ/M3×6
	4800	六角ナット/M3
	745094	CPU基板
	861004	ROM
	302721	スペーサー
	302724	座金
	4204	平ネジ/M3×6
	760190	前パネル
	202875	座金
	4204	平ネジ/M3×6
	704007	ロータリースイッチ
	745096	パネル基板
	302722	スペーサー
	4800	六角ナット/M3
	750020	ツマミ
	750020A	ツマミ
	760191	コネクタパネル
	202875	座金
	4204	平ネジ/M3×6
	742334	ハーネス(制御)
	4104	平ネジ/M3×10
	4800	六角ナット/M3
	302719	銘板
	742332	ハーネス(スイッチ)
	742333	ハーネス(電源)
	760189-DD	カバー
	202875	座金
	4204	平ネジ/M3×6
	302707-9H	ブラケット
	201185	座金
	201252	バネ座金
	4109	平ネジ/M4×10
	302708-HD	フランジ
	4908	木ネジ(皿)/4.5
	7027	平ネジ/M5×8

Page 66

Pegasus W644 / W664 parts on page 66

Ref	Part number	Part name	Qty
	1	CHASSIS
	2	BRACKET
	3	BRACKET
	4	BRACKET
	5	BRACKET
	6	SCREW
	7	BRACKET
	8	SCREW
	9	SCREW
	10	SCREW
	11	WASHER
	12	BRACKET
	13	SCREW
	14	BRACKET
	15	SCREW
	16	BRACKET
	17	SCREW
	18	SCREW
	19	SCREW
	20	SCREW
	21	SCREW
	22	WASHER
	23	BRACKET
	24	BRACKET
	25	BRACKET
	26	BRACKET
	27	BRACKET
	28	CONNECTOR
	29	BRACKET
	30	BRACKET
	31	CONNECTOR
	32	BRACKET
	33	CONNECTOR
	34	CONNECTOR
	35	BRACKET
	36	COVER
	37	BASE PLATE
	38	SCREW
	39	SCREW
	40	CLIP
	41	ROD
	42	CABLE TIE
	43	SLEEVE

Page 67

Pegasus W644 / W664 parts on page 67

Ref	Part number	Part name	Qty
	760187-9J	電源ボックス
	760192-JD	シャーシ
	791037	トランス
	201185	座金
	201252	バネ座金
	4109	平ネジ/M4×10
	4803	六角ナット/M4
	745099	入力基板
	302723	スペーサー
	4204	平ネジ/M3×6
	4800	六角ナット/M3
	745097	電源基板
	4118	タップピンネーシ/M4×7
	302723A	スペーサー
	4204	平ネジ/M3×6
	4800	六角ナット/M3
	745098	ドライバー基板
	4118	タップピンネーシ/M4×7
	302723B	スペーサー
	4204	平ネジ/M3×6
	202875	座金
	204586	バネ座金
	4800	六角ナット/M3
	701014	スイッチ
	4104	平ネジ/M3×10
	772001	ヒューズホルダー
	771004	ヒューズ(3A)
	742337	ハーネス
	4800	六角ナット/M3
	4104	平ネジ/M3×10
	742335	ハーネス
	742336	ハーネス
	742338	ハーネス
	742339	ハーネス
	748033	ハーネス固定土台
	302720	表示板
	762003-JD	ブラケット
	4204	平ネジ/M3×6
	4905	木ネジ(平)/4.5
	748007	ステーブル
	748002	束線バンド
	748004	ビーズバンド
	771004	ヒューズ(3A)

Page 68

Pegasus W644 / W664 parts on page 68

Ref	Part number	Part name	Qty
1	MD001	MD001
2	MD002	MD002
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	MD001	MD001
9	9	9
10	10	10
11	11	11
12	12	12
13	13	モメンタリー式 MOMENTARY SWITCH
14	14	オルタネイト式 ALTERNATE SWITCH オプション・OPTION
15	15	15
16	16	16
17	17	17
18	18	18
19	19	19
20	20	20
21	21	100V
22	22	200V
23	23	220V
24	24	240V
25	25	200V-220V
26	26	380V-400V
27	27	27

Page 69

Pegasus W644 / W664 parts on page 69

Ref	Part number	Part name	Qty
	742327-91	中継コードセット
	742328-91	中継コードセット
	742320	中継コード(制御)
	742321-91	中継コード
	742322-91	中継コード
	742323-91	中継コード
	742324-91	中継コード
	716020-91	回転検出器(組)
	716015-91	回転検出器
	7019	平ネジ M4×8
	748005	ナイロンクリップ
	7019	平ネジ M4×8
	708004	ヒザスイッチ
	708013	ヒザスイッチ
	303010	ブラケット(組)
	197	ブラケット
	4300	六角ネジ/M5×50
	4805	六角ナット/M5
	204585	座金
	4910	木ネジ(平)/3.5
	742257A91	電源コード
	742257-91	電源コード
	742257B91	電源コード
	742257C91	電源コード
	750006A91	電源中継ボックス(組)
	750006B91	電源中継ボックス(組)
	350118B91	プーリー

Page 70

Pegasus W644 / W664 parts on page 70

Ref	Part number	Part name	Qty
	W664-08A	W644-08A
	W664-08B	W644-08B
	W664-08B	W644-08B
	W664-08A	W644-08A
	1	Put in accessory
	2	附属品に挿入
	3	Put in accessory
	4	附属品に挿入
	5	For heavy weight fabric
	6	For light weight fabric
	7	薄物用
	8	標準(STANDARD)
	9	For heavy weight fabric
	10	Put in accessory
	11	For light weight fabric
	12	薄物用
	13	標準(STANDARD)
	14	Put in accessory
	15	Put in accessory
	16	Put in accessory
	17	Put in accessory
	18	Put in accessory
	19	Put in accessory
	20	Put in accessory
	21	Put in accessory
	22	Put in accessory
	23	Put in accessory
	24	Put in accessory
	25	Put in accessory
	26	Put in accessory

Page 71 — W664-08 W644-08 カバー機構

Pegasus W644 / W664 parts on page 71

Ref	Part number	Part name	Qty
	250177ASD	FRONT COVER ASSEMBLY	1
	250178	FRONT COVER	1
	250182A	AUX. PLATE/FRONT COVER	1
	7043	SCREW	3
	250179	HINGE	1
	250013	SCREW	1
	201191	SPRING	2
	240198	PIN	1
	4554	SCREW	2
	250167A	SLIDE PLATE	1
	257571	HEMMING GUIDE	1
	257572	HEMMING GUIDE	1
	7120	SCREW	1
	258013-91	FABRIC GUIDE	1
	7020	SCREW	2
	303448	WASHER	2
	257577	HEMMING GUIDE (LEFT)	1
	257579	SPACER	1
	7071	SCREW	1
	257578	HEMMING GUIDE (RIGHT)	1
	257761	FABRIC GUIDE	1
	257761A	FABRIC GUIDE	1
	7031	SCREW	2
	250236-91	BRACKET COMPLETE	1
	7028	SCREW	2
	204585	WASHER	2

Page 72

Pegasus W644 / W664 parts on page 72

Ref	Part number	Part name	Qty
21	21	SCREW
20	20	WASHER
19	19	BRACKET
24	24	SCREW
22	22	BRACKET
25	25	SCREW
23	23	BRACKET
13	13	SCREW
12	12	WASHER
11	11	BRACKET
18	18	SCREW
17	17	BRACKET
16	16	SCREW
15	15	WASHER
14	14	BRACKET
10	10	COVER
32	32	SCREW
31	31	BRACKET
30	30	BRACKET
1	1	BRACKET
9	9	SCREW
8	8	BRACKET
5	5	WASHER
4	4	BOLT
3	3	BRACKET
7	7	SCREW
6	6	PIN
2	2	BRACKET
29	29	BRACKET
26	26	広巾 (Wide)
28	28	SCREW
27	27	狭巾 (Narrow)
33	33	BRACKET
34	34	BRACKET
35	35	BRACKET

Page 74

Pegasus W644 / W664 parts on page 74

Ref	Part number	Part name	Qty
10	10	COVER
13	13	BRACKET
14	14	WASHER
15	15	SCREW
22	22	25mm
23	23	30mm
24	24	35mm
25	25	40mm
26	26	40mm
27	27	30mm
28	28	35mm
28	28	25mm
29	29	40mm
30	30	BRACKET
31	31	SCREW
32	32	WASHER
33	33	NUT
34	34	BRACKET
35	35	SCREW
37	37	SCREW
38	38	BRACKET
39	39	BRACKET
40	40	TUBE
41	41	SCREW
42	42	WASHER
43	43	WASHER
1	1	BASE
2	2	BRACKET
3	3	BRACKET
4	4	SCREW
5	5	WASHER
6	6	ROD
7	7	SCREW
8	8	BRACKET
9	9	SCREW
11	11	PLATE
12	12	SCREW
16	16	SHAFT
17	17	ROD
18	18	WASHER
19	19	NUT
20	20	WASHER
21	21	SCREW

Page 75 — W664-32 W644-32 カバー機構

Pegasus W644 / W664 parts on page 75

Ref	Part number	Part name	Qty
	250177FSD	前カバー(組)	1
	250178E	前カバー本体	1
	250179	ヒンジ	1
	250013	ピン付ネジ/M4	1
	201191	皿バネ	2
	240198	平行ピン	1
	4554	止ネジ/M3×3	2
	250182E	補助板/前カバー	1
	7043	皿ネジ/M4×8	2
	250167A	差シ板	1
	250252	クロスプレート	2
	7077	皿ネジ/M4×7	1
	258072	ブラケット	2
	303448	座金	1
	7019	平ネジ/M4×8	2
	306941	軸	3
	306940	ローラー	1
	3144	六角ナット/C8	1
	208286	座金	2
	167066	座金	3
	1206	平ネジ/C4×5.3	1
	258069-91	バインダー-(組)25MM	1
	258069A91	バインダー-(組)30MM	1
	258069B91	バインダー-(組)35MM	1
	258069C91	バインダー-(組)40MM	1
	258070-91	バインダー-(組)25MM	1
	258070A91	バインダー-(組)30MM	1
	258070B91	バインダー-(組)35MM	1
	258070C91	バインダー-(組)40MM	1
	258071	ブラケット	1
	137906	座金	1
	201252	バネ座金	1
	5328-HC	平ネジ/C4×6.3	1
	258068	ブラケット	2
	7077	皿ネジ/M4×7	1
	250168C	針板ブラケット	1
	7143	平ネジ/M4×5.5	1
	250169ASD	横カバー	1
	258047	ブラケット	2
	258046	案内棒	1
	7019	平ネジ/M4×8	2
	4543	止ネジ/M4×4	2
	240104	座金	2

Page 76

Pegasus W644 / W664 parts on page 76

Ref	Part number	Part name	Qty
	1	CYLINDER ASSY.
	2	BRACKET
	3	TUBE
	4	BOLT
	5	SCREW
	6	BRACKET
	7	BOLT
	8	BRACKET
	9	BOLT
	10	NUT
	11	WASHER
	12	BOLT
	13	BRACKET
	14	GAUGE
	15	FILTER REGULATOR
	16	CLAMP
	17	BRASS JOINT
	18	BRACKET
	19	SCREW
	20	BRACKET
	21	BRACKET
	22	JOINT
	23	TUBE
	24	JOINT
	25	BRACKET
	27	COVER
	28	BRACKET
	29	SCREW
	30	WASHER
	31	SPRING
	32	SPRING
	33	SPRING
	34	SPRING
	35	JOINT
	36	BOLT
	37	WASHER
	38	NUT

Page 77

Pegasus W644 / W664 parts on page 77

Ref	Part number	Part name	Qty
	350292-91	エア シリンダー (組)
	513075	エア シリンダー
	527005	スピード コントローラー
	350272	ブラケット
	7029	平ネジ / M 5 × 12
	350273	スペーサー
	350274	軸
	240344	カラー
	7017	平ネジ / M 4 × 5
	4803	六角ナット / M 4
	350275	ブラケット
	7018	平ネジ / M 4 × 6
	522007	レギュレーター (組)
	522008	フィルターレギュレーター
	601049	ホースジョイント
	608002	ワイヤーバンド
	601053	継手
	300372	ブラケット
	4910	木ネジ (平) / 3.5
	350293-91	ヒザスイッチ (組)
	531001	エアバルブ
	601116	継手
	600016	チューブ
	601107	継手
	600077	チューブ
	300216	ブラケット
	300220	バルブアクチュエーター組
	197	ブラケット
	4910	木ネジ (平) / 3.5
	204585	座金
	5183	平ネジ / C 5 × 17
	5118	平ネジ / C 5 × 12
	3044	六角ナット / C 5
	137142	座金
	601102	継手
	4304	六角ネジ / M 6 × 16
	210061	座金
	4806	六角ナット / M 6

Page 78

Pegasus W644 / W664 parts on page 78

Ref	Part number	Part name	Qty
	1	BRACKET
	2	BRACKET
	3	CYLINDER
	4	BRACKET
	5	SCREW
	7	ROD
	8	BRACKET
	9	NUT
	10	NUT
	11	WASHER
	12	SCREW
	13	REGULATOR
	14	GAUGE
	15	NIPPLE
	16	CLAMP
	17	PLUG
	18	BRACKET
	19	SCREW
	20	BRACKET
	21	PEDAL
	22	BRACKET
	23	NUT
	24	BRACKET
	25	BRACKET
	26	SPRING
	27	NIPPLE
	28	NIPPLE
	29	NIPPLE
	30	NIPPLE
	31	BRACKET
	32	SPRING
	33	BRACKET
	34	SCREW
	35	BRACKET
	36	BRACKET
	37	ROD
	38	BRACKET
	39	BRACKET
	40	SCREW
	41	COUPLING
	42	SCREW
	43	WASHER
	44	NUT

Page 79 — W664-30-32 W644-30-32 FABRIC GUIDE SWITCHING DEVICE

Pegasus W644 / W664 parts on page 79

Ref	Part number	Part name	Qty
	350292-91	エア シリンダー(組)
	513075	エア シリンダー
	527005	スピード コントローラー
	350272	ブラケット
	7029	平ネジ/M5×12
	350273	スペーサー
	350274	軸
	240344	カラー
	7017	平ネジ/M4×5
	4805	六角ナット
	350275	ブラケット
	7018	平ネジ/M4×6
	522007	レギュレーター(組)
	522008	レギュレーター
	601049	ホース ジョイント
	608002	ワイヤー バンド
	601053	継手
	300372	ブラケット
	4910	木ネジ(平)/3.5
	350294-91	ピットマンスイッチ(組)
	480	ペダル
	302470	ブラケット
	303991	ボール ジョイント
	306733A	ピットマン ロッド
	306731	ブラケット
	531001	エアバルブ
	601107	継手
	600080	チューブ
	601110A	継手
	600015	チューブ
	4320	六角ネジ/M6×10
	240272	圧縮バネ
	300468	アクチュエーター
	4320	六角ネジ/M6×10
	300469	カラー
	4320	六角ネジ/M6×10
	306733	ピットマン ロッド
	303991	ボール ジョイント
	302469	ブラケット
	4910	木ネジ(平)/3.5
	601102	継手
	4304	六角ネジ/M6×16
	210061	座金
	4806	六角ナット/M6

Page 80

Pegasus W644 / W664 parts on page 80

Ref	Part number	Part name	Qty
	W664-30-34	W664-30-34
	W664-35	SPECIAL ORDER ITEM
	W644-35	OPTION

Page 82

Pegasus W644 / W664 parts on page 82

Ref	Part number	Part name	Qty
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
16	16	16
17	17	17
18	18	18
19	19	19
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30
31	31	31
32	32	32
33	33	33
34	34	34
35	35	35
36	36	36
37	37	37
38	38	38
39	39	39

Page 83

Pegasus W644 / W664 parts on page 83

Ref	Part number	Part name	Qty
	259026A91	布張りローラー装置(組)
	259021A91	前ローラー装置(組)
	259022A91	下ローラー装置(組)
	259023-91	後ローラー装置(組)
	259004	ブラケット
	4906	木ネジ(平)/4.8
	259015	クランプレバー
	259005	軸
	259006	継手
	4302	六角ネジ/M5×10
	4511	平ネジ/M10×25
	259015A	クランプレバー
	259012	軸
	259013	ローラー
	259020	カラー
	4543	止ネジ/M4×4
	259028	カラー
	4554	止ネジ/M3×3
	259014	カラー
	4543	止ネジ/M4×4
	259007	ブラケット
	4906	木ネジ(平)/4.8
	137142	座金
	306829	案内板
	306830B	締付金具
	259015A	クランプレバー
	204023	座金
	259018A91	ローラー(組)
	259009A	ローラー
	240250	止メ輪
	240249	ボールベアリング
	205061	止メ輪
	259008A	軸
	259010	ブラケット
	259011	ブラケット
	4503	平ネジ/M6×20
	259018-91	ローラー(組)
	259009	ローラー
	259008	軸

Page 84

Pegasus W644 / W664 parts on page 84

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36

Page 85

Pegasus W644 / W664 parts on page 85

Ref	Part number	Part name	Qty
	258045-91	ゴム付ケ装(組)
	258031	段付ネジ/M5
	4820	六角ナット/M5
	258032	ブラケット
	7027	平ネジ/M5×8
	258038	軸
	258037	ブレード
	7040	皿ネジ/M3×4
	258039-91	レバー(組)
	7017	平ネジ/M4×5
	258036	ストッパー
	7079	平ネジ/M5×6
	258041	線細エバネ
	240266	カラー
	7008	平ネジ/M3×4
	240267	カラー
	4543	止ネジ/M4×4
	258044	ローラー
	167066	座金
	7012	平ネジ/M3.5×6
	258043	軸
	204585	座金
	4805	六角ナット/M5
	258042	ブラケット
	259015	クランプレバー
	204585	座金
	258035	ブラケット
	7027	平ネジ/M5×8
	258034	ホルダー
	7018	平ネジ/M4×6
	258033	ゴム案内
	4554	止ネジ/M3×3
	258046	案内棒
	4553	止ネジ/M4×6
	258047	ブラケット
	7019	平ネジ/M4×8

Page 86

Pegasus W644 / W664 parts on page 86

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41

Page 87

Pegasus W644 / W664 parts on page 87

Ref	Part number	Part name	Qty
	259027-91	布張りローラー装置(組)
	259024-91	前ローラー装置(組)
	259025-91	下ローラー装置(組)
	259023-91	後ローラー装置(組)
	259004	ブラケット
	4906	木ネジ(平)/4.8
	259015A	クランプレバー
	259005A	軸
	259006	軸
	4302	六角ネジ/M5×10
	4511	平ネジ/M10×25
	259015A	クランプレバー
	306823	軸
	306838	ブラケット
	2913-1	止ネジ/C10×4.5
	259017	軸
	307025	ローラー
	7052	平ネジ/M6×10
	204520	座金
	307026	身頃案内
	2022	止ネジ/C10×5.5
	306843	カラー
	259007	ブラケット
	4906	木ネジ(平)/4.8
	137142	座金
	306829	案内板
	306830B	締付金具
	259015A	クランプレバー
	204023	座金
	259019-91	ローラー(組)
	259016	ローラー
	240250	止メ輪
	240249	ボールベアリング
	240250	止メ輪
	259008B	軸
	259010	ブラケット
	259011	ブラケット
	4503	平ネジ/M6×20
	259018-91	ローラー(組)
	259009	ローラー
	259008	軸

Page 88

Pegasus W644 / W664 parts on page 88

Ref	Part number	Part name	Qty
51	W664-05-33	UT109~UT112 電気式 Electric type UT装置:無 Without UT device.
52	W664-05-33	UT312~UT313 空気圧式 Pneumatic type)
52	W664-05-33	43は空気圧UT装置に含まれています。 43 is included in pneumatic UT device.
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
15	15	15
17	17	17
18	18	18
19	19	19
20	20	20
21	21	21
22	22	22
23	23	23
24	24	24
25	25	25
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30
31	31	31
32	32	32
33	33	33
34	34	34
35	35	35
36	36	36
37	37	37
38	38	38
39	39	39
40	40	40
41	41	41
42	42	42
43	43	43
44	44	44
45	45	45
46	46	46
47	47	47
48	48	48
49	49	49
50	50	50
53	53	53
54	54	54
55	55	55

Page 89

Pegasus W644 / W664 parts on page 89

Ref	Part number	Part name	Qty
	350234-91	PITMAN-SWITCH COMPLETE	1
	300468	ACTUATOR	1
	4320	SCREW	1
	240272	SPRING	1
	306731	BRACKET	1
	4320	SCREW	1
	300469	COLLAR	1
	4320	SCREW	1
	531001	AIR VALVE	1
	601116	CONNECTOR	1
	600101	TUBE (4X6X1010)	1
	601110	CONNECTOR	1
	600015	TUBE (4X6X830)	1
	350236A91	DUST DRUM ASSEMBLY	1
	300415-9J	COVER ASSEMBLY	1
	300390-JA	COVER/BODY	1
	300392	GASKET	1
	300391	GUIDE PIN	4
	4202	SCREW	4
	300416-JA	COVER	1
	300407-91	FILTER	1
	300404	GASKET	8
	4202	SCREW	8
	4805	NUT	2
	303067	SPRING WASHER	1
	300409	HANDLE	1
	300400	CONNECTOR	1
	300417	CONNECTOR	1
	300401	NUT	2
	300418	BASE	2
	300419	VALVE	2
	300420	PIN	2
	300421	SPRING	2
	210525	NAME PLATE	1
	300411	FIBER DRUM	1
	601106	CONNECTOR (LARGE)	1
	600143	HOSE	1
	608000	CORD BAND	1
	300526	SADDLE	1
	4905	SCREW	1
	300412	REGULATOR	1
	522007	BRACKET	2
	300372	SCREW	1
	608002	HOSE BAND	1
	601049	CONNECTOR	1
	522008	FILTER/REGULATOR	1
	601053	JOINT	1
	601102	CONNECTOR	1
	350241-91	WASTE FABRIC SUCTION DEVICE	1
	350241A91	WASTE FABRIC SUCTION DEVICE	1
	4304	SCREW	2
	210061	WASHER	2
	4806	NUT	2

Page 90

Pegasus W644 / W664 parts on page 90

Ref	Part number	Part name	Qty
1	W664-34-35	1
2	W644-34-35	2
3	W664-30-32-33-34-35	3
4	W644-30-32-33-34-35	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
16	16	16
17	17	17
18	18	18

Page 91 — SPECIFIC PARTS

Pegasus W644 / W664 parts on page 91

Ref	Part number	Part name	Qty
	250237-SD	アームベッド
	250208-SD	アームベッド
	250526A91	モーション(組)
	250516A92	モーション
	7028	平ネジ/M5×10
	4542	止ネジ/M6×12
	250533A91	クランク軸(組)
	250517	クランク軸
	253500-92	ロッド(組)
	253500	ロッド
	7021	平ネジ/M4×12
	7015	平ネジ/M3.5×14
	253501A92	クランク(組)
	253501A	クランク
	4534	平ネジ/M6×14
	251010A	エキセンピン
	205097	座金
	7041	皿ネジ/M3×6

Page 92

Pegasus W644 / W664 parts on page 92

Ref	Part number	Part name	Qty
28	W664-35A	W644-35A
25	W664-34	W644-34
43	28	43
42	28	42
28	28	28
24	24	24
23	23	23
22	22	22
12	12	12
15	15	15
14	14	14
13	13	13
18	18	18
17	17	17
16	16	16
21	21	21
20	20	20
19	19	19
10	10	10
27	27	27
11	11	11
8	8	8
9	9	9
29	29	29
30	30	30
31	31	31
33	33	33
32	32	32
34	34	34
35	35	35
41	41	41
40	40	40
36	36	広巾 (Wide)
38	38	38
37	37	狭巾 (Narrow)
39	39	39
13	13	13
16	16	16
19	19	19
25	25	25
28	28	28
40	40	40
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
7	7	7
6	6	6

Page 93 — W664-34-35 W644-34-35 カバー機構

Pegasus W644 / W664 parts on page 93

Ref	Part number	Part name	Qty
	250177DSD	前 カバー (組)	1
	250178C	前カバー本体	1
	250179	ヒンジ	1
	250013	ピン付ネジ/M4	1
	201191	皿バネ	2
	240198	平行ピン	1
	4554	止ネジ/M3×3	2
	250168B	ブラケット	1
	250209	補助板/前カバー	1
	7043	皿ネジ/M4×8	3
	250210-91	クロスプレート(組)	1
	250212-91	差シ板(組)	1
	258050-91	バインダー(組)	1
	303448	座金	2
	7017	平ネジ/M4×5	2
	258015A91	布案内(組)	1
	303448	座金	2
	7018	平ネジ/M4×6	2
	258017B91	布案内(組)	1
	303448	座金	2
	7017	平ネジ/M4×5	2
	258014	布案内	1
	303448	座金	2
	7018	平ネジ/M4×6	2
	258020A91	ゴム定規	1
	258023	バインダー	1
	258024	ブラケット	1
	7143	平ネジ/M4×5.5	2
	258026	座金	1
	258027	ブラケット	1
	7019	平ネジ/M4×8	2
	258047	ブラケット	1
	258046A	案内棒	1
	7019	平ネジ/M4×8	2
	4543	止ネジ/M4×4	2
	257743	押エ補助板	1
	257743A	押エ補助板	1
	7031	平ネジ/M2.5×4	2
	258051-91	ゴム入定規(組)	1
	258049-91	補助案内(組)	1
	7143	平ネジ/M4×5.5	1
	258020B91	ゴム定規	1
	303448	座金	2
	250264-91	補助板(組)/前カバー	1

Page 94 — LEFT KNIFE FABRIC TRIMMER

Pegasus W644 / W664 parts on page 94

Ref	Part number	Part name	Qty
1	1	SHAFT
2	2	BRACKET
3	3	SPRING
4	4	BOLT
5	5	WASHER
6	6	COLLAR
7	7	COLLAR
8	8	BRACKET
9	9	SPRING
10	10	SHAFT
11	11	SPRING
12	12	BOLT
13	13	SPRING
14	14	BOLT
15	15	BOLT
17	17	COLLAR
18	18	SPRING
19	19	COLLAR
20	20	SHAFT
21	21	BOLT
22	22	BOLT
23	23	BRACKET
24	24	BRACKET
25	25	BOLT
26	26	BRACKET
27	27	BOLT
28	28	BRACKET
29	29	BOLT
30	30	BRACKET
31	31	BOLT
32	32	BOLT
33	33	BRACKET
34	34	BOLT
35	35	BRACKET
36	36	BOLT
37	37	BOLT
38	38	BOLT
39	39	BOLT

Page 95

Pegasus W644 / W664 parts on page 95

Ref	Part number	Part name	Qty
1	252610A	クランク軸	1
2	255552	クランク	1
3	4547	止ネジ/M6×5	2
4	7057	六角ネジ/M5×17	1
5	240039	座金	2
6	179160-05	ブッシュ	1
7	255553	ナット	1
8	255554	クランク	1
9	4547	止ネジ/M6×5	1
10	240008	半月キー	1
11	252557A	リンク	1
12	202174	給油紐	1
13	202175	給油紐	1
14	255077	ラッチ	1
15	7061	平ネジ/M2×2.7	1
16	255555	軸	1
17	230030	座金	1
18	255548	圧縮バネ	1
19	255546	丸ナット	1
20	255549-9S	ブラケット(組)	1
21	4501	平ネジ/M5×14	2
22	4502	平ネジ/M5×30	1
23	255557	ガスケット	1
24	255564-91	上メス台(組)	1
25	7028	平ネジ/M5×10	1
26	257574	上メス	1
27	7062	平ネジ/M3×6	1
28	255560	下メス台	1
29	7030	平ネジ/M5	1
30	204161A	下メス	1
31	255558-91	下メス押エ(組)	1
32	7082	平ネジ/M4×8	1
33	255569-91	切屑受(組)	1
34	7012	平ネジ/M3.5×6	2
35	255567-91	吸込管(組)	1
36	608005	ホースバンド	1
37	255562	ラッチ	1
38	7143	平ネジ/M4×5.5	2
39	601115	継手	1

Page 96

Pegasus W644 / W664 parts on page 96

Ref	Part number	Part name	Qty
	1	BRACKET
	2	BRACKET
	3	AIR CYLINDER
	4	BRACKET
	5	SCREW
	6	BRACKET
	7	BRACKET
	8	BRACKET
	9	CABLE TIE
	10	BRACKET
	11	PRESSURE GAUGE
	12	NIPPLE
	13	NIPPLE
	14	VALVE
	15	NIPPLE
	16	BRACKET
	17	SCREW
	18	BRACKET
	19	BRACKET
	20	VALVE
	21	NIPPLE
	22	BRACKET
	23	BRACKET
	24	BRACKET
	25	BRACKET
	26	COVER
	27	BRACKET
	28	SCREW
	29	WASHER
	30	SPRING
	31	SCREW
	32	SPRING
	33	SPRING

Page 97 — W664-34-35 W644-34-35 FABRIC GUIDE SWITCHING DEVICE

Pegasus W644 / W664 parts on page 97

Ref	Part number	Part name	Qty
	350232-91	エア シリンダー
	513070	エア シリンダー
	527006	スピード コントローラー
	258030	ブラケット
	7027	平ネジ/M5×8
	258029	ストッパー
	350235	ブラケット
	7018	平ネジ/M4×6
	748004	ビーズバンド
	522014-91	レギュレーター(組)
	522008	フィルター レギュレーター
	601049	ホース ジョイント
	608002	ワイヤー バンド
	601089	コネクター
	601072	栓
	300372	ブラケット
	4910	木ネジ(平)/3.5
	350233-91	ヒザ スイッチ(組)
	532001	エアバルブ
	601110	継手
	600016	チューブ
	601097	継手
	600077	チューブ
	600141	チューブ
	300216	ブラケット
	300220	バルブアクチュエーター組
	197	ブラケット
	4910	木ネジ(平)/3.5
	204585	座金
	5183	平ネジ/C5×17
	5118	平ネジ/C5×12
	3044	六角ナット/C5
	137142	座金

Page 98

Pegasus W644 / W664 parts on page 98

Ref	Part number	Part name	Qty
	1	FOOT PEDAL ASSEMBLY
	2	BRACKET
	3	LINKAGE
	4	BRACKET
	5	BRACKET
	6	NUT
	7	BRACKET
	8	BRACKET
	9	CABLE TIE
	10	AIR CONTROL UNIT
	11	GAUGE
	12	HOSE CLAMP
	13	AIR HOSE
	14	NIPPLE
	15	NIPPLE
	16	BRACKET
	17	SCREW
	18	BRACKET
	19	FOOT PEDAL
	20	BRACKET
	21	BRACKET
	22	BRACKET
	23	SPRING SEAT
	24	SPRING
	25	CONNECTOR
	26	CONNECTOR
	27	AIR HOSE
	28	ELBOW CONNECTOR
	29	AIR TUBE
	30	SPRING SEAT
	31	BRACKET
	32	BRACKET
	33	SPRING SEAT
	34	BRACKET
	35	BRACKET
	36	BRACKET
	37	BRACKET
	38	BRACKET
	39	SCREW

Page 99 — W664-34 定規開閉装置 HG303 W644-34 FABRIC GUIDE SWITCHING DEVICE

Pegasus W644 / W664 parts on page 99

Ref	Part number	Part name	Qty
	350232-91	エア シリンダー (組)
	513070	エア シリンダー
	527006	スピードコントローラー
	258030	ブラケット
	7027	平ネジ/M5×8
	258029	ストッパー
	350235	ブラケット
	7018	平ネジ/M4×6
	748004	ビスバンド
	522014-91	レギュレーター (組)
	522008	フィルターレギュレーター
	601049	ホースジョイント
	608002	ワイヤーバンド
	601072	栓
	601089	コネクター
	300372	ブラケット
	4910	木ネジ(平)/3.5
	350295-91	ピットマンスイッチ(組)
	480	ペダル
	302470	ブラケット
	303991	ボールジョイント
	306733A	ピットマンロッド
	306731	ブラケット
	532001	エアバルブ
	601097	継手
	600083	チューブ
	600080	チューブ
	601110	継手
	600015	チューブ (4X6X830)
	4320	六角ネジ/M6×10
	240272	圧縮バネ
	300468	アクチュエーター
	4320	六角ネジ/M6×10
	300469	カラー
	4320	六角ネジ/M6×10
	306733	ピットマンロッド
	303991	ボールジョイント
	302469	ブラケット
	4910	木ネジ(平)/3.5

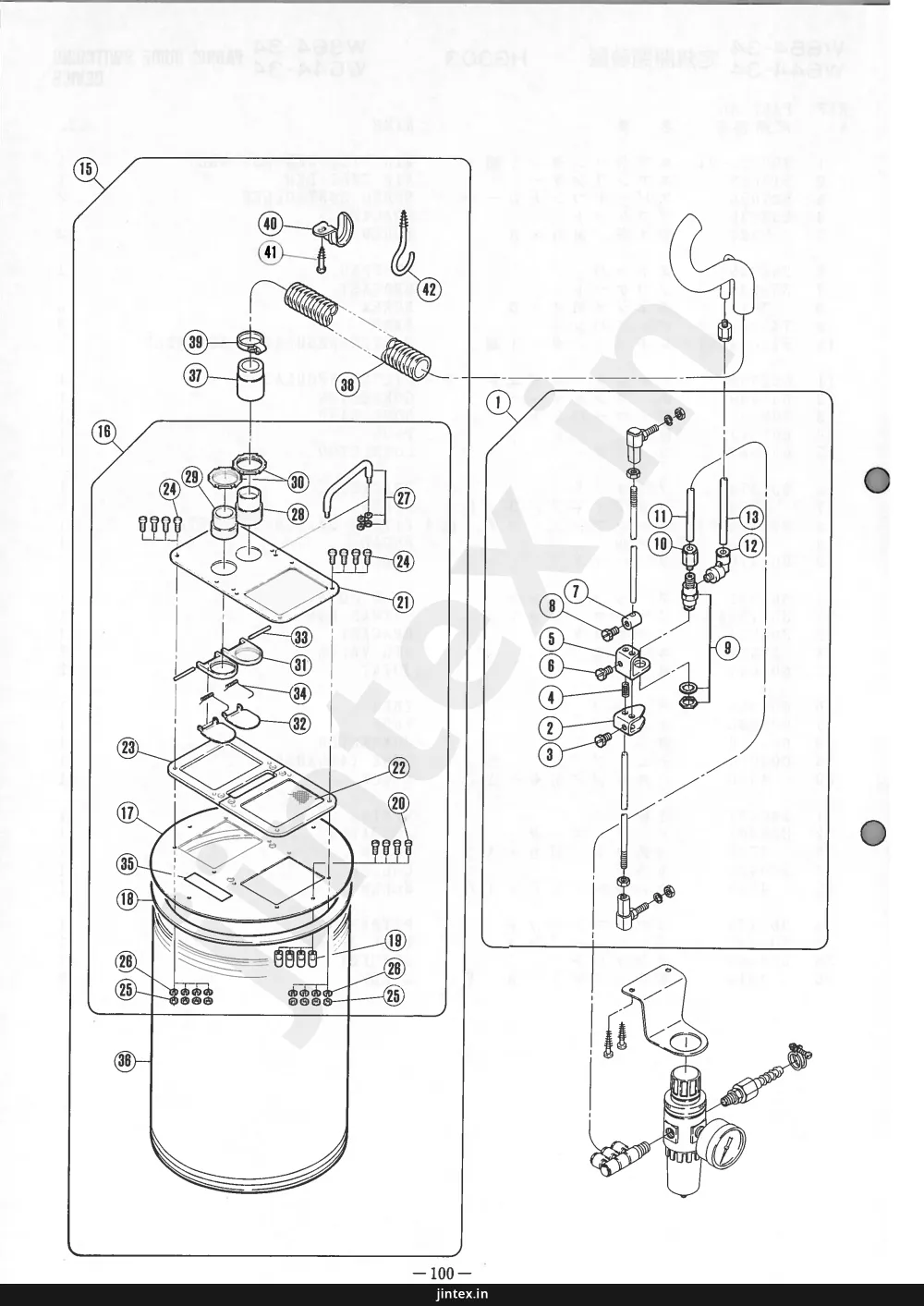

Page 100

Pegasus W644 / W664 parts on page 100

Ref	Part number	Part name	Qty
1	1	REGULATOR
2	2	BRACKET
3	3	SCREW
4	4	WASHER
5	5	NUT
6	6	BRACKET
7	7	SCREW
8	8	WASHER
9	9	BRACKET
10	10	TUBE
11	11	TUBE
12	12	ELBOW
13	13	TUBE
15	15	COVER
16	16	BASE PLATE
17	17	CYLINDER
18	18	CYLINDER
19	19	SCREW
20	20	SCREW
21	21	BRACKET
22	22	BRACKET
23	23	PLATE
24	24	SCREW
25	25	SCREW
26	26	SCREW
27	27	WASHER
28	28	COLLAR
29	29	COLLAR
30	30	COLLAR
31	31	PLATE
32	32	PLATE
33	33	BRACKET
34	34	BRACKET
35	35	BRACKET
36	36	CYLINDER
37	37	COLLAR
38	38	SPRING
39	39	COLLAR
40	40	SCREW
41	41	SPRING
42	42	HOOK

Page 101

Pegasus W644 / W664 parts on page 101

Ref	Part number	Part name	Qty
1	350234-91	PITMAN-SWITCH COMPLETE	1
2	300468	ACTUATOR	1
3	4320	SCREW	1
4	240272	SPRING	1
5	306731	BRACKET	1
6	4320	SCREW	1
7	300469	COLLAR	1
8	4320	SCREW	1
9	531001	AIR VALVE	1
10	601116	CONNECTOR	1
11	600101	TUBE (4X6X1010)	1
12	601110	CONNECTOR	1
13	600015	TUBE (4X6X830)	1
15	350236-91	DUST DRUM ASSEMBLY	1
16	300415-9J	COVER ASSEMBLY	1
17	300390-JA	COVER/BODY	1
18	300392	GASKET	1
19	300391	GUIDE PIN	4
20	4202	SCREW	4
21	300416-JA	COVER	1
22	300407-91	FILTER	1
23	300404	GASKET	1
24	4202	SCREW	8
25	4805	NUT	8
26	303067	SPRING WASHER	1
27	300409	HANDLE	1
28	300400	CONNECTOR	1
29	300417	CONNECTOR	2
30	300401	NUT	2
31	300418	BASE	2
32	300419	VALVE	2
33	300420	PIN	2
34	300421	SPRING	2
35	210525	NAME PLATE	1
36	300411	FIBER DRUM	1
37	601024	CONNECTOR (LARGE)	1
38	600142	HOSE	1
39	608000	CORD BAND	1
40	302218	SADDLE	1
41	4905	SCREW	1
42	300412	LATCH	1

Page 102

Pegasus W644 / W664 parts on page 102

Ref	Part number	Part name	Qty
1	W664-05-33A	W664-05-33A
1	W644-05-33A	W644-05-33A
2	2	SPRING
3	3	CLAMP
4	4	TUBE
5	5	BRACKET
6	6	SCREW
8	8	100V-200V-220V 単相(1-PHASE)
9	9	CLAMP
10	10	200V 三相(3-PHASE)
11	11	100V 単相(1-PHASE)

Page 103 — 集塵装置(特別注文品)

Pegasus W644 / W664 parts on page 103

Ref	Part number	Part name	Qty
	350256-91	ホース(組)
	600143	ホース
	608000	ホースバンド
	601106	ホース継手(大)
	300526	パイプサドル
	4905	木ネジ(平)/4.5
	300338-91	J-集塵器
	608000	ホースバンド
	304040A	T-集塵装置
	304039A	T-集塵装置

Page 104

Pegasus W644 / W664 parts on page 104

Ref	Part number	Part name	Qty
	1	BRACKET
	2	BRACKET
	3	BRACKET
	4	BRACKET
	5	SCREW
	6	SCREW
	7	SCREW
	8	SHAFT
	9	SCREW
	10	COVER
	11	BRACKET
	12	SCREW
	13	BRACKET
	14	BRACKET
	15	BRACKET
	16	BRACKET

Page 105 — W664-71 W644-71 COVER

Pegasus W644 / W664 parts on page 105

Ref	Part number	Part name	Qty
1	250177ESD	前カバー(組)
2	250178A	前カバー本体
3	250179	ヒンジ
4	250182D	補助板/前カバー
5	7043	皿ネジ/M4×8
6	250013	ピン付ネジ/M4
7	201191	皿バネ
8	240198	平行ピン
9	4554	皿ネジ/M3×3
10	250167A	差シ板
11	257569	布案内(左)
12	257570	布案内(右)
13	7009	平ネジ/M3×5
14	257761	押工補助板
15	257761A	押工補助板
16	7031	平ネジ/M2.5×4

Page 106

Pegasus W644 / W664 parts on page 106

Ref	Part number	Part name	Qty
1	W664-81	1
2	W644-81	2
18	18	18
19	19	19
20	20	20
12	12	12
17	17	17
16	16	16
26	26	26
27	27	27
3	3	3
4	4	4
7	7	7
6	6	6
8	8	8
9	9	9
11	11	11
10	10	10
21	21	21
23	23	23
22	22	22
13	13	13
15	15	15
14	14	14

Page 107 — COVER

Pegasus W644 / W664 parts on page 107

Ref	Part number	Part name	Qty
1	250240-SD	アームベツド	1
2	250241-SD	アームベツド	1
3	350247-9S	前カバー(組)	1
4	250178D	前カバー本体	1
5	350248	ヒンジ	1
6	250182A	補助板/前カバー	1
7	7043	皿ネジ/M4×8	3
8	250013	ピン付ネジ/M4	1
9	201191	平バネ	2
10	240198	平行ピン	1
11	4554	止ネジ/M3×3	2
12	250212-91	差シ板(組)	1
13	257761	押工補助板	1
14	257761A	押工補助板	1
15	7031	平ネジ/M2.5×4	2
16	207786	身頃案内	1
17	7032	平ネジ/M2.5×6	1
18	258014	布案内	1
19	7018	平ネジ/M4×6	2
20	303448	座金	2
21	250236-91	ブラケット(組)	1
22	7028	平ネジ/M5×10	2
23	204585	座金	2
24	7028	平ネジ/M5×10	2
25	235040	座金	2
26	7020	平ネジ/M4×10	2
27	201185	座金	2

Page 108

Pegasus W644 / W664 parts on page 108

Ref	Part number	Part name	Qty
1	1	BASE
2	2	POST
3	3	BRACKET
4	4	BRACKET
5	5	ROD
6	6	SCREW
7	7	SCREW
8	8	SCREW
9	9	SCREW
10	10	COLLAR
11	11	COLLAR
12	12	COLLAR
13	13	BRACKET
14	14	SCREW
15	15	BRACKET
17	17	NUT
18	18	SCREW
20	20	WRENCH

Page 109

Pegasus W644 / W664 parts on page 109

Ref	Part number	Part name	Qty
	207796-9C	リール スタ
	207795-CA	リール スタ
	383-CA	ブラケット
	4014	平ネジ/M 4 × 25
	306464	取付棒
	4012	平ネジ/M 4 × 12
	233-CA	ホルダー
	4012	平ネジ/M 4 × 12
	4803	六角ナット
	306463	カラー
	1285	段付ネジ/C4
	306462	リール案内
	306467	補助棒
	4012	平ネジ/M 4 × 12
	4803	六角ナット
	5476	六角ナット
	306468-CA	糸立土台
	4913	木ネジ(皿)/5.8
	386	キャップ
	319	キーレンチ/5MM

Page 110

Pegasus W644 / W664 parts on page 110

Ref	Part number	Part name	Qty
23	23	Screw
28	28	Nut
29	29	Washer
22	22	Bracket
27	27	Pulley
26	26	Washer
24	24	Screw
25	25	Washer
21	21	Screw
20	20	Screw
18	18	Mirror
19	19	Mirror
16	16	Rod
17	17	Nut
14	14	Lever
15	15	Screw
10	10	Bracket
7	7	Lever
6	6	Bracket
8	8	Screw
13	13	Chain
2	2	Rod
12	12	Screw
4	4	Screw
3	3	Lever
5	5	Bracket
9	9	Screw
1	1	Base

Page 111

Pegasus W644 / W664 parts on page 111

Ref	Part number	Part name	Qty
	207340	ヒザ駆動装(組)
	207343	軸
	207350-JA	ブラケット
	5543	四角ボルト/W5
	207342-JA	フレーム
	4906	木ネジ(平)/4.8
	207344-JA	カラー
	5543	四角ボルト/W5
	207341-JA	フレーム
	4906	木ネジ(平)/4.8
	207349	レバー
	5543	四角ボルト/W5
	390	鎖
	207348-JA	ブラケット
	5543	四角ボルト/W5
	207347	軸
	5542	六角ナット/W7
	207345-JA	ヒザ当テ
	207346	ヒザ当テカバー
	5543	四角ボルト/W5
	207351	滑車(組)
	207352	ブラケット
	4908	木ネジ(皿)
	207354	ピン付ネジ/M8
	202577	止メ輪
	202924	座金
	207353	滑車
	4812	六角ナット/M8
	202922	座金

Page 112

Pegasus W644 / W664 parts on page 112

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40

Page 113

Pegasus W644 / W664 parts on page 113

Ref	Part number	Part name	Qty
1	350249-9S	M D 装置(組)	1
2	350244-9S	ブラケット	1
3	350245-SD	ブラケット本体	1
4	306364	ブッシュ	1
5	4518	平ネジ/M6×10	2
6	350246	軸	1
7	4514	止ネジ/M5×5	1
8	7074	平ネジ/M5×5	1
9	240224	カップリング	4
10	4543	平ネジ/M4×4	1
11	805001-91	ステッピングモーター組	1
12	4528	平ネジ/M4×12	4
13	350242-9S	ゴム送り(組)	1
14	350243-SD	ブラケット	1
15	4500	平ネジ/M5×10	2
16	207773A9S	ブラケット(組)	1
17	207774ASD	ブラケット	1
18	306364	ブッシュ	2
19	4500	平ネジ/M5×10	2
20	306369A	ローラー(大)組	1
21	4535	止ネジ/M3×4	4
22	207777A	調節ネジ/C14	1
23	306376	圧縮バネ	1
24	207778	軸	1
25	200555	止メ輪	1
26	210328A	調節ナット	1
27	306380A	レバー	1
28	4514	止ネジ/M5×5	1
29	256047	ブラケット	2
30	4514	止ネジ/M5×5	4
31	202433	座金	2
32	207776	軸	1
33	207779A	ゴム案内	2
34	4554	止ネジ/M3×3	2
35	306372A	ローラー(小)	1
36	306373	軸	1
37	207780	平行ピン	1
38	4535	止ネジ/M3×4	2
39	207775-SD	ローラーカバー	1
40	4500	平ネジ/M5×10	2

Page 114

Pegasus W644 / W664 parts on page 114

Ref	Part number	Part name	Qty
	1	Cable
	2	Cable
	3	Cable
	4	Cable
	5	Cable
	6	Cable
	7	Cable
	8	Switch
	9	Screw
	10	MOMENTARY SWITCH
	11	ALTERNATE SWITCH オプション・OPTION
	12	Mounting Plate
	13	Handle
	14	Screw
	15	Nut
	16	Washer
	17	Screw
	18	100V
	19	200V
	20	220V
	21	240V
	22	Component

Page 115

Pegasus W644 / W664 parts on page 115

Ref	Part number	Part name	Qty
	742327A91	中継コードセット
	742320	中継コード(制御)
	742321A91	中継コード
	742322-91	中継コード
	716020-91	回転検出器(組)
	716015-91	回転検出器
	7019	平ネジ/M4×8	2
	748005	ナイロンクリップ
	7019	平ネジ/M4×8
	708004	ヒザスイッチ
	708013	ヒザスイッチ
	303010	ブラケット(組)
	197	ブラケット
	4300	六角ネジ/M5×50	2
	4805	六角ナット/M5	2
	204585	座金	2
	4910	木ネジ(平)/3.5	2
	742257A91	電源コード
	742257-91	電源コード
	742257B91	電源コード
	742257C91	電源コード
	350118B91	プーリー

Page 116 — REAR PULLER ASSEMBLY (P.116~P.119) NOTE) Not including 32~37.

Pegasus W644 / W664 parts on page 116

Ref	Part number	Part name	Qty
	RP110A	フラット Flat
	RP113A	ギヤ Gear (70°)
	RP113B	ギヤ Gear (90°)
	W664-32-33	適用機種名(標準装備機種名) Applicable models (standard equipment)
	W644-32-33	適用機種名(標準装備機種名) Applicable models (standard equipment)
	W664-30-34	適用機種名(標準装備機種名) Applicable models (standard equipment)
	W644-30-34	適用機種名(標準装備機種名) Applicable models (standard equipment)
	Option	特別注文品 Option
35	RP113A	RP113A
37	RP110A	RP110A
36	RP113B	RP113B
32	RP113A	RP113A
32	RP113B	RP113B
33	RP110A	RP110A

Page 117 — RP装置(1)(特別注文品)

Pegasus W644 / W664 parts on page 117

Ref	Part number	Part name	Qty
	256551-9S	RP装置(組)	1
	256551A9S	RP装置(組)	1
	256552-91Y	エキセントリック(組)	1
	256500-92	エキセントリック	1
	256500	エキセントリック 本体	1
	4555	止ネジ/M6×8	2
	4548	止ネジ/M6×8	2
	256501	ロッド	1
	240236	カラー	1
	256502	カラー	1
	4547	止ネジ/M6×5	2
	256553-9SY	ブラケット(組)	1
	256503	クランク	1
	4548	止ネジ/M6×8	2
	254504	ピン付ネジ/M5	1
	240062	座金	1
	4805	六角ナット/M5	1
	201635	カラー	1
	5060	止ネジ/C8×4.5	2
	256504-9S	ブラケット(組)	1
	256507	Oリング	1
	256508	栓	1
	4523	平ネジ/M6×35	4
	210069	オイルシール	1
	256509	軸	1
	206180	座金	1
	306671	止メ輪	1
	211247	栓	1
	256557-9SY	ブラケット(組)	1
	256536-9S	ブラケット(組)	1
	256545	案内棒	1
	4518	平ネジ/M6×10	2
	4514	止ネジ/M5×5	2
	256546	カバー	1
	256547	カバー	1
	7062	平ネジ/M3×6	2
	256540	ギヤーローラー(下)	1
	256541	ギヤーローラー(下)	1
	256544	ローラー(下)	1
	256556-91Y	連結板(組)	1
	256522	連結板	1
	256523	レバー	1
	7141	段付ネジ/M4	2
	306789	防振ゴム	2
	7079	平ネジ/M5×6	1
	4821	六角ナット/M4	2

Page 118

Pegasus W644 / W664 parts on page 118

Ref	Part number	Part name	Qty
	256551-9S	RP装置(組)
	256551A9S	REAR PULLER ASSEMBLY
	1	1
	2	2
	60	60
	66	66
	2	2
	7	7
	9	9
	60	60
	65	65
	17	17
	16	16
	4	4
	2	2
	3	3
	49	49
	5	5
	15	15
	14	14
	13	13
	14	14
	11	11
	12	12
	8	8
	256551-9S	RP装置(組)用
	8	電気式UT
	65	空圧式UTまたはPL
	256551A9S	RP装置(組)用
	18	18
	20	20
	19	19
	50	50
	52	52
	51	51
	58	58
	57	57
	58	58
	55	55
	54	54
	53	53
	58	58
	54	54
	55	55
	58	58
	48	48
	41	41
	42	42
	48	48
	44	44
	45	45
	41	41
	42	42
	43	43
	40	40
	46	46
	39	39
	10	10
	9	9
	21	21
	22	22
	27	27
	26	26
	25	25
	28	28
	29	29
	24	24
	23	23
	33	33
	32	32
	31	31
	30	30
	35	35
	34	34
	37	37
	36	36
	38	38
	6	6
	7	7
	61	RP110A
	116	頁参照。 Refer to page 116.
	62	RP113A
	63	RP113B
	116	頁参照。 Refer to page 116.

Page 119 — RP装置(2)(特別注文品) RP DEVICE (2) (OPTION)

Pegasus W644 / W664 parts on page 119

Ref	Part number	Part name	Qty
	256554-9SY	上ローラー装置(組)
	256510-9S	ブラケット(組)
	256511-SD	ブラケット(組)
	256512	調節ネジ
	4503	平ネジ M6×20
	256518	軸
	202901	圧縮バネ
	240257	ブラケット
	256517	平ネジ
	4510	M6×16
	7025	平ネジ M4×20
	4821	ナット M4
	256519	リンク
	7066	段付ネジ M4
	306789	防振ゴム
	256520	レバー
	256521	止めネジ
	256524-91	レバー
	256527	段付ネジ
	240258	波板座
	256529A	案内板
	7068	六角ネジ M5×10
	256530A	軸
	4514	止めネジ
	256531	クランク
	7083	皿ネジ M5×10
	256533	板バネ
	256528-92	ブラケット
	4510	止めネジ M6×16
	4539	平ネジ M5×6
	256532	軸
	240259	座金
	240102	座金
	7140	Uナット M8
	4568	止めネジ M5×8
	256548	カバー
	7074	平ネジ M5×5
	7068	六角ネジ M5×10
	256555-91Y	クラッチ(組)
	256012	クラッチ
	306500	平行ピン
	306243	案内板(組)
	240114B	圧縮バネ
	7083	止めネジ M4×10
	256535	クラッチ板
	256550-91	スリーブ(組)
	7139	ピン付ネジ M4
	4539	止めネジ M5×6
	256558	丸ナット
	256513-92	クランク
	256513	クランク本体
	4534	平ネジ M6×14
	256514	段付ピン
	137441	座金
	256515	ブッシュ
	240011	ニードルベアリング
	256516	リンク
	4805	六角ナット M5
	137441	座金
	7138	六角ボルト M5×20
	256543	ローラー(上)
	256538	ギヤー・ローラー(上)
	256539	ギヤー・ローラー(上)
	7083	皿ネジ M4×10
	240257A	圧縮バネ
	256554A9SY	上ローラー装置(組)

Page 120

Pegasus W644 / W664 parts on page 120

Ref	Part number	Part name	Qty
1	UT109~UT112	1
2	UT312~UT317	2
4	UT109~UT112	4
5	UT312~UT317	5
6	UT109~UT112	6
7	UT312~UT317	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14
15	15	15
16	16	16
17	17	17
18	18	18
19	19	19
20	20	20
21	21	21
22	22	22
26	26	26
27	27	27
28	28	28
29	29	29
30	30	30
31	31	31
32	32	32
33	33	33
34	34	34
35	35	35
36	36	36
37	37	37
38	38	38
39	39	39
40	40	40
41	41	41
42	42	42
43	43	43
44	44	44
45	45	45
46	46	46
47	47	47
48	48	48
49	49	49
50	50	50
51	51	51
52	52	52

Page 121 — UT装置 メス機構

Pegasus W644 / W664 parts on page 121

Ref	Part number	Part name	Qty
	350207-91	メス台(組)
	350207A91	メス台(組)
	350208	上蓋
	350209	レバー
	350209A	レバー
	350223	座金
	7134	平ネジ/M4
	350210	下メス台
	350222	座金
	350223	座金
	240254	座金
	7134	平ネジ/M4
	350224	糸道
	7135	平ネジ/M2
	350220	下メス
	7135	平ネジ/M2
	350218	上メス
	7136	平ネジ/M1.6
	7137	平ネジ/M1.6
	350217	案内/下メス
	350215	板バネ
	350211-91	メス台案内(組)
	7134	平ネジ/M4
	350223	座金
	350221	板バネ
	7135	平ネジ/M2
	350214	スペーサー
	350216	板バネ
	350219	ブラケット
	7071	皿ネジ/M2×3
	350228	細工バネ
	7007	平ネジ/M3×3
	350227	座金
	7007	平ネジ/M3×3
	350225	ブラケット
	350226	ブラケット
	7007	平ネジ/M3×3
	7018	平ネジ/M4×6
	350200	ピン付ネジ/M5
	240255	圧縮バネ
	350201	ブラケット
	4758	止ネジ/M5
	4805	六角ナット/M5
	350202	ブラケット
	350223	座金
	7134	平ネジ/M4
	7014	平ネジ/M3.5×10
	350291	板バネ
	7181	止ネジ/M4×8
	4804	六角ナット/M4

Page 122

Pegasus W644 / W664 parts on page 122

Ref	Part number	Part name	Qty
20	20	BRACKET
21	21	BRACKET
8	8	HORN
3	3	BRACKET
5	5	BRACKET
10	10	BRACKET
2	2	HORN
4	4	BRACKET
12	12	SCREW
14	14	BRACKET
17	17	SCREW
18	18	BRACKET
19	19	SCREW
18	18	BRACKET
15	15	BRACKET
29	29	HARNESS
20	20	BRACKET
28	28	SCREW
23	23	BRACKET
25	25	BOLT
27	27	NUT
26	26	WASHER
28	28	SCREW
22	22	HORN

Page 123 — UT DEVICE UPPER THREAD WIPER MECHANISM

Pegasus W644 / W664 parts on page 123

Ref	Part number	Part name	Qty
	350062-91	上糸払イ(組)
	811063-91	ソレノイド
	350031	ブラケット
	7019	平ネジ/M4×8
	306553	案内
	202522	止メ輪
	350026-92	クランク(組)
	350026	クランク
	4500	段付ピン/M5×10
	350027	段付ピン
	200555	止メ輪
	7009	平ネジ/M3×5
	350028-91	ブラケット(組)
	350058	糸払イ
	350034	座金
	7008	平ネジ/M3×4
	350059	板バネ
	7183	平ネジ/M2×1.7
	748005	ナイロンクリップ
	7019	平ネジ/M4×8
	708004	ヒザスィッチ
	303010	ブラケット(組)
	197	ブラケット
	4300	六角ネジ/M5×50
	4805	六角ナット/M5
	204585	座金
	4910	木ネジ(平)/3.5
	742272-91	中継コード(短)

Page 124

Pegasus W644 / W664 parts on page 124

Ref	Part number	Part name	Qty
8	8	Screw
9	9	Screw
6	6	Lever
7	7	Shaft
10	10	Washer
17	17	Shaft
11	11	Shaft
22	22	Guide
21	21	Guide
23	23	Screw
12	12	Spring
13	13	Screw
14	14	Screw
16	16	Screw
18	18	Guide
19	19	Guide
20	20	Screw
35	35	Needle Clamp
38	38	Screw
34	34	Needle Guard
33	33	Needle Guard
29	29	Needle Plate
28	28	Needle Plate
30	30	Bobbin Case
31	31	Bobbin Case
32	32	Bobbin Case
37	37	Bobbin Case
	24	2-Needle. With top cover thread.
	25	2-Needle. Without top cover thread.
	26	3-Needle. With top cover thread.
	27	3-Needle. Without top cover thread.
39	39	Screw
40	40	Screw

Page 125 — UT装置 糸調子機構

Pegasus W644 / W664 parts on page 125

Ref	Part number	Part name	Qty
1	350203-92	クランク本体
2	350203	クランク本体
3	4531	平ネジ/M5×12
4	350204	レバー
5	7027	平ネジ/M5×8
6	350038-92	クランク(組)
7	350038	クランク本体
8	4531	平ネジ/M5×12
9	7066	段付ネジ/M4
10	202868	座金
11	350039-91	レバー軸
12	254022	カラー
13	2133-1	平ネジ/C5×12.5
14	350043	ホルダー
15	200983	止メ輪
16	4554	止ネジ/M3×3
17	350042	軸
18	350047	ホルダー
19	350045	糸弛メ
20	4554	止ネジ/M3×3
21	350046	ホルダー
22	350045	糸弛メ
23	4554	止ネジ/M3×3
24	254023C9U	テンション(組)
25	254023B9U	テンション(組)
26	254023E9U	テンション(組)
27	254023D9U	テンション(組)
28	254019	ブラケット
29	254021	糸弛メ
30	254010A9U	糸調子(組)(強)
31	254010B9U	糸調子(組)(中)
32	354010C9U	糸調子(組)(弱)
33	254020	糸道
34	206203	糸道
35	306301	引張リバネ
36	5447	段付ネジ/C5
37	206202	スペーサー
38	7019	平ネジ/M4×8
39	254018	糸道板
40	7017	平ネジ/M4×5

Page 126

Pegasus W644 / W664 parts on page 126

Ref	Part number	Part name	Qty
10	10	BRACKET
11	11	NUT
5	5	SCREW
12	12	BRACKET
13	13	SHAFT
14	14	SCREW
15	15	NUT
16	16	BRACKET
9	9	ROD
8	8	SPRING
7	7	SPRING
2	2	BRACKET
3	3	SCREW
4	4	MOTOR
17	17	BRACKET
18	18	SCREW
20	20	JUNCTION BOX
27	27	CONNECTOR
26	26	CONNECTOR
25	25	CONNECTOR
23	23	TERMINAL
24	24	SCREW
21	21	COVER
22	22	SCREW
61	61	BRACKET
1	1	BASE

Page 127 — UT装置 糸切り機構(電気式) UT DEVICE THREAD TRIMMING MECHANISM (ELECTRIC TYPE)

Pegasus W644 / W664 parts on page 127

Ref	Part number	Part name	Qty
	811067-91	ソレノイド(組)
	350197-RA	ブラケット
	4515	ボルト/M6×14
	811048-91	ソレノイド
	4531	平ネジ/M5×12
	350011	軸
	240130	圧縮バネ
	201665	カラー
	5084	六角ネジ/C5×5.5
	350199	クランク
	4808	六角ナット/M8
	201665	カラー
	5084	六角ネジ/C5×5.5
	240062	座金
	4820	六角ナット/M5
	7088	Uナット/M5
	350198	ブラケット
	7027	平ネジ/M5×8
	750014-91	ターミナルボックス(組)
	760149-KA	ターミナルボックス
	760150	蓋/ターミナルボックス
	7018	平ネジ/M4×6
	750015	端子台(4極)
	4020	平ネジ/M2.5×12
	9A2519	表示板
	747005	コードブッシュ
	747006	コードブッシュ
	7019	平ネジ/M4×8

Page 128

Pegasus W644 / W664 parts on page 128

Ref	Part number	Part name	Qty
5	5	BRACKET
6	6	NUT
4	4	STUD
15	15	NUT
14	14	WASHER
13	13	BOLT
11	11	BRACKET
12	12	BOLT
8	8	BOLT
1	1	NUT
2	2	BOLT
3	3	BOLT
7	7	PIN
18	18	PLATE
17	17	VALVE
16	16	SPRING
33	33	NUT
34	34	BRACKET
38	38	ELBOW
36	36	ELBOW
35	35	BRACKET
20	20	SCREW
37	37	TUBE
31	31	BOLT
32	32	NUT
30	30	SCREW
22	22	VALVE
28	28	VALVE
27	27	VALVE
25	25	VALVE
26	26	VALVE
23	23	BRACKET
24	24	SCREW
21	21	PLATE
29	29	VALVE
19	19	PLATE
10	10	SPRING
9	9	BRACKET

Page 129

Pegasus W644 / W664 parts on page 129

Ref	Part number	Part name	Qty
	350231-91	エア シリンダー (組)
	350197-RA	ブラケット
	4515	ボルト/M6×14
	350186	ジョイント
	350199	クランク
	4808	六角ナット/M8
	350188	スペーサー
	4561	平ネジ/M5
	350011	軸
	240130	圧縮バネ
	201665	カラー
	5084	六角ネジ/C5×5.5
	240062	座金
	4820	六角ナット/M5
	7088	Uナット/M5
	513065	シリンダー
	601095	継手
	350187	ブラケット
	350050	ブラケット
	7009	平ネジ/M3×5
	750014-91	ターミナルボックス(組)
	760149-KA	ターミナルボックス本体
	760150	蓋/ターミナルボックス
	7018	平ネジ/M4×6
	750015	端子台(4極)
	4020	平ネジ/M2.5×12
	9A2519	表示板
	747005	コードブッシュ
	747006	コードブッシュ
	7019	平ネジ/M4×8
	350237	ブラケット
	4567	平ネジ/M3×40
	4819	六角ナット/M3
	562022-91	電磁弁
	527009	スピードコントローラー
	601068	継手
	600010	チューブ
	600101	チューブ

Page 130

Pegasus W644 / W664 parts on page 130

Ref	Part number	Part name	Qty
1	1	CABLE
2	2	BOLT
3	3	WASHER
4	4	NUT
5	5	BRACKET
6	6	BRACKET
7	7	CLAMP
8	8	SCREW
9	9	SCREW
10	10	SPRING
11	11	MOTOR
12	12	BRACKET
13	13	SCREW
14	14	TERMINAL
15	15	BRACKET
16	16	BRACKET
17	17	BRACKET
18	18	BRACKET
19	19	BRACKET
20	20	BRACKET
21	21	BRACKET
22	22	SCREW
23	23	BRACKET
24	24	SCREW
25	25	HEATING ELEMENT
26	26	HEATING ELEMENT
27	27	HEATING ELEMENT
28	28	HEATING ELEMENT
29	29	HEATING ELEMENT
30	30	HEATING ELEMENT
31	31	HEATING ELEMENT
32	32	HEATING ELEMENT
34	34	BRACKET
35	35	BRACKET
37	37	CABLE
38	38	CABLE
39	39	BRACKET
40	40	BRACKET
41	41	BRACKET
42	42	BRACKET
43	43	BRACKET
44	44	BRACKET
45	45	BRACKET
46	46	PIN
47	47	SCREW
48	48	SCREW
49	49	SCREW
50	50	UT316, UT317
51	51	UT109, UT110, UT111, UT312, UT317 UT312, UT313, UT314, UT315, UT316

Page 132

Pegasus W644 / W664 parts on page 132

Ref	Part number	Part name	Qty
3	3	Elbow Fitting
4	4	Bracket
5	5	Screw
6	6	Washer
7	7	Washer
8	8	Bracket
9	9	Screw
10	10	Washer
11	11	Nut
13	13	Box
14	14	Fitting
15	15	Hose
16	16	Fitting
17	17	Cable
18	18	Screw
20	20	Gauge
21	21	Bracket
22	22	Fitting
23	23	Regulator
24	24	Fitting
25	25	Screw
26	26	Screw
27	27	Washer
28	28	Nut

Page 133 — UT DEVICE PNEUMATIC FOOT LIFTER

Pegasus W644 / W664 parts on page 133

Ref	Part number	Part name	Qty
1	511013-91	シリンダー(組)	1
2	511004	エア シリンダー	1
3	601068	継手	1
4	350189	ブラケット	1
5	4515	ボルト/M6×14	2
6	202045	バネ座金	2
7	202433	座金	2
8	179449-25	作動板	1
9	5594	平ネジ/C7×13.5	1
10	301495	座金	1
11	5426	六角ナット/C7	1
12	561021-91	電磁弁(組)	1
13	561010-91	電磁弁	1
14	601095	継手	1
15	601086	継手	1
16	600101	チューブ	1
17	600099	チューブ	1
18	4911	木ネジ(平)/4.1	2
19	522007	レギュレーター(組)	1
20	522008	フィルターレギュレーター	1
21	300372	ブラケット	1
22	601053	継手	1
23	601049	ホースジョイント	1
24	608002	ワイヤーバンド	1
25	4910	木ネジ(平)/3.5	2
26	4304	六角ネジ/M6×16	2
27	210061	座金	2
28	4806	六角ナット/M6	2

Page 135 — テープカッター(TK202・TK402) TAPE CUTTER(TK202・TK402)

Pegasus W644 / W664 parts on page 135

Ref	Part number	Part name	Qty
	350307-9S	テープカッター(組)	1
	350097BSD	フレーム	1
	811061-91	ソレノイド	1
	4806	六角ナット	2
	204293	バネ座金	2
	306003	上刃作動軸	1
	204115	座金	1
	306004	圧縮バネ	1
	306005	調節ネジ	1
	4543	止ネジ/M4×4	1
	350096-SD	上刃	1
	4538	止ネジ/M4×4	1
	350081	上刃(移動刃)	1
	7043	皿ネジ/M4×8	2
	306008A	レバー	1
	5381	平ネジ/C10×14	1
	306012	角駒	1
	5403	段付ネジ/C9	1
	3018	六角ナット	1
	306025	引張バネ	1
	5422	段付ネジ/C5	1
	306010	段付ピン	1
	306011	止メ輪	1
	350061A	下刃(静止刃)	1
	5189	平ネジ/C7×21	2
	307003	座金	1
	5324	段付ネジ/C4	1
	350300	安全カバー	1
	7019	平ネジ/M4×8	4
	240104	座金	4
	306022	布案内(大)	1
	5077	平ネジ/C1×3	2
	306023	布案内(小)	1
	2921	平ネジ/C3×4	1
	306015	スペーサー	2
	306014B	ブラケット	1
	5230	皿ネジ/C5×15	2
	350299-91	ブラケット(組)	1
	350298	ブラケット	1
	202647A	スプリングピン	1
	7046	皿ネジ/M5×12	4
	350297	ブラケット	1
	7182	段付ネジ	1
	204888	皿バネ	2
	4818	六角ナット/M6	1
	350302	クランプレバー	1
	204023	座金	1
	350301	ストッパー	1
	250028	ストッパー	2
	7017	平ネジ/M4×5	2
	4510	平ネジ/M6×16	2
	303335	座金	1
	350310	銘板	1
	350305-9S	テープカッター(組)	1
	811058-91	ソレノイド(組)	1
	350308	銘板	1
	708004	ヒザスイッチ	1
	303010	ブラケット(組)	1
	197	ブラケット	1
	4300	六角ネジ/M5×50	2
	4805	六角ナット/M5	2
	204585	座金	2
	4910	木ネジ(平)/3.5	2
	350097BSD	フレーム	1

Page 136

Pegasus W644 / W664 parts on page 136

Ref	Part number	Part name	Qty
	1	TK302
	2	PLATE
	3	WASHER
	4	SCREW
	5	WASHER
	6	SCREW
	7	BRACKET
	8	SHAFT
	9	STUD
	10	PIN
	11	SCREW
	12	LINK
	13	LINK
	14	BRACKET
	15	SPRING
	16	WASHER
	17	SPRING
	18	SLEEVE
	19	SHAFT
	20	SHAFT
	21	BRACKET
	22	BRACKET
	23	SCREW
	24	SCREW
	25	BRACKET
	26	SCREW
	27	SCREW
	28	SCREW
	29	BRACKET
	30	SCREW
	31	SCREW
	32	BRACKET
	33	SCREW
	34	BRACKET
	35	NUT
	36	PLATE
	37	BRACKET
	38	BRACKET
	39	SCREW
	40	SCREW
	41	BRACKET
	42	SCREW
	43	WASHER
	44	NUT
	45	HANDLE
	46	SCREW
	47	COVER
	48	BRACKET
	49	SCREW
	50	SCREW
	51	WASHER

Page 137 — テープカッター(TK302)

Pegasus W644 / W664 parts on page 137

Ref	Part number	Part name	Qty
	350306-9S	テープカッター(組)
	350074ASD	フレーム
	513073	エアシリンダー
	7148	平ネジ/M5
	303067	バネ座金
	601071	継手
	350107	スペーサー
	350075	ナックル
	350076	リンク
	350077	平行ピン
	4543	止ネジ/M4×4
	350078	リンク
	350079	段付ピン
	350080-SD	上刃台
	306003	上刃作動軸
	204115	座金
	306004	圧縮バネ
	306005	調節ネジ
	4543	止ネジ/M4×4
	350082	段付ピン
	4537	止ネジ/M4×5
	350081	上刃(移動刃)
	7043	皿ネジ/M4×8
	4538	止ネジ/M4×6
	350061A	下刃(静止刃)
	5189	平ネジ/C7×21
	307003	座金
	5324	段付ネジ/C4
	350300	安全カバー
	7019	平ネジ/M4×8
	240104	座金
	306022	布案内(大)
	5077	平ネジ/C1×3
	306023	布案内(小)
	2921	平ネジ/C3×4
	350309	銘板
	350299-91	ブラケット(組)
	350298	ブラケット
	202647A	スプリングピン
	7046	皿ネジ/M5×12
	350297	ブラケット
	7182	段付ネジ
	204888	皿バネ
	4818	六角ナット/M6
	350302	クランプレバー
	204023	座金
	350301	丸ナット
	250028	ストッパー
	7017	平ネジ/M4×5
	4510	平ネジ/M6×16
	303335	座金

Page 138 — TK202

Pegasus W644 / W664 parts on page 138

Ref	Part number	Part name	Qty
	1	COMMON PARTS
	2	COMMON PARTS
	3	COMMON PARTS
	4	COMMON PARTS
	5	COMMON PARTS
	9	COMMON PARTS
	10	COMMON PARTS
	11	COMMON PARTS
	12	COMMON PARTS
	13	COMMON PARTS
	14	COMMON PARTS
	15	COMMON PARTS
	16	COMMON PARTS
	17	COMMON PARTS
	18	COMMON PARTS
	19	COMMON PARTS
	20	COMMON PARTS
	21	COMMON PARTS
	22	COMMON PARTS
	23	COMMON PARTS
	24	COMMON PARTS
	25	COMMON PARTS
	26	COMMON PARTS
	27	COMMON PARTS
	28	COMMON PARTS
	29	COMMON PARTS
	30	COMMON PARTS
	31	COMMON PARTS
	32	COMMON PARTS
	33	COMMON PARTS
	34	COMMON PARTS
	35	COMMON PARTS
	36	COMMON PARTS
	37	COMMON PARTS
	38	COMMON PARTS
	39	COMMON PARTS
	40	COMMON PARTS
	41	COMMON PARTS
	42	COMMON PARTS
	43	COMMON PARTS
	44	COMMON PARTS
	45	COMMON PARTS
	46	COMMON PARTS
	47	COMMON PARTS
	48	COMMON PARTS
	49	COMMON PARTS
	50	COMMON PARTS
	51	COMMON PARTS
	52	COMMON PARTS
	53	COMMON PARTS
	54	COMMON PARTS

Page 139

Pegasus W644 / W664 parts on page 139

Ref	Part number	Part name	Qty
	760040	TK コントローラー	1
	742075	電源 コ ー ド	1
	760041	TK コントローラー	1
	790001	オートトランス	1
	4122	平ネジ/M4×10	2
	303448	座金	2
	201252	バネ座金	2
	4804	六角ナット/M4	2
	742076	電源 コ ー ド	1
	760042	ケ ー ス	1
	202013	クッションゴム	2
	4107	平ネジ/M4×16	2
	303026	座金	2
	4802	六角ナット/M4	2
	201252	バネ座金	2
	791008	トランス	1
	4119	平ネジ/M3×8	2
	202875	座金	2
	204586	バネ座金	2
	4800	六角ナット/M3	2
	772002	ヒューズホルダー	1
	4105	平ネジ/M3×15	1
	202875	座金	2
	204586	バネ座金	1
	4800	六角ナット/M3	1
	771003	ヒューズ(1A)	1
	701008	電源 スイッチ	1
	783001	ネオンランプ	1
	742136	スイッチ入力ケーブル	1
	742137	ソレノイド出力ケーブル	1
	771004	ヒューズ(3A)	2
	752024	基板用コネクター	1
	4104	平ネジ/M3×10	2
	204586	バネ座金	2
	745022	プリント基板(組)	1
	748011	タッピングサポート	1
	4118	タッピングネジ/M4×7	1
	301498	表示板	1
	771001	ヒューズ(2A)	2
	303500	ブラケット(組)	1
	303499	ブラケット	1
	4911	木ネジ(平)/4.1	3
	742044	中継コード(ソレノイド)	1
	748004	ビーズバンド	3
	760044	TK コントローラー	1
	742087	電源コード	1
	790003	オートトランス	1
	791022	トランス	1
	742085	電源入力ケーブル	1
	742143	電源入力ケーブル	1
	742107	電源入力ケーブル	1
	742139	AC配線リード	1
	742138	AC配線リード	1
	742144	AC配線リード	1

Page 140 — TK402

Pegasus W644 / W664 parts on page 140

Ref	Part number	Part name	Qty
8	8	NUT
9	9	WASHER
10	10	WASHER
11	11	SCREW
12	12	BRACKET
13	13	SCREW
14	14	WASHER
15	15	WASHER
16	16	SCREW
17	17	PANEL
18	18	SCREW
19	19	SCREW
20	20	SCREW
21	21	SCREW
22	22	COVER
23	23	BRACKET
24	24	SCREW
25	25	WASHER
26	26	TERMINAL
27	27	SCREW
28	28	WASHER
29	29	WASHER
30	30	SCREW
31	31	PIN
32	32	CONNECTOR
33	33	CONNECTOR
34	34	CONNECTOR
35	35	LABEL
36	36	BRACKET
37	37	SCREW
38	38	SCREW
39	39	NEEDLE
40	40	NEEDLE
41	41	CORD
42	42	CORD
43	43	CORD
44	44	CORD
45	45	CORD

Page 142

Pegasus W644 / W664 parts on page 142

Ref	Part number	Part name	Qty
1	1	COVER
2	2	GAUGE
3	3	BRACKET
4	4	BOLT
5	5	WASHER
6	6	NUT
7	7	SCREW
8	8	HOSE NIPPLE
9	9	CLAMP
10	10	NIPPLE
11	11	NIPPLE
12	12	WASHER
13	13	MANIFOLD
14	14	NIPPLE
15	15	FILTER
16	16	NIPPLE
17	17	NIPPLE
18	18	WASHER
19	19	TUBE
20	20	TUBE
21	21	DIAPHRAGM
22	22	PLATE
23	23	SCREW
24	24	WASHER
25	25	SCREW
26	26	WASHER
27	27	WASHER
28	28	NUT
29	29	NIPPLE
30	30	WASHER
31	31	TUBE
32	32	TUBE
33	33	SLEEVE
34	34	BRACKET
35	35	SCREW

Page 143 — 制御ユニット

Pegasus W644 / W664 parts on page 143

Ref	Part number	Part name	Qty
	605008-91	制御ユニット
	522008	フィルターレギュレーター
	300372	ブラケット
	4304	六角ネジ/M6×16
	210061	座金
	4806	六角ナット/M6
	4910	木ネジ(平)/3.5
	601049	ホースジョイント
	608002	ワイヤーバンド
	602004	継手
	601002	I継手
	201759	ガスケット
	532004	エアバルブ
	601042	継手
	555001	アクチュエーター
	601020	ユニバーサルエルボ
	601002	I継手
	201759	ガスケット
	600013	チューブ
	600014	チューブ
	300220	バルブアクチュエーター組
	300216	ブラケット
	5118	平ネジ/C5×12
	137142	座金
	5183	平ネジ/C5×17
	3044	六角ナット/C5
	137142	座金
	531001	エアバルブ
	601002	I継手
	201759	ガスケット
	600015	チューブ
	600016	チューブ
	601043	スリーブ
	197	ブラケット
	4910	木ネジ(平)/3.5

Page 144

Pegasus W644 / W664 parts on page 144

Ref	Part number	Part name	Qty
1	W664-W644-01-03	1
2	W664-W644-02-05-08-71	2
3	3	3
4	4	4
5	5	5
6	6	6
7	W664-W644-01-02-03-08-71	7
8	W664-W644-05	8
9	9	9

Page 145 — SPECIFIC PARTS(W600/TK)

Pegasus W644 / W664 parts on page 145

Ref	Part number	Part name	Qty
	350339-91	差シ板(組)
	350340-91	差シ板(組)
	350337	差シ板
	350338	差シ板
	200186A	ツマミ
	250162ASD	平カバー
	256168D	ブラケット
	256168E	ブラケット
	210025A	振動止メ

Page 146 — W664-01CA,CB,CC

Pegasus W644 / W664 parts on page 146

Ref	Part number	Part name	Qty
	257517-24	NG
	257517-32	NG
	257517-40	NG
	257517-48	NG
	257517-56	NG
	257517-64	NG
	257015(A・B・C)24	NG
	257015(A・B・C)32	NG
	257015(A・B・C)40	NG
	257015(A・B・C)48	NG
	257017(A・B・C)56	NG
	257017(A・B・C)64	NG
	257016(A・B・C)48	NG
	257518-48	NG
	257518-56	NG
	257518-64	NG
	257242-16F	NG
	257243-16F	NG
	257565	(W664)
	257566	NG
	257567	NG
	257289-16F	NG
	257300 A 24	NG
	257300 A 32	NG
	257300 A 40	NG
	257300 A 48	NG
	257300 A 56	NG
	257300 A 64	NG
	257290-16F	NG
	257301 A 48	NG
	257301 A 56	NG
	257301 A 64	NG
	257568	NG

Page 147 — W644-01CA,CB,CC

Pegasus W644 / W664 parts on page 147

Ref	Part number	Part name	Qty
	257517-24	NG
	257517-32	NG
	257517-40	NG
	257517-48	NG
	257517-56	NG
	257517-64	NG
	257015(A・B・C)24	NG
	257015(A・B・C)32	NG
	257015(A・B・C)40	NG
	257015(A・B・C)48	NG
	257017(A・B・C)56	NG
	257017(A・B・C)64	NG
	257016(A・B・C)48	NG
	257018(A・B・C)56	NG
	257018(A・B・C)64	NG
	257242-16F	NG
	257243-16F	NG
	257289-16F	NG
	257290-16F	NG
	257302 A 24	NG
	257302 A 32	NG
	257302 A 40	NG
	257303 A 48	NG
	257303 A 56	NG
	257303 A 64	NG
	257303 A 48	NG
	257303 A 56	NG
	257303 A 64	NG
	W644-01CA	NEEDLE PLATE
	W644-01CB	NEEDLE PLATE
	W644-01CC	NEEDLE PLATE

Page 148 — W664-02BA,BB,BC GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 148

Ref	Part number	Part name	Qty
	257029	3.2 257029 (A・B・C) 32
	257030	4.0 257030 (A・B・C) 40
	257030	4.8 257030 (A・B・C) 48
	257032	5.6 257032 (A・B・C) 56
	257032	6.4 257032 (A・B・C) 64
	257244-16F	257244-16F
	257245-16F	257245-16F
	257246-16F	257246-16F
	257291-16F	257291-16F
	257292-16F	257292-16F
	257293-16F	257293-16F
	257317A32	3.2 257317A32
	257318A40	4.0 257318A40
	257318A48	4.8 257318A48
	257319A56	5.6 257319A56
	257319A64	6.4 257319A64

Page 149 — W664-02BA,BB,BC GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 149

Ref	Part number	Part name	Qty
	257518-56	NG
	257518-64	NG
	257033(A·B·C)56	NG
	257033(A·B·C)64	NG
	257246-16F	COMMON PARTS
	257293-16F	COMMON PARTS
	257321A56	NG
	257321A64	NG

Page 150 — W644-02BA,BB,BC

Pegasus W644 / W664 parts on page 150

Ref	Part number	Part name	Qty
	257029	(A・B・C) 32
	257030	(A・B・C) 40
	257030	(A・B・C) 48
	257032	(A・B・C) 56
	257032	(A・B・C) 64
	257244-16F	A Type
	257244-16F	B Type
	257244-16F	C Type
	257245-16F	A Type
	257245-16F	B Type
	257245-16F	C Type
	257246-16F	A Type
	257246-16F	B Type
	257246-16F	C Type
	257291-16F	10.6
	257292-16F	10.6
	257293-16F	10.6
	257322A32	NG 3.2
	257323A40	NG 4.0
	257323A48	4.8
	257324A56	NG 5.6
	257324A64	6.4
	W644-02BA	A TYPE
	W644-02BB	B TYPE
	W644-02BC	C TYPE

Page 151 — W644-02BA,BB,BC GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 151

Ref	Part number	Part name	Qty
	257518-56	NG
	257518-64	NG
	257033 (A・B・C)56	NG
	257033 (A・B・C) 64	NG
	257246-16F	NG
	257293-16F	NG
	257326A56	NG
	257326A64	NG
	W644-02BA	A TYPE
	W644-02BB	B TYPE
	W644-02BC	C TYPE

Page 152 — W664-03FB,FC GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 152

Ref	Part number	Part name	Qty
	257517-32	NG
	257517-40	NG
	257517-48	NG
	257517-56	NG
	257517-64	NG
	257098(B・C)32	NG
	257098(B・C)40	NG
	257098(B・C)48	NG
	257099(B・C)48	NG
	257096(B・C)56	NG
	257096(B・C)64	NG
	257097(B・C)56	NG
	257097(B・C)64	NG
	257242-16F	NG
	259102-16F	NG
	259103-16F	NG
	259214-16F	NG
	257403-32	NG
	257403-40	NG
	257403-48	NG
	257405-56	NG
	257405-64	NG
	257404-56	NG
	257404-64	NG
	259215-16F	NG
	W664-03FB	MACHINE
	W644-03F	MACHINE
	W664-03FB	NEEDLE PLATE
	W664-03FC	NEEDLE PLATE

Page 153 — GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 153

Ref	Part number	Part name	Qty
	257405-32	NG
	257405-40	NG
	257405-48	NG
	257406-56	NG
	257406-64	NG
	257098 (B-C) 32	NG
	257098 (B-C) 40	NG
	257098 (B-C) 48	NG
	257096 (B-C) 56	NG
	257096 (B-C) 64	NG
	257517-32	NG
	257517-40	NG
	257517-48	NG
	257517-56	NG
	257517-64	NG
	257518-56	NG
	257518-64	NG
	257097 (B-C) 56	NG
	257097 (B-C) 64	NG

Page 154 — W664-03GB,GC

Pegasus W644 / W664 parts on page 154

Ref	Part number	Part name	Qty
	257517-40	NG 4.0
	257517-48	NG 4.8
	257517-56	NG 5.6
	257517-64	NG 6.4
	257103 (B-C) 40	NG 4.0
	257103 (B-C) 48	NG 4.8
	257104 (B-C) 56	NG 5.6
	257104 (B-C) 64	NG 6.4
	257518-56	NG 5.6
	257518-64	NG 6.4
	257400-56	NG 5.6
	257400-64	NG 6.4
	257399-40	NG 4.0
	257399-48	NG 4.8
	257399-56	NG 5.6
	257399-64	NG 6.4
	257242-16F	NG
	257243-16F	NG
	259211-16F	NG
	259212-16F	NG
	W664-03GB	B TYPE
	W664-03GC	C TYPE

Page 155 — W644-03GB,GC GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 155

Ref	Part number	Part name	Qty
	257517-40	NG
	257517-48	NG
	257517-56	NG
	257517-64	NG
	257104 (B-C) 56	NG
	257104 (B-C) 64	NG
	257105 (B-C) 56	NG
	257105 (B-C) 64	NG
	257410-40	NG
	257410-48	NG
	257410-56	NG
	257410-64	NG
	257411-56	NG
	257411-64	NG

Page 156 — W664-05BA,BB

Pegasus W644 / W664 parts on page 156

Ref	Part number	Part name	Qty
3.2	257049	(A-B) 32
4.0	257050	(A-B) 40
4.8	257050	(A-B) 48
5.6	257052	(A-B) 56
6.4	257052	(A-B) 64
3.2	257517-32	NG
4.0	257517-40	NG
4.8	257517-48	NG
5.6	257517-56	NG
6.4	257517-64	NG
	259104-16F	NG
	259105-16F	NG
	259106-16F	NG
	259216-16F	NG
	259217-16F	NG
	259218-16F	NG
3.2	257418-32	NG
4.0	257419-40	NG
4.8	257419-48	NG
5.6	257420-56	NG
6.4	257420-64	NG

Page 157 — W664-05BA,BB GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 157

Ref	Part number	Part name	Qty
	257518-56	NG
	257518-64	NG
	257053 (A-B) 56	NG
	257053 (A-B) 64	NG
	259106-16F	COMMON PARTS
	259218-16F	COMMON PARTS
	257421-56	NG
	257421-64	NG
	W664-05BA	A TYPE
	W664-05BB	B TYPE

Page 158 — W644-05BA,BB GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 158

Ref	Part number	Part name	Qty
	257517-32	NG
	257517-40	NG
	257517-48	NG
	257517-56	NG
	257517-64	NG
	257049	NG (A-B)
	257050	NG (A-B)
	257050	NG (A-B)
	257052	NG (A-B)
	257052	NG (A-B)
	259104-16F	NG
	259105-16F	NG
	259106-16F	NG
	259216-16F	NG
	259217-16F	NG
	259218-16F	NG
	257422-32	NG
	257423-40	NG
	257423-48	NG
	257424-56	NG
	257424-64	NG

Page 159 — W644-05BA,BB

Pegasus W644 / W664 parts on page 159

Ref	Part number	Part name	Qty
	257518-56	NG
	257518-64	NG
	259106-16F	NG
	259218-16F	NG
	257425-56	NG
	257425-64	NG
	W644-05BA	A TYPE
	W644-05BB	B TYPE

Page 160 — W664-08AB,AC GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 160

Ref	Part number	Part name	Qty
	257517-40	NG
	257517-48	NG
	257518-56	NG
	257518-64	NG
	257242-16F	B Type
	257243-16F	B Type
	257294-16F	B Type
	257295-16F	B Type
	257300 A 40	NG
	257300 A 48	NG
	257301 A 56	NG
	257301 A 64	NG

Page 161 — W644-08AB,AC GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 161

Ref	Part number	Part name	Qty
	257517-40	NG
	257517-48	NG
	257518-56	NG
	257518-64	NG
	257084 (B-C) 40	NG
	257084 (B-C) 48	NG
	257095 (B-C) 56	NG
	257095 (B-C) 64	NG
	257242-16F	B Type
	257242-16F	C Type
	257243-16F	B Type
	257243-16F	C Type
	257294-16F	B Type
	257294-16F	C Type
	257295-16F	B Type
	257295-16F	C Type
	257302 A 40	NG
	257302 A 48	NG
	257303 A 56	NG
	257303 A 64	NG

Page 162 — W664-08BB,BC W664-08DC,EC GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 162

Ref	Part number	Part name	Qty
	257517-40	NG
	257517-48	NG
	257518-56	NG
	257518-64	NG
	257517-48	NG
	257107 (B-C) 40	NG
	257107 (B-C) 48	NG
	257108 (B-C) 56	NG
	257108 (B-C) 64	NG
	257125C48	NG
	257126C48	NG
	259109-16F	NG
	259110-16F	NG
	257242-16F	NG
	259109-16F	NG
	259219-16F	NG
	259220-16F	NG
	257294-16F	NG
	259219-16F	NG
	257413-40	NG
	257413-48	NG
	257414-56	NG
	257414-64	NG
	257300 A 48	NG
	257413-48	NG

Page 163 — W644-08BB,BC W644-08DC,EC GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 163

Ref	Part number	Part name	Qty
	257517-40	NG
	257517-48	NG
	257107 (B-C) 40	NG
	257107 (B-C) 48	NG
	257518-56	NG
	257518-64	NG
	257108 (B-C) 56	NG
	257108 (B-C) 64	NG
	257125C48	NG
	257126C48	NG
	259109-16F	NG
	259110-16F	NG
	257242-16F	NG
	259109-16F	NG
	259219-16F	NG
	259220-16F	NG
	257294-16F	NG
	259219-16F	NG
	257415-40	NG
	257415-48	NG
	257416-56	NG
	257416-64	NG
	257302A48	NG
	257415-48	NG

Page 164 — W664-30AB,AC GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 164

Ref	Part number	Part name	Qty
	257517-40	NG
	257517-48	NG
	257518-56	NG
	257518-64	NG
	257122	NG
	257122	NG
	257123	NG
	257123	NG
	259109-16F	B Type
	259110-16F	C Type
	259219-16F
	259220-16F
	257428-40	NG
	257428-48	NG
	257429-56	NG
	257429-64	NG

Page 165 — W644-30AB,AC GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 165

Ref	Part number	Part name	Qty
	257517-40	NG
	257517-48	NG
	257518-56	NG
	257518-64	NG
	257122 (B-C) 40	NG
	257122 (B-C) 48	NG
	257123 (B-C) 56	NG
	257123 (B-C) 64	NG
	259109-16F	19.4
	259110-16F	19.4
	259219-16F	10.6
	259220-16F	10.6
	257430-40	NG
	257430-48	NG
	257431-56	NG
	257431-64	NG

Page 166 — W664-32AB,AC W644-32AB,AC

Pegasus W644 / W664 parts on page 166

Ref	Part number	Part name	Qty
	257518-56	NG
	257518-64	NG
	257033(B・C)56	NG
	257033(B・C)64	NG
	257246-16F	B Type
	257246-16F	C Type
	257293-16F
	306841	NG
	307042	NG

Page 167 — GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 167

Ref	Part number	Part name	Qty
	257518-56	NG
	257518-64	NG
	257053 (B-C) 56	NG
	257053 (B-C) 64	NG
	259106-16F	B Type
	259106-16F	C Type
	259218A16F	B Type
	259218A16F	C Type
	307010	NG
	307012	NG

Page 168 — GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 168

Ref	Part number	Part name	Qty
	257517-40	NG
	257517-48	NG
	257517-56	NG
	257518-56	NG
	257518-64	NG
	257101 (B-C) 56	NG
	257100 (B-C) 48	NG
	257102 (B-C) 56	NG
	257102 (B-C) 64	NG
	257426-40	NG
	257426-48	NG
	257426-56	NG
	257427-56	NG
	257427-64	NG
	259100-16F	NG
	259101-16F	NG
	259202-16F	NG
	259203-16F	NG

Page 169 — W644-34AB,AC W644-35AB,AC GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 169

Ref	Part number	Part name	Qty
	257517-40	NG
	257517-48	NG
	257517-56	NG
	257101	NG
	257102	NG
	257102	NG
	259100-16F	NG
	259101-16F	NG
	259202-16F	NG
	259203-16F	NG
	257408-40	NG
	257408-48	NG
	257408-56	NG
	257409-56	NG
	257409-64	NG

Page 170 — GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 170

Ref	Part number	Part name	Qty
	5.6 257518-56	NG
	5.6 257112 (B·C) 56	NG
	259110-16F	NG
	259220-16F	NG
	5.6 257429-56	NG
	5.6 257431-56	NG
	W664-71AB	B TYPE
	W664-71AC	C TYPE
	W644-71AB	B TYPE
	W644-71AC	C TYPE

Page 171 — W664-81AB,AC

Pegasus W644 / W664 parts on page 171

Ref	Part number	Part name	Qty
	257517-40	NG
	257517-48	NG
	257518-56	NG
	257518-64	NG
	257111(B・C)40	NG
	257111(B・C)48	NG
	257112(B・C)56	NG
	257112(B・C)64	NG
	259109-16F	B Type
	259110-16F	B Type
	259219-16F	B Type
	259220-16F	B Type
	257428-40	NG
	257428-48	NG
	257429-56	NG
	257429-64	NG

Page 172 — W644-81AB,AC GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 172

Ref	Part number	Part name	Qty
	257517-40	NG
	257517-48	NG
	257518-56	NG
	257518-64	NG
	257111	NG
	257111	NG
	257112	NG
	257112	NG
	259109-16F	NEEDLE PLATE
	259110-16F	NEEDLE PLATE
	259219-16F	NEEDLE PLATE
	259220-16F	NEEDLE PLATE
	257430-40	NG
	257430-48	NG
	257431-56	NG
	257431-64	NG

Page 173 — W664-01EB GAUGE PARTS CONSTRUCTION CHART

Pegasus W644 / W664 parts on page 173

Ref	Part number	Part name	Qty
	257518-56	NG 5.6
	257128B56	NG 5.6
	257243-16F	NG
	257298-16F	NG
	257400 A 56	NG 5.6

Page 174 — W664-01 GAUGE PARTS LIST (1)

Pegasus W644 / W664 parts on page 174

Ref	Part number	Part name	Qty
2.4	257517-24	-32	2
2.4	257517-24	-32	2
2.4	257517-24	-32	2
2.4	257517-24	-32	2
3.2	257517-24	-40	2
3.2	257517-24	-40	2
3.2	257517-24	-40	2
3.2	257517-24	-40	2
4.0	257517-24	-48	2
4.0	257517-24	-48	2
4.0	257517-24	-48	2
4.0	257517-24	-48	2
4.8	257517-24	-56	2
4.8	257517-24	-56	2
4.8	257517-24	-56	2
4.8	257517-24	-56	2
5.6	257518-48	-56	2
5.6	257518-48	-56	2
5.6	257518-48	-56	2
5.6	257518-48	-56	2
6.4	257518-48	-64	2
6.4	257518-48	-64	2
6.4	257518-48	-64	2
6.4	257518-48	-64	2
4.8	257518-48	-56	3
4.8	257518-48	-56	3
4.8	257518-48	-56	3
4.8	257518-48	-56	3
5.6	257518-48	-56	3
5.6	257518-48	-56	3
5.6	257518-48	-56	3
5.6	257518-48	-56	3
6.4	257518-48	-64	3
6.4	257518-48	-64	3
6.4	257518-48	-64	3
6.4	257518-48	-64	3
2.4	257015A24	A32	2
2.4	257015C24	C32	2
3.2	257015A24	B32	2
3.2	257015A24	B32	2
3.2	257015C24	C32	2
4.0	257015A24	A40	2
4.0	257015C24	C40	2
4.8	257015A24	A48	2
4.8	257015C24	C48	2
5.6	257017B56	B56	2
5.6	257017C56	C56	2
6.4	257018A56	B64	2
6.4	257018C56	C64	2
4.8	257016A48	A64	3
4.8	257016C48	C64	3
5.6	257018A56	A64	3
5.6	257018B56	B64	3
5.6	257018C56	C64	3
6.4	257018A56	A64	3
6.4	257018B56	B64	3
6.4	257018C56	C64	3
2.4	257242-16F	"	2
3.2	257242-16F	"	2
3.2	257242-16F	"	2
3.2	257242-16F	"	2
4.0	257242-16F	"	2
4.8	257242-16F	"	2
4.8	257242-16F	"	2
4.8	257242-16F	"	2
5.6	257243-16F	"	2
6.4	257243-16F	"	2
6.4	257243-16F	"	2
6.4	257243-16F	"	2
4.8	257243-16F	"	3
5.6	257243-16F	"	3
5.6	257243-16F	"	3
5.6	257243-16F	"	3
6.4	257243-16F	"	3
2.4	257289-16F	"	2
3.2	257289-16F	"	2
3.2	257289-16F	"	2
3.2	257289-16F	"	2
4.0	257289-16F	"	2
4.8	257289-16F	"	2
4.8	257289-16F	"	2
4.8	257289-16F	"	2
5.6	257290-16F	"	2
6.4	257290-16F	"	2
6.4	257290-16F	"	2
6.4	257290-16F	"	2
4.8	257290-16F	"	3
5.6	257290-16F	"	3
5.6	257290-16F	"	3
5.6	257290-16F	"	3
6.4	257290-16F	"	3
2.4	257300A24	A32	2
3.2	257302A24	A32	2
3.2	257302A24	A32	2
3.2	257302A24	A32	2
4.0	257300A24	A40	2
4.0	257302A24	A40	2
4.0	257302A24	A40	2
4.0	257302A24	A40	2
4.8	257300A24	A48	2
4.8	257302A24	A48	2
4.8	257302A24	A48	2
4.8	257302A24	A48	2
5.6	257301A48	A56	2
4.8	257303A48	A56	3
4.8	257303A48	A56	3
5.6	257301A48	A56	3
6.4	257301A48	A64	2
6.4	257303A48	A64	3
6.4	257303A48	A64	3
2.4	UY128GAS	#9	2
3.2	UY128GAS	#9	2
3.2	UY128GAS	#9	2
3.2	UY128GAS	#9	2
4.0	UY128GAS	"	2
4.8	UY128GAS	"	2
4.8	UY128GAS	"	2
4.8	UY128GAS	"	2
5.6	UY128GAS	"	2
6.4	UY128GAS	"	2
6.4	UY128GAS	"	2
6.4	UY128GAS	"	2
4.8	UY128GAS	#10	3
5.6	UY128GAS	#10	3
5.6	UY128GAS	#10	3
5.6	UY128GAS	#10	3
6.4	UY128GAS	#10	3
5.6	257518-56	"	3
5.6	257128B56	"	3
5.6	257243-16F	"	3
5.6	257298-16F	"	3
5.6	257400A56	"	3
5.6	UY128GAS	#10	3
	257565 (W664)	SPREADER
	257566	LOOPER
	257567	NEEDLE GUARD (REAR)
	257568	NEEDLE GUARD (FRONT)

Page 175 — W664-02 GAUGE PARTS LIST (2)

Pegasus W644 / W664 parts on page 175

Ref	Part number	Part name	Qty
-32	257517-32	257029A32	2
-32	257517-32	257029A32	2
-32	257517-32	257029B32	2
-32	257517-32	257029C32	2
-40	257517-32	257030A40	2
-40	257517-32	257030A40	2
-40	257517-32	257030B40	2
-40	257517-32	257030C40	2
-48	257517-32	B48	2
-48	257517-32	A48	2
-48	257517-32	B48	2
-48	257517-32	C48	2
-56	257517-32	257032B56	2
-56	257517-32	257032A56	2
-56	257517-32	257032B56	2
-56	257517-32	257032C56	2
-64	257517-32	257033A56	3
-64	257517-32	257033A56	3
-64	257517-32	257033B56	3
-64	257517-32	257033C56	3
-64	257518-56	B64	3
-64	257518-56	A64	3
-64	257518-56	B64	3
-64	257518-56	C64	3
	257244-16F	257291-16F	2
	257244-16F	257291-16F	2
	257244-16F	257291-16F	2
	257244-16F	257291-16F	2
	257245-16F	257292-16F	2
	257245-16F	257292-16F	2
	257245-16F	257292-16F	2
	257245-16F	257292-16F	2
	257246-16F	257293-16F	2
	257246-16F	257293-16F	2
	257246-16F	257293-16F	2
	257246-16F	257293-16F	2
	UY128GAS	#9	2
	UY128GAS	#9	2
	UY128GAS	#9	2
	UY128GAS	#9	2
	UY128GAS	#10	3
	UY128GAS	#10	3
	UY128GAS	#10	3
	UY128GAS	#10	3
	257565	SPREADER
	257566	LOOPER
	257567	NEEDLE GUARD(REAR)
	257568	NEEDLE GUARD(FRONT)

Page 176 — W664-03 GAUGE PARTS LIST (3) W644-03

Pegasus W644 / W664 parts on page 176

Ref	Part number	Part name	Qty
	257517-32	NEEDLE HOLDER	2
	257517-32	NEEDLE HOLDER	2
	257517-32	NEEDLE HOLDER	2
	257517-40	NEEDLE HOLDER	2
	257517-40	NEEDLE HOLDER	2
	257517-40	NEEDLE HOLDER	2
	257517-40	NEEDLE HOLDER	2
	257518-56	NEEDLE HOLDER	3
	257518-56	NEEDLE HOLDER	3
	257518-56	NEEDLE HOLDER	3
	257518-56	NEEDLE HOLDER	3
	257098B32	NEEDLE PLATE	2
	257098B32	NEEDLE PLATE	2
	257098C32	NEEDLE PLATE	2
	257098C32	NEEDLE PLATE	2
	257103B40	NEEDLE PLATE	2
	257103B40	NEEDLE PLATE	2
	257103C40	NEEDLE PLATE	2
	257103C40	NEEDLE PLATE	2
	257097B56	NEEDLE PLATE	3
	257097C56	NEEDLE PLATE	3
	257105B56	NEEDLE PLATE	3
	257105C56	NEEDLE PLATE	3
	257242-16F	MAIN FEED DOG	2
	257242-16F	MAIN FEED DOG	2
	257242-16F	MAIN FEED DOG	2
	257242-16F	MAIN FEED DOG	2
	259102-16F	DIFF. FEED	2
	259102-16F	DIFF. FEED	2
	259102-16F	DIFF. FEED	2
	259102-16F	DIFF. FEED	2
	259103-16F	MAIN FEED DOG	2
	259103-16F	MAIN FEED DOG	2
	259103-16F	MAIN FEED DOG	2
	259103-16F	MAIN FEED DOG	2
	259214-16F	DIFF. FEED	2
	259214-16F	DIFF. FEED	2
	259214-16F	DIFF. FEED	2
	259214-16F	DIFF. FEED	2
	257403-32	PRESSER FOOT ASS.	2
	257403-32	PRESSER FOOT ASS.	2
	257405-32	PRESSER FOOT ASS.	2
	257405-32	PRESSER FOOT ASS.	2
	257399-40	PRESSER FOOT ASS.	2
	257399-40	PRESSER FOOT ASS.	2
	257410-40	PRESSER FOOT ASS.	2
	257410-40	PRESSER FOOT ASS.	2
	257406-56	PRESSER FOOT ASS.	3
	257405-32	PRESSER FOOT ASS.	3
	257400-56	PRESSER FOOT ASS.	3
	257411-56	PRESSER FOOT ASS.	3
	UY128GAS	NEEDLE	2
	UY128GAS	NEEDLE	2
	UY128GAS	NEEDLE	2
	UY128GAS	NEEDLE	2
	UY128GAS	NEEDLE	3
	UY128GAS	NEEDLE	3
	UY128GAS	NEEDLE	3
	UY128GAS	NEEDLE	3
	257565	SPREADER (W664)
	257566	LOOPER
	257567	NEEDLE GUARD (REAR)
	257568	NEEDLE GUARD (FRONT)

Page 177 — W664-05 GAUGE PARTS LIST (4)

Pegasus W644 / W664 parts on page 177

Ref	Part number	Part name	Qty
	257517-32	3.2	2
	257517-32	4.0	2
	257517-32	4.8	2
	257517-32	5.6	2
	257517-32	6.4	2
	257518-56	5.6	3
	257518-56	6.4	3
	259104-16F	MAIN FEED DOG	2
	259105-16F	MAIN FEED DOG	2
	259106-16F	MAIN FEED DOG	2
	259106-16F	MAIN FEED DOG	2
	259106-16F	MAIN FEED DOG	2
	259218-16F	DIFF. FEED DOG	2
	259218-16F	DIFF. FEED DOG	2
	UY128GAS	NEEDLE	2
	UY128GAS	NEEDLE	2
	257517-32	3.2	2
	257517-32	4.0	2
	257517-32	4.8	2
	257517-32	5.6	2
	257517-32	6.4	2
	257518-56	5.6	3
	257518-56	6.4	3
	259104-16F	MAIN FEED DOG	2
	259105-16F	MAIN FEED DOG	2
	259106-16F	MAIN FEED DOG	2
	259106-16F	MAIN FEED DOG	2
	259106-16F	MAIN FEED DOG	2
	259218-16F	DIFF. FEED DOG	2
	259218-16F	DIFF. FEED DOG	2
	UY128GAS	NEEDLE	2
	UY128GAS	NEEDLE	2
	257517-32	3.2	2
	257517-32	4.0	2
	257517-32	4.8	2
	257517-32	5.6	2
	257517-32	6.4	2
	257518-56	5.6	3
	257518-56	6.4	3
	259104-16F	MAIN FEED DOG	2
	259105-16F	MAIN FEED DOG	2
	259106-16F	MAIN FEED DOG	2
	259106-16F	MAIN FEED DOG	2
	259106-16F	MAIN FEED DOG	2
	259218-16F	DIFF. FEED DOG	2
	259218-16F	DIFF. FEED DOG	2
	UY128GAS	NEEDLE	2
	UY128GAS	NEEDLE	2
	257517-32	3.2	2
	257517-32	4.0	2
	257517-32	4.8	2
	257517-32	5.6	2
	257517-32	6.4	2
	257518-56	6.4	3
	259104-16F	MAIN FEED DOG	2
	259105-16F	MAIN FEED DOG	2
	259106-16F	MAIN FEED DOG	2
	259106-16F	MAIN FEED DOG	2
	259106-16F	MAIN FEED DOG	2
	259218-16F	DIFF. FEED DOG	2
	259218-16F	DIFF. FEED DOG	2
	UY128GAS	NEEDLE	2
	UY128GAS	NEEDLE	2
	257565	SPREADER (W664)	1
	257566	LOOPER	1
	257567	NEEDLE GUARD(REAR)	1
	257568	NEEDLE GUARD(FRONT)	1

Page 178 — W664-08 GAUGE PARTS LIST (5)

Pegasus W644 / W664 parts on page 178

Ref	Part number	Part name	Qty
	257517-40	GAUGE	2
	257517-48	GAUGE	2
	257084B40	NEEDLE HOLDER	2
	257084C40	NEEDLE HOLDER	2
	257107B40	NEEDLE HOLDER	2
	257107C40	NEEDLE HOLDER	2
	257125C48	NEEDLE HOLDER	2
	257126C48	NEEDLE HOLDER	2
	257095B56	NEEDLE HOLDER	2
	257095C56	NEEDLE HOLDER	2
	257108B56	NEEDLE HOLDER	2
	257108C56	NEEDLE HOLDER	2
	257518-56	NEEDLE HOLDER	3
	257518-64	NEEDLE HOLDER	3
	257108B64	NEEDLE HOLDER	3
	257108C64	NEEDLE HOLDER	3
	257084B40	NEEDLE PLATE	2
	257084C40	NEEDLE PLATE	2
	257107B40	NEEDLE PLATE	2
	257107C40	NEEDLE PLATE	2
	257125C48	NEEDLE PLATE	2
	257126C48	NEEDLE PLATE	2
	257095B56	NEEDLE PLATE	3
	257095C56	NEEDLE PLATE	3
	257108B56	NEEDLE PLATE	3
	257108C56	NEEDLE PLATE	3
	257242-16F	MAIN FEED DOG	2
	257242-16F	MAIN FEED DOG	2
	259109-16F	MAIN FEED DOG	2
	257243-16F	MAIN FEED DOG	2
	257243-16F	MAIN FEED DOG	2
	259110-16F	MAIN FEED DOG	2
	257294-16F	DIFF. FEED DOG	2
	257294-16F	DIFF. FEED DOG	2
	259219-16F	DIFF. FEED DOG	2
	257295-16F	DIFF. FEED DOG	2
	257295-16F	DIFF. FEED DOG	2
	259220-16F	DIFF. FEED DOG	2
	257300A40	PRESSER FOOT ASS.	2
	257302A40	PRESSER FOOT ASS.	2
	257413-40	PRESSER FOOT ASS.	2
	257415-40	PRESSER FOOT ASS.	2
	257300A48	PRESSER FOOT ASS.	2
	257302A48	PRESSER FOOT ASS.	2
	257413-48	PRESSER FOOT ASS.	2
	257415-48	PRESSER FOOT ASS.	2
	257301A56	PRESSER FOOT ASS.	2
	257303A56	PRESSER FOOT ASS.	2
	257414-56	PRESSER FOOT ASS.	2
	257416-56	PRESSER FOOT ASS.	2
	UY128GAS	NEEDLE	2
	UY128GAS	NEEDLE	2
	UY128GAS	NEEDLE	3
	UY128GAS	NEEDLE	3
	UY128GAS	NEEDLE	3
	UY128GAS	NEEDLE	3
	UY128GAS	NEEDLE	2
	257565	SPREADER (W664)	1
	257566	LOOPER	1
	257567	NEEDLE GUARD(REAR)	1
	257568	NEEDLE GUARD(FRONT)	1

Page 179 — W664-30-32 GAUGE PARTS LIST(6) W644-30-32

Pegasus W644 / W664 parts on page 179

Ref	Part number	Part name	Qty
4.0	257517-40	257122B40	2
4.8	-48	B48	2
5.6	257518-56	257123C56	3
6.4	-64	C64	3
4.0	259109-16F	259219-16F	2
4.8	259110-16F	259220-16F	2
4.0	257428-40	UY128GAS	2
4.8	-48	#9	2
5.6	257429-56	#10	3
6.4	-64	#10	3
5.6	257517-40	257122C40	3
6.4	-48	C48	3
5.6	257518-56	257123C56	3
6.4	-64	C64	3
5.6	257246-16F	257293-16F	3
5.6	306841	UY128GAS	3
6.4	307042	#10	3
	257565	SPREADER (W664)	1
	257566	LOOPER	1
	257567	NEEDLE GUARD(REAR)	1
	257568	NEEDLE GUARD(FRONT)	1

Page 192 — SPECIFICATIONS FOR W SERIES UT MOTOR [1] (MITSUBISHI L MOTOR)

Pegasus W644 / W664 parts on page 192

Ref	Part number	Part name	Qty
	802044-91	802044-91
	802045-91	802045-91
	802044D91	802044D91
	802045A91	802045A91
	802044H91	802044H91
	802045B91	802045B91
	802044M91	802044M91
	802045C91	802045C91
	802044A91	802044A91
	802046-91	802046-91
	802044E91	802044E91
	802044F91	802044F91
	802046D91	802046D91
	802044B91	802044B91
	802046C91	802046C91
	802044H91	802044H91
	802046191	802046191
	802044P91	802044P91
	802046K91	802046K91
	802044Q91	802044Q91
	802046L91	802046L91
	802044F91	802044F91
	802046D91	802046D91
	802044C91	802044C91
	802046E91	802046E91
	802044L91	802044L91
	802046H91	802046H91
	802044R91	802044R91
	802046J91	802046J91
	802050-91	802050-91
	802046-91	802046-91
	802050D91	802050D91
	802046C91	802046C91
	802050-91	802050-91
	802048F91	802048F91
	802050D91	802050D91
	802048C91	802048C91
	802050H91	802050H91
	802048K91	802048K91
	802050M91	802050M91
	802048P91	802048P91
	802050A91	802050A91
	802048G91	802048G91
	802050E91	802050E91
	802048F91	802048F91
	802050J91	802050J91
	802048L91	802048L91
	802050N91	802050N91
	802048Q91	802048Q91
	802050B91	802050B91
	802048H91	802048H91
	802050F91	802050F91
	802048E91	802048E91
	802050K91	802050K91
	802048J91	802048J91
	802050P91	802050P91
	802048R91	802048R91
	802051-91	802051-91
	802048D91	802048D91
	802051C91	802051C91
	802046C91	802046C91
	802051F91	802051F91
	802048H91	802048H91
	802051J91	802051J91
	802048M91	802048M91
	802051-91	802051-91
	802049A91	802049A91
	802051C91	802051C91
	802049A91	802049A91
	802051F91	802051F91
	802049B91	802049B91
	802051K91	802051K91
	802049C91	802049C91
	802051B91	802051B91
	802048E91	802048E91
	802051E91	802051E91
	802048E91	802048E91
	802051G91	802051G91
	802048J91	802048J91
	802051L91	802051L91
	802048J91	802048J91
	802046C91	802046C91
	802046F91	802046F91
	802048D91	802048D91
	802048H91	802048H91
	802048M91	802048M91
	802048E91	802048E91
	802048N91	802048N91
	802048A91	802048A91
	802048J91	802048J91

Page 193 — SPECIFICATIONS FOR W SERIES UT MOTOR [2] (MITSUBISHI L MOTOR)

Pegasus W644 / W664 parts on page 193

Ref	Part number	Part name	Qty
	802044A91	W500, 600, 700/UT Bottom cover thread trimmer
	802044E91	W500, 600, 700/UT Top and Bottom cover thread trimmer
	802044J91	W500/UT/MS Condensed-stitch
	802044N91	W562-82/UT Angled Seams
	802050-91	W500, 600, 700/UT Bottom cover thread trimmer
	802050D91	W500, 600, 700/UT Top and Bottom cover thread trimmer
	802050H91	W500/UT/MS Condensed-stitch
	802050M91	W562-82/UT Angled Seams
	802050-91	W500, 600, 700/UT Bottom cover thread trimmer
	802050D91	W500, 600, 700/UT Top and Bottom cover thread trimmer
	802050L91	W500/UT/MS Condensed-stitch
	802050Q91	W562-82/UT Angled Seams
	802051A91	W500, 600, 700/UT Bottom cover thread trimmer
	802051D91	W500, 600, 700/UT Top and Bottom cover thread trimmer
	802051G91	W500/UT/MS Condensed-stitch
	802051K91	W562-82/UT Angled Seams
	802051-91	W500, 600, 700/UT Bottom cover thread trimmer
	802051C91	W500, 600, 700/UT Top and Bottom cover thread trimmer
	802051F91	W500/UT/MS Condensed-stitch
	802051J91	W562-82/UT Angled Seams

Page 196 — W600 SERIES CLASSIFICATION CODE

Pegasus W644 / W664 parts on page 196

Ref	Part number	Part name	Qty
	W664	With top cover thread
	W664	Without top cover thread
	01	For general plain seaming
	02	For tape binding operation
	03	For covering operation
	05/MD	For elastic lace attaching (With top metering device and fabric trimmer)
	08	For blindstitch hemming
	30	For inserting elastics to the waists of tubular articles operations.
	32	For binding waistbands
	33	For endless flat knit elastic attaching (with fabric trimmer)
	34	For elastic inserting hemming with a fabric undertrimmer to the left of the needle
	35	For blindstitch hemming with a fabric undertrimmer to the left of the needle
	71	For cover seaming and elasitc attaching, stitch down on overedger seams
	81	For elastic inserting hemming of Men's briefs and Ladies briefs (With bottom metering deivce)
	01C	Hinged presser foot
	02B	Hinged presser foot
	03F	Hinged presser foot

Page 197

Pegasus W644 / W664 parts on page 197

Ref	Part number	Part name	Qty
	03G	Hinged presser foot
	05B	Hinged presser foot
	08A	Fabric guide is attached to needle plate.
	08B	Horizontally adjustable for blindstitch hemming operation fabric guide
	30A	Hinged presser foot
	32A	Hinged presser foot
	33A	Hinged presser foot
	34A	Hinged presser foot, With fabric guide
	35A	Hinged presser foot, With fabric guide
	71A	Hinged presser foot, With fabric guide
	81A	Hinged presser foot, With fabric guide

Part BooksPartsSearchNotes

Part Books

×

Search

×

Pegasus W644 / W664 — parts catalog

• Page 1 (cover): This is the cover page for the Pegasus Parts Catalog for the W664 and W644 Cylinder Bed 2•3-Needle Interlock Machine, published in August 1990. It includes information about the different editions of the catalog and a photograph of the machine.
• Page 2 (text): This page provides an introduction to the parts catalog, explaining its structure and how to use it, along with a table detailing revisions and modifications.
• Page 4 (diagram): This page displays a diagram of machine components with numbered parts, including part numbers like W664 and W644, and references to other parts.
• Page 5 (parts_list): This page lists parts for the Arm, Bed mechanism, including machine frames, pins, bushings, O-rings, and plugs, with their corresponding part numbers and quantities.
• Page 6 (diagram): This page displays a diagram of machine frame and miscellaneous cover components for an industrial sewing machine, with numbered parts indicated for reference.
• Page 7 (parts_list): This page lists parts for the COVER (1) of the machine, including oil sight gauges, pins, plugs, filters, screws, washers, and plates, with their corresponding part numbers and quantities.
• Page 8 (diagram): This page displays a diagram of various machine components, including covers, brackets, and fasteners, with corresponding reference numbers for identification.
• Page 9 (parts_list): This page lists parts for COVER (2) including arm covers, plugs, O-rings, screws, gaskets, and various other components with their corresponding part numbers and quantities.
• Page 10 (diagram): This page displays a diagram of various machine components, including covers, brackets, screws, and other hardware, with reference numbers for each part.
• Page 11 (parts_list): This page lists parts for Cover (3) with part numbers, names, and quantities.
• Page 12 (diagram): This page displays a diagram of various machine components, including shafts, pulleys, belts, and fasteners, with corresponding reference numbers for identification.
• Page 13 (parts_list): This page lists parts for the Crankshaft Drive Mechanism, including part numbers, names, and quantities.
• Page 14 (diagram): This page displays a diagram of the crank mechanism drive components, with numbered parts and their corresponding references.
• Page 15 (parts_list): This page lists parts for the ARM SHAFT MECHANISM, including part numbers, names, quantities, and descriptions.
• Page 16 (diagram): This page displays a diagram of various sewing machine parts, including a vertical shaft assembly, needle bar mechanism, and feed dog assembly, with numbered references for each component.
• Page 17 (parts_list): This page lists parts for the Needle Bar, Needle Guard Mechanism, including part numbers, names, and quantities.
• Page 18 (diagram): This page displays a diagram of various machine parts, including screws, brackets, shafts, and bearings, with corresponding reference numbers.
• Page 19 (parts_list): This page lists parts for the Looper Drive Mechanism, including part numbers, names, quantities, and reference numbers.
• Page 20 (diagram): This page displays a diagram of the looper drive mechanism, with numbered parts and their corresponding references.
• Page 21 (parts_list): This page lists parts for the FEED MECHANISM (1) with part numbers, names, and quantities.
• Page 22 (diagram): This page displays a diagram of various machine parts, including screws, brackets, shafts, and bearings, with reference numbers for identification.
• Page 23 (parts_list): This page lists parts for the FEED MECHANISM (2) with part numbers, names, and quantities.
• Page 24 (diagram): This page displays a diagram of the feed mechanism, showing various components with reference numbers.
• Page 25 (parts_list): This page lists parts for the FEED MECHANISM (3) with part numbers, names, and quantities.
• Page 26 (diagram): This page displays a diagram of sewing machine parts, including various screws, springs, levers, and brackets, with reference numbers and some model applicability information.
• Page 27 (parts_list): This page lists parts for the Presser Foot Mechanism, including part numbers, names, and quantities.
• Page 28 (diagram): This page contains a diagram of various machine components, including levers, shafts, bearings, and fasteners, with corresponding reference numbers.
• Page 29 (parts_list): This page lists parts for the Spreader Mechanism, including part numbers, names, and quantities.
• Page 30 (diagram): This page displays diagrams and parts lists for W644 sewing machine models, including components for 2-needle and 3-needle configurations with and without top cover thread.
• Page 31 (parts_list): This page lists parts for the Thread Tension Mechanism, including part numbers, names, and quantities.
• Page 32 (diagram): This page displays a diagram of the thread tension mechanism for the W664 sewing machine, with numbered parts and a table indicating quantities for 2-needle and 3-needle configurations.
• Page 33 (parts_list): This page lists parts for the Needle-Spreader Thread Handling mechanism, including part numbers, names, and quantities.
• Page 34 (diagram): This page contains a diagram of various sewing machine parts, with reference numbers indicating their location and a list of parts with their corresponding numbers, names, and quantities.
• Page 36 (diagram): This page displays a diagram of various components and their reference numbers, including parts like hoses, fittings, and brackets, with some text indicating part numbers and descriptions.
• Page 37 (parts_list): This page lists parts for the lubrication mechanism (1) of an industrial sewing machine, including part numbers, names, and quantities.
• Page 38 (diagram): This page displays a diagram of various components, including a filter assembly, gears, shafts, and fasteners, with reference numbers for each part.
• Page 39 (parts_list): This page lists parts for the Lubrication Mechanism (2), including oil reservoirs, pumps, rotors, screws, and filters, with their corresponding part numbers and quantities.
• Page 40 (diagram): This page displays a diagram of various machine components, including brackets, screws, and pins, with reference numbers from 1 to 15.
• Page 41 (parts_list): This page lists parts for the H.R. Device, including part numbers, names, and quantities. It details components like silicone oil reservoirs, caps, pins, screws, felt, tubes, oil wicks, and plugs.
• Page 42 (diagram): This page displays diagrams for optional and standard semi-submerged installation components, detailing various parts with reference numbers and quantities.
• Page 43 (parts_list): This page lists installation parts for a sewing machine, including part numbers, names, and quantities. It contains 20 listed parts with their corresponding details.
• Page 44 (diagram): This page displays a diagram of various machine parts, including bolts, nuts, washers, discs, and frame components, with corresponding reference numbers for identification.
• Page 45 (parts_list): This page lists parts for a thread stand, including part numbers, names, quantities, and models.
• Page 46 (diagram): This page displays a diagram of various machine parts and accessories, including needles, screwdrivers, a chain, and a grease tube, with reference numbers and some part numbers indicated.
• Page 47 (parts_list): This page lists accessories for the sewing machine, including oil containers, wrenches, screwdrivers, chains, dust covers, and needles, with corresponding part numbers and descriptions.
• Page 48 (diagram): This page displays a diagram of various machine components, including brackets, covers, and fasteners, with reference numbers for identification.
• Page 49 (parts_list): This page lists parts for W664-02 and W644-02 cover components, including screws, pins, plates, and brackets, with their corresponding part numbers, names, and quantities.
• Page 50 (diagram): This page displays diagrams of various sewing machine parts and accessories, including part numbers and descriptions for different models like W664-03F, W644-03F, W664-03G, and W644-03G, along with a model number W664-01E.
• Page 51 (parts_list): This page lists parts for models W664-01E-03 and W644-01E-03, including front covers, screws, pins, fabric guides, and brackets, with quantities and part numbers.
• Page 52 (diagram): This page displays diagrams of various components and sub-assemblies for the W664-05-33A and W664-05-33B models, including bracket assemblies, covers, and mounting hardware.
• Page 53 (parts_list): This page lists parts for the W664-05.33 and W644-05.33 machine frame and cover mechanism, including part numbers, names, quantities, and remarks.
• Page 54 (diagram): This page displays a diagram of the right knife fabric trimmer components for FT240, FT240A, FT241, and FT242A models, with numbered parts and their corresponding details.
• Page 55 (parts_list): This page lists parts for models W664-05-33 and W644-05-33 FT DEVICE (1), including part numbers, names, and quantities.
• Page 57 (parts_list): This page lists parts for W664-05-33 FT DEVICE (2) and W644-05-33 FT DEVICE (2), including part numbers, names, and quantities.
• Page 58 (diagram): This page displays a diagram of the metering device assembly, showing various components with reference numbers and some part numbers.
• Page 59 (parts_list): This page lists parts for the W664-05 MD DEVICE (1) and W644-05 MD DEVICE (1) with part numbers, descriptions, and quantities.
• Page 60 (diagram): This page displays a diagram of the metering device assembly, with numbered parts and their corresponding references.
• Page 61 (parts_list): This page lists parts for W664-05 MD DEVICE (2) and W664-05 MD DEVICE (2) with part numbers, names, and quantities.
• Page 62 (diagram): This page displays a diagram of various machine components, including brackets, screws, shafts, motors, and levers, with corresponding reference numbers for identification.
• Page 63 (parts_list): This page lists parts for W664-05 MD DEVICE (1) and W644-05 MD DEVICE (1) with part numbers, names, and quantities.
• Page 64 (diagram): This page displays a diagram of various components of an industrial sewing machine, including screws, brackets, circuit boards, and covers, with reference numbers for each part.
• Page 65 (parts_list): This page lists parts for W664-05 and W644-05 MD DEVICE (2), including part numbers, names, quantities, and remarks.
• Page 66 (diagram): This page displays a diagram of various components and hardware for an industrial sewing machine, including screws, brackets, connectors, and chassis parts, each identified by a reference number.
• Page 67 (parts_list): This page lists parts for W664-05 and W644-05 MD devices, including part numbers, names, quantities, and some model applicability.
• Page 68 (diagram): This page displays diagrams of various electrical components and accessories for sewing machines, including cables, switches, and voltage regulators, with corresponding part numbers and descriptions.
• Page 69 (parts_list): This page lists parts for W664-05 and W644-05 models, including junction cords, screws, nuts, washers, clamps, knee switches, brackets, and pulleys, with their corresponding part numbers and quantities.
• Page 70 (diagram): This page displays a diagram of sewing machine parts, including various components like plates, screws, and accessories, with corresponding reference numbers and model applicability.
• Page 71 (parts_list): This page lists parts for W664-08 and W644-08 models, including front covers, screws, hinges, and guides, with their respective part numbers and quantities.
• Page 72 (diagram): This page displays a diagram of various machine parts, including brackets, screws, and other components, with reference numbers for identification.
• Page 74 (diagram): This page displays a diagram of various sewing machine components, including brackets, plates, rods, and fasteners, with reference numbers and some descriptive text in Japanese and English.
• Page 75 (parts_list): This page lists parts for W664-32 and W644-32 models, including part numbers, names, and quantities, with descriptions ranging from front covers and hinges to screws, washers, and brackets.
• Page 76 (diagram): This page contains diagrams of various components of the sewing machine, including a cylinder assembly, a bracket, and a filter regulator assembly, with numbered references for each part.
• Page 77 (parts_list): This page lists parts for the W664-30-32 and W644-30-32 switching device, including part numbers, names, and quantities.
• Page 78 (diagram): This page displays a diagram of various components of an industrial sewing machine, including brackets, cylinders, screws, nuts, and a pressure regulator with a gauge, identified by reference numbers.
• Page 79 (parts_list): This page lists parts for the W664-30-32 and W644-30-32 Fabric Guide Switching Device, including part numbers, names, and quantities.
• Page 80 (diagram): This page contains diagrams of various components of the sewing machine, including part numbers and reference numbers for identification. It shows parts for models W664-30-34, W644-30-34, W664-35, and W644-35.
• Page 82 (diagram): This page contains diagrams of various components of an industrial sewing machine, including parts labeled with reference numbers from 1 to 39.
• Page 83 (parts_list): This page lists parts for the W664-32 and W644-32 Fabric Tension Device, including part numbers, descriptions, and quantities.
• Page 84 (diagram): This page displays a diagram of various sewing machine parts, including components labeled with reference numbers from 1 to 36. It also lists model numbers W664-33 and W644-33.
• Page 85 (parts_list): This page lists parts for the W664-33 and W644-33 Elastic Attaching Device, including part numbers, names, quantities, and some specifications.
• Page 86 (diagram): This page displays diagrams of various components for sewing machine models W664-33 and W644-33, with numbered parts indicated for assembly reference.
• Page 87 (parts_list): This page lists parts for the W664-33 and W644-33 sewing machines, including part numbers, descriptions, and quantities for various components like rollers, shafts, screws, and brackets.
• Page 88 (diagram): This page displays a diagram of optional components and their associated parts, including various fittings, tubes, and a pressure regulator with a gauge.
• Page 89 (parts_list): This page lists parts for the W664-05-33 and W644-05-33 Waste Fabric Suction Mechanism, including part numbers, names, quantities, and references.
• Page 90 (diagram): This page displays a diagram of sewing machine parts, with numbered components and associated part numbers like W664-34-35 and W644-34-35.
• Page 91 (parts_list): This page lists specific parts for models W664-34-35 and W644-34-35, including part numbers, names, quantities, and references.
• Page 92 (diagram): This page displays a diagram of various machine parts, including brackets, plates, and fasteners, with reference numbers and some part numbers indicated.
• Page 93 (parts_list): This page lists parts for W664-34-35 and W644-34-35 covers, including part numbers, names, quantities, and some model applicability.
• Page 94 (diagram): This page displays a diagram of the left knife fabric trimmer assembly for the FT540 model, with numbered parts indicated for reference.
• Page 95 (parts_list): This page lists parts for W664-34-35 and W644-34-35 FT DEVICE, including part numbers, names, and quantities.
• Page 96 (diagram): This page displays a diagram of various machine parts, including brackets, screws, fittings, and a pressure gauge, with reference numbers for each component.
• Page 97 (parts_list): This page lists parts for the W664-34-35 and W644-34-35 Fabric Guide Switching Device, including part numbers, names, quantities, and references.
• Page 98 (diagram): This page displays a diagram of various machine parts, including foot pedal assembly, air control components, and linkages, with reference numbers for each part.
• Page 99 (parts_list): This page lists parts for the W664-34 and W644-34 models, including air cylinders, brackets, screws, and tubes, with their corresponding part numbers and quantities.
• Page 100 (diagram): This page displays a diagram of various machine components, including a regulator with a gauge, a spring, and several fasteners, with reference numbers ranging from 1 to 42.
• Page 101 (parts_list): This page lists parts for the W664-34.35 and W644-34.35 Waste Fabric Suction Mechanism, including part numbers, descriptions, and quantities.
• Page 102 (diagram): This page displays a diagram of components for models W664-05-33A/FT and W644-05-33A/FT, including various parts labeled with reference numbers and descriptions, and electrical specifications for different voltage and phase configurations.
• Page 103 (parts_list): This page lists parts for the DUST COLLECTOR DEVICE (OPTION), including hoses, connectors, screws, and dust collectors, with their corresponding part numbers and quantities.
• Page 104 (diagram): This page displays a diagram of various components and hardware for a sewing machine, including brackets, screws, and covers, with reference numbers for each part.
• Page 105 (parts_list): This page lists parts for W664-71 and W644-71 models, including front cover assembly, hinge, screws, and fabric guides.
• Page 106 (diagram): This page displays a diagram of sewing machine parts, including various components like covers, screws, and accessories, with reference numbers and model information.
• Page 107 (parts_list): This page lists parts for the W664-81 and W644-81 COVER MACHINE, including part numbers, names, and quantities.
• Page 108 (diagram): This page displays a diagram of various machine components, including a spool, mounting bracket, screws, nuts, and a hex wrench, with corresponding reference numbers for identification.
• Page 109 (parts_list): This page lists parts for the W664-81 MD DEVICE (1) and W664-81 MD装置(1) with part numbers, names, and quantities.
• Page 110 (diagram): This page displays a diagram of various machine parts, including mirrors, levers, brackets, and fasteners, with reference numbers for identification.
• Page 111 (parts_list): This page lists parts for the W664-81 and W644-81 MD DEVICE (2) with part numbers, names, and quantities.
• Page 112 (diagram): This page displays a diagram of various machine components, including a motor, shafts, brackets, and fasteners, with reference numbers for each part.
• Page 113 (parts_list): This page lists parts for the W664-81 and W644-81 MD Device (3), including part numbers, names, quantities, and references.
• Page 114 (diagram): This page displays a diagram of various components including cables, switches, and voltage options, with reference numbers and descriptions for each part.
• Page 115 (parts_list): This page lists parts for W664-81 and W644-81 MD devices, including junction cords, revolution detectors, screws, clamps, brackets, nuts, washers, power source cords, and machine pulleys, with their corresponding part numbers and quantities.
• Page 116 (diagram): This page displays a diagram of rear puller assembly components, including part numbers, descriptions, materials, and applicable machine models.
• Page 117 (parts_list): This page lists parts for the RP Device (1) (Option), including part numbers, names, quantities, and other details.
• Page 118 (diagram): This page displays a diagram of the rear puller assembly for sewing machine models 256551-9S and 256551A9S, detailing various components with reference numbers.
• Page 119 (parts_list): This page lists parts for the RP Device (2) Option, including part numbers, names, quantities, and other details.
• Page 120 (diagram): This page displays a diagram of various machine parts, including components for electric and pneumatic types, with reference numbers and part numbers for models UT109-UT112 and UT312-UT317.
• Page 121 (parts_list): This page lists parts for the UT Device Knife Mechanism, including part numbers, names, and quantities.
• Page 122 (diagram): This page displays a diagram of various electrical components and mounting hardware for a sewing machine, including a horn assembly, wiring harness, and mounting brackets, with numbered references for each part.
• Page 123 (parts_list): This page lists parts for the UT Device Upper Thread Wiper Mechanism, including part numbers, names, and quantities.
• Page 124 (diagram): This page contains a diagram of various sewing machine components, including needles, thread guides, and related hardware, with corresponding part numbers and descriptions listed below.
• Page 125 (parts_list): This page lists parts for the UT Device Thread Tension Mechanism, including part numbers, names, and quantities.
• Page 126 (diagram): This page displays a diagram of various machine components, including screws, nuts, brackets, springs, and electrical connectors, with reference numbers for each part.
• Page 127 (parts_list): This page lists parts for the UT device thread trimming mechanism (electric type), including part numbers, names, and quantities.
• Page 128 (diagram): This page displays a diagram of various machine components, including brackets, screws, nuts, springs, and pneumatic fittings, with reference numbers for each part.
• Page 129 (parts_list): This page lists parts for the UT device thread trimming mechanism (pneumatic type), including part numbers, names, and quantities.
• Page 130 (diagram): This page displays diagrams of various machine components, including motors, wiring, and mounting hardware, with corresponding reference numbers for identification.
• Page 132 (diagram): This page displays a diagram of pneumatic components including a cylinder, bracket, fittings, screws, and a regulator with a gauge, with each part labeled with a reference number.
• Page 133 (parts_list): This page lists parts for the UT Device Pneumatic Foot Lifter, including part numbers, names, and quantities.
• Page 135 (parts_list): This page lists parts for the TAPE CUTTER(TK202-TK402) with part numbers, names, and quantities.
• Page 136 (diagram): This page displays a diagram of machine components with numbered parts, including screws, brackets, levers, and other hardware, labeled from 1 to 51.
• Page 137 (parts_list): This page lists parts for the TAPE CUTTER (TK302) with part numbers, names, and quantities.
• Page 138 (diagram): This page displays a diagram of the TK202 model, illustrating various components and their reference numbers, along with a list of common parts.
• Page 139 (parts_list): This page lists parts for the TK Controller (TK202), including part numbers, names, quantities, and other details.
• Page 140 (diagram): This page displays a diagram of the TK402 machine, illustrating various components and their assembly with numbered references.
• Page 142 (diagram): This page displays a diagram of various components, including a regulator with a gauge, a filter, and several fittings and fasteners, each labeled with a reference number.
• Page 143 (parts_list): This page lists parts for the CONTROL UNIT, including part numbers, names, quantities, and descriptions.
• Page 144 (diagram): This page displays a diagram of machine components, with parts numbered 1 through 8. It includes part numbers such as W664-W644-01-03 and W664-W644-02-05-08-71.
• Page 145 (parts_list): This page lists specific parts for the W600/TK model, including part numbers, names, and quantities.
• Page 146 (diagram): This page displays a construction chart for gauge parts, showing various components with their part numbers and dimensions, along with a table mapping machine models to needle plate types.
• Page 147 (diagram): This page displays a construction chart for gauge parts for the W644-01CA, CB, CC models, detailing various components with their part numbers and dimensions.
• Page 148 (diagram): This page displays a construction chart for gauge parts for the W664-02BA, BB, BC models, detailing various needle plates and related components with their part numbers and dimensions.
• Page 149 (diagram): This page displays construction charts for gauge parts related to the W664-02BA, BB, BC models, including diagrams of various needle plate types and common parts.
• Page 150 (diagram): This page displays a construction chart for gauge parts for the W644-02BA, BB, BC models, showing various components and their associated part numbers and dimensions.
• Page 151 (diagram): This page displays a construction chart for gauge parts for models W644-02BA, BB, and BC, including diagrams and part numbers for various components like needle plates and common parts.
• Page 152 (diagram): This page displays a construction chart for gauge parts for the W664-03FB, FC sewing machine, including diagrams and part numbers for various components.
• Page 153 (diagram): This page contains a construction chart for gauge parts for the W644-03FB,FC machine, detailing different needle plate types and associated parts.
• Page 154 (diagram): This page displays a construction chart for gauge parts W664-03GB and W664-03GC, showing various components with their part numbers and dimensions, and a table listing needle plates for different machine types.
• Page 155 (diagram): This page displays a construction chart for gauge parts for the W644-03GB and W644-03GC models, detailing various components with their part numbers and dimensions, and indicating common parts for looper and needle guard.
• Page 156 (diagram): This page displays a construction chart for gauge parts for the W664-05BA,BB model, showing various components with their part numbers and diagrams.
• Page 157 (diagram): This page displays a construction chart for gauge parts, specifically for models W664-05BA and W664-05BB, detailing different needle plate types and associated part numbers.
• Page 158 (diagram): This page displays a construction chart for gauge parts for the W644-05BA,BB sewing machine, detailing various components with their part numbers and diagrams.
• Page 159 (diagram): This page displays diagrams of various machine parts, including needle plates for different machine models (W644-05BA and W644-05BB), and common parts for loopers and needle guards. It also includes part numbers and dimensions for specific components.
• Page 160 (diagram): This page displays a construction chart for gauge parts for the W664-08AB, AC sewing machine models, detailing various components with their part numbers and dimensions.
• Page 161 (diagram): This page displays a construction chart for gauge parts for the W644-08AB and W644-08AC sewing machines, detailing various components with their part numbers and dimensions.
• Page 162 (diagram): This page displays a construction chart for gauge parts for W664-08BB, BC, W664-08DC, EC models, showing various needle plates and related components with their part numbers and dimensions.
• Page 163 (diagram): This page displays a construction chart for gauge parts for W644-08BB, BC, W644-08DC, EC models, detailing various components with their part numbers and dimensions.
• Page 164 (diagram): This page displays construction diagrams for gauge parts, including needle plates and related components for models W664-30AB and W664-30AC.
• Page 165 (diagram): This page displays construction charts for gauge parts for the W644-30AB and W644-30AC sewing machines, detailing various needle plate types and associated part numbers.
• Page 166 (diagram): This page displays a construction chart for gauge parts for models W664-32AB, AC and W644-32AB, AC, including diagrams of various components and a table relating machine models to needle plate types.
• Page 167 (diagram): This page contains a construction chart for gauge parts for models W664-33AB, AC, BB, BC and W644-33AB, AC, BB, BC, showing various components and their part numbers, along with a table relating machine models to needle plate types.
• Page 168 (diagram): This page displays a construction chart for gauge parts, showing various components with their part numbers and dimensions, applicable to W664-34AB, AC, W664-35AB, AC models.
• Page 169 (diagram): This page displays a gauge parts construction chart for W644-34AB, AC and W644-35AB, AC sewing machines, showing various gauge parts with their dimensions and part numbers, and a table mapping machine models to needle plate types.
• Page 170 (diagram): This page displays a construction chart for gauge parts, showing diagrams and part numbers for various components applicable to W664-71AB, AC and W644-71AB, AC models, along with a table detailing needle plate types for different machine models.
• Page 171 (diagram): This page displays a construction chart for gauge parts, showing various components with their part numbers and dimensions, and a table mapping machine models to needle plate types.
• Page 172 (diagram): This page displays a construction chart for gauge parts for the W644-81AB,AC sewing machine, showing various components with their part numbers and dimensions.
• Page 173 (diagram): This page displays a construction chart for gauge parts, specifically showing diagrams and part numbers for various components like needles and guards, with model number W664-01EB.
• Page 174 (parts_list): This page lists parts for W664-01CA, W664-01CB, W664-01CC, and W664-01EB machine types, including gauge, needle holder, needle plate, main feed dog, differential feed dog, presser foot assy, and needle.
• Page 175 (parts_list): This page lists parts for the W664-02 and W644-02 sewing machines, including various gauges, needle holders, needle plates, feed dogs, presser feet, and needles, along with common parts like spreaders and loopers.
• Page 176 (parts_list): This page lists gauge parts for W664-03 and W644-03 machine types, including part numbers, descriptions, and quantities for various components like needle holders, needle plates, feed dogs, and needles.
• Page 177 (parts_list): This page lists parts for W664-05 and W644-05 sewing machines, including gauges, needle holders, needle plates, feed dogs, presser feet, and needles. It also details common parts like spreaders, loopers, and needle guards.
• Page 178 (parts_list): This page lists gauge parts for W664-08 and W644-08 sewing machines, including part numbers, descriptions, and applicable machine types.
• Page 179 (parts_list): This page lists gauge parts for W664-30-32 and W644-30-32 sewing machines, including machine type, gauge, needle holder, needle plate, main feed dog, differential feed dog, presser foot assembly, and needle. It also lists common parts like spreader, looper, and needle guards.
• Page 189 (unknown): This page contains a table with part numbers and descriptions, along with page numbers and a website address.
• Page 192 (parts_list): This page lists specifications for W series UT motor [1] (Mitsubishi L Motor) across various nations, detailing voltage, frequency, and part numbers for different models and configurations.
• Page 193 (text): This page lists specifications for W Series UT Motor [2] (Mitsubishi L Motor) across various nations, including voltage, frequency, and part numbers for different thread trimmer types like bottom cover, top and bottom cover, condensed-stitch, and angled seams.
• Page 194 (unknown): This page contains a table with part information, including part numbers, names, and quantities. The page number is 194.
• Page 196 (text): This page details the classification code for the W600 series sewing machines, including codes for top cover thread, subclass, and shape of gauge parts.
• Page 197 (text): This page lists various presser feet and their descriptions, including hinged presser feet, fabric guides, and differential feed dogs. It also details the shape of the needle plate finger, the number of needles, and needle gauge options.
• Page 199 (unknown): This page contains a watermark with the text "jinte.in". There is no other discernible content on the page.
• Page 200 (cover): This is the cover page of the Pegasus Sewing Machine Mfg. Co., Ltd. parts catalog, dated 1989.

Page 1 — PARTS CATALOG

PARTS CATALOG Cat. No. 9586 W664•W644 CYLINDER BED 2•3-NEEDLE INTERLOCK MACHINE シリンダーベッド2・3本針ミシン INCLUDING HG•MD•RP•TK•UT DEVICES First edition; issued in December, 1988 Second edition; issued in August, 1989 Third edition; issued in November, 1989 Fourth edition; issued in August, 1990 初版(1988年12月発行) 第二版(1989年8月発行) 第三版(1989年11月発行) 第四版(1990年8月発行) August, 1990 PEGASUS jintex.in

Page 2

パーツカタログの見方 ■このパーツカタログは、1990年8月製造中のW664・W644 のミシンを次の要領で編集しています。 ■2~145頁には部品を機種別に収録し、左頁が部品の分解図、 右頁がパーツリストになっています。 また、部品分解図に付されている番号は、パーツリストの REF. NO.(参照番号)を示しています。 ■ゲージパーツ系列構成図・ゲージパーツ表(146~181頁) これらの部品は、特定の形式にのみ使用されます。 系列構成図は146~173頁に、ゲージパーツ表は174~181頁 に一括して記載しています。 ■182~188頁には部品番号インデックスを記載し、部品番号 だけで、その図解、名称などが容易に引き出せます。 ■部品をご注文いただくときは、必ず部品番号だけを明示 してください。 なお、このパーツカタログの記載事項は改良により、予告 なく変更されることがありますので、あらかじめご了承く ださい。 INTRODUCTION This parts catalog covers the W664 W644 machine manufactured August, 1990. On pages 2~145, each mechanism is arranged on facing pages, the first page containing the illustrations and the second page containing the data of the individual parts. The number given to each illustration is the REF. NO. on the parts list. Gauge parts construction charts/gauge parts lists. Gauge parts are used in some machine types and sewing gauges only. Pages 146~173 contain the gauge parts construction charts in order to know the illustrations and the combinations of the parts, and pages 174~181 contain the gauge parts lists to obtain the data at a glance. A part number index is attached to the back of this catalog for convenience. When placing orders for parts from this catalog, use ONLY THE PART NUMBER. This parts catalog is applicable to your machine and is subject to change without notification. Cat. No. 図番△ 版数 年月日 主な改訂内容 9586 三版 1989. 11. 15 W600-30、32、71、81 及びHG301~303を追加 9586 四版 1990. 8. 20 サブクラス (01E, -08D・E, -33B) 及びTK装置を追加 Cat. No. Edition Date Modification of the main details 9586 Third edition 15. 11. 1989 Addition of W600 30, 32, 71, 81 and the HG301-303. 9586 Fourth edition 20. 8. 1990 Addition of machine types for 01E, -08D-E -33B and TK device. jintex.in

Page 4

1 W664 30 W644 W644 32 W644 31 2 4 8 5 6 7 29 14 15 3 26 24 18 19 20 21 9 10 11 12 13 27 28 25 17 16 22 23 - 2 - jintex.in

Page 5 — アーム、ベッド機構

アーム、ベッド機構 MACHINE FRAME REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 250132ASD アーム ベッド MACHINE FRAME 1 2 240108 スプリングピン PIN 1 3 240061 平行ピン PIN 4 4 250146 ブッシュ BUSHING 1 5 251003 ブッシュ BUSHING 1 6 240020 Oリング O RING 1 7 250147 ブッシュ BUSHING 1 8 250135 ブッシュ BUSHING 1 9 210102 ブッシュ BUSHING 2 10 250135 ブッシュ BUSHING 1 11 210297 ブッシュ BUSHING 1 12 253012 ブッシュ BUSHING 1 13 253016 ブッシュ BUSHING 1 14 250137 ブッシュ BUSHING 2 15 250138 ブッシュ BUSHING 1 16 210125 ブッシュ BUSHING 1 17 204089 ブッシュ BUSHING 1 18 250140 ブッシュ BUSHING 1 19 250141 ブッシュ BUSHING 1 20 206941 ブッシュ BUSHING 1 21 250142 ブッシュ BUSHING 1 22 250194 ブッシュ BUSHING 1 23 250195 ブッシュ BUSHING 1 24 250145 ブッシュ BUSHING 1 25 250143 ブッシュ BUSHING 1 26 250139 ブッシュ BUSHING 1 27 250144 ブッシュ BUSHING 1 28 250191 ブッシュ BUSHING 1 29 250197 ブッシュ BUSHING 1 30 250199-SD アーム ベッド MACHINE FRAME 1 31 206527 栓 PLUG 1 32 210003 栓 PLUG 1 - 3 - jintex.in

Page 6 — MACHINE FRAME

MACHINE FRAME - 4 - jintex.in

Page 7 — COVER (1)

カバー機構(1)COVER (1) REF. PART NO. 名 称 NAME QT. NO. 部品番号 1 206590 オイルゲージ OIL SIGHT GAUGE 1 2 204006 足ピン BED PIN 4 3 240111 栓 栓 PLUG 1 4 240052 栓 栓 PLUG 1 5 240227 栓 栓 PLUG 1 6 240110 栓 栓 PLUG 1 7 210003 栓 栓 PLUG 1 8 209084 蓋 蓋 PLUG 1 9 240226 栓 栓 PLUG 1 10 240045 栓 栓 PLUG 1 11 205088 栓 栓 PLUG 1 12 250148 フィルター FILTER 1 13 240001 止メ輪 RING 1 14 255108 テーパーピン PIN 1 15 207358 フェルト OIL FELT 1 16 250158-91 カバー COVER 1 17 250020 カバー COVER 1 18 250157 スポンジ SPONGE 2 19 7017 平ネジ/M4×5 SCREW 1 20 240127 合マーク MARK 1 21 230047A 機番板 SERIAL NUMBER PLATE 1 22 210679 止メピン PIN 2 23 202526 配銘板 NAME PLATE 1 24 250233 形式板 TYPE PLATE 1 25 210679 止メピン PIN 1 26 7018 平ネジ/M4×6 SCREW 1 27 303448 座金 WASHER 1 28 4541 止ネジ/M6×8 SCREW 1 29 4522 止ネジ/M6×6 SCREW 1 30 250232 銘板 NAME PLATE 1 31 4539 止ネジ/M5×6 SCREW 2 - 5 - jintex.in

Page 8

COVER (U) 5 7777777 2 3 1 4 13 11 12 15 14 8 9 16 18 17 39 40 20 22 21 41 42 特別注文品 OPTION 34 23 27 26 24 33 32 29 25 31 35 36 38 37 附属品に挿入 Put in accessory - 6 - jintex.in

Page 9 — COVER (2)

COVER (2) REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 250149-UD アームカバー(上) ARM COVER (TOP) 1 2 240226 栓 PLUG 1 3 179107-05 オイル窓 OIL SIGHT WINDOW 1 4 250019 Oリング O RING 1 5 7021 平ネジ/M4×12 SCREW 7 6 250151-UD アームカバー(左) ARM COVER (LEFT) 1 7 5242 平ネジ/H11×5 SCREW 1 8 250153 Oリング O RING 1 9 7021 平ネジ/M4×12 SCREW 4 10 240263 座金 WASHER 1 11 250154-SD アームカバー(後) ARM COVER (REAR) 1 12 250155 ガスケット GASKET 1 13 7052 平ネジ/M6×10 SCREW 6 14 250021-UD 針棒カバー NEEDLE BAR COVER 1 15 7019 平ネジ/M4×8 SCREW 2 16 250023-UD 糸締リカバー THREAD TAKEU 17 7052 平ネジ/M6×10 SCREW 1 18 207924 座金 WASHER 1 19 250156-UB プーリーカバー PULLEY COVER 1 20 7075 平ネジ/M5×60 SCREW 2 21 250159 風案内 AIR GUIDE 1 22 7079 平ネジ/M5×6 SCREW 2 23 250177-SD 前カバー(組) FRONT COVER ASSEMBLY 1 24 250178 前カバー本体 FRONT COVER 1 25 250179 ヒンジ HINGE 1 26 250182 補助板/前カバー AUXILIARY PLATE/FRONT COVER 1 27 7043皿ネジ/M4×8 SCREW 3 28 250013 ピン付ネジ/M4 SCREW 1 29 201191 バネ SPRING 2 30 240198 平行ピン PIN 1 31 4554 止ネジ/M3×3 SCREW 2 32 250181 エキセンピン ECCENTRIC PIN 1 33 4543 止ネジ/M4×4 SCREW 1 34 210025 振動止メ CUSHION 2 35 7022 平ネジ/M4×14 SCREW 2 36 250236-91 ブラケット(組) BRACKET COMPLETE 1 37 7028 平ネジ/M5×10 SCREW 2 38 204585 座金 WASHER 2 39 250234-UD 平溝カバー COVER/LOOPER THREAD GUIDE 1 40 7019 平ネジ/M4×8 SCREW 1 41 7034 平ネジ/M5×10 SCREW 2 42 204585 座金 WASHER 2 -7- jintex.in

Page 10

COACH CST 8 7 6 8 10 11 9 12 13 30 31 29 23 25 24 28 22 15 27 21 18 20 19 17 18 33 34 32 35 37 36 28 1 2 3 4 5 14 8 jintex.in

Page 11 — COVER (3)

カバー機構(3)COVER (3) REF. PART NO. NAME QT. NO. 部品番号 1 250160 上蓋 TOP COVER 1 2 250161 ガスケット GASKET 1 3 7082 平ネジ/M4×8 SCREW 8 4 250180 板バネ FLAT SPRING 1 5 7082 平ネジ/M4×8 SCREW 1 6 250162-SD 平カバー BED COVER 1 7 7020 平ネジ/M4×10 SCREW 3 8 250167 差シ板 SLIDE PLATE 1 9 250168 針板ブラケット BRACKET/NEEDLE PLATE 1 10 210025 振動止メ CUSHION 1 11 7020 平ネジ/M4×10 SCREW 2 12 250176 板バネ FLAT SPRING 1 13 7017 平ネジ/M4×5 SCREW 2 14 250169-SD 横カバー SIDE COVER 1 15 7024 平ネジ/M4×18 SCREW 4 16 250200-SD 蓋(組)/横カバー COVER PLATE ASSEMBLY 1 17 250170-SD 蓋(組)/横カバー COVER PLATE ASSEMBLY 1 18 250171 蓋/横カバー COVER PLATE 1 19 250172 ヒンジ HINGE 1 20 250173 平行ピン PIN 1 21 250174 ガスケット GASKET 1 22 7082 平ネジ/M4×8 SCREW 2 23 250175 クロスプレート CLOTH PLATE 1 24 7018 平ネジ/M4×6 SCREW 2 25 250181 エキセンピン ECCENTRIC PIN 1 26 4537 止ネジ/M4×5 SCREW 1 27 240228 栓 PLUG 1 28 250183 カバー(HR油除去) COVER 1 29 250255 ブラケット BRACKET 1 30 7020 平ネジ/M4×10 SCREW 2 31 303448 座金 WASHER 2 32 250256 ブラケット BRACKET 1 33 7066 段付ネジ/M4 SCREW 1 34 210307 波板座金 WASHER 1 35 250257 アイガード EYE GUARD 1 36 7009 平ネジ/M3×5 SCREW 2 37 202875 座金 WASHER 2 -9- jintex.in

Page 12

12 13 15 14 31 19 18 17 16 27 29 28 30 26 25 24 23 21 22 20 10 11 9 8 7 4 5 1 2 3 -10- jintex.in

Page 13 — CRANKSHAFT DRIVE MECHANISM

下軸機構 CRANKSHAFT DRIVE MECHANISM REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 250551 下軸 CRANKSHAFT 1 2 7036 平ネジ/M4×6 SCREW 1 3 250563-91 クランク軸(組) CRANKSHAFT ASSEMBLY 1 4 250554-92 クランク軸 CRANKSHAFT 1 5 250554 クランク軸本体 CRANKSHAFT 1 6 7128 止ネジ/M6×4 SCREW 2 7 250555-91 クランク軸(組) CRANKSHAFT ASSEMBLY 1 8 210091 ロッド CONNECTION 1 9 5376 平ネジ/C4×12.5 SCREW 4 10 252056-92 クランク CRANK 1 11 4534 平ネジ/M6×14 SCREW 1 12 250557-91 軸受(ブッシュ) BUSHING 1 13 250544 ウォーム WORM 1 14 240230 ボールベアリング BALL BEARING 1 15 4547 止ネジ/M6×5 SCREW 2 16 250529A91 軸受(ブッシュ) BUSHING 1 17 4547 止ネジ/M6×5 SCREW 2 18 250545-91 ギヤー(下) GEAR (LOWER) 1 19 4547 止ネジ/M6×5 SCREW 4 20 250530-91 軸受(ブッシュ) BUSHING 1 21 4555 止ネジ/M6×8 SCREW 1 22 4547 止ネジ/M6×5 SCREW 1 23 250514 止メ板 SET PLATE 1 24 7082 平ネジ/M4×8 SCREW 2 25 250556 ファン FAN 1 26 250561 プーリー MACHINE PULLEY 1 27 4556 止ネジ/M6×10 SCREW 1 28 4541 止ネジ/M6×8 SCREW 1 29 240126 座金 WASHER 1 30 4500 平ネジ/M5×10 SCREW 1 31 206050C タイミングベルト TIMING BELT 1 -11- jintex.in

Page 14 — CRANK MECHANISM DRIVE

CRANK MECHANISM DRIVE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 -12- jintex.in

Page 15 — ARM SHAFT MECHANISM

上軸機構 ARM SHAFT MECHANISM REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 250526-91 250516-92 7028 4542 7152 モーション (組) モーション 止ネジ/M5×10 止ネジ/M6×12 止ネジ/M6×4 MOTION ASSEMBLY MOTION SCREW SCREW SCREW 1 1 2 2 1 6 7 8 9 7153 250559-91 250560 253500-92 253500 止ネジ/M6×6 クランク軸(組) クランク軸 ロッド(組) ロッド SCREW CRANKSHAFT ASSEMBLY CRANKSHAFT CONNECTION ASSEMBLY CONNECTION 1 1 1 1 10 7021 11 7015 12 253501A92 13 253501A 14 4534 平ネジ/M4×12 平ネジ/M3.5×14 クランク(組) クランク 平ネジ/M6×14 SCREW SCREW CRANK ASSEMBLY CRANK SCREW 2 2 1 1 1 15 16 250524 17 4514 18 250506 19 4555 20 4547 バランスウエイト 止ネジ/M5×5 軸 止ネジ/M6×8 止ネジ/M6×5 BALANCE WEIGHT SCREW JOINT SCREW SCREW 1 2 1 2 2 21 250518 22 250529-91 23 240091 24 4547 軸 軸受(ブッシュ) ボールベアリング 止ネジ/M6×5 ギア(上) SHAFT BUSHING BALL BEARING SCREW GEAR (UPPER) 1 1 1 1 2 25 250547 26 4547 27 250528-91 28 240091A 29 4555 30 4547 止ネジ/M6×5 軸受(ブッシュ) ボールベアリング 止ネジ/M6×8 止ネジ/M6×5 SCREW BUSHING BALL BEARING SCREW SCREW 6 1 1 1 1 31 250519 32 250523-UD 33 4541 34 4556 35 204585 軸 ハンドホイール 止ネジ/M6×8 止ネジ/M6×10 座金 SHAFT HANDWHEEL SCREW SCREW WASHER 1 1 1 1 1 36 4501 平ネジ/M5×14 SCREW 1 -13- jintex.in

Page 16

MEKANISM THARZ 2MIA 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 -14- jintex.in

Page 17 — NEEDLE BAR, NEEDLE GUARD MECHANISM

針棒、針受機構 NEEDLE BAR, NEEDLE GUARD MECHANISM REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 251014-91 針棒 NEEDLE BAR 1 2 206061 針棒抱キ NEEDLE BAR CLAMP 1 3 5325 平ネジ/C5×10 SCREW 1 4 251016 リンク LINK 1 5 206053 段付ピン PIN 1 6 240098 ニードルベアリング NEEDLE BEARING 1 7 240101 座金 WASHER 1 8 206063 角駒 GUIDE BLOCK 1 9 251017 案内 GUIDE 1 10 7020 平ネジ/M4×10 SCREW 1 11 7021 平ネジ/M4×12 SCREW 1 12 251018 ラッチ LATCH 1 13 7021 平ネジ/M4×12 SCREW 1 14 179040-05 スポンジ SPONGE 1 15 206524 止メ金 OIL WICK RETAINER 1 16 212186 給油紐 OIL WICK 1 17 XXXXXX 針留 NEEDLE HOLDER 1 18 UY128GAS 針 NEEDLE 3 19 4554 止ネジ/M3×3 SCREW 3 20 XXXXXX 針板 NEEDLE PLATE 1 21 5511-HC 皿ネジ/C4×6.5 SCREW 2 22 251510-92 エキセン ECCENTRIC 1 23 251510 エキセン本体 ECCENTRIC 1 24 4543 止ネジ/M4×4 SCREW 2 25 251511 レバー LEVER 1 26 7086 平ネジ/M4×7 SCREW 1 27 251512 針受台(後) NEEDLE GUARD (REAR) 1 28 257567 針受(後) NEEDLE GUARD (REAR) 1 29 4543 止ネジ/M4×4 SCREW 1 30 251513-92 レバー LEVER 1 31 251513 レバー本体 LEVER 1 32 7013 平ネジ/M3.5×8 SCREW 1 33 251514 針受台(前) NEEDLE GUARD (FRONT) 1 34 257568 針受(前) NEEDLE GUARD (FRONT) 1 35 4543 止ネジ/M4×4 SCREW 1 XXXXXXは、146~181頁参照。 See pages 146~181 for XXXXXX。 -15- jintex.in

Page 18

jinex.in - 16 - W664-08D.E W664-08D.E 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49

Page 19 — LOOPER DRIVE MECHANISM

ルーバー機構 LOOPER DRIVE MECHANISM REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 252036-92 エキセン ECCENTRIC 1 2 252036 エキセン本体 ECCENTRIC 1 3 4547 止ネジ/M6×5 SCREW 1 4 206172 ニードルベアリング NEEDLE BEARING 1 5 252035 ロッド ROD 1 6 252037-91 段付ピン(組) PIN ASSEMBLY 1 7 4805 六角ナット/M5 NUT 1 8 240062 座金 WASHER 1 9 252039 ルーバー軸案内 GUIDE/LOOPER SHAFT 1 10 201074A 振止メ GUIDE 1 11 202286 バネ座金 SPRING WASHER 1 12 5546 平ネジ/C5×10 SCREW 1 13 252044 軸 SHAFT 1 14 240232 座金 WASHER 1 15 4524 平ネジ/M4×10 SCREW 1 16 201252 バネ座金 SPRING WASHER 1 17 240231 座金 WASHER 1 18 252046-92 レバー LEVER 1 19 252046 レバー本体 LEVER 1 20 4534 平ネジ/M6×14 SCREW 1 21 252040-92 ホルダー HOLDER 1 22 252040 ホルダー本体 HOLDER 1 23 7021 平ネジ/M4×12 SCREW 1 24 252041 座金 WASHER 1 25 252042 スライダー SLIDER 1 26 252043 ピン PIN 1 27 4543 止ネジ/M4×4 SCREW 1 28 252045-92 ホルダー HOLDER 1 29 252045 ホルダー本体 HOLDER 1 30 7021 平ネジ/M4×12 SCREW 1 31 252041 座金 WASHER 2 32 252047 座金 WASHER 1 33 252052 ブッシュ BUSHING 1 34 4522 止ネジ/M6×6 SCREW 1 35 252049-91 ブッシュ(組) BUSHING 1 36 252050 ブッシュ本体 BUSHING 1 37 252051 油切り OIL SEAL 1 38 231011 Oリング O RING 1 39 4522 止ネジ/M6×6 SCREW 1 40 252048 軸 SHAFT 1 41 240229 栓 PLUG 1 42 252053-92 ルーバー台 LOOPER HOLDER 1 43 252053 ルーバー台本体 LOOPER HOLDER 1 44 7145 平ネジ/M3.5×9.5 SCREW 1 45 252055 座金 WASHER 1 46 257566 ルーバー LOOPER 1 47 7129 止ネジ/M4×5 SCREW 1 48 252053A92 ルーバー台 LOOPER HOLDER 1 49 252053A ルーバー台本体 LOOPER HOLDER 1 -17- jintex.in

Page 20 — LOOPER DRIVE MECHANISM

LOOPER DRIVE MECHANISM -18- jintex.in

Page 21 — FEED MECHANISM (1)

送り機構(1) FEED MECHANISM (1) REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 252607-92 エキセン ECCENTRIC 1 2 252607 エキセン 本体 ECCENTRIC 1 3 4539 止ネジ M5×6 SCREW 2 4 204084 ニードルベアリング NEEDLE BEARING 1 5 240236 ニードルベアリング NEEDLE BEARING 1 6 240234 止メ輪 RING 1 7 240237 止メ輪 RING 1 8 252608 ロッド ROD 1 9 252609-92 クランク CRANK 1 10 252609 クランク 本体 CRANK 1 11 4531 平ネジ M5×12 SCREW 1 12 240055 座金 WASHER 1 13 7041 皿ネジ M3×6 SCREW 1 14 252612 ロッド ROD 1 15 252614 リンク LINK 1 16 252615 リンク LINK 1 17 4537 止ネジ M4×5 SCREW 2 18 252613 平行ピン PIN 2 19 202178 給油紐 OIL WICK 2 20 207358 フエルト OIL FELT 6 21 252616 平行ピン PIN 1 22 202176 給油紐 OIL WICK 1 23 207925 フエルト FELT 4 24 252617 クランク CRANK 1 25 7142 止ネジ M6×6 SCREW 2 26 252618-91 リンク LINK 1 27 252619 リンク 本体 LINK 1 28 4547 止ネジ M6×5 SCREW 2 29 252622 案内 GUIDE 1 30 4539 止ネジ M5×6 SCREW 1 31 252620 引張リバネ SPRING 1 32 7131 段付ネジ M5 SCREW 1 33 252621 軸 SHAFT 1 34 240017 Oリング O RING 1 35 252623 レバー LEVER 1 36 7034 平ネジ M5×10 SCREW 1 37 252624-VB 目盛板 INDICATION PLATE 1 38 7044 皿ネジ M4×10 SCREW 2 39 252625 調整ネジ SCREW 1 40 201629 止メ輪 RING 1 41 200983 止メ輪 RING 1 42 240251 Oリング O RING 1 43 206067 平行ピン PIN 1 44 4537 止ネジ M4×5 SCREW 2 45 252626 ライナー LINER 1 46 252660 丸ナット NUT 1 -19- jintex.in

Page 22

(1) M21WAH09M 0333 28 28 33 32 44 45 35 34 39 38 37 29 42 43 23 24 25 26 27 20 46 21 1 2 7 4 5 3 9 8 10 13 12 11 19 18 48 47 49 50 17 30 31 41 40 22 27 14 15 16 -20- jintex.in

Page 23 — FEED MECHANISM (2)

送リ機構(2)FEED MECHANISM (2) REF. PART NO. NO. 部品番号 名 称 QT. 1 252610 クランク軸 CRANKSHAFT 1 2 202177 給油紐 OIL WICK 1 3 240148 栓 PLUG 1 4 240097 栓 PLUG 1 5 179320-05 フェルト OIL FELT 1 6 207358 フェルト OIL FELT 3 7 206748 フェルト FELT 1 8 240235 カラー COLLAR 2 9 4547 止ネジ/M6×5 SCREW 2 10 204052A オイルシール OIL SEAL 4 11 252633-91 クランク軸 CRANKSHAFT 1 12 202177 給油紐 OIL WICK 1 13 206748 フェルト FELT 1 14 240241 オイルシール OIL SEAL 1 15 240239 カラー COLLAR 1 16 7128 止ネジ/M6×4 SCREW 1 17 252611 角駒 BLOCK 2 18 252631 角駒 BLOCK 5 19 207925 フェルト FELT 1 20 207925 フェルト FELT 1 21 202175 給油紐 OIL WICK 1 22 4514 止ネジ/M5×5 SCREW 1 23 252659-91 送リ台(組) FEED BAR ASSEMBLY 1 24 252627 主送リ台 MAIN FEED BAR 1 25 252638 差動送リ台 DIFFERENTIAL FEED BAR 1 26 240240 フェルト FELT 1 27 207925 フェルト FELT 5 28 252639 案内/差動送リ台 GUIDE/DIFFERENTIAL FEED BAR 1 29 7143 平ネジ/M4×5.5 SCREW 2 30 252628 案内(右) GUIDE (RIGHT) 1 31 4522 止ネジ/M6×6 SCREW 1 32 252629 案内(左) GUIDE (LEFT) 1 33 7130 平ネジ/M4×7 SCREW 2 34 252636 リンク LINK 1 35 202175 給油紐 OIL WICK 1 36 210766 止ピン PIN 2 37 252637 ブッシュ BUSHING 1 38 240039 座金 WASHER 1 39 7056 六角ネジ/M5×13 SCREW 1 40 252632 角駒 BLOCK 1 41 210238 ニードルベアリング NEEDLE BEARING 1 42 XXXXXX 主送リ歯 MAIN FEED DOG 1 43 7019 平ネジ/M4×8 SCREW 1 44 XXXXXX 差動送リ歯 DIFFERENTIAL FEED DOG 1 45 7019 平ネジ/M4×8 SCREW 1 46 252630 平行ピン PIN 1 47 252635 クランクピン CRANK PIN 1 48 252640 クランクピン CRANK PIN 2 49 7041 皿ネジ/M3×6 SCREW 1 50 252634 クランク軸本体 CRANKSHAFT 1 ××××××は、146~181頁参照。 See pages 146~181 for ××××××. -21- jintex.in

Page 24

(S) FEED MECHANISM 15 14 13 8 12 11 10 9 6 7 3 4 5 16 2 1 20 18 19 21 17 25 28 26 38 27 31 22 23 24 30 32 29 33 34 35 36 37 - 22 - jintex.in

Page 25 — FEED MECHANISM (3)

送リ機構 (3) REF. PART NO. NO. 部品番号 1 252641 2 252642 3 202522 4 252643 5 252647 6 240129 7 4540 8 252644 9 252646 10 240129 11 4540 12 202522 13 252645 14 232508 15 1998-2 16 252648-91 17 206942 18 252651-92 19 252651 20 7029 21 7132 22 252652-92 23 252652 24 4531 25 252653-91 26 240235 27 4547 28 252657 29 252656 30 240124 31 7022 32 252658 33 200098 34 7018 35 179202-25 36 211301 37 7059 38 240063 名 称 角駒 案内 止メ輪 案内軸 軸 Oリング 止ネジ/M5×8 レバー 軸 Oリング 止ネジ/M5×8 止メ輪 ネジリバネ カラー 平ネジ/C4×6 レバー軸 オイルシール クランク クランク本体 平ネジ/M5×12 ピン付ネジ レバー レバー本体 平ネジ/M5×12 レバー軸 カラー 止ネジ/M6×5 細細エバネ 目盛板 スペーサー 平ネジ/M4×14 ストッパー 座金 平ネジ/M4×6 ナット 皿バネ 段付ネジ/4.5 オイルシール FEED MECHANISM (3) NAME BLOCK GUIDE RING FEED BAR PIN SHAFT O RING SCREW LEVER SHAFT O RING SCREW RING SPRING COLLAR SCREW LEVER OIL SEAL CRANK CRANK SCREW SCREW LEVER LEVER SCREW LEVER COLLAR SCREW SPRING SCALE PLATE SPACER SCREW STOPPER WASHER SCREW NUT SPRING SCREW OIL SEAL QT. 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 1 1 1 1 -23- jintex.in

Page 26

FEED MECHANISM (B) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 W664-05/MD W644-05/MD W664-05/MD W644-05/MD Except W664-05/MD W644-05/MD 37 38 -24- jintex.in

Page 27 — 押工機構

押工機構 PRESSER FOOT MECHANISM REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 253000-91 調節棒 ADJUSTING BAR 1 2 253003 調節ナット NUT 1 3 240252 圧縮バネ SPRING 1 4 240253 圧縮バネ SPRING 1 5 253026 押工棒 PRESSER BAR 1 6 253018 油除ケ OIL GUARD 1 7 206139 押工棒抱キ PRESSER BAR CLAMP 1 8 5118 平ネジ/C5×12 SCREW 1 9 253005-91 案内 GUIDE 1 10 7025 平ネジ/M4×20 SCREW 2 11 7010 平ネジ/M3×6 SCREW 1 12 202875 座金 WASHER 1 13 253008-91 レバー LEVER 1 14 192024 カラー COLLAR 1 15 W00030-1 平ネジ/W2×6 SCREW 1 16 206157 リンク LINK 1 17 5386 段付ネジ/C7 SCREW 2 18 253010 ネジリバネ SPRING 1 19 206156 カラー COLLAR 1 20 5084 六角ネジ/C5×5.5 SCREW 2 21 206149 クランク(上) BELL CRANK (UPPER) 1 22 5187 平ネジ/C5×14 SCREW 1 23 253027 リンク LINK 1 24 5184 段付ネジ/C5 SCREW 2 25 206148 クランク(下) BELL CRANK (LOWER) 1 26 2022-4 六角ネジ/C10×9 SCREW 1 27 253013 軸 SHAFT 1 28 253014 レバー LEVER 1 29 7034 平ネジ/M5×10 SCREW 1 30 206942 オイルシール OIL SEAL 1 31 253015 ブラケット BRACKET 1 32 7019 平ネジ/M4×8 SCREW 2 33 4549 六角ネジ/M5×20 SCREW 1 34 4805 六角ナット/M5 NUT 1 35 253028 フィンガーガード FINGER GUARD 1 36 253029 フィンガーガード FINGER GUARD 1 37 XXXXXX 押工(組) PRESSER FOOT ASSEMBLY 1 38 1170-3 平ネジ/C4×9 SCREW 1 XXXXXXは、146~181頁参照。 See pages 146~181 for XXXXXX. -25- jintex.in

Page 28 — W664

Jinttex.in - 26 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 W664

Page 29 — SPREADER MECHANISM

飾り振りリ機構 REF. PART NO. NO. 部品番号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 254500A91 254501A92 254501A 4514 254511 254503-92 254503 4534 254504 240062 4805 254519 206180 306671 254506 4547 254507 254518 207925 202176 233020 212039 1227 254516-92 254516 7020 7022 257565 名 称 エキセンロッド (組) エキセン (組) エキセン 止ネジ/M5×5 ロッド クランク (組) クランク 平ネジ/M6×14 ピン付ネジ/M5 座金 六角ナット 軸 座金 止メ輪 クランク 止ネジ/M6×5 駒 クランク軸 フェルト 給油紐 Oリング カラー 平ネジ/C3×3.7 レバー (組) レバー本体 平ネジ/M4×10 平ネジ/M4×14 スプレッダー SPREADER MECHANISM NAME ECCENTRIC CONNECTION ASSEMBLY ECCENTRIC ASSEMBLY ECCENTRIC SCREW CONNECTION CRANK ASSEMBLY CRANK SCREW SCREW WASHER NUT SHAFT WASHER RING CRANK SCREW BLOCK CRANKSHAFT FELT OIL WICK O RING COLLAR SCREW LEVER ASSEMBLY LEVER SCREW SCREW SPREADER QT. 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 2 1 1 2 1 1 1 2 1 -27- jintex.in

Page 30

34 W644 2-本針 1-飾り:無 2-Needle. Without top cover thread. 15, 16, 17×2, 19 (20, 21, 24)×3, 22, 23 13 W644 2-本針 1-飾り:有 2-Needle. With top cover thread. 15, 16, 17×2, 18, 19 (20, 21, 24)×4, 22, 23 35 W644 3-本針 1-飾り:無 3-Needle. Without top cover thread. 15, 16, 17×3, 19 (20, 21, 24)×3, 22, 23 14 W644 3-本針 1-飾り:有 3-Needle. With top cover thread. 15, 16, 17×3, 18, 19 (20, 21, 24)×5, 22, 23 - 28 - jintex.in

Page 31 — 糸調子機構

糸調子機構 THREAD TENSION MECHANISM REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 254008 糸道 THREAD GUIDE 1 2 7019 平ネジ/M4×8 SCREW 2 3 192120 パイプ PIPE 2 4 254009 ラッチ LATCH 1 5 7017 平ネジ/M4×5 SCREW 1 6 254003-91 クランク CRANK 1 7 254004-92 クランク CRANK 1 8 4531 平ネジ/M5×12 SCREW 1 9 202868 座金 WASHER 1 10 254000-91 レバー LEVER 1 11 254022 カラー COLLAR 1 12 2133-1 平ネジ/C5×12.5 SCREW 1 13 254023C9U テンション(組) TENSION CONTROL MECHANISM 1 14 254023E9U テンション(組) TENSION CONTROL MECHANISM 1 15 254019 ブラケット BRACKET 1 16 254021 糸弛メ THREAD RELEASE 1 17 254010A9U 糸調子(組)(強) THREAD TENSION COMPLETE 1 18 254010B9U 糸調子(組)(中) THREAD TENSION COMPLETE 1 19 254010C9U 糸調子(組)(弱) THREAD TENSION COMPLETE 1 20 254020 糸道 THREAD GUIDE 1 21 206203 糸道 THREAD GUIDE 22 306301 引張りバネ SPRING 1 23 5447 段付ネジ/C5 SCREW 1 24 206202 スペーサー TENSION POST COLLAR 25 7019 平ネジ/M4×8 SCREW 2 26 1817-2A 調子棒 SCREW STUD 1 27 210319 調子皿 TENSION DISC 2 28 208450-UA 受皿 CUP 1 29 201037 圧縮バネ(強) SPRING (HEAVY) 1 30 208448 ラチェット SPRING BUSHING 1 31 208447-UA 調子ナット POST NUT 1 32 201086 圧縮バネ(中) SPRING (MEDIUM) 1 33 201068 圧縮バネ(弱) SPRING (LIGHT) 1 34 254023B9U テンション(組) TENSION CONTROL MECHANISM 1 35 254023D9U テンション(組) TENSION CONTROL MECHANISM 1 -29- jintex.in

Page 32 — THREAD TENSION MECHANISM

THREAD TENSION MECHANISM 3 本針 3-needle 2 本針 2-needle 22 X2 X3 23 X2 X3 W664 -30- jintex.in

Page 33 — 針糸・飾り糸機構

針糸・飾り糸機構 NEEDLE・SPREADER THREAD HANDLING REF. PART NO. NO. 部品番号 名 称 QT. 1 253503 軸 1 2 204107 座金 1 3 201252 バネ座金 1 4 4527 平ネジ/M4×8 1 5 205061 止メ輪 1 6 240201-92 カラー(組) COLLAR ASSEMBLY 1 7 240201 カラー COLLAR 1 8 7110 平ネジ/M4×9 SCREW 1 9 240102 座金 WASHER 1 10 210586 オイルシール OIL SEAL 1 11 253504-92 レバー(組) LEVER ASSEMBLY 1 12 253504 レバー本体 LEVER 1 13 4501 平ネジ/M5×14 SCREW 1 14 303067 バネ座金 SPRING WASHER 1 15 253505A 糸繰り THREAD TAKEU 1 16 7019 平ネジ/M4×8 SCREW 2 17 253544 糸道 THREAD GUIDE 1 18 7019 平ネジ/M4×8 SCREW 1 19 303448 座金 WASHER 1 20 253545 ホルダー HOLDER 1 21 7010 平ネジ/M3×6 SCREW 2 22 234521 糸道 THREAD GUIDE 3 23 4535 止ネジ/M3×4 SCREW 3 24 253507 糸道 THREAD GUIDE 1 25 7009 平ネジ/M3×5 SCREW 1 26 253508A 糸道 THREAD GUIDE 1 27 7077 皿ネジ/M4×7 SCREW 1 28 253509A 糸受 THREAD SUPPORT 1 29 7009 平ネジ/M3×5 SCREW 1 30 202588 座金 WASHER 1 31 253516 糸調子台 THREAD GUIDE BRACKET 1 32 7019 平ネジ/M4×8 SCREW 1 33 253593 小調子皿 TENSION DISC 1 34 234561 糸案内 THREAD GUIDE 1 35 253517 調子バネ SPRING 1 36 W09070-2 段付ネジ/W5 SCREW 1 37 253506 糸繰り THREAD TAKEU 1 38 253515 糸道 THREAD GUIDE 1 39 7019 平ネジ/M4×8 SCREW 1 40 253514 糸道 THREAD GUIDE 1 41 7019 平ネジ/M4×8 SCREW 2 42 253548 糸案内 THREAD GUIDE 1 43 7019 平ネジ/M4×8 SCREW 2 44 303448 座金 WASHER 1 45 253547 糸道 THREAD GUIDE 1 46 137108 調子皿 TENSION DISC 2 47 137109 圧縮バネ COMPRESSION SPRING 1 48 5387 段付ネジ/C3 SCREW 1 49 253511 糸道 THREAD GUIDE 1 50 4554 止ネジ/M3×3 SCREW 1 51 303448 座金 WASHER 2 -31- jintex.in

Page 34

Jinttex.in -32-

Page 36

jinttex.in -34- 23 24 25 26 27 28 29 40 33 38 31 37 34 30 32 3 4 5 6 17 18 16 15 14 39 2 1 11 12 13 6 8 7 2 10 21 20 19 22

Page 37 — LUBRICATION MECHANISM (1)

給油機構(1)LUBRICATION MECHANISM (1)REF. PART NO.NO 部品番号 名 称NAMEQT.1 255035-91 パイプPIPE12 255037継手ネジJOINT SCREW13 240135チューブTUBE14 200136継手JOINT25 202199クランプCLAMP26 200152継手ネジJOINT SCREW27 255003パイプPIPE18 240136フェルトFELT19 210766止ピンPIN110 4514止ネジ/M5×5SCREW111 255021フェルトFELT112 255005ラッチLATCH113 7018平ネジ/M4×6SCREW114 240143チューブTUBE115 240144チューブTUBE116 255038継手JOINT117 240145チューブTUBE118 202199クランプCLAMP119 255099油受ケOIL RELEASE PLUG120 7018平ネジ/M4×6SCREW121 255097-91噴油管OIL DISTRIBUTOR122 4821六角ナットNUT123 240134チューブTUBE124 202199クランプCLAMP225 200136継手JOINT126 255094-91噴油管OIL DISTRIBUTOR127 200136継手JOINT128 205111継手ネジJOINT SCREW129 202199クランプCLAMP130 255100-91排油管EXHAUST OIL DISTRIBUTOR131 255102パイプPIPE132 7017平ネジ/M4×5SCREW133 206840給油パイプ(下)OIL TUBE134 202199クランプCLAMP235 240245フェルトFELT136 240244チューブOIL TUBE137 240143チューブTUBE138 7018平ネジ/M4×6SCREW139 255039パイプPIPE140 202028A給油パイプOIL TUBE1-35-jinxtex.in

Page 38

jinttex.in -36- 28 27 26 25 24 23 22 14 10 13 12 7 16 15 8 11 8 17 19 18 21 20 5 4 3 2 1 8

Page 39 — 給油機構 (2)

給油機構 (2) LUBRICATION MECHANISM (2) REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 255041 オイルパン (組) OIL RESERVOIR ASSEMBLY 1 2 255048 オイルパン OIL RESERVOIR 1 3 202287A ガスケツト GASKET 1 4 5138B 平ネジ/H 1 × 12 SCREW 1 5 4504 平ネジ/M 8 × 20 SCREW 4 6 255042 Oリング O RING 1 7 255091-91 ポンプ (組) PUMP ASSEMBLY 1 8 255092 ポンプ本体 PUMP BODY 1 9 255023 ポンプ本体 PUMP BODY 1 10 255024 軸 SHAFT 1 11 255025 ローター ROTOR 1 12 255026 ローター ROTOR 1 13 255027 ローター ROTOR 2 14 255028 カバー COVER 1 15 7026 平ネジ/M 4 × 25 SCREW 2 16 7105 平ネジ/M 4 × 40 SCREW 2 17 255033 ブラケツト BRACKET 1 18 255019 ウォームホイール WORM WHEEL 1 19 4514 止ネジ/M 5 × 5 SCREW 2 20 4531 平ネジ/M 5 × 12 SCREW 2 21 255093 継手ネジ JOINT SCREW 2 22 206233 エレメント OIL FILTER 1 23 210200 ブラケツト/オイル FILTER BRACKET/OIL FILTER 1 24 206431 Oリング O RING 1 25 210201-SD フィルター蓋 OIL FILTER CAP 1 26 7021 平ネジ/M 4 × 12 SCREW 3 27 9A3002 フィルターシール FILTER SEAL 1 -37- jintex.in

Page 40

38 jintex.in

Page 41

H.R.装置 H.R. DEVICE REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 207065-9U シリコンタンク(上)組 SILI. OIL RESERVOIR UPPER ASS. 1 2 207066-UD シリコンタンク(上) SILICONE OIL RESERVOIR (UPPER) 1 3 207067-UD 蓋 CAP 1 4 206781 スプリングピン PIN 2 5 5053 平ネジ/C4×4.8 SCREW 2 6 207068 フェルト FELT 1 7 255103-91 シリコンタンク(組) SILICONE OIL RESERVOIR COM. 1 8 7082 平ネジ/M4×8 SCREW 2 9 255107 針冷却器(下) NEEDLE COOLER (LOWER) 1 10 7019 平ネジ/M4×8 SCREW 1 11 240247 フェルト FELT 1 12 210766 止ピン PIN 1 13 240246 チューブ TUBE 1 14 202175 給油紐 OIL WICK 1 15 206851 栓 PLUG 1 -39- jintex.in

Page 42

特別注文品(OPTION) W664-81 W664-81 W644-81 を除く (Except W644-81) 半沈床式据付 SEMI-SUBMERGED INSTALLATION 8 9X4 標準(STANDARD) 8 9X4 20 19 9 15 14 13 16 17 18 -40- jintex.in

Page 43

据付付属品 INSTALLATION PARTS REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 206336 2 259000 3 4512 4 206337 5 205764 半沈用ナット 据付台 平ネジ/M8×55 座金 防振ゴム NUT REST BOARD SCREW WASHER CUSHION RUBBER 4 2 4 12 4 6 205765 7 7093 8 9016 9 206338 10 206329 ライナー ピン付ネジ/M5 クッションゴム(セット) クッションゴム 鎖案内 LINER SCREW CUSHION RUBBER (SET) CUSHION RUBBER TREADLE CHAIN GUIDE 4 4 1 4 1 11 7027 12 205467 13 9032 14 207073 15 207074 平ネジ/M5×8 スペーサー ネジ(セット) 段付ネジ/ 止メ輪 SCREW SPACER SCREW (SET) SCREW RING 2 4 4 4 4 16 200728 17 202045 18 5020 19 259003-UD 20 4906 座金 バネ座金 六角ナット ベルトカバー 木ネジ(平)/4.8 WASHER SPRING WASHER NUT BELT COVER SCREW 4 4 4 1 3 -41- jintex.in

Page 44

- 42 - jintex.in

Page 45 — THREAD STAND

糸立台 THREAD STAND REF. PART NO. QT. NO. 部品番号 名 称 SPOOLS: 3 4 5 1 486A9C 糸立(組)(5本立) THREAD STAND ASS. (5-SPOOLS) 1 1 1 2 486B9C 糸立(組)(4本立) THREAD STAND ASS. (4-SPOOLS) 1 1 1 3 486C9C 糸立(組)(3本立) THREAD STAND ASS. (3-SPOOLS) 1 1 1 4 503-CA スタンド棒(下) THREAD STAND ROD (LOWER) 1 1 1 5 509 座金 WASHER 1 1 1 6 5476 六角ナット BRACKET 1 1 1 7 505-CA ブラケット(3本立) BRACKET 1 1 1 8 505ACA ブラケット(2本立) SPOOL PIN 2 1 1 9 380A 糸立棒 SPRING WASHER 4 5 10 201252 バネ座金 11 4803 六角ナット/M4 NUT 3 4 5 12 381-CA 受皿 SPOOL TRAY 3 4 5 13 507 ウレタン CUSHION 3 4 5 14 382-CA ユ止メ SPOOL RETAINING FIN 3 4 5 15 7102 六角ネジ/M6×32 SCREW 1 2 2 16 512 座金 WASHER 1 2 2 17 4022 平ネジ/M6×10 SCREW 1 2 2 18 502-CA スタンド棒(上) THREAD STAND ROD (UPPER) 1 1 1 19 504-CA ジョイント JOINT 1 1 1 20 4021 平ネジ/M5×16 SCREW 2 2 2 21 4805 六角ナット/M5 NUT 2 2 2 22 383-CA ブラケット BRACKET 1 1 1 23 384 糸道棒 THREAD GUIDE BAR ROD 1 1 1 24 4014 平ネジ/M4×25 SCREW 1 1 1 25 4803 六角ナット/M4 NUT 1 1 1 26 233-CA ホルダー HOLDER 1 1 1 27 4012 平ネジ/M4×12 SCREW 1 1 1 28 4803 六角ナット/M4 NUT 1 1 1 29 293A 糸道棒(5本立) THREAD GUIDE BAR (5-SPOOLS) 1 1 1 30 293B 糸道棒(4本立) THREAD GUIDE BAR (4-SPOOLS) 1 1 1 31 293C 糸道棒(3本立) THREAD GUIDE BAR (3-SPOOLS) 1 1 1 32 4012 平ネジ/M4×12 SCREW 1 1 1 33 4803 六角ナット/M4 NUT 1 1 1 34 527-CA ブラケット(3本立) BRACKET 2 1 1 35 527ACA ブラケット(2本立) BRACKET 2 1 1 36 506 糸目穴 THREAD EYELET 3 4 5 37 4117 平ネジ/M5 SCREW 1 2 2 38 4805 六角ナット/M5 NUT 1 2 2 39 386 キャップ ROD CAP 1 1 1 -43- jintex.in

Page 46

Jinex.in -44- 2本針 2-Needle 3本針 3-Needle #9 #10 18 18 W664・W644 MD装着用 Used for MD device GREASE 1 15 14 10 12 11 8 7 W664・W644 RP装着用 Used for RP device 02-05-33 02-05-33 13 17 5 2 3 4

Page 47 — 付属品

付属品 REF. PART NO. NO. 部品番号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 453 485 484 178 131 285 282 399 127 528 474 529 125 908 482 671B 478 138 204161 672B 名称 油缶/1000CC 油差シ ジヨウゴ シリコンオイル/50CC ピンセット スパナ/8MM スパナ/5MM キーレンチ/3MM ドライバー(大) ドライバー(極小) キーレンチドライバー キーレンチドライバー 鎖 ナイロンカバー(中) アクセサリーバッグ 針 ペダル グリス 下メス 針 NAME OIL CONTAINER/1000CC OILER OIL FUNNEL CONTAINER - SILICONE TWEÉZERS WRENCH/8MM WRENCH/5MM ALLEN KEY/3MM SCREWDRIVER (LARGE) SCREWDRIVER (SMALL) ALLEN KEY DRIVER/1.5MM ALLEN KEY DRIVER/2.0MM CHAIN DUST COVER ACCESSORY BAG NEEDLE PEDAL GREASE LOWER KNIFE NEEDLE ACCESORIES -45- jintex.in

Page 48

Jinttex.in -46- 2 1 3 4 10 18 17 24 25 23 16 13 14 15 20 27 26 21 22 19 35 34 33 36 40 39 37 43 42 41 31 30 32 28 29 W664-02 W644-02 20-499W 20-499W

Page 49 — W664-02 COVER W644-02 カバー機構

W664-02 COVER W644-02 カバー機構 REF. PART NO. NO. 部品番号 名 称 QT. 1 250184-SD 前 カバー (組) FRONT COVER ASSEMBLY 1 2 250185 前カバー本体 FRONT COVER 1 3 250187-91 補助板/前カバー AUXILIARY PLATE/FRONT COVER 1 4 7043 皿ネジ/M4×8 SCREW 2 5 250179 ヒンジ HINGE 1 6 250013 ピン付ネジ/M4 SCREW 1 7 201191 皿バネ SPRING 2 8 240198 平行ピン PIN 1 9 4554 止ネジ/M3×3 SCREW 2 10 250167A 差シ板 SLIDE PLATE 1 11 250186-SD 前カバー(小) FRONT COVER (SMALL) 1 12 7027 平ネジ/M5×8 SCREW 2 13 206439 補助板/前カバー AUXILIARY PLATE/FRONT COVER 1 14 7079 平ネジ/M5×6 SCREW 2 15 204585 座金 WASHER 2 16 250193 衣除ケ FABRIC GUARD 1 17 7017 平ネジ/M4×5 SCREW 2 18 250196 カバー COVER 1 19 7018 平ネジ/M4×6 SCREW 2 20 250190 ブラケット BRACKET 1 21 206460 座金 WASHER 1 22 7027 平ネジ/M5×8 SCREW 2 23 --- バインダー BINDER 1 24 250189 締付金具 CLAMP PLATE 1 25 5113 平ネジ/C5×5.5 SCREW 1 26 7027 平ネジ/M5×8 SCREW 1 27 240042 座金 WASHER 1 28 257A9C テープガイド(組) TAPE GUIDE ASSEMBLY 1 29 247-CA テープ台 TAPE BASE 1 31 270 座金 WASHER 1 32 253 平行ピン PIN 1 33 250 取付棒(下) TAPE DISC POST 1 34 1448 止ネジ/C9×5.2 SCREW 1 35 251-CA ブラケット BRACKET 1 36 4913 木ネジ(皿)/5.8 SCREW 3 37 252 段付ネジ/M5 SCREW 2 38 204585 座金 WASHER 2 39 225 バネ座金 SPRING WASHER 2 40 226 六角ナット/M5 NUT 1 41 253 平行ピン PIN 1 42 254 ホルダー HOLDER 1 43 5161 平ネジ/C5×8 SCREW 4 44 255 取付棒/テープ案内 BAR 1 45 230 止ネジ/M4 SCREW 1 46 4803 六角ナット/M4 NUT 1 47 256-CA ホルダー HOLDER 1 48 230 止ネジ/M4 SCREW 1 49 4803 六角ナット/M4 NUT 1 ゲージパーツ表は175頁参照。 See page 175 for gauge parts list. -47- jintex.in

Page 50 — W664-01E

W664-03F W644-03F カバーリング用 中厚生地用: ツプシ縫い For covering operations. For medium to heavy weight fabric: To flatten overlock stitches. W664-03G W644-03G カバーリング用 薄生地用: タオシ縫い For covering operations For light weight fabric: For fold over seaming. W664-03F W644-03F 11 W664-03G W644-03G 14 13 12 12 W664-01E 20 21 22 23 24 25 附属品に梱入 Put in accessory 18 19 15 17 18 附属品に梱入 Put in accessory 26 27 48 jintex.in

Page 51 — カバー機構

W664-01E-03 W644-01E-03 カバー機構 W664-01E-03 W644-01E-03 COVER REF. PART NO. NAME QT. NO. 部品番号 名 称 1 250177BSD 前カバー(組) FRONT COVER ASSEMBLY 1 2 250178A 前カバー本体 FRONT COVER 1 3 250182B 補助板/前カバー AUXILIARY PLATE/FRONT COVER 1 4 7043 皿ネジ/M4×8 SCREW 3 5 250179 ヒンジ HINGE 1 6 250013 ピン付ネジ/M4 SCREW 1 7 201191 皿バネ SPRING 2 8 240198 平行ピン PIN 1 9 4554 止ネジ/M3×3 SCREW 2 10 257569 布案内(左) FABRIC GUIDE (LEFT) 1 11 257570 布案内(右) FABRIC GUIDE (RIGHT) 1 12 7009 平ネジ/M3×5 SCREW 2 13 257575 布案内(左) FABRIC GUIDE (LEFT) 1 14 257576 布案内(右) FABRIC GUIDE (RIGHT) 1 15 250236-91 ブラケット(組) BRACKET COMPLETE 1 16 7028 平ネジ/M5×10 SCREW 2 17 204585 座金 WASHER 2 18 7034 平ネジ/M5×10 SCREW 2 19 204585 座金 WASHER 2 20 250263 ブラケット BRACKET 1 21 7009 平ネジ/M3×5 SCREW 2 22 258010 布案内(右) FABRIC GUIDE (RIGHT) 1 23 258011 布案内(左) FABRIC GUIDE (LEFT) 1 24 7028 平ネジ/M5×10 SCREW 2 25 204585 座金 WASHER 2 26 257718 案内 GUIDE 1 27 7120 平ネジ/M2×3 SCREW 1 ゲージパーツ表は174,176頁参照。 See page 174, 176 for gauge parts list. -49- jintex.in

Page 52

jinttex.in -50- W664-05-33B W644-33B 16 17 11 10 8 13 12 8 5 15 W664-05-33A W644-05-33A 15 7 8 13 12 11 10 9 14 4 3 2 W664-05-33A,B 1 W664-05-33A,B

Page 53 — W664-05-33 W644-05-33 ベッド、カバー機構

W664-05-33 W644-05-33 ベッド、カバー機構 W664-05-33 MACHINE FRAME, W644-05-33 COVER MECHANISM REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 250204-SD アームベッド MACHINE FRAME 1 2 250205-SD アームベッド MACHINE FRAME 1 3 256015 ブッシュ BUSHING 1 4 250168A ブラケット BRACKET 1 5 250177CSD 前カバー(組) FRONT COVER ASSEMBLY 1 6 250178B 前カバー本体 FRONT COVER 1 7 250182C 補助板/前カバー AUXILIARY PLATE/FRONT COVER 1 8 7043 皿ネジ/M4×8 SCREW 2 9 250179 ヒンジ HINGE 1 10 250013 ピン付ネジ/M4 SCREW 1 11 201191 皿バネ SPRING 2 12 240198 平行ピン PIN 1 13 4554 止ネジ/M3×3 SCREW 1 14 250167A 差シ板 SLIDE PLATE 1 15 7074 平ネジ/M5×5 SCREW 1 16 250177HSD 前カバー(組) FRONT COVER ASSEMBLY 1 17 250178G 前カバー本体 FRONT COVER 1 18 250182G 補助板/前カバー AUXILIARY PLATE/FRONT COVER 1 ゲージパーツ表は177頁参照。 See page 177 for gauge parts list. -51- jintex.in

Page 54 — FT240 FT240A 右メス装置 FT241 FT242A RIGHT KNIFE FABRIC TRIMMER

FT240 FT240A 右メス装置 FT241 FT242A RIGHT KNIFE FABRIC TRIMMER 2 1 3 4 7 5 11 8 10 13 16 19 18 15 14 12 21 22 17 32 31 24 25 26 23 28 27 29 30 20 34 33 FT240 W664-W644-05 FT241 W664-W644-33A 36 35 37 38 39 -52- jintex.in

Page 55

W664-05-33 FT装置(1) W644-05-33 FT DEVICE (1) REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 255521 軸 SHAFT 1 2 202177 給油紐 OIL WICK 1 3 207358 フェルト OIL FELT 3 4 255522 クランク CRANK 1 5 207925 フェルト FELT 2 6 202176 給油紐 OIL WICK 1 7 4522 止ネジ/M6×6 SCREW 1 8 255523 平行ピン PIN 2 9 202175 給油紐 OIL WICK 1 10 207925 フェルト FELT 4 11 306011 止メ輪 RING 1 12 255524 リンク LINK 1 13 255525 平行ピン PIN 1 14 4553 止ネジ/M4×6 SCREW 1 15 255526 クランク CRANK 1 16 4514 止ネジ/M5×5 SCREW 1 17 240008 半月キー KEY 1 18 255527 案内軸(右) GUIDE SHAFT(RIGHT) 1 19 240251 Oリング O RING 1 20 4539 止ネジ/M5×6 SCREW 1 21 255528 案内軸(左) GUIDE SHAFT(LEFT) 1 22 240251 Oリング O RING 1 23 4539 止ネジ/M5×6 SCREW 1 24 230030 座金 WASHER 1 25 255548 圧縮バネ SPRING 1 26 255546 丸ナット NUT 1 27 255519-9S ブラケット BRACKET 1 28 4500 平ネジ/M5×10 SCREW 2 29 4502 平ネジ/M5×30 SCREW 1 30 7081 平ネジ/M6×3.5 SCREW 1 31 255531 Oリング O RING 1 32 7020 平ネジ/M4×10 SCREW 1 33 255543-91 布案内(組) FABRIC GUIDE ASSEMBLY 1 34 4537 止ネジ/M4×5 SCREW 1 35 255536-91 吸込管(組) SUCTION PIPE ASSEMBLY 1 36 7017 平ネジ/M4×5 SCREW 2 37 255542 ブラケット BRACKET 1 38 7019 平ネジ/M4×8 SCREW 2 39 601110A 継手 CONNECTOR 1 -53- jintex.in

Page 57

W664-05-33 W644-05-33 FT(2) W664-05-33 FT DEVICE (2) REF. PART NO. NO. 部品番号 名 称 QT. 1 255529 軸 SHAFT 1 2 255534-91 下メス台(組) LOWER KNIFE HOLDER ASSEMBLY 1 3 204161 下メス LOWER KNIFE 1 4 255533-91 下メス押工(組) LOWER KNIFE CLAMP ASSEMBLY 1 5 7082 平ネジ/M4×8 SCREW 1 6 257573 上メス UPPER KNIFE 1 7 7062 平ネジ/M3×6 SCREW 1 8 255545-91 上メス台(組) UPPER KNIFE LEVER ASSEMBLY 1 9 7028 平ネジ/M5×10 SCREW 1 10 257573A 上メス UPPER KNIFE 1 11 255586 軸 SHAFT 1 12 307023 ブレード BLADE 1 13 7168 平ネジ/M3.5×6.5 SCREW 2 14 255571 切屑除ケ CHIP GUARD 1 15 7012 平ネジ/M3.5×6 SCREW 2 16 306473-JA 切屑受 WASTE CHUTE TOP 1 17 4904 木ネジ(皿)/3.5 SCREW 3 18 306474A ブラケット/切屑受 BRACKET 1 19 4905 木ネジ(平)/4.5 SCREW 4 20 9050 切屑受(セット) WASTE CHUTE SET 1 21 205468-JA 切屑受(A) WASTE CHUTE TOP (A) 1 22 205469-JA 切屑受(B) WASTE CHUTE TOP (B) 1 23 7012 平ネジ/M4×12 SCREW 4 24 200098 座金 WASHER 4 25 255587 切屑受 WASTE CHUTE 1 26 7143 平ネジ/M4×5.5 SCREW 2 27 255588 ダスタシュー WASTE CHUTE 1 28 255589 ラッチ LATCH 1 29 4910 木ネジ(平)/3.5 SCREW 1 30 307018 ゴムガイド ELASTIC GUIDE 1 31 307019 ゴムガイド ELASTIC GUIDE 1 32 5465 六角ネジ/C3×2.5 SCREW 1 -55- jintex.in

Page 58

※256066A9U MD装置(組)(56頁~59頁) METERING DEVICE ASSEMBLY (P.56~P.59) -56- jintex.in

Page 59 — W664-05 MD装置(1) MD231 W664-05 MD DEVICE (1)

W664-05 MD装置(1) MD231 W664-05 MD DEVICE (1) REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 256000 軸 M D 装置 (組) METERING DEVICE ASSEMBLY 1 2 256043-91 エキセン (組) SHAFT 1 3 256059-91 ロッド (組) ECCENTRIC ASSEMBLY 1 4 256006-92 ロッド (組) CONNECTION ASSEMBLY 1 CONNECTION ASSEMBLY 1 5 256007 ロッド球 BALL STUD 1 6 7023 平ネジ/M4×16 SCREW 2 7 4514 止ネジ/M5×5 SCREW 1 8 256008 段付ピン PIN 2 9 256010 クランク CRANK 1 10 256009 指針 INDICATOR 1 11 306238 ブッシュ BUSHING 1 12 306239 ニードルベアリング NEEDLE BEARING 1 13 204023 座金 WASHER 1 14 256048 蝶ナット NUT 1 15 256041 段付ネジ/M3 SCREW 1 16 256042 止メ板 STOP PLATE 1 17 7010 平ネジ/M3×6 SCREW 2 18 7003 皿ネジ/M4×10 SCREW 3 19 256046 スリーブ SLEEVE 1 20 4547 止ネジ/M6×5 SCREW 3 21 256012 クラッチ CLUTCH 2 22 240114B 圧縮バネ SPRING 12 23 306243 案内板(組) GUIDE PLATE ASSEMBLY 6 24 306500 平行ピン PIN 6 25 256011 止メ板 STOP PLATE 1 26 7083 皿ネジ/M4×10 SCREW 3 27 306568 平行ピン PIN 1 28 5117 平ネジ/C5×8.5 SCREW 1 29 201185 座金 WASHER 1 30 4514 止ネジ/M5×5 SCREW 1 31 250207-9U MDカバー(組) COVER ASSEMBLY 1 32 250206-UB MDカバー COVER 1 33 250068-UB カバー COVER 1 34 7020 平ネジ/M4×10 SCREW 2 35 256061A91 エキセンロッド(組) ECCENTRIC CONNECTION ASSEMBLY 1 36 256062-91 クランク(組) CRANK ASSEMBLY 1 37 250214A9U カバー(組) COVER ASSEMBLY 1 38 256049-91Y クラッチ(組) CLUTCH ASSEMBLY 1 -57- jintex.in

Page 60

256066A9U MD装置(組)(56頁~59頁) METERING DEVICE ASSEMBLY (P.56~P.59) 49 5 10 13 22 28 47 48 3 4 1 2 9 7 6 5 8 14 13 15 50 23 25 26 27 28 30 24 29 47 31 32 33 34 37 35 36 38 43 44 45 46 42 40 41 42 11 12 10 21 22 39 19 20 18 17 16 -58- jinte x.in

Page 61

W664-05 MD装置(2) W664-05 MD DEVICE (2) W644-05 MD231 REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 256030 レース 案内 LACE GUIDE 1 2 256031 段付ネジ/M4 SCREW 2 3 7019 平ネジ/M4×8 SCREW 2 4 204585 座金 WASHER 2 5 256027 レースガイド LACE GUIDE 1 6 256026 案内 GUIDE 1 7 7019 平ネジ/M4×8 SCREW 2 8 306057 位置決メ金具 BLOCK 2 9 5141 平ネジ/C1×5 SCREW 2 10 256016-9S ブラケット BRACKET COMPLETE 1 11 256017-SD ブラケット BRACKET 1 12 306364 ブッシュ BUSHING 2 13 256018-SD ブラケット BRACKET 1 14 4515 ボルト/M6×14 BOLT 2 15 4515 ボルト/M6×14 BOLT 2 16 306378 調節ネジ/C14 SCREW 1 17 210328A 調節ナット ADJUSTING SCREW NUT 1 18 306376 圧縮バネ SPRING 1 19 306377 軸 SHAFT 1 20 200555 止メ輪 RING 1 21 256019-91 ローラー(組) ROLLER ASSEMBLY 1 22 4535 止メネジ/M3×4 SCREW 4 23 256014 軸 SHAFT 1 24 7074 平ネジ/M5×5 SCREW 1 25 240102 座金 WASHER 1 26 202577 止メ輪 RING 1 27 7074 平ネジ/M5×5 SCREW 1 28 256037 ブラケット BRACKET 1 29 256038 ストッパー STOPPER 1 30 7020 平ネジ/M4×10 SCREW 1 31 256034-91 ブラケット(組) BRACKET COMPLETE 1 32 4528 平ネジ/M4×12 SCREW 1 33 210930 皿バネ SPRING WASHER 1 34 4803 六角ナット/M4 NUT 1 35 256039A レース案内 LACE GUIDE 1 36 4554 止メネジ/M3×3 SCREW 1 37 256039 レース案内 LACE GUIDE 1 38 4554 止メネジ/M3×3 SCREW 1 39 256023 軸 SHAFT 1 40 256024 レバー LEVER 1 41 7010 平ネジ/M3×6 SCREW 2 42 202433 座金 WASHER 2 43 256047 ブラケット BRACKET 2 44 4514 止メネジ/M5×5 SCREW 4 45 256022 ローラー ROLLER 1 46 256025 軸 SHAFT 1 47 7019 平ネジ/M4×8 SCREW 1 48 256065-91 レース案内(組) LACE GUIDE ASSEMBLY 1 49 256064-9S ゴム送り台(組) BASE/FEED ELASTIC 1 50 256063-91 軸(組) SHAFT ASSEMBLY 1 -59- jintex.in

Page 62

1 54 5 37 55 51 52 49 50 48 50 45 46 48 12 10 9 8 11 5 43 44 47 41 42 40 13 14 15 7 16 17 2 4 3 18 19 30 38 20 26 21 22 23 24 25 53 27 28 29 33 34 35 37 36 31 32 35 60 jintex.in

Page 63

W664-05 MD装置(1) MDOO1・MDOO2 W664-05 MD DEVICE (1) W644-05 MD装置(1) REF. PART NO. NAME QT. NO. 部品番号 名 称 1 350196-9S MD装置(組) METERING DEVICE ASSEMBLY 1 2 256016-9S ブラケット(組) BRACKET COMPLETE 1 3 256017-SD ブラケット BRACKET 1 4 306364 ブッシュ BUSHING 2 5 4515 ボルト/M6×14 BOLT 2 6 256018-SD ブラケット BRACKET 1 7 4515 ボルト/M6×14 BOLT 2 8 256027 レースガイド LACE GUIDE 1 9 256026 案内 GUIDE 1 10 7019 平ネジ/M4×8 SCREW 2 11 306057 位 置決メ金具 BLOCK 1 12 5141 平ネジ/C1×5 SCREW 2 13 306378 調節ネジ/C14 SCREW 1 14 210328A 調節ナット ADJUSTING SCREW NUT 1 15 306376 圧縮バネ SPRING 1 16 306377 軸 SHAFT 1 17 200555 止メ輪 RING 1 18 256019-91 ローラー(組) ROLLER ASSEMBLY 1 19 4535 平ネジ/M3×4 SCREW 4 20 256037 ブラケット BRACKET 1 21 256038 ストッパー STOPPER 1 22 7020 平ネジ/M4×10 SCREW 1 23 256034-91 ブラケット(組) BRACKET COMPLETE 1 24 4528 平ネジ/M4×12 SCREW 1 25 210930 皿バネ SPRING WASHER 1 26 4803 六角ナット NUT 1 27 256039 レース案内 LACE GUIDE 1 28 256039A レース案内 LACE GUIDE 2 29 4554 平ネジ/M3×3 SCREW 1 30 256023 軸 SHAFT 1 31 256024 レバー LEVER 1 32 7010 平ネジ/M3×6 SCREW 2 33 202433 座金 WASHER 2 34 256047 ブラケット BRACKET 2 35 4514 止ネジ/M5×5 SCREW 4 36 256022 ローラー ROLLER 1 37 256025 軸 SHAFT 1 38 350195 軸 SHAFT 1 39 7074 平ネジ/M5×5 SCREW 1 40 4514 止ネジ/M5×5 SCREW 1 41 240224 カップリング COUPLING 1 42 4543 止ネジ/M4×4 SCREW 1 43 350194 ブラケット BRACKET 1 44 4528 平ネジ/M4×12 SCREW 1 45 805001-91 ステッピングモーター組 STEPPING MOTOR COMPLETE 2 46 4528 平ネジ/M4×12 SCREW 1 47 748003 コードクリップ CLAMP 1 48 7019 平ネジ/M4×8 SCREW 1 49 256030 レース案内 LACE GUIDE 1 50 256031 段付ネジ/M4 SCREW 2 51 7019 平ネジ/M4×8 SCREW 2 52 204585 座金 WASHER 1 53 7019 平ネジ/M4×8 SCREW 1 54 256064-9S ゴム送り台(組) BASE/FEED ELASTIC 1 55 256065-91 レース案内(組) LACE GUIDE ASSEMBLY 1 -61- jintex.in

Page 64

JINJEX.in - 62 -

Page 65

W664-05 MD装置(2) MDOO1・MDOO2 W664-05 MD DEVICE (2) REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 760186-9D 操作ボックス MD CONTROLLER ASSEMBLY 1 2 760188-DD シャーシ SHASSIS 1 3 745095 I/O基板 INPUT/OUTPUT BOARD 1 4 302723 スペーサー SPACER 4 5 4204 平ネジ/M3×6 SCREW 4 6 4800 六角ナット/M3 NUT 3 7 745094 CPU基板 CPU BOARD 1 8 861004 ROM READ ONLY MEMORY 1 9 302721 スペーサー SPACER 4 10 302724 座金 WASHER 1 11 4204 平ネジ/M3×6 SCREW 7 12 760190 前パネル PANEL (FRONT) 1 13 202875 座金 WASHER 2 14 4204 平ネジ/M3×6 SCREW 2 15 704007 ロータリースイッチ ROTARY SWITCH 1 16 745096 パネル基板 PANEL BOARD 1 17 302722 スペーサー SPACER 3 18 4800 六角ナット/M3 NUT 3 19 750020 ツマミ THUMB NUT 1 20 750020A ツマミ THUMB NUT 3 21 760191 コネクタパネル CONNECTOR PANEL 1 22 202875 座金 WASHER 2 23 4204 平ネジ/M3×6 SCREW 2 24 742334 ハーネス(制御) HARNESS (CONTROL) 1 25 4104 平ネジ/M3×10 SCREW 2 26 4800 六角ナット/M3 NUT 2 27 302719 銘板 NAME PLATE 1 28 742332 ハーネス(スイッチ) HARNESS (SWITCH) 1 29 742333 ハーネス(電源) HARNESS (POWER SOURCE) 1 30 760189-DD カバー COVER 1 31 202875 座金 WASHER 4 32 4204 平ネジ/M3×6 SCREW 4 33 302707-9H ブラケット BRACKET 1 34 201185 座金 WASHER 4 35 201252 バネ座金 SPRING WASHER 4 36 4109 平ネジ/M4×10 SCREW 4 37 302708-HD フランジ FLANGE 1 38 4908 木ネジ(皿)/4.5 SCREW 3 39 7027 平ネジ/M5×8 SCREW 2 -63- jintex.in

Page 66

JINTEX.IN -64-

Page 67

W664-05 MD装置(3) W644-05 MD001・MD002 W644-05 MD DEVICE (3) REF. PART NO. NO. 部品番号 名 称 QT. 1 760187-9J 電源ボックス BOX/POWER SUPPLY 1 2 760192-JD シャーシ SHASSIS 1 3 791037 トランス TRANSFORMER 1 4 201185 座金 WASHER 4 5 201252 バネ座金 SPRING WASHER 4 6 4109 平ネジ/M4×10 SCREW 4 7 4803 六角ナット/M4 NUT 4 8 745099 入力基板 INPUT BOARD 1 9 302723 スペーサー SPACER 4 10 4204 平ネジ/M3×6 SCREW 4 11 4800 六角ナット/M3 NUT 4 12 745097 電源基板 POWER CONTROL BOARD 1 13 4118 タップピンネーシ/M4×7 SCREW 2 14 302723A スペーサー SPACER 2 15 4204 平ネジ/M3×6 SCREW 2 16 4800 六角ナット/M3 NUT 2 17 745098 ドライバー基板 SCREWDRIVER BORD 1 18 4118 タップピンネーシ/M4×7 SCREW 2 19 302723B スペーサー SPACER 2 20 4204 平ネジ/M3×6 SCREW 2 21 202875 座金 WASHER 2 22 204586 バネ座金 SPRING WASHER 2 23 4800 六角ナット/M3 NUT 1 24 701014 スイッチ SWITCH 2 25 4104 平ネジ/M3×10 SCREW 2 26 772001 ヒューズホルダー FUSE HOLDER 1 27 771004 ヒューズ(3A) FUSE (3A) 1 28 742337 ハーネス HARNESS 1 29 4800 六角ナット/M3 NUT 2 30 4104 平ネジ/M3×10 SCREW 2 31 742335 ハーネス HARNESS 1 32 742336 ハーネス HARNESS 1 33 742338 ハーネス HARNESS 1 34 742339 ハーネス HARNESS 1 35 748033 ハーネス固定土台 HARNESS CLANP 2 36 302720 表示板 INDICATION PLATE 1 37 762003-JD ブラケット BRACKET 1 38 4204 平ネジ/M3×6 SCREW 8 39 4905 木ネジ(平)/4.5 SCREW 6 40 748007 ステーブル STAPLE 41 748002 束線バンド BAND 2 42 748004 ビーズバンド BAND 3 43 771004 ヒューズ(3A) FUSE (3A) 1 -65- jintex.in

Page 68

1 3 5 MD001 2 3 7 MD002 3 4 5 6 7 8 MD001 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 モメンタリー式 MOMENTARY SWITCH オルタネイト式 ALTERNATE SWITCH オプション・OPTION 200V 220V 240V 200V-220V 380V-400V 66 jintex.in

Page 69

W664-05 MD装置(4) W644-05 MDOO1・MDOO2 W664-05 MD DEVICE (4) REF. PART NO. NO. 部品番号 名 称 QT. 1 742327-91 中継コードセット JUNCTION CORD SET 1 2 742328-91 中継コードセット JUNCTION CORD SET 1 3 742320 中継コード(制御) JUNCTION CORD 1 4 742321-91 中継コード JUNCTION CORD 1 5 742322-91 中継コード JUNCTION CORD 1 6 742323-91 中継コード JUNCTION CORD 1 7 742324-91 中継コード JUNCTION CORD 1 8 716020-91 回転検出器(組) REVOLUTION DETECTOR ASSEMBLY 1 9 716015-91 回転検出器 REVOLUTION DETECTOR 1 10 7019 平ネジ M4×8 SCREW 2 11 748005 ナイロンクリップ CLAMP 1 12 7019 平ネジ M4×8 SCREW 1 13 708004 ヒザスイッチ KNEE SWITCH 1 14 708013 ヒザスイッチ KNEE SWITCH 1 15 303010 ブラケット(組) BRACKET COMPLETE 1 16 197 ブラケット BRACKET 1 17 4300 六角ネジ/M5×50 SCREW 2 18 4805 六角ナット/M5 NUT 2 19 204585 座金 WASHER 2 20 4910 木ネジ(平)/3.5 SCREW 2 21 742257A91 電源コード POWER SOURCE CORD 1 22 742257-91 電源コード POWER SOURCE CORD 1 23 742257B91 電源コード POWER SOURCE CORD 1 24 742257C91 電源コード POWER SOURCE CORD 1 25 750006A91 電源中継ボックス(組) POWER JUNCTION BOX ASS. 1 26 750006B91 電源中継ボックス(組) POWER JUNCTION BOX ASS. 1 27 350118B91 プーリー MACHINE PULLEY 1 -67- jintex.in

Page 70

jinntex.in 68 W664-08A W644-08A W664-08B W644-08B 粗引き用(簡易型) (Simple type) For blindstitch hemming operation. For blindstitch hemming operation. (For wide) 広巾(Wide) 狭巾(Narrow) 特別注文品 Option Put in accessory 附属品に挿入 Put in accessory 附属品に挿入 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

Page 71 — W664-08 W644-08 カバー機構

W664-08 COVER W644-08 REF. PART NO. NO. 部品番号 1 250177ASD 2 250178 3 250182A 4 7043 5 250179 6 250013 7 201191 8 240198 9 4554 10 250167A 11 257571 12 257572 13 7120 14 258013-91 15 7020 16 303448 17 257577 18 257579 19 7071 20 257578 21 257761 22 257761A 23 7031 24 250236-91 25 7028 26 204585 名 称 前 カバー (組) 前カバー本体 補助板/前カバー 皿ネジ/M4×8 ヒンジ ピン付ネジ/M4 皿バネ 平行ピン 止ネジ/M3×3 差シ板 裾引定規 裾引定規 平ネジ/M2×3 布案内 平ネジ/M4×10 座金 裾引定規(左) スペーサー 皿ネジ/M2×3 裾引定規(右) 押エ補助板 押エ補助板 平ネジ/M2.5×4 ブラケット(組) 平ネジ/M5×10 座金 NAME QT. FRONT COVER ASSEMBLY FRONT COVER AUX. PLATE/FRONT COVER SCREW HINGE SCREW SPRING PIN SCREW SLIDE PLATE HEMMING GUIDE HEMMING GUIDE SCREW FABRIC GUIDE SCREW WASHER HEMMING GUIDE (LEFT) SPACER SCREW HEMMING GUIDE (RIGHT) FABRIC GUIDE FABRIC GUIDE SCREW BRACKET COMPLETE SCREW WASHER 1 1 1 3 1 1 2 1 2 1 1 1 1 1 2 2 1 1 1 1 1 1 2 1 2 ゲージパーツ表は178頁参照。 See page 178 for gauge parts list. -69- jintex.in

Page 72

80-4A8W 80-4A8W 21 24 22 25 23 19 20 18 17 10 13 12 11 16 15 14 32 31 30 2 6 9 8 5 4 3 7 29 26 28 27 広巾 (Wide) 狭巾 (Narrow) 33 34 35 -70- jintex.in

Page 74

仕上巾 (Finished size) 三つ折れ Clean finish top & raw edge bottom. 二つ折れ Raw edge top & bottom. 22 25mm 28 25mm 23 30mm 27 30mm 24 35mm 標準装備 Standard 28 35mm 25 40mm 26 40mm -72- jintex.in

Page 75 — W664-32 W644-32 カバー機構

W664-32 W644-32 カバー機構 W664-32 COVER W644-32 REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 250177FSD 前カバー(組) FRONT COVER ASSEMBLY 1 2 250178E 前カバー本体 FRONT COVER 1 3 250179 ヒンジ HINGE 1 4 250013 ピン付ネジ/M4 SCREW 1 5 201191 皿バネ SPRING 2 6 240198 平行ピン PIN 1 7 4554 止ネジ/M3×3 SCREW 2 8 250182E 補助板/前カバー AUXILIARY PLATE/FRONT COVER 1 9 7043 皿ネジ/M4×8 SCREW 2 10 250167A 差シ板 SLIDE PLATE 1 11 250252 クロスプレート CLOTH PLATE 2 12 7077 皿ネジ/M4×7 SCREW 1 13 258072 ブラケット BRACKET 2 14 303448 座金 WASHER 1 15 7019 平ネジ/M4×8 SCREW 2 16 306941 軸 SHAFT 3 17 306940 ローラー ROLLER 1 18 3144 六角ナット/C8 NUT 1 19 208286 座金 WASHER 2 20 167066 座金 WASHER 3 21 1206 平ネジ/C4×5.3 SCREW 1 22 258069-91 バインダー-(組)25MM BINDER COMPLETE 25MM 1 23 258069A91 バインダー-(組)30MM BINDER COMPLETE 30MM 1 24 258069B91 バインダー-(組)35MM BINDER COMPLETE 35MM 1 25 258069C91 バインダー-(組)40MM BINDER COMPLETE 40MM 1 26 258070-91 バインダー-(組)25MM BINDER COMPLETE 25MM 1 27 258070A91 バインダー-(組)30MM BINDER COMPLETE 30MM 1 28 258070B91 バインダー-(組)35MM BINDER COMPLETE 35MM 1 29 258070C91 バインダー-(組)40MM BINDER COMPLETE 40MM 1 30 258071 ブラケット BRACKET 1 31 137906 座金 WASHER 1 32 201252 バネ座金 SPRING WASHER 1 33 5328-HC 平ネジ/C4×6.3 SCREW 1 34 258068 ブラケット BRACKET 2 35 7077 皿ネジ/M4×7 SCREW 1 36 250168C 針板ブラケット BRACKET/NEEDLE PLATE 1 37 7143 平ネジ/M4×5.5 SCREW 1 38 250169ASD 横カバー SIDE COVER 1 39 258047 ブラケット BRACKET 2 40 258046 案内棒 GUIDE BAR 1 41 7019 平ネジ/M4×8 SCREW 2 42 4543 止ネジ/M4×4 SCREW 2 43 240104 座金 WASHER 2 ゲージパーツ表は179頁参照。 See page 179 for gauge parts list. -73- jintex.in

Page 76

SE-H88W SE-H88W 1 2 8 4 5 3 6 9 10 11 12 7 20 28 25 24 22 23 21 27 13 35 36 37 18 19 38 14 15 16 17 -74- jintex.in

Page 77

W664-30-32 定規開閉装置 HG301 W644-30-32 FABRIC GUIDE SWITCHING W644-30-32 DEVICE REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 350292-91 エア シリンダー (組) AIR CYLINDER ASSEMBLY 1 2 513075 エア シリンダー AIR CYLINDER 1 3 527005 スピード コントローラー SPEED CONTROLLER 1 4 350272 ブラケット BRACKET 1 5 7029 平ネジ / M 5 × 12 SCREW 2 6 350273 スペーサー SPACER 1 7 350274 軸 SHAFT 1 8 240344 カラー COLLAR 1 9 7017 平ネジ / M 4 × 5 SCREW 1 10 4803 六角ナット / M 4 NUT 2 11 350275 ブラケット BRACKET 1 12 7018 平ネジ / M 4 × 6 SCREW 2 13 522007 レギュレーター (組) FILTER/REGULATOR ASSEMBLY 1 14 522008 フィルターレギュレーター FILTER/REGULATOR 1 15 601049 ホースジョイント CONNECTOR 1 16 608002 ワイヤーバンド HOSE BAND 1 17 601053 継手 JOINT 1 18 300372 ブラケット BRACKET 1 19 4910 木ネジ (平) / 3.5 SCREW 2 20 350293-91 ヒザスイッチ (組) KNEE SWITCH ASSEMBLY 1 21 531001 エアバルブ AIR VALVE 1 22 601116 継手 CONNECTOR 1 23 600016 チューブ TUBE 1 24 601107 継手 JOINT 1 25 600077 チューブ TUBE 1 26 300216 ブラケット BRACKET 1 27 300220 バルブアクチュエーター組 VALVE ACTUATOR ASSEMBLY 1 28 197 ブラケット BRACKET 1 29 4910 木ネジ (平) / 3.5 SCREW 2 30 204585 座金 WASHER 2 31 5183 平ネジ / C 5 × 17 SCREW 1 32 5118 平ネジ / C 5 × 12 SCREW 1 33 3044 六角ナット / C 5 NUT 1 34 137142 座金 WASHER 1 35 601102 継手 CONNECTOR 1 36 4304 六角ネジ / M 6 × 16 SCREW 2 37 210061 座金 WASHER 2 38 4806 六角ナット / M 6 NUT 2 -75- jintex.in

Page 78

1 2 8 4 5 3 10 11 12 7 9 20 38 40 39 34 33 32 31 25 26 28 27 29 30 24 23 22 21 13 42 43 18 19 15 16 14 17 44 37 36 35 - 76 - jintex.in

Page 79 — W664-30-32 W644-30-32 FABRIC GUIDE SWITCHING DEVICE

W664-30-32 定規開閉装置 HG302 W644-30-32 FABRIC GUIDE SWITCHING W644-30-32 DEVICE REF. PART NO. NAME QT. NO. 部品番号 名称 1 350292-91 エア シリンダー(組) AIR CYLINDER ASSEMBLY 1 2 513075 エア シリンダー AIR CYLINDER 1 3 527005 スピード コントローラー SPEED CONTROLLER 1 4 350272 ブラケット BRACKET 1 5 7029 平ネジ/M5×12 SCREW 2 6 350273 スペーサー SPACER 1 7 350274 軸 SHAFT 1 8 240344 カラー COLLAR 1 9 7017 平ネジ/M4×5 SCREW 1 10 4805 六角ナット NUT 2 11 350275 ブラケット BRACKET 1 12 7018 平ネジ/M4×6 SCREW 2 13 522007 レギュレーター(組) FILTER/REGULATOR ASSEMBLY 1 14 522008 レギュレーター FILTER/REGULATOR 1 15 601049 ホース ジョイント CONNECTOR 1 16 608002 ワイヤー バンド HOSE BAND 1 17 601053 継手 JOINT 1 18 300372 ブラケット BRACKET 1 19 4910 木ネジ(平)/3.5 SCREW 2 20 350294-91 ピットマンスイッチ(組) PITMAN-SWITCH COMPLETE 1 21 480 ペダル PEDAL 1 22 302470 ブラケット BRACKET 1 23 303991 ボール ジョイント BALL JOINT 1 24 306733A ピットマン ロッド PITMAN ROD 1 25 306731 ブラケット BRACKET 1 26 531001 エアバルブ AIR VALVE 1 27 601107 継手 JOINT 1 28 600080 チューブ TUBE 1 29 601110A 継手 CONNECTOR 1 30 600015 チューブ TUBE (4X6X830) 1 31 4320 六角ネジ/M6×10 SCREW 1 32 240272 圧縮バネ SPRING 1 33 300468 アクチュエーター ACTUATOR 1 34 4320 六角ネジ/M6×10 SCREW 1 35 300469 カラー COLLAR 1 36 4320 六角ネジ/M6×10 SCREW 1 37 306733 ピットマン ロッド PITMAN ROD 1 38 303991 ボール ジョイント BALL JOINT 1 39 302469 ブラケット BRACKET 1 40 4910 木ネジ(平)/3.5 SCREW 2 41 601102 継手 CONNECTOR 1 42 4304 六角ネジ/M6×16 SCREW 1 43 210061 座金 WASHER 2 44 4806 六角ナット/M6 NUT 2 -77- jintex.in

Page 80

1 2 3 4 W664-30-34 W644-30-34 W664-35 W644-35 SPECIAL ORDER ITEM OPTION 2 8 15 18 14 5 9 7 11 13 12 10 3 26 29 30 31 28 27 4 28 35 29 30 36 34 33 25 24 21 20 19 28 30 21 20 32 -78- jintex.in

Page 82

1 2 3 4 2 8 17 18 19 20 15 14 11 13 5 16 12 6 10 7 9 3 28 33 32 31 24 25 28 21 22 23 4 27 35 36 37 32 31 38 30 29 30 31 32 39 22 23 34 -80- jintexin.in

Page 83

W664-32 W644-32 布張りローラー装置 W664-32 FABRIC TENSION DEVICE W644-32 REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 259026A91 布張りローラー装置(組) FABRIC TENSION DEVICE ASS. 1 2 259021A91 前ローラー装置(組) FRONT ROLLER ASSEMBLY 1 3 259022A91 下ローラー装置(組) LOWER ROLLER ASSEMBLY 1 4 259023-91 後ローラー装置(組) REAR ROLLER ASSEMBLY 1 5 259004 ブラケット BRACKET 2 6 4906 木ネジ(平)/4.8 SCREW 4 7 259015 クランプレバー CLAMP LEVER 1 8 259005 軸 SHAFT 1 9 259006 継手 JOINT 1 10 4302 六角ネジ/M5×10 SCREW 2 11 4511 平ネジ/M10×25 SCREW 1 12 259015A クランプレバー CLAMP LEVER 1 13 259012 軸 SHAFT 1 14 259013 ローラー ROLLER 1 15 259020 カラー COLLAR 1 16 4543 止ネジ/M4×4 SCREW 1 17 259028 カラー COLLAR 1 18 4554 止ネジ/M3×3 SCREW 1 19 259014 カラー COLLAR 1 20 4543 止ネジ/M4×4 SCREW 1 21 259007 ブラケット BRACKET 1 22 4906 木ネジ(平)/4.8 SCREW 3 23 137142 座金 WASHER 3 24 306829 案内板 GUIDE PLATE 1 25 306830B 締付金具 CLAMP PLATE 1 26 259015A クランプレバー CLAMP LEVER 1 27 204023 座金 WASHER 1 28 259018A91 ローラー(組) ROLLER ASSEMBLY 1 29 259009A ローラー ROLLER 1 30 240250 止メ輪 RING 2 31 240249 ボールベアリング BALL BEARING 2 32 205061 止メ輪 RING 2 33 259008A 軸 SHAFT 1 34 259010 ブラケット BRACKET 1 35 259011 ブラケット BRACKET 1 36 4503 平ネジ/M6×20 SCREW 1 37 259018-91 ローラー(組) ROLLER ASSEMBLY 1 38 259009 ローラー ROLLER 1 39 259008 軸 SHAFT 1 -81- jintex.in

Page 84

W664-33 W644-33 33 35 36 34 30 28 27 32 29 21 18 19 20 10 9 6 7 8 12 11 5 13 14 15 16 17 2 3 4 25 26 22 23 24 -82- jintex.in

Page 85

W664-33 ゴム付装置(組) W644-33 W664-33 ELASTIC ATTACHING DEVICE W644-33 REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 258045-91 ゴム付ケ装(組) ELASTIC ATTACHING DEVICE 1 2 258031 段付ネジ/M5 SCREW 1 3 4820 六角ナット/M5 NUT 1 4 258032 ブラケット BRACKET 1 5 7027 平ネジ/M5×8 SCREW 1 6 258038 軸 SHAFT 1 7 258037 ブレード BLADE 2 8 7040 皿ネジ/M3×4 SCREW 1 9 258039-91 レバー(組) LEVER ASSEMBLY 1 10 7017 平ネジ/M4×5 SCREW 1 11 258036 ストッパー STOPPER 1 12 7079 平ネジ/M5×6 SCREW 1 13 258041 線細エバネ SPRING 1 14 240266 カラー COLLAR 1 15 7008 平ネジ/M3×4 SCREW 1 16 240267 カラー COLLAR 1 17 4543 止ネジ/M4×4 SCREW 1 18 258044 ローラー ROLLER 1 19 167066 座金 WASHER 1 20 7012 平ネジ/M3.5×6 SCREW 1 21 258043 軸 SHAFT 1 22 204585 座金 WASHER 1 23 4805 六角ナット/M5 NUT 1 24 258042 ブラケット BRACKET 1 25 259015 クランプレバー CLAMP LEVER 1 26 204585 座金 WASHER 1 27 258035 ブラケット BRACKET 1 28 7027 平ネジ/M5×8 SCREW 1 29 258034 ホルダー HOLDER 1 30 7018 平ネジ/M4×6 SCREW 1 31 258033 ゴム案内 ELASTIC GUIDE 1 32 4554 止ネジ/M3×3 SCREW 1 33 258046 案内棒 GUIDE BAR 2 34 4553 止ネジ/M4×6 SCREW 1 35 258047 ブラケット BRACKET 1 36 7019 平ネジ/M4×8 SCREW 2 -83- jintex.in

Page 86

W664-33 W644-33 1 2 3 4 2 15 16 14 15 17 21 22 20 18 13 9 10 11 12 5 6 7 8 3 30 32 33 34 35 26 27 31 32 28 25 24 23 4 28 29 36 37 38 33 34 35 39 41 40 32 24 25 38 -84- jintex.in

Page 87

W664-33 布張りローラー装置 W644-33 FABRIC TENSION DEVICE REF. PART NO. NO. 部品番号 名 称 QT. 1 259027-91 布張りローラー装置(組) FABRIC TENSION DEVICE ASS. 1 2 259024-91 前ローラー装置(組) FRONT ROLLER ASSEMBLY 1 3 259025-91 下ローラー装置(組) LOWER ROLLER ASSEMBLY 1 4 259023-91 後ローラー装置(組) REAR ROLLER ASSEMBLY 1 5 259004 ブラケット BRACKET 2 6 4906 木ネジ(平)/4.8 SCREW 4 7 259015A クランプレバー CLAMP LEVER 1 8 259005A 軸 SHAFT 1 9 259006 軸 JOINT 1 10 4302 六角ネジ/M5×10 SCREW 1 11 4511 平ネジ/M10×25 SCREW 1 12 259015A クランプレバー CLAMP LEVER 1 13 306823 軸 SHAFT 1 14 306838 ブラケット BRACKET 1 15 2913-1 止ネジ/C10×4.5 SCREW 1 16 259017 軸 SHAFT 1 17 307025 ローラー ROLLER 1 18 7052 平ネジ/M6×10 SCREW 1 19 204520 座金 WASHER 1 20 307026 身頃案内 CLOTH GUIDE 4 21 2022 止ネジ/C10×5.5 SCREW 1 22 306843 カラー COLLAR 1 23 259007 ブラケット BRACKET 1 24 4906 木ネジ(平)/4.8 SCREW 3 25 137142 座金 WASHER 3 26 306829 案内板 GUIDE PLATE 1 27 306830B 締付金具 CLAMP PLATE 1 28 259015A クランプレバー CLAMP LEVER 1 29 204023 座金 WASHER 1 30 259019-91 ローラー(組) ROLLER ASSEMBLY 1 31 259016 ローラー ROLLER 1 32 240250 止メ輪 RING 2 33 240249 ボールベアリング BALL BEARING 2 34 240250 止メ輪 RING 2 35 259008B 軸 SHAFT 1 36 259010 ブラケット BRACKET 1 37 259011 ブラケット BRACKET 1 38 4503 平ネジ/M6×20 SCREW 1 39 259018-91 ローラー(組) ROLLER ASSEMBLY 1 40 259009 ローラー ROLLER 1 41 259008 軸 SHAFT 1 -85- jintex.in

Page 88

特別注文品 ※エアーコンプレッサー設備が必要です。 OPTION ※Compressed air supply is required. UT109~UT112 電気式 Electric type UT装置:無 Without UT device. 51 1 15 43 W664-05-33 W664-05-33 52 1 15 50 W664-05-33 W664-05-33 UT312~UT313 空気圧式 Pneumatic type) 43は空気圧UT装置に含まれています。 43 is included in pneumatic UT device. 15 40 41 38 37 39 24 29 30 28 24 21 33 31 34 32 23 17 35 18 26 25 36 19 20 22 27 1 9 8 7 5 6 4 2 3 10 11 12 13 43 53 54 55 45 46 47 48 49 50 -86- jintex.in

Page 89

W664-05-33 W644-05-33 切屑吸込装置 W644-05-33 WASTE FABRIC SUCTION MECHANISM REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 350234-91 ピットマン スイッチ (組) PITMAN-SWITCH COMPLETE 1 2 300468 アクチュエーター ACTUATOR 1 3 4320 六角ネジ/M6×10 SCREW 1 4 240272 圧縮バネ SPRING 1 5 306731 ブラケット BRACKET 1 6 4320 六角ネジ/M6×10 SCREW 1 7 300469 カラー COLLAR 1 8 4320 六角ネジ/M6×10 SCREW 1 9 531001 エアバルブ AIR VALVE 1 10 601116 継手 CONNECTOR 1 11 600101 チューブ TUBE (4X6X1010) 1 12 601110 継手 CONNECTOR 1 13 600015 チューブ TUBE (4X6X830) 1 15 350236A91 ダストドラム(組) DUST DRUM ASSEMBLY 1 16 300415-9J 上蓋(組) COVER ASSEMBLY 1 17 300390-JA 蓋本体 COVER/BODY 1 18 300392 ガスケット GASKET 1 19 300391 ガイドピン GUIDE PIN 4 20 4202 平ネジ/M5×16 SCREW 4 21 300416-JA カバー COVER 1 22 300407-91 フィルター FILTER 1 23 300404 ガスケット GASKET 8 24 4202 平ネジ/M5×16 SCREW 8 25 4805 六角ナット NUT 26 303067 春ワッシャー SPRING WASHER 1 27 300409 把手 HANDLE 1 28 300400 継手 CONNECTOR 1 29 300417 継手 CONNECTOR 1 30 300401 ロックナット NUT 2 31 300418 継手土台 BASE 2 32 300419 逆流弁 VALVE 2 33 300420 ピン PIN 2 34 300421 ネジリバネ SPRING 2 35 210525 銘板 NAME PLATE 1 36 300411 ファイバードラム FIBER DRUM 1 37 601106 ホース継手(大) CONNECTOR (LARGE) 1 38 600143 ホース HOSE 1 39 608000 ホースバンド CORD BAND 1 40 300526 パイプサドル SADDLE 1 41 4905 木ネジ(平)/4.5 SCREW 1 42 300412 レギュレーター FILTER/REGULATOR ASSEMBLY 1 43 522007 ブラケット BRACKET 2 44 300372 木ネジ(平)/3.5 SCREW 1 46 608002 ワイヤーバンド HOSE BAND 1 47 601049 ホースジョイント CONNECTOR 1 48 522008 フィルター・レギュレーター FILTER/REGULATOR 1 49 601053 継手 JOINT 1 50 601102 継手 CONNECTOR 1 51 350241-91 切屑吸込装置 WASTE FABRIC SUCTION DEVICE 1 52 350241A91 切屑吸込装置 WASTE FABRIC SUCTION DEVICE 1 53 4304 六角ネジ/M6×16 SCREW 2 54 210061 座金 WASHER 2 55 4806 六角ナット NUT 2 -87- jinttex.in

Page 90

W664-34-35 1 W644-34-35 2 W664-30-32-33-34-35 W644-30-32-33-34-35 3 5 4 6 7 8 9 10 11 12 13 14 15 16 17 18 - 88 - jintex.in

Page 91 — SPECIFIC PARTS

W664-34-35 W644-34-35 専用部品 W664-34-35 SPECIFIC PARTS W644-34-35 REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 250237-SD アームベッド MACHINE FRAME 1 2 250208-SD アームベッド MACHINE FRAME 1 3 250526A91 モーション(組) MOTION ASSEMBLY 1 4 250516A92 モーション MOTION 1 5 7028 平ネジ/M5×10 SCREW 2 6 4542 止ネジ/M6×12 SCREW 2 7 250533A91 クランク軸(組) CRANKSHAFT ASSEMBLY 1 8 250517 クランク軸 CRANKSHAFT 1 9 253500-92 ロッド(組) CONNECTION ASSEMBLY 1 10 253500 ロッド CONNECTION 1 11 7021 平ネジ/M4×12 SCREW 2 12 7015 平ネジ/M3.5×14 SCREW 2 13 253501A92 クランク(組) CRANK ASSEMBLY 1 14 253501A クランク CRANK 1 15 4534 平ネジ/M6×14 SCREW 2 16 251010A エキセンピン ECCENTRIC PIN 1 17 205097 座金 WASHER 1 18 7041 皿ネジ/M3×6 SCREW 1 ゲージパーツ表は180頁参照。 See page 180 for gauge parts list. -89- jintex.in

Page 92

W664-34-35A W664-44-35A W664-34 W644-34 28 43 42 25 28 24 23 22 12 15 14 13 18 17 16 21 20 19 27 11 8 29 30 31 33 32 34 35 41 40 8 36 38 37 広巾 (Wide) 狭巾 (Narrow) 39 13 16 19 25 28 40 1 2 3 4 5 7 6 -90- jintex.in

Page 93 — W664-34-35 W644-34-35 カバー機構

W664-34-35 W644-34-35 カバー機構 W664-34-35 W644-34-35 COVER REF. PART NO. QT. NO. 部品番号 名 称 NAME 1 250177DSD 前 カバー (組) FRONT COVER ASSEMBLY 1 2 250178C 前カバー本体 FRONT COVER 1 3 250179 ヒンジ HINGE 1 4 250013 ピン付ネジ/M4 SCREW 1 5 201191 皿バネ SPRING 2 6 240198 平行ピン PIN 1 7 4554 止ネジ/M3×3 SCREW 2 8 250168B ブラケット BRACKET 1 9 250209 補助板/前カバー AUXILIARY PLATE/FRONT COVER 1 10 7043 皿ネジ/M4×8 SCREW 3 11 250210-91 クロスプレート(組) CLOTH PLATE COMPLETE 1 12 250212-91 差シ板(組) SLIDE PLATE ASSEEMBLY 1 13 258050-91 バインダー(組) BINDER COMPLETE 1 14 303448 座金 WASHER 2 15 7017 平ネジ/M4×5 SCREW 2 16 258015A91 布案内(組) FABRIC GUIDE ASSEMBLY 1 17 303448 座金 WASHER 2 18 7018 平ネジ/M4×6 SCREW 2 19 258017B91 布案内(組) FABRIC GUIDE ASSEMBLY 1 20 303448 座金 WASHER 2 21 7017 平ネジ/M4×5 SCREW 2 22 258014 布案内 FABRIC GUIDE 1 23 303448 座金 WASHER 2 24 7018 平ネジ/M4×6 SCREW 2 25 258020A91 ゴム定規 ELASTIC GUIDE 1 26 258023 バインダー BRACKET 1 27 258024 ブラケット BRACKET 1 28 7143 平ネジ/M4×5.5 SCREW 2 29 258026 座金 WASHER 1 30 258027 ブラケット BRACKET 1 31 7019 平ネジ/M4×8 SCREW 2 32 258047 ブラケット BRACKET 1 33 258046A 案内棒 GUIDE BAR 1 34 7019 平ネジ/M4×8 SCREW 2 35 4543 止ネジ/M4×4 SCREW 2 36 257743 押エ補助板 FABRIC GUIDE 1 37 257743A 押エ補助板 FABRIC GUIDE 1 38 7031 平ネジ/M2.5×4 SCREW 2 39 258051-91 ゴム入定規(組) ELASTIC ATTACHING GUIDE ASS. 1 40 258049-91 補助案内(組) AUXILIARY PLATE ASSEMBLY 1 41 7143 平ネジ/M4×5.5 SCREW 1 42 258020B91 ゴム定規 ELASTIC GUIDE 1 43 303448 座金 WASHER 2 44 250264-91 補助板(組)/前カバー AUXILIARY PLATE/FRONT COVER 1 ゲージパーツ表は180頁参照。 See page 180 for gauge parts list. -91- jintex.in

Page 94 — LEFT KNIFE FABRIC TRIMMER

FT540 左メス装置 LEFT KNIFE FABRIC TRIMMER - 94 - jintex.in

Page 95

W664-34-35 FT装置 W644-34-35 FT DEVICE REF. PART NO. NO. 部品番号 名 称 1 252610A クランク軸 2 255552 クランク 3 4547 止ネジ/M6×5 4 7057 六角ネジ/M5×17 5 240039 座金 6 179160-05 ブッシュ 7 255553 ナット 8 255554 クランク 9 4547 止ネジ/M6×5 10 240008 半月キー 11 252557A リンク 12 202174 給油紐 13 202175 給油紐 14 255077 ラッチ 15 7061 平ネジ/M2×2.7 16 255555 軸 17 230030 座金 18 255548 圧縮バネ 19 255546 丸ナット 20 255549-9S ブラケット(組) 21 4501 平ネジ/M5×14 22 4502 平ネジ/M5×30 23 255557 ガスケット 24 255564-91 上メス台(組) 25 7028 平ネジ/M5×10 26 257574 上メス 27 7062 平ネジ/M3×6 28 255560 下メス台 29 7030 平ネジ/M5 30 204161A 下メス 31 255558-91 下メス押エ(組) 32 7082 平ネジ/M4×8 33 255569-91 切屑受(組) 34 7012 平ネジ/M3.5×6 35 255567-91 吸込管(組) 36 608005 ホースバンド 37 255562 ラッチ 38 7143 平ネジ/M4×5.5 39 601115 継手 NAME QTY. CRANKSHAFT 1 CRANK 1 SCREW 2 SCREW 1 WASHER 2 BUSHING 1 NUT 1 CRANK 1 SCREW 1 KEY 1 LINK 1 OIL WICK 1 OIL WICK 1 LATCH 1 SCREW 1 SHAFT 1 WASHER 1 SPRING 1 NUT 1 BRACKET COMPLETE 1 SCREW 2 SCREW 1 GASKET 1 UPPER KNIFE HOLDER ASSEMBLY 1 SCREW 1 UPPER KNIFE 1 SCREW 1 LOWER KNIFE HOLDER 1 SCREW 1 LOWER KNIFE 1 LOWER KNIFE CLAMP 1 SCREW 1 DUST CHUTE SET 1 SCREW 2 SUCTION PIPE ASSEMBLY 1 HOSE BAND 1 LATCH 1 SCREW 2 CONNECTOR 1 ゲージパーツ表は180頁参照。 See page 180 for gauge parts list. -95- jintex.in

Page 96

96 jintex.in

Page 97 — W664-34-35 W644-34-35 FABRIC GUIDE SWITCHING DEVICE

W664-34-35 定規開閉装置 HG300 W664-34-35 FABRIC GUIDE SWITCHING W644-34-35 DEVICE REF. PART NO. 名 称 NAME QT. NO. 部品番号 1 350232-91 エア シリンダー AIR CYLINDER ASSEMBLY 1 2 513070 エア シリンダー AIR CYLINDER 1 3 527006 スピード コントローラー SPEED CONTROLLER 2 4 258030 ブラケット BRACKET 1 5 7027 平ネジ/M5×8 SCREW 2 6 258029 ストッパー STOPPER 1 7 350235 ブラケット BRACKET 1 8 7018 平ネジ/M4×6 SCREW 2 9 748004 ビーズバンド BAND 3 10 522014-91 レギュレーター(組) FILTER/REGULATOR ASSEMBLY 1 11 522008 フィルター レギュレーター FILTER/REGULATOR 1 12 601049 ホース ジョイント CONNECTOR 1 13 608002 ワイヤー バンド HOSE BAND 1 14 601089 コネクター CONNECTOR 1 15 601072 栓 PLUG 1 16 300372 ブラケット BRACKET 1 17 4910 木ネジ(平)/3.5 SCREW 2 18 350233-91 ヒザ スイッチ(組) KNEE SWITCH ASSEMBLY 1 19 532001 エアバルブ AIR VALVE 1 20 601110 継手 CONNECTOR 1 21 600016 チューブ TUBE 1 22 601097 継手 JOINT 2 23 600077 チューブ TUBE 2 24 600141 チューブ TUBE 1 25 300216 ブラケット BRACKET 1 26 300220 バルブアクチュエーター組 VALVE ACTUATOR ASSEMBLY 1 27 197 ブラケット BRACKET 1 28 4910 木ネジ(平)/3.5 SCREW 2 29 204585 座金 WASHER 2 30 5183 平ネジ/C5×17 SCREW 1 31 5118 平ネジ/C5×12 SCREW 1 32 3044 六角ナット/C5 NUT 1 33 137142 座金 WASHER 2 -97- jintex.in

Page 98

1 9 8 7 4 6 2 5 3 18 38 39 37 38 31 33 32 24 30 23 26 25 27 28 29 22 21 20 19 10 16 17 14 15 13 12 11 -98- jintex.in

Page 99 — W664-34 定規開閉装置 HG303 W644-34 FABRIC GUIDE SWITCHING DEVICE

W664-34 定規開閉装置 HG303 W644-34 FABRIC GUIDE SWITCHING DEVICE REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 350232-91 エア シリンダー (組) AIR CYLINDER ASSEMBLY 1 2 513070 エア シリンダー AIR CYLINDER 1 3 527006 スピードコントローラー SPEED CONTROLLER 2 4 258030 ブラケット BRACKET 1 5 7027 平ネジ/M5×8 SCREW 2 6 258029 ストッパー STOPPER 1 7 350235 ブラケット BRACKET 1 8 7018 平ネジ/M4×6 SCREW 2 9 748004 ビスバンド BAND 3 10 522014-91 レギュレーター (組) FILTER/REGULATOR ASSEMBLY 1 11 522008 フィルターレギュレーター FILTER/REGULATOR 1 12 601049 ホースジョイント CONNECTOR 1 13 608002 ワイヤーバンド HOSE BAND 1 14 601072 栓 PLUG 1 15 601089 コネクター CONNECTOR 1 16 300372 ブラケット BRACKET 1 17 4910 木ネジ(平)/3.5 SCREW 2 18 350295-91 ピットマンスイッチ(組) PITMAN-SWITCH COMPLETE 1 19 480 ペダル PEDAL 1 20 302470 ブラケット BRACKET 1 21 303991 ボールジョイント BALL JOINT 1 22 306733A ピットマンロッド PITMAN ROD 1 23 306731 ブラケット BRACKET 1 24 532001 エアバルブ AIR VALVE 1 25 601097 継手 JOINT 2 26 600083 チューブ TUBE 1 27 600080 チューブ TUBE 1 28 601110 継手 CONNECTOR 1 29 600015 チューブ TUBE (4X6X830) 1 30 4320 六角ネジ/M6×10 SCREW 1 31 240272 圧縮バネ SPRING 1 32 300468 アクチュエーター ACTUATOR 1 33 4320 六角ネジ/M6×10 SCREW 1 34 300469 カラー COLLAR 1 35 4320 六角ネジ/M6×10 SCREW 1 36 306733 ピットマンロッド PITMAN ROD 1 37 303991 ボールジョイント BALL JOINT 1 38 302469 ブラケット BRACKET 1 39 4910 木ネジ(平)/3.5 SCREW 2 -99- jintex.in

Page 100

15 40 41 39 37 16 24 29 28 30 33 31 32 23 17 35 18 26 25 36 38 27 24 21 22 20 19 26 1 7 5 8 4 2 3 6 11 10 13 12 9 25 - 100 - jintex.in

Page 101

W664-34-35 W644-34-35 切屑吸込装置 W664-34-35 WASTE FABRIC SUCTION MECHANISM REF. PART NO. NO. 部品番号 名 称 QT. 1 350234-91 ピットマン スイッチ (組) PITMAN-SWITCH COMPLETE 1 2 300468 ア クチユエーター ACTUATOR 1 3 4320 六角ネジ/M6×10 SCREW 1 4 240272 圧縮バネ SPRING 1 5 306731 ブラケツト BRACKET 1 6 4320 六角ネジ/M6×10 SCREW 1 7 300469 カラー COLLAR 1 8 4320 六角ネジ/M6×10 SCREW 1 9 531001 エアバルブ AIR VALVE 1 10 601116 継手 CONNECTOR 1 11 600101 チューブ TUBE (4X6X1010) 1 12 601110 継手 CONNECTOR 1 13 600015 チューブ TUBE (4X6X830) 1 15 350236-91 ダストドラム(組) DUST DRUM ASSEMBLY 1 16 300415-9J 上蓋(組) COVER ASSEMBLY 1 17 300390-JA 蓋本体 COVER/BODY 1 18 300392 ガスケツト GASKET 1 19 300391 ガイドピン GUIDE PIN 4 20 4202 平ネジ/M5×16 SCREW 4 21 300416-JA カバー COVER 1 22 300407-91 フィルター FILTER 1 23 300404 ガスケツト GASKET 1 24 4202 平ネジ/M5×16 SCREW 8 25 4805 六角ナット/M5 NUT 8 26 303067 バネ座金 SPRING WASHER 1 27 300409 把手 HANDLE 1 28 300400 継手 CONNECTOR 1 29 300417 継手 CONNECTOR 2 30 300401 ロツクナット NUT 2 31 300418 継手土台 BASE 2 32 300419 逆流弁 VALVE 2 33 300420 ピン PIN 2 34 300421 スプリング SPRING 2 35 210525 板 NAME PLATE 1 36 300411 フアイバードラム FIBER DRUM 1 37 601024 ホース継手(大) CONNECTOR (LARGE) 1 38 600142 ホース HOSE 1 39 608000 ホースバンド CORD BAND 1 40 302218 パイプサドル SADDLE 1 41 4905 木ネジ(平)/4.5 SCREW 1 42 300412 掛金具 LATCH 1 -101- jintex.in

Page 102

特別注文品 W664-05-33A/FT OPTION W644-05-33A/FT 1 W664-05-33A W644-05-33A 5 6 2 3 4 9 100V-200V-220V 単相(1-PHASE) 8 10 200V 三相(3-PHASE) 11 100V 単相(1-PHASE) - 102 - jintex.in

Page 103 — 集塵装置(特別注文品)

集塵装置(特別注文品) DUST COLLECTOR DEVICE (OPTION) REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 350256-91 2 600143 3 608000 4 601106 5 300526 6 7 8 300338-91 9 608000 10 304040A 11 304039A 4905 ホース(組) ホース ホースバンド ホース継手(大) パイプサドル 木ネジ(平)/4.5 J-集塵器 ホースバンド T-集塵装置 T-集塵装置 SUCTION PIPE ASSEMBLY HOSE CORD BAND CONNECTOR (LARGE) SADDLE SCREW J-DUST COLLECTOR CORD BAND T-DUST COLLECTOR DEVICE T-DUST COLLECTOR DEVICE 1 1 1 1 1 1 1 1 1 - 103 - jintex.in

Page 104

10 1 2 5 4 3 9 7 6 8 14 16 広巾 (Wide) 15 狭巾 (Narrow) 12 11 13 - 104 - jintex.in

Page 105 — W664-71 W644-71 COVER

W664-71 COVER W644-71 REF. PART NO. NO. 部品番号 1 250177ESD 2 250178A 3 250179 4 250182D 5 7043 6 250013 7 201191 8 240198 9 4554 10 250167A 11 257569 12 257570 13 7009 14 257761 15 257761A 16 7031 NAME 名 称 前カバー(組) 前カバー本体 ヒンジ 補助板/前カバー 皿ネジ/M4×8 ピン付ネジ/M4 皿バネ 平行ピン 皿ネジ/M3×3 差シ板 布案内(左) 布案内(右) 平ネジ/M3×5 押工補助板 押工補助板 平ネジ/M2.5×4 QT. FRONT COVER ASSEMBLY FRONT COVER HINGE AUX. PLATE/FRONT COVER SCREW SCREW SPRING PIN SCREW SLIDE PLATE FABRIC GUIDE (LEFT) FABRIC GUIDE (RIGHT) SCREW FABRIC GUIDE FABRIC GUIDE SCREW 1 1 1 1 3 1 2 1 2 1 1 1 2 1 1 2 - 105 - jintex.in ゲージパーツ表は181頁参照。 See page 181 for gauge parts list.

Page 106

W664-81 1 W644-81 2 19 20 18 12 17 16 26 27 3 4 7 6 8 9 11 10 21 23 22 附属品に挿入 Put in accessory 13 14 広巾 (Wide) 狭巾 (Narrow) - 106 - jintex.in

Page 107 — COVER

W664-81 COVER W644-81 REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 250240-SD アームベツド MACHINE FRAME 1 2 250241-SD アームベツド MACHINE FRAME 1 3 350247-9S 前カバー(組) FRONT COVER ASSEMBLY 1 4 250178D 前カバー本体 FRONT COVER 1 5 350248 ヒンジ HINGE 1 6 250182A 補助板/前カバー AUX. PLATE/FRONT COVER 1 7 7043 皿ネジ/M4×8 SCREW 3 8 250013 ピン付ネジ/M4 SCREW 1 9 201191 平バネ SPRING 2 10 240198 平行ピン PIN 1 11 4554 止ネジ/M3×3 SCREW 2 12 250212-91 差シ板(組) SLIDE PLATE ASSEEMBLY 1 13 257761 押工補助板 FABRIC GUIDE 1 14 257761A 押工補助板 FABRIC GUIDE 1 15 7031 平ネジ/M2.5×4 SCREW 2 16 207786 身頃案内 CLOTH GUIDE 1 17 7032 平ネジ/M2.5×6 SCREW 1 18 258014 布案内 FABRIC GUIDE 1 19 7018 平ネジ/M4×6 SCREW 2 20 303448 座金 WASHER 2 21 250236-91 ブラケット(組) BRACKET COMPLETE 1 22 7028 平ネジ/M5×10 SCREW 2 23 204585 座金 WASHER 2 24 7028 平ネジ/M5×10 SCREW 2 25 235040 座金 WASHER 2 26 7020 平ネジ/M4×10 SCREW 2 27 201185 座金 WASHER 2 ゲージパーツ表は181頁参照。 See page 181 for gauge parts list. - 107 - jintex.in

Page 108

Jintex.in - 108 - 5 11 10 12 14 15 8 7 6 4 3 2 18 17 13 20 1

Page 109

W664-81 MD装置(1) W664-81 MD DEVICE (1) REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 207796-9C リール スタ REEL STAND ASSEMBLY 1 2 207795-CA リール スタ ROD 1 3 383-CA ブラケット BRACKET 1 4 4014 平ネジ/M 4 × 25 SCREW 1 5 306464 取付棒 BAR 1 6 4012 平ネジ/M 4 × 12 SCREW 1 7 233-CA ホルダー HOLDER 1 8 4012 平ネジ/M 4 × 12 SCREW 1 9 4803 六角ナット NUT 3 10 306463 カラー COLLAR 2 11 1285 段付ネジ/C4 SCREW 2 12 306462 リール案内 REEL GUIDE 2 13 306467 補助棒 ROD 1 14 4012 平ネジ/M 4 × 12 SCREW 1 15 4803 六角ナット NUT 1 16 5476 六角ナット NUT 1 17 306468-CA 糸立土台 THREAD BRACKET 1 18 4913 木ネジ(皿)/5.8 SCREW 3 19 386 キャップ ROD CAP 1 20 319 キーレンチ/5MM ALLEN KEY/5MM 1 - 109 - jintex.in

Page 110

Jinttex.in - 110 - 23 28 29 22 27 26 24 25 21 20 18 19 18 17 14 15 10 7 6 8 13 2 12 4 3 5 9 1

Page 111

W664-81 MD装置(2) W644-81 MD DEVICE (2) REF. PART NO. NO. 部品番号 名称 NAME QT. 1 207340 ヒザ駆動装(組) KNEE LIFTER ASSEMBLY 1 2 207343 軸 SHAFT 1 3 207350-JA ブラケット BRACKET 1 4 5543 四角ボルト/W5 BOLT 1 5 207342-JA フレーム FRAME 1 6 4906 木ネジ(平)/4.8 SCREW 2 7 207344-JA カラー COLLAR 1 8 5543 四角ボルト/W5 BOLT 1 9 207341-JA フレーム FRAME 2 10 4906 木ネジ(平)/4.8 SCREW 1 11 207349 レバー LEVER 1 12 5543 四角ボルト/W5 BOLT 1 13 390 鎖 CHAIN 1 14 207348-JA ブラケット BRACKET 1 15 5543 四角ボルト/W5 BOLT 1 16 207347 軸 SHAFT 1 17 5542 六角ナット/W7 NUT 1 18 207345-JA ヒザ当テ KNEE PAD BASE 1 19 207346 ヒザ当テカバー KNEE PAD 1 20 5543 四角ボルト/W5 BOLT 1 21 207351 滑車(組) PULLEY ASSEMBLY 1 22 207352 ブラケット BRACKET 1 23 4908 木ネジ(皿) SCREW 2 24 207354 ピン付ネジ M8 SCREW 1 25 202577 止メ輪 RING 1 26 202924 座金 WASHER 1 27 207353 滑車 PULLEY 1 28 4812 六角ナット/M8 NUT 1 29 202922 座金 WASHER 1 - 111 - jintex.in

Page 112

1 11 12 10 9 2 3 4 5 6 7 8 13 22 26 23 24 25 27 28 19 39 40 18 17 16 14 15 18 20 21 36 29 30 31 32 33 34 35 - 112 - jintex.in

Page 113

W664-81 MD装置(3) W644-81 MD DEVICE (3) REF. PART NO. NO. 部品番号 名 称 1 350249-9S M D 装置(組) 2 350244-9S ブラケット 3 350245-SD ブラケット本体 4 306364 ブッシュ 5 4518 平ネジ/M6×10 6 350246 軸 7 4514 止ネジ/M5×5 8 7074 平ネジ/M5×5 9 240224 カップリング 10 4543 平ネジ/M4×4 11 805001-91 ステッピングモーター組 12 4528 平ネジ/M4×12 13 350242-9S ゴム送り(組) 14 350243-SD ブラケット 15 4500 平ネジ/M5×10 16 207773A9S ブラケット(組) 17 207774ASD ブラケット 18 306364 ブッシュ 19 4500 平ネジ/M5×10 20 306369A ローラー(大)組 21 4535 止ネジ/M3×4 22 207777A 調節ネジ/C14 23 306376 圧縮バネ 24 207778 軸 25 200555 止メ輪 26 210328A 調節ナット 27 306380A レバー 28 4514 止ネジ/M5×5 29 256047 ブラケット 30 4514 止ネジ/M5×5 31 202433 座金 32 207776 軸 33 207779A ゴム案内 34 4554 止ネジ/M3×3 35 306372A ローラー(小) 36 306373 軸 37 207780 平行ピン 38 4535 止ネジ/M3×4 39 207775-SD ローラーカバー 40 4500 平ネジ/M5×10 NAME QT. METERING DEVICE ASSEMBLY 1 BRACKET 1 BRACKET 1 BUSHING 1 SCREW 2 SHAFT 1 SCREW 1 SCREW 1 COUPLING 4 SCREW 1 STEPPING MOTOR COMPLETE 1 SCREW 4 BASE/FEED ELASTIC 1 BRACKET 1 SCREW 2 BRACKET COMPLETE 1 BRACKET 1 BUSHING 2 SCREW 2 METERING ROLLER (LARGE) ASS. 1 SCREW 4 SCREW 1 SPRING 1 POST 1 RING 1 ADJUSTING SCREW NUT 1 LEVER 1 SCREW 1 BRACKET 2 SCREW 4 WASHER 2 SHAFT 1 ELASTIC GUIDE 2 SCREW 2 METERING ROLLER (SMALL) 1 SHAFT 1 PIN 1 SCREW 2 COVER/ROLLER 1 SCREW 2 -113- jintex.in

Page 114

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 モメンタリー式 MOMENTARY SWITCH オルタネイト式 ALTERNATE SWITCH オプション・OPTION 100V 200V 220V 240V ※操作ボックス、電源ボックスはMD001と同じです。 (62~65頁参照) ※MD011 is equipped with the same MD controller and Power supply box as MD001. (See pages 62~65) -114- jintex.in

Page 115

W664-81 MD装置(4) W664-81 MD DEVICE (4) REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 742327A91 中継コードセット JUNCTION CORD SET 1 2 742320 中継コード(制御) JUNCTION CORD 1 3 742321A91 中継コード JUNCTION CORD 1 4 742322-91 中継コード JUNCTION CORD 1 5 716020-91 回転検出器(組) REVOLUTION DETECTOR ASSEMBLY 1 6 716015-91 回転検出器 REVOLUTION DETECTOR 1 7 7019 平ネジ/M4×8 SCREW 2 8 748005 ナイロンクリップ CLAMP 1 9 7019 平ネジ/M4×8 SCREW 1 10 708004 ヒザスイッチ KNEE SWITCH ASSEMBLY 1 11 708013 ヒザスイッチ KNEE SWITCH ASSEMBLY 1 12 303010 ブラケット(組) BRACKET COMPLETE 1 13 197 ブラケット BRACKET 1 14 4300 六角ネジ/M5×50 SCREW 2 15 4805 六角ナット/M5 NUT 2 16 204585 座金 WASHER 2 17 4910 木ネジ(平)/3.5 SCREW 2 18 742257A91 電源コード POWER SOURCE CORD 1 19 742257-91 電源コード POWER SOURCE CORD 1 20 742257B91 電源コード POWER SOURCE CORD 1 21 742257C91 電源コード POWER SOURCE CORD 1 22 350118B91 プーリー MACHINE PULLEY 1 - 115 - jintex.in

Page 116 — REAR PULLER ASSEMBLY (P.116~P.119) NOTE) Not including 32~37.

118頁参照(See page 118.) 256551-9S RP装置(組)(116頁~119頁)注) 32~37は含みません。 256551A9S REAR PULLER ASSEMBLY (P.116~P.119) NOTE) Not including 32~37. 形式名 RP. Device type ローラー表面 Rollar type 材 質 Material 適用機種名(標準装備機種名) Applicable models (standard equipment) RP110A フラット Flat ウレタンゴム Urethane rubber W664-32-33 W644-32-33 RP113A ギヤ Gear (70°) ナイロン Nylon W664-30-34 W644-30-34 RP113B ギヤ Gear (90°) ナイロン Nylon 特別注文品 Option 10 20 18 24 26 23 21 22 19 17 16 15 14 13 12 11 40 41 42 39 44 41 42 44 38 35 RP113A RP110A 37 RP113B 36 27 29 28 31 30 34 32 RP113A RP113B 33 RP110A -116- jintex.in

Page 117 — RP装置(1)(特別注文品)

RP装置(1)(特別注文品) REF. PART NO. NO. 部品番号 256551-9S 256551A9S 1 256552-91Y 2 256500-92 3 256500 4 4555 5 4548 6 256501 7 240236 8 256502 9 4547 10 256553-9SY 11 256503 12 4548 13 254504 14 240062 15 4805 16 201635 17 5060 18 256504-9S 19 256507 20 256508 21 4523 22 210069 23 256509 24 206180 25 306671 26 211247 27 256557-9SY 28 256536-9S 29 256545 30 4518 31 4514 32 256546 33 256547 34 7062 35 256540 36 256541 37 256544 38 256556-91Y 39 256522 40 256523 41 7141 42 306789 43 7079 44 4821 名 称 RP装置(組) RP装置(組) エキセントリック(組) エキセントリック エキセントリック 本体 止ネジ/M6×8 止ネジ/M6×8 ロッド カラー 止ネジ/M6×5 ブラケット(組) クランク 止ネジ/M6×8 ピン付ネジ/M5 座金 六角ナット/M5 カラー 止ネジ/C8×4.5 ブラケット(組) Oリング 栓 平ネジ/M6×35 オイルシール 軸 座金 止メ輪 栓 ブラケット(組) ブラケット(組) 案内棒 平ネジ/M6×10 止ネジ/M5×5 カバー カバー 平ネジ/M3×6 ギヤーローラー(下) ギヤーローラー(下) ローラー(下) 連結板(組) 連結板 レバー 段付ネジ/M4 防振ゴム 平ネジ/M5×6 六角ナット/M4 RP DEVICE (1) (OPTION) NAME QT. REAR PULLER ASSEMBLY 1 REAR PULLER ASSEMBLY 1 ECCENTRIC-CONNECTION ASSEMBLY 1 ECCENTRIC 1 ECCENTRIC 1 SCREW 2 SCREW 2 CONNECTION 1 NEEDLE BEARING 1 COLLAR 1 SCREW 2 BRACKET ASSEMBLY 1 CRANK 1 SCREW 2 SCREW 1 WASHER 1 NUT 1 COLLAR 1 SCREW 2 BRACKET COMPLETE 1 O RING 1 PLUG 1 SCREW 4 OIL SEAL 1 SHAFT 1 WASHER 1 RING 1 PLUG 1 BRACKET COMPLETE 1 BRACKET ASSEMBLY 1 GUIDE BAR 1 SCREW 2 SCREW 2 COVER 1 COVER 1 SCREW 2 LOWER TOOTHED ROLLER 1 LOWER TOOTHED ROLLER 1 LOWER ROLLER 1 CONNECTING PLATE ASSEMBLY 1 CONNECTING PLATE 1 LEVER 1 SCREW 2 CUSHION RUBBER 2 SCREW 1 NUT 2 -117- jintex.in

Page 118

※256551-9S RP装置(組) (116頁~119頁) 注) 61~63は含みません。 ※256551A9S REAR PULLER ASSEMBLY (P.116~P.119) NOTE) Not including 61 ~ 1 2 60 66 2 7 9 60 65 17 16 4 2 3 49 5 15 14 13 14 11 12 8 ※256551-9S RP装置(組)用 FOR REAR PULLER ASSEMBLY 電気式UT Electric UT device 空圧式UTまたはPL Pneumatic UT device or PL device 65 ※256551A9S RP装置(組)用 FOR REAR PULLER ASSEMBLY 19 20 50 52 51 58 57 58 55 54 53 58 54 55 58 48 41 42 48 44 45 41 42 43 40 46 39 18 10 9 21 22 27 26 25 28 29 24 23 33 32 31 30 35 34 37 36 38 6 7 RP110A 61 116頁参照。 Refer to page 116. 118 62 RP113A 63 RP113B 116頁参照。 Refer to page 116. jintex.in - 118 - jintex.in

Page 119 — RP装置(2)(特別注文品) RP DEVICE (2) (OPTION)

RP装置(2)(特別注文品) RP DEVICE (2) (OPTION) REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 256554-9SY 上ローラー装置(組) UPPER ROLLER ASSEMBLY 1 2 256510-9S ブラケット(組) BRACKET ASSEMBLY 1 3 256511-SD ブラケット(組) BRACKET ASSEMBLY 1 4 256512 調節ネジ ADJUSTING SCREW 1 5 4503 平ネジ M6×20 SCREW 2 6 256518 軸 SHAFT 1 7 202901 圧縮バネ SPRING 1 8 240257 ブラケット BRACKET 1 9 256517 平ネジ NUT 1 10 4510 M6×16 SCREW 1 11 7025 平ネジ M4×20 SCREW 1 12 4821 ナット M4 NUT 1 13 256519 リンク LINK 1 14 7066 段付ネジ M4 SCREW 1 15 306789 防振ゴム CUSHION RUBBER 1 16 256520 レバー LEVER 1 17 256521 止めネジ SCREW 1 18 256524-91 レバー LEVER 1 19 256527 段付ネジ SCREW 1 20 240258 波板座 WASHER 1 21 256529A 案内板 GUIDE PLATE 1 22 7068 六角ネジ M5×10 SCREW 2 23 256530A 軸 SHAFT 1 24 4514 止めネジ SCREW 1 25 256531 クランク CRANK 1 26 7083 皿ネジ M5×10 SCREW 3 27 256533 板バネ FLAT SPRING 1 28 256528-92 ブラケット BRACKET 1 29 4510 止めネジ M6×16 SCREW 1 30 4539 平ネジ M5×6 SCREW 1 31 256532 軸 SHAFT 1 32 240259 座金 WASHER 1 33 240102 座金 WASHER 1 34 7140 Uナット M8 NUT 1 35 4568 止めネジ M5×8 SCREW 1 36 256548 カバー COVER 1 37 7074 平ネジ M5×5 SCREW 2 38 7068 六角ネジ M5×10 SCREW 1 39 256555-91Y クラッチ(組) CLUTCH ASSEMBLY 2 40 256012 クラッチ CLUTCH 2 41 306500 平行ピン PIN 6 42 306243 案内板(組) GUIDE PLATE ASSEMBLY 6 43 240114B 圧縮バネ SPRING 12 44 7083 止めネジ M4×10 SCREW 3 45 256535 クラッチ板 CLUTCH PLATE 1 46 256550-91 スリーブ(組) SLEEVE ASSEMBLY 1 47 7139 ピン付ネジ M4 SCREW 1 48 4539 止めネジ M5×6 SCREW 1 49 256558 丸ナット NUT 1 50 256513-92 クランク CRANK 1 51 256513 クランク本体 CRANK 1 52 4534 平ネジ M6×14 SCREW 1 53 256514 段付ピン PIN 1 54 137441 座金 WASHER 2 55 256515 ブッシュ BUSHING 2 56 240011 ニードルベアリング NEEDLE BEARING 2 57 256516 リンク LINK 1 58 4805 六角ナット M5 NUT 1 59 137441 座金 WASHER 1 60 7138 六角ボルト M5×20 BOLT 1 61 256543 ローラー(上) UPPER ROLLER 1 62 256538 ギヤー・ローラー(上) UPPER TOOTHED ROLLER 1 63 256539 ギヤー・ローラー(上) UPPER TOOTHED ROLLER 1 64 7083 皿ネジ M4×10 SCREW 3 65 240257A 圧縮バネ SPRING 1 66 256554A9SY 上ローラー装置(組) UPPER ROLLER ASSEMBLY 1 -119- jintex.in

Page 120

jinntex.in - 120 - 1 UT109~UT112 2 UT312~UT317 4 UT109~UT112 5 UT312~UT317 6 UT109~UT112 7 UT312~UT317 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 附属品に挿入 Put in accessory 電気式 ELECTRIC TYPES 空圧式 PNEUMATIC TYPES (OPTION) (OPTION)

Page 121 — UT装置 メス機構

UT装置 メス機構 REF. PART NO. NO. 部品番号 UT DEVICE KNIFE MECHANISM 名 称 QT. 1 350207-91 メス台(組) KNIFE HOLDER ASSEMBLY 1 2 350207A91 メス台(組) KNIFE HOLDER ASSEMBLY 1 3 350208 上蓋 COVER PLATE 1 4 350209 レバー LEVER 1 5 350209A レバー LEVER 1 6 350223 座金 WASHER 1 7 7134 平ネジ/M4 SCREW 1 8 350210 下メス台 LOWER KNIFE HOLDER 1 9 350222 座金 WASHER 1 10 350223 座金 WASHER 1 11 240254 座金 WASHER 2 12 7134 平ネジ/M4 SCREW 2 13 350224 糸道 THREAD GUIDE 1 14 7135 平ネジ/M2 SCREW 2 15 350220 下メス LOWER KNIFE 1 16 7135 平ネジ/M2 SCREW 1 17 350218 上メス UPPER KNIFE 2 18 7136 平ネジ/M1.6 SCREW 1 19 7137 平ネジ/M1.6 SCREW 1 20 350217 案内/下メス GUIDE/KNIFE LOWER 1 21 350215 板バネ FLAT SPRING 1 22 350211-91 メス台案内(組) GUIDE KNIFE HOLDER ASSEMBLY 1 23 24 25 7134 平ネジ/M4 SCREW 1 26 350223 座金 WASHER 1 27 350221 板バネ FLAT SPRING 1 28 7135 平ネジ/M2 SCREW 1 29 350214 スペーサー SPACER 2 30 350216 板バネ FLAT SPRING 1 31 350219 ブラケット BRACKET 1 32 7071 皿ネジ/M2×3 SCREW 1 33 350228 細工バネ SPRING 1 34 7007 平ネジ/M3×3 SCREW 1 35 350227 座金 WASHER 1 36 7007 平ネジ/M3×3 SCREW 1 37 350225 ブラケット BRACKET 1 38 350226 ブラケット BRACKET 1 39 7007 平ネジ/M3×3 SCREW 1 40 7018 平ネジ/M4×6 SCREW 2 41 350200 ピン付ネジ/M5 SCREW 1 42 240255 圧縮バネ SPRING 1 43 350201 ブラケット BRACKET 1 44 4758 止ネジ/M5 SCREW 1 45 4805 六角ナット/M5 NUT 3 46 350202 ブラケット BRACKET 1 47 350223 座金 WASHER 1 48 7134 平ネジ/M4 SCREW 1 49 7014 平ネジ/M3.5×10 SCREW 1 50 350291 板バネ SPRING 1 51 7181 止ネジ/M4×8 SCREW 1 52 4804 六角ナット/M4 NUT 1 -121- jintex.in

Page 122

1 20 21 8 3 5 10 2 4 12 14 17 18 19 18 15 29 20 28 23 25 27 26 28 22 - 122 - jintex.in

Page 123 — UT DEVICE UPPER THREAD WIPER MECHANISM

UT装置 上糸払イ機構 UT DEVICE UPPER THREAD WIPER MECHANISM REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 350062-91 上糸払イ(組) THREAD WIPER ASSEMBLY 1 2 811063-91 ソレノイド SOLENOID 1 3 350031 ブラケット BRACKET 1 4 7019 平ネジ/M4×8 SCREW 2 5 306553 案内 GUIDE 1 6 202522 止メ輪 RING 2 7 350026-92 クランク(組) CRANK ASSEMBLY 1 8 350026 クランク CRANK 1 9 4500 段付ピン/M5×10 SCREW 1 10 350027 段付ピン PIN 1 11 200555 止メ輪 RING 1 12 7009 平ネジ/M3×5 SCREW 1 13 14 350028-91 ブラケット(組) BRACKET COMPLETE 1 15 350058 糸払イ THREAD WIPER 1 16 350034 座金 WASHER 1 17 7008 平ネジ/M3×4 SCREW 1 18 350059 板バネ FLAT SPRING 1 19 7183 平ネジ/M2×1.7 SCREW 1 20 748005 ナイロンクリップ CLAMP 3 21 7019 平ネジ/M4×8 SCREW 2 22 708004 ヒザスィッチ KNEE SWITCH ASSEMBLY 1 23 303010 ブラケット(組) BRACKET COMPLETE 1 24 197 ブラケット BRACKET 1 25 4300 六角ネジ/M5×50 SCREW 2 26 4805 六角ナット/M5 NUT 2 27 204585 座金 WASHER 2 28 4910 木ネジ(平)/3.5 SCREW 2 29 742272-91 中継コード(短) JUNCTION CORD 1 - 123 - jintex.in

Page 124

8 9 6 7 10 17 11 22 21 23 21 21 12 13 14 16 18 19 20 35 38 34 33 29 28 30 31 32 37 24 2本針 上飾り:有 2-Needle. With top cover thread. 25 2本針 上飾り:無 2-Needle. Without top cover thread. 26 3本針 上飾り:有 3-Needle. With top cover thread. 27 3本針 上飾り:無 3-Needle. Without top cover thread. 28,29頁参照。 See pages 28,29. - 124 - jintex.in 39 40

Page 125 — UT装置 糸調子機構

UT装置 糸調子機構 REF. PART NO. NO. 部品番号 UT DEVICE THREAD TENSION MECHANISM 名 称 NAME QT. 1 350203-92 350203 4531 350204 7027 クランク本体 クランク本体 平ネジ/M5×12 レバー 平ネジ/M5×8 CRANK CRANK SCREW LEVER SCREW 1 1 1 1 2 6 350038-92 350038 4531 7066 クランク(組) クランク本体 平ネジ/M5×12 段付ネジ/M4 座金 CRANK ASSEMBLY CRANK SCREW SCREW WASHER 1 1 1 1 1 11 350039-91 254022 2133-1 350043 200983 レバー軸 カラー 平ネジ/C5×12.5 ホルダー 止メ輪 LEVER-SHAFT ASSEMBLY COLLAR SCREW HOLDER RING 1 1 1 1 2 16 4554 350042 350047 350045 4554 止ネジ/M3×3 軸 ホルダー 糸弛メ 止ネジ/M3×3 SCREW SHAFT HOLDER THREAD RELEASE SCREW 1 1 1 2 3 21 350046 350045 4554 254023C9U 254023B9U ホルダー 糸弛メ 止ネジ/M3×3 テンション(組) テンション(組) HOLDER THREAD RELEASE SCREW TENSION CONTROL MECHANISM TENSION CONTROL MECHANISM 4 8 1 25 26 254023E9U 254023D9U 254019 254021 254010A9U テンション(組) テンション(組) ブラケット 糸弛メ 糸調子(組)(強) TENSION CONTROL MECHANISM TENSION CONTROL MECHANISM BRACKET THREAD RELEASE THREAD TENSION COMPLETE 1 1 1 1 1 31 254010B9U 354010C9U 254020 206203 306301 糸調子(組)(中) 糸調子(組)(弱) 糸道 糸道 引張リバネ THREAD TENSION COMPLETE THREAD TENSION COMPLETE THREAD GUIDE THREAD GUIDE SPRING 1 36 5447 206202 7019 254018 7017 段付ネジ/C5 スペーサー 平ネジ/M4×8 糸道板 平ネジ/M4×5 SCREW TENSION POST COLLAR SCREW THREAD GUIDE PLATE SCREW 1 2 1 - 125 - jintex.in

Page 126

Jinttex.in - 126 - 10 11 5 12 13 9 8 7 2 3 4 17 18 20 27 26 25 23 24 21 22 61 1

Page 127 — UT装置 糸切り機構(電気式) UT DEVICE THREAD TRIMMING MECHANISM (ELECTRIC TYPE)

UT装置 糸切り機構(電気式) UT DEVICE THREAD TRIMMING MECHANISM (ELECTRIC TYPE) REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 811067-91 ソレノイド(組) SOLENOID ASSEMBLY 1 2 350197-RA ブラケット BRACKET 1 3 4515 ボルト/M6×14 BOLT 2 4 811048-91 ソレノイド SOLENOID 1 5 4531 平ネジ/M5×12 SCREW 3 6 350011 軸 SHAFT 1 7 240130 圧縮バネ SPRING 1 8 201665 カラー COLLAR 1 9 5084 六角ネジ/C5×5.5 SCREW 1 10 350199 クランク CRANK 1 11 4808 六角ナット/M8 NUT 1 12 201665 カラー COLLAR 1 13 5084 六角ネジ/C5×5.5 SCREW 2 14 240062 座金 WASHER 1 15 4820 六角ナット/M5 NUT 1 16 7088 Uナット/M5 NUT 1 17 350198 ブラケット BRACKET 1 18 7027 平ネジ/M5×8 SCREW 2 19 750014-91 ターミナルボックス(組) TERMINAL BOX ASSEMBLY 1 20 760149-KA ターミナルボックス TERMINAL BOX 1 21 760150 蓋/ターミナルボックス CAP 1 22 7018 平ネジ/M4×6 SCREW 2 23 750015 端子台(4極) TERMINAL BOARD 1 24 4020 平ネジ/M2.5×12 SCREW 2 25 9A2519 表示板 INDICATION PLATE 1 26 747005 コードブッシュ BUSHING 2 27 747006 コードブッシュ BUSHING 1 28 7019 平ネジ/M4×8 SCREW 2 - 127 - jintex.in

Page 128

Jinttex.in - 128 -

Page 129

UT装置 糸切り機構 (空圧式) UT DEVICE THREAD TRIMMING MECHANISM (PNEUMATIC TYPE) REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 350231-91 エア シリンダー (組) AIR CYLINDER ASSEMBLY 1 2 350197-RA ブラケット BRACKET 1 3 4515 ボルト/M6×14 BOLT 2 4 350186 ジョイント JOINT 1 5 350199 クランク CRANK 1 6 4808 六角ナット/M8 NUT 1 7 350188 スペーサー SPACER 3 8 4561 平ネジ/M5 SCREW 3 9 350011 軸 SHAFT 1 10 240130 圧縮バネ SPRING 1 11 201665 カラー COLLAR 2 12 5084 六角ネジ/C5×5.5 SCREW 3 13 240062 座金 WASHER 1 14 4820 六角ナット/M5 NUT 1 15 7088 Uナット/M5 NUT 1 16 513065 シリンダー CYLINDER 1 17 601095 継手 CONNECTOR 2 18 350187 ブラケット BRACKET 1 19 350050 ブラケット BRACKET 1 20 7009 平ネジ/M3×5 SCREW 2 21 750014-91 ターミナルボックス(組) TERMINAL BOX ASSEMBLY 1 22 760149-KA ターミナルボックス本体 TERMINAL BOX 1 23 760150 蓋/ターミナルボックス CAP 1 24 7018 平ネジ/M4×6 SCREW 2 25 750015 端子台(4極) TERMINAL BOARD 2 26 4020 平ネジ/M2.5×12 SCREW 1 27 9A2519 表示板 INDICATION PLATE 2 28 747005 コードブッシュ BUSHING 1 29 747006 コードブッシュ BUSHING 2 30 7019 平ネジ/M4×8 SCREW 1 31 350237 ブラケット BRACKET 2 32 4567 平ネジ/M3×40 SCREW 1 33 4819 六角ナット/M3 NUT 2 34 562022-91 電磁弁 SOLENOID VALVE 2 35 527009 スピードコントローラー SPEED CONTROLLER 1 36 601068 継手 CONNECTOR 2 37 600010 チューブ TUBE 1 38 600101 チューブ TUBE 2 -129- jintex.in

Page 130

190,191頁参照。 Refer to pages 192,193. - 130 - jintex.in 50 UT316, UT317 51 UT109, UT110, UT111, UT312, UT317 UT312, UT313, UT314, UT315, UT316

Page 132

1 3 4 2 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 - 132 - jintex.in

Page 133 — UT DEVICE PNEUMATIC FOOT LIFTER

UT装置 押工揚ゲ機構(空圧式) UT DEVICE PNEUMATIC FOOT LIFTER REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 511013-91 シリンダー(組) CYLINDER COMPLETE 1 2 511004 エア シリンダー AIR CYLINDER 1 3 601068 継手 CONNECTOR 1 4 350189 ブラケット BRACKET 1 5 4515 ボルト/M6×14 BOLT 2 6 202045 バネ座金 SPRING WASHER 2 7 202433 座金 WASHER 2 8 179449-25 作動板 DRIVING PLATE 1 9 5594 平ネジ/C7×13.5 SCREW 1 10 301495 座金 WASHER 1 11 5426 六角ナット/C7 NUT 1 12 561021-91 電磁弁(組) SOLENOID VALVE ASSEMBLY 1 13 561010-91 電磁弁 SOLENOID VALVE 1 14 601095 継手 CONNECTOR 1 15 601086 継手 CONNECTOR 1 16 600101 チューブ TUBE 1 17 600099 チューブ TUBE 1 18 4911 木ネジ(平)/4.1 SCREW 2 19 522007 レギュレーター(組) FILTER/REGULATOR ASSEMBLY 1 20 522008 フィルターレギュレーター FILTER/REGULATOR 1 21 300372 ブラケット BRACKET 1 22 601053 継手 JOINT 1 23 601049 ホースジョイント CONNECTOR 1 24 608002 ワイヤーバンド HOSE BAND 1 25 4910 木ネジ(平)/3.5 SCREW 2 26 4304 六角ネジ/M6×16 SCREW 2 27 210061 座金 WASHER 2 28 4806 六角ナット/M6 NUT 2 - 133 - jintex.in

Page 135 — テープカッター(TK202・TK402) TAPE CUTTER(TK202・TK402)

テープカッター(TK202・TK402) TAPE CUTTER(TK202・TK402) REF. PART NO. NAME QT. NO. 部品番号 名 称 1 350307-9S テープカッター(組) TAPE CUTTER ASSEMBLY 1 2 350097BSD フレーム FRAME 1 3 811061-91 ソレノイド SOLENOID 1 4 4806 六角ナット NUT 2 5 204293 バネ座金 SPRING WASHER 2 6 306003 上刃作動軸 SHAFT 1 7 204115 座金 WASHER 1 8 306004 圧縮バネ SPRING 1 9 306005 調節ネジ SCREW 1 10 4543 止ネジ/M4×4 SCREW 1 11 350096-SD 上刃 MOVABLE BLADE BASE 1 12 4538 止ネジ/M4×4 MOVABLE BLADE 1 13 350081 上刃(移動刃) MOVABLE BLADE 1 14 7043 皿ネジ/M4×8 SCREW 2 15 306008A レバー LEVER 1 16 5381 平ネジ/C10×14 SCREW 1 17 306012 角駒 BLOCK 1 18 5403 段付ネジ/C9 SCREW 1 19 3018 六角ナット NUT 1 20 306025 引張バネ SPRING 1 21 5422 段付ネジ/C5 SCREW 1 22 306010 段付ピン PIN 1 23 306011 止メ輪 RING 1 24 350061A 下刃(静止刃) STATIONARY BLADE 1 25 5189 平ネジ/C7×21 SCREW 2 26 307003 座金 WASHER 1 27 5324 段付ネジ/C4 SCREW 1 28 350300 安全カバー SAFETY COVER 1 29 7019 平ネジ/M4×8 SCREW 4 30 240104 座金 WASHER 4 31 306022 布案内(大) CLOTH GUIDE PLATE (LARGE) 1 32 5077 平ネジ/C1×3 SCREW 2 33 306023 布案内(小) CLOTH GUIDE PLATE (SMALL) 1 34 2921 平ネジ/C3×4 SCREW 1 35 306015 スペーサー SPACER 2 36 306014B ブラケット BRACKET 1 37 5230 皿ネジ/C5×15 SCREW 2 38 350299-91 ブラケット(組) BRACKET COMPLETE 1 39 350298 ブラケット BRACKET 1 40 202647A スプリングピン SPRING PIN 1 41 7046 皿ネジ/M5×12 SCREW 4 42 350297 ブラケット BRACKET 1 43 7182 段付ネジ SCREW 1 44 204888 皿バネ SPRING 2 45 4818 六角ナット/M6 NUT 1 46 350302 クランプレバー CLAMP LEVER 1 47 204023 座金 WASHER 1 48 350301 ストッパー STOPPER 1 49 250028 ストッパー STOPPER 2 50 7017 平ネジ/M4×5 SCREW 2 51 4510 平ネジ/M6×16 SCREW 2 52 303335 座金 WASHER 1 53 350310 銘板 NAME PLATE 1 54 350305-9S テープカッター(組) TAPE CUTTER ASSEMBLY 1 55 811058-91 ソレノイド(組) SOLENOID ASSEMBLY 1 56 350308 銘板 NAME PLATE 1 57 708004 ヒザスイッチ KNEE SWITCH ASSEMBLY 1 58 303010 ブラケット(組) BRACKET COMPLETE 1 59 197 ブラケット BRACKET 1 60 4300 六角ネジ/M5×50 SCREW 2 61 4805 六角ナット/M5 NUT 2 62 204585 座金 WASHER 2 63 4910 木ネジ(平)/3.5 SCREW 2 64 350097BSD フレーム FRAME 1 jintex.in

Page 136

jmttex.in - 136 - TK302 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51

Page 137 — テープカッター(TK302)

テープカッター(TK302) TAPE CUTTER(TK302) REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 350306-9S テープカッター(組) TAPE CUTTER ASSEMBLY 1 2 350074ASD フレーム FRAME 1 3 513073 エアシリンダー AIR CYLINDER 1 4 7148 平ネジ/M5 SCREW 2 5 303067 バネ座金 SPRING WASHER 2 6 601071 継手 CONNECTOR 2 7 350107 スペーサー SPACER 1 8 350075 ナックル KNUCKLE 1 9 350076 リンク LINK 1 10 350077 平行ピン PIN 1 11 4543 止ネジ/M4×4 SCREW 2 12 350078 リンク LINK 1 13 350079 段付ピン PIN 1 14 350080-SD 上刃台 MOVABLE BLADE BASE 1 15 306003 上刃作動軸 SHAFT 1 16 204115 座金 WASHER 1 17 306004 圧縮バネ SPRING 1 18 306005 調節ネジ SCREW 1 19 4543 止ネジ/M4×4 SCREW 1 20 350082 段付ピン PIN 1 21 4537 止ネジ/M4×5 SCREW 2 22 350081 上刃(移動刃) MOVABLE BLADE 1 23 7043 皿ネジ/M4×8 SCREW 2 24 4538 止ネジ/M4×6 SCREW 1 25 350061A 下刃(静止刃) STATIONARY BLADE 1 26 5189 平ネジ/C7×21 SCREW 2 27 307003 座金 WASHER 1 28 5324 段付ネジ/C4 SCREW 1 29 350300 安全カバー SAFETY COVER 1 30 7019 平ネジ/M4×8 SCREW 4 31 240104 座金 WASHER 4 32 306022 布案内(大) CLOTH GUIDE PLATE (LARGE) 1 33 5077 平ネジ/C1×3 SCREW 2 34 306023 布案内(小) CLOTH GUIDE PLATE (SMALL) 1 35 2921 平ネジ/C3×4 SCREW 2 36 350309 銘板 NAME PLATE 1 37 350299-91 ブラケット(組) BRACKET COMPLETE 1 38 350298 ブラケット BRACKET 1 39 202647A スプリングピン PIN 1 40 7046 皿ネジ/M5×12 SCREW 4 41 350297 ブラケット BRACKET 1 42 7182 段付ネジ SCREW 1 43 204888 皿バネ SPRING 2 44 4818 六角ナット/M6 NUT 1 45 350302 クランプレバー CLAMP LEVER 1 46 204023 座金 WASHER 1 47 350301 丸ナット NUT 1 48 250028 ストッパー STOPPER 1 49 7017 平ネジ/M4×5 SCREW 2 50 4510 平ネジ/M6×16 SCREW 2 51 303335 座金 WASHER 2 -137- jintex.in

Page 138 — TK202

TK202 4 100V 47 380V 8 7 6 200/250V 39 100V 31 380V 26 38 100V 48 200/250V 50 380V 51 100V 52 200/250V 53 380V 54 1 2 3 45 26 3 4 9 18 47 46 49 16 31 48 51 39 50 52 53 54 12 13 11 10 15 14 18 100V, 200/250V 48 380V 35 36 TK CONTROLLER PEGASUS 21 23 23 25 24 19 17 37 22 29 30 33 34 32 5 10 27 27 28 44 COMMON PARTS 共通パーツ 5 43 42 41 40 2 9 46 200/250V 100V 380V - 138 - jintex.in

Page 139

TK コントローラー(TK202) TK CONTROLLER(TK202) REF. PART NO. NAME QT. NO. 部品番号 1 760040 TK コントローラー TK CONTROLLER (200/250V) 1 2 742075 電源 コ ー ド POWER SUPPLY CORD 1 3 760041 TK コントローラー TK CONTROLLER (100V) 1 4 790001 オートトランス AUTO TRANSFORMER 1 5 4122 平ネジ/M4×10 SCREW 2 6 303448 座金 WASHER 2 7 201252 バネ座金 SPRING WASHER 2 8 4804 六角ナット/M4 NUT 2 9 742076 電源 コ ー ド POWER SUPPLY CORD 1 10 760042 ケ ー ス CASE 1 11 202013 クッションゴム RUBBER PLUG 2 12 4107 平ネジ/M4×16 SCREW 2 13 303026 座金 WASHER 2 14 4802 六角ナット/M4 NUT 2 15 201252 バネ座金 SPRING WASHER 2 16 791008 トランス TRANSFORMER 1 17 4119 平ネジ/M3×8 SCREW 2 18 202875 座金 WASHER 2 19 204586 バネ座金 SPRING WASHER 2 20 4800 六角ナット/M3 NUT 2 21 772002 ヒューズホルダー FUSE HOLDER 1 22 4105 平ネジ/M3×15 SCREW 1 23 202875 座金 WASHER 2 24 204586 バネ座金 SPRING WASHER 1 25 4800 六角ナット/M3 NUT 1 26 771003 ヒューズ(1A) FUSE (1A) 1 27 701008 電源 スイッチ MAIN SWITCH 1 28 783001 ネオンランプ NEON LAMP 1 29 742136 スイッチ入力ケーブル CABLE 1 30 742137 ソレノイド出力ケーブル CABLE/SOLENOID 1 31 771004 ヒューズ(3A) FUSE (3A) 2 32 752024 基板用コネクター CONNECTOR/CONTROL BOARD 1 33 4104 平ネジ/M3×10 SCREW 2 34 204586 バネ座金 SPRING WASHER 2 35 745022 プリント基板(組) PRINTED CIRCUIT PANEL 1 36 748011 タッピングサポート TAPPING SUPPORT 1 37 4118 タッピングネジ/M4×7 SCREW 1 38 301498 表示板 INDICATION PLATE 1 39 771001 ヒューズ(2A) FUSE (2A) 2 40 303500 ブラケット(組) BRACKET COMPLETE 1 41 303499 ブラケット BRACKET 1 42 4911 木ネジ(平)/4.1 SCREW 3 43 742044 中継コード(ソレノイド) JUNCTION CORD 1 44 748004 ビーズバンド BAND 3 45 760044 TK コントローラー TK CONTROLLER 1 46 742087 電源コード POWER SUPPLY CORD 1 47 790003 オートトランス AUTO TRANSFORMER 1 48 791022 トランス TRANSFORMER 1 49 742085 電源入力ケーブル POWER INPUT CABLE 1 50 742143 電源入力ケーブル POWER INPUT CABLE 1 51 742107 電源入力ケーブル POWER INPUT CABLE 1 52 742139 AC配線リード LEAD WIRE 1 53 742138 AC配線リード LEAD WIRE 1 54 742144 AC配線リード LEAD WIRE 1 -139- jintex.in

Page 140 — TK402

TK402 - 140 - jintex.in 200V 41 100V 42 220V 43 240V 44

Page 142

1 35 27 26 25 23 24 32 34 22 21 28 29 30 33 31 7 6 5 4 3 8 9 11 12 13 14 10 2 19 15 16 17 18 18 33 18 - 142 - jintex.in

Page 143 — 制御ユニット

制御ユニット REF. PART NO. NO. 部品番号 名 称 NAME QT. 1 605008-91 制御ユニット CONTROL UNIT 1 2 522008 フィルターレギュレーター FILTER/REGULATOR 1 3 300372 ブラケット BRACKET 1 4 4304 六角ネジ/M6×16 SCREW 2 5 210061 座金 WASHER 2 6 4806 六角ナット/M6 NUT 2 7 4910 木ネジ(平)/3.5 SCREW 2 8 601049 ホースジョイント CONNECTOR 1 9 608002 ワイヤーバンド HOSE BAND 1 10 602004 継手 CONNECTOR 1 11 601002 I継手 JOINT 1 12 201759 ガスケット GASKET 1 13 532004 エアバルブ AIR VALVE 1 14 601042 継手 CONNECTOR 1 15 555001 アクチュエーター AIR ACTUATOR 1 16 601020 ユニバーサルエルボ ELBOW 1 17 601002 I継手 JOINT 1 18 201759 ガスケット GASKET 1 19 600013 チューブ TUBE 1 20 600014 チューブ TUBE 1 21 300220 バルブアクチュエーター組 VALVE ACTUATOR ASSEMBLY 1 22 300216 ブラケット BRACKET 1 23 5118 平ネジ/C5×12 SCREW 1 24 137142 座金 WASHER 1 25 5183 平ネジ/C5×17 SCREW 1 26 3044 六角ナット/C5 NUT 1 27 137142 座金 WASHER 1 28 531001 エアバルブ AIR VALVE 1 29 601002 I継手 JOINT 2 30 201759 ガスケット GASKET 2 31 600015 チューブ TUBE (4X6X830) 1 32 600016 チューブ TUBE 1 33 601043 スリーブ SLEEVE 4 34 197 ブラケット BRACKET 1 35 4910 木ネジ(平)/3.5 SCREW 2 -143- jintex.in

Page 144

Jintex.in -144- 7 W664-W644-01-03 1 5 3 2 W664-W644-02-05-08-71 4 5 8 W664-W644-05 6 9

Page 145 — SPECIFIC PARTS(W600/TK)

専用部品(W600/TK) SPECIFIC PARTS(W600/TK) REF. PART NO. 名 称 NAME QT. NO. 部品番号 1 350339-91 差シ板(組) SLIDE PLATE ASSEEMBLY 1 2 350340-91 差シ板(組) SLIDE PLATE ASSEEMBLY 1 3 350337 差シ板 SLIDE PLATE 1 4 350338 差シ板 SLIDE PLATE 1 5 200186A ツマミ THUMB NUT 1 6 250162ASD 平カバー MACHINE BED COVER 1 7 256168D ブラケット BRACKET 1 8 256168E ブラケット BRACKET 1 9 210025A 振動止メ CUSHION 1 - 145 - jintex.in

Page 146 — W664-01CA,CB,CC

ゲージパーツ 系列構成図 W664-01CA,CB,CC GAUGE PARTS CONSTRUCTION CHART NG 2.4 257517-24 3.2 257517-32 4.0 257517-40 4.8 257517-48 5.6 257517-56 6.4 257517-64 NG NG NG 4.8 257016(A・B・C)48 NG 5.6 257017(A・B・C)56 6.4 257017(A・B・C)64 2.4 257015(A・B・C)24 3.2 257015(A・B・C)32 4.0 257015(A・B・C)40 4.8 257015(A・B・C)48 13.4 15.0 13.4 15.0 A Type B Type C Type A Type B Type C Type A Type B Type C Type 1.0 3.65 3.5 1.0 3.65 3.5 0.5 2.35 2.0 共通用部品 257242-16F 257243-16F COMMON PARTS 257565 (W664) 257289-16F 257566 257567 NG 2.4 257300 A 24 3.2 257300 A 32 4.0 257300 A 40 4.8 257300 A 48 5.6 257300 A 56 6.4 257300 A 64 NG 4.8 257301 A 48 5.6 257301 A 56 6.4 257301 A 64 257568 NG 8.0 NG 8.0 機 種 針 板 MACHINE NEEDLE PLATE W664-01CA A TYPE W664-01CB B TYPE W664-01CC C TYPE -146- jintex.in

Page 147 — W644-01CA,CB,CC

ゲージパーツ 系列構成図 W644-01CA,CB,CC GAUGE PARTS CONSTRUCTION CHART NG 2.4 257517-24 3.2 257517-32 4.0 257517-40 4.8 257517-48 5.6 257517-56 6.4 257517-64 NG 2.4 257015(A・B・C)24 3.2 257015(A・B・C)32 4.0 257015(A・B・C)40 4.8 257015(A・B・C)48 NG 5.6 257017(A・B・C)56 6.4 257017(A・B・C)64 NG 4.8 257016(A・B・C)48 NG 5.6 257018(A・B・C)56 6.4 257018(A・B・C)64 13.4 15.0 13.4 15.0 A Type B Type C Type A Type B Type C Type A Type B Type C Type -1.0 -3.65 -3.5 -1.0 -3.65 -3.5 -0.5 -2.35 -2.0 257242-16F 257243-16F 19.4 1.6 19.4 1.6 257289-16F 257290-16F 10.6 1.6 10.6 1.6 NG 2.4 257302 A 24 3.2 257302 A 32 4.0 257302 A 40 NG 4.8 257303 A 48 5.6 257303 A 56 6.4 257303 A 64 NG 4.8 257303 A 48 5.6 257303 A 56 6.4 257303 A 64 25.7 8.0 8.0 機 種 針 板 MACHINE NEEDLE PLATE W644-01CA A TYPE W644-01CB B TYPE W644-01CC C TYPE 共通部品 COMMON PARTS ルーパー、針受は、146頁を参照してください。 See page 146 for the looper, and needle guard. -147- jintex.in

Page 148 — W664-02BA,BB,BC GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ 系列構成図 W664-02BA,BB,BC GAUGE PARTS CONSTRUCTION CHART NG 3.2 257029 (A・B・C) 32 NG 4.0 257030 (A・B・C) 40 4.8 257030 (A・B・C) 48 NG 5.6 257032 (A・B・C) 56 6.4 257032 (A・B・C) 64 14.6 16.2 17.6 A Type B Type C Type A Type B Type C Type A Type B Type C Type 1.0 2.0 3.5 1.0 2.0 3.5 1.0 2.0 3.5 257244-16F 257245-16F 257246-16F 23.6 1.6 1.6 257291-16F 257292-16F 257293-16F 10.6 1.6 1.6 NG 3.2 257317A32 NG 4.0 257318A40 4.8 257318A48 NG 5.6 257319A56 6.4 257319A64 32.0 6.5 6.5 6.5 針 板 機 種 MACHINE W664-02BA W664-02BB W664-02BC NEEDLE PLATE TYPE A TYPE B TYPE C TYPE 共通部品 COMMON PARTS ルーパー、スプレッダー、針受は、146頁を参照してください。 See page 146 for the looper, spreader and needle guards. -148- jintex.in

Page 149 — W664-02BA,BB,BC GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ 系列構成図 W664-02BA,BB,BC GAUGE PARTS CONSTRUCTION CHART NG 5.6 257518-56 6.4 257518-64 NG 17.6 A Type 0.5 B Type 1.0 C Type 2.0 257246-16F 23.6 1.6 257293-16F 10.6 1.6 NG 5.6 257321A56 6.4 257321A64 32.0 6.5 機 種 針 板 MACHINE NEEDLE PLATE W664-02BA A TYPE W664-02BB B TYPE W664-02BC C TYPE 共通部品 COMMON PARTS ルーバー、スプレッダー、針受は、146頁を参照してください。 See page 146 for the looper, spreader and needle guards. -149- jintex.in

Page 150 — W644-02BA,BB,BC

ゲージパーツ 系列構成図 W644-02BA,BB,BC GAUGE PARTS CONSTRUCTION CHART NG 3.2 257029 (A・B・C) 32 NG 4.0 257030 (A・B・C) 40 4.8 257030 (A・B・C) 48 NG 5.6 257032 (A・B・C) 56 6.4 257032 (A・B・C) 64 14.6 16.2 17.6 A Type B Type C Type A Type B Type C Type A Type B Type C Type 1.0 2.0 3.5 1.0 2.0 3.5 1.0 2.0 3.5 257244-16F 257245-16F 257246-16F 23.6 257291-16F 257292-16F 257293-16F 10.6 1.6 1.6 1.6 NG 3.2 257322A32 NG 4.0 257323A40 4.8 257323A48 NG 5.6 257324A56 6.4 257324A64 32.0 6.5 6.5 6.5 機 種 針 板 共通部品 MACHINE NEEDLE PLATE COMMON PARTS W644-02BA A TYPE ルーバー、針受は、146頁を参照してください。 See page 146 for the looper, and needle guard. W644-02BB B TYPE W644-02BC C TYPE -150- jintex.in

Page 151 — W644-02BA,BB,BC GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ 系列構成図 W644-02BA,BB,BC GAUGE PARTS CONSTRUCTION CHART NG 5.6 257518-56 6.4 257518-64 NG 5.6 257033 (A・B・C)56 6.4 257033 (A・B・C) 64 17.6 A Type B Type C Type 0.5 1.0 2.0 257246-16F 23.6 1.6 257293-16F 10.6 1.6 NG 5.6 257326A56 6.4 257326A64 32.0 6.5 機 種 MACHINE 針 板 NEEDLE PLATE W644-02BA A TYPE W644-02BB B TYPE W644-02BC C TYPE 共通部品 COMMON PARTS ルーパー、針受は、146頁を参照してください。 See page 146 for the looper, and needle guard. -151- jintex.in

Page 152 — W664-03FB,FC GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ シリーズ構成図 W664-03FB,FC GAUGE PARTS CONSTRUCTION CHART NG 3.2 257517-32 4.0 257517-40 4.8 257517-48 5.6 257517-56 6.4 257517-64 NG NG NG 3.2 257098(B・C)32 4.0 257098(B・C)40 4.8 257098(B・C)48 NG 4.8 257099(B・C)48 NG 5.6 257096(B・C)56 6.4 257096(B・C)64 NG 5.6 257097(B・C)56 6.4 257097(B・C)64 13.4 13.4 15.0 15.0 B Type C Type B Type C Type B Type C Type 2.0 3.5 2.0 3.5 1.0 2.0 257242-16F 259102-16F 259103-16F 19.4 19.4 19.4 259214-16F 259215-16F 10.6 1.6 10.6 1.6 NG 3.2 257403-32 4.0 257403-40 4.8 257403-48 5.6 257405-56 6.4 257405-64 NG 5.6 257404-56 6.4 257404-64 8.0 25.7 8.0 W664-03F W644-03F カバーリング用 中厚生地用: ツヅツヅ縫い For covering operations. For medium to heavy weight fabric: To flatten overlock stitches. 機種 MACHINE 針板 NEEDLE PLATE 共通部品 COMMON PARTS W664-03FB B TYPE ルーバー、スプレッダー、針受は、146頁を参照してください。 See page 146 for the looper, spreader and needle guards. W664-03FC C TYPE -152- jintex.in

Page 153 — GAUGE PARTS CONSTRUCTION CHART

GAUGE PARTS CONSTRUCTION CHART W644-03FB,FC 機 種 MACHINE W644-03FB W644-03FC 針 板 NEEDLE PLATE B TYPE C TYPE NG 3.2 257405-32 4.0 257405-40 4.8 257405-48 NG 5.6 257406-56 6.4 257406-64 259214-16F 10.6 1.6 NG 3.2 257098 (B-C) 32 4.0 257098 (B-C) 40 4.8 257098 (B-C) 48 257242-16F 19.4 1.6 NG 5.6 257096 (B-C) 56 6.4 257096 (B-C) 64 259102-16F 10.6 1.6 B Type C Type B Type C Type 13.1 2.0 3.5 13.1 2.0 3.5 NG NG NG NG 257517-32 257517-40 257517-48 257517-56 257517-64 257518-56 257518-64 257097 (B-C) 56 257097 (B-C) 64 259103-16F 19.4 1.6 B Type C Type 15.0 2.0 3.5 NG NG 共 通 部 品 COMMON PARTS ルーバー、針受は、146頁を参照してください。 See page 146 for the looper, and needle guard. -153- jintex.in

Page 154 — W664-03GB,GC

ゲージパーツ 系列構成図 W664-03GB,GC GAUGE PARTS CONSTRUCTION CHART NG 4.0 257517-40 4.8 257517-48 5.6 257517-56 6.4 257517-64 NG NG NG 4.0 257103 (B-C) 40 4.8 257103 (B-C) 48 13.4 B Type C Type 2.0 3.5 NG 5.6 257104 (B-C) 56 6.4 257104 (B-C) 64 15.0 B Type C Type 1.0 2.0 257242-16F 19.4 1.6 259211-16F 10.6 1.6 257243-16F 19.4 1.6 259212-16F 10.6 1.6 NG 5.6 257399-40 4.8 257399-48 5.6 257399-56 6.4 257399-64 NG 5.6 257400-56 6.4 257400-64 8.0 W664-03G W644-03G カバーリング用 薄生地用: タオシ縫い For covering operations For light weight fabric: For fold over seaming. 機 種 MACHINE W664-03GB W664-03GC 針 板 NEEDLE PLATE B TYPE C TYPE 共通部品 COMMON PARTS ルーパー、スプレッダー、針受は、146頁を参照してください。 See page 146 for the looper, spreader and needle guards. -154- jintex.in

Page 155 — W644-03GB,GC GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ 系列構成図 W644-03GB,GC GAUGE PARTS CONSTRUCTION CHART NG 4.0 257517-40 4.8 257517-48 5.6 257517-56 6.4 257517-64 NG NG 13.4 B Type C Type 2.0 3.5 NG 5.6 257104 (B-C) 56 6.4 257104 (B-C) 64 15.0 B Type C Type 2.0 3.5 NG 5.6 257105 (B-C) 56 6.4 257105 (B-C) 64 15.0 B Type C Type 2.0 3.5 257242-16F 19.4 1.6 257243-16F 19.4 1.6 259211-16F 10.6 1.6 259212-16F 10.6 1.6 NG 4.0 257410-40 4.8 257410-48 5.6 257410-56 6.4 257410-64 NG 5.6 257411-56 6.4 257411-64 25.7 8.0 25.7 8.0 機 種 MACHINE W644-03GB W644-03GC 針 板 NEEDLE PLATE B TYPE C TYPE 共通部品 COMMON PARTS ルーパー、針は、146頁を参照してください。 See page 146 for the looper, and needle guard. -155- jintex.in

Page 156 — W664-05BA,BB

ゲージパーツ 系列構成図 W664-05BA,BB GAUGE PARTS CONSTRUCTION CHART NG 3.2 257049 (A-B) 32 NG 4.0 257050 (A-B) 40 4.8 257050 (A-B) 48 NG 5.6 257052 (A-B) 56 6.4 257052 (A-B) 64 NG 3.2 257517-32 4.0 257517-40 4.8 257517-48 5.6 257517-56 6.4 257517-64 NG 259104-16F 13.2 A Type 1.0 B Type 3.0 259105-16F 14.8 A Type 1.0 B Type 3.0 259106-16F 16.2 A Type 1.0 B Type 3.0 259216-16F 25.0 18.6 1.6 259217-16F 18.6 1.6 259218-16F 18.6 1.6 NG 3.2 257418-32 NG 4.0 257419-40 4.8 257419-48 NG 5.6 257420-56 6.4 257420-64 37.0 10.0 10.0 10.0 機 種 針 板 共通部品 MACHINE NEEDLE PLATE COMMON PARTS W664-05BA A TYPE ルーバー、スプレッダー、針は、146頁を参照してください。 See page 146 for the looper, spreader and needle guards. W664-05BB B TYPE -156- jintex.in

Page 157 — W664-05BA,BB GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ 系列構成図 W664-05BA,BB GAUGE PARTS CONSTRUCTION CHART NG 5.6 257518-56 6.4 257518-64 NG 5.6 257053 (A-B) 56 6.4 257053 (A-B) 64 -16.2- A Type B Type 0.5 1.0 259106-16F 259218-16F NG 5.6 257421-56 6.4 257421-64 37.0 10.0 機 種 針 板 MACHINE NEEDLE PLATE W664-05BA A TYPE W664-05BB B TYPE 共通部品 COMMON PARTS ルーパー、スプレッダー、針受は、146頁を参照してください。 See page 146 for the looper, spreader and needle guards. -157- jintex.in

Page 158 — W644-05BA,BB GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ 系列構成図 W644-05BA,BB GAUGE PARTS CONSTRUCTION CHART NG 3.2 257517-32 4.0 257517-40 4.8 257517-48 5.6 257517-56 6.4 257517-64 NG 3.2 257049 (A-B) 32 NG 4.0 257050 (A-B) 40 4.8 257050 (A-B) 48 NG 5.6 257052 (A-B) 56 6.4 257052 (A-B) 64 13.2 14.8 16.2 A Type B Type A Type B Type A Type B Type 1.0 3.0 1.0 3.0 1.0 3.0 259104-16F 259105-16F 259106-16F 25.0 1.6 1.6 259216-16F 18.6 1.6 259217-16F 18.6 1.6 259218-16F 18.6 1.6 NG 3.2 257422-32 NG 4.0 257423-40 4.8 257423-48 NG 5.6 257424-56 6.4 257424-64 37.0 10.0 10.0 10.0 針 板 機 種 NEEDLE PLATE MACHINE W644-05BA A TYPE W644-05BB B TYPE 共通部品 COMMON PARTS ルーパー、針受は、146頁を参照してください。 See page 146 for the looper, and needle guard. -158- jintex.in

Page 159 — W644-05BA,BB

GAUGE PARTS CONSTRUCTION CHART W644-05BA,BB NG 5.6 257518-56 6.4 257518-64 NG 259106-16F 259218-16F NG 5.6 257425-56 6.4 257425-64 共通部品 COMMON PARTS ルーバー、針受は、146頁を参照してください。 See page 146 for the looper, and needle guard. -159- jintex.in 機 種 MACHINE 針 板 NEEDLE PLATE W644-05BA A TYPE W644-05BB B TYPE

Page 160 — W664-08AB,AC GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ 系列構成図 W664-08AB,AC GAUGE PARTS CONSTRUCTION CHART NG 4.0 257517-40 4.8 257517-48 NG NG 13.4 B Type C Type 2.0 3.5 NG 5.6 257518-56 6.4 257518-64 NG 15.0 B Type C Type 1.0 2.0 257242-16F 19.4 1.6 257243-16F 19.4 1.6 257294-16F 10.6 1.6 257295-16F 10.6 1.6 NG 4.0 257300 A 40 4.8 257300 A 48 NG 5.6 257301 A 56 6.4 257301 A 64 NG NG 25.7 8.0 W664-08A W644-08A 裾引き用(簡易型) For blindstitch hemming operation. (Simple type) 機 種 MACHINE 針 板 NEEDLE PLATE B TYPE C TYPE W664-08AB W664-08AC 共通部品 COMMON PARTS ルーバー、スプレッダー、針受は、146頁を参照してください。 See page 146 for the looper, spreader and needle guards. - 160 - jintex.in

Page 161 — W644-08AB,AC GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ 系列構成図 W644-08AB,AC GAUGE PARTS CONSTRUCTION CHART NG 4.0 257517-40 4.8 257517-48 NG 5.6 257518-56 6.4 257518-64 NG 4.0 257084 (B-C) 40 4.8 257084 (B-C) 48 13.4 B Type 2.0 C Type 3.5 NG 5.6 257095 (B-C) 56 6.4 257095 (B-C) 64 15.0 B Type 1.0 C Type 2.0 257242-16F 19.4 1.6 257243-16F 19.4 1.6 257294-16F 10.6 1.6 257295-16F 10.6 1.6 NG 4.0 257302 A 40 4.8 257302 A 48 NG 5.6 257303 A 56 6.4 257303 A 64 25.7 8.0 8.0 機 種 針 板 MACHINE NEEDLE PLATE W644-08AB B TYPE W644-08AC C TYPE 共通部品 COMMON PARTS ルーバー、針は、146頁を参照してください。 See page 146 for the looper, and needle guard. -161- jintex.in

Page 162 — W664-08BB,BC W664-08DC,EC GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ 系列構成図 W664-08BB,BC W664-08DC,EC GAUGE PARTS CONSTRUCTION CHART NG 4.8 257517-40 NG 4.8 257517-48 NG 5.6 257518-56 6.4 257518-64 NG 4.8 257517-48 NG 4.0 257107 (B-C) 40 4.8 257107 (B-C) 48 NG 5.6 257108 (B-C) 56 6.4 257108 (B-C) 64 NG 4.8 257125C48 NG 4.8 257126C48 17.8 18.6 17.8 B Type C Type B Type C Type 2.0 2.8 1.0 2.0 3.5 3.5 259109-16F 259110-16F 257242-16F 259109-16F 19.4 1.6 19.4 1.6 19.4 1.6 19.4 1.6 259219-16F 259220-16F 257294-16F 259219-16F 10.6 1.6 10.6 1.6 10.6 1.6 10.6 1.6 NG 4.0 257413-40 4.8 257413-48 NG 5.6 257414-56 6.4 257414-64 NG 4.8 257300 A 48 NG 4.8 257413-48 23.7 8.0 25.7 8.0 23.7 8.0 23.7 8.0 W664-08BB,BC W664-08B W644-08B 掴引手用(広巾用) For blindstitch hemming operation. (For wide) 機 種 MACHINE W664-08BB W664-08BC 針 板 NEEDLE PLATE B TYPE C TYPE 共通部品 COMMON PARTS ルーバー、スプレッダー、針は、146頁を参照してください。 See page 146 for the looper, spreader and needle guards. -162- jintex.in

Page 163 — W644-08BB,BC W644-08DC,EC GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ 系列構成図 W644-08BB,BC W644-08DC,EC GAUGE PARTS CONSTRUCTION CHART NG 4.0 257517-40 4.8 257517-48 NG NG 17.8 B Type 2.0 C Type 2.8 3.5 NG 4.0 257107 (B-C) 40 4.8 257107 (B-C) 48 18.6 B Type 1.0 C Type 3.5 2.0 NG 5.6 257518-56 6.4 257518-64 NG 13.4 3.5 NG 4.8 257125C48 3.3 NG 4.8 257126C48 NG 259109-16F 19.4 1.6 259110-16F 19.4 1.6 257242-16F 19.4 1.6 259109-16F 19.4 1.6 259219-16F 10.6 1.6 259220-16F 10.6 1.6 257294-16F 10.6 1.6 259219-16F 10.6 1.6 W644-08BB,BC NG 4.0 257415-40 4.8 257415-48 NG 8.0 23.7 NG NG 5.6 257416-56 6.4 257416-64 NG 8.0 25.7 NG NG 4.8 257302A48 NG 4.8 257415-48 NG 8.0 23.7 NG 8.0 W644-08DC W644-08EC 機種 MACHINE W644-08BB W644-08BC 針板 NEEDLE PLATE B TYPE C TYPE 共通部品 COMMON PARTS ルーパー、針受は、146頁を参照してください。 See page 146 for the looper, and needle guard. -163- jintex.in

Page 164 — W664-30AB,AC GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ 系列構成図 W664-30AB,AC GAUGE PARTS CONSTRUCTION CHART NG 4.0 257517-40 4.8 257517-48 NG 5.6 257518-56 6.4 257518-64 NG 4.0 257122 (B・C) 40 4.8 257122 (B・C) 48 NG 5.6 257123 (B・C) 56 6.4 257123 (B・C) 64 -17.8- -18.6- B Type C Type B Type C Type 2.0 3.5 1.0 2.0 259109-16F 259110-16F 259219-16F 259220-16F NG 4.0 257428-40 4.8 257428-48 NG 5.6 257429-56 6.4 257429-64 -23.7- 8.0 8.0 機 種 針 板 MACHINE NEEDLE PLATE COMMON PARTS W664-30AB B TYPE ルーバー、スプレッダー、針は、146頁を参照してください。 See page 146 for the looper, spreader and needle guards. W664-30AC C TYPE -164- jintex.in

Page 165 — W644-30AB,AC GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ 系列構成図 W644-30AB,AC GAUGE PARTS CONSTRUCTION CHART NG 4.0 257517-40 4.8 257517-48 NG 5.6 257518-56 6.4 257518-64 NG 4.0 257122 (B-C) 40 4.8 257122 (B-C) 48 -17.8- B Type 2.0 C Type 3.5 NG 5.6 257123 (B-C) 56 6.4 257123 (B-C) 64 -18.6- B Type 1.0 C Type 2.0 259109-16F 19.4 1.6 259110-16F 19.4 1.6 259219-16F 10.6 1.6 259220-16F 10.6 1.6 NG 4.0 257430-40 4.8 257430-48 NG 5.6 257431-56 6.4 257431-64 8.0 8.0 機 種 針 板 MACHINE NEEDLE PLATE W644-30AB B TYPE W644-30AC C TYPE 共通部品 COMMON PARTS ルーバー、針受は、146頁を参照してください。 See page 146 for the looper, and needle guard. -165- jintex.in

Page 166 — W664-32AB,AC W644-32AB,AC

ゲージパーツ 系列構成図 W664-32AB,AC W644-32AB,AC GAUGE PARTS CONSTRUCTION CHART NG 5.6 257518-56 6.4 257518-64 NG 17.6 B Type C Type 1.0 2.0 257246-16F 23.6 1.6 257293-16F 10.6 1.6 NG 5.6 306841 6.4 307042 31.0 6.5 機 種 MACHINE 針 板 NEEDLE PLATE W664-32AB B TYPE W664-32AC C TYPE W644-32AB B TYPE W644-32AC C TYPE 共通部品 COMMON PARTS ルーパー、スプレッダー、針は、146頁を参照してください。 See page 146 for the looper, spreader and needle guards. - 166 - jintex.in

Page 167 — GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ 系列構成図 W664-33AB,AC,BB,BC W644-33AB,AC,BB,BC GAUGE PARTS CONSTRUCTION CHART NG 5.6 257518-56 6.4 257518-64 NG NG 5.6 257053 (B-C) 56 6.4 257053 (B-C) 64 B Type C Type 16.2 1.0 2.0 25.0 259106-16F 1.6 18.6 259218A16F 1.6 NG 5.6 307010 6.4 307012 36.0 10.0 機 種 MACHINE W664-33AB,BB W664-33AC,BC W644-33AB,BB W644-33AC,BC 針 板 NEEDLE PLATE B TYPE C TYPE B TYPE C TYPE 共通部品 COMMON PARTS ルーパー、スプレッダー、針受は、146頁を参照してください。 See page 146 for the looper, spreader and needle guards. -167- jintex.in

Page 168 — GAUGE PARTS CONSTRUCTION CHART

GAUGE PARTS CONSTRUCTION CHART ゲ ジパーツ 系列構成図 W664-34AB,AC W664-35AB,AC NG 4.0 257517-40 4.8 257517-48 5.6 257517-56 NG 5.6 257518-56 6.4 257518-64 NG 5.6 257101 (B-C) 56 4.8 257100 (B-C) 48 NG 17.8 B Type C Type 2.0 3.5 NG 5.6 257102 (B-C) 56 6.4 257102 (B-C) 64 18.6 B Type C Type 1.0 2.0 259100-16F 259101-16F 28.2 1.6 259202-16F 20.2 1.6 259203-16F 20.2 1.6 NG 4.0 257426-40 4.8 257426-48 5.6 257426-56 NG 5.6 257427-56 6.4 257427-64 35.8 10.7 10.7 機 種 針 板 共通部品 MACHINE NEEDLE PLATE COMMON PARTS W664-34AB B TYPE ルーパー、針受は、146頁を参照してください。 See page 146 for the looper, spreader and needle guards. W664-34AC C TYPE W664-35AB B TYPE W664-35AC C TYPE -168- jintex.in

Page 169 — W644-34AB,AC W644-35AB,AC GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ 系列構成図 W644-34AB,AC W644-35AB,AC GAUGE PARTS CONSTRUCTION CHART NG 4.0 257517-40 4.8 257517-48 5.6 257517-56 NG 17.8 B Type C Type 2.0 3.5 NG 5.6 257101 (B·C) 56 18.6 B Type C Type 2.0 3.5 NG 5.6 257102 (B·C) 56 6.4 257102 (B·C) 64 18.6 B Type C Type 1.0 2.0 259100-16F 28.2 1.6 259101-16F 28.2 1.6 259202-16F 20.2 1.6 259203-16F 20.2 1.6 NG 4.0 257408-40 4.8 257408-48 5.6 257408-56 NG 5.6 257409-56 6.4 257409-64 35.8 10.7 35.8 10.7 機 種 針 板 MACHINE NEEDLE PLATE W644-34AB B TYPE W644-34AC C TYPE W644-35AB B TYPE W644-35AC C TYPE 共通部品 COMMON PARTS ルーバー、針受は、146頁を参照してください。 See page 146 for the looper, and needle guard. -169- jintex.in

Page 170 — GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ 系列構成図 W664-71AB,AC NG 5.6 257518-56 NG 5.6 257112 (B·C) 56 18.6 B Type C Type 1.0 2.0 259110-16F 19.4 1.6 259220-16F 10.6 1.6 NG 5.6 257429-56 GAUGE PARTS CONSTRUCTION CHART W644-71AB,AC NG 5.6 257518-56 NG 5.6 257112 (B·C) 56 18.6 B Type C Type 1.0 2.0 259110-16F 19.4 1.6 259220-16F 10.6 1.6 NG 5.6 257431-56 機種 MACHINE W664-71AB W664-71AC W644-71AB W644-71AC 針板 NEEDLE PLATE B TYPE C TYPE B TYPE C TYPE 共通部品 COMMON PARTS ルーパー、スプレッダー、針は、146頁を参照してください。 See page 146 for the looper, spreader and needle guards. -170- jintex.in

Page 171 — W664-81AB,AC

ゲージパーツ 系列構成図 W664-81AB,AC GAUGE PARTS CONSTRUCTION CHART NG 4.0 257517-40 4.8 257517-48 NG 5.6 257518-56 6.4 257518-64 NG 4.0 257111(B・C)40 4.8 257111(B・C)48 NG 5.6 257112(B・C)56 6.4 257112(B・C)64 -17.8- -18.6- B Type C Type B Type C Type -2.0- -3.5- -1.0- -2.0- 259109-16F 259110-16F -19.4- -19.4- 1.6 1.6 259219-16F 259220-16F -10.6- -10.6- 1.6 1.6 NG 4.0 257428-40 4.8 257428-48 NG 5.6 257429-56 6.4 257429-64 -23.7- -8.0- -8.0- 機種 針板 MACHINE NEEDLE PLATE W664-81AB B TYPE W664-81AC C TYPE 共通部品 COMMON PARTS ルーバー、スプレッダー、針受は、146頁を参照してください。 See page 146 for the looper, spreader and needle guards. -171- jintex.in

Page 172 — W644-81AB,AC GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ 系列構成図 W644-81AB,AC GAUGE PARTS CONSTRUCTION CHART NG 4.0 257517-40 4.8 257517-48 NG 5.6 257518-56 6.4 257518-64 NG 4.0 257111 (B-C) 40 4.8 257111 (B-C) 48 NG 5.6 257112 (B-C) 56 6.4 257112 (B-C) 64 -17.8- -18.6- B Type C Type B Type C Type -2.0 -3.5 -1.0 -2.0 259109-16F 259110-16F 19.4 10.6 1.6 1.6 259219-16F 259220-16F NG 4.0 257430-40 4.8 257430-48 NG 5.6 257431-56 6.4 257431-64 23.7 8.0 23.7 8.0 機 種 針 板 共通部品 MACHINE NEEDLE PLATE COMMON PARTS W644-81AB B TYPE ルーバー、針受は、146頁を参照してください。 See page 146 for the looper, and needle guard. W644-81AC C TYPE -172- jintex.in

Page 173 — W664-01EB GAUGE PARTS CONSTRUCTION CHART

ゲージパーツ 系列構成図 W664-01EB GAUGE PARTS CONSTRUCTION CHART NG 5.6 257518-56 6.4 257518-64 NG 5.6 257128B56 15.0 1.0 257243-16F 19.4 1.6 257298-16F 10.6 1.6 NG 5.6 257400 A 56 25.7 8.0 共通部品 COMMON PARTS ルーパー、スプレッダー、針受は、146頁を参照してください。 See page 146 for the looper, spreader and needle guards. -173- jintex.in

Page 174 — W664-01 GAUGE PARTS LIST (1)

W664-01 W644-01 ゲージパーツ表 (1) W664-01 GAUGE PARTS LIST (1) ミシン ケイシキ GAUGE ハリト・メ. HARIDOME NEEDLE HOLDER HARIYA NEEDLE PLATE シュオクリバ MAIN FEED DOG ディフ・ フィード・ドッグ DIFF. FEED DOG オサエ (クミ) PRESSER FOOT ASS. HARI NEEDLE MACHINE TYPE W664-01CA 2 2 2 2 2 2 3 3 3 2.4 3.2 4.0 4.8 5.6 6.4 4.8 5.6 6.4 257517-24 -32 -40 -48 -56 -64 257518-48 -56 -64 257015A24 A32 B32 B40 B48 257017B56 B56 257018A56 B64 257242-16F " " " " 257243-16F " 257289-16F " " " " 257290-16F 257300A24 A32 A40 A48 A56 257301A48 A56 UY128GAS #9 " " " #10 W664-01CB 2 2 2 2 2 2 3 3 3 2.4 3.2 4.0 4.8 5.6 6.4 4.8 5.6 6.4 257517-24 -32 -40 -48 -56 -64 257518-48 -56 -64 257015A24 A32 B32 B40 B48 257017B56 B56 257018A56 B64 257242-16F " " " " 257243-16F " 257289-16F " " " " 257290-16F 257300A24 A32 A40 A48 A56 257301A48 A56 UY128GAS #9 " " " #10 W664-01CC 2 2 2 2 2 2 3 3 3 2.4 3.2 4.0 4.8 5.6 6.4 4.8 5.6 6.4 257517-24 -32 -40 -48 -56 -64 257518-48 -56 -64 257015C24 C32 C40 C48 257017C56 C56 257018C56 C64 257242-16F " " " " 257243-16F " 257289-16F " " " " 257290-16F 257300A24 A32 A40 A48 A56 257301A48 A56 UY128GAS #9 " " " #10 W664-01CA 2 2 2 2 2 2 3 3 3 2.4 3.2 4.0 4.8 5.6 6.4 4.8 5.6 6.4 257517-24 -32 -40 -48 -56 -64 257518-48 -56 -64 257015A24 A32 B32 B40 B48 257017B56 B56 257018A56 B64 257242-16F " " " " 257243-16F " 257289-16F " " " " 257290-16F 257302A24 A32 A40 A48 A56 257303A48 A56 UY128GAS #9 " " " #10 W664-01CB 2 2 2 2 2 2 3 3 3 2.4 3.2 4.0 4.8 5.6 6.4 4.8 5.6 6.4 257517-24 -32 -40 -48 -56 -64 257518-48 -56 -64 257015B24 B32 B40 B48 257017B56 B56 257018B56 B64 257242-16F " " " " 257243-16F " 257289-16F " " " " 257290-16F 257302A24 A32 A40 A48 A56 257303A48 A56 UY128GAS #9 " " " #10 W664-01CC 2 2 2 2 2 2 3 3 3 2.4 3.2 4.0 4.8 5.6 6.4 4.8 5.6 6.4 257517-24 -32 -40 -48 -56 -64 257518-48 -56 -64 257015C24 C32 C40 C48 257017C56 C56 257018C56 C64 257242-16F " " " " 257243-16F " 257289-16F " " " " 257290-16F 257302A24 A32 A40 A48 A56 257303A48 A56 UY128GAS #9 " " " #10 W664-01EB 3 5.6 257518-56 257128B56 257243-16F 257298-16F 257400A56 UY128GAS #10 共通部品 COMMON PARTS スプレッダー SPREADER 257565 (W664) ルーバー LOOPER 257566 ハリウケ (ウシロ) NEEDLE GUARD (REAR) 257567 ハリウケ (マエ) NEEDLE GUARD (FRONT) 257568 -174- jintex.in

Page 175 — W664-02 GAUGE PARTS LIST (2)

W664-02 W644-02 ゲージパーツ表 (2) W664-02 GAUGE PARTS LIST (2) ミシン ケイシキ MACHINE TYPE ゲージ ハリトメ HARITOME ハ リ イタ HARIITA シュオク リハ SHUOKURIHA サト・ウオクリハ SATOUOKURIHA オサエ (クミ) OSA E (KUMI) ハリ NEEDLE W664-02BA 2 2 2 2 2 3 3 3.2 4.0 4.8 5.6 6.4 5.6 6.4 257517-32 -40 -48 -56 -64 257518-56 -64 257029A32 257030A40 B48 257032B56 257033B56 B64 257244-16F 257245-16F 257246-16F 257291-16F 257292-16F 257293-16F 257317A32 257318A40 A48 257319A56 A64 257321A56 A64 UY128GAS #9 " " " #10 W664-02BB 2 2 2 2 2 3 3 3.2 4.0 4.8 5.6 6.4 5.6 6.4 257517-32 -40 -48 -56 -64 257518-56 -64 257029B32 257030B40 B48 257032B56 257033B56 B64 257244-16F 257245-16F 257246-16F 257291-16F 257292-16F 257293-16F 257317A32 257318A40 A48 257319A56 A64 257321A56 A64 UY128GAS #9 " " " #10 W664-02BC 2 2 2 2 2 3 3 3.2 4.0 4.8 5.6 6.4 5.6 6.4 257517-32 -40 -48 -56 -64 257518-56 -64 257029C32 257030C40 C48 257032C56 257033C56 C64 257244-16F 257245-16F 257246-16F 257291-16F 257292-16F 257293-16F 257317A32 257318A40 A48 257319A56 A64 257321A56 A64 UY128GAS #9 " " " #10 W644-02BA 2 2 2 2 2 3 3 3.2 4.0 4.8 5.6 6.4 5.6 6.4 257517-32 -40 -48 -56 -64 257518-56 -64 257029A32 257030A40 A48 257032A56 257033A56 A64 257244-16F 257245-16F 257246-16F 257291-16F 257292-16F 257293-16F 257322A32 257323A40 A48 257324A56 A64 257326A56 A64 UY128GAS #9 " " " #10 共通部品 COMMON PARTS スプレッダー SPREADER 257565 (W664) ルーバー LOOPER 257566 ハリウケ(ウシロ) NEEDLE GUARD(REAR) 257567 ハリウケ(マエ) NEEDLE GUARD(FRONT) 257568 -175- jintex.in

Page 176 — W664-03 GAUGE PARTS LIST (3) W644-03

W664-03 ゲージパーツ表 (3) W644-03 GAUGE PARTS LIST (3) ミシン ケイシキ MACHINE TYPE ゲージ ハ リトメ NEEDLE HOLDER ハリイタ NEEDLE PLATE シュオク リバ MAIN FEED DOG サト ウオクリバ DIFF. FEED オサエ (クミ) PRESSER FOOT ASS. ハリ NEEDLE W664-03FB 2 2 2 2 2 3 3 3.2 4.0 4.8 5.6 6.4 5.6 6.4 257517-32 -40 -48 -56 -64 257518-56 -64 257098B32 -40 -48 -56 -64 257097B56 B64 257242-16F 259102-16F 259103-16F 259214-16F 259215-16F 257403-32 -40 -48 -56 -64 UY128GAS #9 " " " #10 W664-03FC 2 2 2 2 2 3 3 3.2 4.0 4.8 5.6 6.4 5.6 6.4 257517-32 -40 -48 -56 -64 257518-56 -64 257098C32 -40 -48 -56 -64 257097C56 C64 257242-16F 259102-16F 259103-16F 259214-16F 259215-16F 257405-32 -40 -48 -56 -64 UY128GAS #9 " " " #10 W644-03FB 2 2 2 2 2 3 3 3.2 4.0 4.8 5.6 6.4 5.6 6.4 257517-32 -40 -48 -56 -64 257518-56 -64 257098B32 -40 -48 -56 -64 257097B56 B64 257242-16F 259102-16F 259103-16F 259214-16F 259215-16F 257406-56 -64 UY128GAS #9 " " " #10 W664-03FC 2 2 2 2 2 3 3 3.2 4.0 4.8 5.6 6.4 5.6 6.4 257517-32 -40 -48 -56 -64 257518-56 -64 257098C32 -40 -48 -56 -64 257097C56 C64 257242-16F 259102-16F 259103-16F 259214-16F 259215-16F 257405-32 -40 -48 -56 -64 UY128GAS #9 " " " #10 W664-03GB 2 2 2 2 3 3 4.0 4.8 5.6 6.4 5.6 6.4 257517-40 -48 -56 -64 257518-56 -64 257103B40 -48 -56 -64 257105B56 B64 257242-16F 257243-16F 259211-16F 259212-16F 257399-40 -48 -56 -64 257400-56 -64 UY128GAS #9 " " " #10 W664-03GC 2 2 2 2 3 3 4.0 4.8 5.6 6.4 5.6 6.4 257517-40 -48 -56 -64 257518-56 -64 257103C40 -48 -56 -64 257105C56 C64 257242-16F 257243-16F 259211-16F 259212-16F 257399-40 -48 -56 -64 257400-56 -64 UY128GAS #9 " " " #10 W644-03GB 2 2 2 2 3 3 4.0 4.8 5.6 6.4 5.6 6.4 257517-40 -48 -56 -64 257518-56 -64 257103B40 -48 -56 -64 257105B56 B64 257242-16F 257243-16F 259211-16F 259212-16F 257410-40 -48 -56 -64 257411-56 -64 UY128GAS #9 " " " #10 W644-03GC 2 2 2 2 3 3 4.0 4.8 5.6 6.4 5.6 6.4 257517-40 -48 -56 -64 257518-56 -64 257103C40 -48 -56 -64 257105C56 C64 257242-16F 257243-16F 259211-16F 259212-16F 257410-40 -48 -56 -64 257411-56 -64 UY128GAS #9 " " " #10 共通部品 COMMON PARTS スプレッダー SPREADER 257565 (W664) ルーバー LOOPER 257566 ハリウケ (ウシロ) NEEDLE GUARD (REAR) 257567 ハリウケ (マエ) NEEDLE GUARD (FRONT) 257568 -176- jintex.in

Page 177 — W664-05 GAUGE PARTS LIST (4)

W664-05 W664-05 ゲージパーツ表 (4) W664-05 GAUGE PARTS LIST (4) ミシン ケイシキ MACHINE TYPE ゲージ ニードル HOLDER ニードル PLATE シュオクリハ サトウオクリハ オサエ (クミ) ハリ (クミ) DIFF. FEED DOG PRESSER FOOT ASS. NEEDLE W664-05BA 2 2 2 2 2 3 3 3.2 4.0 4.8 5.6 6.4 5.6 6.4 257517-32 -40 -48 -56 -64 257518-56 -64 257049A32 257050A40 A48 257052A56 A56 257053A56 A64 259104-16F 259105-16F 259106-16F 259216-16F 259217-16F 259218-16F 257418-32 257419-40 -48 257420-56 -64 257421-56 -64 UY128GAS #9 " #10 W664-05BB 2 2 2 2 2 3 3 3.2 4.0 4.8 5.6 6.4 5.6 6.4 257517-32 -40 -48 -56 -64 257518-56 -64 257049B32 257050B40 B48 257052B56 B56 257053B56 B64 259104-16F 259105-16F 259106-16F 259216-16F 259217-16F 259218-16F 257422-32 257423-40 -48 257424-56 -64 257425-56 -64 UY128GAS #9 " #10 W644-05BA 2 2 2 2 2 3 3 3.2 4.0 4.8 5.6 6.4 5.6 6.4 257517-32 -40 -48 -56 -64 257518-56 -64 257049A32 257050A40 A48 257052A56 A56 257053A56 A64 259104-16F 259105-16F 259106-16F 259216-16F 259217-16F 259218-16F 257418-32 257419-40 -48 257420-56 -64 257421-56 -64 UY128GAS #9 " #10 W664-05BB 2 2 2 2 3 3 3.2 4.0 4.8 5.6 6.4 6.4 257517-32 -40 -48 -56 257518-56 -64 257049B32 257050B40 B48 257052B56 B56 257053B56 B64 259104-16F 259105-16F 259106-16F 259216-16F 259217-16F 259218-16F 257422-32 257423-40 -48 257424-56 -64 UY128GAS #9 " " #10 共通部品 COMMON PARTS スプレッダー ルーバー ハリウケ(ウシロ) ハリウケ(マエ) SPREADER LOOPER NEEDLE GUARD(REAR) NEEDLE GUARD(FRONT) 257565 (W664) 257566 257567 257568 -177- jintex.in

Page 178 — W664-08 GAUGE PARTS LIST (5)

W664-08 W644-08 ゲージパーツ表 (5) W664-08 GAUGE PARTS LIST (5) ミシン ケイシキ GAUGE NEEDLE HOLDER NEEDLE PLATE MAIN FEED DOG DIFF. FEED DOG PRESSER FOOT ASS. NEEDLE MACHINE TYPE W664-08AB 2 4.0 257517-40 257084B40 257242-16F 257294-16F 257300A40 UY128GAS 2 4.8 " -48 257095B56 257243-16F 257295-16F 257301A56 #9 3 5.6 " -64 " B64 " " #10 3 6.4 " " " W644-08AC 2 4.0 257517-40 257084C40 257242-16F 257294-16F 257302A40 UY128GAS 2 4.8 " -48 257095C56 257243-16F 257295-16F 257303A56 #9 3 5.6 " -64 " C64 " " #10 3 6.4 " " " W644-08AB 2 4.0 257517-40 257084B40 257242-16F 257294-16F 257300A40 UY128GAS 2 4.8 " -48 257095B56 257243-16F 257295-16F 257301A56 #9 3 5.6 " -64 " B64 " " #10 3 6.4 " " " W644-08AC 2 4.0 257517-40 257084C40 257242-16F 257294-16F 257302A40 UY128GAS 2 4.8 " -48 257095C56 257243-16F 257295-16F 257303A56 #9 3 5.6 " -64 " C64 " " #10 3 6.4 " " " W664-08BB 2 4.0 257517-40 257107B40 259109-16F 259219-16F 257413-40 UY128GAS 2 4.8 " -48 257108B56 259110-16F 259220-16F 257414-56 #9 3 5.6 " -64 " B64 " " #10 3 6.4 " " " W664-08BC 2 4.0 257517-40 257107C40 259109-16F 259219-16F 257413-40 UY128GAS 2 4.8 " -48 257108C56 259110-16F 259220-16F 257414-56 #9 3 5.6 " -64 " C64 " " #10 3 6.4 " " " W644-08BB 2 4.0 257517-40 257107B40 259109-16F 259219-16F 257415-40 UY128GAS 2 4.8 " -48 257108B56 259110-16F 259220-16F 257416-56 #9 3 5.6 " -64 " B64 " " #10 3 6.4 " " " W644-08BC 2 4.0 257517-40 257107C40 259109-16F 259219-16F 257415-40 UY128GAS 2 4.8 " -48 257108C56 259110-16F 259220-16F 257416-56 #9 3 5.6 " -64 " C64 " " #10 3 6.4 " " " W664-08DC 2 4.8 257517-48 257125C48 257242-16F 257294-16F 257300A48 UY128GAS " " " #9 W664-08DC 2 4.8 257517-48 257125C48 257242-16F 257294-16F 257302A48 UY128GAS " " " #0 W664-08EC 2 4.8 257517-48 257126C48 259109-16F 259219-16F 257413-48 UY128GAS " " " #9 W664-08EC 2 4.8 257517-48 257126C48 259109-16F 259219-16F 257415-48 UY128GAS " " " #9 共通部品 COMMON PARTS スプレッダー ルーバー ハリウケ(ウシロ) ハリウケ(マエ) SPREADER LOOPER NEEDLE GUARD(REAR) NEEDLE GUARD(FRONT) 257565 (W664) 257566 257567 257568 - 178 - jintex.in

Page 179 — W664-30-32 GAUGE PARTS LIST(6) W644-30-32

W664-30-32 ゲージパーツ表(6) W644-30-32 GAUGE PARTS LIST (6) ミシン ケイシキ MACHINE TYPE W664-30AB W664-30AC W664-32AB W664-32AC ゲージ 2 2 3 3 2 2 3 3 2 2 3 3 3 3 3 3 ハリトメ 4.0 4.8 5.6 6.4 4.0 4.8 5.6 6.4 4.0 4.8 5.6 6.4 5.6 6.4 5.6 6.4 5.6 6.4 ハリイタ 257517-40 -48 257518-56 -64 257517-40 -48 257518-56 -64 257517-40 -48 257518-56 -64 257518-56 257518-56 257518-56 257122B40 B48 257123C56 C64 257122C40 C48 257123C56 C64 257122B40 B48 257123B56 B64 257033B56 B64 257033C56 C64 257033B56 B64 シュオク リバ MAIN FEED DOG 259109-16F 259110-16F 259109-16F 259110-16F 259109-16F 259110-16F 257246-16F 257246-16F 257246-16F サトウオクリバ DIFF. FEED DOG 259219-16F 259220-16F 259219-16F 259220-16F 259219-16F 259220-16F 257293-16F 257293-16F 257293-16F オサエ (クミ) PRESSER FOOT ASS. 257428-40 -48 257429-56 -64 257430-40 -48 257431-56 -64 257430-40 -48 257431-56 -64 306841 307042 306841 307042 306841 307042 ハリ NEEDLE UY128GAS #9 #10 UY128GAS #9 #10 UY128GAS #9 #10 UY128GAS #10 UY128GAS #10 UY128GAS #10 共通部品 COMMON PARTS ルーバー LOOPER 257565 (W664) ルーバー LOOPER 257566 ハリウケ(ウシロ) NEEDLE GUARD(REAR) 257567 ハリウケ(マエ) NEEDLE GUARD(FRONT) 257568 -179- jintex.in

Page 189

jinttex.in - 189 - jintex.in

Page 192 — SPECIFICATIONS FOR W SERIES UT MOTOR [1] (MITSUBISHI L MOTOR)

SPECIFICATIONS FOR W SERIES UT MOTOR [1] (MITSUBISHI L MOTOR) - 192 - Jinte x.in Nation Voltage (V) Frequency (Hz) W500, 600, 700/UT Bottom cover thread trimmer 1-phase 3-phase W600/UT/MS Condensed-stitch 1-phase 3-phase W562-82/UT Angled Seams 1-phase 3-phase JAPAN 100 200 50/60 802044-91 802045-91 802044D91 802045A91 802044H91 802045B91 802044M91 802045C91 ECUADOR KOREA 802044F91 802046D91 802044K91 802046G91 COLOMBIA 110 220 60 802044A91 802046-91 802044E91 TAIWAN TRINIDAD AND TOBAGO USA 110~120 220 60 802044F91 802046D91 802044B91 802046C91 802044H91 802046191 802044P91 802046K91 802044Q91 802046L91 CANADA 802044F91 802046D91 802044C91 802046E91 802044L91 802046H91 802044R91 802046J91 PHILIPPINES 220 220 60 802050-91 802046-91 802050D91 802046C91 ARGENTINA THAILAND 220 220/380 50 802050-91 802048F91 802050D91 802048C91 802050H91 802048K91 802050M91 802048P91 PARAGUAY POLAND CHILE CHINA GERMANY 220 380 50 802050-91 802048F91 802050D91 802048C91 802050H91 802048K91 802050M91 802048P91 PORTUGAL HONG KONG 200 346 50 802050A91 802048G91 802050E91 802048F91 802050J91 802048L91 802050N91 802048Q91 NETHERLANDS 220 380 50 802050B91 802048H91 802050F91 802048E91 802050K91 802048J91 802050P91 802048R91 FINLAND SOUTH AFRICA 240 380 50 802051-91 802048D91 802051C91 802046C91 802051F91 802048H91 802051J91 802048M91 U. K. 240 415 50 802051-91 802049A91 802051C91 802049A91 802051F91 802049B91 802051K91 802049C91 FRANCE 230 380 50 802051B91 802048E91 802051E91 802048E91 802051G91 802048J91 802051L91 802048J91 DOMINICAN REPUBLIC 220 60 802046C91 802046F91 ZIMBABWE SWEDEN 802048-91 802048H91 802048M91 SWITZERLAND 380 50 802048E91 802048N91 AUSTRIA DENMARK 802048A91 802048J91

Page 193 — SPECIFICATIONS FOR W SERIES UT MOTOR [2] (MITSUBISHI L MOTOR)

SPECIFICATIONS FOR W SERIES UT MOTOR [2] (MITSUBISHI L MOTOR) - 193 - Jinex.in Nation Voltage (V) 1-phase Frequency (Hz) W500, 600, 700/UT Bottom cover thread trimmer W500, 600, 700/UT Top and Bottom cover thread trimmer W500/UT/MS Condensed-stitch W562-82/UT Angled Seams GUATEMALA COSTA RICA VENEZUELA IRAN IRAQ INDIA URUGUAY ETHIOPIA KENYA USSR TANZANIA TURKEY NIGERIA VIET-NAM GREECE SPAIN MOROCCO CAMEROON PERU (BEIRUT) INDONESIA SYRIA TUNISIA BOLIVIA LEBANON EGYPT SRI LANKA NEW ZEALAND AUSTRALIA CYPRUS KUWAIT SINGAPORE FIJI 110 60 802044A91 802044E91 802044J91 220 50 802050-91 802050D91 802050H91 802050M91 60 802050-91 802050D91 802050L91 802050Q91 230 50 802051A91 802051D91 802051G91 802051K91 240 50 802051-91 802051C91 802051F91 802051J91 NEEDLE POSI CONTROL TYPE LF PSA VOLT 100-110 200-220 SERIES FREQ 50-60 Hz GENERAL LF-PSA-SW1 SW2 (Bottom cover thread trimmer) 1 2 3 4 5 6 7 8 ON OFF ISW CCH AW +1 +2 LKB HBK OFF LF-PSA-W (Top and Bottom cover thread trimmer) SW1 SW2 1 2 3 4 5 6 7 8 ON OFF ISW CCH AW +1 +2 LKB HBK OFF LF-PSA-S (Condensed-stitch) SW1 SW2 1 2 3 4 5 6 7 8 ON OFF ISW CCH AW +1 +2 LKB HBK OFF LF-PSA-C (Angled Seams) SW1 SW2 1 2 3 4 5 6 7 8 ON OFF ISW CCH AW +1 +2 LKB HBK OFF

Page 194

194 jintex.in

Page 196 — W600 SERIES CLASSIFICATION CODE

W600 SERIES CLASSIFICATION CODE W664-01CBX240 ① ② ③ ④ ⑤ ⑥ ① Top cover thread W664: With top cover thread W664: Without top cover thread ② Subclass 01: For general plain seaming 02: For tape binding operation 03: For covering operation 05/MD: For elastic lace attaching (With top metering device and fabric trimmer) 08: For blindstitch hemming 30: For inserting elastics to the waists of tubular articles operations. 32: For binding waistbands 33: For endless flat knit elastic attaching (with fabric trimmer) 34: For elastic inserting hemming with a fabric undertrimmer to the left of the needle 35: For blindstitch hemming with a fabric undertrimmer to the left of the needle 71: For cover seaming and elasitc attaching, stitch down on overedger seams 81: For elastic inserting hemming of Men's briefs and Ladies briefs (With bottom metering deivce) ③ Shape of gauge parts 01C: Hinged presser foot 2 feed dog widths available according to the needle gauge 02B: Hinged presser foot 3 feed dog widths available according to the needle gauge 03F: Hinged presser foot 2 feed dog widths available according to the needle gauge Used for medium to heavy weight fabric to flatten out the seams on the seams on overcoats. Adjustable center dog of differential feed dog The groove of needle plate is different according to the needle gauge. Horizontally adjustable for covering operation fabric guide Fixed presser foot guide -196- jintex.in

Page 197

03G: Hinged presser foot 2 feed dog widths available according to the needle gauge Used for Light weight fabrics to fold over the seams on overcoats Without center dog of differential feed dog Horizontally adjustable fabric guide Horizontally adjustable presser foot guide 05B: Hinged presser foot 3 feed dog widths available according to the needle gauge 08A: Fabric guide is attached to needle plate. Presser foot described in 01 is used. 4-row main feed dog is used. 08B: Horizontally adjustable for blindstitch hemming operation fabric guide 5-row feed dog for wide blindstitch hemming 30A: Hinged presser foot 32A: Hinged presser foot 33A: Hinged presser foot 34A: Hinged presser foot, With fabric guide 2 feed dog widths available according to the needle gauge 35A: Hinged presser foot, With fabric guide 2 feed dog widths available according to the needle gauge 71A: Hinged presser foot, With fabric guide 81A Hinged presser foot, With fabric guide 2 feed dog widths available according to the needle gauge ④ Shape of needle plate finger A: Stitches: 15-needle/inch- B: Stitches: 11-needle/inch- 14-needle/inch C: Stitches: -10-needle/inch ⑤ Number of needles 2: 2-needle 3: 3-needle ⑥ Needle gauge 40: 4. 0mm 56: 5. 6mm -197- jintex.in

Page 199

jinte.in jinte.in

Page 200

PEGASUS SEWING MACHINE MFG. CO., LTD. © 1989 PEGASUS SEWING MACHINE MFG. CO., LTD. (0 9 8 9 3.5 H 7 1 0 P) jintex.in
