Yamato AZ6500 Parts Book PDF — View & Download

Parts index — Yamato AZ6500tap a row to open its page

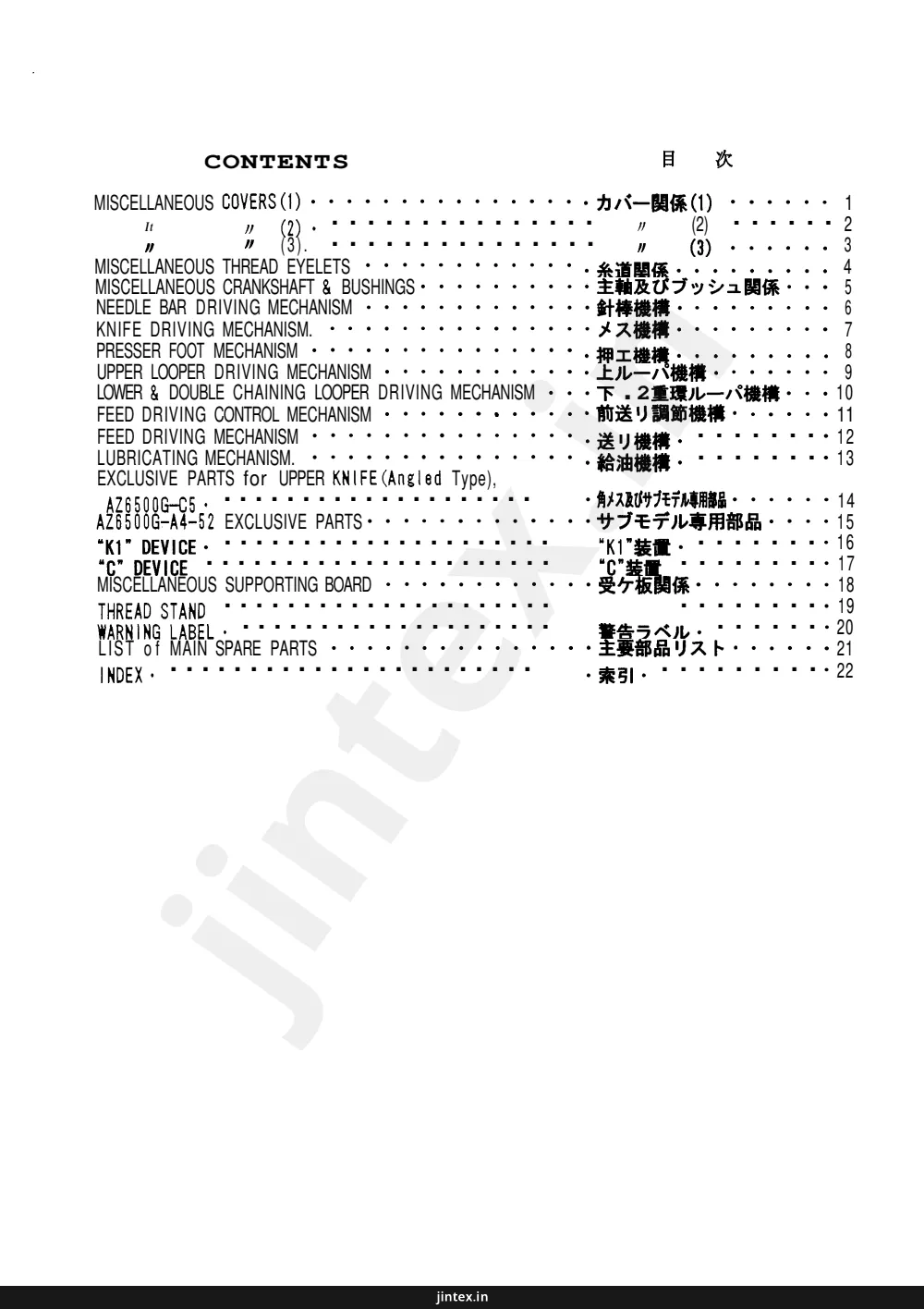

Page 4

Yamato AZ6500 parts on page 4
Ref	Part number	Part name
1	1	COVER
2	2	COVER
3	3	STUD
4	4	WASHER
5	5	LOCK WASHER
6	6	SCREW
7	7	SLEEVE
8	8	SCREW
9	9	LOCK WASHER
10	10	SCREW
11	11	BRACKET
12	12	SCREW
13	13	NUT
14	14	SCREW
15	15	PLUG
16	16	O-RING
17	17	COVER
18	18	SCREW
19	19	GASKET
20	20	BASE
21	21	BASE
22	22	STUD
23	23	FOOT
24	24	FOOT
26	26	STUD
27	27	WASHER
28	28	SCREW
29	29	WASHER
30	30	PLUG
34	34	WASHER
36	36	PLATE
37	37	SCREW

Page 5 — MISCELLANEOUS COVERS (1)

Yamato AZ6500 parts on page 5
Ref	Part number	Part name	Qty
1	2100006	Cloth Plate	1
2	2150210	Cloth Plate (Lower)	1
3	2100014	Rubber Cushion	1
4	001123	Washer	5
5	000644	Spring Washer	3
6	110045	Screw (M4-0.7×12)	3
7	2100011	Cloth Plate Eccentric Bushing	1
8	160001	Screw (M4-0.7×4)	1
9	2100012	Collar (4×9×6mm)	1
10	003637	Screw (1/8-44×2.5)	1
11	2150015	Cloth Plate Spring	1
12	110012	Screw (M4-0.7×5)	2
13	100001	Lock Nut	1
14	110031	Stop Screw (M4-0.7×12)	1
15	0020004	Oil Cap	1
16	0020005	O-ring (P28)	1
17	2100053	Top Cover	1
18	110016	Screw (M4-0.7×15)	6
19	2150026	Top Cover Gasket	1
20	2500864	Oil Reservoir Gasket	1
21	2100863	Oil Reservoir	1
22	006816	Screw (1/4-24×8)	4
23	0032879	Oil Reservoir Rubber Cushion (Black-colored)	3
24	0033627	Oil Reservoir Rubber Cushion (Green-colored)	1
26	2100875	Oil Reservoir Positioning Bar	4
27	300004	Washer	4
28	120017	Screw (M5-0.8×15)	6
29	0020137	Drain Hole Seal	1
30	005075	Drain Hole Screw (3/8-24×8)	1
34	300043	Washer	2
36	2049401	Serial Number Plate	1
37	000726	Rivets	2

Page 6

Yamato AZ6500 parts on page 6
Ref	Part number	Part name
2	2	SCREW
5	5	SCREW
3	3	SCREW
6	6	WASHER
4	4	BRACKET
7	7	COVER
12	12	SPRING
10	10	BRACKET
11	11	SCREW
13	13	PLUG
17	17	LABEL
14	14	COVER
15	15	SCREW
16	16	GA
18	18	YAMATO
19	19	LEVER
20	20	BRACKET
11	11	SCREW
23	23	SPRING
31	31	BRACKET
32	32	SCREW
30	30	COVER
27	27	COVER
25	25	SPRING
21	21	SHAFT
22	22	PIN
24	24	BRACKET
29	29	LABEL
28	28	SCREW
26	26	BRACKET

Page 8

Yamato AZ6500 parts on page 8
Ref	Part number	Part name
3	3	Screw
4	4	Spacer
1	1	Cover
2	2	Pad
7	7	Screw
19	19	Screw
26	26	Bracket
21	21	Screw
27	27	Bracket
20	20	Screw
22	22	Plug
17	17	Screw
14	14	Washer
16	16	Plug
5	5	O-ring
6	6	Cover
10	10	Screw
15	15	Spring
13	13	Washer
12	12	Shaft
24	24	Gasket
23	23	Cover
25	25	Screw

Page 9

Yamato AZ6500 parts on page 9
Ref	Part number	Part name	Qty
	2100035	Feed Mechanism Cover
	2100921	Feed Mechanism Cover Gasket
	110048	Screw (M4-0.7×10)
	2100047	Rubber Cushion
	2110027	O-ring(P52)
	2110026	Ball Bearing Holder
	110013	Screw (M4-0.7×8)
	150004	Screw(M4-0.7×6)
	2150022	Pushbutton
	2100861	Oil Seal
	0033024	Retaining Ring
	0068517	Pushbutton Spring
	330008	Seal Plug
	330000	Seal Plug
	2150017	Fabric Guide Plate
	110064	Screw(M4-0.7×8)
	2100918	Tail Cover Gasket
	2100037	Tail Cover
	0036518	Seal Plug
	2100960	Ball Bearing Housing
	2100874	Ball Bearing Housing Gasket
	130003	Screw(M4-0.7×7.3)
	0093528	Looper Thread Pipe Stay
	0021735	Looper Thread Pipe

Page 10

Yamato AZ6500 parts on page 10
Ref	Part number	Part name	Qty
	1	BRACKET
	2	SCREW
	3	CAP
	4	WASHER
	5	SPRING
	6	COLLAR
	7	WASHER
	8	WASHER
	9	WASHER
	10	STUD
	11	BRACKET
	12	SPRING
	13	SPRING
	14	SPRING
	15	BRACKET
	16	PIN
	17	BRACKET
	18	SCREW
	24	BRACKET
	25	SCREW
	26	BRACKET
	27	SCREW
	28	WASHER
	29	SCREW
	30	BRACKET
	31	BRACKET
	32	SCREW
	33	COVER
	34	BRACKET
	35	SCREW
	36	BRACKET
	37	SCREW
	38	PIN
	39	BRACKET
	40	SCREW
	41	BRACKET
	42	SCREW
	43	BRACKET
	44	SCREW
	45	WASHER
	46	WASHER
	47	WASHER
	48	WASHER
	49	BRACKET
	50	BRACKET
	51	BRACKET
	52	WASHER
	53	SHAFT
	54	BRACKET
	55	BRACKET
	56	SPRING
	57	SPRING
	58	SCREW
	59	PLATE
	60	BEARING
	61	TERMINAL BLOCK
	62	BRACKET
	63	SCREW
	64	BRACKET
	65	BRACKET
	66	BRACKET
	67	WASHER
	68	SCREW

Page 11 — MISCELLANEOUS THREAD EYELETS

Yamato AZ6500 parts on page 11
Part number	Part name	Qty
2100063	Thread Guide Plate	1
110013	Screw (M4-0.7×8)	2
0024084	Thread Tension Spring Cap	4
0024083	Tension Spring Bushing	4
0024157	Tension Spring (Lower Looper Thread)	1
0020118	Thread Tension Spring Retainer	4
000178	Felt	4
0031111	Tension Disc	8
000177	Felt	4
190016	Tension Post (Short)	4
0032962	Tension Disc Eyelet	3
0032952	Tension Spring (Upper Looper Thread)	1
0030255	Tension Spring (Double Chain Thread)	1
0024156	Tension Spring (Needle Thread)	1
2150116	Tension Disc Eyelet for Needle Thread	1
0022215	Looper Thread Pipe	2
2100404	Double Chaining Looper Thread Eyelet (Rear)	1
110009	Screw (M4-0.7×8)	3
2150124	Needle Thread Eyelet Holder	1
110001	Screw (M4-0.7×5.4)	2
2150115	Needle Thread Eyelet (Right)	1
006035	Screw (9/64-40×7)	1
006044	Spring Washer	1
000322	Nut	1
2150167	Needle Thread Eyelet Holder (Double Chain) 2重環針糸道取付台	1
2150162	Needle Thread Eyelet (Right) (Double Chain) 2重環針糸道(右)	1
110002	Screw (M3-0.5×5)	1
2150131	Needle Thread Eyelet (Left)	1
2150173	Needle Thread Eyelet (Left) (Double Chain) 2重環針糸道(左)	1
130026	Screw (M4-0.7×8)	1
2150160	Needle Thread Pull-off	1
110041	Screw (M4-0.7×8)	1
000653	Knock Pin	1
2150165	Double Chaining Looper Thread Eyelet (Left) 2重ルーパ糸道(左)	1
110008	Screw (M4-0.7×5)	2

Page 12 — MISCELLANEOUS THREAD EYELETS

Yamato AZ6500 parts on page 12
Ref	Part number	Part name	Qty
41	2150151	Thread Eyelet Stopper	1
42	110091	Screw(M3-0.5×3)	1
43	0020123	Tension Disc Eyelet	1
44	190002	Tension Post	1
45	0020124	Tension Disc	2
46	0020125	Double Chaining Looper Tension	1
47	0020126	Tension Spring Bushing	1
48	000182	Adjusting Nut	1
49	0020167	Double Chaining Looper Thread Eyelet	1
50	009853	Screw(11/64-40×6.5)	1
51	0020165	Thread Eyelet Bracket	1
52	000010	Conical Spring Washer	1
53	190000	Screw(M4-0.7×7)	1
54	0020166	Thread Retaining Finger	1
55	2150111	Thread Retainer Plate Support	1
56	2150112	Thread Retainer Plate	1
57	2150132	Thread Retainer Spring	1
58	170049	Screw(M2-0.4×4)	1
59	2150027	Looper Holder Cover	1
60	0093303	Looper Driving Shaft Oil Seal	1
61	2100229	Looper Holder Cover Spacer (Rubber)	1
62	2150119	Looper Thread Eyelet (Left)	1
63	110035	Screw(M4-0.7×10)	3
64	2150123	Thread Eyelet Support	1
65	2150120	Lower Looper Thread Eyelet	1
66	2150121	Upper Looper Thread Eyelet	1
67	000014	Washer	2
68	110026	Screw(M3-0.5×6)	2

Page 13

Yamato AZ6500 parts on page 13
Ref	Part number	Part name
1	1	SHAFT
2	2	SCREW
3	3	BEARING
4	4	SPRING
5	5	WASHER
6	6	NUT
7	7	BEARING
8	8	COLLAR
9	9	BEARING
10	10	SHAFT
11	11	SHAFT
14	14	KEY
15	15	COVER
16	16	BRACKET
17	17	PIN
18	18	BEARING
19	19	SHAFT
20	20	BRACKET
21	21	BRACKET
22	22	BEARING
23	23	BEARING
24	24	SCREW
25	25	WASHER
26	26	SHAFT
27	27	CIRCLIP
28	28	BEARING
29	29	BEARING
30	30	BEARING
31	31	BEARING
32	32	BEARING
33	33	BEARING
34	34	BEARING
35	35	BEARING
36	36	BEARING
37	37	BEARING
38	38	PLUG
39	39	BEARING
40	40	PLUG
41	41	BEARING
42	42	SHAFT
43	43	SHAFT

Page 14 — MISCELLANEOUS CRANKSHAFT & BUSHINGS

Yamato AZ6500 parts on page 14
Part number	Part name	Qty
2150214	Machine Pulley	1
160007	Screw (M6-1×6)	5
2100625	Mechanical Oil Shield Sleeve	1
160001	Screw (M4-0.7×4)	5
2110184	Corrugated Washer	1
2110183	Mechanical Oil Shield	1
0093090	Crankshaft Ball Bearing (Right)	1
3100129	Bearing Adapter	1
2150096	Oil Pump Driving Worm	1
2150038	Crankshaft Bushing	1
2150180	Crankshaft	1
160027	Screw (M3-0.5×3)	5
2100872	Crankshaft Ball Bearing (Left)	1
2120537	Double Chaining Looper Thread Take-up	1
2100410	Thread Take-up Pin	1
2150039	Crankshaft Bushing	1
2100105	Upper Knife Driving Shaft Bushing (Right)	1
2150043	Upper Knife Feed Bar Driving Shaft Bushing	2
2100117	Upper Knife Driving Shaft Oil Seal	1
2150049	Needle Bar Driving Shaft Bushing (Right)	1
2150048	Needle Bar Driving Shaft Bushing (Left)	1
003636	Cap Screw (5/16-32×3.5)	1
000526	Gasket	1
2150040	Needle Bar Bushing (Upper)	1
310109	Oil Wick	1
2150041	Needle Bar Bushing (Lower)	1
2150046	Upper Looper Driving Shaft Bushing (Front)	1
2150047	Upper Looper Driving Shaft Bushing (Rear)	1
2100272	Looper Driving Shaft Oil Seal	1
2150044	Lower Looper Driving Shaft Bushing (Front)	1
2150045	Lower Looper Driving Shaft Bushing (Rear)	1
0077301	Looper Shaft Oil Seal	1
2100412	Double Chaining Looper Shaft Bushing (Front)	1
2100413	Double Chaining Looper Shaft Bushing (Rear)	1
2150042	Feed Bar Driving Shaft Bushing (Left)	1
2150069	Seal Plug	1
2100414	Looper Rocker Shaft Bushing	1
2100417	Seal Plug	2
2100098	Control Lever Shaft Bushing	1
2150050	Needle Bar & Needle Bar Bushing, C. Set	1
2100642	Needle Bar	1

Page 15

Yamato AZ6500 parts on page 15
Ref	Part number	Part name
1	1	BRACKET
2	2	SCREW
3	3	SHAFT
4	4	BRACKET
5	5	BRACKET
6	6	SCREW
7	7	COLLAR
8	8	SPRING
9	9	BRACKET
10	10	SHAFT
11	11	BRACKET
12	12	WASHER
13	13	SCREW
14	14	BRACKET
15	15	BRACKET
16	16	BRACKET
17	17	BRACKET
18	18	SCREW
19	19	SCREW
20	20	ROD
21	21	BRACKET
22	22	NEEDLE
23	23	SPRING
24	24	BRACKET
25	25	BRACKET
26	26	BRACKET
27	27	SCREW
28	28	BRACKET
29	29	SCREW
30	30	BRACKET
31	31	SCREW
32	32	BRACKET
33	33	BRACKET
34	34	BUSHING
35	35	LEVER
36	36	SCREW
37	37	BRACKET
38	38	COLLAR
39	39	SHAFT
40	40	GEAR RACK
41	41	BRACKET
42	42	BRACKET
43	43	BRACKET
44	44	BRACKET
45	45	SCREW
46	46	SCREW
47	47	SCREW
48	48	WASHER
49	49	BRACKET
50	50	BRACKET
51	51	SCREW
52	52	BRACKET
53	53	SCREW
54	54	SCREW

Page 16 — NEEDLE BAR DRIVING MECHANISM

Yamato AZ6500 parts on page 16
Part number	Part name	Qty
2150105	Needle Bar Driving Connecting Rod	1
120049	Screw (M4-0.7×16)	2
2100144	Needle Bar Driving Connecting Rod Pin	1
160002	Screw (M4-0.7×5)	1
2100899	Needle Bar Driving Lever	1
120006	Screw (M6-1×12)	1
2100137	Collar (12×20×10mm)	1
160003	Screw (M5-0.8×5)	2
2150510	Needle Bar Crank Arm, C. Set	1
2150500	Needle Bar Driving Shaft	1
2100136	Needle Bar Crank Arm	1
300008	Washer	1
140003	Screw (M6-1×18)	1
2100138	Needle Bar Connecting Link	1
2100176	Needle Bar Connecting Link Pin	2
310089	Oil Wick	1
2150051	Needle Bar Connecting Bracket	1
110006	Screw (M3.5-0.6×10)	1
160016	Screw (M4-0.7×4.5)	2
2100642	Needle Bar	1
2159111	Needle Clamp (A)	1
003637	Needle (System:DC×27)	2
2150057	Stitch Plate Support Stay, C. Set	2
2150058	Stitch Plate Support Stay	1
000035	Roll Pin	1
110009	Screw (M4-0.7×8)	6
2100502	Stitch Plate Support (Rear)	1
110001	Screw (M4-0.7×5.4)	1
2108050	Stitch Plate (A4)	1
005345	Screw (11/64-40×8.3)	2
2100145	Stitch Plate Support (Front)	1
110011	Screw (M5-0.8×10)	2
0032604	Rubber Cushion	1
2109211	Needle Guard (Front) (Double Chain Stitch)	1
110002	Screw (M3-0.5×5)	1
2150035	HR Unit, Complete Set	1
3100370	Tube Joint	1
2100152	Oil Tube (70mm)	1
310005	Oil Wick	1

Page 17 — NEEDLE BAR DRIVING MECHANISM

Yamato AZ6500 parts on page 17
Ref	Part number	Part name
41	2100533	HR Felt Holder
42	310001	HR Felt
43	2100535	HR Felt Holder Bracket, C. Set
44	2100536	HR Felt Holder Bracket
45	000393	Roll Pin
46	110013	Screw (M4-0.7×8)
47	320008	Fitting Stud (Short)
48	000567	Seal
49	2150150	HR Unit Bracket
50	2109212	Needle Guard (Rear) (Double Chain Stitch)
51	007627	Screw (M4-0.7×6)
52	2109210	Needle Guard (Front) (Overlock Stitch)
53	110027	Screw (M2.5-0.45×3.5)

Page 18

Yamato AZ6500 parts on page 18
Ref	Part number	Part name
AZ6500C	AZ6500C	AZ6500C
21	21	21
20	20	20
18	18	18
19	19	19
22	22	22
17	17	17
23	23	23
26	26	26
24	24	24
25	25	25
16	16	16
28	28	28
29	29	29
27	27	27
30	30	30
2	2	2
1	1	1
13	13	13
15	15	15
14	14	14
12	12	12
11	11	11
10	10	10
9	9	9
5	5	5
8	8	8
7	7	7
6	6	6
3	3	3

Page 19 — KNIFE DRIVING MECHANISM

Yamato AZ6500 parts on page 19
Part number	Part name	Qty
2100160	Upper Knife Driving Connecting Rod	1
120049	Screw (M4-0.7×16)	2
2100173	Driving Lever Pin	1
160002	Screw (M4-0.7×5)	1
2100162	Upper Knife Driving Lever	1
120006	Screw (M6-1×12)	1
2100161	Collar (10×19×9mm)	1
160003	Screw (M5-0.8×5)	2
2150060	Upper Knife Driving Shaft	1
2100165	Upper Knife Holder Positioner	1
2100418	Upper Knife Holder (Flat Type)	1
110035	Screw (M4-0.7×10)	1
0020496	Upper Knife (Flat Type)	1
000532	Washer	1
110004	Screw (M3.5-0.6×8)	1
0093864	Seal Plug	1
2150020	Lower Knife Holder Spring Stop	1
110012	Screw (M4-0.7×5)	3
2100174	Cloth Plate Rubber Cushion	1
2150019	Front Cover	1
110001	Screw (M4-0.7×5.4)	2
2100009	Cloth Plate Spring Pin	1
2150021	Lower Knife Holder Locking Plate	1
0032919	Lower Knife Holder Spring	1
2100419	Lower Knife Holder	1
110046	Screw (M5-0.8×12)	1
000688	Guide Pin	1
2100167	Lower Knife	1
2100168	Lower Knife Clamp	1
140014	Screw (M4-0.7×8)	1

Page 20

Yamato AZ6500 parts on page 20
Ref	Part number	Part name	Qty
	1	Knob
	2	Spring Seat
	3	Spring
	4	Shaft
	5	Lever
	6	Pin
	7	Lever
	8	Spring
	9	Lever
	10	Spring
	11	Screw
	12	Screw
	13	Lever
	15	Lever
	16	Washer
	17	Screw
	18	Lever
	19	Lever
	20	Screw
	21	Lever
	22	Screw
	23	Nut
	24	Spring
	25	Bush
	26	Screw
	27	Shaft Assembly
	28	Shaft
	29	Lever
	30	Pin
	31	Screw
	32	Lever
	33	Lever
	34	Screw
	35	Spring
	36	Screw
	37	Lever
	38	Screw
	39	Bracket
	40	Screw
	41	Spring
	42	Screw
	43	Screw
	44	Lever
	45	Pin
	46	Lever
	47	Lever
	48	Screw

Page 21 — PRESSER FOOT MECHANISM

Yamato AZ6500 parts on page 21
Part number	Part name	Qty
190080	Adjusting Screw (M10-0.75×30)	1
100073	Lock Nut	1
2100181	Presser Spring	1
2150145	Presser Bar	1
2100580	Presser Am Positioning Guide Pin	1
000482	Spring Pin	1
2150146	Presser Am Stop	1
110012	Screw (M4-0.7×5)	1
2150147	Presser Foot Release Lever	1
2150148	Presser Foot Release Lever Spring	1
170045	Screw (M4-0.7×5)	1
180001	Screw (M4-0.7×4.5)	1
2100193	Presser Foot Lifter Lever	1
170047	Screw (M8-1.25×10)	1
2150138	Presser Foot Lifter Lever Stop	1
120010	Screw (M6-1×10)	1
2100197	Presser Foot Lifter Lever Link	1
2100518	Presser Foot Shaft Collar	1
120017	Screw (M5-0.8×15)	1
2100192	Intermediate Lever	1
110065	Stop Screw (M4-0.7×12)	1
100001	Lock Nut	1
2150139	Presser Foot Lifter Lever Spring	1
2100099	Presser Foot Shaft Bushing	1
160007	Screw (M6-1×6)	1
2150140	Presser Arm, Complete Set	1
2100189	Presser Foot Shaft	1
2150141	Presser Arm	1
2100199	Presser Am Hinge Pin	1
160001	Screw (M4-0.7×4)	1
2157310	Presser Foot, Complete Set (A4)	1
2157300	Presser Foot Hinge	1
110004	Screw (M3.5-0.6×8)	1
2157305	Presser Foot Spring (Large)	1
110002	Screw (M3-0.5×5)	1
2107409	Presser Foot (Front/Rear) Unit (A4)	1
004136	Screw (1/8-44×2.7)	1
0022156	Thread Chain Guide	1
004141	Screw (3/32-56×2.1)	1
0025035	Presser Foot Spring (Small)	1
006093	Screw (3/32-56×5.6)	1
0033529	Presser Foot (Rear) Adjusting Plate	1
000216	Nut	1
000747	Pin	1
2107104	Presser Foot Stitch Tongue (A4)	1
2107163	Presser Foot Adjusting Plate	1
005036	Screw (1/8-44×5.6)	1

Page 22

Yamato AZ6500 parts on page 22
Ref	Part number	Part name
2	2	SCREW
3	3	BRACKET
1	1	BRACKET
4	4	BRACKET
5	5	SCREW
6	6	SHAFT
7	7	WASHER
8	8	WASHER
9	9	BRACKET
10	10	SCREW
13	13	BRACKET
14	14	BRACKET
15	15	BRACKET
16	16	SCREW
17	17	SCREW
12	12	SCREW
18	18	BRACKET
27	27	BRACKET
28	28	BRACKET
30	30	SCREW
25	25	SHAFT
26	26	PLUG
37	37	BRACKET
19	19	BRACKET
20	20	WASHER
21	21	SCREW
22	22	SHAFT
23	23	BRACKET
24	24	BRACKET
29	29	BRACKET
31	31	PIN
32	32	SCREW
33	33	SCREW
34	34	BRACKET
35	35	WASHER
36	36	SCREW
11	11	BRACKET

Page 23

Yamato AZ6500 parts on page 23
Part number	Part name	Qty
2100900	Looper Driving Lever Connecting Rod	1
120049	Screw (M4-0.7×16)	4
2100088	Connecting Rod Swing-proof	2
2150071	Upper Looper Driving Lever	1
120006	Screw (M6-1×12)	1
2150070	Looper Driving Shaft	1
2150072	Driving Shaft Thrust Ring	1
2150075	Driving Shaft Thrust Ring	1
2100161	Collar (10×19×9mm)	1
160001	Screw (M4-0.7×4)	2
2150130	Upper Looper Thread Pull-off	1
110009	Screw (M4-0.7×8)	2
2150515	Upper Looper Bar Crank Arm, C. Set	1
2150084	Upper Looper Bar Guide Bushing	1
2100227	Upper Looper Bar Guide Cover	1
130001	Screw (M2.5-0.45×6)	1
110071	Screw (M2.5-0.45×6)	1
2100884	Upper Looper Bar Guide, Complete Set	1
2100221	Upper Looper Bar Crank Arm	1
300008	Washer	1
1400004	Screw (M6-1×16)	1
2100903	Upper Looper Bar Crank Arm Pin	1
160002	Screw (M4-0.7×5)	1
310089	Oil Wick	1
2100667	Upper Looper Bart	1
000629	Seal Plug	1
2100892	Upper Looper Bar Guide	1
310065	Oiling Felt	2
2109320	Upper Looper(for Needle Size #9~14)	1
210009	Screw (1/8-44×3.2)	1
000779	Standard Pin	1
120013	Screw (M6-1×15)	2
2100854	Upper Looper Supplementary Thread Eyelet	1
2150117	Lower Looper Thread Pull-off	1
000014	Washer	1
110002	Screw (M3-0.5×5)	1
2100890	Upper Looper Bar, C. Set	1

Page 24

Yamato AZ6500 parts on page 24
Ref	Part number	Part name
2	2	SCREW
3	3	WASHER
1	1	CLAMP
6	6	WASHER
7	7	COLLAR
8	8	SCREW
5	5	SCREW
4	4	LEVER
22	22	SCREW
21	21	WASHER
20	20	COLLAR
19	19	LINK
9	9	SHAFT
15	15	LEVER
16	16	SPRING
17	17	SCREW
18	18	SCREW
12	12	SCREW
11	11	COLLAR
10	10	LEVER
13	13	BRACKET
14	14	SCREW
28	28	LEVER
29	29	SCREW
30	30	PLATE
27	27	LEVER
23	23	BRACKET
26	26	SCREW
25	25	COLLAR
24	24	SCREW
32	32	SHAFT
8	8	SCREW
34	34	LEVER
33	33	LEVER
35	35	PIN
36	36	WASHER
12	12	SCREW

Page 26

Yamato AZ6500 parts on page 26
Ref	Part number	Part name
1	1	BRACKET
2	2	SCREW
3	3	SCREW
4	4	WASHER
5	5	NUT
6	6	WASHER
7	7	WASHER
8	8	CIRCLIP
9	9	BUSHING
10	10	BUSHING
11	11	SCREW
12	12	LINK
13	13	LINK
14	14	BRACKET
15	15	BUSHING
16	16	BUSHING
17	17	SCREW
18	18	SHAFT
19	19	BRACKET
20	20	PIN
21	21	PIN
22	22	BRACKET
23	23	BRACKET
24	24	BRACKET
25	25	BRACKET
26	26	SCREW
27	27	BRACKET
28	28	LINK
29	29	CIRCLIP
30	30	SCREW
31	31	BRACKET
32	32	SCREW
33	33	SCREW
34	34	PIN
35	35	SPRING
36	36	SPRING
37	37	BRACKET
38	38	WASHER
39	39	WASHER
40	40	GEAR
41	41	SCREW
42	42	SCREW
43	43	SCREW
44	44	NUT
45	45	SCREW

Page 27 — FEED DRIVING CONTROL MECHANISM

Yamato AZ6500 parts on page 27
Ref	Part number	Part name	Qty
	2150064	Main Feed Bar Lever
	120006	Screw (M6-1×12)
	2100251	Main Feed Bar Lever Pin
	300000	Washer
	100002	Nut
	000669	Washer
	2150075	Thrust Plate
	0095027	Retaining Ring
	2100248	Main Feed Bar Connection
	2100249	Connection Bushing
	140001	Screw (M5-0.5×12)
	2100266	Feed Bar, Complete Set
	2100242	Main Feed Bar
	2100241	Differential Feed Bar
	2100243	Differential Feed Bar Connection
	2100244	Connection Bushing
	140000	Screw (M5-0.5×15.5)
	2150065	Feed Bar Driving Shaft
	2150066	Feed Bar Driving Shaft Lever
	2100288	Connecting Rod Pin
	160007	Screw (M6-1×6)
	2100671	Differential Rocker, Complete Set
	2100672	Differential Rocker
	2100674	Differential Regulating Slider
	110033	Differential Regulating Slider Cap
	2100263	Screw (M3-0.5×6)
	2100269	Differential Lever(Right), C. Set
	2100252	Slider Link
	0068202	Retaining Ring
	2100253	Slider Link Pin
	2100262	Differential Lever (Right)
	2100267	Collar (10×17×8mm)
	160001	Screw (M4-0.7×4)
	000690	Spring Pin
	2100256	Differential Lever Spring
	0020538	O-ring (P7)
	2100264	Differential Lever (Left)
	000528	Washer
	000561	Conical Spring Washer
	100000	Adjusting Nut
	190001	Adjusting Screw (M6-1×11.5, M4.5-0.5×4)
	2100271	Differential Feed Graduation
	110016	Screw (M4-0.7×15)
	0020350	Differential Lever Stop
	110017	Screw (M5-0.8×8)

Page 28

Yamato AZ6500 parts on page 28
Ref	Part number	Part name
1	1	BRACKET
2	2	SCREW
3	3	SCREW
4	4	PLATE
5	5	PLATE
6	6	PLATE
7	7	BRACKET
8	8	BRACKET
9	9	CYLINDER
10	10	CAP
11	11	PIN
12	12	SCREW
13	13	BLOCK
14	14	WASHER
15	15	SCREW
16	16	LEVER
17	17	SHAFT
18	18	WASHER
19	19	NUT
20	20	SHAFT
21	21	SCREW
22	22	COLLAR
23	23	COLLAR
24	24	CLIP
25	25	SCREW
26	26	WASHER
27	27	BLOCK
28	28	CLIP
29	29	CRANK
30	30	GEAR
31	31	FLANGE
32	32	PIN
33	33	COLLAR
34	34	GEAR
35	35	COLLAR
36	36	FLANGE
37	37	SCREW
38	38	SPRING
39	39	SCREW
40	40	BRACKET
41	41	GEAR
42	42	SCREW
43	43	SCREW
44	44	BRACKET
45	45	GEAR
46	46	GEAR
47	47	SCREW
48	48	COVER
49	49	SCREW

Page 29

Yamato AZ6500 parts on page 29
Part number	Part name	Qty
2100865	Feed Bar Guide Support	1
110064	Screw (M4-0.7×8)	4
110004	Screw (M3.5-0.6×8)	6
2100866	Feed Bar Shield (Front)	1
2100867	Feed Bar Shield (Rear)	1
2100869	Feed Bar Shield Guide	1
2100870	Feed Bar Guide	2
2100868	Feed Bar Shield (Upper)	1
2150063	Feed Bar Guide Bushing	1
160007	Screw (M6-1×6)	1
2100602	Feed Bar Block (Rear) Shaft	1
160001	Screw (M4-0.7×4)	3
2100283	Feed Bar Block (Rear)	1
2100281	Feed Bar Block (Rear) Lid	1
130002	Screw (M3-0.5×6)	1
2100434	Looper Rocker Shaft Lever	1
2100251	Looper Slide Block Pin	1
300000	Washer	1
100072	Nut	1
2100442	Looper Rocker Shaft	1
003655	Screw (M4-0.7×10)	2
2100443	Collar (9×17×8mm)	1
300001	Washer	1
0013208	Retaining Ring	1
2100435	Looper Rocker Connecting Rod Pin	1
2100444	Retaining Ring	1
2100280	Feed Bar Block (Front)	1
2100451	Retaining Ring	1
2100452	Looper Rocker Connecting Rod	1
0068146	Roller Bearing	1
2100450	Looper Rocker Eccentric	1
0020401	Feed Dog Eccentric Pin	1
2100277	Feed Dog Eccentric	1
2100278	Roller Bearing	1
2100275	Feed Dog Driving Connecting Rod	1
2100276	Feed Dog Regulating Eccentric	1
180002	Screw (M3-0.5×4)	2
2100289	Feed Dog Regulating Plate Spring	1
110070	Screw (M3-0.5×6.3)	1
0023473	Feed Dog Regulating Plate	1
2100279	Feed Dog Regulating Gear	1
180003	Screw (M5-0.8×8)	1
160003	Screw (M5-0.8×5)	3
2109050	Differential Feed Dog (A4) (A5)	1
2109051	Main Feed Dog	1
2109052	Auxiliary Feed Dog	1
110026	Screw (M3-0.5×6)	1
2150067	Connecting Rod Cover	1
130003	Screw (M4-0.7×7.3)	2

Page 30

Yamato AZ6500 parts on page 30
Ref	Part number	Part name
1	1	Oil pump
2	2	Drive gear
3	3	Screw
4	4	Screw
5	5	Plug
6	6	Washer
7	7	Oil pipe
8	8	Hose clamp
9	9	Hose clamp
10	10	Oil pipe
11	11	Bolt
12	12	Oil pipe
13	13	Hose clamp
14	14	Oil pipe
15	15	Hose clamp
16	16	Oil filter housing
17	17	Oil filter
18	18	Oil filter cover
19	19	Bolt
20	20	Bolt
21	21	Oil pipe
22	22	Hose clamp
23	23	Bolt
24	24	Oil filter assembly
25	25	Filter housing
26	26	Washer
27	27	Bolt
28	28	Spring
29	29	Spring
30	30	Nut
31	31	Oil filter housing
32	32	Screw
33	33	O-ring
34	34	Oil filter
35	35	Bolt
36	36	Oil filter assembly
37	37	Filter housing
38	38	Spring
39	39	Oil filter assembly
40	40	Filter housing
41	41	Bolt
42	42	Spring
43	43	Oil pipe
44	44	Washer
45	45	Bolt
46	46	Oil filter

Page 31 — LUBR ICAT ING MECHAN ISM

Yamato AZ6500 parts on page 31
Part number	Part name	Qty
2100935	Oil Pump, Complete Set	1
2100363	Worm Wheel	1
160001	Screw(M4-0.7×4)	4
110016	Screw(M4-0.7×15)	2
001820	Screw(1/4-40×5)	1
000567	Seal	2
2150201	Oil Tube, Complete Set	1
3100370	Oil Tube Fitting One Way End	4
0031831	Oil Tube Clamp	7
2150206	Oil Tube (4.6×6.4×220mm)	1
320008	Oil Tube Fitting Stud (M6-1)	2
2100958	Suction Tube, C. Set	1
3100371	Oil Tube Fitting Two Way	1
2100369	Oil Tube (4.6×6.4×36.5mm)	1
2100957	Oil Filter	1
2100926	Suction Pipe (Upper), C. Set	1
2100927	Suction Tube (4×6×18mm)	1
2100928	Suction Tube (2.5×4×60mm)	1
2100929	Suction Pipe (Upper)	1
310073	Felt	1
2150202	Oil Tube, Complete Set	1
2150207	Oil Tube (4.6×6.4×320mm)	1
320009	Oil Tube Fitting Stud (Long) (M6-1)	1
2150095	Oil Pressure Regulating Valve, C. Set	1
2150094	Oil Pressure Regulating Ball	1
0080503	Guide Pin	1
0030748	Spring	1
2150097	Adjusting Screw (1/4-40×5)	1
006861	Nut	1
000419	Nut	1
3100060	Oil Filter Cap	1
110045	Screw (M4-0.7×12)	3
3100061	O-ring (P42)	1
3100345	Oil Filter	1
3100329	Filter Housing	1
2150055	Oil Pipe, C. Set	1
2150056	Oil Pipe	1
310081	Oil Wick	1
2100896	Oil Pipe, C. Set	1
2100895	Oil Pipe	1
000456	Seal Plug	1
3100090	Oil Wick	1
2100032	Oil Sight Gauge	1
0020538	O-ring (P7)	1
110053	Screw (M6-1×8)	3
320010	Oil Tube Fitting Stud (1/4-40)	2

Page 32

Yamato AZ6500 parts on page 32
Ref	Part number	Part name	Qty
	1	UPPER KN FE (Angled Type)
	2
	3
	4
	5
	6
	7
	8
	10
	11
	12
	13
	14
	15
	16
	17
	18
	19
	20
	21
	22
	23
	24
	25
	26
	27
	28
	29
	30

Page 33

Yamato AZ6500 parts on page 33
Ref	Part number	Part name	Qty
1	2100425	Upper Knife Holder	1
2	0020491	Upper Knife	1
3	2101435	Upper Knife Clamp	1
4	2100354	Upper Knife Chip Guard	1
5	140013	Screw(M4-0.7×24)	1
6	2100349	Upper Knife Clamp Plate	1
7	2100353	Upper Knife Stop	1
8	110038	Screw(M2.5-0.45×4.5)	1
9	000665	Washer	1
10	2157315	Presser Foot, C. Set(C5)	1
11	2157301	Presser Foot Hinge(C)	1
12	110004	Screw(M3.5-0.6×8)	1
13	004136	Screw(1/8-44×2.7)	1
14	2107412	Presser Foot (Front/Rear) Unit (C5)	1
15	2107105	Presser Foot Stitch Tongue (C5)	1
16	2107163	Presser Foot Adjusting Plate	1
17	005036	Screw(1/8-44×5.6)	1
18	0020501	Thread Chain Guide (C)	1
19	004141	Screw(3/32-56×2.1)	1
20	0025035	Presser Foot Spring (Small)	1
21	006093	Screw(3/32-56×5.6)	1
22	0033529	Presser Foot (Rear) Adjusting Plate	1
23	000216	Nut	1
24	000747	Pin	1
25	2159112	Needle Clamp (C)	1
26	2108076	Stitch Plate (C5)	1
27	2109055	Differential Feed Dog	1
28	2109056	Main Feed Dog	1
29	2157305	Presser Foot Spring (Large)	1
30	110002	Screw(M3-0.5×5)	1

Page 34 — AZ6500G-A4-52

Yamato AZ6500 parts on page 34
Ref	Part number	Part name
1	1	BASE
2	2	ARM
3	3	SCREW
4	4	BRACKET
6	6	SPRING
7	7	LEVER
8	8	SCREW
9	9	BRACKET
10	10	SCREW
11	11	SPRING
12	12	BRACKET
13	13	BRACKET
14	14	SCREW
15	15	SHAFT
16	16	SPRING
17	17	SCREW
18	18	BRACKET

Page 35 — AZ6500G-A4-52 EXCLUSIVE PARTS

Yamato AZ6500 parts on page 35
Part number	Part name	Qty
2157324	Presser Foot, C. Set (A4)	1
2157300	Presser Foot Hinge	1
110004	Screw (M3.5-0.6×8)	1
004136	Screw (1/8-44×2.7)	1
2107409	Presser Foot (Front/Rear) Unit	1
2107104	Presser Foot Stitch Tongue (A4)	1
2107163	Presser Foot Adjusting Plate	1
005036	Screw (1/8-44×5.6)	1
0022156	Thread Chain Guide	1
004141	Screw (3/32-56×2.1)	1
0025035	Presser Foot Spring (Small)	1
006093	Screw (3/32-56×5.6)	1
0033529	Presser Foot (Rear) Adjusting Plate	1
000016	Nut	1
000747	Pin	1
2157305	Presser Foot Spring (Large)	1
110002	Screw (M3-0.5×5)	1
2108079	Stitch Plate (A4)	1

Page 36 — "K1" DEVICE

Yamato AZ6500 parts on page 36
Ref	Part number	Part name
3	3	SCREW
4	4	SCREW
5	5	LEVER
6	6	SCREW
7	7	BRACKET
8	8	BASE
9	9	PLATE
10	10	SCREW
11	11	SPRING
12	12	SCREW
13	13	BRACKET
14	14	SCREW
15	15	LEVER
16	16	SCREW
17	17	SCREW
18	18	BRACKET
19	19	BRACKET
20	20	LEVER
21	21	SCREW
22	22	BRACKET
23	23	BRACKET
24	24	SPRING
25	25	SCREW
26	26	SPRING
27	27	SCREW
28	28	BRACKET

Page 37 — "K1" DEVICE

Yamato AZ6500 parts on page 37
Part number	Part name	Qty
2159900	"K1" Device, Complete Set	1
2101167	Suction Pipe Cover	1
004314	Screw (1/8-44×5.6)	1
001230	Screw (3/32-56×3.8)	2
2101163	Lower Trimming Knife Driving Arm	1
110068	Screw (M4-0.7×8)	1
2101151	Suction Pipe, Complete Set	1
2101152	Suction Pipe	1
2101155	Upper Trimming Knife	1
005112	Screw (3/32-56×6)	2
000240	Oil Wick	1
2101160	Trimming Knife Holder Pin	1
2101161	Holder Pin Support	1
004139	Screw (3/32-56×3)	2
2101156	Lower Trimming Knife	1
110036	Screw (M3-0.5×6.5)	1
160001	Screw (M4-0.7×4)	1
2101157	Guide Block Holder	1
2101158	Lower Trimming Knife Guide Block	1
2101164	Lower Trimming Knife Driving Link	1
170010	Screw (M4-0.7×4)	1
2101159	Lower Trimming Knife Pushing Plate	1
2101166	Driving Link Presser	1
2101165	Oil Wick Clamp	1
001196	Screw (1/8-44×6)	1
310011	Felt	1
007623	Screw (9/64-40×5.3)	2
2151001	Suction Pipe Support	1

Page 38 — "C" DEVICE

Yamato AZ6500 parts on page 38
Ref	Part number	Part name
10	10	SCREW
15	15	SCREW
14	14	NUT
16	16	SPRING
17	17	BRACKET
18	18	BRACKET
19	19	NUT
20	20	VALVE
21	21	VALVE
22	22	VALVE
23	23	WASHER
24	24	WASHER
12	12	TUBE
4	4	REGULATOR
3	3	NIPPLE
2	2	CLAMP
5	5	SCREW
6	6	WASHER
7	7	WASHER
8	8	WASHER
9	9	BRACKET
11	11	NIPPLE
25	25	NIPPLE
26	26	TUBE
27	27	CLAMP
28	28	TUBE
29	29	TUBE
30	30	CLAMP
31	31	SCREW

Page 39

Yamato AZ6500 parts on page 39
Ref	Part number	Part name	Qty
1	2109932	"C" Device, Complete Set	1
2	0033939	Hose Band(1/4 inch)	1
3	1094011	Hose Nipple(PT1/8×8)	1
4	1097000	Regulator (AR2000-01BG)	1
5	009960	Screw (M5-0.8×16)	2
6	000669	Washer	4
7	000600	Spring Washer	2
8	000009	Nut	2
9	1097001	Regulator Support	1
10	006905	Wood Screw(φ 5.1×20)	2
11	0010263	Connector (EC6-PT1/8)	1
12	1096000	Nylon Hose (4×6×2000mm)	1
13	1298000	Air Valve, Complete Set	1
14	0033938	Collar(6.4×13×9mm)	5
15	005040	Screw(11/64-40×8.5)	1
16	0033937	Return Spring	1
17	0033936	Air Valve Holder	1
18	0033935	Air Valve Stop	1
19	000334	Nut	1
20	005505	Adjusting Screw(11/64-40×16)	1
21	1090133	TAC Valve, C. Set	1
22	0010052	TAC Valve	1
23	000623	Gasket	2
24	0010112	Joint (I-4)	2
25	0010290	Connector (EFC6-PT1/8)	1
26	0010310	Venturi Tube	1
27	0033940	Hose Band (3/8 inch)	2
28	1096004	Vinyl Hose (12×18×1500mm)	1
29	1096005	Vinyl Hose (12×18×500mm)	1
30	0011987	UL Clamp	3
31	009814	Wood Screw(φ 3.1×20)	3

Page 40

Yamato AZ6500 parts on page 40
Ref	Part number	Part name
1	1	BRACKET
2	2	COVER
3	3	BRACKET
4	4	BRACKET
5	5	BASE
6	6	KNOB
7	7	BOLT
8	8	WASHER
9	9	NUT
10	10	BUSHING
11	11	WASHER
12	12	NUT
13	13	PLATE
14	14	SCREW
15	15	BRACKET
16	16	BRACKET
17	17	BOLT
18	18	BOLT
19	19	BRACKET
20	20	BRACKET
21	21	BRACKET
22	22	WASHER
23	23	SCREW
24	24	COVER
25	25	SCREW
26	26	PLATE
27	27	PLATE
28	28	BOLT
29	29	PULLEY
8-30	8-30	ASSY

Page 41 — MISCELLANEOUS SUPPORTING BOARD

Yamato AZ6500 parts on page 41
Part number	Part name	Qty
2100381	Belt Cover	1
110015	Screw (M4-0.7×25)	2
2100382	Supplementary Belt Cover	1
110013	Screw (M4-0.7×8)	2
2100339	Supporting Board	1
000070	Hanging Nut	4
009861	Hanging Bolt (Semi-submerged only)	4
2101450	Spacer (15mm)	4
2101451	Spacer (5mm) (See the below)	4
0020064	Supporting Board Rubber Cushion	8
000162	Washer (Semi-submerged)	4
000162	" (Full-submerged)	20
000016	Nut (Semi-submerged)	8
000016	Nut (Full-submerged)	20
2100375	Chute (Upper) Support	1
005624	Screw (M4-0.7×10)	4
2100337	Chute (Upper)	1
2100338	Chute (Lower)	1
009864	Hanging Bolt (Full-submerged only)	4
009871	Bolt (Full-submerged only)	4
0020057	Supporting Board Connector (Full-submerged only)	2
0020045	Supporting Board Sleeve (Full-submerged only)	2
2100336	Supplementary Chute Cover	1
000538	Washer	1
140011	Wing Bolt (M4-0.7×6)	1
2100374	Chip Receiver (Semi-submerged only)	1
350007	Wood Screw (φ 3.5×16)	2
0020078	Idler, C. Set (for Left Footing Pedal)	1
0020077	Idler Support	1
009992	Screw (M4-0.7×10)	2
0020076	Idler	1
009995	Screw (M3-0.5×5)	2

Page 42

Yamato AZ6500 parts on page 42
Ref	Part number	Part name
2	2	COLLAR
3	3	SHAFT
4	4	BRACKET
5	5	SCREW
6	6	SCREW
7	7	NUT
8	8	SPRING
9	9	SPRING
10	10	NUT
11	11	SHAFT
12	12	WASHER
13	13	SPRING
14	14	NUT
15	15	BRACKET
16	16	BRACKET
17	17	NUT
18	18	SCREW
19	19	SCREW
20	20	BRACKET
21	21	BRACKET
22	22	BRACKET
23	23	BRACKET
24	24	SHAFT
25	25	COLLAR
26	26	COLLAR
27	27	NUT

Page 43 — THREAD STAND

Yamato AZ6500 parts on page 43
Ref	Part number	Part name	Qty
1	9620695	Thread Stand, C. Set (5 Spools Type)	1
2	9620631	Column Cap	1
3	9620670	Column Pipe (Upper)	1
4	9620689	Thread Guide Holder (Large)	1
5	911002	Screw (M4-0.7×20)	1
6	911001	Screw (M4-0.7×12)	3
7	910001	Nut	4
8	9620673	Column Pipe Connector	1
9	911006	Screw (M5-0.8×13)	2
10	910000	Nut	7
11	9620675	Column Pipe (Lower)	1
12	930052	Washer	1
13	930053	Spring Washer	1
14	910003	Nut (M16-1.5)	1
15	9620702	Thread Hanger (2 Spools Type)	2
16	9620703	Thread Hanger (3 Spools Type)	2
17	9620700	Thread Eyelet	5
18	9620688	Thread Hanger Holder	4
19	911060	Screw (M6-1×15)	4
20	9620691	Thread Guide Arm	1
21	9620690	Thread Guide Holder (Small)	1
22	9620665	Thread Guide (5 Spools Type)	1
23	9620678	Spool Cushion	5
24	9620679	Spool Pin	5
25	9620680	Spool Mat	5
26	9620681	Spool Seat Disc	5
27	930055	Spring Washer	5

Page 44

Yamato AZ6500 parts on page 44
Ref	Part number	Part name	Qty
	390140	CAUTION IN OPERATION
	390143	操作注意ラベル
	390144	DANGER: WARNING OF ELECTRIC SHOCK BY HIGH-VOLTAGE 感電注意ラベル
	390145	"Be sure to connect earth line." アースラベル
	390146	ROTATING-DIRECTION SYMBOL: CHECK CORRECT ROTATING DIRECTION 回転方向表示ラベル
	390147	EYE GUARD: TAKE CARE NOT CAUSE INJURY TO EYES BELT COVER: DO NOT INSERT FINGERS ケガ注意ラベル
	390148	CAUTION FOR HIGH TEMPERATURE: DO NOT TOUCH STEPPING MOTOR AND SOLENOID 高温注意ラベル

Page 46 — AZ6500G Class LIST of MAIN SPARE PARTS(主要部品リスト)

Yamato AZ6500 parts on page 46
Ref	Part number	Part name	Qty
2107409	2159111	針止メ	2157310
2107412	12159112	針止メ	2157315
2107409	12159111	針止メ	2157324

Page 47

Yamato AZ6500 parts on page 47
Ref	Part number	Part name
	-2108050	針板
2109051	12109050	後送り
2109320	2109052	小送り
2109302	2109347	下ルーパ
2109056	2108076	12109055
"	"	"
"	"	"
2109051	-2108079	2109050
"	"	"
"	"	"
"	"	"

Page 48 — AZ6500G INDEX

Yamato AZ6500 parts on page 48
Ref	Part number	Part name	Qty
8	000009	000009	17
6	000010	000010	2
52	000010	000010	4
67	000014	000014	4
35	000014	000014	9
12	000016	000016	18
26	000035	000035	6
35	000035	000035	10
6	000070	000070	18
11	000162	000162	18
9	000177	000177	4
7	000178	000178	4
48	000182	000182	4
44	000216	000216	8
23	000216	000216	14
14	000216	000216	15
11	000240	000240	16
29	000322	000322	4
19	000334	000334	17
45	000393	000393	6
30	000419	000419	13
9	000444	000444	2
41	000456	000456	13
6	000482	000482	8
25	000526	000526	5
38	000528	000528	11
14	000532	000532	7
22	000538	000538	18
39	000561	000561	11
48	000567	000567	6
6	000567	000567	13
7	000600	000600	17
23	000623	000623	17
26	000629	000629	9
5	000644	000644	1
28	000644	000644	4
38	000653	000653	4
9	000665	000665	14
6	000669	000669	11
6	000669	000669	17
27	000688	000688	7
34	000690	000690	11
37	000726	000726	1
45	000747	000747	8
24	000747	000747	14
15	000747	000747	15
31	000779	000779	9
4	001123	001123	1
25	001196	001196	16
21	001203	001203	2
4	001230	001230	16
5	001820	001820	13
24	003636	003636	5
10	003637	003637	1
23	003637	003637	2
23	003637	003637	6
21	003655	003655	12
38	004136	004136	8
13	004136	004136	14
4	004136	004136	15
14	004139	004139	16
40	004141	004141	8
19	004141	004141	14
10	004141	004141	15
3	004314	004314	16
48	005036	005036	8
17	005036	005036	14
8	005036	005036	15
15	005040	005040	17
30	005075	005075	1
10	005112	005112	16
31	005345	005345	6
20	005505	005505	17
14	005624	005624	18
27	006035	006035	4
42	006093	006093	8
21	006093	006093	14
12	006093	006093	15
22	006816	006816	1
29	006861	006861	13
10	006905	006905	17
27	007623	007623	16
51	007627	007627	6
31	009814	009814	17
50	009853	009853	4
7	009861	009861	18
17	009864	009864	18
18	009871	009871	18
5	009960	009960	17
28	009992	009992	18
30	009995	009995	18
22	0010052	0010052	17
24	0010112	0010112	17
11	0010263	0010263	17
25	0010290	0010290	17
26	0010310	0010310	17
30	0011987	0011987	17
24	0013208	0013208	12
15	0020004	0020004	1
16	0020005	0020005	1
22	0020016	0020016	2
20	0020045	0020045	18
19	0020057	0020057	18
10	0020064	0020064	18
29	0020076	0020076	18
27	0020077	0020077	18
26	0020078	0020078	18
6	0020118	0020118	4
43	0020123	0020123	4
45	0020124	0020124	4
46	0020125	0020125	4
47	0020126	0020126	4
29	0020137	0020137	1
51	0020165	0020165	4
54	0020166	0020166	4
49	0020167	0020167	4
44	0020350	0020350	11
32	0020401	0020401	12
2	0020491	0020491	14
13	0020496	0020496	7
18	0020501	0020501	14
36	0020538	0020538	11
44	0020538	0020538	13
27	0021735	0021735	3
39	0022156	0022156	8
9	0022156	0022156	15
16	0022215	0022215	4
40	0023473	0023473	12
4	0024083	0024083	4
3	0024084	0024084	4
25	0024095	0024095	2
14	0024156	0024156	4
5	0024157	0024157	4
20	0024446	0024446	2
41	0025035	0025035	8
20	0025035	0025035	14
11	0025035	0025035	15
13	0030255	0030255	4
27	0030748	0030748	13
8	0031111	0031111	4
9	0031831	0031831	13
34	0032604	0032604	6
23	0032879	0032879	1
24	0032919	0032919	7
12	0032952	0032952	4
11	0032962	0032962	4

Page 49 — INDEX

Yamato AZ6500 parts on page 49
Ref	Part number	Part name	Qty
14	0033024
43	0033529
22	0033529
13	0033529
24	0033627
18	0033935
17	0033936
16	0033937
14	0033938
2	0033939
27	0033940
22	0036518
30	0068146
29	0068202
15	0068517
34	0077301
26	0080503
7	0093090
60	0093303
26	0093528
16	0093864
8	0095027
40	100000
13	100001
23	100001
5	100002
19	100072
2	100073
3	110001
25	110001
29	110001
21	110001
32	110002
36	110002
36	110002
36	110002
30	110002
17	110002
28	110003
15	110004
34	110004
3	110004
12	110004
3	110004
18	110006
40	110008
18	110009
27	110009
12	110009
14	110009
33	110011
12	110012
11	110012
18	110012
8	110012
2	110013
7	110013
2	110013
46	110013
4	110013
2	110015
18	110016
43	110016
4	110016
45	110017
68	110026
47	110026
53	110027
14	110031
26	110033
63	110035
12	110035
17	110036
16	110036
8	110038
37	110041
6	110045
32	110045
26	110046
3	110048
45	110053
32	110054
19	110064
2	110064
22	110065
6	110068
39	110070
17	110071
8	110076
42	110091
15	110106
6	120006
6	120006
5	120006
24	120006
2	120006
17	120010
32	120013
28	120017
20	120017
29	120018
5	120024
2	120049
2	120049
2	120049
2	120049
16	130001
15	130002
25	130003
49	130003
35	130026
17	140000
22	140001
11	140001
12	140002
13	140003
21	140004
23	140011
5	140013
30	140014
10	150004
8	160001
4	160001
31	160001
10	160001
26	160001
33	160001
12	160001
3	160001
17	160001
4	160002
4	160002
23	160002
8	160003
8	160003
8	160003
43	160003
2	160007
26	160007
21	160007
10	160007
19	160016
14	160027
21	170010
5	170032
11	170045
15	170047
58	170049
12	180001

Page 50 — INDEX

Yamato AZ6500 parts on page 50
Ref	Part number	Part name	Qty
37	180002	37	12
42	180003	42	12
18	180014	18	10
53	190000	53	4
41	190001	41	11
44	190002	44	4
13	190015	13	2
10	190016	10	4
1	190080	1	8
30	210009	30	9
21	300000	21	10
4	300000	4	11
18	300000	18	12
23	300001	23	12
27	300004	27	1
12	300008	12	6
20	300008	20	9
11	300008	11	10
36	300032	36	10
34	300043	34	1
42	310001	42	6
40	310005	40	6
26	310011	26	16
28	310065	28	9
20	310073	20	13
38	310081	38	13
16	310089	16	6
24	310089	24	9
42	310090	42	13
27	310109	27	5
47	320008	47	6
11	320008	11	13
23	320009	23	13
46	320010	46	13
17	330000	17	3
16	330008	16	3
25	350007	25	18
18	390097	18	2
17	390098	17	2
1	390140	1	20
2	390143	2	20
3	390144	3	20
4	390145	4	20
5	390146	5	20
6	390147	6	20
7	390148	7	20
16	390177	16	2
33	390513	33	2
10	910000	10	19
7	910001	7	19
14	910003	14	19
6	911001	6	19
5	911002	5	19
9	911006	9	19
19	911060	19	19
12	930052	12	19
13	930053	13	19
27	930055	27	19
21	1090133	21	17
3	1094011	3	17
12	1096000	12	17
28	1096004	28	17
29	1096005	29	17
4	1097000	4	17
9	1097001	9	17
13	1298000	13	17
36	2049401	36	1
1	2100006	1	1
22	2100009	22	7
7	2100011	7	1
9	2100012	9	1
3	2100014	3	1
24	2100024	24	2
43	2100032	43	13
1	2100035	1	3
21	2100037	21	3
4	2100047	4	3
17	2100053	17	1
1	2100063	1	4
3	2100088	3	10
41	2100098	41	5
25	2100099	25	8
19	2100105	19	5
21	2100117	21	5
11	2100136	11	6
7	2100137	7	6
14	2100138	14	6
3	2100144	3	6
32	2100145	32	6
39	2100152	39	6
1	2100160	1	7
7	2100161	7	7
9	2100161	9	9
7	2100161	7	10
5	2100162	5	7
10	2100165	10	7
28	2100167	28	7
29	2100168	29	7
3	2100173	3	7
19	2100174	19	7
15	2100176	15	6
3	2100181	3	8
28	2100189	28	8
21	2100192	21	8
13	2100193	13	8
18	2100197	18	8
30	2100199	30	8
10	2100211	10	10
1	2100215	1	10
19	2100221	19	9
15	2100227	15	9
61	2100229	61	4
14	2100241	14	11
13	2100242	13	11
15	2100243	15	11
16	2100244	16	11
9	2100248	9	11
20	2100249	20	10
10	2100249	10	11
3	2100251	3	11
17	2100251	17	12
28	2100252	28	11
30	2100253	30	11
35	2100256	35	11
31	2100262	31	11
37	2100263	37	11
12	2100266	12	11
32	2100267	32	11
27	2100269	27	11
42	2100271	42	11
31	2100272	31	5
35	2100275	35	12
36	2100276	36	12
33	2100277	33	12
34	2100278	34	12
41	2100279	41	12
27	2100280	27	12
14	2100281	14	12
13	2100283	13	12
20	2100288	20	11
38	2100289	38	12
21	2100336	21	18
15	2100337	15	18
16	2100338	16	18
5	2100339	5	18
6	2100349	6	14

Page 51 — INDEX

Yamato AZ6500 parts on page 51
Ref	Part number	Part name
7	2100353	2100353
4	2100354	2100354
2	2100363	2100363
14	2100369	2100369
24	2100374	2100374
13	2100375	2100375
1	2100381	2100381
3	2100382	2100382
17	2100404	2100404
17	2100410	2100410
35	2100412	2100412
36	2100413	2100413
39	2100414	2100414
40	2100417	2100417
11	2100418	2100418
25	2100419	2100419
1	2100425	2100425
25	2100433	2100433
16	2100434	2100434
25	2100435	2100435
27	2100436	2100436
30	2100437	2100437
28	2100438	2100438
33	2100441	2100441
20	2100442	2100442
22	2100443	2100443
26	2100444	2100444
31	2100450	2100450
28	2100451	2100451
29	2100452	2100452
28	2100502	2100502
19	2100518	2100518
41	2100533	2100533
43	2100535	2100535
44	2100536	2100536
19	2100538	2100538
5	2100580	2100580
11	2100602	2100602
3	2100625	2100625
43	2100642	2100642
20	2100642	2100642
25	2100667	2100667
22	2100671	2100671
23	2100672	2100672
24	2100673	2100673
25	2100674	2100674
27	2100703	2100703
33	2100854	2100854
26	2100855	2100855
31	2100856	2100856
21	2100863	2100863
20	2100864	2100864
1	2100865	2100865
4	2100866	2100866
5	2100867	2100867
8	2100868	2100868
6	2100869	2100869
7	2100870	2100870
15	2100872	2100872
24	2100874	2100874
26	2100875	2100875
18	2100884	2100884
37	2100890	2100890
27	2100892	2100892
40	2100895	2100895
39	2100896	2100896
5	2100899	2100899
1	2100900	2100900
6	2100902	2100902
22	2100903	2100903
20	2100918	2100918
2	2100921	2100921
16	2100926	2100926
17	2100927	2100927
18	2100928	2100928
19	2100929	2100929
1	2100935	2100935
15	2100957	2100957
12	2100958	2100958
23	2100960	2100960
7	2101151	2101151
8	2101152	2101152
9	2101155	2101155
15	2101156	2101156
18	2101157	2101157
19	2101158	2101158
22	2101159	2101159
12	2101160	2101160
13	2101161	2101161
5	2101163	2101163
20	2101164	2101164
24	2101165	2101165
23	2101166	2101166
2	2101167	2101167
3	2101435	2101435
8	2101450	2101450
9	2101451	2101451
46	2107104	2107104
6	2107104	2107104
15	2107105	2107105
47	2107163	2107163
16	2107163	2107163
37	2107409	2107409
5	2107409	2107409
14	2107412	2107412
30	2108050	2108050
26	2108076	2108076
18	2108079	2108079
44	2109050	2109050
45	2109051	2109051
46	2109052	2109052
27	2109055	2109055
28	2109056	2109056
16	2109201	2109201
52	2109210	2109210
35	2109211	2109211
50	2109212	2109212
34	2109302	2109302
29	2109320	2109320
15	2109347	2109347
1	2109932	2109932
6	2110026	2110026
5	2110027	2110027
6	2110183	2110183
5	2110184	2110184
16	2120537	2120537
29	2129423	2129423
11	2150015	2150015
1	2150016	2150016
18	2150017	2150017
4	2150018	2150018
20	2150019	2150019
17	2150020	2150020
23	2150021	2150021
12	2150022	2150022
10	2150023	2150023
12	2150024	2150024
14	2150025	2150025
19	2150026	2150026
59	2150027	2150027
37	2150035	2150035
10	2150038	2150038
18	2150039	2150039
26	2150040	2150040
28	2150041	2150041
37	2150042	2150042
20	2150043	2150043
32	2150044	2150044
33	2150045	2150045
29	2150046	2150046
30	2150047	2150047
23	2150048	2150048
22	2150049	2150049
42	2150050	2150050
17	2150051	2150051

Page 52 — INDEX

Yamato AZ6500 parts on page 52
Ref	Part number	Qty
13	2150055	36
13	2150056	37
6	2150057	24
6	2150058	25
7	2150060	9
12	2150063	9
11	2150064	1
11	2150065	18
11	2150066	19
12	2150067	48
5	2150069	38
9	2150070	6
9	2150071	4
9	2150072	7
9	2150075	8
11	2150075	7
9	2150084	14
13	2150094	25
13	2150095	24
5	2150096	9
13	2150097	28
6	2150105	1
4	2150111	55
4	2150112	56
4	2150115	26
4	2150116	15
9	2150117	34
10	2150118	13
4	2150119	62
4	2150120	65
4	2150121	66
4	2150123	64
4	2150124	24
2	2150125	7
9	2150130	11
4	2150131	33
4	2150132	57
8	2150138	16
8	2150139	24
8	2150140	27
8	2150141	29
8	2150145	4
8	2150146	7
8	2150147	9
8	2150148	10
6	2150150	49
4	2150151	41
4	2150160	36
4	2150162	31
4	2150165	39
10	2150166	4
4	2150167	30
10	2150168	23
10	2150169	19
10	2150170	9
4	2150173	34
5	2150180	11
13	2150201	7
13	2150202	21
13	2150206	10
13	2150207	22
1	2150210	2
5	2150214	1
6	2150500	10
6	2150510	9
9	2150515	13
10	2150550	32
16	2151001	28
8	2157300	33
15	2157300	2
14	2157301	11
8	2157305	35
14	2157305	29
15	2157305	16
8	2157310	32
14	2157315	10
15	2157324	1
6	2159111	21
14	2159112	25
16	2159900	1
13	3100060	31
13	3100061	33
5	3100129	8
13	3100329	35
13	3100345	34
6	3100370	38
13	3100370	8
13	3100371	13
19	9620631	2
19	9620665	22
19	9620670	3
19	9620673	8
19	9620675	11
19	9620678	23
19	9620679	24
19	9620680	25
19	9620681	26
19	9620688	18
19	9620689	4
19	9620690	21
19	9620691	20
19	9620695	1
19	9620700	17
19	9620702	15
19	9620503	16

Yamato AZ6500 — parts catalog

Page 1 — ILLUSTRATED SPARE PARTS LIST FOR HIGH SPEED SAFETY STITCH MACHINE

Yamato ILLUSTRATED SPARE PARTS LIST FOR HIGH SPEED SAFETY STITCH MACHINE MODELS & DEVICES AZ6500G-A AZ6500G-C AZ6500G-A-52 - K1 - C - No. 1 jintex.in

Page 2

パーツリストの見方このパーツリストはAZ6500G-A4(平メス装備)を基本モデルにしてイラストを作成しています。項目1~13には基本モデルを記載しています。項目14~サブモデル、付帯装置等を記載しています。パーツリストに記載されているカラーの寸法は内径×外径×幅を表わしています。記号の説明(Parts No. の隣に記載されています。) [ ] 前回のパーツリストに対して、今回変更された部品を表わしています。 [ ]内は旧Parts No. 及びネジ類の形状 ◆ 前回のパーツリストに対して、今回追加された部品及びモデルを表わしています。部品注文の際の注意 ☆ このパーツリストに記載されている部品をご注文の際は、Parts No. (例えば、2150210) でお願いします。 ☆ 00200004の場合は、00200004又は20004でご注文下さい。 ☆ エアチューブ御注文の際は品番と長さをお知らせ下さい。なお、このパーツリストの記載事項は、改良により変更される場合がありますのでご了承下さい。 How to use this Parts List The illustrations on this Parts List are drawn on the basis of AZ6500G-A4 with Flat Knife. The items from No.1 to No.13 contain the standard model. The following items included No.14 contain the submodel and Devices. The dimension of Collar on this Parts List shows Inside diameter × Outside diameter × Width. Explanation of Marks (marked at the side of Part No. ) [ ] means this part is changed from the previous Parts List. Inside of [ ] shows the previous Part No. and the shape of screw or the like. ◆ means this part and model is added to the previous Parts List. How to place an order for the parts ☆ When placing an order for the parts from this Parts List, please clearly state the Parts No. (e.g.2150210) which you require so that we can deliver the correct parts to you. ☆ When the Part No. is "00200004", please place an order for the part by showing "00200004" or "20004". ☆ When ordering Air Tube, please inform us of the Part No. and the length. This Parts List is subject to change without notice. jintex.in

Page 3 — CONTENTS

CONTENTS MISCELLANEOUS COVERS (1) " " (2) " " (3) MISCELLANEOUS THREAD EYELETS MISCELLANEOUS CRANKSHAFT & BUSHINGS NEEDLE BAR DRIVING MECHANISM KNIFE DRIVING MECHANISM PRESSER FOOT MECHANISM UPPER LOOPER DRIVING MECHANISM LOWER & DOUBLE CHAINING LOOPER DRIVING MECHANISM FEED DRIVING CONTROL MECHANISM FEED DRIVING MECHANISM LUBRICATING MECHANISM EXCLUSIVE PARTS for UPPER KNIFE (Angled Type), AZ6500G-C5 AZ6500G-A4-52 EXCLUSIVE PARTS "K1" DEVICE "C" DEVICE MISCELLANEOUS SUPPORTING BOARD THREAD STAND WARNING LABEL LIST of MAIN SPARE PARTS INDEX 目次カバー関係 (1) " " (2) " " (3) 糸道関係主軸及びブッシュ関係針棒機構メス機構押工機構上ルーパ機構下・2重環ルーパ機構前送り調節機構送り機構給油機構角メス及びサブモデル専用部品サブモデル専用部品 "K1" 装置 "C" 装置受ケ板関係警告ラベル主要部品リスト索引 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

Page 4

1 1 3 2 4 5 6 7 10 9 8 26 27 28 30 29 AZ6500G 13 14 15 16 11 12 17 19 20 21 22 23 22 34 28 24 36 37 Jintez.in

Page 5 — MISCELLANEOUS COVERS (1)

MISCELLANEOUS COVERS (1) Aバー関係 (1) 1 Ref. Parts Amt. No. No Description Req. 1 2100006 Cloth Plate クロスプレート 1 2 2150210 Cloth Plate (Lower) クロスプレート(下) 1 3 2100014 Rubber Cushion クロスプレート(下)埋メ座 1 4 001123 Washer ワッシャ 5 5 000644 Spring Washer スプリングワッシャ 3 6 110045 Screw (M4-0.7×12) 止ネジ 3 7 2100011 Cloth Plate Eccentric Bushing エキセンブッシュ 1 8 160001 Screw (M4-0.7×4) 止ネジ 1 9 2100012 Collar (4×9×6mm) カラー 1 10 003637 Screw (1/8-44×2.5) 止ネジ 1 11 2150015 Cloth Plate Spring クロスプレートバネ 1 12 110012 Screw (M4-0.7×5) 止ネジ 2 13 100001 Lock Nut ロックナット 1 14 110031 Stop Screw (M4-0.7×12) ストップネジ 1 15 0020004 Oil Cap オイルキャップ 1 16 0020005 O-ring (P28) Oリング 1 17 2100053 Top Cover 上カバー 1 18 110016 Screw (M4-0.7×15) 止ネジ 6 19 2150026 Top Cover Gasket 上カバーパッキン 1 20 2500864 Oil Reservoir Gasket 油受ケパッキン 1 21 2100863 Oil Reservoir 油受ケ 1 22 006816 Screw (1/4-24×8) 止ネジ 4 23 0032879 Oil Reservoir Rubber Cushion (Black-colored) 防振ゴム(黒色) 3 24 0033627 Oil Reservoir Rubber Cushion (Green-colored) 防振ゴム(緑色) 1 25 26 2100875 Oil Reservoir Positioning Bar 油受ケ固定棒 4 27 300004 Washer ワッシャ 4 28 120017 Screw (M5-0.8×15) 止ネジ 6 29 0020137 Drain Hole Seal パッキン 1 30 005075 Drain Hole Screw (3/8-24×8) 油抜ネジ 1 31 32 33 34 300043 Washer ワッシャ 2 35 36 2049401 Serial Number Plate 機械プレート 1 37 000726 Rivets 止メ鋲 2 AZ6500G

Page 6

2 1 5 3 6 4 7 12 10 11 13 17 14 15 16 18 19 20 11 23 31 32 30 27 25 21 22 24 29 28 26 AZ6500G Jinttex.in

Page 8

3 3 4 1 2 7 19 26 21 27 7 22 14 17 20 16 5 6 10 15 14 13 12 24 23 25 AZ6500G jintex.in

Page 9

MISCELLANEOUS COVERS (3) 3 Ref. Parts Amt. No. No. Description Req. 1 2100035 Feed Mechanism Cover ・・・送り上カバー・・・・・・・ 1 2 2100921 Feed Mechanism Cover Gasket ・・・送り上カバーパッキン・・・・・ 1 3 110048 Screw (M4-0.7×10) ・・・・・止ネジ・・・・・・・・・・・・・ 5 4 2100047 Rubber Cushion ・・・・・・・埋メ座(中) ・・・・・・・・・・・ 1 5 2110027 O-ring(P52) ・・・・・・・ Oリング・・・・・・・・・・・・・ 1 6 2110026 Ball Bearing Holder ・・・・・ベアリング押エ・・・・・・・・・ 1 7 110013 Screw (M4-0.7×8) ・・・・・止ネジ・・・・・・・・・・・・・ 7 8 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・,text,This page contains a parts list for miscellaneous covers, detailing part numbers, descriptions, quantities, and remarks for various components.,[{

Page 10

4 2 1 11 A 10 9 8 7 6 5 4 3 11 B 10 9 8 7 6 12 4 3 16 17 18 C 11 10 6 13 9 8 4 7 15 6 14 4 3 33 34 25 35 31 30 32 28 27 25 39 40 38 41 42 36 29 26 24 43 44 45 46 47 48 50 49 52 51 53 54 40 55 56 57 58 61 D 59 62 63 63 66 64 65 67 68 67 68 AZ6500G jintex.in

Page 11 — MISCELLANEOUS THREAD EYELETS

MISCELLANEOUS THREAD EYELETS 糸道関係 4 Ref. Parts Amt. No. No. Description Req. 1 2100063 Thread Guide Plate 糸案内板 1 2 110013 Screw (M4-0.7×8) 止ネジ 2 3 0024084 Thread Tension Spring Cap 糸調子バネキャップ(上) 4 4 0024083 Tension Spring Bushing 糸調子ナット回リ止メ 4 5 0024157 Tension Spring (Lower Looper Thread) 下ルーパ糸調子バネ 1 6 0020118 Thread Tension Spring Retainer 糸調子バネキャップ(下) 4 7 000178 Felt フェルト 4 8 0031111 Tension Disc 糸調子皿 8 9 000177 Felt フェルト 4 10 190016 Tension Post (Short) 糸調子棒(短) 4 11 0032962 Tension Disc Eyelet 糸調子台糸道 3 12 0032952 Tension Spring (Upper Looper Thread) 上ルーパ糸調子バネ 1 13 0030255 Tension Spring (Double Chain Thread) 針糸調子バネ(2重環) 1 14 0024156 Tension Spring (Needle Thread) 針糸調子バネ 1 15 2150116 Tension Disc Eyelet for Needle Thread 針糸調子台糸道 1 16 0022215 Looper Thread Pipe 糸道パイプ 2 17 2100404 Double Chaining Looper Thread Eyelet (Rear) 2重ルーパ糸道(後) 1 18 110009 Screw (M4-0.7×8) 止ネジ 3 19 20 21 22 23 24 2150124 Needle Thread Eyelet Holder 針糸道取付板 1 25 110001 Screw (M4-0.7×5.4) 止ネジ 2 26 2150115 Needle Thread Eyelet (Right) 針糸道(右) 1 27 006035 Screw (9/64-40×7) 止ネジ 1 28 006044 Spring Washer スプリングワッシャ 1 29 000322 Nut ナット 1 30 2150167 Needle Thread Eyelet Holder (Double Chain) 2重環針糸道取付台 1 31 2150162 Needle Thread Eyelet (Right) (Double Chain) 2重環針糸道(右) 1 32 110002 Screw (M3-0.5×5) 止ネジ 1 33 2150131 Needle Thread Eyelet (Left) 針糸道(左) 1 34 2150173 Needle Thread Eyelet (Left) (Double Chain) 2重環針糸道(左) 1 35 130026 Screw (M4-0.7×8) 止ネジ 1 36 2150160 Needle Thread Pull-off 針糸繰り 1 37 110041 Screw (M4-0.7×8) 止ネジ 1 38 000653 Knock Pin ノックピン 1 39 2150165 Double Chaining Looper Thread Eyelet (Left) 2重ルーパ糸道(左) 1 40 110008 Screw (M4-0.7×5) 止ネジ 2 * Ref. No. 41 to 68 See the following page. AZ6500G

Page 12 — MISCELLANEOUS THREAD EYELETS

MISCELLANEOUS THREAD EYELETS Ref. Parts No No 41 2150151 42 110091 43 0020123 44 190002 45 0020124 46 0020125 47 0020126 48 000182 49 0020167 50 009853 51 0020165 52 000010 53 190000 54 0020166 55 2150111 56 2150112 57 2150132 58 170049 59 2150027 60 0093303 61 2100229 62 2150119 63 110035 64 2150123 65 2150120 66 2150121 67 000014 68 110026 Description Thread Eyelet Stopper Screw(M3-0.5×3) Tension Disc Eyelet Tension Post Tension Disc Double Chaining Looper Tension Tension Spring Bushing Adjusting Nut Double Chaining Looper Thread Eyelet Screw(11/64-40×6.5) Thread Eyelet Bracket Conical Spring Washer Screw(M4-0.7×7) Thread Retaining Finger Thread Retainer Plate Support Thread Retainer Plate Thread Retainer Spring Screw(M2-0.4×4) Looper Holder Cover Looper Driving Shaft Oil Seal Looper Holder Cover Spacer (Rubber) Looper Thread Eyelet (Left) Screw(M4-0.7×10) Thread Eyelet Support Lower Looper Thread Eyelet Upper Looper Thread Eyelet Washer Screw(M3-0.5×6) * Ref. No. 1 to 40 See the preceding page. 糸道関係品名二又糸道ストッパ止ネジ 2重環糸調子台糸道糸調子棒 2重環糸調子爪 2重環糸調子バネ 2重環糸調子ナット回り止メ調節ナット止二又糸道止ネジ二又糸道台皿バネワッシャ止ネジ糸案内小調子板小調子爪小調子爪バネ止ネジルーパ台カバールーパ軸オイルシールルーパ台カバースペーサルーパ糸道(左) 止ネジ糸道取付板下ルーパ糸道上ルーパ糸道ワッシャ止ネジ 4 Amt. Req. 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 1 1 1 2 2 jintex.in AZ6500G

Page 13

5 AZ6500G jintex.in

Page 14 — MISCELLANEOUS CRANKSHAFT & BUSHINGS

MISCELLANEOUS CRANKSHAFT & BUSHINGS Ref. Parts No. No. 1 2150214 2 160007 3 2100625 4 160001 5 2110184 6 2110183 7 0093090 8 3100129 9 2150096 10 2150038 11 2150180 12 13 14 160027 15 2100872 16 2120537 17 2100410 18 2150039 19 2100105 20 2150043 21 2100117 22 2150049 23 2150048 24 003636 25 000526 26 2150040 27 310109 28 2150041 29 2150046 30 2150047 31 2100272 32 2150044 33 2150045 34 0077301 35 2100412 36 2100413 37 2150042 38 2150069 39 2100414 40 2100417 41 2100098 42 2150050 43 2100642 Description Machine Pulley Screw (M6-1×6) Mechanical Oil Shield Sleeve Screw (M4-0.7×4) Corrugated Washer Mechanical Oil Shield Crankshaft Ball Bearing (Right) Bearing Adapter Oil Pump Driving Worm Crankshaft Bushing Crankshaft Screw (M3-0.5×3) Crankshaft Ball Bearing (Left) Double Chaining Looper Thread Take-up Thread Take-up Pin Crankshaft Bushing Upper Knife Driving Shaft Bushing (Right) Upper Knife Feed Bar Driving Shaft Bushing Upper Knife Driving Shaft Oil Seal Needle Bar Driving Shaft Bushing (Right) Needle Bar Driving Shaft Bushing (Left) Cap Screw (5/16-32×3.5) Gasket Needle Bar Bushing (Upper) Oil Wick Needle Bar Bushing (Lower) Upper Looper Driving Shaft Bushing (Front) Upper Looper Driving Shaft Bushing (Rear) Looper Driving Shaft Oil Seal Lower Looper Driving Shaft Bushing (Front) Lower Looper Driving Shaft Bushing (Rear) Looper Shaft Oil Seal Double Chaining Looper Shaft Bushing (Front) Double Chaining Looper Shaft Bushing (Rear) Feed Bar Driving Shaft Bushing (Left) Seal Plug Looper Rocker Shaft Bushing Seal Plug Control Lever Shaft Bushing Needle Bar & Needle Bar Bushing, C. Set Needle Bar 主軸及びブッシュ関係 Amt Req 5 1 5 1 1 1 1 1 1 1 1 5 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 AZ6500G jintex.in

Page 15

6 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 22 23 24 25 26 27 28 29 30 31 31 32 33 34 35 36 37 40 41 42 43 44 45 46 47 48 49 50 51 52 53 A A 176500C jintex.in

Page 16 — NEEDLE BAR DRIVING MECHANISM

NEEDLE BAR DRIVING MECHANISM Ref. Parts No. No 1 2150105 2 120049 3 2100144 4 160002 5 2100899 6 120006 7 2100137 8 160003 9 2150510 10 2150500 11 2100136 12 300008 13 140003 14 2100138 15 2100176 16 310089 17 2150051 18 110006 19 160016 20 2100642 21 2159111 22 23 003637 24 2150057 25 2150058 26 000035 27 110009 28 2100502 29 110001 30 2108050 31 005345 32 2100145 33 110011 34 0032604 35 2109211 36 110002 37 2150035 38 3100370 39 2100152 40 310005 Description Needle Bar Driving Connecting Rod Screw (M4-0.7×16) Needle Bar Driving Connecting Rod Pin Screw (M4-0.7×5) Needle Bar Driving Lever Screw (M6-1×12) Collar (12×20×10mm) Screw (M5-0.8×5) Needle Bar Crank Arm, C. Set Needle Bar Driving Shaft Needle Bar Crank Arm Washer Screw (M6-1×18) Needle Bar Connecting Link Needle Bar Connecting Link Pin Oil Wick Needle Bar Connecting Bracket Screw (M3.5-0.6×10) Screw (M4-0.7×4.5) Needle Bar Needle Clamp (A) Needle (System:DC×27) Screw (1/8-44×2.5) Stitch Plate Support Stay, C. Set Stitch Plate Support Stay Roll Pin Screw (M4-0.7×8) Stitch Plate Support (Rear) Screw (M4-0.7×5.4) Stitch Plate (A4) Screw (11/64-40×8.3) Stitch Plate Support (Front) Screw (M5-0.8×10) Rubber Cushion Needle Guard (Front) (Double Chain Stitch) Screw (M3-0.5×5) HR Unit, Complete Set Tube Joint Oil Tube (70mm) Oil Wick * Ref. No. 41 to 53 See the following page. AZ6500G jintex.in 針棒機構 6 Amt. Req. 1 2 1 1 1 1 1 2 1 1 1 1 1 1 2 1 1 2 1 1 2 2 1 1 1 6 1 1 2 1 2 1 1 1 1

Page 17 — NEEDLE BAR DRIVING MECHANISM

NEEDLE BAR DRIVING MECHANISM Ref. Parts No. No 41 2100533 42 310001 43 2100535 44 2100536 45 000393 46 110013 47 320008 48 000567 49 2150150 50 2109212 51 007627 52 2109210 53 110027 Description HR Felt Holder HR Felt HR Felt Holder Bracket, C. Set HR Felt Holder Bracket Roll Pin Screw (M4-0.7×8) Fitting Stud (Short) Seal HR Unit Bracket Needle Guard (Rear) (Double Chain Stitch) Screw (M4-0.7×6) Needle Guard (Front) (Overlock Stitch) Screw (M2.5-0.45×3.5) * Ref. No. 1 to 40 See the preceding page. 針棒機構品名 Amt. Req. HRフェルト受ケ 1 HRフェルト 1 HR取付台(組) 1 HR取付台 1 ロールピン 1 止ネジ 1 管継手ボルト(短) 1 パッキン 1 HR装置台 1 インタ針受ケ(後) 1 止ネジ 2 オーバ針受ケ(前) 1 止ネジ 2 AZ6500G jintex.in

Page 18

Jinttex.in AZ6500C 21 20 18 19 22 17 23 26 24 25 16 28 29 27 30 2 1 13 15 14 12 11 10 9 5 8 7 6 3 7

Page 19 — KNIFE DRIVING MECHANISM

KNIFE DRIVING MECHANISM Ref. Parts No. No. 1 2100160 2 120049 3 2100173 4 160002 5 2100162 6 120006 7 2100161 8 160003 9 2150060 10 2100165 11 2100418 12 110035 13 0020496 14 000532 15 110004 16 0093864 17 2150020 18 110012 19 2100174 20 2150019 21 110001 22 2100009 23 2150021 24 0032919 25 2100419 26 110046 27 000688 28 2100167 29 2100168 30 140014 Description Upper Knife Driving Connecting Rod Screw (M4-0.7×16) Driving Lever Pin Screw (M4-0.7×5) Upper Knife Driving Lever Screw (M6-1×12) Collar (10×19×9mm) Screw (M5-0.8×5) Upper Knife Driving Shaft Upper Knife Holder Positioner Upper Knife Holder (Flat Type) Screw (M4-0.7×10) Upper Knife (Flat Type) Washer Screw (M3.5-0.6×8) Seal Plug Lower Knife Holder Spring Stop Screw (M4-0.7×5) Cloth Plate Rubber Cushion Front Cover Screw (M4-0.7×5.4) Cloth Plate Spring Pin Lower Knife Holder Locking Plate Lower Knife Holder Spring Lower Knife Holder Screw (M5-0.8×12) Guide Pin Lower Knife Lower Knife Clamp Screw (M4-0.7×8) メス機構 7 Amt. Req. 1 2 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 3 1 1 2 1 1 1 1 1 1 1 1 AZ6500G

Page 20

8 1 2 3 4 5 6 7 8 9 10 11 12 13 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 AZ6500G jintex.in

Page 21 — PRESSER FOOT MECHANISM

PRESSER FOOT MECHANISM 押工機構 8 Ref. Parts No No Description Amt. Req. 1 190080 Adjusting Screw (M10-0.75×30) 調節ネジ *I 2 100073 Lock Nut ロックナット 1 3 2100181 Presser Spring 押工バネ 1 4 2150145 Presser Bar 押工棒 1 5 2100580 Presser Am Positioning Guide Pin 押工腕案内ピン 1 6 000482 Spring Pin スプリングピン 1 7 2150146 Presser Am Stop 押工腕ストッパ 1 8 110012 Screw (M4-0.7×5) 止ネジ 1 9 2150147 Presser Foot Release Lever 手揚ゲ 1 10 2150148 Presser Foot Release Lever Spring 手揚ゲバネ 1 11 170045 Screw (M4-0.7×5) 止ネジ 1 12 180001 Screw (M4-0.7×4.5) バネ掛ケネジ 1 13 2100193 Presser Foot Lifter Lever 押工揚レバー 1 14 15 170047 Screw (M8-1.25×10) 止ネジ 1 16 2150138 Presser Foot Lifter Lever Stop 押工揚レバーストッパ 1 17 120010 Screw (M6-1×10) 止ネジ 1 18 2100197 Presser Foot Lifter Lever Link 押工揚レバーリンク 1 19 2100518 Presser Foot Shaft Collar 押工軸カラー 1 20 120017 Screw (M5-0.8×15) 止ネジ 1 21 2100192 Intermediate Lever 押工軸レバー 1 22 110065 Stop Screw (M4-0.7×12) ストップネジ 1 23 100001 Lock Nut ロックナット 1 24 2150139 Presser Foot Lifter Lever Spring 押工揚レバーバネ 1 25 2100099 Presser Foot Shaft Bushing 押工軸ブッシュ 1 26 160007 Screw (M6-1×6) 止ネジ 1 27 2150140 Presser Arm, Complete Set 押工腕(組) 1 28 2100189 Presser Foot Shaft 押工軸 1 29 2150141 Presser Arm 押工腕 1 30 2100199 Presser Am Hinge Pin 押工腕ヒンジピン 1 31 160001 Screw (M4-0.7×4) 止ネジ 1 32 2157310 Presser Foot, Complete Set (A4) 押工(組)(A4) 1 33 2157300 Presser Foot Hinge 押工ヒンジ 1 34 110004 Screw (M3.5-0.6×8) 止ネジ 1 35 2157305 Presser Foot Spring (Large) 押エバネ(大) 1 36 110002 Screw (M3-0.5×5) 止ネジ 1 37 2107409 Presser Foot (Front/Rear) Unit (A4) 押工(前・後)(組)(A4) 1 38 004136 Screw (1/8-44×2.7) 止ネジ 1 39 0022156 Thread Chain Guide 空環ガイド 1 40 004141 Screw (3/32-56×2.1) 止ネジ 1 41 0025035 Presser Foot Spring (Small) 押エバネ(小) 1 42 006093 Screw (3/32-56×5.6) 止ネジ 1 43 0033529 Presser Foot (Rear) Adjusting Plate 押工調整片 1 44 000216 Nut ナット 1 45 000747 Pin ピン 1 46 2107104 Presser Foot Stitch Tongue (A4) 爪(A4) 1 47 2107163 Presser Foot Adjusting Plate 押工調整板 1 48 005036 Screw (1/8-44×5.6) 止ネジ 1 jintex.in AZ6500G

Page 22

9 AZ6500G jintex.in

Page 23

UPPER LOOPER DR IV ING MECHANISM Ref. Parts No 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 2100900 120049 2100088 2150071 120006 2150070 2150072 2150075 2100161 160001 2150130 110009 2150515 2150084 2100227 130001 110071 2100884 2100221 300008 1400004 2100903 160002 310089 2100667 000629 2100892 310065 2109320 210009 000779 120013 2100854 2150117 000014 110002 2100890 Description Looper Driving Lever Connecting Rod Screw (M4-0.7×16) Connecting Rod Swing-proof Upper Looper Driving Lever Screw (M6-1×12) Looper Driving Shaft Driving Shaft Thrust Ring Driving Shaft Thrust Ring Collar (10×19×9mm) Screw (M4-0.7×4) Upper Looper Thread Pull-off Screw (M4-0.7×8) Upper Looper Bar Crank Arm, C. Set Upper Looper Bar Guide Bushing Upper Looper Bar Guide Cover Screw (M2.5-0.45×6) Screw (M2.5-0.45×6) Upper Looper Bar Guide, Complete Set Upper Looper Bar Crank Arm Washer Screw (M6-1×16) Upper Looper Bar Crank Arm Pin Screw (M4-0.7×5) Oil Wick Upper Looper Bart Seal Plug Upper Looper Bar Guide Oiling Felt Upper Looper(for Needle Size #9~14) Screw (1/8-44×3.2) Standard Pin Screw (M6-1×15) Upper Looper Supplementary Thread Eyelet Lower Looper Thread Pull-off Washer Screw (M3-0.5×5) Upper Looper Bar, C. Set 上ルーパ機構品名ルーパロッド止ネジ振止メ上ルーパ軸腕止ネジ上ルーパ軸スラストリングスラストリングカラー止ネジ上ルーパ糸繰リ Set 上ルーパクランク(組) ルーパ案内メタルルーパ案内蓋止ネジ止ネジ Setルーパ案内(組) 上ルーパクランクワッシャ止ネジ上ルーパクランクピン止ネジ油芯ルーパ棒詰栓ルーパ案内フェルト 4) 上ルーパ(針番手#9~14用) 止ネジ基準ピン止ネジ Eyelet 上ルーパ補助糸道下ルーパ糸繰リワッシャ止ネジルーパ棒(組) 9 Amt. Req. 1 4 2 1 1 1 1 1 1 2 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 AZ6500G

Page 24

10 AZ6500G jintex.in

Page 26

11 176500C jintex.in

Page 27 — FEED DRIVING CONTROL MECHANISM

FEED DRIVING CONTROL MECHANISM 前送り調節機構 11 Ref. No. Parts No. Description Amt. Req. 1 2150064 Main Feed Bar Lever 後送りレバー 1 2 120006 Screw (M6-1×12) 止ネジ 4 3 2100251 Main Feed Bar Lever Pin 後送りレバーピン 1 4 300000 Washer ワッシャ 3 5 100002 Nut ナット 1 6 000669 Washer ワッシャ 2 7 2150075 Thrust Plate スラストプレート 1 8 0095027 Retaining Ring ストップリング 1 9 2100248 Main Feed Bar Connection 後送りリンク 1 10 2100249 Connection Bushing 後送りリンクブッシュ 1 11 140001 Screw (M5-0.5×12) 止ネジ 1 12 2100266 Feed Bar, Complete Set 前送り台(組) 1 13 2100242 Main Feed Bar 後送り台 1 14 2100241 Differential Feed Bar 前送り台 1 15 2100243 Differential Feed Bar Connection 前送りリンク 1 16 2100244 Connection Bushing 前送りリンクブッシュ 1 17 140000 Screw (M5-0.5×15.5) 止ネジ 1 18 2150065 Feed Bar Driving Shaft 送り軸 1 19 2150066 Feed Bar Driving Shaft Lever 送り軸腕 1 20 2100288 Connecting Rod Pin 送りロッドピン 1 21 160007 Screw (M6-1×6) 止ネジ 1 22 2100671 Differential Rocker, Complete Set 前送り腕(組) 1 23 2100672 Differential Rocker 前送り腕 1 24 2100674 Differential Regulating Slider スライダ 1 25 110033 Differential Regulating Slider Cap スライダ蓋 2 26 2100263 Screw (M3-0.5×6) 止ネジ 2 27 2100269 Differential Lever(Right), C. Set 差動レバー(右)(組) 1 28 2100252 Slider Link スライダリング 1 29 0068202 Retaining Ring ストップリング 1 30 2100253 Slider Link Pin スライダリンクピン 1 31 2100262 Differential Lever (Right) 差動レバー(右) 1 32 2100267 Collar (10×17×8mm) カラー 1 33 160001 Screw (M4-0.7×4) 止ネジ 2 34 000690 Spring Pin スプリングピン 1 35 2100256 Differential Lever Spring 差動レバーバネ 1 36 0020538 O-ring (P7) ○リング 1 37 2100264 Differential Lever (Left) 差動レバー(左) 1 38 000528 Washer ワッシャ 1 39 000561 Conical Spring Washer 皿バネワッシャ 1 40 100000 Adjusting Nut 調節ナット 1 41 190001 Adjusting Screw (M6-1×11.5, M4.5-0.5×4) 調節ネジ 1 42 2100271 Differential Feed Graduation 送り目盛板 1 43 110016 Screw (M4-0.7×15) 止ネジ 2 44 0020350 Differential Lever Stop 差動レバーストッパ 2 45 110017 Screw (M5-0.8×8) 止ネジ 2 AZ6500G jintex.in

Page 28

12 AZ6500G jintex.in

Page 29

FEED DR IVING MECHANISM Ref. Parts No. No 1 2100865 2 110064 3 110004 4 2100866 5 2100867 6 2100869 7 2100870 8 2100868 9 2150063 10 160007 11 2100602 12 160001 13 2100283 14 2100281 15 130002 16 2100434 17 2100251 18 300000 19 100072 20 2100442 21 003655 22 2100443 23 300001 24 0013208 25 2100435 26 2100444 27 2100280 28 2100451 29 2100452 30 0068146 31 2100450 32 0020401 33 2100277 34 2100278 35 2100275 36 2100276 37 180002 38 2100289 39 110070 40 0023473 41 2100279 42 180003 43 160003 44 2109050 45 2109051 46 2109052 47 110026 48 2150067 49 130003 Description Feed Bar Guide Support Screw (M4-0.7×8) Screw (M3.5-0.6×8) Feed Bar Shield (Front) Feed Bar Shield (Rear) Feed Bar Shield Guide Feed Bar Guide Feed Bar Shield (Upper) Feed Bar Guide Bushing Screw (M6-1×6) Feed Bar Block (Rear) Shaft Screw (M4-0.7×4) Feed Bar Block (Rear) Feed Bar Block (Rear) Lid Screw (M3-0.5×6) Looper Rocker Shaft Lever Looper Slide Block Pin Washer Nut Looper Rocker Shaft Screw (M4-0.7×10) Collar (9×17×8mm) Washer Retaining Ring Looper Rocker Connecting Rod Pin Retaining Ring Feed Bar Block (Front) Retaining Ring Looper Rocker Connecting Rod Roller Bearing Looper Rocker Eccentric Feed Dog Eccentric Pin Feed Dog Eccentric Roller Bearing Feed Dog Driving Connecting Rod Feed Dog Regulating Eccentric Screw (M3-0.5×4) Feed Dog Regulating Plate Spring Screw (M3-0.5×6.3) Feed Dog Regulating Plate Feed Dog Regulating Gear Screw (M5-0.8×8) Screw (M5-0.8×5) Differential Feed Dog (A4) (A5) Main Feed Dog Auxiliary Feed Dog Screw (M3-0.5×6) Connecting Rod Cover Screw (M4-0.7×7.3) 送り機構品名 12 Amt. ・ガイドサポート 1 止ネジ 4 止ネジ 6 送り台シール(前) 1 送り台シール(後) 1 送り台シールガイド 1 送り台ガイド 2 送り台シール(上) 1 送り台ガイドブッシュ 1 止ネジ 1 角駒(後)軸 1 止ネジ 3 角駒(後) 1 角駒(後)蓋 1 止ネジ 1 二重環ルーパ前後軸腕 1 ルーパ前後駒ピン 1 ワッシャ 1 ナット 1 二重環ルーパ前後軸 1 止ネジ 2 ルーパ前後軸カラー 1 ワッシャ 1 ストップリング 1 ルーパ前後ロッドピン 1 ストップリング 1 角駒(前) 1 ストップリング 1 ルーパ前後ロッド 1 ニードルベアリング 1 ルーパ前後エキセン 1 送りエキセンピン 1 送りエキセン 1 ニードルベアリング 1 送りリッド 1 送り調節エキセン 1 止ネジ 2 送り調節プレートバネ 1 止ネジ 1 送り調節プレート 1 送り調節ギア 1 止ネジ 1 止ネジ 3 前送り(A4)(A5) 1 後送り 1 小送り 1 止ネジ 1 送りロッドカバー 1 止ネジ 2 AZ6500G

Page 30

13 24 28 29 30 25 27 26 6 A 45 44 11 9 8 22 21 23 34 33 35 32 31 11 8 9 7 10 9 46 19 18 17 16 B 43 B 1 2 3 4 6 5 9 12 13 14 9 15 36 38 37 39 41 40 42 3 AZ6500G jintex.in

Page 31 — LUBR ICAT ING MECHAN ISM

LUBR ICAT ING MECHAN ISM Ref. Parts No Na 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 2100935 2100363 160001 110016 001820 000567 2150201 3100370 0031831 2150206 320008 2100958 3100371 2100369 2100957 2100926 2100927 2100928 2100929 310073 2150202 2150207 320009 2150095 2150094 0080503 0030748 2150097 006861 000419 3100060 110045 3100061 3100345 3100329 2150055 2150056 310081 2100896 2100895 000456 3100090 2100032 0020538 110053 320010 Description Oil Pump, Complete Set Worm Wheel Screw(M4-0.7×4) Screw(M4-0.7×15) Screw(1/4-40×5) Seal Oil Tube, Complete Set Oil Tube Fitting One Way End Oil Tube Clamp Oil Tube (4.6×6.4×220mm) Oil Tube Fitting Stud (M6-1) Suction Tube, C. Set Oil Tube Fitting Two Way Oil Tube (4.6×6.4×36.5mm) Oil Filter Suction Pipe (Upper), C. Set Suction Tube (4×6×18mm) Suction Tube (2.5×4×60mm) Suction Pipe (Upper) Felt Oil Tube, Complete Set Oil Tube (4.6×6.4×320mm) Oil Tube Fitting Stud (Long) (M6-1) Oil Pressure Regulating Valve, C. Set Oil Pressure Regulating Ball Guide Pin Spring Adjusting Screw (1/4-40×5) Nut Oil Filter Cap Screw (M4-0.7×12) O-ring (P42) Oil Filter Filter Housing Oil Pipe, C. Set Oil Pipe Oil Wick Oil Pipe, C. Set Oil Pipe Seal Plug Oil Wick Oil Sight Gauge O-ring (P7) Screw (M6-1×8) Oil Tube Fitting Stud (1/4-40) 給油機構 13 Amt. Req. ポンプ(組) 1 ウォームホイール 1 止ネジ 4 止ネジ 2 止ネジ 1 パッキン 2 給油パイプ(組) 1 片口管継手 4 緊束環 7 給油パイプ 1 管継手ボルト 2 吸入パイプ(組) 1 両口管継手 1 給油パイプ 1 吸入パイプ(上)(組) 1 吸入パイプ 1 吸入パイプ 1 吸入パイプ(上) 1 フェルト 1 給油パイプ(組) 1 給油パイプ 1 管継手ボルト(長) 1 調圧弁 1 調圧ボール弁 1 ガイドピン 1 バネ 1 調節ネジ 1 ナット 1 オイルフィルタキャップ 1 止ネジ 3 Oリング 1 オイルフィルタ 1 オイルフィルタ継手 1 オイルパイプ(組) 1 オイルパイプ 1 油芯 1 オイルパイプ(組) 1 オイルパイプ 1 詰栓 1 油芯 1 オイルゲージ 1 Oリング 1 止ネジ 3 管継手ボルト 2 AZ6500G jintex.in

Page 32

14 UPPER KN FE (Angled Type) 1 6 7 8 2 3 4 5 AZ6500G-C5 10 17 11 16 12 15 19 18 29 30 24 13 21 20 22 14 25 26 27 28 AZ6500G jintex.in

Page 33

EXCLUSIVE PARTS for UPPER KNIFE (Angled Type), AZ6500G-C5 角メス及びサブモデル専用部品 14 Ref. Parts No No Description Amt. Req. 1 2100425 Upper Knife Holder 上メスホルダ(角) 1 2 0020491 Upper Knife 上メス 1 3 2101435 Upper Knife Clamp 上メス押エ 1 4 2100354 Upper Knife Chip Guard 切屑押シ 1 5 140013 Screw(M4-0.7×24) 止ネジ 1 6 2100349 Upper Knife Clamp Plate 上メス押工受ケ 1 7 2100353 Upper Knife Stop 上メスストッパ 1 8 110038 Screw(M2.5-0.45×4.5) 止ネジ 1 9 000665 Washer ワッシャ 1 10 2157315 Presser Foot, C. Set(C5) 押工(組) 1 11 2157301 Presser Foot Hinge(C) 押工ヒンジ 1 12 110004 Screw(M3.5-0.6×8) 止ネジ 1 13 004136 Screw(1/8-44×2.7) 止ネジ 1 14 2107412 Presser Foot (Front/Rear) Unit (C5) 押工(前・後)(組) 1 15 2107105 Presser Foot Stitch Tongue (C5) 爪 1 16 2107163 Presser Foot Adjusting Plate 押工調節板 1 17 005036 Screw(1/8-44×5.6) 止ネジ 1 18 0020501 Thread Chain Guide (C) 空環ガイド 1 19 004141 Screw(3/32-56×2.1) 止ネジ 1 20 0025035 Presser Foot Spring (Small) 押工バネ(小) 1 21 006093 Screw(3/32-56×5.6) 止ネジ 1 22 0033529 Presser Foot (Rear) Adjusting Plate 押工調節片 1 23 000216 Nut ナット 1 24 000747 Pin ピン 1 25 2159112 Needle Clamp (C) 針止メ 1 26 2108076 Stitch Plate (C5) 針板 1 27 2109055 Differential Feed Dog 前送り 1 28 2109056 Main Feed Dog 後送り 1 29 2157305 Presser Foot Spring (Large) 押工バネ(大) 1 30 110002 Screw(M3-0.5×5) 止ネジ 1 AZ6500G

Page 34 — AZ6500G-A4-52

15 AZ6500G-A4-52 1 3 17 15 16 2 13 4 8 7 6 9 10 11 12 18 AZ6500G jintex.in

Page 35 — AZ6500G-A4-52 EXCLUSIVE PARTS

AZ6500G-A4-52 EXCLUSIVE PARTS サブモデル専用部品 15 Ref. No Parts No Description Amt. Req. 1 2157324 Presser Foot, C. Set (A4) 押工(組) 1 2 2157300 Presser Foot Hinge 押工ヒンジ 1 3 110004 Screw (M3.5-0.6×8) 止ネジ 1 4 004136 Screw (1/8-44×2.7) 止ネジ 1 5 2107409 Presser Foot (Front/Rear) Unit 押工(前・後)(組) 1 6 2107104 Presser Foot Stitch Tongue (A4) 爪 1 7 2107163 Presser Foot Adjusting Plate 押工調節板 1 8 005036 Screw (1/8-44×5.6) 止ネジ 1 9 0022156 Thread Chain Guide 空環ガイド 1 10 004141 Screw (3/32-56×2.1) 止ネジ 1 11 0025035 Presser Foot Spring (Small) 押工バネ(小) 1 12 006093 Screw (3/32-56×5.6) 止ネジ 1 13 0033529 Presser Foot (Rear) Adjusting Plate 押工調節片 1 14 000016 Nut ナット 1 15 000747 Pin ピン 1 16 2157305 Presser Foot Spring (Large) 押工バネ(大) 1 17 110002 Screw (M3-0.5×5) 止ネジ 1 18 2108079 Stitch Plate (A4) 針板 1 AZ6500G

Page 36 — "K1" DEVICE

16 "K1" DEVICE 1 2 3 4 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 A B AZ6500G jintex.in

Page 37 — "K1" DEVICE

"K1" DEVICE Ref. Parts No. No. 1 2159900 2 2101167 3 004314 4 001230 5 2101163 6 110068 7 2101151 8 2101152 9 2101155 10 005112 11 000240 12 2101160 13 2101161 14 004139 15 2101156 16 110036 17 160001 18 2101157 19 2101158 20 2101164 21 170010 22 2101159 23 2101166 24 2101165 25 001196 26 310011 27 007623 28 2151001 Description "K1" Device, Complete Set Suction Pipe Cover Screw (1/8-44×5.6) Screw (3/32-56×3.8) Lower Trimming Knife Driving Arm Screw (M4-0.7×8) Suction Pipe, Complete Set Suction Pipe Upper Trimming Knife Screw (3/32-56×6) Oil Wick Trimming Knife Holder Pin Holder Pin Support Screw (3/32-56×3) Lower Trimming Knife Screw (M3-0.5×6.5) Screw (M4-0.7×4) Guide Block Holder Lower Trimming Knife Guide Block Lower Trimming Knife Driving Link Screw (M4-0.7×4) Lower Trimming Knife Pushing Plate Driving Link Presser Oil Wick Clamp Screw (1/8-44×6) Felt Screw (9/64-40×5.3) Suction Pipe Support "K1"装置品名 "K1"装置(組) 吸込管カバー止ネジ止ネジ下刃駆動腕止ネジ吸込管(組) 吸込管本体上刃止ネジ油芯刃支持ピン刃支持ピン取付台止ネジ下刃止ネジ止ネジ下刃ガイド駒ホルダ下刃ガイド駒下刃駆動リンク止ネジ下刃圧着バネ駆動リンク押エ油芯止メ止ネジフェルト止ネジ吸込管取付台 16 Amt. Req. 1 1 1 2 1 1 1 1 1 2 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 2 1 AZ6500G

Page 38 — "C" DEVICE

17 "C" DEVICE 10 13 15 14 16 17 15 18 19 20 21 22 23 24 12 26 25 12 31 30 27 28 27 29 AZ6500G jintex.in

Page 39

`C` DEVICE Ref. Parts No. No. 1 2109932 2 0033939 3 1094011 4 1097000 5 009960 6 000669 7 000600 8 000009 9 1097001 10 006905 11 0010263 12 1096000 13 1298000 14 0033938 15 005040 16 0033937 17 0033936 18 0033935 19 000334 20 005505 21 1090133 22 0010052 23 000623 24 0010112 25 0010290 26 0010310 27 0033940 28 1096004 29 1096005 30 0011987 31 009814 Description "C" Device, Complete Set Hose Band(1/4 inch) Hose Nipple(PT1/8×8) Regulator (AR2000-01BG) Screw (M5-0.8×16) Washer Spring Washer Nut Regulator Support Wood Screw(φ 5.1×20) Connector (EC6-PT1/8) Nylon Hose (4×6×2000mm) Air Valve, Complete Set Collar(6.4×13×9mm) Screw(11/64-40×8.5) Return Spring Air Valve Holder Air Valve Stop Nut Adjusting Screw(11/64-40×16) TAC Valve, C. Set TAC Valve Gasket Joint (I-4) Connector (EFC6-PT1/8) Venturi Tube Hose Band (3/8 inch) Vinyl Hose (12×18×1500mm) Vinyl Hose (12×18×500mm) UL Clamp Wood Screw(φ 3.1×20) "C"装置名 "C"装置(組) ホースバンド(1/4インチ) ホースニップルレギュレータ止ネジワッシャスプリングワッシャナットレギュレータ取付板木ネジコネクタナイロンホースエアバルブ(組) エアバルブ補助バネカラー止ネジエアバルブ補助バネエアバルブ取付台エアバルブストッパナット調節ネジ TACバルブ(組) TACバルブパッキン継手ベンチュリ管ホースバンド(3/8インチ) ビニールホースビニールホース ULクランプ木ネジ 17 Amt. Req. 1 1 1 1 2 4 2 2 1 2 1 1 1 5 1 1 1 1 1 1 1 1 2 2 1 1 2 1 1 3 3 AZ6500G

Page 40

18 Semi-submerged On ly 24 25 Fully-submerged Setting 6 17 10 11 12 10 11 12 11 10 11 12 19 20 5 EXTRA PARTS 26 27 28 29 8-30 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 A 21 22 23 AZ6500G jintex.in

Page 41 — MISCELLANEOUS SUPPORTING BOARD

MISCELLANEOUS SUPPORTING BOARD Ref. Parts No No 1 2100381 2 110015 3 2100382 4 110013 5 2100339 6 000070 7 009861 8 2101450 9 2101451 10 0020064 11 000162 11 000162 12 000016 12 000016 13 2100375 14 005624 15 2100337 16 2100338 17 009864 18 009871 19 0020057 20 0020045 21 2100336 22 000538 23 140011 24 2100374 25 350007 26 0020078 27 0020077 28 009992 29 0020076 30 009995 (注) Note : Description Belt Cover Screw (M4-0.7×25) Supplementary Belt Cover Screw (M4-0.7×8) Supporting Board Hanging Nut Hanging Bolt (Semi-submerged only) Spacer (15mm) Spacer (5mm) (See the below) Supporting Board Rubber Cushion Washer (Semi-submerged) " (Full-submerged) Nut (Semi-submerged) Nut (Full-submerged) Chute (Upper) Support Screw (M4-0.7×10) Chute (Upper) Chute (Lower) Hanging Bolt (Full-submerged only) Bolt (Full-submerged only) Supporting Board Connector (Full-submerged only) Supporting Board Sleeve (Full-submerged only) Supplementary Chute Cover Washer Wing Bolt (M4-0.7×6) Chip Receiver (Semi-submerged only) Wood Screw (φ 3.5×16) Idler, C. Set (for Left Footing Pedal) Idler Support Screw (M4-0.7×10) Idler Screw (M3-0.5×5) テーブルの厚さ45mmの時は不要。 Not necessary when the thickness of Table is 45mm. 受ケ関係品名ベルトカバー止ネジベルト補助カバー止ネジ受ケ板吊リナット吊リボルト(半沈式のみ) 受ケ板スペーサ受ケ板スペーサ(下記参照) 受ケ板ゴム座ワッシャ(半沈式) ワッシャ(全沈式) ナット(半沈式) ナット(全沈式) シュート(上)取付板止ネジシュート(上) シュート(下) リボルト(全沈式のみ) ボルト(全沈式のみ) 受ケ板工具(全沈式のみ) 受ケ板スリーブ(全沈式のみ) シュート補助カバーワッシャチョウボルト切層受ケ(半沈式のみ) 木ネジイドラ(組) イドラ取付板止ネジイドラ止ネジ 18 Amt. Req. 1 2 1 2 1 4 4 4 4 8 4 20 8 20 1 4 1 1 4 4 2 2 1 1 1 1 1 2 1 2 AZ6500G

Page 42

19 AZ6500G jintex.in

Page 43 — THREAD STAND

THREAD STAND Ref. Parts No No 1 9620695 2 9620631 3 9620670 4 9620689 5 911002 6 911001 7 910001 8 9620673 9 911006 10 910000 11 9620675 12 930052 13 930053 14 910003 15 9620702 16 9620703 17 9620700 18 9620688 19 911060 20 9620691 21 9620690 22 9620665 23 9620678 24 9620679 25 9620680 26 9620681 27 930055 Description Thread Stand, C. Set (5 Spools Type) Column Cap Column Pipe (Upper) Thread Guide Holder (Large) Screw (M4-0.7×20) Screw (M4-0.7×12) Nut Column Pipe Connector Screw (M5-0.8×13) Nut Column Pipe (Lower) Washer Spring Washer Nut (M16-1.5) Thread Hanger (2 Spools Type) Thread Hanger (3 Spools Type) Thread Eyelet Thread Hanger Holder Screw (M6-1×15) Thread Guide Arm Thread Guide Holder (Small) Thread Guide (5 Spools Type) Spool Cushion Spool Pin Spool Mat Spool Seat Disc Spring Washer 糸立台品名 Req. 1 1 1 1 1 3 4 1 2 7 1 1 1 1 2 2 5 4 4 1 1 1 5 5 5 5 5 AZ6500G jintex.in

Page 44

20 WARNING LABEL 警告ラベル LABEL Parts No Description 3 ベル品番品名 CAUTION Do not operate without eye guard and safety devices. Before threading, changing needle, cleaning etc. switch off main switch. 390140 CAUTION IN OPERATION 注意動く部分だけがををする。安全保護装置をつけて縫製作業をすること。電源を切ってから、糸通し、ボビンや針の交換、掃除や調整をすること。 390143 操作注意ラベル高電圧警告このカバーを開けるときは、電源スイッチを切った後、 5分たってから開けること。 DANGER: WARNING OF ELECTRIC SHOCK BY HIGH-VOLTAGE DANGER To open this cover, turn off power supply and wait more than 5 minutes before opening. 390144 感電注意ラベル 390145 "Be sure to connect earth line." アースラベル 390146 ROTATING-DIRECTION SYMBOL: CHECK CORRECT ROTATING DIRECTION 回転方向表示ラベルケガ注意 CAUTION 390147 EYE GUARD: TAKE CARE NOT CAUSE INJURY TO EYES BELT COVER: DO NOT INSERT FINGERS ケガ注意ラベル高温注意 CAUTION 390148 CAUTION FOR HIGH TEMPERATURE: DO NOT TOUCH STEPPING MOTOR AND SOLENOID 高温注意ラベル jintex.in

Page 45 — LIST of MAIN SPARE PARTS

LIST of MAIN SPARE PARTS (主要部品リスト) jintex.in

Page 46 — AZ6500G Class LIST of MAIN SPARE PARTS(主要部品リスト)

21 AZ6500G Class LIST of MAIN SPARE PARTS(主要部品リスト) Main Parts Needle Clamp Models AZ6500G-A4 C5 A4-52 Presser Foot C.Set 針止メ 2159111 12159112 12159111 Presser Foot Hinge 押工ヒンジ 2157310 2157315 2157324 Presser Foot (Front/ Rear) Unit 押工(前・後)(組) 2107409 2107412 2107409 Stitch Tongue 押工の爪 2107104 2107105 2107104 Thread Chain Guide 空環ガイド 0022156 0020501 0022156 Jinte.in

Page 47

21 Stitch Plate Differential Feed Dog Main Feed Dog Auxiliary Feed Dog Upper Looper Lower Looper Double Chaining Looper 針板前送り後送り小送り上ルーパ下ルーパ二重ルーパ -2108050 12109050 2109051 2109052 2109320 2109347 2109302 2108076 12109055 2109056 " " " " -2108079 2109050 2109051 " " " " jintex.in

Page 48 — AZ6500G INDEX

AZ6500G INDEX PAGE = 1 Parts Page Ref. Weightl Parts Page Ref. Weightl Parts Page Ref. Weightl No. No. No. (g) No. No. No. (g) No. No. No. (g) 000009 17 8 003637 1 10 0020005 1 16 000010 2 6 003637 2 23 0020016 2 22 000010 4 52 003637 6 23 0020045 18 20 000014 4 67 003655 12 21 0020057 18 19 000014 9 35 0020064 18 10 000016 18 12 004136 8 38 0020076 18 29 000035 6 26 004136 14 13 0020077 18 27 000035 10 35 004136 15 4 0020078 18 26 000070 18 6 004139 16 14 0020118 4 6 000162 18 11 004141 8 40 0020123 4 43 000177 4 9 004141 14 19 0020124 4 45 000178 4 7 004141 15 10 0020125 4 46 000182 4 48 004314 16 3 0020126 4 47 000216 8 44 0020137 1 29 000216 14 23 005036 8 48 0020165 4 51 000216 15 14 005036 14 17 0020166 4 54 000240 16 11 005036 15 8 0020167 4 49 000322 4 29 005040 17 15 0020350 11 44 000334 17 19 005075 1 30 0020401 12 32 000393 6 45 005112 16 10 0020491 14 2 000419 13 30 005345 6 31 0020496 7 13 000444 2 9 005505 17 20 0020501 14 18 000456 13 41 005624 18 14 0020538 11 36 000482 8 6 0020538 13 44 000526 5 25 006035 4 27 000528 11 38 006093 8 42 0021735 3 27 000532 7 14 006093 14 21 000538 18 22 006093 15 12 0022156 8 39 000561 11 39 006816 1 22 0022156 15 9 000567 6 48 006861 13 29 0022215 4 16 000567 13 6 006905 17 10 000600 17 7 0023473 12 40 000623 17 23 007623 16 27 000629 9 26 007627 6 51 0024083 4 4 000644 1 5 0024084 4 3 000644 4 28 009814 17 31 0024095 2 25 000653 4 38 009853 4 50 0024156 4 14 000665 14 9 009861 18 7 0024157 4 5 000669 11 6 009864 18 17 0024446 2 20 000669 17 6 009871 18 18 000688 7 27 009960 17 5 0025035 8 41 000690 11 34 009992 18 28 0025035 14 20 000726 1 37 009995 18 30 0025035 15 11 000747 8 45 000747 14 24 0010052 17 22 0030255 4 13 000747 15 15 0010112 17 24 0030748 13 27 000779 9 31 0010263 17 11 0010290 17 25 0031111 4 8 001123 1 4 0010310 17 26 0031831 13 9 001196 16 25 001203 2 21 0011987 17 30 0032604 6 34 001230 16 4 0032879 1 23 001820 13 5 0013208 12 24 0032919 7 24 0032952 4 12 003636 5 24 0020004 1 15 0032962 4 11 jintex.in

Page 49 — INDEX

INDEX Page = 2 Parts Page Ref. Weight| No. No. No. (g) 0033024 3 14 0033529 8 43 0033529 14 22 0033529 15 13 0033627 1 24 0033935 17 18 0033936 17 17 0033937 17 16 0033938 17 14 0033939 17 2 0033940 17 27 0036518 3 22 0068146 12 30 0068202 11 29 0068517 3 15 0077301 5 34 0080503 13 26 0093090 5 7 0093303 4 60 0093528 3 26 0093864 7 16 0095027 11 8 100000 11 40 100001 1 13 100001 8 23 100002 11 5 100072 12 19 100073 8 2 110001 2 3 110001 4 25 110001 6 29 110001 7 21 110002 4 32 110002 6 36 110002 8 36 110002 9 36 110002 14 30 110002 15 17 110003 2 28 110004 7 15 110004 8 34 110004 12 3 110004 14 12 110004 15 3 110006 6 18 110008 4 40 Parts Page Ref. Weight| No. No. No. (g) 110009 4 18 110009 6 27 110009 9 12 110009 10 14 110011 6 33 110012 1 12 110012 2 11 110012 7 18 110012 8 8 110013 2 2 110013 3 7 110013 4 2 110013 6 46 110013 18 4 110015 18 2 110016 1 18 110016 11 43 110016 13 4 110017 11 45 110026 4 68 110026 12 47 110027 6 53 110031 1 14 110033 11 26 110035 4 63 110035 7 12 110036 10 17 110036 16 16 110038 14 8 110041 4 37 110045 1 6 110045 13 32 110046 7 26 110048 3 3 110053 13 45 110054 2 32 110064 3 19 110064 12 2 110065 8 22 110068 16 6 110070 12 39 110071 9 17 110076 2 8 110091 4 42 110106 2 15 120006 6 6 120006 7 6 120006 9 5 120006 10 24 120006 11 2 120010 8 17 120013 9 32 120017 1 28 120017 8 20 Parts Page Ref. Weight| No. No. No. (g) 120018 10 29 120024 10 5 120049 6 2 120049 7 2 120049 9 2 120049 10 2 130001 9 16 130002 12 15 130003 3 25 130003 12 49 130026 4 35 140000 11 17 140001 10 22 140001 11 11 140002 10 12 140003 6 13 140004 9 21 140011 18 23 140013 14 5 140014 7 30 150004 3 10 160001 1 8 160001 5 4 160001 8 31 160001 9 10 160001 10 26 160001 11 33 160001 12 12 160001 13 3 160001 16 17 160002 6 4 160002 7 4 160002 9 23 160003 6 8 160003 7 8 160003 10 8 160003 12 43 160007 5 2 160007 8 26 160007 11 21 160007 12 10 160016 6 19 160027 5 14 170010 16 21 170032 2 5 170045 8 11 170047 8 15 170049 4 58 180001 8 12 jintex.in

Page 50 — INDEX

INDEX Page = 3 Parts Page Ref. Weightl No. No. No. (g) 180002 12 37 180003 12 42 180014 10 18 190000 4 53 190001 11 41 190002 4 44 190015 2 13 190016 4 10 190080 8 1 210009 9 30 300000 10 21 300000 11 4 300000 12 18 300001 12 23 300004 1 27 300008 6 12 300008 9 20 300008 10 11 300032 10 36 300043 1 34 310001 6 42 310005 6 40 310011 16 26 310065 9 28 310073 13 20 310081 13 38 310089 6 16 310089 9 24 310090 13 42 310109 5 27 320008 6 47 320008 13 11 320009 13 23 320010 13 46 330000 3 17 330008 3 16 350007 18 25 390097 2 18 390098 2 17 390140 20 1 390143 20 2 390144 20 3 390145 20 4 390146 20 5 390147 20 6 390148 20 7 390177 2 16 Parts Page Ref. Weightl No. No. No. (g) 390513 2 33 910000 19 10 910001 19 7 910003 19 14 911001 19 6 911002 19 5 911006 19 9 911060 19 19 930052 19 12 930053 19 13 930055 19 27 1090133 17 21 1094011 17 3 1096000 17 12 1096004 17 28 1096005 17 29 1097000 17 4 1097001 17 9 1298000 17 13 2049401 1 36 2100006 1 1 2100009 7 22 2100011 1 7 2100012 1 9 2100014 1 3 2100024 2 24 2100032 13 43 2100035 3 1 2100037 3 21 2100047 3 4 2100053 1 17 2100063 4 1 2100088 10 3 2100098 5 41 2100099 8 25 2100105 5 19 2100117 5 21 2100136 6 11 2100137 6 7 2100138 6 14 2100144 6 3 2100145 6 32 2100152 6 39 2100160 7 1 Parts Page Ref. Weightl No. No. No. (g) 2100161 7 7 2100161 9 9 2100161 10 7 2100162 7 5 2100165 7 10 2100167 7 28 2100168 7 29 2100173 7 3 2100174 7 19 2100176 6 15 2100181 8 3 2100189 8 28 2100192 8 21 2100193 8 13 2100197 8 18 2100199 8 30 2100211 10 10 2100215 10 1 2100221 9 19 2100227 9 15 2100229 4 61 2100241 11 14 2100242 11 13 2100243 11 15 2100244 11 16 2100248 11 9 2100249 10 20 2100249 11 10 2100251 11 3 2100251 12 17 2100252 11 28 2100253 11 30 2100256 11 35 2100262 11 31 2100263 11 37 2100266 11 12 2100267 11 32 2100269 11 27 2100271 11 42 2100272 5 31 2100275 12 35 2100276 12 36 2100277 12 33 2100278 12 34 2100279 12 41 2100280 12 27 2100281 12 14 2100283 12 13 2100288 11 20 2100289 12 38 2100336 18 21 2100337 18 15 2100338 18 16 2100339 18 5 2100349 14 6 jintex.in

Page 51 — INDEX

INDEX Page = 4 Parts No. Page No. Ref. No. Weight (g) Parts No. Page No. Ref. No. Weight (g) Parts No. Page No. Ref. No. Weight (g) 2100353 2100354 2100363 2100369 2100374 2100375 2100381 2100382 2100404 2100410 2100412 2100413 2100414 2100417 2100418 2100419 2100425 2100433 2100434 2100435 2100436 2100437 2100438 2100441 2100442 2100443 2100444 2100450 2100451 2100452 2100502 2100518 2100533 2100535 2100536 2100538 2100580 2100602 2100625 2100642 2100642 2100667 2100671 2100672 2100673 2100674 2100703 2100854 2100855 2100856 2100863 2100864 2100865 2100866 14 14 13 13 18 18 18 18 4 5 5 5 5 5 40 7 7 14 10 12 12 10 10 10 10 12 12 12 12 12 6 8 6 6 6 2 8 12 5 5 6 9 11 11 11 2 9 2 2 1 1 12 12 7 4 2 14 13 18 24 13 1 3 17 35 36 39 40 11 25 1 25 16 25 27 28 33 26 31 21 20 20 22 26 31 28 29 28 19 41 43 44 19 5 11 3 43 20 25 22 23 24 25 27 33 26 31 21 20 1 4 2100867 2100868 2100869 2100870 2100872 2100874 2100875 2100884 2100890 2100892 2100895 2100896 2100899 2100900 2100902 2100903 2100918 2100921 2100926 2100927 2100928 2100929 2100935 2100957 2100958 2100960 2101151 2101152 2101155 2101156 2101157 2101158 2101159 2101160 2101161 2101163 2101164 2101165 2101166 2101167 2101435 2101450 2101451 2107104 2107104 2107105 2107163 2107163 2107409 2107409 2107412 12 12 12 12 5 3 1 9 9 9 13 13 6 9 10 9 3 3 13 13 13 13 13 13 3 16 16 16 16 16 16 16 16 16 16 16 16 16 16 14 18 18 8 15 6 5 7 15 5 14 5 8 18 24 26 18 37 27 40 39 5 1 6 22 20 23 7 8 9 5 20 2 16 17 18 19 1 15 12 23 7 8 9 15 18 19 22 12 13 5 20 24 23 2 3 8 9 46 6 15 47 16 7 37 5 14 2108050 2108076 2108079 2109050 2109051 2109052 2109055 2109056 2109201 2109210 2109211 2109212 2109302 2109320 2109347 2109932 2110026 2110027 2110183 2110184 2120537 2129423 2150015 2150016 2150017 2150018 2150019 2150020 2150021 2150022 2150023 2150024 2150025 2150026 2150027 2150035 2150038 2150039 2150040 2150041 2150042 2150043 2150044 2150045 2150046 2150047 2150048 2150049 2150050 2150051 6 14 15 12 12 14 10 6 6 6 10 9 10 17 3 3 5 5 5 2 1 3 2 7 7 7 3 2 2 2 1 4 6 5 5 5 5 5 5 5 5 5 5 6 30 26 18 44 45 46 27 28 16 52 35 50 34 29 15 1 6 5 6 5 16 29 11 1 18 4 20 17 23 12 10 12 14 19 59 37 10 18 26 28 37 20 32 33 29 30 23 22 42 17 jintex.in

Page 52 — INDEX

INDEX Page = 5 Parts Page Ref. Weight| No. No. No. (g) 2150055 13 36 2150056 13 37 2150057 6 24 2150058 6 25 2150060 7 9 2150063 12 9 2150064 11 1 2150065 11 18 2150066 11 19 2150067 12 48 2150069 5 38 2150070 9 6 2150071 9 4 2150072 9 7 2150075 9 8 2150075 11 7 2150084 9 14 2150094 13 25 2150095 13 24 2150096 5 9 2150097 13 28 2150105 6 1 2150111 4 55 2150112 4 56 2150115 4 26 2150116 4 15 2150117 9 34 2150118 10 13 2150119 4 62 2150120 4 65 2150121 4 66 2150123 4 64 2150124 4 24 2150125 2 7 2150130 9 11 2150131 4 33 2150132 4 57 2150138 8 16 2150139 8 24 2150140 8 27 2150141 8 29 2150145 8 4 2150146 8 7 2150147 8 9 2150148 8 10 2150150 6 49 2150151 4 41 2150160 4 36 2150162 4 31 2150165 4 39 2150166 10 4 2150167 4 30 2150168 10 23 2150169 10 19 2150170 10 9 Parts Page Ref. Weight| No. No. No. (g) 2150173 4 34 2150180 5 11 2150201 13 7 2150202 13 21 2150206 13 10 2150207 13 22 2150210 1 2 2150214 5 1 2150500 6 10 2150510 6 9 2150515 9 13 2150550 10 32 2151001 16 28 2157300 8 33 2157300 15 2 2157301 14 11 2157305 8 35 2157305 14 29 2157305 15 16 2157310 8 32 2157315 14 10 2157324 15 1 2159111 6 21 2159112 14 25 2159900 16 1 3100060 13 31 3100061 13 33 3100129 5 8 3100329 13 35 3100345 13 34 3100370 6 38 3100370 13 8 3100371 13 13 9620631 19 2 9620665 19 22 9620670 19 3 9620673 19 8 9620675 19 11 9620678 19 23 9620679 19 24 9620680 19 25 9620681 19 26 9620688 19 18 9620689 19 4 9620690 19 21 9620691 19 20 9620695 19 1 9620700 19 17 9620702 19 15 9620503 19 16 jintex.in
