Yamato Parts List HIGH SPEED CYLINDER BED CHAINSTITCH MACHINE VG2700 MODELS & DEVICES VG2700 VG2700-WF1 VG2703 VG2708-WF8 VG2713 VG2713-WF2 VG2740 VG2740P VG2740-WF1 VG2740-SM VG2760 EC EL1 YAMATO SEWING MACHINE MFG. CO.,LTD. From the library of: Superior Sewing Machine & Supply LLC Jinttex.in

Page 2

パーツリストの見方 このパーツリストはVG2700-148M, 156M, 164Mを基本モデルにしてイラストを作成しています。 項目1~13には基本モデルを記載しています。 項目14~サブモデル、付帯装置等を記載しています。 パーツリストに記載されているカラーの寸法は内径×外径×幅を表わしています。 記号の説明 (Parts No. の隣に記載されています。) [ ] 前回 のパーツリストに対して、今回変更された部品を表わしています。 [ ] 内は旧Parts No. 及びネジ類の形状 前回 のパーツリストに対して、今回追加された部品及びモデルを表わしています。 部品注文のご注意 ☆ このパーツリストに記載されている部品をご注文の際は、Parts No.(例えば、3500201)でお願いしま す。 ☆ 0068011の場合は、0068011又は68011でご注文下さい。 ☆ エアチューブ御注文の際は品番と長さを お知らせ下さい。 なお、このパーツリストの記載事項は、改良により変更される場合がありますのでご了承下さい。 How to use this Parts List The illustrations on this Parts List are drawn on the basis of VG2700-148M, 156M, 164M. The items from No.1 to No.13 contain the standerd model. The following items included No.14 contain the submodel and Devices. The dimension of Collar on this Parts List shows Inside diameter X Outside diameter X Width. Explanation of Marks (marked at the Side of Part No.) [ ] means this part is changed from the previous Parts List. Inside of [ ] shows the previous Part No. and the shape of screw or the like. means this part and model is added to the previous Parts List. How to place an order for the parts ☆ When placing an order for the parts from this Parts List, please clearly state the Parts No. (e.g.3500201) which you require so that we can deliver the correct Parts to you. ☆ When the Part No. is "0068011", please place an order for the part by showing "0068011" or "68011". ☆ When ordering Air Tube, please inform us of the Part No. and the length. This Parts Listis subject to change without notice. From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 3 — Contents

Contents 目次 MISCELLANEOUS COVERS(1) 1 MISCELLANEOUS COVERS(2) 2 MISCELLANEOUS THREAD EYELETS 3 MISCELLANEOUS BUSHINGS & EYE GUARD 4 NEEDLE GUARD & MAIN SHAFT DRIVING MECHANISM 5 UPPER SHAFT & NEEDLE THREAD TAKE-UP MECHANISM 6 NEEDLE BAR MECHANISM 7 PRESSER FOOT MECHANISM 8 SPREADER MECHANISM 9 LOOPER DRIVING MECHANISM 10 FEED DRIVING CONTROL MECHANISM 11 FEED DRIVING MECHANISM 12 LUBRICATING MECHANISM 13 PULLER MECHANISM EXCLUSIVE PARTS(1) 14 PULLER MECHANISM EXCLUSIVE PARTS(2) 15 PULLER MECHANISM EXCLUSIVE PARTS(3) 16 VG2700 EXCLUSIVE PARTS 17 VG2700-0000-WF1 EXCLUSIVE PARTS 18 VG2703 EXCLUSIVE PARTS(1) 19 VG2703 EXCLUSIVE PARTS(2) 20 VG2708-WF8 EXCLUSIVE PARTS 21 VG2713-0000-T1N, T4N EXCLUSIVE PARTS 22 VG2713-0000-T1A, T2A, T4A EXCLUSIVE PARTS 23 VG2713-0000-K1N, K4N EXCLUSIVE PARTS 24 VG2713-0000-000-WF2 EXCLUSIVE PARTS 25 VG2740, 2740P EXCLUSIVE PARTS(1) 26 VG2740, 2740P EXCLUSIVE PARTS(2) 27 VG2740-156S1-WF1 EXCLUSIVE PARTS 28 VG2740(P)-140M-SM, 148M-SM EXCLUSIVE PARTS 29 VG2760 EXCLUSIVE PARTS 30 カバー関係 (1) 1 カバー関係 (2) 2 糸道関係 3 ブッシュ及びアイガード関係 4 針受ケ及び下軸機構 5 上軸及び針糸繰り機構 6 針棒機構 7 押工機構 8 飾り糸ルーパ機構 9 ルーパ機構 10 前送り調節機構 11 送り機構 12 給油機構 13 プラー機構専用部品(1)14 プラー機構専用部品(2)15 プラー機構専用部品(3)16 サブモデル専用部品 17 サブモデル専用部品 18 サブモデル専用部品(1)19 サブモデル専用部品(2)20 サブモデル専用部品 21 サブモデル専用部品 22 サブモデル専用部品 23 サブモデル専用部品 24 サブモデル専用部品 25 サブモデル専用部品(1)26 サブモデル専用部品(2)27 サブモデル専用部品 28 サブモデル専用部品 29 サブモデル専用部品 30 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 4 — Contents

Contents 目次 EC DEVICE(1) EC装置(1) 31 EC DEVICE(2) EC装置(2) 32 EL1 DEVICE EL1装置 33 EXTRA PARTS 特注部品 34 THREAD STAND 糸立台 35 ACCESSORIES(1) アクセサリ関係(1) 36 ACCESSORIES(2) アクセサリ関係(2) 37 WARNING LABEL 警告ラベル 38 LIST of MAIN SPARE PARTS(1) 主要部品リスト(1) 39 LIST of MAIN SPARE PARTS(2) 主要部品リスト(2) 40 LIST of MAIN SPARE PARTS(3) 主要部品リスト(3) 41 LIST of MAIN SPARE PARTS(4) 主要部品リスト(4) 42 LIST of MAIN SPARE PARTS(5) 主要部品リスト(5) 43 INDEX 索引 44 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 5

jintex.in From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 6 — 1

1 VG2700 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 7 — MISCELLANEOUS COVERS(1)

MISCELLANEOUS COVERS(1) カバー関係(1) Ref.No Parts No. Description 品 名 Amt. Req 1 3500201 Top Cover 上カバー 1 2 110045 Screw(M4-0.7 × 12) 止ネジ 11 3 3500430 Top Cover Gasket 上カバーパッキン 1 4 0068011 Oil Sight Window オイル確認窓 1 5 0020759 Top Cover Seal Plug 上カバー詰栓 2 6 3500207 Head Cover ヘッドカバー 1 7 3500431 Head Cover Gasket ヘッドカバーパッキン 1 8 0093864 Head Cover Seal Plug 詰栓 1 9 390164 "VG" Emblem VG エンブレム 1 10 3500212 Side Cover(Lower) 横開カバー(下) 1 11 110048 Screw(M4-0.7 × 10) 止ネジ 5 12 3500215 Side Cover Gasket 横開カバーパッキン 1 13 3500213 Side Cover Hinge Pin 横開カバーヒンジピン 1 14 160000 Screw(M3-0.5 × 3) 止ネジ 2 15 0037164 Spring バネ 1 16 3500216 Oil Defender 防油板 1 17 006233 Screw(M3-0.5 × 5) 止ネジ 2 18 3500211 Side Cover(Upper) 横開カバー(上) 1 19 3500214 Side Cover Hook 横開カバーフック 1 20 110012 Screw(M4-0.7 × 5) 止ネジ 1 21 3500217 Extension Cover エクステンションカバー 1 22 23 24 3500007 Wind Guide Plate 風案内板 1 25 110013 Screw(M4-0.7 × 8) 止ネジ 3 26 0020137 Drain Hole Seal 油抜キネジパッキン 1 27 005075 Screw(3/8-24 × 8) 油抜キネジ 1 28 3500005 Oil Reservoir Gasket 油受ケパッキン 1 29 3500004 Oil Reservoir Gasket 油受ケ 1 30 120016 Screw(M8-1.25 × 20) 止ネジ 4 31 340000 Machine Frame Supporting Bar ベッド支工棒 4 32 2049401 Serial Number Plate 機番プレート 1 33 4109403 Model Plate(See the below) 型式板(下記参照) 1 34 000726 Rivet 止メ鋲 4 Note : Order for Model Plate must be accompanied by model designation(including symbols of gauge and devices). (注) 型式板を御注文の際は機種名(ゲージ記号、附帯装置含む)をお知らせください。 From the library of: Superior Sewing Machine & Supply LLC Jinttex.in VG2700

Page 8

2 3 11 10 9 13 14 13 12 19 20 17 16 18 21 30 35 32 31 27 28 50 26 25 24 22 23 36 33 34 37 38 49 40 41 39 42 43 44 45 46 8 6 4 5 1 2 VG2700 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 9 — MISCELLANEOUS COVERS(2)

MISCELLANEOUS COVERS(2) カバー関係(2) 2 Ref.No Parts No. Description Amt. Req 1 3500224 Cloth Plate(Large) クロスプレート(大) 1 2 120009 Screw(M4-0.7 × 12) 止ネジ 2 3 3500219 Slide Cover 滑り板 1 4 3500227 Crank Chamber Cover ナカカバー 1 5 3500228 Crank Chamber Cover Gasket ナカカバーパッキン 1 6 130003 Screw(M4-0.7 × 7.3) 止ネジ 7 8 0020052 Seal Plug 詰栓 1 9 3500432 Rear Cover Gasket 後力カバーパッキン 1 10 3100016 Rear Cover 後力カバー 1 11 110013 Screw(M4-0.7 × 8) 止ネジ 12 12 3500012 Seal Plug 詰栓 2 13 0093864 Seal Plug 詰栓 2 14 0065275 Seal Plug 詰栓 1 16 3500255 Stitch Plate Holder 針板台 1 17 110041 Screw(M4-0.7 × 8) 止ネジ 2 18 3500256 Slide Cover Supplementary Block 滑り板補助ブロック 1 19 006202 Screw(M4-0.7 × 6) 止ネジ 1 20 330011 Seal Plug(φ 4.9 × 4.3) 詰栓 1 21 160005 Screw(M6-1 × 8) 止ネジ 1 22 3500223 Front Cover Hinge 前開キカバーヒンジ 1 23 110016 Screw(M4-0.7 × 14) 止ネジ 2 24 170001 Screw(M4-0.7 × 8) 止ネジ 2 25 300100 Conical Spring Washer 皿バネワッシャ 4 26 160001 Screw(M4-0.7 × 4) 止ネジ 2 27 3500222 Front Cover(Lower) 前開キカバー(下) 1 28 110031 [110045] Screw(M4-0.7 × 12)[M4-0.7 × 12] 止ネジ 1 29 000015 Nut ナット 1 30 3200033 Seal Plug 詰栓 1 31 110009 Screw(M4-0.7 × 8) 止ネジ 2 32 000538 Washer ワッシャ 2 33 110031 [110009] Screw(M4-0.7 × 12)[M4-0.7 × 8] 止ネジ 2 34 000665 [000538] Washer ワッシャ 2 35 3500225 Supplementary Block 補助ブロック 1 36 110022 Screw(M3-0.5 × 10) 止ネジ 2 37 3500221 Front Cover(Upper) 前開キカバー(上) 1 38 130002 Screw(M3-0.5 × 6) 止ネジ 1 39 3500233 Thread Take-up Cover(Front) カムカバー(前) 1 40 110002 Screw(M3-0.5 × 5) 止ネジ 1 41 007627 Screw(M4-0.7 × 6) 止ネジ 2 42 190078 Screw(M4-0.7 × 5) バネ掛ケネジ 2 43 0094201 Cover Latch Spring カバーラッチバネ 1 44 110012 Screw(M4-0.7 × 5) 止ネジ 3 45 3500008 Oil Cooling Fan Cover 冷却ファンカバー 1 46 3500230 Ball Bearing Holder ベアリング押工 1 47 3200013 Belt Cover Support ベルトカバー支工 1 48 330011 Seal Plug(φ 4.9 × 3.5) 詰栓 2 49 3500226 Cushion クッション 2 50 330019 [330011] Seal Plug(φ 4.9 × 3.5)[φ 4.9 × 4.3] 詰栓 1 From the library of: Superior Sewing Machine & Supply LLC VG2700 jintex.in

Page 10

3 VG2700 From the library of: Superior Sewing Machine & Supply LLC Jinte.in

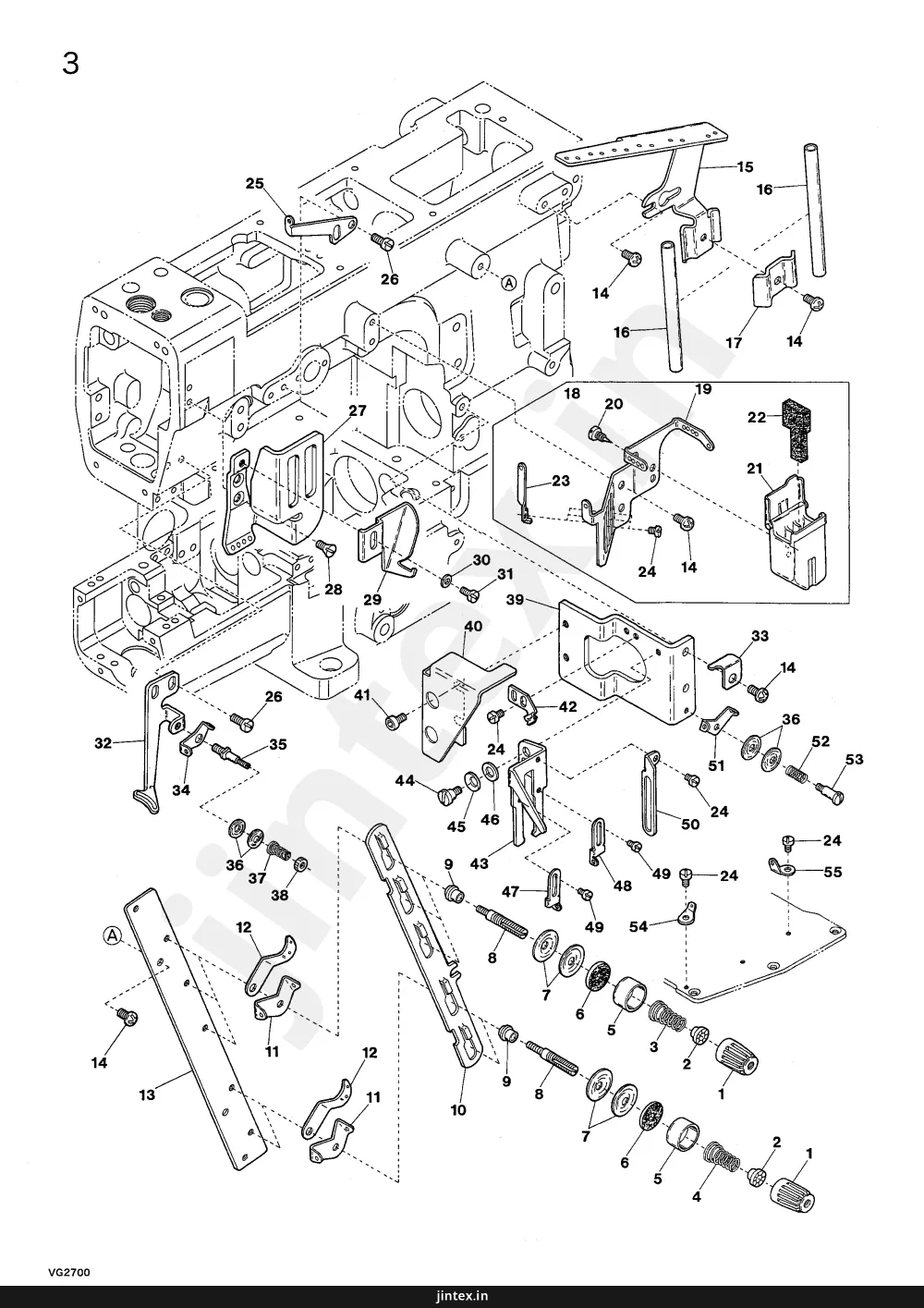

Page 11 — MISCELLANEOUS THREAD EYELETS

MISCELLANEOUS THREAD EYELETS Ref.No Parts No. Description 品名 Amt. Req 1 0024084 Thread Tension Spring Cap 糸調子バネキャップ(上) 5 2 0024083 Tension Spring Bushing 糸調子ナット回り止メ 5 3 0030255 Tension Spring(Needle) 糸調子バネ(針糸) 3 4 0032952 Tension Spring(Looper, Top Cover) 糸調子バネ(ルーパ,飾り) 2 5 0090071 Thread Tension Spring Retainer 糸調子バネキャップ(下) 5 6 000177 Felt フエルト 5 7 0031111 Tension Disc 糸調子皿 10 8 290029 Tension Post 糸調子棒 5 9 0090812 Tension Post Ferrule 糸調子棒爪摺レ 5 10 3500287 Tension Disc Separator 糸緩メ板 1 11 0090856 Tension Disc Eyelet 糸調子皿糸道 5 12 0090807 Thread Lead-in Guide 糸調子台糸道 5 13 3500286 Tension Post Support 糸調子台 1 14 110013 Screw(M4-0.7 × 8) 止ネジ 9 15 3500284 Thread Guide Plate 糸案内板 1 16 0020119 Thread Eyelet Pipe(Short) 糸道パイプ(短) 2 17 3500285 Thread Eyelet Pipe Holder 糸道パイプ押工 2 18 3500288 SP Device, Complete Set SP装置(組) 1 19 3500281 Needle Thread Eyelet Bracket 針糸道台 1 20 350009 Tapping Screw(3 × 6mm) タップネジ 2 21 3100384 SP Container SPタンク 1 22 3100386 Felt SP フエルト 1 23 3500282 Needle Thread Eyelet 針糸道 3 24 110054 Screw(M3-0.5 × 3.5) 止ネジ 8 25 3500269 Top Cover Thread Eyelet(Upper)\n飾り糸道(上) 1 26 110009 Screw(M4-0.7 × 8) 止ネジ 4 27 3500202 Needle Thread Take-up Guard 針糸繰りガード 1 28 130003 [130002] Screw(M4-0.7 × 7.3)[M3-0.5 × 6] 止ネジ 2 29 3500435 [3500277] Needle Thread Guide 針糸受ケ 1 30 000538 Washer ワツシヤ 1 31 007627 Screw(M4-0.7 × 6) 止ネジ 1 32 3500270 Top Cover Thread Guide 飾り糸案内 1 33 3500238 Eyelet Holder Stopper カム糸道板ストツパ 1 34 3500271 Top Cover Thread Eyelet 飾り小調子糸道 1 35 001818 Tension Post 糸調子棒 1 36 0037108 Top Cover Tension Disc 小調子皿 4 37 0035813 Top Cover Tension Spring 飾り糸調子バネ 1 38 000360 Nut ナット 1 39 3500232 Thread Take-up Eyelet Bracket カム糸道台 1 40 3500234 Thread Take-up Cover(Rear) カムカバー(後) 1 Ref. No. 41 to 55 See the following page. 3

Page 12

3 VG2700 From the library of: Superior Sewing Machine & Supply LLC Jintez.in

Page 13 — MISCELLANEOUS THREAD EYELETS

MISCELLANEOUS THREAD EYELETS 糸道関係 3 Ref.No Parts No. Description 品名 Amt. Req 41 006202 Screw(M4-0.7 × 6) 止ネジ 2 42 3500237 Latch Spring ラッチバネ 1 43 3500240 Thread Take-up Eyelet Holder カム糸道板 1 44 170010 Screw(M4-0.7 × 4) 止ネジ 1 45 300100 Conical Spring Washer 皿バネワッシャ 1 46 000669 Washer ワッシャ 1 47 3500245 Thread Take-up Eyelet(Left) カム糸道(左) 1 48 3500246 Thread Take-up Eyelet(Right) カム糸道(右) 1 49 110027 Screw(M2.5-0.45 × 3.5) 止ネジ 2 50 3500242 Looper Thread Guide ルーパ糸案内 1 51 3500247 Looper Thread Eyelet ルーパ小調子糸道 1 52 0032426 Looper Thread Retainer Spring 小調子バネ 1 53 170042 Screw(M3-0.5 × 5) 止ネジ 1 54 3500250 Looper Thread Eyelet(Center) ルーパ糸道(中) 1 55 3500249 Looper Thread Eyelet(Right) ルーパ糸道(右) 1 From the library of: Superior Sewing Machine & Supply LLC VG2700 jintex.in

Page 14

4 1 12 2 16 8 6 18 17 33 25 3 53 19 20 36 22 21 30 28 22 26 31 37 35 54 24 23 27 29 34 36 15 14 15 13 10 9 11 39 51 46 47 43 50 48 42 41 45 40 49 52 VG2700 From the library of: Superior Sewing Machine & Supply LLC JIntex.in

Page 16

4 1 12 2 16 7 8 18 17 33 25 3 5 53 20 19 36 38 22 21 30 28 22 26 31 37 34 35 36 27 24 23 29 11 10 9 15 14 15 13 40 41 44 45 50 51 42 43 46 47 48 49 52 VG2700 From the library of: Superior Sewing Machine & Supply LLC Jinttex.in

Page 17 — MISCELLANEOUS BUSHINGS & EYE GUARD

MISCELLANEOUS BUSHINGS & EYE GUARD プッシュ及びアイガード関係 4 Ref.No Parts No. Description 品 名 Amt. Req 41 110009 Screw(M4-0.7 × 8) 止ネジ 2 42 000538 Washer ワッシャ 2 43 3500205 Eye Guard Holder アイガード台 1 44 170044 Screw(M4-0.7 × 7) 止ネジ 1 45 300104 [000010] Conical Spring Washer 皿バネワッシャ 1 46 000663 Washer ワッシャ 1 47 000022 Nut ナット 1 48 3500206 Eye Guard アイガード 1 49 110076 Screw(M3-0.5 × 6) 止ネジ 2 50 3500208 Stopper Spring ストッパバネ 1 51 110030 Screw(M3-0.5 × 2.6) 止ネジ 1 52 000014 Washer ワッシャ 2 53 3204020 Oil Seal オイルシール 1 54 3500041 Oil Seal オイルシール 1 From the library of: Superior Sewing Machine & Supply LLC jintex.in VG2700

Page 18

5 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 19 — NEEDLE GUARD & MAIN SHAFT DRIVING MECHANISM

NEEDLE GUARD & MAIN SHAFT DRIVING MECHANISM 針受ケ及び下軸機構 5 Ref.No Parts No. Description Amt. Req 1 3500101 Pulley プーリー 1 2 300005 Washer ワッシャ 1 3 120012 Screw(M6-1 × 20) 止ネジ 1 4 160005 Screw(M6-1 × 8) 止ネジ 4 5 160007 Screw(M6-1 × 6) 止ネジ 4 6 3500104 Oil Cooling Fan Unit 冷却ファン(組) 1 7 160001 Screw(M4-0.7 × 4) 止ネジ 4 8 3260010 Main Shaft Sprocket(Lower) ベルトプーリー(下) 1 10 3100131 [0093090] Ball Bearing(Middle) ボールベアリング(中) 1 11 3100132 Lower Shaft(Right) 下軸(右) 1 12 3100122 Oil Pump Driving Worm ウォーム 1 13 3100127 Counterweight(Small) バランスウェイト(小) 1 14 110009 Screw(M4-0.7 × 8) 止ネジ 2 15 3100123 Ball Bearing(Left) ボールベアリング(左) 1 16 3500109 Lower Shaft(Middle) 下軸(中) 1 17 160004 Screw(M6-1 × 4.8) 止ネジ 2 18 001107 Spring Pin(φ 2 × 6mm) スプリングピン 4 19 3500111 Lower Shaft(Left) 下軸(左) 1 20 310100 Oil Wick(φ 4.4 × 100mm) 油芯 1 21 160003 Screw(M5-0.8 × 5) 止ネジ 1 22 3500165 Needle Guard Eccentric 針受ケエキセン 1 23 3500166 Needle Guard(Front) Lever 針受ケ(前)腕 1 24 110022 Screw(M3-0.5 × 10) 止ネジ 2 25 3500413 [3500409] Felt フェルト 1 26 3100241 Needle Guard(Front) Holder 針受ケ(前)台 1 27 3139200 Needle Guard(Front) 針受ケ(前) 1 28 110036 Screw(M3-0.5 × 6.5) 止ネジ 2 29 3500167 Needle Guard(Rear) Lever 針受ケ(後)腕 1 30 3100245 Needle Guard(Rear) Holder 針受ケ(後)台 1 31 3109201 Needle Guard(Rear) 針受ケ(後) 1 32 3500419 Needle Guard Lever Cover 針受ケ腕カバー 1 33 110012 Screw(M4-0.7 × 5) 止ネジ 2 From the library of: Superior Sewing Machine & Supply LLC jintex.in VG2700

Page 20

6 VG2700 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 21 — UPPER SHAFT & NEEDLE THREAD TAKE-UP MECHANISM

UPPER SHAFT & NEEDLE THREAD TAKE-UP MECHANISM 上軸及び針糸繰り機構 6 Ref.No Parts No. Description 品 名 Amt. Req 1 3500051 Handwheel ハンドホイール 1 2 000989 Handwheel Mark ハンドホイールマーク 1 3 160005 Screw(M6-1 × 8) 止ネジ 5 4 160007 Screw(M6-1 × 6) 止ネジ 16 5 0092305 Magnet マグネット 1 6 3500054 Ball Bearing ボールベアリング 2 7 3100129 Handwheel Adapter アダプタ 1 8 3500056 Timing Belt(550-5GT-12) タイミングベルト 1 9 3260011 Upper Shaft Sprocket(Upper) ベルトプーリ(上) 1 10 3500069 Timing Belt(384-3GT-8) タイミングベルト 1 11 3500068 Upper Shaft Sprocket(Upper) タイミングプーリ(上) 1 12 3100275 Upper Shaft(Right) 上軸(右) 1 13 3100283 Upper Shaft Joint 上軸継手 1 14 3100127 Counterweight(Small) バランスウエイト(小) 1 15 110009 Screw(M4-0.7 × 8) 止ネジ 2 16 3500403 Oil Sleeve オイルスリーブ 1 17 3500060 Upper Shaft(Left) 上軸(左) 1 18 160004 Screw(M6-1 × 4.8) 止ネジ 4 19 310101 Oil Wick(φ 5.1 × 15mm) 油芯 1 20 310099 Oil Wick(φ 3.3 × 30mm) 油芯 1 21 110012 Screw(M4-0.7 × 5) 止ネジ 1 22 3500062 Upper Shaft Sleeve, C. Set 上軸スリーブ(組) 1 23 3500064 Upper Shaft Sleeve 上軸スリーブ 1 24 0093154 Ball Bearing ボールベアリング 2 25 26 160004 Screw(M6-1 × 4.8) 止ネジ 1 27 3500072 Adapter(Right), C. Set アダプタ(右)(組) 1 28 3500073 Ball Bearing ボールベアリング 1 29 3500076 Adapter アダプタ 2 30 3500071 Looper Thread Take-up Shaft 糸繰りカム軸 1 31 3500070 Thread Take-up Shaft Sprocket(Lower) ベルトプーリ(下) 1 32 3500074 Adapter(Left), C. Set アダプタ(左)(組) 1 33 3500075 Ball Bearing ボールベアリング 1 34 3500077 Looper Thread Take-up ルーパ糸調カム 1 35 006212 Screw(M5-0.8 × 6) 止ネジ 2 36 3500079 Connecting Rod 針糸繰りロッド 1 37 120001 [120049] Screw(M4-0.7 × 14)[M4-0.7 × 16] 止ネジ 4 38 2100088 Connecting Rod Swing-proof 振れ止めメ 2 39 3500066 Driving Lever 針繰り軸腕 1 40 120013 Screw(M6-1 × 15) 止ネジ 2 41 2100218 Driving Shaft Thrust Ring スラストリング 1 42 000555 Washer ワッシャ 1 43 120015 Screw(M5-0.8 × 10) 止ネジ 1 44 3500065 Driving Shaft 針繰り軸 1 45 3500067 Bracket 針繰り台 1 46 000667 [000663] Spring Washer スプリングワッシャ 1 47 3500278 Needle Thread Take-up 針繰り糸道 1 48 110106 [110104] Screw(M4-0.7 × 8)[M4-0.7 × 6] 止ネジ 2 49 000600 Spring Washer スプリングワッシャ 1 From the library of: Superior Sewing Machine & Supply LLC VG2700 jintex.in

Page 22

7 1 2 14 15 16 17 18 4 3 5-1 5-2 5-3 8 10 7 9-1 9-2 9-3 12 13 11 21 20 19 22 24 23 25 26 VG2700 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 23 — NEEDLE BAR MECHANISM

NEEDLE BAR MECHANISM Ref.No Parts No. Description 品 名 Amt. Req 1 330017 Seal Plug 詰栓 1 2 3500078 Needle Bar 針棒 1 3 3200111 Needle Bar Bracket 針棒抱キ 1 4 110035 Screw(M4-0.7 × 10) 止ネジ 1 5-1 0093356 Needle Clamp(48) 針止メ 1 5-2 0093357 Needle Clamp(56) 針止メ 1 5-3 0093358 Needle Clamp(64) 針止メ 1 6 0093365 Needle(UY × 128 GAS) 針 3 7 001900 Top Cover Thread Eyelet 飾り糸道 1 8 3508002 Screw(1/8-44 × 2.4) 止ネジ 4 9-1 3508003 Stitch Plate(48M) 針板 1 9-2 3508004 Stitch Plate(56M) 針板 1 9-3 3508004 Stitch Plate(64M) 針板 1 10 009142 Screw(9/64-40 × 4.8) 止ネジ 2 11 3500615 Counterweight バランスウエイト 1 12 110011 Screw(M5-0.8 × 10) 止ネジ 2 13 160029 Screw(M8-1.25 × 8) 止ネジ 2 14 3500091 Connecting Rod, Complete Set 針棒ロッド(組) 1 15 3200112 Connecting Rod 針棒ロッド 1 16 0093212 Roller Bearing ニードルベアリング 1 17 3500617 Eccentric Pin Plate エキセンピンプレート 1 18 130002 Screw(M3-0.5 × 6) 止ネジ 1 19 3500616 Eccentric Pin 針棒エキセンピン 1 20 000309 Felt(2.5 × 3 × 30mm) フェルト 1 21 330000 Seal Plug 詰栓 1 22 3200118 Needle Bar Guide, C. Set 針棒案内(組) 1 23 3200116 Needle Bar Guide 針棒案内 1 24 009186 Slide Block 針棒案内駒 1 25 009749 Screw(M4-0.7 × 16) 止ネジ 2 26 3100338 Sponge 給油スポンジ 1 針棒機構 7 From the library of: Superior Sewing Machine & Supply LLC jintex.in VG2700

Page 24

8 VG2700 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 25 — PRESSER FOOT MECHANISM

PRESSER FOOT MECHANISM 押工機構 8 Ref.No Parts No. Description 品 名 Amt. Req 1 0077270 Presser Spring Regulator 押工調節ネジ 1 2 000445 Lock Nut ロックナット 1 3 0065372 Presser Bar Spring(Outer) 押工棒バネ(太) 1 4 3500304 Presser Bar Connecting Brackst 押工棒抱キ 1 5 110031 Screw(M4-0.7 × 12) 止ネジ 1 6 0093483 Presser Bar Guide 押工棒案内 1 7 004441 Screw(11/64-40 × 16) 止ネジ 2 8 0060142 Presser Bar Spring(Inner) 押工棒バネ(細) 1 9 3100110 Presser Bar 押工棒 1 10 3100112 Finger Guard フィンガード 1 11 110002 Screw(M3-0.5 × 5) 止ネジ 1 12 0093611 Oil Protector Ring 油切リリング 1 13 3100310 Collar(9 × 17 × 7mm) カラー 1 14 150001 Screw(M4-0.7 × 4) 止ネジ 1 15 000271 Thread Chain Cutting Knife チェンカッタ 1 16 110054 Screw(M3-0.5 × 3.5) 止ネジ 1 17-1 3507050 Presser Foot, C. Set(48) 押工(組) 1 17-2 3507052 Presser Foot, C. Set(56) 押工(組) 1 17-3 3507054 Presser Foot, C. Set(64) 押工(組) 1 18 110004 Screw(M3.5-0.6 × 8) 止ネジ 1 19 3107303 Presser Foot Spring(Left) 小押エバネ(左) 1 20 3107304 Presser Foot Spring(Right) 小押エバネ(右) 1 21 22 23 130016 Screw(M2.5-0.45 × 6) 止ネジ 4 24 3107306 Presser Foot Hinge Pin(56, 64) 押工ヒンジピン 1 25 110084 Screw(M3.5-0.5 × 4.2) 止ネジ 1 26 000327 Lock Nut ロックナット 1 27 260006 Adjusting Screw(1/8-44 × 9.5) 調節ネジ 1 28 3500305 Cap キャツプ 1 29 30 3500296 Presser Foot Lifter 押工吊り 1 31 170041 Screw(M5-0.8 × 3.5) 止ネジ 2 32 350300 Lifter Shaft 押工揚ゲ軸 1 33 2100267 Collar(10 × 17 × 8mm) カラー 1 34 160001 Screw(M4-0.7 × 4) 止ネジ 2 35 3500293 Lifter Shaft Lever 押工揚ゲ軸レバー 1 36 005650 Screw(M5-0.8 × 14) 止ネジ 1 37 0068181 Spring バネ 1 38 3500294 Lever Link レバーリンク 1 39 3500291 Lifter Lever 押工揚ゲレバー 1 40 000487 Wave Washer 波形ワツシヤ 1 Ref. No. 41 to 60 See the following page. From the library of: Superior Sewing Machine & Supply LLC VG2700 Jintez.in

Page 26

8 1 2 3 4 5 6 7 30 31 A 9 10 11 12 13 14 15 16 17-1 17-2 17-3 18 19 20 23 24 25 26 27 32 33 34 35 36 37 38 C B 50 51 52 53 54 49 48 46 45 47 B 28 43 44 55 56 57 58 59 60 VG2700 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 27 — PRESSER FOOT MECHANISM

PRESSER FOOT MECHANISM 押工機構 8 Ref.No Parts No. Description 品 名 Amt. Req 41 300005 Washer ワッシャ 1 42 120010 Screw(M6-1 × 10) 止ネジ 1 43 2110361 Spring バネ 1 44 2100194 Lifter Lever Holder 押工揚グレーバー台 1 45 340003 Knock Pin(φ 5 × 20mm) ノックピン 1 46 3500295 Lifter Lever Stopper 押工揚グレーバーストッパ 1 47 120006 Screw(M6-1 × 12) 止ネジ 2 48 000206 Lock Nut ロックナット 1 49 110118 [110021] Screw(M5-0.8 × 22)[M5-0.8 × 18] 止ネジ 1 50 3500299 Tension Release Lever Connector 糸緩メ腕連結板 1 51 170038 Screw(M4-0.7 × 5) 止ネジ 1 52 170009 Screw(M4-0.7 × 4) 止ネジ 1 53 3100533 Tension Release Lever 糸緩メ腕 1 54 120001 Screw(M4-0.7 × 14) 止ネジ 1 55 3500292 Tension Release Shaft 糸緩メ軸 1 56 0063515 Thread Pull-off Lever 糸緩メレバー 1 57 000690 Spring Pin(4 × 16mm) スプリングピン 1 58 0094390 Tension Release Adjusting Eccentric 糸緩メ板調節コロ 1 59 0095334 Swing-proof Spring 防振バネ 1 60 001170 Screw(9/64-40 × 12) 止ネジ 1 From the library of: Superior Sewing Machine & Supply LLC Jinttex.in VG2700

Page 28

9 11 10 9 8 7 12 13 17 14 19 16 18 20 1 3 2 4 5 6 21 22 23 24 26 25 VG2700 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 30

10 1-1 1-2 3 4 5 2 8 9 7 6 47 10 11 12 25 14 A 13 15 18 19 21 24 5 16 22 5 23 26 25 27 29 30 31 33 A 28 32 35 37 34 36 45 46 43 44 40 38 39 41 42 43 44 43 VG2700 From the library of: Superior Sewing Machine & Supply LLC JIntex.in

Page 31 — LOOPER DRIVING MECHANISM

LOOPER DRIVING MECHANISM ルーパ機構 10 Ref.No Parts No. Description 品 名 Amt. Req 1-1 3109300 Looper(32, 40, 56, 64) ルーパ 1 1-2 3109302 Looper(48) ルーパ 1 2 160040 [110020] Screw(M4-0.7 × 5)[M3.5-0.6 × 6] 止ネジ 1 3 3180100 [3100555] Looper Holder ルーパ台 1 4 110039 Screw(M3.5-0.6 × 10) 止ネジ 1 5 300500 Spacer(Fiber) スペーサ(ファイバ) 3 6 3500175 Looper Bar Bushing(Left) ルーパ棒ブッシュ(左) 1 7 160024 Screw(M5 × 8) 止ネジ 2 8 3500274 Looper Thread Eyelet(Left) ルーパ糸道(左) 1 9 110101 Screw(M3-0.5 × 3) 止ネジ 1 10 0010017 Bamboo Joint バンプ継手 1 11 3500426 Oil Tube(3 × 5 × 110mm) オイルチューブ 1 12 3100205 O-ring Oリング 1 13 3500179 Looper Bar Guide ルーパ棒ガイド 1 14 3100157 Slider スライダ 1 15 3100158 Slider Holder スライダ取付台 1 16 110005 Screw(M3.5-0.6 × 12) 止ネジ 2 17 3100159 Slider Presser スライダ押シ 1 18 160001 Screw(M4-0.7 × 4) 止ネジ 1 19 3500180 Thrust Washer スラストワッシャ 2 20 330016 Seal Plug 詰栓 1 21 3500177 Looper Bar ルーパ棒 1 22 3500178 Slide Block スライドブロック 1 23 3500176 Looper Bar Bushing(Right) ルーパ棒ブッシュ(右) 1 24 110019 Screw(M5-0.8 × 35) 止ネジ 1 25 300000 Washer ワッシャ 2 26 100002 Nut ナット 1 27 3100150 Looper Rocker Connecting Rod, C. Set ルーパ前後ロッド(組) 1 28 3100147 Looper Rocker Regulating Eccentric ルーパ前後エキセン 1 29 160003 Screw(M5-0.8 × 5) 止ネジ 1 30 0065389 Roller Bearing ニードルベアリング 1 31 3100149 Looper Rocker Connecting Rod ルーパ前後ロッド 1 32 3100151 Looper Rocker Adjusting Pin ルーパ前後調節ピン 1 33 340001 Spring Pin(φ 1.5 × 4mm) スプリングピン 1 34 3500171 Looper Connecting Rod ルーパロッド 1 35 110043 Screw(M5-0.7 × 14) 止ネジ 2 36 120049 Screw(M4-0.7 × 16) 止ネジ 2 37 2110191 Connecting Rod Swing-proof 振止メ 2 38 3100142 Looper Driving Lever ルーパ軸腕 1 39 160029 [160024] Screw(M8-1.25 × 8)[M6-1 × 8] 止ネジ 2 40 000637 Seal Plug 詰栓 1 41 3500174 Looper Rocker Arm ルーパ振り腕 1 42 120013 Screw(M6-1 × 15) 止ネジ 1 43 3100146 Thrust Washer スラストワッシャ 3 44 3100145 Thrust Roller Bearing スラストベアリング 2 45 3500172 Looper Shaft ルーパ軸 1 46 000740 Seal Plug 詰栓 2 47 000623 Gasket パッキン 1 From the library of: Superior Sewing Machine & Supply LLC Jinttex.in VG2700

Page 32

11 VG2700 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 33 — FEED DRIVING CONTROL MECHANISM

FEED DRIVING CONTROL MECHANISM 前送り調節機構 11 Ref.No Parts No. Description 品 名 Amt. Req 1 3500147 Differential Feed Rocker Arm, C. Set 前送り調節節(組) 1 2 3500148 Differential Feed Rocker Arm 前送り調節腕 1 3 120013 Screw(M6-1 × 15) 止ネジ 1 4 3500149 Differential Regulating Slider 前送り調節スライダ 1 5 3500152 Differential Link 差動リンク 1 6 3500154 Differential Feed Regulating Link 前送り調節リンク 1 7 3200215 Retaining Ring ストツプリング 2 8 3500146 Differential Feed Shaft Arm 前送り軸腕 1 9 310096 Oil Wick(φ 5 × 130mm) 油芯 1 10 3500144 Differential Feed Shaft 前送り軸 1 11 2100249 Connection Bushing(Front) 前送りリンクブツシュ(前) 1 12 3500143 Differential Feed Bar Connection 前送りリンク 1 13 300000 Washer ワツシャ 2 14 110046 Screw(M5-0.8 × 12) 止ネジ 1 15 110021 Screw(M5-0.8 × 18) 止ネジ 1 16 3500142 Connection Bushing(Rear) 前送りリンクブツシュ(後) 1 17 3509004 Differential Feed Dog 前送り 1 18 3509005 Main Feed Dog 後送り 1 19 110004 Screw(M3.5-0.6 × 8) 止ネジ 2 20 3500151 Linear Block リニアブロック 1 21 3500150 Linear Guide リニアガイド 1 22 160001 Screw(M4-0.7 × 4) 止ネジ 3 23 3500153 Linear Link リニアリンク 1 24 0068202 Linear Link Pin リニアリンクピン 1 25 2100253 Retaining Ring ストツプリング 1 26 3500155 Differential Feed Lever(Left) 差動レバー(左) 1 27 160004 [160007] Screw(M6-1 × 4.8)[M6-1 × 6] 止ネジ 1 28 3500156 Differential Feed Lever Shaft 差動レバー軸 1 29 2100267 Collar(10 × 17 × 18mm) カラー 1 30 3500157 Spring バネ 1 31 340003 Knock Pin(φ 5 × 20mm) ノツクピン 1 32 3500158 Differential Feed Lever(Right) 差動レバー(右) 1 33 000690 Spring Pin(φ 4 × 16mm) スプリングピン 1 34 35 000010 Conical Spring Washer 皿バネワツシャ 1 36 3500161 Lock Nut ロックナット 1 37 190004 Screw(M6-1 × 8.5, M4.5-0.5 × 3) 止ネジ 1 38 3500160 Differential Feed Graduations 差動目盛板 1 39 110045 Screw(M4-0.7 × 12) 止ネジ 2 40 3101754 Adjusting Screw アジヤスタ 1 41 2100264 Adjusting Block アジヤスタ駒 1 42 2100259 Spring バネ 1 43 001123 Washer ワツシャ 1 44 0034293 Retaining Ring ストツプリング 1 45 0020350 Differential Feed Lever Stopper 差動レバー ストツパ 1 46 000669 Washer ワツシャ 1 47 000600 Spring Washer スプリングワツシャ 1 48 005049 Screw(M5-0.8 × 8) 止ネジ 1 49 120011 Screw(M6-1 × 18) 止ネジ 1 From the library of: Superior Sewing Machine & Supply LLC VG2700 jintex.in

Page 34

12 VG2707 From the library of: Superior Sewing Machine & Supply LLC Jinttex.in

Page 35 — FEED DRIVING MECHANISM

FEED DRIVING MECHANISM 送り機構 12 Ref.No Parts No. Description 品 名 Amt. Req 1 3500131 Feed Bar Driving Shaft Lever 送り軸腕 1 2 120013 Screw(M6-1 × 15) 止ネジ 1 3 3500130 Feed Bar Link Pin 送りリンクピン 1 4 3500129 Feed Bar Link(Long) 送りリンク(長) 1 5 160002 Screw(M4-0.7 × 5) 止ネジ 3 6 3100195 Feed Bar Link(Short) 送りリンク(短) 1 7 3100193 Feed Bar Connecting Rod Pin 送りロッドピン 1 8 3500128 Feed Bar Connecting Rod 送りロッド 1 9 3100192 Retaining Ring ストップリング 2 10 3500105 Counterweight バランスウエイト 1 11 110009 Screw(M4-0.7 × 8) 止ネジ 4 12 3100623 Roller Bearing ニードルベアリング 1 13 3500127 Main Feed Eccentric 送リリキセン 1 14 006212 Screw(M5-0.8 × 6) 止ネジ 2 15 3100190 Roller Bearing ニードルベアリング 1 16 3500162 Feed Lift Connecting Rod 送り上下ロッド 1 17 3500119 Feed Bar Guide(Right) 送リ台ガイド(右) 1 18 160007 Screw(M6-1 × 6) 止ネジ 4 19 3500411 Oiling Felt 給油フェルト 1 20 110030 Screw(M3-0.5 × 2.6) 止ネジ 2 21 3201355 Roller Bearing ニードルベアリング 1 22 0013208 [0068202] Retaining Ring ストップリング 1 23 3500163 Feed Lift Shaft Lever 送り上下軸腕 1 24 3500124 Collar(12 × 20 × 10mm) カラー 2 25 160004 Screw(M6-1 × 4.8) 止ネジ 3 26 160005 Screw(M6-1 × 8) 止ネジ 2 27 310096 Oil Wick(φ 5 × 130mm) 油芯 1 28 3500164 Feed Lift Shaft 送り上下軸 1 29 000397 Oil Wick(φ 2 × 11mm) 油芯 1 30 3500113 Feed Bar, Complete Set 送り台(組) 1 31 3500116 [3500146] Feed Lift Block(Rear) 角駒(後) 1 32 0032867 Feed Lift Block(Front) 角駒(前) 1 33 3500115 Main Feed Bar 後送り台 1 34 3500114 Differential Feed Bar 前送り台 1 35 3500408 Oiling Felt 給油フェルト 1 36 3100231 Feed Dog Key キー 2 37 3500118 Feed Bar Guide(Left) 送リ台ガイド(左) 1 38 3500122 Main Feed Bar Driving Shaft 後送り軸 1 39 000750 Seal Plug 詰栓 1 40 2020002 Retaining Ring ストップリング 1 Ref. No. 41 to 71 See the following page. From the library of: Superior Sewing Machine & Supply LLC VG2700 jintex.in

Page 36

12 VG2700 From the library of: Superior Sewing Machine & Supply LLC Jinttex.in

Page 37 — FEED DRIVING MECHANISM

FEED DRIVING MECHANISM 送り機構 12 Ref.No Parts No. Description 品 名 Amt. Req 41 3500123 Main Feed Bar Driving Shaft Lever 後送り軸腕 1 42 110117 Screw(M5-0.8 × 9.5) 止ネジ 1 43 3100214 Link Pin リン クピン 1 44 000199 Oil Wick(2.3 × 2.3 × 13mm) 油芯 1 45 160006 Screw(M3-0.5 × 4) 止ネジ 1 46 3500121 Main Feed Bar Connection 後送りリンク 1 47 3500120 Connection Bushing 後送りリンクブッシュ 1 48 300000 Washer ワッシャ 1 49 110118 Screw(M5-0.8 × 22) 止ネジ 1 50 3500136 Adjusting Screw Stopper 送り調節ネジストッパ 1 51 160001 [160000] Screw(M4-0.7 × 4)[M3-0.5 × 3] 止ネジ 2 52 3500133 Main Feed Bar Adjusting Screw 送り調節ネジ 1 53 100067 Lock Nut ロックナット 1 54 0020551 O-ring(P5) Oリング 1 55 3500132 Main Feed Bar Bracket 送リブラケット 1 56 3500138 Main Feed Lever Shaft(Right) 後送リレバー軸(右) 1 57 3500126 Connecting Shaft 連結軸 1 58 3240072 Spring バネ 1 59 340003 Knock Pin(φ 5 × 20mm) ノックピン 2 60 0068079 [310104] O-ring(P16) Oリング 1 61 3500137 Main Feed Lever Shaft(Left) 後送リレバー軸(左) 1 62 3500139 Main Feed Lever 送リレバー 1 63 110013 Screw(M4-0.7 × 8) 止ネジ 1 64 3500141 Main Feed Graduations 送り目盛板 1 65 009749 Screw(M4-0.7 × 16) 止ネジ 2 66 0020350 Main Feed Lever Stopper 送リレバーストッパ 1 67 000669 Washer ワッシャ 1 68 000600 Spring Washer スプリングワッシャ 1 69 005049 Screw(M5-0.8 × 8) 止ネジ 1 70 310102 [310096] Oil Wick(φ 4.8 × 150)[φ 5 × 130] 油芯 1 71 3500190 Feed Lift Connecting Rod, C. Set 送リ上下ロッド(組) 1 From the library of: Superior Sewing Machine & Supply LLC jinttex.in VG2700

Page 38

13 10 9 11 12 15 14 31 7 32 23 5 8 26 27 24 VG2700 19 7 6 5 1 2 3 4 16 33 34 35 B A 21 8 22 5 8 28 30 8 5 23 29 5 8 34 44 43 2 39 36 37 38 18 B 18 From the library of: Superior Sewing Machine & Supply LLC jintex.in 20 17 45 42 41 40

Page 39 — LUBRICATING MECHANISM

LUBRICATING MECHANISM 13 Ref.No Parts No. Description 品 名 Amt. Req 1 3500412 Oil Receiver 油受皿 1 2 110012 Screw(M4-0.7 × 5) 止ネジ 4 3 0032518 O-ring(P3) Oリング 1 4 3500402 Oil Sight Top Nozzle ノズル 1 5 3100370 Oil Tube Joint, One Way 片口管継手 6 6 000425 Washer ワッシャ 1 7 000234 Nut ナット 2 8 0031831 Oil Tube Clamp 緊束環 8 9 3500229 Oil Filter Cover オイルフィルタカバー 1 10 110045 Screw(M4-0.7 × 12) 止ネジ 3 11 3100061 O-ring(P42) Oリング 1 12 3100345 Oil Filter オイルフィルタ 1 13 3100329 Oil Filter Connector オイルフィルタ継手 1 14 3200237 Felt フェルト 1 15 3200236 Suction Pipe 吸入パイプ 1 16 0093617 Suction Pipe Bushing 吸入パイプブッシュ 1 17 3200238 Oil Tube(3 × 5 × 440mm) オイルパイプ 1 18 0010017 Bamboo Joint ポンプ継手 2 19 3500422 Oil Tube(Long), Complete Set 給油パイプ(長)(組) 1 20 3400261 Oil Tube(4 × 6 × 500mm) オイルパイプ 1 21 3100371 Oil Tube Joint, Two Way 両口管継手 1 22 3100332 Oil Tube(4 × 6 × 37mm) オイルパイプ 1 23 320008 Fitting Stud(Short) 管継手ボルト(短) 4 24 3500423 Oil Tube(Middle), Complete Set 給油パイプ(中)(組) 1 25 26 3500415 Oil Filter Screen 濾過網 1 27 3500424 Oil Tube(4 × 6 × 190mm) オイルパイプ 1 28 320009 Fitting Stud(Long) 管継手ボルト(長) 1 29 3100356 Oil Tube(Short), Complete Set 給油パイプ(短)(組) 1 30 3100331 Oil Tube(4 × 6 × 31mm) オイルパイプ 1 31 3500418 Oiling Shower 給油シャワ 1 32 3500410 Draining Felt 排油フェルト 1 33 3500404 Draining Pipe 排油パイプ 1 34 110013 Screw(M4-0.7 × 8) 止ネジ 2 35 3500425 Oil Tube(4 × 6 × 350mm) オイルパイプ 1 36 3150195 [3150143] Oil Pump, Complete Set ポンプ(組) 1 37 2040033 [0030711] Oil Pump Driving Worm Gear ウォームギア 1 38 160001 Screw(M4×4) 止ネジ 2 39 120011 [120013] Screw(M6-1 × 18)[M6-1 × 15] 止ネジ 2 40 000560 [000567] Seal パッキン 1 41 100014 [100004] Nut ナット 1 42 3150151 Oil Nozzle for Worm Gear 給油パイプ 1 43 3100330 Oil Tube Stay オイルパイプ支エ 1 44 3500236 Dust Proof Plate 防塵板 1 45 3500006 Oil Sight Gauge オイルゲージ 1 From the library of: Superior Sewing Machine & Supply LLC VG2700 jintex.in

Page 40 — PULLER MECHANISM(1)

14 PULLER MECHANISM(1) 34 2 1 3 4 5 8 9 6 7 10 11 12 19 20 21 22 18 17 15 16 14 13 23 27 28 30 31 33 29 32 30 26 24 25 VG2700 From the library of: Superior Sewing Machine & Supply LLC jintex.in

Page 41 — PULLER MECHANISM EXCLUSIVE PARTS(1)

PULLER MECHANISM EXCLUSIVE PARTS(1) プラー機構専用部品(1) 14 Ref.No Parts No. Description 品 名 Amt. Req 1 3100625 Upper Feed Roller Shaft Bracket 上ローラ軸ブラケット 1 2 120019 Screw(M6-1 × 18) 止ネジ 4 3 000779 Knock Pin ノックピン 2 4 3100006 Seal Plug 詰栓 1 5 3100607 Roller Shaft Bushing(Right) 上ローラ軸ブッシュ(右) 1 6 3100604 Upper Feed Roller Shaft Lever 上ローラ軸腕 1 7 160007 Screw(M6-1 × 6) 止ネジ 2 8 0065398 Collar(14 × 22 × 10mm) カラー 1 9 009604 Screw(11/64-40 × 5.5) 止ネジ 2 10 3100626 Roller Shaft Bushing(Left) 上ローラ軸ブッシュ(左) 1 11 0065395 Oil Seal オイルシール 1 12 3100605 Upper Feed Roller Shaft 上ローラ軸 1 13 - See page 16 16ページ参照 - 14 3100608 Upper Feed Roller Lever 上ローラレバー 1 15 120014 Screw(M6-1 × 20) 止ネジ 1 16 0064011 Upper Feed Roller Lever Pin 上ローラレバーピン 1 17 000613 Washer ワッシャ 1 18 000306 Nut ナット 2 19 3501281 Upper Feed Roller Lever Rod 上ローラレバーロッド 1 20 240010 Screw(1/4-40 × 11) 止ネジ 1 21 310063 Oil Wick 油芯 1 22 0032921 Upper Feed Roller Driving Rod Pin 上ローラロッドピン 1 23 160001 Screw(M4-0.7 × 4) 止ネジ 1 24 3100602 Upper Feed Roller Driving Rod 上ローラロッド 1 25 3100192 Retaining Ring ストップリング 1 26 3100623 Roller Bearing ニードルベアリング 1 27 3100603 Upper Feed Roller Regulator, C. Set 上ローラ調節器(組) 1 28 3100601 Upper Feed Roller Eccentric 上ローラエキセン 1 29 3100600 Upper Feed Roller Regulator 上ローラ調節器 1 30 160003 Screw(M5-0.8 × 5) 止ネジ 2 31 190007 Adjusting Screw(M5-0.8 × 6) 調節ネジ 1 32 120008 Screw(M4-0.7 × 8) 止ネジ 1 33 300045 Spacer スペーサ 1 34 3100636 Upper Feed Roller Shaft Bracket, C. Set 上ローラ軸ブラケット(組) 1 Note: Parts No. of Puller Mechanism, C. Set . . . 3500695 = 3100636 + 3500697 + 3500699 (注) プラー機構(組)の Parts No. . . 3500695 = 3100636 + 3500697 + 3500699 From the library of: Superior Sewing Machine & Supply LLC VG2700 jintex.in
