Page 1 (cover): This is the cover page for the Brother HE-8000 Electronic Lockstitch Button Holder parts book.
Page 2 (diagram): This page contains a diagram with reference numbers and descriptions for different material types, including general materials, knitted materials, and long-hole materials for the HE-8000 machine.
Page 3 (toc): This page is a table of contents for a parts manual, listing various machine components and their corresponding page numbers. It also includes introductory notes about the manual's creation date and how to interpret part information.
Page 4 (toc): This page is a table of contents for a parts book, listing various mechanisms and components with their corresponding page numbers.
Page 5 (diagram): This page displays a diagram of the machine body and its components, with various parts labeled with reference numbers for identification.
Page 6 (parts_list): This page lists parts for the Machine body section, including part numbers, descriptions, quantities, and RM values.
Page 7 (diagram): This page displays a diagram of the needle bar and thread take-up mechanism, with numbered parts and an "OPTION PARTS" section.
Page 8 (parts_list): This page lists parts for the needle bar and thread take-up mechanism, including part numbers, descriptions, and quantities.
Page 9 (diagram): This page displays a diagram of the upper shaft mechanism, detailing various components with reference numbers and part numbers.
Page 10 (parts_list): This page lists parts for the Upper shaft mechanism, including part numbers, descriptions, and quantities.
Page 11 (diagram): This page contains diagrams for the Zigzag mechanism and the Emergency stop mechanism, with numbered parts indicated.
Page 12 (parts_list): This page contains parts lists for the Zigzag mechanism and the Emergency stop mechanism, with part numbers, descriptions, and quantities.

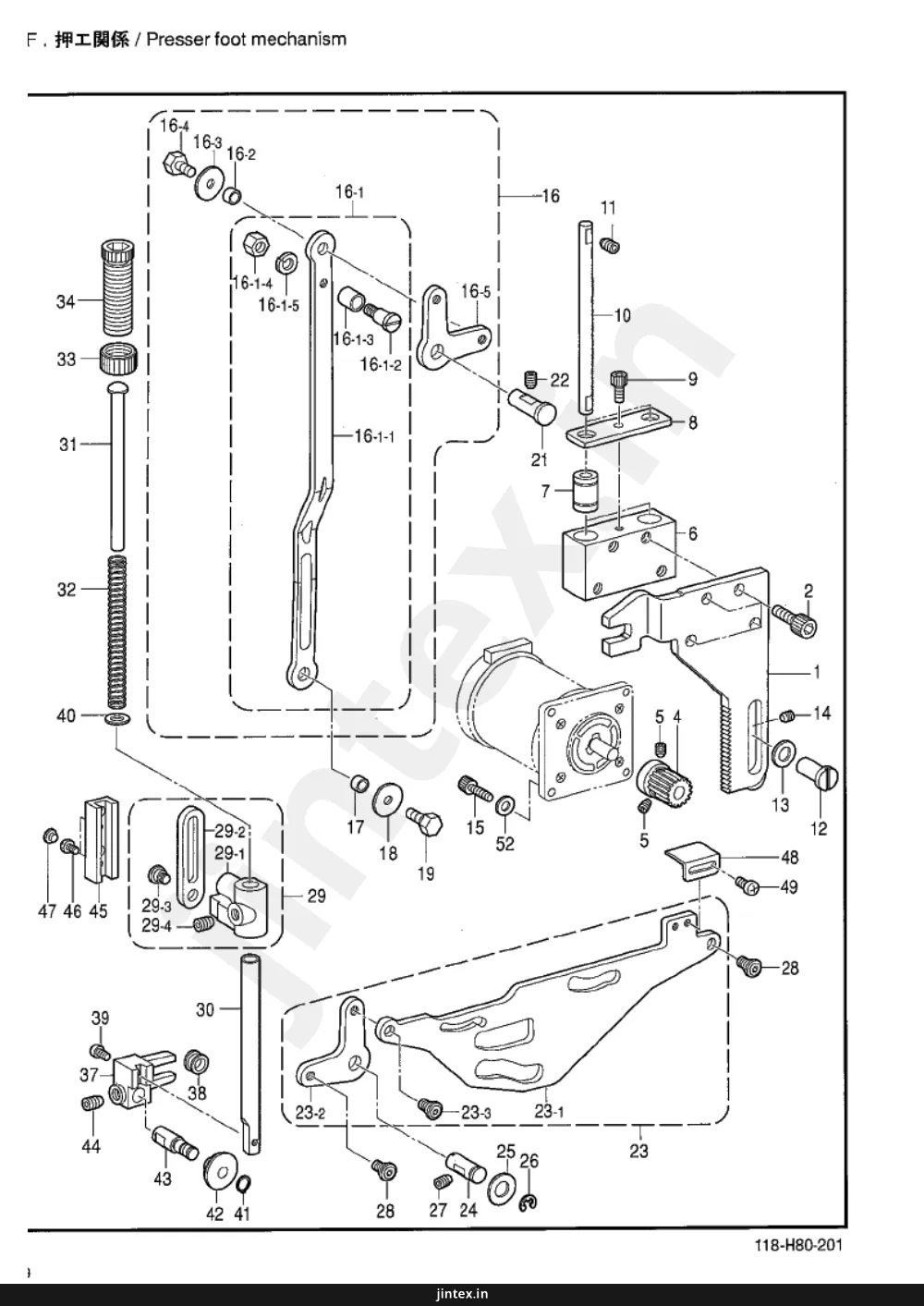

Page 13 (diagram): This page displays a diagram of the presser foot mechanism, with numbered parts and their corresponding labels.
Page 14 (parts_list): This page lists parts for the Presser foot mechanism, including part numbers, descriptions, and quantities.
Page 15 (diagram): This page displays a diagram of the presser foot mechanism, detailing various components with reference numbers and part numbers.
Page 16 (parts_list): This page lists parts for the Presser foot mechanism, including rubber caps, sensors, screws, and washers, with their corresponding codes and quantities.
Page 17 (diagram): This page displays a diagram of the feed mechanism for models -2 and -3, with various parts labeled with reference numbers and part numbers.
Page 18 (parts_list): This page lists parts for the G1 feed mechanism, including part numbers, descriptions, quantities, and remarks for various components like brackets, screws, pulleys, and plates.
Page 19 (diagram): This page displays a diagram of the feed mechanism for models "-2 & -3" of an industrial sewing machine, detailing various components with their respective part numbers and reference indicators.
Page 20 (parts_list): This page lists parts for the G1 Feed mechanism, including screws, pins, and clamps, with their corresponding codes and quantities.
Page 21 (diagram): This page displays a diagram of the feed mechanism (For "-5") for an industrial sewing machine, with various parts labeled with reference numbers and part numbers.
Page 22 (parts_list): This page lists parts for the G2.送り関係 (-5)/ Feed mechanism (For "-5") section, including part numbers, descriptions, and quantities.
Page 23 (diagram): This page displays a diagram of the cutter mechanism, detailing various parts with reference numbers and some part numbers.
Page 24 (parts_list): This page lists parts for the H. Cutter mechanism, including part numbers, descriptions, and quantities.
Page 25 (diagram): This page displays diagrams for the thread breakage detector mechanism and the lower shaft mechanism, with associated part numbers and references.
Page 26 (parts_list): This page contains parts lists for the Thread breakage detector mechanism and the Lower shaft mechanism, including part numbers, descriptions, and quantities.
Page 27 (diagram): This page displays a diagram of the rotary hook mechanism, detailing various components with their reference numbers and part numbers.
Page 28 (parts_list): This page lists parts for the L.カマ関係 / Rotary hook mechanism, including part numbers, descriptions, and quantities.
Page 29 (diagram): This page displays a diagram of lubrication and related components for an industrial sewing machine, with various parts numbered for identification.
Page 30 (parts_list): This page lists lubrication parts for the sewing machine, including various screws, washers, tubes, and felt components with their corresponding part numbers and descriptions.

Page 1 — HE-8000

HE-8000 パーツブック PARTS BOOK 本縫電子ボタン穴かがりミシン ELECTRONIC LOCKSTITCH BUTTON HOLDER brother. jintex.in

Page 2

Brother HE-800A (90 pages) parts on page 2
Ref	Part number	Part name
2	1	For General materials
3	1	For Knitted materials
5	1	For long-hole (70mm)

BROTHER INDUSTRIES, LTD. HE-8000- MADE IN JAPAN ① 2: 布帛用/For General materials 3: ニット用/For Knitted materials 5: 長穴用 (70mm) /For long-hole (70mm)

Page 3

Brother HE-800A (90 pages) parts on page 3
Ref	Part number	Part name	Qty
	1	主体関係
	3	針棒・天秤関係
	5	上軸関係
	7	針振関係
	7	非常停止関係
	9	押工関係
	13	送り関係(-2,-3)
	17	送り関係(-5)
	19	カッター関係
	21	糸切り感知関係
	21	下軸関係
	23	カマ関係
	25	給油潤滑関係
	29	糸通シ関係
	33	糸巻関係
	35	上糸切り関係
	39	下糸切り関係
	43	針位置検出器関係
	43	操作パネル関係
	45	コントロールボックス関係
	49	コントロールボックス関係
	53	コントロールボックス関係
	57	電装品関係
	59	プリント基板関係
	61	付属装置関係(オプション部品)
	63	付属装置関係(オプション部品)
	65	モータ関係
	67	カバー関係
	67	付属部品関係
	69	付属部品関係
	73	付属部品関係
	75	ゲージ部品一覧表
	76	ゲージ部品一覧表
	77	ゲージ部品一覧表
	78	警告ラベル
	79	索引

パーツブックご利用に際して 1 この本は、2002年5月のデータに基づいて作成されたものです。 2 部品は予告なしに設計変更される場合があります。 3 組単位で補給する部品は、破線で示しております。目次 A. 主体関係 1 T. 操作パネル関係 43 B. 針棒・天秤関係 3 U1. コントロールボックス関係 45 C. 上軸関係 5 U2. コントロールボックス関係 49 D. 針振関係 7 U3. コントロールボックス関係 53 E. 非常停止関係 7 V. 電装品関係 57 F. 押工関係 9 W. プリント基板関係 59 G1. 送り関係(-2,-3) 13 X1. 付属装置関係(オプション部品) 61 G2. 送り関係(-5) 17 X2. 付属装置関係(オプション部品) 63 H. カッター関係 19 Y. モータ関係 65 J. 糸切り感知関係 21 AA. カバー関係 67 K. 下軸関係 21 Z1. 付属部品関係 67 L. カマ関係 23 Z2. 付属部品関係 69 M. 給油潤滑関係 25 Z3. 付属部品関係 73 N. 糸通シ関係 29 Ga1. ゲージ部品一覧表 75 P. 糸巻関係 33 Ga2. ゲージ部品一覧表 76 Q. 上糸切り関係 35 Ga3. ゲージ部品一覧表 77 R. 下糸切り関係 39 Wa. 警告ラベル 78 S. 針位置検出器関係 43 索引 79

Page 4 — CONTENTS

Brother HE-800A (90 pages) parts on page 4
Ref	Part number	Part name	Qty
	A.	Machine body.
	B.	Needle bar and thread take-up mechanism.
	C.	Upper shaft mechanism.
	D.	Zigzag mechanism.
	E.	Emergency stop mechanism.
	F.	Presser foot mechanism.
	G1.	Feed mechanism (For "-2& -3")
	G2.	Feed mechanism (For "-5")
	H.	Cutter mechanism.
	J.	Thread breakage detector mechanism.
	K.	Lower shaft mechanism.
	L.	Rotary hook mechanism.
	M.	Lubrication.
	N.	Threading mechanism.
	P.	Bobbin winder mechanism.
	Q.	Upper thread trimmer mechanism.
	R.	Lower thread trimmer mechanism.
	S.	Synchronizer.
	T.	Operation panel mechanism.
	U1.	Control box mechanism.
	U2.	Control box mechanism.
	U3.	Control box mechanism.
	V.	Power supply equipment mechanism.
	W.	Printed circuit board mechanism.
	X1.	Attachment set (Option parts).
	X2.	Attachment set (Option parts).
	Y.	Motor mechanism.
	AA.	Safety cover.
	Z1.	Accessories.
	Z2.	Accessories.
	Z3.	Accessories.
	Ga1.	Gauge parts List.
	Ga2.	Gauge parts List.
	Ga3.	Gauge parts List.
	Wa.	Warning labels.

Notes for using this parts book 1 This book was prepared based on information available in May 2002. 2 Parts are subject to changes in design without prior notice. 3 Parts supplied as complete assemblies are circled by a dotted line. CONTENTS A. Machine body. B. Needle bar and thread take-up mechanism. C. Upper shaft mechanism. D. Zigzag mechanism. E. Emergency stop mechanism. F. Presser foot mechanism. G1. Feed mechanism (For "-2& -3") G2. Feed mechanism (For "-5") H. Cutter mechanism. J. Thread breakage detector mechanism. K. Lower shaft mechanism. L. Rotary hook mechanism. M. Lubrication. N. Threading mechanism. P. Bobbin winder mechanism. Q. Upper thread trimmer mechanism. R. Lower thread trimmer mechanism. S. Synchronizer. 1 3 5 7 7 9 13 17 19 21 21 23 25 29 33 35 39 43 T. Operation panel mechanism. U1. Control box mechanism. U2. Control box mechanism. U3. Control box mechanism. V. Power supply equipment mechanism. W. Printed circuit board mechanism. X1. Attachment set (Option parts). X2. Attachment set (Option parts). Y. Motor mechanism. AA. Safety cover. Z1. Accessories. Z2. Accessories. Z3. Accessories. Ga1. Gauge parts List. Ga2. Gauge parts List. Ga3. Gauge parts List. Wa. Warning labels. Index 43 45 49 53 57 59 61 63 65 67 67 69 73 75 76 77 78 79

Page 5 — A. 主体関係 / Machine body

Brother HE-800A (90 pages) parts on page 5
Ref	Part number	Part name
7	7	Screw
6	6	Cover
3	3	Screw
2	2	Cover
32	32	Screw
20	20	Screw
21	21	Lever
23	23	Bush
22	22	Pin
16	16	Washer
36	36	Screw
37	37	Screw
35	35	Screw
33	33	Screw
40	40	Screw
34	34	Screw
5	5	Screw
4	4	Handle
30	30	Screw
59	59	Screw
27	27	Screw
26	26	Screw
8	8	Cover
9	9	Screw
31	31	Plug
29	29	Screw
28	28	Roller
60	60	Cover
39	39	Screw
38	38	Screw
56	56	Screw
11	11	Screw
24	24	Screw
12	12	Screw
17	17	Screw
57	57	Cover
58	58	Screw
55	55	Screw
19	19	Screw
13	13	Lever
14	14	Screw
15	15	Screw
10	10	Cover

A. 主体関係 / Machine body 118-H80-050

Page 6 — A.主体関係 / Machine body

Brother HE-800A (90 pages) parts on page 6
Part number	Part name	Qty
S50124001	メンタ	1
062711012	ナベコ476-32X10	4
S50125001	テツペンカバー	1
062680612	ナベコ4.37-40X6	1
S50126001	カバワタ	1
062711012	ナベコ476-32X10	6
S50127001	ウワブタ	1
062711612	ナベコ476-32X16	6
S50128001	カマカバー	1
104450101	ゴムセン8	1
158879001	カマカバーシク	1
S00306001	ヒンジイタ	1
025080132	ヒラザガネショウ8	1
048060342	トメE6	1
017606022	アナトメシ5.95	1
117103003	サラネジ4.37	2
021680202	ナット2シュ4.37	2
017606022	アナトメシ5.95	2
158879001	ヒンジ	2
158831001	ヒンジピン	2
158832000	ヒンジピンサエゴム	2
159150000	ゴムセン20.5	1
117934001	ゴムセン13.5	1
159150000	ゴムセン20.5	1
104450001	ゴムセン15.5	1
104451101	ゴムセン23.9	1
104450101	ゴムセン8	1
104450101	ゴムセン8	1
104450101	ゴムセン8	1
104450001	ゴムセン15.5	1
104449001	ゴムセン15.5	1
104450101	ゴムセン8	1
104450101	ゴムセン8	1
104450101	ゴムセン8	1
104450101	ゴムセン8	2
104450101	ゴムセン8	1
104449001	ゴムセン15.5	2
S32263001	ゴムセン8.5	3
S50131001	イトオシメメ	1
104449001	ゴムセン15.5	1
S50340000	ヘツトダイクシヨン	2
120263001	タンネジ4.37	2
117936001	ゴムセン9.4	1
S44629002	Eマーク	1

A.主体関係 / Machine body REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 2 S50124001 1 メンタ FACE PLATE 3 062711012 4 ナベコ476-32X10 SCREW, PAN SM4.76-32X10 4 S50125001 1 テツペンカバー COVER, T/TAKE-UP LEVER 5 062680612 1 ナベコ4.37-40X6 SCREW, PAN SM4.37-40X6 6 S50126001 1 カバワタ REAR COVER 7 062711012 6 ナベコ476-32X10 SCREW, PAN SM4.76-32X10 8 S50127001 1 ウワブタ TOP COVER 9 062711612 6 ナベコ476-32X16 SCREW, PAN SM4.76-32X16 10 S50128001 1 カマカバー COVER, R-HOOK 11 104450101 1 ゴムセン8 RUBBER CAP, 8 12 158879001 1 カマカバーシク SHAFT, R-HOOK COVER 13 S00306001 1 ヒンジイタ SPRING, PLATE 14 025080132 1 ヒラザガネショウ8 WASHER, PLAIN S 8 15 048060342 1 トメE6 RETAINING RING, E6 16 017606022 1 アナトメシ5.95 SET SCREW, SOCKET SM5.95 17 117103003 2 サラネジ4.37 SCREW, FLAT SM4.37 19 021680202 2 ナット2シュ4.37 NUT, 2 SM4.37 20 017606022 2 アナトメシ5.95 SET SCREW, SOCKET SM5.95 21 158879001 2 ヒンジ BED HINGE 22 158831001 2 ヒンジピン PIN 23 158832000 2 ヒンジピンサエゴム PIN SUPPORT RUBBER 24 159150000 1 ゴムセン20.5 RUBBER CAP, 20.5 25 117934001 1 ゴムセン13.5 RUBBER CAP, 13.5 26 159150000 1 ゴムセン20.5 RUBBER CAP, 20.5 27 104450001 1 ゴムセン15.5 RUBBER CAP, 15.5 28 104451101 1 ゴムセン23.9 RUBBER CAP, 23.9 29 104450101 1 ゴムセン8 RUBBER CAP, 8 30 104450101 1 ゴムセン8 RUBBER CAP, 8 31 104450101 1 ゴムセン8 RUBBER CAP, 8 32 104450001 1 ゴムセン15.5 RUBBER CAP, 15.5 33 104449001 1 ゴムセン15.5 RUBBER CAP, 15.5 34 104450101 1 ゴムセン8 RUBBER CAP, 8 35 104450101 1 ゴムセン8 RUBBER CAP, 8 36 104450101 1 ゴムセン8 RUBBER CAP, 8 37 104450101 2 ゴムセン8 RUBBER CAP, 8 38 104450101 1 ゴムセン8 RUBBER CAP, 8 39 104449001 2 ゴムセン15.5 RUBBER CAP, 15.5 40 S32263001 3 ゴムセン8.5 RUBBER CAP, 8.5 55 S50131001 1 イトオシメメ THREADING DIAGRAM 56 104449001 1 ゴムセン15.5 RUBBER CAP, 15.5 57 S50340000 2 ヘツトダイクシヨン BED BASE CUSHION 58 120263001 2 タンネジ4.37 SCREW 59 117936001 1 ゴムセン9.4 RUBBER CAP, 9.4 60 S44629002 1 Eマーク LABEL, E 118-H80-050 jintex.in 2

Page 7 — B. 針棒・天秤関係 / Needle bar and thread take-up mechanism

Brother HE-800A (90 pages) parts on page 7
Ref	Part number	Part name	Qty
	10	Needle bar and thread take-up mechanism
	9
	11
	5-3
	5-5
	5-4
	5-1
	5-2
	5-2-1
	5-7
	5-6
	19
	6
	18
	17
	21
	20
	9-1
	9-2
	9-3
	25
	26
	13
	12
	15
	15-1
	15-2
	16
	14
	14

B. 針棒・天秤関係 / Needle bar and thread take-up mechanism 10 9 11 5-3 5-5 5-4 5-1 5-2 5-2-1 5-7 5-6 19 6 18 17 21 20 9-1 9-2 9-3 25 26 13 12 15 15-1 15-2 16 14 " オプション部品 / OPTION PARTS " 14 118-H80-101 3 jintex.in

Page 8 — B.針棒・天秤関係 / Needle bar and thread take-up mechanism

Brother HE-800A (90 pages) parts on page 8
Part number	Part name	Qty
S50132000	THREAD TAKE-UP CRANK	1
100250001	SCREW, SM7.14	1
014770622	SET SCREW, SOCKET (CP) SM6.35	1
110367001	WASHER, PLAIN SPECIAL 8	1
S50133001	THREAD TAKE-UP LEVER SET	1
145465001	SCREW, SM3.57-40X6 L	1
S50136001	NEEDLE BAR CLAMP SET	1
140004001	SCREW, SM3.57-40X7	1
S52943001	SUPPORT SHAFT	1
140430001	WICK, L=40	1
S50142000	WICK, 3X30	1
S50271000	WICK, 3X25	1
S50272000	WICK, 3X15	1
S52248001	SLIDE BLOCK, N-BAR BRACKET	1
014770622	SET SCREW, SOCKET (CP) SM6.35	2
014760622	SET SCREW, SOCKET SM5.95	1
S50143001	NEEDLE BAR BRACKET SET	1
S50144001	NEEDLE BAR BRACKET ASSY	1
159624001	SLIDE BLOCK, N-BAR BRACKET	1
S50146001	STOPPER PLATE	1
15888001	SUPPORT SHAFT, N-BAR BRACKET	1
014760622	SET SCREW, SOCKET SM5.95	1
S50147001	GUIDE, N-BAR BRACKET	1
014760622	SET SCREW, SOCKET SM5.95	1
S50180075	NEEDLE, NM75	1
S50180090	NEEDLE, NM90	1
S50180065	NEEDLE, NM65	1
S50180070	NEEDLE, NM70	1
S50180080	NEEDLE, NM80	1
S50180085	NEEDLE, NM85	1
S48371060	NEEDLE, NM65	1
S48371065	NEEDLE, NM70	1
S48371070	NEEDLE, NM75	1
S48371075	NEEDLE, NM80	1
S48371080	NEEDLE, NM90	1
S48371090	NEEDLE, NM90	1
S50148001	NEEDLE BAR ASSY	1
158885201	NEEDLE BAR	1
S50149101	THREAD GUIDE, N-BAR	1
140553102	SET SCREW, SM3.18	1
S50150001	CRANK ROD GUIDE	1
S31808001	SCREW, PAN SM4.37-40X25	1
150382001	BOLT, SOCKET SM3.57X18	2
S50152001	GUIDE, N-BAR	1
154965001	BOLT, SOCKET SM3.57X8	2
S50153001	STOPPER	1
153483001	SET SCREW, SM4.76	1
021710202	NUT, SM4.76	1
013761410	SET SCREW, (CP) SM5.95X14	1
100022005	NUT, SM5.95	1
062681012	SCREW, PAN SM4.37-40X10	2

B.針棒・天秤関係 / Needle bar and thread take-up mechanism REF. NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50132000 1 テンピンクランク THREAD TAKE-UP CRANK 2 100250001 1 シメネジ 7.14 SCREW, SM7.14 3 014770622 1 アナトメネジ 6.35クホミ SET SCREW, SOCKET (CP) SM6.35 4 110367001 1 サガネ WASHER, PLAIN SPECIAL 8 5 S50133001 1 ハリホウウレンカンクミ THREAD TAKE-UP LEVER SET 5-1 145465001 1 シメネジ 3.57L SCREW, SM3.57-40X6 L 5-2 S50136001 1 ハリホウウクランプセット NEEDLE BAR CLAMP SET 5-2-1 140004001 1 シメネジ 3.57 SCREW, SM3.57-40X7 5-3 S52943001 1 テンピンササエツク SUPPORT SHAFT 5-4 140430001 1 クミヒモ WICK, L=40 5-5 S50142000 1 クミヒモ3X290 WICK, 3X30 5-6 S50271000 1 クミヒモ3X25 WICK, 3X25 5-7 S50272000 1 クミヒモ3X15 WICK, 3X15 6 S52248001 1 ハリホウウナイカクコマ SLIDE BLOCK, N-BAR BRACKET 7 014770622 2 アナトメネジ 6.35クホミ SET SCREW, SOCKET (CP) SM6.35 8 014760622 1 アナトメネジ 5.95 SET SCREW, SOCKET SM5.95 9 S50143001 1 ハリホウウインクミ NEEDLE BAR BRACKET SET 9-1 S50144001 1 ハリホウウイタミ NEEDLE BAR BRACKET ASSY 9-2 159624001 1 ハリホウウナイカクコマ SLIDE BLOCK, N-BAR BRACKET 9-3 S50146001 1 ストツパ STOPPER PLATE 10 15888001 1 ハリホウウタイササエツク SUPPORT SHAFT, N-BAR BRACKET 11 014760622 1 アナトメネジ 5.95 SET SCREW, SOCKET SM5.95 12 S50147001 1 ハリホウウイアンナイ GUIDE, N-BAR BRACKET 13 014760622 1 アナトメネジ 5.95 SET SCREW, SOCKET SM5.95 14 S50180075 1 <国内-2用、-3用> ミシンバリ134 <#11 NM75> NEEDLE, NM75 14 S50180090 1 <輸出-2用、-5用> ミシンバリ134 <#14 NM90> NEEDLE, NM90 14 S50180065 1 ミシンバリ134 <#9 NM65> NEEDLE, NM65 14 S50180070 1 ミシンバリ134 <#10 NM70> NEEDLE, NM70 14 S50180080 1 ミシンバリ134 <#12 NM80> NEEDLE, NM80 14 S50180085 1 ミシンバリ134 <#13 NM85> NEEDLE, NM85 14 S48371060 1 ミシンバリ134SUK <#9 NM65> NEEDLE, NM65 14 S48371065 1 ミシンバリ134SUK <#10 NM70> NEEDLE, NM70 14 S48371070 1 ミシンバリ134SUK <#11 NM75> NEEDLE, NM75 14 S48371075 1 ミシンバリ134SUK <#12 NM80> NEEDLE, NM80 14 S48371080 1 ミシンバリ134SUK <#14 NM90> NEEDLE, NM90 14 S48371090 1 ミシンバリ134SUK <#14 NM90> NEEDLE, NM90 15 S50148001 1 ハリボウクミ NEEDLE BAR ASSY 15-1 158885201 1 ハリボウ NEEDLE BAR 15-2 S50149101 1 ハリボウウイトアンナイ THREAD GUIDE, N-BAR 16 140553102 1 アナマキトメネジ 3.18 SET SCREW, SM3.18 17 S50150001 1 クランクロツドアンナイ CRANK ROD GUIDE 18 S31808001 1 ナベコ437-40X25 SCREW, PAN SM4.37-40X25 19 150382001 2 アナトメネジ SM3.57X18 BOLT, SOCKET SM3.57X18 20 S50152001 1 クミヒモ3X15 GUIDE, N-BAR 21 154965001 2 アナトメネジ SM3.57X8 BOLT, SOCKET SM3.57X8 22 S50153001 1 ハリホウウタイストツパ STOPPER 23 153483001 1 トメネジ 4.76 SET SCREW, SM4.76 24 021710202 1 ナット2SM4.76 NUT, SM4.76 25 013761410 1 アナトメネジ 5.95クホミ SET SCREW, (CP) SM5.95X14 26 100022005 1 ナット5.95 NUT, SM5.95 27 062681012 2 ナベコ437-40X10 SCREW, PAN SM4.37-40X10 118-H80-101 4 jintex.in

Page 9 — C. Upper shaft mechanism

Brother HE-800A (90 pages) parts on page 9
Ref	Part number	Part name
1-1	1-1	SHAFT
1-2	1-2	COLLAR
1-3	1-3	SHAFT
4	4	COLLAR
5	5	COLLAR
6-1	6-1	COLLAR
6-2	6-2	COLLAR
8	8	PULLEY
9	9	COLLAR
10-1	10-1	GEAR
10-2	10-2	COLLAR
10-3	10-3	SCREW
11	11	BELT
12-1	12-1	BRACKET
12-2	12-2	COLLAR
12-3	12-3	COLLAR
12-4	12-4	SCREW
12-5	12-5	NUT
12-6	12-6	CIRCLIP
12-7	12-7	BEARING
13	13	SHAFT
14	14	BRACKET
15	15	GEAR
16	16	SHAFT
17	17	COLLAR
18	18	BEARING
19	19	CIRCLIP
20	20	SCREW
21	21	COLLAR

C. 上軸関係 / Upper shaft mechanism 1-1 1-2 1-3 4 5 6-1 6-2 8 9 10-1 10-2 10-3 11 12-1 12-4 12-6 12-7 12-6 12-2 12-3 12-5 13 14 15 16 17 18 19 20 19 118-H80-109 5 jintex.in

Page 10 — C.上軸関係 / Upper shaft mechanism

Brother HE-800A (90 pages) parts on page 10
Part number	Part name	Qty
S51176001	UPPER SHAFT ASSY	1
S50154001	UPPER SHAFT	1
048150142	RETAINING RING, EXTERNAL C15	2
072630260	BALL BEARING, 6302VV	1
S50155001	BUSH, F	1
158893000	BUSH, M	1
S51223001	SET SCREW COLLAR ASSY	1
S50156001	SET SCREW COLLAR	1
014780622	SET SCREW, SOCKET (CP) SM6.35	2
S50157001	PULLEY ASSY	1
014760622	SET SCREW, SOCKET SM5.95	2
S50159001	T-PULLEY ASSY, U	1
S50160001	T-PULLEY, U	1
S48034001	RING	2
014780622	SET SCREW, SOCKET (CP) SM6.35	2
S50161000	TIMMING BELT	1
S50162001	TENSION PULLEY ASSY	1
S50163001	PLATE, T-PULLEY	1
S50164001	TENSION PULLEY	1
S50165001	COLLAR	1
018102536	BOLT, SOCKET M10X25	1
021100302	NUT, 3 M10	1
048300242	RETAINING RING, INTERNAL C30	2
076200800	BALL BEARING, 6200ZZ	1
018061022	BOLT, SOCKET M6X10	2
025060232	WASHER, PLAIN M 6	2
S50166001	IDLER PULLEY	1
S50167001	SHAFT	1
S50168001	COLLAR	1
070608800	BALL BEARING 0608ZZ	2
048220242	RETAINING RING, INTERNAL C22	2
014760622	SET SCREW, SOCKET SM5.95	2
111865001	CAP, 6	1

C.上軸関係 / Upper shaft mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S51176001 1 ウワジククミ UPPER SHAFT ASSY 1-1 S50154001 1 ウワジク UPPER SHAFT 1-2 048150142 2 トメワシヨウC15 RETAINING RING, EXTERNAL C15 1-3 072630260 1 ベアリング 6302VV BALL BEARING, 6302VV 4 S50155001 1 ウワジクメタルF BUSH, F 5 158893000 1 ウワジクメタルM BUSH, M 6 S51223001 1 セットカラークミ SET SCREW COLLAR ASSY 6-1 S50156001 1 セットカラー SET SCREW COLLAR 6-2 014780622 2 アナトメネジ 6.35ホウミ SET SCREW, SOCKET (CP) SM6.35 8 S50157001 1 プーリーアツシ PULLEY ASSY 9 014760622 2 アナトメネジ 5.95 SET SCREW, SOCKET SM5.95 10 S50159001 1 タイミングプーリー T-PULLEY ASSY, U 10-1 S50160001 1 タイミングプーリー T-PULLEY, U 10-2 S48034001 2 タイミングプーリング RING 10-3 014780622 2 アナトメネジ 6.35ホウミ SET SCREW, SOCKET (CP) SM6.35 11 S50161000 1 タイミングベルト TIMMING BELT 12 S50162001 1 テンションプーリークミ TENSION PULLEY ASSY 12-1 S50163001 1 テンションプーリーイタ PLATE, T-PULLEY 12-2 S50164001 1 テンションプーリー TENSION PULLEY 12-3 S50165001 1 テンションカラー COLLAR 12-4 018102536 1 アナトメボルト10X25 BOLT, SOCKET M10X25 12-5 021100302 1 ナット3X10 NUT, 3 M10 12-6 048300242 2 トメワアナヨウC30 RETAINING RING, INTERNAL C30 12-7 076200800 1 タマシクウケ6200ZZ BALL BEARING, 6200ZZ 13 018061022 2 アナトボルト6X10 BOLT, SOCKET M6X10 14 025060232 2 ヒラガネネチユウ6 WASHER, PLAIN M 6 15 S50166001 1 アイトラププーリー IDLER PULLEY 16 S50167001 1 アイトラププーリーシク SHAFT 17 S50168001 1 アイトラププーリーカラー COLLAR 18 070608800 2 タマシクウケ608ZZ BALL BEARING 0608ZZ 19 048220242 2 トメワアナヨウC22 RETAINING RING, INTERNAL C22 20 014760622 2 アナトメネジ 5.95 SET SCREW, SOCKET SM5.95 21 111865001 1 セン6 CAP, 6 118-H80-109 6

Page 11

Brother HE-800A (90 pages) parts on page 11
Ref	Part number	Part name
1	1	PLATE
2	2	SCREW
3	3	SCREW
4	4	SCREW
5	5	SCREW
6	6	BRACKET
7	7	SHAFT
8	8	COLLAR
9	9	SCREW
10	10	COLLAR
11	11	LINK
12	12	PIN
13	13	PIN
14	14	BRACKET
15	15	LINK
16	16	SCREW
17	17	WASHER
18	18	BRACKET
18-1	18-1	SHAFT
18-2	18-2	BRACKET
19	19	COLLAR
20	20	COLLAR
21	21	BRACKET

D. 針振関係 / Zigzag mechanism 6 21 8 7 10 8 2 1 3 5 9 15 19 20 13 12 18-2 18 18-1 11 16 14 17 118-H80-110 E. 非常停止関係 / Emergency stop mechanism 2 1 118-H80-114 7 jintex.in

Page 12 — D.針振関係 / Zigzag mechanism E.非常停止関係 / Emergency stop mechanism

Brother HE-800A (90 pages) parts on page 12
Ref	Part number	Part name	Qty
	S50169001	モーターブラケット
	S37940001	キルン
	062711212	ナベコ32X12
	062711612	ナベコ4.76-32X16
	018401222	アキボルト4X12
	060300612	トメM3X6
	S50170001	モーターレバー
	014760622	アトメシ5.95
	S50171001	モーターシーク
	014760622	アトメシ5.95
	S50172001	フリコン
	S51190001	フリコンシーク
	014760622	アトメシ5.95
	S50174001	フリレバー
	118735001	ザガネ
	018061622	アキボルト6X16
	S32521001	スラストザガネ
	S50176001	フリレバーアセンブリ
	S50178001	フリレバー
	159625001	レバーコウマクク
	158945001	フリシクメタルF
	158946001	フリシクメタルR
	S50179001	フリシクサイタ
	S50182000	ヒジョウテイシカバー
	062400806	ナベコ4X8

D.針振関係 / Zigzag mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50169001 1 モーターブラケット MOTOR BRACKET 2 S37940001 1 キルン POSITIONING PIN 3 062711212 4 ナベコ32X12 SCREW, PAN SM4.76-32X12 4 062711612 1 ナベコ4.76-32X16 SCREW, PAN SM4.76-32X16 5 018401222 4 アキボルト4X12 BOLT, SOCKET M4X12 6 060300612 2 トメM3X6 SCREW, BIND M3X6 7 S50170001 1 モーターレバー MOTOR LEVER 8 014760622 2 アトメシ5.95 SET SCREW, SOCKET SM5.95 9 S50171001 1 モーターシーク LEVER SHAFT, MOTOR 10 014760622 1 アトメシ5.95 SET SCREW, SOCKET SM5.95 11 S50172001 1 フリコン ZIGZAG CONNECTING ROD 12 S51190001 1 フリコンシーク SHAFT, Z-CONNECTING ROD 13 014760622 1 アトメシ5.95 SET SCREW, SOCKET SM5.95 14 S50174001 1 フリレバー LEVER, ZIGZAG 15 118735001 2 ザガネ WASHER, PLAIN 16 018061622 1 アキボルト6X16 BOLT, SOCKET M6X16 17 S32521001 1 スラストザガネ WASHER, THRUST 18 S50176001 1 フリレバーアセンブリ ZIGZAG LEVER ASSY, F 18-1 S50178001 1 フリレバー SHAFT, Z-LEVER 18-2 159625001 1 レバーコウマクク STUD 19 158945001 1 フリシクメタルF BUSH, F ;Z-LEVER 20 158946001 1 フリシクメタルR BUSH, R ;Z-LEVER 21 S50179001 1 フリシクサイタ PLATE, Z-SENSOR 118-H80-110 E.非常停止関係 / Emergency stop mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50182000 1 ヒジョウテイシカバー COVER, ;EM 2 062400806 3 ナベコ4X8 SCREW, PAN M4X8 118-H80-114 8 jintex.in

Page 13 — F. 押工関係 / Presser foot mechanism

Brother HE-800A (90 pages) parts on page 13
Ref	Part number	Part name
16-4	16-4	screw
16-3	16-3	washer
16-2	16-2	collar
16-1	16-1	lever
16-1-4	16-1-4	screw
16-1-5	16-1-5	screw
16-1-3	16-1-3	screw
16-1-2	16-1-2	screw
16-1-1	16-1-1	screw
16	16	lever
11	11	screw
10	10	shaft
9	9	screw
8	8	plate
22	22	screw
21	21	pin
7	7	collar
6	6	bracket
2	2	screw
1	1	arm
14	14	screw
13	13	washer
12	12	pin
5	5	screw
4	4	screw
15	15	screw
52	52	washer
17	17	collar
18	18	washer
19	19	screw
29-2	29-2	lever
29-1	29-1	lever
29-3	29-3	screw
29-4	29-4	spring
29	29	lever
47	47	screw
46	46	screw
45	45	block
34	34	screw
33	33	knob
31	31	rod
32	32	spring
40	40	washer
30	30	rod
39	39	screw
37	37	block
38	38	collar
43	43	pin
42	42	washer
41	41	washer
23-2	23-2	lever
23-3	23-3	screw
23-1	23-1	lever
23	23	lever
25	25	washer
26	26	spring
27	27	screw
24	24	pin
28	28	screw
48	48	cover
49	49	screw
28	28	screw

F. 押工関係 / Presser foot mechanism 16-4 16-3 16-2 16-1 16-1-4 16-1-5 16-1-3 16-1-2 16-1-1 16 11 10 9 8 22 21 7 6 2 1 14 13 12 5 4 15 52 17 18 19 29-2 29-1 29-3 29-4 29 47 46 45 34 33 31 32 40 30 39 37 38 43 42 41 23-2 23-3 23-1 23 25 26 27 24 28 48 49 28 118-H80-201 jintex.in

Page 14 — F.押工関係 / Presser foot mechanism

Brother HE-800A (90 pages) parts on page 14
Part number	Part name	Qty
S50183001	オシエウデ
018061022	アナホルト6X10	4
S43717201	クドウキヤ 15.75	1
014770622	アナトメネジ 6.35ウキヤミ	2
S50184001	オシエウデアンナイダイ	1
S42116000	リニアボールベアリング	2
S50185001	ベアリングオサエ	1
018400822	アナホルト4X8	1
S50186001	アンナイジク	2
014760622	アナトメネジ 5.95	4
S50187001	クドウオサエ	1
110367001	サラネジ	1
014760622	アナトメネジ 5.95	4
018401222	アナホルト4X12	3
S51174001	オシエアゲレンカクソウクミ	1
S50188001	オシエアゲレンカククミ	1
S50189001	オシエアゲレンカン	1
S50190001	オシエレンカンタンネジ	1
110161004	レンカンコロ	1
028050242	ナツト 4.76	1
S00902001	ハネジナガニ 2-5	1
S50192001	オシエアゲカンザ	1
S00902001	メスサトウレハサガニヨ	1
117363001	ボルト 4.76	1
S38761001	ヒサアゲレバー	1
S50192001	オシエアゲカンザ	1
S00902001	メスサトウレハサガニヨ	1
117363001	ボルト 4.76	1
S50193001	オシエアゲレバーシクア	1
014760622	アナトメネジ 5.95	1
S50194001	オシエアゲレバーリンク	1
S50195001	ウワイトクリツトリンク	1
S38761001	ヒサアゲレバー	1
145478101	ダンネジ 4.76	1
S50196001	オシエアゲレバーシク	1
025080132	ヒラガネシヨウ8	1
048060342	トメワE6	1
014760622	アナトメネジ 5.95	1
145478101	ダンネジ 4.76	2
S50197001	オシエボウダキクミ	1
S50198001	オシエボウダキ	1
S50199001	オシエアゲリンク	1
145478101	ダンネジ 4.76	1
014760622	アナトメネジ 5.95	1
111466101	オシエボウ	1
141208001	オサエバアンナイ	1
S50200001	オサエバネ	1
S31012001	オサエチヨウセツネジ	1
140407001	サガネ	1
145472001	オサエボウメタル	1
S50201001	オサエローライ	1
S50202001	ハサミサシエジクコロ	1
062671212	ナベコ357-40X12	1
025060132	ヒラガネシヨウC6	1
048060142	トメワE6	1
S50203001	オサエコロ	1
S50204001	オサエコロジク	1
014760622	アナトメネジ 5.95	1
S37927000	ハリボウアンナイ	1
100242003	シメネジ 3.57	2

F.押工関係 / Presser foot mechanism REF. NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50183001 1 オシエウデ DRIVING ARM, ;PRESSER 2 018061022 4 アナホルト6X10 BOLT, SOCKET M6X10 4 S43717201 1 クドウキヤ 15.75 GEAR, 15.75 5 014770622 2 アナトメネジ 6.35ウキヤミ SET SCREW, SOCKET (CP) SM6.35 6 S50184001 1 オシエウデアンナイダイ GUIDE BRACKET 7 S42116000 2 リニアボールベアリング LINEAR BALL BEARING 8 S50185001 1 ベアリングオサエ HOLDER, ;BEARING 9 018400822 1 アナホルト4X8 BOLT, SOCKET M4X8 10 S50186001 2 アンナイジク GUIDE SHAFT 11 014760622 4 アナトメネジ 5.95 SET SCREW, SOCKET SM5.95 12 S50187001 1 クドウオサエ PRESSER, DR-ARM 13 110367001 1 サラネジ WASHER, PLAIN SPECIAL 8 14 014760622 4 アナトメネジ 5.95 SET SCREW, SOCKET SM5.95 15 018401222 3 アナホルト4X12 BOLT, SOCKET M4X12 15-1 S51174001 1 オシエアゲレンカクソウクミ CONNECTING ROD SET, ;P-LIFTER 15-1-1 S50188001 1 オシエアゲレンカククミ CONNECTING ROD ASSY, ;P-LIFTER 15-1-2 S50189001 1 オシエアゲレンカン CONNECTING ROD, ;P-LIFTER 15-1-3 S50190001 1 オシエレンカンタンネジ SHOULDER SCREW 16 110161004 1 レンカンコロ ROLLER 16-1-4 028050242 1 ナツト 4.76 NUT, SM4.76 16-1-5 S00902001 1 ハネジナガニ 2-5 WASHER, SPRING 2-5 16-2 S50192001 1 オシエアゲカンザ SPACER 16-3 S00902001 1 メスサトウレハサガニヨ WASHER, PLAIN L 4.6 (D) 16-4 117363001 1 ボルト 4.76 BOLT, SM4.76 16-5 S38761001 1 ヒサアゲレバー LIFTER LEVER, ;KNEE 17 S50192001 1 オシエアゲカンザ SPACER 18 S00902001 1 メスサトウレハサガニヨ WASHER, PLAIN L 4.6 (D) 19 117363001 1 ボルト 4.76 BOLT, SM4.76 21 S50193001 1 オシエアゲレバーシクア LIFTER SHAFT, A 22 014760622 1 アナトメネジ 5.95 SET SCREW, SOCKET SM5.95 23 S50194001 1 オシエアゲレバーリンク LIFTER LEVER ASSY, ;P-BAR 23-1 S50195001 1 ウワイトクリツトリンク DRIVING LINK, ;U/TR 23-2 S38761001 1 ヒサアゲレバー LIFTER LEVER, ;KNEE 23-3 145478101 1 ダンネジ 4.76 SHOULDER SCREW, SOCKET SM4.76 24 S50196001 1 オシエアゲレバーシク LIFTER SHAFT 25 025080132 1 ヒラガネシヨウ8 WASHER, PLAIN S 8 26 048060342 1 トメワE6 RETAINING RING, E6 27 014760622 1 アナトメネジ 5.95 SET SCREW, SOCKET SM5.95 28 145478101 2 ダンネジ 4.76 SHOULDER SCREW, SOCKET SM4.76 29 S50197001 1 オシエボウダキクミ GUIDE BRACKET ASSY, ;P-BAR 29-1 S50198001 1 オシエボウダキ GUIDE BRACKET, ;P-BAR 29-2 S50199001 1 オシエアゲリンク LIFTER LINK, ;P-BAR 29-3 145478101 1 ダンネジ 4.76 SHOULDER SCREW, SOCKET SM4.76 29-4 014760622 1 アナトメネジ 5.95 SET SCREW, SOCKET SM5.95 30 111466101 1 オシエボウ PRESSER BAR 31 141208001 1 オサエバアンナイ SPRING GUIDE 32 S50200001 1 オサエバネ SPRING, COMPRESSION 33 S31012001 1 オサエチヨウセツネジ ADJUSTING NUT, PRESSER 34 140407001 1 サガネ WASHER 35 145472001 1 オサエボウメタル BUSH, P-BAR 36 S50201001 1 オサエローライ ROLLER BRACKET, P-BAR 37 S50202001 1 ハサミサシエジクコロ ROLLER 38 062671212 1 ナベコ357-40X12 SCREW, PAN SM3.57-40X12 39 025060132 1 ヒラガネシヨウC6 WASHER, PLAIN, C6 40 048060142 1 トメワE6 RETAINING RING, C6 41 S50203001 1 オサエコロ ROLLER 42 S50204001 1 オサエコロジク ROLLER SHAFT 43 014760622 1 アナトメネジ 5.95 SET SCREW, SOCKET SM5.95 44 S37927000 1 ハリボウアンナイ GUIDE, ;N-BAR 45 100242003 2 シメネジ 3.57 SCREW, SM3.57-40X5 118-H80-201 10 jintex.in

Page 15 — F. 押工関係 / Presser foot mechanism

Brother HE-800A (90 pages) parts on page 15
Ref	Part number	Part name
16-4	16-4	16-4
16-3	16-3	16-3
16-2	16-2	16-2
16-1	16-1	16-1
16-1-4	16-1-4	16-1-4
16-1-5	16-1-5	16-1-5
16-1-3	16-1-3	16-1-3
16-1-2	16-1-2	16-1-2
16-1-1	16-1-1	16-1-1
34	34	34
33	33	33
31	31	31
32	32	32
40	40	40
16	16	16
11	11	11
10	10	10
22	22	22
21	21	21
7	7	7
9	9	9
8	8	8
6	6	6
2	2	2
1	1	1
14	14	14
13	13	13
12	12	12
5	5	5
15	15	15
52	52	52
19	19	19
18	18	18
17	17	17
29-2	29-2	29-2
29-1	29-1	29-1
29	29	29
29-3	29-3	29-3
29-4	29-4	29-4
47	47	47
46	46	46
45	45	45
23-2	23-2	23-2
23-1	23-1	23-1
23-3	23-3	23-3
23	23	23
25	25	25
26	26	26
27	27	27
24	24	24
28	28	28
30	30	30
39	39	39
37	37	37
38	38	38
44	44	44
43	43	43
42	42	42
41	41	41

F. 押工関係 / Presser foot mechanism 16-4 16-3 16-2 16-1 16-1-4 16-1-5 16-1-3 16-1-2 16-1-1 34 33 31 32 40 16 11 10 22 21 7 9 8 6 2 1 14 13 12 5 15 52 19 18 17 29-2 29-1 29 29-3 29-4 47 46 45 1 23-2 23-1 23-3 23 25 26 27 24 28 30 39 37 38 44 43 42 41 118-H80-201 jintex.in

Page 16 — F.押工関係 / Presser foot mechanism

Brother HE-800A (90 pages) parts on page 16
Part number	Part name	Qty
155578000	ゴムセン7.2	2
S50205001	オオセンサードグ	1
060670512	ハインド 357-40X5	2
S50206001	オオセンサーイタ	1
102538002	サラネジ 3.57	1
025040232	ヒラザガネチユウ4	3

F.押工関係 / Presser foot mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 47 155578000 2ゴムセン7.2 RUBBER CAP, 7.2 48 S50205001 1 オオセンサードグ DOG, CLAMP SENSOR 49 060670512 2ハインド 357-40X5 SCREW, BIND SM3.57-40X5 50 S50206001 1 オオセンサーイタ PLATE, CLAMP SENSOR 51 102538002 1 サラネジ 3.57 SCREW, FLAT SM3.57 52 025040232 3 ヒラザガネチユウ4 WASHER, PLAIN M 4 118-H80-201 12

Page 17 — 31. 送り関係 (-2, -3) / Feed mechanism (For "-2 & -3")

Brother HE-800A (90 pages) parts on page 17
Ref	Part number	Part name
27-1.1	27-1.1	27-1-1
27-1-3	27-1-3	27-1-3
27-1-6	27-1-6	27-1-6
27-1-5	27-1-5	27-1-5
27-1-2	27-1-2	27-1-2
27-1-6	27-1-6	27-1-6
27-1-4	27-1-4	27-1-4
46-2	46-2	46-2
46-1-2	46-1-2	46-1-2
46-1-4	46-1-4	46-1-4
46-1-3	46-1-3	46-1-3
46-1-1	46-1-1	46-1-1
46-1-5	46-1-5	46-1-5
46-1-4	46-1-4	46-1-4
46-1-3	46-1-3	46-1-3
47-1	47-1	47-1
34	34	34
35	35	35
33-1	33-1	33-1
36	36	36
19	19	19
18	18	18
42	42	42
16-1	16-1	16-1
43	43	43
17	17	17
14-1	14-1	14-1
26	26	26
40	40	40
39	39	39
18	18	18
20-1	20-1	20-1
13-1	13-1	13-1
15	15	15
21	21	21
11	11	11
12	12	12
8	8	8
22	22	22
10	10	10
6-2	6-2	6-2
6-1	6-1	6-1
6	6	6
10	10	10
9	9	9
20-1	20-1	20-1
5-2	5-2	5-2
5-1	5-1	5-1
5	5	5
48	48	48
3	3	3
2	2	2
4	4	4
46-3-2	46-3-2	46-3-2
46-3-4	46-3-4	46-3-4
46-3-3	46-3-3	46-3-3
46-3-1	46-3-1	46-3-1
46-3-5	46-3-5	46-3-5
46-3-4	46-3-4	46-3-4
46-3-3	46-3-3	46-3-3
46-4	46-4	46-4
33-2	33-2	33-2

31. 送り関係 (-2, -3) / Feed mechanism (For "-2 & -3") 25 38 27-1.1 27-1-3 27-1-6 27-1-5 27-1-2 27-1-6 27-1-4 44 45 46-2 46-1 46-1-2 46-1-4 46-1-3 46-1-1 46-1-5 46-1-4 46-1-3 37 47-1 34 35 36 33-1 36 19 18 42 16-1 43 17 14-1 26 40 39 18 20-1 13-1 15 21 11 12 8 22 10 6-2 6-1 6 10 9 20-1 5-2 5-1 5 48 3 2 4 < -3用 / For "-3" > 46-3 46-3-2 46-3-4 46-3-3 46-3-1 46-3-5 46-3-4 46-3-3 46-4 33-2 3 Jinte.in 118-H80-202

Page 18 — G1.送り関係 (-2,-3)/ Feed mechanism(For "-2 & -3")

Brother HE-800A (90 pages) parts on page 18
Part number	Part name	Qty
S50207001	モータサセイタ	1
062761012	ナベコ395-28X10	3
025060232	ヒラザガネチュウ6	3
018401022	アナボルト4X10	4
S51418001	オクリフトウブーリA	1
S50208001	オクリフトウブーリA	1
014060632	アナボルトミ6X6	2
S51225001	オクリフトウブーリB	1
S50110001	オクリフトウブーリB	1
014060632	アナボルトミ6X6	2
S50209000	オクリタイミングベルト	1
S50210001	オクリフトウシヤフト	1
070688850	タマシク68822NR	2
S50211001	オクリベルトホルダ	1
018680822	アナボルト4.37X8	2
S50212001	オクリフトウサセイタイ	1
S50213001	オクリアンナイシンクB	1
014760622	アナトメシ5.95	1
S50214001	オクリアンナイシンクA	1
018681232	アナボルト437-40X12	2
S12004000	リニアブツシュ	3
S02460001	トメシクヨウC19	2
S35184001	タマシクメイタ	2
060660416	ハインド318-40X4	2
S50215101	オクリセンサセイタイ	1
062680812	ナベコ437-40X8	2
025680132	ヒラザガネ37	2
S50216001	オクリフトウサセイ	1
012500536	アナヒラ5X5	1
S51178101	オクリフトウ	1
S50217001	オクリフトウ	1
S50218001	ニカシムサセイタイ	1
S50219101	ワイトキリニカシム	1
018681022	アナボルト4.37X10	2
018680522	アナボルト4.37X5	2
110735002	ザガネ	4
S50220001	ナガリフトー2	1
S50225001	ナガリフトー3	1
018681022	アナボルト4.37X10	2
028680242	バネザガネ2-4.37	2
S50221001	オクリフトウセイ	2
105130001	シメジ3.57	4
S50222001	オクリフトウシヤフト	1
S50223100	オクリカバー	1
018680822	アナボルト4.37X8	1
025680132	ヒラザガネ4.37	1
S50224001	オクリモータカバー	1
062680612	ナベコ4.37-40X6	2
159078001	ヌツカミサエバネ	1
S50562001	ダンネジ 6.35	1
159765202	ヌツカミ25RSクミ	1
159762002	ヌツカミ25RS	1
159926001	ヌツカミサエビン L	1
107401001	ヌツカミサエイトバネ	2

G1.送り関係 (-2,-3)/ Feed mechanism(For "-2 & -3") REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50207001 1 モータサセイタ MOUNTING BRACKET, MOTOR 2 062761012 3 ナベコ395-28X10 SCREW, PAN SM5.95-28X10 3 025060232 3 ヒラザガネチュウ6 WASHER, PLAIN M 6 4 018401022 4アナボルト4X10 BOLT, SOCKET M4X10 5 S51418001 1 オクリフトウブーリA PULLEY ASSY, A 5-1 S50208001 1 オクリフトウブーリA PULLEY, A 5-2 014060632 2アナボルトミ6X6 SET SCREW, SOCKET (CP) M6X6 6 S51225001 1 オクリフトウブーリB PULLEY ASSY, B 6-1 S50110001 1 オクリフトウブーリB PULLEY, B 6-2 014060632 2アナボルトミ6X6 SET SCREW, SOCKET (CP) M6X6 8 S50209000 1 オクリタイミングベルト TIMING BELT 9 S50210001 1 オクリフトウシヤフト SUPPORT SHAFT 10 070688850 2 タマシク68822NR BALL BEARING, 68822NR 11 S50211001 1 オクリベルトホルダ BELT HOLDER 12 018680822 2 アナボルト4.37X8 BOLT, SOCKET SM4.37X8 13-1 S50212001 1 オクリフトウサセイタイ FEED ARM SUPPORT 14-1 S50213001 1 オクリアンナイシンクB FEED GUIDE SHAFT, B 15 014760622 1 アナトメシ5.95 SET SCREW, SOCKET SM5.95 16-1 S50214001 1 オクリアンナイシンクA SHAFT, A ;F-GUIDE 17 018681232 2 アナボルト437-40X12 BOLT, SOCKET SM4.37-40X12 18 S12004000 3 リニアブツシュ LINEAR BUSH 19 S02460001 2 トメシクヨウC19 RETAINING RING, EXTERNAL C19 20-1 S35184001 2 タマシクメイタ STOPPER, BALL BEARING 21 060660416 2 ハインド318-40X4 SCREW, BIND SM3.18-40X4 22 S50215101 1 オクリセンサセイタイ SUPPORT PLATE, FEED SENSOR 23 062680812 2 ナベコ437-40X8 SCREW, PAN SM4.37-40X8 24 025680132 2 ヒラザガネ37 WASHER, PLAIN S 4.37 25 S50216001 1 オクリフトウサセイ SUPPORT SHAFT, ;F-ARM 26 012500536 1 アナヒラ5X5 SET SCREW, SOCKET (FT) M5X5 27-1 S51178101 1 オクリフトウ FEED ARM ASSY 27-1-1 S50217001 1 オクリフトウ FEED ARM 27-1-2 S50218001 1 ニカシムサセイタイ SUPPORT PLATE 27-1-3 S50219101 1 ウワイトキリニカシム CAM 27-1-4 018681022 2 アナボルト4.37X10 BOLT, SOCKET SM4.37X10 27-1-5 018680522 2 アナボルト4.37X5 BOLT, SOCKET SM4.37X5 27-1-6 110735002 4 ザガネ WASHER 33-1 S50220001 1 ナガリフトー2 <For "-2"> LENGTH FEED PLATE, -2 33-2 S50225001 1 ナガリフトー3 <-3R> LENGTH FEED PLATE, -3 34 018681022 2 アナボルト4.37X10 BOLT, SOCKET SM4.37X10 35 028680242 2 バネザガネ2-4.37 WASHER, SPRING 2-4.37 36 S50221001 2 オクリフトウセイ FEED PRESSER PLATE 37 105130001 4 シメジ3.57 SCREW, SM3.57 38 S50222001 1 オクリフトウシヤフト FEED ARM SUPPORT 39 S50223100 1 オクリカバー COVER 40 018680822 1 アナボルト4.37X8 BOLT, SOCKET SM4.37X8 41 025680132 1 ヒラザガネ4.37 WASHER, PLAIN S 4.37 42 S50224001 1 オクリモータカバー COVER, ;F-MOTOR 43 062680612 2 ナベコ4.37-40X6 SCREW, PAN SM4.37-40X6 44 159078001 1ヌツカミサエバネ SPRING 45 S50562001 1 ダンネジ 6.35 SHOULDER SCREW, SM6.35 46-1 159765202 1ヌツカミ25RSクミ <For "-2"> WORK CLAMP ASSY, 25RS 46-1-1 159762002 1ヌツカミ25RS WORK CLAMP, 25RS 46-1-2 159926001 1ヌツカミサエビン L PIN, L 46-1-3 107401001 2ヌツカミサエイトバネ SPRING, PLATE 118-H80-202 14 jintex.in

Page 19 — 31. 送り関係 (-2, -3) / Feed mechanism (For "-2 & -3")

Brother HE-800A (90 pages) parts on page 19
Ref	Part number	Part name
27-1	27-1-1	FEED MECHANISM
	27-1-2	BRACKET
	27-1-3	BRACKET
	27-1-4	SCREW
	27-1-5	WASHER
	27-1-6	SPRING
	46-1-1	FEED DOG
	46-1-2	SCREW
	46-1-3	FEED DOG
	46-1-4	WASHER
	46-1-5	SPRING
	46-2	FEED DOG
	46-3-1	FEED DOG
	46-3-2	SCREW
	46-3-3	FEED DOG
	46-3-4	WASHER
	46-3-5	SPRING
	46-4	FEED DOG
	47-1	SPRING
	33-1	BASE PLATE
	33-2	BASE PLATE
	36	BRACKET
	37	BRACKET
	38	BRACKET
	39	SHAFT
	40	COLLAR
	41	COLLAR
	42	BRACKET
	43	BRACKET
	44	SPRING
	45	SCREW
	1	BRACKET
	2	SCREW
	3	WASHER
	4	SCREW
	5	SHAFT
	5-1	SHAFT
	5-2	COLLAR
	6	FEED DOG
	6-1	FEED DOG
	6-2	SCREW
	8	FEED BAR
	9	SHAFT
	10	ROLLER
	11	BRACKET
	12	SCREW
	13-1	BRACKET
	14-1	FEED BAR
	15	SCREW
	16-1	FEED BAR
	17	BRACKET
	18	ROLLER
	19	ROLLER
	20-1	BRACKET
	21	SCREW
	22	BRACKET
	23	BRACKET
	24	BRACKET
	26	BRACKET
	48	SCREW

31. 送り関係 (-2, -3) / Feed mechanism (For "-2 & -3") 25 38 27-1-1 27-1-3 27-1-2 27-1-6 27-1-5 27-1-4 44 46-2 46-1 46-1-2 46-1-4 46-1-3 46-1-1 47-1 37 36 33-1 36 42 43 17 18 5-2 21 5-1 5-2 48 <--3用/For "-3" --> 46-3-5 46-3-4 46-3-3 46-3-1 46-3 46-4 19 18 16-1 14-1 8 26 11 12 22 24 23 33-2 45 34 35 40 41 18 13-1 15 20-1 21 6-2 6-1 6 10 9 118-H80-202 5 jintex.in

Page 20

Brother HE-800A (90 pages) parts on page 20
Part number	Part name	Qty
107404001	SCREW, SM1.98-64X2	2
159927001	PIN, S	1
S37100101	WORK CLAMP ASSY, 25RS W/F-G	1
S01467201	WORK CLAMP ASSY, 25-K	1
144630001	WORK CLAMP, 25-K	1
159926001	PIN, L	1
144707001	SPRING, PLATE	1
107404001	SCREW, SM1.98-64X2	2
159927001	PIN, S	1
S37102101	WORK CLAMP ASSY, 25-K W/F-G	1
159080000	FINGER GUARD, M	1
018502022	BOLT, SOCKET M5X20	1

G1.送リ関係 (-2,-3)/ Feed mechanism(For "-2 & -3") REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 46-1-4 107404001 2 1.98 SCREW, SM1.98-64X2 46-1-5 159927001 1 S PIN, S 46-2 S37100101 1 25RSクミF WORK CLAMP ASSY, 25RS W/F-G <--3用> <For "-3"> 46-3 S01467201 1 25クミ WORK CLAMP ASSY, 25-K 46-3-1 144630001 1 WORK CLAMP, 25-K 46-3-2 159926001 1 L PIN, L 46-3-3 144707001 2 SPRING, PLATE 46-3-4 107404001 1 1.98 SCREW, SM1.98-64X2 46-3-5 159927001 1 S PIN, S 46-4 S37102101 1 25クミF WORK CLAMP ASSY, 25-K W/F-G <--2用、-3用> <For "-2 & -3"> 47-1 159080000 1 M FINGER GUARD, M 48 018502022 1 5X20 BOLT, SOCKET M5X20 118-H80-202 16

Page 21 — G2 . 送り関係 (-5) / Feed mechanism (For "-5")

Brother HE-800A (90 pages) parts on page 21
Ref	Part number	Part name	Qty
	27-2-1	27-2-1
	27-2-3	27-2-3
	27-2-6	27-2-6
	27-2-5	27-2-5
	46-5-1	46-5-1
	46-5	46-5
	46-5-3	46-5-3
	46-5-5	46-5-5
	46-5-4	46-5-4
	46-5-2	46-5-2
	46-6	46-6
	47-2	47-2
	33-3-2	33-3-2
	33-3-2	33-3-2
	16-2	16-2
	56	56
	57	57
	58	58
	14-2	14-2
	27-2	27-2
	33-3-1	33-3-1
	33-3	33-3
	20-2	20-2
	13-2	13-2

G2 . 送り関係 (-5) / Feed mechanism (For "-5") 27-2-1 27-2-3 27-2-6 27-2-5 46-5-1 46-5 46-5-3 46-5-5 46-5-4 46-5-2 46-6 47-2 33-3-2 33-3-2 16-2 56 57 58 14-2 27-2-2 27-2 33-3-1 33-3 20-2 13-2 118-H80-202 7 jintex.in

Page 22

Brother HE-800A (90 pages) parts on page 22
Ref	Part number	Part name	Qty
	S54508001	オクリウデササエタイー5
	S54512001	オクリアンナインクB-5
	S54511001	オクリアンナインクA-5
	S54513001	タマンウクウケイメ
	S54502101	オクリウデクミ-5
	S54503001	オクリウデ-5
	S50218001	ニカシムサエタイタ
	S50219101	ウワイトキリニカシム
	018681022	アサボルト4.37X10
	018680522	アサボルト4.37X5
	110735002	ワッシャー
	S54504001	ナカサクリタイター5クミ
	S54505001	ナカサクリタイター5
	S54506001	オクリイタスペーサ
	117160001	サラネジ4.37
	S54514101	ヌカミクミ70
	S54516101	ヌカミクミサエ
	S54515001	ヌカミクミ70
	159926001	ヌカミクミサエピン L
	107401001	サラネジサエタイハネ
	107404001	シメネジ1.98
	S54987001	ヌカミクミサエピン F
	S54518101	ヌカミクミ70クミF
	S54517000	フィンガーガード 70
	S54507001	オクリイタサエタイタ
	018680822	アサボルト4.37X8
	S54509000	リニアブツシュ9.53
	S54510001	リニアブツシュトメイタ
	062680612	アサ 34.37-40X6

G2.送り関係 (-5)/ Feed mechanism(For "-5") REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 13-2 S54508001 1 < -5用 > オクリウデササエタイー5 <For "-5"> FEED ARM SUPPORT, -5 14-2 S54512001 1 オクリアンナインクB-5 SHAFT, B-5 ;F-GUIDE 16-2 S54511001 1 オクリアンナインクA-5 SHAFT, A-5 ;F-GUIDE 20-2 S54513001 2 タマンウクウケイメ PLATE, B ;B-BEARING 27-2 S54502101 1 オクリウデクミ-5 FEED ARM ASSY, 5 27-2-1 S54503001 1 オクリウデ-5 FEED ARM, 5 27-2-2 S50218001 1 ニカシムサエタイタ SUPPORT PLATE 27-2-3 S50219101 1 ウワイトキリニカシム CAM 27-2-4 018681022 2 アサボルト4.37X10 BOLT, SOCKET SM4.37X10 27-2-5 018680522 2 アサボルト4.37X5 BOLT, SOCKET SM4.37X5 27-2-6 110735002 4 ワッシャー WASHER 33-3 S54504001 1 ナカサクリタイター5クミ LENGTH FEED PLATE ASSY, -5 33-3-1 S54505001 1 ナカサクリタイター5 LENGTH FEED PLATE, -5 33-3-2 S54506001 1 オクリイタスペーサ SPACER, ;FEED PLATE 33-3-3 117160001 2 サラネジ4.37 SCREW, FLAT SM4.37 46-5 S54514101 1 ヌカミクミ70 WORK CLAMP ASSY, 70 46-5-1 S54516101 1 ヌカミクミサエ WORK CLAMP HOLDER 46-5-2 S54515001 1 ヌカミクミ70 WORK CLAMP, 70 46-5-3 159926001 1 ヌカミクミサエピン L PIN, L 46-5-4 107401001 2 サラネジサエタイハネ SPRING, PLATE 46-5-5 107404001 2 シメネジ1.98 SCREW, SM1.98-64X2 46-5-6 S54987001 1 ヌカミクミサエピン F PIN, F 46-6 S54518101 1 ヌカミクミ70クミF WORK CLAMP ASSY, 70 W/F-G 47-2 S54517000 1 フィンガーガード 70 FINGER GUARD, 70 52 S54507001 1 オクリイタサエタイタ FEED PLATE SUPPORT 53 018680822 2 アサボルト4.37X8 BOLT, SOCKET SM4.37X8 56 S54509000 1 リニアブツシュ9.53 LINEAR BUSH, 9.53 57 S54510001 1 リニアブツシュトメイタ STOPPER PLATE, L-BUSH 58 062680612 1 アサ 34.37-40X6 SCREW, PAN SM4.37-40X6 118-H80-202 jintex.in 18

Page 23 — H . カッター関係 / Cutter mechanism

Brother HE-800A (90 pages) parts on page 23
Ref	Part number	Part name
10	10-1	10-1
10	10-2	10-2
10	10-3	10-3
10	10-4	10-4
	31	31
	32	32
	33	33
	11	11
	34	34
	37	37
	35	35
	36	36
	37	37
	39	39
	38	38
	29	29
	28	28
22	22-3	22-3
22	22-2	22-2
22	22-4	22-4
22	22-1	22-1
21	21-2	21-2
21	21-1	21-1
21	21-2	21-2
	27	27
	23	23
	26	26
	6	6
	40	40
4	4-2	4-2
4	4-1	4-1
4	4-3	4-3
	5	5
	2	2
	1	1
	7	7
	8	8
	15	15
	13	13
	12	12
	14	14
	16	16
	17	17
	18-2	18-2
	18-1	18-1
	20	20
	19	19

H . カッター関係 / Cutter mechanism 10 10-1 10-2 10-3 10-4 31 32 33 11 34 37 35 36 37 39 38 29 28 22 24 22-3 22-2 22-4 22-1 21-2 21 21-1 21-2 27 23 26 6 40 4-2 4-1 4-3 2 1 4 5 7 8 15 13 12 14 16 17 18-2 18-1 20 " オプション部品 / OPTION PARTS " 19 118-H80-218 19 jintex.in

Page 24

Brother HE-800A (90 pages) parts on page 24
Ref	Part number	Part name	Qty
	S0283001	カッタードウテツク
	014760622	アトメシ 5.95
	S0284001	カッタードウテツク
	S0285001	サウシンクホルダアセンブリ
	S0286001	カッターサドウシンクホルダ
	S0287001	カッターサドウシンクリンク
	014780622	アトメシ 6.35クホミ
	S0288001	カッタードウシンクリンク
	102630001	ハリウシンナイカクコマ
	S50120001	カッタードウシンク
	062761012	ナベコ3595-28X10
	15917001	カッタードウシンクメタル
	S0289001	チョウセツネジ
	S0290001	チョウセツネジ
	S0291001	クツションバネ
	S0292001	クツションウケ
	S0293001	タンネジ 3.57
	021910302	ナツト3SM12.70
	S0294001	カッターホルダ
	018681022	アナボルト4.37X10
	S0295001	カッターホルダ M
	018680632	アナボルト4.37X6
	S0296001	カッターホルダ DL
	153057102	オクリダイシンネジ
	S51352001	カツタ1/2
	S51358001	カツタ1
	S0297001	カツターオサエ
	115503001	シメネジ 4.37
	S41466001	オクリジクセットカラークミ
	S09212001	シメネジ
	014770622	アトメシ 6.35クホミ
	S0298101	カッタードウシンクアセンブリ
	S50299101	カッタードウシンク
	159104001	Cドウシンクピン
	014680622	アトメシ 4.37クホミ
	159379001	ミゾウキピンBX6X18
	S50300001	カツターリンクシンク
	01760622	アトメシ 5.95
	048060342	トメワE6
	110367001	サガネ
	S51162001	カッターリンクイケミ
	018681232	アナボルト SM4.76-40X12
	S50362001	カッターソレノイドブラケツト
	062711412	ナベコ4.76-32X14
	018501022	アナボルト5X10
	S50363000	ストツパクツシヨン
	S50364001	ソレノイドストツパ
	028080242	バネザガネ2-8
	021080202	ニユウナツト8
	S50365101	カツターセンサトリツケイタ
	062710812	ナベコ476-32X8
	S50366001	カツターモトシバネ

H.カッター関係 / Cutter mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S0283001 1 カッタードウテツク CUTTER DRIVING ARM SHAFT 2 014760622 1 アトメシ 5.95 SET SCREW, SOCKET SM5.95 3 S0284001 1 カッタードウテツク CUTTER DRIVING SHAFT 4 S0285001 1 サウシンクホルダアセンブリ DRIVING SHAFT HOLDER ASSY 4-1 S0286001 1 カッターサドウシンクホルダ CUTTER DRIVING SHAFT HOLDER 4-2 S0287001 1 カッターサドウシンクリンク CUTTER DRIVING LINK SHAFT 4-3 014780622 3 アトメシ 6.35クホミ SET SCREW, SOCKET (CP) SM6.35 5 S0288001 1 カッタードウシンクリンク CUTTER DRIVING LINK 6 102630001 1 ハリウシンナイカクコマ SLIDE BLOCK, N-BAR GUIDE 7 S50120001 1 カッタードウシンク GUIDE, N-BAR 8 062761012 4 ナベコ3595-28X10 SCREW, PAN SM5.95-28X10 9 15917001 1 カッタードウシンクメタル BOLT, C DRIVING SHAFT 10 S0289001 1 チョウセツネジ ADJUSTING SCREW 10-1 S0290001 1 チョウセツネジ ADJUSTING SCREW 10-2 S0291001 1 クツションバネ SPRING, COMPRESSION 10-3 S0292001 1 クツションウケ CUSHION SUPPORT 10-4 S0293001 1 タンネジ 3.57 SHOULDER SCREW, SM3.57 11 021910302 1 ナツト3SM12.70 NUT, 3 SM12.70 12 S0294001 1 カッターホルダ CUTTER HOLDER 13 018681022 1 アナボルト4.37X10 BOLT, SOCKET SM4.37X10 14 S0295001 1 カッターホルダ M CUTTER HOLDER, M 15 018680632 2 アナボルト4.37X6 BOLT, SOCKET SM4.37X6 16 S0296001 1 カッターホルダ DL CUTTER HOLDER, DL 17 153057102 2 オクリダイシンネジ SCREW, ROUND W/SOCKET SM4.37 18-1 S51352001 1 カツタ1/2 <For -2 & -3> CUTTER, 1/2 18-2 S51358001 1 カツタ1 <For -5> CUTTER, 1 19 S0297001 1 カツターオサエ "OPTION PARTS" CUTTER HOLDER 20 115503001 1 シメネジ 4.37 SCREW, SM4.37 21 S41466001 1 オクリジクセットカラークミ SET SCREW COLLAR ASSY 21-1 S09212001 1 シメネジ SET SCREW COLLAR 21-2 014770622 2 アトメシ 6.35クホミ SET SCREW, SOCKET (CP) SM6.35 22 S0298101 1 カッタードウシンクアセンブリ CUTTER DRIVING ARM ASSY 22-1 S50299101 1 カッタードウシンク CUTTER DRIVING ARM 22-2 159104001 1 Cドウシンクピン PIN 22-3 014680622 1 アトメシ 4.37クホミ SET SCREW, SOCKET (CP) SM4.37 22-4 159379001 1 ミゾウキピンBX6X18 PIN, DOWEL BX6X18 23 S50300001 1 カツターリンクシンク CUTTER LINK SHAFT 24 01760622 1 アトメシ 5.95 SET SCREW, SOCKET SM5.95 26 048060342 1 トメワE6 RETAINING RING, E6 27 110367001 1 サガネ WASHER, PLAIN SPECIAL 8 28 S51162001 1 カッターリンクイケミ CUTTER LINK BRACKET ASSY 29 018681232 1 アナボルト SM4.76-40X12 BOLT, SOCKET SM4.76-40X12 30 S50362001 1 カッターソレノイドブラケツト CUTTER SOLENOID BRACKET 31 062711412 4 ナベコ4.76-32X14 SCREW, PAN SM4.76-32X14 32 018501022 3 アナボルト5X10 BOLT, SOCKET M5X10 33 S50363000 1 ストツパクツシヨン STOPPER CUSHION 34 S50364001 1 ソレノイドストツパ STOPPER, SOL 35 028080242 1 バネザガネ2-8 WASHER, SPRING 2-8 36 021080202 2 ニユウナツト8 NUT, 2 M8 37 S50365101 1 カツターセンサトリツケイタ SETTING PLATE, C-SENSOR 38 062710812 1 ナベコ476-32X8 SCREW, PAN SM4.76-32X8 39 S50366001 1 カツターモトシバネ SPRING 118-H80-218 jintex.in 20

Page 25

Brother HE-800A (90 pages) parts on page 25
Ref	Part number	Part name
1	1	Thread breakage detector mechanism
2	2	Thread breakage detector mechanism
3	3	Thread breakage detector mechanism
4	4	Thread breakage detector mechanism
5	5	Thread breakage detector mechanism
6	6	Thread breakage detector mechanism
6-1	6-1	Thread breakage detector mechanism
6-2	6-2	Thread breakage detector mechanism
6-3	6-3	Thread breakage detector mechanism
7	7	Thread breakage detector mechanism
10	10	Thread breakage detector mechanism
11	11	Thread breakage detector mechanism
12	12	Thread breakage detector mechanism
13	13	Thread breakage detector mechanism
1	1	Lower shaft mechanism
2	2	Lower shaft mechanism
2-1	2-1	Lower shaft mechanism
2-2	2-2	Lower shaft mechanism
4	4	Lower shaft mechanism
4-1	4-1	Lower shaft mechanism
4-2	4-2	Lower shaft mechanism
5	5	Lower shaft mechanism
5-1	5-1	Lower shaft mechanism
5-2	5-2	Lower shaft mechanism
5-3	5-3	Lower shaft mechanism
6	6	Lower shaft mechanism
7	7	Lower shaft mechanism

J. 糸切れ感知関係 / Thread breakage detector mechanism 6-3 6-2 7 6 6-1 5 2 3 4 1 11 10 13 12 11B-H80-219 K. 下軸関係 / Lower shaft mechanism 1 2-2 4-2 5-1 5-3 2-1 6 7 4 4-1 4-2 5-2 5 118-H80-305 21 jintex.in

Page 26 — J.糸切れ感知関係 / Thread breakage detector mechanism K.下軸関係 / Lower shaft mechanism

Brother HE-800A (90 pages) parts on page 26
Part number	Part name	Qty
S50273000	THREAD GUIDE	1
025060232	WASHER, PLAIN M 6	1
025350332	WASHER, PLAIN L 3.5	1
060670612	SCREW, BIND SM3.57-40X6	1
159145001	SHAFT, ;TR-BREAKAGE PERCEIVING	1
S51173001	CUTTER BAR FIXED PLATE ASSY	1
141619001	FIXEING PLATE, ;C-BAR	1
141620001	BALANCER	1
101671002	SCREW, SM4.37	1
014760622	SET SCREW, SOCKET SM5.95	1
S50274001	LEVER STOPPER	2
062400612	SCREW, PAN M4X6	2
S50275001	PLATE, ;TR-BREAKAGE SENSOR	1
062400612	SCREW, PAN M4X6	1
S50240001	LOWER SHAFT	1
S50241001	TIMMING PULLEY ASSY	1
076002450	BALL BEARING, 6002DD	1
014760622	SET SCREW, SOCKET SM5.95	2
183827001	SET SCREW COLLAR ASSY	1
104521001	SET SCREW COLLAR	1
014770622	SET SCREW, SOCKET (CP) SM6.35	2
S50243001	BUSH ASSY, M	1
S50244001	BUSH, M	1
S38735001	OIL FEEDING PIPE	4
142274101	RUBBER CAP, 4.2	4
S50245001	COVER	1
062670612	SCREW, PAN SM3.57-40X6	2

J.糸切れ感知関係 / Thread breakage detector mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50273000 1 イトレカシチアンナイ THREAD GUIDE 2 025060232 1 ヒラザガネチュウ6 WASHER, PLAIN M 6 3 025350332 1 ヒラザガネチュウ 3.5 WASHER, PLAIN L 3.5 4 060670612 1 バインド SM3.57-40X6 SCREW, BIND SM3.57-40X6 5 159145001 1 イトレカシチレバーシク SHAFT, ;TR-BREAKAGE PERCEIVING 6 S51173001 1 カツタオチホウウンイタケミ CUTTER BAR FIXED PLATE ASSY 6-1 141619001 1 カツタオチホウウンイタ FIXEING PLATE, ;C-BAR 6-2 141620001 1 ポウイタバランス BALANCER 6-3 101671002 1 シメネジ 4.37 SCREW, SM4.37 7 014760622 1 アナトメネジ 5.95 SET SCREW, SOCKET SM5.95 10 S50274001 2 レバーストツパ LEVER STOPPER 11 062400612 2 ナベコM4X6 SCREW, PAN M4X6 12 S50275001 1 イトレカシチセンサイタ PLATE, ;TR-BREAKAGE SENSOR 13 062400612 1 ナベコM4X6 SCREW, PAN M4X6 118-H80-219 K.下軸関係 / Lower shaft mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50240001 1 シタジク LOWER SHAFT 2 S50241001 1 タイミングプーリASSY TIMMING PULLEY ASSY 2-1 076002450 1 タマシクク6002DD BALL BEARING, 6002DD 2-2 014760622 2 アナトメネジ 5.95 SET SCREW, SOCKET SM5.95 4 183827001 1 ヒラザガネ SET SCREW COLLAR ASSY 4-1 104521001 1 ヒラザガネ SET SCREW COLLAR 4-2 014770622 2 アナトメネジ 6.35ホウミ SET SCREW, SOCKET (CP) SM6.35 5 S50243001 1 シタジククメタルMクミ BUSH ASSY, M 5-1 S50244001 1 シタジククメタルM BUSH, M 5-2 S38735001 4 オイルナシ OIL FEEDING PIPE 5-3 142274101 4 ゴムセン4.2 RUBBER CAP, 4.2 6 S50245001 1 シタジククメタルMカバー COVER 7 062670612 2 ナベコ357-40X6 SCREW, PAN SM3.57-40X6 118-H80-305 22

Page 27 — L. Rotary hook mechanism

Brother HE-800A (90 pages) parts on page 27
Ref	Part number	Part name
1	1	Rotary hook mechanism
2	2	Rotary hook mechanism
2-1-1	2-1-1	Rotary hook mechanism
2-1-2	2-1-2	Rotary hook mechanism
2-1-3	2-1-3	Rotary hook mechanism
4	4	Rotary hook mechanism
5	5	Rotary hook mechanism
6	6	Rotary hook mechanism
7	7	Rotary hook mechanism
8	8	Rotary hook mechanism
9	9	Rotary hook mechanism
10	10	Rotary hook mechanism
11	11	Rotary hook mechanism
12-1-1	12-1-1	Rotary hook mechanism
12-1-2	12-1-2	Rotary hook mechanism
12-1-3	12-1-3	Rotary hook mechanism
20	20	Rotary hook mechanism
20-1	20-1	Rotary hook mechanism
20-2	20-2	Rotary hook mechanism
20-2-1	20-2-1	Rotary hook mechanism
20-2-2	20-2-2	Rotary hook mechanism
20-2-3	20-2-3	Rotary hook mechanism
20-2-4	20-2-4	Rotary hook mechanism
21	21	For Supply parts
22	22	Rotary hook mechanism

L. カマ関係 / Rotary hook mechanism 1 2 2-1-2 2-1-1 2-1-3 4 5 6 11 7 8 10 9 2-1-3 20-1 20 20-2 12-1-1 12-1-3 20-2-1 12-1-2 20-2-2 20-2-4 20-2-3 " 補給用部品 / For Supply parts " 21 22 118-H80-301 13 jintex.in

Page 28 — L.カマ関係 / Rotary hook mechanism

Brother HE-800A (90 pages) parts on page 28
Part number	Part name	Qty
S50226001	BUSH	1
S51226001	ROTARY HOOK JOINT SET	1
S50227001	JOINT ASSY, R-HOOK	1
S50228001	JOINT, R-HOOK	1
S50229000	FELT	1
014760622	SET SCREW, SOCKET SM5.95	4
S50230001	B-CASE HOLDER POSITION BRACKET	1
100644005	SCREW, SM4.37	2
S50232000	FELT	1
S50231100	COLLAR	1
S07478000	RUBBER PRESSER	1
S50741001	SCREW, SM6.35	1
S50233001	SPRING	1
S50111000	SPRING	1
S50234901	R-HOOK & B-CASE ASSY, W/BOX	1
S50235901	ROTARY HOOK ASSY, W/BOX	1
183526001	SCREW	2
S50236001	SCREW	1
183598001	SCREW	1
S50237001	BOBBIN CASE ASSY	1
S09477001	SPRING	1
180721001	SCREW	1
183507001	ADJUSTING SCREW	1
S50239001	SPRING, ANTI-SPIN	1
159158051	BOBBIN	1
S50239001	SPRING, ANTI-SPIN	1

L.カマ関係 / Rotary hook mechanism REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1 S50226001 1 カマシクメタル BUSH 2 S51226001 1 カマツキテンノウミ ROTARY HOOK JOINT SET 2-1 S50227001 1 カマツキテツクミ JOINT ASSY, R-HOOK 2-1-1 S50228001 1 カマツキテ JOINT, R-HOOK 2-1-2 S50229000 1 フエルト FELT 2-1-3 014760622 4 アトメジ 5.95 SET SCREW, SOCKET SM5.95 4 S50230001 1 カトメ B-CASE HOLDER POSITION BRACKET 5 100644005 2 シメネジ 4.37 SCREW, SM4.37 6 S50232000 1 カマフエルト FELT 7 S50231100 1 トウシンカラー COLLAR 8 S07478000 1 ゴムオサエ RUBBER PRESSER 9 S50741001 1 シメネジ 6.35 SCREW, SM6.35 10 S50233001 1 コウシンバネ SPRING 11 S50111000 1 フエルトサエバネ SPRING 20 S50234901 1 カマホークビンケースハコウミ R-HOOK & B-CASE ASSY, W/BOX 20-1 S50235901 1 カマハコウミ ROTARY HOOK ASSY, W/BOX 20-1-1 183526001 2 ナカオマオサエネジ SCREW 20-1-2 S50236001 1 ナカオマオサエネジ B SCREW 20-1-3 183598001 1 ウライタメネジ SCREW 20-2 S50237001 1 ボビンケースクミ BOBBIN CASE ASSY 20-2-1 S09477001 1 ボビンチヨウシバネ SPRING 20-2-2 180721001 1 チヨウシンネジ SCREW 20-2-3 183507001 1 チヨウシン ADJUSTING SCREW 20-2-4 S50239001 1 ボビンオサエバネ SPRING, ANTI-SPIN 22 159158051 1 ボビン BOBBIN 21 S50239001 1

Page 29 — M. Lubrication

Brother HE-800A (90 pages) parts on page 29
Ref	Part number	Part name	Qty
	25	COVER
	26	COVER
	69-1	BRACKET
	69-2	BRACKET
	71	SCREW
	73	SCREW
	82	SCREW
	74	SCREW
	59	SCREW
	76	SPRING
	75	SPRING
	72	SCREW
	49	SPRING
	44	HOSE
	46	HOSE
	66	SCREW
	65	BRACKET
	61	CAP
	36	WASHER
	35	WASHER
	34	WASHER
	39	TUBE
	37	TUBE
	87	CLAMP
	33	JOINT
	27	BRACKET
	28	BRACKET
	32	BRACKET
	38	PIN
	63	SCREW
	64	WASHER
	43	HOSE
	40	HOSE
	78	BRACKET
	77	BRACKET
	54	SCREW
	49	SPRING
	67	SCREW
	66	BRACKET
	62	WASHER
	24	COVER
	41	WASHER
	82	SCREW
	79	BRACKET
	88	BRACKET
	60	BRACKET
	55	BRACKET
	51	BRACKET
	52	BRACKET
	50	BRACKET
	53	BRACKET
	58	BRACKET
	57	BRACKET
	56	BRACKET
	81	BRACKET
	80	BRACKET
	68	SCREW
	17	BRACKET
	47	HOSE
	19	BRACKET
	1	BRACKET
	2	BRACKET
	4	BRACKET
	6	BRACKET
	5	BRACKET
	7	BRACKET
	23	BRACKET
	20	BRACKET
	21	BRACKET
	22	BRACKET
	13	BRACKET
	14	BRACKET
	9	BRACKET
	8	BRACKET
	10	BRACKET
	11	BRACKET
	12	BRACKET
	18	BRACKET
	16	BRACKET
	15	BRACKET

M.給油潤滑関係 / Lubrication 25 26 71 69-2 69-1 74 59 73 82 76 72 75 49 44 46 66 65 36 61 35 34 39 37 87 33 27 28 32 38 43 40 78 77 54 49 54 67 66 62 24 41 82 79 88 60 55 51 52 50 53 58 57 56 81 80 68 47 17 19 1 2 4 6 5 7 23 20 21 22 13 14 9 8 9 10 11 12 11 12 18 16 15 118-H80-350 5 jintex.in

Page 30 — M.給油潤滑関係 / Lubrication

Brother HE-800A (90 pages) parts on page 30
Part number	Part name	Qty
144875001	プランジャー	2
S52764001	プランジャーバネ	2
552907000	コードホルダ	2
062670612	ナベコ357-40X6	2
025350132	ヒラザガネショウ	2
112467002	シメネジ 6.35	2
S50356001	オイルフィルタツケケイタミ	1
062680812	ナベコ437-40X8	3
14487101	ポンプフィルター	1
144874001	フィルターバネ	2
062670512	ナベコ357-40X5	2
S50359001	チューブツリツド	1
062670612	ナベコ4.37-40X6	1
S50360001	カフエルトサツエ	1
060670612	バインド 357-40X6	2
S50560000	フェルト	1
S50563000	クミヒモ4X200	1
S50564000	クミヒモ2X300	1
S50559001	チューブサツエ	1
060670612	バインド 357-40X6	1
S50557000	オイルチューブ	1
S50558000	ビニルチューブ	1
S50513000	メインパツキン	1
S50514000	カワイタパツキン	1
S50515000	ウワフタパツキン	1
S50516001	トウシンベースサツエ	1
062670612	ナベコ357-40X6	2
159187000	トウシンベースA	1
S50517001	トウシンベースフタ	1
062680712	ナベコ437-40X7	2
S50518000	トウシンベースフエルト	1
S50519000	オイルターミナル	1
062680712	ナベコ4.37-40X6	2
S50520000	パツキン	1
S50521000	オイルマト	1
159193000	オイルパイプ B	1
S50522000	ビニルチューブ	1
S52763000	クミヒモ2X140	1
S50524000	クミヒモ3X160	1
S50525000	クミヒモ3X290	1
S50527000	ビニルチューブ	1
S50528000	クミヒモ3X280	1
S50529000	ビニルチューブ	1
S50530000	クミヒモ3X355	1
S50531000	ビニルチューブ	1
S50532000	ビニルチューブ	1
228475000	ケツクバンド 1.9X80	2
S00480000	コードホルダ	1
062670612	ナベコ357-40X6	1
025350132	ヒラザガネショウ	1
106436001	フェルト	1
107149001	フェルト	2
151927001	クラツチフエルト	1
S50533000	スイアゲチューブクミ	1
S50536001	フエルトオサエ	1
062670512	ナベコ357-40X5	1
S25328001	フェルト	1
S50537000	クミヒモ4X50	1
S50538001	アプラマットサツエ	1
S50539000	アプラギリ	2
S50540001	ハイユチユーブサツエ	1

M.給油潤滑関係 / Lubrication REF.NO CODE Q'TY ヒンメイ NAME OF PARTS RM 1 144875001 2 プランジャー PLUNGER 2 S52764001 2 プランジャーバネ SPRING, COMPRESSION 4 552907000 2 コードホルダ CORD HOLDER, 10N 5 062670612 2 ナベコ357-40X6 SCREW, PAN SM3.57-40X6 6 025350132 2 ヒラザガネショウ WASHER, PLAIN S 3.5 7 112467002 2 シメネジ 6.35 SCREW, SM6.35X5 8 S50356001 1 オイルフィルタツケケイタミ OIL FILTER BRACKET ASSY 9 062680812 3 ナベコ437-40X8 SCREW, PAN SM4.37-40X8 10 14487101 1 ポンプフィルター PUMP FILTER 11 144874001 2 フィルターバネ SPRING 12 062670512 2 ナベコ357-40X5 SCREW, PAN SM3.57-40X5 13 S50359001 1 チューブツリツド TUBE SUPPORT, D 14 062670612 1 ナベコ4.37-40X6 SCREW, PAN SM4.37-40X6 15 S50360001 1 カフエルトサツエ FELT SUPPORT 16 060670612 2 バインド 357-40X6 SCREW, BIND SM3.57-40X6 17 S50560000 1 フェルト FELT 18 S50563000 1 クミヒモ4X200 WICK, 4X200 19 S50564000 1 クミヒモ2X300 WICK, 2X300 20 S50559001 1 チューブサツエ TUBE SUPPORT 21 060670612 1 バインド 357-40X6 SCREW, BIND SM3.57-40X6 22 S50557000 1 オイルチューブ OIL TUBE 23 S50558000 1 ビニルチューブ OIL TUBE, L=180 24 S50513000 1 メインパツキン PACKING, ;F-PLATE 25 S50514000 1 カワイタパツキン PACKING, ;R-COVER 26 S50515000 1 ウワフタパツキン PACKING, ;T-COVER 27 S50516001 1 トウシンベースサツエ WICK BASE SUPPORT 28 062670612 2 ナベコ357-40X6 SCREW, PAN SM3.57-40X6 29 159187000 1 トウシンベースA FELT BASE, A 30 S50517001 1 トウシンベースフタ CAP 31 062680712 2 ナベコ437-40X7 SCREW, PAN SM4.37-40X7 32 S50518000 1 トウシンベースフエルト FELT 33 S50519000 1 オイルターミナル OIL TERMINAL 34 062680712 2 ナベコ4.37-40X6 SCREW, PAN SM4.37-40X6 35 S50520000 1 パツキン PACKING 36 S50521000 1 オイルマト OIL CAP 37 159193000 1 オイルパイプ B OIL PIPE, B 38 S50522000 1 ビニルチューブ OIL TUBE 39 S52763000 1 クミヒモ2X140 WICK, 2X140 40 S50524000 1 クミヒモ3X160 WICK, 3X160 41 S50525000 1 クミヒモ3X290 WICK, 3X290 43 S50527000 1 ビニルチューブ OIL TUBE 44 S50528000 1 クミヒモ3X280 WICK, 3X280 45 S50529000 1 ビニルチューブ OIL TUBE, L=320 46 S50530000 1 クミヒモ3X355 WICK, 3X355 47 S50531000 1 ビニルチューブ OIL TUBE 48 S50532000 1 ビニルチューブ OIL TUBE 49 228475000 2 ケツクバンド 1.9X80 FASTENING BAND, 1.9X80 50 S00480000 1 コードホルダ CORD HOLDER, SN 51 062670612 1 ナベコ357-40X6 SCREW, PAN SM3.57-40X6 52 025350132 1 ヒラザガネショウ WASHER, PLAIN S 3.5 53 106436001 1 フェルト FELT 54 107149001 2 フェルト FELT 55 151927001 1 クラツチフエルト FELT, ;CLUTCH 56 S50533000 1 スイアゲチューブクミ OIL TUBE ASSY 57 S50536001 1 フエルトオサエ FELT HOLDER 58 062670512 1 ナベコ357-40X5 SCREW, PAN SM3.57-40X5 59 S25328001 1 フェルト FELT 60 S50537000 1 クミヒモ4X50 WICK, 4X50 61 S50538001 1 アプラマットサツエ OIL WINDOW SUPPORT 62 S50539000 2 アプラギリ OIL REJECTOR 63 S50540001 1 ハイユチユーブサツエ TUBE SUPPORT 118-H80-350 26 jintex.in

Part Books

Search
