Parts index — Brother SL-737Atap a row to open its page

Page 2

Brother SL-737A parts on page 2

Ref	Part number	Part name	Qty
	1	糸切り (輸出用) Thread trimmer
	3	糸切り + クイックバック Thread trimmer + Quick back device
	4	糸切り + クイックバック + 糸払い Thread trimmer + Quick back device + Thread wiper
	7	糸切り + クイックバック + 糸払い+ エアー式押え上げ装置 Thread trimmer + Quick back device + Thread wiper + Pneumatic type presser foot lifter
	8	糸切り + クイックバック + 頭部内蔵型電磁式押え上げ装置 Thread trimmer + Quick reverse device + Solenoid type presser foot lifter (Built-in head) : (For Japan)
	9	糸切り + クイックバック + 糸払い+ 電磁式押え上げ装置 Thread trimmer + Quick back device + Thread wiper + Solenoid type presser foot lifter
	1	下糸残量検出装置 Lower thread detector
	2	先引きローラー Stetching roller
	3	布端センサー Edge sensor
	1	薄物 Light materials
	3	中厚物 Medium materials
	5	厚物 Heavy materials

Page 3

Brother SL-737A parts on page 3

Ref	Part number	Part name	Qty
	1	A. 主体関係
	1	B. 膝上げ関係
	3	C. 針棒、天秤関係
	7	D. 押え関係
	9	E. 送り関係
	13	F1. 押え上げ関係
	15	F2. 押え上げ関係
	17	G. かま関係
	19	H. 給油潤滑関係
	23	J. 糸通し関係
	27	K. 糸切り関係
	31	L. 逆転関係
	31	M. 糸緩め関係
	33	N. 糸払い関係
	35	P. 針位置検出器関係
	35	Q. コントロールボックス関係
	37	R. 膝スイッチ関係
	37	S. 逆転スイッチ関係
	39	T. 空圧関係
	41	U1. オプションパーツ
	41	U2. オプションパーツ
	43	U3. オプションパーツ
	43	V. パネル関係
	45	W. 糸払いセット
	47	X1. 電磁押え上げセット
	49	X2. 電磁押え上げセット
	51	X3. 電磁押え上げセット
	53	X4. 電磁押え上げセット
	55	Z. 付属品関係
	61	Sp. 仕様別部品一覧表
	62	Ga1. ゲージ部品一覧表 (薄・中厚物用:3枚菌)
	63	Ga2. ゲージ部品一覧表 (薄・中厚物用:3枚菌)
	64	Ga3. ゲージ部品一覧表 (厚物用:3枚菌)
	65	Ga4. ゲージ部品一覧表 (厚物用:4枚菌)
	66	Ga5. ゲージ部品一覧表 (薄・中厚物用:4枚菌)
	67	Ga6. ゲージ部品一覧表 (薄・中厚物用:4枚菌)
	68	Ga7. ゲージ部品一覧表 (薄・中厚物用:4枚菌)
	69	Ga8. ゲージ部品一覧表 (厚物用:4枚菌)
	70	Wa. 警告ラベル
	71	索引

Page 4

Brother SL-737A parts on page 4

Ref	Part number	Part name	Qty
	A	Machine body	1
	B	Knee lifter mechanism	1
	C	Needle bar and thread take-up mechanism	3
	D	Presser foot mechanism	7
	E	Feed mechanism	9
	F1	Work clamp lifter mechanism	13
	F2	Work clamp lifter mechanism	15
	G	Rotary hook mechanism	17
	H	Lubrication	19
	J	Threading mechanism	23
	K	Thread trimmer mechanism	27
	L	Quick reverse mechanism	31
	M	Tension release mechanism	31
	N	Thread wiper mechanism	33
	P	Synchronizer	35
	Q	Control box mechanism	35
	R	Knee switch mechanism (Option parts)	37
	S	Quick reverse switch mechanism	37
	T	Air pressure mechanism	39
	U1	Option parts	41
	U2	Option parts	41
	U3	Option parts	43
	V	Operation panel mechanism	43
	W	Thread wiper set	45
	X1	Presser foot lifting solenoid set	47

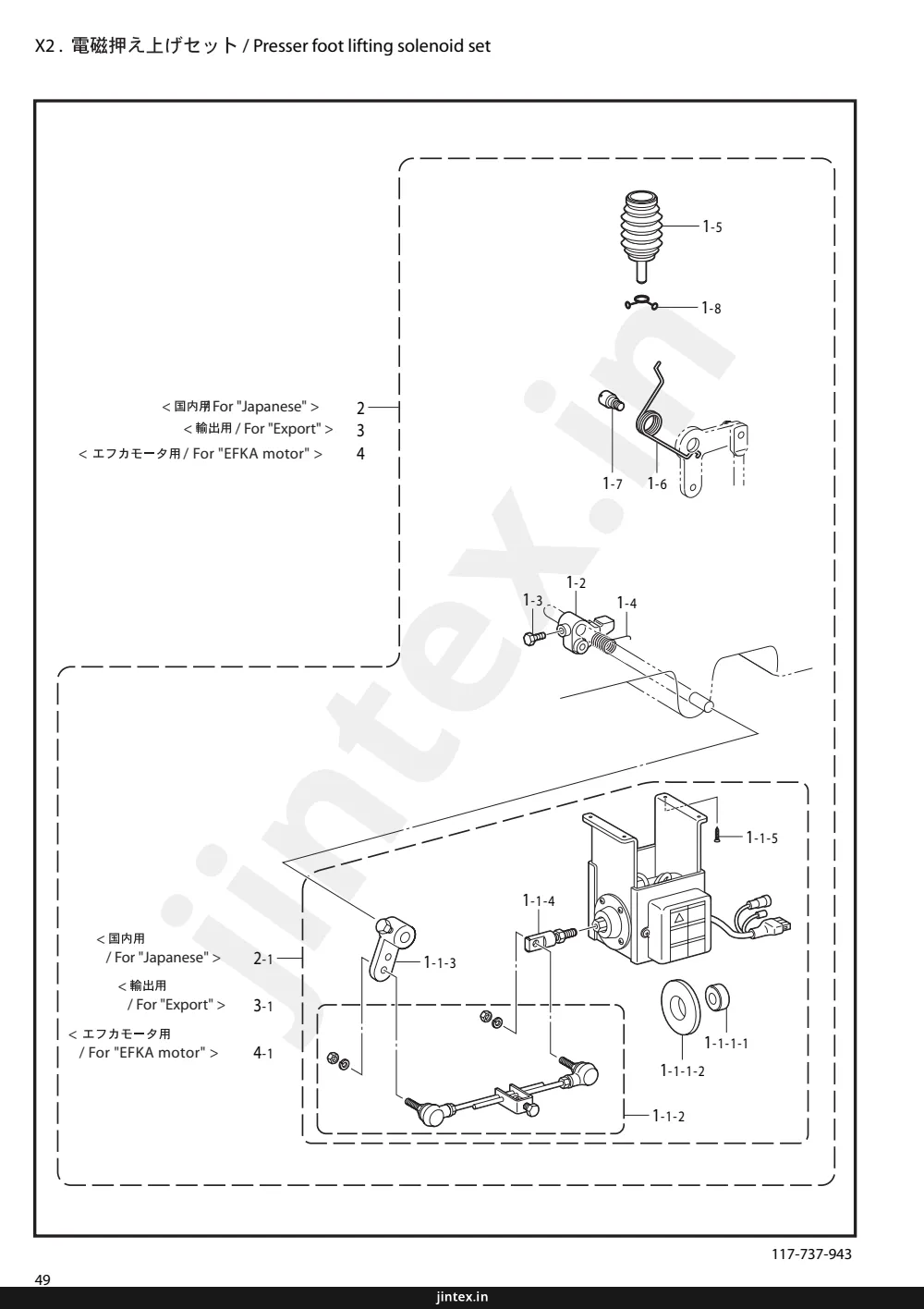

	X2	Presser foot lifting solenoid set	49
	X3	Presser foot lifting solenoid set	51
	X4	Presser foot lifting solenoid set	53
	Z	Accessories	55
	Sp.	Different parts List	61
	Ga1	Gauge parts List (Light & medium-weight materials:3ROW)	62
	Ga2	Gauge parts List (Light & medium-weight materials:3ROW)	63
	Ga3	Gauge parts List (Difficult-to-sew materials & Shin-gosen:4ROW)	64
	Ga4	Gauge parts List (Difficult-to-sew materials & Shin-gosen:4ROW)	65
	Ga5	Gauge parts List (Light & medium-weight materials:4ROW)	66
	Ga6	Gauge parts List (Light & medium-weight materials:4ROW)	67
	Ga7	Gauge parts List (Light & medium-weight materials:4ROW)	68
	Ga8	Gauge parts List (Difficult-to-sew materials & Shin-gosen:4ROW)	69
	Wa.	Warning labels	70
	Index		71

Page 5 — A. 主体関係 / Machine body

Brother SL-737A parts on page 5

Ref	Part number	Part name	Qty
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	24	24
	25	25
	26	26
	27	27
	27-1	27-1
	29	29
	30	30
	31	31
	32	32
	33	33
	40	40 < 国内用 / For "Japanese" >
	41	41 < 輸出用 / For "Export" >
	42-0	42-0
	3	3
	4	4
	5	5
	8-1	8-1
	8-2	8-2
	8-3	8-3
	8-4	8-4
	8-5	8-5
	8-6	8-6
	8-7	8-7
	8-8	8-8

Page 6 — A . 主体関係 / Machine body B. 膝上げ関係 / Knee lifter mechanism

Brother SL-737A parts on page 6

Ref	Part number	Part name	Qty
	104829101	キャクチュウL	1
	104830101	キャクチュウS	1
	104830101	キャクチュウS	2
	S02499009	ガワイタ	1
	062681012	ナベコ437-40X10	7
	10449001	ゴムセン15.5	2
	104450101	ゴムセン8	2
	104832001	ゴムセン10.7	1
	104821001	ゴムセン10.5	2
	142274101	ゴムセン4.2	1
	108520001	ゴムセン19.8	1
	104450101	ゴムセン23.9	1
	156217001	ゴムセン8.5	1
	S09621151	ジョウギイタ	1
	062670612	ナベコ357-40X6	1
	100645003	ザガネ	1
	104450101	ゴムセン8	2
	062680812	ナベコ437-40X8	1
	062760812	ナベコ595-28X8	3
	157969001	スタッド	1
	S16615002	ガワイタソウクミ	1
	S11589000	ダストシール	1
	017681012	ボルト4.37X10	1
	S38350001	ソウサチュウイラベル. ワ	1
	S38349001	ソウサチュウイラベル. エイ	1
	S37060021	アースマーク	1
	S34758001	ヒザアテ	1
	146039001	ヒザアテツギテ	1
	100463001	4クボルト7.94	1
	017762013	ボルト5.95X20	1
	104619002	ヒザアゲテジク	1
	S34756001	ヒザアテ	1
	114967001	ヒザアテテストツパ	1
	110087001	ボルト5.95	1
	S31885001	ヒザアテカバー	1

Page 7 — C. 針棒・天秤関係 / Needle bar and thread take-up mechanism

Brother SL-737A parts on page 7

Ref	Part number	Part name	Qty
	17-3	Needle bar
	28	Thread take-up lever
	28-1	Screw
	28-2	Washer
	15-3	Needle bar bush
	21-3	Needle bar connecting rod
	27	Screw
	18	Needle bar connecting pin
	17-4	Needle bar
	15-4	Needle bar bush
	21-4	Needle bar connecting rod
	1	Thread take-up shaft
	18	Needle bar connecting pin
	4	Thread take-up cam
	5	Screw
	7-1	Screw
	8-1	Thread take-up lever shaft
	8-1-1	Thread take-up lever
	8-1-2	Screw
	2	Thread take-up cam
	7	Thread take-up cam
	25	Thread take-up cam
	26	Screw
	16	Screw
	9	Screw
	12	Screw
	10	Screw
	17-1	Needle bar
	11-1	Thread take-up lever assembly
	11-1-5	Screw
	11-1-4	Thread take-up lever
	11-1-3	Thread take-up lever shaft
	13	Screw
	20	Screw
	11-1-1	Screw
	11-1-2	Screw
	11-1-6	Screw
	17-2	Needle bar
	11-2-5	Thread take-up lever
	11-2-4	Thread take-up lever shaft
	11-2-3	Screw
	11-2-1	Screw
	11-2-3	Screw
	11-2-2	Screw
	11-2-6	Screw
	11-2	Thread take-up lever assembly
	15-1	Needle bar bush
	15-2	Needle bar bush
	8-2-1	Thread take-up lever
	8-2-2	Screw
	21-1	Needle bar connecting rod
	18	Needle bar connecting pin
	21-2	Needle bar connecting rod
	8-2	Thread take-up lever assembly
	19	Screw
	24-1	Needle plate
	24-2	Screw
	24	Needle plate assembly

Page 8 — C . 針棒・天秤関係 / Needle bar and thread take-up mechanism

Brother SL-737A parts on page 8

Ref	Part number	Part name	Qty
1	S02523001	ウワジク	1
2	S02805001	ウワジクメタルL	1
4	140726000	ウワジクメタルM	1
5	013760610	トメネジ5.95クボミ	1
6	S02524001	ウワジクメタルR	1
7	181916121	セットカラークーミ	1
7-1	100251001	トメネジ6.35	2
9	104464001	シメネジ7.14	1
12	013781012	トメネジ6.35	1
13	110367001	ザガネ	1
14	117242001	ハリボウメタルU	1
16	100260001	トメネジ5.95	1
19	140553102	アタマツキトメネジ3.18	1
20	102630001	ハリボウアンナイカクコマ	1
22	*	ハリイタ	1
23	100032004	サラネジ4.37	2
24	180018151	スベリイタクミ	1
24-1	114561001	スベリイタウラバネ	1
24-2	122771051	シメネジ2.38	2
25	S02538109	プーリー	1
26	S33689002	アタマツトメクボミ595-14	2
8-1	S02525001	テンビンクランククミ	1
8-1-1	S02526000	テンビンクランク	1
8-1-2	100251001	トメネジ6.35	2
10	014771032	アナクボミ635-40X10	1
11-1	S34295001	ハリボウレンカンクミ	1
11-1-1	145465001	シメネジ3.57L	1
11-1-2	140004001	トメネジ3.57	1
11-1-3	147777000	ニードルベアリング	1
11-1-4	145624000	フエルト	1
11-1-5	155488000	クミヒモ	1
11-1-6	155727001	クミヒモ4X4	1
15-1	145468001	ハリボウメタルD	1
17-1	S14815001	ハリボウDP	1
17-1	S14811001	ハリボウDB	1
18	107415011	ミシンハリDPX5 (#11)	1
18	100260031	ミシンハリDBX1 (#11)	1
21-1	S14814001	ハリボウアンナイ	1
15-3	117117001	ハリボウメタルD	1
17-3	S06324001	ハリボウ	1
18	100265034	ミシンハリDBX (#14)	1
21-3	144577001	ハリボウホワイトアンナイ	1
27	062630412	ナベコ238-56X4	1
28	180166001	ハリダキクミ	1
28-1	114930001	シメネジ3.57	1
28-2	114928001	シメネジ	1
15-4	145468001	ハリボウメタルD	1
17-4	S04628001	ハリボウ	1
21-4	151594001	ハリボウホワイトアンナイ	1
18	100265031	ミシンハリDBX1 (#11)	1

Page 9 — C. 針棒・天秤関係 / Needle bar and thread take-up mechanism

Brother SL-737A parts on page 9

Ref	Part number	Part name	Qty
	17-3	Needle bar
	15-3	Needle bar
	28	Thread take-up lever
	28-1	Screw
	28-2	Washer
	21-3	Needle bar connecting pin
	27	Needle bar connecting pin
	17-4	Needle bar
	15-4	Needle bar
	21-4	Needle bar connecting pin
	18	Needle bar connecting pin
	1	Thread take-up shaft
	6	Thread take-up cam
	25	Thread take-up cam
	5	Screw
	4	Thread take-up lever bracket
	7-1	Screw
	7	Thread take-up lever bracket
	26	Screw
	8-1	Thread take-up lever
	8-1-2	Screw
	8-1-1	Screw
	2	Thread take-up lever bracket
	16	Screw
	9	Screw
	10	Screw
	12	Thread take-up lever
	14	Needle bar
	17-1	Needle bar
	15-1	Needle bar
	11-1	Thread take-up lever
	11-1-1	Screw
	11-1-3	Thread take-up lever
	11-1-2	Screw
	11-1-5	Screw
	11-1-4	Thread take-up lever
	13	Thread guide
	20	Screw
	22	Needle plate
	23	Screw
	24	Needle plate
	24-1	Needle plate
	24-2	Needle plate
	17-2	Needle bar
	11-2	Thread take-up lever
	11-2-5	Thread take-up lever
	11-2-4	Thread take-up lever
	11-2-3	Thread take-up lever
	11-2-1	Screw
	11-2-3	Thread take-up lever
	11-2-2	Screw
	11-2-6	Thread take-up lever
	15-2	Needle bar
	8-2-1	Screw
	8-2-2	Screw
	21-2	Needle bar connecting pin
	18	Needle bar connecting pin
	8-2	Thread take-up lever

Page 10 — C . 針棒・天秤関係 / Needle bar and thread take-up mechanism

Brother SL-737A parts on page 10

Ref	Part number	Part name	Qty
	S00909001	テンピンクランククミ
	S00910000	テンピンクランク
	100251001	トメネジ6.35	2
	S34290001	ハリボウレンカンクミ
	S13163001	シメネジ3.5L
	140004001	シメネジ3.57
	147777000	ニードルベアリング
	145624000	フエルト
	155488000	クミヒモ
	156270001	クミヒモ4X4
	147326001	ハリボウメタルD
	S02811001	ハリボウ
	107415022	ミシンハリDPX5 (#22)
	100265042	ミシンハリDBX1 (#22)
	151594001	ハリボウイトアンナイ
	117-737-101	NEEDL BAR THREAD GUIDE

Page 11 — D. 押え関係 / Presser foot mechanism

Brother SL-737A parts on page 11

Ref	Part number	Part name	Qty
	1	Presser bar assembly
	2	Presser bar
	3	Screw
	4	Washer
	5-1	< -001用/For "-001">
	5-2	< -003, -005用 / For "-003 & -005">
	6	Washer
	7	Presser foot
	8	Screw
	10	Lever
	12	Shaft
	13	Screw
	14-1	Link
	14-2	Link
	15-1	Spring
	15-2	Spring
	16	Lever
	17	Spring
	20	Rod
	21	Screw
	22	Lever
	23	Screw
	24	Bracket
	25	Handle
	26	Screw
	28	Pin
	29	Spring
	30	Washer
	31	Nut
	32	Lever
	33	Screw
	35	Lever
	36	Screw

Page 12 — D. 押え関係 / Presser foot mechanism

Brother SL-737A parts on page 12

Ref	Part number	Part name	Qty
	111466101	オサエボウ
	145472021	オサエボウメタル
	S31012001	オサエチヨウセツネジ
	141208001	オサエバネアンナイ
	140407001	ザガネ
	*	オサエクミ
	S13385001	シメネジ3.57X10
	145580001	オサエアゲレバー
	S46734001	オサエアゲレバージク
	S01998001	アタマツキトメネジ3.57
	S02546302	イトツルメータ
	S46736001	オサエアゲレバーバネ
	109763002	ザガネ
	048040342	トメワE4
	145476001	ヒザアゲレンカン
	145478101	ダンネジ4.76
	145479002	ヒザアゲレバー
	S02548001	ヒザアゲボウ
	S31006001	オサエアゲテコ
	S39051001	ナベザクミ35X12
	S31952001	オサエアゲクランク
	150384101	フィンガーガード
	083501012	ヒラザガネショウ
	S31013001	チョウセツネジツマミナット
	S00879001	オサエボウダキ
	142403001	ボルト5.95
	147514001	オサエバネ
	141728001	オサエバネ
	145480101	ダンネジ6.35
	154347001	オサエアゲレバーバネ
	S31010001	ダンネジ6.35
	S13655101	イトツルメータ
	S46737001	オサエアゲレバーバネB

Page 13 — E. 送り関係 / Feed mechanism

Brother SL-737A parts on page 13

Ref	Part number	Part name	Qty
78-1	78-1	78-1
78-2	78-2	78-2
79	79	79
1	1	1
1-1	1-1	1-1
2	2	2
3	3	3
4	4	4
32	32	32
26	26	26
30	30	30
27	27	27
28	28	28
29	29	29
16	16	16
36	36	36
33	33	33
34	34	34
52	52	52
51	51	51
50-1	50-1	50-1
84	84	84
37-1	37-1	37-1
50-1-1	50-1-1	50-1-1
50-1-4	50-1-4	50-1-4
50-1-2	50-1-2	50-1-2
50-1-3	50-1-3	50-1-3
37-2	37-2	37-2
50-2	50-2	50-2
50-2-1	50-2-1	50-2-1
50-2-4	50-2-4	50-2-4
50-2-2	50-2-2	50-2-2
50-2-3	50-2-3	50-2-3
22	22	22
25	25	25
39-1	39-1	39-1
53	53	53
57	57	57
56	56	56
55	55	55
62	62	62
59	59	59
64	64	64
60	60	60
61	61	61
63	63	63
66	66	66
65	65	65
67	67	67
70	70	70
69	69	69
68	68	68
71	71	71
71-1	71-1	71-1
90-1	90-1	90-1
90	90	90
90-4	90-4	90-4
90-3	90-3	90-3
90-2	90-2	90-2
90-2-1	90-2-1	90-2-1
35	35	35
75	75	75
19	19	19
20	20	20
41	41	41
43-1	43-1	43-1
42	42	42
12	12	12
14	14	14
15	15	15
13	13	13
49	49	49
21	21	21
40	40	40
44	44	44
45	45	45
81	81	81
38	38	38
82	82	82
46	46	46
5-1	5-1	5-1
5-2	5-2	5-2
5-3	5-3	5-3
24	24	24
23	23	23
25	25	25
5-1-1	5-1-1	5-1-1
5-1-2	5-1-2	5-1-2
58	58	58
58-1	58-1	58-1
39-2	39-2	39-2
43-2	43-2	43-2
85	85	85
83	83	83
87	87	87
86	86	86
72	72	72
72-1	72-1	72-1
76	76	76
73	73	73
74	74	74
8	8	8
9	9	9
10	10	10
11	11	11
5	5	5

Page 14 — E . 送り関係 / Feed mechanism

Brother SL-737A parts on page 14

Ref	Part number	Part name	Qty
	S02554001	スイヘイオク リレンカン	1
	156948001	レンカンオサエ	1
	S55431001	+サラコ3.57-40X5	2
	S05898101	キリカエキクミ	1
	156950200	キリカエキ	1
	156951001	オク リリンクジク	2
	014680632	アナクボミ437-40X6	2
	156952021	スイヘイオク リリンククミ	1
	156954021	スイヘイオク リデリンククミ	1
	156956001	リンクジク	1
	144458000	アナクボミトメネジ3.57	1
	156957100	スイヘイオク リデ	1
	062711212	スイヘイオク93-42	1
	156958001	スイヘイオク リデジク	1
	S47265001	アナクボミ437-40X6	1
	158021102	キリカエキレンカンクミ	1
	156966101	ヘンシンピン	1
	048060342	トメE6	1
	S47265001	アナクボミ437-40X6	1
	156967121	キリカエキジクL	1
	118734001	キリカエキジク	1
	118735001	ザガネ	1
	014760632	アナクボミ595-28X6	2
	156969101	オク リチヨウセツキ	1
	156970021	オク リチヨウセツキジク	1
	S02556001	ザガネ	1
	014761030	トメE7	1
	014760632	アナクボミ595-28X10	1
	151308101	レンカンジク12.5	1
	S47264001	アナクボミ437-40X4	1
	S02557100	レバー	1
	S07959001	アナホルト476-32X14	1
	151308101	レンカンジク12.5	1
	S47264001	アナクボミ437-40X4	1
	S32920101	カエシイイレバ-クミ	1
	025100132	カンザ	1
	048080342	ヒラザガネシヨウ10	1
	062670712	トメE8	1
	062670712	ナベコ357-40X7	3
	S02562001	バネカケ	1
	S02563001	モドシバネ	1
	153132000	ナイロンチューブ	1
	145502001	メモリーチギメピン	1
	100328001	メモリーチギメピンバネ	1
	S02568101	スイヘイオク リジク	1
	S31014000	メタル19.3	1
	224485000	トメワジクヨウC15	1
	048150142	オク リジクセット カラー クミ	1
	183493001	オク リジクセット カラー クミ	1
	101706001	トメネジ6.35	2
	156244020	スイヘイオク リダイウデ	1
	062681212	ナベコ437-40X12	2
	S02569121	オク リダイクミ	1
	S25349021	オクダイジク	1
	158722001	ザガネ4.2	1
	120990001	アタマツキトメネジ4.37	2
	*	オク リバ	1
	100080003	シメネジ3.18	2
	S02574101	ジヨウゲ オクリジク	1
	S31014000	メタル19.3	1

Page 15 — E . 送り関係 / Feed mechanism

Brother SL-737A parts on page 15

Ref	Part number	Part name	Qty
69	224485000	ワ2X15X22ST	1
70	048150142	トメワジクウケC15	1
71	180322001	ジヨウゲオクリウデクミ	1
71-1	062681412	ナベコ437-40X14	1
72	183493001	オクリクジセツトカラークミ	1
72-1	101706001	トメネジ6.35	2
73	S02575000	ジヨウゲオクリジヨウデ	1
74	062711212	ナベコ476-32X12	1
75	187509001	ダネジ7.14	1
76	104689002	ナット7.14	1
77	118758021	オクリムジレンカン	1
79	159690001	オクリカムストツパー	1
80	062670412	ナベコ357-40X4	1
84	S04228001	バネカケ	1
1	S02552021	スイヘイヘンシンリンネジツキ	1
1-1	013761410	トメネジ5.95クボミ	2
37-1	S02558201	ヒキバネ	1
50-1	S31015001	オクリメリダイヤルクミ	1
50-1-1	S06999001	オクリチヨウセツネジ	1
50-1-2	S31016001	オクリメリダイヤル	1
50-1-3	S21514101	シメネジ4.76	1
50-1-4	108549001	Oリング	1
78	S02576021	ヘンシンリンネジツキ	1
78-1	151604001	トメネジ5.95	2
78-2	047200642	スプリングピンAW2	1
1	156946001	スイヘイヘンシンリンネジツキ	1
1-1	013761410	トメネジ5.95クボミ	2
37-2	S03818101	ヒキバネH	1
50-2	S31018001	オクリメリダイヤルクミ	1
50-2-1	S06999001	オクリチヨウセツネジ	1
50-2-2	S31019001	オクリメリダイヤル	1
50-2-3	S21514101	シメネジ4.76	1
50-2-4	108549001	Oリング	1
78	159706001	ヘンシンリンネジツキ	1
78-1	151604001	トメネジ5.95	2
78-2	047200642	スプリングピンAW2	1
1	156946001	スイヘイヘンシンリンネジツキ	1
1-1	013761410	トメネジ5.95クボミ	2
37-2	S03818101	ヒキバネH	1
50-2	S31018001	オクリメリダイヤルクミ	1
50-1-1	S06999001	オクリチヨウセツネジ	1
50-2-2	S31019001	オクリメリダイヤル	1
50-2-3	S21514101	オクリメリダイヤル	1
78	159706001	Oリング	1
78-1	151604001	ヘンシンリンネジツキ	2
78-2	047200642	トメネジ5.95	1

Page 16 — E . 送り関係 / Feed mechanism

Brother SL-737A parts on page 16

Ref	Part number	Part name	Qty
	S33681001	カエシヌイレバージク	1
	S33680001	Oリング	1
	S02578101	カエシヌイレバーイタ	1
	100511003	シメネジ4.76	1
	S32922021	カエシヌイレバージク	1
	104564001	Oリング	1
	S37333001	ナベコ4.76-32X14	1
	213765001	ナミワ02X10.5X20	1
	153484001	ザガネ4.76	1
	028050240	バネザガネ2-5	1
	S14163001	オクリダイクミ	1
	S14173001	オクリダイクミ	1
	S14174001	UDオクリウデクミ	1
	062681412	ナベコ437-40X14	1
	S14166001	UDオクリウデリンク	1
	S14167001	シメネジ3.57	2

Page 17 — F1. 押え上げ関係 / Work clamp lifter mechanism

Brother SL-737A parts on page 17

Ref	Part number	Part name	Qty
	1	Work clamp lifter mechanism
	2	Bolt
	3	Washer
	4	Lever
	5	Shaft
	6	Pin
	7	Clip
	8	Bracket
	9	Screw
	10	Bolt
	11	Linkage assembly
	11-1-1	Ball joint
	11-1-2	Rod end
	11-2	Link rod
	11-3	Lever
	11-4	Bracket
	11-5	Screw
	12	Shaft
	13	Bolt
	14	Spring

Page 18 — F1. 押上げ関係 / Work clamp lifter mechanism

Brother SL-737A parts on page 18

Ref	Part number	Part name	Qty
	146157001	シリンダササエネ	1
	147141001	シリンダササエネ	2
	028060242	バネザガネ2-6	2
	140668001	ピストンドウリンク	1
	140627001	ピストンドツギテ	1
	146986001	レンケツリンクジク	1
	048040342	トメワE4	2
	146039001	ヒザアテツギテ	1
	100463001	4カクボルト7.94	1
	017762013	ボルト5.95x20	1
	183961151	デンジオサエセットT	1
	S54025001	クツシヨン	1
	S54024001	クツシヨンリング	1
	S42198051	オサエアゲロツドクミ	1
	S42199051	オサエアゲレバークミ	1
	S41955051	ロツドツギテクレミ	1
	S42200051	モクネジ	4
	S02595101	オサエアゲリンク	1
	146367001	ボルト5.95	1
	S02596001	ネジリバネ	1

Page 19 — F2. 押上げ関係 / Work clamp lifter mechanism

Brother SL-737A parts on page 19

Ref	Part number	Part name	Qty
	11-2	Work clamp lifter mechanism
	27	Screw
	11-2-7	Screw
	11-2-6	Flange
	11-2-5	O-ring
	11-2-3	Bracket
	11-2-9	Pin
	11-2-8	Shaft
	11-2-1	Motor
	11-2-9	Pin
	11-2-4	Cover
	11-2-19	Screw
	11-2-18	Screw
	11-2-13	Switch
	11-2-29-2	Rod
	11-2-30-3	Cap
	11-2-29-1	Rod
	11-2-30-1	Rod
	11-2-17-2	Cable
	11-2-11	Bracket
	11-2-29-1	Rod
	11-2-30-2	Rod
	11-2-29	Rod
	11-2-30	Rod
	11-2-25	Cover
	11-2-26	Screw
	11-2-28	Connector
	11-2-21	Lever
	11-2-20	Shaft
	11-2-2	Frame
	11-2-27	Connector
	29	Screw
	25	Lever
	24	Screw
	23	Screw
	21	Washer
	22	Collar
	21	Washer
	32	Clip
	20	Shaft
	28	Nut
	26	Spacer

Page 20

Brother SL-737A parts on page 20

Ref	Part number	Part name	Qty
	S40832051	<コロ、Bロ用>
	S16622059	デンジオサエアゲクミ
	S16627153	オサエアゲレノイドクミ
	S16628053	ソレノイドダイ
	062780812	ソレノイドトリツケイタ
	S16625050	ナベコ635-28X8
	S16629151	ゴムストツパー
	018761832	ソレノイドストツパー
	S16630051	アナボルト595-28X18
	048050142	ピン
	062671012	トメワジクヨウC5
	002300603	ナベコ357-40X10
	143549050	ピンーミナルオス
	S02745001	ザガネ
	062680803	ナベコ437-40X6
	142268001	コードオサエL
	062670612	ナベコ357-40X6
	S02592059	タンシダイカバー
	062670612	ナベコ357-40X6
	143522000	ナイロンコネクター
	S3865051	コネクタカバー
	S05981000	Bコード100クミ2
	143549050	ピンーミナルオス
	146046000	ナイロンコネクタ
	S05982000	Wコード100クミ
	143549050	ピンーミナルオス
	143548000	ピンーミナルメス
	146194000	ナイロンコネクター
	S32923001	オサエアゲジク
	025100132	ヒラザガネシヨウ10
	110197001	セツトカラー
	153675001	アナメジ4.37
	S32924001	オサエアゲウデ
	062711212	ナベコ476-32X12
	S16641001	スタツドL
	062781412	ナベコ635-28X14
	S16642001	スタツドS
	062781012	ナベコ635-28X10
	S16643009	カバー
	062670812	ナベコ3.57-40X8
	048080342	トメワE8

Page 21 — G. かま関係 / Rotary hook mechanism

Brother SL-737A parts on page 21

Ref	Part number	Part name	Qty
1-1-1	1-1-1	Screw
1-2-1	1-2-1	Gear
2-1-1	2-1-1	Screw
2-2-1	2-2-1	Screw
3	3	Shaft
4	4	Sleeve
5	5	Screw
6	6	Sleeve
7	7	Screw
8	8	Shaft
9	9	Sleeve
10	10	Screw
11	11	Sleeve
12	12	Screw
13-1	13-1	Screw
14-1	14-1	Bobbin Case
14-2	14-2	Bobbin Case Latch
15	15	Screw
17-1	17-1	Bobbin
17-2	17-2	Bobbin
17-3	17-3	Bobbin
17-4	17-4	Bobbin
18-1	18-1	Bobbin
18-2	18-2	Bobbin

Page 22 — G . かま関係 / Rotary hook mechanism

Brother SL-737A parts on page 22

Ref	Part number	Part name	Qty
	180891001	ウワジクベルギヤクミ	1
	100251001	トメネジ6.35	2
	180892001	タテジクカサハグルマUクミ	1
	100251001	トメネジ6.35	2
	180885001	タテジクカサハグルマDクミ	1
	100251001	トメネジ6.35	2
	180886001	シタジクベルギヤクミ	1
	100251001	トメネジ6.35	2
	145516001	タテジク	1
	142708020	タテジクメタルU	1
	013760610	トメネジ5.95クボミ	1
	S31026020	タテジクメタルD	1
	013761410	トメネジ5.95クボミ	1
	104552001	シタジク	1
	118761021	シタジクメタルL	1
	014680632	アナクボミ437-40X6	1
	104520000	シタジクメタルR	1
	121007001	アタマツメキトメネジ4.37	1
	181895001	セットカラクミ	1
	101706001	トメネジ6.35	2
	062681212	ナベコ437-40X12	1
	*	コウソクカマ	1
	S03245001	ボビンケースクミ	1
	183388001	ボビンケースチョウシバネ	1
	183389001	チョウシバネチョウセツネジ	1
	183390001	チョウシバネトメネジ	1
	S03246001	クウテンボウシバネ	1
	S31027000	シタジクメタルM	1
	S02602001	ウチカマトメ	1
	146290001	ボビン	1
	159324001	ウチカマトメ	1
	117132001	ボビン	1

Page 23 — H. 給油潤滑関係 / Lubrication

Brother SL-737A parts on page 23

Ref	Part number	Part name	Qty
45-1	45-1	Special uses (For shoose)
45-2	45-2	Special uses (Steel needle bar)
3-1	3-1	For " - 8□□ & - B□□"
1	1	Cover
14	14	Lever
7	7	Screw
51	51	Washer
6	6	Bracket
52	52	Lever
2	2	Plug
8	8	Cap
9	9	Tube
10	10	Bearing
4	4	Cap
5	5	Washer
12	12	Screw
11	11	Pin
35	35	Screw
44	44	Lever
36	36	Lever
26	26	Lever
37	37	Screw
21-1	21-1	Shaft
21-2	21-2	Shaft
21	21	Shaft
49	49	Shaft
19	19	Spring
18	18	Screw
46	46	Lever
16	16	Lever
17	17	Screw
48	48	Cap
47	47	Lever
53	53	Lever
39	39	Screw
40	40	Washer
41	41	Screw
32	32	Frame
33	33	Shaft
43	43	Lever
42	42	Gear
29-7	29-7	Screw
29-8	29-8	Screw
29-6	29-6	Spring
29-1	29-1	Base
29-3	29-3	Shaft
29-2	29-2	Bracket
29-4	29-4	Screw
29-5	29-5	Screw
30	30	Cap
31	31	Screw
38-1	38-1	Plug
38	38	Plug

Page 24 — H . 給油潤滑関係 / Lubrication

Brother SL-737A parts on page 24

Ref	Part number	Part name	Qty
	S02604000	メンイタパッキン	1
	104449001	ゴムセン15.5	2
	S02605000	ガワイタパッキン	1
	S16645000	ガワイタパッキン	1
	S02606000	ユリヨウケイマド	1
	081014670	OリングPW14	1
	S32925100	テンビンオイルヨケイタ	1
	062670612	ナイベコ357-40X6	2
	111865009	セン6	1
	108804001	クミヒモ4X4	1
	101487000	オイルシール	1
	146333001	オイルチョウセツベン	1
	146327001	フェルト7X10	1
	081001670	OリングPW1	1
	109173101	オイルアナタネジ	1
	145751001	フェルト	1
	145534001	オイルチョウセツネジ	1
	116794001	オシバネ	1
	107155001	フェルト	1
	S06684001	カマアブラキリクミ	1
	S02608001	カマアブラキリ	1
	014680432	アナクボミ437-40X4	2
	S40016000	ビニルチューブ2X25	1
	183850101	ポンプタイクミ	1
	S32348001	ポンプタイ	1
	144869102	ポンプキャク	1
	148849001	ポンプカイテンヨク	1
	144874001	フィルターバネ	2
	062670812	ナベコ357-40X8	4
	144875001	プランジャー	1
	144876001	プランジャーバネ	1
	112467002	シメナジ6.35	1
	144878001	チューブジョイントB	1
	144872101	ポンプフィルター	1
	062680812	ナベコ437-40X8	3
	S02609100	オイルチューブU	1
	S32349001	オイルチューブクミ	1
	145543001	チューブクミ	1
	145547001	チューブホルダ	1
	062670616	ナベコ357-40X6	1
	145737001	フェルトオサエ	1
	*	オイルパン	1
	149578000	ヨコジクブッシュ	1
	146040001	オイルパンパッキン	1
	140518001	シメナジ7.94	1
	081007070	OリングP7	1
	146196001	アブラヨケ	1
	146253000	チューブ	2
	081004070	OリングP4	1
	S40017000	クミヒモ360	1
	S08003000	クミヒモ	1
	S08004001	ミモサエ	1
	S43669000	クミヒモ8-320	1
	S32926001	オイルヨケイタオサエ	1

Page 25 — H. 給油潤滑関係 / Lubrication

Brother SL-737A parts on page 25

Ref	Part number	Part name	Qty
45-1	45-1	Special uses (For shoose)
45-2	45-2	Special uses (Steel needle bar)
3-2	3-2	For "-8□□ & -B□□"
1	1	Cover
14	14	Lever
7	7	Screw
51	51	Washer
6	6	Bracket
52	52	Lever
3-1	3-1	Base
2	2	Plug
8	8	Cap
9	9	Shaft
10	10	Bearing
12	12	Screw
11	11	Lever
35	35	Shaft
44	44	Lever
36	36	Lever
26	26	Lever
37	37	Lever
21-1	21-1	Shaft
21-2	21-2	Shaft
21	21	Shaft
49	49	Shaft
19	19	Spring
18	18	Screw
46	46	Lever
16	16	Lever
17	17	Lever
48	48	Plug
47	47	Lever
39	39	Screw
40	40	Washer
41	41	Screw
33	33	Tube
43	43	Lever
42	42	Gear
29-1	29-1	Base
29-7	29-7	Shaft
29-8	29-8	Screw
29-6	29-6	Spring
29-9	29-9	Screw
29-3	29-3	Shaft
29-2	29-2	Bracket
29-4	29-4	Lever
29-5	29-5	Screw
31	31	Screw
30	30	Cap
38-1	38-1	Plug
38	38	Lever
53	53	Lever
4	4	Cap
5	5	Washer

Page 26 — H . 給油潤滑関係 / Lubrication

Brother SL-737A parts on page 26

Ref	Part number	Part name	Qty
	S58944001	<- テンビンアブラギリ
	111863001	<- ハリボウセン
	111863001	"特殊用途(靴仕様)" 1 ハリボウセン 1 ヒモオサエバネ
	S04630000	"特殊用途(鉄製針棒)" ハリボウセン

Page 27 — J. 糸通し関係 / Threading mechanism

Brother SL-737A parts on page 27

Ref	Part number	Part name	Qty
	1	1 <-001, -003用 / For "-001 & -003"
	1-1
	1-2
	1-3
	1-4
	2
	3
	4
	5
	6
	7
	8
	9
	10
	11
	12
	13
	14
	15
	16
	17
	18	<- 005用/ For "- 005">
	18-1
	18-2
	18-3
	18-4
	18-5
	18-6
	18-7
	18-8
	18-9
	18-10
	20
	21
	22

Page 28 — J . 糸通し関係 / Threading mechanism

Brother SL-737A parts on page 28

Ref	Part number	Part name	Qty
	183378001	プレテンションクミB	1
	S02611001	イトアンナイ	1
	S02612001	イトアンナイ	1
	144504001	イトアンナイチョウシボウ	2
	154562001	イトアンナイサラ	1
	183377001	プレテンションバネB	1
	S02611001	プレテンションクミA	1
	S02612001	イトアンナイ	1
	144504001	イトアンナイチョウシボウ	1
	154562001	イトアンナイサラ	2
	014680632	アナクボミ437-40X6	1
	147557101	イトタテボウ	1
	S12699000	イトユルミピン	1
	S10437000	イトユルミピン	1
	S55976001	トメネジ 5.95	1
	S07972001	イトユルミボウ	1
	111469101	オサエボウダケイトアンナイ	1
	062680812	ナベコ437-40X8	1
	145522101	アームイトアンナイR	1
	S19056001	バインド357-40X6	1
	S58910001	テンビンカバー	1
	062680812	ナベコ437-40X8	1
	S02615002	メンイタ	1
	062671212	ナベコ357-40X12	3
	S02617001	メンイタイトアンナイ	1
	060670612	バインド357-40X6	1
	100573001	ハリボウメタルDイトアンナイ	1
	S55654001	イトチョウシボウダイクミ	1
	S40938001	イトチョウシボウタイ	1
	100402004	イトチョウシボウ	1
	111469001	トメネジ 3.57	1
	S02620001	イトトリバネ	1
	15446001	イトチョウシサラ	2
	159805001	イトチョウシサラオサエ	1
	104525001	イトチョウシバネ	1
	S12441001	チョウシバネウエザガネ	1
	S31032001	イトチョウシナット	1
	114294001	Oリング	1
	S06323001	"特殊用途(靴仕様)"	1
	062680712	メンイタイトケD	1
	100645003	ナベコ437-40X7	1
	ザガネ	WASHER	1

Page 29 — J. 糸通し関係 / Threading mechanism

Brother SL-737A parts on page 29

Ref	Part number	Part name	Qty
	1	<- □□1
	1-1	1-3
	1-2	1-4
	13
	14
	15
	16
	17
	18	< - □□1, - □□3
	18-1	18-10
	18-2	18-4
	18-3
	18-5	18-6
	18-7	18-8
	18-9
	20
	21
	22

Page 30 — J. 糸通し関係 / Threading mechanism

Brother SL-737A parts on page 30

Ref	Part number	Part name	Qty
	148901001	ハリボウメタルDイトアンナイ	1
	S55655001	イトチヨウシボウダイクミ	1
	S40938001	イトチヨウシボウタイ	1
	116922001	イトチヨウシボウ	1
	100402004	トメネジ3.57	1
	S02620001	イトトリバネ	1
	145446001	イトチヨウシサラ	2
	159805001	イトチヨウシサラオサエ	1
	S04632001	イトチヨウシバネ	1
	S12441001	イトチヨウシバネエザガネ	1
	S31032001	イトチヨウシナット	1
	114294001	Oリング	1

Page 31 — K. 糸切り関係 / Thread trimmer mechanism

Brother SL-737A parts on page 31

Ref	Part number	Part name	Qty
	53-1	53-1
	53-2	53-2
	54	54
	55	55
	17	17
	56-3	56-3
	56-1	56-1
	56-2	56-2
	57	57
	13	13
	16	16
	18	18
	12	12
	4	4
	51	51
	22	22
	25	25
	28	28
	26	26
	21	21
	5	5
	24	24
	29	29
	9	9
	23	23
	1	1
	2	2
	3	3
	10	10
	11	11
	49-1	49-1
	20	20
	19	19
	44-1	44-1
	44	44
	40	40
	41	41
	46	46
	43	43
	42	42
	44-2	44-2
	39	39
	38	38
	37	37
	34	34
	40-1	40-1
	47	47
	40-2	40-2
	40-3	40-3
	49-2	49-2
	30	30
	35	35
	36	36
	33	33
	30-2	30-2
	30-1	30-1
	30-3	30-3
	58	58
	52-2	52-2

Page 32

Brother SL-737A parts on page 32

Ref	Part number	Part name	Qty
1	S00337021	イトキリカム	1
2	154567000	カンザ5.3	2
3	014771032	アナクボミ635-40X10	2
4	S02637001	コテイハ	1
5	102843004	サラネジ3.57	1
9	S02643001	イトサバキ	1
10	100645003	ザガネ	1
11	062680712	ナベコ437-40X7	1
12	154570001	イトキリホルダ	1
13	154571001	イトキリホルダオサエクミ	1
14	100645003	ザガネ	1
15	062681212	ナベコ437-40X12	2
16	S02645001	イドウハ	1
17	S02646001	イドウハS	1
18	148537101	サラネジ4.37	2
19	154576003	イトキリレンカン	1
20	151987002	ダンネジ4.37	2
21	102571003	ナット4.37	1
22	154577001	イトキリレバー	1
23	S25437000	レバー ストッパ	1
24	062711412	ナベコ4.76-32X14	1
25	154579001	イトキリレバーバネ	1
26	S02647001	フタマタジク	1
27	S02648001	カラー	1
28	154581001	フタマタジクメタル	1
29	121007001	アタマツキトメネジ4.37	1
30	S58962001	イトキリカムレバーソウクミ	1
30-1	S58963001	イトキリカムレバークミ	1
30-2	154590001	コロジクCクミ	1
30-3	105234003	ナット4.37	1
33	014770632	アナクボミ635-40X6	1
34	154593201	イトキリカムレバーシジク	1
35	154594000	カラー	1
36	154595001	カムレバーモドシバネ	1
37	154596000	イトキリカムレバークツション	1
38	110367001	ザガネ	1
39	048060342	トメワE6	1
40-1	S02815009	イトキリソレノイド	1
40-2	S04201009	イトキリソレノイド	1
40-3	S07818009	イトキリソレノイド	1
41	154598001	イトキリソレノイドダイ	1
42	154599000	ソレノイドクツション	1
43	S2652001	ザガネ	1
44	S23836001	ソレノイドレバークミ	1
44-1	S2654001	ソレノイドレバー	1
44-2	014680632	アナクボミ437-40X6	1
46	110201001	シメネジ6.35	1
47	S02655002	ダンネジ6.35	1
48	15559001	ヒラザガネ	1
50	S02657101	コードオサエ	1
51	153969000	ナイロンコネクタ12P	1
53	S02682001	アースセンクミ	1

Page 33 — K. 糸切り関係 / Thread trimmer mechanism

Brother SL-737A parts on page 33

Ref	Part number	Part name	Qty
	53-1	53-1
	53-2	53-2
	54	54
	55	55
	56	56
	56-1	56-1
	56-2	56-2
	56-3	56-3
	57	57
	17	17
	16	16
	18	18
	13	13
	12	12
	4	4
	5	5
	9	9
	10	10
	11	11
	21	21
	15	15
	14	14
	22	22
	25	25
	51	51
	52	52
	28	28
	27	27
	26	26
	24	24
	29	29
	23	23
	3	3
	2	2
	1	1
	49-1	49-1
	20	20
	19	19
	40-1	40-1
	41	41
	40	40
	44-1	44-1
	44	44
	46	46
	43	43
	42	42
	44-2	44-2
	39	39
	38	38
	37	37
	34	34
	30	30
	40-3	40-3
	47	47
	49-2	49-2
	52-2	52-2
	35	35
	36	36
	33	33
	30-2	30-2
	30-1	30-1
	30-3	30-3
	58	58
	50	50
	60	60

Page 34 — K . 糸切り関係 / Thread trimmer mechanism

Brother SL-737A parts on page 34

Ref	Part number	Part name	Qty
	S03328000	ピンターミナルオスL	1
	204569001	アツタンシ4.5X14	1
	S02745001	ザガネ	1
	062680663	ナベコ437-40X6	1
	S11210000	WコードSクミ	1
	S11684000	コネクタ3191-01R1	1
	143548000	ピンターミナルメス	1
	143549000	ピンターミナルオス	1
	S11683000	コネクタ3191-01P1	1
	062670612	ナベコ357-40X6	1
	146020001	コードブシュ	1
	S03815001	コネクタキャップ6	1
	340400001	ユニタイバンド	1
	157984001	コードブシュ	1
	153970001	コネクタキャップ3	1

Page 35

Brother SL-737A parts on page 35

Ref	Part number	Part name	Qty
	1-1	Quick reverse mechanism
	1	Quick reverse mechanism
	4	Quick reverse mechanism
	2	Quick reverse mechanism
	3	Quick reverse mechanism
	5	Quick reverse mechanism
	6	Quick reverse mechanism
	10	OPTION PARTS
	11	EFKA AC motor
	2	Tension release mechanism
	9	Tension release mechanism
	8	Tension release mechanism
	4	Tension release mechanism
	10-2	Tension release mechanism
	11	Tension release mechanism
	5	Tension release mechanism
	10-1	Tension release mechanism
	3	Tension release mechanism
	1	Tension release mechanism
	3	Tension release mechanism
	6	Tension release mechanism
	7	Tension release mechanism

Page 36

Brother SL-737A parts on page 36

Ref	Part number	Part name	Qty
	S02597009	ギャクテンソレノイドクミ	1
	143549000	ピンターミナルオス	2
	S02600000	ソレノイドレバー	1
	S07959001	アナボルト476-32X14	1
	062711012	ナベコ476-32X10	4
	140647101	コードサエ	1
	146253000	チューブ	2
	S04204009	ギャクテンソレノイドクミ	1
	S07816009	ギャクテンソレノイドクミ	1
	S02658000	イトツルメルバ	1
	S02659101	イトツルメルイヤー-	1
	110161004	ナット4.76	2
	154606001	イトツルメルイヤーホルダD	1
	062670812	ナベコ3.57-40X8	2
	154607101	イトツルメルイヤーオサエD	1
	060670612	バインド357-40X6	2
	S02660101	イトツルメルイヤーオサエU	1
	062671612	ナベコ357-40X16	2
	S03670101	イトツルメドシバネ	1
	155347001	イトツルメルイヤーアンナイ	1
	157985001	イトツルメルイヤーアンナイ	1

Page 37 — N. 糸払い関係 / Thread wiper mechanism

Brother SL-737A parts on page 37

Ref	Part number	Part name	Qty
	1	Thread wiper mechanism
	1-2	Switch
	1-3	Cord
	1-4	Connector
	3	Spring
	4	Washer
	5	Base
	6	Bracket
	7	Lever
	8	Screw
	9	Screw
	10	Plate
	11	Screw
	12	Screw
	13	Washer
	14	Cover
	15	Screw
	16	Housing
	17	Shaft
	18	Circlip
	19	Spring
	20	Screw
	21	Washer
	22	Arm
	23	Washer
	24	Circlip
	25	Knob
	26	Pin
	27	Lever
	28	Screw
	29	Washer
	30	Washer
	31	Washer
	32	Washer
	33	Screw

Page 38 — N . 糸払い関係 / Thread wiper mechanism

Brother SL-737A parts on page 38

Ref	Part number	Part name	Qty
	S41202151	イトハライソレノイドクミ
	S02664051	イトハライスツチ
	S02665050	ヘイタンセツゾクシ
	143549050	ピンターミナルオス	2
	S42195051	イトハライソレノイドクミ
	S02664051	イトハライスツチ
	S02665050	ヘイタンセツゾクシ
	143549050	ピンターミナルオス	2
	S41206001	イトハライバネ
	S42070000	スペーサゴム	1
	S25449201	ソレノイドトリツケイタ
	062300616	ナベコM3X6	3
	140647101	コードオサエ	1
	062300616	ナベコM3X6	1
	062300616	ナベコM3X6	2
	S33609101	ソレノイドトリツケダイ
	062681012	ナベコ437-40X10	2
	062400616	ナベコM4X6	2
	06040236	ヒラザガネニヨリキ4	2
	S33610101	ソレノイドカバー
	060400616	バインドM4X6	1
	S25452001	イトハライジクウケイタ
	S25452001	イトハライクランククミ
	048040342	トメワE4	1
	S25454001	セットカラー
	S25279001	アタマメクミM35-5
	S25279001	ワイパーバネ
	S02678002	イトハライロツド
	110735002	ザガネ
	048030342	トメワE3	1
	S59890001	アナボルト437-40X8	2
	S25456001	プランジヤピン
	S02681101	イトハライ
	060400516	バインドM4X5	1
	146288001	イトハライジクカラー
	025750120	ヒラザガネニヨウ5.56
	S41207001	スペーサゴム	1
	149097000	シヨウオンシート	1
	S25456001	プランジヤピン	2

Page 39

Brother SL-737A parts on page 39

Ref	Part number	Part name	Qty
	1	MOTOR
	2	BRACKET
	3	WASHER
	4	SCREW
	5	CABLE
	6	HOLDER
	7	PLATE
	8	PLATE
	10	WASHER
	11	SCREW
	12	BRACKET
	13	SCREW
	19	HOLDER
	21	FLANGE
	22	SCREW
	23	SHAFT
	24	SCREW
	25	BRACKET

Page 40 — P . 針位置検出器関係 / Synchronizer Q . コントロールボックス関係 / Control box mechanism

Brother SL-737A parts on page 40

Ref	Part number	Part name	Qty
	S02684101	ソクドシレイタ24	1
	S02685001	ハリウエイタ	1
	100645003	ザガネ	2
	062681612	ナベコ437-40X16	2
	237939001	シンクロナイザクミ#13G2	1
	S03327000	シンクロナイザパツキン	1
	S02687201	ケンシュツキオサエ	1
	062630712	ナベコ238-56X7	2
	113431002	ザガネ	1
	062711012	ナベコ476-32X10	1
	140647101	コードオサエ	1
	062670612	ナベコ357-40X6	1
	S07885000	ケンシュツキオサエパツキン	1
	148825001	スリツプリングツギテ	1
	062711412	ナベコ4.76-32X14	2
	S04229001	シンクロナイザホー	1
	014680632	アナクボミ437-40X6	1
	142268001	コードオサエ L	1
	S09624009	パネルEO	1
	S34448001	パネルシジダイ	2
	014680432	アナクボミ437-40X4	2

Page 41

Brother SL-737A parts on page 41

Ref	Part number	Part name	Qty
	1-11-1	Knee switch mechanism (Option parts)
	1-11-1-1
	1-11-1-2
	1-11
	1-6
	1-12
	1-4
	1-5
	1-11-2
	1-11-3
	1-1
	1-2
	1-3
	2
	4-2
	4-1
	4
	5-3
	5-2
	5-1
	5
	1-7
	1-8
	1-9
	1-10
	1-8
	1-2
	1-4
	1-3
	2
	1-1
	5
	4
	3-1
	3-2

Page 42

Brother SL-737A parts on page 42

Ref	Part number	Part name	Qty
	S07045009	ヒザスイッチクミ
	14226003	ヒザスイッチタテジクウケ
	142027001	ヒザスイッチタテジクウケ
	100463001	4カクボルト7.94
	114967001	ヒザアアテストツパ
	110087001	ボルト5.95
	S07027001	ヒザスイッチトリツケイタ
	062401006	ナベコ4X10
	025040233	ヒラガネチュウ4
	028040243	バネガネ2-4
	021400164	ナット1シュ4
	S07030009	スイツチコードクミ
	S07031009	フツトスイツチクミ
	143549000	ピンターミナルオス
	143548000	ピンターミナルメス
	146046000	ナイロンコネクター
	146194000	ナイロンコネクター
	149799000	タイラップS
	034422503	+サラワクネジナ1X25
	S05981000	Bコード100クミ2
	143549000	ピンターミナルオス
	146046000	ナイロンコネクター
	S05982000	Wコード100クミ
	143549000	ピンターミナルオス
	143548000	ピンターミナルメス
	146194000	ナイロンコネクター
	S32901001	<-3ロロ,-4ロロ,-7ロロ, -8ロロ,-9ロロ,-Bロロ用>
	S32906000	Rスイッチクミ
	S32910000	Rスイッチクミ
	S32916000	Rスイッチクミ
	S32902101	Rスイッチササエ
	S32903000	Rスイッチダイ
	S32904000	アクチエーター
	S32905000	Rスイッチバネ
	060300606	バインド3X6
	062670612	ナベコ357-40X6
	062670612	ナベコ357-40X6
	S02704001	コードオサエ
	S02701101	<- ロ3用> コードオサエU1
	S02702101	<- 4ロロ,-7ロロ,-8ロロ, -9ロロ,-Bロロ用>

Page 43 — T. 空圧関係 / Air pressure mechanism

Brother SL-737A parts on page 43

Ref	Part number	Part name	Qty
1-1	1-1	AIR FILTER
1-2	1-2	SOLENOID VALVE
1-3	1-3	MUFFLER
1-4	1-4	ELBOW COUPLING
1-5	1-5	PRESSURE REGULATOR
1-6	1-6	FLOW CONTROL VALVE
1-7	1-7	COUPLING
1-8	1-8	BRACKET
1-9	1-9	BRACKET
1-10	1-10	PLUG
1-11	1-11	PLUG
1-12	1-12	PLUG
1-13	1-13	PLUG
1-14	1-14	SCREW
1-15	1-15	WASHER
2	2	TUBE
3	3	SCREW
4	4	CLAMP
6-1-1	6-1-1	CONNECTOR
6-1-2	6-1-2	CONNECTOR
6-1-3	6-1-3	CONNECTOR
6-1-4	6-1-4	CONNECTOR
6-2	6-2	TUBE
6-2-1	6-2-1	TUBE
6-2-2	6-2-2	TUBE
6-3	6-3	TUBE
6-3-1	6-3-1	TUBE
6-3-2	6-3-2	TUBE
6-3-3	6-3-3	TUBE
6-4	6-4	CONNECTOR
6-5	6-5	CONNECTOR

Page 44

Brother SL-737A parts on page 44

Ref	Part number	Part name	Qty
	151126201	エアーユニットバルブクミ	1
	151153201	AIR UNIT ASSY	1
	151127200	SOLENOID VALVE	1
	140682001	SILENCER	1
	151147001	ELBOW ASSY, 1/8	1
	142037000	SPEED CONTROLLER CONNECTOR	1
	142038001	SPEED CONTROLLER	1
	140543000	CONNECTOR, 1/8	1
	154214101	AIR UNIT HOLDER PLATE	1
	140540000	AIR TUBE	1
	143488001	NYLON CONNECTOR	1
	143489001	CONNECTOR CAP	1
	154215001	INSULATION TUBE	1
	143549000	TERMINAL PIN, MALE	2
	002501003	SCREW, PAN M5X10	2
	028050243	WASHER, SPRING 2-5	2
	151154000	AIR TUBE, L=430	1
	101118001	WOOD SCREW, ROUND M4.5X20	2
	200190001	STAPLE	8
	S05247101	AIR UNIT & HARNESS ASSY	1
	154172001	PRESSER FOOT LIFTER CORD ASSY	1
	143490000	NYLON CONNECTOR	1
	143489001	CONNECTOR CAP	1
	143548000	TERMINAL PIN, FEMALE	2
	143549000	TERMINAL PIN, MALE	2
	S05981000	B-HARNESS ASSY, 100 :2	1
	143549000	TERMINAL PIN, MALE	2
	146046000	NYLON CONNECTOR	1
	S05982000	W-HARNESS ASSY, 100	1
	143549000	TERMINAL PIN, MALE	1
	143548000	TERMINAL PIN, FEMALE	1
	146194000	NYLON CONNECTOR	1
	143522000	NYLON CONNECTOR	1
	220077001	PLUG COVER, #14	1

Page 45

Brother SL-737A parts on page 45

Ref	Part number	Part name	Qty
	1-1-9	1-1-9
	1-1-10	1-1-10
	1-1-11	1-1-11
	1-1-8-1	1-1-8-1
	1-1-8	1-1-8
	1-1-7	1-1-7
	1-1-1	1-1-1
	1-1-2	1-1-2
	1-1-5	1-1-5
	1-1-6	1-1-6
	1-1-4	1-1-4
	1-1-3	1-1-3
	1-1-4	1-1-4
	1-1-5	1-1-5
	1-2-12	1-2-12
	1-2-18	1-2-18
	1-2-16	1-2-16
	1-2-19	1-2-19
	1-2-21	1-2-21
	1-2-15	1-2-15
	1-2-20	1-2-20
	1-2-10	1-2-10
	1-2-11	1-2-11
	1-2-14	1-2-14
	1-2-6	1-2-6
	1-2-18	1-2-18
	1-2-13	1-2-13
	1-2-17	1-2-17
	1-2-9	1-2-9
	1-2-8-1	1-2-8-1
	1-2-8	1-2-8
	1-2-2	1-2-2
	1-2-5	1-2-5
	1-2-4	1-2-4
	1-2-7	1-2-7
	1-2-1	1-2-1
	1-2-3	1-2-3
	1-2-4	1-2-4
	1-2-5	1-2-5

Page 46

Brother SL-737A parts on page 46

Ref	Part number	Part name	Qty
	183496471	オイルパンアッ
	146036101	ヒザアゲゲヨコジク
	S09635001	ヒザアゲ
	146367001	ボルト5.95
	104885101	トメネジ5.95
	100022004	ナット5.95
	S15889001	ヒザアゲネジナリバネ
	146293001	トメワE10
	149580571	オイルパン
	149578000	ヨコジクブツシュ
	146040001	オイルパンパツキン
	140518001	シメネジ7.94
	081007070	OリングP7
	181430601	オイルパンアッ
	146036101	ヒザアゲゲヨコジク
	146037001	ヒザアゲ
	146367001	ボルト5.95
	104885101	トメネジ5.95
	100022004	ナット5.95
	146985001	シリンダバネ
	146293001	トメワE10
	149581501	オイルパン
	149578000	ヨコジクブツシュ
	146040001	オイルパンパツキン
	140518001	シメネジ7.94
	081007070	OリングP7
	146157001	オデアゲシリンダークミ
	147141001	シリンダササエネジ
	028060242	バネザガネ2-6
	140668001	ピストンドウリンク
	140627001	ピストントツドツギテ
	146986001	レンケツリンクジク
	048040342	トメワE4
	146039001	ヒザアゲテツギテ
	100463001	4カクボルト7.94
	017762013	ボルト5.95X20

Page 47 — U3. オプションパーツ/OPTION PARTS

Brother SL-737A parts on page 47

Ref	Part number	Part name	Qty
	1-3-1	1-3-1
	1-3-2	1-3-2
	1-3-3	1-3-3
	1-3-4	1-3-4
	1-3-5	1-3-5
	1-3-6	1-3-6
	1-3-6-1	1-3-6-1
	1-3-7	1-3-7
	1-3-8	1-3-8
	1-3-9	1-3-9
	CF-20	Operation panel
	CF-40	Operation panel
	CF-100	Operation panel
	SENSOR II	Sensor

Page 48 — U3. オプションパーツ /Option parts

Brother SL-737A parts on page 48

Ref	Part number	Part name	Qty
	183379301	OIL PAN ASSY	1
	146036101	KNEE LIFTER SHAFT	1
	S02595101	PRESSER FOOT LIFTER LINK	1
	146367001	BOLT, SM5.95	1
	S02596001	SPRING, TWIST	1
	146293001	RETAINING RING, E10	1
	149580571	OIL PAN	1
	149578000	BUSH	2
	146040001	PACKING	1
	140518001	SCREW, SM7.94X10	1
	081007070	O RING, P7	1
	BMP2070121F1000	BI PANEL ASSY, F-20	1
	BMP2070122F1000	BI PANEL ASSY, F-40	2
	BMP2070123F1000	BI PANEL ASSY, F-100	3
	291657013	SENSOR#2-2	4

Page 49 — W. 糸払いセット関係/Thead wiper set

Brother SL-737A parts on page 49

Ref	Part number	Part name	Qty
	1-14	1-14
	1-15	1-15
	1-1	1-1
	1-1-3	1-1-3
	1-1-2	1-1-2
	1-1-4	1-1-4
	1-26	1-26
	1-3	1-3
	1-33	1-33
	1-12	1-12
	1-13	1-13
	1-4	1-4
	1-5	1-5
	1-9	1-9
	1-31	1-31
	1-10	1-10
	1-8	1-8
	1-7	1-7
	1-6	1-6
	1-11	1-11
	1-22	1-22
	1-12	1-12
	1-13	1-13
	1-24	1-24
	1-32	1-32
	1-21	1-21
	1-19	1-19
	1-23	1-23
	1-16	1-16
	1-20	1-20
	1-18	1-18
	1-17	1-17
	1-27	1-27
	1-25	1-25
	1-30	1-30
	1-29	1-29
	1-28	1-28

Page 50 — W. 糸払いセット / Thread wiper set

Brother SL-737A parts on page 50

Ref	Part number	Part name	Qty
	183881101	イトハライセット
	S41202151	イトハライソレノイドクミ
	S02664051	イトハライスインチ
	S02665000	ヘイタンセツゾクシ
	143549050	ピンターナルオス
	S41206001	イトハライバネ
	S41207000	スペーサゴム
	S25449201	ソレノイドトリツケイタ
	062300616	ナベコM3X6	3
	140047101	コードオサエ
	062300616	ナベコM3X6	2
	062300616	ナベコM3X6	2
	S33609101	ソレノイドトリツケダイ
	062681012	ナベコ437-40X10	2
	062400616	ナベコM4X6	2
	026040236	ヒラザガネミガキ4	2
	S33610101	ソレノイドカバー
	060400616	バインドM4X6
	S02672002	イトハライジクウケケイタ
	S25452001	イトハライクランククミ
	048040342	トメワE4
	S25454001	セットカラー
	S25279001	アタマトメクボミM35-5
	S02678001	ワイパーバネ
	S02680002	イトハライロッド
	110735002	ザガネ
	048030342	トメワE3
	S59890001	アナボルト437-40X8	2
	S25456001	プランジャピン
	S02681101	イトハライ
	060400516	バインドM4X5
	146288001	イトハライジクカラー
	025750132	ヒラザガネS5.56
	S41207001	スペーサゴム
	149097000	ショウオンシート
	S25456001	プランジャピン	2

Page 51 — X1. 電磁押上げセット / Presser foot lifting solenoid set

Brother SL-737A parts on page 51

Ref	Part number	Part name	Qty
	1-9-1	Presser foot lifting solenoid set
	1-9-2	Presser foot lifting solenoid set
	1-9-3	Presser foot lifting solenoid set
	1-9	Presser foot lifting solenoid set
	1-5	Presser foot lifting solenoid set
	1-10	Presser foot lifting solenoid set
	1-9-11	Presser foot lifting solenoid set
	1-9-12	Presser foot lifting solenoid set
	1-9-4	Presser foot lifting solenoid set
	1-9-5	Presser foot lifting solenoid set
	1-9-11-1	Presser foot lifting solenoid set
	1-9-11-2	Presser foot lifting solenoid set
	1-9-11-3	Presser foot lifting solenoid set
	1-7	Presser foot lifting solenoid set
	1-6	Presser foot lifting solenoid set
	1-8	Presser foot lifting solenoid set
	1-9-11-1-1	Presser foot lifting solenoid set
	1-9-11-1-2	Presser foot lifting solenoid set
	1-2	Presser foot lifting solenoid set
	1-3	Presser foot lifting solenoid set
	1-4	Presser foot lifting solenoid set
	1-9-6	Presser foot lifting solenoid set
	1-9-8	Presser foot lifting solenoid set
	1-9-7	Presser foot lifting solenoid set
	1-9-9	Presser foot lifting solenoid set
	1-1-5	Presser foot lifting solenoid set
	1-1-4	Presser foot lifting solenoid set
	1-1-3	Presser foot lifting solenoid set
	1-1-1-1	Presser foot lifting solenoid set
	1-1-1-2	Presser foot lifting solenoid set
	1-1-2	Presser foot lifting solenoid set
	1-9-10	Presser foot lifting solenoid set
	1-1	Presser foot lifting solenoid set
	1	Presser foot lifting solenoid set

Page 52 — X1 .電磁押上げセット / Presser foot lifting solenoid set

Brother SL-737A parts on page 52

Ref	Part number	Part name	Qty
	183970001	<国内用フットスイッチ付>
	183961151	デンジオサエセット1S	1
	S44020001	デンジオサエセットT	1
	S44024001	クッション	1
	S42198051	クッションリング	1
	S42198051	オサエアゲロッドクミ	1
	S42199051	オサエアゲレバークミ	1
	S41955051	ロッドツギテクレミ	1
	S42200051	モクネジ	4
	S02595101	オサエアゲリンク	1
	146367001	ボルト5.95	1
	S02596001	ネジリバネ	1
	S10000001	ヒザアゲコンパウキ	1
	154347001	ヒザアゲレバーバネ	1
	S31010001	ダンジク6.35	1
	S07015001	ブーツクリップ	1
	S07045009	ヒザイスイッチクミ	1
	142026003	ヒザイスイッチタテジク	1
	142027001	ヒザイスイッチタテジクウケ	1
	100460001	カクボルト7.94	1
	114967001	ヒザアゲトツパ	1
	110087001	ボルト5.95	1
	S07027001	ヒザイスイッチトリツケイタ	1
	062401006	ネジマ4X10	4
	025040233	ヒラザガネチュウ4	4
	028040243	バネザガネ2-4	4
	021400164	ナット1シュ4	4
	S07030009	スイツチコードクミ	1
	S07031009	フットスイッチクミ	1
	143549000	ピンターミナルオス	2
	143548000	ピンターミナルメス	2
	146046000	ナイロンコネクター	2
	146194000	ナイロンコネクター	1
	149799000	タイラップS	1
	034422503	+サラモクネジ4.1X25	4

Page 53 — X2 . 電磁押え上げセット / Presser foot lifting solenoid set

Brother SL-737A parts on page 53

Ref	Part number	Part name	Qty
1-5	1-5	Presser foot lifting solenoid set
1-8	1-8	Presser foot lifting solenoid set
1-7	1-7	Presser foot lifting solenoid set
1-6	1-6	Presser foot lifting solenoid set
1-2	1-2	Presser foot lifting solenoid set
1-3	1-3	Presser foot lifting solenoid set
1-4	1-4	Presser foot lifting solenoid set
1-1-4	1-1-4	Presser foot lifting solenoid set
2-1	2-1	Presser foot lifting solenoid set
3-1	3-1	Presser foot lifting solenoid set
4-1	4-1	Presser foot lifting solenoid set
1-1-5	1-1-5	Presser foot lifting solenoid set
1-1-1-1	1-1-1-1	Presser foot lifting solenoid set
1-1-1-2	1-1-1-2	Presser foot lifting solenoid set
1-1-2	1-1-2	Presser foot lifting solenoid set

Page 54 — X2 . 電磁押上げセット / Presser foot lifting solenoid set

Brother SL-737A parts on page 54

Ref	Part number	Part name	Qty
	183969001	デンジオサエセット1T
	183961151	デンジオサエセットT
	183967001	デンジオサエセット1D
	183962151	デンジオサエセット4
	183968001	デンジオサエセット1E
	183963151	デンジオサエセット5
1-1-1	S54025001	クツシヨン
1-1-2	S54024001	クツシヨンリング
1-2	S42198051	オサエアゲロツドクミ
1-3	S42199051	オサエアゲレバークミ
1-4	S41955051	ロツドツギテケミ
1-5	S42200051	モクネジ
1-5	S02095101	オサエアゲリンク
1-3	146367001	ボルト5.95
1-4	S02596001	ネジリバネ
1-5	S16250001	ヒザアゲシボウクミ
1-6	154347001	ヒザアゲレバーバネ
1-7	S31010001	ダンジク6.35
1-8	S07015001	ブーツクリツプ

Page 55 — X3 . 電磁押え上げセット / Presser foot lifting solenoid set

Brother SL-737A parts on page 55

Ref	Part number	Part name	Qty
1-7	1-7	SCREW
1-1	1-1	BRACKET
1-11	1-11	BRACKET
1-10	1-10	BRACKET
1-9	1-9	SPRING
1-8	1-8	SHAFT
1-5	1-5	BRACKET
1-4	1-4	BRACKET
1-12-3	1-12-3	WASHER
1-12-5	1-12-5	SPRING
1-12-4	1-12-4	SHAFT
1-12-7	1-12-7	BRACKET
1-12-5	1-12-5	SPRING
1-12-3	1-12-3	WASHER
1-12-2	1-12-2	BRACKET
1-12-1	1-12-1	BRACKET
1-12-1-1	1-12-1-1	BRACKET
1-2-11-1	1-2-11-1	HARNESS
1-2-11-1-1	1-2-11-1-1	TERMINAL
1-2-11-1-2	1-2-11-1-2	TERMINAL
1-2-11-2	1-2-11-2	CONNECTOR
1-2-11-3	1-2-11-3	CONNECTOR
1-2-11	1-2-11	HARNESS
1-2	1-2	BRACKET
1-2-1	1-2-1	BRACKET
1-2-2	1-2-2	BRACKET
1-2-3	1-2-3	SCREW
1-2-12	1-2-12	SPRING
1-2-4	1-2-4	BRACKET
1-2-5	1-2-5	BRACKET
1-2-10	1-2-10	NUT
1-3	1-3	SCREW
1-12-6	1-12-6	BRACKET
1-2-6	1-2-6	BRACKET
1-2-8	1-2-8	WASHER
1-2-7	1-2-7	SCREW
1-2-9	1-2-9	WASHER

Page 56 — X3 . 電磁押え上げセット / Presser foot lifting solenoid set

Brother SL-737A parts on page 56

Ref	Part number	Part name	Qty
	183947001	デンジオサエアゲセットA	1
	S07032051	デンジオサエアゲクミ	1
	S07045009	ヒザスイッチクミ	1
	142026003	ヒザスイッチタテジククケ	1
	142027001	ヒザスイッチタテジクウケ	1
	100463001	4カクボルト7.94	1
	114967001	ヒザアアテストツパ	1
	110087001	ボルト5.95	1
	S07027001	ヒザスイッチツケトツケダイタ	1
	062401006	ナベコ4X10	4
	025040233	ヒラザガネチユウ4	4
	028040243	バネザガネー4	4
	021400164	ナット1シュウ4	4
	S07030009	スイツチコードクミ	1
	S07031009	フツトスイツチクミ	1
	143549000	ピンターミナルオス	2
	143548000	ピンターミナルメス	1
	146040000	ナイロンコネクター	2
	146194000	ナイロンコネクター	1
	149799000	タイラップS	1
	034422503	+サラモクネジ4.1X25	4
	S32924001	オサエアゲウデ	1
	062711212	ナベコ476-32X12	1
	S16641001	スタツドL	2
	062781412	ナベコ635-28X14	1
	S16642001	スタツドS	2
	062781012	ナベコ635-28X10	3
	S16643009	カバー	1
	062670812	ナベコ3.57-40X8	2
	S16644102	リアカバーセツト	1
	S16615002	リアカバーユニット	1
	S11589000	ダストシール	1
	S32923001	オサエアゲジク	1
	025100132	ヒラザガネシヨウ10	2
	110197001	セツトカラー	1
	153675001	アナトメネジ4.37	2
	S16645000	ガワイタパツキン	1
	048080342	トメワE8	1

Page 57 — X4. 電磁押え上げセット / Presser foot lifting solenoid set

Brother SL-737A parts on page 57

Ref	Part number	Part name	Qty
	2-7	Screw
	2-9	Screw
	2-11	Screw
	2-10	Cover
	2-8	Solenoid
	2-6	Connector
	2-5	Screw
	2-4	Bracket
	2-12-5	Screw
	2-12-3	Washer
	2-12-4	Shaft
	2-12-1-1	Lever
	2-12-7	Spring
	2-12-3	Washer
	2-12-2	Lever
	2-12-6	Plate

Page 58 — X4 . 電磁押上げセット / Presser foot lifting solenoid set

Brother SL-737A parts on page 58

Ref	Part number	Part name	Qty
	183948001	<4日ロ,-B日ロ>	1
	S40832051	<膝スイッチ無し>	1
	S32924001	デンジオサエアゲセットB	1
	062711212	デンジオサエアゲクミ	1
	S16641001	オサエアゲウデ	1
	062781412	ナベコ476-32X12	2
	S16642001	スタッドL	1
	062781012	ナベコ635-28X14	2
	S16643009	スタッドS	1
	062670812	ナベコ635-28X10	3
	S16644102	カバー	1
	062670812	ナベコ3.57-40X8	2
	S11589000	トウブデンジガワライタ	1
	S32923001	ガワイタソウクミ	1
	025100132	ダストシール	1
	110197001	オサエアゲジク	2
	153675001	ヒラザガネシヨウ10	1
	S16645000	セットカラー	2
	048080342	アナトメネジ4.37	1
	1	ガワイタパッキン	1
	1	トメワE8	1

Page 59 — Z. 付属品関係 / Accessories

Brother SL-737A parts on page 59

Ref	Part number	Part name	Qty
	23-2	23-2
	24	24
	105-2	105-2
	105-3	105-3
	105-8	105-8
	105-7	105-7
	105-4	105-4
	105-5	105-5
	105-6	105-6
	3	3
	52	52
	45	45
	45-9	45-9
	45-17	45-17
	45-6	45-6
	45-15	45-15
	45-14	45-14
	45-13	45-13
	47	47
	47-4	47-4
	47-5	47-5
	47-2	47-2
	47-3	47-3
	23-1	23-1
	10-1	10-1
	8	8
	8-1	8-1
	105	105
	56	56
	94	94
	46	46
	45-8	45-8
	45-16	45-16
	45-7	45-7
	45-2	45-2
	45-4	45-4
	45-1	45-1
	45-3	45-3
	45-5	45-5
	45-11	45-11
	45-10	45-10
	45-12	45-12
	47-6	47-6
	47-1	47-1
	47-1-1-1	47-1-1-1
	47-1-1-2	47-1-1-2
	47-1-1	47-1-1
	10-2	10-2
	51	51
	34	34
	34-5	34-5
	34-1	34-1
	34-2	34-2
	34-3	34-3
	34-4	34-4
	53	53
	53-12-1	53-12-1
	53-11	53-11
	53-12	53-12
	53-13	53-13
	53-7-1	53-7-1
	53-10	53-10
	53-7-3	53-7-3
	53-9	53-9
	53-6	53-6
	53-7-2	53-7-2
	53-2-4	53-2-4
	53-7-3	53-7-3
	53-2-1	53-2-1
	53-2-2	53-2-2
	53-2-3	53-2-3
	53-5	53-5
	53-4	53-4
	53-3	53-3
	53-12-2	53-12-2
	53-12-3	53-12-3
	53-1	53-1
	53-12-4	53-12-4

Page 60 — Z . 付属 品 関係 / Accessories

Brother SL-737A parts on page 60

Ref	Part number	Part name	Qty
	S17774001	ネ ジマワシ 4.7X250	1
	S80028201	ラバーヒンジクミ	1
	143882001	ヒンジ	2
	143910009	ヒンジウケゴム	2
	S55367201	ヒンジシゴム......<左側用>	2
	S55367202	ヒンジシゴム......<右側用>	2
	109714000	クギ	4
	S55663001	オイルタンククミ	1
	S35732021	ヘッドカバー	1
	S02763502	イトタテダイクミ2DR	1
	156112003	コラムパイプ D	1
	150206002	ヒラザガネ 16	1
	S38648001	カクナット U5/8	1
	150174000	コラムキャップ	1
	S01005000	イトタテゴム	2
	S02747101	イトカケバネ	1
	150172003	コラムパイプ	1
	150173003	コラムジョイント	1
	150174000	コラムキャップ	1
	S02778002	スプールホルダー-2	1
	150179002	スプールジク B	2
	028050246	バネザガネ5	2
	021500106	1 シユナツト 5	2
	S51283001	ウケザラ	1
	150182000	スプールマット	2
	S51282101	スプールクツシヨン	2
	S02786002	スレッドハンガークミ2	1
	S02787002	スレッドハンガー2	1
	150183000	イトタテハンガータイ	2
	142990001	スレッドブツシユ	2
	021500106	1 シユナツト 5	4
	S37038001	ナベコヒラザ5X14	1
	S37037001	ナベコヒラザ5X32	1
	062501406	ナベコ5X14	2
	031451603	マルモクネジ 4.5X16	2
	S18707141	VベルトMシロ......<M41>	1
	S18707142	VベルトMシロ......<M42>	1
	SA1656011	<ロータ-ロ1 & ロ3用> 100265ハリ4コイリクミ...<#11>	1
	100265022	ミシンハリDBX1	4
	146290001	ボビン	3
	SA1752011	<ロータ-ロ3用> 107415ハリ4コイリクミ...<#11>	1
	107415011	ミシンハリDPX5	4
	146290001	ボビン	3
	SA1656022	<ロータ-ロ5用> 100265ハリ4コイリクミ...<#22>	1
	100265042	ミシンハリDBX1	4
	SA1752022	107415ハリ4コイリクミ...<#22>	1
	107415022	ミシンハリDPX5	4
	117132001	ボビン	3

Page 61 — Z. 付属品関係 / Accessories

Brother SL-737A parts on page 61

Ref	Part number	Part name	Qty
	23-2	Part for "-7□□, -9□□"
	24	Part for "-7□□, -9□□"
	105-2	Part for "-7□□, -9□□"
	105-3	Part for "-7□□, -9□□"
	105-8	Part for "-7□□, -9□□"
	105-7	Part for "-7□□, -9□□"
	105-4	Part for "-7□□, -9□□"
	105-5	Part for "-7□□, -9□□"
	105-6	Part for "-7□□, -9□□"
	105	Part for "-7□□, -9□□"
	3	Part for "-7□□, -9□□"
	52	Part for "-7□□, -9□□"
	45	Part for "-7□□, -9□□"
	23-1	Part for "-7□□, -9□□"
	94	Part for "-7□□, -9□□"
	46	Part for "-7□□, -9□□"
	8	Part for "-7□□, -9□□"
	10-1	Part for "-7□□, -9□□"
	8-1	Part for "-7□□, -9□□"
	56	Part for "-7□□, -9□□"
	51	Part for "-7□□, -9□□"
	45-9	Part for "-7□□, -9□□"
	45-8	Part for "-7□□, -9□□"
	45-16	Part for "-7□□, -9□□"
	45-17	Part for "-7□□, -9□□"
	45-7	Part for "-7□□, -9□□"
	45-6	Part for "-7□□, -9□□"
	45-2	Part for "-7□□, -9□□"
	45-4	Part for "-7□□, -9□□"
	45-5	Part for "-7□□, -9□□"
	45-1	Part for "-7□□, -9□□"
	45-3	Part for "-7□□, -9□□"
	45-15	Part for "-7□□, -9□□"
	45-14	Part for "-7□□, -9□□"
	45-13	Part for "-7□□, -9□□"
	45-11	Part for "-7□□, -9□□"
	45-10	Part for "-7□□, -9□□"
	45-12	Part for "-7□□, -9□□"
	47	Part for "-7□□, -9□□"
	47-1	Part for "-7□□, -9□□"
	47-6	Part for "-7□□, -9□□"
	47-4	Part for "-7□□, -9□□"
	47-5	Part for "-7□□, -9□□"
	47-2	Part for "-7□□, -9□□"
	47-3	Part for "-7□□, -9□□"
	47-1-1-1	Part for "-7□□, -9□□"
	47-1-1-2	Part for "-7□□, -9□□"
	47-1-1	Part for "-7□□, -9□□"
	34	Part for "-7□□, -9□□"
	34-5	Part for "-7□□, -9□□"
	34-1	Part for "-7□□, -9□□"
	34-2	Part for "-7□□, -9□□"
	34-3	Part for "-7□□, -9□□"
	34-4	Part for "-7□□, -9□□"
	53	Part for "-7□□, -9□□"
	53-12-1	Part for "-7□□, -9□□"
	53-11	Part for "-7□□, -9□□"
	53-12	Part for "-7□□, -9□□"
	53-13	Part for "-7□□, -9□□"
	53-2-5	Part for "-7□□, -9□□"
	53-7-1	Part for "-7□□, -9□□"
	53-10	Part for "-7□□, -9□□"
	53-7-3	Part for "-7□□, -9□□"
	53-9	Part for "-7□□, -9□□"
	53-8	Part for "-7□□, -9□□"
	53-7-2	Part for "-7□□, -9□□"
	53-2-4	Part for "-7□□, -9□□"
	53-7-3	Part for "-7□□, -9□□"
	53-2-1	Part for "-7□□, -9□□"
	53-2-2	Part for "-7□□, -9□□"
	53-2-3	Part for "-7□□, -9□□"
	53-5	Part for "-7□□, -9□□"
	53-12-2	Part for "-7□□, -9□□"
	53-3	Part for "-7□□, -9□□"
	53-4	Part for "-7□□, -9□□"
	53-12-3	Part for "-7□□, -9□□"
	53-1	Part for "-7□□, -9□□"
	53-12-4	Part for "-7□□, -9□□"

Page 62 — Z . 付属 品 関係 / Accessories

Brother SL-737A parts on page 62

Ref	Part number	Part name	Qty
	S09634000	< -1ロロ,-3ロロ,-4ロロ, -8ロロ,-Bロロ用>
	S16250001	ヒザアゲクンホウ
	S07015001	ブーツクリップ
	S14420110	イトマキキクミ
	117965002	イトマキアンナイダイクミ
	145446003	イトチョウシンサラ
	100401001	イトチョウシンナト
	100136001	イトマキアンナイ
	149168001	イトマキジクウケカエリバネ
	S14423001	イトマキジク
	S15133001	イトマキクルマ
	S14424001	イトマキクルマ
	151602002	トメネジ4.37
	100656002	ボビンオサエ
	100657001	シメネジ3.18
	100659001	ダンネジ3.18
	100662001	イトマキクルマカイテンドメ
	100664001	カイテンドメネジ
	S39086001	ナベコ357-40X3.5
	142711001	マルモクネジ5.5X20
	S14422001	イトマキジクウケ
	183661209	ベルトカバーソウクミ
	183658509	ベルトカバークミA
	S15172109	ベルトカバー
	S15164001	メス
	062680512	マルモクネジ5.5X20
	100660002	マルモクネジ5.5X20
	025750132	ヒラザガネシヨウ5.56
	S37264001	ベルトカバー-DフタS
	S14428009	ベルトカバー-D
	S34101101	ベルトカバー-US
	183657109	< -1ロロ,-3ロロ,-4ロロ, -7ロロ,-9ロロ用>
	142443001	パーツクミ
	118837001	ネジマワシ 1.9X52
	100887001	ネジマワシ 3.4X70
	142002001	スパナ8X9
	142721001	6カクボウスパナ2
	S06055009	6カクボウスパナ3
	112525000	マクラス
	183845101	シュウジンマグネット
	142443001	パーツクミ
	118837001	ネジマワシ 1.9X52
	100887001	ネジマワシ 3.4X70
	142002001	スパナ8X9
	S06055009	6カクボウスパナ2
	112525000	6カクボウスパナ3
	183657109	< -1ロロ,-3ロロ,-4ロロ, -7ロロ,-9ロロ用>
	142443001	パーツクミ
	118837001	ネジマワシ 1.9X52
	100887001	ネジマワシ 3.4X70
	142002001	スパナ8X9
	S06055009	6カクボウスパナ2
	112525000	6カクボウスパナ3

Page 63 — Z. 付属品関係 / Accessories

Brother SL-737A parts on page 63

Ref	Part number	Part name	Qty
	23-2	Part for "-7□□, -9□□"
	24	Part for "-7□□, -9□□"
	23-1	Part for "-7□□, -9□□"
	105-2	Part for "-7□□, -9□□"
	105-3	Part for "-7□□, -9□□"
	105-8	Part for "-7□□, -9□□"
	105-7	Part for "-7□□, -9□□"
	105-4	Part for "-7□□, -9□□"
	105-5	Part for "-7□□, -9□□"
	105-6	Part for "-7□□, -9□□"
	105	Part for "-7□□, -9□□"
	3	Part for "-7□□, -9□□"
	52	Part for "-7□□, -9□□"
	94	Part for "-7□□, -9□□"
	45	Part for "-7□□, -9□□"
	46	Part for "-7□□, -9□□"
	51	Part for "-7□□, -9□□"
	45-9	Part for "-7□□, -9□□"
	45-8	Part for "-7□□, -9□□"
	45-16	Part for "-7□□, -9□□"
	45-17	Part for "-7□□, -9□□"
	45-7	Part for "-7□□, -9□□"
	45-2	Part for "-7□□, -9□□"
	45-4	Part for "-7□□, -9□□"
	45-5	Part for "-7□□, -9□□"
	45-6	Part for "-7□□, -9□□"
	45-1	Part for "-7□□, -9□□"
	45-3	Part for "-7□□, -9□□"
	45-15	Part for "-7□□, -9□□"
	45-14	Part for "-7□□, -9□□"
	45-13	Part for "-7□□, -9□□"
	47	Part for "-7□□, -9□□"
	47-6	Part for "-7□□, -9□□"
	47-1	Part for "-7□□, -9□□"
	47-1-1-1	Part for "-7□□, -9□□"
	47-1-1-2	Part for "-7□□, -9□□"
	47-1-1	Part for "-7□□, -9□□"
	47-4	Part for "-7□□, -9□□"
	47-5	Part for "-7□□, -9□□"
	47-2	Part for "-7□□, -9□□"
	47-3	Part for "-7□□, -9□□"
	8	Part for "-5□□"
	8-1	Part for "-5□□"
	10-1	Part for "-5□□"
	10-2	Part for "-5□□"
	105	Part for "-5□□"
	56	Part for "-5□□"
	34	Part for "-5□□"
	34-5	Part for "-5□□"
	34-1	Part for "-5□□"
	34-4	Part for "-5□□"
	34-2	Part for "-5□□"
	34-3	Part for "-5□□"
	53	Part for "-5□□"
	53-12-1	Part for "-5□□"
	53-11	Part for "-5□□"
	53-12	Part for "-5□□"
	53-13	Part for "-5□□"
	53-2-5	Part for "-5□□"
	53-7-1	Part for "-5□□"
	53-10	Part for "-5□□"
	53-7-3	Part for "-5□□"
	53-9	Part for "-5□□"
	53-6	Part for "-5□□"
	53-7-2	Part for "-5□□"
	53-2-4	Part for "-5□□"
	53-7-3	Part for "-5□□"
	53-2-1	Part for "-5□□"
	53-2-2	Part for "-5□□"
	53-2-3	Part for "-5□□"
	53-5	Part for "-5□□"
	53-12-2	Part for "-5□□"
	53-3	Part for "-5□□"
	53-4	Part for "-5□□"
	53-1	Part for "-5□□"
	53-12-3	Part for "-5□□"
	53-12-4	Part for "-5□□"

Page 64 — Z . 付属 品 関係 / Accessories

Brother SL-737A parts on page 64

Ref	Part number	Part name	Qty
	183753101	パーツクミ
	142443001	ネジ マワシ 1.9X52	1
	118837001	ネジ マワシ 3.4X70	1
	100887001	ス パ ナ 8X9	1
	142002001	6 カク ボウス パナ 2	1
	142721001	6 カク ボウス パナ 3	1
	112525000	シュウジン マグネット	1
	183846101	パーツクミ
	142443001	ネジ マワシ 1.9X52	1
	118837001	ネジ マワシ 3.4X70	1
	100887001	ス パ ナ 8X9	1
	142002001	6 カク ボウス パナ 2	1
	S06055009	マクラ S	1
	112525000	シュウジン マグネット	1

Page 65 — Sp . 仕様別部品一覧表 / Different parts List

Brother SL-737A parts on page 65

Ref	Part number	Part name	Qty
	S14811001	針棒 / Needle bar
	S14811001	針棒 / Needle bar
	S02811001	針棒 / Needle bar
	100265031	ミシン針 / Needle
	100265031	ミシン針 / Needle
	100265042	ミシン針 / Needle
	S03000201	針板 / Needle plate
	145971001	針板 / Needle plate
	147245001	針板 / Needle plate
	147514001	押えバネ / Presser bar spring
	141728001	押えバネ / Presser bar spring
	141728001	押えバネ / Presser bar spring
	153037201	押え組 / Presser foot assy
	153037201	押え組 / Presser foot assy
	145157101	押え組 / Presser foot assy
	S02748001	送り歯 / Feed dog
	S02742001	送り歯 / Feed dog
	S02743001	送り歯 / Feed dog
	S02602001	内かま止め / Hook stopper
	S02602001	内かま止め / Hook stopper
	159324001	内かま止め / Hook stopper
	SA1709001	かま箱組 / Rotary hook assy, w/box
	SA1931001	かま箱組 / Rotary hook assy, w/box
	SA1704001	かま箱組 / Rotary hook assy, w/box
	146290001	ボビン / Bobbin
	146290001	ボビン / Bobbin
	117132001	ボビン / Bobbin
	S14811001	針棒 / Needle bar
	S14811001	針棒 / Needle bar
	S02811001	針棒 / Needle bar
	100265031	ミシン針 / Needle
	S14815001	ミシン針 / Needle
	100265042	ミシン針 / Needle
	S03884301	針板 / Needle plate
	100265031	針板 / Needle plate
	107415022	針板 / Needle plate
	147514001	押えバネ / Presser bar spring
	141728001	押えバネ / Presser bar spring
	141728001	押えバネ / Presser bar spring
	153037201	押え組 / Presser foot assy
	153037201	押え組 / Presser foot assy
	150789101	押え組 / Presser foot assy
	S036902001	送り歯 / Feed dog
	S36902001	送り歯 / Feed dog
	S02602001	送り歯 / Feed dog
	S02602001	内かま止め / Hook stopper
	14860101	内かま止め / Hook stopper
	150793001	内かま止め / Hook stopper
	SA1709001	かま箱組 / Rotary hook assy, w/box
	SA1931001	かま箱組 / Rotary hook assy, w/box
	SA1704001	かま箱組 / Rotary hook assy, w/box
	146290001	ボビン / Bobbin
	146290001	ボビン / Bobbin
	117132001	ボビン / Bobbin

Page 66 — Ga1. ゲージ部品一覧表 (薄・中厚物用 : 3枚菌) / Gauge parts List (Light & medium-weight materials :3ROW)

Brother SL-737A parts on page 66

Ref	Part number	Part name	Qty
B12	153147-001	Needle plate
B14	146233-001	Needle plate
NB14M	S29649-001	Needle plate
NB16M	S29646-001	Needle plate
B14	146050-001	Needle plate
B14	147238-001	Needle plate
B16	153190-001	Needle plate
B16	147239-001	Needle plate
P:1.15 H:6	146231-001	Feed dog
P:1.15 H:6.7	S07649-001	Feed dog
P:1.6 H:6.7	S02742-001	Feed dog
	S36902-001	Presser foot assy
	S36905-001	Presser foot assy
	S38189-001	Presser foot assy
	S36906-001	Presser foot assy
	S38187-001	Presser foot assy
	S38188-001	Presser foot assy
	S01904-001	Presser foot assy

Page 67 — Ga2. ゲージ部品一覧表 (薄・中厚物用 : 3枚菌) / Gauge parts List (Light & medium-weight materials :3ROW)

Brother SL-737A parts on page 67

Ref	Part number	Part name	Qty
	S29645-001	Needle plate
	S07649-001	Feed dog
	S36902-001	Presser foot assy
	153037-201	Presser foot assy
	145971-001	Needle plate
	S02742-001	Feed dog
	S36905-001	Presser foot assy
	113280-101	Presser foot assy
	S29645-001	Needle plate
	S38189-001	Presser foot assy
	147531-101	Presser foot assy
	100266-001	Needle plate
	S36906-001	Presser foot assy
	111856-101	Presser foot assy
	146232-001	Needle plate
	146231-001	Feed dog
	S38187-001	Presser foot assy
	140957-101	Presser foot assy
	141096-001	Needle plate
	117442-001	Feed dog
	S38188-001	Presser foot assy
	143711-101	Presser foot assy
	S11222-001	Needle plate
	S07649-001	Feed dog
	S01904-001	Presser foot assy

Page 68 — Ga3. ゲージ部品一覧表 (厚物用 : 3枚菌) / Gauge parts List (Difficult-to-sew materials & Shin-gosen : 3ROW)

Brother SL-737A parts on page 68

Ref	Part number	Part name	Qty
B22	100267-001	Needle plate
P:2.1 H:6.7	S02743-001	Feed dog
	S36904-001	Presser foot assy
	145157-101	Presser foot assy
B26	111241-001	Needle plate
	S36905-001	Presser foot assy
	113280-101	Presser foot assy
B26	147245-001	Needle plate
C26	111508-001	Needle plate
P:1.6 H:6.8	154742-001	Feed dog
C26	147322-001	Needle plate
P:2.1 H:6.7	S02743-001	Feed dog
C26M	529644-001	Needle plate

Page 69 — Ga4. ゲージ部品一覧表 (厚物用 : 4枚菌) / Gauge parts List (Diffcult-to-sew materials & Shin-gosen : 4ROW)

Brother SL-737A parts on page 69

Ref	Part number	Part name	Qty
	AB12N1	S38760-001
	S02748-001	P: 0.9 H: 6
	S38190-101	S35777-101
	AB14M1	S35776-101

Page 70 — Ga5. ゲージ部品一覧表 (薄・中厚物用 : 4枚菌) / Gauge parts List (Light & medium-weight materials : 4ROW)

Brother SL-737A parts on page 70

Ref	Part number	Part name	Qty
E12N1	S03882-201	Needle plate
E14N1	S03883-201	Needle plate
E14N1	159859-201	Needle plate
E12	S01107-101	Needle plate
AB14N1	S02999-201	Needle plate
AB16N1	S03000-201	Needle plate
	S03885-001	Feed dog
	S02748-001	Feed dog
	S02744-001	Feed dog
	S36902-001	Presser foot assy
	153037-201	Presser foot assy
	S36905-001	Presser foot assy
	147531-101	Presser foot assy
	S36906-101	Presser foot assy
	111856-101	Presser foot assy
	S38187-001	Presser foot assy
	140957-101	Presser foot assy
	S38188-001	Presser foot assy
	143711-101	Presser foot assy
	S01904-001	Presser foot assy

Page 71 — Ga6. ゲージ部品一覧表 (薄・中厚物用 : 4枚菌) / Gauge parts List (Light & medium-weight materials : 4ROW)

Brother SL-737A parts on page 71

Ref	Part number	Part name	Qty
	146053-201	A14N1
	111898-001	Feed dog
	S36902-001	Presser foot assy
	153037-201	Presser foot assy
	100603-201	A14N1
	S36905-001	Presser foot assy
	113280-101	Presser foot assy
	S03884-301	E16N1
	S03885-001	Feed dog
	S38189-001	Presser foot assy
	147531-101	Presser foot assy
	S29648-101	E16M1
	111860-101	Feed dog
	S36906-001	Presser foot assy
	111856-101	Presser foot assy
	111859-301	E18N1
	S38187-001	Presser foot assy
	140957-101	Presser foot assy
	S29647-101	E18M1
	S38188-001	Presser foot assy
	143711-101	Presser foot assy
	S01904-001	Presser foot assy

Page 72 — Ga7. ゲージ部品一覧表 (薄・中厚物用 : 4枚菌) / Gauge parts List (Light & medium-weight materials : 4ROW)

Brother SL-737A parts on page 72

Ref	Part number	Part name	Qty
E18N1	111859-301	Needle plate
E18M1	529647-101	Needle plate
H18	S30103-001	Needle plate
	S36902-001	Presser foot assy
	153037-201	Presser foot assy
	S3885-001	Feed dog
	113280-101	Presser foot assy
	111860-101	Feed dog
	S38189-001	Presser foot assy
	147531-101	Presser foot assy
	S25822-001	Feed dog
	S38187-001	Presser foot assy
	140957-101	Presser foot assy
	S38188-001	Presser foot assy
	143711-101	Presser foot assy
	S01904-001	Presser foot assy

Page 73

Brother SL-737A parts on page 73

Ref	Part number	Part name	Qty
	150792-001	Needle plate
	S36903-001	Feed dog
	150789-101	Presser foot assy
	S25821-001	Needle plate

Page 74 — Wa. 警告ラベル / Warning labels

Brother SL-737A parts on page 74

Ref	Part number	Part name	Qty
注意 CAUTION	S38350-001	操作注意ラベル・和 Label, operation Eng.	40 X 64
アースマーク	S37060-021	アースマーク Label, grounding	Φ12

Page 77

Brother SL-737A parts on page 77

Ref	Part number	Part name	Qty
14	146157001	F1-1
38	146194000	R -1-11-3
48	146194000	X1-1-9-11-3
52	146194000	X3-1-2-11-3
16	146194050	F2-11-2-30-3
62	146231001	Ga1-
63	146232001	Ga2-
62	146233001	Ga1-
20	146253000	H -43
20	146288001	H -43
34	146288001	N -29
46	146288001	W -1-29
18	146290001	G -18-1
56	146290001	Z -10-1
56	146290001	Z -10-1
61	146290001	Sp-
61	146290001	Sp-
61	146290001	Sp-
61	146290001	Sp-
42	146293001	U2-1-2-7
42	146293001	U1-1-1-7
44	146293001	U3-1-3-5
20	146327001	H -12
20	146333001	H -11
42	146367001	U2-1-2-3
14	146367001	F1-13
42	146985001	U1-1-3
44	146985001	U3-1-3
48	146985001	X1-1-3
50	146985001	X2-1-3
42	146985001	U2-1-2-6
14	146986001	F1-6
42	146986001	U2-1-2-17
42	147141001	U2-1-2-13
14	147141001	F1-2
61	147154001	Sp-
62	147238001	Ga1-
62	147239001	Ga1-
61	147245001	Sp-
64	147245001	Ga3-
64	147322001	Ga3-
6	147326001	C -15-2
10	147504201	E -40
11	147509001	E -75
8	147514001	D -5-1
61	147514001	Sp-
62	147531101	Ga1-
63	147531101	Ga2-
66	147531101	Ga5-
67	147531101	G6-
68	147531101	G7-
24	147557101	J -3
4	14777000	C -11-1-3
6	14777000	C -11-2-3
28	148537101	K -18
36	148825001	P -21
20	148849001	H -29-3
26	148901001	J -17
34	149097000	N -32
58	149578000	Z -45-5
42	149578000	U2-1-2-8-1
42	149580571	U1-1-1-8-1
42	149580571	U1-1-1-8
44	149580571	U3-1-3-6
44	149581501	U3-1-3
38	149799000	R -1-12
56	150172003	Z -53-3
56	150172003	Z -53-3
56	150174000	Z -53-4
56	150179002	Z -53-2-3
56	150182000	Z -53-5
56	150206002	Z -53-7-1
56	150384101	Z -53-9
8	150789101	D -29
61	150792001	Sp-
69	150793001	Ga8-
69	150793001	G8-
61	150793001	Sp-
69	150793001	G8-
40	151126201	T -1
40	151127200	T -1-2
40	151147001	T -1-4
40	151153201	T -1-1
40	151154000	T -2
10	151272001	E -31
10	151308101	E -35
4	151594001	C -21-4
58	151602002	Z -45-9
6	151604001	C -21-2
28	151987002	K -20
61	153037201	Sp-
11	151604001	E -78-1
11	151987002	E -78-1
11	151987002	E -78-1
28	151987002	K -20
61	153037201	Sp-
30	157984001	K -49-2
32	157985001	M -10-2
10	158021102	E -16
10	158722001	E -63
4	158727001	C -11-1-6
18	159324001	G -14-2
67	153132000	G6-
68	153147001	Ga7-
69	153190001	G8-
69	153484001	G8-
16	153675001	F2-23
28	153969000	K -51
30	153970001	K -52-2
28	153969000	K -51
30	153970001	K -52-2
40	154172001	T -6-1
40	154214101	T -1-8
40	154215001	T -1-12
8	154347001	D -32
48	154347001	X1-1-6
50	154347001	X2-1-6
18	154552001	G -8
24	154560001	J -1-4
28	154567000	K -2
28	154570001	K -2
28	154571001	K -13
28	154576003	K -19
28	154577001	K -22
28	154579001	K -25
28	154581001	K -28
28	154590001	K -30-2
28	154593201	K -34
28	154594000	K -35
28	154595001	K -36
28	154596000	K -37
28	154598001	K -41
28	154599000	K -42
32	154606001	M -4
32	154607101	M -6
64	154742001	Ga3-
32	155347001	M -10-1
4	155488000	C -11-1-5
28	155559001	K -48
56	156112003	Z -53-1
2	156217001	A -24
10	156244020	E -59
11	156946001	E -1
10	156948001	E -3
10	156950200	E -5-1
10	156951001	E -5-2
10	156952021	E -8
10	156954021	E -9
10	156956001	E -10
10	156957100	E -12
10	156958001	E -14
10	15696101	E -19
10	156967121	E -22
10	156969101	E -26
10	156970021	E -27
2	157969001	A -33
4	180018151	C -24
4	180166001	C -28
11	180322001	E -71
18	180885001	G -2-1
18	180886001	G -2-2
18	180891001	G -1-1
18	180920001	G -1-2
42	181430601	U2-1-2
4	181612121	C -7
18	181995001	G -13
24	183377001	J -1
24	183378001	J -1
44	183379301	U3-1-3
18	183388001	G -17-1
18	183389001	G -17-2
18	183390001	G -17-3
10	183493001	E -58
11	183493001	E -72
42	183496471	U1-1
58	183657109	Z -105
58	183658509	Z -47-1
58	183661209	Z -47
60	183753101	Z -105
58	183845101	Z -105
60	183846101	Z -105
20	183850101	H -29
46	183881101	W -1
52	183947001	X3-1
54	183948001	X4-2
14	183961151	F1-11
48	183961151	X1-1-1
50	183961151	X2-2-1
50	183962151	X2-3-1
50	183963151	X2-4-1
50	183967001	X2-3
50	183968001	X2-4
50	183969001	X2-2
48	183970001	X1-1
40	200190001	T -4
30	204569001	K -53-2
12	213765001	E -85
40	220077001	T -6-5
10	224485000	E -56
11	224485000	E -69
36	237939001	P -5
44	291657013	V -4
30	340400001	K -58
28	S00337021	K -1
8	S00879001	D -35
6	S00909001	C -8-2
6	S00910000	C -8-2-1
56	S01005000	Z -53-2-4
66	S01107101	Ga5-
62	S01904001	Ga1-
63	S01904001	Ga2-
66	S01904001	Ga5-
67	S01904001	G6-
68	S01904001	G7-
8	S01998001	D -13

Page 78 — 索引 / INDEX

Brother SL-737A parts on page 78

Ref	Part number	Part name	Qty
2	S02499009	A -7
4	S02523001	C -1
4	S02524001	C -6
4	S02525001	C -8-1
4	S02526000	C -8-1-1
4	S02538109	C -25
8	S02546302	D -14-1
8	S02548001	D -24
11	S02552021	E -1
10	S02554001	E -2
10	S02556001	E -37-1
10	S02562001	E -45
10	S02563001	E -46
10	S02568101	E -53
10	S0259121	E -61
10	S02574101	E -67
11	S02575000	E -73
11	S02576021	E -78
12	S02578101	E -81
16	S02592059	F2-11-2-25
14	S02595101	F1-12
14	S02596001	F1-14
32	S02597009	L -1
32	S02600000	L -2
18	S02602001	G -14-1
20	S02604000	H -1
20	S02605000	H -3-1
20	S02606000	H -4
20	S02608001	H -21-1
20	S02609100	H -32
24	S02611001	J -1-1
24	S02612001	J -1-2
24	S02615002	J -13
24	S02617001	J -15
24	S02620001	J -18-4
28	S02637001	K -4
28	S02643001	K -9
28	S02645001	K -16
28	S02646001	K -17
28	S02647001	K -26
28	S02648001	K -27
28	S02652001	K -43
28	S02654001	K -44-1
28	S02655002	K -47
28	S02657101	K -50
32	S02658000	M -1
32	S02659101	M -2
32	S02660101	M -8
34	S02664051	N -1-2
46	S02665000	W -1-1-2
46	S02665050	W -1-1-3
34	S02672002	N -16
34	S02678001	N -21
34	S02679002	N -22
46	S02681101	W -27
34	S02682001	K -53
36	S02684101	P -1
36	S02685001	P -2
36	S02687201	P -7
38	S02701101	S -3-1
38	S02702101	S -3-2
38	S02704001	S -5
61	S02742001	Sp-
61	S02743001	Sp-
66	S02744001	Ga5-
30	S02745001	K -54
16	S02747101	F2-11-2-18
61	S02748001	Sp-
66	S02999201	Ga5-
18	S03245001	G -17
18	S03246001	G -17-4
36	S03327000	P -6
30	S03328000	K -53-1
32	S03670101	M -11
30	S03815001	K -52-1
11	S03818101	E -37-2
66	S03882201	Ga5-
66	S03883201	Ga5-
61	S03884301	Sp-
67	S03885001	Sp-
28	S04201009	K -40-2
32	S04228001	E -84
36	S04229001	P -23
4	S04628001	C -17-4
58	S04630000	H -45-2
26	S04632001	J -18-7
10	S04635001	E -5
38	S05247101	T -6
10	S05898101	E -5
40	S05981000	R -4
16	S05981050	F2-11-2-29
38	S05982000	S -5
40	S05982050	T -6-3
58	S06055009	Z -105-7
24	S06323001	J -20
4	S06324001	C -17-3
20	S06684001	H -21
11	S06999001	E -50-2-1
11	S06999021	E -50-1-1
48	S07015001	K -1-8
58	S07027001	R -1-6
38	S07030009	R -1-11
38	S07045009	R -1
63	S07649001	Ga1-
32	S07816009	L -11
28	S07818009	K -40-3
36	S07885000	P -19
10	S07959001	E -34
24	S07972001	J -6
20	S08003000	H -47
20	S08004001	H -48
2	S09621151	A -25
36	S09624009	Q -1
58	S09634000	Z -23-1
42	S09635001	U1-1-1-2
24	S10437000	J -4
30	S11210000	K -56
63	S1122001	Ga2-
30	S11683000	K -57
30	S11684000	K -56-1
24	S12441001	J -18-8
24	S12699000	J -4
6	S13163001	C -11-2-1
8	S13385001	D -8
8	S13655101	D -14-2
12	S14163001	E -90
12	S14166001	E -90-3
12	S14167001	E -90-4
22	S14168001	H -53
12	S14173001	E -90-1
12	S14174001	E -90-2
58	S14420110	Z -45
58	S14422001	Z -45-17
58	S14423001	Z -45-6
58	S14424001	Z -45-8
58	S14428009	Z -47-5
4	S14811001	C -17-1
61	S14811001	Sp-
4	S14814001	C -17-1
4	S14815001	C -17-1
58	S15133001	Z -45-7
58	S15164001	Z -47-1-1-1
58	S15172109	Z -47-1-1
42	S15889001	U1-1-1-6
48	S16250001	X1-1-5
16	S1662050	F2-11-2-16
16	S16625050	F2-11-2-5
16	S16627153	F2-11-2-2
16	S16628053	F2-11-2-3
16	S16629151	F2-11-2-6
16	S16630051	F2-11-2-8
16	S16632050	F2-11-2-16
16	S16641001	F2-26
16	S16642001	F2-28
16	S16643009	F2-30
52	S16644102	X3-1-12
20	S16645000	H -3-2

Page 79

Brother SL-737A parts on page 79

Ref	Part number	Part name	Qty
	S16645000	X3-1-12-6
	S32904000	S-1-3
	S38187001	G6-
	S51282101	Z-53-10
	S17774001	Z-3
	S32905000	S-1-4
	S38188001	G7-
	S51283001	Z-53-8
	S17774001	Z-3
	S32906000	S-1-8
	S38188001	Ga1-
	S54024001	X1-1-1-2
	S18707141	Z-94
	S32910000	S-1-8
	S38188001	Ga2-
	S54024001	X1-1-1-2
	S18707142	Z-94
	S32916000	S-1-8
	S38189001	Ga5-
	S54024001	X1-1-1-2
	S19056001	J-10
	S32920101	E-38
	S38189001	G6-
	S54025001	X1-1-1-1
	S21514101	E-50-1-3
	S32922021	E-39-2
	S38188001	G7-
	S54025001	X1-1-1-1
	E-50-3	11
	S32923001	F2-20
	S38189001	Ga1-
	S54025001	X2-1-1-1
	E-50-2-3	11
	X4-2-4	54
	S38189001	Ga2-
	S55367201	Z-34-4
	S23836001	K-44
	S32924001	F2-24
	S38189001	Ga5-
	S55367202	Z-34-4
	S25234901	E-20
	X3-1-4	52
	S38189001	G6-
	S55431001	E-4
	W-1-20	46
	S32924001	X4-2-4
	S38189001	G7-
	S55654001	J-18
	S25249021	E-62
	S32925101	G-6
	S38190101	Ga4-
	S55655001	J-18
	S25349021	E-62
	S32926001	H-6
	S38349001	A-41
	S55663001	Z-51
	S25449001	N-5
	S33609101	N-10
	S38349001	Wa-
	S55976001	J-5
	W-1-5	46
	W-1-10	46
	S38350001	A-40
	S58910001	J-11
	S25452001	N-17
	S33610101	N-14
	S38350001	Wa-
	S58962001	K-30
	W-1-17	46
	W-1-14	46
	S38648001	Z-53-2-2
	S58963001	K-30-1
	S25454001	N-19
	S33680001	E-43-1
	S38651050	F2-2-17-1
	S59890001	N-25
	W-1-19	46
	S33681001	E-39-1
	S38652051	F2-2-11-2-28
	W-1-25	46
	S25456001	N-26
	S33690002	C-26
	S38760001	Ga4-
	S80028201	Z-34
	N-33	34
	S34101101	Z-47-6
	S39051001	D-26
	SA1656011	Z-8
	W-1-26	46
	S34290001	C-11-2
	S39086001	Z-45-15
	SA1656022	Z-8
	W-1-33	46
	S34295001	C-11-1
	S40016001	H-26
	SA1704001	Sp-
	S25821001	G8-
	S34756001	B-5
	S40017000	H-46
	Sp-	61
	S25822001	G7-
	S34758001	B-8
	S40820051	F2-2-11-2
	SA1709001	Sp-
	G8-	69
	S34758001	B-8
	S40832051	X3-1-1
	Sp-	61
	S29644001	Ga3-
	S35732021	Z-52
	S40832051	X4-2-1
	SA1752011	Z-8
	S29645001	Ga2-
	S3577101	G6-
	S40834059	F2-2-17
	SA1752022	Z-8
	Ga2-	63
	S35777101	Ga4-
	S40938001	J-18-1
	SA1931001	Sp-
	S29646001	Ga1-
	S36900001	Sp-
	S40938001	J-18-1
	Sp-	61
	S29647101	G6-
	S36901001	Sp-
	S41202151	N-1
	Sp-	61
	G7-	68
	S36902001	Ga1-
	S41202151	W-1-1
	S29648101	G6-
	S36902001	Ga2-
	S41206001	N-3
	S29649001	Ga1-
	Ga5-	66
	S41206001	W-1-3
	S30103001	G7-
	G6-	67
	S41207000	N-4
	S31006001	D-25
	G7-	68
	S41207000	W-1-4
	S31010001	D-33
	S36903001	Sp-
	S41207001	N-31
	X1-1-7	48
	G8-	69
	S41207001	W-1-31
	X2-1-7	50
	S36904001	Ga3-
	S41955051	F1-11-4
	S31012001	D-3
	S36905001	Ga1-
	S41955051	X1-1-1-4
	S31013001	D-31
	Ga2-	63
	S41955051	X2-1-1-4
	S31014000	E-55
	Ga3-	64
	S42195051	N-1
	E-68	10
	S36906001	Ga5-
	S42195051	N-1
	S31015001	E-50-1
	G6-	67
	S42198051	F1-11-2
	S31016001	E-50-1-2
	G7-	68
	S42198051	X1-1-1-2
	S31018001	E-50-2
	S36906001	Ga1-
	S42198051	X2-1-1-2
	E-50-2	11
	Ga2-	63
	S42199051	F1-11-3
	S31019001	E-0-2-2
	Ga3-	64
	S42199051	X1-1-1-3
	E-50-2-2	11
	Ga5-	66
	S42199051	X2-1-1-3
	S31026020	G-6
	G6-	67
	S42200051	F1-11-5
	S31027000	G-19
	S36906101	Ga5-
	S42200051	X1-1-1-5
	S31032001	J-18-9
	S37037001	Z-53-12-3
	S42200051	X2-1-1-5
	S31032001	J-18-9
	S37038001	Z-53-12-2
	S43669000	H-49
	S31885001	B-8-8
	S37060021	A-42
	S46734001	D-12
	S31952001	D-28
	W-1-25	46
	S46736001	D-15-1
	S32348001	H-29-1
	S37264001	Z-47-4
	S46737001	D-15-2
	S32349001	H-33
	S37333001	E-83
	S47264001	E-32
	S32901001	S-1
	S38187001	Ga1-
	S47264001	E-36
	S32902101	S-1-1
	Ga2-	63
	S47265001	E-15
	S32903000	S-1-2
	Ga5-	66
	S47265001	E-21

Part BooksPartsSearchNotes

Part Books

×

Search

×

Brother SL-737A — parts catalog

• Page 1 (cover): This is the cover page for the Brother SL-737A Parts Book, which describes the Single Needle Straight Lock Stitcher with Thread Trimmer.
• Page 2 (text): This page lists additional functions for the Brother SL-737A sewing machine, categorized into 'Additional function 1' and 'Additional function 2', along with their corresponding indications and applications for different material types.
• Page 3 (toc): This page is a table of contents for a parts book, listing various machine components and their corresponding page numbers. It also includes introductory notes on how to use the book.
• Page 4 (toc): This page is a table of contents for a parts book, listing various machine components and their corresponding page numbers, along with notes on how to use the book.
• Page 5 (diagram): This page contains diagrams and parts lists for the machine body and knee lifter mechanism, with part numbers and descriptions for various components.
• Page 6 (parts_list): This page contains parts lists for the Machine body and Knee lifter mechanism sections of an industrial sewing machine.
• Page 7 (diagram): This page displays a diagram of the needle bar and thread take-up mechanism, detailing various parts with their corresponding reference numbers and some specific uses.
• Page 8 (parts_list): This page lists parts for the needle bar and thread take-up mechanism, including part numbers, descriptions, quantities, and reference numbers.
• Page 9 (diagram): This page displays a diagram of the needle bar and thread take-up mechanism, detailing various components with their respective part numbers and descriptions.
• Page 10 (parts_list): This page lists parts for the needle bar and thread take-up mechanism, including part numbers, descriptions, and quantities.
• Page 11 (diagram): This page displays a diagram of the presser foot mechanism, illustrating various components with their corresponding reference numbers and part numbers.
• Page 12 (parts_list): This page lists parts for the Presser Foot Mechanism, including part numbers, descriptions, quantities, and remarks.
• Page 13 (diagram): This page displays a diagram of the feed mechanism for an industrial sewing machine, with various parts numbered for identification.
• Page 14 (parts_list): This page lists parts for the Feed mechanism, including part numbers, descriptions, quantities, and references.
• Page 15 (parts_list): This page lists parts for the Feed mechanism, including part numbers, descriptions, quantities, and reference numbers.
• Page 16 (parts_list): This page lists parts for the Feed mechanism, including part numbers, descriptions, and quantities.
• Page 17 (diagram): This page displays a diagram of the work clamp lifter mechanism, showing various parts labeled with reference numbers and some part numbers.
• Page 18 (parts_list): This page lists parts for the work clamp lifter mechanism, including part numbers, descriptions, quantities, and model applicability for items like cylinder assemblies, screws, washers, and bolts.
• Page 19 (diagram): This page displays a diagram of the work clamp lifter mechanism, detailing various components with their corresponding part numbers and reference indicators.
• Page 20 (parts_list): This page lists parts for the F2. Work clamp lifter mechanism, including reference numbers, codes, quantities, descriptions, and names of parts.
• Page 21 (diagram): This page displays a diagram of the rotary hook mechanism, detailing various components with reference numbers and some part numbers.
• Page 22 (parts_list): This page lists parts for the Rotary hook mechanism, including part numbers, descriptions, quantities, and names of parts.
• Page 23 (diagram): This page displays a diagram of lubrication components for industrial sewing machines, including various parts with reference numbers and some specific use cases.
• Page 24 (parts_list): This page contains a parts list for lubrication and related components, with columns for reference number, code, quantity, part name, and name of parts.
• Page 25 (diagram): This page displays a diagram of lubrication components for industrial sewing machines, including various parts labeled with reference numbers and some specific uses indicated.
• Page 26 (parts_list): This page lists parts for lubrication, including oil ejectors, needle bar corks, and springs, with part numbers, descriptions, and quantities.
• Page 27 (diagram): This page displays a diagram of the threading mechanism and associated parts, including components numbered 1 through 18, with specific sub-components like 1-1, 1-2, 1-3, 1-4, and 18-1 through 18-9.
• Page 28 (parts_list): This page lists parts for the Threading mechanism, including part numbers, descriptions, quantities, and remarks.
• Page 29 (diagram): This page displays a diagram of the threading mechanism, including various components labeled with reference numbers and part numbers, along with their descriptions and applicable models.
• Page 30 (parts_list): This page lists parts for the threading mechanism, including thread guides, tension brackets, set screws, and O-rings, with their corresponding part numbers and quantities.
• Page 31 (diagram): This page displays a diagram of the thread trimmer mechanism, with numbered parts and their corresponding details.
• Page 32 (parts_list): This page lists parts for the thread trimmer mechanism, including part numbers, descriptions, quantities, and reference numbers.
• Page 33 (diagram): This page displays a diagram of the thread trimmer mechanism, detailing various components with their reference numbers and some part names.
• Page 34 (parts_list): This page lists parts for the thread trimmer mechanism, including terminal pins, screws, washers, cord assemblies, connectors, cord bushes, and bead bands, with their corresponding part numbers and quantities.
• Page 35 (diagram): This page contains diagrams and parts lists for the Quick reverse mechanism and Tension release mechanism of an industrial sewing machine.
• Page 36 (parts_list): This page lists parts for Quick reverse mechanism and Tension release mechanism, including part numbers, descriptions, and quantities.
• Page 37 (diagram): This page displays a diagram of the thread wiper mechanism, with numbered parts and their corresponding details.
• Page 38 (parts_list): This page lists parts for the thread wiper mechanism, including part numbers, descriptions, quantities, and applicable models.
• Page 39 (diagram): This page contains diagrams for the Synchronizer and Control box mechanism, with numbered parts for identification.
• Page 40 (parts_list): This page lists parts for the Synchronizer and Control box mechanism, including part numbers, descriptions, and quantities.
• Page 41 (diagram): This page displays diagrams for knee switch mechanisms, including optional parts and quick reverse switch mechanisms, with associated part numbers and descriptions.
• Page 42 (parts_list): This page lists parts for the R. Knee switch mechanism (Option parts) and S. Quick reverse switch mechanism.
• Page 43 (diagram): This page displays a diagram of the air pressure mechanism for the T. series, with various components labeled with part numbers and reference numbers.
• Page 44 (parts_list): This page lists parts for air pressure mechanism, including part numbers, descriptions, and quantities.
• Page 45 (diagram): This page displays diagrams and part information for optional parts, specifically U1 and U2 sections, with detailed illustrations and part numbers.
• Page 46 (parts_list): This page lists option parts for U1 and U2 sections, including part numbers, descriptions, and quantities.
• Page 47 (diagram): This page displays diagrams of optional parts and operation panel mechanisms, including part numbers and reference numbers for various components.
• Page 48 (parts_list): This page contains two parts lists. The first list details option parts with reference numbers, codes, quantities, and names in Japanese and English. The second list, titled 'Operation panel mechanism', details parts for domestic and export use, including part numbers, names, and supply part numbers.
• Page 49 (diagram): This page displays a diagram of the thread wiper set, with various components labeled with reference numbers and part numbers.
• Page 50 (parts_list): This page lists parts for the Thread Wiper Set, including part numbers, descriptions, quantities, and reference numbers.
• Page 51 (diagram): This page displays a diagram of the presser foot lifting solenoid set, detailing various components with their respective part numbers and references.
• Page 52 (parts_list): This page lists parts for the Presser foot lifting solenoid set, including reference numbers, codes, quantities, and names of parts.
• Page 53 (diagram): This page displays a diagram of the presser foot lifting solenoid set, with various components labeled with reference numbers and some parts specified for different regions or motor types.
• Page 54 (parts_list): This page lists parts for the Presser foot lifting solenoid set, including part numbers, descriptions, and quantities for different models and applications.
• Page 55 (diagram): This page displays a diagram of the presser foot lifting solenoid set, with various components labeled with reference numbers and part numbers.
• Page 56 (parts_list): This page lists parts for the X3. Electromagnetic lifting set / Presser foot lifting solenoid set, including reference numbers, codes, quantities, and part names in both Japanese and English.
• Page 57 (diagram): This page displays a diagram of the Presser foot lifting solenoid set, with various components labeled with reference numbers and part numbers.
• Page 58 (parts_list): This page lists parts for the X4. Presser foot lifting solenoid set, including part numbers, descriptions, and quantities.
• Page 59 (diagram): This page displays a diagram of various accessories and parts for an industrial sewing machine, including tools, bobbins, oil, and mounting components, with corresponding part numbers and reference indicators.
• Page 60 (parts_list): This page lists accessories for the sewing machine, including various screws, nuts, washers, and specialized parts like needle assemblies and bobbins, with their corresponding part numbers and descriptions.
• Page 61 (diagram): This page displays a diagram of various accessories and parts for an industrial sewing machine, including tools, bobbins, and other components, with corresponding part numbers and reference indicators.
• Page 62 (parts_list): This page lists accessories and their corresponding part numbers, including descriptions and quantities, for various machine models.
• Page 63 (diagram): This page displays a diagram of accessories and related parts for the sewing machine, including various tools, bobbins, oil, and other components labeled with part numbers and reference numbers.
• Page 64 (parts_list): This page lists accessories for the sewing machine, including part numbers, descriptions, quantities, and applicable models.
• Page 65 (parts_list): This page lists parts for Japanese and export use, categorized by material thickness: thin-weight, medium-weight, and heavy-weight. It includes reference numbers, part names, and corresponding part numbers for each category.
• Page 66 (parts_list): This page lists gauge parts for light and medium-weight materials for 3-row applications, including needle plates, feed dogs, and presser feet with their respective part numbers and diagrams.
• Page 67 (parts_list): This page lists gauge parts for light and medium-weight materials for 3-row configurations, including needle plates, feed dogs, and presser foot assemblies with their respective part numbers and descriptions.
• Page 68 (parts_list): This page lists gauge parts for heavy-weight materials for 3-row applications, including needle plates, feed dogs, and presser foot assemblies with their respective part numbers and diagrams.
• Page 69 (parts_list): This page lists gauge parts for 4-row machines, including needle plates, feed dogs, and presser foot assemblies for difficult-to-sew and new materials.
• Page 70 (parts_list): This page lists gauge parts for light and medium-weight materials for 4-row machines, including needle plates, feed dogs, and presser feet with their corresponding part numbers and diagrams.
• Page 71 (parts_list): This page lists gauge parts for light and medium-weight materials for 4-row applications, including needle plates, feed dogs, and presser foot assemblies with their respective part numbers and diagrams.
• Page 72 (parts_list): This page lists gauge parts for light and medium-weight materials for 4-needle/4-row sewing machines, including needle plates, feed dogs, and presser feet with their respective part numbers and diagrams.
• Page 73 (parts_list): This page lists gauge parts for heavy-weight materials for 4-row applications, including needle plates, feed dogs, and presser feet with their respective part numbers and dimensions.
• Page 74 (parts_list): This page lists warning labels with their names, sizes, and codes, including operation labels and grounding labels.
• Page 77 (index): This page is an index of parts for an industrial sewing machine, listing part numbers, reference numbers, and corresponding page numbers.
• Page 78 (index): This page contains an index of parts for an industrial sewing machine, listing part codes, reference numbers, and corresponding page numbers.
• Page 79 (index): This page contains an index of part numbers and their corresponding reference numbers and page numbers. It lists parts such as S16645000, S17774001, S18707141, and many others, along with their associated codes and page references.
• Page 80 (cover): This is the cover page of the Brother Industries, Ltd. Parts Book, printed in Japan. It features the Brother logo and a graphic of a screw, along with the title "PARTS BOOK".

Page 1

SL-737A パーツブック PARTS BOOK 本縫自動糸切りミシン SINGLE NEEDLE STRAIGHT LOCK STITCHER WITH THREAD TRIMMER brother. jintex.in

Page 2

BROTHER INDUSTRIES, LTD. SL-737A- MADE IN JAPAN 付加機能 Additional function 1 1: 糸切り (輸出用) Thread trimmer 3: 糸切り + クイックバック Thread trimmer + Quick back device 4: 糸切り + クイックバック + 糸払い Thread trimmer + Quick back device + Thread wiper 7: 糸切り + クイックバック + 糸払い+ エアー式押え上げ装置 Thread trimmer + Quick back device + Thread wiper + Pneumatic type presser foot lifter 8: 糸切り + クイックバック + 頭部内蔵型電磁式押え上げ装置 Thread trimmer + Quick reverse device + Solenoid type presser foot lifter (Built-in head) : (For Japan) 9: 糸切り + クイックバック + 糸払い+ 電磁式押え上げ装置 Thread trimmer + Quick back device + Thread wiper + Solenoid type presser foot lifter 付加機能 Additional function 2 0: 1: 下糸残量検出装置 Lower thread detector 2: 先引きローラー Stetching roller 3: 布端センサー Edge sensor 用途 Application 1: 薄物 Light materials 3: 中厚物 Medium materials 5: 厚物 Heavy materials 表記 Indication (1) (2) (3) (1) (-1□□) (-3□□) (-4□□) (-7□□) (-8□□) (-9□□) (-B□□) (-□□1) (-□□3) (-□□5) jintex.in

Page 3

パーツブックご利用に際して 1. この本は、2003年8月のデータに基づいて作成されたものです。 2. 部品は予告なしに設計変更される場合があります。 3. 組単位で補給する部品は、[ ] 破線で示してあります。 4. 部品コード欄が * となっている場合は、ゲージ部品一覧表 (62-69ページ) で お調べください。 目 次 A. 主体関係 1 X3. 電磁押え上げセット 51 B. 膝上げ関係 1 X4. 電磁押え上げセット 53 C. 針棒、天秤関係 3 Z. 付属品関係 55 D. 押え関係 7 Sp. 仕様別部品一覧表 61 E. 送り関係 9 Ga1. ゲージ部品一覧表 F1. 押え上げ関係 13 (薄・中厚物用:3枚菌) 62 F2. 押え上げ関係 15 Ga2. ゲージ部品一覧表 G. かま関係 17 (薄・中厚物用:3枚菌) 63 H. 給油潤滑関係 19 Ga3. ゲージ部品一覧表 J. 糸通し関係 23 (厚物用:3枚菌) 64 K. 糸切り関係 27 Ga4. ゲージ部品一覧表 L. 逆転関係 31 (厚物用:4枚菌) 65 M. 糸緩め関係 31 Ga5. ゲージ部品一覧表 N. 糸払い関係 33 (薄・中厚物用:4枚菌) 66 P. 針位置検出器関係 35 Ga6. ゲージ部品一覧表 Q. コントロールボックス関係 35 (薄・中厚物用:4枚菌) 67 R. 膝スイッチ関係 Ga7. ゲージ部品一覧表 (オプション部品) 37 (薄・中厚物用:4枚菌) 68 S. 逆転スイッチ関係 37 Ga8. ゲージ部品一覧表 T. 空圧関係 39 (厚物用:4枚菌) 69 U1. オプションパーツ 41 Wa. 警告ラベル 70 U2. オプションパーツ 41 U3. オプションパーツ 43 索引 71 V. パネル関係 43 W. 糸払いセット 45 X1. 電磁押え上げセット 47 X2. 電磁押え上げセット 49 jintex.in

Page 4

Notes for using this parts book 1. This book was prepared based on information available in August 2003. 2. Parts are subject to changes in design without prior notice. 3. Parts supplied as complete assemblies are circled by a dotted line 4. If the symbol * is found in the "CODE" column, refer to the gauge parts list on page 62-69. CONTENTS A. Machine body 1 B. Knee lifter mechanism 1 C. Needle bar and thread take-up mechanism 3 D. Presser foot mechanism 7 E. Feed mechanism 9 F1. Work clamp lifter mechanism 13 F2. Work clamp lifter mechanism 15 G. Rotary hook mechanism 17 H. Lubrication 19 J. Threading mechanism 23 K. Thread trimmer mechanism 27 L. Quick reverse mechanism 31 M. Tension release mechanism 31 N. Thread wiper mechanism 33 P. Synchronizer 35 Q. Control box mechanism 35 R. Knee switch mechanism (Option parts) 37 S. Quick reverse switch mechanism 37 T. Air pressure mechanism 39 U1. Option parts 41 U2. Option parts 41 U3. Option parts 43 V. Operation panel mechanism 43 W. Thread wiper set 45 X1. Presser foot lifting solenoid set 47 X2. Presser foot lifting solenoid set 49 X3. Presser foot lifting solenoid set 51 X4. Presser foot lifting solenoid set 53 Z. Accessories 55 Sp. Different parts List 61 Ga1 Gauge parts List (Light & medium-weight materials:3ROW) 62 Ga2 Gauge parts List (Light & medium-weight materials:3ROW) 63 Ga3 Gauge parts List (Difficult-to-sew materials & Shin-gosen:4ROW) 64 Ga4 Gauge parts List (Difficult-to-sew materials & Shin-gosen:4ROW) 65 Ga5 Gauge parts List (Light & medium-weight materials:4ROW) 66 Ga6 Gauge parts List (Light & medium-weight materials:4ROW) 67 Ga7 Gauge parts List (Light & medium-weight materials:4ROW) 68 Ga8 Gauge parts List (Difficult-to-sew materials & Shin-gosen:4ROW) 69 Wa. Warning labels 70 Index 71 jintex.in

Page 5 — A. 主体関係 / Machine body

A. 主体関係 / Machine body 8 7 24 9 40 < 国内用 / For "Japanese" > 41 < 輸出用 / For "Export" > 10 12 10 12 31 29 11 15 33 30 32 9 42-0 26 25 14 < - 800,-B00用 / For "- 800,-B00"> 27-1 31 27 B. 膝上げ関係 / Knee lifter mechanism 117-737-050 8-3 8-1 8-4 8-8 8-5 8-2 8-6 8-7 1 117-737-203 jintex.in

Page 6 — A . 主体関係 / Machine body B. 膝上げ関係 / Knee lifter mechanism

A . 主体関係 / Machine body REF.NO CODE QTY 品名 NAME OF PARTS RM 3 104829101 1 キャクチュウL BED LEG, L 4 104830101 1 キャクチュウS BED LEG, S 5 104830101 2 キャクチュウS BED LEG, S 7 S02499009 1 ガワイタ REAR COVER 8 062681012 7 ナベコ437-40X10 SCREW, PAN SM4.37-40X10 9 10449001 2 ゴムセン15.5 RUBBER CAP, 15.5 10 104450101 2 ゴムセン8 RUBBER CAP, 8 11 104832001 1 ゴムセン10.7 RUBBER CAP, 10.7 12 104821001 2 ゴムセン10.5 RUBBER CAP, 10.5 13 142274101 1 ゴムセン4.2 RUBBER CAP, 4.2 14 108520001 1 ゴムセン19.8 RUBBER CAP, 19.8 15 104450101 1 ゴムセン23.9 RUBBER CAP, 23.9 24 156217001 1 ゴムセン8.5 RUBBER CAP, 8.5 25 S09621151 1 ジョウギイタ RULER PLATE 26 062670612 1 ナベコ357-40X6 SCREW, PAN SM3.57-40X6 29 100645003 1 ザガネ WASHER 30 104450101 2 ゴムセン8 RUBBER CAP, 8 31 062680812 1 ナベコ437-40X8 SCREW, PAN SM4.37-40X8 32 062760812 3 ナベコ595-28X8 SCREW, PAN SM5.95-28X8 33 157969001 1 スタッド STUD 27 S16615002 1 <- ガワイタソウクミ 8ロロ,-Bロロ用> <For "-8ロロ & -Bロロ"> REAR COVER UNIT 27-1 S11589000 1 ダストシール DUST SEAL 31 017681012 1 ボルト4.37X10 BOLT, SM4.37X10 40 S38350001 1 <国内用> ソウサチュウイラベル. ワ <輸出用> <For Japanese> LABEL, OPERATION JPN 41 S38349001 1 ソウサチュウイラベル. エイ <For Export> LABEL, OPERATION ENG 42 S37060021 1 アースマーク LABEL, GROUNDING 117-737-050 B. 膝上げ関係 / Knee lifter mechanism REF.NO CODE QTY 品名 NAME OF PARTS RM 8 S34758001 1 <-1ロロ,-3ロロ,-4ロロ用> ヒザアテ <For "-1ロロ, -3ロロ & -4ロロ"> KNEE LIFTER 8-1 146039001 1 ヒザアテツギテ KNEE LIFTER BRACKET 8-2 100463001 1 4クボルト7.94 BOLT, SQUARE SM7.94 8-3 017762013 1 ボルト5.95X20 BOLT, SM5.95X20 8-4 104619002 1 ヒザアゲテジク KNEE LIFTER BAR 8-5 S34756001 1 ヒザアテ KNEE LIFTER PLATE 8-6 114967001 1 ヒザアテテストツパ KNEE LIFTER PLATE STOPPER 8-7 110087001 1 ボルト5.95 BOLT, SM5.95-28X8 8-8 S31885001 1 ヒザアテカバー KNEE LIFTER PLATE COVER 117-737-203 2

Page 7 — C. 針棒・天秤関係 / Needle bar and thread take-up mechanism

C. 針棒・天秤関係 / Needle bar and thread take-up mechanism " 特殊用途 (靴仕様) / For special use (For shoose) " 17-3 28 28-1 28-2 15-3 21-3 27 18 1 17-4 15-4 21-4 18 " 特殊用途 (鉄製針棒) / For special use (For shoose) " < - 001, - 003 用 / For " - 001 & - 003" > 5 4 7-1 8-1 8-1-2 8-1-1 2 7 25 26 16 9 12 10 < - 005 用 / For " - 005" > 17-2 11-2-5 11-2-4 11-1 11-1-5 11-2-3 11-1-4 11-1-3 11-2-1 11-1-1 11-2-3 11-2-2 11-1-3 11-2-6 11-1-2 11-1-6 11-2 < - 001, - 003 用 / For " - 001 & - 003" > 15-2 8-2-1 8-2-2 21-1 22 23 21-2 18 18 19 24-1 8-2 24-2 24 3 jintex.in 117-737-101

Page 8 — C . 針棒・天秤関係 / Needle bar and thread take-up mechanism

C . 針棒・天秤関係 / Needle bar and thread take-up mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 S02523001 1 ウワジク UPPER SHAFT 2 S02805001 1 ウワジクメタルL UPPER SHAFT BUSH, L 4 140726000 1 ウワジクメタルM UPPER SHAFT BUSH, M 5 013760610 1 トメネジ5.95クボミ SET SCREW, (CP) SM5.95 6 S02524001 1 ウワジクメタルR UPPER SHAFT BUSH, R 7 181916121 1 セットカラークーミ SET SCREW COLLAR ASSY 7-1 100251001 2 トメネジ6.35 SET SCREW, (CP) SM6.35-40X6.5 9 104464001 1 シメネジ7.14 SCREW, SM7.14-28 12 013781012 1 トメネジ6.35 SET SCREW, (CP) SM6.35 13 110367001 1 ザガネ WASHER, PLAIN SPECIAL 8 14 117242001 1 ハリボウメタルU NEEDLE BAR BUSH, U 16 100260001 1 トメネジ5.95 SET SCREW, SM5.95-28X4 19 140553102 1 アタマツキトメネジ3.18 SET SCREW, SM3.18 20 102630001 1 ハリボウアンナイカクコマ NEEDLE BAR GUIDE SLIDE BLOCK 22 * 1 ハリイタ NEEDLE PLATE 23 100032004 2 サラネジ4.37 SCREW, FLAT SM4.37-40X8 24 180018151 1 スベリイタクミ SLIDE PLATE ASSY 24-1 114561001 1 スベリイタウラバネ SPRING, PLATE 24-2 122771051 2 シメネジ2.38 SCREW, SM2.38 25 S02538109 1 プーリー PULLEY 26 S33689002 2 アタマツトメクボミ595-14 SET SCREW, (CP) SM5.95-28X14 <--ロ1 &ロ3用> <For "--ロ1 & --ロ3"> 8-1 S02525001 1 テンビンクランククミ THREAD TAKE-UP CRANK ASSY 8-1-1 S02526000 1 テンビンクランク THREAD TAKE-UP CRANK 8-1-2 100251001 2 トメネジ6.35 SET SCREW, (CP) SM6.35-40X6.5 10 014771032 1 アナクボミ635-40X10 SET SCREW, SOCKET(CP)SM6.35X10 11-1 S34295001 1 ハリボウレンカンクミ NEEDLE BAR CONNECTING ROD ASSY 11-1-1 145465001 1 シメネジ3.57L SCREW, SM3.57-40X6 L 11-1-2 140004001 1 トメネジ3.57 SCREW, SM3.57-40X7 11-1-3 147777000 1 ニードルベアリング NEEDLE BEARING 11-1-4 145624000 1 フエルト FELT 11-1-5 155488000 1 クミヒモ WICK, L=90 11-1-6 155727001 1 クミヒモ4X4 WICK, 4X4 L=27 15-1 145468001 1 ハリボウメタルD NEEDLE BAR BUSH, D 17-1 S14815001 1 ハリボウDP NEEDLE BAR, DP 17-1 S14811001 1 ハリボウDB NEEDLE BAR, DB 18 107415011 1 ミシンハリDPX5 (#11) NEEDLE, DPX5 18 100260031 1 ミシンハリDBX1 (#11) NEEDLE DBX1 21-1 S14814001 1 ハリボウアンナイ THREAD GUIDE, N-BAR "特殊用途(靴仕様)" "Special uses (For choose)" 15-3 117117001 1 ハリボウメタルD NEEDLE BAR BUSH, D 17-3 S06324001 1 ハリボウ NEEDLE BAR 18 100265034 1 ミシンハリDBX (#14) NEEDLE DBX1 21-3 144577001 1 ハリボウホワイトアンナイ NEEDLE BAR THREAD GUIDE 27 062630412 1 ナベコ238-56X4 SCREW, PAN SM2.38-56X4 28 180166001 1 ハリダキクミ NEEDLE CLAMP ASSY 28-1 114930001 1 シメネジ3.57 SCREW, SM3.57 28-2 114928001 1 シメネジ SCREW, SM3.57 "特殊用途(鉄製針棒)" "Special uses (Steel needle bar)" 15-4 145468001 1 ハリボウメタルD NEEDLE BAR BUSH, D 17-4 S04628001 1 ハリボウ NEEDLE BAR 21-4 151594001 1 ハリボウホワイトアンナイ NEEDLE BAR THREAD GUIDE 18 100265031 1 ミシンハリDBX1 (#11) NEEDLE DBX1 117-737-101 4 jintex.in

Page 9 — C. 針棒・天秤関係 / Needle bar and thread take-up mechanism

C. 針棒・天秤関係 / Needle bar and thread take-up mechanism " 特殊用途 (靴仕様) / For special use (For shoose)" 17-3 28 28-1 28-2 15-3 21-3 27 18 " 特殊用途 (鉄製針棒) / For special use (For shoose)" 17-4 15-4 21-4 18 < - 001, - 003 用 / For " - 001 & - 003" 8-1 16 14 17-1 15-1 21-1 18 5 4 8-1-2 8-1-1 9 10 12 11-1 11-1-1 11-1-3 11-1-2 24-1 24-2 11-1-5 11-1-4 13 20 22 23 24 < - 005 用 / For " - 005"> 17-2 11-2-5 11-2-4 11-2-3 11-2-1 11-2-3 11-2-2 11-2-6 11-2 15-2 8-2-1 8-2-2 21-2 18 8-2 117-737-101 jintex.in

Page 10 — C . 針棒・天秤関係 / Needle bar and thread take-up mechanism

C . 針棒・天秤関係 / Needle bar and thread take-up mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 8-2 S00909001 1 <--ロロ5用> <For "-ロロ5"> 8-2-1 S00910000 1 テンピンクランククミ THREAD TAKE-UP CRANK ASSY 8-2-2 100251001 2 トメネジ6.35 THREAD TAKE-UP CRANK 11-2 S34290001 1 ハリボウレンカンクミ SET SCREW, (CP) SM6.35-40X6.5 11-2-1 S13163001 1 シメネジ3.5L NEEDLE BAR CONNECTING ROD ASSY 11-2-2 140004001 1 シメネジ3.57 SCREW, M3.5 57-40X7 11-2-3 147777000 1 ニードルベアリング SCREW, SM3.57-40X7 11-2-4 145624000 1 フエルト NEEDLE BEARING 11-2-5 155488000 1 クミヒモ FELT 11-2-6 156270001 1 クミヒモ4X4 WICK, L=90 15-2 147326001 1 ハリボウメタルD WICK, 4X4 L=27 17-2 S02811001 1 ハリボウ NEEDLE BAR BUSH, D :-5 18 107415022 1 ミシンハリDPX5 (#22) NEEDLE BAR 18 100265042 1 ミシンハリDBX1 (#22) NEEDLE, DPX5 21-2 151594001 1 ハリボウイトアンナイ NEEDLE DBX1 NEEDL BAR THREAD GUIDE 117-737-101 6 jintex.in

Page 11 — D. 押え関係 / Presser foot mechanism

D. 押え関係 / Presser foot mechanism 14-1 21 23 21 22 24 13 12 20 26 16 28 15-1 3 17 10 < -700,-900用/For "-700& -900"> 31 4 -5-1 < -001用/For "-001"> -5-2 < -003, -005用 / For "-003 & -005"> 33 32 " オプション部品/OPTION PARTS " 1 35 6 14-2 36 2 15-2 7 8 30 29 8 7 7 117-737-201 jintex.in

Page 12 — D. 押え関係 / Presser foot mechanism

D. 押え関係 / Presser foot mechanism REF.NO Q'TY 品名 NAME OF PARTS RM 1 111466101 1 オサエボウ PRESSER BAR 2 145472021 1 オサエボウメタル PRESSER BAR BUSH 3 S31012001 1 オサエチヨウセツネジ PRESSER ADJUSTING SCREW 4 141208001 1 オサエバネアンナイ SPRING GUIDE 6 140407001 1 ザガネ WASHER 7 * 1 オサエクミ PRESSER FOOT ASSY 8 S13385001 1 シメネジ3.57X10 SCREW, SM3.57-40X10 10 145580001 1 オサエアゲレバー LIFTER LEVER, P-BAR 12 S46734001 1 オサエアゲレバージク W-CLAMP LEVER SHAFTER SHAFT 13 S01998001 1 アタマツキトメネジ3.57 SET SCREW, SM3.57-40X6 14-1 S02546302 1 イトツルメータ TENSION RELEASE PLATE 15-1 S46736001 1 オサエアゲレバーバネ W-CLAMP LIFTER LEVER SPRING 16 109763002 1 ザガネ WASHER 17 048040342 2 トメワE4 RETAINING RING, E4 20 145476001 1 ヒザアゲレンカン KNEE LIFTER CONNECTING ROD 21 145478101 3 ダンネジ4.76 SHOULDER SCREW, SOCKET SM4.76 22 145479002 1 ヒザアゲレバー KNEE LIFTER LEVER 24 S02548001 1 ヒザアゲボウ KNEE LIFTER BAR 25 S31006001 1 オサエアゲテコ LIFTING LEVER 26 S39051001 1 ナベザクミ35X12 SCREW, PAN (S/P W) M3.5X12 28 S31952001 1 オサエアゲクランク PRESSER BAR LIFTER CRANK 29 150384101 1 フィンガーガード FINGER GUARD 30 083501012 1 ヒラザガネショウ WASHER, PLAIN S 3.5 31 S31013001 1 チョウセツネジツマミナット PRESSER ADJUSTING NUT 35 S00879001 1 オサエボウダキ PRESSER BAR GUIDE BRACKET 36 142403001 1 ボルト5.95 BOLT, (CP) SM5.95-28x10 5-1 147514001 1 オサエバネ <For "-□□3、-□□5用"> PRESSER BAR SPRING 5-2 141728001 1 オサエバネ <For "-□□3 & -□□6"> PRESSER BAR SPRING 23 145480101 1 ダンネジ6.35 <For "-1□□、-3□□、-4□□、 -8□□、-B□□用> SHOULDER SCREW, SM6.35 32 154347001 1 オサエアゲレバーバネ <For "-7□□ & -9□□"> SPRING 33 S31010001 1 ダンネジ6.35 SHOULDER SCREW, SM6.35 14-2 S13655101 " オプション部品 " " OPTION PARTS " 15-2 S46737001 1 イトツルメータ TENSION RELEASE PLATE 1 オサエアゲレバーバネB SPRING, B 117-737-201 8 jintex.in

Page 13 — E. 送り関係 / Feed mechanism

E. 送り関係 / Feed mechanism 78 78-1 77 79 78-2 1 2 3 4 32 26 30 27 28 29 16 36 33 34 52 51 50-1 84 37-1 50-1-1 50-1-4 50-1-2 50-1-3 < -5 □□用/ For "-5 □□"> 37-2 50-2 50-2-1 50-2-4 50-2-2 50-2-3 35 75 22 25 39-1 53 57 56 55 62 59 64 60 61 63 66 65 67 70 69 68 71 71-1 "特殊用途(靴仕様)" / For special use (For shoose)" 19 20 41 43-142 12 14 15 13 49 21 40 44 45 81 38 82 46 5-1 5-2 5-3 24 23 25 5-1-1 5-1-2 58 58-1 58 39-2 43-2 85 83 87 86 72 72-1 76 73 74 90-1 90 90-4 90-2 90-3 90-2-1 9 117-737-202 jintex.in

Page 14 — E . 送り関係 / Feed mechanism

E . 送り関係 / Feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 2 S02554001 1 スイヘイオク リレンカン LEVEL FEED CONNECTING ROD 3 156948001 1 レンカンオサエ HOLDER 4 S55431001 2 +サラコ3.57-40X5 SCREW, FLAT M3.57-40X5 5 S05898101 1 キリカエキクミ LEVEL FEED REGULATOR ASSY 5-1 156950200 1 キリカエキ LEVEL FEED REGULATOR 5-2 156951001 2 オク リリンクジク FEED LINK STUD 5-3 014680632 2 アナクボミ437-40X6 SET SCREW, SOCKET (CP) SM4.37 8 156952021 1 スイヘイオク リリンククミ FEED ROCKER ARM ASSY 9 156954021 1 スイヘイオク リデリンククミ FEED ROCKER ARM LINK ASSY 10 156956001 1 リンクジク LINK SHAFT 11 144458000 1 アナクボミトメネジ3.57 SET SCREW, SM3.57-40X4.5 12 156957100 1 スイヘイオク リデ FEED ROCKER ARM 13 062711212 1 スイヘイオク93-42 SCREW, PAN SM4.76-32X12 14 156958001 1 スイヘイオク リデジク FEED ROCKER ARM SHAFT 15 S47265001 1 アナクボミ437-40X6 SET SCREW, SOCKET (CP) SM4.37 16 158021102 1 キリカエキレンカンクミ F-REGULATOR CONNECT. ROD ASSY 19 156966101 1 ヘンシンピン PIN 20 048060342 1 トメE6 RETAINING RING, E6 21 S47265001 1 アナクボミ437-40X6 SET SCREW, SOCKET (CP) SM4.37 22 156967121 1 キリカエキジクL FEED REGULATOR SHAFT, L 23 118734001 1 キリカエキジク FEED REGULATOR SHAFT 24 118735001 1 ザガネ WASHER 25 014760632 2 アナクボミ595-28X6 SET SCREW, SOCKET (CP)SM5.95X6 26 156969101 1 オク リチヨウセツキ FEED REGULATOR 27 156970021 1 オク リチヨウセツキジク FEED REGULATOR SHAFT 28 S02556001 1 ザガネ WASHER 29 014761030 1 トメE7 RETAININ RING, E7 30 014760632 1 アナクボミ595-28X10 SET SCREW, SOCKET(CP)SM5.95X10 31 151308101 1 レンカンジク12.5 STUD, 12.5 32 S47264001 1 アナクボミ437-40X4 SET SCREW, SOCKET (CP) SM4.37 33 S02557100 1 レバー LEVER 34 S07959001 1 アナホルト476-32X14 BOLT, SOCKET SM4.76-32X14 35 151308101 1 レンカンジク12.5 STUD, 12.5 36 S47264001 1 アナクボミ437-40X4 SET SCREW, SOCKET (CP) SM4.37 38 S32920101 1 カエシイイレバ-クミ REVERSE STITCHING LEVER ASSY 40 025100132 1 カンザ SPACER 41 048080342 1 ヒラザガネシヨウ10 WASHER, PLAIN S 10 42 062670712 1 トメE8 RETAINING RING, E8 44 062670712 3 ナベコ357-40X7 SCREW, PAN SM3.57-40X7 45 S02562001 1 バネカケ SPRING HOOK 46 S02563001 1 モドシバネ SPRING, EXTENSION 49 153132000 1 ナイロンチューブ NYLON TUBE, L=13.5 51 145502001 1 メモリーチギメピン POSITIONING PIN 52 100328001 1 メモリーチギメピンバネ NOTCH SPRING 53 S02568101 1 スイヘイオク リジク FEED ROCKER SHAFT 55 S31014000 1 メタル19.3 BUSH, 19.3 56 224485000 1 トメワジクヨウC15 RING, 2X15X22ST 57 048150142 1 オク リジクセット カラー クミ RETAINING RING, EXTERNAL C15 58 183493001 1 オク リジクセット カラー クミ F-SHAFT SET SCREW COLLAR ASSY 58-1 101706001 2 トメネジ6.35 SET SCREW 6.35 59 156244020 1 スイヘイオク リダイウデ FEED ROCKER BRACKET ARM 60 062681212 2 ナベコ437-40X12 SCREW, PAN SM4.37-40X12 61 S02569121 1 オク リダイクミ FEED BAR ASSY 62 S25349021 1 オクダイジク FEED BAR STUD 63 158722001 1 ザガネ4.2 WASHER, PLAIN 4.2 64 120990001 2 アタマツキトメネジ4.37 SET SCREW, (CP) SM4.37-40X8 65 * 1 オク リバ FEED DOG 66 100080003 2 シメネジ3.18 SCREW, SM3.18-44X6.5 67 S02574101 1 ジヨウゲ オクリジク FEED LIFTING ROCKER SHAFT 68 S31014000 1 メタル19.3 BUSH, 19.3 117-737-202 10

Page 15 — E . 送り関係 / Feed mechanism

E . 送り関係 / Feed mechanism REF.NO CODE QTY NAME OF PARTS RM 69 224485000 1 ワ2X15X22ST RING, 2X15X22ST 70 048150142 1 トメワジクウケC15 RETAINING RING, EXTERNAL C15 71 180322001 1 ジヨウゲオクリウデクミ FEED LIFTING ARM ASSY 71-1 062681412 1 ナベコ437-40X14 SCREW, PAN SM4.37-40X14 72 183493001 1 オクリクジセツトカラークミ F-SHAFT SET SCREW COLLAR ASSY 72-1 101706001 2 トメネジ6.35 SET SCREW 6.35 73 S02575000 1 ジヨウゲオクリジヨウデ F-LIFTING ROCK SHAFT CRANK 74 062711212 1 ナベコ476-32X12 SCREW, PAN SM4.76-32X12 75 187509001 1 ダネジ7.14 SHOULDER SCREW, SM7.14 76 104689002 1 ナット7.14 NUT 7.14 77 118758021 1 オクリムジレンカン CONNECTING ROD, V-FEEDING 79 159690001 1 オクリカムストツパー FEED CAM STOPPER 80 062670412 1 ナベコ357-40X4 SCREW, PAN SM3.57-40X4 84 S04228001 1 バネカケ SPRING HOOK 1 S02552021 <一口ロ1、一口ロ3用> <For "-口1 & -口3用"> 1-1 013761410 1 スイヘイヘンシンリンネジツキ LEVEL FEED ECCENTRIC WHEEL W/SCREW 37-1 S02558201 2 トメネジ5.95クボミ SET SCREW, (CP) SM5.95X14 50-1 S31015001 1 ヒキバネ EXTENSION SPRING 50-1-1 S06999001 1 オクリメリダイヤルクミ STITCH LENGTH DIAL ASSY 50-1-2 S31016001 1 オクリチヨウセツネジ ADJUSTING SCREW 50-1-3 S21514101 1 オクリメリダイヤル STITCH LENGTH DIAL, 4 50-1-4 108549001 1 シメネジ4.76 SCREW, SM4.76 78 S02576021 1 Oリング O RING 78-1 151604001 1 ヘンシンリンネジツキ ECCENTRIC WHEEL W/SCREW 78-2 047200642 2 トメネジ5.95 SET SCREW, SM5.95 1 スプリングピンAW2 PIN, SPRING ROLL AW2 1 156946001 <一口ロ4用> <For "-口4"> 1-1 013761410 1 スイヘイヘンシンリンネジツキ LEVEL FEED ECCENTRIC WHEEL W/S 37-2 S03818101 2 トメネジ5.95クボミ SET SCREW, (CP) SM5.95X14 50-2 S31018001 1 ヒキバネH EXTENSION SPRING, H 50-2-1 S06999001 1 オクリメリダイヤルクミ STITCH LENGTH DIAL ASSY, 5 50-2-2 S31019001 1 オクリチヨウセツネジ ADJUSTING SCREW 50-2-3 S21514101 1 オクリメリダイヤル STITCH LENGTH DIAL, 5 50-2-4 108549001 1 シメネジ4.76 SCREW, SM4.76 78 159706001 1 Oリング O RING 78-1 151604001 1 ヘンシンリンネジツキ ECCENTRIC WHEEL W/SCREW 78-2 047200642 2 トメネジ5.95 SET SCREW, SM5.95 1 スプリングピンAW2 PIN, SPRING ROLL AW2 1 156946001 "特殊用途" "Special uses" 1-1 013761410 1 スイヘイヘンシンリンネジツキ <一口ロ3用 送り5mm> <For "-口3 Feed 5mm"> LEVEL FEED ECCENTRIC WHEEL W/S 37-2 S03818101 2 トメネジ5.95クボミ SET SCREW, (CP) SM5.95X14 50-2 S31018001 1 ヒキバネH EXTENSION SPRING, H 50-1-1 S06999001 1 オクリメリダイヤルクミ STITCH LENGTH DIAL ASSY, 5 50-2-2 S31019001 1 オクリチヨウセツネジ ADJUSTING SCREW 50-2-3 S21514101 1 オクリメリダイヤル STITCH LENGTH DIAL, 5 78 159706001 1 Oリング O RING 78-1 151604001 2 ヘンシンリンネジツキ ECCENTRIC WHEEL W/SCREW 78-2 047200642 1 トメネジ5.95 SET SCREW, SM5.95 1 スプリングピンAW2 PIN, SPRING ROLL AW2 11 117-737-202 jintex.in

Page 16 — E . 送り関係 / Feed mechanism

E . 送り関係 / Feed mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 39-1 S33681001 1 カエシヌイレバージク <For "-3ロロ,-4ロロ,-7ロロ, -8ロロ,-9ロロ&-Bロロ用"> SHAFT, R-LEVER 43-1 S33680001 1 Oリング O RING 81 S02578101 1 カエシヌイレバーイタ REVERSE STITCHING LEVER PLATE 82 100511003 1 シメネジ4.76 SCREW, SM4.76 39-2 S32922021 1 <ー1ロロ用> カエシヌイレバージク <For "-ロ1"> SHAFT, R-LEVER 43-2 104564001 1 Oリング O RING 83 S37333001 1 ナベコ4.76-32X14 SCREW, PAN SM4.76-32X14 85 213765001 1 ナミワ02X10.5X20 WAVE RING, 02X10.5X20 86 153484001 1 ザガネ4.76 WASHER, PLAIN 4.76 87 028050240 1 バネザガネ2-5 WASHER, SPRING 2-5 90 S14163001 "特殊用途(靴仕様)" 1 オクリダイクミ "Special uses (For shoose)" FEED BAR SET 90-1 S14173001 1 オクリダイクミ FEED BAR ASSY 90-2 S14174001 1 UDオクリウデクミ UD-FEED ARM ASSY 90-2-1 062681412 1 ナベコ437-40X14 SCREW, PAN SM4.37-40X14 90-3 S14166001 1 UDオクリウデリンク UD-FEED ARM LINK 90-4 S14167001 2 シメネジ3.57 SCREW, SM3.57 117-737-202 12 jintex.in

Page 17 — F1. 押え上げ関係 / Work clamp lifter mechanism

F1. 押え上げ関係 / Work clamp lifter mechanism < -7□□用 / For "-7□□" > 1 3 2 7 5 4 6 7 8 9 10 < -□□9国内用 / For "-□□9 use in Japanese" > 12 13 14 11-3 11-4 11-5 11 11-1-1 11-1-2 11-2 13 117-737-204

Page 18 — F1. 押上げ関係 / Work clamp lifter mechanism

F1. 押上げ関係 / Work clamp lifter mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 146157001 1 <--7口口用> <For "-7口口"> 2 147141001 2 シリンダササエネ P-BAR LIFTER CYLINDER ASSY 3 028060242 2 バネザガネ2-6 SUPPORT SCREW, CYLINDER 4 140668001 1 ピストンドウリンク WASHER, SPRING 2-6 5 140627001 1 ピストンドツギテ DRIVING LINK, PISTON 6 146986001 1 レンケツリンクジク ROD JOINT, PISTON 7 048040342 2 トメワE4 CONNECTING LINK PIN 8 146039001 1 ヒザアテツギテ RETAINING RING, E4 9 100463001 1 4カクボルト7.94 KNEE LIFTER BRACKET 10 017762013 1 ボルト5.95x20 BOLT, SQUARE SM7.94 BOLT, SM5.95x20 11 183961151 1 <--口口9 国内用> <For "-口口9 use in Japanese"> 11-1-1 S54025001 1 デンジオサエセットT P-FOOT LIFTER SOLENOID SET, T 11-1-2 S54024001 1 クツシヨン CUSHION 11-2 S42198051 1 クツシヨンリング CUSHION RING 11-3 S42199051 1 オサエアゲロツドクミ PRESSER FOOT LIFTER ROD ASSY 11-4 S41955051 1 オサエアゲレバークミ P-FOOT LIFTER LEVER ASSY 11-5 S42200051 1 ロツドツギテクレミ ROD JOINT ASSY 4 モクネジ WOOD SCREW 12 S02595101 1 オサエアゲリンク PRESSER FOOT LIFTER LINK 13 146367001 1 ボルト5.95 BOLT, SM5.95 14 S02596001 1 ネジリバネ SPRING, TWIST 117-737-204 14

Page 19 — F2. 押上げ関係 / Work clamp lifter mechanism

F2. 押上げ関係 / Work clamp lifter mechanism < -8 ⧄⧄, -B ⧄⧄用/ For "-8 ⧄⧄& -B ⧄⧄"> 11-2 27 11-2-7 11-2-6 11-2-5 11-2-3 11-2-9 11-2-8 11-2-1 11-2-9 11-2-4 11-2-19 11-2-18 11-2-13 11-2-29-2 11-2-30-3 11-2-29-1 11-2-30-1 11-2-17-2 11-2-11 11-2-29-1 11-2-30-2 11-2-29 11-2-30 11-2-25 11-2-26 11-2-28 11-2-21 11-2-20 11-2-2 11-2-27 29 25 24 23 21 22 21 32 20 28 117-737-204 15 Jjtex.in

Page 20

F2 . 押上げ関係 / Work clamp lifter mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 11-2 S40832051 1 <コロ、Bロ用> <For "-8ロロ & -Bロロ"> 11-2-1 S16622059 1 デンジオサエアゲクミ P-FOOT LIFTER SOLENOID ASSY 11-2-2 S16627153 1 オサエアゲレノイドクミ PRES. FOOT LIFTER SOLENOID 11-2-3 S16628053 1 ソレノイドダイ SOLENOID BRACKET 11-2-4 062780812 1 ソレノイドトリツケイタ SOLENOID SETTING PLATE 11-2-5 S16625050 1 ナベコ635-28X8 SCREW, PAN SM6.35-28X8 11-2-6 S16629151 1 ゴムストツパー RUBBER STOPPER 11-2-7 018761832 1 ソレノイドストツパー SOLENOID STOPPER 11-2-8 S16630051 3 アナボルト595-28X18 BOLT, SOCKET SM5.95-28X14 11-2-9 048050142 1 ピン PIN 11-2-11 062671012 2 トメワジクヨウC5 RETAINING RING, C5 11-2-13 002300603 1 ナベコ357-40X10 SCREW, PAN SM5.57-40X10 11-2-17-2 143549050 3 ピンーミナルオス TERMINAL PIN, MALE 11-2-18 S02745001 1 ザガネ WASHER 11-2-19 062680803 1 ナベコ437-40X6 SCREW, PAN SM4.37-40X6 11-2-20 142268001 1 コードオサエL CORD HOLDER, L 11-2-21 062670612 1 ナベコ357-40X6 SCREW, PAN SM5.57-40X6 11-2-25 S02592059 1 タンシダイカバー TERMINAL BLOCK COVER 11-2-26 062670612 2 ナベコ357-40X6 SCREW, PAN SM5.57-40X6 11-2-27 143522000 1 ナイロンコネクター NYLON CONNECTOR 11-2-28 S3865051 1 コネクタカバー CONNECTOR COVER 11-2-29 S05981000 1 Bコード100クミ2 B-HARNESS ASSY, 100 :2 11-2-29-1 143549050 2 ピンーミナルオス TERMINAL PIN, MALE 11-2-29-2 146046000 1 ナイロンコネクタ NYLON CONNECTOR 11-2-30 S05982000 1 Wコード100クミ W-HARNESS ASSY, 100 11-2-30-1 143549050 1 ピンーミナルオス TERMINAL PIN, MALE 11-2-30-2 143548000 1 ピンーミナルメス TERMINAL PIN, FEMALE 11-2-30-3 146194000 1 ナイロンコネクター NYLON CONNECTOR 20 S32923001 1 オサエアゲジク SHAFT, P-FOOT LIFTER 21 025100132 2 ヒラザガネシヨウ10 WASHER, PLAIN S 10 22 110197001 1 セツトカラー SET SCREW COLLAR 23 153675001 2 アナメジ4.37 SET SCREW, SOCKET SM4.37 24 S32924001 1 オサエアゲウデ ARM, P-FOOT LIFTER 25 062711212 1 ナベコ476-32X12 SCREW, PAN SM4.76-32X12 26 S16641001 2 スタツドL STUD, L 27 062781412 1 ナベコ635-28X14 SCREW, PAN SM6.35-28X14 28 S16642001 2 スタツドS STUD, S 29 062781012 3 ナベコ635-28X10 SCREW, PAN SM6.35-28X10 30 S16643009 1 カバー COVER 31 062670812 2 ナベコ3.57-40X8 SCREW, PAN SM3.57-40X8 32 048080342 1 トメワE8 RETAINING RING, E8 117-737-204 16 jintex.in

Page 21 — G. かま関係 / Rotary hook mechanism

G. かま関係 / Rotary hook mechanism 1-1 1-1-1 1-2 1-2-1 2-1 2-2 2-2-1 3 4 5 6 7 8 9 10 11 12 13 13-1 17 17-1 17-4 17-2 17-3 18-1 14-1 < - □□1, - □□1 & / For " - □□3"> 15 18-2 14-2 117-737-301 17 Jintez.in

Page 22 — G . かま関係 / Rotary hook mechanism

G . かま関係 / Rotary hook mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1-1 180891001 1 ウワジクベルギヤクミ UPPER SHAFT BEVEL GEAR ASSY 1-1-1 100251001 2 トメネジ6.35 SET SCREW, (CP) SM6.35-40X6.5 1-2 180892001 1 タテジクカサハグルマUクミ VERTICAL BEVEL GEAR ASSY, U 1-2-1 100251001 2 トメネジ6.35 SET SCREW, (CP) SM6.35-40X6.5 2-1 180885001 1 タテジクカサハグルマDクミ VERTICAL BEVEL GEAR ASSY, D 2-1-1 100251001 2 トメネジ6.35 SET SCREW, (CP) SM6.35-40X6.5 2-2 180886001 1 シタジクベルギヤクミ LOWER SHAFT BEVEL GEAR ASSY 2-2-1 100251001 2 トメネジ6.35 SET SCREW, (CP) SM6.35-40X6.5 3 145516001 1 タテジク VERTICAL SHAFT 4 142708020 1 タテジクメタルU VERTICAL SHAFT BUSH, U 5 013760610 1 トメネジ5.95クボミ SET SCREW, (CP) SM5.95X14 6 S31026020 1 タテジクメタルD VERTICAL SHAFT BUSH, D 7 013761410 1 トメネジ5.95クボミ SET SCREW, (CP) SM5.95X14 8 104552001 1 シタジク LOWER SHAFT 9 118761021 1 シタジクメタルL LOWER SHAFT BUSH, L 10 014680632 1 アナクボミ437-40X6 SET SCREW, SOCKET (CP) SM4.37 11 104520000 1 シタジクメタルR LOWER SHAFT BUSH, R 12 121007001 1 アタマツメキトメネジ4.37 SCREW 13 181895001 1 セットカラクミ SET SCREW COLLAR ASSY 13-1 101706001 2 トメネジ6.35 SET SCREW 6.35 15 062681212 1 ナベコ437-40X12 SCREW, PAN SM4.37-40X12 16 * 1 コウソクカマ ROTARY HOOK ASSY 17 S03245001 1 ボビンケースクミ BOBBIN CASE ASSY 17-1 183388001 1 ボビンケースチョウシバネ TENSION SPRING 17-2 183389001 1 チョウシバネチョウセツネジ ADJUSTING SCREW 17-3 183390001 1 チョウシバネトメネジ SET SCREW 17-4 S03246001 1 クウテンボウシバネ ANTI-SPIN SPRING 19 S31027000 1 シタジクメタルM LOWER SHAFT BUSH, M 14-1 S02602001 <ローロ1,-ロロ3用> <For "-ロロ1 & -ロロ3"> 18-1 146290001 1 ボビン Hook STOPPER 14-2 159324001 <ローロ5用> <For "-ロロ5"> 18-2 117132001 1 ウチカマトメ Hook STOPPER 1 ボビン BOBBIN 117-737-301 18

Page 23 — H. 給油潤滑関係 / Lubrication

H. 給油潤滑関係 / Lubrication < - 8□□, - B□□用/ For " - 8□□ & - B□□"> 特殊用途(靴仕様) / Special uses (For shoose)" 45-1 特殊用途(鉄製針棒) 45-2 Special uses (Steel needle bar)" 1 14 7 51 6 52 2 3-1 8 9 12 11 35 44 36 26 37 21-1 21-2 21 49 19 18 46 16 17 48 47 53 39 40 41 32 33 43 42 29 29-7 29-8 29-6 29-1 29-3 29-2 29-4 29-5 30 31 38-1 38 19 117-737-350 jintex.in

Page 24 — H . 給油潤滑関係 / Lubrication

H . 給油潤滑関係 / Lubrication REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 S02604000 1 メンイタパッキン FACE PLATE PACKING 104449001 2 ゴムセン15.5 RUBBER CAP, 15.5 3-1 S02605000 1 <ー1ロロ、-3ロロ、-4ロロ、 -7ロロ、-9ロロ用> <For "-1ロロ, -3ロロ, -4ロロ, -7ロロ & -9ロロ"> 1 ガワイタパッキン REAR COVER PACKING 3-2 S16645000 1 <ー8ロロ、-Bロロ用> <For "-8ロロ & -Bロロ"> 1 ガワイタパッキン PACKING, REAR COVER 4 S02606000 1 ユリヨウケイマド OIL GAUGE WINDOW 5 081014670 1 OリングPW14 O RING, PW14 6 S32925100 1 テンビンオイルヨケイタ OIL STOPPER PLATE 7 062670612 2 ナイベコ357-40X6 SCREW, PAN SM3.57-40X6 8 111865009 1 セン6 CAP, 6 9 108804001 1 クミヒモ4X4 WICK, 4X4 L=510 10 101487000 1 オイルシール OIL SEAL 11 146333001 1 オイルチョウセツベン OIL REGULATING VALVE 12 146327001 1 フェルト7X10 FELT, 7X10 14 081001670 1 OリングPW1 O RING, PW1 16 109173101 1 オイルアナタネジ OIL HOLE CAP SCREW, SM4.37-40 17 145751001 1 フェルト FELT 18 145534001 1 オイルチョウセツネジ ADJUSTING SCREW, SM4.37-40X19 19 116794001 1 オシバネ SPRING, COMPRESSION 20 107155001 1 フェルト FELT 21 S06684001 1 カマアブラキリクミ OIL REJECTOR ASSY 21-1 S02608001 1 カマアブラキリ OIL REJECTOR 21-2 014680432 2 アナクボミ437-40X4 SET SCREW, SOCKET (CP) SM4.37 26 S40016000 1 ビニルチューブ2X25 OIL TUBE, 2X25 29 183850101 1 ポンプタイクミ PUMP BODY ASSY 29-1 S32348001 1 ポンプタイ PUMP BODY 29-2 144869102 1 ポンプキャク PUMP LEG 29-3 148849001 1 ポンプカイテンヨク PUMP PROPELLER 29-4 144874001 2 フィルターバネ SPRING 29-5 062670812 4 ナベコ357-40X8 SCREW, PAN SM3.57-40X8 29-6 144875001 1 プランジャー PLUNGER 29-7 144876001 1 プランジャーバネ SPRING, COMPRESSION 29-8 112467002 1 シメナジ6.35 SCREW, SM6.35X5 29-9 144878001 1 チューブジョイントB OIL TUBE JOINT, B 30 144872101 1 ポンプフィルター PUMP FILTER 31 062680812 3 ナベコ437-40X8 SCREW, PAN SM4.37-40X8 32 S02609100 1 オイルチューブU OIL TUBE, U 33 S32349001 1 オイルチューブクミ OIL TUBE ASSY, D 34 145543001 1 チューブクミ TUBE ASSY 35 145547001 1 チューブホルダ TUBE HOLDER 36 062670616 1 ナベコ357-40X6 SCREW, PAN SM3.57-40X6 37 145737001 1 フェルトオサエ FELT SUPPORT 38 * 1 オイルパン OIL PAN 38-1 149578000 1 ヨコジクブッシュ BUSH 39 146040001 1 オイルパンパッキン PACKING 40 140518001 1 シメナジ7.94 SCREW, SM7.94X10 41 081007070 1 OリングP7 O RING, P7 42 146196001 1 アブラヨケ OIL STOPPER 43 146253000 2 チューブ TUBE 44 081004070 1 OリングP4 O RING, P4 46 S40017000 1 クミヒモ360 WICK, L=360 47 S08003000 1 クミヒモ WICK, L=380 48 S08004001 1 ミモサエ WICK SUPPORT 49 S43669000 1 クミヒモ8-320 WICK, 8 L=320 51 S32926001 1 オイルヨケイタオサエ HOLDER, OIL STOPPER 117-737-350 * 印はP41~44を参照して下さい。/ Refer to page 41~44 for items marked with an asterisk (*) 20 jintex.in

Page 25 — H. 給油潤滑関係 / Lubrication

H. 給油潤滑関係 / Lubrication <-8□□, -B□□用/ For "-8□□ & -B□□"> 1 14 7 51 6 52 3-1 2 <-□□5用/ For "-□□5"> "特殊用途(靴仕様) /Special uses (For shoose)" 45-1 "特殊用途(鉄製針棒) / Special uses (Steel needle bar)" 45-2 8 9 12 11 35 44 36 26 37 21-1 21-2 21 49 19 18 46 16 17 48 47 39 40 41 33 43 42 29-1 29-7 29-8 29-6 29-9 29-3 29-2 29-4 29-5 31 30 38-1 38 21 117-737-350 jintex.in

Page 26 — H . 給油潤滑関係 / Lubrication

H . 給油潤滑関係 / Lubrication REF.NO CODE Q'TY 品名 NAME OF PARTS RM 52 S58944001 1 <- テンビンアブラギリ <For "-ロロ1 & -ロロ3"> OIL REJECTOR 45-1 111863001 1 <- ハリボウセン <For "-ロロ5"> NEEDLE BAR CORK 45-1 53 111863001 S14168001 1 "特殊用途(靴仕様)" 1 ハリボウセン 1 ヒモオサエバネ "Special uses (For shoose)" NEEDLE BAR CORK SPRING 45-2 S04630000 1 "特殊用途(鉄製針棒)" ハリボウセン "Special uses (Steel needle bar)" NEEDLE BAR CORK 117-737-350 jintex.in 22

Page 27 — J. 糸通し関係 / Threading mechanism

J. 糸通し関係 / Threading mechanism 13 15 16 14 20 22 21 " 特殊用途(靴仕様) / Special uses (For shoose) 11 6 8 7 17 4 18 18-3 18-1 18-10 18-4 18-2 18-5 18-6 18-7 18-8 18-9 1-1 1-3 1-4 1-2 1 <- 001, 3用/ For "- 001 &- 003"> <- 005用/ For "- 005"> <- 001用/ For "-001"> 18-2 18-5 18-6 18-7 18-8 18-9 17 4 18 18-1 18-3 18-4 18-10 1-1 1-3 1-4 1-2 1 <- 001, 3用/ For "- 001 &- 003"> <- 005用/ For "- 005"> <- 001用/ For "-001"> 23 jintex.in 117-737-401

Page 28 — J . 糸通し関係 / Threading mechanism

J . 糸通し関係 / Threading mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 183378001 1 <- 3, -口5用> <For "-口3 & -口5"> 1-1 S02611001 1 プレテンションクミB PRE-TENSION ASSY, B 1-2 S02612001 1 イトアンナイ THREAD GUIDE 1-3 144504001 2 イトアンナイチョウシボウ THREAD GUIDE TENSION STUD 1-4 154562001 1 イトアンナイサラ THREAD GUIDE DISC 1 183377001 1 プレテンションバネB PRE-TENSION SPRING, B 1-1 S02611001 1 <- 1用> <For "-口1"> 1-2 S02612001 1 プレテンションクミA PRE-TENSION ASSY, A 1-3 144504001 1 イトアンナイ THREAD GUIDE 1-4 154562001 2 イトアンナイチョウシボウ THREAD GUIDE TENSION STUD 1 014680632 1 イトアンナイサラ THREAD GUIDE DISC 147557101 1 アナクボミ437-40X6 SET SCREW, SOCKET (CP) SM4.37 1 イトタテボウ SPOOL PIN 4 S12699000 1 <- 1, -口3用> <For "-口1 & -口3"> 4 イトユルミピン TENSION RELEASE PIN S10437000 1 <- 5用> <For "-口5"> 1 イトユルミピン TENSION RELEASE PIN 5 S55976001 1 トメネジ 5.95 SET SCREW, SM5.95 6 S07972001 1 イトユルミボウ TENSION RELEASE STUD 7 111469101 1 オサエボウダケイトアンナイ THREAD GUIDE 8 062680812 1 ナベコ437-40X8 SCREW, PAN SM4.37-40X8 9 145522101 1 アームイトアンナイR ARM THREAD GUIDE, R 10 S19056001 1 バインド357-40X6 SCREW, BIND SM3.57-40X6 11 S58910001 1 テンビンカバー THREAD TAKE-UP COVER 12 062680812 1 ナベコ437-40X8 SCREW, PAN SM4.37-40X8 13 S02615002 1 メンイタ FACE PLATE 14 062671212 3 ナベコ357-40X12 SCREW, PAN SM3.57-40X12 15 S02617001 1 メンイタイトアンナイ FACE PLATE THREAD GUIDE 16 060670612 1 バインド357-40X6 SCREW, BIND SM3.57-40X6 17 100573001 1 <- 1, -口3用> <For "-口1 & -口3"> 18 S55654001 1 ハリボウメタルDイトアンナイ THREAD GUIDE, D 18-1 S40938001 1 イトチョウシボウダイクミ THREADED TENSION BRACKET ASSY 18-2 100402004 1 イトチョウシボウタイ TENSION BRACKET 18-3 111469001 1 イトチョウシボウ TENSION STUD 18-4 S02620001 1 トメネジ 3.57 SET SCREW, SM3.57 18-5 15446001 2 イトトリバネ THREAD TAKE-UP SPRING 18-6 159805001 1 イトチョウシサラ TENSION DISC 18-7 104525001 1 イトチョウシサラオサエ TENSION DISC PRESSER 18-8 S12441001 1 イトチョウシバネ TENSION SPRING 18-9 S31032001 1 チョウシバネウエザガネ WASHER 18-10 114294001 1 イトチョウシナット TENSION NUT 20 S06323001 1 Oリング O-RING 21 062680712 1 "特殊用途(靴仕様)" "Special uses (For choose)" 22 100645003 1 メンイタイトケD FACE PLATE THREAD GUIDE, D ナベコ437-40X7 SCREW, PAN SM4.73-40X7 ザガネ WASHER 117-737-401 24 jintex.in

Page 29 — J. 糸通し関係 / Threading mechanism

J. 糸通し関係 / Threading mechanism 13 15 16 14 " 特殊用途 (靴仕様) / Special uses (For shoose)" 20 22 21 8 7 6 11 1-1 1-3 1-4 1-2 1 <- 17 4 18 18-3 18-1 18-10 18-4 18-2 18-5 18-6 18-7 18-8 18-9 < - □□5用 / For "- □□5" < - □□1, - □□3用 / For "- □□1 & - □□3" < - □□1用 / For "- □□1"> 117-737-401 25 jintex.in

Page 30 — J. 糸通し関係 / Threading mechanism

J. 糸通し関係 / Threading mechanism REF.NO CODE Q'TY 品名 <For-"口5"> NAME OF PARTS RM 17 148901001 1 ハリボウメタルDイトアンナイ THREAD GUIDE, D 18 S55655001 1 イトチヨウシボウダイクミ THREAD TENSION BRACKET ASSY 18-1 S40938001 1 イトチヨウシボウタイ THREAD TENSION BRACKET 18-2 116922001 1 イトチヨウシボウ TENSION STUD 18-3 100402004 1 トメネジ3.57 SET SCREW, SM3.57 18-4 S02620001 1 イトトリバネ THREAD TAKE-UP SPRING 18-5 145446001 2 イトチヨウシサラ DISC, TENSION 18-6 159805001 1 イトチヨウシサラオサエ TENSION DISC PRESSER 18-7 S04632001 1 イトチヨウシバネ TENSION SPRING 18-8 S12441001 1 イトチヨウシバネエザガネ WASHER 18-9 S31032001 1 イトチヨウシナット TENSION NUT 18-10 114294001 1 Oリング O-RING 117-737-401 jintex.in 26

Page 31 — K. 糸切り関係 / Thread trimmer mechanism

K. 糸切り関係 / Thread trimmer mechanism 53 53-1 53-2 54 55 " 特殊用途 (靴仕様) / For special use (For shoose) " 17 56 56-3 56-1 56-2 57 13 16 18 12 4 51 22 25 28 26 21 5 24 29 9 23 1 2 3 10 11 49-1 20 19 20 44-1 44 40 41 46 43 42 40-1 39 38 37 44-2 34 30 47 40-2 " オプション部品 / OPTION PARTS " < エフカモータ用 For "EFKA motor" > エフカ ACモータ用 For "EFKA AC motor" > 49-2 35 36 33 30-2 30-1 30-3 58 52-2 27 117-737-403 jintex.in

Page 32

K . 糸切り関係 / Thread trimmer mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 S00337021 1 イトキリカム THREAD TRIMMER CAM 2 154567000 2 カンザ5.3 SPACER, 5.3 3 014771032 2 アナクボミ635-40X10 SET SCREW, SOCKET(CP)SM6.35X10 4 S02637001 1 コテイハ FIXED KNIFE 5 102843004 1 サラネジ3.57 SCREW, FLAT SM3.57 9 S02643001 1 イトサバキ LOWER THREAD FINGER 10 100645003 1 ザガネ WASHER 11 062680712 1 ナベコ437-40X7 SCREW, PAN SM4.73-40X7 12 154570001 1 イトキリホルダ MOVABLE KNIFE HOLDER 13 154571001 1 イトキリホルダオサエクミ KNIFE HOLDER PRESSER ASSY 14 100645003 1 ザガネ WASHER 15 062681212 2 ナベコ437-40X12 SCREW, PAN SM4.37-40X12 16 S02645001 1 イドウハ MOVABLE KNIFE 17 S02646001 “特殊用途(靴仕様)” イドウハS "Special uses (For shoose)" MOVABLE KNIFE, S 18 148537101 2 サラネジ4.37 SCREW, FLAT (W/SOCKET) SM4.37 19 154576003 1 イトキリレンカン THREAD TRIMMER CONNECTING ROD 20 151987002 2 ダンネジ4.37 SHOULDER SCREW, SM4.37 21 102571003 1 ナット4.37 NUT, SM4.37 22 154577001 1 イトキリレバー THREAD TRIMMER LEVER 23 S25437000 1 レバー ストッパ LEVER STOPPER 24 062711412 1 ナベコ4.76-32X14 SCREW, PAN SM4.76-32X14 25 154579001 1 イトキリレバーバネ SPRING 26 S02647001 1 フタマタジク FORKED SHAFT 27 S02648001 1 カラー COLLAR 28 154581001 1 フタマタジクメタル FORKED SHAFT BUSH 29 121007001 1 アタマツキトメネジ4.37 SCREW 30 S58962001 1 イトキリカムレバーソウクミ THREAD TRIMMER CAM LEVERUNIT 30-1 S58963001 1 イトキリカムレバークミ THREAD TRIMMER CAM LEVER ASSY 30-2 154590001 1 コロジクCクミ ROLLER SHAFT, C ASSY 30-3 105234003 1 ナット4.37 NUT SM4.37 33 014770632 1 アナクボミ635-40X6 SET SCREW, SOCKET(CP) SM6.35X6 34 154593201 1 イトキリカムレバーシジク THREAD TRIMMER CAM LEVER SHAFT 35 154594000 1 カラー COLLAR 36 154595001 1 カムレバーモドシバネ SPRING, EXTENSION 37 154596000 1 イトキリカムレバークツション CUSHION 38 110367001 1 ザガネ WASHER, PLAIN SPECIAL 8 39 048060342 1 トメワE6 RETAINING RING, E6 40-1 S02815009 1 イトキリソレノイド THREAD TRIMMER SOLENOID 40-2 S04201009 “オプション部品” <エフカモータ用> 1 イトキリソレノイド " OPTION PARTS " <For " EFKA motor "> THREAD TRIMMER SOLENOID 40-3 S07818009 <エフカ ACモータ用> 1 イトキリソレノイド <For " EFKA AC motor "> THREAD TRIMMER SOLENOID 41 154598001 1 イトキリソレノイドダイ TREAD TRIMMER SOLENOID BASE 42 154599000 1 ソレノイドクツション SOLENOID CUSHION 43 S2652001 1 ザガネ WASHER 44 S23836001 1 ソレノイドレバークミ SOLENOID LEVER ASSY 44-1 S2654001 1 ソレノイドレバー SOLENOID LEVER 44-2 014680632 1 アナクボミ437-40X6 SET SCREW, SOCKET (CP) SM4.37 46 110201001 1 シメネジ6.35 SCREW, SM6.35 47 S02655002 1 ダンネジ6.35 SHOULDER SCREW, SM6.35 48 15559001 1 ヒラザガネ WASHER, PLAIN 50 S02657101 1 コードオサエ CORD HOLDER 51 153969000 1 ナイロンコネクタ12P NYLON CONNECTOR, 12P 53 S02682001 1 アースセンクミ GROUND WIRE ASSY 117-737-403 28 jintex.in

Page 33 — K. 糸切り関係 / Thread trimmer mechanism

K. 糸切り関係 / Thread trimmer mechanism 17 " 特殊用途 (靴仕様) / For special use (For shoose) " 53-1 53-2 54 55 56 56-3 56-1 56-2 57 16 18 13 12 4 5 9 10 11 21 15 14 22 25 51 52 28 27 26 24 29 23 3 2 1 49-1 20 19 20 40-1 41 40 44-1 44 46 43 42 39 38 37 44-2 34 30 40-3 " オプション部品 / OPTION PARTS " < エフカモータ用 For "EFKA motor" > < エフカ AC モータ用 For "EFKA AC motor" > 47 < -1□□用 / For "-1□□" > 49-2 52-2 35 36 33 30-2 30-1 30-3 58 50 60 29 117-737-403 jintex.in

Page 34 — K . 糸切り関係 / Thread trimmer mechanism

K . 糸切り関係 / Thread trimmer mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 53-1 S03328000 1 ピンターミナルオスL TERMINAL PIN, L :MALE 53-2 204569001 1 アツタンシ4.5X14 TERMINAL, 4.5X14 54 S02745001 1 ザガネ WASHER 55 062680663 1 ナベコ437-40X6 SCREW, PAN SM4.37-40X6 56 S11210000 1 WコードSクミ W-CORD ASSY, S 56-1 S11684000 1 コネクタ3191-01R1 CONNECTOR, 3191-01R1 56-2 143548000 1 ピンターミナルメス TERMINAL PIN, FEMALE 56-3 143549000 1 ピンターミナルオス TERMINAL PIN, MALE 57 S11683000 1 コネクタ3191-01P1 CONNECTOR, 3191-01P1 60 062670612 1 ナベコ357-40X6 SCREW, PAN SM3.57-40X6 <For "-3□□,-4□□,-7□□, -8□□,-9□□,-B□□用> <For "-3□□,-4□□,-7□□, -8□□,-9□□ & -B□□"> 49-1 146020001 1 コードブシュ CORD BUSH 52-1 S03815001 1 コネクタキャップ6 CONNECTOR CAP, 6 58 340400001 1 ユニタイバンド BEAD BAND <-1□□用> <For "-1□□"> 49-2 157984001 1 コードブシュ CORD BUSH 52-2 153970001 1 コネクタキャップ3 CONNECTOR CAP, 3 117-737-403 30

Page 35

L. 逆転関係 / Quick reverse mechanism < -3□□,-4□□,-7□□,-8□□,-9□□,-B□□用 / For " -3□□,-4□□,-7□□,-8□□,-9□□ & -B□□" > 1-1 4 1 " オプション部品 / OPTION PARTS " 10 < エフカモータ用 For "EFKA motor" > 11 < エフカ AC モータ用 For "EFKA AC motor" > 2 3 5 6 117-737-205 M. 糸緩め関係 / Tension release mechanism 9 2 8 4 10-2 11 5 10-1 < -1□□,-3□□,-4□□用 / For " -1□□,-3□□ & -4□□" > 3 1 3 6 7 31 117-737-404 jintex.in

Page 36

L. 逆転関係 / Quick reverse mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 S02597009 1 ギャクテンソレノイドクミ <For "-3□□,-4□□,-7□□, -8□□,-9□□,-B□□用> QUICK REVERSE SOLENOID ASSY 1-1 143549000 2 ピンターミナルオス TERMINAL PIN, MALE 2 S02600000 1 ソレノイドレバー SOLENOID LEVER 3 S07959001 1 アナボルト476-32X14 BOLT, SOCKET SM4.76-32X14 4 062711012 4 ナベコ476-32X10 SCREW, PAN SM4.76-32X10 5 140647101 1 コードサエ CORD HOLDER 6 146253000 2 チューブ TUBE " オプション部品 " " OPTION PARTS " 10 S04204009 1 ギャクテンソレノイドクミ <For "EFKA motor"> <エフカ AC モータ用> QUICK REVERSE SOLENOID ASSY 11 S07816009 1 ギャクテンソレノイドクミ QUICK REVERSE SOLENOID ASSY 117-737-205 M. 糸緩め関係 / Tension release mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 S02658000 1 イトツルメルバ TENSION RELEASE LEVER 2 S02659101 1 イトツルメルイヤー- TENSION RELEASE WIRE 3 110161004 2 ナット4.76 NUT, SM4.76 4 154606001 1 イトツルメルイヤーホルダD WIRE HOLDER, D 5 062670812 2 ナベコ3.57-40X8 SCREW, PAN SM3.57-40X8 6 154607101 1 イトツルメルイヤーオサエD WIRE HOLDER, D 7 060670612 2 バインド357-40X6 SCREW, BIND SM3.57-40X6 8 S02660101 1 イトツルメルイヤーオサエU WIRE HOLDER, U 9 062671612 2 ナベコ357-40X16 SCREW, PAN SM3.57-40X16 11 S03670101 1 イトツルメドシバネ SPRING <For "-1□□,-3□□,-4□□用> <For "-1□□,-3□□ & -4□□"> 10-1 155347001 1 イトツルメルイヤーアンナイ TENSION RELEASE WIRE GUIDE <700,-800, <For "-7□□,-8□□, -9□□,-B□□用> -9□□, & -B□□"> 10-2 157985001 1 イトツルメルイヤーアンナイ TENSION RELEASE WIRE GUIDE 117-737-404 32 jintex.in

Page 37 — N. 糸払い関係 / Thread wiper mechanism

N. 糸払い関係 / Thread wiper mechanism <4□□, -7□□, 9□□, -8□□用 / For"-4 □□, -7□□, -9□□& -B□□"> 14 15 1 1-3 1-2 1-4 26 33 3 4 12 13 5 9 31 8 10 22 6 11 12 13 24 23 16 32 21 19 20 17 18 27 25 29 30 28 117-737-405 33 jintex.in

Page 38 — N . 糸払い関係 / Thread wiper mechanism

N . 糸払い関係 / Thread wiper mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 S41202151 1 イトハライソレノイドクミ THREAD WIPER SOLENOID ASSY 1-2 S02664051 1 イトハライスツチ THREAD WIPER SWITCH 1-3 S02665050 1 ヘイタンセツゾクシ TERMINAL CONNECTOR 1-4 143549050 2 ピンターミナルオス TERMINAL PIN, MALE 1 S42195051 1 " オプション部品 " <エフカモータ用> イトハライソレノイドクミ " OPTION PARTS " <For " EFKA motor "> THREAD WIPER SOLENOID ASSY, EF 1-2 S02664051 1 1-3 S02665050 1 イトハライスツチ THREAD WIPER SWITCH 1-4 143549050 2 ヘイタンセツゾクシ ピンターミナルオス TERMINAL CONNECTOR TERMINAL PIN, MALE 1 S41206001 1 イトハライバネ THREAD WIPER SPRING 2 S42070000 1 スペーサゴム SPACER RUBBER 3 S25449201 1 ソレノイドトリツケイタ SOLENOID SETTING PLATE 4 062300616 3 ナベコM3X6 SCREW, PAN M3X6 5 140647101 1 コードオサエ CORD HOLDER 6 062300616 1 ナベコM3X6 SCREW, PAN M3X6 7 062300616 2 ナベコM3X6 SCREW, PAN M3X6 8 S33609101 1 ソレノイドトリツケダイ SOLENOID SETTING BASE 9 062681012 2 ナベコ437-40X10 SCREW, PAN SM4.37-40X10 10 062400616 2 ナベコM4X6 SCREW, PAN M4X6 11 06040236 2 ヒラザガネニヨリキ4 WASHER, PLAIN 4 12 S33610101 1 ソレノイドカバー SOLENOID COVER 13 060400616 1 バインドM4X6 SCREW, BIND M4X6 14 S25452001 1 イトハライジクウケイタ THREAD WIPER SUPPORT 15 S25452001 1 イトハライクランククミ THREAD WIPER CRANK ASSY 16 048040342 1 トメワE4 RETAINING RING, E4 17 S25454001 1 セットカラー SET SCREW COLLAR 18 S25279001 1 アタマメクミM35-5 SET SCREW, (CP) M3.5-5 19 S25279001 1 ワイパーバネ WIPER SPRING 20 S02678002 1 イトハライロツド THREAD WIPER LINK 21 110735002 1 ザガネ WASHER 22 048030342 1 トメワE3 RETAINING RING, E3 23 S59890001 2 アナボルト437-40X8 BOLT, SOCKET SM4.37-40X8 24 S25456001 1 プランジヤピン PLUNGER PIN 25 S02681101 1 イトハライ THREAD WIPER 26 060400516 1 バインドM4X5 SCREW, BIND M4X5 27 146288001 1 イトハライジクカラー THREAD WIPER STUD COLLAR 28 025750120 1 ヒラザガネニヨウ5.56 WASHER, PLAIN S 5.56 29 S41207001 1 スペーサゴム SPACER, RUBBER 30 149097000 1 シヨウオンシート SILENT SHEET 31 S25456001 2 プランジヤピン PLUNGER PIN 117-737-405 34

Page 39

P. 針位置検出器関係 / Synchronizer < エフカモータ用 / For "EFKA motor" > 117-737-501 Q. コントロールボックス関係 / Control box mechanism 117-737-502 35 jintex.in

Page 40 — P . 針位置検出器関係 / Synchronizer Q . コントロールボックス関係 / Control box mechanism

P . 針位置検出器関係 / Synchronizer REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 S02684101 1 ソクドシレイタ24 SPEED COMMAND PLATE, 24 2 S02685001 1 ハリウエイタ NEEDLE UPPER POSITIONING PLATE 3 100645003 2 ザガネ WASHER 4 062681612 2 ナベコ437-40X16 SCREW, PAN SM4.37-40X16 5 237939001 1 シンクロナイザクミ#13G2 SYNCHRONIZER ASSY, #13G2 6 S03327000 1 シンクロナイザパツキン SYNCHRONIZER PACKING 7 S02687201 1 ケンシュツキオサエ SYNCHRONIZER SUPPORT 8 062630712 2 ナベコ238-56X7 SCREW, PAN SM2.38-56X7 10 113431002 1 ザガネ WASHER, PLAIN 11 062711012 1 ナベコ476-32X10 SCREW, PAN SM4.76-32X10 12 140647101 1 コードオサエ CORD HOLDER 13 062670612 1 ナベコ357-40X6 SCREW, PAN SM3.57-40X6 19 S07885000 1 ケンシュツキオサエパツキン SYNCHRONIZER SUPPORT PACKING <エフカモータ用> <For " EFKA motor "> 21 148825001 1 スリツプリングツギテ SLIP RING JOINT 22 062711412 2 ナベコ4.76-32X14 SCREW, PAN SM4.76-32X14 23 S04229001 1 シンクロナイザホー SYNCHRONIZER HOLDER BAR 24 014680632 1 アナクボミ437-40X6 SET SCREW, SOCKET (CP) SM4.37 25 142268001 1 コードオサエ L CORD HOLDER, L 117-737-501 Q . コントロールボックス関係 / Control box mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 S09624009 1 パネルEO PANEL, E0 2 S34448001 2 パネルシジダイ PANEL SUPPORT BRACKET 3 014680432 2 アナクボミ437-40X4 SET SCREW, SOCKET (CP) SM4.37 117-737-502 36 jintex.in

Page 41

R. 膝スイッチ関係 (オプション部品) / Knee switch mechanism (Option parts) 1-11-1 1-11-1-1 1-11-1-2 1-11 1-6 1-12 1-4 1-5 1-11-2 1-11-3 1-1 1-2 1-3 2 4-2 4-1 4 < エフカモータ用 / For "EFKA motor"> 5-3 5-2 5-1 5 1-7 1-8 1-9 1-10 117-737-507 S. 逆転スイッチ関係 / Quick reverse switch mechanism < -3□□, -4□□, -7□□, -8□□, -9□□, -B□□用 / For "-3□□, -4□□, -7□□, -8□□, -9□□ & -B□□"> 4 3-1 < -4□□, -7□□, -8□□, -9□□, -B□□用 / For "-4□□, -7□□, -8□□, -9□□ & -B□□"> 3-2 1-8 1-2 1-4 1-3 2 1-1 5 117-737-508 37 jintex.in

Page 42

R. 膝スイッチ関係 (オプション部品) / Knee switch mechanism (Option parts) REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 S07045009 1 ヒザスイッチクミ KNEE LIFTER SWITCH ASSY 1-1 14226003 1 ヒザスイッチタテジクウケ KNEE SWITCH SHAFT 1-2 142027001 1 ヒザスイッチタテジクウケ BRACKET 1-3 100463001 1 4カクボルト7.94 BOLT, SQUARE SM7.94 1-4 114967001 1 ヒザアアテストツパ KNEE LIFTER PLATE STOPPER 1-5 110087001 1 ボルト5.95 BOLT, SM5.95-28X8 1-6 S07027001 1 ヒザスイッチトリツケイタ K-LIFTER SWITCH SETTING PLATE 1-7 062401006 4 ナベコ4X10 SCREW, PAN M4X10 1-8 025040233 4 ヒラガネチュウ4 WASHER, PLAIN 4 1-9 028040243 4 バネガネ2-4 WASHER, SPRING 2-4 1-10 021400164 4 ナット1シュ4 NUT, 1 M4 1-11 S07030009 1 スイツチコードクミ SWITCH & HARNESS ASSY 1-11-1 S07031009 1 フツトスイツチクミ FOOT SWITCH ASSY 1-11-1-1 143549000 2 ピンターミナルオス TERMINAL PIN, MALE 1-11-1-2 143548000 1 ピンターミナルメス TERMINAL PIN, FEMALE 1-11-2 146046000 2 ナイロンコネクター NYLON CONNECTOR 1-11-3 146194000 1 ナイロンコネクター NYLON CONNECTOR 1-12 149799000 1 タイラップS BEAD BAND, S 2 034422503 4 +サラワクネジナ1X25 WOOD SCREW, FLAT M4.1X25 4 S05981000 1 Bコード100クミ2 B-HARNESS ASSY, 100 :2 4-1 143549000 2 ピンターミナルオス TERMINAL PIN, MALE 4-2 146046000 1 ナイロンコネクター NYLON CONNECTOR 5 S05982000 1 Wコード100クミ W-HARNESS ASSY, 100 5-1 143549000 1 ピンターミナルオス TERMINAL PIN, MALE 5-2 143548000 1 ピンターミナルメス TERMINAL PIN, FEMALE 5-3 146194000 1 ナイロンコネクター NYLON CONNECTOR 117-737-507 S. 逆転スイッチ関係 / Quick reverse switch mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 S32901001 1 <- 3ロロ,-4ロロ,-7ロロ, <For "-3ロロ, -4ロロ, -7ロロ, 1-8 S32906000 1 Rスイッチクミ -8ロロ,-9ロロ,-Bロロ用> REVERSE ACTUATOR ASSY REVERSE SWITCH ASSY " オプション部品 " " OPTION PARTS " <エフカモータ用> <For " EFKA motor "> 1-8 S32910000 1 Rスイッチクミ REVERSE SWITCH ASSY <エフカ AC モータ用> <For " EFKA AC motor "> 1-8 S32916000 1 Rスイッチクミ REVERSE SWITCH ASSY 1-1 S32902101 1 Rスイッチササエ REVERSE SWITCH SUPPORT 1-2 S32903000 1 Rスイッチダイ REVERSE SWITCH BRACKET 1-3 S32904000 1 アクチエーター ACTUATOR 1-4 S32905000 1 Rスイッチバネ REVERSE SWITCH SPRING 1-9 060300606 1 バインド3X6 SCREW, BIND M3X6 2 062670612 2 ナベコ357-40X6 SCREW, PAN SM3.57-40X6 4 062670612 2 ナベコ357-40X6 SCREW, PAN SM3.57-40X6 5 S02704001 1 コードオサエ CORD HOLDER 3-1 S02701101 2 <- ロ3用> <For "-ロ3" コードオサエU1 CORD HOLDER, U1 <- 4ロロ,-7ロロ,-8ロロ, <For "-4ロロ, -7ロロ, -8ロロ, -9ロロ,-Bロロ用> -9ロロ,-Bロロ" 3-2 S02702101 2 コードオサエU2 CORD HOLDER, U2 117-737-508 38 jintex.in

Page 43 — T. 空圧関係 / Air pressure mechanism

T. 空圧関係 / Air pressure mechanism < -7□□用/ For "-7□□"> 1 1-12 1-11 1-10 1-13 4 6-2 6-2-2 6-2-1 6-2-1 1-4 1-2 1-3 1-8 1-5 1-14 1-15 1-9 3 6 6-1-1 6-1-2 6-1-3 6-1-3 6-1-4 6-3-2 6-3-3 6-3-1 6-5 6-4 1-6 1-7 2 39 117-737-514 jintex.in

Page 44

T . 空圧関係 / Air pressure mechanism REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 151126201 1 <--7ロロ用> AIR UNIT & VALVE ASSY 1-1 151153201 1 エアーユニットバルブクミ AIR UNIT ASSY 1-2 151127200 1 ソレノイドバルブ SOLENOID VALVE 1-3 140682001 1 サイレンサン SILENCER 1-4 151147001 1 1/8エルボクミ ELBOW ASSY, 1/8 1-5 142037000 1 スピコンコネクタ SPEED CONTROLLER CONNECTOR 1-6 142038001 1 スピードコントローラ SPEED CONTROLLER 1-7 140543000 1 1/8コネクター CONNECTOR, 1/8 1-8 154214101 1 エアーユニットトリツケイタ AIR UNIT HOLDER PLATE 1-9 140540000 1 エアーチューブ AIR TUBE 1-10 143488001 1 ナイロンコネクター NYLON CONNECTOR 1-11 143489001 1 コネクタキャップ CONNECTOR CAP 1-12 154215001 1 ゼツエンチューブ INSULATION TUBE 1-13 143549000 2 ピンターミナルオス TERMINAL PIN, MALE 1-14 002501003 2 +ナベコ5X10 SCREW, PAN M5X10 1-15 028050243 2 バネザガネ2-5 WASHER, SPRING 2-5 2 151154000 1 エアーチューブ AIR TUBE, L=430 3 101118001 2 マルモクネジ4.5X20 WOOD SCREW, ROUND M4.5X20 4 200190001 8 ステツプル STAPLE 6 S05247101 1 エアーユニット.コードクミ AIR UNIT & HARNESS ASSY 6-1 154172001 1 オサエコードクミ PRESSER FOOT LIFTER CORD ASSY 6-1-1 143490000 1 ナイロンコネクター NYLON CONNECTOR 6-1-2 143489001 1 コネクタキャップ CONNECTOR CAP 6-1-3 143548000 2 ピンターミナルメス TERMINAL PIN, FEMALE 6-1-4 143549000 2 ピンターミナルオス TERMINAL PIN, MALE 6-2 S05981000 1 Bコード100クミ2 B-HARNESS ASSY, 100 :2 6-2-1 143549000 2 ピンターミナルオス TERMINAL PIN, MALE 6-2-2 146046000 1 ナイロンコネクター NYLON CONNECTOR 6-3 S05982000 1 Wコード100クミ W-HARNESS ASSY, 100 6-3-1 143549000 1 ピンターミナルオス TERMINAL PIN, MALE 6-3-2 143548000 1 ピンターミナルメス TERMINAL PIN, FEMALE 6-3-3 146194000 1 ナイロンコネクター NYLON CONNECTOR 6-4 143522000 1 ナイロンコネクター NYLON CONNECTOR 6-5 220077001 1 プラグカバー#14 PLUG COVER, #14 117-737-514 40 jintex.in

Page 45

U1. オプションパーツ/OPTION PARTS < -1□□, -3□□, -4□□, -8□□, -B□□用 / For "-1□□, -3□□, -4□□, -8□□, & -B□□" > 1-1-9 1-1-10 1-1-11 1-1-8-1 1-1-8 1-1-7 1-1-1 1-1-2 1-1-5 1-1-6 1-1-4 1-1-3 1-1-4 1-1-5 1-1 117-737-940 U2. オプションパーツ/OPTION PARTS < -7□□用 / For "-7□□" > 1-2 1-2-12 1-2-18 1-2-16 1-2-19 1-2-21 1-2-15 1-2-20 1-2-10 1-2-11 1-2-14 1-2-6 1-2-18 1-2-13 1-2-17 1-2-9 1-2-8-1 1-2-8 1-2-2 1-2-5 1-2-4 1-2-7 1-2-1 1-2-3 1-2-4 1-2-5 41 jintex.in 117-737-940

Page 46

U1. オプションパーツ / Option parts REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1-1 183496471 <- 1 オイルパンアッ <For "-1ロロ,-3ロロ,-4ロロ, -8ロロ,-Bロロ用> OIL PAN ASSY 1-1-1 146036101 1 ヒザアゲゲヨコジク KNEE LIFTER SHAFT 1-1-2 S09635001 1 ヒザアゲ KNEE LIFTER 1-1-3 146367001 1 ボルト5.95 BOLT, SM5.95 1-1-4 104885101 2 トメネジ5.95 SET SCREW, SM5.95-28X24 1-1-5 100022004 2 ナット5.95 NUT, SM5.95 1-1-6 S15889001 1 ヒザアゲネジナリバネ TWIST SPRING 1-1-7 146293001 1 トメワE10 RETAINING RING, E10 1-1-8 149580571 1 オイルパン OIL PAN 1-1-8-1 149578000 2 ヨコジクブツシュ BUSH 1-1-9 146040001 1 オイルパンパツキン PACKING 1-1-10 140518001 1 シメネジ7.94 SCREW, SM7.94X10 1-1-11 081007070 1 OリングP7 O RING, P7 117-737-940 U2. オプションパーツ / Option parts REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1-2 181430601 <- 1 オイルパンアッ <For "-7ロロ"> OIL PAN ASSY 1-2-1 146036101 1 ヒザアゲゲヨコジク KNEE LIFTER SHAFT 1-2-2 146037001 1 ヒザアゲ KNEE LIFTER 1-2-3 146367001 1 ボルト5.95 BOLT, SM5.95 1-2-4 104885101 2 トメネジ5.95 SET SCREW, SM5.95-28X24 1-2-5 100022004 2 ナット5.95 NUT, SM5.95 1-2-6 146985001 2 シリンダバネ SPRING 1-2-7 146293001 1 トメワE10 RETAINING RING, E10 1-2-8 149581501 1 オイルパン OIL PAN 1-2-8-1 149578000 2 ヨコジクブツシュ BUSH 1-2-9 146040001 1 オイルパンパツキン PACKING 1-2-10 140518001 1 シメネジ7.94 SCREW, SM7.94X10 1-2-11 081007070 1 OリングP7 O RING, P7 1-2-12 146157001 1 オデアゲシリンダークミ P-BAR LIFTER CYLINDER ASSY 1-2-13 147141001 2 シリンダササエネジ SUPPORT SCREW, CYLINDER 1-2-14 028060242 2 バネザガネ2-6 WASHER, SPRING 2-6 1-2-15 140668001 1 ピストンドウリンク DRIVING LINK, PISTON 1-2-16 140627001 1 ピストントツドツギテ ROD JOINT, PISTON 1-2-17 146986001 1 レンケツリンクジク CONNECTING LINK PIN 1-2-18 048040342 2 トメワE4 RETAINING RING, E4 1-2-19 146039001 1 ヒザアゲテツギテ KNEE LIFTER BRACKET 1-2-20 100463001 1 4カクボルト7.94 BOLT, SQUARE SM7.94 1-2-21 017762013 1 ボルト5.95X20 BOLT, SM5.95X20 117-737-940 42 jintex.in

Page 47 — U3. オプションパーツ/OPTION PARTS

U3. オプションパーツ/OPTION PARTS < -9□□用/ For "-9□□"> 1-3 1-3-7 1-3-8 1-3-9 1-3-2 1-3-4 1-3-6-1 1-3-5 1-3-6 1-3-3 1-3-1 117-737-940 V. パネル関係/Operation panel mechanism 1 brother EXEDRAE CF-20 2 brother EXEDRAE CF-40 3 brother EXEDRAE CF-100 4 SENSOR II 117-737-502 43 Jinte.in

Page 48 — U3. オプションパーツ /Option parts

U3. オプションパーツ /Option parts REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 1-3 183379301 1 <ー9ロ用> OIL PAN ASSY 1-3-1 146036101 1 オイルパンクミ KNEE LIFTER SHAFT 1-3-2 S02595101 1 オサエアゲリンク PRESSER FOOT LIFTER LINK 1-3-3 146367001 1 ボルト5.95 BOLT, SM5.95 1-3-5 146293001 1 ネジリバネ SPRING, TWIST 1-3-6 149580571 1 トメワE10 RETAINING RING, E10 1-3-6-1 149578000 2 ヨコジクブッシュ OIL PAN BUSH 1-3-7 146040001 1 オイルパンパッキン PACKING 1-3-8 140518001 1 シメネジ7.94 SCREW, SM7.94X10 1-3-9 081007070 1 OリングP7 O RING, P7 117-737-940 V. パネル関係 /Operation panel mechanism <国内用 / For use in Japanese> <輸出用 / For Export> No. 製品コード ヒンメイ Supply Parts No. NAME OF PARTS RM 1 --- BIパネルF-20クミ BMP2070121F1000 BI PANEL ASSY, F-20 2 BMP2070112F0000 BIパネルF-40クミ BMP2070122F1000 BI PANEL ASSY, F-40 3 BMP2070113F0000 BIパネルF-100クミ BMP2070123F1000 BI PANEL ASSY, F-100 REF.NO CODE QTY ヒンメイ NAME OF PARTS RM 4 291657013 1 センサ#2-2 SENSOR#2-2 117-737-502 44

Page 49 — W. 糸払いセット関係/Thead wiper set

W. 糸払いセット関係/Thead wiper set 1-14 1-15 1-1 1-1-3 1-1-2 1-1-4 1-26 1-3 1-33 1-12 1-13 1-4 1-5 1-9 1-31 1-10 1-8 1-7 1-6 1-11 1-22 1-12 1-13 1-24 1-32 1-21 1-19 1-23 1-16 1-20 1-18 1-17 1-27 1-25 1-30 1-29 1-28 45 117-737-941 jintex.in

Page 50 — W. 糸払いセット / Thread wiper set

W. 糸払いセット / Thread wiper set REF.NO CODE Q'TY 品名 NAME OF PARTS RM 1 183881101 1 イトハライセット THREAD WIPER SET 1-1 S41202151 1 イトハライソレノイドクミ THREAD WIPER SOLENOID ASSY 1-1-2 S02664051 1 イトハライスインチ THREAD WIPER SWITCH 1-1-3 S02665000 1 ヘイタンセツゾクシ TERMINAL CONNECTOR 1-1-4 143549050 2 ピンターナルオス TERMINAL PIN, MALE 1-3 S41206001 1 イトハライバネ THREAD WIPER SPRING 1-4 S41207000 1 スペーサゴム SPACER, RUBBER 1-5 S25449201 1 ソレノイドトリツケイタ SOLENOID SETTING PLATE 1-6 062300616 3 ナベコM3X6 SCREW, PAN M3X6 1-7 140047101 1 コードオサエ CORD HOLDER 1-8 062300616 2 ナベコM3X6 SCREW, PAN M3X6 1-9 062300616 2 ナベコM3X6 SCREW, PAN M3X6 1-10 S33609101 1 ソレノイドトリツケダイ SOLENOID SETTING BASE 1-11 062681012 2 ナベコ437-40X10 SCREW, PAN SM4.37-40X10 1-12 062400616 2 ナベコM4X6 SCREW, PAN M4X6 1-13 026040236 2 ヒラザガネミガキ4 WASHER, PLAIN 4 1-14 S33610101 1 ソレノイドカバー SOLENOID COVER 1-15 060400616 1 バインドM4X6 SCREW, BIND M4X6 1-16 S02672002 1 イトハライジクウケケイタ THREAD WIPER SUPPORT 1-17 S25452001 1 イトハライクランククミ THREAD WIPER CRANK ASSY 1-18 048040342 1 トメワE4 RETAINING RING, E4 1-19 S25454001 1 セットカラー SET SCREW COLLAR 1-20 S25279001 1 アタマトメクボミM35-5 SET SCREW, (CP) M3.5-5 1-21 S02678001 1 ワイパーバネ WIPER SPRING 1-22 S02680002 1 イトハライロッド THREAD WIPER LINK 1-23 110735002 1 ザガネ WASHER 1-24 048030342 1 トメワE3 RETAINING RING, E3 1-25 S59890001 2 アナボルト437-40X8 BOLT, SOCKET SM4.37-40X8 1-26 S25456001 1 プランジャピン PLUNGER PIN 1-27 S02681101 1 イトハライ THREAD WIPER 1-28 060400516 1 バインドM4X5 SCREW, BIND M4X5 1-29 146288001 1 イトハライジクカラー THREAD WIPER STUD COLLAR 1-30 025750132 1 ヒラザガネS5.56 WASHER, PLAIN S 5.56 1-31 S41207001 1 スペーサゴム SPACER, RUBBER 1-32 149097000 1 ショウオンシート SILENT SHEET 1-33 S25456001 2 プランジャピン PLUNGER PIN 117-737-941 46

Page 51 — X1. 電磁押上げセット / Presser foot lifting solenoid set

X1. 電磁押上げセット / Presser foot lifting solenoid set 1-9-2 1-9-1 1-9-3 1-9 1-5 1-10 1-9-11 1-9-12 1-9-4 1-9-5 1-9-11-1 1-9-11-2 1-9-11-3 1-7 1-6 1-8 1-9-11-1-1 1-9-11-1-2 1-2 1-3 1-4 1-9-6 1-9-8 1-9-7 1-9-9 1-1-5 1-1-4 1-1-3 1-1-1-1 1-1-1-2 1-1-2 1-9-10 1-1 1 47 117-737-943 jintex.in

Page 52 — X1 .電磁押上げセット / Presser foot lifting solenoid set

X1 .電磁押上げセット / Presser foot lifting solenoid set REF.NO CODE Q'TY ヒンメイ NAME OF PARTS RM 1 183970001 1 <国内用フットスイッチ付> <For Japanese With "knee switch assy"> 1 1-1 183961151 1 デンジオサエセット1S P-FOOT LIFTER SOLENOID SET, 1S 1-1-1 S44020001 1 デンジオサエセットT P-FOOT LIFTER SOLENOID SET, T 1-1-1-1 S44024001 1 クッション CUSHION 1-1-1-2 S42198051 1 クッションリング CUSHION RING 1-1-2 S42198051 1 オサエアゲロッドクミ PRESSER FOOT LIFTER ROD ASSY 1-1-3 S42199051 1 オサエアゲレバークミ P-FOOT LIFTER LEVER ASSY 1-1-4 S41955051 1 ロッドツギテクレミ ROD JOINT ASSY 1-1-5 S42200051 4 モクネジ WOOD SCREW 1-2 S02595101 1 オサエアゲリンク PRESSER FOOT LIFTER LINK 1-3 146367001 1 ボルト5.95 BOLT, SM5.95 1-4 S02596001 1 ネジリバネ SPRING, TWIST 1-5 S10000001 1 ヒザアゲコンパウキ KNEE LIFTER COMPLYING BAR ASSY 1-6 154347001 1 ヒザアゲレバーバネ SPRING 1-7 S31010001 1 ダンジク6.35 SHOULDER SCREW, SM6.35 1-8 S07015001 1 ブーツクリップ CLIP 1-9 S07045009 1 ヒザイスイッチクミ KNEE LIFTER SWITCH ASSY 1-9-1 142026003 1 ヒザイスイッチタテジク KNEE SWITCH SHAFT 1-9-2 142027001 1 ヒザイスイッチタテジクウケ BRACKET 1-9-3 100460001 1 カクボルト7.94 BOLT, SQUARE SM7.94 1-9-4 114967001 1 ヒザアゲトツパ KNEE LIFTER PLATE STOPPER 1-9-5 110087001 1 ボルト5.95 BOLT, SM5.95-28X8 1-9-6 S07027001 1 ヒザイスイッチトリツケイタ K-LIFTER SWITCH SETTING PLATE 1-9-7 062401006 4 ネジマ4X10 SCREW, PAN M4X10 1-9-8 025040233 4 ヒラザガネチュウ4 WASHER, PLAIN M 4 1-9-9 028040243 4 バネザガネ2-4 WASHER, SPRING 2-4 1-9-10 021400164 4 ナット1シュ4 NUT, 1 M4 1-9-11 S07030009 1 スイツチコードクミ SWITCH & HARNESS ASSY 1-9-11-1 S07031009 1 フットスイッチクミ FOOT SWITCH ASSY 1-9-11-1-1 143549000 2 ピンターミナルオス TERMINAL PIN, MALE 1-9-11-1-2 143548000 2 ピンターミナルメス TERMINAL PIN, FEMALE 1-9-11-2 146046000 2 ナイロンコネクター NYLON CONNECTOR 1-9-11-3 146194000 1 ナイロンコネクター NYLON CONNECTOR 1-9-12 149799000 1 タイラップS BEAD BAND, S 1-10 034422503 4 +サラモクネジ4.1X25 WOOD SCREW, FLAT M4.1X25 117-737-943 48 jintex.in

Page 53 — X2 . 電磁押え上げセット / Presser foot lifting solenoid set

X2 . 電磁押え上げセット / Presser foot lifting solenoid set < 国内用 For "Japanese" > 2 < 輸出用 / For "Export" > 3 < エフカモータ用 / For "EFKA motor" > 4 1-5 1-8 1-7 1-6 1-2 1-3 1-4 1-1-4 < 国内用 / For "Japanese" > 2-1 < 輸出用 / For "Export" > 3-1 < エフカモータ用 / For "EFKA motor" > 4-1 1-1-5 1-1-1-1 1-1-1-2 1-1-2 49 jintex.in 117-737-943

Page 54 — X2 . 電磁押上げセット / Presser foot lifting solenoid set

X2 . 電磁押上げセット / Presser foot lifting solenoid set REF.NO CODE Q'TY ヒンメイ NAME OF PARTS RM 2 183969001 1 <国内用> デンジオサエセット1T P-FOOT SOLENOID SET, 1T 2-1 183961151 1 デンジオサエセットT P-FOOT SOLENOID SET, T 3 183967001 1 <輸出用> デンジオサエセット1D <For "Export"> P-FOOT LIFTER SOLENOID SET, 1D 3-1 183962151 1 デンジオサエセット4 P-FOOT SOLENOID SET, 4 4 183968001 1 <エフカモータ用> デンジオサエセット1E <For "EFKA motor"> P-FOOT SOLENOID SET, 1E 4-1 183963151 1 デンジオサエセット5 P-FOOT SOLENOID SET, 5 1-1-1 S54025001 1 クツシヨン CUSHION 1-1-2 S54024001 1 クツシヨンリング CUSHION RING 1-2 S42198051 1 オサエアゲロツドクミ PRESSER FOOT LIFTER ROD ASSY 1-3 S42199051 1 オサエアゲレバークミ P-FOOT LIFTER LEVER ASSY 1-4 S41955051 1 ロツドツギテケミ ROD JOINT ASSY 1-5 S42200051 4 モクネジ 1-5 S02095101 1 オサエアゲリンク PRESSER FOOT LIFTER LINK 1-3 146367001 1 ボルト5.95 BOLT, SM5.95 1-4 S02596001 1 ネジリバネ SPRING, TWIST 1-5 S16250001 1 ヒザアゲシボウクミ KNEE LIFTER COMPLYING BAR ASSY 1-6 154347001 1 ヒザアゲレバーバネ SPRING 1-7 S31010001 1 ダンジク6.35 SHOULDER SCREW, SM6.35 1-8 S07015001 1 ブーツクリツプ CLIP 117-737-943 50 jintex.in

Page 55 — X3 . 電磁押え上げセット / Presser foot lifting solenoid set

X3 . 電磁押え上げセット / Presser foot lifting solenoid set 1-7 1-1 1-11 1-10 1-9 1-8 1-5 1-4 1-12-3 1-12-5 1-12-4 1-12-5 1-12-3 1-12-2 1-12-1 1-12-1-1 1-2-11-1 1-2-11-1-1 1-2-11-1-2 1-2-11-2 1-2-11-3 1-2-11 1-2 1-2-1 1-2-2 1-2-3 1-2-12 1-2-4 1-2-5 1-2-10 1-3 1-12-6 117-737-943 51 Jinte.in

Page 56 — X3 . 電磁押え上げセット / Presser foot lifting solenoid set

X3 . 電磁押え上げセット / Presser foot lifting solenoid set REF.NO CODE Q'TY ヒンメイ NAME OF PARTS RM 1 183947001 1 デンジオサエアゲセットA <For "-8□□ & -B□□"> <With "knee switch assy"> PRES. FOOT LIFTER SOL. SET A 1-1 S07032051 1 デンジオサエアゲクミ FOOT LIFTER SOLENOID ASSY 1-2 S07045009 1 ヒザスイッチクミ KNEE LIFTER SWITCH ASSY 1-2-1 142026003 1 ヒザスイッチタテジククケ KNEE SWITCH SHAFT 1-2-2 142027001 1 ヒザスイッチタテジクウケ BRACKET 1-2-3 100463001 1 4カクボルト7.94 BOLT, SQUARE SM7.94 1-2-4 114967001 1 ヒザアアテストツパ KNEE LIFTER PLATE STOPPER 1-2-5 110087001 1 ボルト5.95 BOLT, SM5.95-28X8 1-2-6 S07027001 1 ヒザスイッチツケトツケダイタ K-LIFTER SWITCH SETTING PLATE 1-2-7 062401006 4 ナベコ4X10 SCREW, PAN M4X10 1-2-8 025040233 4 ヒラザガネチユウ4 WASHER, PLAIN M4 1-2-9 028040243 4 バネザガネー4 WASHER, SPRING 2-4 1-2-10 021400164 4 ナット1シュウ4 NUT, 1 M4 1-2-11 S07030009 1 スイツチコードクミ SWITCH & HARNESS ASSY 1-2-11-1 S07031009 1 フツトスイツチクミ FOOT SWITCH ASSY 1-2-11-1-1 143549000 2 ピンターミナルオス TERMINAL PIN, MALE 1-2-11-1-2 143548000 1 ピンターミナルメス TERMINAL PIN, FEMALE 1-2-11-2 146040000 2 ナイロンコネクター NYLON CONNECTOR 1-2-11-3 146194000 1 ナイロンコネクター NYLON CONNECTOR 1-2-12 149799000 1 タイラップS BEAD BAND, S 1-3 034422503 4 +サラモクネジ4.1X25 WOOD SCREW, FLAT M4.1X25 1-4 S32924001 1 オサエアゲウデ ARM, P-FOOT LIFTER 1-5 062711212 1 ナベコ476-32X12 SCREW, PAN SM4.76-32X12 1-6 S16641001 2 スタツドL STUD, L 1-7 062781412 1 ナベコ635-28X14 SCREW, PAN SM6.35-28X14 1-8 S16642001 2 スタツドS STUD, S 1-9 062781012 3 ナベコ635-28X10 SCREW, PAN SM6.35-28X10 1-10 S16643009 1 カバー COVER 1-11 062670812 2 ナベコ3.57-40X8 SCREW, PAN SM3.57-40X8 1-12 S16644102 1 リアカバーセツト REAR COVER SET 1-12-1 S16615002 1 リアカバーユニット REAR COVER UNIT 1-12-1-1 S11589000 1 ダストシール DUST SEAL 1-12-2 S32923001 1 オサエアゲジク SHAFT, P-FOOT LIFTER 1-12-3 025100132 2 ヒラザガネシヨウ10 WASHER, PLAIN S 10 1-12-4 110197001 1 セツトカラー SET SCREW COLLAR 1-12-5 153675001 2 アナトメネジ4.37 SET SCREW, SOCKET SM4.37 1-12-6 S16645000 1 ガワイタパツキン PACKING, REAR COVER 1-12-7 048080342 1 トメワE8 RETAINING RING, E8 117-737-943 No.1-1 の組部品については P15.16 ページを御参照下さい。/ See pages 15.16 for No.1-1 assembly parts. jintex.in 52

Page 57 — X4. 電磁押え上げセット / Presser foot lifting solenoid set

X4. 電磁押え上げセット / Presser foot lifting solenoid set 2 2-7 2-9 2-11 2-10 2-9 2-8 2-6 2-12 2-5 2-4 2-12-5 2-12-3 2-12-4 2-12-1-1 2-12-6 2-12-5 2-12-7 2-12-3 2-12-2 53 117-737-943 jintex.in

Page 58 — X4 . 電磁押上げセット / Presser foot lifting solenoid set

X4 . 電磁押上げセット / Presser foot lifting solenoid set REF.NO CODE Q'TY ヒンメイ NAME OF PARTS RM 2 183948001 1 <4日ロ,-B日ロ用> <For "-8日ロ,-B日ロ"> 1-1 S40832051 1 <膝スイッチ無し> <With-out "knee switch assy"> 1-4 S32924001 1 デンジオサエアゲセットB PRES. FOOT LIFTER SOL. SET B 1-5 062711212 1 デンジオサエアゲクミ P-FOOT LIFTER SOLENOID ASSY 1-6 S16641001 1 オサエアゲウデ ARM, P-FOOT LIFTER 1-7 062781412 2 ナベコ476-32X12 SCREW, PAN SM4.76-32X12 1-8 S16642001 1 スタッドL STUD, L 1-9 062781012 2 ナベコ635-28X14 SCREW, PAN SM6.35-28X14 1-10 S16643009 1 スタッドS STUD, S 1-11 062670812 3 ナベコ635-28X10 SCREW, PAN SM6.35-28X10 1-12 S16644102 1 カバー COVER 1-12-1 062670812 2 ナベコ3.57-40X8 SCREW, PAN SM3.57-40X8 1-12-1-1 S11589000 1 トウブデンジガワライタ REAR COVER SET 1-12-2 S32923001 1 ガワイタソウクミ REAR COVER UNIT 1-12-3 025100132 1 ダストシール DUST SEAL 1-12-4 110197001 2 オサエアゲジク SHAFT, P-FOOT LIFTER 1-12-5 153675001 1 ヒラザガネシヨウ10 WASHER, PLAIN S 10 1-12-6 S16645000 2 セットカラー SET SCREW COLLAR 1-12-7 048080342 1 アナトメネジ4.37 SET SCREW, SOCKET SM4.37 1 ガワイタパッキン PACKING, REAR COVER 1 トメワE8 RETAINING RING, E8 117-737-943 No.1-1 の組部品については P15.16 ページを御参照下さい。/ See pages 15.16 for No.1-1 assembly parts. jintex.in 54

Page 59 — Z. 付属品関係 / Accessories

Z. 付属品関係 / Accessories <-7□□, -9□□用 / For "-7□□, -9□□"> 23-2 24 105-2 105-3 105-8 105-7 105-4 105-5 105-6 3 52 brot 45 45-9 45-17 45-6 45-15 45-14 45-13 47 47-4 47-5 47-2 47-3 23-1 10-1 8 8-1 105 94 46 45-8 45-16 45-7 45-2 45-4 45-1 45-3 45-5 45-11 45-10 45-12 47-6 47-1 47-1-1-1 47-1-1-2 47-1-1 <-5□□用 / For "-5□□"> 10-2 56 51 34 34-5 34-1 34-2 34-3 34-4 53 53-12-1 53-11 53-12 53-13 53-7-1 53-10 53-7-3 53-9 53-6 53-7-2 53-2-4 53-7-3 53-2-1 53-2-2 53-2-3 53-5 53-4 53-3 53-12-2 53-12-3 53-1 53-12-4 55 117-737-910 jintex.in

Page 60 — Z . 付属 品 関係 / Accessories

Z . 付属 品 関係 / Accessories REF.NO CODE Q'TY 品名 NAME OF PARTS RM 3 S17774001 1 ネ ジマワシ 4.7X250 SCREW-DRIVER, 4.7X250 34 S80028201 1 ラバーヒンジクミ RUBBER HINGE ASSY 34-1 143882001 2 ヒンジ HEAD HINGE 34-2 143910009 2 ヒンジウケゴム RUBBER CUSHION 34-3 S55367201 2 ヒンジシゴム...<左側用> HEAD CUSHION...<For left side> 34-4 S55367202 2 ヒンジシゴム...<右側用> HEAD CUSHION...<For right side> 34-5 109714000 4 クギ NAIL 51 S55663001 1 オイルタンククミ OIL TANK ASSY 52 S35732021 1 ヘッドカバー HEAD COVER 53 S02763502 1 イトタテダイクミ2DR COTTON STAND ASSY, 2DR 53-1 156112003 1 コラムパイプ D COLUMN PIPE, D 53-2-1 150206002 1 ヒラザガネ 16 WASHER, PLAIN 16 53-2-2 S38648001 1 カクナット U5/8 NUT, U5/8-28 53-2-3 150174000 1 コラムキャップ COLUMN CAP 53-2-4 S01005000 2 イトタテゴム RUBBER WASHER 53-2-5 S02747101 1 イトカケバネ SPRING 53-3 150172003 1 コラムパイプ COLUMN PIPE 53-4 150173003 1 コラムジョイント COLUMN JOINT 53-5 150174000 1 コラムキャップ COLUMN CAP 53-6 S02778002 1 スプールホルダー-2 SPOOL HOLDER, 2 53-7-1 150179002 2 スプールジク B SPOOL SHAFT, B 53-7-2 028050246 2 バネザガネ5 WASHER, SPRING 2-5 53-7-3 021500106 2 1 シユナツト 5 NUT, 1 M5 53-8 S51283001 1 ウケザラ SPOOL STAND BASE 53-9 150182000 2 スプールマット SPOOL MAT 53-10 S51282101 2 スプールクツシヨン SPOOL CUSHION 53-11 S02786002 1 スレッドハンガークミ2 THREAD HANGER ASSY, 2 53-11-1 S02787002 1 スレッドハンガー2 THREAD HANGER, 2 53-11-2 150183000 2 イトタテハンガータイ THREAD HANGER TIE 53-11-3 142990001 2 スレッドブツシユ THREAD BUSH 53-12-1 021500106 4 1 シユナツト 5 NUT, 1 M5 53-12-2 S37038001 1 ナベコヒラザ5X14 SCREW, PAN (S/P WASHER) M5X14 53-12-3 S37037001 1 ナベコヒラザ5X32 SCREW, PAN (S/P WASHER) M5X32 53-12-4 062501406 2 ナベコ5X14 SCREW, PAN M5X14 56 031451603 2 マルモクネジ 4.5X16 WOOD SCREW, ROUND M4.5X16 94 S18707141 1 VベルトMシロ...<M41> BELT, VM WHITE...<M41> 94 S18707142 1 VベルトMシロ...<M42> BELT, VM WHITE...<M42> 8 SA1656011 1 <ロータ-ロ1 & ロ3用> 100265ハリ4コイリクミ...<#11> <For "-ロ1 & -ロ3"> NEEDLE 4PIECE ASSY, 100265...<#11> 8-1 100265022 4 ミシンハリDBX1 NEEDLE, DBX1 10-1 146290001 3 ボビン BOBBIN 8 SA1752011 1 <ロータ-ロ3用> 107415ハリ4コイリクミ...<#11> <For "-ロ3"> NEEDLE 4PIECE ASSY, 107415...<#11> 8-1 107415011 4 ミシンハリDPX5 NEEDLE, DPX5 10-1 146290001 3 ボビン BOBBIN 8 SA1656022 1 <ロータ-ロ5用> <For "-ロ5"> 100265ハリ4コイリクミ...<#22> NEEDLE 4PIECE ASSY, 100265...<#22> 8-1 100265042 4 ミシンハリDBX1 NEEDLE, DBX1 8 SA1752022 1 107415ハリ4コイリクミ...<#22> NEEDLE 4PIECE ASSY, 107415...<#22> 8-1 107415022 4 ミシンハリDPX5 NEEDLE, DPX5 10-2 117132001 3 ボビン BOBBIN 117-737-910 * 付属品の明細は変更することがあります。 * The details of included accessories are subject to change. jintex.in 56

Page 61 — Z. 付属品関係 / Accessories

Z. 付属品関係 / Accessories <-7□□, -9□□用 / For "-7□□, -9□□"> 23-2 24 105-2 105-3 105-8 105-7 105-4 105-5 105-6 3 52 brot 45 45-9 45-17 45-6 45-15 45-14 45-13 47 47-4 47-5 47-2 47-3 23-1 105 94 46 45-8 45-16 45-7 45-1 45-3 45-2 45-4 45-5 45-11 45-10 45-12 47-1 47-6 47-1-1-1 47-1-1-2 47-1-1 8 10-1 8-1 56 51 34 34-5 34-1 34-2 34-3 34-4 53 53-12-1 53-11 53-12 53-13 53-2-5 53-7-1 53-10 53-7-3 53-9 53-8 53-7-2 53-2-4 53-7-3 53-2-1 53-2-2 53-2-3 53-5 53-12-2 53-3 53-4 53-12-3 53-1 53-12-4 57 117-737-910 jintex.in

Page 62 — Z . 付属 品 関係 / Accessories

Z . 付属 品 関係 / Accessories REF.NO CODE Q'TY 品名 NAME OF PARTS RM 23-1 S09634000 1 < -1ロロ,-3ロロ,-4ロロ, -8ロロ,-Bロロ用> <For "-1ロロ,-3ロロ,-4ロロ, &-Bロロ"> 23-2 S16250001 1 ヒザアゲクンホウ KNEE LIFTER COMPLYING BAR 24 S07015001 1 ブーツクリップ CLIP 45 S14420110 1 イトマキキクミ BOBBIN WINDER ASSY 45-1 117965002 1 イトマキアンナイダイクミ BOBBIN WINDER GUIDE BASE ASSY 45-2 145446003 1 イトチョウシンサラ DISC, TENSION 45-3 100401001 1 イトチョウシンナト TENSION NUT 45-4 100136001 1 イトマキアンナイ TENSION SPRING 45-5 149168001 1 イトマキジクウケカエリバネ SCREW, W/FLANGE SM4.37 45-6 S14423001 1 イトマキジク SPRING 45-7 S15133001 1 イトマキクルマ BOBBIN WINDER SHAFT 45-8 S14424001 1 イトマキクルマ BOBBIN WINDER WHEEL 45-9 151602002 1 トメネジ4.37 SET SCREW, SM4.37 45-10 100656002 1 ボビンオサエ BOBBIN PRESSER 45-11 100657001 1 シメネジ3.18 SCREW, SM3.18-40X14 45-12 100659001 1 ダンネジ3.18 SHOULDER SCREW, SM3.18 45-13 100662001 1 イトマキクルマカイテンドメ BOBBIN WINDER WHEEL STOPPER 45-14 100664001 1 カイテンドメネジ WHEEL STOPPER HOLDER 45-15 S39086001 1 ナベコ357-40X3.5 SCREW, PAN SM3.57-40X3.5 45-16 142711001 2 マルモクネジ5.5X20 WASHER, PLAIN S 5.56 45-17 S14422001 1 イトマキジクウケ BOBBIN WINDER SHAFT SUPPORT 47 183661209 1 ベルトカバーソウクミ BELT COVER UNIT 47-1 183658509 1 ベルトカバークミA BELT COVER ASSY, A 47-1-1 S15172109 1 ベルトカバー BELT COVER 47-1-1-1 S15164001 1 メス KNIFE 47-1-2 062680512 2 マルモクネジ5.5X20 SCREW, PAN SM4.37-40X5 47-2 100660002 2 マルモクネジ5.5X20 WOOD SCREW, ROUND M5.5X20 47-3 025750132 2 ヒラザガネシヨウ5.56 WASHER, PLAIN S 5.56 47-4 S37264001 1 ベルトカバー-DフタS BELT COVER D LID, S 47-5 S14428009 1 ベルトカバー-D BELT COVER, D 47-6 S34101101 1 ベルトカバー-US BELT COVER, US 105 183657109 < -1ロロ,-3ロロ,-4ロロ, -7ロロ,-9ロロ用> <For "-1ロロ,-3ロロ,-4ロロ, &-9ロロ"> <国内用> <For use in Japanese> 105-2 142443001 1 パーツクミ PARTS ASSY 105-3 118837001 1 ネジマワシ 1.9X52 SCREW-DRIVER, 1.9X52 105-4 100887001 1 ネジマワシ 3.4X70 SCREW-DRIVER, 3.4X70 105-5 142002001 1 スパナ8X9 WRENCH, 8X9 105-6 142721001 1 6カクボウスパナ2 HEXAGONAL WRENCH, 2 105-7 S06055009 1 6カクボウスパナ3 HEXAGONAL WRENCH, 3 105-8 112525000 1 マクラス HEAD REST, S 105 183845101 1 シュウジンマグネット MAGNET < -1ロロ,-3ロロ,-4ロロ, -7ロロ,-9ロロ用> <For "-1ロロ,-3ロロ,-4ロロ, &-9ロロ"> <輸出用> <For Export> 105-2 142443001 1 パーツクミ PARTS ASSY 105-3 118837001 1 ネジマワシ 1.9X52 SCREW-DRIVER, 1.9X52 105-4 100887001 1 ネジマワシ 3.4X70 SCREW-DRIVER, 3.4X70 105-5 142002001 1 スパナ8X9 WRENCH, 8X9 105-7 S06055009 1 6カクボウスパナ2 HEXAGONAL WRENCH, 2 105-8 112525000 1 6カクボウスパナ3 HEXAGONAL WRENCH, 3 1 マクラス HEAD REST, S 1 シュウジンマグネット MAGNET 117-737-910 * 付属 品 の 明細 は 変 更 す る こ と が あ り ま す。 * The details of included accessories are subject to change. jintex.in 58

Page 63 — Z. 付属品関係 / Accessories

Z. 付属品関係 / Accessories < -7□□, -9□□用 / For "-7□□, -9□□"> 23-2 24 105-2 105-3 105-8 105-7 105-4 105-5 105-6 3 52 brot 45 45-9 45-17 45-6 45-15 45-14 45-13 47 47-4 47-5 47-2 47-3 23-1 10-1 8 8-1 105 94 46 45-8 45-16 45-7 45-2 45-4 45-1 45-3 45-5 47-6 47-1 47-1-1-1 47-1-1-2 47-1-1 < -5□□用 / For "-5□□"> 10-2 8-1 56 51 34 34-5 34-1 34-2 34-3 34-4 53 53-12-1 53-11 53-12 53-13 53-2-5 53-7-1 53-10 53-7-3 53-9 53-6 53-7-2 53-2-4 53-7-3 53-2-1 53-2-2 53-2-3 53-5 53-12-2 53-3 53-4 53-1 53-12-3 53-12-4 59 117-737-910 Jinte.in

Page 64 — Z . 付属 品 関係 / Accessories

Z . 付属 品 関係 / Accessories REF.NO CODE Q'TY 品名 NAME OF PARTS RM 105 183753101 1 パーツクミ <For "□□ & -B□□"> 105-2 142443001 1 ネジ マワシ 1.9X52 PARTS ASSY SCREW-DRIVER, 1.9X52 105-3 118837001 1 ネジ マワシ 3.4X70 SCREW-DRIVER, 3.4X70 105-4 100887001 1 ス パ ナ 8X9 WRENCH, 8X9 105-5 142002001 1 6 カク ボウス パナ 2 HEXAGONAL WRENCH, 2 105-6 142721001 1 6 カク ボウス パナ 3 HEXAGONAL WRENCH, 3 105-8 112525000 1 シュウジン マグネット MAGNET < -8□□,-B□□用> <For "□□ & -B□□"> 105 183846101 1 パーツクミ <For Export> PARTS ASSY 105-2 142443001 1 ネジ マワシ 1.9X52 SCREW-DRIVER, 1.9X52 105-3 118837001 1 ネジ マワシ 3.4X70 SCREW-DRIVER, 3.4X70 105-4 100887001 1 ス パ ナ 8X9 WRENCH, 8X9 105-5 142002001 1 6 カク ボウス パナ 2 HEXAGONAL WRENCH, 2 105-7 S06055009 1 マクラ S HEAD REST, S 105-8 112525000 1 シュウジン マグネット MAGNET 117-737-910 * 付属 品 の 明細 は 変 更 す る こ と が あ り ま す。 * The details of included accessories are subject to change. jintex.in 60

Page 65 — Sp . 仕様別部品一覧表 / Different parts List

Sp . 仕様別部品一覧表 / Different parts List 国内用 / For use in Japanese REF.NO 品名 / Name of parts 薄物用 / Thin-weight materials 中厚物用 / Medium- weight materials 厚物用 / Heavy-weight materials C-17 針棒 / Needle bar S14811001 S14811001 S02811001 C-18 ミシン針 / Needle 100265031 100265031 100265042 C-22 針板 / Needle plate S03000201 145971001 147245001 D-5 押えバネ / Presser bar spring 147514001 141728001 141728001 D-7 押え組 / Presser foot assy 153037201 153037201 145157101 E-65 送り歯 / Feed dog S02748001 S02742001 S02743001 G-14 内かま止め / Hook stopper S02602001 S02602001 159324001 G-16 かま箱組 / Rotary hook assy, w/box SA1709001 SA1931001 SA1704001 G-18 ボビン / Bobbin 146290001 146290001 117132001 輸出用 / For Export REF.NO 品名 / Name of parts 薄物用 / Thin-weight materials 中厚物用 / Medium- weight materials 厚物用 / Heavy-weight materials C-17 針棒 / Needle bar S14811001 S14811001 S02811001 C-18 ミシン針 / Needle 100265031 S14815001 100265042 C-22 針板 / Needle plate S03884301 100265031 111859301 107415022 150792001 D-5 押えバネ / Presser bar spring 147514001 141728001 141728001 D-7 押え組 / Presser foot assy 153037201 153037201 150789101 E-65 送り歯 / Feed dog S036902001 S36902001 S02602001 G-14 内かま止め / Hook stopper S02602001 14860101 150793001 G-16 かま箱組 / Rotary hook assy, w/box SA1709001 S02602001 SA1931001 159324001 SA1704001 G-18 ボビン / Bobbin 146290001 146290001 117132001 117-737-Sp 61 jintex.in

Page 66 — Ga1. ゲージ部品一覧表 (薄・中厚物用 : 3枚菌) / Gauge parts List (Light & medium-weight materials :3ROW)

Ga1. ゲージ部品一覧表 (薄・中厚物用 : 3枚菌) / Gauge parts List (Light & medium-weight materials :3ROW) 3枚菌 / 3ROW 針板 Needle plate 記号 Mark 用途 Application 薄・中厚物用 Light & medium-weight materials B12 153147-001 9.5 2.5 8.7 20.7 15.7 B14 146233-001 9.5 2.5 8.7 20.7 15.7 NB14M S29649-001 9.5 2.5 8.7 20.7 15.7 NB16M S29646-001 9.5 2.5 6 21 14 B14 146050-001 9.5 2.5 6 21 14 B14 147238-001 9.5 2.5 6 21 14 B16 153190-001 9.5 2.5 6 21 14 B16 147239-001 9.5 2.5 6 21 14 Ø 1.4 R: 0.2 T:2.1 10.6 Ø 1.4 R: 0.2 T:2.1 10.6 Ø 1.4 R: 0.2 T:2.1 10.6 Ø 1.6 R: 0.2 T:2.1 10.6 Ø 1.4 R: 0.2 T:2.8 10.6 Ø 1.4 R: 1 T:2.8 10.6 Ø 1.6 R: 0.2 T:2.8 10.6 Ø 1.6 R: 1 T:2.8 10.6 送り歯 Feed dog 146231-001 Ø 1.2 R: 0.2 T: 2.1 10.6 27 19 11.9 9 3.5 14.7 4 S07649-001 27 19 11 9 3.5 14.7 4 S02742-001 27 19 11 9 3.5 14.7 4 P: 1.15 H: 6 P: 1.15 H: 6.7 P: 1.6 H: 6.7 押え組 Presser foot assy S36902-001 11.2 33.4 長溝 Slot S36905-001 113280-101 11.2 33.4 面取り大 Chamfering(L) S38189-001 147531-101 11.2 33.4 面取り小 Chamfering(S) S36906-001 111856-101 11.2 28.3 長溝 Slot S38187-001 140957-101 11.2 33.4 面取り小 Chamfering(S) S38188-001 143711-101 11.2 28.3 面取り小 Chamfering(S) S01904-001 12.5 30 テフロン押え Teflon 117-737-Ga1 Jinte.in 62

Page 67 — Ga2. ゲージ部品一覧表 (薄・中厚物用 : 3枚菌) / Gauge parts List (Light & medium-weight materials :3ROW)

Ga2. ゲージ部品一覧表 (薄・中厚物用 : 3枚菌) / Gauge parts List (Light & medium-weight materials :3ROW) 3枚菌 / 3ROW 用途 Application 針板 Needle plate 記号 Mark 送リ菌 Feed dog 押え組 Presser foot assy 薄・中厚物用 Light & medium-weight materials B18M S29645-001 Ø 1.8 R: 0.2 T: 2.8 S07649-001 P: 1.15 H: 6.7 S36902-001 153037-201 9.5 2.5 6 11.2 33.4 21 14 10.6 27 19 11 3.5 14.7 4 長溝 Slot 中厚物用 medium-weight materials B18 145971-001 Ø 1.8 R: 0.2 T: 2.8 S02742-001 P: 1.6 H: 6.7 S36905-001 113280-101 9.5 2.5 6 11.2 33.4 21 14 10.6 27 19 11 3.5 14.7 4 面取り大 Chamfering(L) B18M S29645-001 Ø 1.8 R: 0.2 T: 2.8 S38189-001 147531-101 9.5 2.5 6 11.2 33.4 21 14 10.6 27 19 11 3.5 14.7 4 面取り小 Chamfering(S) B18 100266-001 Ø 1.8 R: 1 T: 2.8 S36906-001 111856-101 9.5 2.5 6 11.2 28.3 21 14 10.6 27 19 10.4 3.5 14.7 4 長溝 Slot H18 146232-001 Ø 1.8 R: 0.2 T: 2.1 146231-001 P: 1.15 H: 6 S38187-001 140957-101 9.5 2.5 6.7 20.7 15.7 11.9 3.5 14.7 4 11.2 33.4 H18 141096-001 Ø 1.8 R: 1 T: 2.8 117442-001 P: 1.15 H: 6.7 S38188-001 143711-101 9.5 5 6 11.9 3.5 14.7 4 11.2 28.3 21 14 10.6 27 19 9 面取り小 Chamfering(S) B20 S11222-001 Ø 2 R: 0.2 T: 2.8 S07649-001 P: 1.6 H: 6.7 S01904-001 9.5 2.5 6 11.2 30 21 14 10.6 27 19 11 3.5 14.7 4 テフロン押え Teflon 63 117-737-Ga2 JIN텍.in

Page 68 — Ga3. ゲージ部品一覧表 (厚物用 : 3枚菌) / Gauge parts List (Difficult-to-sew materials & Shin-gosen : 3ROW)

Ga3. ゲージ部品一覧表 (厚物用 : 3枚菌) / Gauge parts List (Difficult-to-sew materials & Shin-gosen : 3ROW) 3枚菌 / 3ROW 用途 Application 針板 Needle plate 記号 Mark 厚物用 Heavy-weight materials B22 100267-001 B26 111241-001 B26 147245-001 C26 111508-001 C26 147322-001 C26M 529644-001 117-737-Ga3 送リ歯 Feed dog 押え組 Presser foot assy S02743-001 P:2.1 H:6.7 S36904-001 145157-101 針落ち部のみ 面取りあり These presser foot have chamfering comer on the needle location S36905-001 113280-101 面取り大 Chamfering(L) ◎ ネジ穴中心から歯部中心まで11.9mm の送り歯を使用する場合、水平送り台腕と上下送り台腕を0.7mm左側へ 移動させて下さい。 ◎ If a feed dog measuring 11.9mm from the screw hole center to tooth center is be use, shift the feed bar crank and feed lifting crank 0.7mm to the left. jintex.in 64

Page 69 — Ga4. ゲージ部品一覧表 (厚物用 : 4枚菌) / Gauge parts List (Diffcult-to-sew materials & Shin-gosen : 4ROW)

Ga4. ゲージ部品一覧表 (厚物用 : 4枚菌) / Gauge parts List (Diffcult-to-sew materials & Shin-gosen : 4ROW) 4枚菌 / 4ROW 用途 Application 針板 Needle plate 記号 Mark 難素材用 Difficult-to- sew materials AB12N1 S38760-001 送り菌 Feed dog 押え組 Presser foot assy S38190-101 S35777-101 長溝 Slot 新素材用 Shin-gosen AB14M1 S35776-101 117-737-Ga4 65 Jinttex.in

Page 70 — Ga5. ゲージ部品一覧表 (薄・中厚物用 : 4枚菌) / Gauge parts List (Light & medium-weight materials : 4ROW)

Ga5. ゲージ部品一覧表 (薄・中厚物用 : 4枚菌) / Gauge parts List (Light & medium-weight materials : 4ROW) 4枚菌 / 4ROW 用途 Application 針板 Needle plate 記号 Mark 送り菌 Feed dog 押え組 Presser foot assy 薄・中厚物用 Light & medium-weight materials E12N1 S03882-201 Ø 1.2 R: 1 T: 2.1 10.6 8.5 4.7 18 1.6 13.3 E14N1 S03883-201 Ø 1.4 R: 1 T: 2.1 10.6 8.5 4.7 18 1.6 13.3 E14N1 159859-201 Ø 1.4 R: 1溝 (Slot) T: 2.1 10.6 8.5 4.7 18 1.6 13.3 E12 S01107-101 Ø 1.2 R: 1 T: 2.1 10.6 8.5 4.7 18 1.6 13.3 AB14N1 S02999-201 Ø 1.4 R: 0.2 T: 2.1 10.6 8.5 2.4 18 2.1 14.3 AB16N1 S03000-201 Ø 1.4 R: 0.2 T: 2.1 10.6 8.5 2.4 18 2.1 14.3 S03885-001 P: 0.9 H: 6 11.2 24 9.5 4.2 14.7 18.4 S02748-001 P: 0.9 H: 6 8 35 25.3 5.1 6.4 14.7 16.2 S02744-001 P: 1.15 H: 6 8 35 25.3 4.1 6.4 14.7 16.2 S36902-001 113280-101 長溝 Slot S36905-001 147531-101 面取り小 Chamfering(S) S36906-101 111856-101 長溝 Slot S38187-001 140957-101 面取り小 Chamfering(S) S38188-001 143711-101 面取り小 Chamfering(S) S01904-001 テフロン押え Teflon 117-737-Ga5 66

Page 71 — Ga6. ゲージ部品一覧表 (薄・中厚物用 : 4枚菌) / Gauge parts List (Light & medium-weight materials : 4ROW)

Ga6. ゲージ部品一覧表 (薄・中厚物用 : 4枚菌) / Gauge parts List (Light & medium-weight materials : 4ROW) 4枚菌 / 4ROW 用途 Application 針板 Needle plate 送り歯 Feed dog 押え組 Presser foot assy 薄・中厚物用 Light & medium-weight materials Mark A14N1 146053-201 Ø 1.4 R: 0.2 T: 2.1 111898-001 P: 1.15 H: 6 S36902-001 153037-201 8.5 10.6 2.5 1.8 14.5 13.3 長溝 Slot 11.2 33.4 8 11.9 15.2 14.7 A14N1 100603-201 Ø 1.4 R: 1 T: 2.1 S36905-001 113280-101 11.2 面取り小 Chamfering(L) 8.5 10.6 2.5 1.8 4.5 13.3 E16N1 S03884-301 Ø 1.6 R: 1 T: 2.1 S03885-001 P: 0.9 H: 6 S38189-001 147531-101 33.4 11.2 面取り小 Chamfering(S) 8.5 10.6 4.7 1.6 18 13.3 11.2 14.7 E16M1 S29648-101 Ø 1.6 R: 1 T: 2.1 111860-101 P: 1.15 H: 6 S36906-001 111856-101 8.5 10.6 4.7 1.6 18 13.3 11.2 長溝 Slot 28.3 E18N1 111859-301 Ø 1.8 R: 1 T: 2.1 S38187-001 140957-101 8.5 10.6 11.2 33.4 4.7 1.6 18 13.3 面取り小 Chamfering(S) E18M1 S29647-101 Ø 1.8 R: 1 T: 2.1 S38188-001 143711-101 8.5 10.6 11.2 28.3 4.7 1.6 18 13.3 面取り小 Chamfering(S) S01904-001 117-737-Ga6 67 jintex.in

Page 72 — Ga7. ゲージ部品一覧表 (薄・中厚物用 : 4枚菌) / Gauge parts List (Light & medium-weight materials : 4ROW)

Ga7. ゲージ部品一覧表 (薄・中厚物用 : 4枚菌) / Gauge parts List (Light & medium-weight materials : 4ROW) 4枚菌 / 4ROW 用途 Application 針板 Needle plate Mark 送 Feed dog 押え組 Presser foot assy R T 薄・中厚物用 Light & medium-weight materials E18N1 111859-301 Ø 1.8 R: 1 T: 2.1 10.6 8.5 4.7 1.6 18 13.3 E18M1 529647-101 Ø 1.8 R: 1 T: 2.1 10.6 8 4.7 1.6 18 13.3 H18 S30103-001 Ø 1.8 R: 0.5 T: 3.2 10.5 3 4 17.2 16.1 11.3 S36902-001 153037-201 33.4 11.2 長溝 Slot 113280-101 Ø3885-001 P: 0.9 H: 6 35 24 9.5 4.2 11.2 18.4 14.7 111860-101 P: 1.15 H: 6 35 24 9.5 4.2 11.2 18.4 14.7 S25822-001 P: 1.8 H: 6.8 37.8 25.3 20.2 5.2 11.8 S38189-001 147531-101 33.4 11.2 面取り小 Chamfering(S) S38187-001 140957-101 11.2 33.4 面取り小 Chamfering(S) S38188-001 143711-101 11.2 28.3 面取り小 Chamfering(S) S01904-001 117-737-Ga7 jintex.in 68

Page 73

Ga8. ゲージ部品一覧表 (厚物用 : 4枚菌) / Gauge parts List (Diffcult-to-sew materials & Shin-gosen : 4ROW) 4枚菌 / 4ROW 針板 Needle plate 送り歯 Feed dog 押工組 Presser foot assy 用途 Application 記号 Mark 厚物用 Heavy-weight Materials H26 150792-001 Ø 2.6 R: 1 T: 3.2 10.6 12.5 37.8 32.4 7.95 10.35 P: 1.8 H: 6.8 S36903-001 150789-101 14.6 面取り大 Chamfering (L) 11.3 12.8 19 25 17.2 16.1 H26 S25821-001 Ø 2.6 R: 1 T: 3.2 10.5 4 3 37.8 32.4 25.3 20.2 5.2 11.3 9.3 14.7 16.7 P: 1.8 H: 6.8 11.8 14.7 117-737-Ga8 69 jintex.in

Page 74 — Wa. 警告ラベル / Warning labels

Wa. 警告ラベル / Warning labels 警告ラベル / Warning labels 品名 / Name of parts Size(mm) Code 注意 動く部分でけがをする。 安全保護装置をつけて 縫製作業をすること。 電源を切ってから、糸 通し、ボビンや針の交換、 掃除や調整をすること。 操作注意ラベル・和 40 X 64 S38350-001 CAUTION Moving parts may cause injury. Operate with safety devices. Turn off main switch before threading, changing bobbin and needle, cleaning etc. アースマーク Label, grounding Φ12 S37060-021 117-737-Wa jintex.in 70

Page 77

索引 / INDEX CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page 146157001 F1-1 14 148901001 J -17 26 154172001 T -6-1 40 159859001 Ga5- 26 146194000 R -1-11-3 38 149097000 N -32 34 154214101 T -1-8 40 180018151 C -24 4 146194000 X1-1-9-11-3 48 149578000 Z -45-5 58 154215001 T -1-12 40 180166001 C -28 4 146194000 X3-1-2-11-3 52 149578000 U2-1-2-8-1 42 154347001 D -32 8 180322001 E -71 11 146194050 F2-11-2-30-3 16 149580571 U1-1-1-8-1 42 154552001 G -8 18 180885001 G -2-1 18 146231001 Ga1- 62 149580571 U1-1-1-8 42 154560001 J -1-4 24 180886001 G -2-2 18 146232001 Ga2- 63 149580571 U3-1-3-6 44 154567000 K -2 28 180919001 G -1-1 18 146233001 Ga1- 62 149581501 U3-1-3 44 154570001 K -2 28 181430601 U2-1-2 42 146253000 H -43 20 149799000 R -1-12 38 154571001 K -13 28 181612121 C -7 4 146288001 H -43 20 150172003 Z -53-3 56 154576003 K -19 28 183377001 J -1 24 146290001 N -29 34 150172003 Z -53-3 56 154577001 K -22 28 183378001 J -1 24 W -1-29 46 150174000 Z -53-4 56 154579001 K -25 28 183379301 U3-1-3 44 G -18-1 18 150179002 Z -53-2-3 56 154581001 K -28 28 183388001 G -17-1 18 Z -10-1 56 150182000 Z -53-5 56 154590001 K -30-2 28 183389001 G -17-2 18 Z -10-1 56 150206002 Z -53-7-1 56 154593201 K -34 28 183390001 G -17-3 18 Sp- 61 150384101 Z -53-9 56 154594000 K -35 28 183493001 E -58 10 Sp- 61 150789101 D -29 8 154595001 K -36 28 183496471 U1-1 42 Sp- 61 150792001 Sp- 61 154596000 K -37 28 183657109 Z -105 58 Sp- 61 150793001 Ga8- 69 154598001 K -41 28 183658509 Z -47-1 58 146293001 U2-1-2-7 42 150793001 G8- 69 154599000 K -42 28 183661209 Z -47 58 U1-1-1-7 42 150793001 Sp- 61 154606001 M -4 32 183753101 Z -105 60 U3-1-3-5 44 150793001 G8- 69 154607101 M -6 32 183845101 Z -105 58 146327001 H -12 20 151126201 T -1 40 154742001 Ga3- 64 183846101 Z -105 60 146333001 H -11 20 151127200 T -1-2 40 155347001 M -10-1 32 183850101 H -29 20 146367001 U2-1-2-3 42 151147001 T -1-4 40 155488000 C -11-1-5 4 183881101 W -1 46 F1-13 14 151153201 T -1-1 40 155559001 K -48 28 183947001 X3-1 52 U1-1-3 42 151154000 T -2 40 156112003 Z -53-1 56 183948001 X4-2 54 U3-1-3 44 151272001 E -31 10 156217001 A -24 2 183961151 F1-11 14 X1-1-3 48 151308101 E -35 10 156244020 E -59 10 183961151 X1-1-1 48 X2-1-3 50 151594001 C -21-4 4 156946001 E -1 11 183962151 X2-2-1 50 146985001 U2-1-2-6 42 151602002 Z -45-9 58 156948001 E -3 10 183963151 X2-3-1 50 146986001 F1-6 14 151604001 C -21-2 6 156950200 E -5-1 10 183967001 X2-3 50 147141001 U2-1-2-13 42 151987002 K -20 28 156951001 E -5-2 10 183968001 X2-4 50 F1-2 14 153037201 Sp- 61 156952021 E -8 10 183969001 X2-2 50 147154001 Sp- 61 151604001 E -78-1 11 156954021 E -9 10 183970001 X1-1 48 147238001 Ga1- 62 151987002 E -78-1 11 156956001 E -10 10 200190001 T -4 40 147239001 Ga1- 62 151987002 E -78-1 11 156957100 E -12 10 204569001 K -53-2 30 147245001 Sp- 61 151987002 K -20 28 156958001 E -14 10 213765001 E -85 12 Ga3- 64 153037201 Sp- 61 15696101 E -19 10 220077001 T -6-5 40 147322001 Ga3- 64 157984001 K -49-2 30 156967121 E -22 10 224485000 E -56 10 147326001 C -15-2 6 157985001 M -10-2 32 156969101 E -26 10 E -69 11 147504201 E -40 10 158021102 E -16 10 156970021 E -27 10 237939001 P -5 36 147509001 E -75 11 158722001 E -63 10 157969001 A -33 2 291657013 V -4 44 147514001 D -5-1 8 158727001 C -11-1-6 4 157984001 K -49-2 30 Sp- 61 159324001 G -14-2 18 157985001 M -10-2 32 147531101 Ga1- 62 153132000 G6- 67 158021102 E -16 10 Ga2- 63 153147001 Ga7- 68 158722001 E -63 10 Ga5- 66 153190001 G8- 69 158727001 C -11-1-6 4 147557101 J -3 24 153484001 G8- 69 159324001 G -14-2 18 14777000 C -11-1-3 4 153675001 F2-23 16 159690001 E -79 11 C -11-2-3 6 153969000 K -51 28 159706001 E -78 11 148537101 K -18 28 153970001 K -52-2 30 159708001 E -78 11 148825001 P -21 36 153969000 K -51 28 159805001 J -18-6 24 148849001 H -29-3 20 153970001 K -52-2 30 159805001 J -18-6 24 73 jintex.in

Page 78 — 索引 / INDEX

索引 / INDEX CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page S02499009 A -7 2 S02659101 M -2 32 S03884301 Sp- 61 S11210000 K -56 30 S02523001 C -1 4 S02660101 M -8 32 S03885001 Sp- 67 S1122001 Ga2- 63 S02524001 C -6 4 S02664051 N -1-2 34 S03885001 Ga5- 67 S11683000 K -57 30 S02525001 C -8-1 4 N -1-2 34 Ga6- 67 S11683000 K -56-1 30 S02526000 C -8-1-1 4 N -1-2 34 Ga7- 67 S11684000 K -57 30 S02538109 C -25 4 S02665000 W -1-1-2 46 S04201009 K -40-2 28 S11684000 K -56-1 30 S02546302 D -14-1 8 S02665050 W -1-1-3 46 S04228001 E -84 32 S12441001 J -18-8 24 S02548001 D -24 8 S02665050 N -1-3 34 S04229001 P -23 36 S12699000 J -4 24 S02552021 E -1 11 N -1-3 34 S04628001 C -17-4 4 S13163001 C -11-2-1 6 S02554001 E -2 10 S02672002 N -16 34 S04630000 H -45-2 58 S13385001 D -8 8 S02556001 E -37-1 10 N -1-3 34 S04632001 J -18-7 26 S13655101 D -14-2 8 S02562001 E -45 10 S02678001 N -21 34 S04635001 E -5 10 S14163001 E -90 12 S02563001 E -46 10 W -1-21 46 S05247101 T -6 38 S14166001 E -90-3 12 S02568101 E -53 10 S02679002 W -1-22 46 S05898101 E -5 10 S14167001 E -90-4 12 S0259121 E -61 10 S02681101 W -27 46 S05981000 R -4 40 S14168001 H -53 22 S02574101 E -67 11 S02682001 K -53 34 S05981050 F2-11-2-29 16 S14173001 E -90-1 12 S02575000 E -73 11 W -1-27 46 S05982000 S -5 38 S14174001 E -90-2 12 S02576021 E -78 12 S02684101 P -1 36 S05982050 T -6-3 40 S14420110 Z -45 58 S02578101 E -81 12 S02685001 P -2 36 S06055009 Z -105-7 58 S14422001 Z -45-17 58 S02592059 F2-11-2-25 16 S02687201 P -7 36 Z -105-7 58 S14423001 Z -45-6 58 S02595101 F1-12 14 S02701101 S -3-1 38 Z -105-7 58 S14424001 Z -45-8 58 U3-1-3-2 44 S02702101 S -3-2 38 S06323001 J -20 24 S14428009 Z -47-5 58 X1-1-2 48 S02704001 S -5 38 S06324001 C -17-3 4 S14811001 C -17-1 4 X2-1-2 50 S02742001 Sp- 61 S06684001 H -21 20 S14811001 Sp- 61 S02596001 F1-14 14 Ga1- 63 S06999001 E -50-2-1 11 Sp- 61 U3-1-3-4 44 Ga2- 63 E -50-2-1 11 Sp- 61 X1-1-4 48 Ga2- 64 S06999021 E -50-1-1 11 Sp- 61 X2-1-4 50 S02743001 Sp- 61 S07015001 K -1-8 48 S14814001 C -17-1 4 S02597009 L -1 32 Ga3- 64 S07027001 R -1-6 58 S14815001 C -17-1 4 S02600000 L -2 32 Ga3- 64 X1-1-9-6 52 S15133001 Z -45-7 58 S02602001 G -14-1 18 S02744001 Ga5- 66 X3-1-2-6 52 S15164001 Z -47-1-1-1 58 Sp- 61 S02745001 K -54 30 S07030009 R -1-11 38 S15172109 Z -47-1-1 58 Sp- 61 S02747101 F2-11-2-18 16 X1-1-9-11 48 S15889001 U1-1-1-6 42 Sp- 61 S02747101 F2-11-2-18 16 X3-1-2-11 52 S16250001 X1-1-5 48 Sp- 61 S02748001 Sp- 61 S07030009 R -1-11 38 X2-1-5 50 S02604000 H -1 20 Ga4- 65 X1-1-9-11 48 Z -23-2 58 S02605000 H -3-1 20 Ga5- 66 X3-1-2-11 52 S16615002 A -27 2 S02606000 H -4 20 S02763502 Z -53 56 R -1-11-1 38 X3-1-12-1 52 S1662050 F2-11-2-16 16 S02608001 H -21-1 20 S02778002 Z -53-6 56 X1-1-9-11-1 48 X4-2-12-1 54 S16625050 F2-11-2-5 16 S02609100 H -32 20 S02786002 Z -53-11 56 X3-1-2-11-1 52 S16627153 F2-11-2-2 16 S02611001 J -1-1 24 S02787002 Z -53-11-1 56 S07045009 R -1 38 S16628053 F2-11-2-3 16 J -1-1 24 S02805001 C -2 4 X1-1-9 52 S16629151 F2-11-2-6 16 S02612001 J -1-2 24 S02811001 C -17-2 6 X3-1-2 52 S16630051 F2-11-2-8 16 J -1-2 24 Sp- 61 S07649001 Ga1- 63 S16632050 F2-11-2-16 16 S02615002 J -13 24 Sp- 61 Ga2- 63 S16641001 F2-26 16 S02617001 J -15 24 S02815009 K -40-1 28 Ga2- 63 X3-1-6 52 S02620001 J -18-4 24 S02999201 Ga5- 66 S07816009 L -11 32 X4-2-6 54 J -18-4 26 Sp- 66 S07818009 K -40-3 28 S16642001 F2-28 16 S02637001 K -4 28 Ga5- 66 S07885000 P -19 36 X3-1-8 52 S02643001 K -9 28 S03245001 G -17 18 S07959001 E -34 10 X4-2-8 54 S02645001 K -16 28 S03246001 G -17-4 18 S07959001 L -3 24 S16643009 F2-30 16 S02646001 K -17 28 S03327000 P -6 36 S07972001 J -6 24 X3-1-10 52 S02647001 K -26 28 S03328000 K -53-1 30 S08003000 H -47 20 X4-2-10 54 S02648001 K -27 28 S03670101 M -11 32 S08004001 H -48 20 S16644102 X3-1-12 52 S02652001 K -43 28 S03815001 K -52-1 30 S09621151 A -25 2 X4-2-12 54 S02654001 K -44-1 28 S03818101 E -37-2 11 S09624009 Q -1 36 S16645000 H -3-2 20 S02655002 K -47 28 E -37-2 11 S09634000 Z -23-1 58 S02657101 K -50 28 S03882201 Ga5- 66 S09635001 U1-1-1-2 42 S02658000 M -1 32 S03883201 Ga5- 66 S10437000 J -4 24 jintex.in 74

Page 79

索 引 / INDEX CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page S16645000 X3-1-12-6 52 S32904000 S-1-3 38 S38187001 G6- 67 S51282101 Z-53-10 56 S17774001 Z-3 56 S32905000 S-1-4 38 S38188001 G7- 68 S51283001 Z-53-8 56 S17774001 Z-3 56 S32906000 S-1-8 38 S38188001 Ga1- 62 X1-1-1-1-2 14 S18707141 Z-94 56 S32910000 S-1-8 38 S38188001 Ga2- 63 X1-1-1-1-2 48 S18707142 Z-94 56 S32916000 S-1-8 38 S38189001 Ga5- 66 X1-1-1-2 50 S19056001 J-10 24 S32920101 E-38 10 S38189001 G6- 67 S54024001 X1-1-1-1 14 S21514101 E-50-1-3 11 S32922021 E-39-2 12 S38188001 G7- 68 X1-1-1-1 48 E-50-3 11 S32923001 F2-20 16 S38189001 Ga1- 62 X2-1-1-1 50 E-50-2-3 11 X4-2-4 54 S38189001 Ga2- 63 S55367201 Z-34-4 56 S23836001 K-44 28 X4-2-12-6 54 S38189001 Ga5- 66 S55367202 Z-34-4 56 S25234901 E-20 34 S32924001 F2-24 16 S38189001 G6- 67 S55431001 E-4 10 W-1-20 46 X3-1-4 52 S38189001 G7- 68 S55654001 J-18 24 S25249021 E-62 10 X4-2-4 54 S38190101 Ga4- 65 S55655001 J-18 26 S25349021 E-62 10 S32925101 G-6 65 S38349001 A-41 2 S55663001 Z-51 56 S25449001 N-5 34 S32926001 H-6 20 S38349001 Wa- 70 S55976001 J-5 24 W-1-5 46 S33609101 N-10 34 S38350001 A-40 2 S58910001 J-11 24 S25452001 N-17 34 W-1-10 46 S38350001 Wa- 70 S58962001 K-30 28 W-1-17 46 S33610101 N-14 34 S38648001 Z-53-2-2 56 S58963001 K-30-1 28 S25454001 N-19 34 W-1-14 46 S38651050 F2-2-17-1 16 S58989001 K-30-1 28 W-1-19 46 S33680001 E-43-1 12 S38652051 F2-2-11-2-28 16 S59890001 N-25 34 S25456001 N-26 34 S33681001 E-39-1 12 S38760001 Ga4- 65 W-1-25 46 N-33 34 S33690002 C-26 4 S39051001 D-26 8 S80028201 Z-34 56 W-1-26 46 S34101101 Z-47-6 58 S39086001 Z-45-15 58 SA1656011 Z-8 56 W-1-33 46 S34290001 C-11-2 6 S40016001 H-26 20 SA1656022 Z-8 56 S25821001 G8- 69 S34295001 C-11-1 4 S40017000 H-46 20 SA1704001 Sp- 61 S25822001 G7- 68 S34756001 B-5 2 S40820051 F2-2-11-2 16 Sp- 61 G8- 69 S34758001 B-8 2 S40832051 X3-1-1 52 SA1709001 Sp- 61 S29644001 Ga3- 64 S34758001 B-8 2 S40832051 X4-2-1 54 Sp- 61 S29645001 Ga2- 63 S35732021 Z-52 56 S40834059 F2-2-17 16 SA1752011 Z-8 56 Ga2- 63 S3577101 G6- 67 S40938001 J-18-1 24 SA1752022 Z-8 56 S29646001 Ga1- 62 S35777101 Ga4- 65 S40938001 J-18-1 26 SA1931001 Sp- 61 S29647101 G6- 67 S36900001 Sp- 61 S41202151 N-1 34 Sp- 61 G7- 68 S36901001 Sp- 61 S41202151 W-1-1 46 S29648101 G6- 67 S36902001 Ga1- 62 S41206001 N-3 34 S29649001 Ga1- 62 S36902001 Ga2- 63 S41206001 W-1-3 46 S30103001 G7- 68 Ga5- 66 S41207000 N-4 34 S31006001 D-25 8 G6- 67 S41207000 W-1-4 46 S31010001 D-33 8 G7- 68 S41207001 N-31 34 X1-1-7 48 S36903001 Sp- 61 S41207001 W-1-31 46 X2-1-7 50 G8- 69 S41955051 F1-11-4 14 S31012001 D-3 8 S36904001 Ga3- 64 S41955051 X1-1-1-4 48 S31013001 D-31 8 S36905001 Ga1- 62 S41955051 X2-1-1-4 50 S31014000 E-55 10 Ga2- 63 S42195051 N-1 34 E-68 10 Ga3- 64 S42195051 N-1 34 S31015001 E-50-1 11 S36906001 Ga5- 66 S42198051 F1-11-2 14 S31016001 E-50-1-2 11 G6- 67 S42198051 X1-1-1-2 48 S31018001 E-50-2 11 G7- 68 S42198051 X2-1-1-2 50 E-50-2 11 S36906001 Ga1- 62 S42199051 F1-11-3 14 S31019001 E-0-2-2 11 Ga2- 63 S42199051 X1-1-1-3 48 E-50-2-2 11 Ga3- 64 S42199051 X2-1-1-3 50 S31026020 G-6 18 G6- 67 S42200051 F1-11-5 14 S31027000 G-19 18 S36906101 Ga5- 66 S42200051 X1-1-1-5 48 S31032001 J-18-9 26 S37037001 Z-53-12-3 56 S42200051 X2-1-1-5 50 S31032001 J-18-9 26 S37038001 Z-53-12-2 56 S43669000 H-49 20 S31885001 B-8-8 2 S37060021 A-42 2 S46734001 D-12 8 S31952001 D-28 8 W-1-25 46 S46736001 D-15-1 8 S32348001 H-29-1 20 S37264001 Z-47-4 58 S46737001 D-15-2 8 S32349001 H-33 20 S37333001 E-83 12 S47264001 E-32 10 S32901001 S-1 38 S38187001 Ga1- 62 S47264001 E-36 10 S32902101 S-1-1 38 Ga2- 63 S47265001 E-15 10 S32903000 S-1-2 38 Ga5- 66 S47265001 E-21 10 75 jintex.in

Page 80 — PARTS BOOK

brother. パーツブック PARTS BOOK ブラザー工業株式会社 BROTHER INDUSTRIES, LTD Printed in Japan 117-737 SA2847-001 2003.08.ZF (1) jintex.in
