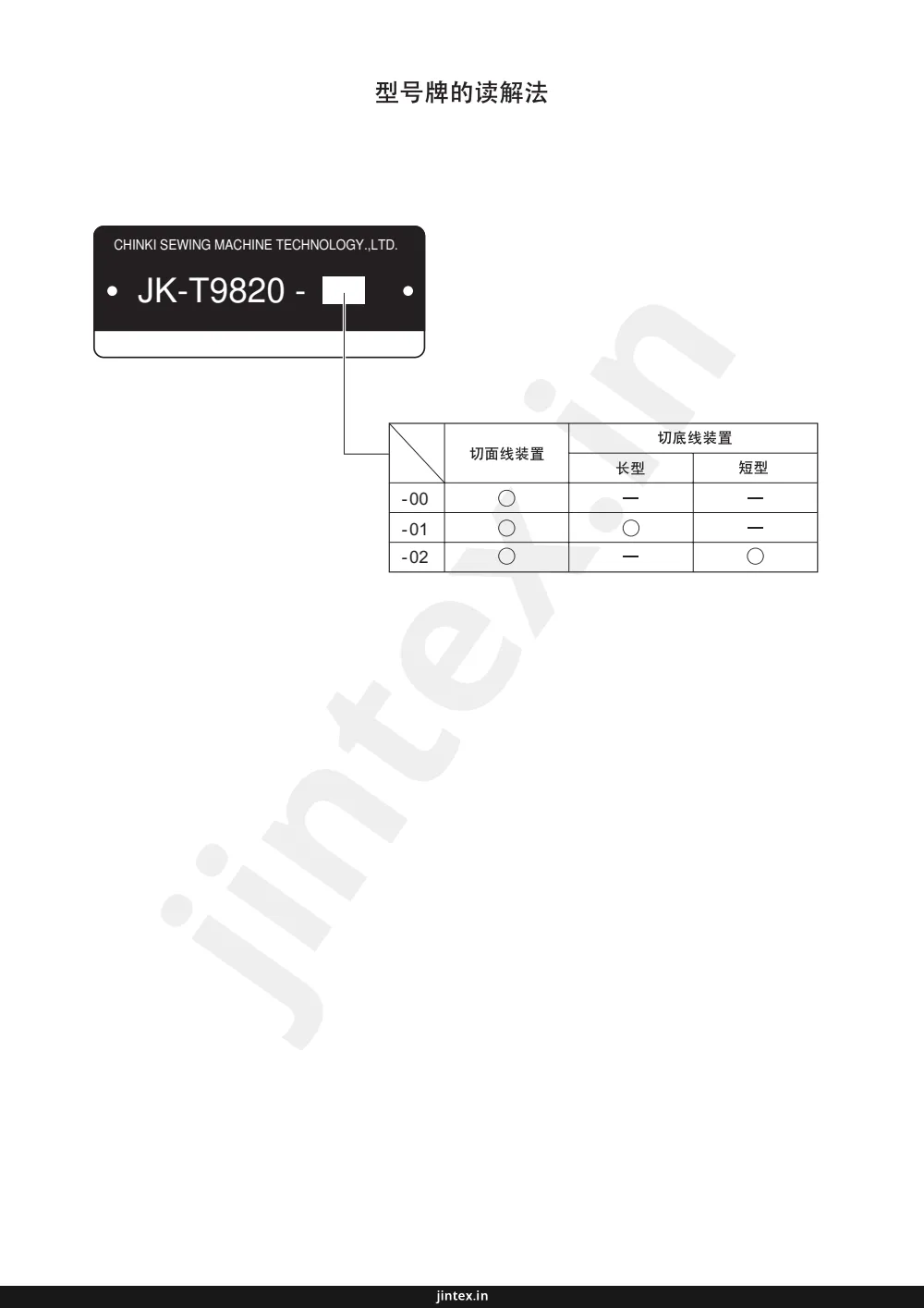

Page 2 — 型号牌的解读法

Jack JK-T9820 parts on page 2
Ref	Part number	Part name	Qty
	-00	切面线装置长型
	-00	切面线装置短型
	-01	切面线装置长型
	-01	切底线装置短型
	-02	切面线装置长型
	-02	切底线装置短型

Page 3 — Description of model plate

Jack JK-T9820 parts on page 3
Ref	Part number	Part name	Qty
	-00	Thread trimmer
	-01	Thread trimmer
	-02	Thread trimmer

Page 4 — 零件手册的使用说明

Jack JK-T9820 parts on page 4
Ref	Part number	Part name	Qty
	A	机体部分
	B	针杆-挑线杆装置
	C	上轴装置
	D	针杆摆装置
	E	针杆摆动装置
	F	压脚装置
	F1	压脚装置
	F2	压脚装置
	G	送布装置
	H	切刀装置
	J	下轴装置
	K	弯针装置
	L	双链式弯针装置
	M	分线装置
	N	供油润滑装置
	P1	穿线装置
	P2	穿线装置
	P3	穿线装置
	Q1	切线装置
	Q2	切线装置
	R	面线剪切装置
	S1	控制箱装置
	S2	控制箱装置 (电源马达基板)
	T	开关装置
	U1	空压装置
	U2	空压装置
	V	电气部品装置
	W	操作盘装置
	X	马达装置
	Y	踏板开关关系
	AA1	附属装置
	AA2	附属装置
	AA3	附属装置
	AA4	附属装置
	AA5	附属装置
	AA6	附属装置
	Z	附件
	Sp	不同规格零部件一览表
	Wa	警告标签
	索引	索引

Page 5 — Notes for using this parts book

Jack JK-T9820 parts on page 5
Ref	Part number	Part name	Qty
	A	Machine body
	B	Needle bar and thread take-up mechanism
	C	Upper shaft mechanism
	D	Zigzag mechanism
	E	Needle bar rocking mechanism
	F1	Presser foot mechanism
	F2	Presser foot mechanism
	F3	Presser foot mechanism
	G	Feed mechanism
	H	Cutter mechanism
	J	Lower shaft mechanism
	K	Looper mechanism
	L	Double chain stitch looper mechanism
	M	Spreader mechanism
	N	Lubrication
	P1	Threading mechanism
	P2	Threading mechanism
	P3	Threading mechanism
	Q1	Thread trimmer mechanism
	Q2	Thread trimmer mechanism
	R	Upper thread trimmer mechanism
	S1	Control box mechanism
	S2	Control box mechanism (Power supply motor PCB)
	T	Power switch mechanism
	U1	Air pressure mechanism
	U2	Air pressure mechanism
	V	Power supply equipment mechanism
	W	Operation panel mechanism
	X	Motor mechanism
	Y	Foot switch pedal mechanism
	AA1	Attachment set
	AA2	Attachment set
	AA3	Attachment set
	AA4	Attachment set
	AA5	Attachment set
	AA6	Attachment set
	Z	Accessories
	Sp.	Different parts list
	Wa.	Warning labels
	Index	Index

Page 6 — A. 机体部分 / Machine body

Jack JK-T9820 parts on page 6
Ref	Part number	Part name	Qty
	1	MACHINE BODY
	2	COVER
	3	SCREW
	4	COVER
	5	COVER
	6	SCREW
	7	BRACKET
	8	BRACKET
	9	BASE
	10	CAP
	11	SPRING
	12	SCREW
	13	SCREW
	14	WASHER
	15	BOLT
	16	WASHER
	17	WASHER
	18	WASHER
	19	NUT
	20	SHAFT
	21	BRACKET
	22	SCREW
	23	PIN
	24	SCREW
	25	PIN
	26	SPRING
	27	BASE
	28	BOTTLE
	29	SCREW
	30	BOLT
	31	SPRING
	32	BRACKET
	33	SCREW
	34	SPRING
	35	SPRING
	36	BEARING
	37	SCREW
	38	COLLAR
	39	SCREW
	40	BRACKET
	41	SCREW
	42	BRACKET
	43	SCREW
	44	WASHER
	45	SCREW
	46	NUT
	47	BRACKET
	48	SCREW
	49	SCREW
	50	BRACKET
	51	SPRING
	52	WASHER
	53	SCREW
	54	SCREW
	55	BRACKET
	56	SCREW
	57	SCREW
	58	BRACKET
	59	SPRING
	60	SCREW
	61	SCREW
	63	BRACKET
	64	BRACKET
	65	BRACKET
	66	SCREW
	67	SPRING
	68	BRACKET
	69	BRACKET
	70	SCREW
	71	SCREW

Page 7 — A. 机体部分 / Machine body

Jack JK-T9820 parts on page 7
Part number	Part name	Qty
CSA5746001	主面板	1
CSA5747001	主面板垫片	1
C 062501216	螺钉 M5X12	4
CSA5749001	侧板	1
CSA5750001	侧板垫片	1
C 062501216	螺钉 M5X12	5
CSA5751001	皮带罩	1
C0A4401606	螺栓(带垫圈) M4X16DA	4
CSA5752201	底座	1
CSA5753001	底座防震垫	3
CSA7556001	垫块 4X6.5	3
C 060401216	螺钉 M4X12	3
C047502242	弹簧销 AW5	1
C 158827009	底座防震垫 A	4
CS21728001	螺栓 M6X80	4
C 159458009	橡胶垫	4
C115947101	垫圈 6.35	4
C025060336	平垫圈 L6	4
C021060106	螺母 M6	4
CSA5754001	缓冲器	1
CSA5763001	GS支撑板	1
CS55477001	螺钉(带垫圈) M6X16	2
CS35218101	GS销 F	1
C048080142	轴用挡圈 C8	2
CSA5764001	GS支撑轴	1
C048080142	轴用挡圈 C8	2
C154465001	废油盖支撑组件	1
C114486002	油壶	1
C062500816	螺钉 M5X8	2
CSA5765101	铰链杆轴	1
C014060836	固定螺钉 M6X8	1
CSA5766001	铰链支撑轴	1
C014060836	固定螺钉 M6X8	1
CSA5791101	头部支撑手柄	1
CSA5792001	弹簧 A	1
CSA5792001	铰链 B	2
C014060836	固定螺钉 M6X8	2
CSA7044001	底板铰链轴	2
C014060836	固定螺钉 M6X8	2
CSA5803001	针导向盖	1
C 062400816	螺钉 M4X8	4
CSA5804001	护指器	1
CS35221101	段螺钉 M4	2
C 021400206	六角螺母 M4	2
C107017001	弹簧垫圈	2
C028040246	弹簧垫圈 2-4	2
CSA5805001	底板盖	1
C004401003	螺钉 M4X10	2
CS58636001	螺栓(带垫圈) M8X30	1
C104833001	橡胶塞 4.3	1
C104833001	橡胶塞 4.3	2
CS32263001	橡胶塞 8.5	1
CS32263001	橡胶塞 8.5	2
CS32263001	橡胶塞 8.5	1
C104821001	橡胶塞 10.5	2
C150756000	橡胶塞 18.5	2
C150756000	橡胶塞 18.5	1
C150756000	橡胶塞 18.5	1
C150756000	橡胶塞 18.5	1
C158882001	橡胶塞 22	4
CSA5810001	橡胶塞 23.5	1
CSA5811001	橡胶塞 38.5	1

Page 8 — A. 机体部分 / Machine body

Jack JK-T9820 parts on page 8
Ref	Part number	Part name	Qty
	1	Cover
	2	Gasket
	3	Screw
	4	Cover
	5	Cover
	6	Screw
	7	Cover
	8	Screw
	9	Base
	10	Cap
	11	Washer
	12	Screw
	13	Screw
	14	Washer
	15	Screw
	16	Washer
	17	Washer
	18	Washer
	19	Nut
	20	Shaft
	21	Lever
	22	Screw
	23	Pin
	24	Screw
	25	Pin
	26	Screw
	27	Plate
	28	Bottle
	29	Screw
	30	Screw
	31	Spring
	32	Lever
	33	Screw
	34	Spring
	35	Spring
	36	Bush
	37	Screw
	38	Bush
	39	Screw
	40	Lever
	41	Screw
	42	Lever
	43	Screw
	44	Screw
	45	Screw
	46	Screw
	47	Screw
	48	Screw
	49	Screw
	50	Screw
	51	Screw
	52	Screw
	53	Screw
	54	Screw
	55	Screw
	56	Screw
	57	Screw
	58	Screw
	59	Screw
	60	Screw
	61	Screw
	62	Screw
	63	Screw
	64	Screw
	65	Screw
	66	Screw
	67	Screw
	68	Screw
	69	Screw
	70	Screw
	71	Screw

Page 9 — A. 机体部分 / Machine body

Jack JK-T9820 parts on page 9
Part number	Part name	Qty
CSA5819001	橡胶塞 RUBBER CAP	1
CSA5820001	线管 CORD BUSH	1
CSA5821001	窗盖 Z-WINDOW COVER	1
CS35221101	段螺钉 M4 SHOULDER SCREW M4	1
C 107017001	弹簧垫圈 WAVE WASHER	1
CSA0793001	操作注意标签(中/英) LABEL, CAUTION CHN/ENG	1
CSA0792001	操作注意标签(日/英) LABEL, CAUTION JPN/ENG	1
CS36924001	警告标记 INJURY MARK	6
CS37060001	接地标记 LABEL, GROUNDING	4

Page 10 — B . 针杆·挑线杆装置 / Needle bar and thread take-up mechanism

Jack JK-T9820 parts on page 10
Ref	Part number	Part name
57	57	57
52	52	52
56	56	56
51	51	51
53	53	53
50	50	50
54	54	54
55	55	55
47	47	47
58	58	58
59	59	59
15	15	15
13	13	13
11	11	11
10	10	10
12	12	12
2	2	2
4	4	4
1	1	1
9	9	9
8	8	8
11	11	11
10	10	10
12	12	12
29	29	29
31	31	31
32	32	32
28	28	28
46	46	46
45	45	45
44	44	44
43	43	43
37	37	37
39	39	39
40	40	40
34	34	34
35	35	35
36	36	36
38	38	38
41	41	41
42	42	42
61	61	61
60	60	60
27	27	27
26	26	26
22	22	22
3	3	3
6	6	6
7	7	7
5	5	5
16	16	16
17	17	17
19	19	19
18	18	18
20	20	20
21	21	21

Page 11 — B. 针杆 · 挑线杆装置 / Needle bar and thread take-up mechanism

Jack JK-T9820 parts on page 11
Part number	Part name	Qty
CSA5936001	曲柄连杆总组件	1
CSA5570001	轴承 608ZZ	2
CSA6652001	针杆曲柄	1
C 145465001	螺钉 SM3.57-40X6L	1
CSA6653001	滑块 8X10D	1
CSA6654101	滑块导向 D	1
C018401036	螺栓 M4X10	5
CSA6655001	滑块导向 F	1
C018401036	螺栓 M4X10	4
CS35332001	针杆抱箍	2
CS59242001	固定螺钉	2
CSA6656001	垫圈 8X21X1.5	2
CSA6657001	针杆组件 L	1
CSA6659001	针杆线口 S	1
CS41310101	线导向 A	1
CS41251101	压线板 A	1
C141514002	段螺钉 SM3.18	1
CS35118101	调整弹簧	1
C140553102	固定螺钉 SM3.18	1
CSA4857016	机针 DOX558-NY2 (#16)	1
CSA4857014	机针 DOX558-NY2 (#14)	1
CSA4857018	机针 DOX558-NY2 (#18)	1
CS35133016	机针 DOX558 (#16)	1
CS35133014	机针 DOX558 (#14)	1
CS35133018	机针 DOX558 (#18)	1
CSA5830001	针杆轴套组件 U	1
CSA5833001	针杆轴套支撑基座 C	1
C018402036	螺栓 M4X20	3
CSA5834001	针摆水平连杆	1
CSA5835001	针杆支架组件	1
CS59242001	固定螺钉	1
CS35113001	针杆管套	1
CSA5837001	针杆齿轮基座组件	1
CSA7609001	手法轮	1
CS06696004	螺钉 M3X6	4
CSA5907001	针杆导向管套	2
C014400532	螺钉 M4X5	2
CS35137001	针杆导向	2
CS35136001	弹簧	2
CSA5908001	针杆导向支撑板	2
C062300616	螺钉 M3X6	2
CSA5919001	轴承 6805ZZNR	2
CSA5920001	针杆齿轮螺母	1
CS59242001	固定螺钉	1
CSA5923001	齿轮螺母盖	1
CSA7531001	跳线杆总组件	1
CSA5843001	油线 2X2	1
CSA5849001	油管	1
C228475000	电线夹 1.9X80	1
CS25328001	油毡	1
CSA5850001	滚轮	1
CSA5865001	滚轮轴	1
C012500536	螺钉 M5X5	1
CSA5842001	线导向	1

Page 12 — B. 针杆·挑线杆装置 / Needle bar and thread take-up mechanism

Jack JK-T9820 parts on page 12
Ref	Part number	Part name	Qty
	57	57
	52	52
	51	51
	50	50
	53	53
	56	56
	55	55
	54	54
	47	47
	15	15
	13	13
	11	11
	10	10
	12	12
	2	2
	1	1
	9	9
	8	8
	4	4
	3	3
	5	5
	6	6
	7	7
	29	29
	31	31
	32	32
	28	28
	46	46
	45	45
	44	44
	43	43
	41	41
	37	37
	39	39
	40	40
	34	34
	35	35
	36	36
	38	38
	27	27
	26	26
	22	22
	61	61
	60	60
	21	21
	20	20
	19	19
	18	18
	17	17
	16	16

Page 13 — B. 针杆 · 挑线杆装置 / Needle bar and thread take-up mechanism

Jack JK-T9820 parts on page 13
Ref	Part number	Part name	Qty
58	CSA5880001	跳线杆支撑轴 THREAD TAKE-UP L SUPPORT SHAFT	1
59	C 014060636	固定螺钉 M6X6 SET SCREW SOCKET (CP) M6X6	1
60	CSA5889001	针杆护架 NEEDLE BAR GUARD	1
61	C 01400636	螺栓 M4X6 BOLT SOCKET M4X6	2

Page 14 — C.上轴装置 / Upper shaft mechanism

Jack JK-T9820 parts on page 14
Ref	Part number	Part name	Qty
	1	Shaft
	2	Housing
	3	Bearing
	4	Screw
	5	Screw
	6	Washer
	7	Bearing housing
	8	Bearing
	9	Screw
	10	Gear assembly
	11	Screw
	12	Bearing
	13	Shaft sleeve
	14	Screw
	15	Washer
	16	Screw
	17	Screw
	18	Gear
	19	Screw
	20	Circlip
	21	Shaft
	22	Bearing
	23	Housing
	24	Screw
	25	Housing
	26	Screw
	27	Bearing
	28	Bearing
	29	Housing
	30	Screw
	31	Pulley
	32	Screw
	33	Washer

Page 15 — C. Upper shaft mechanism

Jack JK-T9820 parts on page 15
Part number	Part name	Qty
CSA5890001	上轴	1
CSA5893001	上轴曲柄	1
CSA5571001	轴承 6004ZZNR	1
CS23651001	固定螺钉 M6X6	4
CS23651001	螺钉 M8	1
CSA5897001	垫圈 34X42	1
CSA6661001	平衡管套	1
CSA5572001	轴承 6004ZZ	1
CS23651001	固定螺钉 M6X6	2
CSA6662001	伞齿轮组件	1
CS23651001	固定螺钉 M6X6	4
CSA5573001	轴承 6204ZZNR	1
CSA5564001	轴承管套	1
CS23651001	固定螺钉 M6X6	2
CSA6667001	轴承 6304ZZ	1
CSA5564001	轴承管套	1
CS23651001	固定螺钉 M6X6	2
CSA5549001	同步手轮组件	1
CS23651001	固定螺钉 M6X6	2
C048520242	孔用挡圈 C52	1
CSA6668001	轴	1
CSA6669001	轴承 6202DDUNR	1
CSA6671001	挑线杆凸轮	1
CS23651001	固定螺钉 M6X6	2
CSA6673001	针摆凸轮	1
CS23651001	固定螺钉 M6X6	2
CSA6674001	轴承 6002ZZNR	1
C048150142	轴用挡圈 C15	1
CSA4629001	上轮基座	1
CS23651001	固定螺钉 M6X6	2
CSA6676001	手轮	1
C062401016	螺钉 M4X10	3
CSA5158101	垫圈 L4	3

Page 16 — D . 针摆装置 / Zigzag mechanism

Jack JK-T9820 parts on page 16
Ref	Part number	Part name
1	1	Zigzag mechanism
2	2	Zigzag mechanism
7	7	Zigzag mechanism
8	8	Zigzag mechanism
9	9	Zigzag mechanism
10	10	Zigzag mechanism
11	11	Zigzag mechanism
12	12	Zigzag mechanism
13	13	Zigzag mechanism
14	14	Zigzag mechanism
15	15	Zigzag mechanism
16	16	Zigzag mechanism
17	17	Zigzag mechanism
18	18	Zigzag mechanism
19	19	Zigzag mechanism
20	20	Zigzag mechanism
21	21	Zigzag mechanism
22	22	Zigzag mechanism
23	23	Zigzag mechanism
24	24	Zigzag mechanism
25	25	Zigzag mechanism
26	26	Zigzag mechanism

Page 17 — D. 针摆装置 / Zigzag mechanism

Jack JK-T9820 parts on page 17
Part number	Part name	Qty
CSA6677001	针摆复合件	1
CSA6678001	针摆叉组件	1
CSA6682001	针摆连接杆组件	1
CSA6684001	段螺钉 M6	1
CSA6685001	双头螺栓	1
C 021060106	螺母 M6	2
CSA6686001	针摆曲柄	1
C 155559001	平垫圈	1
CS35251101	螺母 M6	1
CSA6687001	针摆叉轴	1
C 012061036	螺钉 M6X10	1
CSA6688001	针位调整板组件	1
CS35252001	针摆偏心销	1
CSA6691001	针摆驱动杆	1
C 018061636	螺栓 M6X16	1
CSA6692001	垫圈	1
CSA6693001	针摆动轴	1
C 012500536	螺钉 M5X5	2
C 156482000	橡胶皮 4	1
CSA6694001	针摆臂	1
CS35332001	针杆抱箍	1
C 018301236	螺栓 M3X12	1

Page 18 — E . 针杆摆动装置 / Needle bar rocking mechanism

Jack JK-T9820 parts on page 18
Ref	Part number	Part name
30	30	Belt
32	32	Pulley
20	20	Washer
21	21	Pulley
29	29	Screw
27	27	Bracket
22	22	Screw
17	17	Screw
26	26	Circlip
24	24	Pulley
16	16	Shaft
14	14	Spring
25	25	Bearing
15	15	Circlip
28	28	Washer
13	13	Shaft
1	1	Motor
10	10	Lever
3	3	Screw
4	4	Pulley
18	18	Bracket
12	12	Screw
19	19	Screw
5	5	Pulley
9	9	Circlip
7	7	Collar
8	8	Washer
11	11	Washer
31	31	Belt

Page 19 — E. 针杆摆动装置 / Needle bar rocking mechanism

Jack JK-T9820 parts on page 19
Part number	Part name	Qty
CSA6542001	脉冲马达组件 R	1
C J03663001	高温标签 13X20	1
CS55487001	螺钉(带垫圈) 5X16	4
CSA6695001	送布轮组件 M	1
C012060636	螺钉 M6X6	2
CS35284101	张力轮	1
CSA5574001	轴承 6000ZZ	1
C048260242	孔用挡圈 C26	2
CSA5552001	支架组件	1
C048100142	轴用挡圈 C10	1
CS55481001	螺钉(带垫圈) M4X12	2
CSA6699001	弯针移动轴组件	1
CSA6702001	轴承 6201ZZ	1
C048320242	孔用挡圈 C32	1
CSA6703001	紧圈	1
C012060636	螺钉 M6X6	2
CSA6704001	马达定位	1
C018061236	螺钉 M6X12	2
CSA6705001	轴承 6001ZZNR	1
CSA6707001	竖轴张力轮组件 U	1
C018401636	螺钉 M4X16	1
CSA6711001	张力轮 U	1
CSA5574001	轴承 6000ZZ	1
C048260242	孔用挡圈 C26	2
CSA5552001	支架组件	1
C048100142	轴用挡圈 C10	1
CS55481001	螺钉(带垫圈) M4X12	2
CSA6712001	T皮带 580-5GT	1
CSA6713001	T皮带 810-5GT	1
CSA6714001	橡胶塞 32.5	1

Page 21 — F1. 压脚装置 / Presser foot mechanism

Jack JK-T9820 parts on page 21
Part number	Part name	Qty
CSA5690001	<用于-00、-01 和-02>	1
CSA5677001	送布台	1
CSA7176001	打开连杆组件 L	1
C 102630001	支点杆板	1
CSA5557001	针接头滑块	1
CSA5579001	摇动杆	1
C 109763002	打开驱动杆组件 L	1
C 048050342	垫圈	1
CSA5678001	挡圈 E5	1
CSA7176001	打开连杆组件 R	1
C 102630001	支点杆板	1
CSA5557001	针接头滑块	1
CSA5578001	摇动杆	1
C 109763002	打开驱动杆组件 R	1
C 048050342	垫圈	1
CSA7527001	挡圈 E5	6
CS35429101	弹簧	1
CSA5583001	定位板	2
C 026040236	平垫圈 M4	2
C 062400816	螺钉 M4X8	2
C 062301016	螺钉 M3X10	2
CS34968000	螺母 M3	2
CSA5579001	定位板	2
CS34969001	气缸连杆销 B	2
C 048030342	挡圈 E3	4
CSA5584001	气缸安装架	2
C 048050142	轴用挡圈 C5	2
CS35239101	压脚杆轴	2
CS35240001	压脚杆 B	2
C 018501236	螺钉 M5X12	2
CSA5582001	压脚驱动杆	2
C 062501202	螺钉 M5X12	2
CS35350000	气缸 16X10	1
CS53480000	接头	1
CS13955000	消音器	1
CSA5558001	气缸连杆	1
CS35457001	弹簧挂钩 L	1
CS35350000	气缸 16X10	1
CS53480000	接头	1
CS13955000	消音器	1
CSA5558001	气缸连杆	1
CS35458001	弹簧挂钩 R	1
CS35305001	气缸连杆销	2
C 048030342	挡圈 E3	4
CS35304001	气缸支架杆	2
C 014400532	螺钉 M4X5	2
CS35456101	弹簧	2
CSA5675001	导向板 A	5
CSA5676001	导向板 B	1
CS06696004	螺钉 M3X6	13
CS35327001	气缸定位	2
C 017401616	螺栓 M4X16	2
C 021400202	六角螺母 M4	2
C 062400816	螺钉 M4X8	4
C 028040242	弹簧垫圈 2-4	4
CS12004000	线性轴套	4
CS02460001	轴用挡圈 C19	8
CSA5692001	Y轴套	1
CS12004000	线性轴套	1
CS02460001	轴用挡圈 C19	2
CSA5691001	Y导向轴	1
C 012500536	螺钉 M5X5	2

Page 23 — F1. 压脚部件 / Presser foot mechanism

Jack JK-T9820 parts on page 23
Part number	Part name	Qty
CSA5681001	空气管 4X2.5-24	1
CSA5682001	空气管 4X2.5-23	1
CSA5683001	空气管 4X2.5-15	1
CSA5684001	空气管 4X2.5-16	1
CSA7973001	空气管 4X2.5-21	1
CSA7974001	空气管 4X2.5-22	1
CSA7975001	空气管 4X2.5-18	1
CS12104000	结合接头 Y4	1
CS04557000	电线夹 PLT1M	5
CSA5688101	螺旋卷线 L	1
CSA5435001	接地线 550	1
C 052400606	螺钉(垫圈3点) M4X6	1
CSA6727001	板夹	2
CS35324201	段螺钉 M4	2
CS36345000	垫圈	2
CSA7043001	气缸组件 T 16X15	1
CSA1828001	接管头 KQ2T04-M5	2
CSA7970001	气缸杆	1
CSA7050001	气缸组件 L 16X15	1
CS11426000	弯管接头 4M5	2
CSA34970001	气缸杆	1
CSA5679001	气缸组件 B 16X30	1
CS12150000	管接头 M-5HL-4	2
CSA6527001	感应器连接组件	1
CSA34914101	气缸支架	1
CSA34913001	气缸手柄	1
C018400836	螺栓 M4X8	2
CSA5680001	空气管 4X2.5-19	1
CSA5561001	空气管 4X2.5-20	1
CSA7053001	轴套	1
CSA7054001	短轴	1
C048050142	轴用挡圈 C5	1
C014400532	螺钉 M4X5	1
CSA7555001	板弹簧	1
C062400816	螺钉 M4X8	2
CSA7043001	气缸组件 T 16X15	2
CSA1828001	接管头 KQ2T04-M5	4
CSA34970001	气缸杆	2
CSA6719001	气缸组件 10X15	1
CS12150000	管接头 M-5HL-4	2
CSA6720001	辅助压脚 S 支架	2
CS35351001	气缸杆	1
C062400816	螺钉 M4X8	2
CSA6721001	气缸杆销	1
C025060236	平垫圈 M6	1
C048060142	轴用挡圈 C6	1
CSA6726001	气缸连杆销	1
C048030342	挡圈 E3	2
CSA7711001	空气管 4X2.5-150	2
CSA7795001	快速排气管	2
CSA7793001	速控 4	2
CSA7976001	空气管 4X2.5-25	1
CSA7977001	空气管 4X2.5-26	1
CSA7978001	空气管 4X2.5-27	2

Page 24 — F2 . 压脚装置 / Presser foot mechanism

Jack JK-T9820 parts on page 24
Ref	Part number	Part name
4	4	Presser foot mechanism
5	5	Presser foot mechanism
1	1	Presser foot mechanism
2	2	Presser foot mechanism
12	12	Presser foot mechanism
13	13	Presser foot mechanism
16	16	Presser foot mechanism
17	17	Presser foot mechanism
8	8	Presser foot mechanism
9	9	Presser foot mechanism
10	10	Presser foot mechanism
11	11	Presser foot mechanism
15	15	Presser foot mechanism
19	19	Presser foot mechanism
20	20	Presser foot mechanism
21	21	Presser foot mechanism
22	22	Presser foot mechanism
23	23	Presser foot mechanism
24	24	Presser foot mechanism
25	25	Presser foot mechanism
26	26	Presser foot mechanism
27	27	Presser foot mechanism
28	28	Presser foot mechanism
29	29	Presser foot mechanism
30	30	Presser foot mechanism
31	31	Presser foot mechanism
32	32	Presser foot mechanism
33	33	Presser foot mechanism
34	34	Presser foot mechanism
35	35	Presser foot mechanism
36	36	Presser foot mechanism
37	37	Presser foot mechanism
38	38	Presser foot mechanism
39	39	Presser foot mechanism
40	40	Presser foot mechanism
41	41	Presser foot mechanism
42	42	Presser foot mechanism
43	43	Presser foot mechanism
44	44	Presser foot mechanism
45	45	Presser foot mechanism
46	46	Presser foot mechanism
47	47	Presser foot mechanism
48	48	Presser foot mechanism
49	49	Presser foot mechanism
50	50	Presser foot mechanism
51	51	Presser foot mechanism
52	52	Presser foot mechanism
53	53	Presser foot mechanism
54	54	Presser foot mechanism
55	55	Presser foot mechanism
56	56	Presser foot mechanism
57	57	Presser foot mechanism

Page 25 — F2. 压脚装置 / Presser foot mechanism

Jack JK-T9820 parts on page 25
Part number	Part name	Qty
CSA7079001	压脚总组件 R30	1
CSA7080001	布压板组件 R	1
CSA7082101	压脚总组件 L30	1
CSA7083001	布压板组件 L	1
CSA7149001	板弹簧	1
CS35326101	螺钉 M3.5	1
CSA7150101	切线 A	1
CSA7151101	切线 B	1
CS35326101	螺钉 M3.5	1
CSA7055001	压脚总组件 RS30	1
CSA7056001	布压板组件 RS	1
CS35330001	压料板 R	1
CSA7060001	压脚总组件 LS30	1
CSA7061001	布压板组件 LS	1
CS35329001	压料板 L	1
CS06696004	螺钉 M3X6	2
CS35315001	角块	1
CS35316001	角块支撑板	1
C060020416	螺钉 M2X4	2
CSA5673001	针板 R-42	1
CS06696004	螺钉 M3X6	2
CS39932101	压布 R-30	1
CS35236000	垫圈 3.2	1
CS35235001	支撑销	1
C021300306	螺母 M3	1
CSA5560001	夹轴承受板	1
C062400816	螺钉 M4X8	2
CSA5674001	支点轴	1
C048060142	轴用挡圈 C6	2
CSA5585001	夹杆 R	1
C018501236	螺栓 M5X12	1
CSA5576001	夹臂 R	1
C014400532	螺钉 M4X5	2
CSA7550001	布挡板 R	1
CS35326101	螺钉 M3.5	1
CS35315001	角块	1
CS35316001	角块支撑板	1
C060020416	螺钉 M2X4	2
CSA5672001	针板 L-42	1
CS39931101	压布 L-30	1
CS35236000	垫圈 3.2	1
CS35235001	支撑销	1
C021300306	螺母 M3	1
CSA5560001	夹轴承受板	1
C062400816	螺钉 M4X8	2
CSA5674001	支点轴	1
C048060142	轴用挡圈 C6	2
CSA5671001	夹杆 L	1
C018501236	螺栓 M5X12	1
CSA5577001	夹臂 L	1
C014400532	螺钉 M4X5	2
CSA7551001	布挡板 L	1
CS35326101	螺钉 M3.5	1

Page 26 — F3 . 压脚装置 / Presser foot mechanism

Jack JK-T9820 parts on page 26
Ref	Part number	Part name
4	L2230	Presser foot mechanism
11	L1826	Presser foot mechanism
4	4	Presser foot mechanism
7	7	Presser foot mechanism
44	44	Presser foot mechanism
45	45	Presser foot mechanism
46	46	Presser foot mechanism
47	47	Presser foot mechanism
54	54	Presser foot mechanism
53	53	Presser foot mechanism
52	52	Presser foot mechanism
51	51	Presser foot mechanism
50	50	Presser foot mechanism
48	48	Presser foot mechanism
56	56	Presser foot mechanism
57	57	Presser foot mechanism
6	6	Presser foot mechanism
41	41	Presser foot mechanism
42	42	Presser foot mechanism
43	43	Presser foot mechanism
5	5	Presser foot mechanism
1	1	Presser foot mechanism
15	15	Presser foot mechanism
30	30	Presser foot mechanism
29	29	Presser foot mechanism
28	28	Presser foot mechanism
31	31	Presser foot mechanism
22	22	Presser foot mechanism
21	21	Presser foot mechanism
23	23	Presser foot mechanism
20	20	Presser foot mechanism
2	2	Presser foot mechanism
32	32	Presser foot mechanism
26	26	Presser foot mechanism
27	27	Presser foot mechanism
35	35	Presser foot mechanism
37	37	Presser foot mechanism
25	25	Presser foot mechanism
36	36	Presser foot mechanism
34	34	Presser foot mechanism
39	39	Presser foot mechanism
38	38	Presser foot mechanism
14	14	Presser foot mechanism
13	13	Presser foot mechanism
49	49	Presser foot mechanism
12	12	Presser foot mechanism
8	8	Presser foot mechanism
3	3	Presser foot mechanism
10	10	Presser foot mechanism
9	9	Presser foot mechanism

Page 27 — F3. 压脚部件 / Presser foot mechanism

Jack JK-T9820 parts on page 27
Part number	Part name	Qty
CSA6728001	<用于-02: L2230>	1
CSA6731001	压脚板组件 R2230	1
CSA6732001	针板 L2230R	1
CSA6738001	压布板 R-JL2230	1
CSA6739001	压脚板组件 L2230	1
CSA6741001	针板 L2230L	1
CSA6742001	压布板 L-JL2230	1
CSA7187001	<用于-02: L1826>	1
CSA7105001	压脚板组件 R1826	1
CSA7090001	针板 L1826R	1
CSA7186001	压布板 R-JL1826	1
CSA6739001	压脚板组件 L1826	1
CSA7100001	针板 L-JL	1
CSA7090001	压布板 L-JL1826	1
CSA6729001	布压板组件 JR	1
CS35315001	角块	1
CS35316001	角块支撑板	1
C060020416	螺钉 M3X4	2
CS06696004	螺钉 M3X6	2
CS35236000	垫圈 3.2	1
CS35235001	支撑销	1
C021300306	螺母 M3	1
CSA5560001	夹轴承受板	1
C062400816	螺钉 M4X8	2
CSA6733001	支点轴 J	1
C048060142	轴用挡圈 C6	2
CSA5585001	夹杆 R	1
C018501236	螺栓 M5X12	1
CSA6734001	夹臂 R-J	1
C014400532	螺钉 M4X5	2
CSA7550001	布挡板 R	1
CS35326101	螺钉 M3.5	1
CSA6735001	辅助压脚臂	1
C048060142	轴用挡圈 C6	1
CSA6736001	辅助压脚杆	1
C01401036	螺栓 M4X10	1
CS0350000	扣夹 A	1
CSA6737001	回复弹簧	1
CS35315001	角块	1
CS35316001	角块支撑板	1
C060020416	螺钉 M2X4	2
CS06696004	螺钉 M3X6	2
CS35236000	垫圈 3.2	1
CS35235001	支撑销	1
C021300306	螺母 M3	1
CSA5560001	夹轴承受板	1
C062400816	螺钉 M4X8	2
CSA5674001	支点轴	1
C048060142	轴用挡圈 C6	2
CSA5671001	夹杆 L	1
C018501236	螺栓 M5X12	1
CSA6743001	夹臂 L-J	1
C014400532	螺钉 M4X5	2
CSA7551001	布挡板 L	1
CS35326101	螺钉 M3.5	1
CSA7152001	<选购件> 辅助压脚杆 L	1

Page 28

Jack JK-T9820 parts on page 28
Ref	Part number	Part name	Qty
	1	SHAFT
	2	BRACKET
	3	COVER
	4	SCREW
	5	SHAFT
	6	BRACKET
	7	BRACKET
	8	SCREW
	9	SCREW
	10	BRACKET
	11	SHAFT
	12	SHAFT
	13	SCREW
	14	SCREW
	15	SCREW
	16	SLEEVE
	17	BRACKET
	18	SCREW
	19	SHAFT
	20	BRACKET
	21	MOTOR
	22	CONNECTOR
	23	SCREW
	24	WASHER
	25	GEAR
	26	SCREW
	27	BRACKET
	28	SCREW
	29	PULLEY
	30	SCREW
	31	BEARING
	32	SHAFT
	33	BEARING
	34	SCREW
	35	RING
	36	SHAFT
	37	RING
	38	SHAFT
	39	GEAR
	40	BELT
	41	BRACKET
	42	SCREW
	43	BRACKET
	44	SCREW
	45	SCREW
	46	SHAFT
	47	BRACKET
	48	SCREW
	49	BRACKET
	50	BRACKET
	51	SCREW
	52	SCREW
	53	MOTOR
	54	MOTOR
	55	CONNECTOR
	56	SHAFT
	57	SCREW
	58	SCREW
	59	WASHER
	60	BRACKET
	61	GEAR
	62	SCREW
	63	BEARING
	64	RING
	65	SHAFT
	66	SCREW
	67	BRACKET
	68	RING
	69	SCREW
	70	SCREW

Page 29 — G. 送布装置 / Feed mechanism

Jack JK-T9820 parts on page 29
Part number	Part name	Qty
CSA6744001	送料台盖 L	1
CSA6745001	送料台盖 R	1
CSA8121001	送料台盖组件 U	1
C 004401003	螺钉 M4X10	12
CSA6747001	X送布轴架 S	1
CSA6748001	X送布轴架 N	1
CSA6749001	X齿条	2
C018501636	螺栓 M5X16	4
CSA6750001	Y送布导向轴	2
C012060636	螺钉 M6X6	4
CSA6751101	X送布导向轴 A	1
CSA6752101	X送布导向轴 B	1
C012060636	螺钉 M6X6	2
C018501636	螺栓 M4X16	4
C025040136	平垫圈 S4	4
CS35183000	直线形轴套 12	4
CSA5562001	定位板	4
C062300416	螺钉 M3X4	4
CSA6753001	Y送料组件	1
CSA6754001	Y送料基座	1
CSA6521001	脉冲马达组件 Y	1
CSA6522001	马达接线 Y	1
C018401436	螺栓 M4X14	4
C026040136	平垫圈 S4	4
CSA6755001	驱动齿轮 20	1
C012060636	螺钉 M6X6	2
CSA6756001	Y轮基座	1
C3A6001001	螺栓(带垫圈) M5X20	2
CSA6757001	Y同步带轮组件	2
C012060636	螺钉 M6X6	4
C048160242	轴用挡圈 C16	2
CSA6760001	Y手轮轴 R	1
C530138001	微型轴承 8	2
C018502536	螺栓 M5X25	1
C048080142	轴用挡圈 C8	2
CSA6761001	Y手轮轴 F	1
C070688850	R球轴承 688ZZ	2
CSA6762001	空转齿轮 40	1
C012060636	螺钉 M6X6	2
CSA6763001	T皮带 320-5GT	1
CSA6764001	皮带支板	1
C018400836	螺栓 M4X8	2
CSA6765001	Y驱动轴支架	1
C018501636	螺栓 M5X16	1
C018061636	螺栓 M6X16	3
CSA6766001	Y轴	1
CSA6767001	Y轴支架	1
C018501436	螺栓 M5X14	1
CS12004000	线性轴套	2
CSA5562001	定位板	2
C062300416	螺钉 M3X4	2
CSA55476001	螺栓(带垫圈) M6X12	2
CSA6768001	X送料组件	1
CSA6517001	X脉冲马达组件 X	1
CSA6518001	马达接线 X	1
CSA4197001	送料齿轮	1
C012060636	螺钉 M6X6	2
C018401436	螺栓 M4X14	4
C026040136	平垫圈 S4	4
CSA6769001	X马达支座	1
CSA6770001	空转齿轮	2
C012060636	螺钉 M6X6	4
CSA6771001	轴承 6001ZZ	2

Page 30 — G . 送布装置 / Feed mechanism

Jack JK-T9820 parts on page 30
Ref	Part number	Part name	Qty
	1	SHAFT
	2	BRACKET
	3	COVER
	4	SCREW
	5	BRACKET
	6	SHAFT
	7	BRACKET
	8	SHAFT
	9	SHAFT
	10	BRACKET
	11	SHAFT
	12	SHAFT
	13	BRACKET
	14	SCREW
	15	WASHER
	16	SLEEVE
	17	BRACKET
	18	SCREW
	19	SHAFT
	20	BRACKET
	21	MOTOR
	22	CONNECTOR
	23	SCREW
	24	WASHER
	25	GEAR
	26	SCREW
	27	BRACKET
	28	SCREW
	29	PULLEY
	30	SCREW
	31	BEARING
	32	SHAFT
	33	BEARING
	34	SCREW
	35	RING
	36	SHAFT
	37	BEARING
	38	SHAFT
	39	GEAR
	40	BELT
	41	BRACKET
	42	SCREW
	43	BRACKET
	44	SCREW
	45	SCREW
	46	SHAFT
	47	BRACKET
	48	SCREW
	49	BRACKET
	50	SLEEVE
	51	SCREW
	52	BRACKET
	53	MOTOR
	54	MOTOR
	55	CONNECTOR
	56	SHAFT
	57	SCREW
	58	SHAFT
	59	SCREW
	60	BRACKET
	61	GEAR
	62	SCREW
	63	BEARING
	64	RING
	65	SHAFT
	66	SCREW
	67	BRACKET
	68	RING
	69	SCREW
	70	SCREW

Page 31 — G. 送布装置 / Feed mechanism

Jack JK-T9820 parts on page 31
Part number	Part name	Qty
C048280242	孔用挡圈 C28	2
CSA6772001	X空转齿轮轴	1
C018061636	螺栓 M6X16	3
C J03663001	高温标签 13X20	2
C048060342	挡圈 E6	1
C008401204	螺钉 M4X12	2
CSA5584001	气缸螺栓	1

Page 32 — H. Cutter mechanism

Jack JK-T9820 parts on page 32
Ref	Part number	Part name
34	34	34
32	32	32
33	33	33
29	29	29
23	23	23
25	25	25
26	26	26
40	40	40
36	36	36
39	39	39
35	35	35
38	38	38
41	41	41
30	30	30
28	28	28
46	46	46
42	42	42
43	43	43
45	45	45
22	22	22
15	15	15
7	7	7
19	19	19
16	16	16
6	6	6
1	1	1
27	27	27
10	10	10
47	47	47
48	48	48
13	13	13
17	17	17
9	9	9
14	14	14
18	18	18
62	62	62
61	61	61
53	53	53
52	52	52
49	49	49
54	54	54
55	55	55
56	56	56
8	8	8
57	57	57
58	58	58
59	59	59
60	60	60

Page 33 — H. 切刀装置 / Cutter mechanism

Jack JK-T9820 parts on page 33
Ref	Part number	Part name	Qty
	CSA6773101	气锤基座组件件
	CS35091101	螺栓 M5
	C 018401036	螺栓 M4X10
	CSA6776301	切刀动作轴组件件
	CSA6777001	切刀动作轴
	CSA6778301	切刀轴套组件件
	CSA6781001	回转制动
	C 018401036	螺栓 M4X12
	CSA6782001	切刀轴压
	CSA6783001	弹簧挂钩 U
	CSA6784001	弹簧
	CSA6785001	弹簧挂钩 D
	CSA6786001	螺钉 4
	C021400206	六角螺母 M4
	C018061236	螺栓 M6X12
	C081050870	O形圈 S50
	CSA6787001	切刀臂组件件
	CSA6789001	切刀销
	C012500536	螺钉 M5X5
	CSA6790001	切刀臂滑块
	CSA5563001	切刀臂销
	C014060836	固定螺钉 M6X8
	CSA6791001	切刀臂轴
	C012061036	螺钉 M6X10
	CSA6792001	紧圈组件
	CSA6793001	紧圈
	C014060836	固定螺钉 M6X8
	CSA6794001	切刀杆组件件
	CSA6795001	切刀连接杆
	CSA5563001	切刀臂销
	C014060836	螺钉 M5X8
	C014060836	固定螺钉 M6X8
	CSA5563001	切刀臂销
	CSA6797001	切刀杆轴
	CSA6798001	切刀杆轴套
	C012061036	螺钉 M6X10
	CSA6799001	气缸支撑轴
	C014060836	固定螺钉 M6X8
	CSA6800001	气锤垫块
	C014400536	螺钉 M4X5
	CSA6801301	切刀基座总组件件
	CS35091001	切刀基座架
	C018501636	螺栓 M5X16
	CS35098000	基座定位板
	C062300416	螺钉 M3X4
	C018501636	螺栓 M5X16
	CSA6804001	偏心销
	CSA6805001	切刀臂接头
	CSA6985001	管夹板
	C062400816	螺钉 M4X8
	C* P. 102	切刀 2.8X4.3-42
	62	气锤

Page 34 — J. 下轴装置 / Lower shaft mechanism

Jack JK-T9820 parts on page 34
Ref	Part number	Part name	Qty
	1	SHAFT
	3	GEAR
	4	GEAR
	5	BEARING
	6	SCREW
	7	SCREW
	8	BEARING
	9	COLLAR
	10	SCREW
	11	BELT
	13	PULLEY
	14	SCREW
	15	BRACKET
	16	BELT
	18	PULLEY
	19	BEARING
	20	COLLAR
	21	COLLAR
	22	SHAFT
	23	SCREW
	25	COLLAR
	26	BEARING
	27	COLLAR
	28	SCREW
	29	BRACKET
	30	SCREW
	31	COVER
	32	BRACKET
	33	BRACKET
	34	BRACKET
	35	BRACKET
	36	SPRING
	37	SCREW
	38	BRACKET
	39	SCREW

Page 35 — J. 下轴装置 / Lower shaft mechanism

Jack JK-T9820 parts on page 35
Part number	Part name	Qty
CSA6807001	下轴	1
CSA6809001	下轴T手轮 A	1
CSA6810001	下轴T手轮 B	1
CSA5571001	轴承 6004ZZNR	1
CS23651001	固定螺钉 M6X6	2
CS47270001	螺钉(带垫圈) M6X30	3
CSA5573001	轴承 6204ZZNR	2
CSA5564001	轴承管套	2
CS23651001	固定螺钉 M6X6	4
CSA6812001	皮带 375-5GT	1
CSA6814001	下轴凸轮	1
CS23651001	固定螺钉 M6X6	2
C104833001	橡胶皮 4.3	1
CSA6815001	皮带 1115-5GT	1
CSA6817001	空转轮组件	1
CSA5570001	轴承 608ZZ	2
C048220242	孔用挡圈 C22	2
CS50168001	惰轮管套	1
CSA6819001	空转轮轴	1
C012061036	螺钉 M6X10	1
CSA5572001	轴承 6004ZZ	2
C04820144	轴用挡圈 C20	1
C018084036	螺栓 M8X40	1
CSA6822001	凸轮盖	1
C062500816	螺钉 M5X8	3
CSA6823001	底座穿线表	1
CSA6824001	下轴盖组件	1
CSA6825001	下轴盖	1
CSA6826001	下轴盖油毡 A	1
CSA6827001	下轴盖油毡 B	1
C228475000	电线夹 1.9X80	8
C062400816	螺钉 M4X8	2
CS10243000	尼龙夹 NK-3N	1
C0A4400806	螺栓(带垫圈) M4X8DA	1

Page 36 — K . 弯针装置 / Looper mechanism

Jack JK-T9820 parts on page 36
Ref	Part number	Part name
1	1	Looper shaft
2	2	Looper shaft support
4	4	Looper shaft spring
5	5	Looper shaft housing
6	6	Shaft
7	7	Screw
8	8	Looper shaft support
9	9	Looper shaft support
10	10	Looper shaft spring
11	11	Looper shaft spring
12	12	Screw
13	13	Screw
14	14	Looper shaft spring
15	15	Looper shaft spring
16	16	Looper shaft support
17	17	Screw
18	18	Looper shaft support
19	19	Looper shaft support
20	20	Screw
21	21	Screw

Page 37 — K. 弯针装置 / Looper mechanism

Jack JK-T9820 parts on page 37
Ref	Part number	Part name	Qty
1	CSA6828001	弯针杆轴	1
2	C014500836	螺钉 M5X8	2
4	CSA6829001	弯针杆组件	1
5	CSA6830001	弯针杆	1
6	CSA6831001	短轴 6.35	2
7	C012500536	螺钉 M5X5	2
8	CSA6834001	弯针作动台	1
9	CSA6835001	油线 2X2	1
10	CSA6836001	油线 2X2	1
11	CSA5565001	油管	1
12	CSA6837001	油管夹 A	1
13	C060300816	螺钉 M3X8	1
14	CSA6838001	油线 3X3	1
15	CSA6839001	油管	1
16	CSA6840001	油管夹 B	1
17	C060300816	螺钉 M3X8	1
18	CSA6832101	下轴凸轮管套	1
19	CSA6833001	弯针凸轮滚轮轴	1
20	CS12718000	毡	1
21	C014060632	固定螺钉 M6X6	1

Page 38 — L. 双链式弯针装置 / Double chain stitch looper mechanism

Jack JK-T9820 parts on page 38
Ref	Part number	Part name
44	44	Screw
42	42	Looper
40	40	Looper support
41	41	Screw
43	43	Presser foot bar
85	85	Spring
54	54	Screw
84	84	Screw
91	91	Screw
53	53	Screw
77	77	Screw
76	76	Washer
75	75	Bush
78	78	Lever
82	82	Screw
81	81	Screw
80	80	Spring
83	83	Screw
86	86	Hook
87	87	Hook
88	88	Hook
89	89	Hook
90	90	Hook holder
24	24	Screw
23	23	Bracket
13	13	Screw
14	14	Washer
12	12	Bracket
70	70	Screw
71	71	Screw
73	73	Screw
35	35	Screw
37	37	Screw
38	38	Washer
36	36	Lever
33	33	Shaft
39	39	Screw
15	15	Bracket
16	16	Screw
1	1	Looper shaft
4	4	Bobbin case
5	5	Bobbin case
6	6	Bobbin case
7	7	Shaft
8	8	Screw
10	10	Screw
11	11	Shaft
25	25	Lever
26	26	Screw
27	27	Screw
28	28	Screw
58	58	Screw
59	59	Washer
57	57	Bracket
48	48	Looper
46	46	Looper
45	45	Looper
50	50	Screw
47	47	Screw
29	29	Bracket
52	52	Screw
49	49	Screw
51	51	Screw
32	32	Spring
31	31	Lever
55	55	Spring
34	34	Washer
72	72	Screw
17	17	Shaft
79	79	Nut
21	21	Screw
19	19	Screw
20	20	Spring
60	60	Bracket
69	69	Screw
61	61	Bracket
67	67	Screw
63	63	Screw
64	64	Washer
66	66	Screw
65	65	Screw
62	62	Bracket
68	68	Screw

Page 39 — L. 双链式弯针装置 / Double chain stitch looper mechanism

Jack JK-T9820 parts on page 39
Part number	Part name	Qty
CSA6841101	弯针座组件	1
C018400636	螺栓 M4X6	2
CSA6844001	定位销 4	1
CSA5571001	轴承 6004ZZNR	2
CSA6845001	弯针轮组件	1
C062351615	螺钉 M3.5X16	1
CSA6848001	弯针驱动轴	1
CSA6849001	弯针驱动轴抱箍组件	1
C0301436	螺钉 M3X14	1
CSA6851001	叉板连杆轴	1
CSA6852001	弯针连杆支点	1
C060401416	螺钉 M4X14	1
C026040136	平垫圈 S4	1
CSA6853001	LS滑块导向	1
C004401003	螺钉 M4X10	2
CSA7204101	弯针连杆总组件	1
CS52832000	油毡	1
CSA6857001	油线 2X2	1
CSA6858001	固定螺栓	2
CSA6859001	叉板连杆基座	1
C060401416	螺钉 M4X10	1
CSA6860001	叉板凸轮连杆	1
CS35018001	凸轮连杆管套	1
CS35019001	段螺钉 M4	1
CS35019001	段螺钉 M4	1
CSA6861001	叉板驱动凸轮	1
CSA6863001	LS支撑基座	1
CSA6864001	弹簧导向螺钉	2
CSA6865001	支撑短轴	1
C014060836	固定螺钉 M6X8	1
C012500536	螺母 M5X5	1
CSA6866001	切线杆基座	1
C062301016	螺钉 M3X10	1
C021300306	螺母 M3	1
CSA6867001	U切线弹簧	1
CSA7064001	上动刀台	1
C060300416	螺钉 M3X4	1
CS35029001	上动刀 A	1
CS37723101	上动刀 B	1
C 105288001	螺钉 SM2.38	1
CSA7547101	弯针 R	1
CSA7547101	有孔弯针	1
CS35412101	右叉板 R	1
CS35413101	左叉板 L	1
CS35032101	螺钉 M2.6X5.5	2
CS35034001	叉板定位 R	1
CS35033001	叉板定位 L	1
CS35032101	螺钉 M2.6X5.5	2
CS37724001	螺钉 SM2.38	1
CS47932001	螺母 SM2.38-56	1

Page 40 — L. Double chain stitch looper mechanism

Jack JK-T9820 parts on page 40
Ref	Part number	Part name
44	44	Screw
42	42	Looper
40	40	Looper shaft
41	41	Screw
43	43	Looper shaft
85	85	Spring
54	54	Screw
84	84	Screw
91	91	Looper shaft
53	53	Screw
77	77	Screw
76	76	Washer
75	75	Bush
78	78	Shaft
80	80	Spring
83	83	Screw
81	81	Screw
88	88	Looper
86	86	Looper
87	87	Looper
89	89	Looper
90	90	Looper
35	35	Screw
36	36	Lever
33	33	Shaft
39	39	Screw
15	15	Bracket
16	16	Screw
70	70	Screw
71	71	Screw
73	73	Screw
37	37	Screw
38	38	Screw
74	74	Lever
3	3	Pin
2	2	Screw
1	1	Base
4	4	Washer
5	5	Base
6	6	Shaft
7	7	Shaft
10	10	Screw
8	8	Screw
12	12	Bracket
13	13	Screw
14	14	Screw
24	24	Screw
23	23	Bracket
25	25	Lever
26	26	Screw
27	27	Screw
58	58	Screw
59	59	Washer
28	28	Screw
57	57	Bracket
48	48	Looper
46	46	Looper
45	45	Looper
50	50	Screw
47	47	Screw
29	29	Bracket
52	52	Screw
49	49	Screw
51	51	Screw
32	32	Screw
31	31	Lever
55	55	Spring
56	56	Screw
34	34	Screw
17	17	Shaft
19	19	Screw
21	21	Lever
20	20	Spring
60	60	Lever
69	69	Screw
61	61	Lever
67	67	Screw
63	63	Screw
64	64	Screw
66	66	Screw
65	65	Screw
68	68	Lever
62	62	Lever

Page 41 — L. 双链式弯针装置 / Double chain stitch looper mechanism

Jack JK-T9820 parts on page 41
Part number	Part name	Qty
CS35035101	叉板弹簧 R	1
CS35036101	叉板弹簧 L	1
CSA6872001	护针 U	1
C 018300836	螺栓 M3X8	1
C 025030136	平垫圈 S3	1
CSA7063001	芯线导向 C	1
CSA7578001	芯线导向组件 C	1
CSA7063001	芯线导向 C	1
CSA7613001	芯线压板	1
CSA7614001	芯线调节弹簧	1
C 062300506	螺钉 M3X5	1
C 025030236	平垫圈 M3	1
CSA7615001	管套 3	1
CSA6873001	芯线导向组件 C-J	1
CSA6874001	芯线导向 C-J	1
CSA7613001	芯线压板	1
CSA7614001	芯线调节弹簧	1
C 062300506	螺钉 M3X5	1
C 025030236	平垫圈 M3	1
CSA7615001	管套 3	1
C 060400516	螺钉 M4X5	1
CSA7065001	针孔板 1.6	1
CS37752001	针孔板 1.8-J	1
CS35326101	螺钉 M3.5	1
CSA6875001	销	1
C 014300832	螺钉 M3X8	1
CSA6876001	底线导线板	1
CSA6877001	管套	1
CSA6878001	L夹弹簧导向	1
C 062400916	螺钉 M4X20	1
CSA6879001	弹簧导向轴	1
C 021400316	六角螺母 M4	1
CSA6880001	夹线弹簧	1
CSA6881001	L夹弹簧支撑	2
C 060300816	螺钉 M3X8	1
C 0A4300805	螺栓(带垫圈) M3X8DA	1
C 060300816	螺钉 M3X8	1
CS37725001	底线压簧	1
CSA6868101	底线压板组件 J	1
CSA7634101	有孔弯针 B	1
CS49078001	弯针 L-S	1
CS35472101	叉板 LB	1
CS49079001	叉板 L-S	1
CSA7546001	针孔板 1.1	1

Page 42 — M . 分纱装置 / Spreader mechanism

Jack JK-T9820 parts on page 42
Ref	Part number	Part name
1	1	SHAFT
2	2	SPRING PIN
3	3	BRACKET
5	5	LEVER
6	6	SPRING
7	7	SPRING
8	8	BRACKET
9	9	SPRING
10	10	SCREW
11	11	SPRING
12	12	SHAFT
14	14	PIN
15	15	WASHER
16	16	SPRING
17	17	SCREW
18	18	WASHER
19	19	SCREW
20	20	SPRING PIN
21	21	BLOCK

Page 43 — M. 分纱装置 / Spreader mechanism

Jack JK-T9820 parts on page 43
Ref	Part number	Part name	Qty
1	CSA6882001	叉板杆轴	1
2	C014500836	螺钉 M5X8	2
3	CSA6883101	叉板杆组件 A	1
5	CSA6885001	油毡	1
6	CSA5565001	油管	1
7	CSA6886001	油线 2X2	1
8	CSA6887001	油管压板	1
9	C 228475000	电线夹 1.9X80	2
10	C 060400516	螺钉 M4X5	1
11	CSA8001001	油线 2X2	1
12	CSA6888001	叉板杆组件 B	1
14	CSA6890001	轴 6X15.5	2
15	C048060142	轴用挡圈 C6	2
16	C012500536	螺钉 M5X5	2
17	C 062400816	螺钉 M4X8	2
18	C 025040236	平垫圈 M4	2
19	CSA6891001	偏心销	1
20	CS25279101	螺钉 M3.5-5	1
21	CSA6892001	角块 6X8	2

Page 44 — N.供油润滑装置 / Lubrication

Jack JK-T9820 parts on page 44
Ref	Part number	Part name	Qty
	20	BRACKET
	21	BRACKET
	22	BRACKET
	23	SCREW
	24	BRACKET
	25	BRACKET
	27	BRACKET
	28	BRACKET
	29	BRACKET
	30	SCREW
	31	BRACKET
	32	BRACKET
	33	BRACKET
	34	BRACKET
	35	BRACKET
	36	BRACKET
	37	SCREW
	38	BRACKET
	39	BRACKET
	40	BEARING
	41	BRACKET
	42	BRACKET
	43	SCREW
	44	BRACKET
	45	BRACKET
	46	SCREW
	47	BRACKET
	48	SPRING
	49	SCREW
	50	BRACKET
	51	BRACKET
	52	BRACKET
	53	SCREW
	54	BRACKET
	55	BRACKET
	56	BRACKET
	57	BRACKET
	58	BRACKET
	59	BRACKET
	60	SCREW
	61	TUBE
	62	TUBE
	63	TUBE
	64	TUBE
	65	SPRING
	66	BRACKET
	67	SPRING
	68	SCREW
	69	BRACKET
	70	SCREW
	71	BRACKET
	72	SCREW
	73	BRACKET
	74	BRACKET
	75	BRACKET
	76	SCREW
	77	BRACKET
	78	BRACKET
	79	BRACKET
	80	BRACKET
	81	SCREW
	82	BRACKET
	86	SCREW
	87	BRACKET
	88	BRACKET
	89	BRACKET
	90	BRACKET
	91	BRACKET
	92	BRACKET
	93	BRACKET
	94	BRACKET
	95	BRACKET
	96	BRACKET
	97	SCREW
	98	BRACKET
	99	BRACKET
	100	BRACKET
	101	BRACKET
	102	BRACKET
	103	BRACKET
	1	BRACKET
	4	SCREW
	5	TUBE
	6	BRACKET
	7	BRACKET
	8	BRACKET
	9	BRACKET
	10	BRACKET
	11	SCREW
	12	BRACKET
	13	TUBE
	14	BRACKET
	15	TUBE
	16	BRACKET
	17	SCREW
	18	BRACKET
	19	SCREW

Page 45 — N. 供油润滑装置 / Lubrication

Jack JK-T9820 parts on page 45
Part number	Part name	Qty
CSA6893001	油板组件	1
CS35001000	尼龙铆钉	8
CSA6896001	油管	1
CSA6897001	油线 3X3	1
CSA6898001	油线 3X3	1
CSA6899001	油线 6X6	1
CS00480000	电线夹 #5	1
C0A4400806	螺栓(带垫圈) M4X8DA	1
C 062400816	螺钉 M4X8	4
CSA6900001	油管	1
CSA6901101	油线 3X3	1
C 146202000	尼龙线夹 6N	1
C0A4400806	螺栓(带垫圈) M4X8DA	1
CS10243000	尼龙夹 NK-3N	1
C0A4400806	螺栓(带垫圈) M4X8DA	1
C 149547000	压线板	1
C0A4400806	螺栓(带垫圈) M4X8DA	1
CSA6902001	油管压板	1
C018400636	螺栓 M4X6	2
CS10243000	尼龙夹 NK-3N	1
C0A4400806	螺栓(带垫圈) M4X8DA	1
CSA6903001	挡油板	1
CSA6904001	油缸压板组件	1
CSA6905001	油缸压板	1
CSA6907001	滑块供油毡 D	1
CSA6908001	油线 2X2	1
CS35001000	尼龙铆钉	1
C018400636	螺栓 M4X6	2
CSA6909001	油管	1
CSA6910001	油线 2X2	1
CS56911000	油管接头 S	1
CS51020000	油芯紧圈	1
CS10243000	尼龙夹 NK-3N	2
C0A4400806	螺栓(带垫圈) M4X8DA	2
CSA6911001	油板	1
C062400616	螺钉 M4X6	2
CSA4992000	油视窗	1
CS00480000	电线夹 #5	2
CS52907000	电线夹 #10	2
C0A4400806	螺栓(带垫圈) M4X8DA	4
CSA6912001	油线 2X2	2
CSA6913001	油线 2X2	1
CS29700000	上弯针导向油毡	4
C 153050000	油毡	1
CSA6914001	油线 2X2	1
CS29700000	上弯针导向油毡	6
CSA6915001	油毡组件	1
CSA6918001	油管	1
CSA6919001	油管压板	1
C018400836	螺栓 M4X8	1
CSA25328001	油毡	1
CSA8279001	油管	1
CSA3040001	副油罐总组件	1
CSA3060001	油嘴管	1
CSA3060001	油门垫片	1
CSA6923001	油口 6.5-3.8	1
C 104450101	橡胶塞 8	1
CSA6924001	油管	1
CSA6924001	油线 6X6	1
CSA6925001	油管	1
CSA6926001	油线 3X3	1
CSA6927001	油管	1
CSA6928001	油线 6X6	1

Page 46

Jack JK-T9820 parts on page 46
Ref	Part number	Part name	Qty
	1	FRAME
	4	SCREW
	5	TUBE
	6	BRACKET
	7	BRACKET
	8	BRACKET
	9	CLAMP
	10	TUBE
	11	SCREW
	12	TUBE
	13	TUBE
	14	BRACKET
	15	CLAMP
	16	CLAMP
	17	SCREW
	18	WASHER
	19	SCREW
	20	BRACKET
	21	BRACKET
	22	BRACKET
	23	SCREW
	24	BRACKET
	25	BRACKET
	27	BRACKET
	28	BRACKET
	29	BRACKET
	30	SCREW
	31	BRACKET
	32	BRACKET
	33	BRACKET
	34	BRACKET
	35	BRACKET
	36	BRACKET
	37	SCREW
	38	BRACKET
	39	BRACKET
	40	BEARING
	41	CLAMP
	42	BRACKET
	43	SCREW
	44	BRACKET
	45	BRACKET
	46	SCREW
	47	BRACKET
	48	SPRING
	49	SCREW
	50	BRACKET
	51	BRACKET
	52	BRACKET
	53	SCREW
	54	SCREW
	55	BRACKET
	56	BRACKET
	57	BRACKET
	58	BRACKET
	59	SCREW
	60	SCREW
	61	TUBE
	62	TUBE
	63	TUBE
	64	TUBE
	65	SPRING
	66	SPRING
	67	SPRING
	68	SCREW
	69	CLAMP
	70	SCREW
	71	BRACKET
	72	SCREW
	73	BRACKET
	74	BRACKET
	75	BRACKET
	76	SCREW
	77	TUBE
	78	TUBE
	79	TUBE
	80	TUBE
	81	SCREW
	82	BRACKET
	86	SCREW
	88	TUBE
	89	BRACKET
	90	BRACKET
	91	BRACKET
	92	CLAMP
	93	BRACKET
	94	BRACKET
	95	PIN
	96	BRACKET
	97	SCREW
	98	TUBE
	99	SCREW
	100	BRACKET
	101	CLAMP
	102	CLAMP
	103	SCREW

Page 47 — N. 供油润滑装置 / Lubrication

Jack JK-T9820 parts on page 47
Part number	Part name	Qty
CSA6929001	油管定位弹簧	1
CS55481001	螺栓(带垫圈) M4X12	2
C 149287000	压线板	4
C0A4400806	螺栓(带垫圈) M4X8DA	4
CSA6930001	油管压板 B	1
C 062500816	螺钉 M5X8	1
CS25328001	油毡	1
C 112753001	油毡	1
CS00480000	电线夹 #5	1
C0A4400806	螺栓(带垫圈) M4X8DA	1
CSA6886001	油线 2X2	1
CSA5567001	油线 2X2	1
CSA5566001	油线 2X2	1
CSA5567001	油线 2X2	1
C 107155001	油毡	2
CSA6932001	弯针座供油组件	1
C060400516	螺钉 M4X5	2
CSA6936001	油线	1
CSA6937101	油线 2X2	1
CSA6938001	芯线板组件	1
CSA6939001	芯线板	1
CSA6940001	弯针油毡	1
C228475000	电线夹 1.9X80	2
CSA6941001	油线 2X2	1
C060400816	螺钉 M4X8	1
CSA7178001	油管	1
CSA6942001	隔板	1
C018400636	螺栓 M4X6	2
CSA8009001	油线	1
CS02657101	油线夹板	1
CSA8011001	油线 6X6	1
CS56911000	油管接头 S	2
CS51020000	油芯紧圈	2
CSA8101001	油管	1

Page 48 — P1 . 穿线装置 / Threading mechanism

Jack JK-T9820 parts on page 48
Ref	Part number	Part name	Qty
	40	40
	41	41
	39	39
	38	38
	37	37
	36	36
	35	35
	58	58
	57	57
	56	56
	55	55
	20	20
	15	15
	16	16
	13	13
	17	17
	18	18
	19	19
	61	61
	62	62
	73	73
	72	72
	70	70
	69	69
	67	67
	59	59
	60	60
	33	33
	43	43
	2	2
	3	3
	24	24
	26	26
	30	30
	25	25
	29	29
	28	28
	27	27
	21	21
	12	12
	22	22
	23	23
	7	7
	6	6
	5	5
	8	8
	9	9
	10	10
	11	11
	63	63
	64	64
	42	42
	47	47
	48	48
	49	49
	46	46
	45	45
	50	50
	51	51
	52	52
	53	53
	54	54
	31	31
	32	32
	68	68
	65	65
	66	66
	71	71

Page 49 — P1. 穿线装置 / Threading mechanism

Jack JK-T9820 parts on page 49
Part number	Part name	Qty
CSA6944001	上盖	1
CSA6945001	上盖垫片	1
CSA6947101	气缸接头 A	1
CSA6948101	气缸安装板 A	1
CSA6949001	气缸组件 10-30	1
CS11426000	弯管接头 4M5	2
CSA6950001	空气管 4X2.5-11	1
CSA7134001	空气管 4X2.5-12	1
C 062500816	螺钉 M5X8	2
CSA6951001	取线手杆驱动板	1
CSA6952001	取线手杆板	1
C 060400516	螺钉 M4X5	1
CSA6953001	取线手杆基台	1
CSA6954001	管套 A	1
CSA7494001	垫圈	1
C 018401036	螺栓 M4X10	1
C 021400206	六角螺母 M4	1
C 062500816	螺钉 M5X8	2
CSA6955001	管套 B	1
CSA7494001	垫圈	1
C 018401036	螺栓 M4X10	1
CSA6956101	冲击支撑板	1
CSA6957001	冲击支撑杆	1
C 048060142	轴用挡圈 C6	1
C 025060236	平垫圈 M6	1
CSA6958001	压簧 A	1
CS05356000	扣夹 A	1
C 062500816	螺钉 M5X8	2
CSA6959001	面线导向 A	1
C 062500816	螺钉 M5X8	1
CSA6960101	线导向杆 A	1
CSA6961001	夹线器组件 U	1
CSA6962001	夹线螺杆 U	1
C 145446001	夹线盘	2
C 159805001	夹线压盘	1
C 144103009	压线圈	1
C 159221101	调节弹簧	1
CS20682102	调节螺母	1
CS20681000	调节弹簧垫圈	1
C 152873001	松线销	1
C 012500536	螺钉 M5X5	1
CSA3345001	电磁铁安装板	1
C 154599000	电磁铁缓冲垫圈	1
C 017401415	螺栓 M4X14	1
C 021400306	六角螺母 M4	1
C 102707002	垫圈 4	1
CSA6538001	面线松线电磁铁	1
C 017400802	螺钉 M4X8	2
C 028040246	弹簧垫圈 2-4	2
C 025040236	平垫圈 M4	2
C 062500816	螺钉 M5X8	2
CS20698221	夹线螺杆	1
C 144504001	导向盘	2
C 154562101	小夹线弹簧 B	1
C 155510001	夹线螺母	1
CSA6963001	三眼导线板	2
C 062500816	螺钉 M5X8	4
CSA5568001	穿线杆	1
C 021500216	六角螺母 M5	1
C 149547000	压线板	3
C0A4400806	螺栓(带垫圈) M4X8DA	3
CS00480000	电线夹 #5	1
C0A4400806	螺栓(带垫圈) M4X8DA	1

Page 50 — P1 . 穿线装置 / Threading mechanism

Jack JK-T9820 parts on page 50
Ref	Part number	Part name	Qty
	40	40
	41	41
	39	39
	38	38
	37	37
	36	36
	35	35
	58	58
	57	57
	56	56
	55	55
	20	20
	14	14
	15	15
	16	16
	13	13
	17	17
	18	18
	19	19
	61	61
	62	62
	73	73
	72	72
	70	70
	69	69
	67	67
	60	60
	59	59
	43	43
	33	33
	2	2
	3	3
	31	31
	32	32
	68	68
	26	26
	24	24
	21	21
	12	12
	22	22
	23	23
	25	25
	29	29
	28	28
	27	27
	8	8
	9	9
	10	10
	6	6
	7	7
	5	5
	11	11
	65	65
	66	66
	42	42
	47	47
	48	48
	49	49
	46	46
	51	51
	52	52
	53	53
	50	50
	54	54
	63	63
	64	64

Page 51 — P1. 穿线装置 / Threading mechanism

Jack JK-T9820 parts on page 51
Part number	Part name	Qty
C 104821001	橡皮塞 10.5 RUBBER CAP, 10.5	1
C 228475000	电线夹 1.9X80 FASTENING BAND 1.9X80	1
C 062501216	螺钉 M5X12 SCREW PAN M5X12	9
CSA6965001	连接导向管 2 PEDAL THREAD GUIDE PIPE	2
C 062500816	螺钉 M5X8 SCREW PAN M5X8	2
CSA6965001	导向管基座 PIPE CLAMP PLATE	1
C 062400816	螺钉 M4X8 SCREW PAN M4X8	2

Page 52 — P2 . 穿线装置 / Threading mechanism

Jack JK-T9820 parts on page 52
Ref	Part number	Part name	Qty
	36	36
	7	7
	10	10
	11	11
	13	13
	14	14
	37	37
	19	19
	16	16
	18	18
	17	17
	15	15
	21	21
	12	12
	33	33
	20	20
	9	9
	2	2
	23	23
	22	22
	8	8
	26	26
	35	35
	34	34
	30	30
	31	31
	32	32
	29	29
	28	28
	27	27
	25	25
	4	4
	5	5
	6	6

Page 53 — P2. 穿线装置 / Threading mechanism

Jack JK-T9820 parts on page 53
Part number	Part name	Qty
CSA7067101	底座松线板	1
CSA6971001	底座取线手柄	1
CSA6974001	底座导向 C	1
C 060400516	螺钉 M4X5	2
CSA6969101	底线调节板	1
CSA6970001	弹簧 B	1
C 048080142	轴用挡圈 C8	1
CSA6972001	底座导向 A	1
C 062400816	螺钉 M4X8	2
CSA6973001	底座导向 B	1
C 060400516	螺钉 M4X5	2
CSA7175201	底线夹线杆组件	1
CSA6975101	底线夹线杆 D	1
CSA6974001	调节螺母	1
C 145446001	夹线盘	2
C 159805001	夹线压盘	1
C 154562101	小夹线弹簧 B	1
CSA3227001	螺母 M6	1
CSA6977001	松线销	1
CS52431000	剪刀定位	1
C047301042	弹簧 AW3	1
CSA6979001	松线电磁铁安装板	1
CSA6539001	松线电磁铁	1
C017400802	螺栓 M4X8	2
C028040246	弹簧垫圈 2-4	2
C025040236	平垫圈 M4	2
CSA6980001	电磁铁轴	1
C 155559001	平垫圈	1
C 154599000	电磁铁缓冲垫圈	1
CS04159000	线夹 1M	1
C018400836	螺栓 M4X8	2
C026040136	平垫圈 S4	2
C018400836	螺栓 M4X8	3
CSA8095001	垫圈	1

Page 54 — P3 . 穿线装置 / Threading mechanism

Jack JK-T9820 parts on page 54
Ref	Part number	Part name	Qty
	1	gimp thread
	2	gimp thread
	3	gimp thread
	4	gimp thread
	5	gimp thread
	6	gimp thread
	7	gimp thread
	9	gimp thread
	10	gimp thread
	11	gimp thread
	12	gimp thread
	13	gimp thread
	11	gimp thread
	12	gimp thread
	13	gimp thread
	17	gimp thread
	18	gimp thread
	19	gimp thread
	20	gimp thread
	21	gimp thread
	22	gimp thread
	23	gimp thread
	24	gimp thread
	25	gimp thread
	26	gimp thread
	27	gimp thread
	27	gimp thread
	28	gimp thread
	29	gimp thread
	30	gimp thread
	31	gimp thread
	32	lower thread
	33	lower thread
	34	lower thread

Page 55 — P3. 穿线装置 / Threading mechanism

Jack JK-T9820 parts on page 55
Part number	Part name	Qty
CSA7068001	芯线过线手柄组件	1
CSA7069001	芯线过线架	1
CSA7070001	芯线过线板	1
CSA7071001	芯线过线作动板	1
CSA7072001	段螺钉 M4	1
C021400306	六角螺母 M4	1
C 158722001	垫圈 4.2	1
CSA7073001	芯线导向	1
C062300416	螺钉 M3X4	1
CSA7074001	弹簧	2
CSA6981001	芯线导向管	1
CS20696001	导线管夹	1
C062400816	螺钉 M4X8	1
CSA6981001	芯线导向管	1
CS20696001	导线管夹	1
C062400816	螺钉 M4X8	1
CSA6982001	芯线导向 J	1
C018400836	螺栓 M4X8	2
CSA6983101	芯线夹组件	1
CSA6984001	芯线夹板	1
CSA6537001	芯线电磁铁	1
C04557000	挡圈 E2.5	1
C081003870	O形圈 S3	2
C062260406	螺钉 M2.6X4	2
C145446002	夹线盘	1
CSA6986101	芯线轴	1
C014300332	螺钉 M3X3	2
CSA6987001	芯线夹	1
C062400816	螺钉 M4X8	1
CS04557000	电线夹 PLT1M	1
C018400836	螺栓 M4X8	2
CSA6981001	芯线导向管	1
CS20696001	导线管夹	1
C062400816	螺钉 M4X8	1

Page 56 — Q1 .切线装置 / Thread trimmer mechanism

Jack JK-T9820 parts on page 56
Ref	Part number	Part name	Qty
	1	Lever
	2	Shaft
	3	Washer
	4	Screw
	5	Spring seat
	6	Spring
	7	Lever
	8	Spring
	9	Pin
	10	Lever
	11	Spring
	12	Screw
	13	Screw
	14	Lever
	15	Shaft
	16	Lever
	17	Washer
	18	Lever
	19	Lever
	20	Screw
	21	Lever
	22	Screw
	23	Lever
	24	Screw
	25	Lever
	26	Screw
	27	Lever
	28	Lever
	29	Screw
	30	Lever
	31	Lever
	32	Lever
	33	Lever
	34	Lever
	35	Lever
	36	Nut
	37	Screw
	38	Lever
	39	Lever
	40	Cover
	41	Screw
	42	Screw
	43	Screw
	44	Lever
	45	Screw
	46	Nut
	47	Screw

Page 57 — Q1. 切线装置 / Thread trimmer mechanism

Jack JK-T9820 parts on page 57
Part number	Part name	Qty
CSA7526001	切线连接组件	1
CSA7778001	连接杆滚轮	1
C137191051	挡圈	1
CSA5693001	段螺钉 M4	1
CS34906100	切线臂管套	1
C062260516	螺钉 M2.6X5	2
CS34905101	切线杆臂	1
C018401036	螺栓 M4X10	1
CS37858000	针销 4X8	1
CS34903001	弹簧挂钩	1
CS34883001	切线弹簧	1
CS34902001	弹簧挂钩	1
C021350106	螺母 M3.5	1
C062260516	螺钉 M2.6X5	1
CS34901001	切线臂	1
CS34900001	分线板	1
C153219001	切刀管套	1
CS34899001	动刀组件	1
CS34898001	弹簧 1.4	1
C141542001	螺钉 3.18	3
CSA7076001	挡线器	1
CS01694001	螺钉 SM2.38X4	1
CS34896001	定刀台座	1
C061300416	螺钉 M3X4	2
CS34895001	定刀	1
C018260832	螺栓 M2.6X8	2
CS34894001	线导向板	1
CS34893001	定刀安装板	1
C062300512	螺钉 M3X5	2
CS34889101	夹线组件	1
CS34890001	夹线 U	1
CS34891101	夹线 D	1
CS34888101	夹线 M	1
CS34892001	分线销	1
C062020416	螺钉 M2X4	2
C021020106	螺母 M2	2
C542515001	螺钉 M2.6X3.5	2
CS34887001	定刀板弹簧	1
CS34886001	定刀板弹簧 U	1
CSA7077001	压板 U	1
C060400516	螺钉 M4X5	2
C152904001	螺钉 SM4.37	1
C104336003	螺钉 SM2.38	1
CS34884000	分线器弹簧	1
C060630312	螺钉 SM2.38-56X3	2
C021400306	六角螺母 M4	1
C062300416	螺钉 M3X4	2

Page 58 — Q2 .切线装置 / Thread trimmer mechanism

Jack JK-T9820 parts on page 58
Ref	Part number	Part name
1	1	BRACKET
2	2	BASE
3	3	SUPPORT
4	4	LEVER
5	5	SHAFT
6	6	SCREW
7	7	SCREW
8	8	NUT
9	9	WASHER
10	10	WASHER
11	11	SCREW
12	12	LEVER
13	13	SLEEVE
14	14	CLIP
15	15	SCREW
16	16	NUT
17	17	BRACKET
18	18	SPRING
19	19	SCREW
20	20	NUT
21	21	SCREW
22	22	SCREW
23	23	SHAFT
24	24	SPRING
25	25	SHAFT
26	26	SCREW
27	27	PIN
28	28	COVER
29	29	SCREW
30	30	SCREW

Page 59 — Q2. 切线装置 / Thread trimmer mechanism

Jack JK-T9820 parts on page 59
Part number	Part name	Qty
CSA6988001	动刀 R	1
CSA6989001	动刀 L	1
CSA6990101	挡线器	1
CSA6991001	动刀驱动板	1
CSA6992001	切线连接组件 A	1
CSA6994001	切线连接组件 B	1
CS37660101	段螺钉 M4	1
C021400202	六角螺母 M4	1
CS37654000	波纹垫圈	1
CS37655101	切刀支撑圈	1
C141542001	螺钉 3.18	2
CSA6996001	切线连接杆组件 J	1
CSA7778001	连接杆滚轮	1
C137191051	挡圈	1
CSA5693001	段螺钉 M4	1
C021400306	六角螺母 M4	1
CSA6990101	弹簧挂钩	1
CSA6999101	切线弹簧	1
CSA3490201	弹簧挂钩	1
C021350106	螺母 M3.5	1
C062260516	螺钉 M2.6X5	1
C062300416	螺钉 M3X4	2
CSA7001001	切线衬套	1
C062260516	螺钉 M2.6X5	2
CSA7002101	切线杆臂 B	1
CS21716001	螺钉 M4X10	1
CS37858000	针销 4X8	1
CSA7003001	压板 JU	1
C060400516	螺钉 M4X5	2
C153787001	螺钉 SM2.38	2

Page 60 — R. 面线剪切装置 / Upper thread trimmer mechanism

Jack JK-T9820 parts on page 60
Ref	Part number	Part name
6	6	Screw
5	5	Upper thread trimmer bracket
7	7	Thread trimmer assembly
4	4	Screw
3	3	Thread trimmer bracket
10	10	Thread trimmer assembly
2	2	Base plate
11	11	Screw

Page 61 — R. 面线剪切装置 / Upper thread trimmer mechanism

Jack JK-T9820 parts on page 61
Part number	Part name	Qty
CSA7005001	气缸安装板	1
CSA7006001	气锤导向板	1
C 018400636	螺栓 M4X6	2
CSA7007001	气锤	1
CS12053000	螺栓 M3X25 CQ2	2
CSA7008001	气锤组件	1
CSA7011001	接头 KJH04-M3	2
C018501236	螺栓 M5X12	2

Page 62 — S1 . 控制箱装置 / Control box mechanism

Jack JK-T9820 parts on page 62
Ref	Part number	Part name
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9
10	10	10
11	11	11
12	12	12
13	13	13
14	14	14

Page 63 — S1. 控制箱装置 / Control box mechanism

Jack JK-T9820 parts on page 63
Part number	Part name	Qty
CSA6364001	盖组件 CF	1
CSA3720101	变压器 LV	1
CSA3808101	变压器 HV	1
CSA6554001	主基板组件 982	1
CSA3739501	主基板组件 PMD	1
CSA3744001	FET FS10ASJ-2	3
CSA3722001	MOSFET FX20KMJ-2	1
CSA49484000	MOSFETFS10KMJ-2	1
CSA3806001	电线	1
CSA37059001	PE标记	1
CSA37060001	接地标记	3
CJ04115001	感电标签(6国)	1
CSA3581101	基板组件	1
CSA3796001	电线 NF OUT	1

Page 64 — S2 . 控制箱装置 (电源马达基板) / Control box mechanism (Power supply motor PCB)

Jack JK-T9820 parts on page 64
Ref	Part number	Part name
1	1	Control box mechanism (Power supply motor PCB)
4	4	Component
5	5	Component
6	6	Component
7	7	Component
8	8	Component
9	9	Component
10	10	Component
11	11	Component
12	12	Component

Page 65 — S2. 控制箱装置 (电源马达基板) / Control box mechanism (Power supply motor PCB)

Jack JK-T9820 parts on page 65
Part number	Part name	Qty
CSA3755201	电源马达基板组件	1
CSA3765001	电阻 V10D101	1
CSA3766001	电阻 V10D241	1
CSA3767001	电阻 V14D511	1
CSA3768001	电阻 V14D561	1
CSA3762001	电阻 V14D911	1
CSA3769001	电阻 V5D121	1
CSA3770001	电阻 V5D330	1
CSA3771001	电阻 V5D820	1
CSA3794001	保险丝 250V-15A	3
CSA3795001	保险丝 250V-6A	2
CSA7794001	保险丝 3A	3

Page 66 — T. 开关装置 / Power switch mechanism

Jack JK-T9820 parts on page 66
Ref	Part number	Part name	Qty
	1	Power switch mechanism for Japan 1-phase 100V AC
	2	Power switch mechanism for Japan 1-phase 100V AC
	3	Power switch mechanism for Japan 3-phase 200V AC
	4	Power switch mechanism for Japan 3-phase 200V AC
	6	Power switch mechanism for USA 3-phase 220V AC
	7	Power switch mechanism for USA 3-phase 220V AC
	8	Power switch mechanism for Asia 1-phase 220V AC
	7	Power switch mechanism for Asia 1-phase 220V AC
	12	Power switch mechanism for China 3-phase 380V AC
	10	Power switch mechanism for China 3-phase 380V AC
	11	Power switch mechanism for China 3-phase 380V AC
	13	Power switch mechanism for Europe 3-phase 400V AC
	14	Power switch mechanism for Europe 3-phase 400V AC

Page 67 — T. 开关装置 / Power switch mechanism

Jack JK-T9820 parts on page 67
Part number	Part name	Qty
CSA3813001	电源开关组件 1P-JP	1
CSA3822001	V切换电线 100V	1
CSA3819001	电源开关组件 3P-JP	1
CSA3825001	V切换电线 200V	1
CSA3816001	电源开关组件 3P-L	1
CSA3812001	V切换电线 220V	1
CSA3809001	电源开关组件 1P	1
CSA3812001	V切换电线 220V	1
CSA3827001	V切换电线 380V	1
CSA3789101	V切换电线 H220V	1
CSA4510001	电源开关组件 3P-H	1
CSA3838001	电线组件 AC IN EC	1
CSA3828001	V切换电线 400V	1

Page 68 — U1 .空压装置 / Air pressure mechanism

Jack JK-T9820 parts on page 68
Ref	Part number	Part name
16	16	Screw
15	15	Clamp
13	13	Hose
14	14	Hose
11	11	Elbow
12	12	Elbow
9	9	Hose
10	10	Hose
23	23	Clamp
24	24	Screw
21	21	Clamp
22	22	Screw
25	25	Clamp
26	26	Screw
5	5	Hose
6	6	Screw
2	2	Cylinder
4	4	Mounting bracket
3	3	Elbow
38	38	Mounting bracket
34	34	Nut
35	35	Pressure gauge
36	36	Regulator
37	37	Screw
28	28	Filter
39	39	Screw
30	30	Valve
32	32	Screw
31	31	Valve
29	29	Screw
33	33	Elbow
7	7	Tube
8	8	Tube
27	27	Tube
17	17	Hose
19	19	Hose
20	20	Hose
40	40	Screw
18	18	Hose

Page 69 — U1. 空压装置 / Air pressure mechanism

Jack JK-T9820 parts on page 69
Part number	Part name	Qty
CS35360000	气缸组件 63X100	1
CS35426100	弯管 10-4	2
CSA7016001	气缸连接	1
CSA7017001	气缸连接轴	1
C014060836	固定螺钉 M6X8	1
CSA7018001	空气管 10X6.5-6A	1
CSA7019001	空气管 10X6.5-5A	1
CSA7020001	空气管 10X6.5-5	1
CSA7021001	空气管 10X6.5-6	1
CSA7022001	弯管 KQ2LE10-5	1
CSA8040001	弯管 KQ2LE10-6	1
CSA7023001	空气管 4X2.5-13	1
CSA7159001	空气管 4X2.5-14	1
CS00480000	电线夹 #5	1
C0A4400806	螺栓(带垫圈) M4X8DA	1
CSA7024001	空气管 4X2.5-2	1
CS34569000	文吐里管	1
CSA7027001	空气管 16X12-80	1
CSA7028001	布屑管	1
C52567000	电线夹 #8	1
C0A4400806	螺栓(带垫圈) M4X8DA	1
C552908000	电线夹 #14	1
C0A4401206	螺栓(带垫圈) M4X12DA	1
C554482000	电线夹 #12	2
C0A4401206	螺栓(带垫圈) M4X12DA	1
CSA8119001	压缩空气大组件	1
CSA7583001	FR unit AW30	1
CSA7584001	T隔板	1
CSA7585001	隔板	2
CSA7586001	R复合件 AR30	1
CS59219000	管接头 08-PT1/4	1
CSA7587001	弯管 KQ2L10-02S	1
CSA7588001	接管 PT 1/4	1
CSA7589001	中间管接头 1/4	1
CSA6573001	球阀 V03 1/4	1
CSA7595001	中间管接头 1/4	1
CSA7580001	安装板	1
C031553202	木螺钉 M5.5X32	2
CSA8003001	空气接头	1

Page 70 — U2 . 空压装置 / Air pressure mechanism

Jack JK-T9820 parts on page 70
Ref	Part number	Part name
1	1	Screw
2	2	Spacer
3	3	Spacer
4	4	Spacer
5	5	Spacer
6	6	Elbow
7	7	Elbow
8	8	Spacer
9	9	Pin
10	10	Screw
11	11	Screw
12	12	Tube
13	13	Tube
14	14	Harness
15	15	Filter
16	16	Valve
17	17	Valve
18	18	Elbow
19	19	Cylinder
20	20	Cylinder
21	21	Cylinder
22	22	Elbow
23	23	Screw
24	24	Bracket
25	25	Screw
26	26	Connector
27	27	Screw
28	28	Screw
29	29	Spring
30	30	Rod
31	31	Lever
32	32	Screw

Page 71 — U2. 空压装置 / Air pressure mechanism

Jack JK-T9820 parts on page 71
Part number	Part name	Qty
CSA7085001	电磁阀组件 4	1
CS39116100	阀 VQZ2151S-5	1
CS53982000	遮隔板组件	1
CSA7032001	复式接头 5	1
CS39115100	阀门 VQZ2151-5	3
CS14159000	弯管 1/8-8	1
CSA5283001	消音器 AN103-1	1
C 153274001	盖 1/8	2
CSA7033001	插销 4	1
C0A4403506	螺栓(带垫圈) M4X35DA	2
CSA7031001	电磁阀组件 5	1
CS39116100	阀 VQZ2151S-5	2
CSA7032001	复式接头 5	1
CSA6525001	阀门 VQZ2151-5	1
CS14159000	弯管 1/8-8	1
CSA5283001	消音器 AN103-1	1
C 153274001	盖 1/8	2
CSA7033001	插销 4	1
C0A4403506	螺栓(带垫圈) M4X35DA	2
CSA7034001	空气管 8X5-1	1
CSA7035001	空气管 10X6.5-4	1
CSA6525001	阀接线组 X5	1
CSA8120101	切刀阀大组件	1
CSA7591101	阀组件	1
CSA7592101	阀 VF5120-5G-03	1
CSA7593001	弯管	3
CSA7594001	消音器 AN303-03	1
CSA7598001	消音器 ASN2-02	1
CSA7570001	接头 3/8X1/4-M5	1
CSA7047001	弯管	1
C0A4404006	螺栓(带垫圈) M4X40DA	3
CSA7581001	阀安装板	1
C03155202	木螺钉 M5.5X32	2
CSA6526101	气锤阀接线	1
CS00470000	电线夹 #16	2
C0A5401006	螺栓(带垫圈) M4X10DB	2
CSA7046001	管接头	1
CSA7047001	油管	1
C228475000	电线夹 1.9X80	1
C012500536	螺钉 M5X5	1

Page 72

Jack JK-T9820 parts on page 72
Ref	Part number	Part name
29	29	29-
29	29	29-
28	28	28
32	32	32
31	31	31
26	26	26
27	27	27
30	30	30
21	21	21
22	22	22
40	40	40
38	38	38
37	37	37
39	39	39
41	41	41
36	36	36
35	35	35
24	24	24
23	23	23
33	33	33
25	25	25
34	34	34
46	46	46
43	43	43
45	45	45
42	42	42
41	41	41
41	41	41
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
7	7	7
6	6	6
8	8	8
10	10	10
12	12	12
13	13	13
14	14	14
11	11	11
15	15	15
15	15	15
16	16	16
18	18	18
17	17	17
19	19	19
20	20	20
47	47	47
49	49	49
44	44	44

Page 73 — V. 电气部品装置 / Power supply equipment mechanism

Jack JK-T9820 parts on page 73
Ref	Part number	Part name	Qty
	CSA6530001	Y点传感器
	C062300816	螺钉 M3X8
	CS10243000	尼龙夹 NK-3N
	C0A4400806	螺栓(带垫圈) M4X8DA
	CSA6618001	DC风扇马达组件 40
	CSA5696001	风扇支架
	C0A5302005	螺栓(带垫圈) M3X20DB
	C018400836	螺栓 M4X8
	CSA5729001	安全开关基座
	CSA5730001	安全开关基座
	CSA5731001	开关弹簧
	CSA5732001	开关手柄
	CSA6533001	头部开关组件
	CSA7293001	螺栓(带垫圈) M3X12
	CS04159000	线夹 1M
	C018400836	螺栓 M4X8
	C025040236	平垫圈 M4
	C525664000	电线夹 #6
	C0A4400806	螺栓(带垫圈) M4X8DA
	CSA5733001	电线压板
	C062400816	螺钉 M4X8
	CSA5734101	切刀感应器组件
	C062400816	螺钉 M4X8
	C340400001	线夹
	CSA6531101	停止开关接线
	CSA7488001	开关 HW1B-M211B
	CSA5737001	开关罩
	C0A4400806	螺栓(带垫圈) M4X8DA
	CSA5738001	电线套
	C625010000	尼龙夹 NK-2N
	C0A4400806	螺栓(带垫圈) M4X8DA
	C149547000	压线板
	C0A4400806	螺栓(带垫圈) M4X8DA
	CS10243000	尼龙夹 NK-3N
	C0A4400806	螺栓(带垫圈) M4X8DA
	CSA5740001	针传感器组件
	CSA5741001	传感器安装板
	C062300816	螺钉 M3X8
	C062400816	螺钉 M4X8
	C228475000	电线夹 1.9X80
	CSA6532001	电线组件
	CSA6535001	面电磁铁电线
	CSA6536001	电磁铁电线
	CSA5434001	接地线 700
	CSA6636001	粘链管 40X800
	CSA7119001	头部检出复合件
	CSA5433001	接地线 40

Page 74 — W .操作盤装置 / Operation panel mechanism

Jack JK-T9820 parts on page 74
Ref	Part number	Part name
4	4	DISPLAY UNIT
5	5	HARNESS
6	6	SCREW
7	7	COVER
8	8	COVER
1	1	OPERATION PANEL
2	2	OPERATION PANEL
3	3	SWITCH UNIT

Page 75 — W. 操作盘装置 / Operation panel mechanism

Jack JK-T9820 parts on page 75
Part number	Part name	Qty
CSA6547001	操作盘组件	1
CSA6550001	操作盘面板	1
CSA5148001	操作盘基板组件	1
CSA5360001	灯光板组件	1
CSA6546001	操作盘接线	1
C0B0452006	圆木螺钉 M4.5X20	4
CJ03974001	护灯罩	1
CJ04146001	薄膜 75PBA	1

Page 76 — X. 马达装置 / Motor mechanism

Jack JK-T9820 parts on page 76
Ref	Part number	Part name
1	1	BEARING HOUSING
2	2	BEARING
3	3	SCREW
4	4	WASHER
5	5	BRUSH HOLDER
6	6	BRUSH
7	7	SPRING
8	8	BRUSH SPRING
9	9	WIRE HARNESS
10	10	TERMINAL BOARD
11	11	BRACKET
12	12	SCREW
13	13	MOTOR HOUSING
14	14	STATOR
15	15	ROTOR
16	16	SCREW
17	17	SCREW
18	18	FAN COVER
19	19	MOTOR
20	20	BRACKET
21	21	SCREW
22	22	PULLEY
23	23	KEY
24	24	BRACKET
25	25	SCREW

Page 77 — X. 马达装置 / Motor mechanism

Jack JK-T9820 parts on page 77
Part number	Part name	Qty
CSA7476001	马达组件 CDD	1
C J03955001	磁鼓 CDD	1
C 014400632	螺钉 M4X6	2
C J03956001	磁铁 180P36	1
C J03957001	MR传感器组件 180P	1
C0A4300806	螺钉(带垫圈) M3X8DA	2
C J03958001	屏蔽板 CDD	1
C0A4261006	螺钉(带垫圈) M2. 6X10DA	3
CSA7480001	基板组件 ENC	1
C0A5300606	螺钉(带垫圈) M3X6DB	3
C J04230001	电线固定夹 CDD-HT	1
C0A4401006	螺钉(带垫圈) M4X10DA	3
C J04388001	编码器盖 430D	1
C0A4300806	螺钉(带垫圈) M3X8DA	3
C J04303001	同步组件 430D	1
C 014500632	螺钉 M5X6	2
C018501636	螺钉 M5X16	5
CSA7012001	马达盖	1
C J03663001	高温标签 13X20	1
CSA7013001	马达支架	1
CS8636001	螺钉(带垫圈) M8X30	3
CSA5549001	同步手轮组件	1
CS23651001	固定螺钉 M6X6	2
CSA7014001	皮带导向	1
C062400816	螺钉 M4X8	2

Page 78

Jack JK-T9820 parts on page 78
Ref	Part number	Part name	Qty
	1	Foot switch pedal mechanism
	2	Base plate
	3	Spring
	4	Screw
	5	Switch assembly
	6	Wire harness
	7	Screw
	8	Nut
	9	Bracket
	10	Lever
	11	Screw
	12	Spring
	13	Screw
	14	Base
	15	Screw
	16	Spring clip
	17	Screw
	18	Spring
	19	Connector
	20	Spring
	21	Wire harness
	22	Pedal
	23	Shaft
	24	Screw
	25	Switch

Page 79 — Y. 踏板开关关系 / Foot switch pedal mechanism

Jack JK-T9820 parts on page 79
Part number	Part name	Qty
CSA6567101	踏板复合件 B	1
CSA7121001	手动开关大组件	1
CSA7122001	手动开关组件	1
CS39914001	开关弹簧	1
CSA7123001	手动开关	1
CS02699001	微调开关	2
CS34922101	段螺钉 M4	2
CS34966001	六角螺母 M4	2
CS4500001	螺钉 SM2.38	3
C021400202	螺钉 M3X6	2
C146124001	电线夹 PLT1M	2
C060300616	电线夹 PLT1M	2
CS04557000	螺钉 M4X8	1
C060400816	手动开关安装板	2
CSA7124001	螺栓(带垫圈) M5X12	1
CS54850001	尼龙夹 NK-3N	2
CS10243000	螺栓(带垫圈) M4X8DA	3
C0A4400806	电线夹 1.9X80	3
C228475000	2连脚踏板开关 2SW	2
CS42838301	弹簧	1
CS38170001	开关 VX	2
CS36260000	脚踏板	2
CS38174000	脚踏护板	2
CS38175101	弹簧板	2
CS38176101	脚开关变换配线	2
CSA3784001	脚开关变换配线	1

Page 80 — AA1 . 附属装置 / Attachment set

Jack JK-T9820 parts on page 80
Ref	Part number	Part name	Qty
	79	79
	78	78
	70	70
	77	77
	72	72
	71	71
	8	8
	76	76
	82	82
	69	69
	80	80
	81	81
	75	75
	7	7
	73	73
	66	66
	65	65
	67	67
	68	68
	74	74
	6	6
	2	2
	38	38
	42	42
	25	25
	24	24
	37	37
	17	17
	23	23
	36	36
	16	16
	26	26
	35	35
	63	63
	5	5
	39	39
	15	15
	28	28
	40	40
	19	19
	22	22
	41	41
	27	27
	21	21
	30	30
	9	9
	44	44
	45	45
	3	3
	11	11
	12	12
	13	13
	14	14
	20	20
	29	29
	31	31
	32	32
	33	33
	34	34
	10	10
	57	57
	47	47
	46	46
	43	43
	48	48
	58	58
	49	49
	59	59
	56	56
	62	62
	60	60
	50	50
	61	61
	52	52
	53	53
	55	55
	54	54

Page 81 — AA1. 附属装置 / Attachment set

Jack JK-T9820 parts on page 81
Part number	Part name	Qty
CSA7750001	<规格变换零部件>
CSA7750001	<用于-02: L1422>
CSA7748001	规格变换零部件组 (L1422)	1
CSA7728001	L1422-板R组件	1
CSA7102001	压脚板组件 R1422	1
CSA7092001	针板 L1422R	1
CSA7749001	布压板 R-JL1422	1
CSA7097001	压脚板组件 L1422	1
CSA7087001	针板 L1422L	1
CS37704001	气锤 S16	1
CS37706001	气锤 S20	1
CSA7752001	<用于-02: L2230>
CSA7752001	规格变换零部件组 (L2230)	1
CSA7751001	L2230-板R组件	1
CSA6728001	压脚板组件 R2230	1
CSA6731001	针板 L2230R	1
CSA6732001	压布板 R-JL2230	1
CSA6738001	压脚板组件 L2230	1
CSA6741001	针板 L2230L	1
CSA6742001	压布板 L-JL2230	1
CS37708001	气锤 S24	1
CS42053001	气锤 S28	1
CSA7756001	<用于-02: L2634>
CSA7756001	规格变换零部件组 (L2634)	1
CSA7754001	L2634-板R组件	1
CSA7753001	压脚板组件 R2634	1
CSA7103001	针板 L2634R	1
CSA7093001	布压板 R-JL2634	1
CSA7755001	压脚板组件 L2634	1
CSA7098001	针板 L2634L	1
CSA7088001	布压板 L-JL2634	1
CS37198001	气锤 28	1
CS37200001	气锤 32	1
CSA7764001	<用于-02: L3442>
CSA7764001	规格变换零部件组 (L3442)	1
CSA7758001	L3442-板R组件	1
CSA7757001	压脚板组件 R3442	1
CSA7104001	针板 L3442R	1
CSA7094001	布压板 R-JL3442	1
CSA7762001	压脚板组件 L3442	1
CSA7099001	针板 L3442L	1
CSA7089001	布压板 L-JL3442	1
CS37202001	气锤 36	1
CSA7106001	气锤 42	1
CSA7771001	<用于-02: L1826>
CSA7771001	规格变换零部件组 (L1826)	1
CSA7768001	L1826-板R组件	1
CSA7187001	压脚板组件 R1826	1
CSA7105001	针板 L1826R	1
CSA7095001	布压板 R-JL1826	1
CSA7186001	压脚板组件 L1826	1
CSA7100001	针板 L1826L	1
CS37706001	布压板 L-JL1826	1
CS37708001	气锤 S20	1
CS37708001	气锤 S24	1

Page 82 — AA1 . 附属装置 / Attachment set

Jack JK-T9820 parts on page 82
Ref	Part number	Part name	Qty
	79	Lever
	78	Screw
	72	Screw
	71	Bracket
	76	Screw
	8	Screw
	80	Screw
	69	Lever
	75	Bracket
	82	Screw
	81	Bracket
	7	Bracket
	73	Screw
	66	Washer
	67	Washer
	68	Screw
	65	Bracket
	74	Screw
	6	Bracket
	2	Bracket
	38	Screw
	42	Screw
	37	Bracket
	64	Bracket
	25	Lever
	24	Screw
	23	Bracket
	17	Screw
	16	Screw
	5	Bracket
	18	Screw
	35	Bracket
	39	Bracket
	28	Screw
	15	Bracket
	19	Bracket
	22	Screw
	27	Bracket
	21	Screw
	30	Screw
	40	Bracket
	41	Screw
	44	Washer
	45	Screw
	32	Screw
	3	Bracket
	11	Bracket
	20	Screw
	29	Lever
	31	Bracket
	33	Screw
	34	Screw
	57	Screw
	46	Screw
	47	Bracket
	43	Screw
	48	Screw
	49	Screw
	58	Screw
	59	Screw
	56	Bracket
	62	Screw
	50	Screw
	60	Screw
	55	Screw
	52	Bracket
	53	Spring
	54	Screw
	51	Screw
	9	Bracket
	10	Bracket
	1	Bracket

Page 83 — AA1. 附属装置 / Attachment set

Jack JK-T9820 parts on page 83
Part number	Part name	Qty
CSA6729001	布压板组件 JR
CS35315001	角块
CS35316001	角块支撑板
C060020416	螺钉 M2X4	2
CS06696004	螺钉 M3X6	2
CS35236000	垫圈 3.2	1
CS35235001	支架销	1
C021300306	螺母 M3	1
CSA5560001	夹轴承受板	1
C062400816	螺钉 PAN M4X8	2
CSA6733001	支点轴 J	1
C048060142	轴用挡圈 C6	2
CSA5585001	夹杆 R	1
C018501236	螺栓 M5X12	1
CSA6734001	夹臂 R-J	1
C014400536	螺钉 M4X5	2
CSA7550001	布挡板 R	1
CS35326101	螺钉 M3.5	1
CSA675001	辅助压脚臂	1
C048060142	轴用挡圈 C6	1
CSA6735001	辅助压脚杆	1
C0401036	螺栓 M4X10	1
CS05356000	扣夹 A	1
CSA6987001	回复弹簧	1
CSA6988001	动刀 R	1
CSA6989001	动刀 L	1
CSA6990001	挡线器	1
C153787001	螺钉 SM2.38	2
CSA6991001	动刀驱动板	1
CSA6992001	切线连接组件 A	1
CSA6994001	切线连接组件 B	1
CS37660101	段螺钉 M4	1
C021400206	六角螺母 M4	1
CS37654000	波纹垫圈	1
CS37655101	切刀支撑圈	1
C141542001	螺钉 3.18	2
CSA6996001	切线连接杆组件 J	1
CSA7778001	连接杆滚轮	1
C137191051	挡圈	1
CSA5693001	段螺钉 M4	1
C021400206	六角螺母 M4	1
CSA6998001	弹簧挂钩	1
CSA6999001	切线弹簧	1
CS34902001	弹簧挂钩	1
C021350106	螺母 M3.5	1
C062260406	螺钉 M2.6X4	1
C062300416	螺钉 M3X4	2
CSA7001001	切线臂套	1
C062260516	螺钉 M2.6X5	2
CSA7002001	切线杆臂 B	1
CS21716001	螺钉 M4X10	1
CS37858000	针销 4X8	1
CSA7003001	压板 JU	1
C06000516	螺钉 M4X5	2
CSA6739001	布压板组件 JL	1
CS35315001	角块	1
CS35316001	角块支撑板	1
C060020416	螺钉 M2X4	2
CS06696004	螺钉 M3X6	2
CS35236000	垫圈 3.2	1
CS35235001	支架销	1
C021300306	螺母 M3	1
CSA5560001	夹轴承受板	1

Page 84 — AA1 . 附属装置 / Attachment set

Jack JK-T9820 parts on page 84
Ref	Part number	Part name	Qty
	79	79
	78	78
	70	70
	77	77
	72	72
	71	71
	8	8
	76	76
	80	80
	82	82
	75	75
	81	81
	7	7
	74	74
	73	73
	66	66
	67	67
	68	68
	65	65
	6	6
	2	2
	38	38
	42	42
	37	37
	64	64
	25	25
	24	24
	36	36
	63	63
	35	35
	39	39
	5	5
	17	17
	23	23
	40	40
	16	16
	41	41
	15	15
	26	26
	51	51
	44	44
	45	45
	28	28
	19	19
	22	22
	4	4
	27	27
	30	30
	21	21
	32	32
	3	3
	11	11
	20	20
	29	29
	12	12
	31	31
	13	13
	33	33
	14	14
	34	34
	57	57
	46	46
	47	47
	43	43
	48	48
	58	58
	49	49
	59	59
	56	56
	60	60
	61	61
	52	52
	53	53
	55	55
	54	54

Page 85 — AA1. 附属装置 / Attachment set

Jack JK-T9820 parts on page 85
Part number	Part name	Qty
C062400816	螺钉 M4X8	2
CSA5674001	支点轴	1
C048060142	轴用挡圈 C6	2
CSA5671001	夹杆 L	1
C018501236	螺栓 M5X12	1
CSA6743001	夹臂 L-J	1
C014400536	螺钉 M4X5	2
CSA7551001	布挡板 L	1
CS35326101	螺钉 M3.5	1

Page 86 — AA2 . 附属装置 / Attachment set

Jack JK-T9820 parts on page 86
Ref	Part number	Part name	Qty
	1	ATTACHMENT SET
	2	PIN
	3	BRACKET
	4	CYLINDER ROD
	5	CYLINDER
	6	BRACKET
	7	BRACKET
	8	SPRING PIN
	9	BRACKET
	10	WASHER
	11	PIN
	12	SPRING WASHER
	13	BRACKET
	14	SCREW
	15	BRACKET
	16	BRACKET
	17	SPRING
	18	SCREW
	19	SCREW
	20	LEVER
	21	BRACKET
	22	SPRING WASHER
	23	SPRING WASHER
	24	SCREW
	25	SCREW
	26	SPRING WASHER
	27	BRACKET
	28	BRACKET
	29	BRACKET
	30	BRACKET
	31	BRACKET
	32	CYLINDER
	33	SPRING WASHER
	34	SPRING WASHER
	35	SPRING WASHER
	36	WASHER
	37	SCREW
	38	SCREW
	39	BRACKET
	40	SCREW
	41	SPRING
	42	SCREW

Page 87

Jack JK-T9820 parts on page 87
Part number	Part name	Qty
CSA7773001	<规格变换用零件>
CSA7131001	<用于-01 变更为-02 规格时>
CSA6718001	规格变换零件组(-2)	1
CSA6719001	空气管 4X2.5-150	2
CS12150000	辅助压脚气缸组件	1
CSA6720001	气缸组件 10X15	1
CS35351001	管接头 M-5HL-4	1
C062400816	辅助压脚 S 支架	1
CSA6721001	气缸杆	2
C048050142	螺钉 M4X8	1
CSA6726001	气缸杆销	1
C048030342	辅助挡圈 C5	1
CSA6800001	气缸连杆销	1
C014400536	挡圈 E3	2
CSA868001	气锤垫块	1
CS37724001	螺钉 M4X5	1
CS37725001	底压板组件 J	1
CS47932001	螺钉 SM2.38	1
C060300816	底压板	1
CS37723101	螺母 SM2.38-56	1
CSA6873001	螺钉 M3X8	1
CSA7613001	上动刀 B	1
CSA7614001	芯线导向件 C-J	1
CSA7614001	芯线压板	1
C062300506	芯线调节弹簧	1
C025030236	螺钉 M3X5	1
CSA7615001	平垫圈 M3	1
CS37752001	管套 3	1
CSA7067101	针孔板 1.8-J	1
CSA6982001	底线松线板	1
CSA6983001	芯线导向 J	1
CSA6984001	芯线夹组件	1
CSA6537001	芯线夹板	1
C048025346	芯线电磁铁	1
C081003870	挡圈 E2.5	1
C062260406	O形圈 S3	2
C145446001	螺钉 M2.6X4	2
CSA6986001	夹线盘	1
C014300332	芯线轴	1
CSA6987001	螺钉 M3X3	2
C062400816	芯线夹	1
CS04557000	螺钉 M4X8	2
C018400836	电线夹 PLT1M	1
C018400836	螺栓 M4X8	2

Page 88 — AA3 . 附属装置 / Attachment set

Jack JK-T9820 parts on page 88
Ref	Part number	Part name
3	3	BRACKET
4	4	BRACKET
5	5	SCREW
6	6	WASHER
7	7	SCREW
8	8	BRACKET
9	9	BRACKET
10	10	BRACKET
11	11	BRACKET
12	12	WASHER
13	13	BOLT

Page 89 — AA3. 附属装置 / Attachment set

Jack JK-T9820 parts on page 89
Ref	Part number	Part name	Qty
	CSA7777001	压脚复合件 L26W
	CSA7775001	压脚组件 L-L26W
	CS43408001	压脚 L-L3W
	CSA7726001	夹臂 L-JW
	CS35235001	支撑销
	CS35236000	垫圈 3.2
	C021300306	螺母 M3
	CSA7776001	压脚组件 R-L26W
	CS43409001	压脚 R-L3W
	CSA7727001	夹臂 R-JW
	CS35235001	支撑销
	CS35236000	垫圈 3.2
	C021300306	螺母 M3
	CSA7781001	压脚复合件 L30W
	CSA7779001	压脚组件 L-L30W
	CS43410001	压脚 L-L4W
	CSA7726001	夹臂 L-JW
	CS35235001	支撑销
	CS35236000	垫圈 3.2
	C021300306	螺母 M3
	CSA7780001	压脚组件 R-L30W
	CS43411001	压脚 R-L4W
	CSA7727001	夹臂 R-JW
	CS35235001	支撑销
	CS35236000	垫圈 3.2
	C021300306	螺母 M3

Page 90

Jack JK-T9820 parts on page 90
Ref	Part number	Part name	Qty
	90	90
	89	89
	81	81
	83	83
	94	94
	80	80
	93	93
	82	82
	86	86
	87	87
	92	92
	79	79
	78	78
	84	84
	74	74
	75	75
	76	76
	77	77
	73	73
	85	85
	88	88
	91	91
	21	21
	20	20
	13	13
	25	25
	12	12
	11	11
	14	14
	19	19
	22	22
	24	24
	10	10
	15	15
	18	18
	9	9
	23	23
	17	17
	4	4
	6	6
	7	7
	8	8
	16	16
	3	3
	43	43
	45	45
	144	144
	46	46
	47	47
	68	68
	56	56
	61	61
	62	62
	51	51
	54	54
	53	53
	50	50
	52	52
	55	55
	57	57
	58	58
	59	59
	67	67
	41	41
	42	42
	40	40
	69	69
	70	70
	66	66
	48	48
	65	65
	71	71
	49	49
	72	72
	30	30
	31	31
	26	26
	27	27
	28	28
	29	29
	34	34
	33	33
	32	32
	35	35
	39	39
	38	38
	37	37
	36	36
	2	2
	1	1
	95	95
	105	105
	103	103
	104	104
	106	106
	97	97
	98	98
	99	99
	100	100
	101	101
	96	96
	126	126
	127	127
	113	113
	112	112
	111	111
	115	115
	114	114
	118	118
	110	110
	116	116
	117	117
	109	109
	124	124
	128	128
	125	125
	120	120
	121	121
	122	122
	123	123
	107	107
	108	108

Page 91 — AA4. 附属装置 / Attachment set

Jack JK-T9820 parts on page 91
Ref	Part number	Part name	Qty
	CSA7784001	规格变换零部件组 01
	CSA7782001	板压脚组作(-01)
	CSA7055001	压脚总组件 RS30
	CSA7056001	布压脚组件 RS
	CS35315001	角块
	CS35316001	角块支撑板
	C060020416	螺钉 M2X4
	CSA5673001	针板 R-42
	CS06696004	螺钉 M3X6
	CS39932101	压杆 R-30
	CS35236000	垫圈 3.2
	CS35235001	支架销
	C021300306	螺母 M3
	CSA5560001	夹销承受板
	C062400816	螺钉 M4X8
	CSA5674001	支点轴
	C048060142	轴用挡圈 C6
	CSA5585001	夹杆 R
	C018501236	螺钉 M5X12
	CSA5576001	夹臂 R
	C014400536	螺钉 M4X5
	CSA7550001	布挡板 R
	CS35326101	螺钉 M3.5
	CS35330001	压料板 R
	CSA7526001	切线杆组件
	CSA7778001	连接杆滚轮
	C137191051	挡圈
	CSA5693001	段螺钉 M4
	CS34906100	切线臂管套
	C062260516	螺钉 M2.6X5
	CS34905101	切线杆臂
	C018401036	螺栓 M4X10
	CS37858000	针销 4X8
	CS34903001	弹簧挂钩
	CS34883001	切线弹簧
	CS34902001	弹簧挂钩
	C021350106	螺母 M3.5
	C062260406	螺钉 M2.6X4
	CS34901001	切线杆
	CS34900001	分线板
	C153219001	动刀管套
	CS34899001	动刀组件
	CS34898001	弹簧销 1.4
	C141542001	螺钉 3.18
	CSA7076001	挡线器
	CS01694001	螺钉 SM2.38X4
	CS34896001	定台座
	C061300416	螺钉 M3X4
	CS34895001	定刀
	C018260832	螺钉 M2.6X8
	CS34894001	线导向板
	CS34893001	定刀安装板
	C062300512	螺钉 M3X5
	CS34889101	夹线组件
	CS34890001	夹线 U
	CS34891101	夹线 D
	CS34888101	夹线 M
	CS34892001	分线销
	C062020416	螺钉 M2X4
	C021020106	螺母 M2

Page 92

Jack JK-T9820 parts on page 92
Ref	Part number	Part name	Qty
	90	89
	81	83
	94	80
	93	82
	92	86
	78	87
	77	84
	76	85
	75	73
	74	88
	91	13
	25	11
	12	14
	21	10
	20	24
	19	15
	22	18
	16	17
	4	23
	3	9
	8	6
	7	5
	45	43
	44	46
	47	48
	68	67
	69	70
	40	41
	42	56
	51	61
	62	58
	54	59
	53	57
	50	55
	52	64
	66	65
	49	71
	72	30
	31	26
	27	29
	28	34
	33	32
	35	36
	37	39
	38	2
	1	95
	96	97
	98	99
	100	101
	102	103
	104	105
	106	113
	112	111
	115	114
	118	110
	116	117
	109	126
	127	124
	128	125
	120	121
	122	123
	108	107

Page 93 — AA4. 附属装置 / Attachment set

Jack JK-T9820 parts on page 93
Part number	Part name	Qty
C 542515001	螺母 M2.6X3.5	2
CS34887001	定刀板弹簧	1
CS34886001	定刀板弹簧 U	1
CSA7077001	压板 U	1
C06040051	螺钉 M4X5	2
C152904001	螺钉 SM4.37	1
C104336003	螺钉 SM2.38	1
CS34884000	分线器弹簧	1
C060630312	螺钉 SM2.38-56X3	2
C021400306	六角螺母 M4	1
C062300416	螺钉 M3X4	2
CSA7060001	压脚组件 LS30	1
CSA7061001	压脚组件 LS	1
CS35315001	角块	1
CS35316001	角块支撑板	1
C06020416	螺钉 M2X4	2
CSA5672001	针板 L-42	1
CS06696004	螺钉 M3X6	2
CS39931101	压布 L-30	1
CS35236000	垫圈 3.2	1
CS35235001	支撑销	1
C021300306	螺母 M3	1
CSA5560001	夹轴承受板	1
C062400416	螺钉 M4X8	2
CSA5674001	支点轴	1
C048060142	轴用挡圈 C6	2
CSA5671001	夹杆 L	1
C018501236	螺栓 M5X12	1
CSA567001	夹臂 L	1
C014400536	螺钉 M4X5	2
CSA7551001	布挡板 L	1
CS35326101	螺钉 M3.5	1
CS35329001	压板 L	1
CSA7783001	变换零部件组 01	1
CSA7578001	芯线导向组件 C	1
CSA7579001	芯线导向 C	1
CSA7613001	芯线压板	1
CSA7614001	芯线调节弹簧	1
C062300506	螺钉 M3X5	1
C025030236	平垫圈 M3	1
CSA7615001	套管 3	1
CSA7064001	上动刀台	1
C060300416	螺钉 M3X4	1
CSA7020001	上动刀 A	1
CS35029001	针孔板 1.6	1
CSA6971001	底线取线手柄	1
CSA6974001	底线导向 C	1
CSA7067001	芯线过线手柄组件	1
CSA7069001	芯线过线架	1
CSA7070001	芯线过线板	1
CSA7071001	芯线过线作动板	1
CSA7072001	段螺钉 M4	1
C021400306	六角螺母 M4	1
C158722001	垫圈 4.2	1
CSA7073001	芯线导向	1
C062300416	螺钉 M3X4	1
CSA7074001	弹簧	2
CSA7053001	轴套	1
CSA7054001	短轴	1
C048050142	轴用挡圈 C5	1
C014400536	螺钉 M4X5	1

Page 94 — AA4 . 附属装置 / Attachment set

Jack JK-T9820 parts on page 94
Ref	Part number	Part name
89	89	Screw
90	90	Screw
81	81	Bracket
83	83	Screw
94	94	Bracket
80	80	Screw
93	93	Screw
92	92	Base
82	82	Screw
86	86	Screw
79	79	Screw
78	78	Base
84	84	Screw
85	85	Screw
74	74	Base
73	73	Base
75	75	Screw
76	76	Bracket
77	77	Screw
88	88	Arm
91	91	Screw
13	13	Screw
25	25	Bracket
11	11	Bracket
10	10	Screw
24	24	Screw
9	9	Base
23	23	Bracket
17	17	Screw
15	15	Bracket
18	18	Screw
16	16	Screw
6	6	Bracket
7	7	Bracket
8	8	Screw
3	3	Base
43	43	Screw
45	45	Screw
144	144	Bracket
46	46	Bracket
47	47	Screw
68	68	Screw
59	59	Screw
67	67	Screw
57	57	Screw
50	50	Bracket
52	52	Screw
51	51	Bracket
53	53	Bracket
54	54	Screw
64	64	Screw
63	63	Bracket
62	62	Screw
61	61	Bracket
56	56	Bracket
58	58	Screw
55	55	Screw
66	66	Base
48	48	Screw
40	40	Bracket
41	41	Screw
42	42	Screw
70	70	Screw
69	69	Screw
65	65	Base
72	72	Screw
71	71	Screw
30	30	Screw
27	27	Screw
26	26	Bracket
29	29	Screw
31	31	Screw
34	34	Screw
33	33	Screw
32	32	Bracket
35	35	Bracket
38	38	Screw
37	37	Screw
36	36	Screw
39	39	Screw
2	2	Base
1	1	Base
20	20	Screw
21	21	Arm
12	12	Screw
19	19	Arm
22	22	Screw
95	95	Base
102	102	Screw
100	100	Screw
97	97	Bracket
98	98	Screw
99	99	Bracket
101	101	Screw
96	96	Base
105	105	Bracket
103	103	Screw
104	104	Screw
106	106	Bracket
126	126	Bracket
127	127	Screw
113	113	Screw
112	112	Bracket
111	111	Bracket
115	115	Screw
114	114	Screw
118	118	Screw
110	110	Bracket
116	116	Screw
117	117	Screw
109	109	Base
124	124	Bracket
128	128	Shaft
125	125	Screw
120	120	Shaft
121	121	Screw
123	123	Screw
107	107	Base
108	108	Base

Page 95 — AA4. 附属装置 / Attachment set

Jack JK-T9820 parts on page 95
Ref	Part number	Part name	Qty
124	CSA7555001	板弹簧 FEED BAR PLATE SPRING	1
125	C 062400816	螺钉 M4X8 SCREW PAN M4X8	2
126	CS37195001	气锤 22 HAMMER, 22	1
127	CS37199001	气锤 30 HAMMER, 30	1
128	CSA5584001	气缸螺栓 CYLINDER SCREW	1

Page 96 — AA5 . 附属装置 / Attachment set

Jack JK-T9820 parts on page 96
Ref	Part number	Part name	Qty
	104	103
	95	97
	97	94
	107	106
	106	93
	11	14
	14	12
	12	10
	13	89
	89	90
	90	91
	91	7
	7	99
	99	8
	2	84
	84	76
	76	85
	85	83
	83	86
	86	77
	77	78
	78	79
	79	82
	82	81
	6	75
	75	5
	5	3
	3	80
	80	72
	72	73
	73	74
	74	1
	1	15
	15	41
	41	39
	39	40
	40	42
	42	43
	43	63
	59	47
	47	48
	48	57
	57	52
	52	54
	54	55
	55	53
	53	37
	37	36
	36	38
	38	64
	64	65
	46	58
	58	51
	51	60
	60	44
	44	61
	61	66
	66	67
	67	71
	71	21
	21	20
	20	77
	77	76
	76	78
	78	88
	88	87
	87	72
	72	73
	73	74
	74	18
	18	45
	45	17
	17	67
	67	26
	26	27
	27	22
	22	25
	25	23
	23	24
	24	30
	29	28
	28	31
	31	35
	35	34
	34	33
	33	32
	32	68
	68	16
	104	95
	95	96
	96	102
	102	101
	101	100
	100	105
	93	98
	98	92
	92	97
	97	106
	106	107
	89	90
	90	91
	91	69
	69	99

Page 97

Jack JK-T9820 parts on page 97
Part number	Part name	Qty
CSA7804001	菊孔变换零部件组 D13 00	1
CSA7802001	布压板RD13组件	1
CSA7080001	布压板组件 R	1
CS41340001	针板 RD13	1
CS41337001	压脚 D13	1
CSA7803101	布压板LD13组件	1
CSA7083001	布压板组件 L	1
CSA7149001	板弹簧	1
CS35326101	螺钉 M3.5	1
CSA7150101	切线 A	1
CSA7151101	切线 B	1
CS35326101	螺钉 M3.5	1
CSA7808001	菊孔变换零部件组 SD13 01	1
CSA7806001	布压板RSD13组件	1
CSA7805001	布压板RSD13组件	1
CSA7056001	布压板组件 RS	1
CS41340001	针板 RD13	1
CS41337001	压脚 D13	1
CSA7526001	切线连接杆组件	1
CSA7778001	连接杆滚轮	1
C137191051	挡圈	1
CSA5693001	段螺钉 M4	1
CSA34906100	切线管套	1
C062260516	螺钉 M2.6X5	2
CS34905101	切线杆臂	1
C018401036	螺栓 M4X10	1
CS37858000	针销 4X8	1
CS34903001	弹簧挂钩	1
CS34883001	切线弹簧	1
CSA902001	弹簧挂钩	1
C021350106	螺母 M3.5	1
C062260406	螺钉 M2.6X4	1
CS34901001	切线臂	1
CS34900001	分线板	1
C153219001	动刀管套	1
CS34899001	动刀组件	1
CS34898001	弹簧销 1.4	1
C141542001	螺钉 3.18	3
CSA7076001	挡线器	1
CS01694001	螺钉 SM2.38X4	1
CS34896001	定刀台座	1
C061300416	螺钉 M3X4	2
CS34895001	定刀	1
C018260832	螺栓 M2.6X8	2
CS34894001	线导向板	1
CS34893001	定刀安装板	1
C062300512	螺钉 M3X5	2
CS34889101	夹线组件	1
CS34890001	夹线 U	1
CS34891101	夹线 D	1
CS34888101	夹线 M	1
CS34892001	分线销	1
C062020416	螺钉 M2X4	2
C021020106	螺母 M2	2
C542515001	螺钉 M2.6X3.5	2
CS34886001	定刀板弹簧 U	1
CSA7077001	压板 U	1
C060400516	螺钉 M4X5	2
C152904001	螺钉 SM4.37	1
C104336003	螺钉 SM2.38	1
CS34884000	分线器弹簧	1

Page 98 — AA5 . 附属装置 / Attachment set

Jack JK-T9820 parts on page 98
Ref	Part number	Part name	Qty
	104	BRACKET
	95	BRACKET
	97	SCREW
	94	BRACKET
	96	BRACKET
	101	BRACKET
	100	BRACKET
	105	SCREW
	106	BRACKET
	11	BRACKET
	107	SCREW
	93	SCREW
	98	BRACKET
	14	WASHER
	12	WASHER
	10	BRACKET
	13	WASHER
	89	BRACKET
	90	BRACKET
	91	SCREW
	8	BRACKET
	7	BRACKET
	99	SCREW
	2	BRACKET
	84	BRACKET
	85	BRACKET
	83	BRACKET
	76	BRACKET
	86	SCREW
	78	BRACKET
	75	BRACKET
	88	BRACKET
	87	BRACKET
	81	SCREW
	5	BRACKET
	3	BRACKET
	72	BRACKET
	73	BRACKET
	74	BRACKET
	80	SCREW
	1	BRACKET
	15	BRACKET
	71	BRACKET
	59	BRACKET
	47	BRACKET
	48	BRACKET
	49	BRACKET
	46	BRACKET
	58	BRACKET
	57	BRACKET
	52	BRACKET
	54	BRACKET
	55	BRACKET
	53	BRACKET
	56	BRACKET
	51	BRACKET
	39	BRACKET
	40	BRACKET
	42	BRACKET
	43	BRACKET
	63	BRACKET
	65	BRACKET
	64	BRACKET
	36	BRACKET
	38	BRACKET
	44	BRACKET
	61	SCREW
	60	BRACKET
	66	SCREW
	67	SCREW
	77	BRACKET
	21	BRACKET
	78	BRACKET
	88	BRACKET
	79	BRACKET
	82	BRACKET
	81	SCREW
	20	BRACKET
	87	BRACKET
	72	BRACKET
	73	BRACKET
	74	BRACKET
	18	BRACKET
	45	BRACKET
	17	BRACKET
	68	BRACKET
	16	BRACKET
	26	BRACKET
	27	BRACKET
	22	BRACKET
	23	BRACKET
	24	BRACKET
	25	BRACKET
	30	BRACKET
	29	BRACKET
	28	BRACKET
	31	BRACKET
	35	BRACKET
	34	BRACKET
	33	BRACKET
	32	BRACKET
	104	BRACKET
	95	BRACKET
	94	BRACKET
	97	SCREW
	96	BRACKET
	101	BRACKET
	100	BRACKET
	105	SCREW
	106	BRACKET
	93	SCREW
	92	BRACKET
	98	BRACKET
	89	BRACKET
	90	BRACKET
	91	SCREW
	69	BRACKET
	99	SCREW

Page 99 — AA5. 附属装置 / Attachment set

Jack JK-T9820 parts on page 99
Part number	Part name	Qty
C060630312	螺钉 SM2.38-56X3	2
C021400306	六角螺母 M4	1
C062300416	螺钉 M3X4	2
CSA7807001	布压板LSD13组件	1
CSA7061001	布压板组件 LS	1
CS34887001	定刀弹簧	1
CS35315001	角块	1
CS35316001	角块支撑板	1
C060020416	螺钉 M2X4	2
CS06696004	螺钉 M3X6	2
CS35236000	垫圈 3.2	1
CS35235001	支架销	1
C021300306	螺母 M3	1
CSA5560001	夹轴承受板	1
C062400816	螺钉 M4X8	2
CSA5674001	支点轴	1
C048060142	轴用挡圈 C6	2
CSA5585001	夹杆 R	1
C018501236	螺栓 M5X12	1
CSA6734001	夹臂 R-J	1
C014400536	螺钉 M4X5	2
CSA7550001	布挡板 R	1
CS35326101	螺钉 M3.5	1
CS35315001	角块	1
CS35316001	角块支撑板	1
C060020416	螺钉 M2X4	2
CS41341001	针板 LD13	1
CS06696004	螺钉 M3X6	2
CS41337001	压脚 D13	1
CS35236000	垫圈 3.2	1
CS35235001	支架销	1
C021300306	螺母 M3	1
CSA5560001	夹轴承受板	1
C062400816	螺钉 M4X8	2
CSA5674001	支点轴	1
C048060142	轴用挡圈 C6	2
CSA5671001	夹杆 L	1
C018501236	螺栓 M5X12	1
CSA6743001	夹臂 L-J	1
C014400536	螺钉 M4X5	2
CSA7551001	布挡板 L	1
CS35326101	螺钉 M3.5	1

Page 100 — AA6 . 附属装置 / Attachment set

Jack JK-T9820 parts on page 100
Ref	Part number	Part name
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
6	6	6
7	7	7
8	8	8
9	9	9

Page 101 — AA6. 附属装置 / Attachment set

Jack JK-T9820 parts on page 101
Part number	Part name	Qty
CS41337001	压脚 D13	1
CS41340001	针板 RD13	1
CS41341001	针板 LD13	1
CS41344001	气锤 D3	1
CS41345001	气锤 D5	1
CS41346001	切刀 D2	1
CS41347001	切刀 D3	1
CS41348001	切刀 D4	1
CS41349001	切刀 D5	1

Page 102 — Z. 附件 / Accessories

Jack JK-T9820 parts on page 102
Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49
	50	50
	62	62
	63	63
	64	64
	65	65
	66	66
	67	67
	68	68
	69	69
	70	70
	71	71
	72	72
	73	73
	74	74
	75	75
	76	76
	77	77
	78	78
	79	79
	80	80
	81	81
	82	82
	83	83
	84	84
	85	85
	86	86

Page 103 — Z. 附件 / Accessories

Jack JK-T9820 parts on page 103
Part number	Part name	Qty
CSA5568001	穿线杆	1
C021500216	六角螺母 M5	1
CS07558409	线组组件 3DRTHF	1
CS51283001	垫圈	3
C150182000	线盘软垫	3
CS51282101	线轴缓冲架	3
CS04109001	过线杆支杆	1
C142997001	过线杆 3	1
C150206002	平垫圈 16	1
CSA6629001	螺母 M16	1
C150174000	线架支撑管套	1
CS01005000	橡皮垫圈	2
CS02747101	弹簧	1
C150172003	线架支撑管	1
C150174000	线架支撑管套	1
C156112003	线架支撑管 D	1
C150207001	线架支撑管	1
C150206000	平垫圈 16	1
CSA6606001	线架管接头	1
C150179002	线轴	3
C028050244	弹簧垫圈 2-5	3
C021500104	螺母 M5	3
C150188009	下过线架支撑板 A	1
CSA6610001	过线架 3	1
CSA6610001	过线架 3	1
C150183000	过线管套	3
C142990001	过线架上过线管	3
CSA6609001	过线架定位	1
CSA6615001	线导向架	1
C138843001	连接器	1
C021500104	螺母 M5	2
C062061604	螺钉 M6X16	2
C062501404	螺钉 M5X14	2
C014060632	固定螺钉 M6X6	1
C021500104	螺母 M5	1
CS37037001	螺钉 M5X32	1
C062061004	螺钉 M6X10	1
C021500104	螺母 M5	1
C031452204	圆木头螺钉 M4.5X22	1
C062501004	螺钉 M5X10	1
CSA7037001	穿线器	1
C149796001	像管带接头	1
CSA1741016	机针组 S35133(10枚)	1
CSA1741014	机针组 S35133(10枚)	1
CSA1741018	机针组 S35133(10枚)	1
CSA4858016	机针组 SA4857(4枚)	1
CSA4858014	机针组 SA4857(4枚)	1
CSA4858018	机针组 SA4857(4枚)	1

Page 104

Jack JK-T9820 parts on page 104
Ref	Part number	Part name	Qty
	1	Screw
	2	Nut
	3	Bracket
	4	Washer
	5	Washer
	6	Base
	7	Rod
	8	Rod
	9	Washer
	10	Washer
	11	Washer
	12	Washer
	13	Bracket
	14	Shaft
	15	Pulley
	16	Support
	17	Screw
	18	Screw
	19	Screw
	20	Shaft
	21	Screw
	22	Screw
	23	Bracket
	24	Bracket
	25	Arm
	26	Screw
	27	Screw
	28	Bracket
	29	Bracket
	30	Block
	31	Screw
	32	Screw
	33	Screw
	34	Screw
	35	Screw
	36	Screw
	37	Screw
	38	Nut
	39	Screw
	40	Screw
	41	Rod
	42	Screw
	43	Needle
	44	Screwdriver
	45	Screwdriver
	46	Oil Can
	47	Tool
	48	Oil Can
	49	Tool
	50	Cover
	62	Screw
	63	Washer
	64	Needle
	65	Bracket
	66	Bracket
	67	Screw
	68	Clip
	69	Screw
	70	Nut
	71	Washer
	72	Washer
	73	Bracket
	74	Bracket
	75	Screw
	76	Nut
	77	Washer
	78	Washer
	79	Bracket
	80	Screw
	81	Washer
	82	Washer
	83	Washer
	84	Screw
	85	Washer
	86	Screw

Page 105 — Z. 附件 / Accessories

Jack JK-T9820 parts on page 105
Part number	Part name	Qty
C 118837001	起子 3.4X70	1
C 101572102	起子 5.5X190	1
C 114483002	油壶组件	1
C 117466000	镊子	1
CS55663001	油罐组件	1
CSA3950001	套筒扳手	1
CSA4103001	护眼板组件 D	1
C06240616	螺钉 M4X6	2
C026040136	平垫圈 S4	2
CSA7038001	销 4	2
C 158581000	电线夹 24N	1
CS11817000	线夹 18N	1
C09246106	木螺钉 M4.5X16	2
CS04557000	电线夹 PLT1M	1
C 133740006	螺栓 M6X70	3
C021060106	螺母 M6	3
C025060236	平垫圈 M6	3
C028060246	弹簧垫圈 2-6	3
CSA7127001	半沉入复合件	1
CSA7128001	L型补强板	2
C 13740006	螺栓 M6X70	10
C025060236	平垫圈 M6	10
C028060246	弹簧垫圈 2-6	10
C021060106	螺母 M6	10
CSA7129001	底板台支撑板	4
C 119755001	螺钉 M6X60	4
C 159458009	橡胶垫	12
C025060336	平垫圈 L6	4
C021060106	螺母 M6	4
CSA4245001	螺钉 M8X25	16
CSA2929001	橡胶塞 12.5	4
CS55477001	螺栓(带垫圈) M6X16	3

Page 106 — Sp. 不同规格零部件一览表 / Different parts list

Jack JK-T9820 parts on page 106
Ref	Part number	Part name	Qty
	CS37679-001	Work clamp
	CS37677-101	Work clamp
	CSA5245-101	Work clamp
	CSA7086-001	Work clamp
	CSA7537-001	Work clamp
	CS37680-001	Work clamp
	CS37678-101	Work clamp
	CSA5244-101	Work clamp
	CSA7091-001	Work clamp
	CSA7536-001	Work clamp
	CS35455-201	Work clamp
	CS39929-101	Work clamp
	CS35197-101	Work clamp
	CS39931-101	Work clamp
	CS35454-201	Work clamp
	CS39930-101	Work clamp
	CS35198-101	Work clamp
	CS39932-101	Work clamp
	CS7087-001	Work clamp
	CSA7090-001	Work clamp
	CSA6742-001	Work clamp
	CSA7088-001	Work clamp
	CSA7089-001	Work clamp
	CS7092-001	Work clamp
	CSA7095-001	Work clamp
	CSA6732-001	Work clamp
	CSA7093-001	Work clamp
	CSA7094-001	Work clamp
	CS43408-001	Work clamp
	CS43410-001	Work clamp
	CS43409-001	Work clamp
	CS43411-001	Work clamp
	L3W	Work clamp
	L4W	Work clamp

Page 107 — Sp . 不同规格零部件一览表 / Different parts list

Jack JK-T9820 parts on page 107
Ref	Part number	Part name	Qty
	CS37683-101(L-50)	CS37681-101(SL-50)
	CS37684-101(R-50)	CS37682-101(SR-50)
	CSA5672-001(L-42)	CSA7534-001
	CSA5673-001(R-42)	CSA7535-001
	CSA7097-001	CSA7100-001
	CSA7102-001	CSA7105-001
	CSA6741-001	CSA7098-001
	CSA6731-001	CSA7103-001
	CSA7099-001	CSA7104-001
	CS37211-001	10
	CS37210-001	12
	CS37209-001	14
	CS37208-001	16
	CS37194-001	18
	CS35092-001	20
	CS37195-001	22
	CS37196-001	24
	CS37197-001	26
	CS37198-001	28
	CS37199-001	30
	CS37200-001	32
	CS37201-001	34
	CS37202-001	36
	CS35093-001	38
	CSA7106-001	42
	CS35479-001	50
	CS37195-001	22
	CS37199-001	30
	L1826	S20
	CS37706-001	S24
	CS37708-001	(-02)
	L2230	S22
	CS37708-001	S28
	CS42053-001	(-02)

Page 108

Jack JK-T9820 parts on page 108
Ref	Part number	Part name	Qty
	CS35438-101	< 50mm >
	CS35436-101	< 50mm >
	CS35481-101	< 50mm >
	CS35483-101	< 50mm >
	CS35409-101(S)	< 50mm >
	CSA7107-001	< 42mm >
	CSA6806-001	< 42mm >
	CSA7108-001	< 42mm >
	CSA7109-001	< 42mm >
	CSA7110-001	< 42mm >
	CSA7111-001(S)	< 42mm >
	CSA7546-001	(-00.-01)
	CSA7065-001	(-00.-01)
	CSA7567-001	(-00.-01)
	CSA37752-001	(-02)
	CSA7568-001	(-02)

Page 109 — Wa. 警告标签 / Warning labels

Jack JK-T9820 parts on page 109
Ref	Part number	Part name	Qty
	CJ04115-001	感电标签(6国) Label, elec. shock 6 lang
	CSA0792-001	操作注意事项标签(日/英) Label, caution Jpn / Eng
	CSA0793-001	操作注意事项标签(中/英) Label, caution Chn / Eng
	CS36924-001	警告标记 Mark, injury
	CJ03663-001	高温标志 Label, high temp
	CS37060-001	接地标记 Label, grounding
	CS37059-001	PE标记 Label, PE

Page 110 — 索引 / Index

Jack JK-T9820 parts on page 110
Ref	Part number	Part name
-48	C004401003	A
-4	C004401003	G
-16	C004401003	L
-70	C008401204	G
-5	C012060636	E
-17	C012060636	E
-10	C012060636	G
-13	C012060636	G
-26	C012060636	G
-30	C012060636	G
-39	C012060636	G
-57	C012060636	G
-62	C012060636	G
-15	C012061036	D
-31	C012061036	H
-44	C012061036	H
-23	C012061036	J
-56	C012500536	B
-22	C012500536	D
-64	C012500536	F1
-26	C012500536	H
-7	C012500536	K
-35	C012500536	L
-16	C012500536	M
-43	C012500536	P1
-32	C012500536	U2
-21	C014060632	K
-34	C014060632	Z
-59	C014060636	B
-31	C014060836	A
-33	C014060836	A
-37	C014060836	A
-39	C014060836	A
-29	C014060836	H
-34	C014060836	H
-40	C014060836	H
-46	C014060836	H
-34	C014060836	L
-6	C014060836	U1
-27	C014300332	P3
-73	C014300832	L
-38	C014400532	B
-48	C014400532	F1
-100	C014400532	F1
-37	C014400532	F2
-55	C014400532	F2
-31	C014400532	F3
-55	C014400532	F3
-26	C014400536	AA1
-80	C014400536	AA1
-14	C014400536	AA2
-22	C014400536	AA4
-91	C014400536	AA4
-123	C014400536	AA4
-86	C014400536	AA5
-105	C014400536	AA5
-3	C014400632	X
-16	C014500632	X
-39	C014500836	H
-2	C014500836	K
-2	C014500836	M
-51	C017400802	P1
-27	C017400802	P2
-47	C017401415	P1
-54	C017401616	F1
-19	C018061236	E
-19	C018061636	D
-45	C018061636	G
-66	C018061636	G
-28	C018084036	J
-26	C018260832	Q1
-58	C018300306	L
-26	C018301236	G
-10	C018301436	L
-61	C018400636	B
-2	C018400636	L
-21	C018400636	N
-31	C018400636	N
-97	C018400636	N
-4	C018400636	R
-94	C018400836	F1
-42	C018400836	G
-53	C018400836	N
-34	C018400836	P2
-36	C018400836	P2
-18	C018400836	P3
-31	C018400836	P3
-8	C018400836	V
-17	C018400836	V
-42	C018400836	AA2
-7	C018401036	B
-9	C018401036	B
-37	C018401036	F3
-7	C018401036	H
-18	C018401036	P1
-23	C018401036	P1
-8	C018401036	Q1
-32	C018401036	AA1
-33	C018401036	AA4
-29	C018401036	AA5
-14	C018401236	H
-23	C018401436	G
-58	C018401436	G
-22	C018401636	E
-14	C018401636	G
-27	C018402036	B
-30	C018501236	F1
-53	C018501636	H
-56	C018501636	H
-17	C018501636	X
-34	C018502536	G
-36	C021020106	Q1
-61	C021020106	AA4
-57	C021020106	AA5
-19	C021060106	A
-10	C021060106	D
-70	C021060106	Z
-78	C021060106	Z
-83	C021060106	Z
-29	C021300302	F2
-23	C021300302	F3
-47	C021300302	F3
-18	C021500106	AA1
-72	C021500106	AA1
-7	C021500106	AA3
-14	C021500106	AA4
-78	C021500106	AA5
-97	C021500106	AA5
-13	C021350106	Q1
-20	C021350106	Q2
-55	C021350106	AA1
-38	C021350106	AA4
-34	C021350106	AA5
-55	C021400202	F1
-8	C021400202	F1
-15	C021400306	F1
-110	C021400306	F1
-33	C021400306	F2
-51	C021400306	F2
-27	C021400306	F3
-35	C021400306	F3
-51	C021400306	F3
-15	C021400306	M
-26	C021400306	P1
-22	C021400306	AA1
-30	C021400306	AA1
-76	C021400306	AA1
-18	C021400306	AA4
-87	C021400306	AA4
-82	C021400306	AA5
-101	C021400306	AA5
-2	C021500106	Z
-62	C021500216	P1
-59	C025030136	L
-66	C025030236	L
-25	C025030236	AA2
-101	C025030236	AA4
-15	C025040136	G
-18	C025040236	M
-53	C025040236	P1
-29	C025040236	P2
-18	C025040236	V
-109	C025060236	F1
-27	C025060236	P1
-71	C026040136	Z
-76	C026040136	Z
-18	C026040136	A
-82	C026040136	Z
-24	C026040136	G
-59	C026040136	G
-14	C026040136	L
-35	C026040136	P2
-63	C026040136	Z
-19	C026040236	F1
-57	C028040242	F1
-46	C028040246	A
-52	C028040246	P1
-21	C028050244	Z
-72	C028060246	Z
-77	C028060246	Z
-39	C031452204	Z
-39	C031553202	U1
-25	C031553202	U2
-67	C032461606	Z
-23	C047301042	P2
-13	C047502242	A
-22	C048025346	P3
-25	C048030342	F1
-46	C048030342	F1
-112	C048030342	F1
-12	C048030342	AA2
-27	C048050142	F1
-99	C048050142	F1
-8	C048050342	F1
-15	C048060142	F1
-68	C048060342	G
-24	C048080142	A
-26	C048080142	A
-35	C048080142	G
-9	C048100142	P2
-11	C048150142	E
-28	C048150142	E
-28	C048160242	C
-31	C048160242	G
-27	C048200142	J
-20	C048220242	J
-9	C048260242	E
-26	C048260242	E

Page 111

Jack JK-T9820 parts on page 111
Ref	Part number	Part name	Qty
	C048280242	G
	C048320242	E
	C048520242	C
	C052400606	F1
	C060020416	F2
	C060020416	F2
	C060020416	F3
	C060020416	F3
	C060020416	AA1
	C060020416	AA1
	C060020416	AA4
	C060020416	AA4
	C060020416	AA5
	C062300416	H
	C062300416	P3
	C062300416	Q1
	C062300416	Q2
	C062300416	AA1
	C062300416	AA4
	C062300416	AA5
	C062300506	L
	C062300506	AA2
	C062300506	AA4
	C062300512	Q1
	C062300512	AA4
	C062300516	V
	C062300516	V
	C062301016	F1
	C062301016	L
	C062351615	L
	C062400616	N
	C062400616	Z
	C062400816	A
	C062400816	F1
	C062400816	F1
	C062400816	F1
	C062400816	F1
	C062400816	F2
	C062400816	F2
	C062400816	F3
	C062400816	F3
	C062400816	H
	C062400816	J
	C062400816	M
	C062400816	N
	C062400816	P1
	C062400816	P2
	C062400816	P3
	C062400816	P3
	C062400816	P3
	C062400816	V
	C062400816	V
	C062400816	X
	C062400816	AA1
	C062400816	AA1
	C062400816	AA2
	C062400816	AA2
	C062400816	AA4
	C062400816	AA4
	C062400816	AA4
	C062400816	AA5
	C062400816	AA5
	C062401016	C
	C062402016	L
	C062500816	A
	C062500816	J
	C062500816	N
	C062500816	P1
	C062500816	P1
	C062500816	P1
	C062500816	P1
	C062500816	P1
	C062500816	P3
	C062500816	AA1
	C062500816	AA2
	C062500816	AA4
	C062500816	AA5
	C062260516	Q1
	C062260516	Q1
	C062260516	Q2
	C062260612	Q2
	C062260612	AA1
	C062260612	AA4
	C062260612	AA5
	C062300416	G
	C062300416	G
	C062500816	P1
	C062500816	P1
	C062501004	Z
	C062501202	F1
	C062501216	A
	C062501404	Z
	C070688850	G
	C081003870	P3
	C081003870	AA2
	C081050870	H
	C081050870	AA2
	C081050870	-8
	COA4261006	X
	COA4261006	X
	COA4300805	L
	COA4300806	X
	COA4400806	J
	COA4400806	N
	COA4400806	N
	COA4400806	N
	COA4400806	N
	COA4400806	N
	COA4400806	N
	COA4400806	N
	COA4400806	N
	COA4400806	N
	COA4400806	P1
	COA4401006	X
	COA4401206	U1
	COA4401606	A
	COA4403506	V
	COA4404006	U2
	COA5300606	X
	COA5401006	U2
	COB0452006	W
	C101572102	Z
	C102630001	F1
	C107155001	N
	C109763002	F1
	C109763002	F1
	C112753001	N
	C114483002	Z
	C114486002	A
	C115947101	A
	C117466000	Z
	C118837001	Z
	C119755001	Z
	C133740006	Z
	C133740006	Z
	C137191051	Q1
	C1404336003	Q1
	C1404336003	AA4
	C1404336003	AA5
	C140450101	N
	C1404821001	A
	C1404821001	P1
	C1404833001	A
	C1404833001	A
	C1404833001	J
	C140553102	B
	C141514002	B
	C141542001	Q1
	C141542001	Q2
	C141542001	AA1
	C141542001	AA4
	C141542001	AA5
	C142990001	Z
	C142997001	Z
	C144103009	P1
	C144504001	P1
	C145446001	P1
	C145446002	P2
	C145465001	B
	C146124001	Y
	C146202000	N
	C149287000	N
	C149547000	N
	C149796001	Z
	C150172003	Z
	C150174000	Z
	C150179002	Z
	C150182000	Z
	C150183000	Z
	C150188009	Z
	C150206000	Z
	C150207002	F1
	C150756000	A
	C150756000	A
	C150756000	A
	C150756000	A
	C152873001	P1
	C152904001	Q1
	C152904001	AA4
	C152904001	AA5
	C153050000	N
	C153219001	Q1
	C153219001	AA4
	C153219001	AA5

Page 112 — 索引 / Index

Jack JK-T9820 parts on page 112
Ref	Part number	Part name	Qty
	C153274001	U2 - 8
	C153787001	Q2 - 30
	C153787001	AA1 - 47
	C154465001	A - 27
	C154562101	P1 - 57
	C154562101	P2 - 19
	C154590000	P1 - 46
	C154590000	P2 - 32
	C155510001	P1 - 58
	C15559001	D - 12
	C15559001	P2 - 31
	C156112003	Z - 16
	C156482000	D - 23
	C1565810002	C - 65
	C158722001	P3 - 7
	C158722001	AA4 - 115
	C158798001	A - 14
	C159221101	P1 - 39
	C159458009	A - 16
	C159458009	Z - 81
	C159805001	P1 - 37
	C159805001	P2 - 18
	C228475000	B - 52
	C228475000	J - 36
	C228475000	M - 9
	C228475000	N - 92
	C228475000	P1 - 68
	C228475000	U2 - 31
	C228475000	V - 41
	C228475000	Y - 18
	C340400001	V - 25
	C3A6001001	G - 28
	C525567000	U1 - 21
	C525664000	V - 19
	C530138001	G - 33
	C542515001	Q1 - 37
	C542515001	AA4 - 62
	C542515001	AA5 - 58
	C552907000	N - 42
	C552908000	U1 - 23
	C554482000	U1 - 25
	C625010000	V - 31
	CJ03663001	E - 2
	CJ03663001	G - 67
	CJ03663001	X - 19
	CJ03663001	Wa
	CJ03955001	X - 2
	CJ03956001	X - 4
	CJ03974001	W - 7
	CJ04115001	S1 - 12
	CJ04115001	Wa
	CJ04146001	W - 8
	CJ04230001	X - 11
	CJ04303001	X - 15
	CJ04388001	X - 13
	CS00470000	U2 - 27
	CS00480000	N - 9
	CS00480000	N - 41
	CS00480000	P1 - 65
	CS00480000	U1 - 15
	CS01005000	Z - 12
	CS01694001	Q1 - 22
	CS01694001	AA4 - 47
	CS01694001	AA5 - 43
	CS02460001	F1 - 59
	CS02460001	F1 - 62
	CS02657101	N - 99
	CS02699001	Y - 6
	CS02747101	Z - 13
	CS04109001	V - 16
	CS04557000	V - 13
	CS04557000	Y - 12
	CS04557000	P2 - 70
	CS04557000	AA2 - 41
	CS05356000	F3 - 38
	CS05356000	F3 - 38
	CS06696004	F1 - 29
	CS06696004	F1 - 52
	CS06696004	F2 - 19
	CS06696004	F2 - 25
	CS06696004	F3 - 44
	CS06696004	AA1 - 15
	CS06696004	AA1 - 69
	CS06696004	AA4 - 10
	CS06696004	AA4 - 79
	CS07558409	Z - 3
	CS10243000	J - 38
	CS11426000	F1 - 86
	CS11817000	P1 - 8
	CS12004000	F1 - 58
	CS12004000	F1 - 61
	CS12053000	G - 49
	CS12104000	F1 - 72
	CS12150000	R - 6
	CS12718000	F1 - 90
	CS13955000	F1 - 104
	CS14159000	P1 - 41
	CS20681000	P1 - 40
	CS20682102	P1 - 40
	CS20696001	P3 - 12
	CS20696221	P1 - 55
	CS21716001	Q2 - 26
	CS21716001	AA1 - 61
	CS21728001	A - 15
	CS23651001	C - 4
	CS23651001	C - 9
	CS23651001	C - 11
	CS23651001	C - 14
	CS23651001	C - 17
	CS23651001	C - 19
	CS23651001	C - 24
	CS23651001	C - 26
	CS23651001	C - 30
	CS23651001	J - 6
	CS23651001	J - 10
	CS23651001	J - 14
	CS25235001	X - 23
	CS25279101	M - 20
	CS25328001	B - 53
	CS25328001	N - 54
	CS25328001	N - 73
	CS29700000	N - 46
	CS29700000	N - 49
	CS32263001	A - 52
	CS32263001	A - 53
	CS32263001	A - 54
	CS34569000	U1 - 18
	CS34883001	Q1 - 11
	CS34883001	AA4 - 36
	CS34883001	AA5 - 32
	CS34884000	Q1 - 44
	CS34884000	AA4 - 64
	CS34884000	AA5 - 64
	CS34886001	Q1 - 39
	CS34886001	AA4 - 59
	CS34886001	AA5 - 55
	CS34887001	Q1 - 38
	CS34887001	AA4 - 63
	CS34887001	AA5 - 71
	CS34888101	Q1 - 33
	CS34888101	AA4 - 58
	CS34888101	AA5 - 54
	CS34889101	Q1 - 30
	CS34889101	AA4 - 55
	CS34889101	AA5 - 51
	CS34890001	Q1 - 31
	CS34890001	AA4 - 56
	CS34890001	AA5 - 52
	CS34891101	Q1 - 32
	CS34891101	AA4 - 57
	CS34891101	AA5 - 53
	CS34896001	F1 - 22
	CS34900001	Q1 - 16
	CS34900001	AA4 - 41
	CS34900001	AA5 - 37
	CS34901001	Q1 - 15
	CS34901001	AA4 - 40
	CS34901001	AA5 - 36
	CS34902001	Q1 - 12
	CS34902001	Q2 - 19
	CS34902001	AA1 - 54
	CS34902001	AA4 - 37
	CS34902001	AA5 - 33
	CS34903001	Q1 - 10
	CS34903001	AA4 - 35
	CS34903001	AA5 - 31
	CS34905101	Q1 - 7
	CS34905101	AA4 - 32
	CS34905101	AA5 - 28
	CS34906100	Q1 - 5
	CS34906100	AA4 - 30
	CS34906100	AA5 - 26
	CS34913001	F1 - 93
	CS34914101	F1 - 92
	CS34922101	Y - 7
	CS34966001	Y - 8
	CS34968000	F1 - 22
	CS34969001	F1 - 24
	CS34970001	F1 - 83
	CS35001000	N - 4
	CS35001000	N - 30
	CS35014001	L - 27
	CS35018001	L - 26
	CS35019001	L - 28
	CS35029001	L - 42
	CS35029001	AA4 - 105
	CS35032101	L - 49
	CS35033001	L - 51
	CS35034001	L - 50
	CS35035101	L - 55
	CS35036101	L - 56
	CS35091101	H - 6
	CS35092001	Sp
	CS35093001	Sp
	CS35097101	H - 52
	CS35098000	H - 54
	CS35113001	B - 32
	CS35118101	B - 19
	CS35133014	B - 21
	CS35133016	B - 21
	CS35133018	B - 21
	CS35136001	B - 40
	CS35137001	B - 39
	CS35183000	G - 16
	CS35197101	Sp
	CS35198101	Sp

Page 113 — 索引 / Index

Jack JK-T9820 parts on page 113
Ref	Part number	Part name
-23	CS35218101	A
-43	CS35221101	A
-66	CS35221101	A
-28	CS35235001	F2
-46	CS35235001	F2
-22	CS35235001	F3
-46	CS35235001	F3
-17	CS35235001	AA1
-71	CS35235001	AA1
-5	CS35235001	AA3
-11	CS35235001	AA3
-13	CS35235001	AA4
-82	CS35235001	AA4
-77	CS35235001	AA5
-96	CS35235001	AA5
-27	CS35236000	F2
-45	CS35236000	F2
-21	CS35236000	F3
-45	CS35236000	F3
-16	CS35236000	AA1
-70	CS35236000	AA1
-6	CS35236000	AA3
-12	CS35236000	AA3
-81	CS35236000	AA4
-76	CS35236000	AA5
-95	CS35236000	AA5
-28	CS35239101	F1
-29	CS35240001	F1
-13	CS35251101	D
-17	CS35252001	D
-10	CS35320001	B
-25	CS35320001	D
-34	CS35350000	F1
-40	CS35350000	F1
-106	CS35351001	F1
-2	CS35360000	U1
	CS35409101	Sp
-45	CS35410001	L
-47	CS35412101	L
-48	CS35413101	L
-3	CS35426100	U1
-17	CS35429101	F1
	CS35436101	Sp
	CS35438101	Sp
	CS35454201	Sp
	CS35455201	Sp
-49	CS35456101	F1
-38	CS35470001	F1
-88	CS35472101	L
	CS35479001	Sp
	CS35481101	Sp
	CS35483101	Sp
-21	CS36260000	Y
-79	CS36345000	F1
-70	CS36924001	A
	CS36924001	Wa
-36	CS37037001	Z
-10	CS37059001	S1
	CS37059001	Wa
-71	CS37060001	A
-11	CS37060001	S1
	CS37060001	Wa
	CS37194001	Sp
-126	CS37195001	AA4
	CS37196001	Sp
	CS37197001	Sp
-9	CS37198001	AA1
	CS37198001	Sp
-127	CS37199001	AA4
	CS37199001	Sp
-10	CS37200001	AA1
	CS37201001	Sp
-9	CS37202001	AA1
	CS37208001	Sp
	CS37209001	Sp
-82	CS35326101	AA1
-24	CS35326101	AA4
-93	CS35326101	AA4
-11	CS35326101	AA5
-14	CS35326101	AA5
-88	CS35326101	AA5
-107	CS35326101	AA5
-53	CS35327001	F1
-23	CS35328001	F1
-20	CS35329001	F2
-15	CS35330001	F2
-25	CS35330001	AA4
-10	CS35332001	B
-34	CS35350000	F1
-40	CS35350000	F1
-106	CS35351001	F1
-2	CS35360000	U1
	CS35409101	Sp
-45	CS35410001	L
-47	CS35412101	L
-48	CS35413101	L
-3	CS35426100	U1
-17	CS35429101	F1
	CS35436101	Sp
	CS35438101	Sp
	CS35454201	Sp
	CS35455201	Sp
-49	CS35456101	F1
-38	CS35470001	F1
-88	CS35472101	L
	CS35479001	Sp
	CS35481101	Sp
	CS35483101	Sp
-21	CS36260000	Y
-79	CS36345000	F1
-70	CS36924001	A
	CS36924001	Wa
-36	CS37037001	Z
-10	CS37059001	S1
	CS37059001	Wa
-71	CS37060001	A
-11	CS37060001	S1
	CS37060001	Wa
	CS37194001	Sp
-126	CS37195001	AA4
	CS37196001	Sp
	CS37197001	Sp
-9	CS37198001	AA1
	CS37198001	Sp
-127	CS37199001	AA4
	CS37199001	Sp
-10	CS37200001	AA1
	CS37201001	Sp
-9	CS37202001	AA1
	CS37208001	Sp
	CS37209001	Sp
	CS37210001	Sp
	CS37211001	Sp
-9	CS37654000	Q2
-7	CS37655101	Q2
-7	CS37660101	Q2
	CS37677101	Sp
	CS37678101	Sp
	CS37679001	Sp
	CS37680001	Sp
	CS37681101	Sp
	CS37682101	Sp
	CS37683101	Sp
	CS37684101	Sp
	CS37701001	Sp
	CS37702001	Sp
	CS37703001	Sp
-9	CS37704001	AA1
	CS37704001	Sp
	CS37705001	Sp
-9	CS37706001	AA1
	CS37706001	Sp
	CS37707001	Sp
-9	CS37708001	AA1
	CS37708001	Sp
	CS37709001	Sp
-43	CS37723101	L
-53	CS37724001	L
-85	CS37725001	L
-70	CS37752001	L
-9	CS37858000	Q1
-2	CS37858000	Q2
-62	CS37858000	AA1
-34	CS37858000	AA4
-30	CS37858000	AA5
-20	CS38170001	Y
-22	CS38174000	Y
-23	CS38175101	Y
-24	CS38176101	Y
-5	CS39115100	U2
-5	CS39116100	U2
-4	CS39914001	Y
	CS39929101	Sp
	CS39930101	Sp
-4	CS39931101	F2
-80	CS39931101	AA4
	CS39931101	Sp
-26	CS39932101	F2
-11	CS39932101	AA4
	CS39932101	Sp
-17	CS41251101	B
-16	CS41310101	B
-94	CS41337001	AA5
-1	CS41337001	AA6
-5	CS41340001	AA5
-20	CS41340001	AA5
-2	CS41340001	AA6
-92	CS41341001	AA5
-3	CS41341001	AA6
-4	CS41344001	AA6
-5	CS41345001	AA6
-6	CS41346001	AA6
-7	CS41347001	AA6
-8	CS41348001	AA6
-9	CS41349001	AA6
-10	CS42053001	AA1
-84	CS42445001	Z
-19	CS42838301	Y
-3	CS43408001	AA3
	CS43408001	Sp
-9	CS43409001	AA3
	CS43409001	Sp
-3	CS43410001	AA3
	CS43410001	Sp
-9	CS43411001	AA3
	CS43411001	Sp
-7	CS47270001	J
-54	CS47932001	L
-18	CS47932001	AA2
-87	CS49078001	L
-89	CS49079001	L
-8	CS49484000	S1
-21	CS50168001	J
-35	CS51020000	N
-102	CS51020000	N
-6	CS51282101	Z
-4	CS51283001	Z
-22	CS52431000	P2
-19	CS52832000	L
-35	CS53488000	F1
-41	CS53488000	F1
-3	CS53982000	U2
-52	CS5476001	G
-22	CS55477001	A
-86	CS55477001	Z
-12	CS55481001	E
-29	CS55481001	E
-68	CS55481001	N
-15	CS55485001	Y
-48	CS55663001	Z
-34	CS56911000	N
-101	CS56911000	N
-49	CS58636001	A
-21	CS58636001	X
-32	CS59219000	U1
-11	CS59242001	B
-31	CS59242001	B
-45	CS59242001	B
-69	CSA0792001	A
-68	CSA0793001	A
	CSA0793001	Wa

Page 114 — 索引 / Index

Jack JK-T9820 parts on page 114
Ref	Part number	Part name
- 43	CSA1741014	Z
- 43	CSA1741016	Z
- 43	CSA1741018	Z
- 82	CSA1828001	F1
- 85	CSA2929001	Z
- 57	CSA3040001	N
- 58	CSA3060001	N
- 20	CSA3227001	P2
- 45	CSA3345001	P1
- 13	CSA3581101	S1
- 2	CSA3720101	S1
- 7	CSA3722001	S1
- 5	CSA3739501	S1
- 6	CSA3744001	S1
- 1	CSA3755201	S2
- 6	CSA3762001	S2
- 2	CSA3765001	S2
- 4	CSA3767001	S2
- 5	CSA3768001	S2
- 7	CSA3769001	S2
- 8	CSA3770001	S2
- 9	CSA3771001	S2
- 25	CSA3784001	Y
- 11	CSA3789101	T
- 10	CSA3794001	S2
- 11	CSA3795001	S2
- 14	CSA3796001	S1
- 9	CSA3806001	S1
- 3	CSA3808101	S1
- 8	CSA3809001	T
- 7	CSA3812001	T
- 1	CSA3813001	T
- 6	CSA3816001	T
- 3	CSA3819001	T
- 2	CSA3822001	T
- 4	CSA3825001	T
- 10	CSA3827001	T
- 13	CSA3838009	T
- 49	CSA3950001	Z
- 50	CSA4103001	Z
- 56	CSA4197001	G
- 12	CSA4510001	T
- 29	CSA4629001	C
- 21	CSA4857014	B
- 21	CSA4857016	B
- 21	CSA4857018	B
- 43	CSA4858014	Z
- 43	CSA4858016	Z
- 3	CSA5148001	W
- 33	CSA5158101	C
	CSA5244101	Sp
	CSA5245101	Sp
- 7	CSA5283001	U2
- 4	CSA5360001	W
- 49	CSA5433101	V
- 45	CSA5434001	V
- 75	CSA5435001	F1
- 18	CSA5549001	C
- 10	CSA5552001	E
- 27	CSA5552001	E
- 5	CSA5557001	F1
- 37	CSA5558001	F1
- 30	CSA5560001	F2
- 48	CSA5560001	F2
- 24	CSA5560001	F3
- 19	CSA5560001	AA1
- 73	CSA5560001	AA1
- 15	CSA5560001	AA4
- 84	CSA5560001	AA4
- 96	CSA5561001	F1
- 50	CSA5562001	F1
- 26	CSA5563001	F1
- 69	CSA5564001	G
- 28	CSA5564001	H
- 13	CSA5565001	C
- 16	CSA5565001	C
- 9	CSA5565001	J
- 11	CSA5565001	K
- 6	CSA5565001	M
- 79	CSA5567001	N
- 78	CSA5567001	N
- 80	CSA5567001	N
- 5	CSA5568001	Q1
- 2	CSA5570001	J
- 3	CSA5571001	C
- 5	CSA5571001	C
- 8	CSA5572001	C
- 26	CSA5572001	J
- 12	CSA5573001	C
- 8	CSA5573001	J
- 8	CSA5574001	E
- 25	CSA5574001	E
- 36	CSA5576001	F2
- 54	CSA5576001	F2
- 21	CSA5577001	AA4
- 90	CSA5577001	AA4
- 13	CSA5578001	F1
- 6	CSA5579001	F1
- 31	CSA5580001	F1
- 18	CSA5583001	F1
- 26	CSA5584001	F1
- 43	CSA5672001	F2
- 78	CSA5672001	AA4
	CSA5672001	Sp
- 24	CSA5673001	F2
- 9	CSA5673001	AA4
	CSA5673001	Sp
- 32	CSA5674001	F2
- 50	CSA5674001	F2
- 50	CSA5674001	F3
- 75	CSA5674001	AA1
- 17	CSA5674001	AA4
- 86	CSA5674001	AA4
- 81	CSA5674001	AA5
- 50	CSA5675001	F1
- 51	CSA5676001	F1
- 2	CSA5677001	F1
- 9	CSA5678001	F1
- 89	CSA5679001	F1
- 95	CSA5680001	F1
- 65	CSA5681001	F1
- 66	CSA5682001	F1
- 67	CSA5683001	F1
- 68	CSA5684001	F1
- 74	CSA5688101	F1
- 1	CSA5690001	F1
- 63	CSA5691001	F1
- 60	CSA5692001	F1
- 4	CSA5693001	Q1
- 15	CSA5693001	Q2
- 50	CSA5693001	AA1
- 6	CSA5696001	V
- 10	CSA5729001	V
- 11	CSA5730001	V
- 12	CSA5731001	V
- 13	CSA5732001	V
- 21	CSA5733001	V
- 23	CSA5734101	V
- 28	CSA5737001	V
- 30	CSA5738001	V
- 37	CSA5740001	V
- 38	CSA5741001	V
- 1	CSA5746001	A
- 2	CSA5747001	A
- 4	CSA5749001	A
- 5	CSA5750001	A
- 7	CSA5751001	A
- 9	CSA5752201	A
- 10	CSA5753001	A
- 20	CSA5754001	A
- 21	CSA5763001	A
- 25	CSA5764001	A
- 30	CSA5765101	A
- 32	CSA5766001	A
- 34	CSA5791101	A
- 35	CSA5792001	A
- 36	CSA5802001	A
- 40	CSA5803001	A
- 42	CSA5804001	A
- 47	CSA5805001	A
- 61	CSA5810001	A
- 62	CSA5811001	A
- 63	CSA5819001	A
- 64	CSA5820001	A
- 65	CSA5821001	A
- 22	CSA5830001	B
- 26	CSA5833001	B
- 28	CSA5834001	B
- 29	CSA5835001	B
- 34	CSA5837001	B
- 57	CSA5842001	B
- 50	CSA5843001	B
- 51	CSA5849001	B
- 54	CSA5850001	B
- 55	CSA5850001	B
- 58	CSA5865001	B
- 60	CSA5880001	B
- 1	CSA5890001	C
- 2	CSA5893001	C
- 6	CSA5897001	C
- 37	CSA5907001	B
- 41	CSA5908001	B
- 43	CSA5919001	B
- 44	CSA5920001	B
- 46	CSA5923001	B
- 1	CSA5936001	B
- 1	CSA6364001	S1
- 54	CSA6517001	G
- 55	CSA6518001	G
- 21	CSA6521001	G
- 22	CSA6522001	G
- 14	CSA6525001	U2
- 26	CSA6526101	U2
- 91	CSA6527001	F1
- 1	CSA6530001	V
- 26	CSA6531101	V
- 42	CSA6532001	V
- 14	CSA6533001	V
- 43	CSA6535001	V
- 44	CSA6536001	V
- 21	CSA6537001	P3
- 50	CSA6538001	P1
- 26	CSA6539001	P2
- 1	CSA6542001	E
- 5	CSA6546001	W
- 1	CSA6547001	W
- 2	CSA6550001	W
- 4	CSA6554001	S1
- 1	CSA6567101	Y
- 36	CSA6573001	U1
- 19	CSA6606001	Z
- 28	CSA6609001	Z
- 24	CSA6610001	Z
- 25	CSA6615001	Z
- 5	CSA6618001	V
- 10	CSA6629001	Z
- 46	CSA6636001	V
- 3	CSA6652001	B
- 5	CSA6653001	B
- 6	CSA6654101	B
- 8	CSA6655001	B
- 12	CSA6656001	B

Page 116 — 索引 / Index

Jack JK-T9820 parts on page 116
Ref	Part number	Part name
44	CSA6955001	P1 - 21
44	CSA6956101	P1 - 24
44	CSA6957001	P1 - 25
44	CSA6958001	P1 - 28
44	CSA6959001	P1 - 31
44	CSA6960101	P1 - 33
44	CSA6961001	P1 - 34
44	CSA6962001	P1 - 35
44	CSA6963001	P1 - 59
46	CSA6965001	P1 - 70
46	CSA6966001	P1 - 72
48	CSA6969101	P2 - 7
48	CSA6970001	P2 - 8
48	CSA6971001	P2 - 4
48	CSA6972001	P2 - 10
48	CSA6973001	P2 - 12
48	CSA6974001	P2 - 5
48	CSA6975101	P2 - 15
48	CSA6977001	P2 - 21
48	CSA6979001	P2 - 25
48	CSA6980001	P3 - 30
50	CSA6981001	P3 - 32
50	CSA6982001	P3 - 17
82	CSA6983001	AA2 - 29
50	CSA6983001	P3 - 19
50	CSA6984001	P3 - 20
28	CSA6985001	H - 59
82	CSA6986001	AA2 - 37
50	CSA6986101	P3 - 26
50	CSA6987001	P3 - 28
54	CSA6988001	Q2 - 1
54	CSA6989001	Q2 - 2
78	CSA6990001	AA1 - 37
54	CSA6990101	Q2 - 3
54	CSA6991001	Q2 - 4
54	CSA6992001	Q2 - 5
54	CSA6994001	Q2 - 6
54	CSA6996001	Q2 - 12
78	CSA6998001	AA1 - 52
54	CSA6998101	Q2 - 17
78	CSA6999001	AA1 - 53
54	CSA7001001	Q2 - 18
54	CSA7001001	Q2 - 23
78	CSA7002001	AA1 - 60
54	CSA7002101	Q2 - 25
54	CSA7003001	Q2 - 28
56	CSA7005001	R - 2
56	CSA7006001	R - 3
56	CSA7007001	R - 5
56	CSA7008001	R - 7
56	CSA7011001	R - 10
72	CSA7012001	X - 18
72	CSA7013001	X - 20
72	CSA7014001	X - 24
64	CSA7016001	U1 - 4
64	CSA7017001	U1 - 5
64	CSA7018001	U1 - 6
64	CSA7019001	U1 - 7
64	CSA7020001	U1 - 9
64	CSA7021001	U1 - 10
64	CSA7023001	U1 - 11
64	CSA7024001	U1 - 13
64	CSA7027001	U1 - 17
64	CSA7028001	U1 - 19
64	CSA7031001	U1 - 20
66	CSA7032001	U1 - 22
66	CSA7033001	U2 - 9
66	CSA7034001	U2 - 12
66	CSA7035001	U2 - 13
98	CSA7037001	Z - 41
100	CSA7038001	Z - 64
18	CSA7040001	F1 - 81
66	CSA7045001	U2 - 29
66	CSA7046001	U2 - 30
18	CSA7050001	F1 - 85
18	CSA7054001	F1 - 97
20	CSA7055001	F2 - 12
20	CSA7056001	F2 - 13
20	CSA7060001	F2 - 16
20	CSA7061001	F2 - 17
94	CSA7063001	AA5 - 69
88	CSA7064001	AA4 - 97
36	CSA7065001	L - 60
34	CSA7067101	L - 40
103	CSA7068001	Sp
20	CSA7069001	F2 - 2
78	CSA7070001	AA1 - 28
50	CSA7071001	P3 - 1
50	CSA7072001	P3 - 2
50	CSA7073001	P3 - 3
50	CSA7074001	P3 - 10
52	CSA7076001	Q1 - 21
52	CSA7077001	Q1 - 40
20	CSA7079001	F2 - 2
20	CSA7080001	F2 - 2
20	CSA7082101	F2 - 4
20	CSA7083001	F2 - 5
66	CSA7085001	U2 - 1
101	CSA7086001	Sp
76	CSA7087001	AA1 - 8
76	CSA7088001	AA1 - 8
76	CSA7089001	AA1 - 8
22	CSA7090001	F3 - 14
101	CSA7091001	Sp
76	CSA7092001	AA1 - 5
76	CSA7093001	AA1 - 5
76	CSA7094001	AA1 - 5
76	CSA7095001	AA1 - 5
76	CSA7097001	AA1 - 7
76	CSA7098001	AA1 - 7
76	CSA7099001	AA1 - 7
22	CSA7100001	F3 - 13
76	CSA7102001	AA1 - 4
76	CSA7103001	AA1 - 4
76	CSA7104001	AA1 - 4
22	CSA7105001	F3 - 9
76	CSA7106001	AA1 - 10
103	CSA7107001	Sp
103	CSA7108001	Sp
103	CSA7109001	Sp
103	CSA7110001	Sp
103	CSA7111001	Sp
68	CSA7119001	V - 47
74	CSA7121001	Y - 2
74	CSA7122001	Y - 3
74	CSA7123001	Y - 5
74	CSA7124001	Y - 14
100	CSA7127001	Z - 73
100	CSA7128001	Z - 74
100	CSA7129001	Z - 79
18	CSA7131001	F1 - 113
44	CSA7134001	P1 - 10
44	CSA7149001	P1 - 10
20	CSA7150101	F2 - 9
20	CSA7151101	F2 - 10
22	CSA7152001	F3 - 58
64	CSA7159001	U1 - 14
48	CSA7175201	P2 - 14
16	CSA7176001	F1 - 3
42	CSA7178001	N - 95
22	CSA7186001	F3 - 11
22	CSA7187001	F3 - 8
34	CSA7204101	L - 17
68	CSA7293001	V - 15
72	CSA7476001	X - 1
72	CSA7480001	X - 9
68	CSA7488001	V - 27
44	CSA7494001	P1 - 17
52	CSA7526001	Q1 - 1
16	CSA7527001	F1 - 16
6	CSA7531001	B - 47
102	CSA7534001	Sp
102	CSA7535001	Sp
101	CSA7536001	Sp
101	CSA7537001	Sp
36	CSA7546001	L - 90
34	CSA7547101	L - 46
20	CSA7550001	F2 - 38
20	CSA7551001	F2 - 56
18	CSA7555001	F1 - 101
2	CSA7556001	A - 11
103	CSA7567001	Sp
103	CSA7568001	Sp
66	CSA7580001	U1 - 38
66	CSA7581001	U2 - 24
64	CSA7583001	U1 - 28

Page 117

Jack JK-T9820 parts on page 117
Ref	Part number	Part name
64	CSA7584001	U1 - 29
64	CSA7585001	U1 - 30
64	CSA7586001	U1 - 31
64	CSA7587001	U1 - 33
64	CSA7588001	U1 - 34
64	CSA7589001	U1 - 35
66	CSA7591101	U2 - 16
66	CSA7592101	U2 - 17
66	CSA7593001	U2 - 18
66	CSA7594001	U2 - 19
64	CSA7595001	U1 - 37
66	CSA7596001	U2 - 21
66	CSA7597001	U2 - 22
66	CSA7598001	U2 - 20
6	CSA7609001	B - 35
36	CSA7613001	L - 63
36	CSA7614001	L - 64
36	CSA7615001	L - 67
36	CSA7634101	L - 86
84	CSA7726001	AA3 - 4
84	CSA7727001	AA3 - 10
76	CSA7728001	AA1 - 3
76	CSA7748001	AA1 - 2
76	CSA7749001	AA1 - 6
76	CSA7750001	AA1 - 1
76	CSA7751001	AA1 - 2
76	CSA7752001	AA1 - 1
76	CSA7753001	AA1 - 3
76	CSA7754001	AA1 - 2
76	CSA7755001	AA1 - 6
76	CSA7756001	AA1 - 1
76	CSA7757001	AA1 - 3
76	CSA7758001	AA1 - 2
76	CSA7762001	AA1 - 6
76	CSA7764001	AA1 - 1
76	CSA7768001	AA1 - 2
76	CSA7771001	AA1 - 1
82	CSA7773001	AA2 - 1
84	CSA7775001	AA3 - 2
84	CSA7776001	AA3 - 8
84	CSA7777001	AA3 - 1
52	CSA7778001	Q1 - 2
54	CSA7778001	Q2 - 13
78	CSA7778001	AA1 - 48
86	CSA7778001	AA4 - 27
92	CSA7778001	AA5 - 23
84	CSA7779001	AA3 - 2
84	CSA7780001	AA3 - 8
84	CSA7781001	AA3 - 1
86	CSA7782001	AA4 - 2
88	CSA7783001	AA4 - 95
86	CSA7784001	AA4 - 1
18	CSA7793001	F1 - 115
60	CSA7794001	S2 - 12
18	CSA7795001	F1 - 114
92	CSA7802001	AA5 - 2
92	CSA7803101	AA5 - 7
92	CSA7804001	AA5 - 1
92	CSA7805001	AA5 - 17
92	CSA7806001	AA5 - 16
94	CSA7807001	AA5 - 68
92	CSA7808001	AA5 - 15
18	CSA7973001	F1 - 69
18	CSA7974001	F1 - 70
18	CSA7975001	F1 - 71
18	CSA7976001	F1 - 116
18	CSA7977001	F1 - 117
18	CSA7978001	F1 - 118
38	SA8001001	M - 11
64	SA8003001	U1 - 40
42	CSA8009001	N - 98
42	SA8011001	N - 100
64	CSA8040001	U1 - 12
48	SA8094001	P2 - 16
48	SA8095001	P2 - 37
42	SA8101001	N - 103
64	SA8119001	U1 - 27
66	SA8120101	U2 - 15
24	SA8121001	G - 3
40	CSA8279001	N - 55

Jack JK-T9820 — parts catalog

Page 1 — PARTS BOOK

JK-T9820 零件手册 ELECTRONIC EYELET BUTTON HOLER PARTS BOOK jintex.in

Page 2 — 型号牌的解读法

型号牌的解读法 CHINKI SEWING MACHINE TECHNOLOGY.,LTD. JK-T9820 - 切面线装置切底线装置长型短型 -00 O - -01 O - -02 O O

Page 3 — Description of model plate

Description of model plate CHINKI SEWING MACHINE TECHNOLOGY.,LTD. JK-T9820 - Thread trimmer Lower thread trimmer Long type Short type -00 O - -01 O - -02 O jintex.in

Page 4 — 零件手册的使用说明

零件手册的使用说明目录 A. 机体部分 1 B. 针杆-挑线杆装置 5 C. 上轴装置 9 D. 针杆摆装置 11 E. 针杆摆动装置 13 F. 压脚装置 15 F1. 压脚装置 19 F2. 压脚装置 21 G. 送布装置 23 H. 切刀装置 27 J. 下轴装置 29 K. 弯针装置 31 L. 双链式弯针装置 33 M. 分线装置 37 N. 供油润滑装置 39 P1. 穿线装置 43 P2. 穿线装置 47 P3. 穿线装置 49 Q1. 切线装置 51 Q2. 切线装置 53 R. 面线剪切装置 55 S1. 控制箱装置 57 S2. 控制箱装置 (电源马达基板) 59 T. 开关装置 61 U1. 空压装置 63 U2. 空压装置 65 V. 电气部品装置 67 W. 操作盘装置 69 X. 马达装置 71 Y. 踏板开关关系 73 AA1. 附属装置 75 AA2. 附属装置 81 AA3. 附属装置 83 AA4. 附属装置 85 AA5. 附属装置 91 AA6. 附属装置 95 Z. 附件 97 Sp. 不同规格零部件一览表 101 Wa. 警告标签 104 索引 105 jintex.in

Page 5 — Notes for using this parts book

Notes for using this parts book CONTENTS A. Machine body 1 B. Needle bar and thread take-up mechanism 5 C. Upper shaft mechanism 9 D. Zigzag mechanism 11 E. Needle bar rocking mechanism 13 F1. Presser foot mechanism 15 F2. Presser foot mechanism 19 F3. Presser foot mechanism 21 G. Feed mechanism 23 H. Cutter mechanism 27 J. Lower shaft mechanism 29 K. Looper mechanism 31 L. Double chain stitch looper mechanism 33 M. Spreader mechanism 37 N. Lubrication 39 P1. Threading mechanism 43 P2. Threading mechanism 47 P3. Threading mechanism 49 Q1. Thread trimmer mechanism 51 Q2. Thread trimmer mechanism 53 R. Upper thread trimmer mechanism 55 S1. Control box mechanism 57 S2. Control box mechanism (Power supply motor PCB) 59 T. Power switch mechanism 61 U1. Air pressure mechanism 63 U2. Air pressure mechanism 65 V. Power supply equipment mechanism 67 W. Operation panel mechanism 69 X. Motor mechanism 71 Y. Foot switch pedal mechanism 73 AA1. Attachment set 75 AA2. Attachment set 81 AA3. Attachment set 83 AA4. Attachment set 85 AA5. Attachment set 91 AA6. Attachment set 95 Z. Accessories 97 Sp. Different parts list 101 Wa. Warning labels 104 Index 105 jintex.in

Page 6 — A. 机体部分 / Machine body

A. 机体部分 / Machine body 1 2 3 6 68 69 4 5 66 67 65 64 71 57 59 58 71 50 70 56 60 55 54 51 52 53 61 71 7 8 63 71 48 47 55 39 15 37 16 17 39 36 38 36 41 46 44 40 41 43 45 43 45 41 70 70 70 30 35 31 33 32 34 24 23 20 24 26 25 12 11 10 49 13 36 38 39 14 18 19 27 29 29 22 21 26 28 1 Jinttex.in

Page 7 — A. 机体部分 / Machine body

A. 机体部分 / Machine body 参照号零部件序号数量零部件名称 NAME OF PARTS RM 1 CSA5746001 1 主面板 MAIN PLATE 2 CSA5747001 1 主面板垫片 MAIN PLATE PACKING 3 C 062501216 4 螺钉 M5X12 SCREW PAN M5X12 4 CSA5749001 1 侧板 REAR COVER 5 CSA5750001 1 侧板垫片 REAR COVER PACKING 6 C 062501216 5 螺钉 M5X12 SCREW PAN M5X12 7 CSA5751001 1 皮带罩 BELT COVER 8 C0A4401606 4 螺栓(带垫圈) M4X16DA SCREW PAN (S/P WASHER) M4X16 9 CSA5752201 1 底座 BED BASE 10 CSA5753001 3 底座防震垫 BED BASE CUSHION 11 CSA7556001 3 垫块 4X6.5 SPACER 4X6.5 12 C 060401216 3 螺钉 M4X12 SCREW BIND M4X12 13 C047502242 1 弹簧销 AW5 PIN SPRING ROLL AW5 14 C 158827009 4 底座防震垫 A BED BASE CUSHION, A 15 CS21728001 4 螺栓 M6X80 BOLT M6X80 16 C 159458009 4 橡胶垫 RUBBER SHEET 17 C115947101 4 垫圈 6.35 WASHER PLAIN 6.35 18 C025060336 4 平垫圈 L6 WASHER PLAIN L6 19 C021060106 4 螺母 M6 NUT M6 20 CSA5754001 1 缓冲器 GS SPRING 21 CSA5763001 1 GS支撑板 GS SUPPORT PLATE 22 CS55477001 2 螺钉(带垫圈) M6X16 BOLT SOCKET (S/P WASHER)M6X16 23 CS35218101 1 GS销 F SUPPORT PIN, F :GS 24 C048080142 2 轴用挡圈 C8 RETAINING RING EXTERNAL C8 25 CSA5764001 1 GS支撑轴 GS SUPPORT SHAFT 26 C048080142 2 轴用挡圈 C8 RETAINING RING EXTERNAL C8 27 C154465001 1 废油盖支撑组件 DUST OILER SUPPORT ASSY 28 C114486002 1 油壶 OILIER 29 C062500816 2 螺钉 M5X8 SCREW PAN M5X8 30 CSA5765101 1 铰链杆轴 HINGE LEVER SHAFT 31 C014060836 1 固定螺钉 M6X8 SET SCREW SOCKET (CP) M6X8 32 CSA5766001 1 铰链支撑轴 HINGE SUPPORT SHAFT 33 C014060836 1 固定螺钉 M6X8 SET SCREW SOCKET (CP) M6X8 34 CSA5791101 1 头部支撑手柄 HEAD SUPPORT LEVER 35 CSA5792001 1 弹簧 A SPRING TWIST A 36 CSA5792001 2 铰链 B HINGE B 37 C014060836 2 固定螺钉 M6X8 SET SCREW SOCKET (CP) M6X8 38 CSA7044001 2 底板铰链轴 BED HINGE SHAFT 39 C014060836 2 固定螺钉 M6X8 SET SCREW SOCKET (CP) M6X8 40 CSA5803001 1 针导向盖 NEEDLE GUIDE COVER 41 C 062400816 4 螺钉 M4X8 SCREW PAN M4X8 42 CSA5804001 1 护指器 FINGER GUARD 43 CS35221101 2 段螺钉 M4 SHOULDER SCREW M4 44 C 021400206 2 六角螺母 M4 NUT 2 M4 45 C107017001 2 弹簧垫圈 WAVE WASHER 46 C028040246 2 弹簧垫圈 2-4 WASHER SPRING 2-4 47 CSA5805001 1 底板盖 BED COVER 48 C004401003 2 螺钉 M4X10 SCREW, FLAT M4X10 49 CS58636001 1 螺栓(带垫圈) M8X30 BOLT SOCKET (S/P WASHER)M8X30 50 C104833001 1 橡胶塞 4.3 RUBBER CAP, 4.3 51 C104833001 2 橡胶塞 4.3 RUBBER CAP, 4.3 52 CS32263001 1 橡胶塞 8.5 RUBBER CAP, 8.5 53 CS32263001 2 橡胶塞 8.5 RUBBER CAP, 8.5 54 CS32263001 1 橡胶塞 8.5 RUBBER CAP, 8.5 55 C104821001 2 橡胶塞 10.5 RUBBER CAP, 10.5 56 C150756000 2 橡胶塞 18.5 RUBBER CAP, 18.5 57 C150756000 1 橡胶塞 18.5 RUBBER CAP, 18.5 58 C150756000 1 橡胶塞 18.5 RUBBER CAP, 18.5 59 C150756000 1 橡胶塞 18.5 RUBBER CAP, 18.5 60 C158882001 4 橡胶塞 22 RUBBER CAP, 22 61 CSA5810001 1 橡胶塞 23.5 RUBBER CAP 23.5 62 CSA5811001 1 橡胶塞 38.5 RUBBER CAP 38.5 jintex.in 2

Page 8 — A. 机体部分 / Machine body

A. 机体部分 / Machine body 3 6 68 69 4 5 66 67 65 64 71 57 59 50 70 60 55 56 71 62 58 7 8 61 54 52 51 53 56 71 63 48 47 55 39 15 37 17 16 39 38 36 36 1 2 3 46 44 41 46 70 40 41 43 45 43 45 41 70 70 30 35 31 33 32 34 24 23 20 24 26 25 12 11 10 49 13 36 38 39 14 18 19 27 29 29 22 21 26 28 3 Jinte.in

Page 9 — A. 机体部分 / Machine body

A. 机体部分 / Machine body 参照号零部件序号数量零部件名称 NAME OF PARTS RM 63 CSA5819001 1 橡胶塞 RUBBER CAP 64 CSA5820001 1 线管 CORD BUSH 65 CSA5821001 1 窗盖 Z-WINDOW COVER 66 CS35221101 1 段螺钉 M4 SHOULDER SCREW M4 67 C 107017001 1 弹簧垫圈 WAVE WASHER <用于日本以外> <Except for Japan> 68 CSA0793001 1 操作注意标签(中/英) LABEL, CAUTION CHN/ENG <用于日本> <For Japan only> 69 CSA0792001 1 操作注意标签(日/英) LABEL, CAUTION JPN/ENG 70 CS36924001 6 警告标记 INJURY MARK 71 CS37060001 4 接地标记 LABEL, GROUNDING 4 jintex.in

Page 10 — B . 针杆·挑线杆装置 / Needle bar and thread take-up mechanism

B . 针杆·挑线杆装置 / Needle bar and thread take-up mechanism 57 52 56 51 53 50 54 55 47 58 59 15 13 11 10 12 2 4 1 9 8 11 10 12 29 31 32 28 46 45 44 43 37 39 40 34 35 36 38 41 42 61 60 27 26 22 3 6 7 5 16 17 19 18 20 21 5 jintex.in

Page 11 — B. 针杆 · 挑线杆装置 / Needle bar and thread take-up mechanism

B. 针杆 · 挑线杆装置 / Needle bar and thread take-up mechanism 参照号零件序号数量零件名称 NAME OF PARTS RM 1 CSA5936001 1 曲柄连杆总组件 CRANK ROD UNIT 2 CSA5570001 2 轴承 608ZZ BALL BEARING 608ZZ 3 CSA6652001 1 针杆曲柄 NEEDLE BAR CRANK 4 C 145465001 1 螺钉 SM3.57-40X6L SCREW, SM3.57-40X6L 5 CSA6653001 1 滑块 8X10D SLIDE BLOCK 8X10D 6 CSA6654101 1 滑块导向 D SLIDE BLOCK GUIDE D 7 C018401036 5 螺栓 M4X10 BOLT SOCKET M4X10 8 CSA6655001 1 滑块导向 F SLIDE BLOCK GUIDE F 9 C018401036 4 螺栓 M4X10 BOLT SOCKET M4X10 10 CS35332001 2 针杆抱箍 NEEDLE BAR CLAMP 11 CS59242001 2 固定螺钉 NEEDLE BAR BRACKET SCREW 12 CSA6656001 2 垫圈 8X21X1.5 WASHER 8X21X1.5 13 CSA6657001 1 针杆组件 L NEEDLE BAR ASSY L 14 CSA6659001 1 针杆线口 S NEEDLE BAR YARN FEEDER S 15 CS41310101 1 线导向 A NEEDLE GUIDE A 16 CS41251101 1 压线板 A NEEDLE THREAD HOLDER PLATE, A 17 C141514002 1 段螺钉 SM3.18 SHOULDER SCREW, SM3.18 18 CS35118101 1 调整弹簧 TENSION SPRING 19 C140553102 1 固定螺钉 SM3.18 SET SCREW, SM3.18 20 <用于-00> <For -00> 21 CSA4857016 1 机针 DOX558-NY2 (#16) NEEDLE, DO x 558-NY2 (#16) <用于-01> <For -01> 21 CSA4857014 1 机针 DOX558-NY2 (#14) NEEDLE, DO x 558-NY2 (#14) <用于-02> <For -02> 21 CSA4857018 1 机针 DOX558-NY2 (#18) NEEDLE, DO x 558-NY2 (#18) <用于-00> <For -00> 21 CS35133016 1 机针 DOX558 (#16) NEEDLE, DO x 558 (#16) <用于-01> <For -01> 21 CS35133014 1 机针 DOX558 (#14) NEEDLE, DO x 558 (#14) <用于-02> <For -02> 21 CS35133018 1 机针 DOX558 (#18) NEEDLE, DO x 558 (#18) 22 CSA5830001 1 针杆轴套组件 U NEEDLE BAR BUSH U ASSY 26 CSA5833001 1 针杆轴套支撑基座 C NEEDLE BAR BUSH HOLDER BASE C 27 C018402036 3 螺栓 M4X20 BOLT SOCKET M4X20 28 CSA5834001 1 针摆水平连杆 ZIGZAG HORIZON LINK 29 CSA5835001 1 针杆支架组件 NEEDLE BAR BLOCK BRACKET ASSY 31 CS59242001 1 固定螺钉 NEEDLE BAR BRACKET SCREW 32 CS35113001 1 针杆管套 NEEDLE BAR BLOCK COLLAR 34 CSA5837001 1 针杆齿轮基座组件 NEEDLE BAR GUARD BLOCK ASSY 35 CSA7609001 1 手法轮 PULLEY FLANGE 36 CS06696004 4 螺钉 M3X6 SCREW, FLAT M3X6 37 CSA5907001 2 针杆导向管套 NEEDLE BAR GUIDE COLLAR 38 C014400532 2 螺钉 M4X5 SET SCREW SOCKET (CP) M4X5 39 CS35137001 2 针杆导向 NEEDLE BAR GUIDE 40 CS35136001 2 弹簧 NEEDLE BAR GUIDE SPRING 41 CSA5908001 2 针杆导向支撑板 NEEDLE BAR GUIDE SUPPORT PLATE 42 C062300616 2 螺钉 M3X6 SCREW, PAN M3X6 43 CSA5919001 2 轴承 6805ZZNR BALL BEARING 6805ZZNR 44 CSA5920001 1 针杆齿轮螺母 NEEDLE BAR GUARD NUT 45 CS59242001 1 固定螺钉 NEEDLE BAR BRACKET SCREW 46 CSA5923001 1 齿轮螺母盖 GEAR NUT COVER 47 CSA7531001 1 跳线杆总组件 THREAD TAKE-UP LEVER UNIT 50 CSA5843001 1 油线 2X2 WICK 2X2 51 CSA5849001 1 油管 OIL TUBE 52 C228475000 1 电线夹 1.9X80 FASTENING BAND 1.9X80 53 CS25328001 1 油毡 FELT 54 CSA5850001 1 滚轮 ROLLER 55 CSA5865001 1 滚轮轴 ROLLER SHAFT 56 C012500536 1 螺钉 M5X5 SET SCREW SOCKET (FT) M5X5 57 CSA5842001 1 线导向 THREAD GUIDE jintex.in 6

Page 12 — B. 针杆·挑线杆装置 / Needle bar and thread take-up mechanism

B. 针杆·挑线杆装置 / Needle bar and thread take-up mechanism 57 52 51 50 53 56 55 54 47 15 13 11 10 12 2 1 9 8 4 3 5 6 7 29 31 32 28 46 45 44 43 41 37 39 40 34 35 36 38 27 26 22 61 60 21 20 19 18 17 16 7 jintex.in

Page 13 — B. 针杆 · 挑线杆装置 / Needle bar and thread take-up mechanism

B. 针杆 · 挑线杆装置 / Needle bar and thread take-up mechanism 参照号零件序号数量零件名称 NAME OF PARTS RM 58 CSA5880001 1 跳线杆支撑轴 THREAD TAKE-UP L SUPPORT SHAFT 59 C 014060636 1 固定螺钉 M6X6 SET SCREW SOCKET (CP) M6X6 60 CSA5889001 1 针杆护架 NEEDLE BAR GUARD 61 C 01400636 2 螺栓 M4X6 BOLT SOCKET M4X6 8 jintex.in

Page 14 — C.上轴装置 / Upper shaft mechanism

C.上轴装置 / Upper shaft mechanism 9 jintex.in

Page 15 — C. Upper shaft mechanism

C. 上轴装置 / Upper shaft mechanism 参照号零件部件序号数量零件部件名称 NAME OF PARTS RM 1 CSA5890001 1 上轴 UPPER SHAFT 2 CSA5893001 1 上轴曲柄 UPPER SHAFT CRANK 3 CSA5571001 1 轴承 6004ZZNR BALL BEARING 6004ZZNR 4 CS23651001 4 固定螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 5 CS23651001 1 螺钉 M8 SCREW M8 6 CSA5897001 1 垫圈 34X42 SPACER 34X42 7 CSA6661001 1 平衡管套 BALANCE COLLAR 8 CSA5572001 1 轴承 6004ZZ BALL BEARING 6004ZZ 9 CS23651001 2 固定螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 10 CSA6662001 1 伞齿轮组件 HYPOID GEAR ASSY 11 CS23651001 4 固定螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 12 CSA5573001 1 轴承 6204ZZNR BALL BEARING 6204ZZNR 13 CSA5564001 1 轴承管套 BEARING COLLAR 14 CS23651001 2 固定螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 15 CSA6667001 1 轴承 6304ZZ BALL BEARING 6304ZZ 16 CSA5564001 1 轴承管套 BEARING COLLAR 17 CS23651001 2 固定螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 18 CSA5549001 1 同步手轮组件 TIMING PULLEY ASSY 19 CS23651001 2 固定螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 20 C048520242 1 孔用挡圈 C52 RETAINING RING INTERNAL C52 21 CSA6668001 1 轴 ORTHOGONAL SHAFT 22 CSA6669001 1 轴承 6202DDUNR BALL BEARING 6202DDUNR 23 CSA6671001 1 挑线杆凸轮 CAM ROLLER TAKE-UP 24 CS23651001 2 固定螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 25 CSA6673001 1 针摆凸轮 ZIGZAG CAM 26 CS23651001 2 固定螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 27 CSA6674001 1 轴承 6002ZZNR BALL BEARING 6002ZZNR 28 C048150142 1 轴用挡圈 C15 RETAINING RING EXTERNAL C15 29 CSA4629001 1 上轮基座 PULLEY BASE 30 CS23651001 2 固定螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 31 CSA6676001 1 手轮 PULLEY 32 C062401016 3 螺钉 M4X10 SCREW PAN M4X10 33 CSA5158101 3 垫圈 L4 WASHER PLAIN L4 10

Page 16 — D . 针摆装置 / Zigzag mechanism

D . 针摆装置 / Zigzag mechanism 17 1 13 12 11 8 9 7 2 22 21 23 10 15 14 16 25 10 20 19 18 24 22 11 jintex.in

Page 17 — D. 针摆装置 / Zigzag mechanism

D. 针摆装置 / Zigzag mechanism 参照号零件序号数量零件部件名称 NAME OF PARTS RM 1 CSA6677001 1 针摆复合件 ZIGZAG UNIT 2 CSA6678001 1 针摆叉组件 ZIGZAG FORK ASSY 7 CSA6682001 1 针摆连接杆组件 ZIGZAG CONNECTING ROD ASSY 8 CSA6684001 1 段螺钉 M6 SHOULDER SCREW M6 9 CSA6685001 1 双头螺栓 ZIGZAG CRANK SCREW 10 C 021060106 2 螺母 M6 NUT 1 M6 11 CSA6686001 1 针摆曲柄 ZIGZAG CRANK 12 C 155559001 1 平垫圈 WASHER PLAIN 13 CS35251101 1 螺母 M6 NUT M6 14 CSA6687001 1 针摆叉轴 ZIGZAG FORK SUPPORT SHAFT 15 C 012061036 1 螺钉 M6X10 SET SCREW SOCKET (FT) M6X10 16 CSA6688001 1 针位调整板组件 N-POSITION CONTROL PLATE ASSY 17 CS35252001 1 针摆偏心销 Z-ECCENTRIC PIN 18 CSA6691001 1 针摆驱动杆 ZIGZAG DRIVING LEVER 19 C 018061636 1 螺栓 M6X16 BOLT SOCKET M6X16 20 CSA6692001 1 垫圈 SPACER 21 CSA6693001 1 针摆动轴 ZIGZAG COAXIAL ROCK SHAFT 22 C 012500536 2 螺钉 M5X5 SET SCREW SOCKET (FT) M5X5 23 C 156482000 1 橡胶皮 4 CAP, 4 24 CSA6694001 1 针摆臂 ZIGZAG LEVER 25 CS35332001 1 针杆抱箍 NEEDLE BAR CLAMP 26 C 018301236 1 螺栓 M3X12 BOLT SOCKET M3X12 12

Page 18 — E . 针杆摆动装置 / Needle bar rocking mechanism

E . 针杆摆动装置 / Needle bar rocking mechanism 30 32 20 21 29 27 22 17 26 16 24 14 25 15 26 13 28 1 10 3 4 18 12 19 5 9 7 8 9 11 31 13 jintex.in

Page 19 — E. 针杆摆动装置 / Needle bar rocking mechanism

E. 针杆摆动装置 / Needle bar rocking mechanism 参照号零件序号数量零件名称 NAME OF PARTS RM 1 CSA6542001 1 脉冲马达组件 R PULSE MOTOR ASSY R 2 C J03663001 1 高温标签 13X20 LABEL, HIGH TEMP. 13X20 3 CS55487001 4 螺钉(带垫圈) 5X16 BOLT SOCKET (S/P WASHER)M5X16 4 CSA6695001 1 送布轮组件 M THETA M PULLEY ASSY 5 C012060636 2 螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 7 CS35284101 1 张力轮 TENSION PULLEY 8 CSA5574001 1 轴承 6000ZZ BALL BEARING 6000ZZ 9 C048260242 2 孔用挡圈 C26 RETAINING RING INTERNAL C26 10 CSA5552001 1 支架组件 T PULLEY HOLDER ASSY 11 C048100142 1 轴用挡圈 C10 RETAINING RING EXTERNAL C10 12 CS55481001 2 螺钉(带垫圈) M4X12 BOLT SOCKET (S/P WASHER)M4X12 13 CSA6699001 1 弯针移动轴组件 DRIVING LOOPER SHAFT ASSY 14 CSA6702001 1 轴承 6201ZZ BALL BEARING 6201ZZ 15 C048320242 1 孔用挡圈 C32 RETAINING RING INTERNAL C32 16 CSA6703001 1 紧圈 SET SCREW COLLAR 17 C012060636 2 螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 18 CSA6704001 1 马达定位 MOTOR STOPPER 19 C018061236 2 螺钉 M6X12 BOLT SOCKET M6X12 20 CSA6705001 1 轴承 6001ZZNR BALL BEARING 6001ZZNR 21 CSA6707001 1 竖轴张力轮组件 U V-PULLEY T-PULLEY U ASSY 22 C018401636 1 螺钉 M4X16 BOLT SOCKET M4X16 24 CSA6711001 1 张力轮 U TENSION PULLEY U 25 CSA5574001 1 轴承 6000ZZ BALL BEARING 6000ZZ 26 C048260242 2 孔用挡圈 C26 RETAINING RING INTERNAL C26 27 CSA5552001 1 支架组件 T PULLEY HOLDER ASSY 28 C048100142 1 轴用挡圈 C10 RETAINING RING EXTERNAL C10 29 CS55481001 2 螺钉(带垫圈) M4X12 BOLT SOCKET (S/P WASHER)M4X12 30 CSA6712001 1 T皮带 580-5GT T BELT 580-5GT 31 CSA6713001 1 T皮带 810-5GT T BELT 810-5GT 32 CSA6714001 1 橡胶塞 32.5 RUBBER CAP 32.5 Jintex.in 14

Page 21 — F1. 压脚装置 / Presser foot mechanism

F1. 压脚装置 / Presser foot mechanism 参照号零件序号数量零件名称 NAME OF PARTS RM 1 CSA5690001 1 <用于-00、-01 和-02> <For -00, -01 & -02> 2 CSA5677001 1 送布台 FEED BAR 3 CSA7176001 1 打开连杆组件 L OPENING CONNECTING ROD ASSY L 4 C 102630001 1 支点杆板 FULCRUM LEVER PLATE 5 CSA5557001 1 针接头滑块 NEEDLE BAR GUIDE SLIDE BLOCK 6 CSA5579001 1 摇动杆 ROCKER LEVER 7 C 109763002 1 打开驱动杆组件 L OPENING DRIVING LEVER ASSY L 8 C 048050342 1 垫圈 WASHER 9 CSA5678001 1 挡圈 E5 RETAINING RING E5 10 CSA7176001 1 打开连杆组件 R OPENING CONNECTING ROD ASSY R 11 C 102630001 1 支点杆板 FULCRUM LEVER PLATE 12 CSA5557001 1 针接头滑块 NEEDLE BAR GUIDE SLIDE BLOCK 13 CSA5578001 1 摇动杆 ROCKER LEVER 14 C 109763002 1 打开驱动杆组件 R OPENING DRIVING LEVER ASSY R 15 C 048050342 1 垫圈 WASHER 16 CSA7527001 6 挡圈 E5 RETAINING RING E5 17 CS35429101 1 弹簧 EXTENSION SPRING 18 CSA5583001 2 定位板 STOPPER PLATE OPENING 19 C 026040236 2 平垫圈 M4 WASHER PLAIN M4 20 C 062400816 2 螺钉 M4X8 SCREW PAN M4X8 21 C 062301016 2 螺钉 M3X10 SCREW PAN M3X10 22 CS34968000 2 螺母 M3 SPEED NUT M3 23 CSA5579001 2 定位板 STOPPER PLATE 24 CS34969001 2 气缸连杆销 B ROD PIN, B :CYLINDER 25 C 048030342 4 挡圈 E3 RETAINING RING E3 26 CSA5584001 2 气缸安装架 CYLINDER SUPPORT 27 C 048050142 2 轴用挡圈 C5 RETAINING RING EXTERNAL C5 28 CS35239101 2 压脚杆轴 CLAMP LEVER SHAFT 29 CS35240001 2 压脚杆 B CLAMP LEVER, B 30 C 018501236 2 螺钉 M5X12 BOLT SOCKET M5X12 31 CSA5582001 2 压脚驱动杆 CLAMP DRIVING LEVER 32 C 062501202 2 螺钉 M5X12 SCREW PAN M5X12 34 CS35350000 1 气缸 16X10 CYLINDER 16X10 35 CS53480000 1 接头 JOINT 36 CS13955000 1 消音器 AIR BOLSTER 37 CSA5558001 1 气缸连杆 CLAMP CYLINDER ROD 38 CS35457001 1 弹簧挂钩 L SPRING HOOK, L 40 CS35350000 1 气缸 16X10 CYLINDER 16X10 41 CS53480000 1 接头 JOINT 42 CS13955000 1 消音器 AIR BOLSTER 43 CSA5558001 1 气缸连杆 CLAMP CYLINDER ROD 44 CS35458001 1 弹簧挂钩 R SPRING HOOK, R 45 CS35305001 2 气缸连杆销 CYLINDER ROD PIN 46 C 048030342 4 挡圈 E3 RETAINING RING E3 47 CS35304001 2 气缸支架杆 CLAMP CYLINDER SUPPORT 48 C 014400532 2 螺钉 M4X5 SET SCREW SOCKET (CP) M4X5 49 CS35456101 2 弹簧 SPRING 50 CSA5675001 5 导向板 A GUIDE PLATE A 51 CSA5676001 1 导向板 B GUIDE PLATE B 52 CS06696004 13 螺钉 M3X6 SCREW, FLAT M3X6 53 CS35327001 2 气缸定位 OPENING CYLINDER STOPPER 54 C 017401616 2 螺栓 M4X16 BOLT M4X16 55 C 021400202 2 六角螺母 M4 NUT 2 M4 56 C 062400816 4 螺钉 M4X8 SCREW PAN M4X8 57 C 028040242 4 弹簧垫圈 2-4 WASHER SPRING 2-4 58 CS12004000 4 线性轴套 LINEAR BUSH 59 CS02460001 8 轴用挡圈 C19 RETAINING RING, EXTERNAL C19 60 CSA5692001 1 Y轴套 Y BEARING 61 CS12004000 1 线性轴套 LINEAR BUSH 62 CS02460001 2 轴用挡圈 C19 RETAINING RING, EXTERNAL C19 63 CSA5691001 1 Y导向轴 Y GUIDE SHAFT 64 C 012500536 2 螺钉 M5X5 SET SCREW SOCKET (FT) M5X5 16 jintex.in

Page 23 — F1. 压脚部件 / Presser foot mechanism

F1. 压脚部件 / Presser foot mechanism 参照号零件序号数量零件名称 NAME OF PARTS RM 65 CSA5681001 1 空气管 4X2.5-24 AIR TUBE 4X2.5-24 66 CSA5682001 1 空气管 4X2.5-23 AIR TUBE 4X2.5-23 67 CSA5683001 1 空气管 4X2.5-15 AIR TUBE 4X2.5-15 68 CSA5684001 1 空气管 4X2.5-16 AIR TUBE 4X2.5-16 69 CSA7973001 1 空气管 4X2.5-21 AIR TUBE 4X2.5-21 70 CSA7974001 1 空气管 4X2.5-22 AIR TUBE 4X2.5-22 71 CSA7975001 1 空气管 4X2.5-18 AIR TUBE 4X2.5-18 72 CS12104000 1 结合接头 Y4 UNION Y4 73 CS04557000 5 电线夹 PLT1M BAND, PLT1M 74 CSA5688101 1 螺旋卷线 L SPIRAL L 75 CSA5435001 1 接地线 550 GROUND WIRE 550 76 C 052400606 1 螺钉(垫圈3点) M4X6 SCREW, PAN (S/P WASHER) M4X6 77 CSA6727001 2 板夹 PLATE PRESSER 78 CS35324201 2 段螺钉 M4 SHOULDER SCREW M4 79 CS36345000 2 垫圈 WASHER, BENDING <用于-00和-01> <For -00 & -01> 81 CSA7043001 1 气缸组件 T 16X15 CYLINDER ASSY T 16X15 82 CSA1828001 2 接管头 KQ2T04-M5 JOINT, KQ2T04-M5 83 CSA7970001 1 气缸杆 CYLINDER ROD OPENING 85 CSA7050001 1 气缸组件 L 16X15 CYLINDER ASSY L 16X15 86 CS11426000 2 弯管接头 4M5 ELBOW UNION 4M5 87 CSA34970001 1 气缸杆 CYLINDER ROD OPENING <用于-01和-02> <For -01 & -02> 89 CSA5679001 1 气缸组件 B 16X30 CYLINDER ASSY B 16X30 90 CS12150000 2 管接头 M-5HL-4 TUBE ELBOW, M-5HL-4 91 CSA6527001 1 感应器连接组件 LOWER OFF SENSOR ASSY 92 CSA34914101 1 气缸支架 T-TRIM. CYLINDER SUPPORT PLATE 93 CSA34913001 1 气缸手柄 THREAD TRIMMER CYLINDER CLAW 94 C018400836 2 螺栓 M4X8 BOLT SOCKET M4X8 95 CSA5680001 1 空气管 4X2.5-19 AIR TUBE 4X2.5-19 96 CSA5561001 1 空气管 4X2.5-20 AIR TUBE 4X2.5-20 <用于-01> <For -01> 97 CSA7053001 1 轴套 G-THREAD TAKE-UP GUIDE COLLER 98 CSA7054001 1 短轴 G-THREAD TAKE-UP GUIDE SHAFT 99 C048050142 1 轴用挡圈 C5 RETAINING RING EXTERNAL C5 100 C014400532 1 螺钉 M4X5 SET SCREW SOCKET (CP) M4X5 101 CSA7555001 1 板弹簧 FEED BAR PLATE SPRING 102 C062400816 2 螺钉 M4X8 SCREW PAN M4X8 <用于-02> <For -02> 81 CSA7043001 2 气缸组件 T 16X15 CYLINDER ASSY T 16X15 82 CSA1828001 4 接管头 KQ2T04-M5 JOINT, KQ2T04-M5 83 CSA34970001 2 气缸杆 CYLINDER ROD OPENING 103 CSA6719001 1 气缸组件 10X15 CYLINDER ASSY 10X15 104 CS12150000 2 管接头 M-5HL-4 TUBE ELBOW, M-5HL-4 105 CSA6720001 2 辅助压脚 S 支架 AUX CLAMP S HOLDER 106 CS35351001 1 气缸杆 CYLINDER ROD 107 C062400816 2 螺钉 M4X8 SCREW PAN M4X8 108 CSA6721001 1 气缸杆销 AUX CLAMP CONNECTING ROD ASSY 109 C025060236 1 平垫圈 M6 WASHER PLAIN M6 110 C048060142 1 轴用挡圈 C6 RETAINING RING EXTERNAL C6 111 CSA6726001 1 气缸连杆销 CYLINDER ROD PIN 112 C048030342 2 挡圈 E3 RETAINING RING E3 113 CSA7711001 2 空气管 4X2.5-150 AIR TUBE 4X2.5-150 114 CSA7795001 2 快速排气管 QUICK EXHAUST 115 CSA7793001 2 速控 4 SPEED CONTROLLER 116 CSA7976001 1 空气管 4X2.5-25 AIR TUBE 4X2.5-25 117 CSA7977001 1 空气管 4X2.5-26 AIR TUBE 4X2.5-26 118 CSA7978001 2 空气管 4X2.5-27 AIR TUBE 4X2.5-27 18 jintex.in

Page 24 — F2 . 压脚装置 / Presser foot mechanism

F2 . 压脚装置 / Presser foot mechanism <-00 > 54 53 45 46 47 44 51 50 55 56 19 43 48 8 11 9 10 40 41 42 5 4 36 35 34 27 37 26 29 30 33 32 25 24 38 2 21 22 23 1 <-00 > <-01 > 54 53 45 46 47 44 51 50 56 19 43 48 57 20 49 55 16 36 35 34 27 37 15 26 29 30 33 32 25 24 38 17 13 21 22 23 12 <-01 > 19 jintex.in

Page 25 — F2. 压脚装置 / Presser foot mechanism

F2. 压脚装置 / Presser foot mechanism 参照号零件序号数量零件名称 NAME OF PARTS RM 1 CSA7079001 1 <用于-00> 1 压脚总组件 R30 <For -00> WORK CLAMP PLATE R30 UNIT 2 CSA7080001 1 布压板组件 R WORK CLAMP PLATE R ASSY 4 CSA7082101 1 压脚总组件 L30 WORK CLAMP PLATE L30 UNIT 5 CSA7083001 1 布压板组件 L WORK CLAMP PLATE L ASSY 7 CSA7149001 1 板弹簧 PLATE SPRING 8 CS35326101 1 螺钉 M3.5 SCREW M3.5 9 CSA7150101 1 切线 A THREAD TRIMMER A 10 CSA7151101 1 切线 B THREAD TRIMMER B 11 CS35326101 1 螺钉 M3.5 SCREW M3.5 12 CSA7055001 1 <用于-01> 1 压脚总组件 RS30 <For -01> WORK CLAMP PLATE RS30 UNIT 13 CSA7056001 1 布压板组件 RS WORK CLAMP PLATE RS ASSY 15 CS35330001 1 压料板 R WORK CLAMP PLATE, R 16 CSA7060001 1 压脚总组件 LS30 WORK CLAMP PLATE LS30 UNIT 17 CSA7061001 1 布压板组件 LS WORK CLAMP PLATE LS ASSY 20 CS35329001 1 压料板 L WORK CLAMP PLATE, L 19 CS06696004 2 螺钉 M3X6 SCREW, FLAT M3X6 21 CS35315001 1 角块 OPENING SLIDE BLOCK 22 CS35316001 1 角块支撑板 SLIDE BLOCK SUPPORT PLATE 23 C060020416 2 螺钉 M2X4 SCREW BIND M2X4 24 CSA5673001 1 针板 R-42 NEEDLE PLATE R-42 25 CS06696004 2 螺钉 M3X6 SCREW, FLAT M3X6 26 CS39932101 1 压布 R-30 CLOTH WORK CLAMP, R-30 27 CS35236000 1 垫圈 3.2 WASHER, BENDING 3.2 28 CS35235001 1 支撑销 SUPPORT PIN, CLAMP 29 C021300306 1 螺母 M3 NUT 3 M3 30 CSA5560001 1 夹轴承受板 CLAMP SHAFT HOLDER 31 C062400816 2 螺钉 M4X8 SCREW PAN M4X8 32 CSA5674001 1 支点轴 CLAMP FULCRUM SHAFT 33 C048060142 2 轴用挡圈 C6 RETAINING RING EXTERNAL C6 34 CSA5585001 1 夹杆 R CLAMP LEVER R 35 C018501236 1 螺栓 M5X12 BOLT SOCKET M5X12 36 CSA5576001 1 夹臂 R CLAMP ARM R 37 C014400532 2 螺钉 M4X5 SET SCREW SOCKET (CP) M4X5 38 CSA7550001 1 布挡板 R CROTH GUIDE R 39 CS35326101 1 螺钉 M3.5 SCREW M3.5 40 CS35315001 1 角块 OPENING SLIDE BLOCK 41 CS35316001 1 角块支撑板 SLIDE BLOCK SUPPORT PLATE 42 C060020416 2 螺钉 M2X4 SCREW BIND M2X4 43 CSA5672001 1 针板 L-42 NEEDLE PLATE L-42 44 CS39931101 1 压布 L-30 CLOTH WORK CLAMP, L-30 45 CS35236000 1 垫圈 3.2 WASHER, BENDING 3.2 46 CS35235001 1 支撑销 SUPPORT PIN, CLAMP 47 C021300306 1 螺母 M3 NUT 3 M3 48 CSA5560001 1 夹轴承受板 CLAMP SHAFT HOLDER 49 C062400816 2 螺钉 M4X8 SCREW PAN M4X8 50 CSA5674001 1 支点轴 CLAMP FULCRUM SHAFT 51 C048060142 2 轴用挡圈 C6 RETAINING RING EXTERNAL C6 52 CSA5671001 1 夹杆 L CLAMP LEVER L 53 C018501236 1 螺栓 M5X12 BOLT SOCKET M5X12 54 CSA5577001 1 夹臂 L CLAMP ARM L 55 C014400532 2 螺钉 M4X5 SET SCREW SOCKET (CP) M4X5 56 CSA7551001 1 布挡板 L CROTH GUIDE L 57 CS35326101 1 螺钉 M3.5 SCREW M3.5 jintex.in 20

Page 26 — F3 . 压脚装置 / Presser foot mechanism

F3 . 压脚装置 / Presser foot mechanism < -02 : L2230 > 4 47 7 46 54 53 52 45 44 51 50 48 56 57 6 41 42 43 5 1 15 30 29 28 31 22 21 23 20 2 32 26 27 35 37 25 36 34 39 38 < -02 : L2230 > < -02 : L1826 > 54 53 52 11 45 47 14 46 51 55 44 50 57 56 13 48 49 12 8 15 3 29 28 31 22 21 23 24 27 35 20 26 37 9 32 25 36 34 39 38 < -02 : L1826 > 21 jintex.in

Page 27 — F3. 压脚部件 / Presser foot mechanism

F3. 压脚部件 / Presser foot mechanism 参照号零件部件序号数量零件部件名称 NAME OF PARTS RM 1 CSA6728001 1 <用于-02: L2230> <For -02 : L2230> 2 CSA6731001 1 压脚板组件 R2230 WORK CLAMP PLATE R2230 UNIT 3 CSA6732001 1 针板 L2230R NEEDLE PLATE L 2230R 4 CSA6738001 1 压布板 R-JL2230 WORK CLAMP PLATE R-JL2230 5 CSA6739001 1 压脚板组件 L2230 WORK CLAMP PLATE L2230 UNIT 6 CSA6741001 1 针板 L2230L NEEDLE PLATE L 2230L 7 CSA6742001 1 压布板 L-JL2230 WORK CLAMP L-JL2230 8 CSA7187001 1 <用于-02: L1826> <For -02: L1826> 9 CSA7105001 1 压脚板组件 R1826 WORK CLAMP PLATE R1826 ASSY 10 CSA7090001 1 针板 L1826R NEEDLE PLATE L1826R 11 CSA7186001 1 压布板 R-JL1826 WORK CLAMP R-JL1826 12 CSA6739001 1 压脚板组件 L1826 WORK CLAMP PLATE L1826 ASSY 13 CSA7100001 1 针板 L-JL NEEDLE PLATE L-JL ASSY 14 CSA7090001 1 压布板 L-JL1826 WORK CLAMP L-JL1826 15 CSA6729001 1 布压板组件 JR WORK CLAMP PLATE JR UNIT 17 CS35315001 1 角块 OPENING SLIDE BLOCK 18 CS35316001 1 角块支撑板 SLIDE BLOCK SUPPORT PLATE 19 C060020416 2 螺钉 M3X4 SCREW BIND M3X4 20 CS06696004 2 螺钉 M3X6 SCREW, FLAT M3X6 21 CS35236000 1 垫圈 3.2 WASHER, BENDING 3.2 22 CS35235001 1 支撑销 SUPPORT PIN, CLAMP 23 C021300306 1 螺母 M3 NUT 3 M3 24 CSA5560001 1 夹轴承受板 CLAMP SHAFT HOLDER 25 C062400816 2 螺钉 M4X8 SCREW PAN M4X8 26 CSA6733001 1 支点轴 J CLAMP FULCRUM SHAFT J 27 C048060142 2 轴用挡圈 C6 RETAINING RING EXTERNAL C6 28 CSA5585001 1 夹杆 R CLAMP LEVER R 29 C018501236 1 螺栓 M5X12 BOLT SOCKET M5X12 30 CSA6734001 1 夹臂 R-J CLAMP ARM R-J 31 C014400532 2 螺钉 M4X5 SET SCREW SOCKET (CP) M4X5 32 CSA7550001 1 布挡板 R CROTH GUIDE R 33 CS35326101 1 螺钉 M3.5 SCREW M3.5 34 CSA6735001 1 辅助压脚臂 AUX CLAMP ARM 35 C048060142 1 轴用挡圈 C6 RETAINING RING EXTERNAL C6 36 CSA6736001 1 辅助压脚杆 SUB AUX CLAMP WRIST 37 C01401036 1 螺栓 M4X10 BOLT SOCKET M4X10 38 CS0350000 1 扣夹 A BUTTON CLAMP, A 39 CSA6737001 1 回复弹簧 AUX CLAMP TS WIST SPRING 41 CS35315001 1 角块 OPENING SLIDE BLOCK 42 CS35316001 1 角块支撑板 SLIDE BLOCK SUPPORT PLATE 43 C060020416 2 螺钉 M2X4 SCREW BIND M2X4 44 CS06696004 2 螺钉 M3X6 SCREW, FLAT M3X6 45 CS35236000 1 垫圈 3.2 WASHER, BENDING 3.2 46 CS35235001 1 支撑销 SUPPORT PIN, CLAMP 47 C021300306 1 螺母 M3 NUT 3 M3 48 CSA5560001 1 夹轴承受板 CLAMP SHAFT HOLDER 49 C062400816 2 螺钉 M4X8 SCREW PAN M4X8 50 CSA5674001 1 支点轴 CLAMP FULCRUM SHAFT 51 C048060142 2 轴用挡圈 C6 RETAINING RING EXTERNAL C6 52 CSA5671001 1 夹杆 L CLAMP LEVER L 53 C018501236 1 螺栓 M5X12 BOLT SOCKET M5X12 54 CSA6743001 1 夹臂 L-J CLAMP ARM L-J 55 C014400532 2 螺钉 M4X5 SET SCREW SOCKET (CP) M4X5 56 CSA7551001 1 布挡板 L CROTH GUIDE L 57 CS35326101 1 螺钉 M3.5 SCREW M3.5 <选购件> <Option parts> 58 CSA7152001 1 辅助压脚杆 L SUPPORT WORK CLAMP ARM L jintex.in 22

Page 28

G . 送布装置 / Feed mechanism < -01 > 69 23 jintex.in

Page 29 — G. 送布装置 / Feed mechanism

G. 送布装置 / Feed mechanism 参照号零件部件号数量零件部件名称 NAME OF PARTS RM 1 CSA6744001 1 送料台盖 L FEED BAR COVER L 2 CSA6745001 1 送料台盖 R FEED BAR COVER R 3 CSA8121001 1 送料台盖组件 U FEED BAR COVER U ASSY 4 C 004401003 12 螺钉 M4X10 SCREW, FLAT M4X10 5 CSA6747001 1 X送布轴架 S X FEED SHAFT HOLDER S 6 CSA6748001 1 X送布轴架 N X FEED SHAFT HOLDER N 7 CSA6749001 2 X齿条 X RACK 8 C018501636 4 螺栓 M5X16 BOLT SOCKET M5X16 9 CSA6750001 2 Y送布导向轴 Y FEED GUIDE SHAFT 10 C012060636 4 螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 11 CSA6751101 1 X送布导向轴 A X FEED GUIDE SHAFT 12 CSA6752101 1 X送布导向轴 B X FEED GUIDE SHAFT 13 C012060636 2 螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 14 C018501636 4 螺栓 M4X16 BOLT SOCKET M4X16 15 C025040136 4 平垫圈 S4 WASHER PLAIN S4 16 CS35183000 4 直线形轴套 12 LINEAR BUSH, 12 17 CSA5562001 4 定位板 BALL BEARING STOPPER 18 C062300416 4 螺钉 M3X4 SCREW PAN M3X4 19 CSA6753001 1 Y送料组件 Y FEED ASSY 20 CSA6754001 1 Y送料基座 Y FEED BASE 21 CSA6521001 1 脉冲马达组件 Y PULSE MOTOR ASSY Y 22 CSA6522001 1 马达接线 Y MOTOR HARNESS Y 23 C018401436 4 螺栓 M4X14 BOLT SOCKET M4X14 24 C026040136 4 平垫圈 S4 WASHER PLAIN S4 25 CSA6755001 1 驱动齿轮 20 DRIVING GEAR 20 26 C012060636 2 螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 27 CSA6756001 1 Y轮基座 Y PULLEY SUPPORT 28 C3A6001001 2 螺栓(带垫圈) M5X20 BOLT SOCKET (S/P WASHER) M5X20 29 CSA6757001 2 Y同步带轮组件 Y TIMING PULLEY ASSY 30 C012060636 4 螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 31 C048160242 2 轴用挡圈 C16 RETAINING RING INTERNAL C16 32 CSA6760001 1 Y手轮轴 R Y PULLEY SHAFT 33 C530138001 2 微型轴承 8 BALL BEARING MICRO 8 34 C018502536 1 螺栓 M5X25 BOLT SOCKET M5X25 35 C048080142 2 轴用挡圈 C8 RETAINING RING EXTERNAL C8 36 CSA6761001 1 Y手轮轴 F Y PULLEY SHAFT F 37 C070688850 2 R球轴承 688ZZ BALL BEARING RADIAL 688ZZ 38 CSA6762001 1 空转齿轮 40 IDLER GEAR 40 39 C012060636 2 螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 40 CSA6763001 1 T皮带 320-5GT T BELT 320-5GT 41 CSA6764001 1 皮带支板 BELT HOLDER 42 C018400836 2 螺栓 M4X8 BOLT SOCKET M4X8 43 CSA6765001 1 Y驱动轴支架 Y DRIVING SHAFT HOLDER 44 C018501636 1 螺栓 M5X16 BOLT SOCKET M5X16 45 C018061636 3 螺栓 M6X16 BOLT SOCKET M6X16 46 CSA6766001 1 Y轴 Y SHAFT 47 CSA6767001 1 Y轴支架 Y SHAFT HOLDER 48 C018501436 1 螺栓 M5X14 BOLT SOCKET M5X14 49 CS12004000 2 线性轴套 LINEAR BUSH 50 CSA5562001 2 定位板 BALL BEARING STOPPER 51 C062300416 2 螺钉 M3X4 SCREW PAN M3X4 52 CSA55476001 2 螺栓(带垫圈) M6X12 BOLT SOCKET (S/P WASHER)M6X12 53 CSA6768001 1 X送料组件 X FEED ASSY 54 CSA6517001 1 X脉冲马达组件 X PULSE MOTOR ASSY X 55 CSA6518001 1 马达接线 X MOTOR HARNESS X 56 CSA4197001 1 送料齿轮 FEED GEAR 57 C012060636 2 螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 58 C018401436 4 螺栓 M4X14 BOLT SOCKET M4X14 59 C026040136 4 平垫圈 S4 WASHER PLAIN S4 60 CSA6769001 1 X马达支座 X MOTOR SUPPORT 61 CSA6770001 2 空转齿轮 IDLER GEAR 62 C012060636 4 螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 63 CSA6771001 2 轴承 6001ZZ BALL BEARING 6001ZZ jintex.in 24

Page 30 — G . 送布装置 / Feed mechanism

G . 送布装置 / Feed mechanism < -01 > 25 jintex.in

Page 31 — G. 送布装置 / Feed mechanism

G. 送布装置 / Feed mechanism 参照号零件部件序号数量零件部件名称 NAME OF PARTS RM 64 C048280242 2 孔用挡圈 C28 RETAINING RING INTERNAL C28 65 CSA6772001 1 X空转齿轮轴 X IDLER GEAR SHAFT 66 C018061636 3 螺栓 M6X16 BOLT SOCKET M6X16 67 C J03663001 2 高温标签 13X20 LABEL, HIGH TEMP. 13X20 68 C048060342 1 挡圈 E6 RETAINING RING E6 70 C008401204 2 螺钉 M4X12 SCREW TRUSS M4X12 69 CSA5584001 <用于-01> 1 气缸螺栓 <For -01> CYLINDER SCREW 26 jintex.in

Page 32 — H. Cutter mechanism

H.切刀装置 / Cutter mechanism 34 32 33 29 23 25 26 40 36 39 35 38 41 30 28 46 42 43 45 22 15 7 19 16 6 1 27 10 47 < -02 > 48 13 17 9 14 18 62 61 53 52 49 54 55 56 8 57 58 59 60 27 jintex.in

Page 33 — H. 切刀装置 / Cutter mechanism

H. 切刀装置 / Cutter mechanism 参照号零件序号数量零件名称 NAME OF PARTS RM 1 CSA6773101 1 气锤基座组件件 HAMMER BRACKET ASSY 6 CS35091101 1 螺栓 M5 KNOB SCREW M5 7 C 018401036 4 螺栓 M4X10 BOLT SOCKET M4X10 8 CSA6776301 1 切刀动作轴组件件 CUTTER DRIVING SHAFT ASSY 9 CSA6777001 1 切刀动作轴 CUTTER DRIVING SHAFT 10 CSA6778301 1 切刀轴套组件件 BUSH C-SHAFT ASSY 13 CSA6781001 1 回转制动 GUIDE BLOCK 14 C 018401036 2 螺栓 M4X12 BOLT SOCKET M4X12 15 CSA6782001 1 切刀轴压 SHAFT PRESSER 16 CSA6783001 1 弹簧挂钩 U SPRINNG HOOK PIN U 17 CSA6784001 1 弹簧 SPRINNG EXTENSION 18 CSA6785001 1 弹簧挂钩 D SPRINNG HOOK PIN D 19 CSA6786001 2 螺钉 4 BOLT 4 20 C021400206 2 六角螺母 M4 NUT 2 M4 21 C018061236 3 螺栓 M6X12 BOLT SOCKET M6X12 22 C081050870 1 O形圈 S50 O RING S50 23 CSA6787001 1 切刀臂组件件 CUTTER ARM ASSY 25 CSA6789001 1 切刀销 C-SENSOR PIN 26 C012500536 1 螺钉 M5X5 SET SCREW SOCKET (FT) M5X5 27 CSA6790001 1 切刀臂滑块 C-ARM SLIDE BLOCK 28 CSA5563001 1 切刀臂销 C-ARM PIN 29 C014060836 2 固定螺钉 M6X8 SET SCREW SOCKET (CP) M6X8 30 CSA6791001 1 切刀臂轴 C-ARM SHAFT 31 C012061036 2 螺钉 M6X10 SET SCREW SOCKET (FT) M6X10 32 CSA6792001 1 紧圈组件 SET SCREW COLLAR ASSY 33 CSA6793001 1 紧圈 SET SCREW COLLAR 34 C014060836 2 固定螺钉 M6X8 SET SCREW SOCKET (CP) M6X8 35 CSA6794001 1 切刀杆组件件 CUTTER LEVER ASSY 36 CSA6795001 1 切刀连接杆 CUTTER LINK 38 CSA5563001 1 切刀臂销 C-ARM PIN 39 C014060836 2 螺钉 M5X8 SET SCREW SOCKET (CP) M5X8 40 C014060836 2 固定螺钉 M6X8 SET SCREW SOCKET (CP) M6X8 41 CSA5563001 1 切刀臂销 C-ARM PIN 42 CSA6797001 1 切刀杆轴 CUTTER REVER SHAFT 43 CSA6798001 1 切刀杆轴套 BUSH C-LEVER SHAFT 44 C012061036 1 螺钉 M6X10 SET SCREW SOCKET (FT) M6X10 45 CSA6799001 1 气缸支撑轴 CYLINDER SUPPORT SHAFT 46 C014060836 2 固定螺钉 M6X8 SET SCREW SOCKET (CP) M6X8 47 CSA6800001 <用于-02> <For -02> 1 气锤垫块 HAMMER SPACER 48 C014400536 1 螺钉 M4X5 SET SCREW SOCKET(CP) M4X5 49 CSA6801301 1 切刀基座总组件件 KNIFE BRACKET UNIT 52 CS35091001 1 切刀基座架 KNIFE BLOCK HOLDER 53 C018501636 1 螺栓 M5X16 BOLT SOCKET M5X16 54 CS35098000 1 基座定位板 BLOCK STOPPER PLATE 55 C062300416 1 螺钉 M3X4 SCREW PAN M3X4 56 C018501636 3 螺栓 M5X16 BOLT SOCKET M5X16 57 CSA6804001 1 偏心销 ECCENTRIC PIN 58 CSA6805001 1 切刀臂接头 KNIFE GARBAGE JOINT 59 CSA6985001 1 管夹板 TUBE GUIDE 60 C062400816 1 螺钉 M4X8 SCREW PAN M4X8 61 C* P. 102 1 切刀 2.8X4.3-42 KNIFE 2.8X4.3-42 62 1 气锤 HAMMER jintex.in 28

Page 34 — J. 下轴装置 / Lower shaft mechanism

J. 下轴装置 / Lower shaft mechanism 29 jintex.in

Page 35 — J. 下轴装置 / Lower shaft mechanism

J. 下轴装置 / Lower shaft mechanism 参照号零件序号数量零部件名称 NAME OF PARTS RM 1 CSA6807001 1 下轴 LOWER SHAFT 3 CSA6809001 1 下轴T手轮 A LOWER SHAFT TENSION PULLEY A 4 CSA6810001 1 下轴T手轮 B LOWER SHAFT TENSION PULLEY B 5 CSA5571001 1 轴承 6004ZZNR BALL BEARING 6004ZZNR 6 CS23651001 2 固定螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 7 CS47270001 3 螺钉(带垫圈) M6X30 BOLT SOCKET (S/P WASHER)M6X30 8 CSA5573001 2 轴承 6204ZZNR BALL BEARING 6204ZZNR 9 CSA5564001 2 轴承管套 BEARING COLLAR 10 CS23651001 4 固定螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 11 CSA6812001 1 皮带 375-5GT T BELT 375-5GT 13 CSA6814001 1 下轴凸轮 LOWER SHAFT CAM 14 CS23651001 2 固定螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 15 C104833001 1 橡胶皮 4.3 RUBBER CAP, 4.3 16 CSA6815001 1 皮带 1115-5GT T BELT 1115-5GT 18 CSA6817001 1 空转轮组件 IDLER PULLEY ASSY 19 CSA5570001 2 轴承 608ZZ BALL BEARING 608ZZ 20 C048220242 2 孔用挡圈 C22 RETAINING RING INTERNAL C22 21 CS50168001 1 惰轮管套 COLLAR 22 CSA6819001 1 空转轮轴 IDLER PULLEY SHAFT 23 C012061036 1 螺钉 M6X10 SET SCREW SOCKET (FT) M6X10 25 CSA5572001 2 轴承 6004ZZ BALL BEARING 6004ZZ 26 CSA5572001 2 轴承 6004ZZ BALL BEARING 6004ZZ 27 C04820144 1 轴用挡圈 C20 RETAINING RING EXTERNAL C20 28 C018084036 1 螺栓 M8X40 BOLT SOCKET M8X40 29 CSA6822001 1 凸轮盖 CAM COVER 30 C062500816 3 螺钉 M5X8 SCREW PAN M5X8 31 CSA6823001 1 底座穿线表 LOWER THREADER LABEL 32 CSA6824001 1 下轴盖组件 LOWER SHAFT COVER ASSY 33 CSA6825001 1 下轴盖 LOWER SHAFT COVER 34 CSA6826001 1 下轴盖油毡 A LOWER SHAFT COVER FELT A 35 CSA6827001 1 下轴盖油毡 B LOWER SHAFT COVER FELT B 36 C228475000 8 电线夹 1.9X80 FASTENING BAND 1.9X80 37 C062400816 2 螺钉 M4X8 SCREW PAN M4X8 38 CS10243000 1 尼龙夹 NK-3N CORD HOLDER, NK-3N 39 C0A4400806 1 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 30

Page 36 — K . 弯针装置 / Looper mechanism

K . 弯针装置 / Looper mechanism 31 jintex.in

Page 37 — K. 弯针装置 / Looper mechanism

K. 弯针装置 / Looper mechanism 参照号零件序号数量零件名称 NAME OF PARTS RM 1 CSA6828001 1 弯针杆轴 LOOPER LEVER SHAFT 2 C014500836 2 螺钉 M5X8 SET SCREW SOCKET (CP) M5X8 4 CSA6829001 1 弯针杆组件 LOOPER LEVER ASSY 5 CSA6830001 1 弯针杆 LOOPER LEVER 6 CSA6831001 2 短轴 6.35 SHAFT 6.35 7 C012500536 2 螺钉 M5X5 SET SCREW SOCKET (FT) M5X5 8 CSA6834001 1 弯针作动台 LOOPER DRIVING PLATE 9 CSA6835001 1 油线 2X2 WICK 2X2 10 CSA6836001 1 油线 2X2 WICK 2X2 11 CSA5565001 1 油管 OIL TUBE 12 CSA6837001 1 油管夹 A LOOPER TUBE CLAMP A 13 C060300816 1 螺钉 M3X8 SCREW BIND M3X8 14 CSA6838001 1 油线 3X3 WICK 3X3 15 CSA6839001 1 油管 OIL TUBE 16 CSA6840001 1 油管夹 B LOOPER TUBE CLAMP B 17 C060300816 1 螺钉 M3X8 SCREW BIND M3X8 18 CSA6832101 1 下轴凸轮管套 LOWER SHAFT CAM COLLER 19 CSA6833001 1 弯针凸轮滚轮轴 LOOPER CAM ROLLER SHAFT 20 CS12718000 1 毡 CHEMICAL FELT 21 C014060632 1 固定螺钉 M6X6 SET SCREW SOCKET (CP) M6X6 32

Page 38 — L. 双链式弯针装置 / Double chain stitch looper mechanism

L. 双链式弯针装置 / Double chain stitch looper mechanism < -00, -01 > 44 42 40 41 < -02 > 44 43 85 54 84 91 53 77 76 75 78 82 81 80 83 81 < 选购件 / Option parts > 86 87 88 89 90 24 23 13 14 12 70 70 71 73 35 37 38 36 33 39 15 16 1 4 4 5 6 7 25 26 27 28 58 59 57 48 46 45 50 47 29 12 52 49 51 32 31 52 34 72 17 79 21 19 20 < -00 > 60 69 < -01 > 60 67 63 64 66 65 69 < -02 > 62 67 63 64 66 65 69 11 8 33 jintex.in

Page 39 — L. 双链式弯针装置 / Double chain stitch looper mechanism

L. 双链式弯针装置 / Double chain stitch looper mechanism 参照号零件序号数量零件名称 NAME OF PARTS RM 1 CSA6841101 1 弯针座组件 LOOPER BASE ASSY 2 C018400636 2 螺栓 M4X6 BOLT SOCKET M4X6 3 CSA6844001 1 定位销 4 INPUT PIN 4 4 CSA5571001 2 轴承 6004ZZNR BALL BEARING 6004ZZNR 5 CSA6845001 1 弯针轮组件 LOOPER PULLEY ASSY 6 C062351615 1 螺钉 M3.5X16 SCREW PAN M3.5X16 7 CSA6848001 1 弯针驱动轴 LOOPER DRIVING SHAFT 8 CSA6849001 1 弯针驱动轴抱箍组件 LOOPER DRIVING SHAFT ASSY 10 C0301436 1 螺钉 M3X14 BOLT SOCKET M3X14 11 CSA6851001 1 叉板连杆轴 SPREADER LINK SHAFT 12 CSA6852001 1 弯针连杆支点 LOOPER LINK CLAMP 13 C060401416 1 螺钉 M4X14 SCREW BIND M4X14 14 C026040136 1 平垫圈 S4 WASHER PLAIN S4 15 CSA6853001 1 LS滑块导向 LS SLIDE GUIDE 16 C004401003 2 螺钉 M4X10 SCREW, FLAT M4X10 17 CSA7204101 1 弯针连杆总组件 LOOPER LINK UNIT 19 CS52832000 1 油毡 FELT 20 CSA6857001 1 油线 2X2 WICK 2X2 21 CSA6858001 2 固定螺栓 LOOPER LINK FASTENING SCREW 23 CSA6859001 1 叉板连杆基座 SPREADER LINK BASE 24 C060401416 1 螺钉 M4X10 SCREW BIND M4X10 25 CSA6860001 1 叉板凸轮连杆 SPREADER CAM LINK 26 CS35018001 1 凸轮连杆管套 CAM LINK COLLAR 27 CS35019001 1 段螺钉 M4 SHOULDER SCREW, M4 28 CS35019001 1 段螺钉 M4 SHOULDER SCREW, M4 29 CSA6861001 1 叉板驱动凸轮 SPREADER DRIVING CAM 31 CSA6863001 1 LS支撑基座 LS HOLDER BASE 32 CSA6864001 2 弹簧导向螺钉 SPRING GUIDE SCREW 33 CSA6865001 1 支撑短轴 HOLDER PRESSER SHAFT 34 C014060836 1 固定螺钉 M6X8 SET SCREW SOCKET (CP) M6X8 35 C012500536 1 螺母 M5X5 SET SCREW SOCKET (FT) M5X5 36 CSA6866001 1 切线杆基座 THREAD TRIMMER LEVER BRACKET 37 C062301016 1 螺钉 M3X10 SCREW PAN M3X10 38 C021300306 1 螺母 M3 NUT 3 M3 39 CSA6867001 1 U切线弹簧 U THREAD TRIMMER SPRING <用于-00和-01> <For -00 & -01> 40 CSA7064001 1 上动刀台 UPPER MOVABLE KNIFE 41 C060300416 1 螺钉 M3X4 SCREW BIND M3X4 42 CS35029001 1 上动刀 A UPPER MOVABLE KNIFE, A <用于-02> <For -02> 43 CS37723101 1 上动刀 B UPPER MOVABLE KNIFE, B 44 C 105288001 1 螺钉 SM2.38 SCREW SM2.38 45 CSA7547101 1 弯针 R LOOPER, R 46 CSA7547101 1 有孔弯针 EYE LOOPER 47 CS35412101 1 右叉板 R SPREADER, R 48 CS35413101 1 左叉板 L SPREADER, L 49 CS35032101 2 螺钉 M2.6X5.5 SCREW, M2.6X5.5 50 CS35034001 1 叉板定位 R SPREADER STOPPER, R 51 CS35033001 1 叉板定位 L SPREADER STOPPER, L 52 CS35032101 2 螺钉 M2.6X5.5 SCREW, M2.6X5.5 <用于-02> <For -02> 53 CS37724001 1 螺钉 SM2.38 SCREW, SM2.38 54 CS47932001 1 螺母 SM2.38-56 NUT, SM2.38-56 jintex.in 34

Page 40 — L. Double chain stitch looper mechanism

L. 双链式弯针装置 / Double chain stitch looper mechanism < -00, -01 > 44- 42- 40- 41- < -02 > 44- 43- 85- 54- 84 91 53 < 选购件 / Option parts > 88 86 77 76 75 78 80 83 81 81 89 90 35 36 33 39 15 16 24 23 13 14 70 73 37 38 74 2 1 4 4 5 6 7 10 8 12 25 26 27 58 59 28 32 31 52 56 49 51 34 17 19 21 < -01 > 60 67 63 64 66 65 69 < -00 > 60 61 69 < -02 > 62 67 63 64 66 65 68 69 35 jintex.in

Page 41 — L. 双链式弯针装置 / Double chain stitch looper mechanism

L. 双链式弯针装置 / Double chain stitch looper mechanism 参照号零件序号数量零件名称 NAME OF PARTS RM 55 CS35035101 1 叉板弹簧 R SPRING, TWIST :R 56 CS35036101 1 叉板弹簧 L SPRING, TWIST :L 57 CSA6872001 1 护针 U NEEDLE GUARD U 58 C 018300836 1 螺栓 M3X8 BOLT SOCKET M3X8 59 C 025030136 1 平垫圈 S3 WASHER PLAIN S3 60 CSA7063001 <用于-00> 1 芯线导向 C <For -00> GIMP THREAD GUIDE C 61 CSA7578001 1 芯线导向组件 C GIMP THREAD GUIDE C ASSY 60 CSA7063001 1 芯线导向 C GIMP THREAD GUIDE C 63 CSA7613001 1 芯线压板 GIMP THREAD CLAMP PLATE 64 CSA7614001 1 芯线调节弹簧 GIMP THREAD TENSION SPRING 65 C 062300506 1 螺钉 M3X5 SCREW PAN M3X5 66 C 025030236 1 平垫圈 M3 WASHER PLAIN M3 67 CSA7615001 1 管套 3 COLLAR 3 68 CSA6873001 <用于-02> 1 芯线导向组件 C-J <For -02> GIMP THREAD GUIDE C-J ASSY 62 CSA6874001 1 芯线导向 C-J GIMP THREAD GUIDE C-J 63 CSA7613001 1 芯线压板 GIMP THREAD CLAMP PLATE 64 CSA7614001 1 芯线调节弹簧 GIMP THREAD TENSION SPRING 65 C 062300506 1 螺钉 M3X5 SCREW PAN M3X5 66 C 025030236 1 平垫圈 M3 WASHER PLAIN M3 67 CSA7615001 1 管套 3 COLLAR 3 69 C 060400516 1 螺钉 M4X5 SCREW BIND M4X5 70 CSA7065001 <用于-00和-01> 1 针孔板 1.6 <For -00 & -01> THROAT PLATE 1.6 70 CS37752001 <用于-02> 1 针孔板 1.8-J <For -02> THROAT PLATE, 1.8-J 71 CS35326101 1 螺钉 M3.5 SCREW M3.5 72 CSA6875001 1 销 VERTICAL PIN 73 C 014300832 1 螺钉 M3X8 SET SCREW SOCKET (CP) M3X8 74 CSA6876001 1 底线导线板 THREAD GUIDE PLATE 75 CSA6877001 1 管套 COLLAR 76 CSA6878001 1 L夹弹簧导向 L TR TAKE-UP SPRING SUPPORT 77 C 062400916 1 螺钉 M4X20 SCREW PAN M4X20 78 CSA6879001 1 弹簧导向轴 SPRING GUIDE SHAFT 79 C 021400316 1 六角螺母 M4 NUT 3 M4 80 CSA6880001 1 夹线弹簧 THREAD TAKE-UP SPRING 81 CSA6881001 2 L夹线弹簧支撑 L TR TAKE-UP SPRING SUPPORT 82 C 060300816 1 螺钉 M3X8 SCREW BIND M3X8 83 C 0A4300805 1 螺栓(带垫圈) M3X8DA SCREW PAN (S/P WASHER) M3X8 84 C 060300816 <用于-02> 1 螺钉 M3X8 <For -02> SCREW BIND M3X8 85 CS37725001 1 底线压簧 COMPRESSIONSPRING 86 CSA6868101 1 底线压板组件 J LOWER THREAD PRESSER J ASSY 87 CSA7634101 <选购件> 1 有孔弯针 B <Option parts> EYE LOOPER, B 88 CS49078001 1 弯针 L-S LOOPER, L-S 89 CS35472101 1 叉板 LB SPREADER, LB 90 CS49079001 1 叉板 L-S SPREADER, L-S 91 CSA7546001 1 针孔板 1.1 THROAT PLATE, 1.1 36

Page 42 — M . 分纱装置 / Spreader mechanism

M . 分纱装置 / Spreader mechanism 37 jintex.in

Page 43 — M. 分纱装置 / Spreader mechanism

M. 分纱装置 / Spreader mechanism 参照号零件序号数量零件名称 NAME OF PARTS RM 1 CSA6882001 1 叉板杆轴 SPREADER LEVER SHAFT 2 C014500836 2 螺钉 M5X8 SET SCREW SOCKET (CP) M5X8 3 CSA6883101 1 叉板杆组件 A SPREADER LEVER A ASSY 5 CSA6885001 1 油毡 SPREADER LEVER FELT 6 CSA5565001 1 油管 OIL TUBE 7 CSA6886001 1 油线 2X2 WICK 2X2 8 CSA6887001 1 油管压板 SPREADER TUBE CLAMP 9 C 228475000 2 电线夹 1.9X80 FASTENING BAND 1.9X80 10 C 060400516 1 螺钉 M4X5 SCREW BIND M4X5 11 CSA8001001 1 油线 2X2 WICK 2X2 12 CSA6888001 1 叉板杆组件 B SPREADER LEVER B ASSY 14 CSA6890001 2 轴 6X15.5 SHAFT 6X15.5 15 C048060142 2 轴用挡圈 C6 RETAINING RING EXTERNAL C6 16 C012500536 2 螺钉 M5X5 SET SCREW SOCKET (FT) M5X5 17 C 062400816 2 螺钉 M4X8 SCREW PAN M4X8 18 C 025040236 2 平垫圈 M4 WASHER PLAIN M4 19 CSA6891001 1 偏心销 ECCENTRIC PIN 20 CS25279101 1 螺钉 M3.5-5 SET SCREW (CP) M3.5-5 21 CSA6892001 2 角块 6X8 SLIDE BLOCK 6X8 38

Page 44 — N.供油润滑装置 / Lubrication

N.供油润滑装置 / Lubrication 20 21 22 23 36 37 27 24 28 30 25 29 31 49 48 49 46 45 44 46 47 54 76 75 74 82 86 91 90 92 89 95 93 94 99 98 71 72 73 81 80 78 77 79 70 69 70 69 32 33 34 37 35 38 39 40 43 42 41 43 68 57 55 58 60 59 61 62 63 64 67 66 65 100 101 102 13 15 14 12 10 9 5 101 102 103 11 19 18 17 16 4 4 4 51 53 52 1 6 7 8 39 jintex.in 97 96 39

Page 45 — N. 供油润滑装置 / Lubrication

N. 供油润滑装置 / Lubrication 参照号零件号数量零件名称 NAME OF PARTS RM 1 CSA6893001 1 油板组件 OIL PLATE ASSY 4 CS35001000 8 尼龙铆钉 NYLON RIVET 5 CSA6896001 1 油管 OIL TUBE 6 CSA6897001 1 油线 3X3 WICK 3X3 7 CSA6898001 1 油线 3X3 WICK 3X3 8 CSA6899001 1 油线 6X6 WICK 6X6 9 CS00480000 1 电线夹 #5 CORD HOLDER, 5N 10 C0A4400806 1 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 11 C 062400816 4 螺钉 M4X8 SCREW PAN M4X8 12 CSA6900001 1 油管 OIL TUBE 13 CSA6901101 1 油线 3X3 WICK 3X3 14 C 146202000 1 尼龙线夹 6N CORD HOLDER, 6N 15 C0A4400806 1 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 16 CS10243000 1 尼龙夹 NK-3N CORD HOLDER, NK-3N 17 C0A4400806 1 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 18 C 149547000 1 压线板 CORD HOLDER, 4N 19 C0A4400806 1 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 20 CSA6902001 1 油管压板 TUBE SUPPORT 21 C018400636 2 螺栓 M4X6 BOLT SOCKET M4X6 22 CS10243000 1 尼龙夹 NK-3N CORD HOLDER, NK-3N 23 C0A4400806 1 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 24 CSA6903001 1 挡油板 OIL STOPPER 25 CSA6904001 1 油缸压板组件 FELT HOLDER ASSY 27 CSA6905001 1 油缸压板 FELT HOLDER 28 CSA6907001 1 滑块供油毡 D SLIDE BLOCK FELT D 29 CSA6908001 1 油线 2X2 WICK 2X2 30 CS35001000 1 尼龙铆钉 NYLON RIVET 31 C018400636 2 螺栓 M4X6 BOLT SOCKET M4X6 32 CSA6909001 1 油管 OIL TUBE 33 CSA6910001 1 油线 2X2 WICK 2X2 34 CS56911000 1 油管接头 S OIL JOINT S 35 CS51020000 1 油芯紧圈 COLLAR 36 CS10243000 2 尼龙夹 NK-3N CORD HOLDER, NK-3N 37 C0A4400806 2 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 38 CSA6911001 1 油板 OIL PLATE 39 C062400616 2 螺钉 M4X6 SCREW PAN M4X6 40 CSA4992000 1 油视窗 OIL GAUGE WINDOW 41 CS00480000 2 电线夹 #5 CORD HOLDER, 5N 42 CS52907000 2 电线夹 #10 CORD HOLDER #10 43 C0A4400806 4 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 44 CSA6912001 2 油线 2X2 WICK 2X2 45 CSA6913001 1 油线 2X2 WICK 2X2 46 CS29700000 4 上弯针导向油毡 FELT 47 C 153050000 1 油毡 S-RACE BASE FELT 48 CSA6914001 1 油线 2X2 WICK 2X2 49 CS29700000 6 上弯针导向油毡 FELT 50 CSA6915001 1 油毡组件 FELT ASSY 51 CSA6918001 1 油管 OIL TUBE 52 CSA6919001 1 油管压板 TUBE GUIDE 53 C018400836 1 螺栓 M4X8 BOLT SOCKET M4X8 54 CSA25328001 1 油毡 FELT 55 CSA8279001 1 油管 OIL TUBE 56 CSA3040001 1 副油罐总组件 SUB-TANK UNIT 57 CSA3060001 1 油嘴管 OIL FEEDING PIPE 58 CSA3060001 1 油门垫片 VALVE PACKING 59 CSA6923001 1 油口 6.5-3.8 OIL CONNECTOR 6.5-3.8 60 C 104450101 1 橡胶塞 8 RUBBER CAP, 8 61 CSA6924001 1 油管 OIL TUBE 62 CSA6924001 1 油线 6X6 WICK 6X6 63 CSA6925001 1 油管 OIL TUBE 64 CSA6926001 1 油线 3X3 WICK 3X3 65 CSA6927001 1 油管 OIL TUBE 66 CSA6928001 1 油线 6X6 WICK 6X6 jintex.in 40

Page 46

N.供油润滑装置 / Lubrication 102 101 13 15 14 20 36 37 23 21 22 27 24 28 30 25 29 49 48 46 51 49 53 45 44 46 54 47 32 37 33 34 39 38 40 69 70 69 70 70 69 70 1 6 7 8 9 5 4 10 12 101 102 103 11 19 18 17 16 43 41 43 42 52 50 51 56 55 57 58 59 60 61 62 63 64 67 68 65 66 100 76 75 74 82 86 91 90 95 93 94 99 89 98 71 78 72 73 81 80 43 42 77 79 43 68 96 97 41 jintex.in

Page 47 — N. 供油润滑装置 / Lubrication

N. 供油润滑装置 / Lubrication 参照号零件序号数量零件名称 NAME OF PARTS RM 67 CSA6929001 1 油管定位弹簧 TUBE CLIP SPRING 68 CS55481001 2 螺栓(带垫圈) M4X12 BOLT SOCKET (S/P WASHER)M4X12 69 C 149287000 4 压线板 CORD HOLDER, 7N 70 C0A4400806 4 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 71 CSA6930001 1 油管压板 B TUBE SUPPORT B 72 C 062500816 1 螺钉 M5X8 SCREW PAN M5X8 73 CS25328001 1 油毡 FELT 74 C 112753001 1 油毡 FELT 75 CS00480000 1 电线夹 #5 CORD HOLDER, 5N 76 C0A4400806 1 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 77 CSA6886001 1 油线 2X2 WICK 2X2 78 CSA5567001 1 油线 2X2 WICK 2X2 79 CSA5566001 1 油线 2X2 WICK 2X2 80 CSA5567001 1 油线 2X2 WICK 2X2 81 C 107155001 2 油毡 FELT 82 CSA6932001 1 弯针座供油组件 LOOPER BASE OIL PLATE ASSY 86 C060400516 2 螺钉 M4X5 SCREW BIND M4X5 87 CSA6936001 1 油线 WICK 88 CSA6937101 1 油线 2X2 WICK 2X2 89 CSA6938001 1 芯线板组件 GIMP THREAD WASTE PLATE ASSY 90 CSA6939001 1 芯线板 GIMP THREAD WASTE PLATE 91 CSA6940001 1 弯针油毡 LOOPER LINK FELT 92 C228475000 2 电线夹 1.9X80 FASTENING BAND 1.9X80 93 CSA6941001 1 油线 2X2 WICK 2X2 94 C060400816 1 螺钉 M4X8 SCREW BIND M4X8 95 CSA7178001 1 油管 OIL TUBE 96 CSA6942001 1 隔板 PARTITION 97 C018400636 2 螺栓 M4X6 BOLT SOCKET M4X6 98 CSA8009001 1 油线 WICK 99 CS02657101 1 油线夹板 CORD HOLDER 100 CSA8011001 1 油线 6X6 WICK 6X6 101 CS56911000 2 油管接头 S OIL JOINT S 102 CS51020000 2 油芯紧圈 COLLAR 103 CSA8101001 1 油管 OIL TUBE 42

Page 48 — P1 . 穿线装置 / Threading mechanism

P1 . 穿线装置 / Threading mechanism 71 70 34 58 57 40 56 41 55 39 20 38 14 61 37 15 13 62 16 19 17 18 60 35 59 43 2 3 33 60 59 67 31 68 32 24 26 22 23 21 12 25 29 30 28 27 7 6 8 9 10 5 11 63 63 63 64 64 64 42 47 48 49 46 45 50 51 52 53 54 73 69 65 66 43 jintex.in

Page 49 — P1. 穿线装置 / Threading mechanism

P1. 穿线装置 / Threading mechanism 参照号零件序号数量零件名称 NAME OF PARTS RM 2 CSA6944001 1 上盖 TOP COVER 3 CSA6945001 1 上盖垫片 PACKING TOP COVER 5 CSA6947101 1 气缸接头 A CYLINDER JOINT A 6 CSA6948101 1 气缸安装板 A CYLINDER SETTING PLATE A 7 CSA6949001 1 气缸组件 10-30 CYLINDER ASSY 10-30 8 CS11426000 2 弯管接头 4M5 ELBOW UNION 4M5 9 CSA6950001 1 空气管 4X2.5-11 AIR TUBE 4X2.5-11 10 CSA7134001 1 空气管 4X2.5-12 AIR TUBE 4X2.5-12 11 C 062500816 2 螺钉 M5X8 SCREW PAN M5X8 12 CSA6951001 1 取线手杆驱动板 T-TAKE-UP LEVER DRIVING PLATE 13 CSA6952001 1 取线手杆板 THREAD TAKE-UP LEVER PLATE 14 C 060400516 1 螺钉 M4X5 SCREW BIND M4X5 15 CSA6953001 1 取线手杆基台 THREAD TAKE-UP LEVER BASE 16 CSA6954001 1 管套 A COLLAR A 17 CSA7494001 1 垫圈 WASHER 18 C 018401036 1 螺栓 M4X10 BOLT SOCKET M4X10 19 C 021400206 1 六角螺母 M4 NUT 2 M4 20 C 062500816 2 螺钉 M5X8 SCREW PAN M5X8 21 CSA6955001 1 管套 B COLLAR B 22 CSA7494001 1 垫圈 WASHER 23 C 018401036 1 螺栓 M4X10 BOLT SOCKET M4X10 24 CSA6956101 1 冲击支撑板 IMPACT SUPPORT PLATE 25 CSA6957001 1 冲击支撑杆 IMPACT SUPPORT SHAFT 26 C 048060142 1 轴用挡圈 C6 RETAINING RING EXTERNAL C6 27 C 025060236 1 平垫圈 M6 WASHER PLAIN M 6 28 CSA6958001 1 压簧 A SPRING COMPRESSION A 29 CS05356000 1 扣夹 A BUTTON CLAMP, A 30 C 062500816 2 螺钉 M5X8 SCREW PAN M5X8 31 CSA6959001 1 面线导向 A UPPER THREAD GUIDE A 32 C 062500816 1 螺钉 M5X8 SCREW PAN M5X8 33 CSA6960101 1 线导向杆 A THREAD GUIDE ROD A 34 CSA6961001 1 夹线器组件 U TENSION U ASSY 35 CSA6962001 1 夹线螺杆 U TENSION STUD U 36 C 145446001 2 夹线盘 DISC, TENSION 37 C 159805001 1 夹线压盘 TENSION DISC PRESSER 38 C 144103009 1 压线圈 TENSION DISC PRESSER 39 C 159221101 1 调节弹簧 TENSION SPRING 40 CS20682102 1 调节螺母 TENSION NUT 41 CS20681000 1 调节弹簧垫圈 WASHER 42 C 152873001 1 松线销 TENSION RELEASE PIN 43 C 012500536 1 螺钉 M5X5 SET SCREW SOCKET (FT) M5X5 45 CSA3345001 1 电磁铁安装板 SETTING PLATE, SOLENOID 46 C 154599000 1 电磁铁缓冲垫圈 SOLENOID CUSHION 47 C 017401415 1 螺栓 M4X14 BOLT M4X14 48 C 021400306 1 六角螺母 M4 NUT 3 M4 49 C 102707002 1 垫圈 4 WASHER 50 CSA6538001 1 面线松线电磁铁 U-TENSION RELEASE SOLENOID 51 C 017400802 2 螺钉 M4X8 BOLT M4X8 52 C 028040246 2 弹簧垫圈 2-4 WASHER SPRING 2-4 53 C 025040236 2 平垫圈 M4 WASHER PLAIN M 4 54 C 062500816 2 螺钉 M5X8 SCREW PAN M5X8 55 CS20698221 1 夹线螺杆 TENSION STUD 56 C 144504001 2 导向盘 THREAD GUIDE DISC 57 C 154562101 1 小夹线弹簧 B PRE-TENSION SPRING B 58 C 155510001 1 夹线螺母 TENSION NUT 59 CSA6963001 2 三眼导线板 SEWING THREAD RETAINER GUIDE 60 C 062500816 4 螺钉 M5X8 SCREW PAN M5X8 61 CSA5568001 1 穿线杆 THREAD SPOOL PIN 62 C 021500216 1 六角螺母 M5 NUT 1 M5 63 C 149547000 3 压线板 CORD HOLDER, 4N 64 C0A4400806 3 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 65 CS00480000 1 电线夹 #5 CORD HOLDER, 5N 66 C0A4400806 1 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 44

Page 50 — P1 . 穿线装置 / Threading mechanism

P1 . 穿线装置 / Threading mechanism 71 70 34 58 57 40 56 41 55 39 20 14 38 15 13 37 16 17 18 61 62 19 60 59 73 72 69 67 43 33 2 3 31 32 68 26 24 21 12 22 23 25 29 28 27 8 9 10 6 7 5 11 65 66 42 47 48 49 46 51 50 52 53 54 63 63 63 64 64 64 45 jintex.in

Page 51 — P1. 穿线装置 / Threading mechanism

P1. 穿线装置 / Threading mechanism 参照号零部件序号数量零部件名称 NAME OF PARTS RM 67 C 104821001 1 橡皮塞 10.5 RUBBER CAP, 10.5 68 C 228475000 1 电线夹 1.9X80 FASTENING BAND 1.9X80 69 C 062501216 9 螺钉 M5X12 SCREW PAN M5X12 70 CSA6965001 2 连接导向管 2 PEDAL THREAD GUIDE PIPE 71 C 062500816 2 螺钉 M5X8 SCREW PAN M5X8 72 CSA6965001 1 导向管基座 PIPE CLAMP PLATE 73 C 062400816 2 螺钉 M4X8 SCREW PAN M4X8 46 jintex.in

Page 52 — P2 . 穿线装置 / Threading mechanism

P2 . 穿线装置 / Threading mechanism < -00, -02 > 36 7 10 11 13 14 37 19 16 18 17 15 21 12 33 20 9 2 23 22 8 26 35 34 30 31 32 29 28 27 25 < -01 > 36 33 7 10 11 13 14 15 17 18 19 16 21 37 20 9 4 23 22 8 26 35 34 30 31 32 29 28 27 25 5 6 47 jintex.in

Page 53 — P2. 穿线装置 / Threading mechanism

P2. 穿线装置 / Threading mechanism 参照号零件序号数量零件名称 NAME OF PARTS RM 2 CSA7067101 1 <用于-00和-02> 底座松线板 <用于-01> 底座取线手柄底座导向 C 螺钉 M4X5 <For -00 & -02> L-THREAD RELEASE PLATE <For -01> L-THREAD TAKE-UP GUIDE LENER LOWER THREAD GUIDE C SCREW BIND M4X5 4 CSA6971001 1 5 CSA6974001 1 6 C 060400516 2 7 CSA6969101 1 底线调节板 L-THREAD GUIDE ADJUST PLATE 8 CSA6970001 1 弹簧 B TWIST SPRING B 9 C 048080142 1 轴用挡圈 C8 RETAINING RING EXTERNAL C8 10 CSA6972001 1 底座导向 A LOWER THREAD GUIDE A 11 C 062400816 2 螺钉 M4X8 SCREW PAN M4X8 12 CSA6973001 1 底座导向 B LOWER THREAD GUIDE B 13 C 060400516 2 螺钉 M4X5 SCREW BIND M4X5 14 CSA7175201 1 底线夹线杆组件 L-THREAD TENSION SHAFT ASSY 15 CSA6975101 1 底线夹线杆 D TENSION STUD D 16 CSA6974001 1 调节螺母 TENSION NUT 17 C 145446001 2 夹线盘 DISC, TENSION 18 C 159805001 1 夹线压盘 TENSION DISC PRESSER 19 C 154562101 1 小夹线弹簧 B PRE-TENSION SPRING B 20 CSA3227001 1 螺母 M6 NUT(FT),M6 21 CSA6977001 1 松线销 TENSION RELEASE PIN 22 CS52431000 1 剪刀定位 U-THREAD TRIMMER STOPPER 23 C047301042 1 弹簧 AW3 PIN SPRING ROLL AW3 25 CSA6979001 1 松线电磁铁安装板 LOWER SOLENOID SETTING PLATE 26 CSA6539001 1 松线电磁铁 L-TENSION RELEASE SOLENOID 27 C017400802 2 螺栓 M4X8 BOLT M4X8 28 C028040246 2 弹簧垫圈 2-4 WASHER SPRING 2-4 29 C025040236 2 平垫圈 M4 WASHER PLAIN M4 30 CSA6980001 1 电磁铁轴 LOWER SOLENOID SHAFT 31 C 155559001 1 平垫圈 WASHER PLAIN 32 C 154599000 1 电磁铁缓冲垫圈 SOLENOID CUSHION 33 CS04159000 1 线夹 1M BAND, 1M 34 C018400836 2 螺栓 M4X8 BOLT SOCKET M4X8 35 C026040136 2 平垫圈 S4 WASHER PLAIN S4 36 C018400836 3 螺栓 M4X8 BOLT SOCKET M4X8 37 CSA8095001 1 垫圈 WASHER jintex.in 48

Page 54 — P3 . 穿线装置 / Threading mechanism

P3 . 穿线装置 / Threading mechanism < -01 用于芯线 / For -01 gimp thread > 1 2 3 4 5 6 7 9 10 11 12 13 < -00, -02 用于芯线 / For -00 & -02 gimp thread > 11 12 13 17 18 < -02 用于芯线 / For -02 gimp thread > 19 20 21 22 23 24 25 26 27 27 28 29 30 31 32 33 34 < 用于底线 / For lower thread > 49 jintex.in

Page 55 — P3. 穿线装置 / Threading mechanism

P3. 穿线装置 / Threading mechanism 参照号零件序号数量零件名称 NAME OF PARTS RM 1 CSA7068001 1 芯线过线手柄组件 < -01 用于芯线> GIMP THREAD TAKE-UP G-L ASSY 2 CSA7069001 1 芯线过线架 GIMP THREAD TAKE-UP G-HOLDER 3 CSA7070001 1 芯线过线板 GIMP THREAD TAKE-UP GUIDE PLATE 4 CSA7071001 1 芯线过线作动板 GIMP THREAD TAKE-UP G-E PLATE 5 CSA7072001 1 段螺钉 M4 SHOULDER SCREW M4 6 C021400306 1 六角螺母 M4 NUT 3 M4 7 C 158722001 1 垫圈 4.2 WASHER PLAIN 4.2 8 CSA7073001 1 芯线导向 GIMP THREAD GUIDE 9 C062300416 1 螺钉 M3X4 SCREW PAN M3X4 10 CSA7074001 2 弹簧 SPRING TORSION 11 CSA6981001 1 芯线导向管 GIMP THREAD GUIDE PIPE 12 CS20696001 1 导线管夹 THREAD GUIDE PIPE SUPPORT 13 C062400816 1 螺钉 M4X8 SCREW PAN M4X8 < -00 和 02 用于芯线> <For -00 & -02 gimp thread> 11 CSA6981001 1 芯线导向管 GIMP THREAD GUIDE PIPE 12 CS20696001 1 导线管夹 THREAD GUIDE PIPE SUPPORT 13 C062400816 1 螺钉 M4X8 SCREW PAN M4X8 17 CSA6982001 1 芯线导向 J GIMP THREAD GUIDE J 18 C018400836 2 螺栓 M4X8 BOLT SOCKET M4X8 < -02 用于芯线> <For -02 gimp thread> 19 CSA6983101 1 芯线夹组件 GIMP THREAD CLAMP ASSY 20 CSA6984001 1 芯线夹板 GIMP THREAD CLAMP PLATE 21 CSA6537001 1 芯线电磁铁 GIMP THREAD SOLENOID 22 C04557000 1 挡圈 E2.5 RETAINING RING E2.5 23 C081003870 2 O形圈 S3 O RING S3 24 C062260406 2 螺钉 M2.6X4 SCREW PAN M2.6X4 25 C145446002 1 夹线盘 DISC, TENSION 26 CSA6986101 1 芯线轴 GIMP THREAD SHAFT 27 C014300332 2 螺钉 M3X3 SET SCREW SOCKET (CP) M3X3 28 CSA6987001 1 芯线夹 GIMP THREAD CLAMP 29 C062400816 1 螺钉 M4X8 SCREW PAN M4X8 30 CS04557000 1 电线夹 PLT1M BAND, PLT1M 31 C018400836 2 螺栓 M4X8 BOLT SOCKET M4X8 <用于底线> <For lower thread> 32 CSA6981001 1 芯线导向管 GIMP THREAD GUIDE PIPE 33 CS20696001 1 导线管夹 THREAD GUIDE PIPE SUPPORT 34 C062400816 1 螺钉 M4X8 SCREW PAN M4X8 50

Page 56 — Q1 .切线装置 / Thread trimmer mechanism

Q1 .切线装置 / Thread trimmer mechanism < -01 > 51 jintex.in

Page 57 — Q1. 切线装置 / Thread trimmer mechanism

Q1. 切线装置 / Thread trimmer mechanism 参照号零件部件序号数量零件名称 NAME OF PARTS RM 1 CSA7526001 1 <用于-01> 切线连接组件 <For -01> THREAD TRIMMER LINK LEVER ASSY 2 CSA7778001 1 连接杆滚轮 LINK LEVER ROLLER 3 C137191051 1 挡圈 STOP RING 4 CSA5693001 1 段螺钉 M4 SHOULDER SCREW M4 5 CS34906100 1 切线臂管套 BUSH TR TRIMMER ARM 6 C062260516 2 螺钉 M2.6X5 SCREW PAN M2.6X5 7 CS34905101 1 切线杆臂 THREAD CUTTER LEVER ARM 8 C018401036 1 螺栓 M4X10 BOLT SOCKET M4X10 9 CS37858000 1 针销 4X8 NEEDLE PIN, 4X8 10 CS34903001 1 弹簧挂钩 SPRING HOOK 11 CS34883001 1 切线弹簧 SPRING, EXTENSION 12 CS34902001 1 弹簧挂钩 SPRING HOOK 13 C021350106 1 螺母 M3.5 NUT M3.5 14 C062260516 1 螺钉 M2.6X5 SCREW PAN M2.6X5 15 CS34901001 1 切线臂 THREAD TRIMMER ARM 16 CS34900001 1 分线板 OPENER, T-NIPPER 17 C153219001 1 切刀管套 COLLAR, MOVABLE KNIFE 18 CS34899001 1 动刀组件 MOVABLE KNIFE ASSY 19 CS34898001 1 弹簧 1.4 PIN, SPRING 1.4 20 C141542001 3 螺钉 3.18 SCREW 3.18 21 CSA7076001 1 挡线器 THREAD HANDLER 22 CS01694001 1 螺钉 SM2.38X4 SCREW, FLAT SM2.38X4 23 CS34896001 1 定刀台座 BRACKET, ;FIXED KNIFE 24 C061300416 2 螺钉 M3X4 SCREW FLAT M3X4 25 CS34895001 1 定刀 FIXED KNIFE 26 C018260832 2 螺栓 M2.6X8 BOLT, SOCKET M2.6X8 27 CS34894001 1 线导向板 THREAD GUIDE PLATE 28 CS34893001 1 定刀安装板 SETTING BRACKET FIXED KNIFE 29 C062300512 2 螺钉 M3X5 SCREW PAN M3X5 30 CS34889101 1 夹线组件 THREAD NIPPER ASSY 31 CS34890001 1 夹线 U THREAD NIPPER, U 32 CS34891101 1 夹线 D THREAD NIPPER, D 33 CS34888101 1 夹线 M THREAD NIPPER, M 34 CS34892001 1 分线销 OPENER PIN 35 C062020416 2 螺钉 M2X4 SCREW PAN M2X4 36 C021020106 2 螺母 M2 NUT 1 M2 37 C542515001 2 螺钉 M2.6X3.5 SCREW M2.6X3.5 38 CS34887001 1 定刀板弹簧 SPRING, PLATE,F-KNIFE 39 CS34886001 1 定刀板弹簧 U SPRING, U PLATE,F-KNIFE 40 CSA7077001 1 压板 U PRESSER PLATE U 41 C060400516 2 螺钉 M4X5 SCREW BIND M4X5 42 C152904001 1 螺钉 SM4.37 SCREW, SM4.37 43 C104336003 1 螺钉 SM2.38 SCREW, SM2.38 44 CS34884000 1 分线器弹簧 OPENER SPRING 45 C060630312 2 螺钉 SM2.38-56X3 SCREW BIND SM2.38-56X3 46 C021400306 1 六角螺母 M4 NUT 3 M4 47 C062300416 2 螺钉 M3X4 SCREW PAN M3X4 52 jintex.in

Page 58 — Q2 .切线装置 / Thread trimmer mechanism

Q2 .切线装置 / Thread trimmer mechanism < -02 > 28 29 30 7 3 2 1 6 5 9 10 16 11 22 8 22 12 13 14 15 27 23 24 25 21 26 19 18 20 53 jintex.in

Page 59 — Q2. 切线装置 / Thread trimmer mechanism

Q2. 切线装置 / Thread trimmer mechanism 参照号零件序号数量零件名称 NAME OF PARTS RM 1 CSA6988001 1 动刀 R <For -02> MOVABLE KNIFE R 2 CSA6989001 1 动刀 L MOVABLE KNIFE L 3 CSA6990101 1 挡线器 THREAD HANDLER 4 CSA6991001 1 动刀驱动板 MOVABLE KNIFE DRIVING PLATE 5 CSA6992001 1 切线连接组件 A THREAD TRIMMER LINK A ASSY 6 CSA6994001 1 切线连接组件 B THREAD TRIMMER LINK B ASSY 7 CS37660101 1 段螺钉 M4 SHOULDER SCREW, M4 8 C021400202 1 六角螺母 M4 NUT M4 9 CS37654000 1 波纹垫圈 WAVE WASHER 10 CS37655101 1 切刀支撑圈 KNIFE SUPPORT WASHER 11 C141542001 2 螺钉 3.18 SCREW 3.18 12 CSA6996001 1 切线连接杆组件 J THREAD TRIMMER L-LEVER J ASSY 13 CSA7778001 1 连接杆滚轮 LINK LEVER ROLLER 14 C137191051 1 挡圈 STOP RING 15 CSA5693001 1 段螺钉 M4 SHOULDER SCREW M4 16 C021400306 1 六角螺母 M4 NUT 3 M4 17 CSA6990101 1 弹簧挂钩 SPRING HOOK 18 CSA6999101 1 切线弹簧 THREAD TRIMMER SPRING 19 CSA3490201 1 弹簧挂钩 SPRING HOOK 20 C021350106 1 螺母 M3.5 NUT 1 M3.5 21 C062260516 1 螺钉 M2.6X5 SCREW PAN M2.6X5 22 C062300416 2 螺钉 M3X4 SCREW PAN M3X4 23 CSA7001001 1 切线衬套 BUSH TR TRIMMER ARM 24 C062260516 2 螺钉 M2.6X5 SCREW PAN M2.6X5 25 CSA7002101 1 切线杆臂 B THREAD TRIMMER LEVER ARM B 26 CS21716001 1 螺钉 M4X10 SCREW, BUTTON HEAD M4X10 27 CS37858000 1 针销 4X8 NEEDLE PIN, 4X8 28 CSA7003001 1 压板 JU WORK CLAMP PLATE JU 29 C060400516 2 螺钉 M4X5 SCREW BIND M4X5 30 C153787001 2 螺钉 SM2.38 SCREW, SM2.38 54

Page 60 — R. 面线剪切装置 / Upper thread trimmer mechanism

R. 面线剪切装置 / Upper thread trimmer mechanism 55 jintex.in

Page 61 — R. 面线剪切装置 / Upper thread trimmer mechanism

R. 面线剪切装置 / Upper thread trimmer mechanism 参照号零部件序号数量零部件名称 NAME OF PARTS RM 2 CSA7005001 1 气缸安装板 CYLINDER SETTING PLATE 3 CSA7006001 1 气锤导向板 HAMMER GUIDE PLATE 4 C 018400636 2 螺栓 M4X6 BOLT SOCKET M4X6 5 CSA7007001 1 气锤 HAMMER 6 CS12053000 2 螺栓 M3X25 CQ2 BOLT, CQ2 M3X25 7 CSA7008001 1 气锤组件 CYLINDER ASSY 10 CSA7011001 2 接头 KJH04-M3 JOINT KJH04-M3 11 C018501236 2 螺栓 M5X12 BOLT SOCKET M5X12 jintex.in 56

Page 62 — S1 . 控制箱装置 / Control box mechanism

S1 . 控制箱装置 / Control box mechanism < 用于欧洲三相 400V / For Europe 3-phase 400V AC > 13 14 12 < 参阅第59页 > < Refer to P.59 > 11 10 11 1 < 用于 100-220V / For 100-220V AC > 2 < 用于 380-400V / For 380-400V AC > 3 5 6 7 8 57 jintex.in

Page 63 — S1. 控制箱装置 / Control box mechanism

S1. 控制箱装置 / Control box mechanism 参照号零部件序号数量零部件名称 NAME OF PARTS RM 1 CSA6364001 1 盖组件 CF CF CAP ASSY 2 CSA3720101 1 <用于100-220V> 变压器 LV <For 100-220V AC> TRANSFORMER LOW VOLTAGE 3 CSA3808101 1 <用于380-400V> 变压器 HV <For 380-400V AC> TRANSFORMER HIGH VOLTAGE 4 CSA6554001 1 主基板组件 982 PCB ASSY MAIN 982 5 CSA3739501 1 主基板组件 PMD PCB ASSY PMD 6 CSA3744001 3 FET FS10ASJ-2 TRANSISTOR FET:FS10ASJ-2 7 CSA3722001 1 MOSFET FX20KMJ-2 TRANSISTOR FET:FX20KMJ-2 8 CSA49484000 1 MOSFETFS10KMJ-2 TRANSISTOR FET:FS10KMJ-2 9 CSA3806001 1 电线 HARNESS MAIN POWER SUPPLY 10 CSA37059001 1 PE标记 LABEL, PE 11 CSA37060001 3 接地标记 LABEL, GROUNDING 12 CJ04115001 1 感电标签(6国) LABEL, ELEC. SHOCK 6 LANG. 13 CSA3581101 1 <用于欧洲三相 400V> 基板组件 <For Europe 3-phase 400V AC> PCB ASSY NF 14 CSA3796001 1 电线 NF OUT HARNESS NF OUT jintex.in 58

Page 64 — S2 . 控制箱装置 (电源马达基板) / Control box mechanism (Power supply motor PCB)

S2 . 控制箱装置 (电源马达基板) / Control box mechanism (Power supply motor PCB) 1 12 11 10 6 5 4 10 12 7 8 9 2 3 59 jintex.in

Page 65 — S2. 控制箱装置 (电源马达基板) / Control box mechanism (Power supply motor PCB)

S2. 控制箱装置 (电源马达基板) / Control box mechanism (Power supply motor PCB) 参照号零件序号数量零部件名称 NAME OF PARTS RM 1 CSA3755201 1 电源马达基板组件 PCB ASSY POWER SUPPLY MOTOR 2 CSA3765001 1 电阻 V10D101 VARISTOR:V10D101 3 CSA3766001 1 电阻 V10D241 VARISTOR:V10D241 4 CSA3767001 1 电阻 V14D511 VARISTOR:V14D511 5 CSA3768001 1 电阻 V14D561 VARISTOR:V14D561 6 CSA3762001 1 电阻 V14D911 VARISTOR:V14D911 7 CSA3769001 1 电阻 V5D121 VARISTOR:V5D121 8 CSA3770001 1 电阻 V5D330 VARISTOR:V5D330 9 CSA3771001 1 电阻 V5D820 VARISTOR:V5D820 10 CSA3794001 3 保险丝 250V-15A G FUSE S 15A 11 CSA3795001 2 保险丝 250V-6A G FUSE S 6A 12 CSA7794001 3 保险丝 3A G FUSE S 3A 60

Page 66 — T. 开关装置 / Power switch mechanism

T. 开关装置 / Power switch mechanism < 用于日本单相 100V / For Japan 1-phase 100V AC. > 1 2 < 用于日本三相 200V / For Japan 3-phase 200V AC. > 3 4 < 用于美国三相 220V / For USA 3-phase 220V AC. > < 用于亚洲单相 220V / For Asia 1-phase 220V AC. > 6 7 8 7 < 用于中国三相 380V / For China 3-phase 380V AC. > < 用于欧洲三相 400V / For Europe 3-phase 400V AC. > 12 10 11 13 14 61 jintex.in

Page 67 — T. 开关装置 / Power switch mechanism

T. 开关装置 / Power switch mechanism 参照号零部件序号数量零部件名称 NAME OF PARTS RM 1 CSA3813001 1 电源开关组件 1P-JP <For Japan 1-phase 100V AC.> 2 CSA3822001 1 V切换电线 100V POWER SUPPLY SWITCH ASSY,1P-JP VOLTAGE SELECT HARNESS 100V 3 CSA3819001 1 电源开关组件 3P-JP <For Japan 3-phase 200V AC.> 4 CSA3825001 1 V切换电线 200V POWER SUPPLY SWITCH ASSY,3P-JP VOLTAGE SELECT HARNESS 200V 6 CSA3816001 1 电源开关组件 3P-L <For USA 3-phase 220V AC.> 7 CSA3812001 1 V切换电线 220V POWER SUPPLY SWITCH ASSY,3P-L VOLTAGE SELECT HARNESS 220V 8 CSA3809001 1 电源开关组件 1P <For Asia 1-phase 220V AC.> 7 CSA3812001 1 V切换电线 220V POWER SUPPLY SWITCH ASSY,1P VOLTAGE SELECT HARNESS 220V 10 CSA3827001 1 V切换电线 380V <For China 3-phase 380V AC.> 11 CSA3789101 1 V切换电线 H220V VOLTAGE SELECT HARNESS 380V 12 CSA4510001 1 电源开关组件 3P-H VOLTAGE SELECT HARNESS H220V POWER SUPPLY SWITCH ASSY,3P-H 13 CSA3838001 1 电线组件 AC IN EC <For Europe 3-phase 400V AC.> 14 CSA3828001 1 V切换电线 400V HARNESS ASSY, AC IN EC VOLTAGE SELECT HARNESS 400V jintex.in 62

Page 68 — U1 .空压装置 / Air pressure mechanism

U1 .空压装置 / Air pressure mechanism 63 jintex.in

Page 69 — U1. 空压装置 / Air pressure mechanism

U1. 空压装置 / Air pressure mechanism 参照号零件序号数量零件名称 NAME OF PARTS RM 2 CS35360000 1 气缸组件 63X100 CYLINDER ASSY, 63X100 3 CS35426100 2 弯管 10-4 ELBOW 10-4 4 CSA7016001 1 气缸连接 CYLINDER ROD 5 CSA7017001 1 气缸连接轴 CYLINDER ROD SHAFT 6 C014060836 1 固定螺钉 M6X8 SET SCREW SOCKET (CP) M6X8 7 CSA7018001 1 空气管 10X6.5-6A AIR TUBE 10X6.5-6A 8 CSA7019001 1 空气管 10X6.5-5A AIR TUBE 10X6.5-5A 9 CSA7020001 1 空气管 10X6.5-5 AIR TUBE 10X6.5-5 10 CSA7021001 1 空气管 10X6.5-6 AIR TUBE 10X6.5-6 11 CSA7022001 1 弯管 KQ2LE10-5 UNION KQ2LE10-5 12 CSA8040001 1 弯管 KQ2LE10-6 UNION KQ2LE10-6 13 CSA7023001 1 空气管 4X2.5-13 AIR TUBE 4X2.5-13 14 CSA7159001 1 空气管 4X2.5-14 AIR TUBE 4X2.5-14 15 CS00480000 1 电线夹 #5 CORD HOLDER, 5N 16 C0A4400806 1 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 17 CSA7024001 1 空气管 4X2.5-2 AIR TUBE 4X2.5-2 18 CS34569000 1 文吐里管 VENTURI TUBE 19 CSA7027001 1 空气管 16X12-80 AIR TUBE 16X12-80 20 CSA7028001 1 布屑管 KNIFE TRASH TUBE 21 C52567000 1 电线夹 #8 CORD HOLDER #8 22 C0A4400806 1 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 23 C552908000 1 电线夹 #14 CORD HOLDER #14 24 C0A4401206 1 螺栓(带垫圈) M4X12DA SCREW PAN (S/P WASHER) M4X12 25 C554482000 2 电线夹 #12 CORD HOLDER #12 26 C0A4401206 1 螺栓(带垫圈) M4X12DA SCREW PAN (S/P WASHER) M4X12 27 CSA8119001 1 压缩空气大组件 AIR UNIT SET 28 CSA7583001 1 FR unit AW30 FR UNIT AW30 29 CSA7584001 1 T隔板 T SPACER 30 CSA7585001 2 隔板 SPACER 31 CSA7586001 1 R复合件 AR30 R UNIT AR30 32 CS59219000 1 管接头 08-PT1/4 HALF UNION, 08-PT1/4 33 CSA7587001 1 弯管 KQ2L10-02S ELBOW KQ2L10-02S 34 CSA7588001 1 接管 PT 1/4 ELBOW PT 1/4 35 CSA7589001 1 中间管接头 1/4 MIDDLE NIPPLE 1/4 36 CSA6573001 1 球阀 V03 1/4 BALL VALVE V03 1/4 37 CSA7595001 1 中间管接头 1/4 MIDDLE NIPPLE 1/4 38 CSA7580001 1 安装板 SETTING PLATE 39 C031553202 2 木螺钉 M5.5X32 WOOD SCREW ROUND M5.5X32 40 CSA8003001 1 空气接头 AIR CONNECTOR 64

Page 70 — U2 . 空压装置 / Air pressure mechanism

U2 . 空压装置 / Air pressure mechanism < -00 > < -01, -02 > 10 5 2 5 2 3 1 7 8 9 6 10 5 2 5 2 11 7 8 9 6 14 12 23 22 16 21 18 24 15 20 19 17 13 25 28 27 26 28 27 32 29 31 30 65 jintex.in

Page 71 — U2. 空压装置 / Air pressure mechanism

U2. 空压装置 / Air pressure mechanism 参照号零部件序号数量零部件名称 NAME OF PARTS RM 1 CSA7085001 1 <用于-00> 电磁阀组件 4 <For -00> SOLENOID VALVE 4 ASSY 2 CS39116100 1 阀 VQZ2151S-5 VALVE VQZ2151S-5 3 CS53982000 1 1 遮隔板组件 BLANKING PLATE ASSY 4 CSA7032001 1 复式接头 5 MANIFOLD 5 5 CS39115100 3 阀门 VQZ2151-5 VALVE, VQZ2151-5 6 CS14159000 1 弯管 1/8-8 ELBOW 1/8-8 7 CSA5283001 1 消音器 AN103-1 SILENCER AN103-1 8 C 153274001 2 盖 1/8 CAP, 1/8 9 CSA7033001 1 插销 4 PLUG 4 10 C0A4403506 2 螺栓(带垫圈) M4X35DA SCREW PAN (S/P WASHER) M4X35 11 CSA7031001 1 <用于-01和-02> 电磁阀组件 5 <For -01 & -02> SOLENOID VALVE 5 ASSY 12 CS39116100 2 阀 VQZ2151S-5 VALVE VQZ2151S-5 13 CSA7032001 1 复式接头 5 MANIFOLD 5 14 CSA6525001 1 阀门 VQZ2151-5 VALVE, VQZ2151-5 15 CS14159000 1 弯管 1/8-8 ELBOW 1/8-8 16 CSA5283001 1 消音器 AN103-1 SILENCER AN103-1 17 C 153274001 2 盖 1/8 CAP, 1/8 18 CSA7033001 1 插销 4 PLUG 4 19 C0A4403506 2 螺栓(带垫圈) M4X35DA SCREW PAN (S/P WASHER) M4X35 20 CSA7034001 1 空气管 8X5-1 AIR TUBE 8X5-1 21 CSA7035001 1 空气管 10X6.5-4 AIR TUBE 10X6.5-4 22 CSA6525001 1 阀接线组 X5 VALVE HARNESS ASSY X5 23 CSA8120101 1 切刀阀大组件 CUTTER VALVE SET 24 CSA7591101 1 阀组件 VALVE ASSY 25 CSA7592101 1 阀 VF5120-5G-03 VALVE VF5120-5G-03 26 CSA7593001 3 弯管 ELBOW KQ2L10-03S 27 CSA7594001 1 消音器 AN303-03 SILENCER AN303-03 28 CSA7598001 1 消音器 ASN2-02 SILENCER ASN2-02 29 CSA7570001 1 接头 3/8X1/4-M5 JOINT 3/8X1/4-M5 30 CSA7047001 1 弯管 ELBOW KJL04-M5 31 C0A4404006 3 螺栓(带垫圈) M4X40DA SCREW PAN (S/P WASHER) M4X40 32 CSA7581001 1 阀安装板 VALVE SETTING PLATE 33 C03155202 2 木螺钉 M5.5X32 WOOD SCREW ROUND M5.5X32 34 CSA6526101 1 气锤阀接线 HAMMER VALVE HARNESS 35 CS00470000 2 电线夹 #16 CORD HOLDER, 16N 36 C0A5401006 2 螺栓(带垫圈) M4X10DB SCREW PAN (S/P WASHER) M4X10 37 CSA7046001 1 管接头 HOSE JOINT 38 CSA7047001 1 油管 OIL TUBE 39 C228475000 1 电线夹 1.9X80 FASTENING BAND 1.9X80 40 C012500536 1 螺钉 M5X5 SET SCREW SOCKET (FT) M5X5 66

Page 72

V . 电气部品装置 / Power supply equipment mechanism 29- 29- 28 32 31 26 27 30 21 22 40 38 37 39 41 36 35 24 23 33 25 34 46 43 45 42 41 41 1 2 3 4 5 7 6 8 10 12 13 14 11 15 15 16 18 17 19 20 67 jintex.in

Page 73 — V. 电气部品装置 / Power supply equipment mechanism

V. 电气部品装置 / Power supply equipment mechanism 参照号零部仵序号数量零部件名称 NAME OF PARTS RM 1 CSA6530001 1 Y点传感器 Y-POSITION SENSOR 2 C062300816 1 螺钉 M3X8 SCREW PAN M3X8 3 CS10243000 1 尼龙夹 NK-3N CORD HOLDER, NK-3N 4 C0A4400806 1 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 5 CSA6618001 1 DC风扇马达组件 40 DC FAN MOTOR ASSY 40 6 CSA5696001 1 风扇支架 FAN HOLDER 7 C0A5302005 4 螺栓(带垫圈) M3X20DB SCREW PAN (S/P WASHER) M3X20 8 C018400836 2 螺栓 M4X8 BOLT SOCKET M4X8 10 CSA5729001 1 安全开关基座 SAFETY SWITCH BASE 11 CSA5730001 1 安全开关基座 SAFETY SWITCH BASE 12 CSA5731001 1 开关弹簧 SAFETY SWITCH SPRING 13 CSA5732001 1 开关手柄 SAFETY SWITCH LEVER 14 CSA6533001 1 头部开关组件 SWITCH ASSY MACHINE HEAD 15 CSA7293001 2 螺栓(带垫圈) M3X12 SCREW, PAN (S/P W) M3X12 16 CS04159000 1 线夹 1M BAND, 1M 17 C018400836 2 螺栓 M4X8 BOLT SOCKET M4X8 18 C025040236 2 平垫圈 M4 WASHER PLAIN M4 19 C525664000 1 电线夹 #6 CORD HOLDER #6 20 C0A4400806 1 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 21 CSA5733001 1 电线压板 CORD HOLDER 22 C062400816 2 螺钉 M4X8 SCREW PAN M4X8 23 CSA5734101 1 切刀感应器组件 CUTTER SENSOR ASSY 24 C062400816 2 螺钉 M4X8 SCREW PAN M4X8 25 C340400001 1 线夹 BEAD BAND 26 CSA6531101 1 停止开关接线 STOP SWITCH HARNESS 27 CSA7488001 1 开关 HW1B-M211B SWITCH HW1B-M211B 28 CSA5737001 1 开关罩 SWITCH COVER 29 C0A4400806 3 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 30 CSA5738001 1 电线套 CORD BUSH 31 C625010000 1 尼龙夹 NK-2N NYLON CLAMP NK-2N 32 C0A4400806 1 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 33 C149547000 4 压线板 CORD HOLDER, 4N 34 C0A4400806 4 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 35 CS10243000 1 尼龙夹 NK-3N CORD HOLDER, NK-3N 36 C0A4400806 1 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 37 CSA5740001 1 针传感器组件 ZIGZAG SENSOR ASSY 38 CSA5741001 1 传感器安装板 SENSOR SETTING PLATE 39 C062300816 1 螺钉 M3X8 SCREW PAN M3X8 40 C062400816 2 螺钉 M4X8 SCREW PAN M4X8 41 C228475000 5 电线夹 1.9X80 FASTENING BAND 1.9X80 42 CSA6532001 1 电线组件 CONNECT HARNESS ASSY 43 CSA6535001 1 面电磁铁电线 UP SOLENOID HARNESS 44 CSA6536001 1 电磁铁电线 SOLENOID HARNESS 45 CSA5434001 1 接地线 700 GROUND WIRE 700 46 CSA6636001 1 粘链管 40X800 QUICK TUBE ASSY 40X800 47 CSA7119001 1 头部检出复合件 HEAD DETECTION UNIT ASSY 49 CSA5433001 1 接地线 40 GROUND WIRE 40 68

Page 74 — W .操作盤装置 / Operation panel mechanism

W .操作盤装置 / Operation panel mechanism 69 jintex.in

Page 75 — W. 操作盘装置 / Operation panel mechanism

W. 操作盘装置 / Operation panel mechanism 参照号零部件序号数量零部件名称 NAME OF PARTS RM 1 CSA6547001 1 操作盘组件 OPERATION PANEL ASSY 2 CSA6550001 1 操作盘面板 PANEL SHEET 3 CSA5148001 1 操作盘基板组件 PCB ASSY PANEL 4 CSA5360001 1 灯光板组件 LIGHT PLATE ASSY 5 CSA6546001 1 操作盘接线 PANEL HARNESS 6 C0B0452006 4 圆木螺钉 M4.5X20 WOOD SCREW ROUND M4.5X20 7 CJ03974001 1 护灯罩 LAMP HOLDER 8 CJ04146001 1 薄膜 75PBA DIFFUSION SHEET 75PBA jintex.in 70

Page 76 — X. 马达装置 / Motor mechanism

X. 马达装置 / Motor mechanism 71 jintex.in

Page 77 — X. 马达装置 / Motor mechanism

X. 马达装置 / Motor mechanism 参照号零件部件序号数量零件部件名称 NAME OF PARTS RM 1 CSA7476001 1 马达组件 CDD MOTOR ASSY CDD HATOME 2 C J03955001 1 磁鼓 CDD DRUM CDD 3 C 014400632 2 螺钉 M4X6 SET SCREW SOCKET (CP) M4X6 4 C J03956001 1 磁铁 180P36 MAGNET 180P36 5 C J03957001 1 MR传感器组件 180P MR SENSOR ASSY 180P 6 C0A4300806 2 螺钉(带垫圈) M3X8DA SCREW PAN (S/P WASHER) M3X8 7 C J03958001 1 屏蔽板 CDD SHIELD PLATE CDD 8 C0A4261006 3 螺钉(带垫圈) M2. 6X10DA SCREW PAN (S/P WASHER) M2.6X10 9 CSA7480001 1 基板组件 ENC ENC PCB ASSY 10 C0A5300606 3 螺钉(带垫圈) M3X6DB SCREW PAN (S/P WASHER) M3X6 11 C J04230001 1 电线固定夹 CDD-HT CORD HOLDER CDD-HT 12 C0A4401006 3 螺钉(带垫圈) M4X10DA SCREW PAN (S/P WASHER) M4X10 13 C J04388001 1 编码器盖 430D ENCODER COVER 430D 14 C0A4300806 3 螺钉(带垫圈) M3X8DA SCREW PAN (S/P WASHER) M3X8 15 C J04303001 1 同步组件 430D PULLEY HOLDER ASSY 430D 16 C 014500632 2 螺钉 M5X6 SET SCREW SOCKET (CP) M5X6 17 C018501636 5 螺钉 M5X16 BOLT SOCKET M5X16 18 CSA7012001 1 马达盖 MOTOR COVER 19 C J03663001 1 高温标签 13X20 LABEL, HIGH TEMP. 13X20 20 CSA7013001 1 马达支架 MOTOR HOLDER 21 CS8636001 3 螺钉(带垫圈) M8X30 BOLT SOCKET (S/P WASHER)M8X30 22 CSA5549001 1 同步手轮组件 TIMING PULLEY ASSY 23 CS23651001 2 固定螺钉 M6X6 SET SCREW SOCKET (FT) M6X6 24 CSA7014001 1 皮带导向 BELT GUIDE 25 C062400816 2 螺钉 M4X8 SCREW PAN M4X8 72

Page 78

Y . 踏板开关关系 / Foot switch pedal mechanism 1 7 4 13 8 5 12 8 11 9 6 10 17 16 3 17 16 15 18 2 25 22 23 20 21 21 19 24 73 jintex.in

Page 79 — Y. 踏板开关关系 / Foot switch pedal mechanism

Y. 踏板开关关系 / Foot switch pedal mechanism 参照号零部件序号数量零部件名称 NAME OF PARTS RM 1 CSA6567101 1 <用于脚踏板> 1踏板复合件 B <For treadle> TREADLE UNIT B ASSY 2 CSA7121001 1 <用于手动开关> <For hand start switch> 3 CSA7122001 1 手动开关大组件 HAND START SWITCH UNIT 4 CS39914001 1 手动开关组件 HAND START SWITCH ASSY 5 CSA7123001 1 开关弹簧 SWITCH LEVER SPRING 6 CS02699001 1 手动开关 HAND START SWITCH 7 CS34922101 2 微调开关 MICRO SWITCH 8 CS34966001 2 段螺钉 M4 SHOULDER SCREW M4 9 CS4500001 3 六角螺母 M4 SHOULDER SCREW M4 10 C021400202 2 螺钉 SM2.38 NUT 2 M4 11 C146124001 2 螺钉 M3X6 SCREW, SM2.38 12 C060300616 2 电线夹 PLT1M SCREW BIND M3X6 13 CS04557000 1 电线夹 PLT1M BAND, PLT1M 14 C060400816 2 螺钉 M4X8 SCREW BIND M4X8 15 CSA7124001 1 手动开关安装板 HAND SWITCH SETTING PLATE 16 CS54850001 2 螺栓(带垫圈) M5X12 BOLT SOCKET (S/P WASHER)M5X12 17 CS10243000 3 尼龙夹 NK-3N CORD HOLDER, NK-3N 18 C0A4400806 3 螺栓(带垫圈) M4X8DA SCREW PAN (S/P WASHER) M4X8 19 C228475000 2 电线夹 1.9X80 FASTENING BAND 1.9X80 <用于2连脚踏板> <For 2-pedal foot switch> 20 CS42838301 1 2连脚踏板开关 2SW 2-PEDAL FOOT SWITCH 2 21 CS38170001 2 弹簧 FOOT PEDAL SPRING 22 CS36260000 2 开关 VX PIN BUTTON MICRO SWITCH, VX 23 CS38174000 2 脚踏板 FOOT PEDAL 24 CS38175101 2 脚踏护板 PROTECTION PLATE PEDAL 25 CS38176101 2 弹簧板 SPRING, PLATE 26 CSA3784001 1 脚开关变换配线 CONVERSION HARNESS FOOT SW 74

Page 80 — AA1 . 附属装置 / Attachment set

AA1 . 附属装置 / Attachment set 79 78 70 77 72 71 8 76 82 69 80 81 75 7 73 66 65 67 68 74 6 2 38 42 25 24 37 17 23 36 16 26 35 63 5 39 15 28 40 19 22 41 27 21 30 9 44 45 3 11 12 13 14 20 29 31 32 33 34 10 57 47 46 43 48 58 49 59 56 62 60 50 61 52 53 55 54 75 jintex.in

Page 81 — AA1. 附属装置 / Attachment set

AA1. 附属装置 / Attachment set 参照号零件序号数量零部件名称 NAME OF PARTS RM <规格变换零部件> <For exchange parts> 1 CSA7750001 1 <用于-02: L1422> <For -02: L1422> 2 CSA7748001 1 规格变换零部件组 (L1422) EXCHANGE PARTS SET L1422 3 CSA7728001 1 L1422-板R组件 L1422-PLATE R ASSY 4 CSA7102001 1 压脚板组件 R1422 WORK CLAMP PLATE R1422 ASSY 5 CSA7092001 1 针板 L1422R NEEDLE PLATE L1422R 6 CSA7749001 1 布压板 R-JL1422 WORK CLAMP R-JL1422 7 CSA7097001 1 压脚板组件 L1422 WORK CLAMP PLATE L1422 ASSY 8 CSA7087001 1 针板 L1422L NEEDLE PLATE L1422L 9 CS37704001 1 气锤 S16 WORK CLAMP L-JL1422 10 CS37706001 1 气锤 S20 HAMMER, S16 HAMMER, S20 <用于-02: L2230> <For -02: L2230> 1 CSA7752001 1 规格变换零部件组 (L2230) EXCHANGE PARTS SET L2230 2 CSA7751001 1 L2230-板R组件 L2230-PLATE R ASSY 3 CSA6728001 1 压脚板组件 R2230 WORK CLAMP PLATE R2230 UNIT 4 CSA6731001 1 针板 L2230R NEEDLE PLATE L 2230R 5 CSA6732001 1 压布板 R-JL2230 WORK CLAMP R-JL2230 6 CSA6738001 1 压脚板组件 L2230 WORK CLAMP PLATE L2230 UNIT 7 CSA6741001 1 针板 L2230L NEEDLE PLATE L 2230L 8 CSA6742001 1 压布板 L-JL2230 WORK CLAMP L-JL2230 9 CS37708001 1 气锤 S24 HAMMER, S24 10 CS42053001 1 气锤 S28 HAMMER, S28 <用于-02: L2634> <For -02: L2634> 1 CSA7756001 1 规格变换零部件组 (L2634) EXCHANGE PARTS SET L2634 2 CSA7754001 1 L2634-板R组件 L2634-PLATE R ASSY 3 CSA7753001 1 压脚板组件 R2634 WORK CLAMP PLATE R2634 ASSY 4 CSA7103001 1 针板 L2634R NEEDLE PLATE L2634R 5 CSA7093001 1 布压板 R-JL2634 WORK CLAMP R-JL2634 6 CSA7755001 1 压脚板组件 L2634 WORK CLAMP PLATE L2634 ASSY 7 CSA7098001 1 针板 L2634L NEEDLE PLATE L2634L 8 CSA7088001 1 布压板 L-JL2634 WORK CLAMP L-JL2634 9 CS37198001 1 气锤 28 HAMMER, 28 10 CS37200001 1 气锤 32 HAMMER, 32 <用于-02: L3442> <For -02: L3442> 1 CSA7764001 1 规格变换零部件组 (L3442) EXCHANGE PARTS SET L3442 2 CSA7758001 1 L3442-板R组件 L3442-PLATE R ASSY 3 CSA7757001 1 压脚板组件 R3442 WORK CLAMP PLATE R3442 ASSY 4 CSA7104001 1 针板 L3442R NEEDLE PLATE L3442R 5 CSA7094001 1 布压板 R-JL3442 WORK CLAMP R-JL3442 6 CSA7762001 1 压脚板组件 L3442 WORK CLAMP PLATE L3442 ASSY 7 CSA7099001 1 针板 L3442L NEEDLE PLATE L3442L 8 CSA7089001 1 布压板 L-JL3442 WORK CLAMP L-JL3442 9 CS37202001 1 气锤 36 HAMMER, 36 10 CSA7106001 1 气锤 42 HAMMER, 42 <用于-02: L1826> <For -02: L1826> 1 CSA7771001 1 规格变换零部件组 (L1826) EXCHANGE PARTS SET L1826 2 CSA7768001 1 L1826-板R组件 L1826-PLATE R ASSY 3 CSA7187001 1 压脚板组件 R1826 WORK CLAMP PLATE R1826 ASSY 4 CSA7105001 1 针板 L1826R NEEDLE PLATE L1826R 5 CSA7095001 1 布压板 R-JL1826 WORK CLAMP R-JL1826 6 CSA7186001 1 压脚板组件 L1826 WORK CLAMP PLATE L1826 ASSY 7 CSA7100001 1 针板 L1826L NEEDLE PLATE L1826L 8 CS37706001 1 布压板 L-JL1826 WORK CLAMP L-JL1826 9 CS37708001 1 气锤 S20 HAMMER, S20 10 CS37708001 1 气锤 S24 HAMMER, S24 jintex.in 76

Page 82 — AA1 . 附属装置 / Attachment set

AA1 . 附属装置 / Attachment set 79 78 72 71 76 8 80 69 75 82 73 81 7 66 67 68 65 74 6 2 38 42 37 64 25 24 23 17 16 5 18 35 39 28 15 40 41 19 22 27 21 30 44 45 32 3 11 20 29 31 33 34 57 46 47 43 48 49 58 59 56 62 50 60 55 52 53 54 51 9 10 1 77 jintex.in

Page 83 — AA1. 附属装置 / Attachment set

AA1. 附属装置 / Attachment set 参照号零件序号数量零件名称 NAME OF PARTS RM 11 CSA6729001 1 布压板组件 JR WORK CLAMP PLATE JR UNIT 12 CS35315001 1 角块 OPENING SLIDE BLOCK 13 CS35316001 1 角块支撑板 SLIDE BLOCK SUPPORT PLATE 14 C060020416 2 螺钉 M2X4 SCREW BIND M2X4 15 CS06696004 2 螺钉 M3X6 SCREW, FLAT M3X6 16 CS35236000 1 垫圈 3.2 WASHER, BENDING 3.2 17 CS35235001 1 支架销 SUPPORT PIN, CLAMP 18 C021300306 1 螺母 M3 NUT 3 M3 19 CSA5560001 1 夹轴承受板 CLAMP SHAFT HOLDER 20 C062400816 2 螺钉 PAN M4X8 SCREW PAN M4X8 21 CSA6733001 1 支点轴 J CLAMP FULCRUM SHAFT J 22 C048060142 2 轴用挡圈 C6 RETAINING RING EXTERNAL C6 23 CSA5585001 1 夹杆 R CLAMP LEVER R 24 C018501236 1 螺栓 M5X12 BOLT SOCKET M5X12 25 CSA6734001 1 夹臂 R-J CLAMP ARM R-J 26 C014400536 2 螺钉 M4X5 SET SCREW SOCKET(CP) M4X5 27 CSA7550001 1 布挡板 R CROTH GUIDE R 28 CS35326101 1 螺钉 M3.5 SCREW M3.5 29 CSA675001 1 辅助压脚臂 AUX CLAMP ARM 30 C048060142 1 轴用挡圈 C6 RETAINING RING EXTERNAL C6 31 CSA6735001 1 辅助压脚杆 SUB AUX CLAMP WRIST 32 C0401036 1 螺栓 M4X10 BOLT SOCKET M4X10 33 CS05356000 1 扣夹 A BUTTON CLAMP, A 34 CSA6987001 1 回复弹簧 AUX CLAMP TSWIST SPRING 35 CSA6988001 1 动刀 R MOVABLE KNIFE R 36 CSA6989001 1 动刀 L MOVABLE KNIFE L 37 CSA6990001 1 挡线器 THREAD HANDLER 38 C153787001 2 螺钉 SM2.38 SCREW, SM2.38 39 CSA6991001 1 动刀驱动板 MOVABLE KNIFE DRIVING PLATE 40 CSA6992001 1 切线连接组件 A THREAD TRIMMER LINK A ASSY 41 CSA6994001 1 切线连接组件 B THREAD TRIMMER LINK B ASSY 42 CS37660101 1 段螺钉 M4 SHOULDER SCREW, M4 43 C021400206 1 六角螺母 M4 NUT 2 M4 44 CS37654000 1 波纹垫圈 WAVE WASHER 45 CS37655101 1 切刀支撑圈 KNIFE SUPPORT WASHER 46 C141542001 2 螺钉 3.18 SCREW 3.18 47 CSA6996001 1 切线连接杆组件 J THREAD TRIMMER L-LEVER J ASSY 48 CSA7778001 1 连接杆滚轮 LINK LEVER ROLLER 49 C137191051 1 挡圈 STOP RING 50 CSA5693001 1 段螺钉 M4 SHOULDER SCREW M4 51 C021400206 1 六角螺母 M4 NUT 3 M4 52 CSA6998001 1 弹簧挂钩 SPRING HOOK 53 CSA6999001 1 切线弹簧 THREAD TRIMMER SPRING 54 CS34902001 1 弹簧挂钩 SPRING HOOK 55 C021350106 1 螺母 M3.5 NUT 1 M3.5 56 C062260406 1 螺钉 M2.6X4 SCREW PAN M2.6X4 57 C062300416 2 螺钉 M3X4 SCREW PAN M3X4 58 CSA7001001 1 切线臂套 BUSH TR TRIMMER ARM 59 C062260516 2 螺钉 M2.6X5 SCREW PAN M2.6X5 60 CSA7002001 1 切线杆臂 B THREAD TRIMMER LEVER ARM B 61 CS21716001 1 螺钉 M4X10 SCREW, BUTTON HEAD M4X10 62 CS37858000 1 针销 4X8 NEEDLE PIN, 4X8 63 CSA7003001 1 压板 JU WORK CLAMP PLATE JU 64 C06000516 2 螺钉 M4X5 SCREW BIND M4X5 65 CSA6739001 1 布压板组件 JL WORK CLAMP PLATE JL ASSY 66 CS35315001 1 角块 OPENING SLIDE BLOCK 67 CS35316001 1 角块支撑板 SLIDE BLOCK SUPPORT PLATE 68 C060020416 2 螺钉 M2X4 SCREW BIND M2X4 69 CS06696004 2 螺钉 M3X6 SCREW, FLAT M3X6 70 CS35236000 1 垫圈 3.2 WASHER, BENDING 3.2 71 CS35235001 1 支架销 SUPPORT PIN, CLAMP 72 C021300306 1 螺母 M3 NUT 3 M3 73 CSA5560001 1 夹轴承受板 CLAMP SHAFT HOLDER jintex.in 78

Page 84 — AA1 . 附属装置 / Attachment set

AA1 . 附属装置 / Attachment set 79 78 70 77 72 71 8 76 80 82 75 81 7 74 73 66 67 68 65 6 2 38 42 37 64 25 24 36 63 35 39 5 17 23 40 16 41 15 26 51 44 45 28 19 22 4 27 30 21 32 3 11 20 29 12 13 14 31 33 34 57 46 47 43 48 49 58 59 56 60 61 52 53 55 54 79 jintex.in

Page 85 — AA1. 附属装置 / Attachment set

AA1. 附属装置 / Attachment set 参照号零部件序号数量零部件名称 NAME OF PARTS RM 74 C062400816 2 螺钉 M4X8 SCREW PAN M4X8 75 CSA5674001 1 支点轴 CLAMP FULCRUM SHAFT 76 C048060142 2 轴用挡圈 C6 RETAINING RING EXTERNAL C6 77 CSA5671001 1 夹杆 L CLAMP LEVER L 78 C018501236 1 螺栓 M5X12 BOLT SOCKET M5X12 79 CSA6743001 1 夹臂 L-J CLAMP ARM L-J 80 C014400536 2 螺钉 M4X5 SET SCREW SOCKET(CP) M4X5 81 CSA7551001 1 布挡板 L CROTH GUIDE L 82 CS35326101 1 螺钉 M3.5 SCREW M3.5 jintex.in 80

Page 86 — AA2 . 附属装置 / Attachment set

AA2 . 附属装置 / Attachment set 2 3 6 8 4 5 5 7 11 12 10 9 12 13 14 20 17 18 19 15 16 27 26 22 23 25 24 21 28 29 30 32 34 33 31 38 37 36 35 39 40 41 42 1 81 jintex.in

Page 87

AA2. 附属装置 / Attachment set 参照号零件序号数量零件名称 NAME OF PARTS RM 1 CSA7773001 1 <规格变换用零件> <用于-01 变更为-02 规格时> <For exchange parts> <Exchange parts from -01 to -02> 2 CSA7131001 2 规格变换零件组(-2) EXCHANGE PARTS SET -2 3 CSA6718001 1 空气管 4X2.5-150 AIR TUBE 4X2.5-150 4 CSA6719001 1 辅助压脚气缸组件 AUX CLAMP C-SUPPORT ASSY 5 CS12150000 1 气缸组件 10X15 CYLINDER ASSY 10X15 6 CSA6720001 1 管接头 M-5HL-4 TUBE ELBOW, M-5HL-4 7 CS35351001 1 辅助压脚 S 支架 AUX CLAMP S HOLDER 8 C062400816 2 气缸杆 CYLINDER ROD 9 CSA6721001 1 螺钉 M4X8 SCREW PAN M4X8 10 C048050142 1 气缸杆销 AUX CLAMP CONNECTING ROD ASSY 11 CSA6726001 1 辅助挡圈 C5 RETAINING RING EXTERNAL C5 12 C048030342 1 气缸连杆销 CYLINDER ROD PIN 13 CSA6800001 2 挡圈 E3 RETAINING RING E3 14 C014400536 1 气锤垫块 HAMMER SPACER 15 CSA868001 1 螺钉 M4X5 SET SCREW SOCKET(CP) M4X5 16 CS37724001 1 底压板组件 J LOWER THREAD PRESSER J ASSY 17 CS37725001 1 螺钉 SM2.38 SCREW, SM2.38 18 CS47932001 1 底压板 COMPRESSION SPRING 19 C060300816 1 螺母 SM2.38-56 NUT, SM2.38-56 20 CS37723101 1 螺钉 M3X8 SCREW BIND M3X8 21 CSA6873001 1 上动刀 B UPPER MOVABLE KNIFE, B 22 CSA7613001 1 芯线导向件 C-J GIMP THREAD GUIDE C-J ASSY 23 CSA7614001 1 芯线压板 GIMP THREAD CLAMP PLATE 24 CSA7614001 1 芯线调节弹簧 GIMP THREAD TENSION SPRING 25 C062300506 1 螺钉 M3X5 SCREW PAN M3X5 26 C025030236 1 平垫圈 M3 WASHER PLAIN M3 27 CSA7615001 1 管套 3 COLLAR 3 28 CS37752001 1 针孔板 1.8-J THROAT PLATE, 1.8-J 29 CSA7067101 1 底线松线板 L-THREAD RELEASE PLATE 30 CSA6982001 1 芯线导向 J GIMP THREAD GUIDE J 31 CSA6983001 1 芯线夹组件 GIMP THREAD CLAMP ASSY 32 CSA6984001 1 芯线夹板 GIMP THREAD CLAMP PLATE 33 CSA6537001 1 芯线电磁铁 GIMP THREAD SOLENOID 34 C048025346 1 挡圈 E2.5 RETAINING RING E2.5 35 C081003870 2 O形圈 S3 O RING S3 36 C062260406 2 螺钉 M2.6X4 SCREW PAN M2.6X4 37 C145446001 1 夹线盘 DISC, TENSION 38 CSA6986001 1 芯线轴 GIMP THREAD SHAFT 39 C014300332 2 螺钉 M3X3 SET SCREW SOCKET (CP) M3X3 40 CSA6987001 1 芯线夹 GIMP THREAD CLAMP 41 C062400816 2 螺钉 M4X8 SCREW PAN M4X8 42 CS04557000 1 电线夹 PLT1M BAND PLT1M C018400836 2 螺栓 M4X8 BOLT SOCKET M4X8 82

Page 88 — AA3 . 附属装置 / Attachment set

AA3 . 附属装置 / Attachment set 1 2 4 6 7 3 5 8 11 9 10 12 13 83 jintex.in

Page 89 — AA3. 附属装置 / Attachment set

AA3. 附属装置 / Attachment set 参照号零件序号数量零件名称 NAME OF PARTS RM 1 CSA7777001 1 <用于腰带压脚 L26> 压脚复合件 L26W <For waist belt presser L26> WORK CLAMP SET L26W 2 CSA7775001 1 3 CS43408001 1 压脚 L-L26W WORK CLAMP ASSY L-L26W 4 CSA7726001 1 夹臂 L-JW WORK CLAMP, L-JW 5 CS35235001 1 支撑销 SUPPORT PIN, CLAMP 6 CS35236000 1 垫圈 3.2 WASHER, BENDING 3.2 7 C021300306 1 螺母 M3 NUT 3 M3 8 CSA7776001 1 压脚组件 R-L26W WORK CLAMP ASSY R-L26W 9 CS43409001 1 压脚 R-L3W WORK CLAMP, R-L3W 10 CSA7727001 1 夹臂 R-JW CLAMP ARM R-JW 11 CS35235001 1 支撑销 SUPPORT PIN, CLAMP 12 CS35236000 1 垫圈 3.2 WASHER, BENDING 3.2 13 C021300306 1 螺母 M3 NUT 3 M3 1 CSA7781001 1 <用于腰带压脚 L30> 压脚复合件 L30W <For waist belt presser L30> WORK CLAMP SET L30W 2 CSA7779001 1 压脚组件 L-L30W WORK CLAMP ASSY L-L30W 3 CS43410001 1 压脚 L-L4W WORK CLAMP, L-L4W 4 CSA7726001 1 夹臂 L-JW CLAMP ARM L-JW 5 CS35235001 1 支撑销 SUPPORT PIN, CLAMP 6 CS35236000 1 垫圈 3.2 WASHER, BENDING 3.2 7 C021300306 1 螺母 M3 NUT 3 M3 8 CSA7780001 1 压脚组件 R-L30W WORK CLAMP ASSY R-L30W 9 CS43411001 1 压脚 R-L4W WORK CLAMP, R-L4W 10 CSA7727001 1 夹臂 R-JW CLAMP ARM R-JW 11 CS35235001 1 支撑销 SUPPORT PIN, CLAMP 12 CS35236000 1 垫圈 3.2 WASHER, BENDING 3.2 13 C021300306 1 螺母 M3 NUT 3 M3 84

Page 90

AA4 . 附属装置 / Attachment set 85 jintex.in

Page 91 — AA4. 附属装置 / Attachment set

AA4. 附属装置 / Attachment set 参照号零件序号数量零件名称 NAME OF PARTS RM <规格变换用零部件> <For exchange parts> 1 CSA7784001 <用于-02变为-01规格时> <Exchange parts from -02 to -01> 1 规格变换零部件组 01 EXCHANGE PARTS SET 01 2 CSA7782001 1 板压脚组作(-01) PLATE ASSY RS 01 3 CSA7055001 1 压脚总组件 RS30 WORK CLAMP PLATE RS30 UNIT 4 CSA7056001 1 布压脚组件 RS WORK CLAMP PLATE RS ASSY 6 CS35315001 1 角块 OPENING SLIDE BLOCK 7 CS35316001 1 角块支撑板 SLIDE BLOCK SUPPORT PLATE 8 C060020416 2 螺钉 M2X4 SCREW, M2X4 9 CSA5673001 1 针板 R-42 NEEDLE PLATE R-42 10 CS06696004 2 螺钉 M3X6 SCREW, FLAT M3X6 11 CS39932101 1 压杆 R-30 CLOTH WORK CLAMP, R-30 12 CS35236000 1 垫圈 3.2 WASHER, BENDING 3.2 13 CS35235001 1 支架销 SUPPORT PIN, CLAMP 14 C021300306 1 螺母 M3 NUT 3 M3 15 CSA5560001 1 夹销承受板 CLAMP SHAFT HOLDER 16 C062400816 2 螺钉 M4X8 SCREW PAN M4X8 17 CSA5674001 1 支点轴 CLAMP FULCRUM SHAFT 18 C048060142 2 轴用挡圈 C6 RETAINING RING EXTERNAL C6 19 CSA5585001 1 夹杆 R CLAMP LEVER R 20 C018501236 1 螺钉 M5X12 BOLT SOCKET M5X12 21 CSA5576001 1 夹臂 R CLAMP ARM R 22 C014400536 2 螺钉 M4X5 SET SCREW SOCKET(CP) M4X5 23 CSA7550001 1 布挡板 R CLOTH GUIDE R 24 CS35326101 1 螺钉 M3.5 SCREW M3.5 25 CS35330001 1 压料板 R WORK CLAMP PLATE, R 26 CSA7526001 1 切线杆组件 THREAD TRIMMER LINK LEVER ASSY 27 CSA7778001 1 连接杆滚轮 LINK LEVER ROLLER 28 C137191051 1 挡圈 STOP RING 29 CSA5693001 1 段螺钉 M4 SHOULDER SCREW M4 30 CS34906100 1 切线臂管套 BUSH TR TRIMMER ARM 31 C062260516 2 螺钉 M2.6X5 SCREW PAN M2.6X5 32 CS34905101 1 切线杆臂 CUTTER LEVER ARM 33 C018401036 1 螺栓 M4X10 BOLT SOCKET M4X10 34 CS37858000 1 针销 4X8 NEEDLE PIN, 4X8 35 CS34903001 1 弹簧挂钩 SPRING HOOK 36 CS34883001 1 切线弹簧 SPRING, EXTENSION 37 CS34902001 1 弹簧挂钩 SPRING HOOK 38 C021350106 1 螺母 M3.5 NUT 1 M3.5 39 C062260406 1 螺钉 M2.6X4 SCREW PAN M2.6X4 40 CS34901001 1 切线杆 THREAD TRIMMER ARM 41 CS34900001 1 分线板 OPENER, ;T-NIPPER 42 C153219001 1 动刀管套 COLLAR, MOVABLE KNIFE 43 CS34899001 1 动刀组件 MOVABLE KNIFE ASSY 44 CS34898001 1 弹簧销 1.4 PIN, SPRING 1.4 45 C141542001 3 螺钉 3.18 SCREW 3.18 46 CSA7076001 1 挡线器 THREAD HANDLER 47 CS01694001 1 螺钉 SM2.38X4 SCREW, FLAT SM2.38X4 48 CS34896001 1 定台座 BRACKET, ;FIXED KNIFE 49 C061300416 2 螺钉 M3X4 SCREW FLAT M3X4 50 CS34895001 1 定刀 FIXED KNIFE 51 C018260832 2 螺钉 M2.6X8 BOLT, SOCKET M2.6X8 52 CS34894001 1 线导向板 THREAD GUIDE PLATE 53 CS34893001 1 定刀安装板 SETTING BRACKET FIXED KNIFE 54 C062300512 2 螺钉 M3X5 SCREW PAN M3X5 55 CS34889101 1 夹线组件 THREAD NIPPER ASSY 56 CS34890001 1 夹线 U THREAD NIPPER, U 57 CS34891101 1 夹线 D THREAD NIPPER, D 58 CS34888101 1 夹线 M THREAD NIPPER, M 59 CS34892001 1 分线销 OPENER PIN 60 C062020416 2 螺钉 M2X4 SCREW PAN M2X4 61 C021020106 2 螺母 M2 NUT 1 M2 86 jintex.in

Page 92

AA4 . 附属装置 / Attachment set 87 jintex.in

Page 93 — AA4. 附属装置 / Attachment set

AA4. 附属装置 / Attachment set 参照号零件序号数量零件名称 NAME OF PARTS RM 62 C 542515001 2 螺母 M2.6X3.5 SCREW M2.6X3.5 63 CS34887001 1 定刀板弹簧 SPRING, PLATE ;F-KNIFE 64 CS34886001 1 定刀板弹簧 U SPRING, U PLATE ;F-KNIFE 65 CSA7077001 1 压板 U PRESSER PLATE U 66 C06040051 2 螺钉 M4X5 SCREW BIND M4X5 67 C152904001 1 螺钉 SM4.37 SCREW, SM4.37 68 C104336003 1 螺钉 SM2.38 SCREW, SM2.38 69 CS34884000 1 分线器弹簧 OPENER SPRING 70 C060630312 2 螺钉 SM2.38-56X3 SCREW BIND SM2.38-56X3 71 C021400306 1 六角螺母 M4 NUT 3 M4 72 C062300416 2 螺钉 M3X4 SCREW PAN M3X4 73 CSA7060001 1 压脚组件 LS30 WORK CLAMP PLATE LS30 UNIT 74 CSA7061001 1 压脚组件 LS WORK CLAMP PLATE LS ASSY 75 CS35315001 1 角块 OPENING SLIDE BLOCK 76 CS35316001 1 角块支撑板 SLIDE BLOCK SUPPORT PLATE 77 C06020416 2 螺钉 M2X4 SCREW BIND M2X4 78 CSA5672001 1 针板 L-42 NEEDLE PLATE L-42 79 CS06696004 2 螺钉 M3X6 SCREW, FLAT M3X6 80 CS39931101 1 压布 L-30 CLOTH WORK CLAMP, L-30 81 CS35236000 1 垫圈 3.2 WASHER, BENDING 3.2 82 CS35235001 1 支撑销 SUPPORT PIN, CLAMP 83 C021300306 1 螺母 M3 NUT 3 M3 84 CSA5560001 1 夹轴承受板 CLAMP SHAFT HOLDER 85 C062400416 2 螺钉 M4X8 SCREW PAN M4X8 86 CSA5674001 1 支点轴 CLAMP FULCRUM SHAFT 87 C048060142 2 轴用挡圈 C6 RETAINING RING EXTERNAL C6 88 CSA5671001 1 夹杆 L CLAMP LEVER L 89 C018501236 1 螺栓 M5X12 BOLT SOCKET M5X12 90 CSA567001 1 夹臂 L CLAMP ARM L 91 C014400536 2 螺钉 M4X5 SET SCREW SOCKET(CP) M4X5 92 CSA7551001 1 布挡板 L CROTH GUIDE L 93 CS35326101 1 螺钉 M3.5 SCREW M3.5 94 CS35329001 1 压板 L WORK CLAMP PLATE, L 95 CSA7783001 1 变换零部件组 01 EXCHANGE PARTS SET 01 96 CSA7578001 1 芯线导向组件 C GIMP THREAD GUIDE C ASSY 97 CSA7579001 1 芯线导向 C GIMP THREAD GUIDE C 98 CSA7613001 1 芯线压板 GIMP THREAD CLAMP PLATE 99 CSA7614001 1 芯线调节弹簧 GIMP THREAD TENSION SPRING 100 C062300506 1 螺钉 M3X5 SCREW PAN M3X5 101 C025030236 1 平垫圈 M3 WASHER PLAIN M3 102 CSA7615001 1 套管 3 COLLAR 3 103 CSA7064001 1 上动刀台 UPPER MOVABLE KNIFE 104 C06030416 1 螺钉 M3X4 SCREW BIND M3X4 105 CSA7020001 1 上动刀 A UPPER MOVABLE KNIFE, A 106 CS35029001 1 针孔板 1.6 THROAT PLATE 1.6 107 CSA6971001 1 底线取线手柄 L-THREAD TAKE-UP GUIDE LENER 108 CSA6974001 1 底线导向 C LOWER THREAD GUIDE C 109 CSA7067001 1 芯线过线手柄组件 GIMP THREAD TAKE-UP G-L ASSY 110 CSA7069001 1 芯线过线架 GIMP THREAD TAKE-UP G-HOLDER 111 CSA7070001 1 芯线过线板 GIMP THREAD TAKE-UP GUIDE PLATE 112 CSA7071001 1 芯线过线作动板 GIMP THREAD TAKE-UP G-E PLATE 113 CSA7072001 1 段螺钉 M4 SHOULDER SCREW M4 114 C021400306 1 六角螺母 M4 NUT 3 M4 115 C158722001 1 垫圈 4.2 WASHER PLAIN 4.2 116 CSA7073001 1 芯线导向 GIMP THREAD GUIDE 117 C062300416 1 螺钉 M3X4 SCREW PAN M3X4 118 CSA7074001 2 弹簧 SPRING TORSION 120 CSA7053001 1 轴套 G-THREAD TAKE-UP GUIDE COLLER 121 CSA7054001 1 短轴 G-THREAD TAKE-UP GUIDE SHAFT 122 C048050142 1 轴用挡圈 C5 RETAINING RING EXTERNAL C5 123 C014400536 1 螺钉 M4X5 SET SCREW SOCKET(CP) M4X5 88 jintex.in

Page 94 — AA4 . 附属装置 / Attachment set

AA4 . 附属装置 / Attachment set 89 90 81 83 94 80 93 92 78 77 76 75 74 73 95 105 103 104 106 97 98 99 101 102 100 96 126 127 113 124 128 125 120 121 123 108 107 88 87 86 85 84 91 13 11 10 9 24 23 15 16 3 43 45 44 46 47 68 59 67 57 50 52 51 53 54 64 63 62 61 56 58 66 48 40 41 42 70 69 65 72 71 30 27 26 29 31 34 33 32 35 38 37 36 39 2 1 20 21 12 14 19 22 18 17 8 7 6 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 1 2 3 4 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 83 84 85 86 87 88 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 89 Jinttex.in

Page 95 — AA4. 附属装置 / Attachment set

AA4. 附属装置 / Attachment set 参照号零件序号数量零部件名称 NAME OF PARTS RM 124 CSA7555001 1 板弹簧 FEED BAR PLATE SPRING 125 C 062400816 2 螺钉 M4X8 SCREW PAN M4X8 126 CS37195001 1 气锤 22 HAMMER, 22 127 CS37199001 1 气锤 30 HAMMER, 30 128 CSA5584001 1 气缸螺栓 CYLINDER SCREW 90

Page 96 — AA5 . 附属装置 / Attachment set

AA5 . 附属装置 / Attachment set 104 95 103 97 96 102 101 100 105 93 98 92 11 14 12 10 13 89 90 91 7 99 2 84 76 85 83 86 77 78 79 82 81 6 75 5 3 80 72 73 74 1 15 41 39 40 42 43 63 59 47 48 57 52 54 55 53 37 36 38 64 65 46 58 51 60 44 61 66 67 71 21 20 77 76 78 88 87 72 73 74 18 45 17 67 26 27 22 25 23 24 30 29 28 31 35 34 33 32 68 16 104 95 96 102 101 100 105 93 98 92 97 106 107 89 90 91 99 69 91 Jinte.in

Page 97

AA5. 附属装置 / Attachment set 参照号零件序号数量零件名称 NAME OF PARTS RM <用于-00 循环复合件> <For -00 circular stitch set> 1 CSA7804001 1 菊孔变换零部件组 D13 00 EXCHANGE PARTS SET D13 00 2 CSA7802001 1 布压板RD13组件 WORK CLAMP PLATE ASSY RD13 3 CSA7080001 1 布压板组件 R WORK CLAMP PLATE R ASSY 5 CS41340001 1 针板 RD13 NEEDLE PLATE, RD13 6 CS41337001 1 压脚 D13 WORK CLAMP, D13 7 CSA7803101 1 布压板LD13组件 WORK CLAMP PLATE ASSY LD13 8 CSA7083001 1 布压板组件 L WORK CLAMP PLATE L ASSY 10 CSA7149001 1 板弹簧 PLATE SPRING 11 CS35326101 1 螺钉 M3.5 SCREW M3.5 12 CSA7150101 1 切线 A THREAD TRIMMER A 13 CSA7151101 1 切线 B THREAD TRIMMER B 14 CS35326101 1 螺钉 M3.5 SCREW M3.5 <用于-01 循环复合件> <For -01 circular stitch set> 15 CSA7808001 1 菊孔变换零部件组 SD13 01 EXCHANGE PARTS SET SD13 01 16 CSA7806001 1 布压板RSD13组件 PLATE RSD13 ASSY 17 CSA7805001 1 布压板RSD13组件 WORK CLAMP PLATE ASSY RSD13 18 CSA7056001 1 布压板组件 RS WORK CLAMP PLATE RS ASSY 20 CS41340001 1 针板 RD13 NEEDLE PLATE, RD13 21 CS41337001 1 压脚 D13 WORK CLAMP, D13 22 CSA7526001 1 切线连接杆组件 THREAD TRIMMER LINK LEVER ASSY 23 CSA7778001 1 连接杆滚轮 LINK LEVER ROLLER 24 C137191051 1 挡圈 STOP RING 25 CSA5693001 1 段螺钉 M4 SHOULDER SCREW M4 26 CSA34906100 1 切线管套 BUSH TR TRIMMER ARM 27 C062260516 2 螺钉 M2.6X5 SCREW PAN M2.6X5 28 CS34905101 1 切线杆臂 THREAD CUTTER LEVER ARM 29 C018401036 1 螺栓 M4X10 BOLT SOCKET M4X10 30 CS37858000 1 针销 4X8 NEEDLE PIN, 4X8 31 CS34903001 1 弹簧挂钩 SPRING HOOK 32 CS34883001 1 切线弹簧 SPRING, EXTENSION 33 CSA902001 1 弹簧挂钩 SPRING HOOK 34 C021350106 1 螺母 M3.5 NUT M3.5 35 C062260406 1 螺钉 M2.6X4 SCREW PAN M2.6X4 36 CS34901001 1 切线臂 THREAD TRIMMER ARM 37 CS34900001 1 分线板 OPENER, ;T-NIPPER 38 C153219001 1 动刀管套 COLLAR, ;MOVABLE KNIFE 39 CS34899001 1 动刀组件 MOVABLE KNIFE ASSY 40 CS34898001 1 弹簧销 1.4 PIN, SPRING 1.4 41 C141542001 3 螺钉 3.18 SCREW 3.18 42 CSA7076001 1 挡线器 THREAD HANDLER 43 CS01694001 1 螺钉 SM2.38X4 SCREW, FLAT SM2.38X4 44 CS34896001 1 定刀台座 BRACKET, ;FIXED KNIFE 45 C061300416 2 螺钉 M3X4 SCREW FLAT M3X4 46 CS34895001 1 定刀 FIXED KNIFE 47 C018260832 2 螺栓 M2.6X8 BOLT, SOCKET M2.6X8 48 CS34894001 1 线导向板 THREAD GUIDE PLATE 49 CS34893001 1 定刀安装板 SETTING BRACKET FIXED KNIFE 50 C062300512 2 螺钉 M3X5 SCREW PAN M3X5 51 CS34889101 1 夹线组件 THREAD NIPPER ASSY 52 CS34890001 1 夹线 U THREAD NIPPER, U 53 CS34891101 1 夹线 D THREAD NIPPER, D 54 CS34888101 1 夹线 M THREAD NIPPER, M 55 CS34892001 1 分线销 OPENER PIN 56 C062020416 2 螺钉 M2X4 SCREW PAN M2X4 57 C021020106 2 螺母 M2 NUT 1 M2 58 C542515001 2 螺钉 M2.6X3.5 SCREW M2.6X3.5 59 CS34886001 1 定刀板弹簧 U SPRING, U PLATE ;F-KNIFE 60 CSA7077001 1 压板 U PRESSER PLATE U 61 C060400516 2 螺钉 M4X5 SCREW BIND M4X5 62 C152904001 1 螺钉 SM4.37 SCREW, SM4.37 63 C104336003 1 螺钉 SM2.38 SCREW, SM2.38 64 CS34884000 1 分线器弹簧 OPENER SPRING 92

Page 98 — AA5 . 附属装置 / Attachment set

AA5 . 附属装置 / Attachment set 104 95 103 97 96 101 100 105 93 98 106 11 14 12 10 13 89 90 91 8 7 99 2 84 85 83 76 86 78 75 88 87 81 5 3 72 73 74 80 1 15 71 59 47 49 46 58 51 48 57 52 54 55 53 56 39 40 42 43 63 65 64 36 38 44 61 60 66 67 77 21 78 88 79 82 81 20 87 72 73 74 18 45 17 104 95 94 97 96 101 100 105 106 93 92 98 89 90 91 69 99 67 26 27 29 28 31 35 34 33 32 16 68 93 Jinttex.in

Page 99 — AA5. 附属装置 / Attachment set

AA5. 附属装置 / Attachment set 参照号零部件序号数量零件名称 NAME OF PARTS RM 65 C060630312 2 螺钉 SM2.38-56X3 <For -01 circular stitch set> SCREW BIND SM2.38-56X3 66 C021400306 1 六角螺母 M4 NUT 3 M4 67 C062300416 2 螺钉 M3X4 SCREW PAN M3X4 68 CSA7807001 1 布压板LSD13组件 WORK CLAMP PLATE ASSY LSD13 69 CSA7061001 1 布压板组件 LS WORK CLAMP PLATE LS ASSY 71 CS34887001 1 定刀弹簧 SPRING, PLATE ;F-KNIFE 72 CS35315001 1 角块 OPENING SLIDE BLOCK 73 CS35316001 1 角块支撑板 SLIDE BLOCK SUPPORT PLATE 74 C060020416 2 螺钉 M2X4 SCREW BIND M2X4 75 CS06696004 2 螺钉 M3X6 SCREW, FLAT M3X6 76 CS35236000 1 垫圈 3.2 WASHER, BENDING 3.2 77 CS35235001 1 支架销 SUPPORT PIN, CLAMP 78 C021300306 1 螺母 M3 NUT 3 M3 79 CSA5560001 1 夹轴承受板 CLAMP SHAFT HOLDER 80 C062400816 2 螺钉 M4X8 SCREW PAN M4X8 81 CSA5674001 1 支点轴 CLAMP FULCRUM SHAFT 82 C048060142 2 轴用挡圈 C6 RETAINING RING EXTERNAL C6 83 CSA5585001 1 夹杆 R CLAMP LEVER R 84 C018501236 1 螺栓 M5X12 BOLT SOCKET M5X12 85 CSA6734001 1 夹臂 R-J CLAMP ARM R-J 86 C014400536 2 螺钉 M4X5 SET SCREW SOCKET(CP) M4X5 87 CSA7550001 1 布挡板 R CROTH GUIDE R 88 CS35326101 1 螺钉 M3.5 SCREW M3.5 89 CS35315001 1 角块 OPENING SLIDE BLOCK 90 CS35316001 1 角块支撑板 SLIDE BLOCK SUPPORT PLATE 91 C060020416 2 螺钉 M2X4 SCREW BIND M2X4 92 CS41341001 1 针板 LD13 NEEDLE PLATE, LD13 93 CS06696004 2 螺钉 M3X6 SCREW, FLAT M3X6 94 CS41337001 1 压脚 D13 WORK CLAMP, D13 95 CS35236000 1 垫圈 3.2 WASHER, BENDING 3.2 96 CS35235001 1 支架销 SUPPORT PIN, CLAMP 97 C021300306 1 螺母 M3 NUT 3 M3 98 CSA5560001 1 夹轴承受板 CLAMP SHAFT HOLDER 99 C062400816 2 螺钉 M4X8 SCREW PAN M4X8 100 CSA5674001 1 支点轴 CLAMP FULCRUM SHAFT 101 C048060142 2 轴用挡圈 C6 RETAINING RING EXTERNAL C6 102 CSA5671001 1 夹杆 L CLAMP LEVER L 103 C018501236 1 螺栓 M5X12 BOLT SOCKET M5X12 104 CSA6743001 1 夹臂 L-J CLAMP ARM L-J 105 C014400536 2 螺钉 M4X5 SET SCREW SOCKET(CP) M4X5 106 CSA7551001 1 布挡板 L CROTH GUIDE L 107 CS35326101 1 螺钉 M3.5 SCREW M3.5 94

Page 100 — AA6 . 附属装置 / Attachment set

AA6 . 附属装置 / Attachment set 95 jintex.in

Page 101 — AA6. 附属装置 / Attachment set

AA6. 附属装置 / Attachment set 参照号零件序号数量零部件名称 NAME OF PARTS RM 1 CS41337001 1 <用于菊孔> 压脚 D13 <For circular stitch> WORK CLAMP, D13 2 CS41340001 1 针板 RD13 NEEDLE PLATE, RD13 3 CS41341001 1 针板 LD13 NEEDLE PLATE, LD13 4 CS41344001 1 气锤 D3 CUTTING BLOCK, D3 5 CS41345001 1 气锤 D5 CUTTING BLOCK, D5 6 CS41346001 1 切刀 D2 KNIFE, D2 7 CS41347001 1 切刀 D3 KNIFE, D3 8 CS41348001 1 切刀 D4 KNIFE, D4 9 CS41349001 1 切刀 D5 KNIFE, D5 jintex.in 96

Page 102 — Z. 附件 / Accessories

Z. 附件 / Accessories 41 1 65 66 2 67 67 68 43 43 44 45 42 46 47 3 49 48 25 26 27 13 35 36 29 32 30 8 31 7 19 33 37 16 20 28 6 5 4 38 23 39 21 22 12 9 10 11 <选购件 / Option parts > 74 73 75 80 81 79 84 81 82 83 76 77 78 85 86 97 jintex.in

Page 103 — Z. 附件 / Accessories

Z. 附件 / Accessories 参照号零件序号数量零件名称 NAME OF PARTS RM 1 CSA5568001 1 穿线杆 THREAD SPOOL PIN 2 C021500216 1 六角螺母 M5 NUT 2 M5 3 CS07558409 1 线组组件 3DRTHF COTTON STAND ASSY 3DRTHF 4 CS51283001 3 垫圈 SPOOL STAND 5 C150182000 3 线盘软垫 SPOOL MAT 6 CS51282101 3 线轴缓冲架 SPOOL CUSHION 7 CS04109001 1 过线杆支杆 THREAD GUIDE SUPPORT BAR 8 C142997001 1 过线杆 3 THREAD GUIDE, 3 9 C150206002 1 平垫圈 16 WASHER PLAIN 16 10 CSA6629001 1 螺母 M16 NUT M16 11 C150174000 1 线架支撑管套 COLUMN CAP 12 CS01005000 2 橡皮垫圈 RUBBER WASHER 13 CS02747101 1 弹簧 SPRING 14 C150172003 1 线架支撑管 COLUMN PIPE 15 C150174000 1 线架支撑管套 COLUMN CAP 16 C156112003 1 线架支撑管 D COLUMN PIPE D 17 C150207001 1 线架支撑管 COLUMN PIPE W/SCREW 18 C150206000 1 平垫圈 16 WASHER PLAIN 16 19 CSA6606001 1 线架管接头 COLUMN JOINT 20 C150179002 3 线轴 SPOOL SHAFT B 21 C028050244 3 弹簧垫圈 2-5 WASHER SPRING 2-5 22 C021500104 3 螺母 M5 NUT 1 M5 23 C150188009 1 下过线架支撑板 A SPOOL HOLDER SUPPORT, A 24 CSA6610001 1 过线架 3 SPOOL HOLDER 3 25 CSA6610001 1 过线架 3 SPOOL HOLDER 3 26 C150183000 3 过线管套 THREAD HANGER BASE 27 C142990001 3 过线架上过线管 THREAD BUSH 28 CSA6609001 1 过线架定位 SPOOL HOLDER SUPPORTER 29 CSA6615001 1 线导向架 THREAD GUIDE HOLDER 30 C138843001 1 连接器 JOINT 31 C021500104 2 螺母 M5 NUT 1 M5 32 C062061604 2 螺钉 M6X16 SCREW PAN M6X16 33 C062501404 2 螺钉 M5X14 SCREW PAN M5X14 34 C014060632 1 固定螺钉 M6X6 SET SCREW SOCKET (CP) M6X6 35 C021500104 1 螺母 M5 NUT 1 M5 36 CS37037001 1 螺钉 M5X32 SCREW PAN (S/P WASHER) M5X32 37 C062061004 1 螺钉 M6X10 SCREW PAN M6X10 38 C021500104 1 螺母 M5 NUT 1 M5 39 C031452204 1 圆木头螺钉 M4.5X22 WOOD SCREW ROUND M4.5X22 40 C062501004 1 螺钉 M5X10 SCREW PAN M5X10 41 CSA7037001 1 穿线器 THREADER 42 C149796001 1 像管带接头 AIR HOSE, W/CONNECTOR 43 CSA1741016 1 机针组 S35133(10枚) NEEDLE 10PIECE ASSY, S35133 <用于中国以外> <Except for China> <蓝狮牌机针 DO x 558> <Schmet DO x 558> <用于-00>#100 <For -00>#100 43 CSA1741014 1 机针组 S35133(10枚) NEEDLE 10PIECE ASSY, S35133 <用于-01>#90 <For -01>#90 43 CSA1741018 1 机针组 S35133(10枚) NEEDLE 10PIECE ASSY, S35133 <用于-02>#110 <For -02>#110 <用于中国> <For China> <风琴牌机针 DO x 558-NY2> <Organ Needle DO x 558-NY2> <用于-00>#100 <For -00>#100 43 CSA4858016 1 机针组 SA4857(4枚) NEEDLE 4PIECE ASSY, SA4857 <用于-01>#90 <For -01>#90 43 CSA4858014 1 机针组 SA4857(4枚) NEEDLE 4PIECE ASSY, SA4857 <用于-01>#90 <For -01>#90 43 CSA4858018 1 机针组 SA4857(4枚) NEEDLE 4PIECE ASSY, SA4857 <用于-02>#110 <For -02>#110 jintex.in 98

Page 104

Z. 附件 / Accessories 41 50 62 63 43 43 3 25 26 27 30 8 7 34 20 6 38 23 39 28 14 15 13 32 35 29 19 36 33 37 16 24 18 17 12 9 10 11 1 2 65 66 67 68 44 45 46 47 49 48 64 <选购件 / Option parts > 74 73 75 76 77 78 80 81 79 82 83 85 86 99 jintex.in

Page 105 — Z. 附件 / Accessories

Z. 附件 / Accessories 参照号零件序号数量零件名称 NAME OF PARTS RM 44 C 118837001 1 起子 3.4X70 SCREW-DRIVER, 3.4X70 45 C 101572102 1 起子 5.5X190 SCREW-DRIVER 5.5X190 46 C 114483002 1 油壶组件 OILER ASSY 47 C 117466000 1 镊子 PINCETTE 48 CS55663001 1 油罐组件 OIL TANK ASSY 49 CSA3950001 1 套筒扳手 SOCKET WRENCH 50 CSA4103001 1 护眼板组件 D EYE GUARD SET, D 62 C06240616 2 螺钉 M4X6 SCREW PAN M4X6 63 C026040136 2 平垫圈 S4 WASHER PLAIN S 4 64 CSA7038001 2 销 4 PIN 4 65 C 158581000 1 电线夹 24N CORD HOLDER, 24N 66 CS11817000 1 线夹 18N CLAMP, NK-18N 67 C09246106 2 木螺钉 M4.5X16 WOOD SCREW ROUND 2 M4.5X16 68 CS04557000 1 电线夹 PLT1M BAND, PLT1M <用于脚踏板> <For treadle> 69 C 133740006 3 螺栓 M6X70 BOLT SQUARE M6X70 70 C021060106 3 螺母 M6 NUT 1 M6 71 C025060236 3 平垫圈 M6 WASHER PLAIN M 6 72 C028060246 3 弹簧垫圈 2-6 WASHER SPRING 2-6 <选购件> <Option parts> 73 CSA7127001 1 半沉入复合件 SUBMERGE SET 74 CSA7128001 2 L型补强板 ANGLE L 75 C 13740006 10 螺栓 M6X70 BOLT SQUARE M6X70 76 C025060236 10 平垫圈 M6 WASHER PLAIN M 6 77 C028060246 10 弹簧垫圈 2-6 WASHER SPRING 2-6 78 C021060106 10 螺母 M6 NUT 1 M6 79 CSA7129001 4 底板台支撑板 BED SUPPORT PLATE P 80 C 119755001 4 螺钉 M6X60 BOLT, M6X60 81 C 159458009 12 橡胶垫 RUBBER SHEET 82 C025060336 4 平垫圈 L6 WASHER PLAIN L 6 83 C021060106 4 螺母 M6 NUT 1 M6 84 CSA4245001 16 螺钉 M8X25 BOLT SOCKET (S/P WASHER)M8X25 85 CSA2929001 4 橡胶塞 12.5 RUBBER CAP, 12.5 86 CS55477001 3 螺栓(带垫圈) M6X16 BOLT SOCKET (S/P WASHER)M6X16 jintex.in 100

Page 106 — Sp. 不同规格零部件一览表 / Different parts list

Sp. 不同规格零部件一览表 / Different parts list -00 规格时可以安装10 - 50mm 10 to 50 mm are available for -00 specification. -01 规格时可以安装10 - 42mm 10 to 42 mm are available for -01 specification. 布压脚 / Work clamp (L) CS37679-001 CS37677-101 CSA5245-101 CSA7086-001 CSA7537-001 (R) CS37680-001 CS37678-101 CSA5244-101 CSA7091-001 CSA7536-001 < 50mm > < 50mm > < 32mm > < 42mm > < 42mm > (-00,-01) CS35455-201 CS39929-101 CS35197-101 CS39931-101 CS35454-201 CS39930-101 CS35198-101 CS39932-101 < 10-18mm > < 18-22mm > < 22-26mm > < 26-30mm > CS7087-001 CSA7090-001 CSA6742-001 CSA7088-001 CSA7089-001 CS7092-001 CSA7095-001 CSA6732-001 CSA7093-001 CSA7094-001 < 14-22mm > < 18-26mm > < 22-30mm > < 26-34mm > < 34-42mm > (-02) CS43408-001 CS43410-001 CS43409-001 CS43411-001 L3W < 22-26mm > L4W < 26-30mm > < 用于腰带压脚 / For waist belt presser > 101 jintex.in

Page 107 — Sp . 不同规格零部件一览表 / Different parts list

Sp . 不同规格零部件一览表 / Different parts list -00 规格时 42mm 和 50mm 可以通用安装 Both 42 mm and 50 mm are available for -00 specification. -01 规格时只能安装在 42mm Only 42 mm is available for -01 specification. 针板 / Needle plate (L) CS37683-101(L-50) CS37681-101(SL-50) CSA5672-001(L-42) CSA7534-001 (R) CS37684-101(R-50) CS37682-101(SR-50) CSA5673-001(R-42) CSA7535-001 < 50mm > < 50mm > < 42mm > < 42mm > (-00,-01) (L) CSA7097-001 CSA7100-001 (R) CSA7102-001 CSA7105-001 < 14-22mm > < 18-26mm > (-02) CSA6741-001 CSA7098-001 CSA7099-001 CSA6731-001 CSA7103-001 CSA7104-001 < 22-30mm > < 26-34mm > < 34-42mm > 气锤 / Hammer 尺寸 / Size (mm) 10 12 14 16 零部件序号 / Code CS37211-001 CS37210-001 CS37209-001 CS37208-001 尺寸 / Size (mm) 18 20 22 24 (-00,-01) 零部件序号 / Code CS37194-001 CS35092-001 CS37195-001 CS37196-001 尺寸 / Size (mm) 26 28 30 32 零部件序号 / Code CS37197-001 CS37198-001 CS37199-001 CS37200-001 尺寸 / Size (mm) 34 36 38 42 零部件序号 / Code CS37201-001 CS37202-001 CS35093-001 CSA7106-001 尺寸 / Size (mm) 50 零部件序号 / Code CS35479-001 气锤:标准零部件 / Hammer : Standard parts 装着零部件 / Preinstalled parts 附带零部件 / Accessory parts (-00,01) 22 CS37195-001 30 CS37199-001 (-02) L1826 S20 CS37706-001 S24 CS37708-001 L2230 S22 CS37708-001 S28 CS42053-001 jintex.in 102

Page 108

Sp. 不同规格零部件一览表 / Different parts list 切刀 / Knife CS35438-101 CS35436-101 CS35481-101 CS35483-101 CS35409-101(S) < 50mm > < 50mm > < 50mm > < 50mm > < 50mm > CSA7107-001 CSA6806-001 CSA7108-001 CSA7109-001 CSA7110-001 < 42mm > < 42mm > < 42mm > < 42mm > < 42mm > CSA7111-001(S) < 42mm > 转盘板 / Throat plate CSA7546-001 CSA7065-001 CSA7567-001 (-00.-01) 5 5.8 6.5 CSA37752-001 CSA7568-001 (-02) 6 6.5 103 jintex.in

Page 109 — Wa. 警告标签 / Warning labels

Wa. 警告标签 / Warning labels 警告标签 Warning labels 零部件名称 Name of parts 尺寸 Size(mm) 零部件序号 Code ▲危险 ▲危险感电标签(6国) 50 X 118 CJ04115-001 Hochspannung verletztungsgefahr! Bitte schalten sie den hauptschalter aus und warten sie 5 minuten, bevor sie diese abdeckung öffnen. ▲DANGER ▲DANGER ▲PELIGRO Un voltage non adapte peut provoquer des blessures. Apagar el interruptor principal y esperar 5 minutos antes de abrir esta cubierta. Label, elec. shock 6 lang ▲ DANGER ▲ GEFAHR Hazardous voltage will cause injury. Turn off main switch and wait 5 minutes before opening this cover. ▲ 注意 ▲ 注意 ▲ 注意 ▲ 注意操作注意事项标签(日/英) 52 X 84 CSA0792-001 電源を切つてから、5分待つてからカバーをはずすこと。 Moving parts may cause injury. Operate with safe- ty devices. Turn off main switch before threading, changing bobbin and needle, cleaning etc. Label, caution Jpn / Eng ▲ 注意 ▲ 注意操作注意事项标签(中/英) 52 X 84 CSA0793-001 触动活动部分,易造成受伤。所以在装上安全保护装置后,再进行缝纫操作。在切断电源后,进行穿线,更换梭芯, 机针和做清扫,调整工作。 ▲ CAUTION Moving parts may cause injury. Operate with safe- ty devices. Turn off main switch before threading, changing bobbin and needle, cleaning etc. Label, caution Chn / Eng R 警告标记 Mark, injury L=16 R=0.8 CS36924-001 高温标志 Label, high temp 13 X 20 CJ03663-001 接地标记 Label, grounding Φ 12 CS37060-001 PE PE标记 Label, PE 7.5 X 12.5 CS37059-001 jintex.in 104

Page 110 — 索引 / Index

索引 / Index CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page C004401003 A -48 2 C017400802 P1 -51 44 C018501636 H -53 28 C025060236 Z -71 100 G -4 24 P2 -27 48 H -56 28 Z -76 100 L -16 34 C017401415 P1 -47 44 X -17 28 C025060336 A -18 2 C008401204 G -70 26 C017401616 F1 -54 16 C018502536 G -34 24 Z -82 100 C012060636 E -5 14 C018061236 E -19 14 C021020106 Q1 -36 52 C026040136 G -24 24 E -17 14 H -21 28 AA4 -61 86 G -59 24 G -10 24 C018061636 D -19 12 AA5 -57 92 L -14 34 G -13 24 G -45 24 C021060106 A -19 2 P2 -35 48 G -26 24 C018084036 J -28 30 D -10 12 Z -63 100 G -30 24 C018260832 Q1 -26 52 Z -70 100 C026040236 F1 -19 16 G -39 24 AA4 -51 86 Z -78 100 C028040242 F1 -57 16 G -57 24 AA5 -47 92 Z -83 100 A -46 2 G -62 24 C021300302 F2 -29 20 C028040246 P1 -52 44 C012061036 D -15 12 C018300306 L -58 36 F3 -23 20 C028050244 Z -21 98 H -31 28 C018301236 G -26 24 C021500106 F3 -47 22 C028060246 Z -72 100 H -44 28 C018301436 L -10 34 AA1 -18 78 C031452204 Z -39 98 J -23 30 C018400636 B -61 8 AA1 -72 80 C031553202 U1 -39 64 C012500536 B -56 6 L -2 34 AA3 -7 84 U2 -25 66 D -22 12 N -21 40 AA4 -14 88 C032461606 Z -67 100 F1 -64 16 N -31 40 AA4 -83 86 C047301042 P2 -23 48 H -26 28 N -97 42 AA5 -78 94 C047502242 A -13 2 K -7 32 R -4 56 AA5 -97 94 C048025346 P3 -22 50 L -35 34 C018400836 F1 -94 18 C021350106 Q1 -13 52 C048030342 F1 -25 16 M -16 38 G -42 24 Q2 -20 44 F1 -46 16 P1 -43 44 N -53 40 AA1 -55 78 F1 -112 18 U2 -32 66 P2 -34 48 AA4 -38 88 AA2 -12 82 C014060632 K -21 32 P2 -36 48 AA5 -34 94 F1 -27 16 Z -34 98 P3 -18 50 C021400202 F1 -55 18 C014060636 B -59 8 P3 -31 50 F1 -8 16 A -31 2 C018401036 V -8 68 F1 -15 16 A -33 2 V -17 68 C021400306 F1 -110 18 A -37 2 AA2 -42 82 Q2 -8 54 F2 -33 20 C014060836 A -39 2 C018401036 B -7 6 F2 -51 20 H -29 28 H -7 6 F3 -29 22 H -34 28 B -9 6 F3 -53 22 H -40 28 F3 -37 22 M -15 38 H -46 28 H -7 28 C021500106 R -11 56 P1 -26 44 L -34 34 P1 -18 44 AA1 -24 78 U1 -6 64 P1 -23 44 AA1 -80 80 C014300332 P3 -27 50 Q1 -8 52 AA1 -26 78 C014300832 L -73 36 AA1 -32 78 AA1 -80 80 C014400532 B -38 6 AA4 -33 86 AA2 -14 82 F1 -48 16 AA5 -29 92 AA4 -22 86 F1 -100 18 C018401236 H -14 28 AA4 -91 88 F2 -37 20 C018401436 G -23 24 AA4 -123 88 F2 -55 20 G -58 24 AA5 -86 94 F3 -31 22 C018401636 E -22 14 AA5 -105 94 F3 -55 22 G -14 24 C014400632 X -3 72 C014500632 X -16 72 C018402036 B -27 6 C014500836 H -39 28 C014400536 H -48 28 F1 -30 16 C018501436 G -48 24 K -2 32 F2 -35 20 G -8 24 M -2 38 F3 -29 22 G -44 24 105 jintex.in

Page 111

索引 / Index CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page C048280242 G -64 26 C062300416 H -55 28 C062500816 P1 -60 44 C107155001 N -81 42 C048320242 E -15 14 P3 -9 50 C109763002 F1 -7 16 C048520242 C -20 10 Q1 -47 52 F1 -14 16 C052400606 F1 -76 18 Q2 -22 54 C112753001 N -74 42 C060020416 F2 -23 20 AA1 -57 78 C062501216 A -3 2 C114483002 Z -46 100 F2 -42 20 AA4 -72 88 C114486002 A -28 2 F3 -19 22 AA5 -117 94 C115947101 A -17 2 F3 -43 22 C062300506 L -65 36 C117466000 Z -47 100 AA1 -14 78 C062300512 AA2 -24 82 C118837001 Z -44 100 AA1 -68 78 AA4 -100 88 C119755001 Z -80 100 AA4 -8 86 Q1 -29 52 C133740006 Z -69 100 AA4 -77 88 AA4 -54 86 Z -75 100 AA5 -74 94 C062300516 V -2 68 C137191051 Q1 -3 52 C060300416 Y -11 74 C062300816 V -39 68 C1404336003 L -83 36 AA5 -91 94 K -13 32 C062301016 F1 -21 16 X -14 72 AA4 -104 88 K -17 32 L -37 34 C140553102 B -20 6 C060300616 Y -11 74 L -82 36 C062351615 L -6 34 C141514002 B -18 6 C060300816 K -13 32 L -84 36 C062400616 N -39 40 C141542001 Q1 -20 52 C060300816 K -17 32 AA2 -19 82 Z -62 100 N -23 40 Q2 -11 54 C060400516 L -82 36 C062400816 A -41 2 N -37 40 AA1 -46 78 L -84 36 F1 -20 16 N -40 40 AA4 -45 86 M -10 38 F1 -56 16 P1 -14 44 AA5 -41 92 N -86 42 F1 -102 18 P1 -38 44 C142990001 Z -27 98 P1 -14 44 F1 -107 18 P1 -56 44 C142997001 Z -8 98 P2 -6 48 F2 -31 20 P2 -17 48 C144103009 P1 -38 44 P2 -13 48 F2 -49 20 C144504001 P1 -56 44 Q1 -41 52 F3 -25 22 C145446001 P1 -36 44 Q2 -29 54 F3 -49 22 C14546002 P2 -17 48 AA1 -64 78 C062260406 P3 -24 50 AA2 -36 82 AA4 -66 88 AA1 -56 78 C145465001 B -4 6 AA5 -61 92 AA2 -35 82 C146124001 Y -10 74 C060400816 N -94 40 AA4 -39 86 C146202000 N -14 40 Y -13 74 AA5 -35 92 C149287000 N -69 42 C060401016 L -24 34 C062260516 Q1 -6 52 C149547000 N -18 40 C060401216 A -12 2 Q1 -14 52 P1 -63 44 C060401416 L -13 34 Q2 -21 54 V -33 68 C060630312 Q1 -45 52 Q2 -24 54 C149796001 Z -42 98 AA4 -70 88 AA1 -59 78 C150172003 Z -14 98 AA5 -65 94 AA4 -31 86 C150174000 Z -11 98 C061300416 Q1 -24 52 AA5 -27 92 C150179002 Z -15 98 AA4 -49 86 C062300416 G -18 24 C150182000 Z -5 98 AA5 -45 92 G -51 24 C150183000 Z -26 98 C062020416 Q1 -35 52 C062300606 A -29 2 C150188009 Z -23 98 AA4 -60 86 J -30 30 C150206000 Z -18 98 AA5 -56 92 N -72 42 C150207002 F1 -11 98 C062061004 Z -37 98 P1 -11 44 C150756000 A -56 2 C062061604 Z -32 98 P1 -20 44 A -57 2 P1 -30 44 A -58 2 P1 -32 44 C152873001 P1 -42 44 P1 -54 44 C152904001 Q1 -42 52 C062260406 P3 -24 50 AA4 -67 88 AA1 -56 78 AA5 -62 92 AA2 -35 82 C153050000 N -47 40 AA4 -39 86 C153219001 Q1 -17 52 AA5 -35 92 AA4 -42 86 C062260516 Q1 -6 52 AA5 -38 92 Q1 -14 54 Q2 -21 54 Q2 -24 54 AA1 -59 78 AA4 -31 86 AA5 -27 92 C062300416 G -18 24 G -51 24 jintex.in 106

Page 112 — 索引 / Index

索引 / Index CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page C153274001 U2 - 8 66 CS00480000 U1 - 15 64 CS21728001 A - 15 2 CS34896001 AA5 - 44 92 C153787001 Q2 - 30 54 CS01005000 Z - 12 98 CS23651001 C - 4 10 CS34896001 AA4 - 44 92 AA1 - 47 86 C - 9 10 AA5 - 50 92 C154465001 A - 27 2 C - 11 10 C154562101 P1 - 57 44 CS02460001 F1 - 59 16 C - 14 10 CS34896001 Q1 - 16 52 P2 - 19 48 C - 17 10 AA5 - 39 92 C154590000 P1 - 46 44 CS02657101 N - 99 42 C - 19 10 CS34900001 Q1 - 19 52 P2 - 32 48 C - 24 10 AA4 - 41 86 C155510001 P1 - 58 44 CS02747101 Z - 13 98 C - 26 10 AA5 - 37 92 C15559001 D - 12 12 CS04109001 Y - 16 74 C - 30 10 CS34901001 Q1 - 15 52 P2 - 31 48 CS04557000 V - 13 68 J - 6 30 AA5 - 36 92 C156112003 Z - 16 98 CS04557000 V - 13 68 J - 10 30 C156482000 D - 23 12 CS04557000 Y - 12 74 J - 14 30 CS34902001 Q1 - 12 52 C1565810002 C - 65 100 CS04557000 P2 - 70 48 CS25235001 X - 23 72 Q2 - 19 54 C158722001 P3 - 7 50 Y - 12 74 CS25279101 M - 20 38 AA1 - 54 78 AA4 - 115 88 AA2 - 41 82 CS25328001 B - 53 38 AA4 - 37 86 C158798001 A - 14 2 CS05356000 F3 - 38 22 N - 54 42 AA5 - 33 92 C159221101 P1 - 39 44 CS05356000 F3 - 38 22 N - 73 42 CS34903001 Q1 - 10 52 C159458009 A - 16 2 CS06696004 F1 - 29 44 CS29700000 N - 46 49 AA4 - 35 86 Z - 81 100 F1 - 52 16 N - 49 49 AA5 - 31 92 C159805001 P1 - 37 44 CS06696004 F2 - 19 20 CS32263001 A - 52 2 CS34905101 Q1 - 7 52 P2 - 18 48 F2 - 25 20 A - 53 2 AA4 - 32 86 C228475000 B - 52 6 F2 - 20 20 A - 54 2 AA5 - 28 92 J - 36 30 F3 - 44 22 CS34569000 U1 - 18 64 CS34906100 Q1 - 5 52 M - 9 38 AA1 - 15 78 CS34883001 Q1 - 11 52 AA4 - 30 86 N - 92 42 AA1 - 69 78 AA4 - 36 32 AA5 - 26 92 P1 - 68 46 AA4 - 10 86 AA5 - 32 92 CS34913001 F1 - 93 18 U2 - 31 66 AA4 - 79 88 CS34884000 Q1 - 44 52 CS34914101 F1 - 92 18 V - 41 68 CS34886001 Q1 - 39 52 AA4 - 64 88 CS34922101 Y - 7 74 Y - 18 74 AA5 - 75 94 AA4 - 59 92 CS34966001 Y - 8 74 C340400001 V - 25 68 AA5 - 93 94 CS34887001 Q1 - 38 52 C3A6001001 G - 28 24 CS07558409 Z - 3 98 AA4 - 63 40 CS34970001 F1 - 83 18 C525567000 U1 - 21 64 CS10243000 J - 38 30 AA5 - 71 92 CS35001000 N - 4 40 C525664000 V - 19 68 CS34888101 Q1 - 33 52 N - 30 40 C530138001 G - 33 24 CS11426000 F1 - 86 18 AA4 - 58 34 CS35014001 L - 27 34 C542515001 Q1 - 37 52 CS11817000 P1 - 8 44 AA5 - 54 34 CS35018001 L - 26 34 AA4 - 62 88 CS12004000 F1 - 58 16 CS34889101 Q1 - 30 34 CS35019001 L - 28 34 AA5 - 58 92 CS12053000 F1 - 61 16 AA4 - 55 34 CS35029001 L - 42 34 C552907000 N - 42 40 CS12104000 G - 49 24 AA5 - 51 34 CS35032101 L - 49 34 C552908000 U1 - 23 64 CS12150000 R - 6 56 CS34890001 Q1 - 31 34 CS35033001 L - 51 34 C554482000 U1 - 25 64 CS12718000 F1 - 72 18 AA4 - 56 34 CS35034001 L - 50 34 C625010000 V - 31 68 CS13955000 F1 - 90 18 AA5 - 52 34 CS35035101 L - 55 36 CJ03663001 E - 2 14 CS14159000 F1 - 104 18 CS34891101 Q1 - 32 34 CS35036101 L - 56 36 G - 67 26 CS20681000 P1 - 41 44 AA4 - 57 34 CS35091101 H - 6 28 X - 19 72 CS20682102 P1 - 40 44 AA5 - 53 34 CS35092001 Sp 102 Wa 104 CS20696001 P3 - 12 50 CS34893001 Q1 - 28 52 CS35093001 Sp 102 CJ03955001 X - 2 72 CS20696221 P1 - 55 44 AA4 - 53 86 CS35097101 H - 52 28 CJ03956001 X - 4 72 CS21716001 Q2 - 26 54 AA5 - 49 92 CS35098000 H - 54 28 CJ03974001 W - 7 70 CS34896001 Q1 - 23 52 CS35113001 B - 32 6 CJ04115001 S1 - 12 58 CS34896001 AA4 - 48 86 CS35118101 B - 19 6 Wa 104 CS34896001 AA5 - 46 92 CS35133014 B - 21 6 CJ04146001 W - 8 70 CS34896001 Q1 - 23 52 CS35133016 B - 21 6 CJ04230001 X - 11 72 CS34896001 AA4 - 48 86 CS35133018 B - 21 6 CJ04303001 X - 15 72 CS34896001 AA5 - 46 92 CS35136001 B - 40 6 CJ04388001 X - 13 72 CS34896001 Q1 - 23 52 CS35137001 B - 39 6 CS00470000 U2 - 27 66 CS34896001 AA4 - 48 86 CS35183000 G - 16 24 CS00480000 N - 9 40 CS34896001 AA5 - 46 92 CS35197101 Sp 101 N - 41 40 CS34896001 Q1 - 23 52 CS35198101 Sp 101 P1 - 65 44 107 jintex.in

Page 113 — 索引 / Index

索引 / Index CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CS35218101 A -23 2 CS35326101 AA4 - 82 80 CS37210001 Sp 102 CS41337001 AA5 - 94 94 CS35221101 A -43 2 AA4 - 93 88 CS37211001 Sp 102 AA6 - 1 96 A -66 4 AA5 - 11 92 CS37654000 Q2 - 9 54 CS41340001 AA5 - 5 92 CS35235001 F2 -28 20 AA5 - 14 92 CS37655101 Q2 - 7 54 AA5 - 20 92 F2 -46 20 AA5 - 88 94 CS37655101 Q2 - 7 54 AA6 - 2 96 F3 -22 22 AA5 - 107 94 CS37660101 Q2 - 7 54 CS41341001 AA5 - 92 94 F3 -46 22 CS35327001 F1 - 53 16 CS37677101 Sp 102 AA6 - 3 96 AA1 - 17 78 CS35328001 F1 - 23 16 CS37678101 Sp 101 CS41344001 AA6 - 4 96 AA1 - 71 78 CS35329001 F2 - 20 20 CS37679001 Sp 101 CS41345001 AA6 - 5 96 AA3 - 5 84 CS35330001 F2 - 15 20 CS37680001 Sp 101 CS41346001 AA6 - 6 96 AA3 - 11 84 AA4 - 25 86 CS37681101 Sp 101 CS41347001 AA6 - 7 96 AA4 - 13 86 CS35332001 B - 10 6 CS37682101 Sp 102 CS41348001 AA6 - 8 96 AA4 - 82 88 CS35350000 F1 - 34 16 CS37683101 Sp 102 CS41349001 AA6 - 9 96 AA5 - 77 94 CS35351001 F1 - 40 16 CS37684101 Sp 102 CS42053001 AA1 - 10 76 AA5 - 96 94 CS35351001 F1 - 106 18 CS37701001 Sp 102 CS42445001 Z - 84 100 CS35236000 F2 - 27 20 CS35360000 U1 - 2 64 CS37702001 Sp 102 CS42838301 Y - 19 74 F2 - 45 20 CS35409101 Sp 103 CS37703001 Sp 101 CS43408001 AA3 - 3 84 F3 - 21 22 CS35410001 L - 45 34 CS37704001 AA1 - 9 76 Sp 101 F3 - 45 22 CS35412101 L - 47 34 CS37705001 Sp 102 CS43409001 AA3 - 9 84 AA1 - 16 78 CS35413101 L - 48 34 CS37706001 AA1 - 9 76 Sp 101 AA1 - 70 78 CS35426100 U1 - 3 64 CS37707001 Sp 102 CS43410001 AA3 - 3 84 AA3 - 6 84 CS35429101 F1 - 17 16 CS37708001 AA1 - 9 76 Sp 101 AA3 - 12 84 CS35436101 Sp 103 CS37709001 Sp 102 CS43411001 AA3 - 9 84 AA4 - 81 88 CS35438101 Sp 103 CS37723101 L - 43 34 CS47270001 J - 7 30 AA5 - 76 94 CS35454201 Sp 101 CS37724001 L - 53 34 CS47932001 L - 54 34 AA5 - 95 94 CS35455201 Sp 101 CS37725001 L - 85 36 CS49078001 L - 87 36 CS35239101 F1 - 28 16 CS35456101 F1 - 49 16 CS37752001 L - 70 36 CS49079001 L - 89 36 CS35240001 F1 - 29 16 CS35470001 F1 - 38 16 CS37858000 Q1 - 9 52 CS49484000 S1 - 8 58 CS35251101 D - 13 12 CS35472101 L - 88 36 CS37770001 Sp 103 CS50168001 J - 21 30 CS35252001 D - 17 12 CS35479001 Sp 102 CS37775001 Sp 102 CS51020000 N - 35 40 CS35320001 B - 10 6 CS35481101 Sp 103 CS37788000 Q1 - 9 52 CS51282101 Z - 6 98 CS35320001 D - 25 12 CS35483101 Sp 103 CS37858000 Q1 - 9 52 CS51283001 Z - 4 98 CS35350000 F1 - 34 16 CS36260000 Y - 21 74 CS37858000 Q1 - 9 52 CS52431000 P2 - 22 48 F1 - 40 16 CS36345000 F1 - 79 18 CS37858000 Q1 - 9 52 CS52832000 L - 19 34 CS35351001 F1 - 106 18 CS36924001 A - 70 4 CS38170001 Y - 20 74 CS53488000 F1 - 35 16 CS35360000 U1 - 2 64 Wa 104 CS38174000 Y - 22 74 CS53982000 U2 - 3 66 CS35409101 Sp 103 CS37037001 Z - 36 98 CS38175101 Y - 23 74 CS5476001 G - 52 24 CS35410001 L - 45 34 CS37059001 S1 - 10 58 CS38176101 Y - 24 74 CS55477001 A - 22 2 CS35412101 L - 47 34 Wa 104 CS39115100 U2 - 5 66 CS55481001 E - 12 14 CS35413101 L - 48 34 CS37060001 A - 71 4 CS39116100 U2 - 5 66 CS55485001 Y - 15 74 CS35426100 U1 - 3 64 S1 - 11 58 CS39140001 Y - 4 74 CS55663001 Z - 48 100 CS35429101 F1 - 17 16 Wa 104 CS39914001 Y - 4 74 CS56911000 N - 34 40 CS35436101 Sp 103 CS37194001 Sp 102 CS39929101 Sp 101 CS56911000 N - 101 42 CS35438101 Sp 103 CS37195001 AA4 - 126 90 CS39930101 Sp 102 CS58636001 A - 49 2 CS35454201 Sp 101 CS37196001 Sp 102 CS39931101 F2 - 4 101 CS59219000 U1 - 32 64 CS35455201 Sp 101 CS37197001 Sp 102 AA4 - 80 88 CS59242001 B - 11 6 CS35456101 F1 - 49 16 CS37198001 AA1 - 9 76 CS39932101 F2 - 26 101 B - 31 6 CS35470001 F1 - 38 16 Sp 102 AA4 - 11 86 B - 45 6 CS35472101 L - 88 36 CS37199001 AA4 - 127 90 CS41251101 B - 17 6 CSA0792001 A - 69 4 CS35479001 Sp 102 CS37200001 AA1 - 10 76 CS41310101 B - 5 6 CSA0793001 A - 68 4 CS35481101 Sp 103 CS37201001 Sp 102 CS41337001 AA5 - 6 92 Wa 104 CS35483101 Sp 103 CS37202001 AA1 - 9 76 CS36260000 Y - 21 74 CS37208001 Sp 102 CS36345000 F1 - 79 18 CS37209001 Sp 102 jintex.in 108

Page 114 — 索引 / Index

索引 / Index CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CSA1741014 Z - 43 98 CSA5552001 E - 27 14 CSA5672001 F2 - 43 20 CSA5811001 A - 62 2 CSA1741016 Z - 43 98 CSA5557001 F1 - 5 16 AA4 - 78 88 CSA5819001 A - 63 4 CSA1741018 Z - 43 98 F1 - 12 16 CSA5820001 A - 64 4 CSA1828001 F1 - 82 18 CSA5558001 F1 - 37 16 CSA5673001 F2 - 24 20 CSA5821001 A - 65 4 CSA2929001 Z - 85 100 F1 - 43 16 AA4 - 9 88 CSA5830001 B - 22 6 CSA3040001 N - 57 40 CSA5560001 F2 - 30 20 Sp 102 CSA5833001 B - 26 6 CSA3060001 N - 58 40 F2 - 48 20 CSA5674001 F2 - 32 20 CSA5835001 B - 28 6 CSA3227001 P2 - 20 48 F3 - 24 22 F2 - 50 20 CSA5835001 B - 29 6 CSA3345001 P1 - 45 44 AA1 - 19 78 F3 - 50 22 CSA5842001 B - 57 6 CSA3581101 S1 - 13 58 AA1 - 73 78 AA1 - 75 80 CSA5843001 B - 50 6 CSA3720101 S1 - 2 58 AA4 - 15 86 AA4 - 17 86 CSA5849001 B - 51 6 CSA3722001 S1 - 7 58 AA4 - 84 88 AA4 - 86 88 CSA5850001 B - 54 6 CSA3739501 S1 - 5 58 CSA5561001 F1 - 96 18 AA5 - 81 94 CSA5850001 B - 55 6 CSA3744001 S1 - 6 58 AA4 - 79 94 CSA5675001 F1 - 50 18 CSA5865001 B - 58 8 CSA3755201 S2 - 1 60 CSA5562001 F1 - 50 18 CSA5676001 F1 - 51 16 CSA5890001 C - 1 10 CSA3762001 S2 - 6 60 CSA5563001 F1 - 26 16 CSA5677001 F1 - 2 16 CSA5893001 C - 2 10 CSA3765001 S2 - 2 60 CSA5564001 G - 69 26 CSA5678001 F1 - 9 18 CSA5897001 C - 6 10 CSA3767001 S2 - 4 60 CSA5564001 H - 28 28 CSA5679001 F1 - 89 18 CSA5907001 B - 37 6 CSA3768001 S2 - 5 60 H - 38 28 CSA5680001 F1 - 95 18 CSA5908001 B - 41 6 CSA3769001 S2 - 7 60 CSA5565001 C - 13 10 CSA5681001 F1 - 65 18 CSA5919001 B - 43 6 CSA3770001 S2 - 8 60 C - 16 10 CSA5682001 F1 - 66 18 CSA5920001 B - 44 6 CSA3771001 S2 - 9 60 CSA5565001 J - 9 30 CSA5683001 F1 - 67 18 CSA5923001 B - 46 6 CSA3784001 Y - 25 74 CSA5565001 K - 11 32 CSA5688101 F1 - 74 18 CSA5936001 B - 1 6 CSA3789101 T - 11 62 CSA5565001 M - 6 38 CSA5690001 F1 - 1 16 CSA6536001 V - 1 58 CSA3794001 S2 - 10 60 CSA5567001 N - 79 42 CSA5691001 F1 - 63 16 CSA6517001 G - 54 24 CSA3795001 S2 - 11 60 N - 78 42 CSA5692001 F1 - 60 16 CSA6518001 G - 55 24 CSA3796001 S1 - 14 58 CSA5567001 N - 80 42 CSA5693001 Q1 - 4 52 CSA6521001 G - 21 24 CSA3806001 S1 - 9 58 CSA5568001 Q1 - 5 54 Q2 - 15 54 CSA6522001 G - 22 24 CSA3808101 S1 - 3 58 AA1 - 50 78 CSA6525001 U2 - 14 66 CSA3809001 T - 8 62 CSA5570001 J - 2 30 AA4 - 29 86 CSA6526101 U2 - 26 66 CSA3812001 T - 7 62 J - 19 30 AA5 - 25 94 CSA6530001 V - 1 68 CSA3816001 T - 6 62 CSA5571001 C - 3 10 CSA5696001 V - 6 68 CSA6531101 V - 1 68 CSA3819001 T - 3 62 C - 5 30 CSA5729001 V - 10 68 CSA6532001 V - 42 68 CSA3822001 T - 2 62 J - 26 30 CSA5730001 V - 11 68 CSA6533001 V - 14 68 CSA3825001 T - 4 62 CSA5572001 C - 8 10 CSA5731001 V - 12 68 CSA6535001 V - 43 68 CSA3827001 T - 10 62 J - 8 30 CSA5732001 V - 13 68 CSA6536001 V - 44 68 CSA3838009 T - 13 62 CSA5573001 C - 12 10 CSA5733001 V - 21 68 CSA6537001 P3 - 21 50 CSA3950001 Z - 49 100 CSA5574001 E - 8 14 CSA5734101 V - 23 68 AA2 - 32 82 CSA4103001 Z - 50 100 E - 25 14 CSA5737001 V - 28 68 CSA6539001 P2 - 26 48 CSA4197001 G - 56 24 CSA5576001 F2 - 36 20 CSA5740001 V - 37 68 CSA6542001 E - 1 14 CSA4510001 T - 12 62 F2 - 54 20 CSA5741001 V - 38 68 CSA6546001 W - 5 70 CSA4629001 C - 29 10 CSA5577001 AA4 - 21 86 CSA5746001 A - 1 2 CSA6547001 W - 1 70 CSA4857014 B - 21 6 AA4 - 90 88 CSA5747001 A - 2 2 CSA6550001 W - 2 70 CSA4857016 B - 21 6 CSA5578001 F1 - 13 16 CSA5749001 A - 4 2 CSA6554001 W - 4 70 CSA4857018 B - 21 6 CSA5579001 F1 - 6 16 CSA5750001 A - 5 2 CSA6567101 Y - 1 74 CSA4858014 Z - 43 98 CSA5580001 F1 - 31 16 CSA5751001 A - 7 2 CSA6573001 U1 - 36 64 CSA4858016 Z - 43 98 CSA5583001 F1 - 18 16 CSA5752201 A - 9 2 CSA6606001 Z - 19 98 CSA5148001 W - 3 70 CSA5584001 G - 69 26 CSA5753001 A - 10 2 CSA6609001 Z - 28 98 CSA5158101 C - 33 10 AA4 - 128 90 CSA5754001 A - 20 2 CSA6610001 Z - 24 98 CSA5244101 Sp 101 CSA5585001 F2 - 34 20 CSA5763001 A - 21 2 CSA6615001 Z - 25 98 CSA5245101 Sp 101 F3 - 28 22 CSA5765101 A - 30 2 CSA6618001 V - 5 68 CSA5283001 U2 - 7 66 AA1 - 23 78 CSA5766001 A - 32 2 CSA6629001 Z - 10 98 CSA5360001 W - 4 70 AA4 - 19 86 CSA5791101 A - 34 2 CSA6636001 V - 46 68 CSA5433101 V - 49 68 AA5 - 83 94 CSA5792001 A - 35 2 CSA6652001 B - 3 6 CSA5434001 V - 45 68 CSA5671001 F1 - 13 16 CSA5802001 A - 36 2 CSA6653001 B - 5 6 CSA5435001 F1 - 75 18 F1 - 6 16 CSA5803001 A - 40 2 CSA6654101 B - 6 6 CSA5549001 C - 18 10 AA1 - 77 80 CSA5804001 A - 42 2 CSA6655001 B - 8 6 CSA5552001 E - 10 14 AA4 - 88 88 CSA5805001 A - 47 2 CSA6656001 B - 12 6 109 jintex.in

Page 116 — 索引 / Index

索引 / Index CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CSA6955001 P1 - 21 44 CSA7008001 R - 7 56 CSA7074001 P3 - 10 50 CSA7123001 Y - 5 74 CSA6956101 P1 - 24 44 CSA7011001 R - 10 56 AA4 - 118 88 CSA7124001 Y - 14 74 CSA6957001 P1 - 25 44 CSA7012001 X - 18 72 CSA7079001 Q1 - 21 52 CSA7127001 Z - 73 100 CSA6958001 P1 - 28 44 CSA7013001 X - 20 72 AA4 - 46 86 CSA7128001 Z - 74 100 CSA6959001 P1 - 31 44 CSA7014001 X - 24 72 AA5 - 42 92 CSA7129001 Z - 79 100 CSA6960101 P1 - 33 44 CSA7016001 U1 - 4 64 CSA7077001 Q1 - 40 52 CSA7131001 F1 - 113 18 CSA6961001 P1 - 34 44 CSA7017001 U1 - 5 64 AA4 - 65 88 AA2 - 2 82 CSA6962001 P1 - 35 44 CSA7018001 U1 - 6 64 AA5 - 60 92 CSA7134001 P1 - 10 44 CSA6963001 P1 - 59 44 CSA7019001 U1 - 7 64 CSA7080001 F2 - 2 20 CSA7149001 P1 - 10 44 CSA6965001 P1 - 70 46 CSA7020001 U1 - 9 64 CSA7081001 F2 - 2 20 AA5 - 10 92 CSA6966001 P1 - 72 46 CSA7021001 U1 - 10 64 AA5 - 3 92 CSA7150101 F2 - 9 20 CSA6969101 P2 - 7 48 CSA7023001 U1 - 11 64 CSA7082101 F2 - 5 20 AA5 - 12 92 CSA6970001 P2 - 8 48 CSA7024001 U1 - 13 64 CSA7083001 F2 - 5 20 CSA7151101 F2 - 10 20 CSA6971001 P2 - 4 48 CSA7024001 U1 - 17 64 AA5 - 8 92 CSA7152001 F3 - 58 22 AA4 - 107 88 CSA7027001 U1 - 19 64 CSA7085001 U2 - 1 66 CSA7159001 U1 - 14 64 CSA6972001 P2 - 10 48 CSA7028001 U1 - 20 64 CSA7086001 Sp 101 CSA7159001 U1 - 14 64 CSA6973001 P2 - 12 48 CSA7031001 U1 - 22 66 AA1 - 8 76 CSA7175201 P2 - 14 48 CSA6974001 P2 - 5 48 CSA7032001 U1 - 23 66 Sp 101 CSA7176001 F1 - 3 16 AA4 - 108 88 CSA7033001 U2 - 9 66 CSA7089001 AA1 - 8 76 F1 - 10 16 CSA6975101 P2 - 15 48 CSA7034001 U2 - 12 66 Sp 101 CSA7178001 N - 95 42 CSA6977001 P2 - 21 48 CSA7035001 U2 - 13 66 CSA7088001 AA1 - 8 76 CSA7186001 F3 - 11 22 CSA6979001 P2 - 25 48 CSA7037001 Z - 41 98 Sp 101 AA1 - 6 76 CSA6980001 P3 - 30 48 CSA7038001 Z - 64 100 CSA7090001 F3 - 14 22 CSA7187001 F3 - 8 22 CSA6981001 P3 - 32 50 CSA7040001 F1 - 81 18 AA1 - 8 76 AA1 - 3 76 CSA6982001 P3 - 17 50 CSA7045001 U2 - 29 66 CSA7091001 Sp 101 CSA7204101 L - 17 34 AA2 - 29 82 CSA7046001 U2 - 30 66 CSA7092001 AA1 - 5 76 CSA7293001 V - 15 68 CSA6983001 AA2 - 30 82 CSA7050001 F1 - 85 18 Sp 101 CSA7480001 X - 9 72 CSA6983101 P3 - 19 50 CSA7054001 F1 - 97 18 CSA7093001 AA1 - 5 76 CSA7480001 X - 9 72 CSA6984001 P3 - 20 50 AA4 - 120 88 Sp 101 CSA7480001 P1 - 17 44 AA2 - 31 82 CSA7054001 P1 - 98 18 CSA7094001 AA1 - 5 76 CSA7480001 P1 - 22 44 CSA6985001 H - 59 28 CSA7055001 F2 - 12 20 Sp 101 CSA7526001 Q1 - 1 52 CSA6986001 AA2 - 37 82 CSA7056001 F2 - 13 20 CSA7095001 AA1 - 5 76 AA4 - 26 86 CSA6986101 P3 - 26 50 AA4 - 3 86 Sp 101 AA5 - 22 92 CSA6987001 P3 - 28 50 CSA7060001 F2 - 16 20 CSA7527001 F1 - 16 16 AA2 - 39 82 AA4 - 73 88 CSA7097001 AA1 - 7 76 CSA7531001 B - 47 6 CSA6988001 Q2 - 1 54 CSA7061001 F2 - 17 20 Sp 102 CSA7534001 Sp 102 AA1 - 35 78 AA4 - 74 88 CSA7098001 AA1 - 7 76 CSA7535001 Sp 102 CSA6989001 Q2 - 2 54 CSA7063001 AA5 - 69 94 Sp 102 CSA7536001 Sp 101 AA1 - 36 78 CSA7100001 F3 - 13 22 CSA7537001 Sp 101 CSA6990001 AA1 - 37 78 AA1 - 7 76 CSA7546001 L - 90 36 CSA6990101 Q2 - 3 54 CSA7064001 AA4 - 97 88 CSA7547101 L - 46 34 CSA6991001 Q2 - 4 54 CSA7065001 L - 60 36 CSA7102001 AA1 - 4 76 CSA7550001 F2 - 38 20 AA1 - 39 78 AA4 - 103 88 Sp 102 F3 - 32 22 CSA6992001 Q2 - 5 54 CSA7067101 L - 40 34 CSA7103001 AA1 - 4 76 AA1 - 27 78 AA1 - 40 78 AA4 - 106 88 Sp 102 AA4 - 23 86 CSA6994001 Q2 - 6 54 CSA7068001 Sp 103 CSA7104001 AA1 - 4 76 AA5 - 87 94 AA1 - 41 78 CSA7069001 F2 - 2 20 Sp 102 CSA7551001 F2 - 56 20 CSA6996001 Q2 - 12 54 AA1 - 47 78 CSA7070001 AA1 - 28 78 CSA7105001 F3 - 9 22 CSA7555001 F1 - 101 18 CSA6998001 Q2 - 17 54 CSA7071001 P3 - 1 50 AA1 - 4 76 AA4 - 124 90 AA1 - 52 78 AA4 - 109 88 Sp 102 CSA7556001 A - 11 2 CSA6999001 Q2 - 18 54 CSA7072001 P3 - 2 50 CSA7106001 AA1 - 10 76 CSA7567001 Sp 103 AA1 - 53 78 AA4 - 110 88 Sp 102 CSA7568001 Sp 103 CSA7001001 Q2 - 23 54 CSA7073001 P3 - 3 50 CSA7107001 Sp 103 L - 61 36 AA1 - 58 78 AA4 - 111 88 CSA7108001 Sp 103 CSA7580001 U1 - 38 66 CSA7002001 AA1 - 60 78 CSA7073001 P3 - 4 50 CSA7109001 Sp 103 CSA7581001 U2 - 24 66 CSA7002101 Q2 - 25 54 AA4 - 112 88 CSA7110001 Sp 103 CSA7583001 U1 - 28 64 CSA7003001 Q2 - 28 54 CSA7073001 P3 - 5 50 CSA7111001 Sp 103 AA1 - 63 78 AA4 - 113 88 CSA7119001 V - 47 68 CSA7005001 R - 2 56 CSA7073001 P3 - 8 50 CSA7121001 Y - 2 74 CSA7006001 R - 3 56 AA4 - 116 88 CSA7122001 Y - 3 74 CSA7007001 R - 5 56 111 jintex.in

Page 117

索引 / Index CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CODE REF.NO Page CSA7584001 U1 - 29 64 CSA7804001 AA5 - 1 92 CSA7585001 U1 - 30 64 CSA7805001 AA5 - 17 92 CSA7586001 U1 - 31 64 CSA7806001 AA5 - 16 92 CSA7587001 U1 - 33 64 CSA7807001 AA5 - 68 94 CSA7588001 U1 - 34 64 CSA7808001 AA5 - 15 92 CSA7589001 U1 - 35 64 CSA7973001 F1 - 69 18 CSA7591101 U2 - 16 66 CSA7974001 F1 - 70 18 CSA7592101 U2 - 17 66 CSA7975001 F1 - 71 18 CSA7593001 U2 - 18 66 CSA7976001 F1 - 116 18 CSA7594001 U2 - 19 66 CSA7977001 F1 - 117 18 CSA7595001 U1 - 37 64 CSA7978001 F1 - 118 18 CSA7596001 U2 - 21 66 SA8001001 M - 11 38 CSA7597001 U2 - 22 66 SA8003001 U1 - 40 64 CSA7598001 U2 - 20 66 CSA8009001 N - 98 42 CSA7609001 B - 35 6 SA8011001 N - 100 42 CSA7613001 L - 63 36 CSA8040001 U1 - 12 64 AA2 - 22 82 CSA8094001 P2 - 16 48 AA4 - 98 88 CSA8095001 P2 - 37 48 CSA7614001 L - 64 36 SA8101001 N - 103 42 AA2 - 23 82 SA8119001 U1 - 27 64 AA4 - 99 88 SA8120101 U2 - 15 66 CSA7615001 L - 67 36 SA8121001 G - 3 24 AA2 - 26 82 CSA8279001 N - 55 40 AA4 - 102 88 CSA7634101 L - 86 36 CSA7726001 AA3 - 4 84 CSA7727001 AA3 - 10 84 CSA7728001 AA1 - 3 76 CSA7748001 AA1 - 2 76 CSA7749001 AA1 - 6 76 CSA7750001 AA1 - 1 76 CSA7751001 AA1 - 2 76 CSA7752001 AA1 - 1 76 CSA7753001 AA1 - 3 76 CSA7754001 AA1 - 2 76 CSA7755001 AA1 - 6 76 CSA7756001 AA1 - 1 76 CSA7757001 AA1 - 3 76 CSA7758001 AA1 - 2 76 CSA7762001 AA1 - 6 76 CSA7764001 AA1 - 1 76 CSA7768001 AA1 - 2 76 CSA7771001 AA1 - 1 76 CSA7773001 AA2 - 1 82 CSA7775001 AA3 - 2 84 CSA7776001 AA3 - 8 84 CSA7777001 AA3 - 1 84 CSA7778001 Q1 - 2 52 Q2 - 13 54 AA1 - 48 78 AA4 - 27 86 AA5 - 23 92 CSA7779001 AA3 - 2 84 CSA7780001 AA3 - 8 84 CSA7781001 AA3 - 1 84 CSA7782001 AA4 - 2 86 CSA7783001 AA4 - 95 88 CSA7784001 AA4 - 1 86 CSA7793001 F1 - 115 18 CSA7794001 S2 - 12 60 CSA7795001 F1 - 114 18 CSA7802001 AA5 - 2 92 CSA7803101 AA5 - 7 92 jintex.in 112

Page 118

零件手册 PARTS BOOK jintex.in

Ref	Part number	Part name
57	57	57
52	52	52
56	56	56
51	51	51
53	53	53
50	50	50
54	54	54
55	55	55
47	47	47
58	58	58
59	59	59
15	15	15
13	13	13
11	11	11
10	10	10
12	12	12
2	2	2
4	4	4
1	1	1
9	9	9
8	8	8
11	11	11
10	10	10
12	12	12
29	29	29
31	31	31
32	32	32
28	28	28
46	46	46
45	45	45
44	44	44
43	43	43
37	37	37
39	39	39
40	40	40
34	34	34
35	35	35
36	36	36
38	38	38
41	41	41
42	42	42
61	61	61
60	60	60
27	27	27
26	26	26
22	22	22
3	3	3
6	6	6
7	7	7
5	5	5
16	16	16
17	17	17
19	19	19
18	18	18
20	20	20
21	21	21

Ref	Part number	Part name	Qty
	57	57
	52	52
	51	51
	50	50
	53	53
	56	56
	55	55
	54	54
	47	47
	15	15
	13	13
	11	11
	10	10
	12	12
	2	2
	1	1
	9	9
	8	8
	4	4
	3	3
	5	5
	6	6
	7	7
	29	29
	31	31
	32	32
	28	28
	46	46
	45	45
	44	44
	43	43
	41	41
	37	37
	39	39
	40	40
	34	34
	35	35
	36	36
	38	38
	27	27
	26	26
	22	22
	61	61
	60	60
	21	21
	20	20
	19	19
	18	18
	17	17
	16	16

Ref	Part number	Part name
34	34	34
32	32	32
33	33	33
29	29	29
23	23	23
25	25	25
26	26	26
40	40	40
36	36	36
39	39	39
35	35	35
38	38	38
41	41	41
30	30	30
28	28	28
46	46	46
42	42	42
43	43	43
45	45	45
22	22	22
15	15	15
7	7	7
19	19	19
16	16	16
6	6	6
1	1	1
27	27	27
10	10	10
47	47	47
48	48	48
13	13	13
17	17	17
9	9	9
14	14	14
18	18	18
62	62	62
61	61	61
53	53	53
52	52	52
49	49	49
54	54	54
55	55	55
56	56	56
8	8	8
57	57	57
58	58	58
59	59	59
60	60	60

Ref	Part number	Part name	Qty
	40	40
	41	41
	39	39
	38	38
	37	37
	36	36
	35	35
	58	58
	57	57
	56	56
	55	55
	20	20
	15	15
	16	16
	13	13
	17	17
	18	18
	19	19
	61	61
	62	62
	73	73
	72	72
	70	70
	69	69
	67	67
	59	59
	60	60
	33	33
	43	43
	2	2
	3	3
	24	24
	26	26
	30	30
	25	25
	29	29
	28	28
	27	27
	21	21
	12	12
	22	22
	23	23
	7	7
	6	6
	5	5
	8	8
	9	9
	10	10
	11	11
	63	63
	64	64
	42	42
	47	47
	48	48
	49	49
	46	46
	45	45
	50	50
	51	51
	52	52
	53	53
	54	54
	31	31
	32	32
	68	68
	65	65
	66	66
	71	71

Ref	Part number	Part name	Qty
	40	40
	41	41
	39	39
	38	38
	37	37
	36	36
	35	35
	58	58
	57	57
	56	56
	55	55
	20	20
	14	14
	15	15
	16	16
	13	13
	17	17
	18	18
	19	19
	61	61
	62	62
	73	73
	72	72
	70	70
	69	69
	67	67
	60	60
	59	59
	43	43
	33	33
	2	2
	3	3
	31	31
	32	32
	68	68
	26	26
	24	24
	21	21
	12	12
	22	22
	23	23
	25	25
	29	29
	28	28
	27	27
	8	8
	9	9
	10	10
	6	6
	7	7
	5	5
	11	11
	65	65
	66	66
	42	42
	47	47
	48	48
	49	49
	46	46
	51	51
	52	52
	53	53
	50	50
	54	54
	63	63
	64	64

Ref	Part number	Part name	Qty
	36	36
	7	7
	10	10
	11	11
	13	13
	14	14
	37	37
	19	19
	16	16
	18	18
	17	17
	15	15
	21	21
	12	12
	33	33
	20	20
	9	9
	2	2
	23	23
	22	22
	8	8
	26	26
	35	35
	34	34
	30	30
	31	31
	32	32
	29	29
	28	28
	27	27
	25	25
	4	4
	5	5
	6	6

Ref	Part number	Part name
29	29	29-
29	29	29-
28	28	28
32	32	32
31	31	31
26	26	26
27	27	27
30	30	30
21	21	21
22	22	22
40	40	40
38	38	38
37	37	37
39	39	39
41	41	41
36	36	36
35	35	35
24	24	24
23	23	23
33	33	33
25	25	25
34	34	34
46	46	46
43	43	43
45	45	45
42	42	42
41	41	41
41	41	41
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
7	7	7
6	6	6
8	8	8
10	10	10
12	12	12
13	13	13
14	14	14
11	11	11
15	15	15
15	15	15
16	16	16
18	18	18
17	17	17
19	19	19
20	20	20
47	47	47
49	49	49
44	44	44

Ref	Part number	Part name	Qty
	79	79
	78	78
	70	70
	77	77
	72	72
	71	71
	8	8
	76	76
	82	82
	69	69
	80	80
	81	81
	75	75
	7	7
	73	73
	66	66
	65	65
	67	67
	68	68
	74	74
	6	6
	2	2
	38	38
	42	42
	25	25
	24	24
	37	37
	17	17
	23	23
	36	36
	16	16
	26	26
	35	35
	63	63
	5	5
	39	39
	15	15
	28	28
	40	40
	19	19
	22	22
	41	41
	27	27
	21	21
	30	30
	9	9
	44	44
	45	45
	3	3
	11	11
	12	12
	13	13
	14	14
	20	20
	29	29
	31	31
	32	32
	33	33
	34	34
	10	10
	57	57
	47	47
	46	46
	43	43
	48	48
	58	58
	49	49
	59	59
	56	56
	62	62
	60	60
	50	50
	61	61
	52	52
	53	53
	55	55
	54	54

Ref	Part number	Part name	Qty
	79	79
	78	78
	70	70
	77	77
	72	72
	71	71
	8	8
	76	76
	80	80
	82	82
	75	75
	81	81
	7	7
	74	74
	73	73
	66	66
	67	67
	68	68
	65	65
	6	6
	2	2
	38	38
	42	42
	37	37
	64	64
	25	25
	24	24
	36	36
	63	63
	35	35
	39	39
	5	5
	17	17
	23	23
	40	40
	16	16
	41	41
	15	15
	26	26
	51	51
	44	44
	45	45
	28	28
	19	19
	22	22
	4	4
	27	27
	30	30
	21	21
	32	32
	3	3
	11	11
	20	20
	29	29
	12	12
	31	31
	13	13
	33	33
	14	14
	34	34
	57	57
	46	46
	47	47
	43	43
	48	48
	58	58
	49	49
	59	59
	56	56
	60	60
	61	61
	52	52
	53	53
	55	55
	54	54

Ref	Part number	Part name	Qty
	90	90
	89	89
	81	81
	83	83
	94	94
	80	80
	93	93
	82	82
	86	86
	87	87
	92	92
	79	79
	78	78
	84	84
	74	74
	75	75
	76	76
	77	77
	73	73
	85	85
	88	88
	91	91
	21	21
	20	20
	13	13
	25	25
	12	12
	11	11
	14	14
	19	19
	22	22
	24	24
	10	10
	15	15
	18	18
	9	9
	23	23
	17	17
	4	4
	6	6
	7	7
	8	8
	16	16
	3	3
	43	43
	45	45
	144	144
	46	46
	47	47
	68	68
	56	56
	61	61
	62	62
	51	51
	54	54
	53	53
	50	50
	52	52
	55	55
	57	57
	58	58
	59	59
	67	67
	41	41
	42	42
	40	40
	69	69
	70	70
	66	66
	48	48
	65	65
	71	71
	49	49
	72	72
	30	30
	31	31
	26	26
	27	27
	28	28
	29	29
	34	34
	33	33
	32	32
	35	35
	39	39
	38	38
	37	37
	36	36
	2	2
	1	1
	95	95
	105	105
	103	103
	104	104
	106	106
	97	97
	98	98
	99	99
	100	100
	101	101
	96	96
	126	126
	127	127
	113	113
	112	112
	111	111
	115	115
	114	114
	118	118
	110	110
	116	116
	117	117
	109	109
	124	124
	128	128
	125	125
	120	120
	121	121
	122	122
	123	123
	107	107
	108	108

Ref	Part number	Part name
57	57	57
52	52	52
56	56	56
51	51	51
53	53	53
50	50	50
54	54	54
55	55	55
47	47	47
58	58	58
59	59	59
15	15	15
13	13	13
11	11	11
10	10	10
12	12	12
2	2	2
4	4	4
1	1	1
9	9	9
8	8	8
11	11	11
10	10	10
12	12	12
29	29	29
31	31	31
32	32	32
28	28	28
46	46	46
45	45	45
44	44	44
43	43	43
37	37	37
39	39	39
40	40	40
34	34	34
35	35	35
36	36	36
38	38	38
41	41	41
42	42	42
61	61	61
60	60	60
27	27	27
26	26	26
22	22	22
3	3	3
6	6	6
7	7	7
5	5	5
16	16	16
17	17	17
19	19	19
18	18	18
20	20	20
21	21	21

Ref	Part number	Part name	Qty
	57	57
	52	52
	51	51
	50	50
	53	53
	56	56
	55	55
	54	54
	47	47
	15	15
	13	13
	11	11
	10	10
	12	12
	2	2
	1	1
	9	9
	8	8
	4	4
	3	3
	5	5
	6	6
	7	7
	29	29
	31	31
	32	32
	28	28
	46	46
	45	45
	44	44
	43	43
	41	41
	37	37
	39	39
	40	40
	34	34
	35	35
	36	36
	38	38
	27	27
	26	26
	22	22
	61	61
	60	60
	21	21
	20	20
	19	19
	18	18
	17	17
	16	16

Ref	Part number	Part name
34	34	34
32	32	32
33	33	33
29	29	29
23	23	23
25	25	25
26	26	26
40	40	40
36	36	36
39	39	39
35	35	35
38	38	38
41	41	41
30	30	30
28	28	28
46	46	46
42	42	42
43	43	43
45	45	45
22	22	22
15	15	15
7	7	7
19	19	19
16	16	16
6	6	6
1	1	1
27	27	27
10	10	10
47	47	47
48	48	48
13	13	13
17	17	17
9	9	9
14	14	14
18	18	18
62	62	62
61	61	61
53	53	53
52	52	52
49	49	49
54	54	54
55	55	55
56	56	56
8	8	8
57	57	57
58	58	58
59	59	59
60	60	60

Ref	Part number	Part name	Qty
	40	40
	41	41
	39	39
	38	38
	37	37
	36	36
	35	35
	58	58
	57	57
	56	56
	55	55
	20	20
	15	15
	16	16
	13	13
	17	17
	18	18
	19	19
	61	61
	62	62
	73	73
	72	72
	70	70
	69	69
	67	67
	59	59
	60	60
	33	33
	43	43
	2	2
	3	3
	24	24
	26	26
	30	30
	25	25
	29	29
	28	28
	27	27
	21	21
	12	12
	22	22
	23	23
	7	7
	6	6
	5	5
	8	8
	9	9
	10	10
	11	11
	63	63
	64	64
	42	42
	47	47
	48	48
	49	49
	46	46
	45	45
	50	50
	51	51
	52	52
	53	53
	54	54
	31	31
	32	32
	68	68
	65	65
	66	66
	71	71

Ref	Part number	Part name	Qty
	40	40
	41	41
	39	39
	38	38
	37	37
	36	36
	35	35
	58	58
	57	57
	56	56
	55	55
	20	20
	14	14
	15	15
	16	16
	13	13
	17	17
	18	18
	19	19
	61	61
	62	62
	73	73
	72	72
	70	70
	69	69
	67	67
	60	60
	59	59
	43	43
	33	33
	2	2
	3	3
	31	31
	32	32
	68	68
	26	26
	24	24
	21	21
	12	12
	22	22
	23	23
	25	25
	29	29
	28	28
	27	27
	8	8
	9	9
	10	10
	6	6
	7	7
	5	5
	11	11
	65	65
	66	66
	42	42
	47	47
	48	48
	49	49
	46	46
	51	51
	52	52
	53	53
	50	50
	54	54
	63	63
	64	64

Ref	Part number	Part name	Qty
	36	36
	7	7
	10	10
	11	11
	13	13
	14	14
	37	37
	19	19
	16	16
	18	18
	17	17
	15	15
	21	21
	12	12
	33	33
	20	20
	9	9
	2	2
	23	23
	22	22
	8	8
	26	26
	35	35
	34	34
	30	30
	31	31
	32	32
	29	29
	28	28
	27	27
	25	25
	4	4
	5	5
	6	6

Ref	Part number	Part name
29	29	29-
29	29	29-
28	28	28
32	32	32
31	31	31
26	26	26
27	27	27
30	30	30
21	21	21
22	22	22
40	40	40
38	38	38
37	37	37
39	39	39
41	41	41
36	36	36
35	35	35
24	24	24
23	23	23
33	33	33
25	25	25
34	34	34
46	46	46
43	43	43
45	45	45
42	42	42
41	41	41
41	41	41
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
7	7	7
6	6	6
8	8	8
10	10	10
12	12	12
13	13	13
14	14	14
11	11	11
15	15	15
15	15	15
16	16	16
18	18	18
17	17	17
19	19	19
20	20	20
47	47	47
49	49	49
44	44	44

Ref	Part number	Part name	Qty
	79	79
	78	78
	70	70
	77	77
	72	72
	71	71
	8	8
	76	76
	82	82
	69	69
	80	80
	81	81
	75	75
	7	7
	73	73
	66	66
	65	65
	67	67
	68	68
	74	74
	6	6
	2	2
	38	38
	42	42
	25	25
	24	24
	37	37
	17	17
	23	23
	36	36
	16	16
	26	26
	35	35
	63	63
	5	5
	39	39
	15	15
	28	28
	40	40
	19	19
	22	22
	41	41
	27	27
	21	21
	30	30
	9	9
	44	44
	45	45
	3	3
	11	11
	12	12
	13	13
	14	14
	20	20
	29	29
	31	31
	32	32
	33	33
	34	34
	10	10
	57	57
	47	47
	46	46
	43	43
	48	48
	58	58
	49	49
	59	59
	56	56
	62	62
	60	60
	50	50
	61	61
	52	52
	53	53
	55	55
	54	54

Ref	Part number	Part name	Qty
	79	79
	78	78
	70	70
	77	77
	72	72
	71	71
	8	8
	76	76
	80	80
	82	82
	75	75
	81	81
	7	7
	74	74
	73	73
	66	66
	67	67
	68	68
	65	65
	6	6
	2	2
	38	38
	42	42
	37	37
	64	64
	25	25
	24	24
	36	36
	63	63
	35	35
	39	39
	5	5
	17	17
	23	23
	40	40
	16	16
	41	41
	15	15
	26	26
	51	51
	44	44
	45	45
	28	28
	19	19
	22	22
	4	4
	27	27
	30	30
	21	21
	32	32
	3	3
	11	11
	20	20
	29	29
	12	12
	31	31
	13	13
	33	33
	14	14
	34	34
	57	57
	46	46
	47	47
	43	43
	48	48
	58	58
	49	49
	59	59
	56	56
	60	60
	61	61
	52	52
	53	53
	55	55
	54	54

Ref	Part number	Part name	Qty
	90	90
	89	89
	81	81
	83	83
	94	94
	80	80
	93	93
	82	82
	86	86
	87	87
	92	92
	79	79
	78	78
	84	84
	74	74
	75	75
	76	76
	77	77
	73	73
	85	85
	88	88
	91	91
	21	21
	20	20
	13	13
	25	25
	12	12
	11	11
	14	14
	19	19
	22	22
	24	24
	10	10
	15	15
	18	18
	9	9
	23	23
	17	17
	4	4
	6	6
	7	7
	8	8
	16	16
	3	3
	43	43
	45	45
	144	144
	46	46
	47	47
	68	68
	56	56
	61	61
	62	62
	51	51
	54	54
	53	53
	50	50
	52	52
	55	55
	57	57
	58	58
	59	59
	67	67
	41	41
	42	42
	40	40
	69	69
	70	70
	66	66
	48	48
	65	65
	71	71
	49	49
	72	72
	30	30
	31	31
	26	26
	27	27
	28	28
	29	29
	34	34
	33	33
	32	32
	35	35
	39	39
	38	38
	37	37
	36	36
	2	2
	1	1
	95	95
	105	105
	103	103
	104	104
	106	106
	97	97
	98	98
	99	99
	100	100
	101	101
	96	96
	126	126
	127	127
	113	113
	112	112
	111	111
	115	115
	114	114
	118	118
	110	110
	116	116
	117	117
	109	109
	124	124
	128	128
	125	125
	120	120
	121	121
	122	122
	123	123
	107	107
	108	108

Page 2 — 型号牌的解读法

Page 3 — Description of model plate

Page 4 — 零件手册的使用说明

Page 5 — Notes for using this parts book

Page 6 — A. 机体部分 / Machine body

Page 7 — A. 机体部分 / Machine body

Page 8 — A. 机体部分 / Machine body

Page 9 — A. 机体部分 / Machine body

Page 10 — B . 针杆·挑线杆装置 / Needle bar and thread take-up mechanism

Page 11 — B. 针杆 · 挑线杆装置 / Needle bar and thread take-up mechanism

Page 12 — B. 针杆·挑线杆装置 / Needle bar and thread take-up mechanism

Page 13 — B. 针杆 · 挑线杆装置 / Needle bar and thread take-up mechanism

Page 14 — C.上轴装置 / Upper shaft mechanism

Page 15 — C. Upper shaft mechanism

Page 16 — D . 针摆装置 / Zigzag mechanism

Page 17 — D. 针摆装置 / Zigzag mechanism

Page 18 — E . 针杆摆动装置 / Needle bar rocking mechanism

Page 19 — E. 针杆摆动装置 / Needle bar rocking mechanism

Page 21 — F1. 压脚装置 / Presser foot mechanism

Page 23 — F1. 压脚部件 / Presser foot mechanism

Page 24 — F2 . 压脚装置 / Presser foot mechanism

Page 25 — F2. 压脚装置 / Presser foot mechanism

Page 26 — F3 . 压脚装置 / Presser foot mechanism

Page 27 — F3. 压脚部件 / Presser foot mechanism

Page 28

Page 29 — G. 送布装置 / Feed mechanism

Page 30 — G . 送布装置 / Feed mechanism

Page 31 — G. 送布装置 / Feed mechanism

Page 32 — H. Cutter mechanism

Page 33 — H. 切刀装置 / Cutter mechanism

Page 34 — J. 下轴装置 / Lower shaft mechanism

Page 35 — J. 下轴装置 / Lower shaft mechanism

Page 36 — K . 弯针装置 / Looper mechanism

Page 37 — K. 弯针装置 / Looper mechanism

Page 38 — L. 双链式弯针装置 / Double chain stitch looper mechanism

Page 39 — L. 双链式弯针装置 / Double chain stitch looper mechanism

Page 40 — L. Double chain stitch looper mechanism

Page 41 — L. 双链式弯针装置 / Double chain stitch looper mechanism

Page 42 — M . 分纱装置 / Spreader mechanism

Page 43 — M. 分纱装置 / Spreader mechanism

Page 44 — N.供油润滑装置 / Lubrication

Page 45 — N. 供油润滑装置 / Lubrication

Page 46

Page 47 — N. 供油润滑装置 / Lubrication

Page 48 — P1 . 穿线装置 / Threading mechanism

Page 49 — P1. 穿线装置 / Threading mechanism

Page 50 — P1 . 穿线装置 / Threading mechanism

Page 51 — P1. 穿线装置 / Threading mechanism

Page 52 — P2 . 穿线装置 / Threading mechanism

Page 53 — P2. 穿线装置 / Threading mechanism

Page 54 — P3 . 穿线装置 / Threading mechanism

Page 55 — P3. 穿线装置 / Threading mechanism

Page 56 — Q1 .切线装置 / Thread trimmer mechanism

Page 57 — Q1. 切线装置 / Thread trimmer mechanism

Page 58 — Q2 .切线装置 / Thread trimmer mechanism

Page 59 — Q2. 切线装置 / Thread trimmer mechanism

Page 60 — R. 面线剪切装置 / Upper thread trimmer mechanism

Page 61 — R. 面线剪切装置 / Upper thread trimmer mechanism

Page 62 — S1 . 控制箱 装置 / Control box mechanism

Page 63 — S1. 控制箱装置 / Control box mechanism

Page 64 — S2 . 控制箱装置 (电源马达基板) / Control box mechanism (Power supply motor PCB)

Page 65 — S2. 控制箱装置 (电源马达基板) / Control box mechanism (Power supply motor PCB)

Page 66 — T. 开关装置 / Power switch mechanism

Page 67 — T. 开关装置 / Power switch mechanism

Page 68 — U1 .空压装置 / Air pressure mechanism

Page 69 — U1. 空压装置 / Air pressure mechanism

Page 70 — U2 . 空压装置 / Air pressure mechanism

Page 71 — U2. 空压装置 / Air pressure mechanism

Page 72

Page 73 — V. 电气部品装置 / Power supply equipment mechanism

Page 74 — W .操作盤装置 / Operation panel mechanism

Page 75 — W. 操作盘装置 / Operation panel mechanism

Page 76 — X. 马达装置 / Motor mechanism

Page 77 — X. 马达装置 / Motor mechanism

Page 78

Page 79 — Y. 踏板开关关系 / Foot switch pedal mechanism

Page 80 — AA1 . 附属装置 / Attachment set

Page 81 — AA1. 附属装置 / Attachment set

Page 82 — AA1 . 附属装置 / Attachment set

Page 83 — AA1. 附属装置 / Attachment set

Page 62 — S1 . 控制箱装置 / Control box mechanism

Ref	Part number	Part name
57	57	57
52	52	52
56	56	56
51	51	51
53	53	53
50	50	50
54	54	54
55	55	55
47	47	47
58	58	58
59	59	59
15	15	15
13	13	13
11	11	11
10	10	10
12	12	12
2	2	2
4	4	4
1	1	1
9	9	9
8	8	8
11	11	11
10	10	10
12	12	12
29	29	29
31	31	31
32	32	32
28	28	28
46	46	46
45	45	45
44	44	44
43	43	43
37	37	37
39	39	39
40	40	40
34	34	34
35	35	35
36	36	36
38	38	38
41	41	41
42	42	42
61	61	61
60	60	60
27	27	27
26	26	26
22	22	22
3	3	3
6	6	6
7	7	7
5	5	5
16	16	16
17	17	17
19	19	19
18	18	18
20	20	20
21	21	21

Ref	Part number	Part name	Qty
	57	57
	52	52
	51	51
	50	50
	53	53
	56	56
	55	55
	54	54
	47	47
	15	15
	13	13
	11	11
	10	10
	12	12
	2	2
	1	1
	9	9
	8	8
	4	4
	3	3
	5	5
	6	6
	7	7
	29	29
	31	31
	32	32
	28	28
	46	46
	45	45
	44	44
	43	43
	41	41
	37	37
	39	39
	40	40
	34	34
	35	35
	36	36
	38	38
	27	27
	26	26
	22	22
	61	61
	60	60
	21	21
	20	20
	19	19
	18	18
	17	17
	16	16

Ref	Part number	Part name
34	34	34
32	32	32
33	33	33
29	29	29
23	23	23
25	25	25
26	26	26
40	40	40
36	36	36
39	39	39
35	35	35
38	38	38
41	41	41
30	30	30
28	28	28
46	46	46
42	42	42
43	43	43
45	45	45
22	22	22
15	15	15
7	7	7
19	19	19
16	16	16
6	6	6
1	1	1
27	27	27
10	10	10
47	47	47
48	48	48
13	13	13
17	17	17
9	9	9
14	14	14
18	18	18
62	62	62
61	61	61
53	53	53
52	52	52
49	49	49
54	54	54
55	55	55
56	56	56
8	8	8
57	57	57
58	58	58
59	59	59
60	60	60

Ref	Part number	Part name	Qty
	40	40
	41	41
	39	39
	38	38
	37	37
	36	36
	35	35
	58	58
	57	57
	56	56
	55	55
	20	20
	15	15
	16	16
	13	13
	17	17
	18	18
	19	19
	61	61
	62	62
	73	73
	72	72
	70	70
	69	69
	67	67
	59	59
	60	60
	33	33
	43	43
	2	2
	3	3
	24	24
	26	26
	30	30
	25	25
	29	29
	28	28
	27	27
	21	21
	12	12
	22	22
	23	23
	7	7
	6	6
	5	5
	8	8
	9	9
	10	10
	11	11
	63	63
	64	64
	42	42
	47	47
	48	48
	49	49
	46	46
	45	45
	50	50
	51	51
	52	52
	53	53
	54	54
	31	31
	32	32
	68	68
	65	65
	66	66
	71	71

Ref	Part number	Part name	Qty
	40	40
	41	41
	39	39
	38	38
	37	37
	36	36
	35	35
	58	58
	57	57
	56	56
	55	55
	20	20
	14	14
	15	15
	16	16
	13	13
	17	17
	18	18
	19	19
	61	61
	62	62
	73	73
	72	72
	70	70
	69	69
	67	67
	60	60
	59	59
	43	43
	33	33
	2	2
	3	3
	31	31
	32	32
	68	68
	26	26
	24	24
	21	21
	12	12
	22	22
	23	23
	25	25
	29	29
	28	28
	27	27
	8	8
	9	9
	10	10
	6	6
	7	7
	5	5
	11	11
	65	65
	66	66
	42	42
	47	47
	48	48
	49	49
	46	46
	51	51
	52	52
	53	53
	50	50
	54	54
	63	63
	64	64

Ref	Part number	Part name	Qty
	36	36
	7	7
	10	10
	11	11
	13	13
	14	14
	37	37
	19	19
	16	16
	18	18
	17	17
	15	15
	21	21
	12	12
	33	33
	20	20
	9	9
	2	2
	23	23
	22	22
	8	8
	26	26
	35	35
	34	34
	30	30
	31	31
	32	32
	29	29
	28	28
	27	27
	25	25
	4	4
	5	5
	6	6

Ref	Part number	Part name
29	29	29-
29	29	29-
28	28	28
32	32	32
31	31	31
26	26	26
27	27	27
30	30	30
21	21	21
22	22	22
40	40	40
38	38	38
37	37	37
39	39	39
41	41	41
36	36	36
35	35	35
24	24	24
23	23	23
33	33	33
25	25	25
34	34	34
46	46	46
43	43	43
45	45	45
42	42	42
41	41	41
41	41	41
1	1	1
2	2	2
3	3	3
4	4	4
5	5	5
7	7	7
6	6	6
8	8	8
10	10	10
12	12	12
13	13	13
14	14	14
11	11	11
15	15	15
15	15	15
16	16	16
18	18	18
17	17	17
19	19	19
20	20	20
47	47	47
49	49	49
44	44	44

Ref	Part number	Part name	Qty
	79	79
	78	78
	70	70
	77	77
	72	72
	71	71
	8	8
	76	76
	82	82
	69	69
	80	80
	81	81
	75	75
	7	7
	73	73
	66	66
	65	65
	67	67
	68	68
	74	74
	6	6
	2	2
	38	38
	42	42
	25	25
	24	24
	37	37
	17	17
	23	23
	36	36
	16	16
	26	26
	35	35
	63	63
	5	5
	39	39
	15	15
	28	28
	40	40
	19	19
	22	22
	41	41
	27	27
	21	21
	30	30
	9	9
	44	44
	45	45
	3	3
	11	11
	12	12
	13	13
	14	14
	20	20
	29	29
	31	31
	32	32
	33	33
	34	34
	10	10
	57	57
	47	47
	46	46
	43	43
	48	48
	58	58
	49	49
	59	59
	56	56
	62	62
	60	60
	50	50
	61	61
	52	52
	53	53
	55	55
	54	54

Ref	Part number	Part name	Qty
	79	79
	78	78
	70	70
	77	77
	72	72
	71	71
	8	8
	76	76
	80	80
	82	82
	75	75
	81	81
	7	7
	74	74
	73	73
	66	66
	67	67
	68	68
	65	65
	6	6
	2	2
	38	38
	42	42
	37	37
	64	64
	25	25
	24	24
	36	36
	63	63
	35	35
	39	39
	5	5
	17	17
	23	23
	40	40
	16	16
	41	41
	15	15
	26	26
	51	51
	44	44
	45	45
	28	28
	19	19
	22	22
	4	4
	27	27
	30	30
	21	21
	32	32
	3	3
	11	11
	20	20
	29	29
	12	12
	31	31
	13	13
	33	33
	14	14
	34	34
	57	57
	46	46
	47	47
	43	43
	48	48
	58	58
	49	49
	59	59
	56	56
	60	60
	61	61
	52	52
	53	53
	55	55
	54	54

Ref	Part number	Part name	Qty
	90	90
	89	89
	81	81
	83	83
	94	94
	80	80
	93	93
	82	82
	86	86
	87	87
	92	92
	79	79
	78	78
	84	84
	74	74
	75	75
	76	76
	77	77
	73	73
	85	85
	88	88
	91	91
	21	21
	20	20
	13	13
	25	25
	12	12
	11	11
	14	14
	19	19
	22	22
	24	24
	10	10
	15	15
	18	18
	9	9
	23	23
	17	17
	4	4
	6	6
	7	7
	8	8
	16	16
	3	3
	43	43
	45	45
	144	144
	46	46
	47	47
	68	68
	56	56
	61	61
	62	62
	51	51
	54	54
	53	53
	50	50
	52	52
	55	55
	57	57
	58	58
	59	59
	67	67
	41	41
	42	42
	40	40
	69	69
	70	70
	66	66
	48	48
	65	65
	71	71
	49	49
	72	72
	30	30
	31	31
	26	26
	27	27
	28	28
	29	29
	34	34
	33	33
	32	32
	35	35
	39	39
	38	38
	37	37
	36	36
	2	2
	1	1
	95	95
	105	105
	103	103
	104	104
	106	106
	97	97
	98	98
	99	99
	100	100
	101	101
	96	96
	126	126
	127	127
	113	113
	112	112
	111	111
	115	115
	114	114
	118	118
	110	110
	116	116
	117	117
	109	109
	124	124
	128	128
	125	125
	120	120
	121	121
	122	122
	123	123
	107	107
	108	108
