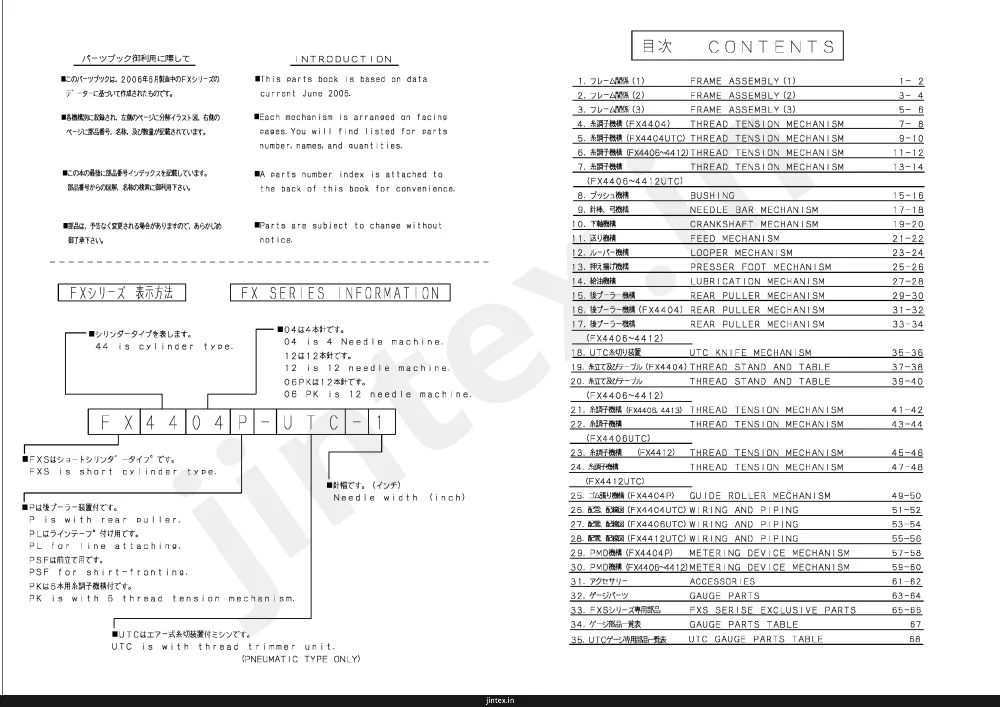

| Ref | Part number | Part name | Qty |
|---|---|---|---|
| FX4404P,PMD,PSF | FX4404P,PMD,PSF | ||
| FX4406P,PMD,PL | FX4406P,PMD,PL | ||
| FX4409P,PMD | FX4409P,PMD | ||
| FX4412P,PMD,PL | FX4412P,PMD,PL | ||
| FX4404P/UTC | FX4404P/UTC | ||
| FX4406P/UTC | FX4406P/UTC | ||
| FX4408P,PL | FX4408P,PL | ||
| FX4409P/UTC | FX4409P/UTC | ||
| FX4412P/UTC | FX4412P/UTC | ||
| FXS4404P/UTC | FXS4404P/UTC | ||
| FX4413P,PK | FX4413P,PK | ||
| FX4406PK(12 NEEDLE) | FX4406PK(12 NEEDLE) | ||
| FX4421P | FX4421P |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 1 | FRAME ASSEMBLY (1) | ||
| 2 | FRAME ASSEMBLY (2) | ||
| 3 | FRAME ASSEMBLY (3) | ||
| FX4404 | THREAD TENSION MECHANISM | ||
| FX4404UTC | THREAD TENSION MECHANISM | ||
| FX4406~4412 | THREAD TENSION MECHANISM | ||
| (FX4406~4412UTC) | THREAD TENSION MECHANISM | ||
| 8 | BUSHING | ||
| 9 | NEEDLE BAR MECHANISM | ||
| 10 | CRANKSHAFT MECHANISM | ||
| 11 | FEED MECHANISM | ||
| 12 | LOOPER MECHANISM | ||
| 13 | PRESSER FOOT MECHANISM | ||
| 14 | LUBRICATION MECHANISM | ||
| 15 | REAR PULLER MECHANISM | ||
| FX4404 | REAR PULLER MECHANISM | ||
| (FX4406~4412) | REAR PULLER MECHANISM | ||
| 18 | UTC KNIFE MECHANISM | ||
| FX4404 | THREAD STAND AND TABLE | ||
| (FX4406~4412) | THREAD STAND AND TABLE | ||
| FX4406,4413 | THREAD TENSION MECHANISM | ||
| (FX4406UTC) | THREAD TENSION MECHANISM | ||
| FX4412 | THREAD TENSION MECHANISM | ||
| (FX4412UTC) | THREAD TENSION MECHANISM | ||
| FX4404P | GUIDE ROLLER MECHANISM | ||
| FX4404UTC | WIRING AND PIPING | ||
| FX4406UTC | WIRING AND PIPING | ||
| FX4412UTC | WIRING AND PIPING | ||
| FX4404P | METERING DEVICE MECHANISM | ||
| FX4406~4412 | METERING DEVICE MECHANISM | ||
| 31 | ACCESSORIES | ||
| 32 | GAUGE PARTS | ||
| 33 | FXS SERIES EXCLUSIVE PARTS | ||
| 34 | GAUGE PARTS TABLE | ||
| 35 | UTC GAUGE PARTS TABLE |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 01-0102-118 | WASHER | 1 | |
| 01-0202-119 | WASHER | 1 | |
| 01-0305-444 | GUIDE | 1 | |
| 01-0405-445 | BRACKET | 1 | |
| 01-0505-446 | PIPE | 1 | |
| 01-0605-558 | BAR | 1 | |
| 01-0721-975 | COVER | 1 | |
| 01-0821-264 | NEEDLE BAR COVER | 1 | |
| 01-0921-265 | COVER | 1 | |
| 01-1021-266 | NEEDLE BAR COVER | 1 | |
| 01-1121-267 | COVER | 1 | |
| 01-1221-273 | EYE GUARD | 1 | |
| 01-1321-274 | EYE GUARD | 1 | |
| 01-1421-275 | BRACKET | 1 | |
| 01-1521-276 | TOP COVER | 1 | |
| 01-1621-459 | HEAD COVER | 1 | |
| 01-1721-499 | COVER | 1 | |
| 01-1821-711 | PLUG | 4 | |
| 01-1923-427 | GASKET | 1 | |
| 01-2023-462 | GASKET | 1 | |
| 01-2123-465 | TYPE PLATE | 1 | |
| 01-2224-053 | OIL MARK | 1 | |
| 01-2324-401 | KS MARK | 3 | |
| 01-2424-052 | OIL SIGHT WINDOW | 1 | |
| 01-2539-502 | PIN | 2 | |
| 01-2671-580 | WASHER | 2 | |
| 01-2775-224 | SPRING WASHER | 4 | |
| 01-2875-225 | WASHER | 1 | |
| 01-2975-436 | WASHER | 4 | |
| 01-3075-452 | SCREW | 1 | |
| 01-3184-396 | BOLT | 1 | |
| 01-3287-092 | SCREW | 4 | |
| 01-3387-099 | BOLT | 2 | |
| 01-3487-113 | BOLT | 1 | |
| 01-3587-177 | BOLT | 2 | |
| 01-3687-224 | BOLT | 8 | |
| 01-3787-264 | SCREW | 1 | |
| 01-3887-270 | SCREW | 2 | |
| 01-4087-409 | SCREW | 1 | |
| 01-4187-661 | BOLT | 4 | |
| 01-4288-166 | NUT | 1 | |
| 01-4393-701 | PIN | 2 |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 02-01 | 01-108 | COVER | |
| 02-02 | 02-112 | WASHER | |
| 02-03 | 09-402 | FABRIC GUIDE (RIGHT) | |
| 02-04 | 09-403 | SHAPE GUIDE (LEFT) | |
| 02-05 | 09-404 | TAPE HOLDER | |
| 02-06 | 14-438 | NEEDLE PLATE SUPPORT BRACKET | |
| 02-07 | 14-439 | NEEDLE PLATE SUPPORT BRACKET | |
| 02-08 | 21-268 | PULLEY COVER | |
| 02-09 | 21-269 | UPPER COVER | |
| 02-10 | 21-270 | FRONT PLATE COVER | |
| 02-11 | 26-712 | WASHER | |
| 02-12 | 21-272 | FRONT COVER | |
| 02-13 | 21-279 | COVER | |
| 02-14 | 21-280 | COVER | |
| 02-15 | 21-297 | COVER | |
| 02-16 | 21-298 | FRONT COVER | |
| 02-17 | 21-460 | COVER | |
| 02-18 | 23-166 | PLUG | |
| 02-19 | 23-463 | GASKET | |
| 02-20 | 23-467 | PLUG | |
| 02-21 | 23-501 | PLUG | |
| 02-22 | 23-512 | CUSHION RUBBER | |
| 02-23 | 23-427 | SEAL CAP | |
| 02-24 | 25-527 | SCREW | |
| 02-25 | 25-516 | HINGE | |
| 02-26 | 25-517 | SCREW | |
| 02-27 | 25-522 | SCREW | |
| 02-28 | 09-407 | ELASTIC GU IDE (L) | |
| 02-29 | 35-416 | OIL FENCE | |
| 02-30 | 09-408 | ELASTIC GUIDE (R) | |
| 02-31 | 71-116 | PIN | |
| 02-32 | 71-579 | PIN | |
| 02-33 | 75-455 | WASHER | |
| 02-34 | 75-456 | WASHER | |
| 02-35 | 75-468 | WASHER | |
| 02-36 | 79-522 | SPRING | |
| 02-37 | 79-912 | SPRING | |
| 02-38 | 79-922 | SPRING | |
| 02-39 | 84-364 | SCREW | |
| 02-40 | 87-098 | SCREW | |
| 02-41 | 87-145 | SCREW | |
| 02-42 | 87-177 | BOLT | |
| 02-43 | 87-213 | BOLT | |
| 02-44 | 87-214 | BOLT | |
| 02-45 | 85-181 | SCREW | |
| 02-46 | 87-258 | PIN | |
| 02-47 | 87-269 | SCREW | |
| 02-48 | 87-270 | SCREW | |
| 02-49 | 87-272 | SCREW | |
| 02-50 | 87-414 | SCREW | |
| 02-51 | 87-284 | SCREW | |
| 02-52 | 87-286 | SCREW | |
| 02-53 | 87-410 | PIN | |
| 02-54 | 87-411 | SCREW | |
| 02-55 | 87-415 | SCREW | |
| 02-56 | 87-418 | SCREW | |
| 02-57 | 88-146 | NUT | |
| 02-58 | 94-506 | OIL SEAL | |
| 02-59 | 23-528 | PLUG | |
| 02-60 | 87-274 | SCREW |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 03-0102-112 | WASHER | 1 | |
| 03-0209-402 | FABRIC GUIDE (RIGHT) | 1 | |
| 03-0309-403 | FABRIC GUIDE (LEFT) | 1 | |
| 03-0409-404 | TAPE HOLDER | 1 | |
| 03-0521-268 | PULLEY COVER | 1 | |
| 03-0621-270 | FRONT PLATE COVER | 1 | |
| 03-0721-272 | FRONT COVER | 1 | |
| 03-0821-278 | UPPER COVER | 1 | |
| 03-0921-460 | SIDE COVER | 1 | |
| 03-1021-460 | COVER | 1 | |
| 03-1122-407 | CYLINDER BED | 1 | |
| 03-1223-166 | PLUG | 1 | |
| 03-1323-463 | GASKET | 1 | |
| 03-1423-467 | PLUG | 1 | |
| 03-1523-501 | LUG | 1 | |
| 03-1623-512 | CUSHION RUBBER | 1 | |
| 03-1723-427 | SEAL CAP | 1 | |
| 03-1825-527 | SCREW | 1 | |
| 03-1925-516 | HINGE | 1 | |
| 03-2025-517 | SCREW | 1 | |
| 03-2125-522 | SCREW | 1 | |
| 03-2209-407 | ELASTIC GUIDE (L) | 1 | |
| 03-2335-416 | OIL FENCE | 1 | |
| 03-2409-408 | ELASTIC GUIDE (R) | 1 | |
| 03-2571-116 | PIN | 1 | |
| 03-2675-455 | WASHER | 4 | |
| 03-2775-456 | WASHER | 1 | |
| 03-2875-468 | WASHER | 2 | |
| 03-2979-912 | SPRING | 2 | |
| 03-3079-922 | SPRING | 2 | |
| 03-3187-098 | SCREW | 1 | |
| 03-3287-145 | SCREW | 4 | |
| 03-3387-177 | BOLT | 4 | |
| 03-3487-214 | BOLT | 2 | |
| 03-3587-414 | SCREW | 2 | |
| 03-3687-258 | PIN | 3 | |
| 03-3787-269 | SCREW | 7 | |
| 03-3887-284 | SCREW | 5 | |
| 03-3987-286 | SCREW | 1 | |
| 03-4087-411 | SCREW | 4 | |
| 03-4187-415 | SCREW | 2 | |
| 03-4287-418 | SCREW | 1 | |
| 03-4394-506 | OIL SEAL | 1 | |
| 03-4487-410 | PIN | 1 | |
| 03-4523-528 | PLUG | 2 | |
| 03-4687-274 | SCREW | 2 |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 04-0123-324 | フェルト | ||
| 04-0241-101 | チャンポン皿小ケース | ||
| 04-0341-105 | チャンポン皿ラチェット | ||
| 04-0441-107 | 大ケース | ||
| 04-0541-110 | チャンポン皿 | ||
| 04-0641-115 | 糸道(上) | ||
| 04-0741-117 | 糸道(下) | ||
| 04-0841-448 | ブラケット | ||
| 04-0941-449 | 糸締めプレート | ||
| 04-1041-510 | 調子棒 | ||
| 04-1141-701 | チャンポン調子バネ (強) | ||
| 04-1241-702 | チャンポン調子バネ (弱) | ||
| 04-1345-123 | 弓糸道 | ||
| 04-1445-133 | 針棒糸道 | ||
| 04-1545-428 | 糸ガイド | ||
| 04-1645-429 | 糸受け | ||
| 04-1745-430 | 上糸ガイド | ||
| 04-1845-431 | 上糸糸道(下) | ||
| 04-1945-438 | 上糸糸道 | ||
| 04-2045-546 | 糸ガイド | ||
| 04-2145-547 | 糸ガイドブラケット | ||
| 04-2247-104 | 糸道 | ||
| 04-2347-411 | 下糸糸巻き案内糸道 | ||
| 04-2447-412 | 糸締めプレート | ||
| 04-2547-413 | 下糸糸道 | ||
| 04-2675-394 | 糸道台ワッシャ | ||
| 04-2775-455 | ワッシャ | ||
| 04-2979-514 | 引張りバネ | ||
| 04-3084-501 | ネシ | ||
| 04-3187-010 | ネシ | ||
| 04-3287-092 | 六角穴付きボルト | ||
| 04-3387-113 | 六角穴付きボルト | ||
| 04-3487-129 | 六角穴付きボルト | ||
| 04-3587-177 | 六角穴付きボルト | ||
| 04-3687-269 | ネシ | ||
| 04-3787-270 | ネシ | ||
| 04-3887-278 | ネシ | ||
| 04-3987-272 | ネシ | ||
| 04-4087-288 | ネシ | ||
| 04-4140-7370 | チャンポン袋セット | ||
| 04-4240-7380 | チャンポン袋セット |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 05-01 | 05-434 | 糸締め棒 | |
| 05-02 | 05-435 | 糸締めブロック | |
| 05-03 | 05-436 | 糸締め金具 | |
| 05-04 | 05-438 | 糸締めシリンダー | |
| 05-05 | 05-439 | 糸締めシリンダー | |
| 05-06 | 05-440 | 糸締め作動ブロック | |
| 05-07 | 05-441 | ガイドプレート | |
| 05-08 | 05-478 | 糸締めブロック | |
| 05-09 | 23-324 | フェルト | |
| 05-10 | 41-101 | チャンポン皿小ケース | |
| 05-11 | 41-105 | チャンポン皿ラチェット | |
| 05-12 | 41-107 | 大ケース | |
| 05-13 | 41-110 | チャンポン皿 | |
| 05-14 | 41-115 | 糸道(上) | |
| 05-15 | 41-117 | 糸道(下) | |
| 05-16 | 41-448 | ブラケット | |
| 05-17 | 41-449 | 糸締めプレート | |
| 05-18 | 41-450 | 糸締めプレート | |
| 05-19 | 41-510 | 調子棒 | |
| 05-20 | 41-701 | チャンポン調子バネ(強) | |
| 05-21 | 41-702 | チャンポン調子バネ(弱) | |
| 05-22 | 75-455 | ワッシャ | |
| 05-23 | 75-943 | カラー | |
| 05-24 | 79-514 | 引張りバネ | |
| 05-25 | 79-540 | 糸締め棒振バネ | |
| 05-26 | 84-501 | ネジ | |
| 05-27 | 87-092 | 六角穴付きボルト | |
| 05-28 | 87-098 | ネジ | |
| 05-29 | 87-177 | 六角穴付きボルト | |
| 05-30 | 87-286 | ネジ | |
| 05-31 | 87-246 | ネジ | |
| 05-32 | 93-201 | Eリング | |
| 05-33 | 560 | 糸締め振バネ | |
| 05-34 | 87-123 | 六角穴付きボルト | |
| 05-35 | 88-137 | ナット | |
| 05-36 | 40-7370 | チャンポン強セット | |
| 05-37 | 40-7380 | チャンポン弱セット |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 06-0145-107 | 糸道 | ||
| 06-0245-127 | 糸道 | ||
| 06-0345-432 | 針棒糸道 | ||
| 06-0445-433 | 上糸糸道(下) | ||
| 06-0545-434 | 上糸ガイド | ||
| 06-0645-435 | 上糸受け | ||
| 06-0947-409 | 糸道 | ||
| 06-1047-410 | 下糸糸巻き案内糸道 | ||
| 06-1147-413 | 下糸糸巻き糸道 | ||
| 75-455 | ワッシャ | ||
| 75-522 | ワッシャ | ||
| 87-010 | 六角穴付きボルト | ||
| 87-113 | 六角穴付きボルト | ||
| 87-177 | ネジ | ||
| 87-269 | ネジ | ||
| 87-270 | ネジ | ||
| 87-272 | ネジ | ||
| 87-288 | ネジ |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 07-01 05-442 | 糸締め棒 | ||
| 07-02 05-443 | 糸締めシリンダー | ||
| 07-03 05-479 | 糸締めプレート | ||
| 07-04 05-480 | 糸締めシリンダー | ||
| 07-05 45-107 | 糸道 | ||
| 07-06 45-127 | 糸道 | ||
| 07-07 45-432 | 針棒道 | ||
| 07-08 45-433 | 上糸ガイド | ||
| 07-09 45-434 | 上糸受け | ||
| 07-10 45-435 | 糸道 | ||
| 07-11 45-436 | 糸道 | ||
| 07-12 05-555 | 上糸締めブラケット | ||
| 07-13 87-214 | 六角穴付きボルト | ||
| 07-14 47-409 | 糸道 | ||
| 07-15 47-410 | 下糸別糸案内糸道 | ||
| 07-16 47-413 | 下糸糸道 | ||
| 07-17 75-455 | ワッシャ | ||
| 07-18 75-456 | ワッシャ | ||
| 07-19 75-522 | ワッシャ | ||
| 07-20 87-010 | ネジ | ||
| 07-21 87-113 | 六角穴付きボルト | ||
| 07-22 87-177 | 六角穴付きボルト | ||
| 07-23 87-269 | ネジ | ||
| 07-24 87-270 | ネジ | ||
| 07-25 87-272 | ネジ | ||
| 07-26 87-288 | ネジ |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 08-0181-407 | 押え棒ブッシュ | ||
| 08-0281-408 | 後プーラー揚ブッシュ | ||
| 08-0381-425 | 針棒ブッシュ上 | ||
| 08-0481-426 | 針棒ブッシュ下 | ||
| 08-0581-427 | クランク軸ブッシュ | ||
| 08-0681-428 | ブッシュ | ||
| 08-0781-429 | ブッシュ | ||
| 08-0881-430 | ブッシュ | ||
| 08-0981-432 | ブッシュ | ||
| 08-1081-433 | ブッシュ | ||
| 08-1181-517 | ブッシュ | ||
| 08-1281-559 | ブッシュ | ||
| 08-1394-502 | オイルシール |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 09-0111-407 | 針棒 | ||
| 09-0223-195 | O-リング | ||
| 09-0323-464 | パッキン | ||
| 09-0423-555 | フェルト | ||
| 09-0566-404 | 針棒リンク | ||
| 09-0669-444 | 弓 | ||
| 09-0769-437 | 弓ピン油止メ板 | ||
| 09-0869-438 | 針棒案内板 | ||
| 09-0971-485 | リンクピン | ||
| 09-1071-495 | 弓ピン | ||
| 09-1173-402 | 針棒コネク トガイド | ||
| 09-1273-403 | 針棒ガイド | ||
| 09-1375-452 | ワッシャ | ||
| 09-1475-486 | ワッシャ | ||
| 09-1581-409 | 弓ブツシュ | ||
| 09-1681-410 | 弓ブツシュ | ||
| 09-1787-113 | 六角穴付きボルト | ||
| 09-1887-177 | 六角穴付きボルト | ||
| 09-1987-233 | ネジ | ||
| 09-2087-242 | ネジ | ||
| 09-2187-203 | 六角穴付きボルト | ||
| 09-2287-405 | ボ タンボルト | ||
| 09-2369-440-2 | 弓(ブツシュ付) |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 10-0123-197 | O-リング | ||
| 10-0223-384 | フェルト | ||
| 10-0323-466 | Oリング | ||
| 10-0431-422 | ポンプギヤー | ||
| 10-0560-4080 | 糸寄ロットセット | ||
| 10-0660-4100 | ベアリング セット | ||
| 10-0760-4130 | ベアリング セット | ||
| 10-0861-415 | 糸寄セット | ||
| 10-0961-416 | 振元ロッド | ||
| 10-1061-711 | 立ロット玉 | ||
| 10-1163-422 | 立ロット(大) | ||
| 10-1263-621 | 立ロット(小) | ||
| 10-1363-713 | 立ロット | ||
| 10-1465-302 | 上シャフト連結棒 | ||
| 10-1569-121 | ロッド振止め | ||
| 10-1669-440 | ベアリング スリーブ | ||
| 10-1769-445 | スペーサー | ||
| 10-1869-446 | プーリー | ||
| 10-1969-447 | フレンジ | ||
| 10-2071-447 | クランクシャフト (34.5) | ||
| 10-2171-480 | 主軸 | ||
| 10-2275-327 | ワッシャ | ||
| 10-2375-329 | ワッシャ | ||
| 10-2484-567 | ネジ | ||
| 10-2584-568 | ネジ | ||
| 10-2684-572 | ネジ | ||
| 10-2786-741 | ナット | ||
| 10-2886-742 | ナット | ||
| 10-2987-113 | 六角穴付きボルト | ||
| 10-3087-172 | ネジ | ||
| 10-3187-203 | 六角穴付きボルト | ||
| 10-3287-214 | 六角穴付きボルト | ||
| 10-3387-242 | ネジ | ||
| 10-3487-253 | ネジ | ||
| 10-3587-254 | ネジ | ||
| 10-3691-403 | ボールベアリング | ||
| 10-3791-404 | ボールベアリング | ||
| 10-3893-264 | 止輪 | ||
| 10-3960-3700 | 立ロット(小)セット | ||
| 10-4023-663 | パッキン |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 23-166 | ブッシュ"ゴム | ||
| 23-183 | O-RING | ||
| 23-341 | フェルト | 3 | |
| 55-430 | 送り歯取付台 | ||
| 55-431 | 送り元台 | ||
| 55-432 | 送り台 | ||
| 61-410 | 送り調節エキセントリック | ||
| 61-411 | 送りエキセントリック | ||
| 61-412 | 送りエキセントリック | ||
| 63-420 | 送りエキセントリックリンク | ||
| 67-423 | 送り前後レバー | ||
| 67-423 | LEVER | ||
| 69-431 | 送り調節ギヤー | ||
| 69-432 | 送り調節ギヤー"ネ" | ||
| 69-433 | 送り調節ギヤープレート | ||
| 69-434 | 送りエキセントリックピン土台 | ||
| 69-435 | プッシュボ"タン | ||
| 69-442 | エキセントリ"ン | ||
| 71-351 | シャフト | ||
| 71-431 | ピン | ||
| 71-434 | シャフト | ||
| 71-487 | 送り歯止ピン | 2 | |
| 71-488 | 送り元台ピン | ||
| 71-491 | 送りシャフト | ||
| 75-189 | カラー | ||
| 75-453 | ワッシャ | ||
| 75-482 | ワッシャ | ||
| 75-509 | ワッシャ | ||
| 79-420 | 送り上下ピンパネ | ||
| 79-421 | プッシュボ"タンバ"ネ | 2 | |
| 84-521 | ネジ" | ||
| 87-104 | ネジ" | 2 | |
| 87-129 | 六角付きボルト | 2 | |
| 87-171 | 六角付きボルト | ||
| 87-172 | ネジ" | ||
| 87-233 | ネジ" | 2 | |
| 87-253 | ネジ" | 2 | |
| 87-254 | ネジ" | ||
| 87-274 | ネジ" | 4 | |
| 87-286 | ネジ" | ||
| 87-401 | 六角付き止メネジ | ||
| 87-407 | ネジ" | ||
| 87-408 | ネジ" | ||
| 91-406 | ベ"アリング | ||
| 91-430 | ニ"ード"ルベ"アリング | ||
| 93-202 | E-リング | ||
| 93-205 | E-リング | ||
| 93-406 | ストッ"プ"リング | ||
| 87-317 | 平頭付メネジ |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 04-111 | ルーバー・台引出し板 | ||
| 04-444 | ルーバー・ストップ・スタッド | ||
| 04-445 | ルーバー・引き出しシャフト | ||
| 04-446 | ルーバー・引き出しピン | ||
| 19-475 | ルーバー・元台 | ||
| 23-341 | フェルト | ||
| 23-519 | ゴム枠 | ||
| 23-534 | フェルト | ||
| 47-220 | 下糸綱き棒 | ||
| 61-413 | エキセントリック | ||
| 63-419 | 連結リンク | ||
| 67-421 | サバキ棒連結レバー | ||
| 67-422 | ルーバー前後レバー | ||
| 67-425 | 糸寄セレバー | ||
| 71-431 | ピン | ||
| 71-478 | 振元軸 | ||
| 71-479 | 連結ピン | ||
| 71-489 | ルーバー駆動シャフト | ||
| 71-911 | シャフト | ||
| 73-404 | 糸寄棒抱き | ||
| 75-455 | ワッシャ | ||
| 75-455 | ワッシャ | ||
| 75-483 | カラー | ||
| 75-504 | ワッシャ | ||
| 75-515 | ワッシャ | ||
| 75-527 | スプリング ワッシャ | ||
| 75-537 | カラー | ||
| 75-675 | ワッシャ | ||
| 75-901 | ワッシャ | ||
| 79-161 | バネ | ||
| 79-163 | バネ | ||
| 79-164 | バネ | ||
| 81-142 | ブッシュ | ||
| 81-143 | ブッシュ | ||
| 87-113 | 六角穴付きボルト | ||
| 87-171 | 六角穴付きボルト | ||
| 87-177 | 六角穴付きボルト | ||
| 87-203 | 六角穴付きボルト | ||
| 87-224 | 六角穴付きボルト | ||
| 87-233 | ネジ | ||
| 87-254 | ネジ | ||
| 87-274 | ネジ | ||
| 91-430 | ニードルベアリング | ||
| 92-233 | スラストベアリング | ||
| 93-211 | E-リング | ||
| 93-222 | E-リング | ||
| 93-402 | ストップ・リング | ||
| 98-871 | Oリング | ||
| 19-4750-2 | FXルーバー・元台セット | ||
| 75-410 | スプリング ワッシャ |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 13-0105-404 | スプリングピン | ||
| 13-0205-427 | 押揚シリンダーブラケット | ||
| 13-0300-6082 | 押え揚シリンダーセット | ||
| 13-0405-891 | 作動金具 | ||
| 13-0523-265 | 押え棒油シール | ||
| 13-0671-203 | 平行ピン | ||
| 13-0771-492 | 押え棒 | ||
| 13-0871-507 | 糸締め軸 | ||
| 13-0975-332 | ワッシャ | ||
| 13-1075-458 | ワッシャ | ||
| 13-1175-537 | カラー | ||
| 13-1275-552 | ワッシャ | ||
| 13-1377-419 | 押揚げ連結ピン | ||
| 13-1477-442 | 押揚げ連結板 | ||
| 13-1577-422 | 押え棒ダキ | ||
| 13-1677-423 | 抱き連結プレート | ||
| 13-1777-424 | 押揚げレバー | ||
| 13-1877-443 | 押揚げ連結板 | ||
| 13-1977-444 | 後プーラー揚げレバー | ||
| 13-2077-427 | レバー | ||
| 13-2177-428 | 押揚げパイプ | ||
| 13-2277-429 | 押揚げクランク | ||
| 13-2306-580 | スピードコントロール | ||
| 13-2577-509 | ブラケット | ||
| 13-2677-511 | 押棒ガイド | ||
| 13-2779-422 | 押え棒バネ(大) | ||
| 13-2879-423 | 巻きバネ | ||
| 13-3079-519 | 押え棒バネ(小) | ||
| 13-3184-561 | ネジ | ||
| 13-3287-112 | 六角穴付きボルト | ||
| 13-3384-581 | 段ネジ | ||
| 13-3484-537 | 段ネジ | ||
| 13-3584-813 | ネジ | ||
| 13-3686-411 | ナット | ||
| 13-3787-129 | 六角穴付きボルト | ||
| 13-3887-171 | 六角穴付きボルト | ||
| 13-3987-177 | 六角穴付きボルト | ||
| 13-4087-193 | ネジ | ||
| 13-4187-203 | 六角穴付きボルト | ||
| 13-4287-252 | 六角穴付きボルト | ||
| 13-4387-274 | ネジ | ||
| 13-4487-403 | 押棒ネジ | ||
| 13-4587-404 | 段付ネジ | ||
| 13-4688-003 | 間ネジナット | ||
| 13-4793-205 | E-リング | ||
| 13-4871-446 | 押え棒 |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 17-8010-G | ピン | ||
| 21-632 | オイルフィルターキャップ | ||
| 23-304 | シール | ||
| 23-506 | O-リング | ||
| 23-508 | O-リング | ||
| 75-552 | ワッシャー | ||
| 30-0130 | ポンプ ASS'Y | ||
| 31-156 | PUMP MESH | ||
| 31-157 | CLAMP | ||
| 31-222 | OIL FILTER | ||
| 31-314 | JOINT | ||
| 31-514 | OIL RESERVOIR | ||
| 31-507 | PUMP GEAR | ||
| 31-702 | PLATE | ||
| 31-703 | PUMP HOUSING | ||
| 31-704 | OUTER ROTER | ||
| 31-705 | PUMP SHAFT | ||
| 31-706 | INNER ROTER | ||
| 31-707 | PLATE | ||
| 35-413 | CLAMP | ||
| 35-414 | OIL FENCE | ||
| 35-415 | OIL RELEASER | ||
| 35-417 | OIL DISTRIBUTOR | ||
| 35-418 | FILTER | ||
| 35-419 | TUBE | ||
| 35-420 | TUBE | ||
| 88-165 | NUT | ||
| 35-505 | JOINT | ||
| 35-506 | JOINT | ||
| 35-509 | JOINT | ||
| 35-519 | TUBE | ||
| 35-521 | TUBE | ||
| 35-528 | JOINT SCREW | ||
| 35-529 | JOINT SCREW | ||
| 39-404 | OIL RETURN PIPE | ||
| 39-504 | OIL SIGHT GAUGE | ||
| 87-092 | BOLT | ||
| 87-123 | BOLT | ||
| 87-129 | BOLT | ||
| 87-140 | BOLT | ||
| 87-225 | SCREW | ||
| 87-254 | SCREW | ||
| 87-311 | BOLT | ||
| 87-663 | NUT | ||
| 30-0131 | PUMP ASS'Y | ||
| 30-5070 | OIL TANK ASS'Y | ||
| 31-503 | OIL FILTER SCREEN | ||
| 39-503 | CLAMP |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 15-0102-112 | WASHER | 1 | |
| 15-0202-406 | SHAFT | 1 | |
| 15-0302-407 | BRACKET | 1 | |
| 15-0402-408 | LEVER | 1 | |
| 15-0502-409 | PLATE | 1 | |
| 15-0661-209 | PULLER DRIVING ECCENTRIC | 1 | |
| 15-0761-418 | BALL JOINT | 1 | |
| 15-0863-208 | CONNECTING LINK | 1 | |
| 15-0963-711 | BALL JOINT | 1 | |
| 15-1065-306 | CONNECTING BAR | 1 | |
| 15-1167-426 | LEVER | 1 | |
| 15-1267-529 | LEVER | 1 | |
| 15-1371-493 | SHAFT | 1 | |
| 15-1471-729 | GUIDE PIN | 1 | |
| 15-1575-187 | WASHER | 1 | |
| 15-1675-211 | COLLAR | 1 | |
| 15-1775-452 | WASHER | 1 | |
| 15-1879-425 | SPRING | 1 | |
| 15-1984-567 | SCREW | 2 | |
| 15-2084-569 | SCREW | 1 | |
| 15-2184-581 | SCREW | 2 | |
| 15-2284-582 | SCREW | 1 | |
| 15-2385-671 | SCREW | 1 | |
| 15-2486-311 | NUT | 1 | |
| 15-2586-741 | NUT | 1 | |
| 15-2686-742 | NUT | 1 | |
| 15-2787-171 | BOLT | 1 | |
| 15-2887-172 | SCREW | 5 | |
| 15-2987-225 | BOLT | 1 | |
| 15-3087-287 | BOLT | 1 | |
| 15-3187-754 | SCREW | 1 | |
| 15-3288-166 | NUT | 1 | |
| 15-3393-223 | E-RING | 1 | |
| 15-3493-258 | SNAP RING | 1 | |
| 15-3593-261 | C-RING | 1 | |
| 15-3694-506 | OIL SEAL | 1 | |
| 15-3760-3780 | BALL JOINT ASS'Y | 1 |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 16-0101-115 | スリーブ | ||
| 16-0202-117 | 後プーラーパイプ・フタ | ||
| 16-0302-123 | ワンウェイクラッチ用ハウジング (中) | ||
| 16-0402-136 | スムース (中) | ||
| 16-0502-153 | 後プーラー台 | ||
| 16-0602-178 | 後プーラー上ギヤー・28山 | ||
| 16-0702-250 | 回り止めラケット | ||
| 16-0802-268 | プーラー連結板 | ||
| 16-0902-415 | ドローラー4本針スムース | ||
| 16-1002-417 | ドローラー4本針 15山 | ||
| 16-1171-444 | 後プーラー台シャフト (中) | ||
| 16-1271-490 | ドローラーシャフト | ||
| 16-1375-407 | ワッシャ | ||
| 16-1475-451 | ワッシャ | ||
| 16-1575-484 | ガイドカラー | ||
| 16-1675-485 | スペーサー | ||
| 16-1775-519 | ワッシャ | ||
| 16-1879-551 | プーラー・板バネ | ||
| 16-1981-321 | ブッシュ | ||
| 16-2081-322 | ブッシュ | ||
| 16-2181-323 | ブッシュ | ||
| 16-2284-162 | ネジ | ||
| 16-2384-462 | ネジ | ||
| 16-2484-573 | 段ネジ | ||
| 16-2584-813 | ネジ | ||
| 16-2686-411 | ナット | ||
| 16-2786-901 | ナット | ||
| 16-2887-113 | 六角穴付きボルト | ||
| 16-2987-129 | 六角穴付きボルト | ||
| 16-3087-181 | ネジ | ||
| 16-3187-225 | 六角穴付きボルト | ||
| 16-3287-286 | ネジ | ||
| 16-3388-179 | ナット | ||
| 16-3491-407 | ワンウェイクラッチ | ||
| 16-3593-221 | ストップリング | ||
| 16-3698-600 | 連結メガネ | ||
| 16-3798-601 | ベアリングインナーレース | ||
| 16-3898-821 | ベアリング | ||
| 16-3998-864 | ネジ | ||
| 16-4000-3281 | 28山プーラーセット | ||
| 16-4100-2003 | スムースプーラーセット | ||
| 16-4260-6610 | プーラー連結リンクセット |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 01-115 | スリープ | ||
| 02-117 | 後プーラーパイプ フタ | ||
| 02-124 | ワンウェイクラッチ用ハウジング (大) | ||
| 02-138 | 後プーラー (ゴム) | ||
| 02-221 | 後プーラー連結板 | ||
| 02-246 | 回り止ブラケット | ||
| 02-420 | フローラー (12本針スムース) | ||
| 02-496 | 後プーラーラードギアー (14山) | ||
| 02-458 | 後プーラー台 | ||
| 02-494 | 後プーラー (28山) | ||
| 71-445 | 後プーラー台シャフト (大) | ||
| 71-490 | フローラーシャフト | ||
| 75-407 | ワッシャ | ||
| 75-451 | ワッシャ | ||
| 75-484 | ガイドカラー | ||
| 75-519 | ワッシャ | ||
| 79-551 | プーラー板バネ | ||
| 81-321 | ブッシュ | ||
| 81-322 | ブッシュ | ||
| 81-323 | ブッシュ | ||
| 84-162 | ネジ | ||
| 84-462 | ネジ | ||
| 84-573 | 段ネジ | ||
| 84-813 | ネジ | ||
| 86-411 | ナット | ||
| 86-901 | ナット | ||
| 87-113 | 六角付きボルト | ||
| 87-129 | 六角付きボルト | ||
| 87-181 | ネジ | ||
| 87-225 | 六角付きボルト | ||
| 87-286 | ネジ | ||
| 88-179 | ナット | ||
| 91-407 | ワンウェイクラッチ | ||
| 93-221 | ストップリング | ||
| 98-600 | 連結メガネ | ||
| 98-601 | ベアリングインナーレース | ||
| 98-821 | ベアリング | ||
| 98-864 | ネジ | ||
| 00-3222 | 28山プーラーセット | ||
| 00-2402 | スムースプーラーセット | ||
| 60-6610 | プーラー連結リンクセット |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 18-01 05-395 | 針板土台 | ||
| 18-02 05-420 | パッキン | ||
| 18-03 05-421 | 案内プレート | ||
| 18-04 05-426 | ピストンロッド | ||
| 18-05 05-428 | スピードコントローラー | ||
| 18-06 05-429 | 固定メス | ||
| 18-07 05-430 | ガイドローラー(小) | ||
| 18-08 05-431 | ガイドローラー(大) | ||
| 18-09 05-433 | ストッパ― | ||
| 18-10 05-447 | 裏バネ(下) | ||
| 18-11 06-585 | スピードコントローラー | ||
| 18-12 05-544 | シリンダー一体右) | ||
| 18-13 05-545 | シリンダー一体(左) | ||
| 18-14 05-546 | ロッドカバー | ||
| 18-15 05-547 | ロッドプレート | ||
| 18-16 05-548 | 可動メス | ||
| 18-17 05-549 | 裏バネ(上) | ||
| 18-18 23-183 | O-リング | ||
| 18-19 23-512 | クッションゴム | ||
| 18-20 71-201 | ピン | ||
| 18-21 71-579 | ノックピン | ||
| 18-22 87-011 | ネジ | ||
| 18-23 87-097 | ネジ | ||
| 18-24 87-100 | 六角付きボルト | ||
| 18-25 87-254 | ネジ | ||
| 18-26 87-274 | ネジ | ||
| 18-27 87-278 | ネジ | ||
| 18-28 87-412 | ネジ | ||
| 18-29 87-413 | ネジ | ||
| 18-30 87-415 | ネジ | ||
| 18-31 87-416 | ストッパー・ネジ | ||
| 18-32 93-236 | 穴用止め輪 | ||
| 18-33 98-857 | O-リング | ||
| 18-34 97-091 | ネジ |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 42-718 | 8本糸立て | ||
| 23-509 | クッションゴム | ||
| 93-501 | U型止め輪 | ||
| 42-501 | クッションゴム取付ネジ | ||
| 75-536 | 平ワッシャ | ||
| 75-527 | M6用ワッシャ | ||
| 88-166 | 固定ナット | ||
| 87-901 | ネジ | ||
| 21-629 | 補助カバー | ||
| 21-620 | シリンダーフラットテーブル | ||
| 21-025 | 補助板テーブル |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 40-6507 | 12本糸立て | ||
| 40-6506 | 24本糸立て | ||
| 23-509 | クッションゴム | ||
| 93-501 | U型止め輪 | ||
| 42-501 | クッションゴム取付ネジ | ||
| 75-536 | 平ワッシャ | ||
| 75-527 | M6用バネ座金 | ||
| 88-166 | 固定ナット | ||
| 87-901 | ネジ | ||
| 21-629 | 補助カバー | ||
| 21-085 | シリンダ-フラットテーブル | ||
| 21-084 | 補助板付きテーブル |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 21-0123-324 | フェルト | ||
| 21-0241-101 | チヤンポン皿小ケース | ||
| 21-0341-105 | チヤンポン皿ラチエツト | ||
| 21-0441-107 | 大ケース | ||
| 21-0541-110 | チヤンポン皿 | ||
| 21-0641-451 | ブラケツト | ||
| 21-0741-452 | 糸締めプ レート | ||
| 21-0841-508 | 調子棒(中) | ||
| 21-0941-701 | チヤンポン調子バネ(強) | ||
| 21-1041-702 | チヤンポン調子バネ(弱) | ||
| 21-1145-457 | 糸道A | ||
| 21-1245-458 | 糸道B | ||
| 21-1345-459 | 糸力"イド | ||
| 21-1475-522 | ワツシヤ | ||
| 21-1575-542 | ワツシヤ | ||
| 21-1679-426 | 糸締め板振バネ | ||
| 21-1779-514 | 引張りバネ | ||
| 21-1879-522 | 板バネ | ||
| 21-1984-403 | ネシ | ||
| 21-2084-501 | ネシ | ||
| 21-2187-092 | 六角穴付きボルト | ||
| 21-2287-177 | 六角穴付きボルト | ||
| 21-2387-252 | 六角穴付きボルト | ||
| 21-2488-146 | ナット |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 22-0105-531 | エア ーシリンダー一連結金具 | ||
| 22-0205-532 | エア ーシリンダーセット | ||
| 22-0323-324 | フェルト | ||
| 22-0441-101 | チヤンポン皿小ケース | ||
| 22-0541-105 | チヤンポン皿ラチエツト | ||
| 22-0641-107 | 大ケース | ||
| 22-0741-110 | チヤンポン皿 | ||
| 22-0841-451 | ブラケツト | ||
| 22-0941-452 | 糸締めプレート | ||
| 22-1041-508 | 調子棒(中) | ||
| 22-1141-701 | チヤンポン調子バネ(強) | ||
| 22-1241-702 | チヤンポン調子バネ(弱) | ||
| 22-1345-457 | 糸道A | ||
| 22-1445-458 | 糸道B | ||
| 22-1545-459 | 糸糸カイトﾞ | ||
| 22-1675-943 | カラー | ||
| 22-1779-514 | 引張りバネ | ||
| 22-1884-501 | ネシ | ||
| 22-1987-092 | 六角穴付きボルト | ||
| 22-2087-246 | 六角穴付きボルト | ||
| 22-2188-157 | ナット |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 23-0105-531 | エアーシリンダー連結金具 | ||
| 23-0223-324 | フェルト | ||
| 23-0341-101 | チャンポン皿小ケース | ||
| 23-0441-105 | チャンポン皿ラチェット | ||
| 23-0541-107 | 大ケース | ||
| 23-0641-110 | チャンポン皿 | ||
| 23-0741-115 | 糸道(上) | ||
| 23-0841-463 | ブラケット | ||
| 23-0941-464 | チャンポン台 | ||
| 23-1041-465 | 糸締めプレート | ||
| 23-1141-466 | チャンポン糸道 | ||
| 23-1241-467 | 防振用取付金具(A) | ||
| 23-1341-468 | 防振用取付金具(B) | ||
| 23-1441-508 | 調子棒(中) | ||
| 23-1541-701 | チャンポン調子バネ(強) | ||
| 23-1641-702 | チャンポン調子バネ(弱) | ||
| 23-1743-519 | 糸道 | ||
| 23-1845-460 | 糸カイド | ||
| 23-1975-394 | 糸道ワッシャ | ||
| 23-2075-455 | ワッシャ | ||
| 23-2175-943 | カラー | ||
| 23-2279-163 | バネ | ||
| 23-2379-514 | 引張りバネ | ||
| 23-2484-501 | ネジ | ||
| 23-2584-503 | 支柱ネジ | ||
| 23-2684-537 | 段ネジ | ||
| 23-2784-566 | ネジ | ||
| 23-2987-092 | 六角穴付きボルト | ||
| 23-3087-113 | 六角穴付きボルト | ||
| 23-3187-177 | 六角穴付きボルト | ||
| 23-3287-246 | 六角穴付きボルト | ||
| 23-3388-157 | ナット |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 24-01 05-531 | エア ーシリンダー-連結金具 | ||
| 24-02 23-324 | フェルト | ||
| 24-03 41-101 | チャンポン皿小ケース | ||
| 24-04 41-105 | チャンポン皿ラチェット | ||
| 24-05 41-107 | 大ケース | ||
| 24-06 41-110 | チャンポン皿 | ||
| 24-07 41-115 | 糸道(上) | ||
| 24-08 41-463 | ブラケット | ||
| 24-09 41-464 | チャンポン台 | ||
| 24-10 41-465 | 糸締めプレート | ||
| 24-11 41-466 | チャンポン糸道 | ||
| 24-12 05-532 | エア ーシリンダーセット | ||
| 24-13 41-468 | 防振用取付金具(B) | ||
| 24-14 41-508 | 調子棒(中) | ||
| 24-15 41-701 | チャンポン調子バネ(強) | ||
| 24-16 41-702 | チャンポン調子バネ(弱) | ||
| 24-17 43-519 | 糸道 | ||
| 24-18 45-460 | 糸カ"イド | ||
| 24-19 75-394 | 糸道ワッシャ | ||
| 24-20 75-455 | ワッシャ | ||
| 24-21 75-943 | カラー | ||
| 24-23 79-514 | 引張りバネ | ||
| 24-24 84-501 | ネジ | ||
| 24-25 84-503 | 支柱ネジ | ||
| 24-27 84-566 | ネジ | ||
| 24-29 87-092 | 六角穴付きボルト | ||
| 24-30 87-113 | 六角穴付きボルト | ||
| 24-31 87-177 | 六角穴付きボルト | ||
| 24-32 87-246 | 六角穴付きボルト | ||
| 24-33 88-157 | ナット |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 25-01 09-145 | カラー | ||
| 25-02 09-147 | カラー | ||
| 25-03 09-519 | REAR ROLLER BRACKET | 1 | |
| 25-04 09-521 | REAR ROLLER SLIDE PLATE | 2 | |
| 25-05 09-522 | REAR ROLLER STOP SCREW | 2 | |
| 25-06 09-523 | REAR ROLLER SHAFT | 2 | |
| 25-07 09-524 | REAR ROLLER | 1 | |
| 25-08 09-525 | TENSION ROLLER BRACKET | 1 | |
| 25-09 09-526 | ROLLER BRACKET | 2 | |
| 25-10 09-527 | KNOB | 2 | |
| 25-11 09-528 | ROLLER | 1 | |
| 25-12 09-529 | JOINT BLOCK | 1 | |
| 25-13 09-530 | FRONT ROLLER | 1 | |
| 25-14 09-531 | ROLLER BRACKET BAR | 1 | |
| 25-15 09-553 | HANDLE | 2 | |
| 25-16 09-727 | TAPER ROLLER | 1 | |
| 25-17 52-177 | BUSHING | 2 | |
| 25-18 75-451 | WASHER | 5 | |
| 25-19 75-452 | WASHER | 2 | |
| 25-20 75-453 | WASHER | 2 | |
| 25-21 84-521 | SCREW | 3 | |
| 25-22 84-570 | SCREW | 1 | |
| 25-23 87-172 | SCREW | 2 | |
| 25-24 87-203 | BOLT | 1 | |
| 25-25 87-213 | BOLT | 2 | |
| 25-26 87-501 | SCREW | 2 | |
| 25-27 87-502 | SCREW | 4 | |
| 25-28 87-503 | BOLT | 2 | |
| 25-29 87-663 | BOLT | 1 | |
| 25-30 88-176 | NUT | 4 | |
| 25-31 15019XX | GUIDE ROLLER ASS'Y | 1 |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 26-01 | LAMP | 8 | |
| 26-0206-928 | ナイロンクリップ | ||
| 26-0353-254 | 電磁弁用中継コード | ||
| 26-0487-140 | 六角穴付きボルト | ||
| 26-0587-272 | ネジ | ||
| 26-0687-903 | 六角穴付きボルト | ||
| 26-0705-485 | 電磁弁 3連 | ||
| 26-0805-483 | ユニオンワイ | ||
| 26-1005-484 | ユニオンティー | ||
| 26-1105-486 | ブ ランチュユニオンワイ | ||
| 26-12 | チューブ | ||
| 26-1305-490 | チューブ | ||
| 26-1405-499 | チューブ | ||
| 26-1505-492 | チューブ | ||
| 26-1605-493 | チューブ | ||
| 26-1705-494 | チューブ | ||
| 26-1805-495 | チューブ | ||
| 26-1905-505 | チューブ | ||
| 26-2005-506 | チューブ | ||
| 26-21 | チューブ | ||
| 26-2205-508 | チューブ | ||
| 26-2305-514 | チューブ | ||
| 26-2405-515 | チューブ | ||
| 26-2505-516 | チューブ | ||
| 26-2605-517 | チューブ | ||
| 26-2705-212 | フィルターレギュレーター | ||
| 26-2805-218 | レギュレーター用継手 | ||
| 26-2906-516 | カプ ラメス | ||
| 26-3006-517 | カプ ラメス | ||
| 26-3187-171 | 六角付きボルト | ||
| 26-3288-166 | ナット |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 28-01 | LAMP | 7 | |
| 28-0206-928 | ナイロンクリップ | ||
| 28-0353-254 | 電磁弁用中継コード | ||
| 28-0487-140 | 六角穴付きボルト | ||
| 28-0587-272 | ネジ | ||
| 28-0687-903 | 六角穴付きボルト | ||
| 28-0705-488 | 電磁弁3連 | ||
| 28-0805-482 | ユニオンワイ | ||
| 28-0905-483 | ユニオンティー | ||
| 28-1005-484 | ブランジユニオンワイ | ||
| 28-1105-486 | チューブ | ||
| 28-1305-490 | チューブ | ||
| 28-1505-492 | チューブ | ||
| 28-1605-493 | チューブ | ||
| 28-1705-494 | チューブ | ||
| 28-1805-495 | チューブ | ||
| 28-1905-505 | チューブ | ||
| 28-2005-506 | チューブ | ||
| 28-2205-508 | チューブ | ||
| 28-2405-499 | チューブ | ||
| 28-2605-510 | チューブ | ||
| 28-2805-212 | フィルターレギュレーター | ||
| 28-2905-218 | レジユレター用継手 | ||
| 28-3006-516 | カプ ラメス | ||
| 28-3106-517 | カプ ラオス | ||
| 28-3287-171 | 六角付きボルト | ||
| 28-3388-166 | ナット |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 29-0101-101 | 前プーラー取付台上台 | ||
| 29-0201-102 | フタ側スリーブ | ||
| 29-0301-136 | 前プーラー回り止め金具 | ||
| 29-0401-111 | 前プーラー土台 | ||
| 29-0501-116 | 前プーラー回り止め蓋 | ||
| 29-0601-132 | 前プーラーロレツト | ||
| 29-0701-134 | 前プーラー小ローラー | ||
| 29-0801-136 | 前プーラーゴム案内金具 | ||
| 29-0901-138 | 前プーラーゴム案内金具 | ||
| 29-1001-141 | 前プーラー締め金具 | ||
| 29-1101-143 | 小ローラー締め金具 | ||
| 29-1201-145 | ワンタッチ レバー | ||
| 29-1301-146 | 前プーラーカバー | ||
| 29-1401-147 | レバー連結ピン | ||
| 29-1501-152 | ガイド | ||
| 29-1605-954 | ロツト"エンド " | ||
| 29-1761-409 | 前プーラーエキセン | ||
| 29-1863-425 | 前プーラーロツド | ||
| 29-1965-335 | 前プーラー連結棒 | ||
| 29-2067-419 | 前プーラー連結レバー | ||
| 29-2171-208 | ノツクピン | ||
| 29-2271-227 | テーパーピン | ||
| 29-2371-353 | 前プーラー土台シャフト | ||
| 29-2471-361 | 案内棒大 | ||
| 29-2571-362 | 案内棒小 | ||
| 29-2675-152 | カラー | ||
| 29-2775-446 | ワツシヤ | ||
| 29-2875-451 | ワツシヤ | ||
| 29-2975-468 | ワツシヤ | ||
| 29-3075-480 | ワツシヤ | ||
| 29-3175-490 | 前プーラーベアリングワツシヤ | ||
| 29-3275-552 | ワツシヤ | ||
| 29-3379-171 | 圧縮バネ | ||
| 29-3481-125 | ブツシユ | ||
| 29-3584-162 | ネジ | ||
| 29-3684-314 | ネジ | ||
| 29-3787-006 | ロツトエンド止ネジ | ||
| 29-3887-092 | 六角穴付きボルト | ||
| 29-3987-106 | ネジ | ||
| 29-4087-129 | 六角穴付きボルト | ||
| 29-4187-173 | 六角穴付きボルト | ||
| 29-4287-177 | 六角穴付きボルト | ||
| 29-4387-181 | ネジ | ||
| 29-4487-203 | 六角穴付きボルト | ||
| 29-4587-225 | 六角穴付きボルト | ||
| 29-4687-253 | ネジ | ||
| 29-4787-254 | ネジ | ||
| 29-4887-456 | 調節ネジ | ||
| 29-4988-161 | ナツト | ||
| 29-5088-166 | ナツト | ||
| 29-5188-456 | ナツト | ||
| 29-5291-405 | ワンウェイクラツチ | ||
| 29-5391-411 | 前メスベアリング | ||
| 29-5493-200 | ストツプ リング | ||
| 29-5500-1402 | PMD装置(組) |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 30-0101-101 | 前プーラー取付台上台 | ||
| 30-0201-102 | フタ側スリーブ | ||
| 30-0301-103 | 連結板側スリーブ | ||
| 30-0401-104 | 前プーラー小ローラー(幅広) | ||
| 30-0501-105 | 前プーラー締金具(幅広) | ||
| 30-0601-106 | 前プーラーカバー(幅広) | ||
| 30-0701-107 | 前プーラー台取付ガイド(幅広) | ||
| 30-0801-112 | 前プーラー台(幅広) | ||
| 30-0901-116 | 前プーラー回り止め蓋 | ||
| 30-1001-133 | 前プーラーローラー | ||
| 30-1101-136 | 前プーラー小ローラー取付金具 | ||
| 30-1201-138 | 前プーラーゴム案内金具 | ||
| 30-1301-143 | 小ローラー締め金具 | ||
| 30-1401-145 | ワンタッチ レバー | ||
| 30-1501-147 | レバー連結ピン | ||
| 30-1605-954 | ロッド エンド | ||
| 30-1761-409 | 前プーラーエキセン | ||
| 30-1863-425 | 前プーラーロッド | ||
| 30-1965-335 | 前プーラー連結棒 | ||
| 30-2067-419 | 前プーラー連結レバー | ||
| 30-2171-208 | ノックピン | ||
| 30-2271-227 | テーパーピン | ||
| 30-2371-354 | 前プーラー土台シャフト | ||
| 30-2471-355 | 案内棒大(幅広) | ||
| 30-2571-356 | 案内棒小(幅広) | ||
| 30-2775-446 | ワッシャ | ||
| 30-2875-451 | ワッシャ | ||
| 30-2975-480 | ワッシャ | ||
| 30-3075-490 | 前プーラーベアリングワッシャ | ||
| 30-3175-552 | ワッシャ | ||
| 30-3279-171 | 圧縮バネ | ||
| 30-3381-125 | ブッシュ | ||
| 30-3484-162 | ネジ | ||
| 30-3584-314 | ネジ | ||
| 30-3687-025 | ネジ | ||
| 30-3787-253 | 六角穴付きボルト | ||
| 30-3887-128 | 六角穴付きボルト | ||
| 30-3987-129 | 六角穴付きボルト | ||
| 30-4087-173 | 六角穴付きボルト | ||
| 30-4187-177 | 六角穴付きボルト | ||
| 30-4287-181 | ネジ | ||
| 30-4387-203 | 六角穴付きボルト | ||
| 30-4487-225 | 六角穴付きボルト | ||
| 30-4587-253 | ネジ | ||
| 30-4687-254 | ネジ | ||
| 30-4787-456 | 調節ネジ | ||
| 30-4888-161 | ナット | ||
| 30-4988-166 | ナット | ||
| 30-5088-456 | ナット | ||
| 30-5191-405 | ワンウェイクラッチ | ||
| 30-5291-411 | 前メスベアリング | ||
| 30-5393-200 | ストップ リング | ||
| 30-5400-1403 | PMD装置(組) |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 20-0010 | 附属部品ケース | ||
| 28-454 | ドライバー(小) | ||
| 28-452 | ドライバー(大) | ||
| 28-011 | ピンセット | ||
| 28-317 | グリップ付六角レンチ1.5mm | ||
| 28-311 | 六角レンチ 2mm | ||
| 28-312 | 六角レンチ 2.5mm | ||
| 28-313 | 六角レンチ 3mm | ||
| 28-314 | 六角レンチ 5mm | ||
| 20-6020 | テープ立て | ||
| 20-6460 | テープガイドセット | ||
| 28-920 | チェーン | ||
| 28-613 | ミシン潤滑油 | ||
| 13-0540-5 | 針DVx57 #14 | ||
| 28-615 | ジヨウゴ | ||
| 28-614 | 油差し | ||
| 28-308 | 六角レンチ 1.3mm |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| * | NEEDLE PLATE | 1 | |
| * | LOWER KNIFE BASE | 1 | |
| * | SPRING BASE | 1 | |
| * | NEEDLE CLAMP | 1 | |
| * | NEEDLE | 1 | |
| * | NEEDLE PLATE | 1 | |
| * | FEED DOG | 1 | |
| 17-3710-A | SHANK | 2 | |
| 17-3710-C | BRACKET | 1 | |
| * | BOTTOM | 1 | |
| * | BOTTOM | 1 | |
| * | SPRING | 1 | |
| 17-8190-F | RETAINER HOLDER | 1 | |
| * | LOOPER HOLDER | 1 | |
| * | LOOPER HOLDER | 1 | |
| * | RETAINER LOOPER | 1 | |
| 19-404 | NEEDLE GUIDE | * | |
| 19-405 | NEEDLE GUARD | * | |
| 19-406 | LOOPER | * | |
| 19-416 | THREAD GUIDE | * | |
| * | PIN | 1 | |
| 71-215 | SCREW | * | |
| 84-164 | SCREW | * | |
| 84-367 | SCREW | 4 | |
| 84-380 | SCREW | 1 | |
| 84-464 | SCREW | 2 | |
| 84-588 | SCREW | 2 | |
| 87-099 | SCREW | * | |
| 87-104 | SCREW | * | |
| 87-113 | BOLT | 1 | |
| 87-289 | SCREW | 2 | |
| 88-146 | NUT | 2 | |
| 84-314 | SCREW | * | |
| 87-106 | SCREW | 1 | |
| 87-233 | SCREW | 1 | |
| * | DRESSER FOOT ASS'Y | 1 | |
| 17-4210-A | RACKET | 1 | |
| * | BOTTOM | 1 | |
| 17-4210-C | RACKET | 2 | |
| 17-4210-E | LINK PLATE | 1 | |
| 17-4210-G | SLIDE PLATE | 1 | |
| 17-5810-D | PIN | 1 | |
| 17-5810-F | SCREW | 2 | |
| 79-282 | LOOPER GUARD | 2 | |
| 84-114 | SCREW | 2 | |
| 84-361 | SCREW | 2 | |
| 84-364 | SCREW | 3 | |
| 84-591 | BOLT | 1 | |
| 87-030 | SCREW | 12-13 | |
| 87-037 | SCREW | 12-13 | |
| 87-013 | SCREW | 12-13 |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 33-0104-447 | ルーパ-引き出しシャフト | ||
| 33-0205-202 | エルボユニオン | ||
| 33-0305-533 | エルボユニオン | ||
| 33-0405-543 | シリンダー本体(左) | ||
| 33-0505-550 | 針板土台 | ||
| 33-0606-592 | スピードコントローラ | ||
| 33-0709-405 | ゴムガイド(右) | ||
| 33-0809-406 | ゴムガイド(左) | ||
| 33-0921-257 | スピコン取付ブ ラット | ||
| 33-1023-470 | 横カバー用パッキン | ||
| 33-1127-040 | 横カバー | ||
| 33-1227-041 | 前ベースカバー | ||
| 33-1371-201 | ピン | ||
| 33-1471-448 | 主軸 | ||
| 33-1571-449 | 下ローラーシャフト | ||
| 33-1675-456 | ワッシャ | ||
| 33-1775-468 | ワッシャ | ||
| 33-1875-492 | ガイドカラー | ||
| 33-1979-912 | バネ | ||
| 33-2087-096 | ネジ | ||
| 33-2187-124 | ネジ | ||
| 33-2287-145 | ネジ | ||
| 33-2387-177 | 六角穴付きボルト | ||
| 33-2487-288 | ネジ | ||
| 33-2587-291 | 六角穴付きボルト | ||
| 33-2687-301 | ネジ | ||
| 33-2788-157 | ナット | ||
| 33-2860-4140 | ベアリングASS'Y |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 12-3510-1 | NEEDLE HOLDER | 3/4 | |
| 17-4600-1 | PRESSER FOOT ASSEMBLY | 3/4 | |
| 17-4180-1 | PRESSER FOOT ASSEMBLY | 3/4 | |
| 14-418 | NEEDLE PLATE | 3/4 | |
| 15-418 | FEED DOG | 3/4 | |
| 19-418 | LOOPER HOLDER | 3/4 | |
| 18-375 | RETAINER BAR | 3/4 | |
| 12-3520-1 | NEEDLE HOLDER | 1 | |
| 45-371 | THREAD EYELET | 1 | |
| 17-4210-1 | PRESSER FOOT ASSEMBLY | 1 | |
| 14-421 | NEEDLE PLATE | 1 | |
| 15-421 | FEED DOG | 1 | |
| 19-421 | LOOPER HOLDER | 1 | |
| 18-371 | RETAINER BAR | 1 | |
| 12-3530-1 | NEEDLE HOLDER | 1-1/8 | |
| 17-3720-1 | PRESSER FOOT ASSEMBLY | 1-1/8 | |
| 17-4220-1 | PRESSER FOOT ASSEMBLY | 1-1/8 | |
| 14-422 | NEEDLE PLATE | 1-1/8 | |
| 15-422 | FEED DOG | 1-1/8 | |
| 19-422 | LOOPER HOLDER | 1-1/8 | |
| 18-372 | RETAINER BAR | 1-1/8 | |
| 19-416 | LOOPER | 1-1/8 | |
| 12-3540-1 | NEEDLE HOLDER | 1-1/4 | |
| 17-3730-1 | PRESSER FOOT ASSEMBLY | 1-1/4 | |
| 17-4230-1 | PRESSER FOOT ASSEMBLY | 1-1/4 | |
| 45-381 | THREAD EYELET | 1-1/4 | |
| 14-423 | NEEDLE PLATE | 1-1/4 | |
| 15-423 | FEED DOG | 1-1/4 | |
| 19-423 | LOOPER HOLDER | 1-1/4 | |
| 18-373 | RETAINER BAR | 1-1/4 | |
| 12-3550-1 | NEEDLE HOLDER | 1-1/2 | |
| 17-3740-1 | PRESSER FOOT ASSEMBLY | 1-1/2 | |
| 17-4240-1 | PRESSER FOOT ASSEMBLY | 1-1/2 | |
| 14-424 | NEEDLE PLATE | 1-1/2 | |
| 15-424 | FEED DOG | 1-1/2 | |
| 19-424 | LOOPER HOLDER | 1-1/2 | |
| 18-374 | RETAINER BAR | 1-1/2 | |
| 12-3620-1 | NEEDLE HOLDER | 1/4-3/4-1/4 | |
| 17-3770-1 | PRESSER FOOT ASSEMBLY | 1/4-3/4-1/4 | |
| 14-427 | NEEDLE PLATE | 1/4-3/4-1/4 | |
| 15-427 | FEED DOG | 1/4-3/4-1/4 | |
| 19-427 | LOOPER HOLDER | 1/4-3/4-1/4 | |
| 18-377 | RETAINER BAR | 1/4-3/4-1/4 | |
| 45-381 | THREAD EYELET | 1/4-1-1/4 | |
| 12-3630-1 | NEEDLE HOLDER | 1/4-1-1/4 | |
| 17-3810-1 | PRESSER FOOT ASSEMBLY | 1/4-1-1/4 | |
| 14-431 | NEEDLE PLATE | 1/4-1-1/4 | |
| 15-431 | FEED DOG | 1/4-1-1/4 | |
| 19-429 | LOOPER HOLDER | 1/4-1-1/4 | |
| 18-381 | RETAINER BAR | 1/4-1-1/4 | |
| 12-3580-1 | NEEDLE HOLDER | 3/16 | |
| 45-397 | THREAD EYELET | 3/16 | |
| 17-3970-1 | PRESSER FOOT ASSEMBLY | 3/16 | |
| 14-497 | NEEDLE PLATE | 3/16 | |
| 15-497 | FEED DOG | 3/16 | |
| 19-397 | LOOPER HOLDER | 3/16 | |
| 18-397 | RETAINER BAR | 3/16 | |
| 19-404 | LOOPER | 3/16 | |
| 12-3590-1 | NEEDLE HOLDER | 1/4 | |
| 45-396 | THREAD EYELET | 1/4 | |
| 17-3960-1 | PRESSER FOOT ASSEMBLY | 1/4 | |
| 14-496 | NEEDLE PLATE | 1/4 | |
| 15-496 | FEED DOG | 1/4 | |
| 19-496 | LOOPER HOLDER | 1/4 | |
| 18-396 | RETAINER BAR | 1/4 | |
| 19-416 | LOOPER | 1/4 | |
| 12-3600-1 | NEEDLE HOLDER | 5mm | |
| 45-397 | THREAD EYELET | 5mm | |
| 17-3680-1 | PRESSER FOOT ASSEMBLY | 5mm | |
| 14-045 | NEEDLE PLATE | 5mm | |
| 15-045 | FEED DOG | 5mm | |
| 19-045 | LOOPER HOLDER | 5mm | |
| 18-398 | RETAINER BAR | 5mm | |
| 19-405 | LOOPER | 5mm | |
| 12-3550-1 | NEEDLE HOLDER | 1/4 | |
| 45-397 | THREAD EYELET | 1/4 | |
| 17-3930-1 | PRESSER FOOT ASSEMBLY | 1/4 | |
| 14-443 | NEEDLE PLATE | 1/4 | |
| 15-443 | FEED DOG | 1/4 | |
| 19-443 | LOOPER HOLDER | 1/4 | |
| 18-390 | RETAINER BAR | 1/4 | |
| 12-3610-1 | NEEDLE HOLDER | 1/4 | |
| 45-397 | THREAD EYELET | 1/4 | |
| 17-3930-1 | PRESSER FOOT ASSEMBLY | 1/4 | |
| 14-455 | NEEDLE PLATE | 1/4 | |
| 15-465 | FEED DOG | 1/4 | |
| 19-496 | LOOPER HOLDER | 1/4 | |
| 18-396 | RETAINER BAR | 1/4 | |
| 12-3570-1 | NEEDLE HOLDER | 1/4 | |
| 45-397 | THREAD EYELET | 1/4 | |
| 17-3940-1 | PRESSER FOOT ASSEMBLY | 1/4 | |
| 14-470 | NEEDLE PLATE | 1/4 | |
| 15-470 | FEED DOG | 1/4 | |
| 19-470 | LOOPER HOLDER | 1/4 | |
| 18-394 | RETAINER BAR | 1/4 | |
| 19-416 | LOOPER | 1/4 | |
| 12-3640-1 | NEEDLE HOLDER | 1/3 | |
| 45-381 | THREAD EYELET | 1/3 | |
| 17-4480-1 | PRESSER FOOT ASSEMBLY | 1/3 | |
| 14-443 | NEEDLE PLATE | 1/3 | |
| 15-443 | FEED DOG | 1/3 | |
| 19-443 | LOOPER HOLDER | 1/3 | |
| 18-390 | RETAINER BAR | 1/3 | |
| 12-3610-1 | NEEDLE HOLDER | 1/4 | |
| 45-397 | THREAD EYELET | 1/4 | |
| 17-4390-1 | PRESSER FOOT ASSEMBLY | 1/4 | |
| 14-440 | NEEDLE PLATE | 1/4 | |
| 15-440 | FEED DOG | 1/4 | |
| 19-440 | LOOPER HOLDER | 1/4 | |
| 18-391 | RETAINER BAR | 1/4 | |
| 12-3590-1 | NEEDLE HOLDER | 1/4 | |
| 45-396 | THREAD EYELET | 1/4 | |
| 17-4640-1 | PRESSER FOOT ASSEMBLY | 1/4 | |
| 14-465 | NEEDLE PLATE | 1/4 | |
| 15-465 | FEED DOG | 1/4 | |
| 19-496 | LOOPER HOLDER | 1/4 | |
| 18-396 | RETAINER BAR | 1/4 | |
| 12-3650-1 | NEEDLE HOLDER | 1/8 | |
| 45-381 | THREAD EYELET | 1/8 | |
| 17-4780-1 | PRESSER FOOT ASSEMBLY | 1/8 | |
| 14-480 | NEEDLE PLATE | 1/8 | |
| 15-480 | FEED DOG | 1/8 | |
| 19-365 | LOOPER HOLDER | 1/8 | |
| 18-365 | RETAINER BAR | 1/8 | |
| 12-3660-1 | NEEDLE HOLDER | 1/8 | |
| 45-381 | THREAD EYELET | 1/8 | |
| 17-3660-1 | PRESSER FOOT ASSEMBLY | 1/8 | |
| 14-366 | NEEDLE PLATE | 1/8 | |
| 15-366 | FEED DOG | 1/8 | |
| 19-366 | LOOPER HOLDER | 1/8 | |
| 18-366 | RETAINER BAR | 1/8 | |
| 19-405 | LOOPER | 1/8 | |
| 12-3670-1 | NEEDLE HOLDER | * | |
| 45-396 | THREAD EYELET | * | |
| 17-3670-1 | PRESSER FOOT ASSEMBLY | * | |
| 14-367 | NEEDLE PLATE | * | |
| 15-367 | FEED DOG | * | |
| 19-367 | LOOPER HOLDER | * | |
| 18-367 | RETAINER BAR | * | |
| 12-3680-1 | NEEDLE HOLDER | 1/8 | |
| 45-396 | THREAD EYELET | 1/8 | |
| 17-3680-1 | PRESSER FOOT ASSEMBLY | 1/8 | |
| 14-368 | NEEDLE PLATE | 1/8 | |
| 15-368 | FEED DOG | 1/8 | |
| 19-368 | LOOPER HOLDER | 1/8 | |
| 18-368 | RETAINER BAR | 1/8 | |
| 19-433 | LOOPER | 19-433 |
| Ref | Part number | Part name | Qty |
|---|---|---|---|
| 05-351 | NEEDLE PLATE | 3/4 | |
| 05-451 | LOWER KNIFE BASE | 3/4 | |
| 05-452 | SPRING BASE | 3/4 | |
| 05-352 | NEEDLE PLATE | 1 | |
| 05-453 | LOWER KNIFE BASE | 1 | |
| 05-454 | SPRING BASE | 1 | |
| 05-353 | NEEDLE PLATE | 1-1/8 | |
| 05-455 | LOWER KNIFE BASE | 1-1/8 | |
| 05-456 | SPRING BASE | 1-1/8 | |
| 05-354 | NEEDLE PLATE | 1-1/4 | |
| 05-457 | LOWER KNIFE BASE | 1-1/4 | |
| 05-458 | SPRING BASE | 1-1/4 | |
| 05-355 | NEEDLE PLATE | 1-1/2 | |
| 05-382 | LOWER KNIFE BASE | 1-1/2 | |
| 05-383 | SPRING BASE | 1-1/2 | |
| 05-356 | NEEDLE PLATE | 3/16 | |
| 05-467 | LOWER KNIFE BASE | 3/16 | |
| 05-468 | SPRING BASE | 3/16 | |
| 05-357 | NEEDLE PLATE | 1/4 | |
| 05-469 | LOWER KNIFE BASE | 1/4 | |
| 05-470 | SPRING BASE | 1/4 | |
| 05-358 | NEEDLE PLATE | 5mm | |
| 05-471 | LOWER KNIFE BASE | 5mm | |
| 05-472 | SPRING BASE | 5mm | |
| 05-359 | NEEDLE PLATE | 1/4 | |
| 05-463 | LOWER KNIFE BASE | 1/4 | |
| 05-464 | SPRING BASE | 1/4 | |
| 05-360 | NEEDLE PLATE | 1/4 | |
| 05-465 | LOWER KNIFE BASE | 1/4 | |
| 05-466 | SPRING BASE | 1/4 |
FX SERIES FX4404P,PMD,PSF FX4406P,PMD,PL FX4409P,PMD FX4412P,PMD,PL FX4404P/UTC FX4406P/UTC FX4408P,PL FX4409P/UTC FX4412P/UTC FXS4404P/UTC FX4413P,PK FX4406PK(12 NEEDLE) FX4421P 1996 年 6 月 初 版 発 行 2006 年 6 月 第 9 版 発 行 First published : June 1996 Ninth edition : June 2006 No. 060061 KANSAI SPECIAL From the library of: Superior Sewing Machine & Supply LLC jintex.in
目次 CONTENTS 1. フレーム関係 (1) FRAME ASSEMBLY (1) 1-2 2. フレーム関係 (2) FRAME ASSEMBLY (2) 3-4 3. フレーム関係 (3) FRAME ASSEMBLY (3) 5-6 4. 糸調子機構 (FX4404) THREAD TENSION MECHANISM 7-8 5. 糸調子機構 (FX4404UTC) THREAD TENSION MECHANISM 9-10 6. 糸調子機構 (FX4406~4412) THREAD TENSION MECHANISM 11-12 7. 糸調子機構 THREAD TENSION MECHANISM 13-14 (FX4406~4412UTC) 8. ブッシュ機構 BUSHING 15-16 9. 針棒、弓機構 NEEDLE BAR MECHANISM 17-18 10. 下軸機構 CRANKSHAFT MECHANISM 19-20 11. 送り機構 FEED MECHANISM 21-22 12. ルーパー機構 LOOPER MECHANISM 23-24 13. 押え揚げ機構 PRESSER FOOT MECHANISM 25-26 14. 給油機構 LUBRICATION MECHANISM 27-28 15. 後プーラー機構 REAR PULLER MECHANISM 29-30 16. 後プーラー機構 (FX4404) REAR PULLER MECHANISM 31-32 17. 後プーラー機構 REAR PULLER MECHANISM 33-34 (FX4406~4412) 18. UTC 糸切り装置 UTC KNIFE MECHANISM 35-36 19. 糸立て及びテーブル (FX4404) THREAD STAND AND TABLE 37-38 20. 糸立て及びテーブル THREAD STAND AND TABLE 39-40 (FX4406~4412) 21. 糸調子機構 (FX4406,4413) THREAD TENSION MECHANISM 41-42 22. 糸調子機構 THREAD TENSION MECHANISM 43-44 (FX4406UTC) 23. 糸調子機構 (FX4412) THREAD TENSION MECHANISM 45-46 24. 糸調子機構 THREAD TENSION MECHANISM 47-48 (FX4412UTC) 25. ゴム張り機構 (FX4404P) GUIDE ROLLER MECHANISM 49-50 26. 配管、配線図 (FX4404UTC) WIRING AND PIPING 51-52 27. 配管、配線図 (FX4406UTC) WIRING AND PIPING 53-54 28. 配管、配線図 (FX4412UTC) WIRING AND PIPING 55-56 29. PMD機構 (FX4404P) METERING DEVICE MECHANISM 57-58 30. PMD機構 (FX4406~4412) METERING DEVICE MECHANISM 59-60 31. アクセサリー ACCESSORIES 61-62 32. ゲージパーツ GAUGE PARTS 63-64 33. FXSシリーズ専用部品 FXS SERIES EXCLUSIVE PARTS 65-66 34. ゲージ部品一覧 GAUGE PARTS TABLE 67 35. UTCゲージ専用部品一覧 UTC GAUGE PARTS TABLE 68
1. フレーム関係 (1) FRAME ASSEMBLY (1) FOR MODEL FX4406, FX4412 REF. NO. PART NO. 01-0102-118 01-0202-119 01-0305-444 01-0405-445 01-0505-446 01-0605-558 01-0721-975 01-0821-264 01-0921-265 01-1021-266 01-1121-267 01-1221-273 01-1321-274 01-1421-275 01-1521-276 01-1621-459 01-1721-499 01-1821-711 01-1923-427 01-2023-462 01-2123-465 01-2224-053 01-2324-401 01-2424-052 01-2539-502 01-2671-580 01-2775-224 01-2875-225 01-2975-436 01-3075-452 01-3184-396 01-3287-092 01-3387-099 01-3487-113 01-3587-177 01-3687-224 01-3787-264 01-3887-270 01-39 01-4087-409 01-4187-661 01-4288-166 01-4393-701 DESCRIPTION WASHER WASHER GUIDE BRACKET PIPE BAR COVER NEEDLE BAR COVER COVER NEEDLE BAR COVER COVER EYE GUARD EYE GUARD BRACKET TOP COVER HEAD COVER COVER PLUG GASKET GASKET TYPE PLATE OIL MARK KS MARK OIL SIGHT WINDOW PIN WASHER SPRING WASHER WASHER WASHER SCREW BOLT SCREW BOLT BOLT BOLT SCREW SCREW SCREW BOLT NUT PIN Q'TY 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 4 1 1 1 1 3 1 2 2 4 1 1 4 2 1 2 8 1 2 1 4 FOR MODEL UTC FOR MODEL FX4406, FX4412 FOR MODEL UTC -2- From the library of: Superior Sewing Machine & Supply LLC jintex.in
2. フレーム関係 (2) FRAME ASSEMBLY (2) モデル UTC 除く EXCEPT MODEL UTC REF. NO. PART NO. 02-01 01-108 02-02 02-112 02-03 09-402 02-04 09-403 02-05 09-404 02-06 14-438 02-07 14-439 02-08 21-268 02-09 21-269 02-10 21-270 02-11 26-712 02-12 21-272 02-13 21-279 02-14 21-280 02-15 21-297 02-16 21-298 02-17 21-460 02-18 23-166 02-19 23-463 02-20 23-467 02-21 23-501 02-22 23-512 02-23 23-427 02-24 25-527 02-25 25-516 02-26 25-517 02-27 25-522 02-28 09-407 02-29 35-416 02-30 09-408 02-31 71-116 02-32 71-579 02-33 75-455 02-34 75-456 02-35 75-468 02-36 79-522 02-37 79-912 02-38 79-922 02-39 84-364 02-40 87-098 02-41 87-145 02-42 87-177 02-43 87-213 02-44 87-214 02-45 85-181 02-46 87-258 02-47 87-269 02-48 87-270 02-49 87-272 02-50 87-414 02-51 87-284 02-52 87-286 02-53 87-410 02-54 87-411 02-55 87-415 02-56 87-418 02-57 88-146 02-58 94-506 02-59 23-528 02-60 87-274 品名 前プーラーカバー 波ワッシャー 生地ガイド(右) ゴムガイド(左) ゴムガイド(右) 針板土台 針板土台 プーリーカバー 上ベースカバー 前ベースカバー 取付金具 前カバー 針板土台化粧カバー 針板土台化粧カバー 横カバー 前ベースカバー 上油カバー ブツシュ蓋ゴム 上油カバーパッキン 送り土台用ゴム栓 ゴム栓 クツションゴム シールキャップ カバーヒンジネジ 定規台ヒンジ ヒンジネジ カバー・ストツプネジ ゴムガイド(左) オイルフェンス ゴムガイド(右) ピン ノツクピン ワツシヤ ワツシヤ ワツシヤ 板バネ バネ 皿バネ ネジ ネジ ネジ 六角穴付きボルト 六角穴付きボルト 六角穴付きボルト ネジ スタンド・ピン ネジ ネジ ネジ ネジ ネジ ネジ スタンド・ピン 支柱ネジ ネジ 段ネジ ナット オイルシール プラグ ネジ DESCRIPTION COVER WASHER FABRIC GUIDE (RIGHT) SHAPE GUIDE (LEFT) TAPE HOLDER NEEDLE PLATE SUPPORT BRACKET NEEDLE PLATE SUPPORT BRACKET PULLEY COVER UPPER COVER FRONT PLATE COVER WASHER FRONT COVER COVER COVER COVER FRONT COVER COVER PLUG GASKET PLUG PLUG CUSHION RUBBER SEAL CAP SCREW HINGE SCREW SCREW ELASTIC GU IDE (L) OIL FENCE ELASTIC GUIDE (R) PIN PIN WASHER WASHER WASHER SPRING SPRING SPRING SCREW SCREW SCREW BOLT BOLT BOLT SCREW PIN SCREW SCREW SCREW SCREW SCREW SCREW PIN SCREW SCREW SCREW NUT OIL SEAL PLUG SCREW Q'TY 1 1 1 1 1 1 1 1 1 1 1~2 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 2 8 1 2 2 2 2 1 4 4 4 2 2~4 3 1 1 2 -3- From the library of: Superior Sewing Machine & Supply LLC -4- jintex.in
3. フレーム関係 (3) FRAME ASSEMBLY (3) モデル UTC FOR MODEL UTC REF. NO. PART NO. 03-0102-112 03-0209-402 03-0309-403 03-0409-404 03-0521-268 03-0621-270 03-0721-272 03-0821-278 03-0921-460 03-1021-460 03-1122-407 03-1223-166 03-1323-463 03-1423-467 03-1523-501 03-1623-512 03-1723-427 03-1825-527 03-1925-516 03-2025-517 03-2125-522 03-2209-407 03-2335-416 03-2409-408 03-2571-116 03-2675-455 03-2775-456 03-2875-468 03-2979-912 03-3079-922 03-3187-098 03-3287-145 03-3387-177 03-3487-214 03-3587-414 03-3687-258 03-3787-269 03-3887-284 03-3987-286 03-4087-411 03-4187-415 03-4287-418 03-4394-506 03-4487-410 03-4523-528 03-4687-274 品 名 波ワッシャー 生地ガイド(右) ゴムガイド(左) ゴムガイド(右) プーリーカバー 前ベースカバー 前カバー 上ベースカバー 横カバー(UTC) 上油カバー シリンダー加工 ブッシュ蓋ゴム 上油カバーパッキン 送り土台用ゴム栓 ゴム栓 クッションゴム シールキャップ カバー・ヒンジ ネジ 定規台ヒンジ ヒンジ ネジ カバー・ストップ ネジ ゴムガイド(左) オイルフェンス ゴムガイド(右) ピン ワッシャー ワッシャー ワッシャー バネ 皿バネ ネジ ネジ 六角穴付きボルト 六角穴付きボルト ネジ スタンド ピン ネジ ネジ 支柱ネジ ネジ 段ネジ オイルシール スタンド ピン ブ、ラグ ネジ DESCRIPTION WASHER FABRIC GUIDE (RIGHT) FABRIC GUIDE (LEFT) TAPE HOLDER PULLEY COVER FRONT PLATE COVER FRONT COVER UPPER COVER SIDE COVER COVER CYLINDER BED PLUG GASKET PLUG LUG CUSHION RUBBER SEAL CAP SCREW HINGE SCREW SCREW ELASTIC GUIDE (L) OIL FENCE ELASTIC GUIDE (R) PIN WASHER WASHER WASHER SPRING SPRING SCREW SCREW BOLT BOLT SCREW PIN SCREW SCREW SCREW SCREW SCREW OIL SEAL PIN PLUG SCREW Q'TY 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 4 1 2 2 1 4 2 1 1 3 7 5 1 4 2 -6- From the library of: Superior Sewing Machine & Supply LLC jintex.in
4. 糸調子機構 (FX4404) THREAD TENSION MECHANISM REF. NO. PART NO. 04-0123-324 04-0241-101 04-0341-105 04-0441-107 04-0541-110 04-0641-115 04-0741-117 04-0841-448 04-0941-449 04-1041-510 04-1141-701 04-1241-702 04-1345-123 04-1445-133 04-1545-428 04-1645-429 04-1745-430 04-1845-431 04-1945-438 04-2045-546 04-2145-547 04-2247-104 04-2347-411 04-2447-412 04-2547-413 04-2675-394 04-2775-455 04-28 04-2979-514 04-3084-501 04-3187-010 04-3287-092 04-3387-113 04-3487-129 04-3587-177 04-3687-269 04-3787-270 04-3887-278 04-3987-272 04-4087-288 04-4140-7370 04-4240-7380 品 名 フェルト チャンポン皿小ケース チャンポン皿ラチェット 大ケース チャンポン皿 糸道(上) 糸道(下) ブラケット 糸締めプレート 調子棒 チャンポン調子バネ (強) チャンポン調子バネ (弱) 弓糸道 針棒糸道 糸ガイド 糸受け 上糸ガイド 上糸糸道(下) 上糸糸道 糸ガイド 糸ガイドブラケット 糸道 下糸糸巻き案内糸道 糸締めプレート 下糸糸道 糸道台ワッシャ ワッシャ 引張りバネ ネシ ネシ 六角穴付きボルト 六角穴付きボルト 六角穴付きボルト 六角穴付きボルト ネシ ネシ ネシ ネシ ネシ チャンポン袋セット チャンポン袋セット DESCRIPTION FELT THREAD TENSION NUT SPRING POST SPRING CUP TENSION DISC THREAD GUIDE THREAD GUIDE RACKET THREAD RELEASER SCREW STUD SPRING (HEAVY) SPRING (LIGHT) THREAD EYELET THREAD EYELET THREAD EYELET THREAD TAKE-UP PLATE THREAD EYELET THREAD EYELET THREAD EYELET THREAD GUIDE RACKET THREAD EYELET THREAD EYELET THREAD EYELET COLLAR WASHER SPRING SCREW SCREW BOLT BOLT BOLT BOLT SCREW SCREW SCREW SCREW SCREW TENSION ASS'Y (HEAVY) TENSION ASS'Y (LIGHT) Q'TY 8 8 8 8 16 8 8 1 1 8 4 4 1 1 1 1 1 1 1 1 2 1 1 1 2 5 1 1 2 3 2 2 2 2 2 1 4 4 FOR MODEL UTC -7- -8- From the library of: Superior Sewing Machine & Supply LLC jintex.in
5. 糸調子機構 (FX4404UTC) THREAD TENSION MECHANISM REF. NO. PART NO. 05-01 05-434 05-02 05-435 05-03 05-436 05-04 05-438 05-05 05-439 05-06 05-440 05-07 05-441 05-08 05-478 05-09 23-324 05-10 41-101 05-11 41-105 05-12 41-107 05-13 41-110 05-14 41-115 05-15 41-117 05-16 41-448 05-17 41-449 05-18 41-450 05-19 41-510 05-20 41-701 05-21 41-702 05-22 75-455 05-23 75-943 05-24 79-514 05-25 79-540 05-26 84-501 05-27 87-092 05-28 87-098 05-29 87-177 05-30 87-286 05-31 87-246 05-32 93-201 05-33 560 05-34 87-123 05-35 88-137 05-36 40-7370 05-37 40-7380 品 名 糸締め棒 糸締めブロック 糸締め金具 糸締めシリンダー 糸締めシリンダー 糸締め作動ブロック ガイドプレート 糸締めブロック フェルト チャンポン皿小ケース チャンポン皿ラチェット 大ケース チャンポン皿 糸道(上) 糸道(下) ブラケット 糸締めプレート 糸締めプレート 調子棒 チャンポン調子バネ(強) チャンポン調子バネ(弱) ワッシャ カラー 引張りバネ 糸締め棒振バネ ネジ 六角穴付きボルト ネジ 六角穴付きボルト ネジ ネジ Eリング 糸締め振バネ 六角穴付きボルト ナット チャンポン強セット チャンポン弱セット DESCRIPTION SHAFT HOLDER BRACKET AIR CYLINDER AIR CYLINDER BLOCK PLATE BRACKET FELT THREAD TENSION NUT SPRING POST SPRING CUP TENSION DISC THREAD GUIDE THREAD GUIDE BRACKET THREAD RELEASER THREAD EYELET SCREW STUD SPRING (HEAVY) SPRING (LIGHT) WASHER COLLAR SPRING SPRING SCREW BOLT SCREW BOLT SCREW SCREW E-RING SPRING BOLT NUT TENSION ASS'Y (HEAVY) TENSION ASS'Y (LIGHT) Q'TY 1 4 1 1 1 1 1 4 8 8 8 8 16 8 8 1 1 1 8 4 4 1 2 1 1 1 4 2 2 9 2 1 1 1 4 4 -9 -10 From the library of: Superior Sewing Machine & Supply LLC jintex.in
6. 糸調子機構 (FX4406~4412) THREAD TENSION MECHANISM REF. NO. PART NO. 06-0145-107 06-0245-127 06-0345-432 06-0445-433 06-0545-434 06-0645-435 06-07 06-08 06-0947-409 06-1047-410 06-1147-413 06-1275-455 06-1375-522 06-1487-010 06-1587-113 06-1687-177 06-1787-269 06-1887-270 06-1987-272 06-2087-288 品 名 糸道 糸道 針棒糸道 上糸糸道(下) 上糸ガイド 上糸受け 下糸糸巻き案内糸道 下糸糸巻き糸道 ワッシャ ワッシャ 六角穴付きボルト 六角穴付きボルト ネジ ネジ ネジ ネジ DESCRIPTION THREAD EYELET THREAD EYELET THREAD EYELET THREAD EYELET THREAD EYELET THREAD TAKE-UP PLATE THREAD EYELET THREAD EYELET THREAD EYELET WASHER WASHER SCREW BOLT SCREW SCREW SCREW SCREW Q'TY 2 1 1 1 1 1 2 1 1 2 2 2 1 4 2 2 2 1 -11- -12- From the library of: Superior Sewing Machine & Supply LLC jintex.in
7. 糸調子機構 (FX4406UTC~4412UTC) THREAD TENSION MECHANISM 4412/UTC 13 REF. NO. PART NO. 07-01 05-442 07-02 05-443 07-03 05-479 07-04 05-480 07-05 45-107 07-06 45-127 07-07 45-432 07-08 45-433 07-09 45-434 07-10 45-435 07-11 45-436 07-12 05-555 07-13 87-214 07-14 47-409 07-15 47-410 07-16 47-413 07-17 75-455 07-18 75-456 07-19 75-522 07-20 87-010 07-21 87-113 07-22 87-177 07-23 87-269 07-24 87-270 07-25 87-272 07-26 87-288 品名 糸締め棒 糸締めシリンダー 糸締めプレート 糸締めシリンダー 糸道 糸道 針棒道 上糸ガイド 上糸受け 糸道 上糸締めブラケット 六角穴付きボルト 糸道 下糸別糸案内糸道 下糸糸道 ワッシャ ワッシャ ワッシャ ネジ 六角穴付きボルト 六角穴付きボルト ネジ ネジ ネジ ネジ DESCRIPTION BAR AIR CYLINDER PLATE AIR CYLINDER THREAD EYELET THREAD EYELET THREAD EYELET THREAD EYELET THREAD EYELET THREAD TAKE-UP PLATE THREAD EYELET BRACET BOLT THREAD EYELET THREAD EYELET THREAD EYELET WASHER WASHER WASHER SCREW BOLT BOLT SCREW SCREW SCREW SCREW Q'TY 1 1 1 1 4 1 1 1 1 1 1 1 1 1 1 9 5 1 2 6 5 2 2 2 1 -14- From the library of: Superior Sewing Machine & Supply LLC jintex.in
8. ブッシュ機構 BUSHING REF. NO. PART NO. DESCRIPTION Q'TY 08-0181-407 押え棒ブッシュ BUSHING 1 08-0281-408 後プーラー揚ブッシュ BUSHING 1 08-0381-425 針棒ブッシュ上 BUSHING 1 08-0481-426 針棒ブッシュ下 BUSHING 1 08-0581-427 クランク軸ブッシュ BUSHING 1 08-0681-428 ブッシュ BUSHING 1 08-0781-429 ブッシュ BUSHING 2 08-0881-430 ブッシュ BUSHING 1 08-0981-432 ブッシュ BUSHING 3 08-1081-433 ブッシュ BUSHING 3 08-1181-517 ブッシュ BUSHING 1 08-1281-559 ブッシュ BUSHING 2 08-1394-502 オイルシール OIL SEAL 3 1 15- 16- From the library of: Superior Sewing Machine & Supply LLC jintex.in
9. 針棒. 弓機轉 NEEDLE BAR MECHANISM REF. NO. PART NO. 09-0111-407 09-0223-195 09-0323-464 09-0423-555 09-0566-404 09-0669-444 09-0769-437 09-0869-438 09-0971-485 09-1071-495 09-1173-402 09-1273-403 09-1375-452 09-1475-486 09-1581-409 09-1681-410 09-1787-113 09-1887-177 09-1987-233 09-2087-242 09-2187-203 09-2287-405 09-2369-440-2 品 名 針棒 O-リング パッキン フェルト 針棒リンク 弓 弓ピン油止メ板 針棒案内板 リンクピン 弓ピン 針棒コネク トガイド 針棒ガイド ワッシャ ワッシャ 弓ブツシュ 弓ブツシュ 六角穴付きボルト 六角穴付きボルト ネジ ネジ 六角穴付きボルト ボ タンボルト 弓(ブツシュ付) DESCRIPTION NEEDLE BAR O-RING GASKET FELT LINK NEEDLE LEVER WASHER NEEDLE BAR GUIDE PIN NEEDLE LEVER STUD NEEDLE BAR CLAMP BRACKET WASHER WASHER BUSHING BUSHING BOLT BOLT SCREW SCREW BOLT BOLT NEEDLE LEVER (WITH BUSHING) Q' TY 1 2 1 2 1 1 1 1 2 1 1 1 1 1 1 2 2 2 1 -17- From the library of: Superior Sewing Machine & Supply LLC jinex.in -18-
10. 下軸機構 CRANKSHAFT MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q'TY 10-0123-197 O-リング O-RING 1 10-0223-384 フェルト FELT 1 10-0323-466 Oリング O-RING 1 10-0431-422 ポンプギヤー SCREW GEAR 1 10-0560-4080 糸寄ロットセット CONNECTING ROD ASS'Y 1 10-0660-4100 ベアリング セット BEARING ASS'Y 1 10-0760-4130 ベアリング セット BEARING ASS'Y 1 10-0861-415 糸寄セット ECCENTRIC 1 10-0961-416 振元ロッド CRANK ROD 1 10-1061-711 立ロット玉 CONNECTING ROD BALL 1 10-1163-422 立ロット(大) CONNECTING ROD 1 10-1263-621 立ロット(小) BALL JOINT 1 10-1363-713 立ロット BALL JOINT 1 10-1465-302 上シャフト連結棒 CONNECTING BAR 1 10-1569-121 ロッド振止め GUIDE 1 10-1669-440 ベアリング スリーブ SLEEVE 1 10-1769-445 スペーサー COLLAR 1 10-1869-446 プーリー PULLEY 1 10-1969-447 フレンジ FLANGE 1 10-2071-447 クランクシャフト (34.5) CRANK SHAFT (34.5) 1 10-2171-480 主軸 SHAFT 1 10-2275-327 ワッシャ WASHER 1 10-2375-329 ワッシャ WASHER 1 10-2484-567 ネジ SCREW 2 10-2584-568 ネジ SCREW 2 10-2684-572 ネジ SCREW 1 10-2786-741 ナット NUT 1 10-2886-742 ナット NUT 1 10-2987-113 六角穴付きボルト BOLT 3 10-3087-172 ネジ SCREW 3 10-3187-203 六角穴付きボルト BOLT 1 10-3287-214 六角穴付きボルト BOLT 2 10-3387-242 ネジ SCREW 2 10-3487-253 ネジ SCREW 3 10-3587-254 ネジ SCREW 6 10-3691-403 ボールベアリング BEARING 1 10-3791-404 ボールベアリング BEARING 1 10-3893-264 止輪 RING 1 10-3960-3700 立ロット(小)セット CONNECTING ROD ASS'Y 1 10-4023-663 パッキン GASKET 1 19 -20- From the library of: Superior Sewing Machine & Supply LLC jinnex.in
11. 送り機構 FEED MECHANISM REF. NO. PART NO. DESCRIPTION Q'TY 11-01 23-166 ブッシュ"ゴム PLUG 1 11-02 23-183 O-RING O-RING 1 11-03 23-341 フェルト FELT 3 11-04 55-430 送り歯取付台 FEED DOG HOLDER 1 11-05 55-431 送り元台 FEED ROCKER 1 11-06 55-432 送り台 FEED ROCKER 1 11-07 61-410 送り調節エキセントリック FEED ECCENTRIC 1 11-08 61-411 送りエキセントリック ECCENTRIC 1 11-09 61-412 送りエキセントリック ECCENTRIC 1 11-10 63-420 送りエキセントリックリンク LINK 1 11-11 67-423 送り前後レバー CONNECTING ROD 1 11-12 67-423 LEVER 1 11-13 69-431 送り調節ギヤー REGULATING GEAR 1 11-14 69-432 送り調節ギヤー"ネ" SPRING 1 11-15 69-433 送り調節ギヤープレート REGULATING PLATE 1 11-16 69-434 送りエキセントリックピン土台 ECCENTRIC COLLAR 1 11-17 69-435 プッシュボ"タン PUSH BUTTON 1 11-18 69-442 エキセントリ"ン PIN 1 11-19 71-351 シャフト SHAFT 1 11-20 71-431 ピン PIN 1 11-21 71-434 シャフト SHAFT 1 11-22 71-487 送り歯止ピン SHAFT 2 11-23 71-488 送り元台ピン SHAFT 1 11-24 71-491 送りシャフト SHAFT 1 11-25 75-189 カラー COLLAR 1 11-26 75-453 ワッシャ WASHER 1 11-27 75-482 ワッシャ WASHER 1 11-28 75-509 ワッシャ WASHER 1 11-29 79-420 送り上下ピンパネ SPRING 1 11-30 79-421 プッシュボ"タンバ"ネ SPRING 2 11-31 84-521 ネジ" SCREW 1 11-32 87-104 ネジ" SCREW 2 11-33 87-129 六角付きボルト BOLT 2 11-34 87-171 六角付きボルト BOLT 1 11-35 87-172 ネジ" SCREW 1 11-36 87-233 ネジ" SCREW 2 11-37 87-253 ネジ" SCREW 2 11-38 87-254 ネジ" SCREW 1 11-39 87-274 ネジ" SCREW 4 11-40 87-286 ネジ" SCREW 1 11-41 87-401 六角付き止メネジ SCREW 1 11-42 87-407 ネジ" SCREW 1 11-43 87-408 ネジ" SCREW 1 11-44 91-406 ベ"アリング BEARING 1 11-45 91-430 ニ"ード"ルベ"アリング NEEDLE BEARING 1 11-46 93-202 E-リング E-RING 1 11-47 93-205 E-リング E-RING 1 11-48 93-406 ストッ"プ"リング C-RING 1 11-49 87-317 平頭付メネジ SCREW 1 -21- -22- From the library of: Superior Sewing Machine & Supply LLC jintex.in
12. ルーバー機構 LOOPER MECHANISM REF. NO. PART NO. 品 名 DESCRIPTION Q' TY 12-01 04-111 ルーバー・台引出し板 PLATE 1 12-02 04-444 ルーバー・ストップ・スタッド LOOPER ROCKER STOPPER 1 12-03 04-445 ルーバー・引き出しシャフト SHAFT 1 12-04 04-446 ルーバー・引き出しピン TUD 1 12-05 19-475 ルーバー・元台 LOOPER ROCKER 1 12-06 23-341 フェルト FELT 2 12-07 23-519 ゴム枠 LUG 1 12-08 23-534 フェルト FELT 1 12-09 47-220 下糸綱き棒 TAKE-UP ROD 1 12-10 61-413 エキセントリック ECCENTRIC 2 12-11 63-419 連結リンク ECCENTRIC LINK 2 12-12 67-421 サバキ棒連結レバー TAKE-UP DRIVE LEVER 1 12-13 67-422 ルーバー前後レバー LOOPER DRIVE LEVER 1 12-14 67-425 糸寄セレバー LEVER 1 12-15 71-431 ピン PIN 2 12-16 71-478 振元軸 SHAFT 1 12-17 71-479 連結ピン PIN 1 12-18 71-489 ルーバー駆動シャフト SHAFT 1 12-19 71-911 シャフト SHAFT 1 12-20 73-404 糸寄棒抱き RETAINER BAR HOLDER 1 12-21 75-455 ワッシャ WASHER 2 12-22 75-455 ワッシャ WASHER 2 12-23 75-483 カラー COLLAR 1 12-24 75-504 ワッシャ WASHER 1 12-25 75-515 ワッシャ WASHER 1 12-26 75-527 スプリング ワッシャ SPRING WASHER 1 12-27 75-537 カラー COLLAR 1 12-28 75-675 ワッシャ WASHER 1 12-29 75-901 ワッシャ WASHER 1 12-30 79-161 バネ SPRING 1 12-31 79-163 バネ SPRING 1 12-32 79-164 バネ SPRING 1 12-33 81-142 ブッシュ BUSHING 1 12-34 81-143 ブッシュ BUSHING 1 12-35 87-113 六角穴付きボルト BOLT 1 12-36 87-171 六角穴付きボルト BOLT 1 12-37 87-177 六角穴付きボルト BOLT 1 12-38 87-203 六角穴付きボルト BOLT 1 12-39 87-224 六角穴付きボルト BOLT 1 12-40 87-233 ネジ SCREW 2 12-41 87-254 ネジ SCREW 6 12-42 87-274 ネジ SCREW 2 12-43 91-430 ニードルベアリング NEEDLE BEARING 2 12-44 92-233 スラストベアリング BEARING 1 12-45 93-211 E-リング E-RING 1 12-46 93-222 E-リング E-RING 1 12-47 93-402 ストップ・リング O-RING 2 12-48 98-871 Oリング O-RING 1 12-49 19-4750-2 FXルーバー・元台セット LOOPER ROCKER ASS'Y 1 12-50 75-410 スプリング ワッシャ SPRING WASHER 1 -23- -24- From the library of: Superior Sewing Machine & Supply LLC jintex.in
13. 押え揚げ機構 PRESSER FOOT MECHANISM REF. NO. PART NO. DESCRIPTION Q'TY 13-0105-404 スプリングピン SPRING PIN 1 13-0205-427 押揚シリンダーブラケット BRACKET 1 13-0300-6082 押え揚シリンダーセット AIR CYLINDER ASS'Y 1 13-0405-891 作動金具 BRACKET 1 13-0523-265 押え棒油シール SEAL 1 13-0671-203 平行ピン PIN 1 13-0771-492 押え棒 PRESSER BAR 1 13-0871-507 糸締め軸 SHAFT 1 13-0975-332 ワッシャ WASHER 1 13-1075-458 ワッシャ WASHER 2 13-1175-537 カラー COLLAR 1 13-1275-552 ワッシャ WASHER 2 13-1377-419 押揚げ連結ピン PIN 2 13-1477-442 押揚げ連結板 PRESSER BAR CLAMP 1 13-1577-422 押え棒ダキ PLATE 1 13-1677-423 抱き連結プレート LEVER 1 13-1777-424 押揚げレバー LEVER 1 13-1877-443 押揚げ連結板 LEVER 1 13-1977-444 後プーラー揚げレバー LEVER 1 13-2077-427 レバー LEVER 1 13-2177-428 押揚げパイプ PIPE 1 13-2277-429 押揚げクランク CRANK LEVER 1 13-2306-580 スピードコントロール SPEED CONTROLLER 2 13-24 13-2577-509 ブラケット BRACKET 1 13-2677-511 押棒ガイド GUIDE 1 13-2779-422 押え棒バネ(大) SPRING 1 13-2879-423 巻きバネ SPRING 1 13-29 13-3079-519 押え棒バネ(小) SPRING 1 13-3184-561 ネジ SCREW 1 13-3287-112 六角穴付きボルト BOLT 2 13-3384-581 段ネジ SCREW 2 13-3484-537 段ネジ SCREW 1 13-3584-813 ネジ SCREW 1 13-3686-411 ナット NUT 1 13-3787-129 六角穴付きボルト BOLT 1 13-3887-171 六角穴付きボルト BOLT 2 13-3987-177 六角穴付きボルト BOLT 2 13-4087-193 ネジ SCREW 1 13-4187-203 六角穴付きボルト BOLT 2 13-4287-252 六角穴付きボルト BOLT 1 13-4387-274 ネジ SCREW 1 13-4487-403 押棒ネジ SCREW 2 13-4587-404 段付ネジ SCREW 1 13-4688-003 間ネジナット NUT 1 13-4793-205 E-リング E-RING 2 13-4871-446 押え棒 PRESSER BAR 1 FOR MODEL FX4404P FOR MODEL FX4412P FOR MODEL FX4406P UTC用。 MODEL FOR UTC 全UTCを除く EXCEPT UTC 25 26 From the library of: Superior Sewing Machine & Supply LLC jintex.in
14. 給油機構 LUBRICATION MECHANISM REF. NO. PART NO. 14-01 17-8010-G 14-02 21-632 14-03 23-304 14-04 23-506 14-05 23-508 14-06 75-552 14-07 30-0130 14-08 31-156 14-09 31-157 14-10 31-222 14-11 31-314 14-12 31-514 14-13 31-507 14-14 31-702 14-15 31-703 14-16 31-704 14-17 31-705 14-18 31-706 14-19 31-707 14-20 31-708 14-21 35-413 14-22 35-414 14-23 35-415 14-24 35-417 14-25 35-418 14-26 35-419 14-27 35-420 14-28 88-165 14-29 35-505 14-30 35-506 14-31 35-509 14-32 35-519 14-33 35-521 14-34 35-528 14-35 35-529 14-36 39-404 14-37 39-504 14-38 87-092 14-39 87-123 14-40 87-129 14-41 87-140 14-42 87-225 14-43 87-254 14-44 87-311 14-45 87-663 14-46 88-137 14-47 30-0131 14-48 30-5070 14-49 31-503 14-50 39-503 品 名 ピン オイルフィルターキャップ シール O-リング O-リング ワッシャー ポンプ ASS'Y PUMP MESH CLAMP OIL FILTER JOINT OIL RESERVOIR PUMP GEAR PLATE PUMP HOUSING OUTER ROTER PUMP SHAFT INNER ROTER PLATE CLAMP OIL FENCE OIL RELEASER OIL DISTRIBUTOR FILTER TUBE TUBE NUT JOINT JOINT JOINT TUBE TUBE JOINT SCREW JOINT SCREW OIL RETURN PIPE OIL SIGHT GAUGE BOLT BOLT BOLT BOLT SCREW SCREW BOLT NUT PUMP ASS'Y OIL TANK ASS'Y OIL FILTER SCREEN CLAMP DESCRIPTION Q' TY 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 2 1 4 1 1 1 1 1 3 1 1 7 3 6 1 2 1 1 1 1 -27- -28- From the library of: Superior Sewing Machine & Supply LLC jintex.in
15. 後プーラー機構 REAR PULLER MECHANISM REF. NO. PART NO. DESCRIPTION Q'TY 15-0102-112 WASHER 1 15-0202-406 SHAFT 1 15-0302-407 BRACKET 1 15-0402-408 LEVER 1 15-0502-409 PLATE 1 15-0661-209 PULLER DRIVING ECCENTRIC 1 15-0761-418 BALL JOINT 1 15-0863-208 CONNECTING LINK 1 15-0963-711 BALL JOINT 1 15-1065-306 CONNECTING BAR 1 15-1167-426 LEVER 1 15-1267-529 LEVER 1 15-1371-493 SHAFT 1 15-1471-729 GUIDE PIN 1 15-1575-187 WASHER 1 15-1675-211 COLLAR 1 15-1775-452 WASHER 1 15-1879-425 SPRING 1 15-1984-567 SCREW 2 15-2084-569 SCREW 1 15-2184-581 SCREW 2 15-2284-582 SCREW 1 15-2385-671 SCREW 1 15-2486-311 NUT 1 15-2586-741 NUT 1 15-2686-742 NUT 1 15-2787-171 BOLT 1 15-2887-172 SCREW 5 15-2987-225 BOLT 1 15-3087-287 BOLT 1 15-3187-754 SCREW 1 15-3288-166 NUT 1 15-3393-223 E-RING 1 15-3493-258 SNAP RING 1 15-3593-261 C-RING 1 15-3694-506 OIL SEAL 1 15-3760-3780 BALL JOINT ASS'Y 1 29-30 From the library of: Superior Sewing Machine & Supply LLC jintex.in
16. 後プーラー機構 (FX4404) REAR PULLER MECHANISM REF. NO. PART NO. 16-0101-115 16-0202-117 16-0302-123 16-0402-136 16-0502-153 16-0602-178 16-0702-250 16-0802-268 16-0902-415 16-1002-417 16-1171-444 16-1271-490 16-1375-407 16-1475-451 16-1575-484 16-1675-485 16-1775-519 16-1879-551 16-1981-321 16-2081-322 16-2181-323 16-2284-162 16-2384-462 16-2484-573 16-2584-813 16-2686-411 16-2786-901 16-2887-113 16-2987-129 16-3087-181 16-3187-225 16-3287-286 16-3388-179 16-3491-407 16-3593-221 16-3698-600 16-3798-601 16-3898-821 16-3998-864 16-4000-3281 16-4100-2003 16-4260-6610 DESCRIPTION スリーブ 後プーラーパイプ・フタ ワンウェイクラッチ用ハウジング (中) スムース (中) 後プーラー台 後プーラー上ギヤー・28山 回り止めラケット プーラー連結板 ドローラー4本針スムース ドローラー4本針 15山 後プーラー台シャフト (中) ドローラーシャフト ワッシャ ワッシャ ガイドカラー スペーサー ワッシャ プーラー・板バネ ブッシュ ブッシュ ブッシュ ブッシュ ネジ ネジ 段ネジ ネジ ナット ナット 六角穴付きボルト 六角穴付きボルト ネジ 六角穴付きボルト ネジ ナット ワンウェイクラッチ ストップリング 連結メガネ ベアリングインナーレース ベアリング ネジ 28山プーラーセット スムースプーラーセット プーラー連結リンクセット SLEEVE PLATE CLUTCH HOUSING REAR PULLER (SMOOTH) REAR PULLER HOLDER UPPER REAR PULLER 28 RACKET CONNECTING PLATE REAR PULLER (SMOOTH) REAR PULLER GEAR (15TEETH) SHAFT SHAFT WASHER WASHER GUIDE COLLER COLLAR WASHER PULLER PLATE SPRING BUSHING BUSHING BUSHING BUSHING SCREW SCREW SCREW SCREW NUT NUT BOLT BOLT SCREW BOLT SCREW NUT CLUTCH E-RING CONNECTING BAR BEARING SLEEVE BEARING SCREW 28TEETH PULLER ASS'Y SMOOTH PULLER ASS'Y CONNECTING LINK ASS'Y Q'TY 2 1 1 1 1 1 1 1 1 1 1 1 3 1 1 1 1 1 1 1 1 6 3 1 1 1 1 2 1 1 1 3 2 2 1 1 1 1 1 1 1 MODEL PSF スムース SMOOTH 32-3
17. 後プーラー機構 (FX4406~4412) REAR PULLER MECHANISM REF. NO. PART NO. DESCRIPTION Q'TY 17-01 01-115 スリープ SLEEVE 2 17-02 02-117 後プーラーパイプ フタ PLATE 1 17-03 02-124 ワンウェイクラッチ用ハウジング (大) HOUSING 1 17-04 02-138 後プーラー (ゴム) REAR PULLER 1 17-05 02-221 後プーラー連結板 CONNECTING PLATE 1 17-06 02-246 回り止ブラケット BRACKET 1 17-07 02-420 フローラー (12本針スムース) REAR PULLER GEAR (SMOOTH) 1 17-08 02-496 後プーラーラードギアー (14山) REAR PULLER GEAR (14TEETH) 1 17-09 02-458 後プーラー台 BRACKET 1 17-10 02-494 後プーラー (28山) REAR PULLER 1 17-11 71-445 後プーラー台シャフト (大) SHAFT 1 17-12 71-490 フローラーシャフト SHAFT 1 17-13 75-407 ワッシャ WASHER 3 17-14 75-451 ワッシャ WASHER 1 17-15 75-484 ガイドカラー GUIDE COLLAR 1 17-16 75-519 ワッシャ WASHER 1 17-17 79-551 プーラー板バネ PULLER PLATE SPRING 1 17-18 81-321 ブッシュ BUSHING 1 17-19 81-322 ブッシュ BUSHING 1 17-20 81-323 ブッシュ BUSHING 1 17-21 84-162 ネジ SCREW 6 17-22 84-462 ネジ SCREW 3 17-23 84-573 段ネジ SCREW 1 17-24 84-813 ネジ SCREW 1 17-25 86-411 ナット NUT 1 17-26 86-901 ナット NUT 1 17-27 87-113 六角付きボルト BOLT 2 17-28 87-129 六角付きボルト BOLT 1 17-29 87-181 ネジ SCREW 1 17-30 87-225 六角付きボルト BOLT 1 17-31 87-286 ネジ SCREW 3 17-32 88-179 ナット NUT 2 17-33 91-407 ワンウェイクラッチ BEARING 2 17-34 93-221 ストップリング E-RING 1 17-35 98-600 連結メガネ CONNECTING BAR 1 17-36 98-601 ベアリングインナーレース BEARING SLEEVE 2 17-37 98-821 ベアリング BEARING 2 17-38 98-864 ネジ SCREW 1 17-39 00-3222 28山プーラーセット 28TEETH PULLER ASS'Y 1 17-40 00-2402 スムースプーラーセット SMOOTH PULLER ASS'Y 1 17-41 60-6610 プーラー連結リンクセット CONNECTING LINK ASS'Y 1 MODEL PL スムース SMOOTH TYPE -33- -34- From the library of: Superior Sewing Machine & Supply LLC jintex.in
18. UTC 糸切り装置 UTC KNIFE MECHANISM REF. NO. PART NO. DESCRIPTION Q'TY 18-01 05-395 針板土台 NEEDLE PLATE SUPPORT BRACKET 1 18-02 05-420 パッキン SEAL 2 18-03 05-421 案内プレート GUIDE BRACKET 2 18-04 05-426 ピストンロッド ROD 2 18-05 05-428 スピードコントローラー SPEED CONTROLLER 2 18-06 05-429 固定メス UPPER KNIFE 1 18-07 05-430 ガイドローラー(小) GUIDE ROLLER (S) 4 18-08 05-431 ガイドローラー(大) GUIDE ROLLER (L) 4 18-09 05-433 ストッパ― STOPPER'S 2 18-10 05-447 裏バネ(下) LEAF SPRING 4 18-11 06-585 スピードコントローラー SPEED CONTROLLER 2 18-12 05-544 シリンダー一体右) AIR CYLINDER 1 18-13 05-545 シリンダー一体(左) AIR CYLINDER 1 18-14 05-546 ロッドカバー ROD COVER 2 18-15 05-547 ロッドプレート ROD PLATE 2 18-16 05-548 可動メス LOWER KNIFE 4 18-17 05-549 裏バネ(上) LEAF SPRING (UPPER) 4 18-18 23-183 O-リング O-RING 6 18-19 23-512 クッションゴム CUSHION RUBBER 2 18-20 71-201 ピン PIN 2 18-21 71-579 ノックピン PIN 2 18-22 87-011 ネジ SCREW 4 18-23 87-097 ネジ SCREW 8 18-24 87-100 六角付きボルト BOLT 2 18-25 87-254 ネジ SCREW 2 18-26 87-274 ネジ SCREW 1 18-27 87-278 ネジ SCREW 4 18-28 87-412 ネジ SCREW 4 18-29 87-413 ネジ SCREW 2 18-30 87-415 ネジ SCREW 4 18-31 87-416 ストッパー・ネジ STOPPER-SCREW 2 18-32 93-236 穴用止め輪 RETAINING RING 2 18-33 98-857 O-リング O-RING 2 18-34 97-091 ネジ SCREW 8 -35- -36- From the library of: Superior Sewing Machine & Supply LLC jintex.in
19. 糸立て及びテーブル (FX4404) THREAD STAND AND TABLE REF. NO. PART NO. 品 名 DESCRIPTION Q'ty 19-01 42-718 8本糸立て THREAD STAND ASSEMBLY 8 1 19-02 23-509 クッションゴム CUSHION RUBBER 4 19-03 93-501 U型止め輪 U-RING 4 19-04 42-501 クッションゴム取付ネジ SCREW 4 19-05 75-536 平ワッシャ WASHER 4 19-06 75-527 M6用ワッシャ WASHER 4 19-07 88-166 固定ナット NUT 4 19-08 87-901 ネジ SCREW 3 19-09 21-629 補助カバー COVER 1 19-10 21-620 シリンダーフラットテーブル FLAT TABLE 1 19-11 21-025 補助板テーブル WITH ASSISTANCE TABLE 1 -37- -38- From the library of: Superior Sewing Machine & Supply LLC jintex.in
20. 糸立て及びテーブル (FX4406, 4412) THREAD STAND AND TABLE FX4406BP, PMD, PL, PK, 4413PK REF. NO. PART NO. 品 名 DESCRIPTION Q'ty 20-01 40-6507 12本糸立て THREAD STAND ASSEMBLY 12 1 20-02 40-6506 24本糸立て THREAD STAND ASSEMBLY 24 1 20-03 23-509 クッションゴム CUSHION RUBBER 4 20-04 93-501 U型止め輪 C-RING 4 20-05 42-501 クッションゴム取付ネジ SCREW 4 20-06 75-536 平ワッシャ WASHER 4 20-07 75-527 M6用バネ座金 WASHER 4 20-08 88-166 固定ナット NUT 4 20-09 87-901 ネジ SCREW 3 20-10 21-629 補助カバー COVER 1 20-11 21-085 シリンダ-フラットテーブル FLAT TABLE 1 20-12 21-084 補助板付きテーブル WITH ASSISTANCE TABLE 1 -39-40-
21. 糸調子機構 (FX4406, 4413) THREAD TENSION MECHANISM FX 4406 P, PMD, PL, PK, 4413 PK 針糸 Needle thread ルーパ一糸 Looper thread REF. NO. PART NO. 21-0123-324 21-0241-101 21-0341-105 21-0441-107 21-0541-110 21-0641-451 21-0741-452 21-0841-508 21-0941-701 21-1041-702 21-1145-457 21-1245-458 21-1345-459 21-1475-522 21-1575-542 21-1679-426 21-1779-514 21-1879-522 21-1984-403 21-2084-501 21-2187-092 21-2287-177 21-2387-252 21-2488-146 品 名 フェルト チヤンポン皿小ケース チヤンポン皿ラチエツト 大ケース チヤンポン皿 ブラケツト 糸締めプ レート 調子棒(中) チヤンポン調子バネ(強) チヤンポン調子バネ(弱) 糸道A 糸道B 糸力"イド ワツシヤ ワツシヤ 糸締め板振バネ 引張りバネ 板バネ ネシ ネシ 六角穴付きボルト 六角穴付きボルト 六角穴付きボルト ナット DESCRIPTION FELT THREAD TENSION NUT SPRING POST SPRING CUP TENSION DISC BRACKET THREAD RELEASER SCREW STUD SPRING (HEAVY) SPRING (LIGHT) THREAD EYELET THREAD EYELET THREAD GUIDE WASHER WASHER SPRING SPRING SPRING SCREW SCREW BOLT BOLT BOLT NUT Q' TY 12 12 12 12 24 1 1 12 6 6 2 2 1 1 1 1 1 1 1 3 1 2 1 -41- -42- From the library of: Superior Sewing Machine & Supply LLC jintex.in
22. 糸調子機構 (FX4406UTC) THREAD TENSION MECHANISM 針糸 Needle thread ルーバー糸 Looper thread REF. NO. PART NO. 22-0105-531 22-0205-532 22-0323-324 22-0441-101 22-0541-105 22-0641-107 22-0741-110 22-0841-451 22-0941-452 22-1041-508 22-1141-701 22-1241-702 22-1345-457 22-1445-458 22-1545-459 22-1675-943 22-1779-514 22-1884-501 22-1987-092 22-2087-246 22-2188-157 DESCRIPTION エア ーシリンダー一連結金具 BRACKET エア ーシリンダーセット AIR CYLINDER ASS'Y フェルト FELT チヤンポン皿小ケース THREAD TENSION NUT チヤンポン皿ラチエツト SPRING POST 大ケース SPRING CUP チヤンポン皿 TEN SION DISC ブラケツト BRACKET 糸締めプレート THREAD RELEASER 調子棒(中) SCREW STUD チヤンポン調子バネ(強) SPRING (HEAVY) チヤンポン調子バネ(弱) SPRING (LIGHT) 糸道A THREAD EYELET 糸道B THREAD EYELET 糸糸カイトﾞ THREAD GUIDE カラー COLLAR 引張りバネ SPRING ネシ CREW 六角穴付きボルト BOLT 六角穴付きボルト BOLT ナット NUT Q'TY 1 1 12 12 12 12 24 1 1 12 6 6 2 2 1 2 1 1 6 2 1 -44- From the library of: Superior Sewing Machine & Supply LLC jintex.in
23. 糸調子機構 (FX4412) THREAD TENSION MECHANISM REF. NO. PART NO. 23-0105-531 23-0223-324 23-0341-101 23-0441-105 23-0541-107 23-0641-110 23-0741-115 23-0841-463 23-0941-464 23-1041-465 23-1141-466 23-1241-467 23-1341-468 23-1441-508 23-1541-701 23-1641-702 23-1743-519 23-1845-460 23-1975-394 23-2075-455 23-2175-943 23-2279-163 23-2379-514 23-2484-501 23-2584-503 23-2684-537 23-2784-566 23-28 23-2987-092 23-3087-113 23-3187-177 23-3287-246 23-3388-157 品 名 エアーシリンダー連結金具 フェルト チャンポン皿小ケース チャンポン皿ラチェット 大ケース チャンポン皿 糸道(上) ブラケット チャンポン台 糸締めプレート チャンポン糸道 防振用取付金具(A) 防振用取付金具(B) 調子棒(中) チャンポン調子バネ(強) チャンポン調子バネ(弱) 糸道 糸カイド 糸道ワッシャ ワッシャ カラー バネ 引張りバネ ネジ 支柱ネジ 段ネジ ネジ 六角穴付きボルト 六角穴付きボルト 六角穴付きボルト 六角穴付きボルト ナット DESCRIPTION BRACKET FELT THREAD TENSION NUT SPRING POST SPRING CUP TENSION DISC THREAD GUIDE RACKET RACKET THREAD RELEASER THREAD EYELET BRACKET BRACKET SCREW STUD SPRING (HEAVY) SPRING (LIGHT) THREAD EYELET THREAD EYELET COLLAR WASHER COLLAR SPRING SPRING SCREW SCREW SCREW SCREW BOLT BOLT BOLT BOLT NUT Q'TY 1 24 24 24 48 12 1 1 1 12 1 1 24 12 12 2 2 1 1 2 1 1 3 1 3 1 1 4 2 3 Needle thread ルーパ糸道 Looper thread 針糸道 Needle thread -45- From the library of: Superior Sewing Machine & Supply LLC jinte.in
24. 糸調子機構 (FX4412UTC) THREAD TENSION MECHANISM REF. NO. PART NO. 24-01 05-531 24-02 23-324 24-03 41-101 24-04 41-105 24-05 41-107 24-06 41-110 24-07 41-115 24-08 41-463 24-09 41-464 24-10 41-465 24-11 41-466 24-12 05-532 24-13 41-468 24-14 41-508 24-15 41-701 24-16 41-702 24-17 43-519 24-18 45-460 24-19 75-394 24-20 75-455 24-21 75-943 24-22 24-23 79-514 24-24 84-501 24-25 84-503 24-26 24-27 84-566 24-28 24-29 87-092 24-30 87-113 24-31 87-177 24-32 87-246 24-33 88-157 品 名 エア ーシリンダー-連結金具 フェルト チャンポン皿小ケース チャンポン皿ラチェット 大ケース チャンポン皿 糸道(上) ブラケット チャンポン台 糸締めプレート チャンポン糸道 エア ーシリンダーセット 防振用取付金具(B) 調子棒(中) チャンポン調子バネ(強) チャンポン調子バネ(弱) 糸道 糸カ"イド 糸道ワッシャ ワッシャ カラー 引張りバネ ネジ 支柱ネジ ネジ 六角穴付きボルト 六角穴付きボルト 六角穴付きボルト 六角穴付きボルト ナット DESCRIPTION BRACKET FELT THREAD TENSION NUT SPRING POST SPRING CUP TENSION DISC THREAD GUIDE BRACKET BRACKET THREAD RELEASER THREAD EYELET AIR CYLINDER BRACKET SPRING STUD SPRING (HEAVY) SPRING (LIGHT) THREAD EYELET THREAD EYELET COLLAR WASHER COLLAR SPRING SCREW SCREW SCREW BOLT BOLT BOLT BOLT NUT Q'TY 1 24 24 24 24 48 12 1 1 1 1 12 1 1 24 12 12 2 2 1 1 2 1 1 3 3 1 4 2 4 Needle thread 針糸 ルーパ一糸 Looper thread -4 From the library of: Superior Sewing Machine & Supply LLC jintex.in
25. ゴム張り機構 GUIDE ROLLER MECHANISM REF. NO. PART NO. DESCRIPTION Q'TY 25-01 09-145 カラー COLLAR 1 25-02 09-147 カラー COLLAR 2 25-03 09-519 REAR ROLLER BRACKET 1 25-04 09-521 REAR ROLLER SLIDE PLATE 2 25-05 09-522 REAR ROLLER STOP SCREW 2 25-06 09-523 REAR ROLLER SHAFT 2 25-07 09-524 REAR ROLLER 1 25-08 09-525 TENSION ROLLER BRACKET 1 25-09 09-526 ROLLER BRACKET 2 25-10 09-527 KNOB 2 25-11 09-528 ROLLER 1 25-12 09-529 JOINT BLOCK 1 25-13 09-530 FRONT ROLLER 1 25-14 09-531 ROLLER BRACKET BAR 1 25-15 09-553 HANDLE 2 25-16 09-727 TAPER ROLLER 1 25-17 52-177 BUSHING 2 25-18 75-451 WASHER 5 25-19 75-452 WASHER 2 25-20 75-453 WASHER 2 25-21 84-521 SCREW 3 25-22 84-570 SCREW 1 25-23 87-172 SCREW 2 25-24 87-203 BOLT 1 25-25 87-213 BOLT 2 25-26 87-501 SCREW 2 25-27 87-502 SCREW 4 25-28 87-503 BOLT 2 25-29 87-663 BOLT 1 25-30 88-176 NUT 4 25-31 15019XX GUIDE ROLLER ASS'Y 1 -49- -50- From the library of: Superior Sewing Machine & Supply LLC jinte.in
26. 配管、配線図 (FX4404UTC) WIRING AND PIPING FXS SERIES REF. NO. PART NO. 26-01 26-0206-928 26-0353-254 26-0487-140 26-0587-272 26-0687-903 26-0705-485 26-0805-483 26-1005-484 26-1105-486 26-12 26-1305-490 26-1405-499 26-1505-492 26-1605-493 26-1705-494 26-1805-495 26-1905-505 26-2005-506 26-21 26-2205-508 26-2305-514 26-2405-515 26-2505-516 26-2605-517 26-2705-212 26-2805-218 26-2906-516 26-3006-517 26-3187-171 26-3288-166 品 名 ナイロンクリップ 電磁弁用中継コード 六角穴付きボルト ネジ 六角穴付きボルト 電磁弁 3連 ユニオンワイ ユニオンティー ブ ランチュユニオンワイ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ チューブ フィルターレギュレーター レギュレーター用継手 カプ ラメス カプ ラメス 六角付きボルト ナット DESCRIPTION LAMP JUNCTION CORD BOLT SCREW BOLT SOLENOID VALVE JOINT JOINT JOINT TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE TUBE REGULATOR JOINT CONNECTOR CONNECTOR BOLT NUT Q'TY 8 1 2 8 2 1 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 検出器 Position detector 押上げ Presser foot lift solenoid 糸切安全 Operation detector ミシン Thread trimmer relay cord -51- -52- From the library of: Superior Sewing Machine & Supply LLC jinnex.in
28. 配管、配線図 (FX4412UTC) WIRING AND PIPING REF. NO. PART NO. DESCRIPTION Q'TY 28-01 LAMP 7 28-0206-928 ナイロンクリップ CLAMP 1 28-0353-254 電磁弁用中継コード JUNCTION CORD 1 28-0487-140 六角穴付きボルト BOLT 2 28-0587-272 ネジ SCREW 7 28-0687-903 六角穴付きボルト BOLT 2 28-0705-488 電磁弁3連 SOLENOIDO VALVE 1 28-0805-482 ユニオンワイ JOINT 2 28-0905-483 ユニオンティー JOINT 3 28-1005-484 ブ ランジユニオンワイ JOINT 1 28-1105-486 チューブ TUBE 1 28-12 28-1305-490 チューブ TUBE 1 28-14 28-1505-492 チューブ TUBE 1 28-1605-493 チューブ TUBE 1 28-1705-494 チューブ TUBE 1 28-1805-495 チューブ TUBE 1 28-1905-505 チューブ TUBE 1 28-2005-506 チューブ TUBE 1 28-21 28-2205-508 チューブ TUBE 1 28-23 28-2405-499 チューブ TUBE 1 28-25 28-2605-510 チューブ TUBE 1 28-27 28-2805-212 フィルターレギュレーター REGULATOR 1 28-2905-218 レジユレター用継手 JOINT 1 28-3006-516 カプ ラメス CONNECTOR 1 28-3106-517 カプ ラオス CONNECTOR 1 28-3287-171 六角付きボルト BOLT 2 28-3388-166 ナット NUT 2 検出器 Position detector 押上げ Presser foot 糸切安全 Operation detector ミシン Thread trimmer relay cord 55 56 From the library of: Superior Sewing Machine & Supply LLC jintex.in
29. PMD機構 (FX4404) METERING DEVICE MECHANISM REF. NO. | PART NO. | 品 名 | DESCRIPTION | Q' TY 29-0101-101 | 前プーラー取付台上台 | BRACKET | 1 29-0201-102 | フタ側スリーブ | SLEEVE | 1 29-0301-136 | 前プーラー回り止め金具 | BRACKET | 1 29-0401-111 | 前プーラー土台 | BRACKET | 1 29-0501-116 | 前プーラー回り止め蓋 | PLATE | 1 29-0601-132 | 前プーラーロレツト | PULLER | 1 29-0701-134 | 前プーラー小ローラー | LOWER ROLLER | 1 29-0801-136 | 前プーラーゴム案内金具 | ROLLER HOLDER | 2 29-0901-138 | 前プーラーゴム案内金具 | PIVOT SHAFT HOLDER | 2 29-1001-141 | 前プーラー締め金具 | RUBBER TIGHTENER | 1 29-1101-143 | 小ローラー締め金具 | ROLLER CONTROLER | 1 29-1201-145 | ワンタッチ レバー | LEVER | 1 29-1301-146 | 前プーラーカバー | COVER | 1 29-1401-147 | レバー連結ピン | PIN | 1 29-1501-152 | ガイド | GUIDE | 1 29-1605-954 | ロツト"エンド " | ROD | 1 29-1761-409 | 前プーラーエキセン | ECCENTRIC | 1 29-1863-425 | 前プーラーロツド | CONNECTING ROD | 1 29-1965-335 | 前プーラー連結棒 | CONNECTING BAR | 1 29-2067-419 | 前プーラー連結レバー | LEVER | 1 29-2171-208 | ノツクピン | PIN | 2 29-2271-227 | テーパーピン | PIN | 1 29-2371-353 | 前プーラー土台シャフト | SHAFT | 1 29-2471-361 | 案内棒大 | PIVOT SHAFT (LARGE) | 2 29-2571-362 | 案内棒小 | PIVOT SHAFT (SMALL) | 1 29-2675-152 | カラー | COLLAR | 1 29-2775-446 | ワツシヤ | WASHER | 1 29-2875-451 | ワツシヤ | WASHER | 1 29-2975-468 | ワツシヤ | WASHER | 2 29-3075-480 | ワツシヤ | WASHER | 1 29-3175-490 | 前プーラーベアリングワツシヤ | WASHER | 1 29-3275-552 | ワツシヤ | WASHER | 1 29-3379-171 | 圧縮バネ | SPRING | 3 29-3481-125 | ブツシユ | BUSHING | 1 29-3584-162 | ネジ | SCREW | 2 29-3684-314 | ネジ | SCREW | 2 29-3787-006 | ロツトエンド止ネジ | SCREW | 1 29-3887-092 | 六角穴付きボルト | BOLT | 2 29-3987-106 | ネジ | SCREW | 2 29-4087-129 | 六角穴付きボルト | BOLT | 2 29-4187-173 | 六角穴付きボルト | BOLT | 2 29-4287-177 | 六角穴付きボルト | BOLT | 2 29-4387-181 | ネジ | SCREW | 6 29-4487-203 | 六角穴付きボルト | BOLT | 1 29-4587-225 | 六角穴付きボルト | BOLT | 2 29-4687-253 | ネジ | SCREW | 1 29-4787-254 | ネジ | SCREW | 1 29-4887-456 | 調節ネジ | SCREW | 1 29-4988-161 | ナツト | NUT | 1 29-5088-166 | ナツト | NUT | 2 29-5188-456 | ナツト | NUT | 1 29-5291-405 | ワンウェイクラツチ | BEARING | 2 29-5391-411 | 前メスベアリング | BEARING | 1 29-5493-200 | ストツプ リング | RING | 1 29-5500-1402 | PMD装置(組) | METERING DEVICE ASS'Y | 1 -57- -58- From the library of: Superior Sewing Machine & Supply LLC jintex.in
30. PMD機構 (FX4406-12) METERING DEVICE MECHANISM REF. NO. PART NO. 30-0101-101 30-0201-102 30-0301-103 30-0401-104 30-0501-105 30-0601-106 30-0701-107 30-0801-112 30-0901-116 30-1001-133 30-1101-136 30-1201-138 30-1301-143 30-1401-145 30-1501-147 30-1605-954 30-1761-409 30-1863-425 30-1965-335 30-2067-419 30-2171-208 30-2271-227 30-2371-354 30-2471-355 30-2571-356 30-26 30-2775-446 30-2875-451 30-2975-480 30-3075-490 30-3175-552 30-3279-171 30-3381-125 30-3484-162 30-3584-314 30-3687-025 30-3787-253 30-3887-128 30-3987-129 30-4087-173 30-4187-177 30-4287-181 30-4387-203 30-4487-225 30-4587-253 30-4687-254 30-4787-456 30-4888-161 30-4988-166 30-5088-456 30-5191-405 30-5291-411 30-5393-200 30-5400-1403 DESCRIPTION Q' TY 前プーラー取付台上台 BRACKET 1 フタ側スリーブ SLEEVE 1 連結板側スリーブ SLEEVE 1 前プーラー小ローラー(幅広) LOWER ROLLER 1 前プーラー締金具(幅広) RUBBER TENSIONER 1 前プーラーカバー(幅広) ROLLER COVER 1 前プーラー台取付ガイド(幅広) GUIDE WIRE 1 前プーラー台(幅広) ROLLER ROCKER 1 前プーラー回り止め蓋 PLATE 1 前プーラーローラー ROLLER 1 前プーラー小ローラー取付金具 ROLLER HOLDER 2 前プーラーゴム案内金具 PIVOT SHAFT HOLDER 2 小ローラー締め金具 ROLLER CONTROLLER 1 ワンタッチ レバー LEVER 1 レバー連結ピン PIN 1 ロッド エンド ROD 1 前プーラーエキセン ECCENTRIC 1 前プーラーロッド CONNECTING ROD 1 前プーラー連結棒 CONNECTING BAR 1 前プーラー連結レバー LEVER 1 ノックピン PIN 2 テーパーピン PIN 1 前プーラー土台シャフト SHAFT 1 案内棒大(幅広) SHAFT 2 案内棒小(幅広) SHAFT 1 ワッシャ WASHER 1 ワッシャ WASHER 2 ワッシャ WASHER 1 前プーラーベアリングワッシャ WASHER 1 ワッシャ WASHER 3 圧縮バネ SPRING 1 ブッシュ BUSHING 2 ネジ SCREW 3 ネジ SCREW 1 ネジ SCREW 1 六角穴付きボルト BOLT 2 六角穴付きボルト BOLT 2 六角穴付きボルト BOLT 2 ネジ SCREW 6 六角穴付きボルト BOLT 1 六角穴付きボルト BOLT 2 ネジ SCREW 1 ネジ SCREW 3 ネジ SCREW 1 ナット NUT 2 ナット NUT 1 ナット NUT 1 ワンウェイクラッチ BEARING 2 前メスベアリング BEARING 1 ストップ リング RING 1 PMD装置(組) METERING DEVICE ASS'Y 1 -59 -60 From the library of: Superior Sewing Machine & Supply LLC jintex.in
31. アクセサリー - ACCESSORIES MODEL PL REF. NO. PART NO. 31-01 20-0010 31-02 28-454 31-03 28-452 31-04 28-011 31-05 28-317 31-06 31-07 31-08 28-311 31-09 28-312 31-10 28-313 31-11 28-314 31-12 20-6020 31-13 20-6460 31-14 28-920 31-15 28-613 31-16 13-0540-5 31-17 28-615 31-18 28-614 31-19 28-308 MODEL PK, 4413, 4421 MODEL UTC UTCM EXCEPT UTC -61- 品 名 DESCRIPTION 附属部品ケース ACCESSORIES ドライバー(小) DRIVER (S) ドライバー(大) DRIVER (L) ピンセット WEZERS グリップ付六角レンチ1.5mm ALLEN KEY (1.5mm) 六角レンチ 2mm ALLEN KEY (2mm) 六角レンチ 2.5mm ALLEN KEY (2.5mm) 六角レンチ 3mm ALLEN KEY (3mm) 六角レンチ 5mm ALLEN KEY (5mm) テープ立て TAPE STAND テープガイドセット TAPE GUIDE ASS'Y チェーン CHAIN ミシン潤滑油 OIL 針DVx57 #14 NEEDLE ジヨウゴ OIL FUNNEL 油差し OILER 六角レンチ 1.3mm ALLEN KEY (1.3mm) Q'TY 1 1 1 1 1 1 1 1 1 1 1 1 1 1 10 1 1 1 -62- From the library of: Superior Sewing Machine & Supply LLC jinex.in
32. ゲージパーツ GAUGE PARTS FOR MODEL FX4404 GAUGE 3/4, 1" FOR MODEL FX4406, 4412, 4413, 4421 & FX4404 1-1/8~1-1/2 FOR MODEL FX4404 (STANDARD) REF. NO. PART NO. 32-01* 32-02* 32-03* 32-04* 32-05 13-0540-5 32-06* 32-07* 32-08 17-3710-A 32-09 17-3710-C 32-10* 32-11* 32-12 17-8190-F 32-13* 32-14* 32-15* 32-16 19-404 32-17 19-405 32-18 19-406 32-19 19-416 32-20* 32-21* 32-22 71-215 32-23 84-164 32-24 84-367 32-25 84-380 32-26 84-464 32-27 84-588 32-28 87-099 32-29 87-104 32-30 87-113 32-31 87-289 32-32 88-146 32-33 84-314 32-34 87-106 32-35 87-233 32-36* 32-37 17-4210-A 32-38* 32-39 17-4210-C 32-40 17-4210-E 32-41 17-4210-G 32-42 17-5810-D 32-43 17-5810-F 32-44 79-282 32-45 84-114 32-46 84-361 32-47 84-364 32-48 84-591 32-49 87-030 32-50 87-037 32-51 87-013 DESCRIPTION NEEDLE PLATE LOWER KNIFE BASE SPRING BASE NEEDLE CLAMP NEEDLE NEEDLE PLATE FEED DOG SHANK BRACKET BOTTOM BOTTOM SPRING RETAINER HOLDER LOOPER HOLDER LOOPER HOLDER RETAINER LOOPER NEEDLE GUIDE NEEDLE GUARD LOOPER THREAD GUIDE PIN SCREW SCREW SCREW SCREW SCREW SCREW SCREW SCREW BOLT SCREW NUT SCREW SCREW SCREW DRESSER FOOT ASS'Y RACKET BOTTOM RACKET LINK PLATE SLIDE PLATE PIN SCREW LOOPER GUARD SCREW SCREW SCREW BOLT SCREW SCREW SCREW Q'TY 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 * * * * 1 * * 4 1 2 2 * * 1 1 1 2 2 1 1 1 2 1 1 1 12-13 12-13 12-13 U.T.C.タイプ FOR MODEL UTC 標準タイプ STANDARD TYPE ゲージ幅5mm以下のタイプ NARROW GAUGE TYPE (LESS THAN 5mm) -63- From the library of: Superior Sewing Machine & Supply LLC -64- jintex.in
33. FXSシリーズ専用部品 FXS SERISE EXCLUSIVE PARTS REF. NO. PART NO. 33-0104-447 33-0205-202 33-0305-533 33-0405-543 33-0505-550 33-0606-592 33-0709-405 33-0809-406 33-0921-257 33-1023-470 33-1127-040 33-1227-041 33-1371-201 33-1471-448 33-1571-449 33-1675-456 33-1775-468 33-1875-492 33-1979-912 33-2087-096 33-2187-124 33-2287-145 33-2387-177 33-2487-288 33-2587-291 33-2687-301 33-2788-157 33-2860-4140 品 名 ルーパ-引き出しシャフト エルボユニオン エルボユニオン シリンダー本体(左) 針板土台 スピードコントローラ ゴムガイド(右) ゴムガイド(左) スピコン取付ブ ラット 横カバー用パッキン 横カバー 前ベースカバー ピン 主軸 下ローラーシャフト ワッシャ ワッシャ ガイドカラー バネ ネジ ネジ 六角穴付きボルト ネジ 六角穴付きボルト ネジ ナット ベアリングASS'Y DESCRIPTION SHAFT JOINT JOINT AIR CYLINDER NEEDLE PLATE SUPPORT BRACKET SPEED CONTROLER TAPE GUIDE (R) TAPE GUIDE (L) BRACKET GASKET COVER FRONT COVER PIN SHAFT SHAFT WASHER WASHER GUIDE COLLAR SPRING SCREW SCREW BOLT SCREW BOLT SCREW NUT BEARING ASS'Y Q'TY 1 4 2 1 1 2 1 1 1 1 1 1 2 1 1 2 1 1 2 2 2 1 5 1 2 1 1 -65- From the library of: Superior Sewing Machine & Supply LLC jintex.in
34. ゲージ部品一覧表 GAUGE PARTS TABLE モデル MODEL ゲージサイズ (インチ) GAUGE SIZE (INCH) 針株 NEEDLE HOLDER 針株糸ガイド THREAD EYELET 押え組 PRESSER FOOT ASSEMBLY 針板 NEEDLE PLATE 送菌 FEED DOG ルーパー台 LOOPER HOLDER 糸寄せ棒 RETAINER BAR 針受 ルーパー NEEDLE GUARD LOOPER 3/4 12-3510-1 17-4600-1 17-4180-1 14-418 15-418 19-418 18-375 1 12-3520-1 45-371 17-4210-1 14-421 15-421 19-421 18-371 4404P 1-1/8 12-3530-1 17-3720-1 17-4220-1 14-422 15-422 19-422 18-372 19-416 1-1/4 12-3540-1 17-3730-1 17-4230-1 14-423 15-423 19-423 18-373 1-1/2 12-3550-1 45-381 17-3740-1 17-4240-1 14-424 15-424 19-424 18-374 1/4-3/4-1/4 12-3620-1 17-3770-1 14-427 15-427 19-427 18-377 4404PSF 45-381 1-1/4-1-1/4 12-3630-1 17-3810-1 14-431 15-431 19-429 18-381 3/16 12-3580-1 45-397 17-3970-1 14-497 15-497 19-397 18-397 19-404 19-431 4412P 1/4 12-3590-1 45-396 17-3960-1 14-496 15-496 19-496 18-396 19-416 5mm 12-3600-1 45-397 17-3680-1 14-045 15-045 19-045 18-398 19-405 4406P 1/4 12-3550-1 45-397 17-3930-1 14-443 15-443 19-443 18-390 4408P 1/4 12-3610-1 45-397 17-3930-1 14-455 15-465 19-496 18-396 4409P 1/4 12-3570-1 45-397 17-3940-1 14-470 15-470 19-470 18-394 19-416 4406PL 1/3 12-3640-1 45-381 17-4480-1 14-443 15-443 19-443 18-390 4408PL 1/4 12-3610-1 45-397 17-4390-1 14-440 15-440 19-440 18-391 4412PL 1/4 12-3590-1 45-396 17-4640-1 14-465 15-465 19-496 18-396 4406PK 1/8 12-3650-1 45-381 17-4780-1 14-480 15-480 19-365 18-365 4413PK 1/8 12-3660-1 45-381 17-3660-1 14-366 15-366 19-366 18-366 19-405 4413P * 12-3670-1 45-396 17-3670-1 14-367 15-367 19-367 18-367 4421P 1/8 12-3680-1 45-396 17-3680-1 14-368 15-368 19-368 18-368 -67- *1/4-1/8-1/8-1/4-1/8-1/8-1/4-1/8-1/4 From the library of: Superior Sewing Machine & Supply LLC jintex.in 19-433
35. UTCゲージ"専用部品一覧表 UTC GAUGE PARTS TABLE モデル GAUGE SIZE (インチ) (INCH) 針板 NEEDLE PLATE 可動メスベース LOWER KNIFE BASE バネベース SPRING BASE FX4404 3/4 05-351 05-451 05-452 1 05-352 05-453 05-454 1-1/8 05-353 05-455 05-456 FXS4404 (1-1/2除く) (EXCEPT 1-1/2) 1-1/4 05-354 05-457 05-458 1-1/2 05-355 05-382 05-383 FX4412 3/16 05-356 05-467 05-468 1/4 05-357 05-469 05-470 5mm 05-358 05-471 05-472 FX4406 1/4 05-359 05-463 05-464 FX4409 1/4 05-360 05-465 05-466 -68- From the library of: Superior Sewing Machine & Supply LLC jintex.in
