Page 16 — 12. 上飾り機構 SPREADER DRIVE MECHANISM
Kansai Special WX-8842 parts on page 16| Ref | Part number | Part name | Qty |
|---|
| 75-537 | Φ10 スラストカラー | |
| 87-214 | ネジ | |
| 19-751 | 飾りルーパ - | |
| 04-501 | スプレッダーホルダ - | |
| 87-274 | ネジ | |
| 93-202 | E型止め輪10 | |
| 75-509 | ワッシャ | |
| 71-513 | 飾り駆動軸 | |
| 04-502 | 飾り調節レバーピン | |
| 75-452 | ワッシャ | |
| 88-166 | ナット | |
| 67-510 | 飾り振りレバー - | |
| 87-171 | ネジ | |
| 61-527 | 上飾りエキセン玉 | |
| 91-416 | ベアリング | |
| 63-500 | 飾り振りロッド | |
| 75-502 | 上軸スペーワッシャ | |
| 67-511 | ルーパ一振りレバー | |
| 87-172 | ネジ | |
| 04-508 | 連結ピン | |
| 04-507 | 飾りルーパ一棒 | |
| 75-510 | ワッシャ | |
| 87-181 | ネジ | |
| 67-512 | 飾り糸振りレバー | |
| 23-553 | フェルト | |
| 71-536 | ピン | |
| 04-510 | リンク | |
| 23-531 | フェルト | |
| 19-495 | 上飾りルーパ - | |
| 04-514 | 飾り糸調動軸 | |
| 75-544 | カラー | |
| 45-557 | 糸道 | |
| 87-104 | ネジ | |
| 04-513 | ベ ースブロック | |
| 04-512 | 飾り糸案内台 | |
| 87-129 | ネジ | |
| 06-751 | スタッド ボルト | |
| 19-505 | 飾りルーパ - | |
12. 上飾り機構 SPREADER DRIVE MECHANISM
REF. NO. PART NO. 品 名 DESCRIPTION Q' TY
12-01 75-537 Φ10 スラストカラー COLLAR Ø10 1
12-02 87-214 ネジ SCREW 1
12-03 19-751 飾りルーパ - SCREW 1
12-04 04-501 スプレッダーホルダ - SPREADER HOLDER 1
12-05 87-274 ネジ SCREW 1
12-06 93-202 E型止め輪10 E-RING 4
12-07 75-509 ワッシャ WASHER 1
12-08 71-513 飾り駆動軸 SHAFT 1
12-09 04-502 飾り調節レバーピン PIN 1
12-10 75-452 ワッシャ WASHER 1
12-11 88-166 ナット NUT 1
12-12 67-510 飾り振りレバー - LEVER 1
12-13 87-171 ネジ SCREW 1
12-14 61-527 上飾りエキセン玉 ECCENTRIC 1
12-15 91-416 ベアリング NEEDLE BEARING 1
12-16 63-500 飾り振りロッド CONNECTING ROD 1
12-17 75-502 上軸スペーワッシャ WASHER 1
12-18 67-511 ルーパ一振りレバー LEVER 1
12-19 87-172 ネジ SCREW 2
12-20 04-508 連結ピン PIN 1
12-21 04-507 飾りルーパ一棒 CRANK 1
12-22 75-510 ワッシャ WASHER 1
12-23 87-181 ネジ SCREW 2
12-24 67-512 飾り糸振りレバー LEVER 1
12-25 23-553 フェルト FELT 2
12-26 71-536 ピン PIN 1
12-27 04-510 リンク LINK 1
12-28 23-531 フェルト FELT 1
12-29 19-495 上飾りルーパ - PREADER 1
12-30 04-514 飾り糸調動軸 SHAFT 1
12-31 75-544 カラー COLLAR 1
12-32 45-557 糸道 THREAD EYELET 1
12-33 87-104 ネジ SCREW 1
12-34 04-513 ベースブロック BRACKET 1
12-35 04-512 飾り糸案内台 BRACKET 1
12-36 87-129 ネジ SCREW 1
12-37 06-751 スタッド ボルト STUD BOLT 1
12-38 19-505 飾りルーパ - SPREADER 1
FOR 8800
FOR 8842, 8842-1
-25-
-26-
Page 17 — 13. 押え揚げ機構 PRESSER FOOT MECHANISM
Kansai Special WX-8842 parts on page 17| Ref | Part number | Part name | Qty |
|---|
| 23-265 | 押え棒油止シール | |
| 67-503 | レバー | |
| 71-203 | 平行ピン | |
| 71-507 | 糸締め軸 | |
| 71-568 | 押え棒 | |
| 71-517 | シャフト | |
| 75-001 | カラー | |
| 75-504 | ワッシャ | |
| 77-504 | 押え揚クランク | |
| 77-518 | レバー | |
| 77-506 | クランク(下) | |
| 77-507 | クランク(上) | |
| 77-508 | リンク | |
| 77-509 | ブラケット | |
| 77-510 | 押え棒抱き | |
| 77-511 | 押え棒ガイド | |
| 77-512 | 連結プレート | |
| 79-518 | 押え棒ハ"ネ | |
| 79-519 | 押え棒ハ"ネ(小) | |
| 79-538 | 巻ハ"ネ | |
| 84-561 | ネジ | |
| 84-566 | ネジ | |
| 87-112 | 六角穴付きボルト | |
| 84-581 | 段ネジ | |
| 84-813 | ネジ | |
| 86-411 | ナット | |
| 87-001 | 押え棒筒ネジ | |
| 87-272 | ネジ | |
| 87-213 | 六角穴付きボルト | |
| 87-252 | 六角穴付きボルト | |
| 87-253 | ネジ | |
| 87-254 | ネジ | |
| 87-255 | 六角穴付きボルト | |
| 88-003 | 筒ネジ"ナット | |
| 71-679 | 押え棒 | |
| 27-088 | フィンガーガード | |
| 27-089 | フィンガーガード(UTC用) | |
| 87-142 | ネジ | |
| 80-5030 | 押え棒ネジセット | |
13. 押え揚げ機構 PRESSER FOOT MECHANISM
REF. NO. | PART NO. | 品 名 | DESCRIPTION | Q' TY
13-01 | 23-265 | 押え棒油止シール | SEAL | 1
13-02 | 67-503 | レバー
| LEVER | 1
13-03 | 71-203 | 平行ピン | PIN | 1
13-04 | 71-507 | 糸締め軸 | SHAFT | 1
13-05 | 71-568 | 押え棒 | PRESSER FOOT BAR | 1
13-06 | 71-517 | シャフト | SHAFT | 1
13-07 | 75-001 | カラー | COLLAR | 1
13-08 | 75-504 | ワッシャ | WASHER | 1
13-09 | 77-504 | 押え揚クランク | CRANK | 1
13-10 | 77-518 | レバー
| LEVER | 1
13-11 | 77-506 | クランク(下)
| CRANK (LOWER) | 1
13-12 | 77-507 | クランク(上)
| CRANK (UPPER) | 1
13-13 | 77-508 | リンク | LINK | 1
13-14 | 77-509 | ブラケット | BRACKET | 1
13-15 | 77-510 | 押え棒抱き | LAMP | 1
13-16 | 77-511 | 押え棒ガイド | GUIDE | 1
13-17 | 77-512 | 連結プレート | PLATE | 1
13-18 | 79-518 | 押え棒ハ"ネ | SPRING | 1
13-19 | 79-519 | 押え棒ハ"ネ(小) | SPRING (SMALL) | 1
13-20 | 79-538 | 巻ハ"ネ | SPRING | 1
13-21 | 84-561 | ネジ
| SCREW | 1
13-22 | 84-566 | ネジ
| SCREW | 1
13-23 | 87-112 | 六角穴付きボルト | BOLT | 2
13-24 | 84-581 | 段ネジ
| SCREW | 4
13-25 | 84-813 | ネジ
| SCREW | 1
13-26 | 86-411 | ナット | NUT | 1
13-27 | 87-001 | 押え棒筒ネジ
| SCREW | 1
13-28 | 87-272 | ネジ
| SCREW | 1
13-29 | 87-213 | 六角穴付きボルト | BOLT | 2
13-30 | 87-252 | 六角穴付きボルト | BOLT | 1
13-31 | 87-253 | ネジ
| SCREW | 1
13-32 | 87-254 | ネジ
| SCREW | 3
13-33 | 87-255 | 六角穴付きボルト | BOLT | 1
13-34 | 88-003 | 筒ネジ"ナット | NUT | 1
13-35 | 71-679 | 押え棒 | PRESSER FOOT BAR | 1
13-36 | 27-088 | フィンガーガード
| FINGER GUARD | 1
13-37 | 27-089 | フィンガーガード(UTC用) | FINGER GUARD (UTC) | 1
13-38 | 87-142 | ネジ
| SCREW | 1
13-39 | 80-5030 | 押え棒ネジセット | SCREW ASS'Y | 1
LX5801
LX5802MF/TMF
-27-
-28-
Page 18 — 14. 給油機構 (1) LUBRICATION MECHANISM (1)
Kansai Special WX-8842 parts on page 18| Ref | Part number | Part name | Qty |
|---|
| 23-506 | Oリング | |
| 31-222 | フィルター | |
| 35-509 | オイルフィルター継手 | |
| 87-129 | ネジ | |
| 21-632 | オイルフィルターキャップ | |
| 87-663 | ボルト | |
| 23-524 | Oリング | |
| 87-311 | ブッシング蓋小 | |
| 23-304 | オイルタンク レンシール | |
| 31-509 | オイルタンク | |
| 87-225 | 六角穴付ボルト | |
| 39-504 | オイルゲージ | |
| 30-0130 | ポンプセット | |
| 31-702 | ポンプ ギア | |
| 87-254 | ネジ | |
| 17-8010-G | ピン | |
| 87-123 | 六角穴付ボルト | |
| 31-708 | ポンプ裏板 | |
| 31-706 | ポンプ軸 | |
| 31-705 | アウターローター | |
| 31-707 | インナーローター | |
| 31-704 | トロコイド ポンプ ハウジング | |
| 31-156 | ポンプメッシュ | |
| 31-703 | ポンプ取付板 | |
| 31-157 | ポンプメッシュ止金具 | |
| 87-140 | ネジ | |
| 88-137 | ナット | |
| 27-537 | ニードルクーラー | |
| 27-538 | ニードルクーラーフタ | |
| 27-539 | フェルトガード | |
| 27-540 | ニードルクーラーフェルト | |
| 87-285 | 六角穴付ボルト | |
| 30-0131 | ポンプセット | |
| 30-5080 | オイルタンクセット | |
14. 給油機構 (1) LUBRICATION MECHANISM (1)
REF. NO. PART NO.
14-01 23-506
14-02 31-222
14-03 35-509
14-04 87-129
14-05 21-632
14-06 87-663
14-07 23-524
14-08 87-311
14-09 23-304
14-10 31-509
14-11 87-225
14-12 39-504
14-13 30-0130
14-14 31-702
14-15 87-254
14-16 17-8010-G
14-17 87-123
14-18 31-708
14-19 31-706
14-20 31-705
14-21 31-707
14-22 31-704
14-23 31-156
14-24 31-703
14-25
14-26 31-157
14-27 87-140
14-28 88-137
14-29 27-537
14-30 27-538
14-31 27-539
14-32 27-540
14-33 87-285
14-34 30-0131
14-35 30-5080
品 名
Oリング
フィルター
オイルフィルター継手
ネジ
オイルフィルターキャップ
ボルト
Oリング
ブッシング蓋小
オイルタンク レンシール
オイルタンク
六角穴付ボルト
オイルゲージ
ポンプセット
ポンプ ギア
ネジ
ピン
六角穴付ボルト
ポンプ裏板
ポンプ軸
アウターローター
インナーローター
トロコイド ポンプ ハウジング
ポンプメッシュ
ポンプメッシュ止金具
ネジ
ナット
ニードルクーラー
ニードルクーラーフタ
フェルトガード
ニードルクーラーフェルト
六角穴付ボルト
ポンプセット
オイルタンクセット
DESCRIPTION
O-RING
FILTER
OIL FILTER JOINT
SCREW
OIL FILTER CAP
BOLT
O-RING
BUSHING PLUG
GASKET
OIL TANK
BOLT
OIL GAUGE
PUMP ASS'Y
PUMP GEAR
SCREW
PIN
BOLT
PUMP REAR PLATE
PUMP SHAFT
OUTER ROTER
INNER ROTER
PUMP HOUSING
FILTER
PLATE
BRACKET
SCREW
NUT
NEEDLE COOLER
NEEDLE COOLER COVER
FELT GUARD
FELT
BOLT
PUMP ASS' Y
OIL TANK ASS' Y
Q' TY
1
1
1
6
1
6
1
1
1
1
2
1
1
1
1
1
3
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
-29-
-30-
jinte
Page 19 — 15. 給油機構 (2) LUBRICATION MECHANISM (2)
Kansai Special WX-8842 parts on page 19| Ref | Part number | Part name | Qty |
|---|
| 35-503 | 油受 | |
| 87-092 | ネジ | |
| 35-539 | 管継手ボルト | |
| 35-528 | 管継手ボルト (短) | |
| 23-386 | フェルト | |
| 35-505 | 片口継手 | |
| 35-521 | ビニールチューブ | |
| 39-139 | パイプ サポート | |
| 39-501 | 配管止め | |
| 35-530 | チューブ バンド | |
| 35-517 | ビニールチューブ | |
| 31-314 | ビニールパイプ 継手 | |
| 35-529 | 管継手ボルト | |
| 35-519 | ビニールチューブ | |
| 35-514 | 注油配管 | |
| 35-526 | ビニールチューブ | |
| 35-506 | 両口継手 | |
| 35-413 | 配管チューブ 止め金具 | |
| 23-560 | 給油パイプ | |
| 23-540 | フェルト | |
| 23-558 | 給油サポート | |
| 23-559 | スポンジ | |
| 87-254 | ネジ | |
| 88-165 | 六角ナット | |
| 35-540 | リターン用パイプ | |
15. 給油機構 (2) LUBRICATION MECHANISM (2)
REF. NO. | PART NO. | 品 名 | DESCRIPTION | Q' TY
15-01 | | | OIL RELEASER | 1
15-02 | 35-503 | 油受 | OIL RECEIVER | 1
15-03 | 87-092 | ネジ | SCREW | 6
15-04 | 35-539 | 管継手ボルト | JOINT SCREW | 1
15-05 | 35-528 | 管継手ボルト (短) | JOINT SCREW (SHORT) | 3
15-06 | 23-386 | フェルト | FELT | 1
15-07 | 35-505 | 片口継手 | JOINT | 5
15-08 | 35-521 | ビニールチューブ | TUBE (Ø6XØ3, 560L) | 1
15-09 | 39-139 | パイプ サポート | C LAMP | 1
15-10 | 39-501 | 配管止め | C LAMP | 1
15-11 | 35-530 | チューブ バンド | C LAMP | 1
15-12 | 35-517 | ビニールチューブ | TUBE (Ø6XØ4, 540L) | 1
15-13 | 31-314 | ビニールパイプ 継手 | JOINT | 1
15-14 | 35-529 | 管継手ボルト | JOINT SCREW | 1
15-15 | 35-519 | ビニールチューブ | TUBE (Ø6XØ4, 187L) | 2
15-16 | 35-514 | 注油配管 | OIL DISTRIBUTOR | 1
15-17 | 35-526 | ビニールチューブ | TUBE (Ø6XØ4, 47L) | 1
15-18 | 35-506 | 両口継手 | JOINT | 1
15-19 | 35-413 | 配管チューブ 止め金具 | C LAMP | 1
15-20 | 23-560 | 給油パイプ | PIPE | 1
15-21 | 23-540 | フェルト | FELT | 2
15-22 | 23-558 | 給油サポート | SUPPORT | 1
15-23 | 23-559 | スポンジ | SPONGE | 1
15-24 | 87-254 | ネジ | SCREW | 1
15-25 | 88-165 | 六角ナット | NUT | 1
15-26 | 35-540 | リターン用パイプ | PIPE | 1
振元軸
LOOPER
DRIVING SHAFT
オイルフィルター
OIL FILTER
-31-
-32-
Page 20 — 16. Fタイプ, Cタイプ専用部品 MODEL F, C EXCLUSIVE PARTS
Kansai Special WX-8842 parts on page 20| Ref | Part number | Part name | Qty |
|---|
| 26-823 | GUIDE PLATE FOR F | 1 |
| 26-821 | FOLDER BASE | 1 |
| 26-822 | PLATE | 1 |
| 21-821 | FRONT COVER | 1 |
| 21-822 | FRONT COVER (SMALL) | 1 |
| 21-823 | DUSTPROOF COVER | 1 |
| 21-824 | FRONT BASE COVER | 1 |
| 75-455 | WASHER | 4 |
| 26-824 | GUIDE SUPPORT | 1 |
| 84-361 | SCREW | 2 |
| 26-825 | GUIDE FIXING PLATE | 1 |
| 79-530 | SPRING | 1 |
| 84-574 | SCREW | 6 |
| 79-532 | SPRING | 1 |
| 84-163 | SCREW | 1 |
| 25-516 | HINGE | 1 |
| 87-274 | SCREW | 2 |
| 87-214 | SCREW | 2 |
| 25-517 | SCREW | 1 |
| 79-922 | SPRING | 2 |
| 25-527 | SCREW | 1 |
| 85-182 | SCREW | 2 |
| 26-724 | FOLDER BASE FOR F | 1 |
| 84-566 | SCREW | 2 |
| 84-572 | SCREW | 2 |
| 87-177 | SCREW | 1 |
| 23-512 | CUSHION | 2 |
| 26-827 | RIGHT SIDE GUIDE | 1 |
| 26-826 | LEFT SIDE GUIDE | 1 |
| 84-167 | SCREW | 1 |
| 84-193 | SCREW | 1 |
| 20-6150 | ATTACHMENTS FOR F | 1 |
| 21-825 | FRONT COVER | 1 |
| 26-830 | FRONT GUIDE | 1 |
| 20-8210 | FRONT COVER ASS'Y | 1 |
| 20-8250 | FRONT COVER ASS'Y | 1 |
16. Fタイプ, Cタイプ専用部品 MODEL F, C EXCLUSIVE PARTS
F TYPE
C TYPE
REF. NO.
16-01
16-02
16-03
16-04
16-05
16-06
16-07
16-08
16-09
16-10
16-11
16-12
16-13
16-14
16-15
16-16
16-17
16-18
16-19
16-20
16-21
16-22
16-23
16-24
16-25
16-26
16-27
16-28
16-29
16-30
16-31
16-32
16-33
16-34
16-35
16-36
PART NO.
26-823
26-821
26-822
21-821
21-822
21-823
21-824
75-455
26-824
84-361
26-825
79-530
84-574
79-532
84-163
25-516
87-274
87-214
25-517
79-922
25-527
85-182
26-724
84-566
84-572
87-177
23-512
26-827
26-826
84-167
84-193
20-6150
21-825
26-830
20-8210
20-8250
品 名
F用前旋規
F用ラッパ取付台
ラッパ取付金具
前力バー
前力バー(小)
防塵力バー
前ベ-スカバ- -
ワッシャ
ガイド取付板
ネジ
ガイド固定板
前カバー一止メネジ
ネジ
前ベ-スカバ-止メネジ
ネジ
定規台ヒンジ
ネジ
ネジ
カバーヒンジ ネジ
カバー一皿バネ
カバーヒンジ ネジ
ネジ
F用ラッパ抱き
ネジ
ネジ
ネジ
クッションゴム
布ガイド(右)
布ガイド(左)
ネジ
ネジ
F用テープ立セット
前カバー
前ガイド
前カバーASS'Y
前カバーASS'Y
DESCRIPTION
GUIDE PLATE FOR F
FOLDER BASE
FRONT COVER
FRONT COVER (SMALL)
DUSTPROOF COVER
FRONT BASE COVER
WASHER
GUIDE SUPPORT
SCREW
GUIDE FIXING PLATE
SPRING
SCREW
SPRING
SCREW
HINGE
SCREW
SCREW
SCREW
SPRING
SCREW
SCREW
FOLDER BASE FOR F
SCREW
SCREW
SCREW
CUSHION
RIGHT SIDE GUIDE
LEFT SIDE GUIDE
SCREW
SCREW
ATTACHMENTS FOR F
FRONT COVER
FRONT GUIDE
FRONT COVER ASS'Y
FRONT COVER ASS'Y
Q' TY
1
1
1
1
1
1
4
1
2
1
1
6
1
1
1
2
2
1
2
2
1
2
1
1
1
1
1
1
1
1
1
1
1
1
(32) 本部品はセットで補給いたします。
Only Available By Set No.
-33-
-34-
Jinte.in
Page 21 — 17. DE/Lタイプ専用部品 MODEL DE/L EXCLUSIVE PARTS
Kansai Special WX-8842 parts on page 21| Ref | Part number | Part name | Qty |
|---|
| 17-01 | 84-566 | ネジ | |
| 17-02 | 75-455 | ワッシャ | |
| 17-03 | 26-606 | ゴムプーラー取付板 | |
| 17-04 | 84-503 | ネジ | |
| 17-05 | 86-411 | ナット | |
| 17-06 | 26-751 | ゴムプーラー取付棒 | |
| 17-07 | 84-112 | ネジ | |
| 17-08 | 26-753 | ゴムプーラー取付金具 | |
| 17-09 | 26-752 | ゴムプーラー案内棒 | |
| 17-10 | 26-607 | ラッパ取付台 | |
| 17-11 | 75-452 | ワッシャ | |
| 17-12 | 87-225 | ネジ | |
| 17-13 | 87-092 | ネジ | |
| 17-14 | 97-513 | DE用ゴム調節器 | |
| 17-15 | 97-714 | DE用ホルダー | |
| 17-16 | 26-712 | 取付金具 | |
| 17-17 | 21-764 | 面板 | |
| 17-18 | 02-119 | 波座金 | |
| 17-19 | 26-608 | ブラケット A | |
| 17-20 | 26-609 | ブラケット B | |
| 17-21 | 26-610 | ブラケット C | |
| 17-23 | 84-114 | ネジ | |
| 17-24 | 87-113 | 六角付きボルト | |
| 17-25 | 87-264 | 段ネジ | |
| 17-26 | 97-5010-1 | バインダーセット (9mm) | |
17. DE/Lタイプ専用部品 MODEL DE/L EXCLUSIVE PARTS
REF. NO. PART NO.
品 名
DESCRIPTION
Q' TY
17-01 84-566
ネジ
SCREW
2
17-02 75-455
ワッシャ
WASHER
9
17-03 26-606
ゴムプーラー取付板
BRACKET
1
17-04 84-503
ネジ
SCREW
2
17-05 86-411
ナット
NUT
2
17-06 26-751
ゴムプーラー取付棒
BAR
1
17-07 84-112
ネジ
SCREW
2
17-08 26-753
ゴムプーラー取付金具
BRACKET
2
17-09 26-752
ゴムプーラー案内棒
BAR
1
17-10 26-607
ラッパ取付台
BRACKET
1
17-11 75-452
ワッシャ
WASHER
2
17-12 87-225
ネジ
SCREW
2
17-13 87-092
ネジ
SCREW
5
17-14 97-513
DE用ゴム調節器
REGULATOR
1
17-15 97-714
DE用ホルダー
HOLDER
1
17-16 26-712
取付金具
WASHER
1
17-17 21-764
面板
HEAD COVER
1
17-18 02-119
波座金
WASHER
2
17-19 26-608
ブラケット A
BRACKET A
1
17-20 26-609
ブラケット B
BRACKET B
1
17-21 26-610
ブラケット C
BRACKET C
1
17-22
17-23 84-114
ネジ
SCREW
1
17-24 87-113
六角付きボルト
BOLT
2
17-25 87-264
段ネジ
SCREW
1
17-26 97-5010-1
バインダーセット (9mm)
BINDER ASS'Y (9mm)
1
8803DE
5802L
-35-
-35-
jintex.in
Page 22 — 18. EMK 前メス機構 EMK KNIFE MECHANISM
Kansai Special WX-8842 parts on page 22| Ref | Part number | Part name | Qty |
|---|
| 63-832 | 上メスロッド | |
| 71-596 | 上メスロッド ピン | |
| 67-517 | 上メスシヤフトレバー (右) | |
| 07-501 | ブ ラケツト | |
| 21-780 | 油力バー | |
| 84-361 | ネジ | |
| 81-543 | 上メスシヤフトブツシユ (右) | |
| 81-544 | 上メスシヤフトブツシユ (左) | |
| 71-597 | メスシヤフト | |
| 87-092 | ネジ | |
| 67-518 | 上メスシヤフトレバー (左) | |
| 63-508 | 針受ロツト | |
| 87-171 | ネジ | |
| 07-502 | 上メス台ゴマ | |
| 71-598 | 上メス台ゴマ ピン | |
| 23-124 | フエルト | |
| 23-555 | フエルト | |
| 07-503 | 上メス台 | |
| 07-504 | 切屑落し | |
| 07-505 | 上メス | |
| 07-520 | 下メス台 | |
| 07-522 | 下メス | |
| 07-521 | 下メスクランプ | |
| 81-545 | 下メスブツシユ | |
| 07-509 | 下メス台ブ ラケツト | |
| 07-510 | 下メス台回止メ | |
| 71-599 | 下メスシヤフト | |
| 75-561 | カラー | |
| 79-568 | スプリング | |
| 61-525 | 上メスエキセン | |
| 23-533 | ゴム栓 | |
| 87-254 | ネジ | |
| 87-214 | ネジ | |
| 87-234 | ネジ | |
| 94-507 | シールキヤツプ | |
| 93-213 | Eリング | |
| 75-519 | ワツシヤ | |
| 87-129 | ネジ | |
| 71-208 | 平行ピン | |
| 94-805 | オイルシール | |
| 87-181 | ネジ | |
| 87-224 | ネジ | |
| 84-155 | ネジ | |
| 84-360 | ネジ | |
| 87-172 | ネジ | |
| 84-566 | ネジ | |
| 60-5031 | EMKロツド セット | |
| 87-330 | カバー ストツプネジ | |
18. EMK 前メス機構 EMK KNIFE MECHANISM
REF. NO. PART NO. 品 名 DESCRIPTION Q' TY
18-01 63-832 上メスロッド CONNECTING ROD 1
18-02 71-596 上メスロッド ピン CONNECTING ROD PIN 1
18-03 67-517 上メスシヤフトレバー (右) LEVER (RIGHT) 1
18-04 07-501 ブ ラケツト BRACKET 1
18-05 21-780 油力バー OIL DIFENDER 1
18-06 84-361 ネジ SCREW 2
18-07 81-543 上メスシヤフトブツシユ (右) BUSHING (RIGHT) 1
18-08 81-544 上メスシヤフトブツシユ (左) BUSHING (LEFT) 1
18-09 71-597 メスシヤフト UPPER KNIFE DRIVING SHAFT 1
18-10 87-092 ネジ SCREW 2
18-11 67-518 上メスシヤフトレバー (左) LEVER (LEFT) 1
18-12 63-508 針受ロツト CONNECTING ROD 1
18-13 87-171 ネジ SCREW 2
18-14 07-502 上メス台ゴマ UPPER KNIFE CONNECTING BLOCK 1
18-15 71-598 上メス台ゴマ ピン PIN 1
18-16 23-124 フエルト FELT 1
18-17 23-555 フエルト FELT 1
18-18 07-503 上メス台 UPPER KNIFE HOLDER 1
18-19 07-504 切屑落し CHIP GUARD 1
18-20 07-505 上メス UPPER KNIFE 1
18-21 07-520 下メス台 LOWER KNIFE HOLDER 1
18-22 07-522 下メス LOWER KNIFE 1
18-23 07-521 下メスクランプ LOWER KNIFE CLAMP 1
18-24 81-545 下メスブツシユ BUSHING 1
18-25 07-509 下メス台ブ ラケツト LOWER KNIFE HOLDER BRACKET 1
18-26 07-510 下メス台回止メ LOWER KNIFE HOLDER LOCKING PLATE 1
18-27 71-599 下メスシヤフト LOWER KNIFE HOLDER SHAFT 1
18-28 75-561 カラー COLLAR 2
18-29 79-568 スプリング SPRING 1
18-30 61-525 上メスエキセン UPPER KNIFE ECCENTRIC 1
18-31 23-533 ゴム栓 PLUG 1
18-32 87-254 ネジ SCREW 2
18-33 87-214 ネジ SCREW 2
18-34 87-234 ネジ SCREW 1
18-35 94-507 シールキヤツプ SEAL CUP 1
18-36 93-213 Eリング E-RING 1
18-37 75-519 ワツシヤ WASHER 1
18-38 87-129 ネジ SCREW 6
18-39 71-208 平行ピン PIN 4
18-40 94-805 オイルシール OIL SEAL 1
18-41 87-181 ネジ SCREW 7
18-42 87-224 ネジ SCREW 2
18-43 84-155 ネジ SCREW 2
18-44 84-360 ネジ SCREW 1
18-45 87-172 ネジ SCREW 1
18-46 84-566 ネジ SCREW 1
18-47 60-5031 EMKロツド セット CONNECTING ROD ASS'Y (EMK) 1
18-48 87-330 カバー ストツプネジ SCREW 1
-3-
Page 23 — 19. EMK-W ゴム送り機構 EMK-W FEED ROLLER MECHANISM
Kansai Special WX-8842 parts on page 23| Ref | Part number | Part name | Qty |
|---|
| 01-051 | バウシンク | |
| 01-752 | ゴム調節レバー | |
| 01-753 | ゴム調節ローラーアーム | |
| 01-756 | 前プーラー取付台 | |
| 01-759 | 調節ネジ | |
| 01-760 | 回り止めプレート | |
| 01-763 | ローラー圧調節カム棒 | |
| 01-764 | レバー・調節金具 | |
| 01-767 | 支持ピン | |
| 01-769 | 前プーラーベース | |
| 01-770 | 送りローラー | |
| 01-771 | ゴム調節小ローラー | |
| 01-853 | 蝶ナット | |
| 02-211 | ローラーピン当り板 | |
| 02-212 | 巴 | |
| 02-403 | プーラー調節ネジストッパ | |
| 61-260 | エキセン玉内側 | |
| 61-261 | エキセン玉外側 | |
| 61-403 | プーラー連結玉 | |
| 63-831 | プーラー・クランクロッド | |
| 67-516 | 調節レバー | |
| 69-811 | エキセン調節ホイール | |
| 71-131 | 巴ローラー | |
| 71-594 | 上軸(右) | |
| 84-362 | ネジ | |
| 71-756 | ハローローラー・アームシャフト | |
| 71-757 | ハローローラーシャフト | |
| 71-759 | プーラー・ライフシャフト | |
| 71-802 | 回り止めピン | |
| 75-407 | ワッシャ | |
| 75-409 | 軸受内輪 | |
| 75-504 | ワッシャ | |
| 75-519 | ワッシャ | |
| 75-536 | ワッシャ | |
| 79-301 | プーラーバネ | |
| 79-566 | ゴム調節圧縮バネ | |
| 81-016 | 受 | |
| 81-541 | ブッシュ | |
| 81-542 | ブッシュ | |
| 84-161 | ネジ | |
| 84-462 | ネジ | |
| 84-521 | ネジ | |
| 84-564 | ネジ | |
| 86-484 | 調節ナット | |
| 87-123 | 六角穴付きボルト | |
| 87-172 | ネジ | |
| 87-181 | ネジ | |
| 87-214 | 六角穴付きボルト | |
| 87-225 | 六角穴付きボルト | |
| 87-274 | ネジ | |
| 87-286 | ネジ | |
| 91-266 | ニードルベアリング | |
| 91-901 | ボールベアリング | |
| 93-222 | Eリング | |
| 60-3832 | プーラークランクロッドセット | |
19. EMK-W ゴム送り機構 EMK-W FEED ROLLER MECHANISM
REF. NO. PART NO. DESCRIPTION Q' TY
19-01 01-051 バウシンク SLEEVE 1
19-02 01-752 ゴム調節レバー ADJUSTING LEVER 1
19-03 01-753 ゴム調節ローラーアーム RACKET 2
19-04 01-756 前プーラー取付台 FRONT PULLER BASE BRACKET 1
19-05 01-759 調節ネジ SCREW 1
19-06 01-760 回り止めプレート PLATE 1
19-07 01-763 ローラー圧調節カム棒 SCREW 1
19-08 01-764 レバー・調節金具 LEVER ADJUTING BLOCK 1
19-09 01-767 支持ピン PIN 1
19-10 01-769 前プーラーベース FRONT PULLER BRACKET 1
19-11 01-770 送りローラー FEEDING ROLLER 1
19-12 01-771 ゴム調節小ローラー FEED ROLLER 1
19-13 01-853 蝶ナット NUT 1
19-14 02-211 ローラーピン当り板 SPRING SEAT 6
19-15 02-212 巴 CLUTCH 2
19-16 02-403 プーラー調節ネジストッパ SCREW HOLDER 1
19-17 61-260 エキセン玉内側 ECCENTRIC 1
19-18 61-261 エキセン玉外側 ECCENTRIC 1
19-19 61-403 プーラー連結玉 BALL 1
19-20 63-831 プーラー・クランクロッド CRANK ROD 1
19-21 67-516 調節レバー ADJUSTING WHEEL 1
19-22 69-811 エキセン調節ホイール CLUTCH ROLLER 6
19-23 71-131 巴ローラー UPPER SHAFT (RIGHT) 1
19-24 71-594 上軸(右) SCREW 3
19-25 84-362 ネジ HAFT 1
19-26 71-756 ハローローラー・アームシャフト SHAFT 1
19-27 71-757 ハローローラーシャフト SHAFT 1
19-28 71-759 プーラー・ライフシャフト SHAFT 1
19-29 71-802 回り止めピン PIN 1
19-30 75-407 ワッシャ WASHER 2
19-31 75-409 軸受内輪 COLLAR 1
19-32 75-504 ワッシャ WASHER 1
19-33 75-519 ワッシャ WASHER 1
19-34 75-536 ワッシャ WASHER 1
19-35 79-301 プーラーバネ SPRING 12
19-36 79-566 ゴム調節圧縮バネ SPRING 1
19-37 81-016 受 BUSHING 2
19-38 81-541 ブッシュ BUSHING 2
19-39 81-542 ブッシュ BUSHING 2
19-40 84-161 ネジ SCREW 1
19-41 84-462 ネジ SCREW 2
19-42 84-521 ネジ SCREW 3
19-43 84-564 ネジ SCREW 2
19-44 86-484 調節ナット NUT 1
19-45 87-123 六角穴付きボルト BOLT 2
19-46 87-172 ネジ SCREW 3
19-47 87-181 ネジ SCREW 6
19-48 87-214 六角穴付きボルト BOLT 2
19-49 87-225 六角穴付きボルト BOLT 5
19-50 87-274 ネジ SCREW 3
19-51 87-286 ネジ SCREW 2
19-52 91-266 ニードルベアリング BEARING 1
19-53 91-901 ボールベアリング BEARING 1
19-54 93-222 Eリング E-RING 1
19-55 60-3832 プーラークランクロッドセット PULLER CRANK ROD ASS'Y (EMK) 1
-4-
Page 24 — 20. EMK-W カバー, ガイド"関係 EMK-W COVER GUIDE ASSEMBLY
Kansai Special WX-8842 parts on page 24| Ref | Part number | Part name | Qty |
|---|
| 20-0101-766 | ストッパ | |
| 20-0201-768 | スライド ガイド | 2 |
| 20-0301-776 | レース ガイド | |
| 20-0401-778 | レース ガイド | |
| 20-0501-779 | ゴム ガイド プレート | |
| 20-0601-780 | ゴム ガイド ブラケット | |
| 20-0701-858 | ゴム ガイド | 3 |
| 20-0802-119 | 波座金 | |
| 20-0907-511 | シューター取付板 | |
| 20-1007-512 | シューター用ストッパ | |
| 20-1107-519 | シューター | |
| 20-1221-273 | 保護カバー | |
| 20-1321-275 | 保護カバー-取付板 | |
| 20-1421-776 | 横カバー | |
| 20-1521-777 | 前力バ | |
| 20-1621-779 | サイド 上ベ-スカバ | |
| 20-1721-795 | 上ベ-スカバ | |
| 20-1827-167 | 前ベースカバー | |
| 20-1926-816 | 定規 | |
| 20-2027-121 | プーリーカバー A | |
| 20-2127-122 | プーリーカバー B | |
| 20-2271-589 | シューター軸 | |
| 20-2371-590 | シューター軸大 | |
| 20-2475-224 | ワッシャ | 2 |
| 20-2575-455 | ワッシャ | 2 |
| 20-2675-456 | ワッシャ | 4 |
| 20-2779-569 | 前カバー-圧縮バネ | |
| 20-2879-801 | バネ | |
| 20-2979-926 | 皿ばね | |
| 20-3084-167 | ネジ | 2 |
| 20-3184-361 | ネジ | 2 |
| 20-3284-374 | ネジ | 4 |
| 20-3384-412 | ネジ | 2 |
| 20-3484-503 | 支柱ネジ | 2 |
| 20-3584-521 | ネジ | 1 |
| 20-3684-566 | ネジ | 2 |
| 20-3784-571 | ネジ | 1 |
| 20-3885-607 | 段ネジ | 2 |
| 20-3987-099 | ネジ | 3 |
| 20-4087-104 | ネジ | 1 |
| 20-4187-177 | 六角付きボルト | 3 |
| 20-4287-264 | 段ネジ | 2 |
| 20-4387-273 | ネジ | 3 |
| 20-4487-292 | ネジ | 1 |
| 20-4593-213 | E型止め輪 | |
| 20-4627-1220-2 | カバーセット | |
20. EMK-W カバー, ガイド"関係 EMK-W COVER GUIDE ASSEMBLY
REF. NO. PART NO.
20-0101-766
20-0201-768
20-0301-776
20-0401-778
20-0501-779
20-0601-780
20-0701-858
20-0802-119
20-0907-511
20-1007-512
20-1107-519
20-1221-273
20-1321-275
20-1421-776
20-1521-777
20-1621-779
20-1721-795
20-1827-167
20-1926-816
20-2027-121
20-2127-122
20-2271-589
20-2371-590
20-2475-224
20-2575-455
20-2675-456
20-2779-569
20-2879-801
20-2979-926
20-3084-167
20-3184-361
20-3284-374
20-3384-412
20-3484-503
20-3584-521
20-3684-566
20-3784-571
20-3885-607
20-3987-099
20-4087-104
20-4187-177
20-4287-264
20-4387-273
20-4487-292
20-4593-213
20-4627-1220-2
品 名
ストッパ
スライド ガイド
レース ガイド
レース ガイド
ゴム ガイド プレート
ゴム ガイド ブラケット
ゴム ガイド
波座金
シューター取付板
シューター用ストッパ
シューター
保護カバー
保護カバー-取付板
横カバー
前力バ
サイド 上ベ-スカバ
上ベ-スカバ
前ベースカバー
定規
プーリーカバー A
プーリーカバー B
シューター軸
シューター軸大
ワッシャ
ワッシャ
ワッシャ
前カバー-圧縮バネ
バネ
皿ばね
ネジ
ネジ
ネジ
ネジ
支柱ネジ
ネジ
ネジ
ネジ
段ネジ
ネジ
ネジ
六角付きボルト
段ネジ
ネジ
ネジ
E型止め輪
カバーセット
DESCRIPTION
STOPPER
SLIDE GUIDE
RACE GUIDE
RACE GUIDE
LASTIC GUIDE
RACKET
GUIDE
WASHER
PLATE
TOP PLATE
COVER
EYE GUARD
RACKET
SIDE COVER
FRONT COVER
SIDE COVER
UPPER COVER
FRONT BASE COVER
FRONT RULER
PULLEY COVER A
PULLEY COVER B
HAFT
HAFT (LARGE)
WASHER
WASHER
WASHER
SPRING
SPRING
SPRING
SCREW
SCREW
SCREW
SCREW
SCREW
SCREW
SCREW
SCREW
SCREW
SCREW
SCREW
BOLT
SCREW
SCREW
SCREW
E-RING
COVER ASS'Y
Q' TY
1
2
1
1
1
1
3
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
4
2
2
1
2
1
1
2
3
1
1
-42-
-41-
Page 25 — 21. テーブル関係 TABLE
Kansai Special WX-8842 parts on page 25| Ref | Part number | Part name | Qty |
|---|
| 21-668 | TABLE | |
| 42-503 | 本体据付ナット | |
| 25-524 | タンク取付金具 | |
| 23-509 | クッションゴム | |
| 87-281 | 六角穴付ボルト | |
| 75-535 | ワッシャ | |
| 42-508 | 防振ゴム | |
| 42-509 | 防振ゴムカラー | |
| 42-507 | スペーサー | |
| 21-028 | テーブル (EMK) | |
| 28-701 | シューター | |
| 28-702 | シューター取付台 | |
| 87-905 | 木ネジ | |
| 87-177 | ネジ | |
| 88-146 | ナット | |
| 20-6050-0 | テープ立 て (組) | |
| 21-013 | テーブル (DE用) | |
| 21-733 | テーブル | |
| 21-734 | テーブル | |
| 21-775 | テーブル | |
| 21-7750-2 | LXテーブルセット | |
21. テーブル関係 TABLE
半沈タイプ
SEMI-SUBMERGED TYPE
DEタイプに使用
Use for MODEL DE
40mm厚のテーブルに使用
Use for table
thickness 40mm
LX 全沈タイプ
FULLY-SUBMERGED TYPE
EMKタイプに使用
Use for MODEL EMK
REF. NO. PART NO.
21-01 21-668
21-02 42-503
21-03 25-524
21-04 23-509
21-05 87-281
21-06 75-535
21-07 42-508
21-08 42-509
21-09 42-507
21-10 21-028
21-11 28-701
21-12 28-702
21-13 87-905
21-14 87-177
21-15 88-146
21-16 20-6050-0
21-17 21-013
21-18 21-733
21-19 21-734
21-20 21-775
21-21 21-7750-2
品 名
TABLE
本体据付ナット
タンク取付金具
クッションゴム
六角穴付ボルト
ワッシャ
防振ゴム
防振ゴムカラー
スペーサー
テーブル (EMK)
シューター
シューター取付台
木ネジ
ネジ
ナット
テープ立 て (組)
テーブル (DE用)
テーブル
テーブル
テーブル
LXテーブルセット
DESCRIPTION
TABLE
NUT
SUPPORTING BOARD
CUSHION RUBBER
BOLT
WASHER
SWING PROOF RUBBER
SWING PROOF RUBBER COLLAR
SPACER
TABLE (EMK)
CHUTE
BRACKET
SCREW
SCREW
NUT
TAPE STAND ASSEMBLY
TABLE (FOR DE TYPE)
TABLE
TABLE
TABLE
TABLE ASS'Y (FOR LX TYPE)
Q' TY
1
4
2
4
4
12
4
2
12
1
1
1
4
4
4
1
1
1
1
1
1
-4-
-4-
jintex.in
Page 26 — 22. 糸立て及びアクセサリー関係 THREAD STAND AND ACCESSORIES
Kansai Special WX-8842 parts on page 26| Ref | Part number | Part name | Qty |
|---|
| 42-706 | 6本糸立 | |
| 42-712 | 2本糸立 | |
| 28-600 | グ リ ス (70g) | |
| 20-0010 | 附属部品ケース | |
| 28-612 | シリコンオイル | |
| 28-454 | ド ラ イ バ ー (小) | |
| 28-452 | ド ラ イ バ ー (大) | |
| 28-011 | ピ ン セ ッ ト | |
| 07-522 | 下 メ ス | |
| 87-104 | ネ ジ | |
| 42-704 | 4本糸立セット | |
| 28-311 | 六角レンチ 2mm | |
| 28-312 | 六角レンチ 2.5mm | |
| 28-313 | 六角レンチ 3mm | |
| 28-314 | 六角レンチ 5mm | |
| 28-317 | グ リ ッ プ 付 六角レンチ 1.5mm | |
| 28-318 | 精密マイナスドライバー-2.5mm | |
| 28-920 | 連 動 ク サ リ | |
| 28-613 | ミ シン 潤 滑 油 | |
| 13-0110-6 | 針 UY×128GAS #11 | |
| 28-614 | 油 差 し | |
| 28-615 | ジ ョ ウ ゴ | |
| 42-718 | 8本糸立 | |
| 13-0140-6 | 針 UY×128GAS #14 | |
| 13-3020-5 | 針 SM1014H #10S | |
22. 糸立て及びアクセサリー関係 THREAD STAND AND ACCESSORIES
REF. NO. PART NO. 品 名 DESCRIPTION Q' TY
22-01 42-706 6本糸立 THREAD STAND ASSEMBLY (6) 1
22-02 42-712 2本糸立 THREAD STAND ASSEMBLY (2) 1
22-03 28-600 グ リ ス (70g) GREASE 1
22-04 20-0010 附属部品ケース ACCESSORIES 1
22-05 28-612 シリコンオイル SILICON OIL 1
22-06 28-454 ド ラ イ バ ー (小) DRIVER (SMALL) 1
22-07 28-452 ド ラ イ バ ー (大) DRIVER (LARGE) 1
22-08 28-011 ピ ン セ ッ ト TWEEZERS 1
22-09 07-522 下 メ ス LOWER KNIFE 1
22-10 87-104 ネ ジ SCREW 5
22-11 42-704 4本糸立セット THREAD STAND ASSEMBLY (4) 1
22-12 28-311 六角レンチ 2mm ALLEN KEY (2mm) 1
22-13 28-312 六角レンチ 2.5mm ALLEN KEY (2.5mm) 1
22-14 28-313 六角レンチ 3mm ALLEN KEY (3mm) 1
22-15 28-314 六角レンチ 5mm ALLEN KEY (5mm) 1
22-16 28-317 グ リ ッ プ 付 六角レンチ 1.5mm ALLEN KEY (1.5mm) 1
22-17 28-318 精密マイナスドライバー-2.5mm SCREWDRIVER 1
22-18 28-920 連 動 ク サ リ CHAIN 1
22-19 28-613 ミ シン 潤 滑 油 OIL 1
22-20 13-0110-6 針 UY×128GAS #11 NEEDLE 1
22-21 28-614 油 差 し OIL FUNNEL 1
22-22 28-615 ジ ョ ウ ゴ OIL FUNNEL 1
22-23 42-718 8本糸立 THREAD STAND ASSEMBLY (8) 1
22-24 13-0140-6 針 UY×128GAS #14 NEEDLE 1
22-25 13-3020-5 針 SM1014H #10S NEEDLE 1
FOR LX5802
FOR 8842-1
20 STANDARD
24 FOR 8842, 33, LX5801SP
25 FOR 8804D
FOR WX/UTC
(EMK ONLY)
FOR 8804D
19
21
22
5
17
16 13
12
14
15
7
8
4
18 エアー式 UTCは除く
EXCEPT UTC (PNEUMATIC TYPE)
-45-
-46-
Jintek.in
Page 27 — 23. ゲージ関係 (1) GAUGE PARTS (1)
Kansai Special WX-8842 parts on page 27| Ref | Part number | Part name | Qty |
|---|
| 23-01 * | 針株 | |
| 23-02 * | 針(UYX128GAS #11-#14) | |
| 23-03 * | 針板 | |
| 23-04 * | 前送歯 | |
| 23-05 * | 後送歯 | |
| 17-4430-A | 押えボ'ス | |
| 17-7250-C | ロラーブラケット | |
| 17-7250-D | スライド"ガイド" | |
| 17-7250-E | ロラーセットネシ | |
| 17-7250-F | ガイド ローラー | |
| 17-7250-G | ピン | |
| 17-7750-D | ガイド"足金具 | |
| 17-7760-D | ピン | |
| 23-14 * | 押え | |
| 17-7680-A | 押足ボ'ス | |
| 17-7680-B | 補助押足 | |
| 17-8190-D | 補助押足ハ'ネ(左) | |
| 17-8190-E | 補助押足ハ'ネ(右) | |
| 17-8190-E | ハ'ネ | |
| 17-8190-G | ピン | |
| 17-8190-J | ガイド"プレート | |
| 17-7680-K | 生地"ガイド" | |
| 17-7760-Y | 押え"ガイド" | |
| 17-7490-L | 押え足ハ'ネ | |
| 17-7760-E | ピン | |
| 17-7760-A | 押えボ'ス | |
| 18-811 | 針受 | |
| 19-539 | ルーバー | |
| 19-540 | 補助ルーバー | |
| 45-549 | 針糸道 | |
| 75-228 | ワッシャ | |
| 79-191 | ハ'ネ | |
| 84-161 | ネジ | |
| 84-359 | ネジ | |
| 84-364 | ネジ | |
| 84-382 | ネジ | |
| 84-464 | ネジ | |
| 85-611 | ネジ | |
| 85-613 | ネジ | |
| 85-618 | ネジ | |
| 85-621 | ネジ | |
| 85-624 | ネジ | |
| 87-083 | ネジ | |
| 87-104 | ネジ | |
| 87-107 | ネジ | |
| 87-034 | ネジ | |
| 87-130 | ネジ | |
| 87-035 | ネジ | |
| 88-136 | ナット | |
| 23-50 * | 押えセット | |
| 45-508 | 針糸調子板 | |
| 41-601 | 針糸調子皿 | |
| 79-533 | 針糸糸用ハ'ネ | |
| 84-171 | ネジ | |
| 17-760-K | テープ"ガイド" | |
| 87-397 | ネジ | |
| 17-7680-L | 生地"ガイド" | |
23. ゲージ関係 (1) GAUGE PARTS (1)
REF. NO. PART NO. DESCRIPTION Q' TY
23-01 *
針株 NEEDLE HOLDER 1
23-02 *
針(UYX128GAS #11-#14) NEEDLE 1
23-03 *
針板 NEEDLE PLATE 1
23-04 *
前送歯 FRONT FEED DOG 1
23-05 *
後送歯 REAR FEED DOG 1
23-06 17-4430-A 押えボ'ス SHANK 1
23-07 17-7250-C ロラーブラケット ROLLER BRACKET 1
23-08 17-7250-D スライド"ガイド" PLASTIC GUIDE 1
23-09 17-7250-E ロラーセットネシ SCREW 1
23-10 17-7250-F ガイド ローラー GUIDE ROLLER 1
23-11 17-7250-G ピン PIN 1
23-12 17-7750-D ガイド"足金具 GUIDE PIN 1
23-13 17-7760-D ピン PIN 1
23-14 *
押えBOTTOM 1
23-15 17-7680-A 押足ボ'ス HANK 1
23-16 17-7680-B 補助押足 GUIDE 2
23-17 17-8190-D 補助押足ハ'ネ(左) SPRING (LEFT) 1
23-18 17-8190-E 補助押足ハ'ネ(右) SPRING (RIGHT) 1
23-19 17-8190-E ハ'ネ PIN 1
23-20 17-8190-G ピン SPRING (RIGHT) 1
23-21 17-8190-J ガイド"プレート GUIDE PLATE 2
23-22 17-7680-K 生地"ガイド" GUIDE BRACKET 1
23-23 17-7760-Y 押え"ガイド" SPRING 1
23-24 17-7490-L 押え足ハ'ネ PIN 1
23-25 17-7760-E ピン SCREW 1
23-26 17-7760-A 押えボ'ス SCREW 2
23-27 18-811 針受 NEEDLE GUARD 1
23-28 19-539 ルーバー HOOPER 1
23-29 19-540 補助ルーバー HOOPER 1
23-30 45-549 針糸道 THREAD EYELET 1
23-31 75-228 ワッシャ WASHER 1
23-32 79-191 ハ'ネ SPRING 1
23-33 84-161 ネジ SCREW 1
23-34 84-359 ネジ SCREW 2
23-35 84-364 ネジ SCREW 1
23-36 84-382 ネジ SCREW 1
23-37 84-464 ネジ SCREW 2
23-38 85-611 ネジ SCREW 1
23-39 85-613 ネジ SCREW 1
23-40 85-618 ネジ SCREW 1
23-41 85-621 ネジ SCREW 1
23-42 85-624 ネジ SCREW 3
23-43 87-083 ネジ SCREW 1
23-44 87-104 ネジ SCREW 4
23-45 87-107 ネジ SCREW 1
23-46 87-034 ネジ SCREW 1
23-47 87-130 ネジ SCREW 1
23-48 87-035 ネジ SCREW 1
23-49 88-136 ナット NUT 1
23-50 *
押えセット PRESSER FOOT ASS'Y 1
23-51 45-508 針糸調子板 PLATE 1
23-52 41-601 針糸調子皿 THREAD NIPPER 1
23-53 79-533 針糸糸用ハ'ネ SPRING 1
23-54 84-171 ネジ SCREW 1
23-55 17-760-K テープ"ガイド" TAPE GUIDE 1
23-56 87-397 ネジ SCREW 1
23-57 17-7680-L 生地"ガイド" GUIDE 1
-4-
※各ゲージ部品の品番は、111,112ページのゲージパーツ表を参照して下さい。
* Please refer to Page111, 112 GAUGE PARTS LIST

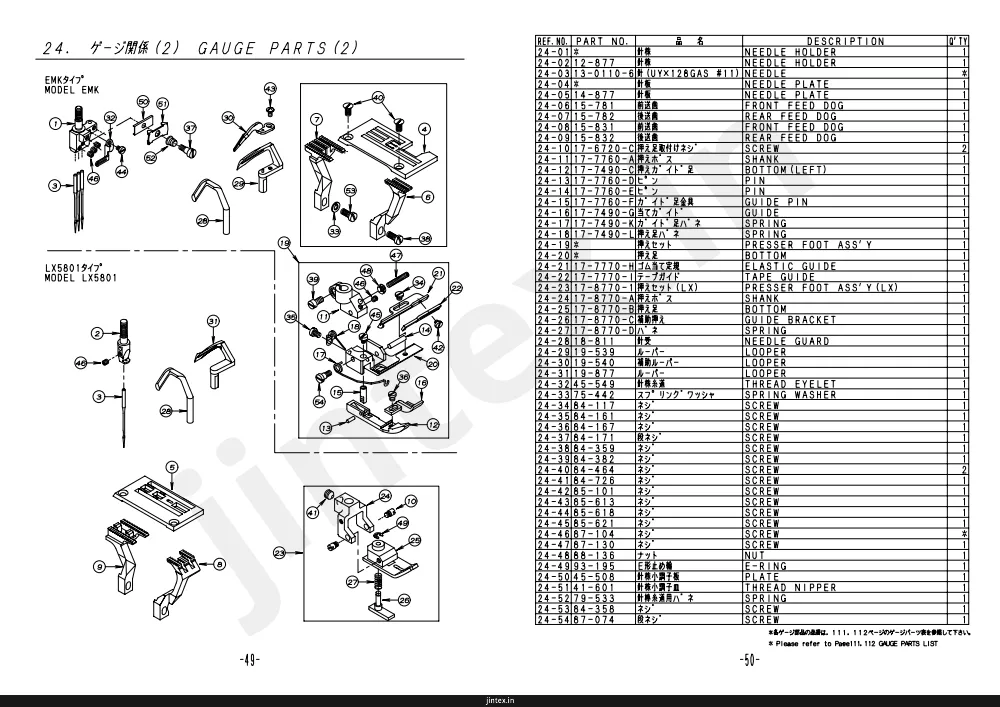

Page 28 — 24. ゲージ関係 (2) GAUGE PARTS (2)
Kansai Special WX-8842 parts on page 28| Ref | Part number | Part name | Qty |
|---|
| 24-01 | 針株 | |
| 24-02 | 12-877 | |
| 24-03 | 13-0110-6 | |
| 24-04 | 針板 | |
| 24-05 | 14-877 | |
| 24-06 | 15-781 | |
| 24-07 | 15-782 | |
| 24-08 | 15-831 | |
| 24-09 | 15-832 | |
| 24-10 | 17-6720-C | |
| 24-11 | 17-7760-A | |
| 24-12 | 17-7490-C | |
| 24-13 | 17-7760-D | |
| 24-14 | 17-7760-E | |
| 24-15 | 17-7760-F | |
| 24-16 | 17-7490-G | |
| 24-17 | 17-7490-K | |
| 24-18 | 17-7490-L | |
| 24-19 | 押えセット | |
| 24-20 | 押え足 | |
| 24-21 | 17-7770-H | |
| 24-22 | 17-7770 | |
| 24-23 | 17-8770-1 | |
| 24-24 | 17-8770-A | |
| 24-25 | 17-8770-B | |
| 24-26 | 17-8770-C | |
| 24-27 | 17-8770-D | |
| 24-28 | 18-811 | |
| 24-29 | 19-539 | |
| 24-30 | 19-540 | |
| 24-31 | 19-877 | |
| 24-32 | 45-549 | |
| 24-33 | 75-442 | |
| 24-34 | 84-117 | |
| 24-35 | 84-161 | |
| 24-36 | 84-167 | |
| 24-37 | 84-171 | |
| 24-38 | 84-359 | |
| 24-39 | 84-382 | |
| 24-40 | 84-464 | |
| 24-41 | 84-726 | |
| 24-42 | 85-101 | |
| 24-43 | 85-613 | |
| 24-44 | 85-618 | |
| 24-45 | 85-621 | |
| 24-46 | 87-104 | |
| 24-47 | 87-130 | |
| 24-48 | 88-136 | |
| 24-49 | 93-195 | |
| 24-50 | 45-508 | |
| 24-51 | 41-601 | |
| 24-52 | 79-533 | |
| 24-53 | 84-358 | |
| 24-54 | 87-074 | |
24. ゲージ関係 (2) GAUGE PARTS (2)
EMKタイプ
MODEL EMK
LX5801タイプ
MODEL LX5801
REF. NO.
PART NO.
品 名
DESCRIPTION
Q' TY
24-01
針株
NEEDLE HOLDER
1
24-02 12-877
針株
NEEDLE HOLDER
1
24-03 13-0110-6
針
NEEDLE
※
24-04
針板
NEEDLE PLATE
1
24-05 14-877
針板
NEEDLE PLATE
1
24-06 15-781
前送歯
FRONT FEED DOG
1
24-07 15-782
後送歯
REAR FEED DOG
1
24-08 15-831
前送歯
FRONT FEED DOG
1
24-09 15-832
後送歯
REAR FEED DOG
1
24-10 17-6720-C
押え取付ネジ
SCREW
2
24-11 17-7760-A
ハンク
BOTTOM (LEFT)
1
24-12 17-7490-C
押えガイド足
HANK
1
24-13 17-7760-D
ピン
BOTTOM (LEFT)
1
24-14 17-7760-E
ピン
PIN
1
24-15 17-7760-F
押えガイド金具
PIN
1
24-16 17-7490-G
当てガイド
GUIDE PIN
1
24-17 17-7490-K
ガイド足バネ
GUIDE
1
24-18 17-7490-L
押え足バネ
SPRING
1
24-19
押えセット
SPRING
1
24-20
押え足
PRESSER FOOT ASS'Y
1
24-21 17-7770-H
ゴム当て定規
BOTTOM
1
24-22 17-7770
テープガイド
ELASTIC GUIDE
1
24-23 17-8770-1
押えセット(LX)
TAPE GUIDE
1
24-24 17-8770-A
押えボス
PRESSER FOOT ASS'Y (LX)
1
24-25 17-8770-B
押え足
HANK
1
24-26 17-8770-C
補助押え
BOTTOM
1
24-27 17-8770-D
バネ
ELASTIC GUIDE
1
24-28 18-811
針受
SPRING
1
24-29 19-539
ルーバー
NEEDLE GUARD
1
24-30 19-540
補助ルーバー
OOOPER
1
24-31 19-877
ルーバー
OOOPER
1
24-32 45-549
針糸道
OOOPER
1
24-33 75-442
スプリングワッシャ
THREAD EYELET
1
24-34 84-117
ネジ
SPRING WASHER
1
24-35 84-161
ネジ
SCREW
1
24-36 84-167
ネジ
SCREW
1
24-37 84-171
段ネジ
SCREW
1
24-38 84-359
ネジ
SCREW
1
24-39 84-382
ネジ
SCREW
1
24-40 84-464
ネジ
SCREW
1
24-41 84-726
ネジ
SCREW
1
24-42 85-101
ネジ
SCREW
1
24-43 85-613
ネジ
SCREW
1
24-44 85-618
ネジ
SCREW
1
24-45 85-621
ネジ
SCREW
1
24-46 87-104
ネジ
SCREW
1
24-47 87-130
ネジ
SCREW
1
24-48 88-136
ナット
NUT
1
24-49 93-195
E形止め輪
E-RING
1
24-50 45-508
針糸調子板
PLATE
1
24-51 41-601
針糸調子皿
THREAD NIPPER
1
24-52 79-533
針棒用バネ
SPRING
1
24-53 84-358
ネジ
SCREW
1
24-54 87-074
段ネジ
SCREW
1
※各ゲージ部品の品番は、111, 112ページのゲージパーツ表を参照して下さい。
* Please refer to Page111, 112 GAUGE PARTS LIST
-49-
-50-
Page 29 — 25. ゲージ関係(3) GAUGE PARTS (3)
Kansai Special WX-8842 parts on page 29| Ref | Part number | Part name | Qty |
|---|
| 12-835 | 針 | |
| 13-0140-6 | 針(UY×128GAS#14) | |
| 15-836 | 針板 | |
| 15-836 | 前送歯 | |
| 25-05 | 後送歯 | |
| 25-06 | 押えセット | |
| 18-835 | 針受 | |
| 19-836 | ルーパ-(左) | |
| 19-837 | ルーパ-(中) | |
| 19-838 | ルーパ-(右) | |
| 45-803 | 針糸道 | |
| 85-611 | ネジ | |
| 17-7820-B | 押え足 | |
| 17-8190-A | 押え足ボス | |
| 17-8190-F | 圧縮バネ | |
| 17-8190-G | ピン | |
| 87-104 | ネジ | |
| 87-083 | ネジ | |
| 75-441 | ワッシャ | |
| 17-7810-F | 布カイド | |
| 87-113 | ネジ | |
| 17-7810-B | 押え足 | |
| 17-7810-C | 補助押え足 | |
| 17-7810-D | 補助押え足止めネジ | |
| 17-7810-E | 補助押え足止めネジ | |
| 25-26 | 針 | |
| 13-3020-5 | 針(SM1014H #10S) | |
| 25-28 | 針板 | |
| 15-888 | 前送歯 | |
| 15-889 | 後送歯 | |
| 25-31 | 押えセット(4本針) | |
| 25-32 | 押え爪 | |
| 17-7680-A | 押え足ボス | |
| 17-7680-B | 補助押え足 | |
| 17-7680-K | 生地ガイド | |
| 17-8190-D | 補助押え足バネ(左) | |
| 17-8190-E | 補助押え足バネ(右) | |
| 17-7680-L | 生地ガイド | |
| 17-8190-J | ガイドプレート | |
| 17-8430-A | 押え足 | |
| 18-811 | 針受 | |
| 19-539 | ルーパー | |
| 19-540 | 補助ルーパー | |
| 19-550 | ルーパー | |
| 75-228 | ワッシャ | |
| 85-603 | ネジ | |
| 85-613 | ネジ | |
| 85-616 | ネジ | |
| 87-034 | ネジ | |
| 87-035 | ネジ | |
| 87-107 | ネジ | |
25. ゲージ関係(3) GAUGE PARTS (3)
MODEL 8842
MODEL 8842-1
REF. NO.
PART NO.
DESCRIPTION
Q' TY
25-01 12-835
針
NEEDLE HOLDER
1
25-02 13-0140-6
針(UY×128GAS#14)
NEEDLE
*
25-03
針板
NEEDLE PLATE
1
25-04 15-836
前送歯
FRONT FEED DOG
1
25-05
後送歯
REAR FEED DOG
1
25-06
押えセット
PRESSER FOOT ASS'Y
1
25-07 18-835
針受
NEEDLE GUARD
1
25-08 19-836
ルーパ-(左)
LOOPER (LEFT)
1
25-09 19-837
ルーパ-(中)
LOOPER (MEDIUM)
1
25-10 19-838
ルーパ-(右)
LOOPER (RIGHT)
1
25-11 45-803
針糸道
THREAD EYELET
1
25-12 85-611
ネジ
SCREW
3
25-13 17-7820-B
押え足
BOTTOM
1
25-14 17-8190-A
押え足ボス
HANK
1
25-15 17-8190-F
圧縮バネ
SPRING
1
25-16 17-8190-G
ピン
PIN
1
25-17 87-104
ネジ
SCREW
1
25-18 87-083
ネジ
SCREW
*
25-19 75-441
ワッシャ
WASHER
1
25-20 17-7810-F
布カイド
GUIDE
1
25-21 87-113
ネジ
SCREW
1
25-22 17-7810-B
押え足
BOTTOM
1
25-23 17-7810-C
補助押え足
GUIDE
1
25-24 17-7810-D
補助押え足止めネジ
SPRING
1
25-25 17-7810-E
補助押え足止めネジ
SPRING
1
25-26
針
NEEDLE HOLDER
1
25-27 13-3020-5
針(SM1014H #10S)
NEEDLE
5
25-28
針板
NEEDLE PLATE
1
25-29 15-888
前送歯
FRONT FEED DOG
1
25-30 15-889
後送歯
REAR FEED DOG
1
25-31
押えセット(4本針)
PRESSER FOOT ASS'Y (4 NEEDLES)
1
25-32
押え爪
STITCH TONGUE
1
25-33 17-7680-A
押え足ボス
HANK
1
25-34 17-7680-B
補助押え足
GUIDE
2
25-35 17-7680-K
生地ガイド
GUIDE
1
25-36 17-8190-D
補助押え足バネ(左)
SPRING (LEFT)
1
25-37 17-8190-E
補助押え足バネ(右)
SPRING (RIGHT)
1
25-38 17-7680-L
生地ガイド
GUIDE
1
25-39
GUIDE PLATE
2
25-40 17-8190-J
ガイドプレート
BOTTOM
1
25-41 17-8430-A
押え足
NEEDLE GUARD
1
25-42 18-811
針受
LOOPER
1
25-43 19-539
ルーパー
LOOPER
1
25-44 19-540
補助ルーパー
LOOPER
1
25-45 19-550
ルーパー
WASHER
1
25-46 75-228
ワッシャ
SCREW
5
25-47 85-603
ネジ
SCREW
1
25-48 85-613
ネジ
SCREW
1
25-49 85-616
ネジ
SCREW
1
25-50 87-034
ネジ
SCREW
1
25-51 87-035
ネジ
SCREW
1
25-52 87-107
ネジ
CREW
4
MODEL 8804-6mm, 6. 4mm
※各ゲージ部品の品番は、111, 112ページのゲージパーツ表を参照して下さい。
* Please refer to Page111, 112 GAUGE PARTS LIST
-51-
-52-
jintex.in
Page 30 — 26. ゲージ関係(4) GAUGE PARTS (4)
Kansai Special WX-8842 parts on page 30| Ref | Part number | Part name | Qty |
|---|
| * | 針株 | |
| 13-0110-6 | 針(UY×128GAS #11) | |
| * | 針板 | |
| * | 後送歯 | |
| * | 前送歯 | |
| 17-4430-A | 押えボス | |
| 17-5060-G | 調節金具取付ピン | |
| 17-5060-J | 押工取付ピン | |
| 17-5060-K | 糸切りメス | |
| * | 押えセット | |
| 17-5480-B | 押え足テープ付け用 | |
| 17-5480-G | 平行ピン | |
| 17-5610-A | 押えボス | |
| 17-5610-B | 押え足ブラケット | |
| 17-5610-C | 押え調節金具 | |
| 17-5610-D | ハ"ネ調節ナット | |
| * | 押え足 | |
| 17-5630-A | 押エボス | |
| 17-5630-B | 押え足 | |
| 17-5630-C | 補助押え足 | |
| 17-5630-D | 押え取付台 | |
| 17-5630-E | 圧縮バ"ネ | |
| 17-5630-F | ハ"ネ調節ピン | |
| 17-8190-G | ピン | |
| 18-533 | 針受後 | |
| * | 針受 | |
| * | 前ルーパ"- | |
| 19-837 | ルーパ"-(中) | |
| 19-838 | ルーパ"-(右) | |
| 75-473 | ワッシャ | |
| 79-191 | バ"ネ | |
| 79-561 | 調節バ"ネ | |
| 84-382 | ネシ" | |
| 84-464 | ネシ" | |
| 87-069 | プ"ラケット取付ピン | |
| 87-071 | 六角穴付止めねじ | |
| 87-072 | 六角穴付止めねじ | |
| 87-095 | ネシ" | |
| 87-104 | ネシ" | |
| 87-106 | ネシ" | |
| 87-166 | ネシ" | |
| 87-177 | 六角穴付ボルト | |
| 88-136 | ナット | |
| 88-146 | ナット | |
26. ゲージ関係(4) GAUGE PARTS (4)
MODEL 5802M, L (1/4)
MODEL 5802MF (2.4mm), TMF (1/64)
REF. NO. PART NO.
26-01*
品 名
針株
DESCRIPTION
NEEDLE HOLDER
Q' TY
1
26-02 13-0110-6 針(UY×128GAS #11)
NEEDLE
2
26-03*
針板
NEEDLE PLATE
1
26-04*
後送歯
REAR FEED DOG
1
26-05*
前送歯
FRONT FEED DOG
1
26-06 17-4430-A 押えボス
HANK
1
26-07 17-5060-G 調節金具取付ピン
PIN
1
26-08 17-5060-J 押工取付ピン
PIN
1
26-09 17-5060-K 糸切りメス
KNIFE
1
26-10*
押えセット
PRESSER FOOT ASSEMBLY
1
26-11 17-5480-B 押え足テープ付け用
BOTTOM
1
26-12 17-5480-G 平行ピン
PIN
1
26-13 17-5610-A 押えボス
HANK
1
26-14 17-5610-B 押え足ブラケット
BRACKET
1
26-15 17-5610-C 押え調節金具
HINGE SCREW
1
26-16 17-5610-D ハ"ネ調節ナット
NUT
1
26-17*
押え足
BOTTOM
1
26-18 17-5630-A 押エボス
HANK
1
26-19 17-5630-B 押え足
BOTTOM
1
26-20 17-5630-C 補助押え足
BOTTOM
1
26-21 17-5630-D 押え取付台
BRACKET
1
26-22 17-5630-E 圧縮バ"ネ
SPRING
1
26-23 17-5630-F ハ"ネ調節ピン
PIN
2
26-24 17-8190-G ピン
PIN
1
26-25 18-533
針受後
NEEDLE GUIDE
1
26-26*
針受
NEEDLE GUARD
1
26-27*
前ルーパ"-
FRONT LOOPER
1
26-28 19-837
ルーパ"-(中)
LOOPER (MEDIUM)
1
26-29 19-838
ルーパ"-(右)
LOOPER (RIGHT)
1
26-30 75-473
ワッシャ
WASHER
1
26-31 79-191
バ"ネ
SPRING
1
26-32 79-561
調節バ"ネ
SPRING
1
26-33 84-382
ネシ"
SCREW
1
26-34 84-464
ネシ"
SCREW
2
26-35 87-069
プ"ラケット取付ピン
PIN
1
26-36 87-071
六角穴付止めねじ
SCREW
1
26-37 87-072
六角穴付止めねじ
SCREW
1
26-38 87-095
ネシ"
SCREW
1
26-39 87-104
ネシ"
SCREW
1
26-40 87-106
ネシ"
SCREW
3
26-41 87-166
ネシ"
SCREW
1
26-42 87-177
六角穴付ボルト
BOLT
1
26-43 88-136
ナット
NUT
1
26-44 88-146
ナット
NUT
2
※各ゲージ部品の品番、111,112ページのゲージパーツ表を参照して下さい。
* Please refer to Page111, 112 GAUGE PARTS LIST
-53-
-54-
jintex.in
