Kansai Special WX-8842 parts on page 3
Ref	Part number	Part name	Qty
	1	フレーム関係(1) FRAME ASSEMBLY (1)
	2	フレーム関係(2) FRAME ASSEMBLY (2)
	3	糸調子機構(UTC除く) THREAD TENSION MECHANISM (WITHOUT UTC)
	4	ブッシュ機構 BUSHING
	5	下軸機構 CRANKSHAFT MECHANISM
	6	ルーパー機構、針受機構 LOOPER, NEEDLE GUARD MECHANISM
	7	送り機構(1) FEED MECHANISM (1)
	8	送り機構(2) FEED MECHANISM (2)
	9	下糸捌き機構 LOOPER THREAD MECHANISM
	10	針棒上軸機構 NEEDLE BAR MECHANISM
	11	針棒下軸機構 NEEDLE THREAD MECHANISM
	12	上飾り機構 SPREADER DRIVE MECHANISM
	13	押え揚機構 PRESSER FOOT MECHANISM
	14	給油機構(1) LUBRICATION MECHANISM (1)
	15	給油機構(2) LUBRICATION MECHANISM (2)
	16	Fタイプ, Cタイプ専用部品 MODEL F, C EXCLUSIVE PARTS
	17	DE, Lタイプ専用部品 MODEL DE, L EXCLUSIVE PARTS
	18	EMK前メス機構 EMK KNIFE MECHANISM
	19	EMK-W送り機構 EMK-W FEED ROLLER MECHANISM
	20	EMK-Wカバー, ガイド関係 EMK-W COVER GUIDE ASSEMBLY
	21	テーブル関係 TABLE
	22	糸立て及びアクセサリー関係 THREAD STAND AND ACCESSORIES
	23	ゲージ関係(1) GAUGE PARTS (1)
	24	ゲージ関係(2) GAUGE PARTS (2)
	25	ゲージ関係(3) GAUGE PARTS (3)
	26	ゲージ関係(4) GAUGE PARTS (4)
	27	下糸切り装置(UTC) KNIFE MECHANISM (UTC)
	28	UTC駆動装置(エアー式) THREAD TRIMMING MECHANISM (PNEUMATIC TYPE)
	29	UTC駆動装置(電気式) THREAD TRIMMING MECHANISM (ELECTRIC TYPE)
	30	糸調子機構(UTC) THREAD TENSION MECHANISM (UTC)
	31	上飾り糸切装置(エアー式) SPREADER THREAD TRIMMING (PNEUMATIC TYPE)
	32	上飾り糸切装置(電気式) SPREADER THREAD TRIMMING (ELECTRIC TYPE)
	33	上糸払い装置 THREAD WIPER MECHANISM
	34	押え揚げ装置、レギュレーターセット FOOT LIFTER MECHANISM, REGULATER SETS
	35	配管、配線図 WIRING AND PIPING
	36	テープカッター装置(エアー式) TAPE CUTTER MECHANISM (PNEUMATIC TYPE)
	37	テープカッター装置(電気式) TAPE CUTTER MECHANISM (ELECTRIC TYPE)
	38	配管、配線図 WIRING AND PIPING
	39	MMX 飾りルーバー機構(1) SPREADER MECHANISM (1)
	40	MMX 飾りルーバー機構(2) SPREADER MECHANISM (2)
	41	MMX 糸調子機構 THREAD TENSION MECHANISM
	42	MMX ゲージ関係 GAUGE PARTS
	43	8803-1S フレーム関係 COVER ASSEMBLY
	44	8803-1S 糸調子機構 THREAD CONTROL MECHANISM
	45	8803-1S 駆動機構(1) DRIVE MECHANISM (1)
	46	8803-1S 駆動機構(2) DRIVE MECHANISM (2)
	47	8803-1S ゲージ関係 GAUGE PARTS
	48	チェーンカッター機構 CHAIN CUTTER MECHANISM (CS-1)
	49	LX5801SP専用部品(1) MODEL LX5801SP EXCLUSIVE PARTS (1)
	50	LX5801SP専用部品(2) MODEL LX5801SP EXCLUSIVE PARTS (2)
	51	LX5801SP専用部品(3) MODEL LX5801SP EXCLUSIVE PARTS (3)
	52	LX5801SP専用部品(4) MODEL LX5801SP EXCLUSIVE PARTS (4)
	53	LX5801SP ゲージ関係 GAUGE PARTS
	54	ゲージパーツ表(1) GAUGE PARTS LIST (1)
	55	ゲージパーツ表(2) GAUGE PARTS LIST (2)

Page 4 — 1. フレーム関係 (1) FRAME ASSEMBLY (1)

Kansai Special WX-8842 parts on page 4
Ref	Part number	Part name	Qty
	23-504	ゴム栓
	39-502	オイルポット窓
	87-224	ネジ
	21-584	トップカバー
	23-569	アームカバーパッキン
	87-177	ネジ
	27-130	針棒カバー
	23-503	面板リング
	21-688	面板
	23-501	ゴム栓
	87-171	ネジ
	93-701	取付用金具
	21-253	大ピンカバー
	87-206	ネジ
	27-136	プーリーカバー
	23-427	ゴム栓
	75-552	ワッシャ
	71-268	テーパーピン
	87-228	ネジ
	86-211	ナット
	21-627	保護カバー取付板
	21-626	保護カバー
	02-118	座金
	84-396	ネジ
	84-412	ネジ
	87-252	六角穴付きボルト
	06-957	検知器止め金具
	88-166	ナット
	75-452	ワッシャ
	24-051	銘板
	75-520	ワッシャ
	87-089	段ネジ
	87-213	六角穴付きボルト
	87-409	ネジ
	27-129	針棒カバーラケット
	24-052	銘板
	21-717	後カバー
	87-255	ネジ
	20-6270	保護カバーセット
	21-764	面板

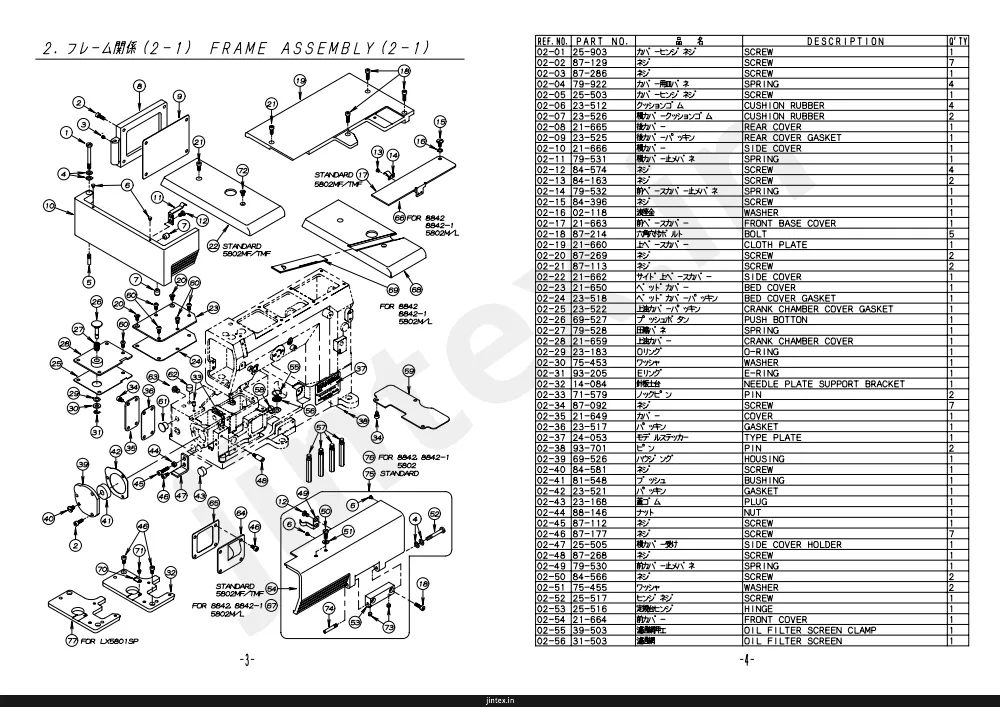

Page 5 — 2. フレーム関係 (2-1) FRAME ASSEMBLY (2-1)

Kansai Special WX-8842 parts on page 5
Part number	Part name	Qty
25-903	カバーヒンジネジ
87-129	ネジ	7
87-286	ネジ
79-922	カバー用皿バネ
25-503	カバーヒンジネジ
23-512	クッションゴム
23-526	横カバークッションゴム
21-665	後カバー
23-525	後カバーパッキン
21-666	横カバー
79-531	横カバー止メバネ
84-574	ネジ
84-163	ネジ
79-532	前カバー止メバネ
84-396	ネジ
02-118	渡座金
21-663	前カバー
87-214	六角付ボルト	5
21-660	上ベ-スカバ-
87-269	ネジ	2
87-113	ネジ	2
21-662	サイド上ベ-スカバ-
21-650	ベットカバー
23-518	ベットカバーパッキン
23-522	上油カバーパッキン
69-527	プッシュボタン
79-528	圧縮バネ
21-659	上油カバー
23-183	Oリング
75-453	ワッシャ
93-205	Eリング
14-084	針板土台
71-579	ノツクピン	2
87-092	ネジ	7
21-649	カバー
23-517	パツキン
24-053	モノルステッカー
93-701	ピン	2
69-526	ハウジング
84-581	ネジ
81-548	ブツシユ
23-521	パツキン
23-168	蓋ゴム
88-146	ナツト
87-112	ネジ
87-177	ネジ	7
25-505	横カバー受ケ
87-268	ネジ
79-530	前カバー止メバネ
84-566	ネジ	2
75-453	ワッシャ	2
25-517	ヒンジネジ
25-516	定規台ヒンジ
21-664	前カバー
39-503	オイルフィルタースクリーンCLAMP
31-503	オイルフィルタースクリーン

Page 6 — 2. フレーム関係(2-2) FRAME ASSEMBLY (2-2)

Kansai Special WX-8842 parts on page 6
Ref	Part number	Part name
02-57	87-239	スタンド"ピン
02-58	94-507	""ワタ
02-59	21-667	防塵プレート
02-60	87-272	ネジ
02-61	23-529	ゴム栓(φ11)
02-62	23-528	ゴム栓(φ9)
02-63	87-400	六角穴付きボルト
02-64	21-648	カバー
02-65	23-516	パッキン
02-66	21-832	前"ベースカバー-
02-67	21-833	前カバー-
02-68	21-834	サイド"ベースカバー-
02-69	21-835	差板
02-70	27-087	ストッパー金具
02-71	87-087	ネジ
02-72	05-074	ネジ
02-73	87-274	ネジ
02-74	25-527	カバー"ヒンジネジ
02-75	20-6640	前カバーセット
02-76	20-8330	前カバーセット
02-77	LX-146	針板土台

Page 7 — THREAD TENSION MECHANISM (WITHOUT UTC)

Kansai Special WX-8842 parts on page 7
Ref	Part number	Part name	Qty
	71-209	平元ピン
	45-541	シリコンタンク糸道
	41-520	ブラケット
	71-202	ピン
	27-534	シリコンタンクフェルト
	84-162	ネジ
	27-531	シリコンタンク
	27-533	シリコンタンクフタ
	75-455	ワツシヤ
	87-177	ネジ
	45-556	糸調子道
	45-556	上糸開キ
	75-468	ワツシヤ
	87-092	ネジ
	87-269	ネジ
	41-503	糸調子台
	23-324	フェルト
	45-546	糸ガイド
	87-287	ネジ
	25-217	パイプ取付金具
	45-517	糸ガイドパイプ
	45-551	シリコンタンク糸道
	41-501	ブラケット
	87-104	ネジ
	41-115	糸道
	84-501	段付ネジ
	79-514	引張りバネ
	41-508	調子棒
	41-502	糸繰りプレート
	41-701	チャンポン調バネ(強)
	41-101	チャンポン調バネケース
	41-105	チャンポン皿ラチェット
	41-702	チャンポン調バネ(弱)
	41-107	大ケース
	41-509	チャンポン皿
	45-547	糸ガイドブラケット
	87-099	ネジ
	41-601	針棒調子皿
	79-533	針棒用バネ
	84-171	ネジ
	45-543	糸道
	45-558	ホルダー
	41-521	糸繰りプレート
	20-5360	シリコンタンクセット
	41-518	ブラケット
	41-519	糸繰りプレート
	45-552	糸ガイド
	45-508	針株\|調子板
	41-117	糸道(下)

Page 8 — 4. ブッシュ機構 BUSHING

Kansai Special WX-8842 parts on page 8
Ref	Part number	Part name	Qty
	81-508	飾り糸ルーパ一軸ブツシュ(右)
	25-507	シールプラグ 17
	81-507	飾り糸ルーパ一軸ブツシュ(左)
	81-506	針糸掛軸ブツシュ
	94-804	オイルシール 10
	81-505	ブツシュ
	25-506	シールプラグ 16
	81-510	飾り糸ルーパ一棒ブツシュ
	81-547	押棒ブツシュ
	81-528	送りシャフトブツシュ(後)
	94-102	オイルシール
	81-529	送りシャフトブツシュ(前)
	81-526	ルーパ一軸ブツシュ(後)
	81-530	ブツシュ
	81-523	前縁軸ブツシュ(右)
	81-524	前縁軸ブツシュ(左)
	81-525	ルーパ一軸ブツシュ(前)
	94-222	送り台シャフトシール
	81-527	下軸ブツシュ
	81-522	針受軸ブツシュ
	94-805	オイルシール
	81-539	針棒ブツシュ(下)
	81-572	針棒ブツシュ(上)
	94-503	オイルシール
	81-531	ブツシュ
	94-231	オイルシール
	94-505	オイルシール

Page 9 — CRANKSHAFT MECHANISM

Kansai Special WX-8842 parts on page 9
Part number	Part name	Qty
87-172	SCREW	8
69-523	SLEEVE	2
23-527	O-RING	2
91-883	BEARING	2
75-502	WASHER	1
71-588	CRANK SHAFT	1
71-675	CRANK SHAFT	1
87-259	SCREW	7
87-214	BOLT	4
61-510	DRIVE BALL	1
63-507	CONNECTION LOOPER DRIVE	1
69-513	GUIDE	1
71-585	CRANK SHAFT (LX5802M/TMF)	1
87-092	SCREW	1
60-5130	LOOPER CRANK ASS'Y (LX5802MF/TMF)	1
87-242	SCREW	3
75-271	SHAFT JOINT	1
23-341	FELT	1
71-573	SHAFT (RIGHT)	1
91-994	BEARING	1
69-518	BEARING SLEEVE	1
69-537	V-PULLEY	1
87-270	SCREW	2
25-520	BEARING PLATE (B)	1
34-826	BEARING	1
69-529	BEARING SLEEVE	1
25-519	SET PLATE (A)	1
31-701	OIL PUMP DRIVING WARM	1
60-9720	BEARING ASS'Y	1
60-9930	BEARING ASS'Y	1
60-9950	BEARING ASS'Y	1
60-9730	BEARING ASS'Y	1
60-5050	LOOPER CRANK ASS'Y (WX)	1
58-500	TIMING BELT	1
60-5100	LOOPER CRANK ASS'Y (LX5801)	1
06-554	TIMING PULLEY	1
05-161	V-PULLEY	1
05-163	SET PLATE (A)	1
05-164	SET PLATE (B)	1

Page 10

Kansai Special WX-8842 parts on page 10
Part number	Part name	Qty
61-523	旋後エキセン
87-254	ネシ	4
87-214	六角穴付ボルト	3
63-506	前後ロッド	1
60-5030	受ロッドセット	1
60-5040	前後ロッドセット	1
87-274	ネシ	3
04-509	前後ロッドピン	1
19-545	ルーパー一台	1
87-181	ネシ	*
75-451	ワッシャ	1
75-453	ワッシャ	2
67-507	前緩レバー	1
87-224	六角穴付ボルト	3
88-166	ナット	1
75-452	ワッシャ	1
75-537	Φ10 スラストカラー	1
61-524	針受エキセン	1
63-508	針受ロッド	1
71-572	針受ロッドピン	1
93-222	Eリング	1
75-504	ワッシャ	1
71-574	前軸	1
67-506	前緩りレバー	1
69-521	前緩り角軸	1
71-569	角ゴマヒン	1
75-518	カラー	1
71-575	ルーパー軸	1
93-213	Eリング	1
75-519	ワッシャ	1
84-314	ネシ	2
67-508	針受軸レバー	1
18-809	針受台	1
71-571	針受軸	1
87-213	六角穴付ボルト	2
18-807	針受台	1
71-659	針受軸(8842, 8842-1)	1
19-835	ルーパー台(8842, 8842-1)	1
87-245	ネシ	1
75-526	ワッシャ	1
18-812	針受台	1
19-551	ルーパー台(WX/UTC)	1
87-129	ネシ	2
19-532	ルーパー台	1
19-552	ルーパー台	1
19-537	ルーパー台	1
69-507	針糸捌きバランス	1
69-522	バランスウェイト	1
84-362	ネシ	2
06-375	スペーサー	1
75-455	ワッシャ	1
87-113	六角穴付ボルト	1

Page 11 — 7. 送り機構 (1) FEED MECHANISM (1)

Kansai Special WX-8842 parts on page 11
Ref	Part number	Part name	Qty
07-01	87-272	SCREW	3
07-02	69-525	送り土台スラフトプレート (左)	1
07-03	84-192	SCREW	1
07-04	51-833	WASHER	1
07-05	51-834	ECCENTRIC PIN	1
07-06	51-835	BLOCK (REAR)	1
07-07	87-172	SCREW	2
07-08	51-836	BUSHING	1
07-09	69-524	GUIDE PLATE (RIGHT)	1
07-10	84-359	SCREW	2
07-11	51-832	FEED BAR BLOCK	1
07-12	91-414	NEEDLE GAUGE	1
07-13	93-406	RETAINING RING 18	1
07-14	51-831	CONNECTING LINK	1
07-15	91-415	NEEDLE GAUGE	1
07-16	87-181	SCREW	2
07-17	61-519	FEED ECCENTRIC	1
07-18	69-512	FEED ECCENTRIC CAM	1
07-19	79-525	SPRING	1
07-20	84-521	SCREW	1
07-21	75-521	COLLAR	1
07-22	51-848	CONTROL LEVER STOPPER	1
07-23	84-361	SCREW	1
07-24	52-308	SPRING PIN	1
07-25	69-511	GUIDE PIN	1
07-26	87-123	SCREW	1
07-27	87-104	SCREW	1
07-28	61-520	ECCENTRIC	1
07-29	63-509	CONNECTING LEVER	1
07-30	87-225	SCREW	1
07-31	71-431	PIN	1
07-32	87-067	BOLT	1
07-33	21-658	FEED BAR SHIELD PLATE	1
07-34	23-520	FEED BAR SHIELD	2
07-35	21-656	FEED BAR SHIELD COVER	1
07-36	87-269	SCREW	2
07-37	60-5060	FEED ECCENTRIC	1
07-39	87-242	SCREW	1
07-40	84-511	SCREW	1

Page 13 — 9. LOOPER THREAD MECHANISM

Kansai Special WX-8842 parts on page 13
Ref	Part number	Part name	Qty
	09-0141-154	ナット
	09-0241-155	DISC
	09-0341-504	テンションポスト
	09-0443-519	THREAD EYELET
	09-0543-521	THREAD EYELET
	09-0643-544	THREAD GUIDE PLATE
	09-0743-547	SUPPORT BRACKET
	09-0843-548	HOLDER
	09-0943-549	THREAD EYELET (LEFT)
	09-1043-550	THREAD EYELET (RIGHT)
	09-1143-559	SUPPORT BRACKET
	09-1247-803	THREAD EYELET
	09-1345-513	THREAD EYELET
	09-1449-506	LOOPER THREAD TAKE-UP
	09-1549-507	LOOPER THREAD TAKE-UP
	09-1675-224	WASHER
	09-1779-534	SPRING
	09-1884-167	SCREW
	09-1984-361	SCREW
	09-2087-123	BOLT
	09-2187-172	SCREW
	09-2287-177	SCREW
	09-2387-268	SCREW
	09-2487-310	SCREW
	09-2540-5430	WX THREAD EYELET ASS'Y (WX)
	09-2640-5450	LOOPER THREAD EYELET ASS'Y

Page 14 — 10. 針棒上軸機構 NEEDLE BAR MECHANISM

Kansai Special WX-8842 parts on page 14
Ref	Part number	Part name	Qty
	87-172	ネジ
	91-888	ベアリング
	87-253	ネジ
	87-254	ネジ
	81-502	ベアリングハウジング
	06-553	タイミングプーリー
	73-502	針棒抱
	84-359	ネジ
	71-674	リンクピン
	63-417	針棒リンク
	91-264	ベアリング
	69-532	角ゴマ
	75-542	ワッシャ
	69-533	針棒ガイド
	87-112	ネジ
	66-504	針棒クランク (31)
	63-501	針棒卵ロッド
	61-501	針棒卵キュセン玉
	87-214	六角穴付ボルト
	71-819	上軸(左)
	87-259	ネジ
	87-213	ネジ
	69-158	針棒卵バランス
	87-036	ネジ
	61-502	針棒卵ロッド玉
	87-242	ネジ
	91-882	ベアリング
	60-5010	針棒卵ロッドセット
	75-2700-1	ベアリングセット
	69-534	ハンドプーリー
	75-671	スラストワッシャ
	69-538	ベアリングスリーブ(上)
	71-510	上軸(右)
	91-994	ボールベアリング
	75-270	上軸ジョイント
	87-241	ネジ
	11-153	針棒
	60-9890	ベアリングセット
	60-9970	ベアリングセット
	66-505	針棒クランク (33)
	60-9891	針棒クランクセット (31)
	60-9892	針棒クランクセット (33)
	69-143	クランクモーション
	87-274	ネジ
	91-894	ボールベアリング

Page 15 — 11. 上糸捌き機構 NEEDLE THREAD MECHANISM

Kansai Special WX-8842 parts on page 15
Ref	Part number	Part name	Qty
	84-374	ネジ
	45-523	針棒糸道
	45-535	針棒糸道
	85-618	ネジ
	45-549	針棒糸道
	87-104	ネジ
	94-504	シールキャップ φ15
	87-113	ネジ
	75-410	上糸天ビン軸止めワッシャ
	75-508	針糸天ビンワッシャ(外)
	71-514	針棒糸道
	75-504	針糸天ビンワッシャ(中)
	87-112	六角穴付ボルト
	75-505	カラー
	75-468	ワッシャ
	87-272	ネジ
	45-536	針糸捌き
	67-502	針糸捌き取付台
	45-505	針糸捌き
	87-224	六角穴付ボルト
	75-526	M5用バネ座金
	45-515	糸道
	45-507	飾り糸糸道
	45-502	飾り糸道
	45-514	飾り糸道
	45-539	飾り糸案内
	87-092	ネジ
	45-513	小調糸道
	87-177	ネジ
	41-517	糊糸用小チヤンポン皿
	84-639	ネジ
	79-547	上飾り調子バネ

Page 16 — 12. 上飾り機構 SPREADER DRIVE MECHANISM

Kansai Special WX-8842 parts on page 16
Ref	Part number	Part name	Qty
	75-537	Φ10 スラストカラー
	87-214	ネジ
	19-751	飾りルーパ -
	04-501	スプレッダーホルダ -
	87-274	ネジ
	93-202	E型止め輪10
	75-509	ワッシャ
	71-513	飾り駆動軸
	04-502	飾り調節レバーピン
	75-452	ワッシャ
	88-166	ナット
	67-510	飾り振りレバー -
	87-171	ネジ
	61-527	上飾りエキセン玉
	91-416	ベアリング
	63-500	飾り振りロッド
	75-502	上軸スペーワッシャ
	67-511	ルーパ一振りレバー
	87-172	ネジ
	04-508	連結ピン
	04-507	飾りルーパ一棒
	75-510	ワッシャ
	87-181	ネジ
	67-512	飾り糸振りレバー
	23-553	フェルト
	71-536	ピン
	04-510	リンク
	23-531	フェルト
	19-495	上飾りルーパ -
	04-514	飾り糸調動軸
	75-544	カラー
	45-557	糸道
	87-104	ネジ
	04-513	ベースブロック
	04-512	飾り糸案内台
	87-129	ネジ
	06-751	スタッドボルト
	19-505	飾りルーパ -

Page 17 — 13. 押え揚げ機構 PRESSER FOOT MECHANISM

Kansai Special WX-8842 parts on page 17
Ref	Part number	Part name	Qty
	23-265	押え棒油止シール
	67-503	レバー
	71-203	平行ピン
	71-507	糸締め軸
	71-568	押え棒
	71-517	シャフト
	75-001	カラー
	75-504	ワッシャ
	77-504	押え揚クランク
	77-518	レバー
	77-506	クランク(下)
	77-507	クランク(上)
	77-508	リンク
	77-509	ブラケット
	77-510	押え棒抱き
	77-511	押え棒ガイド
	77-512	連結プレート
	79-518	押え棒ハ"ネ
	79-519	押え棒ハ"ネ(小)
	79-538	巻ハ"ネ
	84-561	ネジ
	84-566	ネジ
	87-112	六角穴付きボルト
	84-581	段ネジ
	84-813	ネジ
	86-411	ナット
	87-001	押え棒筒ネジ
	87-272	ネジ
	87-213	六角穴付きボルト
	87-252	六角穴付きボルト
	87-253	ネジ
	87-254	ネジ
	87-255	六角穴付きボルト
	88-003	筒ネジ"ナット
	71-679	押え棒
	27-088	フィンガーガード
	27-089	フィンガーガード(UTC用)
	87-142	ネジ
	80-5030	押え棒ネジセット

Page 18 — 14. 給油機構 (1) LUBRICATION MECHANISM (1)

Kansai Special WX-8842 parts on page 18
Ref	Part number	Part name	Qty
	23-506	Oリング
	31-222	フィルター
	35-509	オイルフィルター継手
	87-129	ネジ
	21-632	オイルフィルターキャップ
	87-663	ボルト
	23-524	Oリング
	87-311	ブッシング蓋小
	23-304	オイルタンクレンシール
	31-509	オイルタンク
	87-225	六角穴付ボルト
	39-504	オイルゲージ
	30-0130	ポンプセット
	31-702	ポンプギア
	87-254	ネジ
	17-8010-G	ピン
	87-123	六角穴付ボルト
	31-708	ポンプ裏板
	31-706	ポンプ軸
	31-705	アウターローター
	31-707	インナーローター
	31-704	トロコイドポンプハウジング
	31-156	ポンプメッシュ
	31-703	ポンプ取付板
	31-157	ポンプメッシュ止金具
	87-140	ネジ
	88-137	ナット
	27-537	ニードルクーラー
	27-538	ニードルクーラーフタ
	27-539	フェルトガード
	27-540	ニードルクーラーフェルト
	87-285	六角穴付ボルト
	30-0131	ポンプセット
	30-5080	オイルタンクセット

Page 19 — 15. 給油機構 (2) LUBRICATION MECHANISM (2)

Kansai Special WX-8842 parts on page 19
Ref	Part number	Part name	Qty
	35-503	油受
	87-092	ネジ
	35-539	管継手ボルト
	35-528	管継手ボルト (短)
	23-386	フェルト
	35-505	片口継手
	35-521	ビニールチューブ
	39-139	パイプサポート
	39-501	配管止め
	35-530	チューブバンド
	35-517	ビニールチューブ
	31-314	ビニールパイプ継手
	35-529	管継手ボルト
	35-519	ビニールチューブ
	35-514	注油配管
	35-526	ビニールチューブ
	35-506	両口継手
	35-413	配管チューブ止め金具
	23-560	給油パイプ
	23-540	フェルト
	23-558	給油サポート
	23-559	スポンジ
	87-254	ネジ
	88-165	六角ナット
	35-540	リターン用パイプ

Page 20 — 16. Fタイプ, Cタイプ専用部品 MODEL F, C EXCLUSIVE PARTS

Kansai Special WX-8842 parts on page 20
Part number	Part name	Qty
26-823	GUIDE PLATE FOR F	1
26-821	FOLDER BASE	1
26-822	PLATE	1
21-821	FRONT COVER	1
21-822	FRONT COVER (SMALL)	1
21-823	DUSTPROOF COVER	1
21-824	FRONT BASE COVER	1
75-455	WASHER	4
26-824	GUIDE SUPPORT	1
84-361	SCREW	2
26-825	GUIDE FIXING PLATE	1
79-530	SPRING	1
84-574	SCREW	6
79-532	SPRING	1
84-163	SCREW	1
25-516	HINGE	1
87-274	SCREW	2
87-214	SCREW	2
25-517	SCREW	1
79-922	SPRING	2
25-527	SCREW	1
85-182	SCREW	2
26-724	FOLDER BASE FOR F	1
84-566	SCREW	2
84-572	SCREW	2
87-177	SCREW	1
23-512	CUSHION	2
26-827	RIGHT SIDE GUIDE	1
26-826	LEFT SIDE GUIDE	1
84-167	SCREW	1
84-193	SCREW	1
20-6150	ATTACHMENTS FOR F	1
21-825	FRONT COVER	1
26-830	FRONT GUIDE	1
20-8210	FRONT COVER ASS'Y	1
20-8250	FRONT COVER ASS'Y	1

Page 21 — 17. DE/Lタイプ専用部品 MODEL DE/L EXCLUSIVE PARTS

Kansai Special WX-8842 parts on page 21
Ref	Part number	Part name
17-01	84-566	ネジ
17-02	75-455	ワッシャ
17-03	26-606	ゴムプーラー取付板
17-04	84-503	ネジ
17-05	86-411	ナット
17-06	26-751	ゴムプーラー取付棒
17-07	84-112	ネジ
17-08	26-753	ゴムプーラー取付金具
17-09	26-752	ゴムプーラー案内棒
17-10	26-607	ラッパ取付台
17-11	75-452	ワッシャ
17-12	87-225	ネジ
17-13	87-092	ネジ
17-14	97-513	DE用ゴム調節器
17-15	97-714	DE用ホルダー
17-16	26-712	取付金具
17-17	21-764	面板
17-18	02-119	波座金
17-19	26-608	ブラケット A
17-20	26-609	ブラケット B
17-21	26-610	ブラケット C
17-23	84-114	ネジ
17-24	87-113	六角付きボルト
17-25	87-264	段ネジ
17-26	97-5010-1	バインダーセット (9mm)

Page 22 — 18. EMK 前メス機構 EMK KNIFE MECHANISM

Kansai Special WX-8842 parts on page 22
Ref	Part number	Part name	Qty
	63-832	上メスロッド
	71-596	上メスロッドピン
	67-517	上メスシヤフトレバー (右)
	07-501	ブラケツト
	21-780	油力バー
	84-361	ネジ
	81-543	上メスシヤフトブツシユ (右)
	81-544	上メスシヤフトブツシユ (左)
	71-597	メスシヤフト
	87-092	ネジ
	67-518	上メスシヤフトレバー (左)
	63-508	針受ロツト
	87-171	ネジ
	07-502	上メス台ゴマ
	71-598	上メス台ゴマピン
	23-124	フエルト
	23-555	フエルト
	07-503	上メス台
	07-504	切屑落し
	07-505	上メス
	07-520	下メス台
	07-522	下メス
	07-521	下メスクランプ
	81-545	下メスブツシユ
	07-509	下メス台ブラケツト
	07-510	下メス台回止メ
	71-599	下メスシヤフト
	75-561	カラー
	79-568	スプリング
	61-525	上メスエキセン
	23-533	ゴム栓
	87-254	ネジ
	87-214	ネジ
	87-234	ネジ
	94-507	シールキヤツプ
	93-213	Eリング
	75-519	ワツシヤ
	87-129	ネジ
	71-208	平行ピン
	94-805	オイルシール
	87-181	ネジ
	87-224	ネジ
	84-155	ネジ
	84-360	ネジ
	87-172	ネジ
	84-566	ネジ
	60-5031	EMKロツドセット
	87-330	カバーストツプネジ

Page 23 — 19. EMK-W ゴム送り機構 EMK-W FEED ROLLER MECHANISM

Kansai Special WX-8842 parts on page 23
Ref	Part number	Part name	Qty
	01-051	バウシンク
	01-752	ゴム調節レバー
	01-753	ゴム調節ローラーアーム
	01-756	前プーラー取付台
	01-759	調節ネジ
	01-760	回り止めプレート
	01-763	ローラー圧調節カム棒
	01-764	レバー・調節金具
	01-767	支持ピン
	01-769	前プーラーベース
	01-770	送りローラー
	01-771	ゴム調節小ローラー
	01-853	蝶ナット
	02-211	ローラーピン当り板
	02-212	巴
	02-403	プーラー調節ネジストッパ
	61-260	エキセン玉内側
	61-261	エキセン玉外側
	61-403	プーラー連結玉
	63-831	プーラー・クランクロッド
	67-516	調節レバー
	69-811	エキセン調節ホイール
	71-131	巴ローラー
	71-594	上軸(右)
	84-362	ネジ
	71-756	ハローローラー・アームシャフト
	71-757	ハローローラーシャフト
	71-759	プーラー・ライフシャフト
	71-802	回り止めピン
	75-407	ワッシャ
	75-409	軸受内輪
	75-504	ワッシャ
	75-519	ワッシャ
	75-536	ワッシャ
	79-301	プーラーバネ
	79-566	ゴム調節圧縮バネ
	81-016	受
	81-541	ブッシュ
	81-542	ブッシュ
	84-161	ネジ
	84-462	ネジ
	84-521	ネジ
	84-564	ネジ
	86-484	調節ナット
	87-123	六角穴付きボルト
	87-172	ネジ
	87-181	ネジ
	87-214	六角穴付きボルト
	87-225	六角穴付きボルト
	87-274	ネジ
	87-286	ネジ
	91-266	ニードルベアリング
	91-901	ボールベアリング
	93-222	Eリング
	60-3832	プーラークランクロッドセット

Page 24 — 20. EMK-W カバー, ガイド"関係 EMK-W COVER GUIDE ASSEMBLY

Kansai Special WX-8842 parts on page 24
Part number	Part name	Qty
20-0101-766	ストッパ
20-0201-768	スライドガイド	2
20-0301-776	レースガイド
20-0401-778	レースガイド
20-0501-779	ゴムガイドプレート
20-0601-780	ゴムガイドブラケット
20-0701-858	ゴムガイド	3
20-0802-119	波座金
20-0907-511	シューター取付板
20-1007-512	シューター用ストッパ
20-1107-519	シューター
20-1221-273	保護カバー
20-1321-275	保護カバー-取付板
20-1421-776	横カバー
20-1521-777	前力バ
20-1621-779	サイド上ベ-スカバ
20-1721-795	上ベ-スカバ
20-1827-167	前ベースカバー
20-1926-816	定規
20-2027-121	プーリーカバー A
20-2127-122	プーリーカバー B
20-2271-589	シューター軸
20-2371-590	シューター軸大
20-2475-224	ワッシャ	2
20-2575-455	ワッシャ	2
20-2675-456	ワッシャ	4
20-2779-569	前カバー-圧縮バネ
20-2879-801	バネ
20-2979-926	皿ばね
20-3084-167	ネジ	2
20-3184-361	ネジ	2
20-3284-374	ネジ	4
20-3384-412	ネジ	2
20-3484-503	支柱ネジ	2
20-3584-521	ネジ	1
20-3684-566	ネジ	2
20-3784-571	ネジ	1
20-3885-607	段ネジ	2
20-3987-099	ネジ	3
20-4087-104	ネジ	1
20-4187-177	六角付きボルト	3
20-4287-264	段ネジ	2
20-4387-273	ネジ	3
20-4487-292	ネジ	1
20-4593-213	E型止め輪
20-4627-1220-2	カバーセット

Page 25 — 21. テーブル関係 TABLE

Kansai Special WX-8842 parts on page 25
Ref	Part number	Part name	Qty
	21-668	TABLE
	42-503	本体据付ナット
	25-524	タンク取付金具
	23-509	クッションゴム
	87-281	六角穴付ボルト
	75-535	ワッシャ
	42-508	防振ゴム
	42-509	防振ゴムカラー
	42-507	スペーサー
	21-028	テーブル (EMK)
	28-701	シューター
	28-702	シューター取付台
	87-905	木ネジ
	87-177	ネジ
	88-146	ナット
	20-6050-0	テープ立て (組)
	21-013	テーブル (DE用)
	21-733	テーブル
	21-734	テーブル
	21-775	テーブル
	21-7750-2	LXテーブルセット

Page 26 — 22. 糸立て及びアクセサリー関係 THREAD STAND AND ACCESSORIES

Kansai Special WX-8842 parts on page 26
Ref	Part number	Part name	Qty
	42-706	6本糸立
	42-712	2本糸立
	28-600	グリス (70g)
	20-0010	附属部品ケース
	28-612	シリコンオイル
	28-454	ドライバー (小)
	28-452	ドライバー (大)
	28-011	ピンセット
	07-522	下メス
	87-104	ネジ
	42-704	4本糸立セット
	28-311	六角レンチ 2mm
	28-312	六角レンチ 2.5mm
	28-313	六角レンチ 3mm
	28-314	六角レンチ 5mm
	28-317	グリップ付六角レンチ 1.5mm
	28-318	精密マイナスドライバー-2.5mm
	28-920	連動クサリ
	28-613	ミシン潤滑油
	13-0110-6	針 UY×128GAS #11
	28-614	油差し
	28-615	ジョウゴ
	42-718	8本糸立
	13-0140-6	針 UY×128GAS #14
	13-3020-5	針 SM1014H #10S

Page 27 — 23. ゲージ関係 (1) GAUGE PARTS (1)

Kansai Special WX-8842 parts on page 27
Ref	Part number	Part name	Qty
	23-01 *	針株
	23-02 *	針(UYX128GAS #11-#14)
	23-03 *	針板
	23-04 *	前送歯
	23-05 *	後送歯
	17-4430-A	押えボ'ス
	17-7250-C	ロラーブラケット
	17-7250-D	スライド"ガイド"
	17-7250-E	ロラーセットネシ
	17-7250-F	ガイドローラー
	17-7250-G	ピン
	17-7750-D	ガイド"足金具
	17-7760-D	ピン
	23-14 *	押え
	17-7680-A	押足ボ'ス
	17-7680-B	補助押足
	17-8190-D	補助押足ハ'ネ(左)
	17-8190-E	補助押足ハ'ネ(右)
	17-8190-E	ハ'ネ
	17-8190-G	ピン
	17-8190-J	ガイド"プレート
	17-7680-K	生地"ガイド"
	17-7760-Y	押え"ガイド"
	17-7490-L	押え足ハ'ネ
	17-7760-E	ピン
	17-7760-A	押えボ'ス
	18-811	針受
	19-539	ルーバー
	19-540	補助ルーバー
	45-549	針糸道
	75-228	ワッシャ
	79-191	ハ'ネ
	84-161	ネジ
	84-359	ネジ
	84-364	ネジ
	84-382	ネジ
	84-464	ネジ
	85-611	ネジ
	85-613	ネジ
	85-618	ネジ
	85-621	ネジ
	85-624	ネジ
	87-083	ネジ
	87-104	ネジ
	87-107	ネジ
	87-034	ネジ
	87-130	ネジ
	87-035	ネジ
	88-136	ナット
	23-50 *	押えセット
	45-508	針糸調子板
	41-601	針糸調子皿
	79-533	針糸糸用ハ'ネ
	84-171	ネジ
	17-760-K	テープ"ガイド"
	87-397	ネジ
	17-7680-L	生地"ガイド"

Page 28 — 24. ゲージ関係 (2) GAUGE PARTS (2)

Kansai Special WX-8842 parts on page 28
Ref	Part number	Part name	Qty
	24-01	針株
	24-02	12-877
	24-03	13-0110-6
	24-04	針板
	24-05	14-877
	24-06	15-781
	24-07	15-782
	24-08	15-831
	24-09	15-832
	24-10	17-6720-C
	24-11	17-7760-A
	24-12	17-7490-C
	24-13	17-7760-D
	24-14	17-7760-E
	24-15	17-7760-F
	24-16	17-7490-G
	24-17	17-7490-K
	24-18	17-7490-L
	24-19	押えセット
	24-20	押え足
	24-21	17-7770-H
	24-22	17-7770
	24-23	17-8770-1
	24-24	17-8770-A
	24-25	17-8770-B
	24-26	17-8770-C
	24-27	17-8770-D
	24-28	18-811
	24-29	19-539
	24-30	19-540
	24-31	19-877
	24-32	45-549
	24-33	75-442
	24-34	84-117
	24-35	84-161
	24-36	84-167
	24-37	84-171
	24-38	84-359
	24-39	84-382
	24-40	84-464
	24-41	84-726
	24-42	85-101
	24-43	85-613
	24-44	85-618
	24-45	85-621
	24-46	87-104
	24-47	87-130
	24-48	88-136
	24-49	93-195
	24-50	45-508
	24-51	41-601
	24-52	79-533
	24-53	84-358
	24-54	87-074

Page 29 — 25. ゲージ関係(3) GAUGE PARTS (3)

Kansai Special WX-8842 parts on page 29
Ref	Part number	Part name	Qty
	12-835	針
	13-0140-6	針(UY×128GAS#14)
	15-836	針板
	15-836	前送歯
	25-05	後送歯
	25-06	押えセット
	18-835	針受
	19-836	ルーパ-(左)
	19-837	ルーパ-(中)
	19-838	ルーパ-(右)
	45-803	針糸道
	85-611	ネジ
	17-7820-B	押え足
	17-8190-A	押え足ボス
	17-8190-F	圧縮バネ
	17-8190-G	ピン
	87-104	ネジ
	87-083	ネジ
	75-441	ワッシャ
	17-7810-F	布カイド
	87-113	ネジ
	17-7810-B	押え足
	17-7810-C	補助押え足
	17-7810-D	補助押え足止めネジ
	17-7810-E	補助押え足止めネジ
	25-26	針
	13-3020-5	針(SM1014H #10S)
	25-28	針板
	15-888	前送歯
	15-889	後送歯
	25-31	押えセット(4本針)
	25-32	押え爪
	17-7680-A	押え足ボス
	17-7680-B	補助押え足
	17-7680-K	生地ガイド
	17-8190-D	補助押え足バネ(左)
	17-8190-E	補助押え足バネ(右)
	17-7680-L	生地ガイド
	17-8190-J	ガイドプレート
	17-8430-A	押え足
	18-811	針受
	19-539	ルーパー
	19-540	補助ルーパー
	19-550	ルーパー
	75-228	ワッシャ
	85-603	ネジ
	85-613	ネジ
	85-616	ネジ
	87-034	ネジ
	87-035	ネジ
	87-107	ネジ

Page 30 — 26. ゲージ関係(4) GAUGE PARTS (4)

Kansai Special WX-8842 parts on page 30
Ref	Part number	Part name	Qty
	*	針株
	13-0110-6	針(UY×128GAS #11)
	*	針板
	*	後送歯
	*	前送歯
	17-4430-A	押えボス
	17-5060-G	調節金具取付ピン
	17-5060-J	押工取付ピン
	17-5060-K	糸切りメス
	*	押えセット
	17-5480-B	押え足テープ付け用
	17-5480-G	平行ピン
	17-5610-A	押えボス
	17-5610-B	押え足ブラケット
	17-5610-C	押え調節金具
	17-5610-D	ハ"ネ調節ナット
	*	押え足
	17-5630-A	押エボス
	17-5630-B	押え足
	17-5630-C	補助押え足
	17-5630-D	押え取付台
	17-5630-E	圧縮バ"ネ
	17-5630-F	ハ"ネ調節ピン
	17-8190-G	ピン
	18-533	針受後
	*	針受
	*	前ルーパ"-
	19-837	ルーパ"-(中)
	19-838	ルーパ"-(右)
	75-473	ワッシャ
	79-191	バ"ネ
	79-561	調節バ"ネ
	84-382	ネシ"
	84-464	ネシ"
	87-069	プ"ラケット取付ピン
	87-071	六角穴付止めねじ
	87-072	六角穴付止めねじ
	87-095	ネシ"
	87-104	ネシ"
	87-106	ネシ"
	87-166	ネシ"
	87-177	六角穴付ボルト
	88-136	ナット
	88-146	ナット

Page 31 — 27. 下糸切り装置 (UTC) KNIFE MECHANISM (UTC)

Kansai Special WX-8842 parts on page 31
Ref	Part number	Part name	Qty
	05-056	平頭付段ネジ
	05-062	可動メスガイド
	05-076	メス台プレート
	05-077	裏バネ (下)
	05-078	スペーサー
	05-079	ガイドローラー
	05-080	固定メス駆動ピン
	05-081	可動メス駆動ピン
	05-082	ネジ
	05-160	固定メスストッパー
	05-084	固定メスバネ
	05-085	支点ピン
	05-086	固定メス土台調節リンク
	05-087	駆動レバー
	05-088	可動メスベース
	05-089	可動メスガイド
	05-090	押エプレート
	05-091	押エプレート
	05-158	固定メス土台
	05-093	ルーパー糸締め糸道
	05-152	戻しシャフト
	05-153	連結プレート
	05-658	可動メス
	05-812	固定メス
	05-814	裏バネ (上)
	05-882	ガイドローラー
	05-894	裏バネ調節板
	23-512	クッションゴム
	27-128	前カバー
	27-126	上ベ-スカバ-
	27-127	前カバー
	27-015	サイド上ベ-スカバ-
	27-016	前ベースカバー
	45-513	小調子台糸道
	05-430	ガイドローラー
	79-535	前カバー止メバネ
	84-163	ネジ
	84-167	ネジ
	84-193	ネジ
	87-075	ネジ
	87-077	ネジ
	87-078	ネジ
	87-079	ネジ
	87-107	ネジ
	87-129	ネジ
	87-305	ネジ
	87-306	六角支柱ネジ
	87-307	ネジ
	87-310	カバー・ストップネジ
	87-414	ネジ
	87-095	ネジ
	88-147	六角ナット
	00-8057	メスセット
	05-157	メス台ガイド
	05-156	メス土台止めバネ
	75-455	ワッシャ
	87-083	ネジ
	87-272	ネジ
	87-269	ネジ

Page 32 — 28. UTC 驅動裝置(エア-式) THREAD TRIMMING MECHANISM (PNEUMATIC TYPE)

Kansai Special WX-8842 parts on page 32
Ref	Part number	Part name	Qty
	28-0105-151	連結金具
	28-0205-152	戻しシャフト
	28-0305-842	ロッドエンド "
	28-0405-906	レバー-取付台
	28-0505-909	スイッチカイト
	28-0605-910	スイッチ取付板
	28-0705-911	リミットスイッチ
	28-0805-912	スイッチカバー
	28-0905-926	シリンダー-取付ブラケット
	28-1005-960	糸締め連結プレート
	28-1106-927	ナイロンクリップ
	28-1252-177	軸受
	28-1379-642	戻しバネ
	28-1484-612	ネジ "
	28-1587-171	六角付きボルト
	28-1687-177	六角付きボルト
	28-1787-213	六角付きボルト
	28-1887-112	六角付きボルト
	28-1987-282	ネジ "
	28-2087-284	ネジ "
	28-2187-245	ネジ "
	28-2293-222	Eリング
	28-2305-205	メス駆動シリンダー -
	28-2406-580	スピードコントローラー
	28-2500-6083	メス駆動シリンダーセット
	28-2605-837	クッションゴム
	28-2775-505	カラー
	28-2805-970	シリンダー-取付板
	28-2906-597	プラグ "
	28-3005-964	電磁弁3連セット
	28-3100-6111	UTC駆動装置(空気式)
	28-3305-155	調節ブラケット
	28-3405-154	調節ネジ "
	28-3593-201	Eリング
	28-3675-473	ワッシャ
	28-3775-453	ワッシャ
	28-3887-252	ネジ "

Page 33 — 29. UTC駆動装置(電気式) THREAD TRIMMING MECHANISM (ELECTRIC TYPE)

Kansai Special WX-8842 parts on page 33
Part number	Part name	Qty
29-0105-151	連結金具
29-0205-152	戻しシャフト
29-0305-842	ロッドエンド
29-0405-906	レバー - 取付台
29-0505-909	スイッチガイド
29-0605-910	スイッチ取付板
29-0705-911	リミットスイッチ
29-0805-912	スイッチカバー
29-0905-926	シリンダー - 取付ブラケット
29-1005-960	糸締め連結プレート
29-1106-336	メス用ソレノイド
29-1206-928	ナイロンクリップ
29-1352-177	軸受	2
29-1475-542	カラー	1
29-1579-642	戻しバネ	1
29-1684-612	ネジ	1
29-1787-171	六角穴付きボルト	4
29-1887-177	六角穴付きボルト	1
29-1987-252	六角穴付きボルト	4
29-2087-274	ネジ	1
29-2187-282	ネジ	2
29-2287-284	ネジ	6
29-2388-179	ナット	1
29-2400-6057	UTC駆動装置(電気式)
29-2505-155	調節ブラケット
29-2605-154	調節ネジ
29-2793-201	Eリング	2
29-2875-473	ワッシャ	2
29-2975-453	ワッシャ	1

Page 34 — 30. 糸調子機構 (UTC) THREAD TENSION MECHANISM (UTC)

Kansai Special WX-8842 parts on page 34
Ref	Part number	Part name	Qty
	30-0105-850	糸締めブロック(大)
	30-0205-853	糸締め連結片
	30-0305-955	糸締め軸
	30-0405-956	糸締め糸道
	30-0505-957	糸締め棒
	30-0605-958	クランクレバー
	30-0705-961	糸締め防振バネ
	30-0823-324	フェルト
	30-0941-101	チャンポン皿小ケース
	30-1041-105	チャンポン皿ラチェット
	30-1141-107	大ケース
	30-1241-115	糸道(上)
	30-1341-501	ブラケット
	30-1441-502	糸締めプレート
	30-1541-508	調子棒(中)
	30-1641-509	チャンポン皿
	30-1741-701	チャンポン調子バネ(強)
	30-1841-702	チャンポン調子バネ(弱)
	30-1979-514	引張りバネ
	30-2079-542	糸締め棒防振バネ
	30-2184-361	ネジ
	30-2284-501	ネジ
	30-2384-553	ネジ
	30-2484-561	ネジ
	30-2584-574	ネジ
	30-2687-177	六角穴付きボルト
	30-2787-224	六角穴付きボルト
	30-2887-286	ネジ
	30-2987-423	段ネジ
	30-3093-201	Eリング
	30-3193-205	E-リング
	30-3205-962	糸締め糸道
	30-3305-963	糸締め棒
	30-3441-519	糸締めプレート
	30-3541-525	ブラケット
	30-3641-117	糸道(下)
	30-3741-514	ルーパ一糸道
	30-3884-364	ネジ

Page 35

Kansai Special WX-8842 parts on page 35
Part number	Part name	Qty
06-351	TRIMMING KNIFE	1
06-352	RACKET	1
06-353	OVER	1
06-354	RACKET	1
06-355	LOCK	1
06-356	TOP PLATE	2
06-584	AIR CYLINDER	1
06-358	BASE PLATE	1
06-359	GUIDE	1
06-928	CLAMP	2
84-361	SCREW	8
84-360	SCREW	2
84-573	SCREW	1
85-101	SCREW	2
05-481	SPEED CONTROLLER	2
85-106	SCREW	2
85-102	SCREW	2
06-632	FIXED KNIFE	1
06-601	SCREW	1
85-105	PLATE	2
06-630	PLATE	1
06-602	LEAF SPRING (LIGHT)	1
06-605	PLATE	1
06-603	LEAF SPRING (HEAVY)	1
06-604	PLATE	1
06-608	PLATE	1
87-113	SCREW	2
00-8060	THREAD TRIM ASSEMBLY (WITHOUT CYLINDER)	1
00-8062	THREAD TRIM ASSY (WITH CYLINDER)	1
00-8063	AIR CYLINDER SETS	1
84-566	SCREW	2
75-456	WASHER	2
75-452	WASHER	2
87-171	BOLT	2
75-527	WASHER	2
06-361	RACKET	1
87-203	SCREW	2
26-712	BRACKET	1
06-368	RACKET	1
21-764	HEAD COVER	1
87-177	SCREW	2
75-468	WASHER	2

Page 36

Kansai Special WX-8842 parts on page 36
Part number	Part name	Qty
06-367	SPRING	1
06-369	OVER	1
06-370	HANGER	1
87-080	SCREW	2
06-371	LEVER	1
06-372	ROLLER	1
06-373	BASE PLATE	1
06-350	TOP PLATE	2
06-376	SOLENOID	1
06-374	SCREW	1
06-375	WASHER	1
75-455	WASHER	1
84-571	SCREW	1
84-361	WASHER	6
75-468	NUT	2
88-146	SCREW	1
87-112	NUT	1
86-311	BRACKET	1
06-354	TRIMMING KNIFE	1
06-351	SCREW	2
85-101	WASHER (LARGE)	2
05-881	WASHER (SMALL)	2
05-882	BRACKET	1
06-352	SCREW	1
84-360	LEAF SPRING (LIGHT)	1
06-605	PLATE	1
06-603	LEAF SPRING (HEAVY)	1
06-604	PLATE	1
06-608	PLATE	1
06-630	PLATE	1
06-602	FIXED KNIFE	1
06-632	SCREW	1
06-601	SCREW	2
85-106	SCREW	2
85-102	SCREW	2
85-105	CUSHION	1
23-511	THREAD TRIM ASS'Y (WITH SOLENOID)	1
00-8069	SCREW	2
84-566	WASHER	2
75-456	WASHER	3
75-452	SCREW	2
87-171	BOLT	2
75-527	WASHER	1
06-361	BRACKET	2
87-203	SCREW	1
26-712	BRACKET	1
06-368	HEAD COVER	1
21-764	SCREW	2
87-177	LAMP	2
06-928	CLAMP	1
88-166	NUT	1
87-277	SCREW	1
00-8070	THREAD TRIM ASS'Y (WITHOUT SOLENOID)	1

Page 37 — 33. 上糸払い装置 THREAD WIPER MECHANISM

Kansai Special WX-8842 parts on page 37
Ref	Part number	Part name	Qty
	33-01 06-490	ソレノイド " 取付台
	33-02 06-492	ワイパー・ソレノイド
	33-03 06-493	ソレノイドレバ
	33-04 06-494	段付ピン
	33-05 06-495	案内ピン
	33-06 06-496	ワイパー・取付台
	33-07 06-497	ワイパー
	33-08 06-498	糸挟みハネ
	33-09 87-091	ネジ
	33-10 87-123	六角穴付きボルト
	33-11 87-142	ネジ
	33-12 87-177	六角穴付きボルト
	33-13 93-201	Eリング
	33-14 93-213	E型止め輪
	33-15 93-717	スプリングピン
	33-16 00-8035	糸払い装置

Page 38 — 34. 押え揚げ装置, レギュレーターセット FOOT LIFTER MECHANISM, REGULATER SETS

Kansai Special WX-8842 parts on page 38
Ref	Part number	Part name	Qty
	00-8028	UTC電気式押え揚け装置
	00-6082	押え揚けシリンダー・セット
	05-207	押え揚けシリンダー
	05-896	シリンダーブラケット
	05-597	シリンダー(作動)チップ
	05-212	フィルタレギュレータ
	06-516	カプラメス
	05-218	六角穴付ハーフユニオン
	06-517	カプラオス
	06-580	スピ一ドコントローラー

Page 39 — 35-1. 配管, 配線図 (エア一式) WIRING AND PIPING (PNEUMATIC TYPE)

Kansai Special WX-8842 parts on page 39
Ref	Part number	Part name	Qty
	00-8062	上飾糸切装置(WX8800)
	00-8035	上糸払い装置(WX8700)
	00-6082	押シリンダーセット
	00-6111	UTC空圧装置
	05-212	レギュレータ

Page 40 — 35-2. 配線図 (電気式) CORD CONNECTION (ELECTRIC TYPE)

Kansai Special WX-8842 parts on page 40
Ref	Part number	Part name	Qty
	00-8069	上飾糸切装置
	00-8028	UTC電気式押上げ装置
	00-6057	UTC電気式下糸切装置
	00-8045	上糸払い装置
	53-257	中継コード

Page 41 — 36. テープカッター装置 (エアー式) TAPE CUTTER MECHANISM (PNEUMATIC TYPE)

Kansai Special WX-8842 parts on page 41
Ref	Part number	Part name	Qty
	36-01 08-003	上メスシャフト
	36-02 08-004	下メス
	36-03 08-005	上メス
	36-04 08-009	安全カバー
	36-05 08-011	布ガイド (大)
	36-06 08-012	布ガイド (小)
	36-07 08-014	シリンダー取付ブラケット
	36-08 08-015	エアーシリンダー
	36-09 08-017	上メスレバー
	36-10 08-018	フック
	36-11 08-019	リンクシャフト
	36-12 08-020	連結リンク
	36-13 08-021	連結レバー
	36-14 08-022	リンクピン
	36-15 08-023	偏心ピン
	36-16 08-031	テープ案内板
	36-17 08-041	ネジ
	36-18 14-027	針板土台
	36-19 27-022	EMK上ヘースカパー
	36-20 27-023	F用上ヘースカパー
	36-21 52-182	メス押シネシ
	36-22 75-224	ワッシャー
	36-23 75-339	ワッシャー
	36-24 75-370	ワッシャー
	36-25 75-455	ワッシャー
	36-26 79-171	圧縮バネ
	36-27 84-661	ネジ
	36-28 87-095	ネジ
	36-29 87-106	ネジ
	36-30 87-113	六角穴付きボルト
	36-31 87-123	六角穴付きボルト
	36-32 87-189	六角穴付きボルト
	36-33 87-224	六角穴付きボルト
	36-34 87-254	ネジ
	36-35 87-291	六角穴付きボルト
	36-36 87-313	ネジ
	36-37 27-081	上ヘースカパー

Page 42 — 37. テープカッター装置 (電気式) TAPE CUTTER MECHANISM (ELECTRIC TYPE)

Kansai Special WX-8842 parts on page 42
Ref	Part number	Part name	Qty
	37-01 08-001	ソレノイド"取付ブラケット
	37-02 08-002	ソレノイド
	37-03 08-003	上メス
	37-04 08-004	下メス
	37-05 08-005	上メス
	37-06 08-006	レバー
	37-07 08-008	コネクティングレバー
	37-08 08-010	安全カバー
	37-09 08-011	布ガイド(大)
	37-10 08-012	布ガイド(小)
	37-11 08-013	ブラケット
	37-12 08-031	テープ案内板
	37-13 08-041	ネジ
	37-14 14-027	針板土台
	37-15 27-023	EMK用上ベースカバー
	37-16 27-023	F用上ベースカバー
	37-17 51-835	角ゴマ(後)
	37-18 52-182	メス押シネジ
	37-19 75-224	ワッシャ
	37-20 75-370	ワッシャ
	37-21 75-455	ワッシャ
	37-22 75-527	スプリングワッシャ
	37-23 75-552	ワッシャ
	37-24 79-171	圧縮バネ
	37-25 79-309	引張コイルバネ
	37-26 84-581	段ネジ
	37-27 84-583	ネジ
	37-28 84-661	ネジ
	37-29 87-070	平頭段ネジ
	37-30 87-095	ネジ
	37-31 87-106	ネジ
	37-32 87-113	六角穴付きボルト
	37-33 87-123	六角穴付きボルト
	37-34 87-173	六角穴付きボルト
	37-35 87-177	六角穴付きボルト
	37-36 87-224	六角穴付きボルト
	37-37 87-254	ネジ
	37-38 87-291	六角穴付きボルト
	37-39 88-166	ナット
	37-40 27-081	上ベースカバー

Page 43 — 38. 配管, 配線図 WIRING AND PIPING

Kansai Special WX-8842 parts on page 43
Part number	Part name	Qty
38-0153-285	コントロールボックス
38-0253-286	膝スイッチ
38-0305-212	レギュレーター
38-0406-517	コネクター
38-0505-218	六角穴付ハーフェユニオン
38-0605-486	チューブ 6×1000mm	1
38-0705-036	電磁弁セット
38-0887-900	十字穴付丸木ネジ	2
38-0905-571	チューブ 6×1000mm	1
38-1005-572	チューブ 6×1000mm	1
38-1153-287	中継コード (ソレノイド用)	1
38-1206-516	コネクター	1

Page 44 — 39. MMX 飾ルーバー機構 (1) SPREADER MECHANISM (1)

Kansai Special WX-8842 parts on page 44
Ref	Part number	Part name	Qty
	39-0104-008	ピン
	39-0204-019	ベースブラケット
	39-0304-020	ベースカバー
	39-0404-021	カムレバー
	39-0504-022	カムリンクレバー
	39-0604-023	カム連結リンク
	39-0704-025	ウォーム
	39-0804-026	ウォームホイール
	39-0904-042	カムスペーサー
	39-1004-044	飾り振りレバー
	39-1104-357	カムNo. 7
	39-1204-358	カムNo. 8
	39-1304-359	カムNo. 9
	39-1404-360	カムNo. 10
	39-1504-362	カムNo. 12
	39-1604-363	カムNo. 13
	39-1771-208	ノックピン
	39-1871-763	カムシャフト
	39-1975-112	カラー
	39-2075-182	カムカラー(B)
	39-2175-257	カム連結ローラー
	39-2275-260	ローラー
	39-2375-332	ワッシャー
	39-2475-453	ワッシャー
	39-2575-455	ワッシャー
	39-2675-504	ワッシャー
	39-2775-537	カラー
	39-2881-579	カムシャフトブッシュ
	39-2981-690	ブッシュ
	39-3084-607	ネジ
	39-3184-812	ネジ
	39-3286-311	ナット
	39-3387-171	六角穴付きボルト
	39-3487-172	ネジ
	39-3587-177	六角穴付きボルト
	39-3687-181	ネジ
	39-3787-254	ネジ
	39-3887-274	ネジ
	39-3988-462	カム固定ナット
	39-4094-214	オイルシール
	39-4194-506	オイルシール
	39-4298-573	ブッシュ
	39-4398-597	ナット

Page 45 — 40. MMX 飾ルーバー機構 (2) SPREADER MECHANISM (2)

Kansai Special WX-8842 parts on page 45
Ref	Part number	Part name	Qty
40-01	04-027	飾ルーバー 7/32 (LOWER)	1
40-02	04-028	飾ルーバー 7/32 (UPPER)	1
40-03	04-029	飾ルーバー 1/4 (LOWER)	1
40-04	04-030	飾ルーバー 1/4 (UPPER)	1
40-05	04-031	丸ラック用ブラケット	1
40-06	04-032	ラックハウジング	1
40-07	04-033	ピニオンギヤー	1
40-08	04-034	ガイドブラケット	1
40-09	04-035	ガイドプレート	2
40-10	04-036	丸ラック	1
40-11	04-037	丸ラック	1
40-12	04-038	飾糸振りリンク	1
40-13	04-039	ブッシュ	1
40-14	04-043	飾ルーバー取付台	2
40-15	04-045	回り止め	1
40-16	04-046	回り止め	1
40-17	23-427	ゴム栓	1
40-18	60-8080	連結ロットセット	1
40-19	61-809	連結ロット玉	1
40-20	63-808	連結ロット(右)	1
40-21	71-809	連結ピン	1
40-22	75-441	ワッシャ	2
40-23	75-445	スプリングワッシャ	1
40-24	75-468	ワッシャ	6
40-25	81-141	ブッシュ	4
40-26	84-361	ネジ	2
40-27	84-653	ネジ	1
40-28	86-411	ナット	1
40-29	87-068	段ネジ	1
40-30	87-092	六角付きボルト	2
40-31	87-106	ネジ	2
40-32	87-123	六角付きボルト	3
40-33	87-129	六角付きボルト	4
40-34	87-214	六角付きボルト	2
40-35	87-252	六角付きボルト	2
40-36	87-254	ネジ	1
40-37	87-285	六角付きボルト	2
40-38	88-137	ナット	1

Page 46 — 41. MMX 糸調子機構 THREAD TENSION MECHANISM

Kansai Special WX-8842 parts on page 46
Ref	Part number	Part name	Qty
	41-0102-118	波ワッシャ
	41-004-015	飾り用シャンポ台
	41-004-017	飾り下押土台
	41-0504-018	飾り案内糸通台
	41-0621-626	保護カバー
	41-0723-324	フェルト
	41-0841-101	チャンポン皿小ケース
	41-0941-105	チャンポン皿ラチェット
	41-1041-107	大ケース
	41-1141-115	糸道(上)
	41-1241-508	調子棒(中)
	41-1341-509	チャンポン皿
	41-1441-702	チャンポン調子バネ(弱)
	41-1545-342	糸道
	41-1645-343	飾り糸カイト
	41-1745-344	糸道
	41-1847-176	糸道下
	41-1971-370	糸道取付棒
	41-2075-455	ワッシャ
	41-2184-374	ネジ
	41-2284-396	段ネジ
	41-2384-503	支柱ネジ
	41-2484-566	ネジ
	41-2584-579	ネジ
	41-2686-211	ナット
	41-2787-113	六角穴付きボルト
	41-2887-177	六角穴付きボルト
	41-2987-286	ネジ
	41-3087-319	支柱ネジ
	41-3187-411	支柱ネジ
	41-3240-6507	12本糸立てセット
	41-3387-129	六角穴付きボルト
	41-3421-018	テーブル

Page 47 — 42. MMX ゲージ関係 GAUGE PARTS

Kansai Special WX-8842 parts on page 47
Ref	Part number	Part name	Qty
	42-01	針株
	13-0140-6	針(UYX128GAS #14)
	42-03	針板
	42-04	前送歯
	42-05	後送歯
	17-1760-Z	ガイド"足金具
	42-07	押え足
	42-08	押えセット
	17-1940-D	押えガイド"足
	17-7760-A	押えボス
	17-7760-D	ピン
	17-7760-E	ピン
	17-7680-A	押え足"ボス
	17-7680-B	補助押え足
	17-8190-D	補助押えバネ(左)
	17-8190-E	補助押えバネ(右)
	17-8190-F	バネ
	17-8190-G	ピン
	17-8190-J	ガイド"プレート
	17-7490-L	押え足バネ
	18-811	針受
	19-539	ルーハパー
	19-540	補助ルーハパー
	41-601	針糸通し"子皿
	45-508	針糸調子板
	45-549	針糸糸道
	75-228	ワッシャ
	79-191	バネ
	79-533	針棒糸道用バネ
	84-161	ネジ
	84-171	段ネジ
	84-359	ネジ
	84-382	ネジ
	84-464	ネジ
	85-613	ネジ
	85-618	ネジ
	85-621	ネジ
	87-083	ネジ
	87-104	ネジ
	87-107	ネジ
	87-034	ネジ
	87-130	ネジ
	88-136	ナット
	17-7680-K	生地"ガイド
	17-7680-L	生地"ガイド
	87-035	ネジ

Page 48 — COVER ASSEMBLY

Kansai Special WX-8842 parts on page 48
Ref	Part number	Part name	Qty
	23-061	ヘッドカバー(右)パッキン
	23-324	フェルト
	27-079	前カバー
	27-080	上ベースカバー
	27-082	プーリーカバー
	27-086	ヘッドカバー(右)
	41-101	チャンポン皿小ケース
	41-105	チャンポン皿ラチェット
	41-107	大ケース
	41-115	糸道(上)
	41-154	ナット
	41-165	ディスク
	41-504	テンションポス
	41-508	テンションディスク(MIDDLE)
	41-509	チャンポン皿
	41-520	ブラケツト
	41-521	糸締めプレート
	41-701	チャンポン調子バネ(強)
	41-702	チャンポン調子バネ(弱)
	43-532	下糸糸道
	43-533	下糸糸道
	43-544	糸案内プレート
	43-548	糸案内取付台
	43-559	下糸剰キ台
	47-803	ルーバー糸道
	75-224	ワツシヤ
	79-514	引張りバネ
	79-534	バネ
	84-167	ネジ
	84-361	ネジ
	84-501	ネジ
	87-123	六角穴付きボルト
	87-177	六角穴付きボルト
	87-268	カバー・ストツプ・ネジ
	87-269	ネジ
	87-272	ネジ
	40-5460	下糸巻きセット
	41-117	糸道(下)

Page 49 — THREAD CONTROL MECHANISM

Kansai Special WX-8842 parts on page 49
Ref	Part number	Part name	Qty
	44-0125-217	パイプ取付金具
	44-0227-531	シリコンタンク
	44-0327-533	シリコンタンクフタ
	44-0427-534	フェルト
	44-0541-503	小調子台
	44-0641-517	羽根用小チャンポン皿
	44-0741-601	針糸皿
	44-0845-502	飾り糸皿
	44-0945-507	飾り糸捌き
	44-1045-508	針糸小調子板
	44-1145-513	小調子台
	44-1245-514	飾り糸道
	44-1345-515	飾り糸道
	44-1445-517	糸カイト""パイプ
	44-1545-535	針棒糸道
	44-1645-536	針糸捌き
	44-1745-543	糸道
	44-1845-547	糸カイト""フ"ラケット
	44-1945-550	針糸道
	44-2045-551	シリコンタンク糸道
	44-2145-552	糸カイト""ト
	44-2245-556	上糸捌き(上)
	44-2345-558	ホルダー
	44-2445-559	二重環糸道
	44-2545-560	飾り糸案内
	44-2645-561	飾り糸案内
	44-2747-803	ルーパー糸道
	44-2867-502	針糸捌き取付台
	44-2971-202	シリコンタンク用ヒ°ン
	44-3075-455	ワッシャ
	44-3175-468	ワッシャ
	44-3275-526	スプリンク""ワッシャ
	44-3379-533	針棒糸道用ハ"ネ
	44-3479-547	上飾り調子ハ"ネ
	44-3584-162	ネジ
	44-3684-171	ネジ
	44-3784-374	ネジ
	44-3884-639	ネジ
	44-3987-092	六角穴付きホ"ルト
	44-4087-099	ネジ
	44-4187-100	六角穴付きホ"ルト
	44-4287-104	ネジ
	44-4387-177	六角穴付きホ"ルト
	44-4487-224	ネジ
	44-4587-269	ネジ
	44-4687-272	ネジ
	44-4787-287	六角穴付きホ"ルト
	44-4820-5360	シリコンタンクセット

Page 50 — 45.8803-1S 駆動機構(1) DRIVE MECHANISM (1)

Kansai Special WX-8842 parts on page 50
Ref	Part number	Part name	Qty
	45-0104-055	ギアボックス
	45-0204-056	すぐばかさ歯車
	45-0304-057	すぐばかさ歯車小
	45-0404-058	スペーサー
	45-0504-059	プーリーシャフト
	45-0604-060	軸受け
	45-0704-061	エンドカバー
	45-0804-062	クランク
	45-0904-063	ギアボックスカバー
	45-1004-064	ブラケット
	45-1104-065	スカラ爪
	45-1204-078	アイドラー
	45-1304-079	アイドラー軸受
	45-1404-082	連結プレート
	45-1505-430	ガイドローラー(小)
	45-1606-375	スペーサー
	45-1723-060	Oリング S38
	45-1823-501	ゴム栓
	45-1927-084	プーリーカバー内
	45-2027-085	プーリーカバー内
	45-2171-048	メインシャフト
	45-2271-049	スライドシャフト
	45-2371-050	アイドラープーリー軸
	45-2475-180	ワッシャ
	45-2575-455	ワッシャ
	45-2675-468	ワッシャ
	45-2775-520	ワッシャ
	45-2881-558	ブッシュ
	45-2984-193	ネジ
	45-3087-032	支柱ネジ
	45-3187-092	六角付きボルト
	45-3287-106	ネジ
	45-3387-123	六角付きボルト
	45-3487-129	六角付きボルト
	45-3587-139	ネジ
	45-3687-172	ネジ
	45-3787-177	六角付きボルト
	45-3887-224	六角付きボルト
	45-3987-246	六角付きボルト
	45-4087-414	ネジ
	45-4191-110	ボールベアリング
	45-4291-113	ニードルベアリング
	45-4391-891	ボールベアリング
	45-4493-221	ストップリング
	45-4593-227	スナップリング
	45-4693-228	軸用S形止め輪
	45-4793-237	穴用R形止め輪
	45-4894-805	オイルシール

Page 51 — 46.8803-1S 駆動機構(2) DRIVE MECHANISM (2)

Kansai Special WX-8842 parts on page 51
Ref	Part number	Part name	Qty
	46-0104-055	ギヤボックス
	46-0204-066	タイミングプーリー
	46-0304-067	タイミングプーリー
	46-0404-069	タイミングプーリー
	46-0504-071	タイミングベルト
	46-0604-072	タイミングプーリー
	46-0704-073	タイミングプーリー
	46-0804-074	タイミングプーリー
	46-0904-076	フランジ
	46-1004-077	タイミングベルト
	46-1104-078	アイドラー
	46-1204-080	アイドラー軸受
	46-1325-105	ベアリング止め板
	46-1427-083	プーリーカバー外
	46-1571-050	アイドラー軸受
	46-1671-057	タイミングプーリー軸
	46-1775-180	ワッシャ
	46-1875-453	ワッシャ
	46-1975-537	カラー
	46-2081-054	プーリー軸ブッシュ
	46-2187-092	六角穴付きボルト
	46-2287-106	ネジ
	46-2387-172	ネジ
	46-2487-249	ネジ
	46-2587-274	ネジ
	46-2687-291	六角穴付きボルト
	46-2791-108	ボールベアリング
	46-2891-113	ニードルベアリング
	46-2993-221	ストップリング
	46-3094-222	オイルシール

Page 52 — GAUGE PARTS

Kansai Special WX-8842 parts on page 52
Ref	Part number	Part name	Qty
	12-836	針棒7/32-4 (4本針)
	12-837	針棒3.5-4 (3本針)
	13-0110-6	針(UYX128GAS #11)
	14-783	針板
	14-792	針板
	15-811	前送歯
	15-848	後送歯
	15-850	後送歯
	17-1760-C	押えガイド足
	17-1760-K	テープガイド
	17-1760-D	ガイド足金具
	17-7760-D	ピン
	17-7760-E	ピン
	17-7910-1	押えセット
	17-7910-A	ハンク
	17-7910-B	ボトム
	17-7990-1	押えセット
	17-7990-B	ボトム
	17-8260-F	スプリング
	17-8910-C	ネジ
	18-809	針受取付台
	18-810	針受
	19-538	後ルーパー
	19-539	ルーパー
	19-540	補助ルーパー
	45-562	針糸道
	71-659	針受軸
	75-533	後ルーパー用平座
	79-191	バーネ
	84-161	ネジ
	84-382	ネジ
	85-613	ネジ
	85-621	ネジ
	87-077	ネジ
	87-095	ネジ
	87-104	ネジ
	87-181	ネジ
	88-136	ナツト
	19-537	ルーパー・台
	15-813	前送歯

Page 53 — 48. チェーンカッター機構 CHAIN CUTTER MECHANISM (CS-1)

Kansai Special WX-8842 parts on page 53
Ref	Part number	Part name	Qty
	48-0100-8019	集塵装置
	48-0200-8021	チェーンカッターセット
	48-0308-051	吸込み管
	48-0408-052	可動メスリンク
	48-0508-053	ピン
	48-0608-054	可動メス駆動レバー
	48-0708-055	固定メス
	48-0808-056	可動メス
	48-0908-057	可動メス支点ピン
	48-1008-058	案内板(小)
	48-1108-059	案内板(大)
	48-1214-132	針板土台
	48-1314-713	針板(6mm)
	48-1414-715	針板
	48-1514-793	針板
	48-1614-794	針板
	48-1727-131	サイド上へースカバ-
	48-1827-132	サイド上へースカバ-
	48-1927-133	上へースカバ-
	48-2027-134	前へースカバ-
	48-2127-135	前へースカバ-
	48-2271-222	送り土台シャフト
	48-2375-224	ワッシャ
	48-2475-343	平座金
	48-2579-310	可動押ハネ
	48-2684-192	ネジ
	48-2784-337	段ネジ
	48-2885-613	ネジ
	48-2987-096	ネジ
	48-3087-225	六角付きボルト
	48-3187-462	平頭付段ネジ
	48-3294-222	オイルシール

Page 54

Kansai Special WX-8842 parts on page 54
Ref	Part number	Part name	Qty
	LX-083	ガイド (3mm)
	LX-084	ガイド (7mm)
	LX-091	固定メス
	LX-092	メスブラケット
	LX-093	駆動軸
	LX-094	ベアリング
	LX-095	巻きバネ
	LX-096	駆動レバーB
	LX-097	送り出しレバー
	LX-100	送りレバー押えバネ
	LX-101	連結リンク
	LX-102	駆動レバーA
	LX-103	段ネジ
	LX-104	ロックレバー
	LX-105	ロックレバー戻しバネ
	LX-106	ロックレバー台
	LX-107	スペーサー
	LX-108	グリップ止め輪
	LX-109	ストッパー
	LX-110	バネ取付台
	LX-112	可動メス
	LX-113	可動メス押えバネ
	LX-114	ガイドベース
	LX-116	ガイド押え
	LX-117	ガイド (5mm)
	LX-118	六角穴付ボルト
	LX-119	段ネジ
	LX-120	十字穴付ナベ小ネジ
	LX-121	十字穴付ナベ小ネジ
	LX-122	座金
	LX-123	支柱ネジ
	LX-124	ガイドローラー
	LX-125	グリップ止め輪
	LX-126	ガイドローラー腕
	LX-127	支柱ネジ
	LX-128	巻きバネ
	LX-129	支柱ネジ
	LX-130	カラー
	LX-131	ガイド軸
	LX-132	ストッパー
	LX-133	スプリングピン
	LX-134	ストッパー
	23-324	フェルト
	32-281	スプリングピン
	41-702	チャンピオン調子バネ(弱)
	75-224	ワッシャ
	75-441	ワッシャ
	75-455	スプリングワッシャ
	75-455	ワッシャ
	87-104	六角穴付ネジ
	87-117	六角穴付ボルト
	87-123	六角穴付ボルト
	87-124	六角穴付ボルト
	87-133	六角穴付ボルト
	87-299	六角穴付ボルト
	87-401	六角穴付ネジ

Page 55 — 49. LX5801SP専用部品(1-2) MODEL LX5801SP EXCLUSIVE PARTS (1-2)

Kansai Special WX-8842 parts on page 55
Ref	Part number	Part name	Qty
	49-5788-136	ナット
	49-5888-146	ナット
	49-5993-205	E-リング
	49-6093-213	E型止め輪

Page 56 — 50. LX5801SP専用部品(2)

Kansai Special WX-8842 parts on page 56
Ref	Part number	Part name	Qty
	LX-077	段付ネジ
	LX-078	開閉レバー
	LX-080	固定ナット
	LX-081	ストッパー-A
	LX-082	ストッパー-B
	LX-098	送りレバーピン
	LX-099	送りレバー
	LX-115	押えバネ
	LX-115	押えバネ
	LX-135	ブラケットA
	LX-136	偏心軸
	LX-137	ブラケットB
	LX-138	ガイド
	LX-139	ブラケットC
	LX-140	ガイド
	06-935	コードクリップ
	75-224	ワッシャ
	75-410	スプリングワッシャ
	75-452	ワッシャ
	75-455	ワッシャ
	75-520	ワッシャ
	75-527	スプリングワッシャ
	87-106	ネジ
	87-123	六角穴付きボルト
	87-129	六角穴付きボルト
	87-173	六角穴付きボルト
	87-177	六角穴付きボルト
	87-212	ネジ
	87-246	六角穴付きボルト
	87-279	六角穴付き止めネジ
	88-157	ナット

Page 58 — 52. LX5801SP専用部品(4)

Kansai Special WX-8842 parts on page 58
Ref	Part number	Part name	Qty
	LX-150	2相ステッピングモーター
	LX-171	パルスモーター配線
	LX-182	リレー配線
	53-169	結束バンド
	05-162	磁石取付カラー
	LX-189	位置検出センサーセット
	05-167	磁石
	06-935	コードクリップ
	87-098	ネジ
	87-177	六角付きボルト
	87-254	ネジ
	05-161	Vプーリー
	05-163	ベアリング止め板(A)
	05-164	ベアリング止め板(B)

Page 59 — 53. LX5801SP ゲージ関係 GAUGE PARTS

Kansai Special WX-8842 parts on page 59
Ref	Part number	Part name	Qty
	LX-086	押エ足 (7mm)
	LX-087	押エセット (7mm)
	LX-088	押エ足 (3mm)
	LX-089	押エセット (3mm)
	LX-141	押エセット (5mm)
	LX-142	押エ足 (5mm)
	LX-147	針板
	PW-468	ブラケツトA
	PW-469	ブラケツトB
	06-004	六角穴付きボルト
	12-877	針株
	13-0140-6	針 (U Y X 128 GAS #14)
	15-831	前送歯
	15-832	後送歯
	17-5530-K	押エ足取付ネジ
	17-8770-A	押エボス
	17-8770-C	補助押エ
	17-8770-D	押エバネ
	18-811	針受
	19-877	COOOPER
	75-444	ワツシヤ
	84-359	ネジ
	84-464	ネジ
	84-726	ネジ
	87-104	ネジ
	87-181	ネジ
	93-195	E形止め輪

Kansai Special WX-8842 — parts catalog

Page 1 — WX SERIES

WX SERIES 2007 年 7 月第 14 版発行 Fourteenth edition : July 2007 No. 070083 KANSAI SPECIAL jintex.in

Page 2

パーツブック御利用に際して INTRODUCTION ■このパーツブックは, 2007年7月製造中のWXシリーズのデーターに基づいて作成されたものです。 ■各機構別に収録され, 右側のページに分解イラスト図, 右側のページに部品番号, 名称, 及び数量が記載されています。 ■この本の最後に部品番号インデックスを記載しています。部品番号からの図解, 名称の検索に御利用下さい。 ■部品は, 予告なく変更される場合がありますので, あらかじめ御了承下さい。 This parts book is based on data current JULY 2007. Each mechanism is arranged on facing pages. You will find listed for parts number, names, and quantities. A parts number index is attached to the back of this book for convenience. Parts are subject to change without notice. WXシリーズ表示方法 WX SERIES INFORMATION ■WX8803は上飾り付です。 WX8803 is with top cover thread. WX8703は上飾り無しです。 WX8703 is without top cover thread. LX5800は二重環縫い1本針, 2本針ミシンです。 LX5800 is double chain stitch. WX8842, WX8842-1はポケットフューシング縫付用です。 WX8842, WX8842-1 for attaching front pocket facing. ■針幅です。(インチ) Needle width. (inch) W X 8 8 0 3 D - U T C - A - 1 / 4 ■3は3本針です。 3 is 3 Needle machine. UTC-Aはエアー式糸切装置付ミシンです。 UTC-A is with thread trimmer unit. (PNEUMATIC TYPE) ■Dは地縫用です。 D for plain seaming operation. Cはカバーリング用です。 C for covering operation. CLWはカバーリング片倒し用です。 CLW for fold-down type covering operation. DEはレースゴム付けです。 DE for attaching elastic lace. EMK-Wは前メス装置付幅広レースゴム付けです。 EMK-W for attaching wide elastic lace with fabric trimmer. Fはテープ付用です。 F for binding tape operation. SPはスパンコール付です。 SP for attaching sequin device. UTC-Eは電気式糸切装置付ミシンです。 UTC-E is with thread trimmer unit. (ELECTRIC TYPE) jintex.in

Page 3

目次 CONTENTS 1. フレーム関係(1) FRAME ASSEMBLY (1) 1-2 2. フレーム関係(2) FRAME ASSEMBLY (2) 3-6 3. 糸調子機構(UTC除く) THREAD TENSION MECHANISM (WITHOUT UTC) 7-8 4. ブッシュ機構 BUSHING 9-10 5. 下軸機構 CRANKSHAFT MECHANISM 11-12 6. ルーパー機構、針受機構 LOOPER, NEEDLE GUARD MECHANISM 13-14 7. 送り機構(1) FEED MECHANISM (1) 15-16 8. 送り機構(2) FEED MECHANISM (2) 17-18 9. 下糸捌き機構 LOOPER THREAD MECHANISM 19-20 10. 針棒上軸機構 NEEDLE BAR MECHANISM 21-22 11. 針棒下軸機構 NEEDLE THREAD MECHANISM 23-24 12. 上飾り機構 SPREADER DRIVE MECHANISM 25-26 13. 押え揚機構 PRESSER FOOT MECHANISM 27-28 14. 給油機構(1) LUBRICATION MECHANISM (1) 29-30 15. 給油機構(2) LUBRICATION MECHANISM (2) 31-32 16. Fタイプ, Cタイプ専用部品 MODEL F, C EXCLUSIVE PARTS 33-34 17. DE, Lタイプ専用部品 MODEL DE, L EXCLUSIVE PARTS 35-36 18. EMK前メス機構 EMK KNIFE MECHANISM 37-38 19. EMK-W送り機構 EMK-W FEED ROLLER MECHANISM 39-40 20. EMK-Wカバー, ガイド関係 EMK-W COVER GUIDE ASSEMBLY 41-42 21. テーブル関係 TABLE 43-44 22. 糸立て及びアクセサリー関係 THREAD STAND AND ACCESSORIES 45-46 23. ゲージ関係(1) GAUGE PARTS (1) 47-48 24. ゲージ関係(2) GAUGE PARTS (2) 49-50 25. ゲージ関係(3) GAUGE PARTS (3) 51-52 26. ゲージ関係(4) GAUGE PARTS (4) 53-54 27. 下糸切り装置(UTC) KNIFE MECHANISM (UTC) 55-56 28. UTC駆動装置(エアー式) THREAD TRIMMING MECHANISM (PNEUMATIC TYPE) 57-58 29. UTC駆動装置(電気式) THREAD TRIMMING MECHANISM (ELECTRIC TYPE) 59-60 30. 糸調子機構(UTC) THREAD TENSION MECHANISM (UTC) 61-62 31. 上飾り糸切装置(エアー式) SPREADER THREAD TRIMMING (PNEUMATIC TYPE) 63-64 32. 上飾り糸切装置(電気式) SPREADER THREAD TRIMMING (ELECTRIC TYPE) 65-66 33. 上糸払い装置 THREAD WIPER MECHANISM 67-68 34. 押え揚げ装置、レギュレーターセット FOOT LIFTER MECHANISM, REGULATER SETS 69-70 35. 配管、配線図 WIRING AND PIPING 71-72 36. テープカッター装置(エアー式) TAPE CUTTER MECHANISM (PNEUMATIC TYPE) 73-74 37. テープカッター装置(電気式) TAPE CUTTER MECHANISM (ELECTRIC TYPE) 75-76 38. 配管、配線図 WIRING AND PIPING 77-78 39. MMX 飾りルーバー機構(1) SPREADER MECHANISM (1) 79-80 40. MMX 飾りルーバー機構(2) SPREADER MECHANISM (2) 81-82 41. MMX 糸調子機構 THREAD TENSION MECHANISM 81-82 42. MMX ゲージ関係 GAUGE PARTS 85-86 43. 8803-1S フレーム関係 COVER ASSEMBLY 87-88 44. 8803-1S 糸調子機構 THREAD CONTROL MECHANISM 89-90 45. 8803-1S 駆動機構(1) DRIVE MECHANISM (1) 91-92 46. 8803-1S 駆動機構(2) DRIVE MECHANISM (2) 93-94 47. 8803-1S ゲージ関係 GAUGE PARTS 95-96 48. チェーンカッター機構 CHAIN CUTTER MECHANISM (CS-1) 97-98 49. LX5801SP専用部品(1) MODEL LX5801SP EXCLUSIVE PARTS (1) 99-102 50. LX5801SP専用部品(2) MODEL LX5801SP EXCLUSIVE PARTS (2) 103-104 51. LX5801SP専用部品(3) MODEL LX5801SP EXCLUSIVE PARTS (3) 105-106 52. LX5801SP専用部品(4) MODEL LX5801SP EXCLUSIVE PARTS (4) 107-108 53. LX5801SP ゲージ関係 GAUGE PARTS 109-110 54. ゲージパーツ表(1) GAUGE PARTS LIST (1) 111 55. ゲージパーツ表(2) GAUGE PARTS LIST (2) 112

Page 4 — 1. フレーム関係 (1) FRAME ASSEMBLY (1)

1. フレーム関係 (1) FRAME ASSEMBLY (1) REF. NO. PART NO. DESCRIPTION Q' TY 01-01 23-504 ゴム栓 PLUG 1 01-02 39-502 オイルポット窓 OIL SIGHT WINDOW 1 01-03 87-224 ネジ SCREW 8 01-04 21-584 トップカバー TOP COVER 1 01-05 23-569 アームカバーパッキン GASKET 1 01-06 87-177 ネジ SCREW 3 01-07 27-130 針棒カバー NEEDLE BAR COVER 1 01-08 23-503 面板リング HEAD COVER 1 01-09 21-688 面板 FACE 1 01-10 23-501 ゴム栓 PLUG 3 01-11 87-171 ネジ SCREW 2 01-12 93-701 取付用金具 THREAD TAKE UP COVER 1 01-13 21-253 大ピンカバー PIN 1 01-14 87-206 ネジ SCREW 2 01-15 27-136 プーリーカバー PULLEY COVER 1 01-16 23-427 ゴム栓 PLUG 1 01-17 75-552 ワッシャ WASHER 2 01-18 71-268 テーパーピン PIN 2 01-19 87-228 ネジ SCREW 4 01-20 86-211 ナット NUT 1 01-21 21-627 保護カバー取付板 BRACKET 1 01-22 21-626 保護カバー EYE GUARD 1 01-23 02-118 座金 WASHER 2 01-24 84-396 ネジ SCREW 1 01-25 84-412 ネジ SCREW 2 01-26 87-252 六角穴付きボルト BOLT 3 01-27 06-957 検知器止め金具 BAR 1 01-28 88-166 ナット NUT 1 01-29 75-452 ワッシャ WASHER 1 01-30 24-051 銘板 BRAND NAME PLATE 1 01-31 75-520 ワッシャ WASHER 1 01-32 87-089 段ネジ SCREW 1 01-33 87-213 六角穴付きボルト BOLT 1 01-34 87-409 ネジ SCREW 1 01-35 27-129 針棒カバーラケット RACKET 1 01-36 24-052 銘板 BRAND NAME PLATE 2 01-37 21-717 後カバー REAR COVER 1 01-38 87-255 ネジ SCREW 6 01-39 20-6270 保護カバーセット EYE GUARD ASS'Y 1 01-40 21-764 面板 HEAD COVER 1 FOR MODEL LX5801SP -1 -2 jintex.in

Page 5 — 2. フレーム関係 (2-1) FRAME ASSEMBLY (2-1)

2. フレーム関係 (2-1) FRAME ASSEMBLY (2-1) REF. NO. PART NO. DESCRIPTION Q' TY 02-01 25-903 カバーヒンジネジ SCREW 1 02-02 87-129 ネジ SCREW 7 02-03 87-286 ネジ SCREW 1 02-04 79-922 カバー用皿バネ SPRING 4 02-05 25-503 カバーヒンジネジ SCREW 1 02-06 23-512 クッションゴム CUSHION RUBBER 4 02-07 23-526 横カバークッションゴム CUSHION RUBBER 2 02-08 21-665 後カバー EAR COVER 1 02-09 23-525 後カバーパッキン REAR COVER GASKET 1 02-10 21-666 横カバー SIDE COVER 1 02-11 79-531 横カバー止メバネ SPRING 1 02-12 84-574 ネジ SCREW 4 02-13 84-163 ネジ SCREW 2 02-14 79-532 前カバー止メバネ SPRING 1 02-15 84-396 ネジ SCREW 1 02-16 02-118 渡座金 WASHER 1 02-17 21-663 前カバー FRONT BASE COVER 1 02-18 87-214 六角付ボルト BOLT 5 02-19 21-660 上ベ-スカバ- CLOTH PLATE 1 02-20 87-269 ネジ SCREW 2 02-21 87-113 ネジ SCREW 2 02-22 21-662 サイド上ベ-スカバ- SIDE COVER 1 02-23 21-650 ベットカバー BED COVER 1 02-24 23-518 ベットカバーパッキン BED COVER GASKET 1 02-25 23-522 上油カバーパッキン CRANK CHAMBER COVER GASKET 1 02-26 69-527 プッシュボタン PUSH BOTTON 1 02-27 79-528 圧縮バネ SPRING 1 02-28 21-659 上油カバー CRANK CHAMBER COVER 1 02-29 23-183 Oリング E-RING 1 02-30 75-453 ワッシャ WASHER 1 02-31 93-205 Eリング E-RING 1 02-32 14-084 針板土台 NEEDLE PLATE SUPPORT BRACKET 1 02-33 71-579 ノツクピン PIN 2 02-34 87-092 ネジ SCREW 7 02-35 21-649 カバー COVER 1 02-36 23-517 パツキン GASKET 1 02-37 24-053 モノルステッカー TYPE PLATE 1 02-38 93-701 ピン PIN 2 02-39 69-526 ハウジング HOUSING 1 02-40 84-581 ネジ SCREW 1 02-41 81-548 ブツシユ BUSHING 1 02-42 23-521 パツキン GASKET 1 02-43 23-168 蓋ゴム LUG 1 02-44 88-146 ナツト NUT 1 02-45 87-112 ネジ SCREW 1 02-46 87-177 ネジ SCREW 7 02-47 25-505 横カバー受ケ SIDE COVER HOLDER 1 02-48 87-268 ネジ SCREW 1 02-49 79-530 前カバー止メバネ SPRING 1 02-50 84-566 ネジ SCREW 2 02-51 75-453 ワッシャ WASHER 2 02-52 25-517 ヒンジネジ SCREW 1 02-53 25-516 定規台ヒンジ HINGE 1 02-54 21-664 前カバー FRONT COVER 1 02-55 39-503 オイルフィルタースクリーンCLAMP OIL FILTER SCREEN CLAMP 1 02-56 31-503 オイルフィルタースクリーン OIL FILTER SCREEN 1 -3- -4- jinte STANDARD (17) 5802MF/TMF FOR 8842 8842-1 5802M/L STANDARD 5802MF/TMF FOR 8842 8842-1 5802M/L FOR LX5801SP STANDARD 5802 FOR 8842, 8842-1 5802M/L

Page 6 — 2. フレーム関係(2-2) FRAME ASSEMBLY (2-2)

2. フレーム関係(2-2) FRAME ASSEMBLY (2-2) REF. NO. PART NO. DESCRIPTION Q'TY 02-57 87-239 スタンド"ピン PIN 4 02-58 94-507 ""ワタ SEAL PLUG 1 02-59 21-667 防塵プレート COVER 1 02-60 87-272 ネジ SCREW 8 02-61 23-529 ゴム栓(φ11) SEAL PLUG (φ11) 1 02-62 23-528 ゴム栓(φ9) SEAL PLUG (φ9) 1 02-63 87-400 六角穴付きボルト BOLT 1 02-64 21-648 カバー COVER 1 02-65 23-516 パッキン GASKET 1 02-66 21-832 前"ベースカバー- FRONT BASE COVER 1 02-67 21-833 前カバー- FRONT COVER 1 02-68 21-834 サイド"ベースカバー- SIDE COVER 1 02-69 21-835 差板 SLIDE COVER 1 02-70 27-087 ストッパー金具 TOPPER 1 02-71 87-087 ネジ SCREW 1 02-72 05-074 ネジ SCREW 1 02-73 87-274 ネジ SCREW 2 02-74 25-527 カバー"ヒンジネジ SCREW 1 02-75 20-6640 前カバーセット FRONT COVER ASS'Y 1 02-76 20-8330 前カバーセット FRONT COVER ASS'Y 1 02-77 LX-146 針板土台 NEEDLE PLATE SUPPORT BRACKET 1 STANDARD 5802MF/TMF 66 FOR 8842 8842-1 5802M/L STANDARD 5802MF/TMF 77 FOR LX5801SP FOR 8842-1 5802M/L 75 STANDARD -5- -6- jintex.in

Page 7 — THREAD TENSION MECHANISM (WITHOUT UTC)

3. 糸調子機構 (UTC除外) THREAD TENSION MECHANISM (WITHOUT UTC) REF. NO. PART NO. 品名 DESCRIPTION Q' TY 03-01 71-209 平元ピン PIN 1 03-02 45-541 シリコンタンク糸道 THREAD EYELET 1 03-03 41-520 ブラケット BRACKET 1 03-04 71-202 ピン PIN 2 03-05 27-534 シリコンタンクフェルト FELT 1 03-06 84-162 ネジ SCREW 2 03-07 27-531 シリコンタンク SILICONE OIL RESERVOIR 1 03-08 27-533 シリコンタンクフタ CAP 1 03-09 75-455 ワツシヤ WASHER 5 03-10 87-177 ネジ SCREW 5 03-11 45-556 糸調子道 THREAD SUPPORT 1 03-12 45-556 上糸開キ THREAD SUPPORT 1 03-13 75-468 ワツシヤ WASHER 1 03-14 87-092 ネジ SCREW 3~4 03-15 87-269 ネジ SCREW 1 03-16 41-503 糸調子台 THREAD GUIDE BRACKET 1 03-17 23-324 フェルト FELT ※ 03-18 45-546 糸ガイド THREAD GUIDE 1 03-19 87-287 ネジ SCREW 2 03-20 25-217 パイプ取付金具 LATCH 2~3 03-21 45-517 糸ガイドパイプ PIPE 2~3 03-22 45-551 シリコンタンク糸道 THREAD EYELET 1 03-23 41-501 ブラケット BRACKET 1 03-24 87-104 ネジ SCREW 1~4 03-25 41-115 糸道 THREAD GUIDE ※ 03-26 84-501 段付ネジ SPRING 1 03-27 79-514 引張りバネ SPRING 1 03-28 41-508 調子棒 SCREW STUD ※ 03-29 41-502 糸繰りプレート THREAD RELEASER 1 03-30 41-701 チャンポン調バネ(強) SPRING (HEAVY) ※ 03-31 41-101 チャンポン調バネケース THREAD TENSION NUT ※ 03-32 41-105 チャンポン皿ラチェット SPRING POST ※ 03-33 41-702 チャンポン調バネ(弱) SPRING (LIGHT) ※ 03-34 41-107 大ケース SPRING CUP ※ 03-35 41-509 チャンポン皿 TENSION DISC ※ 03-36 45-547 糸ガイドブラケット BRACKET 1 03-37 87-099 ネジ SCREW 2 03-38 41-601 針棒調子皿 THREAD NIPPER 1 03-39 79-533 針棒用バネ SPRING 1 03-40 84-171 ネジ SCREW 1 03-41 45-543 糸道 THREAD EYELET 1~4 03-42 45-558 ホルダー HOLDER 1 03-43 41-521 糸繰りプレート RACKET 1 03-44 20-5360 シリコンタンクセット SILICONE OIL RESERVOIR ASS'Y 1 03-45 41-518 ブラケット BRACKET 1 03-46 41-519 糸繰りプレート THREAD RELEASER 1 03-47 45-552 糸ガイド THREAD GUIDE 1 03-48 45-508 針株|調子板 PLATE 1 03-49 41-117 糸道(下) THREAD EYELET ※ -8 jintex.in

Page 8 — 4. ブッシュ機構 BUSHING

4. ブッシュ機構 BUSHING 上飾無し WITHOUT SPREADER REF. NO. PART NO. 品名 DESCRIPTION Q' TY 04-01 81-508 飾り糸ルーパ一軸ブツシュ(右) BUSHING (RIGHT) 1 04-02 25-507 シールプラグ 17 SEAL PLUG 17 1 04-03 81-507 飾り糸ルーパ一軸ブツシュ(左) BUSHING (LEFT) 1 04-04 81-506 針糸掛軸ブツシュ BUSHING 1 04-05 94-804 オイルシール 10 OIL SEAL 10 2 04-06 81-505 ブツシュ BUSHING 1 04-07 25-506 シールプラグ 16 SEAL PLUG 16 1 04-08 81-510 飾り糸ルーパ一棒ブツシュ BUSHING 1 04-09 81-547 押棒ブツシュ BUSHING 1 04-10 81-528 送りシャフトブツシュ(後) BUSHING (REAR) 1 04-11 94-102 オイルシール OIL SEAL 1 04-12 81-529 送りシャフトブツシュ(前) BUSHING (FRONT) 1 04-13 81-526 ルーパ一軸ブツシュ(後) BUSHING (REAR) 1 04-14 81-530 ブツシュ BUSHING 1 04-15 81-523 前縁軸ブツシュ(右) BUSHING (RIGHT) 1 04-16 81-524 前縁軸ブツシュ(左) BUSHING (LEFT) 1 04-17 81-525 ルーパ一軸ブツシュ(前) BUSHING (FRONT) 1 04-18 94-222 送り台シャフトシール SHAFT SEAL 1 04-19 81-527 下軸ブツシュ BUSHING 1 04-20 81-522 針受軸ブツシュ BUSHING 2 04-21 94-805 オイルシール OIL SEAL 2 04-22 81-539 針棒ブツシュ(下) BUSHING (LOWER) 1 04-23 81-572 針棒ブツシュ(上) BUSHING (UPPER) 1 04-24 94-503 オイルシール OIL SEAL 1 04-25 81-531 ブツシュ BUSHING 2 04-26 94-231 オイルシール OIL SEAL 1 04-27 94-505 オイルシール OIL SEAL 1 -9- -10-

Page 9 — CRANKSHAFT MECHANISM

5. 丁軸機構 CRANKSHAFT MECHANISM STANDARD (34) 8842, 8842-1, 5801, 5802M/L (36) 5802MF/TMF (15) REF. NO. PART NO. 05-01 87-172 05-02 69-523 05-03 23-527 05-04 91-883 05-05 75-502 05-06 71-588 05-07 71-675 05-08 87-259 05-09 87-214 05-10 61-510 05-11 63-507 05-12 69-513 05-13 71-585 05-14 87-092 05-15 60-5130 05-16 87-242 05-17 75-271 05-18 23-341 05-19 71-573 05-20 91-994 05-21 69-518 05-22 69-537 05-23 05-24 87-270 05-25 25-520 05-26 34-826 05-27 69-529 05-28 25-519 05-29 31-701 05-30 60-9720 05-31 60-9930 05-32 60-9950 05-33 60-9730 05-34 60-5050 05-35 58-500 05-36 60-5100 05-37 06-554 05-38 05-161 05-39 05-163 05-40 05-164 品名ネジスリーブ Oリングベアリングワッシャクランク SHAFT クランク SHAFT ネジ六角穴付ボルトルーパ一振り玉ルーパ一振りロッド振止めクランク SHAFT ネジルーパ・クランクロットセットネジ下軸ジョイントフェルト下軸(右) ボールベアリングベアリングスリーブ Vプーリーネジベアリング止メ板(B) ボールベアリングベアリングスリーブベアリング止メ板(A) オイルポンプ駆動ウォームベアリングセットベアリングセットベアリングセットベアリングセットルーパ・クランクロットセット (WX) タイミングベルトルーパ・クランクロットセット (LX5801) タイミングプーリー Vプーリーベアリング止メ板(A) ベアリング止メ板(B) DESCRIPTION SCREW SLEEVE O-RING BEARING WASHER CRANK SHAFT CRANK SHAFT SCREW BOLT DRIVE BALL CONNECTION LOOPER DRIVE GUIDE CRANK SHAFT (LX5802M/TMF) SCREW LOOPER CRANK ASS'Y (LX5802MF/TMF) SCREW SHAFT JOINT FELT SHAFT (RIGHT) BEARING BEARING SLEEVE V-PULLEY SCREW BEARING PLATE (B) BEARING BEARING SLEEVE SET PLATE (A) OIL PUMP DRIVING WARM BEARING ASS'Y BEARING ASS'Y BEARING ASS'Y BEARING ASS'Y LOOPER CRANK ASS'Y (WX) TIMING BELT LOOPER CRANK ASS'Y (LX5801) TIMING PULLEY V-PULLEY SET PLATE (A) SET PLATE (B) Q' TY 8 2 2 2 1 1 1 7 4 1 1 1 1 1 1 3 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 -12- LX5801SP

Page 10

6. ルーパー機構、針受機構 LOOPER MECHANISM, NEEDLE GUARD MECHANISM REF. NO. PART NO. DESCRIPTION Q' TY 06-01 61-523 旋後エキセン ECCENTRIC 1 06-02 87-254 ネシ SCREW 4 06-03 87-214 六角穴付ボルト BOLT 3 06-04 63-506 前後ロッド CONNECTING ROD 1 06-05 60-5030 受ロッドセット NEEDLE GUARD CONNECTING ROD ASS'Y 1 06-06 60-5040 前後ロッドセット CONNECTING ROD ASS'Y 1 06-07 87-274 ネシ SCREW 3 06-08 04-509 前後ロッドピン PIN 1 06-09 19-545 ルーパー一台 LOOPER HOLDER 1 06-10 87-181 ネシ SCREW * 06-11 75-451 ワッシャ WASHER 1 06-12 75-453 ワッシャ WASHER 2 06-13 67-507 前緩レバー LEVER 1 06-14 87-224 六角穴付ボルト BOLT 3 06-15 88-166 ナット NUT 1 06-16 75-452 ワッシャ WASHER 1 06-17 75-537 Φ10 スラストカラー THRUST COLLAR $10 1 06-18 61-524 針受エキセン ECCENTRIC 1 06-19 63-508 針受ロッド NEEDLE GUARD CONNECTING ROD 1 06-20 71-572 針受ロッドピン PIN 1 06-21 93-222 Eリング E-RING 1 06-22 75-504 ワッシャ WASHER 1 06-23 71-574 前軸 LOOPER ROCKER SHAFT 1 06-24 67-506 前緩りレバー LOOPER DRIVING LEVER 1 06-25 69-521 前緩り角軸 LOOPER SLIDE BLOCK 1 06-26 71-569 角ゴマヒン PIN 1 06-27 75-518 カラー COLLAR 1 06-28 71-575 ルーパー軸 LOOPER SHAFT 1 06-29 93-213 Eリング E-RING 1 06-30 75-519 ワッシャ WASHER 1 06-31 84-314 ネシ SCREW 2 06-32 67-508 針受軸レバー LEVER NEEDLE GUARD 1 06-33 18-809 針受台 NEEDLE GUARD BASE 1 06-34 71-571 針受軸 SHAFT NEEDLE GUARD 1 06-35 87-213 六角穴付ボルト BOLT 2 06-36 18-807 針受台 NEEDLE GUARD BASE 1 06-37 71-659 針受軸(8842, 8842-1) SHAFT NEEDLE GUARD (8842, 8842-1) 1 06-38 19-835 ルーパー台(8842, 8842-1) LOOPER HOLDER (8842, 8842-1) 1 06-39 87-245 ネシ SCREW 1 06-40 75-526 ワッシャ WASHER 1 06-41 18-812 針受台 NEEDLE GUARD BASE 1 06-42 19-551 ルーパー台(WX/UTC) LOOPER HOLDER (WX/UTC) 1 06-43 87-129 ネシ SCREW 2 06-44 19-532 ルーパー台 LOOPER HOLDER 1 06-45 19-552 ルーパー台 LOOPER HOLDER 1 06-46 19-537 ルーパー台 LOOPER HOLDER 1 06-47 69-507 針糸捌きバランス MOTION 1 06-48 69-522 バランスウェイト BALANCE WEIGHT 1 06-49 84-362 ネシ SCREW 2 06-50 06-375 スペーサー WASHER 1 06-51 75-455 ワッシャ WASHER 1 06-52 87-113 六角穴付ボルト BOLT 1 UF, EMK EXCEPT UF, EMK FOR 2MK FOR WX FOR LX FOR 8842-1 FOR 8842 (45) LX5802-6.4mm (3/32) LX5802-1/64 (46) WX8800-1S (45) LX5802-2.4mm (3/32) (37) FOR 8842 8842-1 5802 (42) FOR WX/UTC -14- jintex.in

Page 11 — 7. 送り機構 (1) FEED MECHANISM (1)

7. 送り機構 (1) FEED MECHANISM (1) REF. NO. PART NO. DESCRIPTION Q' TY 07-01 87-272 SCREW 3 07-02 69-525 1 07-03 84-192 SCREW 1 07-04 51-833 WASHER 1 07-05 51-834 ECCENTRIC PIN 1 07-06 51-835 BLOCK (REAR) 1 07-07 87-172 SCREW 2 07-08 51-836 BUSHING 1 07-09 69-524 GUIDE PLATE (RIGHT) 1 07-10 84-359 SCREW 2 07-11 51-832 FEED BAR BLOCK 1 07-12 91-414 NEEDLE GAUGE 1 07-13 93-406 RETAINING RING 18 1 07-14 51-831 CONNECTING LINK 1 07-15 91-415 NEEDLE GAUGE 1 07-16 87-181 SCREW 2 07-17 61-519 FEED ECCENTRIC 1 07-18 69-512 FEED ECCENTRIC CAM 1 07-19 79-525 SPRING 1 07-20 84-521 SCREW 1 07-21 75-521 COLLAR 1 07-22 51-848 CONTROL LEVER STOPPER 1 07-23 84-361 SCREW 1 07-24 52-308 SPRING PIN 1 07-25 69-511 GUIDE PIN 1 07-26 87-123 SCREW 1 07-27 87-104 SCREW 1 07-28 61-520 ECCENTRIC 1 07-29 63-509 CONNECTING LEVER 1 07-30 87-225 SCREW 1 07-31 71-431 PIN 1 07-32 87-067 BOLT 1 07-33 21-658 FEED BAR SHIELD PLATE 1 07-34 23-520 FEED BAR SHIELD 2 07-35 21-656 FEED BAR SHIELD COVER 1 07-36 87-269 SCREW 2 07-37 60-5060 FEED ECCENTRIC 1 07-38 07-39 87-242 SCREW 1 07-40 84-511 SCREW 1 -15- -15-

Page 13 — 9. LOOPER THREAD MECHANISM

9. 下糸捌き機構 LOOPER THREAD MECHANISM FOR 8842 8842-1 5802 (12) (22) STANDARD (4) (22) STANDARD FOR 8842 8842-1 5802 (12) FOR UTC (13) (23) FOR EMK (24) REF. NO. 09-0141-154 09-0241-155 09-0341-504 09-0443-519 09-0543-521 09-0643-544 09-0743-547 09-0843-548 09-0943-549 09-1043-550 09-1143-559 09-1247-803 09-1345-513 09-1449-506 09-1549-507 09-1675-224 09-1779-534 09-1884-167 09-1984-361 09-2087-123 09-2187-172 09-2287-177 09-2387-268 09-2487-310 09-2540-5430 09-2640-5450 PART NO. DESCRIPTION ナット DISC テンションポスト THREAD EYELET THREAD EYELET THREAD GUIDE PLATE SUPPORT BRACKET HOLDER THREAD EYELET (LEFT) THREAD EYELET (RIGHT) SUPPORT BRACKET THREAD EYELET THREAD EYELET LOOPER THREAD TAKE-UP LOOPER THREAD TAKE-UP WASHER SPRING SCREW SCREW BOLT SCREW SCREW SCREW SCREW WX THREAD EYELET ASS'Y (WX) LOOPER THREAD EYELET ASS'Y Q' TY 2 4 2 4 2 2 1 2 1 1 1 4 1 1 1 2 2 4 2 2 8 1 1 1 1 -19- -20- jntex.in

Page 14 — 10. 針棒上軸機構 NEEDLE BAR MECHANISM

10. 針棒上軸機構 NEEDLE BAR MECHANISM REF. NO. PART NO. DESCRIPTION Q' TY 10-01 87-172 ネジ SCREW 9 10-02 91-888 ベアリング BEARING 1 10-03 87-253 ネジ SCREW 1 10-04 87-254 ネジ SCREW 3 10-05 81-502 ベアリングハウジング BEARING HOUSING 1 10-06 06-553 タイミングプーリー TIMING PULLEY 1 10-07 73-502 針棒抱ニードルバーブラケット NEEDLE BAR BRACKET 1 10-08 84-359 ネジ SCREW 1 10-09 71-674 リンクピン PIN 1 10-10 63-417 針棒リンク LINK 1 10-11 91-264 ベアリング BEARING 1 10-12 69-532 角ゴマ BLOCK 1 10-13 75-542 ワッシャ WASHER 1 10-14 69-533 針棒ガイド GUIDE 1 10-15 87-112 ネジ SCREW 3 10-16 66-504 針棒クランク (31) NEEDLE CRANK (31) 1 10-17 63-501 針棒卵ロッド CONNECTING ROD 1 10-18 61-501 針棒卵キュセン玉 ECCENTRIC 1 10-19 87-214 六角穴付ボルト BOLT 2 10-20 71-819 上軸(左) UPPER SHAFT (LEFT) 1 10-21 87-259 ネジ SCREW 3 10-22 87-213 ネジ SCREW 2 10-23 69-158 針棒卵バランス MOTION 1 10-24 87-036 ネジ SCREW 1 10-25 61-502 針棒卵ロッド玉 ECCENTRIC 1 10-26 87-242 ネジ SCREW 2 10-27 91-882 ベアリング BEARING 1 10-28 60-5010 針棒卵ロッドセット CONNECTING ROD ASS'Y 1 10-29 75-2700-1 ベアリングセット BEARING ASS' Y 1 10-30 69-534 ハンドプーリー HAND WHEEL 1 10-31 75-671 スラストワッシャ WASHER 1 10-32 69-538 ベアリングスリーブ(上) HANDWHEEL ADAPTOR (UPPER) 1 10-33 71-510 上軸(右) UPPER SHAFT (RIGHT) 1 10-34 91-994 ボールベアリング BALL BEARING 1 10-35 75-270 上軸ジョイント UPPER SHAFT JOINT 1 10-36 87-241 ネジ SCREW 2 10-37 11-153 針棒 NEEDLE BAR 1 10-38 60-9890 ベアリングセット BEARING ASS' Y 1 10-39 60-9970 ベアリングセット BEARING ASS' Y 1 10-40 66-505 針棒クランク (33) NEEDLE CRANK (33) 1 10-41 60-9891 針棒クランクセット (31) NEEDLE CRANK ASS' Y (31) 1 10-42 60-9892 針棒クランクセット (33) NEEDLE CRANK ASS' Y (33) 1 10-43 69-143 クランクモーション BALANCE WEIGHT 1 10-44 87-274 ネジ SCREW 2 10-45 91-894 ボールベアリング BALL BEARING 1 33mm stroke 31mm stroke 33mm stroke Only Available By Set No. -21- -22-

Page 15 — 11. 上糸捌き機構 NEEDLE THREAD MECHANISM

11. 上糸捌き機構 NEEDLE THREAD MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q' TY 11-01 84-374 ネジ SCREW 1 11-02 45-523 針棒糸道 THREAD EYELET 1 11-03 45-535 針棒糸道 THREAD EYELET 1 11-04 85-618 ネジ SCREW 1 11-05 45-549 針棒糸道 THREAD GUIDE 1 11-06 87-104 ネジ SCREW 1 11-07 94-504 シールキャップ φ15 LUG φ15 1 11-08 87-113 ネジ SCREW 1 11-09 75-410 上糸天ビン軸止めワッシャ WASHER 1 11-10 75-508 針糸天ビンワッシャ(外) WASHER 1 11-11 71-514 針棒糸道 SHAFT 1 11-12 75-504 針糸天ビンワッシャ(中) WASHER 1 11-13 87-112 六角穴付ボルト BOLT 1 11-14 75-505 カラー COLLAR 1 11-15 75-468 ワッシャ WASHER 2 11-16 87-272 ネジ SCREW 2 11-17 45-536 針糸捌き NEEDLE THREAD TAKEU 11-18 67-502 針糸捌き取付台 EVER 1 11-19 45-505 針糸捌き NEEDLE THREAD TAKEU 11-20 87-224 六角穴付ボルト SCREW 1 11-21 75-526 M5用バネ座金 SPRING WASHER M5 1 11-22 45-515 糸道 THREAD EYELET 1 11-23 45-507 飾り糸糸道 THREAD EYELET 1 11-24 45-502 飾り糸道 THREAD TAKEU 11-25 45-514 飾り糸道 THREAD EYELET 1 11-26 45-539 飾り糸案内 BRACKET 1 11-27 87-092 ネジ SCREW 2 11-28 45-513 小調糸道 THREAD GUIDE 1 11-29 87-177 ネジ SCREW 3 11-30 41-517 糊糸用小チヤンポン皿 TENSION DISC 2 11-31 84-639 ネジ SCREW 1 11-32 79-547 上飾り調子バネ SPRING 1 EXCEPT 8804D WX8800専用パーツ(WX8800 ONLY) EXCEPT 8842 8842-1 -23- -24-

Page 16 — 12. 上飾り機構 SPREADER DRIVE MECHANISM

12. 上飾り機構 SPREADER DRIVE MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q' TY 12-01 75-537 Φ10 スラストカラー COLLAR Ø10 1 12-02 87-214 ネジ SCREW 1 12-03 19-751 飾りルーパ - SCREW 1 12-04 04-501 スプレッダーホルダ - SPREADER HOLDER 1 12-05 87-274 ネジ SCREW 1 12-06 93-202 E型止め輪10 E-RING 4 12-07 75-509 ワッシャ WASHER 1 12-08 71-513 飾り駆動軸 SHAFT 1 12-09 04-502 飾り調節レバーピン PIN 1 12-10 75-452 ワッシャ WASHER 1 12-11 88-166 ナット NUT 1 12-12 67-510 飾り振りレバー - LEVER 1 12-13 87-171 ネジ SCREW 1 12-14 61-527 上飾りエキセン玉 ECCENTRIC 1 12-15 91-416 ベアリング NEEDLE BEARING 1 12-16 63-500 飾り振りロッド CONNECTING ROD 1 12-17 75-502 上軸スペーワッシャ WASHER 1 12-18 67-511 ルーパ一振りレバー LEVER 1 12-19 87-172 ネジ SCREW 2 12-20 04-508 連結ピン PIN 1 12-21 04-507 飾りルーパ一棒 CRANK 1 12-22 75-510 ワッシャ WASHER 1 12-23 87-181 ネジ SCREW 2 12-24 67-512 飾り糸振りレバー LEVER 1 12-25 23-553 フェルト FELT 2 12-26 71-536 ピン PIN 1 12-27 04-510 リンク LINK 1 12-28 23-531 フェルト FELT 1 12-29 19-495 上飾りルーパ - PREADER 1 12-30 04-514 飾り糸調動軸 SHAFT 1 12-31 75-544 カラー COLLAR 1 12-32 45-557 糸道 THREAD EYELET 1 12-33 87-104 ネジ SCREW 1 12-34 04-513 ベースブロック BRACKET 1 12-35 04-512 飾り糸案内台 BRACKET 1 12-36 87-129 ネジ SCREW 1 12-37 06-751 スタッドボルト STUD BOLT 1 12-38 19-505 飾りルーパ - SPREADER 1 FOR 8800 FOR 8842, 8842-1 -25- -26-

Page 17 — 13. 押え揚げ機構 PRESSER FOOT MECHANISM

13. 押え揚げ機構 PRESSER FOOT MECHANISM REF. NO. | PART NO. | 品名 | DESCRIPTION | Q' TY 13-01 | 23-265 | 押え棒油止シール | SEAL | 1 13-02 | 67-503 | レバー | LEVER | 1 13-03 | 71-203 | 平行ピン | PIN | 1 13-04 | 71-507 | 糸締め軸 | SHAFT | 1 13-05 | 71-568 | 押え棒 | PRESSER FOOT BAR | 1 13-06 | 71-517 | シャフト | SHAFT | 1 13-07 | 75-001 | カラー | COLLAR | 1 13-08 | 75-504 | ワッシャ | WASHER | 1 13-09 | 77-504 | 押え揚クランク | CRANK | 1 13-10 | 77-518 | レバー | LEVER | 1 13-11 | 77-506 | クランク(下) | CRANK (LOWER) | 1 13-12 | 77-507 | クランク(上) | CRANK (UPPER) | 1 13-13 | 77-508 | リンク | LINK | 1 13-14 | 77-509 | ブラケット | BRACKET | 1 13-15 | 77-510 | 押え棒抱き | LAMP | 1 13-16 | 77-511 | 押え棒ガイド | GUIDE | 1 13-17 | 77-512 | 連結プレート | PLATE | 1 13-18 | 79-518 | 押え棒ハ"ネ | SPRING | 1 13-19 | 79-519 | 押え棒ハ"ネ(小) | SPRING (SMALL) | 1 13-20 | 79-538 | 巻ハ"ネ | SPRING | 1 13-21 | 84-561 | ネジ | SCREW | 1 13-22 | 84-566 | ネジ | SCREW | 1 13-23 | 87-112 | 六角穴付きボルト | BOLT | 2 13-24 | 84-581 | 段ネジ | SCREW | 4 13-25 | 84-813 | ネジ | SCREW | 1 13-26 | 86-411 | ナット | NUT | 1 13-27 | 87-001 | 押え棒筒ネジ | SCREW | 1 13-28 | 87-272 | ネジ | SCREW | 1 13-29 | 87-213 | 六角穴付きボルト | BOLT | 2 13-30 | 87-252 | 六角穴付きボルト | BOLT | 1 13-31 | 87-253 | ネジ | SCREW | 1 13-32 | 87-254 | ネジ | SCREW | 3 13-33 | 87-255 | 六角穴付きボルト | BOLT | 1 13-34 | 88-003 | 筒ネジ"ナット | NUT | 1 13-35 | 71-679 | 押え棒 | PRESSER FOOT BAR | 1 13-36 | 27-088 | フィンガーガード | FINGER GUARD | 1 13-37 | 27-089 | フィンガーガード(UTC用) | FINGER GUARD (UTC) | 1 13-38 | 87-142 | ネジ | SCREW | 1 13-39 | 80-5030 | 押え棒ネジセット | SCREW ASS'Y | 1 LX5801 LX5802MF/TMF -27- -28-

Page 18 — 14. 給油機構 (1) LUBRICATION MECHANISM (1)

14. 給油機構 (1) LUBRICATION MECHANISM (1) REF. NO. PART NO. 14-01 23-506 14-02 31-222 14-03 35-509 14-04 87-129 14-05 21-632 14-06 87-663 14-07 23-524 14-08 87-311 14-09 23-304 14-10 31-509 14-11 87-225 14-12 39-504 14-13 30-0130 14-14 31-702 14-15 87-254 14-16 17-8010-G 14-17 87-123 14-18 31-708 14-19 31-706 14-20 31-705 14-21 31-707 14-22 31-704 14-23 31-156 14-24 31-703 14-25 14-26 31-157 14-27 87-140 14-28 88-137 14-29 27-537 14-30 27-538 14-31 27-539 14-32 27-540 14-33 87-285 14-34 30-0131 14-35 30-5080 品名 Oリングフィルターオイルフィルター継手ネジオイルフィルターキャップボルト Oリングブッシング蓋小オイルタンクレンシールオイルタンク六角穴付ボルトオイルゲージポンプセットポンプギアネジピン六角穴付ボルトポンプ裏板ポンプ軸アウターローターインナーロータートロコイドポンプハウジングポンプメッシュポンプメッシュ止金具ネジナットニードルクーラーニードルクーラーフタフェルトガードニードルクーラーフェルト六角穴付ボルトポンプセットオイルタンクセット DESCRIPTION O-RING FILTER OIL FILTER JOINT SCREW OIL FILTER CAP BOLT O-RING BUSHING PLUG GASKET OIL TANK BOLT OIL GAUGE PUMP ASS'Y PUMP GEAR SCREW PIN BOLT PUMP REAR PLATE PUMP SHAFT OUTER ROTER INNER ROTER PUMP HOUSING FILTER PLATE BRACKET SCREW NUT NEEDLE COOLER NEEDLE COOLER COVER FELT GUARD FELT BOLT PUMP ASS' Y OIL TANK ASS' Y Q' TY 1 1 1 6 1 6 1 1 1 1 2 1 1 1 1 1 3 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 -29- -30- jinte

Page 19 — 15. 給油機構 (2) LUBRICATION MECHANISM (2)

15. 給油機構 (2) LUBRICATION MECHANISM (2) REF. NO. | PART NO. | 品名 | DESCRIPTION | Q' TY 15-01 | | | OIL RELEASER | 1 15-02 | 35-503 | 油受 | OIL RECEIVER | 1 15-03 | 87-092 | ネジ | SCREW | 6 15-04 | 35-539 | 管継手ボルト | JOINT SCREW | 1 15-05 | 35-528 | 管継手ボルト (短) | JOINT SCREW (SHORT) | 3 15-06 | 23-386 | フェルト | FELT | 1 15-07 | 35-505 | 片口継手 | JOINT | 5 15-08 | 35-521 | ビニールチューブ | TUBE (Ø6XØ3, 560L) | 1 15-09 | 39-139 | パイプサポート | C LAMP | 1 15-10 | 39-501 | 配管止め | C LAMP | 1 15-11 | 35-530 | チューブバンド | C LAMP | 1 15-12 | 35-517 | ビニールチューブ | TUBE (Ø6XØ4, 540L) | 1 15-13 | 31-314 | ビニールパイプ継手 | JOINT | 1 15-14 | 35-529 | 管継手ボルト | JOINT SCREW | 1 15-15 | 35-519 | ビニールチューブ | TUBE (Ø6XØ4, 187L) | 2 15-16 | 35-514 | 注油配管 | OIL DISTRIBUTOR | 1 15-17 | 35-526 | ビニールチューブ | TUBE (Ø6XØ4, 47L) | 1 15-18 | 35-506 | 両口継手 | JOINT | 1 15-19 | 35-413 | 配管チューブ止め金具 | C LAMP | 1 15-20 | 23-560 | 給油パイプ | PIPE | 1 15-21 | 23-540 | フェルト | FELT | 2 15-22 | 23-558 | 給油サポート | SUPPORT | 1 15-23 | 23-559 | スポンジ | SPONGE | 1 15-24 | 87-254 | ネジ | SCREW | 1 15-25 | 88-165 | 六角ナット | NUT | 1 15-26 | 35-540 | リターン用パイプ | PIPE | 1 振元軸 LOOPER DRIVING SHAFT オイルフィルター OIL FILTER -31- -32-

Page 20 — 16. Fタイプ, Cタイプ専用部品 MODEL F, C EXCLUSIVE PARTS

16. Fタイプ, Cタイプ専用部品 MODEL F, C EXCLUSIVE PARTS F TYPE C TYPE REF. NO. 16-01 16-02 16-03 16-04 16-05 16-06 16-07 16-08 16-09 16-10 16-11 16-12 16-13 16-14 16-15 16-16 16-17 16-18 16-19 16-20 16-21 16-22 16-23 16-24 16-25 16-26 16-27 16-28 16-29 16-30 16-31 16-32 16-33 16-34 16-35 16-36 PART NO. 26-823 26-821 26-822 21-821 21-822 21-823 21-824 75-455 26-824 84-361 26-825 79-530 84-574 79-532 84-163 25-516 87-274 87-214 25-517 79-922 25-527 85-182 26-724 84-566 84-572 87-177 23-512 26-827 26-826 84-167 84-193 20-6150 21-825 26-830 20-8210 20-8250 品名 F用前旋規 F用ラッパ取付台ラッパ取付金具前力バー前力バー(小) 防塵力バー前ベ-スカバ- - ワッシャガイド取付板ネジガイド固定板前カバー一止メネジネジ前ベ-スカバ-止メネジネジ定規台ヒンジネジネジカバーヒンジネジカバー一皿バネカバーヒンジネジネジ F用ラッパ抱きネジネジネジクッションゴム布ガイド(右) 布ガイド(左) ネジネジ F用テープ立セット前カバー前ガイド前カバーASS'Y 前カバーASS'Y DESCRIPTION GUIDE PLATE FOR F FOLDER BASE FRONT COVER FRONT COVER (SMALL) DUSTPROOF COVER FRONT BASE COVER WASHER GUIDE SUPPORT SCREW GUIDE FIXING PLATE SPRING SCREW SPRING SCREW HINGE SCREW SCREW SCREW SPRING SCREW SCREW FOLDER BASE FOR F SCREW SCREW SCREW CUSHION RIGHT SIDE GUIDE LEFT SIDE GUIDE SCREW SCREW ATTACHMENTS FOR F FRONT COVER FRONT GUIDE FRONT COVER ASS'Y FRONT COVER ASS'Y Q' TY 1 1 1 1 1 1 4 1 2 1 1 6 1 1 1 2 2 1 2 2 1 2 1 1 1 1 1 1 1 1 1 1 1 1 (32) 本部品はセットで補給いたします。 Only Available By Set No. -33- -34- Jinte.in

Page 21 — 17. DE/Lタイプ専用部品 MODEL DE/L EXCLUSIVE PARTS

17. DE/Lタイプ専用部品 MODEL DE/L EXCLUSIVE PARTS REF. NO. PART NO. 品名 DESCRIPTION Q' TY 17-01 84-566 ネジ SCREW 2 17-02 75-455 ワッシャ WASHER 9 17-03 26-606 ゴムプーラー取付板 BRACKET 1 17-04 84-503 ネジ SCREW 2 17-05 86-411 ナット NUT 2 17-06 26-751 ゴムプーラー取付棒 BAR 1 17-07 84-112 ネジ SCREW 2 17-08 26-753 ゴムプーラー取付金具 BRACKET 2 17-09 26-752 ゴムプーラー案内棒 BAR 1 17-10 26-607 ラッパ取付台 BRACKET 1 17-11 75-452 ワッシャ WASHER 2 17-12 87-225 ネジ SCREW 2 17-13 87-092 ネジ SCREW 5 17-14 97-513 DE用ゴム調節器 REGULATOR 1 17-15 97-714 DE用ホルダー HOLDER 1 17-16 26-712 取付金具 WASHER 1 17-17 21-764 面板 HEAD COVER 1 17-18 02-119 波座金 WASHER 2 17-19 26-608 ブラケット A BRACKET A 1 17-20 26-609 ブラケット B BRACKET B 1 17-21 26-610 ブラケット C BRACKET C 1 17-22 17-23 84-114 ネジ SCREW 1 17-24 87-113 六角付きボルト BOLT 2 17-25 87-264 段ネジ SCREW 1 17-26 97-5010-1 バインダーセット (9mm) BINDER ASS'Y (9mm) 1 8803DE 5802L -35- -35- jintex.in

Page 22 — 18. EMK 前メス機構 EMK KNIFE MECHANISM

18. EMK 前メス機構 EMK KNIFE MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q' TY 18-01 63-832 上メスロッド CONNECTING ROD 1 18-02 71-596 上メスロッドピン CONNECTING ROD PIN 1 18-03 67-517 上メスシヤフトレバー (右) LEVER (RIGHT) 1 18-04 07-501 ブラケツト BRACKET 1 18-05 21-780 油力バー OIL DIFENDER 1 18-06 84-361 ネジ SCREW 2 18-07 81-543 上メスシヤフトブツシユ (右) BUSHING (RIGHT) 1 18-08 81-544 上メスシヤフトブツシユ (左) BUSHING (LEFT) 1 18-09 71-597 メスシヤフト UPPER KNIFE DRIVING SHAFT 1 18-10 87-092 ネジ SCREW 2 18-11 67-518 上メスシヤフトレバー (左) LEVER (LEFT) 1 18-12 63-508 針受ロツト CONNECTING ROD 1 18-13 87-171 ネジ SCREW 2 18-14 07-502 上メス台ゴマ UPPER KNIFE CONNECTING BLOCK 1 18-15 71-598 上メス台ゴマピン PIN 1 18-16 23-124 フエルト FELT 1 18-17 23-555 フエルト FELT 1 18-18 07-503 上メス台 UPPER KNIFE HOLDER 1 18-19 07-504 切屑落し CHIP GUARD 1 18-20 07-505 上メス UPPER KNIFE 1 18-21 07-520 下メス台 LOWER KNIFE HOLDER 1 18-22 07-522 下メス LOWER KNIFE 1 18-23 07-521 下メスクランプ LOWER KNIFE CLAMP 1 18-24 81-545 下メスブツシユ BUSHING 1 18-25 07-509 下メス台ブラケツト LOWER KNIFE HOLDER BRACKET 1 18-26 07-510 下メス台回止メ LOWER KNIFE HOLDER LOCKING PLATE 1 18-27 71-599 下メスシヤフト LOWER KNIFE HOLDER SHAFT 1 18-28 75-561 カラー COLLAR 2 18-29 79-568 スプリング SPRING 1 18-30 61-525 上メスエキセン UPPER KNIFE ECCENTRIC 1 18-31 23-533 ゴム栓 PLUG 1 18-32 87-254 ネジ SCREW 2 18-33 87-214 ネジ SCREW 2 18-34 87-234 ネジ SCREW 1 18-35 94-507 シールキヤツプ SEAL CUP 1 18-36 93-213 Eリング E-RING 1 18-37 75-519 ワツシヤ WASHER 1 18-38 87-129 ネジ SCREW 6 18-39 71-208 平行ピン PIN 4 18-40 94-805 オイルシール OIL SEAL 1 18-41 87-181 ネジ SCREW 7 18-42 87-224 ネジ SCREW 2 18-43 84-155 ネジ SCREW 2 18-44 84-360 ネジ SCREW 1 18-45 87-172 ネジ SCREW 1 18-46 84-566 ネジ SCREW 1 18-47 60-5031 EMKロツドセット CONNECTING ROD ASS'Y (EMK) 1 18-48 87-330 カバーストツプネジ SCREW 1 -3-

Page 23 — 19. EMK-W ゴム送り機構 EMK-W FEED ROLLER MECHANISM

19. EMK-W ゴム送り機構 EMK-W FEED ROLLER MECHANISM REF. NO. PART NO. DESCRIPTION Q' TY 19-01 01-051 バウシンク SLEEVE 1 19-02 01-752 ゴム調節レバー ADJUSTING LEVER 1 19-03 01-753 ゴム調節ローラーアーム RACKET 2 19-04 01-756 前プーラー取付台 FRONT PULLER BASE BRACKET 1 19-05 01-759 調節ネジ SCREW 1 19-06 01-760 回り止めプレート PLATE 1 19-07 01-763 ローラー圧調節カム棒 SCREW 1 19-08 01-764 レバー・調節金具 LEVER ADJUTING BLOCK 1 19-09 01-767 支持ピン PIN 1 19-10 01-769 前プーラーベース FRONT PULLER BRACKET 1 19-11 01-770 送りローラー FEEDING ROLLER 1 19-12 01-771 ゴム調節小ローラー FEED ROLLER 1 19-13 01-853 蝶ナット NUT 1 19-14 02-211 ローラーピン当り板 SPRING SEAT 6 19-15 02-212 巴 CLUTCH 2 19-16 02-403 プーラー調節ネジストッパ SCREW HOLDER 1 19-17 61-260 エキセン玉内側 ECCENTRIC 1 19-18 61-261 エキセン玉外側 ECCENTRIC 1 19-19 61-403 プーラー連結玉 BALL 1 19-20 63-831 プーラー・クランクロッド CRANK ROD 1 19-21 67-516 調節レバー ADJUSTING WHEEL 1 19-22 69-811 エキセン調節ホイール CLUTCH ROLLER 6 19-23 71-131 巴ローラー UPPER SHAFT (RIGHT) 1 19-24 71-594 上軸(右) SCREW 3 19-25 84-362 ネジ HAFT 1 19-26 71-756 ハローローラー・アームシャフト SHAFT 1 19-27 71-757 ハローローラーシャフト SHAFT 1 19-28 71-759 プーラー・ライフシャフト SHAFT 1 19-29 71-802 回り止めピン PIN 1 19-30 75-407 ワッシャ WASHER 2 19-31 75-409 軸受内輪 COLLAR 1 19-32 75-504 ワッシャ WASHER 1 19-33 75-519 ワッシャ WASHER 1 19-34 75-536 ワッシャ WASHER 1 19-35 79-301 プーラーバネ SPRING 12 19-36 79-566 ゴム調節圧縮バネ SPRING 1 19-37 81-016 受 BUSHING 2 19-38 81-541 ブッシュ BUSHING 2 19-39 81-542 ブッシュ BUSHING 2 19-40 84-161 ネジ SCREW 1 19-41 84-462 ネジ SCREW 2 19-42 84-521 ネジ SCREW 3 19-43 84-564 ネジ SCREW 2 19-44 86-484 調節ナット NUT 1 19-45 87-123 六角穴付きボルト BOLT 2 19-46 87-172 ネジ SCREW 3 19-47 87-181 ネジ SCREW 6 19-48 87-214 六角穴付きボルト BOLT 2 19-49 87-225 六角穴付きボルト BOLT 5 19-50 87-274 ネジ SCREW 3 19-51 87-286 ネジ SCREW 2 19-52 91-266 ニードルベアリング BEARING 1 19-53 91-901 ボールベアリング BEARING 1 19-54 93-222 Eリング E-RING 1 19-55 60-3832 プーラークランクロッドセット PULLER CRANK ROD ASS'Y (EMK) 1 -4-

Page 24 — 20. EMK-W カバー, ガイド"関係 EMK-W COVER GUIDE ASSEMBLY

20. EMK-W カバー, ガイド"関係 EMK-W COVER GUIDE ASSEMBLY REF. NO. PART NO. 20-0101-766 20-0201-768 20-0301-776 20-0401-778 20-0501-779 20-0601-780 20-0701-858 20-0802-119 20-0907-511 20-1007-512 20-1107-519 20-1221-273 20-1321-275 20-1421-776 20-1521-777 20-1621-779 20-1721-795 20-1827-167 20-1926-816 20-2027-121 20-2127-122 20-2271-589 20-2371-590 20-2475-224 20-2575-455 20-2675-456 20-2779-569 20-2879-801 20-2979-926 20-3084-167 20-3184-361 20-3284-374 20-3384-412 20-3484-503 20-3584-521 20-3684-566 20-3784-571 20-3885-607 20-3987-099 20-4087-104 20-4187-177 20-4287-264 20-4387-273 20-4487-292 20-4593-213 20-4627-1220-2 品名ストッパスライドガイドレースガイドレースガイドゴムガイドプレートゴムガイドブラケットゴムガイド波座金シューター取付板シューター用ストッパシューター保護カバー保護カバー-取付板横カバー前力バサイド上ベ-スカバ上ベ-スカバ前ベースカバー定規プーリーカバー A プーリーカバー B シューター軸シューター軸大ワッシャワッシャワッシャ前カバー-圧縮バネバネ皿ばねネジネジネジネジ支柱ネジネジネジネジ段ネジネジネジ六角付きボルト段ネジネジネジ E型止め輪カバーセット DESCRIPTION STOPPER SLIDE GUIDE RACE GUIDE RACE GUIDE LASTIC GUIDE RACKET GUIDE WASHER PLATE TOP PLATE COVER EYE GUARD RACKET SIDE COVER FRONT COVER SIDE COVER UPPER COVER FRONT BASE COVER FRONT RULER PULLEY COVER A PULLEY COVER B HAFT HAFT (LARGE) WASHER WASHER WASHER SPRING SPRING SPRING SCREW SCREW SCREW SCREW SCREW SCREW SCREW SCREW SCREW SCREW SCREW BOLT SCREW SCREW SCREW E-RING COVER ASS'Y Q' TY 1 2 1 1 1 1 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 4 2 2 1 2 1 1 2 3 1 1 -42- -41-

Page 25 — 21. テーブル関係 TABLE

21. テーブル関係 TABLE 半沈タイプ SEMI-SUBMERGED TYPE DEタイプに使用 Use for MODEL DE 40mm厚のテーブルに使用 Use for table thickness 40mm LX 全沈タイプ FULLY-SUBMERGED TYPE EMKタイプに使用 Use for MODEL EMK REF. NO. PART NO. 21-01 21-668 21-02 42-503 21-03 25-524 21-04 23-509 21-05 87-281 21-06 75-535 21-07 42-508 21-08 42-509 21-09 42-507 21-10 21-028 21-11 28-701 21-12 28-702 21-13 87-905 21-14 87-177 21-15 88-146 21-16 20-6050-0 21-17 21-013 21-18 21-733 21-19 21-734 21-20 21-775 21-21 21-7750-2 品名 TABLE 本体据付ナットタンク取付金具クッションゴム六角穴付ボルトワッシャ防振ゴム防振ゴムカラースペーサーテーブル (EMK) シューターシューター取付台木ネジネジナットテープ立て (組) テーブル (DE用) テーブルテーブルテーブル LXテーブルセット DESCRIPTION TABLE NUT SUPPORTING BOARD CUSHION RUBBER BOLT WASHER SWING PROOF RUBBER SWING PROOF RUBBER COLLAR SPACER TABLE (EMK) CHUTE BRACKET SCREW SCREW NUT TAPE STAND ASSEMBLY TABLE (FOR DE TYPE) TABLE TABLE TABLE TABLE ASS'Y (FOR LX TYPE) Q' TY 1 4 2 4 4 12 4 2 12 1 1 1 4 4 4 1 1 1 1 1 1 -4- -4- jintex.in

Page 26 — 22. 糸立て及びアクセサリー関係 THREAD STAND AND ACCESSORIES

22. 糸立て及びアクセサリー関係 THREAD STAND AND ACCESSORIES REF. NO. PART NO. 品名 DESCRIPTION Q' TY 22-01 42-706 6本糸立 THREAD STAND ASSEMBLY (6) 1 22-02 42-712 2本糸立 THREAD STAND ASSEMBLY (2) 1 22-03 28-600 グリス (70g) GREASE 1 22-04 20-0010 附属部品ケース ACCESSORIES 1 22-05 28-612 シリコンオイル SILICON OIL 1 22-06 28-454 ドライバー (小) DRIVER (SMALL) 1 22-07 28-452 ドライバー (大) DRIVER (LARGE) 1 22-08 28-011 ピンセット TWEEZERS 1 22-09 07-522 下メス LOWER KNIFE 1 22-10 87-104 ネジ SCREW 5 22-11 42-704 4本糸立セット THREAD STAND ASSEMBLY (4) 1 22-12 28-311 六角レンチ 2mm ALLEN KEY (2mm) 1 22-13 28-312 六角レンチ 2.5mm ALLEN KEY (2.5mm) 1 22-14 28-313 六角レンチ 3mm ALLEN KEY (3mm) 1 22-15 28-314 六角レンチ 5mm ALLEN KEY (5mm) 1 22-16 28-317 グリップ付六角レンチ 1.5mm ALLEN KEY (1.5mm) 1 22-17 28-318 精密マイナスドライバー-2.5mm SCREWDRIVER 1 22-18 28-920 連動クサリ CHAIN 1 22-19 28-613 ミシン潤滑油 OIL 1 22-20 13-0110-6 針 UY×128GAS #11 NEEDLE 1 22-21 28-614 油差し OIL FUNNEL 1 22-22 28-615 ジョウゴ OIL FUNNEL 1 22-23 42-718 8本糸立 THREAD STAND ASSEMBLY (8) 1 22-24 13-0140-6 針 UY×128GAS #14 NEEDLE 1 22-25 13-3020-5 針 SM1014H #10S NEEDLE 1 FOR LX5802 FOR 8842-1 20 STANDARD 24 FOR 8842, 33, LX5801SP 25 FOR 8804D FOR WX/UTC (EMK ONLY) FOR 8804D 19 21 22 5 17 16 13 12 14 15 7 8 4 18 エアー式 UTCは除く EXCEPT UTC (PNEUMATIC TYPE) -45- -46- Jintek.in

Page 27 — 23. ゲージ関係 (1) GAUGE PARTS (1)

23. ゲージ関係 (1) GAUGE PARTS (1) REF. NO. PART NO. DESCRIPTION Q' TY 23-01 * 針株 NEEDLE HOLDER 1 23-02 * 針(UYX128GAS #11-#14) NEEDLE 1 23-03 * 針板 NEEDLE PLATE 1 23-04 * 前送歯 FRONT FEED DOG 1 23-05 * 後送歯 REAR FEED DOG 1 23-06 17-4430-A 押えボ'ス SHANK 1 23-07 17-7250-C ロラーブラケット ROLLER BRACKET 1 23-08 17-7250-D スライド"ガイド" PLASTIC GUIDE 1 23-09 17-7250-E ロラーセットネシ SCREW 1 23-10 17-7250-F ガイドローラー GUIDE ROLLER 1 23-11 17-7250-G ピン PIN 1 23-12 17-7750-D ガイド"足金具 GUIDE PIN 1 23-13 17-7760-D ピン PIN 1 23-14 * 押えBOTTOM 1 23-15 17-7680-A 押足ボ'ス HANK 1 23-16 17-7680-B 補助押足 GUIDE 2 23-17 17-8190-D 補助押足ハ'ネ(左) SPRING (LEFT) 1 23-18 17-8190-E 補助押足ハ'ネ(右) SPRING (RIGHT) 1 23-19 17-8190-E ハ'ネ PIN 1 23-20 17-8190-G ピン SPRING (RIGHT) 1 23-21 17-8190-J ガイド"プレート GUIDE PLATE 2 23-22 17-7680-K 生地"ガイド" GUIDE BRACKET 1 23-23 17-7760-Y 押え"ガイド" SPRING 1 23-24 17-7490-L 押え足ハ'ネ PIN 1 23-25 17-7760-E ピン SCREW 1 23-26 17-7760-A 押えボ'ス SCREW 2 23-27 18-811 針受 NEEDLE GUARD 1 23-28 19-539 ルーバー HOOPER 1 23-29 19-540 補助ルーバー HOOPER 1 23-30 45-549 針糸道 THREAD EYELET 1 23-31 75-228 ワッシャ WASHER 1 23-32 79-191 ハ'ネ SPRING 1 23-33 84-161 ネジ SCREW 1 23-34 84-359 ネジ SCREW 2 23-35 84-364 ネジ SCREW 1 23-36 84-382 ネジ SCREW 1 23-37 84-464 ネジ SCREW 2 23-38 85-611 ネジ SCREW 1 23-39 85-613 ネジ SCREW 1 23-40 85-618 ネジ SCREW 1 23-41 85-621 ネジ SCREW 1 23-42 85-624 ネジ SCREW 3 23-43 87-083 ネジ SCREW 1 23-44 87-104 ネジ SCREW 4 23-45 87-107 ネジ SCREW 1 23-46 87-034 ネジ SCREW 1 23-47 87-130 ネジ SCREW 1 23-48 87-035 ネジ SCREW 1 23-49 88-136 ナット NUT 1 23-50 * 押えセット PRESSER FOOT ASS'Y 1 23-51 45-508 針糸調子板 PLATE 1 23-52 41-601 針糸調子皿 THREAD NIPPER 1 23-53 79-533 針糸糸用ハ'ネ SPRING 1 23-54 84-171 ネジ SCREW 1 23-55 17-760-K テープ"ガイド" TAPE GUIDE 1 23-56 87-397 ネジ SCREW 1 23-57 17-7680-L 生地"ガイド" GUIDE 1 -4- ※各ゲージ部品の品番は、111,112ページのゲージパーツ表を参照して下さい。 * Please refer to Page111, 112 GAUGE PARTS LIST

Page 28 — 24. ゲージ関係 (2) GAUGE PARTS (2)

24. ゲージ関係 (2) GAUGE PARTS (2) EMKタイプ MODEL EMK LX5801タイプ MODEL LX5801 REF. NO. PART NO. 品名 DESCRIPTION Q' TY 24-01 針株 NEEDLE HOLDER 1 24-02 12-877 針株 NEEDLE HOLDER 1 24-03 13-0110-6 針 NEEDLE ※ 24-04 針板 NEEDLE PLATE 1 24-05 14-877 針板 NEEDLE PLATE 1 24-06 15-781 前送歯 FRONT FEED DOG 1 24-07 15-782 後送歯 REAR FEED DOG 1 24-08 15-831 前送歯 FRONT FEED DOG 1 24-09 15-832 後送歯 REAR FEED DOG 1 24-10 17-6720-C 押え取付ネジ SCREW 2 24-11 17-7760-A ハンク BOTTOM (LEFT) 1 24-12 17-7490-C 押えガイド足 HANK 1 24-13 17-7760-D ピン BOTTOM (LEFT) 1 24-14 17-7760-E ピン PIN 1 24-15 17-7760-F 押えガイド金具 PIN 1 24-16 17-7490-G 当てガイド GUIDE PIN 1 24-17 17-7490-K ガイド足バネ GUIDE 1 24-18 17-7490-L 押え足バネ SPRING 1 24-19 押えセット SPRING 1 24-20 押え足 PRESSER FOOT ASS'Y 1 24-21 17-7770-H ゴム当て定規 BOTTOM 1 24-22 17-7770 テープガイド ELASTIC GUIDE 1 24-23 17-8770-1 押えセット(LX) TAPE GUIDE 1 24-24 17-8770-A 押えボス PRESSER FOOT ASS'Y (LX) 1 24-25 17-8770-B 押え足 HANK 1 24-26 17-8770-C 補助押え BOTTOM 1 24-27 17-8770-D バネ ELASTIC GUIDE 1 24-28 18-811 針受 SPRING 1 24-29 19-539 ルーバー NEEDLE GUARD 1 24-30 19-540 補助ルーバー OOOPER 1 24-31 19-877 ルーバー OOOPER 1 24-32 45-549 針糸道 OOOPER 1 24-33 75-442 スプリングワッシャ THREAD EYELET 1 24-34 84-117 ネジ SPRING WASHER 1 24-35 84-161 ネジ SCREW 1 24-36 84-167 ネジ SCREW 1 24-37 84-171 段ネジ SCREW 1 24-38 84-359 ネジ SCREW 1 24-39 84-382 ネジ SCREW 1 24-40 84-464 ネジ SCREW 1 24-41 84-726 ネジ SCREW 1 24-42 85-101 ネジ SCREW 1 24-43 85-613 ネジ SCREW 1 24-44 85-618 ネジ SCREW 1 24-45 85-621 ネジ SCREW 1 24-46 87-104 ネジ SCREW 1 24-47 87-130 ネジ SCREW 1 24-48 88-136 ナット NUT 1 24-49 93-195 E形止め輪 E-RING 1 24-50 45-508 針糸調子板 PLATE 1 24-51 41-601 針糸調子皿 THREAD NIPPER 1 24-52 79-533 針棒用バネ SPRING 1 24-53 84-358 ネジ SCREW 1 24-54 87-074 段ネジ SCREW 1 ※各ゲージ部品の品番は、111, 112ページのゲージパーツ表を参照して下さい。 * Please refer to Page111, 112 GAUGE PARTS LIST -49- -50-

Page 29 — 25. ゲージ関係(3) GAUGE PARTS (3)

25. ゲージ関係(3) GAUGE PARTS (3) MODEL 8842 MODEL 8842-1 REF. NO. PART NO. DESCRIPTION Q' TY 25-01 12-835 針 NEEDLE HOLDER 1 25-02 13-0140-6 針(UY×128GAS#14) NEEDLE * 25-03 針板 NEEDLE PLATE 1 25-04 15-836 前送歯 FRONT FEED DOG 1 25-05 後送歯 REAR FEED DOG 1 25-06 押えセット PRESSER FOOT ASS'Y 1 25-07 18-835 針受 NEEDLE GUARD 1 25-08 19-836 ルーパ-(左) LOOPER (LEFT) 1 25-09 19-837 ルーパ-(中) LOOPER (MEDIUM) 1 25-10 19-838 ルーパ-(右) LOOPER (RIGHT) 1 25-11 45-803 針糸道 THREAD EYELET 1 25-12 85-611 ネジ SCREW 3 25-13 17-7820-B 押え足 BOTTOM 1 25-14 17-8190-A 押え足ボス HANK 1 25-15 17-8190-F 圧縮バネ SPRING 1 25-16 17-8190-G ピン PIN 1 25-17 87-104 ネジ SCREW 1 25-18 87-083 ネジ SCREW * 25-19 75-441 ワッシャ WASHER 1 25-20 17-7810-F 布カイド GUIDE 1 25-21 87-113 ネジ SCREW 1 25-22 17-7810-B 押え足 BOTTOM 1 25-23 17-7810-C 補助押え足 GUIDE 1 25-24 17-7810-D 補助押え足止めネジ SPRING 1 25-25 17-7810-E 補助押え足止めネジ SPRING 1 25-26 針 NEEDLE HOLDER 1 25-27 13-3020-5 針(SM1014H #10S) NEEDLE 5 25-28 針板 NEEDLE PLATE 1 25-29 15-888 前送歯 FRONT FEED DOG 1 25-30 15-889 後送歯 REAR FEED DOG 1 25-31 押えセット(4本針) PRESSER FOOT ASS'Y (4 NEEDLES) 1 25-32 押え爪 STITCH TONGUE 1 25-33 17-7680-A 押え足ボス HANK 1 25-34 17-7680-B 補助押え足 GUIDE 2 25-35 17-7680-K 生地ガイド GUIDE 1 25-36 17-8190-D 補助押え足バネ(左) SPRING (LEFT) 1 25-37 17-8190-E 補助押え足バネ(右) SPRING (RIGHT) 1 25-38 17-7680-L 生地ガイド GUIDE 1 25-39 GUIDE PLATE 2 25-40 17-8190-J ガイドプレート BOTTOM 1 25-41 17-8430-A 押え足 NEEDLE GUARD 1 25-42 18-811 針受 LOOPER 1 25-43 19-539 ルーパー LOOPER 1 25-44 19-540 補助ルーパー LOOPER 1 25-45 19-550 ルーパー WASHER 1 25-46 75-228 ワッシャ SCREW 5 25-47 85-603 ネジ SCREW 1 25-48 85-613 ネジ SCREW 1 25-49 85-616 ネジ SCREW 1 25-50 87-034 ネジ SCREW 1 25-51 87-035 ネジ SCREW 1 25-52 87-107 ネジ CREW 4 MODEL 8804-6mm, 6. 4mm ※各ゲージ部品の品番は、111, 112ページのゲージパーツ表を参照して下さい。 * Please refer to Page111, 112 GAUGE PARTS LIST -51- -52- jintex.in

Page 30 — 26. ゲージ関係(4) GAUGE PARTS (4)

26. ゲージ関係(4) GAUGE PARTS (4) MODEL 5802M, L (1/4) MODEL 5802MF (2.4mm), TMF (1/64) REF. NO. PART NO. 26-01* 品名針株 DESCRIPTION NEEDLE HOLDER Q' TY 1 26-02 13-0110-6 針(UY×128GAS #11) NEEDLE 2 26-03* 針板 NEEDLE PLATE 1 26-04* 後送歯 REAR FEED DOG 1 26-05* 前送歯 FRONT FEED DOG 1 26-06 17-4430-A 押えボス HANK 1 26-07 17-5060-G 調節金具取付ピン PIN 1 26-08 17-5060-J 押工取付ピン PIN 1 26-09 17-5060-K 糸切りメス KNIFE 1 26-10* 押えセット PRESSER FOOT ASSEMBLY 1 26-11 17-5480-B 押え足テープ付け用 BOTTOM 1 26-12 17-5480-G 平行ピン PIN 1 26-13 17-5610-A 押えボス HANK 1 26-14 17-5610-B 押え足ブラケット BRACKET 1 26-15 17-5610-C 押え調節金具 HINGE SCREW 1 26-16 17-5610-D ハ"ネ調節ナット NUT 1 26-17* 押え足 BOTTOM 1 26-18 17-5630-A 押エボス HANK 1 26-19 17-5630-B 押え足 BOTTOM 1 26-20 17-5630-C 補助押え足 BOTTOM 1 26-21 17-5630-D 押え取付台 BRACKET 1 26-22 17-5630-E 圧縮バ"ネ SPRING 1 26-23 17-5630-F ハ"ネ調節ピン PIN 2 26-24 17-8190-G ピン PIN 1 26-25 18-533 針受後 NEEDLE GUIDE 1 26-26* 針受 NEEDLE GUARD 1 26-27* 前ルーパ"- FRONT LOOPER 1 26-28 19-837 ルーパ"-(中) LOOPER (MEDIUM) 1 26-29 19-838 ルーパ"-(右) LOOPER (RIGHT) 1 26-30 75-473 ワッシャ WASHER 1 26-31 79-191 バ"ネ SPRING 1 26-32 79-561 調節バ"ネ SPRING 1 26-33 84-382 ネシ" SCREW 1 26-34 84-464 ネシ" SCREW 2 26-35 87-069 プ"ラケット取付ピン PIN 1 26-36 87-071 六角穴付止めねじ SCREW 1 26-37 87-072 六角穴付止めねじ SCREW 1 26-38 87-095 ネシ" SCREW 1 26-39 87-104 ネシ" SCREW 1 26-40 87-106 ネシ" SCREW 3 26-41 87-166 ネシ" SCREW 1 26-42 87-177 六角穴付ボルト BOLT 1 26-43 88-136 ナット NUT 1 26-44 88-146 ナット NUT 2 ※各ゲージ部品の品番、111,112ページのゲージパーツ表を参照して下さい。 * Please refer to Page111, 112 GAUGE PARTS LIST -53- -54- jintex.in

Page 31 — 27. 下糸切り装置 (UTC) KNIFE MECHANISM (UTC)

27. 下糸切り装置 (UTC) KNIFE MECHANISM (UTC) REF. NO. PART NO. 品名 DESCRIPTION Q' TY 27-01 05-056 平頭付段ネジ SCREW 1 27-02 05-062 可動メスガイド GUIDE 1 27-03 05-076 メス台プレート PLATE 1 27-04 05-077 裏バネ (下) LEAF SPRING (LOWER) 1 27-05 05-078 スペーサー SPACER 1 27-06 05-079 ガイドローラー GUIDE ROLLER 2 27-07 05-080 固定メス駆動ピン PIN 1 27-08 05-081 可動メス駆動ピン PIN 1 27-09 05-082 ネジ SCREW 1 27-10 05-160 固定メスストッパー TOPPER 1 27-11 05-084 固定メスバネ SPRING 1 27-12 05-085 支点ピン PIN 1 27-13 05-086 固定メス土台調節リンク RING 1 27-14 05-087 駆動レバー LEVER 1 27-15 05-088 可動メスベース LOWER KNIFE BASE 1 27-16 05-089 可動メスガイド GUIDE 2 27-17 05-090 押エプレート PLATE 1 27-18 05-091 押エプレート PLATE 1 27-19 05-158 固定メス土台 UPPER KNIFE HOLDER 1 27-20 05-093 ルーパー糸締め糸道 THREAD EYELET 1 27-21 05-152 戻しシャフト HAFT 1 27-22 05-153 連結プレート PLATE 1 27-23 05-658 可動メス LOWER KNIFE 1 27-24 05-812 固定メス UPPER KNIFE 1 27-25 05-814 裏バネ (上) LEAF SPRING (UPPER) 1 27-26 05-882 ガイドローラー GUIDE ROLLER 1 27-27 05-894 裏バネ調節板 PLATE 1 27-28 23-512 クッションゴム CUSHION RUBBER 2 27-29 27-128 前カバー FRONT COVER 1 27-30 27-126 上ベ-スカバ- CLOTH PLATE 1 27-31 27-127 前カバー FRONT COVER 1 27-32 27-015 サイド上ベ-スカバ- SIDE COVER 1 27-33 27-016 前ベースカバー FRONT BASE COVER 1 27-34 45-513 小調子台糸道 THREAD GUIDE 1 27-35 05-430 ガイドローラー GUIDE ROLLER 1 27-36 79-535 前カバー止メバネ SPRING 1 27-37 84-163 ネジ SCREW 2 27-38 84-167 ネジ SCREW 3 27-39 84-193 ネジ SCREW 7 27-40 87-075 ネジ SCREW 2 27-41 87-077 ネジ SCREW 4 27-42 87-078 ネジ SCREW 1 27-43 87-079 ネジ SCREW 2 27-44 87-107 ネジ SCREW 2 27-45 87-129 ネジ SCREW 1 27-46 87-305 ネジ SCREW 1 27-47 87-306 六角支柱ネジ SCREW 2 27-48 87-307 ネジ SCREW 1 27-49 87-310 カバー・ストップネジ SCREW 2 27-50 87-414 ネジ SCREW 2 27-51 87-095 ネジ SCREW 2 27-52 88-147 六角ナット NUT 2 27-53 00-8057 メスセット THREAD TRIM ASSEMBLY 1 27-54 05-157 メス台ガイド GUIDE PLATE 1 27-55 05-156 メス土台止めバネ SPRING 1 27-56 75-455 ワッシャ WASHER 2 27-57 87-083 ネジ SCREW 2 27-58 87-272 ネジ SCREW 3 27-59 87-269 ネジ SCREW 3 -55- -56- Jinte.in

Page 32 — 28. UTC 驅動裝置(エア-式) THREAD TRIMMING MECHANISM (PNEUMATIC TYPE)

28. UTC 驅動裝置(エア-式) THREAD TRIMMING MECHANISM (PNEUMATIC TYPE) REF. NO. | PART NO. | 品名 | DESCRIPTION | Q' TY 28-0105-151 | 連結金具 | BRACKET | 1 28-0205-152 | 戻しシャフト | SHAFT | 1 28-0305-842 | ロッドエンド " | ROD END | 1 28-0405-906 | レバー-取付台 | BRACKET | 1 28-0505-909 | スイッチカイト | SWITCH PLATE | 1 28-0605-910 | スイッチ取付板 | PLATE | 1 28-0705-911 | リミットスイッチ | SWITCH | 1 28-0805-912 | スイッチカバー | COVER | 1 28-0905-926 | シリンダー-取付ブラケット | BRACKET | 1 28-1005-960 | 糸締め連結プレート | PLATE | 1 28-1106-927 | ナイロンクリップ | CLIP | 1 28-1252-177 | 軸受 | BUSHING | 1 28-1379-642 | 戻しバネ | SPRING | 1 28-1484-612 | ネジ " | SCREW | 1 28-1587-171 | 六角付きボルト | BOLT | 4 28-1687-177 | 六角付きボルト | BOLT | 1 28-1787-213 | 六角付きボルト | BOLT | 3 28-1887-112 | 六角付きボルト | BOLT | 1 28-1987-282 | ネジ " | SCREW | 2 28-2087-284 | ネジ " | SCREW | 0 28-2187-245 | ネジ " | SCREW | 2 28-2293-222 | Eリング | E-RING | 1 28-2305-205 | メス駆動シリンダー - | CYLINDER | 1 28-2406-580 | スピードコントローラー | SPPED CONTROLLER | 2 28-2500-6083 | メス駆動シリンダーセット | CYLINDER ASS'Y | 1 28-2605-837 | クッションゴム | HOCK RUBBER | 1 28-2775-505 | カラー | COLLAR | 1 28-2805-970 | シリンダー-取付板 | PLATE | 1 28-2906-597 | プラグ " | PLUG | 2 28-3005-964 | 電磁弁3連セット | SOLENOID VALVE ASSEMBLY | 1 28-3100-6111 | UTC駆動装置(空気式) | AIR CYLINDER ASSEMBLY (UTC-A) | 1 28-32 28-3305-155 | 調節ブラケット | BRACKET | 1 28-3405-154 | 調節ネジ " | ADJUST SCREW | 1 28-3593-201 | Eリング | E-RING | 2 28-3675-473 | ワッシャ | WASHER | 2 28-3775-453 | ワッシャ | WASHER | 1 28-3887-252 | ネジ " | SCREW | 1 -57- -58-

Page 33 — 29. UTC駆動装置(電気式) THREAD TRIMMING MECHANISM (ELECTRIC TYPE)

29. UTC駆動装置(電気式) THREAD TRIMMING MECHANISM (ELECTRIC TYPE) REF. NO. PART NO. 品名 DESCRIPTION Q' TY 29-0105-151 29-0205-152 29-0305-842 29-0405-906 29-0505-909 29-0605-910 29-0705-911 29-0805-912 29-0905-926 29-1005-960 29-1106-336 29-1206-928 29-1352-177 29-1475-542 29-1579-642 29-1684-612 29-1787-171 29-1887-177 29-1987-252 29-2087-274 29-2187-282 29-2287-284 29-2388-179 29-2400-6057 29-2505-155 29-2605-154 29-2793-201 29-2875-473 29-2975-453 連結金具戻しシャフトロッドエンドレバー - 取付台スイッチガイドスイッチ取付板リミットスイッチスイッチカバーシリンダー - 取付ブラケット糸締め連結プレートメス用ソレノイドナイロンクリップ軸受カラー戻しバネネジ六角穴付きボルト六角穴付きボルト六角穴付きボルトネジネジナット UTC駆動装置(電気式) 調節ブラケット調節ネジ Eリングワッシャワッシャ BRACKET SHAFT ROD BRACKET SWITCH PLATE PLATE WITCH COVER BRACKET PLATE SOLENOID CLAMP BUSHING COLLAR SPRING SCREW BOLT BOLT BOLT SCREW SCREW NUT SOLENOID ASSEMBLY (UTC-E) BRACKET ADJUST SCREW E-RING WASHER WASHER 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 4 1 4 1 2 2 1 -59- -60- jinte.in

Page 34 — 30. 糸調子機構 (UTC) THREAD TENSION MECHANISM (UTC)

30. 糸調子機構 (UTC) THREAD TENSION MECHANISM (UTC) WX8703 WX8803 REF. NO. PART NO. 品名 DESCRIPTION Q' TY 30-0105-850 糸締めブロック(大) HOLDER (LARGE) 4-5 30-0205-853 糸締め連結片 HOLDER 1 30-0305-955 糸締め軸 SHAFT 1 30-0405-956 糸締め糸道 THREAD EYELET 1 30-0505-957 糸締め棒 SHAFT 1 30-0605-958 クランクレバー LEVER 1 30-0705-961 糸締め防振バネ SPRING 1 30-0823-324 フェルト FELT 4-5 30-0941-101 チャンポン皿小ケース THREAD TENSION NUT 4-5 30-1041-105 チャンポン皿ラチェット SPRING POST 4-5 30-1141-107 大ケース SPRING CUP 4-5 30-1241-115 糸道(上) THREAD GUIDE (UPPER) 4-5 30-1341-501 ブラケット BRACKET 1 30-1441-502 糸締めプレート THREAD RELEASER 1 30-1541-508 調子棒(中) SCREW STUD (MIDDLE) 4-5 30-1641-509 チャンポン皿 TENSION DISC 8-10 30-1741-701 チャンポン調子バネ(強) SPRING (HEAVY) 3 30-1841-702 チャンポン調子バネ(弱) SPRING (LIGHT) 1-2 30-1979-514 引張りバネ SPRING 1 30-2079-542 糸締め棒防振バネ SPRING 1 30-2184-361 ネジ SCREW 1 30-2284-501 ネジ SCREW 1 30-2384-553 ネジ SCREW 1 30-2484-561 ネジ SCREW 1 30-2584-574 ネジ SCREW 1 30-2687-177 六角穴付きボルト BOLT 2 30-2787-224 六角穴付きボルト BOLT 1 30-2887-286 ネジ SCREW 1 30-2987-423 段ネジ SCREW 1 30-3093-201 Eリング E-RING 1 30-3193-205 E-リング E-RING 1 30-3205-962 糸締め糸道 THREAD EYELET 1 30-3305-963 糸締め棒 SHAFT 1 30-3441-519 糸締めプレート THREAD RELEASER 1 30-3541-525 ブラケット BRACKET 1 30-3641-117 糸道(下) THREAD GUIDE ※ 30-3741-514 ルーパ一糸道 THREAD EYELET 1 30-3884-364 ネジ SCREW 1 WX8804 -61- -62- jintex.in

Page 35

31. 上飾り糸切装置 (エア一式) SPREADER THREAD TRIMMING MECHANISM (PNEUMATIC TYPE) REF. NO. PART NO. 31-01 06-351 31-02 06-352 31-03 06-353 31-04 06-354 31-05 06-355 31-06 06-356 31-07 06-584 31-08 06-358 31-09 06-359 31-10 06-928 31-11 84-361 31-12 84-360 31-13 84-573 31-14 85-101 31-15 05-481 31-16 85-106 31-17 85-102 31-18 06-632 31-19 06-601 31-20 85-105 31-21 06-630 31-22 06-602 31-23 06-605 31-24 06-603 31-25 06-604 31-26 06-608 31-27 87-113 31-28 00-8060 31-29 00-8062 31-30 00-8063 31-31 84-566 31-32 75-456 31-33 75-452 31-34 87-171 31-35 75-527 31-36 06-361 31-37 87-203 31-38 26-712 31-39 06-368 31-40 21-764 31-41 87-177 31-42 75-468 品名可動メス固定メスベースメス押えカバー可動メスベースシリンダ→連結ブロックストツパーエアシリンダー取付ベースプレート可動メスベースガイドナイロンクリツプネジネジネジネジスピードコントローラーネジネジ固定メスメス裏バネ止めネジネジバネ節スペース板バネ節ライナーメス裏バネ (弱) メス裏バネライナーメス裏バネ (強) メス裏バネ止め板ネジメスセット (シリンダー無) メスセット (シリンダー付) 上飾り糸切シリンダーセットネジワツシヤワツシヤボルトワツシヤ調節金具取付ブラケツト面板ネジワツシヤ DESCRIPTION TRIMMING KNIFE RACKET OVER RACKET LOCK TOP PLATE AIR CYLINDER BASE PLATE GUIDE CLAMP SCREW SCREW SCREW SCREW SPEED CONTROLLER SCREW SCREW FIXED KNIFE SCREW PLATE PLATE LEAF SPRING (LIGHT) PLATE LEAF SPRING (HEAVY) PLATE SCREW THREAD TRIM ASSEMBLY (WITHOUT CYLINDER) THREAD TRIM ASSY (WITH CYLINDER) AIR CYLINDER SETS SCREW WASHER WASHER BOLT WASHER RACKET SCREW BRACKET RACKET HEAD COVER SCREW WASHER Q' TY 1 1 1 1 1 2 1 1 1 2 8 2 1 2 2 2 2 1 1 2 1 1 1 1 1 1 2 1 1 1 2 2 2 2 2 1 2 1 1 1 2 2 -63- -64-

Page 36

32. 上飾り糸切装置(電気式) SPREADER THREAD TRIMMING MECHANISM (ELECTRIC TYPE) REF. NO. PART NO. DESCRIPTION Q' TY 32-01 06-367 SPRING 1 32-02 06-369 OVER 1 32-03 06-370 HANGER 1 32-04 87-080 SCREW 2 32-05 06-371 LEVER 1 32-06 06-372 ROLLER 1 32-07 06-373 BASE PLATE 1 32-08 06-350 TOP PLATE 2 32-09 06-376 SOLENOID 1 32-10 06-374 SCREW 1 32-11 06-375 WASHER 1 32-12 75-455 WASHER 1 32-13 84-571 SCREW 1 32-14 84-361 WASHER 6 32-15 75-468 NUT 2 32-16 88-146 SCREW 1 32-17 87-112 NUT 1 32-18 86-311 BRACKET 1 32-19 06-354 TRIMMING KNIFE 1 32-20 06-351 SCREW 2 32-21 85-101 WASHER (LARGE) 2 32-22 05-881 WASHER (SMALL) 2 32-23 05-882 BRACKET 1 32-24 06-352 SCREW 1 32-25 84-360 LEAF SPRING (LIGHT) 1 32-26 06-605 PLATE 1 32-27 06-603 LEAF SPRING (HEAVY) 1 32-28 06-604 PLATE 1 32-29 06-608 PLATE 1 32-30 06-630 PLATE 1 32-31 06-602 FIXED KNIFE 1 32-32 06-632 SCREW 1 32-33 06-601 SCREW 2 32-34 85-106 SCREW 2 32-35 85-102 SCREW 2 32-36 85-105 CUSHION 1 32-37 23-511 THREAD TRIM ASS'Y (WITH SOLENOID) 1 32-38 00-8069 SCREW 2 32-39 84-566 WASHER 2 32-40 75-456 WASHER 3 32-41 75-452 SCREW 2 32-42 87-171 BOLT 2 32-43 75-527 WASHER 1 32-44 06-361 BRACKET 2 32-45 87-203 SCREW 1 32-46 26-712 BRACKET 1 32-47 06-368 HEAD COVER 1 32-48 21-764 SCREW 2 32-49 87-177 LAMP 2 32-50 06-928 CLAMP 1 32-51 32-52 88-166 NUT 1 32-53 87-277 SCREW 1 32-54 00-8070 THREAD TRIM ASS'Y (WITHOUT SOLENOID) 1 -65- -65- Jinte.in

Page 37 — 33. 上糸払い装置 THREAD WIPER MECHANISM

33. 上糸払い装置 THREAD WIPER MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q' TY 33-01 06-490 ソレノイド " 取付台 BRACKET 1 33-02 06-492 ワイパー・ソレノイド SOLENOID 1 33-03 06-493 ソレノイドレバ LEVER 1 33-04 06-494 段付ピン PIN 1 33-05 06-495 案内ピン GUIDE PIN 1 33-06 06-496 ワイパー・取付台 BRACKET 1 33-07 06-497 ワイパー WIPER 1 33-08 06-498 糸挟みハネ SPRING 1 33-09 87-091 ネジ SCREW 1 33-10 87-123 六角穴付きボルト BOLT 1 33-11 87-142 ネジ SCREW 1 33-12 87-177 六角穴付きボルト BOLT 3 33-13 93-201 Eリング E-RING 1 33-14 93-213 E型止め輪 E-RING 2 33-15 93-717 スプリングピン SPRING PIN 1 33-16 00-8035 糸払い装置 WIPER MECHANISM ASS'Y 1 -67- -68-

Page 38 — 34. 押え揚げ装置, レギュレーターセット FOOT LIFTER MECHANISM, REGULATER SETS

34. 押え揚げ装置, レギュレーターセット FOOT LIFTER MECHANISM, REGULATER SETS REF. NO. | PART NO. | 品名 | DESCRIPTION | Q' TY 14-01 | 00-8028 | UTC電気式押え揚け装置 | FOOT LIFTER SOLENOID ASS'Y (UTC-E) | 1 34-02 | 00-6082 | 押え揚けシリンダー・セット | AIR CYLINDER ASS'Y | 1 34-03 | 14-04 | 05-207 | 押え揚けシリンダー AIR CYLINDER | 1 34-05 | 05-896 | シリンダーブラケット | BRACKET | 1 34-06 | 05-597 | シリンダー(作動)チップ | GRIP | 1 34-07 | 05-212 | フィルタレギュレータ | REGULATOR | 1 34-08 | 06-516 | カプラメス | CONNECTOR | 1 34-09 | 05-218 | 六角穴付ハーフユニオン | JOINT | 1 34-10 | 34-11 | 34-12 | 06-517 | カプラオス | CONNECTOR | 1 34-13 | 06-580 | スピードコントローラー | SPEED CONTROLER | 2 電気式 ELECTRIC TYPE エア一式 PNEUMATIC TYPE 減圧弁組 REGULATER SETS -69- -70- jinte.in

Page 39 — 35-1. 配管, 配線図 (エア一式) WIRING AND PIPING (PNEUMATIC TYPE)

35-1. 配管, 配線図 (エア一式) WIRING AND PIPING (PNEUMATIC TYPE) 53-169 00-6082 05-976 05-974 53-169 05-971 05-212 05-486 53-302 05-978 05-980 00-8062 (WX8800) 00-8035 (WX8700) スピラ儿チューブ 00-6111 検出器 Position detector 押上げ Presser foot lift solenoid 糸切安全 Operation detector ミシン Thread trimmer relay cord PART NO. 品名 description 00-8062 上飾糸切装置(WX8800) spreader thread trimming mechanism (WX8800) 00-8035 上糸払い装置(WX8700) thread wiper mechanism (WX8700) 00-6082 押シリンダーセット presser foot lifter cylinder ass'y 00-6111 UTC空圧装置 air cylinder assembly (UTC-A) 05-212 レギュレータ regulator -71- jintex.in

Page 40 — 35-2. 配線図 (電気式) CORD CONNECTION (ELECTRIC TYPE)

35-2. 配線図 (電気式) CORD CONNECTION (ELECTRIC TYPE) 00-8069 (WX8800) 00-8045 (WX8700) 53-257 05-578 53-302 00-6057 00-8028 検出器 Position detector 押上げ Presser foot lift solenoid 糸切安全 Operation detector Thread trimmer relay cord PART NO. 品名 description 00-8069 上飾糸切装置 spreader thread trimming mechanism 00-8028 UTC電気式押上げ装置 presser foot lifter solenoid ass'y 00-6057 UTC電気式下糸切装置 solenoid assembly (UTC-E) 00-8045 上糸払い装置 wiper mechanism ass'y 53-257 中継コード relay cord -72- jintex.in

Page 41 — 36. テープカッター装置 (エアー式) TAPE CUTTER MECHANISM (PNEUMATIC TYPE)

36. テープカッター装置 (エアー式) TAPE CUTTER MECHANISM (PNEUMATIC TYPE) REF. NO. PART NO. DESCRIPTION Q' TY 36-01 08-003 上メスシャフト SHAFT 1 36-02 08-004 下メス LOWER KNIFE 1 36-03 08-005 上メス UPPER KNIFE 1 36-04 08-009 安全カバー - SAFETY COVER 1 36-05 08-011 布ガイド (大) FABRIC GUIDE (LARGE) 1 36-06 08-012 布ガイド (小) FABRIC GUIDE (SMALL) 1 36-07 08-014 シリンダー取付ブラケット BRACKET 1 36-08 08-015 エアーシリンダー AIR CYLINDER 1 36-09 08-017 上メスレバー LEVER 1 36-10 08-018 フック KNUCKLE 1 36-11 08-019 リンクシャフト LINK SHAFT 1 36-12 08-020 連結リンク LINK 1 36-13 08-021 連結レバー LEVER 1 36-14 08-022 リンクピン LINK PIN 1 36-15 08-023 偏心ピン ADJUSTING PIN 1 36-16 08-031 テープ案内板 FABRIC GUIDE 1 36-17 08-041 ネジ SCREW 1 36-18 14-027 針板土台 NEEDLE PLATE SUPPORT BRACKET 1 36-19 27-022 CLOTH PLATE 1 36-20 27-023 F用上ヘースカパー CLOTH PLATE 1 36-21 52-182 メス押シネシ SCREW 1 36-22 75-224 ワッシャー WASHER 3 36-23 75-339 ワッシャー WASHER 2 36-24 75-370 ワッシャー WASHER 1 36-25 75-455 ワッシャー WASHER 2 36-26 79-171 圧縮バネ SPRING 1 36-27 84-661 ネジ SCREW 2 36-28 87-095 ネジ SCREW 2 36-29 87-106 ネジ SCREW 3 36-30 87-113 六角穴付きボルト BOLT 2 36-31 87-123 六角穴付きボルト BOLT 3 36-32 87-189 六角穴付きボルト BOLT 2 36-33 87-224 六角穴付きボルト BOLT 2 36-34 87-254 ネジ SCREW 3 36-35 87-291 六角穴付きボルト BOLT 2 36-36 87-313 ネジ SCREW 2 36-37 27-081 CLOTH COVER 1 FOR IS TYPE FOR EMK TYPE -73- -74- jintex.in

Page 42 — 37. テープカッター装置 (電気式) TAPE CUTTER MECHANISM (ELECTRIC TYPE)

37. テープカッター装置 (電気式) TAPE CUTTER MECHANISM (ELECTRIC TYPE) REF. NO. PART NO. 37-01 08-001 37-02 08-002 37-03 08-003 37-04 08-004 37-05 08-005 37-06 08-006 37-07 08-008 37-08 08-010 37-09 08-011 37-10 08-012 37-11 08-013 37-12 08-031 37-13 08-041 37-14 14-027 37-15 27-023 37-16 27-023 37-17 51-835 37-18 52-182 37-19 75-224 37-20 75-370 37-21 75-455 37-22 75-527 37-23 75-552 37-24 79-171 37-25 79-309 37-26 84-581 37-27 84-583 37-28 84-661 37-29 87-070 37-30 87-095 37-31 87-106 37-32 87-113 37-33 87-123 37-34 87-173 37-35 87-177 37-36 87-224 37-37 87-254 37-38 87-291 37-39 88-166 37-40 27-081 FOR IS TYPE FOR F TYPE FOR EMK TYPE -75- 品名 DESCRIPTION ソレノイド"取付ブラケット RACKET ソレノイド SOLENOID 上メス SHAFT 下メス LOWER KNIFE 上メス UPPER KNIFE レバー LEVER コネクティングレバー CONNECTING LEVER 安全カバー SAFTY COVER 布ガイド(大) FABRIC GUIDE (LARGE) 布ガイド(小) FABRIC GUIDE (SMALL) ブラケット RACKET ファブリックガイド FABRIC GUIDE ネジ CREW 針板土台 NEEDLE PLATE SUPPORT BRACKET EMK用上ベースカバー CLOTH PLATE F用上ベースカバー CLOTH PLATE 角ゴマ(後) LOCK (REAR) メス押シネジ CREW ワッシャ WASHER ワッシャ WASHER ワッシャ WASHER スプリングワッシャ SPRING WASHER ワッシャ WASHER 圧縮バネ SPRING 引張コイルバネ SPRING 段ネジ CREW ネジ CREW ネジ CREW 平頭段ネジ CREW ネジ CREW ネジ CREW 六角穴付きボルト BOLT 六角穴付きボルト BOLT 六角穴付きボルト BOLT 六角穴付きボルト BOLT 六角穴付きボルト BOLT 六角穴付きボルト BOLT ネジ CREW 六角穴付きボルト BOLT ナット NUT 上ベースカバー CLOTH COVER Q' TY 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 1 4 1 1 1 1 1 1 1 2 1 2 1 4 3 1 3 2 1 2 1 jintex.in

Page 43 — 38. 配管, 配線図 WIRING AND PIPING

38. 配管, 配線図 WIRING AND PIPING エアー式 PNEUMATIC TYPE テープ・カッター TAPE CUTTER REF. NO. 38-0153-285 38-0253-286 38-0305-212 38-0406-517 38-0505-218 38-0605-486 38-0705-036 38-0887-900 38-0905-571 38-1005-572 38-1153-287 38-1206-516 PART NO. コントロールボックス膝スイッチレギュレーターコネクター六角穴付ハーフェユニオンチューブ 6×1000mm 電磁弁セット十字穴付丸木ネジチューブ 6×1000mm チューブ 6×1000mm チューブ 6×1000mm 中継コード (ソレノイド用) コネクター品名 DESCRIPTION CONTROL BOX KNEE SWITCH REGULATOR CONNECTOR JOINT TUBE 6×1000mm SOLENOID VALVE ASSEMBLY SCREW TUBE 6×1000mm TUBE 6×1000mm TUBE 6×1000mm RELAY CORD (SOLENOID) CONNECTOR Q' TY 1 1 1 1 1 1 1 2 1 1 1 1 1 電気式 ELECTRIC TYPE テープ・カッター TAPE CUTTER -77- MANUAL SWITCH SOLENOID POWER -78-

Page 44 — 39. MMX 飾ルーバー機構 (1) SPREADER MECHANISM (1)

39. MMX 飾ルーバー機構 (1) SPREADER MECHANISM (1) REF. NO. PART NO. DESCRIPTION Q'TY 39-0104-008 ピン PIN 1 39-0204-019 ベースブラケット BASE BRACKET 1 39-0304-020 ベースカバー - COVER 1 39-0404-021 カムレバー - SHAFT 2 39-0504-022 カムリンクレバー - CAM LEVER 1 39-0604-023 カム連結リンク - LINK 1 39-0704-025 ウォーム - WORM 1 39-0804-026 ウォームホイール - WORM WHEEL 1 39-0904-042 カムスペーサー - SPACER 1 39-1004-044 飾り振りレバー - SPREADER DRIVE LEVER 1 39-1104-357 カムNo. 7 - CAM No. 7 1 39-1204-358 カムNo. 8 - CAM No. 8 1 39-1304-359 カムNo. 9 - CAM No. 9 1 39-1404-360 カムNo. 10 - CAM No. 10 1 39-1504-362 カムNo. 12 - CAM No. 12 1 39-1604-363 カムNo. 13 - CAM No. 13 1 39-1771-208 ノックピン - PIN 2 39-1871-763 カムシャフト - SHAFT 1 39-1975-112 カラー - COLLAR 2 39-2075-182 カムカラー(B) - CAM COLLAR (B) 1 39-2175-257 カム連結ローラー - LINK ROLLER 1 39-2275-260 ローラー - ROLLER 1 39-2375-332 ワッシャー - WASHER 1 39-2475-453 ワッシャー - WASHER 1 39-2575-455 ワッシャー - WASHER 1 39-2675-504 ワッシャー - WASHER 2 39-2775-537 カラー - COLLAR 2 39-2881-579 カムシャフトブッシュ - BUSHING 1 39-2981-690 ブッシュ - BUSHING 1 39-3084-607 ネジ - SCREW 1 39-3184-812 ネジ - SCREW 1 39-3286-311 ナット - NUT 1 39-3387-171 六角穴付きボルト - BOLT 5 39-3487-172 ネジ - SCREW 8 39-3587-177 六角穴付きボルト - BOLT 5 39-3687-181 ネジ - SCREW 1 39-3787-254 ネジ - SCREW 4 39-3887-274 ネジ - SCREW 4 39-3988-462 カム固定ナット - NUT 1 39-4094-214 オイルシール - OIL SEAL 1 39-4194-506 オイルシール - OIL SEAL 1 39-4298-573 ブッシュ - BUSHING 1 39-4398-597 ナット - NUT 1 -80- Jinte.in

Page 45 — 40. MMX 飾ルーバー機構 (2) SPREADER MECHANISM (2)

40. MMX 飾ルーバー機構 (2) SPREADER MECHANISM (2) REF. NO. PART NO. 40-01 04-027 40-02 04-028 40-03 04-029 40-04 04-030 40-05 04-031 40-06 04-032 40-07 04-033 40-08 04-034 40-09 04-035 40-10 04-036 40-11 04-037 40-12 04-038 40-13 04-039 40-14 04-043 40-15 04-045 40-16 04-046 40-17 23-427 40-18 60-8080 40-19 61-809 40-20 63-808 40-21 71-809 40-22 75-441 40-23 75-445 40-24 75-468 40-25 81-141 40-26 84-361 40-27 84-653 40-28 86-411 40-29 87-068 40-30 87-092 40-31 87-106 40-32 87-123 40-33 87-129 40-34 87-214 40-35 87-252 40-36 87-254 40-37 87-285 40-38 88-137 品名飾ルーバー 7/32 (LOWER) 飾ルーバー 7/32 (UPPER) 飾ルーバー 1/4 (LOWER) 飾ルーバー 1/4 (UPPER) 丸ラック用ブラケットラックハウジングピニオンギヤーガイドブラケットガイドプレート丸ラック丸ラック飾糸振りリンクブッシュ飾ルーバー取付台回り止め回り止めゴム栓連結ロットセット連結ロット玉連結ロット(右) 連結ピンワッシャスプリングワッシャワッシャブッシュネジネジナット段ネジ六角付きボルトネジ六角付きボルト六角付きボルト六角付きボルト六角付きボルトネジ六角付きボルトナット DESCRIPTION PREADER 7/32 (LOWER) PREADER 7/32 (UPPER) PREADER 1/4 (LOWER) PREADER 1/4 (UPPER) RACKET RACK HOUSING EAR GUIDE BRACKET GUIDE PLATE RACK RACK LINK BUSHING PREADER HOLDER STOPPER STOPPER PLUG CONNECTING ROD ASS'Y BALL JOINT CONNECTING ROD PIN WASHER SPRING WASHER WASHER BUSHING SCREW SCREW NUT SCREW BOLT SCREW BOLT BOLT BOLT BOLT SCREW BOLT NUT Q'TY 1 1 1 1 1 1 1 1 2 1 1 1 1 2 1 1 1 1 1 1 2 1 6 4 2 1 2 2 3 4 2 2 1 2 1 GAUGE: 1/4 GAUGE: 7/32 -81- -82- Jint.in

Page 46 — 41. MMX 糸調子機構 THREAD TENSION MECHANISM

41. MMX 糸調子機構 THREAD TENSION MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q' TY 41-0102-118 波ワッシャ WASHER 2 41-004-015 飾り用シャンポ台 PLATE 1 41-004-017 飾り下押土台 PLATE 1 41-0504-018 飾り案内糸通台 PLATE 1 41-0621-626 保護カバー COVER 1 41-0723-324 フェルト FELT 6 41-0841-101 チャンポン皿小ケース THREAD TENSION NUT 6 41-0941-105 チャンポン皿ラチェット SPRING POST 6 41-1041-107 大ケース SPRING CUP 6 41-1141-115 糸道(上) THREAD GUIDE (UPPER) 6 41-1241-508 調子棒(中) SCREW STUD (MIDDLE) 6 41-1341-509 チャンポン皿 TENSION DISC 12 41-1441-702 チャンポン調子バネ(弱) SPRING (LIGHT) 6 41-1545-342 糸道 THREAD GUIDE 2 41-1645-343 飾り糸カイト THREAD EYELET 1 41-1745-344 糸道 THREAD GUIDE 2 41-1847-176 糸道下 THREAD EYELET 1 41-1971-370 糸道取付棒 PIN 2 41-2075-455 ワッシャ WASHER 3 41-2184-374 ネジ SCREW 4 41-2284-396 段ネジ SCREW 2 41-2384-503 支柱ネジ SCREW 4 41-2484-566 ネジ SCREW 2 41-2584-579 ネジ SCREW 2 41-2686-211 ナット NUT 2 41-2787-113 六角穴付きボルト BOLT 1 41-2887-177 六角穴付きボルト BOLT 2 41-2987-286 ネジ SCREW 2 41-3087-319 支柱ネジ SCREW 2 41-3187-411 支柱ネジ SCREW 1 41-3240-6507 12本糸立てセット THREAD STAND ASSEMBLY ASS'Y (12) 1 41-3387-129 六角穴付きボルト BOLT 2 41-3421-018 テーブル TABLE 1 -83- -84- jintex.in

Page 47 — 42. MMX ゲージ関係 GAUGE PARTS

42. MMX ゲージ関係 GAUGE PARTS REF. NO. PART NO. 品名 DESCRIPTION Q' TY 42-01 * 針株 NEEDLE HOLDER 1 42-02 13-0140-6 針(UYX128GAS #14) NEEDLE 3 42-03 * 針板 NEEDLE PLATE 1 42-04 * 前送歯 FRONT FEED DOG 1 42-05 * 後送歯 REAR FEED DOG 1 42-06 17-1760-Z ガイド"足金具 GUIDE PIN 1 42-07 * 押え足 BUTTON 1 42-08 * 押えセット PRESSER FOOT ASS'Y 1 42-09 17-1940-D 押えガイド"足 GUIDE BRACKET 1 42-10 17-7760-A 押えボス HANK 1 42-11 17-7760-D ピン PIN 1 42-12 17-7760-E ピン PIN 1 42-13 17-7680-A 押え足"ボス HANK 1 42-14 17-7680-B 補助押え足 GUIDE 1 42-15 17-8190-D 補助押えバネ(左) SPRING (LEFT) 1 42-16 17-8190-E 補助押えバネ(右) SPRING (RIGHT) 1 42-17 17-8190-F バネ SPRING 1 42-18 17-8190-G ピン PIN 1 42-19 17-8190-J ガイド"プレート GUIDE PLATE 2 42-20 17-7490-L 押え足バネ SPRING 1 42-21 18-811 NEEDLE GUARD 1 42-22 19-539 ルーハパー OOOPER 1 42-23 19-540 補助ルーハパー NEEDLE GUIDE 1 42-24 41-601 針糸通し"子皿 THREAD NIPPER 1 42-25 45-508 針糸調子板 LATE 1 42-26 45-549 針糸糸道 THREAD EYELET 1 42-27 75-228 ワッシャ WASHER 1 42-28 79-191 バネ SPRING 1 42-29 79-533 針棒糸道用バネ SPRING 1 42-30 84-161 ネジ SCREW 1 42-31 84-171 段ネジ SCREW 1 42-32 84-359 ネジ SCREW 2 42-33 84-382 ネジ SCREW 1 42-34 84-464 ネジ SCREW 2 42-35 85-613 ネジ SCREW 1 42-36 85-618 ネジ SCREW 1 42-37 85-621 ネジ SCREW 1 42-38 87-083 ネジ SCREW 1 42-39 87-104 ネジ SCREW 4 42-40 87-107 ネジ SCREW 4 42-41 87-034 ネジ SCREW 1 42-42 87-130 ネジ SCREW 1 42-43 88-136 ナット NUT 1 42-44 17-7680-K 生地"ガイド GUIDE 1 42-45 17-7680-L 生地"ガイド GUIDE 1 42-46 87-035 ネジ SCREW 1 ※各ゲージ部品の品番は,111,112ページのゲージパーツ表を参照して下さい。 * Please refer to Page111, 112 GAUGE PARTS LIST -85-

Page 48 — COVER ASSEMBLY

43. 8803-1S フレーム関係 COVER ASSEMBLY REF. NO. PART NO. DESCRIPTION Q' TY 43-01 23-061 ヘッドカバー(右)パッキン GASKET (RIGHT) 1 43-02 23-324 フェルト FELT 7 43-03 27-079 前カバー FRONT COVER 1 43-04 27-080 上ベ-スカバー CLOTH COVER 1 43-05 27-082 プーリーカバー PULLEY COVER 1 43-06 27-086 ヘッドカバー(右) COVER (RIGHT) 1 43-07 41-101 チャンポン皿小ケース THREAD TENSION NUT 7 43-08 41-105 チャンポン皿ラチェット SPRING POST 7 43-09 41-107 大ケース SPRING CUP 7 43-10 41-115 糸道(上) THREAD GUIDE (UPPER) 7 43-11 41-154 ナット NUT 1 43-12 41-165 ディスク DISC 2 43-13 41-504 テンションポス TENSION POST 1 43-14 41-508 テンションディスク(MIDDLE) SCREW (MIDDLE) 7 43-15 41-509 チャンポン皿 TENSION DISC 14 43-16 41-520 ブラケツト BRACKET 1 43-17 41-521 糸締めプレート THREAD RELEASER 1 43-18 41-701 チャンポン調子バネ(強) SPRING (HEAVY) 4 43-19 41-702 チャンポン調子バネ(弱) SPRING (LIGHT) 3 43-20 43-532 下糸糸道 THREAD EYELET 1 43-21 43-533 下糸糸道 THREAD EYELET 1 43-22 43-544 糸案内プレート THREAD GUIDE PLATE 1 43-23 43-548 糸案内取付台 HOLDER 1 43-24 43-559 下糸剰キ台 SUPPORT BRACKET 1 43-25 47-803 ルーバー糸道 THREAD EYELET 3 43-26 75-224 ワツシヤ WASHER 1 43-27 79-514 引張りバネ SPRING 1 43-28 79-534 バネ SPRING 1 43-29 84-167 ネジ SCREW 2 43-30 84-361 ネジ SCREW 1 43-31 84-501 ネジ SCREW 1 43-32 87-123 六角穴付きボルト BOLT 1 43-33 87-177 六角穴付きボルト BOLT 5 43-34 87-268 カバー・ストツプ・ネジ SCREW 1 43-35 87-269 ネジ SCREW 2 43-36 87-272 ネジ SCREW 4 43-37 40-5460 下糸巻きセット COOPER THREAD EYELET ASS'Y 1 43-38 41-117 糸道(下) THREAD GUIDE 7 -87- -88-

Page 49 — THREAD CONTROL MECHANISM

44.8803-1S 糸関連関係 THREAD CONTROL MECHANISM REF. NO. PART NO. 品名 DESCRIPTION Q' TY 44-0125-217 パイプ取付金具 LATCH 3 44-0227-531 シリコンタンク SILICONE OIL RESERVOIR 1 44-0327-533 シリコンタンクフタ COVER 1 44-0427-534 フェルト FELT 1 44-0541-503 小調子台 THREAD GUIDE BRACKET 1 44-0641-517 羽根用小チャンポン皿 TENSION DISC 2 44-0741-601 針糸皿 THREAD NIPPER 1 44-0845-502 飾り糸皿 THREAD TAKE-UP 1 44-0945-507 飾り糸捌き THREAD EYELET 1 44-1045-508 針糸小調子板 PLATE 1 44-1145-513 小調子台 THREAD GUIDE 1 44-1245-514 飾り糸道 THREAD EYELET 1 44-1345-515 飾り糸道 THREAD EYELET 1 44-1445-517 糸カイト""パイプ PIPE 3 44-1545-535 針棒糸道 THREAD EYELET 1 44-1645-536 針糸捌き NEEDLE THREAD TAKE-UP 1 44-1745-543 糸道 THREAD EYELET 4 44-1845-547 糸カイト""フ"ラケット RACKET 1 44-1945-550 針糸道 THREAD EYELET 1 44-2045-551 シリコンタンク糸道 THREAD EYELET 1 44-2145-552 糸カイト""ト THREAD GUIDE 1 44-2245-556 上糸捌き(上) THREAD SUPPORT (UPPER) 1 44-2345-558 ホルダー HOLDER 1 44-2445-559 二重環糸道 THREAD EYELET 1 44-2545-560 飾り糸案内 THREAD GUIDE 1 44-2645-561 飾り糸案内 THREAD GUIDE BRACKET 1 44-2747-803 ルーパー糸道 THREAD EYELET 1 44-2867-502 針糸捌き取付台 EVER 1 44-2971-202 シリコンタンク用ヒ°ン SILICONE PIN 2 44-3075-455 ワッシャ WASHER 5 44-3175-468 ワッシャ WASHER 1 44-3275-526 スプリンク""ワッシャ SPRING WASHER 1 44-3379-533 針棒糸道用ハ"ネ SPRING 1 44-3479-547 上飾り調子ハ"ネ SPRING 1 44-3584-162 ネジ SCREW 2 44-3684-171 ネジ SCREW 1 44-3784-374 ネジ SCREW 1 44-3884-639 ネジ SCREW 1 44-3987-092 六角穴付きホ"ルト BOLT 6 44-4087-099 ネジ SCREW 2 44-4187-100 六角穴付きホ"ルト BOLT 1 44-4287-104 ネジ SCREW 5 44-4387-177 六角穴付きホ"ルト BOLT 8 44-4487-224 ネジ SCREW 1 44-4587-269 ネジ SCREW 1 44-4687-272 ネジ SCREW 2 44-4787-287 六角穴付きホ"ルト BOLT 1 44-4820-5360 シリコンタンクセット SILICONE OIL RESERVOIR ASS'Y 1 -89- -90- jintex.in

Page 50 — 45.8803-1S 駆動機構(1) DRIVE MECHANISM (1)

45.8803-1S 駆動機構(1) DRIVE MECHANISM (1) REF. NO. PART NO. 品名 DESCRIPTION Q' TY 45-0104-055 ギアボックス 45-0104-055 GEAR BOX 1 45-0204-056 すぐばかさ歯車 45-0204-056 GEAR 1 45-0304-057 すぐばかさ歯車小 45-0304-057 GEAR 1 45-0404-058 スペーサー 45-0404-058 SPACE BUSHING 1 45-0504-059 プーリーシャフト 45-0504-059 SHAFT 1 45-0604-060 軸受け 45-0604-060 HOUSING 1 45-0704-061 エンドカバー 45-0704-061 END COVER 1 45-0804-062 クランク 45-0804-062 CRANK 1 45-0904-063 ギアボックスカバー 45-0904-063 GEAR BOX COVER 1 45-1004-064 ブラケット 45-1004-064 BRACKET 1 45-1104-065 スカラ爪 45-1104-065 NAIL 1 45-1204-078 アイドラー 45-1204-078 IDLER 1 45-1304-079 アイドラー軸受 45-1304-079 BRACKET 1 45-1404-082 連結プレート 45-1404-082 CONNECTING PLATE 1 45-1505-430 ガイドローラー(小) 45-1505-430 GUIDE ROLLER (SMALL) 1 45-1606-375 スペーサー 45-1606-375 WASHER 1 45-1723-060 Oリング S38 45-1723-060 O-RING S38 2 45-1823-501 ゴム栓 45-1823-501 LUG 1 45-1927-084 プーリーカバー内 45-1927-084 PULLEY COVER 1 45-2027-085 プーリーカバー内 45-2027-085 PULLEY COVER 1 45-2171-048 メインシャフト 45-2171-048 SHAFT 1 45-2271-049 スライドシャフト 45-2271-049 SLIDE SHAFT 1 45-2371-050 アイドラープーリー軸 45-2371-050 SHAFT 1 45-2475-180 ワッシャ 45-2475-180 WASHER 2 45-2575-455 ワッシャ 45-2575-455 WASHER 2 45-2675-468 ワッシャ 45-2675-468 WASHER 1 45-2775-520 ワッシャ 45-2775-520 WASHER 1 45-2881-558 ブッシュ 45-2881-558 BUSHING 2 45-2984-193 ネジ 45-2984-193 SCREW 3 45-3087-032 支柱ネジ 45-3087-032 SCREW 1 45-3187-092 六角付きボルト 45-3187-092 BOLT 2 45-3287-106 ネジ 45-3287-106 SCREW 6 45-3387-123 六角付きボルト 45-3387-123 BOLT 3 45-3487-129 六角付きボルト 45-3487-129 BOLT 1 45-3587-139 ネジ 45-3587-139 SCREW 4 45-3687-172 ネジ 45-3687-172 SCREW 1 45-3787-177 六角付きボルト 45-3787-177 BOLT 5 45-3887-224 六角付きボルト 45-3887-224 BOLT 2 45-3987-246 六角付きボルト 45-3987-246 BOLT 1 45-4087-414 ネジ 45-4087-414 SCREW 1 45-4191-110 ボールベアリング 45-4191-110 BALL BEARING 2 45-4291-113 ニードルベアリング 45-4291-113 NEEDLE BEARING 2 45-4391-891 ボールベアリング 45-4391-891 BALL BEARING 2 45-4493-221 ストップリング 45-4493-221 STOP-RING 2 45-4593-227 スナップリング 45-4593-227 SNAP RING 3 45-4693-228 軸用S形止め輪 45-4693-228 SNAP RING 1 45-4793-237 穴用R形止め輪 45-4793-237 SNAP RING 1 45-4894-805 オイルシール 45-4894-805 OIL SEAL 1 -91- -92-

Page 51 — 46.8803-1S 駆動機構(2) DRIVE MECHANISM (2)

46.8803-1S 駆動機構(2) DRIVE MECHANISM (2) REF. NO. PART NO. 品名 DESCRIPTION Q' TY 46-0104-055 ギヤボックス GEAR BOX 1 46-0204-066 タイミングプーリー TIMMING PULLEY 1 46-0304-067 タイミングプーリー TIMMING PULLEY 1 46-0404-069 タイミングプーリー TIMMING PULLEY 1 46-0504-071 タイミングベルト TIMMING BELT 1 46-0604-072 タイミングプーリー TIMMING PULLEY 1 46-0704-073 タイミングプーリー TIMMING PULLEY 1 46-0804-074 タイミングプーリー TIMMING PULLEY 1 46-0904-076 フランジ FLANGE 1 46-1004-077 タイミングベルト TIMMING BELT 1 46-1104-078 アイドラー IDLER 1 46-1204-080 アイドラー軸受 BRACKET 1 46-1325-105 ベアリング止め板 SET PLATE 1 46-1427-083 プーリーカバー外 PULLER COVER 1 46-1571-050 アイドラー軸受 SHAFT 1 46-1671-057 タイミングプーリー軸 SHAFT 1 46-1775-180 ワッシャ WASHER 2 46-1875-453 ワッシャ WASHER 1 46-1975-537 カラー COLLAR 2 46-2081-054 プーリー軸ブッシュ BUSHING 1 46-2187-092 六角穴付きボルト BOLT 2 46-2287-106 ネジ SCREW 12 46-2387-172 ネジ SCREW 1 46-2487-249 ネジ SCREW 2 46-2587-274 ネジ SCREW 4 46-2687-291 六角穴付きボルト BOLT 1 46-2791-108 ボールベアリング BEARING 1 46-2891-113 ニードルベアリング NEEDLE BEARING 2 46-2993-221 ストップリング O-RING 2 46-3094-222 オイルシール OIL SEAL 2 -93- -94-

Page 52 — GAUGE PARTS

47. 8803-1S ゲージ関係 GAUGE PARTS WX8803-1S-7/32X4 WX8803-1S-3.5X4 REF. NO. PART NO. 品名 DESCRIPTION Q' TY 47-01 12-836 針棒7/32-4 (4本針) NEEDLE HOLDER (4 NEEDLES) 1 47-02 12-837 針棒3.5-4 (3本針) NEEDLE HOLDER (3 NEEDLES) 1 47-03 13-0110-6 針(UYX128GAS #11) NEEDLE 1 47-04 14-783 針板 NEEDLE PLATE 1 47-05 14-792 針板 NEEDLE PLATE 1 47-06 15-811 前送歯 FRONT FEED DOG 1 47-07 15-848 後送歯 FEED DOG 1 47-08 15-850 後送歯 FEED DOG 1 47-09 17-1760-C 押えガイド足 GUIDE BRACKET 1 47-10 17-1760-K テープガイド TAPE GUIDE 1 47-11 17-1760-D ガイド足金具 GUIDE PIN 1 47-12 17-7760-D ピン PIN 1 47-13 17-7760-E ピン PIN 1 47-14 17-7910-1 押えセット DRESSER FOOT ASS'Y 1 47-15 17-7910-A ハンク HANK 1 47-16 17-7910-B ボトム BOTTOM 1 47-17 17-7990-1 押えセット DRESSER FOOT ASS'Y 1 47-18 17-7990-B ボトム BOTTOM 1 47-19 17-8260-F スプリング SPRING 1 47-20 17-8910-C ネジ SCREW 1 47-21 18-809 針受取付台 NEEDLE GUARD BASE 1 47-22 18-810 針受 NEEDLE GUARD 1 47-23 19-538 後ルーパー REAR LOOPER 1 47-24 19-539 ルーパー LOOPER 1 47-25 19-540 補助ルーパー AUXILIARY LOOPER 1 47-26 45-562 針糸道 THREAD GUIDE BAR 1 47-27 71-659 針受軸 SHAFT NEEDLE GUARD 1 47-28 75-533 後ルーパー用平座 washer WASHER 1 47-29 79-191 バーネ SPRING 1 47-30 84-161 ネジ SCREW 1 47-31 84-382 ネジ SCREW 1 47-32 85-613 ネジ SCREW 1 47-33 85-621 ネジ SCREW 1 47-34 87-077 ネジ SCREW 1 47-35 87-095 ネジ SCREW 1 47-36 87-104 ネジ SCREW 1 47-37 87-181 ネジ SCREW 4~5 47-38 88-136 ナツト NUT 3 47-39 19-537 ルーパー・台 LOOPER HOLDER 1 47-40 15-813 前送歯 FRONT FEED DOG 1 -95- -95- Jinte.in

Page 53 — 48. チェーンカッター機構 CHAIN CUTTER MECHANISM (CS-1)

48. チェーンカッター機構 CHAIN CUTTER MECHANISM (CS-1) REF. NO. | PART NO. | 品名 | DESCRIPTION | Q' TY 48-0100-8019 | 集塵装置 | VENTURI DEVICE FOR CS-1 | 1 48-0200-8021 | チェーンカッターセット | CS-1 ASS'Y | 1 48-0308-051 | 吸込み管 | SUCTION PIPE | 1 48-0408-052 | 可動メスリンク | LINK | 1 48-0508-053 | ピン | JOINT | 1 48-0608-054 | 可動メス駆動レバー | LEVER | 1 48-0708-055 | 固定メス | KNIFE | 1 48-0808-056 | 可動メス | TRIMMING KNIFE | 1 48-0908-057 | 可動メス支点ピン | PIN | 1 48-1008-058 | 案内板(小) | CHAIN-OFF GUIDE COVER (SMALL) | 1 48-1108-059 | 案内板(大) | CHAIN-OFF GUIDE COVER (LARGE) | 1 48-1214-132 | 針板土台 | NEEDLE PLATE SUPPORT BRACKET | 1 48-1314-713 | 針板(6mm) | NEEDLE PLATE (6mm) | 1 48-1414-715 | 針板 | NEEDLE PLATE | 1 48-1514-793 | 針板 | NEEDLE PLATE | 1 48-1614-794 | 針板 | NEEDLE PLATE | 1 48-1727-131 | サイド上へースカバ- | SIDE COVER | 1 48-1827-132 | サイド上へースカバ- | SIDE COVER | 1 48-1927-133 | 上へースカバ- | CLOTH PLATE | 1 48-2027-134 | 前へースカバ- | FRONT BASE COVER | 1 48-2127-135 | 前へースカバ- | FRONT BASE COVER | 1 48-2271-222 | 送り土台シャフト | SHAFT | 1 48-2375-224 | ワッシャ | WASHER | 1 48-2475-343 | 平座金 | WASHER | 1 48-2579-310 | 可動押ハネ | SPRING | 1 48-2684-192 | ネジ | SCREW | 4 48-2784-337 | 段ネジ | SCREW | 1 48-2885-613 | ネジ | SCREW | 1 48-2987-096 | ネジ | SCREW | 2 48-3087-225 | 六角付きボルト | BOLT | 1 48-3187-462 | 平頭付段ネジ | SCREW | 1 48-3294-222 | オイルシール | OIL SEAL | 1 -97- -98- jntex.in

Page 54

49. LX5801SP専用部品(1-1) MODEL LX5801SP EXCLUSIVE PARTS (1-1) REF. NO. PART NO. 品名 DESCRIPTION Q'TY 49-01 LX-083 ガイド (3mm) GUIDE (3mm) 1 49-02 LX-084 ガイド (7mm) GUIDE (7mm) 1 49-03 LX-091 固定メス KNIFE 1 49-04 LX-092 メスブラケット RACKET 1 49-05 LX-093 駆動軸 HAFT 1 49-06 LX-094 ベアリング BEARING 2 49-07 LX-095 巻きバネ SPRING 1 49-08 LX-096 駆動レバーB LEVER B 1 49-09 LX-097 送り出しレバー EVER 1 49-10 LX-100 送りレバー押えバネ SPRING 1 49-11 LX-101 連結リンク LINK 1 49-12 LX-102 駆動レバーA LEVER A 1 49-13 LX-103 段ネジ SCREW 3 49-14 LX-104 ロックレバー LOCK LEVER 1 49-15 LX-105 ロックレバー戻しバネ SPRING 1 49-16 LX-106 ロックレバー台 RACKET 1 49-17 LX-107 スペーサー SPACER 1 49-18 LX-108 グリップ止め輪 RING 1 49-19 LX-109 ストッパー STOPPER 1 49-20 LX-110 バネ取付台 RACKET 1 49-21 LX-112 可動メス LOWER KNIFE 1 49-22 LX-113 可動メス押えバネ SPRING 1 49-23 LX-114 ガイドベース GUIDE BASE 1 49-24 LX-116 ガイド押え GUIDE PLATE 1 49-25 LX-117 ガイド (5mm) GUIDE (5mm) 1 49-26 LX-118 六角穴付ボルト BOLT 2 49-27 LX-119 段ネジ SCREW 1 49-28 LX-120 十字穴付ナベ小ネジ SCREW 3 49-29 LX-121 十字穴付ナベ小ネジ SCREW 1 49-30 LX-122 座金 WASHER 1 49-31 LX-123 支柱ネジ SCREW 1 49-32 LX-124 ガイドローラー GUIDE ROLLER 2 49-33 LX-125 グリップ止め輪 RING 4 49-34 LX-126 ガイドローラー腕 GUIDE ROLLER ARM 1 49-35 LX-127 支柱ネジ SCREW 1 49-36 LX-128 巻きバネ SPRING 1 49-37 LX-129 支柱ネジ SCREW 1 49-38 LX-130 カラー COLLAR 1 49-39 LX-131 ガイド軸 GUIDE SHAFT 1 49-40 LX-132 ストッパー STOPPER 1 49-41 LX-133 スプリングピン SPRING PIN 1 49-42 LX-134 ストッパー STOPPER 1 49-43 23-324 フェルト FELT 2 49-44 32-281 スプリングピン SPRING PIN 1 49-45 41-702 チャンピオン調子バネ(弱) SPRING (LIGHT) 1 49-46 75-224 ワッシャ WASHER 3 49-47 75-441 ワッシャ WASHER 4 49-48 75-455 スプリングワッシャ SPRING WASHER 6 49-49 75-455 ワッシャ WASHER 6 49-50 87-104 六角穴付ネジ SCREW 1 49-51 87-117 六角穴付ボルト BOLT 1 49-52 87-123 六角穴付ボルト BOLT 2 49-53 87-124 六角穴付ボルト BOLT 11 49-54 87-133 六角穴付ボルト BOLT 1 49-55 87-299 六角穴付ボルト BOLT 1 49-56 87-401 六角穴付ネジ SCREW 1 -99-

Page 55 — 49. LX5801SP専用部品(1-2) MODEL LX5801SP EXCLUSIVE PARTS (1-2)

49. LX5801SP専用部品(1-2) MODEL LX5801SP EXCLUSIVE PARTS (1-2) REF. NO. PART NO. 品名 DESCRIPTION Q'TY 49-5788-136 ナット NUT 1 49-5888-146 ナット NUT 5 49-5993-205 E-リング E-RING 1 49-6093-213 E型止め輪 E-RING 1 -101- -102-

Page 56 — 50. LX5801SP専用部品(2)

50. LX5801SP専用部品(2) MODEL LX5801SP EXCLUSIVE PARTS (2) REF. NO. PART NO. 品名 DESCRIPTION Q'TY 50-01 LX-077 段付ネジ SCREW 1 50-02 LX-078 開閉レバー LEVER 1 50-03 LX-080 固定ナット NUT 1 50-04 LX-081 ストッパー-A STOPPER A 1 50-05 LX-082 ストッパー-B STOPPER B 1 50-06 LX-098 送りレバーピン PIN 1 50-07 LX-099 送りレバー LEVER 1 50-08 LX-115 押えバネ SPRING 1 50-09 LX-115 押えバネ SPRING 1 50-10 LX-135 ブラケットA BRACKET A 1 50-11 LX-136 偏心軸 SHAFT 1 50-12 LX-137 ブラケットB BRACKET B 1 50-13 LX-138 ガイド GUIDE 1 50-14 LX-139 ブラケットC BRACKET C 1 50-15 LX-140 ガイド GUIDE 1 50-16 06-935 コードクリップ CLAMP 3 50-17 75-224 ワッシャ WASHER 4 50-18 75-410 スプリングワッシャ SPRING WASHER 2 50-19 75-452 ワッシャ WASHER 2 50-20 75-455 ワッシャ WASHER 2 50-21 75-520 ワッシャ WASHER 2 50-22 75-527 スプリングワッシャ SPRING WASHER 2 50-23 87-106 ネジ SCREW 4 50-24 87-123 六角穴付きボルト BOLT 8 50-25 87-129 六角穴付きボルト BOLT 2 50-26 87-173 六角穴付きボルト BOLT 2 50-27 87-177 六角穴付きボルト BOLT 3 50-28 87-212 ネジ SCREW 4 50-29 87-246 六角穴付きボルト BOLT 4 50-30 87-279 六角穴付き止めネジ SCREW 1 50-31 88-157 ナット NUT 1 -103- -104- jintex.in

Page 58 — 52. LX5801SP専用部品(4)

52. LX5801SP専用部品(4) MODEL LX5801SP EXCLUSIVE PARTS (4) REF. NO. PART NO. 品名 DESCRIPTION Q'TY 52-01 LX-150 2相ステッピングモーター MOTOR 1 52-02 LX-171 パルスモーター配線 PULSE MOTOR WIRING 1 52-03 LX-182 リレー配線 RELAY WIRING 1 52-04 53-169 結束バンド BAND 1 52-05 05-162 磁石取付カラー MAGNET COLLAR 1 52-06 LX-189 位置検出センサーセット SENSOR SET 1 52-07 05-167 磁石 MAGNET 2 52-08 06-935 コードクリップ CORD CLAMP 1 52-09 87-098 ネジ SCREW 2 52-10 87-177 六角付きボルト BOLT 1 52-11 87-254 ネジ SCREW 2 52-12 05-161 Vプーリー V PULLEY 1 52-13 05-163 ベアリング止め板(A) SET PLATE (A) 1 52-14 05-164 ベアリング止め板(B) SET PLATE (B) 1 -107- -108-

Page 59 — 53. LX5801SP ゲージ関係 GAUGE PARTS

53. LX5801SP ゲージ関係 GAUGE PARTS REF. NO. PART NO. DESCRIPTION Q' TY 53-01 LX-086 押エ足 (7mm) BOTTOM 1 53-02 LX-087 押エセット (7mm) PRESSER FOOT ASS'Y 1 53-03 LX-088 押エ足 (3mm) BOTTOM 1 53-04 LX-089 押エセット (3mm) PRESSER FOOT ASS'Y 1 53-05 LX-141 押エセット (5mm) PRESSER FOOT ASS'Y 1 53-06 LX-142 押エ足 (5mm) BOTTOM 1 53-07 LX-147 針板 NEEDLE PLATE 1 53-08 PW-468 ブラケツトA RACKET 1 53-09 PW-469 ブラケツトB RACKET 1 53-10 06-004 六角穴付きボルト BOLT 2 53-11 12-877 針株 NEEDLE HOLDER 1 53-12 13-0140-6 針 (U Y X 128 GAS #14) NEEDLE 1 53-13 15-831 前送歯 FRONT FEED DOG 1 53-14 15-832 後送歯 REAR FEED DOG 1 53-15 17-5530-K 押エ足取付ネジ SCREW 2 53-16 17-8770-A 押エボス HANK 1 53-17 17-8770-C 補助押エ GUIDE BRACKET 1 53-18 17-8770-D 押エバネ SPRING 1 53-19 18-811 針受 NEEDLE GUARD 1 53-20 19-877 COOOPER 1 53-21 75-444 ワツシヤ WASHER 2 53-22 84-359 ネジ SCREW 2 53-23 84-464 ネジ SCREW 1 53-24 84-726 ネジ SCREW 1 53-25 87-104 ネジ SCREW 2 53-26 87-181 ネジ SCREW 1 53-27 93-195 E形止め輪 E-RING 1 (2) (7mm用同梱) (3) (5mm用同梱) ※Enclosing accessory box. ※Enclosing accessory box. -109- -110-

Page 3

Page 4 — 1. フレーム関係 (1) FRAME ASSEMBLY (1)

Page 5 — 2. フレーム関係 (2-1) FRAME ASSEMBLY (2-1)

Page 6 — 2. フレーム関係(2-2) FRAME ASSEMBLY (2-2)

Page 7 — THREAD TENSION MECHANISM (WITHOUT UTC)

Page 8 — 4. ブッシュ機構 BUSHING

Page 9 — CRANKSHAFT MECHANISM

Page 10

Page 11 — 7. 送り機構 (1) FEED MECHANISM (1)

Page 13 — 9. LOOPER THREAD MECHANISM

Page 14 — 10. 針棒上軸機構 NEEDLE BAR MECHANISM

Page 15 — 11. 上糸捌き機構 NEEDLE THREAD MECHANISM

Page 16 — 12. 上飾り機構 SPREADER DRIVE MECHANISM

Page 17 — 13. 押え揚げ機構 PRESSER FOOT MECHANISM

Page 18 — 14. 給油機構 (1) LUBRICATION MECHANISM (1)

Page 19 — 15. 給油機構 (2) LUBRICATION MECHANISM (2)

Page 20 — 16. Fタイプ, Cタイプ専用部品 MODEL F, C EXCLUSIVE PARTS

Page 21 — 17. DE/Lタイプ専用部品 MODEL DE/L EXCLUSIVE PARTS

Page 22 — 18. EMK 前メス機構 EMK KNIFE MECHANISM

Page 23 — 19. EMK-W ゴム送り機構 EMK-W FEED ROLLER MECHANISM

Page 24 — 20. EMK-W カバー, ガイド"関係 EMK-W COVER GUIDE ASSEMBLY

Page 25 — 21. テーブル関係 TABLE

Page 26 — 22. 糸立て及びアクセサリー関係 THREAD STAND AND ACCESSORIES

Page 27 — 23. ゲージ関係 (1) GAUGE PARTS (1)

Page 28 — 24. ゲージ関係 (2) GAUGE PARTS (2)

Page 29 — 25. ゲージ関係(3) GAUGE PARTS (3)

Page 30 — 26. ゲージ関係(4) GAUGE PARTS (4)

Page 31 — 27. 下糸切り装置 (UTC) KNIFE MECHANISM (UTC)

Page 32 — 28. UTC 驅動裝置(エア-式) THREAD TRIMMING MECHANISM (PNEUMATIC TYPE)

Page 33 — 29. UTC駆動装置(電気式) THREAD TRIMMING MECHANISM (ELECTRIC TYPE)

Page 34 — 30. 糸調子機構 (UTC) THREAD TENSION MECHANISM (UTC)

Page 35

Page 36

Page 37 — 33. 上糸払い装置 THREAD WIPER MECHANISM

Page 38 — 34. 押え揚げ装置, レギュレーターセット FOOT LIFTER MECHANISM, REGULATER SETS

Page 39 — 35-1. 配管, 配線図 (エア一式) WIRING AND PIPING (PNEUMATIC TYPE)

Page 40 — 35-2. 配線図 (電気式) CORD CONNECTION (ELECTRIC TYPE)

Page 41 — 36. テープ カッター 装置 (エアー式) TAPE CUTTER MECHANISM (PNEUMATIC TYPE)

Page 42 — 37. テープ カッター装置 (電気式) TAPE CUTTER MECHANISM (ELECTRIC TYPE)

Page 43 — 38. 配管, 配線図 WIRING AND PIPING

Page 44 — 39. MMX 飾ルーバー機構 (1) SPREADER MECHANISM (1)

Page 45 — 40. MMX 飾ルーバー機構 (2) SPREADER MECHANISM (2)

Page 46 — 41. MMX 糸調子機構 THREAD TENSION MECHANISM

Page 47 — 42. MMX ゲージ関係 GAUGE PARTS

Page 48 — COVER ASSEMBLY

Page 49 — THREAD CONTROL MECHANISM

Page 50 — 45.8803-1S 駆動機構(1) DRIVE MECHANISM (1)

Page 51 — 46.8803-1S 駆動機構(2) DRIVE MECHANISM (2)

Page 52 — GAUGE PARTS

Page 53 — 48. チェーンカッター機構 CHAIN CUTTER MECHANISM (CS-1)

Page 54

Page 55 — 49. LX5801SP専用部品(1-2) MODEL LX5801SP EXCLUSIVE PARTS (1-2)

Page 56 — 50. LX5801SP専用部品(2)

Page 58 — 52. LX5801SP専用部品(4)

Page 59 — 53. LX5801SP ゲージ関係 GAUGE PARTS

Kansai Special WX-8842 — parts catalog

Page 1 — WX SERIES

Page 2

Page 3

Page 4 — 1. フレーム関係 (1) FRAME ASSEMBLY (1)

Page 5 — 2. フレーム関係 (2-1) FRAME ASSEMBLY (2-1)

Page 6 — 2. フレーム関係(2-2) FRAME ASSEMBLY (2-2)

Page 7 — THREAD TENSION MECHANISM (WITHOUT UTC)

Page 8 — 4. ブッシュ機構 BUSHING

Page 9 — CRANKSHAFT MECHANISM

Page 10

Page 11 — 7. 送り機構 (1) FEED MECHANISM (1)

Page 13 — 9. LOOPER THREAD MECHANISM

Page 14 — 10. 針棒上軸機構 NEEDLE BAR MECHANISM

Page 15 — 11. 上糸捌き機構 NEEDLE THREAD MECHANISM

Page 16 — 12. 上飾り機構 SPREADER DRIVE MECHANISM

Page 17 — 13. 押え揚げ機構 PRESSER FOOT MECHANISM

Page 18 — 14. 給油機構 (1) LUBRICATION MECHANISM (1)

Page 19 — 15. 給油機構 (2) LUBRICATION MECHANISM (2)

Page 20 — 16. Fタイプ, Cタイプ専用部品 MODEL F, C EXCLUSIVE PARTS

Page 21 — 17. DE/Lタイプ専用部品 MODEL DE/L EXCLUSIVE PARTS

Page 22 — 18. EMK 前メス機構 EMK KNIFE MECHANISM

Page 23 — 19. EMK-W ゴム送り機構 EMK-W FEED ROLLER MECHANISM

Page 24 — 20. EMK-W カバー, ガイド"関係 EMK-W COVER GUIDE ASSEMBLY

Page 25 — 21. テーブル関係 TABLE

Page 41 — 36. テープカッター装置 (エアー式) TAPE CUTTER MECHANISM (PNEUMATIC TYPE)

Page 42 — 37. テープカッター装置 (電気式) TAPE CUTTER MECHANISM (ELECTRIC TYPE)

Page 41 — 36. テープカッター装置 (エアー式) TAPE CUTTER MECHANISM (PNEUMATIC TYPE)

Page 42 — 37. テープカッター装置 (電気式) TAPE CUTTER MECHANISM (ELECTRIC TYPE)
