Parts index — Pegasus EX3200 / EX5200tap a row to open its page

Page 2 — パーツカタログの見方 / INTRODUCTION

Pegasus EX3200 / EX5200 parts on page 2

Ref	Part number	Part name	Qty
	EX3215(16)-01/222(K)	Model
	EX3215(16)-01A/222	Model
	EX3215(16)N-01/222	Model
	EX3215(16)N-01/232	Model
	EX3215(16)N-01S/272	Model
	EX3215(16)N-01U/232	Model
	EX3215(16)-02/223(K)	Model
	EX3215(16)-02A/223	Model
	EX3215(16)-02A/233	Model
	EX3215(16)-02U/223(K)	Model
	EX3215(16)-03/233(K)	Model
	EX3215(16)-03/333(K)	Model
	EX3215(16)-03U/233(K)	Model
	EX3244-03/333(K)	Model
	EX3215(16)-A04/435(K)	Model
	EX3244-A04/435(K)	Model
	EX3215(16)-A05/535(K)	Model
	EX3215(16)-42/233(K)	Model
	EX3215(16)-42P1/233(K)	Model
	EX3215(16)-42P2/233(K)	Model
	EX3215(16)-43/335(K)	Model
	EX3215(16)-53/233(K)	Model
	EX5204-01/223(K)	Model
	EX5214-01/233(K)	Model
	EX5214N-01/283(K)	Model
	EX5214N-01U/283(K)	Model
	EX5204-02/233(K)	Model
	EX5204-02H/223(K)	Model
	EX5212-02/333(K)	Model
	EX5214-03/333(K)	Model
	EX5214-M03/333(K)	Model
	EX5214-04/485(K)	Model
	EX5205-12/223(K)	Model
	EX5205-12Z1/223(K)	Model
	EX5203-12/223(K)	Model
	EX5203-22/233(K)	Model
	EX5204-22Z2/213(K)	Model
	EX5204-23Z3/684(K)	Model
	EX5204-24/445(K)	Model
	EX5214-24/445(K)	Model
	EX5204-32R1/223(K)	Model
	EX5204-32R2/223L(K)	Model
	EX5204-32R2/223(K)	Model
	EX5214-43/333(K)	Model
	EX5214-43P1/333(K)	Model
	EX5214-43P2/333(K)	Model
	EX5214-53C3/333(K)	Model
	EX5214-M53/333(K)	Model
	EX5214-54/433(K)	Model
	EX5214-54/443(K)	Model
	EX5214-54/445(K)	Model
	EX5214H-55/545(K)	Model
	EX5204-82/223(K)	Model
	EX5204T-82/223(K)	Model
	EX5204-82/233(K)	Model
	EX5214-83/323(K)	Model
	EX5214-84/423(K)	Model
	EX5204-92M1/223(K)	Model
	EX5214-92M2/223(K)	Model

Page 3 — TABLE OF CONTENTS

Pegasus EX3200 / EX5200 parts on page 3

Ref	Part number	Part name	Qty
	EX3215(16)-01,01A,02,02A,03	SPECIFIC PARTS (1)
	EX3215(16)	SPECIFIC PARTS (2)
	EX5204-02H	SPECIFIC PARTS (3)
	EX5214-04	SPECIFIC PARTS (4)
	EX3215(16)-A04	SPECIFIC PARTS (5)
	EX3244-A04	SPECIFIC PARTS (6)
	EX5203,5205-12	SPECIFIC PARTS (7)
	EX5203-22	SPECIFIC PARTS (8)
	EX5204,5214-24	SPECIFIC PARTS (9)
	EX3215(16)-42,42P1,42P2,43	SPECIFIC PARTS (10)
	EX3215(16)-42,42P1,42P2,43	SPECIFIC PARTS (11)
	EX3216-53	SPECIFIC PARTS (12)
	EX5214-53C3,M53,54,84	SPECIFIC PARTS (13)
	EX5214-54	SPECIFIC PARTS (14)
	EX5204(T)-82	SPECIFIC PARTS (15)
	EX5204-92M1	SPECIFIC PARTS (16)
	EX5214-92M2	SPECIFIC PARTS (17)

Page 5 — MACHINE BED FRAME

Pegasus EX3200 / EX5200 parts on page 5

Ref	Part number	Part name	Qty
1	2010020	スプリングピン	1
2	2101820	スプリングピン	1
3	2101940	案内/オイル指示	2
4	2403250	パイプ	2
5	2402990	ロールピン	1
6	2081731	栓	1
7	270008-910	ブラケット(組)	1
8	0045110	六角穴ボルト/M6×25	2
9	2700470	足ピン	4
10	0084210	オイルマーク	1
11	9A30710	アースラベル	1

Page 7 — カバー機構(1)

Pegasus EX3200 / EX5200 parts on page 7

Ref	Part number	Part name	Qty
1	270020-SD0	上カバー	1
2	007022A0	十字穴ナベ小ネジ/M4 × 14	4
3	2700210	ガスケット	1
4	2403050	防振ゴム	3
5	179107-050	オイル窓	1
6	2401100	栓	1
7	270083-9U0	側面カバー (組)	1
8	270083D9U0	側面カバー (組)	1
9	270083A9U0	側面カバー (組)	1
10	274011-910	押工棒	1
11	274116A910	押工棒	1
12	0070440	皿ネジ/M4 × 10	4
13	270024-9U0	ベルトカバー (組)	1
14	2403050	防振ゴム	1
15	0071760	平ネジ/M6 × 14	3
16	2700250	ファンカバー	1
17	007019A0	十字穴ナベ小ネジ/M4 × 8	2
18	270011-UD0	前カバー (右)	1
19	2700140	ヒンジ	1
20	007021A0	十字穴ナベ小ネジ/M4 × 12	3
21	2400430	平行ピン	1
22	0045430	六角穴止ネジ/M4 × 4	2
23	2403010	圧縮バネ	1
24	2700180	ラッチ	1
25	0070090	平ネジ/M3 × 5	1
26	0045740	六角穴止ネジ/M3 × 12	1
27	0045350	六角穴止ネジ/M3 × 4	1
28	2700170	ラッチ	1
29	007017A0	十字穴ナベ小ネジ/M4 × 5	1
30	2100440	板バネ	1
31	007017A0	十字穴ナベ小ネジ/M4 × 5	1
32	2700120	前カバー (左)	1
33	007018A0	十字穴ナベ小ネジ/M4 × 6	2
34	2701530	カバー	1
35	007020A0	十字穴ナベ小ネジ/M4 × 10	2
36	007021A0	十字穴ナベ小ネジ/M4 × 12	1
37	007022A0	十字穴ナベ小ネジ/M4 × 14	1
38	2700130	前カバー (左)	1
39	XXXXXX	糸通し図	1
40	XXXXXX	糸通し図	1
41	9A30670	操作注意ラベル	1
42	9A30690	ケガ注意ラベル	1
43	9A30720	ラベル	1
44	9A31261	ラベル	1

Page 9 — カバー機構(2) COVER (2)

Pegasus EX3200 / EX5200 parts on page 9

Ref	Part number	Part name	Qty
1	2700350	クロスプレート (広巾)	1
2	2700370	クロスプレート (狭巾)	1
3	2700420	ブッシュ	1
4	0045430	六角穴止ネジ/M4 × 4	1
5	2103070	波板座金	1
6	2041150	座金	1
7	007018A0	十字穴ナベ小ネジ/M4 × 6	1
8	2403050	防振ゴム	1
9	270030-UB0	横カバー (広巾)	1
10	270031-UB0	横カバー (狭巾)	1
11	007025A0	十字穴ナベ小ネジ/M4 × 20	1
12	2012520	バネ座金	2
13	007018A0	十字穴ナベ小ネジ/M4 × 6	2
14	2403430	座金	2
15	2403050	防振ゴム	1
16	2700490	ラッチ	1
17	0071800	平ネジ/M3.5 × 4.5	1
18	2700151	当板	2
19	0070770	皿ネジ/M4 × 7	2
20	2700430	レバー	1
21	0071720	段付ネジ/M4	1
22	2700440	ネジリバネ	1
23	2700450	ブラケット	1
24	2700190	布案内	1
25	007019A0	十字穴ナベ小ネジ/M4 × 8	2
26	2700320	アイガード	1
27	2700330	アイガード	1
28	0070620	平ネジ/M3 × 6	2
29	2028750	座金	2
30	2700341	ブラケット	1
31	0070660	段付ネジ/M4	1
32	2103070	波板座金	2
33	2701770	上蓋 (組)	1
34	0070840	六角ボルト/M4 × 8	5
35	2700230	ガスケット	1
36	2700260	後蓋	1
37	0070200	平ネジ/M4 × 10	4
38	007023A0	十字穴ナベ小ネジ/M4 × 16	1
39	0048210	六角ナット/M4	1
40	2106790	ピン	2
41	2106790	ピン	2
42	2106790	ピン	2
43	270030-UB0	横カバー (広巾)	1
44	270030DUB0	横カバー	1

Page 10

Pegasus EX3200 / EX5200 parts on page 10

Ref	Part number	Part name	Qty
3	EX3215(16)H-A05	EX3215(16)H-A05
3	EX5204-23Z3	EX5204-23Z3
23	EX5205-12Z1	EX5205-12Z1
23	EX5204(T)-82	EX5204(T)-82
23	EX5214-83,84	EX5214-83,84

Page 11 — CRANKSHAFT DRIVE MECHANISM

Pegasus EX3200 / EX5200 parts on page 11

Ref	Part number	Part name	Qty
1	270500A0	CRANKSHAFT	1
2	270500B0	CRANKSHAFT	1
3	270512A0	CRANKSHAFT	1
4	2705020	BALANCE WEIGHT	2
5	0070110	SCREW	4
6	2705030	PIN	1
7	0073740	SCREW	1
8	2705080	COVER	1
9	007019A0	SCREW	3
10	2403400	O RING	1
11	270507-910	BALL BEARING ASSY.	1
12	0045720	SCREW	1
13	0045140	SCREW	1
14	2403350	RING	1
15	2129870	BALL BEARING	1
16	2115260	BALL BEARING	1
17	2403060	WASHER	1
18	2100560	OIL SEAL	1
19	2100570	O RING	1
20	2403400	O RING	1
21	2115280	RIGHT COVER	1
22	007020A0	SCREW	3
23	2705051	FAN ASSY.	1
24	270504-UD0	MACHINE PULLEY	1
25	0045410	SCREW	2
26	0045230	BOLT	1
27	2042930	SPRING WASHER	1
28	2705100	PIN	1
29	2705090	COVER	1
30	0070440	SCREW	2
31	0070200	SCREW	1
32	270523A0	SPACER	1
33	2705260	COVER	1
34	27050F0	CRANKSHAFT	1
35	27050E0	CRANKSHAFT	1
36	27050H0	CRANKSHAFT	1

Page 12

Pegasus EX3200 / EX5200 parts on page 12

Ref	Part number	Part name	Qty
	EX5203	1-needle
9	EX5204-24	Except EX5204-24
	EX5212	2-needle
9	EX5214-04,24,54	EX5214-04,24,54
9	EX5214H-55	EX5214H-55
9	EX3215(16)-A04	EX3215(16)-A04
9	EX3215(16)H-A05	Except EX3215(16)H-A05
	EX3244	3-needle
9	EX3244-A04	Except EX3244-A04

Page 13 — THREAD TENSION MECHANISM

Pegasus EX3200 / EX5200 parts on page 13

Ref	Part number	Part name	Qty
1	210529-9T0	糸調子(組) TENSION SPRING ASSY.	1
2	263543-TA0	ツマミ KNOB	1
3	2084480	ラチェット RATCHET	1
4	263544-TA0	受皿 SPRING SHIELD	1
5	2103190	調子皿 TENSION DISC	2
6	2084490	フェルト FELT	1
7	005082A0	調子棒/C5 SCREW STUD	1
8	2010370	圧縮バネ(強) SPRING (HEAVY)	1
9	210530-9T0	糸調子(組) TENSION SPRING ASSY.	1
10	2010860	圧縮バネ(中) SPRING (MEDIUM)	1
11	2750000	糸道 THREAD GUIDE	1
12	007018A0	十字穴ナベ小ネジ/M4 × 6 SCREW	2
13	2750010	糸道 THREAD GUIDE	1
14	2028490	調子台 TENSION GUIDE	1
15	004009-1HC0	平ネジ/C5 × 7.5 SCREW	1
16	2750411	糸道 THREAD GUIDE	1
17	2750400	糸道 THREAD GUIDE	1
18	0030440	六角ナット/C5 NUT	1

Page 14 — EX3200(H)(N) Series

Pegasus EX3200 / EX5200 parts on page 14

Ref	Part number	Part name	Qty
3	EX3215(16)	2本針(2-needle)
4	EX3244	3本針(3-needle)
10	EX3215(16)
11	EX3244
12	EX3215(16)H
14	EX3215(16)
14	EX3244
15	EX3215(16)H
21	EX3215(16)
22	EX3244

Page 15 — THREAD GUIDE & THREAD TAKEUP (1)

Pegasus EX3200 / EX5200 parts on page 15

Ref	Part number	Part name	Qty
1	2750210	ブラケット	1
2	0070820	平ネジ/M4 × 8	2
3	2750240	糸道	1
4	2750420	糸道	1
5	0045430	六角穴止ネジ/M4 × 4	1
6	2750260	ブラケット	1
7	0070170	平ネジ/M4 × 5	1
8	2750220	糸道	1
9	0045430	六角穴止ネジ/M4 × 4	1
10	2750290	糸道	1
11	275029A0	糸道	1
12	2750520	糸道	1
13	0070170	平ネジ/M4 × 5	1
14	2750280	糸道	1
15	2750570	糸道	1
16	0070170	平ネジ/M4 × 5	1
17	2750110	小調子台	1
18	2750120	小調子皿	1
19	0071630	段付ネジ/M2	1
20	2403260	圧縮バネ	1
21	2750270	針糸繰り	1
22	2750440	針糸繰り	1
23	0070620	平ネジ/M3 × 6	2
24	2750490	針糸繰り	1
25	0070410	皿ネジ/M3 × 6	1
26	0070620	平ネジ/M3 × 6	1

Page 16 — EX5200(H)(N)(T) Series

Pegasus EX3200 / EX5200 parts on page 16

Ref	Part number	Part name	Qty
1	EX5203・5204・5205	1本針(1-needle)
2	EX5212・5214	2本針(2-needle)
6	EX5203・5204・5205
7	EX5212・5214
8	EX5214H
14	EX5203・5204・5205
15	EX5212
20	EX5214
	EX5214N-01U
	EX5214N-01U

Page 17 — THREAD GUIDE & THREAD TAKEUP (2)

Pegasus EX3200 / EX5200 parts on page 17

Ref	Part number	Part name	Qty
1	275013A0	糸道	1
2	2750130	糸道	1
3	0045430	六角穴止ネジ/M4 × 4	1
4	2750150	ブラケット	1
5	0070820	平ネジ/M4 × 8	1
6	2750180	糸道	1
7	275018A0	糸道	1
8	275051A0	糸道	1
9	0070820	平ネジ/M4 × 8	1
10	2750110	小調子台	1
11	2750120	小調子皿	1
12	0071630	段付ネジ/M2	1
13	2403260	圧縮バネ	1
14	2750160	針糸繰り	1
15	2750170	針糸繰り	1
16	0070620	平ネジ/M3 × 6	2
17	275017A0	針糸繰り	1
18	0070410	皿ネジ/M3 × 6	1
19	0070620	平ネジ/M3 × 6	1
20	2751060	針糸繰り	1

Page 19 — THREAD GUIDE & THREAD TAKEUP(3)

Pegasus EX3200 / EX5200 parts on page 19

Ref	Part number	Part name	Qty
1	2750040	BRACKET	1
2	2750470	THREAD GUIDE	2
3	0070080	SCREW	2
4	2028750	WASHER	2
5	2750050	THREAD TAKE-UP	1
6	0070190	SCREW	1
7	2750060	THREAD GUIDE	1
8	0070080	SCREW	1
9	2750070	THREAD GUIDE	1
10	2750550	THREAD GUIDE	1
11	2750560	THREAD GUIDE	1
12	2750090	THREAD TAKE-UP	1
13	2750540	THREAD TAKE-UP	1
14	0070120	SCREW	1

Page 21 — NEEDLE DRIVE MECHANISM (1)

Pegasus EX3200 / EX5200 parts on page 21

Ref	Part number	Part name	Qty
1	271000-920	ロッド	1
2	007023A0	十字穴ナベ小ネジ/M4 × 16	2
3	2710010	ピン	1
4	0045380	六角穴止ネジ/M4 × 6	1
5	271002-920	クランク	1
6	0045330	六角穴ボルト /M6 × 12	1
7	2710030	軸	1
8	2403080	カラー	1
9	0045430	六角穴止ネジ/M4 × 4	2
10	2082350	座金	1
11	2025770	止メ輪	1
12	271004-920	レバー	1
13	0071500	六角ボルト /M6 × 12	1
14	271022A910	軸(組)	1
15	2021770	給油紐	2
16	271005B910	ブッシュ(組)	1
17	0045460	六角穴止ネジ/M4 × 5	1
18	2010220	Oリング	1
19	179009-050	フェルト	1
20	271009-920	ホルダー	1
21	0070350	平ネジ/M3 × 6	1
22	2403100	栓	1

Page 23 — NEEDLE DRIVE MECHANISM (2)

Pegasus EX3200 / EX5200 parts on page 23

Ref	Part number	Part name	Qty
1	271000-920	ロッド	1
2	007023A0	十字穴ナベ小ネジ/M4 × 16	2
3	2710010	ピン	1
4	0045380	六角穴止ネジ/M4 × 6	1
5	271002-920	クランク	1
6	0045330	六角穴ボルト/M6 × 12	1
7	2710030	軸	1
8	2403080	カラー	1
9	0045430	六角穴止ネジ/M4 × 4	2
10	2082350	座金	1
11	2025770	止メ輪	1
12	271015-920	レバー	1
13	0071500	六角ボルト/M6 × 12	1
14	2710160	リンク	1
15	2710170	段付ピン	2
16	0071850	平ネジ/M3 × 4	2
17	271023-910	軸 (組)	1
18	2021760	給油紐	2
19	0045450	六角穴止ネジ/M3 × 4	1
20	271018B910	ブッシュ (組)	1
21	0045820	六角穴止ネジ/M4 × 8	1
22	2010220	Oリング	1
23	179009-050	フェルト	1
24	271009-920	ホルダー	1
25	0070350	平ネジ/M3 × 6	1
26	2403100	栓	1

Page 24

Pegasus EX3200 / EX5200 parts on page 24

Ref	Part number	Part name	Qty
1	EX3215(16)-A04
2	EX3215(16)-A05
3	EX3215(16)-A04
4	EX3215(16)-H-A05
8	EX3244-A04

Page 25 — 針振り機構(3) NEEDLE DRIVE MECHANISM (3)

Pegasus EX3200 / EX5200 parts on page 25

Ref	Part number	Part name	Qty
1	XXXXXX	針留(組) NEEDLE HOLDER ASSY.	1
2	0045540	六角穴止ネジ/M3 × 3 SCREW	2
3	275030B0	糸道 THREAD GUIDE	1
4	0071190	皿ネジ/M2 × 5 SCREW	1
5	XXXXXX	針 NEEDLE	2
6	XXXXXX	針留(組) NEEDLE HOLDER ASSY.	1
7	0045540	六角穴止ネジ/M3 × 3 SCREW	3
8	275030B0	糸道 THREAD GUIDE	1
9	0071190	皿ネジ/M2 × 5 SCREW	1
10	XXXXXX	針 NEEDLE	3
11	XXXXXX	針留(組) NEEDLE HOLDER ASSY.	1
12	0045540	六角穴止ネジ/M3 × 3 SCREW	1
13	275019A0	糸道 THREAD GUIDE	1
14	0071200	平ネジ/M2 × 3 SCREW	1
15	XXXXXX	針 NEEDLE	1
16	XXXXXX	針留(組) NEEDLE HOLDER ASSY.	1
17	0045540	六角穴止ネジ/M3 × 3 SCREW	2
18	275019B0	糸道 THREAD GUIDE	1
19	0071200	平ネジ/M2 × 3 SCREW	1
20	XXXXXX	針 NEEDLE	2
21	XXXXXX	針留(組) NEEDLE HOLDER ASSY.	1
22	0045540	六角穴止ネジ/M3 × 3 SCREW	2
23	275019C0	糸道 THREAD GUIDE	1
24	0071200	平ネジ/M2 × 3 SCREW	1

Page 27 — NEEDLE DRIVE MECHANISM (4)

Pegasus EX3200 / EX5200 parts on page 27

Ref	Part number	Part name	Qty
1	XXXXXX	針板	1
2	0071700	平ネジ /M4 × 7.5	2
3	2710100	取付板 (前)	1
4	007019A0	十字穴ナベ小ネジ /M4 × 8	2
5	2403050	防振ゴム	2
6	2710110	取付板 (後)	1
7	007019A0	十字穴ナベ小ネジ /M4 × 8	2
8	XXXXXX	針受 (前)	1
9	0070100	平小ネジ /M3 × 6	2
10	XXXXXX	針受 (後)	1
11	0072590	六角ボルト /M3 × 5	1
12	2402220	皿バネ	1
13	0071650	段付ネジ /M3	1
14	XXXXXX	針受 (前)	1
15	0070190	平ネジ /M4 × 8	1
16	XXXXXX	針受 (後)	1
17	0070100	平小ネジ /M3 × 6	2
18	2710130	ブラケット	1
19	0071140	平ネジ /M4 × 10	2
20	XXXXXX	針板	1
21	0071700	平ネジ /M4 × 7.5	2
22	2710100	取付板 (前)	1
23	007019A0	十字穴ナベ小ネジ /M4 × 8	2
24	2403050	防振ゴム	2
25	2710110	取付板 (後)	1
26	007019A0	十字穴ナベ小ネジ /M4 × 8	2
27	XXXXXX	針受 (前)	1
28	0070190	平ネジ /M4 × 8	1
29	XXXXXX	針受 (後)	1
30	0072590	六角ボルト /M3 × 5	1
31	2402220	皿バネ	1
32	0071650	段付ネジ /M3	1

Page 29 — UPPER LOOPER DRIVE MECHANISM (1)

Pegasus EX3200 / EX5200 parts on page 29

Ref	Part number	Part name	Qty
1	271500-920	CONNECTION	1
2	007023A0	SCREW	2
3	007022A0	SCREW	2
4	2715010	GUIDE	1
5	0070410	SCREW	2
6	271502-920	CRANK	1
7	271503-920	CRANK	1
8	0045330	BOLT	1
9	2715040	SHAFT	1
10	2403380	WASHER	1
11	0071740	BOLT	1
12	3030670	SPRING WASHER	1
13	2755400	PLUG	1
14	2755410	FILTER	1
15	2101220	SPACER	1
16	21058A0	OIL SEAL	1
17	271517B910	UPPER LOOPER HOLDER ASSY.	1
18	271505-920	LEVER	1
19	0071500	BOLT	1
20	2715460	PIN ASSY.	1
21	2021760	OIL WICK	2
22	0045450	SCREW	1
23	271506B910	UPPER LOOPER HOLDER ASSY.	1
24	179130-050	FELT	1
25	0070541	SCREW	1
26	2330350	FELT	1
27	XXXXXX	UPPER LOOPER	1
28	271510S0	UPPER LOOPER HOLDER BASE	1
29	271510T0	UPPER LOOPER HOLDER BASE	1
30	0045100	BOLT	2
31	2715430	COVER	1
32	0070390	SCREW	1
33	0070330	SCREW	1
34	2715190	FILTER	1
35	2745890	FELT	1
36	2745880	BRACKET	1
37	0070080	SCREW	1
38	271541A910	UPPER LOOPER HOLDER ASSY.	1
39	271542-920	LEVER	1

Page 31 — UPPER LOOPER DRIVE MECHANISM (2)

Pegasus EX3200 / EX5200 parts on page 31

Ref	Part number	Part name	Qty
1	271500A920	ロッド	1
2	007023A0	十字穴ナベ小ネジ /M4 × 16	2
3	007022A0	十字穴ナベ小ネジ /M4 × 14	2
4	2715010	振止メ	1
5	0070410	皿ネジ /M3 × 6	2
6	271512-920	クランク	1
7	0045330	六角穴ボルト /M6 × 12	1
8	2715040	軸	1
9	2403380	座金	1
10	0071740	六角ボルト /M5 × 10	1
11	3030670	バネ座金	1
12	2755400	栓	1
13	2755410	フィルター	1
14	2101220	スペーサー	1
15	2403020	スペーサー	1
16	2401020	座金	1
17	2405410	座金	1
18	210586A0	オイルシール	1
19	271518B910	上ルーバー台 (セット)	1
20	271505-920	レバー	1
21	0071500	六角ボルト /M6 × 12	1
22	2715460	平行ピン (組)	1
23	2021760	給油紐	2
24	0045450	六角穴止ネジ /M3 × 4	1
25	271513B910	上ルーバー台 (組)	1
26	179130-050	フェルト	1
27	0070541	平小ネジ /M3.5 × 6	1
28	2330350	フェルト	1
29	XXXXXX	上ルーバー	1
30	271510T0	上ルーバー土台	1
31	0045100	六角ボルト /M6 × 16	2
32	271543A0	カバー	1
33	0070390	皿ネジ /M2.5 × 6	1
34	0070330	平小ネジ /M2.5 × 8	1
35	2715190	フィルター	1
36	2745890	フェルト	1
37	2745880	止板	1
38	0070080	平小ネジ /M3 × 4	1

Page 32

Pegasus EX3200 / EX5200 parts on page 32

Ref	Part number	Part name	Qty
1	1	Lever Assembly
2	2	Screw
3	3	Screw
4	4	Lever
5	5	Screw
6	6	Shaft
7	7	Screw
8	8	Shaft
9	9	Washer
10	10	Screw
11	11	Screw
12	12	Shaft
13	13	Lever
14	14	Lever
15	15	Screw
16	16	Lever
17	17	Screw
18	18	Screw
19	19	Shaft
20	20	Screw
21	21	Screw

Page 33 — LOWER LOOPER DRIVE MECHANISM

Pegasus EX3200 / EX5200 parts on page 33

Ref	Part number	Part name	Qty
1	271500-920	ロッド	1
2	007023A0	十字穴ナベ小ネジ/M4 × 16	2
3	007022A0	十字穴ナベ小ネジ/M4 × 14	2
4	2715010	振止メ	1
5	0070410	皿ネジ/M3 × 6	2
6	272000-920	クランク	1
7	0045330	六角穴ボルト/M6 × 12	1
8	2715040	軸	1
9	2403380	座金	1
10	0071740	六角穴ボルト/M5 × 10	1
11	3030670	バネ座金	1
12	2403110	座金	1
13	210586A0	オイルシール	1
14	XXXXXX	下ルーパー	1
15	0071680	平小ネジ/M3.5 × 6.5	1
16	272001-920	下ルーパー台(組)	1
17	0070550	六角穴ボルト/M5 × 13	1
18	0070690	平小ネジ/M4 × 7	1
19	273511-920	クランク	1
20	0045330	六角穴ボルト/M6 × 12	1
21	0045140	六角穴止ネジ/M5 × 5	1

Page 34

Pegasus EX3200 / EX5200 parts on page 34

Ref	Part number	Part name	Qty
1	1	CONNECTING ROD
2	2	NEEDLE ROLLER BEARING
3	3	SHAFT
4	4	COLLAR
5	5	SCREW
6	6	WASHER
7	7	BRACKET
8	8	SCREW
9	9	WASHER
10	10	WASHER
11	11	PIN
12	12	BRACKET
13	13	COLLAR
14	14	BRACKET
15	15	SCREW
16	16	SCREW
17	17	BRACKET
18	18	BRACKET
19	19	WASHER
20	20	SCREW
21	21	WASHER
22	22	SHAFT
23	23	COLLAR
24	24	BRACKET
25	25	SCREW
26	26	BRACKET
27	27	SCREW
28	28	BRACKET
29	29	SCREW

Page 35 — 二重環ルーパー機構 (1)

Pegasus EX3200 / EX5200 parts on page 35

Ref	Part number	Part name	Qty
1	2735000	ロッド	1
2	205015-20	ニードルベアリング	1
3	2735010	クランク	1
4	2405420	ブッシュ	1
5	0070560	六角ボルト/M5 × 13	1
6	2400390	座金	1
7	2735020	スライダー	1
8	0045310	六角ボルト/M5 × 12	1
9	2400620	座金	1
10	3030670	バネ座金	1
11	2525150	段付ピン	1
12	2089490	Oリング	1
13	2735040	軸	1
14	273505-920	ホルダー	1
15	0045330	六角ボルト/M6 × 12	1
16	273509-920	クランク	1
17	0045330	六角ボルト/M6 × 12	1
18	2725170	リンク	1
19	2405420	ブッシュ	1
20	0070560	六角ボルト/M5 × 13	1
21	2400390	座金	1
22	2735060	軸	1
23	204052A0	オイルシール	1
24	XXXXXX	二重環ルーパー	1
25	0071680	平小ネジ/M3.5 × 6.5	1
26	273510-920	ルーパー台	1
27	0070550	六角ボルト/M5 × 13	1
28	2403371	座金	1
29	0071690	平小ネジ/M4 × 7	1

Page 36

Pegasus EX3200 / EX5200 parts on page 36

Ref	Part number	Part name	Qty
	1	Lever
	2	Screw
	3	Shaft
	4	Bracket
	5	Base
	6	Screw
	7	Washer
	8	Spring
	9	Washer
	10	Spring
	11	Nut
	12	Screw
	13	Screw
	14	Lever
	15	Screw
	16	Lever
	17	Screw
	18	Screw
	19	Screw
	20	Screw
	21	Lever
	22	Screw

Page 37 — CHAINSTITCH LOOPER DRIVE MECHANISM (2)

Pegasus EX3200 / EX5200 parts on page 37

Ref	Part number	Part name	Qty
	1921200	糸道パイプ
	007019A0	十字穴ナベ小ネジ /M4 × 8
	2750320	糸道パイプ
	2061150	ブラケット
	2750330	ブラケット
	0070660	段付ネジ /M4
	2103070	波板座金
	0071671	段ネジ /M3
	1371080	小調子皿
	2113880	圧縮バネ
	2750340	ツマミ
	2750350	糸受
	0070170	平小ネジ /M4 × 5
	2750360	糸道
	0070080	平小ネジ /M3 × 4
	2750390	糸道
	0070080	平小ネジ /M3 × 4
	179498-920	ルーパー糸繰り (組)
	0045540	六角穴付ネジ /M3 × 3
	2750370	板バネ
	2750380	糸道
	007019A0	十字穴ナベ小ネジ /M4 × 8

Page 38

Pegasus EX3200 / EX5200 parts on page 38

Ref	Part number	Part name	Qty
	EX5214-04,54/445	EX5214H-55を除く

Page 39 — FEED MECHANISM (1)

Pegasus EX3200 / EX5200 parts on page 39

Ref	Part number	Part name	Qty
	2725000	ロッド	1
	2710010	ピン	1
	0045380	六角穴止ネジ /M4 × 6	1
	240012-20	ニードルベアリング	1
	2725010	エキセン	1
	2101290	案内/送リエキセン	1
	2101300	板バネ	1
	0045300	六角穴止ネジ /M3 × 4	2
	272506-910	調節台	1
	0045140	六角穴止ネジ /M5 × 5	2
	272504-910	エキセン (組)	1
	2725030	ネジリバネ	1
	0070380	段付ネジ /M2	1
	2725020	ラチェット	1
	2725091	プッシュボタン	1
	2403150	ガスケット	1
	2063660	Oリング	1
	2403140	座金	1
	2403170	圧縮バネ	1
	2005550	止メ輪	1
	2725290	リンク	1
	0070580	段付ネジ /M5	1
	2025220	止メ輪	1
	272530A920	レバー	1
	0045330	六角穴ボルト /M6 × 12	1
	2725321	レバー	1
	0071610	段付ネジ /M5	1
	272533A1	軸	1
	2041850	Oリング	1
	2725340	ネジリバネ	1
	2725350	調節板	1
	007021A0	十字穴ナベ小ネジ /M4 × 12	2
	2403210	スペーサー	2
	2520690	丸ナット	1
	0070590	段付ネジ /M4.5	1
	2113010	皿バネ	1
	2526580	ストッパー	2
	007018A0	十字穴ナベ小ネジ /M4 × 6	2
	3034480	座金	2
	272538A0	調節棒	1
	2403220	シール	1
	2005550	止メ輪	1
	2405590	圧縮バネ	1
	272539A0	段付ピン	1

Page 40

Pegasus EX3200 / EX5200 parts on page 40

Ref	Part number	Part name	Qty
	EX5214-04	EX5214-54/445
	Except	EX5214-04
	EX5214-54/445	EX5214H-55

Page 41 — FEED MECHANISM (2)

Pegasus EX3200 / EX5200 parts on page 41

Ref	Part number	Part name	Qty
1	2725160	軸	1
2	2050610	止メ輪	1
3	2081731	栓	1
4	2403110	座金	2
5	272510-910	クランク	1
6	0045330	六角穴ボルト/M6 × 12	1
7	0070100	平小ネジ/M3 × 6	2
8	2725180	角駒	1
9	272514-921	クランク	1
10	0045330	六角穴ボルト/M6 × 12	1
11	2725151	ピン	1
12	0048050	六角ナット/M5	1
13	2400620	座金	1
14	2725250	段付ピン	1
15	0072380	六角穴ボルト/M4 × 6	1
16	2403180	ガスケット	1
17	2403190	止メ輪	1
18	2010220	Oリング	1
19	2725260	角駒	1
20	2403030	カラー	2
21	0045430	六角穴止ネジ/M4 × 4	2
22	2725170	リンク	1
23	2405420	ブッシュ	1
24	0070560	六角ボルト/M5 × 13	1
25	2400390	座金	1
26	2725270	主送り台	1
27	XXXXXX	主送り歯(組)	1
28	XXXXXX	主送り歯	1
29	XXXXXX	補助送り歯	1
30	0070100	平小ネジ/M3 × 6	1
31	0070130	平小ネジ/M3.5 × 8	1
32	2725280	差動送り台	1
33	XXXXXX	差動送り歯	1
34	0070130	平小ネジ/M3.5 × 8	1
35	2725240	角駒	1
36	2725190	送り台案内(右)	1
37	0071100	六角穴ボルト/M4 × 9	2
38	2725200	送り台案内(左)	1
39	0071100	六角穴ボルト/M4 × 9	2
40	2726170	油切り案内	1
41	2725210	油切り	2
42	0045730	六角穴ボルト/M4 × 5	2

Page 42

Pegasus EX3200 / EX5200 parts on page 42

Ref	Part number	Part name	Qty
1	1	SHAFT
2	2	CIR CLIP
3	3	CAP
4	4	COLLAR
5	5	BRACKET
6	6	BOLT
7	7	SCREW
8	8	BRACKET
9	9	BRACKET
10	10	SHAFT
11	11	BOLT
12	12	WASHER
13	13	NUT
14	14	SHAFT
15	15	CIR CLIP
16	16	COLLAR
17	17	SHAFT
18	18	COLLAR
19	19	BLOCK
20	20	ROLLER
21	21	SCREW
22	22	COLLAR
23	23	COLLAR
24	24	BOLT
25	25	WASHER
26	26	BRACKET
27	27	BRACKET
28	28	SCREW
29	29	SCREW
30	30	SCREW
31	31	SCREW
32	32	BRACKET
33	33	BRACKET
34	34	SCREW
35	35	BLOCK
36	36	BRACKET
37	37	SCREW
38	38	BRACKET
39	39	SCREW
40	40	BRACKET
41	41	BRACKET
42	42	SCREW
43	43	SHAFT
44	44	COLLAR
45	45	BRACKET
46	46	COLLAR
47	47	BRACKET
48	48	BRACKET
49	49	BRACKET
50	50	BRACKET
51	51	BRACKET
52	52	BOLT
53	53	SCREW
54	54	COLLAR
55	55	SCREW
56	56	COLLAR
57	57	SCREW
58	58	SHAFT
59	59	NUT
60	60	BOLT

Page 43 — FEED MECHANISM (3)

Pegasus EX3200 / EX5200 parts on page 43

Ref	Part number	Part name	Qty
	2725160	軸
	2050610	止メ輪
	2081731	栓
	2403110	座金	2
	272510-910	クランク
	0045330	六角穴ボルト/M6 × 12
	0070100	平小ネジ /M3 × 6	2
	2725180	角駒
	272514-921	クランク
	0045330	六角穴ボルト/M6 × 12
	2725151	ピン
	0048050	六角ナット/M5
	2400620	座金
	2725540	段付ピン
	2025220	止メ輪
	2404340	座金
	0045460	六角穴止ネジ/M4 × 5
	2010220	Oリング
	2725260	角駒
	2403030	カラー
	0045430	六角穴止ネジ/M4 × 4	2
	2725170	リンク
	2405420	ブッシュ
	0070560	六角ボルト/M5 × 13
	2400390	座金
	2725270	主送り台
	XXXXXX	主送り歯(組)
	XXXXXX	主送り歯
	XXXXXX	補助送り歯
	0070100	平小ネジ /M3 × 6
	0070130	平小ネジ /M3.5 × 8
	2725280	差動送り台
	XXXXXX	差動送り歯
	0070130	平小ネジ /M3.5 × 8
	2725240	角駒
	2725190	送り台案内(右)
	0071100	六角穴ボルト/M4 × 9	2
	2725200	送り台案内(左)
	0071100	六角穴ボルト/M4 × 9	2
	2726170	油切り案内
	2725210	油切り	2
	0045730	六角穴ボルト/M4 × 5	2
	2725530	ブッシュ
	2400170	Oリング
	2325080	カラー
	0014590	止ネジ /C4 × 3	2
	2725560	調節板
	2526580	ストッパー	2
	3034480	座金	2
	0070180	平小ネジ /M4 × 6
	272555-920	レバー
	0070140	平小ネジ /M3.5 × 10
	2113010	皿バネ
	2520690	丸ナット
	0070590	段ネジ /M4.5
	2403210	スペーサー	4
	0070210	平小ネジ /M4 × 12	4
	270076B0	ホルダー
	0048210	六角ナット /M4
	2403050	防振ゴム

Page 44

Pegasus EX3200 / EX5200 parts on page 44

Ref	Part number	Part name	Qty
	EX5204-23Z3,EX5214-01U	EX3215(16)N-01U
	EX5200(H)(N)(T) Series	3
	EX3200(H)(N) Series	4
	EX5200(H)(N)(T) Series	19
	EX3200(H)(N) Series	20
	EX5204-23Z3を除く	Except EX5204-23Z3
	EX5200(H)(N)(T) Series	14
	EX3200(H)(N) Series	15
	EX5200(H)(N)(T) Series	25
	EX3200(H)(N) Series	26
	EX3215(16)-A04,EX3244-A04	EX3215(16)H-A05
	EX5204-24,EX5214-24	EX5214-54/445,EX5214H-55は不要
	EX3215(16)-A04,EX3244-A04	EX3215(16)H-A05
	EX5204-24,EX5214-24	EX5214-54/445,EX5214H-55
	EX3200H Series	EX5200H Series
	EX3200(N) Series	EX5200(N)(T) Series
	EX5200(H)(N)(T) Series	29
	EX5204-24,82,92M1	EX5204T-82,EX5205-12Z1
	EX5214-24,54/445,83,84	EX5214H-55を除く
	EX5204-24,82,92M1	EX5204T-82,EX5205-12Z1
	EX5214-24,54,/445,83,84	EX5214H-55

Page 45 — KNIFE DRIVE MECHANISM

Pegasus EX3200 / EX5200 parts on page 45

Ref	Part number	Part name	Qty
	273000-920	ロッド
	007023A0	十字穴ナベ小ネジ/M4 × 16
	273001-920	クランク
	273002-920	クランク
	0045330	六角穴ボルト/M6 × 12
	2710010	ピン
	0045380	六角穴止ネジ/M4 × 6
	240235-920	カラー
	0045470	六角穴止ネジ/M6 × 5
	2730030	上メス台
	2730040	上メス台
	3080360	ピン付ネジ
	2730050	案内ピン
	179712-050	上メス抱キ
	179713-050	上メス抱キ
	0070210	平小ネジ/M4 × 12
	XXXXXX	上メス
	0070130	平小ネジ/M3.5 × 8
	2107560	角メス抱キ
	2107570	角メス抱キ
	XXXXXX	角メス
	0012270	平ネジ/C3 × 3.7
	2107580	角メス押工
	179341-150	切屑押シ
	0070230	平ネジ/M4 × 16
	0072130	平ネジ/M4 × 22
	3002480	座金
	2730080	下メス台
	2730090	下メス台
	1B00160	平小ネジ/M4 × 8.5
	2730101	案内/下メス台
	007019A0	十字穴ナベ小ネジ/M4 × 8
	2403240	圧縮バネ
	2730070	当板
	007019A0	十字穴ナベ小ネジ/M4 × 8
	XXXXXX	下メス/厚メス
	2730120	下メス押工
	0071730	六角ボルト/M5 × 8

Page 47 — 押エ機構 PRESSER FOOT MECHANISM

Pegasus EX3200 / EX5200 parts on page 47

Ref	Part number	Part name	Qty
	2740070	レバー LEVER	1
	0070600	段ネジ /M10 SCREW	1
	2740080	ネジリバネ SPRING	1
	2740090	ストッパー STOPPER	1
	007020A0	十字穴ナベ小ネジ /M4 × 10 SCREW	2
	0071750	平ネジ /M5 × 24 SCREW	1
	0048050	六角ナット /M5 NUT	1
	2740060	リンク LINK	1
	2740040	レバー LEVER	1
	274003-921	カラー COLLAR	1
	0045340	六角穴ボルト /M6 × 14 BOLT	1
	2740050	ネジリバネ SPRING	1
	2740020	ブッシュ BUSHING	1
	0071050	平小ネジ /M4 × 40 SCREW	1
	2740010	軸／押エ台 SHAFT	1
	274000-B0	押エ台 PRESSER ARM	1
	2085490	平行ピン PIN	1
	0045940	六角穴止ネジ /M4 × 4 SCREW	1
	274018-92B0	ホルダー HOLDER	1
	0070130	平小ネジ /M3.5 × 8 SCREW	1
	2740330	フィンガーガード FINGER GUARD	1
	2740200	ストッパー STOPPER	1
	0070090	平ネジ /M3 × 5 SCREW	1
	0070080	平小ネジ /M3 × 4 SCREW	1
	2740190	板バネ FLAT SPRING	1
	0050890	平小ネジ /C3 × 5.45 SCREW	1
	2087730	圧縮バネ SPRING	1
	274014A1	調節ネジ ADJUSTING SCREW	1
	2740150	ナット NUT	1
	274016A0	レバー LEVER	1
	0071710	段付ネジ /M4 SCREW	1
	2740170	ネジリバネ SPRING	1
	2740100	ストッパー STOPPER	1
	0070190	平ネジ /M4 × 8 SCREW	1
	2740390	レバー LEVER	1
	2740400	ストッパー STOPPER	1

Page 48

Pegasus EX3200 / EX5200 parts on page 48

Ref	Part number	Part name	Qty
	1	HOUSING
	2	SHAFT
	3	SCREW
	4	SHAFT
	5	COUPLING
	6	FILTER
	7	FILTER
	8	SCREW
	9	SCREW
	10	HOUSING
	11	SCREW
	12	FILTER
	13	GASKET
	14	SCREW
	15	COVER
	16	JOINT
	17	SCREW
	18	SCREW
	19	SHAFT
	20	JOINT
	21	SCREW
	22	SCREW
	23	SHAFT
	24	JOINT
	25	SCREW
	26	SCREW
	27	JOINT
	28	WASHER
	29	SCREW
	30	SCREW
	31	BRACKET
	32	SHAFT
	33	SCREW
	34	SCREW
	35	RING
	36	SCREW
	37	CLAMP
	38	BRACKET

Page 49 — 給油機構 (1) LUBRICATION MECHANISM (1)

Pegasus EX3200 / EX5200 parts on page 49

Ref	Part number	Part name	Qty
	274505A910	ポンプ PUMP	1
	2116180	ウォームホイール WORM WHEEL	1
	0050600	止ネジ /C8 × 4.5 SCREW	2
	212978-910	ローター（内）軸 ROTOR (INSIDE) SHAFT	1
	2129810	ローター（外） ROTOR (OUTSIDE)	1
	2094080	フィルター FILTER	1
	2094090	フィルター FILTER	1
	0070120	平小ネジ /M3.5 × 6 SCREW	3
	0045290	六角穴ボルト /M4 × 16 BOLT	2
	2745090	タンク TANK	1
	007022A0	十字穴ナベ小ネジ /M4 × 14 SCREW	2
	2062330	エレメント FILTER ELEMENT	1
	2745100	蓋 COVER	1
	007018A0	十字穴ナベ小ネジ /M4 × 6 SCREW	3
	2403070	Ｏリング O RING	1
	2001360	継手 JOINT	2
	2403280	継手ネジ JOINT SCREW	2
	2021990	クランプ CLAMP	2
	2403270	チューブ TUBE	1
	2001360	継手 JOINT	2
	2403280	継手ネジ JOINT SCREW	2
	2021990	クランプ CLAMP	2
	2401350	チューブ TUBE	1
	2001360	継手 JOINT	1
	2403280	継手ネジ JOINT SCREW	1
	2021990	クランプ CLAMP	2
	2403340	チューブ TUBE	1
	2745120	継手 JOINT	1
	2400200	Ｏリング O RING	1
	004210-HU0	座金組込ミ小ネジ /M4 × 12 SCREW	1
	274515-910	油配分器（組） OIL DISTRIBUTOR ASSY.	1
	2102140	栓 PLUG	2
	004211-HU0	座金組込ミ小ネジ /M4 × 16 SCREW	1
	2403280	継手ネジ JOINT SCREW	1
	2094100	クランプ CLAMP	1
	0070110	平小ネジ /M3 × 8 SCREW	1
	0048000	六角ナット /M3 NUT	1
	2745250	給油案内 OIL GUIDE	1

Page 51 — 給油機構 (2) LUBRICATION MECHANISM (2)

Pegasus EX3200 / EX5200 parts on page 51

Ref	Part number	Part name	Qty
	274502A0	オイルゲージ
	2300430	Ｏリング
	210193A910	オイル指示（組）
	2105100	オイル指示受
	004210-HU0	座金組込ミ小ネジ /M4 × 12
	274503-910	オイルパン（組）
	005138B0	平ネジ /H11 × 12
	202287A0	座金
	0045310	六角穴ボルト /M5 × 12
	2403390	座金
	2745010	ガスケット
	2745070	ウォーム
	0045140	六角穴止ネジ /M5 × 5
	274517B910	パイプ（組）
	2400970	球
	0045430	六角穴止ネジ /M4 × 4
	274593B910	パイプ（組）
	274516-910	パイプ（組）
	2021750	給油紐
	2400970	球
	0045430	六角穴止ネジ /M4 × 4
	274523-910	継手（組）
	2745220	フェルト
	2041850	Ｏリング
	007019A0	十字穴ナベ小ネジ /M4 × 8
	2021750	給油紐
	2745290	フェルト
	2745300	カバー
	0071920	段付ネジ /M4
	274551-910	継手（組）
	2745560	フェルト
	2041850	Ｏリング
	0045430	六角穴止ネジ /M4 × 4

Page 52

Pegasus EX3200 / EX5200 parts on page 52

Ref	Part number	Part name	Qty
9	EX5204-23Z3	は不要	8
9	EX5204-23Z3	Without EX5204-23Z3	2
10	1	1
3	3	3
5	4	4
6	6	6
21	21	21
20	20	20
17	17	17
22	22	22
18	18	18
19	19	19
16	16	16
12	12	12
15	15	15
16	16	16
11	11	11
14	14	14
13	13	13
50	50	50
25	25	EX3215(16)(H)(N)
26	26	EX3244
27	27	27
23	23	23
24	24	24

Page 53 — H.R. DEVICE

Pegasus EX3200 / EX5200 parts on page 53

Ref	Part number	Part name	Qty
1	2755000	シリコンタンク（上） SILICONE OIL RESERVOIR (UPPER)	1
2	2755010	蓋 COVER	1
3	2755030	フェルト FELT	1
4	2755080	フェルト FELT	1
5	2755020	糸案内 THREAD GUIDE	1
6	2755070	糸案内 THREAD GUIDE	1
7	007020A0	十字穴ナベ小ネジ /M4 × 10 SCREW	1
8	2700900	カバー COVER	1
9	2700840	カバー COVER	1
10	0070180	平小ネジ /M4 × 6 SCREW	2
11	2755040	シリコンタンク（下） SILICONE OIL RESERVOIR (LOWER)	1
12	2755050	蓋 COVER	1
13	004210-HU0	座金組込ミ小ネジ /M4 × 12 SCREW	1
14	2021750	給油紐 OIL WICK	1
15	2403310	チューブ TUBE	1
16	2001550	クランプ CLAMP	2
17	2755060	針冷却器 NEEDLE THREAD LUBRICATOR	1
18	007021A0	十字穴ナベ小ネジ /M4 × 12 SCREW	2
19	2102140	栓 PLUG	1
20	2044660	給油フェルト OIL FELT	1
21	2107660	止ピン PIN	1
22	2755090	針冷却器 NEEDLE THREAD LUBRICATOR	1
23	007019A0	十字穴ナベ小ネジ /M4 × 8 SCREW	2
24	2102140	栓 PLUG	1
25	2044660	給油フェルト OIL FELT	1
26	2755280	フェルト FELT	1
27	2107660	止ピン PIN	1

Page 54

Pegasus EX3200 / EX5200 parts on page 54

Ref	Part number	Part name	Qty
2	2	STAND
3	3	STAND
4	4	BASE
5	5	BASE
6	6	BASE
7	7	BASE
8	8	BASE
9	9	BRACKET
10	10	BRACKET
11	11	POST
12	12	WASHER
13	13	NUT
14	14	BASE
15	15	BASE
16	16	SPOOL PIN
17	17	CLAMP
18	18	SCREW
19	19	SCREW
20	20	BRACKET
21	21	SCREW
22	22	SCREW
23	23	SCREW
24	24	SCREW
25	25	SCREW
26	26	BRACKET
27	27	BRACKET
28	28	BRACKET
29	29	BRACKET
30	30	BRACKET
31	31	BRACKET
32	32	BRACKET
33	33	BRACKET
34	34	BRACKET
35	35	BRACKET
36	36	BRACKET
37	37	WASHER
38	38	WASHER
39	39	WASHER

Page 55 — THREAD STAND

Pegasus EX3200 / EX5200 parts on page 55

Ref	Part number	Part name	Qty
	000100-9P0	糸立（組）（6 本立） THREAD STAND ASSY. (6-SPOOL)	1
	000100A9P0	糸立（組）（5 本立） THREAD STAND ASSY. (5-SPOOL)	1
	000100B9P0	糸立（組）（4 本立） THREAD STAND ASSY. (4-SPOOL)	1
	000100C9P0	糸立（組）（3 本立） THREAD STAND ASSY. (3-SPOOL)	1
	000101-PA0	スタンド棒（上） COLUMN PIPE (UPPER)	1
	000102-PA0	スタンド棒（下） COLUMN PIPE (LOWER)	1
	0001030	ジョイント JOINT	1
	004066-HU0	ナベ小ネジ /M5 × 14 SCREW	2
	004067-HU0	六角ナット /M5 NUT	2
	000104-PA0	ブラケット（3 本立） BRACKET （3-SPOOL）	1
	000104APA0	ブラケット（2 本立） BRACKET （2-SPOOL）
	0001160	ホルダー HOLDER	1
	004068-HU0	ナベ小ネジ /M6 × 16 SCREW	1
	0001050	糸立棒 SPOOL PIN	3
	303067A0	バネ座金 SPRING WASHER	3
	004067-HU0	六角ナット /M5 NUT	3
	000106-PA0	受皿 SPOOL TRAY	3
	0001070	ウレタン CUSHON	3
	000108-PA0	ユレ止メ SPOOL RETAINING FIN	3
	000109-PA0	ブラケット BRACKET	1
	0041130	ナベ小ネジ /M4 × 20 SCREW	1
	0048030	六角ナット /M4 NUT	1
	0001100	糸道棒 THREAD GUIDE BAR	1
	004065-HU0	ナベ小ネジ /M4 × 12 SCREW	1
	0048030	六角ナット /M4 NUT	1
	000111-PA0	ブラケット BRACKET	1
	004065-HU0	ナベ小ネジ /M4 × 12 SCREW	1
	0048030	六角ナット /M4 NUT	1
	0001120	糸道棒（6 本立） THREAD GUIDE BAR (6-SPOOL)
	000112A0	糸道棒（5 本立） THREAD GUIDE BAR (5-SPOOL)
	000112B0	糸道棒（3 本立） THREAD GUIDE BAR (3-SPOOL)	1
	004065-HU0	ナベ小ネジ /M4 × 12 SCREW	1
	0048030	六角ナット /M4 NUT	1
	000104-PA0	ブラケット（3 本立） BRACKET （3-SPOOL）	1
	000104APA0	ブラケット（2 本立） BRACKET （2-SPOOL）
	0001160	ホルダー HOLDER	1
	004068-HU0	ナベ小ネジ /M6 × 16 SCREW	1
	0001130	糸道 THREAD GUIDE	3
	0001140	キャップ ROD CAP	1
	0001150	座金 WASHER	2
	0001170	バネ座金 SPRING WASHER	1
	007370-HU0	六角ナット /M16 NUT	1

Page 56

Pegasus EX3200 / EX5200 parts on page 56

Ref	Part number	Part name	Qty
3	3	Screw
4	4	Special washers for a table 35mm thick
5	5	Screw
6	6	Washer
7	7	Bracket
8	8	Bracket
9	9	Screw
10	10	Bracket
11	11	Screw
12	12	Washer
13	13	Washer
14	14	Washer

Page 57 — PARTS FOR SEMI-SUBMERGED INSTALLATION

Pegasus EX3200 / EX5200 parts on page 57

Ref	Part number	Part name	Qty
1	2760010	据付板 REST BOARD	1
2	179483-050	クッションゴム CUSHION RUBBER	4
3	2063360	半沈用ナット NUT	4
4	2054670	スペーサー SPACER	4
5	0045750	六角穴ボルト /M8 × 45 BOLT	4
6	2403040	歯付座金 WASHER	4
7	276002-UA0	シュータ（上） WASTE CHUTE (TOP)	1
8	276003-UA0	シュータ（下） WASTE CHUTE (LOWER)	1
9	0049040	木ネジ /3.5 SCREW	3
10	2760040	取付板 BRACKET	1
11	0041090	平ネジ /M4 × 10 SCREW	2
12	2401040	座金 WASHER	2
13	2063370	座金 WASHER	4
14	2014770	バネ座金 SPRING WASHER	4

Page 58

Pegasus EX3200 / EX5200 parts on page 58

Ref	Part number	Part name	Qty
4	4	Screw
3	3	Screw
5	5	Washer
6	6	Nut
15	15	Screw
14	14	Nut
11	11	Screw
10	10	Screw
7	7	Base Plate
9	9	Screw
8	8	Screw
1	1	Support
2	2	Foot
13	13	Washer
12	12	Screw
21	21	Screw
22	22	Nut
16	16	Screw
18	18	Washer
17	17	Screw
19	19	Bracket
20	20	Cover

Page 59

Pegasus EX3200 / EX5200 parts on page 59

Ref	Part number	Part name	Qty
1	2760010	据付板 REST BOARD	1
2	179483-050	クッションゴム CUSHION RUBBER	4
3	0072370	角根丸頭ボルト BOLT	1
4	0072360	角根丸頭ボルト BOLT	4
5	2027000	座金 WASHER	15
6	0048160	六角ナット /M10 NUT	15
7	2760120	補助板 AUXILIARY PLATE	1
8	0045750	六角穴ボルト /M8 × 45 BOLT	3
9	2403040	歯付座金 WASHER	3
10	0048080	六角ナット /M8 NUT	3
11	2760130	補助板 ANGLED UPPER KNIFE PLATE	1
12	0045750	六角穴ボルト /M8 × 45 BOLT	2
13	2403040	歯付座金 WASHER	2
14	0048080	六角ナット /M8 NUT	2
15	0045120	六角穴ボルト /M8 × 55 BOLT	3
16	2760140	取付板 BRACKET	1
17	0041090	平ネジ /M4 × 10 SCREW	3
18	2401040	座金 WASHER	3
19	276002-UA0	シュータ（上） WASTE CHUTE (TOP)	1
20	276003-UA0	シュータ（下） WASTE CHUTE (LOWER)	1
21	007013A0	十字穴ナベ小ネジ /M3.5 × 8 SCREW	3
22	1670660	座金 WASHER	3

Page 60 — 地縫い(Plain seaming)

Pegasus EX3200 / EX5200 parts on page 60

Ref	Part number	Part name	Qty
39	EX5214-01	39
40	EX5214-01	40
7	EX5212-02	7
41	EX5214-03,M03	41
41	EX5204-01,02	41
41	EX5212-02	41
41	EX5214-01,03,M03	41
42	EX5214-M03	42
42	EX3244-03	42
11	EX3215(16)-01,02,03	11
11	EX3244-03	11
32	EX3215(16)-01A,02A	32

Page 61 — SPECIFIC PARTS (1)

Pegasus EX3200 / EX5200 parts on page 61

Ref	Part number	Part name	Qty
1	XXXXXX	押エ PRESSER FOOT	1
2	XXXXXX	押エ爪 PRESSER FOOT FINGER	1
3	2771260	補助押エ FABRIC GUARD	1
4	0012310	平小ネジ /C1 × 3.4 SCREW	1
5	2116000	押エ補助板 UNCURLER	1
6	0050300	平ネジ /C1 × 2.3 SCREW	1
7	271014-920	クランク CRANK	1
8	0045330	六角穴ボルト /M6 × 12 BOLT	1
9	XXXXXX	押エ（組） PRESSER FOOT ASSY.	1
10	0070130	平小ネジ /M3.5 × 8 SCREW	1
11	208958-B0	ピン PIN	1
12	212499-B0	段付ピン PIN	1
13	0054090	六角ナット /C3 NUT	1
14	2124980	ラッチ LATCH	1
15	2740280	ネジリバネ SPRING	1
16	0031530	ナット /C1 NUT	1
17	2085310	補助押エ FABRIC GUIDE	1
18	0050300	平ネジ /C1 × 2.3 SCREW	1
19	2740220	ネジリバネ SPRING	1
20	0070090	平ネジ /M3 × 5 SCREW	1
21	2740260	フィンガーガード FINGER GUARD	1
22	0070080	平小ネジ /M3 × 4 SCREW	1
23	274021-92B0	ホルダー HOLDER	1
24	0070130	平小ネジ /M3.5 × 8 SCREW	1
25	2740230	ネジリバネ SPRING	1
26	0070090	平ネジ /M3 × 5 SCREW	1
27	274025A0	フィンガーガード FINGER GUARD	1
28	0070080	平小ネジ /M3 × 4 SCREW	1
29	XXXXXX	押エ PRESSER FOOT	1
30	2119190	段付ピン PIN	1
31	2119180	ネジリバネ SPRING	1
32	0031500	六角ナット /C1 NUT	1
33	2119200	スプリングピン SPRING PIN	1
34	211915A0	押エ爪 PRESSER FOOT FINGER	1
35	211916A0	押エ爪 PRESSER FOOT FINGER	1
36	2119170	取付板 BRACKET	1
37	0050890	平小ネジ /C3 × 5.45 SCREW	1
38	3002480	座金 WASHER	1
39	2401020	座金 WASHER	1
40	2102220	スペーサー SPACER	1
41	2403020	スペーサー SPACER	1
42	2750540	糸繰リ THREAD TAKE-UP	1

Page 62

Pegasus EX3200 / EX5200 parts on page 62

Ref	Part number	Part name	Qty
	1	EX3215(16)N-01,01S,01U
	2
	3
	4
	5
	6
	7
	8
	9
	10
	11
	12	SW=3-4
	13	SW=5-6
	14
	15
	16
	17
	18
	19
	20
	21
	22
	23
	24	EX5214N-01,01U
	25
	26
	27
	28
	29
	30	EX3215(16)-02U,03U
	31
	32
	33
	34
	35
	36
	37
	38
	39
	40
	41
	42
	43
	44
	45
	46
	47
	48
	49
	50

Page 63

Pegasus EX3200 / EX5200 parts on page 63

Ref	Part number	Part name	Qty
	274021-92B0	ホルダー HOLDER	1
	0070130	平小ネジ /M3.5 × 8 SCREW	1
	2740230	ネジリバネ SPRING	1
	0070090	平ネジ /M3 × 5 SCREW	1
	274025A0	フィンガーガード FINGER GUARD	1
	0070080	平小ネジ /M3 × 4 SCREW	1
	XXXXXX	押エ PRESSER FOOT	1
	2119190	段付ピン PIN	1
	2119180	ネジリバネ SPRING	1
	0031500	六角ナット /C1 NUT	1
	2119200	スプリングピン SPRING PIN	1
	211915A0	押エ爪 PRESSER FOOT FINGER	1
	211916A0	押エ爪 PRESSER FOOT FINGER	1
	2119170	取付板 BRACKET	1
	0050890	平小ネジ /C3 × 5.45 SCREW	1
	3002480	座金 WASHER	1
	XXXXXX	押エ PRESSER FOOT	1
	XXXXXX	押エ爪 PRESSER FOOT FINGER	1
	0012290	平小ネジ /C3 × 4.5 SCREW	1
	2740300	押エ取付板 SET PLATE	1
	0012290	平小ネジ /C3 × 4.5 SCREW	1
	2126680	押エ補助板 UNCURLER	1
	0050300	平ネジ /C1 × 2.3 SCREW	1
	274029-92B0	ホルダー HOLDER	1
	0070130	平小ネジ /M3.5 × 8 SCREW	1
	2740330	フィンガーガード FINGER GUARD	1
	0070090	平小ネジ /M3 × 5 SCREW	1
	2740630	ネジリバネ SPRING	1
	0070080	平小ネジ /M3 × 4 SCREW	1
	XXXXXX	押エ（組） PRESSER FOOT ASSY.	1
	0070130	平小ネジ /M3.5 × 8 SCREW	1
	208958-B0	ピン PIN	1
	212499-B0	段付ピン PIN	1
	0054090	六角ナット /C3 NUT	1
	2124980	ラッチ LATCH	1
	2740280	ネジリバネ SPRING	1
	0031530	ナット /C1 NUT	1
	2085310	補助押エ FABRIC GUIDE	1
	0050300	平ネジ /C1 × 2.3 SCREW	1
	2740220	ネジリバネ SPRING	1
	0070090	平ネジ /M3 × 5 SCREW	1
	2740260	フィンガーガード FINGER GUARD	1
	0070080	平小ネジ /M3 × 4 SCREW	1
	270083E9U0	側面カバー（組） SIDE COVER ASSY.	1
	274116A910	押エ棒 PRESSER BAR.	1
	275027A0	針糸繰り NEEDLE THREAD TAKE-UP	1
	273004B0	上メス台 UPPER KNIFE LEVER	1
	270204-910	布案内 FABRIC GUIDE	1
	2401020	座金 WASHER	1
	2101220	スペーサー SPACER	1

Page 64

Pegasus EX3200 / EX5200 parts on page 64

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33 36mm
	34	34
	35	35
	36	36
	37	37

Page 65

Pegasus EX3200 / EX5200 parts on page 65

Ref	Part number	Part name	Qty
	XXXXXX	押エ
	2119940	補助押エ
	0013330	平小ネジ /C1 × 4
	XXXXXX	押エ爪
	2116000	押エ補助板
	0050300	平ネジ /C1 × 2.3
	2106850	定規ブラケット（組）
	2106800	定規ブラケット
	2106810	ヒンジ／定規ブラケット
	0051840	段ネジ /C5
	2011910	皿バネ
	0030440	六角ナット /C5
	2106820	ストッパー
	0050530	平ネジ /C4 × 4.8
	2106830	段付ピン
	2106840	板バネ
	0029060	平ネジ /C4 × 2.6
	0070200	平ネジ /M4 × 10
	2012520	バネ座金
	2122650	裾引定規台（組）
	2106900	ブラケット
	0050880	六角ボルト /C4 × 7.5
	1670660	座金
	2122660	裾引定規台
	0050570	平ネジ /C3 × 5
	2106890	調節板
	0051570	平ネジ /C3 × 4.5
	0053630	調節ネジ
	0029050	平ネジ /C5 × 4.5
	1371420	座金
	2122670	ストッパー
	0012060	平ネジ /C4 × 5.3
	212268A910	定規羽根 ( 組 ) (36mm)
	205835A0	補助羽根
	0052990	平ネジ /C3 × 2.6
	303312A0	ストッパー
	3033130	クランプ

Page 66

Pegasus EX3200 / EX5200 parts on page 66

Ref	Part number	Part name	Qty
	1	Base Plate
	2	Base Plate
	3	Base Plate
	4	Presser Foot Holder
	5	Presser Foot Holder
	6	Screw
	7	Presser Foot Holder
	8	Screw
	9	Feed Dog
	10	Feed Dog
	11	Feed Dog
	12	Feed Dog
	13	Feed Dog
	14	Feed Dog
	15	Screw
	16	Feed Dog
	17	Feed Dog
	18	Feed Dog
	19	Spring
	20	Washer
	21	Feed Dog
	22	Presser Foot Holder
	23	Feed Dog

Page 67

Pegasus EX3200 / EX5200 parts on page 67

Ref	Part number	Part name	Qty
	XXXXXX	針板
	271010A0	取付板（前）
	XXXXXX	押エ
	XXXXXX	押エ爪
	2771260	補助押エ
	0012310	平小ネジ /C1 × 3.4
	2116600	押エ補助板
	0050300	平ネジ /C1 × 2.3
	210530A9T0	糸調子（組）
	263543-TA0	ツマミ
	2084480	ラチェット
	263544-TA0	受皿
	2103190	調子皿
	2084490	フェルト
	005082A0	調子棒 /C5
	201086A0	圧縮バネ（中）
	210531-9T0	糸調子（組）
	2010680	圧縮バネ（弱）
	2103370	圧縮バネ
	2405410	座金
	2403020	スペーサー
	272528A0	差動送り台
	272501A0	エキセン

Page 69

Pegasus EX3200 / EX5200 parts on page 69

Ref	Part number	Part name	Qty
	210530A9T0	糸調子（組） TENSION SPRING ASSY.	1
	263543-TA0	ツマミ KNOB	1
	2084480	ラチェット RATCHET	1
	263544-TA0	受皿 SPRING SHIELD	1
	2103190	調子皿 TENSION DISC	2
	2084490	フェルト FELT	1
	005082A0	調子棒 /C5 SCREW STUD	1
	201086A0	圧縮バネ（中） SPRING (MEDIUM)	1
	210531-9T0	糸調子（組） TENSION SPRING ASSY.	1
	2010680	圧縮バネ（弱） SPRING (LIGHT)	1
	XXXXXX	押エ（組） PRESSER FOOT ASSY.	1
	0070130	平小ネジ /M3.5 × 8 SCREW	1
	208958-B0	ピン PIN	3
	2771080	補助押エ FABRIC GUARD	1
	2028750	座金 WASHER	1
	0051570	平ネジ /C3 × 4.5 SCREW	1
	2740240	ネジリバネ SPRING	1
	0071660	段付ネジ /M3 SCREW	1
	2740270	フィンガーガード FINGER GUARD	1
	0070080	平小ネジ /M3 × 4 SCREW	1
	2403471	圧縮バネ SPRING	1
	273009A0	下メス台 LOWER KNIFE HOLDER	1
	275030A0	糸道 THREAD GUIDE	1
	2101220	スペーサー SPACER	1
	2405410	座金 WASHER	1
	270512B1	クランク軸 CRANKSHAFT	1
	270083C9U0	側面カバー（組） SIDE COVER ASSY.	1
	274116-910	押エ棒 PRESSER BAR.	1
	2751220	針糸繰り NEEDLE THREAD TAKE-UP	1
	2741120	押エ台軸 SHAFT	1
	274114-920	カラー C0LLAR	1
	0045310	六角穴ボルト /M5 × 12 BOLT	1
	2401020	座金 WASHER	1
	2050610	止メ輪 RING	1
	2741130	軸 SHAFT	1

Page 70 — 地縫い(Plain seaming) EX3244-A04

Pegasus EX3200 / EX5200 parts on page 70

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31

Page 71 — SPECIFIC PARTS (6)

Pegasus EX3200 / EX5200 parts on page 71

Ref	Part number	Part name	Qty
1	210530A9T0	糸調子（組） TENSION SPRING ASSY.	1
2	263543-TA0	ツマミ KNOB	1
3	2084480	ラチェット RATCHET	1
4	263544-TA0	受皿 SPRING SHIELD	1
5	2103190	調子皿 TENSION DISC	2
6	2084490	フェルト FELT	1
7	005082A0	調子棒 /C5 SCREW STUD	1
8	201086A0	圧縮バネ（中） SPRING (MEDIUM)	1
9	210531-9T0	糸調子（組） TENSION SPRING ASSY.	1
10	2010680	圧縮バネ（弱） SPRING (LIGHT)	1
11	XXXXXX	押エ（組） PRESSER FOOT ASSY.	1
12	0070130	平小ネジ /M3.5 × 8 SCREW	1
13	208958-B0	ピン PIN	3
14	2740240	ネジリバネ SPRING	1
15	0071660	段付ネジ /M3 SCREW	1
16	2740270	フィンガーガード FINGER GUARD	1
17	0070080	平小ネジ /M3 × 4 SCREW	1
18	2403470	圧縮バネ SPRING	1
19	273009A0	下メス台 LOWER KNIFE HOLDER	1
20	275030A0	糸道 THREAD GUIDE	1
21	2403020	スペーサー SPACER	1
22	2405410	座金 WASHER	1
23	270083C9U0	側面カバー（組） SIDE COVER ASSY.	1
24	274116-910	押エ棒 PRESSER BAR.	1
25	275122A0	針糸繰り NEEDLE THREAD TAKE-UP	1
26	2741120	押エ台軸 SHAFT	1
27	274114-920	カラー C0LLAR	1
28	0045310	六角穴ボルト /M5 × 12 BOLT	1
29	2401020	座金 WASHER	1
30	2050610	止メ輪 RING	1
31	2741130	軸 SHAFT	1

Page 73

Pegasus EX3200 / EX5200 parts on page 73

Ref	Part number	Part name	Qty
	2106850	定規ブラケット（組） CLOTH GUIDE BRACKET ASSY.	1
	2106800	定規ブラケット CLOTH GUIDE BRACKET	1
	2106810	ヒンジ／定規ブラケット HINGE/EDGE GUIDE BRACKET	1
	0051840	段ネジ /C5 SCREW	1
	2011910	皿バネ SPRING	1
	0030440	六角ナット /C5 NUT	1
	2106820	ストッパー STOPPER	1
	0050530	平ネジ /C4 × 4.8 SCREW	1
	2106830	段付ピン PIN	1
	2106840	板バネ FLAT SPRING	1
	0029060	平ネジ /C4 × 2.6 SCREW	1
	0070200	平ネジ /M4 × 10 SCREW	1
	2012520	バネ座金 SPRING WASHER	1
	2106910	裾引定規台（組） CLOTH GUIDE ASSY.	1
	2106900	ブラケット BRACKET	1
	0050880	六角ボルト /C4 × 7.5 BOLT	2
	1670660	座金 WASHER	2
	2053610	ブラケット BRACKET	1
	0050570	平ネジ /C3 × 5 SCREW	1
	2106890	調節板 ADJUSTING PLATE	1
	0051570	平ネジ /C3 × 4.5 SCREW	2
	0024300	調節ネジ /C3 × 12 SCREW	1
	0029050	平ネジ /C5 × 4.5 SCREW	1
	1371420	座金 WASHER	1
	2106920	ストッパー STOPPER	1
	0012060	平ネジ /C4 × 5.3 SCREW	1
	201211C910	定規羽根 ( 組 ) (40mm) FOLDER ASSY. (40 mm )	1
	2058350	補助羽根 AUXILIARY PLATE	1
	0052990	平ネジ /C3 × 2.6 SCREW	1
	303312A0	ストッパー STOPPER	1
	3033130	クランプ CLAMP	1
	XXXXXX	押エ PRESSER FOOT	1
	XXXXXX	押エ爪 PRESSER FOOT FINGER	1
	2105840	押エ補助板 UNCURLER	1
	0050300	平ネジ /C1 × 2.3 SCREW	1
	2105850	座金 WASHER	1
	270037D0	クロスプレート（狭巾） CLOTH PLATE (NARROW)	1
	3080930	レバー LEVER	1
	270012D0	前カバー（左） FRONT COVER (LEFT)	1
	270505A1	ファン（組） FAN ASSY.	1
	XXXXXX	押エ PRESSER FOOT	1
	XXXXXX	押エ爪 PRESSER FOOT FINGER	1
	2105840	押エ補助板 UNCURLER	1
	2105850	座金 WASHER	1
	0050300	平ネジ /C1 × 2.3 SCREW	1
	273008E0	下メス台 LOWER KNIFE HOLDER	1
	2119410	圧縮バネ SPRING	1

Page 75

Pegasus EX3200 / EX5200 parts on page 75

Ref	Part number	Part name	Qty
	XXXXXX	押エ PRESSER FOOT	1
	XXXXXX	押エ爪 PRESSER FOOT FINGER	1
	2771260	補助押エ FABRIC GUARD	1
	0012310	平小ネジ /C1 × 3.4 SCREW	1
	2116000	押エ補助板 UNCURER	1
	0050300	平ネジ /C1 × 2.3 SCREW	1
	XXXXXX	押エ PRESSER FOOT	1
	3017250	補助押エ FABRIC GUARD	1
	0012290	平小ネジ /C3 × 4.5 SCREW	1
	XXXXXX	押エ爪 PRESSER FOOT FINGER	1
	270012D0	前カバー（左） FRONT COVER (LEFT)	1
	XXXXXX	押エ PRESSER FOOT	1
	2771260	補助押エ FABRIC GUARD	1
	0012310	平小ネジ /C1 × 3.4 SCREW	1
	XXXXXX	押エ爪 PRESSER FOOT FINGER	1
	204668A0	押エ補助板 UNCURER	1
	0050300	平ネジ /C1 × 2.3 SCREW	1
	273003A0	上メス台 UPPER KNIFE LEVER	1
	273014A0	上メス抱キ UPPER KNIFE CLAMP	1
	270012F0	前カバー（左） FRONT COVER (LEFT)	1
	270500G0	クランク軸 CRANKSHAFT	1
	271518B910	上ルーパー台（セット） UPPER LOOPER HOLDER ASSY.	1
	271505-920	レバー LEVER	1
	0071500	六角ボルト /M6 × 12 BOLT	1
	2715460	平行ピン（組） PIN ASSY.	1
	2021760	給油紐 OIL WICK	1
	0045450	六角穴止ネジ /M3 × 4 SCREW	1
	271513B910	上ルーパー台（組） UPPER LOOPER HOLDER ASSY.	1
	179130-050	フェルト FELT	1
	0070541	平小ネジ /M3.5 × 6 SCREW	1
	2330350	フェルト FELT	1
	271510R0	上ルーパー土台 UPPER LOOPER HOLDER BASE	1
	2050881	栓 PLUG	1
	272616-920	エキセン ECCENTRIC	1
	0045140	六角穴止ネジ /M5 × 5 SCREW	1
	2405390	座金 WASHER	1

Page 76 — サージング(Serging) EX5204-5214-24

Pegasus EX3200 / EX5200 parts on page 76

Ref	Part number	Part name	Qty
25	EX5204-24	EX5204-24
26	EX5214-24	EX5214-24

Page 77 — SPECIFIC PARTS (9)

Pegasus EX3200 / EX5200 parts on page 77

Ref	Part number	Part name	Qty
	XXXXXX	押工
	XXXXXX	押工爪
	2771280	補助押工
	0012310	平小ネジ/C1 × 3.4
	2116000	押工補助板
	0050300	平小ネジ/C1 × 2.3
	210530A9T0	糸調子 (組)
	263543-TA0	ツマミ
	2084480	ラチェット
	263544-TA0	受皿
	2103190	調子皿
	2084490	フェルト
	005082A0	調子棒/C5
	201086A0	圧縮バネ (中)
	210531-9T0	糸調子 (組)
	2010680	圧縮バネ (弱)
	2405410	座金
	273008A0	下メス台
	XXXXXX	押工
	XXXXXX	押工爪
	2771260	補助押工
	0012310	平小ネジ/C1 × 3.4
	2116000	押工補助板
	0050300	平小ネジ/C1 × 2.3
	2101220	スペーサー
	2403020	スペーサー
	2750080	糸道
	2750170	針糸繰
	2750090	糸繰り

Page 78 — ヒダ取り(Shirring)

Pegasus EX3200 / EX5200 parts on page 78

Ref	Part number	Part name	Qty
	56	EX5214-43P1,EX3215(16)-42P1 の場合は注文品です。
	50	EX5214-43,43P1,43P2
	51	EX3215(16)-42,42P1 42P2,43
	59	EX3215(16)-42P1,42P2 25mm
	55	EX5214-43P1,43P2 20mm
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35
	36	36
	37	37
	38	38
	39	39
	40	40
	41	41
	42	42
	43	43
	44	44
	45	45
	46	46
	47	47
	48	48
	49	49
	52	52
	53	53
	54	54
	57	57
	58	58

Page 79 — SPECIFIC PARTS (10)

Pegasus EX3200 / EX5200 parts on page 79

Ref	Part number	Part name	Qty
1	275514-911	ヒダリ取り付け装置 (組)	1
2	2755150	ブラケット	1
3	007022A0	十字穴ナベ小ネジ / M4 × 14	1
4	2403320	スペーサー	1
5	0071910	平ネジ / M4 × 27	1
6	2109470	板バネ	1
7	0012060	平ネジ / C4 × 5.3	2
8	2755160	ブラケット	1
9	0071600	段付ネジ / M6	1
10	2048880	皿バネ	2
11	0048060	六角ナット / M6	1
12	2109450	ブラケット	1
13	0053280	平ネジ / C4 × 5.5	1
14	2109460	板バネ	1
15	0012060	平ネジ / C4 × 5.3	1
16	275517-920	バネ案内	1
17	007021A0	十字穴ナベ小ネジ / M4 × 12	1
18	263543-TA0	クケツ	1
19	2084480	ラチェット	1
20	2109400	圧縮バネ	1
21	2040910	座金	1
22	005082A0	調子棒 /C5	1
23	2109440	座金	1
24	2755180	レバー	1
25	0048060	六角ナット / M6	1
26	2755200	ブラケット	1
27	2403200	圧縮バネ	1
28	2755210	軸	1
29	2025220	止メ輪	1
30	2070450	座金	1
31	2403230	圧縮バネ	1
32	2062250	カラー	1
33	001457-10	止ネジ / C5 × 3.3	2
34	2109550	座金	1
35	0050290	平ネジ / C3 × 7.5	2
36	2124350	ケーブル	1
37	2124360	ケーブル受ケ	2
38	0070990	段付ネジ / M6	1
39	2024330	座金	1
40	0048060	六角ナット / M6	1
41	2755220	ラッチ	1
42	179765-150	ナット / M4	1
43	0071640	段付ネジ / M4	1
44	2401040	座金	1
45	2755230	ブラケット	1
46	007022A0	十字穴ナベ小ネジ / M4 × 14	2
47	2109610	布案内	1
48	0070120	平小ネジ / M3.5 × 6	2
49	1379060	座金	1
50	2755240	ブレード	1
51	2755250	ブレード	1
52	2000980	座金	1
53	270035B1	クロスプレート	1
54	2109620	ブラケット / バインダー	1
55	0052100	止ネジ / C7 × 4	2
56	2118850	バインダー (20)	1
57	0012020	平ネジ / C4 × 7	2
58	1670660	座金	1
59	2118860	バインダー (25)	1

Page 80

Pegasus EX3200 / EX5200 parts on page 80

Ref	Part number	Part name	Qty
4	EX5214-43	ヒダ取り (Shirring)
3	EX5214-43	ヒダ取り (Shirring)
2	EX5214-43	ヒダ取り (Shirring)
1	EX5214-43	ヒダ取り (Shirring)
33	EX5214-43	ヒダ取り (Shirring)
21	EX5214-43P1,43P2	パイピング (Paiping)
20	EX5214-43P1,43P2	パイピング (Paiping)
19	EX5214-43P1,43P2	パイピング (Paiping)
32	EX3215(16)-42P2	パイピング (Paiping)
32	EX5214-43P2	パイピング (Paiping)
32	EX3215(16)-42P1,EX5214-43P1	パイピング (Paiping)
33	EX5214-43P1,43P2	パイピング (Paiping)
5	EX3215(16)-42,43	ヒダ取り (Shirring)
6	EX3215(16)-42,43	ヒダ取り (Shirring)
14	EX3215(16)-42,43	ヒダ取り (Shirring)
13	EX3215(16)-42,43	ヒダ取り (Shirring)
15	EX3215(16)-42,43	ヒダ取り (Shirring)
16	EX3215(16)-42,43	ヒダ取り (Shirring)
9	EX3215(16)-42,43	ヒダ取り (Shirring)
7	EX3215(16)-42,43	ヒダ取り (Shirring)
18	EX3215(16)-42,43	ヒダ取り (Shirring)
17	EX3215(16)-42,43	ヒダ取り (Shirring)
23	EX3215(16)-42P1,42P2	パイピング (Paiping)
24	EX3215(16)-42P1,42P2	パイピング (Paiping)
30	EX3215(16)-42P1,42P2	パイピング (Paiping)
31	EX3215(16)-42P1,42P2	パイピング (Paiping)
25	EX3215(16)-42P1,42P2	パイピング (Paiping)
22	EX3215(16)-42P1,42P2	パイピング (Paiping)
27	EX3215(16)-42P1,42P2	パイピング (Paiping)
26	EX3215(16)-42P1,42P2	パイピング (Paiping)
29	EX3215(16)-42P1,42P2	パイピング (Paiping)
28	EX3215(16)-42P1,42P2	パイピング (Paiping)
34	EX3215(16)-42P1,EX5214-43P1	パイピング (Paiping)
35	EX3215(16)-42P1,EX5214-43P1	パイピング (Paiping)
40	EX3215(16)-42P1,EX5214-43P1	パイピング (Paiping)
36	EX3215(16)-42P1,EX5214-43P1	パイピング (Paiping)
37	EX3215(16)-42P1,EX5214-43P1	パイピング (Paiping)
38	EX3215(16)-42P1,EX5214-43P1	パイピング (Paiping)
39	EX3215(16)-42P1,EX5214-43P1	パイピング (Paiping)
41	EX3215(16)-42P1,EX5214-43P1	パイピング (Paiping)
44	EX3215(16)-42P1,EX5214-43P1	パイピング (Paiping)
43	EX3215(16)-42P1,EX5214-43P1	パイピング (Paiping)
42	EX3215(16)-42P1,EX5214-43P1	パイピング (Paiping)

Page 81 — SPECIFIC PARTS (11)

Pegasus EX3200 / EX5200 parts on page 81

Ref	Part number	Part name	Qty
1	XXXXXX	押工
2	2116000	押工補助板
3	0050300	平ネジ /C1 × 2.3
4	274025A0	フィンガーガード
5	XXXXXX	押工
6	0070130	平小ネジ /M3.5 × 8
7	208958-B0	ピン
8	212499-B0	段付ピン
9	0054090	六角ナット /C3
10	2124980	ラッチ
11	2740280	ネジリバネ
12	0031530	ナット /C1
13	2085320	補助工
14	0050300	平ネジ /C1 × 2.3
15	2740220	ネジリバネ
16	0070090	平ネジ /M3 × 5
17	2740260	フィンガーガード
18	0070080	平小ネジ /M3 × 4
19	XXXXXX	押工
20	2025880	座金
21	274025A0	フィンガーガード
22	XXXXXX	押工
23	274103-910	押工取付台 (組)
24	0070130	平小ネジ /M3.5 × 8
25	208958-B0	ピン
26	2028750	座金
27	0029210	平小ネジ /C3 × 4
28	2044600	補助工
29	0050770	平ネジ /C1 × 3.4
30	2740270	フィンガーガード
31	0070080	平小ネジ /M3 × 4
32	0004130	テープ通し具
33	2403020	スペーサー
34	000403-9S0	テープガイドセット
35	0004060	フェルト
36	0004040	カノコ台
37	0040120	平ネジ /M4 × 12
38	0004070	カラー
39	0004080	調節ネジ
40	0004050	取付棒
41	0004090	取付軸
42	0048180	六角ナット /M6
43	000410-SA0	ブラケット
44	0049080	木ネジ /4.5

Page 82 — Uテープ付け(Attaching U-shaped tape) EX3216-53

Pegasus EX3200 / EX5200 parts on page 82

Ref	Part number	Part name	Qty
	1	1
	2	2
	3	SW=5mm
	4	SW=4mm
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19
	20	20
	21	21
	22	22
	23	23
	24	24
	25	25
	26	26
	27	27
	28	28
	29	29
	30	30
	31	31
	32	32
	33	33
	34	34
	35	35

Page 83 — 専用部品 (12)

Pegasus EX3200 / EX5200 parts on page 83

Ref	Part number	Part name	Qty
	2755120	テープ 案内
	0071800	平ネジ /M3.5 × 4.5
	2092000	バインダー (袋縫 10)
	2089940	バインダー (袋縫 8)
	0012160	平ネジ /C4 × 5.5
	2089970	案内板/バインダー
	270013A0	前カバー (左)
	XXXXXX	押工(組)
	0070130	平小ネジ /M3.5 × 8
	208958-B0	ピン
	212499-B0	段付ピン
	0054090	六角ナット /C3
	2124980	ラッチ
	2740280	ネジリバネ
	0031530	ナット /C1
	2085310	補助押工
	0050300	平ネジ /C1 × 2.3
	2740220	ネジリバネ
	0070090	平ネジ /M3 × 5
	2740260	フィンガーガード
	0070080	平小ネジ /M3 × 4
	0003370	テープ台 (組)
	0003440	ブラケット
	0049080	木ネジ /4.5
	0003410	軸
	0001890	座金
	3030670	バネ座金
	0048050	六角ナット /M5
	0003380	カノコ台
	0003390	段付ネジ
	0003400	カノコ台
	0004670	バネ受ケ
	0003430	圧縮バネ
	0004680	カラー
	0003390	段付ネジ

Page 84

Pegasus EX3200 / EX5200 parts on page 84

Ref	Part number	Part name	Qty
	EX5214-53C3,M53,54,84	テープ付け(Attaching tape)
	EX5214H-55	テープ付け(Attaching tape)
13	EX5214-M53,53C3	EX5214-M53,53C3
9	EX5214-84	Except EX5214-84
14	EX5214-M53	EX5214-M53

Page 85 — SPECIFIC PARTS (13)

Pegasus EX3200 / EX5200 parts on page 85

Ref	Part number	Part name	Qty
	275542-910	テープ案内 (組)
	2755100	テープ案内
	0070660	段付ネジ /M4
	2103070	波板座金
	2755110	テープ案内
	2112670	テープ繰り
	2087350	テープ案内
	0013330	平小ネジ /C1 × 4
	XXXXXX	押工
	XXXXXX	押工爪
	2116000	押工補助板
	0050300	平ネジ /C1 × 2.3
	2403020	スペーサー
	2750540	糸繰り

Page 87 — SPECIFIC PARTS (14)

Pegasus EX3200 / EX5200 parts on page 87

Ref	Part number	Part name	Qty
	210530A9T0	糸調子 (組)
	263543-TA0	ツマミ
	2084480	ラチェット
	263544-TA0	受皿
	2103190	調子皿
	2084490	フェルト
	005082A0	調子棒 /C5
	201086A0	圧縮バネ (中)
	210531-9T0	糸調子 (組)
	2010680	圧縮バネ (弱)
	2119410	圧縮バネ
	2403020	スペーサー
	272528A0	差動送り台
	272501A0	エキセン
	273008A0	下メス台
	2405410	座金

Page 88

Pegasus EX3200 / EX5200 parts on page 88

Ref	Part number	Part name	Qty
	1	Backlatching
	2	EX5204(T)-82
	3	EX5214-83,84
	4	EX5204(T)-82
	5	EX5214-83,84
	6	EX5204(T)-82
	7	EX5214-83
	8	EX5204(T)-82
	9	EX5214-83
	10	EX5214-84
	11	EX5214-84
	12	EX5204(T)-82
	13	EX5214-83,84
	14	EX5204(T)-82
	15	EX5214-84
	16	EX5214-84
	17	EX5204(T)-82
	18	EX5214-84

Page 89 — SPECIFIC PARTS (15)

Pegasus EX3200 / EX5200 parts on page 89

Ref	Part number	Part name	Qty
	270037C0	クロスプレート (狭巾)
	271010A0	取付板 (前)
	270037D0	クロスプレート (狭巾)
	3080930	レバー
	308085-D0	取付板 (前)
	XXXXXX	押工
	XXXXXX	押工爪
	2771260	補助押工
	0012310	平小ネジ/C1 × 3.4
	XXXXXX	押工
	XXXXXX	押工爪
	273008B0	下メス台
	2119410	圧縮バネ
	XXXXXX	針板
	2087350	テープ案内
	0013330	平小ネジ/C1 × 4
	270505B1	ファン (組)
	2403020	スペーサー

Page 90

Pegasus EX3200 / EX5200 parts on page 90

Ref	Part number	Part name	Qty
6	6	6
5	5	5
1	1	1
4	4	4
3	3	3
2	2	2
8	8	8
7	7	7
9	9	9
23	23	23
35	35	35
34	34	34
26	26	26
25	25	25
32	32	32
33	33	33
31	31	31
24	24	24
29	29	29
30	30	30
27	27	27
10	10	10
11	11	11
16	16	16
17	17	17
13	13	13
14	14	14
22	22	22
21	21	21
12	12	12
15	15	15
18	18	18
19	19	19
20	20	20
38	38	38
37	37	37
36	36	36mm
40	40	40
39	39	39

Page 91 — SPECIFIC PARTS (16)

Pegasus EX3200 / EX5200 parts on page 91

Ref	Part number	Part name	Qty
	XXXXXX	押工
	2119940	補助押工
	0013330	平小ネジ/C1 × 4
	XXXXXX	押工爪
	2116000	押工補助板
	0050300	平小ネジ/C1 × 2.3
	270037C0	クロスプレート(狭巾)
	271010A0	取付板(前)
	273008B0	下メス台
	2106850	定規ブラケット(組)
	2106800	定規ブラケット
	2106810	ヒンジ/定規ブラケット
	0051840	段ネジ/C5
	2011910	皿バネ
	0030440	六角ナット/C5
	2106820	ストッパー
	0050530	平ネジ/C4 × 4.8
	2106830	間付ピン
	2106840	板バネ
	0029060	平ネジ/C4 × 2.6
	0070200	平ネジ/M4 × 10
	2012520	バネ座金
	275529-910	裾引定規台
	210690A0	ブラケット
	0050880	六角ボルト/C4 × 7.5
	1670660	座金
	2122660	裾引定規台
	0050570	平ネジ/C3 × 5
	2755300	調節板
	0051570	平ネジ/C3 × 4.5
	0053630	調節ネジ
	0029050	平ネジ/C5 × 4.5
	1371420	座金
	2122670	ストッパー
	0012060	平ネジ/C4 × 5.3
	212268A910	定規羽根(組)(36mm)
	205835A0	補助羽根
	0052990	平ネジ/C3 × 2.6
	303312A0	ストッパー
	3033130	クランプ

Page 92

Pegasus EX3200 / EX5200 parts on page 92

Ref	Part number	Part name	Qty
4	4	SCREW
5	5	WASHER
3	3	BASE PLATE
2	2	NEEDLE PLATE
1	1	BASE PLATE
39	39	GUIDE
37	37	GUIDE
38	38	GUIDE
19	19	BLIND HEMMING ATTACHMENT
31	31	SCREW
30	30	SPRING
21	21	GUIDE
22	22	SPRING
6	6	GUIDE
9	9	SCREW
10	10	SPRING
7	7	GUIDE
12	12	SPRING
13	13	SPRING
27	27	GUIDE
8	8	GUIDE
11	11	GUIDE
14	14	SPRING
15	15	SPRING
16	16	SPRING
18	18	SPRING
17	17	SCREW
28	28	SCREW
29	29	WASHER
25	25	GUIDE
26	26	GUIDE
24	24	GUIDE
23	23	GUIDE
20	20	GUIDE
34	34	GUIDE
32	32	GUIDE
33	33	GUIDE
36	36	GUIDE
35	35	GUIDE

Page 93 — SPECIFIC PARTS (17)

Pegasus EX3200 / EX5200 parts on page 93

Ref	Part number	Part name	Qty
1	XXXXXX	押工	1
2	XXXXXX	押工爪	1
3	2105840	押工補助板	1
4	0050300	平ネジ/C1 × 2.3	1
5	2105850	座金	1
6	2106850	定規ブラケット(組)	1
7	2106800	定規ブラケット	1
8	2106810	ヒンジ/定規ブラケット	1
9	0051840	段ネジ/C5	1
10	2011910	皿バネ	1
11	0030440	六角ナット/C5	1
12	2106820	ストッパー	1
13	0050530	平ネジ/C4 × 4.8	1
14	2106830	段付ピン	1
15	2106840	板バネ	1
16	0029060	平ネジ/C4 × 2.6	1
17	0070200	平ネジ/M4 × 10	1
18	2012520	バネ座金	1
19	2106910	裾引定規台(組)	1
20	2106900	ブラケット	1
21	0050880	六角ボルト/C4 × 7.5	2
22	1670660	座金	2
23	2053610	ブラケット	1
24	0050570	平ネジ/C3 × 5	1
25	2106890	調節板	1
26	0051570	平ネジ/C3 × 4.5	2
27	0024300	調節ネジ/C3 × 12	1
28	0029050	平ネジ/C5 × 4.5	1
29	1371420	座金	1
30	2106920	ストッパー	1
31	0012060	平ネジ/C4 × 5.3	1
32	201211C910	定規羽根(組)(40mm)	1
33	2058350	補助羽根	1
34	0052990	平ネジ/C3 × 2.6	1
35	303312A0	ストッパー	1
36	3033130	クランプ	1
37	2401020	座金	1
38	2101220	スペーサー	1
39	2750170	針糸繰り	1

Page 94

Pegasus EX3200 / EX5200 parts on page 94

Ref	Part number	Part name	Qty
EX5214-01,03,M03,24,53C3,M53,5	EX5203-22	EX5204-01,02,24,32R1,32R2	EX5212-02
EX3215(16)N-01,01S	EX3215(126)-01,01A,02,02A,03,A04,	EX3244-03,A04	EX3215(16)H-A05
	20	EX5200(H) Series
	21	EX3200(H)(N) Series
	1	1
	2	2
	3	3
	4	4
	5	5
	6	6
	7	7
	8	8
	9	9
	10	10
	11	11
	12	12
	13	13
	14	14
	15	15
	16	16
	17	17
	18	18
	19	19

Page 95 — Option

Pegasus EX3200 / EX5200 parts on page 95

Ref	Part number	Part name	Qty
	2106850	正規ブラケット(組)
	2106800	正規ブラケット
	2106810	ヒンジ/正規ブラケット
	0051840	段ネジ/C5
	2011910	皿バネ
	0030440	六角ナット/C5
	2106820	ストッパー
	0050530	平ネジ/C4 × 4.8
	2106830	段付ピン
	2106840	板バネ
	0029060	平ネジ/C4 × 2.6
	0070200	平ネジ/M4 × 10
	2012520	バネ座金
	2106860	当定規台(組)
	2106870	当定規台
	0050880	六角ボルト/C4 × 7.5
	1670660	座金
	0012020	平ネジ/C4 × 7
	1670660	座金
	2046670	当定規
	201233A0	当定規

Page 96 — EX3200 GAUGE PARTS LIST(1)

Pegasus EX3200 / EX5200 parts on page 96

Ref	Part number	Part name	Qty
3	277514P300	NEEDLE PLATE	2
4	277514P400	NEEDLE PLATE	2
3	277515P300	NEEDLE PLATE	3
3	277323-130	MAIN FEED DOG ASSM.	3
3	277324-130	MAIN FEED DOG	3
3	277318-130	AUX.FEED DOG	3
4	277326-130	DIFF.FEED DOG	2
4	2771170	PRESSER FOOT ASSM.	2
3	2770100 #2	UPPER LOOPER	2
4	277014A1 #8	UPPER LOOPER	2
5	2770150	LOWER LOOPER	2
5	2770180	CHAINSTITCH LOOPER	2
4	277513P400	NEEDLE PLATE	3
5	277513P500	NEEDLE PLATE	3
3	277325-130	DIFF.FEED DOG	3
4	2771180	PRESSER FOOT ASSM.	3
3	277514P300	NEEDLE PLATE	2
4	277514P400	NEEDLE PLATE	2
5	277515P300	NEEDLE PLATE	2
3	277323-130	MAIN FEED DOG ASSM.	3
3	277324-130	MAIN FEED DOG	3
3	277318-130	AUX.FEED DOG	3
4	277326-130	DIFF.FEED DOG	3
4	211907B0	PRESSER FOOT ASSM.	3
3	2770100 #2	UPPER LOOPER	3
4	277014A1 #8	UPPER LOOPER	3
5	2770150	LOWER LOOPER	3
5	2770180	CHAINSTITCH LOOPER	3
4	277513P400	NEEDLE PLATE	3
5	277513P500	NEEDLE PLATE	3
5	277325-130	DIFF.FEED DOG	3
5	211909B0	PRESSER FOOT ASSM.	3
5	211910B0	PRESSER FOOT ASSM.	3
3	201121A0	UPPER KNIFE	2
3	2107550	ANGLED KNIFE	2
3	2022950	LOWER KNIFE	2
3	2770070	OVERLOCK NEEDLE GUARD FRONT	2
3	2770040	OVERLOCK NEEDLE GUARD REAR	2
3	2770080	CHAINSTITCH NEEDLE GUARD FRONT	2
3	2770060	CHAINSTITCH NEEDLE GUARD REAR	2
3	277026-921	NEEDLE HOLDER	2
3	DCX27 #11	NEEDLE	2
3	2022950	LOWER KNIFE	3
3	2770070	OVERLOCK NEEDLE GUARD FRONT	3
3	2770040	OVERLOCK NEEDLE GUARD REAR	3
3	2770080	CHAINSTITCH NEEDLE GUARD FRONT	3
3	2770060	CHAINSTITCH NEEDLE GUARD REAR	3
3	277026-921	NEEDLE HOLDER	3
3	DCX27 #11	NEEDLE	3
4	202527A0	UPPER KNIFE	2
4	2022950	LOWER KNIFE	2
4	2770070	OVERLOCK NEEDLE GUARD FRONT	2
4	2770040	OVERLOCK NEEDLE GUARD REAR	2
4	2770080	CHAINSTITCH NEEDLE GUARD FRONT	2
4	2770060	CHAINSTITCH NEEDLE GUARD REAR	2
4	277027-921	NEEDLE HOLDER	2
4	202527A0	UPPER KNIFE	3
4	2022950	LOWER KNIFE	3
4	2770070	OVERLOCK NEEDLE GUARD FRONT	3
4	2770040	OVERLOCK NEEDLE GUARD REAR	3
4	2770080	CHAINSTITCH NEEDLE GUARD FRONT	3
4	2770060	CHAINSTITCH NEEDLE GUARD REAR	3
4	277027-921	NEEDLE HOLDER	3
5	277026-921	NEEDLE HOLDER	2
5	DCX27 #11	NEEDLE	2
5	277026-921	NEEDLE HOLDER	3
5	DCX27 #11	NEEDLE	3

Page 97

Pegasus EX3200 / EX5200 parts on page 97

Ref	Part number	Part name	Qty
	277563P400	277376-130
	277561P400	(277318B130)
	211909B0	2770100 #2
	211910B0	2770150
	277563P500	277374-130
	277561P500	(277318B130)
	2771860	2770100 #2
	2771870	2770150
	277562P500	277329-130
	277562P400	277405-130
	277562P500	(277318-130)
	211909C0	2770100 #2
	211910C0	2770150
	2022527A0	2022950
	2770040	2770080
	277027-921	DCX27 #11
	2022527A0	2022950
	2770040	2770080
	277027-921	277028-920
	202527A0	2022950
	2770040	2770080
	277027-921	DCX27 #11

Page 98 — EX3200 GAUGE PARTS LIST (3)

Pegasus EX3200 / EX5200 parts on page 98

Ref	Part number	Part name	Qty
16	277582P400	NEEDLE PLATE	4
16	277582P500	NEEDLEPLATE	3
16	277583P500	NEEDLEPLATE	5
16	277583P600	NEEDLEPLATE	5
16	277514R300	NEEDLEPLATE	6
16	277514R400	NEEDLEPLATE	3
16	277515R300	NEEDLEPLATE	4
16	277513R400	NEEDLEPLATE	3
16	277513R500	NEEDLEPLATE	5
16	277374-130	MAIN FEED DOG ASSM.	3
16	277375-130	MAIN FEED DOG	3
16	277318B130	AUX.FEED DOG	3
16	277330-130	DIFF.FEED DOG	3
16	2771860	PRESSER FOOT ASSM.	3
16	2771870	PRESSER FOOT ASSM.	3
16	2770100 #2	UPPER LOOPER	3
16	277014A1 #8	UPPER LOOPER	3
16	2770150	LOWER LOOPER	3
16	2770180	CHAINSTITCH LOOPER	3
16	277329-130	DIFF.FEED DOG	5
16	2771880	PRESSER FOOT ASSM.	5
16	277326-160	DIFF.FEED DOG	3
16	2771170	PRESSER FOOT ASSM.	3
16	2770100 #2	UPPER LOOPER	3
16	277014A1 #8	UPPER LOOPER	3
16	2770150	LOWER LOOPER	3
16	2770180	CHAINSTITCH LOOPER	3
16	277325-160	DIFF.FEED DOG	5
16	2771180	PRESSER FOOT ASSM.	5
16	202527A0	FLAT NIFE	3
16	2022950	LOWER KNIFE	3
16	2770070	OVERLOCK NEEDLE GUARD FRONT	3
16	2770040	OVERLOCK NEEDLE GUARD REAR	3
16	2770080	CHAINSTITCH NEEDLE GUARD FRONT	3
16	277006A0	CHAINSTITCH NEEDLE GUARD REAR	3
16	277027-921	NEEDLE HOLDER	3
16	DCX27 #11	NEEDLE	3
16	277028-920	NEEDLE HOLDER	5
16	201121A0	FLAT NIFE	2
16	2107550	ANGLED KNIFE	2
16	2022950	LOWER KNIFE	2
16	2770070	OVERLOCK NEEDLE GUARD FRONT	2
16	2770040	OVERLOCK NEEDLE GUARD REAR	2
16	2770080	CHAINSTITCH NEEDLE GUARD FRONT	2
16	2770060	CHAINSTITCH NEEDLE GUARD REAR	2
16	277026-921	NEEDLE HOLDER	3
16	DCX27 #11	NEEDLE	3
16	277027-921	NEEDLE HOLDER	4
16	277027-921	NEEDLE HOLDER	5

Page 99 — EX3200 GAUGE PARTS LIST (4)

Pegasus EX3200 / EX5200 parts on page 99

Ref	Part number	Part name	Qty
3	277514R300	NEEDLE PLATE	2
4	277514R400	NEEDLEPLATE	2
3	277515R300	NEEDLEPLATE	3
3	277323-160	MAIN FEED DOG ASSM.	3
3	(277324-160)	MAIN FEED DOG	3
3	(277318-130)	AUX. FEED DOG	3
3	277326-160	DIFF. FEED DOG	3
3	277907B0	PRESSER FOOT ASSM.	3
3	2770100 #2	UPPER LOOPER	3
3	277014A1 #8	UPPER LOOPER	3
3	2770150	LOWER LOOPER	3
3	2770180	CHAINSTITCH LOOPER	3
4	277513R400	NEEDLEPLATE	3
5	277513R500	NEEDLEPLATE	3
5	277564P500	NEEDLEPLATE	5
5	277327-160	MAIN FEED DOG ASSM.	5
5	(277328-160)	MAIN FEED DOG	5
5	(277318-130)	AUX. FEED DOG	5
5	277329-160	DIFF. FEED DOG	5
5	2771880	PRESSER FOOT ASSM.	5
5	2770100 #2	UPPER LOOPER	5
5	277014A1 #8	UPPER LOOPER	5
5	2770150	LOWER LOOPER	5
5	2770180	CHAINSTITCH LOOPER	5
6	277564P600	NEEDLEPLATE	5
5	277580R500	NEEDLEPLATE	3
5	277323-160	MAIN FEED DOG ASSM.	3
5	(277324-160)	MAIN FEED DOG	3
5	(277318-130)	AUX. FEED DOG	3
5	277325-160	DIFF. FEED DOG	3
5	2771180	PRESSER FOOT ASSM.	3
5	2770100 #2	UPPER LOOPER	3
5	277014A1 #8	UPPER LOOPER	3
5	2770150	LOWER LOOPER	3
5	2770180	CHAINSTITCH LOOPER	3
3	202527A0	FLAT NIFE	3
3	2022950	UPPER KNIFE	3
3	2770070	OVERLOCK NEEDLE GUARD FRONT	3
3	2770040	OVERLOCK NEEDLE GUARD REAR	3
3	2770080	CHAINSTITCH NEEDLE GUARD FRONT	3
3	2770060	CHAINSTITCH NEEDLE GUARD REAR	3
3	277026-921	NEEDLE HOLDER	3
3	DCX27 #11	NEEDLE	3
4	202527A0	FLAT NIFE	4
4	2022950	UPPER KNIFE	4
4	2770070	OVERLOCK NEEDLE GUARD FRONT	4
4	2770040	OVERLOCK NEEDLE GUARD REAR	4
4	2770080	CHAINSTITCH NEEDLE GUARD FRONT	4
4	2770060	CHAINSTITCH NEEDLE GUARD REAR	4
4	277026-921	NEEDLE HOLDER	4
4	DCX27 #11	NEEDLE	4
5	202527A0	FLAT NIFE	5
5	2022950	UPPER KNIFE	5
5	2770070	OVERLOCK NEEDLE GUARD FRONT	5
5	2770040	OVERLOCK NEEDLE GUARD REAR	5
5	2770080	CHAINSTITCH NEEDLE GUARD FRONT	5
5	2770060	CHAINSTITCH NEEDLE GUARD REAR	5
5	277026-920	NEEDLE HOLDER	5
5	DCX27 #11	NEEDLE	5
5	201121A0	FLAT NIFE	3
5	2107550	ANGLED KNIFE	3
5	2022950	UPPER KNIFE	3
5	2770070	OVERLOCK NEEDLE GUARD FRONT	3
5	2770040	OVERLOCK NEEDLE GUARD REAR	3
5	277006A0	CHAINSTITCH NEEDLE GUARD REAR	3
5	277027-921	NEEDLE HOLDER	3
5	DCX27 #11	NEEDLE	3

Page 100 — EX3200 GAUGE PARTS LIST(5)

Pegasus EX3200 / EX5200 parts on page 100

Ref	Part number	Part name	Qty
(16)	277517R400	NEEDLE PLATE	3
(16)	277516R500	NEEDLE PLATE	5
(16)	277516R600	NEEDLE PLATE	5
(16)	277517R400	NEEDLE PLATE	3
(16)	277516R500	NEEDLE PLATE	5
(16)	277581R500	NEEDLE PLATE	3
(16)	277518R400	NEEDLE PLATE	5
(16)	277519R400	NEEDLE PLATE	3 X 2
(16)	277516R400	NEEDLE PLATE	5 X 2
(16)	277327-160	MAIN FEED DOG ASSM.	3
(16)	277327-160	MAIN FEED DOG ASSM.	3
(16)	277327-160	MAIN FEED DOG ASSM.	3
(16)	277327-160	MAIN FEED DOG ASSM.	3 X 2
(16)	(277328-160)	MAIN FEED DOG	3
(16)	(277328-160)	MAIN FEED DOG	3
(16)	(277328-160)	MAIN FEED DOG	3
(16)	(277328-160)	MAIN FEED DOG	3 X 2
(16)	(277318-130)	AUX. FEED DOG	3
(16)	(277318-130)	AUX. FEED DOG	3
(16)	(277318-130)	AUX. FEED DOG	3
(16)	(277318-130)	AUX. FEED DOG	3 X 2
(16)	277330-160	DIFF. FEED DOG	3
(16)	277329-160	DIFF. FEED DOG	5
(16)	277330-160	DIFF. FEED DOG	3
(16)	277329-160	DIFF. FEED DOG	5
(16)	277330-160	DIFF. FEED DOG	3
(16)	277329-160	DIFF. FEED DOG	5
(16)	277327-160	DIFF. FEED DOG	3 X 2
(16)	277329-160	DIFF. FEED DOG	5 X 2
(16)	2771180	PRESSER FOOT ASSM.	3
(16)	2771190	PRESSER FOOT ASSM.	5
(16)	2771180	PRESSER FOOT ASSM.	3
(16)	2771190	PRESSER FOOT ASSM.	5
(16)	277118A0	PRESSER FOOT ASSM.	3
(16)	277119A0	PRESSER FOOT ASSM.	5
(16)	277119A0	PRESSER FOOT ASSM.	3 X 2
(16)	277119A0	PRESSER FOOT ASSM.	5 X 2
(16)	277010A0 #5	UPPER LOOPER	3
(16)	27701480 #9	UPPER LOOPER	3
(16)	2770150	UPPER LOOPER	3
(16)	2770180	CHAINSTITCH LOOPER	3
(16)	277010A0 #2	UPPER LOOPER	3
(16)	277014A1 #6	UPPER LOOPER	3
(16)	2770150	UPPER LOOPER	3
(16)	2770180	CHAINSTITCH LOOPER	3
(16)	277010A0 #5	UPPER LOOPER	3
(16)	27701480 #9	UPPER LOOPER	3
(16)	2770150	UPPER LOOPER	3
(16)	2770180	CHAINSTITCH LOOPER	3
(16)	277010A0 #5	UPPER LOOPER	3 X 2
(16)	------	UPPER LOOPER	3 X 2
(16)	2770150	UPPER LOOPER	3 X 2
(16)	2770180	CHAINSTITCH LOOPER	3 X 2
(16)	201121A0	FLAT NIFE	5
(16)	2107550	ANGLED KNIFE	5
(16)	2022950	LOWER KNIFE	5
(16)	2770070	OVERLOCK NEEDLE GUARD FRONT	5
(16)	2770040	OVERLOCK NEEDLE GUARD REAR	5
(16)	2770080	CHAINSTITCH NEEDLE GUARD FRONT	5
(16)	2770060	CHAINSTITCH NEEDLE GUARD REAR	5
(16)	277027-921	NEEDLE HOLDER	5
(16)	DCX27 #14	NEEDLE	5
(16)	277028-920	NEEDLE HOLDER	5
(16)	201121A0	FLAT NIFE	5
(16)	2107550	ANGLED KNIFE	5
(16)	2022950	LOWER KNIFE	5
(16)	2770070	OVERLOCK NEEDLE GUARD FRONT	5
(16)	2770040	OVERLOCK NEEDLE GUARD REAR	5
(16)	2770080	CHAINSTITCH NEEDLE GUARD FRONT	5
(16)	2770060	CHAINSTITCH NEEDLE GUARD REAR	5
(16)	277027-921	NEEDLE HOLDER	5
(16)	DCX27 #14	NEEDLE	5
(16)	277028-920	NEEDLE HOLDER	5
(16)	201121A0	FLAT NIFE	3 X 2
(16)	2107550	ANGLED KNIFE	3 X 2
(16)	2022950	LOWER KNIFE	3 X 2
(16)	2770070	OVERLOCK NEEDLE GUARD FRONT	3 X 2
(16)	2770040	OVERLOCK NEEDLE GUARD REAR	3 X 2
(16)	2770080	CHAINSTITCH NEEDLE GUARD FRONT	3 X 2
(16)	277006A0	CHAINSTITCH NEEDLE GUARD REAR	3 X 2
(16)	277030-920	NEEDLE HOLDER	3 X 2
(16)	DCX27 #11	NEEDLE	3 X 2
(16)	277031-920	NEEDLE HOLDER	3 X 2
(16)	201121A0	FLAT NIFE	5 X 2
(16)	2107550	ANGLED KNIFE	5 X 2
(16)	2022950	LOWER KNIFE	5 X 2
(16)	2770070	OVERLOCK NEEDLE GUARD FRONT	5 X 2
(16)	2770040	OVERLOCK NEEDLE GUARD REAR	5 X 2
(16)	2770080	CHAINSTITCH NEEDLE GUARD FRONT	5 X 2
(16)	2770060	CHAINSTITCH NEEDLE GUARD REAR	5 X 2
(16)	277030-920	NEEDLE HOLDER	5 X 2
(16)	DCX27 #11	NEEDLE	5 X 2
(16)	277031-920	NEEDLE HOLDER	5 X 2

Page 101

Pegasus EX3200 / EX5200 parts on page 101

Ref	Part number	Part name	Qty
	277524T502	NEEDLE PLATE
	277524T602	NEEDLE PLATE
	277525T402	NEEDLE PLATE
	277524T502	NEEDLE PLATE
	277524T602	NEEDLE PLATE
	277524T702	NEEDLE PLATE
	277521R400	NEEDLE PLATE
	277521R500	NEEDLE PLATE
	277520R500	NEEDLE PLATE
	277520R600	NEEDLE PLATE
	2770000	FLAT NIFE
	2116621	ANGLED KNIFE
	2770000	FLAT NIFE
	2116621	ANGLED KNIFE
	2770000	FLAT NIFE
	2116621	ANGLED KNIFE
	201121A0	FLAT NIFE
	2107550	ANGLED KNIFE
	2022950	LOWER KNIFE

Page 102 — EX3200 GAUGE PARTS LIST(7)

Pegasus EX3200 / EX5200 parts on page 102

Ref	Part number	Part name	Qty
(16)	277521R400	NEEDLE PLATE	3
(16)	277334-160	MAIN FEED DOG ASSM.	3
(16)	277335-160	MAIN FEED DOG	3
(16)	277336-160	AUX.FEED DOG	3
(16)	204502A1	DIFF.FEED DOG	3
(16)	277010A0 #5	PRESSER FOOT ASSM.	3
(16)	27701480 #9	UPPER LOOPER	3
(16)	2770150	LOWER LOOPER	3
(16)	2770180	CHAINSTITCH LOOPER	3
(16)	277520R601	NEEDLE PLATE	5
(16)	277331-160	MAIN FEED DOG ASSM.	5
(16)	277332-160	MAIN FEED DOG	5
(16)	277333-160	AUX.FEED DOG	5
(16)	204505A0	DIFF.FEED DOG	5
(16)	277520S500	NEEDLE PLATE	5
(16)	277331-250	MAIN FEED DOG ASSM.	5
(16)	277332-250	MAIN FEED DOG	5
(16)	277333-250	AUX.FEED DOG	5
(16)	2771210	DIFF.FEED DOG	5
(16)	2770100 #2	PRESSER FOOT ASSM.	5
(16)	277520S600	NEEDLE PLATE	6
(16)	277523R401	NEEDLE PLATE	3
(16)	277327A160	MAIN FEED DOG ASSM.	3
(16)	277328-160	MAIN FEED DOG	3
(16)	277330A160	AUX.FEED DOG	3
(16)	27711880	DIFF.FEED DOG	3
(16)	2770100 #2	PRESSER FOOT ASSM.	3
(16)	277522R501	NEEDLE PLATE	5
(16)	277329A160	MAIN FEED DOG ASSM.	5
(16)	27711980	DIFF.FEED DOG	5
(16)	201121A0	FLAT NIFE	3
(16)	2107550	ANGLED KNIFE	3
(16)	2022950	LOWER KNIFE	3
(16)	2770070	OVERLOCK NEEDLE GUARD FRONT	3
(16)	2770040	OVERLOCK NEEDLE GUARD REAR	3
(16)	2770080	CHAINSTITCH NEEDLE GUARD FRONT	3
(16)	2770060	CHAINSTITCH NEEDLE GUARD REAR	3
(16)	277027-921	NEEDLE HOLDER	3
(16)	DCX27 #14	NEEDLE	3
(16)	277028-920	NEEDLE HOLDER	5
(16)	DCX27 #16	NEEDLE	5
(16)	277027-921	NEEDLE HOLDER	3
(16)	DCX27 #11	NEEDLE	3
(16)	277028-920	NEEDLE HOLDER	5

Page 103 — EX5200 GAUGE PARTS LIST(1)

Pegasus EX3200 / EX5200 parts on page 103

Ref	Part number	Part name	Qty
	277500P300	MAIN FEED DOG ASSM.
	277500P400	MAIN FEED DOG ASSM.
	277300-16F0	MAIN FEED DOG ASSM.
	(277301-16F0)	MAIN FEED DOG
	(277318-13F0)	AUX.FEED DOG
	277302-16F0	DIFF.FEED DOG
	201230C0	PRESSER FOOT ASSM.
	2103700 #1	PRESSER FOOT FINGER.
	2770100 #2	UPPER LOOPER
	2770150	LOWER LOOPER
	277500P500	MAIN FEED DOG ASSM.
	2103710 #2	PRESSER FOOT FINGER.
	277505P300	MAIN FEED DOG ASSM.
	277303-16F0	MAIN FEED DOG ASSM.
	(277304-16F0)	MAIN FEED DOG
	(277318-13F0)	AUX.FEED DOG
	277305-16F0	DIFF.FEED DOG
	201230C0	PRESSER FOOT ASSM.
	201396B0 #56	PRESSER FOOT FINGER.
	277010B0 #6	UPPER LOOPER
	2770150	LOWER LOOPER
	277505P401	MAIN FEED DOG ASSM.
	201310A0 #55	PRESSER FOOT FINGER.
	277585P300	MAIN FEED DOG ASSM.
	277372A16F0	MAIN FEED DOG ASSM.
	(277304B16F0)	MAIN FEED DOG
	(277318D13F0)	AUX.FEED DOG
	277373-16F0	DIFF.FEED DOG
	2780050	PRESSER FOOT ASSM.
	277199A0 #64	PRESSER FOOT FINGER.
	277010B0 #6	UPPER LOOPER
	2770150	LOWER LOOPER
	277585P400	MAIN FEED DOG ASSM.
	277200A0 #65	PRESSER FOOT FINGER.
	277585P300	MAIN FEED DOG ASSM.
	277372A16F0	MAIN FEED DOG ASSM.
	(277304B16F0)	MAIN FEED DOG
	(277318D13F0)	AUX.FEED DOG
	277373-16F0	DIFF.FEED DOG
	2780050	PRESSER FOOT ASSM.
	277199A0 #64	PRESSER FOOT FINGER.
	277010B0 #6	UPPER LOOPER
	2770150	LOWER LOOPER
	277585P400	MAIN FEED DOG ASSM.
	277200A0 #65	PRESSER FOOT FINGER.
	201121A0	NEEDLE PLATE
	2107550	UPPER KNIFE
	2022950	LOWER KNIFE
	2770050	OVERLOCK NEEDLE GUARD
	2770040	OVERLOCK NEEDLE GUARD
	179630-920	NEEDLE HOLDER
	DCX27 #9	NEEDLE
	201121A0	NEEDLE PLATE
	2107550	UPPER KNIFE
	2022950	LOWER KNIFE
	2770050	OVERLOCK NEEDLE GUARD
	2770040	OVERLOCK NEEDLE GUARD
	277022-920	NEEDLE HOLDER
	DCX27 #9	NEEDLE
	201121A0	NEEDLE PLATE
	2107550	UPPER KNIFE
	2011270	LOWER KNIFE
	2022950	LOWER KNIFE
	2770050	OVERLOCK NEEDLE GUARD
	2770040	OVERLOCK NEEDLE GUARD
	277022-920	NEEDLE HOLDER
	DCX27 #9	NEEDLE
	201121A0	NEEDLE PLATE
	2107550	UPPER KNIFE
	2011270	LOWER KNIFE
	2022950	LOWER KNIFE
	2770050	OVERLOCK NEEDLE GUARD
	2770040	OVERLOCK NEEDLE GUARD
	277022-920	NEEDLE HOLDER
	DCX27 #9	NEEDLE

Page 104 — EX5200 GAUGE PARTS LIST(2)

Pegasus EX3200 / EX5200 parts on page 104

Ref	Part number	Part name	Qty
	277504R300	MAIN FEED DOG ASSM.
	277504R400	MAIN FEED DOG ASSM.
	277505R500	MAIN FEED DOG ASSM.
	277500P300	MAIN FEED DOG ASSM.
	277500P400	MAIN FEED DOG ASSM.
	277505R300	MAIN FEED DOG ASSM.
	277505R400	MAIN FEED DOG ASSM.
	277505R500	MAIN FEED DOG ASSM.
EX5204-02/233(K)	201121A0	FLAT NIFE	4
EX5204-02H/223(K)	201121A0	FLAT NIFE	4
EX5212-02/333(K)	201121A0	FLAT NIFE	4

Page 105 — EX5200 GAUGE PARTS LIST (3)

Pegasus EX3200 / EX5200 parts on page 105

Ref	Part number	Part name	Qty
	277505R300	3	2
	277505R400	4	2
	277505R500	5	2
	277303-16F0	MAIN FEED DOG ASSM.	2
	277304-16F0	MAIN FEED DOG	2
	277318-130	AUX.FEED DOG	2
	277305-16F0	DIFF.FEED DOG	2
	201230C0	PRESSER FOOT ASSM.	2
	2105030 #5	PRESSER FOOT FINGER	2
	277010A0 #5	UPPER LOOPER	2
	2770150	LOWER LOOPER	2
	2103740 #7	PRESSER FOOT FINGER	2
	277578-400	4	2
	277369-25F0	NEEDLE PLATE	2
	277304B25F0	MAIN FEED DOG	2
	277348-16F0	AUX.FEED DOG	2
	277371A25F0	DIFF.FEED DOG	2
	201230C0	PRESSER FOOT ASSM.	2
	2103740 #7	PRESSER FOOT FINGER	2
	2770120 #4	UPPER LOOPER	2
	2770160	LOWER LOOPER	2
	201121A0	FLAT NIFE	2
	2107550	ANGLED KNIFE	2
	2022950	LOWER KNIFE	2
	2770050	OVERLOCK NEEDLE GUARD FRONT	2
	2770040	OVERLOCK NEEDLE GUARD REAR	2
	277022-920	NEEDLE HOLDER	2
	DCX27 #9	NEEDLE	2
	277002-920	NEEDLE HOLDER	2
	DCX27 #16	NEEDLE	2

Page 106 — EX5200 GAUGE PARTS LIST(4)

Pegasus EX3200 / EX5200 parts on page 106

Ref	Part number	Part name	Qty
	277500P300	277300-16F0
	277500P400	(277318-130)
	201152E0	2771150 #10
	277500P300	277300-16F0
	277500P400	(277318-130)
	201152E0	2771150 #11
	277500P300	277300-16F0
	277500P400	(277318-130)
	201152E0	2771150 #10
	277504R500	277303A160
	277318A130	277305-160
	2103710 #2	277014B0 #9
	277542R400	277354A160
	(277356A160)	277357A160
	2103710 #2	2770100 #2
	201121A0	2107550
	2770050	2770040
	DCX27 #9	201121A0
	2022950	2770050
	179630-920	DCX27 #9
	2107550	2022950
	2770040	179630-920
	201121A0	2107550
	2770050	2770040
	DCX27 #9	201121A0
	2022950	2770050
	179630-920	DCX27 #14
	2107550	2022950
	2770040	179630-920
	201121A0	2107550
	2770050	2770040

Page 107 — EX5200 GAUGE PARTS LIST(5)

Pegasus EX3200 / EX5200 parts on page 107

Ref	Part number	Part name	Qty
	277577T960	277410-200
	277511S700	277378A250
	277511S800	277378A250
	277510S400	277378A250
	277510S500	277378A250
	277503S300	277300A16F0
	277502P150	277315-16F0
	277512P150	277315-16F0
	201121A0	2107550
	2770000	2116621
	2770000	2116621
	201121A0	2107550
	201121A0	2107550
	201121A0	2107550

Page 108 — EX5200 GAUGE PARTS LIST (6)

Pegasus EX3200 / EX5200 parts on page 108

Ref	Part number	Part name	Qty
277306-160	277505R300	MAIN FEED DOG ASSM.	3
277306-160	277505R400	MAIN FEED DOG ASSM.	4
277306-160	277505R300	MAIN FEED DOG ASSM.	3
277306-160	277505R400	MAIN FEED DOG ASSM.	4
277306-160	277505R300	MAIN FEED DOG ASSM.	3
277306-160	277505R400	MAIN FEED DOG ASSM.	4
277303-16F0	277505R300	MAIN FEED DOG ASSM.	3
277303-16F0	277505R400	MAIN FEED DOG ASSM.	4
277303-16F0	277505R500	MAIN FEED DOG ASSM.	5
277303-16F0	277505R300	MAIN FEED DOG ASSM.	3
277303-16F0	277505R400	MAIN FEED DOG ASSM.	4
277303-16F0	277505R500	MAIN FEED DOG ASSM.	5
(277307-160)	277505R300	MAIN FEED DOG	3
(277307-160)	277505R400	MAIN FEED DOG	4
(277307-160)	277505R300	MAIN FEED DOG	3
(277307-160)	277505R400	MAIN FEED DOG	4
(277307-160)	277505R300	MAIN FEED DOG	3
(277307-160)	277505R400	MAIN FEED DOG	4
(277304-16F0)	277505R300	MAIN FEED DOG	3
(277304-16F0)	277505R400	MAIN FEED DOG	4
(277304-16F0)	277505R500	MAIN FEED DOG	5
(277304-16F0)	277505R300	MAIN FEED DOG	3
(277304-16F0)	277505R400	MAIN FEED DOG	4
(277304-16F0)	277505R500	MAIN FEED DOG	5
(277318-130)	277318-130	AUX.FEED DOG	3
(277318-130)	277318-130	AUX.FEED DOG	4
(277318-130)	277318-130	AUX.FEED DOG	3
(277318-130)	277318-130	AUX.FEED DOG	4
(277318-130)	277318-130	AUX.FEED DOG	3
(277318-130)	277318-130	AUX.FEED DOG	4
(277318-130)	277318-130	AUX.FEED DOG	3
(277318-130)	277318-130	AUX.FEED DOG	4
(277318-130)	277318-130	AUX.FEED DOG	5
(277318-130)	277318-130	AUX.FEED DOG	3
(277318-130)	277318-130	AUX.FEED DOG	4
(277318-130)	277318-130	AUX.FEED DOG	5
2771240	2771240	PRESSER FOOT ASSM.	3
2771250	2771250	PRESSER FOOT ASSM.	3
2771250	2771250	PRESSER FOOT ASSM.	3
2771120	2771120	PRESSER FOOT ASSM.	3
2771120	2771120	PRESSER FOOT ASSM.	4
2771120	2771120	PRESSER FOOT ASSM.	3
2771120	2771120	PRESSER FOOT ASSM.	4
277010A0 #5	277010A0 #5	UPPER LOOPER	3
277010A0 #5	277010A0 #5	UPPER LOOPER	4
277010A0 #5	277010A0 #5	UPPER LOOPER	3
277010A0 #5	277010A0 #5	UPPER LOOPER	4
277010A0 #5	277010A0 #5	UPPER LOOPER	3
277010A0 #5	277010A0 #5	UPPER LOOPER	4
2771590 #22	277010A0 #5	UPPER LOOPER	3
2771590 #22	277010A0 #5	UPPER LOOPER	4
2086510 #58	277010A0 #5	UPPER LOOPER	5
2771590 #22	277010A0 #5	UPPER LOOPER	3
2771590 #22	277010A0 #5	UPPER LOOPER	4
2086510 #58	277010A0 #5	UPPER LOOPER	5
2770150	2770150	LOWER LOOPER	3
2770150	2770150	LOWER LOOPER	4
2770150	2770150	LOWER LOOPER	3
2770150	2770150	LOWER LOOPER	4
2770150	2770150	LOWER LOOPER	3
2770150	2770150	LOWER LOOPER	4
2770150	2770150	LOWER LOOPER	3
2770150	2770150	LOWER LOOPER	4
2770340	2770340	LOWER LOOPER	5
2770150	2770150	LOWER LOOPER	3
2770150	2770150	LOWER LOOPER	4
2770340	2770340	LOWER LOOPER	5
201121A0	201121A0	FLAT NIFE	3
201121A0	201121A0	FLAT NIFE	4
201121A0	201121A0	FLAT NIFE	3
201121A0	201121A0	FLAT NIFE	4
201121A0	201121A0	FLAT NIFE	3
201121A0	201121A0	FLAT NIFE	4
201121A0	201121A0	FLAT NIFE	3
201121A0	201121A0	FLAT NIFE	4
201121A0	201121A0	FLAT NIFE	5
201121A0	201121A0	FLAT NIFE	3
201121A0	201121A0	FLAT NIFE	4
201121A0	201121A0	FLAT NIFE	5
2107550	2107550	ANGLED KNIFE	3
2107550	2107550	ANGLED KNIFE	4
2107550	2107550	ANGLED KNIFE	3
2107550	2107550	ANGLED KNIFE	4
2107550	2107550	ANGLED KNIFE	3
2107550	2107550	ANGLED KNIFE	4
2107550	2107550	ANGLED KNIFE	3
2107550	2107550	ANGLED KNIFE	4
2107550	2107550	ANGLED KNIFE	5
2107550	2107550	ANGLED KNIFE	3
2107550	2107550	ANGLED KNIFE	4
2107550	2107550	ANGLED KNIFE	5
2022950	2022950	LOWER KNIFE	3
2022950	2022950	LOWER KNIFE	4
2022950	2022950	LOWER KNIFE	3
2022950	2022950	LOWER KNIFE	4
2022950	2022950	LOWER KNIFE	3
2022950	2022950	LOWER KNIFE	4
2022950	2022950	LOWER KNIFE	3
2022950	2022950	LOWER KNIFE	4
2022950	2022950	LOWER KNIFE	5
2022950	2022950	LOWER KNIFE	3
2022950	2022950	LOWER KNIFE	4
2022950	2022950	LOWER KNIFE	5
2770050	2770050	OVERLOCK NEEDLE GUARD FRONT	3
2770050	2770050	OVERLOCK NEEDLE GUARD FRONT	4
2770050	2770050	OVERLOCK NEEDLE GUARD FRONT	3
2770050	2770050	OVERLOCK NEEDLE GUARD FRONT	4
2770050	2770050	OVERLOCK NEEDLE GUARD FRONT	3
2770050	2770050	OVERLOCK NEEDLE GUARD FRONT	4
2770050	2770050	OVERLOCK NEEDLE GUARD FRONT	3
2770050	2770050	OVERLOCK NEEDLE GUARD FRONT	4
2770050	2770050	OVERLOCK NEEDLE GUARD FRONT	5
2770050	2770050	OVERLOCK NEEDLE GUARD FRONT	3
2770050	2770050	OVERLOCK NEEDLE GUARD FRONT	4
2770050	2770050	OVERLOCK NEEDLE GUARD FRONT	5
2770040	2770040	OVERLOCK NEEDLE GUARD REAR	3
2770040	2770040	OVERLOCK NEEDLE GUARD REAR	4
2770040	2770040	OVERLOCK NEEDLE GUARD REAR	3
2770040	2770040	OVERLOCK NEEDLE GUARD REAR	4
2770040	2770040	OVERLOCK NEEDLE GUARD REAR	3
2770040	2770040	OVERLOCK NEEDLE GUARD REAR	4
2770040	2770040	OVERLOCK NEEDLE GUARD REAR	3
2770040	2770040	OVERLOCK NEEDLE GUARD REAR	4
2770040	2770040	OVERLOCK NEEDLE GUARD REAR	5
2770040	2770040	OVERLOCK NEEDLE GUARD REAR	3
2770040	2770040	OVERLOCK NEEDLE GUARD REAR	4
2770040	2770040	OVERLOCK NEEDLE GUARD REAR	5
277022-920	277022-920	NEEDLE HOLDER	3
277022-920	277022-920	NEEDLE HOLDER	4
277022-920	277022-920	NEEDLE HOLDER	3
277022-920	277022-920	NEEDLE HOLDER	4
277022-920	277022-920	NEEDLE HOLDER	3
277022-920	277022-920	NEEDLE HOLDER	4
277022-920	277022-920	NEEDLE HOLDER	3
277022-920	277022-920	NEEDLE HOLDER	4
277022-920	277022-920	NEEDLE HOLDER	5
277022-920	277022-920	NEEDLE HOLDER	3
277022-920	277022-920	NEEDLE HOLDER	4
277022-920	277022-920	NEEDLE HOLDER	5
DCX27 #11	DCX27 #11	NEEDLE	3
DCX27 #11	DCX27 #11	NEEDLE	4
DCX27 #11	DCX27 #11	NEEDLE	3
DCX27 #11	DCX27 #11	NEEDLE	4
DCX27 #11	DCX27 #11	NEEDLE	3
DCX27 #11	DCX27 #11	NEEDLE	4
DCX27 #11	DCX27 #11	NEEDLE	3
DCX27 #11	DCX27 #11	NEEDLE	4
DCX27 #9	DCX27 #9	NEEDLE	5
DCX27 #11	DCX27 #11	NEEDLE	3
DCX27 #11	DCX27 #11	NEEDLE	4
DCX27 #9	DCX27 #9	NEEDLE	5

Page 109 — EX5200 GAUGE PARTS LIST(7)

Pegasus EX3200 / EX5200 parts on page 109

Ref	Part number	Part name	Qty
	277505R300	3
	277505R400	4
	277505R500	5
	277303-16F0	MAIN FEED DOG ASSM.
	277304-16F0	MAIN FEED DOG
	277318-16F0	AUX.FEED DOG
	277316-16F0	DIFF.FEED DOG
	2771120	PRESSER FOOT ASSM.
	2771590 #22	PRESSER FOOT FINGER
	277011 #3	UPPER LOOPER
	2770150	LOWER LOOPER
	277507R300	3
	2771590 #22	PRESSER FOOT FINGER
	277507R400	4
	2771040 #16	PRESSER FOOT FINGER
	277507R500	5
	277378-16F0	MAIN FEED DOG ASSM.
	277379-16F0	MAIN FEED DOG
	277318-13F0	AUX.FEED DOG
	277380-16F0	DIFF.FEED DOG
	2771110	PRESSER FOOT ASSM.
	277011 #17	UPPER LOOPER
	277015B0	LOWER LOOPER
	277507R350	3.5
	2771050 #17	PRESSER FOOT FINGER
	277508R450	4.5
	277510S400	4
	277378-25F0	MAIN FEED DOG ASSM.
	277379-25F0	MAIN FEED DOG
	277318-13F0	AUX.FEED DOG
	277380A25F0	DIFF.FEED DOG
	2771270	PRESSER FOOT ASSM.
	2771050 #17	PRESSER FOOT FINGER
	2770120 #4	UPPER LOOPER
	2770160	LOWER LOOPER
	277510S500	5
	201121A0	FLAT NIFE
	2107550	ANGLED KNIFE
	2022950	LOWER KNIFE
	2770050	OVERLOCK NEEDLE GUARD FRONT
	2770040	OVERLOCK NEEDLE GUARD REAR
	277022-920	NEEDLE HOLDER
	DCX27 #11	NEEDLE
	201121A0	FLAT NIFE
	2107550	ANGLED KNIFE
	2022950	LOWER KNIFE
	2770050	OVERLOCK NEEDLE GUARD FRONT
	2770040	OVERLOCK NEEDLE GUARD REAR
	277022-920	NEEDLE HOLDER
	DCX27 #11	NEEDLE
	2770000	FLAT NIFE
	2116621	ANGLED KNIFE
	2770091	LOWER KNIFE
	2770050	OVERLOCK NEEDLE GUARD FRONT
	2770040	OVERLOCK NEEDLE GUARD REAR
	277023-920	NEEDLE HOLDER
	DCX27 #16	NEEDLE
	2770000	FLAT NIFE
	2116621	ANGLED KNIFE
	2770091	LOWER KNIFE
	2770050	OVERLOCK NEEDLE GUARD FRONT
	2770040	OVERLOCK NEEDLE GUARD REAR
	277024-920	NEEDLE HOLDER
	DCX27 #16	NEEDLE

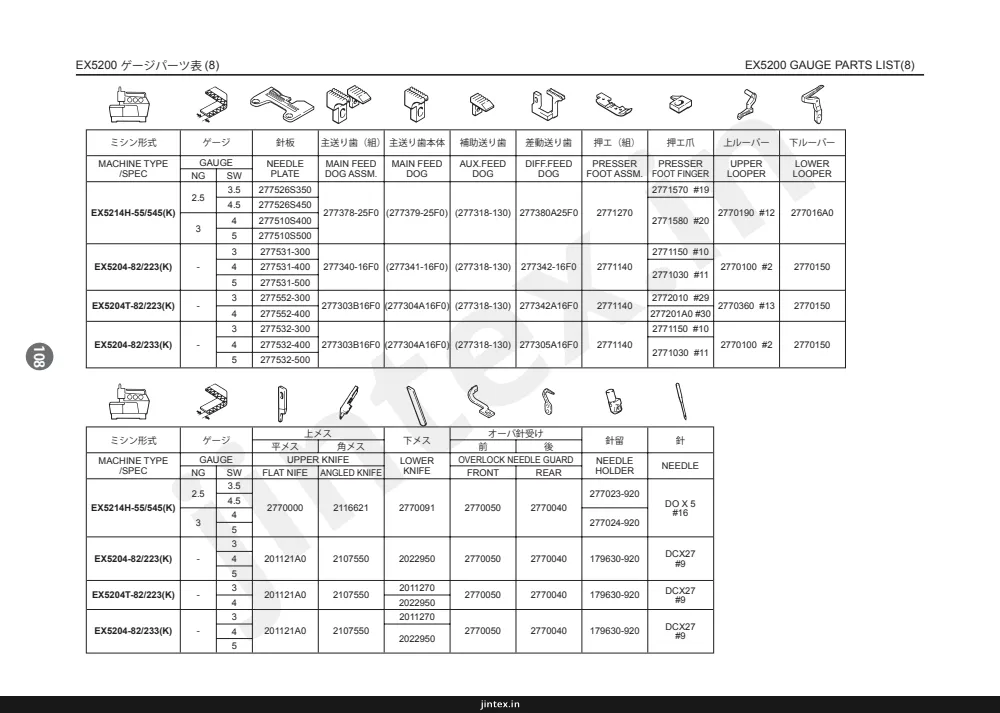

Page 110 — EX5200 GAUGE PARTS LIST(8)

Pegasus EX3200 / EX5200 parts on page 110

Ref	Part number	Part name	Qty
	277526S350	NEEDLE PLATE
	277526S-450	NEEDLE PLATE
	277510S400	NEEDLE PLATE
	277531-300	NEEDLE PLATE
	277340-16F0	MAIN FEED DOG ASSM.
	(277341-16F0)	MAIN FEED DOG
	(277318-13F0)	AUX.FEED DOG
	277342-16F0	DIFF.FEED DOG
	2771140	PRESSER FOOT ASSM.
	2771150 #10	PRESSER FOOT FINGER
	2770190 #12	UPPER LOOPER
	277016A0	LOWER LOOPER
	277531-400	NEEDLE PLATE
	2771150 #10	PRESSER FOOT FINGER
	2770100 #2	UPPER LOOPER
	2770150	LOWER LOOPER
	277531-500	NEEDLE PLATE
	277532-300	NEEDLE PLATE
	277303B16F0	MAIN FEED DOG ASSM.
	(277304A16F0)	MAIN FEED DOG
	(277318-13F0)	AUX.FEED DOG
	277342A16F0	DIFF.FEED DOG
	2771140	PRESSER FOOT ASSM.
	2772010 #29	PRESSER FOOT FINGER
	2770380 #13	UPPER LOOPER
	2770150	LOWER LOOPER
	277532-400	NEEDLE PLATE
	277532-500	NEEDLE PLATE
	277303B16F0	MAIN FEED DOG ASSM.
	(277304A16F0)	MAIN FEED DOG
	(277318-13F0)	AUX.FEED DOG
	277305A16F0	DIFF.FEED DOG
	2771140	PRESSER FOOT ASSM.
	2771150 #10	PRESSER FOOT FINGER
	2770100 #11	UPPER LOOPER
	2770150	LOWER LOOPER
	277532-300	NEEDLE PLATE
	277532-400	NEEDLE PLATE
	277532-500	NEEDLE PLATE
	2770000	UPPER KNIFE
	2116621	UPPER KNIFE
	2770091	LOWER KNIFE
	2770050	NEEDLE GUARD FRONT
	2770040	NEEDLE GUARD REAR
	277023-920	NEEDLE HOLDER
	DO X 5 #16	NEEDLE
	277024-920	NEEDLE HOLDER
	201121A0	UPPER KNIFE
	2107550	UPPER KNIFE
	2022950	LOWER KNIFE
	2770050	NEEDLE GUARD FRONT
	2770040	NEEDLE GUARD REAR
	179630-920	NEEDLE HOLDER
	DCX27 #9	NEEDLE
	2011270	LOWER KNIFE
	2022950	LOWER KNIFE
	2011270	LOWER KNIFE
	2022950	LOWER KNIFE

Page 111 — EX5200 GAUGE PARTS LIST(9)

Pegasus EX3200 / EX5200 parts on page 111

Ref	Part number	Part name	Qty
NG	277530-300	277340-16F0	2
SW	(277341-16F0)	(277318-13F0)	2
3	277342-16F0	2771140	2
4	3015100 #59	277010AD #5	2
NG	2770150	277530-400	2
SW	277340-16F0	(277341-16F0)	2
3	(277318-13F0)	277317-16F0	2
4	2771130	2771600 #23	2
3	277011B0 #17	277015B0	2
NG	277531-300	277340-16F0	3
SW	(277341-16F0)	(277318-13F0)	3
4	277342-16F0	211991A0	3
3	277115A0 #12	2770100 #2	3
4	2770150	277531-400	3
NG	277300-16F0	(2377301-16F0)	2
SW	(277318-13F0)	277302-16F0	2
3	201152E0	201396B0 #56	2
4	277010B0 #6	2770150	2
3	201310A0 #55	277501R300	2
FLAT NIFE	277501R401	201121A0	2
ANGLED KNIFE	2107550	2022950	2
LOWER KNIFE	2770050	2770040	2
FRONT	277022-920	DCX27 #9	2
ANGLED KNIFE	201121A0	2107550	2
LOWER KNIFE	2022950	2770050	2
FRONT	2770040	277022-920	2
ANGLED KNIFE	DCX27 #11	201121A0	2
LOWER KNIFE	2107550	2022950	3
FRONT	2770050	2770040	3
REAR	179630-920	DCX27 #9	3
ANGLED KNIFE	201121A0	2107550	2
LOWER KNIFE	2022950	2770050	2
FRONT	2770040	277022-920	2
NEEDLE HOLDER	DCX27 #9	201121A0	2

Page 112 — 糸通し図一覧 Threading diagram

Pegasus EX3200 / EX5200 parts on page 112

Ref	Part number	Part name	Qty
39 40	9A00890 9A00910	EX3215-01, 01A, 02, 02A, 02U, 03, 03U EX3215-42,42P1,42P2,43,53 EX3215N-01,-01S,01U
39 40	9A00940 9A00910	EX3215-A05 EX3215H-A05
39 40	9A00850 9A00910	EX3216-01,01A, 02,02A,02U,03,03U EX3216-42,42P1,42P2,43,53 EX3216N-01,01S,01U
39 40	9A00950 9A00910	EX3216-A04 EX3216H-A05
39 40	9A00870 9A00910	EX3244-03
39 40	9A00960 9A00910	EX3244-A04
39	9A00790	EX5203-12,22
39	9A00800	EX5204-01,02,02H,22Z2,23Z3,32R1,32R2,82,92M1 EX5205--12,12Z1 EX5204T-82
39	9A00810	EX5204-24
39	9A00820	EX5214-01,03,M03,43,43P1,43P2,53C3,M53,83,92M2 EX5214N-01,01U
39	9A00830	EX5214-24,54,84
39	9A00840	EX5212-02
39	9A00930	EX5214-04 EX5214H-55

Page 113 — INDEX

Pegasus EX3200 / EX5200 parts on page 113

Ref	Part number	Part name	Qty
1	000100-9P0	53
1	000100A9P0	53
1	000100B9P0	53
1	000100C9P0	53
2	000101-PA0	53
3	000102-PA0	53
4	0001030	53
8	000104APAO	53
32	000104APAO	53
7	000104-PA0	53
31	000104-PA0	53
29	0001050	53
14	000106-PA0	53
15	0001070	53
16	000108-PA0	53
17	000109-PA0	53
20	0001100	53
23	000111-PA0	53
26	0001120	53
27	000112A0	53
28	000112B0	53
35	0001130	53
36	0001140	53
37	0001150	53
9	0001160	53
38	0001170	53
26	0001890	81
22	0003370	81
29	0003380	81
30	0003390	81
35	0003400	81
31	0003410	81
25	0003430	81
23	0003440	81
34	000403-9S0	79
36	0004040	79
35	0004050	79
35	0004060	79
38	0004070	79
39	0004080	79
41	0004090	79
43	000410-SA0	79
32	0004130	79
15	0004530	33
15	0004530	17
25	0004530	37
6	0004530	39
10	0004530	39
6	0004530	41
10	0004530	41
5	0004530	43
8	0004530	59
11	0004530	45
27	0004530	5
8	0004530	37
4	0004530	19
4	0004530	21
3	0004530	37
7	0004530	43
25	0004530	9
22	0004530	5
4	0004530	7
14	0004530	73
4	0004530	75
22	0004530	75
9	0004530	87
3	0004530	63
8	0004530	83
16	0004530	87
3	0004530	89
3	0004530	89
16	00045430	49
21	00045430	49
33	00045430	49
19	00045450	21
22	00045450	27
24	00045450	29
29	00045450	73
17	00045450	19
17	00045460	41
9	00045470	43
2	00045540	23
7	00045540	23
12	00045540	23
17	00045540	23
19	00045540	35
12	00045720	9
42	00045730	41
42	00045730	41
24	0007019A0	51
37	00070200	7
31	00070200	9
18	00070200	63
12	00070200	71
21	00070200	89
17	00070200	91
35	0007020A0	5
22	0007020A0	9
5	0007020A0	45
8	0007020A0	51
57	00070210	41
16	0007021A0	43
20	0007021A0	5
36	0007021A0	5
32	0007021A0	37
19	0007021A0	51
17	0007021A0	77
25	0007023A0	43
38	0007023A0	7
2	0007023A0	19
2	0007023A0	21
2	0007023A0	29
2	0007023A0	31
2	0007023A0	43
11	0007025A0	7
33	00070330	27
34	00070330	29
21	00070350	19
25	00070350	21
13	00070380	37
32	00070390	27
33	00070390	29
25	00070410	13
18	00070410	15
19	00070770	7
2	00070820	13
5	00070820	15
9	00070820	15
34	00070840	7
38	00070990	77
14	00071050	45
37	00071100	39
39	00071100	39
37	00071100	41
19	00071140	25
4	00071190	23
9	00071190	23
14	00071200	23
19	00071200	23
24	00071200	23
13	00071500	19
13	00071500	21

Page 116

Pegasus EX3200 / EX5200 parts on page 116

Ref	Part number	Part name	Qty
13	2755410
1	275542-910
1	2760010
1	2760010
7	276002-UA0
19	276002-UA0
8	276003-UA0
20	276003-UA0
10	2760040
7	2760120
11	2760130
16	2760140
14	2771080
3	2771260
5	2771260
3	2771260
13	2771260
21	2771260
8	2771260
3	2771280
27	3002480
38	3002480
16	3002480
8	3017250
12	3030670
11	3030670
11	3030670
10	3030670
27	3030670
12	303067A0
36	303312A0
30	303312A0
39	303312A0
35	303312A0
37	3033130
31	3033130
40	3033130
36	3033130
39	3034480
49	3034480
12	3080360
5	308085-DO
38	3080930
4	3080930
41	9A30670
11	9A30710
43	9A30720
44	9A31261

Part BooksPartsSearchNotes

Part Books

×

Search

×

Pegasus EX3200 / EX5200 — parts catalog

• Page 1 (cover): This is the cover page for the Pegasus EX3200 and EX5200 Series Parts Catalog, which includes safety stitch machines and overedgers.
• Page 2 (toc): This page provides an introduction to the parts catalog for EX3200 and EX5200 series machines, including how to use the catalog and a list of models covered.
• Page 3 (toc): This page is a table of contents for a parts catalog, listing various mechanisms and specific parts with their corresponding page numbers.
• Page 4 (diagram): This page displays a diagram of a machine component with various parts labeled with reference numbers.
• Page 5 (parts_list): This page lists parts for the machine bed frame, including spring pins, an indicator guide, pipes, a plug, a bracket assembly, bolts, a bed pin, an oil mark, and an earth label.
• Page 6 (diagram): This page displays an exploded view diagram of various components, likely for a sewing machine, with reference numbers indicating different parts and associated model information.
• Page 7 (parts_list): This page lists parts for the cover mechanism, including various screws, covers, gaskets, and labels, with their part numbers, descriptions, and quantities.
• Page 8 (diagram): This page displays an exploded diagram of various components, including covers, plates, and fasteners, with callouts indicating different models and series.
• Page 9 (parts_list): This page lists parts for the cover mechanism, including various plates, screws, washers, bushings, and other components, with their part numbers, descriptions, and quantities.
• Page 10 (diagram): This page displays a detailed diagram of various components for EX3200(H) and EX5200(H) series machines, including standard, high, extra-high, and ultra-high lift parts, with specific part numbers and applicable models.
• Page 11 (parts_list): This page lists parts for the crankshaft drive mechanism, including crankshafts, screws, bearings, and other related components.
• Page 12 (diagram): This page illustrates and lists parts for 1-needle, 2-needle, and 3-needle sewing machine models, including thread tension components and thread guides.
• Page 13 (parts_list): This page lists parts for the thread tension mechanism, including part numbers, descriptions in both Japanese and English, and quantities.
• Page 14 (diagram): This page displays diagrams and associated part numbers for components of the EX3200(H)(N) Series, EX3200(N) Series, and EX3200H Series, with specific parts identified for 2-needle and 3-needle configurations.
• Page 15 (parts_list): This page lists parts for the thread guide and thread takeup mechanism, including brackets, screws, thread guides, retainers, and springs.
• Page 16 (diagram): This page displays diagrams and associated part numbers for components of the EX5200(H)(N)(T) Series sewing machines, including needle-related parts and other mechanisms, with specific models indicated for certain parts.
• Page 17 (parts_list): This page lists parts for the thread guide and thread take-up mechanism, including various thread guides, screws, brackets, springs, and thread retainers.
• Page 18 (diagram): This page displays a diagram of various components, including standard lift, high lift, extra-high lift, and ultra-high lift parts, with specific models and exceptions noted for each.
• Page 19 (parts_list): This page lists parts for the thread guide and thread take-up mechanism, including brackets, thread guides, screws, washers, and thread take-ups.
• Page 20 (diagram): This page displays an exploded view diagram of components for EX3200(N) Series and EX5200(N)(T) Series machines, with various parts numbered for identification.
• Page 21 (parts_list): This page lists parts for the needle drive mechanism, including part numbers, descriptions in both Japanese and English, and quantities.
• Page 22 (diagram): This page displays an exploded view diagram of components for EX3200H Series and EX5200H Series machines, with numbered parts.
• Page 23 (parts_list): This page lists parts for the Needle Drive Mechanism (2), including part numbers, descriptions in both Japanese and English, and quantities.
• Page 24 (diagram): This page displays diagrams and part numbers for needle-related components for EX3200(H)(N) Series (2-needle and 3-needle) and EX5200(H)(N)(T) Series (1-needle and 2-needle) industrial sewing machines.
• Page 25 (parts_list): This page lists parts for the needle drive mechanism, including needle holder assemblies, screws, thread guides, and needles, with their corresponding part numbers, descriptions, and quantities.
• Page 26 (diagram): This page displays two exploded-view diagrams for EX3200(H)(N) Series and EX5200(H)(N)(T) Series, illustrating various components with reference numbers.
• Page 27 (parts_list): This page lists parts for the needle drive mechanism, including screws, brackets, needle guards, and other components, with their part numbers, descriptions, and quantities.
• Page 28 (diagram): This page displays a diagram of components for EX3200(N) Series and EX5200(N)(T) Series machines, with various parts labeled with reference numbers and associated model information.
• Page 29 (parts_list): This page lists parts for the upper looper drive mechanism, including screws, bolts, shafts, and various components with their part numbers, descriptions, and quantities.
• Page 30 (diagram): This page displays an exploded view diagram of components for EX3200H Series and EX5200H Series machines, showing various parts with reference numbers.
• Page 31 (parts_list): This page lists parts for the UPPER LOOPER DRIVE MECHANISM (2), including part numbers, descriptions, and quantities.
• Page 32 (diagram): This page displays a diagram of various sewing machine parts, including screws, levers, and brackets, with reference numbers and model applicability indicated for some components.
• Page 33 (parts_list): This page lists parts for the Lower Looper Drive Mechanism, including part numbers, descriptions, and quantities.
• Page 34 (diagram): This page displays a diagram of components for the EX3200(H)(N) Series sewing machine, with numbered parts indicated for reference.
• Page 35 (parts_list): This page lists parts for the CHAINSTITCH LOOPER DRIVE MECHANISM (1) with part numbers, descriptions, and quantities.
• Page 36 (diagram): This page displays a diagram of various components for the EX3200(H)(N) Series sewing machine, with numbered parts indicated for reference.
• Page 37 (parts_list): This page lists parts for the CHAINSTITCH LOOPER DRIVE MECHANISM (2), including part numbers, descriptions, and quantities.
• Page 38 (diagram): This page displays a diagram of various machine parts, including components labeled with reference numbers from 1 to 44. It also lists part numbers and descriptions for some items, with specific model applicability noted for item 5.
• Page 39 (parts_list): This page lists parts for the Feed Mechanism (1) of an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 40 (diagram): This page displays a diagram of various machine parts for the EX3200(H) and EX5200(H)(T) Series, with numbered components and associated part numbers and descriptions.
• Page 41 (parts_list): This page lists parts for the FEED MECHANISM (2) with part numbers, descriptions, and quantities.
• Page 42 (diagram): This page displays a diagram of various components for the EX3200N and EX5200N Series sewing machines, with numbered parts indicated for reference.
• Page 43 (parts_list): This page lists parts for the FEED MECHANISM (3) with part numbers, descriptions, and quantities.
• Page 44 (diagram): This page displays a diagram of various machine parts, including screws, brackets, and linkages, with corresponding part numbers and model applicability.
• Page 45 (parts_list): This page lists parts for the KINFE DRIVE MECHANISM, including part numbers, descriptions, and quantities.
• Page 46 (diagram): This page contains a diagram illustrating various parts of an industrial sewing machine, with reference numbers pointing to specific components.
• Page 47 (parts_list): This page lists parts for the Presser Foot Mechanism, including part numbers, descriptions, and quantities for items 1 through 36.
• Page 48 (diagram): This page displays a diagram of various machine parts, including screws, shafts, housings, and filters, with reference numbers for each component.
• Page 49 (parts_list): This page lists parts for the Lubrication Mechanism (1), including pumps, filters, screws, and tubes, with part numbers, descriptions, and quantities.
• Page 50 (diagram): This page contains a diagram illustrating parts for the EX3200(N), EX5200(N)(T), EX3200H, and EX5200H series sewing machines, with numbered callouts pointing to various components.
• Page 51 (parts_list): This page lists parts for the Lubrication Mechanism (2), including part numbers, names, descriptions, and quantities. It contains 33 items.
• Page 52 (diagram): This page contains a diagram illustrating parts for the EX3200, EX5200, and related series sewing machines, with reference numbers pointing to specific components.
• Page 53 (parts_list): This page lists parts for the H.R. Device, including part numbers, descriptions, and quantities. It contains 27 items, such as silicone oil reservoirs, covers, felt, screws, and plugs.
• Page 54 (diagram): This page displays a diagram of sewing machine parts, including various components like stands, spools, and fasteners, with reference numbers and some Japanese text indicating setup instructions and packed accessories.
• Page 55 (parts_list): This page lists parts for the Thread Stand assembly, including various spools, brackets, screws, nuts, and other components with their corresponding part numbers and quantities for different spool configurations.
• Page 56 (diagram): This page displays a diagram of various machine components, including screws, washers, and brackets, with reference numbers and descriptions for identification.
• Page 57 (parts_list): This page lists parts for semi-submerged installation, including part numbers, descriptions, and quantities for items like mounting plates, cushion rubber, nuts, spacers, bolts, washers, and waste chutes.
• Page 58 (diagram): This page displays a diagram of various machine components, including screws, nuts, washers, plates, and a motor assembly, with reference numbers for each part.
• Page 59 (parts_list): This page lists parts for fully-submerged installation, including bolts, nuts, washers, plates, and chutes, with reference numbers, part numbers, descriptions, and quantities.
• Page 60 (diagram): This page contains a diagram illustrating the parts for plain seaming, with various components numbered and associated with part numbers like EX5214-01, EX5212-02, and EX3244-03.
• Page 61 (parts_list): This page lists specific parts for a sewing machine, including part numbers, descriptions, and quantities, with a note to refer to pages 94-109 for gauge parts.
• Page 62 (diagram): This page displays diagrams of various sewing machine parts for models EX3215(16)N-01,01S,01U, EX3215(16)-02U,03U, and EX5214N-01,01U, with reference numbers for each part.
• Page 63 (parts_list): This page lists specific parts for a sewing machine, including part numbers, names, and quantities. It also notes that 'xxxxxx' indicates gauge parts and refers the user to pages 94-109 for their details.
• Page 64 (diagram): This page contains diagrams of parts for the EX5204-02H sewing machine, specifically for plain seaming and blind hemming operations. It includes numbered parts with their corresponding references.
• Page 65 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities, with references to gauge parts on other pages.
• Page 66 (diagram): This page displays a diagram of plain seaming parts for the EX5214-04 model, with numbered components and their corresponding part numbers and descriptions.
• Page 67 (parts_list): This page lists specific parts for a sewing machine, including part numbers, names, descriptions, and quantities. It also notes that 'xxxxxx' parts are gauge parts and refers the user to pages 94-109 for their details.
• Page 68 (diagram): This page contains a diagram illustrating the components of the Tractor presser foot for the EX3215(16)-A04 and EX3215(16)H-A05 sewing machine models.
• Page 69 (parts_list): This page lists specific parts for a sewing machine, including part numbers, names, and quantities, with a note to refer to pages 94-109 for gauge parts.
• Page 70 (diagram): This page displays a diagram of plain seaming components for the EX3244-A04 model, with numbered parts and their descriptions.
• Page 71 (parts_list): This page lists specific parts for a sewing machine, including part numbers, names, and quantities, with a note to refer to pages 94-109 for gauge parts.
• Page 72 (diagram): This page contains a diagram illustrating parts for the EX5203 and EX5205-12 sewing machine models, with reference numbers indicating component locations.
• Page 73 (parts_list): This page lists specific parts for a sewing machine, including part numbers, names, and quantities, with a note indicating that 'xxxxxx' part numbers refer to a separate gauge parts list.
• Page 74 (diagram): This page contains a diagram illustrating parts for serging machines, with reference numbers pointing to various components.
• Page 75 (parts_list): This page lists specific parts for a sewing machine, including part numbers, names, and quantities, with a note to refer to pages 94-109 for gauge parts.
• Page 76 (diagram): This page displays diagrams of serging parts for models EX5204-24 and EX5214-24, as well as turn-down hemming parts for models EX5204-32R1 and EX5204-32R2, with corresponding reference numbers.
• Page 77 (parts_list): This page lists specific parts for a sewing machine, including part numbers, descriptions, and quantities. It also notes that 'xxxxxx' represents gauge parts and refers the user to pages 94-109 for a gauge part list.
• Page 78 (diagram): This page displays a diagram of the shirring mechanism and its associated parts, including part numbers and reference numbers for models EX3215(16)-42,42P1,42P2,43 and EX5214-43,43P1,43P2.
• Page 79 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, quantities, and reference numbers.
• Page 80 (diagram): This page displays diagrams for shirring and piping mechanisms, with part numbers and reference numbers for components related to models EX5214-43, EX5214-43P1, EX5214-43P2, and EX3215(16)-42,43, EX3215(16)-42P1,42P2.
• Page 81 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities, with reference numbers from 1 to 44.
• Page 82 (diagram): This page displays a diagram of attaching U-shaped tape components for the EX3216-53 model, with numbered parts for identification.
• Page 83 (parts_list): This page lists specific parts for the industrial sewing machine, including part numbers, descriptions, and quantities, with reference numbers from 1 to 35.
• Page 84 (diagram): This page displays a diagram of attaching tape and related components for various machine models including EX5214-53C3, M53, 54, 84, and EX5214H-55.
• Page 85 (parts_list): This page lists specific parts for the sewing machine, including part numbers, descriptions, and quantities. It also provides notes regarding gauge parts.
• Page 86 (diagram): This page displays diagrams of various machine parts, including attaching tape components, and other numbered parts labeled EX5214-54, EX5214H-55, and EX5214-54/445, along with their corresponding reference numbers.
• Page 87 (parts_list): This page lists specific parts for a machine, including part numbers, descriptions, and quantities. It contains 16 items, with part numbers ranging from 210530A9T0 to 2405410.
• Page 88 (diagram): This page displays diagrams of backlatching components for sewing machine models EX5204(T)-82 and EX5214-83/84, with numbered parts for identification.
• Page 89 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 90 (diagram): This page displays diagrams and part information for plain seaming, backlatching, and blindhemming operations on the EX5204-92M1 sewing machine.
• Page 91 (parts_list): This page lists specific parts for an industrial sewing machine, including part numbers, descriptions, and quantities.
• Page 92 (diagram): This page displays diagrams and part numbers for blind hemming operations on the EX5214-92M2 sewing machine, including components for plain seaming and blind hemming.
• Page 93 (parts_list): This page lists specific parts for the sewing machine, including part numbers, descriptions, and quantities.
• Page 94 (diagram): This page displays a diagram of optional components for sewing machines, with numbered parts and associated part numbers and model series.
• Page 95 (parts_list): This page lists optional parts for the sewing machine, including brackets, screws, nuts, washers, and guides, with their corresponding part numbers and descriptions.
• Page 96 (parts_list): This page contains a parts list for the EX3200 sewing machine, detailing gauge parts and other components with their respective part numbers and specifications for different machine types and gauges.
• Page 97 (parts_list): This page contains a parts list for the EX3200 sewing machine, detailing various components like needles, loopers, and feed dogs with their corresponding part numbers and specifications for different machine types.
• Page 98 (parts_list): This page contains a parts list for EX3200 gauge parts, including part numbers, names, and specifications for different machine types and gauges.
• Page 99 (parts_list): This page contains a parts list for EX3200 gauge parts, including machine type/spec, gauge, needle plate, main feed dog, auxiliary feed dog, diff feed dog, presser foot, upper looper, upper spreader, lower looper, chainstitch looper, upper knife, lower knife, and needle.
• Page 100 (parts_list): This page contains a parts list for EX3200 gauge parts, including part numbers, names, and specifications for various machine types and gauges.
• Page 101 (parts_list): This page contains a parts list for the EX3200 sewing machine, detailing various gauges, needles, loopers, and other components with their corresponding part numbers and specifications for different machine types.
• Page 102 (parts_list): This page contains a parts list for the EX3200 sewing machine, detailing various gauge parts, needles, and loopers with their corresponding part numbers and specifications for different machine types.
• Page 103 (parts_list): This page contains a parts list for the EX5200 sewing machine, detailing various components like needles, loopers, and feed dogs with their corresponding part numbers and specifications for different machine types.
• Page 104 (parts_list): This page contains a parts list for the EX5200 sewing machine, detailing gauge parts and knife parts with their corresponding part numbers and specifications for different machine types.
• Page 105 (parts_list): This page contains a parts list for the EX5200 sewing machine, detailing various gauge parts including needles, feed dogs, presser feet, and loopers, with corresponding part numbers and machine model applicability.
• Page 106 (parts_list): This page lists gauge parts for the EX5200 sewing machine, including part numbers, descriptions, and specifications for different machine types and gauges.
• Page 107 (parts_list): This page contains a parts list for EX5200 gauge parts, listing machine types, gauge specifications, and various part numbers for components like needle plates, feed dogs, presser feet, and loopers.
• Page 108 (parts_list): This page contains a parts list for the EX5200 sewing machine, detailing various components like needles, feed dogs, presser feet, and loopers, along with their corresponding part numbers and applicable machine specifications.
• Page 109 (parts_list): This page contains a parts list for the EX5200 sewing machine, detailing various gauge parts, knives, needle holders, and needles with their corresponding part numbers and specifications for different machine types and gauges.
• Page 110 (parts_list): This page lists gauge parts for EX5200 sewing machines, including part numbers, descriptions, and applicable machine models.
• Page 111 (parts_list): This page contains a parts list for EX5200 gauge parts, listing part numbers, names, and applicable machine types and specifications.
• Page 112 (diagram): This page contains threading diagrams for EX3200(H)(N) and EX5200(H)(N)(T) models, listing part numbers and applicable machines.
• Page 113 (index): This page is an index listing part numbers, their corresponding page numbers, and reference numbers. It is organized into multiple columns for efficient part lookup.
• Page 116 (index): This page is an index of part numbers, listing part numbers, their corresponding page numbers, and reference numbers.
• Page 117 (unknown): This page contains a watermark with the text "jinte.in" and a footer with the text "jinte.in". There is no other discernible content on this page.
• Page 118 (unknown): This page contains a watermark with the text "jinte.in" and a footer with the text "jinte.in". There is no other discernible content on this page.
• Page 119 (unknown): This page contains a watermark with the text "jinttex.in" and a footer with the same text. There is no other discernible content on the page.
• Page 120 (cover): This is the cover page for the PEGASUS SEWING MACHINE MFG. CO., LTD. parts catalog, Cat. No. 96050, dated June 2003. It includes company contact information and a notice about potential changes to catalog contents.

Page 1

EX3200 5200 EX3200 Series 安全縫いミシン Safety stitch machines EX5200 Series オーバーロックミシン Overedgers Parts Catalog PEGASUS jintex.in

Page 2 — パーツカタログの見方 / INTRODUCTION

パーツカタログの見方 ■このパーツカタログは、2003年06月製造中のEX3200・5200シリーズのミシンを次の要領で編集しています。 ■2～93頁には部品を機構別に収録し、左頁が部品の分解図、右頁がパーツリストになっています。また、部品分解図に付されている番号は、パーツリストのREF.NO. (参照番号) を示しています。 ■パーツリストの部品番号の表記がXXXXXXの部品は、特定の形式(サブクラス) にのみ使用されているゲージパーツ部品で、形式によって変わります。形式ごとの部品番号はゲージパーツ表 (94～109頁) に一括して記載しています。 ■巻末には部品番号インデックスを記載し、部品番号だけで、その図解・名称などが容易に引き出せます。 ■部品を御注文いただく時は、部品番号を明示してください。なお、このパーツカタログの記載事項は改良により、予告なく変更されることがありますので、あらかじめご了承ください。 INTRODUCTION ■This parts catalog covers the EX3200-5200 series machine manufactured in June, 2003. ■The components of EX series are arranged according to the mechanism on pages 2-93. The illustrations are on left pages and the part numbers on right pages. The illustrated part and its part number are assigned the same reference number. ■"XXXXXX" indicates gauge part numbers which vary depending on subclasses. Please refer to the gauge part list (pages 94-109). ■The index of part numbers are listed at the back of this book for quick reference. ■To place an order for any part, please specify the part number. Note that the contents of this book are subject to change for improvement without prior notice. 掲載機種 (Models inserted) EX3200 Series EX3215(16)-01/222(K) EX3215(16)-01A/222 EX3215(16)N-01/222 EX3215(16)N-01/232 EX3215(16)N-01S/272 EX3215(16)N-01U/232 EX3215(16)-02/223(K) EX3215(16)-02A/223 EX3215(16)-02A/233 EX3215(16)-02U/223(K) EX3215(16)-03/233(K) EX3215(16)-03/333(K) EX3215(16)-03U/233(K) EX3244-03/333(K) EX3215(16)-A04/435(K) EX3244-A04/435(K) EX3215(16)-A05/535(K) EX3215(16)-42/233(K) EX3215(16)-42P1/233(K) EX3215(16)-42P2/233(K) EX3215(16)-43/335(K) EX3215(16)-53/233(K) EX5200 Series EX5204-01/223(K) EX5214-01/233(K) EX5214N-01/283(K) EX5214N-01U/283(K) EX5204-02/233(K) EX5204-02H/223(K) EX5212-02/333(K) EX5214-03/333(K) EX5214-M03/333(K) EX5214-04/485(K) EX5205-12/223(K) EX5205-12Z1/223(K) EX5203-12/223(K) EX5203-22/233(K) EX5204-22Z2/213(K) EX5204-23Z3/684(K) EX5204-24/445(K) EX5214-24/445(K) EX5204-32R1/223(K) EX5204-32R2/223L(K) EX5204-32R2/223(K) EX5214-43/333(K) EX5214-43P1/333(K) EX5214-43P2/333(K) EX5214-53C3/333(K) EX5214-M53/333(K) EX5214-54/433(K) EX5214-54/443(K) EX5214-54/445(K) EX5214H-55/545(K) EX5204-82/223(K) EX5204T-82/223(K) EX5204-82/233(K) EX5214-83/323(K) EX5214-84/423(K) EX5204-92M1/223(K) EX5214-92M2/223(K) jintex.in

Page 3 — TABLE OF CONTENTS

目 次 頁 ベッド機構 2 - 3 カバー機構(1) 4 - 5 カバー機構(2) 6 - 7 クランクシャフト機構 8 - 9 糸調子機構 10 - 11 糸道・糸繰り(1) 12 - 13 糸道・糸繰り(2) 14 - 15 糸道・糸繰り(3) 16 - 17 針振り機構(1) 18 - 19 針振り機構(2) 20 - 21 針振り機構(3) 22 - 23 針振り機構(4) 24 - 25 上ルーパー機構(1) 26 - 27 上ルーパー機構(2) 28 - 29 下ルーパー機構 30 - 31 二重環ルーパー機構(1) 32 - 33 二重環ルーパー機構(2) 34 - 35 送り機構(1) 36 - 37 送り機構(2) 38 - 39 送り機構(3) 40 - 41 メス機構 42 - 43 押工機構 44 - 45 給油機構(1) 46 - 47 給油機構(2) 48 - 49 H.R. 装置 50 - 51 糸立台 52 - 53 半沈床式据付付属品 54 - 55 全沈床式据付付属品 56 - 57 専用部品(1)EX3215(16)-01,01A,02,02A,03 EX3244-03 EX5204-01,02 EX5212-02 EX5214-01,03,M03 58 - 59 専用部品(2)EX3215(16) EX3215(16)N-01,01S,01U EX5214N-01,01U 60 - 61 専用部品(3)EX5204-02H 62 - 63 専用部品(4)EX5214-04 64 - 65 専用部品(5)EX3215(16)-A04 EX3215(16)H-A05 66 - 67 専用部品(6)EX3244-A04 68 - 69 専用部品(7)EX5203,5205-12 EX5205-12Z1 70 - 71 専用部品(8)EX5203-22 EX5204-22Z2,23Z3 72 - 73 専用部品(9)EX5204,5214-24 EX5204-32R1,32R2 74 - 75 専用部品(10)EX3215(16)-42,42P1,42P2,43 EX5214-43,43P1,43P2 76 - 77 専用部品(11)EX3215(16)-42,42P1,42P2,43 EX5214-43,43P1,43P2 78 - 79 専用部品(12)EX3216-53 80 - 81 専用部品(13)EX5214-53C3,M53,54,84 EX5214H-55 82 - 83 専用部品(14)EX5214-54 EX5214H-55 84 - 85 専用部品(15)EX5204(T)-82 EX5214-83,84 86 - 87 専用部品(16)EX5204-92M1 88 - 89 専用部品(17)EX5214-92M2 90 - 91 オプション 92 - 93 ゲージパーツ表 94 - 109 糸通し図一覧 110 インデックス 111 - 114 TABLE OF CONTENTS page MACHINE BED FRAME 2 - 3 COVER(1) 4 - 5 COVER (2) 6 - 7 CRANKSHAFT DRIVE MECHANISM 8 - 9 THREAD TENSION MECHANISM 10 - 11 THREAD GUIDE & THREAD TAKEUP (1) 12 - 13 THREAD GUIDE & THREAD TAKEUP (2) 14 - 15 THREAD GUIDE & THREAD TAKEUP(3) 16 - 17 NEEDLE DRIVE MECHANISM (1) 18 - 19 NEEDLE DRIVE MECHANISM (2) 20 - 21 NEEDLE DRIVE MECHANISM (3) 22 - 23 NEEDLE DRIVE MECHANISM (4) 24 - 25 UPPER LOOPER DRIVE MECHANISM (1) 26 - 27 UPPER LOOPER DRIVE MECHANISM (2) 28 - 29 LOWER LOOPER DRIVE MECHANISM 30 - 31 CHAINSTITCH LOOPER DRIVE MECHANISM (1) 32 - 33 CHAINSTITCH LOOPER DRIVE MECHANISM (2) 34 - 35 FEED MECHANISM (1) 36 - 37 FEED MECHANISM (2) 38 - 39 FEED MECHANISM (3) 40 - 41 KNIFE DRIVE MECHANISM 42 - 43 PRESSER FOOT MECHANISM 44 - 45 LUBRICATION MECHANISM (1) 46 - 47 LUBRICATION MECHANISM (2) 48 - 49 H.R. DEVICE 50 - 51 THREAD STAND 52 - 53 PARTS FOR SEMI-SUBMERGED INSTALLATION 54 - 55 PARTS FOR FULLY-SUBMERGED INSTALLATION 56 - 57 SPECIFIC PARTS (1) EX3215(16)-01,01A,02,02A,03 EX3244-03 EX5204-01,02 EX5212-02 EX5214-01,03,M03 58 - 59 SPECIFIC PARTS (2) EX3215(16) EX3215(16)N-01,01S,01U EX5214N-01,01U 60 - 61 SPECIFIC PARTS (3) EX5204-02H 62 - 63 SPECIFIC PARTS (4) EX5214-04 64 - 65 SPECIFIC PARTS (5) EX3215(16)-A04 EX3215(16)H-A05 66 - 67 SPECIFIC PARTS (6) EX3244-A04 68 - 69 SPECIFIC PARTS (7) EX5203,5205-12 EX5205-12Z1 70 - 71 SPECIFIC PARTS (8) EX5203-22 EX5204-22Z2,23Z3 72 - 73 SPECIFIC PARTS (9) EX5204,5214-24 EX5204-32R1,32R2 74 - 75 SPECIFIC PARTS (10) EX3215(16)-42,42P1,42P2,43 EX5214-43,43P1,43P2 76 - 77 SPECIFIC PARTS (11) EX3215(16)-42,42P1,42P2,43 EX5214-43,43P1,43P2 78 - 79 SPECIFIC PARTS (12) EX3216-53 80 - 81 SPECIFIC PARTS (13) EX5214-53C3,M53,54,84 EX5214H-55 82 - 83 SPECIFIC PARTS (14) EX5214-54 EX5214H-55 84 - 85 SPECIFIC PARTS (15) EX5204(T)-82 EX5214-83,84 86 - 87 SPECIFIC PARTS (16) EX5204-92M1 88 - 89 SPECIFIC PARTS (17) EX5214-92M2 90 - 91 OPTION 92 - 93 GAUGE PARTS LIST 94 - 109 THREADING DIAGRAM LIST 110 INDEX 111 - 114 1 jintex.in

Page 4

6 EX5200(H)(N)(T) Series 2 jintex.in

Page 5 — MACHINE BED FRAME

ベッド機構 MACHINE BED FRAME REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2010020 スプリングピン SPRING PIN 1 2 2101820 スプリングピン SPRING PIN 1 3 2101940 案内/オイル指示 INDICATOR GUIDE 2 4 2403250 パイプ PIPE 2 5 2402990 ロールピン PIN 1 6 2081731 栓 PLUG 1 7 270008-910 ブラケット(組) BRACKET ASSY. 1 8 0045110 六角穴ボルト/M6×25 BOLT 2 9 2700470 足ピン BED PIN 4 10 0084210 オイルマーク OIL MARK 1 11 9A30710 アースラベル EARTH LABEL 1 3 jintex.in

Page 6

※ 7 EX3215(16)-02U,-03U,-A04 EX3215(16)N-01U EX3244-A04 EX5214N-01Uを除く Except EX3215(16)-02U,-03U,-A04 EX3215(16)N-01U EX3244-A04 EX5214N-01U 5 6 41 2 1 42 13 14 43 4 3 12 15 17 16 29 28 36 EX3200(N)(T) Series 7 ※ EX5200(N)(T) Series EX3200(N)(T) Series 10 EX5200(N)(T) Series EX3200H Series 8 EX3200H Series 11 EX5200H Series 9 EX5200H Series 10 30 31 37 26 27 39 34 35 24 25 21 33 EX3200(H)(N) Series 38 EX5200(H)(N)(T) Series 32 40 18 22 EX3216-53 EX5204-22Z2,23Z3 EX5205-12Z1を除く Except EX3216-53 EX5204-22Z2,23Z3 EX5205-12Z1 19 20 23 44 4 jintex.in

Page 7 — カバー機構(1)

カバー機構(1) COVER(1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 270020-SD0 上カバー TOP COVER 1 2 007022A0 十字穴ナベ小ネジ/M4 × 14 SCREW 4 3 2700210 ガスケット GASKET 1 4 2403050 防振ゴム CUSHION RUBBER 3 5 179107-050 オイル窓 OIL SIGHT WINDOW 1 6 2401100 栓 PLUG 1 7 270083-9U0 側面カバー (組) SIDE COVER ASSY. 1 8 270083D9U0 側面カバー (組) SIDE COVER ASSY. 1 9 270083A9U0 側面カバー (組) SIDE COVER ASSY. 1 10 274011-910 押工棒 PRESSER BAR 1 11 274116A910 押工棒 PRESSER BAR 1 12 0070440 皿ネジ/M4 × 10 SCREW 4 13 270024-9U0 ベルトカバー (組) BELT COVER ASSY. 1 14 2403050 防振ゴム CUSHION RUBBER 1 15 0071760 平ネジ/M6 × 14 SCREW 3 16 2700250 ファンカバー FAN COVER 1 17 007019A0 十字穴ナベ小ネジ/M4 × 8 SCREW 2 18 270011-UD0 前カバー (右) FRONT COVER (RIGHT) 1 19 2700140 ヒンジ HINGE 1 20 007021A0 十字穴ナベ小ネジ/M4 × 12 SCREW 3 21 2400430 平行ピン PIN 1 22 0045430 六角穴止ネジ/M4 × 4 SCREW 2 23 2403010 圧縮バネ SPRING 1 24 2700180 ラッチ LATCH 1 25 0070090 平ネジ/M3 × 5 SCREW 1 26 0045740 六角穴止ネジ/M3 × 12 SCREW 1 27 0045350 六角穴止ネジ/M3 × 4 SCREW 1 28 2700170 ラッチ LATCH 1 29 007017A0 十字穴ナベ小ネジ/M4 × 5 SCREW 1 30 2100440 板バネ FLAT SPRING 1 31 007017A0 十字穴ナベ小ネジ/M4 × 5 SCREW 1 32 2700120 前カバー (左) FRONT COVER (LEFT) 1 33 007018A0 十字穴ナベ小ネジ/M4 × 6 SCREW 2 34 2701530 カバー COVER 1 35 007020A0 十字穴ナベ小ネジ/M4 × 10 SCREW 2 36 007021A0 十字穴ナベ小ネジ/M4 × 12 SCREW 1 37 007022A0 十字穴ナベ小ネジ/M4 × 14 SCREW 1 38 2700130 前カバー (左) FRONT COVER (LEFT) 1 39 XXXXXX 糸通し図 Threading diagram 1 40 XXXXXX 糸通し図 Threading diagram 1 41 9A30670 操作注意ラベル CAUTION LABEL 1 42 9A30690 ケガ注意ラベル CAUTION LABEL 1 43 9A30720 ラベル LABEL 1 44 9A31261 ラベル LABEL 1 ● XXXXXX は糸通し図です。 部品番号は 110 頁の糸通し図一覧を参照し てください。 ● "XXXXXX" represents the thread diagram. Please refer to the thread diagram list (page -110). 5 jintex.in

Page 8

1 EX5214-43,43P1,43P2を除く Except EX5214-43,43P1,43P2 2 EX5204-82,92M1 EX5205-12Z1,EX5214-83,84 を除く Except EX5204-82,92M1 EX5205-12Z1,EX5214-83,84 34 33 35 42 24 EX3215(16)-02U,03U EX3215(16)N-01U EX5214N-01Uを除く Except EX3215(16)-02U,03U EX3215(16)N-01U EX5214N-01U 37 36 27 EX3200(H)(N) Series 26 EX5200(H)(N)(T) Series 40 EX5200(H)(N) Series 広巾(Wide) ※1 狭巾(Narrow) ※2 25 24 31 32 30 29 28 41 38 39 EX3200(H)(N) Series 1 EX3215(16)-42,42P1 EX3215(16)-42P2,43を除く Except EX3215(16)-42,42P1 EX3215(16)-42P2,43 23 8 18 19 17 16 3 4 5 6 7 14 13 15 20 EX5205-12Z1,EX5214-83,84を除く Except EX5205-12Z1,EX5214-83,84 22 21 EX5200(H) Series 広巾(Wide) 9 狭巾(Narrow) 10 EX3200(H) Series 43 EX3200N Series EX5200N Series 44 12 11 EX5205-12Z1 No.9~17,24,25は不要 Without No.9~17,24,25 EX5204-22Z2 No.1~17,20~32は不要 Without No.1~15,20~32 6 jintex.in

Page 9 — カバー機構(2) COVER (2)

カバー機構(2) COVER (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2700350 クロスプレート (広巾) CLOTH PLATE (WIDE) 1 2 2700370 クロスプレート (狭巾) CLOTH PLATE (NARROW) 1 3 2700420 ブッシュ BUSHING 1 4 0045430 六角穴止ネジ/M4 × 4 SCREW 1 5 2103070 波板座金 WASHER 1 6 2041150 座金 WASHER 1 7 007018A0 十字穴ナベ小ネジ/M4 × 6 SCREW 1 8 2403050 防振ゴム CUSHION RUBBER 1 9 270030-UB0 横カバー (広巾) SIDE COVER (WIDE) 1 10 270031-UB0 横カバー (狭巾) SIDE COVER (NARROW) 1 11 007025A0 十字穴ナベ小ネジ/M4 × 20 SCREW 1 12 2012520 バネ座金 SPRING WASHER 2 13 007018A0 十字穴ナベ小ネジ/M4 × 6 SCREW 2 14 2403430 座金 WASHER 2 15 2403050 防振ゴム CUSHION RUBBER 1 16 2700490 ラッチ LATCH 1 17 0071800 平ネジ/M3.5 × 4.5 SCREW 1 18 2700151 当板 PLATE 2 19 0070770 皿ネジ/M4 × 7 SCREW 2 20 2700430 レバー LEVER 1 21 0071720 段付ネジ/M4 SCREW 1 22 2700440 ネジリバネ SPRING 1 23 2700450 ブラケット BRACKET 1 24 2700190 布案内 FABRIC GUIDE 1 25 007019A0 十字穴ナベ小ネジ/M4 × 8 SCREW 2 26 2700320 アイガード EYE GUARD 1 27 2700330 アイガード EYE GUARD 1 28 0070620 平ネジ/M3 × 6 SCREW 2 29 2028750 座金 WASHER 2 30 2700341 ブラケット BRACKET 1 31 0070660 段付ネジ/M4 SCREW 1 32 2103070 波板座金 WASHER 2 33 2701770 上蓋 (組) BED COVER PLATE ASSY. 1 34 0070840 六角ボルト/M4 × 8 BOLT 5 35 2700230 ガスケット GASKET 1 36 2700260 後蓋 COVER PLATE 1 37 0070200 平ネジ/M4 × 10 SCREW 4 38 007023A0 十字穴ナベ小ネジ/M4 × 16 SCREW 1 39 0048210 六角ナット/M4 NUT 1 40 2106790 ピン PIN 2 41 2106790 ピン PIN 2 42 2106790 ピン PIN 2 43 270030-UB0 横カバー (広巾) SIDE COVER (WIDE) 1 44 270030DUB0 横カバー SIDE COVER 1 7 jintex.in

Page 10

EX32□□(H) EX52□□(H) EX3200(H) Series EX5200(H) Series 1 2 3 2: スタンダードリフト (Standard lift) 3: ハイリフト (High lift) 4: 超ハイリフト (Extra-high lift) 5: ウルトラハイリフト (Ultra-high lift) スタンダードリフト・ハイリフト Standard lift • High lift 超ハイリフト Extra-high lift ウルトラハイリフト Ultra-high lift EX3215(16)H-A05 EX5204-23Z3 を除く Except EX5204-23Z3 EX3215(16)H-A05 30 31 29 EX3200(H)(N) Series 10 34 EX3200N Series 35 EX5200N Series 36 EX5200T Series 9 8 EX5200(H)(N)(T) Series 13 12 11 4 5 4 5 6 EX5200(H)(N)(T) Series 7 19 18 17 EX3200(H)(N) Series 28 16 32 15 14 33 26 27 24 25 20 21 22 23 EX5205-12Z1,EX5204(T)-82 EX5214-83,84を除く Except EX5205-12Z1,EX5204(T)-82 EX5214-83,84 8 jintex.in

Page 11 — CRANKSHAFT DRIVE MECHANISM

クランクシャフト機構 CRANKSHAFT DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 270500A0 クランク軸 CRANKSHAFT 1 2 270500B0 クランク軸 CRANKSHAFT 1 3 270512A0 クランク軸 CRANKSHAFT 1 4 2705020 バランスウエイト BALANCE WEIGHT 2 5 0070110 平小ネジ /M3 × 8 SCREW 4 6 2705030 段付ピン PIN 1 7 0073740 平小ネジ /M6 × 6.5 SCREW 1 8 2705080 蓋 COVER 1 9 007019A0 十字穴ナベ小ネジ /M4 × 8 SCREW 3 10 2403400 Oリング O RING 1 11 270507-910 ボールベアリング (組) BALL BEARING ASSY. 1 12 0045720 六角穴止ネジ /M5 × 10 SCREW 1 13 0045140 六角穴止ネジ /M5 × 5 SCREW 1 14 2403350 止メ輪 RING 1 15 2129870 ボールベアリング BALL BEARING 1 16 2115260 ボールベアリング BALL BEARING 1 17 2403060 波板座金 WASHER 1 18 2100560 油切り OIL SEAL 1 19 2100570 Oリング O RING 1 20 2403400 Oリング O RING 1 21 2115280 右蓋 RIGHT COVER 1 22 007020A0 十字穴ナベ小ネジ /M4 × 10 SCREW 3 23 2705051 ファン (組) FAN ASSY. 1 24 270504-UD0 プーリー MACHINE PULLEY 1 25 0045410 六角穴止ネジ /M6 × 8 SCREW 2 26 0045230 六角穴ボルト /M6 × 35 BOLT 1 27 2042930 バネ座金 SPRING WASHER 1 28 2705100 段付ピン PIN 1 29 2705090 蓋 COVER 1 30 0070440 皿ネジ /M4 × 10 SCREW 2 31 0070200 平ネジ /M4 × 10 SCREW 1 32 270523A0 スペーサー SPACER 1 33 2705260 蓋 COVER 1 34 27050F0 クランク軸 CRANKSHAFT 1 35 27050E0 クランク軸 CRANKSHAFT 1 36 27050H0 クランク軸 CRANKSHAFT 1 9 jintex.in

Page 12

1本針(1-needle) EX5203・5204・5205 EX5204-24を除く Except EX5204-24 2本針(2-needle) EX5212・5214 EX3215(16) EX5214-04,24,54 EX5214H-55 EX3215(16)-A04 EX3215(16)H-A05を除く EX5214-04,24,54 EX5214H-55 EX3215(16)-A04 EX3215(16)H-A05 3本針(1-needle) EX3244 EX3244-A04を除く Except EX3244-A04 10 jintex.in

Page 13 — THREAD TENSION MECHANISM

糸調子機構 REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 210529-9T0 糸調子(組) TENSION SPRING ASSY. 1 2 263543-TA0 ツマミ KNOB 1 3 2084480 ラチェット RATCHET 1 4 263544-TA0 受皿 SPRING SHIELD 1 5 2103190 調子皿 TENSION DISC 2 6 2084490 フェルト FELT 1 7 005082A0 調子棒/C5 SCREW STUD 1 8 2010370 圧縮バネ(強) SPRING (HEAVY) 1 9 210530-9T0 糸調子(組) TENSION SPRING ASSY. 1 10 2010860 圧縮バネ(中) SPRING (MEDIUM) 1 11 2750000 糸道 THREAD GUIDE 1 12 007018A0 十字穴ナベ小ネジ/M4 × 6 SCREW 2 13 2750010 糸道 THREAD GUIDE 1 14 2028490 調子台 TENSION GUIDE 1 15 004009-1HC0 平ネジ/C5 × 7.5 SCREW 1 16 2750411 糸道 THREAD GUIDE 1 17 2750400 糸道 THREAD GUIDE 1 18 0030440 六角ナット/C5 NUT 1 11 jintex.in

Page 14 — EX3200(H)(N) Series

EX3200(H)(N) Series 2本針(2-needle) EX3215(16) 3本針(3-needle) EX3244 1 9 2 8 13 16 EX3215(16) 10 EX3244 11 EX3215(16)H 12 EX3215(16) 14 EX3244 15 EX3215(16)H 6 5 7 3 2本針(2-needle) 4 3本針(3-needle) 17 18 20 19 EX3200(N) Series EX3200H Series 23 21 EX3215(16) 22 EX3244 EX3215(16)N-01U EX3215(16)N-02U,03U,A04 EX3244-A04を除く Except EX3215(16)N-01U EX3215(16)N-02U,03U,A04 EX3244-A04 24 25 26 12 jintex.in

Page 15 — THREAD GUIDE & THREAD TAKEUP (1)

糸道・糸繰り (1) THREAD GUIDE & THREAD TAKEUP (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2750210 ブラケット BRACKET 1 2 0070820 平ネジ/M4 × 8 SCREW 2 3 2750240 糸道 THREAD GUIDE 1 4 2750420 糸道 THREAD GUIDE 1 5 0045430 六角穴止ネジ/M4 × 4 SCREW 1 6 2750260 ブラケット BRACKET 1 7 0070170 平ネジ/M4 × 5 SCREW 1 8 2750220 糸道 THREAD GUIDE 1 9 0045430 六角穴止ネジ/M4 × 4 SCREW 1 10 2750290 糸道 THREAD GUIDE 1 11 275029A0 糸道 THREAD GUIDE 1 12 2750520 糸道 THREAD GUIDE 1 13 0070170 平ネジ/M4 × 5 SCREW 1 14 2750280 糸道 THREAD GUIDE 1 15 2750570 糸道 THREAD GUIDE 1 16 0070170 平ネジ/M4 × 5 SCREW 1 17 2750110 小調子台 THREAD RETAINER BRACKET 1 18 2750120 小調子皿 THREAD RETAINER 1 19 0071630 段付ネジ/M2 SCREW 1 20 2403260 圧縮バネ SPRING 1 21 2750270 針糸繰り NEEDLE THREAD TAKE-UP 1 22 2750440 針糸繰り NEEDLE THREAD TAKE-UP 1 23 0070620 平ネジ/M3 × 6 SCREW 2 24 2750490 針糸繰り NEEDLE THREAD TAKE-UP 1 25 0070410 皿ネジ/M3 × 6 SCREW 1 26 0070620 平ネジ/M3 × 6 SCREW 1 13 jintex.in

Page 16 — EX5200(H)(N)(T) Series

EX5200(H)(N)(T) Series 1本針(1-needle) EX5203・5204・5205 2本針(2-needle) EX5212・5214 4 5 3 1 1本針(1-needle) EX5203・5204・5205 6 EX5212・5214 7 EX5214H 8 2 2本針(2-needle) 9 10 11 13 12 EX5200(N)(T) Series EX5200H Series 16 14 EX5203・5204・5205 15 EX5212 20 EX5214 EX5214N-01U EX5214-24,92M2を除く Except EX5214N-01U EX5214-24,92M2 17 18 19 14 jintex.in

Page 17 — THREAD GUIDE & THREAD TAKEUP (2)

糸道・糸繰り (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 275013A0 糸道 THREAD GUIDE 1 2 2750130 糸道 THREAD GUIDE 1 3 0045430 六角穴止ネジ/M4 × 4 SCREW 1 4 2750150 ブラケット BRACKET 1 5 0070820 平ネジ/M4 × 8 SCREW 1 6 2750180 糸道 THREAD GUIDE 1 7 275018A0 糸道 THREAD GUIDE 1 8 275051A0 糸道 THREAD GUIDE 1 9 0070820 平ネジ/M4 × 8 SCREW 1 10 2750110 小調子台 THREAD RETAINER BRACKET 1 11 2750120 小調子皿 THREAD RETAINER 1 12 0071630 段付ネジ/M2 SCREW 1 13 2403260 圧縮バネ SPRING 1 14 2750160 針糸繰り NEEDLE THREAD TAKE-UP 1 15 2750170 針糸繰り NEEDLE THREAD TAKE-UP 1 16 0070620 平ネジ/M3 × 6 SCREW 2 17 275017A0 針糸繰り NEEDLE THREAD TAKE-UP 1 18 0070410 皿ネジ/M3 × 6 SCREW 1 19 0070620 平ネジ/M3 × 6 SCREW 1 20 2751060 針糸繰り NEEDLE THREAD TAKE-UP 1 15 jintex.in

Page 18

EX32□□(H)(N)-□□/□□□ EX52□□(H)(N)(T)-□□/□□□ 2: スタンダードリフト(Standard lift) 3: ハイリフト(High lift) 4: 超ハイリフト(Extra-high lift) 5: ウルトラハイリフト(Ultra-high lift) EX5204-24,EX5214-24を除く Except EX5204-24,EX5214-24 10 超ハイリフト ウルトラハイリフト Extra-high lift Ultra-high lift 9 スタンダードリフト・ハイリフト Standard lift・High lift EX5212を除く Except EX5212 2 4 3 1 5 6 7 8 スタンダードリフト ハイリフト Standard lift High lift 12 EX5214-M03,M53を除く Except EX5214-M03,M53 14 13 超ハイリフト ウルトラハイリフト Extra-high lift Ultra-high lift EX5204-24 EX5214-24を除く Except EX5204-24 EX5214-24 16 jintex.in

Page 19 — THREAD GUIDE & THREAD TAKEUP(3)

糸道・糸繰り (3) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2750040 ブラケット BRACKET 1 2 2750470 糸道 THREAD GUIDE 2 3 0070080 平小ネジ /M3 × 4 SCREW 2 4 2028750 座金 WASHER 2 5 2750050 糸繰り THREAD TAKE-UP 1 6 0070190 平ネジ /M4 × 8 SCREW 1 7 2750060 糸道 THREAD GUIDE 1 8 0070080 平小ネジ /M3 × 4 SCREW 1 9 2750070 糸道 THREAD GUIDE 1 10 2750550 糸道 THREAD GUIDE 1 11 2750560 糸道 THREAD GUIDE 1 12 2750090 糸繰り THREAD TAKE-UP 1 13 2750540 糸繰り THREAD TAKE-UP 1 14 0070120 平小ネジ /M3.5 × 6 SCREW 1 THREAD GUIDE & THREAD TAKEUP(3) 17 jintex.in

Page 20 — EX3200(N) Series EX5200(N)(T) Series

EX3200(N) Series EX5200(N)(T) Series EX5212-02を除く Except EX5212-02 18 jintex.in

Page 21 — NEEDLE DRIVE MECHANISM (1)

針振り機構(1) NEEDLE DRIVE MECHANISM (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 271000-920 ロッド CONNECTION 1 2 007023A0 十字穴ナベ小ネジ/M4 × 16 SCREW 2 3 2710010 ピン PIN 1 4 0045380 六角穴止ネジ/M4 × 6 SCREW 1 5 271002-920 クランク CRANK 1 6 0045330 六角穴ボルト /M6 × 12 BOLT 1 7 2710030 軸 SHAFT 1 8 2403080 カラー COLLAR 1 9 0045430 六角穴止ネジ/M4 × 4 SCREW 2 10 2082350 座金 WASHER 1 11 2025770 止メ輪 RING 1 12 271004-920 レバー LEVER 1 13 0071500 六角ボルト /M6 × 12 BOLT 1 14 271022A910 軸(組) SHAFT ASSY. 1 15 2021770 給油紐 OIL WICK 2 16 271005B910 ブッシュ(組) BUSHING ASSY. 1 17 0045460 六角穴止ネジ/M4 × 5 SCREW 1 18 2010220 Oリング O RING 1 19 179009-050 フェルト FELT 1 20 271009-920 ホルダー HOLDER 1 21 0070350 平ネジ/M3 × 6 SCREW 1 22 2403100 栓 PLUG 1 19 jintex.in

Page 22 — EX3200H Series EX5200H Series

EX3200H Series EX5200H Series 20 jintex.in

Page 23 — NEEDLE DRIVE MECHANISM (2)

針振リ機構 (2) NEEDLE DRIVE MECHANISM (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 271000-920 ロッド CONNECTION 1 2 007023A0 十字穴ナベ小ネジ/M4 × 16 SCREW 2 3 2710010 ピン PIN 1 4 0045380 六角穴止ネジ/M4 × 6 SCREW 1 5 271002-920 クランク CRANK 1 6 0045330 六角穴ボルト/M6 × 12 BOLT 1 7 2710030 軸 SHAFT 1 8 2403080 カラー COLLAR 1 9 0045430 六角穴止ネジ/M4 × 4 SCREW 2 10 2082350 座金 WASHER 1 11 2025770 止メ輪 RING 1 12 271015-920 レバー LEVER 1 13 0071500 六角ボルト/M6 × 12 BOLT 1 14 2710160 リンク LINK 1 15 2710170 段付ピン PIN 2 16 0071850 平ネジ/M3 × 4 SCREW 2 17 271023-910 軸 (組) SHAFT ASSY. 1 18 2021760 給油紐 OIL WICK 2 19 0045450 六角穴止ネジ/M3 × 4 SCREW 1 20 271018B910 ブッシュ (組) BUSHING ASSY. 1 21 0045820 六角穴止ネジ/M4 × 8 SCREW 1 22 2010220 Oリング O RING 1 23 179009-050 フェルト FELT 1 24 271009-920 ホルダー HOLDER 1 25 0070350 平ネジ/M3 × 6 SCREW 1 26 2403100 栓 PLUG 1 jintex.in

Page 24

EX3200(H)(N) Series 12本針(2-needle) EX3215(16) 2 5 3 4 EX3215(16)-A04 EX3215(16)-A05を除く Except EX3215(16)-A04 EX3215(16)-H-A05 13本針(3-needle) EX3244 9 8 EX3244-A04を除く Except EX3244-A04 6 7 10 EX5200(H)(N)(T) Series 11本針(1-needle) EX5203-5204-5205 14 13 11 12 15 12本針(2-needle) EX5212-5214 19 18 NG=2mm 16 17 NG=2.5mm NG=3mm 21 22 20 23 24 20 22 jintex.in

Page 25 — 針振り機構(3) NEEDLE DRIVE MECHANISM (3)

針振り機構(3) NEEDLE DRIVE MECHANISM (3) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 針留(組) NEEDLE HOLDER ASSY. 1 2 0045540 六角穴止ネジ/M3 × 3 SCREW 2 3 275030B0 糸道 THREAD GUIDE 1 4 0071190 皿ネジ/M2 × 5 SCREW 1 5 XXXXXX 針 NEEDLE 2 6 XXXXXX 針留(組) NEEDLE HOLDER ASSY. 1 7 0045540 六角穴止ネジ/M3 × 3 SCREW 3 8 275030B0 糸道 THREAD GUIDE 1 9 0071190 皿ネジ/M2 × 5 SCREW 1 10 XXXXXX 針 NEEDLE 3 11 XXXXXX 針留(組) NEEDLE HOLDER ASSY. 1 12 0045540 六角穴止ネジ/M3 × 3 SCREW 1 13 275019A0 糸道 THREAD GUIDE 1 14 0071200 平ネジ/M2 × 3 SCREW 1 15 XXXXXX 針 NEEDLE 1 16 XXXXXX 針留(組) NEEDLE HOLDER ASSY. 1 17 0045540 六角穴止ネジ/M3 × 3 SCREW 2 18 275019B0 糸道 THREAD GUIDE 1 19 0071200 平ネジ/M2 × 3 SCREW 1 20 XXXXXX 針 NEEDLE 2 21 XXXXXX 針留(組) NEEDLE HOLDER ASSY. 1 22 0045540 六角穴止ネジ/M3 × 3 SCREW 2 23 275019C0 糸道 THREAD GUIDE 1 24 0071200 平ネジ/M2 × 3 SCREW 1 ● XXXXXX はゲージパーツです。 部品番号は 94 ~ 109 頁のゲージパーツ表を 参照してください。 ● "XXXXXX" represents the gauge part. Please refer to the gauge part list (page 94-109). 23 jintex.in

Page 26

EX3200(H)(N) Series EX5200(H)(N)(T) Series EX5204-82,83,84,92M1 EX5204T-82,EX5214-04を除く Except EX5204-82,83,84,92M1 EX5204T-82,EX5214-04 24 jintex.in

Page 27 — NEEDLE DRIVE MECHANISM (4)

針振リ機構 (4) NEEDLE DRIVE MECHANISM (4) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 針板 NEEDLE PLATE 1 2 0071700 平ネジ /M4 × 7.5 SCREW 2 3 2710100 取付板 (前) BRACKET (FRONT) 1 4 007019A0 十字穴ナベ小ネジ /M4 × 8 SCREW 2 5 2403050 防振ゴム CUSHION RUBBER 2 6 2710110 取付板 (後) BRACKET (REAR) 1 7 007019A0 十字穴ナベ小ネジ /M4 × 8 SCREW 2 8 XXXXXX 針受 (前) NEEDLE GUARD (FRONT) 1 9 0070100 平小ネジ /M3 × 6 SCREW 2 10 XXXXXX 針受 (後) NEEDLE GUARD (REAR) 1 11 0072590 六角ボルト /M3 × 5 BOLT 1 12 2402220 皿バネ SPRING 1 13 0071650 段付ネジ /M3 SCREW 1 14 XXXXXX 針受 (前) NEEDLE GUARD (FRONT) 1 15 0070190 平ネジ /M4 × 8 SCREW 1 16 XXXXXX 針受 (後) NEEDLE GUARD (REAR) 1 17 0070100 平小ネジ /M3 × 6 SCREW 2 18 2710130 ブラケット BRACKET 1 19 0071140 平ネジ /M4 × 10 SCREW 2 20 XXXXXX 針板 NEEDLE PLATE 1 21 0071700 平ネジ /M4 × 7.5 SCREW 2 22 2710100 取付板 (前) BRACKET (FRONT) 1 23 007019A0 十字穴ナベ小ネジ /M4 × 8 SCREW 2 24 2403050 防振ゴム CUSHION RUBBER 2 25 2710110 取付板 (後) BRACKET (REAR) 1 26 007019A0 十字穴ナベ小ネジ /M4 × 8 SCREW 2 27 XXXXXX 針受 (前) NEEDLE GUARD (FRONT) 1 28 0070190 平ネジ /M4 × 8 SCREW 1 29 XXXXXX 針受 (後) NEEDLE GUARD (REAR) 1 30 0072590 六角ボルト /M3 × 5 BOLT 1 31 2402220 皿バネ SPRING 1 32 0071650 段付ネジ /M3 SCREW 1 ● XXXXXX はゲージパーツです。 部品番号は 94 ~ 109 頁のゲージパーツ表を 参照してください。 ● "XXXXXX" represents the gauge part. Please refer to the gauge part list (page 94-109). 25 jintex.in

Page 28

EX3200(N) Series EX5200(N)(T) Series EX32□□(H)(N)-□□□/□□□ EX52□□(H)(N)(T) 2: スタンダードリフト (Standard lift) 3: ハイリフト (High lift) 4: 超ハイリフト (Extra-high lift) 5: ウルトラハイリフト (Ultra-high lift) ※15 EX3215(16)-A04,EX3244-03,A04 EX5204-24,EX5212-02 EX5214-01,03,M03,04,24,43,43P1,43P2 EX5214-M53,53C3,54,83,84,92M2 EX5214N-01,01Uを除く Except EX3215(16)-A04,EX3244-03,A04 EX5204-24,EX5212-02 EX5214-01,03,M03,04,24,43,43P1,43P2 EX5214-M53,53C3,54,83,84,92M2 EX5214N-01,01U EX5204-23Z3を除く Except EX5204-23Z3 スタンダードリフト ハイリフト Standard lift High lift 超ハイリフト Extra-high lift 28 29 スタンダードリフト Standard lift ハイリフト・超ハイリフト High lift・Extra-high lift 6 7 8 EX3200(N) Series EX5200(N) Series EX5200T Series 17 38 EX5204-23Z3を除く Except EX5204-23Z3 EX3200(N) Series EX5200(N) Series EX5200T Series 18 39 26 jintex.in

Page 29 — UPPER LOOPER DRIVE MECHANISM (1)

上ルーパー機構 (1) UPPER LOOPER DRIVE MECHANISM (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 271500-920 ロッド CONNECTION 1 2 007023A0 十字穴ナベ小ネジ/M4 × 16 SCREW 2 3 007022A0 十字穴ナベ小ネジ/M4 × 14 SCREW 2 4 2715010 振レ止メ GUIDE 1 5 0070410 皿ネジ/M3 × 6 SCREW 2 6 271502-920 クランク CRANK 1 7 271503-920 クランク CRANK 1 8 0045330 六角穴ボルト/M6 × 12 BOLT 1 9 2715040 軸 SHAFT 1 10 2403380 座金 WASHER 1 11 0071740 六角ボルト/M5 × 10 BOLT 1 12 3030670 バネ座金 SPRING WASHER 1 13 2755400 栓 PLUG 1 14 2755410 フィルター FILTER 1 15 2101220 スペーサー SPACER 1 16 21058A0 オイルシール OIL SEAL 1 17 271517B910 上ルーパー台 (セット) UPPER LOOPER HOLDER ASSY. 1 18 271505-920 レバー LEVER 1 19 0071500 六角ボルト/M6 × 12 BOLT 1 20 2715460 平行ピン (組) PIN ASSY. 1 21 2021760 給油紐 OIL WICK 2 22 0045450 六角穴止ネジ/M3 × 4 SCREW 1 23 271506B910 上ルーパー台 (組) UPPER LOOPER HOLDER ASSY. 1 24 179130-050 フェルト FELT 1 25 0070541 平小ネジ/M3.5 × 6 SCREW 1 26 2330350 フェルト FELT 1 27 XXXXXX 上ルーパー UPPER LOOPER 1 28 271510S0 上ルーパー土台 UPPER LOOPER HOLDER BASE 1 29 271510T0 上ルーパー土台 UPPER LOOPER HOLDER BASE 1 30 0045100 六角穴ボルト/M6 × 16 BOLT 2 31 2715430 カバー COVER 1 32 0070390 皿ネジ/M2.5 × 6 SCREW 1 33 0070330 平ネジ/M2.5 × 8 SCREW 1 34 2715190 フィルター FILTER 1 35 2745890 フェルト FELT 1 36 2745880 止板 BRACKET 1 37 0070080 平小ネジ/M3 × 4 SCREW 1 38 271541A910 上ルーパー台 (セット) UPPER LOOPER HOLDER ASSY. 1 39 271542-920 レバー LEVER 1 ● “xxxxxx” はゲージパーツです。 部品番号は 94 ~ 109 頁のゲージパーツ表を 参照してください。 ● "xxxxxx" represents the gauge part. Please refer to the gauge part list (page 94-109). 27 jintex.in

Page 30 — EX3200H Series EX5200H Series

EX3200H Series EX5200H Series EX3200H Series 14 EX5200H Series 15 EX3200H Series 16 EX5200H Series 17 28 jintex.in

Page 31 — UPPER LOOPER DRIVE MECHANISM (2)

上ルーバー機構 (2) UPPER LOOPER DRIVE MECHANISM (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 271500A920 ロッド CONNECTION 1 2 007023A0 十字穴ナベ小ネジ /M4 × 16 SCREW 2 3 007022A0 十字穴ナベ小ネジ /M4 × 14 SCREW 2 4 2715010 振止メ GUIDE 1 5 0070410 皿ネジ /M3 × 6 SCREW 2 6 271512-920 クランク CRANK 1 7 0045330 六角穴ボルト /M6 × 12 BOLT 1 8 2715040 軸 SHAFT 1 9 2403380 座金 WASHER 1 10 0071740 六角ボルト /M5 × 10 BOLT 1 11 3030670 バネ座金 SPRING WASHER 1 12 2755400 栓 PLUG 1 13 2755410 フィルター FILTER 1 14 2101220 スペーサー SPACER 1 15 2403020 スペーサー SPACER 1 16 2401020 座金 WASHER 1 17 2405410 座金 WASHER 1 18 210586A0 オイルシール OIL SEAL 1 19 271518B910 上ルーバー台 (セット) UPPER LOOPER HOLDER ASSY. 1 20 271505-920 レバー LEVER 1 21 0071500 六角ボルト /M6 × 12 BOLT 1 22 2715460 平行ピン (組) PIN ASSY. 1 23 2021760 給油紐 OIL WICK 2 24 0045450 六角穴止ネジ /M3 × 4 SCREW 1 25 271513B910 上ルーバー台 (組) UPPER LOOPER HOLDER ASSY. 1 26 179130-050 フェルト FELT 1 27 0070541 平小ネジ /M3.5 × 6 SCREW 1 28 2330350 フェルト FELT 1 29 XXXXXX 上ルーバー UPPER LOOPER 1 30 271510T0 上ルーバー土台 UPPER LOOPER HOLDER BASE 1 31 0045100 六角ボルト /M6 × 16 BOLT 2 32 271543A0 カバー COVER 1 33 0070390 皿ネジ /M2.5 × 6 SCREW 1 34 0070330 平小ネジ /M2.5 × 8 SCREW 1 35 2715190 フィルター FILTER 1 36 2745890 フェルト FELT 1 37 2745880 止板 BRACKET 1 38 0070080 平小ネジ /M3 × 4 SCREW 1 ● xxxxxx はゲージパーツです。 ● "xxxxxx" represents the gauge part. Please 部品番号は 94 ~ 109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 29 jintex.in

Page 32

EX5200(H)(N)(T) Series 6 7 12 19 21 20 EX3200(H)(N) Series 1 2 3 4 5 13 14 15 16 17 18 9 10 11 8 30 jinttex.in

Page 33 — LOWER LOOPER DRIVE MECHANISM

下ルーパー機構 LOWER LOOPER DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 271500-920 ロッド CONNECTION 1 2 007023A0 十字穴ナベ小ネジ/M4 × 16 SCREW 2 3 007022A0 十字穴ナベ小ネジ/M4 × 14 SCREW 2 4 2715010 振止メ GUIDE 1 5 0070410 皿ネジ/M3 × 6 SCREW 2 6 272000-920 クランク CRANK 1 7 0045330 六角穴ボルト/M6 × 12 BOLT 1 8 2715040 軸 SHAFT 1 9 2403380 座金 WASHER 1 10 0071740 六角穴ボルト/M5 × 10 BOLT 1 11 3030670 バネ座金 SPRING WASHER 1 12 2403110 座金 WASHER 1 13 210586A0 オイルシール OIL SEAL 1 14 XXXXXX 下ルーパー LOWER LOOPER 1 15 0071680 平小ネジ/M3.5 × 6.5 SCREW 1 16 272001-920 下ルーパー台(組) LOWER LOOPER HOLDER ASSY. 1 17 0070550 六角穴ボルト/M5 × 13 BOLT 1 18 0070690 平小ネジ/M4 × 7 SCREW 1 19 273511-920 クランク CRANK 1 20 0045330 六角穴ボルト/M6 × 12 BOLT 1 21 0045140 六角穴止ネジ/M5 × 5 SCREW 1 ● XXXXX はゲージパーツです。 ● "XXXXXX" represents the gauge part. Please 部品番号は 94~109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 31 jintex.in

Page 34

EX3200(H)(N) Series 32 jintex.in

Page 35 — 二重環ルーパー機構 (1)

二重環ルーパー機構 (1) CHAINSTITCH LOOPER DRIVE MECHANISM (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2735000 ロッド CONNECTION 1 2 205015-20 ニードルベアリング NEEDLE BEARING 1 3 2735010 クランク CRANK 1 4 2405420 ブッシュ BUSHING 1 5 0070560 六角ボルト/M5 × 13 BOLT 1 6 2400390 座金 WASHER 1 7 2735020 スライダー SLIDER 1 8 0045310 六角ボルト/M5 × 12 BOLT 1 9 2400620 座金 WASHER 1 10 3030670 バネ座金 SPRING WASHER 1 11 2525150 段付ピン PIN 1 12 2089490 Oリング O RING 1 13 2735040 軸 SHAFT 1 14 273505-920 ホルダー HOLDER 1 15 0045330 六角ボルト/M6 × 12 BOLT 1 16 273509-920 クランク CRANK 1 17 0045330 六角ボルト/M6 × 12 BOLT 1 18 2725170 リンク LINK 1 19 2405420 ブッシュ BUSHING 1 20 0070560 六角ボルト/M5 × 13 BOLT 1 21 2400390 座金 WASHER 1 22 2735060 軸 SHAFT 1 23 204052A0 オイルシール OIL SEAL 1 24 XXXXXX 二重環ルーパー DOUBLE CHAINSTITCH LOOPER 1 25 0071680 平小ネジ/M3.5 × 6.5 SCREW 1 26 273510-920 ルーパー台 LOOPER HOLDER 1 27 0070550 六角ボルト/M5 × 13 BOLT 1 28 2403371 座金 WASHER 1 29 0071690 平小ネジ/M4 × 7 SCREW 1 ● xxxxxx はゲージパーツです。 "xxxxxx" represents the gauge part. Please 部品番号は 94 ~ 109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 33 jintex.in

Page 36

EX3200(H)(N) Series 34 jintex.in

Page 37 — CHAINSTITCH LOOPER DRIVE MECHANISM (2)

二重環ルーパー機構 (2) CHAINSTITCH LOOPER DRIVE MECHANISM (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 1921200 糸道パイプ PIPE 1 2 007019A0 十字穴ナベ小ネジ /M4 × 8 SCREW 1 3 2750320 糸道パイプ PIPE 1 4 2061150 ブラケット BRACKET 3 5 2750330 ブラケット BRACKET 1 6 0070660 段付ネジ /M4 SCREW 1 7 2103070 波板座金 WASHER 2 8 0071671 段ネジ /M3 SCREW 1 9 1371080 小調子皿 THREAD RETAINER 2 10 2113880 圧縮バネ SPRING 1 11 2750340 ツマミ KNOB 1 12 2750350 糸受 THREAD GUIDE 1 13 0070170 平小ネジ /M4 × 5 SCREW 1 14 2750360 糸道 THREAD GUIDE 1 15 0070080 平小ネジ /M3 × 4 SCREW 1 16 2750390 糸道 THREAD GUIDE 1 17 0070080 平小ネジ /M3 × 4 SCREW 1 18 179498-920 ルーパー糸繰り (組) LOOPER THREAD TAKE-UP ASSY. 2 19 0045540 六角穴付ネジ /M3 × 3 SCREW 1 20 2750370 板バネ FLAT SPRING 1 21 2750380 糸道 THREAD GUIDE 1 22 007019A0 十字穴ナベ小ネジ /M4 × 8 SCREW 1 35 jintex.in

Page 38

EX5204-23Z3 No.5~20を除く Except No.5~20 23 1 2 8 6 7 10 3 4 5 9 EX5214-04,54/445 EX5214H-55を除く Except EX5214-04,54/445 EX5214H-55 14 11 16 12 13 17 18 19 15 20 21 22 24 25 29 28 26 30 27 33 31 32 36 35 34 39 38 37 41 40 42 43 44 36 jintex.in

Page 39 — FEED MECHANISM (1)

送リ機構 (1) FEED MECHANISM (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2725000 ロッド CONNECTION 1 2 2710010 ピン PIN 1 3 0045380 六角穴止ネジ /M4 × 6 SCREW 1 4 240012-20 ニードルベアリング NEEDLE BEARING 1 5 2725010 エキセン ECCENTRIC 1 6 2101290 案内/送リエキセン GUIDE (FEED ECCENTRIC) 1 7 2101300 板バネ FLAT SPRING 1 8 0045300 六角穴止ネジ /M3 × 4 SCREW 2 9 272506-910 調節台 REGULATOR 1 10 0045140 六角穴止ネジ /M5 × 5 SCREW 2 11 272504-910 エキセン (組) ECCENTRIC ASSY. 1 12 2725030 ネジリバネ SPRING 1 13 0070380 段付ネジ /M2 SCREW 1 14 2725020 ラチェット RATCHET 1 15 2725091 プッシュボタン PUSH BUTTON 1 16 2403150 ガスケット GASKET 1 17 2063660 Oリング O RING 1 18 2403140 座金 WASHER 1 19 2403170 圧縮バネ SPRING 1 20 2005550 止メ輪 RING 1 21 2725290 リンク LINK 1 22 0070580 段付ネジ /M5 SCREW 1 23 2025220 止メ輪 RING 1 24 272530A920 レバー LEVER 1 25 0045330 六角穴ボルト /M6 × 12 BOLT 1 26 2725321 レバー LEVER 1 27 0071610 段付ネジ /M5 SCREW 1 28 272533A1 軸 SHAFT 1 29 2041850 Oリング O RING 1 30 2725340 ネジリバネ SPRING 1 31 2725350 調節板 REGULATOR PLATE 1 32 007021A0 十字穴ナベ小ネジ /M4 × 12 SCREW 2 33 2403210 スペーサー SPACER 2 34 2520690 丸ナット NUT 1 35 0070590 段付ネジ /M4.5 SCREW 1 36 2113010 皿バネ SPRING 1 37 2526580 ストッパー STOPPER 2 38 007018A0 十字穴ナベ小ネジ /M4 × 6 SCREW 2 39 3034480 座金 WASHER 2 40 272538A0 調節棒 ADJUSTING BAR 1 41 2403220 シール SEAL 1 42 2005550 止メ輪 RING 1 43 2405590 圧縮バネ SPRING 1 44 272539A0 段付ピン PIN 1 37 jintex.in

Page 40

EX3200(H) Series EX5200(H)(T) Series EX5214-04 EX5214-54/445 EX5214H-55 を除く Except EX5214-04 EX5214-54/445 EX5214H-55 38 jintex.in

Page 41 — FEED MECHANISM (2)

送リ機構 (2) FEED MECHANISM (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2725160 軸 SHAFT 1 2 2050610 止メ輪 RING 1 3 2081731 栓 PLUG 1 4 2403110 座金 WASHER 2 5 272510-910 クランク CRANK 1 6 0045330 六角穴ボルト/M6 × 12 BOLT 1 7 0070100 平小ネジ/M3 × 6 SCREW 2 8 2725180 角駒 BLOCK 1 9 272514-921 クランク CRANK 1 10 0045330 六角穴ボルト/M6 × 12 BOLT 1 11 2725151 ピン PIN 1 12 0048050 六角ナット/M5 NUT 1 13 2400620 座金 WASHER 1 14 2725250 段付ピン PIN 1 15 0072380 六角穴ボルト/M4 × 6 BOLT 1 16 2403180 ガスケット GASKET 1 17 2403190 止メ輪 RING 1 18 2010220 Oリング O RING 1 19 2725260 角駒 BLOCK 1 20 2403030 カラー COLLAR 2 21 0045430 六角穴止ネジ/M4 × 4 SCREW 2 22 2725170 リンク LINK 1 23 2405420 ブッシュ BUSHING 1 24 0070560 六角ボルト/M5 × 13 BOLT 1 25 2400390 座金 WASHER 1 26 2725270 主送り台 MAIN FEED BAR 1 27 XXXXXX 主送り歯(組) MAIN FEED DOG ASSY. 1 28 XXXXXX 主送り歯 MAIN FEED DOG 1 29 XXXXXX 補助送り歯 AUXILIARY FEED DOG 1 30 0070100 平小ネジ/M3 × 6 SCREW 1 31 0070130 平小ネジ/M3.5 × 8 SCREW 1 32 2725280 差動送り台 DIFFERENTIAL FEED BAR 1 33 XXXXXX 差動送り歯 DIFFERENTIAL FEED DOG 1 34 0070130 平小ネジ/M3.5 × 8 SCREW 1 35 2725240 角駒 BLOCK 1 36 2725190 送り台案内(右) FEED BAR GUIDE (RIGHT) 1 37 0071100 六角穴ボルト/M4 × 9 BOLT 2 38 2725200 送り台案内(左) FEED BAR GUIDE (LEFT) 1 39 0071100 六角穴ボルト/M4 × 9 BOLT 2 40 2726170 油切り案内 GUIDE (FEED BAR OIL SEAL) 1 41 2725210 油切り OIL SEAL 2 42 0045730 六角穴ボルト/M4 × 5 BOLT 2 XXXXXX はゲージパーツです。 "XXXXXX" represents the gauge part. Please 部品番号は94~109頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 39 jintex.in

Page 42

EX3200N Series EX5200N Series 40 jintex.in

Page 43 — FEED MECHANISM (3)

FEED MECHANISM (3) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2725160 軸 SHAFT 1 2 2050610 止メ輪 RING 1 3 2081731 栓 PLUG 1 4 2403110 座金 WASHER 2 5 272510-910 クランク CRANK 1 6 0045330 六角穴ボルト/M6 × 12 BOLT 1 7 0070100 平小ネジ /M3 × 6 SCREW 2 8 2725180 角駒 BLOCK 1 9 272514-921 クランク CRANK 1 10 0045330 六角穴ボルト/M6 × 12 BOLT 1 11 2725151 ピン PIN 1 12 0048050 六角ナット/M5 NUT 1 13 2400620 座金 WASHER 1 14 2725540 段付ピン PIN 1 15 2025220 止メ輪 RING 1 16 2404340 座金 WASHER 1 17 0045460 六角穴止ネジ/M4 × 5 SCREW 1 18 2010220 Oリング O RING 1 19 2725260 角駒 BLOCK 1 20 2403030 カラー COLLAR 1 21 0045430 六角穴止ネジ/M4 × 4 SCREW 2 22 2725170 リンク LINK 1 23 2405420 ブッシュ BUSHING 1 24 0070560 六角ボルト/M5 × 13 BOLT 1 25 2400390 座金 WASHER 1 26 2725270 主送り台 MAIN FEED BAR 1 27 XXXXXX 主送り歯(組) MAIN FEED DOG ASSY. 1 28 XXXXXX 主送り歯 MAIN FEED DOG 1 29 XXXXXX 補助送り歯 AUXILIARY FEED DOG 1 30 0070100 平小ネジ /M3 × 6 SCREW 1 31 0070130 平小ネジ /M3.5 × 8 SCREW 1 32 2725280 差動送り台 DIFFERENTIAL FEED BAR 1 33 XXXXXX 差動送り歯 DIFFERENTIAL FEED DOG 1 34 0070130 平小ネジ /M3.5 × 8 SCREW 1 35 2725240 角駒 BLOCK 1 36 2725190 送り台案内(右) FEED BAR GUIDE (RIGHT) 1 37 0071100 六角穴ボルト/M4 × 9 BOLT 2 38 2725200 送り台案内(左) FEED BAR GUIDE (LEFT) 1 39 0071100 六角穴ボルト/M4 × 9 BOLT 2 40 2726170 油切り案内 GUIDE (FEED BAR OIL SEAL) 1 41 2725210 油切り OIL SEAL 2 42 0045730 六角穴ボルト/M4 × 5 BOLT 2 43 2725530 ブッシュ BUSHING 1 44 2400170 Oリング O RING 1 45 2325080 カラー COLLAR 1 46 0014590 止ネジ /C4 × 3 SCREW 2 47 2725560 調節板 REGULATOR PLATE 1 48 2526580 ストッパー STOPPER 2 49 3034480 座金 WASHER 2 50 0070180 平小ネジ /M4 × 6 SCREW 1 51 272555-920 レバー LEVER 1 52 0070140 平小ネジ /M3.5 × 10 SCREW 1 53 2113010 皿バネ SPRING 1 54 2520690 丸ナット NUT 1 55 0070590 段ネジ /M4.5 SCREW 1 56 2403210 スペーサー SPACER 4 57 0070210 平小ネジ /M4 × 12 SCREW 4 58 270076B0 ホルダー PIN 1 59 0048210 六角ナット /M4 NUT 1 60 2403050 防振ゴム CUSHION RUBBER 1 XXXXXX はゲージパーツです。 部品番号は 94 ~ 109 頁のゲージパーツ表を 参照してください。 "XXXXXX" represents the gauge part. Please refer to the gauge part list (page 94-109). 41 jintex.in

Page 44

7 1 2 10 EX5204-23Z3,EX5214-01U EX3215(16)N-01U EX3215(16)-02U,03Uを除く 8 9 3 EX5200(H)(N)(T) Series 4 EX3200(H)(N) Series 5 6 27 EX3215(16)-A04,EX3244-A04 EX3215(16)H-A05 EX5204-24,EX5214-24 EX5214-54/445,EX5214H-55は不要 Without EX3215(16)-A04,EX3244-A04 EX3215(16)H-A05 EX5204-24,EX5214-24 EX5214-54/445,EX5214H-55 11 EX3200H Series EX5200H Series 10 12 13 16 19 EX5200(H)(N)(T) Series 20 EX3200(H)(N) Series 14 EX5204-23Z3を除く Except EX5204-23Z3 EX5200(H)(N)(T) Series 15 EX3200(H)(N) Series 21 22 23 24 25 EX5200(H)(N)(T) Series 26 EX3200(H)(N) Series 27 29 EX5200(H)(N)(T) Series 33 EX5204-24,82,92M1 EX5204T-82,EX5205-12Z1 EX5214-24,54/445,83,84 EX5214H-55を除く Except EX5204-24,82,92M1 EX5204T-82,EX5205-12Z1 EX5214-24,54,/445,83,84 EX5214H-55 30 31 32 34 35 36 37 38 42 jintex.in

Page 45 — KNIFE DRIVE MECHANISM

KNIFE DRIVE MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 273000-920 ロッド CONNECTION 1 2 007023A0 十字穴ナベ小ネジ/M4 × 16 SCREW 2 3 273001-920 クランク CRANK 1 4 273002-920 クランク CRANK 1 5 0045330 六角穴ボルト/M6 × 12 BOLT 1 6 2710010 ピン PIN 1 7 0045380 六角穴止ネジ/M4 × 6 SCREW 1 8 240235-920 カラー COLLAR 1 9 0045470 六角穴止ネジ/M6 × 5 SCREW 1 10 2730030 上メス台 UPPER KNIFE LEVER 1 11 2730040 上メス台 UPPER KNIFE LEVER 1 12 3080360 ピン付ネジ SCREW 1 13 2730050 案内ピン PIN 1 14 179712-050 上メス抱キ UPPER KNIFE CLAMP 1 15 179713-050 上メス抱キ UPPER KNIFE CLAMP 1 16 0070210 平小ネジ/M4 × 12 SCREW 1 17 XXXXXX 上メス UPPER KNIFE 1 18 0070130 平小ネジ/M3.5 × 8 SCREW 1 19 2107560 角メス抱キ ANGLED UPPER KNIFE 1 20 2107570 角メス抱キ ANGLED UPPER KNIFE CLAMP 1 21 XXXXXX 角メス ANGLED KNIFE 1 22 0012270 平ネジ/C3 × 3.7 SCREW 1 23 2107580 角メス押工 ANGLED UPPER KNIFE GIB 1 24 179341-150 切屑押シ WASTE GUARD 1 25 0070230 平ネジ/M4 × 16 SCREW 1 26 0072130 平ネジ/M4 × 22 SCREW 1 27 3002480 座金 WASHER 1 28 2730080 下メス台 LOWER KNIFE HOLDER 1 29 2730090 下メス台 LOWER KNIFE HOLDER 1 30 1B00160 平小ネジ/M4 × 8.5 SCREW 1 31 2730101 案内/下メス台 LOWER KNIFE HOLDER GUIDE 1 32 007019A0 十字穴ナベ小ネジ/M4 × 8 SCREW 2 33 2403240 圧縮バネ SPRING 1 34 2730070 当板 PLATE 1 35 007019A0 十字穴ナベ小ネジ/M4 × 8 SCREW 1 36 XXXXXX 下メス/厚メス LOWER KNIFE (THICK) 1 37 2730120 下メス押工 LOWER KNIFE CLAMP 1 38 0071730 六角ボルト/M5 × 8 BOLT 1 ● XXXXX is gauge part. ● "XXXXXX" represents the gauge part. Please 部品番号は94~109頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 43 jintex.in

Page 46

4 6 7 8 10 11 14 2 ※ 15 EX3215(16)-A04 1 EX3215(16)H-A05 EX3244-A04は除く Except 3 12 ※ 27 EX5205-12Z1 EX5214-04,54,84 EX5214H-55 EX3215(16)-A04 EX3215(16)H-A05 EX3244-A04 ※ 15 18 17 28 EX5205-12Z1 EX5214-04,54,84 EX5214H-55 EX3215(16)-A04 EX3215(16)H-A05 EX3244-A04を除く Except EX5205-12Z1 EX5214-04,54,84 EX5214H-55 EX3215(16)-A04 EX3215(16)H-A05 EX3244-A04 29 16 ※ 27 34 32 31 33 19 30 20 EX5214-43,43P1,43P2を除く Except EX5214-43,43P1,43P2 21 26 EX3200H,5200H Series 22 25 36 23 34 24 32 EX5200(H)(T) Series 31 44

Page 47 — 押エ機構 PRESSER FOOT MECHANISM

押エ機構 PRESSER FOOT MECHANISM REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2740070 レバー LEVER 1 2 0070600 段ネジ /M10 SCREW 1 3 2740080 ネジリバネ SPRING 1 4 2740090 ストッパー STOPPER 1 5 007020A0 十字穴ナベ小ネジ /M4 × 10 SCREW 2 6 0071750 平ネジ /M5 × 24 SCREW 1 7 0048050 六角ナット /M5 NUT 1 8 2740060 リンク LINK 1 9 2740040 レバー LEVER 1 10 274003-921 カラー COLLAR 1 11 0045340 六角穴ボルト /M6 × 14 BOLT 1 12 2740050 ネジリバネ SPRING 1 13 2740020 ブッシュ BUSHING 1 14 0071050 平小ネジ /M4 × 40 SCREW 1 15 2740010 軸／押エ台 SHAFT 1 16 274000-B0 押エ台 PRESSER ARM 1 17 2085490 平行ピン PIN 1 18 0045940 六角穴止ネジ /M4 × 4 SCREW 1 19 274018-92B0 ホルダー HOLDER 1 20 0070130 平小ネジ /M3.5 × 8 SCREW 1 21 2740330 フィンガーガード FINGER GUARD 1 22 2740200 ストッパー STOPPER 1 23 0070090 平ネジ /M3 × 5 SCREW 1 24 0070080 平小ネジ /M3 × 4 SCREW 1 25 2740190 板バネ FLAT SPRING 1 26 0050890 平小ネジ /C3 × 5.45 SCREW 1 27 2087730 圧縮バネ SPRING 1 28 274014A1 調節ネジ ADJUSTING SCREW 1 29 2740150 ナット NUT 1 30 274016A0 レバー LEVER 1 31 0071710 段付ネジ /M4 SCREW 1 32 2740170 ネジリバネ SPRING 1 33 2740100 ストッパー STOPPER 1 34 0070190 平ネジ /M4 × 8 SCREW 1 35 2740390 レバー LEVER 1 36 2740400 ストッパー STOPPER 1 45

Page 48

46 jintex.in

Page 49 — 給油機構 (1) LUBRICATION MECHANISM (1)

給油機構 (1) LUBRICATION MECHANISM (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 274505A910 ポンプ PUMP 1 2 2116180 ウォームホイール WORM WHEEL 1 3 0050600 止ネジ /C8 × 4.5 SCREW 2 4 212978-910 ローター（内）軸 ROTOR (INSIDE) SHAFT 1 5 2129810 ローター（外） ROTOR (OUTSIDE) 1 6 2094080 フィルター FILTER 1 7 2094090 フィルター FILTER 1 8 0070120 平小ネジ /M3.5 × 6 SCREW 3 9 0045290 六角穴ボルト /M4 × 16 BOLT 2 10 2745090 タンク TANK 1 11 007022A0 十字穴ナベ小ネジ /M4 × 14 SCREW 2 12 2062330 エレメント FILTER ELEMENT 1 13 2745100 蓋 COVER 1 14 007018A0 十字穴ナベ小ネジ /M4 × 6 SCREW 3 15 2403070 Ｏリング O RING 1 16 2001360 継手 JOINT 2 17 2403280 継手ネジ JOINT SCREW 2 18 2021990 クランプ CLAMP 2 19 2403270 チューブ TUBE 1 20 2001360 継手 JOINT 2 21 2403280 継手ネジ JOINT SCREW 2 22 2021990 クランプ CLAMP 2 23 2401350 チューブ TUBE 1 24 2001360 継手 JOINT 1 25 2403280 継手ネジ JOINT SCREW 1 26 2021990 クランプ CLAMP 2 27 2403340 チューブ TUBE 1 28 2745120 継手 JOINT 1 29 2400200 Ｏリング O RING 1 30 004210-HU0 座金組込ミ小ネジ /M4 × 12 SCREW 1 31 274515-910 油配分器（組） OIL DISTRIBUTOR ASSY. 1 32 2102140 栓 PLUG 2 33 004211-HU0 座金組込ミ小ネジ /M4 × 16 SCREW 1 34 2403280 継手ネジ JOINT SCREW 1 35 2094100 クランプ CLAMP 1 36 0070110 平小ネジ /M3 × 8 SCREW 1 37 0048000 六角ナット /M3 NUT 1 38 2745250 給油案内 OIL GUIDE 1 47

Page 50

EX3200(N) Series EX3200H Series EX5200(N)(T) Series EX5200H Series 18 21 20 19 22 23 24 26 30 27 31 32 28 29 33 25 14 EX3200(H)(N) Series EX5200(H)(N) Series 13 17 EX5200T Series 2 12 15 1 16 3 4 5 11 6 8 7 10 9 48

Page 51 — 給油機構 (2) LUBRICATION MECHANISM (2)

給油機構 (2) LUBRICATION MECHANISM (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 274502A0 オイルゲージ OIL SIGHT GAUGE 1 2 2300430 Ｏリング O RING 1 3 210193A910 オイル指示（組） INDICATOR ASSY. 1 4 2105100 オイル指示受 OIL INDICATOR SUPPORT 1 5 004210-HU0 座金組込ミ小ネジ /M4 × 12 SCREW 2 6 274503-910 オイルパン（組） OIL RESERVOIR ASSY. 1 7 005138B0 平ネジ /H11 × 12 SCREW 1 8 202287A0 座金 WASHER 1 9 0045310 六角穴ボルト /M5 × 12 BOLT 4 10 2403390 座金 WASHER 4 11 2745010 ガスケット GASKET 1 12 2745070 ウォーム WORM 1 13 0045140 六角穴止ネジ /M5 × 5 SCREW 1 14 274517B910 パイプ（組） PIPE ASSY. 1 15 2400970 球 BALL 1 16 0045430 六角穴止ネジ /M4 × 4 SCREW 1 17 274593B910 パイプ（組） PIPE ASSY. 1 18 274516-910 パイプ（組） PIPE ASSY. 1 19 2021750 給油紐 OIL WICK 1 20 2400970 球 BALL 2 21 0045430 六角穴止ネジ /M4 × 4 SCREW 1 22 274523-910 継手（組） JOINT 1 23 2745220 フェルト FELT 1 24 2041850 Ｏリング O RING 1 25 007019A0 十字穴ナベ小ネジ /M4 × 8 SCREW 1 26 2021750 給油紐 OIL WICK 1 27 2745290 フェルト FELT 1 28 2745300 カバー COVER 1 29 0071920 段付ネジ /M4 SCREW 1 30 274551-910 継手（組） JOINT 1 31 2745560 フェルト FELT 1 32 2041850 Ｏリング O RING 1 33 0045430 六角穴止ネジ /M4 × 4 SCREW 1 49

Page 52

EX3200(N) Series EX3200H Series EX5200(N)(T) Series EX5200H Series EX5204-23Z3は不要 Without EX5204-23Z3 8 2 9 1 10 7 EX5200(N)(T) Series 3 EX3215(16)(N) 4 5 EX5200(N)(T) Series 6 EX3200(N) Series EX5200(H)(N)(T) Series EX3200(H)(N) Series 21 25 EX3215(16)(H)(N) 20 26 EX3244 17 27 22 23 18 24 19 16 12 15 16 11 14 13 50

Page 53 — H.R. DEVICE

Ｈ . Ｒ . 装置 H.R. DEVICE REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2755000 シリコンタンク（上） SILICONE OIL RESERVOIR (UPPER) 1 2 2755010 蓋 COVER 1 3 2755030 フェルト FELT 1 4 2755080 フェルト FELT 1 5 2755020 糸案内 THREAD GUIDE 1 6 2755070 糸案内 THREAD GUIDE 1 7 007020A0 十字穴ナベ小ネジ /M4 × 10 SCREW 1 8 2700900 カバー COVER 1 9 2700840 カバー COVER 1 10 0070180 平小ネジ /M4 × 6 SCREW 2 11 2755040 シリコンタンク（下） SILICONE OIL RESERVOIR (LOWER) 1 12 2755050 蓋 COVER 1 13 004210-HU0 座金組込ミ小ネジ /M4 × 12 SCREW 1 14 2021750 給油紐 OIL WICK 1 15 2403310 チューブ TUBE 1 16 2001550 クランプ CLAMP 2 17 2755060 針冷却器 NEEDLE THREAD LUBRICATOR 1 18 007021A0 十字穴ナベ小ネジ /M4 × 12 SCREW 2 19 2102140 栓 PLUG 1 20 2044660 給油フェルト OIL FELT 1 21 2107660 止ピン PIN 1 22 2755090 針冷却器 NEEDLE THREAD LUBRICATOR 1 23 007019A0 十字穴ナベ小ネジ /M4 × 8 SCREW 2 24 2102140 栓 PLUG 1 25 2044660 給油フェルト OIL FELT 1 26 2755280 フェルト FELT 1 27 2107660 止ピン PIN 1 51

Page 54

1 SET UP INSTRUCTIONS 取付説明書 52 jintex.in 附属品に梱入 Packed in accessories

Page 55 — THREAD STAND

糸立台 THREAD STAND REF.NO. PART NO. 部品名称 DESCRIPTION QT. QT. QT. QT. 1 000100-9P0 糸立（組）（6 本立） THREAD STAND ASSY. (6-SPOOL) 1 1 000100A9P0 糸立（組）（5 本立） THREAD STAND ASSY. (5-SPOOL) 1 1 000100B9P0 糸立（組）（4 本立） THREAD STAND ASSY. (4-SPOOL) 1 1 000100C9P0 糸立（組）（3 本立） THREAD STAND ASSY. (3-SPOOL) 1 2 000101-PA0 スタンド棒（上） COLUMN PIPE (UPPER) 1 1 1 1 3 000102-PA0 スタンド棒（下） COLUMN PIPE (LOWER) 1 1 1 1 4 0001030 ジョイント JOINT 1 1 1 1 5 004066-HU0 ナベ小ネジ /M5 × 14 SCREW 2 2 2 2 6 004067-HU0 六角ナット /M5 NUT 2 2 2 2 7 000104-PA0 ブラケット（3 本立） BRACKET （3-SPOOL） 1 - 1 2 8 000104APA0 ブラケット（2 本立） BRACKET （2-SPOOL） - 2 1 - 9 0001160 ホルダー HOLDER 1 2 2 2 10 004068-HU0 ナベ小ネジ /M6 × 16 SCREW 1 2 2 2 11 0001050 糸立棒 SPOOL PIN 3 4 5 6 12 303067A0 バネ座金 SPRING WASHER 3 4 5 6 13 004067-HU0 六角ナット /M5 NUT 3 4 5 6 14 000106-PA0 受皿 SPOOL TRAY 3 4 5 6 15 0001070 ウレタン CUSHON 3 4 5 6 16 000108-PA0 ユレ止メ SPOOL RETAINING FIN 3 4 5 6 17 000109-PA0 ブラケット BRACKET 1 1 1 1 18 0041130 ナベ小ネジ /M4 × 20 SCREW 1 1 1 1 19 0048030 六角ナット /M4 NUT 1 1 1 1 20 0001100 糸道棒 THREAD GUIDE BAR 1 1 1 1 21 004065-HU0 ナベ小ネジ /M4 × 12 SCREW 1 1 1 1 22 0048030 六角ナット /M4 NUT 1 1 1 1 23 000111-PA0 ブラケット BRACKET 1 1 1 1 24 004065-HU0 ナベ小ネジ /M4 × 12 SCREW 1 1 1 1 25 0048030 六角ナット /M4 NUT 1 1 1 1 26 0001120 糸道棒（6 本立） THREAD GUIDE BAR (6-SPOOL) - - - 1 27 000112A0 糸道棒（5 本立） THREAD GUIDE BAR (5-SPOOL) - 1 1 - 28 000112B0 糸道棒（3 本立） THREAD GUIDE BAR (3-SPOOL) 1 - - - 29 004065-HU0 ナベ小ネジ /M4 × 12 SCREW 1 1 1 1 30 0048030 六角ナット /M4 NUT 1 1 1 1 31 000104-PA0 ブラケット（3 本立） BRACKET （3-SPOOL） 1 - 1 2 32 000104APA0 ブラケット（2 本立） BRACKET （2-SPOOL） - 2 1 - 33 0001160 ホルダー HOLDER 1 2 2 2 34 004068-HU0 ナベ小ネジ /M6 × 16 SCREW 1 2 2 2 35 0001130 糸道 THREAD GUIDE 3 4 5 6 36 0001140 キャップ ROD CAP 1 1 1 1 37 0001150 座金 WASHER 2 2 2 2 38 0001170 バネ座金 SPRING WASHER 1 1 1 1 39 007370-HU0 六角ナット /M16 NUT 1 1 1 1 53

Page 56

テーブル板厚 35mm用 Special washers for a table 35mm thick 54 jintex.in

Page 57 — PARTS FOR SEMI-SUBMERGED INSTALLATION

半沈床式据付付属品 PARTS FOR SEMI-SUBMERGED INSTALLATION REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2760010 据付板 REST BOARD 1 2 179483-050 クッションゴム CUSHION RUBBER 4 3 2063360 半沈用ナット NUT 4 4 2054670 スペーサー SPACER 4 5 0045750 六角穴ボルト /M8 × 45 BOLT 4 6 2403040 歯付座金 WASHER 4 7 276002-UA0 シュータ（上） WASTE CHUTE (TOP) 1 8 276003-UA0 シュータ（下） WASTE CHUTE (LOWER) 1 9 0049040 木ネジ /3.5 SCREW 3 10 2760040 取付板 BRACKET 1 11 0041090 平ネジ /M4 × 10 SCREW 2 12 2401040 座金 WASHER 2 13 2063370 座金 WASHER 4 14 2014770 バネ座金 SPRING WASHER 4 55

Page 58

4 3 5 6 15 14 11 10 6 5 7 9 8 1 2 13 12 21 22 16 18 17 19 20 56 jintex.in

Page 59

全沈床式据付付属品 PARTS FOR FULLY-SUBMERGED INSTALLATION REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2760010 据付板 REST BOARD 1 2 179483-050 クッションゴム CUSHION RUBBER 4 3 0072370 角根丸頭ボルト BOLT 1 4 0072360 角根丸頭ボルト BOLT 4 5 2027000 座金 WASHER 15 6 0048160 六角ナット /M10 NUT 15 7 2760120 補助板 AUXILIARY PLATE 1 8 0045750 六角穴ボルト /M8 × 45 BOLT 3 9 2403040 歯付座金 WASHER 3 10 0048080 六角ナット /M8 NUT 3 11 2760130 補助板 ANGLED UPPER KNIFE PLATE 1 12 0045750 六角穴ボルト /M8 × 45 BOLT 2 13 2403040 歯付座金 WASHER 2 14 0048080 六角ナット /M8 NUT 2 15 0045120 六角穴ボルト /M8 × 55 BOLT 3 16 2760140 取付板 BRACKET 1 17 0041090 平ネジ /M4 × 10 SCREW 3 18 2401040 座金 WASHER 3 19 276002-UA0 シュータ（上） WASTE CHUTE (TOP) 1 20 276003-UA0 シュータ（下） WASTE CHUTE (LOWER) 1 21 007013A0 十字穴ナベ小ネジ /M3.5 × 8 SCREW 3 22 1670660 座金 WASHER 3 57

Page 60 — 地縫い(Plain seaming)

地縫い(Plain seaming) EX5214-01 39 8 6 7 EX5212-02 2 5 4 3 EX5214-01 40 EX5212-02 1 EX5214-03,M03 41 EX5204-01,02 EX5212-02 EX5214-01,03,M03 42 EX5214-M03 9 EX3244-03 18 10 17 16 15 14 12 19 13 20 42 11 EX3215(16)-01,02,03 EX3244-03 21 22 23 29 24 37 25 26 38 36 33 30 31 28 27 34 SW=3・4mm 35 SW=5・6mm 32 EX3215(16)-01A,02A 58

Page 61 — SPECIFIC PARTS (1)

専用部品 (1) SPECIFIC PARTS (1) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 押エ PRESSER FOOT 1 2 XXXXXX 押エ爪 PRESSER FOOT FINGER 1 3 2771260 補助押エ FABRIC GUARD 1 4 0012310 平小ネジ /C1 × 3.4 SCREW 1 5 2116000 押エ補助板 UNCURLER 1 6 0050300 平ネジ /C1 × 2.3 SCREW 1 7 271014-920 クランク CRANK 1 8 0045330 六角穴ボルト /M6 × 12 BOLT 1 9 XXXXXX 押エ（組） PRESSER FOOT ASSY. 1 10 0070130 平小ネジ /M3.5 × 8 SCREW 1 11 208958-B0 ピン PIN 1 12 212499-B0 段付ピン PIN 1 13 0054090 六角ナット /C3 NUT 1 14 2124980 ラッチ LATCH 1 15 2740280 ネジリバネ SPRING 1 16 0031530 ナット /C1 NUT 1 17 2085310 補助押エ FABRIC GUIDE 1 18 0050300 平ネジ /C1 × 2.3 SCREW 1 19 2740220 ネジリバネ SPRING 1 20 0070090 平ネジ /M3 × 5 SCREW 1 21 2740260 フィンガーガード FINGER GUARD 1 22 0070080 平小ネジ /M3 × 4 SCREW 1 23 274021-92B0 ホルダー HOLDER 1 24 0070130 平小ネジ /M3.5 × 8 SCREW 1 25 2740230 ネジリバネ SPRING 1 26 0070090 平ネジ /M3 × 5 SCREW 1 27 274025A0 フィンガーガード FINGER GUARD 1 28 0070080 平小ネジ /M3 × 4 SCREW 1 29 XXXXXX 押エ PRESSER FOOT 1 30 2119190 段付ピン PIN 1 31 2119180 ネジリバネ SPRING 1 32 0031500 六角ナット /C1 NUT 1 33 2119200 スプリングピン SPRING PIN 1 34 211915A0 押エ爪 PRESSER FOOT FINGER 1 35 211916A0 押エ爪 PRESSER FOOT FINGER 1 36 2119170 取付板 BRACKET 1 37 0050890 平小ネジ /C3 × 5.45 SCREW 1 38 3002480 座金 WASHER 1 39 2401020 座金 WASHER 1 40 2102220 スペーサー SPACER 1 41 2403020 スペーサー SPACER 1 42 2750540 糸繰リ THREAD TAKE-UP 1 ● xxxxxx はゲージパーツです。 ● "xxxxxx" represents the gauge part. Please 部品番号は 94 〜 109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 59

Page 62

地縫い(Plain seaming) EX3215(16)N-01,01S,01U, EX5214N-01,01U EX3215(16)-02U,03U 1 EX3215(16)N-01,01S,01U 7 2 3 4 5 6 9 10 11 15 16 14 12 SW=3-4 13 SW=5-6 EX5214N-01,01U 24 25 29 27 20 21 19 18 23 22 17 26 28 49 50 30 EX3215(16)-02U,03U 39 31 38 33 35 36 37 41 40 42 34 32 EX3215(16)-01U EX3215(16)-02U,03U EX5214N-01U 46 47 44 45 48 60 jintex.in

Page 63

専用部品 (2) SPECIFIC PARTS (2) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 274021-92B0 ホルダー HOLDER 1 2 0070130 平小ネジ /M3.5 × 8 SCREW 1 3 2740230 ネジリバネ SPRING 1 4 0070090 平ネジ /M3 × 5 SCREW 1 5 274025A0 フィンガーガード FINGER GUARD 1 6 0070080 平小ネジ /M3 × 4 SCREW 1 7 XXXXXX 押エ PRESSER FOOT 1 8 2119190 段付ピン PIN 1 9 2119180 ネジリバネ SPRING 1 10 0031500 六角ナット /C1 NUT 1 11 2119200 スプリングピン SPRING PIN 1 12 211915A0 押エ爪 PRESSER FOOT FINGER 1 13 211916A0 押エ爪 PRESSER FOOT FINGER 1 14 2119170 取付板 BRACKET 1 15 0050890 平小ネジ /C3 × 5.45 SCREW 1 16 3002480 座金 WASHER 1 17 XXXXXX 押エ PRESSER FOOT 1 18 XXXXXX 押エ爪 PRESSER FOOT FINGER 1 19 0012290 平小ネジ /C3 × 4.5 SCREW 1 20 2740300 押エ取付板 SET PLATE 1 21 0012290 平小ネジ /C3 × 4.5 SCREW 1 22 2126680 押エ補助板 UNCURLER 1 23 0050300 平ネジ /C1 × 2.3 SCREW 1 24 274029-92B0 ホルダー HOLDER 1 25 0070130 平小ネジ /M3.5 × 8 SCREW 1 26 2740330 フィンガーガード FINGER GUARD 1 27 0070090 平小ネジ /M3 × 5 SCREW 1 28 2740630 ネジリバネ SPRING 1 29 0070080 平小ネジ /M3 × 4 SCREW 1 30 XXXXXX 押エ（組） PRESSER FOOT ASSY. 1 31 0070130 平小ネジ /M3.5 × 8 SCREW 1 32 208958-B0 ピン PIN 1 33 212499-B0 段付ピン PIN 1 34 0054090 六角ナット /C3 NUT 1 35 2124980 ラッチ LATCH 1 36 2740280 ネジリバネ SPRING 1 37 0031530 ナット /C1 NUT 1 38 2085310 補助押エ FABRIC GUIDE 1 39 0050300 平ネジ /C1 × 2.3 SCREW 1 40 2740220 ネジリバネ SPRING 1 41 0070090 平ネジ /M3 × 5 SCREW 1 42 2740260 フィンガーガード FINGER GUARD 1 43 0070080 平小ネジ /M3 × 4 SCREW 1 44 270083E9U0 側面カバー（組） SIDE COVER ASSY. 1 45 274116A910 押エ棒 PRESSER BAR. 1 46 275027A0 針糸繰り NEEDLE THREAD TAKE-UP 1 47 273004B0 上メス台 UPPER KNIFE LEVER 1 48 270204-910 布案内 FABRIC GUIDE 1 49 2401020 座金 WASHER 1 50 2101220 スペーサー SPACER 1 ● xxxxxx はゲージパーツです。 ● "xxxxxx" represents the gauge part. Please 部品番号は 94 〜 109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 61

Page 64

地縫い(Plain seaming) 裾引き(Blindhemming) EX5204-02H 6 5 4 3 2 1 7 10 11 8 13 14 9 12 15 16 17 19 18 20 32 31 23 22 29 30 28 21 26 24 25 35 33 36mm 34 36 37 62 jintex.in

Page 65

専用部品 (3) SPECIFIC PARTS (3) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 押エ PRESSER FOOT 1 2 2119940 補助押エ FABRIC GUARD 1 3 0013330 平小ネジ /C1 × 4 SCREW 1 4 XXXXXX 押エ爪 PRESSER FOOT FINGER 1 5 2116000 押エ補助板 UNCURLER 1 6 0050300 平ネジ /C1 × 2.3 SCREW 1 7 2106850 定規ブラケット（組） CLOTH GUIDE BRACKET ASSY. 1 8 2106800 定規ブラケット CLOTH GUIDE BRACKET 1 9 2106810 ヒンジ／定規ブラケット HINGE/EDGE GUIDE BRACKET 1 10 0051840 段ネジ /C5 SCREW 1 11 2011910 皿バネ SPRING 1 12 0030440 六角ナット /C5 NUT 1 13 2106820 ストッパー STOPPER 1 14 0050530 平ネジ /C4 × 4.8 SCREW 1 15 2106830 段付ピン PIN 1 16 2106840 板バネ FLAT SPRING 1 17 0029060 平ネジ /C4 × 2.6 SCREW 1 18 0070200 平ネジ /M4 × 10 SCREW 1 19 2012520 バネ座金 SPRING WASHER 1 20 2122650 裾引定規台（組） CLOTH GUIDE ASSY. 1 21 2106900 ブラケット BRACKET 1 22 0050880 六角ボルト /C4 × 7.5 BOLT 2 23 1670660 座金 WASHER 2 24 2122660 裾引定規台 CLOTH GUIDE 1 25 0050570 平ネジ /C3 × 5 SCREW 1 26 2106890 調節板 ADJUSTING PLATE 1 27 0051570 平ネジ /C3 × 4.5 SCREW 2 28 0053630 調節ネジ SCREW 1 29 0029050 平ネジ /C5 × 4.5 SCREW 1 30 1371420 座金 WASHER 1 31 2122670 ストッパー STOPPER 1 32 0012060 平ネジ /C4 × 5.3 SCREW 1 33 212268A910 定規羽根 ( 組 ) (36mm) FOLDER ASSY. (36mm) 1 34 205835A0 補助羽根 AUXILIARY PLATE 1 35 0052990 平ネジ /C3 × 2.6 SCREW 1 36 303312A0 ストッパー STOPPER 1 37 3033130 クランプ CLAMP 1 ● xxxxxx はゲージパーツです。 ● "xxxxxx" represents the gauge part. Please 部品番号は 94 〜 109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 63

Page 66

地縫い(Plain seaming) EX5214-04 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 64 jintex.in

Page 67

専用部品 (4) SPECIFIC PARTS (4) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 針板 NEEDLE PLATE 1 2 271010A0 取付板（前） BRACKET (FRONT) 1 3 XXXXXX 押エ PRESSER FOOT 1 4 XXXXXX 押エ爪 PRESSER FOOT FINGER 1 5 2771260 補助押エ FABRIC GUARD 1 6 0012310 平小ネジ /C1 × 3.4 SCREW 1 7 2116600 押エ補助板 UNCURLER 1 8 0050300 平ネジ /C1 × 2.3 SCREW 1 9 210530A9T0 糸調子（組） TENSION SPRING ASSY. 1 10 263543-TA0 ツマミ KNOB 2 11 2084480 ラチェット RATCHET 2 12 263544-TA0 受皿 SPRING SHIELD 2 13 2103190 調子皿 TENSION DISC 4 14 2084490 フェルト FELT 2 15 005082A0 調子棒 /C5 SCREW STUD 2 16 201086A0 圧縮バネ（中） SPRING (MEDIUM) 1 17 210531-9T0 糸調子（組） TENSION SPRING ASSY. 1 18 2010680 圧縮バネ（弱） SPRING (LIGHT) 1 19 2103370 圧縮バネ SPRING 1 20 2405410 座金 WASHER 1 21 2403020 スペーサー SPACER 1 22 272528A0 差動送り台 DIFFERENTIAL FEED BAR 1 23 272501A0 エキセン ECCENTRIC 1 ● xxxxxx はゲージパーツです。 ● "xxxxxx" represents the gauge part. Please 部品番号は 94 〜 109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 65

Page 68

地縫い(Plain seaming) EX3215(16)-A04 7 EX3215(16)H-A05 6 5 1 4 8 3 7 2 6 1 9 9 4 10 11 3 トラクター押エ Tractor presser foot 2 16 12 15 13 14 21 17 18 19 EX3215(16)-A04 20 29 23 25 24 27 22 28 34 31 33 32 26 EX3215(16)H-A05 30 35 66

Page 69

専用部品 (5) SPECIFIC PARTS (5) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 210530A9T0 糸調子（組） TENSION SPRING ASSY. 1 2 263543-TA0 ツマミ KNOB 1 3 2084480 ラチェット RATCHET 1 4 263544-TA0 受皿 SPRING SHIELD 1 5 2103190 調子皿 TENSION DISC 2 6 2084490 フェルト FELT 1 7 005082A0 調子棒 /C5 SCREW STUD 1 8 201086A0 圧縮バネ（中） SPRING (MEDIUM) 1 9 210531-9T0 糸調子（組） TENSION SPRING ASSY. 1 10 2010680 圧縮バネ（弱） SPRING (LIGHT) 1 11 XXXXXX 押エ（組） PRESSER FOOT ASSY. 1 12 0070130 平小ネジ /M3.5 × 8 SCREW 1 13 208958-B0 ピン PIN 3 14 2771080 補助押エ FABRIC GUARD 1 15 2028750 座金 WASHER 1 16 0051570 平ネジ /C3 × 4.5 SCREW 1 17 2740240 ネジリバネ SPRING 1 18 0071660 段付ネジ /M3 SCREW 1 19 2740270 フィンガーガード FINGER GUARD 1 20 0070080 平小ネジ /M3 × 4 SCREW 1 21 2403471 圧縮バネ SPRING 1 22 273009A0 下メス台 LOWER KNIFE HOLDER 1 23 275030A0 糸道 THREAD GUIDE 1 24 2101220 スペーサー SPACER 1 25 2405410 座金 WASHER 1 26 270512B1 クランク軸 CRANKSHAFT 1 27 270083C9U0 側面カバー（組） SIDE COVER ASSY. 1 28 274116-910 押エ棒 PRESSER BAR. 1 29 2751220 針糸繰り NEEDLE THREAD TAKE-UP 1 30 2741120 押エ台軸 SHAFT 1 31 274114-920 カラー C0LLAR 1 32 0045310 六角穴ボルト /M5 × 12 BOLT 1 33 2401020 座金 WASHER 1 34 2050610 止メ輪 RING 1 35 2741130 軸 SHAFT 1 ● xxxxxx はゲージパーツです。 ● "xxxxxx" represents the gauge part. Please 部品番号は 94 〜 109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 67

Page 70 — 地縫い(Plain seaming) EX3244-A04

地縫い(Plain seaming) EX3244-A04 1 7 6 5 4 8 3 2 9 7 6 5 4 10 3 2 11 12 13 トラクター押工 Tractor presser foot 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 68 jintex.in

Page 71 — SPECIFIC PARTS (6)

専用部品 (6) SPECIFIC PARTS (6) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 210530A9T0 糸調子（組） TENSION SPRING ASSY. 1 2 263543-TA0 ツマミ KNOB 1 3 2084480 ラチェット RATCHET 1 4 263544-TA0 受皿 SPRING SHIELD 1 5 2103190 調子皿 TENSION DISC 2 6 2084490 フェルト FELT 1 7 005082A0 調子棒 /C5 SCREW STUD 1 8 201086A0 圧縮バネ（中） SPRING (MEDIUM) 1 9 210531-9T0 糸調子（組） TENSION SPRING ASSY. 1 10 2010680 圧縮バネ（弱） SPRING (LIGHT) 1 11 XXXXXX 押エ（組） PRESSER FOOT ASSY. 1 12 0070130 平小ネジ /M3.5 × 8 SCREW 1 13 208958-B0 ピン PIN 3 14 2740240 ネジリバネ SPRING 1 15 0071660 段付ネジ /M3 SCREW 1 16 2740270 フィンガーガード FINGER GUARD 1 17 0070080 平小ネジ /M3 × 4 SCREW 1 18 2403470 圧縮バネ SPRING 1 19 273009A0 下メス台 LOWER KNIFE HOLDER 1 20 275030A0 糸道 THREAD GUIDE 1 21 2403020 スペーサー SPACER 1 22 2405410 座金 WASHER 1 23 270083C9U0 側面カバー（組） SIDE COVER ASSY. 1 24 274116-910 押エ棒 PRESSER BAR. 1 25 275122A0 針糸繰り NEEDLE THREAD TAKE-UP 1 26 2741120 押エ台軸 SHAFT 1 27 274114-920 カラー C0LLAR 1 28 0045310 六角穴ボルト /M5 × 12 BOLT 1 29 2401020 座金 WASHER 1 30 2050610 止メ輪 RING 1 31 2741130 軸 SHAFT 1 ● xxxxxx はゲージパーツです。 ● "xxxxxx" represents the gauge part. Please 部品番号は 94 〜 109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 69

Page 72 — 裾引き(Blindhemming)

裾引き(Blindhemming) EX5203・5205-12 4 26 1 14 5 25 17 16 23 2 24 7 13 22 8 12 3 6 15 21 9 20 19 10 18 11 29 35 36 27 40mm 34 33 31 32 28 30 EX5205-12Z1 37 39 40 38 45 47 44 46 43 42 41 70

Page 73

専用部品 (7) SPECIFIC PARTS (7) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2106850 定規ブラケット（組） CLOTH GUIDE BRACKET ASSY. 1 2 2106800 定規ブラケット CLOTH GUIDE BRACKET 1 3 2106810 ヒンジ／定規ブラケット HINGE/EDGE GUIDE BRACKET 1 4 0051840 段ネジ /C5 SCREW 1 5 2011910 皿バネ SPRING 1 6 0030440 六角ナット /C5 NUT 1 7 2106820 ストッパー STOPPER 1 8 0050530 平ネジ /C4 × 4.8 SCREW 1 9 2106830 段付ピン PIN 1 10 2106840 板バネ FLAT SPRING 1 11 0029060 平ネジ /C4 × 2.6 SCREW 1 12 0070200 平ネジ /M4 × 10 SCREW 1 13 2012520 バネ座金 SPRING WASHER 1 14 2106910 裾引定規台（組） CLOTH GUIDE ASSY. 1 15 2106900 ブラケット BRACKET 1 16 0050880 六角ボルト /C4 × 7.5 BOLT 2 17 1670660 座金 WASHER 2 18 2053610 ブラケット BRACKET 1 19 0050570 平ネジ /C3 × 5 SCREW 1 20 2106890 調節板 ADJUSTING PLATE 1 21 0051570 平ネジ /C3 × 4.5 SCREW 2 22 0024300 調節ネジ /C3 × 12 SCREW 1 23 0029050 平ネジ /C5 × 4.5 SCREW 1 24 1371420 座金 WASHER 1 25 2106920 ストッパー STOPPER 1 26 0012060 平ネジ /C4 × 5.3 SCREW 1 27 201211C910 定規羽根 ( 組 ) (40mm) FOLDER ASSY. (40 mm ) 1 28 2058350 補助羽根 AUXILIARY PLATE 1 29 0052990 平ネジ /C3 × 2.6 SCREW 1 30 303312A0 ストッパー STOPPER 1 31 3033130 クランプ CLAMP 1 32 XXXXXX 押エ PRESSER FOOT 1 33 XXXXXX 押エ爪 PRESSER FOOT FINGER 1 34 2105840 押エ補助板 UNCURLER 1 35 0050300 平ネジ /C1 × 2.3 SCREW 1 36 2105850 座金 WASHER 1 37 270037D0 クロスプレート（狭巾） CLOTH PLATE (NARROW) 1 38 3080930 レバー LEVER 1 39 270012D0 前カバー（左） FRONT COVER (LEFT) 1 40 270505A1 ファン（組） FAN ASSY. 1 41 XXXXXX 押エ PRESSER FOOT 1 42 XXXXXX 押エ爪 PRESSER FOOT FINGER 1 43 2105840 押エ補助板 UNCURLER 1 44 2105850 座金 WASHER 1 45 0050300 平ネジ /C1 × 2.3 SCREW 1 46 273008E0 下メス台 LOWER KNIFE HOLDER 1 47 2119410 圧縮バネ SPRING 1 ● xxxxxx はゲージパーツです。 ● "xxxxxx" represents the gauge part. Please 部品番号は 94 〜 109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 71

Page 74 — サージング(Serging)

サージング(Serging) EX5203-22 EX5204-22Z2 6 2 5 10 9 11 4 8 3 1 7 EX5204-23Z3 17 15 18 14 16 13 19 33 12 22 35 34 36 32 24 23 29 20 30 28 27 25 26 31 22 72

Page 75

専用部品 (8) SPECIFIC PARTS (8) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 押エ PRESSER FOOT 1 2 XXXXXX 押エ爪 PRESSER FOOT FINGER 1 3 2771260 補助押エ FABRIC GUARD 1 4 0012310 平小ネジ /C1 × 3.4 SCREW 1 5 2116000 押エ補助板 UNCURLER 1 6 0050300 平ネジ /C1 × 2.3 SCREW 1 7 XXXXXX 押エ PRESSER FOOT 1 8 3017250 補助押エ FABRIC GUARD 1 9 0012290 平小ネジ /C3 × 4.5 SCREW 1 10 XXXXXX 押エ爪 PRESSER FOOT FINGER 1 11 270012D0 前カバー（左） FRONT COVER (LEFT) 1 12 XXXXXX 押エ PRESSER FOOT 1 13 2771260 補助押エ FABRIC GUARD 1 14 0012310 平小ネジ /C1 × 3.4 SCREW 1 15 XXXXXX 押エ爪 PRESSER FOOT FINGER 1 16 204668A0 押エ補助板 UNCURLER 1 17 0050300 平ネジ /C1 × 2.3 SCREW 1 18 273003A0 上メス台 UPPER KNIFE LEVER 1 19 273014A0 上メス抱キ UPPER KNIFE CLAMP 1 20 270012F0 前カバー（左） FRONT COVER (LEFT) 1 21 270500G0 クランク軸 CRANKSHAFT 1 22 271518B910 上ルーパー台（セット） UPPER LOOPER HOLDER ASSY. 1 23 271505-920 レバー LEVER 1 24 0071500 六角ボルト /M6 × 12 BOLT 1 25 2715460 平行ピン（組） PIN ASSY. 1 26 2021760 給油紐 OIL WICK 1 27 0045450 六角穴止ネジ /M3 × 4 SCREW 1 28 271513B910 上ルーパー台（組） UPPER LOOPER HOLDER ASSY. 1 29 179130-050 フェルト FELT 1 30 0070541 平小ネジ /M3.5 × 6 SCREW 1 31 2330350 フェルト FELT 1 32 271510R0 上ルーパー土台 UPPER LOOPER HOLDER BASE 1 33 2050881 栓 PLUG 1 34 272616-920 エキセン ECCENTRIC 1 35 0045140 六角穴止ネジ /M5 × 5 SCREW 1 36 2405390 座金 WASHER 1 ● xxxxxx はゲージパーツです。 ● "xxxxxx" represents the gauge part. Please 部品番号は 94 〜 109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 73

Page 76 — サージング(Serging) EX5204-5214-24

サージング(Serging) EX5204-5214-24 EX5204-24 EX5214-24 巻き縫い(Turn down hemming) EX5204-32R1,32R2 74 jintex.in

Page 77 — SPECIFIC PARTS (9)

専用部品 (9) SPECIFIC PARTS (9) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 押工 PRESSER FOOT 1 2 XXXXXX 押工爪 PRESSER FOOT FINGER 1 3 2771280 補助押工 FABRIC GUARD 1 4 0012310 平小ネジ/C1 × 3.4 SCREW 1 5 2116000 押工補助板 UNCURLER 1 6 0050300 平小ネジ/C1 × 2.3 SCREW 1 7 210530A9T0 糸調子 (組) TENSION SPRING ASSY. 1 8 263543-TA0 ツマミ KNOB 1 9 2084480 ラチェット RATCHET 1 10 263544-TA0 受皿 SPRING SHIELD 1 11 2103190 調子皿 TENSION DISC 2 12 2084490 フェルト FELT 1 13 005082A0 調子棒/C5 SCREW STUD 1 14 201086A0 圧縮バネ (中) SPRING (MEDIUM) 1 15 210531-9T0 糸調子 (組) TENSION SPRING ASSY. 1 16 2010680 圧縮バネ (弱) SPRING (LIGHT) 1 17 2405410 座金 WASHER 1 18 273008A0 下メス台 LOWER KNIFE HOLDER 1 19 XXXXXX 押工 PRESSER FOOT 1 20 XXXXXX 押工爪 PRESSER FOOT FINGER 1 21 2771260 補助押工 FABRIC GUARD 1 22 0012310 平小ネジ/C1 × 3.4 SCREW 1 23 2116000 押工補助板 UNCURLER 1 24 0050300 平小ネジ/C1 × 2.3 SCREW 1 25 2101220 スペーサー SPACER 1 26 2403020 スペーサー SPACER 1 27 2750080 糸道 THREAD GUIDE 1 28 2750170 針糸繰り 針糸繰り NEEDLE THREAD TAKE-UP 1 29 2750090 糸繰り THREAD TAKE-UP 1 ● xxxxxx はゲージパーツです。 "xxxxxx" represents the gauge part. Please 部品番号は 94 ~ 109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 75 jintex.in

Page 78 — ヒダ取り(Shirring)

ヒダ取り(Shirring) EX3215(16)-42,42P1,42P2,43 EX5214-43,43P1,43P2 1 37 40 39 41 38 43 44 42 45 46 EX5214-43,43P1,43P2 50 EX3215(16)-42,42P1 42P2,43 51 EX5214-43P1,43P2 56 20mm 59 EX3215(16)-42P1,42P2 25mm 55 54 53 57 58 76 jintex.in 9 10 4 2 52 5 7 6 3 14 15 36 37 8 13 12 35 34 33 32 27 26 17 16 31 23 22 21 20 19 18 47 49 48 25 24 29 30 28 * 56 EX5214-43P1,EX3215(16)-42P1 の場合は注文品です。 Option EX5214-43P1,EX3215(16)-42P1

Page 79 — SPECIFIC PARTS (10)

専用部品 (10) SPECIFIC PARTS (10) REF.NO. PART NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 275514-911 2755150 007022A0 2403320 0071910 2109470 0012060 2755160 0071600 2048880 0048060 2109450 0053280 2109460 0012060 275517-920 007021A0 263543-TA0 2084480 2109400 2040910 005082A0 2109440 2755180 0048060 2755200 2403200 2755210 2025220 2070450 2403230 2062250 001457-10 2109550 0050290 2124350 2124360 0070990 2024330 0048060 2755220 179765-150 0071640 2401040 2755230 007022A0 2109610 0070120 1379060 2755240 2755250 2000980 270035B1 2109620 0052100 2118850 0012020 1670660 2118860 部品名称 ヒダリ取り付け装置 (組) ブラケット 十字穴ナベ小ネジ / M4 × 14 スペーサー 平ネジ / M4 × 27 板バネ 平ネジ / C4 × 5.3 ブラケット 段付ネジ / M6 皿バネ 六角ナット / M6 ブラケット 平ネジ / C4 × 5.5 板バネ 平ネジ / C4 × 5.3 バネ案内 十字穴ナベ小ネジ / M4 × 12 クケツ ラチェット 圧縮バネ 座金 調子棒 /C5 座金 レバー 六角ナット / M6 ブラケット 圧縮バネ 軸 止メ輪 座金 圧縮バネ カラー 止ネジ / C5 × 3.3 座金 平ネジ / C3 × 7.5 ケーブル ケーブル受ケ 段付ネジ / M6 座金 六角ナット / M6 ラッチ ナット / M4 段付ネジ / M4 座金 ブラケット 十字穴ナベ小ネジ / M4 × 14 布案内 平小ネジ / M3.5 × 6 座金 ブレード ブレード 座金 クロスプレート ブラケット / バインダー 止ネジ / C7 × 4 バインダー (20) 平ネジ / C4 × 7 座金 バインダー (25) DESCRIPTION SHIRRING ATTACHMENT ASSY. BRACKET SCREW SPACER SCREW FLAT SPRING SCREW BRACKET SCREW SPRING NUT BRACKET SCREW FLAT SPRING SCREW SPRING GUIDE SCREW KNOB RATCHET SPRING WASHER SCREW STUD WASHER LEVER NUT BRACKET SPRING SHAFT RING WASHER SPRING COLLAR SCREW WASHER SCREW CABLE CABLE SUPPORT SCREW WASHER NUT LATCH NUT SCREW WASHER BRACKET SCREW FABRIC GUIDE SCREW WASHER BLADE BLADE WASHER CLOTH PLATE BINDER BRACKET SCREW BINDER (20) SCREW WASHER BINDER (25) QT. 1 1 1 1 1 1 2 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 2 1 2 1 1 1 1 1 2 1 2 1 1 2 1 1 1 1 1 1 2 2 1 1 77 jintex.in

Page 80

ヒダ取り (Shirring) EX5214-43 4 3 2 1 33 パイピング (Paiping) EX5214-43P1,43P2 21 20 19 EX3215(16)-42P2 EX5214-43P2 32 EX3215(16)-42P1,EX5214-43P1 の場合は注文品です。 Option EX3215(16)-42P1,EX5214-43P1 33 EX5214-43P1,43P2 EX3215(16)-42,43 5 6 14 13 15 16 9 7 18 17 EX3215(16)-42P1,42P2 23 24 30 31 25 22 34 35 40 36 37 38 39 41 44 43 42 78 jintex.in

Page 81 — SPECIFIC PARTS (11)

専用部品 (11) SPECIFIC PARTS (11) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 押工 PRESSER FOOT 1 2 2116000 押工補助板 UNCURLER 1 3 0050300 平ネジ /C1 × 2.3 SCREW 1 4 274025A0 フィンガーガード FINGER GUARD 1 5 XXXXXX 押工 PRESSER FOOT 1 6 0070130 平小ネジ /M3.5 × 8 SCREW 1 7 208958-B0 ピン PIN 1 8 212499-B0 段付ピン PIN 1 9 0054090 六角ナット /C3 NUT 1 10 2124980 ラッチ LATCH 1 11 2740280 ネジリバネ SPRING 1 12 0031530 ナット /C1 NUT 1 13 2085320 補助工 FABRIC GUIDE 1 14 0050300 平ネジ /C1 × 2.3 SCREW 1 15 2740220 ネジリバネ SPRING 1 16 0070090 平ネジ /M3 × 5 SCREW 1 17 2740260 フィンガーガード FINGER GUARD 1 18 0070080 平小ネジ /M3 × 4 SCREW 1 19 XXXXXX 押工 PRESSER FOOT 1 20 2025880 座金 WASHER 1 21 274025A0 フィンガーガード FINGER GUARD 1 22 XXXXXX 押工 PRESSER FOOT 1 23 274103-910 押工取付台 (組) BRACKET ASSY. 1 24 0070130 平小ネジ /M3.5 × 8 SCREW 1 25 208958-B0 ピン PIN 1 26 2028750 座金 WASHER 1 27 0029210 平小ネジ /C3 × 4 SCREW 1 28 2044600 補助工 FABRIC GUIDE 1 29 0050770 平ネジ /C1 × 3.4 SCREW 1 30 2740270 フィンガーガード FINGER GUARD 1 31 0070080 平小ネジ /M3 × 4 SCREW 1 32 0004130 テープ通し具 TAPE WIRE 2 33 2403020 スペーサー SPACER 1 34 000403-9S0 テープガイドセット TAPE DISC ASSY. 1 35 0004060 フェルト FELT 1 36 0004040 カノコ台 TAPE DISC 1 37 0040120 平ネジ /M4 × 12 SCREW 1 38 0004070 カラー COLLAR 1 39 0004080 調節ネジ SCREW 1 40 0004050 取付棒 BAR 1 41 0004090 取付軸 SHAFT 1 42 0048180 六角ナット /M6 NUT 1 43 000410-SA0 ブラケット BRACKET 3 44 0049080 木ネジ /4.5 SCREW 1 ● XXXXXX はゲージパーツです。 ● "XXXXXX" represents the gauge part. Please 部品番号は 94~109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 79 jintex.in

Page 82 — Uテープ付け(Attaching U-shaped tape) EX3216-53

Uテープ付け(Attaching U-shaped tape) EX3216-53 SW=5mm 3 SW=4mm 4 1 2 5 6 7 8 9 16 17 11 13 12 14 15 19 18 20 21 10 22 29 30 25 23 24 28 27 26 31 35 33 32 34 80 jintex.in

Page 83 — 専用部品 (12)

専用部品 (12) SPECIFIC PARTS (12) REF.NO. PART NO. 部 品 名 称 DESCRIPTION QT. 1 2755120 テープ 案内 TAPE GUIDE 1 2 0071800 平ネジ /M3.5 × 4.5 SCREW 2 3 2092000 バインダー (袋縫 10) BINDER (10) 1 4 2089940 バインダー (袋縫 8) BINDER (8) 1 5 0012160 平ネジ /C4 × 5.5 SCREW 1 6 2089970 案内板/バインダー BINDER GUIDE 1 7 270013A0 前カバー (左) FRONT COVER (LEFT) 1 8 XXXXXX 押工(組) PRESSER FOOT ASSY. 1 9 0070130 平小ネジ /M3.5 × 8 SCREW 1 10 208958-B0 ピン PIN 1 11 212499-B0 段付ピン PIN 1 12 0054090 六角ナット /C3 NUT 1 13 2124980 ラッチ LATCH 1 14 2740280 ネジリバネ SPRING 1 15 0031530 ナット /C1 NUT 1 16 2085310 補助押工 FABRIC GUIDE 1 17 0050300 平ネジ /C1 × 2.3 SCREW 1 18 2740220 ネジリバネ SPRING 1 19 0070090 平ネジ /M3 × 5 SCREW 1 20 2740260 フィンガーガード FINGER GUARD 1 21 0070080 平小ネジ /M3 × 4 SCREW 1 22 0003370 テープ台 (組) TAPE DISC ASSY. 1 23 0003440 ブラケット BRACKET 1 24 0049080 木ネジ /4.5 SCREW 2 25 0003410 軸 ROD 1 26 0001890 座金 WASHER 1 27 3030670 バネ座金 SPRING WASHER 1 28 0048050 六角ナット /M5 NUT 1 29 0003380 カノコ台 TAPE REEL STAND 1 30 0003390 段付ネジ SCREW 1 31 0003400 カノコ台 TAPE REEL STAND COVER 1 32 0004670 バネ受ケ SPRING SEAT 1 33 0003430 圧縮バネ SPRING 1 34 0004680 カラー COLLAR 1 35 0003390 段付ネジ SCREW 1 ● XXXXXX はゲージパーツです。 "XXXXXX" represents the gauge part. Please 部品番号は 94~109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 81 jintex.in

Page 84

テープ付け(Attaching tape) EX5214-53C3,M53,54,84 EX5214H-55 1 3 4 2 5 EX5214-M53,53C3 13 12 11 10 8 7 9 EX5214-84は除く Except EX5214-84 14 EX5214-M53 82 jintex.in

Page 85 — SPECIFIC PARTS (13)

専用部品 (13) SPECIFIC PARTS (13) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 275542-910 テープ案内 (組) TAPE GUIDE ASSY. 1 2 2755100 テープ案内 TAPE GUIDE 1 3 0070660 段付ネジ /M4 SCREW 1 4 2103070 波板座金 WASHER 2 5 2755110 テープ案内 TAPE GUIDE 1 6 2112670 テープ繰り TAPE TAKE-UP 1 7 2087350 テープ案内 TAPE GUIDE 1 8 0013330 平小ネジ /C1 × 4 SCREW 1 9 XXXXXX 押工 PRESSER FOOT 1 10 XXXXXX 押工爪 PRESSER FOOT FINGER 1 11 2116000 押工補助板 UNCURLER 1 12 0050300 平ネジ /C1 × 2.3 SCREW 1 13 2403020 スペーサー SPACER 1 14 2750540 糸繰り THREAD TAKE-UP 1 XXXXX はゲージパーツです。 "xxxxxx" represents the gauge part. Please 部品番号は 94 ~ 109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 83 jinteх.in

Page 86 — テープ付け (Attaching tape) EX5214-54 EX5214H-55 EX5214-54/445 EX5214H-55 EX5214-54/445 EX5214-54 12 16 13 14 15 84 jintex.in

テープ付け (Attaching tape) EX5214-54 EX5214H-55 1 6 5 4 8 3 2 7 9 1 11 EX5214-54 12 EX5214-54/445 16 EX5214-54/445 EX5214H-55 13 14 15 84 jintex.in

Page 87 — SPECIFIC PARTS (14)

専用部品 (14) SPECIFIC PARTS (14) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 210530A9T0 糸調子 (組) TENSION SPRING ASSY. 1 2 263543-TA0 ツマミ KNOB 1 3 2084480 ラチェット RATCHET 1 4 263544-TA0 受皿 SPRING SHIELD 1 5 2103190 調子皿 TENSION DISC 2 6 2084490 フェルト FELT 1 7 005082A0 調子棒 /C5 SCREW STUD 1 8 201086A0 圧縮バネ (中) SPRING (MEDIUM) 1 9 210531-9T0 糸調子 (組) TENSION SPRING ASSY. 1 10 2010680 圧縮バネ (弱) SPRING (LIGHT) 1 11 2119410 圧縮バネ SPRING 1 12 2403020 スペーサー SPACER 1 13 272528A0 差動送り台 DIFFERENTIAL FEED BAR 1 14 272501A0 エキセン ECCENTRIC 1 15 273008A0 下メス台 LOWER KNIFE HOLDER 1 16 2405410 座金 WASHER 1 85 jintex.in

Page 88

バックタック (Backlatching) EX5204(T)-82 EX5204(T)-82 EX5214-83 EX5214-84 EX5214-83,84 EX5204(T)-82 EX5214-83,84 EX5214-84 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 86 jintex.in

Page 89 — SPECIFIC PARTS (15)

専用部品 (15) SPECIFIC PARTS (15) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 270037C0 クロスプレート (狭巾) CLOTH PLATE (NARROW) 1 2 271010A0 取付板 (前) BRACKET (FRONT) 1 3 270037D0 クロスプレート (狭巾) CLOTH PLATE (NARROW) 1 4 3080930 レバー LEVER 1 5 308085-D0 取付板 (前) BRACKET (FRONT) 1 6 XXXXXX 押工 PRESSER FOOT 1 7 XXXXXX 押工爪 PRESSER FOOT FINGER 1 8 2771260 補助押工 FABRIC GUARD 1 9 0012310 平小ネジ/C1 × 3.4 SCREW 1 10 XXXXXX 押工 PRESSER FOOT 1 11 XXXXXX 押工爪 PRESSER FOOT FINGER 1 12 273008B0 下メス台 LOWER KNIFE HOLDER 1 13 2119410 圧縮バネ SPRING 1 14 XXXXXX 針板 NEEDLE PLATE 1 15 2087350 テープ案内 TAPE GUIDE 1 16 0013330 平小ネジ/C1 × 4 SCREW 1 17 270505B1 ファン (組) FAN ASSY. 1 18 2403020 スペーサー SPACER 1 ● XXXXXX はゲージパーツです。 "xxxxxx" represents the gauge part. Please 部品番号は 94 ~ 109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 87 jinttex.in

Page 90

地縫い・バックタック・裾引き (Plain seaming・Backlatching・Blindhemming) EX5204-92M1 裾引き(Blindhemming) 36mm 88 jintex.in

Page 91 — SPECIFIC PARTS (16)

専用部品 (16) SPECIFIC PARTS (16) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 押工 PRESSER FOOT 1 2 2119940 補助押工 FABRIC GUARD 1 3 0013330 平小ネジ/C1 × 4 SCREW 1 4 XXXXXX 押工爪 PRESSER FOOT FINGER 1 5 2116000 押工補助板 UNCURLER 1 6 0050300 平小ネジ/C1 × 2.3 SCREW 1 7 270037C0 クロスプレート(狭巾) CLOTH PLATE (NARROW) 1 8 271010A0 取付板(前) BRACKET (FRONT) 1 9 273008B0 下メス台 LOWER KNIFE HOLDER 1 10 2106850 定規ブラケット(組) CLOTH GUIDE BRACKET ASSY. 1 11 2106800 定規ブラケット CLOTH GUIDE BRACKET 1 12 2106810 ヒンジ/定規ブラケット HINGE/EDGE GUIDE BRACKET 1 13 0051840 段ネジ/C5 SCREW 1 14 2011910 皿バネ SPRING 1 15 0030440 六角ナット/C5 NUT 1 16 2106820 ストッパー STOPPER 1 17 0050530 平ネジ/C4 × 4.8 SCREW 1 18 2106830 間付ピン PIN 1 19 2106840 板バネ FLAT SPRING 1 20 0029060 平ネジ/C4 × 2.6 SCREW 1 21 0070200 平ネジ/M4 × 10 SCREW 1 22 2012520 バネ座金 SPRING WASHER 1 23 275529-910 裾引定規台 CLOTH GUIDE 1 24 210690A0 ブラケット BRACKET 1 25 0050880 六角ボルト/C4 × 7.5 BOLT 2 26 1670660 座金 WASHER 2 27 2122660 裾引定規台 CLOTH GUIDE 1 28 0050570 平ネジ/C3 × 5 SCREW 1 29 2755300 調節板 ADJUSTING PLATE 1 30 0051570 平ネジ/C3 × 4.5 SCREW 2 31 0053630 調節ネジ SCREW 1 32 0029050 平ネジ/C5 × 4.5 SCREW 1 33 1371420 座金 WASHER 1 34 2122670 ストッパー STOPPER 1 35 0012060 平ネジ/C4 × 5.3 SCREW 1 36 212268A910 定規羽根(組)(36mm) FOLDER ASSY. (36mm) 1 37 205835A0 補助羽根 AUXILIARY PLATE 1 38 0052990 平ネジ/C3 × 2.6 SCREW 1 39 303312A0 ストッパー STOPPER 1 40 3033130 クランプ CLAMP 1 ● XXXXXX はゲージパーツです。 ● "XXXXXX" represents the gauge part. Please 部品番号は 94~109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 89 jintex.in

Page 92

地縫い・裾引き (Plain seaming・Blindhemming) EX5214-92M2 裾引き(Blindhemming) 32 40mm 90 jintex.in

Page 93 — SPECIFIC PARTS (17)

専用部品 (17) SPECIFIC PARTS (17) REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 XXXXXX 押工 PRESSER FOOT 1 2 XXXXXX 押工爪 PRESSER FOOT FINGER 1 3 2105840 押工補助板 UNCURLER 1 4 0050300 平ネジ/C1 × 2.3 SCREW 1 5 2105850 座金 WASHER 1 6 2106850 定規ブラケット(組) CLOTH GUIDE BRACKET ASSY. 1 7 2106800 定規ブラケット CLOTH GUIDE BRACKET 1 8 2106810 ヒンジ/定規ブラケット HINGE/EDGE GUIDE BRACKET 1 9 0051840 段ネジ/C5 SCREW 1 10 2011910 皿バネ SPRING 1 11 0030440 六角ナット/C5 NUT 1 12 2106820 ストッパー STOPPER 1 13 0050530 平ネジ/C4 × 4.8 SCREW 1 14 2106830 段付ピン PIN 1 15 2106840 板バネ FLAT SPRING 1 16 0029060 平ネジ/C4 × 2.6 SCREW 1 17 0070200 平ネジ/M4 × 10 SCREW 1 18 2012520 バネ座金 SPRING WASHER 1 19 2106910 裾引定規台(組) CLOTH GUIDE ASSY. 1 20 2106900 ブラケット BRACKET 1 21 0050880 六角ボルト/C4 × 7.5 BOLT 2 22 1670660 座金 WASHER 2 23 2053610 ブラケット BRACKET 1 24 0050570 平ネジ/C3 × 5 SCREW 1 25 2106890 調節板 ADJUSTING PLATE 1 26 0051570 平ネジ/C3 × 4.5 SCREW 2 27 0024300 調節ネジ/C3 × 12 SCREW 1 28 0029050 平ネジ/C5 × 4.5 SCREW 1 29 1371420 座金 WASHER 1 30 2106920 ストッパー STOPPER 1 31 0012060 平ネジ/C4 × 5.3 SCREW 1 32 201211C910 定規羽根(組)(40mm) FOLDER ASSY. (40 mm) 1 33 2058350 補助羽根 AUXILIARY PLATE 1 34 0052990 平ネジ/C3 × 2.6 SCREW 1 35 303312A0 ストッパー STOPPER 1 36 3033130 クランプ CLAMP 1 37 2401020 座金 WASHER 1 38 2101220 スペーサー SPACER 1 39 2750170 針糸繰り NEEDLE THREAD TAKE-UP 1 ● xxxxxx はゲージパーツです。 "xxxxxx" represents the gauge part. Please 部品番号は 94~109 頁のゲージパーツ表を refer to the gauge part list (page 94-109). 参照してください。 91 jintex.in

Page 94

オプション(Option) EX5203-22, EX5204-01,02,24,32R1,32R2 EX5212-02 EX5214-01,03,M03,24,53C3,M53,54 EX5214H-55,EX5214N-01 EX3215(126)-01,01A,02,02A,03,A04, EX3244-03,A04 EX3215(16)H-A05 EX3215(16)N-01,01S EX5200(H) Series 20 EX3200(H)(N) Series 21 14 18 19 15 1 4 5 2 7 8 3 9 10 11 13 12 92 jintex.in

Page 95 — Option

オプション Option REF.NO. PART NO. 部品名称 DESCRIPTION QT. 1 2106850 正規ブラケット(組) CLOTH GUIDE BRACKET ASSY. 1 2 2106800 正規ブラケット CLOTH GUIDE BRACKET 1 3 2106810 ヒンジ/正規ブラケット HINGE/EDGE GUIDE BRACKET 1 4 0051840 段ネジ/C5 SCREW 1 5 2011910 皿バネ SPRING 1 6 0030440 六角ナット/C5 NUT 1 7 2106820 ストッパー STOPPER 1 8 0050530 平ネジ/C4 × 4.8 SCREW 1 9 2106830 段付ピン PIN 1 10 2106840 板バネ FLAT SPRING 1 11 0029060 平ネジ/C4 × 2.6 SCREW 1 12 0070200 平ネジ/M4 × 10 SCREW 1 13 2012520 バネ座金 SPRING WASHER 1 14 2106860 当定規台(組) EDGE GUIDE BRACKET ASSY. 1 15 2106870 当定規台 EDGE GUIDE BRACKET 1 16 0050880 六角ボルト/C4 × 7.5 BOLT 2 17 1670660 座金 WASHER 2 18 0012020 平ネジ/C4 × 7 SCREW 1 19 1670660 座金 WASHER 1 20 2046670 当定規 EDGE GUIDE 1 21 201233A0 当定規 EDGE GUIDE 1 93 jintex.in

Page 96 — EX3200 GAUGE PARTS LIST(1)

EX3200 ゲージパーツ表 (1) EX3200 GAUGE PARTS LIST (1) ミシン形式 MACHINE TYPE /SPEC ゲージ GAUGE NG SW 針板 NEEDLE PLATE 主送り歯 (組) MAIN FEED DOG ASSM. 主送り歯本体 MAIN FEED DOG 補助送り歯 AUX.FEED DOG 差動送り歯 DIFF.FEED DOG 押え (組) PRESSER FOOT ASSM. 上ルーバー UPPER LOOPER 上スプレッダー UPPER LOOPER 下ルーバー LOWER LOOPER 二重環ルーバー CHAINSTITCH LOOPER (16) EX3215-01/222(K) 2 3 4 3 4 5 277514P300 277514P400 277515P300 277513P400 277513P500 277323-130 (277324-130) (277318-130) 277326-130 2771170 2770100 #2 277014A1 #8 2770150 2770180 277325-130 2771180 (16) EX3215-01A/222 2 3 4 3 4 5 277514P300 277514P400 277515P300 277513P400 277513P500 277323-130 (277324-130) (277318-130) 277326-130 211907B0 211909B0 2770100 #2 277014A1 #8 2770150 2770180 277325-130 211910B0 94 ミシン形式 MACHINE TYPE /SPEC ゲージ GAUGE NG SW 上メス 平メス UPPER KNIFE FLAT NIFE 角メス ANGLED KNIFE 下メス LOWER KNIFE オーバーロック受け OVERLOCK NEEDLE GUARD 前 後 FRONT REAR 二重環受け CHAINSTITCH NEEDLE GUARD 前 後 FRONT REAR 針留 NEEDLE HOLDER 針 NEEDLE (16) EX3215-01/222(K) 2 3 4 3 4 5 201121A0 2107550 2022950 2770070 2770040 2770080 2770060 277026-921 #11 DCX27 (16) EX3215-01A/222 2 3 4 3 4 5 202527A0 2022950 2770070 2770040 2770080 2770060 277026-921 #11 DCX27 277027-921 277027-921 Jinte.in

Page 97

EX3200 ゲージパーツ表 (2) EX3200 GAUGE PARTS LIST (2) ミシン形式 MACHINE TYPE /SPEC ゲージ GAUGE NG SW 針板 NEEDLE PLATE 主送り歯 (組) MAIN FEED DOG ASSM. 主送り歯本体 MAIN FEED DOG 差動送り歯 DIFF.FEED DOG 押工 (組) PRESSER FOOT ASSM. 上ルーバー UPPER LOOPER 上スプレッダー UPPER LOOPER 下ルーバー LOWER LOOPER 二重環ルーバー CHAINSTITCH LOOPER (16) EX3215N-01/222 3 4 5 277563P400 277561P400 277376-130 (277377-130) (277318B130) 277325-130 211909B0 211910B0 2770100 #2 27701A41 #8 2770150 2770180 3 4 5 277563P500 277561P500 277374-130 (277375-130) (277318B130) 277330-130 2771860 2771870 2770100 #2 27701A41 #8 2770150 2770180 (16) EX3215N-01/232 5 6 277562P500 277562P601 277329-130 2771880 3 4 277562P500 277562P400 211909C0 211910C0 2770100 #2 27701A41 #8 2770150 2770180 (16) EX3215N-01S/272 5 277562P500 277405-130 (277406-130) (277318-130) 277325A130 95 ミシン形式 MACHINE TYPE /SPEC ゲージ GAUGE NG SW 平メス FLAT NIFE 上メス 角メス ANGLED KNIFE 下メス LOWER KNIFE オーバー針受 前 REAR 後 FRONT 二重環受 前 FRONT 後 REAR 針 NEEDLE HOLDER (16) EX3215N-01/222 3 4 5 2022527A0 2022950 2770070 2770040 2770080 2770060 277027-921 DCX27 #11 (16) EX3215N-01/232 5 5 6 2022527A0 2022950 2770070 2770040 2770080 2770060 277027-921 277028-920 DCX27 #11 (16) EX3215N-01S/272 3 4 5 202527A0 2022950 2770070 2770040 2770080 2770060 277027-921 DCX27 #11 jinte.in

Page 98 — EX3200 GAUGE PARTS LIST (3)

EX3200 ゲージパーツ表 (3) EX3200 GAUGE PARTS LIST (3) ミシン形式 MACHINE TYPE /SPEC ゲージ GAUGE NG SW 針板 NEEDLE PLATE 主送り歯(組) MAIN FEED DOG ASSM. 主送り歯本体 MAIN FEED DOG 補助送り歯 AUX.FEED DOG 差動送り歯 DIFF.FEED DOG 押工(組) PRESSER FOOT ASSM. 上ルーバー UPPER LOOPER 上スプレッダー UPPER LOOPER 下ルーバー LOWER LOOPER 二重環ルーバー CHAINSTITCH LOOPER (16) EX3215N-01U/232 4 3 5 5 6 277582P400 277582P500 277583P500 277583P600 277374-130 277375-130 277318B130 277330-130 2771860 2771870 2770100 #2 2770100 #2 277014A1 #8 2770150 2770180 277329-130 2771880 277514R300 2771170 (16) EX3215-02/223(K) 3 4 3 4 5 277514R400 277515R300 277513R400 277513R500 277323-160 (277324-160) (277318-130) 277326-160 2770100 #2 277014A1 #8 2770150 2770180 277325-160 2771180 96 ミシン形式 MACHINE TYPE /SPEC ゲージ GAUGE NG SW 上メス 平メス 角メス UPPER KNIFE FLAT NIFE ANGLED KNIFE 下メス LOWER KNIFE オーバートメス 前 後 OVERLOCK NEEDLE GUARD FRONT REAR 二重環メス 前 後 CHAINSTITCH NEEDLE GUARD FRONT REAR 針留 NEEDLE HOLDER 針 NEEDLE (16) EX3215N-01U/232 3 4 5 3 202527A0 22950 2770070 2770040 2770080 277006A0 277027-921 DCX27 #11 5 6 277028-920 (16) EX3215-02/223(K) 2 3 4 3 4 5 201121A0 2107550 2022950 2770070 2770040 2770080 2770060 277026-921 DCX27 #11 277027-921 Jinte.in

Page 99 — EX3200 GAUGE PARTS LIST (4)

EX3200 ゲージパーツ表 (4) EX3200 GAUGE PARTS LIST (4) ミシン形式 ゲージ 針板 主送り歯(組) 主送り歯本体 補助送り歯 差動送り歯 押工(組) 上ルーバー 上スプレッダー 下ルーバー 二重環ルーバー MACHINE TYPE GAUGE NEEDLE MAIN FEED DOG ASSM. MAIN FEED DOG AUX. FEED DOG DIFF. FEED DOG PRESSER FOOT ASSM. UPPER LOOPER UPPER LOOPER LOWER LOOPER CHAINSTITCH LOOPER /SPEC NG SW (16) EX3215-02A/223 2 3 277514R300 277514R400 277323-160 (277324-160) (277318-130) 277326-160 277907B0 2770100 #2 277014A1 #8 2770150 2770180 3 4 277515R300 277323-160 (277324-160) (277318-130) 211909B0 4 3 277513R400 277325-160 211910B0 5 277513R500 (16) EX3215-02A/233 5 6 277564P500 277327-160 (277328-160) (277318-130) 277329-160 2771880 2770100 #2 277014A1 #8 2770150 2770180 5 277564P600 (16) EX3215-02U/223(K) 3 5 277580R500 277323-160 (277324-160) (277318-130) 277325-160 2771180 2770100 #2 277014A1 #8 2770150 2770180 97 ミシン形式 ゲージ 上メス 下メス オーバーロック受 二重環受針 針 MACHINE TYPE GAUGE 平メス 角メス OVERLOCK NEEDLE GUARD CHAINSTITCH NEEDLE GUARD NEEDLE HOLDER /SPEC NG SW FLAT NIFE ANGLED KNIFE UPPER KNIFE LOWER KNIFE FRONT REAR FRONT REAR NEEDLE (16) EX3215-02A/223 2 3 4 3 202527A0 2022950 2770070 2770040 2770080 2770060 277026-921 DCX27 #11 4 5 5 (16) EX3215-02A/233 5 202527A0 2022950 2770070 2770040 2770080 2770060 277026-920 DCX27 #11 6 3 5 (16) EX3215-02U/223(K) 201121A0 2107550 2022950 2770070 2770040 2770080 277006A0 277027-921 DCX27 #11 jintex.in

Page 100 — EX3200 GAUGE PARTS LIST(5)

EX3200 ゲージパーツ表 (5) EX3200 GAUGE PARTS LIST(5) ミシン形式 ゲージ 針板 主送り歯 (組) 主送り歯本体 補助送り歯 差動送り歯 押工組 上ルーバー 上スプレッダー 下ルーバー 二重環ルーバー MACHINE TYPE GAUGE NEEDLE MAIN FEED MAIN FEED AUX. FEED DIFF. FEED PRESSER UPPER UPPER LOWER CHAINSTITCH /SPEC NG SW PLATE DOG ASSM. DOG DOG FOOT ASSM. LOOPER LOOPER LOOPER CHAINSTITCH (16) 3 4 277517R400 277330-160 2771180 277010A0 #5 27701480 #9 2770150 2770180 EX3215-03/233(K) 5 277516R500 277327-160 (277328-160) (277318-130) 277329-160 2771180 5 6 277516R600 (16) 3 4 277517R400 277330-160 2771180 277010A0 #2 277014A1 #6 2770150 2770180 EX3215-03/333(K) 5 5 277516R500 277327-160 (277328-160) (277318-130) 277329-160 2771190 (16) 3 5 277581R500 277330-160 2771180 277010A0 #5 27701480 #9 2770150 2770180 EX3215-03U/233(K) 5 277518R400 277327-160 (277328-160) (277318-130) 277329-160 2771190 EX3244-03/333(K) 3X2 4 277519R400 277118A0 5X2 4 277516R400 277327-160 (277328-160) (277318-130) 277329-160 277119A0 277010A0 #5 --- 2770150 2770180 98 ミシン形式 ゲージ 上メス 下メス オーバ一針受 二重環針受 針 MACHINE TYPE GAUGE 平メス 角メス UPPER LOWER OVERLOCK NEEDLE GUARD CHAINSTITCH NEEDLE GUARD NEEDLE /SPEC NG SW FLAT NIFE ANGLED KNIFE KNIFE FRONT REAR FRONT REAR HOLDER NEEDLE (16) 3 5 277027-921 EX3215-03/233(K) 5 277028-920 DCX27 6 201121A0 2107550 2022950 2770070 2770040 2770080 2770060 #14 (16) 3 5 277027-921 EX3215-03U/233(K) 5 277028-920 DCX27 5 201121A0 2107550 2022950 2770070 2770040 2770080 2770060 #14 (16) 3 5 277027-921 EX3244-03/333(K) 5 277028-920 DCX27 3X2 4 201121A0 2107550 2022950 2770070 2770040 2770080 277006A0 #14 5X2 4 201121A0 2107550 2022950 2770070 2770040 2770080 2770060 277030-920 277031-920 DCX27 #11 jintex.in

Page 101

EX3200 ゲージパーツ表 (6) EX3200 GAUGE PARTS LIST (6) ミシン形式 ゲージ 針板 主送り歯(組) 主送り歯本体 補助送り歯 差動送り歯 押工(組) 上ルーバー 上スプレッダー 下ルーバー 二重環ルーバー MACHINE TYPE GAUGE NEEDLE MAIN FEED MAIN FEED AUX.FEED DIFF.FEED PRESSER UPPER UPPER CHAINSTITCH /SPEC NG SW PLATE DOG ASSM. DOG DOG FOOT ASSM. LOOPER LOOPER CHAINSTITCH (16) 5 277524T502 277337-252 (277427-250) (277428-200) 277339-251 2771220 2770110 #3 2770140 #1 2770150 277018-C0 EX3215-A04/435(K) 6 277524T602 EX3244-A04/435(K) 5 X 3 4 277525T402 277337-252 (277427-250) (277428-200) 277339-251 2771230 2770110 #3 2770150 277018-C0 277524T502 (16) 5 277524T602 277337-252 (277427-250) (277428-200) 277339-251 277122C0 2770170 #11 277014A1 #8 277015A0 277018-C0 EX3215H-A05/535(K) 6 277524T702 7 277521R400 3 4 277334-160 (277335-160) 277336-160 2771200 (16) 5 277521R500 EX3215-42/233(K) 5 277520R500 277010A0 #5 277014B0 #9 2770150 2770180 (277318-130) 5 6 277520R600 277331-160 (277332-160) 277333-160 2771210 99 ミシン形式 ゲージ 平メス 角メス 下メス オーバ針受 二重環針受 針 MACHINE TYPE GAUGE FLAT NIFE ANGLED KNIFE LOWER OVERLOCK NEEDLE GUARD CHAINSTITCH NEEDLE /SPEC NG SW UPPER KNIFE KNIFE FRONT REAR FRONT REAR HOLDER (16) 5 2770000 2116621 2770091 2770070 2770040 2770080 2770060 277029-920 DCX27 EX3215-A04/435(K) 6 2770000 2116621 2770091 2770070 2770040 2770080 2770060 277032-920 #21 EX3244-A04/435(K) 5 X 3 4 DCX27 #21 (16) 5 2770000 2116621 2770091 2770070 2770040 2770080 2770060 277073-920 DOX 5 EX3215H-A05/535(K) 6 7 #21 3 4 277027-921 (16) 5 201121A0 2107550 2022950 2770070 2770040 2770080 2770060 EX3215-42/233(K) 5 277027- DCX27 6 #14 277028-920 jinte

Page 102 — EX3200 GAUGE PARTS LIST(7)

EX3200 ゲージパーツ表 (7) EX3200 GAUGE PARTS LIST(7) ミシン形式 ゲージ 針板 主送り歯(組) 主送り歯本体 補助送り歯 差動送り歯 押工(組) 上ルーバー上スプレッダー 下ルーバー 二重環ルーバー MACHINE TYPE GAUGE NEEDLE MAIN FEED MAIN FEED AUX.FEED DIFF.FEED PRESSER UPPER UPPER LOWER CHAINSTITCH /SPEC NG SW PLATE DOG ASSM. DOG DOG FOOT ASSM. LOOPER LOOPER LOOPER CHAINSTITCH (16) 3 4 277521R400 277334-160 (277335-160) (277336-160) 204502A1 277010A0 #5 27701480 #9 2770150 2770180 EX3215-42P1/233(K) 5 6 277520R601 277331-160 (277332-160) (277333-160) 204505A0 (16) 3 4 277521R400 277334-160 (277335-160) (277336-160) 204502A1 277010A0 #5 27701480 #9 2770150 2770180 EX3215-42P2/233(K) 5 6 277520R601 277331-160 (277332-160) (277333-160) 204505A0 (16) 5 5 277520S500 277331-250 (277332-250) (277333-250) 2771210 2770100 #2 277014A1 #8 2770150 2770180 EX3215-43/335(K) 6 277520S600 (16) 4 277523R401 EX3215-53/233(K) 3 5 277523R501 277327A160 (277328-160) (277330A160 27711880 2770100 #2 --- 2770150 2770180 5 5 277522R501 277329A160 27711980 100 ミシン形式 ゲージ 糸メス 下メス オバー針受 前二重針受 針 MACHINE TYPE GAUGE 平メス 角メス LOWER OVERLOCK NEEDLE GUARD CHAINSTITCH NEEDLE GUARD NEEDLE /SPEC NG SW FLAT NIFE ANGLED KNIFE KNIFE FRONT REAR FRONT REAR HOLDER (16) 3 4 201121A0 2107550 2022950 2770070 2770040 2770080 2770060 277027-921 DCX27 EX3215-42P1/233(K) 5 6 #14 (16) 3 4 201121A0 2107550 2022950 2770070 2770040 2770080 2770060 277027-921 DCX27 EX3215-42P2/233(K) 5 6 #14 (16) 5 6 201121A0 2107550 2022950 2770070 2770040 2770080 2770060 277028-920 DCX27 EX3215-43/335(K) #16 (16) 4 201121A0 2107550 2022950 2770070 2770040 2770080 2770060 277027-921 DCX27 EX3215-53/233(K) 3 5 #11 5 5 277028-920 jintex.in

Page 103 — EX5200 GAUGE PARTS LIST(1)

EX5200 ゲージパーツ表 (1) EX5200 GAUGE PARTS LIST(1) ミシン形式 MACHINE TYPE /SPEC ゲージ GAUGE NG SW 針板 NEEDLE PLATE 主送り歯 (組) MAIN FEED DOG ASSM. 主送り歯本体 MAIN FEED DOG 補助送り歯 AUX.FEED DOG 差動送り歯 DIFF.FEED DOG 押工 (組) PRESSER FOOT ASSM. 押工爪 PRESSER FOOT FINGER. 上ルーパー UPPER LOOPER 下ルーパー LOWER LOOPER EX5204-01/223(K) 3 277500P300 4 277500P400 277300-16F0 (277301-16F0) (277318-13F0) 277302-16F0 201230C0 2103700 #1 2770100 #2 2770150 5 277500P500 2103710 #2 EX5214-01/233(K) 2 3 277505P300 277303-16F0 (277304-16F0) (277318-13F0) 277305-16F0 201230C0 201396B0 #56 2770150 4 277505P401 201310A0 #55 277010B0 #6 EX5214N-01/283(K) 2 3 277585P300 277372A16F0 (277304B16F0) (277318D13F0) 277373-16F0 2780050 277199A0 #64 277010B0 #6 2770150 4 277585P400 277200A0 #65 EX5214N-01U/283(K) 2 3 277585P300 277372A16F0 (277304B16F0) (277318D13F0) 277373-16F0 2780050 277199A0 #64 277010B0 #6 2770150 4 277585P400 277200A0 #65 101 ミシン形式 MACHINE TYPE /SPEC ゲージ GAUGE NG SW 上メス UPPER KNIFE FLAT NIFE 角メス ANGLED KNIFE 下メス LOWER KNIFE オーバー FRONT 針受 OVERLOCK NEEDLE GUARD REAR 針留 NEEDLE HOLDER 針 NEEDLE EX5204-01/223(K) 3 4 201121A0 2107550 2022950 2770050 2770040 179630-920 DCX27 #9 5 EX5214-01/233(K) 2 3 4 201121A0 2107550 2022950 2770050 2770040 277022-920 DCX27 #9 EX5214N-01/283(K) 2 3 4 201121A0 2107550 2011270 2022950 2770050 2770040 277022-920 DCX27 #9 EX5214N-01U/283(K) 2 3 4 201121A0 2107550 2011270 2022950 2770050 2770040 277022-920 DCX27 #9 jinte x.in

Page 104 — EX5200 GAUGE PARTS LIST(2)

EX5200 ゲージパーツ表 (2) EX5200 GAUGE PARTS LIST (2) ミシン形式 ゲージ 針板 主送り歯(組) 主送り歯本体 補助送り歯 差動送り歯 押工(組) 押工爪 上ルーバー 下ルーバー MACHINE TYPE GAUGE NEEDLE MAIN FEED MAIN FEED AUX.FEED DIFF.FEED PRESSER PRESSER UPPER LOWER /SPEC NG SW PLATE DOG ASSM. DOG DOG FOOT ASSM. FOOT FINGER LOOPER LOOPER EX5204-02/233(K) 3 277504R300 277303-16F0 (277304-16F0) (277318-13F0) 277305-16F0 201230C0 2103700 #1 2770100 #2 2770150 4 277504R400 277115A0 #12 5 277505R500 277030 #13 EX5204-02H/223(K) 3 277500P300 277300-16F0 (277301-16F0) (277318-13F0) 277302-16F0 211991A0 2105030 #5 2770100 #2 2770150 4 277500P400 277115A0 #12 5 277505R300 277030 #13 EX5212-02/333(K) 2 277505R400 277303-16F0 (277304-16F0) (277318-13F0) 277305-16F0 201230C0 2105030 #5 2770130 #7 2770150 4 277505R500 2103740 #7 102 ミシン形式 ゲージ 上メス 下メス オーバ一針受 針留 針 MACHINE TYPE GAUGE 平メス 角メス 前 後 NEEDLE NEEDLE /SPEC NG SW UPPER KNIFE LOWER OVERLOCK NEEDLE GUARD HOLDER FLAT NIFE ANGLED KNIFE KNIFE FRONT REAR EX5204-02/233(K) 4 201121A0 2107550 2022950 2770050 2770040 179630-920 DCX27 5 #9 3 4 201121A0 2107550 2022950 2770050 2770040 179630-920 DCX27 EX5204-02H/223(K) 5 #9 3 4 201121A0 2107550 2022950 2770050 2770040 277022-920 DCX27 EX5212-02/333(K) 2 5 #14 jintex.in

Page 105 — EX5200 GAUGE PARTS LIST (3)

EX5200 ゲージパーツ表 (3) EX5200 GAUGE PARTS LIST (3) ミシン形式 ゲージ 針板 主送り歯(組) 主送り歯本体 補助送り歯 差動送り歯 押工(組) 押工爪 上ルーバー 下ルーバー MACHINE TYPE GAUGE NEEDLE MAIN FEED DOG ASSM. MAIN FEED DOG AUX.FEED DOG DIFF.FEED DOG PRESSER FOOT ASSM. PRESSER FOOT FINGER UPPER LOOPER LOWER LOOPER /SPEC NG SW EX5214-03/333(K) 2 3 277505R300 277303-16F0 (277304-16F0) (277318-130) 277305-16F0 201230C0 2105030 #5 277010A0 #5 2770150 4 277505R400 2770340 5 277505R500 2103740 #7 3 277505R300 2105030 #5 EX5214-M03/333(K) 2 4 277505R400 277303-16F0 (277304-16F0) (277318-130) 277305-16F0 201230C0 277010A0 #5 2770340 5 277505R500 2103740 #7 EX5214-04/485(K) 2 4 277578-400 277369-25F0 (277304B25F0) (277348-16F0) 277371A25F0 201230C0 2103740 #7 2770120 #4 2770160 103 ミシン形式 ゲージ 上メス 下メス オーバ針受 針留 針 MACHINE TYPE GAUGE 平メス 角メス UPPER KNIFE LOWER OVERLOCK NEEDLE NEEDLE /SPEC NG SW FLAT NIFE ANGLED KNIFE KNIFE FRONT REAR HOLDER EX5214-03/333(K) 2 3 201121A0 2107550 2022950 2770050 2770040 277022-920 DCX27 #9 4 5 3 EX5214-M03/333(K) 2 4 201121A0 2107550 2022950 2770050 2770040 277022-920 DCX27 #9 5 EX5214-04/485(K) 2 4 201121A0 2107550 2022950 2770050 2770040 277002-920 DCX27 #16 jinte.in

Page 106 — EX5200 GAUGE PARTS LIST(4)

EX5200 ゲージパーツ表 (4) EX5200 GAUGE PARTS LIST(4) ミシン形式 ゲージ 針板 主送り歯 (組) 主送り歯本体 差動送り歯 押工 (組) 押工爪 上ルーパー 下ルーパー MACHINE TYPE GAUGE NEEDLE MAIN FEED DOG ASSM. MAIN FEED DOG DIFF.FEED DOG PRESSER FOOT ASSM. PRESSER FOOT FINGER UPPER LOOPER LOWER LOOPER /SPEC NG SW EX5205-12/223(K) - 3 277500P300 277300-16F0 (277301-16F0) (277318-130) 277302-16F0 201152E0 2771150 #10 2770100 #2 2770150 - 4 277500P400 2771150 #10 EX5205-12Z1/223(K) - 3 277500P300 277300-16F0 (277301-16F0) (277318-130) 277302-16F0 201152E0 2771150 #11 2770100 #2 2770150 - 4 277500P400 2771030 #11 EX5203-12/223(K) - 3 277500P300 277300-16F0 (277301-16F0) (277318-130) 277302-16F0 201152E0 2771150 #10 277014A1 #8 2770150 - 4 277500P400 2771030 #11 EX5203-22/233(K) - 5 277504R500 277303A160 (277304-160) (277318A130) 277305-160 2027990 2103710 #2 277014B0 #9 2770150 - 6 277504R600 2103720 #3 EX5204-22Z2/213(K) - 4 277542R400 277354A160 (277355A160) (277356A160) 277357A160 301724A0 2103710 #2 2770100 #2 2770150 - 5 277542R500 104 ミシン形式 ゲージ 上メス 下メス オーバ-針受 針留 針 MACHINE TYPE GAUGE 平メス 角メス UPPER KNIFE LOWER OVERLOCK NEEDLE NEEDLE /SPEC NG SW FLAT NIFE ANGLED KNIFE KNIFE FRONT REAR HOLDER EX5205-12/223(K) - 3 201121A0 2107550 2022950 2770050 2770040 179630-920 DCX27 #9 - 4 201121A0 2107550 2022950 2770050 2770040 179630-920 EX5205-12Z1/223(K) - 3 201121A0 2107550 2022950 2770050 2770040 179630-920 DCX27 #9 - 4 201121A0 2107550 2022950 2770050 2770040 179630-920 EX5203-12/223(K) - 3 201121A0 2107550 2022950 2770050 2770040 179630-920 DCX27 #9 - 4 201121A0 2107550 2022950 2770050 2770040 179630-920 EX5203-22/233(K) - 5 201121A0 2107550 2022950 2770050 2770040 179630-920 DCX27 #14 - 6 201121A0 2107550 2022950 2770050 2770040 179630-920 EX5204-22Z2/213(K) - 4 201121A0 2107550 2022950 2770050 2770040 179630-920 DCX27 #9 - 5 201121A0 2107550 2022950 2770050 2770040 179630-920 jinte.in

Page 107 — EX5200 GAUGE PARTS LIST(5)

EX5200 ゲージパーツ表 (5) EX5200 GAUGE PARTS LIST(5) ミシン形式 ゲージ 針板 主送り歯(組) 主送り歯本体 補助送り歯 差動送り歯 押工(組) 押工爪 上ルーパー 下ルーパー MACHINE TYPE GAUGE NEEDLE MAIN FEED DOG ASSM. MAIN FEED DOG AUX.FEED DOG DIFF.FEED DOG PRESSER FOOT ASSM. PRESSER FOOT FINGER UPPER LOOPER LOWER LOOPER /SPEC NG SW EX5204-23Z3/684(K) - 96 277577T960 277410-200 (277304B200) (277356B160) 277371-200 2772880 2772890 #32 277010#6 2770150 EX5204-24/445(K) - 7 277511S700 277378A250 (277379-250) (277318A130) 277380-250 2771100 2103720 #3 277011#3 2770150 8 277511S800 EX5214-24/445(K) 4 277510S400 277378A250 (277379-250) (277318A130) 277380-250 2771100 2103760 #8 277011#3 2770150 3 5 277510S500 EX5204-32R1/223(K) - 3 277503S300 277300A16F0 (277301-16F0) (277318-130) 277302-160 2027990 2107610 277010A0 #5 2770150 EX5204-32R2/23L(K) - 1.5 277502P150 277315-16F0 (277301-16F0) (277319-130) 277302-16F0 2027990 2055250 #57 2770100 #2 2770150 EX5204-32R2/223(K) - 1.5 277512P150 277315-16F0 (277301-16F0) (277319-130) 277302-16F0 2027990 2055250 #57 2770100 #2 2770150 105 ミシン形式 ゲージ 上メス 下メス オーバ一針受 針留 針 MACHINE TYPE GAUGE 平メス 角メス 前 後 /SPEC NG SW UPPER KNIFE FLAT NIFE ANGLED KNIFE LOWER OVERLOCK NEEDLE NEEDLE KNIFE REAR HOLDER EX5204-23Z3/684(K) - 96 201121A0 2107550 2022950 2770050 2770040 179630-920 DCX27 #18 EX5204-24/445(K) - 7 2770000 2116621 2770091 2770050 2770040 179630-920 DCX27 #18 8 2770000 EX5214-24/445(K) 4 2770000 2116621 2770091 2770050 2770040 277024-920 DCX27 #18 3 5 EX5204-32R1/223(K) - 3 201121A0 2107550 2107620 2770050 2770040 179630-920 DCX27 #16 EX5204-32R2/23L(K) - 1.5 201121A0 2107550 2022950 2770050 2770040 179630-920 DCX27 #11 EX5204-32R2/223(K) - 1.5 201121A0 2107550 2022950 2770050 2770040 179630-920 DCX27 #11 jintex.in

Page 108 — EX5200 GAUGE PARTS LIST (6)

EX5200 ゲージパーツ表 (6) EX5200 GAUGE PARTS LIST (6) ミシン形式 ゲージ 針板 主送り歯(組) 主送り歯本体 補助送り歯 差動送り歯 押工(組) 押工爪 上ルーバー 下ルーバー MACHINE TYPE GAUGE NEEDLE MAIN FEED MAIN FEED AUX.FEED DIFF.FEED PRESSER PRESSER UPPER LOWER /SPEC NG SW PLATE DOG ASSM. DOG DOG FOOT ASSM. FOOT FINGER LOOPPER LOOPER EX5214-43/333(K) 2 3 277505R300 277306-160 (277307-160) (277318-130) 277308-160 2771240 --- 277010A0 #5 2770150 4 277505R400 3 277505R300 EX5214-43P1/333(K) 2 277306-160 (277307-160) (277318-130) 277308-160 2771250 --- 277010A0 #5 2770150 4 277505R400 3 277505R300 EX5214-43P2/333(K) 2 277306-160 (277307-160) (277318-130) 277308-160 2771250 --- 277010A0 #5 2770150 4 277505R400 3 277505R300 2771590 #22 EX5214-53C3/333(K) 2 4 277505R400 277303-16F0 (277304-16F0) (277318-130) 277305-16F0 2771120 277010A0 #5 2770150 5 277505R500 2086510 #58 3 277505R300 2771590 #22 EX5214-M53/333(K) 2 4 277505R400 277303-16F0 (277304-16F0) (277318-130) 277305-16F0 2771120 277010A0 #5 2770340 5 277505R500 2086510 #58 106 ミシン形式 ゲージ 上メス 下メス オーバ一受 後 針留 針 MACHINE TYPE GAUGE UPPER KNIFE LOWER OVERLOCK NEEDLE /SPEC NG SW FLAT NIFE ANGLED KNIFE KNIFE FRONT REAR HOLDER NEEDLE EX5214-43/333(K) 2 3 201121A0 2107550 2022950 2770050 2770040 277022-920 DCX27 #11 4 2 3 201121A0 2107550 2022950 2770050 2770040 277022-920 DCX27 #11 EX5214-43P1/333(K) 4 3 201121A0 2107550 2022950 2770050 2770040 277022-920 DCX27 #11 EX5214-43P2/333(K) 2 4 3 201121A0 2107550 2022950 2770050 2770040 277022-920 DCX27 #11 EX5214-53C3/333(K) 2 4 5 3 201121A0 2107550 2022950 2770050 2770040 277022-920 DCX27 #9 EX5214-M53/333(K) 2 4 5 jintex.in

Page 109 — EX5200 GAUGE PARTS LIST(7)

EX5200 ゲージパーツ表 (7) EX5200 GAUGE PARTS LIST(7) ミシン形式 ゲージ 針板 主送り歯(組) 主送り歯本体 補助送り歯 差動送り歯 押工(組) 押工爪 上ルーパー 下ルーパー MACHINE TYPE /SPEC GAUGE NEEDLE PLATE MAIN FEED DOG ASSM. MAIN FEED DOG AUX.FEED DOG DIFF.FEED DOG PRESSER FOOT ASSM. PRESSER FOOT FINGER UPPER LOOPER LOWER LOOPER EX5214-54/433(K) 2 3 4 5 277505R300 277505R400 277505R500 277303-16F0 (277304-16F0) (277318-16F0) 277316-16F0 2771120 2771590 #22 2086510 #58 277011 #3 2770150 3 277507R300 2771590 #22 4 277507R400 2771040 #16 EX5214-54/443(K) 5 277507R500 277378-16F0 (277379-16F0) (277318-13F0) 277380-16F0 2771110 277011 #17 277015B0 3.5 277507R350 2771050 #17 4.5 277508R450 EX5214-54/445(K) 3 4 5 277510S400 277510S500 277378-25F0 (277379-25F0) (277318-13F0) 277380A25F0 2771270 2771050 #17 2770120 #4 2770160 107 ミシン形式 ゲージ 上メス 下メス オーバー 針留 針 平メス 角メス 後 MACHINE TYPE /SPEC GAUGE NG SW UPPER KNIFE FLAT NIFE ANGLED KNIFE LOWER KNIFE OVERLOCK NEEDLE GUARD FRONT REAR NEEDLE HOLDER NEEDLE EX5214-54/433(K) 2 3 4 5 201121A0 2107550 2022950 2770050 2770040 277022-920 DCX27 #11 3 4 5 2 201121A0 2107550 2022950 2770050 2770040 277022-920 DCX27 #11 3.5 4.5 EX5214-54/443(K) 3 4 5 2770000 2116621 2770091 2770050 2770040 277023-920 DCX27 #16 EX5214-54/445(K) 3 4 5 2770000 2116621 2770091 2770050 2770040 277024-920 DCX27 #16 jintex.in

Page 110 — EX5200 GAUGE PARTS LIST(8)

EX5200 ゲージパーツ表 (8) EX5200 GAUGE PARTS LIST (8) ミシン形式 ゲージ 針板 主送り歯(組) 主送り歯本体 補助送り歯 差動送り歯 押工(組) 押工爪 上ルーバー 下ルーバー MACHINE TYPE GAUGE NEEDLE MAIN FEED MAIN FEED AUX.FEED DIFF.FEED PRESSER PRESSER UPPER LOWER /SPEC NG SW PLATE DOG ASSM. DOG DOG FOOT ASSM. FOOT FINGER UPPER LOOPER EX5214H-55/545(K) 2.5 3.5 277526S350 277378-25F0 (277379-25F0) (277318-13F0) 277380A25F0 2771270 2771570 #19 2770190 #12 277016A0 2.5 277526S-450 3 4 277510S400 3 277531-300 2771150 #10 4 277531-400 277340-16F0 (277341-16F0) (277318-13F0) 277342-16F0 2771140 2770100 #2 2770150 EX5204-82/223(K) 5 277531-500 3 277532-300 277303B16F0 (277304A16F0) (277318-13F0) 277342A16F0 2771140 2772010 #29 2770150 4 277532-400 2770380 #13 EX5204T-82/223(K) 5 277532-500 3 277532-300 2771150 #10 4 277532-400 277303B16F0 (277304A16F0) (277318-13F0) 277305A16F0 2771140 2770100 #11 2770150 EX5204-82/233(K) 5 277532-500 ミシン形式 ゲージ 上メス 下メス オーバ針受け 針留 針 MACHINE TYPE GAUGE 平メス 角メス OVERLOCK NEEDLE NEEDLE /SPEC NG SW FLAT NIFE ANGLED KNIFE KNIFE FRONT REAR HOLDER NEEDLE EX5214H-55/545(K) 2.5 3.5 2770000 2116621 2770091 2770050 2770040 277023-920 DO X 5 4 5 #16 3 4 201121A0 2107550 2022950 2770050 2770040 179630-920 DCX27 EX5204-82/223(K) 5 #9 3 201121A0 2107550 2011270 2770050 2770040 179630-920 DCX27 4 2022950 #9 EX5204T-82/223(K) 5 3 201121A0 2107550 2011270 2770050 2770040 179630-920 DCX27 4 2022950 #9 EX5204-82/233(K) 5 108 jinte x.in

Page 111 — EX5200 GAUGE PARTS LIST(9)

EX5200 ゲージパーツ表 (9) EX5200 GAUGE PARTS LIST(9) ミシン形式 ゲージ 針板 主送り歯(組) 主送り歯本体 補助送り歯 差動送り歯 押工(組) 押工爪 上ルーバー 下ルーバー MACHINE TYPE GAUGE NEEDLE MAIN FEED MAIN FEED AUX.FEED DIFF.FEED PRESSER PRESSER UPPER LOWER /SPEC NG SW PLATE DOG ASSM. DOG DOG FOOT FINGER FOOT FINGER EX5214-83/323(K) 2 277530-300 277340-16F0 (277341-16F0) (277318-13F0) 277342-16F0 2771140 3015100 #59 277010AD #5 2770150 3 277530-400 4 277530-300 277340-16F0 (277341-16F0) (277318-13F0) 277317-16F0 2771130 2771600 #23 277011B0 #17 277015B0 EX5214-84/423(K) 2 4 277530-400 3 277531-300 277340-16F0 (277341-16F0) (277318-13F0) 277342-16F0 211991A0 277115A0 #12 2770100 #2 2770150 4 277531-400 277103A0 #13 3 277501R300 277300-16F0 (2377301-16F0) (277318-13F0) 277302-16F0 201152E0 201396B0 #56 277010B0 #6 2770150 EX5204-92M1/223(K) 4 277501R401 201310A0 #55 3 4 2 277530-300 277340-16F0 (277341-16F0) (277318-13F0) 277342-16F0 2771140 3015100 #59 277010AD #5 2770150 277530-400 EX5214-84/423(K) 2 3 4 277530-300 277340-16F0 (277341-16F0) (277318-13F0) 277317-16F0 2771130 2771600 #23 277011B0 #17 277015B0 4 277530-400 3 277531-300 277340-16F0 (277341-16F0) (277318-13F0) 277342-16F0 211991A0 277115A0 #12 2770100 #2 2770150 EX5204-92M1/223(K) 4 277531-400 277103A0 #13 3 277501R300 277300-16F0 (2377301-16F0) (277318-13F0) 277302-16F0 201152E0 201396B0 #56 277010B0 #6 2770150 4 277501R401 201310A0 #55 ミシン形式 ゲージ 上メス 角メス 下メス オーバ針受け 針留 針 MACHINE TYPE GAUGE UPPER KNIFE LOWER OVERLOCK NEEDLE /SPEC NG SW FLAT NIFE ANGLED KNIFE KNIFE FRONT REAR HOLDER NEEDLE EX5214-83/323(K) 2 201121A0 2107550 2022950 2770050 2770040 277022-920 DCX27 #9 3 4 EX5214-84/423(K) 2 201121A0 2107550 2022950 2770050 2770040 277022-920 DCX27 #11 3 4 EX5204-92M1/223(K) 201121A0 2107550 2022950 2770050 2770040 179630-920 DCX27 #9 3 4 EX5214-92M2/223(K) 2 201121A0 2107550 2022950 2770050 2770040 277022-920 DCX27 #9 109 jintex.in

Page 112 — 糸通し図一覧 Threading diagram

糸通し図一覧 Threading diagram EX3200(H)(N) page REF.NO. 部番 PART NO. 適用機種 Applicable machines 4 39 40 9A00890 9A00910 EX3215-01, 01A, 02, 02A, 02U, 03, 03U EX3215-42,42P1,42P2,43,53 EX3215N-01,-01S,01U 4 39 40 9A00940 9A00910 EX3215-A05 EX3215H-A05 4 39 40 9A00850 9A00910 EX3216-01,01A, 02,02A,02U,03,03U EX3216-42,42P1,42P2,43,53 EX3216N-01,01S,01U 4 39 40 9A00950 9A00910 EX3216-A04 EX3216H-A05 4 39 40 9A00870 9A00910 EX3244-03 4 39 40 9A00960 9A00910 EX3244-A04 EX5200(H)(N)(T) page REF.NO. 部番 PART NO. 適用機種 Applicable machines 4 39 9A00790 EX5203-12,22 4 39 9A00800 EX5204-01,02,02H,22Z2,23Z3,32R1,32R2,82,92M1 EX5205--12,12Z1 EX5204T-82 4 39 9A00810 EX5204-24 4 39 9A00820 EX5214-01,03,M03,43,43P1,43P2,53C3,M53,83,92M2 EX5214N-01,01U 4 39 9A00830 EX5214-24,54,84 4 39 9A00840 EX5212-02 4 39 9A00930 EX5214-04 EX5214H-55 110 jintex.in

Page 113 — INDEX

インデックス INDEX PART NO. PAGE REF.NO. PART NO. PAGE REF.NO. PART NO. PAGE REF.NO. 000100-9P0 53 1 0030440 93 6 0053630 63 28 000100A9P0 53 1 0031500 59 32 0054090 63 28 000100B9P0 53 1 0031500 59 16 0054090 63 28 000100C9P0 53 1 0031530 61 37 0054090 63 28 000101-PA0 53 2 0031530 59 12 0070080 71 37 000102-PA0 53 3 0031530 61 34 0070080 71 37 0001030 53 4 004009-1HC0 11 15 0070080 71 37 000104APAO 53 8 0040120 79 37 0070080 71 37 000104APAO 53 32 004065-HU0 53 15 0070080 71 37 000104-PA0 53 7 004065-HU0 53 24 0070080 71 37 000104-PA0 53 31 004067-HU0 53 29 0070080 71 37 0001050 53 29 004067-HU0 53 5 0070080 71 37 000106-PA0 53 14 004068-HU0 53 6 0070080 71 37 0001070 53 15 004068-HU0 53 13 0070080 71 37 000108-PA0 53 16 004068-HU0 53 10 0070080 71 37 000109-PA0 53 17 0041090 55 11 0070080 71 37 0001100 53 20 0041090 57 17 0070080 71 37 000111-PA0 53 23 0045740 5 26 0070080 71 37 0001120 53 26 0045750 55 5 0070080 71 37 000112A0 53 27 0045750 57 8 0070080 71 37 000112B0 53 28 0045750 57 12 0070080 71 37 0001130 53 35 0045820 21 21 0070080 71 37 0001140 53 36 0045940 45 18 0070080 71 37 0001150 53 37 0048000 47 37 0070080 71 37 0001160 53 9 0048030 53 19 0070080 71 37 0001170 53 38 0048030 53 22 0070080 71 37 0001890 81 26 0048030 53 25 0070080 71 37 0003370 81 22 0048030 53 30 0070080 71 37 0003380 81 29 0048050 39 12 0070080 71 37 0003390 81 30 0048050 53 5 0070080 71 37 0003400 81 35 0048050 41 12 0070080 71 37 0003410 81 31 0048050 45 7 0070080 71 37 0003430 81 25 0048060 77 11 0070080 71 37 0003440 81 23 0048060 77 25 0070080 71 37 000403-9S0 79 34 0048060 77 40 0070080 71 37 0004040 79 36 0048080 57 10 0070080 71 37 0004050 79 35 0048080 57 14 0070080 71 37 0004060 79 35 0048160 57 6 0070080 71 37 0004070 79 38 0048160 79 42 0070080 71 37 0004080 79 39 0048210 41 59 0070080 71 37 0004090 79 41 0049040 55 9 0070080 71 37 000410-SA0 79 43 0049080 79 44 0070080 71 37 0004130 79 32 0050290 77 35 0070080 71 37 0004530 33 15 0050300 59 6 0070080 71 37 0004530 17 15 0050300 59 18 0070080 71 37 0004530 37 25 0050300 61 23 0070080 71 37 0004530 39 6 0050300 61 39 0070080 71 37 0004530 39 10 0050300 63 6 0070080 71 37 0004530 41 6 0050300 65 8 0070080 71 37 0004530 41 10 0050300 71 45 0070080 71 37 0004530 43 5 0050300 73 6 0070080 71 37 0004530 59 8 0050300 73 17 0070080 71 37 0004530 45 11 0050300 75 6 0070080 71 37 0004530 5 27 0050300 75 24 0070080 71 37 0004530 37 8 0050530 91 4 0070080 71 37 0004530 19 4 0050530 91 14 0070080 71 37 0004530 21 4 0050530 93 8 0070080 71 37 0004530 37 3 0050570 63 25 0070080 71 37 0004530 43 7 0050570 71 19 0070080 71 37 0004530 9 25 0050570 89 28 0070080 71 37 0004530 5 22 0050570 91 24 0070080 71 37 0004530 7 4 0050600 47 3 0070080 71 37 0004530 73 14 0050770 79 29 0070080 71 37 0004530 75 4 005082A0 11 7 0070080 71 37 0004530 75 22 005082A0 65 15 0070080 71 37 0004530 87 9 005082A0 67 7 0070080 71 37 0004530 63 3 0050880 63 22 0070080 71 37 0004530 83 8 0050880 71 16 0070080 71 37 0004530 87 16 0050880 89 25 0070080 71 37 0004530 89 3 0050880 91 21 0070080 71 37 0004530 89 3 0050890 45 26 0070080 71 37 00045430 49 16 0050890 59 37 0070080 71 37 00045430 49 21 005138B0 61 15 0070080 71 37 00045430 49 33 0051570 63 27 0070080 71 37 00045450 21 19 0051570 71 21 0070080 71 37 00045450 27 22 0051570 89 30 0070080 71 37 00045450 29 24 0051570 91 26 0070080 71 37 00045450 73 29 0051840 63 10 0070080 71 37 00045450 19 17 0051840 71 4 0070080 71 37 00045460 41 17 0051840 89 13 0070080 71 37 00045470 43 9 0051840 91 9 0070080 71 37 00045540 23 2 0051840 93 4 0070080 71 37 00045540 23 7 0052990 77 55 0070080 71 37 00045540 23 12 0052990 63 35 0070080 71 37 00045540 23 17 0052990 71 29 0070080 71 37 00045540 35 19 0052990 89 38 0070080 71 37 00045720 9 12 0052990 91 34 0070080 71 37 00045730 41 42 0053280 77 13 0070080 71 37 00045730 41 42 0053630 63 28 0070080 71 37 0007019A0 51 24 0070080 71 37 00070200 7 37 0070080 71 37 00070200 9 31 0070080 71 37 00070200 63 18 0070080 71 37 00070200 71 12 0070080 71 37 00070200 89 21 0070080 71 37 00070200 91 17 0070080 71 37 0007020A0 5 35 0070080 71 37 0007020A0 9 22 0070080 71 37 0007020A0 45 5 0070080 71 37 0007020A0 51 8 0070080 71 37 00070210 41 57 0070080 71 37 0007021A0 43 16 0070080 71 37 0007021A0 5 20 0070080 71 37 0007021A0 5 36 0070080 71 37 0007021A0 37 32 0070080 71 37 0007021A0 51 19 0070080 71 37 0007021A0 77 17 0070080 71 37 0007023A0 43 25 0070080 71 37 0007023A0 7 38 0070080 71 37 0007023A0 19 2 0070080 71 37 0007023A0 21 2 0070080 71 37 0007023A0 29 2 0070080 71 37 0007023A0 31 2 0070080 71 37 0007023A0 43 2 0070080 71 37 0007025A0 7 11 0070080 71 37 00070330 27 33 0070080 71 37 00070330 29 34 0070080 71 37 00070350 19 21 0070080 71 37 00070350 21 25 0070080 71 37 00070380 37 13 0070080 71 37 00070390 27 32 0070080 71 37 00070390 29 33 0070080 71 37 00070410 13 25 0070080 71 37 00070410 15 18 0070080 71 37 00070770 7 19 0070080 71 37 00070820 13 2 0070080 71 37 00070820 15 5 0070080 71 37 00070820 15 9 0070080 71 37 00070840 7 34 0070080 71 37 00070990 77 38 0070080 71 37 00071050 45 14 0070080 71 37 00071100 39 37 0070080 71 37 00071100 39 39 0070080 71 37 00071100 41 37 0070080 71 37 00071140 25 19 0070080 71 37 00071190 23 4 0070080 71 37 00071190 23 9 0070080 71 37 00071200 23 14 0070080 71 37 00071200 23 19 0070080 71 37 00071200 23 24 0070080 71 37 00071500 19 13 0070080 71 37 00071500 21 13 0070080 71 37 111 jintex.in

Page 116

インデックス INDEX PART NO. PAGE REF.NO. PART NO. PAGE REF.NO. PART NO. PAGE REF.NO. PART NO. PAGE REF.NO. 2755410 29 13 275542-910 83 1 2760010 55 1 2760010 57 1 276002-UA0 55 7 276002-UA0 57 19 276003-UA0 55 8 276003-UA0 57 20 2760040 55 10 2760120 57 7 2760130 57 11 2760140 57 16 2771080 67 14 2771260 59 3 2771260 65 5 2771260 73 3 2771260 73 13 2771260 75 21 2771260 87 8 2771280 75 3 3002480 43 27 3002480 59 38 3002480 61 16 3017250 73 8 3030670 27 12 3030670 29 11 3030670 31 11 3030670 33 10 3030670 81 27 303067A0 53 12 303312A0 63 36 303312A0 71 30 303312A0 89 39 303312A0 91 35 3033130 63 37 3033130 71 31 3033130 89 40 3033130 91 36 3034480 37 39 3034480 41 49 3080360 43 12 308085-DO 87 5 3080930 71 38 3080930 87 4 9A30670 5 41 9A30710 3 11 9A30720 5 43 9A31261 5 44 114 jintex.in

Page 117

jinte.in jinte.in

Page 118

jinte.in jinte.in

Page 119

jinttex.in jinttex.in

Page 120

ペガサスミシン製造株式会社 本社 〒 553-0002 大阪市福島区鷺洲 5-7-2 TEL (06)6458-4739 FAX (06)6454-8785 PEGASUS SEWING MACHINE MFG. CO., LTD. 5-7-2, Sagisu, Fukushima-ku, Osaka 553-0002, Japan. Phone : (06)6458-4739 Telefax: (06)6454-8785 Cat. No. 96050 June 2003 © 1993 PEGASUS SEWING MACHINE MFG. CO., LTD. このパーツカタログに記載されている内容は、改良のため予告なく変更することがあります。 The description in this PARTS CATALOG is subject to change without prior notice. jintex.in
